Как собрать сифон для раковины схема: Как правильно собрать сифон для раковины своими руками

Опубликовано в Разное
/
13 Сен 1984

Содержание

инструкция по сборке + полезные советы

В жизни каждого бывают ситуации, когда необходимо сделать что-то, чего раньше никогда делать не приходилось. Чаще всего речь идет о задачах бытового характера: собрать мебель, подключить стиральную машину, отремонтировать розетку, заменить трубы и так далее. Конечно в наше время на любое дело найдется специалист «за копеечку», но зачем тратить лишние деньги из семейного бюджета, если ничего сложного в этом нет и вполне можно справиться самому?

Одна из распространенных бытовых задач — как собрать сифон для раковины на кухне? Вопрос действительно популярный, ведь без сифона невозможно нормально пользоваться раковиной и организовать комфорт на кухне.

Старый сифон рано или поздно приходит в негодность: начинает протекать и источать неприятные запахи. Дело в том, что на него действует большая нагрузка в постоянном режиме, поэтому в любой момент может потребоваться его замена.  С проблемой сборки сифона может столкнуться каждый: как житель квартиры, так и собственного коттеджа.

Сифон кухонной раковины необходим для того, чтобы уже использованная грязная вода сливалась в канализационную систему. Также он задерживает остатки пищи, бытовых отходов и другие предметы, которые попадают в слив, чтобы они не шли прямиком в канализацию. Так что если с вашей руки нечаянно слетело кольцо и угодило прямо в слив, скорее всего, оно останется в сифоне, и вы сможете его найти. Сифон исполняет функцию водяного затвора и защищает от перелива воды. Кроме того, он не дает неприятным зловонным канализационным запахам попадать обратно в помещение.

Какие бывают сифоны?

Перед тем, как покупать сифон для раковины на кухне, лучше ознакомиться с тем, каких видов они вообще бывают. Это поможет выбрать наилучший для вас вариант. В современных хозяйственных и сантехнических магазинах имеется очень широкий ассортимент различных видов сифонов для системы слива. При выборе обязательно нужно учитывать материал, из которого сифон изготовлен. Выделяют 2 основных вида:

  • полимерные, изготовленные из полипропилена или полиэтилена;
  • металлические, сделанные из хромированной стали, латуни или меди.

Совет: для кухонных моек лучше использовать полимерный сифон, потому что благодаря материалу он никогда не заржавеет и не загниет, а также в нем почти не будет скапливаться жир и грязь.

 Что касается формы, сифоны разделяют на: бутылочные, плоские, гофрированные и коленные.

  • Бутылочный вид сифона. Его действие основывается на образовании в основной части корпуса (колбе) гидрозатвора путем скапливания некоторого количества воды. Также в колбе накапливается мусор, попавший через раковину в сливное устройство.

Совет: именно бутылочный вид сифона лучше всего использовать для кухонных раковин, так как его очень легко чистить. Просто открутите нижний резервуар и отсоедините выводящий патрубок (инструкция с названиями деталей должна прилагаться к каждому сифону в упаковке).

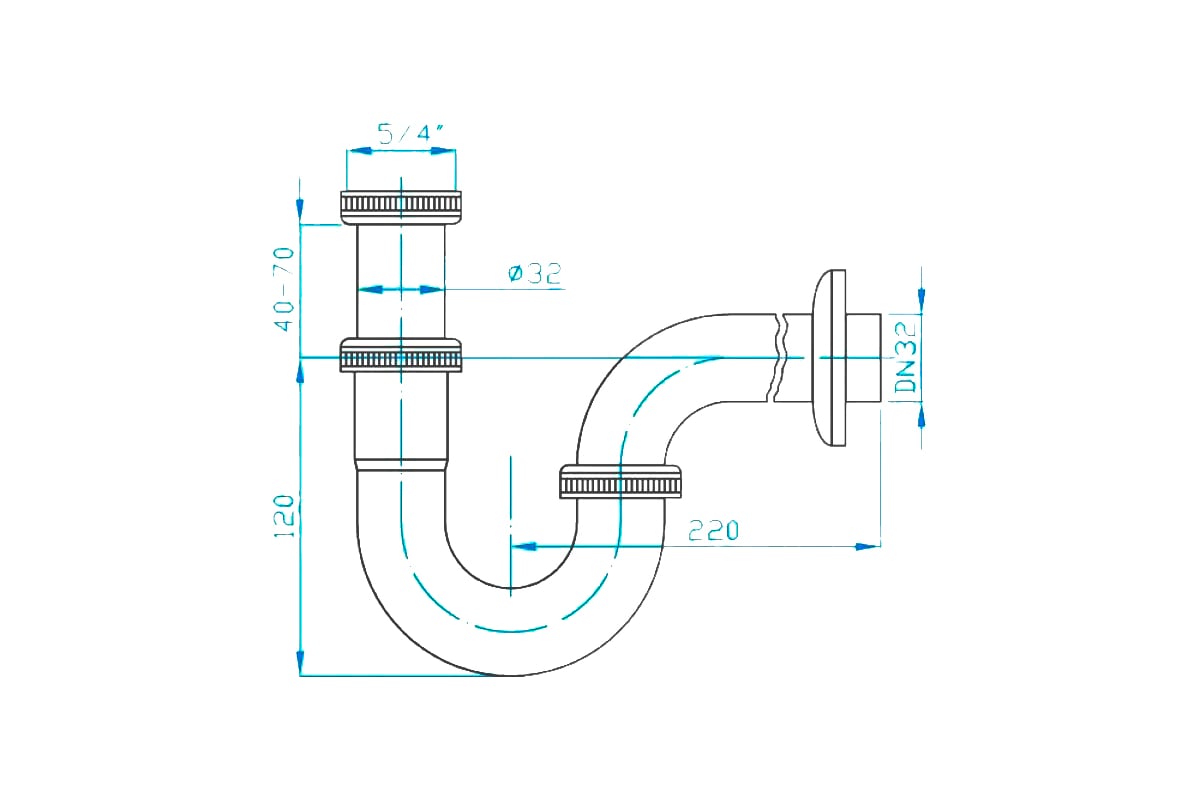

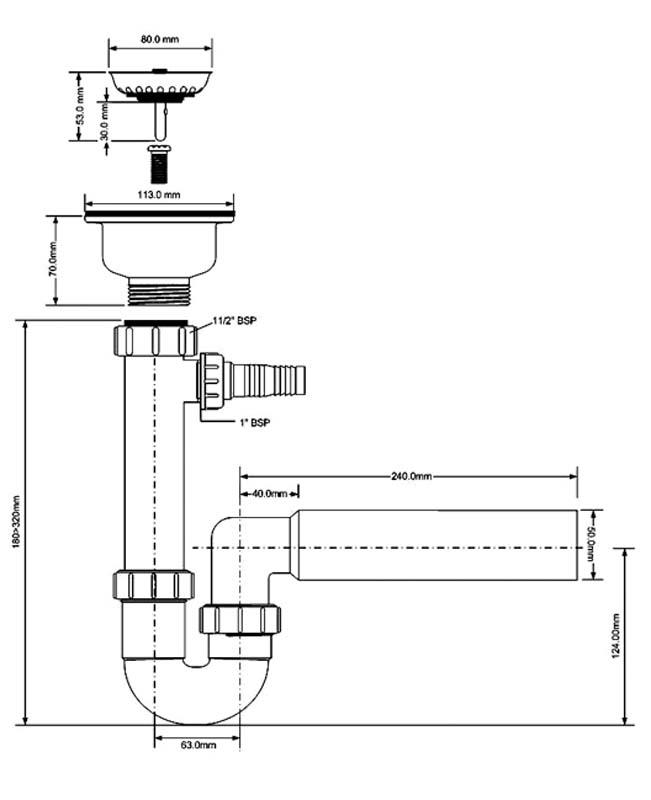

  • Коленный сифон выглядит как трубы с несколькими изгибами. Они больше подходят для ванных комнат, так как чистить их немного сложнее.

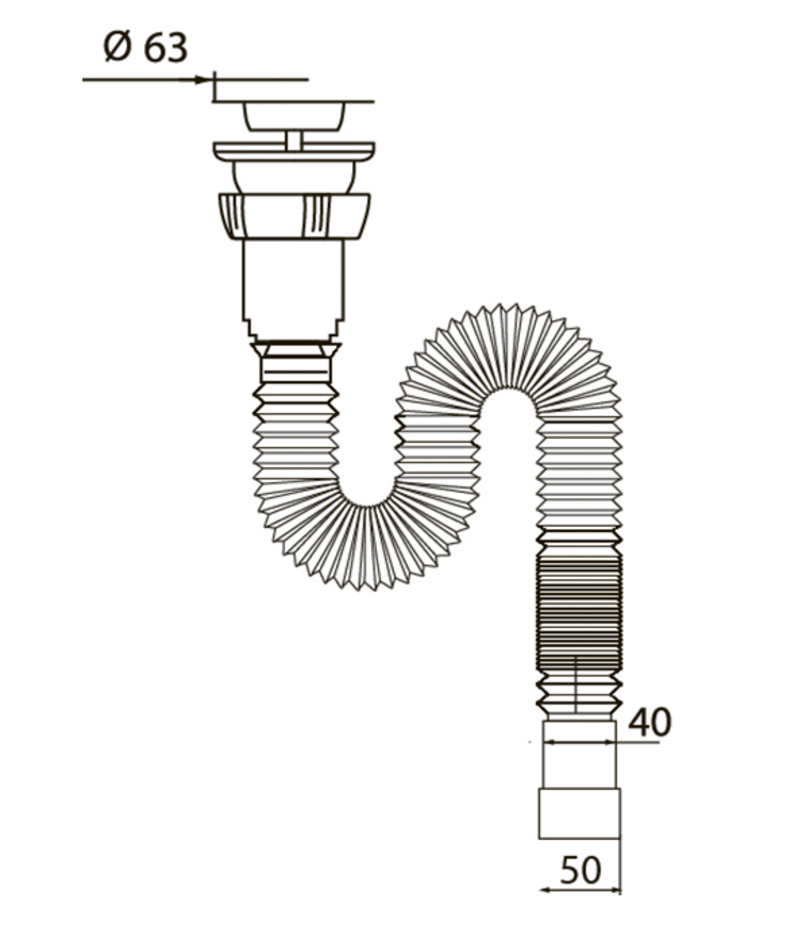

  • Гофрированные сифоны имеют более простую конструкцию. Основная деталь — сифон-гофра может выгибаться так, как удобно установщику. Правильно выгнув гофру, тоже можно создать гидрозатвор, однако он не будет таким эффективным, как в сифонах бутылочного типа. К тому же, процесс очистки такого сифона очень затруднен, поэтому велика вероятность появления неприятных запахов. Из преимуществ можно отметить низкую стоимость за счет простой конструкции и удобство монтажа.
  • Плоский сифон обладает особой плоской конструкцией и используется, когда другие виды сифонов не подходят по габаритам.

Помимо материала и вида сифона при выборе также необходимо учитывать фирму-производителя, качество и прочность материала. Обязательно проверьте, подойдет ли размер сифона для вашей мойки! Также обращайте внимание на наличие возможных дефектов товара и проверяйте полную комплектацию! Даже одна недостающая деталь не позволит вам собрать сифон. Придется снова идти в магазин и потерять дополнительное время.

Подготовительный этап перед сборкой сифона

Помимо самого сифона в полной комплектации необходимо иметь: переходную манжету, силиконовый герметик и ленту ФУМ (изоляционная лента). Из инструментов обязательно нужна плоская отвертка, а также не будет лишним канцелярский нож. Если у вас дома нет вышеперечисленных предметов, позаботьтесь об их покупке заранее перед тем, как приступать к сборке сифона. Приобрести их можно в тех же магазинах, что и сам сифон.

После покупки сифона необходимо разобраться в его комплектации, чтобы понимать, о каких деталях идет речь в инструкции. Обычно вместе с комплектом деталей в упаковке присутствует инструкция с подробной схемой и названиями деталей. Если ее в комплекте нет, озадачите продавца, возможно, она просто выпала.

Как уже писалось выше, наиболее подходящим вариантом для кухонной раковины является бутылочный сифон. Разберем подробнее его комплектацию. Итак, какие же детали имеются в бутылочном виде сифона с переливом?

  1. Верхняя часть — выпуск. Включает в себя: сетку, болт, основание. Прикручивается к самой мойке.
  2. Горловина с широкой гайкой, которой крепится к выпуску.
  3. Шланг переливной. Прикрепляется к выпуску с помощью пластиковой гайки.
  4. Металлический болт (крепление переливной сетки). Вкручивается в чашу мойки.
  5. Корпус сифона, в который устанавливается горловина сифона с помощью конусного уплотнителя.
  6. Отводящий патрубок, который соединяет слив с канализационной системой. Он прикрепляется к корпусу сифона с помощью широкой пластиковой гайки.
  7. Набор резиновых прокладок и манжет для сборки.

Совет: при покупке сифона проверьте, чтобы на полированных изделиях не было царапин и иных повреждений, а резиновые прокладки и манжеты тщательно просмотрите на предмет некачественной резьбы!

Демонтаж старого сифона

Перед тем, как начинать сборку нового сифона для кухонной раковины, нужно убрать старый. Сделать это совсем несложно. Во-первых, обязательно перекройте воду, чтобы она не поступала в мойку! Далее с помощью плоской отвертки открутите винт, находящийся по центру решетки в отверстии для слива в раковине. Обязательно возьмите и подставьте под сифон какую-нибудь емкость, потому что в нем, скорее всего, еще осталась жидкость, и иначе она прольется мимо. После того, как вы отсоединили старый сифон, канализационное отверстие лучше заткнуть кусочком старой ненужной ткани, чтобы зловонные запахи не проникли в помещение. Также нужно тщательно протереть сливное отверстие, к которому прикручивался старый сифон, чтобы убрать всю накопившуюся грязь перед установкой нового устройства.

Совет: если винт сливной решетки заело, и он не откручивается, не паникуйте! Просто уберите нижнюю часть сифона и оставьте только патрубок. Потом попробуйте немного покрутить, чтобы отделить гайку от винта. Дело в том, что иногда их со временем сложно отсоединить, так как они прикипают друг к другу.

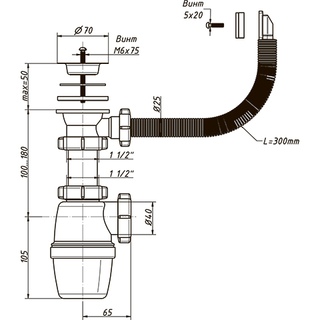

Пошаговая сборка сифона для раковины на кухне с переливом

После демонтажа старого сифона и очистки сливного отверстия можно приступать к сборке нового устройства. Обычно инструкция к сборке и установке оборудования прилагается к товару в упаковке, но подробного описания зачастую в ней нет, поэтому многие не могут разобраться, что и в каком порядке выполнять. Данная подробная пошаговая инструкция поможет вам в этом,на первый взгляд, нелегком деле.

Итак, начать стоит с полной проверки комплектации сифона, чтобы в процессе не выяснилось, что имеются недостающие детали. Точная комплектация сифона должна быть указана в инструкции к изделию.

Выше было описано, какие составляющие имеет бутылочный сифон с переливом, однако устройства бывают разные, соответственно, и комплектация у каждого своя.

После проверки комплектации разложите все комплектующие перед собой, чтобы было удобно искать нужную деталь. Весь этап установки нового сифона можно разделить на 3 этапа:

  • сборка самого сифона;
  • прикрепление его к мойке;
  • соединение сифона с канализационной системой.

Начать лучше со сборки сифона.

  1. На самое широкое по диаметру отверстие сифона наденьте плоскую прокладку и прикрутите горловину сифона.
  2. Затем на горловину (патрубок), которая будет крепиться к выпуску, наденьте накидную гайку, потом натяните конусную прокладку, чтобы тупой конец был вверху. Теперь вставьте горловину в верхнее отверстие сифона и закрутите,но не очень крепко. Не потеряйте гайку в сливной воронке патрубка!
  3. Далее отводящий патрубок прикрепите по тому же принципу: сначала наденьте накидную гайку, затем конусную прокладку и присоедините отводящий патрубок к нужному отверстию в сифоне.

На этом этапе сама конструкция сифона готова! На фото ниже показано, как должен выглядеть собранный сифон.

Совет: можно смазать все прокладки с манжетами силиконовой смазкой — герметизация будет лучше! Также отверстие отводной трубы к канализации лучше смазать санитарным силиконом!

Теперь необходимо прикрепить собранный сифон к раковине.

  1. Положите на горловину сифона полосками вверх уплотнительное рифленое кольцо. Останется одно кольцо, которое нужно закрепить под металлической сеткой.
  2. Металлическую сетку положите в отверстие в чаше мойки, а сифон подставьте под раковину, придержите его и выровняйте, затем металлический болт вставьте в отверстие решетки.
  3. Крепко закрутите металлический болт, чтобы конструкция присоединилась к мойке плотно, как продемонстрировано на фото ниже. Можно пользоваться любым удобным для этого инструментом: отверткой, стамеской или даже монеткой.

Осталось лишь соединить сифон с канализационной системой. Для этого на свободный конец отводящего патрубка надевается конусный уплотнитель, и таким образом присоединяется к канализации.

Совет: если диаметры отводящего патрубка и отвода канализации отличаются, используйте резиновые или пластиковые редукционные переходники!

Для сифонов с переливом принцип соединения переливного шланга с корпусом сифона тот же: сначала накидывается пластиковая гайка,затем прокладка тупым концом вверх, и прикручивается к отводу. Другой конец перелива прикрепляется к мойке с помощью винта и отвертки. Преимущество систем сифонов с переливом в том, что они снижают вероятность потопа на кухне. Также функция автослив дает возможность набрать в раковину воду, а затем ее слить простым нажатием кнопки.

После завершения установки новой системы необходимо проверить ее работу. Наберите воду в раковину, затем слейте: проверьте работу системы перелива, а также самой конструкции сифона. Если нигде ничего не протекает, то все сделано правильно! Вы отлично справились с задачей! Если же все же откуда-то бежит, то либо вы слабо закрутили гайку, либо это последствия некачественной работы производителя.

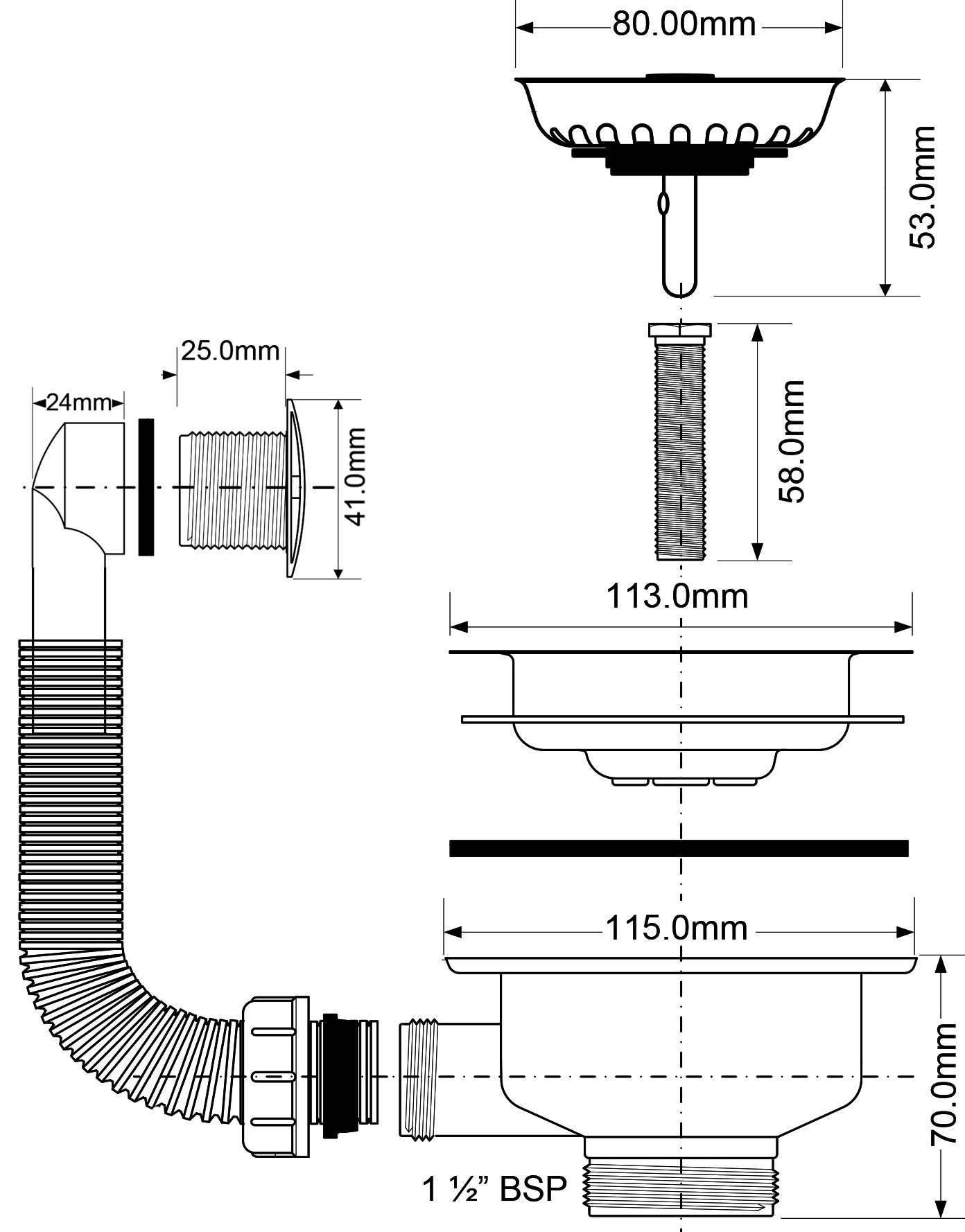

Таким образом выглядит правильно собранная система слив-перелив (сифон для раковины на кухне с переливом).

Столкнувшись с проблемой замены сифона, знайте, что это несложная процедура, и если вы внимательно ознакомитесь с данной инструкцией, то справитесь сами быстро и качественно! Обычно сборка сифона отнимает не более 20-30 минут времени.

Как сделать сливную систему более долговечной

Поломка сливной системы расстроит любую хозяйку. Во-первых, придется приостановить работу на кухне, во-вторых, есть большой риск появления неприятного канализационного запаха. Сифон может прийти в непригодность в любой момент, и с этим придется срочно что-то решать: либо вызывать сантехника, либо бежать в хозяйственный магазин за новым устройством и менять самостоятельно. В любом случае ситуация неприятная и создает дополнительные хлопоты. Как же можно продлить срок службы сливному устройству?

  • При покупке сифона обязательно проверяйте качество сборки! Приобретайте товары проверенных производителей. Все комплектующие нужно проверять на предмет брака. Перед заменой сифона внимательно осмотрите каждую деталь, нет ли на них трещин и сколов.
  • Чтобы избежать износа уплотнителей, во время сборки сифона смазывайте их силиконовой смазкой. Так они прослужат намного дольше.
  • Во время сборки нового устройства крепко закручивайте гайки, чтобы избежать ненужных протечек.
  • Прочищайте сифон вовремя, не приводите к сильным засорениям! Его можно прочистить вручную, просто открутив нижнюю часть сифона. Также в супермаркетах и хозяйственных магазинах продаются специальные средства для очистки канализационных систем. Можете просто пустить сильный поток горячей воды, это тоже поможет прочистить слив. Ну и не будем забывать о старом проверенном способе очистки сливных систем — вантузе. Если специального средства нет под рукой, а чистить вручную нет желания, вы вполне справитесь вантузом. Однако помните, что самый эффективный способ полной прочистки сливной системы — это ручная очистка сифона.
  • Нужно регулярно проводить профилактическую чистку слива щадящими средствами.

Следуя всем вышеуказанным советам, вы, скорее всего, будете сталкиваться с проблемой замены сифона нечасто и вспомните о его ремонте совсем нескоро. Но даже если ваша сливная система все-таки пришла в негодность, с помощью данной подробной инструкции вы быстро разберетесь с тем, что нужно делать. Удачи вам в сборке и установке нового сифона!

Видео-инструкция, как собрать сифон с переливом для кухонной мойки:

Как правильно собрать сифон для раковины?

Замена сифона для раковины – это совсем несложное задание, если следовать рекомендациям специалистов. Он может крепиться несколькими способами, поэтому необходимо знать, как его открутить и подсоединить в каждом конкретном случае.

Назначение

Сифон представляет собой трубу с изгибами, через которую происходит сток сливной воды из ванны, раковины, стиральной машины в канализационную систему.

Назначение сифонов может быть следующим:

  • при сливе остается небольшое количество воды в сифоне, которое служит особым отстойником, предотвращая тем самым проникновение неприятных запахов, газов, шумов канализации обратно в жилище;
  • не дает размножаться различным бактериям;
  • предотвращает возможность образования засоров различного происхождения.

Виды: плюсы и минусы

Существуют несколько основных видов сифонов. Необходимо рассмотреть их некоторые характеристики, недостатки и достоинства.

Трубный тип

Представляет собой простое устройство в виде жесткой трубы, изогнутой в форме английской буквы U или S. Этот тип может быть как цельным, так и разборным. Имеются варианты, при которых в самой нижней точке предусмотрено специальное отверстие для извлечения различных твердых частиц. При трубном типе сифона требуется повышенная точность его сборки. Плюсом этого вида является то, что для его очистки разбирать весь сифон не нужно, вполне снять с него нижнее «колено». Минус состоит в том, что из-за небольшого гидравлического затвора при нечастом использовании могут возникать неприятные запахи; из-за недостаточной подвижности его не удастся установить так, как нужно.

Бутылочный тип

Имеет самое большое распространение по сравнению с другими, хотя представляет собой самую сложную конструкцию из всех. Свое название приобрел благодаря тому, что в районе водного затвора имеет форму в виде бутылки. К его основным плюсам относится быстрая и удобная установка, даже в ограниченном пространстве, разборка осуществляется достаточно легко, прочистка не занимает много времени, мелкие вещи, попавшие внутрь, не уйдут в канализацию, а опустятся на дно бутылки. Только с его помощью можно соединить стиральную или посудомоечную машину, не придумывая для них дополнительного отвода канализации. Существенный недостаток состоит в то, что загрязнения оседают в месте соединения сифона с трубой канализации и вызывают ее засор.

Гофрированный тип

Представляет собой гибкую трубку, которую можно изогнуть в любую сторону. Это и является одним из основных его плюсов, когда его можно установить в тех местах, которые недоступны двум предыдущим. К его плюсам относится и сравнительно небольшая цена, и минимальное количество мест протечки из-за одного места соединения. Минус – это неровная поверхность, которая собирает на себе различные грязевые отложения, их можно удалить, только когда конструкция разобрана. Нельзя выливать горячую воду в канализацию, если сифон сделан из пластика.

Материалы и комплектация

Материал сифона должен быть устойчив к воздействию химических и термических агрессоров, поэтому его изготавливают из поливинилхлорида, хромированной латуни или бронзы, а также из пропилена. Конструкции из латуни или бронзы довольно дорогие, смотрятся эстетично и являются довольно престижными, но тем не менее они стойки перед коррозией, различными окислителями. Устройства из ПВХ, полипропилена и пластика намного дешевле, а также имеют простую сборку, устойчивость соединений, но не особо долговечны.

Типовой набор любого сифона состоит из следующих элементов:

  • корпуса;
  • прокладок из резины толщиной 3–5 мм, желательно из маслотермостойкого (белого) или силиконового пластика;
  • защитной решетки диаметром до 1 см;
  • гаек;
  • патрубка (выпускного или отводного), чтобы установить прокладку. Он имеет 2-3 отчетливых колец, бортик, а также может быть оборудован отводком для подключения посудомоечной или стиральной машины;
  • отводов к канализации;
  • соединительного винта из нержавейки диаметром до 8 мм.

Как выбрать для кухни и ванной?

Сифон для кухни или ванной стоит выбирать, следуя, конечно, практичным целям. Но и особенности помещения тоже следует учитывать.

В ванной сифон должен обеспечивать отсутствие запахов из канализации, а также быстро и вовремя производить слив сточных вод. Сифоны, которые имеют соединительные элементы из твердых материалов, лучше не приобретать, так как установка будет сложна. В данной ситуации адекватным вариантом является гофрированный тип сливной трубки. Из-за гибкости устройства не составит труда его установить и поменять в труднодоступных местах ванной комнаты, тем более будет довольно просто заменить сифон.

Для кухни больше всего подойдет бутылочный тип сифона, потому как разнообразные части жирных и пищевых отходов не будут попадать в канализацию и способствовать ее засорению, а будут оседать на дно колбы. Тем более, если само устройство засорится, то его можно будет легко и удобно почистить. Для моек на кухне с двумя сливными отверстиями прекрасно подойдут типы сифонов, дополнительно оснащенными переливами.

Можно, конечно же, применять и другие типы сифонов, но только редко и в условиях ограниченного пространства, потому как могут возникнуть неприятные запахи, так как у них довольно короткий гидрозатвор.

Сборка и установка

Сборка и установка конструкций сифона для умывальника, мойки или ванны обычно не отнимает много времени, а также не требует особых навыков. Однако следует принимать во внимание различные мелочи, чтобы затем не переделывать все по несколько раз, будь то установка стиральной или посудомоечной машин, а также другого различного оборудования. При покупке сифона нужно проверить, все ли имеются элементы, а также разобрать с руководством по эксплуатации.

Для мойки

Сборку сифона сможет произвести даже тот, кто ни разу этим не занимался.

Однако следует учесть несколько нюансов.

  • Все соединения должны быть герметичны. Нужно провести проверку непроницаемости с нижней пробки, находящейся обычно под давлением канализационных стоков. При приобретении сифона его надо хорошо проверить на наличие брака, который может нарушить целостность прокладки.
  • При покупке собранного сифона необходимо проверить наличие в нем всех прокладок, удостовериться в том, как хорошо закреплены и затянуты элементы устройства.
  • Сборка сифона для кухни должна осуществляться вручную для контроля силы зажима, а также чтобы не сломать изделие.
  • При установке всех соединений сифона, особенно нижней пробки, прокладки устройства следует хорошо закрепить, чтобы не было протечек. Здесь подойдет герметик. Прикручивание элементов сифона необходимо произвести до конца, сильно не нажимая.
  • Выполнив соединение выпускного патрубка, благодаря которому регулируется высота монтажа самого сифона, нужно закрепить крепежный винт, удаляя при этом лишний герметик.

Перед установкой сифона проводятся для начала предварительные работы. Например, на кухне имеется неновая металлическая труба, поэтому ее нужно соединить с сифоном, но прежде чем произвести это соединение, ее нужно будет почистить от грязевых отложений и поставить прокладку из резины. Однако если установлена труба из пластмассы, то сначала следует вывести ее конец на некоторый уровень (не выше полметра), только затем на нее необходимо поставить специальный переходник.

Дальше производится демонтирование устаревшего сифона с помощью отвертки для отвинчивания крепежного винта. Следует аккуратно очистить от жировых, грязевых отложений и ржавчины место для посадки нового сифона. После всех этих манипуляций можно ставить сифон на мойку. Основную составляющую сифона нужно вручную соединить с трубой, находящейся под мойкой. В руководствах по эксплуатации сифона сразу рекомендуют присоединять стиральную или посудомоечную машины, но все-таки стоит, прежде всего, соединить конструкцию с канализационной системой, произвести исходное испытание, при котором вспомогательные отводы закрываются особыми заглушками, входящими в состав комплекта сифона.

После этого проводится проверка, в ходе которой не должно быть протечек. Только тогда можно присоединять дополнительную технику, сливные шланги которых закрепляются хомутами. При установке важно, чтобы шланг слива, идущий от сифона, не перекручивался и не перегибался.

Для умывальника

Как обычно, нужно произвести разборку старого устройства. Следует открутить заржавевший винт в решетке слива или снять нижний участок устаревшего сифона. Затем протереть сливное отверстие.

Сборку можно производить следующим образом:

  • выбрать самое широкое отверстие сливного устройства, прикрепить туда самую широкую плоскую прокладку и с боковой стороны крышку-колпак;
  • прикрутить накидную гайку на патрубок, натянуть конусную прокладку тупым концом на патрубок, вставляющийся в дорсальное отверстие. И закрутить патрубок. Некоторые варианты предусматривают объединение патрубка с воронкой слива;
  • прокладка и гайка насаживаются на гофрированную сливную трубу, которая затем прикручивается к сифону;
  • не следует затягивать сильно элементы сифона при сборке, чтобы их не повредить.

Благополучно завершив сборку конструкции, можно продолжить ее установку.

  • Над умывальником необходимо поместить металлическую сетку с кольцом. Подделать сливное устройство под канализационное отверстие раковины, осторожно удерживая и выправляя его.
  • В сетку вкрутить соединительный винт.
  • Полученную конструкцию подключить к канализационной системе, применяя гофрированную трубу, которую следует растянуть для получения необходимой длины.
  • Произвести проверку, при которой устройство должно заполниться водой, обеспечивая водную пробку. Протечки не будет, если конструкция правильно собрана и установлена.

Для ванны

Сборка сифона для ванной производится практически по той же схеме, что и две предыдущие. Устанавливая новый сифон на ванну, нужно для начала почистить наждачкой все ее сливные отверстия для хорошего присоединения прокладок в будущем.

После необходимо применить следующий план действия при сборке и установке конструкции на ванну:

  • используя одну руку, взять нижний перелив, на котором уже установлена прокладка, приложить внизу к сливному проходу. При этом другой рукой на этот проход прикладывается сливная чаша, присоединяющаяся при помощи винта, покрытого слоем хрома. Дальше при удержании нижнего элемента горловины винт нужно затянуть до конца;
  • похожим способом собрать верхний проход, при сборке которого применяемый для слива канализационных отходов патрубок нужно специально вытянуть в направлении сливного элемента конструкции, чтобы потом их удобно соединить;
  • верхний и нижний проходы следует соединить с помощью гофрированного шланга, который нужно закрепить на них предназначенными для этого прокладками с гайками;
  • к сливному проходу необходимо также присоединить водяную заслонку. Чтобы не было накладок при установке элементов, их проверяют на наличие брака, который может помешать хорошему закреплению сливной канализации:
  • Далее происходит подсоединение гофрированной трубки, которая подключает сифон к канализации, к водяной заслонке. Следует заметить, что некоторые варианты сифонов прямо соединяются с канализационной трубой, а другие – только с помощью уплотнительной манжеты.

Использование: советы

Следует применить следующие советы при использовании разнообразных типов сифонов:

  • не рекомендуется применять ежедневно чистящие средства. Это способствует повреждению сливной трубы;
  • чтобы избежать накопления грязевых отложений или образование мусора в сифоне, нужно использовать в мойке защитную решетку;
  • закрывать полностью кран после его использования, ведь постоянно капающая вода приводит к износу сифона;
  • требуется периодическое очищение устройства от налета извести и грязевых отложений;
  • следует промывать мойку и слив по возможности струей горячей воды, но не кипятком;
  • если сифон протек, следует обязательно заменить уплотнительную прокладку;
  • не включать сразу горячую воду после холодной, это также может повредить сифон.

Подробная инструкция по сборке сифона для раковины в видео ниже.

как установить слив для кухонной мойки, правильная установка

Полноценное использование кухни невозможно без раковины. Это сантехническое устройство, состоящее из двух элементов: чаши и сифона, который непосредственно соединяется с канализационной системой. Правильно выполненный монтаж конструкции позволяет надежно защитить квартиру от неприятных запахов из трубы, вредных бактерий и микробов, в больших количествах находящихся в сточных водах.

Сифон — это труба с изгибом, в которой задерживается вода и другие мелкие частицы, сливаемые в канализацию.

Разновидности моделей

Существует несколько вариантов конструкции:

  1. Колбообразные
  2. Коленчатые
  3. Гофрированные
  4. Скрытые
  5. Плоские

Колбообразные модели представляют собой сборную конструкцию, которую можно быстро прикрепить, без применения специального инструмента.

Коленная конструкция одна из самых простых среди всех вариантов моделей, что позволяет почистить засор или поменять любые элементы за считаные минуты. Труба может быть изогнута в виде формы букв U или S, благодаря чему можно использовать пространство с максимальной эффективностью.

Гофрированный вариант имеет конструкцию схожую с трубным аналогом. Отличие в использовании гофрированного шланга, что дает ему возможность изгибаться в любых направлениях. Но есть и одни существенный недостаток, гофрированная трубка быстро засоряется, вследствие чего приходиться чаще разбирать и прочищать. Подключить и снять такой сифон сможет даже человек без применения специального инструмента и сантехнических знаний.

Плоский вариант рекомендуется применять в помещениях с острым дефицитом свободного пространства.

Модель скрытый сифон, монтируется в стену или конструкцию на кухни. Его не будет видно со стороны, что позволяет не портить своим видом общую картину. Целесообразно применять такой вариант на небольших кухнях.

Монтаж колбообразной модели

Чтобы выполнить правильное подключение к каждому комплекту прилагается схема, главное соблюдать некоторые правила

  1. Для герметичного соедниения нижней крышки и верхней части корпусу, устанавливается резиновая прокладка
  2. Плотно закручивается крышка снизу
  3. На патрубок крепящий сифон к раковине насаживается накидная гайка
  4. Для регулировки расположения изделия по высоте на нижней части патрубка устанавливается конусная шайба
  5. Патрубок соединяется с конусом и закрепляется гайкой
  6. Выходная труба соединяется к сливу: гайка насаживается на патрубок, после чего до упора продвигается конусная прокладка.
  7. Заключительный этап сборки соединение шлангового патрубка и корпуса при помощи гайки

Следующим шагом будет соединение с мойкой, который также достаточно прост.

  • Необходимо убедиться, что размеры сифона подходят к канализационной трубе. Для создания герметичного соединения обязательна установка резиновой прокладки.
  • Устанавливается защитная сетка на сливное отверстие в раковине
  • К мойке при помощи винта крепится сифон с обязательной установкой резинового уплотнителя
  • Последний этап заключается в установке отводного шланга

После завершения работ необходимо провести испытания, чтобы удостовериться в работоспособности конструкции и отсутствии протечек. Для этого достаточно включить воду и убедиться, что все элементы соединены герметично. За счет подтягивания элементов установленной конструкции устраняется течь. Иногда вода пробегает в соединении с мойкой, того необходимо поправить уплотнитель, который установлен с отклонением.

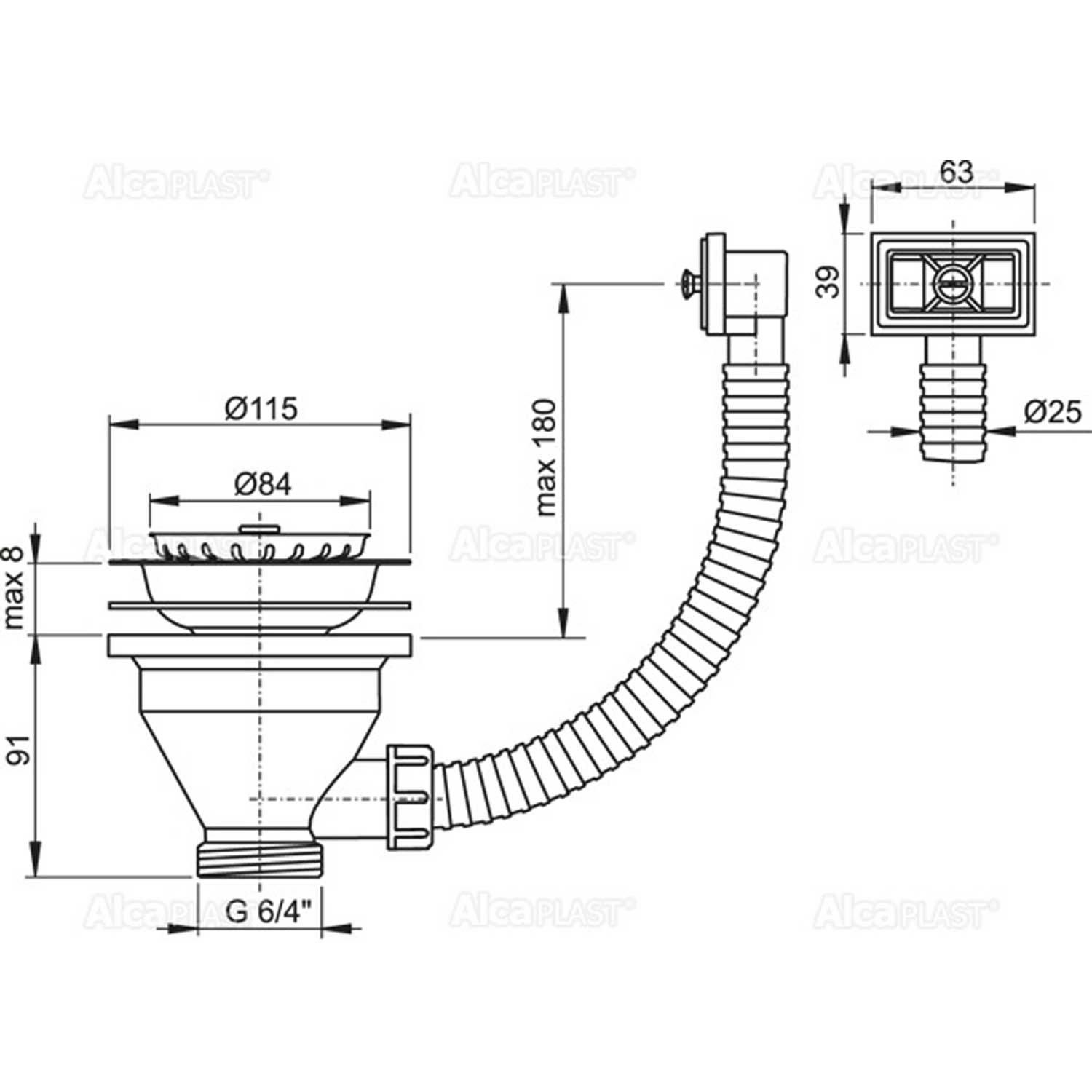

Монтаж конструкции с переливом

В добавок к операциям по установке обычной модели необходимо осуществить некоторые дополнительные действия. Отводной патрубок присоединяется к нижней части переливной трубы. Сделать это нужно только во время соединения мойки с сифоном. После этого верхнюю часть трубки крепят к переливному отверстию раковины. Работа простая и не трудоемкая, но в случае правильного монтажа раковина, наполнившаяся водой, будет попадать в канализацию через слив.

Рекомендации по выбору

Чтобы после завершения работ не было лишних проблем, необходимо сделать правильный выбор, соблюдая простые правил как собрать сифон для раковины на кухне

  1. Гладкостенные модели наиболее просты в прочистке.
  2. Чтобы исключить попадание неприятного запаха на время монтажа канализационную трубу лучше заткнуть тряпкой или поставить заглушку.
  3. Перед установкой резинового уплотнителя и прикручивания сифона к мойке необходимо обезжирить место вокруг слива.
  4. Для надежной защиты от протечек резиновые уплотнители дополнительно герметизируют. Этой же процедуре подвергают и остальные места соединений. Не требует этого только нижняя крышка сифона, ведь её придется откручивать для прочистки.
  5. Для исключения протечек в нижней части крышки в качестве уплотнителя можно использовать паклю.
  6. Идеальный вариант, если отверстие сифона будет точно совпадать с диаметром отверстия канализационной трубы.
  7. Не обязательно приобретать сифон одновременно с мойкой. Сделать это можно по мере необходимости, главное их сочетание по размерам и дизайну.

Недостаточно просто купить сифон для кухонной мойки. Важно его правильно установить и для этого необходимо внимательно изучить инструкции и четко следовать её рекомендациям. Зачастую недорогие сифоны устанавливаются быстрее и проще, чем их дорогие аналоги более сложной конструкции.

Как собрать и установить сифон для мойки на кухне?

Сифоны, которые устанавливаются для раковины в кухне бывают несколько видов:

1) в виде подвижной гофрированной пластиковой трубы. Чтобы создать водяной затвор, трубку необходимо согнуть зигзагом, изгибы зафиксировать пластиковым хомутом. Гофрированный сифон имеет способность растягиваться, что позволяет при необходимости передвигать мойку. Но есть и минус: часто складчатая поверхность гофры забивается остатками пищи и жиром, приходится часто делать чистку или периодически менять ее,

2) трубный сифон изготовлен из пластиковых или металлических труб с коленообразным изгибом для создания водяного затвора. Труба одним концом вставляется в патрубок канализационной трубы, другой крепится на сливе раковины. Поверхность такого сифона гладкая, редко приходится чистить, если только крупный мусор может застревать в колене трубы,

3) бутылочный сифон это колбу с отстойником. В случае загрязнения легко открутить крышку отстойника и извлечь оттуда упавший мелкий предмет. В середине его находится выводная труба для создания гидрозатвора.

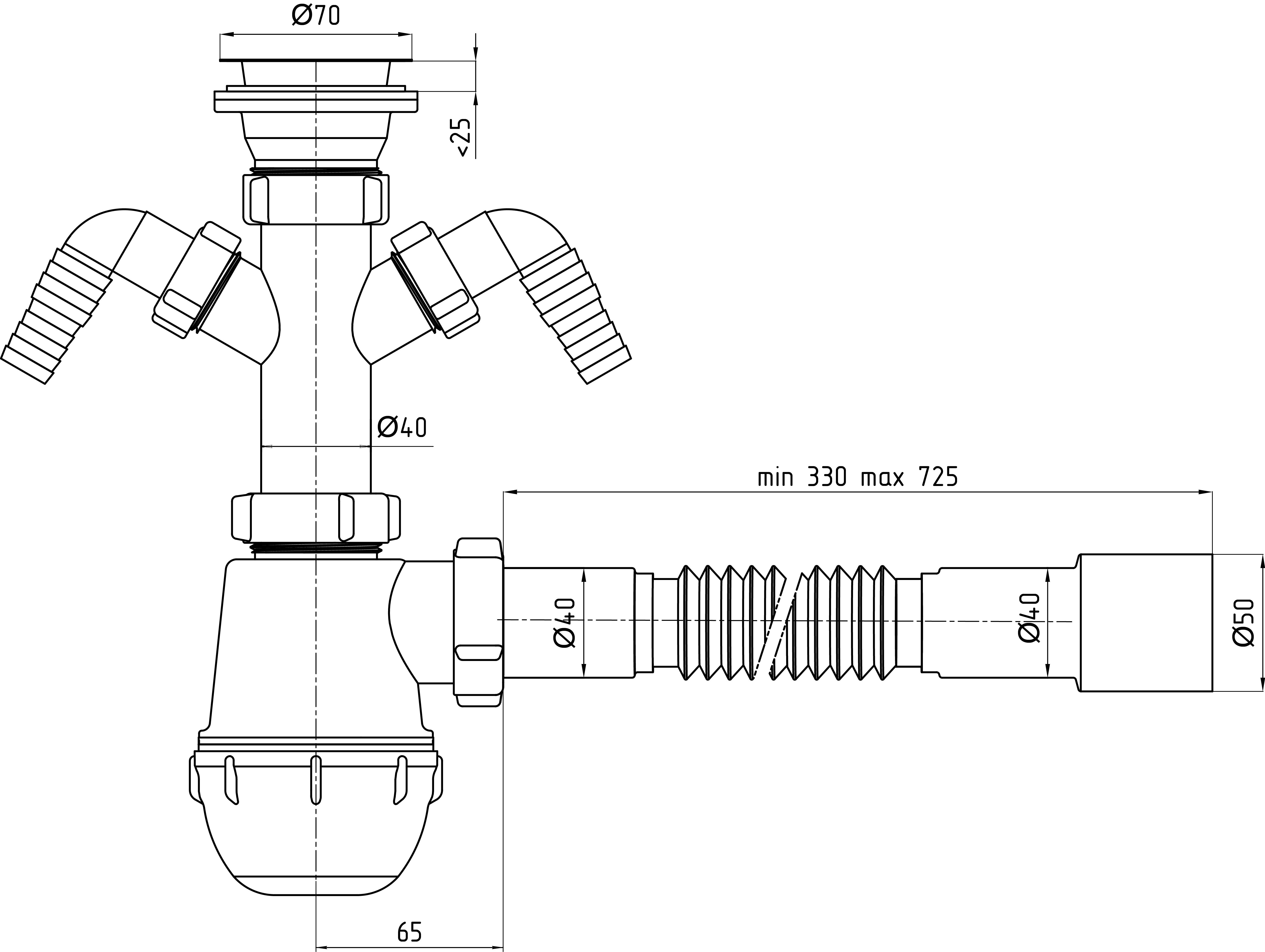

В продаже есть и сдвоенные сифоны для сдвоенных раковин, и даже с дополнительными патрубками для подключения шлангов посудомоечной или стиральной машин.

Собрать и установить несложно, в комплекте всегда имеется подробная инструкция. Важно следовать инструкции и надежно сделать герметизацию соединений.

  • сначала на корпус навинтить нижнюю пробку: кольцевую прокладку аккуратно уложить в паз пробки, нанести слой герметика. Навинчивать пробку до упора, но без излишних усилий,

  • пластиковую гайку надеть на выпускной патрубок, затем на расстоянии ~5 см от края патрубка -конусную прокладку,

  • патрубок вставить в корпус (не до упора) и затянуть стяжную гайку (вручную), без чрезмерных усилий, чтобы не лопнула,

  • соединить трубу или гофрированный шланг со сливным патрубком: на трубу (шланг) надеть стяжную гайку, внутрь нее поместить плоскую прокладку, а на край трубы (шланга) надеть конусную прокладку широким концом в сторону стяжной гайки,

  • сифон собран.

Собранный сифон смонтировать на мойку. В комплекте имеется металлическая сетка, ее нужно вместе с тонкой прокладкой белого цвета поместить в выводное отверстие поддона. Если прокладка отсутствует в комплекте, то место соединения сетки и мойки промазать герметиком.

Между выводным патрубком и поддоном проложить толстую резиновую прокладку черного цвета. Металлический винт вставить в сетку и зафиксировать патрубок, проследите, чтобы не было перекосов и затем затянуть винт.

Конец гофрированной трубы через резиновую манжету вставить в канализационный патрубок и затем проверить установленный сифон на надежность изоляции.

На Ремответе вы найдете ответы на многие вопросы по ремонту и установке сантехнического оборудования, здесь.

А лучше сборку сифона увидеть своими глазами, например, в этом видео:

как собрать и установить слив

Элементом любого сантехнического прибора является сифон, который предназначен для слива жидкостей в канализационную систему и предотвращения проникновения запахов из этой системы в помещение. Принцип действия сифона основан на создании гидрозатвора в изогнутом колене или трубе, за счет чего и отсекаются все запахи. Причем, прохождению сливной воды через гидрозатвор ничего не препятствует. Одним из важных дополнений, которым комплектуется устройство, является переливная трубка. Она защищает мойку, ванну или раковину от переполнения, сбрасывая лишнюю воду, поднявшуюся до определенного уровня. Такую работу выполняет сифон для раковины с переливом.

Когда может возникнуть перелив

Переполнение раковины, мойки или ванны может возникнуть в таких случаях:

  • При умышленном закрытии сливного отверстия. Например, если потребовалось набрать в мойку или в ванну воды для каких-то целей, а кран вовремя закрыть забыли;
  • При засорении выпуска (сливного отверстия) сантехнического прибора или его случайном перекрытии.

Вот тут и вступает в работу слив перелив для раковины. Вода, достигнув определенной отметки, на которой находится переливное отверстие, начинает сливаться через него по сливной трубке, попадая в тело сифона. Если внутренности сифона не засорены, то сток воды будет обеспечен.

Какие бывают сифоны

Все сифоны, использующиеся в быту, в зависимости от своего предназначения и конструктивных особенностей, подразделяются на несколько видов:

  1. Бутылочный. Это популярное на кухне устройство, имеющее жесткую емкость между сливным отверстием и выпускной трубкой, напоминающую бутылку. Такой прибор обычно устанавливается снизу кухонной мойки или раковины и может регулироваться по высоте. Конструктивно состоит из сточного отверстия, разборной колбы, выходного патрубка, переливной трубки, нескольких прокладок, конусных шайб и соединительных гаек. Колба может иметь несколько входов для подключения слива стиральной и посудомоечной машин.

    На фото пластиковый бутылочный сифон

  2. Трубный. Применяется сифон трубного типа для установки снизу душевой кабинки или под ванну, так как его конструкция занимает мало места. Это позволяет установить прибор очень низко, снизу ванной. Состоит устройство из сливного отверстия, выходящего в ванну, переливной пластиковой трубки, изогнутой жесткой трубки и соединительных пластмассовых гаек накидного типа.

    Трубный сифон для ванны с переливом

  3. Гофрированный. Данный вид сифона для раковины с переливом представляет собой изогнутую гибкую трубку, сложенную и зафиксированную так, чтобы образовалось колено. В этом месте и будет находиться гидрозатвор. Помимо трубки, гофрированный сифон состоит из сливного отверстия, перелива и соединительных гаек. Переливная трубка крепится снизу сливного отверстия. Такой слив для раковины часто используются для умывальников в ванных комнатах. На кухнях применять их не рекомендуется, так как гофра быстро забивается остатками пищи, а прочистка такого сифона затруднена.

    Гофрированный сифон удобен в монтаже за счет своей гибкости

  4. Плоский. Это особая разновидность сливного устройства, имеющая необычную плоскую конструкцию. Плоский сифон для раковины применяется в случаях, когда бутылочный или гофрированный приборы по своим габаритам не подходят для установки.
  5. Скрытый. Его особенностью является необычное место расположения. Он скрыт от глаз, находясь за какой-то перегородкой, в нише или внутри стены. Такие приборы устанавливаются около раковин, закрепленных на стенах или установленных на открытых местах. К этому типу относят сифоны для раковин под стиральную машину.

Из чего изготавливаются сифоны

Сифоны могут изготавливаться из следующих материалов:

1. Пластик. Разновидностей тут немного — ПВХ и полипропилен. Это наиболее популярный материал для подобных изделий. Он недорогой и простой в эксплуатации.

Пластиковый слив под раковину характеризуется также следующими преимуществами:

  • внутри и снаружи прибора отсутствуют процессы коррозии;
  • пластик не подвержен разрушению и гниению от длительного влияния влаги;
  • пропускающая способность гладких внутренних стенок достаточно высока;
  • жир не откладывается внутри изделий.

Пластиковые приборы используются для установки на любых сантехнических приборах.

2. Латунь, медь и бронза. Это дорогие изделия, которые, хотя и не коррозируют, но окисляются. Требуют обработки специальными материалами или нанесения гальванических покрытий. Используются в ванных комнатах под умывальниками.

3. Нержавеющая сталь. Это наиболее дорогие изделия, применяемые достаточно редко. Имеют отличный внешний вид.

4. Металлические изделия с наружным покрытием. Иногда могут применяться приборы, изготовленные из обычной стали или сплавов, покрытые сверху декоративным слоем. Например, очень неплохо смотрится сифон хромированный для раковины, хотя его стоимость является внушительной.

Пример хромированного бутылочного сифона под умывальником

На что обращать внимание при выборе

Подключая сантехнический прибор к системе канализации, позаботьтесь заблаговременно о том, чтобы соединяемый с ним сифон соответствовал всем параметрам данного прибора.

Внимание обращайте на такие моменты:

Совет: Цена сифона также важна, но она не является решающей при выборе. Даже недорогие пластиковые изделия вполне исправно и долго служат при соответствующем уходе. Поэтому выбирайте изделия, которые не окажут влияния на ваш бюджет.

А вы знаете, как проводится установка фильтра для воды под мойку? Это вполне можно сделать самому и сэкономить на вызове мастеров.

Если требуется ремонт смесителя для ванной с душем, также не спешите звонить сантехникам, сначала ознакомьтесь с нашей статьей.

А полезная информация по выбору радиаторов есть здесь. Сравнение различных вариантов.

Установка сифона

Если вы представляете себе, как собрать сифон для раковины, то сможете выполнить эту работу быстро. Перед установкой нового сифона необходимо демонтировать старое устройство.

Комплектация сифона

Процесс демонтажа выполняется в такой последовательности:

  1. В помещении перекрывается вода.
  2. Под раковину подставляется тазик для сбора стекающей воды.
  3. Откручивается винт, находящийся в центре впускного отверстия раковины.
  4. Сифон снимается, а канализационная труба затыкается чем-то для предотвращения прохода посторонних запахов в помещение.
  5. Очищается внутренняя часть раковины, к которой прилегал сифон.

Совет: При демонтаже старого чугунного сифона вовсе не обязательно раскручивать все гайки, ведь они давно прикипели к металлу. Просто расколите чугунное изделие молотком и удалите его.

Как собрать стандартный бутылочный сифон для раковины из пластика показано на видео.

А теперь разберем, как установить сифон для раковины с переливом:

  1. Установить защитную решетку в сливное отверстие на прокладку или на герметик.
  2. Снизу к мойке приставляется вместе с прокладкой стыковочный патрубок, который прикручивается к решетке длинным винтом.
  3. На патрубок надевается накидная гайка, а вслед за ней — конусная прокладка.
  4. На патрубок надевается тело сифона, после чего стыкуется с ним накидной гайкой. На этом этапе регулируется высота сифона.
  5. Выходной трубопровод вставляется в отверстие канализации, а затем крепится накидной гайкой к выходу корпуса через конусную прокладку.

    Соединение сифона с канализацией

  6. Монтируется переливная трубка. Один конец трубки выходит в раковину, где крепится в специальном ее отверстии винтом. Второй конец трубки подключается к стыковочному патрубку.
  7. Проверяется герметичность всех соединений методом пуска в раковину воды.

Если к сифону будет подключаться стиральная машина, то предварительно нужно подготовить шланг, идущий от стиралки к корпусу сифона. Он должен быть достаточно длинным, ведь расположить его нужно не на проходе, а где-нибудь под ванной или вдоль стены. Соответственно, подключается шланг к имеющемуся на корпусе сифона штуцеру.

как установить без головной боли?

При установке сантехнического оборудования в ванных помещениях, уборных, кухнях нужно гарантировать правильное присоединение не только к системе подвода воды, но и к канализационной системе. Большинство считают, что работа эта не такая простая как кажется, требующая присутствия мастера, но на деле всё не так. Установка сифона на раковину – это довольно простая работа, не требующая специального инструмента и много времени. Использовать для этого необходимо оборудование различных систем.

Установка любой раковины просит проведение работ по монтажу сифона. Сейчас рынок строительных материалов и инструментов рекомендует разные модели сифонов, какие подойдут не только для раковины, но и для ванны, умывальника, унитаза. Все они отличаются по собственным устройствам, свойствам установки. Для умывальников в ванной и кухонных умывальников очень часто подключаются бутылочные сифоны, диаметр отверстия которых составит 32 мм. подобный монтаж можно выполнить собственными руками, он занимает довольно немного времени.

Схема подсоединения сифона к двойной раковине
Виды сифонов для раковины и ванной
Стоит большое внимание уделять правильному подбору оборудования. Так, для ванных применяется одна система, а для раковины или мойки – совсем другая. Рассмотрим основные типы сифонов.

Установить сифон бутылочного типа можно только для умывальников и моек для кухни. Это жёсткая система, при подборе которой необходимо учесть присутствие свободного места под сантехническими приборами. Из положительных качеств следует отметить присутствие водяного затвора, постоянной самостоятельной очистки, присоединение узла перелива. Также, можно подключать сливы стиральных машин, машин для мытья посуды, сливы от них будут поступать к общую систему канализации.

Установка гофрированного сифона может использоваться для раковин и кухонных моек различных систем. Из плохих качеств следует отметить то, что прочистка загрязнения достаточно трудоёмкое, в этом случае рекомендуется вызывать мастера. Из плюсов можно выделить эластичность системы, она позволяет ставить её даже при отсутствии большого свободного места и возможность установки водяного затвора.

Сифон для труб предназначается только для душевых поддонов, ванных.

Особенность бутылочного и коленного сифона
Схема соединения сифона

К раковине или умывальнику ванны рекомендуется подключать сифон бутылочного типа. Из чего складывается это оборудование и чем выделяется его установка?

Присоединить к мойке сифон данного типа можно собственными руками, не прибегая к услугам мастера. Монтаж подразумевает присоединение одного конца устройства к сливу раковины, а другого – к канализационному выходу. Устройство сифона очень простое, обслуживание его также не вызывает никаких вопросов. Есть только одна характерность: установка должна выполняться так, чтобы ни одна из уплотнительных резиночек не была утеряна, это крайне важно не столько для установки, сколько для грядущего безопасного применения, чтобы раковина не текла.

Для раковины применяется и коленный металлический или пластиковый сифон.

Установка аналогична с монтажом оборудования для раковины бутылочного типа, но в этом случае взамен бутылки нужно установить выгнутый твёрдый компонент, другими словами колено. Потом схема подразумевает присоединение колена к канализационному сливу, который расположен в стене. Установить сифон такого рода можно только на случай, когда сток находится собственно в стене.

Отличительные характеристики установки сифона для ванны
Как установить сифон? Монтаж сифона для ванны выделяется своими особенностями, тут уже есть 2 сточных отверстия. Одно из них установлено на днище ванной, а второе находится спереди стены, приблизительно на высоте 35-40 см. Последнее предназначено для страховки от переливов воды при эксплуатации ванной. Состоит такой сифон из пластиковой гофрированной трубки, которая предназначена для установки на стенку ванной, чашки из полимера для обеспечения слива на дне, колена, специального соединительного отрезка трубы для входа в канализацию.

Схема сборки мойки с сифоном

Инструментов тут особенных приобретать не требуется, но будут нужны конкретные материалы:

  • герметик на основе силикона;
  • труба гофрированная;
  • резиновая муфта-переходник;
  • пакля.

Монтаж подобного устройства чуть чуть отличается от установки сифона для раковины. В первую очередь нужно выполнить монтаж железного ободка для верхнего отверстия слива ванной, после этого к нему установить сифон с чашкой слива с помощью специального болта на дне. Потом делается установка колена, соединение с канализационной конструкцией.

Монтаж сифона для раковины в кухонной зоне
Чтобы присоединить к мойке или раковине сифон, в большинстве случаев применяется оборудование, отверстие для слива которого составит 32 мм. Почему собственно такой сифон? А всё потому, что его размеры достаточно небольшие, при всём этом установка в большинстве случаев не составит никаких трудностей, как и дальнейшая работа. Прочистить такой сифон не составит труда, не придётся для этого вызывать мастера.

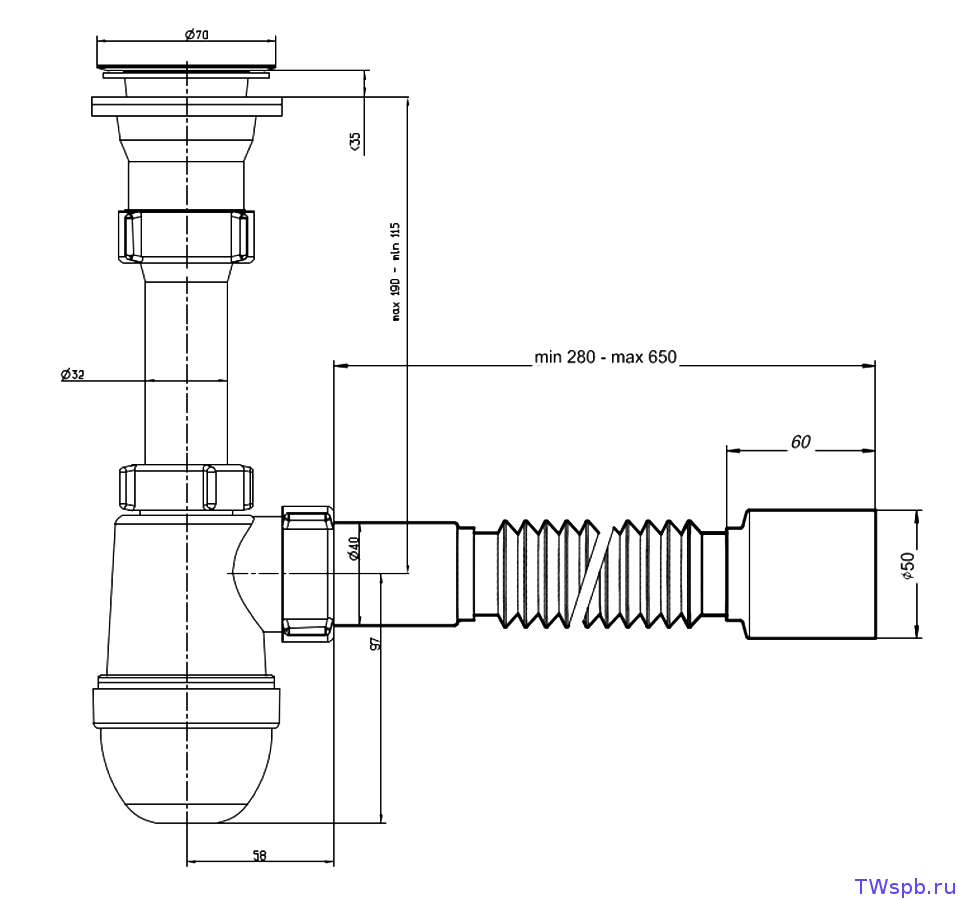

Чертёж сифона

Прежде чем установить сифон, рекомендуется узнать его устройство:

  • патрубок выпускного типа из пластика, который имеет запрессованную вставку из металла;
  • прокладку из резины для отрезка трубы;
  • пластиковые гайки с диаметров в 32 мм;
  • манжета-юбка с диаметром в 32 мм, которая изготовлена из весьма мягкого пластика;
  • стяжной стальной винт;
  • стальная накладка для слива;
  • бутылка, другими словами корпус самого сифона;
  • сифонная нижняя пробка и кольцевая прокладка из резины;
  • накладочная пробка для слива.

При монтаже такого сифона на умывальник или раковину нужно не забывать, что все соединения обязаны быть герметичными, не смотря на то, что давление воды в конструкции невысокое.


Начнём монтаж сифона:
  1. 1Установка начинается с того, что устанавливается на место нижняя пробка, где будет постоянное давление воды. При приобретении сифона в магазине эксперты советуют открутить пробку, чтобы удостовериться, что на её резьбе нет трещин и сколов.
  2. 2Дальше необходимо проверить нижнюю поверхность, другими словами стыковочную её часть, для корпусной резьбы. Острым заусенцам тут не надлежит быть. И поэтому контролировать оборудование, установка которого предполагается дома, нужно ещё в магазине.
  3. 3Кольцевая тоненькая прокладка укладывается в паз, после этого промазывается с помощью герметика, захватывая составом часть находящуюся снизу.
  4. 4Монтаж для раковины принято совершать с помощью жёсткого подсоединения, но сейчас на строительном рынке есть прекрасная возможность найти патрубки и гофрированные трубы, выделяющиеся прочностью и необходимой жёсткостью, вместе с этим растягивающиеся до нужного размера. Такие патрубки приобретите с диаметром в 32, 40, 50 мм, есть особенные многофункциональные патрубки, какие можно присоединить ко всякому устройству. К сифонной резьбе монтаж выполняется с помощью накидной гайки, которая даёт возможность через плоскую накладку присоединить отрезок трубы к сифонной резьбе.

три типа и все критерии рационального выбора

Сифон (трубка или насос по-гречески) — обязательный элемент любого сантехнического прибора, обеспечивающий слив стоков и препятствующий проникновению в помещение канализационных газов. Работает он по принципу гидравлического затвора, то есть представляет собой изогнутный посередине вниз канал, заполненный в месте прогиба жидкостью. Водяная пробка изолирует воздушную среду помещения от канализации, но не препятствует свободному стоку жидкости. Сифон для раковины отличается от подобных устройств для ванной и душевого поддона лишь тем, что высокое расположение умывальника позволяет свободно выбирать габариты прибора и объём воды в гидрозатворе может быть довольно большим.

В зависимости от конструкции и формы сифоны для умывальника можно разделить на следующие типы:

  • Трубный. Представляет собой изогнутую S либо U-образную жёсткую трубу, разборную либо неразборную. Некоторые модели имеют в нижней точки открывающуюся пробку для удобства прочистки. Трубные требуют довольно точного совмещения сливного отверстия умывальника и входного в канализацию.

Трубный U-образный сифон — простейшая конструкция слива

  • Бутылочный сифон для умывальника, как ясно из названия, имеет форму бутылки в той части, где размещается гидрозатвор. Соединение с канализацией может быть выполнено как прямой, так и гибкой трубой. По сравнению с трубной бутылочная конструкция имеет заметные преимущества: занимает меньше места; легко разбирается; предметы, случайно попавшие в слив, не теряются, оставаясь на дне колбы. Из недостатков можно назвать большую склонность к накоплению загрязнений в месте выхода потока из стакана в прямой участок. Бутылочный тип получил наибольшее распространение в силу удобства обслуживания.

Бутылочные сифоны самые сложные по конструкции, но самые удобные в обслуживании

  • Гофрированный — универсальная конструкция, представляет собой просто гибкую трубку. Её можно изгибать в любой конфигурации, что позволяет подключать умывальники ко входам в канализационную систему, расположенным не по стандарту. К тому же гофрированные сифоны дёшевы и очень просто устанавливаются. Уклон для создания водяной пробки формируют вручную изгибом трубки. Недостатки: неровная гофрированная поверхность имеет склонность накапливать отложения, труба неразборная. С другой стороны, нет промежуточных соединений — меньше вероятности протечки.

Гофрированный сифон дёшев, прост в установке, но имеет немало недостатков

  • Скрытые сифоны представляют собой вариант бутылочной конструкции, где снаружи находится лишь горизонтальная труба, а сама бутылка (стакан) встроены в стену. Редко применяемый и дорогой тип.

Встроенный сифон «Geberit», Германия. Красиво, но дорого

Сливы могут быть дополнены следующими функциями и элементами:

  • На умывальник со вторым, верхним выпуском, устанавливается сифон для раковины с переливом. Такая система предотвращает случайное затопление. В раковинах перелив, как правило, располагается в керамической конструкции и выходит прямо в выпуск; в кухонных мойках идёт внешней трубкой в сифон.

Выпуск для подключения перелива умывальника

Сифон для мойки с переливом

  • Дополнительным боковым входом комплектуются сифоны, предназначенные для слива как из умывальника, так и из стиральной машины. Отвод устанавливается между горловиной раковины и гидрозатвором.

К этому сифону можно подключить сразу два дополнительных слива

Как перелив, так и вход для стиральной машины интегрируются только в бутылочные сифоны.

Конструктивно схож со сливом умывальника за исключением того, что горловина мойки имеет больший диаметр, а расстояние от её центра до стены также заметно больше. Кроме того, мойки часто имеют по две, иногда три секции. Из них одна будет плоская, для овощей, а две — полноценной глубины, с верхним сливом (переливом). Плюс дополнительный слив для посудомоечной машины. Таким образом, сифон для кухонной мойки может быть как очень простым, одинарным, так и весьма сложным, объединяющим до шести сливных потоков.

Довольно сложную форму имеют сифоны для кухонных моек с несколькими чашами

Выпуск, который размещается на сливной горловине и соединяется с основной частью сифона, может входить в его комплект. Штатные выпуски представляют из себя простые бюджетные обоймы с решётками. Более эстетичные и дорогие приобретаются отдельно. Выпуски с регулируемым клапаном, закрывающим сливное отверстие, как правило, входят в комплектацию смесителя. Качественные кухонные мойки всегда продаются вместе с выпусками.

Выпуски могут быть оснащены простыми решётками либо донными клапанами. В последнее время становятся всё более популярными нажимные клапаны

Сифоны в зависимости от материала, из которого они изготовлены, подразделяются на два типа: пластиковые и металлические.

  • Пластиковые. Самые дешёвые сифоны — полиэтиленовые, как правило, они имеют простую конструкцию, главным образом трубную, небольшое количество соединений. Но чаще используется полипропилен, детали из него более жёсткие, лучше держат форму, надёжнее соединения. Полимерные сифоны сложной конфигурации изготавливают именно из этого пластика. Для подключения стиральных машин, сток которых может иметь высокую температуру, также рекомендуют использовать полипропилен, он менее подвержен тепловым расширениям. После начала эксплуатации стиральной машины в режиме кипячения нередко сифон начинает подтекать, необходимо поджать все резьбовые соединения.

Ассортимент недорогих полипропиленовых сифонов, в основном представлены бутылочные конструкции

  • Металлические сифоны для раковин и моек. Они дороже полимерных, срок службы их выше. Чаще используются медные сплавы: латунь и бронза. Сплавы не корродируют, но окисляются, снаружи на них наносят гальваническое покрытие. Изготавливают сифоны и из нержавеющей стали, но стоимость подобных изделий довольно велика, поэтому широкого распространения они не получили.

Дизайнерские хромированные сифоны сколь красивы, столь и недёшевы

Все соединения, резьбовые либо обжимные, герметизируются мягкими резиновыми либо резино-полимерными прокладками.

При выборе сифона учитывают следующие факторы:

  • Диаметр горловины. У умывальников и раковин он разный.
  • Наличие перелива.
  • Необходимость иметь дополнительный слив для стиральной либо посудомоечной машины.
  • Расстояние от горловины до выхода канализации из стены в горизонтальной проекции. Как правило, прямого отрезка трубы хватает по длине, но бывают исключения.

Схема подключения умывальника, подходит в подавляющем большинстве случаев. Стандартом высоты канализационного входа в стену для умывальника считается 520-550 мм, кухонной мойки — 300-450 мм, при наличии измельчителя не выше 400 мм

  • Наличие выпуска, нередко они входят в комплект раковин и смесителей.
  • Расположен ли канализационный выход напротив сифона. Если он смещён более, чем на 2-4 см, лучше предпочесть бутылочный сифон с гибкой трубой либо гофрированную трубу.
  • Диаметр входа в канализацию. Он может быть разным: 35, 40 и 50 мм. Желательно, чтобы диаметр входной трубки сифона соответствовал этому значению. Он может быть и меньше, в этом случае потребуется переходник. Но никак не больше.
  • Эстетические предпочтения. В умывальнике с пьедесталом сифон практически не виден и его внешний вид не играет никакого значения. Будет более уместным сифон хромированный для раковины без пьедестала. Для дизайнерской сантехники придётся раскошелиться на соответствующую ей арматуру.
  • Цена. Положа руку на сердце, между дешёвыми и дорогими сифонами с точки зрения эксплуатации особой разницы нет. Сток будет эффективно осуществляться как через дешёвые сифоны Орио-пластик и Ани-пласт, так и через элитные устройства стоимостью в сотни евро. Конечно, металл прослужит дольше, но и для пластика речь идёт о нескольких десятках лет. Если нужен хромированный, но относительно недорогой слив, стоит обратить внимание на немецкие сифоны Viega, в каталоге компании есть вполне приличные бюджетные модели. Удобство использования в большей степени зависит от конструкции (легче обслуживать бутылочные) и выпуска (наличие клапана, если это необходимо).
com/v/Wy9eGk80qig?autoplay=0″/>

Установка сифона — дело нехитрое. Имея начальные сантехнические навыки, собрать его несложно. Если же «домашний мастер» — не ваше призвание, правильнее будет доверить все специальные работы профессионалам.

Пригодилась статья? Расскажите друзьям:

Раковина и сливная сантехника


Схемы и полезные советы о том, как работают раковины и сливы в кухне и ванной комнате

Кухонные и ванные раковины подключаются к системе водоснабжения дома, которая питает краны, и к домашней канализации. канализационно-вентиляционная (ДВВ) система для стоков. Кухонные и ванные раковины работают очень похоже; Основное отличие состоит в том, что кухонные раковины предназначены для подключения большего количества приспособлений, чем кран, таких как фильтр для воды, мусоропровод и посудомоечная машина. У большинства раковин в ванной комнате есть только кран и слив.

Слив раковины всегда включает «ловушку», которая заполняется водой, чтобы предотвратить попадание канализационных газов в дом. ©Linerpics / Shutterstock.com

Принцип работы сливного отверстия раковины

Сливное отверстие раковины состоит из нескольких компонентов. В кухонных раковинах есть сетчатый фильтр, встроенный в корпус сетчатого фильтра, который вставляется через отверстие в раковине и приклеивается к раковине с помощью сантехнической замазки. Под раковиной корпус фильтра соединяется с патрубком слива и остальной частью слива.Мусоропровод, если он есть, крепится прямо к специальному корпусу сетчатого фильтра. (См. раздел «Как работает мусоропровод».)Схема сливной трубы кухонной раковины

В большинстве раковин нет сетчатого фильтра, но есть выдвижная пробка, позволяющая легко наполнять раковину водой. Выдвижная пробка вставляется в корпус слива, который подсоединяется так же, как корпус сита кухонной раковины, как показано справа. (Дополнительную информацию см. в разделе «Сантехника раковины в ванной».

Под раковиной резиновая прокладка, металлическая шайба и большая контргайка или стопор прижимают корпус к раковине.Прямой патрубок крепится к корпусу фильтра резьбовым соединением. Муфты шлицевые соединяют патрубок, основные части сифона и короткий резьбовой штуцер на тройнике водосточной трубы. На стене или в задней части шкафа декоративная накладка, называемая накладкой, скрывает разъем и ниппель. Сточные воды выходят через ловушку и по вентилируемой водосточной трубе в основной стояк.

Что такое ловушка для раковины?

Сифон для раковины представляет собой J-образную трубу под раковиной, предназначенную для улавливания вредных канализационных газов до того, как они попадут в дом.Самую распространенную ловушку иногда называют P-ловушкой (потому что она имеет форму буквы P, упавшей лицевой стороной вниз). Сифон для раковины в ванной

Когда вода стекает по сливу раковины, она проходит через ловушку и выходит из водосточной трубы. Но поскольку водосточная труба выходит на более высоком уровне, чем изогнутая часть трубы, часть воды захватывается и удерживается в изгибе ловушки. Эта вода обеспечивает уплотнение, блокируя канализационные газы от подъема через слив раковины. Каждый раз, когда вы используете раковину, вода в ловушке заменяется.

Сифон соединяется с патрубком слива раковины и водосточной трубой с помощью резьбовых соединений. Большая резиновая шайба под каждой муфтой обеспечивает водонепроницаемое уплотнение.

Если засорилась раковина или если вы уронили небольшой предмет в канализацию, первое место, где можно найти засор или потерянный предмет, находится в легко удаляемом сифоне (не забудьте поставить под него ведро, прежде чем разбирать трубы) . Некоторые ловушки имеют заглушку на дне, поэтому вам даже не нужно снимать ловушку.

Избранный ресурс: Получите предварительно проверенный местный дренажный водопровод Pro

Позвоните для бесплатной оценки от местных профессионалов сейчас:
1-866-342-3263

О Don Vandervort имеет более чем 30-летний опыт работы в качестве строительного редактора Sunset Books, старшего редактора журнала Home Magazine, автора более 30 книг по благоустройству дома и автора бесчисленных журнальных статей. Он появлялся в течение 3 сезонов в программе HGTV «The Fix» и несколько лет работал домашним экспертом MSN.Дон основал HomeTips в 1996 году. Узнайте больше о Дон Вандерворт

Сливы для посудомоечных машин — Structure Tech Home Inspections

Неправильно установленный сливной шланг посудомоечной машины является наиболее распространенным дефектом, который мы обнаруживаем при установке посудомоечной машины, но это также одна из самых простых вещей, которые можно исправить.

На фотографии ниже, которая была отмечена как фотография дня в области технологий строительства на нашей странице в Facebook, показаны несколько дефектов сантехники. Два из них связаны со сливом посудомоечной машины.

Сможете ли вы их заметить?

Изнанка ловушки

Первая проблема заключается в том, что слив посудомоечной машины подключен к канализационной стороне ловушки. Вода всегда находится на дне П-ловушки, и это предотвращает попадание канализационных газов в дом. Слив посудомоечной машины должен быть подсоединен до P-сифона, а не после , как это было сделано здесь. При такой неправильной установке канализационные газы могут попасть обратно в посудомоечную машину.На схеме внизу справа показана правильная установка.

На схеме внизу справа показана правильная установка.

Нет высокого шлейфа

На приведенной выше диаграмме вы заметите, что слив посудомоечной машины образует высокую петлю под кухонной раковиной. Это минимальное требование для каждой установки слива посудомоечной машины; это требуется каждым производителем посудомоечных машин, а также разделом P2717.2 Международного жилищного кодекса. Однако это не то, что нам нужно здесь, в Миннесоте.Подождите, я вернусь к этому через минуту. Но сначала фото, показывающее, как выглядит высокая петля.

Как видите, сливной шланг посудомоечной машины крепится как можно выше под столешницей. А вот схема от производителя посудомоечной машины, показывающая то же самое.



Несмотря на то, что новые посудомоечные машины поставляются производителем со сливом, расположенным сбоку посудомоечной машины, в каждом руководстве по установке по-прежнему требуется такая высокая петля под раковиной.

Слышал разные причины, почему требуется дополнительная петля под мойкой, поэтому решил обратиться к производителям напрямую.

Около десяти лет назад я отправил электронное письмо восьми производителям посудомоечных машин, задав им этот вопрос:

«Для слива посудомоечной машины требуется высокая петля i n инструкции по установке для всех ваших посудомоечных машин . Какова цель этого? Разве высокая петля, встроенная в боковую часть посудомоечной машины, не дает того же результата? Будем очень признательны за любую информацию или комментарий по этому вопросу.

Вот ответы, которые я получил:

  • Kenmore: » Для предотвращения потенциального загрязнения посудомоечной машины обратным потоком необходимо использовать высокий контур или воздушный зазор. Местные правила сантехники обычно диктуют требования в вашем регионе. Раздел 807.4 Единого сантехнического кодекса гласит: «Ни одна бытовая посудомоечная машина не может быть напрямую подключена к дренажной системе или устройству для удаления пищевых отходов без использования утвержденного фитинга воздушного зазора для посудомоечной машины на стороне нагнетания посудомоечной машины.Перечисленные воздушные зазоры должны быть установлены с маркировкой уровня затопления (FL) на уровне или выше уровня затопления раковины или сливной доски, в зависимости от того, что выше, или отдельно улавливаться с помощью воздушного зазора, расположенного на стояке».
  • GE: «Если воздушный зазор не требуется, сливной шланг должен иметь высокую петлю от пола, чтобы предотвратить обратный поток воды в посудомоечную машину или откачку воды во время работы».
  • Bosch: Высокая петля на сливном шланге посудомоечной машины предназначена для того, чтобы вода не скапливалась в шланге, если он свисал ниже или горизонтально. Это предохранит сливной шланг от высыхания и предотвратит попадание запахов в посудомоечную машину.
  • Viking: При тестировании наших посудомоечных машин мы обнаружили, что для правильного слива воды требуется дополнительная высокая петля в задней части посудомоечной машины. Мы видели, что когда этот элемент не применяется, со временем у потребителя возникают проблемы с резервным водоснабжением и возникают проблемы с надлежащим дренажем и скоплением воды в определенной области.
  • Maytag: нет ответа.
  • Водоворот: Нет ответа.
  • Амана: Нет ответа.

Подводя итог, можно сказать, что высокая петля предназначена для предотвращения возможного обратного потока воды в посудомоечную машину и для предотвращения неправильного слива воды. Несмотря на то, что посудомоечные машины поставляются с завода со сливной петлей, расположенной высоко над боковой стенкой посудомоечной машины, это неприемлемая замена высокой петле под кухонной раковиной. В Миннеаполисе из-за отсутствия должным образом установленного высокого контура под кухонной раковиной требуется ремонт для их оценки «Правда при продаже жилья». Если у вас нет высокой петли на сливе кухонной раковины, для ее устранения потребуются три предмета: отвертка, винт и зажим EMT 3/4″, который вы найдете в электрическом отделе в любом магазине товаров для дома.

Видео в начале этого поста показывает процесс исправления этого, который занимает около 10 секунд.

Как насчет воздушных зазоров?

Вместо высокой петли под кухонной раковиной производители посудомоечных машин также допускают воздушный зазор.Он состоит из уродливого устройства, установленного поверх кухонной раковины, и выглядит так:

.

Они требуются в Миннесоте с начала 2016 года и никому не нравятся. Я писал в блоге о воздушных зазорах в посудомоечных машинах еще в 2017 году, и я собираюсь процитировать то, что сказал тогда. Воздушные зазоры посудомоечной машины определенно  , а не , что мы рекомендуем устанавливать во время наших домашних осмотров. В то время как воздушные зазоры для посудомоечных машин технически требуются в новых установках по нормам, мы не являемся инспекторами по соблюдению норм.Как домашние инспекторы, мы можем давать рекомендации по вещам, которые имеют для нас смысл. Это не так.

Хорошая новость заключается в том, что воздушных промежутков скоро должны исчезнуть , по крайней мере, в Миннесоте. Наш текущий сантехнический кодекс требует наличия воздушного зазора в разделах 414.3 и 807.4 нашего сантехнического кодекса. К счастью, следующая версия нашего сантехнического кода, принятие которой запланировано на 17.12.21, изменит это. Раздел 414.3 скажет вам следовать разделу 807.3, и в этом разделе будет сказано следующее:

Я подчеркнул важную часть, которая меняется.Ура. Домовладельцы, сантехники, строители, дизайнеры, строители и все остальные должны быть довольны этим изменением. Ну все, кроме производителей воздушных зазоров. Извините, ребята, но у вас был свой день.

Как заменить или обслуживать выдвижной слив в раковине

Ваша раковина не сливает воду? Разве это не позволяет наполнить таз водой? Если это так, возможно, сломался выдвижной механизм вашей раковины в сливе.

В раковине сломался выдвижной механизм (или узел).Когда всплывающий узел работает правильно, это довольно просто, используя рычаг, чтобы открывать и закрывать слив. Когда вы тянете подъемный стержень на задней части раковины, пробка закрывается, а когда вы нажимаете на стержень вниз, пробка открывается.

Вот так!

 Подъемный стержень, который вы вытягиваете, прикреплен к так называемому поворотному стержню, который соединен с вашей сливной пробкой. Когда подъемный стержень вытягивается вверх, он поднимает шарнирный стержень, который опускает сливную пробку.

Есть несколько причин, по которым эта часть вашей раковины может не работать. Часть поворотного стержня, которая соединяется с пробкой сливного отверстия, могла заржаветь или отломиться, либо сама пробка сливного отверстия могла быть сломана так, что поворотный стержень фактически не может опустить пробку. Может даже не хватить рычага подъемной тяги на поворотную тягу. Если ваша раковина плохо сливает воду, и вы можете открывать и закрывать механизм всплывающего окна, это может быть связано с тем, что вам нужно вычистить что-то из сливного отверстия, которое застряло в механизме.

Прежде чем вызывать сантехника, вы можете починить это самостоятельно, за гораздо меньшие деньги. Какой бы ни была проблема с вашим выдвижным механизмом, вы можете легко найти запасные части в хозяйственном магазине. Существуют универсальные комплекты, которые можно приобрести по цене от 4 до 14 долларов США.

После покупки ремонтного комплекта сам процесс ремонта чрезвычайно прост. Если вы не знаете, какая часть есть в сборке всплывающих окон, мы опубликовали статью о том, как работает ваша сборка всплывающих окон.Ознакомьтесь с частями сборки, чтобы знать, как завершить этот проект «Сделай сам».

ПОШАГОВАЯ ИНСТРУКЦИЯ:

1.

ПОДГОТОВЬТЕ РАКОВИНУ

Прежде чем приступить к ремонту или очистке выдвижного сливного отверстия, обязательно выключите воду в раковине, убедитесь, что задняя часть раковины доступна, и на всякий случай подставьте ведро под сливным отверстием.

2. ОСЛАБИТЬ ПРУЖИННЫЙ ЗАЖИМ

Ослабьте пружинный зажим, удерживающий ремешок с скобой на шарнирном стержне.

3. СНИМИТЕ ПРУЖИННЫЙ ЗАЖИМ И СТЯЖКУ

Полностью снимите пружинный зажим и скобу.

4. ОТВЕРНИТЕ ПРОКЛАДКУ, ДЕРЖАЩУЮЩУЮ ПОВОРОТНУЮ ТЯГУ

Оставьте скобу на месте, где она висит, и открутите прокладку, которая удерживает поворотный стержень в сливе.

5. СНИМИТЕ ПОВОРОТНЫЙ ШТОК

После того, как вы снимете прокладку на сливе, вы увидите маленький белый шарик на штоке шарнира. Это уплотнение, которое предотвращает просачивание воды по всему полу в ванной комнате.На другой стороне шара находится часть шарнирного стержня, которая крепится к сливной пробке, которая может быть загрязнена или сломана.

6. ЗАМЕНА ИЛИ ОЧИСТКА ПОВОРОТНОЙ ТЯГИ

Если вы просто проводите техническое обслуживание поворотной штанги, очистите ее в другой раковине. Если вы меняете свой шарнирный шток на другой, который будет работать, убедитесь, что размер шара уплотнения и длина шарнирного штока в универсальном ремонтном комплекте совпадают с вашим уплотнением и штоком. Присоедините правильный шар уплотнения к штоку нужной длины и отложите в сторону.

7. ЗАМЕНИТЕ ИЛИ ПРОЧИСТИТЕ СЛИВНУЮ ПРОБКУ

Очистите сливную пробку в другой раковине, если вы просто проводите техническое обслуживание. В это время также очистите канализацию. Если вы заменяете пробку, отвинтите верхнюю крышку и завинтите новую сливную нижнюю часть.

8. ЗАМЕНИТЕ ПРОБКУ СЛИВА

Убедитесь, что новая или очищенная сливная пробка установлена ​​отверстием к себе. Таким образом, поворотный стержень может проходить через отверстие в нижней части сливной пробки и перемещаться вверх и вниз.

9. ЗАМЕНИТЕ ПОВОРОТНЫЙ ШТОК

Возьмите новую или очищенную поворотную тягу и опустите ее в канализацию. Убедитесь, что когда поворотный стержень находится внутри, когда вы вручную перемещаете его вверх и вниз, стопор перемещается вверх и вниз. В противном случае вам придется возиться со сливной пробкой, чтобы убедиться, что шарнирный стержень входит в нижнюю часть пробки.

10. НАДЕВАЙТЕ ПРОКЛАДКУ НА ПОВОРОТНУЮ ШТОКУ

Замените прокладку, удерживающую поворотный стержень, и не забудьте сильно закрутить ее, чтобы она не протекла!

11.ЗАМЕНИТЕ СТЯЖКУ ВИЛКИ И ПРУЖИННЫЙ ЗАЖИМ

Обязательно прикрепите скобу и поворотный стержень к тому же отверстию, что и раньше, или увеличьте рычаг, изменив отверстия, через которые проходит поворотный стержень. сожмите пружинный зажим вокруг хомута, чтобы убедиться, что хомутик не упадет с шарнирного стержня.

Поздравляем, вы успешно заменили шарнирный стержень и выдвижной узел раковины. Если у вас есть домашняя гарантия с Landmark Home Warranty, вы могли заметить, что выдвижные сборки не включены в список вещей, на которые распространяется домашняя гарантия.Это потому, что детали и работа по замене этого стоят больше, чем плата за вызов в сервисную службу в размере 60-100 долларов. Если вы заинтересованы в покрытии более крупных частей вашего дома, таких как домашние системы и бытовая техника, вы можете увидеть, что покрывает Landmark, сравнив наши планы домашней гарантии здесь.

Руководство по установке французского дренажа

Если вы изучаете французские водостоки, вы, вероятно, уже столкнулись с некоторыми проблемами дренажа и хотели бы узнать больше о том, какие типы проблем могут решить французские водостоки и подходят ли они для вашей собственности.

В зависимости от того, где вы живете, самый важный слив в вашем доме может располагаться не на кухне или в ванной. На самом деле, это может вообще не быть частью вашей внутренней сантехники. Вместо этого самым важным водостоком может быть траншея, заполненная гравием, и перфорированная труба в ландшафте или рядом с фундаментом вашего дома. Хотя вы его почти не видите, его роль очень важна для защиты вашего дома от повреждения водой.

Это французская канализация, и если вы никогда не слышали об этой важной мере безопасности канализации, этот веб-сайт создан для того, чтобы предоставить вам все, что вам нужно знать.

Содержание статьи

Что такое французская дренажная система?

Французский водосток, который также можно назвать дренированием по периметру, плакучей плиткой или сельскохозяйственным водостоком, представляет собой заполненную гравием траншею, включающую перфорированную или щелевую трубу. Эти дренажи используются для отвода поверхностных или грунтовых вод от определенного участка, например, от фундамента дома. Французские дренажи направляют воду с уровня поверхности к самой нижней точке и позволяют ей просачиваться через гравий на уровне поверхности в канализацию. Этот гравий также блокирует прохождение лишнего мусора. Затем вода собирается в перфорированную трубу, проходящую у основания водостока, и направляется от дома в более подходящее место для дневного освещения или инфильтрации. Французские водостоки отличаются от типичных поверхностных водостоков тем, что они собирают воду по всей длине водостока, а не в одном конкретном месте. Французские дренажи также могут предотвратить сбор и скопление воды в определенных областях, насыщая землю под ней, что может привести к проблемам с водой на поверхности или под ней.Вместо этого эта вода направляется в более подходящее место, например, в сухой колодец или в область по вашему выбору. Системы подземного дренажа использовались на протяжении веков, помогая во всем, от контроля сельскохозяйственных стоков до дренажа дворов. Они бывают разных форм, но все они похожи по конструкции и функциям на традиционную французскую дренажную систему. Самые ранние французские дренажи представляли собой простые канавы, заполненные гравием. Хотя многие предполагают, что происхождение французского дренажа восходит к Франции, на самом деле считается, что название дренажа произошло от имени бывшего юриста и У.С. Помощник министра финансов Генри Флэгг Френч, который популяризировал их в своей книге 1859 года «Дренаж фермы». Френч использовал секции кровельной черепицы для создания своих собственных водостоков, прежде чем более поздние разработки включили перфорированные водостоки для предотвращения засорения.

Как работает французский дренаж?

Помните, что жидкость всегда ищет самую низкую точку, до которой она может добраться, по самому легкому пути, легко перемещаясь в пустые карманы в рыхлой почве. В этом секрет французского водостока: он обеспечивает надежно легкий путь, создавая затонувший канал, который побуждает воду просачиваться из окружающей почвы и течь по гладкому руслу.Гравитация необходима для правильного функционирования французского водостока, поскольку он сначала выталкивает воду вниз с поверхности и из насыщенной почвы, а затем тянет ее по наклонной вниз трубе к желаемой точке сброса.

Характеристики французской дренажной трубы

Одним из наиболее распространенных материалов для труб, используемых для создания французского водостока, является пластик из-за его долговечности. Есть два часто используемых варианта труб: гофрированные и ПВХ. Оба они легкие, но гофрированная труба может быть гибкой, а ПВХ прочнее и жестче.Независимо от того, из чего сделана труба, она должна быть прорезана или перфорирована через равные промежутки времени, чтобы вода могла поступать и течь по системе.

Другим вариантом для областей, где требуется установка французской дренажной трубы, является система EZflow, представляющая собой трубу, которая уже окружена заполнителем и тканевой сеткой. Сама сливная труба изготовлена ​​из полиэтилена высокой плотности, имеет гофру и перфорацию. Альтернативы французским водосточным трубам, такие как эта, являются гибкими и имеют заранее заданную длину, обычно 5 или 10 футов каждая.

Учет других размеров также является неотъемлемой частью установки французского дренажного трубопровода, так как диаметр трубы будет влиять на то, сколько воды может пройти через нее. Перфорированная французская дренажная труба диаметром 4 дюйма, вероятно, подходит для большинства жилых помещений, но в районах, где ожидается хороший сбор воды и сильное насыщение почвы, может потребоваться труба большего диаметра. Для коммерческого или сельскохозяйственного использования может также потребоваться перфорированная труба большего диаметра для французских дренажных систем.

Стоимость французского дренажа

Как и в любом проекте, оценка стоимости установки французского водостока должна быть сделана до начала работ. Затраты на французскую дренажную систему в основном зависят от используемых материалов, включая трубы, заполнитель, ткань, соединители и торцевые заглушки. Могут быть и другие сопутствующие разрешения, сборы или аренда оборудования. Многие профессионалы считают, что традиционная французская канализация стоит от 20 до 30 долларов за фут, но стоимость самодельной французской канализации может также включать аренду оборудования, такого как траншеекопатель или уплотнитель.

Чтобы рассчитать стоимость, начните с определения количества каждого компонента, которое вам понадобится. Длину трубы можно определить, измерив расстояние от точки сбора воды до выпускного отверстия. Ткань можно определить аналогичным образом. Количество необходимого гравия можно оценить, рассчитав длину траншеи, умножив ее на ширину и глубину, необходимую для полного покрытия трубы. Добавьте общую стоимость труб, ткани и заполнителя, чтобы получить базовую стоимость первоначальной установки.Калькулятор французского дренажа может помочь более точно определить стоимость системы французского дренажного типа, подсчитав длину необходимой траншеи, а также количество труб, необходимых для заполнения этой траншеи.

Смета стоимости установки французского водостока также должна учитывать трудозатраты. Специалисты по дренажу доступны для найма и взимают разные суммы за свою работу, но даже проект «сделай сам» можно изучить с точки зрения затрат и выгод.

Применение французского дренажа

Французские водостоки используются по всей стране владельцами жилой, коммерческой и муниципальной собственности, которые сталкиваются с проблемами дренажа, которые могут повредить их дома, здания и имущество или ограничить использование газонов и ландшафтных зон.Поскольку вода течет вниз по путям наименьшего сопротивления, она может скапливаться на затонувших стенах и барьерах, где со временем разрушает материал. Тогда даже небольшая трещина может позволить воде проникнуть в нежелательное место, разрушив имущество, создав опасность для здоровья и многое другое. Просачивание в подземное помещение, такое как подвал или даже подвальное помещение, может быть чем угодно: от неприятности до серьезной проблемы.

Французский дренаж полезен при решении проблем дренажа для:

  • Фундаменты зданий, подвалы и подвальные помещения
  • Газоны и ландшафтные зоны
  • Спортивные площадки, игровые поля и игровые площадки
  • Внутренние дворики и проезды с твердым покрытием
  • Подпорные стены
  • Любая область, подверженная поверхностному или подповерхностному насыщению

Самый простой способ установить французский водосток — посмотреть, где скапливается вода, особенно если он простоял несколько часов или дней после дождя. Глинистая почва может способствовать этой проблеме, так как она хорошо удерживает воду. Глина также может засорить французскую дренажную систему, фильтруя мелкие частицы в заполнитель, где частицы заполняют щели и препятствуют проникновению воды. По этой причине может помочь представление о французском сливе как об еще одном его прозвище — «буррито сливе». Качественный буррито, безусловно, представляет собой плотно завернутый пакет различных ингредиентов. Ничто не войдет внутрь, если вы не положите его туда сами. Точно так же слив буррито состоит из необходимых компонентов (перфорированной трубы и заполнителя), окруженных фильтрующей тканью, чтобы не допустить попадания даже мелких частиц, которые могут накапливаться и блокировать свободный поток воды.

Чтобы помочь вам принять обоснованное решение о том, будет ли этот метод соответствовать вашим потребностям, вот некоторые распространенные проблемы дренажа, с которыми сталкиваются домовладельцы, и то, как французский дренаж может уменьшить или устранить эти проблемы.

  • Наводнение на заднем дворе. Если проливные дожди оставили ваш двор с ненужным водным сооружением или весенняя оттепель насытила ваш двор, французский водосток может помочь. Размещение французского водостока в этом влажном регионе позволяет стоку собирать нежелательную воду и перенаправлять ее в более безопасное место, возвращая вам ваше зеленое пространство.
  • Повреждение вашего внутреннего дворика. Ваш внутренний дворик является предметом гордости и местом встречи семьи и друзей, но избыток воды может повредить участок, испортить брусчатку, а также создать рассадник комаров, лишив вас возможности проводить время на свежем воздухе. Французский водосток может работать как щит, собирая воду до того, как она достигнет внутреннего дворика, и отводя ее. Это устранит стоячую воду, в которой нуждаются комары.
  • Повреждение фундамента и низкоуровневых участков, таких как подвал. Проверьте стены в подвале. Если вы заметили затхлый запах или мокрый пол, вам срочно нужен французский слив. Французский дренаж может предотвратить попадание этой воды в ваш дом, защитив ваш подвал от затопления, а фундамент вашего дома от дополнительных повреждений.

Дизайн французского дренажа

При проектировании и установке французского водостока необходимо учитывать множество факторов. Уклон имеет важное значение, так как трасса для спуска должна быть достаточно наклонной, чтобы вода текла к намеченному месту назначения.Некоторые эксперты рекомендуют разные углы для разных типов труб, например, минимальный уклон 2% для гофрированных труб. Однако в целом французский водосток должен опускаться не менее чем на 1 процент глубины на каждые 100 футов длины.

Другие элементы, которые следует учитывать, включают:

  • Глубина французского дренажа: Глубина от 8 дюймов до 2 футов должна быть достаточной для многих проектов водоотвода, хотя и связанных систем, например, построенных вокруг фундаментов и подземных жилых помещений, а также оснований подпорных стен , может быть глубже.
  • Французский дренажный заполнитель: Размер используемого гравия может варьироваться от мелкого гравия до более крупных речных камней. Если используется заполнитель разных размеров, более мелкие куски обычно располагаются ближе к трубе, а более крупные — ближе к поверхности и на ее поверхности.
  • Французская дренажная труба Длина: Это описано выше и действительно зависит от конкретных элементов проекта. Разумеется, труба должна быть достаточно длинной, чтобы доставить воду из подземных участков, где она скапливается, в конечную точку, где она выходит на свет.
  • Французский сток: Уклон является важным фактором в поддержании свободного потока воды, так же как размещение заполнителя и окружающая ткань для предотвращения засорения трубы мусором.

Установка французского дренажа

Вот пошаговое руководство по установке французского водостока на вашем участке.

  • Определите лучшее место. Определение наилучшего местоположения зависит от того, где расположены проблемные зоны, близлежащей высоты и состояния почвы.Используйте приведенные выше советы по проектированию, чтобы помочь с размещением, чтобы обеспечить правильный уклон, глубину и многое другое. Что касается почвы, предпочтительнее песчаная почва, расположенная в труднодоступном месте, но ваш установщик найдет лучшее решение, исходя из уникальных особенностей вашей собственности.
  • Приготовьтесь копать французскую канализацию. Это ваш французский слив, но он касается не только вас. Необходимо учитывать городские нормы, и вы должны знать, как ваше новое дренажное решение повлияет на ваших соседей.Это также идеальное время, чтобы связаться с местной коммунальной службой, чтобы обозначить любые подземные линии до начала раскопок. Как только вы начнете копать, глубина дренажа должна быть от восьми дюймов до двух футов, в зависимости от ваших потребностей и доступных вариантов.
  • Измерение уклона. Этот процесс начинается с вбивания в землю двух кольев, чтобы обозначить размеры траншеи. Между ними привязана натянутая веревка, что позволяет легко измерять уклон в начале процесса копания.На протяжении всего процесса будут проводиться регулярные измерительные проверки.
  • Выкопайте траншею поперек склона. Рытье траншеи является наиболее трудоемкой частью проекта, и по мере ее рытья необходимы постоянные измерения уровня. Ширина траншеи будет зависеть от того, насколько велика проблема дренажа. Небольшие проблемы с дренажем можно решить с помощью траншеи шириной от 5 до 6 дюймов, в то время как для более крупных проблем потребуется траншея большего размера.
  • Добавьте ткань. После того, как траншея будет вырыта, она будет облицована ландшафтной тканью, а затем добавлен гравий. Эта ткань предотвращает смешивание грязи с гравием и способствует просачиванию воды. После того, как ткань наложена, сверху насыпают небольшую порцию гравия, чтобы углы ткани можно было обернуть вокруг этого гравия, удерживая его на месте.
  • Добавить трубу. Поместите щелевую или перфорированную трубу на дно траншеи. Трубу нужно направить к выходу, чтобы стекать подальше от дома.
  • Засыпка гравием. Слив почти завершен. Теперь гравий любого размера, который вы выберете, будет засыпан лопатой. Как только гравий будет засыпан, покройте его еще одним слоем ландшафтной ткани, а затем покройте его верхним слоем почвы и новым дерном.

Вот и все, семь простых шагов для установки французского водостока и устранения проблем с канализацией в вашем доме.

Сифон для кухонной мойки: правила установки |

Основой любой мойки является качественный гидрозатвор и кранВсе сливные устройства имеют гидрозатвор перед входом в канализационные трубы. Изогнутое П-образное колено есть не что иное, как сообщающиеся сосуды, один из концов которых надежно закрывает оболочку от контакта с канализацией. Используемая вода все время пополняет этот гидрозатвор, не давая ему пересыхать. При установке раковины отвод сифона – это деталь, непосредственно присоединенная к выпускному отверстию. Установить это неудренное устройство может любой человек.

Общее устройство сифона для кухонной мойки

Сифон представляет собой изогнутую трубку, вмещающую определенный объем жидкости.

Схема дренажа в основных типах сифонов

Несмотря на простоту принципиальной идеи, сифоны могут быть построены по следующим схемам:

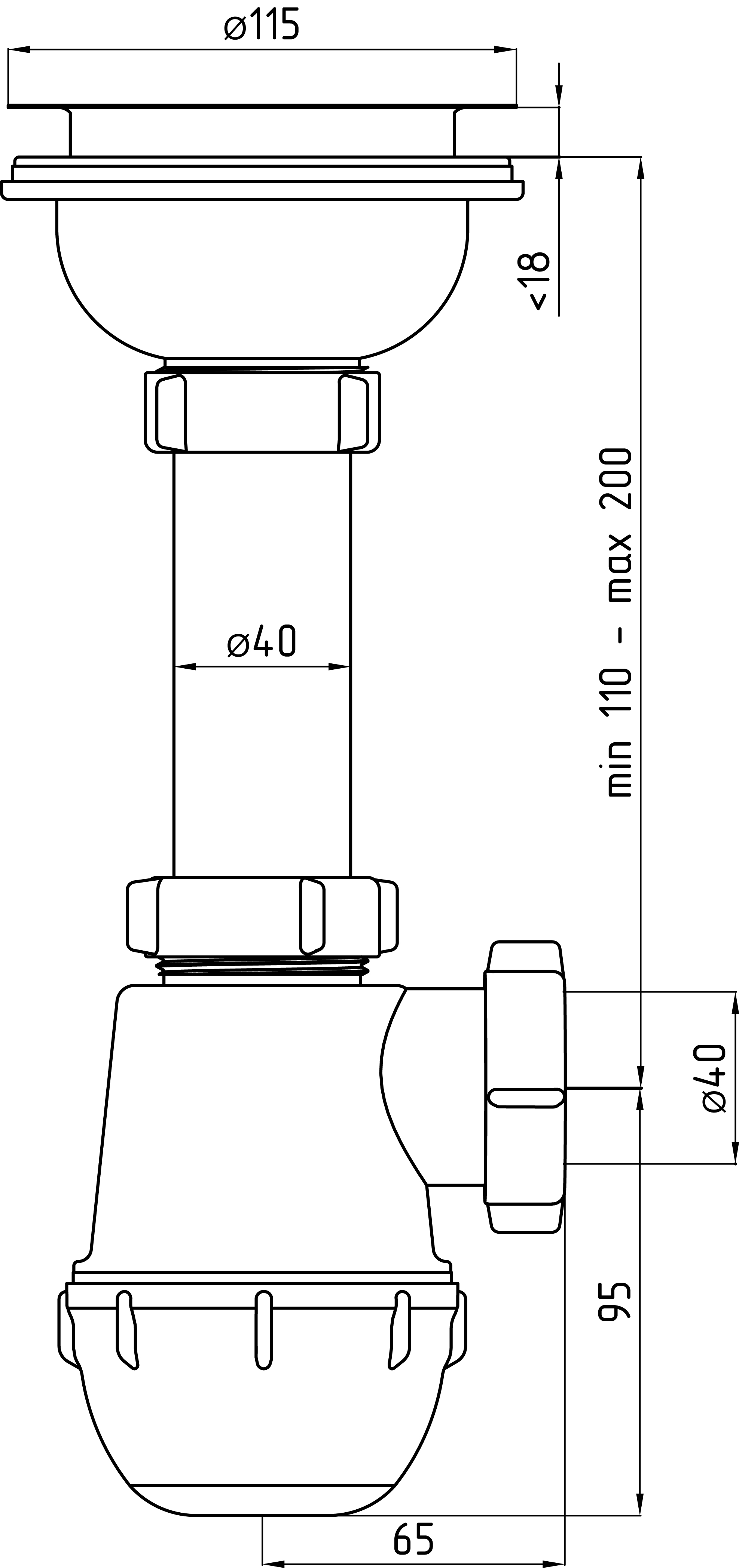

Чаще всего встречается трубчатая форма сифона. Бутылочный сифон представляет собой расширенную емкость, в которую поступает определенное количество воды, затем выливаемой в канализацию. Емкость надежно изолирована слоем воды от выпускной трубы мойки, а значит, неприятный запах не проникнет в раковину и далее на кухню. Стекло сифона бутылки откручивается для профилактики.

Современные сифоны изготавливаются из пластика, такого как полиэтилен или полипропилен

Обладают рядом полезных свойств:

  • Химическая инертность, невозможность коррозии;
  • Дешево;
  • Легкий вес;
  • Гладкая гидрофобная поверхность, не задерживающая жир.

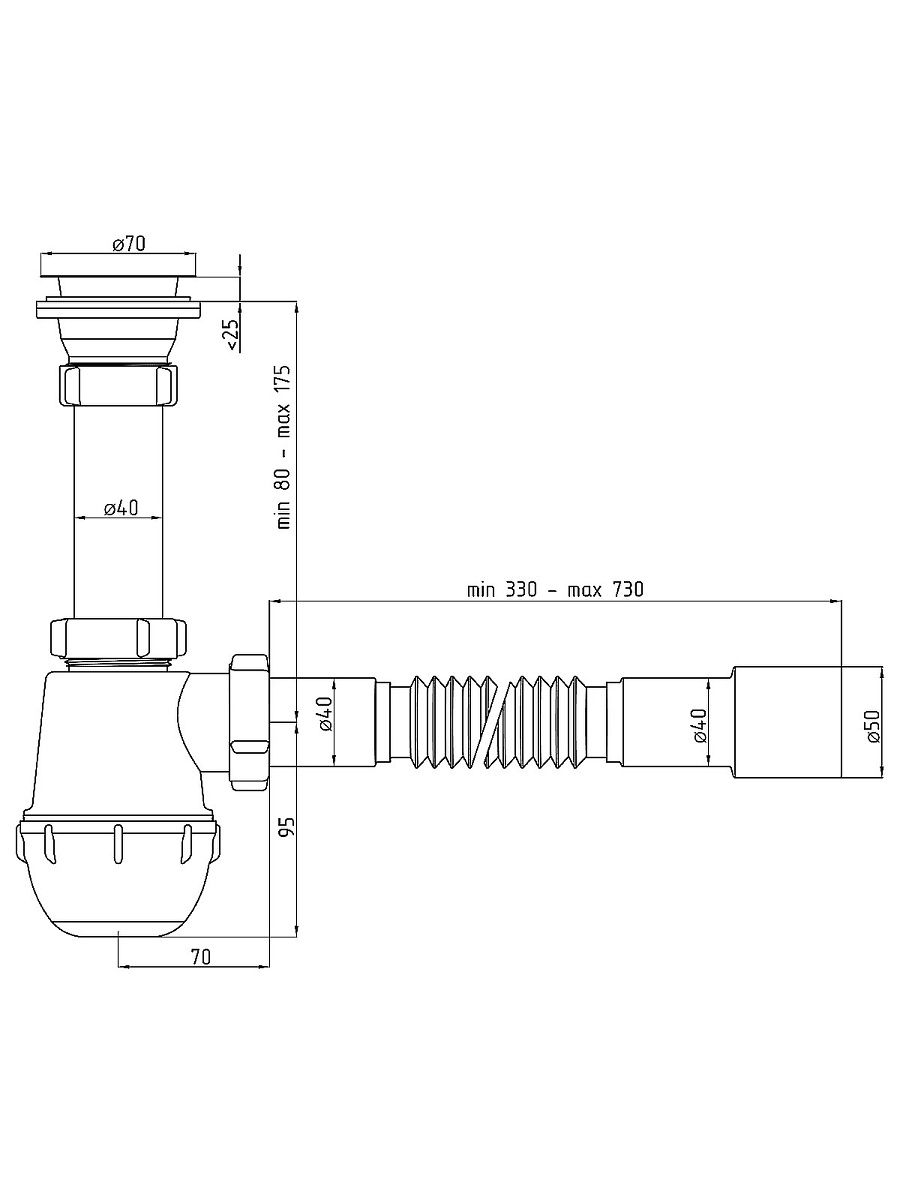

Схематическое расположение сифона из ПВХ

Сифонное устройство имеет разборную конструкцию для того, чтобы периодически откручивать его, сливая в унитаз воду с скопившимися в ней крупными остатками овощей и волос, долго не разрушающимися и гниющими в воде.Таким образом, сифон выполняет еще одну полезную функцию – предохраняет узкие канализационные трубы от засорения. Затем загрязненную поверхность сифона следует обработать антибактериальными гелями.

Часто кухонный выход оформляется гофрированной трубой. В этом случае можно обойтись даже без сифона, придав трубе S-образный изгиб. Однако в этом случае труба часто заиливается, и при неправильном формировании изгиба через нее начинает протекать смрад.

Как правило, сифонное устройство продается в комплекте с мойкой.Стыки сифона уплотнены резиновыми прокладками и соединены пластиковыми барашками. Напор воды, вытекающей из раковины, небольшой, поэтому сифон не должен быть особенно сильным.

Сифон для раковины (видеообзор)

Как устроен сифон для двойной раковины на кухне

Этот тип сифона предназначен для профессиональных моющих помещений. В этом сифоне соединены выходы двух дренажных отверстий — он заменяет два отдельных сифона. Принципиально устройство и установка сифона для двойной и одинарной раковины не отличаются.

Все сифоны имеют стандартную резьбу, снабжены изолирующими прокладками

Оба выпуска сифона двойного сифона находятся на одном уровне, так как обычно две смежные мойки монтируются рядом. При необходимости можно соорудить одну из труб.

Поскольку горизонтальный участок трубы, соединяющей две раковины, может быть достаточно большим и соответственно тяжелым, следует предусмотреть дополнительные крепления, чтобы сифон не отскакивал от мест крепления при наполнении водой.

Как правильно установить сифон на кухне

Перед тем, как приступить к сантехническим работам, необходимо точно подобрать сифон для данной модели мойки, чтобы он плотно прилегал к выпускному патрубку. Разумеется, нужно проверить резьбовые соединения на полное отсутствие трещин, сколов, дефектов.

Как правило, при сборке санфаянса раковины колено оставляют подсоединенным к канализации. Выход сифона будет направлен на это колено.

Единственная сложность в монтаже — герметичное соединение входа сифона с выходом раковины

Установка сифона требует определенных мер предосторожности:

  • Тщательно уплотнить стыки деталей сифона, но ни в коем случае не допуская чрезмерной затяжки резьбовых соединений;
  • Постоянно проверять герметичность соединений;
  • Осмотрите все резиновые и силиконовые прокладки, чтобы на них не было пятен или песчинок.

Правильно прикрепить сифон к раковине – это дело нескольких минут, без необходимости каких-либо инструментов, и это доступно практически каждому.

Сифон для мойки на кухню: как установить (видео)

Сифоны выполняют важные функции по предотвращению загрязнения узких участков канализации крупными пищевыми отходами, такими как очистители картофеля или моркови, фасция или тряпки от капусты. Простейший принцип устройства и незамысловатая конструкция делают сифон недорогим и надежным, а его монтаж легким и безошибочным.При его установке нужно внимательно следить за отсутствием заводского или магазинного брака, герметичностью соединений, а в процессе эксплуатации — периодически откручивать и выбрасывать скопившийся мусор. О внешнем виде конструкции выхода сифона в целом можно не беспокоиться, так как сифон почти всегда спрятан в тумбе, на которую крепилась мойка.

Подключение сифона к канализации (видео)

Планирование слива раковины | Home Guides

«Вода на входе — вода на выходе», — любят говорить сантехники, имея в виду, что основы сантехники могут быть упрощены до планирования маршрута подачи воды и планирования маршрута слива. Если вы переделываете кухню или ванную комнату и устанавливаете новую раковину, слив раковины должен быть подключен к основной канализационной системе дома. Планирование дренажной системы включает в себя выбор подходящей ловушки и настройку линий, обеспечивающих эффективный слив сточных вод.

Местоположение

Существует два возможных маршрута для прокладки дренажных линий. Первый, в стене, обычно используется во время нового строительства, потому что строитель может предусмотреть, чтобы водосточная труба спускалась через плиту пола до установки гипсокартона.Однако при реконструкции второй путь, через пол, часто предпочтительнее, потому что доступ к стене в этом месте обычно ограничен. Важно заранее спланировать место слива, потому что от вашего выбора будет зависеть тип необходимой дренажной ловушки.

Тип сифона

Для сливов, выходящих через стену за раковиной, требуется P-образный сифон, а для сливов, выходящих через пол под раковиной, требуется S-образный сифон. Оба сифона служат для удержания воды по U-образной кривой, что предотвращает подъем канализационных газов по водосточным трубам.Сантехнические трубы, фитинги и соединители бывают разных размеров, но стандартная водосточная труба для раковины имеет диаметр 2 дюйма.

Вентиляция

Когда вода попадает в закрытый слив, может образоваться воздушная пробка, что приведет к отрыжке дренажа, медленному сливу или полному отсутствию дренажа. Все стоки нуждаются в вентиляции, и во время нового строительства вентиляционное отверстие раковины соединяется с верхней частью Sanitary-T. Этот фитинг также соединяет горизонтальную водосточную трубу от раковины с вертикальной водосточной трубой, которая опускается, чтобы встретиться с более крупной дренажной линией под полом.Вентиляционная труба проходит вверх и соединяется с вертикальной системой вентиляции и грунта дома на чердаке или ниже. При реконструкции традиционные пути вентиляции не всегда доступны.

Альтернативные варианты вентиляции включают прокладку отдельной вентиляционной трубы вертикально до выхода на крышу или установку автовентиляции. Автовентиляторы устанавливаются под раковиной, и, хотя они не так эффективны, как традиционная вентиляция, если вы не можете вентилировать раковину каким-либо другим способом, автовентилятор устранит большинство проблем с воздушными пробками.

Рекомендации по кухне

Кухонные мойки обычно имеют две чаши, каждая со своим сливом. Мусоропроводы также входят в стандартную комплектацию большинства кухонных раковин. Раковина со сливом имеет слив, который выходит сбоку агрегата. Другая раковина имеет вертикальный патрубок, который опускается прямо вниз, а горизонтальный слив из стока соединяется с вертикальной водосточной трубой другой раковины. P-ловушка или S-ловушка прикрепляются ниже этого соединения. Если вы планируете иметь посудомоечную машину, ее сливной шланг подключается к вертикальной сливной трубе раковины перед сифоном или к специальному фитингу на боковой стороне мусоропровода.

Соображения по поводу ванной комнаты

Слив в ванной часто служит точкой вентиляции для всех приспособлений в ванной, включая ванну/душ и унитаз. Это хорошо работает в большинстве случаев, когда светильники подключаются к основному водостоку в пределах 10 футов друг от друга. Если вы меняете конфигурацию старой ванной и устанавливаете раковину на новое место, скорее всего, вам придется установить традиционный вентиляционный канал за раковиной, чтобы предотвратить образование воздушных пробок в раковине и сливе душа, а также предотвратить проблемы со смывом унитаза.Как и кухонная раковина, вентиляционное отверстие присоединяется к Sanitary-T в стене за раковиной и идет вверх, в конечном итоге соединяясь с вентиляционной трубой и грунтом или выходя на крышу отдельно.

В ванной комнате основным горизонтальным сливом является слив для унитаза, диаметр которого больше, чем у раковины или душа. Как и слив в душе, слив раковины должен «впадать» в основной слив, а не наоборот.

Передовой опыт

Перед установкой новой раковины начертите схему сантехники, включая подключение к основному сливу дома, и позвольте лицензированному сантехнику взглянуть на нее. Все дома разные, и сантехник может быстро определить потенциальную проблему с канализацией, прежде чем вы продолжите.

Ссылки

Писатель Биография

Гленда Тейлор работает подрядчиком и штатным писателем, специализирующимся на написании строительных работ. Ей также нравится писать статьи о бизнесе и финансах, еде и напитках и о домашних животных. Ее образование включает в себя маркетинг и степень бакалавра журналистики Канзасского университета.

P-ловушки — правильная установка — Charles Buell Inspections Inc.

Я не лезу из кожи вон, чтобы быть придиркой в ​​качестве инспектора по домам в Сиэтле — иногда это просто случается. Я думаю, что у большинства агентов есть проблемы с придирками, когда эти, казалось бы, неважные пункты попадают в раздел «Сводка важных выводов» отчета. Это «дурной тон» — как сказал бы капитан Крюк. Хотя такого рода информацию следует упоминать в контексте общей «информации» о доме, размещение ее в сводке придает ей «вес», которого она не заслуживает.

Возьмем, к примеру, это соединение P-ловушки в мусоропроводе.

Неправильная П-ловушка

На первый взгляд выглядит почти нормально, хотя на самом деле она установлена ​​задом наперёд.

С помощью следующих нескольких картинок я попытаюсь объяснить, что не так с этой установкой.

Ловушки спроектированы так, чтобы они могли самоочищаться (очищаться) благодаря своей форме. Обратите внимание, как на первом рисунке ниже поток воды поступает из раковины (в данном случае сброс) в точке C и синей стрелке.Сила потока воды увеличивается, когда она достигает дна, помогая ей течь вверх, через холм и вниз по канализации в левой синей стрелке.

На нижнем рисунке мы видим, что, когда ловушка установлена ​​«назад», расстояние, отмеченное буквой «В», намного больше, чем расстояние «А» — гораздо более высокий холм, через который вода может перебраться. Он также не имеет помощи ускорения, обеспечиваемой его установкой другим способом. Поток воды фактически уменьшается, потому что поток воды проходит через более вертикальную стенку в нижней установке.

Оставить комментарий
