Как подключить лампочку и выключатель?

Не нужно иметь семи пядей во лбу, чтобы подключить лампочку и выключатель. Будь то лампочка и выключатель у вас в квартире или, так называемая, «переноска» для гаража, с той лишь разницей, что для «переноски» не надо укладывать проводку по стенам и потолку и подключается она вилкой в розетку.

Разметка

Народная мудрость не зря гласит, что резать нужно только тогда, когда отмерил 7 раз. Поэтому отнеситесь к разметке с должным вниманием, именно в этот момент вы мысленно выполняете работу, которую после останется лишь воплотить в жизнь.

Делаем пометки в тех местах, где будет лампочка и выключатель. Следует заметить, что выключатель, обычно, ставится возле двери на высоте 80-90 см от пола, то есть на высоте свободно опущенной руки. Но не стоит воспринимать всё буквально, если у вас в коридоре все выключатели установлены на высоту 1,7 метра, то ваш на 0,8 будет явно выпадать из общей картины. Следите, что бы при открытии двери, она его не заслоняла выключатель, пользоваться им будет не удобно. Также пометьте маршруты прохождения будущей проводки. Проводка должна идти от выключателя к распределительной коробке (или розетке, если будете запитывать схему от неё) и от лампочки к той же распределительной коробке (розетке).
Размечая, придерживайтесь важных правил:
При расположении проводки рядом с другими стенами и потолком, делайте от них отступ примерно 20 сантиметров. Следите чтобы провода располагались только горизонтально и вертикально, чтобы перегибались под прямым углом. Учитывайте, что в несущих стенах штробы должны быть минимальной глубины и размеров. Следует убедиться, что в ней нету старой проводки, прочитайте как обнаружить ее.

Штробление (если нужно)

Дальше идёт неприятный процесс штробления. Чтобы ваш интерьер в будущем не портили проложенные поверх обоев провода, их можно спрятать в стены, предварительно проделав в последних специальные углубления – штробы. Не буду углубляться в эту тему, т.к. в статье хочу поставить акцент именно на электрической части вопроса. Замечу лишь, что в вашем случае стены могут быть как из разных материалов (бетон или гипсокартон), так и выключатель может быть внутренний, который надо углублять в стену, так и накладной. Всё это будет напрямую влиять на объём и способ штробления. Без наличия должного опыта и инструментов лучше проложить кабель поверх стен, закрепив его пластиковыми скобами.

Монтаж проводки

Теперь нам понадобится двухжильный провод, который мы прокладываем в заранее проделанные борозды. Закрепить их там проще всего будет разведенным раствором алебастра.

Следует помнить, что это вяжущее очень быстро схватывается, так что действовать придется быстро. Провода отрезаем с запасом, укоротить мы их всегда успеем!

Патрон и выключатель

Когда с процессом монтажа проводки покончено, следует подсоединить сам выключатель и патрон. Это не составит особого труда, достаточно всего лишь снять сантиметров пять первичной изоляции и приблизительно на сантиметр зачистить сами жилы. Потом поместить их в специально предусмотренные на выключателе и цоколе разъемы, и дожать отвёрткой. В выключателе на одну лампочку существует всего два контакта, поэтому не ошибётесь. При подключении патрона полярность значения не имеет, т.е. не важно куда вы накидываете фазу, а куда ноль — лампочка работать будет. Однако техника безопасности требует, чтобы фаза была на центральном контакте лампочки, а ноль на резьбовом.

Схема подключения



Подключение к распределительной коробке

Сейчас начинается самый увлекательный процесс — подсоединение вашей проводки к распределительной коробке. Если вы знаете, где находится источник электрического тока к которому можно подключиться, то это уже хорошо, в противном случае поиск распределительной коробки может затянуться.

Для подключения проводки напрямую к электрическому щитку через дополнительный автомат воспользуйтесь инструкцией по установке автомата в щитке и подключите кабель к нему. Кстати, запитать схему можно и от ближайшей розетки, это не запрещается. Если вы запланировали сделать «переноску», то тут, конечно, всё решается подключением вилки к концу провода.

Для начала, при помощи индикаторной отвёртки определим силовой провод (фазу) и ноль в распределительной коробке или розетке. Если вы никогда не держали в руках индикаторную отвёртку, то вот статья о том, как ей пользоваться. Ваш электрик был порядочным? Тогда цвета проводов должны соответствовать: коричневый или белый – фаза, а синий – ноль. Старая проводка, естественно, не содержит цветных проводов и может выглядеть как угодно. В этом случае вам придётся руководствоваться только показаниями индикаторной отвертки. Если у вас нет специальной группы допуска (а её скорее всего нет, иначе бы вы не читали эту статью), работать под открытым напряжением строго запрещено! Поэтому следует выкрутить пробки, выключить автоматы, и при помощи того же индикатора убедится, что силовой провод обесточен.

Выключатель запитываем через фазу, то есть силовой провод соединяем с белой, или коричневой жилой, что идет от выключателя, а ноль соединяем с синей жилой провода, что идёт от лампочки как на схеме. Оставшиеся белую и синюю жилы, что идут, соответственно, к лампочке и выключателю соединяем между собой. Все скрутки тщательно изолируем при помощи изоленты. Если вы захотите расширить свою схему подключением дополнительной лампочки или, например, добавить розетку, то можете использовать двойной или тройной выключатель, здесь описано как это сделать.

Скручивать алюминиевые и медные провода нельзя! Это крайне неустойчивое соединение, которое быстро окисляется и может не только выйти из строя, но и воспламениться. Для соединения таких проводов воспользуйтесь специальными клеммными колодками. В магазине с электрикой они представлены в широком ассортименте. По правилам хорошего тона и из соображений безопасности старайтесь везде вместо скруток проводов пользоваться колодками.

Если вы всё сделали правильно, то можете гордиться своей работой. Если нет… ну что же, позовёте наконец электрика.

Очень надеюсь на то, что статья окажется для вас полезной и у вас всё получится. Возможно я забыл сказать что-то важное, что кажется само-собой разумеющимся для меня и совсем не понятным для вас. Поэтому буду ждать ваших комментариев ниже и с радостью отвечать на вопросы, дополнять и исправлять статью если потребуется. Спасибо за внимание!

  • < Назад
  • Вперёд >

Как присоединить лампочку к выключателю

Не нужно иметь семи пядей во лбу, чтобы подключить лампочку и выключатель. Будь то лампочка и выключатель у вас в квартире или, так называемая, «переноска» для гаража, с той лишь разницей, что для «переноски» не надо укладывать проводку по стенам и потолку и подключается она вилкой в розетку.

Разметка

Народная мудрость не зря гласит, что резать нужно только тогда, когда отмерил 7 раз. Поэтому отнеситесь к разметке с должным вниманием, именно в этот момент вы мысленно выполняете работу, которую после останется лишь воплотить в жизнь.

Делаем пометки в тех местах, где будет лампочка и выключатель. Следует заметить, что выключатель, обычно, ставится возле двери на высоте 80-90 см от пола, то есть на высоте свободно опущенной руки. Но не стоит воспринимать всё буквально, если у вас в коридоре все выключатели установлены на высоту 1,7 метра, то ваш на 0,8 будет явно выпадать из общей картины. Следите, что бы при открытии двери, она его не заслоняла выключатель, пользоваться им будет не удобно.

Также пометьте маршруты прохождения будущей проводки. Проводка должна идти от выключателя к распределительной коробке (или розетке, если будете запитывать схему от неё) и от лампочки к той же распределительной коробке (розетке).

Размечая, придерживайтесь важных правил: При расположении проводки рядом с другими стенами и потолком, делайте от них отступ примерно 20 сантиметров.

Следите чтобы провода располагались только горизонтально и вертикально, чтобы перегибались под прямым углом.

Учитывайте, что в несущих стенах штробы должны быть минимальной глубины и размеров.

Следует убедиться, что в ней нету старой проводки, прочитайте как обнаружить ее.

Штробление (если нужно)

Дальше идёт неприятный процесс штробления. Чтобы ваш интерьер в будущем не портили проложенные поверх обоев провода, их можно спрятать в стены, предварительно проделав в последних специальные углубления – штробы. Не буду углубляться в эту тему, т.к. в статье хочу поставить акцент именно на электрической части вопроса. Замечу лишь, что в вашем случае стены могут быть как из разных материалов (бетон или гипсокартон), так и выключатель может быть внутренний, который надо углублять в стену, так и накладной. Всё это будет напрямую влиять на объём и способ штробления. Без наличия должного опыта и инструментов лучше проложить кабель поверх стен, закрепив его пластиковыми скобами.

Монтаж проводки

Теперь нам понадобится двухжильный провод, который мы прокладываем в заранее проделанные борозды. Закрепить их там проще всего будет разведенным раствором алебастра.

Следует помнить, что это вяжущее очень быстро схватывается, так что действовать придется быстро. Провода отрезаем с запасом, укоротить мы их всегда успеем!

Патрон и выключатель

Когда с процессом монтажа проводки покончено, следует подсоединить сам выключатель и патрон. Это не составит особого труда, достаточно всего лишь снять сантиметров пять первичной изоляции и приблизительно на сантиметр зачистить сами жилы. Потом поместить их в специально предусмотренные на выключателе и цоколе разъемы, и дожать отвёрткой. В выключателе на одну лампочку существует всего два контакта, поэтому не ошибётесь. При подключении патрона полярность значения не имеет, т.е. не важно куда вы накидываете фазу, а куда ноль — лампочка работать будет. Однако техника безопасности требует, чтобы фаза была на центральном контакте лампочки, а ноль на резьбовом.

Схема подключения

Подключение к распределительной коробке

Сейчас начинается самый увлекательный процесс — подсоединение вашей проводки к распределительной коробке. Если вы знаете, где находится источник электрического тока к которому можно подключиться, то это уже хорошо, в противном случае поиск распределительной коробки может затянуться.

Для подключения проводки напрямую к электрическому щитку через дополнительный автомат воспользуйтесь инструкцией по установке автомата в щитке и подключите кабель к нему. Кстати, запитать схему можно и от ближайшей розетки, это не запрещается. Если вы запланировали сделать «переноску», то тут, конечно, всё решается подключением вилки к концу провода.

Для начала, при помощи индикаторной отвёртки определим силовой провод (фазу) и ноль в распределительной коробке или розетке. Если вы никогда не держали в руках индикаторную отвёртку, то вот статья о том, как ей пользоваться. Ваш электрик был порядочным? Тогда цвета проводов должны соответствовать: коричневый или белый – фаза, а синий – ноль. Старая проводка, естественно, не содержит цветных проводов и может выглядеть как угодно. В этом случае вам придётся руководствоваться только показаниями индикаторной отвертки. Если у вас нет специальной группы допуска (а её скорее всего нет, иначе бы вы не читали эту статью), работать под открытым напряжением строго запрещено! Поэтому следует выкрутить пробки, выключить автоматы, и при помощи того же индикатора убедится, что силовой провод обесточен.

Выключатель запитываем через фазу, то есть силовой провод соединяем с белой, или коричневой жилой, что идет от выключателя, а ноль соединяем с синей жилой провода, что идёт от лампочки как на схеме. Оставшиеся белую и синюю жилы, что идут, соответственно, к лампочке и выключателю соединяем между собой. Все скрутки тщательно изолируем при помощи изоленты. Если вы захотите расширить свою схему подключением дополнительной лампочки или, например, добавить розетку, то можете использовать двойной или тройной выключатель, здесь описано как это сделать.

Скручивать алюминиевые и медные провода нельзя! Это крайне неустойчивое соединение, которое быстро окисляется и может не только выйти из строя, но и воспламениться. Для соединения таких проводов воспользуйтесь специальными клеммными колодками. В магазине с электрикой они представлены в широком ассортименте. По правилам хорошего тона и из соображений безопасности старайтесь везде вместо скруток проводов пользоваться колодками.

Если вы всё сделали правильно, то можете гордиться своей работой. Если нет… ну что же, позовёте наконец электрика.

Очень надеюсь на то, что статья окажется для вас полезной и у вас всё получится. Возможно я забыл сказать что-то важное, что кажется само-собой разумеющимся для меня и совсем не понятным для вас. Поэтому буду ждать ваших комментариев ниже и с радостью отвечать на вопросы, дополнять и исправлять статью если потребуется. Спасибо за внимание!

Подключение одноклавишного выключателя света — задача, которая иногда встаёт перед домашним электриком. Большинство осветительных приборов управляется именно такими переключателями. В этой статье подробно рассматривается последовательность действий по подключению одноклавишного выключателя и его установке в домашних условиях без посторонней помощи.

Подготовительные работы перед установкой выключателя

Для подключения переключателя освещения должны быть проведены предварительные подготовительные действия. Инсталляция осуществляется от ближайшей распределительной коробки, к которой подведено питание — сетевые кабели подачи электрического тока.

Питание на выключатель и светильники подаётся из распределительной коробки

Прокладываются три линии — одна от распределительной коробки к светильнику, другая — от неё же к выключателю. Третья — приходит от щитка. Используются, как правило, двух- или трёхжильные провода установочного типа, т. е. с медной (или алюминиевой) жилой, выполненной из цельного металла. В обиходе такой провод называют жёстким в отличие от мягкого, в котором под изоляцией находятся косички из мелких волосяных проводников. На маркировке жёсткий кабель обозначается буквой «У». Площадь сечения проводника подбирается в соответствии с нагрузкой. Для обычной лампы или люстры, в которой совмещено до 3 ламп, достаточно провода с площадью сечения 1,5 мм 2 .

Если используются энергосберегающие или светодиодные лампочки, сечение проводника в целях экономии можно уменьшить до 0,75 мм 2 .

Тип монтажа проводки может быть двух видов — внутренний (скрытый) и наружный. Скрытая проводка устанавливается в толще стены или потолка. Наружная проходит по их поверхности, кабель упаковывается в гофре или кабель-канале, которые крепятся на стене специальными кронштейнами или другим крепёжным материалом.

После того как провода разведены, можно приступать к установке выключателя.

Схема подключения одноклавишного выключателя

Принцип действия выключателя основан на разрывании цепи питания лампочки или любого другого устройства. Переключение тумблера приводит в действие контактную пару, которая отсоединяет силовой провод от потребителя тока.

Выключатель обычно размыкает фазовый провод

Собирая схему, следует обратить внимание на надёжность контактов. Если провода будут иметь большие зазоры, то в один прекрасный момент может возникнуть так называемая электрическая дуга, температура которой достаточна для того, чтобы расплавить и воспламенить изоляцию. Это может привести к задымлению жилого помещения и даже к пожару. Для того чтобы избежать подобных явлений, используются следующие способы соединений:

  • электротехнические клеммники. Особенно рекомендуется соединение клеммниками в тех случаях, когда нужно соединить между собой провода с жилами из разных материалов, например, алюминиевые и медные;

При соединении через клеммник обеспечивается прочный надёжный контакт, так что провода никогда не будут искрить

Провода плотно скручиваются при помощи плоскогубцев, а затем пропаиваются

Скрутка медного и алюминиевого проводов также возможна. Но если соединение будет перегружено, алюминий может оплавиться, так как имеет более низкую температуру плавления, чем медь. Контакт прервётся.

Инструменты и материалы для подключения

Для подключения понадобятся следующие инструменты:

  1. Нож.
  2. Электротехническая отвёртка.
  3. Бытовой индикатор напряжения.
  4. Плоскогубцы.

Из материалов под рукой должны быть:

  1. Провода нужной длины.
  2. Распределительная коробка.
  3. Клеммники или электромонтажная изолента.
  4. Патрон для лампы (и сама лампа).
  5. Одноклавишный выключатель.
Фотогалерея: материалы для монтажа выключателя

Пошаговая инструкция подключения одноклавишного выключателя

Если все инструменты и материалы готовы, можно приступать к сборке. Условно процедуру можно разделить на два шага:

  • подключение контактов переключателя и лампочки;
  • коммутация кабелей внутри распределительной коробки.

Перед этим все провода закрепляются на отведённых им местах в кабель-каналах или гофре. Распределительная коробка и подрозетник для выключателя прочно устанавливаются в (или на) стене. Порядок действий не имеет большого значения, но опытные электрики всегда начинают подключение с периферии — выключателя и лампочки, а заканчивают соединением проводов в коробке.

Подключение выключателя и лампы

  1. Если лампа уже подключена, можно начать с выключателя. Если нет — подсоединение двух проводов к ней не составит труда. В патроне имеется два разъёма, в каждый нужно ввести одну из жил кабеля и закрепить зажимным винтом.

К патрону подводятся два провода и крепятся винтами к соответствующим контактам

При подключении проводов к выключателю и патрону порядок подсоединения проводов значения не имеет

Существуют различные модели выключателей, но в основной массе крепление их в подрозетнике осуществляется с помощью распорного механизма, установленного на цоколе. Перед тем как закрепить цоколь, нужно подсоединить к нему провода. Для этого ослабляются винты зажимов, провода вставляются в гнёзда, и винты зажимаются снова. Важно не перетянуть резьбовое крепление — затягивать нужно так, чтобы не повредить шлицы винта.

Если подрозетника нет и выключатель крепится снаружи, двумя шурупами прикручивают цоколь к поверхности стены.

Монтаж наружного выключателя производится сразу на поверхность стены

На этом этапе его нужно правильно расположить. Принято устанавливать выключатель так, чтобы выключение производилось нажатием кнопки вниз, а включение — вверх. Это делается из соображений безопасности. Если вдруг что-то случайно упадёт на выключатель сверху, механизм сработает на разрыв цепи и отключение.

После ввинчивания шурупов в стену и закрепления цоколя монтаж выключателя можно считать законченным. Останется только вставить на место клавишу, но сделать это можно в самом конце, после проверки работы всей цепи.

Коммутация кабелей в распределительной коробке

Перед началом соединения проводников необходимо обесточить линию, подающую электрический ток в распределительную коробку. Для этого нужно отключить пробки или автоматический прерыватель на щите счётчика.

Очень удобно проводить коммутацию по цвету жил. При помощи индикатора напряжения нужно определить, в какой из жил находится фаза, а в какой — ноль. Прикосновение к фазовому проводу вызовет свечение диода на пробнике.

Индикатор приводится в действие прикладыванием пальца к красному колпачку

Обычно «фазу» подсоединяют к красной жиле провода, «ноль» — к синей, «заземление» — к белой.

  1. Фазную жилу подсоединяют к одному из проводов, ведущих к выключателю. Это нужно для того, чтобы во время выключения лампы, прерывалась именно «фаза», так как именно она таит в себе угрозу электрического удара.
  2. Вторую жилу, идущую от переключателя, подсоединяют к красному проводу от лампы. А синий провод от лампы подключается к синему проводу питания, приходящего от электрощита. Таким образом, цепь замыкается. Перед испытанием подключения выключатель переводят в положение «Выключено», то есть нажимают клавишу вниз. После этого включаются пробки (или автоматы) на щитке и нажимается клавиша выключателя. Если всё работает, нужно снова обесточить цепь и замотать оголённые соединения при помощи изоленты. Провода аккуратно уложить внутрь коробки и закрыть её крышкой.
  3. Устанавливается клавиша на выключатель. Сборка и подключение завершены.

Если всё работает нормально, можно собирать выключатель и закрывать распределительную коробку

Если разводка в доме выполнена трёхжильными кабелями, все белые проводники «земли» соединяются между собой.

Видео: схема подключения одноклавишного выключателя

Как подключить 3 розетки и 1 выключатель из одной распределительной коробки

Иногда нужно к уже имеющейся проводке подключить дополнительно одну или несколько розеток. Это легко можно сделать, заведя в распределительную коробку ещё один кабель.

Следует отметить, что для розеток принято использовать соединительные провода с большей площадью сечения. Связано это с тем, что в розетку включаются разнообразные бытовые приборы. Это может быть чайник или, к примеру, пылесос. Потребляемая ими мощность выше, чем у простой лампочки, и поэтому тонкие провода могут нагреваться, что нежелательно. Поэтому розетки подключают кабелями, сечение которых начинается от 2,5 мм 2 .

Процесс подключения заключается в подсоединении провода к линии питания, пришедшей к распределительной коробке от щита. Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках.

    Как и в первом случае, сначала монтируются розетки на стене. Теоретически можно установить любое количество розеток, соединив их между собой параллельно.

Для соединения розеток друг с другом используются специальные перемычки

Линия розеток подключается напрямую к приходящим со щитка фазовому и нулевому проводам

При коммутации проводов при помощи скруток желательно тщательно зачистить все контакты ножом или мелким напильником. Иногда старая проводка окисляется в местах соединения и контакт от этого становится неустойчивым. При добавлении новых проводов скрутка делается при помощи плоскогубцев.

Во избежание короткого замыкания изоляция должна полностью исключить возможные контакты проводов с разными полюсами.

Видео: подключение одноклавишного выключателя и розетки

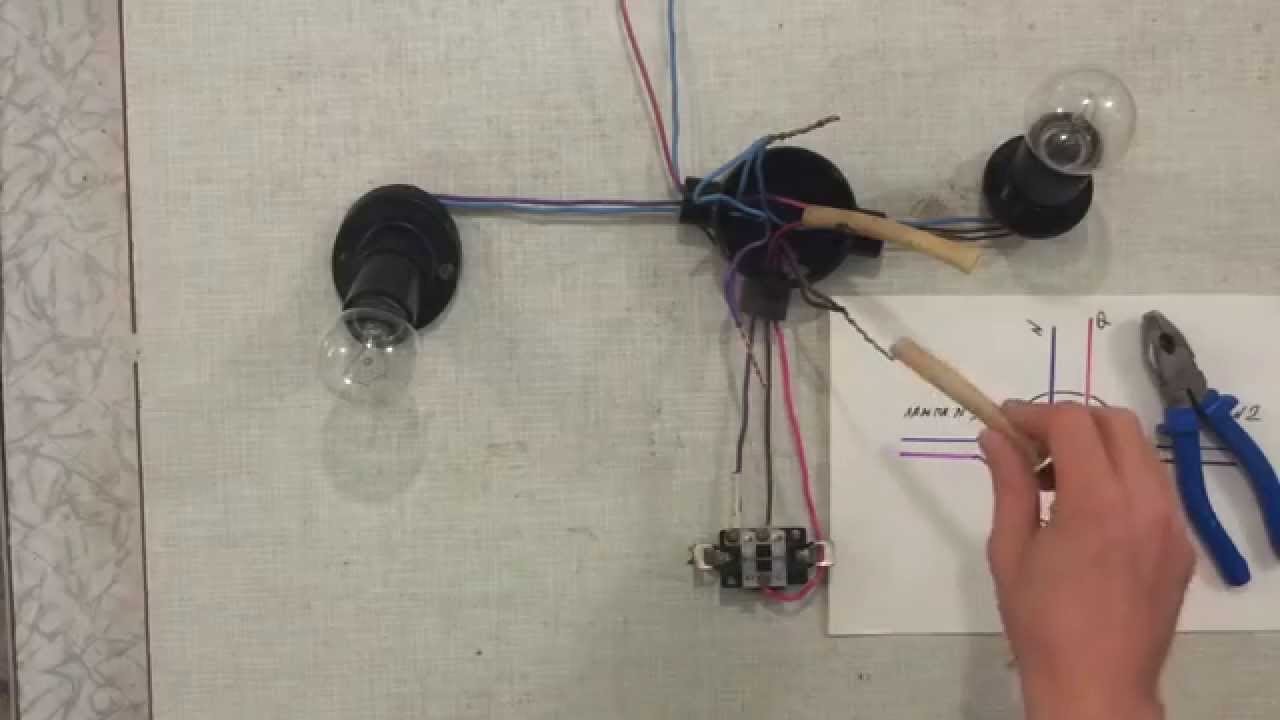

Как подключить одноклавишный переключатель на две лампочки

Если от одного выключателя нужно включать одновременно две лампочки, находящиеся в разных местах, применяется та же схема подключения.

Управление подачей тока на лампы осуществляется одним выключателем, но варианты подключения самих ламп могут различаться.

Новый кабель в коробке

В распределительную коробку заводится ещё один кабель. Зачищаются концы жил и подсоединяются к тем же выводам, что и первая лампа. Это займёт некоторый дополнительный объём внутри коробки, но если места достаточно, то ничего страшного не случится.

Одним из способов подключения двух лампочек к одному выключателю является подсоединение обоих пар проводов к одним и тем же контактам

Кабель от имеющегося прибора

От уже имеющейся лампы монтируется отвод, который присоединяется к ней параллельно. Для этого в патрон первой лампы заводят два дополнительных контакта («ноль» и «фазу», красный и синий) и протягивают их ко второй лампе.

Преимуществом параллельной схемы подключения ламп является возможность их использования в любом количестве

Выбор подключения выбирается в зависимости от ситуации. Второй вариант применяется чаще, так как зачастую в распределительной коробке недостаточно места для ввода дополнительных кабелей. Кроме того, таким способом можно подключать не только две лампы, но и большее их количество. Главное — соблюдать принцип параллельного соединения проводов.

Проводя монтаж домашнего электрооборудования, нужно помнить о соблюдении норм безопасности. Перед началом работы нужно обязательно отключать питание сети. Лучше использовать инструменты с диэлектрическим покрытием и кабели соответствующего сечения. Нельзя бросать оголённые концы проводников на радиаторы или водопроводные трубы. Кроме того, требуется соблюдать нормативные параметры соединений.

Примечание: в данной статье приведены схемы подключения простых выключателей, в случае необходимости организации управления освещением с двух и более мест смотрите статью: Подключение проходных и перекрестных выключателей.

1. Устройство и принцип работы выключателя в электрической схеме.

Для того что бы разобраться со схемой подключения выключателя необходимо понять как он работает, для этого представим себе простейшую схему подключения лампочки:

И так, как видно на схеме, что бы включить лампочку к ней необходимо подключить два провода: фазу и ноль, при этом электрический ток будет протекать от фазного провода к нулевому через вольфрамовую нить лампочки, проходящий ток раскаляет данную нить, что приводит к ее свечению. Вся эта схема в общем называется электрической цепью.

Что же нужно сделать что бы выключить лампочку? Необходимо разорвать электрическую цепь путем отключения от лампочки хотя бы одного из подключенных к ней проводов:

В этом случае электрический ток перестанет протекать через лампочку и, как следствие, она погаснет. Но разрезать один из проводов каждый раз когда необходимо отключить свет не слишком удобно. Для этого необходимо специальное устройство которое сможет размыкать и замыкать электрическую цепь по необходимости, этим устройством и является выключатель. Он представляет из себя подвижный контакт который замыкается либо размыкается при нажатии на клавишу выключателя, тем самым замыкая, либо размыкая электрическую цепь.

На электрической схеме выключатель обозначается следующим образом:

Теперь установим в нашу электрическую цепь выключатель и посмотрим как это работает:

В свою очередь лампочка на схеме обозначается следующим образом:

Подключение лампочки в электрическую сеть осуществляется через специальное устройство которое называется патроном:

При вворачивание лампочки в патрон контакт 1 (резьба) лампочки касается контакта 1 патрона, а контакт 2 лампочки, соответственно касается контакта 2 патрона.

Патрон в свою очередь подключается следующим образом:

Теперь зная принцип работы лампочки и выключателя разберем схемы подключения выключателей.

2. Подключение одноклавишного выключателя

Общая схема подключения одноклавишного выключателя уже была описана выше, здесь же мы попытаемся больше внимания уделить тому как данная схема выглядит на практике поэтому кроме принципиальной электрической схемы приведем так же схему с фотовставками:

Как видно на схеме у одноклавишного выключателя есть два контакта для подключения проводов (условно говоря вход и выход) при этом порядок подключения к ним проводов не важен, на один из контактов подключается фазный провод, а на второй — провод от лампочки, нулевой же провод подключается к лампочке напрямую.

3. Подключение двухклавишного выключателя

Устройство и схема подключения двухклавишного выключателя аналогичны одноклавишному, стой лишь разницей, что он имеет три контакта для подключения к нему проводов — один вход и два выхода. То есть на нем происходит деление одного питающего провода на два через подвижные контакты.

Схема подключения двухклавишного выключателя имеет следующий вид:

Как видно на схеме к двухклавишному выключателю подходят 3 провода, один питающий (фаза), два других провода отходят на лампочки таким образом, что первая слева клавиша выключателя включает 2 лампочки (вторую и третью), а вторая клавиша включает одну лампочку (первую), нулевой же провод, как и в схеме подключения одноклавишного выключателя, подключается ко всем лампочкам напрямую.

Примечание: Питающий (фазный) провод обязательно должен подключаться к первому (входному) контакту выключателя, в то время как порядок подключения отходящих к лампочкам проводов к контактам 2 и 3 выключателя может быть любым.

Была ли Вам полезна данная статья? Или может быть у Вас остались вопросы? Пишите в комментариях!

Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.

Электрическая схема коробка выключатель розетка лампочка. Установка и подключение розеток и выключателей

Для установки выключателя потребуется:

  • выключатель;
  • соединительные провода;
  • распределительная коробка;
  • изолента;
  • отвертка;
  • желательно иметь еще тестер

Подсоединение выключателя непосредственно к светильнику – это дело очень простое, разберется даже школьник, но нельзя все же забывать о главном правиле – фазный провод подключается к лампе посредством выключателя, т.е. фаза всегда подключается на разрыв. Это необходимо соблюдать для безопасности дальнейшей эксплуатации электроприборов. В противном случае, если выключатель выключает от сети не фазу, а ноль, то проводка остается под напряжением всегда, а это очень опасно. Фазный провод определяем при помощи индикатора и подключаем его к патрону лампочки так, чтобы она была подключена к фазе центральным контактом.

А вот как подсоединить через одну распределительную коробку провода от светильника, выключателя и щитка, тут надо разобраться.

Схема выключателя состоит из:

  • лампочки – одна или несколько, включенных параллельно;
  • одноклавишного (в нашем случае) выключателя;
  • распределительной коробки;
  • источник питания 220V.


С распределительного щитка к коробке отходит кабель, состоящий из двух проводов. Лучше, чтобы они были разных цветов. Далее, к этой же коробке подходят провода от выключателя и светильника. Фаза от распредщитка обычно красного цвета и соответственно подсоединяется к красному проводу, подходящему к выключателю. Синий провод от выключателя подсоединяем к красному, подключенному к лампе, тем самым делаем фазу коммутируемой.

Нулевой синий провод от электрощитка подключаем к нулю, идущему на лампу. В итоге ноль от распредкороба выходит прямо на лампочку, а фаза подключается через выключатель. Получается, что при нажатии кнопки выключателя цепь замыкается, фаза подается на лампочку и она начинает светиться. В завершение работы все оголенные провода тщательно изолируются и аккуратно умещаются в коробке. Для большей надежности соединений можно наряду со скруткой применить еще и пайку.

Если в квартире имеются общие распределительные коробки, к которым подключены все розетки и выключатели, то разобраться, что и к чему подсоединяется достаточно трудно. Например, если в одной распредкоробке подключены вместе выключатель от лампы и розетка.

В этом случае от щитка к коробу идут два провода – один красного цвета с фазой, а другой синего с нулем. Схема подключения аналогичная, как было описано выше. Розетка подключается параллельно – фаза к фазе (провода оба красные), ноль к нулю (синие провода).


  1. Удаляем защитную накладку от гнезда розетки или выключателя, при этом надо оставить запас провода на 5-6 см.
  2. Отвинчиваем распорные винты для того, чтобы можно было вытащить выключатель из короба в стене.
  3. Выключатели монтируют в фазе разрыва, провода устанавливают в патрон крепления. Это дает быстрое разъединение электрической системы в коротком замыкании и обеспечивают замену патронов и ламп.
  4. При монтаже выключателя обратите внимание, делается ли включение нажатием главной кнопки или верхней части ключа.
  5. Одноклавишные выключатели монтируют так, чтобы контакты проводов были внизу.
  6. Установка и соединение розетки с выключателем следующая:
  • на стене закрепляют подрозетник;
  • розетка раскрывается;
  • основание розетки двумя винтами привинчивают к выключателю;
  • к розетке и основанию выключателя винтами привинчивают кабель.


Мы рассмотрели краткий экскурс, как подключить розетки и выключатели. Если для вас остались неясные моменты, то обратите внимание на видео и фото. И помните о безопасности.

При выполнении электромонтажных работ в домашних условиях нередко возникает задача правильно подключить различные расположенные рядом устройства. Типичный вопрос из этой серии: как подсоединить розетку с выключателем два в одном. Прежде чем мы перейдем непосредственно к его рассмотрению, нужно сначала напомнить основные правила подключения розеток и выключателей, а также порядок их установки вместе.

Как правильно соединить выключатель и розетку

Рассмотрим самый простой случай с использованием в электросети двухжильного провода. При подсоединении выключателя в распределительной коробке фазовый проводник, который идет к подключаемому прибору (например, светильнику) разрывается. Затем в этот разрыв подключается выключатель, а потом уже при необходимости к коробке подсоединяется розетка (см. ниже).

Аналогичным образом к этой же коробке можно подключить второй выключатель, который расположен чуть дальше (но не слишком далеко). Удобнее всего использовать проводку с красным фазовым и синим нулевым проводом. Весь процесс подключения показан на видео:

Обратите внимание: Через выключатель к управляемому прибору всегда подключается только фазный провод! Это очень важно с точки зрения безопасности – в противном случае подсоединенное устройство постоянно будет находиться под напряжением.

Видео подключения выключателей и розеток

Если нам нужно подключить рядом с выключателем розетку, мы просто подсоединяем ее к коробке. При этом два провода от розетки (фаза и ноль) подсоединяются к соответствующим жилам от питающего кабеля. Если в сети используется трехжильная проводка, то аналогичным образом нужно будет подключить и заземляющий провод (обычно зеленый или зелено-желтый). Смотрите процесс подключения на видео:

Прежде чем перейти к вопросу, как подсоединить розетку с выключателем два в одном, можно посмотреть следующее видео. Здесь показано, как сделать, чтобы выключатели хорошо держались, как заменить провод, произвести ремонт и оформление розеток.

Обратите внимание: Если вы хотите подсоединить розетку через ранее установленный выключатель, то это скорее всего не получится без использования распределительной коробки либо прокладки дополнительной электропроводки. Это связано с тем, что на одиночно установленный на стене выключатель обычно подходит только фазный провод.

Как подсоединить розетку с выключателем два в одном

Сегодня получили распространение совмещенные блоки розеток и выключателей. Количество тех и других в сборке обычно один-два, но может быть и больше. Большинство подобных устройств рассчитано на трехжильную проводку. При их подключении все розетки подсоединяются параллельно, т. е. запараллеливаются все три группы проводников от каждой (фаза, ноль, земля).

На все входы выключателей фазовый провод также подается параллельно. С каждого выключателя выход подсоединяется к управляемому им устройству. Удобнее всего подсоединять фазу на выключателях посредством короткой перемычки с соответствующего контакта розетки. В сети есть много фото со схемами подключений подобных изделий. Видео установки блока с тремя розетками и выключателем:

Как подсоединить управляемую выключателем розетку два в одном

В заключение рассмотрим еще одну ситуацию. Можно подключить розетку таким образом, чтобы выключатель управлял подачей на нее напряжения. Аналогичным образом можно подсоединить несколько управляемых розеток сразу, как это показано на видео:

Видео, как подсоединить розетку с выключателем два в одном.

Выключатель управляет напряжением в розетке:

Подключение выключателя от розетки — процедура хоть и не очень сложная, но зачастую помогающая решить массу проблем. В первую очередь, это касается вопросов дополнительного подключения систем освещения.

Ведь благодаря такому подключению мы можем существенно сэкономить не только на проводах, но и на количестве дополнительных работ, таких как штробление стен. Поэтому, если вы столкнулись с проблемой подключения дополнительного освещения и не хотите по-новому делать ремонт в комнате, такой вариант станет идеальным решением.

Подготовительные работы

Прежде, чем приступать непосредственно к процессу подключения, следует выполнить целый ряд подготовительных работ и определиться с местом расположения будущего выключателя. К подготовительным работам мы относим работы, связанные с выбором провода, самого выключателя и схемы, которую он будет запитывать.

Выбор провода

Перед тем, как от розетки подключить выключатель, нам следует правильно выбрать провод, которым будет осуществляться подключение. Ведь правильный выбор провода позволит значительно сократить вероятность пожара или других поломок.

Итак:

  • Чтобы выбрать провод, нам следует знать номинальную мощность коммутируемых электроприборов, из которой затем не сложно вывести номинальный ток. Делается это по формуле, где I – номинальный ток, P – номинальная мощность, а U – номинальное напряжения, которое для однофазной сети равно 220В.
  • Высчитав номинальный ток, мы можем использовать табл.1.3.4 ПУЭ для медных проводников или табл. 1.3.5 для проводов из алюминия, для выбора их номинального сечения (см. ).

Обратите внимание! В большинстве случаев при подключении выключателя от розетки он коммутирует одну – две лампочки. Из-за этого номинальный ток получается небольшим и согласно табл. 1.3.4 и 1.3.5 можно применять провод небольшого сечения. Но согласно табл. 7.1.1 ПУЭ, сечение этого провода в любом случае не может быть меньше 1 мм 2 для медного провода или 2,5 мм 2 для алюминиевого.

  • Еще один аспект, который следует учесть при выборе провода — это способ его прокладки. Ведь в случае его прокладки внутри помещений открытым способом на изоляторах, согласно табл.2.1.1 ПУЭ, его минимальное сечение должно быть 1,5 и 4 мм 2 соответственно для медного и алюминиевого провода.
  • Если же провод будет использоваться для наружной прокладки открытым способом на роликах или изоляторах, то его сечение вообще должно быть не меньше 2,5 и 4 мм 2 соответственно для медного и алюминиевого провода.

Выбор выключателя

Перед тем, как запитать выключатель от розетки, важно правильно выбрать сам выключатель. Этим аспектом часто пренебрегают, из-за чего выключатели часто выходят из строя. Особенно важен этот аспект, если выключатель будет коммутировать большие нагрузки.

  • В первую очередь, выбираем выключатель по номинальному току. При выборе провода мы уже посчитали номинальный ток нашей сети, поэтому, используя те же цифры, выбираем номинальный ток выключателя. На данный момент на рынке представлены модели в 6, 10 и 16А. Можно найти и более мощные выключатели, но они встречаются редко.
  • Следующим важным фактором выбора является способ монтажа выключателя. Для скрытой проводки применяют утопленный вариант выключателя, а для открытой соответственно с наружной коробкой. Здесь выбор целиком зависит от способа прокладки вашей электропроводки. Исключение составляют только ванные комнаты и душевые, в которых пункт 12.22 ВСН 59 – 88 рекомендует применять только скрытую проводку. Но учитывая, что размещать в этих комнатах выключатели запрещено, то способ монтажа выключателя может быть любым на ваше усмотрение.

  • Также наша инструкция советует учитывать и место установки выключателя. Для наружной установки следует применять выключатели с IP не ниже, чем 44. Конечно, лучше применять выключатели с более высокой степенью пыле- и влагозащиты, но цена таких моделей увеличивается пропорционально уровню защиты.

Подключаем выключателя от розетки

Существует два варианта как от розетки запитать выключатель. Эти способы не отличаются принципиально, и по большому счету выбор каждого из них осуществляется, исходя из расположения непосредственно светильников.

Если светильник расположен рядом с выключателем или розеткой, то целесообразно подключить «ноль» непосредственно от последней. Если же светильник достаточно удален, то в целях экономии провода и большей эстетичности нулевой провод лучше подключить в распределительной коробке.

Подключение фазного и нулевого провода от розетки

Самым простым способом как сделать выключатель от розетки является вариант запитки и фазного, и нулевого провода непосредственно с контактов последней. Такой способ будет очень удобным при расположении светильника в непосредственной близости от выключателя.

Итак:

  • Дабы сделать это своими руками, вам сначала необходимо смонтировать светильник и выключатель. Только после этого следует приступать непосредственно к подключению.
  • На первом этапе снимаем напряжение с розетки. Сделать это можно групповым автоматическим выключателем для конкретной группы. Если же у вас не предусмотрено разделение на группы, то придётся снять напряжение со всей квартиры.
  • На следующем этапе вскрываем розетку, к которой предстоит подключение, и проверяем отсутствие напряжения.
  • Если разводка в вашей квартире или доме выполнена в соответствии с п.1.1.29 ПУЭ, то голубой провод — это нулевой провод, желто-зеленый — это защитный провод, и третий провод — фазный. Если цветовое обозначение у вас не выполнено, то кратковременно подаем напряжение для определения проводов.
  • Теперь подключаем к фазному контакту розетки провод, который вторым концом крепим на вводе выключателя. На вывод выключателя подключаем провод, который подключен непосредственно к светильнику.

Обратите внимание! Если используется двух- или трехклавишный выключатель, то от выводов выключателя провода подключаются к соответствующим светильникам. В остальном схема подключения идентична.

  • К нулевому контакту розетки крепим провод, который вторым концом крепиться к выводу светильника. Также подключаем и защитный провод к соответствующему контакту светильника.
  • На этом наше подключение окончено. Теперь можно уложить провода, заизолировать токоведущие части и подать напряжение для испытания нашей схемы.

Подключение от розетки только фазного провода

Так как в выключателе размыкается только фазный провод, то иногда значительно проще взять от розетки только фазный провод. Нулевой же провод проще подключить непосредственно в ближайшей к светильнику распределительной коробке.

Благодаря этому вы не только сэкономите провода, но и во многом облегчите себе задачу прокладки провода.

  • Перед тем, как от розетки провести выключатель, как и в первом варианте, следует снять напряжение с розетки. Кроме того, нам следует снять напряжение со всех проводов, проходящих в распределительной коробке, в которой предстоит подключать нулевой провод.
  • Теперь вскрываем розетку и проверяем отсутствие напряжение. К фазному выводу розетки крепим провод, который так же подключается к вводу выключателя. А провод с вывода выключателя подключаем непосредственно к светильнику.
  • Теперь вскрываем распределительную коробку. Определяем нулевой провод. Возможно это будет даже целая шинка с нулевыми проводами. Подключаем к ней провод, который затем подключаем к светильнику. Таким же способом подключаем защитный провод к соответствующим контактам в светильнике и в распределительной коробке.
  • После укладки и изоляции проводов можно подать напряжение и испытать работоспособность нашей схемы.

Обратите внимание! В связи с тем, что для нормальной работы выключателя необходим только один фазный провод, вопрос: как вывести розетку от выключателя, — имеет однозначный ответ – никак. К сожалению, от выключателя розетку подключить нельзя. Возможно только подключить фазный провод, а нулевой вести от распредкоробки. Но этот вариант не самый оптимальный. Ведь зачастую ток на розетке значительно выше, чем на сети освещения, и провод малого сечения сети освещения при подключении к нему еще и розетки просто перегорит.

схема подключения выключателя | Советы электрика

27 Фев 2012 Подключение выключателей

Схема подключения выключателя света с одной клавишей- одна из самых простых. Пошагово объясняю как собрать схему подключения.

Сами посмотрите на фото, а так же в видеоуроке— всего получается три соединения в распредкоробке.

Кто делал тот знает- просто это если в коробке кроме этих проводов на лампу и выключатель ничего нет.

Но часто бывает что в распредкоробке есть провода не на одну лампу, да еще на розетки бывает тут же проложены, тогда при сборке схемы нужна особая внимательность и аккуратность.

Что бы было понятно даже самым неопытным “”чайникам” я записал видеоурок.

Схема подключения выключателя.





Если нет возможности смотреть видео- практически то же самое написал ниже.
Перед началом работы, имеются ввиду электромонтажные работы, обязательно надо убедиться что на месте работы нет опасного напряжения.

Здесь я показываю как собирать схему в распредкоробке, значит на подведенных проводах не должно быть напряжения.

Отключаем автомат и прибором проверяем что напряжение снято.

Только после этого продолжаем работать.

При подключении одноклавишного выключателя в распредкоробке для сборки схемы должны приходить три провода:

первый- провод питания, или вводной провод, который идет автомата или пробок с напряжением 220 вольт

второй- провод на выключатель, двухжильный

третий- провод на светильник или лампу.



Кстати у многих светильников есть зажим заземления на корпусе, поэтому требуется трехжильный провод- фаза, ноль и заземление.

Итак, в распредкоробку заходит три провода по две жилы (провод заземления с светильника не считаю).

Далее я жилы буду называть проводами- так правильнее.

После того как проверили что напряжения на проводах нет- снимаем изоляцию для того что бы сделать скрутку.

Вполне подойдет для этих целей и зажим wago, но я показываю на скрутке.

Схема собирается так:





Выключатель подключается в разрыв фазного провода. Нулевой провод идет на лампу напрямую, естественно через распредкоробку.

Фаза через выключатель делается для того, что бы потом при обслуживании светильника- ремонте или замене лампы не попасть под напряжение.

Да и просто это удобнее- выключил свет и меняй спокойно лампу или светильник.

Значит находим фазный провод питания, который приходит в распредкоробку со ввода и соединяем его с одним из проводов, идущего на выключатель.

Я всегда использую для этого провод белого или красного цвета.

С выключателя фаза возвращается другим проводом и соединяется с проводом, идущим на лампу.

Оставшийся провод с лампы в распредкоробке соединяется с нулевым проводом питания.

Я проверяю схему так: визуально смотрю в распредкоробке- фаза пришла, ушла на выключатель.

С выключателя пришла в коробку- ушла на лампу. С фазой все.

Далее. Ноль пришел в коробку- ушел напрямую на лампу.

Все! Схема собрана и проверена.

Далее я скручиваю плотнее скрутки плоскогубцами и свариваю своим новым сварочником.

Затем одеваю трубку ПХВ и фиксирую ее на скрутках изолентой. Укладываю аккуратно провода в распредкоробку и закрываю крышкой.

Все! Вот таким образом собирается схема подключения выключателя света с одной клавишей.

В следующем уроке я покажу как собирать на практике схему подключения двухклавишного выключателя.

Подробнее по сегодняшней теме можно посмотреть на  фотографиях:









 Узнайте первым о новых материалах сайта!

Просто заполни форму:













Теги: видео- расключение, видео- скрутка провода, двухклавишный выключатель, схема подключения выключателя

Соединение проводов  в распределительной коробке? СХЕМЫ

монтаж распределительной коробки

Для того чтобы обеспечить каждый уголок квартиры или офиса электричеством, не обойтись без распределительной коробки. Современные распределительные коробки очень разнообразны как по форме, так и по материалам,из которых они изготовлены. Они бывают накладной установки и внутренней.

Цель таких устройств заключается в том, чтобы развести провода в нужное направление к точкам потребления или размыкания — это могут быть выключатели, розетки или осветительные приборы. Развести провода в распределительной коробке профессиональному электрику не доставит хлопот, но вот для начинающего электромонтажника  это может оказаться настоящей наукой. На сегодняшний день, для контактных соединений в распределительной коробке все чаще используют универсальные клеммы WAGO.

Соблюдаем расцветку проводов в распределительной коробке

расцветка проводов

Для того чтобы справится с монтажем, нужно подключить воображение: провода это “трубы”, а электрический ток “вода”. По проводам фазы идет «подача воды”, а вот по нулевому проводнику течет “обратка” , тогда как защитный проводник служит на всякий аварийный случай: если где-то протечет “вода”, она непременно будет “слита” в землю. Очень удобно, что современные провода окрашены в различные цвета. Самая распространенная расцветка выглядит так: белый цвет – фаза (L), синий – нуль (N), желто-зеленый — заземление (РЕ).

Во время электромонтажа очень важно соблюдать последовательность в расцветке проводов, что очень облегчит их разведение в распределительной коробке. Прежде чем приступить к электромонтажным работам, нужно четко определиться с установкой точек освещения, розеток и выключателей, т.е. составить схему, чтобы установить распределительные коробки в удобных местах, и в будущем можно было осуществить профилактические и ремонтные работы.

Обязательно прочитайте подробные статьи про соединение проводов:

Порядок установки распределительной коробки

Соединение проводов в распределительной коробке

Многие делают ремонт, используя натяжные или подвесные потолки, поэтому электропроводку нужно прокладывать так, чтобы она не оказалась в зоне сверления отверстий когда будут монтироваться направляющие, а так же необходимо позаботится о том, чтобы распределительные коробки остались в зоне доступа. Если распределительная коробка осталась за подвесным потолком, можно установить маленький люк.

Последнее слово электротехники гласит так: от распределительного щита нужно прокладывать провод для освещения — 3х1,5, для розеток провод — 3х2,5. Поэтому, в распределительной коробке может оказаться достаточно большое количество проводов для соединения. Чтобы не запутаться, их необходимо маркировать.

Подключение проводов без заземления (РЕ)

Подключение проводов без заземления (РЕ)

Подключение проводов с заземлением (РЕ)

Подключение проводов с заземлением (РЕ)

Схема в распределительной коробке, двух светильников

Схема распределительной коробки на 2 светильника

Схема в распределительной коробке, двух светильников и группа розеток

Схема подключения на освещение и розетки

Оцените качество статьи:

Эл схема подключения выключателя и лампочки

Схема подключения выключателя и лампочки

Очень часто возникают ситуации, когда в доме или квартире необходимо произвести определенные электромонтажные работы. Из них, наиболее распространенной является схема подключения выключателя к лампочке. Как правило, для этого используется одноклавишный выключатель с наиболее простейшей схемой. Перед выполнением любых видов работ, связанных с электричеством, необходимо в обязательном порядке обесточить электрическую сеть. Только после этого, можно приступать к подготовительным работам.

Подготовка к подключению электроприборов

Перед началом работ, нужно выбрать наиболее подходящий выключатель и распределительную коробку. Далее, необходимо запастись соединительными проводами и ПХВ изолентой.

В самом начале монтируется распределительная коробка, где собираются все провода, соединяемые в нужную схему. Обычно, подключение производится методом скрытой проводки.

Следующим этапом будет монтаж установочной коробки под выключатель. Одновременно, в силовом щитке, производится установка автоматического выключателя, защищающего электрическую цепь от коротких замыканий.

Соединение всех электрических приборов, осуществляется трехжильным универсальным проводом, сечение которого не менее 1,5 мм. Как правило, это марка ВВГнгП 3х1,5 с цельной медной жилой и двойной изоляцией. Этим проводом соединяется подрозетник и распределительная коробка с запасом на последующую разделку. После этого, провода соединяют светильник и распределительную коробку с автоматическим выключателем.

Схема подключения одноклавишного выключателя к лампочке

Прежде всего, к автоматическому выключателю необходимо подвести питание. После этого, схема подключения выключателя и лампочки выполняется поэтапно. Провода в используемом кабеле, как правило, синего и черного цвета, а также желтого, на который нанесена зеленая полоса. Для нуля используется синий провод, для заземления желтый, а черный предназначен для фазы. Цвета проводов при всех подключениях должны обязательно соблюдаться в определенном порядке. Зачищенные провода вставляются в контактные клеммы и зажимаются специальными винтами. Ко всем остальным узлам подключение производится таким же образом.

При подключении светильника, также осуществляется подготовка проводом. В данном случае, заземление не используется, а задействуются только провода нуля и фазы. После подготовки, провода подключаются непосредственно к патрону и к выключателю. После этого, схема приобретает законченный вид.

Для проверки работоспособности схемы, в патрон необходимо вкрутить лампочку. На автоматический выключатель подается напряжение, после чего, он включается. Правильность всех соединений предварительно проверяется индикатором. После нажатия на клавишу выключателя, лампочка должна загореться, значит, вся схема выполнена правильно.

Инструкция как подключить лампочку через выключатель

Как правило, выполнение монтажных работ и непосредственное подключение лампочки через выключатель вызывает огромное множество вопросов у большинства начинающих мастеров. Но по мнению специалистов, в данном процессе нет ничего сложного. Главное, что необходимо помнить – это то, что работа ведется с электрическим током, следовательно, нужно максимально тщательно подойти к вопросу безопасности. Об устройстве электродвигателя читайте здесь:
.

На картинке показана схема подключения лампочки

Что нужно знать при монтаже?

При монтаже необходимо знать следующие моменты:

  • Тип используемых проводов;
  • Их максимальные показатели тока и напряжения;
  • Тип сети;
  • Условия и схему прокладки проводов;
  • Необходимо определиться с используемым оборудованием и не забывать о безопасности.

Чтобы самостоятельно выполнить монтаж лампочки через выключатель необходимо будет использовать следующие материалы и инструменты:

  • Отвертку обыкновенную;
  • Отвертку с индикатором;
  • Паяльник;
  • Зажимы;

Читайте что такое гофра для кабеля и проводов и как выбрать на этой странице.

Винтовые соединения; Провода; Болты и шурупы; Пассатижи; Штукатурку или ВОЛМУ; Шпатель;

Стоит отметить, что список может меняться в зависимости от использования соединительных элементов и типа прокладки электрической проводки.

Подключение лампочек через выключатели разных типов

На данный момент выполнить подключение лампочки через выключатель можно различными способами. Причем при этом могут быть использованы следующие схемы:

  • Розетки и лампочки через выключатель – этот вариант является стандартным. При подключении внимание стоит уделить клеммам, заземлению и занулению.

На картинке схема подключения розетки и лампочки через выключатель

Одноклавишного – в данном случае важно не запутаться в цветовом обозначении подводящих проводов.

На изображении схема подключения одноклавишного выключателя к лампочке

Как подключить две лампочки к одному выключателю?

Схема подключения двух лампочек к одному выключателю на рисунке

  • Выполнить подсоединение проводов к боковым клеммам выключателя;
  • Вывести обе лампочки;
  • В распределительном коробе «соединить» их через самозажимные элементы в одну систему.

Схема подключения двух лампочек к одному двухклавишному выключателю на картинке

Главная проблема такого соединения – это вероятность понижения напряжения и риск перегорания одной из лампочек. Чтобы не запутаться, необходимо использовать схему подключения одноклавишного выключателя на две лампочки. Ознакомиться с руководством как выбрать детектор скрытой проводки и как им пользоваться можно здесь.

три лампочки к одному выключателю:

На схеме показано как подключить три лампочки к одному выключателю

  • Все манипуляции схожи с выполнением подключения двух лампочек через выключатель, но есть один момент.
  • Присоединение лампочек через самозажимные элементы выполняют последовательно. При этом всю систему собирают поэтапно и выводят на общий провод.

Схема подключения трех лампочек к одному выключателю

Внимание! Прежде чем приступить к выполнению монтажных работ нужно изучить схему и инструкцию по монтажу.

4 лампочки к одному выключателю:

На фото показана схема подключения 4 лампочек к выключателю

Проверить отсутствие тока в сети; Выполнить подключение клемм выключателя к выходящим из стены проводам. Все делать в соответствии с цветными метками. Лампочки подключать в систему парами –последовательно и после вывести параллельно. Для подключения стоит использовать самозажимные соединения.

На картинке показаны различные схемы подключения ламп к выключателю

Предварительно изучить принципиальную схему.

Чтобы максимально упростить процесс подключения лампочек через выключатель, необходимо использовать данный видео материал.

Как подключить двойной выключатель на две лампочки

На фото показан процесс подключения двух ламп к двухклавишному выключателю

По мнению опытных специалистов недопонимание в вопросе монтажа данного оборудования по большей части вызывает отсутствие примера. Ведь что фактически имеет человек, который пытается самостоятельно разобраться с электрической схемой и понять принцип ее работы? он видит, что где-то в районе потолка имеется распределительный короб, к которому подводятся провода, идущие от выключателя. Причем необходимо отметить, что все выше перечисленное спрятано где-то глубоко в стене.

Итак, чтобы выполнить подключение двухклавишного выключателя, который предназначается для двух ламп, необходимо будет пользоваться специальным схематическим исполнением.

Схема подключения двухклавишного выключателя на две лампочки представлена ниже.

Схема подключения двухклавишного выключателя на две лампочки на изображении

Выполнить подключение можно пошагово:

  1. Необходимо обесточить помещение.
  2. Затем следует определиться с выходящими проводами. Причем это касается как тех проводов, которые выходят из стены, так и тех, что подведены к распределительному коробу. В соответствии со стандартами каждая электрическая система имеет провод, отходящий на ноль, заземление и фазовые провода. Все эти бытовые магистральные элементы выполнены в определённом цвете. Чтобы разораться где из них какой, можно заглянуть в щиток.
  3. После нужно будет выполнить подключение лампочек и непосредственную подводку проводов к выключателю.

На фото показано, как можно прокладывать провода под штукатурку

Стандартные выключатели являются навесными, т.е. их монтаж выполняется на внешнюю поверхность стены. Следовательно, в стене будет иметься отверстие, из которого будут выходить провода. Их присоединяют к клеммам. Выполнить присоединение можно как скруткой, так и паяльником. Второй вариант является наиболее практичным и долговечным. После подводки всех элементов и проверки целостности выступающих частей, можно закрепить выключатель на поверхности стены и зафиксировать лампочки.

Случаи бывают разные и порой внутреннее убранство помещения требует подключения двух контроллеров (выключателей) к одной лампочке. Тогда нужно будет выводить провода не на каждую отдельную клемму выключателя, а на крайние – на крайнюю левую и на крайнюю правую.

Также может возникнуть вопрос о том, как можно провести провода по стене под штукатурку и без нее? В данном случае специалисты всегда рекомендуют пользоваться услугами опытного мастера-электрика. Причина очень проста: если система электрических проводов будут кинута неверно, то пострадают либо бытовые приборы и придется отдать немало денег на их ремонт или вовсе покупать новые. Также могут пострадать и люди.

соединить провода в распределительной коробке

Чтобы выполнять проводку, необходимо пользоваться проводами бытового сечения, которые будут иметь толстый изоляционный слой и обладать высокими техническими характеристиками. Все их укладывают либо в заранее сформированную штробу – это отверстие, выдолбленное в стене ли потолке, которое после укладки проводов тщательно замазывается бетонной смесью. Сверху покрывают все слоем штукатурки.

Если же выполнить данную манипуляцию не предоставляется возможности, можно проложить провода снаружи. Тогда необходимо будет выполнить монтаж защитных коробов, а сами электрические бытовые магистрали уложить в гофрированные трубки.

При необходимости подводки проводов к распределительному коробу нужно разобраться с вариантами их соединения. Этот момент является самым значимым в этом «нелегком деле».

Сегодня специалисты рекомендуют использовать следующие способы соединения проводов в распределительном коробе:

  • Можно выполнить скрутку проводов между собой;
  • Провода опрессовку – этот вариант подходит для промышленных помещений;
  • Сварка и пайка – применяют специальное оборудование;
  • Болтовое соединение;
  • Винтовое соединение;
  • И самый простой, но один из самых надежных – это использование самозажимных соединений.

В любом случае, установка выключателя и подсоединение его к лампочке выполнять необходимо только имея понятие о процессе. В ином случае, лучше чем специалист этого никто не сможет сделать.

Смотрите видео инструкцию как подключить двухклавишный выключатель:

Также необходимо отметить, что при выполнении всех монтажных работ главное помнить о безопасности и не забывать о технических характеристиках магистральных элементов. В данном случае речь идет о проводимости и надёжности проводов. Особое внимание стоит уделить максимальному показателю тока и напряжения. Иначе даже при правильном выполнении сборки система может погореть при «транспортировке». Смотрите обзор видов светодиодных фитоламп для рассады растений здесь: .

Дек 1, 2015 Татьяна Сумо

Как соединить выключатель с лампочкой

Как подключить лампочку и выключатель?

Как подключить лампочку и выключатель? — задача на первый взгляд простейшая, при наличии определённых навыков и опыта работы с электропроводкой. Новички же, столкнувшись с такой ситуацией, могут оказаться беспомощными. Можно конечно, обратиться к профессиональным электрикам, только они не всегда бывают в зоне доступа. Да и знания в хозяйстве никогда не будут лишними.( Спонсор написания этой статьи Мастерская по Реставрации ванн )

Подключение лампочки и выключателя. при всей простоте процесса работы, требуют соблюдения установленных правил, прежде всего, в безопасности. Перед началом работы нужно отключить напряжение в электропроводке и тщательно это проконтролировать.

Подготовить материалы – двужильный кабель достаточной длины, выключательное устройство, патрон лампочки, сама лампочка, рабочие инструменты. При необходимости штробления – наполнитель и закрепляющий раствор, и, если есть, штроборезка.

Делается разметка мест, куда планируется установить лампочку и выключатель. Выключатели, как правило, сидят на высоте чуть меньше метра от поверхности пола, но это расположение может быть индивидуальным. Если вся проводка установлена по старым шаблонам советских квартир – на высоте вытянутой руки, то и новую точку с выключателем не резон опускать низко. Не стоит располагать выключатель за дверьми, под мебелью – это не совсем удобно и небезопасно. Следует наметить линию кабеля от выключателя и лампочки к распределительной розетке – это в том случае, если схема подключения будет питаться напряжением от розетки. Если же подпитка предусматривается от распределительной коробки, проводка от лампочки и выключателя должна идти к ней.

Подключать лампочки и выключатели приходится и в новых застройках, и в дополнение к уже имеющимся, в помещениях с законченным ремонтом. Во избежание нарушения целостности стен и неприятной грязи и пыли в доме, лучше воспользоваться кабель-каналами. Кабель-каналы продаются в большом ассортименте по приемлемым ценам, существенно облегчают работу в прокладке электрокабеля. Если ремонт продолжается, или же отсутствуют альтернативные способы прокладки, вынужденно приходитсяштробировать.Штробы- бороздки небольшой глубины, проложенные в стенах, в потолке, реже — на полу, для утопления в них электрокабеля. После укладки проводки эти продолблённые каналы заполняются, поверхность разравнивается соответствующим раствором. Процесс этот утомительный, требует немало сил и сноровки.

Монтаж проводки предусматривает уложение кабеля в кабель-каналы при поверхностной укладке, или в приготовленные штробные углубления при глубокой, скрытой укладке. Во втором варианте предусмотрено закрепление проложенной укладки раствором алебастра. Работать придётся ускоренным темпом – алебастр быстро твердеет. Оставив хороший запас, провод можно отрезать.

После монтажа проводки необходимо соединить выключатель с патроном. Для этого необходимо снять слой первичной изоляции на куске 3-5 см. длины. Затем очистить ещё примерно 1 см. открытой жилы. Уложить их в разъём цокольного углубления и гнезда выключателя и прижать отвёрткой.На одну лампочку в выключателе есть только два контакта, это исключает ошибку при подключении. Подключая патрон, можно не контролировать полярность, лампочка загорится независимо от направленности фазы и ноля. Для безопасности нужно лишь только, чтобы нулевая жилка была в резьбовом контакте, фаза – в центральном.

Главным этапом в подключении лампочки и выключателя является подсоединении проводки к коробке распределения. Этот процесс не усложнит работу, если источники питания заранее известны. Если же источник неизвестен, его необходимо найти. В незнакомых или сложных коммуникациях может возникнуть нужда применения детектора для поиска скрытых электропроводок. Подключить проводку непосредственно к электрощитку необходимо по правилам Инструкции установки автомата в щитке.

Чтобы приступить к этой фазе работы, нужна индикаторная отвёртка, она определит фазу и ноль. Обычно коричневый или белый провод соответствует фазе, синий цвет означает ноль, если укладка и монтаж электросети дома был сделан качественно и в последние 10-15 лет, определение кабелей фазы, ноля и заземления не составит труда. Обветшалая проводка с ещё советских времён может совсем не иметь цветовой маркировки, здесь всё определяется индикаторной отверткой. Не стоит забывать, что работать под напряжением нельзя, этого не делают даже опытные электрики, а новичку, только изучающему вопрос, это категорически запрещено.

Выключатель целесообразней запитывать через фазу, т.е. провод напряжения подсоединить к коричневому или белому кабелю, идущему от выключателя. Нулевой кабель соединяется в жилкой, идущей от лампочки. Оставшиеся две жилки — белая и синяя, соединить между собой. Все скрутки должны быть тщательно изолированы изоляционной лентой.

Категорически нельзя скручивать проводки из меди и алюминия, это может привести к пожару! Их подсоединяют специальными клеммами, такие клеммы доступны в широком выборе.Для повышения безопасности и увеличения срока службы электропроводки, целесообразно вместо скруток воспользоваться клеммами. Это облегчит работу при демонтаже электропроводки.

В этом заключаются все основные моменты подключения лампочки и выключателя. Работа несложная только на первый взгляд. Без опыта и навыка это дело лучше сделать под присмотром хорошего профессионала и быть уверенным в качестве и надёжности полученного результата. Но подключение лампочки и выключателя в доме есть необходимый минимум для хозяина. И, к тому же, ведь самые крутые и опытные профессионалы тоже с чего-то начинали, не правда ли?

Как подключить выключатель света

В данной статье предлагается ознакомиться о том, как:

Подключение одноклавишного выключателя

Рисунок 1. Выключатель одноклавишный

На рисунках 2 и 3 изображено схемы подключения одноклавишного выключателя. Разница между ними состоит в том, что на рис. 1 есть жила «земля», а на рис. 2 ее нет.

На схемах видно, что фаза подведена в распредкоробку (она установлена в коридоре). Из распредкоробки провод-фаза идет на выключатель, с выключателя опять в распредкоробку, в которой соединяется с проводом, идущим на лампу. Это называется – коммутируемая фаза на нагрузку (светильник).

Провод-ноль соединяют в распредкоробке с проводом, идущим на лампочку.

Для качественного соединения проводов нужно использовать специальные клеммы, например, клеммы Ваго.

На рис. 4 – схема, на которой одноклавишный выключатель управляет пятью лампочками.

Выключатель должен размыкать именно фазу с целью безопасности. Если потребуется заменить лампу, то для этого достаточно выключить выключатель, и это обеспечит отсутствие напряжения в электрическом патроне. В противоположном случае – через выключатель идет ноль – патрон будет под напряжением.

Подключение двухклавишного выключателя

Двухклавишный выключатель (рис. 10 и 11) применяют, если требуется управлять двумя группами светильников. Но при включении обоих клавиш одновременно все лампы будут гореть одновременно.

На рисунке 13 и 14 – подготовка проводов в установочном гнезде, и подсоединение их в клеммы выключателей. Не забываем: фаза в контакт «L» (в данном случае белый провод), желто-зеленый и синий к контактам со стрелками, каждый из них отвечает за свою клавишу. А это означает: для настройки каждой клавиши на определенную лампу (группу ламп) следует подсоединить ее к проводу, который управляет именно этой лампой.

Например, при использовании 2-х клавишного выключателя серии ABB Niessen Zenit, следует учесть то, что это по своей конструкции сродни двум модулям одноклавишным выключателям, которые полностью независимые друг от друга. А, поэтому, напряжение нужно подводить к ним обоим. С этой целью делают перемычку из обычного провода (рис. 15) и соединяют оба модуля (рис. 16).

Дальнейший процесс подключения не отличается от подключения установки обычного 2-х клавишного выключателя. Поместить провода в клеммы (рис. 17). и не забываем: фазу в контакт «L» (в нашем случае белый провод), другие провода – желто-зеленый и синий – в клеммы обозначенные стрелкой, каждый в своем блоке.

Подключения 2-х клавишного выключателя проходного

Рис. 18. Двойной выключатель проходной

Проходной выключатель нужен для того, чтобы иметь возможность управлять освещением из разных мест двух линий освещения, как, например, это показано на рис. 19.

Проходной 2-х клавишный выключатель по своей конструкции, по сути, состоит из двух одинарных проходных выключателей, находящихся в одном корпусе. Функционируют они по одинаковому принципу – «перекидывание» контактов.

Данный выключатель имеет шесть контактов: два входа и четыре выхода. На рис. 20 – принципиальная схема двойного выключателя проходного.

На выключателе есть указатель, который показывает положение клавиши «включить» и положение клавиши «выключить» свет.

При включенном светильнике не имеет значения, от которого из проходных выключателей можно нажать на клавишу двойного выключателя, и, таким образом, происходит управление светом. Положение клавиши данного выключателя значения не имеет.

Основные этапы работы:

На рисунке 22 показано, как подсоединять провода к клеммам в выключателях проходных двухклавишных (Legrand).

Как подключить выключатель к лампочке

Главная Статьи Справочник Как подключить выключатель к лампочке

Здравствуйте мои дорогие любители электромонтажа. Сегодня я вам расскажу как подключить выключатель к лампочке. В этой статье я вместе с вами сначала буду разбирать все виды выключателей. а затем мы перейдем к схемам подключения различных видов выключателей.

Думаю эта информация будет полезна каждому, и даже достойна сохранения в закладки. Что ж давайте приступим…

Виды выключателей. Как их подключать.

Все выключатели разделяются функционально и внешне. Я приведу небольшой список всех видов выключателей и вы сами сможете в этом убедится :

  • Клавишные выключатели. Это могут быть как одноклавишные так и двухклавишные и трехклавишные. Иногда встречаются и с большим количеством клавиш но это редко. Думаю каждому из вас знаком этот вид выключателей, так как они используются повсюду.
  • Диммеры. Предназначены для плавной регулировки яркости освещения. Они могут быть как механические так и микроконтроллерные. Соответственно и в разных исполнениях: С вращающейся рукояткой, клавишные и сенсорные.
  • Проходные выключатели. Внешне исполнены как обычные клавишные. Преимущественно одно и двухклавишные.
  • Импульсные выключатели. Достаточно интересны с точки зрения замены проходным выключателям. Потому как сделать включение из большого количества мест можно с меньшими затратами.
  • Сенсорные выключатели. Выполняют ту же функцию что и все остальные, но есть множество дополнительных функций.

Я постарался кратко, но емко описать все виды выключателей. Если хотите более подробно разобраться в разновидности выключателей вы сможете прочитав статью Виды выключателей. А сейчас давайте перейдем к рассмотрению непосредственно темы нашей сегодняшней статьи.

Как подключить выключатель к лампочке. Схемы. Инструкции.

Все выше описанные виды выключателей можно условно разделить на три группы. Так как в основе каждой из них лежат разные схемы подключения.

В первую входят клавишные, диммеры и сенсорные. Так как они включаются в разрыв цепи питания лампочки.

Во второй находятся проходные выключатели, у них свое характерное подключение. Своя схема. Сюда же думаю можно отнести и датчики движения .

И в третей находятся импульсные и дистанционные выключатели. Чтобы их подключить в цепь питания лампочки используется специальный блок управления, или импульсное реле .

Итак, разберемся как подключить выключатель к лампочке на примере каждой из групп.

Как подключить выключатели первой группы к лампочке.

Для начала предлагаю рассмотреть схему и принцип подключения данной группы выключателей. Я написал небольшую заметку Как сделать проводку освешения в которой подробно рассказал о принципах подключения клавишных выключателей к лампочке. Схема достаточно простая для понимания. А вот при подключении выключателя у многих могут возникнуть проблемы.

Поэтому я решил написать инструкцию Как установить выключатель в которой я подробно по шагам рассказываю как подключить выключатель. Как отключить напряжения, выяснить какой провод питающий и т.д. Очень полезная статья. Позже я планирую написать статьи с подробными инструкциями по подключению каждого из видов выключателей.

Прошу отписать в комментариях Нужны ли вам подобные инструкции, или из приведенных материалов все достаточно понятно? Мне важно ваше мнение, по этому пожалуйста не ленитесь ответить!

А сейчас предлагаю перейти к следующей группе.

Как подключить выключатели к лампочке. Проходные выключатели.

Для подключения проходных выключателей между собой и к лампочке используется специальная схема. Поэтому я написал несколько статей, в которых и рассказал о всех ньюансах их подключения.

Схема подключения проходных выключателей очень хорошая статья в которой я привожу основные схемы соединения проходных выключателей. И наглядно все показываю и рассказываю. В продолжение к ней я бы рекомендовал прочитать о подключении двух клавишного выключателя. В которой я рассказываю принципы подключения проходных выключателей к лампочке с более чем двух мест. Материал статьи отличается от первой статьи по проходным выключателям.

Еще одним интересным способом управления освещением является подключение лампочек через датчики движения. Их очень удобно использовать в длинных коридорах или на лестничных пролетах .

Так же как и в предыдущей группе меня интересует ваше мнение. Насколько востребованными для вас являются подробные инструкции о том как подключить проходные выключатели? Прошу ответить в комментариях!

А сейчас перейдем к третей группе…

Как подключить выключатели к лампочке. Импульсные и дистанционные выключатели.

Суть данных выключателей состоит в том, что они подают краткий импульс на управляющее реле, которое при получении данного импульса включают либо же отключают освещение. Импульсный выключатель представляет из себя кнопку, как та что используется в дверном звонке, но подключена она к импульсному реле, которое уже и управляет освещением. Я подробно описываю как организовать управление освещением с помощью импульсного реле в статье по ссылке. Обязательно прочитайте ее, очень полезная статья.

Дистанционный выключатель работает похожим образом, только вместо кнопки выключателя используется любой пульт ДУ который есть у вас дома. Предлагаю вам посмотреть небольшое видео где вы сможете разобраться в данном вопросе более подробно:

Ну а на последок я хочу вам порекомендовать прочесть статью Способы соединения проводов . так как при подключении выключателя к лампочке без этого не обойтись.

Ну и на этом я буду заканчивать. Надеюсь материалы статьи помогли найти вам ответ на вопрос как подключить выключатель к лампочке.

И не забудьте ответить на мои вопросы. Заранее спасибо.

Источники:

Комментариев пока нет!

Источники:

Вы решили собственноручно проложить в новой даче электропроводку или модернизировать существующую сеть в квартире? Согласитесь, в этой сфере есть нюансы, с которыми следует досконально разобраться ради собственной безопасности. К тому же созданная своими руками электрика обязана обеспечить безупречную работу приборов.

Мы готовы в тончайших подробностях рассказать вам, как подключить лампочку через выключатель. В реализации подобного решения применяется ряд проверенных на практике методик, с которыми вы ознакомитесь во время чтения статьи.

У нас вы найдете массу полезных сведений. Владение информацией придаст и уверенности, и сил. Досконально разобраться в вопросе помогут графические материалы и видео.

Меры по обеспечению электробезопасности

Предварительно, до начала осуществления действий по установке выключателей, осветительных приборов, их подключению друг к другу и сети, необходимо обесточить питание 220В той части домашней разводки, где предполагается производство электромонтажных работ.

Это делается на входном электрическом щитке отключением общего или соответствующего группового коммутатора.

Во избежание домашнего травматизма производите работы на высоте не со стремянки, а стола или другой просторной устойчивой поверхности

Если в процессе монтажа к щитку возможен доступ посторонних лиц (например, расположенному на лестничной клетке многоквартирного дома), надлежит разместить плакатик с предупреждающей надписью «Не включать!».

Убедиться, что напряжение на оголенных контактах действующих электроприборов и проводки отсутствует, нужно непосредственно перед работой. Проще всего в домашних условиях это реализуется с помощью индикаторной отвертки, исправность которой незадолго до испытаний проверяется от рабочей сети.

Рекомендуется прежде, чем брать контакты и провода голыми руками, еще раз удостовериться в отсутствии напряжения, прикоснувшись тыльной стороной ладони, пальцев правой руки попеременно ко всем из них. Сухая неповрежденная кожа тыльной стороны кисти обладает повышенной сопротивляемостью воздействию электрического тока.

Суть подключения лампы через выключатель можно наглядно представить на демонстрационном стенде:

Галерея изображений

Фото из

Наглядная схема подключения на стенде

Соединение с силовой линией

Подключение лампы к силовой линии

Принцип работы лампы через выключатель

Инструмент для выполнения работ

В процессе выполняемых электроработ домашнему мастеру понадобится набор следующего монтажного инструмента:

  1. Острый нож.
  2. Пассатижи (плоскогубцы).
  3. Кусачки-бокорезы.
  4. Отвертки шлицевые тонкая и средняя, возможно, крестовая средняя.

Для изоляции внутри разветвительной коробки или корпуса светильника соединений проводов может потребоваться изолента. В данных случаях использовать рекомендуется ленту ХБ. Она со временем не расплавляется и не прикипает к изолированным ею постоянно нагревающимся контактам, а только засыхает. При необходимости, хорошо крошится пассатижами.

Прежде, чем приступать к самому несложному монтажу, нарисуйте схему подключения электроприборов так, как будет понятно вам, и продумайте порядок действий

Отлично, если есть специальный инструмент зачистки проводов – стриппер или кусачки с прорезами для снятия изоляции. При отсутствии таких приспособлений и большого объема работ можно обойтись народным средством, доработав бокорезы.

Для этого надфилем в режущих кромках ближе к шарниру делаются противоположные пропилы, которые вместе должны образовать отверстие размером немного большим диаметра оголенной жилы провода.

Рекомендуемые кабели и провода

Для новой прокладки домашних электросетей освещения рекомендуется использовать кабели ВВГнг с однопроволочными медными, 1,5 кв.мм сечением, в негорючей изоляции неодинаковой расцветки жилами:

  • синей – нулевой рабочей,
  • желтой с зеленой полосой повдоль – нулевой защитной (заземляющей),
  • любого другого цвета – фазными.

При монтаже желательно соблюдать сочетание единообразия цветов с их функциональным назначением. Это требование обезопасит, а также упростит дальнейшее обслуживание электрической разводки.

Делая новую разводку, везде, где предусмотрено конструкцией электроприборов, обязательно подсоединяйте нулевую защитную (заземляющую) жилу и не используйте ее для других целей

В домах, где проводка еще алюминиевая, замену отдельных участков осветительных линий, заделываемых под штукатурку, необходимо производить проводом АППВ-1,5, имеющим алюминиевые жилы или аналогичным кабелем при открытом прокладывании. Одинаковый материал используется из-за окисления мест контактов-скруток алюминия и меди внутри разветвительных коробок.

Если возможно скрутки заменить клеммными соединениями, допускается применение медной проводки. Настоятельно НЕ советуется применять никакие кабели, провода с многопроволочными (мягкими) жилами.

Применение разветвительной коробки

Кабели, провода не идут напрямую от щитка к электроприборам, от выключателей к лампочкам. Все отходящие, приходящие линии электрооборудования встречаются в специфических монтажных узлах, называемых разветвительными коробками. Там они связываются определенным образом.

Чаще всего коробки имеют внутри пустое пространство. Провода разных линий между собой тогда соединяются при помощи скруток. Чтобы обеспечить надежность, рекомендуется хвостики соединений обрабатывать особой сваркой. Медные жилы возможно просто пропаивать.

Перед укладыванием вовнутрь открытые контакты изолируются друг от друга ХБ изолентой. Можно на скрутки проводов навинчивать специальные изолирующие зажимы. Здесь лента-изолятор уже не понадобится.

Не применяйте для изоляции скруток изоленту типа ПВХ – со временем она приклеится к контактам так, что при необходимости ее трудно будет убрать

Если коробка снабжена винтовыми клеммами, контакты тогда выполняются с участием них. Такие устройства позволяют соединять алюминиевые проводники и медные. Клеммы могут использоваться зажимные, но это при наличии места, достаточного для укладки соединенных ими концов проводов.

Удаление изоляции с проводки

Для снятия части внешней изоляции кабеля ВВГнг требуется нож. Он должен быть таким острым, что даже неопытный домашний мастер смог бы совершать уверенные надрезы.

Первый разрез делается от конца вдоль оболочки на 3-4 см. После этого одной рукой берутся за пучок высвободившихся оконечностей проводов, а второй – тянут за надрезанную рубашку. Далее она надрывается сама.

Глубина надрыва выполняется таковой, чтобы освобожденные хвостики проводов были максимальной длины, которую позволяют уложить разветвительная коробка, подрозетник или корпус осветительного прибора. Запас сослужит верную службу в дальнейшем при подгорании ослабших контактов.

Надорванная рубашка кабеля выворачивается наизнанку и аккуратно, дабы не повредить изоляцию проводов, обрезается вкруговую.

Жилы легче всего зачищаются, конечно, специальным приспособлением – стриппером или хотя бы кусачками-бокорезами с прорезями. При отсутствии оных так же, как и ранее используется нож. Допускается применение простых бокорезов. На крайний случай, употребляются кусающие кромки пассатижей.

Снимая с кабеля участок внешней оболочки. важно не порезать изоляцию проводов, а зачищая изоляцию проводов – не повредить металлическую поверхность жил

Легкими движениями инструмента по кругу неглубоко врезаются в изоляцию и стягивают ее. Главное, не прорезать металл проводника, иначе там, где повреждение, он обязательно обломится. Хорошо, ежели сразу, а не после монтажа.

Размер оголяемого участка определяется способом подключения. Когда это винтовые зажимы клемм коробки, выключателя, люстры или бра, может быть достаточно 0,5-1 см. Для скручивания с проводками светильника потребуется 2-3 см.

Если скрутки располагаются в разветвительной коробке, действует правило, чем больше, тем лучше, особенно без пайки или сварки. Обычно 3-5 см.

При использовании навинчивающихся изолирующих зажимов, зажимных клемм к длине зачистки подходят индивидуально.

Нюансы формирования скрутки

При скручивании двух проводов, их обнаженные концы складываются буквой «Х» так, чтобы пересечение находилось у начала изоляции. Затем кончики жил зажимаются пальцами и перекручиваются, сколько возможно. Далее процессу помогают плоскогубцами.

Таким же образом соединяются три провода и более. Если соединение выходит одновременно длинным и гибким, его складывают пополам, поджимая пассатижами. Укороченной скрутке требуется меньше изоленты.

Чем больше длина очищенных хвостиков проводов, тем легче будет делать скрутки, и надежней получится контакт – а лишнее всегда можно подрезать

Изолента начинает накладываться с заводской изоляции проводов скрутки на ширину ленты. После прохода одним слоем до окончания оголенных хвостиков, делается еще пара оборотов, как бы заматывающих воздух. Эта «пустота» загибается обратно на скрутку – получается защищенный торец, и доматывается второй ряд с обязательным заходом на основную изоляцию жил.

Правильная установка выключателя

По исполнению выключатели бывают внутренней и наружной установки. Современные наружные выключатели подходят для крепления на любые поверхности без дополнительных изолирующих подставок. Выключатели внутренние прячутся в круглые гнезда в стене, оборудованные специальными стаканчиками, называемыми подрозетниками.

Подрозетники – стандартный электромонтажный узел. Они используются также для оборудования розеток, потому так называются. «Подвыключательники» звучало бы не очень.

Правильным считается расположение выключателя, при котором включение происходит нажатием верхней части клавиши, выключение – нижней. Даже невысокорослому человеку это дает возможность отреагировать в экстренной ситуации и оперативно обесточить электроприбор ударом пальцев по клавише сверху вниз.

Располагайте выключатели на стенах так, чтобы их не нужно было «искать, шаря рукой в потемках», и ими легко могли пользоваться все члены семьи

При грамотном подключении на выключатель от разветвительной коробки приходит фазный провод. Прерывать цепь фазного провода, чтобы в отключенном состоянии светильник находился без напряжения – основная задача выключателя.

Следующая фото-подборка представляет процесс подключения наглядно:

Галерея изображений

Фото из

Шаг 1: Схема с выключателем на 2 клавиши

Шаг 2: Распаечная коробка для подключения ламп

Шаг 3: Группы проводов в распаечной коробке

Шаг 4: Соединение нолей в распаечной коробке

Шаг 5: Соединение фазной жилы с выключателем

Шаг 6: Установка крышки распаечной коробки

Шаг 7: Проверка подключения лампочек

Шаг 8: Включение двух ламп двумя клавишами

Если позволяет конструкция прибора, внутри самого выключателя фазный провод подключается на верхние клеммы, а все отходящие жилы присоединяются к нижним контактам. Это правило применяется для обустройства всякой электроустановки.

Из-за конструктивных особенностей исключение из общих правил составляют проходные и перекрестные выключатели, о которых речь ниже.

Разновидности бытовых выключателей

Применяемых в современном домашнем интерьере выключателей разнообразное множество. Подробно с классификацией устройств управления светом знакомит одна из популярных статей, размещенных на нашем сайте.

При выборе домашнего выключателя уделяйте больше внимания не его дизайну, а функциональности, прочности креплений и надежности электрических контактов

По различию их функциональных возможностей выделяются следующие наиболее распространенные разновидности:

  1. Выключатель одноклавишный – его миссия проста: «вкл/выкл».
  2. Выключатель двухклавишный позволяет руководить одномоментно двумя независимыми цепями освещения.
  3. Выключатель трехклавишный, соответственно, координирует работу в трех направлениях.
  4. Выключатель-регулятор (диммер) не только включает-выключает, но и нажатием клавиши или поворотом круглой ручки, ее заменяющей, регулирует плавно яркость света ламп.
  5. Выключатель с регулятором – двух-, трехклавишный выключатель, который ступенчато, переключением клавиш, управляет накалом всех лампочек одновременно.
  6. Одинарный проходной выключатель. Единственной клавишей перекидывает фазу меж двух проводов. Если на один напряжение подается, то от другого отключается, и наоборот.
  7. Перекрестный одинарный выключатель. Изменением положения клавиши синхронно меняет прямое подключение двух линий на перекрестное.
  8. Сенсорный выключатель. Не имеет рычажков – он начинает и прекращает подачу электричества прикосновением пальцев к его поверхности.

Выключатель с датчиком движения зажигает светильник автоматически, реагируя на прохождение мимо человека.

Виды ламп для использования дома

Ламповый прогресс не отстает от выключателей. Их многообразие также впечатляет.

Приобретая энергосберегающую лампочку, стоит ориентироваться на известные бренды – ведь она должна быть не только эффективной, но и служить как можно дольше

Но и здесь определяются некоторые более ходовые виды:

  1. Лампы накаливания – укоренившиеся домашние источники света в округлой стеклянной колбе с вакуумом и вольфрамовой спиралью внутри.
  2. Лампы галогенные – те же лампы накаливания, наполненные специальным газом. Он повышает сроки службы, минимизирует размеры их колб. Недостаток – при установке нельзя трогать стекло колбы руками.
  3. Лампы люминесцентные дневного света – распространенные в домашних условиях не очень, но тоже традиционные световые устройства (далее просто «лампы дневного света»).
  4. Лампы энергосберегающие светодиодные, исходя из названия, используют свечение групп светодиодов. Могут закрепляться в обычные вкручивающиеся патроны (далее просто «светодиодные лампы»).

Энергосберегающие люминесцентные лампочки все больше подменяют привычные. Принцип работы подобен действию ламп дневного света. Вкручиваются, как лампы накаливания (далее просто «энергосберегающие лампы»).

Способы запитать лампочку через выключатель

Возможно, какая-то рассматриваемая схема взаимного подключения бытового выключателя к настенной или потолочной лампочке будет опускать подробности подвода нулевого защитного (заземляющего) провода. Думается, что его подсоединение не вызовет затруднений.

В стандартном электрическом кабеле – это жила с изоляцией желтого цвета и зеленой полосой вдоль. Место ее присоединения к электроприбору обозначается знаком .

#1: Простейшее подключение светильника

Самым элементарным является подключение «вкл/выкл» осветительного прибора к одноклавишному выключателю двумя проводами. Более всего оно подходит для одиночного однолампового светильника.

Разрабатывая новые выключатели, производители придерживаются стандартов – замена обычного «одноклавишника» электронным прибором пройдет без проблем

Когда у старой проводки всего два выходящих из потолка или стены питающих световой электроприбор провода, а переделка сложна, можно подключить светильник большего количества ламп. Но при таком подсоединении все лампочки осветительного прибора будут включаться одновременно.

Классический одноклавишный выключатель без модернизации проводки легко заменить выключателем-регулятором яркости света (диммером), выполненным единым блоком. Возможно приобрести прибор с регулятором наподобие клавиши, а можно – в виде круглой ручки.

Характеристики диммера должны соответствовать мощности подключаемого светильника. Единственно, его не получится использовать совместно с осветительными приборами, оснащенными энергосберегающими, светодиодными или лампами дневного света.

Для стандартной установки в обычные подрозетники промышленностью освоен выпуск сенсорных выключателей, имеющих функции только «вкл/выкл». Они также подключаются двумя проводами и могут подменять собой простые одноклавишные.

#2: Раздельное включение ламп люстры

Обычно трех- и пятирожковые люстры устроены так, что лампы можно подключать отдельно или совместно группами (1+2/2+1; 2+3/3+2). Это позволяет регулировать освещенность пространства количеством одновременно работающих лампочек.

Если есть возможность, заземляющий провод лучше крепить к люстре напрямую, а не через клеммную колодку – это повысит безопасность светильника

В этом случае понадобится двухклавишный выключатель и электроразводка, как минимум с тремя проводами. Включением одной из двух или сразу обеих клавиш будет регулироваться яркость горения осветительного прибора.

Еще выключатель с двумя клавишами применяется для управления из одной точки освещением двух, чаще всего смежных, помещений независимо, например, туалета и ванной комнаты, прихожей и кладовой.

Если вместо привычного двухклавишного выключателя использовать для люстры двух- или даже трехклавишный со встроенными в клавиши раздельными регуляторами, то все ее лампы будут гореть одномоментно, а управлять их накалом получится ступенчато, переключением клавиш.

#3: Управление пятирожковой люстрой

Там, где необходимо раздельное и одновременное управление тремя независимыми осветительными приборами, устанавливается трехклавишный выключатель.

Подключая выключатель в цепь, убедитесь, что от коробки приходит именно фазный провод – всегда старайтесь посадить его на верхнюю клемму

Чтобы удивить гостей, можно через выключатель с тремя клавишами подключить пятирожковую люстру. Правда, потребуется небольшая переделка на клеммах самого светильника. От группы из трех линейных проводков один нужно отсоединить и использовать самостоятельно.

Тогда различными комбинациями нажатия клавиш трехклавишного выключателя будет возможно включение одномоментно от одной до пяти ламп (1+2+2/2+2+1/2+1+2).

#4: Светильник – один, выключателя – два

Как быть, когда коридор длинный и темный? Такую ситуацию поможет разрешить установка светильника сразу с двумя проходными одинарными выключателями в разных концах перехода. Неудобство этого способа – неопределенное положение клавиш «вкл/выкл».

Еще такой прием управления освещением применим при движении по лестнице, в пристроенном гараже (вход из дома, выход через ворота и наоборот). Дополнительный выключатель около спальной зоны не станет излишеством, если комната достаточно протяженная.

Применяя на практике нестандартные схемы подключения светильников, следует убедиться в их целесообразности, так как это увеличивает длину проводов и сложность монтажа (+)

Можно ли независимо друг от друга освещать пролеты лестницы, поднимаясь или спускаясь по ступенькам? Дополнительно понадобится еще одинарный проходной выключатель на межэтажной площадке. Нажатием всего одной клавиши он одновременно будет включать следующий светильник и выключать предыдущий.

#5: Включение лампочки из разных мест

Чтобы управлять светильником более чем из двух центров, дополнительно к проходным потребуются перекрестные одинарные выключатели. Всякой новой точке – по одному.

Множество выключателей удобно, если в домашний обширный холл выходят жилые комнаты. Обитатели любой комнаты смогут независимо ни от кого включать свет у своих дверей, а выключать во всех других оборудованных вспомогательными выключателями местах.

При правильной организации мест установки дополнительных выключателей, кроме удобства пользования освещением может быть достигнута и значительная экономия электроэнергии

Этот способ целесообразен и в помещениях с планировкой гостиничного типа – много дверей, открывающихся в длинный коридор.

#6: Подключение люстры с вентилятором

Дергать за висюльку на люстре, оборудованной вентилятором, чтобы его включить неудобно. Это еще и проблематично, когда потолок высокий.

Проще использовать изученные способы раздельного подсоединения ламп люстры. Подключение вентилятора производится через одну из клавиш двух- или трехклавишного выключателя.

В первом варианте светильник гореть сможет только полностью. Во втором – лампочки будут зажигаться двумя группами.

#7: Встроенные датчики движения

Сам по себе датчик движения уже является прибором-выключателем. Но нам он интересен, именно когда имеет стандартный корпус и может быть вмонтирован в подрозетник.

Оказывается, его подсоединяют в разрыв идущей к светильнику фазной жилы как обычный выключатель. Но проблема, что для внутренней электронной схемы такого прибора требуется полноценное питание 220В, а значит, еще один провод, синий, нулевой.

В соответствии с принципами подсоединения светильника через выключатель подключают датчики движения (1). Если есть потребность в периодической постоянной работе лампы, в схему включают выключатель (2). Если один датчик не может охватить большое помещение, то к лампе подключают несколько штук. При этом именно датчики играют роль выключателя (3)

При желании установить выключатель со встроенным датчиком движения вместо одноклавишного, без замены тянущегося к нему от разветвительной коробки двухжильного провода на трехжильный не обойтись.

Выводы и полезное видео по теме

Видео представят практические приемы работы.

ВИДЕО №1 покажет пример простого подключения выключателя и лампочки:

ВИДЕО №2 поможет освоить навыки соединения и изоляции проводов:

ВИДЕО №3 расскажет, как подключать люстры и не только:

Производители на одном месте не топчутся. Все новые, более хитроумные осветительные приборы придумывают они. Но каким бы космическим ни казался светильник, всегда найдется простой способ его подключить. Основные схемы, правила соединения лампочек с выключателями, условия безопасного проведения электромонтажных работ останутся типовыми долгое время.

Хотите поделиться опытом самостоятельного электромонтажника, интересными и полезными нюансами подключения, есть вопросы, нашли недочеты в представленном материале? Ждем ваших комментариев.

Перед тем, как будет реализовываться схема подключения выключателя к лампочке, нужно заранее продумать, как будет размещаться электрооборудование. Разметку лучше нанести на стену, чтобы не упустить некоторых мелочей. Теперь вам предстоит произвести коммутацию проводов и монтаж оборудования, причем нужно сделать это так, чтобы все исправно работало. В этой статье, мы поможем разобраться в том, как выполнить подключение и осуществить безопасную дальнейшую эксплуатацию приборов.

Важно! Главным правилом инструкции, является отключение электричества от сети, чтобы избежать электротравмы.

Как подключить лампочку через выключатель: разъясняем схему

Обычно выключатель устанавливается на одну фазную жилу, при его выключении происходит размыкание сети, как следствие напряжение к лампочке не подается. Стоит отметить, что подсоединение схемы другим путем может быть небезопасно.

Чтобы разместить проводку в распределительном коробе, к нему нужно протянуть кабеля, питающие все помещение, затем провода, выходящие от выключателя и лампочки. Таким образом, один провод от лампочки соединяем с нулевой жилой, подключающейся к общей сети, оставшийся — с проводником выключателя. Вторая жила выключателя соединяется с фазовым проводником общей энергосистемы. В итоге получаем подключение рабочих жил лампы и общей электропроводки через выключатель. Используя подобный способ, при переключении выключателя светильника произойдет отсоединение этой части электрической цепи от питания.

Схема подключения одноклавишного выключателя

Что понадобится для реализации схемы?

Обязательно перед непосредственным монтажом, выберите способ коммутации, предпочтительнее соединение при помощи клеммных колодок или пружинных зажимов. После чего обратитесь к нашему списку и уточните какие средства будут нужны для разводки проводов:

Внимание! Не рекомендуется проводить монтаж скрытой проводки в домах из бруса и других вариантов древесины — это опасно возгоранием.

Ошибки и неисправности в вопросе, как подключить выключатель к лампочке

Часто ожидаемое от монтажной работы не осуществляется. Все потому, что в процессе соединения электропроводки произошли нарушения или вы упустили некоторые детали. Итак, если лампочка не загорается при включении выключателя, необходимо сделать прозвон всех токоведущих частей.

Обязательно проверьте индикатором подается ли напряжение от сети к выключателю. В случае его отсутствия, можно смело утверждать, что были допущены ошибки при соединении проводников с общей энергосистемой помещения.


Подключение лампочки и выключателя

между собой может быть неисправным, если сам регулятор освещения неисправен, а это элементарно проверить. Для этого возьмите мультиметр или тестер, прикоснитесь к каждому из контактов поочередно. При нормальной работоспособности, электроника будет реагировать на обоих контактах. Если прибор реагирует лишь на одном из контактов (не важно на каком), значит, выключатель бракованный, и даже при его ремонте он долго не прослужит.

Важно! Если результат проверок показывает, что выключатель работоспособен, нужно проверить все контакты соединений, так как упускать проблему опасно.

Как подключить светильник к двухклавишному выключателю?

Схема подключения выключателя с двумя клавишами, на первый взгляд может показаться сложной исключительно неподготовленным людям. Поэтому рекомендуем прочесть инструкцию касательно этого варианта монтажа оборудования.

  1. Первым делом производим монтаж питающего кабеля, обязательно его подключаем к защитному устройству. Для этого используется трехжильный провод, например, для возможного заземления светильника, к тому же такие кабеля являются более прочными.
  2. Перед дальнейшими работами отключаем питание от всех возможных проводов. Если у вас есть автоматы, тогда будет проще.
  3. От защитного устройства запускаем кабель к распределительной коробке, откуда к месту размещения двухклавишного выключателя. Обязательно оставляйте запас проводов длиной не менее 10 см.
  4. Затем к распределителю подводим два провода, которые пойдут на освещение.
  5. Аккуратно избавляемся от верхнего изоляционного слоя на проводах от защитного устройства и от выключателя.
  6. Подводим все очищенные от изоляции провода к распределительной коробке и соединяем между собой соответственно оттенкам изоляции токоведущих жил.
  7. Жилы заземления можно не соединять между собой.
  8. Проверяем чтобы все подключения были произведены верно, а именно, при входе в автомат и выходе из него фазные жилы должны находится с левой стороны, а нейтральные — с правой.
  9. После подсоединяем провода к контактам выключателя. Как это сделать можно посмотреть на обратной стороне механизма выключателя, там изображены подсказки. По желанию можно подсоединить желто-зеленый проводник к контакту заземления на выключателе.

    Схема подключения двухклавишного выключателя

Рекомендация! Используйте выключатели двухклавишного типа только проверенных производителей, так как найти неисправность в них, будет не так просто.

Многим домовладельцам приходится менять или устанавливать выключатели. Чаще всего используется схема подключения одноклавишного выключателя – одна из простейших схем для включения светильников или ламп. В данной статье пошагово расписано, как собирается такая схема.

Прежде чем начинать любые работы, связанные с электричеством, первым делом нужно обесточить электропроводку – выключить вводной автомат, а также принять меры для того, чтобы его случайно никто не включил.

Это особенно важно, если электрощит расположен на лестничной площадке в многоэтажном доме или на улице.

Для установки и подключения выключателя понадобятся:

  • — непосредственно сам выключатель;
  • — распределительная коробка;
  • — соединительные провода;
  • — изоляционная ПХВ лента.

Схема подключения выключателя в распределительной коробке

Подключить провод непосредственно к светильнику или выключателю достаточно просто – это не требует объяснения.

В этой статье речь пойдет о том, как в одной распределительной коробке соединить провода от светильника, электрощита и выключателя.

Еще раз хотим напомнить, все работы по присоединению проводов в распредкоробке, подключению выключателя и светильников должны начинаться только после снятия напряжения сети.

Схема подключения выключателя является достаточно простой, но нельзя забывать об одном правиле: подключение фазного провода к светильнику осуществляется через выключатель, то есть фаза всегда должна подключаться на разрыв.

Следуя этому простому правилу, когда выключатель разрывает именно фазу, а не ноль, вы обеспечите безопасность себе, а также сделаете безопасной эксплуатацию электрооборудования в вашей квартире.

Если выключатель будет отключать от нагрузки не фазу, а нулевой провод, то проводка всегда будет оставаться под напряжением, что не только неудобно, но и опасно.

К примеру, вам необходимо заменить лампочку, перегоревшую в люстре. Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы.

Определить фазный провод в распределительной проводке можно с помощью индикаторной отвертки.

Опять же, в целях безопасности фазный провод (обычно он красного цвета) необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя.

Таким образом уменьшается вероятность того, что человек прикоснется к фазному проводу.

Схема подключения выключателя состоит из одной или нескольких электрических лампочек, включенных параллельно, одноклавишного выключателя, распределительной коробки и источника питания 220 вольт.

Специализированные магазины предлагают широкий ассортимент проводов для электропроводки, поэтому для фазы и нуля лучше взять провода разных цветов, например, красного и синего.

Итак, с распределительного щита к распределительной коробке подходит двухпроводный кабель. Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой – синий.

Кроме него к распределительной коробке подходит кабель от светильника и кабель от выключателя. Фазный провод от распределительного щита (красного цвета) подключается к красному проводу, идущему к выключателю.

Второй (синий) провод от выключателя подключается к красному проводу, который подключен к нагрузке (светильнику, люстре). В результате мы сделали фазу, которая идет на лампу, коммутируемой.

Нулевой провод (синего цвета) от электрощита подключается к нулевому проводу, который идет к нагрузке (лампочке).

В результате получается, что нулевой провод от распределительной коробки идет прямо на лампочку, а фаза подключена к лампочке через выключатель.

Схема работает следующим образом. При нажатии клавиши выключателя замыкается цепь, и фаза от электрощита подается на светильник, его лампочка начинает светить. Повторным нажатием клавиши электрическая цепь разрывается и лампочка выключается.

После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Лучше всего в распределительной коробке провода соединять методом скрутки с пайкой.

Схема подключения розетки и выключателя в одной распределительной коробке

Очень часто в каждой комнате квартиры устанавливается распределительная коробка, куда подключены все выключатели, светильники и розетки этой комнаты.

В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.

Как подключить к распределительной коробке розетку и выключатель?

Рассмотрим вариант, когда к одной распределительной коробке одновременно подключается розетка и светильник.

Итак, от распределительного щита к коробке подходит два провода – красный (фаза) и ноль (синий).

Порядок подключения выключателя и светильника точно такой же, как было рассмотрено выше.

Розетку подключают параллельно питающим проводам: фаза розетки подключается к питающей фазе (оба провода красного цвета), а ноль от розетки – к нулевому питающему проводу (оба провода синего цвета).

Соединенные провода необходимо хорошо обжать и запаять, после чего они надежно изолируются и аккуратно укладываются в коробке.

Похожие материалы на сайте:

  • 1) Почему в розетке две фазы
  • 2) Выключатель с подсветкой
  • 3) Подключение двойного выключателя

Подключаем розетку и выключатель: что нужно знать, меры предосторожности

Давно минуло то время, когда наши родители учили уроки без электрического света. С появлением электричества все изменилось. Теперь трудно представить, что когда-то люди могли без него обходиться. Теперь заходя в любой дом, рука интуитивно тянется выключателю. Один щелчок и прихожая озаряется светом. Все удобно, все просто. Для многих абсолютно невдомек, каким образом загорается лампочка. Как подключить розетку и выключатель для огромного числа людей и вовсе загадка. Чтобы немного разобрать этот вопрос, чтобы он стал понятен даже непросвещенному, нужно вначале определить, что же из себя представляет электрический ток.

Как провести проводку в доме

Чтобы не углубляться в школьный курс физики, не приводить многочисленные формулы, мы простыми словами дадим определение: под электрическим током понимают направленное движение заряженных частиц. Движение всегда происходит по кругу. Как правило, электрики называют положительный заряд — фазой, отрицательный – 0 (ноль). Таким образом, замыкая цепь, лампочка загорается. Если разомкнуть – гаснет. На словах все очень просто. На деле же многие предпочитают вызвать специалистов и самим даже не пробовать устранить какие-либо неполадки в проводке. Во многих случаях это вполне оправдано. Если человек не имеет малейшего представления об электричестве и его законах, то ему лучше ничего и не делать. Ведь провода под током представляют реальную опасность.

Если же вы имеете пусть даже небольшое представление об электричестве, то вам не составит никакого труда самостоятельно выполнить некоторые работы. О том, как провести проводку в доме, мы и поговорим ниже.

Первое, что нужно сделать, это обнаружить питающие провода (фазу и 0). Это основа основ. Сколько бы в распределительной коробке не было скруток, сколько бы не было проводов – там всегда должны быть фаза и 0. Для того, чтобы определить положительный заряд, применяют отвертку-тестер. Если заряд провода положительный, отвертка световым сигналом укажет на это. Если отрицательный – сигнал будет отсутствовать.

как подключить розетку с выключателем
разводка проводки в частном доме
варианты прокладки проводки

Необходимый перечень инструментов и принадлежностей для работы с проводкой

  1. Отвертка-тестер или амперметр (прибор для измерения силы тока)
  2. Изолента (вместо изоленты можно использовать сизы)
  3. Нож
  4. Отвертка крестовидная и плоская (используются при зажиме соединений в приборах)
  5. Пассатижи (для откусывания проводов, для более надежной и аккуратной их скрутки)

Чтобы провести проводку в доме, для этого не потребуется ничего сложного. От питающих концов ведем провода к отдельно взятой комнате. В этой комнате, как правило, будет располагаться распределительная коробка. Уже от этой коробки перемещаемся в следующую комнату. И так далее. Провода необходимо спрятать, чтобы их не было заметно. Обычно они прячутся в стене. Для этого делается штраба (углубление или канал в стене), куда и укладываются провода. Потом штрабу заштукатуривают. Таким образом, получается то, что провода выведены во все комнаты в места распределения. От этих мест мы уже в дальнейшем сможем подключить и розетки с выключателем, и все что угодно.

Один немаловажный факт. Если вы делаете проводку в отдельно взятом помещении, то необходимо определить вид проводов, откуда вы будете питать ваше помещение. Провода применяются, как правило, двух видов: медные и алюминиевые. Не стоит пренебрежительно относиться к этому. Если изначально вы питаетесь от медных проводов, то вам следует в дальнейшем и пользоваться медными. Если соединить медь и алюминий вместе, то работать все будет. Вы не почувствуете никакой разницы. Однако, медь и алюминий при взаимодействии со временем окисляться (вступят в химическую связь). Окисление нарушит качество контакта.

измерение напряжения портативным вольметром
заштукатуренная штраба с проводами

Что еще нужно помнить. Соединения всегда должны быть последовательными. Во избежание короткого замыкания, необходимо надежно изолировать соединения при помощи изоленты либо сиз. Для того, чтобы избежать последствий короткого замыкания (воспламенение, плавление и прочее), рекомендуется применять специальные устройства защитного отключения (УЗО) или дифференцированные автоматы. При потере тока, при коротком замыкании приведенные выше устройства отключат, обесточат цепь, предотвратив негативные последствия. В общих чертах мы рассмотрели все моменты, касаемые проводки в доме.

Как подключить розетку и выключатель

Начнем с того, что в каждой комнате, как правило, есть распределительная коробка, где находятся скрутки (развязки) проводов. От ближайшей коробки мы и будем вести питание к выключателю и розетке. Рассмотрим все на простом примере. Берем одну из комнат, в которой вы хотите, скажем, повесить светильник (либо любой другой осветительный прибор) на стену. Работать он будет посредством выключателя. Суть выключатель в том, что он разрывает электрическую цепь. Соединяя же ее, осветительный прибор загорается. Итак, начинаем последовательное подключение. У нас есть два питающих провода. Два провода отходит от светильника. И два будет отходить от выключателя. 6 концов – 3 скрутки. Минусовой (ноль) ведем к выключателю. Второй конец от выключателя соединяем с минусовым проводом светильника. Получается, как бы, одна линия нулевой цепи. Положительный конец от светильника ведем и соединяем напрямую к питающему проводу (фазе). Таким образом, условно получилось 3 скрутки по 2 провода. Если их мысленно объединить, то получим круговое движение от положительного к отрицательному и наоборот. Выключатель в этом случае служит разрывом. Скрутки тщательно изолируем. Вот и все, что касается подключения выключателя. Подключение выключателей с несколькими кнопками происходит по тому же принципу.

С подключением розетки все проще. Если это одинарная розетка, то там лишь два входа (под + и 0). Подсоединяем фазу и ноль и готово. Можно подключать в розетку любой прибор и пользоваться. Пример подключения блока двухклавишного выключателя с розеткой смотрите на схеме к данной статье.

Как подключить электрические розетки и переключатели

Основы подключения устройства

Подключение электрических розеток (правильно называемых розетками) и выключателей включает в себя многие из тех же основных методов. Для создания безопасных и долговечных соединений требуется правильно подготовить провода цепи, которые будут подключаться к устройству, и прикрепить каждый провод к правильной клемме.

Инструменты и расходные материалы, которые вам понадобятся

  • Комбинированный инструмент электрика или инструмент для зачистки проводов
  • Отвертки
  • Игольчатые плоскогубцы
  • Соединители для проводов (проволочные гайки или вставные соединители)

Выполнение правильных соединений с винтовыми клеммами

Стандартная передовая практика для подключения проводов схемы к переключателю или розетке — использовать винтовые клеммы, которые обычно расположены по бокам корпуса устройства.Чтобы сделать безопасное и надежное соединение с помощью винтовых клемм:

  1. Зачистите примерно 3/4 дюйма изоляции с каждого провода цепи (заземляющий провод может быть не изолирован) с помощью приспособлений для зачистки проводов.
  2. Согните оголенный конец проволоки в виде крючка или U-образной формы с помощью тонких плоскогубцев.
  3. Наденьте крючок каждого провода на соответствующий винтовой зажим так, чтобы конец провода находился с правой стороны винта. Изоляция провода должна быть близко к винту, но не под ним; только оголенный металл провода должен контактировать с любой частью винта.
  4. Плотно закройте крючок вокруг стержня винта с помощью тонких плоскогубцев.
  5. Затяните винт по часовой стрелке с помощью отвертки Phillips. Поскольку крючок наматывается на винт по часовой стрелке, затягивание винта закрывает крючок еще больше. Винт должен быть очень тугим, надежно удерживая провод под головкой винта.

Электромонтаж розеток «в середине пути»

Когда выходная розетка расположена в середине участка цепи — с другими розетками «вверх по потоку» и дополнительными розетками «ниже по потоку» — есть два способа подключения розетки.

Во-первых, вы можете подключить розетку так, чтобы входящие провода подключились к одной паре винтовых клемм под напряжением и нейтралью на розетке, а отходящие провода подключились к другой паре винтовых клемм. В этой конфигурации вся мощность цепи проходит через металлическую связь внутри самой розетки. Это упрощает подключение, но его недостаток заключается в том, что если что-то пойдет не так с розеткой, нижняя часть цепи также отключится, поскольку через розетку не может протекать ток.По этой причине профессионалы обычно подключают розетки, если возможно, вторым способом.

Второй метод подключения розеток в середине участка — это подсоединение их к проводам схемы с помощью «косичек». Пигтейл — это короткий провод, идущий от винтовой клеммы под напряжением или нейтрали на розетке к проводам цепи, которые соединяются вместе в розетке с помощью соединителя. В этой конфигурации есть полный путь, проходящий через распределительную коробку к нижележащей части цепи; косички просто входят в горячую и нейтральную линии для подачи питания в розетку.Преимущество этой конфигурации очевидно: если розетка выходит из строя, остается непрерывный путь цепи, ведущий к розеткам и приспособлениям после розетки.

Большинство электриков будут использовать вторую конфигурацию, в которой в коробке достаточно места для подключения проводных разъемов.

Поддержание правильной полярности

Home-Cost.com

Полярность — это часть системы безопасности, которая поддерживает ток электричества в нужном направлении. В типичной домашней электрической цепи черные провода цепи (а иногда и красные) являются «горячими» проводами, по которым подается питание от источника к выключателю или розетке.Белые провода являются «нейтральными» и несут электричество обратно на панель обслуживания дома (блок выключателя) после того, как оно пройдет через все устройства или приспособления в цепи.

Для сохранения правильной полярности при подключении розетки подключите черный провод под напряжением к одной из клемм, окрашенных в горячий бронзовый цвет. Подключите белый нейтральный провод к одной из нейтральных клемм серебристого цвета.

При подключении стандартных переключателей оба провода, подключенные к переключателю, являются горячими. Если в электрической коробке присутствуют нейтральные провода, их просто соединяют вместе с помощью соединителя проводов, минуя выключатель.

Со всеми переключателями и розетками подсоедините заземляющий провод цепи (неизолированный медный или с зеленой изоляцией) к винту заземления устройства.

Использование правых вставных соединителей

Home-Cost.com

Многие переключатели и розетки имеют отверстия в задней части корпуса устройства для выполнения «врезных» соединений. Зачищенный конец провода вставляется в отверстие, а пружинный зажим внутри отверстия удерживает провод на месте.

У качественных устройств есть винты, которые можно затянуть после вставки провода для врезного соединения.Эти устройства обеспечивают безопасное соединение и приемлемы для использования. В дешевых устройствах этих винтов часто нет, и соединение полностью зависит от натяжения пружины внутри отверстия. По этой причине этот тип подключения не рекомендуется.

Если в устройстве нет винтов для зажима вставных соединений, используйте стандартные боковые винтовые клеммы вместо вставных соединений.

Подключение трехпозиционных переключателей

Home-Cost.com

Трехпозиционные переключатели управляют осветительной арматурой или розеткой из двух разных мест.Эти переключатели имеют два «бегущих» провода и один «общий» провод. Уловка при замене трехпозиционного переключателя заключается в том, чтобы пометить общий (или «COM») провод на старом переключателе перед тем, как отсоединить провода. Маркировать бегунковые провода не нужно, потому что любой бегунок можно подключить к любому разъему ходового винта на переключателе.

Чтобы подключить новый переключатель, подключите помеченный общий провод к клемме COM (обычно бронзового или темного цвета) на переключателе. Подключите каждый из двух других проводов к одной из светлых дорожных клемм.

Подключение розетки GFCI

Розетки GFCI (прерыватель цепи замыкания на землю) имеют два набора клемм: один с маркировкой LINE, а другой с надписью LOAD:

  • Если вы хотите, чтобы розетка обеспечивала защиту GFCI для устройств после розетки, используйте клеммы LINE и LOAD, следуя монтажной схеме производителя.
  • Если вам не нужно обеспечивать защиту GFCI для других устройств, или если розетка находится в конце цепи (конец рабочего цикла), используйте только клеммы LINE, следуя схеме подключения производителя.Если эта розетка является розеткой посередине участка, используйте короткие гибкие провода, чтобы соединить провода схемы с клеммами LINE на розетке.

Как установить выключатель света

Нет лучшего способа понять, как работает электрическая цепь, чем заменить однополюсный выключатель света, независимо от того, расположен ли он вдоль или в конце цепи.

Сегодня я собираюсь показать вам, как заменить однополюсный выключатель света, а также преподать вам урок по электробезопасности.Для получения информации о том, как заменить трех- или четырехпозиционный переключатель, см. Наш список часто задаваемых вопросов, относящихся к этому видео.

Перед тем, как начать какой-либо электрический проект, вам необходимо знать, как получить доступ к вашей электрической сервисной панели, чтобы отключить электропитание в цепи, над которой вы работаете, чтобы избежать поражения электрическим током. Также чрезвычайно важно внимательно прочитать инструкции производителя и следовать им. Если у вас есть какие-либо сомнения относительно выполнения какой-либо из этих задач, вам следует вызвать квалифицированного электрика для выполнения работ.Но если вы готовы, то приступим.

Ваш проект фактически начинается с панели электропитания, которую также обычно называют блоком выключателя или блоком предохранителей. Сначала вам нужно найти прерыватель или предохранитель, отключающий цепь, в которой вы будете работать. Для этого может потребоваться несколько поездок в комнату и обратно, чтобы дважды проверить, и всегда полезно иметь помощь на этом этапе.

Как только вы найдете правильный выключатель, переведите его в выключенное положение. Если у вас есть блок предохранителей, отвинтите и снимите предохранитель, управляющий цепью, над которой вы работаете.Когда вы вернетесь в комнату, в которой работаете, дважды проверьте, выключено ли питание, проверив выключатель света, который вы заменяете. Включите и выключите несколько раз. Если свет не горит, значит, вы отключили правую цепь.

Один удобный инструмент, без которого я никогда не останусь в электрическом проекте, — это удобный тестер напряжения. Если подержать его возле выключателя света и нажать кнопку, то мигающий свет и звуковой сигнал сигнализируют о наличии постоянного электрического тока. Если он сигнализирует, что электрический ток все еще присутствует после того, как вы выключили прерыватель, возможно, вам придется отключить питание всего дома и включить лампу с питанием от батареи или вызвать электрика.

Теперь, когда мы убедились, что на коммутатор не подается питание, пора осветить рабочую зону. Поскольку вы будете работать без света, вам понадобится альтернативный источник света, например галогенная рабочая лампа. В зависимости от того, находятся ли розетки в комнате в той же цепи, что и свет, вам может понадобиться удлинитель, чтобы подключить рабочий свет к другой комнате.

Далее снимаем старый выключатель света. Для начала снимите пластину переключателя, открутив два винта, которыми она крепится к переключателю света.Затем выверните два винта, которыми переключатель крепится к электрической коробке в стене. Вытащите переключатель из коробки. Сейчас хорошее время, чтобы внимательно изучить способ подключения существующего переключателя. Это называется настройкой проводки, и вы хотите точно продублировать ее с новым коммутатором. Вы можете сфотографировать его, если вам понадобится обратиться к нему позже, или вы можете пометить провода цветной лентой. Теперь удалите старые провода.

Для установки нового переключателя сначала необходимо убедиться, что он правильно сориентирован.Убедитесь, что слово TOP находится сверху переключателя. Затем снова подключите провода точно так же, как вы их отключили.

Этот конкретный выключатель света имеет как винтовые клеммы сбоку, так и отверстия для проводов сзади. Хотя можно использовать любую из этих точек подключения, большинство электриков предпочитают использовать клеммные винты, поскольку это более надежное соединение.

Чтобы подсоединить провода к клеммным винтам, оберните немного более ½ дюйма зачищенного провода по часовой стрелке вокруг клеммных винтов и затяните отверткой.На этом этапе полезно иметь пару плоскогубцев, чтобы согнуть петлю на конце провода перед тем, как наложить ее на клеммный винт. Просто подключите черный провод к латунному винту, а нейтральный провод к серебряному винту. Затем подключите заземляющий провод к зеленому винту на противоположной стороне переключателя.

Теперь осторожно вставьте переключатель в коробку и закрепите его винтами. Затем замените пластину переключателя и снова включите питание для проверки.

Просто щелкнув выключателем, вы почувствуете, что сделали это сами, с небольшой помощью местного независимого продавца товаров для дома.

Если у вас есть вопросы об этом или любом другом проекте по благоустройству дома, обязательно прочтите наш список часто задаваемых вопросов к этому видео. И обязательно распечатайте наши инструкции по проекту, которые включают контрольный список инструментов и материалов, перед посещением местного независимого продавца товаров для дома. Здесь вы найдете все продукты и полезные советы для завершения вашего проекта. Если вы не знаете, где найти ближайший магазин, воспользуйтесь нашей системой поиска магазинов.

Удачи с вашим проектом и спасибо за просмотр.

Закрыть стенограмму

Умный выключатель света — Розетка 86 — 1 группа — Умный дом

Управляйте освещением и электрическими приборами из любого места с помощью умного настенного переключателя

Нет переналадки

В отличие от аналогичных продуктов на рынке, наш интеллектуальный выключатель света Yoswit — единственный продукт на рынке, который может работать как с (2-проводным), так и без нейтрального провода (3-проводной), что означает, что он не требует переналадка или косметический ремонт.

Поскольку наш продукт совместим с традиционной проводкой, процесс установки очень прост и прост. Просто замените традиционный настенный выключатель на наш умный выключатель света, и ваш умный дом готов.

Наивысшая совместимость

Обладая высочайшей совместимостью на рынке Bluetooth Smart Switch, наш продукт поддерживает все распространенные типы лампочек, от ламп накаливания до светодиодов. И поддержка светодиодов с низким энергопотреблением до 3 Вт при 2-проводной схеме подключения.

  • 2-проводный (без нейтрали): 3 Вт или выше
  • 2-проводный + драйвер питания (без нейтрали): все
  • 3-проводный (с нейтралью): все

Переключатель задержки и обратного отсчета

Выключатель с задержкой по времени — это удобный способ экономии энергии и денег в областях, где освещение обычно требуется в течение ограниченного или известного времени, например, кладовых, лестниц, ванных комнат и кладовых.

Кроме того, свет будет выключаться только после того, как вы покинете территорию, если вы боитесь темноты ночью.

Два режима работы

Для нашего продукта доступны два режима управления. Вы можете установить любой из них с помощью нашего приложения Yoswit. Вы можете не только использовать его как выключатель света для включения или выключения, но также вы можете использовать его как выключатель дверного замка для управления открытием или закрытием электрического замка.

  • Вкл. / Выкл .: свет, вентилятор, защитное стекло
  • Открыть / закрыть: электрический удар, дверь гаража, занавес

Блокировка переключателя

Надежно блокирует ваш переключатель в состоянии включения или выключения, чтобы предотвратить случайное включение переключателя дома, в офисе или в общественных местах.Вы можете активировать блокировку, просто нажав кнопку в нашем приложении Yoswit.

Индивидуальный светодиодный индикатор

Каждый из наших интеллектуальных выключателей света Yoswit оснащен светодиодным индикатором. Независимо от того, хотите ли вы, чтобы индикатор оставался включенным или светился только при подключении источника питания, вы можете просто настроить их в нашем приложении Yoswit.

Состояние включения питания по умолчанию

При восстановлении питания переключатель может по умолчанию переключаться в состояние «Вкл. / Выкл.» В соответствии с вашими настройками.

Нет переналадки

В отличие от аналогичных продуктов на рынке, наш интеллектуальный выключатель света Yoswit — единственный продукт на рынке, который может работать как с (2-проводным), так и без нейтрального провода (3-проводной), что означает, что он не требует переналадка или косметический ремонт.

Поскольку наш продукт совместим с традиционной проводкой, процесс установки очень прост и прост. Просто замените традиционный настенный выключатель на наш умный выключатель света, и ваш умный дом готов.


Наивысшая совместимость

Обладая высочайшей совместимостью на рынке Bluetooth Smart Switch, наш продукт поддерживает все распространенные типы лампочек, от ламп накаливания до светодиодов. И поддержка светодиодов с низким энергопотреблением до 3 Вт при 2-проводной схеме подключения.

  • 2-проводный (без нейтрали): 3 Вт или выше
  • 2-проводный + драйвер питания (без нейтрали): все
  • 3-проводный (с нейтралью): все

Переключатель задержки и обратного отсчета

Выключатель с задержкой по времени — это удобный способ экономии энергии и денег в областях, где освещение обычно требуется в течение ограниченного или известного времени, например, кладовых, лестниц, ванных комнат и кладовых.

Кроме того, свет будет выключаться только после того, как вы покинете территорию, если вы боитесь темноты ночью.


Два режима работы

Для нашего продукта доступны два режима управления. Вы можете установить любой из них с помощью нашего приложения Yoswit. Вы можете не только использовать его как выключатель света для включения или выключения, но также вы можете использовать его как выключатель дверного замка для управления открытием или закрытием электрического замка.

  • Вкл. / Выкл .: свет, вентилятор, защитное стекло
  • Открыть / закрыть: электрический удар, дверь гаража, занавес

Блокировка переключателя

Надежно блокирует ваш переключатель в состоянии включения или выключения, чтобы предотвратить случайное включение переключателя дома, в офисе или в общественных местах.Вы можете активировать блокировку, просто нажав кнопку в нашем приложении Yoswit.


Индивидуальный светодиодный индикатор

Каждый из наших интеллектуальных выключателей света Yoswit оснащен светодиодным индикатором. Независимо от того, хотите ли вы, чтобы индикатор оставался включенным или светился только при подключении источника питания, вы можете просто настроить их в нашем приложении Yoswit.


Состояние включения питания по умолчанию

При восстановлении питания переключатель может по умолчанию переключаться в состояние «Вкл. / Выкл.» В соответствии с вашими настройками.


Полное демонстрационное видео

Демонстрация реального продукта



Управляйте своим домом с телефона

Версия Bluetooth

Мы используем Bluetooth 4.2 (также иногда называемый Bluetooth Low Energy или BLE) в качестве основного процессора наших продуктов.

Совместимые устройства

Мы поддерживаем все продукты Smart Ready с установленным нашим приложением.Щелкните здесь, чтобы получить постоянно растущий список.

Поддержка IOS

Мы поддерживаем версии iOS 7.0 и выше. Также у нас есть отдельные приложения с разным разрешением для iPhone и iPad.

Поддержка Android

Мы поддерживаем версии Android 4.3 и выше. Это первая версия Android с поддержкой Bluetooth Smart, выпущенная только в августе 2013 года.

Общий
Название продукта Умный выключатель света Yoswit
Модель YO815
Редакция В2
Соответствие CE, FCC, RoHS
Производитель Разработан Йосвитом в Гонконге.Собрано в Китае.
Размеры
Размер продукта

Механический
Материалы поверхности V0 огнестойкий ПК + АБС
Тип розетки Розетка 86
Условия хранения от -20 ° C до 60 ° C
Операционная среда В помещении
Диапазон рабочих температур от -10 ° C до 40 ° C
Степень защиты (IP) 20
Диапазон рабочей влажности относительная влажность 0-90%, без конденсации
Электрооборудование
Входное напряжение AC100-240V
Частота 50/60 Гц автоматически определяется при включении питания
Ток резистивной нагрузки Макс 6A
Индуктивный ток нагрузки Макс 2А
Минимальная мощность нагрузки 5 Вт (* только для 2-проводной установки [без нейтрального провода])
Резервное питание
Варианты подключения Информация о проводке доступна на странице установки
Bluetooth
Совместимость продуктов Продукты Bluetooth Smart Ready
Частота 2.4 ГГц
Мощность радиопередачи 0 ~ 5 дБм
Диапазон Bluetooth Открытое пространство:> 50 м; в помещении: 3-20 м
Версия Bluetooth Bluetooth 4.2
Упаковка
Вес 176 г
Что в коробке

Руководство по установке

ВНИМАНИЕ!

Отключить питание

Во избежание сильного удара током или поражения электрическим током всегда отключайте питание на сервисной панели перед установкой.Установка должна выполняться только лицензированными электриками.


Базовая установка

1


2


Чтобы снизить риск поражения электрическим током, устройство должно быть правильно заземлено в соответствии с местными нормативами или правилами. Отказ подсоединить заземляющий провод приведет к небезопасной установке, что может привести к травмам.


4



6


7


Установка — светодиодный стабилизатор мощности (опция)

1


Установка завершена.

Загрузите приложение Yoswit на свое смарт-устройство и наслаждайтесь им прямо сейчас!

Yoswit автоматически обнаружит переключатель и добавит его в список ваших устройств.

Проекты домашнего электрооборудования, в которые можно полностью справиться

Фото: Розмари Уоллер (Shutterstock)

Выполнение проектов по электрике дома может показаться пугающим, если вы никогда раньше не занимались им. Но то, что работа связана с проводами, не означает, что вам нужно привлекать профессионалов. Вот восемь обычных электрических ремонтов и замен, которые вы можете полностью выполнить самостоятельно. Предварительный опыт не требуется.

Большая часть того, что мы обсудим ниже, связана с заменой приспособлений.Если ваш ремонт выходит за рамки этого (например, повторное подключение панели выключателя или подключение нового места в вашем доме), , пожалуйста, проконсультируйтесь с электриком. Даже если вы думаете, что у вас есть навыки для выполнения этой работы, существуют строительные нормы и правила, и вам часто требуется разрешение.

Сначала убедитесь, что питание отключено.

Начнем с примечания по технике безопасности: когда дело доходит до выполнения любого электрического ремонта, убедитесь, что питание отключено. . Обеспечить вашу безопасность так просто.Если нет электричества, этот ремонт не только выполним, но и полностью безопасен.

Отключите его от сети

Если вы работаете с устройством, которое можно отключить от сети, всегда отключайте его от сети. Однако вы должны знать, что в некоторых устройствах могут быть конденсаторы, накапливающие электрический заряд, даже когда они отключены от сети. Вы сможете подтвердить, так ли это, проконсультировавшись с руководством или просмотрев технические характеристики в Интернете, но если вы не уверены, обратитесь к профессионалу.

G / O Media может получить комиссию

Выключите прерыватель

Надеюсь, ваша панель прерывателя хорошо промаркирована.Если это так, просто выключите прерыватель, который направляет питание ко всему, над чем вы работаете. Если человек, который изначально подключал цепи, выполнил свою работу правильно, вы, вероятно, увидите такие ярлыки, как «розетки на северной стене в логове» или «освещение кухни и гостиной».

Найдите правильный выключатель

Если ваша панель выключателя не имеет надлежащей маркировки , обычно не так сложно найти правильный выключатель. Если вилка или выключатель света, над которыми вы работаете, по-прежнему работают, включите его. Подойдите к панели выключателя и начинайте отключать выключатели по одному, пока не получите нужный.Если это розетка, включите свет и продолжайте переключать выключатели, пока он не выключится. Очевидно, если кто-то вам поможет, это может пойти намного быстрее. Если вы ремонтируете что-то, что не работает, вы всегда можете использовать мультиметр, чтобы проверить, получает ли он питание.

Для максимальной безопасности выключите основное питание.

Если вы не уверены, что нашли правильный выключатель, и у вас нет хорошего способа проверить, вы всегда можете отключить основное питание для дом.Преимущество здесь в том, что вы можете быть уверены, что убили силу того, над чем работаете. Недостаток в том, что у вас не будет электричества для инструментов или света для работы, если у вас нет альтернативного источника.

Убедившись, что вы отключили питание нужного устройства, проверьте его еще раз. Теперь о ремонте.

Замените выключатель света

Возможно, ваш выключатель вышел из строя или вам просто нужен новый вид или тип выключателя. Замена выключателя света — несложный проект.После того, как вы выключили питание, вам понадобится отвертка, плоскогубцы и несколько минут.

Однако первое, что вам нужно сделать, это убедиться, что у вас есть правильный тип переключателя. Номенклатура может немного сбивать с толку, но на самом деле это не так. Есть несколько типов выключателей света.

Однополюсный выключатель

Однополюсный выключатель управляет одним осветительным прибором из одного места, например, в спальне с одним выключателем, когда вы входите в дверь.Это самый распространенный тип переключателя, который вы найдете в домах, и процесс его установки довольно прост.

Двухполюсный переключатель

Двухполюсный переключатель, несмотря на свое название, по-прежнему управляет только одним прибором из одного места. Разница в том, что он имеет две дополнительные клеммы для подключения дополнительных проводов под напряжением, необходимых для управления цепью на 240 вольт. Вряд ли вы будете иметь дело с переключателем такого типа.

Трехпозиционный переключатель

Трехпозиционный переключатель позволяет управлять одним прибором из двух разных мест.Например, у вас может быть коридор с одним светом (или гирляндой) и выключателями на обоих концах. В этом случае оба переключателя должны быть трехпозиционными.

Четырехпозиционный переключатель

Четырехпозиционный переключатель позволяет управлять одним прибором из трех разных мест. Иногда их можно встретить в очень больших комнатах. При установке переключателей для трех мест вам потребуется использовать один четырехпозиционный переключатель и два трехпозиционных переключателя. Вы также можете использовать четырехпозиционные переключатели в сочетании с трехпозиционными переключателями, когда у вас есть приборы, контролируемые более чем тремя точками, но это начинает немного сбивать с толку.Лучший способ атаковать переключение с несколькими местоположениями — вытащить существующие переключатели и использовать их в качестве ориентира для новых переключателей.

Диммерный переключатель

Диммерные переключатели также доступны для каждого из этих типов переключателей, и процесс установки практически идентичен.

Необходимые инструменты / материалы
  • Отвертка (Phillips или плоская)
  • Игольчатые плоскогубцы
  • Мультиметр (опционально, для проверки отключения питания)
  • Правые выключатели света

Заменить розетку

Заменить электрическую розетку так же просто, как заменить выключатель.Фактически, это примерно та же процедура, что и и , и вам не нужно так сильно беспокоиться о выборе розетки правильного типа. Розетки бывают трех типов:

Незаземленная

Незаземленная розетка имеет только два отверстия. В нем отсутствует третье круглое отверстие, используемое для заземления. Обычно вы видите их только в старых домах.

Заземленный

Это стандартная трехконтактная розетка, с которой вы, вероятно, наиболее знакомы.

Прерыватель цепи замыкания на землю (GFC или GFCI)

Этот тип переключателя имеет встроенный прерыватель, который автоматически и мгновенно отключает переключатель, прерывая питание в случае короткого замыкания.Обычно вы обнаруживаете их в местах, которые могут подвергаться воздействию воды или чрезмерной влажности, например, в ванных комнатах, гаражах и мастерских. Скорее всего, местные строительные нормы и правила требуют их в этих областях.

Если вы заменяете розетку, вы обычно выбираете розетку любого типа, которая уже установлена. Однако в некоторых местах вы можете решить, что вам нужна розетка GFC вместо обычной заземленной розетки. Отлично. Порядок их подключения идентичен.

То, что вы не хотите, — это просто заменить незаземленную розетку на заземленную.Да, он позволит вам подключить эти трехконтактные вилки, но не превратит его волшебным образом в заземленную розетку. Для этого вам понадобится помощь электрика.

Что касается замены розетки, то процедура довольно проста. Убедитесь, что питание отключено. Снимите лицевую панель и винты, удерживающие розетку в коробке. Вытяните розетку и провода из стены так, чтобы у вас было место для работы. Обратите внимание, где к существующей розетке подсоединены белый (нейтральный), черный (питание) и зеленый или неизолированный медный (заземляющий) провода.Снимите их и прикрепите на том же месте на новой розетке. Включите прерыватель, чтобы проверить розетку, и, если она работает, выключите прерыватель и закрепите розетку обратно в стене. Это так просто.

Инструменты / материалы, которые вам понадобятся
  • Отвертка (Phillips или плоская)
  • Игольчатые плоскогубцы
  • Мультиметр (опционально, для проверки отключения питания)
  • Сменные розетки, которые вы хотите установить

ЗАМЕНА РОЗЕТКОВ | Сеть DIY

Заменить светильник

Светильники бывают всех форм и размеров, но проводка и способ ее крепления к потолку будут довольно последовательными.Как обычно, перед началом работы дважды проверьте, выключен ли прерыватель. Выключить свет недостаточно, так как по некоторым из этих проводов идет питание вне зависимости от того, включен переключатель или нет.

Сначала снимите старый светильник. Снимите плафон (если он есть) и снимите лампочки. Следующий шаг зависит от приспособления, но обычно есть два длинных винта, которые крепят приспособление к электрической коробке. После того, как вы их удалите, светильник должен легко отрываться от потолка.Вы увидите, что он подключен к электрической коробке тремя проводами: белым (нейтраль), черным (питание) и зеленым или оголенным (заземление). Они будут прикреплены к проводам, идущим от потолка, с помощью винтовых соединителей (обычно называемых проволочными гайками). Отвинтите гайки, и провода должны легко разъединиться.

Установить новое приспособление немного сложно, потому что вам придется удерживать его на месте, пока вы снова подсоединяете эти провода. Иногда можно начать вкручивать крепеж, а места для работы с проводами все равно остается.Иногда нет. Если это тяжелое приспособление, действительно полезно иметь рядом друга, который подержит его, пока вы все соединяете. Подключите провода так же, как они были на старом приспособлении. В инструкции по установке нового приспособления будет схема, если она вам понадобится. После того, как вы соединили провода с проволочными гайками, вы также можете обернуть изолентой барашковые гайки и провода для дополнительной безопасности. Это может помочь предотвратить отсоединение проводов, когда вы вставляете их обратно в электрическую коробку и прикручиваете новое приспособление на место.

Инструменты / материалы, которые вам понадобятся
  • Отвертка (Phillips или плоская)
  • Плоскогубцы
  • Фонарик (если у вас недостаточно естественного света)
  • Мультиметр (опционально, для проверки убедитесь, что питание отключено)
  • Гайки для проводов (пластиковые соединители для проводов, которые обычно идут в комплекте с новым приспособлением. Вы также можете повторно использовать уже установленные)
  • Изолента (необязательно, для фиксации проводов, чтобы гайки не тянулись выкл.)
  • Новый светильник

Как: установить светильник | бобвила.com

Восстановите сломанную лампу

Если у вас есть любимая лампа с изношенным шнуром или ржавым патроном, или вы нашли старую лампу, которую хотите восстановить, замена сломанной лампы является одним из самые простые электрические проекты, которые вы найдете. Это не займет много времени, и это дешевое решение — определенно дешевле, чем покупка новой лампы.

Основы лампы не могут быть проще. Сама лампа полая, что позволяет шнуру проходить от ее основания к розетке, к которой прикреплены провода.Сначала вам нужно разобрать лампу. То, как вы это сделаете, немного зависит от лампы, но не сильно различается. Подденьте или открутите нижнюю крышку на основании лампы, чтобы вы могли добраться до места, где вводится шнур. (У некоторых ламп этого даже нет, и вы просто видите шнур прямо там). Обычно шнур удерживает гайка. на месте, так что открутите это. Отрежьте старый шнур кусачками или ножницами, а затем обратите внимание на верх лампы. На некоторых лампах патрон можно открутить напрямую; на других вам может потребоваться открутить сам винт.Когда он отключен, потяните за него, чтобы открыть проводку. Отсоедините провода от розетки, и все готово.

Повторный монтаж лампы — это просто обратный процесс. Проденьте новый шнур через цоколь лампы. Возможно, вам придется обнажить немного проводов на верхнем конце, чтобы вы могли вкрутить их в клеммы на розетке. Вверните патрон на место, снова затяните гайку в нижней части лампы и установите нижнюю крышку на место, если она есть.

Инструменты / материалы, которые вам понадобятся:
  • Отвертка (крестообразная или плоская; зависит от лампы)
  • Кусачки или ножницы
  • Новый шнур, розетка или что-то еще, что вы заменяете.Вы часто можете купить их в виде полных комплектов в хозяйственных магазинах, если хотите заменить все сразу.

Как заменить лампу | Этот старый дом

Замените вилку удлинителя

Удлинители требуют значительных усилий, особенно на конце вилки, и вилка может погнуться или сломаться. К счастью, замена вилки удлинителя — это быстрое и простое решение, которое намного дешевле, чем замена самого кабеля. Я люблю держать в магазине несколько новых вилок на всякий случай, так как я могу заменить вилку быстрее, чем поеду в хозяйственный магазин.

Для начала нужно отрезать старую вилку. Если кусачков для работы недостаточно, воспользуйтесь хорошим универсальным ножом. Просто будьте осторожны и режьте по хорошей твердой поверхности. Используйте нож, чтобы разделить корпус кабеля и открыть провода внутри: белый (нейтраль), черный (питание) и зеленый или оголенный (заземление). Снимите корпус примерно на 3/4 дюйма от конца шнура. Используйте кусачки (или инструмент для зачистки проводов), чтобы зачистить каждый из трех проводов примерно на 1/2 дюйма от конца. Откройте новую вилку и подсоедините три провода к клеммам внутри вилки.Не забудьте обернуть провода вокруг клемм против часовой стрелки, потому что в этом направлении вы будете затягивать винты, удерживающие провода. Вставьте вилку обратно, и все готово.

Необходимые инструменты / материалы:
  • Отвертка (Phillips)
  • Универсальный нож
  • Кусачки или инструмент для снятия изоляции
  • Сменная заглушка.

Как заменить штекер удлинительного шнура | Этот старый дом

Нанесите на карту панель выключателя

Мы намекали на это выше, но один из самых умных проектов в области электрооборудования, который вы можете выполнить, — это нанесение на карту панели выключателя.Знание того, что контролирует каждый выключатель, может значительно облегчить жизнь, когда придет время для ремонта электрооборудования. Вот как это сделать.

Сначала сделайте снимок текущей метки перед тем, как начать, на всякий случай, если вам нужно что-нибудь сослаться. Если предыдущие жильцы использовали карандаш, считайте, что вам повезло, так как вы можете просто стереть его и начать заново. Если они использовали ручку, вы можете купить сменную этикетку в Интернете или в большинстве хозяйственных магазинов.

Этикетка обычно предварительно пронумерована. Если нет, убедитесь, что вы указали номер прерывателя, когда записываете вещи.На этикетке должно быть указано, где и что. Хорошими примерами являются «4 — Все розетки в главной спальне», и «12 — Подвесные светильники в гостиной и на заднем крыльце». Просто выберите понятные для вас ярлыки и помните, что в будущем кому-то, кроме вас, может понадобиться расшифровать их. Так что сделайте им одолжение и пропустите такие ярлыки, как «Mike’s Bedroom» Вместо этого выберите что-нибудь вроде «SW Corner Bedroom».

Вы также можете маркировать фактические выключатели и пластины в вашем доме в соответствии с их номерами выключателей.В нашем доме я снял лицевые панели с розеток и выключателей и с помощью Sharpie записал соответствующий номер выключателя на обратной стороне. Это оказалось действительно полезным.

Этот пост был первоначально опубликован в марте 2014 года и обновлен в октябре 2020 года, чтобы заменить неработающие ссылки и видео, выполнить редактирование копии и добавить новое изображение заголовка. Обновлено 15.03.21, чтобы соответствовать текущему стилю Lifehacker.

Простое руководство по замене плиты выключателя — MELANIE LISSACK INTERIORS

Как часто вы ремонтируете комнату, но ее подводит та же старая скучная плита выключателя или розетка? В моем первом доме я много раз ремонтировал все свои комнаты, но оставил дерьмовые белые пластиковые пластины выключателя такими же! Теперь, оглядываясь назад, я мог видеть, что они выделятся на милю и сократят усилия, которые я приложил к остальной части комнаты.Я бы не стал браться за них по той же причине, что и большинство людей — тратить лишние / ненужные деньги на квалифицированного электрика, плюс не пытаться менять их самостоятельно из-за того, что боится электричества.

Дизайнерские или «более красивые» панели переключателей стоят дороже, и это нормально, но меня всегда отталкивали дополнительные расходы на наем электрика для чего-то такого маленького. Одна только их плата за вызов сделала нецелесообразным обновлять переключатели. Итак, вам остается переключить переключатель на себя, но на ЭЛЕКТРИЧЕСТВО.Arrgghhhh! Совершенно страшно. Вы можете УБИТЬ себя FFS.

В своем сегодняшнем сообщении в блоге я расскажу вам об этом — действительно ли так страшно менять пластину переключателя? Подумайте об этом — когда вы нанимаете электрика и появляется какой-то 19-летний парень, с которым вы отдаете свои кровно заработанные деньги, может ли он действительно сделать то, что вы не смогли бы сделать с правильным советом? Вы УМНАЯ леди (или мужчина, никакого сексизма здесь), вы можете это сделать!

Итак, с чего начать?

Абсолютный ключ здесь отключает электричество в блоке предохранителей.Вы можете отключить только электричество, которое питает ту часть дома, где вы работаете, но я не рискую и выключаю ВСЕ электричество в доме. Смена переключателя не займет так много времени — не волнуйтесь, ваша морозильная камера не растает!

Также — приобретите несколько хитроумных инструментов, которые позволят вам узнать, есть ли провода под напряжением. Изолированная отвертка и отвертка для электрического тестера сообщат вам, присутствует ли электричество, и остановят прохождение электричества к вам.

Как правильно заменить настенную розетку или выключатель света

Даже без какого-либо опыта большинство людей может безопасно выбрать вариант «сделай сам», когда настенная розетка или выключатель требует замены. Инструменты для зачистки проводов и плоскогубцы помогут, но эту работу можно выполнить и без каких-либо специальных инструментов.

Позвоните профессиональному электрику, если вы обнаружите неправильную проводку, чрезмерное повреждение или если вам не удается отключить питание от розетки или выключателя света.

Замена настенной розетки

Вот основные шаги по замене розетки или розетки электросети:

  1. Отключить питание. Переведите выключатель, управляющий розеткой, в выключенное положение и проверьте, отключено ли питание. Вы можете подключить небольшой прибор для проверки наличия питания, но на всякий случай следует использовать вольтметр.
  2. Снимите выпускную крышку. Он легко снимется после того, как вы открутите два винта.
  3. Вывинтите розетку из розетки.Вытащите розетку; он будет болтаться на проводах.
  4. Сделайте снимки или сделайте заметки, чтобы запомнить проводку. Он может варьироваться в зависимости от того, есть ли больше розеток дальше по цепи и от того, управляется ли розетка настенным выключателем.
  5. Найдите металлический язычок, соединяющий две винтовые клеммы с обеих сторон настенной розетки. Он может быть сломан или цел. На новом гнезде оставьте язычок на месте или отломите его плоскогубцами, чтобы он соответствовал старому гнезду.
  6. Отсоедините провода.Если провода наматываются на винты, немного ослабьте винты, и провода оторвутся. Если провода вставлены в прорези, вставьте в прорезь небольшую отвертку с плоской головкой и осторожно потяните за провод. Отдельный провод заземления также будет намотан на винт (обычно зеленый).
  7. Подключите новую розетку. Оберните медный провод заземления вокруг винтовой клеммы. Затем подключите белые провода к розетке, прежде чем подключать остальные провода.
  8. Прикрепите новую розетку к розетке и установите крышку розетки.Снова включите питание и проверьте с помощью небольшого прибора, например лампы.

Если у вас возникли проблемы с отсоединением проводов от старой розетки, их можно разрезать плоскогубцами. Затем снимите изоляцию с провода (с помощью инструмента для зачистки проводов или канцелярского ножа), чтобы у вас был оголенный провод для подключения к новой розетке.

Замена выключателя света

Выключатели света — это в основном настенные розетки с тумблером вместо розеток. Схема подключения будет немного отличаться, но процесс очень похож на замену розетки.

  1. Выключите питание и проверьте, прикоснувшись к винтам клемм с помощью вольтметра.
  2. Отвинтите крышку крышки переключателя и переключатель.
  3. Ослабьте винтовые клеммы и снимите два провода. В большинстве домов также потребуется удалить провод заземления. Если провода подведены прямо в паз в задней части распределительной коробки, вы можете вытащить их, используя отвертку для давления, если это необходимо.
  4. Подсоедините провода к новому выключателю света. Подача провода прямо в прорезь может быть затруднена и привести к ослаблению соединения; вы всегда можете намотать провод непосредственно на винтовые клеммы для надежного соединения.
  5. Закрепите выключатель света в стене и установите крышку. Проверьте коммутатор, чтобы убедиться, что он подключен правильно. Если функция включения / выключения обратная, вы подключили провода к неправильной клемме.

Будьте в безопасности и удачи! И помните, что вы всегда можете позвонить профессионалу, чтобы обезопасить себя и в конечном итоге убедиться в безупречном функционировании розетки.

Замена неисправных выключателей света и настенных розеток


Автор: Гил Джонсон

Инструменты, которые могут вам понадобиться
Детали, которые могут вам понадобиться
Выключатели: основные сведения
Розетки: основные сведения или совсем нет.Помимо того, что это делает свет или прибор ненадежным, это может быть небезопасно. Многие люди боятся браться за электрические проекты, опасаясь поражения электрическим током или травм. Любой человек со зрением или без него может безопасно и успешно заменить электрические выключатели и розетки, (а) убедившись, что электричество к конкретному выключателю или розетке отключено, и (б) выполнив пять шагов, описанных ниже.

Если у вас недостаточно зрения, чтобы определить цвета электрических проводов и цвет клемм, вам, скорее всего, потребуется помощь зрячего человека, чтобы определить цвет проводов и убедиться, что вы знаете, какие клеммы латунные и никелевые, чтобы их можно было безопасно установить.

Гил Джонсон: главный плотник и эксперт по ремонту домов

Гил Джонсон, который в молодом возрасте ослеп от глаукомы, является мастером-плотником и постоянным гуру по ремонту домов VisionAware. Он является автором Руководства Гила по ремонту дома, Руководства Гила по деревообработке и воспитанию детей или бабушкам и дедушкам с потерей зрения на VisionAware.org.

Гил говорит: «Моя настоящая любовь — это работа с деревом, особенно с твердой древесиной. После разговоров по телефону, написания писем и отчетов на работе я всегда находил для меня бодростью работать руками в магазине по вечерам.Это верно даже сейчас, когда я на пенсии ».

Узнайте больше о способах ремонта дома и адаптации вашей домашней обстановки, используя принципы, изложенные в Руководстве Гила:

Инструменты, которые могут вам понадобиться

  • Прямые отвертки или отвертки Philips
  • Плоскогубцы с кусачками, иногда называемые линейными плоскогубцы
  • Плоскогубцы
  • Инструмент для зачистки проводов или острый нож для снятия изоляции с электрического провода

Детали, которые могут вам понадобиться

  • Запасной выключатель или розетка той же мощности и цвета, что и тот, который вы заменяете
  • Запасной выключатель или крышки розеток, если тот, который вы снимаете, поцарапан, загрязнен или треснул
  • Лента электрика
  • Набор соединителей проводов, также называемых проволочными гайками, используемых для соединения двух или более электрических проводов вместе или для заглушки неиспользованный провод

Переключатели: основы

  • Переключатели устанавливаются или должны быть установлены в пластиковая или металлическая распределительная коробка внутри стены.
  • Чаще всего осветительные приборы управляются только одним переключателем, иногда его называют однополюсным переключателем. У него есть рычаг, который при перемещении в положение «включено» позволяет электричеству течь к фарам или другому устройству; при переводе в положение «выключено» рычаг размыкает цепь, тем самым прекращая подачу электричества.
  • Обычно переключатель устанавливают так, что когда рычаг поднят, свет горит, а когда рычаг опущен, свет не горит. Иногда два переключателя устанавливаются в одной распределительной коробке с двумя отдельными переключателями, расположенными рядом, или двумя переключателями, встроенными в один корпус.Эти переключатели имеют два винта или клеммы, обычно расположенные на одной стороне переключателя, где соединяются входящий и исходящий черный провод питания.
  • Третья клемма расположена на конце переключателя, к которому подключен «заземляющий» провод. Заземляющий провод, который может быть красного или другого цвета, кроме черного или белого, будет заземлен на водопровод или заземляющий стержень где-нибудь рядом с тем местом, где электрические провода входят в здание.
  • Диммерный переключатель работает аналогичным образом.У него будет скользящий рычаг, который при перемещении вверх или вниз увеличивает или уменьшает количество тока, тем самым увеличивая или уменьшая освещение. Некоторые осветительные приборы, такие как люминесцентные лампы, не могут работать от регулятора яркости.
  • Диммерный переключатель может иметь три провода для подключения питания и заземления, а не клеммные винты. Их можно подключить к проводам в распределительной коробке, скрутив неизолированный конец провода от переключателя к входящему и исходящему проводу с помощью гаек.
  • Светильниками также можно управлять из нескольких мест с помощью двухпозиционного (двухполюсного) или трехпозиционного (трехполюсного) переключателя. Трехпозиционный переключатель будет иметь три контакта, а четырехпозиционный переключатель — четыре контакта.
  • Наименее сложным в установке является выключатель света, который работает только из одного места, хотя несколько выключателей заменить не намного сложнее.
  • Замена переключателей, управляющих освещением из двух или трех мест, аналогична следующим шагам, за исключением того, что нужно подключить больше проводов.При удалении двухпозиционного или трехпозиционного переключателя обратите внимание на то, какой цвет провода подключен к какому выводу на переключателе, и попробуйте установить новый переключатель, следуя этой схеме.

Розетки: основы

  • Настенные электрические розетки также следует монтировать в пластиковой или металлической распределительной коробке внутри стены. Иногда розетки подключаются к выключателю в другом месте. Обычно это делается для того, чтобы лампы можно было включить возле входа в комнату.
  • Электрические розетки, питающие электроприборы с напряжением 120 вольт, имеют по два винта или клеммы с каждой стороны, один комплект латунного цвета, а другой — блестящего никелевого цвета.Входящий черный провод питания подключается к одной из латунных клемм, а исходящий белый провод должен быть подключен к одной из клемм никелевого цвета.
  • Если другая розетка подключена к розетке, исходящий черный провод может быть подключен ко второй латунной клемме, а белый исходящий провод должен быть подключен к другой клемме никелевого цвета. Возможно, вы не сможете определить, какие провода идут в розетку, а какие — в другую, но на самом деле это не имеет значения, если черный и белый провода подключены, как описано выше.
  • Совет: Полезно наклеить небольшой кусок электротехнической ленты на черный провод, чтобы тактично идентифицировать его. Вы также можете использовать ориентацию выключателя света или розетки, чтобы запомнить, где расположены латунные клеммы.
  • Почти во всех розетках есть два места, куда можно подключить прибор. В более старых установках розетка будет иметь два гнезда, в которые можно вставить вилку. У более новых розеток есть третье отверстие, куда может входить третий штырь вилки.Как и в случае с выключателем света, на конце розетки находится клемма заземления, которая соединяет третий контакт вилки с цепью заземления.
  • Розетки, которые устанавливаются в ванной комнате, над кухонными столешницами или снаружи, должны быть оборудованы цепью прерывателя замыкания на землю (GFI). Розетка имеет автоматический выключатель, встроенный в розетку, который срабатывает, если потребляется слишком большой ток или происходит короткое замыкание из-за влаги. Выходы GFI подключаются так же, как описано выше.
  • Для таких бытовых приборов, как кухонные плиты и сушилки для белья, которые работают от электричества 220 вольт, есть только одно место для подключения устройства вместо двух, как у розеток 110. Обычно он управляется одним автоматическим выключателем, который отличается от автоматических выключателей 110, поскольку он намного больше и расположен в отдельной коробке автоматического выключателя. Розетка 220 заменяется почти так же, как розетка 110, но подключается к трем проводам гораздо более тяжелого калибра внутри распределительной коробки.

Действия по замене электрических выключателей или розеток

Шаг первый: Выключите автоматический выключатель

  • Сначала необходимо выключить автоматический выключатель или удалить предохранитель цепи, к которой подключен выключатель или розетка. В старых домах и квартирах часто есть один или несколько блоков предохранителей с от двух до восьми предохранителей.
  • Блок предохранителей металлический и может располагаться на лестничной клетке, в кладовке, подвале или гараже. Поверхность коробки может быть на одном уровне с окружающей стеной или выступать на пару дюймов.Коробка будет иметь металлическую дверцу, которую нужно открыть, чтобы обнажить предохранители.
  • Предохранители лежат на обращенной наружу поверхности. Они круглые и ввинчиваются в патрон в коробке, очень похожий на патрон для лампочки. Предохранитель можно открутить, повернув его против часовой стрелки.
  • Автоматические выключатели входят в стандартную комплектацию всех вновь построенных и реконструированных домов. Они выполняют ту же функцию, что и блоки предохранителей более старых моделей, и обычно находятся в тех же помещениях дома. Автоматические выключатели выглядят как маленькие выключатели света и обычно расположены рядами от двух до восьми или более, которые могут работать горизонтально или вертикально.Чтобы отключить прерыватель, кнопка в форме переключателя перемещается вниз, вверх или из стороны в сторону в зависимости от положения, в котором он был установлен.
  • При установке электрических цепей установщик должен был предоставить список, в котором указано, какие розетки и источники света есть в каждой цепи. Если с момента установки не было добавлено никаких дополнительных розеток или источников света, вы можете быстро определить из этого списка, какой предохранитель или прерыватель управляет выключателем или розеткой, которую необходимо заменить. Если список цепей недоступен или не обновлялся, может быть трудно определить, какой предохранитель или прерыватель управляет этим конкретным выключателем или розеткой.
  • Вы можете задаться вопросом, как узнать, какой предохранитель или прерыватель управляет неработающим светом или розеткой. Если вы не уверены, что нашли правильный предохранитель или прерыватель, вы можете отключить питание всего дома или получить тестер цепей, чтобы определить, есть ли электрический ток в проводе у переключателя или розетки.
  • Совет: Если в распределительной коробке установлены два переключателя бок о бок или два переключателя на одном устройстве, убедитесь, что цепь, управляющая обоими переключателями, выключена.

Шаг 2. Снимите крышку выключателя или розетки.

  • Убедившись, что в цепи отключено электричество, снимите пластину, закрывающую выключатель. Обычно пластину удерживают два винта. Крышки настенных розеток крепятся одним винтом посередине крышки между двумя электрическими розетками.
  • Совет: Если пластина была закрашена, паз в винте может быть покрыт краской. Вы можете обнажить прорезь для винта, соскоблив краску отверткой или острием ножа.Если стены и крышка розетки были окрашены или покрыты обоями, вы можете осторожно разрезать обои ножом по краю крышки, прежде чем снимать ее. Это поможет избежать повреждения отделки на окружающей стене. Вы можете получить крышку пластины немного большего размера, чем та, которую вы сняли, которая будет закрывать края.

Шаг третий: Снимите выключатель или розетку

  • Выключатель или розетка закрепляются на месте винтами с обоих концов. Эти винты также могут иметь краску в отверстии для винта, которое следует удалить, как описано выше.
  • После того, как эти винты будут удалены, вы сможете взять выключатель или розетку и вытащить их из распределительной коробки.

Шаг четвертый: Отсоедините старый выключатель или розетку и подключите новый

  • В старых установках коммутатор можно подключать только двумя проводами, входящим и исходящим черным проводом питания, и провисание провода может быть незначительным. в распределительной коробке. Белый провод может быть подключен где-то в схеме или находится на задней стороне распределительной коробки.В старых установках заземляющий провод мог не быть установлен.
  • Чтобы удалить неисправный переключатель, отсоедините два провода от клемм, ослабив винты против часовой стрелки. Винты можно удалить полностью, но для последнего поворота или двух может потребоваться немного силы из-за способа изготовления резьбы, удерживающей клемму.
  • Если вы не удалите винт, вы обнаружите, что провод намотан на винтовые клеммы в том же направлении, что и винт.Используя острие ножа, вы можете выпрямить проволоку настолько, чтобы она снялась с винта.
  • Если провод не подключен к винтовым клеммам, его можно подключить, вставив в подпружиненный паз на задней стороне выключателя или розетки. Вы можете отпустить пружину и вытащить проволоку, используя прямую отвертку или острие ножа в предусмотренной прорези для доступа. Если пружина не отпускает, возможно, вам придется перерезать проволоку кусачком. Если вы это сделаете, сделайте разрез как можно ближе к переключателю, оставив как можно больше провисшего провода в распределительной коробке.
  • Совет: Если по какой-либо причине вы не можете завершить подключение выключателя или розетки и должны выполнить это в другое время, вы можете надеть гайки на концы неподключенных проводов и снова включить электричество, пока у вас не будет времени. чтобы закончить работу. Если проволочные гайки плотно прилегают к концам проводов, опасности не должно быть до тех пор, пока никто не перемещает провода и не ослабляет проволочные гайки.
  • Подключите новый выключатель или розетку, подсоединив провода к винтовым клеммам, как описано выше.Обязательно сделайте петлю с помощью плоскогубцев и поместите ее за головку клеммного винта. Убедитесь, что петля изгибается в том направлении, в котором затягивается винт.
  • Вы можете закрыть петлю перед затягиванием винта с помощью острогубцев, чтобы проволока не выскользнула из-под головки винта при ее затягивании. Затяните винт, повернув его по часовой стрелке до плотного затяжки. Будьте осторожны, чтобы не затянуть винт слишком сильно.
  • Если вам пришлось разрезать провод для снятия переключателя, удалите от ½ до ¾ дюйма изоляции с провода с помощью инструмента для зачистки проводов или осторожно отрезав его ножом.Будьте осторожны, чтобы не порезать и не поцарапать провод, если вы его зачистите, что ослабит провод и может привести к его поломке, когда вы сгибаете его, чтобы пройти под клеммой. При желании можно вставить конец провода со снятой изоляцией в подпружиненный паз.
  • Если нет заземляющего провода, вы мало что можете сделать с его заземлением, если только вы не хотите установить цепь заземления, что может быть затруднено из-за доступа к распределительной коробке розетки внутри стены. Выключатель или розетка будут работать без заземляющего провода, но электрический код обычно требует, чтобы выключатель или розетка были подключены к заземляющему проводу.
  • Совет: Хорошей идеей будет накрыть клеммы полоской изоленты, чтобы гарантировать, что клеммы не будут соприкасаться с распределительной коробкой.

Шаг пятый: завершение работы

  • Закрепите выключатель или розетку обратно в распределительную коробку с помощью новых винтов из комплекта поставки.
  • Совет: Если распределительная коробка утоплена немного ниже поверхности стены, вы можете поставить пластиковые распорки, похожие на толстые шайбы, на крепежные винты между розеткой или переключателем и коробкой.Это позволит установить выключатель или розетку заподлицо со стеной, что упростит использование.
  • Совет: Согните соединительные провода перед тем, как вставить выключатель или розетку в распределительную коробку, чтобы они загнулись за выключателем или розеткой, а затем вставьте монтажные винты, чтобы закрепить их на месте. Это значительно упрощает работу и помогает устранить чрезмерное усилие на соединении клеммных винтов.
  • Совет: Не забудьте ориентировать рычаг на выключателе света так, чтобы в нижнем положении свет не горел.Если свет управляется из двух или трех мест, рычаг может быть вверх или вниз в зависимости от того, какой переключатель был задействован последним.
  • Наконец, замените крышку. Снова включите электричество, и если это был выключатель или розетка, которые вышли из строя, ваш свет и розетка должны работать правильно.

Если у вас есть какие-либо вопросы, комментарии или советы по ремонту дома, не стесняйтесь размещать их на нашей доске сообщений о ремонте дома.

.

Оставить комментарий
