Как стены обшивать гипсокартоном стены: Как обшить стены гипсокартоном – советы по самостоятельному ремонту от Леруа Мерлен в Москве

Почему стены нельзя зашивать гипсокартоном? Вред гипсокартона | Ремонтдом

Приветствуем вас на канале РемонтДом! Гипсокартон – самый распространенный строительный материал. Его применяют для выравнивания стен под отделку, изготовления откосов, многоуровневых потолков, создания перегородок, арок, полок и пр.

Фото: gipsokarton-blog.ru/wp-content/gallery/montazh-sten-v-vannoj-gipsokartonom/fy1.jpg

Фото: gipsokarton-blog.ru/wp-content/gallery/montazh-sten-v-vannoj-gipsokartonom/fy1.jpg

Главное преимущество – высокая огнеупорность. Гипс в составе материала не горит.

ГКЛ вреден?

Во время ремонта возникает необходимость в резке материала. При этом появляется гипсовая пыль, которая вызывает раздражение слизистых. Если вы занимаетесь ремонтом постоянно, то длительное воздействие пыли приведет к респираторным недугам. Поэтому используйте защиту.

Фото: pix-feed.com/wp-content/uploads/2018/07/26-10. jpg

Фото: pix-feed.com/wp-content/uploads/2018/07/26-10.jpg

Гипсокартон безвреден, но есть некоторые производители, которые желая сэкономить на производстве, добавляют фенолы, формальдегид. Поэтому стоит избегать сомнительно дешевой продукции.

Цвет гипса должен быть максимально белым. Наполнитель не должен сыпаться. Структура должна быть равномерной, поверхность ровная, без пузырей и провалов.

Какие стены нельзя закрывать ГКЛ?

1. Материал пористый и если происходит постоянное воздействие влаги, то может появится плесень или грибок. Поэтому в ванной не рекомендуют зашивать стены гипсокартонном. От плесени в комнату проникают токсины, которые понижают иммунитет, вызывают аллергию и т. п.

Фото: live.staticflickr.com/4013/4370813521_b94d435021_b.jpg

Фото: live.staticflickr.com/4013/4370813521_b94d435021_b.jpg

Многие знают, что есть в продаже влагостойкий гипсокартон. Это листы сине-зеленого цвета. Но со временем даже этот материал приходит в негодность. Более того, на такую стену сложно подвесить водонагреватель, шкаф, полки.

Хотя некоторые мастера уверяют, что влагостойкий материал хорош для ванной комнаты под отделку. Просто нужно уметь работать с таким материалом.

2. Гипсокартонные стены (1 кв.м.) выдерживают не больше 24 кг. облицовочного материала. Поэтому плитку использовать можно, а вот керамогранит нельзя. Если будет перегрузка, то отделка отвалится вместе с кусками гипсокартона.

3. Металлические каркасы под гипсокартон для деревянного дома нельзя устанавливать. Стены деревянного дома «гуляют» в межсезонье. Листы материала начнут расходиться по швам. Не поможет даже монтажная сетка между листами.

Изображение: texnotoys.ru/wp-content/uploads/prof32.jpg

Изображение: texnotoys.ru/wp-content/uploads/prof32.jpg

4. Нельзя обшивать гипсокартоном подвалы, другие помещения с высокой степенью влажности. Не помогут даже влагостойкие листы.

5. Если монтаж материала производится на пустотелый кирпич либо ракушняк, то крепеж не удастся сделать правильно. Каркас под гипсокартон будет не прочным.

Вывод: этот материал не самый оптимальный. Многие вместо гипсокартона используют цементно-стружечную плиту.

Монтаж стен из ГКЛ (гипсокартона) от 400 руб. кв.м. Онлайн калькулятор.

Отделочные работы по поверхности начинаются, как правило, с выравнивания. Подготовить их под малярные работы можно двумя способами: оштукатурить или обшить их листами по металлическому каркасу.
Почему мы выбираем гипсокартон для стен? Потому что, он позволяет значительно быстрее получить ровную поверхность, чем её оштукатурить. Она не деформируется после высыхания, и самое главное – мы уходим от «грязных — мокрых» дорогих работ.

Всем известно, что выровненная «Ротбандом» поверхность должна просохнуть не менее 20-ти дней (по ГоСт-у). За это время, в 100 метровой квартире, можно обшить всё гипсокартоном по кругу.

Тогда как, только, была выполнена облицовка , малярные работы можно производить сразу после этого.
Так же, в образовавшемся зазоре между стеной и каркасом можно проложить все коммуникации. (электрика, вентиляция, сантехника, «слаботочка» и т.д.)

Технология работ. Выравнивание стен

Гипсокартонные плиты подбираются обычно толщиной 12 мм. Эконом вариант это когда каркас выставляется через 600 мм. Такая конструкция облицовывается в одни лист. А если нужен усиленный вариант, то устанавливаем размером ячейки на 400 мм, и обшиваем его в два листа. В варианте с двумя слоями, можно использовать «потолочные» плиты (9,5 мм). Иногда в ячейки закладывается «минвата», для уменьшения гула от удара.

Прочность гипсокартонным стенам даёт металлический профиль, которые надёжно стягиваются между собой гипсокартоном. Но вам нужна дополнительная страховка? Выполняем так: горизонтальные перемычки выставляем так, чтобы край  плит крепился к ним.

Монтаж листов ГКЛ производится в шахматном порядке, так чтоб швы одного ряда не совпадали со швами другого ряда, это уменьшает шансы появления трещин между листами. Так же прочность и гарантию от трещин дает монтаж в два слоя панелей, которые крепятся со смещением швов.
Ещё для прочности, между гипсовыми плитами, крепят оцинкованный лист металла.

Где устанавливается металлическая ячейка 40/50 обшитые двойными листами? Ответ: в новых новостройках, в домах из дерева, в мансардных этажах (по стропилам) и там где нужны особо прочные выровненные поверхности из дешевых и прочных материалов.

Нужно ещё понимать, что деревянные дома облицовывают не так, как это делается в квартирах. И даже каркасный дом отличается от дома из бруса тем, что брус более подвижный и требует большего внимания к себе. Наш мастер должен хорошенько осмотреть дом, прежде чем решит каким способом нужно обшить и какой металлическую конструкцию для этого нужно собирать.

По стене из гипсокартона, так же своя технология малярных работ. Многие гастарбайтеры их выполняли по бетону, штукатурке и понятия не имеют, что такое гипсокартонные швы. Вам трещины нужны на покрашенной готовой поверхности? Нюансов здесь много, поэтому, звоните по любым вопросам и уточняйте всё, что Вас интересует.



Так же смотрите фото гипсокартонных потолков. Работаем качественно и очень быстро!!!

Напоминаю, мы начнём трудиться без авансов. Оплата по факту. Если объём большой, оплата поэтапная.

Ну и конечно Вы хотите узнать, какова стоимость стены из гипсокартона на с малярными работами (под ключ)? Просто позвоните и мы детально обсудим все что вам бы хотелось узнать.

Ещё вы можете прочитать как посчитать стоимость потолка и цены на установку перегородки из гипсокартона.

Наши посетители загружены информацией. Возникают вопросы? Звоните и уточняйте рабочие моменты и факторы которые влияют на стоимость работ. А их, как Вы заметили, немало…

Как обшить стены гипсокартоном своими руками: как крепить и клеить?

Приступая к отделочным работам в квартире или в загородном доме, нужно четко себе представлять, как обшить стены гипсокартоном.

Беспристрастная статистика утверждает, что отделка интерьеров своими руками чаще всего выполняется с использованием этого универсального материала.

Гипсокартон или сухая штукатурка обладает высокими технологическими характеристиками и относительно низкой стоимостью.



Его можно использовать для обшивки стен во всех помещениях, включая ванную комнату.

Для крепления листов гипсокартона по месту применяются разные способы. Выбор способа определяется конкретными параметрами помещения, в котором выполняется обшивка.

Подготовительный этап

Всякий серьезный ремонт начинается с верстки плана работ и сметы затрат.

Владельцу жилого помещения следует четко определить, какую часть работы он будет выполнять своими руками, что клеить, а что фиксировать на саморезы и на каких этапах привлекать помощников.

Для того чтобы определить необходимый объем материала, делается обмер всех помещений в доме и высчитывается общая площадь. На рынке реализуются прямоугольные листы гипсокартона с длиной от двух до четырех метров.

Ширина листа варьируется от 0,6 до 1,2 м. Толщину материала можно выбрать от 6,0 до 12,5 мм. В соответствии с действующими международными стандартами каждый вид гипсокартона имеет определенный цвет.

На сегодняшний день для обшивки кирпичной или деревянной стены выпускаются следующие виды гипсокартона:

• стандартный листовой ГКЛ, цвет серый;
• влагостойкий ГКЛВ, цвет зеленый;
• огнестойкий ГКЛО, цвет красный.

На этом этапе необходимо определить, каким способом будет крепиться гипсокартон к стене. Если лист планируется клеить, то нужно рассчитать, сколько потребуется клея.

Когда принято решение монтировать каркас, то необходимо определить, сколько погонных метров металлических профилей потребуется для крепления.

Выбор способа крепления необходимо делать после внимательного обследования каждого помещения в квартире или доме.

Очень важно, перед тем как начинать клеить или устанавливать каркас своими руками, еще раз оценить состояние стен и схему электрической проводки. Расположение обогревательных приборов тоже приходится учитывать.

При раскрое листов сухой штукатурки, нужно аккуратно вырезать отверстия в тех местах, где установлены электрические розетки и выключатели. Эти устройства есть в каждом доме.

Точно так же как и вентиляционные каналы, которые закрывать нельзя. В целях ускорения работ, экономии клея и других материалов, такие характерные детали следует занести в список дополнительных работ.

Технология обшивки стен гипсокартоном

Обшивка стен гипсокартоном выполняется двумя способами – при помощи каркаса или с использованием клея.

Помещение большой площади быстрее и удобнее обшивать с применением каркасной конструкции. Надо помнить, что установка такой основы занимает определенный объем помещения.

В большом зале это совершенно незаметно, а маленькую комнату размером 9 квадратов такая обшивка сделает еще теснее. И здесь рациональнее будет гипсокартон клеить.

Выполняя обшивку самостоятельно, можно добиться высокого качества и экономного расходования клея. Главное в этом случае — строго соблюдать технологию обшивочных работ.

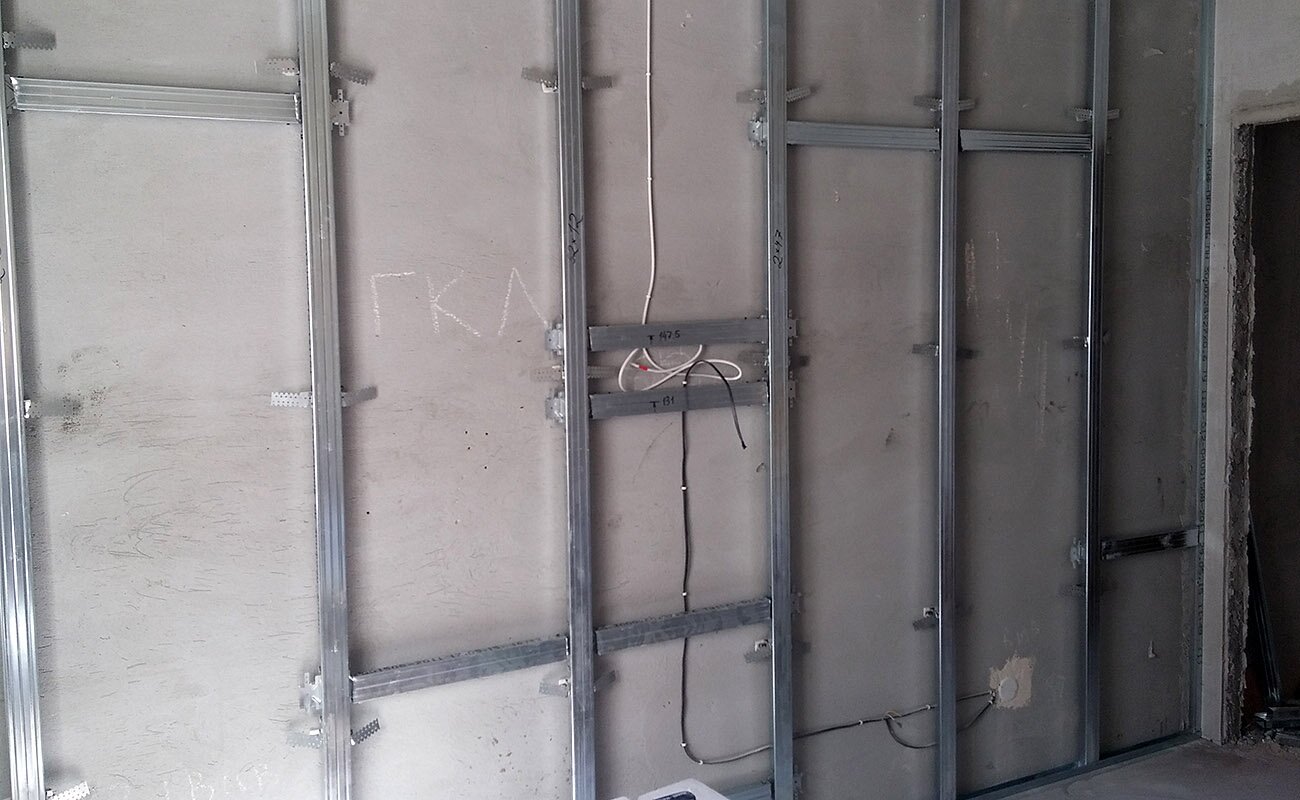

Монтаж каркаса

Основание под крепление гипсокартона можно сделать из металлических профилей. В деревянном доме чаще используется брус. Независимо от выбранного материала, монтаж каркаса выполняется в несколько этапов.

Первое, что следует сделать, очистить стену от старой штукатурки и прочих наслоений. Все щели и трещины на стене необходимо зашпаклевать.

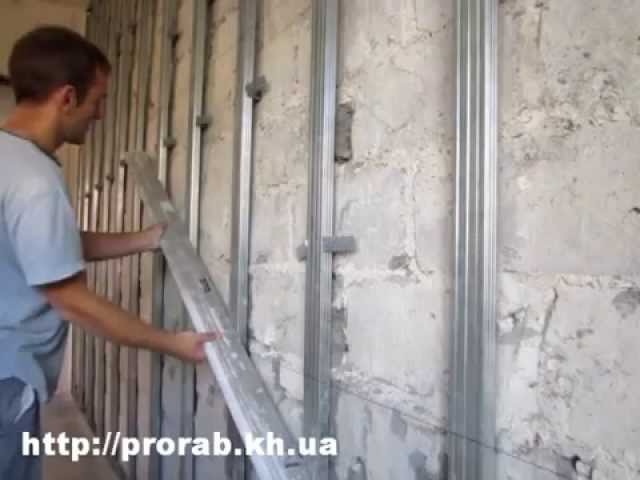

Следующий шаг – разметка стены. По намеченным точкам сверлятся отверстия под дюбель. Вертикальные стойки должны крепиться с шагом 60 см. В качестве стоек предпочтительнее использовать алюминиевый профиль.

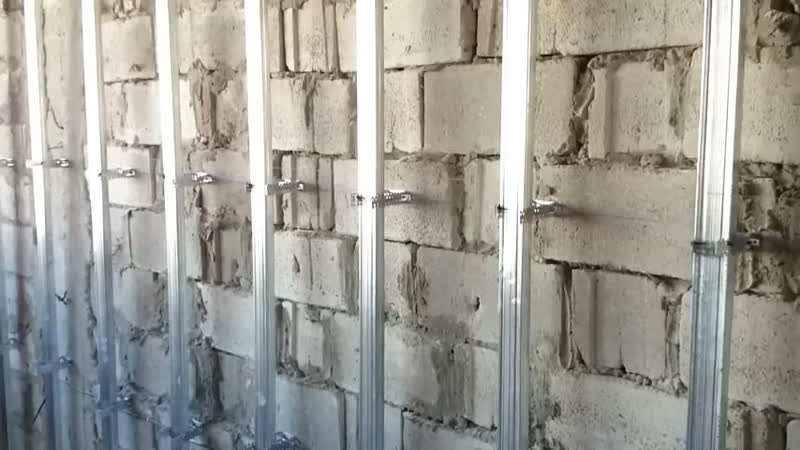

На видео показан процесс монтажа металлического каркаса на стену из кирпича.

Видео:

Каркас из деревянного бруса устанавливается по этим же правилам. Монтируя каркас своими руками, необходимо строго отслеживать, чтобы плоскость будущей обшивки не отклонялась от вертикали.

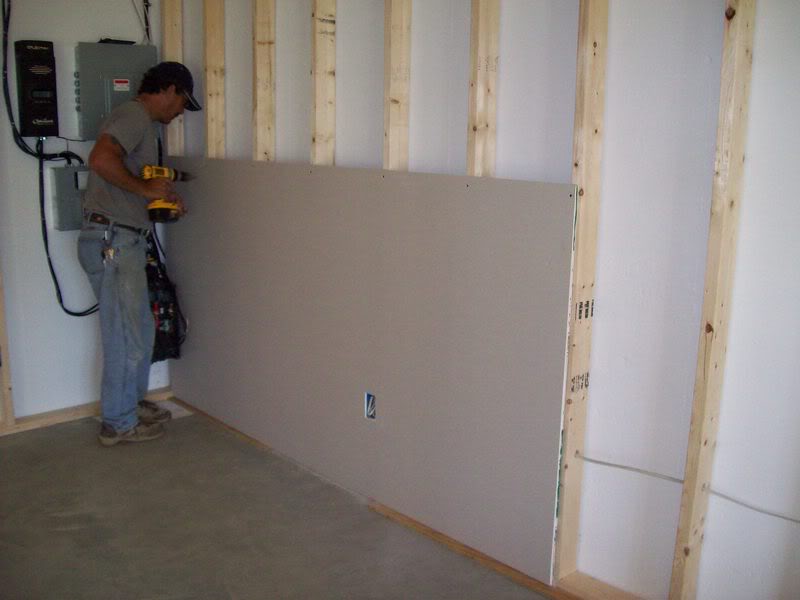

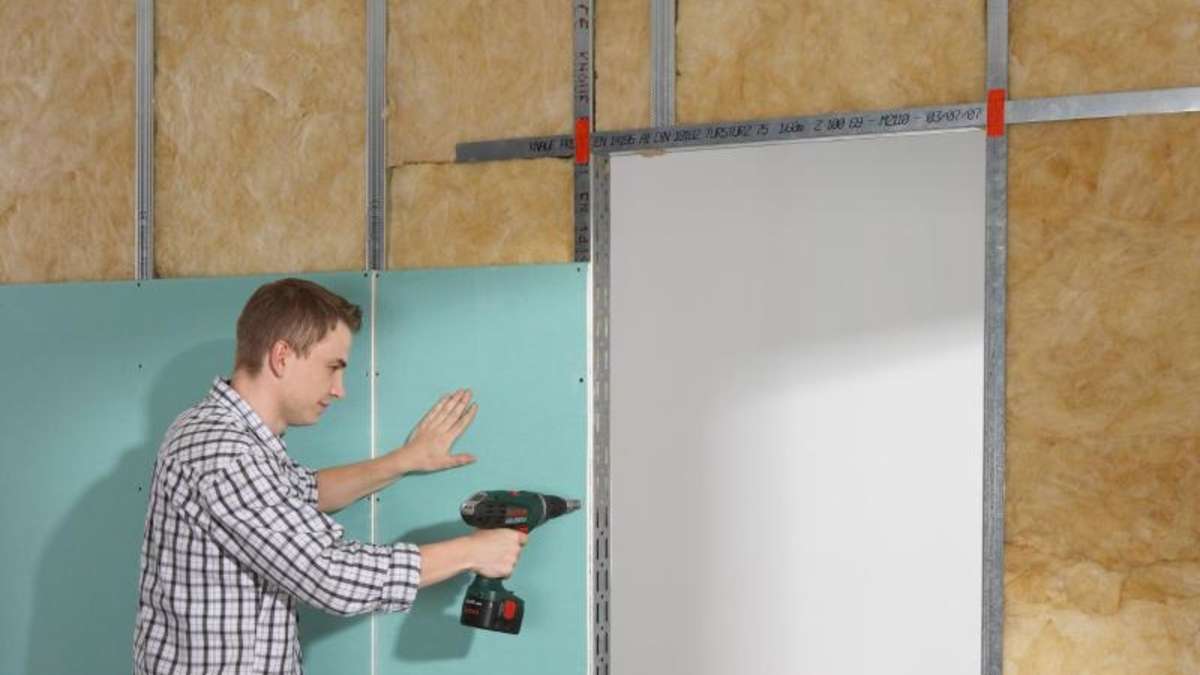

Листы гипсокартона крепятся к каркасу саморезами. Средний шаг для крепежных элементов 25 см. Расстояние от кромки листа должно быть не менее одного сантиметра. Правильно будет выдерживать между листами зазор 3-5 мм.

На видео демонстрируется процесс крепления гипсокартона к каркасу.

В этом деле важно выдерживать равномерную затяжку саморезов. Если шляпка будет выступать над поверхностью, то прочность соединения окажется слабой.

Обшивая стену гипсокартоном с использованием каркаса нужно помнить, что между обшивкой и стеной образуется пустое пространство.

По завершении ремонта, на стену придется самому крепить ковер, кашпо или картину.

И если крепежный элемент, пройдя сквозь слой сухой штукатурки, «повиснет» в пустоте, то долго он не продержится. Этот момент необходимо обязательно учитывать и заранее закрепить между профилей деревянный брус.

Принимая решение о том, как крепить гипсокартон к стене, нужно обеспечить и условия для крепления в дальнейшем прямо на стене того же плазменного телевизора.

Выполняя работы по обшивке стен своими руками, важно об этом не забывать.

Крепление гипсокартона на клей

Прежде чем клеить гипсокартон прямо на стену, ее поверхность нужно должным образом подготовить. В первую очередь с поверхности удаляются все выступы и неровности. Обязательно «сдирается» старая штукатурка.

Затем шпаклюются впадины, щели и трещины. Идеального состояния поверхности добиваться не нужно, но качественно загрунтовать ее необходимо. Грунтовку можно наносить кистью или поролоновым валиком.

На видео показано, как нужно готовить стену к оклейке своими руками.

Видео:

На следующем этапе после выравнивания поверхности, нужно ее разметить. Разметка делается для того, чтобы обеспечить строго вертикальное положение обшивки.

Поверхность стены разбивается на квадраты со стороной 20-30 см. По вершинам этих квадратов вкручиваются шурупы или саморезы.

В доме с бетонными или кирпичными стенами вначале сверлятся отверстия, и в них вставляются дюбели. И затем туда вкручиваются саморезы.

Поскольку металлический профиль в этом случае не применяется, то вертикальное положение листа гипсокартона регулируется с помощью этих саморезов. Головки саморезов должны находиться в одной плоскости.

Такая регулировка выполняется своими руками с помощью отвеса или лазерного луча. Вместо маяков из саморезов можно воспользоваться полосками гипсокартона.

Полосы из сухой штукатурки шириной до 10 см надо клеить на стену примерно так же, как это делается при креплении каркаса из профилей.

И в этом случае важно добиться строго вертикального положения этих маяков.

Когда подготовка завершена, можно приступать непосредственно к фиксации листов гипсокартона. Для правильного разведения клея нужно руководствоваться инструкцией, которая напечатана на упаковке.

Его консистенция должна быть не жидкой, но и не слишком густой. Клеящая смесь не должна растекаться или соскальзывать со шпателя.

Выполняя работу своими руками, клей можно наносить либо на стену, либо на лист гипсокартона. На видео показано как это делается.

Завершающий этап

После того как основная обшивка стен гипсокартоном своими руками в доме завершена, нужно выполнить еще некоторые мелкие, но важные работы.

Необходимо зашпаклевать стыки между листами гипсокартона. Это простая, но ответственная работа и ее надо выполнить аккуратно. Здесь используется серпянка, которую наклеивают на место стыка.

Кроме стыков, необходимо оформить сопряжение обшивки с оконными и дверными проемами. Все эти работы требуют аккуратности и точности исполнения.

Чтобы не затягивать окончание работ, все необходимые для отделки элементы надо подготовить заранее. Это могут быть пластиковые профили для окон или панели для дверных проемов.

как обшить, обшивать своими руками

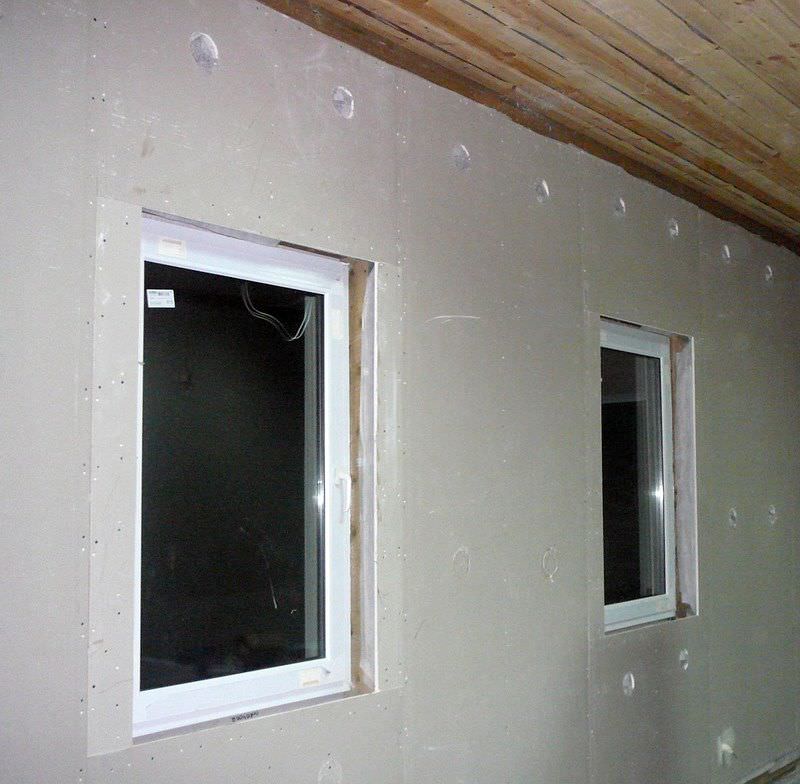

Дом из дерева из-за неровности стен часто нуждается во внутренней чистовой отделке. Есть несколько методов обработки поверхности. Далее будет рассмотрена отделка стен гипсокартоном в деревянном доме, осуществление монтажных работ, особенности и разновидности этого материала.

Особенности

Деревянный дом – это отличный выбор строительного материала для жилья, наиболее чистый, насыщаемый кислородом, сохраняющий тепло внутри, имеющий эстетичный внешний вид. Но неровная внутренняя поверхность бревенчатых стен или из бруса требует выравнивания. Делают это потому, что хотят добиться более современного интерьера, скрыть электрическую проводку и другие коммуникации, покрасить комнаты в предпочитаемый свет, а также организовать точечное освещение.

Стены в брусовом или бревенчатом доме в любом случае будут иметь некоторую рельефность. Выровнять ее можно несколькими способами: оштукатурить или обшить фанерой, пластиковыми панелями.

Внутренняя отделка гипсокартоном имеет свои преимущества:

• этот материал изготовляется из гипсовой штукатурки, то есть натурального материала;
• листы имеют небольшой вес, легко режутся и крепятся на стены;
• после установки создается идеальная ровная поверхность, которую можно шпатлевать и красить;
• гипсокартон имеет высокую паропроницаемость;
• этот материал относительно дешевый.

Отделать стены гипсокартоном в деревенском доме можно вполне самостоятельно, это не займет много времени, а инструкции по установке очень простые.

Разновидности материала

Гипсокартон по своему составу и физическим свойствам может быть четырех видов:

• Обычный, используемый для внутренней отделки помещений, в которых показатели влажности не превышают 70%. Его листы серого цвета, а маркировка указана синими буквами.
• Влагостойкий может быть использован в комнатах с повышенной влажностью благодаря специальным антигрибковым компонентам. Он имеет листы зеленого цвета и синюю маркировку.
• Огнестойкий – для деревенского дома, особенно с печным отоплением, самый надежный вариант. Он имеет в составе армирующие добавки, поэтому ему не страшен даже открытый огонь. Цвет листов розоватый, маркировка красными буквами.
• Огнестойкий и влагостойкий вид, сочетающий свойства двух последних сортов. Листы у него зеленые с красной маркировкой.

По типу кромки гипсокартонные листы могут быть следующих видов:

• С прямой кромкой – предназначаются для внутренних слоев обшивки.
• С утонченной кромкой – листы после монтажа заклеиваются на стыках армирующей лентой и шпаклюются.
• С закругленной кромкой – для стыков армирующая лента не требуется, поверхность сразу шпаклюется.

Ширина стандартного гипсокартонного листа 1200 мм, длина может быть 2500 или 3000 мм. Реже встречаются другие виды длины, хотя их проще крепить к профилю без резки. По толщине гипсокартон может быть 6, 9,5 и 12,5 мм.

Подготовка поверхности

Перед монтажом каркаса и установкой гипсокартонных листов надо подготовить саму поверхность стен в деревянном доме. Бревна, брусья или доски следует обработать грунтовкой глубокого проникновения. Берется специальный состав для дерева, защищающий от грибков, образования плесени и гниения. Старые стены надо заранее очистить от пыли и грязи. После этого измеряются неровности стен, и в зависимости от них выбирается толщина будущего каркаса. На этом этапе лучше всего заранее подготовить необходимое количество тепло- и гидроизолирующего материала.

Сооружение каркаса

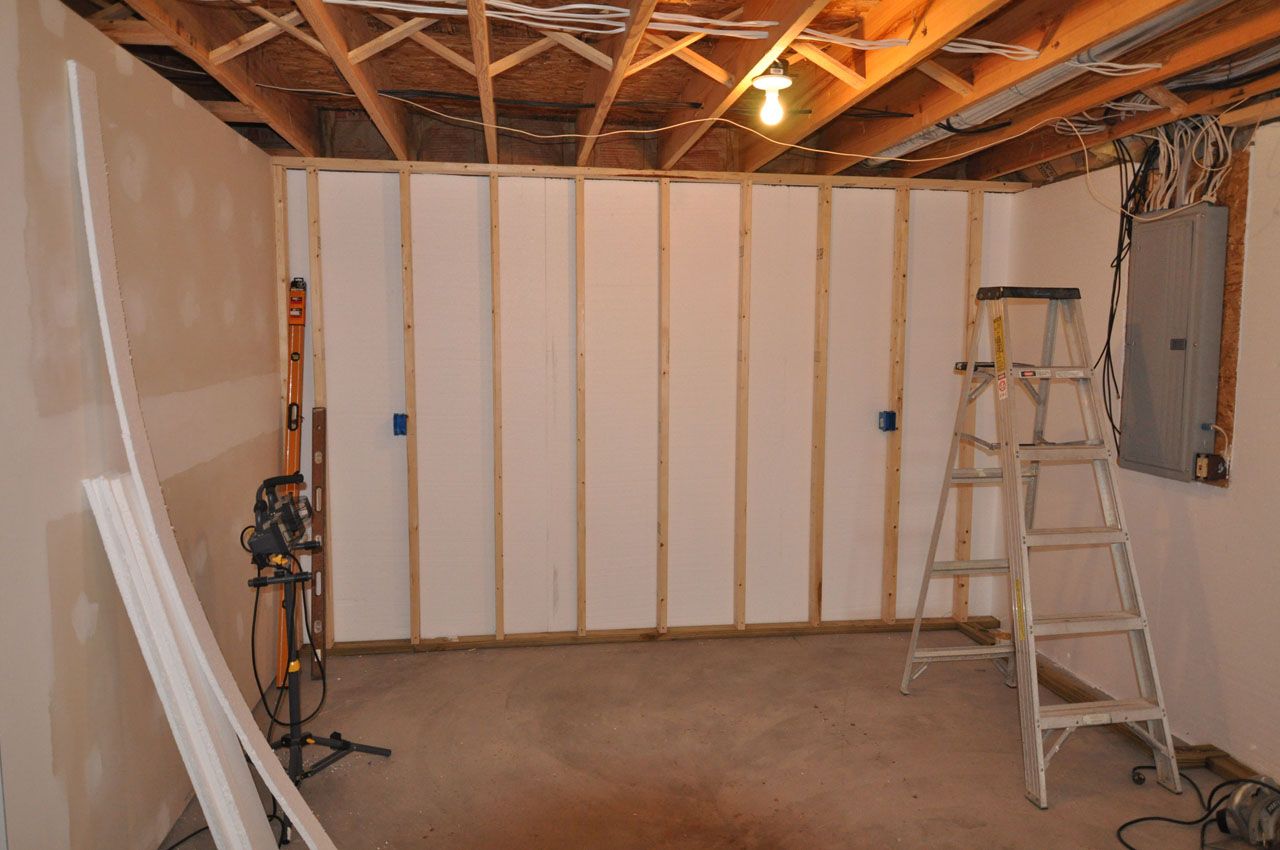

Под стены из гипсокартона можно смонтировать каркас из деревянных брусьев или металлопрофиля. Ровно установленная обрешетка, без перепадов и с вертикальным уровнем, – это самый важный этап подобной отделки. После установки каркаса остается только заложить его изоляцией, провести внутреннюю проводку и обшить гипсокартоном.

Из дерева

Каркас из дерева своими руками для установки гипсокартонных листов хорош тем, что это доступный материал, который легко режется, обладает экологической чистотой, тепло- и шумоизоляцией. Для обрешетки подбираются ровные крепкие бруски с толщиной в зависимости от перепада уровня вертикальной стены. Чаще всего используют рейки с размерами 30х30, 30х40, 40х40 или 50х50 мм. Резать нужные куски можно пилой или ножовкой по дереву.

Вдоль потолка и пола во всю длину стены из брусков делаются горизонтальные направляющие. Прикреплять их к деревянной стене лучше всего анкерами или саморезами по дереву 50 – 100 мм. Потом перпендикулярно им крепятся вертикальные бруски во всю высоту. Расстояние между ними зависит от ширины гипсокартонного листа, нужно устанавливать так, чтобы стыки находились ровно посередине бруска. После установки каждой рейки каркас проверяется по уровню.

Из металла

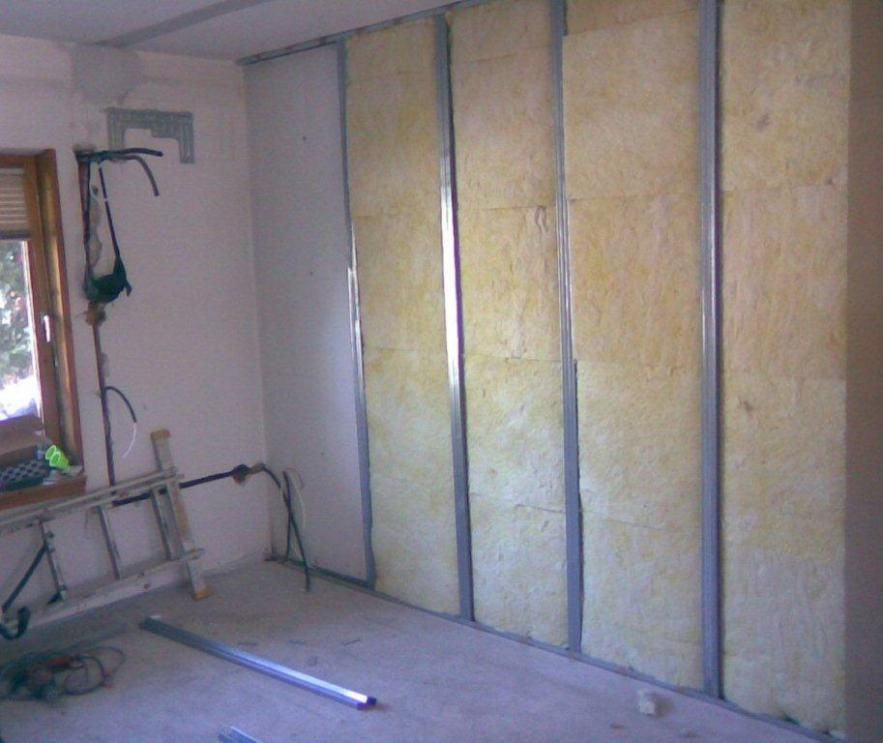

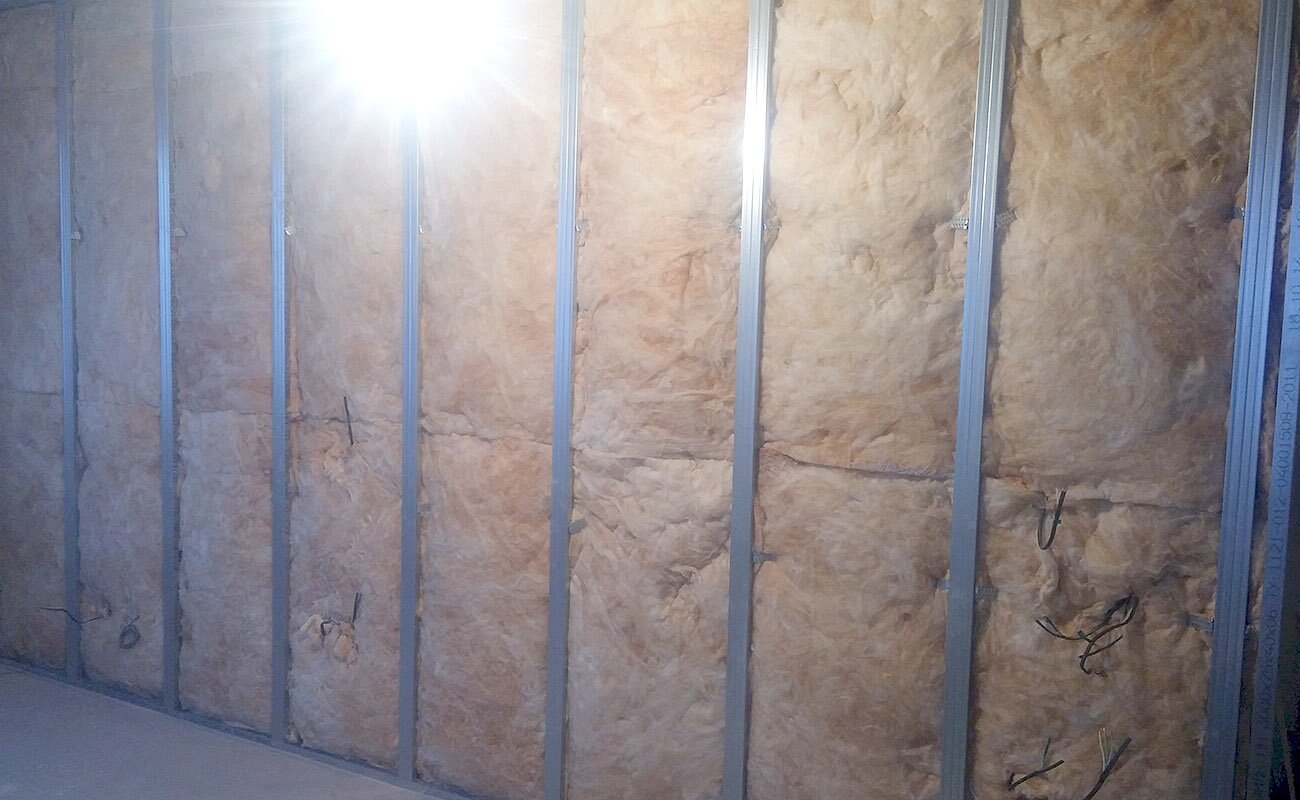

Профиль из металла для установки каркаса хорош тем, что достаточно прочен, легко режется, изгибается и прикрепляется к деревянному основанию. Чтобы правильно установить прочную обрешетку, требуется взять 2 его вида: направляющий и стоечный. Первый обозначается ПН, имеет гладкие боковые стены и служит для опоры стоек и перемычек. Размеры могут быть 28х27, 50х40, 65х40, 75х40 и 100х40 мм.

Стоечные профили имеют боковые ребра жесткости, именно они берут основную нагрузку будущего металлического каркаса. Размеры могут быть 50х50, 65х50, 75х50 и 100х50 мм. Так же, как и направляющие, эти виды имеют П-образную структуру, вставляются внутрь. Обозначаются они ПС.

После того как необходимое количество профилей подготовлено, нужно отрезать куски требуемой длины. Это легко делается болгаркой, если ее нет, то можно использовать ножницы по металлу. Для установки профилей к стене наиболее удачно использовать металлическое крепление типа «краб». В согнутом виде оно представляет собой деталь в форме буквы П с боковыми отверстиями для ввинчивания шурупов. Сначала эти «крабы» крепятся на все вертикальные размеченные ряды на расстоянии 40 – 50 см друг от друга. Потом к ним прикручиваются на саморезы по металлу стоечные профили. После этого к вертикальным рядам закрепляются горизонтальные перемычки, в результате получается жесткая конструкция в форме решетки.

Если по каким-то причинам креплений типа «краб» нет под рукой, то для каркаса можно использовать самодельные стойки из вырезанных кусочков профилей, также можно вставлять стыки стоечных в пазы направляющих. Есть комбинированные варианты конструкции обрешетки из деревянных брусьев и металлопрофиля. В этом случае делается каркас для установки теплоизоляции из дерева. Подбираются бруски 30х40, 40х40 или 50х50 мм – все зависит от толщины теплоизоляционного материала. Когда обрешетка из брусьев готова, и заложена изоляция, на нее крепится контробрешетка из металлических профилей, на которую потом ставятся листы ГКЛ.

Монтаж

Монтаж самого гипсокартона происходит в такой последовательности. Изнутри листов крепятся теплоизоляционные материалы. Можно использовать минеральную вату, пеноплекс, пенополистирол, пенопласт. Для гидроизоляции применяется пленка из пенофола или полиэтилена. Обшивать материал на каркасе можно с помощью небольших саморезов, специально предназначенных для металлопрофиля или гипсокартона. Шурупы вкручиваются по профилям на расстоянии 30 – 40 см.

Лучше использовать цельные листы, так получается меньше стыков, следовательно, потом тратится меньше времени и сил на выравнивание шпаклевкой. Но при этом тяжесть увеличивается, необходимо постоянно придерживать гипсокартон при монтаже, поэтому отделывать стены быстро и эффективно лучше всего вдвоем.

Бескаркасный метод

Существует бескаркасный метод отделки гипсокартоном в деревянном доме. Его достоинства в отсутствии необходимости делать сложную обрешетку из брусьев или металлического профиля, а также в сохранении максимального полезного пространства в помещении, ведь толщина между несущими стенами и листами ГКЛ будет наименьшей. Для крепления гипсокартона не нужны шурупы или саморезы, оно происходит с помощью клея.

Бескаркасный метод обшивки гипсокартоном можно использовать, только если максимальный перепад деревянных стен в доме не превышает 20 мм. Листы лучше подбирать толщиной 9,5 – 12,5 мм. Крепится гипсокартон на вертикальную поверхность с помощью клея на основе шпатлевки.

Для приготовления клея используют стартовую шпатлевку в соотношении 13 – 14 кг на 1 л воды, тщательно перемешивают миксером. Перед нанесением на стены их следует загрунтовать акриловой или полимерной грунтовкой глубокого проникновения. Для лучшего сцепления можно загрунтовать и сами листы гипсокартона. Затем шпателем наносят пятна клея шириной 130 – 150 мм на стены, сглаживают их и прислоняют лист, потом выравнивают его по уровню.

Эти операции повторяют со следующими листами. Необходимо, чтобы готовый клеевой состав не простаивал более 30 минут, иначе он густеет и теряет полезные свойства. Стыки между листами затем промазываются шпатлевкой и закрываются армирующей лентой.

Советы и рекомендации

Для монтажа лучше сразу позаботиться о наличии необходимых материалов и инструментов. Потребуются саморезы по дереву и по металлу – количество зависит от площади стен и вида каркаса. Для резки и разметки нужны рулетка, уровень, маркер, длинная линейка и малярный нож. Деревянные направляющие потребуют ножовки по дереву, а металлические профили ножниц по металлу или болгарки. Для крепления к стенам и профилям нужны дрель и шуруповерт.

Если способ крепления бескаркасный, то надо иметь емкость для замешивания клея, миксер, шпатель. В любом случае потребуется грунтовка глубокого проникновения. Для стыков нужна армирующая лента шириной не менее 50 мм. Сразу надо позаботиться и о нужном количестве шпатлевки для дальнейшей отделки стен.

Часто при креплении листов гипсокартона к каркасу новички сталкиваются с тем, что не видно место, под которым находится профиль, саморезы ввинчиваются в пустоту. Поэтому необходимо заранее разметить на поверхности ГКЛ места под закручивание шурупов.

Не нужно слишком сильно закручивать шуруп вглубь листа, если он прорывает бумажный слой, то крепление будет неэффективным, со временем такая основа может разрушаться. Надо, чтобы головка самореза точно прижималась к бумаге, не выше и не глубже поверхности. Поэтому работать шуруповертом следует максимально аккуратно.

Обзор отделки деревянного дома гипсокартоном, смотрите в следующем видео.

Об отделке дома гипсокартоном смотрите ниже.

Эффективные методы установки обшивки стен

Обшивка стены, пока она еще лежит на настиле, имеет множество преимуществ. Гравитация будет вашим другом, и вам будет легче выровнять обшивку по каркасу. Этот метод также предотвращает раскачивание стены по мере ее подъема, что может ослабить соединения. Но применение обшивки — это один из тех методов, который может сильно различаться в зависимости от используемых материалов, дизайна дома, местных норм и предпочтений строителя.Например, деревянная обшивка может быть установлена ​​вертикально или горизонтально (длинная сторона может быть перпендикулярна или параллельна стойкам). В этом проекте мы установили обшивку вертикально, но основная техника установки была бы такой же, если бы она располагалась горизонтально.

Мы уложили обшивку вертикально, чтобы создать вертикальные панели из фанеры, требуемые местными нормами. Вертикальная панель из фанеры представляет собой фанерную обшивку, которая стратегически размещается, прибивается гвоздями, а иногда даже приклеивается к каркасу в соответствии с подробными инструкциями, предоставленными инженером.Обычно его размещают так, чтобы длинный размер шел вертикально, чтобы связать вместе горизонтальные и вертикальные элементы каркаса. Эти панели повышают способность дома противостоять сильным ветрам и землетрясениям и часто располагаются в углах дома, вокруг оконных и дверных проемов. Если инженеру потребуются эти панели, на планах вы найдете подробные чертежи, показывающие, где именно их разместить и как установить (см. рисунок ниже).

Расположение вертикальных фанерных панелей





Горизонтальная обшивка Когда нет необходимости в вертикальных фанерных панелях, обшивка может быть уложена горизонтальными рядами. При горизонтальной схеме обшивку обычно оставляют до верхней плиты, а краевые лаги устанавливают после того, как стены выстоят. Поскольку горизонтальная обшивка не покрывает сразу всю длину стойки, ее легче настроить и сохранить на макете. Чтобы установить обшивку горизонтально, определите, насколько обшивка должна будет нависать над осадком, а затем проведите мелом линию по стойкам стены в 4 футах от этой точки. Выровняйте обшивку по меловой линии, сместив торцевые швы от ряда к ряду, чтобы швы не совпадали, и прибейте обшивку к стойкам.Если этого требуют местные правила, установите блокировку для поддержки горизонтальных швов.



Вертикальные фанерные панели

Панели, укрепляющие дом против боковых сил, таких как сильный ветер, могут иметь самые разные формы. В этом доме; тем не менее, инженер призвал к сплошной вертикальной фанерной обшивке, идущей от грязевого порога, по крайней мере, до середины краевой балки второго этажа, чтобы прочно соединить две системы пола. Это требование означало, что мы должны были использовать 4 фута. на 10 футов. листы фанеры для обшивки этих участков.

Установка обшивки Стеновая обшивка любого типа должна простираться от краевых балок первого этажа до нижней кромки передовых порогов. Прибивание обшивки к грязевым подоконникам обеспечивает структурную связь между стенами и фундаментом. Измерьте величину свеса от верхней части палубы до нижней части осыпи (в данном случае 13-3/4 дюйма). Затем поместите рулетку так, чтобы это расстояние проходило за нижнюю пластину, и измерьте до 10 футов.отметка. Отметив таким образом оба конца стены, проведите мелом на краевой балке над стеной, чтобы она служила направляющей для размещения верхнего края обшивки.

После проверки планов, чтобы определить, где требуются вертикальные фанерные панели (см. «Расположение вертикальных фанерных панелей»), мы отметили эти позиции на меловой линии. Мы выровняли фанерные листы по всей ширине по направляющей и прикрепили их в стратегически важных местах. Быстрее полностью прибить обшивку, когда все листы на месте.

Обшивка должна покрывать осадок. Чтобы учесть толщину системы перекрытия, подвесьте конец вашей ленты над стеной на эту величину и отметьте длину обшивки на другом конце. Вертикальные фанерные панели должны располагаться точно по планам, чтобы максимизировать прочность на сдвиг. со стены. Сначала поместите фанерную обшивку в этих местах, а остальную часть обшивки заполните позже.



Вырезать отверстия на месте

При установке обшивки листы должны выходить за дверные и оконные проемы; легче отрезать фанеру позже, чем отрезать ее заранее.Но не забудьте найти отверстия, прежде чем они будут полностью закрыты. Приметайте обшивку, чтобы удерживать ее на месте, затем измерьте и защелкните линии, чтобы указать расположение отверстий. Вырежьте (обсуждается в следующем разделе) отверстия циркулярной пилой. Когда обшивка установлена ​​и отверстия вырезаны, вернитесь назад и прибейте всю обшивку в соответствии с графиком прибивания гвоздей на чертежах.

Отметьте расположение проемов на обшивке до того, как стена будет полностью обшита.Когда обшивка будет закреплена на месте, соедините метки мелом или угольником для гипсокартона и вырежьте отверстия циркулярной пилой.



Перед поднятием задней стены мы обрамляли и обшивали переднюю стену примерно так же, за одним отмеченным исключением. Часть передней стены проходила за открытой лестницей, и балки пола наверху не могли ее стабилизировать. Эта секция стены также должна была поддерживать фронтонную стену слухового окна наверху, и крайняя балка, идущая поверх этой секции, была бы неподдерживаемой и слабой.Чтобы укрепить стену и создать лучшую опору для фронтона стены слухового окна, бригада использовала более длинные шпильки, которые подняли верхнюю плиту этой секции в соответствии с обшивкой настила второго этажа.



Квадрат для гипсокартона Квадрат для гипсокартона — это инструмент, используемый в основном в других профессиях, но производители могут использовать его для повышения скорости и точности установки обшивки. Это очень удобно для проецирования прямых линий от заводского края обшивки, которые служат направляющими линиями для прибивания гвоздей или резки.



Возведение необшитой стены По возможности обшить стену перед ее возведением. Если вы не можете, прибейте временные 2 раскоса по диагонали поперек каркаса от одного угла стены к другому. Эти распорки будут удерживать стену ровной при ее поднятии. Если стена небольшая или если она помещается между двумя другими отвесными стенами, раскосы могут не потребоваться.





Продолжайте крепление обшивки в соответствии со схемой прибивания гвоздей.Нарисуйте мелом линию на стене, чтобы указать положение нижней пластины.



Погружная резка Иногда вам нужно будет делать пропилы с помощью циркулярной пилы, которые не начинаются с края доски или листа. Эта техника называется погружной резкой. Одним из примеров такой процедуры является вырезание оконного проема в раме, который был обшит.

Чтобы сделать погружной пропил, установите лезвие на нужную глубину для материала, который вы режете, и убедитесь, что область под пропилом свободна.Расположитесь рядом с пилой, а не позади нее. Затем уберите защитный кожух пилы, чтобы обнажить лезвие. Положите передний край стола пилы на ложу и выровняйте полотно по линии пропила. Держа лезвие немного выше изделия, нажмите на спусковой крючок. Медленно и осторожно опустите полотно в ложу, сохраняя давление вниз и вперед на переднюю часть стола пилы. Когда стол пилы прилегает к заготовке, продолжайте рез до конца линии. Затем измените направление пилы и режьте до противоположного конца линии; никогда не тяните пилу назад.

Чтобы сделать погружной пропил, плотно прижмите переднюю часть пилы к заготовке, совместив лезвие с линией реза. Включите пилу и медленно опускайте ее, пока стол пилы полностью не сядет на заготовку.



Обшивка стен | JLC Онлайн

Обшивка – это покрытие, наносимое на здание с деревянным каркасом перед установкой сайдинга. Обшивка помогает раме сопротивляться сжатию, и при применении в соответствии со строгими техническими спецификациями обшивка может быть основным компонентом конструкции жесткой стены, чтобы противостоять сейсмической активности или сильному ветру.Он также стал неотъемлемой частью воздухонепроницаемости и устойчивости современных домов к атмосферным воздействиям.

Цель:
Продемонстрировать процесс установки обшивки стен

Необходимые навыки:
Базовое понимание каркаса и строительства стен
Меловая леска
Пневматический гвоздезабивной станок
Циркулярная пила
Фрезерный станок

Обшивка Словарь:
Фанера CDX : Фанера, используемая для обшивки клеем для наружных работ клей
WRB: Устойчивый к атмосферным воздействиям барьер, внешний слой, такой как домашняя пленка, который помогает предотвратить попадание влаги на обшивку и сборку стены.
Стена жесткости: Каркасная стена, обычно обшитая с обеих сторон, которая помогает зданию противостоять боковым силам, таким как ветер или сейсмические воздействия.

ОБШИВОЧНЫЕ МАТЕРИАЛЫ
На протяжении большей части истории этой страны для обшивки каркасных стен использовались пиломатериалы из хвойных пород, обычно из сосны. Будучи плотником, я делал много ремонтных работ в старых домах, и большинство домов, построенных до Второй мировой войны, были обшиты досками. Здесь, в Новой Англии, часто можно увидеть сосновые доски с бортиками, прибитыми к стойкам.

Затем, во время строительного бума после Второй мировой войны, фанера была представлена ​​как способ ускорить темпы производства. Вместо того, чтобы укладывать отдельные доски, строители могли намного быстрее покрыть каркас большими листами фанеры. Фанерная обшивка почти всегда соответствует стандарту CDX, что означает, что лицевая сторона имеет рейтинг C (некоторые расколы, тугие сучки до 1 1/2 дюйма и отверстия для сучков до 1 дюйма), а обратная сторона имеет рейтинг D (некоторые расколы с узлы и отверстия для узлов до 2 1/2 дюйма). Но наиболее важной частью этого уравнения является «Х», означающий, что фанера предназначена для наружного использования и может выдерживать некоторое воздействие влаги.

Обшивка из ориентированно-стружечной плиты (OSB) является менее дорогой альтернативой фанере и впервые начала набирать популярность в 1970-х и 1980-х годах. Ранние версии OSB были известны тем, что набухали и разрушались при контакте материала с влагой. Однако усовершенствования клеев и производства привели к тому, что продукты OSB стали более прочными и стабильными даже при воздействии влаги.

И в этом тысячелетии некоторые производители, такие как Huber, производят обшивку OSB со встроенным водостойким барьерами (WRBS) и изоляцией.

Ориентация на обшивках: горизонтальная или вертикальная?
Одним из аспектов настенной обшивки на стене, который является частью регионального регионального, часть личных предпочтений, а также указанная на разработке деталей является ориентация обшивки на здании. Я запрашивал конструкцию из многих частей страны, и каждый, казалось, был сильно проведен взгляды на тему, и каждое предложило логические объяснения относительно того, почему один метод был лучше, чем другой.Некоторые из этих мнений уважаемых разработчиков и авторов JLC включены сюда.

Когда я был плотником в Род-Айленде в 1980-х и 1990-х годах, в качестве обшивки мы использовали 1/2-дюймовую фанеру CDX, и я помню, что мы никогда не устанавливали фанеру вертикально. Однако с тех пор, как я переехал в Кейп-Код около 15 лет назад, обшивка стен на всех строящихся домах, которые я вижу, установлена ​​вертикально. Большая часть этой практики связана с разработкой обновленного кода сильного ветра.Чтобы соответствовать этим требованиям, инженеры размещают вертикальные листы в стратегических местах, чтобы помочь домам противостоять силам ветра. Но они не обязательно создают стены сдвига.

Я спросил Тима Улера, ведущего плотника компании Pioneer Builders в Порт-Орчард, штат Вашингтон, об ориентации, которую он предпочитает. Он сказал, что его бригады всегда устанавливают обшивку вертикально, если это не подходит для размера стены. Например, чтобы обшить 12-метровую стену, использовали 8-футовые вертикальные панели и 4-футовые горизонтальные.Улер строит в активной сейсмической зоне, и он сказал, что инженеры в его районе всегда указывают, что панели сдвига должны быть установлены вертикально.

Когда я задал те же вопросы Джону Спайеру, владельцу Spier Construction на Блок-Айленде, Род-Айленд, он сказал, что, за редким исключением, он укладывает свою обшивку горизонтально. Спир сказал, что для сложных домов, которые он обычно возводит, горизонтальная обшивка дает гораздо меньше отходов. Он также считает, что горизонтальная ориентация намного проще для создания зазоров между рядами, чтобы учесть оседание, сжатие и усадку каркаса.Остров Блок находится в зоне сильного ветра, и Спайер сказал, что обшивка обычно служит его сопротивлением подъему от пола до пола, и для этого легче укладывать горизонтальную обшивку. Наконец, он сказал, что он просто сильнее и жестче.

Нейт Элдон, владелец компании Eldon Builders в Кейп-Мей, штат Нью-Джерси, также строит в районе с сильным ветром. Он считает, что переход к вертикальной установке обшивки был вызван тем, что OSB не имеет определенной оси прочности, как фанера. Он также сказал, что OSB теперь выпускается в более длинных листах — 10 и 12 футов, — что позволяет одновременно обшивать стену и крайние балки.Элдон сказал, что они даже протестировали обшивку в некоторых конфигурациях, что позволяет строителям отказаться от некоторых прижимных ремней.

Я также задал вопрос об ориентации Нику Робертсону, специалисту по применению продукта в компании Huber Engineered Woods, производящей обшивку Zip System. Он предложил уникальную точку зрения, заявив, что Huber согласен с установкой Zip-оболочки вертикально или горизонтально, если инженер не указал тот или иной способ. Когда ряды установлены горизонтально, Huber также не возражает против того, чтобы торцевые швы располагались в шахматном порядке или выравнивались между рядами. Еще одна вещь, на которую указал Робертсон, заключалась в том, что вертикальная ориентация может быть проблематичной, когда кадр находится на расстоянии 2 футов от центра. В этой конфигурации листы поддерживаются только тремя стойками, что может вызвать проблемы, если требуется большая жесткость, особенно когда облицовка представляет собой покрытие, такое как штукатурка.

Эти различия во мнениях не были удивительными, и опытные строители, у которых я брал интервью, казались столь же непреклонными в отношении своей предпочтительной стратегии. Мой совет — рассмотреть обе стратегии и выяснить, какая из них лучше всего подходит для вас и вашей команды.Если ориентация не указана, также рекомендуется поговорить с местными строительными властями, чтобы узнать, какую ориентацию они предпочитают видеть. Имея это в виду, фотографии в этой статье охватывают основы как вертикальной, так и горизонтальной установки, но многие из одних и тех же правил установки применяются независимо от ориентации и независимо от материала обшивки.

Равные диагональные измерения между противоположными углами гарантируют, что стена будет квадратной.

ВЕРТИКАЛЬНАЯ ОРИЕНТАЦИЯ
Бригада монтажников из Кейп-Кода на этих первых фотографиях установила обшивку CDX вертикально и в поперечном направлении, указанном инженером, чтобы максимизировать прочность стеллажей и сопротивление ветру в стене. Как это обычно бывает, эта бригада прикрепила обшивку к раме, прежде чем поставить ее на место.

ПРИБОРКА ОБШИВКИ

Затем бригада прикрепляет обшивку к стойкам, используя рулетку, чтобы следовать схеме.В этом доме листы находятся на одном уровне с верхней пластиной и расщепляются на шпильку.

После завершения каркаса бригада производит диагональные измерения между противоположными углами стены. Верхняя пластина стены простукивается до тех пор, пока размеры точно не совпадут, что гарантирует квадратность стены. Затем бригада прикрепляет обшивку к шпилькам, измеряя с одного конца рулеткой, чтобы гвоздями следить за разметкой.Они делают листы обшивки заподлицо с верхней пластиной и устанавливают обшивку так, чтобы край проходил по середине стойки.

ВЫРЕЗАТЬ ОТВЕРСТИЯ

Рабочий вырезает оконный проем с помощью фрезера, оснащенного фрезой с направляющими подшипниками. Отверстия также можно вырезать циркулярной или сабельной пилой. Обшивка обычно прибивается к каркасу по краям и вокруг отверстий с помощью гвоздей с круглым стержнем 6d или обычных гвоздей 8d (или их пневматических эквивалентов) на расстоянии 4 дюйма от центра, а гвозди вдоль стоек вбиваются через каждые 6 дюймов o.в.

Когда листы обшивки прибиты на место, член бригады использует фрезер, оснащенный фрезой с направляющими подшипниками, чтобы вырезать оконные проемы. Как только фреза проходит сквозь обшивку, подшипник следует за грубо обрамленным отверстием окна. Некоторые рамщики предпочитают вырезать отверстия, проводя линии мелом, а затем пиля по этим линиям. После того, как отверстия вырезаны, бригада имеет легкий доступ для забивания отверстий по периметру. Затем они могут завершить прибивание гвоздями поля обшивки.Как правило, края листов и периметры проема прибиваются на расстоянии 4 дюймов от центра, а гвозди вдоль стоек забиваются через каждые 6 дюймов. В большинстве юрисдикций для крепления обшивки требуются гвозди с круглым стержнем 6d или обычные гвозди 8d.

РАБОТА С ДИСКАМИ

Обшивка устанавливается и обрезается по длине таким образом, чтобы панели перекрывали нижние плиты, краевые балки и бортик. Когда бригада поднимает стену, обшивка в нижней части стены закрывает край балки.

Бригада устанавливает обшивку таким образом, чтобы панели перекрывались и выступали за пределы днищевых плит, краевой балки и грязевого порога. После измерения, чтобы определить, какая часть этой длины необходима для покрытия краевой балки и корыта, рабочий делает меловую линию и отрезает лишнюю обшивку циркулярной пилой. Когда бригада поднимает стену, обшивка в нижней части стены закрывает край балки. После того, как все стены установлены, бригада прибивает обшивку к грязевым подоконникам и краевым балкам, чтобы связать каркас стены с каркасом пола.

ЗАПОЛНЕНИЕ

После возведения стены убедитесь, что обшивка прибита гвоздями к передним порогам и краевой балке.

Некоторые секции стен в этом доме были спроектированы таким образом, чтобы увеличить прочность на стеллажи с помощью листов обшивки, размещенных в определенных местах стоек. Такое размещение листов означало, что после возведения стен необходимо было заполнить небольшие полосы. Кроме того, короткие выступы во внешней стене были подняты без обшивки, а затем эти участки были засыпаны.Эти секции накладываются на угловые шпильки, чтобы помочь связать соседние стены вместе.

Когда вся обшивка прибита к стойкам, член бригады обходит дом по периметру, чтобы убедиться, что обшивка прибита к бортам и краевой балке. Из-за секций обшивки с заполнением бригада установила домашнюю пленку после того, как стены были подняты.

ГОРИЗОНТАЛЬНАЯ ОРИЕНТАЦИЯ
Как и в случае с вертикальной ориентацией, бригада сначала выравнивает каркас стены, а затем наносит мелом линию для горизонтального размещения обшивки.Когда стойки видны за краем первого ряда, бригада может отрегулировать расстояние между стойками, чтобы они оставались прямыми, пока обшивка прибивается на место.

Выровняв стену, бригада наносит мелом линию на стойки, чтобы направлять размещение обшивки. С расположением, отмеченным на обшивке, можно изменить расстояние между стойками, чтобы стойки оставались прямыми. Прикрепляя обшивку, избегайте забивания «финишеров» (гвоздей, которые не попадают в каркас) или чрезмерного забивания креплений. Чтобы расположить стыки в шахматном порядке, начните второй ряд с половины листа обшивки. Пока один рабочий вырезает оконные проемы, другой может прибивать обшивку.Гораздо проще прикрепить пленку к обшивке до возведения стены, чем после.

Второй ряд начинается с половины листа так, чтобы конечные швы между рядами располагались в шахматном порядке. Один человек вырезает оконные проемы фрезером, как и раньше, а другой прибивает обшивку гвоздями. Завершающим этапом перед возведением стены является прикрепление степлером к обшивке.

Фотографии Роу Осборна

Обшивка | Наружная обшивка стен и крыши

Что такое обшивка?

Обшивка

применяется как в жилом, так и в коммерческом строительстве. Это относится к доскам или панелям, которые выстилают стены, пол и крышу. В то время как внешняя обшивка изготавливается из нескольких типов материалов, основная функция остается неизменной: создать поверхность, на которую можно поместить другие материалы, чтобы повысить устойчивость дома и обеспечить повышенную изоляцию.



Типы обшивки

Существует два основных типа обшивки стен: структурная и ненесущая. В то время как структурная обшивка повышает устойчивость здания, неструктурная обшивка улучшает изоляцию.

Обшивка стен – это прежде всего конструкционный материал. Он крепится к каркасу наружной стены и предотвращает раскачивание и изгиб стен. Строители используют обшивку в качестве прибивочной основы для сайдинга, создавая стены здания.

Ненесущая обшивка может быть нанесена на наружную стену здания и называется «изолирующей обшивкой», поскольку она блокирует проникновение ветра и воды в дом.



Материалы обшивки

Существует множество вариантов обшивки наружных стен, причем деревянная обшивка является одним из наиболее часто используемых материалов. Деревянные обшивочные материалы включают фанеру, ориентированно-стружечные плиты (OSB) и вафельные плиты.

Фанера изготавливается из цельных листов древесины, поперечно ламинированных. Это увеличивает жесткость материала и придает ему прочность. Фанера известна своим легким весом и влагостойкостью.

Ориентированно-стружечная плита

(OSB) изготавливается из сотен тонких древесных стружек, которые спрессовываются горячим способом с помощью клея из воска и смолы.Эта обшивка стен плотная, без мягких мест, которые бывают у фанеры. Обычно он дешевле фанеры, что делает его популярным вариантом из-за его долговечности и стоимости.

Вафельная плита изготавливается путем прессования небольших кусочков древесных отходов в гидравлическом прессе и их склеивания. Это самый дешевый вариант деревянной обшивки, но он также самый непрочный и наименее водостойкий.

Популярной альтернативой деревянной обшивке является обшивка на основе гипса, также известная как гипсокартон или гипсокартон. Он более прочен, чем деревянная обшивка, и более экономичен.

Мы разработали наружную стеновую обшивку GlasRoc®, обеспечивающую водонепроницаемость, огнестойкость, устойчивость к плесени и влаге. Наш продукт также совместим с системами наружных стен и режется как обычный гипс. GlasRoc® — это легкий и прочный вариант для вашей наружной обшивки.



Правильный выбор обшивки

Существует множество факторов, которые следует учитывать при выборе наилучшего материала для обшивки.Наряду с требованиями бюджета и структурной безопасности вам также необходимо проанализировать климатические условия и экологические угрозы в вашем районе. Дома во влажных регионах нуждаются в большем количестве вариантов контроля влажности, в то время как здания в зонах ураганов и сильных ветров нуждаются в дополнительном укреплении.

Также необходимо учитывать материалы, которые вы планируете прикрепить к обшивке стены. Кирпич, штукатурка и деревянный сайдинг имеют разные требования и по-своему реагируют на материалы обшивки.

Выбранная вами обшивка существенно влияет на удобство и долговечность конструкции.Выбирая обшивку стен, которая изолирует ваш дом от ветра и влаги, вы создаете жилое пространство, обеспечивающее комфорт и безопасность.

Что такое обшивка? Как использовать обшивку в строительстве

Если вы работали на строящемся жилом или коммерческом здании, вы, вероятно, заметили обшивку, которая представляет собой внешний слой или кожух (часто сделанный из дерева), который строительные бригады укладывают на здание. Обшивка защищает пол, потолок, крышу и каркас стен, а также покрывает весь каркас здания, придавая ему прочную форму.Этот структурный слой наносится перед установкой эстетических элементов, таких как черепица или кирпичная облицовка.

Что делает обшивка?

Обшивка служит нескольким целям: она защищает от непогоды, обеспечивает основу для таких материалов, как кровля, сайдинг и напольные покрытия, а также укрепляет конструкцию от внутренних и внешних сил. Существует несколько различных типов обшивки: наружная стена, пол и крыша.

Обшивка наружных стен

Обшивка наружных стен является наиболее распространенным типом обшивки и выполняет структурные или неконструктивные функции.

• Структурная обшивка укрепляет здание, обеспечивая поддержку. Он повышает прочность каркаса на сдвиг, что означает, что он помогает противостоять силам трения и помогает предотвратить раскачивание или изгиб, которые могут возникнуть в экстремальных погодных условиях или при оседании фундамента дома.
• Ненесущая оболочка обеспечивает изоляцию. В качестве дополнительного слоя к каркасу он помогает удерживать тепло и не пропускает ветер и воду.

Обшивка пола

Обшивка пола, как правило, является первой обшивкой, устанавливаемой во время строительства, поскольку она обеспечивает платформу для рабочих.Он также обеспечивает существенную структурную поддержку и передает динамические нагрузки от перекрытий и балок сверху на землю под землей.

Обшивка крыши

Обшивка крыши обеспечивает боковую поддержку каркаса крыши. Он передает усилия вниз по стропилам и фермам и помогает равномерно распределить вес по всей крыше, чтобы предотвратить ее провисание или прогибание. Кровельная обшивка также выступает в качестве основы для черепицы и помогает остановить протечки.

Типы обшивочных материалов

Обшивка изготавливается из нескольких различных материалов, включая дерево, ДВП, цемент, гипс и стекломат.

Дерево

Деревянная обшивка используется для наружных стен, полов и крыш. Древесина является наиболее распространенным материалом для обшивки и поставляется в трех различных составах: фанера, ориентированно-стружечная плита (OSB) и вафельная плита. Вот некоторые другие характеристики различных видов деревянной обшивки:

• Фанерная обшивка изготовлена ​​из поперечно склеенных древесных листов. Обшивка из фанеры долговечна и прочна, но существует риск образования мягких участков, которые со временем могут вызвать структурные проблемы.
• Ориентированно-стружечная плита (OSB) изготавливается из склеенной между собой древесной стружки. OSB легкие, гибкие и недорогие, но имеют тенденцию набухать во влажном состоянии, что может привести к повреждению каркаса. Как правило, ОСБ более восприимчива к влаге, чем фанера.
• Вафельная плита изготовлена ​​из прессованных кусков деревянных панелей. Вафельная плита — самый дешевый вариант древесины. Вафельная плита впитывает влагу быстрее, чем фанера и OSB, и поэтому лучше всего подходит для участков, не подвергающихся сильному воздействию элементов, таких как обшивка пола.

ДВП

Древесноволокнистая плита

, инженерная композитная плита, изготовленная из целлюлозного волокна растительного происхождения, может использоваться для обшивки наружных стен или обшивки крыши. Строители устанавливают ДВП чаще всего поверх обшивки из фанеры или ОСП для дополнительной звукоизоляции. Дровяная плита сама по себе недостаточно прочна, чтобы быть единственным источником обшивки, но это доступный вариант изоляции.

Цементная плита

Строители используют цементные плиты в основном для структурной обшивки наружных стен.Цементная плита армирована сеткой из стекловолокна и благодаря своему тяжелому основанию является идеальной основой для облицовки кирпичом или керамической плиткой. Цемент негорюч и влагостоек.

Гипс

Гипс

— популярная альтернатива древесине, которую строители в основном используют для ненесущих наружных стен. Гипс особенно полезен, потому что он огне- и звуконепроницаем, что делает его идеальным материалом для изоляции. Гипс доступный, прочный и легкий, но не влагостойкий.

Стекломат

Подобно гипсовой обшивке, стекломат имеет гипсовую сердцевину и внешнюю оболочку из стекловолокна, а не из бумаги. Этот тип обшивки идеально подходит для защиты от влаги и плесени и лучше всего подходит для наружных стен. Благодаря своей прочности, доступности и простоте установки обшивка из стекломата широко используется в коммерческом строительстве.

MT Copeland предлагает онлайн-уроки на основе видео, которые дают вам основы основ строительства с реальными приложениями, такими как как работает каркас дома . Занятия включают профессионально созданные видеоролики, которые преподают практикующие мастера, а также дополнительные загружаемые материалы, такие как викторины, чертежи и другие материалы, которые помогут вам освоить навыки.

(PDF) Характеристики плоскостного сдвига стеновых систем обшивки из гипсокартона с деревянным каркасом при циклической стеллажной нагрузке

А. М. Мемари, Р. Л. Солноски

порт Бич, 109-120.

[2] Научно-исследовательский институт землетрясений (1990) Отчет о разведке землетрясений Лома-Приета.Землетрясение Spec-

тра, 6, 43-48.

[3] Научно-исследовательский институт землетрясений (1995) Отчет о разведке землетрясений в Нортридже. Спектры землетрясений,

2, 1-104.

[4] Serrette, R. L., Encalada, J., JuadinesM. и Нгуен, Х. (1997) Статическое поведение стеллажей фанеры, ОСП, гипса,

и стен из ДВП с металлическим каркасом. Журнал структурной инженерии, 123, 1079-1086.

http://dx.doi.org/10.1061/(ASCE)0733-9445(1997)123:8(1079)

[5] Чен, К.Y., Boudreault, F.A., Branston, A.E. and Rogers, C.A. (2006) Поведение легкого стального каркаса из дерева

Стены сдвига из конструкционных панелей. Канадский журнал гражданского строительства, 33, 573-587. http://dx.doi.org/10.1139/l06-015

[6] Karacabeyli, E. and Ceccotti, A. (1999) Стены с деревянным каркасом с гвоздями для сейсмических нагрузок: результаты испытаний и проектирование

Соображения. Proceedings, Structural Engineering World Wide, Paper Reference T207-6, 1-9.

[7] Уанг, К. и Гатто, К.(2003) Влияние отделочных материалов и динамической нагрузки на циклическую реакцию рамы Wood-

Shearwalls. Журнал структурной инженерии, 129, 1394-1402.

http://dx. doi.org/10.1061/(ASCE)0733-9445(2003)129:10(1394)

[8] Hart, GC, Jain, A., Dumortier, A., Simsir, К. и Барнс, MS (2012) Начало структурных повреждений оштукатуренных стен.

Конструктивное проектирование высотных и специальных зданий, 21, 16-27. http://dx.doi.org/10.1002/tal.595

[9] Харт, Г.C., Hortacsu, A., Simsir, C. и Jain, A. (2010) Характеристики стен жесткости из гипсокартона: UC Irvine и CSU San

Jose Tests. Конструктивное проектирование высотных и специальных зданий, 19, 309-345.

[10] Вулф, Р. В. (1983) Вклад гипсовых стеновых панелей в сопротивление скольжению стен с легким каркасом. Лесные товары

Лабораторный исследовательский документ FPL439, Министерство сельского хозяйства США, Мэдисон.

[11] Скэггс, Т. Д. и Роуз, Дж. Д. (1998) Испытание на сдвиг стен из деревянных конструкционных панелей циклическими нагрузками.Труды, Structural Engineering World Wide,

, 1-10.

[12] Макмаллин, К.М. и Меррик, Д. (2002) Сейсмические характеристики гипсовых стен: программа экспериментальных испытаний,

CUREE-Caltech Wood-Frame Project. Консорциум университетов по исследованиям в области сейсмостойкого строительства, Rich-

mond.

[13] Арнольд, А.Е., Уанг, К.М. и Филиатро, А. (2003) Циклическое поведение и ремонт штукатурки и гипсового деревянного каркаса

Стены: Фаза I. Консорциум университетов по исследованиям в области инженерии землетрясений, Ричмонд.

[14] Ли Т., Като М., Мацумия Т., Суита К.Н. и Накашима, М. (2007 г.) Оценка сейсмических характеристик несущих конструкций, отличных от

: перегородки из гипсокартона. Землетрясение и структурная динамика, 36, 367-382.

[15] ван де Линдт, Дж.В. (2008) Экспериментальное исследование влияния многократных землетрясений на структурную целостность деревянного каркаса

. Журнал «Практика проектирования и строительства», 13, 111–117.

http://dx.doi.org/10.1061/(ASCE)1084-0680(2008)13:3(111)

[16] Zacher, E.G. и Грей, Р.Г. (1985) Динамические испытания деревянных каркасных стен на сдвиг. Протоколы 57-й ежегодной конференции SEAOC

, Калифорнийская ассоциация инженеров-строителей, Сан-Франциско, 41–61.

[17] NAHB (1997) Монотонное испытание стен жесткости из холодногнутой стали с отверстиями. Исследовательский центр NAHB, Inc.,

Американский институт чугуна и стали, Вашингтон, округ Колумбия.

[18] SEAOSC (1997) Стандартный метод испытаний циклической обратной нагрузкой на сопротивление сдвигу каркасных стен зданий.

Ассоциация инженеров-строителей Южной Калифорнии, Уиттиер.

[19] Берсофский А.М. (2004) Оценка сейсмических характеристик гипсокартонных перегородок. РС. Диссертация, Университет

Калифорнии, Сан-Диего.

[20] Мемари, А.М., Касал, Б., Манбек, Х.Б. и Адамс, А.Р. (2009) Оценка сопротивления поперечной нагрузке деревянных и

стальных перегородок, работающих на сдвиг. Журнал архитектурной инженерии, 15, 122-130.

http://dx.doi.org/10.1061/(ASCE)1076-0431(2009)15:4(122)

[21] ASTM (1998) Стандартные методы испытаний прочности проводимости панелей для строительства. ASTM

E72-98, Западный Коншохокен.

[22] ASTM (2000) Стандартная практика испытаний статической нагрузкой на сопротивление сдвигу каркасных стен зданий. ASTM

E564-00, Западный Коншохокен.

[23] ASTM (2002) Стандартный метод испытаний циклической (обратной) нагрузкой на сопротивление сдвигу стен зданий.

ASTM E 2126-02a, Западный Коншохокен.

[24] Кравинклер, Х., Паризи, Ф., Ибарра, Л., Аюб, А. и Медина, Р. (2002) Разработка протокола испытаний деревянных

рамных конструкций. CUREE—Caltech Woodframe Project, Консорциум университетов по исследованиям в области инженерии землетрясений,

, Ричмонд.

Что такое гипсовая обшивка? | сделай сам.ком

Гипсовая обшивка может быть более известна как гипсокартон. Гипсокартон или гипсовая обшивка используется почти исключительно при возведении стен в домах и зданиях.Несмотря на то, что гипсовая обшивка используется постоянно, мало кто о ней знает. Следующая статья поможет объяснить, что такое гипсовая обшивка, как она используется, из чего сделана и другие подробности.

Другие наименования гипсовой обшивки

В строительной отрасли часто встречаются одинаковые продукты, но с разными названиями, связанными с ними. Гипсовая обшивка, безусловно, ничем не отличается. Помимо того, что он известен как гипсокартон, он также известен как гипсокартон.Его также можно назвать наружной стеновой панелью.

Использование гипсовой обшивки

Материал часто используется в качестве внутреннего покрытия стен в виде гипсокартона. Гипсовая обшивка также может быть использована в качестве наружной подложки. Внешний вариант устойчив к воде и крепится к внешней стене. Он не предназначен для покраски или использования в качестве внешней стены, а в качестве основания для нее. К наружной гипсовой обшивке можно прикрепить деревянный, виниловый и металлический сайдинг. Также можно прикрепить черепицу, каменную фанеру и штукатурку.Наружная гипсовая обшивка выполнена из водостойкой сердцевины, обработанной воском. Затем на боковые, переднюю и заднюю стороны гипсовой обшивки наносят водоотталкивающую бумагу. Внутренняя гипсовая обшивка покрывается толстым слоем с обеих сторон и используется для покрытия каркасов стен.

Из чего состоит гипсовая обшивка

Настоящее название гипса — дигидроксид сульфата кальция, но он также известен как сульфат извести. Обычно вы найдете гипс под землей и рядом с отложениями известняка и других минералов, которые образовались в результате испарения.Алебастр — это обычная чистая форма гипса, которая представляет собой чистое белое кристаллическое вещество. Суровая и сухая пустынная местность также может образовывать гипс. Кристаллы, образующиеся таким образом, имеют вид лепестка и широко известны как «роза пустыни».

Другое применение

Гипс химически связывается с водой и нагревается для удаления влаги. Порошок, полученный в результате этого процесса, известен как «обожженный гипс». Цвет не меняется, несмотря на название. Добавление воды в обожженный гипс заставит его затвердеть.Он используется в гипсе в качестве формовочного агента, но многие школьники лучше всего знают обожженный гипс как мел. Гипс используется как способ укрепления почвы и часто используется садоводами, у которых в почве слишком много глины. В цементе также используется гипс.

Типы и размеры

Гипсовая обшивка производится по определенным стилям и стандартам размеров. Наружная гипсовая обшивка часто имеет толщину 1/2 дюйма и ширину 2 фута. Этот сорт также изготавливается с кромкой в ​​виде шипа и паза.Вы также можете найти листы толщиной 1/2 дюйма и 5/8 дюйма с краем шириной 4 фута. Внутренняя гипсовая обшивка представлена ​​листами шириной 24 и 48 дюймов и длиной 8 или 9 футов.

Сохранение обшивки в сухом состоянии в стенах с двойными стойками High-R — исследование WUFI

Стены с двойными стойками

стали популярным и экономичным способом создания хорошо изолированных ограждающих конструкций: два 2×4, разнесенных друг от друга, легко образуют стену толщиной R-40+/10,5″. целлюлозы или стекловолокна, как быстро, так и по доступной цене.

Но как они справляются с влажностью? Давайте исследуем с помощью моделирования WUFI Pro. (WUFI Pro обеспечивает почасовое гидротермическое моделирование на основе внутреннего и внешнего климата и исходных материалов.)

Одна из проблем, связанных с такими стенами с двойными стойками, заключается в том, что они добавляют очень большое количество изоляции внутри внешней структурной обшивки. Эта обшивка, как правило, представляет собой парозащиту класса II/низкий уровень III — WUFI использует проницаемость OSB на дюйм, которая варьируется от 0,2 до 3 проницаемости.Возникает вопрос: не отсыреет ли обшивка OSB, тем самым повысится вероятность появления гнили и плесени? Мы хотим, чтобы этот важный структурный элемент не подвергался гниению, даже когда непредвиденная влага (например, утечка воздуха внутри помещения, ливень снаружи) попадает на плиту OSB. Большой запас влагопоглощающей способности OSB гарантирует, что здание будет оставаться в вертикальном положении в течение длительного времени, поддерживать хороший уровень качества воздуха в помещении и делает наши стены с высокой изоляцией (пассивного дома?) максимально устойчивыми.

Ученые-строители, архитекторы и строители, проектирующие и тестирующие такие стены, пришли к единому мнению, что вентилируемый экран от дождя является важным первым шагом для предотвращения намокания обшивки.Если какая-либо влага попадет на обшивку — будь то влага, которая распространилась изнутри, или утечка дождя через WRB снаружи — она должна иметь возможность высохнуть наружу с помощью этого вентилируемого пространства. Строительные нормы и правила также признают это, и для стен с минимальной нормой (плохо изолированных, совсем не герметичных) в большинстве случаев может показаться, что это сработало. Однако, если вы строите стены из двойных стоек, достаточно ли этого?

Какой уровень влажности безопасен?

Вопрос, на который мы должны ответить в первую очередь: насколько сухим является покрытие, достаточное для того, чтобы избежать гниения и образования плесени? В древесине обычно содержится около 12 миллионов процентов влаги, и немного больше влажности не повредит. Но в какой момент это начинает болеть? С момента публикации в 1930-х годах (Hunt and Garret, 1938) и повторного подтверждения во многих исследованиях с тех пор (Viitanen 1996, 1991 и т. д., см. ссылки внизу) содержание влаги в древесине ниже 20% полностью подавляет развитие грибков. (Примечание: существует много споров и неуверенности в том, насколько выше 20% может достичь древесина, прежде чем она повредится, поскольку это зависит от специфики древесины, спор и климата). Содержание влаги 20% примерно соответствует относительной влажности выше 90% на поверхности материала.Тем не менее, для обшивки OSB мы ищем несколько более низкий M% древесины из-за более низкого показателя проницаемости древесины и более высокого риска разбухания/повреждения из-за разложения клея. Pro Clima, в соответствии с немецкими стандартами, рекомендует не превышать 15M% (±3%) для OSB/фанеры, что близко соответствует пределу содержания влаги (mc) в справочнике по конструкционной древесине APA (2002 г.) 16% (mc) для OSB.

Также важно учитывать, когда температура древесины падает ниже 40°-50°F. Споры плесени ниже 40°F не будут расти даже при высокой влажности.Но при температуре выше 50°F при высоком содержании влаги споры плесени могут расти. Следовательно, если содержание влаги когда-либо превысит безопасный уровень, желательно, чтобы это происходило только тогда, когда температура значительно ниже 50°F (еще один порог безопасности). Стандарт ASHRAE 160 также формализует это как относительную влажность 80% и среднюю 30-дневную температуру ниже 41°F.

Итак, давайте запустим некоторые модели WUFI для Бостона, Массачусетс, на стенах с INTELLO Plus и без него в качестве интеллектуального замедлителя пара, и посмотрим, какая стена с двойными стойками безопасна, а какая нет, и какие запасы безопасности предлагает каждая сборка.

Стекловолокно на внутренней стороне воздухонепроницаемой стены из OSB/ZIP с двойными стойками

Прежде всего, стена с двойной изоляцией из стекловолокна. Это будет самая дешевая высокоэффективная стена, которую можно спроектировать или построить, но мы хотели бы знать, не тратим ли мы деньги впустую и не должны ли мы восстанавливать ее через 5-10 лет из-за повреждений, поэтому мы делаем модель WUFI, чтобы увидеть, если 5/8-дюймовый OSB, защищенный WRB с проницаемостью 33, безопасен — сначала без INTELLO Plus внутри, а затем с его установкой внутри.

Эта стена имеет гипсокартон внутри, который был смоделирован как внутренний воздухонепроницаемый слой.Мы включили только влагу, обусловленную диффузией, и проигнорировали эффекты теплового байпаса. Если этот внутренний воздушный барьер будет скомпрометирован домовладельцем или отсутствует гипсокартон на перегородках/поле, результат будет намного хуже. Но ради аргумента мы игнорируем те недостатки, присущие воздухонепроницаемому гипсокартону.

Таким образом, даже при идеальном внутреннем воздушном барьере приведенные ниже результаты показывают, что относительная влажность на поверхности OSB и M% внутренних 5 мм OSB превышает 26% и остается выше 20M% до поздней весны. Поверхность OSB испытывает относительную влажность выше 95%, когда температура намного выше 50F°.

Оба графика показывают, что данная сборка подвержена росту грибков/плесени и связанному с этим негативному воздействию на конструкцию и качество воздуха в помещении. На 475 мы хотели бы видеть запас прочности в нашей стене, поэтому приведенная выше сборка слишком рискованна и неприемлема на наш взгляд.

Двойная шпилька из стекловолокна с INTELLO Plus

Исследование WUFI сборки с двумя шпильками, в которой используется INTELLO Plus от ProClima в качестве интеллектуальной системы парозащиты/герметичности, показывает, что OSB остается ниже 15 млн %, а также значительно ниже порога безопасности, установленного стандартом ASHRAE Standard 160.Чтобы обеспечить воздухонепроницаемость и надежную сборку, 475 выступает за то, чтобы внутренний воздухонепроницаемый слой был проверен, проверен и защищен.

Это обеспечивает буфер безопасности, который мы хотели бы видеть. Даже если в воздухонепроницаемом слое есть небольшие погрешности или на OSB попадает дополнительный дождь (например, 1% дождевой воды из ASHRAE 160), эта стена может использовать свой дополнительный запас буферизации влаги, чтобы поддерживать обшивку в хорошем состоянии до того, как начнутся какие-либо повреждения. произойти — хорошая характеристика для сверхизолированной конструкции, которая предназначена для работы в течение десятилетий.

Двойная целлюлозная стена без внутреннего пароизолятора

Деталь стены с двумя стойками DWG — доступен для бесплатной загрузки по адресу 475

Часто отмечается, что плотная целлюлоза обладает буферной способностью к влаге, и CIMA утверждает, что при использовании целлюлозы не требуется пароизоляция из-за этих свойств. Мы думаем, что такое общее заявление является довольно смелым заявлением, особенно когда мы начинаем строить стены толщиной 10 дюймов и иметь наружную обшивку из OSB, препятствующей проникновению пара.Это исследование покажет, делает ли ProClima INTELLO Plus более щадящей суперизолированную стену R-40+.

Проблема в этом случае снова заключается в том, что внешняя обшивка OSB будет замедлять движение пара из изолированной полости наружу в зимних условиях. Например, когда на улице 20°F, движение пара происходит изнутри наружу за счет диффузии или утечки воздуха/конвекции. Это связано с тем, что внешнее давление пара зимой почти всегда намного ниже снаружи, чем в теплом/комфортном интерьере.Например, даже когда на улице 100% относительной влажности при 20°F, точка росы составляет 20°F снаружи, а точка росы составляет 40°F внутри, когда у нас 35% относительной влажности/68°F. А поскольку обшивка OSB будет иметь практически ту же температуру, что и наружная температура, можно ожидать конденсации влаги на OSB в этих условиях (это покажет оценка точки росы или метод Глейзера).

Приведенные выше графики показывают, что буферизация влаги целлюлозой действительно помогает теоретически в стенах, моделируемых только диффузией WUFI.Он ограничивает M% значением чуть ниже 20, что является практически безопасным и не оставляет права на ошибку. Однако относительная влажность остается выше 80% в течение более 30 дней, когда температура OSB достигает 40°F и даже 50°F. Это согласуется с заявлениями Джона Штрауба в статье советника по экологическому строительству о целлюлозных стенах с двойными шпильками, в которых он отмечает, что контролируемые стены находятся « прямо на грани между опасными и безопасными ». Уровень влажности контролируемых стен достигает 20%, а весной даже превышает 30%.Скорее всего, это вызвано тепловым байпасом/конвективными петлями/утечками воздуха, которые повышают уровень влажности OSB выше результатов моделирования WUFI. Затем в статье GBA отмечается: Сообщение для строителей стен с двойными стойками простое: не испортите детали. «Эти стены на краю», — сказал Штраубе.

Стена из двойных стоек с уплотнением ProClima INTELLO Plus

С INTELLO Plus как частью интеллектуальной системы герметизации ProClima внутри, такой же плотной упаковки 10.Стенка толщиной 5 дюймов обеспечит воздухонепроницаемость в течение длительного времени (ленты TESCON прошли испытания на 100 лет плюс ускоренное старение) и сохранят целлюлозу и OSB гораздо более сухими. Расчеты WUFI показаны ниже.

Анализируемый внутренний слой OSB M% толщиной 3/16″ оседает с колебаниями от 11% до 16% в зависимости от сезона, в то время как относительная влажность на этой поверхности не превышает 87% и на самом деле очень кратковременно превышает 80%, в то время, когда обшивка в среднем составляет около 32F°.Это показывает, что целлюлоза удерживает некоторое количество влаги, но остается значительно ниже пределов безопасности, указанных выше.

Стекловолокно или целлюлоза?

Сравнивая (ниже) график OSB сборки из стекловолокна с графиком плотноупакованной целлюлозы (оба без INTELLO), вы можете видеть, что гигроскопические свойства целлюлозы могут помочь защитить определенное количество непредвиденной влаги. Это тот случай, который делает целлюлозная промышленность. Но достаточно ли такой буферизации для стены с двойными стойками?

При использовании INTELLO Plus в каждом случае М% не достигает критического уровня в обшивке OSB. M% немного выше для целлюлозы (см. диаграмму 2 целлюлозы/INTELLO выше) из-за ее гигроскопичных свойств. Это можно интерпретировать как хорошо (больше буферной емкости) или как плохо (более медленное высыхание при возникновении проблем). Профессионал должен решить, какое свойство изоляционного материала будет наиболее важным. Другим вариантом является использование минеральной ваты, которая не гигроскопична и работает так же, как стекловолокно, но в определенной степени допускает случайное намокание.

Заключение

В этом посте мы используем исследования WUFI Pro, чтобы показать, что стены с двойными стойками безопаснее при использовании умного, парозадерживающего INTELLO Plus.Защищает любой вид волокнистой изоляции (гигроскопичной: целлюлоза, древесное волокно или негигроскопичное стекловолокно, минеральная вата и т. д.) от проникновения паров из помещения зимой, в то же время обеспечивая внутреннюю диффузию/высыхание летом. Это дает архитекторам, дизайнерам и строителям более высокий запас прочности за счет увеличения потенциала высыхания высокоэффективных стен с двойными стойками.
