Как установить внутреннюю розетку: как сделать правильный монтаж, чтобы не вываливалось из стены? Пошаговая инструкция по установке одинарной или двойной розетки

Опубликовано в Разное
/
16 Июл 2019

Содержание

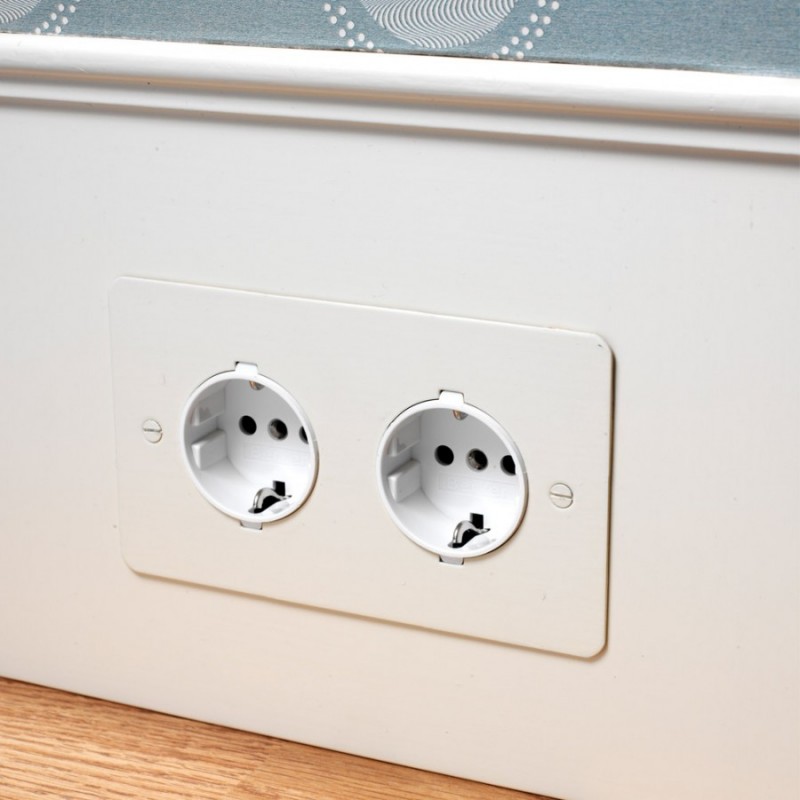

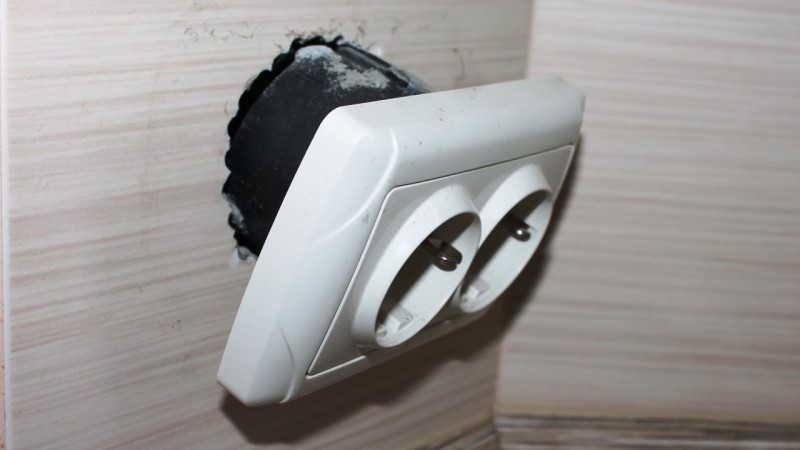

Внутренняя розетка — разновидности и особенности установки

Розетка давно стала неотъемлемым атрибутом повседневной жизни, который за последние годы претерпел ощутимые изменения. Особым спросом пользуется внутренняя розетка, отличающаяся красивым дизайном и функциональностью.

Практически не выступает над поверхностью стены, способна вписаться в любой интерьер, может иметь несколько разъемов под штепсели и определенный уровень защиты. Такой розетке отдает предпочтение большая часть современных потребителей.

Внутренние розетки отлично вписываются в интерьер комнатыВнутренние розетки отлично вписываются в интерьер комнаты

к содержанию ↑

Разнообразие ассортимента

Коробки, предназначенные для скрытого монтажа розеток, или подрозетники, характеризуются присутствием дополнительных ребер, расположенных непосредственно со стороны коробок. Предназначены для упора в стенки установочных отверстий в кладке, что позволяет фиксировать розеточные устройства без дополнительной загипсовки.

Монтаж коробок в полых стенах отличается простотой и относительной скоростью.

Производители предлагают потребителям широкий ассортимент подрозетников. Их принято классифицировать по целому ряду признаков.

к содержанию ↑

Вид материала

Коробки под розетки изготавливают из 2-х ведущих материалов, подбираемых в зависимости от непосредственного применения:

  • пластмасса: получила широкое применение, может быть негорючей, разрешена для установки в деревянных постройках;
  • металл: применяется реже, способен предохранять стены от возгорания, но выступает непосредственным проводником электрического тока.

Металлические коробки под розетку

Металлические коробки под розетку

к содержанию ↑

Тип конструкции

Существуют подрозетники для монтирования устройств в гипсокартонных стенках или бетонных. Разница заключается в наличии или отсутствии прижимных лапок, необходимых для фиксации. Они присутствуют в коробках из гипса.

Размер

Габариты коробов под розетки существуют различные:

  • стандартный размер — 45×68 мм:
  • с учетом толщины стен — 40×65;
  • квадратная форма — 70×70.

При необходимости узкого исполнения глубина подрозетников будет составлять 25 мм, глубокого — 65 (вместо 60). Могут варьировать и размеры квадратных коробок, поскольку некоторые производители могут выпускать их размером 60×60 мм.

Подрозетник под гипсокартон 68х60 ммПодрозетник под гипсокартон 68х60 мм

к содержанию ↑

По числу розеток

Привычными выступают одиночные или двойные розетки с заземлением, с установкой в одно посадочное место.

Существуют блоки и под 3 – 4 устройства, устанавливаемые в один подрозетник специального назначения. Здесь потребуется использовать исключительно рабочие части устройств. Декоративную рамку следует приобретать дополнительно.

Чтобы определиться с выбором коробов (под двойные розетки, тройные и так далее), следует делать упор на установочные размеры и места монтирования. Если планируется установка в гипсокартоне, нужно приобретать коробки под розетки с зажимами и креплениями. При необходимости монтажа в стенках кирпичных или из бетона, подойдут любые модели.

Оптимальный вариант — приобретение подрозетников непосредственно с розетками. Это позволит сразу определиться с необходимой глубиной и диаметром.

Короб под двойную розеткуКороб под двойную розетку

к содержанию ↑

Устанавливаем розетку

Монтаж внутренних розеток (одиночных) выполняется согласно пошаговой инструкции.

Осуществлять монтирование стоит в заранее подготовленные штробы с подведенными жилами:

  1. Подготовительные работы. Следует подготовить отверстие для подрозетника. Для этого поставить крестик в том месте, где планируется установка устройства. Затем высверлить отверстие соответствующего диаметра посредством перфоратора с «короной» по бетону или буром. Для подводящих проводов потребуется штробить стены, чтобы все скрыть под слоем штукатурки и обоев.
  2. Отключение электрической сети. Следует отключить соответствующий автомат в распределительном щитке и проверить наличие тока в месте будущей установки с помощью индикаторной отвертки.
  3. Монтирование коробки. Специалисты советуют отдавать предпочтение пластиковым коробкам, имеющим соответствующие новым стандартам размеры и доступную стоимость. Металлические подрозетники выступают проводниками тока и нередко плохо фиксируются, что в последующем грозит разбалтыванием корпуса с поломкой. Для монтажа коробок из пластика в несущих стенах подойдет алебастр. Для этого штробу следует смочить водой, наложить раствор алебастра в 2 или 3 мм и закрепить короб. Для монтажа подойдут и саморезы, но здесь пострадает надежность установки. С окончанием установки короба под розетки надо вставить электрические жилы в соответствующие отверстия.

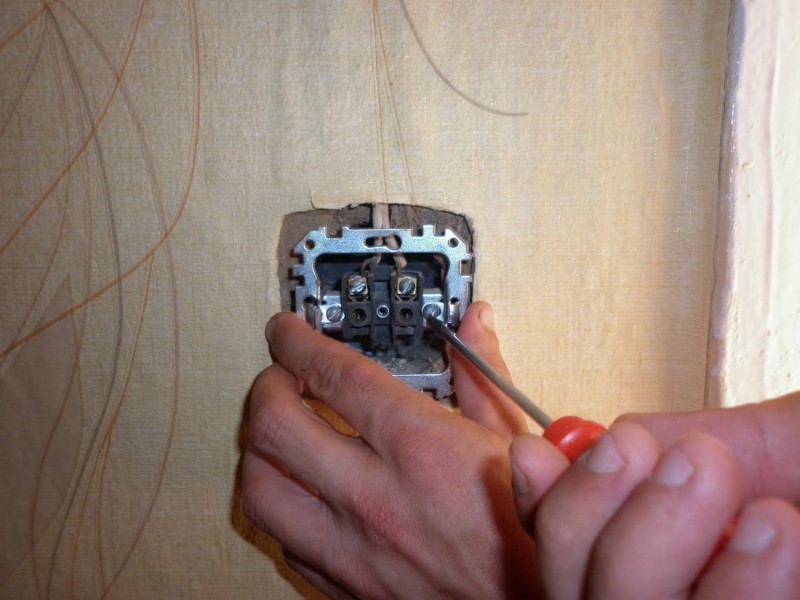

  1. Крепеж корпуса. После этапа № 3 необходимо перейти к монтированию корпуса. Надо зачистить жилы электропроводки от изоляции ножом (на расстоянии от 7 до 10 мм) и закрепить контакты в корпусе. Непосредственная конструкция будет состоять из 5 винтов: боковые — под распоры лапок (2), по центру — под заземление (1), слева и справа — для нуля/фазы (2). Следует ослабить центральные винты (3 штуки) и вставить оголенные жилы, тщательно затянув отверткой. Фазу надо подключать в отверстие слева, а ноль — в отверстие справа (если смотреть непосредственно на корпус).

Надо выполнить фиксирование устройства в подрозетнике, ровно выставив в стенке и расперев лапки с помощью боковых винтиков. Необходимо, чтобы они надежно «впились» в стенки. Чтобы получить надежное крепление, при выборе розеток следует отдавать предпочтение изделиям, имеющим лапки с двумя зубчиками.

Замену лапкам способен составить накладной корпус с закреплением с обеих сторон посредством саморезов. Далее надо спрятать его с помощью декоративной окантовки, подтянув винтики до упора.

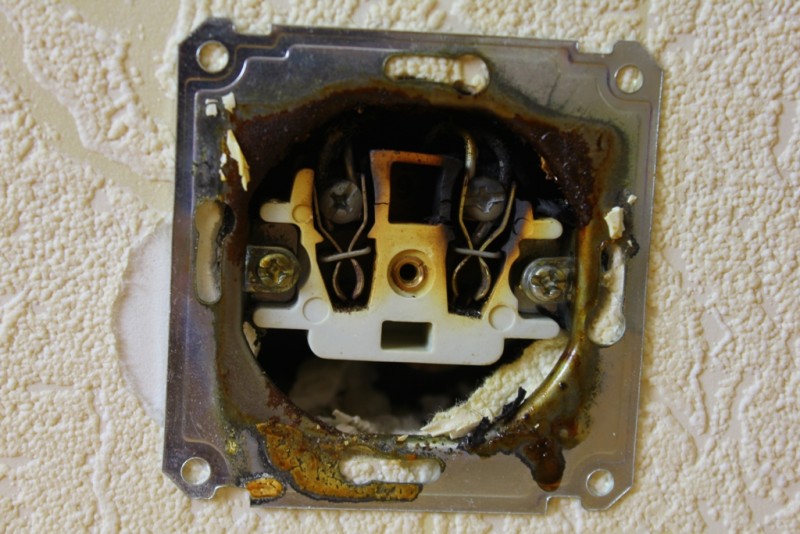

Необходимо следить за хорошим затягиванием жил, иначе возможно постепенное плавление корпуса из-за их нагревания, что чревато возгоранием.

Подключение проводов к внутренней розетки

Подключение проводов к внутренней розетки

к содержанию ↑

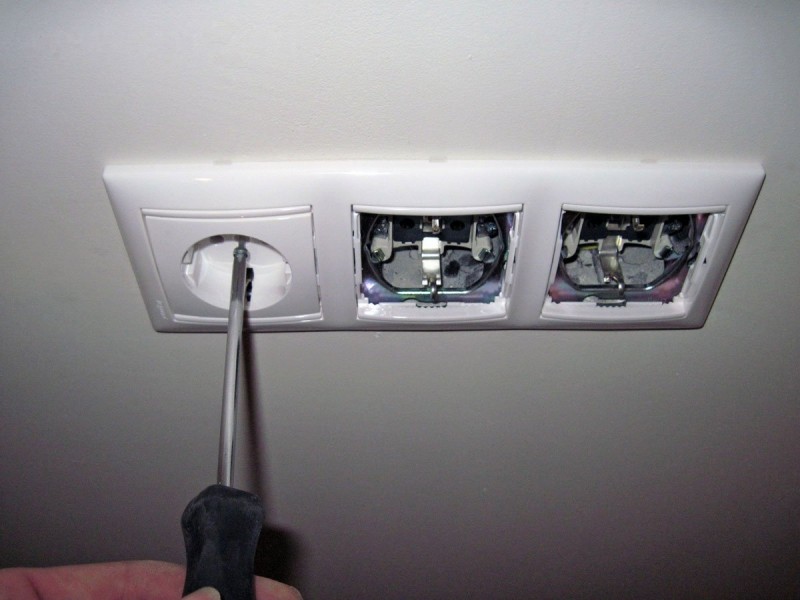

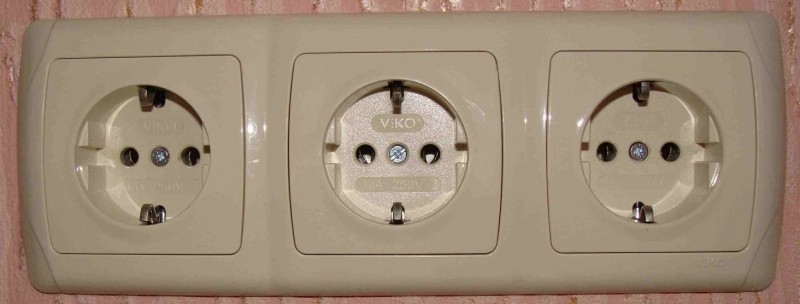

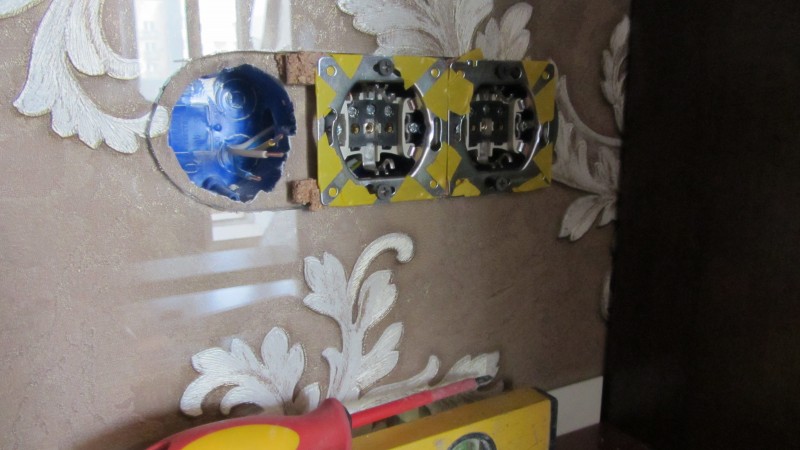

Монтирование тройных розеточных устройств

Перед установкой тройных розеток следует выполнить разметку будущих мест расположения. Необходимо учитывать, что составные элементы данных устройств должны быть расположены на одном уровне, чтобы выглядеть гармонично.

Нагрузка на электропроводку будет тройная. Согласно стандарту, высота от пола должна составлять не менее 25 см. Монтаж тройных розеток рекомендуется выполнять в местах расположения одиночного вида устройств, но возможна установка и на новом месте.

Пошаговый алгоритм:

  1. Выполнить разметку. Следует установить строительный уровень, провести горизонтальную линию и разметить центры розеток, учитывая расстояние между ними. Нужно отметить центр первого устройства и отложить ½ ширины накладки, рассчитанной на подрозетник. Аналогичным образом поступить со вторым и третьим центрами. Полезно делать это толстым маркером.
  2. Установить подрозетник. Оптимальный вариант коробов для тройных розеток — одиночный. Представлен блоком, имеющим 3 гнезда, располагающихся на едином каркасе. Если планируется установка трех отдельных розеток, устанавливаемых параллельным соединением, полезно использовать короба одинарные. Их монтирование не отличается от установки аналогичных моделей для одинарных розеток.
  3. Осуществление разводки проводов. Для тройных устройств подключение проводов должно выполняться в соответствии с параллельной схемой, которая подразумевает, что из щитка к каждому проводу следует подключать по 2 провода от дополнительных жил. Эти жилы пойдут на вторую и третью розетки. Посредством индикаторной отвертки следует определить ноль с фазой и отключить электропитание. Далее провода скрутить, что стоит делать со специализированными контактными наконечниками, вставляемыми в розеточные зажимы. После надо прикрутить их винтами. За первой скруткой нужно кинуть провод на устройство № 2 и через заднюю крышку (отверстие) завести в коробку. По аналогии выполнить перечисленные действия с розеткой № 3.

Схема подключения тройной розетки Схема подключения тройной розетки

  1. Крепеж подрозетников. Следует подготовить раствор алебастра и смазать проделанные в стене отверстия. Вставить коробки для розеток. Если они будут проваливаться, следует добавить алебастра, а если выпирать — пристукнуть молотком. Необходимо выставить 3 коробки на одном уровне.
  2. Подключить розетку. При монтировании тройных розеток посредством расположения в трех отдельных подрозетниках подключение следует осуществлять согласно параллельной схеме. Необходимо подсоединить провода к зажимам устройства, плотно прижав клеммами или винтами, после чего скрутить их внутри коробки и установить центральную часть. Для выравнивания можно немного пристукивать корпус. В завершении надо осуществить монтирование декоративных накладок.

Обратите внимание! Известно, что существует категория устройств, подключаемых последовательно, через шлейф. Такие розетки не стоит использовать под приборы, отличающиеся высоким энергопотреблением. Подключать их нужно согласно прилагаемой схеме.

После окончания монтажа необходимо включить автомат. Проверить работоспособность розеток поможет подключение штепсельной вилки простого прибора — настольной лампы (последовательно к каждой). Аналогичным способом устанавливают и 4-местные устройства.

к содержанию ↑

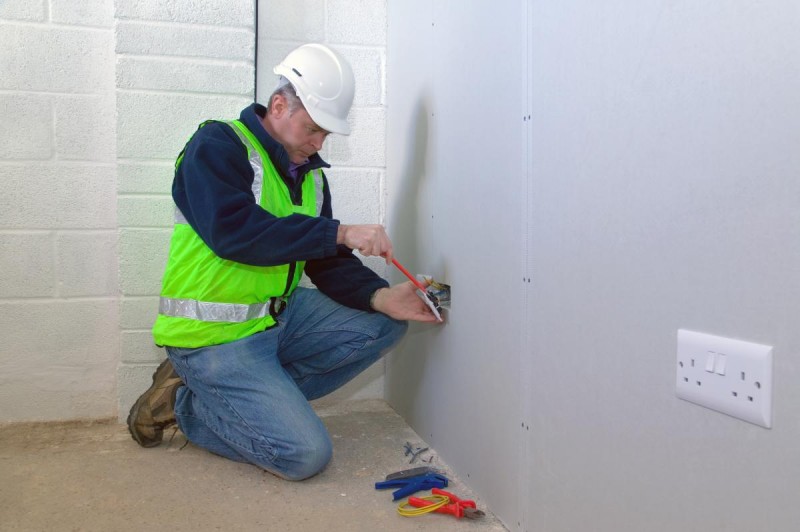

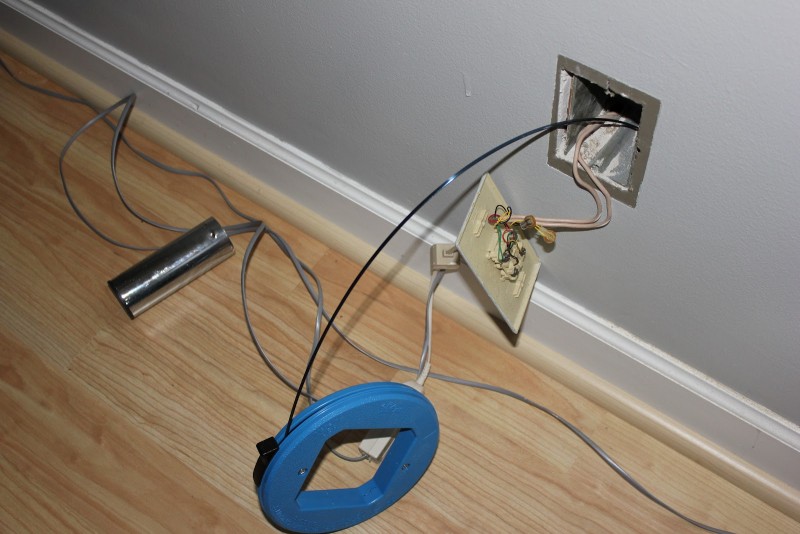

Коротко об особенностях монтажа в гипсокартонных стенках

Быстро и эффективно разобраться с проводкой под розетки позволяет гипсокартон, за которым спрятать ее не составляет особых проблем. Видна снаружи она уже не будет.

Нужно учитывать, что гипсокартон относят к категории возгораемых материалов, поэтому выбирать коробки под розетки следует согласно правилам по пожаробезопасности. Устройства должны быть выполнены из самозатухающей пластмассы.

Установка подрозетника в стену из гипсокартона

Установка подрозетника в стену из гипсокартона

Подрозетники для монтирования розеточных устройств должны обладать специальными крепежами для максимального крепления к данному материалу. Лучше всего, если они еще будут оснащены и дополнительными крепежами. Далее надо только выполнить отверстие в гипсокартоне. Делается это с помощью соответствующей «короны» в соответствии с наружным размером короба под розетку.

Перед процедурой сверления стоит проверить наличие или отсутствие профиля посредством обычного магнита. Когда отверстие будут готово, нужно протянуть через него провода и пропустить в розеточную коробку. Затем ее нужно «утопить» в отверстии и зажать крепежами. Дополнительное крепление можно обеспечить посредством раствора, после чего выполнить присоединение электрокабеля и установить сердцевину розетки.

к содержанию ↑

Заключение

Установка внутренних розеток всегда пользовалась популярностью, поскольку такие устройства отличаются функциональностью, безопасностью и стильным дизайном, не привлекают внимания и гармонично смотрятся в любом доме и интерьере.

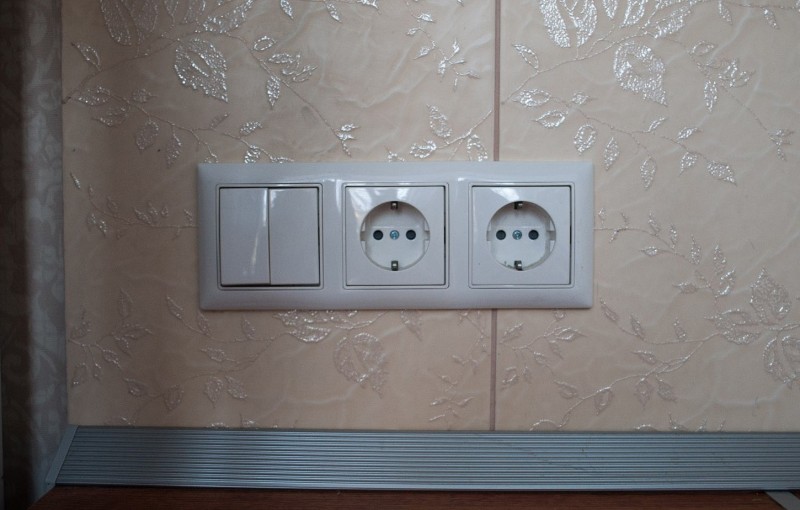

Блок внутренних розеток в гостинойБлок внутренних розеток в гостиной

Их монтирование может выполняться разными способами, которые имеют свои особенности, но направлены на обеспечение максимально бесперебойной и безопасной работы. Такие розетки привнесут необходимый комфорт и значительно повысят качество жизни.

Внутренняя розетка — разновидности и особенности установки

Установка электрических розеток своими руками

В этой статье мы рассмотрим основные способы установки и подключения розеток, которые могут пригодиться при ремонте квартиры или частного дома.

По типу монтажа розетки можно разделить на три вида: внутренние, наружные и выдвижные. Первые два типа наиболее популярные, о них мы и поговорим ниже.

Содержание статьи:

1. Подключение розеток (общая схема)

Схема подключения бытовых электрических розеток довольно проста. Ниже представлена типовая схема подключения двух розеток:

Электрическая схема подключения двух розеток

Силовой кабель из распределительного щитка (РЩ) заходит в распределительную коробку. Из распределительной коробки идут отдельные кабели на каждую розетку.

Распределительная (распаячная) коробка позволяет разделить одну линию на несколько. Если на одной линии устанавливается только одна розетка, то распаячная коробка не нужна. На схеме мы видим обозначения – С1, С2, С3, это соединения соответствующих жил кабелей: фаза, ноль и заземление.

При подключении розеток жилы кабеля соединяются строго по цветам (в отличие от выключателей), как показано на фото ниже. В данном случае подключаются розетки с заземлением, поэтому используется трёхжильный кабель:


Схема подключения двух розеток, распределительная коробка

Таким образом можно подключить не только две, но и три и более розеток. Главное сделать расчёт кабеля на нагрузку, чтобы избежать повреждения электропроводки в результате нагрева.

2. Установка внутренней розетки

Для установки внутренней розетки предварительно необходимо подготовить посадочное место — подрозетник. Подрозетники могут отличаться в зависимости от конструкции стены.

Так для бетонной или кирпичной стены необходимо использовать простой подрозетник, который крепится при помощи строительных смесей, а для полой стены из гипсокартона необходим подрозетник со специальными лапками фиксаторами (см. фото ниже):

Два вида подрозетников: для бетона и для гипсокартонной перегородки

Также в зависимости от типа стены будет зависеть и способ прокладки кабеля.

Например, в бетонной или кирпичной стене устраивается специальное углубление — штроба. Электрический кабель фиксируется в штробе при помощи строительных смесей или крепежа, а далее перекрывается шпаклёвкой или штукатуркой.

Пример прокладки электрического кабеля в штробе

Если же стена представлена металлокаркасом, обшитым гипсокартоном, то электрический кабель прокладывается внутри стены в процессе монтажа. В таком случае рекомендуется прокладывать кабель в защитной гофре.

Прокладка электрического кабеля в гофре в перегородкеПример прокладки электрического кабеля в гофре внутри перегородки из ГКЛ

Таким образом вся сложность установки и подключения внутренней розетки заключается в прокладке кабеля и монтаже подрозетника. Пошаговую инструкцию по штроблению стен и установке подрозетников в бетон и гипсокартон вы найдёте, перейдя по соответствующим ссылкам.

Допустим, что электрический кабель у нас уже проложен к месту установки розетки и детально рассмотрим процесс подключения:

Достаточно, чтобы электрический кабель выступал из подрозетника примерно на 10-15 см

Шаг 1. Перед началом монтажа электрической розетки необходимо отключить линию через автоматический выключатель и убедиться в отсутствии напряжения на подведённом к подрозетнику кабеле при помощи индикаторной отвёртки:

Отключаем автоматический выключатель Индикаторная отвёртка фото

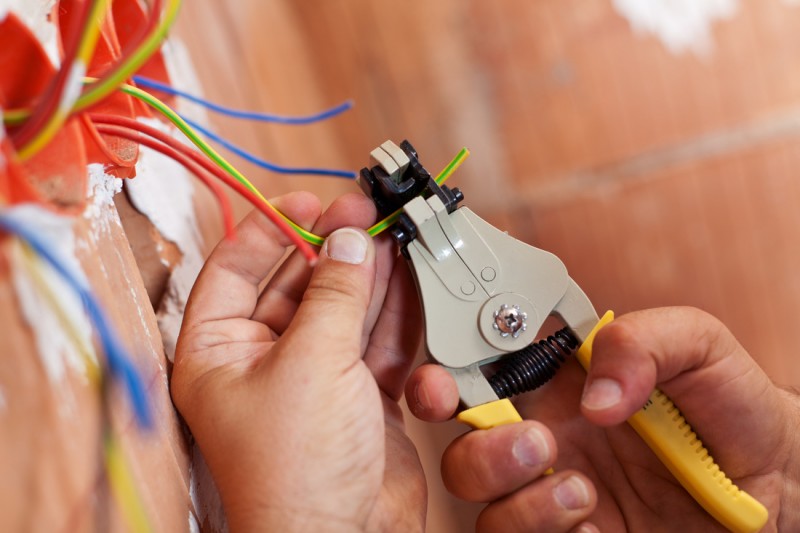

Шаг 2. Снимаем ПВХ-изоляцию и оголяем жилы кабеля на 8-10 мм. Для снятия изоляции можно использовать простой строительный нож, а также очень удобно применить специальные клещи непосредственно для оголения жил:

Снимаем изоляцию жилы кабеля

Шаг 3. Снимаем переднюю панель розетки, чтобы получить доступ к болтам, которые позволят зафиксировать розетку в подрозетнике:

Фото внутренней двойной розетки Снимаем переднюю панель розетки

Шаг 4. Заводим жилы кабеля в соответствующие отверстия розетки до упора и фиксируем при помощи специальных болтов. Убеждаемся в надёжности фиксации жил кабеля:

Жилы кабеля ВВГ 2х2,5 - фаза и ноль Фиксируем жилы кабеля при помощи специальных болтов

Шаг 5. Устанавливаем розетку в подрозетник и закрепляем её. Электрическая розетка, как правило, может быть зафиксирована в подрозетнике двумя способами: при помощи болтов подрозетника (№1 на фото) и при помощи собственных фиксаторов — «распорных лапок» (№2 на фото). Для надёжности используем сразу два этих способа:

Закрепляем розетку в подрозетнике

Шаг 6. Устанавливаем на место переднюю панель. На этом монтаж внутренней розетки можно считать оконченным.

Розетка установлена и подключена

Одинарная и двойная розетки устанавливаются и подключаются абсолютно идентично

Ниже представлены фото подключения одинарной внутренней розетки фирмы Lezard:

Подключение розетки Lezard, внутренняя розетка Подключение розетки Lezard, снимаем декоративную панель Подключение розетки Lezard, снимаем декоративную панель Подключение розетки Lezard, провода в подрозетнике Подключение розетки Lezard, подключение кабеля к розетке Подключение розетки Lezard, установка декоративной панели Подключение розетки Lezard, установка завершена

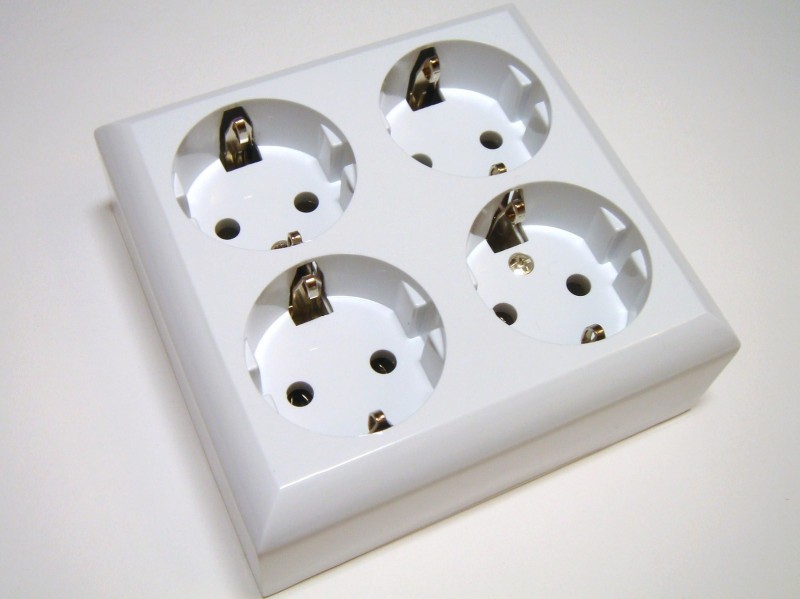

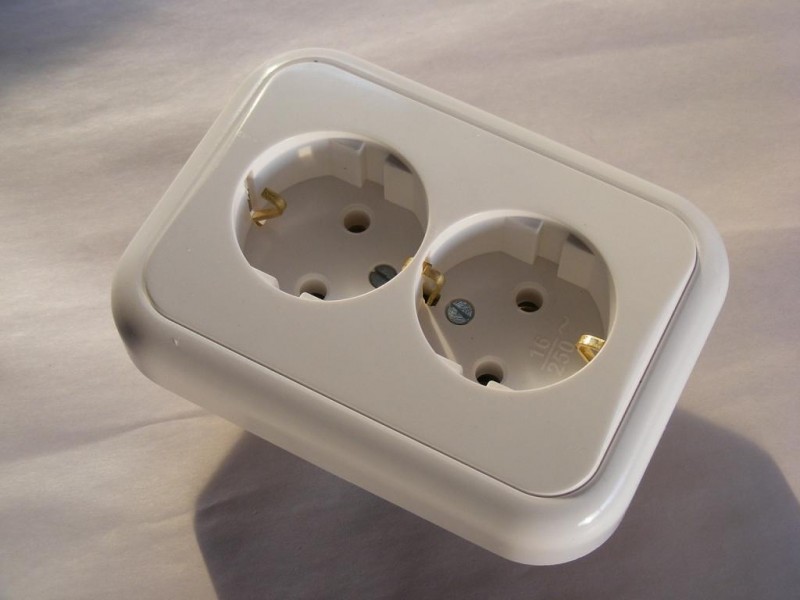

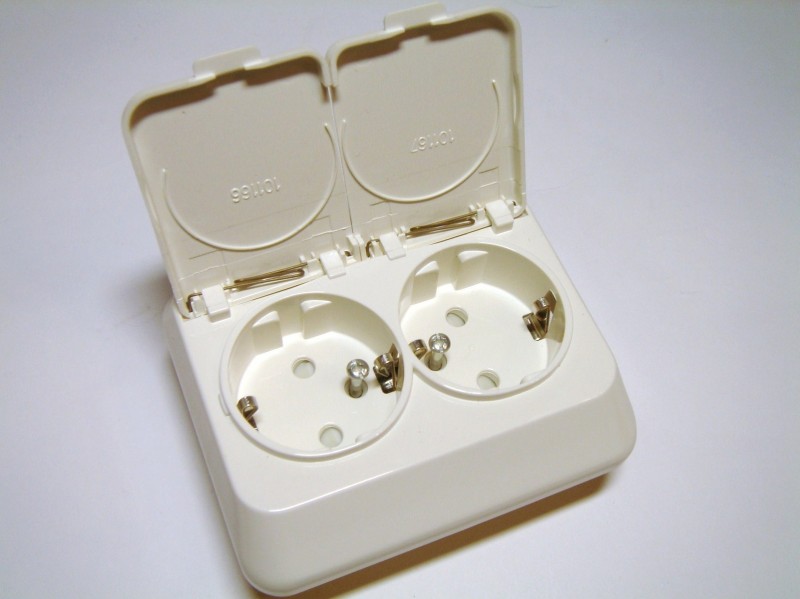

3. Установка наружной (внешней) розетки

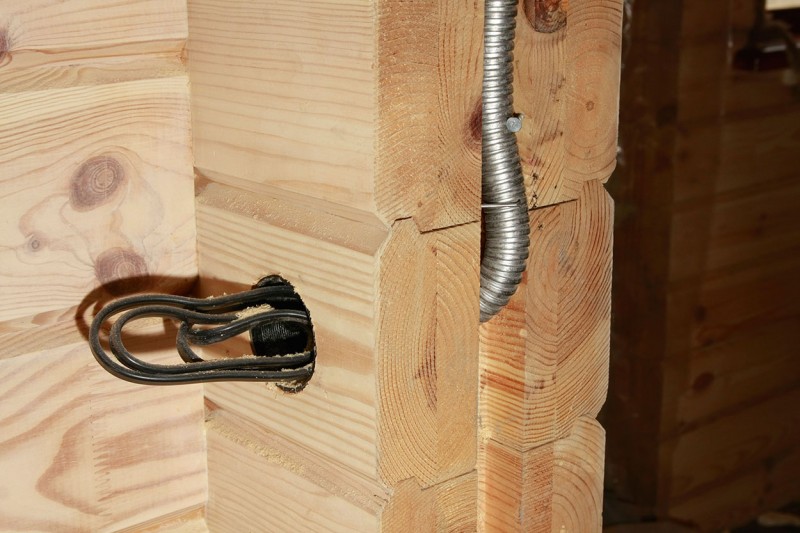

Такие типы розеток очень популярны в деревянных частных домах и на дачах. Для монтажа такой розетки не нужен подрозетник. Розетка крепится к стене при помощи саморезов.

Что касается электрического кабеля, то он прокладывается в кабель-каналах или просто по стене с фиксацией при помощи специальных пластиковых скоб.

Фото кабель-каналов

Пример монтажа кабель-канала представлен ниже:

Пример крепления кабель канала к стенеНа фото выше кабель-канал открыт Саморезы для крепления кабель-каналаПример саморезов для крепления кабель-канала Кабель-каналы и распределительная коробка

Для примера рассмотрим процесс установки и подключения двойной наружной розетки:

Шаг 1. Снимаем переднюю панель розетки.

Шаг 2. Крепим розетку к стене при помощи саморезов и подключаем питающий кабель:

Установка наружной розетки, подключение кабеля

Шаг 3. В передней панели розетки необходимо сделать небольшой вырез под кабель, как показано на фото ниже. Для этого удобно использовать ножницы по металлу:

Шаг 4. Устанавливаем панель на место и закрываем кабель-канал.

Установка наружной розетки, устанавливаем декоративную панель на место, установка завершена

4. Установка розетки с заземлением

Розетка с заземлением устанавливается аналогично простым розеткам, единственным исключением является то, что к данному типу электротехнических устройств подводится и подключается жила заземления.

Соответственно для установки простой розетки 220В нам достаточно двужильного кабеля (как в примерах выше), а для розетки с заземлением необходим – трёхжильный.

Розетки с заземлением также могут быть внутренними и наружными и иметь разное количество гнёзд.

Розетки с заземлением необходимы при подключении любой мощной техники, а также техники, обладающей электронными системами контроля и управления: электрические духовки, варочные панели, современные холодильники, стационарные компьютеры, LED-телевизоры. Также заземления требует техника, рабочий цикл которой непосредственно связан с водой: стиральные и посудомоечные машины, водонагревательные котлы и т.п. Вилки таких устройств имеют специальный заземляющий контакт: Вилка с заземляющим контактом

Ниже рассмотрен пример подключения двойной розетки с заземлением «Этюд» производителя Schneider Electric:

Розетка Этюд Schneider Electric

Шаг 1. Снимаем декоративную панель:

Откручиваем болты и снимаем переднюю панель розетки

На фото ниже представлены места крепления жил питающего кабеля и болты для их фиксации:

Болты для фиксации жил питающего кабеля в розетке Отверстия под жилы кабеля

Шаг 2. С помощью индикаторной отвёртки убеждаемся в отсутствии напряжения на кабеле:

Проверяем отсутствие напряжения с помощью индикаторной отвёртки

Шаг 3. Подключаем кабель к розетке и тщательно фиксируем его жилы:

Подключение кабеля к розетке

Шаг 4. Устанавливаем розетку в подрозетник и фиксируем её:

Установка розетки в подрозетник Фиксация розетки в подрозетнике

Шаг 5. Устанавливаем декоративную панель розетки обратно:

Устанавливаем переднюю панель розетки обратно

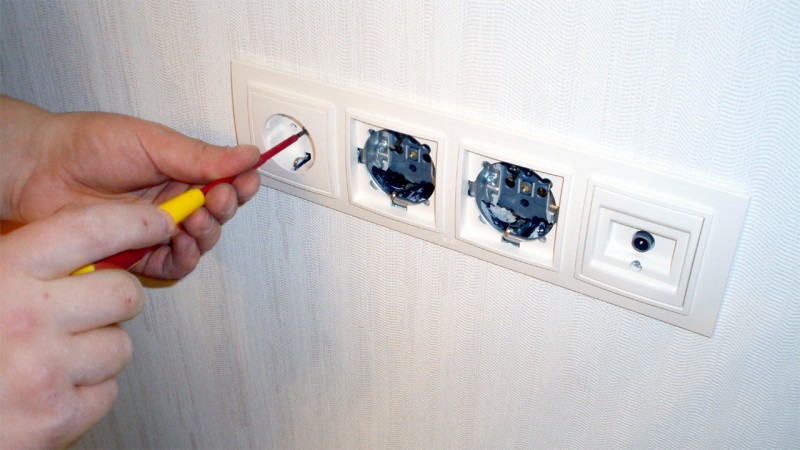

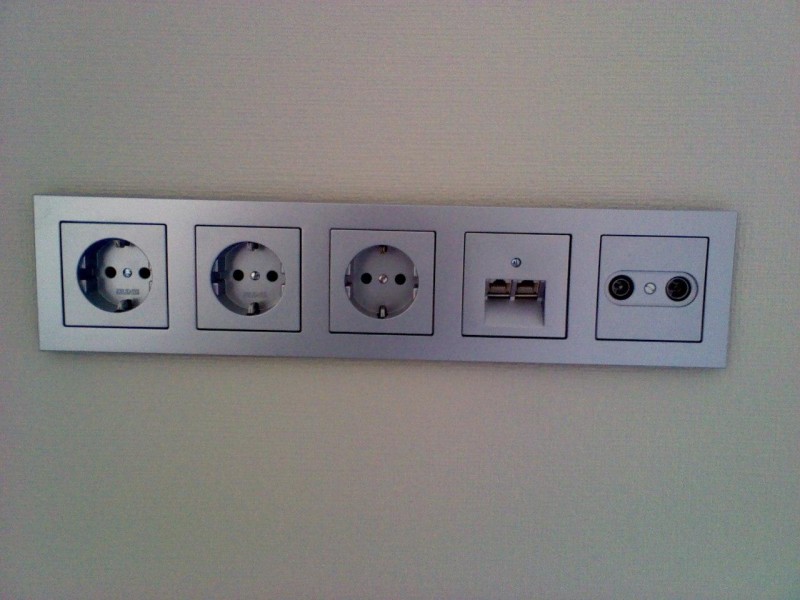

5. Установка розеточного блока

Внутренние розетки бывают одинарные и двойные. Но если вам нужно разместить в одном месте внутреннюю розетку на три гнезда и более, то необходимо использовать розеточный блок.

Розеточный блок представляет собой специальные одинарные розетки, которые объединяются в единую конструкцию общей рамкой.

Под каждую розетку блока устанавливается отдельный подрозетник. Питающий кабель подключается только к одной розетке в блоке, а остальные запитываются перемычками.

Схема подключения блока розетокСхема подключения розеточного блока

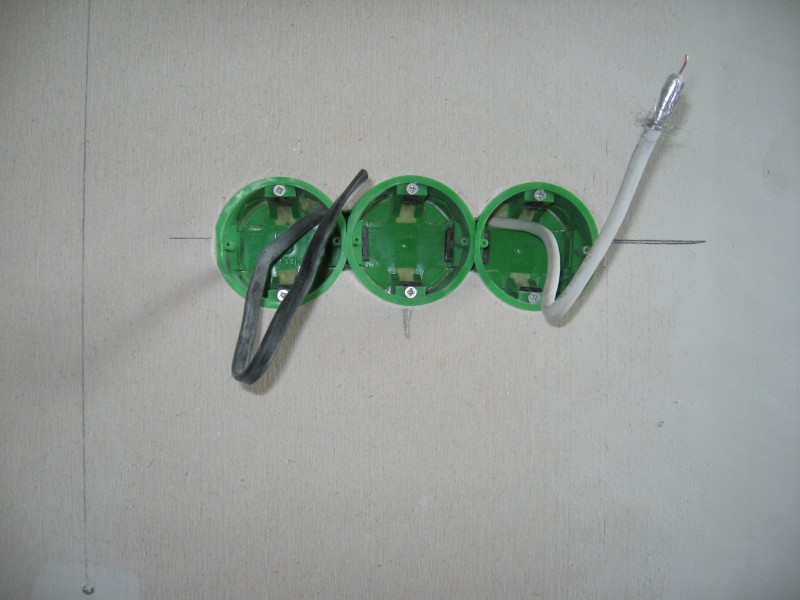

Ниже представлено фото подрозетников в гипсокартоне для установки блока розеток. В соседних подрозетниках удаляют смежные заглушки для прокладки кабеля:

Группа подрозетников для монтажа блока розеток

На фото ниже пример розетки фирмы Sedna для розеточного блока:

Розетка Sedna для розеточного блока

А вот так выглядит рамка для розеточного блока на четыре гнезда:

Рамка для блока на четыре розетки

Как было сказано выше, для соединения розеток в блоке используются перемычки из жил кабеля:

Перемычки из кабеля для подключения розеток в блокеПеремычки — фаза, ноль и заземление для соединения розеток в блоке

Места подключения жил кабеля в розетке:

Места подключения жил кабеля в розетке

Пример подключения розеток в блоке. На первую розетку заходит питающий кабель, а 2-я, 3-я и 4-я соединяются перемычками:

Пример подключения розеток в блоке

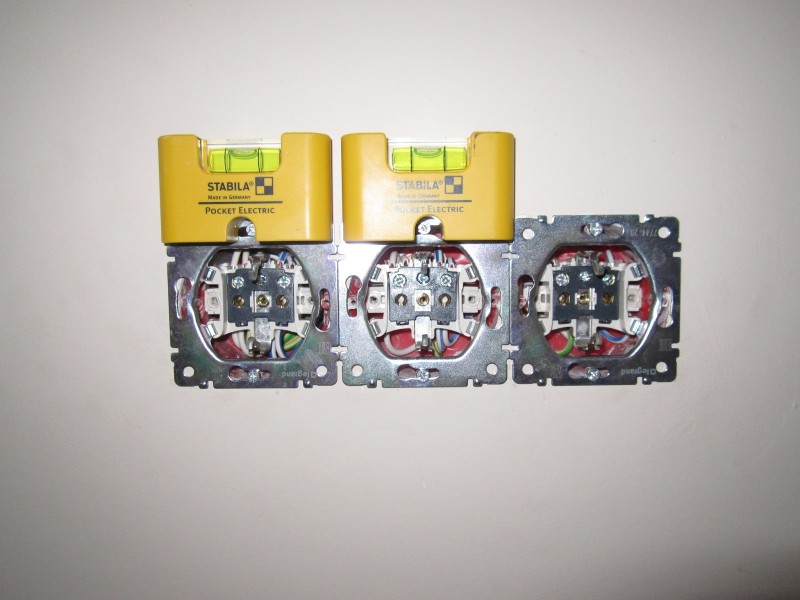

Все розетки установлены и подключены:

Все розетки в блоке установлены и подключены

Установка передних панелей розеток и рамки завершена:

Установка блока розеток завершена

Детальное видео о подключении блока из пяти розеток:

На этом всё. Надеюсь, статья оказалась для вас полезной.

Как установить розетку в стену: правила подключения проводов

Встраиваемые в стену розетки популярнее, чем накладные. Их неоспоримое преимущество заключается в компактности и отсутствии поверхностей для сбора пыли. Они надежные в плане устойчивости к механическому воздействию. Самым важным их достоинством является скрытая подводка проводов, что исключает создание препятствий при отделке интерьера. Чтобы получить все эти преимущества, необходимо сначала разобраться – как установить розетку в стену. Это можно сделать самостоятельно, даже в том случае если придется ставить подрозетник и прокладывать провода. Работать с подключением розеток намного проще, чем монтаж выключателей света.

Подключение розетки в монтажной коробке

Содержание статьи

Коротко о типах встраиваемых розеток

Технические параметры розетки должны полностью соответствовать требованиям подключаемого потребителя. Нужно смотреть на мощность приборов, которые будут от нее питаться. На корпусе розеток и в их инструкции указывается максимально допустимая сила тока в Амперах. Мощность подключаемого электрооборудования измеряется в кВт. Сопоставить эти значения можно по таблице.

Таблица 1. Соотношения мощности розеток к параметрам потребителя и требуемому сечению проводки.

Сила тока розетки АМощность потребителя кВтСечение жилы проводов мм2
АлюминийМедь
61.32.51
102.22.51.5
163.52.51.5
327106

Все встраиваемые розетки, которые могут понадобиться для установки в квартире или частном доме, можно разделить на 3 группы:

  • обычные;
  • влагозащищенные;
  • силовые.

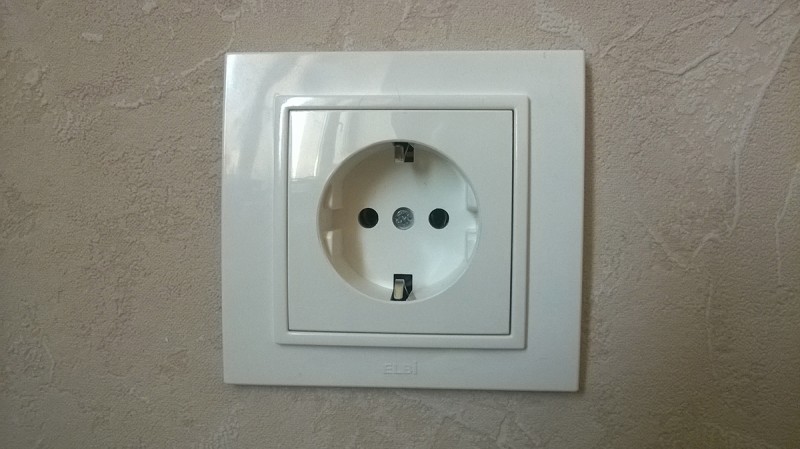

Обычные розетки применяются для питания подавляющего большинства электроприборов. К ним можно подключать зарядное устройство мобильный телефон, компьютер, роутер, фен, холодильник, микроволновую печь и т.д.

Обычная розетка

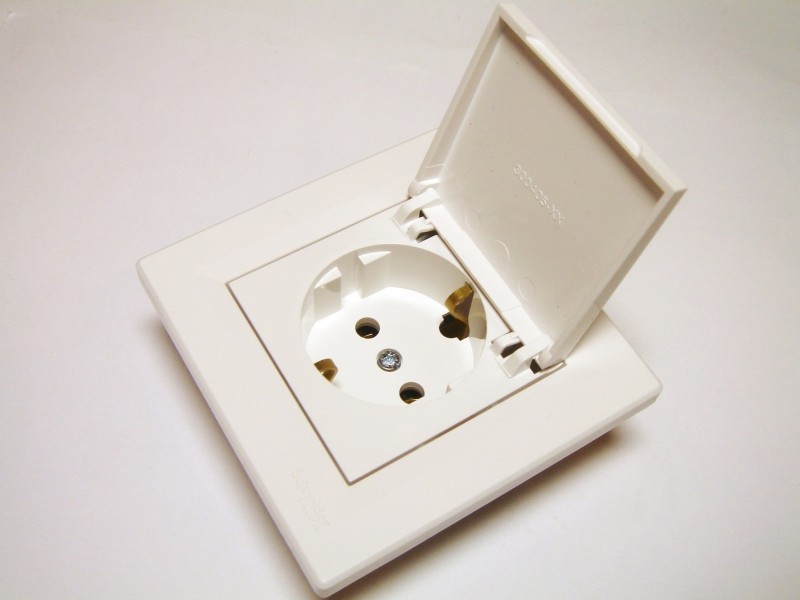

Влагозащищенные розетки применяются для установки во влажных помещениях, обычно в ванных комнатах. Они отличить от обычных по наличию крышечки, закрывающей гнездо для подключения вилки. Она обеспечивает защиту от брызг. Такая розетка потребуется в том случае, если монтаж осуществляется в непосредственной близости от раковины, душевой или ванны. Для данной цели выбираются устройства с классом защиты IP44 и выше. Это снизит вероятность поражения электрическим током даже в случае затопления, что сопровождается подтеками воды по стенам. Если монтаж осуществляется в большой ванной комнате частного дома далеко от источников воды, то можно обойтись и обычной розеткой.

Влагозащищенная розетка в ванной

Цены на влагозащищенные розетки

Влагозащищенная розетка

Силовые розетки, применяемые в домах и квартирах, обычно имеют такой же стандарт вилки, но отличаются более высокой мощностью. Их показатель по данному параметру составляет 32А и выше. Они применяются для подключения приборов с высоким потреблением электричества. В первую очередь это электроплита, электрический духовой шкаф, кондиционер, камин или бойлер. Иногда силовые розетки могут иметь тройное гнездо. Их выбор зависит исключительно от вилки, которой оснащен электроприбор.

Силовая розетка

Цены на силовые розетки

Силовая розетка

Меры предосторожности

Поскольку при выполнении работ существует вероятность поражения электрическим током, то при электромонтаже необходимо обесточить квартиру или дом. Сделать это можно с помощью переключателей в электрощитке. Если в помещении проложена проводка старого типа, то отключить электропитание можно выкрутив пробки на счетчике. Работы по установке подрозетника, когда исключается контакт с проводами под напряжением, выполняются без отключения питания, для возможности использования вспомогательного электроинструмента.

Внимание! Перед тем как непосредственно приступать к электромонтажу, следует убедиться, что провода действительно обесточены. Проверка осуществляется индикаторной отверткой или тестером.

Проверка наличия напряжения

Цены на приборы для измерения напряжения

Вольтметр

Стандарты высоты расположения розетки

Изначально необходимо определиться с тем, где именно и на какой высоте будет устанавливаться розетка. Существуют так называемые европейские и советские стандарты. Согласно первому, монтаж осуществляется на высоте 30 см от пола. Советский стандарт предусматривает уровень 90 см.

Евростандарт

Не всегда нужно привязываться к требованиям, поскольку существуют случаи, когда такой вариант не подходит. В первую очередь необходимость в установке розетки на другую высоту возникает в спальной комнате, в частности при монтаже над прикроватной тумбой. Она ставится таким образом, чтобы иметь возможность дотянуться к ней лежа, к примеру, для установки мобильного телефона на зарядку. Удобно, чтобы розетка была на высоте 65-70 см.

Вариант монтажа над прикроватной тумбой

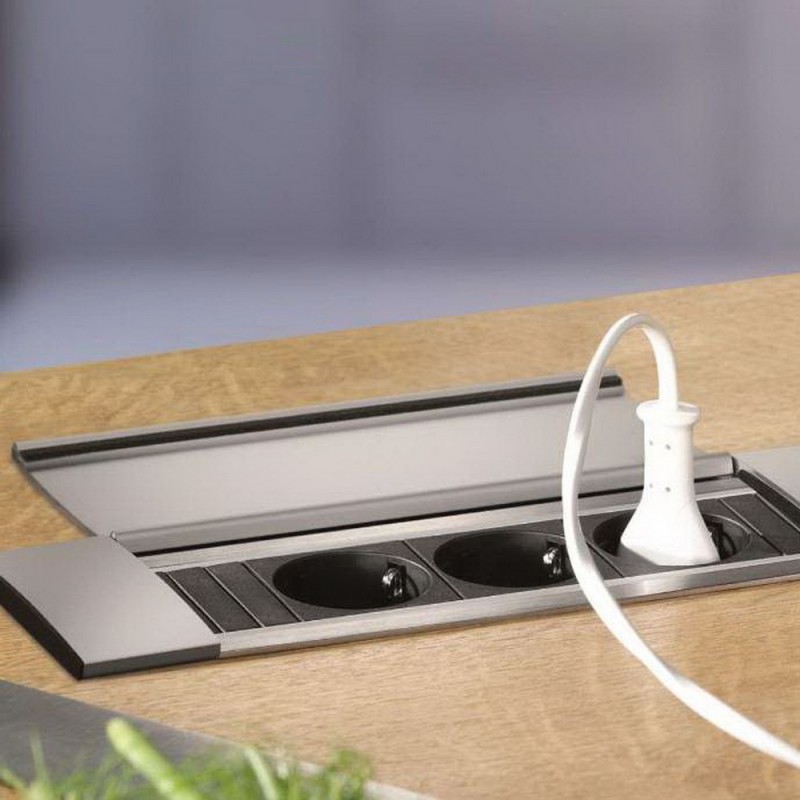

Отдельного внимания заслуживает расположение розеток на кухне. Установка вниз исключается, поскольку они будут закрыты мебелью. Их монтируют в произвольном порядке, обычно стараясь расположить сразу над столешницей или под дно верхних шкафчиков. В последнем случае при взгляде они незаметны, при этом всегда доступны.

Расположение над кухонной столешницей

Выбор совместимой с розеткой монтажной коробки

Встраиваемые розетки закрепляются в специальной установочной коробке, так называемом подрозетнике. Он представляет собой тонкостенный цилиндр, который замуровывается в стену. В дальнейшем розетка крепится именно к нему, а не к рыхлому материалу кладки или бетону, что было бы ненадежно.

Совет! Лучше покупать установочную коробку одновременно с розеткой, что обеспечит их полную совместимость.

Розетки отдельных производителей предусматривают различные способы крепления к подрозетнику. В первую очередь это касается расположения винтов. Они могут находиться по вертикальной или горизонтальной оси. У некоторых устройств имеется сразу 4 крепления. Диаметр установочных коробок составляет 65-67 мм. Глубина 45 мм. Они могут изготавливаться из полиамида, полипропилена и прочих материалов.

Подрозетник обычный

Внимание нужно уделить выбору установочной коробки блока розеток. Дело в том, что практически каждый производитель выпускает свою продукцию под разные стандарты ширины. То есть, расстояние между розетками вместе с учетом накладных панелей отличается настолько, что не всегда удастся провести монтаж в установочную коробку другого бренда.

Внимание! Если требуется закрепление в обычных стенах применяются классические цилиндрические подрозетники. Для установки в гипсокартон выпускаются особые установочные коробки со специальными винтами и ушками для притягивания к листу.

Подрозетник для гипсокартона

Монтаж подрозетника

После закупки материалов, можно расчертить место для установки. Применяемая для монтажа технология отличается в зависимости от типа стены. Работа с бетоном, газобетоном и кирпичом практически идентична, а вот с гипсокартоном отличается. Различия наблюдаются и в наборе инструмента, который потребуется.

Установка подрозетника в бетон, газобетон или кирпич

Работа с такими материалами стен требует наличия специализированного инструмента. Потребуется подготовить:

  • перфоратор;
  • корончатое сверло 68 мм;
  • зубило или пику под перфоратор.

Корончатое сверло

Цены на свёрла для розетки (корончатое сверло)

Корончатое сверло

Сначала нужно проделать посадочное отверстие в стене для установки подрозетника с помощью специального корончатого сверла. Оно устанавливается на дрель или перфоратор. Коронки бывают различного ценового сегмента, и отличаются по материалу режущей кромки. Они бывают алмазные и твердосплавные. Также сверла отличаются между собой по режиму работы. Одни используется только с дрелью, а другие являются ударными, поэтому подходят при выполнении сверления с включенным долблением.

Рекомендация! При покупке корончатого сверла необходимо учитывать не только его диаметр, но и тип хвостовика. Для дверей он должен быть цилиндрическим, а для перфоратора sds-plus или другой. В противном случае несовместимая коронка не подойдет под имеющийся в наличии инструмент.

Если требуется сверлить железобетон, то понадобится использование более дорогой коронки с алмазным напылением на сегментах, поскольку дешевая оснастка ломается. Также нужно устанавливать оптимальное количество оборотов, рекомендуемое в инструкции к сверлу.

По центру цилиндрической коронки имеется сверло по бетону. Оно применяется для центровки. Выступающее сверло ставится в центр будущего подрозетника и осуществляется углубление в стену до момента начала высверливания кольца коронкой. После этого нужно прекратить сверление и снять центровку. Это предотвратит проделывание сквозного отверстия выступающей частью инструмента. Центровочное сверло снимается путем выбивания клином или выкручивания специального зажимного болта.

Засверливание в стену

Если требуется поставить блок розеток, то нужно посмотреть в их инструкцию, а также на параметры подрозетников и определить межосевое расстояние. Обычно оно составляет 71 мм. Чтобы сделать все ровно, в идеале сразу после извлечения коронки для снятия центровочного сверла необходимо от маленького отверстия по горизонтальной линии сделать разметку с шагом 71 мм. Полученные в результате точки в будущем будут использоваться для центровки последующих сверлений.

Разметка под блок

После сверления останется кольцевое отверстие. Останется только выбить его центральную часть. Сделать это удобно с помощью перфоратора с пикой. Можно обойтись обыкновенным ручным зубилом и молотком. Нужно вставить инструмент в узкую полоску высверленного большего круга и ударить. В результате центральная часть выпадет. При работе с газобетоном или кирпичом это несложно. При выбивании бетона будет труднее, если он армирован стальной арматурой.

Последовательность монтажа

Имея готовое отверстие можно прорезать штробу в стене к потолку, где располагается распаечная коробка, чтобы сделать отводку питающего кабеля. Для компенсации на погрешность, заложенный кабель берется длиннее на 30-40 см. В дальнейшем излишки можно будет отрезать. Переходя к прокладке кабеля и подключению к распаечной коробке потребуется обесточить помещение.

Распаечная коробка

После подготовки штроб и самого отверстия под подрозетник, в него нужно вставить установочную коробку и проверить глубину, чтобы ничего не выпирало. Далее следует подготовить густой строительный раствор. Удобнее всего использовать алебастр и гипсовую штукатурку.

Чтобы завести питающий провод в коробку, в ней нужно выломать окно с помощью плоскогубцев или срезать его ножом. В таких местах производители делают пластик тоньше для возможности механического выдавливания. Далее нужно уложить немного раствора вглубь отверстия, после чего вставить коробку с заведенным в нее проводом.

Вклеивание подрозетников

Подрозетник следует выставить ровно с помощью уровня. Если в нем имеются только два вертикальных или горизонтальных крепления, то их ориентацию нужно выбрать в зависимости от особенностей приобретенной розетки. При наличии 4-х креплений это не имеет значения.

Подрозетник с двумя креплениями

Боковая полость между коробкой и стеной также заполняется раствором. Если применялся алебастр, то уже через 3-4 часа установочная коробка будет сидеть надежно. Следует подождать, пока раствор полностью высохнет и перестанет давать испарения. Ни в коем случае для закрепления подрозетников нельзя применять монтажную пену, поскольку она является горючим материалом.

Совет! Если требуется поставить одну или несколько розеток, то нецелесообразно покупать дорогую коронку. Отверстия можно вырезать болгаркой. В этом случае количество пыли от выполнения работы увеличивается. Хотя страдает аккуратность, но все потом закроется штукатуркой. Для реза болгаркой потребуется алмазный круг.

Работа болгаркой

Цены на популярные модели штроборезов

Штроборез

Видео — Установка подрозетников в бетонной/кирпичной/газобетонной стене

Установка подрозетников в гипсокартон

Для работы с гипсокартоном потребуется особый тип монтажной коробки со специальной лапкой, которая позволит его прижать к листу по принципу тисков или струбцины. Для осуществления монтажа нужно просверлить отверстие. Сделать это можно специальным корончатым сверлом по гипсокартону. Можно вырезать круг монтажным ножом. Поскольку провода спрятаны за гипсокартоном, то штробление не потребуется. Заложенный кабель следует вытащить в полученное отверстие и завести в сломанное окно подрозетника. Нужно вставить монтажную коробку в стену и закрутить винты, втянув лапку поджима.

Крепление подрозетника в гипсокартоне

Подключение розетки

Непосредственное подключение розетки при монтаже в гипсокартоне выполняется сразу же. Если монтажная коробка закреплена с помощью строительного раствора, то придется подождать 2-3 дня. Очередность дальнейших действий выглядит следующим образом:

  • укорачивание выступающего кабель;
  • зачистка концов токопроводящих жил;
  • прикручивание проводов к клеммам розетки;
  • установка розетки;
  • фиксация декоративной рамки.

Выступающий из подрозетника хвостик провода слишком длинный, поэтому его потребуется подрезать. Нужно оставить такую длину, чтобы при складывании ее удалось спрятать в оставшемся пространстве коробки. Концы проводов очищаются от изоляции. При отсутствии специального инструмента это можно сделать монтажным ножом, стараясь не повредить токопроводящую жилу. В инструкции к розетке рекомендуют делать зачистку на глину 10-15 мм.

Степень зачистки проводов

Чтобы правильно подключить провода к клеммам розетки нужно отделить жилу заземления, если она имеется. Фаза и ноль имеют одноцветную изоляцию, а заземление двухцветную. Питающие жилы присоединяются к боковым клеммам. Заземление идет по центру.

Электромонтаж

На следующем этапе нужно аккуратно сложить провода, чтобы поставить розетку в установочную коробку. Далее применяя отвертку нужно прикрутить ее к подрозетнику с помощью шурупов. Также возможна фиксация распорными лапками. Они располагаются по бокам розетки. Чем больше их закручивать, тем шире они раздвигаются и обеспечивают жесткость фиксации.

Крепление к подрозетнику

После закрепления розетки нужно защелкнуть ее рамку. В том случае если ее нет, то прикрутить накладную панель. Она удерживается одним винтом по центру между отверстиями для вилок.

Видео — Установка розеток своими руками

Тонкости подключения блока розеток

Когда подключается двойная, тройная или блок розеток, то потребуется провести параллельное подсоединение. Для этого врезаются небольшие отрезки проводов размером по 15 см. Их концы зачищаются от изоляции. Такие отрезки применяются для соединения клемм розеток. В продаже можно встретить специальные блоки сразу соединенные между собой.

Соединение блока

Что делать с алюминиевой проводкой

В старых домах вся проводка сделана из алюминия. Зачастую такие жилы обламываются, поэтому при попытке вставить новую розетку в уже имеющийся в стене подрозетник не получается подсоединиться. В этом случае потребуется нарастить провод. Использование обыкновенной скрутки недопустимо. Для выхода из ситуации можно применить специальные клееные колодки. Это даст возможность осуществлять наращивание медными проводами, что исключает окисление между двумя разными металлами. Добавив пару проводков по 10-15 см, можно подключить розетку.

Наращивание проводов

Установка силовых розеток для мощных потребителей

Если возникает необходимость запитать мощную электроплиту, духовой шкаф или прочее оборудование, то нужно не только выбрать силовую розетку, но и кабель большого сечения. Его пропускная способность должна соответствовать параметру потребления электроприбора. Провод для такого оборудования не должен иметь на своем пути скруток. Он не присоединяется к распаечной коробкам, а ведется напрямую к электрощитку. Это является обязательным правилом пожарной безопасности.

Как установить внутреннюю розетку?

Львиная часть проводки в квартирах и домах скрытая, т.е. проходит в стене. Соответственно в таких случаях используются внутренние розетки, которые монтируются в круглое углубление в стене, таким образом, что снаружи остается только одна рамка. Это красиво и безопасно. Красиво, потому что данная розетка сильно не выступает от стены и не видно проводов, отсутствуют кабель-каналы, наружные распределительные коробки и тому подобное. Безопасно, потому что исключена возможность схватиться за провод, нечаянно его оторвать и т.д. Сегодня в новых квартирах также всю проводку прячут под штукатурку и специально штробят углубления для монтажа внутренних розеток. Давайте ниже разберемся как установить внутреннюю розетку?

Как установить внутреннюю розетку?

Внутренние розетки выпускаются разными производителями, разного дизайна, но суть их установки одинаковая. Поэтому прочитав данную статью вы сможете установить любую внутреннюю розетку у себя дома.

Внутренняя розетка может крепиться в стене боковыми распорками или саморезами к подрозетнику, если он установлен. Как правило, в новых квартирах или когда люди делают капитальный ремонт, устанавливают в штробы специальные коробки (подрозетники), в которые в последствии легко устанавливается розетка. Данные коробки сажаются на гипс и надежно держатся в стене, что исключает выпадение розетки. На фото ниже показан пример подрозетника.

Ко мне часто с помощью сарафанного радио обращаются пенсионеры, в квартирах которых последний ремонт был много лет назад. По доброте душевной я им помогаю. У них по каналам в плитах (в панельном доме) проходит вся проводка, соответственно алюминиевая. В местах монтажа розеток и выключателей нет ни каких подразетников и речи про них не может быть. В таких ситуациях как раз и приходится устанавливать розетку с помощью боковых распорок, которые фиксируются сразу о бетон. Еще хочу отметить, что раньше в местах установки внутренних розеток делались в плитах сквозные отверстия. Так можно было устанавливать розетки сразу с двух сторон стены с помощью перемычек, т.е. в разных комнатах или подслушивать о чем разговаривают соседи. Вот один случай из моей практики…

Разобрав старую розетку, я увидел что к ней подключено по два провода к каждому контакту. Это один двухжильный провод приходит из распределительной коробки, а другие это просто перемычки на розетку в соседней комнате.

Вон через паутину, скопившуюся годами, видно заднюю часть розетки установленную в соседней комнате, к которой идут перемычки…

Берем новую розетку и подключаем ее. В данной модели розетки фирмы «Makel» болты для подключения проводов находятся по бокам. Заводим туда приходящий провод от распределительной коробки и отходящие перемычки на другую розетку. Полярности тут нет, и поэтому на любой контакт заводим фазу (L), а на другой нуль (N).

С подключенными болтами розетку утопляем в стену…

И фиксируем ее с помощью боковых распорок. Для этого поочередно закручиваем два болта. На фото ниже видно как я подтягиваю левый болт. То же самое нужно сделать и с правым…

Теперь берем рамку с корпусом розетки и ставим на место…

 Вот и разобрались, как установить внутреннюю розетку. Если вы здесь все поняли, то смело сможете в будущем снять или заменить любую внутреннюю розетку.

Читайте также: как установить наружную розетку с заземлением и как установить наружную розетку без заземления.

Улыбнемся:

Купили дед с бабкой радио, воткнули в розетку на 220. Тишина, дымок пошел…
— Дед, а чегой-то они там молчат?
— Вот сейчас покурят, потом, глядишь, чего и скажут…

Установка внутренней розетки своими руками в квартире, доме

Этот тип розеток, считается самым распространенным. Со времен СССР их конструкция практически не изменилась. Почему же они столь популярны? Во-первых, их небольшая толщина корпуса, позволяет не выделяться приборам на фоне общего интерьера, что иногда портит последний. Во-вторых, их рабочая часть скрыта в несгораемых монтажных коробках, что предотвращает их возгорание и пожары.

Также цена внутренней розетки на порядок ниже наружной такого же класса, но у них есть и недостатки: это трудности в монтаже, требующие трудоемкой работы и специального инструмента.

Особенности коробок для внутреннего монтажа

Помимо одиночных и двойных внутренних розеток, которые устанавливаются в одно посадочное место, существуют еще блоки по три, четыре и более розеток, установленных в одну специальную коробку. Длина этой блочной коробки зависит от количества установленных в ней приборов. В этом случае используются только внутренние (рабочие) части одинарных розеток, а декоративная рамка покупается отдельно, также по количеству штук.

Важно! Рамка должна быть обязательно того же производителя, что и розетки, иначе они не подойдут.

Монтаж одинарной внутренней розетки

Подготовка.

Если вы собрались установить внутреннюю розетку у себя дома, то вам понадобится: сама розетка, монтажная коробка, алебастр, перфоратор с буром и зубилом, а также если есть, насадка на перфоратор «корона» для быстрого монтажа.

Перед тем как определить в каком месте будет стоять будущая точка, подумайте, как вы ее запитаете. Можно от рядом стоящей, с другой стороны стены, — если там есть поблизости точка или с распределительной коробки вверху стены. Желательно, чтобы расстояние до источника питания было минимальным, так как вам придется вскрывать крепкий бетон для штробы. Эта работа грязная, пыльная и тяжелая. В связи с этим желательно из комнаты все вынести или накрыть полиэтиленовой пленкой.

Итак, с местом вы определились, выбираем высоту установки. Тут вопрос предпочтений и удобств. Некоторые делают по евростандарту (10—20 см от пола), другие по старинке — где-то на уровне пупка. Разумнее было бы сделать на той высоте, как все остальные в этой комнате. Тогда не будет бросаться в глаза асимметрия.

Начало монтажа

Ставим крестик в месте установки. Если есть корона по бетону, то высверлить место для коробки не составит особого труда. Ставим «сверло короны» ровно в центр крестика, и потихоньку начинаем бурить перфоратором. Жать на перфоратор сильно не стоит, иначе «корону» может заклинить, что приведет к ее поломке или выкрученным рукам от отдачи перфоратора. Глубина отверстия должна быть соразмерна толщине коробки.

Важно! При работе перфоратором, обязательно использовать защитные очки.

В случае отсутствия «короны», высверливать придется буром. Для этого прикладываем коробку к разметке и обводим карандашом или маркером. Теперь буром 6—10 мм сверлим по кругу и по центру. Чем больше отверстий, тем легче будет подготовить посадочное место для коробки. Глубину отверстий также контролируем по метке на буре, заранее сделанной маркером.  Когда отверстий достаточно, переключаем перфоратор в режим «молоток» и тем же буром или зубилом выбиваем перегородки между отверстиями.

Конечно, короной будет аккуратнее, но и по второму способу должно получиться неплохо. Все равно неровности впоследствии выровняются раствором. Когда посадочное место готово, подводим к нему провода.

Предположим наша розетка будет запитываться от рядом стоящей. Делаем штробу от соседней к новой. Это можно сделать как болгаркой, так и тем же перфоратором с буром. Глубина штробы должна скрыть провода заподлицо со стеной. Когда штроба готова, то устанавливаем коробку. Для этого заводим в нее провода и набросав немного алебастра в посадочное место, вставляем в него коробку. Лишний раствор выдавится и заполнит все пустоты. Дополнительно шпателем подмазываем торец коробки.

Монтаж блочной коробки на несколько приборов

Следует отметить, что блочные коробки на несколько розеток, устанавливаются таким же образом, как и одиночные, но подготавливается посадочное место в размер коробке. Контактная часть в таком случае соединяется перемычками из провода сечением 2,5 мм².

Подключение проводов

Теперь ждем пока алебастр схватиться. Можно его периодически обрызгивать водой, чтобы он не трескался. Когда коробка будет держаться, можно подключать арматуру. Начинаем с подключения проводов, заканчиваем зажимами распорок или винтами для крепления розеток к коробке. Это кому как нравится. Когда арматура розетки зажата и не сдвигается, можно ставить крышку. В случае если позднее будут клеиться обои, крышку можно не ставить.

Важно! Лучшие результаты можно получить, сначала поклеив обои, а потом уже полностью установив розетки.

Теперь закрепляем провода. Аккуратно вкладываем их в штробу и замазываем алебастром. Делать это нужно от новой к соседней розетке. Чтобы подключить провода, нужно обесточить этот участок и, сняв соседнюю розетку, подключиться в параллель. После устанавливаем ее на старое место. Подаем напряжение и проверяем его присутствие в обеих точках.

Установка внутренней розетки в гипсокартоне

Следует также обратить свое внимание на установку внутренней розетки в гипсокартонной плите. Для этого необходимо до монтажа этих плит, провести проводку за ними и закрепить концы в том месте, где примерно будет установлена розетка. Когда плита будет установлена, специальной «короной» по гипсокартону вырезаем в ней отверстие под коробку.



Важно! Диаметр короны следует выбирать точно в наружный диаметр коробки, иначе она или не влезет, или просто провалиться внутрь.

Перед тем как сверлить, определите магнитом нет ли в том месте профиля, чтобы не попасть в него. Вот отверстие готово, можно рукой или крючком достать провода наружу. Пропускаем их в коробку. Далее вставляем ее в отверстие гипсокартона, и зажимаем крепежными лапками. В этом случае применяется коробка для монтажа в гипсокартоне, имеющая длинные винты и зажимные лапки.

На этом все, будьте осторожны с электричеством и успехов вам.

Как установить розетку — пошаговая инструкция как быстро и прочно установить современную розетку

Сложно представить дом или квартиру, хозяину которой никогда не приходилось разбираться с тем, как установить розетку. Прежде всего, не всегда есть время и желание дожидаться мастера, который приедет и заменит розетку, да и необходимости обычно в этом нет, поскольку сам процесс является весьма простым.

Краткое содержимое статьи:

Установка розетки в подрозетник

Это один из самых популярных способов установки розеток, поскольку делается он просто, аккуратно. Прежде всего нужно подготовить весь нужный инструмент и расходные материалы.

Для начала нужны будут простые отвертки – плоская и крестовая. Дальше нужно найти мультиметр, или же обычную индикаторную отвертку – такие продаются в любом магазине с инструментами.

Кроме того, нужен либо монтажный нож, либо бокорезы. С провода нужно снимать изоляцию во время монтажа, и хоть это и можно сделать ножом, есть очень большая вероятность того, что вы так повредите провод и он либо сломается полностью, либо со временем будет отходить. Особенно это актуально для проводов из мягких металлов.

Основные правила

Приступая к работе, прежде всего обязательно отключите питание на розетку, комнату или всю квартиру, дом. Правила безопасности для установки розеток те же, что и для работы в любом месте с высоким напряжением, которое может быть летальным.


При разводке электрической сети на розетку отводят ровно столько провода, чтоб из самого подрозетника выходило около десяти сантиметров.

Если сделать сильно короче, то при проблемах с проводом, когда приходится по какой-либо причине отрезать немного, может оказаться, что его вовсе не хватает для комфортной установки. То же самое касается и очень длинных проводов – они просто могут не поместится в подрозетнике после установки самой розетки.

На конце провода достаточно зачистить от изоляции примерно сантиметр – эта часть и будет фиксироваться в розетке. Если вы знаете, что вам предстоит проделать эту процедуру с несколькими розетками, лучше сразу позаботьтесь о наличии инструментов для электрического монтажа. В интернете полно фото этих инструментов и установки розеток с их помощью, поэтому проблемой быть такая задача не должна.

Монтаж

Дальше нужно снять декоративную накладку с самой розетки, и только потом начинать монтаж. У вас розетка может быть двух типов – с нулем, фазой и заземлением, и то же самое только без заземления.

В самих розетках обычно предусмотрены контакты под все эти провода, но, когда земли нету, достаточно просто подсоединить нуль и фазу к нужным клеммам и закрутить фиксирующие винты. Убедитесь, что оба провода подключены к разным зажимам – это может привести к короткому замыканию.

На этом этапе вы уже знаете, как установить розетку своими руками. Дальше остается только зафиксировать ее в подрозетнике и одеть сверху декоративную накладку.

Установка розетки на стену

Если у вас нет ни розетки, ни отверстия под нее, ни проводов, которые выделены под нее, придется потрудиться намного больше. Прежде всего нужно определиться с местом, где будет розетка. На этом этапе вам нужно решить, на какой высоте от пола устанавливать розетку, и где она будет больше всего необходима.


Практика показывает, что люди часто ошибаются думая, что хорошо иметь несколько розеток на уровне 20-40 сантиметров от пола. Мол, удобно подключать пылесос или там светильник какой-то, гирлянду елки. На деле же постоянно наклоняться к этой самой розетке дело не такое интересное.

Намного лучше иметь розетку на такой высоте, чтоб взрослый член семьи мог дотянуться к ней не наклоняясь. Ставить розетки ниже советуют только в случае реальной необходимости такого решения.

Создание разъема

Определившись с местом и количеством розеток нужно обзавестись ударной дрелью или мощным перфоратором. Вместе с этим вам нужна будет специальная коронка для бурения отверстий под розетки. Если покупаете ее, то не берите дешевую – быстро может прийти в негодность.

Кроме того, нужно узнать, есть ли в стене арматура, которая может внезапно казаться на пути бурения. Для таких работ нужна будет усиленная коронка – обычно к ним идут инструкции для правильной установки и использования. Не забываем, что нужно сделать не только отверстия для монтажа розеток, но и канаву для прокладывания провода к ней.

Обратите внимание!

Поработав коронкой нужно убрать сердцевину отверстия. Можно это сделать с помощью перфоратора с нужно насадкой, или дедовским способом с молотком и зубилом.


Дальше проверяем нормально ли устанавливается подрозетник в отверстие, после чего убираем заглушку, проводим через него провод и смазываем его тонким слоем алебастра для хорошей фиксации. Вставляем его в отверстие и ждем фиксации.

Заметьте – подрозетник должен входить в отверстие полностью, и его край должен сходиться со стеной.

Дальше делаем все то же самое, что и в случае обычной установки розетки. Проложенный провод в стене нужно зашпаклевать, розетку вставить и закрепить, и наслаждаться проделанной работой.

Фото установки розеток

Обратите внимание!

Обратите внимание!

Также рекомендуем просмотреть:

Помогите проекту, поделитесь в соцсетях 😉

Установка и демонтаж розетки стоимость. Схема подключения проходных розеток

Как же правильно менять или устанавливать розетки. Электрическая розетка — основной источник энергии в доме, через который мы пользуемся благами электроэнергии. Рассмотрим самую обычную розетку с заземляющим контактом.

Выглядит она так

Вы можете купить проходные розетки Legrande Valena по 92р за шт. — обращайтесь к менеджерам

У каждой розетки имеется два входа: фаза и ноль. Для бытовых приборов полярность не имеет значение, то есть как вставлять вилку в розетку — неважно. Третий контакт – заземляющий, он предназначен для чрезвычайных ситуаций, например при пробое фазы на корпус электроприбора, ток должен будет стечь по заземляющему проводнику.

Все стандартные розетки (не стандартные розетки мы не рассматриваем), рассчитаны на ток не более 16 ампер, то есть в них можно вставлять приборы мощностью не более 3,3 Киловатт. Все что потребляет больше энергии – требует специальных, силовых розеток.

Силовые розетки

Как правильно установить розетку?

Прежде чем начать какие-то работы, по замене или установке розеток, отключите питание в щите, — выключите автомат  или выкрутите пробки, или что там у вас? Не забудьте прилепить на автомат скотч или изоленту, или просто предупредите, чтобы их случайно не включили. Обязательно проверьте индикатором отсутствие фазы на проводах. Наличие индикатора при работе с электричеством обязательно!

Хороший индикатор от ИЕК

Плохой индикатор — не покупайте такой

Если взять, и посмотреть на снятую розетку  с обратной стороны, то мы увидим болтовые зажимы (бывают еще и пружинные зажимы), в которые должен вставляется провод. Болтовые  — затягиваются при помощи отвертки, пружинные — зажимаются пальцами рук. Определенно можно сказать, что болтовые зажимы намного надежнее пружинных. Также на розетке с заземлением, должен присутствовать третий зажим, он обычно отличается от двух других, и обычно находиться по середине. Главное не перепутать и не вставить в него фазный провод.

Зажимы в розетках

Электрики по привычке, начинают с желто-зеленого провода заземления и заканчивают фазным. В нашем случае, с какого провода начинать не имеет никакого значения, главное правило, — зажим должен крепко держать провод. Одна из основных причин возгорания электропроводки, — это плохой контакт. В лучшем случае, плохо зажатый провод приведет к треску в розетке. В зажим заземляющего контакта вставляется желто-зеленый провод. Фазный провод (любой цвет) и нулевой (синий) вставляются в любой из 2х оставшихся зажимов. Важно не перепутать, и не вставить фазный провод в зажим заземляющего контакта. Тщательно зажимаем провода, закручивая болтик отверткой, после  — проверяем, с небольшим усилием потянув провод от зажима себя.

Важно помнить! Что запас кабеля, выходящего из подрозетника, должен составлять не менее 10 сантиметров! Никогда не жалейте кабель, и оставляйте запас побольше. Практикующие электрики, обычно оставляют сантиметров 20 запаса, чтобы наверняка. Для того чтобы розетка легко встала в подрозетник, и провода внутри подрозетника не мешались, 10 см — это оптимально.

Запас кабеля

Расплетаем кабель и зачищаем провода (как зачищать провода). Обрезаем оголенный провод, чтобы он выступал из изоляции на 1 см, не больше! Внешнюю изоляцию кабеля отрезаем, лучше ее убрать как можно больше, чтобы она также не мешала встать розетке ровно.

Когда розетка установлена в гнездо, остается закрепить ее саморезами к подрозетнику, при этом выровняв розетку по уровню, и закрутить распорки если они есть. Именно в такой последовательности! Сначала саморезы, потом распорки, после этого (если подрозетник установлен правильно), можно быть уверенным, что розетка установлена правильно!

Иногда корректно поставить розетку не получается, из-за плохого посадочного места  (подрозетника), или розетки без распорок. В таких случаях, все бывалые электрики начинают импровизировать: подкладывать что-то под распорку, сверлить отверстия возле подрозетника, или вкручивать длинные саморезы, — кто во что горазд.

Установка проходных розеток

В большинстве случаев розетки являются проходными, то есть. в один зажим такой розетки можно вставить 2 провода. Один провод подает напряжение, второй отдает его дальше. В проходные розетки можно вставлять провода разных металлов, но обязательно одинаковым сечением и чтобы они не соприкасались между собой (вставлять через болт), чтобы зажим нормально прижал два провода.

Количество проходных розеток на одной линии, не может и не должно быть бесконечным. При замене проводки, профессиональные электрики, для расчета количества проходных розеток на линию (при отсутствии проектной документации), руководствуются в первую очередь здравым смыслом. Если розеточная группа будет достаточно загруженной (например кухня), то нужно учитывать максимально возможный потенциал каждой розетки, а это 16 Ампер или 3,3 КВатт на точку. В этом случае, рекомендуется ставить не больше 3-4 розеток. Если же линия будет не слишком загруженной, то мы рекомендуем устанавливать не более 8-10 розеток на линию.

Проходные розетки

Монтаж наружной розетки

Наружная (накладная) розетка отличается только тем, что она наружная — факт! По сути, процесс монтажа наружной розетки одинаков с внутренней, просто накладную розетку необходимо прикрутить к стене. Неважно как Вы это сделаете, просто нужно чтобы она там держалась… хорошо держалась. В остальном подсоединение проводов к зажимам аналогично.

Накладная розетка

Демонтаж розеток

Дело в том, что не каждый умеет правильно снять старую розетку. Так как они бывают разные, то и снимаются по-разному, описать все способы невозможно, подойдет любой, вплоть до выдалбливания перфоратором. В основном чтобы снять внутреннюю розетку, нужно открутить болтик посередине пятачка (как у поросенка), если его нет (болта, не пятачка), то накладка может стоять на защелках, для этого необходимо снять рамку, аккуратно потянув её за угол, после чего станут видны защелки пятачка. Когда все декоративные накладки сняты, можно извлечь внутреннюю часть розетки, ослабив распорку или открутив саморезы по краям (если она прикручена или стоит на распорке).

Если не получается что-то сделать своими силами, то вызов электрика круглосуточно здесь!

описаний и просмотров. Как установить внутренние розетки

Делая ремонт в помещении, люди стараются добиться эстетики. Чтобы не испортить дизайн, а получить функциональное помещение, используйте внутренние розетки. Кроме того, они более эстетичны, безопасны и удобны в эксплуатации. Стоит знать, какие существуют элементы, какими преимуществами они обладают.

Общие характеристики внутренней розетки

Розетка для внутренней установки более популярна, чем устройство открытой установки.Это можно объяснить высоким уровнем безопасности, который он обеспечивает. Используется в основном со скрытой проводкой. Во время установки этой розетки необходимо вырезать место для установки в стене. Если стена сделана из гипсокартона, проблем с проделыванием отверстий не возникнет.

А в случае бетонных или кирпичных перегородок придется приложить определенные усилия, чтобы добиться желаемого результата. Среди преимуществ, которые выделяют внутренние розетки, можно выделить эстетичный внешний вид. Устройство буквально тонет внутрь стены — на поверхности остается только внешняя часть.Обратной стороной этих устройств являются некоторые сложности в процессе установки. Они могут возникать в деревянных домах.

Скрытые розетки и выключатели: особенности и классификация

Все существующие электрические розетки по конструктивным особенностям можно разделить на устройства для открытой проводки и для скрытой проводки. К первому варианту прибегают только тогда, когда нужна временная розетка. Опасная часть устройства находится в пластиковом корпусе и крепится к стене. Часто в этих устройствах есть специальная подсветка рамки, защитная крышка, таймер на отключение, защита от детей.Внутренние розетки используются только при скрытой проводке.

Вся основная часть устройства находится в стене. Снаружи закреплена только панель, куда будет вставляться заглушка. Последний, в свою очередь, прижимается специальной подпружиненной деталью и системой тяги.

Заземление

По электрической схеме различают изделия с заземлением и без него. Розетка с внутренним заземлением имеет в конструкции специальный элемент, который подключается к заземляющему проводу.Данный тип прибора рекомендуется устанавливать в помещениях с повышенной влажностью. Однако бывают случаи, когда заземляющий провод отсутствует.

Внутренние электрические розетки этого типа отличаются наличием розетки для штырей, отвечающих за подключение «нуля» до начала подачи электроэнергии. Их рекомендуют использовать у мощных потребителей. Розетка для скрытой установки без заземляющего элемента — модель двухконтактная. Эти устройства применяют в том случае, если проводка в квартире только двухпроводная, а места для заземления просто нет.

Защита от влаги

По типу защиты от влаги все электроприборы (розетки и выключатели) делятся на стандартные и с повышенным уровнем защиты от влаги. Первые уже давно успешно применяются в помещениях с нормальным уровнем влажности, а функция защиты от влаги здесь полностью отсутствует.

Внутренние розетки со специальной защитой, используемые в условиях повышенной влажности. Это идеальный выбор для саун, ванных комнат, кухонь.Этот продукт отличается наличием специальной резиновой мембраны и толстых резиновых колец. Также они защищают устройство от влаги и воды. Пластиковые крышки помогают удалить конденсат или воду с поверхности розетки. На некоторых специально защищенных устройствах есть еще и дополнительная крышка, задача которой не допускать попадания влаги внутрь.

Количество колодок

По количеству колодок электрические розетки внутренние могут быть одинарными, двойными или тройными. Single отличается наличием только одного слота для подключения потребителя, а остальных — двумя и тремя.Многоблочные устройства чаще встречаются на кухнях, в офисах или в любых других помещениях, где необходимо подключить большое количество потребителей. В продаже можно найти внутренние розетки с выключателем. Раньше такие были только в Европе. Сегодня они успешно используются в нашей стране. Это удобное решение, которое подключается на уровне опущенной руки человека.

Розетка IP44 и маркировка скрытых розеток

Все электроприборы классифицируются по уровню безопасности. Так, на розетках или выключателях можно увидеть маркировку в виде букв и цифр IP.Здесь имеется в виду уровень защиты устройства от различных внешних воздействий.

Число (в данном случае «4») означает, что устройство стабильно выдерживает воздействие пыли и других предметов, размер которых не превышает 1 мм. Вторая цифра показывает, насколько хорошо устройство защищено от влаги. Все продукты, продаваемые в магазинах и имеющие маркировку IP44, защищены от воды и даже могут переносить открытые брызги. Бытовые розетки такого плана сегодня самые распространенные как в нашей стране, так и в Европе.Они имеют оптимальные эксплуатационные характеристики для установки в любых типах помещений.

Где я могу установить эти розетки?

Такие элементы можно монтировать практически везде. Этот тип розеток подходит для установки в спальнях, детских комнатах, ванных комнатах и ​​кухнях. Они хорошо защищены, и эксплуатация с ними полностью безопасна. Есть даже решения с защитой от детей в виде дополнительного кожуха, резиновой прокладки и крышки. Но при всей безопасности для человека не рекомендуется устанавливать эти устройства в гаражах, на внешних сторонах стен домов, на автомойках и везде, где есть риск попадания воды в розетку.

Интернет-розетки

Наряду с электрическими розетками есть и слаботочные розетки для компьютерных сетей. Это очень удобное решение для дома и офиса. С такими устройствами можно забыть о протягивающихся по полу жгутах проводов.

Шнур обычно прячется внутри стены, а компьютеры и другое оборудование подключаются к сети именно через эту батарею. Установить внутреннюю розетку RJ-45 довольно просто. Вам нужно сделать нишу в стене, затем разрезать кабель (витую пару) и соединить провода по цвету с контактами на розетке.После этого все нужно надежно закрепить и плотно закрыть внешней крышкой.

Рекомендации по правильному монтажу

Правильно выполненный электромонтаж розеток — гарантия безопасности, долгой и удобной работы электрических устройств, которые в дальнейшем будут получать от нее питание. Поэтому перед установкой нужно знать некоторые правила. Оптимальная высота установки для стандартной жилой квартиры или дома должна составлять 300-800 мм от поверхности пола.

Конечно, есть розетки, которые устанавливаются над основной платой, но это, скорее всего, исключение. Если элемент имеет заземляющий контакт, установку внутренней розетки следует проводить на расстоянии не менее 500 мм от газопроводов или отопительных приборов. Если дети живут дома, то лучше ставить балл выше, чем это необходимо и указано в нормах. Установка двойных или одинарных розеток должна происходить в одной коробке. Когда необходимо установить несколько устройств, которые будут располагаться рядом друг с другом, лучше использовать воздуховоды с двойной коробкой.Они будут соединены между собой после завершения работ. Такие крепления обычно осуществляются с помощью петель. Контакты предыдущей розетки состыковываются со следующими.

Инструкция по установке

Прежде всего, помещение отключают от электрической сети. Далее определяем место установки. Затем с помощью дрели, дырокола или молотка проделайте в стене отверстие. Желательно, чтобы края выемки получились максимально гладкими. После установки пластиковый короб, где будут располагаться провода и вся розетка внутри.Внизу две дырочки. В них должны быть расположены провода электрического провода. Для фиксации подложки можно использовать гипсовые смеси, клеи на гипсовой основе или гипс. Процесс заключается в смазывании любых зазоров раствором.

Лучше всего, если материал будет плотностью напоминать мягкий пластилин. Далее удалите остатки раствора и выровняйте стену. Проволоку необходимо закрепить в коробке. После этого провод зачищается примерно на 2 сантиметра и закрепляется на подушечках розетки. Сначала подключите нулевые жилы кабеля, затем фазу, а затем — заземление.Процесс крепления проводов осуществляется саморезами или пружинами. Затем накладка устанавливается на нижнюю пластину. Сделать это можно при помощи выдвижных ножек или саморезов, которые пройдут через всю поверхность розетки и под розеткой. Затем осталось только установить пластиковый корпус и че.

maven — ‘экспорт’ не распознается как внутренняя или внешняя команда

Переполнение стека
  1. Около
  2. Продукты
  3. Для команд
  1. Переполнение стека Общественные вопросы и ответы
  2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
  3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
  4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
  5. Реклама Обратитесь к разработчикам и технологам со всего мира
  6. О компании
.

Отправить ответ

avatar
  Подписаться
Уведомление о
