Флюгер своими руками на крышу дома: как сделать самому, мастер-классы

Флюгер – это металлический флажок с противовесом, который поворачивается под действием ветра и позволяют определить его направление. В хозяйственной части знать направление ветра бывают очень даже полезно!

А когда вы еще и делаете флюгер на крышу дома своими руками — вы вкладываете свою душу и понимание в его защиту, и каждый день имеете возможность любоваться своим мастерством. Тем более, что разнообразие образцов огромно, лишь бы была фантазия и руки!

Вот замечательный видео мастер-класс, который покажет для начала самые основные моменты:

На самом же деле сама слово «флюгер» произошло от голландского vleugel и дословно переводится как «крыло». Издавна на флюгере было модно устанавливать фамильные гербы, а если таковых не было – тогда силуэты животных, птиц, людей, и чаще всего петуха.

Даже по современным понятиям флюгер не только венчают дом, как верят многие люди, но еще и заряжает энергией воздушной стихии. Вам будет интересно узнать, что самый древний флюгер, который вообще отыскался, был изготовлен в 48 году до нашей эры и изображал грозного грозного бога Тритона.

Видимо, даже тогда флюгеры имели определенное символическое значение. Форме флюгера придавали определенные значения, потому, что люди во все времена верили, что это оберег, которые защищают дом от всех неприятностей.

Современные специализированные магазины и дизайнеры в частности предлагают огромный выбор эскизов флюгера – достаточно только выбрать что-то из пухлого каталога. Но куда более модно сегодня придумывать свой дизайн, со своим важным значением.

Раньше когда-то флюгеры массово встречались в прибрежных зонах, на домах моряков, для которых определение правильного направления ветра было очень важно. Именно такие старинные формы, как рыба и русалка, непременно приносящие удачу в морских делах, и пошли родом оттуда.

Если же флюгер изготовлен в виде животного, тогда смысл ему придается в зависимости от вида такового: лев приносит смелость и отвагу, кошка – уют в доме, орел – защиту, а собака – верную дружбу. А вот лошадь изображают, когда хотят иметь успех в делах. Можете также поступить и в лучших традициях средневековья, установив на крыше флюгер с символом вашего рода занятий.

Как вы уже поняли, флюгер – интернациональная деталь внешнего дизайна дома, и каждому его виду присущ свой символический смысл. Так, петух на флюгере защищает всех домочадцев от дурного глаза, нечистых и беды. Именно его ставят на крышу, когда хотят уберечься от стихийных бедствий, пожаров или ограбления. В языческие времена флюгер-петух олицетворял жизненную силу, а его пение отгоняло нечисть и знаменовало приход нового дня.

Даже в древней Персии петуха считали магическим существом, а в христианстве петух – это эмблема Святого Петра, который трижды отрекался от своего учителя, пока кричал петух. И все в середине IХ века папа римский издал Указ, согласно которому шпиль каждой существующей церкви должен был венчаться фигуркой петуха, чтобы христиане не повторяли ошибок апостола. Это означало, что церковь заботится и тщательно бдит за душами верующих.

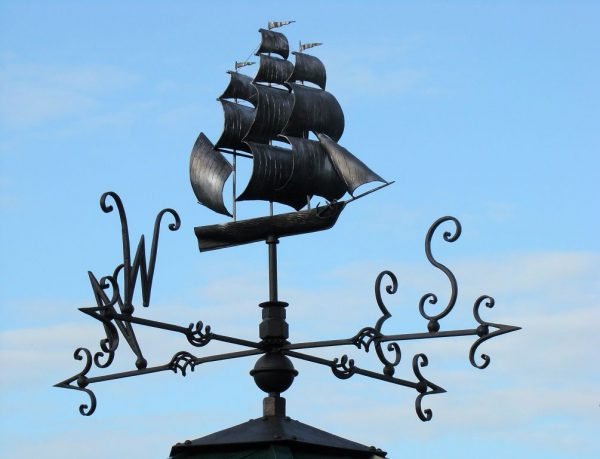

Фигурка корабля – это символ целеустремленности, безоблачного путешествия по жизненным дорогам, клевер – символ удачи, ангел – охранник дома. Что интересно, многие до сих пор верят, что ведьмочка на флюгере

выбор материалов и инструкция, как сделать самостоятельно

Оформляя внешний вид своего дома, каждый владелец стремится придать ему индивидуальные черты и для этого использует большое количество приемов.

Однако сегодня некоторые элементы оформления оказались незаслуженно забытыми. Зная, как сделать флюгер, можно не только украсить крышу своего жилища, но и решить несколько практических задач.

Назначение и устройство

Флюгеры были и продолжают оставаться популярными в некоторых регионах Европы. Например, в Прибалтике многие владельцы домов стараются найти уникальный вариант, который нельзя встретить в другом месте.

Флюгеры могут выполнять несколько функций:

  • Показывают направление и даже силу ветра.
  • Позволяют защитить дымоход от задувания ветром.
  • Установленный на устройстве пропеллер создает вибрации, которые способны отпугивать мелких грызунов.
  • Является декоративным элементом дома.

Конструкция флюгера состоит из нескольких элементов, каждый из которых выполняет определенные функции. Флажок, благодаря парусности, разворачивается под силой ветра и располагается параллельно его направлению. Он может иметь форму простой геометрической фигуры или станет главным украшением всей конструкции.

Флажок крепится к одной из оконечностей стрелы, которая не является основным элементом конструкции. Это связано с тем, что иногда флажок устанавливается непосредственно на вертикальной оси. Еще один необязательный элемент — противовес. В некоторых ситуациях его роль может выполнять сам флажок. Если же противовес устанавливается, то его вес в обязательном порядке должен превышать массу фигурки.

Вертикальная ось монтируется в корпусе и оснащается подшипниковым узлом. А также можно использовать более простую конструкцию флюгера, установив ось в трубу большего диаметра, а ее нижняя оконечность должна опираться на шарик. В любой из этих конструкций достигается свободное вращение оси.

Для защиты поворотного механизма от дождевой воды флюгер часто оснащается колпаком.

Вариантов конструкций этого устройства достаточно много, например, флюгеры Вельда имеют металлическую пластину, благодаря которой показывают не только направление, но и скорость ветра. При желании пластину можно заменить пропеллером.

Во многих странах мира фигурки для флажка выполняли не только декоративную функцию, но и что-то символизировали, например, служили оберегами. Чаще всего для этого использовались изображения птиц и животных:

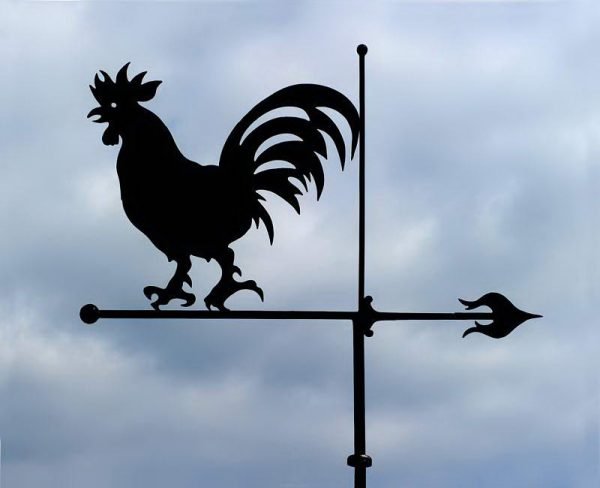

  • Петух — в России считалось, что он способен отгонять темные силы.
  • Кошка — символ домашнего уюта.
  • Сова — тотем мудрости.
  • Аист — знак взаимопонимания в семье.
  • Дракон — в основном встречается в азиатских странах и символизирует силу духа.

Многие люди при выборе фигурки относятся к этому вопросу весьма внимательно, так как не все они могут означать положительные эмоции.

Рекомендации по изготовлению

Все работы по созданию этого устройства можно разделить на несколько этапов. Их сложность напрямую зависит от выбранной модели флюгера.

Материалы и инструменты

Зная элементы конструкции, необходимо выбрать подходящий материал для их изготовления. Для флажка лучшим выбором будет листовая сталь или медь. Однако некоторые люди делают этот элемент из подручных материалов, например, из пластиковых бутылок или дерева. Прежде флюгеры всегда изготавливались из металлических прутков методом ковки.

Сегодня также можно использовать эту технологию, но готовое изделие окажется сравнительно дорогим. Многие люди не просто хотят знать, как сделать флюгер своими руками, но также по возможности сэкономить. Если было принято решение изготовить флажок из древесины или металла, то готовое изделие необходимо покрыть краской для защиты от влаги

.

Для оси и поворотного механизма необходимо использовать только сталь, чтобы во время работы устройства не возникло проблем. Очевидно, что от выбора материалов зависит и необходимый набор инструментов. Скорее всего, потребуется электролобзик с набором пил по металлу или древесине, дрель, сверла, тиски, наждачная бумага.

Процесс изготовления флюгера не зависит от выбора фигурки флажка, и последовательность действий будет одинаковой. Главным элементом флюгера является поворотный механизм, так как от него зависит качество работы всего прибора. Желательно установить ось на подшипники и предусмотреть защиту конструкции от влаги. Благодаря этому подшипники не будут нуждаться в регулярной смазке. Ось желательно изготовить из металлического прутка диаметром от 10 мм. В результате получится обеспечить ее устойчивое положение даже при сильном порывистом ветре.

Создание трафарета фигурки

Перед выбором материалов стоит определиться с фигуркой, которая будет выполнять роль флажка. Если нет достаточного опыта в работе с металлом или деревом, то не стоит использовать рисунок со сложным контуром. В то же время декоративный флюгер будет смотреться значительно лучше, и, возможно, есть смысл проявить все свои умения. Найти рисунок серьезных проблем не составит, и после этого необходимо сделать трафарет.

Чтобы упростить процесс переноса рисунка на трафарет, его стоит разбить на квадраты. А также необходимо помнить, что вырезать флажок придется лобзиком и все его края и изгибы должны быть максимально четкими. После изготовления трафарет накладывается на лист фанеры либо металла и обводится простым карандашом. Еще раз стоит напомнить о необходимости четко выделять линии реза. Не стоит делать флажок больших размеров, так как конструкцию придется дополнительно укреплять.

Сборка устройства

После того как рисунок был перенесен на материал, необходимо вырезать фигурку. Чтобы лист не сдвигался и рез был максимально качественным, его необходимо закрепить с помощью струбцин. Когда фигурка будет полностью вырезана, ее края следует скруглить, чтобы убрать заусенцы и острые кромки. Если в качестве материала был выбран металл, то лучше воспользоваться болгаркой. При работе с древесиной можно остановиться на наждачной бумаге.

Если на флажке имеются отверстия, не используемые для вставки в них других элементов, их также следует хорошо зачистить с помощью напильника. Когда фигурка будет полностью готова, можно переходить к изготовлению стрелы, на которую затем монтируется флажок.

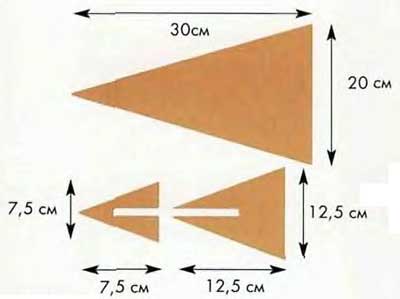

Для наконечника отлично подойдет пластина размером 60х60 мм. Основанием стрелы может служить железный пруток квадратного или круглого сечения размером в 15 мм.

К одной оконечности основания крепится наконечник, а ко второй — оперение, вместо которого можно использовать пропеллер. Наиболее сложным элементом конструкции флюгера является поворотный механизм. Если есть возможность, то стоит использовать подшипник. При этом необходимо помнить, что он должен плотно входить в корпус.

Монтаж флюгера

Если устройство было оснащено буквами с указанием сторон света, то его необходимо выставить с помощью компаса. Если достаточно приблизительной ориентации, то можно устанавливать флюгер просто по восходу солнца. Для монтажа прибора можно воспользоваться одним из способов:

  • На колпак дымохода с помощью металлических пластин, которые привариваются или прикручиваются к его основанию.
  • На ветровую доску фронтона.
  • На шпиль или конек крыши.

Стоит отметить, что флюгер может стать и отличным громоотводом, если был изготовлен из металла. Для этого необходимо на одном из неподвижных элементов прибора закрепить стальную проволоку, а ее второй конец углубить в землю примерно на 1,5 метра. Иногда люди интересуются, как сделать флюгер с пропеллером своими руками. Ничего сложного здесь нет, следует лишь помнить, что потребуется еще один подшипник для установки этого элемента.

полезные советы и фишки. Видео инструкция

флюгер петухФлюгер представляет собой флаг или другую конструкцию, установленную на вертикальной оси и поворачивающуюся под воздействием ветра. Противовес направляется в ту сторону, с которой дует ветер.

По ориентированным по восьми румбам горизонтальным штифтам определяют направление. Современные флюгера позволяют делать это благодаря наличию электронных приборов – энкодеров.

Флюгер может быть и обычной декорацией. Изготовление флюгера своими руками возможно после овладения некоторыми навыками.

подшивка карнизов крышиНа завершающем этапе строительства кровли производится подшивка карнизов крыши. Существует множество материалов для этого.

А вы знаете что такое ендова крыши? Узнать что это такое и как ее правильно обустроить вы можете по этой ссылке.

Материалы и инструменты

Для изготовления флюгера надо подготовить инструменты и материалы. Раньше данную конструкцию изготовляли из дерева, затем популярным стал металл.

Для работы подходит сталь, но наиболее удачным выбором является листовая медь, которая не подвергается коррозии и обладает естественным блеском, делающим изготовленный из него флюгер весьма привлекательным.

Еще одним преимущество медной конструкции является длительный срок эксплуатации: дерево, даже водостойкое и дополнительно обработанное водоотталкивающей эмалью, очень быстро портится под воздействием часто меняющихся температур, осадков и ветра.

Из современных материалов следует назвать пластик, который очень легок, к тому же не ржавеет. Панели на основе пластика очень удобны, поскольку из них можно вырезать спроектированные заранее детали. Для удобства следует сделать на бумаге чертеж.

При изготовлении деталей можно пользоваться и пластиковыми бутылками, хотя такой флюгер подойдет только для дачного домика, а не стильного загородного коттеджа. Для солидных строений требуются более дорогостоящие материалы.

Для изготовления флюгера необходимы столярные или слесарные инструменты, которые применяют для обработки дерева, металла или пластика.

Фанеру (дерево) и пластик обрабатывают с помощью электролобзика, оснащенного специальной пилкой, наждачной бумагой, напильником. Чтобы проделать отверстия, понадобится дрель со сверлами определенного размера.

При обработке металла также используют пилки для лобзика, болгарку, специальные ножницы.

Некоторые особенности конструкции, дополнительные фишки

Вы, конечно, можете купить флюгер, но намного интереснее сделать его самостоятельно.

Принцип конструкции предельно простой: самую примитивную модель можно изготовить из металлического флажка с противовесом.

При смене направления ветра оснащенный противовесом флажок разворачивается вокруг вертикальной оси.

Для упрощения определения направления ветра к нижней части флюгера горизонтально прикрепляют розу ветров в форме двух скрещивающихся пластин с указанием четырех сторон света (в виде букв).

Чтобы иметь возможность визуально определить интенсивность передвижения воздушных масс, флюгер рекомендуется оснастить пропеллером.

По скорости его вращения можно судить о силе ветра. Для данной цели можно применять и свободно раскачивающуюся в одной плоскости пластину: величина ее отклонения зависит от силы ветра.

Виды флюгеров

Представляем вашему вниманию фото галерею: “Флюгеры со всего мира”

В зависимости от своего назначения флюгера можно подразделить на виды.

  • Метеорологические

Представляют собой отличающиеся высокой точностью приборы. Данное качество достигается в результате тщательной балансировки. Самый распространенный способ их изготовления – ковка.

С течением времени эти приборы перешли в руки метеорологов. Называются они анеморумбометрами.

  • Предназначенные для измерения интенсивности ветра (флюгер Вильде)

В их конструкцию входит особая вертикальная пластина, которая может беспрепятственно раскачиваться по сторонам. Сила ветра определяется по степени отклонения пластинки от строго вертикального (нулевого) положения.

Часто для определения искомой величины используют пропеллер небольшой массы. Наличие пропеллера помогает отгонять с кровли птиц.

Их назначением является защита дымоходной трубы от задувания.

Основной задачей данного типа является украшение дома и придание ему завершенного вида.

Форму флюгера можно выбирать в зависимости от вкуса. Несмотря на широкий выбор типов флюгарок, наиболее распространенный – классический вариант: изготовленные из металла фигурки птиц, животных.

В России с давних времен самым популярным является петушок на спице. Он традиционно считается оберегом.

В странах Скандинавии большой любовью пользуются флюгера в виде аиста, символизирующего прочность семейного очага. Лев является олицетворением благородства и воли, жизненной силы.

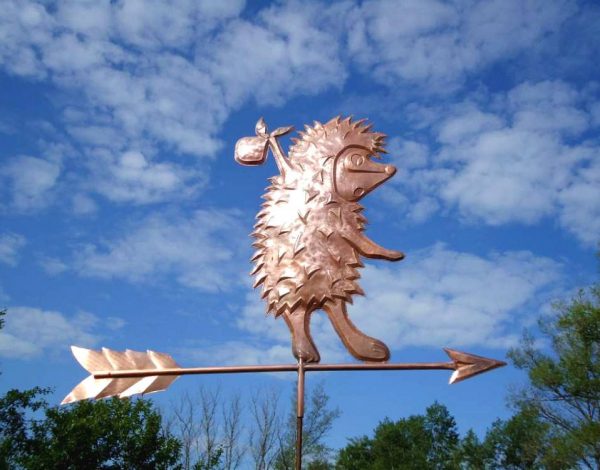

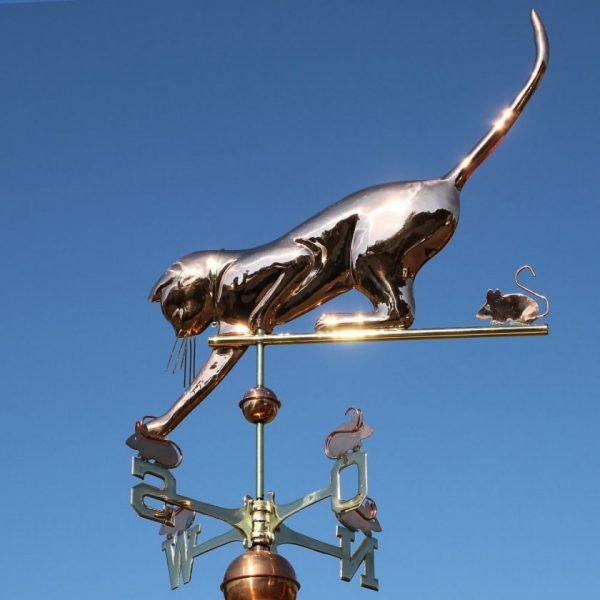

Есть множество других вариантов: кот, парусник, стрекоза, знаки зодиака, мальчик с трубой.

Каких-либо ограничений при выборе формы конструкции нет.

Проектирование и изготовление флюгера

Параметры флюгера также не имеют определенных стандартов, но обычно при работе придерживаются размеров от 700 до 800 мм в длину и 400 мм в высоту для коттеджа. Для дачи или беседки габариты можно выбирать поменьше.

Чтобы сделать флюгер, необходимо заранее набросать чертежи, по которым будут создаваться все элементы конструкции.

вырезание флюгераПо чертежам изготавливают и опору. Для нее понадобится металлическая труба диаметром 13 мм и длиной 125 мм. Для прикрепления крышки в ее верхней части нарезают резьбу.

В нижнем сегменте опоры устанавливают подшипник. Для прочного крепления флюгера на кровле требуются металлические полосы (четыре штуки), согнутые под прямым углом.

Их следует зафиксировать одной частью к опоре, а другой – к кровельному материалу. Надо следить за тем, чтобы при вращении вокруг своей оси детали не задевали выступающие части полос.

При изготовлении крышки применяется сталь. Для всех деталей, кроме флажка, больше всего подойдет нержавеющий материал.

С внутренней стороны крышки необходимо сделать резьбу, аналогичную выполненной на корпусе.

В верхней части крышки приделывают розу ветров – декоративный элемент, сконструированный из сложенных накрест под углом 90 градусов длинных трубок небольшого диаметра, к концам которых приделаны обозначающие стороны света буквы.

Чтобы защитить подшипник от проникновения влаги, к верхней части корпуса прикрепляют колпак.

Основная деталь флюгера – флажок. Для ее изготовления также можно применить нержавейку, но, как уже было сказано, лучшим выбором является листовая медь.

Оба материала отличаются устойчивостью по отношению к влаге, осадкам, но внешне изделие из меди выглядит намного богаче, к тому же на нем можно сделать чеканку.

Сначала контур с чертежа переносят на листовой материал, после чего из него вырезают фигуру флажка.

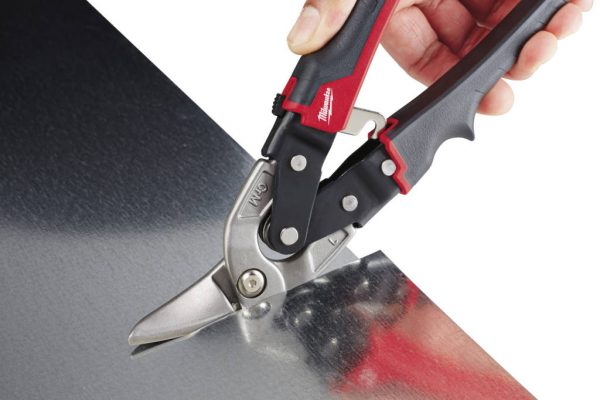

Резка производится при помощи ножниц по металлу или электролобзика. Острые края необходимо обработать напильником. Можно придать фигурке значительно более выразительный вид, если выделить некоторые детали с помощью чеканки.

Поскольку медь является материалом довольно мягким, такой способ обработки придаст конструкции объемность и большую привлекательность.

Как сделать флюгер своими руками из подручных средств

Для сооружения флюгера для дачного домика не имеет смысла применять дорогостоящие материалы. Конструкция будет смотреться очень оригинально, если заложить в нее дополнительный динамичный элемент.

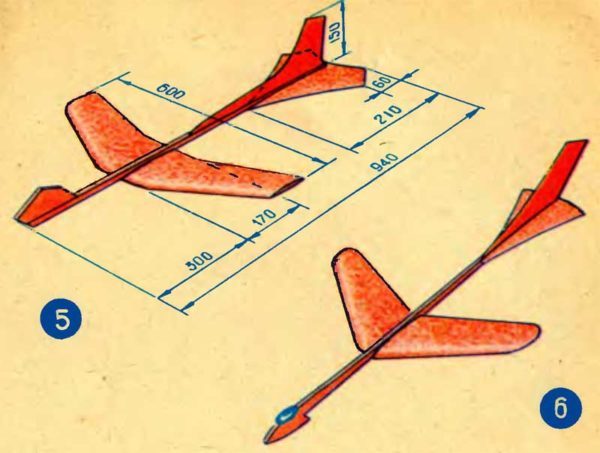

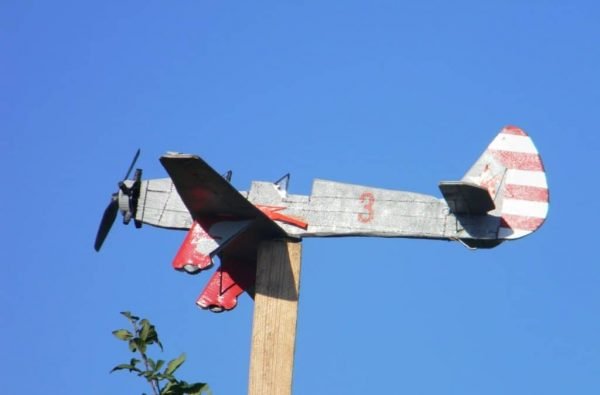

Например, можно соорудить клюющую птичку или фигурку коня, которая будет приводиться в движение вращающимся пропеллером (посредством передающей детали).

Чтобы изготовить такие флюгера, требуется определенная степень творческой фантазии. Легче всего воплотить идею с помощью применения особой влагостойкой фанеры.

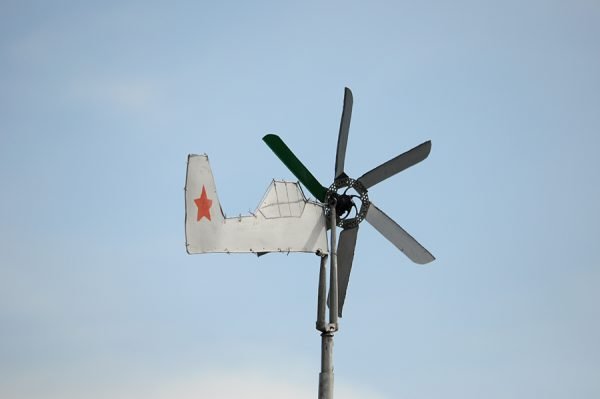

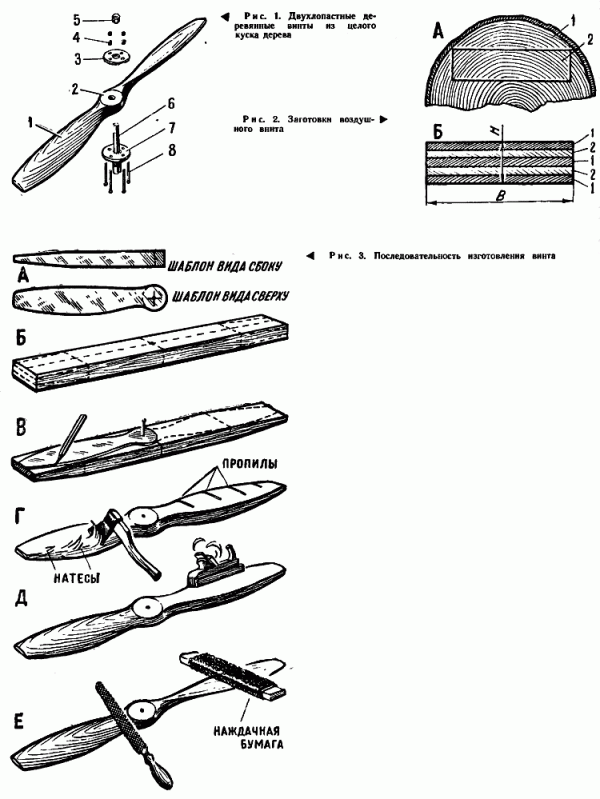

флюгер из подручных материаловКолесо пропеллера можно вырезать из жести с помощью ножниц по металлу. Лопасти формируются посредством отгибания краев материала.

Чтобы не нарушать динамику, деревянные подвижные элементы соединяются не очень жестко. Не следует забывать и о необходимости их окрашивания при помощи эмали для наружных работ.

Использование динамичного флюгера на дачных домиках оправдано тем фактом, что по высоте они уступают коттеджам, и это дает возможность хорошо рассматривать вращающийся элемент декора.

Помимо улучшения эстетического вида здания, он также будет отгонять с кровли птиц.

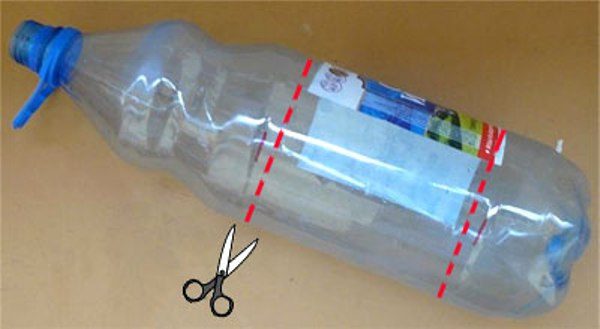

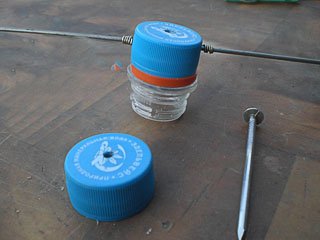

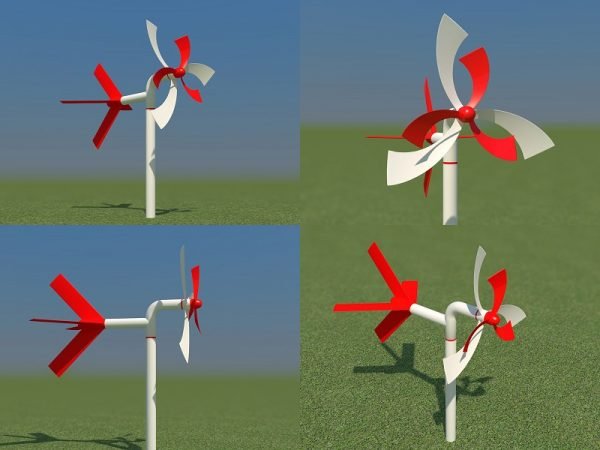

Кроме фанеры, для изготовления садового флюгера подходят и пластиковые бутылки. Одну бутылку разрезают особым образом и получают крыльчатку пропеллера.

Из корпуса другой бутылки вырезается флюгарка. После изготовления детали надо насадить на металлический прут и закрепить на вершине кровли домика.

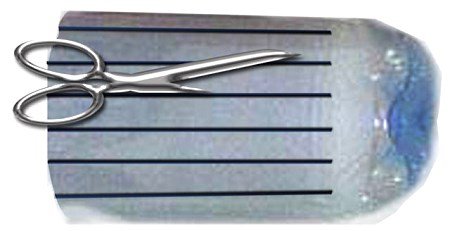

Есть еще более простой вариант: горлышко и днище бутылки обрезают, а оставшуюся часть закрепляют асимметрично на вертикальном стержне. Ветер станет разворачивать получившуюся трубу, и можно будет узнать его направление.

Установка флюгера на крышу

После изготовления флюгера начинается очень важный момент: его установка на кровле. Минимальная высота установки флюгера – от 10 до 12 м от земли.

Для правильной ориентации по сторонам света следует применить компас. После совмещения буквенного указателя N (Nord) готового устройства с направлением компасной стрелки на север можно будет получить достаточно точный прибор.

При помощи болтового соединения или сварки стальную проволоку, диаметр которой составляет 8-10 мм, прикрепляют к неподвижной части флюгера, а свободный конец втыкают в землю на глубину 1,5-2 м. Получается прекрасный громоотвод.

Весь процесс установки не представляет особой сложности, но на некоторые моменты надо будет обратить внимание.

Главный нюанс: геометричность кровли не должна пострадать. Если есть возможность, флюгер надо прикреплять к части крыши, которая не отвечает за ее форму. К примеру, подойдет колпак печной или вентиляционной трубы, но только при условии, что толщина материала больше 1,5 мм.

крепление флюгераПри необходимости крепления флюгера на деталь конька понадобятся крепежные детали другой формы: две согнутые под определенным углом достаточно толстые пластины.

Для работы потребуются дополнительные приспособления и инструменты: прогонка, лерка, заклепочник с заклепками, гайки, шайбы, гаечный ключ.

Процесс установки флюгера делится на несколько этапов.

Раскос-кронштейн устанавливают в колпак печной или вентиляционной трубы в диагональном направлении. С этой целью металлическую полоску толщиной 2 миллиметра загибают с двух сторон. Кронштейн крепят при помощи заклепок и заклепочника.

В колпаке трубы необходимо подготовить отверстие, по диаметру соответствующее диаметру стержня.

Используя лерку, на конце стержня нарезают резьбу.

Стержень вставляется в проделанное в колпаке отверстие.

Затем на стержень надевают шайбу и накручивают гайку.

Стержень конструкции закручивают в раскос, а указатель розы ветров устанавливают в соответствии с расположением сторон света.

Для надежного прикрепления стойки к раскосу на стержень следует вставить дополнительную шайбу и накрутить гайку.

Поскольку подвижная часть должна свободно вращаться, к флюгеру прикрепляют соответствующий ГОСТу радиальный шариковый подшипник (№ 1000099).

Диаметр его внутреннего кольца составляет 9, а внешнего – 20 мм. При подборе корпуса стойки флюгера учитывают внешний диаметр подшипника.

Проектируя и изготавливая детали, а также прикрепляя их к кровле, надо позаботиться о достаточном уровне прочности, поскольку конструкция постоянно подвергается значительным ветровым нагрузкам.

Те детали, которые в процессе эксплуатации будут тереться друг о друга, необходимо смазать солидолом или литолом. Время от времени надо осматривать флюгер, подтягивать гайки и винты в точках крепления громоотвода, обновлять смазку.

монтаж отливов для крышиВодосточная система – неотъемлемый элемент кровли. Предлагаем нашу статью на тему – монтаж отливов для крыши.

Сравнение разных видов софитов для кровли можно найти здесь.

Если вы не можете определиться с покрытием для крыши, то здесь https://rooffs.ru/myagkaya/info/ondulin-ili-metallocherepica.html можете почитать преимущества и недостатки ондулина и металлочерепицы.

Основные тезисы

  • Флюгер применяется для определения направления и силы ветра.
  • Для его изготовления используют дерево, нержавеющую сталь или медь.
  • По своему назначению флюгера бывают метеорологическими, предназначенными для измерения силы ветра, дымоходными и декоративными.
  • Форма флюгера выбирается произвольно.
  • Для изготовления качественного флюгера необходимо сделать чертеж.
  • Флюгер для дачного домика можно сделать из подручных средств.
  • При установке флюгера необходимо следить за правильной ориентацией по сторонам света.

Видео о том, как сделать простейший флюгер своими руками:

Флюгер своими руками чертежи — Всё о кровле

Флюгер своими руками: чертежи

Флюгер – метеорологический прибор, используемый для определения направления ветра, а также его скорости и силы. Он представляет собой металлический флажок с противовесом на другом конце. Вращаясь вокруг своей оси, устройство поворачивается под воздействием ветра. На той же оси устанавливают розу ветров.

Разумеется, параметры ветра в наше время измеряют специальными электронными приборами, поэтому обычный флюгер зачастую используется в качестве декоративной детали на крыше дома.

Из истории флюгера

Никто не в силах точно предположить, когда люди стали использовать флюгеры. Самым древним на данный момент можно считать флюгер, изготовленный греческим астрономом чуть более 2000 лет назад. Он венчал Башню Ветров в древних Афинах и имел также символическое значение.

Очень популярны были флюгеры в странах Прибалтики и Скандинавии. В прибрежных портовых городах необходимо было определять, позволит ли ветер причалить судну. Они и по сей день украшают крыши зданий, поражая разнообразием форм и, порою, являясь настоящими произведениями искусства, но уже лишь в качестве декора.

Виды флюгеров

По своему функциональному значению флюгеры делятся на следующие виды:

  • Метеорологические приборы. Точно сбалансированные флюгеры, с помощью которых измеряется направление ветра. Сюда же относятся и флюгеры Вильда, позволяющие определять скорость ветра. В конструкции последних присутствует пропеллер или пластина, раскачивающаяся под воздействием воздушных потоков. Пропеллер к тому же служит для отпугивания птиц;
  • Дымоходные флюгеры. Защищают печную трубу от задувания ветра, предотвращая задымление;
  • Декоративные флюгеры. Искусно выполненные флюгеры обычно используются для украшения дома и придают жилищу индивидуальность, внося неповторимую изюминку. В основном представляют собой фигурки зверей, мифических существ или птиц, но встречаются и весьма оригинальные, отражающие вкусы владельцев дома.

Зачастую все вышеперечисленные виды заключает в себе одно устройство.

Символизм флюгеров

За прошедшие века флюгер стал объектом легенд и служил не только украшением здания, но и неким оберегом. Согласно восточному учению фен-шуй, флюгер способствует установлению теплых дружеских отношений с соседями.

Наиболее популярны флюгеры с изображением петуха, особенно в России. Петух символизирует бдительность. В народных преданиях он мог отпугивать нечисть, оберегать жилище от пожаров и других бед. В христианстве петух считается символом святого апостола Петра.

В странах Азии часто встречаются флюгеры в виде драконов. Дракон олицетворяет мудрость, и флюгер с его образом также несет функцию оберега.

Выбирая фигурку флюгера для своего дома, не будет лишним поинтересоваться, что означает то или иное изображение. Например: кошка служит символом домашнего уюта, орел призван защитить от врагов, лев представляет силу и власть, корабль – целеустремленность, аист – семейный очаг.

Необязательно строго придерживаться каких-то канонов. Можно самому выбрать понравившуюся фигурку. При желании совсем несложно изготовить флюгер своими руками.

Материалы для изготовления флюгера

Для создания флюгера предпочтительнее использовать металл: листовую сталь или медь. Такая конструкция прослужит весьма длительный срок, не теряя своей привлекательности и не портясь от воздействия окружающей среды. Весьма эффектно смотрятся кованые изделия.

Конструкции из дерева и фанеры также имеют место, однако страдают от осадков и перепадов температур. Чтобы продлить срок службы, их покрывают специальным составом и лаком.

Довольно часто в последнее время для изготовления флюгеров используют пластик. Он легок, не подвержен коррозии и невосприимчив к осадкам. Но его век сравнительно недолог.

Простейшие флюгер можно смастерить из пластиковых бутылок или CD–дисков. Разумеется, подобное устройство сможет украсить скромный садовый домик, теплицу или сарайчик, но никак не солидный коттедж.

Необходимые инструменты

Материал, выбранный для изготовления флюгера, определяет набор соответствующих инструментов для его обработки, включая все необходимое, чтобы установить флюгер на крышу.

Возможный набор инструментов: линейка, дрель, различные сверла и напильники, наждак, молоток, паяльник, электролобзик (для работы с деревянными деталями, фанерой или пластиком). В зависимости от сложности конструкции, может потребоваться токарный станок и наковальня.

Основные части флюгера

Конструкция флюгера включает в себя:

  • несущую ось;
  • флажок с противовесом;
  • корпус;
  • колпачок, предохраняющий корпус от воды;
  • розу ветров, показывающую 4 стороны света

Перед тем как сделать флюгер своими руками, необходимо выбрать или тщательно составить чертеж флюгера. Это поможет избежать ошибок и неточностей в конструкции.

Размеры флюгера могут быть любыми, строгих правил здесь не существует. Но в основном придерживаются размера 70 х 40 см (для коттеджа).

Изготовление флюгера из металла

  • Для сооружения корпуса берется отрезок металлической трубы, длиной около 130 мм и 13 мм в диаметре, в верхней части которого нарезается резьба. Внутри нижней части трубы устанавливают подшипник с внутренним диаметром 9 мм. Желательно использовать подшипник с закрытым корпусом, который не боится попадания влаги;
  • В качестве оси флюгера применяется стержень из гладкой арматуры, длиной 450 мм и диаметром 10 мм. Стержень подтачивается до диаметра 9 мм на токарном станке или с использованием наждака. Подгоняется под размер подшипника;
  • Для изготовления розы ветров берутся металлические прутки (лучше стальные) небольшого диаметра. Они привариваются под прямым углом к крышке корпуса и заканчиваются буквами, обозначающими 4 стороны света;

  • На внутренней стороне крышки выполняется резьба, затем крышка с розой ветров устанавливается на корпус флюгера;
  • Стержень конструкции закрепляется в отверстии крышки, и фиксируется в подшипнике. Затем проверяется, легкость вращения конструкция вокруг своей оси;
  • Чтобы предотвратить проникновение атмосферной влаги внутрь корпуса, над крышкой фиксируется специальный колпачок;
  • Ось подгоняется под нужный размер и на ней закрепляется декоративный флажок – основное украшение изделия. Делается это при помощи сварки, но можно применить болты или заклепки.

Фигурка для флюгера

Самый интересный творческий момент – смастерить фигурку-флажок флюгера.

Размер выбирается индивидуально, учитывая габариты всей конструкции в целом. Для парусности, фигурка должна быть несколько растянута вдоль горизонтальной плоскости.

Понравившийся рисунок вырезается из бумаги и приклеивается на материал, из которого будет выполнена фигура (металл, пластик или фанеру). Затем вырезается соответствующим инструментом (например, ножницами по металлу).

Края изделия тщательно обрабатываются напильником. На металлическом флажке часто используют чеканку.

Как правильно установить флюгер на крышу

Непосредственно перед установкой, следует заполнить корпус изделия смазкой (например, солидолом).

Высота, на которую монтируется флюгер, должна быть не менее 10 м от земли, в самой высокой точке здания. Флюгер закрепляется на конек крыши или же на колпак печной (либо вентиляционной) трубы. Так как конструкция постоянно испытывает нагрузки под воздействием ветра, желательно с особой тщательностью произвести установку и проверку на прочность.

Важным моментом является ориентация флюгера по сторонам света. Для их определения используют компас.

Крепление флюгера на колпаке трубы

Колпак печной или же вентиляционной трубы – максимально удобное место для фиксации флюгера. При этом толщина металла самого колпака должна быть 1,5 мм и более!

В колпак устанавливается кронштейн. Для этого используется полоску из стали, толщиной 2 мм, загнутую с обоих концов на 30–50 мм. Кронштейн закрепляется на заклепки.

В предварительно просверленное отверстие колпака, вставляется ось флюгера с резьбой в самом низу, и крепится с использованием шайбы и гайки к кронштейну.

Крепление флюгера на коньке крыши

Для того чтобы закрепить флюгер на коньке крыши, понадобятся 2 прочные, согнутые под углом, металлические пластины.

При установке необходимо действовать аккуратно, чтобы не повредить кровлю и не нарушить ее герметичность.

Простой флюгер своими руками

Далеко не все могут позволить себе роскошные коттеджи, украшенные изысканными коваными флюгерами. Для скромного дачного домика можно соорудить флюгер из недорогих материалов, проявив собственную фантазию с минимальными материальными затратами.

Для украшения дачного участка можно смастерить фигурку животного, приводящуюся в движение на ветру при помощи пропеллера.

Схема изготовления флюгера

Для изготовления такого устройства можно взять фанеру, если возможно, влагостойкую. Колесо для пропеллера делается из жести, отгибаются края для формирования лопастей. Детали устройства не должны плотно прилегать друг другу, чтобы обеспечивать непринужденное вращение флюгера. Полученное изделие можно покрасить.

Как сделать флюгер своими руками из пластиковых бутылок

Самый «бюджетный» вариант – изготовление флюгера с использованием двух пластиковых бутылок.

Одну бутылку разрезают и изготавливают пропеллер, вторая идет на изготовление флюгарки. Далее, детали нанизываются на металлический стержень и устанавливаются в нужном месте.

Вне зависимости от сложности конструкции флюгера, к его созданию и установке необходимо подойти ответственно, тогда устройство будет правильно функционировать и не только доставлять эстетическое удовольствие своим внешним видом, но и приносить пользу в качестве метеорологического прибора.

Автор: С. Розанова

Чертеж для изготовления флюгера своими руками

По функциональному назначению эти устройства служат для определения направления и силы ветра, такими их создавали изначально. Однако, находясь на самом видном месте здания, флюгеры стали заметными и значимыми элементами декора, придающие зданию неповторимый и оригинальный вид. Место расположения для них выбирают, как правило, по концам конька крыши.

Материалы для изготовления

Традиционно эти изделия выполняются из металла, наиболее популярным является стальной лист толщиной порядка 2-х мм, применяются также изделия из меди, латуни, бронзы и других цветных металлов. Чертежи для изготовления деталей практически не нужны, изделия отличаются простотой, а изготовление выполняется «по месту» Непременным элементом флюгера является стержень, на котором он укрепляется. Здесь лучше применить пруток из нержавеющей стали диаметром до 16 мм, он наиболее безболезненно воспринимает ветровые нагрузки и не подвержен коррозии.

Выбор и нанесение рисунка

Объекты для отображения силуэта флюгера самые различные, можно выбрать готовый понравившийся силуэт или сюжет. А часто используют фотографии любимых домашних животных, как правило, это кошки или петухи. Нередко изображают ангелов или бесов, в общем – разнообразие таково, что перечислить невозможно. Размер рисунка нужно согласовать с размером и формой дымохода.

Даже не обладая художественными навыками, можно легко перенести понравившийся контур своими руками по координатной сетке, затем вырезать его на бумаге и использовать в качестве трафарета для нанесения рисунка на металл. Изготовление сводится к вырезке по контуру.

Вырезка по контуру

Для выполнения этой операции своими руками можно воспользоваться ножницами по металлу, но при толщине листа в 2 мм это будет затруднительно. Лучше воспользоваться электролобзиком, прочно закрепив деталь к верстаку струбцинами. Прорезные элементы выполняются с предварительным сверлением отверстия внутри такого элемента рисунка, а затем заканчивают операцию лобзиком.

Внимание! По окончании работ по созданию тела флюгера, нужно тщательно зачистить деталь от заусенцев и притупить острые кромки, в противном случае получение травмы при дальнейшей работе неизбежно.

Инструмент и приспособления

Для изготовления тела флюгера своими руками понадобятся инструменты:

  • электродрель – для сверления отверстий под пилку лобзика также можно воспользоваться для обработки детали с целью устранения заусенцев, используя специальную насадку;
  • сверло диаметром порядка 5 – 6 мм;
  • зубило – для выполнения остроконечных врезок;
  • струбцина – для закрепления детали на верстаке;
  • шкурка шлифовальная – для обработки контуров;
  • напильник – с той же целью.

И, естественно, понадобится листовой материал по выбору исполнителя.

Выбор оси вращения флюгера

Своеобразие изделия состоит в том, что парусность задней части должна быть больше такого же показателя для передней части тела флюгера, иначе он не будет работать. В то же время большая разница в весе детали по сторонам оси вращении создает разбалансировку всего изделия. В данном случае поступают следующим образом:

  1. Нужно уложить на столешницу верстака ровный обрезок уголка любого размера ребром вверх.
  2. Готовую деталь тела флюгера поместить на ребро уголка и добиться ее устойчивого горизонтального положения. Отметить естественное расположение оси.
  3. Сместить деталь в сторону задней части на 3 – 5 мм, а переднюю часть дополнительно нагрузить противовесом, добиваясь равновесного положения. Впоследствии противовес нужно установить в передней части.
  4. Отметить положение оси вращения, на которую и нужно впоследствии установить флюгер.

Сборка изделия

Установка флюгера производится на стержень при помощи втулки с разрезом под основную деталь изделия. Именно эту деталь изготовить своими руками в домашних условиях практически невозможно, нужен токарный станок. Отверстие должно быть расположено по оси детали. Чертежи деталей настолько просты, что легко могут быть выполнены собственноручно.

Для облегчения вращения флюгера вокруг собственной оси в конструкции применен стандартный шарик из подшипника, установленный в отверстии втулки.

Флюгер можно крепить любым способом, удобным для выполнения своими руками. При установке объемного флюгера «Самолет » крепление лучше выполнить непосредственно на штоке.

Крепление штока производится по месту установки. Обязательным элементом следует считать растяжки и надежную опорную пластину по форме, подходящую к месту установки.

Для установки указателей сторон света нужно приварить на шток пластину непосредственно под втулкой, через нее же можно установить растяжки. Определить расположение сторон света можно при помощи компаса уже в процессе монтажа изделия на месте установки.

Следует учитывать, что все детали, устанавливаемые с применением сварки, должны соответствовать условиям свариваемости, то есть нельзя варить деталь из углеродистой стали к нержавейке. Соединение будет ненадежным.

Защита от коррозии

Все зависит от выбора материала основной детали. Если она изготовлена из меди, защита не нужна, со временем изделие покроется благородной патиной, придающей ей благородный вид. Лист из оцинкованной стали вообще принимать нежелательно. Мехобработка нарушает плакирующий слой, что впоследствии вызовет его отслоения в разных местах, изделие будет выглядеть грязным и неаккуратным. Нержавеющая сталь всем хороша, но ее трудно обрабатывать. А в натуральном виде, венчая дымоход или конек, такое изделие будет неконтрастным, визуально скрадывая элементы рисунка.

Все-таки следует признать наиболее приемлемым вариантом использование холоднокатаного стального листа с покрытием краской, устойчивой к воздействиям внешней среды.

Все перечисленные работы нужно выполнить в условиях мастерской.

На фото приведен пример исполнения флюгера типа «самолет» с пропеллером. Чертежи деталей исполняются по ходу изготовления в зависимости от размеров и места установки.

На фото чертеж и модель флюгера самолет. Исходя из указанных размеров, чертежи основных деталей можно выполнить своими руками. Изготовление из алюминия и пенопласта.

Установка флюгера

Внимание! Установка флюгера на дымоход или конек крыши своими руками – это высотная работа, требующая выполнения определенных правил безопасности.

Такие работы нельзя выполнять:

  • при сильном ветре;
  • во время выпадения осадков – дождя или снега;
  • если дымоход не огражден помостом, обеспечивающим беспрепятственное перемещение вокруг него;
  • все работы нужно производить с участием страхующего помощника.

Заключение

Дымоход или конек дома, украшенные красивым флюгером, приобретают законченное дизайнерское решение, а изготовленные самостоятельно еще и эстетическое наслаждение от удачно проделанной работы. Украшайте свою жизнь и успехов вам!

Что еще почитать по теме?

Крепление флюгера на конек крыши

Флигель на крышу своими руками

Папа мастер! > Благоустройство > Как изготовить флюгер своими руками: чертежи для самостоятельного изготовления

Как изготовить флюгер своими руками: чертежи для самостоятельного изготовления

Ранее эти изделия использовались преимущественно для того, чтобы можно было хотя бы приблизительно определить, какая погода нас ожидает. Затем к функциональности прибавилась и декоративная составляющая. К изделию крепились элементы, которые исполняли роль оберегов и просто украшали дома. Сегодня погоду предсказывают метеорологи, и необходимость в функциональности отпала, да вот традиция осталась. Рассмотрим, как можно изготовить подобное украшение для дома своими силами.

Разработка своими руками чертежа флюгера, исходя из своих предпочтений

Мы рассмотрим вариант изготовления изделия из самого стойкого к погодным изменениям материала, и который имеет наиболее привлекательный внешний вид. Будем создавать своими руками чертеж флюгера из листовой меди. В процессе нам понадобится следующее:

  • Размеры листового медного полотна должны быть не менее 60х100 см.
  • Отрез стального трубы длиной 50 см.
  • Отрез медной трубы длиной 13 см и диаметром чуть больше, нежели диаметр стального элемента.
  • Подшипник, диаметр которого позволит ему свободно войти в медную трубу.
  • Металлические уголки — 4 шт. длина сторон 6х6 см.
  • Дрель.
  • Пила с полотном для резки металла.
  • Сварка газовая.
  • Напильник.
  • Шурупы по металлу – 32 шт.

чертежи флюгера схема устройства флюгера

Перед началом сборки необходимо выполнить следующее:

1. Переносим понравившееся изображение на полотно.

2. Рядом обрисовываем элементы, которые не будут подвижными (стрелки указатели сторон света). На стороне, которой они будут крепиться к опорной трубе, делаем по два небольших прямоугольника и намечаем в их центрах круги под просверливание отверстий.

3. Внизу фигуры по центру пририсовываем перевернутый прямоугольный треугольник. Именно к нему будет прикрепляться элемент для насадки изделия на стержень.

Теперь переходим к изготовлению:

1. Вырезаем при помощи пилы все начерченные элементы.

2. Используя напильник, обрабатываем места разреза. Следим, чтобы на деталях не осталось острых углов, которые могут впоследствии поранить.

3. Сверлим в намеченных местах деталей отверстия.

4. В отрез медной трубы вставляем подшипник и привариваем их друг к другу. Вращающийся элемент должен быть направлен внутрь, соединение проводится по краю трубы и обратной стороны подшипника.

5. Привариваем собранное гнездо для насаждения к треугольнику под фигурой.

6. В стальной трубе делаем 8 отверстий на расстоянии 30 см от одного края отреза. По 2 отверстия, расположенных друг над другом, с четырех сторон. При помощи шурупов прикручиваем указатели к трубе.

7. Внизу этой же трубы делаем по 3 отверстия опять же с четырех ее сторон. И закрепляем в этих местах уголки.

8. На подшипник наносится обильное количество смазки, и фигура вместе с гнездом надевается на подставку.

9. Изделие собрано и готово к установке.

Мы рекомендуем прочитать нашу статью о том, как сделать самому кресло-качели.

Монтаж изделия после сборки своими руками флюгера по чертежам

После того как был собран своими руками флюгер по чертежам, необходимо водрузить его на отведенное для него место. Это можно проделать несколькими способами:

1. Крепление к выходу трубы дымохода.

Наиболее приемлемый вариант, так как жесткость закрепления здесь будет самая высокая, ведь собирается дымоход чаще всего из кирпича. Соответственно будет меньше вероятность слома и падения изделия. Рассматриваемое нами украшение крепится вертикально при помощи шурупов, которые загоняются в отверстия на уголках.

2. Крепление к коньку крыши.

Менее удовлетворительный способ крепежа, так как в основном этот элемент делается из дерева. Со временем древесина вокруг мест креплений может растрескаться и рассохнуться, что приведет к уменьшению жесткости фиксации изделия. Наше украшение с таким вариантом опорных ножек не может быть зафиксировано на коньке. Для этого необходимы опорные элементы, расположенные под тупым, а не прямым углом.

3. Крепление к элементам кровли.

Самый неподходящий вариант крепежа, обладает самым высоким риском падения изделия из-за очень низкой жесткости фиксации. Кроме того места крепления могут стать причиной, по которой кровля даст течь. Наше изделие не может быть монтировано таким образом.

Дополнительно можно обработать фигуру чеканкой, что придаст ей рельефности и, конечно же, облагородит ее. Можно покрыть изделие краской, но используемый материал не нуждается в дополнительной защите, разве что это будет производиться для усиления декоративного эффекта.

Интересное на сайте

Строительство собственного дома может законно претендовать на звание одного из самых главных событий в жизни. Важным решением является выбор материала и технологии строительства, поэтому будем …далее. »

  • Основанием для монолитного дома может служить свайный или ленточный фундамент. Хорошим решением является основа из плит. Итоговый выбор напрямую зависит от анализа рельефа и грунта, …далее. »

  • Строительные технологические процессы регулярно совершенствуются. На смену привычному панельному и кирпичному строительству пришел монолит. Многие застройщики оценили этот метод и применяют его чаще всего в …далее. »

  • Оценивая благоприятное воздействие на организм водных процедур с парением в сауне, многие хозяева загораются идеей строительства своей баньки. Некоторые мужчины берут за основу свою баню, …далее. »

  • Сверление — одна из непременных технологических операций в производственно-строительной сфере, при восстановлении техники и ремонте помещений. Современные сверла устанавливаются в станочное оборудование, переносной электро- или …далее. »

    Источники: http://rozarii.ru/podelki-dlya-dachi/flyuger.html, http://proroofer.ru/aksessuary/chertezh-dlya-izgotovleniya-flyugera-svoimi-rukami.html, http://papamaster.su/chertezhi-flyugera-dlya-samostoyatelnogo-izgotovleniya/

  • Флюгер своими руками — описание процесса изготовления

    Флюгер – метеорологический прибор, используемый для определения направления ветра, а также его скорости и силы. Он представляет собой металлический флажок с противовесом на другом конце. Вращаясь вокруг своей оси, устройство поворачивается под воздействием ветра. На той же оси устанавливают розу ветров.

    Разумеется, параметры ветра в наше время измеряют специальными электронными приборами, поэтому обычный флюгер зачастую используется в качестве декоративной детали на крыше дома.



    Самый простой способ получить красивую лужайку перед домом

    Вы, конечно же, видели идеальный газон в кино, на аллее, а возможно, и на соседской лужайке. Те, кто хоть раз пытался вырастить зеленую площадку у себя на участке, без сомнений скажут, что это огромный труд. Газон требует тщательной посадки, ухода, удобрения, полива. Однако так думают только неопытные садоводы, профессионалы давно знают про инновационное средство — жидкий газон AquaGrazz.

    Читать далее>>

    Из истории флюгера

    Никто не в силах точно предположить, когда люди стали использовать флюгеры. Самым древним на данный момент можно считать флюгер, изготовленный греческим астрономом чуть более 2000 лет назад. Он венчал Башню Ветров в древних Афинах и имел также символическое значение.

    Очень популярны были флюгеры в странах Прибалтики и Скандинавии. В прибрежных портовых городах необходимо было определять, позволит ли ветер причалить судну. Они и по сей день украшают крыши зданий, поражая разнообразием форм и, порою, являясь настоящими произведениями искусства, но уже лишь в качестве декора.

    Виды флюгеров

    По своему функциональному значению флюгеры делятся на следующие виды:

    • Метеорологические приборы. Точно сбалансированные флюгеры, с помощью которых измеряется направление ветра. Сюда же относятся и флюгеры Вильда, позволяющие определять скорость ветра. В конструкции последних присутствует пропеллер или пластина, раскачивающаяся под воздействием воздушных потоков. Пропеллер к тому же служит для отпугивания птиц;
    • Дымоходные флюгеры. Защищают печную трубу от задувания ветра, предотвращая задымление;
    • Декоративные флюгеры. Искусно выполненные флюгеры обычно используются для украшения дома и придают жилищу индивидуальность, внося неповторимую изюминку. В основном представляют собой фигурки зверей, мифических существ или птиц, но встречаются и весьма оригинальные, отражающие вкусы владельцев дома.

    Зачастую все вышеперечисленные виды заключает в себе одно устройство.

    Символизм флюгеров

    За прошедшие века флюгер стал объектом легенд и служил не только украшением здания, но и неким оберегом. Согласно восточному учению фен-шуй, флюгер способствует установлению теплых дружеских отношений с соседями.

    Наиболее популярны флюгеры с изображением петуха, особенно в России. Петух символизирует бдительность. В народных преданиях он мог отпугивать нечисть, оберегать жилище от пожаров и других бед. В христианстве петух считается символом святого апостола Петра.

    В странах Азии часто встречаются флюгеры в виде драконов. Дракон олицетворяет мудрость, и флюгер с его образом также несет функцию оберега.

    Выбирая фигурку флюгера для своего дома, не будет лишним поинтересоваться, что означает то или иное изображение. Например: кошка служит символом домашнего уюта, орел призван защитить от врагов, лев представляет силу и власть, корабль – целеустремленность, аист – семейный очаг.

    Необязательно строго придерживаться каких-то канонов. Можно самому выбрать понравившуюся фигурку. При желании совсем несложно изготовить флюгер своими руками.

    Материалы для изготовления флюгера

    Для создания флюгера предпочтительнее использовать металл: листовую сталь или медь. Такая конструкция прослужит весьма длительный срок, не теряя своей привлекательности и не портясь от воздействия окружающей среды. Весьма эффектно смотрятся кованые изделия.

    Конструкции из дерева и фанеры также имеют место, однако страдают от осадков и перепадов температур. Чтобы продлить срок службы, их покрывают специальным составом и лаком.

    Довольно часто в последнее время для изготовления флюгеров используют пластик. Он легок, не подвержен коррозии и невосприимчив к осадкам. Но его век сравнительно недолог.

    Простейшие флюгер можно смастерить из пластиковых бутылок или CD–дисков. Разумеется, подобное устройство сможет украсить скромный садовый домик, теплицу или сарайчик, но никак не солидный коттедж.

    Необходимые инструменты

    Материал, выбранный для изготовления флюгера, определяет набор соответствующих инструментов для его обработки, включая все необходимое, чтобы установить флюгер на крышу.

    Возможный набор инструментов: линейка, дрель, различные сверла и напильники, наждак, молоток, паяльник, электролобзик (для работы с деревянными деталями, фанерой или пластиком). В зависимости от сложности конструкции, может потребоваться токарный станок и наковальня.

    Основные части флюгера

    Конструкция флюгера включает в себя:

    • несущую ось;
    • флажок с противовесом;
    • корпус;
    • колпачок, предохраняющий корпус от воды;
    • розу ветров, показывающую 4 стороны света

    Чертеж флюгера

    Перед тем как сделать флюгер своими руками, необходимо выбрать или тщательно составить чертеж флюгера. Это поможет избежать ошибок и неточностей в конструкции.

    Размеры флюгера могут быть любыми, строгих правил здесь не существует. Но в основном придерживаются размера 70 х 40 см (для коттеджа).

    Изготовление флюгера из металла

    • Для сооружения корпуса берется отрезок металлической трубы, длиной около 130 мм и 13 мм в диаметре, в верхней части которого нарезается резьба. Внутри нижней части трубы устанавливают подшипник с внутренним диаметром 9 мм. Желательно использовать подшипник с закрытым корпусом, который не боится попадания влаги;
    • В качестве оси флюгера применяется стержень из гладкой арматуры, длиной 450 мм и диаметром 10 мм. Стержень подтачивается до диаметра 9 мм на токарном станке или с использованием наждака. Подгоняется под размер подшипника;
    • Для изготовления розы ветров берутся металлические прутки (лучше стальные) небольшого диаметра. Они привариваются под прямым углом к крышке корпуса и заканчиваются буквами, обозначающими 4 стороны света;

    • На внутренней стороне крышки выполняется резьба, затем крышка с розой ветров устанавливается на корпус флюгера;
    • Стержень конструкции закрепляется в отверстии крышки, и фиксируется в подшипнике. Затем проверяется, легкость вращения конструкция вокруг своей оси;
    • Чтобы предотвратить проникновение атмосферной влаги внутрь корпуса, над крышкой фиксируется специальный колпачок;
    • Ось подгоняется под нужный размер и на ней закрепляется декоративный флажок – основное украшение изделия. Делается это при помощи сварки, но можно применить болты или заклепки.

    Фигурка для флюгера

    Самый интересный творческий момент – смастерить фигурку-флажок флюгера.

    Размер выбирается индивидуально, учитывая габариты всей конструкции в целом. Для парусности, фигурка должна быть несколько растянута вдоль горизонтальной плоскости.

    Понравившийся рисунок вырезается из бумаги и приклеивается на материал, из которого будет выполнена фигура (металл, пластик или фанеру). Затем вырезается соответствующим инструментом (например, ножницами по металлу).

    Края изделия тщательно обрабатываются напильником. На металлическом флажке часто используют чеканку.

    Как правильно установить флюгер на крышу

    Непосредственно перед установкой, следует заполнить корпус изделия смазкой (например, солидолом).

    Высота, на которую монтируется флюгер, должна быть не менее 10 м от земли, в самой высокой точке здания. Флюгер закрепляется на конек крыши или же на колпак печной (либо вентиляционной) трубы. Так как конструкция постоянно испытывает нагрузки под воздействием ветра, желательно с особой тщательностью произвести установку и проверку на прочность.

    Важным моментом является ориентация флюгера по сторонам света. Для их определения используют компас.

    Крепление флюгера на колпаке трубы

    Колпак печной или же вентиляционной трубы – максимально удобное место для фиксации флюгера. При этом толщина металла самого колпака должна быть 1,5 мм и более!

    В колпак устанавливается кронштейн. Для этого используется полоску из стали, толщиной 2 мм, загнутую с обоих концов на 30–50 мм. Кронштейн закрепляется на заклепки.

    В предварительно просверленное отверстие колпака, вставляется ось флюгера с резьбой в самом низу, и крепится с использованием шайбы и гайки к кронштейну.

    Крепление флюгера на коньке крыши

    Для того чтобы закрепить флюгер на коньке крыши, понадобятся 2 прочные, согнутые под углом, металлические пластины.

    При установке необходимо действовать аккуратно, чтобы не повредить кровлю и не нарушить ее герметичность.

    Простой флюгер своими руками

    Далеко не все могут позволить себе роскошные коттеджи, украшенные изысканными коваными флюгерами. Для скромного дачного домика можно соорудить флюгер из недорогих материалов, проявив собственную фантазию с минимальными материальными затратами.

    Для украшения дачного участка можно смастерить фигурку животного, приводящуюся в движение на ветру при помощи пропеллера.

    Схема изготовления флюгера

    Для изготовления такого устройства можно взять фанеру, если возможно, влагостойкую. Колесо для пропеллера делается из жести, отгибаются края для формирования лопастей. Детали устройства не должны плотно прилегать друг другу, чтобы обеспечивать непринужденное вращение флюгера. Полученное изделие можно покрасить.

    Как сделать флюгер своими руками из пластиковых бутылок

    Самый «бюджетный» вариант – изготовление флюгера с использованием двух пластиковых бутылок.

    Одну бутылку разрезают и изготавливают пропеллер, вторая идет на изготовление флюгарки. Далее, детали нанизываются на металлический стержень и устанавливаются в нужном месте.

    Вне зависимости от сложности конструкции флюгера, к его созданию и установке необходимо подойти ответственно, тогда устройство будет правильно функционировать и не только доставлять эстетическое удовольствие своим внешним видом, но и приносить пользу в качестве метеорологического прибора.

    Читайте так же: Детский городок

    Автор: С. Розанова

    обзор всех видов с фото и описанием

    Установка флюгера на крышу дома – одна из давних традиций, пришедших из европейских стран. Это одновременно и декоративный, и функциональный элемент, ставший неотъемлемой частью экстерьера частных домов. Внешне это небольшая конструкция в виде плоского силуэта на вертикальной оси вращения. Разнообразие дизайнов позволяет выбрать изделие, которое идеально впишется в определенный стиль.

    Что такое флюгер: особенности конструкции

    Особенность флюгера состоит в том, что в зависимости от конструкции он может быть либо метеорологическим прибором для измерения направления ветра, либо декоративным аксессуаром. Размеры флюгера на крышу не слишком большие. В среднем высота составляет 400-500 мм.

    Несмотря на многолетнюю историю, флюгер практически полностью сохранил свою изначальную конструкцию. В ней выделяются следующие элементы:

    • Флажок, или флюгарка. Это фанерный, пластиковый или металлический элемент в виде определенного силуэта со стрелкой и противовесом.
    • Подшипник качения. Обеспечивает легкость вращения оси ветроуказателя. Для этого могут использоваться один или несколько шарикоподшипников, а также узлы скольжения.
    • Поворотная ось вращения. За счет подшипника она может свободно вращаться на 360°.
    • Опорный узел. Предназначен для удержания флюгарки на оси в фиксированном положении на крыше.
    • Роза ветров (ориентирные углы или румбы). Представляет собой пару жестко зафиксированных стрелок, которые указывают стороны света: Север-Юг и Запад-Восток. При монтаже флюгарки стрелки ориентируют по компасу и жестко фиксируют.
    • Защитный колпак. Устанавливается на ось вращения для защиты от попадания в корпус осадков.

    Конструкция флюгера

    Функции флюгера

    В самом примитивном виде это копье или пика с флажком на острие. Первыми такую конструкцию стали использовать моряки. Они крепили копье на мачте корабля. Флажок, развеваясь на ветру, указывал направление ветра.

    В дальнейшем флюгер стали использовать для украшения башен крепостей и замков. На нем были геральдические символы, которые указывали на принадлежность владельца жилья к сословию или гильдии. В средние века флюгер был также символом защиты дома. Сегодня же им украшают частные дома и загородные коттеджи.

    Зачем нужен флюгер на крышу:

    • Для определения мгновенного направления, а иногда и скорости ветра. Современные технологии иногда дают сбой, а флюгер работает всегда лучше каких-либо спутников и электронных метеостанций.
    • Для дополнительного декоративного оформления дома. Здесь прибор выбирается исключительно из личных предпочтений владельца. Такие флюгеры выполняют в самых разных видах вплоть до автопортретов.

    Несмотря на простоту конструкции, флюгер действительно может помочь с прогнозом погоды и даже предсказать дождь. Прибор указывает на направление, откуда приходят облака, из которых обязательно пойдет дождь. В любой местности это направление свое.

    Обратите внимание: флюгер может выполнять функцию громоотвода. Для этого возле ветроуказателя закрепляют проволоку, которую опускают на 1,5 м и заземляют.

    Принцип работы флюгера

    Флажок флюгера обладает большой парусностью – способностью воспринимать кинетическую энергию движения потока ветра. За счет этого во время перемещения воздушных масс указатель начинает вращаться. Это происходит до тех пор, пока стрелка не установится в положении, параллельном направлению ветра. Такое происходит, поскольку так площадь сопротивления ветру будет минимальной.

    Важно: в метеорологии направление ветра определяют не по тому, в какую сторону он дует, а по тому, откуда он приходит.

    Для правильной работы флюгер должен обязательно иметь аэродинамический силуэт. Простыми словами, он должен быть асимметричным. Если провести вертикальную линию через ось вращения, то площадь силуэта флажка с одной стороны должна быть больше. В противном случае прибор будет просто беспорядочно вращаться. Противовес необходим, чтобы уравновесить конструкцию. Так она не будет стремиться все время занимать одно и то же положение.

    Разновидности флюгеров

    • Метеорологические.

    Такие ветроуказатели изготавливают из металла. Для них характерна повышенная подвижность, которая обеспечивает получение наиболее точных показаний о характере ветра. Современные метеофлюгеры – уже не просто механические устройства, а сложные электронные приборы. Их устанавливают на открытом пространстве, на высоте от 9 м над землей.

    Как выглядит метеофлюгер

    Устройство метеофлюгера: 1 – основная втулка, 2 – тонкая листовая сталь, 3 – прочный металлический прут, 4 – пропеллер, 5 – небольшая втулка, 6 – центрирующие опорные шайбы, 7 – шайба, 8 – ограничительная шайба, 9 – промежуточная втулка, 10 – вращающийся держатель, 11 – металлический штырь, 12 – деревянный шест, 13 – скользящая шайба, 14 – винт.

    • Флюгер Вильде, или ветряной.

    Его особенность – возможность измерения скорости ветра. Для этого в изделии предусматривается вертикальная пластина, качающаяся из стороны в сторону. По степени ее отклонения от нулевого положения и определяют скорость воздушных масс.

    Флюгер Вильде

    • Декоративные.

    Большинство владельцев частных домов устанавливают именно декоративные флюгеры. Они служат в основном для украшения.

    Разновидности флюгеров

    Такие флюгеры выполняют функцию дымника – выступают колпаком дымовой трубы, защищая ее от попадания атмосферных осадков и мусора. Также изделия не ограничивают поток воздуха. В результате при сильном ветре продукты сгорания не задерживаются в дымоходе.

    Флюгер на дымоход

    Рекомендуем изучить подробнее: «Дымник на трубу дымохода: все разновидности, советы по выбору материала и конструкции, инструкция по установке».

    По материалам

    Традиционно флюгеры изготавливают из металла, хотя сделать их можно практически из любого материала. В основном используется листовая сталь толщиной 4-5 мм. Еще из металла могут применяться медь и алюминий. Для защиты изделия от атмосферных осадков его покрывают специальными антикоррозионными составами.

    Флюгер из меди

    Простые фигурки вырезают с помощью ножниц по металлу, что позволяет изготовить флюгер даже в домашних условиях. Для этого потребуются только все элементы самого прибора и эскиз для флюгарки. Для изготовления силуэтов более сложных форм с необычным контуром используют электролобзик или лазерную резку. Последняя методика не ограничивает сложность формы флюгарки.

    Дерево для изготовления флюгера – не слишком хороший выбор. Оно недостаточно прочное, а также более подвержено воздействию атмосферных факторов.

    По декоративному элементу

    Традиционно флюгарка представляет собой плоский силуэт различных животных, сказочных персонажей, кораблей и пр. Фото флюгеров на крышу показывает все их разнообразие. У современных дизайнеров этих изделий безграничная фантазия, поэтому каждый владелец может подобрать для себя уникальное украшение. Классический вариант – флюгер «Стрелка», но существуют и более символичные изделия.

    Выбирая конкретную модель, стоит учитывать, что каждая из них несет свой смысл. И если владельцу важен символизм, то перед выбором ему будет важно определить, будет ли изделие гармонировать с настроением в доме и насколько оно подойдет на роль символа «родового гнезда». На картинках флюгеров на крышу можно видеть наиболее распространенные варианты силуэтов:

    • Петух. Самый популярный вариант, особенно распространенный в загородных постройках. С давних времен считался оберегом от духов и воров.

    Флюгер в виде петуха

    • Аист. Служит символом надежности и домашнего очага, а также зарождения новой жизни.

    Флюгер в виде аиста

    • Трубочист. Считается, что приносит в дом счастье и хорошие перемены.

    Трубочист

    • Кот. Символизирует свободолюбие и мудрость.

    В виде кошки

    • Дракон. Как символ пришел из Китая. Считается, что дракон обеспечивает успех в деловой сфере, долголетие и процветание.

    В форме дракона

    • Грифон. Символ соединения двух стихий – земли и воздуха. Владелец такого флюгера полностью уверен в своих силах и способностях.

    Флюгер-грифон

    • Ведьма. Всегда выступала оберегом имущества и всей семьи от зависти. По некоторым источникам считается символом мудрости и знания. Подобный флюгер придаст дому мистический оттенок.

    В виде ведьмы

    • Ангел. Выступает символом духовного процветания. Нередко на флюгере используются целые религиозные сюжеты.

    В виде ангела

    • Всадник. Символизирует уважение и авторитет, считается также показателем победы.

    Всадник

    • Орел. Ассоциируется с гордостью и справедливостью. Альтернативой орлу может быть флюгер с воронами.

    В виде орла

    • Сова. Символ безграничной мудрости и стремления к знаниям.

    В виде совы

    • Собака. Символизирует верность, преданность и дружелюбие. Если владелец дома обладает такими качествами, то он может смело устанавливать на крышу подобный флюгер.

    В виде собаки

    • Лев. Символ благородства и смелости.

    В форме льва

    • Баба Яга. Славянский символ, который говорит о наличии у человека таких качеств, как хитрость, проницательность и большое количество знаний. Подобный флюгер привнесет в дом колорит русских народных сказок.

    Флюгер Баба Яга

    Очень оригинально выглядят флюгер «Бутылка» – здесь на каждом конце стрелки изящный бокал, а на вершине как раз бутылка. По аналогии с таким прибором выполняется и флюгер-кошка, только вместо бокалов стрелки украшают изображения мышек.

    Флюгер в необычном исполнении

    Место и технология установки флюгера

    На крышу дома флюгер можно монтировать в нескольких местах. Главное – выбирать на здании наиболее высокое место. Желательно, чтобы вблизи не было высоких деревьев. Возможные варианты установки:

    • На башню или конек крыши. Для крепления используют специальные опорные «лапы». В зависимости от количества скатов их может быть 1 или 2.

    Монтаж флюгера на башню

    • На дымовую трубу. Один из наиболее удачных вариантов, поскольку дымоход чаще всего выполнен из кирпича. Для крепления потребуются прочные металлические кронштейны с отверстиями. Если же труба металлическая, то зафиксировать флюгер можно с помощью обжимных С-образных хомутов.

    Флюгер на дымоходе

    • К фронтону. Метод установки подходит для поверхностей двухскатной крыши, которые зашиты кирпичом. Здесь установка производится по аналогии с дымовой трубой.

    Флюгер на фронтоне

    • К стропильной системе. Этот метод установки обеспечивает самую высокую жесткость и устойчивость флюгера. Но он удобен, только когда дом еще строится. Если крыша уже готова, в ней придется делать отверстие, а нарушение целостности кровли потребует дополнительной гидроизоляции.

    Обратите внимание: выбирая место установки, необходимо учитывать критерии надежности, функциональности и эстетики флюгера при его монтаже в определенной зоне. Не менее важно, чтобы к прибору был обеспечен свободный доступ для последующего обслуживания.

    Устанавливая флюгер на конек крыши, башню или дымовую трубу, необходимо следить, чтобы стрелки указателя сторон света были выставлены правильно. Для этого рекомендуется обязательно использовать рабочий компас. При установке важно учитывать еще несколько нюансов:

    • Ось вращения должна быть очень надежно прикреплена к крыше, поскольку именно это место испытывает наиболее сильные нагрузки.
    • Еще ось нужно располагать строго вертикально. Лучше для этих целей воспользоваться строительным уровнем. В противном случае рано или поздно конструкция просто завалится набок.
    • Все отверстия, сделанные для установки флюгера, в крыше должны быть заполнены герметиком для исключения попадания в кровельное покрытие влаги.
    • Для максимальной точности показаний конструкцию необходимо располагать на высоте 9-12 м. На ней ветер будет свободно обдувать весь прибор.

    Специалисты рекомендуют монтировать флюгеры в процессе постройки дома. Это удобнее, поскольку еще установлены строительные леса и лестницы, а также в свободном доступе находится стропильная система. В процессе возведения жилища удается закрепить флюгер максимально надежно. В случае с готовой крышей это будет несколько сложнее, и потребует больше времени и сил.

    Крепления для флюгеров

    В зависимости от места установки флюгера из металла на крышу могут использоваться разные крепления:

    • Для двухскатной крыши. Подойдет как для незавершенной, так и для готовой кровли. По умолчанию между пластинами крепления обеспечен угол 135°. Но за счет 12 крепежных отверстий, которые расположены на кронштейне, этот угол можно несколько изменить.

    Крепления для двухскатной крыши

    • Для четырехскатной крыши (пирамидальной, конической). Подходит для установки флюгера на башенки. Угол наклона пластин здесь тоже регулируется вручную.

    Крепления для четырехскатной крыши

    • Торцевое. Наиболее простой тип крепления, который представляет собой стержень с приваренной к нему пластиной. Подойдет для монтажа флюгера на торец крыши или фасад.

    Крепления для торца крыши

    В заключение

    Рассматривая фото флюгеров на крышу дома, можно понять, что сегодня это больше декоративный элемент, который подчеркивает статус владельца жилища и вносит в экстерьер некую изюминку. Но существуют и приборы, которые сохранили свою первоначальную функцию, и они тоже активно используются даже в частном домостроении для получения данных о характере ветра. Разнообразие моделей флюгеров позволяет выбрать такое изделие, которое будет выполнять свою прямую функцию и одновременно украшать крышу дома.

    Как сделать флюгер с пропеллером своими руками

    Многие хозяева пытаются найти изюминку для экстерьера своего дома, но таких устройств не так много. Идеально для этого подходит флюгер. Он одновременно выполняет как практическую, так и эстетическую функцию.

    Особенности флюгера с пропеллером

    Это устройство может быть разной формы, чаще всего флюгер имеет форму домашнего и дикого животного, ангела, сказочного героя, самолёта.

    Флюгер на крыше

    Флюгер является не только функциональным устройством, но и украшением крыши дома

    Выбор материала для изготовления флюгера

    Главным критерием при выборе материала для флюгера должна быть конечная цель его изготовления. Но, несмотря на это, рекомендуется выбирать тот материал, который сделает конструкцию украшением вашего дома надолго. Изготавливается флюгер практически из любых материалов, но каждый из них требует наличия разных инструментов и оборудования.

    Подробнее о том, из чего можно самостоятельно сделать флюгер, читайте в нашей статье — Откуда ветер дует: как сделать флюгер своими руками.

    Флюгер из древесины

    Довольно лёгкий и простой в работе строительный материал, не требующий специфических инструментов и навыков. Для флюгера подойдёт сырьё высокого качества. Перед эксплуатацией древесину рекомендуется пропитывать смесями для предохранения от сырости и вредных насекомых. Однако такое изделие прослужит недолго.

    Деревянный флюгер

    Деревянный флюгер рекомендуется обработать специальным препаратом для предохранения от влаги и вредителей

    Стальной флюгер

    Этот материал является прочным, устойчивым к любым механическим воздействиям. Чаще всего для флюгера используют чёрную или нержавеющую сталь. Второй тип устойчив к коррозии, имеет длительный срок службы, но всё же требует правильного обслуживания и своевременного ремонта. Это может быть проблемой, поскольку устанавливается флюгер в таком месте, где произвести ремонт довольно сложно.

    Стальной флюгер

    Сталь обладает высокими антикоррозийными свойствами, поэтому именно стальной флюгер можно чаще всего увидеть на крыше

    Флюгер из меди

    Это прочный металл, который выдерживает даже ураганы. Работать с ним довольно легко. Дополнительно на поверхность флюгера из меди можно нанести слой серебра, для чего идеально подойдут реактивы, которые используются при изготовлении фотографий. Данный металл устойчив к коррозии, благодаря чему изделие длительное время может находиться под дождём и долго прослужит без ремонта.

    Флюгер из меди

    Медь отлично противостоит погодным невзгодам, поэтому лучше всего подходит для изготовления флюгера

    Пластиковые конструкции

    Пластик является современным материалом, характеризуется высокой прочностью и устойчивостью к солнечным лучам. Ещё одним его преимуществом является лёгкость обработки. Изделия из пластика можно пилить, клеить, паять, при этом свойства материала не меняются.

    Пластиковый флюгер

    Пластиковый флюгер можно изготовить любого цвета, он обладает высокой прочностью и устойчивостью к солнечным лучам

    Фанера

    Для изготовления флюгера подойдёт только многослойная водостойкая фанера, но нужно быть готовым к тому, что такое изделие прослужит недолго. Искусственно увеличить срок службы поможет окрашивание материала, однако на очень короткий срок.

    Флюгер из фанеры

    Для изготовления флюгера можно использовать только многослойную водостойкую фанеру

    Инструменты для изготовления флюгера

    Список инструментов для изготовления этого прибора довольно прост:

    • ножницы по металлу;
    • ножовка или пила;
    • наждачная бумага разной фракции;
    • электрическая дрель;
    • болгарка;
    • канцелярские инструменты, например, линейка, карандаш, клей.

    Основные элементы флюгера

    Независимо от того, какой формы будет ваш флюгер, в нём должны присутствовать определённые элементы, основными из которых являются ось и флажок с противовесом.

    Корпус и ось флюгера

    Корпус служит опорой для всей конструкции. Для его изготовления подойдёт как стальная, так и латунная труба, диаметр которой 1 дюйм. В корпусе строго вертикально располагается ось — стержень, обычно выполняемый из стальной арматуры.

    Основная функция несущего стержня — удерживать ветряк. Диаметр арматуры около 9 мм, этого хватит, чтобы выдержать сильные ветра и любую другу механическую нагрузку, которая будет действовать на флюгер.

    Коньковое крепление с корпусом для флюгера

    Корпус флюгера является опорой всей конструкции

    Флажок с противовесом (флюгарка)

    Основная часть устройства, расположенная на вертикальной оси. Флажок показывает, в какую сторону дует ветер. Противовес служит для балансировки флажка и располагается на противоположной стороне. Основная сложность при изготовлении этого элемента состоит в том, что флажок и противовес должны располагаться равномерно по обе стороны оси, то есть иметь одинаковую массу.

    Из всей конструкции именно флюгарка представляет собой художественную ценность. Опытный мастер способен выполнить деталь любой формы, при этом не нарушив баланса между флажком и противовесом.

    Флюгер в виде кошки

    При изготовлении флюгарки важно соблюсти равномерное распределение массы по обе стороны оси

    Защитный колпачок

    Защитный колпачок имеет форму круга или конуса и располагается на оси флюгера, чаще всего — непосредственно над корпусом. Его основная функция — защищать корпус и подшипники от попадания влаги и грязи.

    Роза ветров

    Указатель сторон света, состоящий из двух прутьев, скрещенных под углом в 90°. Как правило, прутья крепятся к верхней части крышки в неподвижном состоянии. На концах указателя устанавливаются буквы для обозначения сторон света. Чтобы зафиксировать элемент в правильном положении, нужно использовать компас.

    Роза ветров на флюгере

    Чтобы установить указатели сторон света в правильном направлении, необходимо воспользоваться компасом

    Подшипники

    Располагаются внутри корпуса и обеспечивают свободное движение несущего стержня под порывами ветра. Внутренний диаметр деталей составляет 9 мм.

    Крепёж

    Выбор крепежа зависит от используемого материала и способа крепления. Это могут быть углы, накладки, болты, заклёпки.

    Пропеллер

    Он помогает определить скорость ветра. Пропеллер можно изготовить самостоятельно из пластмассы и дерева или использовать готовые детали.

    Наиболее органично смотрится именно самолёт с пропеллером, поскольку в оригинальной конструкции данная деталь также присутствует. Да и смоделировать такую форму намного проще, чем другие.

    Флюгер в виде самолёта

    Самолёт идеально подходит для изготовления флюгера с пропеллером

    Чертёж флюгера самолёта с пропеллером

    Флюгер обычно располагается на крыше, поэтому к нему выставляются высокие эстетические требования — по его внешнему виду будут судить не только о вкусе хозяина дома, но и о достатке. Поэтому очень важно спроектировать конструкцию правильно, при этом проявив максимум фантазии и творческого подхода. Чертёж будущей модели должен быть максимально подробным и точным.

    Чертёж флюгера самолёта

    Чертёж будущей модели самолёта должен быть максимально подробным и с точными размерами

    Пошаговая инструкция по изготовлению флюгера самолёта

    Данное устройство станет визитной карточкой дома лишь в том случае, если элемент будет правильно сделан и установлен.

    Металлический флюгер

    Выполняется он в такой последовательности:

    1. Отрезать трубу длиной 120 мм. Сделать в ней небольшие отверстия для крепления к опоре заклёпками или болтами. Предварительно в отверстиях необходимо сделать резьбу.
    2. Вставить подшипники с каждого конца в трубу, закрепив сваркой. Дополнительно зафиксировать подшипники можно путём нагрева трубы, в которую и нужно вставить подшипник. После того как труба остынет, в ней подшипники засядут довольно прочно. Саму трубу набить солидолом.Подшипник в трубе

      Подшипники помогают флюгарке легко вращаться вокруг своей оси

    3. Верх трубы закрыть колпачком, в качестве которого может выступать пластиковая заглушка. Теперь необходимо это место герметизировать изоляционной лентой. Между колпачком и корпусом необходимо проложить слой войлочного сальника.
    4. Теперь можно приступить к изготовлению флюгарки. На бумаге необходимо сделать рисунок, который в дальнейшем нужно перенести на стальной лист. Помните, что размеры самолёта должны быть пропорциональны параметрам корпуса. Рекомендуется делать изделие длиной 400–600 мм и высотой 200–400 мм.Ножницы по металлу

      Специальными ножницами по металлу лист стали очень легко резать

    5. После того как фигурка самолёта будет готова, необходимо прикрепить её к несущему стержню с помощью хомутов или сварки. Последним этапом является монтаж пропеллера. Установить его нужно на флюгарке или на несущем стержне. В случае с самолётом он будет смотреться более гармонично именно на флюгарке. Для крепления рекомендуется использовать болт, который нужно расположить между двух шайб. Чтобы уменьшить шум флюгера, рекомендуется насадить его на подшипник.

    Флюгер из пластиковых бутылок

    Сделать флюгер самолёт можно из пластиковых бутылок. Для этого надо:

    1. Собрать пустую тару, тщательно вымыть её. Для флюгера в виде самолёта достаточно 4 бутылок. У двух бутылок срезать верхнюю часть с пробкой до половины. В итоге у вас должно получиться 2 отрезанных верха с пробкой и 4 донышка, высота которых 5 см.Схема разреза бутылки

      От бутылки надо отрезать верхнюю часть и донышко

    2. На каждом донышке под углом 45° сделать надрезы в виде заусенцев, которые будут крепежом.Схема нарезки дна пластиковой бутылки

      Нижнюю часть бутылки надо нарезать полосками

    3. Теперь необходимо поработать с верхними частями бутылок. Нужно открутить пробку, в которой сделать отверстия для оси. Это можно сделать шилом или горячим прутом. Эту пробку прикрутить обратно. Одну верхнюю часть бутылки оставить без пробки.Пробки от бутылки

      В пробках шилом нужно сделать отверстия для оси

    4. Теперь можно приступить к сбору флюгера. Соединяются две верхних части резаными поверхностями друг к другу. Этот процесс напоминает сбор матрёшки. Срезами необходимо прикрепить донышки, располагая их вокруг корпуса в одном направлении. Теперь через нижние отверстия бутылки нужно продеть пруток или металлический стержень, сверху на который установить крышку бутылки. Всё, флюгер самолёт готов. Установите его в подходящем месте.Флюгер из пластиковой бутылки

      Выглядит флюгер из пластиковой бутылки не очень эстетично, но выполняет свои функции эффективно

    Видео: флюгер самолёт из пластиковых бутылок

    Флюгер из фанеры

    Для самодельного флюгера можно использовать обрезки фанеры. Кроме этого материала, вам понадобятся:

    • гвозди или саморезы;
    • плоские бусины — 3 штуки;
    • специальный клей для фанеры;
    • небольшой деревянный брусок;
    • защитная краска.

    Все работы по изготовлению флюгера из данного материала выполняются в следующем порядке:

    1. Вырезать из подготовленного материала 3 равносторонних треугольника. Первый — основание, его размеры составляют 30х20 см. В середине этой детали необходимо сделать небольшое отверстие для крепления флюгера на деревянный брусок. Размеры второй составляющей — 12,5х12,5 см. В ней необходимо вырезать отверстие в виде прямоугольника, доходящего до середины детали. Третий — самый маленький, его сторона 7,5х7,5 см. Нужно вырезать такой же прямоугольник, но со стороны основания.Схема флюгера из фанеры

      Для флюгера из фанеры нужно три треугольника разного размера

    2. Теперь эти треугольники нужно соединить между собой. Самый большой является основой. К нему необходимо перпендикулярно приклеить средний треугольник. Клеить необходимо на вырезанный прямоугольник. После этого этапа вы получите хвостик флюгарки.
    3. В качестве носика флюгарки должен быть использован самый маленький треугольник, который также нужно приклеить на прямоугольник.
    4. Теперь флюгарку необходимо прикрепить к деревянному бруску. В отверстие, которое было сделано на большом треугольнике, необходимо вставить гвоздь с бусиной, две другие бусины надо надеть с нижней стороны. Теперь этот гвоздь нужно вбить в деревянный брусок. На этом изготовление конструкции окончено, флюгер можно закрепить на крыше.Флюгер из фанеры в виде самолёта

      Срок эксплуатации флюгера из фанеры всего один сезон

    Видео: флюгер из дерева с пропеллером своими руками

    Пропеллер своими руками

    Состоит из нескольких лопастей, которые крепятся на оси вращения. Для изготовления вам понадобится:

    • брусок;
    • гвозди;
    • кусок жести.
    Схема пропеллера для флюгера

    Пропеллер можно изготовить из любого материала

    Процесс изготовления выглядит следующим образом:

    1. Подготовить деревянный брусок со стороной 5 см. На каждой грани кубика прочертить диагонали, отметить место их пересечения. В одной из плоскостей высверлить сквозное отверстие.
    2. На листе жести разметить отрезки, равные ширине бруска. Вырезать полосы размером 15х5 см. Таких полос должно быть 4. Обработать края каждой полосы точильным станком.
    3. Каждую полосу условно разделить на 5 частей. Одну из них согнуть пассатижами под прямым углом. В итоге у вас должно получиться четыре лопасти Г-образной формы. Каждую заготовку поставить по диагонали на одну сторону деревянного кубика с отверстием.
    4. Выступающие части жести необходимо отрезать таким образом, чтобы та часть, которая будет фиксирована, была остроугольный.
    5. Теперь лопасти необходимо зафиксировать шурупами в двух местах.
    6. Другой деревянный брус заточить с одного конца под конус, с этой стороны крепить кубик с лопастями с помощью гвоздя. Этот пропеллер можно устанавливать на изготовленном заранее флюгере.
    Видео: пропеллер из жести своими руками

    Помните, что при установке флюгера на крыше нужно следить за тем, чтобы не была нарушена гидроизоляция последней, иначе протечек не избежать. Также не рекомендуется устанавливать флюгер на конёк или трубу дымохода. Неправильный монтаж может привести и к тому, что устройство будет сильно шуметь, отпугивая птиц и раздражая окружающих.

    Оцените статью: Поделитесь с друзьями!

    Как работает флюгер и как составить одно эссе

    Согласно Ambient Weather, флюгер — это устройство, которое указывает направление ветра. Флюгеры, которые еще называют флюгерами. Как работает флюгер?
    Hard
    Флюгер работает от ветра, дующего на большую поверхность, для измерения направления ветра. Флюгер имеет переднюю и заднюю части. Хвостовой конец является большей из двух областей и заставляет передний конец указывать в направлении, в котором дует ветер.Флюгер обычно устанавливается на столбе или крыше. Устройство свободно вращается и указывает направление, с которого дует ветер, согласно Growing Seasons. Некоторые флюгеры имеют фиксированные буквы как точки отсчета, чтобы указать четыре направления компаса.

    Easy
    Флюгер измеряет направление ветра. Довольно простой процесс для объяснения, и я думаю, это должна быть очень простая концепция. Итак, флюгеры содержат стрелку или какое-то устройство, указывающее направление, и у этой стрелки есть две основные особенности.Во-первых, то, что он равномерно распределен по обе стороны от этой центральной оси, что позволяет равномерно вращать вашу стрелку. Вторая основная особенность заключается в том, что между двумя сторонами существует разница в площади поверхности. Одна сторона имеет небольшую площадь поверхности, а другая сторона — конец стрелки или какой-либо другой элемент, который обычно имеет большую площадь поверхности. Когда дует ветер, он улавливает эту большую площадь поверхности и толкает ее до тех пор, пока большая площадь поверхности не окажется прямо на пути ветра, и вы не укажете на то, откуда идет ветер, а затем все, что вам нужно сделать, это прочитать направление, в котором маленькая стрелка указывает на направление ветра.И вот как работает флюгер: ветер просто толкает большую поверхность в сторону, пока не сможет больше толкать ее.

    Как сделать флюгер
    Вам понадобится:
    2 бумажные тарелки
    Ножницы
    Плакатные доски
    Пластиковая соломка
    Штифт прямой
    Карандаш с новым ластиком
    Глина для лепки
    Клей
    Компас
    ДОПОЛНИТЕЛЬНО
    * Мелки
    * Пластина из пенополистирола…

    Продолжить чтение

    Присоединяйтесь к StudyMode, чтобы прочитать полный документ

    .

    Почему петухи на флюгерах?

    Why Are Roosters On Weathervanes?

    Независимо от того, где вы живете или где бы вы ни путешествовали, флюгер с изображением петуха, также известный как флюгер, является обычным явлением — на сараях, куполах, шпилях и крышах домов.

    Но почему петух? Ответ на этот вопрос датируется более чем тысячей лет, возможно, даже дольше.

    Древнее происхождение флюгера

    Первоначально люди привязывали веревки или ткань к крышам зданий, чтобы видеть, куда дует ветер.Позднее баннеры стали популярным украшением, и именно здесь мы получаем «флюгер» в флюгере; древнеанглийское слово, означающее «знамя» или «флаг».

    Один из самых ранних примеров настоящего флюгера — не просто кусок ткани или знамя — был на вершине Башни Ветров, первый век до нашей эры. восьмиугольная башня в Афинах, Греция, увенчанная бронзовым флюгером в форме Тритона, морского бога. Эта лопасть была сконструирована таким образом, что Тритон, который держал в руке стержень, поворачивался так, чтобы стержень указывал в направлении дующего ветра.

    Вскоре флюгеры, подобные тому, что на Башне Ветров, распространились по всей Европе, занимая видное место на вершинах башен и церковных шпилей. У них было множество различных украшений — часто крест или изображение святого покровителя, если флюгер находился на церкви или соборе, — но все они служили одной цели — поворачиваться и указывать в направлении ветра.

    roosters on weathervanes roosters on weathervanes

    Альманах наших фермеров Петух Флюгер

    ул.Петр и Петух

    Чтобы понять, как петух стал любимым украшением флюгера, важно рассказать историю святого Петра после Тайной вечери. В библейских отрывках, описывающих эти события, сказано, что Петр трижды отрекся от Иисуса «до того, как запел петух». Благодаря этому петух стал известен христианам как символ Святого Петра.

    Где-то между 590 и 604 годами нашей эры папа Григорий I сделал еще один шаг вперед, заявив, что петух, эмблема Св.Петр был наиболее подходящим символом для христианства. Считается, что это заявление привело к появлению первых петухов на флюгерах.

    Петух становится законом
    В 9 веке папа Николай сделал петуха официальным. Он постановил, что все церкви должны выставлять петуха на шпилях или куполах как символ предательства Петра Иисуса. Согласно указу, в церквях стали использовать флюгеры с петухом.

    Шли века, правило ставить петухов на крышах церквей отошло на второй план, но петухи остались на флюгерах.Европейские поселенцы приносили флюгеры куда угодно, в том числе в Новый Свет. В наши дни флюгеры — в основном с петухами, но иногда и с другими символами — украшают здания по всей территории США, Европы и других стран.

    Самый старый флюгер

    Один из самых известных флюгеров в мире также является самым старым из существующих флюгеров. Это будет Gallo di Ramperto, который в настоящее время находится в Брешии, итальянском музее Санта-Джулия.Этот медный петух датируется между 820 и 830 годами нашей эры.Когда-то он стоял на колокольне церкви Сан-Фаустино в Брешии.

    Итак, хотя сегодня флюгеры в основном декоративные, и мы обычно полагаемся на наших вечерних метеорологов, которые сообщают нам направление ветра, легендарный флюгер — настоящий символ Америки.

    Как читать флюгер?

    Составными частями флюгера являются флюгер, мачта и указатели направления, которые показывают четыре точки компаса — север, юг, восток и запад.Лопатка обычно имеет форму стрелки (с петухом наверху), которая свободно вращается и указывает направление ветра на от , в то время как стрелки остаются неподвижными. Таким образом, если петух и стрелка указывают на север, это означает, что ветер дует с севера и будет называться «северным ветром».

    .

    Как работают погодные гаджеты | HowStuffWorks

    Если судить по ее текстам, Натали Мерчант дрожит в костях от одной мысли о погоде. Это может быть небольшое сезонное аффективное расстройство или поэтическая вольность, но, тем не менее, это звучит жалко. Помимо отказа от концертов в самых холодных местах мира, бывшему вокалисту 10,000 Maniacs остается только собраться и внимательно следить за местными условиями.

    К счастью, для сета фолк-певец / певица есть несколько отличных модных для холодной погоды. А что касается прогнозов, то несколько удобных погодных устройств — это все, что ей нужно, чтобы быть на шаг впереди тех холодных и дождливых дней.

    Объявление

    Погода — это просто состояние атмосферы , массивного газового слоя, окружающего нашу планету. На то, что происходит в атмосфере, влияет ряд различных факторов, от солнечной радиации до размера парковки торгового центра.Иногда это затрудняет прогнозирование погоды, но, измеряя наблюдаемые атмосферные явления, метеорологи и метеорологи могут сделать достойное предположение.

    Одна из важных взаимосвязей в нашей атмосфере — это взаимосвязь между температурой и давлением воздуха. Когда воздух нагревается, он поднимается. Когда остывает, спускается. Эти два фактора играют ключевую роль в циркуляции воздуха и образовании облаков. Таким образом, знание температуры и давления воздуха дает нам четкое представление о том, что происходит в воздухе вокруг нас.Мы используем термометров для измерения температуры воздуха и барометров для измерения давления воздуха.

    Влага также играет важную роль в погодных условиях, и именно здесь на помощь приходит ареометр . Когда вся эта вода падает обратно на землю в виде осадков, дождевые коллекторы обеспечивают нам точное измерение. Наконец, вам нужно знать, в какую сторону дует ветер, чтобы знать, куда идет погода. Анемометр выполняет эту задачу.

    Как профессионалы, так и любители используют эти простые погодные гаджеты, чтобы выяснить, какова погода. Тем не менее, что, если вы хотите проверить местную температуру, не выходя на улицу?

    Узнайте, какой гаджет вам нужен, на следующей странице.

    .

    Более 15 инструментов и изобретений для прогнозирования погоды, которые помогли определить, как мы прогнозируем погоду

    Инструменты для прогнозирования погоды — жизненно важный компонент в нашем применении науки и технологий в попытке предсказать будущие состояния атмосферы для данного времени и места. Хотя он не на 100% точен, он определенно прошел долгий путь за тысячелетия.

    Эти 26 инструментов для прогнозирования погоды и изобретения помогли определить и улучшить то, как мы прогнозируем погоду сегодня.Этот список далеко не исчерпывающий и в нем нет определенного порядка.

    1. Барометр: взвешивание воздуха с 1600-х годов

    Источник: Kogo / Wikimedia Commons

    Барометр — один из самых важных инструментов в прогнозировании погоды. Он используется, как следует из названия, для измерения локального атмосферного давления.

    Евангелиста Торричелли широко приписывают изобретение барометра в середине 17 века . Но исторические документы также указывают на то, что Гаспаро Берти, другой итальянский ученый, случайно построил рабочий барометр между 1640 и 1643 годами.

    Берти был другом Галилея, который, в свою очередь, был наставником Торричелли. Берти не мог объяснить, как работает его «барометр», ссылаясь на теорию, согласно которой вакуум каким-то образом удерживает уровень воды в трубке, и попросил совета у Галилея.

    Если это правда, Торричелли позже установил связь между атмосферным давлением и явлением, описанным Гаспаро Берти в его аппарате.

    Позже он напишет:

    «Мы живем на дне океана элементарного воздуха, который, как известно в результате бесспорных экспериментов, имеет вес».

    Торричелли позже также обнаружил, что он может воспроизвести это явление в «миниатюре», используя более плотные жидкости, такие как ртуть.

    Традиционно барометры выпускались в таких формах, как:

    — Вода (Гете),

    — Меркурий и

    — Анероид (позже изобретенный в 1844 Люсьеном Види).

    Аналоговые формы сегодня редко используются для официальных прогнозов погоды, в основном они были заменены цифровыми. Цифровые барометры используют электрические транспондеры вместо жидкостей в вакууме для определения атмосферного давления и сегодня являются наиболее широко используемой формой на официальных метеостанциях.

    Давление воздуха в сочетании с данными наблюдений за ветром использовалось для довольно точного предсказания краткосрочных прогнозов погоды с конца 19 века .

    2. Анемометр измеряет скорость ветра

    Источник: Z22 / Wikimedia Commons

    Скорость ветра можно точно измерить с помощью устройств, называемых анемометрами. Впервые они были разработаны итальянским художником Леоном Баттистой Альберти в 1450 , но были усовершенствованы намного позже, в 20 веке.

    Это обычный инструмент, часто встречающийся на метеостанциях. Их дизайн очень мало изменился с 15 века.

    Наиболее легко узнаваемые формы, используемые в прогнозировании погоды, включают:

    — Чашечные анемометры.

    — Анемометры крыльчатые.

    Первый определяет скорость ветра в зависимости от скорости вращения чашечного колеса. Усовершенствования, внесенные в конструкцию 1991 Дереком Уэстоном, также позволяют определять направление ветра по циклическим изменениям скорости чашечного колеса.

    Хотя теоретически это просто, перед определением истинной скорости ветра необходимо учесть другие факторы. Например, необходимо учитывать турбулентность от самого устройства и трение от точки крепления.

    Крыльчатый анемометр, с другой стороны, объединяет гребной винт и хвост на одной оси для получения точных и точных измерений скорости и направления ветра с помощью одного и того же прибора. Скорость ветра определяется с помощью тахометра, который затем преобразуется в скорость ветра.

    Существуют также другие формы анемометров, начиная от анемометров с горячей проволокой (наиболее популярных устройств с постоянной температурой), лазерных доплеровских анемометров, ультразвуковых анемометров и анемометров с мячом для пинг-понга (хотя обычно они ограничиваются экспериментами в средней школе).

    3. Радар может обнаруживать самолеты и осадки

    Источник: Bidgee / Wikimedia Commons

    Сегодня радар является неотъемлемой частью любого метеорологического оборудования и используется, в первую очередь, для определения местоположения осадков, их отслеживания и оценки их типа (снег, дождь и т. д.) и интенсивность.Радар также может использоваться для прогнозирования осадков, связанных с грозами, ураганами и зимними штормами.

    Радар изначально был разработан во время Второй мировой войны как средство обнаружения и сопровождения самолетов противника. Вскоре сотрудники заметили на своих дисплеях «шум» или «эхо» от осадков, которые показали потенциальное применение этой технологии в мирное время.

    Вскоре после окончания войны излишки радиолокационного оборудования были перепрофилированы на метеостанции.

    Современные станции используют импульсный доплеровский радар, который действительно способен обнаруживать движение капель дождя, а также интенсивность осадков.Обычно они используют радар с двойной поляризацией, который отправляет и принимает вертикальные и горизонтальные импульсы.

    Это дает метеорологам более четкую оценку многомерной ситуации в любой момент времени.

    4. Дождемеры использовались для измерения дождя с 500 г. до н.э.

    Дождемеры — довольно простые инструменты, используемые для прямого измерения количества жидких осадков в одном месте в течение определенного периода времени. Они являются жизненно важными инструментами как для метеорологов, так и для гидрологов.

    Дождемеры — один из старейших и самых простых в мире погодных приборов. Некоторые из первых записанных устройств относятся к Древней Греции около 500 г. до н.э. г. Другие записи указывают на то, что люди, живущие в Индии, также начали измерять количество осадков примерно в –400 гг. До н.э.

    Первый стандартизированный дождемер, по-видимому, был разработан в 1441 годах нашей эры в году при династии Чосон в Корее. Первый дождемер с опрокидывающимся ведром был разработан сэром Кристофером Реном в 1662 году.

    Ричард Таунли — первый человек, который систематически измеряет и регистрирует количество осадков в течение 15 лет с 1677 по 1694 год. Позже он вдохновил других ученых того времени последовать его примеру, в конечном итоге возглавив новаторскую работу Джорджа Джеймса Саймонса ( один из первых официальных метеорологов, основавших Британскую организацию дождевых осадков).

    Большинство современных дождемеров обычно измеряют количество осадков в миллиметрах высоты, собранные на каждый квадратный метр в течение определенного периода, что эквивалентно литрам на квадратный метр.

    Это могут быть простые системы сбора данных, которые позже посещаются метеорологами для оценки осадков или автоматизированные для сбора данных на месте.

    5. Метеорологические шары поднимают прогноз погоды на новый уровень

    Источник: ВМС США / Wikimedia Commons

    Метеорологические или зондирующие шары — это эффективные мобильные метеорологические станции, которые переносят научные инструменты в верхние слои атмосферы. Они, как правило, оснащены наборами датчиков для измерения погодных переменных, таких как атмосферное давление, температура и влажность.

    Эта информация передается на наземные приемные станции для хранения и анализа.

    Другая информация, например данные о ветре, может быть получена путем отслеживания положения воздушного шара с помощью радара, радиопеленгации или установки систем GPS на каждом воздушном шаре. Другие инструменты заключены в небольшие, оборудованные парашютами, но часто расходные материалы, называемые радиозондами.

    Каждый воздушный шар обычно представляет собой большой, часто до 6 футов (1,8 метра) шириной , наполненный гелием или водородом латексный баллон.Затем воздушные шары несут пакет полезной нагрузки инструмента, который закрывает и защищает более чувствительные инструменты во время полета.

    Леон Тейссеренс де Борт, французский метеоролог, был одним из первых, кто использовал метеозонд. Он запустил сотни из них в течение 1896 , что привело к его открытию тропосферы и стратосферы.

    Некоторые воздушные шары, называемые трансозондами, предназначены для того, чтобы оставаться в воздухе в течение длительных периодов времени. Первоначально они были разработаны, чтобы помочь отслеживать радиоактивные обломки от атомных осадков в 1950-х годах.

    6. Скромный термометр — жизненно важная часть набора

    Источник: Zwager / Wikimedia Commons

    Еще одним основным, но фундаментальным инструментом, используемым для прогнозирования погоды, является скромный термометр. Обычно они используются для измерения температуры окружающего воздуха.

    Устройство довольно простое по конструкции и состоит из следующих важных компонентов.

    — Датчик температуры. Сюда входит колба с ртутью в традиционных аналоговых термометрах или цифровой датчик в современных инфракрасных термометрах

    — средство преобразования изменений температуры в числовое значение.Это видимые шкалы на старых аналоговых термометрах и цифровые показания на современных.

    Основная концепция термометра была известна древним грекам, но термометр в том виде, в каком мы его знаем, постепенно эволюционировал от термоскопа 16 века Галилея в 17 веке. Стандартизация началась где-то между 17 и 18 веками.

    В метеорологии они являются неотъемлемой частью наземных метеостанций или бортовых метеозондов.

    7. Гигрометры показывают относительную влажность

    Источник: Shizhao / Wikimedia Commons

    Гигрометры — это инструменты, используемые для измерения влажности или содержания влаги в воздухе в атмосфере, почве или в помещении. Самый первый, хотя и грубый гигрометр был изобретен итальянским гением Леонардой да Винчи примерно в –1480– годах.

    Более современные версии были созданы швейцарским эрудитом Иоганном Генрихом Ламбертом в 1755 .

    Старые аналоговые гигрометры бывают разных форм, включая гигрометры натяжения волос и психрометры слинга, и это лишь некоторые из них.Первый, как следует из названия, использует шерсть животных (гигроскопичную — водопоглощающую) для «обнаружения» изменений относительной влажности воздуха при изменении длины волос.

    В последнем используется набор из двух термометров, увлажненного и сухого, которые вращаются на воздухе. Поскольку температура колеблется выше или ниже точки замерзания воды, «влажный» термометр будет показывать либо более низкую температуру (если вода испаряется выше точки замерзания), либо более низкую (если образуется лед) по сравнению с сухим термометром.

    Современные гигрометры, как правило, имеют цифровую версию, поскольку они более надежны и точны. Они используют электронные датчики для определения изменений относительной влажности и преобразования ее в легко читаемое числовое значение.

    8. Метеорологические спутники обеспечивают обзор «космическим глазом»

    Источник: NOAA / Wikimedia Commons

    Один из новейших метеорологических спутников, «дети в блоке», — это новейшие технические возможности, доступные синоптикам. Они могут просматривать и собирать большие объемы данных о погоде и климате Земли с беспрецедентными видами.

    Они обычно держатся либо на асинхронных орбитах (таким образом, покрывая всю поверхность Земли), либо на геостационарных (таким образом, фокусируясь на одной точке в течение длительных периодов времени). Уже к 1946 годам уже разрабатывались планы по запуску камер в космос.

    Первый метеорологический спутник Авангард 2 достиг орбиты Земли в февраля 1959 г. г. Это послужило толчком к увеличению количества запусков метеорологических спутников в течение следующих пяти десятилетий.

    С орбиты они имеют свободный вид на облачные системы Земли и могут собирать информацию обо всем, от температуры океана до обнаружения лесных пожаров или песчаных бурь.

    Метеорологические спутники уникальны тем, что они могут предлагать метеорологам обзоры погодных систем на крупномасштабных территориях, предлагая возможность наблюдать погодные условия за часы или дни до более традиционных систем, таких как метеорологический радар.

    Они часто используются для отслеживания крупномасштабных погодных явлений, таких как ураганы и Эль-Ниньо.

    9. Пиранометры измеряют солнечное излучение

    Источник: Flickr / Wikimedia Commons

    Пиранометры — это особый тип оборудования для прогнозирования погоды, используемого для измерения солнечного излучения на заданной плоской поверхности.Они также предназначены для обнаружения и регистрации плотности потока солнечного излучения (Вт / м2) в диапазоне длин волн 0,3–2,8 мкм .

    Они стали стандартным инструментом Всемирной метеорологической организации и подпадают под действие международного стандарта ISO 9060. Такие устройства обычно калибруются с использованием Мирового радиометрического эталона, который поддерживается Всемирным радиационным центром в Швейцарии.

    Пиранометры обычно состоят из следующих основных компонентов:

    — Термобатарея, которая представляет собой датчик, состоящий из последовательно соединенных термопар и покрытый материалом, поглощающим солнечные лучи.

    — Стеклянный купол для ограничения длины волны света, попадающего в устройство. Он также защищает термобатарею от ветра, дождя и конвекции.

    — Скрытый диск, который измеряет рассеянное излучение и блокирует излучение луча от поверхности.

    Эти устройства обычно пассивны и не требуют питания вообще. С другой стороны, современные электронные пиранометры требуют небольшого электрического ввода.

    10. Дисдрометры могут измерять капли дождя

    Дисдрометры — это инструменты для прогнозирования погоды, которые используются для измерения распределения размеров капель и скорости их движения (на метеорологическом языке, гидрометеоров).

    Дисдрометры бывают различных видов:

    — Ударные дисдрометры, которые непосредственно измеряют кинетическую энергию дождевых капель,

    — Акустические дисдрометры, в которых используются пьезоэлектрические датчики и диафрагмы для определения кинетической энергии дождевых капель и;

    — Оптические дисдрометры, использующие свет для измерения дождевых капель ненавязчивым образом.

    Более сложные инструменты могут даже различать град, капли дождя и крупу.

    Они, как правило, используются в различных приложениях, от управления движением до научных исследований и гидрологии.Современные инструменты используют микроволновую и / или лазерную технологию, а также 2D-видео, которое можно использовать для анализа снежинок.

    11. Трансмиссометр помогает определять местную видимость

    Источник: Jk047 / Wikimedia Commons

    Трансмиссометры — это инструменты прогноза погоды, используемые для измерения коэффициента поглощения атмосферы и морской воды и косвенной оценки видимости.

    Эти инструменты посылают узкие лучи энергии, обычно лазерные, по воздуху к соответствующему приемнику на заданном расстоянии.Любые фотоны, которые поглощаются или рассеиваются в воздухе между детектором и источниками, не достигают детектора.

    Путем определения коэффициента передачи и ослабления на трассе можно определить местную видимость.

    Эти устройства также известны как телефотометры, измерители коэффициента пропускания или измерители дымки.

    12. Облакомер может рассчитывать высоту облаков

    Источник: NASA / Wikimedia Commons

    Облакомеры — это устройства, в которых используются лазеры или другие источники света для определения высоты облаков или нижней границы облаков, их также можно использовать для определения толщины облаков.У них также есть приложения для определения концентрации аэрозолей и вулканического пепла в атмосфере.

    Они бывают двух основных форм:

    — облакомеры с оптическим барабаном используют триангуляцию для определения высоты облаков по световому пятну, проецируемому на основание облаков. Как правило, они состоят из вращающегося проектора, детектора и записывающего устройства.

    — Лазерные облакомеры состоят из вертикально ориентированного лазера и лидарного приемника в одном месте. Время, необходимое для того, чтобы отраженный свет вернулся в приемник лидара, позволяет устройству определить высоту облачного покрова.Эта технология также может быть подвержена ложным срабатываниям, поскольку на нее могут влиять любые частицы в воздухе (пыль, дождь, дым и т. Д.).

    Облакомер также оказался смертельным для птиц, поскольку они теряют ориентацию из-за испускаемых от них световых лучей.

    При наихудшем зарегистрированном облакомере при падении нелазерного луча примерно 50 000 птиц 53 различных видов погибли на базе ВВС Уорнер Робинс в США за одну ночь 1954 .

    13. Экран Стивенсона делает прогноз погоды более точным

    Самодельный экран Стивенсона с одинарными жалюзи, Источник: Bidgee / Wikimedia Commons

    Хотя технически не инструмент для прогнозирования погоды, сам по себе экран Стивенсона, тем не менее, жизненно важен. Экран Стивенсона, также известный как приборный экран, образует основное ограждение вокруг метеорологических приборов во всем мире.

    Основная цель этого нововведения — защитить инструменты от атмосферных осадков и прямого теплового излучения солнца, в то же время позволяя окружающему воздуху циркулировать к приборам внутри.

    Это важно, поскольку в противном случае его отсутствие исказило бы результаты любого оборудования на метеостанции в зависимости от экспозиции, а не от реальных местных погодных условий.

    Экраны Стивенсона обычно защищают такие инструменты, как термометры, гигрометры, ячейки росы, барометры и термографы.

    Они были детищем Томаса Стивенсона, шотландского инженера-строителя, который также проектировал маяки. Его отцом был знаменитый Роберт Луи Стивенсон. Его нынешняя форма является результатом некоторых незначительных изменений, внесенных с течением времени, когда его стандартизация вступила в силу в 1884 .

    Автоматические метеостанции постепенно заменяют станции мониторинга типа Stevenson Screen во всем мире.

    14. Метеорологические корабли были важны для судоходства по всему миру

    Источник: Hisagi / Wikimedia Commons

    Погодные корабли, известные как Ocean Station Суда, были судами, которые стратегически размещались вокруг Мирового океана в качестве платформ для наблюдений за погодой на поверхности и в верхних слоях атмосферы. Раньше они были жизненно важным средством сбора данных для прогнозирования погоды до появления метеорологических спутников.

    Погодные корабли были развернуты вокруг Атлантического и Северного Тихого океанов и сообщали о своих наблюдениях по радио. Такие суда также выполняли функции поисково-спасательных судов, обеспечивающих трансатлантические перелеты и помогающих в океанографических исследованиях.

    Концепция была впервые предложена в 1921 компанией Meteo-France для поддержки своих морских и трансатлантических полетов. Эти корабли оказались очень полезными во время Второй мировой войны, но также сильно пострадали от атак подводных лодок, поскольку были полностью беззащитны.

    Настолько, что Международная организация гражданской авиации (ИКАО) создала глобальную сеть метеорологических судов в 1948 . Эта организация оставалась на месте до 1985 с постепенной заменой метеорологических судов буями.

    Последним метеорологическим кораблем был Polarfront , известный как метеостанция M («Майк»), который был выведен из эксплуатации 1 января 2010 г. . Наблюдения за погодой с судов продолжаются с флота добровольных торговых судов, находящихся в обычной коммерческой эксплуатации.

    15. Буи — очень полезная вещь

    Источник: Jlwing1955 / Wikimedia Commons

    Погодные буи в значительной степени заменили метеорологические корабли в качестве платформ для сбора данных о погоде и океане по всему миру. Заякоренные версии используются с 1950-х годов, а обычные дрейфующие буи — с конца 1970-х годов.

    В 1980-х и 1990-х годах вокруг Тихого океана была создана большая сеть буев для изучения систем Эль-Ниньо. Первый зарегистрированный метеорологический буй был установлен в 1927 , и они стали очень популярными во время Второй мировой войны.

    Они, как правило, оснащены приборами для измерения местной температуры, скорости ветра и атмосферного давления, и это лишь некоторые из них.

    16. Dewcells помогают регистрировать локальное давление паров

    Источник: CambridgeBayWeather / Wikimedia Commons

    Dewcells — это специализированные гигрометры и инструменты прогноза погоды, используемые для определения точки росы в любой момент и время. Каждый из них состоит из небольшого нагреваемого элемента, окруженного раствором хлорида лития.

    Хлорид лития имеет тенденцию поглощать влагу из воздуха, что, в свою очередь, увеличивает потенциал проводимости на нагревательном элементе.Это приводит к увеличению тепла, которое испаряет влагу из раствора.

    Внутри каждой ячейки dewcell находится композитный термистор, который изменяет электрическое сопротивление при изменении температуры от нагревательного элемента.

    Этот процесс будет продолжаться до тех пор, пока не будет достигнуто равновесие, следовательно, точка росы будет определена. Ячейки росы используются для наблюдательных целей, особенно для автоматических метеостанций.

    17. Омброметры — это довольно простые вещи

    Источник : Famartin / Wikimedia Commons

    Омметры, также известные как дождемеры, представляют собой специальные устройства, которые позволяют метеорологам измерять количество осадков.Это довольно простые вещи и обычно состоят из контейнера (обычно из пластика) с миллиметровой шкалой на нем.

    Во время дождя вода собирается внутри трубки, и ее количество можно легко определить по шкале. Более сложные устройства имеют контейнер с цифровой шкалой, которая позволяет автоматически отображать данные об осадках на компьютере.

    18. Ветроуказатели просты, но эффективны

    Источник: herbert2512 / Pixabay

    Ветроуказатели — еще один относительно простой, но очень важный погодный инструмент.Они имеют тенденцию образовывать конус из ткани и предназначены для обозначения направления и приблизительной скорости ветра.

    Используются, в основном, в авиационной промышленности, но также встречаются на химических предприятиях. Особенно там, где есть высокий риск утечки газа.

    19. Камеры всего неба — это довольно круто

    Камеры всего неба или всего неба — еще один важный инструмент погоды. Как правило, это автономные видеоустройства, заключенные в водонепроницаемый купол.

    Они обеспечивают широкий обзор всего неба и транслируют отснятый материал на ноутбук или ПК через Интернет. Объектив «рыбий глаз» каждой камеры обеспечивает вид на 180 градусов и неба, днем ​​или ночью, от горизонта до горизонта.

    Их можно использовать для наблюдения восходов и закатов, активности облаков, движущихся штормов, звездного ночного неба и многого другого. Они, как правило, используются для оценки облачного покрова, УФ-индекса, обеспечивают интервальную съемку облаков, поляризации неба, вычисления высоты нижней границы облаков, а также скорости ветра на высоте облаков.

    20. Профилометры ветра — удобные инструменты

    Источник: Министерство энергетики США / Wikimedia Commons

    Профилировщик ветра — еще один важный метеорологический инструмент. Эти устройства используют радар или звуковые волны (SODAR) для определения скорости и направления ветра на различных высотах над землей.

    Переменные, измеряемые по направлению и скорости ветра, полезны для метеорологического прогнозирования и своевременной отчетности для планирования полетов.

    21. Нефелометры (турбидиметры) используются для мониторинга загрязнения

    Источник: NOAA / Wikimedia Commons

    Нефелометры — это инструменты, используемые для определения взвеси мелких частиц в жидком или газовом коллоиде.Они состоят из источника света и фотодатчика, установленного под углом 90 градусов к лучу света.

    Плотность частиц определяется количеством света, отраженного от отдельных частиц. Это зависит от формы, цвета и отражательной способности частицы.

    Затем проводится корреляция между мутностью и взвешенными твердыми частицами. Эти устройства обычно используются для оценки качества воздуха в целях борьбы с загрязнением, мониторинга климата и видимости.

    22. Потолочные воздушные шары — еще один простой, но мощный инструмент

    Источник: CambridgeBayWeather / Wikimedia Commons

    Пилотные воздушные шары, или потолочные воздушные шары, представляют собой особый вид метеозонд, который используется для измерения высоты нижней части облаков от земля.Они обычно запускаются в светлое время суток.

    Высота облаков определяется по времени, в течение которого воздушный шар запускается и скрывается в облаках. Используя эту информацию, можно легко рассчитать высоту облачного покрова.

    Их также можно использовать для получения другой важной информации. Например, отслеживая траекторию, ранее с помощью теодолита, а сегодня с помощью радара или GPS, определяются направление и скорость высотных ветров.

    23. Снегомеры также являются важными инструментами

    Источник: CambridgeBayWeather / Wikimedia Commons

    Снегометры, как следует из названия, представляют собой погодные инструменты, используемые для расчета количества снегопадов за определенный период.Они, как правило, состоят из вертикальной метрической шкалы для ручной записи или оснащены ультразвуковыми, инфракрасными или лазерными измерительными системами для автоматической записи.

    Они очень похожи по концепции на датчики дождя, но специально предназначены для регистрации снегопадов.

    24. Детекторы молний — очень полезные устройства

    Детекторы молний — это тип метеорологического прибора, используемый для обнаружения молний или световых лучей, производимых штормами. Они бывают трех основных форм: —

    1.Земные системы — они используют несколько фиксированных антенн для обнаружения молний.

    2. Мобильные системы — в них используются чувствительные антенны, которые обычно переносятся на борту таких вещей, как самолет и;

    3. Системы космического базирования. Как правило, они состоят из детекторов, установленных на спутниках, которые могут использоваться для определения дальности, пеленга и силы молнии посредством прямого наблюдения с орбиты.

    Земные и мобильные детекторы обычно автоматически вычисляют направление и силу молнии с места установки с помощью радиотехники.Наземные системы также могут использовать триангуляцию из нескольких мест для определения расстояния до места возникновения молнии.

    25. Тарельчатые испарители также являются простыми устройствами

    Источник: fao.org

    Тарельчатые испарители, или успокоительные колодцы, представляют собой простые погодные инструменты, используемые для измерения эффективного испарения в данный момент времени. Они бывают нескольких видов, но тарельчатые испарители «Класса А» являются наиболее распространенными.

    Цилиндрический резервуар из оцинкованной стали, около 1.Диаметр 21 метр и глубина 25 см . Их обычно устанавливают на деревянной платформе и держат в горизонтальном положении.

    Тарельчатые испарители работают путем измерения объема воды, необходимого для поддержания постоянного уровня в течение установленного периода времени. Это может быть 6, 12 или 24 часа.

    Объем израсходованной воды равен скорости испарения, обычно измеряемой в мм.

    26. Автоматические метеостанции (AWS) — это «пчелы-колени»

    Источник: Delince / Wikimedia Commons

    Автоматические метеостанции (AWS) — это единиц сопротивления метеорологических приборов.Это, как следует из названия, метеостанции, которые полностью автоматизированы.

    Они могут быть стационарными или мобильными, датчики которых связывают данные о погоде с регистратором погоды при полном отсутствии людей. AWS был специально разработан для использования в труднодоступных или удаленных местах (например, на море).

    Автоматические станции, как правило, оснащены многими из перечисленных выше датчиков, подключенных к центральному процессору. Данные могут храниться в регистраторе или передаваться по кабелю или радиосигналу в одно или несколько удаленных мест.

    Все заглушки станции, как правило, также находятся в водонепроницаемом корпусе. Они питаются от аккумуляторной батареи, солнечной панели или ветряной турбины, а количество датчиков зависит от потребностей.

    Обычно автоматическая станция должна иметь как минимум термометр, анемометр, флюгер, гигрометр и барометр. Они, как правило, используются в основном национальными метеорологическими службами, но также могут использоваться исследователями или метеорологами-любителями.

    .

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
