Содержание

Магнетрон из микроволновки и СВЧ оружие

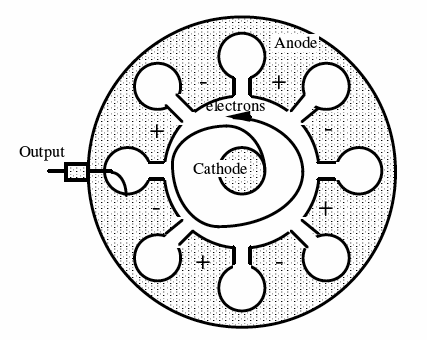

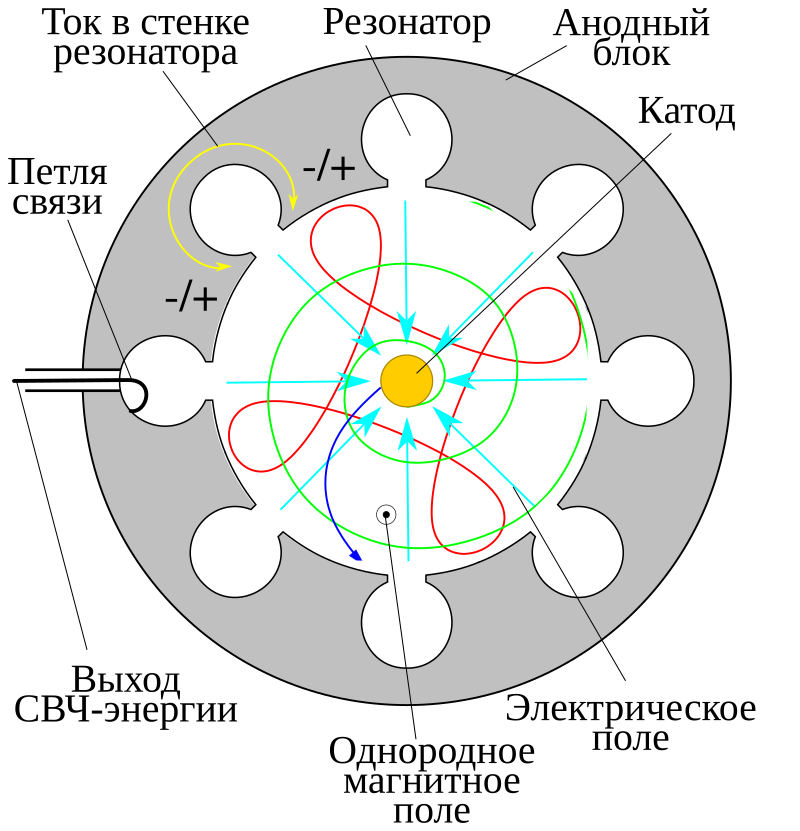

Основным элементом обычной микроволновки является магнетрон, вакуумный прибор для генерирования СВЧ-излучения. Его старшие родственники стоят во всяких радарах и системах радиолокации. Именно за счёт испускаемого им СВЧ микроволновки разогревают еду: частота подобрана так, что вызывает резонансные явления в молекулах воды, которые содержатся почти в любой пище, и те начинают разогреваться. Из-за большой мощности магнетрона нагрев оказывается весьма ощутимым, что и даёт искомый эффект.

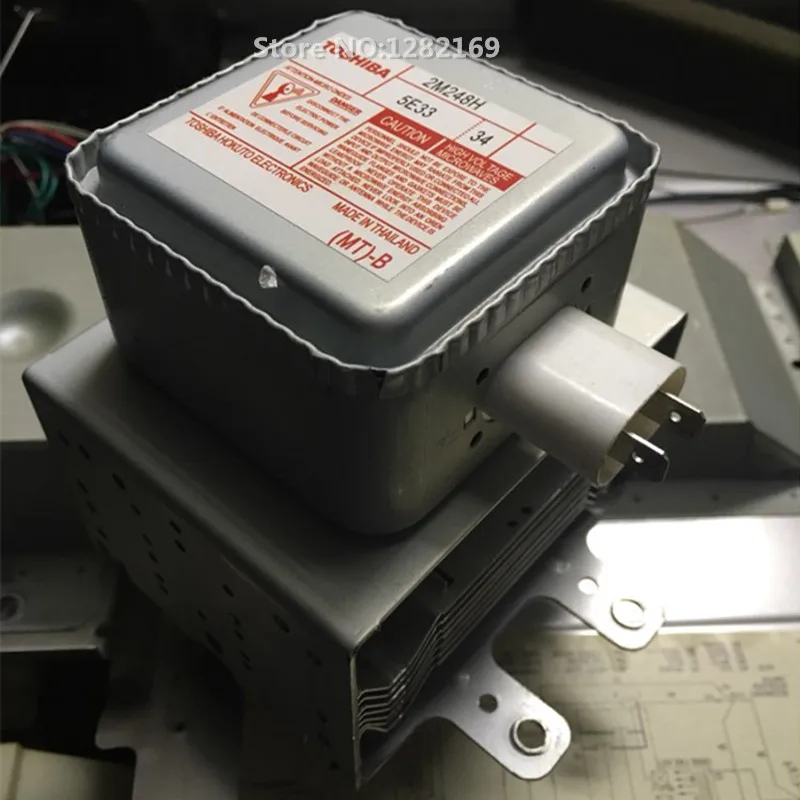

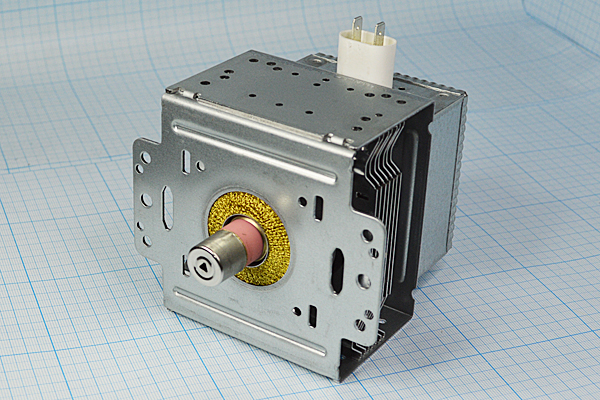

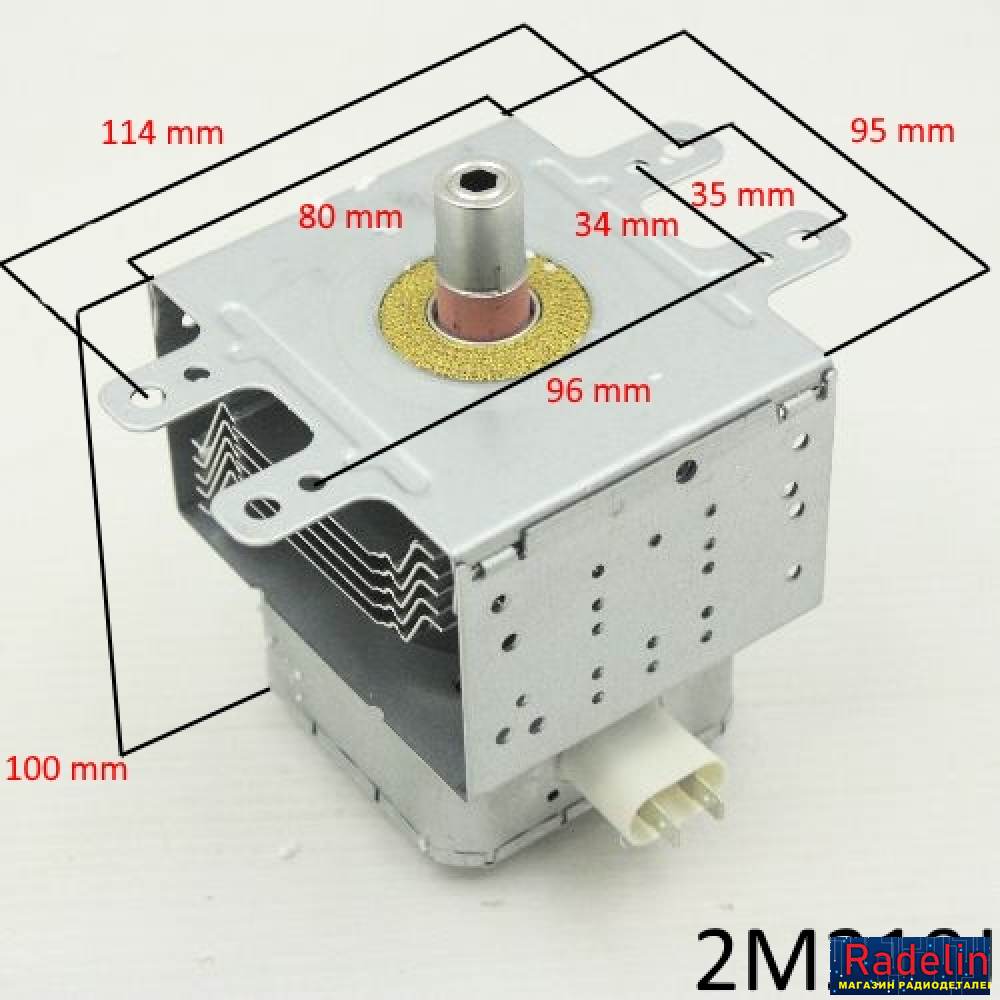

Магнетрон из этой самой печки, понятно, можно извлечь. Выглядит он как вот такая вот забавная штуковина с мощным радиатором. Торчащий сверху штырь — собственно СВЧ-излучатель, от которого и прёт излучение. Типичная мощность — около 700-800 ватт, что, надо сказать, очень и очень дохрена много и легко вскипятит незрелые мозги (а точнее, глаза) попавшего в фокус такого излучателя. К счастью, от штыря магнетрона излучение всенаправленное и потому относительно безопасно, если не подходить слишком близко.

Если содрать радиатор, то останется довольно небольшая меднокерамическая хренька с двумя магнитами. Если же разбирать и дальше, и распилить её пополам, внутри окажется довольно любопытная ромашковидная структура. За конкретными принципами её действия и генерации там микроволн отсылаю в более специализированные источники, здесь этому уже не место. Кстати, интересная особенность магнетрона: на накал (катод) у него идёт минус, а корпус, он же анод — заземляется. Из той же микроволновки можно полностью выдрать и питание для магнетрона — МОТ, конденсатор и диод, и, собственно, подключить — так же, как он был подключен в печке. Накальная обмотка МОТа питает накал, корпуса МОТа и магнетрона соединены, конденсатор и диод образуют шифтер, причём подключенный горячим выводом (точка соединения кондёра и диода) к одному из накальных выводов магнетрона (именно поэтому накальная обмотка у мота выполнена высоковольным проводом).

[Not a valid template] При включениях следует таки соблюдать осторожность, надолго не врубать и беречь глаза, особенно при запусках в помещениях. Если поставить наверх вывода острый кусочек металла, можно получить факел на 2.4 ГГц. Только обгорает этот вывод очень быстро.

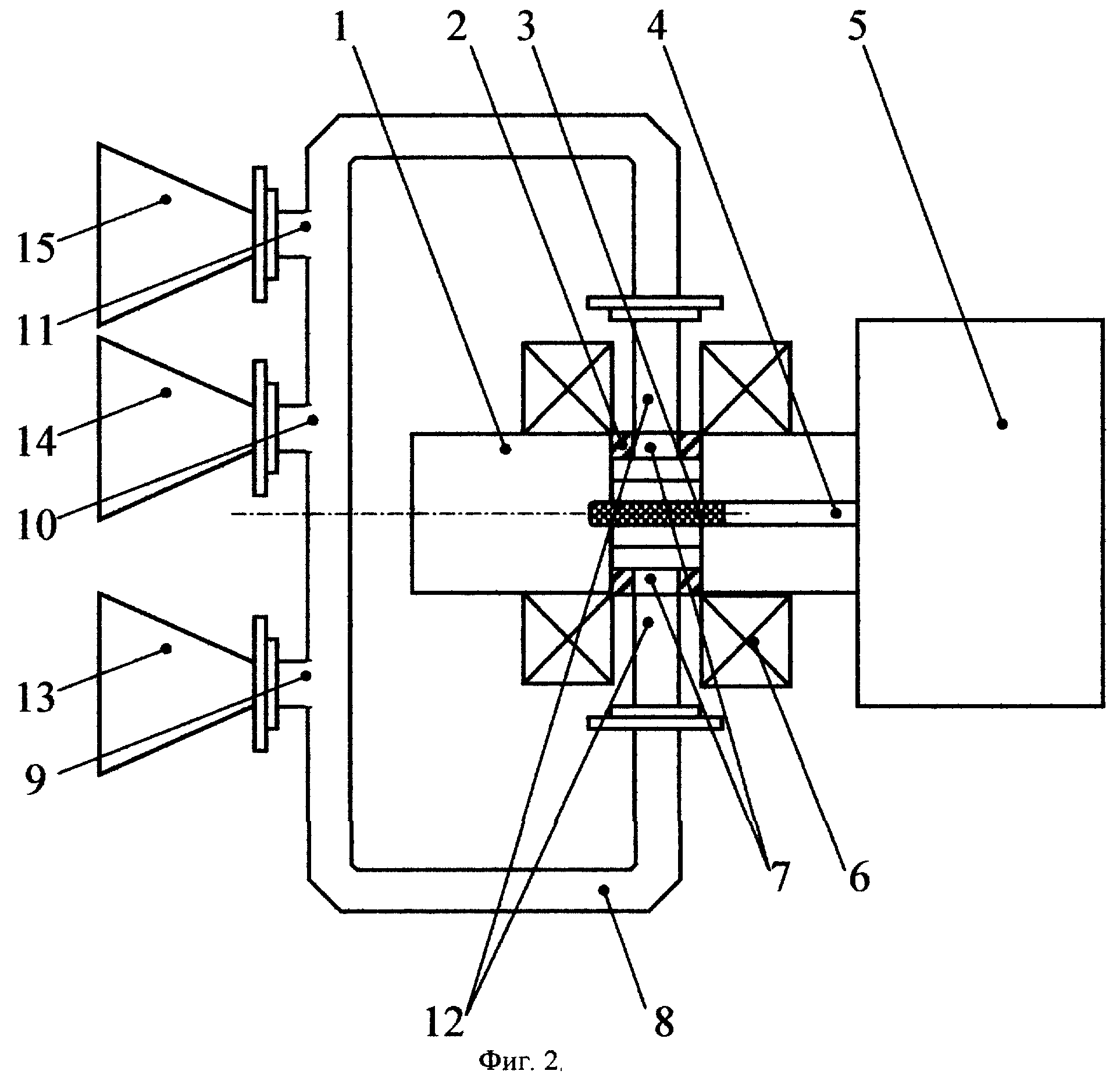

[Not a valid template] Но просто развлекаться с магнетроном довольно скучно. Куда интереснее приспособить к нему антенну для получения более или менее направленного потока излучения. Идеальной была бы параболическая тарелка. Вот только диаметр требуется метров в пять. Чуть хуже, но тоже неплоха антенна типа «рупор», но её изготовление довольно утомительно и она оказывается изрядно громоздкой, хотя, конечно, меньше параболы. Я в итоге остановился на баночной антенне (гуглим «cantenna»), снискавшей любовь у любителей усиления вайфая. [Not a valid template] Поскольку магнетрон работает ровно на той же частоте, что и вайфай, можно просто считать банку как для вайфай-антенны. Усиление от неё не очень велико, форма потока тоже оставляет желать лучшего, но зато ей можно очень приятственно засвечивать газоразрядные приборы, кипятить

глаза мышам небольшие объёмы воды, и сбрасывать соседский wifi-роутер. Кстати, в метре от банки антенны вырубается фотоаппарат. Для лучшего охлаждения поставлен кулер к магнетрону, ибо последний изрядно нагревается во время работы.

[Not a valid template] [Not a valid template] [Not a valid template]



В микроволновой печи скрывается мощное и опасное СВЧ оружие / Хабр

Добрый день, уважаемые хабровчане.

Этот пост будет про недокументированные функции микроволновой печи. Я покажу, сколько полезных вещей можно сделать, если использовать слегка доработанную микроволновку нестандартным образом.

В микроволновке находится генератор СВЧ волн огромной мощности

Мощность волн, которые используются в микроволновке, уже давно будоражит моё сознание. Её

магнетрон

(генератор СВЧ) выдаёт электромагнитные волны мощностью около 800 Вт и частотой 2450 МГц. Только представьте, одна микроволновка вырабатывает столько излучения, как 10 000 wi-fi роутеров, 5 000 мобильных телефонов или 30 базовых вышек мобильной связи! Для того, что бы эта мощь не вырвалась наружу в микроволновке используется двойной защитный экран из стали.



Вскрываю корпус

Сразу хочу предупредить, электромагнитное излучение СВЧ диапазона может нанести вред вашему здоровью, а высокое напряжение вызвать летальный исход. Но меня это не остановит.

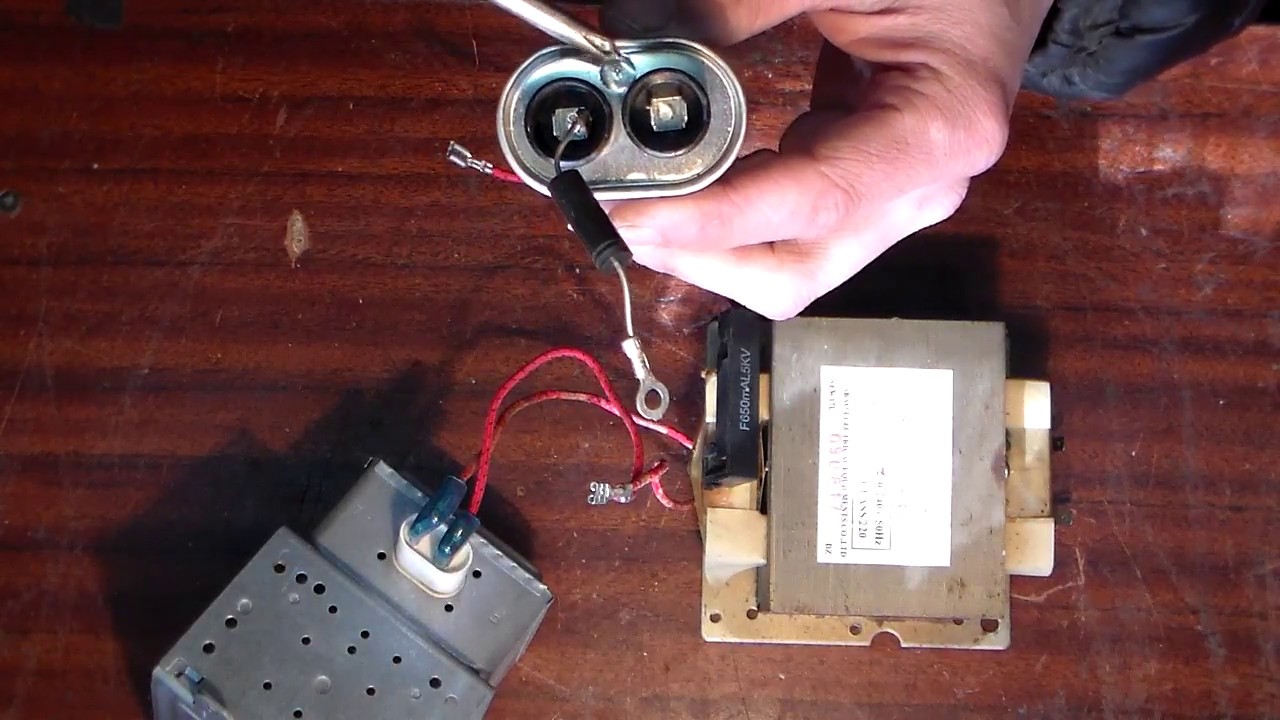

Сняв крышку с микроволновки, можно увидеть большой трансформатор:

МОТ

. Он повышает напряжение сети с 220 вольт до 2000 вольт, что бы питать

магнетрон

.

В этом видеоролике я хочу показать, на что способно такое напряжение:

Антенна для магнетрона

Сняв

магнетрон

с микроволновки я понял, что включать просто так его нельзя. Излучение распространится от него во все стороны, поражая всё вокруг. Не долго думая я решил смастерить направленную антенну из кофейной банки. Вот схема:

Теперь всё излучение направленно в нужную сторону. На всякий случай я решил проверить эффективность этой антенны. Взял много маленьких неоновых лампочек и выложил их на плоскости. Когда я поднёс антенну с включенным магнетроном, то увидел, что лампочки загораются как раз там где нужно:

Необычные опыты

Сразу хочу отметить, СВЧ значительно сильнее влияет на технику, чем на людей и животных. Даже в 10 метрах от магнетрона, техника давала сильные сбои: телевизор и муз-центр издавали страшный рычащий звук, мобильный телефон вначале терял сеть, а потом и вовсе завис. Особо сильное влияние магнетрон оказывал на wi-fi. Когда я поднёс магнетрон близко к музыкальному центру, с него посыпались искры и к моему удивлению он взорвался! При детальном осмотре обнаружил, что в нём взорвался сетевой конденсатор. В этом видео я показываю процесс сборки антенны и влияние магнетрона на технику:

Используя не ионизирующее излучение магнетрона можно получить плазму. В лампе накаливания, поднесённой к магнетрону, зажигается ярко светящийся желтый шар, иногда с фиолетовым оттенком, как шаровая молния. Если вовремя не выключить магнетрон, то лампочка взорвётся. Даже обычная скрепка, под воздействием СВЧ превращается в антенну. На ней наводится ЭДС достаточной силы, что бы зажечь дугу и расплавить эту скрепку. Лампы дневного света и «экономки» зажигаются на достаточно большом расстоянии и светятся прямо в руках без проводов! А в неоновой лампе электромагнитные волны становятся видимыми:

Хочу вас успокоить, мои читатели, ни кто из моих соседей не пострадал от моих опытов. Все ближайшие соседи сбежали из города, как только в Луганске начались боевые действия.

Техника безопасности

Я настоятельно не рекомендую повторять описанные мною опыты потому, что при работе с СВЧ требуется соблюдать особые меры предосторожности. Все опыты выполнены исключительно с научной и ознакомительной целью. Вред СВЧ излучения для человека ещё не до конца изучен. Когда я близко подходил к рабочему магнетрону я чувствовал тепло, как от духовки. Только изнутри и как бы точечно, волнами. Больше ни какого вреда я не ощутил. Но всё же настоятельно не рекомендую направлять рабочий магнетрон на людей. Из-за термического воздействия может свернуться белок в глазах и образоваться тромб в крови. Так же ведутся споры о том, что такое излучение может вызвать онкологические и хронические заболевания.

Необычные применения магнетрона

1 — Выжигатель вредителей.

СВЧ волны эффективно убивают вредителей, и в деревянных постройках, и на лужайке для загара. У жучков под твёрдым панцирем есть влагосодержащее нутро (какая мерзость!). Волны его в миг превращают в пар, при этом не причиняя вреда дереву. Я пробовал убивать вредителей на живом дереве (тлю, плодожорок), тоже эффективно, но важно не передержать потому, что дерево тоже нагревается, но не так сильно.


2 — Плавка металла.

Мощности магнетрона вполне хватает для плавки цветных металлов. Только нужно использовать хорошую термоизоляцию.


3 — Сушка.

Можно сушить крупы, зерно и т. п. Преимущество этого метода в стерилизации, убиваются вредители и бактерии.


4 — Зачистка от прослушки.

Если обработать магнетроном комнату, то можно убить в ней всю нежелательную электронику: скрытые видеокамеры, электронные жучки, радиомикрофоны, GPS слежение, скрытые чипы и тому подобное.


5 — Глушилка.

С помощью магнетрона легко можно успокоить даже самого шумного соседа! СВЧ пробивает до двух стен и «успокаивает» любую звуковую технику.

Это далеко не все возможные применения испытанные мной. Эксперименты продолжаются и вскоре я напишу ещё более необычный пост. Всё же хочу отметить, что использовать так микроволновку опасно! Поэтому лучше так делать в случаях крайней необходимости и при соблюдении правил безопасности при работе с СВЧ.

На этом у меня всё, соблюдайте осторожность при работе с высоким напряжением и микроволнами.

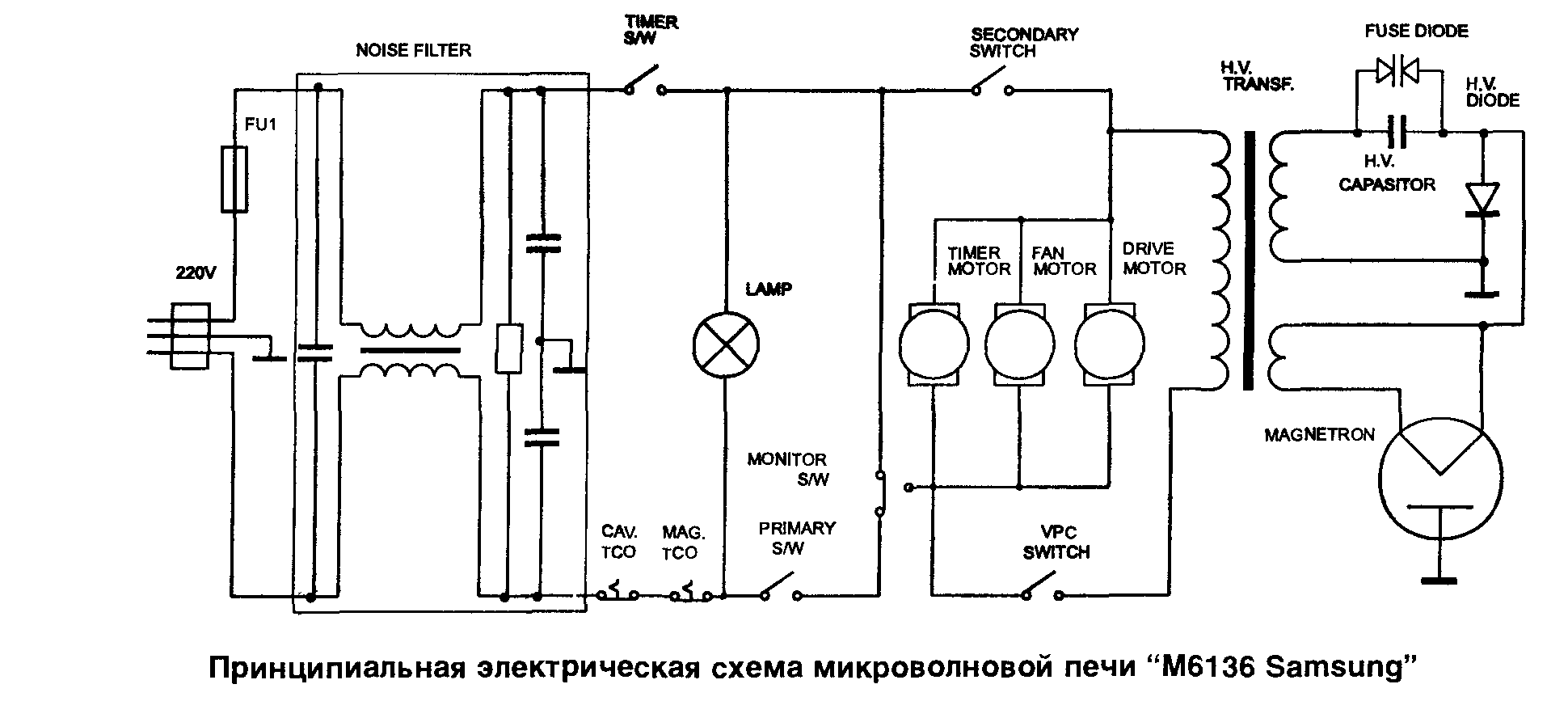

Микроволновая печь с двухступенчатым стартом

Для устранения бросков тока при запуске силового трансформатора в микроволновых печах существует двухступенчатый старт.

Напряжение с сетевой вилки через предохранитель FU1, сетевой фильтрL1, L2, C1, C2. C3, R1 и тепловой предохранитель ТП1 поступает на систему защиты от облучения СВЧ волнами при открытой двери устройства. Защита выполнена на концевых переключателях ДВ1, ДВ2, ДВ3. При закрытии дверцы первыми срабатывают переключатели ДВ2, ДВ3, затем ДВ1. При открытии дверцы первым отключается ДВ1, затем ДВ2 И ДВ3. Если по какой то причине при открытии двери контакт ДВ1 не отключился то ДВ2 своими контактами коротит сетевую цепь и сжигает плавкий предохранитель FU1.

При закрытой двери напряжение фазного провода с системы защиты поступает на систему управления мощностью и временем приготовления: SA5, SA6, SA7, SA8.

Контакт таймера SA5 регулирует время работы устройства. Контакт SA7 регулирует мощность магнетрона, периодически разрывая его цепь питания. Контакты SA6, SA8 коммутируют тэны гриля R7, R8 и трансформатор магнетрона при переключении режимов работы.

Нулевой провод с контакта ДВ3, проходит при закрытой двери на группу: М1, М2, М3 и EL1.
М1- двигатель вращения тарелки, М2 – вентилятор обдува, М3 — двигатель привода реле времени, EL1 – лампа подсветки.
Вся эта группа начинает работать при повороте ручки реле времени и подачи фазного напряжения с контакта SA5.
Включение трансформатора питающего магнетрон выполнено в две ступени. Сама схема находится на плате сетевого фильтра.

При закрытой двери и замкнутых контактах SA5, SA6 фазное напряжение поступает чёрным проводом на одну клемму обмотки трансформатора TV1, другая клемма трансформатора через мощные резисторы

R5, R4, подключена к нулевому проводу сети. В этот момент происходит начальное насыщение обмотки трансформатора TV1. В то же время фазное напряжение приходит на обмотку реле К1 через цепь резисторов R2, R3, диод VD1, конденсатор C1 и стабилизатор VD2. Емкость конденсатора С1 создаёт задержку (доли секунды) включения реле. При замыкании контактов реле К1 происходит полное включение обмотки трансформатора TV1.
На тех же контактах реле выполнена схема равномерного распределения нагрузки, между магнетроном и тэнами гриля. Тем самым при комбинированном режиме работы гриль включается только в паузах между включениями магнетрона.

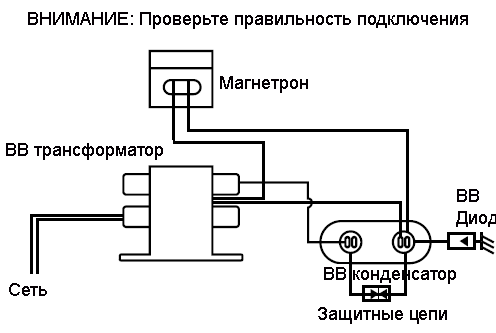

Высоковольтный выпрямитель питающий магнетрон выполнен по стандартной схеме Предохранитель FU2 , конденсатор C5 и диод VD3.

Поиск неисправностей начинается с проверки предохранителя FU1. Если предохранитель сгоревший, меняем его и проверяем омметром сетевую цепь на замыкание, подключив омметр к контактам сетевой вилки. Во время проверки на замыкание при закрытой дверце необходимо проимитировать органами управления все режимы работы. Затем несколько раз закрыть и открыть дверцу для исключения залипания выключателей защиты. Если в первичных цепях не найдено неисправностей подаём на устройство сетевое питание и проверяем работу устройства.
Во многих случаях плавкая вставка в первичной цепи выходит из строя при превышении тока нагрузки, что может быть вызвано завышенным напряжением сети, а так же неисправностью высоковольтных цепей магнетрона. По этому, обращаем внимание на пробои в распределяющем волноводе. Замеряем высокое напряжение на клеммах магнетрона. При отсутствие 5кВ питающих магнетрон, проверяем предохранитель FU2 на обрыв, диод VD3 и конденсатор C5 на пробой.
Звоним мегомметром на пределе 2.5кВ на отсутствие пробоя между клеммами магнетрона и корпусом.
Если отсутствует напряжение на первичной обмотке трансформатора TV1: Замерить выходное напряжениё с контактов переключателя SA6. Проверить сопротивление резисторов R2, R3, R4, R5 в системе старта магнетрона. Проверить напряжение на обмотке реле К1. Замерить падение напряжение на контактах реле К1, под нагрузкой.
При ремонте описанных устройств существует опасность облучения СВЧ и поражение токами выше 1000 вольт.
Не забываем, применять все необходимые меры безопасности!

Мощный блок питания из трансформатора микроволновки своими руками

Этот мастер-класс буден немного противоречив и вызовет не одно разрозненное мнение. Я хочу поделиться тем, как сделать из трансформатора микроволной печи мощный выпрямитель — блок питания, на необходимое мне напряжение.

Очень часто микроволновки выходят из строя и выбрасываются на помойку. У меня сломалась недавно ещё одна и я решил дать вторую жизнь её трансформатору.

Трансформатор там повышающий и обычно преобразует 220 В в высокое напряжение 2000-2500 В, необходимое для возбуждения магнетрона.

Я видел как много людей переделывают данные трансформаторы либо под аппарат для контактной сварки, либо аппарат для дуговой сварки. Но никогда не видел чтобы из него делали мощные блоки питания.

Ведь трансформатор очень мощный, порядка 900 Вт, а это не мало. Вообщем я покажу вам как перемотать трансформатор под необходимое для вас напряжение.

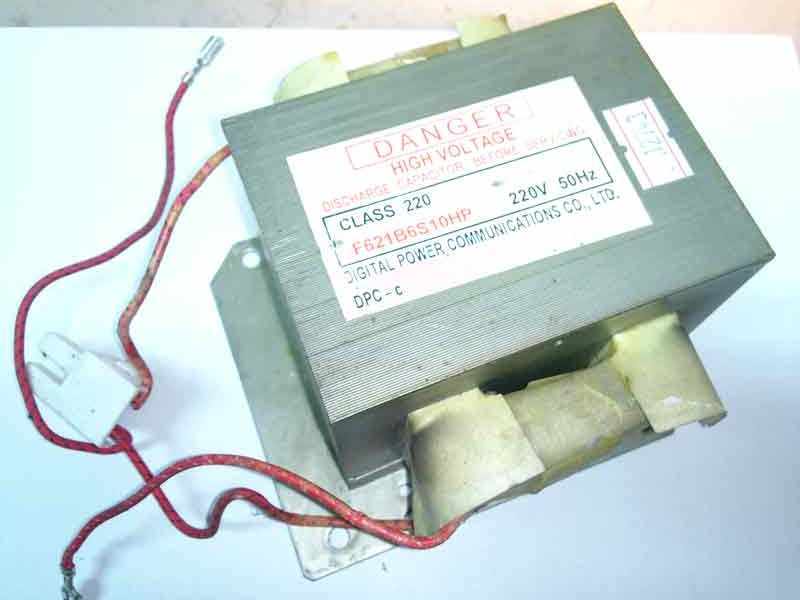

Разбираем трансформатор от микроволновой печи

Обычно трансформатор микроволновки содержит три обмотки. Самая многочисленная, намотанная самым тонким проводом — это повышающая, вторичная, на выходе у которой 2000-2500 В. Она нам не нужна, мы ее удалим. Вторая обмотка, более толстая, с меньшим количеством проволоки по сравнению с вторичкой — это сетевая обмотка на 220 В. Ещё, между этими двумя массивными обмотками, есть самая маленькая, которая состоит из нескольких витков провода. Это низковольтовая обмотка примерно на 6-15 В, выдающее напряжение на накал магнетрона.

Срезаем швы магнитопровода

Необходимо спилить швы, удерживающие между собой «Ш»-образные пластины и «I»-образные. Швы китайского производителя на так крепки как кажутся. Спилить их можно болгаркой или вообще расколоть зубилом с молоткам. Я использовал болгарку, это гуманный способ.

Снимаем катушки

Снимаем все катушки. Если они очень крепко засели — постучите аккуратно резиновым молотком. Нам пригодиться только обмотка на 220 В, остальные удаляем. Ставим обратно первичную обмотку на 220 В и помещаем её вниз «Ш»-образного сердечника.

Расчет вторичной обмотки

Теперь нам необходимо рассчитать количество витков вторичной обмотки. Для этого нужно узнать коэффициент трансформации. Обычно, в таких трансформаторах он равен единице, следовательно один виток провода будет выдавать один вольт. Но это не всегда так и нужно это перепроверить.

Берем любой провод и наматываем 10 витков провода на сердечник. Затем собираем сердечник и зажимаем его струбциной, чтобы он не развалился. Обязательно через предохранитель подаем 220 В на первичную обмотку. А в это время замеряем напряжение на выходе 10 -ти витковой обмотки. В теории должно быть 10 В. Если нет, значит коэффициент трансформации не такой как обычно и вам нужно производить расчеты для вычисления напряжения для вашей обмотки. Все это не сложно, математика пятый класс.

У меня имеется в наличии два трансформатора. Один я буду делать на 500 В, другой на 36 В. Вы же можете сделать на любое другое напряжение.

Намотка катушки трансформатора на 500 В

Коэффициент трансформации у моего экземпляра один к одному. И чтобы намотать обмотку на 500 В мне нужно соответственно сделать 500 витков провода на катушке. Берем провод.

Конечно не такой, а смотанный на барабане. Прикидываем силу тока и объем катушки. Из этих значений выбираем диаметр провода.

Вот такое простенькое приспособление я собрал для намотки катушки. Сам сердечник из дерева, боковины из оргстекла. Закрепить его можно на дрель или шуруповерт.

Намотал, собрал, подключил. Замеряю выходное напряжение, почти попал — 513 В, что для меня приемлемо.

Трансформатор на 36 В

Обмотку на 36 В можно намотать и вручную, взяв соответствующий провод. Чтобы одеть и распрямить обмотку на сердечнике можно использовать такие клинья, смотрите фото.

После того как обмотка вся натянется, в образовавшиеся отверстия, после снятия клиньев положите плотно спрессованную бумагу. Это мой примитивный способ. Обмотку потом рекомендую пропитать эпоксидкой, иначе будет сильно гудеть.

Работа над ошибками

Я перемотал обмотку, чтобы сделать её более плотной и мощной. Для этого я намотал её двойным проводом, вместо одного толстого. В конце я их соединю.

После того как все обмотки закреплены, пришло время собрать сердечник трансформатора. Для этого закрепляем всю конструкцию струбциной и свариваем дуговой сваркой те же места что и были раньше. Делать толстый шов не нужно, все должно выглядеть как и было.

Далее, для моего выпрямителя мне понадобятся:

Я буду нагружать выпрямитель на 20 А, естественно диодный мост нужно установить на радиатор.

Так же, если вы будете использовать металлический корпус как и я, то не забудьте его заземлить.

О безопасности

Будьте осторожный при подключении трансформатора, никогда не торопитесь и все дважды проверяйте. Подключайте трансформатор только через предохранитель, чтобы избежать возможного замыкания цепи. Не дотрагивайтесь до токоведущих частей во время работы трансформатора.

Также при обработке металла обязательно будьте внимательны и используйте средства защиты органов зрения.

Помните, что все действия вы делаете на свой страх и риск!

Всего доброго!

Original article in English

МАГНЕТРОН В МИКРОВОЛНОВЫХ ПЕЧАХ — Ремонт СВЧ печей

Присылайте свои советы и рекомендации на адрес [email protected]

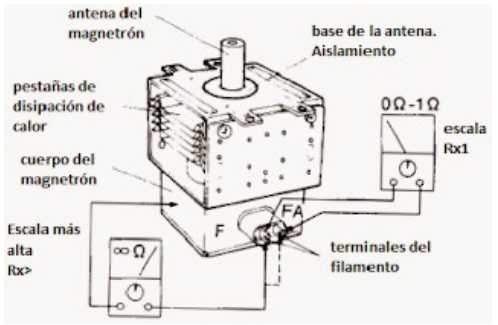

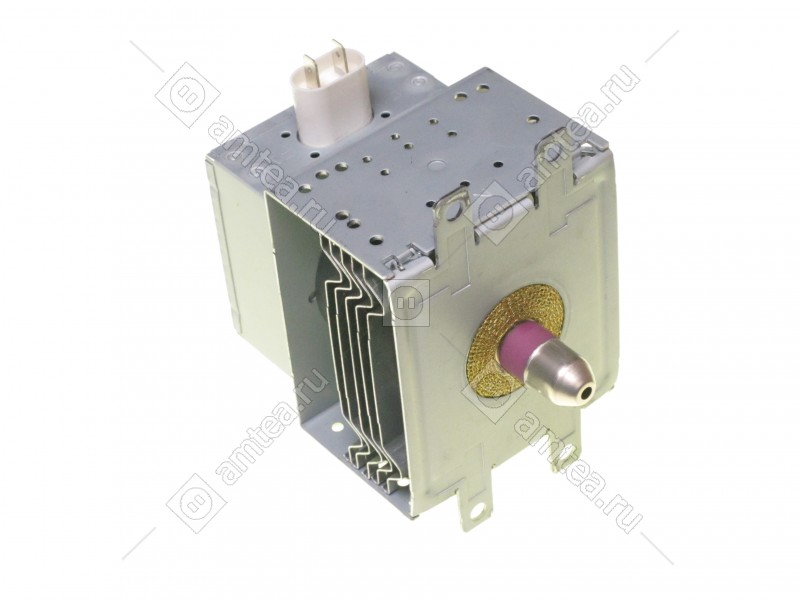

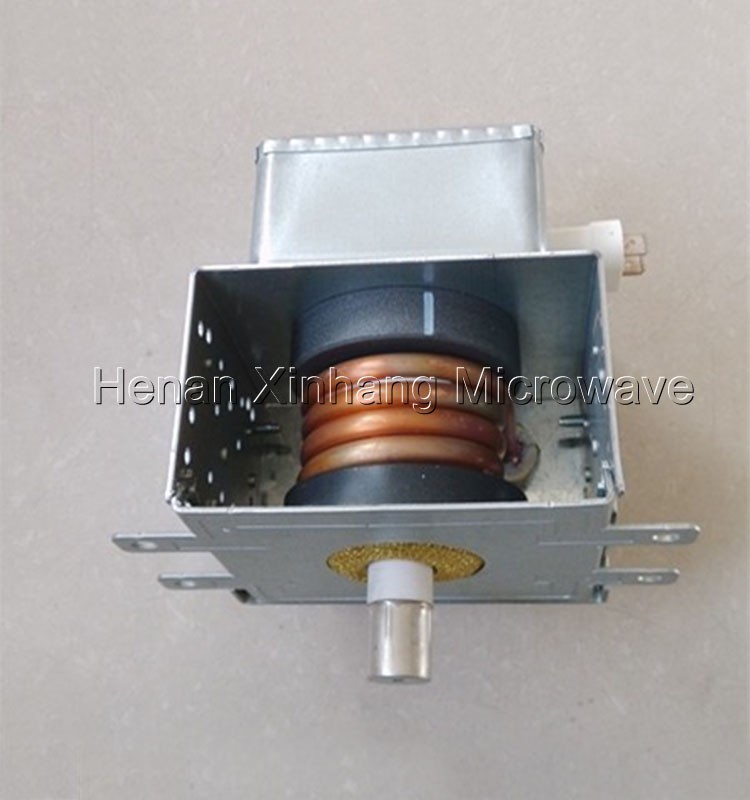

Внешний вид магнетрона представлен на рис. 2. 13. Излучение микроволновой энергии осуществляется от антенны 1, представляющей собой штенгель, на который плотно посажен металлический колпачок (штенгель — заваренная трубка, через которую в процессе производства магнетрона откачивался воздух). Антенна изолирована от корпуса 6, по переменному току, керамическим цилиндром 2. Внешний кожух магнетрона 3 совместно с фланцем 4 составляют магнито-провод, формирующий необходимое распределение магнитного поля, источником того служат кольцевые магниты 5. Фланец используется также для крепления магнетрона к микроволновой печи. Радиатор 7 служит для более интенсивного охлаждения магнетрона во время работы. Коробка фильтра 8 содержит внутри себя индуктивные выводы, которые совместно с проходными конденсаторами 9 образуют высокочастотный фильтр, снижающий проникновение СВЧ-излучения по выводам питания 10.

Надежность контакта между магнетроном и корпусом микроволновой печи обеспечивается копы lom из металлической сетки. В таблице 2.1 представлены параметр некоторых типичных магнетронов для микроволновых печей. Рис. 2.13. Магнетрон Скорость изготовления пищи в микроволновой ночи напрямую зависит от мощности, которую способен генерировать магнетрон. В настоящее время большинство печей имеют магнетроны с номинальной мощностью 700–850 Вт, что позволяет, к примеру, довести двухсотграммовый стакан аоды до кипения в течение 2 — Э минут. Таким образом, можно простыми средствами оценить мощность микроволновой печи. Рассмотрим пример: предположим, мы поместили литровую банку воды, с начальной температурой 10РС, в микроволновую печь и включили нагрев на одну минуту. После отключения печи температура воды оказалась 22С. Отсюда мощность, поглощенная нагрузкой, составит: Р70*(22–10)=840 Вт.

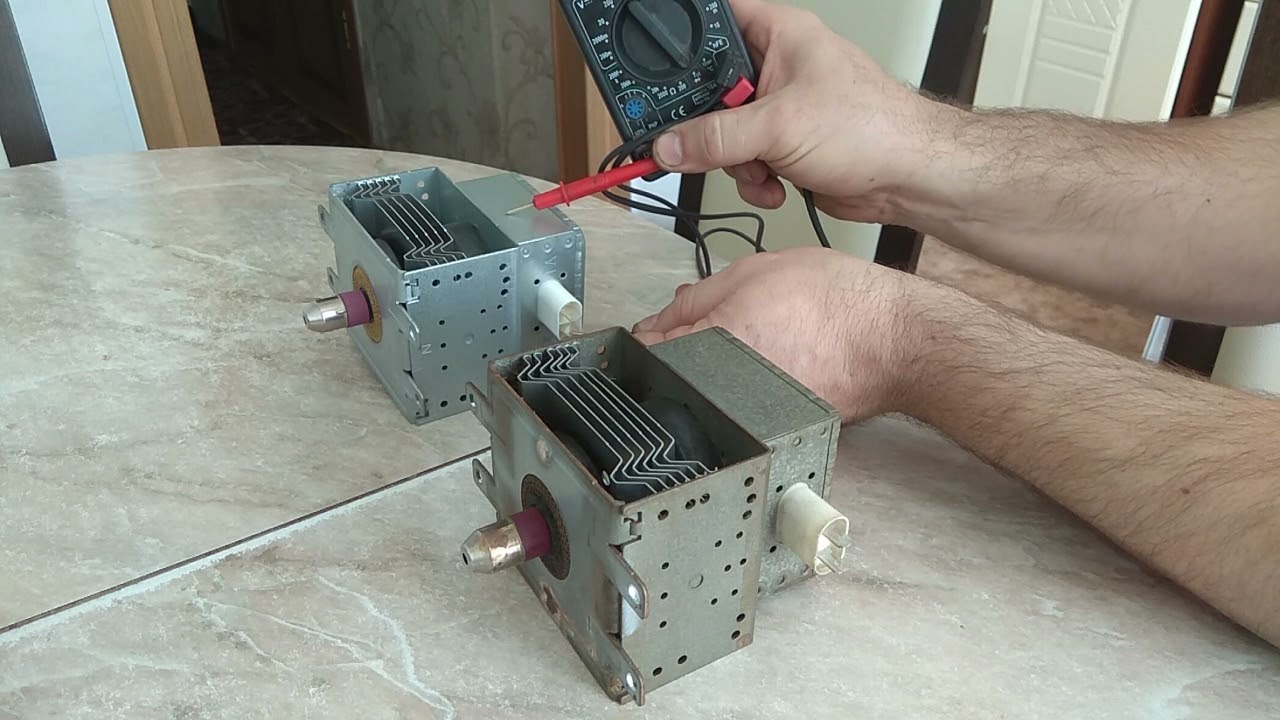

поломки магнетронов условно можно разбить на две групгы: подлежащие восстановлению и прочие. Вначале кратко остановимся на безнадежных случаях. К ним можно отнести: обрыв или перегорание накала, нарушение вакуума, полное отсутствие генерации при наличии важных напряжений и исправном накале, короткое замыкание между анодом и катодом. Теперь более подробно остановимся на случаях, когда положение можно спасти. Наиболее часто встречающаяся ситуация из этого перечня — это пробой проходных конденсаторов. Наличие такого пробоя легко обнаружить тестером, проверив сопротивление между выводами магнетрона и корпусом, при отключенной внешней цепи. Если оно отлично от бесконечности, нужно снять крышку с коробки фильтра и откусить провода, соединяющие конденсаторы о катушками фильтра. После этого повторить измерения. Если после этой операции отображения прибора не изменятся, значит, конденсатор пробит. В этом случае вам повезло и вы отделаетесь малой кровью. Если же отключенные конденсаторы окажутся в порядке, то, прежде чем менять магнетрон, визуально убедитесь, что замыкание происходит внутри магнетрона, а не на его поверхности.
Таблица 2.1
N п/п Наименование Рабочее напряжение анода, кВ Напряжение накала, В Выходная мощность, Вт
Магнетроны зарубежных фирм
1 2M11J 3.8 3.15 500–600
2 2М209 3.8 3.15 500–600
3 2М213 3.8 3.15 500–600
4 2М216 3. 8 3.15 500–600
5 2М218 3.8 3.15 500–600
6 2М231 3.8 3.15 500–600
7 QBP65BH(FN) 3.8 3.15 500–600
8 WB27X274 3.8 3.15 650
9 2М104А 4,0 3. 15 750
10 2М107 4,0 3.15 750
11 2М108 4,0 3.15 750
12 2М128 4,0 3.15 750
13 2М157 4.0 3.15–3.3 700–850
14 2М167 4.0 3.15–3.3 700–850
15 2М172 4. 0 3.15–3.3 700–850
16 2М204 4.0 3.15–3.3 700–850
17 2М214 4.0 3.15–3.3 700–800
18 2М224 4.0 3.15–3.3 700–850
19 2М226 4.0 3.15–3.3 700–850
20 2М240Е 4.0 3. 15–3.3 700–850
21 ОМ75 4.0 3.15–3.3 700–850
22 QBP75BH(FN) 4.0 3.15–3.3 700–850
23 WB27X51 4.0 3.15–3.3 700–850
Магнетроны российского производства
24 Блесна-2 4.0 6.3 600–700
25 М105–1 4. 0 3.15 600–700
26 М136 4.0 3.15 600–700
27 М151 4.0 6.3 600–700
28 М152 4.0 3.15 700–850
29 М153–4 4.0 3.15 700–850
30 М156 4.0 3. 15 700–850

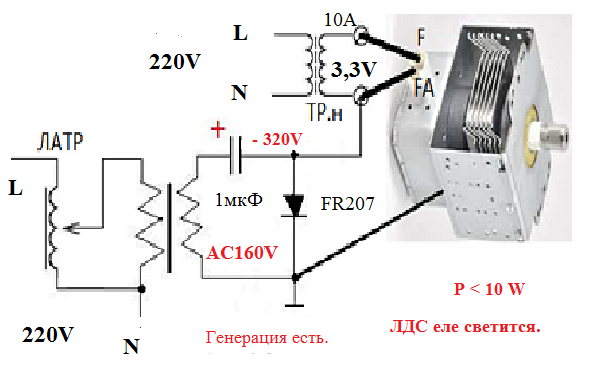

Излучение сквозь выводы питания для разных магнетронов, даже одного типа, различно. Если излучение невелико, допустимо включать магнетрон напрямую, без проходных конденсаторов. Однако с уверенностью сказать о возможное г и работы без проходных конденсаторов мох но только при наличии приборов, измеряющих уровень СВЧ*изпучения. Поэтому пробитые конденсаторы желательно заменить. Причиной пробоев конденсатора служат кратковременные броски напряжения в моменты включения и выключения источника питания, которые могут превышать рабочее напряжение конденсатора. Несколько слов о происхождении таких выбросов: магнитное поле в сердечнике транс-формаюра, а соответственно и ток во вторичной обмоле определяются не величиной тока в первичной обмотке, а скоростью его изменения. При переменном токе эти понятия связаны, поскольку чем больше ток, тем с большей скоростью он меняется в течение периода. Однако постоянный ток, проходящий по первинкой обмотке, какой бы большой он ни был, не вызовет никакой реакции во вторичной обмотке. И, наоборот, увеличение частоты входного напряжения, т.е. увеличение скорости изменения тока в первичной обмотке приводит к росту магнитного потока через вторичную обмотку, со всеми вытекающими последствиями. Этот факт используется в импульсных блоках питания, в которых увеличение частоты позволяет при той же выходной мощности значительно снизить размеры силового трансформатора. При включении и выключении трансформатора происходит резкое изменение тока через первичную обмотку и, следовательно, стопь же резкое, кратковременное возрастание тока во вторичной обмотке. 8 соответствии с законом Ома: U — i*R, напряжение на нагрузке также изменится скачком, пропорционально току и сопротивлению нагрузки Если включение трансформатора происходит в отрицательный полупериод, когда циод заперт, а ток анода еще не появился, сопротивление нагрузки близко к бесконечности, поэтому скачок напряжения на выходе трансформатора может быть очень существенным. Иногда, вследствие долгой работы или из-за включения магнетрона на пустую камеру, заметно снижается эмиссия катода. 8 результате мощность микроволновой печи уменьшается в два и белее раз. Восстановить былую мощность можно, добавив напряжение на накал. Для атого обычно достаточно добавить полвитка на накалькой обмотке трансформатора. К сожалению, не каждый трансформатор позволяет проделать такую манипуляцию. Рис. 2.14. Возникновение СВН-раэряда между анзенкой магнетроне и стенквми камеры В некоторых марках микроволновых печей возможно возникновение СВЧ-раэряда между антенной магнетрона и корпусом. Это происходит там, где практически отсутствует волновод между магнетроном и камерой и антенна расположена в непосредственной близости от диэлектрического окне. Разряд происходит после пробоя этого окна, как отображено на рис. 2.14. Если вовремя не заменить пробитое диэлектрическое окно, колпачок антенны может прогореть насквозь, и тогда разряд будет продолжаться автономно и не исчезнет, даже если оы устраните первопричину. Исправить положение можно, замолив колпачок. Его можно изготовить на токарном станке или снять со сгоревшего магнетрона аналогичной конструкции. Размеры нового колпачка должны строго соответствовать старым, а его посадка на магнетрон должна быть плотной.
.










Статьи собраны из различных открытых источников. При использовании материалов желательно поставить ссылку на сайт microwaveoven.narod.ru



Подбор и замена высоковольтного диода для микроволновки (СВЧ печи) — 13 Июня 2021 — Блог

  Говоря о подборе аналога диода для микроволновой печи и правильной его замене невозможно хотя бы поверхностно не углубится в саму схему микроволновки, поэтому для начала рассмотрим несколько самых распространенных схем включения магнетрона, глядя на которые проще будет понять какие типы диодов встречаются в СВЧ печах, какая роль на них возложена, а ниже я приведу таблицу с аналогами диодов для микроволновых печей. Хотя те кто внимательно прочтет статью и сами без труда смогут подобрать высоковольтный диод из тех что под рукой. Конечно есть люди наивно полагающие что все диоды в микроволновых печах одинаковые и менять их можно не вникая в подробности, и действительно у многих замена как говорится «на бум» прокатывала, но как показывает практика все это временно и если тип диода или его обратный ток не совпадают микроволновка вскоре вновь выйдет из строя.

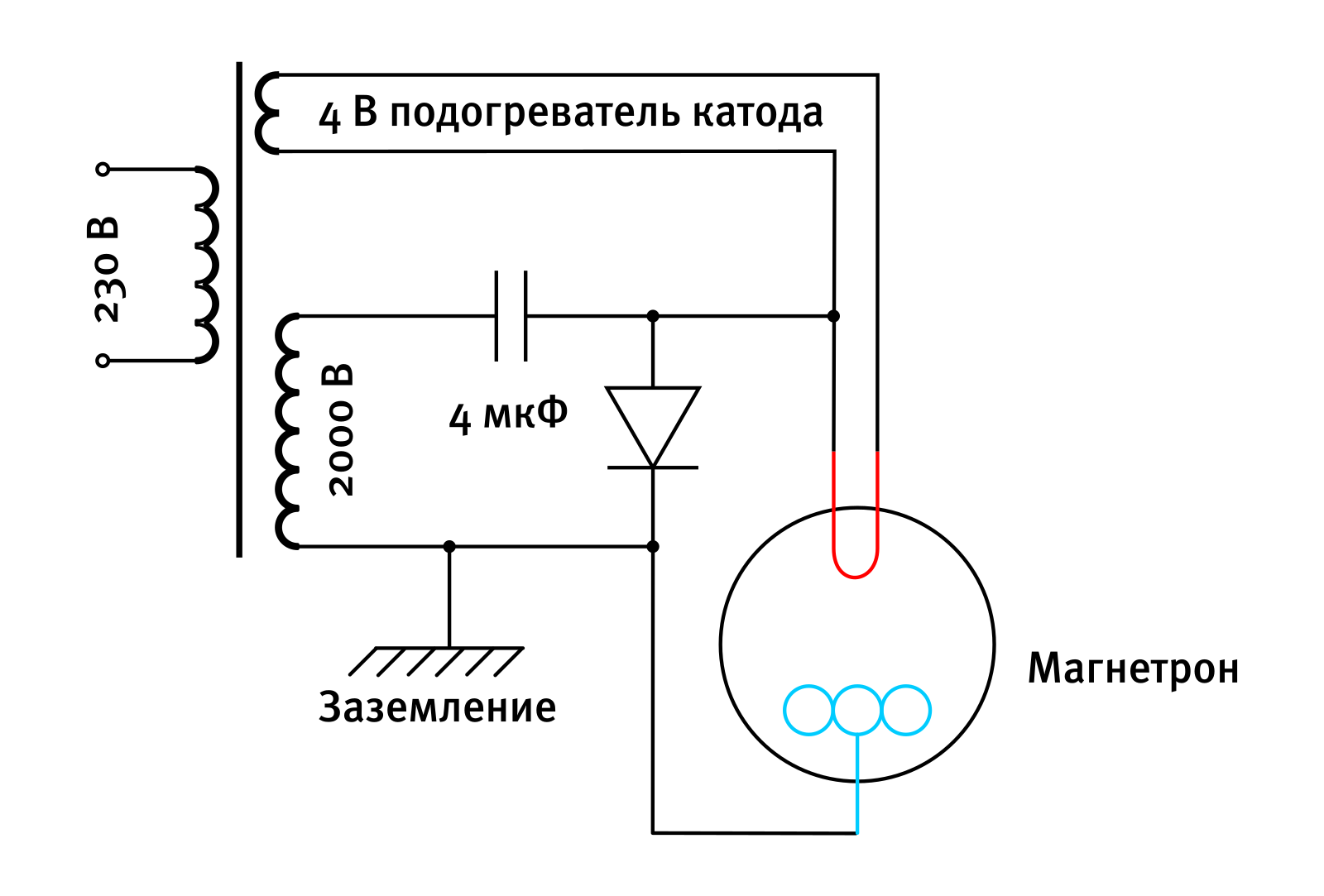

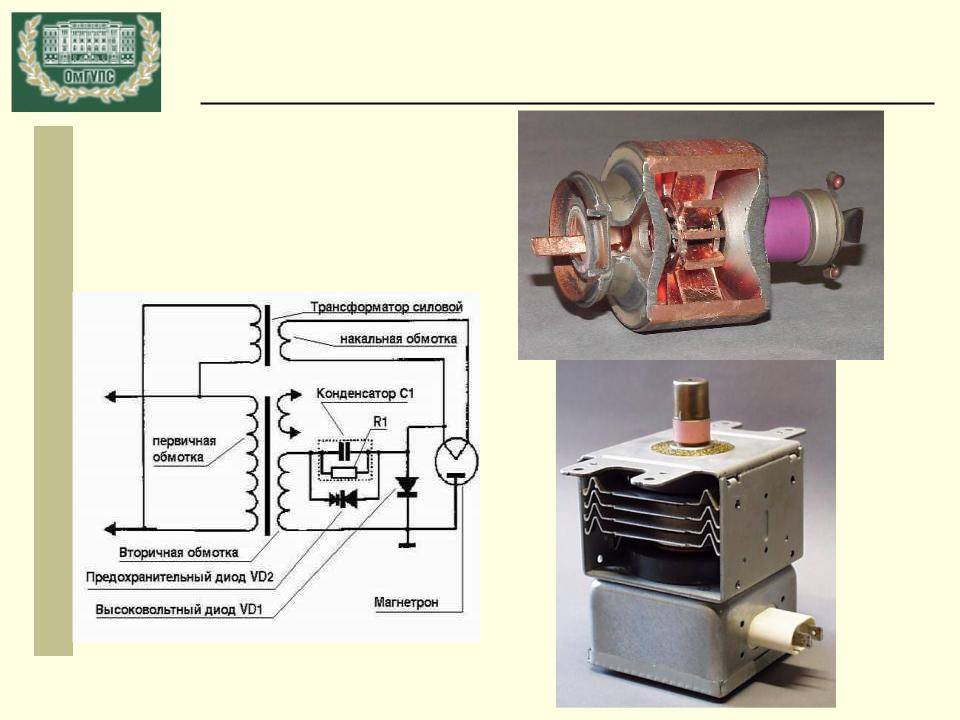

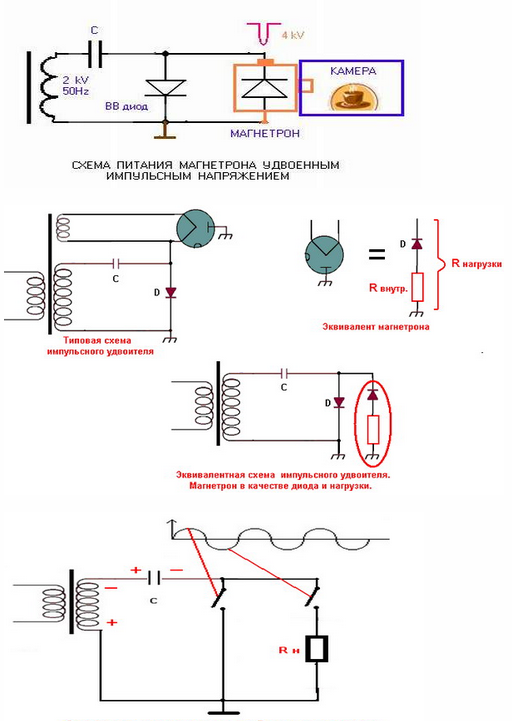

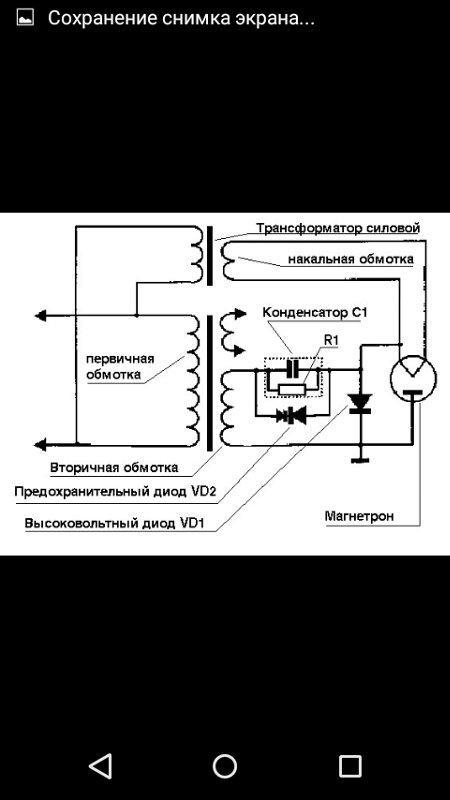

  Итак, первая схема (Рис. 1) включения магнетрона самая простая и одна из самых распространенных, особенно в бюджетных СВЧ печах, некоторые производители настолько экономят что даже высоковольтный анодный предохранитель считают не обязательным к установке, но давайте обо всем по порядку… Силовой трансформатор преобразовывает сетевое напряжение в два независимых источника питания необходимых для работы магнетрона, первое-напряжение накала, как правило, это напряжение всего от 3.15 до 6.3 вольт, но с током до 10 ампер. Второе-анодное, как правило, оно равно около  2000В, но этого явно недостаточно для работы магнетрона и поэтому после трансформатора стоит умножитель напряжения выполненный на высоковольтном конденсаторе С1 со встроенным резистором R1 (сопротивление 1-10 МОм) и высоковольтном выпрямительном диоде VD1. После умножителя  напряжение поднимается до 3600-4200 В, и ток магнетрона при этом в зависимости от его мощности  составляет 120….300мА. Исходя из этих данных  уже можно понять что выпрямительный диод для микроволновки должен быть с обратным напряжением не менее 6кВ и током не менее 350 — 550мА.



   Ток диода так же можно посчитать исходя из мощности магнетрона, к примеру магнетрон 900W /4000V = 0,225 A,   то есть ток анода составит 225 мА. Но это все только в теории, на практике не все так красиво, поскольку трансформатор у нас сетевой, а на вторичных обмотках нет ни какой стабилизации то и все скачки, просадки, выбросы, помехи прямо пропорционально отражаются на анодном напряжении. Пример: при сетевом напряжении 230V на магнетроне у нас будут к примеру  4000 В, если сетевое напряжение поднимется до 250 В (допустим ночью когда сети разгружены) то аноде магнетрона будет 4360 В, если сеть просядет до 200 В, по и анодное напряжение просядет 3480 В,  при этом ток в цепи анода тоже будет значительно изменятся, поэтому выпрямительный диод нужно выбирать с учетом возможных скачков и перепадов в сети.

   В качестве выпрямительных высоковольтных диодов в микроволновых печах чаще всего применяют  CL01-12 он же  HVM12,  2CL4512H  и др. Поскольку все диоды подобного типа по сути являются сборкой из последовательно собранных диодов (Рис. 5), сопротивление их достаточно высокое и проверить этот полупроводник тестером как обычный диод не получится, для проверки высоковольтных диодов мастера, как правило используют дополнительный источник питания.

   Рассмотрим схему включения магнетрона на Рис. 2, она так же является одной из самых популярных в микроволновых печах, здесь мы видим добавился новый тип диода — защитный, предохранительный или фьюз диод (Рис. 6), аналог высоковольтного стабилитрона, этот диод  не позволяет накапливаться на конденсаторе C1 излишнему напряжению, и как следствие ограничивает  выходное напряжение умножителя, как бонус защищает  тот конденсатор от пробоя. Защитный диод устанавливают как правило сознательные производители, которые хоть немного следят за качеством своей продукции. В качестве фьюз диодов  применяют TS01,  HV-6X2P1  и др. На подобных микроволновках удобно использовать сборку из двух диодов например HV-6X2P1, CL01-12



   На Рис. 3 и Рис. 4  показаны достаточно редкие, но все же встречающиеся схемы силовой части микроволновых печей, отличительная особенность такой схемы это дополнительный выпрямительный диод. По задумке такая схема обеспечивает более стабильное питание магнетрона за счет дополнительного диода и внутренней емкости самого магнетрона, доподлинно не известно способна ли такая схема значительно продлить срок службы магнетрона но видимо ее посчитали не рациональной и встретить такую схему можно крайне редко.
   В таблице ниже приведены высоковольтные диоды для микроволновых печей их описание и каким диодом их можно заменить.



Подбор и замена высоковольтного диода для микроволновой печи.
Диод Параметр Описание Чем заменить
Выпрямительные высоковольтные диоды
CL01-12  350мА 12кВ наиболее часто встречающийся выпрямительный диод для СВЧ печей, как правило, включен между конденсатором и корпусом микроволновки HVM12
2CL4512H,
HVM14, HVM15, HVM16
HVM12 350мА 12кВ наиболее часто встречающийся выпрямительный  диод для СВЧ печей, как правило, включен между конденсатором и корпусом микроволновки CL01-12,
 2CL4512H,
HVM14, HVM15, HVM16
2CL3512 350мА
12кВ
это выпрямительный диод тоже встречающийся часто, как правило, включен между конденсатором и корпусом микроволновки HVM12
CL01-12,
 2CL4512H,
HVM14, HVM15, HVM16
 2CL4512H 450мА 12кВ Встречается на микроволновых печах с мощным магнетроном, как правило, включен между конденсатором и корпусом микроволновки

T4512H,  HVP12, HVP14, HVP15, HVP16

2CL4509 450мА
9кВ
Встречаются редко, как правило, включен между конденсатором и корпусом микроволновки, лучше менять на диод с обратным напряжением более 10кВ 2CL4512H
T4512H,
T4512H 450мА
12кВ
Встречается на микроволновых печах с мощным магнетроном, как правило, включен между конденсатором и корпусом микроволновки 2CL4512H
 HVP12, HVP14, HVP15, HVP16


HVM5 HVM8 HVM10

350мА
5кВ
8кВ
10кВ
Встречаются редко из-за заниженного обратного напряжения, как правило, включен между конденсатором и корпусом микроволновки лучше менять на стандартные с хорошим запасом по напряжению.

CL01-12,
 HVM12,
 2CL4512H,
HVM14, HVM15, HVM16


HVM14
HVM15
HVM16

350мА
14кВ
15кВ
16кВ
Лично не встречал, но они есть! Менять лучше всего на диоды с таким же напряжением, но если магнетрон установлен стандартный (до 5кВ) то и диод можно ставить стандартный. !   HVM12,
!  CL01-12
,
!    2CL4512H


HVP5
HVP8
HVP10
HVP12
HVP14
HVP15
HVP16

750мА
5кВ
8кВ
10кВ
12кВ
14кВ
15кВ
16кВ
Еще один ряд высоковольтных диодов с достаточно большим током, которые мне не попадались.


Защитные высоковольтные диоды
TS01 D1=6кВ
D2=1.7кВ
Предохранительный  диод, как правило,  устанавливается в СВЧ печи параллельно конденсатору. Не рекомендуется оставлять микроволновку без этого диода и напротив при его отсутствии стоит задуматься о его установке.   HV-6X2P1
2X062H0A(M),
2X062h2A(ML)
HV-6X2P1 D1=6кВ
D2=1.7кВ
Предохранительный  диод, как правило, устанавливается в СВЧ печи паралельно конденсатору. Не рекомендуется оставлять микроволновку без этого диода и напротив при его отсутствии стоит задуматься о его установке. TS01
2X062H0A(M),
2X062h2A(ML)
2X062H0A D1=6кВ
D2=1.5кВ
Предохранительный  диод, как правило, устанавливается в СВЧ печи паралельно конденсатору. Полное название HVR-2X062H0A HV-6X2P1,
TS01
2X062H0A(M),
2X062h2A(ML)

2X062H0A(M)
2X062h2A(ML)

D1=6кВ
D2=1.7кВ
Часто встречающийся предохранительный  диод, как правило, устанавливается в СВЧ печи паралельно конденсатору.  Полное название HVR-2X062H0A(M) или  HVR-2X062h2A(ML) HV-6X2P1,
TS01
2X0620A D1=6кВ
D2=1.3кВ
Предохранительный  диод, как правило, устанавливается в СВЧ печи паралельно конденсатору. HV-6X2P1
 TS01,
2X062H0A
2X062H0A(M),
2X062h2A(ML),




Всем кто осилил статью целиком — спасибо за внимание!  Значит мы все еще читающая нация.
Вопросы, дополнения, замечания и пожелания пишите в комментариях.

Дополнительная информация:
 ⇒  Предохранители для микроволновок
 ⇒  Запасные части для СВЧ печей







Как микроволновая печь влияет на человека — 3 причины не волноваться

Бояться или не бояться микроволновки? Лучшее оружие в борьбе со страхом — знание. Когда есть понимание механизма работы устройства, разобраться в его вредности или безвредности уже проще. Даже элементарное понимание происходящего внутри микроволновой печи на уровне потребителя, а не физика или инженера, помогает логически оценить вероятность рисков. Вся полезная информация о технологии функционирования прибора и полное развенчивание мифов — в данной статье.

Принцип работы микроволновой печи

Первое, с чем нужно разобраться, — понять, как работает устройство. Каждая микроволновая печь, независимо от дизайна, функционирует по одному и тому же принципу:

  • прибор со «страшным» названием — магнетрон — является «сердцем» каждой микроволновки. Именно он генерирует те самые СВЧ — радиоволны, частота которых составляет 2450 МГц. Энергия, которая выделяется в процессе его работы, трансформируется в тепло. Этот жар направленно нагревает продукты.
  • чтобы магнетрон работал, необходим источник питания. Поэтому без трансформаторов-стабилизаторов анодо-накального типа система не функционирует. Они — это одна из ключевых и самых дорогих деталей прибора.

Для удачной покупки: Как выбрать микроволновку правильно — инструкция в 5 разделах

  • устройство разогревает продукты быстрее традиционных духовых шкафов не только за счет направленного излучения тепла. Во время работы моделей вроде MGC20100S волны отражаются от внутренней поверхности прибора, повышая термоэффект.
  • дверца — не просто элемент эстетичного вида микроволновки. Она отвечает за безопасное использование прибора: блокирует работу устройства, когда пользователь ее открывает. Кроме того, дверца защищает человека от излучения микроволн.

Что происходит с едой?

Разобраться с этим вопросом помогут школьные знания химии и физике. Но сначала — немного истории.

Создание микроволновки приписывают Перси Спенсеру — американскому изобретателю. По легенде, он случайно оставил бутерброд на радаре и через некоторое время обнаружил, что еда нагрелась. Не теряя времени, Перси запатентовал новинку. Так получилось, что популярный бытовой прибор стал наследником военного оборудования благодаря принципу работы на основе микроволнового излучения.

В деталях: История изобретения микроволновой печи: от 1945 года и до сегодня

Но каким же образом нагревается еда?

В каждом продукте содержится вода, а молекулы воды являются дипольными. То есть один конец молекулы положительно заряжен, второй — отрицательно. И именно молекулы этого типа можно нагревать микроволнами: электрическое поле «заставляет» дипольные молекулы выстроиться в одинаковом положении — в одну сторону направлен положительный заряд, в другую — отрицательный.

Под действием излучения молекулы приходят в движение и интенсивно «трутся» друг об дружку — как носочки в центрифуге. От этого трения выделяется тепло, которое, в свою очередь, нагревает еду – от пиццы до каши.

Интересно: В компоте, например, молекул воды больше, чем в сардельке — поэтому и нагреваться напиток будет дольше.

Как влияет микроволновая печь на человека?

За почти столетнюю историю существования микроволновая печь обросла всевозможными мифам и легендами. «Специалисты», желающие заработать на распространении ложной и неправдивой информации, заполонили интернет статьями о том, что она не просто вредна, а прямо-таки опасна для человека.

Но при ближайшем рассмотрении ни один из тезисов о том, как негативно влияет прибор на людей, не выдерживает даже поверхностной критики. Вот самые популярные мифы:

1. Высокий уровень радиации, который вызывает заболевания вроде рака, а также подавляет иммунитет. Во-первых, количество радиации, которую излучает обычная модель типа NN-DS596MZPE, намного меньше установленного международными нормами порога. К тому же, конструкция устройства включает так называемую клетку Фарадея и дверцу с системой двойного независимого закрытия. Поэтому «страшным лучам» не пробиться к человеческому организму. Во-вторых, радиация СВЧ относится к неионизирующему типу, то есть это — не Чернобыльская радиация. Так что и повлиять подобным ей образом на человека микроволны не могут.

Чисто и красиво: Как быстро почистить микроволновку — 5 простых методов

2. Пища из СВЧ-печи теряет полезные свойства и становится опасной для людей. Миф берет начало от исследований 1975 года, в которых рассказывалось, как брокколи после приготовления в микроволновке изменила форму и текстуру. Как ни странно, в процессе любой термической обработки продукты изменяются — тушеная или жареная брокколи однозначно будет отличаться от сырой.

3. Микроволновки меняют молекулярную структуру воды. Новые химические соединения, которые так пугают «кухонных специалистов», могут образовываться только под воздействием излучения ионизирующего типа. Как уже было указано в первом пункте, СВЧ-волны таковыми не являются. Поэтому подобные утверждения — необоснованные.

 Важно: Случаи нарушения инструкций по эксплуатации и эксперименты по разборке-сборке СВЧ-печи — действительно опасны для здоровья и жизни. И да, помещать животных в микроволновку действительно нельзя!

Можно смело утверждать, что при правильном использовании приборы вроде MS2595FISW — абсолютно безвредны для человека. Поэтому не стоит переживать из-за домыслов и предположений неквалифицированных обывателей, чья цель — вызвать панику среди пользователей удобного и полезного устройства.

Возможности популярных микроволновок:

РЕШЕНО: У меня есть эта микроволновка и когда я включаю ее

выполните следующие шаги, используйте VOM и исправьте это. Да благословит вас Бог

Диод

Высоковольтный диод преобразует мощность переменного тока выход трансформатора на постоянный / постоянный ток, что удваивает напряжение почти до 5000 вольт. Это высокое напряжение питает магнетрон, который излучает энергию что готовит еду.Если диод перегорает, более низкое напряжение переменного тока достигает магнетрона, которого недостаточно для питания магнетрона. Когда диод выходит из строя, он часто заметно перегорает. Если это кажется хорошим, его можно проверить с помощью вольтметра, способного проверять диоды. Высоко диоды напряжения часто выходят из строя и являются одной из самых распространенных точек неисправность в микроволновой печи. Обычный мультиметр с проверкой диодов не получится проверить эти диоды. Вы должны использовать метр с 9 вольт или подключите 9-вольтовую батарею последовательно с диодом, чтобы проверить это.

Дверной выключатель

Если микроволновая печь не греет, один из Дверные выключатели могут быть неисправны. Микроволновые печи обычно имеют три дверные выключатели, при выходе из строя любого из них микроволновка не включается и не греет. Проверьте переключатели на целостность с помощью омметра.

Магнетрон

Если микроволновая печь не нагревает Магнетрон мог сгореть.Магнетрон использует высокое напряжение, сильноточная мощность постоянного тока для генерации микроволновой частоты, которая готовит еда. Если включить пустую микроволновую печь, это может вызвать перегорание магнетрона. Как только он сгорит, он должен быть заменили, ремонту не подлежит.

Высоковольтный конденсатор

Если микроволновка не греет конденсатор напряжения может быть неисправен.Конденсатор высокого напряжения работает. с высоковольтным диодом для преобразования выхода трансформатора в постоянного напряжения и удвоить выходное напряжение. Если конденсатор сгорел вся цепь высокого напряжения перестает работать должным образом. Высота Конденсатор напряжения можно проверить специальным измерителем ВОМ, имеющим возможность проверки емкости. Имейте в виду, что высоковольтный конденсатор может сохранять заряд более 3000 вольт и может ранить или убить человек при неправильном обращении. Только обученные техники должны выполнять этот тип тестирования.

Трансформатор высокого напряжения

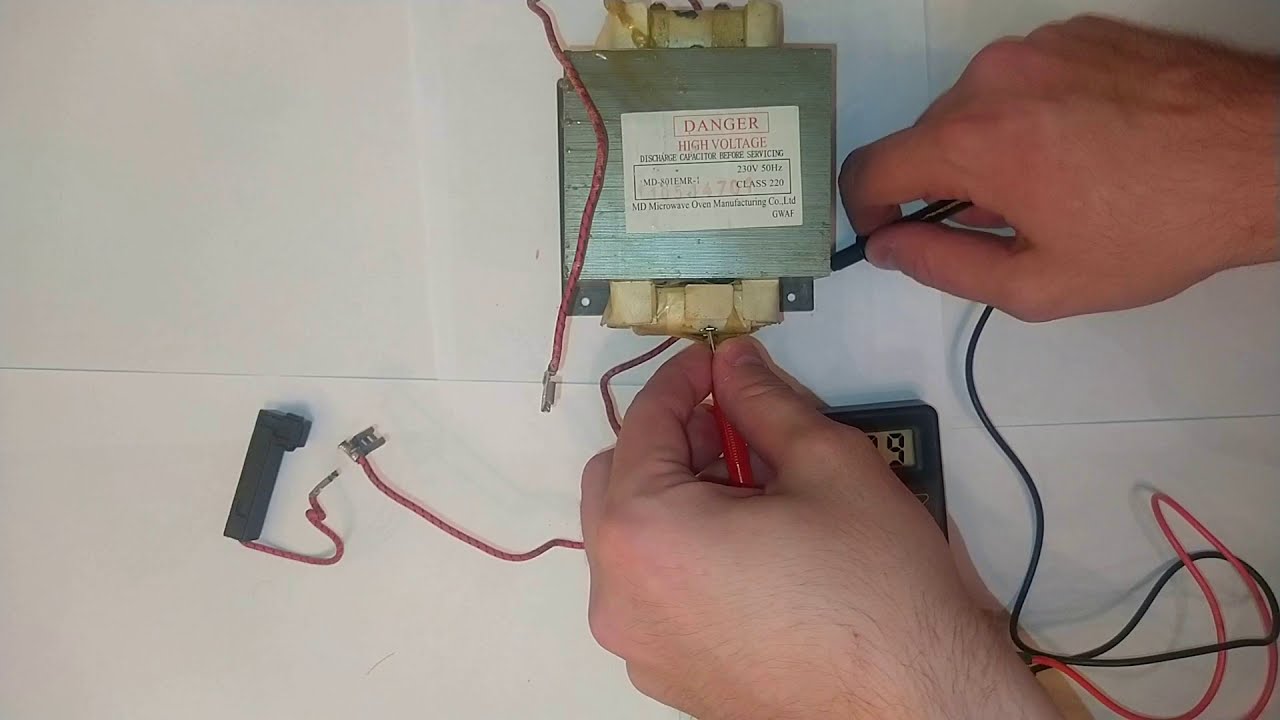

Если микроволновка не греет, высокая трансформатор напряжения мог сгореть. Микроволновые печи производят очень высокое напряжение для питания антенны магнетрона, которая излучает энергия, которая готовит пищу. При выходе из строя высоковольтного трансформатора обычно выгибается и имеет запах гари.

Термопредохранитель

Если микроволновка не нагревает тепло предохранитель мог перегореть. Его можно проверить на непрерывность. Следите за нашим предохранителем видео тестирования для получения дополнительной информации.

Термопротектор

Если микроволновка не греет термозащита могла сработать.Это защитное устройство для предотвращения микроволновка от перегрева. Его можно проверить на непрерывность, чтобы убедиться, что он взорван.

Главная плата управления

Если микроволновка не нагревает основную плата управления может быть неисправна. Это не распространено. Когда микроволновка не греет проблема обычно в неисправном дверном выключателе или внутри цепь высокого напряжения; либо высоковольтный конденсатор, диод, трансформатор или магнетрон.

РЕШЕНО: Не нагревается, но работает — Микроволновая печь Kenmore

Причина 1

Диод

Диод преобразует выходную мощность переменного тока трансформатора в постоянный ток, удваивая напряжение почти до 5000 вольт. Это высокое напряжение приводит в действие магнетрон для нагревания пищи. Если диод перегорит, магнетрон не получит достаточного напряжения для работы, что предотвратит нагрев микроволновки. Когда диод выходит из строя, он часто заметно перегорает.Осмотрите диод и, если диод перегорел, замените его. Если проверка диода не дает результатов, проверьте его с помощью мультиметра, в котором используется 9-вольтовая батарея, или подключите 9-вольтовую батарею последовательно с диодом. Когда выводы перепутаны, диод должен иметь непрерывность только в одном направлении. (Предупреждение: микроволновая печь может накапливать смертельное количество электричества в своем высоковольтном конденсаторе даже после того, как микроволновая печь была отключена от сети. Из-за высокого рабочего напряжения и возможности поражения электрическим током замена электронных компонентов чрезвычайно опасна. в микроволновке.Диод должен заменять только лицензированный специалист.)

Причина 2

Дверной выключатель

Большинство микроволновых печей имеют три или четыре дверных выключателя. Когда дверца микроволновой печи закрывается, дверные выключатели последовательно срабатывают, чтобы обеспечить правильное закрытие дверцы. Если какой-либо из дверных выключателей выйдет из строя, микроволновая печь не запустится и не нагреется. Чтобы определить, неисправен ли какой-либо из дверных переключателей, используйте мультиметр для проверки непрерывности каждого из переключателей. Если какой-либо из дверных выключателей не имеет непрерывности, замените его.(Предостережение: микроволновая печь может хранить тысячи вольт электричества в своем высоковольтном конденсаторе даже после того, как микроволновая печь была отключена от сети. Из-за возможности поражения электрическим током чрезвычайно опасно заменять электронные компоненты в микроволновой печи. Только лицензированный техник должен заменить дверной выключатель.)

Причина 3

Магнетрон

Магнетрон использует высокое напряжение и сильную мощность постоянного тока для генерации микроволн, которые готовят пищу.Если магнетрон сгорит, то микроволновка не нагреет. Магнетрон ремонту не подлежит — если магнетрон сгорел, его необходимо заменить. (Предупреждение: микроволновая печь может накапливать смертельное количество электричества в своем высоковольтном конденсаторе даже после того, как микроволновая печь была отключена от сети. Из-за высокого рабочего напряжения и возможности поражения электрическим током замена электронных компонентов чрезвычайно опасна. в микроволновой печи. Заменять магнетрон должен только лицензированный специалист.)

Как работают микроволновки?

В современном мире практически у каждого есть микроволновая печь.Однако сколько людей задумываются над тем, что именно делают микроволновые печи или как они работают? Для любого, кто жил в течение последних нескольких десятилетий, микроволновые печи так же нормальны, как и все остальное; однако для человека, родившегося даже столетие назад, они будут считаться чрезвычайно футуристическими. В этой статье объясняется, что делают микроволновые печи, и перечисляются детали, благодаря которым микроволновые печи работают, чтобы читатели могли оценить науку об этих чудесных устройствах.

Что делают микроволновые печи
Причина, по которой микроволновые печи предпочтительнее обычных, заключается в том, что в них пища готовится целиком, а не посредством конвекции.В то время как тепло, вырабатываемое в обычной печи, поглощается внешней стороной продукта и медленно передается сердцевине, тепло, вырабатываемое в микроволновой печи, проходит через весь продукт сразу. Это связано с тем, что микроволны проходят через обычные объекты, но преобразуются в тепло при воздействии на них жира, жидкостей и сахара.

Магнетрон
Магнетрон — довольно крупное устройство, встроенное в каждую микроволновую печь. Магнетрон состоит из двух больших магнитов, расположенных на противоположных концах анода.Анод состоит из катода, окруженного высокочастотными полями с полостями, через которые проходят электроны. Когда электричество проходит через магнетрон, электронами манипулируют таким образом, чтобы создать микроволновое излучение, которое передается в камеру печи.

Камера духовки
Камера духовки — это зона, в которой пища готовится в микроволновой печи. Камера духовки состоит из стеклянной пластины, которая находится поверх вращающейся шестерни, так что пища вращается во время приготовления.Это позволяет готовить более толстые продукты, такие как мясо. В камерах духовки также обычно есть какое-то освещение, чтобы пользователи могли видеть, что они делают, помещая еду в микроволновую печь.

Волновод
Волновод представляет собой полую металлическую трубку, которая позволяет микроволнам проходить от магнетрона в камеру печи. Волноводы важны для направления микроволн по определенному пути, чтобы излучение не попадало туда, где ему не место. Без волноводов микроволны свободно распространялись бы во всех направлениях, повреждая магнетрон, трансформатор и всех, кто стоял рядом.

Трансформатор

Микроволновые печи производят много микроволнового излучения, что означает, что для правильного приготовления пищи требуется много энергии. Чтобы не увеличивать счет пользователя за электроэнергию, в микроволновых печах есть собственные трансформаторы. Трансформатор отвечает за преобразование электричества, подаваемого блоком питания, в гораздо более высокое напряжение. Это работает аналогично тому, как можно использовать бокалы для вина с влажным наконечником, чтобы заставить другие бокалы вибрировать, когда присутствует высокий шум.

Цепь управления высоким напряжением
Цепь управления высоким напряжением представляет собой электронную плату, отвечающую за управление чрезвычайно высокими напряжениями, с которыми работают микроволновые печи. Из-за сложной природы как магнетрона, так и трансформатора, особенно из-за того, что они находятся так близко друг к другу и в таком маленьком пространстве, трансформатор теоретически может перегрузиться и взорваться, загореться или вызвать другие повреждения. Цепь управления высоким напряжением способна предотвратить такую ​​перегрузку, отключив трансформатор от источника питания в случае, если что-то пойдет не так.

Блок питания
В микроволновых печах используется переменный ток напряжением 120 вольт (В), который подается через стандартную домашнюю розетку. Это стандартное количество электроэнергии, которое потребляют крупные бытовые приборы, такие как холодильники и блендеры. К сожалению, микроволновые печи все еще слишком велики и громоздки, чтобы использовать в качестве источника питания что-либо, кроме полупостоянной розетки. Однако в разработке находится несколько идей портативных микроволновых печей, работающих от батареек.

Страница не найдена | Parts Town

Привет, добро пожаловать в Parts Town!

Parts Town и 3Wire объединили усилия и объединились с IPC, объединив команду, которую вы знаете, с самым большим ассортиментом в отрасли и передовыми технологиями, чтобы предоставить вам самые лучшие впечатления. Все выглядит немного по-другому, это правда, но вы действительно находитесь в правильном месте.

Привет, добро пожаловать в Parts Town!

Parts Town и 3Wire объединили усилия и объединились с NDCP, объединив команду, которую вы знаете, с самым большим ассортиментом в отрасли и передовыми технологиями, чтобы предоставить вам абсолютно лучший опыт.Все выглядит немного по-другому, это правда, но вы действительно находитесь в правильном месте.

Привет, добро пожаловать в Parts Town!

Parts Town и 3Wire объединили усилия и объединились с SMS, объединив команду, которую вы знаете, с самым большим ассортиментом в отрасли и передовыми технологиями, чтобы предоставить вам абсолютно лучший опыт. Все выглядит немного по-другому, это правда, но вы действительно находитесь в правильном месте.

Привет!

RSCS и Parts Town объединили усилия, объединив команду, которую вы знаете, с самым большим ассортиментом в отрасли и передовыми технологиями, чтобы предоставить вам абсолютно лучший опыт. Все выглядит немного по-другому, это правда, но вы действительно находитесь в правильном месте.

Привет, добро пожаловать в Parts Town!

Parts Town и 3Wire Foodservice объединили усилия. Теперь вы будете работать с отличной командой, которую вы знаете, имея при этом доступ к крупнейшему в отрасли инвентарю и передовым технологиям. Все выглядит немного по-другому, это правда, но вы действительно находитесь в правильном месте.

Что вы можете ожидать:

  • Самые доступные детали на планете — все OEM, все время
  • Отличные технологии, облегчающие поиск и покупку деталей, включая поиск серийных номеров, PartSPIN® и Smart Manuals, нашел на партстауне.com и наше ведущее в отрасли мобильное приложение
  • Исключительное качество обслуживания клиентов от команды, которую вы знаете и которой доверяете, с каждым электронным письмом, чатом, текстовым сообщением и телефонным звонком, предоставляемым дружелюбной и знающей командой
  • В более позднее время, чем кто-либо другой — предлагая поддержку и отправка всех заказов, имеющихся на складе, до 21:00 по восточному времени

Чего ожидать:

Готовы начать? Поехали!

Продолжить в Parts Town

Ищете запчасти для оборудования для производства напитков?

Marmon Link — это новый магазин оригинальных запчастей OEM для семейства производителей оборудования Marmon. Найдите детали и аксессуары для дозаторов напитков, а также детали для устройств Cornelius, Prince Castle, Silver King, Angelo Po и Sabre King.

Основы магнетрона | M-Press Systems

Большинство промышленного микроволнового оборудования использует магнетроны для генерации необходимой микроволновой энергии. Это связано с тем, что магнетроны относительно дешевы, компактны, просты в эксплуатации и имеют хороший КПД. Только приложения с высокими требованиями к частоте и фазовой стабильности используют другие типы вакуумных ламп, например.г. Гиротроны или клистроны.

Принцип работы магнетронов

Магнетрон состоит из нити накала в центре трубки, выступающей в качестве катода, с телом анода, окружающим нить. Тело накала и анода объединены в единое устройство вместе с постоянными магнитами и, в некоторых случаях, дополнительными электромагнитными катушками, позволяющими регулировать и изменять выходную мощность магнетрона. Внутренняя часть корпуса анода, содержащая нить накала, затем вакуумируется до высокого вакуума и герметизируется.

Нить изготовлена ​​из специального материала, напр. торированный вольфрам, который при нагревании примерно до 2400 °С начинает испускать свободные электроны. Поскольку нить накала подключена к отрицательному полюсу источника постоянного тока высокого напряжения, а корпус анода — к положительному полюсу, электроны ускоряются электрическим полем по направлению к аноду. Однако из-за того, что магнитное поле ориентировано перпендикулярно пути ускоренных электронов, они вынуждены следовать по спирали, ведущей от нити накала к телу анода.Тело анода содержит ряд выточенных в нем полостей, и когда поток электронов проходит через эти полости, они «слипаются» вместе из-за резонансных эффектов. Одна из полостей соединена с антенной, расположенной снаружи магнетрона, и преобразует часть кинетической энергии электронных сгустков в радиочастотную (микроволновую) энергию, которая передается от антенны в волновод через устройство, называемое пусковой установкой. Обратите внимание, что выходная частота магнетрона напрямую зависит от механических размеров полостей, выточенных в корпусе анода, поэтому с увеличением выходной частоты магнетроны становятся меньше.

Работа магнетронов

Для работы магнетрона требуется 2 источника питания:

  • Источник питания накала

    Источник питания накала служит для нагрева нити до температуры, достаточной для испускания достаточного количества свободных электронов. . Этот источник питания может обеспечивать напряжение переменного или постоянного тока с типичными напряжениями в диапазоне от 2,5 В до 15 В и токами в диапазоне от нескольких А до 100 А и выше. Напряжение накала должно быть приложено за некоторое время до напряжения на катоде, чтобы у нити накала было достаточно времени для предварительного нагрева.Кроме того, из-за эффекта, называемого «обратной бомбардировкой», напряжение накала, возможно, придется уменьшить, когда магнетрон вырабатывает микроволновую энергию, поэтому в магнетронах с переменной выходной мощностью напряжение накала часто контролируется электронной схемой, сохраняя нить накала. при оптимальной температуре.
  • Источник питания высокого напряжения

    Источник высокого напряжения является фактическим источником питания магнетрона, поскольку он обеспечивает энергию для ускорения электронов. Источником высокого напряжения всегда является источник постоянного тока, в зависимости от выходной мощности и области применения доступны различные типы источников питания. Типичное напряжение находится в диапазоне от 2 кВ (2000 В) до 15 кВ и выше, с током питания от нескольких сотен мА до нескольких А. недостаточное время предварительного прогрева нити накала или скачки напряжения на высоковольтном питании, при нормальной работе ограничивается в основном сроком службы нити.Из-за испарения тория и «эффекта пескоструйной обработки», вызванного обратной бомбардировкой электронов, нить накала изнашивается, что дает магнетрону ограниченный срок службы, который обычно составляет от 2000 до 10 000 часов. Чтобы увеличить срок службы, необходимо учитывать следующие моменты:

    • Обращение и хранение

      Нити накала магнетронов, особенно если они сделаны из торированного вольфрама, довольно хрупкие и могут быть легко разрушены ударами или сильными вибрациями.Кроме того, загрязнение коробки фильтра или антенны грязью или пылью может привести к преждевременному выходу из строя магнетронов, поэтому с ними следует обращаться осторожно и хранить их в оригинальной упаковке до тех пор, пока они не будут установлены внутри микроволнового генератора.
    • Подача накала

      Максимальный срок службы магнетрона может быть достигнут только в том случае, если температура накала поддерживается постоянной во всех режимах работы. Поэтому необходимо часто проверять подачу нити накала, по крайней мере, перед установкой нового магнетрона.Это особенно важно в случае электронных (переменных) источников питания накаливания.
    • Секция пусковой установки

      Секция пусковой установки отвечает за ввод микроволновой энергии от магнетрона в волноводную систему, неправильно спроектированные или плохо обслуживаемые пусковые установки приводят к недостаточной связи и перегреву магнетрона.
    • Согласование нагрузки

      Плохо подобранные нагрузки вызывают перегрев магнетрона из-за отраженной микроволновой энергии. Нагрузки должны всегда согласовываться с использованием подходящих элементов настройки, если полное сопротивление нагрузки изменяется во время работы, следует установить автонастройки или циркуляторы для защиты магнетрона.
    • Циркуляторы

      Циркуляторы являются самым безопасным вариантом для защиты магнетронов в приложениях большой мощности. Тем не менее, циркуляционные насосы требуют регулярного обслуживания, чтобы обеспечить их работу в соответствии со спецификацией и эффективную защиту магнетрона.
    • Система охлаждения

      Магнетроны требуют охлаждения корпуса анода, корпуса фильтра и антенны. В частности, охлаждающий воздух для корпуса фильтра и антенны должен быть чистым, сухим и свободным от пыли. Если корпус анода охлаждается водой, убедитесь, что вода хорошего качества и не приводит к образованию накипи в охлаждающих каналах.
    • Система управления

      Магнетроны большой мощности и магнетроны с переменной выходной мощностью используют электронные системы управления для контроля и регулировки подачи высокого напряжения, анодного тока, выходной мощности и нагрева нити накала. Эти системы управления следует проверять на регулярной основе, самое позднее перед установкой нового магнетрона.

    Если ваша микроволновая система не работает или срок службы ваших магнетронов невелик, пожалуйста, не стесняйтесь обращаться к нам, у нас есть необходимый опыт и оборудование, чтобы тщательно проверить вашу систему и вернуть ее в состояние «как новая».

    МОНТАЖ ДВИГАТЕЛЯ (трансформатора для микроволновой печи)

    Мой друг ищет блок питания (БП), рассчитанный на 13,8 В при 50 А. Поскольку готовые а) довольно дорогие и б) ненадежные (китайские), он спросил, могу ли я сделать для него.

    Я люблю испытания и не смог устоять перед этим! Поэтому я искал информацию о низковольтных сильноточных блоках питания.
    Я обнаружил, что самая дорогая часть для изготовления сильноточного блока питания — это трансформатор, так как от него требуется мощность не менее 800 Вт! Слава Богу, есть много 800-ваттных трансформаторов, доступных бесплатно в старых микроволновых печах.Через день я нашел микроволновку с почти новым трансформатором.

    Эти трансформаторы имеют толстую первичную обмотку 230 В (Европа) и тонкую вторичную обмотку 2000 В для получения высокого напряжения, необходимого для микроволнового магнетрона!

    Поскольку мне нужен только первичный элемент, я вырезал и удалил вторичный с помощью молотка и старого стамески.

    После удаления вторичных проводов (выбивания их из трансформатора) у меня был корпус трансформатора с первичной обмоткой, готовой принять мою новую вторичную обмотку с высоким током и низким напряжением.

    Начал с того, что намотал 5 витков изолированного куска провода на вторичку и после подключения первички к сети замерил выдаваемое на ней напряжение. Он дал 4,5 В переменного тока. Это означает, что вторичная обмотка моего трансформатора дает 0,9 Вольт на виток.

    Тогда можно было легко рассчитать количество обмоток на нужное напряжение.
    Мне нужно было напряжение около 16 Вольт (чтобы был запас на падение выпрямительного диода) поэтому хватило 17-18 витков.

    Следующим шагом был расчет толщины проволоки.

    Мне нужен провод, рассчитанный на 60 А , чтобы не рисковать, поэтому я сверился с таблицами AWG, чтобы иметь представление о надлежащей толщине.

    Ближайший провод, подходящий для моих нужд, был 7-жильный 2 AWG (6,5мм) на 66А. С изоляцией 1 мм провод имел диаметр 8,5 мм, слишком толстый, чтобы его можно было использовать для трансформатора, который у меня был!

    В нем будет место только для 5 витков, что дает, согласно тестовым проводам, 5 x 0,9 = 4,5 Вольта!!!!

    Другой подход требовал, чтобы:

    1 использовалось все доступное пространство без каких-либо воздушных зазоров
    2.дайте мне от 17 до 18 витков, которые мне нужны для напряжения
    3. используйте материал, который у меня уже есть

    Я унаследовал несколько медных листов 200 х 60 см и толщиной 0,6 мм, которые собирают пыль более 30 лет в подвале . Поэтому я рассчитал, можно ли использовать полосы из медных листов для перемотки вторичной обмотки.

    После некоторых расчетов я пришел к выводу, что полосы толщиной 0,6 мм будет более чем достаточно для моих нужд. Как:
    a) Помещается в необходимое пространство

    b) Способен выдерживать ток около 100 ампер (26. 2, лучше, чем 1 ядро ​​6AWG, как вы можете видеть ниже)

    Кроме медных полосок мне понадобилась термостойкая изоляция между полосками. Я нашел лучший изоляционный материал на кухне моей жены. Это рулон «пропитанной силиконом антипригарной бумаги для духовки» (я не знаю его правильного английского названия)!

    Выдерживает температуру до 220 С, очень прочная, несмотря на то, что имеет толщину 0,04 мм, так что на всякий случай положу в 4 слоя.

    Следующим шагом было нарезать фольгу на полоски шириной 27 мм. Это было сделано с помощью моего верного мини-токарного станка, стального сердечника и лезвия бритвы.

    Какой длины меди мне нужно?

    Рассчитав сердечник трансформатора и добавив толщину каждой полосы вместе с ее изоляцией, мы получили прекрасную таблицу со всеми деталями.

    Для резки медных полос я использовал старый резак для листового металла с приводом от дрели.
    Не лучший способ сделать это, но он справился с задачей, заполнив всего несколько областей.

    Две полоски 2 м х 26,5 мм после часа замеров, разметки и резки лежали на полу.

    Удлинитель под прямым углом отмечает начальную точку «провода», чтобы позже выполнить соединения.

    Перемотка заключалась в аккуратном складывании медной полосы поверх 4 изоляционных полос вокруг центра трансформатора.

    Деревянные клинья помогали прижимать стороны, чтобы обмотки не разворачивались

    Примерно через час первые 2 метра полосы были на месте.

    Время распаковать и припаять следующий.

    Еще через час или около того перемотка была завершена, новые обмотки были проверены на непрерывность, короткое замыкание и т. д., и, поскольку результаты были удовлетворительными, «холодное отверждение» обмоток катушек залили на обмотки, и трансформатор был готов.

    Обратная сторона трансформатора после лакировки.

    Передняя сторона трансформатора. Вы можете видеть начальный и конечный концы вторичной сильноточной катушки.
    Внизу 2 провода, идущие к сети, для проверки трансформатора

    Проверка трансформатора через несколько часов. Все в порядке.
    15,63 В переменного тока

    Большой ток (по оценкам, около 50 ампер)!
    К сожалению, мой амперметр на 100 А находится в пути с Дальнего Востока, и у меня нет оборудования для измерения производимых ампер.
    Автоматический выключатель на 40 ампер, подключенный ко вторичной обмотке, мгновенно отключается, пока я замыкаю через него цепь низкого напряжения.

    В ожидании прибытия остальных деталей из Китая для сборки блока питания я оставлю трансформатор в покое на следующие недели!

    Спасибо за внимание.

    Петрос

    микроволновый магнетрон умер? — ДомовладельцыHub

     Показать цитируемый текст

    Кажется, что эти цифры вообще не имеют никакого смысла. Звучит как может быть что-то закорочено или пробит конденсатор или выпрямитель.
    БУДЬТЕ ОЧЕНЬ, ОЧЕНЬ ОСТОРОЖНЫ. СМЕРТЕЛЬНОЕ НАПРЯЖЕНИЕ!!!!!!!.
    Мой совет всегда, не связывайтесь с этим, если вы не компетентны техник высокого напряжения / радиопередатчика! Существуют напряжения более 5000 вольт и потенциальное радиочастотное излучение, которое может поджарь глаза (потому что это то, что он делает с мясом за считанные минуты, а?). В эффект m.wave печь это киловаттный радиопередатчик в жестяной коробке! И гораздо меньше, чем это может легко убить вас !!!!!!!!
    Схема достаточно сложна, чтобы обычный мастер-сделай сам мог не суметь уследить.Например, мы недавно исправили менее чем за 20 минут, микроволновая печь, которую владелец, способный парень для большинства «столярный» ремонт, а не электронщик, думал был неисправный компонент в источнике питания (трансформатор высокого напряжения, выпрямитель, конденсатор и др.).
    Потом он подумал, что это как-то связано с панелью управления!
    Сначала я думал, что это могут быть контакты реле на панель управления, которая переключает большую часть энергии, потребляемой m. wave. Один было слышно, как он закрывается, но нет питания!
    Это был не кто-то из них! Проблема заключалась в неисправном микровыключателе двери. (Канадская спец.кстати не обязательно такие же как США!) что предотвращено попадание основного напряжения 115 вольт переменного тока на вентилятор, блок питания, внутренний свет и т. д. и т. д. Как оказалось, несколько основная неисправность. У нас был запасной микропереключатель той же спецификации. из заброшенной m.wave довольно простая установка, отойдите, так как крышка все еще была снята, для тест и все получилось.
    Мало того, что дважды ошибочный диагноз, плюс моя первая мысль о реально контролировать; но владелец неправильно надел крышку и у него был небольшой зазор, через который микроволны «могут» просочиться возле дверной ручки! Фигово.
    Ради бога, «БУДЬТЕ ОСТОРОЖНЫ», можно заменить m.wave на около 50 долларов, и риск того не стоит. .

Оставить комментарий
