Как вяжется арматура для фундамента видео: схемы вязки, основные принципы, фото

Опубликовано в Разное

8 Авг 1986

Содержание

Как правильно вязать проволокой стыки арматуры для устройства ленточного фундамента, видео

Ленточный железобетонный фундамент устраивается в качестве основания под стены зданий. Его качество зависит от бетона и арматуры, закладываемой в тело основания. Стыки арматуры для эффективной работы на сжатие и растяжение должны соединяться между собой. Их крепят сваркой, или вяжут проволокой различными способами. Как правильно вязать арматуру для ленточного фундамента, рассказывается в этой статье.

Соединение арматуры

Варианты стыковки арматуры

Соединение сваркой
Стыковка арматурных прутков внахлест проволокой
Использование пластиковых хомутов

Особенности проволочной вязки арматурных каркасов

Как работает фундамент?

Правильное соединение арматурных стыков продлевает срок службы фундамента и усиливает его основные функции:

основание воспринимает нагрузку от здания в целом, включая каркас, перекрытия, покрытия, кровлю, рабочего, бытового оборудования и людей;

ленточный фундамент равномерно воспринимает и передает усилия на грунт;
защищает стены здания от промерзания, сейсмических процессов в грунте и не допускает порчи каркаса от насекомых и грызунов;
в некоторых случаях служит стенами подвального помещения.

Технология армирования ленточного основания

Арматурный каркас со временем становится основным по восприятию усилий, бетон может разрушаться под воздействием почвенных вод, минеральных составляющих грунта. Больше всего нагрузке подвергается верхний и нижний пояс арматурной конструкции. В середине каркаса металл ведет себя стабильно, поэтому при проектировании внимание уделяется выбору класса арматуры, диаметра стержня, поверхности. Есть специальный сортамент, в котором приводятся все эти данные для облегчения работы проектировщиков.

Экономить при выборе арматуры нельзя, от этого зависит в будущем надежность и устойчивость здания. Литера К на упаковке материала говорит о том, что арматура обработана антикоррозионным покрытием, буква С обозначает возможность сварки арматуры. Дешевые и некачественные арматурные прутья реализовываются без маркировки, опытные строители отличают ее по внешнему виду.

В смете, закладываемой на строительство дома, стоимость фундамента составляет около 40%.

Экономить на основании дома не стоит, поэтому вязать арматуру следует точно с учетом технологии.

Обеспечением материалами и инструментами

Чтобы вязать арматуру в каркас на строительной площадке для ленточного фундамента понадобятся такие материалы и инструменты:

арматура;
проволока для вязания;
крючки для создания узлов;
«болгарка» с кругом по металлу;
переноска с розеткой для подачи электричества.

Арматура

Арматура поступает в продажу прутьями по шесть метров. Длина отрезков для увязки в каркас, класс металла, поверхность (ребристая или гладкая), диаметр прутка берется в соответствии с данными проекта производства работ в его рабочей части. Конструкция каркаса или горизонтальной сетки делается строго по рабочему чертежу, соблюдая все указанные размеры и допуски.

Рекомендаций по выбору определенного диаметра арматуры в зависимости от типа строения давать нельзя, так как для расчета берется слишком много данных, которые впоследствии оказывают решающее значение для выбора типа прутка.

Проволока для вязания

Для вязания арматуры при закладке в ленточный фундамент берут проволоку, изготовленную из низкоуглеродистых сталей, чем процент углерода в металле меньше, тем лучше. Проволока должна быть мягкой и податливой, не ломаться при изгибе, помимо этого, она обеспечивает прочность всей конструкции. Слишком толстая проволока неспособна обеспечить тщательное прилегание к арматуре, а тонкая неудобна тем, что для составления узла ее придется сложить вдвое. Если нужно увеличить пластичность проволоки, рекомендуется нагреть ее на огне в течение 30 минут.

Вязальные крючки

Крючки можно купить готовые на рыночных лотках или сделать самостоятельно. Чтобы изготовить такое приспособление понадобится толстая прочная проволока, которая не гнется при значительном усилии и ручка от кельмы или шпателя. Это касается народных умельцев. Но для тех, кто никогда такого приспособления не видел, всегда найдутся мастера, которые на рынке продают свои изделия.

Потребуется угло-шлифовальная машина по типу «болгарка» для резки арматуры и проволоки. Если проволока не толстая, то ее с успехом перерезают ножницами по металлу. Для пилы понадобятся сменные круги по металлу. Переноску берут длиной от 40 м, так как строительная площадка обычно находится далеко от источника питания.

Работа выполняется тройкой рабочих, достаточно одного человека, сведущего в вязании арматуры каркаса для ленточного фундамента, остальные просто могут быть подсобниками, которые поддерживают и режут стержни и уносят готовые объемные конструкции или плоские сетки в сторону для дальнейшей укладки.

Соединение арматуры

Для связывания арматуры существует два варианта:

изготавливают горизонтальные сетки, которые увеличивают прочность ленточного фундамента при нагрузке на продавливание, такие прутья укладываются вдоль длины и связываются поперечными короткими перемычками;

пространственный вид каркаса изготавливается из нескольких горизонтальных сеток, которые с определенным шагом располагают по вертикали, крепя их к арматурным стойкам.

Варианты стыковки арматуры

Для крупного строительства в проекте производства работ указываются тип соединения арматуры, если же здание возводится в частном порядке, то руководитель строительства выбирает способ соединения арматурного прутка.

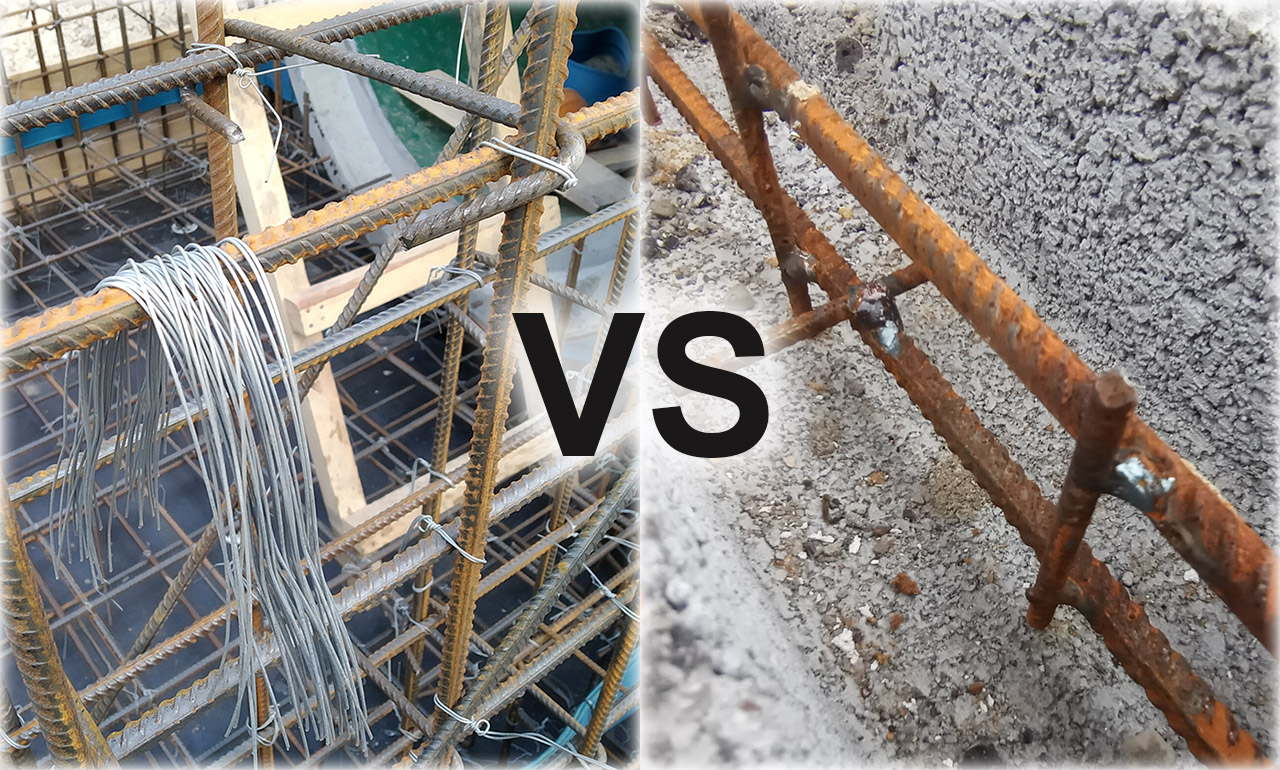

Соединение сваркой

Соединение сваркой довольно распространено при бетонировании ленточных фундаментов. Сварной шов при работе в закрытом грунте может окисляться и его прочность уменьшается. Кроме того, в процессе сварки может прожигаться поверхность арматуры, ее толщина уменьшается, что тоже не прибавляет плюсов такому способу соединения. Окислившиеся швы ослабляют каркас и фундамент, что

приводит к проседанию стен или разрушению здания. Если в дальнейшей эксплуатации строения предусматриваются вибрационные нагрузки, то соединять стыки арматуры между собой лучше всего вязанием проволоки.

Стыковка арматурных прутков внахлест проволокой

При таком способе соединяются концы арматуры, происходит это не поперек, а вдоль стержня. Свисающие концы, которые имеют свободный край не менее, чем на 150 мм, подлежат обмотке вязальной проволокой до создания отличной устойчивости.

По такому варианту соединения можно создать объемные конструкции любых типов и размеров и конфигураций. Работа производится вручную, поэтому контролируется каждое соединение, что исключает ошибки при создании каркаса. Нужно помнить, что от качественного узла на стыке арматуры зависит работа всего основания в целом, поэтому для наиболее правильного распределения нагрузок

углы стараются делать под 90º.

Использование пластиковых хомутов

Такие соединения применяют в узлах арматурного каркаса при возведении зданий небольших размеров и этажности. Хомуты зарекомендовали себя неплохо за последние годы строительства, они плотно обжимают профиль и хорошо держат арматуру в каркасе, не подвержены распаду или ржавчине. Недостатком таких пластиковых хомутов является то, что они теряют прочность при замерзании, проще говоря, трескаются при отрицательных температурах.

Второй недостаток относится к неспособности пластика выдерживать высокие нагрузки, поэтому здание не должно быть производственного назначения.

Особенности проволочной вязки арматурных каркасов

Для начала следует рассчитать и установить деревянную или щитовую опалубку. Ее края должны быть выше каркаса на 5 см, это нужно для того, чтобы при укладке бетон покрывал арматуру на такую толщину. Ширину каркаса или арматурной сетки принимают по схеме, разработанной ранее.

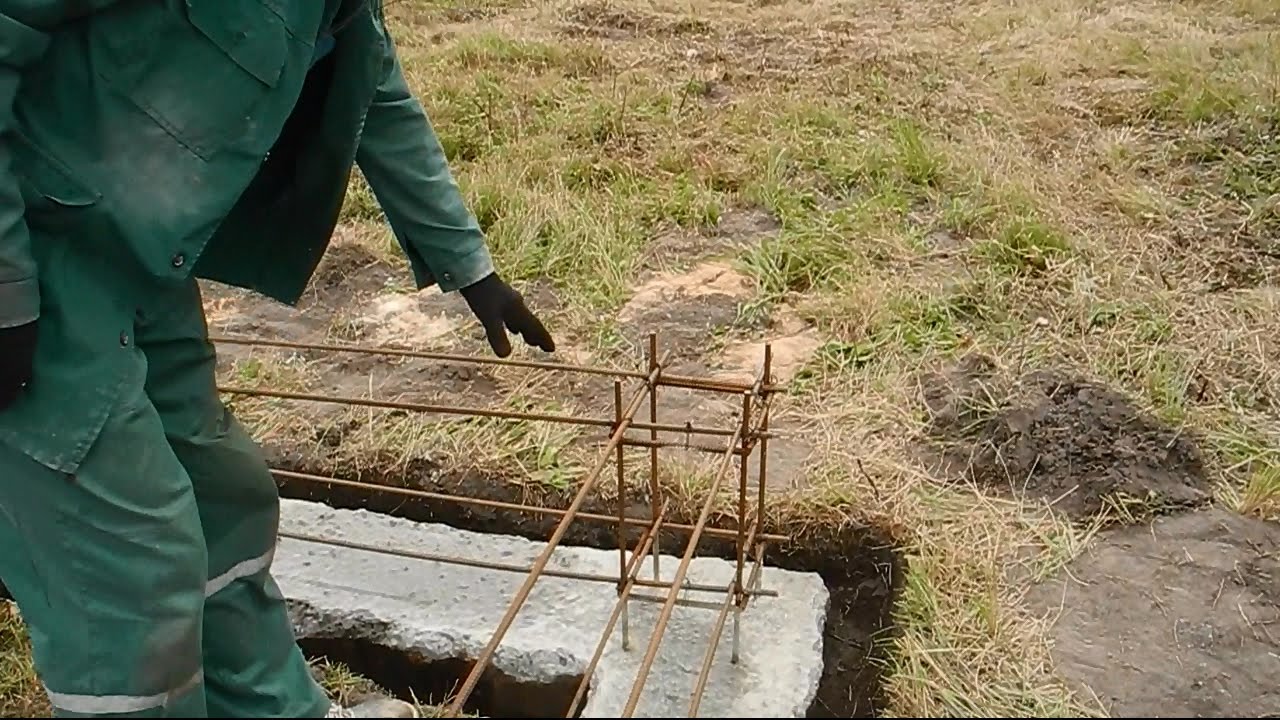

Низ готового каркаса, связанного на поверхности, ставится на кирпичи, или прокладки из другого материала на высоту около 5 см. В продаже имеются готовые компенсаторы для таких целей. Для вязки одной арматурной секции берут около 30- 32 м проволоки. Стержни соединяются в сетке или пространственном каркасе только под прямым углом. Лишняя проволока после формирования узла обрезается.

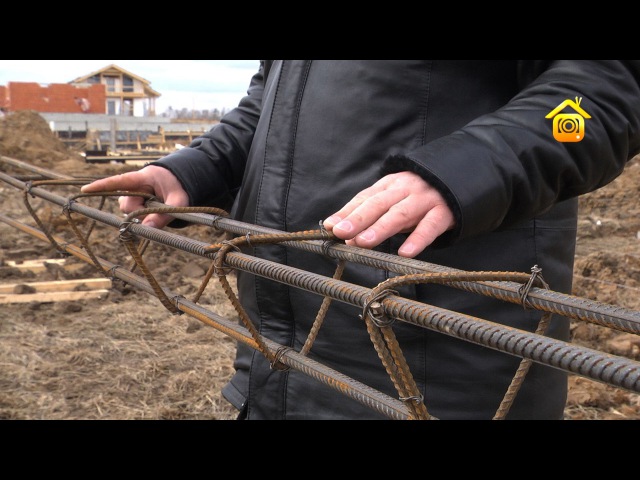

Узлы вокруг стыка продольного и поперечного стержня делаются вручную, применяется вязальный крючок. В последние годы распространение получили специальные пистолеты автоматического действия. Чтобы не приобретать его в постоянное пользование, если он нужен одноразово, то лучше всего взять его в прокат.

Неплохим вариантом устройства пространственного каркаса или плоской сетки будет, если схему квадратов и размеры резки определят профессионалы, конструкторы и проектировщики, а после этого можно будет с уверенностью выполнить работу по чертежу. Для более полного понятия о приемах вязки арматуры можно посмотреть видео.

Если предусматриваются вертикальные выпуски арматуры, которые служат для соединения фундамента и будущих стен, то сборка узлов производится в общем порядке, вязка осуществляется по правилам. Такие выпуски делают под окнами или по углам, и они обычно предусмотрены в общей схеме.

Чтобы провести правильную вязку арматурного каркаса ленточного фундамента, следует учитывать технологические моменты и соответствие строительным нормам и правилам:

шаг вертикальных каркасных стоек рассчитывается исходя из величины нагрузки здания;
стержни арматуры устанавливаются на расстоянии от 20 до 40 см;
для определения поперечного шага коротышей также есть ограничения, их устанавливают не дальше чем 30 см друг от друга, а по нормам расстояние должно быть равно половине высоты опалубки;
конструкция поднимается на кирпичный ряд внизу и не доходит до верха на величину 50 мм;
наиболее часто применяется арматура от 10 до 14 мм;
гнутые элементы каркаса заглубляются в стену на 40 см;

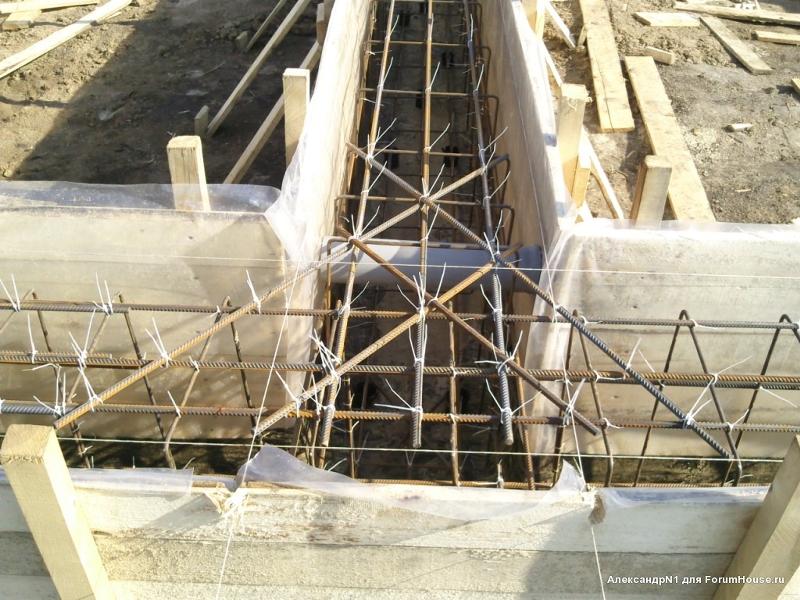

угловые конструкции усиливают установкой хомутов в два раза чаще, чем на всем остальном протяжении;
фиксация угловых стоек производится в двух направлениях.

Правильная вязка каркаса обеспечивает основанию требуемую по расчету прочность, все размеры отрезков арматуры и диаметр проволоки указаны в строительных схемах. В пояснительной записке описаны критические места, которым уделяют особое внимание, поэтому для составления чертежа лучше обратиться к специалистам. Проект значительно облегчит работу мастера, что поможет избежать проблем и ошибок при создании проволочных узлов.

Источник

Схемы вязки арматуры монолитной плиты фундамента и перекрытия, видео технологии

Монолитные железобетонные плиты могут служить фундаментом или перекрытием. В обоих случаях возможно самостоятельное изготовление арматурной сетки для них из стальных или композитных прутьев. Элементы соединяют сваркой (только металлические) или связывают проволокой.

Оглавление:

Проволока и хомуты
Расчет прутьев
Список инструментов
Армирование фундамента
Упрочнение перекрытия
Ручная и механизированная вязка

Выбор проволки

Для вязки, в том числе каркаса монолитной конструкции, используют специальную гибкую обожженную (термообработанную) проволоку круглого сечения диаметром 0,8-8 мм. Ее изготавливают из низкоуглеродистой стали — оцинкованной или без защитного покрытия. Оцинковка предупреждает коррозию. По плотности слоя различают два класса изделий — у второго она больше почти в два раза. Применение технологии отжига делает металл прочнее, эластичнее. При покупке вязальной проволоки обращают внимание на маркировку — должна присутствовать бука О (отожженная).

Необработанная высокой температурой проволока с трудом изгибается, рвется. Допустимо связывать ей детали каркаса, если предварительно подержать над открытым пламенем около получаса.

Арматурные прутья правильно связывать оцинкованной проволокой, но если есть необходимость сэкономить, то допустимо использовать обычную, без защитного покрытия. По способу термообработки различают два вида:

Светлая (С) — без окалины.
Черная (Ч) — с окалиной. По прочности и гибкости не отличается от светлой, но работать с ней обязательно в перчатках, окалина пачкает руки.

Проволока продается в мотках или нарезанная, с кольцами на концах. Второй вариант предпочтительнее, работу с ней выполнять проще и быстрее, так как ее не нужно нарезать. Примерный расход — до 50 см на один узел. Точная цифра зависит от толщины арматуры и проволоки. Для расчета необходимого количества составляют схему будущего каркаса с уже заложенным шагом между элементами.

Толщина проволоки:

диаметр прута до 12 мм — 1,2 мм;
диаметр прута 14 и более — до 1,6.

Использовать проволоку толще 1,6 мм можно, но неудобно (целесообразно только, если выбрана арматура очень большого диаметра), а изделия тоньше 1,2 мм часто обрываются, что увеличивает расход времени и денег.

Хомуты

Арматуру монолитной конструкции, состоящую из прутов диаметром до 18 мм можно вязать пластиковыми хомутами-стяжками. Это узкие ленты с поперечными насечками и храповым язычком. Преимущества по сравнению с проволокой: отсутствие коррозии; выполнение работы проще и быстрее. Хомуты продают нескольких размеров — под определенную толщину.

Минус — многие строители утверждают, что узлы из пластиковых стяжек часто рвутся. Для композитных прутов вместо них можно использовать пластмассовые фиксаторы-скрепки (скобы).

Арматура

Расчет толщины прутьев, размера ячеек (шаг между стержнями), количество поясов каркаса и шаг, расхода обязательно должен производить специалист с большим опытом в сфере фундаментных и бетонных работ. Для монтажа надежной сетки необходимо учесть все характеристики грунта на стройплощадке и особенности будущего здания — этажность, материал стен, предполагаемую нагрузку, форму.

Для каркаса монолитной железобетонной плиты в стандартных случаях применяют прутья диаметром 8-16 мм. Основу сетки изготавливают из рифленой арматуры класса А500, гладкие стержни подбирают в качестве вспомогательных элементов. Размер ячейки (шаг) — от 20х20 до 40х40 см. Чем больше вес будущей постройки, тем больше расход.

Для вертикального упрочнения (соединения связанных соседних поясов) при монтаже плит фундаментов и перекрытий правильно использовать специальные гнутые скобо-гибочные изделия — хомуты. Их изготавливают из арматуры класса А240 или А500 диаметром от 4 до 40 мм, в основном гладкой, реже — рифленой. Стандартные размеры — от 15х15 до 40х40 см, выбор подходящего делают с учетом шага между поясами сетки.

Инструменты

Связывать стержни проволокой можно следующими ручными или электрическими инструментами:

Крючок для вязальной проволоки (скручиватель).
Приспособления в виде буквы «г», изготовленного своими руками из рифленой арматуры, гвоздя или электрода толщиной до 4 мм.
Арматурные кусачки — другое название — реверсивные клещи.
Щипцы, пассатижи, плоскогубцы.
Шуруповерт. Работа выполняется в несколько раз быстрее, для вязки делают своими руками насадку в виде крюка из гвоздя или толстой проволоки. Минус по сравнению с ручными вариантами — шум.
Пистолет (автоматический вязчик). Из-за высокой цены применяют только в профессиональном строительстве, но можно взять его в аренду. Выпускают два типа автоматических вязчиков — аккумуляторные и механические (работают без электропитания). Преимущества: высокая скорость; почти нет обрывов; стабильность качества узлов; возможность менять размер и прочность петли; за счет использования удлиняющего приспособления не приходится нагибаться. Недостатки: для труднодоступных мест потребуется дополнительный ручной инструмент; шум.

Армирования фундамента

Каркас монолитной фундаментной плиты состоит из 1-3 поясов, горизонтально расположенных друг над другом. Поясом называется сетка (ряд) из пересеченных под прямым углом продольных и поперечных прутьев. Основания самых легких нежилых сооружений имеют толщину примерно 15 см, для них достаточно одного ряда. При строительстве домов, торговых, промышленных зданий чаще всего устанавливают 2 пояса с шагом около 15 см, в особых случаях, когда требуется повышенная прочность или толщина более 40 см, монтируют третий.

Для монолитной плиты вязку арматуры можно выполнить двумя способами: прямо в котловане или снаружи. Технология монтажа:

1. Поверх песчано-гравийной подушки залить тонкий (до 7 см) слой тощего бетона. После его застывания настелить слой гидроизоляции.

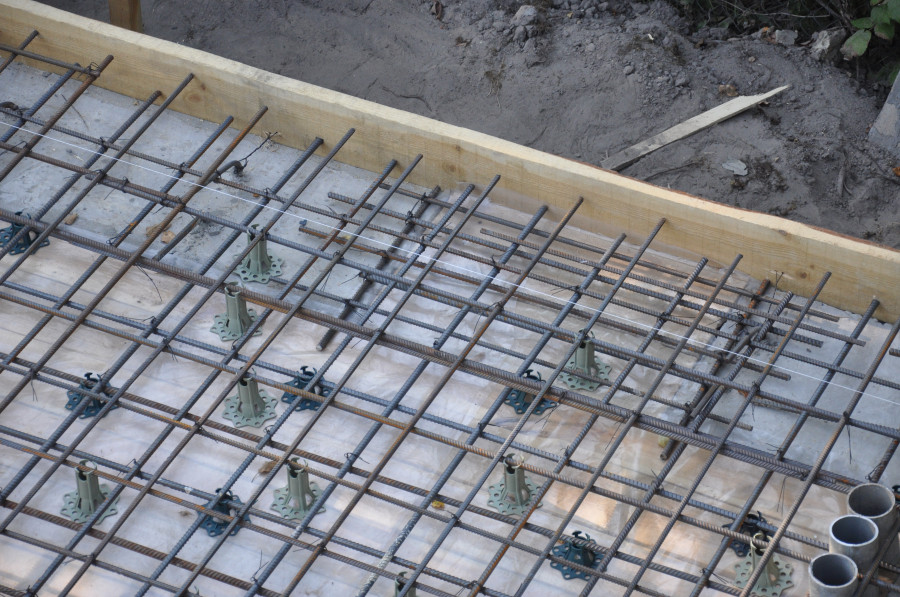

2. Установить по всей площади будущего фундамента специальные пластиковые подставки под арматуру. Они обеспечат минимальный требуемый зазор в 5 см между первым поясом каркаса и основанием.

3. Разложить прутья. Шаг соблюдать от 20 до 40 см, по расчету и схеме специалиста. Стержни располагать в длину с нахлестом от 30 до 50 см. Под несущими стенами, колоннами пруты размещают чаще.

4. Следующий пояс монтируют на высоте не менее 10 см от нижнего. Расстояние рассчитывают таким образом, чтобы верхний ряд был залит слоем бетона толщиной не менее 3 см, иначе высока вероятность коррозии.

5. Для соединения между собой связанных поясов каркаса к нижнему привязывают вертикальные стержни с шагом 20-40 см или устанавливают хомуты. По периметру фундамента каждый продольный и поперечный ряды заканчивают прутьями, согнутыми под углом 90°, или открытыми П-образными хомутами.

6. Верхние концы вертикальных стержней должны выступать над фундаментом. Это нужно для соединения плиты с каркасами стен.

Технология армирования перекрытия

Перекрытие — горизонтальный несущий элемент конструкции здания, разделяющий этажи и являющийся основой для пола. Один из вариантов его монтажа — заливка из бетона прямо на месте цельной плиты. Обычно его выбирают, если дом имеет сложную форму (круглую, полукруглую) или по каким-либо другим причинам невозможно установить сборную систему из готовых плит или балок.

Общие сведения о расчете:

Рекомендуемая толщина монолитного перекрытия составляет одну тридцатую ширины пролета, но не менее 15 см.
При расчете учитывают материал стен и предполагаемый общий вес мебели, техники, которые будут стоять на этаже, количество людей внутри помещения, интенсивность их перемещения.
Конструкция должна заходить на несущие стены.
Количество поясов армирования зависит от выбранной толщины плиты. Если перекрытие тонкое (около 15 см), то достаточно одного. В остальных случаях делают два пояса.

Технология изготовления монолитного перекрытия схожа с методикой монтажа фундамента. Также требуется размещение опалубки, но с дном. Для ее установки между этажами ставят подпорки и на них кладут доски.

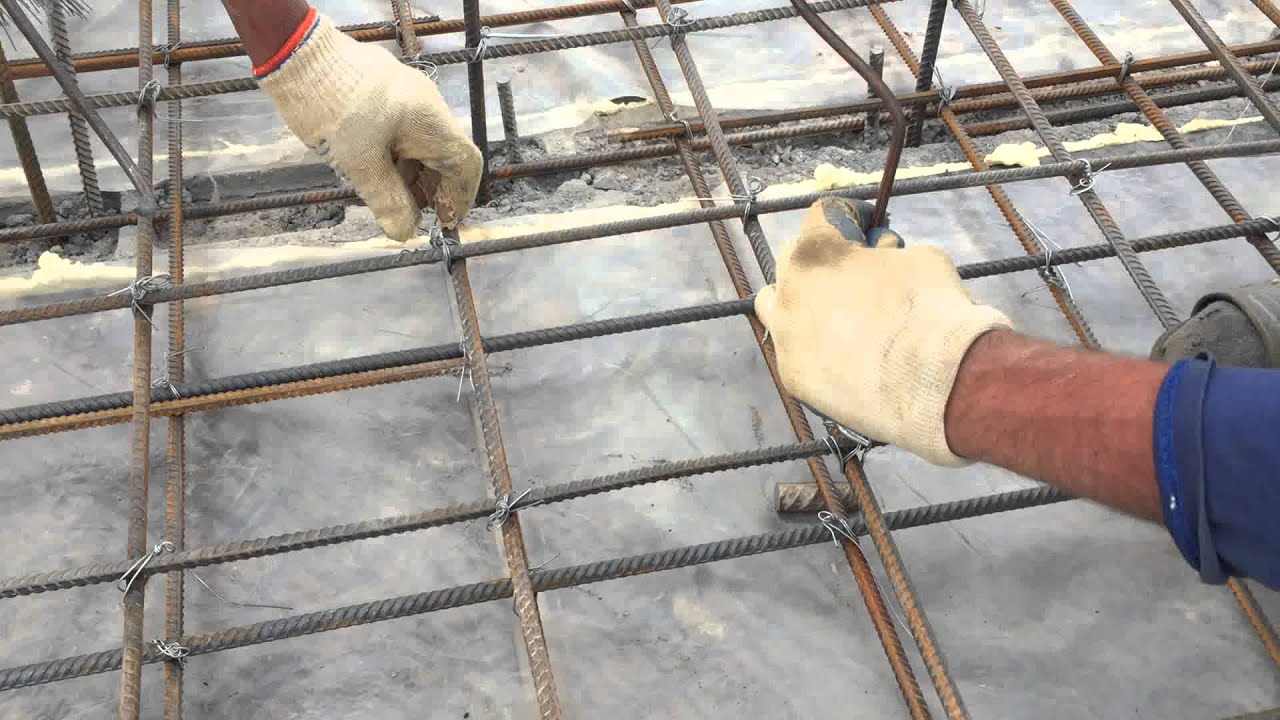

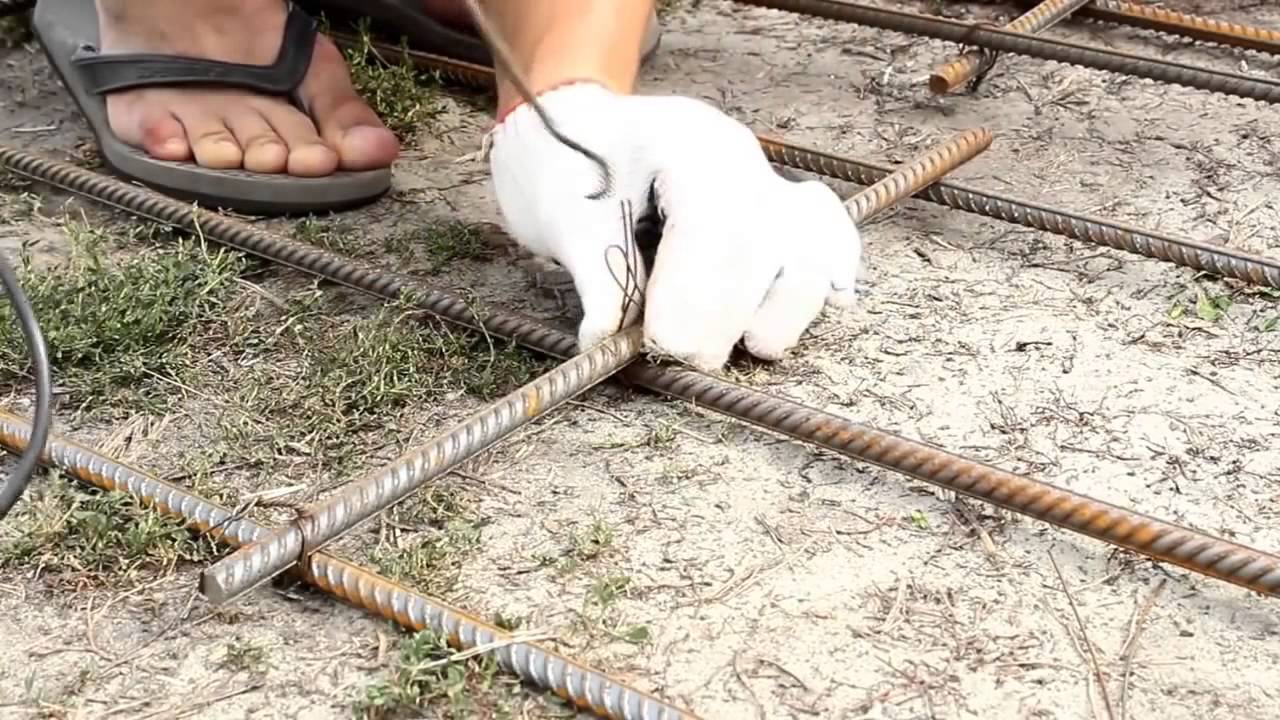

Ручная вязка

Порядок действий при армировании каркаса монолитной железобетонной плиты методом ручной вязки крючком:

Сделать заготовки из проволоки длиной по 25-30 см. Самый простой способ — болгаркой разрезать сразу весь моток.
Куски проволоки сложить пополам и поместить на каждом стыке сетки.
Готовую петлю слегка изогнуть и подвести под углом 45 градусов (по диагонали) под стык прутьев.
Ввести крючок внутрь петли, подхватить им второй конец отрезка проволоки. Загнуть его так, чтобы он не соскакивал с инструмента.
Поворачивая крючок по часовой стрелке, закрутить петлю до упора. Необходимо контролировать силу давления на проволоку, чтобы она не оборвалась. Обычно хватает 3-4 оборотов.
Повторить действия на каждом стыке.

Плоскогубцы, щипцы, реверсивные клещи в петлю не вводят. Левой рукой нужно взяться за концы проволочной заготовки, правой с инструментом, захватить их и закрутить до упора.

Механизированная вязка

При использовании для связывания арматуры шуруповерта установленную самодельную насадку-крючок вводят в петлю. Затем включают инструмент на минимальном количестве оборотов. Выполнив узел, проверяют его качество и регулируют обороты. Если проволока надорвана — уменьшают, если петля слабая или совсем не затянулась — увеличивают.

Пистолет достаточно поднести к месту пересечения прутьев и нажать на кнопку или рычаг. Примерно за 1 с прибор завязывает прочную петлю и обрезает излишки. Обычная проволока для автоматического вязчика не подходит, нужно покупать специальную в кассетах. Расход — 1 кассета примерно на 40-150 узлов (в зависимости от метража).

Как вязать арматуру для фундамента: способы и схемы, видео

Повышенные прочностные характеристики железобетонных изделий и строительных конструкций достигаются благодаря использованию каркасов и решеток из стальной арматуры. Металлические прутки соединяются сваркой или фиксируются отожженной проволокой. Строители отдают предпочтение второму методу, обладающему комплексом преимуществ. Профессионалы используют для вязки арматуры пистолет. Он облегчает процесс фиксации стальных прутков и сокращает продолжительность строительных работ. Остановимся детально на применяемом оборудовании и технологии вязки.

Вязка арматуры – оптимальный метод фиксации прутков арматурного каркаса

Строительные конструкции и изделия из армированного бетона отличаются повышенной надежностью и продолжительным периодом эксплуатации. Бетонный массив сохраняет целостность под воздействием сжимающих нагрузок и обладает увеличенным запасом прочности благодаря арматурному каркасу. Пространственная конструкция из арматурных стержней демпфирует растягивающие усилия и крутящие моменты, равномерно распределяя нагрузки внутри массива. Каркас предотвращает растрескивание при условии надежной фиксации арматурных прутков.

Армировка конструкций на стройплощадке происходит, как правило, при помощи отдельных стержней арматуры

Они соединяются различными методами:

с помощью сварочного аппарата, предназначенного для контактной или дуговой сварки. При точечной сварке применяются прутки диаметром до 2,4 см, а электродуговая сварка позволяют фиксировать стержни увеличенного диаметра. Электросварочный метод фиксации арматурных прутков позволяет быстро соединить стыки стержней. Однако, несмотря на указанные достоинства, сварочный способ имеет недостатки. Главный минус – нарушение структуры металла при нагреве, что отрицательно влияет на свойства материала и прочность каркаса под нагрузкой. Кроме того зоны сваривания восприимчивы к воздействию коррозии, что снижает надежность соединения и сокращает продолжительность эксплуатации. Повышенная жесткость сварных соединений осложняет процесс усадки и температурных деформаций, повышая вероятность образования трещин;
с использованием фиксирующих хомутов, изготовленных из гибкого пластика. При фиксации арматурных прутков повышается производительность труда, так как процесс соединения отличается простотой – достаточно вручную обкрутить пластиковым хомутом зону стыка и подтянуть за свободный конец. Использование пластиковых соединений значительно сокращает продолжительность вязальных работ. Однако технология имеет слабые стороны. Эластичная, при положительной температуре, пластмасса в зимнее время стает хрупкой и теряет прочность. В результате снижается прочность фиксации отдельных зон каркаса, а также повышается вероятность нарушения целостности хомутов при перемещении рабочих по арматурному каркасу. Кроме того под воздействием нагрузок, создаваемых вибраторами для уплотнения бетона, хомуты ослабляются и лопают;
с помощью вязального пистолета, подающего проволоку. Способ крепления стыковых участков каркаса отожженной проволокой отличается простотой, обеспечивает надежность соединения и длительный период эксплуатации металлоконструкций. При использовании пистолета значительно возрастает производительность труда, по сравнению с ручным методом вязания с применением крючка для вязки или полуавтоматического приспособления. Сборка арматурного каркаса осуществляется путем соединения участков пересечения арматуры специальной проволокой. Она обладает пружинящими свойствами и обеспечивает ограниченную степень свободы собранной решетки, сохраняя целостность металлоконструкции. Используя механический вязальный инструмент, вязальщик арматуры быстро собирает арматурный каркас.

Стержни дают гибкость, обеспечивая сборку любых форм нужных каркасов на месте

Каждый способ вязки арматуры имеет свои преимущества и недостатки. Но если требуется за ограниченное время изготовить надежную пространственную решетку, не обойтись без применения вязального пистолета.

Виды арматуры для связывания

До производства работ нужно определиться с арматурой, которая лучше подойдет. Как правильно вязать арматуру для ленточного фундамента? Обвязка арматуры ленточного фундамента производится любым пневмоинструментом или крючком. А если их нет рядом? Используется подручный инструмент. Этим и хорош ленточный фундамент. Вязка арматуры может осуществляться даже пассатижами.

Рифленую арматуру используют в основных сечениях, потому как у него лучше сцепление с цементобетонном, а гладкую для связки в поперечных сечениях. Она будет стоить немного дешевле рифленой.

Связывание металлической арматуры

Существуют определенные правила вязки. При выборе арматуры необходимо выбирать соответствующую требованиям ГОСТ. При строительстве зачастую используется материал, который соответствует ГОСТ-5781-82. Имеет шесть классов прочности.

Ее можно сгибать при необходимости, а также приваривать при помощи сварочного аппарата. При изготовлении первого класса используют низкоуглеродистую сталь, а при изменении класса повышается концентрация легирующих добавок, из-за которых повышается механическая прочность.

Связывание композитной арматуры

Производится из стеклопластика, углепластика, базальтопластика. В ней содержатся волокна углерода, базальта, а также стеклянные и арамидные. Самая распространенная — это стеклопластиковая. Она легче, дешевле, не ржавеет, не гнется, не приваривается сварочным аппаратом. В отсутствие возможности сварки приходится связать композитную арматуру. Преимущество этого типа заключается в том, что она имеет низкую теплопроводность.

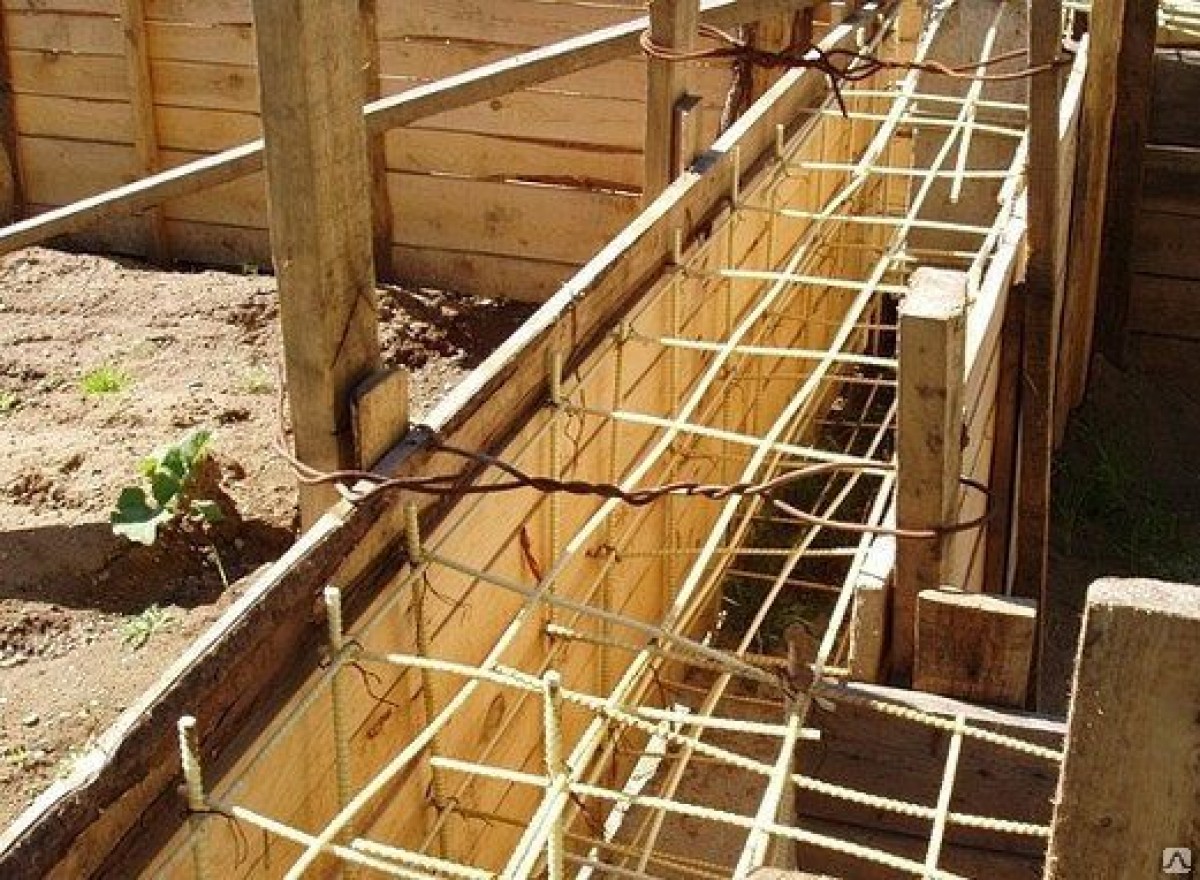

Связывание стеклопластиковой арматуры

Связанную пластиковую арматуру можно отличать от металлической по допустимому распределяемому весу. Выбирая армирующим материалом стеклопластиковую арматуру необходимо просчитать возможные нагрузки потому, что воспринимаемый ей удельный вес существенно отличается от веса, который способна воспринимать металлическая арматура. Сам процесс связывания остается таким же. Используются те же инструменты и те же сопутствующие материалы.

Какая технология лучше – достоинства вязки для арматуры

Вязальная проволока для арматуры – оптимальное решение, обеспечивающее прочность арматурного каркаса. Профессионалы, осуществляющие устройство фундаментов, изготовление железобетонных изделий и армированных конструкций, уверенно утверждают, что вязка арматуры с использованием специального пистолета обладает комплексом преимуществ по сравнению с другими методами.

Главные плюсы:

повышенная надежность фиксации арматурных стержней;
долговечность собираемых металлических конструкций;
ускоренные темпы сборки арматурных каркасов.

Благодаря применению автоматического пистолета, обеспечивающего повышенное качество соединений, технология фиксации прутков проволокой обеспечивает необходимые эксплуатационные характеристики, преимущества вязаного соединения.

Устройство в работе несложное, но значительно ускоряющее процесс изготовления каркаса

Как функционирует вязальный пистолет для арматуры

Независимо от конструкции пистолета и фирмы изготовителя, все разновидности автоматического инструмента для вязания работают по общему принципу. Рассмотрим, как работает устройство, и в какой последовательности выполняются вязальные операции.

Сборку арматурного каркаса с использованием пистолета производят в следующем порядке:

Нарезают арматуру требуемых размеров.
При необходимости выравнивают прутки молотком.
Удаляют загрязнения, очаги ржавчины.
Собирают скелет арматурного каркаса.
Подносят вязальный инструмент к участку пересечения прутков.
Нажимают на стартовую кнопку или пусковой рычаг.

После команды «старт», проволока для вязки арматуры подается автоматически. Она образует узел, стягивая зону стыковки арматуры. Степень затяжки определяется конструкцией пистолета. Он обрезает излишек вязальной проволоки для арматуры после связывания элементов каркаса. В зависимости от модели устройства, процесс затяжки занимает 1–2 секунды.

Возможные ошибки и как исправить

Малый напуск арматуры или его отсутствие в каркасе недопустим, так как в процессе бетонирования костяк может двигаться.
Это может привести к нарушению готового изделия. Лучше оставлять припуски по 200 мм.

Сварка элементов или связывание неподходящим материалом, например, веревкой недопустимы.

Сварка делает узел крепления хрупким, а веревка не обеспечивает достаточной прочности соединения.

Армирование углов без напусков. Армирование углов внахлест хлыстом может привести к быстрому разрушению и неравномерному переходу нагрузок между двумя частями фундаментной конструкции. Для решения проблемы включаются добавочные гнутые элементы.

Пистолет вязальный – устройство и принцип действия

Вязальный инструмент промышленного изготовления представляет собой мобильное устройство массой до 4,5 кг. Он состоит из следующих основных частей:

корпуса с механизмами;
устройства электропривода;
рукоятки с пусковой кнопкой;
рабочей головки;
отрезного автомата;
механизма подачи проволоки;
бобины с проволокой;
катушечного держателя.

Высокая скорость работ, осуществляемых при использовании пистолета, позволяет уменьшить штат работников и ускорить заливку монолитных конструкций
В строительном инструменте, фиксирующем арматурные прутки, электрическая энергия от бытовой сети или аккумулятора преобразуется в механическую энергию.

В результате происходит поворот рабочего органа, и выполняются следующие операции:

Подается с барабана проволока для вязки арматуры.
Формируется проволочная петля на участке пересечении прутков.
Осуществляется контролируемая затяжка.
Происходит автоматическая отрезка проволоки.

Автоматический вязальный инструмент представляет собой сложный механизм. Его ремонт и обслуживание производится в сервисных центрах.

Пистолет для вязания арматуры – разновидности устройств и их характеристики

На ответственных промышленных объектах производят с помощью профессиональных вязальщиков армирование. Арматуры соединяются автоматическими пистолетами.

Основой конструкции пистолета для вязки арматуры является электродвигатель, запускающий протяжку проволоки

Применяется инструмент различных типов:

пистолет аккумуляторный для вязки арматуры. Он обеспечивает возможность автономной работы на участках, где отсутствует подвод электроэнергии. Автономные устройства отличаются мощностью аккумулятора. Длины проволоки на катушке хватает для выполнения сменного объема работ;
механическое устройство. Оно комплектуется сменной кассетой с вязальной проволокой. Диаметр зависит от марки устройства и размеров арматурных стержней. При выполнении операций по связыванию арматуры пространственного каркаса требуется специальная подготовка.

На рынке строительного оборудования предлагаются модели устройств японского, немецкого, корейского, российского и китайского производства.

Профессиональный инструмент отличается следующими характеристиками:

диаметром проволоки. Проволока для вязального пистолета имеет стандартный размер, составляющей 0,8–1,5 мм;
скоростью связывания арматурных стыков. В зависимости от модели вязального устройства, на фиксацию арматурных прутков затрачивается не более двух секунд;
степенью эргономичности. Удобство использования профессионального инструмента достигается с помощью выдвижных ручек. Их длина достигает 20 см;
массой. В зависимости от веса устройства зависит продолжительность его непрерывного использования.

Пистолеты отличаются емкостью аккумуляторной батареи, уровнем сервиса, гарантийными обязательствами.

Разработка конструкции этого инструмента, с быстрым формированием узла, даёт возможность снизить время на ручной труд при монтаже арматурных каркасов

Расчет армирования ленточного фундамента своими руками

Любые строительные работы нормируются ГОСТами или СНиПами. Армирование — не исключение. Оно регламентируется СНиП 52-01-2003 «Бетонные и железобетонные конструкции». В этом документе указывается минимальное количество требуемой арматуры: оно должно быть не менее 0,1% от площади поперечного сечения фундамента.

Определение толщины арматуры

Так как ленточный фундамент в разрезе имеет форму прямоугольника, то площадь сечения находится перемножением длин его сторон. Если лента имеет глубину 80 см и ширину 30 см, то площадь будет 80 см*30 см = 2400 см2.

Теперь нужно найти общую площадь арматуры. По СНиПу она должна быть не менее 0,1%. Для данного примера это 2,8 см2. Теперь методом подбора определим, диаметр прутков и их количество.

Цитаты из СНиПа, которые относятся к армированию (чтобы увеличить картинку щелкните по ней правой клавишей мышки)

Например, планируем использовать арматуру диаметром 12 мм. Площадь ее поперечного сечения 1.13 см2 (вычисляется по формуле площади окружности). Получается, чтобы обеспечить рекомендации (2,8 см2) нам понадобится три прутка (или говорят еще «нитки»), так как двух явно мало: 1,13 * 3 = 3,39 см2, а это больше чем 2,8 см2, которые рекомендует СНиП. Но три нитки на два пояса разделить не получится, а нагрузка будет и с той и с другой стороны значительной. Потому укладывают четыре, закладывая солидный запас прочности.

Чтобы не закапывать лишние деньги в землю, можно попробовать уменьшить диаметр арматуры: рассчитать под 10 мм. Площадь этого прутка 0,79 см2. Если умножить на 4 (минимальное количество прутков рабочей арматуры для ленточного каркаса), получим 3,16 см2, чего тоже хватает с запасом. Так что для данного варианта ленточного фундамента можно использовать ребристую арматуру II класса диаметром 10 мм.

Армирование ленточного фундамента под коттедж проводят с использованием прутков с разным типом профиля

Как рассчитать толщину продольной арматуры для ленточного фундамента разобрались, нужно определить, с каким шагом устанавливать вертикальные и горизонтальные перемычки.

Шаг установки

Для всех этих параметров тоже есть методики и формулы. Но для небольших строений поступают проще. По рекомендациям стандарта расстояние между горизонтальными ветками не должно быть больше 40 см. На этот параметр и ориентируются.

Как определить на каком расстоянии укладывать арматуру? Чтобы сталь не подвергалась коррозии, она должна находится в толще бетона. Минимальное расстояние от края — 5 см. Исходя из этого, и рассчитывают расстояние между прутками: и по вертикали и по горизонтали оно на 10 см меньше габаритов ленты. Если ширина фундамента 45 см, получается, что между двумя нитками будет расстояние 35 см (45 см — 10 см = 35 см), что соответствует нормативу (меньше 40 см).

Шаг армирования ленточного фундамента — это расстояние между двумя продольными прутками

Если лента у нас 80*30 см, то продольная арматура находится одна от другой на расстоянии 20 см (30 см — 10 см). Так как для фундаментов среднего заложения (высотой до 80 см) требуется два пояса армирования, то один пояс от другого располагается на высоте 70 см (80 см — 10 см).

Теперь о том, как часто ставить перемычки. Этот норматив тоже есть в СНиПе: шаг установки вертикальных и горизонтальных перевязок должен быть не более 300 мм.

Все. Армирование ленточного фундамента своими руками рассчитали. Но учтите, что ни масса дома, ни геологические условия не учитывались. Мы основывались на том, что на этих параметрах основывались при определении размеров ленты.

Какими преимуществами обладает пистолет для вязки проволоки

Специальный инструмент обладает комплексом достоинств. Главные плюсы:

качество выполненных узлов;
ускоренные темпы работы;
быстрая замена проволочных кассет;
возможность вязания узлов в несколько слоев;
автоматическая подача проволоки;
гарантированное усилие затяжки;
расширенный температурный диапазон применения;
возможность непрерывной работы аккумуляторных моделей в течение смены.

Профессиональный пистолет помогает выполнять увеличенные объемы работ в любых погодных условиях. Существенный плюс – возможность регулирования усилия затягивания и длины отрезаемой проволоки. Отсутствие отходов позволяет значительно сэкономить по сравнению с ручным способом затяжки.

Правила крепления стержней

По этой схеме можно обвязывать арматуру:

Проволока связывается вдвое.
Через петлю просовывается крючок.
С обратной стороны конец заматывается вокруг пересечения и тоже закладывается в крючок.
Проволока закручивается.

Рекомендованные правила и методы работы при вязке:

Стержни подтягиваются, скручиваются, концы откусываются кусачками;
Проволока скручивается в несколько оборотов при ее сильной натяжке;
Стержни и хомуты перевязываются.

Использование скрепок, скоб, хомутов

При необходимости ускорить вязку используют вышеупомянутые материалы. В этих ситуациях производится вязка руками без использования инструмента. Стержни с небольшим диаметром могут связываться самозатягивающимися пластмассовыми хомутами. Универсальные приспособления, подходящие для любых сечений. Они легкие, устанавливаются руками и не вымазывают. Не стоит забывать о том, что у них невысокая прочность и при пониженных температурах они могут повредиться.

Преимущества скоб и других фиксаторов этого же типа:

Повышается производительность;
Повышается плотность связанных узлов;
Просты в использовании.

Какие недостатки имеет применяемый для вязки арматуры инструмент

Наряду с достоинствами, имеется ряд недостатков:

повышенная стоимость профессионального оборудования;
дополнительные расходы на покупку кассет с проволокой;
проблематичность применения в стесненных условиях;
необходимость специальной подготовки вязальщиков.

Время связывания арматуры при помощи пистолета приблизительно равно 1 секунде
Вязку арматуры в труднодоступных участках и угловых зонах удобнее выполнять ручным устройством.

Способы

Связать арматуру проволокой можно при помощи ряда известных всем инструментов и приспособлений. Перечислим их.

Специальный пистолет. Он выполняет работу быстро. Однако этот инструмент довольно дорогой: стоит около 1 тыс. долларов. Но с ним невозможно подступиться к внутренним штырям широкого и высокого каркаса фундамента. Этим приспособлением удобно работать только в крайних точках каркаса.

Размягчить можно любую сталь, прокалив её докрасна, а затем дав ей остыть в нормальных условиях.

Если нет возможности или желания приобрести готовую вязальную проволоку, то можно сжечь любую старую покрышку, после чего останется только стальная проволока необходимой мягкости. Но пережжённая сталь частично превращается в окалину, становится тоньше и более ломкой, поэтому такое решение является крайним вариантом.

Как выбрать автоматические клещи для вязки арматуры

Определяясь с выбором пистолета для выполнения конкретных задач, обратите внимание на следующие моменты:

тип инструмента. Механические устройства целесообразно использовать в бытовых условиях, аккумуляторные модели предназначены для промышленного применения;
имидж фирмы-производителя. Продукция известных брендов имеет гарантийные обязательства, отличается качеством и обслуживается в сертифицированных сервисных центрах;
отзывы эксплуатационщиков. Строители, специализирующиеся на сборке арматурных конструкций, помогут принять правильное решение.

Приобретая пистолет, прислушайтесь также к рекомендациям продавца-консультанта.

Хорошее качество вязки прутьев, равномерное усилие стягивания

Какая проволока для вязания арматуры используется

В зависимости от того, стержень какого диаметра вяжется, какой проволокой вязать арматуру определяют специалисты.

Зависимость диаметра отожженной проволоки, количества витков и размеров стальных прутков следующая:

арматура увеличенного до 6,8 см диаметра связывается одинарной проволокой. Ее размер сечения равен 1,5 мм;
стальные прутки сечением 0,4–2,8 см надежно фиксируются с помощью двойной проволоки, диаметр составляет 0,8 мм;
арматурные стержни диаметром 0,4–4 см соединяются проволокой диаметром 0,8 мм, она скручена тремя витками.

Каждому виду вязального инструмента соответствует проволока определенного диаметра.

Вязка арматуры с помощью профессионального инструмента – отзывы пользователей

Вязальщики арматуры, применяющие в ежедневной работе пистолеты, положительно отзываются об их характеристиках:

повышенной производительности;
надежности японского, немецкого и российского инструмента;
возможности автономного использования.

При выполнении работ в промышленных масштабах автоматический вязальный инструмент незаменим. При самостоятельной сборке арматурного каркаса целесообразно арендовать вязальное устройство. Надежность фиксации определяется качеством оборудования, а также навыками выполнения операций по связыванию.

Вязание пяльцев из арматуры видео. Полезные советы и рекомендации, как вязать арматуру в ленточный фундамент. Как вязать арматуру на фундамент: способы и технология.

Фундамент – главная часть любого дома. От того, каким будет фундамент, во многом зависит срок его эксплуатации, а значит, комфортное проживание его жильцов. Построить добротный и надежный дом можно только зная, как вязать арматуру при возведении основания здания.

Для чего нужен металлический каркас?

Все взаимосвязано.Фундамент служит основой и гарантом безопасности конструкции, а каркас из арматурных стержней – основной составляющей прочности и долговечности фундамента. Соединяет своими элементами железобетонное основание.

Стержни железные рабочей арматуры выполняют функцию сопротивления растягивающим нагрузкам и увеличения усилий зон сжатия. Монтажная арматура крепит рабочие тяги рамы.

Основной задачей арматурного каркаса является предотвращение растрескивания и деформации бетона под тяжестью конструкции и действием сил пучения грунта, а значит предотвращение разрушения основания и конструкции.Из вышесказанного следует, что вопрос, как вязать арматуру для фундамента, вовсе не праздный.

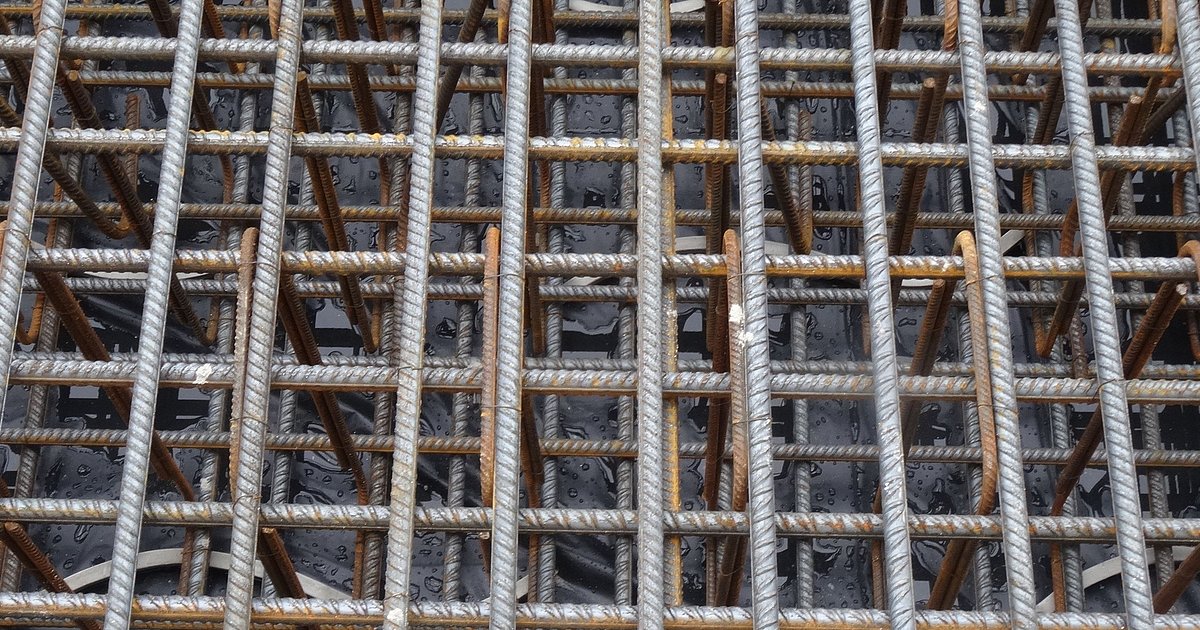

Что это за арматура и из чего она сделана

Что такое арматура основания? Это металлические стержни, длина которых составляет 6 метров и более, сечением 6 мм. Величина сечения стержней арматуры определяет ее прочность – чем она больше, тем прочнее каркас.

Стержни могут быть гладкими или иметь ребра, ребра, различные насечки.Они усиливают соединение металла с бетонным раствором. У гладкого вала он в два раза меньше, чем у рифленого.

При возведении зданий, требующих сверхпрочного основания, идеально подходят жесткие каркасы, состоящие из швеллеров или металлических уголков.

Соединение арматурных стержней

Чтобы арматурные стержни не изменили расчетные по технологии размеры шага крепления, их закрепляют между собой.

Обвязка арматурных стержней производится ручным вязанием или сваркой.Вопрос о том, как вяжется арматура для фундамента, является одним из основополагающих при устройстве фундамента здания.

Электросварка

Этот способ является основным для соединения арматуры, хотя и имеет ряд серьезных недостатков:

При воздействии высоких температур сварки прочность арматурного стержня снижается.

При заливке и уплотнении бетона существует опасность разрушения сварных швов.

При строительстве крупных объектов вам потребуется нанять нужное количество опытных сварщиков.

Ручная обвязка

Обвязка арматуры для фундамента также возможна вручную. Осуществляется стальной проволокой диаметром 0,8-1,2 мм.

Обвязка плоскогубцами

Самый доступный способ. Проволокой, сложенной пополам, в месте пересечения стержней их соединение стягивается с помощью плоскогубцев. Затем его концы фиксируются.

Вязание отверткой или крючком

Существует два основных способа вязания: внахлест с одной петлей и шов с двумя петлями. На практике все соединения вяжутся одной петлей. Петля привлекает своей простотой и надежностью, а также возможностью обучиться этому методу за короткий промежуток времени.

Как вязать арматуру специальным крючком написано ниже. Проволока складывается пополам, ее петля надевается на крючок, места соприкосновения стержней фиксируются концами, затем они укладываются на крючок. При вращении проволока скручивается.

Крюк вращается вручную. Для ускорения работы его можно вставить в патрон отвертки. При включении крючок начинает вращаться и закручивать проволоку.

Связывание арматурных стержней с помощью хомутов и скоб

Арматурные стержни можно связывать скобами из круглой проволоки. Работа выполняется вручную, но этот способ имеет ряд преимуществ:

По сравнению с ручным вязанием скорость выполнения работы увеличивается в 3 раза.

Высокая стабильная плотность соединения.

Работа может быть выполнена любым необученным человеком после краткого изучения процесса.

Простой расчет необходимого материала.

Достаточно хорошо себя зарекомендовала вязка арматуры с помощью пластиковых хомутов. Эти способы используются при возведении фундаментов коттеджей, загородных домов, бань. Вот и готов ответ для дачных застройщиков на вопрос, как вязать арматуру под фундамент.

Обвязка вязальным пистолетом

На крупных строительных площадках вязальные пистолеты используются для ускорения и облегчения работы.

Пушка наводится и устанавливается в нужное место, нажимается кнопка, прутья арматуры автоматически вяжутся с максимальной плотностью. Есть устройства на батарейках, а есть механические. Проволока в обоих подается с катушки, которая меняется на конце.

Преимущества работы с пистолетом:

Легкость и удобство в работе.

Соединение происходит за 1-2 секунды.

Отходов вязальной проволоки нет.

Содействие процессу.

Есть и определенные недостатки при работе с пистолетом:

Общая стоимость строительства увеличивается из-за высокой цены пистолета и его расходных материалов.

Для работы с пистолетом требуется обученный рабочий.

Невозможность использования инструмента в труднодоступных местах рамы.

Как применять разные способы обвязки

Как вязать арматуру, чтобы каркас основания был прочным и надежным? Если для армирования фундамента используются стержни диаметром не более 25 мм, то их крепление осуществляется с помощью проволоки, скоб или точечной сварки. Дуговая сварка применяется, если диаметр стержней превышает 25 мм.

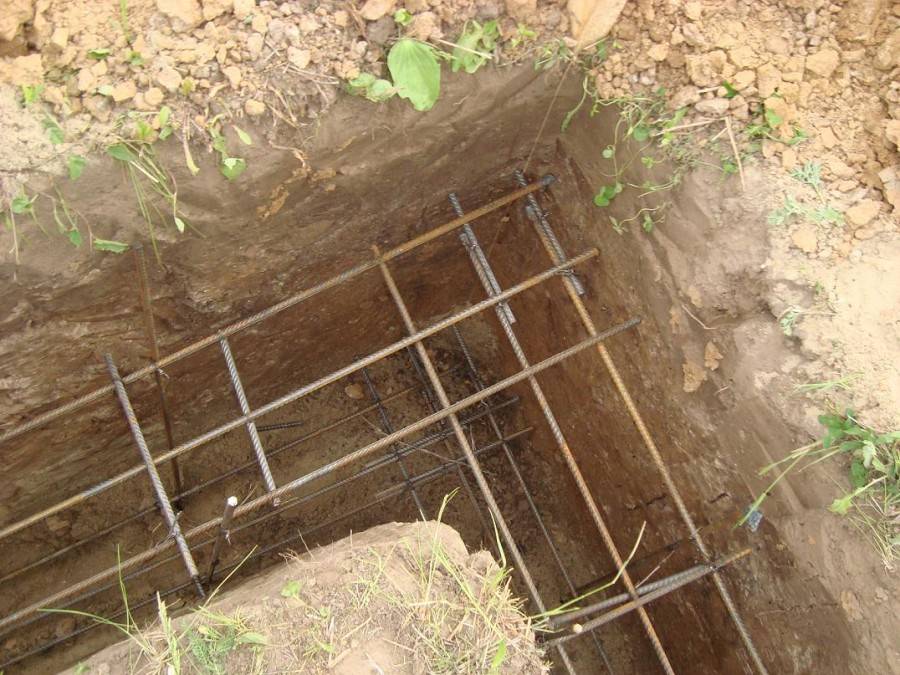

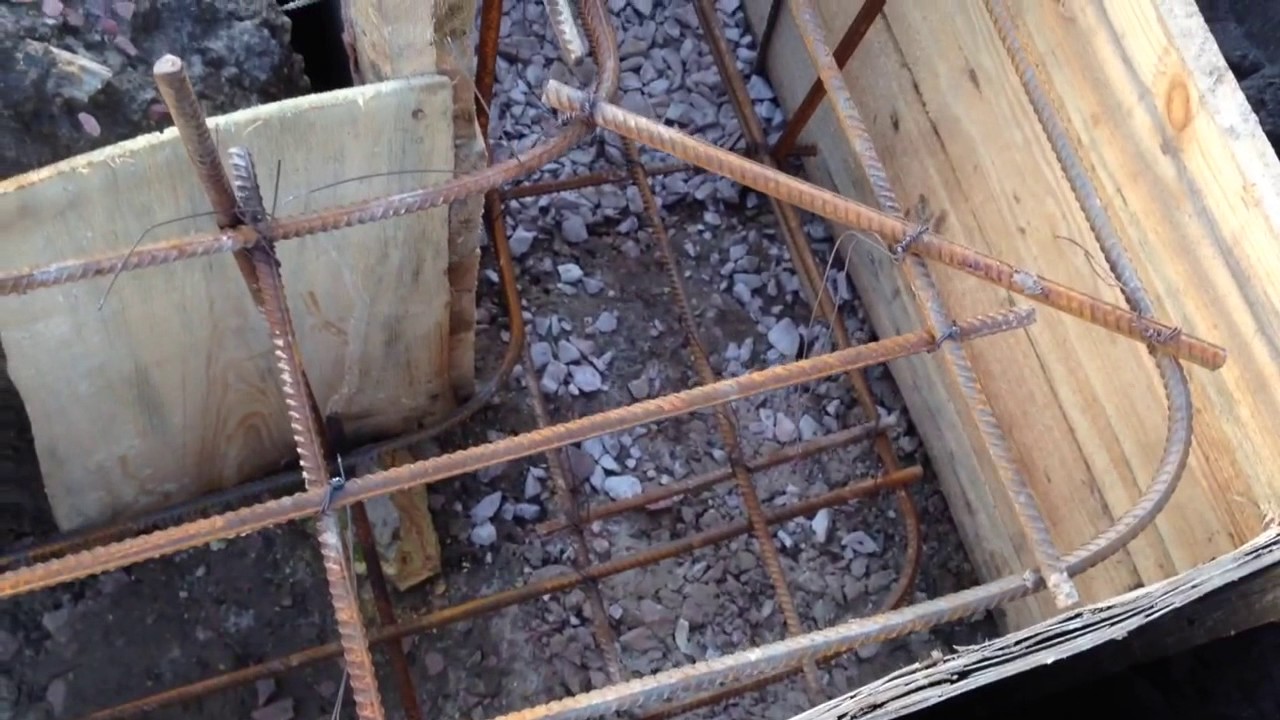

Как вязать арматуру ленточного фундамента? Очень простой. Там, где стержни арматуры образуют друг с другом угол 90°, их обматывают проволокой и скручивают кусачками.В местах нахлеста стержней их в трех местах скручивают проволокой.

Каркас для ленточной основы лучше вязать на месте, так как при механическом воздействии проволока может растянуться. Должно быть не менее 50% пересечений арматурных стержней. Правильно выполненная работа гарантирует долговечность и прочность ленточного фундамента.

Арматура плиты

Как вязать арматуру для плиты, чтобы она выдерживала все действующие на нее нагрузки (а их несколько, и они направлены вдоль и поперек нее)? На плиту могут действовать скручивающие нагрузки.Они толкают ее в разные стороны.

Сварку лучше не использовать во избежание поломки стержня или расхождения соединения. Поэтому необходимо соединить арматурные стержни с помощью проволоки. Прутья связываются двойной проволокой в месте соединения и стягиваются плоскогубцами или крючком.

Вы уже умеете вязать арматуру для фундамента. Какой способ лучше выбрать?

Варить или вязать арматуру?

Арматура представляет собой набор частей, соединенных друг с другом.Вместе с бетоном используется во всех железобетонных зданиях.

Все-таки чаще прутья арматуры вяжут, а не варят. Сварка приводит к изменению состава стали, что ослабляет соединения стержней арматуры. При больших объемах работ соединение сваркой удлиняет сроки выполнения задачи, по сравнению с механической прочностью.

Для выполнения сварочных работ требуется опытный сварщик. Молодой работник, не обладающий нужными навыками, может только навредить.

Механическое вязание представляет собой простой метод соединения арматурных стержней. От работника, выполняющего эту задачу, не требуется особых навыков. И вязание, и сварка выполняют одну и ту же функцию, только результат достигается по-разному.

Главное, чтобы после обвязки или сварки стыков и заливки бетонным раствором арматурные стержни оставались на своих местах. От их наличия прочность фундамента не увеличивается, обеспечивается целостность бетонного основания, но здесь немаловажную роль играет арматура.

Выход

Как вязать арматуру для фундамента так, чтобы она обеспечивала целостность и долговечность основания здания написано в этой статье. Какой метод использовать, решает каждый разработчик самостоятельно. Главное придерживаться всех правил и рекомендаций и неукоснительно им следовать. В результате получается прочное и надежное железобетонное основание.

Технология возведения фундамента состоит из нескольких основных этапов: разметка, рытье траншеи, укладка песчано-гравийной подушки, сборка опалубки, обвязка каркаса из арматуры и заливка бетоном.Все этапы должны выполняться в соответствии с необходимыми требованиями и строительными нормами, так как фундамент является основой строения и малейшие ошибки в процессе его возведения могут значительно сократить срок службы.

Особое место в устройстве фундамента занимает вязка арматуры; правильно соединенный каркас сделает конструкцию максимально прочной. Такой фундамент не боится внешних воздействий и не лопнет при малейшем смещении грунта.Поэтому в этой статье мы подробно разберем вопрос: как правильно вязать арматуру для фундамента?

Методы соединения арматуры

Рассмотрим основные способы соединения арматуры для фундамента. Опытные строители Существует четыре основных способа вязки арматуры для сборки различных каркасов и сеток:

проволочная обвязка арматуры;
арматура перекрытия
механическое соединение арматуры с помощью стальных муфт.

У всех методов есть свои плюсы и минусы. При строительстве небольших домов чаще всего используется установка арматурного каркаса путем сварки или связывания арматуры проволокой.

Вязать или варить арматуру

Сравнивать эти два метода не совсем корректно, так как это разные технологии, но все же бывают ситуации, когда выбор между этими методами поможет сэкономить время и деньги, не навредив прочности конструкции.

Соединение арматуры сваркой является одним из наиболее эффективных способов, однако использование данного вида вязки арматуры не всегда целесообразно.Его чаще всего используют для монтажа больших каркасов многоэтажных домов и коттеджей из тяжелого кирпича.

Недостатки соединения арматуры сваркой:

нужны профессиональные навыки или придется прибегнуть к услугам сварщика, что существенно отразится на стоимости конструкции;
снижение прочности арматурных изделий в местах сварки;
использовать нельзя, например, один из самых популярных классов арматуры А-400 (А-III) нельзя соединить сваркой, сварить стеклопластиковую арматуру не получится;
возможность повреждения швов при работах по уплотнению бетона вибраторами.

При строительстве частного дома, бани или другого сооружения наиболее рационально использовать армирование вязкой проволокой.

Преимущества и недостатки вязки арматуры проволокой

Преимущества:

скорость работы — вязать арматуру проволокой просто и быстро, но при ручном способе вязки арматуры процесс становится очень трудоемким;
легко устранить недостатки — каркас для фундамента не должен быть идеально ровным, но все же небольшое отклонение или обрыв при сварном соединении есть и придется прибегнуть к дополнительным операциям, например, с помощью болгарки удалить сварка с трещинами, а в случае проволочной вязки оборванную проволоку невозможно удалить, даже намотав на нее новую;
можно производить прямо в опалубке;
низкая стоимость по сравнению со сваркой;

Основными недостатками вязки арматуры проволокой являются неустойчивость получаемой конструкции.

Собранная конструкция имеет хорошую прочность, но при перемещении, например, при погружении в опалубку прочность теряется, особенно это влияние заметно на стеклопластиковой арматуре. Дело в том, что арматура, изгибаясь, меняет силу натяжения в местах вязки, поэтому вся конструкция начинает гулять, и это становится сложной задачей.

Инструмент для вязки арматуры

Связывание арматуры проволокой может выполняться различными способами и с использованием различных инструментов.

Инструменты и принадлежности для вязания:

;
подручные средства:
- самодельные крючки;
- с крючком;
- диаметром около 50 мм и длиной 250 мм;
вязальный пистолет;
пассатижи или пассатижи.

Крючок для вязания арматуры

Вязание журнальным крючком имеет два недостатка:

ручной работы;
нужно набить руку для хорошей скорости.

Крюк для вязки арматуры

Как правило, такие крючки имеют удобную пластиковую ручку, наконечник из инструментальной стали и практичность в работе, их стоимость в пределах 1000 руб.

В магазинах также можно найти автоматические крючки для вязания арматуры, хотя отзывы о них разнятся. Многие говорят о маленьком ресурсе, другие говорят, что этот инструмент с трудом скручивает проволоку толщиной более 2 мм. Есть и положительные отзывы.

Самодельный крючок

Баню строишь? Нужно связать небольшую рамку, а под рукой нет инструмента? Самодельный крючок можно сделать из подручных средств.

Самодельный крючок

Материалом для такого крючка может быть кусок стальной проволоки подходящего диаметра, обычные гвозди или другие материалы. В качестве ручки можно использовать различные трубочки, либо сделать деревянную ручку.

Крючковая отвертка

Для автоматизации процесса вязания можно использовать отвертку с самодельным крючком, который легко сделать из грифельного гвоздя.

Крючковая отвертка для вязки арматуры

Такое приспособление позволяет ускорить процесс, а с помощью регулятора вариантов крутящего момента инструмент можно отрегулировать так, чтобы натяжение жгута было максимальным, а проволока не порвалась.

Пистолет для вязки арматуры

Строительные пистолеты для вязки арматуры – самый быстрый и удобный способ сборки армокаркасов фундамента, но высокая стоимость данного типа инструмента делает этот вариант пригодным только для масштабного строительства. Стоимость пистолетов для вязания фурнитуры начинается от 30 000 рублей.

Пистолет для обвязки арматуры за работой

Скорость работы таким инструментом может достигать до 2 секунд на 1 узел.

Проволока для вязки арматуры

Самый главный инструмент в вязании каркаса фундамента – проволока; от ее выбора зависит и прочность конструкции, и скорость работы, и экономия средств.

Проволока вязальная изготавливается из низкоуглеродистой стали по ГОСТ 3282-74 — «Проволока стальная низкоуглеродистая общего назначения. Технические условия».

Также есть требования к диаметру проволоки по диаметру арматуры:

для арматуры ∅ до 12 мм используется вязальная проволока ∅ 1,2 мм;
для каркасов из арматуры ∅ 16-18мм используется проволока ∅ 1,6мм;
для арматуры более ∅ 18мм, проволока ∅ 2мм или 2х1.2 используется.

Способы и схемы вязки арматуры проволокой

Проволоку можно вязать разными способами по разным схемам. Как правило, по экономичности и силе затяжки они мало чем отличаются. Главное отличие — удобство, какой способ вам больше нравится, тот и пользуйтесь.

Самый простой способ

Этот способ безусловно самый удобный и распространенный способ ручного вязания фурнитуры, отзывы о нем в интернете тоже только положительные.

Более подробно и наглядно этот способ показан на видео в конце статьи. По этому способу можно вязать арматуру как вручную крючком, так и полуавтоматически с помощью отвертки.

Фото бонус вязание арматуры

Небольшая подборка из 10 фото по вязанию арматуры для фундамента.

Видео стыковки арматуры

В этом видео показано, как быстро связать арматуру фундамента. Два разных способа вязания арматуры:

с крючком;
с помощью отвертки с самодельным шиферным гвоздем.

И, наконец, если вы не умеете вязать арматуру для фундамента, попробуйте импровизировать и придумать свой способ вязания.

Связка арматуры – очень важный этап в процессе получения железобетона, и именно от того, насколько качественно будет выполнена эта работа, зависят характеристики этого композиционного материала.

1

Бетонные конструкции часто используются в строительстве, поскольку они обладают высокой устойчивостью к сжимающим нагрузкам.Однако такого же вывода нельзя сделать, когда речь идет о стойкости таких изделий к растягивающим напряжениям, и для улучшения этого свойства бетон необходимо армировать. Заливая раствором специальный каркас из арматуры, получают железобетон.

Правда, кто-то может возразить, что усиливать его неактуально, так как растягивающие напряжения действуют редко. Но это мнение ошибочно, так как если взять, к примеру, бетонную балку и попытаться ее согнуть, то внутри она сожмется, а снаружи уже вытянется.Соответственно, есть вероятность разрушения. И как раз армирование значительно улучшает характеристики железобетона, тем самым увеличивая срок его службы. Вся конструкция становится более надежной за счет увеличения зоны сжатия, а также активного сопротивления различным нагрузкам.

Для вязки арматуры в основном используют металлические прутья, реже встречаются изделия из других достаточно прочных материалов, способных выдерживать высокое давление.Соедините их вместе, чтобы получилась сетка. При затвердевании раствор расширяется и плотнее сцепляется со стержнями в объеме, таким образом получается очень надежное соединение. Именно поэтому ни в коем случае не должны использовать в качестве армирующих элементов пустотелые конструкции, так как в этом случае они просто расплющатся под давлением и не будут достаточно плотно сцепляться с бетоном .

Вообще каждому начинающему мастеру, даже если он строит свой дом, а не работает на коммерческом объекте, желательно ознакомиться с общепринятыми нормами строительства, когда планируется вязать арматуру, СНиП 52- 01-2003, например.Это позволит, даже не имея глубоких профессиональных навыков, как минимум правильно подобрать материалы и получить надежный каркас для заливки бетона.

Если говорить о фундаменте дома, то в этом случае подойдут стержни из базальтового волокна и стеклопластика. Они относятся к композитным материалам и отличаются отличной прочностью, при этом работать с такими гораздо проще, так как они легче металла. Его неоспоримым преимуществом является неподверженность коррозии, поэтому очень важно использовать его в затопленной среде.

Что касается размеров тяг, то они также имеют большое значение и напрямую влияют на прочность рамы. Прутки берутся сечением более шести миллиметров и длиной не менее шести метров. Диаметр проволоки для вязки арматуры обычно составляет от 0,8 до 1,2 мм. Если вы планируете делать соединения с помощью специальных хомутов, то их диаметр составляет до четырех сантиметров. Кроме того, фурнитура может быть различной конструкции. Сегодня он представлен гладким, с разными насечками, гранями или ребрами.Все они популярны, но следует учитывать, что гладкая поверхность будет иметь гораздо меньшую степень сцепления с бетоном, чем неровная.

2

Многие задаются вопросом, что лучше — вязать арматуру или варить? В принципе, для создания каркаса вполне приемлем второй вариант, ведь, по сути, так образуется неразрывное соединение, и может даже на первый взгляд показаться, что такой способ будет более надежным. Однако это не совсем так.Специалисты особо не рекомендуют подключаться таким способом. Во-первых, сварные швы более подвержены коррозии. Во-вторых, при такой конструкции продольная арматура имеет меньшую прочность при воздействии на нее растягивающих напряжений. В-третьих, вам нужно специальное оборудование. И, в-четвертых, нужно нанять профессионального сварщика, конечно, если вы сами не обладаете такими навыками. Так что этот процесс очень сложный.

Помните, очень важно, чтобы стержни были идеально зафиксированы и не меняли своего пространственного положения.Этого можно добиться, используя качественную отожженную проволоку, так как она отлично гнется, обладает свойствами пластичности и плотно прилегает к арматуре. Так полученные узлы будут крепкими, надежными, и, соответственно, сам каркас будет иметь эти характеристики.

3

В принципе, этот процесс не так уж и сложен, и с ним справится практически каждый, особенно если правильно подобрать инструмент для вязки арматуры. Итак, если мы вяжем стержни с помощью стальной проволоки, нам понадобится болгарка, с помощью которой можно сразу разрезать моток на куски нужной длины.Конечно, никто не запрещает резать ножницами по металлу, но тогда этот этап работы сильно затянется. А так нужно просто взять проволоку, согнуть ее в толстый жгут так, чтобы получились отрезки определенной длины, и болгаркой срезать сгибы.

Выкручивается обычными плоскогубцами или крючком. Во втором случае работа будет намного проще и пойдет куда быстрее. Если есть желание вообще механизировать процесс, то следует приобрести специальный строительный крючок для винтового вязания.Электроинструмент может в корне изменить положение дел, например, с помощью обыкновенной отвертки возможно и вязание арматуры, причем в этом случае практически нет необходимости применять физическую силу, достаточно просто нажать на кнопка. Есть еще профессиональный вязальный пистолет, правда, он очень дорогой, поэтому, если вы не собираетесь таким образом зарабатывать на жизнь, то и смысла его покупать нет.

4

Существует несколько способов крепления арматуры.Итак, можно сделать скрутки плоскогубцами, тогда нужно взять кусок проволоки (ее длина обычно около тридцати сантиметров), согнуть ее пополам и накинуть петлю на прутья. Скрутив концы вместе, вы получите довольно хорошее соединение. Правда, этот способ очень трудоемкий. Рассмотрим, какая схема вязания арматуры крючком. Кстати, его можно либо купить в магазине, либо сделать самому из проволоки, либо сварочного электрода диаметром 4 см.

Для автоматизации процесса достаточно просто вставить такой крючок в патрон шуруповерта, и тогда вращательные движения будут воспроизводиться простым нажатием кнопки.

Вариант №1. Согнув проволоку пополам, загнуть одну треть петли вокруг пальца и надеть на место соединения стержней. Затем, накинув петлю на крючок, закручиваем, при этом другой конец нужно тянуть на себя. После того, как все надежно закреплено, вынимаем крючок, а концы загибаем, если они оказались слишком длинными, то их следует обрезать ножницами по металлу. При этом имейте в виду, что недостаточная длина провода или малое количество витков негативно скажется на прочности соединения.

Вариант №2 . В этом случае закрутка будет более надежной. Сложив проволоку пополам, необходимо прислонить ее к арматуре снизу. Затем, прогибаясь к себе, закручиваем, используя тот же крючок. Достаточно сделать всего 4 оборота.

Вариант №3 . Как и на предыдущих схемах, делаем петлю и заводим ее под арматуру, а затем захватываем крючком. При этом другой конец следует перегнуть через крючок так, чтобы образовалась и закрутилась еще одна петля.

Помните, только разобравшись, как правильно связать арматуру, можно рассчитывать на качественную железобетонную конструкцию. Если вы впервые начинаете эту операцию, не стесняйтесь показать получившийся вариант кому-то более опытному, хотя бы на форуме в Интернете. Лучше выслушать конструктивную критику и советы, чем в будущем пожинать плоды разрушенной железобетонной конструкции.

Сжимается, разжимается.Для компенсации последствий этих процессов применяют армирование для повышения прочности бетонного основания. При вязании арматуры для фундаментов, стен, перекрытий возникает много вопросов: как и чем вязать, а может лучше сварить? Попробуем разобраться со всеми этими вопросами подробно.

Вязать или варить арматуру?

Почему арматура вязаная, а не сварная? На это есть много причин:

Сварка дорога, сложна и опасна.Кроме того, для этого требуется специальное оборудование, электричество на участке, а также специалисты в этом деле.
Сварка менее надежна для вязания. Даже если фундамент небольшой, соединить придется много точек, и нет гарантии, что все они будут хорошо сварены.
Высокие температуры при сварке нарушают структуру материала, изменяя его химический состав, что приводит к потере прочности на изгиб, возникновению разрывов от различных нагрузок.
Некоторые виды строительных материалов изначально не предназначены для сварки.

Связывание арматуры надежно, просто, быстро и дешево. Нужно просто знать, как правильно вязать арматуру, и какие инструменты для этого потребуются.

Инструменты и сопутствующие материалы

Провод – важнейший соединительный элемент. Его характеристики во многом влияют на качество узла и фиксации. Для этих целей, как правило, используется стальная отожженная проволока.круглое сечение . Хорошо гнется, не рвется, отлично прилегает к арматуре. Собственно для вязания вам понадобится крючок, вязальный пистолет или зажимы.

Укрепление крючком – самое распространенное решение. Пистолет используется на горизонтальных поверхностях, но с ним сложно работать в труднодоступных местах. Зажимы – это готовые элементы для крепления.

Крючок можно приобрести в магазине или изготовить самостоятельно из желобчатой фурнитуры. Преимущества использования петли заключаются в простоте и надежности.Вы можете научиться как можно быстрее, но ошибиться практически невозможно.

Для оборудования каркаса необходим столбчатый, свайный, плитный, ленточный фундамент, а также многие другие конструкции. Использование арматуры позволяет превратить обычный бетон в железобетон, поэтому ее применяют для строительства домов и не только.

Как вязать арматуру фундамента? Существуют разные способы, но чаще всего используют проволочное вязание с помощью различных инструментов: отвертки, плоскогубцев, крючка.

Вязание крючком – самый распространенный, практичный и универсальный вариант вязания крючком. Его можно применять где угодно. Сам процесс осуществляется в несколько шагов:

Проволока связывается пополам, после чего на прутья, предварительно уложенные перпендикулярно друг другу, накидывается арматура.
Полученная петля и два свободных конца надеваются на крючок.
Крючок выполнен в несколько витков, что позволяет надежно затянуть проволоку и зафиксировать арматуру в нужном положении.
Крюк снят — соединение готово.

Для соединения каркаса ленточного фундамента и других конструкций можно использовать пластиковые хомуты, но это более дорогое решение и менее надежное перед заливкой бетоном. Подробнее о том, как вязать арматуру, вы можете узнать на фото и видео.

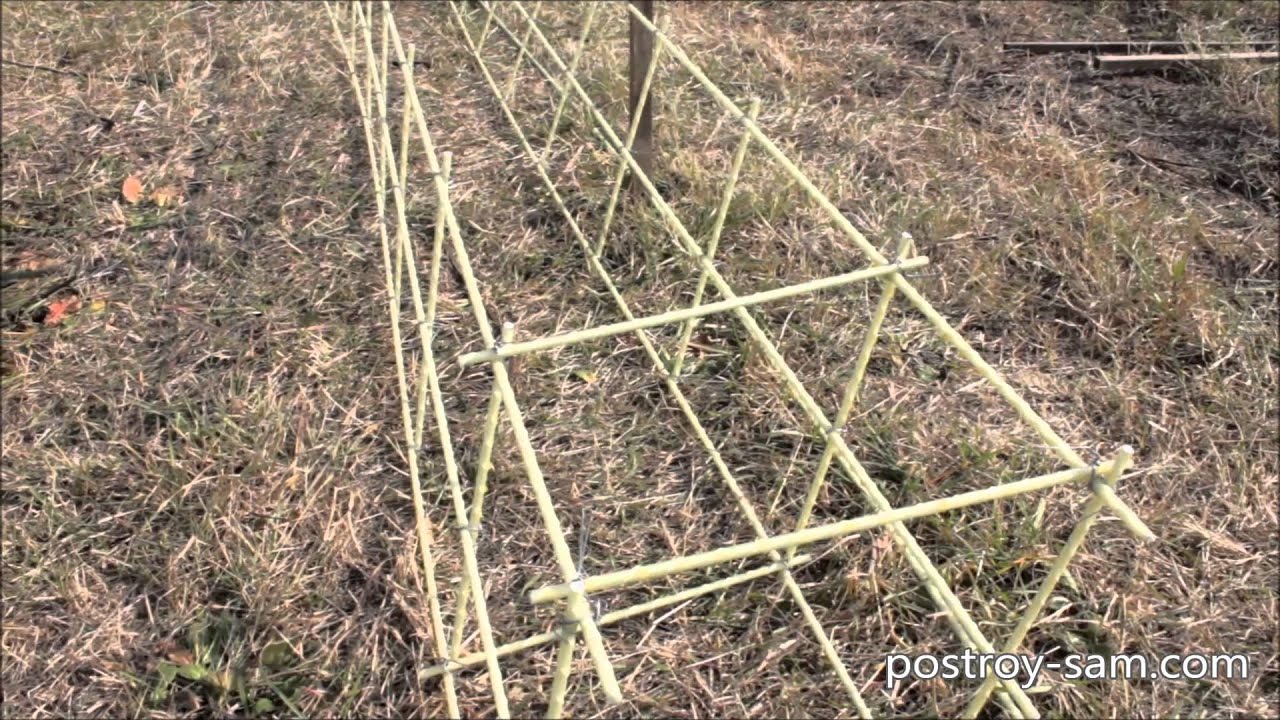

Вязка стеклопластиковой арматуры

Стеклопластиковая арматура – сравнительно новый материал на строительном рынке, который предназначен для бытового, малоэтажного строительства.В отличие от стальной арматуры она более устойчива к коррозии, характеризуется низкой теплопроводностью, поэтому не создает мостиков холода, прочна при растяжении и не имеет швов. Недостатком является низкая прочность на излом.

Материал применяется для изготовления ограждающих железобетонных конструкций, фундаментов, кладки из газобетона, пеноблока. В чем ее особенности и как правильно вязать стеклопластиковую арматуру?

Для вязания можно использовать:

Вязальная проволока.Проволока должна быть достаточно толстой, чтобы не порваться при подаче бетона к каркасу. Проволока фиксируется крючком.
Пластиковые хомуты. Это готовые элементы, они продаются в магазине и просты в использовании. При использовании хомутов плотно затяните их.

Большое внимание уделяется обработке углов. На их место устанавливаются специальные элементы, которые продаются в специализированных магазинах. Стоит отметить, что такую арматуру необходимо вязать строго без термического воздействия.

Видео как вязать арматуру

Фундамент будет прочным и устойчивым к различным нагрузкам при соблюдении нескольких основополагающих факторов: правильного выбора арматурных стержней (сечения и типа), марки и качества бетона, а также правильно подобранного способа крепления стержней в фундамент. одинарный каркас — так называемая арматурная вязка.

Как известно, затвердевший бетон имеет высокий уровень прочности, отлично противостоит сжатию, но в то же время слаб по отношению к нагрузкам на растяжение, сдвиг, изгиб.Проще говоря, бетонной конструкции не хватает должного уровня пластичности, из-за чего готовый фундамент или стена трескаются, расслаиваются и появляются другие видимые и скрытые дефекты. Этот недостаток призван устранить усиливающий каркас.

Арматурный стержень представляет собой металлический или композитный стержень круглого сечения диаметром от 4 до 80 мм. Стержни нарезают, связывают в единый пространственный каркас с интервалом между соседними элементами 40-60 см и устанавливают в опалубку перед заливкой товарного бетона и формированием монолитной плиты… Полученная единая конструкция называется железобетонной и отличается лучшими техническими характеристиками по сравнению с обычными бетонными заготовками.

Стальная арматура доступна в нескольких типах:

1. Сборочное помещение. Используется для формирования пространственного «скелета». Нарезанные арматурные стержни укладываются и закрепляются поперечно в вертикальной и горизонтальной плоскости. Самая явная отличительная черта — гладкий профиль и маркировка А1 или А240.

2.Работающий. Этот вид изделий располагается в каркасе продольно (в горизонтальной плоскости), поэтому в готовом виде принимает на себя изгибающие, сдвигающие и растягивающие нагрузки, компенсируя напряжения бетонного камня. Профиль этого вида периодический (бороздчатый) трех типов: кольцевидный, серповидный, смешанный. Выпускается в классах А-II, А-III, А-IV, А-V, А-VI.

Например, рабочая арматура используется для формирования монолитной фундаментной плиты для горизонтальных перпендикулярных сеток, а монтажная — для вертикальных связей между ними.

Самое уязвимое место в армокаркасе — места перекрестия. Для их скрепления между собой используют два метода:

Сварка. Это считается профессионалами самым надежным, но здесь есть несколько весомых условий. Во-первых, сваривать можно только стальные стержни с маркировкой «С» (А400С, А500С). Во-вторых, себестоимость производства и работ значительно удорожает строительство, ведь нужен сварочный аппарат с комплектующими и специалист по сварке.Категорически не рекомендуется проводить эту процедуру самостоятельно. В-третьих, значительно удлиняются сроки формирования армирующего каркаса.
Вязание арматуры своими руками. Это самый быстрый и дешевый способ соединения деталей. Область перекрестия плотно скреплена специально разработанным материалом: вязальной проволокой диаметром 1,2-1,4 мм или пластиковыми хомутами.

Чаще всего мастера отдают предпочтение второму способу. Схема проста, но и здесь есть свои подводные камни.Приведенная ниже инструкция поможет начинающим мастерам своими руками правильно закрепить арматурные прутья в единый каркас.

Вязальная проволока или пластиковые зажимы?

Первый и наиболее распространенный способ работы – вязание вручную или с помощью подручных механических средств. Для этих целей можно использовать плоскогубцы, промышленный крючок (цангу) или самодельный. Качество соединений зависит от опыта мастера.

Помимо инструмента вам понадобятся струбцины и расходный материал для вязания.Ручное управление позволяет использовать проволочные или пластиковые стяжки. Прокат достаточно мягкий, выпускается двух разновидностей:

Если арматура полностью скрыта бетоном, то можно выбрать более дешевую неоцинкованную проволоку. Но если, например, формируется фундамент с выведением арматурных связей над бетонной плоскостью (для последующей установки колонн или других элементов), то лучше использовать стальной прокат, защищенный от коррозии цинковой оболочкой.

Для металлической арматуры использовать проволоку, а для композитной оставить пластиковые хомуты.И не меняйте сталь на гибкий ПВХ. Выгоды в цене нет, а по прочности и долговечности фундамент или плита могут значительно проиграть. Тем не менее пластик гораздо слабее металла на разрыв, а все уверения продавцов в обратном не более чем маркетинговая раскрутка товара.

Второй способ работы с арматурой – вязание электроинструментом. В эту категорию входят промышленные крючки для дрели или шуруповерта, а также электрический или аккумуляторный вязальный пистолет.Последнее особенно интересно. Это специальный механизм, напоминающий газовый ключ особо крупных размеров, который после запуска самостоятельно завязывает место перекрестия арматурных стержней и туго стягивает пучок.

По отзывам опытных мастеров, пистолет удобен на горизонтальных поверхностях, каркас из монолитной плиты вяжется быстро (время работы 1-2 секунды), правильно и качественно. Но он не подходит для труднодоступных мест.Недостатком устройства также является большой расход провода и необходимость частой подзарядки аккумулятора, особенно если формируется фундамент под большой объект.

Схема действий

Сначала рассмотрим, как осуществляется вязка металлопроката армирующим крючком.

Первый способ:

Возьмите проволоку в руки, сложите ее пополам.
Согнуть вокруг пальца примерно на 1/3 (считая от петли).
Наденьте усиление и зацепите петлю.
Поверните инструмент и возьмитесь им за другой конец проволоки, потянув при этом конец стального троса на себя. Вязание осуществляется в 3-5 витков.
Снимите цангу и загните концы. Если он слишком длинный, обрежьте его.

Точное количество оборотов должно быть определено опытным путем. Обвязка не должна быть слабой, хлипкой, а слишком тугая может растянуть и истончить проволоку.

Второй способ:

Сложите стальной прокат пополам.
Надавите на арматуру пальцами и загните концы к себе.
Вставьте крючок, прокрутите 3-4 раза, снимите и загните концы.

В этом случае каркас получается более надежным, а фундамент из монолитной плиты прочным и долговечным.

Третий способ:

Кусок проволоки длиной не более 30-40 см согните пополам.
Начните снизу.
Связать петлю крючком.
Согните оставшиеся концы над цангой.
Полученный кратный цикл прокручиваем 3-5 раз.

Данная схема позволяет жестко зафиксировать область перекрестия в любом случае. Применяется как при ленточном фундаменте, так и при формировании свайной разновидности.

Четвертый способ:

Сложите кусок проволоки пополам.
Вставьте крючок в петлю и возьмитесь им за другой конец.
Одновременно согните отрезанную проволоку вниз, перекинув ее через цангу.
Потяните инструмент на себя и поверните его 3-4 раза.

Этот метод используется для того, чтобы научить начинающих правильно вязать арматуру крючком. Последний способ хорош при использовании полуавтоматической цанги или дрели со специальной насадкой.

Как вязать армирование основы

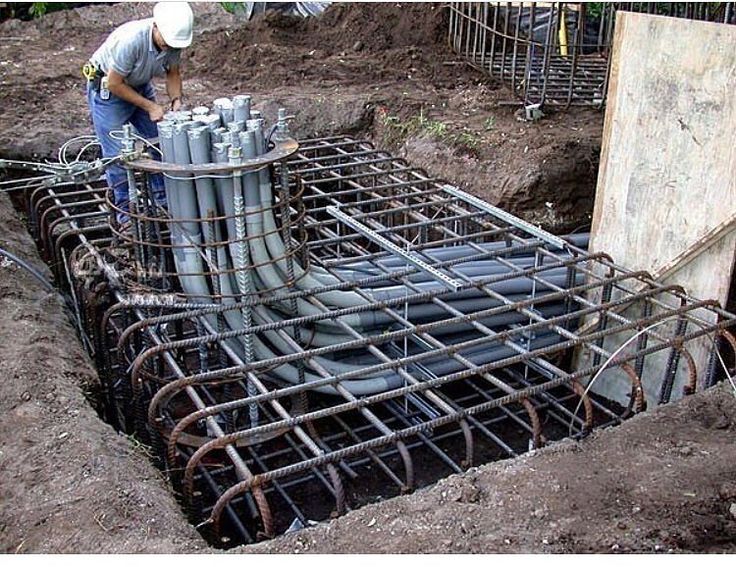

Фундамент всегда является основой дома, главным условием его надежности, прочности и устойчивости. И если вы хотите, чтобы фундамент не провисал и был прочным, необходимо правильно вязать арматуру, зная основные принципы этого дела.

Как вязать армирование фундамента

Инструкции

Шаг 1

Прежде чем приступить к вязанию арматуры, необходимо четко организовать процесс. При вязании соблюдайте следующую последовательность: подготовьте элемент к установке (очистите от грязи и расправьте), стропуйте и подведите к месту вязания, затем аккуратно установите его в проектное положение и только после этого приступайте непосредственно к вязанию.

Шаг 2

Для подготовки изделий к монтажу вполне достаточно двух человек, а для установки элементов в проектное положение необходимо три человека: двое ставят элемент, а третий должен подавать сигналы о начале подъема и опускания элемента.

Шаг 3

Армирование можно вязать как простыми круглогубцами, так и специальными крючками. Здесь главное умение и определенный опыт работы, поэтому лучше всего вязать под присмотром знающего человека. Сложите стержни внахлест, затем свяжите края и середину стальной проволокой. Нахлест должен быть не менее 250 миллиметров. Если делать это вручную, процесс может занять много времени и сил. Кроме того, для ручной вязки арматуры требуется минимум три человека. Поэтому используйте специальный пистолет, который так и называется – пистолет для вязки арматуры.

Шаг 4

При использовании этого пистолета почти весь процесс будет осуществляться автоматически. Поместите насадку устройства на место соединения и нажмите кнопку инструмента. Использование пистолета повысит качество и скорость завязывания. А если у вас закончилась проволока, просто замените использованную катушку на новую.

Шаг 5

Наконец-то можно связать арматуру с помощью специальных скоб. Это готовые изделия, которые, как и пистолет, можно свободно приобрести.Соединение фурнитуры скрепками занимает немного больше времени, чем пистолетом, но можно и голыми руками. Кроме того, пистолет будет стоить вам намного дороже.

Собственно, арматурная вязка – это именно тот способ, который используется при небольшом объеме работ, например, если вы решили построить небольшой загородный дом. Конечно, при строительстве крупных производственных объектов или многоквартирных домов арматуру варят.

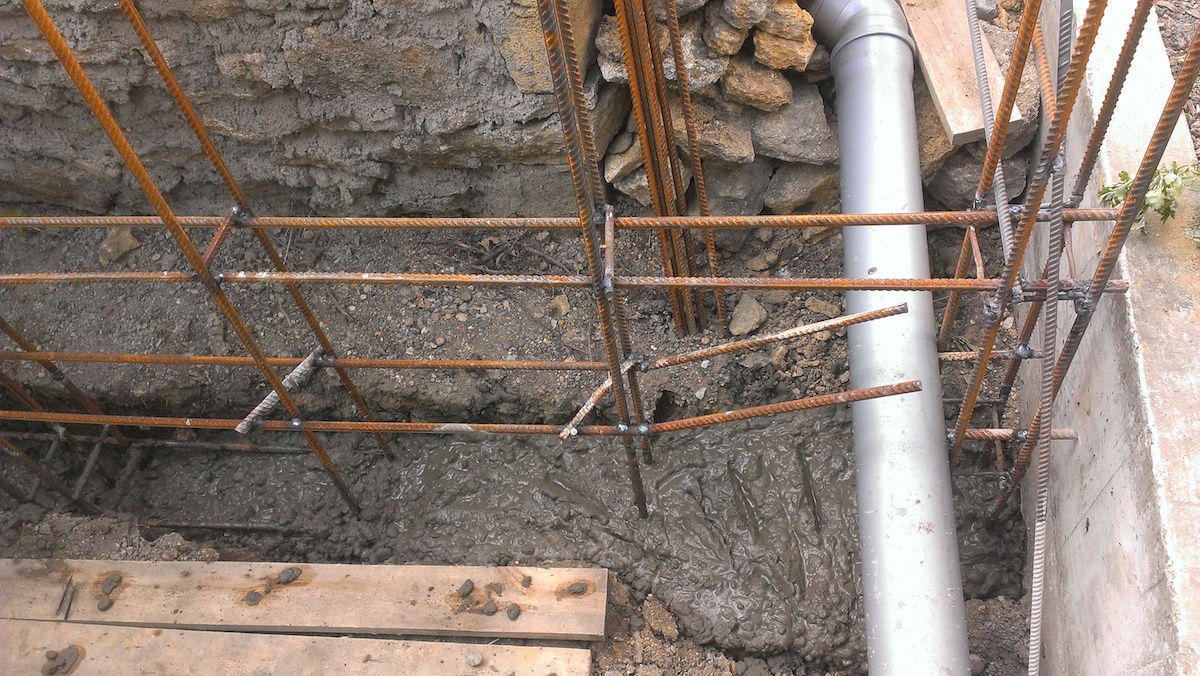

Как вязать арматуру в ленточном фундаменте

Для придания надежности ленточному фундаменту его следует армировать.Арматурные стержни будут различаться в зависимости от типа здания определенной толщины. Для фундамента под хозяйственные постройки будет достаточно диаметра 10 мм; для основания дома арматура должна быть толще.

Как вязать арматуру в ленточный фундамент

Необходимо

— стержни арматурные;
— проволока вязальная;
— инструменты в зависимости от выбранного метода.

Инструкции

Шаг 1

Связывание арматуры проволокой потребует труда квалифицированных рабочих, которые свяжут конструкцию из стержней с помощью плоскогубцев или специальных крючков.Прутья сращиваются внахлест, после чего стык перевязывается в трех местах стальной проволокой – по краям и посередине. Диаметр используемой для этого проволоки будет зависеть от диаметра используемой арматуры. Если для работы выбраны стержни с гладким профилем, придется дополнительно подгибать крючки – это несколько усложняет весь процесс.

Шаг 2

Если диаметр арматуры меньше тридцати двух миллиметров, ее необходимо соединить сваркой.Ручная сварка многим кажется предпочтительным методом, но и у нее есть недостатки — например, большие объемы работ, требующие либо времени, либо большого количества исполнителей. Кроме того, нельзя применять контактную сварку при диаметре арматуры более тридцати двух миллиметров. Есть и еще одно неудобство – стыки при сварке будут создавать большую жесткость всей конструкции, а при последующей эксплуатации может быть нарушена целостность свариваемых конструкций.

Шаг 3

Хорошим вариантом считается вязальный пистолет с проволокой — работа с автоматическим инструментом значительно снижает трудоемкость вязания. Процесс быстрый, качество работы хорошее. Вязальный пистолет работает от батареек. С ним необходимо использовать проволоку со сменных бобин. При этом арматура не должна лежать на дне фундамента – нужно использовать специальные держатели или подкладывать под штыри кирпичи. Их можно воткнуть прямо в землю.

Шаг 4

Перед началом работы все стержни, предназначенные для вязания армирующей сетки, должны быть надлежащим образом подготовлены. Штифты осматривают и очищают от грязи стальной щеткой или, при необходимости, слегка подгибают молотком. Элемент подается на предназначенное для него место, как следует фиксируется, выравнивается в нужном положении по проекту. После этого можно вязать суставы.

Особенности вязки арматуры для фундамента. Разновидности арматуры и инструкции по выполнению работ.Ленточная сборка фундамента

Монолитные основания зданий сооружаются с обязательным армированием. Необходимо повысить прочность конструкции фундамента. Важно сделать правильный подбор арматуры для фундамента и способ ее соединения.

Типы арматуры для фундамента

Виды арматуры для фундамента: Сделано деление на два класса. Для класса А-I характерно следующее:

применяется для фундаментов, не испытывающих растяжения;
имеет гладкую поверхность;
— круглое.

Применение гладкой и волнистой арматуры

Армирование арматуры такого класса предполагает установку вертикальных и поперечных стержней.

Характеристики арматуры класса А-III:

можно использовать для создания площадок, испытывающих растяжение;
поверхность арматуры снабжена ребрами, улучшающими сцепление бетона с ее поверхностью.

Примечание: Оптимальный размер арматуры для фундамента здания массой до 50 тонн — диаметр 6 мм (класс А-I), для более тяжелого здания — 8-10 мм (класс А-III).Такая арматура выпускается в бухтах или стержнях по 6,9 и 11,7 м.

В отдельный тип входят пластиковые фитинги для фундамента. Он имеет следующие преимущества.

Легкий вес, что немаловажно для межэтажных перекрытий.
Не боится коррозии.
Низкая теплопроводность: мостики холода не образуются.

Пластмассовые фитинги, соединенные вязкой проволокой или хомутами

Выбирая материалы для фундамента, следует учитывать недостатки пластиковой арматуры.

Низкое сопротивление растягивающим усилиям. Это снижает эффективность арматуры как элемента, скрепляющего бетон.
Нельзя использовать для возведения конструкций, эксплуатация которых предполагает высокотемпературный нагрев.
Нет возможности соединения арматуры сваркой.
Нет возможности придать стержням нужную форму: пластиковая арматура гнется на спецтехнике.
Ухудшение прочностных характеристик в процессе эксплуатации из-за разрушающего воздействия щелочной среды (содержащейся в цементном растворе).

Соединение пластиковой арматуры выполняется двумя способами:

с помощью обожженной вязальной проволоки, с помощью пистолета для вязки или пассатижей;
с помощью пластиковых хомутов.

Подвижная арматура

Арматура для фундамента должна быть смонтирована так, чтобы в результате получился каркас из нескольких ярусов горизонтальных стержней. Они связаны с вертикалью любым из следующих способов.

Пруток арматурный

Сборка арматуры для фундамента осуществляется специальной мягкой проволокой, которую нарезают на куски длиной около 20 см.Диаметр проволоки — 0,8 и 1,2 мм. Скручивание выполняется инструментами.

Плоскогубцы: сложенная вдвое проволока, скрученная в несколько оборотов сначала вручную, а затем плотно плоскостями.
Вязание крючком.
Траверс.
Использование хомутов: Для этого используются металлические или пластиковые хомуты. Их стягивают в месте пересечения горизонтальных и вертикальных стержней.
Вязальный пистолет: Метод предполагает использование дорогостоящего оборудования, что экономически выгодно при значительных объемах.

Использование вязального пистолета ускоряет монтаж арматурного каркаса

Важно: Применение метода соединения хомутами возможно, если строители не будут отходить от стержней при заливке опалубки бетоном. В противном случае конструкция Армопояса будет разрушена.

Отвертка для крепления арматуры

Ручная арматура: Общие правила

Использование крюка специальной формы – это простой и надежный способ, с помощью которого соединяется пластиковая и металлическая арматура для фундамента.Процесс предусматривает следующие действия.

Формирование петель для вязания крючком

Разрезанная пополам проволока.
Проволока оборачивается вокруг пересечения стержня.
Крючок вставляется в петлю, а другой конец проволоки обвязывается вокруг жала.
Поверните крючок, туго скрутите проволоку. Конец проволоки во время скручивания держите руками.
Крючок вынимается из петли, жилы проволоки убираются в сторону рамы.

Ступени установки компаундов вязких

При установке Прухова соблюдаются некоторые правила.

Однорядная арматура соединяется вангестом (см. схему). При этом длина спайки зависит от диаметра стержня (должно быть 30 диаметров).
Оптимальный размер квадрата в арматурном каркасе 250×250 мм.
Провод можно заменить пластиковыми хомутами.

Строительство армирующего каркаса

Способ скрутки имеет преимущество перед сваркой: монтаж арматуры занимает меньше времени.Ветки могут быть подключены при отсутствии возможности подключения к электросети.

Способы сопряжения фитингов

Перед подключением арматуры необходимо проверить правильность установки стержня. Их необходимо укладывать вертикально или горизонтально. Конструкция армирования основания состоит из нескольких (двух и более) горизонтальных ярусов, поддерживаемых вертикальными элементами. Для прочного соединения арматуры используют несколько типов узлов (показаны на схеме).

Соединение арматуры сваркой

Сварочная арматура позволяет быстро и надежно соединить ее в единую раму. Но этот метод, по сравнению с ручной вязкой, имеет ряд недостатков:

ухудшаются характеристики металла в арматурном каркасе, что сказывается на надежности основания и эксплуатации конструкции;
при сдвиге вибрации бетона, сварочное пространство может быть разрушено;
требуется специальное оборудование и навыки.

Сварная арматура

Правила расчета арматуры для фундамента

Расчет арматуры для фундамента необходим для определения количества материала и обеспечения прочности конструкции. При этом учитывается следующее.

Рифленая арматура, по сравнению с гладкой, обладает большей прочностью и устойчивостью к усилиям на изгиб. Это качество влияет на прочностные характеристики фундамента.
Стержни должны находиться на расстоянии 20-30 мм от стенок опалубки. Это предотвратит коррозию металла.
В многоярусном каркасе гладкие стержни располагаются вертикально, являясь опорой для каждого яруса.

Параметры для расчета арматуры

Важно: Конструкция арматурного каркаса зависит от размера и массы возводимого здания. Например, в основании одноэтажного дома стержни расположены на расстоянии 0.5 м друг от друга, а у двухэтажных она не должна превышать 0,3 м.

В конце статьи о том, как выполняется монтаж арматуры для фундамента – видео с разъяснениями некоторых нюансов.

Как связать усиленную пятку.

– АРНЕ И КАРЛОС

Мы показали вам, как сделать запоздалые каблуки, короткие каблуки и носки без каблука. На этой неделе на нашем канале все об усиленном пяточном щитке!

Получите выкройку носка с клапаном на пятке и ластовицей с инструкциями для усиленной пятки здесь.

Вот видео этой недели:

Пожалуйста, примите файлы cookie YouTube для воспроизведения видео на arnecarlos.com
Приняв это, вы получите доступ к контенту YouTube, услуги, предоставляемой третьей стороной.

Политика конфиденциальности YouTube

Если вы примете это уведомление, ваш выбор будет сохранен, и страница обновится.

Принять контент YouTube

Получите наш исчерпывающий путеводитель по 4 самым простым моделям носков в мире здесь:.

ДРУГИЕ НОВОСТИ:

Наша коллекция New Nordic Men’s для Rowan уже доступна. Посмотреть все узоры можно здесь.

В конце августа мы отправим наше официальное расписание турне в наш список рассылки. Единственный способ увидеть расписание — подписаться на наши обновления!

Вязание мечты Круиз из Сиднея в Новую Зеландию. Да!!! Мы рады сообщить, что возвращаемся в Австралию и посещаем Новую Зеландию в 2020 году.Присоединяйтесь к нам в этом удивительном 12-дневном и 11-дневном круизе по вязанию, который отправляется из Сиднея 27 марта 2020 года и посещает все удивительные достопримечательности Новой Зеландии! Дополнительную информацию можно найти здесь и здесь.

В нашем интернет-магазине вы найдете великолепные схемы для вязания

Предыдущий
Хини от ARNE & CARLOS в журнале Rowan Magazine 66

Следующий

Давайте поговорим о нашем туре по саду в США.
К.!
Как вязать арматуру фундамента

Применение арматуры в процессе вязки фундамента позволяет значительно улучшить его мощностные и прочностные характеристики. Существует несколько способов вязки арматуры, об их особенностях и как правильно вязать арматуру для фундамента мы рассмотрим далее.

Содержание:

Арматура для фундамента дома: особенности выбора и расчета

Прежде чем приступить к непосредственной вязке арматуры для фундамента, необходимо предварительно выбрать материалы для выполнения этого процесса.Именно от диаметра арматуры для фундамента напрямую зависит его прочность и жесткость каркаса.

Перед покупкой арматуры следует определить ее относительную прочность. Соотношение площади каркаса и фундамента 100% к 0,1%, то есть арматура составляет 0,001 часть фундамента.

Расчет армирования фундамента:

1. Например, планируется армировать фундамент, ширина которого 25 см, а высота 80 см.Для расчета площади армированного сечения достаточно 25 см х 80 см = 2000 квадратных сантиметров.

2. Полученное число нужно умножить на 0,001 и получится минимальный диаметр сечения арматуры в фундаменте 2000 х 0,001 = 2 см.

3. Используйте 30 см арматуры на пучок. Каждое соединение состоит из четырех пучков. Поэтому для определения количества арматуры следует рассчитать количество связок и умножить это значение на 30 см.

Применение вязки в процессе изготовления армированного каркаса для фундамента в первую очередь связано с тем, что такое соединение надежнее сварки. Швы, образующиеся при сварке арматуры, имеют свойство постепенно разрушаться, а значит, такой фундамент ненадежен, и через несколько десятков лет придет в негодность.

Технологический процесс вязки арматуры основан на соединении стержней арматуры таким образом, что они перекрещиваются, стягиваются и скручиваются с помощью плоскогубцев.

Возможен вариант использования специального пистолета, что значительно упрощает процесс завязывания. При выборе диаметра арматурных стержней следует исходить из следующих параметров:

количество этажей в здании;

массивность конструкции;

тип фундамента: мелкозаглубленный или глубокозаглубленный;

качество бетона и др.

Для изготовления арматуры на заводе используется специальное оборудование, благодаря которому конечный продукт отличается высоким качеством и длительным сроком службы..

По конструктивным особенностям поверхность арматуры бывает двух видов:

Для изготовления перфорированных арматурных стержней используется специальная форма, благодаря которой на их поверхности образуется гофрированное сечение в виде двух ребер, эти стержни отличаются наличием круглого сечения. Такая фурнитура более прочная и устойчивая к механическим повреждениям. Кроме того, арматура с рифленой поверхностью отличается более высоким сцеплением с бетоном, в процессе армирования фундамента. Для изготовления таких стержней используются различные виды стали, самые популярные варианты из которых 35 ГС и 25 ГС. В зависимости от класса армирования изменяются прочностные характеристики материала.

По отношению к толщине арматура также делится на классы, но диаметр этого материала в среднем составляет от 8-25 мм. Максимальная длина одного удилища – 120 см.

В процессе выбора арматуры для возведения фундамента следует отдавать предпочтение материалам, отличающимся:

наличие коррозионной стойкости;

отличные характеристики адгезии;

наличие пластика;

высокий уровень силовой усталости.

Арматура для ленточного фундамента выбирается из класса А 2. Возможны несколько вариантов маркировки данной арматуры:

А 300;

А 400;

А 800;

А 1000.

Поверхность этих стержней похожа на косичку, гофрированная. Эти особенности позволяют улучшить его сцепление с бетоном. Для обеспечения вертикального удержания арматуры рекомендуется использовать горячекатаную арматуру.Отличается гладкой поверхностью.

Оптимальный диаметр арматурных стержней для стандартных одно- и двухэтажных зданий составляет около 1-1,5 см. Диаметр вспомогательной арматуры должен быть не менее 0,5-1 см.

Обратите внимание, что в качестве основной части каркаса используется только рифленая арматура, а вспомогательная должна быть из гладкой арматуры.

Армирование фундамента: основные виды и их особенности

Композитная арматура фундамента представляет собой неметаллический материал, используемый в процессе армирования фундамента.Среди недостатков этого материала отмечают:

пониженное качество упругости, по сравнению со сталью, в четыре раза, поэтому данная арматура более устойчива к изгибу, а, следовательно, имеет меньшую возможность разрыва;

температурный диапазон использования не более 500 градусов, если температура нагрева выше, то арматура теряет свои технические характеристики;

не поддается сварке, хотя некоторые производители монтируют стальные наконечники на концах арматуры, что позволяет сваривать ее вместе.

Несмотря на это композитная арматура имеет большое количество преимуществ, среди которых следует выделить:

высокая прочность на растяжение;

легче стали в 8 раз;

дешевизна материала – еще одно его преимущество, так как стоимость композитной арматуры намного ниже, чем у металлической;

удобство и простота транспортировки, эта арматура достаточно легкая, поэтому проблем с ее доставкой на строительную площадку не возникает;

, так как при изготовлении композитной арматуры не используется металл, она устойчива к коррозии;

кроме того, арматура на основе композитов не способна проводить электричество и имеет низкую теплопроводность;

имеет длительный срок службы;

прост в установке.

Пластиковая арматура для фундамента – достаточно хороший вариант для устройства фундамента под небольшое здание. Кроме того, использование данного типа фурнитуры значительно сэкономит как денежные, так и временные ресурсы.

Композитная арматура, в свою очередь, делится на две категории:

арматура стеклопластиковая для фундамента;
Базальтовая арматура
.

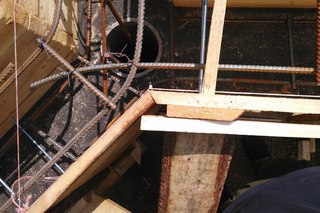

Схема армирования фундамента: армирование ленточного фундамента

Перед началом работы следует определиться с видом арматуры, используемой для вязки каркаса.Кроме того, под ленточный фундамент должен быть уже вырытый и подготовленный котлован. Опалубка также устанавливается перед обвязкой.

После подготовительных работ следует процесс установки вертикальных стержней, которые отличаются гладкой поверхностью. Диаметр таких стержней составляет около одного сантиметра. Интервал между ними 50-80 см. На этих стержнях вяжут два горизонтально расположенных пояса. Они создают основную часть каркаса и являются основным армирующим элементом..

Основное назначение этой конструкции – выдерживать общую нагрузку от здания, предотвращать растрескивание или деформацию бетона. В процессе монтажа ленточного фундамента необходимо обустроить ровно два горизонтальных пояса, однако в зависимости от нагрузки от здания их размеры и толщина подбираются индивидуально. Если максимальная ширина фундамента 40 см, то лучше выполнить двойное армирование, то есть использовать два стержня в нижней части и два в верхней для формирования пояса.

При более широком фундаменте необходимо использовать три стержня, один из которых располагается между двумя другими. Использование четырех стержней – достаточно редкий вариант, так как для формирования более жесткого и прочного каркаса достаточно выбрать арматуру большего диаметра, чем увеличивать количество стержней.

Определение высоты вертикальных стержней следует проводить исходя из непосредственной высоты самого фундамента. Соединение вертикальных стержней с горизонтальными производится таким образом, чтобы вертикальные стержни не выступали более чем на 10 см.Уделите особое внимание угловым частям. Так как они наиболее подвержены нагрузкам и сжатию. Если неправильно армировать угловые секции, то система потеряет прочность.

Поэтому стержни никогда не укладываются друг к другу под углом 90 градусов. Они изогнуты и объединены в поперечные ленты. Каждый из стержней укладывается с нахлестом в 25 см. Таким образом, каркас будет иметь высокую прочность и не прогнется под тяжестью бетона.

Для дополнительного армирования углов используется армирующая сетка, сечение ячеек которой 200х200 мм.Их установка осуществляется вверху и внизу фундамента, а соединение с вертикальными секциями осуществляется через каждые 50 см.

Установку арматурного каркаса следует производить на заранее подготовленную бетонную подушку, то есть дно котлована заливается бетоном на 6-8 см. Подушка помогает предотвратить контакт арматуры с землей, а значит, металл не будет подвергаться коррозии.

Как привязать арматуру к фундаменту вручную

В процессе вязки арматуры часто используется специальный инструмент, однако при его отсутствии этот процесс может осуществляться вручную.Для выполнения самостоятельной вязки арматуры вам понадобится проволока, диаметром около одного миллиметра, плоскогубцы или специальный крючок. Именно последнее приспособление поможет закрутить проволоку вокруг самой арматуры.

Возможна замена провода пластиковыми хомутами, однако в этом случае запрещается ходить по поверхности армированного каркаса при его заливке.

Инструкция по вязке арматуры металлической проволокой:

1. Отрежьте проволоку размером 30 см. Сложите его пополам.

2. Сначала намотайте проволоку по диагонали, наденьте на крючок.

3. Вставьте свободный конец проволоки в крючок.

4. Сначала поверните его по часовой стрелке, пока соединение не будет надежно зафиксировано. Не нужно пережимать провод, чтобы он случайно не оборвался.

Если вы планируете собирать каркас из арматуры для столбчатого типа фундамента, то возможно использование исключительно гладкого типа арматуры. Обратите внимание, что вязать такую арматуру намного сложнее, так как проволока постоянно соскальзывает.Для этих целей используется специальное оборудование – вязальный пистолет.

Для выполнения вязки арматуры в плитном фундаменте необходим силовой каркас. Для этих целей необходимо использовать стальную арматуру, диаметр которой 1,6 см. Именно она позволит армировать плитку как в верхней, так и в нижней части.

На нижней части плиты также рекомендуется использовать пластиковые компенсаторы, они помогут равномерно распределить всю нагрузку.Обратите внимание, что стержни должны выступать из каркаса в виде припусков, соединяющих стену и плиту между собой.

Как вязать арматуру на фундамент: способы и технология

Чтобы сделать крючок, которым вяжется арматура, достаточно использовать обычный ненужный электрод от сварки или гвоздь. Любой из этих материалов должен быть согнут в форме крючка. Надежнее – гвоздь, для его сгибания понадобится отвертка.

Для вязания арматуры вам потребуется расположить проволоку в перпендикулярном положении в два ряда.Зажмите его специальным приспособлением и начинайте вязать крючком или спицами с вязальным механизмом в виде пистолета.

Есть два варианта вязального пистолета:

Принцип их работы заключается в равномерном наматывании проволоки на арматуру. Однако стоимость этого пистолета слишком высока, поэтому они не применимы для одноразового использования.

Применение вязки, а не сварки арматуры, в первую очередь связано с тем, что при сварке изменяется качество стали и она становится более хрупкой.Ухудшаются прочностные характеристики конструкции. Для выполнения вязки арматуры необходимо иметь:
провод

– этот элемент является самым важным в данном процессе, так как от качества провода напрямую зависит прочность соединения; для вязания рекомендуется использовать отожженную проволоку круглого сечения и диаметром около 1 мм;

дополнительно понадобится крюк и пластиковые хомуты, учтите, что если используются пластиковые хомуты, то такой фундамент не допускается оставлять на зиму, так как пластик под воздействием мороза трескается;
Между поверхностью опалубки и арматурой необходимо проложить пластиковые бобышки
, основная функция этого элемента – создание защитного слоя, который не позволит металлу соприкасаться с грунтом.

Если вы планируете вязать арматуру на горизонтальной поверхности, на которой практически нет труднодоступных мест, то лучше всего использовать пистолет. Основное его преимущество – скорость выполнения работ. Также можно использовать магазинный крючок, однако со временем он имеет свойство ржаветь или ломаться.

Очень важным фактором, определяющим качество вязки арматуры, является одинаковая стяжка на каждом из участков каркаса. Таким образом, конструкция будет более устойчивой и не будет деформироваться под воздействием бетона, а затем и нагрузки от здания..

Видео по укреплению фундамента:

Как лучше спать ночью

Получайте солнечный свет каждое утро .
Если вы не ездите на работу, можно легко провести все утро внутри. Но воздействие солнечного света служит важной цели: оно останавливает выработку мелатонина, гормона, способствующего сну. «Большая часть мозгового тумана по утрам вызвана продолжающейся выработкой мелатонина», — сказал Майкл Бреус, клинический психолог и автор книги «Сила времени. «Когда солнечный свет попадает в ваши глаза, он посылает сигнал в ваш мозг, чтобы приказать мелатониновому крану выключить». Старайтесь получать как минимум 15 минут солнечного света каждое утро.

Превратите свою кровать в убежище .
Работа дома — иногда в постели — стерла многие границы между работой и сном. Но превращение вашего матраса в офис может заставить ваш мозг рассматривать кровать как место, которое вызывает у вас стресс и тревогу, что может привести к бессоннице.Вот почему эксперты по сну говорят, что вы должны зарезервировать свою кровать только для двух занятий. «Кровать предназначена для сна или секса», — сказал доктор Розен. «Если вы не делаете ни того, ни другого, тогда вставайте с постели. Если вы можете позволить себе роскошь уйти в другую комнату, то это еще лучше. Вы должны сломать ассоциацию бодрствования в постели».

Упражнения для лучшего сна .
Пандемия заставила людей сократить физическую активность. Но упражнения — это самый простой способ улучшить сон, — говорит доктор.Бреус. «Сон — это восстановление», — добавил он. «Если вам не от чего восстановиться, ваш сон не будет таким хорошим». По крайней мере, 29 исследований показали, что ежедневные физические упражнения, независимо от их типа и интенсивности, помогают людям быстрее заснуть и дольше спать, особенно людям среднего и старшего возраста. По данным Sleep Foundation, люди с хронической бессонницей могут заснуть примерно на 13 минут быстрее и получить до 20 дополнительных минут сна за ночь, начав заниматься физическими упражнениями.Одно предостережение: заканчивайте упражнения как минимум за четыре часа до сна, иначе они могут помешать вашему сну, подняв внутреннюю температуру тела, сказал доктор Бреус.

Отказ от кофеина в 14:00 .
Кофеин имеет период полураспада от шести до восьми часов и период четверти распада около 12 часов. Это означает, что если вы выпьете кофе в 16:00, «у вас все еще будет четверть кофеина, плавающего в вашем мозгу в 4:00», — сказал доктор Бреус. Отказаться от кофеина вечером — не проблема.Но в идеале вы должны держаться подальше от кофеина после 14:00. поэтому у вашего тела достаточно времени, чтобы усвоить и вывести большую часть его из вашей системы.

Следуйте правилу двух напитков .
Если вы пьете алкоголь, ограничьте себя двумя напитками вечером и остановитесь не менее чем за три часа до сна. Чередуйте каждый напиток со стаканом воды. Поскольку алкоголь является успокаивающим средством, некоторые люди выпивают стакан на ночь, чтобы быстрее заснуть. Но алкоголь подавляет быстрый сон и вызывает нарушения сна, что ухудшает общее качество сна.«Чем ближе вы пьете перед сном, тем хуже будет ваш сон», — сказал доктор Бреус.

Совет от Wirecutter о том, как улучшить сон

Вызов Wirecutter «Пять дней, чтобы лучше спать»

Проснуться в 3 часа ночи? Не смотрите на свой телефон

5 способов побороть беспокойство по поводу коронавируса, чтобы вы могли спать

Я пробовал виртуальный тренер по сну в течение недели.

No related posts.
