Как выбрать и установить насос для водяного теплого пола самостоятельно


Существуют несколько основных критериев, помогающих покупателю выбрать насос для водяного теплого пола. К ним относится: производительность и мощность оборудования. При выборе также следует обращать внимание на технические аспекты и параметры водяного контура, на которые планируется установить насос.

Обязательно ли нужен насос на тёплый пол

Особенностью системы обогрева «теплые полы» является использование труб небольшого диаметра. При укладке контура допускается множество изгибов, что влияет на беспрепятственную циркуляцию жидкости. Нагрев теплоносителя ограничен температурой 40°С.

Все эти факторы влияют на работу и эффективность обогрева. В результате любое нарушение приводит к выходу из строя водяного контура, появлению воздушных пробок. Поэтому тёплый пол водяной без насоса, это ошибочное решение, хотя некоторые хозяева и прибегают к нему, пытаясь сэкономить на комплектующих.

Установленный циркуляционный насос позволяет создать необходимое давление в системе отопления, обеспечить циркуляцию теплоносителя.

Установка насоса в систему тёплых полов обеспечивает решение самых распространенных проблем, связанных с эксплуатацией системы отопления. Но это становится возможным, только при условии грамотного подбора циркуляционного оборудования.

Без насоса, теплые водяные полы могут работать в следующих случаях: подсоединение к центральной системе отопления или горячего водоснабжения (полотенцесушитель). Некоторые газовые котлы сразу оборудованы для подключения нескольких водяных контуров отопления. При подключении устанавливать циркуляционное оборудование нет необходимости, так как оно уже встроено в корпус водогрейного оборудования.

Какие бывают насосы для водяного пола

Выбирая, какой насос выбрать, следует учесть, что, несмотря на просто огромный ассортимент самого разного оборудования, существует всего две основных разновидности:

Насос влажного типа

Особенностью конструкции является то, что ротор (движущаяся часть) имеет непосредственный контакт с теплоносителем.

Насосы сырого типа, это оптимальный вариант для отопления частного дома.

Производительности оборудования хватает исключительно для коротких контуров. Устройство не подходит для многоэтажных зданий с большой отапливаемой площадью.

Насос сухого типа

Ротор не имеет контакта с теплоносителем. В результате достигается высокий КПД (до 80%). Устройство насоса объясняет высокий уровень шума, создающийся при работе, что и является главным недостатком «сухой» конструкции.

Устанавливать оборудование с ротором сухого типа следует только в отдельных помещениях. Производительности установки достаточно, чтобы обеспечить необходимое давление в системе многоэтажного дома, поэтому устанавливать дополнительный циркуляционный насос на теплый водяной пол вряд ли понадобится.

Конечно, подбор насоса для водяного теплого пола не ограничивается только внутренним устройством оборудования. Производители предлагают установки, способные работать в полностью автоматическом режиме: самостоятельно менять скорость циркуляции теплоносителя, создавать большее давление в случае необходимости, запускать и останавливать работу устройства при возникновении аварийных ситуаций.

Блок управления насоса может иметь и простую конструкцию с механическим управлением. Продукция с механическим принципом контроля намного дешевле и, как правило, устанавливается в небольших частных помещениях.

Как правильно подобрать насос для пола

Следует обратить внимание на несколько критериев, гарантирующих, что выбор циркуляционного оборудования будет сделан, верно:

  • Производительность – указывается в кубометрах. Цифровое значение указывает, сколько м³ теплоносителя сможет перекачать насос в течение часа. Расчет мощности насоса для водяного теплого пола выполняется с помощью умножения общего объема теплоносителя в системе отопления на 3. В результате получится среднее значение производительности необходимое для поддержания соответствующего давления в водяном контуре.
  • Давление – для теплого водяного пола малого объема теплоносителя критерий давления практически неважен. Но если планируется отопление помещения больших размеров, подключение в одну сеть несколько участков отопления, тогда следует обратить внимание и на коэффициент рабочего давления.

    Произведя расчет производительности циркуляционного насоса, и подобрав подходящую модель, следует убедиться, что технические параметры устройства позволят поддерживать необходимое давление, независимо от количества изгибов и длины контура.
  • Потребление электроэнергии – современные модели снабжены модулем отключения насоса. Модуль позволяет автоматически регулировать работу устройства и отключать его при отсутствии запроса на нагрев в контролируемых зонах, что в несколько раз снижает потребление электроэнергии. Управление насосом контролируется встроенным программатором, имеющим функцию «ночного режима».
  • Скорость – обычные бытовые насосы имеют три рабочих скоростных режима. Так как существует очевидное влияние скорости насоса на обогрев водяных полов, следует подбирать оборудование с высокими показателями прохождения теплоносителя за минуту.
  • Остальные технические характеристики циркуляционных насосов для водяного пола. Обратить внимание следует на особенности эксплуатации конструкции. Производитель отдельно указывает на тип возможного теплоносителя, температуру и другие показатели.
    Немаловажным фактором, влияющим на выбор, является интенсивность шума во время работы. Малогабаритные циркуляционные насосы для водяного тёплого пола наименее шумные, экономичные и практически безотказные в работе.

Точный гидравлический расчет насоса сможет сделать только грамотный специалист, имеющий профильное образование. Поэтому при выборе оборудования для больших помещений или многоэтажного здания, лучше всего обратиться за профессиональной помощью.

Где лучше поставить насос

В обычных системах отопления циркуляционный насос ставится исключительно на обратку, непосредственно перед котлом. Но в случае с теплыми полами, этот вариант далеко не лучший.

Схема подключения насоса предусматривает монтаж насосного оборудования на подаче теплоносителя. Это обусловлено особенностью работы и эксплуатации водяного контура.

Нарушения герметичности резьбовых соединений, наличие перепадов в высоте трубы уложенной в пол, сбои в работе системы отопления – приводят к появлению воздушных пробок. Насос ставится на подачу, чтобы максимально предотвратить завоздушивание системы и при необходимости выдавить воздух.

{banner_downtext}
Остальные варианты подключения насоса, также имеют место. Но как показывает практика, если запустить насос, стоящий на подаче теплоносителя, можно достичь лучших результатов.

Почему завоздушивается насос

Причины завоздушивания как системы отопления, так и непосредственно самого насоса обычно заключаются в нарушении правил монтажа и эксплуатации оборудования. Некоторым домовладельцам приходится стравливать воздух по несколько раз в течение недели.

Что поможет избежать этого?

  1. Устранить воздушные пробки из водяного контура. Сделать это необходимо еще до включения нагрева теплоносителя для системы теплых полов.
  2. Установить сепараторы или воздушные клапаны.
  3. Время от времени проводить обслуживание станции. Сервис особенно необходим, если возросла потребляемая мощность насоса (отражается на расходе электроэнергии) или появились неотапливаемые зоны.
  4. Запрещается резко менять температурный режим и давление в системе.


В инструкции по эксплуатации приводится подробное описание, как можно самостоятельно удалить воздух, попавший в корпус насоса.

Водяные теплые полы не могут нормально работать без циркуляционного оборудования, за исключением, когда водяной контур подключается к уже работающей центральной системе теплоснабжения.

Насос для теплого пола: расчет, выбор, установка

Водяной подогрев пола — экономичная при эксплуатации система, но она сложна, трудоемка и дорога на процессе монтажа. Она состоит из большого количества компонентов, которые нужно связать и согласовать между собой.

Одним из элементов является насос для теплого пола. Это далеко не самая габаритная и не самая дорогая составная часть, но от правильности его выбора и установки зависит эффективность и работоспособность системы в целом.

Функции

Водяной теплый пол отличается от традиционной системы отопления тем, что длина контуров значительная — до 120 метров в максимуме, а диметр труб обычно небольшой 16-20 мм. В каждом контуре имеется множество поворотов. Потому становится ясным, что для нормальной работы обогрева понадобится принудительная циркуляция. И именно насос для водяного пола обеспечивает достаточную для нормальной температуры скорость движения теплоносителя по трубам. Более того, для поддержания стабильной температуры будет лучше, если насос будет иметь несколько скоростей. Такие устройства называют регулируемыми и их работой можно управлять вручную или использовать для этого автоматику.

Выбор насоса для теплого пола — довольно сложная и ответственная задача

Расчет параметров насоса

В системах отопления устанавливают циркуляционные насосы. Они не создают избыточного давления, а просто проталкивают теплоноситель с определенной скоростью. Так как потребность в тепле меняется в зависимости от погодных условий, то и скорость движения теплоносителя должна меняться. Потому лучше устанавливать регулируемые насосы  — трехскоростные.

Перед покупкой следует определиться с двумя основными параметрами: производительностью (расходом) и напором. Если теплоносителем будет выступать вода, рассчитывают  производительность насоса по следующей формуле:

Q = 0,86*Pн/(tпр.т — tобр.т)

  • Pн — мощность отопительного контура, кВт;
  • tобр.т — температура теплоносителя в обратке
  • tпр.т — температура подачи.

Если контуров несколько, определяете расход по каждому из них и складываете. Сумма расходов всех контуров и будет требуемой производительностью агрегата.

Разница температур в системах водяного отопления составляет обычно 5оС, мощность контура чаще всего зависит от отапливаемой площади, потому для упрощения побора насоса для водяного  теплого пола можно воспользоваться таблицей. Но нужно учесть, что при расчетах брались средние цифры для средней полосы России. Потому, если у вас дом имеет не лучшее утепление, или вы живете значительно севернее или южнее средней полосы, вам придется скорректировать результат (или посчитать самостоятельно). Вообще, этот параметр берут с запасом 15-20% на случай аномальных холодов.

Таблица определения производительности насоса в зависимости от отапливаемой площади

Вторая характеристика, по которой подбирают насос — это напор, который он может создавать. Напор необходим для преодоления гидравлического сопротивления труб, фитингов, других компонентов системы. Сопротивление системы зависит от материала трубы и ее диаметра. Значение гидравлического сопротивления трубы имеется в сопроводительных документах к ним  (можно воспользоваться усредненными данными). Также в расчет принимают увеличение сопротивления на вентиле (1,7), на арматуре и фитингах (1,2) и на смесительном узле (необходим при использовании высокотемпературного котла и коэффициент для него 1,3).

H= (П*L + ΣК) /(1000),

  • H — напор насоса;
  • П — гидравлическое сопротивление погонного метра трубы,
  • Па/м; L — длина труб наиболее протяженного контура, м;
  • К — коэффициент запаса мощности.

Для расчета требуемого напора в контуре паспортное гидравлическое сопротивление метра трубы умножают на длину контура. Получают значение в кПа (килопаскалях). Переводят это значение  в атмосферы (напор насосов измеряется в атмосферах) 100 кПа=0,1 атм. Найденное значение в зависимости от наличия арматуры и вентилей умножают на соответствующие коэффициенты. После всех операций вы нашли рабочую точку насоса.

По графической характеристике выбираете модель

Но расчет насоса для теплого пола еще не окончен. Теперь нужно выбрать модель. Для этого в каталоге понравившегося производителя находите характеристику насоса. Она представлена в виде графика. Подбираете модель так, чтобы найденная рабочая точка находилась в средней трети характеристики. Если устанавливать будете трехскоростной вариант, то подбирайте модель по второй скорости — так обеспечите оптимальный, а не на пределе, режим работы и ваш насос будет служить долго и обеспечит нормальную температуру даже в холодные дни.

Какой насос для теплого пола выбрать

Правильно рассчитать параметры — это еще не все. Нужно выбрать тип насоса, материал, из которого он изготовлен и фирму-производителя. Это ничуть не менее важно, чем верные характеристики.

Для бытового использования подходят два типа оборудования:

  • Насосы с мокрым ротором. Это устройства не самой большой мощности, но в большинстве случаев их производительности достаточно для обеспечения работоспособности теплого пола площадью до 400 м2. «Мокрым» ротор называется потому, что крыльчатка находится непосредственно в теплоносителе, соответственно, охлаждение и смазка происходят с его использованием. Это оборудование популярно потому, что тихо работает, потребляет мало электроэнергии и отличается высокой надежностью.

    Строение насоса с мокрым ротором

  • Агрегаты с сухим ротором отличаются повышенной мощностью. В этом случае ротор находится в отдельной герметичной емкости. Ему периодически требуется техническое обслуживание — чистка и смазка. Но такое оборудование в частных домовладениях может быть использовано, пожалуй, только для устройства фонтанов.

    Насосы с сухим ротором имеют повышенные мощности и соответствующие габариты

С выбором типа все просто: устанавливаем агрегат с мокрым ротором. Параметры рассчитали. Но есть еще и такие тонкости, как маркировка и размер (длина) насоса.

Как выглядит вживую насос с мокрым ротором, как «громко» он работает, посмотрите в видео.

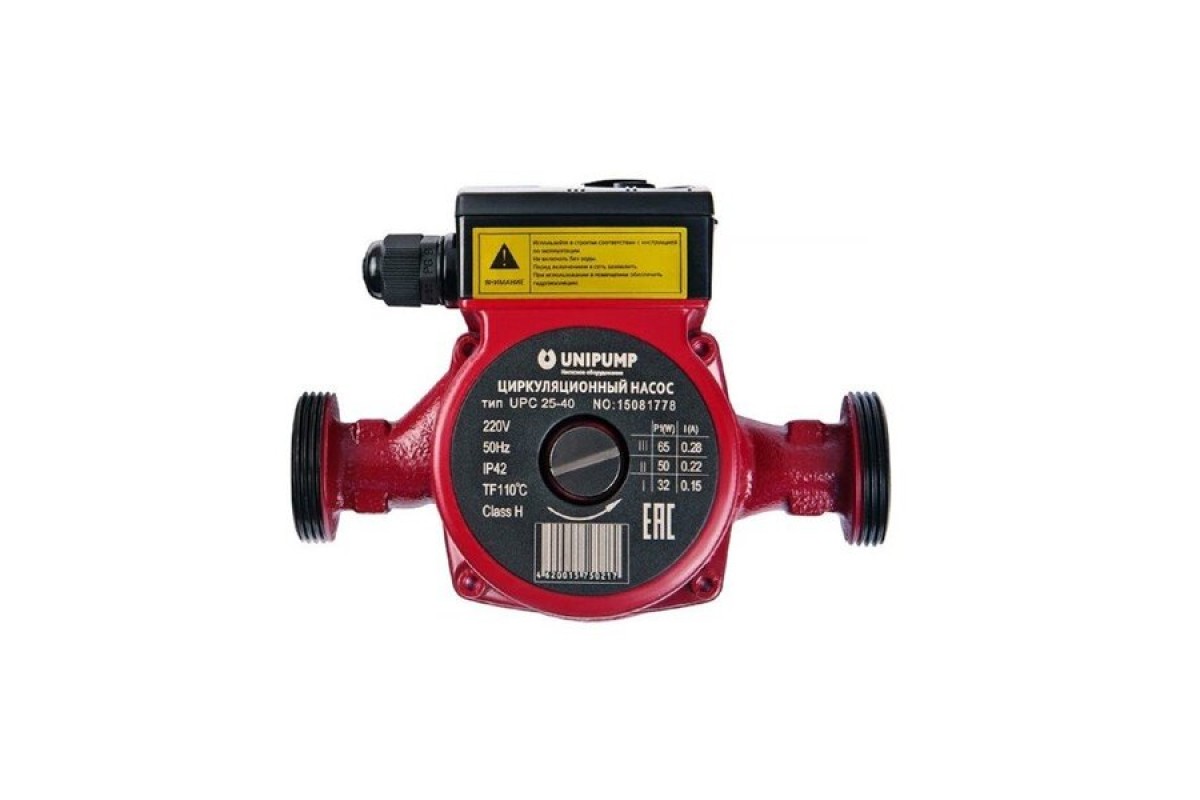

Маркировка и материал корпуса

Это две или три цифры типа: 25/40, 25/60-130 или 32/80 и т.п. Первая цифра — диаметры входных/выходных отверстий в миллиметрах. То есть в приведенной маркировке присоединительные размеры 25 мм и 32 мм. Вторая цифра — это высота подъема, которую обеспечивает данная модель. В приведенном примере это 4 метра, 6 метров и 8 метров. Если перевести  атмосферы, то это 0,4 атм, 0,6 атм, 0,8 атм. Третья цифра — монтажная длина, то есть размер всего устройства от одного конца, до другого. В нашем примере это 130 мм.

Расшифровка маркировки циркуляционных насосов

Теперь определимся с материалом корпуса. Если трубы выбраны правильно, то проблем быть не должно: система замкнутая и кислорода мало, так что ставить можно будет агрегат из любого материала. Но если вы не учли кислородопроницаемость и в системе этот активный окислитель присутствует, то чугунный корпус вашей системе противопоказан. Тогда ставьте с корпусом из нержавейки или из полимера.

Что касается фирм. Лучше всего брать оборудование европейских производителей. При выборе насоса для водяного теплого пола лучше не экономить: от того как стабильно работает этот элемент, зависит ваш комфорт и наличие тепла в доме. Выбирайте самые лучшие фирмы, с самой хорошей репутацией. Хорошо зарекомендовали себя немецкие кампании Grundfos и Wilo. Но в случае с Wilo нужно смотреть на страну, для которой изготовлена продукция: те, которые идут на рынок СНГ и Китая чаще выходят из строя. Так что будьте внимательными.

Особенности установки

Куда бы вы ни ставили циркулярный насос, его ротор должен быть направлен горизонтально. В принципе, вертикальная установка возможна, но тогда при выборе нужно учесть, что в таком варианте он будет терять порядка 30% мощности.

При монтаже в системе водяного пола насос чаще ставится в подающем трубопроводе, но уже после смесительного узла (тут температура будет для него нормальной). Хотя есть схемы, в которых он стоит в «обратке» или в байпасе подмеса. Некоторые схемы предусматривают наличие двух насосов. Так два автономных устройства рекомендуют устанавливать в двухэтажном доме: по одному на каждом уровне. Так легче регулировать напор в каждой из веток.

Чаще всего циркуляционный насос устанавливают в подающем трубопровода после группы помеса

При заполнении системы в ней обязательно будет присутствовать воздух. Его наличие может блокировать движение теплоносителя: образуется воздушная пробка. Не во всех коллекторах есть возможность спустить воздух. Потому во многих насосах имеется специальный выпускной вентиль. Это небольшой диск на лицевой панели, на котором имеется канавка. В канавку упираетесь отверткой и немного поворачиваете диск против часовой стрелки. Воздух начинает выходить (подставьте какую-то посуду, потому что постепенно с пузырьками воздуха начнет выходить вода). Когда вода пойдет сплошной струйкой без пузырьков, клапан перекрываете, повторно запускаете систему и еще раз пробуете выпустить воздух. Иногда, прежде чем весь воздух будет удален, требуется повторить процедуру несколько раз.

Есть еще одна особенность систем водяного теплого пола. Если вы не используете низкотемпературные источники (конденсационные газовые или электрические котлы), то перед подачей воды в трубы пола, в горячую воду от котла подмешивается охлажденная из «обратки». Все, конечно, можно собрать из отдельных элементов, но можно купить и насосно-смесительный узел (или насосную группу) в сборе. Они бывают разного состава и, соответственно, цены, но выполняют основную функцию: поддерживают заданную вами температуру воды на входе в коллекторный узел. Но в основе этой группы приборов лежит все тот же насос, и выбирать его нужно по параметрам, которые мы рассчитали выше.

Неисправности насосов и способы их исправления

Если в качестве теплоносителя используется обычная водопроводная вода, то на крыльчатке постепенно откладываются соли. Активизируется процесс, если температура воды превышает 55оС. Потому многие модели имеют встроенный терморегулятор и просто отключают устройство до тех пор, пока состояние воды не придет в норму.

Устанавливая насос для теплого пола помните, что его ротор должен быть направлен горизонтально

Но соли все равно понемногу скапливаются. Во время отопительного сезона, пока насос работает постоянно, особых проблем не возникает. Но вот при запуске системы после летнего перерыва часто насос «не качает». Он гудит, но никакого движения теплоносителя нет. Все потому, что соли закоксовали ротор, и он не может провернуться. Решить проблему можно, если вручную (отверткой или каким-то другим инструментом) провернуть крыльчатку несколько раз. Если вам удалось сдвинуть ротор, и крыльчатка сделала несколько оборотов, можно считать, что насос в рабочем состоянии. Устанавливаете его на место и включаете. Все должно работать.

Еще раз о том, почему нужно выбирать для отопления регулируемые насосы смотрите в этом видео.

Итоги

Насос для теплого водяного пола — важная составляющая, которая обеспечивает работоспособность всей системы. Потому так важно правильно рассчитать его производительность и напор. Если с расчетом возникли сложности, может есть смысл обратиться к профессионалам, так как покупка нового — недешевое удовольствие (вряд ли кто-то согласится поменять на другую модель потому что вы ошиблись в расчетах).

Как подобрать насос для теплого пола

Водяной обогрев пола предполагает большое количество труб с изгибами, которые создают преграды для свободного потока воды. Преодолевать эти преграды предназначен центробежный насос.

Проходя по трубам, вода теряет температуру, а значит давление в системе тоже падает, поэтому насос должен входить в отопительную группу. Включаться агрегат должен в момент понижения давления, после подогрева воды отключаться и быть способным работать на нескольких скоростях.

Принцип работы

Схема подключения насоса в системе теплый пол. (Для увеличения нажмите)

Водяной насос для теплого пола называют циркуляционным, потому как от его работы зависит циркуляция воды в системе отопления. Без насоса можно монтировать полы площадью максимум до 80 м².

При обустройстве полов большей площади длина выложенных труб увеличивается. Чтобы горячая вода достигала всех уголков пола, требуется принудительная циркуляция воды, которую создает водяной насос.

Конструкции центробежных агрегатов очень схожи. В основе насоса рабочее колесо, закреплено оно к приводному валу в корпусе рабочей камеры. У рабочей камеры два входа:

  • всасывающий;
  • нагнетательный.

Когда крыльчатка, приводимая в движение электродвигателем, вращается, происходит увеличение объема в зоне каждой из лопаток благодаря конструкции рабочей камеры. Создавшееся разряжение позволяет жидкости из приемного отделения перейти в рабочую камеру. Дальше вода с помощью вращающихся лопаток подается к выходному отверстию. А далее с помощью центробежной силы подается в нагнетающий канал.

Классификация

Есть агрегаты двух видов:
  1. Сухой тип – жидкость не контактирует с ротором двигателя, для изоляции используется резиновые кольца или манжеты. Мощный, с высоким КПД. Нейтрален к жесткости воды.
  2. Мокрый тип – моноблочная конструкция, ротор вращается в жидкости, которая служит в данном случае смазочным материалом. Работает бесшумно. Сохраняется рабочее состояние длительный период из-за минимального износа частей. В связи с малой мощностью, потребляет малое количество электроэнергии.

Классификация по скоростям:

  • односкоростные – работают с одним температурным режимом;
  • многоскоростные – скоростей больше двух, применимы для любых систем с разными температурами.

Для обустройства поверхности теплого пола идеальным может быть выбор трехскоростного типа. При прохождении воды по трубам уменьшается ее температура. Чем стабильнее скорость движения, тем равномерней происходит теплоотдача по всей поверхности.

Особенности корпуса

Насосы, используемые для обустройства теплого пола, обычно изготавливают простых и схожих конструкций.

Требования к конструкции следующие:

  1. На изготовление корпуса используются прочные материалы: сталь нержавеющая, литой чугун, бронза (универсальные), либо особой прочности пластик.
  2. На корпусе должны быть патрубки, чтобы подсоединять трубы.
  3. Идеально, если крыльчатка будет изготовлена из износостойкого материала.
  4. На корпусе должно быть приспособление для удаления воздуха из системы.

Рекомендации по выбору

Чтобы обеспечить нормальную циркуляцию горячей воды в системе, следует подбирать агрегаты, исходя из следующих рекомендаций:
  1. В водной среде содержится кислород, поэтому не стоит устанавливать помпу с чугунным корпусом.
  2. В водной среде достаточно большое содержание солей, которые могут оседать на роторе при температуре + 55°С и выше. Поэтому должен быть предусмотрен регулятор температуры, который отключит агрегат при определенном ее повышении, то есть работать как станция.
  3. Если отопительный котел со стандартной панелью управления, в этом случае подключают таймер.

[advice]Замечание специалиста: чтобы обустроить теплый пол в индивидуальном жилище, не требуются насосы большой мощности. С такой работой вполне справится насос мокрого типа. Работает он тихо, технического обслуживания не требует, имеет длительный срок эксплуатации, к тому же цена на данный агрегат невысокая.[/advice]

Лучшие из лучших

Отличное качество продемонстрировали марки Grundfos (датские агрегаты) и Wilo — немецкого производителя.

Продукция обеих марок широко представлена в Интернете. Когда произведен расчет всех параметров, не сложно сделать онлайн выбор.

Grundfos – наиболее популярная марка. При выборе этой марки надо рассчитать требуемую мощность, которая бывает от 25 до 245 Вт. Основное преимущество данных агрегатов: дополнительное оснащение автоматическими блоками управления.

Совсем не уступает по качеству помпы марки Wilo. Их устанавливают по следующим причинам:

  • обладают способностью поддерживать постоянную температуру воды;
  • способны работать непрерывно, бесшумны, малое потребление энергии.

При подборе циркуляционного насоса нужно точно рассчитать требуемую мощность агрегата. Калькуляцию производят по формуле: Q = N /(t2- t1).

В формуле указаны: Q – производительность; N – мощность котла; t2 – температура после котла; t1 – температура в трубах.

После сбора всей информации выбрать можно подходящую для конкретных условий помпу. Каждый вид агрегата сопровождается подробным описанием и маркировкой.

Важно учесть рекомендуемые правила установки агрегата. К примеру, Grundfos устанавливают только горизонтально.

Циркуляционный насос не должен создавать большое давление в трубах, реагируя на понижение температуры теплоносителя. После окончания монтажных работ требуется прокачать всю отопительную систему, стравить воздух. Выполнение правил установки обеспечивает длительность эксплуатации.

Смотрите видео, в котором подробно разъясняется, как подобрать циркуляционный насос для теплого пола:

Оцените статью: Поделитесь с друзьями!

как рассчитать, подобрать и установить

Для обустройства системы отопления «теплый пол» обычно применяют двухконтурные обогревательные котлы. Но, поскольку они предназначены, главным образом, для обогрева помещений путем установки там отопительных настенных нагревателей, то может потребоваться дополнительное оборудование – насос для теплого пола.

В каких случаях не обойтись без монтажа насоса

Практически все двухконтурные котлы оснащены циркуляционными насосами, которые обеспечивают устойчивую подачу теплоносителя с температурой до 60 °С. Поэтому при небольшой площади поверхности пола, нуждающейся в отоплении (до 40-50 м2) дополнительный насос или группа не нужны. Для остальных случаев его монтаж обязателен в силу следующих обстоятельств:

  • Трубопроводы теплого пола, зачастую, намного меньшего поперечного сечения, чем трубы отопительной системы, вследствие этого возникают теплопотери. В результате котел будет перегреваться, а для твердотопливных мини-моделей – расходоваться больше топлива.
  • Ряд отопительных котлов вообще не предусматривает низкотемпературный режим эксплуатации. Для настенных нагревателей это приемлемо, а для теплых полов – нет: многие группы покрытия, например, дубовый паркет, ламинат и т.д., высоких температур не переносят, и деформируются. Поэтому при расчете схемы теплого пола дополнительно появляется смесительный узел, снабжаемый термостатическим датчиком для регулировки температуры.
  • Если стены помещений дома возведены из одного материала и, следовательно, обладают одинаковыми показателями теплоемкости, то полы могут быть изготовлены из материалов с резко различными теплофизическими характеристиками. Например, в ванной комнате пол может быть выложен керамической плиткой, а в комнатах — быть наливным. Как следствие, требуемая температура для каждого отопительного контура будет различной. При расчетах следует также учитывать сколько зон дома, например, лестничные пролеты многоэтажных зданий, вообще не смогут быть обогреты теплыми полами.

Следует также учесть, что во многих случаях «заставить», чтобы одновременно и группа нагревателей, и теплый пол работали от одного отопительного котла не получится, поскольку эксплуатационные требования к этим системам слишком разнятся.

Расчет параметров и эксплуатационных характеристик оборудования

h3_2

При разработке схемы отопления теплого пола часто предусматривают монтаж двух дополнительных узлов: коллектор и смесительный узел. Первый узел нужен для обеспечения подачи теплоносителя раздельно до каждого отопительного контура, а второй узел регулирует температуру теплоносителя для прямой и обратной ветвей. Для дома в два и более этажей приходится предусматривать по циркуляционному насосу на каждый этаж либо применять установку сдвоенного агрегата.

Правильно подобрать агрегат следует с учетом следующих параметров:

  1. Требуемой подаче, которая, в свою очередь, зависит от того, сколько этажей в доме, какие длина и диаметр трубопроводов.
  2. Расходу, который определяется в зависимости от места монтажа котла.
  3. Суммарных значений гидросопротивления системы отопления, которые зависят от количества и конструкции узлов запорной и распределительной арматуры.
  4. Сколько градусов разницы должно быть между начальной и конечной температурами теплоносителя.

Большинство производителей данных изделий заявляют о невозможности применения в качестве теплоносителя бытовых антифризов, хотя при замкнутой системе обогрева и наличия двух автономных контуров у котла, это обстоятельство некритично. Наоборот, вода, где всегда присутствуют водорастворимые соли магния и железа, способствует образованию накипи.

Останавливаясь на варианте с бытовым антифризом, следует применять только составы на основе пропиленгликоля или глицерина, поскольку этиленгликолевые антифризы очень токсичны.

Типовая маркировка циркуляционного насоса, при помощи которого производится подключение системы теплого пола, включает в себя три числовых характеристики. Первое число указывает диаметр присоединительных трубопроводов в мм, второе устанавливает, сколько этажей может иметь дом и, следовательно допустимую высоту подъема теплоносителя в дм, третье определяет допустимую длину трубопроводов.

Для более точного выбора оптимальной модели агрегата необходимо сделать ряд расчетов.

Рассчитать минимально допустимую производительность. Для воды используется зависимость:

Q = 0,86*Pн*(tпр — tобр),

где:

Pн –мощность отопительного агрегата, кВт;

tпр – температура в прямом отопительном контуре, ° С;

tобр – температура в обратном отопительно м контуре, ° С.

С учетом форсмажорных ситуаций, значение фактической производительности по сравнению с результатами расчета увеличивают на 15-20%.

Сделать расчет требуемого напора:

Н = (П*L+Σk)/1000,

где:

Н – напор агрегата, кПа;

П – гидросопротивление погонного метра трубы;

L – длина трубопровода в наибольшем из отопительных контуров, м;

Σk – коэффициент запаса мощности, составляет 1,10-1,15.

Поскольку напор обычно задается в атмосферах, то напомним: 1000 кПа ≈ 1 атм. По расчетным данным нужно правильно сделать выбор параметров циркуляционного насоса.

Как выбрать производителя и модель насоса

Сравнивая расчетные показатели с фактическими, указанными на шильдике агрегата, нужно подобрать модель, характеристики которой соответствуют средней части его расчетных значений и объему отапливаемого дома. Тогда насос не будет перегреваться и при подключении обеспечит оптимальные условия для прокачки теплоносителя.

Выбор марки оборудования нужно сделать с учетом следующих обстоятельств:

  • Для помещений площадью до 300 м2 более правильно выбрать насос с узлом так называемого «мокрого» ротора, поскольку крыльчатка в таких агрегатах постоянно находится в теплоносителе, они работают тише и меньше изнашиваются;
  • Для домов имеющих три и более этажей, подходят циркуляционные водяные насосы с узлом «сухого» ротора — они мощнее, и потому при подключении обеспечат надежное функционирование системы теплого пола со значительной протяженностью трубопроводов. Повышенный шум от таких агрегатов нивелируется их монтажом в технических помещениях дома. Хороший вариант в таком случае – насосная группа либо сдвоенный насос;
  • При выборе материала корпуса учитывают, что бытовой антифриз не обладает ярко выраженными окислительными качествами, поэтому корпус насоса может быть чугунным. В остальных случаях, лучше приобретать агрегаты в корпусе из нержавеющей стали или из полимеров;
  • Модели, имеющие встроенный терморегулятор, обеспечивают предохранение рабочей крыльчатки от отложения на ее поверхности накипи от горячей воды;
  • Наиболее авторитетными производителями подобного оборудования считаются торговые марки Grundfos (Дания) и Wilo (Германия). Из более бюджетных вариантов можно упомянуть фирмы DAB (Польша) и Sprut (КНР).

Монтаж и эксплуатация

При установке и подключении водяных циркуляционных насосов следует помнить о следующем:

  1. Монтаж должен быть выполнен таким образом, чтобы рабочий вал располагался горизонтально, иначе фактическая мощность снижается на 25-30%.
  2. Для системы теплого пола, изделие целесообразно монтировать в обратной ветке, по схеме с байпасом. В противном случае может создаться разрежение теплоносителя на выходе из отопительного котла с его резким перегревом.
  3. Перед пуском водяного насоса из коллектора обязательно стравливают воздух.

Установка оборудования ведется в следующей последовательности: устанавливается байпас, до и после агрегата к линии присоединяются два крана Маевского, а перед насосом дополнительно – еще и очистной фильтр.

Наиболее часто встречающейся проблемой при эксплуатации рассмотренных изделий является их повторный запуск после длительного простоя. Дело в том, что во время работы в период предыдущего отопительного сезона, на подвижных частях водяного насоса откладывается значительное количество накипи. Провернуть крыльчатку можно и вручную, но лучше разобрать агрегат, извлечь ротор и тщательно очистить всю внутреннюю поверхность от отложившихся солей.

Насосы для теплых полов — расчет мощности, особенности, монтаж

Жидкостный подогрев пола представляет собой выгодную и надежную эксплуатационную систему. Одну из ключевых ролей в ней играет насос для теплого пола. От правильного выбора этого агрегата зависит работоспособность и эффективность всей конструкции в целом.

Как рассчитать мощность насоса для теплого пола?

Системы отопления, в большинстве случаев, работают в паре с циркуляционными насосами. Они не способны создавать избыточное давление и используются для проталкивания теплоносителя на определенной скорости. В связи с тем, что потребность в температуре может меняться в зависимости от погоды, то и в скорость движения теплоносителя необходимо вносить определенные коррективы. Из-за этого следует устанавливать трехскоростные насосы с возможностью регулировки.

Перед покупкой агрегата для теплых полов в квартире следует определиться с несколькими важными параметрами: напором и мощностью. Если роль теплоносителя будет играть вода, то для расчета мощности насоса используют такую формулу: Q=0,86*Ph(t пр.т-t обр.т), где:

  • Ph – это мощность отопительного контура;
  • t обр. т – температура воды в обратном направлении;
  • t пр.т – температура подачи.

Обычно разница в температурах системы жидкостного отопления составляет не более 5 °C.

На мощность контура влияет площадь отапливаемого помещения, поэтому чтобы было легче рассчитать мощность насосного оборудования следует воспользоваться таблицей:

До полученного результата следует прибавить еще 15 % на то случай, если в регионе будут аномальные холода.

Второй характеристикой мотора является создаваемый им напор. Он обязательно необходим для преодоления сопротивления фитингов, труб и других элементов трубопровода. В любом случае гидравлическое сопротивление трубы будет зависеть от материала, из которого она изготовлена. При расчете следует обратить внимание на сопротивление в области вентиля, фитингов и смесительного узла. Для расчета напора используют следующую формулу: H=(П*L+ƩK)/(1000), где:

  • H – это напор насоса:
  • П – гидравлическое сопротивление одного погонного метра трубопровода;
  • – длина наиболее протяженного контура трубопровода;
  • K – показатель запаса мощности.

При расчете напора необходимо умножить длину контура на сопротивление одного метра трубопровода. Полученное значение измеряется в кПа. В дальнейшем его нужно перевести в атмосферы, используя соотношение: 100 кПа=0,1 атм.

Как выбрать насос для теплого пола?

Перед тем, как подобрать насос для теплого пола, также следует определиться с рядом других факторов. Они имеют не меньшее значение, чем создаваемым насосом напор и его мощность. К этим факторам относится:

  • Потребление электроэнергии – некоторые современные насосы оборудованы устройством отключения агрегата. Это устройство автоматически регулирует работу прибора и отключает его тогда, когда это необходимо. Управление агрегатом осуществляется при помощи встроенного программатора, расположенного рядом с коллекторным узлом;
  • Скорость нагревания – обыкновенные насосы оборудуются трехходовым краном, который позволяет регулировать скорость циркуляции теплоносителя;
  • Тип теплоносителя – большинство насосов нагревают полы посредством воды, которая циркулирует по трубопроводу. Однако есть и такие приборы, для работы которых следует использовать специальные жидкости. Применение воды в таких устройствах только навредит им;
  • Наличие шума при работе насоса – современные приборы работают практически бесшумно, однако их стоимость достаточно высока. Тем не менее, именно такие устройства советуют покупать эксперты.

Подробно изучив каждый из этих факторов, вы сможете приобрести оборудование, которые не подведет вас в самый неподходящий момент.

Установка насоса на теплый пол – советы профессионалов

Насос необходимо монтировать между коллектором теплого пола и трехходовым клапаном. Только установив прибор таким образом, будет работать вся конструкция теплого пола. Если не придерживаться этого правила и установить агрегат между трехходовым клапаном и подключением к радиаторной сети, то узел смесителя будет не рабочим, и теплый пол функционировать не будет.

Крепить агрегат нужно за фланцы посредством накидных гаек. Обычно они поставляются в комплекте с прибором. Если подводка сделана правильно и были выдержаны нужные расстояния, то проблем с монтажом насоса возникнуть не должно.

В любом случае перед установкой прибора необходимо изучить схему подключения. При этом следует обращать внимание на маркировку прибора и способы его фиксации:

В конструкции теплых полов краны монтируются на входе в узел смесителя и на каждом коллекторном контуре. Потеря теплоносителя из насосного смесительного узла не считается критичной. Многие специалисты советуют устанавливать перед насосом фильтр, который не даст твердым частицам из теплоносителя просочиться внутрь конструкции насоса.

Очень важно грамотно составить электрическую схему. При включении насоса в действие приходит и система отопления теплых полов. Насос функционирует постоянно до тех пор, пока работает подогрев полов.


Насос может запускаться автоматически – по команде термостата и датчиков, расположенных на теплом полу. Зачастую также применяется схема, когда за управление насосом отвечает аварийное реле отключения. В таких случаях при подаче слишком горячего теплоносителя цепь размыкается.

Какой насос нужен для теплого пола?

Чтобы обеспечить работу смесительного узла, который понижает температуру теплоносителя для теплого пола, необходим дополнительный циркуляционный насос. Которым в основном и обеспечивается движение теплоносителя по контурам (петлям) отопительного трубопровода.

В том случае, когда температура теплоносителя формируется не смесительным узлом, а как-то иначе (РТЛ-регулировка, котлом, солнечным коллектором, внешним смесителем), то насос в контуре теплого пола скорее всего не понадобиться, достаточно будет и общего в отопительной системе.

Но чаще всего теплые полы создаются со своим нососно-смесительным узлом.

Какой насос подойдет

В смесительном узле теплых полов применяется обычный циркуляционный насос, который пригоден и для радиаторной системы отопления.

Эти агрегаты отличаются малой мощностью, небольшим напором и небольшим расходом жидкости. Соответственно и потребляемая мощность незначительна (40 – 150 Вт), шум при работе почти отсутствует.

Все циркуляционные насосы для бытовой отопительной системы (в т.ч. и для теплых полов) обозначаются парой цифр, например, — 25/40.

Где первая 25 — диаметр резьбы подключения в мм (иначе — 1 дюйм). Дюймовое подключение — наиболее ходовое в быту для главных магистралей, такой же диаметр резьбы, например, у коллекторов для теплого пола….

Вторая цифра означает напор в дм. т.е. 40 — 4 метра водяного столба, или 0,4 атм.

Маркировка 25/60 означает уже более мощную модель – дающий напор в 6 метров.

Напор и мощность

Требуемые характеристики насоса и его марка должны быть определены в проекте на теплый пол исходя из теплопотерь, площади, количества контуров, марки труб, диаметра труб, длины петель, разницы температур…

Но приобретение проекта, или даже проведение простых расчетов, для многих не желательные затраты времени, денег и сил.

Многие желают знать «здесь и сейчас немедленно», — какой насос выбрать для теплого пола.

Но вопрос не сложный, — предстоит выбрать всего лишь между 25/40 и 25/60 (для больших площадей лучше поставить два и более «маленьких» насосно-смесительных узлов), — других подходящих вариантов просто трудно найти.

Если брать радиаторную систему, то в силу ее простоты выбор насоса упрощается. До площади дома до 160 м кв. потянет и 25/40. В пределах 160 — 250 – м кв., – 25/60 и т.д.

«Детская болезнь домашних монтажников» — установить циркуляционные насос «с запасом на всякий случай». Там, где достаточно 20, ставят 80, — получают очень существенный перерасход электроэнергии, шум в радиаторах и трубах…

С выбором насоса для теплого пола дело обстоит почти также просто. Хоть здесь больше разнообразия в исходных данных – длина контуров может меняться существенно от 20м до 140м, запросы по разности температур подачи и обратки могут быть разными, больше влияет утепленность самого пола и др.

Для минимализации разности температур между подачей и обраткой требует установить более производительный насос.

Руководствуясь опытом создания теплых полов можно сказать, что производительность насоса для достаточного обогрева «среднеутепленного здания» в климате средней полосы должна быть примерно следующей.

Т.е. – для площади в 100 м кв. частного дома в средней полосе потребуется насос с производительностью от 1,5 м куб. в час.

Например, используется 7 контуров отопления, если расход делится примерно поровну, тогда он составляет немногим более 0,2 м куб в час в каждом контуре.

В табличке приведены примерные данные по падению напора в контурах теплого пола с использованием трубы 16 мм.

Вероятно, положены петли с длиной 70 – 80 м. Расход в каждом контуре около 3 литров в минуту (0,18 куб/час), соответственно максимальный напор согласно таблицы — около 2 м в. ст.

Следовательно, для 100м кв. этой «среднеохлаждаемой» площади нам нужен насос, который бы давал расход в 1,5 м куб при напоре в 2 метра водяного столба.

Рассмотрим графики характеристик циркуляционых насосов Грундфос (Grundfos) под названием Солар.

Видим, что «самый младший» насос 25/40 способен выдать расход 1,7 м куб./час при напоре в 2 метра. Это он сделает на второй скорости, потребляя 50 Вт час.

Выбираем насос 25/40 для теплого пола до 100 м кв. (7 контуров по 12 — 13 м кв.) Свыше 120 м кв. – соответственно 25/50 до площади 160 м кв.

По примерным прикидкам, мы выбрали подходящий насос для теплого пола.
А что скажет производитель? Вот официальная таблица рекомендаций от Grundfos.

Варианты выбора, современные насосы

При использовании современных моделей ALPHA, важно учитывать, что режимы «пропорциональное давление» и «AUTOADAPT» просто не подходят к теплому полу, — устанавливайте подходящий режим.

Если теплопотерь больше или дом (теплый пол) плохо утеплен, соответственно значение площади теплого пола, при которой нужно переходить с одного насоса на другой, смещается в меньшую сторону… Ключевую роль в этом играет степень утепленности самого теплого пола.
Как утеплить теплый пол правильно
Но более точные значения можно получить только теплотехническим расчетом и расчетом теплого пола…. которые многие считают просто излишними…

Особенность конструкции насоса и установки

Циркуляционные насосы должны устанавливаться так, чтобы ось ротора находилась в горизонтальном положении. Неважно какая буде подводка труб к насосу — горизонтальная, вертикальная, под углом — ротор должен быть горизонтальным.

В насосе может быть отверстие, закрытое пробкой — для выпуска воздуха.

Из типичных поломок циркуляционных насосов можно выделить засорение отложениями. За теплый сезон, когда насос стоит, из воды выпадают соли, ими могут быть прихвачен вал ротора. Из-за небольшой мощности насос в таком состоянии может не запуститься.

Не включается циркуляционный насос, — что делать?
Остается только закрыть подводящие краны, открыть пробку и провернуть крыльчатку, после чего насос, как правило, работает.

Как правильно установить насос теплого пола

Насос устанавливается между трехходовым клапаном и коллектором теплого пола. Только в этом случае будет работать вся система теплого пола.

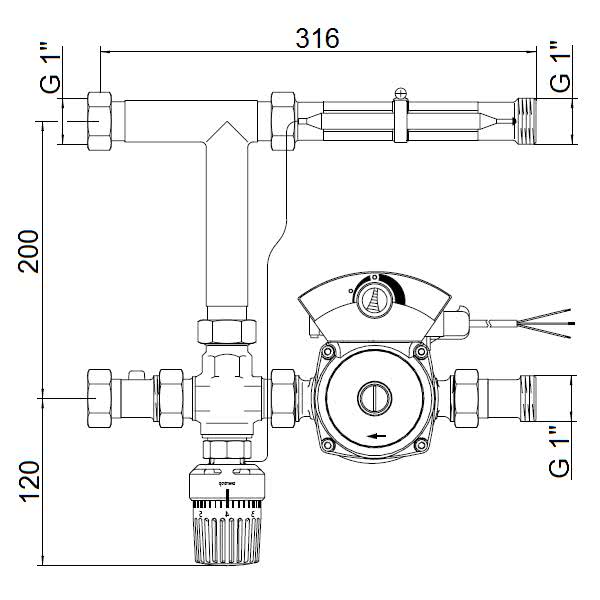

Смесительный узел для теплого пола – конструкция

Если установить насос между подключением к радиаторной сети и трехходовым клапаном, то смесительный узел окажется не функциональным, теплый пол работать не будет.

Насос крепится за фланцы с помощью накидных гаек, которые обычно идут в комплекте. Установка насоса обычно проблем не вызывает, если подводка выполнена правильно, с выдержкой нужных расстояний.

Обратите внимание на маркировку насоса и его закрепление в фирменном оборудовании для теплого пола для небольшого дома.

В системе обогреваемых полов краны устанавливаются на входе в смесительный узел и на каждом контуре коллектора. Слив теплоносителя из насосно-смесительного узла, при замене его оборудования не критичен. Но полезно перед насосом, как и в радиаторной системе установить фильтр.

Также важно правильно смонтировать электрическую схему. Включением насоса запускается и отопление теплыми полами. Он работает постоянно, пока работает обогрев полов.

Он может включаться автоматикой, — по командам термостатов в комнате и датчиков в теплом полу. Также не редка схема, когда насосом дополнительно управляет аварийное реле отключения, — при превышении температуры на подающем коллекторе, цепь размыкается.
Еще информация — как выбрать трубопровод для отапливаемого водяного пола

Насос теплого пола – выбор и установка

Чтобы обеспечить работу смесительного узла, который понижает температуру теплоносителя для теплого пола, необходим дополнительный циркуляционный насос. Которым в основном и обеспечивается движение теплоносителя по контурам (петлям) отопительного трубопровода.

В том случае, когда температура теплоносителя формируется не смесительным узлом, а как-то иначе (РТЛ-регулировка, котлом, солнечным коллектором, внешним смесителем), то насос в контуре теплого пола скорее всего не понадобиться, достаточно будет и общего в отопительной системе.

Но чаще всего теплые полы создаются со своим нососно-смесительным узлом.

Какой подойдет

В смесительном узле теплых полов применяется обычный циркуляционный насос, который пригоден и для радиаторной системы отопления.

Эти агрегаты отличаются малой мощностью, небольшим напором и небольшим расходом жидкости. Соответственно и потребляемая мощность незначительна (40 – 150 Вт), шум при работе почти отсутствует.

Все циркуляционные насосы для бытовой отопительной системы (в т.ч. и для теплых полов) обозначаются парой цифр, например, — 25/40.

Где первая 25 — диаметр резьбы подключения в мм (иначе — 1 дюйм). Дюймовое подключение — наиболее ходовое в быту для главных магистралей, такой же диаметр резьбы, например, у коллекторов для теплого пола….

Вторая цифра означает напор в дм. т.е. 40 — 4 метра водяного столба, или 0,4 атм.

Маркировка 25/60 означает уже более мощную модель – дающий напор в 6 метров.

Напор и мощность

Требуемые характеристики насоса и его марка должны быть определены в проекте на теплый пол исходя из теплопотерь, площади, количества контуров, марки труб, диаметра труб, длины петель, разницы температу.

Но приобретение проекта, или даже проведение простых расчетов, для многих не желательные затраты времени, денег и сил.

Выбор лишь между 25/40 и 25/60 (для больших площадей лучше поставить два и более «маленьких» насосно-смесительных узлов), — других подходящих вариантов просто трудно найти.

Если брать радиаторную систему, то в силу ее простоты выбор насосной группы упрощается. До площади дома до 160 м кв. потянет и 25/40. В пределах 160 — 250 – м кв., – 25/60 и т.д.

«Детская болезнь домашних монтажников» — установить циркуляционные насос «с запасом на всякий случай». Там, где достаточно 20, ставят 80, — получают очень существенный перерасход электроэнергии, шум в радиаторах и трубах…

С выбором насоса для теплого пола дело обстоит почти также просто. Хоть здесь больше разнообразия в исходных данных – длина контуров может меняться существенно от 20м до 140м, запросы по разности температур подачи и обратки могут быть разными, больше влияет утепленность самого пола и др.

Для минимализации разности температур между подачей и обраткой требует установить более производительный насос.

Какой должен быть расход и напор

Руководствуясь опытом создания теплых полов можно сказать, что производительность насоса для достаточного обогрева «среднеутепленного здания» в климате средней полосы должна быть примерно следующей.

Т.е. – для площади в 100 м кв. частного дома в средней полосе потребуется насосная группа с производительностью от 1,5 м куб. в час.

Например, используется 7 контуров отопления, если расход делится примерно поровну, тогда он составляет немногим более 0,2 м куб в час в каждом контуре.

В табличке приведены примерные данные по падению напора в контурах теплого пола с использованием трубы 16 мм.

Вероятно, положены петли с длиной 70 – 80 м. Расход в каждом контуре около 3 литров в минуту (0,18 куб/час), соответственно максимальный напор согласно таблицы — около 2 м в. ст.

Следовательно, для 100м кв. этой «среднеохлаждаемой» площади нам нужен насос, который бы давал расход в 1,5 м куб при напоре в 2 метра водяного столба.

Подбор по характеристикам

Рассмотрим графики характеристик циркуляционых насосов Грундфос (Grundfos) под названием Солар.

Видим, что «самый младший» насос 25/40 способен выдать расход 1,7 м куб./час при напоре в 2 метра. Это он сделает на второй скорости, потребляя 50 Вт час.

Выбираем 25/40 для теплого пола до 100 м кв. (7 контуров по 12 — 13 м кв.) Свыше 120 м кв. – соответственно 25/50 до площади 160 м кв.

По примерным прикидкам, мы выбрали подходящий насос для теплого пола.
А что скажет производитель? Вот официальная таблица рекомендаций от Grundfos.

Современные варианты для выбора

При использовании современных моделей ALPHA, важно учитывать, что режимы «пропорциональное давление» и «AUTOADAPT» просто не подходят к теплому полу, — устанавливайте подходящий режим.

Если теплопотерь больше или дом (теплый пол) плохо утеплен, соответственно значение площади теплого пола, при которой нужно переходить с одного насоса на другой, смещается в меньшую сторон. Ключевую роль в этом играет степень утепленности самого теплого пола.

Но более точные значения можно получить только теплотехническим расчетом и расчетом теплого пола.

Особенность конструкции и установки

Циркуляционные насосы должны устанавливаться так, чтобы ось ротора находилась в горизонтальном положении. Неважно какая буде подводка труб к насосу — горизонтальная, вертикальная, под углом — ротор должен быть горизонтальным.

В насосе может быть отверстие, закрытое пробкой — для выпуска воздуха.

Из типичных поломок циркуляционных насосов можно выделить засорение отложениями. За теплый сезон, когда насос стоит, из воды выпадают соли, ими могут быть прихвачен вал ротора. Из-за небольшой мощности насос в таком состоянии может не запуститься.

Не включается циркуляционный насос, — что делать?
Остается только закрыть подводящие краны, открыть пробку и провернуть крыльчатку, после чего насос, как правило, работает.

Как правильно установить

Насос устанавливается между трехходовым клапаном и коллектором теплого пола. Только в этом случае будет работать вся система теплого пола.

Если установить насос между подключением к радиаторной сети и трехходовым клапаном, то смесительный узел окажется не функциональным, теплый пол работать не будет.

Насос крепится за фланцы с помощью накидных гаек, которые обычно идут в комплекте. Установка насоса обычно проблем не вызывает, если подводка выполнена правильно, с выдержкой нужных расстояний.

Схемы монтажа

Обратите внимание на маркировку насоса и его закрепление в фирменном оборудовании для теплого пола для небольшого дома.

В системе обогреваемых полов краны устанавливаются на входе в смесительный узел и на каждом контуре коллектора. Слив теплоносителя из насосно-смесительного узла, при замене его оборудования не критичен. Но полезно перед насосом, как и в радиаторной системе установить фильтр.

Также важно правильно смонтировать электрическую схему. Включением насоса запускается и отопление теплыми полами. Он работает постоянно, пока работает обогрев полов.

Он может включаться автоматикой, — по командам термостатов в комнате и датчиков в теплом полу. Также не редка схема, когда насосом дополнительно управляет аварийное реле отключения, — при превышении температуры на подающем коллекторе, цепь размыкается.

Предыдущая Теплый полЧто такое сервопривод и как его подключить к теплому полу

Теплые полы для многих из нас сегодня перестали быть чем-то далеким и недостижимым. Благодаря массе информационной литературы, практическому использованию стало возможным оборудовать подобные системы отопления своими руками. Тем более сфера использования греющих полов значительно расширилась. Не только частные дома и коттеджи оборудуются теплыми полами. Даже при всех своих конструктивных недостатках городские квартиры сегодня можно оснастить греющими полами. Главное, как осуществить монтаж и как подбирать необходимое оборудование, расходные материалы.

Для теплого пола имеет решающее значение наличие дополнительного оборудования, с помощью которого греющий отопительный контур функционирует по назначению. Ключевым элементом в конструкции любого автономного отопления является циркуляционный насос, для теплого пола – это «сердце отопительной системы». Значимость этого прибора трудно переоценить, тем более, если подробно изучить схему работы теплых полов.

Принцип действия циркуляционного насоса в системе отопления «теплый пол»

Название устройства, циркуляционный насос, говорит само за себя. За счет работы ротора с крыльчаткой, подвижной и вращающейся части прибора, обеспечивается циркуляция жидкого теплоносителя в трубопроводе. Здесь уместно напомнить, что для центральной системы отопления или магистрали ГВС, наличие циркуляционного агрегата не обязательно. Благодаря централизованной подаче, в системе создается необходимо рабочее давление, обеспечивающее достаточно интенсивный поток теплоносителя в трубопроводах.

На заметку: циркуляционные насосы для централизованных систем отопления имеют не один, а несколько установок (насосных станций), с помощью которых горячий теплоноситель сначала распространяется до отапливаемых объектов, а уже потом, расходится непосредственно к потребителям.

Насосы, используемые для отопительных систем, могут работать как с котловой водой, так и с другими жидкими средами, использующиеся в качестве теплоносителя. Однако прибор, который представляет собой насос, рассчитанный для водяного теплого пола, работает только на воде. Следует об этом помнить.

Устанавливается агрегат сразу за трехходовым клапаном, который осуществляет подмес прохладной воды в систему. Для теплого пола требуется подбор насоса, который будет отвечать соответствующим параметрам всего автономного отопления. Агрегат, установленный в системе, должен вытягивать получаемую в результате подмеса жидкость для последующей подачи в коллектор. За счет того, что крыльчатка оснащена лопастями, во время вращения ротора внутри рабочей полости создается зона низкого давления. В результате вращения ротора с крыльчаткой, входящая в тело прибора жидкость под действием законов физики, продолжает дальше, только уже интенсивнее с увеличенной скоростью.

Вместе с предохранительным клапаном, байпасом и расширительным блоком насос составляет единый комплекс оборудования – насосно-смесительный узел. В результате работы насосной группы в петлях водяных контуров создается оптимальное рабочее давление, благодаря которому вода поступает в каждый отопительный водяной контур с нужной скоростью и интенсивностью.

Особенности конструкции прибора

По своей конструкции насос внешне напоминает улитку. Небольшой герметичный корпус имеет два патрубка – входной и выходной. В герметичном корпусе установлен электродвигатель который вращает ротор с крыльчаткой. Электронасос работает от домашней электросети напряжением 220В.

Конструктивно все агрегаты, используемые при работе с гидравлическими системами, делятся на два типа:

  • тип оборудования с сухим ротором;
  • оборудование влажного типа.

Прежде чем приступать к монтажу греющих полов и к подбору соответствующего оборудования, следует разобраться в нюансах обоих типов насосного оборудования.

Первый тип «с сухим ротором» — это прибор, основная работа которого выполняется сухим ротором без непосредственного контакта с водной средой. В данном типе ротор находится в герметическом положении и защищен от проникновения жидкости уплотнительным кольцом (сальником). Основная черта насосов этого типа — высокий КПД. Некоторые модели имеют КПД до 85%. Однако для сухих моделей характерным является большая шумность во время работы.

На заметку: оборудование с сухим ротором имеют значительные размеры, в сравнении с моделями влажного типа. Такие приборы чаще используются для обеспечения работы отопительных систем в многоквартирных домах, или на производстве.

Для оборудования влажного типа отличительной особенностью является расположение ротора. Вращающаяся часть насоса непосредственно контактирует с водной средой. В изоляции находится только статор электромотора.

Здесь надо сказать, что при контакте с жидкостью происходит естественная смазка всех деталей вращающей группы. За счет этого сводится к минимуму шум, работающего двигателя, значительно увеличиваются сроки эксплуатации приборов.

Коэффициент полезного действия в мокрых насосах уступает аналогам с сухим ротором. Некоторые модели имеют КПД до 65-70%, а основная масса механизмов для теплых полов имеют КПД еще ниже. Но в данном случае приборы имеют и свои преимущества. Небольшие размеры, низкий шумовой порог. Такой насос удобен для теплого пола, идеально подходит для бытового применения, тем более что мокрые агрегаты не нуждаются в обслуживании.

На что обращать внимание при выборе оборудования

Для того, что бы напольное отопление было эффективным, необходимо перед монтажом сделать определенные теплые расчеты. Потребуются точные данные и параметры работы практически всех элементов отопления. Не стоит сбрасывать со счетом и циркуляционный насос. К выбору модели и типа этого агрегата надо отнестись со всей серьезности.

На заметку: оборудовать теплый пол без насоса можно, если вы планируете отапливать таким способом небольшое помещение. К примеру, ванную комнату или детскую, помещения, где невелика отапливаемая площадь, принято подключать к системе ГВС или к батареям центрального отопления. Один водяной контур небольшой длины вполне справится с этой задачей, тем более что давление в системе достаточное, что бы теплоноситель расходился по водяной петле.

Во всех остальных случаях без насоса не обойтись. Как подобрать насос, если у вас большое количество водяных греющих труб, большая длина водяных контуров. Все это накладывает на систему отопления дополнительную нагрузку. Без принудительной циркуляции, без узла подмеса, такое отопление будет неработоспособна.

  • Циркуляционный насос должен соответствовать техническим параметрам системы;
  • Вам должна быть точно известна площадь отапливаемого помещения;
  • Вероятность тепловых потерь в отопительном контуре.

Производительность

Выбрать насос вам поможет правильно представление о его производительности – одной из самых важных характеристик. Следует рассчитать максимальную производительность агрегата, которая потребуется для создания достаточного напора и постоянной циркуляции воды в системе. Этот параметр определяется в м3 за час работы насоса. По правилам термодинамики насос должен в среднем прогонять через себя объем воды в 3 раза превышающий объем теплоносителя, залитого в систему отопления.

Соответственно, чем больше отопительных контуров, тем больше должна быть производительность агрегата. Поэтому при выборе модели агрегата следует ориентироваться на технику, имеющую запас мощности в 10-20%. Благодаря существующему зазору в мощности, вы сохраните оборудование, обеспечив ему длительные сроки эксплуатации.

Важно! В зимний период для нормальной работы отопительной системы «теплый пол» потребуется больший напор теплоносителя в системе. Насос большой мощности решит эту проблему безболезненно

Площадь отапливаемого помещения так же учитывается при выборе оборудования. Чем больше дом, тем большей мощности необходимо ставить циркуляционный насос. Как правило, в домах, где отапливается множество комнат, ставятся не один, а несколько насосно-смесительных станций.

Следующим параметром, на который обращают вниманию при покупке насоса – это напор. Каждый агрегат обладает своей производительностью, а, следовательно, и определенной величиной напора. Для того, что бы теплоноситель нормально преодолевал все петли и изгибы водяных контуров, требуется довольно сильный напор. От величины напора, зависит интенсивность подачи теплоносителя в систему. Хороший и мощный насос обеспечит нормальную циркуляцию воды в отопительном контуре, достигая самых отдаленных участков отапливаемого помещения, не теряя при этом своих расчетных характеристик.

Расчет производительности циркуляционного насоса для теплых полов

При проведении расчетов важно получить минимальную мощность, которой будет достаточно для работы системы отопления. Используем для расчетов формулу:

G =Q Х 0,86/Δt, где

G — производительность системы в л/ч;

Q — тепловая энергия системы (Вт).

0,86 — коэффициент преобразования Ккал/ч;

Δt — разница параметров температуры воды в связке подача-обратка (°C).

Обычно для теплых полов берутся модели насосов, которые имеют производительность в 2,5 м3/ч при напоре 6 м. Это для среднестатистического теплого пола, в котором имеется стандартное количество водяных контуров (2-4 контура). Однако если у вас планируется обогрев жилого дома в полном объеме, такой мощности насоса для теплого пола будет не достаточно, по той причине, что расход теплоносителя будет значительным и потребуется больший напор. Для этой цели определяются реальные потери рабочего давления в трубопроводе греющих полов, делается тепловой и гидравлический расчет.

Подобные расчеты можно попытаться сделать самостоятельно или обратиться для выполнения такой работы к услугам специалистов. Последний вариант будет предпочтительнее, так как допущенные ошибки в данных расчетах могут обернуться для вас неприятностями.

Вывод

Для использования в быту для оснащения теплых полов насосно-смесительной станцией, лучше ориентироваться на регулируемые модели насосов. С таким прибором вы можете легко управлять напором теплоносителя практически в любой отопительной системе с различным количеством водяных отапливаемых контуров.

Не следует сбрасывать со счетов размеры прибора и способы монтажа. Компактные по размерам насосы удобны в эксплуатации, легко монтируются. Насосы монтируются вместе с другими смесительными приборами, представляя собой единый насосно-смесительный модуль.

Насос для горячей воды: назначение, виды, правила монтажа

Аппараты, обеспечивающие подачу горячей воды называются циркуляционными насосами для ГВС. Предотвращают застаивания воды в трубопроводе. Обеспечивают достаточный напор в водоразборных точках (кранах, душе).

НАЗНАЧЕНИЕ НАСОСОВ ГВС

Аппараты предназначены для подачи воды в системах водоснабжения. Вспомогательной функцией агрегатов является предотвращение заболеваний населения. При температуре воды до пятидесяти градусов и низким уровнем циркуляции размножаются бактерии вида легионелла. При температуре жидкости шестьдесят градусов и ее циркуляции бактерии гибнут. Аппарат, разгоняя жидкость, предотвращает развитие и размножение этих микроорганизмов. Жидкость не остывает и не застаивается, значит, является безопасной для использования жильцами. А жильцы наслаждаются достаточным напором в кранах своего жилища.

Насос ГВС BWZ от фабрики DAB

Устройства регулируют процесс работы водоснабжения, подбирая индивидуальный режим для времени суток и года. Благодаря функции регулировки, аппараты делают водосистемы энергоэффективными. Механизмы гвс поддерживают постоянную температуру жидкости за счет смешивания остывшей воды с горячей. Вода в кран подается сразу и нужной температурой.

ВИДЫ ПОМП ДЛЯ ГВС

По типу ротора аппараты делятся на сухой тип ротора и мокрый.

Сухой отличается большим уровнем коэффициента полезного действия – семьдесят процентов. Уровень шума выше, чем у мокрого типа помп. Чтоб повысить комфортность использования, необходимо размещать аппарат в отдельном помещении. Возможность размещения есть не у всех пользователей.

Мокрый ротор работает тихо, коэффициент полезного действия сорок пять процентов. Срок эксплуатации достигает пятнадцати лет. Не требует технического обслуживания.

Способности циркуляции и рециркуляции:

  • циркуляционные аппараты отличаются увеличением скорости движения жидкости. У таких устройств отсутствует фильтр для очистки жидкости;
  • аппараты для рециркуляции горячей воды применяется для увеличения скорости жидкости и повторного ее использования. Рециркуляционный насос для горячей воды снабжен очистным фильтром. Насос для рециркуляции обеспечивает подачу горячей воды от нагревателя к крану;
  • гибридные механизмы используются в целях циркуляции и рециркуляции жидкости. Снабжается фильтром очистки.

По размещению относительно магистрали:

  • работающие в горизонтальном положении;
  • работающие в вертикальном положении.

ОТЛИЧИЯ АППАРАТОВ ГВС ОТ УСТРОЙСТВ ДЛЯ ОТОПЛЕНИЯ

Конструкция обоих видов насосов схожи, но есть и отличия

По температурному режиму:

  • устройства гвс, эксплуатируются при температуре жидкости до шестидесяти градусов;
  • устройства отопления, работают с температурой жидкости до ста сорока градусов.

Производительность:

Материал изготовления:

  • латунь-материал корпуса для станций горячей воды;
  • чугун-материал для станций отопительных.

Виды аппаратов, подходящих для гвс:

  • дренажные насосы эксплуатируются при загрязнении источника жидкости. Накачивают воду с размерами частиц до 1 см. Дренажный механизм может быть погружного и поверхностного вида;
  • насосы повышения давления горячей воды циркуляционные увеличивают давление в трубопроводе. Насос для повышения давления монтируется без фундамента. Небольшие габариты, бесшумность и экономное электропотребление-преимущество аппаратов. Насос для повышения давления-центробежный аппарат имеющий две-три скорости рабочего режима. Насос повышающий эксплуатируется в чистой воде.

ПРАВИЛА ВЫБОРА АППАРАТОВ ДЛЯ ГВС

Выбирая насос для горячего водоснабжения, учитывают условия эксплуатации, конструкцию и требования к характеристикам водоснабжения.

По конструктивным особенностям насосы для горячей воды делятся на сухой и мокрый ротор.

Преимущества и недостатки видов роторов:

  • рабочее колесо мокрых типов расположено в водяной среде. В качестве смазки и охлаждающего агента используют горячую воду. Эксплуатационный период устройств составляет пятнадцать лет. Отсутствие шумовых эффектов при эксплуатации-еще одно преимущество механизмов. Аппараты такого типа по ценовой политике более выгодные, чем сухие. Не требуют технического обслуживания и редко выходят из строя. Коэффициент полезного действия ниже, чем у сухих устройств и составляет сорок пять процентов. Устанавливать устройство можно только горизонтально;
  • аппараты сухого типа при эксплуатации не контактируют с жидкостью. Эта особенность негативно сказывается на эксплуатационной способности механизмов. Отсутствие смазки и охлаждения вызывают частые поломки. Для предотвращения поломок помпа подвергается частому техническому обслуживанию и укомплектованию конструкции вентилятором. Преимущество механизмов в коэффициенте полезного действия семьдесят процентов.

Выбор по характеристикам:

Имя производителя:

существует большое количество производителей насосов, обеспечивающих напором горячее водоснабжение. Но не все производители изготавливают качественные аппараты.

Основной критерий выбора аппарата по производителю-проверенное годами имя.

Список зарекомендовавших себя производителей:

  • Wilo: производитель, специализирующийся на изготовлении помп. Модель Стар-Z создает напор в кране и душе;
  • Grundfos занимается производством помп разных видов и моделей. Модель UP применяется для водоснабжения и отопительной системы(сдвоенная модель). Аппарат снабжен мокрым ротором. Ротор мокрого типа обеспечивает высокий срок службы без технического обслуживания. Вид ротора обеспечивает бесшумность работы устройство, при этом коэффициент полезного действия 45 процентов. Циркуляция жидкости снижает потери температуры;
  • немецкий производитель Vortex отличается ремонтопригодностью и высоко производительностью. Модель БМ152 выделяется небольшими габаритами, высокой производительностью и бесшумной работой;
  • модель Espa РА 1С с мокрым ротором монтируется в вертикальном положении. Перекачивает холодную и горячую воду. Температурный режим рабочей жидкости до ста двадцати градусов Цельсия.

НАСОС РЕЦИРКУЛЯЦИИ ГВС WILO STAR-Z NOVA (ВИДЕО)

МОНТАЖ НАСОСОВ ДЛЯ ГОРЯЧЕЙ ВОДЫ

Схема монтажа представлена на примере циркуляционного агрегата.

Для обеспечения точек достаточным давлением аппарат устанавливают на трубу прямой подачи.

Этапы монтажа:

При монтаже соблюдают такие правила:

  • устройства мокрого вида монтируются в горизонтальном положении;
  • для комфортного использования мощность насоса подбирается соответственно потребностям системы;

ПРАВИЛА ЗАПУСКА

  • трубопровод заполняется водой и создается давление;
  • воздух с насоса стравливается с помощью винта;
  • бойлер или котел включается;
  • устройство включается. Контролируется процесс;
  • после эксплуатации в течение четырех-пяти минут, воздух спускается с отключенного устройства.

Для продуктивности системы и простоты ремонта и демонтажа, насос монтируется в отведенной трубе. При ремонте водопровод будет полноценно функционировать.

Для предотвращения поломок соблюдают правила эксплуатации:

Насосы ГВС VORTEX с шаровым двигателем

  • запрещается использовать насос в сухую;
  • для предотвращения деформации лопастей, перед запуском, насос наполняется жидкостью;
  • насос используется с соблюдением температурного режима;
  • центробежный насос для горячей воды не может эксплуатироваться в отопительных системах ввиду недостаточной мощности.

Соблюдая правила эксплуатации, насос для горячей воды прослужит без поломок и технического обслуживания на протяжении пяти-десяти лет.

Все большее число домовладельцев для отопления применяют системы теплого водяного отопления. Это не очень сложное инженерное сооружение, поэтому перед началом работ надо выполнить расчет насоса для теплого пола.

Такой расчет можно выполнить своими силам или воспользоваться онлайн-калькулятором. Они обычно располагаются на сайтах компаний, которые занимаются монтажом таких отопительных систем.

Данные необходимые для правильного расчета насоса

Принцип работы типовой отопительной системы замкнутого типа довольно прост.

Котельное оборудование нагревает теплоноситель, который проходит через отопительные приборы, отдавая тепловую энергию в окружающее пространство. Если при сооружении будет использована естественная циркуляция теплоносителя, то придется укладывать трубопровод под определенным углом к горизонту. Это позволит рабочей жидкости перемещаться самостоятельно.

Но при таком способе невозможно обеспечить достаточно высокую скорость передвижения теплоносителя из-за чего он возвращается в котел сильно охлажденным и это вынуждает его работать непрерывно с предельной нагрузкой. В связи с этим теплый пол без насоса, схема подключения которого находится на сайтах компаний, может доставлять определенные трудности в эксплуатации.

Для того чтобы увеличить скорость потока, используют циркуляционные насосы. Их использование позволяет добиться разницы температуры на входе и выходе из линии трубопровода в несколько градусов. Соответственно, котел перестает работать с полной нагрузкой, так снижаются затраты на энергию.

Конструктивно насос состоит из: корпуса, для изготовления которого применяют медные и нержавеющие сплавы; электрического двигателя; рабочего колеса (крыльчатки). При его вращении появляется центробежная сила. В итоге на выходе из корпуса формируется требуемый набор, и рабочая жидкость подается в трубопровод.

Существует два типа насосов — сухие и мокрые. Они отличаются друг от друга строением ротора. В конструкции мокрого колеса расположено непосредственно в рабочей среде, но электрическая часть узла надежно герметизирована в металлическом стакане, разделяющем статор и ротор.

Но такой тип агрегатов не стоит устанавливать для перекачивания горячей воды, с течением времени соли, растворенные в воде, забьют собой микронные зазоры между ротором и статором, в результате чего двигатель перестанет функционировать.

В двигателе сухого типа рабочее колесо также погружено в рабочую среду, но при этом элемент полностью от нее изолирован. Следует отметить, что устройства последнего типа отличаются высокой производительностью.

Домовладелец должен понимать, что расчет циркуляционного насоса для теплого пола, это довольно сложное дело и будет лучше, если его выполнят специалисты теплотехники. Кстати, после проведения расчетов будет ясна и схема подключения насоса теплого пола.

Как правило, в загородных домах применяют отопительные системы двух типов – с принудительной подачей теплоносителя и естественной. Первый тип обеспечивает циркуляционный насос. Его задача заключается в обеспечении подачи теплоносителя с заданной скоростью. Для проведения расчетов циркуляционного насоса потребуются следующие данные:

  1. Объем теплоносителя, который должен прокачиваться через трубопроводную систему за определенный отрезок времени, то есть в м.куб./ч.
  2. Объем тепла, необходимый для обогрева помещения – этот параметр называют тепловой мощностью, ее измеряют в Вт.

При выполнении расчета необходимо учесть разницу температуры в трубопроводе, то есть в трубе выходящей из нагревательного прибора и той, через которую она подаётся обратно. Для длинных трубопроводов разница может составлять до 20 град, если в отопительной системе использованы короткие контуры, такое значение составляет 10 град. Если обогревание теплого пола выполняют с небольшой площадью, то температурный перепад принимают равным 5 градусам.

Нельзя забывать и о типе теплоносителя. Если в трубопровод залита вода, то при расчете принимают коэффициент теплоемкости, он составляет 1,163. Если в системе применяют антифриз, то этот коэффициент имеет другое значение и его определяют по специальной литературе.

Кроме названных данных, при выполнении расчетов потребуются следующие данные:

  1. Вид строительных материалов, использованных при возведении здания.
  2. Площадь обогреваемого помещения.
  3. Будет ли использовано дополнительное нагревательное оборудование.

Количество контуров

При укладке теплого пола применяют цельную трубу. Наличие соединений повышает вероятность повреждения трубы по стыку, а это приводит к дополнительным затратам на ремонт и восстановление отопительной системы.

То есть домовладелец должен знать общую длину теплового контура. По сути, это самый простой расчет, но для его проведения потребуется подготовить детальную схему помещения с указанием всех линий и расстоянием между ними.

Для проведения подобного расчета применяют несколько методик:

  1. По средней величине. На один квадратный метр пола монтируют 5 п. м. трубы. То есть, требуется перемножить площадь помещения на 5.
  2. По размеру среднего шага. Для этого необходимо площадь помещения умножить на среднюю величину шага в метрах и к полученному значению добавить 10% на углы и повороты. Если у стены дистанция между линиями составляет 100 мм, то в центре он составляет 300 мм. То есть средний шаг будет равен 200 мм.
  3. Можно использовать размер ширины помещения. Ее требуется перемножить на число шагов и добавить длину комнаты на повороты. Такой метод расчета применяют при монтаже пола змейкой.

Следует обратить внимание на то, что оптимальная длина трубопроводной системы составляет 80 – 120 п.м. То есть при таких параметрах теплоноситель прогреет помещение, и при этом не остынет до той температуры, при которой произойдёт падение давление в системе. Если расчетная длина будет больше этой величины, то имеет смысл смонтировать второй контур подачи тепла.

Гидравлическое сопротивление трубы

Сопротивление перемещения потока теплоносителя, которое оказывает трубопроводная система, называют гидравлическим. Его оценивают как объем утерянной тепловой энергии, израсходованной на силы трения.

Любая трубопроводная конструкция состоит не только из прямых отрезков, но и поворотов, ответвлений и пр., для их формирования применяют различные соединительные устройства. Все это приводит к появлению гидравлического сопротивления. Оно зависит и от материала, использованного для производства трубопровода.

Проведение соответствующих расчетов позволит снизить тепловые потери и, таким образом, избежать ненужных затрат энергии. Гидравлический расчет проводят для достижения следующих целей:

  1. Расчета потерь давления на отрезках отопительной системы.
  2. Вычисления оптимального размера трубопровода, при это необходимо учитывать рекомендованную скорость движения потока.
  3. Вычисления тепловых потерь и размера минимального сопротивления давления в трубопроводной системе.
  4. Правильной сборки параллельно размещенных линий и установленной арматуры.

В ходе движения по закрытому контуру поток должен преодолевать определенное сопротивление. С его увеличением должна быть повышена мощность насоса.

На самом деле нет смысла приобретать оборудование большой мощности, так как вырастут энергозатраты. Если она будет недостаточной, то насос не сможет обеспечить требуемое давление, а это приведет к росту тепловых потерь.

Маркировка насоса

Для правильного подбора насосного оборудования, который предназначен для обеспечения принудительного движения теплового носителя, требуется разбираться в его технических характеристиках. Еще необходимо понимать, какая информация зашифрована в его маркировке.

На деле требуется обращать внимание на два ключевых свойства- напор и производительность (расход).

Напором называют сопротивление, создаваемое системой, преодолеваемое агрегатом. Для измерения этой характеристики применяют метры водяного столба. По большей части предельное давление задано верхней точкой трубопровода, по которому происходит перемещение теплоносителя.

Производительность говорит о том, какое количество теплоносителя возможно передать по трубопроводу за определённое количество времени. Производительность измеряют в куб.м в час.

На шильдике, который закреплен на корпусе насоса, указываются следующие данные:

  • присоединительные размеры;
  • напор;
  • Производительность;
  • Длина насоса.

Длина насоса

При расчете длины трубопровода необходимо учитывать строительную длину насоса, то есть расстояние между торцами насоса. Если в расчете будет совершена ошибка или указан слишком короткий размер, то придется слишком сильно натягивать трубы. Это чревато повреждением рукава.

Пример расчета насоса

Исходя из того, что на один кв. м потребуется уложить пять погонных метров рукава – в помещении на 50 кв. м потребуется уложить 250 п. м рукава, плюс 37 метров запаса на повороты. Так как типовая поставка составляет 120 метров, придется устанавливать три отрезка, два по 120 метров и один на 37 м.

На 50 м.кв.(1 контур)

При использовании придется устанавливать один циркуляционный насос. Его производительность должна быть определена по выражению

Q = 0,86*Pн/(tпр.т — tобр.т, где

Pн — мощность отопительного контура, кВт,

tобр.т — температура теплоносителя в линии обратной подачи,

tпр.т — температура в линии прямой подачи.

На 50 м.кв. (2 контура)

В системе, где проложены два контура, придется проводить расчет по каждому из насосов по той же формуле, что приведена в предыдущем разделе

ВАЖНО! ПОДКЛЮЧЕНИЕ МОЖЕТ БЫТЬ ПРОВЕДЕНО ТОЛЬКО ПОСЛЕ ТОГО, КАК СМОНТИРОВАНА КОЛЛЕКТОРНАЯ ГРУППА ДЛЯ ТЕПЛОГО ПОЛА С НАСОСОМ.

В каких случаях можно обойтись без насоса

Перемещение теплоносителя в контуре может происходить благодаря законам физики. То есть, нагретая рабочая жидкость поднимается вверх, а охлажденная опускается вниз. Таким образом происходит нагрев помещения, так работает теплый пол без насоса от котла.

Больше всего такие системы применяют в загородных домах или на дачах. Это обусловлено тем, что в пригородных условиях электроснабжение не всегда отличается стабильностью или его нет вообще. Поэтому не всегда целесообразно использовать оборудование с принудительной циркуляцией.

На интернет-ресурсах компаний, которые заняты установкой подобного оборудования, можно найти схему подключения насоса для теплого пола.

«Как подобрать насос для теплого пола?» – Яндекс.Кью

http://ЕЦИС.РФ — «Единый Центр Инженерных Систем» считает, что лучший ответ дал сайт: teplodom1.ru.

КАК ПОДОБРАТЬ НАСОС ДЛЯ ТЕПЛОГО ПОЛА?
Чтобы обеспечить работу смесительного узла, который понижает температуру теплоносителя для теплого пола, необходим дополнительный циркуляционный насос. Которым в основном и обеспечивается движение теплоносителя по контурам (петлям) отопительного трубопровода.
В том случае, когда температура теплоносителя формируется не смесительным узлом, а как-то иначе (РТЛ-регулировка, котлом, солнечным коллектором, внешним смесителем), то насос в контуре теплого пола скорее всего не понадобиться, достаточно будет и общего в отопительной системе.
Но чаще всего теплые полы создаются со своим нососно-смесительным узлом.

КАКОЙ НАСОС ПОДОЙДЕТ?
В смесительном узле теплых полов применяется обычный циркуляционный насос, который пригоден и для радиаторной системы отопления.
Эти агрегаты отличаются малой мощностью, небольшим напором и небольшим расходом жидкости. Соответственно и потребляемая мощность незначительна (40 – 150 Вт), шум при работе почти отсутствует.
Все циркуляционные насосы для бытовой отопительной системы (в т.ч. и для теплых полов) обозначаются парой цифр, например, — 25/40.
Где первая 25 — диаметр резьбы подключения в мм (иначе — 1 дюйм). Дюймовое подключение — наиболее ходовое в быту для главных магистралей, такой же диаметр резьбы, например, у коллекторов для теплого пола….
Вторая цифра означает напор в дм. т.е. 40 — 4 метра водяного столба, или 0,4 атм.
Маркировка 25/60 означает уже более мощную модель – дающий напор в 6 метров.

НАПОР И МОЩНОСТЬ.
Требуемые характеристики насоса и его марка должны быть определены в проекте на теплый пол исходя из теплопотерь, площади, количества контуров, марки труб, диаметра труб, длины петель, разницы температур…
Но приобретение проекта, или даже проведение простых расчетов, для многих не желательные затраты времени, денег и сил.
Многие желают знать «здесь и сейчас немедленно», — какой насос выбрать для теплого пола.
Но вопрос не сложный, — предстоит выбрать всего лишь между 25/40 и 25/60 (для больших площадей лучше поставить два и более «маленьких» насосно-смесительных узлов), — других подходящих вариантов просто трудно найти.
Если брать радиаторную систему, то в силу ее простоты выбор насоса упрощается. До площади дома до 160 м кв. потянет и 25/40. В пределах 160 — 250 – м кв., – 25/60 и т.д.
Маркикровка циркуляционных насосов — что указывается
«Детская болезнь домашних монтажников» — установить циркуляционные насос «с запасом на всякий случай». Там, где достаточно 20, ставят 80, — получают очень существенный перерасход электроэнергии, шум в радиаторах и трубах…
С выбором насоса для теплого пола дело обстоит почти также просто. Хоть здесь больше разнообразия в исходных данных – длина контуров может меняться существенно от 20м до 140м, запросы по разности температур подачи и обратки могут быть разными, больше влияет утепленность самого пола и др.
Для минимализации разности температур между подачей и обраткой требует установить более производительный насос.

КАКОЙ ДОЛЖЕН БЫТЬ РАСХОД И НАПОР?
Руководствуясь опытом создания теплых полов можно сказать, что производительность насоса для достаточного обогрева «среднеутепленного здания» в климате средней полосы должна быть примерно следующей: для площади в 100 м кв. частного дома в средней полосе потребуется насос с производительностью от 1,5 м куб. в час.
Например, используется 7 контуров отопления, если расход делится примерно поровну, тогда он составляет немногим более 0,2 м куб в час в каждом контуре.
Примерные данные по падению напора в контурах теплого пола с использованием трубы 16 мм. Зависимость напора от расхода для трубы 16 мм.
Вероятно, положены петли с длиной 70 – 80 м. Расход в каждом контуре около 3 литров в минуту (0,18 куб/час), соответственно максимальный напор — около 2 м в. ст. Следовательно, для 100м кв. этой «среднеохлаждаемой» площади нам нужен насос, который бы давал расход в 1,5 м куб при напоре в 2 метра водяного столба.

ПОДБОР ПО ХАРАКТЕРИСТИКАМ.
Рассмотрим графики характеристик циркуляционых насосов Грундфос (Grundfos) под названием Солар.
Технические характеристики насоса 25-40 для теплого пола
Данные по насосу 25-60 для отопления теплыми полами
Видим, что «самый младший» насос 25/40 способен выдать расход 1,7 м куб./час при напоре в 2 метра. Это он сделает на второй скорости, потребляя 50 Вт час.
Выбираем насос 25/40 для теплого пола до 100 м кв. (7 контуров по 12 — 13 м кв.) Свыше 120 м кв. – соответственно 25/50 до площади 160 м кв.
По примерным прикидкам, мы выбрали подходящий насос для теплого пола.

ВАРИАНТЫ ВЫБОРА, СОВРЕМЕННЫЕ НАСОСЫ.
При использовании современных моделей ALPHA, важно учитывать, что режимы «пропорциональное давление» и «AUTOADAPT» просто не подходят к теплому полу, — устанавливайте подходящий режим.
Если теплопотерь больше или дом (теплый пол) плохо утеплен, соответственно значение площади теплого пола, при которой нужно переходить с одного насоса на другой, смещается в меньшую сторону… Ключевую роль в этом играет степень утепленности самого теплого пола.
Как утеплить теплый пол правильно
Но более точные значения можно получить только теплотехническим расчетом и расчетом теплого пола…. которые многие считают просто излишними…

ОСОБЕННОСТЬ КОНСТРУКЦИИ НАСОСА И УСТАНОВКИ
Циркуляционные насосы должны устанавливаться так, чтобы ось ротора находилась в горизонтальном положении. Неважно какая буде подводка труб к насосу — горизонтальная, вертикальная, под углом — ротор должен быть горизонтальным.
Как должны устанавливаться насосы
В насосе может быть отверстие, закрытое пробкой — для выпуска воздуха.
Из типичных поломок циркуляционных насосов можно выделить засорение отложениями. За теплый сезон, когда насос стоит, из воды выпадают соли, ими могут быть прихвачен вал ротора. Из-за небольшой мощности насос в таком состоянии может не запуститься.
Конструкция циркуляционного насоса
Не включается циркуляционный насос, — что делать?
Остается только закрыть подводящие краны, открыть пробку и провернуть крыльчатку, после чего насос, как правило, работает.

КАК ПРАВИЛЬНО УСТАНОВИТЬ НАСОС ТЕПЛОГО ПОЛА?
Насос устанавливается между трехходовым клапаном и коллектором теплого пола. Только в этом случае будет работать вся система теплого пола.

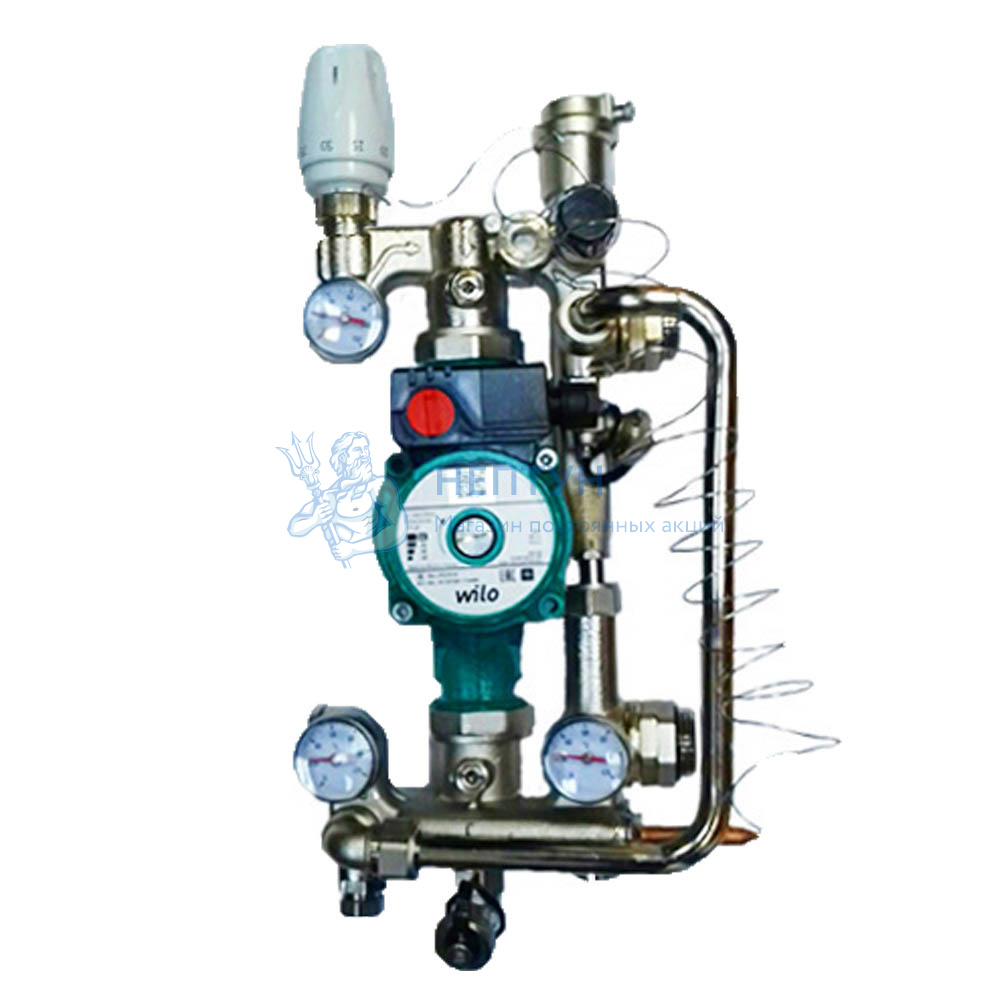

Смесительный узел для теплого пола – конструкция
Если установить насос между подключением к радиаторной сети и трехходовым клапаном, то смесительный узел окажется не функциональным, теплый пол работать не будет.
Насос крепится за фланцы с помощью накидных гаек, которые обычно идут в комплекте. Установка насоса обычно проблем не вызывает, если подводка выполнена правильно, с выдержкой нужных расстояний.

СХЕМЫ МОНТАЖА.
Обратите внимание на маркировку насоса и его закрепление в фирменном оборудовании для теплого пола для небольшого дома.
В системе обогреваемых полов краны устанавливаются на входе в смесительный узел и на каждом контуре коллектора. Слив теплоносителя из насосно-смесительного узла, при замене его оборудования не критичен. Но полезно перед насосом, как и в радиаторной системе установить фильтр.
Также важно правильно смонтировать электрическую схему. Включением насоса запускается и отопление теплыми полами. Он работает постоянно, пока работает обогрев полов.
Он может включаться автоматикой, — по командам термостатов в комнате и датчиков в теплом полу. Также не редка схема, когда насосом дополнительно управляет аварийное реле отключения, — при превышении температуры на подающем коллекторе, цепь размыкается.
Подробнее на сайте: teplodom1.ru/teplypol/227-nasos-dlya-teplogo-pola-kakoy-vybrat-kak-ustanovit.html

http://ЕЦИС.РФ благодарит коллег teplodom1.ru.

Насос для теплого пола: осознанный выбор энергоэффективности

Прочтите эту статью, если в вашем доме есть система подогрева полов или вы планируете ее установить. Это сэкономит вам значительную сумму денег каждый год.

  • Насос теплого пола
  • Замена насоса теплого пола

Насос теплого пола

Шланги / трубки, по которым перекачивается горячая вода, проходят под полом, где расположена система теплого пола. Эта горячая вода повышает температуру в помещении, в котором установлена ​​система отопления. В большинстве случаев он будет достаточно теплым, чтобы не использовать радиаторы.

Вода в системе отопления обычно нагревается бойлером, который перекачивает ее в систему распределения полов, где вода распределяется по различным группам отопления. Система оснащена насосом теплого пола, который обеспечивает распределение горячей воды между ними.

Знаете ли вы, что этот насос для теплого пола такой же, как и в вашей системе центрального отопления? Эти насосы работают без остановок, если используется вода, что приводит к высоким затратам энергии.На насосы напольного отопления и центрального отопления приходится около 450 кВтч энергии в год.

Поэтому может быть хорошей идеей поискать устойчивые альтернативы.

Энергоэффективные полы с подогревом

Вам не нужно беспокоиться о том, что вся ваша система теплого пола должна быть заменена, чтобы сократить расходы. Одним из компонентов этой системы, который может сэкономить вам много денег, является насос.

Насос для теплого пола также называют циркуляционным насосом или насосом центрального отопления, потому что это фактически тот же тип насоса, который используется в вашей системе центрального отопления.Предлагаемые нами модели — циркуляционные насосы DAB Evosta — обладают высокой энергоэффективностью, имеют класс энергопотребления типа А, регулируются по скорости и потребляют всего около 135 кВтч энергии в год.

Это сводится к экономии затрат на электроэнергию на 70% или 78,75 евро в год.

Следовательно, если вы решите купить DAB Evosta, насос окупится примерно за 2,5 года,

Замена насоса теплого пола

Все насосы для теплого пола, даже если им уже несколько десятилетий, можно напрямую заменить моделью из линейки DAB Evosta, которая представлена ​​в трех различных версиях.

Таким образом, вы сразу же начинаете экономить электроэнергию. Единственное, что важно, — это знать марку и тип используемого циркуляционного насоса, которые вы можете найти в этой таблице замен, прежде чем проверять, какой насос DAB Evosta подходит для его замены. Циркуляционный насос может легко заменить любой мастер, умеющий обращаться с плоскогубцами для водяных насосов, даже если их нужно взять напрокат.

Выполните следующие шаги для замены:

  1. Отключите подачу воды в системе распределения полов
  2. Отключить насос теплого пола
  3. С помощью клещей для водяного насоса открутите два вертлюга
  4. .
  5. Раздвиньте их и снимите циркуляционный насос тока
  6. Поместите между ними новый циркуляционный насос
  7. Закрепите две вертлюги с помощью клещей для водяных насосов
  8. Плагин новый циркуляционный насос
  9. Включите подачу воды.

, если у вас есть вопросы или проблемы. Мы будем рады Вам помочь. Не стесняйтесь обращаться к нам

Самый продаваемый насос для теплых полов

Полы с подогревом: полное руководство по внутрипольному отоплению

Полы с подогревом (UFH) имеют множество преимуществ: они согревают ноги и позволяют сэкономить деньги на счетах. Полы с подогревом отлично сочетаются с возобновляемыми источниками тепла, поэтому они станут идеальным выбором для тех, кто пытается сделать свой дом более экологичным.

Звучит идеально, но как узнать, правильно ли это отапливать дом? Какие бывают типы? Можете ли вы его переоборудовать? Сколько стоит установка? Дорого ли запускать? Работает ли он только под некоторыми типами напольных покрытий?

Независимо от того, какой у вас вопрос о теплых полах, вы можете найти ответ в нашем экспертном руководстве.

Узнайте больше о различных типах отопления в нашем справочнике.

Как работает теплый пол?

Полы с подогревом бывают двух типов.Мокрая, так называемая, потому что горячая вода перекачивается по трубам в полу, или сухая — так называются электрические системы, работающие от сети. Влажные системы питаются от горячей воды, часто нагретой котлом, но также хорошо работают с возобновляемыми источниками энергии, такими как солнечные батареи или тепловые насосы.

Оба метода нагревают пол и используют тот факт, что горячий воздух поднимается вверх, нагревая при этом комнату. Вы можете сравнить преимущества влажной и сухой систем ниже.

Сколько стоит установка теплого пола?

Будьте готовы потратить от 100 фунтов стерлингов за квадратный метр на водопроводные системы и от 50 фунтов стерлингов за квадратный метр на электрические, за исключением подготовки, подкладки и установки.Имейте в виду, что электрические системы намного дешевле устанавливать на площадях до 20 м. 2 .

Только материалы:

  • Электрический мат = от 35 до 80 фунтов за м 2
  • Электрический в стяжке = от 20 до 90 фунтов за м 2
  • Горячая вода, первые 20 м 2 = От 80 до 120 фунтов за м 2
  • Горячая вода, последующие м 2 = от 25 до 35 фунтов за м 2
  • Органы управления = от 80 до 150 фунтов за комнату

Установленная система:

  • Электрический мат = от 70 до 120 фунтов за м 2
  • Электрический в стяжке = от 60 до 110 фунтов за м 2
  • Горячая вода, первые 20 мес. 2 = от 120 до 160 фунтов за м 2
  • Горячая вода, последующие м 2 = от 45 до 95 фунтов за м 2
  • Органы управления = от 100 до 200 фунтов за комнату

Дорогое ли использование теплого пола?

Системы УВГ с теплой водой создают температуру от 40 ° C до 65 ° C, что означает, что фактическая температура пола будет в среднем от 23 ° C до 32 ° C.Это ниже, чем у стандартных радиаторов, поэтому расходы на отопление со временем следует сократить.

По сравнению с радиаторной системой отопления, UFH, по оценкам, на 25% эффективнее в сочетании с современным конденсационным котлом и до 40% дешевле в сочетании с тепловым насосом.

Электроэнергия имеет более высокие удельные затраты, поэтому эти системы могут оказаться немного дороже. Однако для оптимизации производительности можно использовать таймеры. Поскольку электрический UFH не зависит от системы центрального отопления, он позволяет обогревать определенный пол, не отапливая весь дом.

Какие бывают типы полов с подогревом?

ЗНАЕТЕ ЛИ ВЫ?

По сравнению с радиаторной системой отопления, UFH, по оценкам, на 25% более эффективен в сочетании с современным конденсационным котлом и до 40% дешевле в сочетании с тепловым насосом.

Существует два основных типа систем теплого пола: теплый водяной или влажный теплый пол, который проходит через трубы как часть системы отопления; и электрический.

Тепловодный пол с подогревом

Системы теплой воды предполагают закапывание 1.6 см труб в стяжку пола. Затем стяжка завершается выбранным вами покрытием, и зонированная система управляется коллектором, обычно расположенным в шкафу магазина. Тепло выделяется не радиаторами, а всей плитой пола.

Плюсы: Самый энергоэффективный способ доставки UFH. Низкие эксплуатационные расходы.

Минусы: Требует полного ремонта существующей конструкции пола и поэтому лучше всего подходит для пристройки или новых построек.

Эта водная система для поверхностного монтажа LoPro Max имеет низкие эксплуатационные расходы по сравнению с эквивалентной электрической системой UFH.Например, 30-метровая электрическая система подпола 2 будет стоить около 720 фунтов стерлингов в год для эксплуатации, в то время как LoPro Max стоит 240 фунтов стерлингов при работе с газовым котлом. Однокомнатная, 4 м 2 комплект, от 970,80 фунтов стерлингов, Nu-Heat

(Изображение предоставлено Nu-heat)

Теплый пол с поверхностным подогревом

Если Если вы не хотите откапывать конструкцию пола, подумайте о системах теплого пола от таких компаний, как Nu Heat и Polypipe.Они состоят из изолированных панелей с каналами, проложенными для труб диаметром 1,2 см, которые можно уложить поверх существующей конструкции пола. Панели увеличивают высоту пола всего на 1,5 см и используют теплую воду так же, как и подземные системы.

Pros Простая в установке низкопрофильная система.

Минусы Относительно дорого, и добавление этой системы к выбранным комнатам, которые являются частью одного этажа дома, вызовет изменение уровня между помещениями.

Электрическая

Электрическая система позволяет избежать необходимости поднимать уровень пола в существующих помещениях и является популярным выбором для отопления отдельных комнат.Электрические системы состоят из ковриков, на которых кабели подключаются к электрической цепи дома. Управляется термостатами. Электрические коврики UFH тонкие, их можно укладывать на плиточный клей, что делает их очень популярными для ванных комнат.

Плюсы Легко модернизируется. Идеально подходит для отдельных комнат. Недорого в установке.

Минусы Относительно высокие эксплуатационные расходы по сравнению с системами водоснабжения.

Джейсон Орм, эксперт по ремонту

Плиточные полы идеально подходят для использования с UFH из-за их низкого термического сопротивления и высокой тепловой массы.Шестигранная напольная плитка, от 29,95 фунтов стерлингов за м 2 и настенная плитка Mono Patchwork, 49,95 фунтов стерлингов за м 2 , как Стены, так и пол

Влажный пол по сравнению с сухим системы отопления

Поскольку электрические системы устанавливаются непосредственно под напольным покрытием и работают независимо от вашей системы центрального отопления, они особенно полезны для установки в одной комнате или там, где уже установлен уровень черного пола.Проволока или маты очень тонкие (около 3 мм) и не должны вызывать проблем с разными уровнями пола — таким образом, мало нарушая существующее помещение.

В мокрых системах теплая вода циркулирует по пластиковым трубам, установленным под полом и подключенным к основному источнику центрального отопления. Эта система, как правило, работает лучше всего, когда трубы заделаны в стяжку, поскольку это помогает рассеивать тепло, поэтому она подходит для новых конструкций пола, где на черновом полу можно разместить трубопроводы и цементную стяжку.Таким образом, влажные системы с большей вероятностью будут использоваться в новостройках и пристройках или во время крупных ремонтных работ.

Мартин Конвей, менеджер по технической поддержке Pimlico Plumbers

Какая изоляция нужна для полов с подогревом?

Тип необходимой изоляции будет зависеть от типа выбранной вами системы.

Для комнат на первом этаже и проектов реконструкции с твердым полом, системы UFH необходимо укладывать непосредственно на предварительно установленную изоляцию из пенопласта или полистирола, чтобы соответствовать строительным нормам.

Существуют также системы для твердых полов, которые включают изоляцию в их системную конструкцию, например, система Floating Floor System от компании Polypipe, в которой используются полистирольные панели высокой плотности, которые служат основой для труб отопления, но также улучшают изоляцию.

Для комнат наверху требуемая изоляция снова будет зависеть от выбранного вами продукта. Для этих немного более сложных систем требуются системы подогрева пола, которые можно устанавливать на полы без прочного основания, часто на подвешенных деревянных или деревянных поверхностях.Здесь мы всегда рекомендуем использовать решение, включающее изоляцию в его конструкцию, чтобы вы могли быть уверены, что изоляция идеально подходит для требований вашей системы.

Например, система подвесного пола Polypipe имеет изоляцию, специально разработанную для размещения между опорными балками, а решение модульных нагревательных панелей представляет собой систему, состоящую из предварительно сконфигурированных панелей с уже встроенной изоляцией 3 см, с панелями, которые можно просто соединить. а затем установили между балками на месте.

Получить Real Homes Журнал доставлен прямо к вашей двери и вашему устройству

Не можете добраться до магазинов, но не хотите пропустить последний номер вашего любимого домашнего журнала? Не волнуйтесь, когда вы подпишетесь сегодня, вы будете получать каждый выпуск журнала Real Homes прямо к вашей двери и вашего устройства.

От потрясающих завершенных проектов до новейших идей украшения, которые вы можете попробовать в своем собственном пространстве, вы найдете множество развлечений и вдохновения в каждом выпуске.
Просмотреть сделку

Является ли теплый пол лучшим вариантом для моего дома?

UFH особенно эффективен для больших пространств открытой планировки, особенно с высокими потолками, поскольку весь пол излучает тепло вверх, согревая ноги и создавая равномерную температуру в помещении. Это лучистое тепло также означает уменьшение сквозняков, снижение уровня влажности и количества переносимых по воздуху аллергенов.

Обычно теплых полов более чем достаточно в качестве автономного обогрева. Однако его возможности часто будут определяться другими факторами, такими как напольные покрытия (см. Ниже) и уровни изоляции здания (особенно стены и окна).Вот почему расчеты теплопотерь так важны, а индивидуальные тепловые характеристики здания показывают, сколько тепла вам нужно генерировать.

Например, плохо изолированное помещение с большим количеством остекления может не отапливаться полностью, когда на улице холодно (что означает, что может потребоваться дополнительная изоляция или дополнительное отопление).

Существует ограничение на температуру пола, при которой система теплого пола может комфортно работать, поэтому это может означать, что она не подходит для очень маленьких помещений, где отношение площади пола к объему помещения низкое.

Полы с подогревом — хороший выбор для обогрева кухни, особенно гостиной открытой планировки. Он хорошо сочетается с твердым полом, который часто используется на кухне, и означает, что вы можете использовать пространство на стене для хранения вещей вместо радиаторов.

Подходит ли теплый пол для старого дома?

UFH может быть хорошим выбором для старого дома. Однако это не подходит, если исторический пол будет поврежден или фундамент подорван. Помните также, что бетонные полы и влагонепроницаемые мембраны могут нарушить равновесие конструкции, вызывая проблемы с влажностью.Альтернативный, дышащий вариант — Limecrete. Это особенно хорошо работает с полом с подогревом и включает совместимый слой изоляции.

Имейте в виду, что UFH может не иметь достаточной мощности для обогрева большого старого здания с плохой изоляцией.

Какое покрытие для теплого пола лучше всего?

Лучшим напольным покрытием для совместимости с полом с подогревом является керамическая плитка, которая обладает прекрасными теплопроводными свойствами. В основном вам нужно что-то, что поможет быстро и быстро вывести тепло на поверхность.Камень и дерево — тоже отличные варианты; пол из смолы, хотя и не такой проводящий, как керамический, все же хорошо совместим с полом с подогревом. Бетон менее эффективен, и вы можете обнаружить, что с этим материалом ваши полы будут холоднее, чем со смолой или фарфором. Наименее подходящим напольным покрытием для полов с подогревом является любой тип коврового покрытия — на самом деле, если у вас есть ковровое покрытие, вам, вероятно, все равно не понадобится пол с подогревом.

Можно ли совместить теплый пол с подогревом и радиаторы?

Комбинация обеих систем может быть ответом для многих домов, поскольку радиаторы можно легко встроить в систему под полом.

Хорошим компромиссом является установка полов с подогревом на первом этаже с радиаторами наверху, чтобы удовлетворить различные требования к жилым и спальным помещениям, тем более, что многим людям по-прежнему нужны полотенцесушители в своих ванных комнатах.

Насколько легко контролировать теплый пол?

Специализированные элементы управления UFH жизненно важны для обеспечения комфорта, оперативности и энергоэффективности. Напольное отопление требует больше времени для нагрева и охлаждения по сравнению с радиаторами, поэтому для преодоления этого промежутка времени необходимы программируемые элементы управления.

Для домашних хозяйств с нерегулярной или ограниченной заселенностью, а также для домов отдыха полезно иметь дистанционное управление, чтобы вы могли включить отопление за час или два до прибытия. Пульт дистанционного управления также пригодится, если вы забыли выключить обогрев.

Как выбрать правильную тепловую мощность

Ваш инженер-теплотехник или поставщик UFH разработает для вас систему, согласовав мощность на квадратный метр с потребностями помещения в тепле, исходя из объема, характеристик теплопотерь стен, пола , крыша, окна и вентиляция, а также напольное покрытие на ваш выбор.

Какие типы полов и черновых полов лучше всего подходят для полов с подогревом?

Лучшее напольное покрытие для использования с UFH — узнайте больше в наших руководствах

Лучший тип основания пола — это стяжка, которая полностью изолирует трубопроводы и обеспечивает плотную и проводящую среду для распространения и отвода тепла течет по трубам. Это затем позволяет использовать более низкую температуру трубы, обычно около 35 ° C, и делает систему UFH гораздо более эффективной.

Твердые напольные покрытия, в том числе каменные и керамические, являются лучшим выбором для настила полов и обеспечивают хорошую теплоотдачу.

Если вы предпочитаете пол из массивной древесины, всегда уточняйте у своего поставщика, подходит ли он для использования с UFH, или подумайте о конструкционных деревянных плитах, которые в силу своей конструкции имеют тенденцию быть более устойчивыми при изменении температуры. Опять же, уточните у поставщика, рекомендуется ли ваш конкретный выбор для использования с UFH.В обоих случаях имейте в виду, что температура поверхности не должна превышать 27 ° C.

Большинство высококачественных ламинатов и винила также можно использовать с UFH.

Ковры можно использовать с UFH. Тем не менее, ознакомьтесь с совокупным рейтингом ковра и подложки. Он должен быть менее 2,5 тг, чтобы система теплых полов могла работать эффективно.

Получите дополнительную консультацию по выбору ковра.

Как происходит установка теплого пола?

Электрические системы теплого пола может легко установить компетентный домашний мастер, хотя большинство проектов по-прежнему выполняется подрядчиком, например плиточником или электриком.

Большинство систем UFH укладываются на изоляцию с покрытием стяжкой. В этой ситуации прокладку трубопроводов и подключение коллекторов может выполнить любой грамотный специалист.

Если вы делаете это самостоятельно, выбранная вами компания должна предоставить вам чертежи компоновки труб, а также руководства по установке или видеоролики, посвященные аналогичному проекту. Это просто вопрос следования чертежам трубопроводов — проложить каждую отдельную цепь от коллектора, закрепить трубу на полу с помощью предоставленных скоб, а затем вернуть трубопровод в коллектор.Перед окончательной укладкой пола необходимо провести испытания всех укладок.

Для электрических или газовых подключений необходим квалифицированный монтажник.

Как измерить

Стандартные системы UFH имеют глубину 15-16,5 см, включают 10 см изоляции, 5-6,5 см стяжки с теплой водой или электрическими нагревательными элементами внутри, после чего следует отделка пола.

Может ли протекать теплый пол?

Если гвоздь случайно не вонзится в трубы на каком-то этапе, этого просто не произойдет.В полу нет стыков, а трубы спроектированы и испытаны на расчетный срок службы 50 лет при температурах и давлениях, превышающих требуемые системой.

В случае случайного повреждения отдельные трубы можно испытать под давлением, чтобы найти нужную. В деревянных полах труба обычно может быть открыта для ремонта, в то время как стяжка пола должна быть выкопана, чтобы обнажить трубу. Что касается электрических систем, то это просто подъем напольного покрытия и замена поврежденной цепи.

Есть ли гарантия на теплый пол?

Ищите системы, на которые в стандартной комплектации распространяется расширенная гарантия. Влажные системы состоят из различных компонентов, и вы можете обнаружить, что на каждую из них предлагается разная продолжительность гарантии — например, 25 лет на трубы и, возможно, два года на коллекторы. Как правило, коллекторы проще заменить, чем трубы, поэтому очень желательна длительная гарантия на сами трубы.

В случае электрических систем расширенная гарантия обычно составляет порядка одного года для термостатов, которые легко заменяются, и 10 лет для нагревательных кабелей, которые нет.Для некоторых брендов также доступны пожизненные гарантии.

При рассмотрении гарантий убедитесь, что компания, которая их поддерживает, имеет какое-то обоснование. Появился ряд онлайн-компаний, предлагающих расширенные гарантии на свои системы, но если они больше не существуют, когда система выйдет из строя, эта гарантия будет бесполезной.

Полы с подогревом в сравнении с радиаторами

Там, где стоимость является проблемой, затраты на установку теплого пола могут перевесить преимущества, особенно если это связано с удалением бетонных полов и повторной стяжкой.В домах, в которых днем ​​нет людей, вам может не подойти медленный прогрев и охлаждение полов с подогревом (которое может составлять от четырех до шести часов).

Комбинация обеих систем часто может быть лучшим решением для многих домов, поскольку радиаторы можно легко встроить в систему пола. Хорошим компромиссом является установка полов с подогревом на первом этаже с радиаторами наверху, чтобы удовлетворить различные требования к жилым и спальным помещениям, тем более что многие люди по-прежнему хотят использовать полотенцесушители в своих ванных комнатах.

Система электрического теплого пола Sticky Mat от WARMUP PLC. с самоклеящимся клеем для быстрой низкопрофильной установки. От 48,92 фунтов стерлингов за м² без НДС

Существуют ли другие системы невидимого отопления?

В качестве альтернативы полам с подогревом можно рассмотреть как системы плинтусов, так и панельное отопление.

Подогрев плинтусов

Влажные или электрические системы обогрева плинтусов — отличный вариант.Влажные системы могут использоваться с тепловыми насосами, а также с обычными котлами из-за их большой площади поверхности и равномерного распределения тепла по помещению.

Прямые электрические версии легче и проще установить в зданиях, где нет газа или трубопроводов, но они более дороги в эксплуатации. Однако их быстрое время отклика и даже распределение тепла компенсируют некоторые дополнительные затраты по сравнению с другими формами электрического обогрева.

Установка системы обогрева плинтусов в типичном двухквартирном доме с двумя спальнями будет стоить от 3600 до 6000 фунтов стерлингов, хотя доступны и более дешевые варианты, доступные только для самостоятельной поставки; рассчитывайте заплатить от 500 до 720 фунтов стерлингов за номер.

Настенное панельное отопление

Модульные настенные и потолочные отопительные панели Variotherm — это решение для помещений, где полы с подогревом не подходят, будь то ремонт или новое строительство. Их легко адаптировать для стен, наклонных потолков и сложных кровельных конструкций. Полные системы начинаются от 70 фунтов стерлингов за квадратный метр, включая коллектор, платы и элементы управления, у поставщика UFh2.

Модульные панели для настенного и потолочного отопления Variotherm

(Изображение предоставлено Variotherm)

Подробнее об отоплении:

Полы с подогревом: советы по выбору новой системы

Можно подумать, что пол с подогревом — это что-то вроде роскоши — просто предложить теплый пол под ногами.Однако это гораздо практичнее. Это эффективный метод обогрева помещений, который устраняет точки холода и является более энергоэффективным.

Установка полов с подогревом (UFH) — это большая работа, но одно из преимуществ ее выбора при самостоятельном строительстве или пристройке состоит в том, что вы можете учесть это в своей сборке, что делает работу намного проще и менее разрушительной, чем попытки переоборудовать его в существующую собственность.

Наше руководство по напольному отоплению для начинающих посвящено мокрому UFH, который использует систему центрального отопления вашего дома, и подробно рассматривает плюсы и минусы этих систем, способы их установки и то, что вам нужно учитывать при построении. и, что очень важно, сколько вы можете рассчитывать заплатить.

Что такое «теплые полы»?

Под полом с подогревом подразумевается установка системы (из труб или проводов) в пол. Пол, по сути, становится всем радиатором отопления, обогревающим помещение.

Он обогревает комнату с нуля и предлагает повышенный уровень комфорта, а также меньшую нагрузку на ваш котел, чем традиционная радиаторная система. Это связано с тем, что полы с подогревом имеют более низкую рабочую температуру (около 40 ° C), чем радиаторная система, которая обычно работает при температуре около 65 ° C.

Полы с подогревом действительно хорошо работают с возобновляемыми технологиями, такими как тепловые насосы, которые имеют низкий расход.

На этом плане расположения полов с подогревом от Nu Heat показаны различные зоны, расположенные на уровне первого этажа. (Изображение предоставлено Nu Heat)

Какой тип теплого пола лучше всего?

Существует два основных типа полов с подогревом:

В общих чертах, система влажных полов состоит из труб, заполненных теплой водой и питаемых от бойлера или теплового насоса, скрытых в полу и обычно встроенных в стяжку пола. .

Это лучший тип теплых полов для тех, кто строит с нуля и / или планирует систему для всего дома.

Электрический теплый пол зачастую дешевле и проще в установке, чем влажный теплый пол. Однако эксплуатационные расходы могут быть в три раза выше.

(Изображение предоставлено: JK Floorheating)

Часто бывает хорошей идеей установить электрические полы с подогревом в небольшом отдельном помещении, например, в ванной или ванной комнате, где может быть трудно установить влажный пол с подогревом.

Одно из наиболее распространенных и наихудших применений электрических полов с подогревом — это зимний сад. Обычно эти помещения нуждаются в большом количестве тепла и используются в течение относительно долгого времени в течение дня (по сравнению с ванной).

Тогда эксплуатационные расходы становятся ключевой проблемой, и дополнительные проблемы и расходы, связанные с влажной системой, вполне окупаются.

Если вы выбираете систему теплого пола для всего дома, в каждую комнату будут выходить отдельные трубы. Это позволяет вам контролировать, когда и как долго эти комнаты или «зоны» будут отапливаться, избавляя вас от необходимости обогревать незанятые помещения.

Каковы преимущества теплых полов?

  • Уменьшает холодные пятна на больших площадях.
  • Работают при более низкой температуре, чем радиаторы, что означает, что UFH более энергоэффективен.
  • Совместим со многими типами полов.
  • Устраняет необходимость в радиаторах, занимающих мало места.
  • Безопаснее для детей и лучше для качества воздуха в помещении.

Каковы недостатки теплого пола?

  • Полы с подогревом дороже в установке, чем сопоставимые радиаторные системы — обычно они стоят на 20-50% дороже.
  • Время установки может быть больше, особенно с влажным UFH. Даже электрические полы с подогревом могут потребовать работы по самовыравниванию перед установкой.
  • При модернизации полов с подогревом необходимо учитывать изменение высоты пола. Это может потребовать дополнительных работ по выкопке пола под ровный профиль.

Могу ли я установить теплый пол в моем существующем доме?

Хотя пол с подогревом лучше всего установить во время строительства, вы можете установить его в уже существующем доме, но вам нужно будет выбрать вариант с низким профилем.

Низкопрофильные системы обычно имеют трубы меньшего диаметра и работают при более высоких температурах. Это означает, что пол будет нагреваться и остывать намного быстрее, чем обычный теплый пол.

Если теплые полы добавляются к существующей радиаторной системе, тогда потребуется другая система управления. К счастью, беспроводные термостаты (некоторыми из которых можно управлять с помощью телефонного приложения) значительно упрощают установку.

( БОЛЬШЕ: Как модернизировать полы с подогревом)

Дорого ли установка теплого пола?

Стоимость полов с подогревом составляет от 20 фунтов стерлингов / м2 до 40 фунтов стерлингов / м2 установленного .Эти цифры будут варьироваться в зависимости от размера собственности, количества отопления, которое необходимо зданию, и от того, новое ли это строительство, реконструкция или переоборудование.

Может ли теплый пол заменить радиаторы?

Потенциально да, но это будет зависеть от свойства за свойством, комнаты за комнатой, в зависимости от теплопотерь и от того, превышает ли мощность системы теплого пола этот показатель потерь.

Радиаторы дешевле купить, они хорошо изучены, и есть огромный выбор, когда речь идет о размере, стиле и установщиках, но они менее эффективны и занимают площадь.Возможно, самая большая проблема заключается в том, что в больших помещениях они могут создавать разницу температур до 4 ° C по всей комнате.

Система «теплый пол» также обеспечивает снижение энергопотребления на 15% по сравнению с радиаторной системой, что трудно игнорировать.

Что дешевле: радиаторы или теплые полы?

Хотя теплый пол требует более высоких начальных затрат, чем радиаторы, пусть это вас не смущает. Эксплуатационные расходы, как правило, намного ниже для UFH, чем для радиаторов.Стоит также отметить, что системы напольного отопления имеют срок службы более 50 лет, в то время как средний радиатор прослужит всего 8–12 лет, прежде чем станет неэффективным.

Какая толщина стяжки мне нужна для системы теплого пола?

Толщина стяжки пола в процессе укладки будет иметь решающее значение. Толщина стяжки, в которую входят теплые влажные трубы, существенно повлияет на использование системы.

Толстая стяжка дает больше времени реакции (время, необходимое для разогрева и охлаждения), тогда как тонкая стяжка будет иметь более быстрое время реакции.

Толщина стяжки, уложенной поверх системы теплого пола, такой как эта из Continal , влияет на ее работу. (Изображение предоставлено: Continal: Международная общественная лицензия Creative Commons Attribution-NoDerivatives 4.0)
  • Если трубы размещены в бетонной плите перекрытия (иногда бывает в новых домах), она должна быть толщиной 150 мм и обеспечивать время реакции более четырех часов. В этой ситуации лучше всего использовать систему в течение всего дня при более низкой температуре в помещении, скажем, 15 ° C или 16 ° C, чтобы обеспечить фоновый обогрев всего дома.Особое отопление, такое как дровяная печь, является хорошей идеей в занятых комнатах
  • Стандартная песчаная и цементная стяжка обычно имеет толщину от 65 мм до 75 мм , а пол с подогревом может занять до двух часов, чтобы нагреть комнату или остыть. Эта ситуация может хорошо подходить для помещений, где мы проводим много времени, таких как гостиная или кухня, но может быть менее приемлемой для гостевой спальни
  • С более тонкими стяжками мы можем ожидать толщину от 35 мм до 40 мм и время реакции от 30 до 40 минут — система может работать аналогично радиаторной системе.Стяжки Flow обеспечивают лучшую теплопроводность, чем песок и цемент, а их тонкость и легкость означает, что они подходят как для ремонта, так и для нового строительства.

Что правильно и лучше всего, будет зависеть от конструкции дома, ваших профессиональных привычек и того, как предполагается использование системы теплых полов.

( БОЛЬШЕ: Установка подогрева полов)

Поднимет ли теплый пол мой существующий профиль пола?

Полы с подогревом обычно повышают профиль пола.Его величина будет зависеть от ряда факторов, таких как количество изоляции, которое вам нужно добавить, размер трубы, а также необходимость стяжки и отделки пола.

Однако есть некоторые продукты, которые «врезаются» в существующую стяжку, и в этом случае не будет никакой дополнительной заделки, кроме окончательной отделки пола.

Какие типы полов совместимы с подогревом?

Поговорите со своим дизайнером UFH

Рекомендуется сообщить проектировщику системы теплого пола, какой тип пола вы используете, чтобы можно было правильно определить схему расположения труб.

Существует мнение, что полы с подогревом можно использовать только с плиточным или каменным полом, и хотя это правда, что он хорошо работает с твердыми полами, из этого не следует, что использование других напольных покрытий исключено.

Древесина, например, считается прекрасной, если она представляет собой спроектированную древесину тонкого профиля (12 мм или 15 мм). Конструкционная древесина выдерживает перепады температуры и практически не влияет на тепловую мощность. Никогда не используйте пол из массивной древесины с полом с подогревом, так как он не выдерживает перепадов температуры, может деформироваться и серьезно повредиться.

Ковер в прошлом обычно считался запретным, но Фонд ковров провел некоторое исследование с Ассоциацией производителей теплых полов, показав, что ковер и подложка с тепловым сопротивлением менее 2,5 тог не оказывают значительного воздействия. по эффективности. По данным Carpet Foundation, типичный ковер с 80% шерсти и 20% нейлона со стандартной подложкой будет иметь значение вязкости от 1,0 до 2,2.

( БОЛЬШЕ : Типы полов )

Вы можете положить коврик на пол с подогревом, но это повлияет на тепловую мощность.Если вы планируете разместить в комнате коврик или мебель, то лучше всего спроектировать трубы так, чтобы они располагались намного ближе друг к другу, примерно на 100 мм, чтобы оставалась достаточная длина, выходящая на свободную поверхность. Система теплого пола

Легко контролировать свой пол с подогревом и зонировать определенные области, как это видно при установке JK Heating. (Изображение предоставлено JK Heating)

Элементы управления системой теплого пола состоят из двух основных частей:

  • Цифровое зональное управление, которое будет использоваться для определения температуры в каждой комнате / зоне
  • Коллекторы и клапаны, которыми управляет зона

Зональный контроль будет размещен там, где домовладелец может внести изменения, а коллекторы теплого пола будут размещены в стороне — под лестницей или в шкафу — так, чтобы они не бросались в глаза.

Регулярного обслуживания полов с подогревом не существует, но если что-то пойдет не так, как правило, это будет связано с системами управления отоплением, а не с самой системой.

( БОЛЬШЕ : Коллекторы теплого пола)

Выбор правильного поставщика теплых полов

В конечном итоге эффективность и успех системы теплого пола будет зависеть от качества и дизайна. Выбор поставщика, который предлагает хорошие дизайнерские услуги и последующий уход, очень важен.Часто для этого лучше всего подойдет специализированная компания по производству теплых полов.

Если проект неправильный, то маловероятно, что домовладелец узнает об этом, пока не проживет в доме весь отопительный сезон — к этому времени может быть уже слишком поздно.

Наконец, если вы решите объединить теплый пол с тепловым насосом с воздушным или наземным тепловым насосом, рекомендуется выбрать одну компанию, занимающуюся поставкой и установкой. Обе системы являются сложными, и заставить всю систему отопления работать в идеальной гармонии может быть непросто.

Содержание



БАЗОВАЯ КОНСТРУКЦИЯ:

Расчет центрального отопления и загрузка горячей воды.

Первым шагом в проектировании любой системы отопления является рассчитать требуемую мощность центрального отопления с учетом тепловых потерь (и прибыль) для каждой комнаты. В Барло Хитлоад Калькулятор — это простая программа, которую можно бесплатно скачать. и упрощает выполнение всех необходимых расчетов.

Нужны ли еще и радиаторы?

Причины, по которым можно использовать радиатор:

  • Очень большие окна, которые могут нисходящие потоки. Радиатор будет противодействовать сквозняку, если он будет расположен ниже окно.

  • Радиаторы обогревают помещения быстрее, чем пол, Для полного нагрева может потребоваться до 3 часов.Где не может быть времени запуска Предполагается, что радиаторы могут потребоваться для улучшения отклика.

  • В местах с резкими перепадами температуры можно использовать радиатор для ускорения нагрева в этой области.

  • Области с очень высокими тепловыми потерями (лучше сократить тепло убытки по возможности)

  • Участки, в которых невозможно укладывать пол трубопровод.

Стоит помнить, что чем выше тепловая масса системы пола, тем больше время нагрева. Довольно быстро время нагрева может быть достигнуто с помощью более тонкой стяжки над полом изоляция. Вентиляторные конвекторы — еще одно соображение, так как они имеют более высокую тепловыделения, и его можно экономно использовать для ускорения начального нагрева.

Принятие решения о наличии первичного распределительного трубопровода (до коллекторов) должны быть смешаны.

Воду можно перекачивать из котла / теплоаккумулятора в подпольные коллекторы …

  • при температуре котла (обычно до 82 ° C) с контроль температуры пола на коллекторах,

  • или при температуре пола, устраняя необходимость в блендеры и насосы на коллекторах.

Централизация контроля температуры упрощает системы и упрощает оптимизацию погодных условий.Тем не менее, прокладка трубопроводов при полной температуре позволяет нагревать радиаторы. лучше использовать.

Радиаторы обычно требуют воды при более высоких температурах, 83C, в отличие от 40-55C для полов с подогревом. Отправка очень горячая вода вокруг контура пола может привести к растрескиванию стяжки или пола температура становится некомфортно высокой. Контроль температуры некоторых поэтому требуется, чтобы ограничить температуру воды, идущей до теплые полы.

Таблица зависимости выходной мощности радиатора от температуры. Взято с веб-сайта Barlo Radiators.


Если поток при 55 ° C, возврат при 45 ° C, тогда радиаторы должны быть больше чем вдвое больше (0,423 выход при 30 ° C Delta T из таблицы) нормальный для достижения номинальной мощности. Если радиаторы должны использоваться, тогда может быть более практичным обеспечить температуру управления на подпольных коллекторах, если они расположены рядом с радиаторы, а не слишком большие радиаторы или температурный трубопровод.

Расчет длины и плотности необходимых трубопроводов.

После того, как станут известны тепловые потери объекта, требуемые выходная мощность [Вт / м 2] этажа рассчитана на разделительный этаж площадь труб теплого пола [м 2 ] по тепловым потерям / мощности [Вт]. Расчеты следует делать для каждой комнаты индивидуально.

Теплопотери должны учитывать любой ввод радиатора, который следует вычесть из требуемого выхода UFH.Также площадь пола в комнаты могут быть уменьшены из-за приспособлений, таких как кухонные шкафы или ванны. Учитывайте это при определении площади пола для использования в расчетах.

Следующая таблица, из Hilton-Croft UFH, предназначен для типичной системы труб из полиэтиленгликолята.

Температура пола
C

Мощность
Вт / м 2

Расстояние между трубками
см

Плотность трубы
м / м 2

Длина контура
м

Макс контур
Площадь м 2

Нагрев
Мощность Вт

Объем воды
л / час

Перепад давления
мбар

Температура подачи 50C Температура обратной линии 40C

25.7

75

30

3,3

60

18

1350

116

50

80

24

1800

144

97

100

30

2250

194

204

115 *

35

2625

226

306

26.5

87

20

5

80

16

1392

120

71

100

20

1740

150

130

120

24

2088

180

215

200 * 27 2349 202 295

27.1

97

10

10

100 10 970 83 47
140 14 1358 117 119
180 18 1746 150 235
200 * 20 1940 167 314

Температура подачи 55 ° C Температура обратной линии 45C

26.7

91

30

3,3

40

12

1092

94

23

60

18

1628

141

70

80

24

2184

188

155

100 *

30

2730

235

285

27.7

106

20

5

60

12

1272

109

45

80

16

1696

146

100

100

20

2120

182

183

120 * 24 2544 182 183

28.5

118

10

10

100 10 1180 102 67
120 12 1416 122 109
150 15 1770 152 200
170 * 17 2006 173 284

* максимально допустимые длины отопительных контуров, включая «хвосты» труб до многообразие.

Take объект площадью 180 м 2 с тепловой нагрузкой 13,5 кВт, требующей 75 Вт / м 2 . С 50C расход, температура пола 25,7C, трубопроводы 10 x 60 м обеспечат (это действительно должно быть сделано) по комнатам). Общий расход будет быть 1,16 м 3 / час (20 л / мин) при потере давления 50 мбар (напор 0,5 м).

Базовая схема расположения трубопроводов системы отопления

После того, как тепловые потери и длина требуемых трубопроводов UFH уменьшатся был рассчитан.При работе следует учитывать следующие моменты. вн. схем трубопроводов:

  • Сведите количество коллекторов к минимуму. Один или два будут делают для большинства домашних объектов.

  • Держите коллекторы как можно более центральными и доступными для обслуживание.

  • Помещения с постоянным креплением, такие как кухонные шкафы, можно избежать (как разрешено в расчетах).

  • Планируйте использовать трубы непрерывной длины, избегая соединители трубопроводов.

  • Цель состоит в том, чтобы добиться равномерной температуры пола за счет равномерное расположение труб.

  • Запуск подающей и обратной линии для контура параллельно помогает усреднить температуру. Это называется обратным возвратом . образец трубы


Расчет термостатического смесительного клапана и насоса UFH

Просмотр графиков потери давления для типичных смесительных клапанов UFH (графики взяты из сети RWC site), в 22 мм и 28 мм, мы можем видеть (продолжая пример), что на 20 л / мин система теряет 0.4 бара (напор 4 м) через клапан 22 мм, или всего 0,15 бар (напор 1,5 м) через 28-миллиметровый клапан.

В Кривая насоса для стандартного насоса Grundfos Alpha 15-60 показывает, что на скорости 1,16 м 3 / час насос может создавать напор 4,4 м. Расчеты показывают всего потеря давления через трубопровод и 22-миллиметровый смеситель на 4,5 м, однако это больше, чем может обеспечить насос.

Хотя подойдет и насос большего размера, во избежание системного шума лучше использовать блендер 28 мм. что вместе с трубопроводом теряет напор всего на 2 метра.Мы еще тогда иметь запасной напор насоса 2,4 м для преодоления других коллекторы, приводы и балансировочные клапаны.

Такие характеристики насоса могут быть построены с помощью Grundfos WebCAPS.

Эти расчеты основаны на централизованном перемешивании для всего имущество. Если имеется более одного коллектора с собственным смесительный клапан и насос, тогда необходимо произвести расчеты отдельно для каждой подсистемы.

Также часто рекомендуется установить клапан защиты от перегрева, чтобы изолируйте поток к основанию пола в случае неудачи смешивания клапан для работы.В течение определенного периода вода с высокой температурой> 60 ° C может может привести к растрескиванию стяжки, поэтому рекомендуется принять меры по защите от этого. Простейший форма защиты — использовать стат, который будет изолировать питание UFH насос и приводы. Полная защита будет включать в себя специальную изоляцию. клапан какой-то — есть как электрические (стат + сервоклапан), так и чисто механическими (вентиль с датчиком колбы) методами. Если этот клапан установлен в контуре UFH, тогда он должен быть приспособлен к давлению расчет потерь.

Калибровочный котел.

После расчета общих тепловых потерь объекта рассчитаны, потребности в горячей воде можно приблизительно рассчитать как позволяя 2,5 кВт на человека. Это основано на ванне с горячей водой. на каждого человека, выздоровевшего за два часа.

Сумма нагрузок на горячую воду и отопление дает минимум размер котла. Целесообразно немного увеличить размер котла, возможно, до 30%, но котлы с большей мощностью могут страдать от циклических проблем, что снижает КПД, особенно на котлах с фиксированной мощностью.Если термальный магазин должен быть привязан к системе, тогда езда на велосипеде может быть преодолена даже для больших котлы с фиксированной мощностью.

Подбор котлового насоса.

Для котла потребуется насос, размер которого соответствует его мощность, хотя иногда котлы поставляются с заранее установленным подходящим насосом. А требуемый расход при полном сгорании, может быть определен по мощности котла следующим образом (обычно перепад температуры котла составляет около 10 ° C):

Расход [л / сек] = Мощность котла [Вт] / ( 4200 x Падение температуры котла [C] )

Пример (котел мощностью 24 кВт): расход = 24000 / (4200 x 10) = 0.57 л / с = 35 л / мин

В системах всегда должен быть какой-либо байпас. Пока не используется автоматический байпас, рециркуляция через байпас (обычно низкая или без нагрузки) необходимо будет добавить к расходу. Рекомендуется использовать автоматический байпас, поскольку он устраняет необходимость в беспокоиться о негативном влиянии стационарных байпасов на скорость потока и давления.

Другие клапаны, которые могут потребоваться встраивать в дизайн включает:

  • зонные клапаны для изоляции различных отопительных контуров, или Подача в накопитель горячей воды

  • предохранительный клапан, чтобы изолировать поток к пол в случае выхода из строя смесительного клапана. Через некоторое время вода с высокой температурой> 60 ° C может вызвать растрескивание стяжки.

Также необходимо сделать поправку на трубопровод от котла. к коллекторам и / или накопителю горячей воды.

Операция буферного хранилища.

Единственный способ обеспечить работу конденсационных котлов постоянно в режиме конденсации для обогрева или для устранения неудобств цикличность котлов, заключается в привязке теплового накопителя к подпольной системе. Накопитель действует как буфер между тепловой нагрузкой и мощностью котла. Он экономит тепловую энергию во время работы котла, а затем использует ее. накопленное тепло для поддержания нагрева после прекращения работы котла. Этот так котел не должен гореть так часто и будет гореть дольше когда это произойдет.

Сокращение езды на велосипеде само по себе повысит эффективность, однако выгоды также должны быть достигнуты за счет поддержания температуры обратки на уровне котел постоянно низкий.Без теплового накопителя это очень сложно достичь, если в котел не встроена электроника. Это потому что для поддержания минимального расхода через котел при слабом нагреве нагрузки, вода будет течь через байпас в обратку, поднимая температура. Этот цикл будет продолжаться до тех пор, пока вода в этом цикле достигает 80C (верхнее значение котла), к этому времени температура обратной выше 60С. КПД котла тем выше, чем ниже отдача. при температуре и 60 ° C эффективность конденсации невысока.

Для теплого пола требуется только температура подачи 55C макс. Самая низкая температура в системе — это пол. возврат, при температуре от 30 до 45 ° C, поэтому в идеале мы хотим нагревать воду только от От 45 ° C до 65 ° C для поддержания теплого пола (при условии, что повышение температуры на 20 ° C составляет подходит для бойлера).

Этого легко добиться с помощью буферного хранилища, настроив цилиндровые термостаты соответственно. Котел не загорится, пока оба нижних термостата требуют тепла, а затем продолжат огонь, пока оба не будут удовлетворены.Термостаты следует отрегулировать так, чтобы что бойлер повторно нагревает воду за один проход — второй проход будет включать возвратная вода выше 60С.


Если требуется более горячая вода, скажем, для работы контуров радиаторов или водопровода теплообменники горячей воды, то верхняя часть магазина может иметь собственный термостат, который заменяет два нижних термостата, когда это необходимо. Самый простой способ разогреть теплоаккумулятор — просто перекачать воду. снизу магазина до бойлера и обратно, хотя это только возможно с вентилируемыми котельными системами.В герметичных системах медная катушка внутри магазина используется как котел, так и пол для привода обогревать склад и выходить из него, однако более высокая температура котла будет преобладают по сравнению с прямой установкой (без катушек / вентиляции). На очень большом в системах вместо змеевика можно использовать пластинчатый теплообменник, чтобы обеспечить входы / выходы более 50кВт.

Для котлов без конденсации, где используется буферная преодолеть цикличность, нужны только нижние два термостата цилиндра, оба установить на 75 ° C.

Буферные хранилища также полезны при попытке включения солнечные панели в систему. Катушка в основании магазина позволяет тепло должно быть передано в самую холодную точку магазина, а затем используется для теплых полов.

Калибровка склада горячей воды.

При расчете емкости накопителя горячей воды вы можете воспользоваться нашим Waterload Калькулятор. Как правило, мы допускаем хранение 90 литров на ванна и 60 литров на душ в период максимального спроса. Если будет использоваться тепловой аккумулятор, то к нему может быть добавлено дополнительное хранилище. разрешить буферную операцию. Дополнительное хранилище также может потребоваться, если должны использоваться солнечные батареи.

Особое внимание следует уделять устройствам с электрическим подогревом. системы, поскольку чем меньше размер магазина, тем меньше он способен накапливать тепло предоставляется по дешевому тарифу электричество.

Особую осторожность следует проявлять также при обнаружении трупов. форсунки, большие душевые розы или общее желание провести много времени в душе.

DPS Тепловые накопители доступны в базовых диаметрах 40см, 45см, 50см и 60см, высотой от 85см до 2м, что делает диапазон емкостей от 90 литров до 500 литров.

Герметичная или вентилируемая основная система.

Как правило, лучше всего выбрать герметичную первичную систему — другими словами, тот, который находится под давлением, а не из резервуара. Герметичные системы обладают следующими основными преимуществами:

Если у вас котел герметичной системы, или некоторых других производителей котла, то вентилируемая система не вариант.Однако вентилируемые системы имеют некоторые преимущества, если вы можете жить с 12 галлонами (12x12x20 дюймов) кормовой и расширительный бак на чердаке.

  • Автоматически наполняется при проведении обслуживания, или воздух удаляется.

  • Разрешить использование «прямых» аккумуляторов тепла там, где вода внутри первичной системы такая же, как и в тепловом накопителе (нет катушки), позволяет создать очень простую, экономичную систему с высокой степенью извлечения.Такой магазины также могут более эффективно использовать солнечную энергию для полов.


ПОЛ ДИЗАЙН:

Стяжка полов

Ослепляющий слой песка добавляется для заполнения пустот и обеспечения гладкости. прочная поверхность без острых частиц, этого необходимо избегать прокалывание DPM.

DPM расшифровывается как «влагонепроницаемая мембрана».Требуется при укладке деревянные полы или ламинат на цементные основания, например, бетонные, керамические, мраморные, асфальтовые / битумные поверхности. ДПМ предотвратит потливость и попадание влаги с пола.

Изоляция пола, как правило, представляет собой жесткий пенопласт. изоляционная плита со светоотражающей пленкой (Целотекс). Доступны доски различной толщины и размеров (50 мм x 1200 x 2400 мм, 1200×1000мм …)

Трубы крепятся к стальной сетке с помощью простых проволочных зажимов.В сетка снимается с изоляции с помощью распорок перед заполнением стяжка.


Добавка к цементу / пластификатор добавляется в стяжку для обеспечения полная изоляция трубы / решетки стяжкой для максимального нагрева перевод из труб в стяжку получается, а для придания дополнительная прочность на сжатие и изгиб.

Подвесные перекрытия

В описанных ниже методах подвесного пола используется цементная смесь Sand 1: 8. как тепловая масса, и распределить тепловую нагрузку.Это дешевле альтернатива использованию алюминиевых распорных пластин.

ВЫШЕ СУСТАВА:


МЕЖДУ ШКАФОМ:


Некоторые ссылки на компании по производству полов:

Borders Underfloor Отопление
Conservation Engineering
Continental UFH
Экватор
Hepworth Hep2O
Hilton-Croft UFH
Невидимое отопление
Nu-Heat
OSMA / Термодоска
Pexatherm UFH
Под полом ООО «Тепловые системы»
Вирсбо


Полное руководство по покупке насоса центрального отопления

Содержание


Что такое насос центрального отопления?
Как работает насос центрального отопления?
Какие основные компоненты насоса центрального отопления?
Где находится мой насос центрального отопления?
Использует ли насос центрального отопления электричество?
Какую мощность потребляет насос центрального отопления?
Как выбрать размер насоса центрального отопления?
Четыре наиболее распространенных проблемы с насосом центрального отопления (и способы их устранения)
Требуется ли замена моего насоса центрального отопления?
Какой насос центрального отопления мне купить?
Контактные анкерные насосы для бесплатного консультирования по центральному отоплению


Введение

Насосы центрального отопления — это небольшой механический инструмент, установленный в вашей системе центрального отопления, который позволяет эффективно перекачивать горячую воду по дому.

Но если вы впервые слышите о насосе центрального отопления или впервые заменяете насос котла, то огромное количество предлагаемых насосов центрального отопления может показаться немного подавляющим.

Без сомнения, вы думаете:

«Что такое насос центрального отопления? Как работает насос центрального отопления? Как выбрать размер насоса центрального отопления для дома? »

Вот почему мы разработали это полное руководство по насосам центрального отопления. Пошагово изучая насосы центрального отопления в мире, вы сможете в кратчайшие сроки купить, отремонтировать или заменить свой насос центрального отопления.

Что такое насос центрального отопления?

Насос центрального отопления — это небольшой механический инструмент, установленный на вашей системе центрального отопления, который используется для ускорения процесса циркуляции горячей воды от вашего котла к вашим радиаторам и обратно к котлу. Насос — это эффективный инструмент, который обеспечивает перемещение воды по дому до того, как она остынет.

На схеме ниже показано размещение насоса центрального отопления в системе центрального отопления.

Наверх

Как работает насос центрального отопления?

Сердце вашей системы центрального отопления, насосы центрального отопления работают, забирая воду в насос, нагнетая воду с помощью крыльчаток, а затем перекачивая воду вокруг вашей системы отопления с более высокой скоростью.Это помогает обеспечить эффективную циркуляцию горячей воды по всему дому.

Насосы центрального отопления объяснены:

Шаг 1: Забор воды

Вода поступает в насос центрального отопления вскоре после нагрева системой центрального отопления.

Шаг 2: Рабочие колеса

Насосы центрального отопления — это разновидность центробежных насосов. Это означает, что они используют рабочие колеса (например, авиационные двигатели) для повышения давления воды.

Шаг 3: Выпуск воды

Когда вода проходит через рабочие колеса насоса, вода выталкивается из насоса с более высокой скоростью, чем входила.

Если вы хотите получить более подробное описание того, как работают насосы центрального отопления, посмотрите видео ниже.

Наверх

Какие основные компоненты насоса центрального отопления?

Насосы центрального отопления — не сложные инструменты. Большинство насосов состоит из шести простых компонентов, которые вы можете увидеть на схеме ниже. Имейте в виду, что у некоторых насосов нет регулятора давления.

Вход потока воды

Это зона, в которой горячая вода центрального отопления поступает в насос. Диаметр впускного отверстия для воды будет одним из факторов, определяющих максимальную скорость потока вашей помпы.

Выпускное отверстие для потока воды

Это область, в которой горячая вода под давлением выходит из насоса и распространяется по вашей системе центрального отопления. Опять же, диаметр выпускного отверстия для воды будет одним из факторов, определяющих максимальную скорость потока вашей помпы.

Регулировка давления насоса

Ручка регулировки давления — это электронный компонент насоса центрального отопления, который позволяет увеличивать давление воды в системе центрального отопления. Если вы обнаружите, что определенные радиаторы не получают необходимого тепла, просто увеличьте давление с помощью регулятора.

Регулировка давления насоса

Ручка регулировки давления — это электронный компонент насоса центрального отопления, который позволяет увеличивать давление воды в системе центрального отопления.Если вы обнаружите, что определенные радиаторы не получают необходимого тепла, увеличьте давление с помощью регулятора.

Прокачной винт насоса

Если вы обнаружите, что ваш насос работает неправильно, то одной из распространенных причин является то, что внутри насоса застревают пузырьки воздуха. Это останавливает правильную работу крыльчатки и может вызвать странный случайный стук.

В соответствии с инструкциями производителя винт для удаления воздуха из насоса помогает удалить воздух из системы.

Электрические соединения

Здесь вы можете управлять электрической конфигурацией насоса. Опять же, перед использованием прочтите инструкции производителя.

Кабель электропитания

Здесь вы подключаете насос к электросети.

Наверх

Где находится мой насос центрального отопления?

Каждый дом индивидуален, и расположение вашего насоса центрального отопления будет зависеть от расположения котла или опыта водопроводчика, который его установил.

Чаще всего ваш насос центрального отопления находится:

  • Рядом с бойлером или накопителем горячей воды
  • Вытяжной шкаф
  • Под лестницей

Наверх

Насос центрального отопления использует электричество?

Одна из замечательных особенностей насосов центрального отопления заключается в том, что они потребляют электроэнергию только тогда, когда вы включаете систему центрального отопления.

Это помогает сэкономить деньги и не тратит впустую электроэнергию.

Большинство насосов центрального отопления будут работать от вашего основного источника электроэнергии, но вы также можете приобрести более дешевые модели с батарейным питанием, хотя мы не советуем это делать.

Наверх

Сколько мощности потребляет насос центрального отопления?

Большинство бытовых насосов центрального отопления работают от напряжения около 240 вольт, что примерно равно мощности, необходимой для работы чайника.

При этом маловероятно, что ваш насос центрального отопления будет работать на полную мощность. Мы думаем, что вы будете использовать примерно половину этой мощности для современного, хорошо изолированного дома.

Наверх

Как выбрать размер насоса центрального отопления?

Один из наиболее частых вопросов, которые мы задаем здесь, в Anchor Pump: Как мне выбрать правильный размер насоса центрального отопления для моего дома.

Несколько раз у нас даже были клиенты, которые присылали нам схемы расположения труб, параметры котла и характеристики изоляции.

Мы говорим, хватит.

Выбрать насос центрального отопления для среднего дома не так уж и сложно.

Если ваш дом не имеет особо плохой теплоизоляции, соблюдайте следующие правила:

Grundfos 15/50 для домов с 2–3 спальнями (дом меньшего размера)

Grundfos 15/60 для дома с 3–5 спальнями (дом большего размера)

Выберите вариант большего размера, если у вас особенно плохая изоляция.

Если у вас дом намного больше (повезло вам), то все будет немного сложнее.В большинстве случаев вам потребуется визуальный осмотр размеров труб, типа радиаторов, размера котла и т. Д.

Если вы не можете получить совет, позвоните нашим специализированным специалистам по насосам, чтобы получить бесплатную консультацию по телефонам: 0800 112 3134 или 0333 577 3134.

Мы открыты с понедельника по пятницу с 07:00 до 17:30 и в субботу с 08:30 до 12:30.

Наверх

Четыре наиболее распространенных проблемы с насосом центрального отопления (и способы их устранения)

Как и с большинством вещей в вашем доме, без сомнения, возникнут проблемы с вашим насосом центрального отопления.Если у вас проблемы с центральным отоплением, возможно, виноват насос, если у вас возникли какие-либо из перечисленных ниже проблем.

Как обычно, мы составили список наших лучших советов по устранению проблемы. Если вы не уверены в решении этой проблемы, обратитесь к специалисту по центральному отоплению для оценки вашей системы.

1. Мой насос грохочет или издает гудение

Неправильно установленный насос повлияет на вашу систему центрального отопления.Дребезжание может не только привести к долговременному износу помпы, но и помешать ее эффективной работе.

Исправление: проверьте фитинги насоса. Если вы обнаружите ослабленные винты или болты, затяните их.

2. У меня шумит центральное отопление

Не путайте с шумом, исходящим от вашей помпы, в качестве альтернативы, вы можете слышать общий гудящий или стук, исходящий от вашей более широкой системы центрального отопления.Это может быть признаком попадания воздуха в помпу.

Исправление: если вы подозреваете, что воздух попал в насос, следуйте инструкциям по эксплуатации насоса, чтобы удалить воздух из системы.

3. Мой насос НЕ шумит

Как и в случае с любым другим оборудованием, следует ожидать небольшого количества вибрации и шума. Если ваш насос не шумит, а центральное отопление не может равномерно распределять тепло по дому, возможно, у вас заклинило крыльчатка.

Исправление: вам нужно открыть насос и тщательно его очистить.Иногда в систему водоснабжения могут попадать инородные тела, которые могут повлиять на работу насоса.

4. Мой насос не запускается

Если система центрального отопления не активирует насос или перегорел предохранитель, ваш насос не запустится.

Исправление: вызовите квалифицированного специалиста для проверки проводки.

Наверх

Требуется ли замена моего насоса центрального отопления?

В некоторых случаях перечисленные выше исправления могут не решить вашу проблему.Внутренняя коррозия — обычное явление для насосов центрального отопления, и в этом случае вам необходимо заменить насос.

Хотя мы советуем вызвать квалифицированного специалиста по центральному отоплению перед заменой любого оборудования самостоятельно, есть некоторые обстоятельства, при которых вы можете быть уверены, что ваш насос нуждается в замене.

Мой насос слишком горячий для работы с ним

Как правило, трудолюбивая помпа будет немного теплой, но если помпа становится слишком горячей для прикосновения, это может быть признаком серьезного повреждения.В этом случае вам может потребоваться проверить гарантию поставщика помпы, но, как правило, помпу необходимо заменить.

Мой насос издает скрежет или стук

Если помпа издает скрежет или стук, это может быть признаком серьезного повреждения внутри помпы. Опять же, проверьте вашу гарантию у поставщика помпы. Большинство заменит насос, если оригинал был неисправен.

Мой насос только нагревает некоторые радиаторы

Если ваши радиаторы работают внизу, но не работают наверху, это может быть признаком того, что насос начинает выходить из строя.Если в вашем насосе есть шкала давления, вы можете попытаться увеличить давление в насосе, но если это не сработает, вам, возможно, придется приобрести новый, более мощный насос центрального отопления.

Мой насос протекает

Если насос протекает, возможно, его необходимо заменить. Это почти наверняка результат коррозии, которую невозможно исправить. Если из пускового конденсатора течет коричневая жидкость или он выглядит сгоревшим, вы можете заменить только эту деталь.

Наверх

Какой насос центрального отопления мне купить?

Если вы хотите купить насос центрального отопления, обратите внимание на наши рекомендуемые варианты ниже.Все они были протестированы нашими штатными инженерами и являются насосами высочайшего качества, доступными на рынке.

1. Grundfos UPS2 15-50 / 60

Grundfos UPS2 15-50 / 60 отличается высоким качеством и представляет собой универсальный сменный насос. Непосредственно заменяя старые ИБП 15-50 и ИБП 15-60, он идеально подходит для установки с плотной посадкой и может устанавливаться без нарушения трубопроводов. UPS2 15-50 / 60 может быть установлен только в качестве головки насоса, что означает, что он может быть установлен на любые существующие типы насосов UPS.Итак, какие еще преимущества предлагает Grundfos UPS2 15-50 / 60?

Grundfos UPS2 15-50 / 60 отличается высокой энергоэффективностью, предлагая три различных настройки. Настройки относятся к скорости, с которой горячая вода циркулирует по системе и распределяется по радиаторам и кранам. Лучшая настройка скорости для использования — это самая низкая скорость, при которой система работает без каких-либо проблем. Чем ниже значение параметра, тем более энергоэффективным будет насос. Этот насос рассчитан на работу на 4, 5 или 6 метров.

Съемный блок управления может быть установлен сверху, слева или справа от насоса, что обеспечивает универсальность и позволяет использовать различные варианты установки.

Найдите Grundfos UPS2 15-50 / 60 здесь.

2. DAB Evosta 40-70 / 130

Поскольку DAB Evosta приводится в действие синхронным двигателем с постоянными магнитами, он может генерировать крутящий момент при нулевой скорости, что, в свою очередь, создает постоянные колебания через водяные мембраны. Это увеличивает эффективность, позволяя перекачивать горячую воду с высокой скоростью в радиаторы и краны по мере необходимости.Evosta 40-70 / 130 является идеальной заменой для старых трехскоростных циркуляционных насосов, подходит для моделей с напором 4,5 и 6 м с одним насосом.

Большим преимуществом этого конкретного циркуляционного насоса является преобразователь частоты, который очень энергоэффективен. Встроенное электронное устройство обнаруживает любые изменения спроса в системе и адаптируется к одной из шести доступных настроек скорости.

Найдите DAB Evosta 40-70 / 130 здесь.

3. Lowara Ecocirc 25-4 (180)

Идеально подходит для частных домов или многоквартирных домов, Lowara Ecocira 25-4 (180) использует тип двигателя с регулируемой скоростью и электронной связью.Двигатель приводится в действие сферическим ротором без вала, что снижает уровень шума при вращении двигателя.

Керамический шарик подшипника заключен в крыльчатку как часть новой технологии защиты от забивания. Керамический подшипник отделяет поток воды от магнитных частей системы, что снижает количество магнетита и отложений.

Модель Lowara оснащена встроенным датчиком, контролирующим температуру. Гарантируя, что насос перестает работать, когда температура воды достигает 125 градусов, он предотвращает перегрев.

Найдите Lowara Ecocirc 25-4 (180) здесь.

4. CPL CP50 (130)

CPL CP60 (130) — это высокоэффективный циркуляционный насос с мокрым ротором, который идеально подходит для домашнего хозяйства и прост в подключении. Насос с мокрым ротором работает без вала или уплотнения, а это означает, что воде негде протекать.

Предлагая универсальность, этот тип насоса может использоваться для всех систем отопления и кондиционирования воздуха с температурами от -10 градусов до +95 градусов.

CPL CP50 (130) прост в эксплуатации и оснащен трехступенчатой ​​системой регулирования скорости, которая применяет переменный перепад давления. Регулируемые регуляторы давления могут быть выбраны в зависимости от применения в системах радиаторного отопления и теплого пола.

Сделайте теплый прием в вашем доме этой зимой и ознакомьтесь с нашим ассортиментом бытовых циркуляционных насосов. Выбрав установку бытового насоса, вы можете сэкономить на счетах за электроэнергию, убедившись, что ваша система отопления работает с максимальной эффективностью.

Наверх

Контактные анкерные насосы

Если вам не хватает совета, позвоните нашим специализированным специалистам по насосам для получения бесплатной консультации по телефонам: 0800 112 3134 или 0333 577 3134.

Мы открыты с понедельника по пятницу с 07:00 до 17:30 и в субботу с 08:30 до 12:30.

Вернуться к началу

Как выбрать тепловой насос подходящего размера »HPAC Energy Center

Чтобы получить максимальную отдачу от теплового насоса, важно выбрать эффективную модель и правильно ее использовать.Это означает наличие теплового насоса подходящего размера для комнаты, которую вы хотите отапливать. Если он слишком мал, он может обойтись вам дороже из-за того, что вы будете слишком много работать, чтобы обеспечить достаточно тепла. Если он будет слишком большим, он будет выделять слишком много тепла, которое будет потрачено зря.

Какие размеры бывают тепловые насосы?

Размер теплового насоса не означает его буквальный физический размер (хотя в этом отделе есть варианты), а скорее мощность нагрева (или охлаждения), которая указывается в кВт, например. 3,5кВт. Тепловые насосы могут варьироваться от 1.2–10 кВт и более. Чем прохладнее климат, в котором вы живете, тем больше теплопроизводительности или больше кВт вам потребуется. Но это только одна вещь, которая повлияет на выбор теплового насоса подходящего размера; Здесь очень много!

Какие факторы необходимо учитывать?

При выборе теплового насоса подходящего размера необходимо учитывать следующее:

  • Это в основном для отопления или охлаждения?

  • Какой у вас местный климат? (например, как правило, снег выпадает не реже одного раза в зиму, бывает жарко и влажно и т.)

  • Каковы средние сезонные высокие и низкие температуры?

  • Ваш дом старый и плохо изолирован, новый, хорошо изолирован и герметичен или что-то среднее между ними?

  • Вы хотите отапливать отдельные комнаты, несколько комнат или зону открытой планировки?

  • Насколько большие помещения вы хотите отапливать?

  • Насколько высоки потолки?

  • У вас одинарное или двойное остекление?

  • Сколько человек живет в вашем доме?

  • Помещение, которое вы хотите обогреть, получает много прямых солнечных лучей?

  • Есть ли в вашем доме солнечная энергия?

Расчет размера

Как видно из этого обширного списка выше, расчет точных требований к тепловому насосу — непростая задача и требует учета множества переменных.Всегда лучше поговорить со специалистом по отоплению, но если вы хотите выработать приблизительную идею, которая поможет вам подобрать подходящий тепловой насос, вот базовый расчет с consumer.org.nz, который вы можете попробовать.

Шаг 1. Рассчитайте объем помещения в кубических метрах.

Шаг 2 — Умножьте полученное значение на 44 Вт.

Шаг 2 — Добавьте 10% к большим оконным площадям и еще 10-20% для частичной изоляции или ее отсутствия.

Шаг 3 — Умножьте это число на 1,5 для жилых помещений, 1,2 для спальни и 0.8 для других областей.

Пример: частично изолированная гостиная, 4 м x 5 м x 2,4 м в высоту + 10% из-за отсутствия изоляции = 53 кубических метров объема помещения (округлено в большую сторону). Умножьте на 44 Вт = 2332, а теперь на 1,5, потому что это гостиная = 3498 Вт. Это означает, что вам понадобится тепловой насос мощностью 3,5 кВт.

Другие советы по обеспечению максимальной производительности теплового насоса

  • Проверьте этикетку с рейтингом энергопотребления — чем больше звездочек, тем выше энергоэффективность.

  • Спросите поставщика, хорошо ли он работает при низких температурах (некоторые тепловые насосы не справляются, когда на улице температура падает почти до нуля или ниже).

  • Убедитесь, что он установлен в правильном месте в комнате.

  • Выберите подходящий тип для обогреваемого помещения (например, одинарная или мульти сплит-система, высокая стена или пол и т. Д.).

  • Часто очищайте фильтры и отдавайте их в профессиональное обслуживание не реже одного раза в год.

Вы можете даже задаться вопросом, является ли тепловой насос правильным решением. Загрузите наше бесплатное руководство, которое поможет вам принять решение. Если вы хотите узнать больше о том, какой размер теплового насоса подходит для вашего дома, вы получите разумный совет, обратившись к нам.С 1986 года мы предоставляем широкий спектр решений для контроля микроклимата, помогая семьям чувствовать себя комфортно круглый год.

Тепловой насос какого размера мне нужен?

Что касается размера теплового насоса, то больше не всегда лучше. Тепловой насос с воздушным источником тепла может варьироваться, но для среднего дома требуется модель мощностью от 4 до 16 кВт.То же самое касается и размера теплового насоса, использующего грунтовые источники энергии.

Краткое руководство по выбору теплового насоса


Воздушные и наземные тепловые насосы имеют номинальную мощность в киловаттах (кВт), которые показывают мощность теплового насоса. Как правило, чем больше ваш дом, тем выше должна быть мощность теплового насоса.

Определение размера теплового насоса никогда не бывает простым. Не существует универсального решения, поскольку потребности в отоплении каждой собственности и семьи уникальны. Чтобы выбрать подходящий размер теплового насоса с воздушным и наземным источниками воздуха для вашего дома, его должен оценить профессиональный установщик на основе следующих факторов:

  • Тип / размер имущества
  • Уровень теплоизоляции / теплопотерь
  • Размер радиаторов / теплых полов
  • Желаемая температура в помещении
  • Сезонные температуры наружного воздуха в вашем районе

Мы провели некоторые отраслевые исследования и нашли следующие рекомендации по размеру, чтобы предоставить вам приблизительное руководство.

Размер дома / уровень изоляции Рекомендуемая мощность ASHP (кВт) GSHP Рекомендуемая мощность (кВт)
2-х комнатный дом / квартира 5 4
Плохо утепленный 3-х комнатный дом 9 8
Утепленный 4-х комнатный дом 9 8
Плохо утепленный 4-х комнатный дом 16 15
Утепленный 5-ти комнатный дом 16 15

Профессиональный установщик теплового насоса сможет рассчитать размер теплового насоса для вашего дома, чтобы он мог обогревать ваш дом и горячую воду круглый год с максимальной эффективностью.

Тепловой насос, который слишком мал, не сможет удовлетворить спрос, в то время как тепловой насос, который слишком большой, будет работать с коротким циклом (включается и снова выключается и работает короткими импульсами), что не способствует эффективности.


Хотя вы всегда должны получать расценки на тепловые насосы от установщиков, аккредитованных Microgeneration Certification Scheme (MCS), здесь мы изложили ключевые факторы, которые они будут использовать для расчета теплового насоса правильного размера для вашего дома.

Почему размер теплового насоса имеет значение?

Потратить некоторое время на изучение того, какой размер теплового насоса с воздушным или наземным тепловым насосом подходит для вашего дома, стоит того.

Если мощность слишком мала, тепловой насос должен будет работать в течение более длительных периодов времени, чтобы удовлетворить потребность. С другой стороны, тепловой насос, который слишком мощный для требований вашего дома, будет часто включаться и выключаться. Это называется короткими циклами и создает излишнюю нагрузку на тепловой насос, что может привести к неисправностям.

Единственный способ, которым тепловой насос будет эффективно работать и обогревать ваш дом, — это если номинальная мощность соответствует потребностям вашего дома в отоплении. И лучший способ сделать это — нанять квалифицированного установщика теплового насоса.

Какой тип теплового насоса вам нужен?

Воздушные и наземные тепловые насосы работают по-разному. Один забирает тепло из воздуха, а другой извлекает подземное тепло.

Воздушные тепловые насосы — самый популярный вариант, поскольку они не занимают много места. Однако, если ваш сад подходит для теплового насоса с грунтовым источником, вы можете добиться более высокой круглогодичной эффективности.

Воздушные тепловые насосы


Тепловые насосы с воздушным источником тепла доступны как в системах отопления «воздух-воздух», так и «воздух-вода».Тепловой насос воздух-воздух обогревает помещение с помощью сети вентиляторов по всему дому, которые также могут обеспечивать охлаждение летом.

Если ваш дом в настоящее время отапливается котлом, то тепловой насос воздух-вода, вероятно, будет лучшим вариантом. Это связано с тем, что они нагревают воду перед ее циркуляцией по влажной системе центрального отопления, такой как радиаторы или полы с подогревом. Стоит отметить, что тепловые насосы воздух-вода не могут нагреть воду до такой же высокой температуры, как бойлеры, поэтому рекомендуется использовать радиаторы большего размера (или теплый пол).

Вам также следует подумать, какой тепловой насос с воздушным источником воздуха — моноблок или сплит-система лучше подходит для вашего дома. Эти термины относятся к тому, как будет установлен тепловой насос.

Моноблочный тепловой насос — это отдельный наружный блок, в котором находятся все необходимые компоненты. С другой стороны, разделенные тепловые насосы имеют как внутренний, так и внешний блок.

Земляные тепловые насосы


Тепловой насос с грунтовым источником извлекает тепло из земли с помощью сети труб, проложенных под поверхностью.Эти трубы могут быть установлены как горизонтальные или вертикальные петлевые системы.

Вертикальные системы контура заземления просверлены глубоко в земле. Часто на глубине до 100 метров, где температура держится на уровне 10-15C круглый год. Горизонтальные петлевые системы не заглублены так глубоко — ближе к 4 метрам — и охватывают большую площадь поверхности. Это означает, что они занимают гораздо больше места и подходят для установки только на территории с большим садом.

Все еще не уверены, какой тепловой насос подходит для вашего дома? Мы сравнили их друг с другом в разделе «Воздушный источник и наземные отопительные системы».

Как выбрать тепловой насос подходящего размера

При выборе наиболее подходящего размера для вашего нового теплового насоса установщик теплового насоса учтет множество факторов, например:

  • Размер вашей собственности
  • Уровень изоляции
  • Радиаторы или полы с подогревом
  • Ваше местонахождение в Великобритании

Какого размера ваш дом?

В общих чертах, чем больше дом, тем больше тепловой насос.

Установщик примет во внимание не только размер вашего дома, но и тип недвижимости. Например, отдельно стоящему бунгало может потребоваться другой размер по сравнению с домом с террасой.

Типы комнат и размер этих комнат также будут иметь значение. Это связано с тем, что, как правило, гостиная нагревается дольше и до более высокой температуры, чем спальня.

Тепловой насос мощностью от 4 до 12 кВт обычно более чем подходит для большинства домов в Великобритании. Тогда тепловые насосы мощностью 15 кВт и 16 кВт — лучший вариант для больших домов с плохой изоляцией и сетей централизованного теплоснабжения.

Насколько хорошо изолирован ваш дом?

Ключевым фактором при расчете размеров теплового насоса является соотношение уровня изоляции и теплопотерь в вашем доме.

Традиционные котлы нагревают воду до высокой температуры и отключаются по ее достижении. Однако тепловой насос нагревает воду постоянно, но до более низкой температуры.

Если ваш дом плохо изолирован, тепло будет легко уходить. В результате тепловому насосу будет сложно отапливать ваш дом должным образом или эффективно.В новом доме с высоким уровнем изоляции и двойным остеклением можно будет установить тепловой насос с меньшей мощностью, чем в более старом доме с плохой изоляцией.

Уровень теплопотерь вашего дома будет рассчитан установщиком при проектировании вашей системы теплового насоса. Вам понадобится текущий сертификат энергоэффективности (EPC), чтобы выявить любые потенциальные проблемы с энергоэффективностью в доме, а после установки теплового насоса, чтобы претендовать на государственную схему стимулирования возобновляемого тепла (RHI).

Прежде чем приступить к установке возобновляемой системы отопления, такой как тепловой насос, необходимо рассмотреть вопрос об изоляции. Чтобы установить тепловой насос в новом или старом доме, дом должен соответствовать минимальному уровню изоляции, соответствующему строительным нормам.

Без достаточной изоляции возобновляемая система отопления не сможет выполнять свою работу по обогреву вашего дома так же эффективно, как она способна.

У вас есть радиаторы или полы с подогревом?

Тепловые насосы обеспечивают горячую воду более низкой температуры, чем бойлеры.Это означает, что для отвода тепла при том же уровне комфорта требуется большая площадь поверхности.

Для этого стоит подумать о теплом полу, увеличить количество радиаторов или заменить стандартные радиаторы на более крупные. Напольное отопление можно подключить к тепловому насосу с меньшей мощностью, так как площадь поверхности больше и вода может течь с более низкой температурой. Радиаторам потребуется более мощная мощность для достижения более высоких температур.

Радиатор слишком большого размера не был редкостью в последние годы, когда его устанавливали в составе системы отопления с котлом.Таким образом, есть шанс, что ваши существующие радиаторы могут хорошо справиться с более низкими температурами, создаваемыми тепловым насосом.

Размер радиатора и системы теплого пола должен рассчитывать профессиональный установщик MCS. Это гарантирует, что вы получите лучшее решение для своего дома, сведете к минимуму счета за электроэнергию за счет повышения эффективности.

Где вы живете в Великобритании?

Само собой разумеется, что воздушные тепловые насосы, извлекающие тепло из воздуха снаружи, более эффективны в более теплом климате.Это не значит, что они не работают при более низких температурах. Многие модели по-прежнему работают при температурах до -15 ° C, а некоторые даже при -25 ° C.

Здесь, в Великобритании, невероятно редко можно увидеть такие низкие температуры. Тем не менее, установщик учтет возможную самую низкую годовую температуру в вашем регионе при определении подходящей мощности. Это будет сильно отличаться для недвижимости на севере Шотландии от дома на южном побережье Англии. Для большинства районов Великобритании это, вероятно, будет немного ниже 0 ° C.

Повлияет ли размер теплового насоса на эксплуатационные расходы?

Ряд факторов может повлиять на эксплуатационные расходы теплового насоса, и размер — один из них.

Установите геотермальный тепловой насос с номинальной мощностью, не соответствующей потребностям отопления вашего дома, и это, безусловно, скажется на ваших эксплуатационных расходах. Слишком мощный тепловой насос приведет к ненужному увеличению ваших счетов за тепло. Вот почему квалифицированный установщик теплового насоса должен порекомендовать подходящую мощность для вашего дома.

Если у вас установлен тепловой насос с большой мощностью, то весьма вероятно, что у вас высокий спрос на отопление. Так что в этом отношении ваши счета за отопление, вероятно, будут выше, чем в доме с меньшим тепловым насосом. Просто потому, что он будет давать больше тепла.

Помимо размера, на текущие расходы также влияют: эффективность (коэффициент полезного действия), степень теплоизоляции вашей собственности и потребность в отоплении.

Есть ли калькулятор размера теплового насоса?


Не существует универсального калькулятора размера теплового насоса, но вы можете рассчитать приблизительный размер теплового насоса, который вам понадобится, если у вас есть некоторые цифры:

  • Размер вашего дома (в квадратных метрах)
  • Сколько киловатт (кВт) необходимо для комфортного обогрева вашего дома

В качестве приблизительной оценки профессионалы рекомендуют 1 кВт на каждые 10 квадратных метров, но в таком случае необходимо учитывать количество тепла, которое теряет ваш дом.Это должен будет рассчитать профессионал, но в среднем недавно построенный дом потеряет 50 кВт, в то время как более старый дом с небольшой изоляцией или без нее может потерять до 100 кВт.

Используя эти цифры, профессиональный установщик сможет рассчитать тепловой насос нужного размера, который должен обеспечивать достаточно тепла и горячей воды для вашего дома круглый год при минимальных затратах на электроэнергию.

Накопитель горячей воды какого размера вам нужен?

Тепловые насосы «воздух-вода» и тепловые насосы, работающие на грунте, должны быть установлены как часть системы отопления, которая включает в себя накопитель горячей воды.Установка водонагревателя подходящего размера, отвечающего требованиям вашего дома, так же важна, как и правильный размер теплового насоса.

Так как тепловой насос будет отвечать за нагрев воды в цилиндре, вам понадобится невентилируемый цилиндр косвенного нагрева. В цилиндре косвенного нагрева находится змеевик, который нагревается тепловым насосом. Это, в свою очередь, нагревает воду, хранящуюся в цилиндре.

Приведенная ниже таблица дает приблизительное представление о том, какого размера должен быть водонагреватель для удовлетворения потребностей вашего дома в горячей воде.

Спальни ванные / душевые Косвенный (литры) Direct (литры)
Один Один 75/120 120/150
Два Один 150 180
Три Два 180 210
Четыре Два 210/250 250/300
Более крупные объекты 300+ 300+

Получите расценки на тепловой насос

Лучший способ узнать, какого размера тепловой насос с воздушным или наземным тепловым насосом вам нужен, — это провести осмотр вашей собственности у профессионального установщика теплового насоса.

Оставить комментарий
