Как выглядит провод заземления: Цвета проводов в электрике: фаза, ноль, земля
Цвета проводов в электрике: фаза, ноль, земля
Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.
Содержание статьи
Как окрашиваются провода фазы
При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.
Расцветка фазных проводовЧаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.
На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.
Цвет провода заземления
По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.
Такого цвета могут быть заземлениеВ некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами
Так же маркируются и контакты, к которым «земляной» провод надо подключать.Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.
Какого цвета нулевой провод
Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.
Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».
Как проверить правильность маркировки и расключения
Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.
Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.
Определение фазного провода при помощи индикаторной отверткиНа приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю.
Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.
Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».
И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.
Цвет проводов фаза ноль земля.
Проводка в зданиях состоит из изолированных алюминиевых и медных проводов. Для удобной прокладки электропроводки, а также для дальнейшего обслуживания кабелей изготовители используют различную колористику для маркировки токоведущих жил в электрическом кабеле.
Монтажный провод
Какие цвета встречаются
Согласно Правилам устройства электроустановок (ПУЭ), изолирующий материал проводки должен иметь цветовой окрас и легко распознаваться мастером. Электрокабель обычно имеет трехжильную структуру (фаза, ноль, земля), каждый проводок окрашен в определенный цвет. Сейчас с трудом верится в то, что не так давно изоляция кабельных жил имела только два цвета: черный и белый.
Но, к счастью, с введением новых правил, цветовое оформление кардинально изменилось. В основном, для электропроводки используются такие цвета: белый, черный, красный, голубой (синий), желто-зеленый, коричневый оттенки. Рассмотрим подробнее какому проводнику соответствует тот или иной цвет.
Наглядный пример цветов для электрических проводников.
Нейтраль
Нулевая жила (нейтраль) обычно синего или голубого цвета. В распределительной коробке этот провод подключают к нулевой шине, которая помечена латинской буквой N. К этой шине подключают все синие провода. Следует отметить, что провод ноль совмещает в себе две функции: рабочего и защитного нуля. Защитный провод ноль тоже синего цвета, а на концах, т.е. в местах соединений, имеются желто-зеленые полосы. Подсоединяется к шине, имеющей обозначение REN. Нужно отметить, что общепринятые правила допускают зеленые полосы по всему проводу с синими окончаниями.
Схема замкнутой электроцепи.
Заземляющий провод
Заземляющий проводник имеет желтый или зеленый цвет или обозначен полосами такого цвета по всему кабелю. Такой проводник подключают в распределительном щитке к заземляющей пластине. В распределительной коробке проводник земля подключается к заземляющим проводам, идущих от розеток и электроприборов, таких как светильники, например. Проводник земля не подключают к устройству защитного отключения.

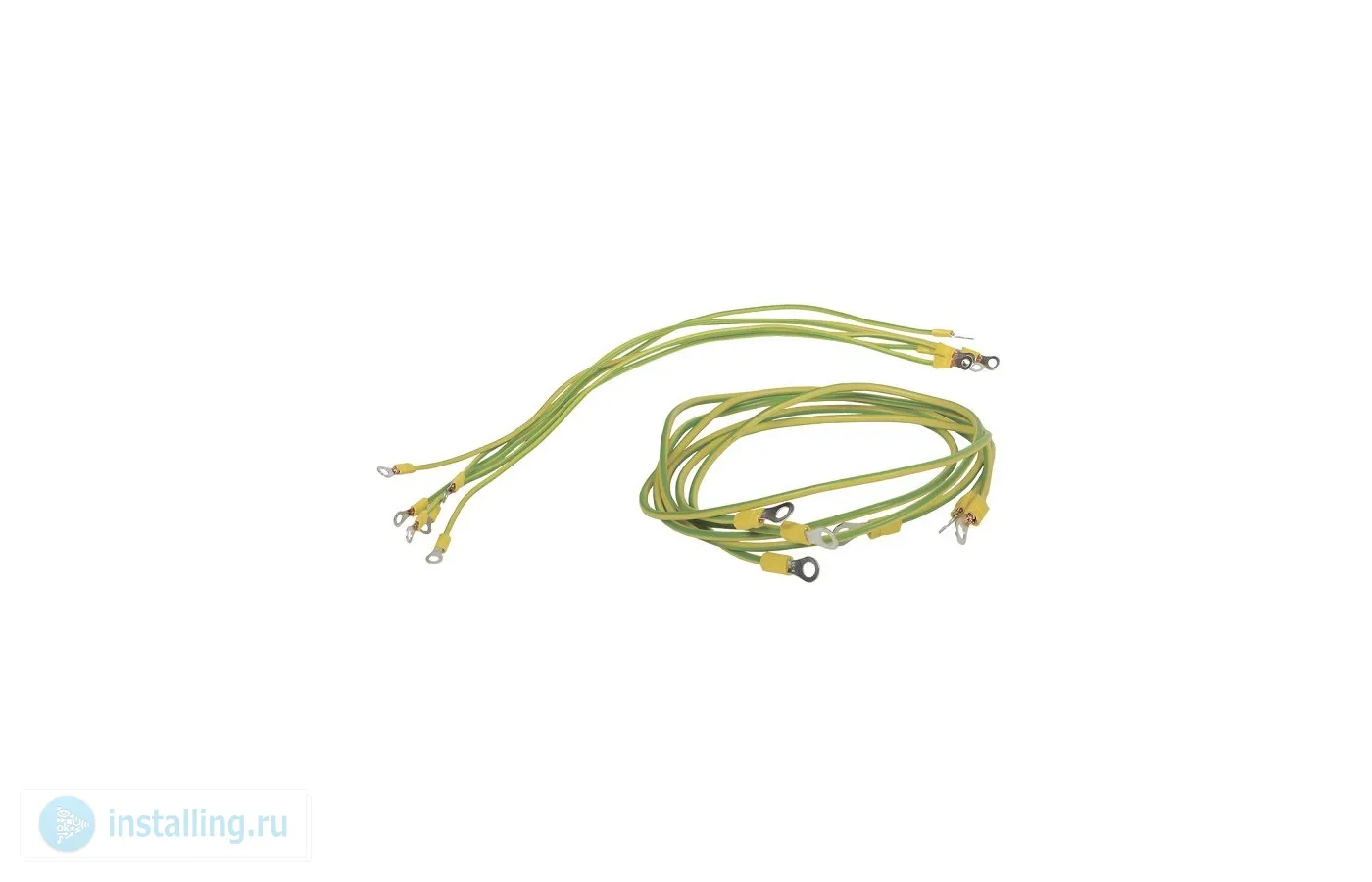

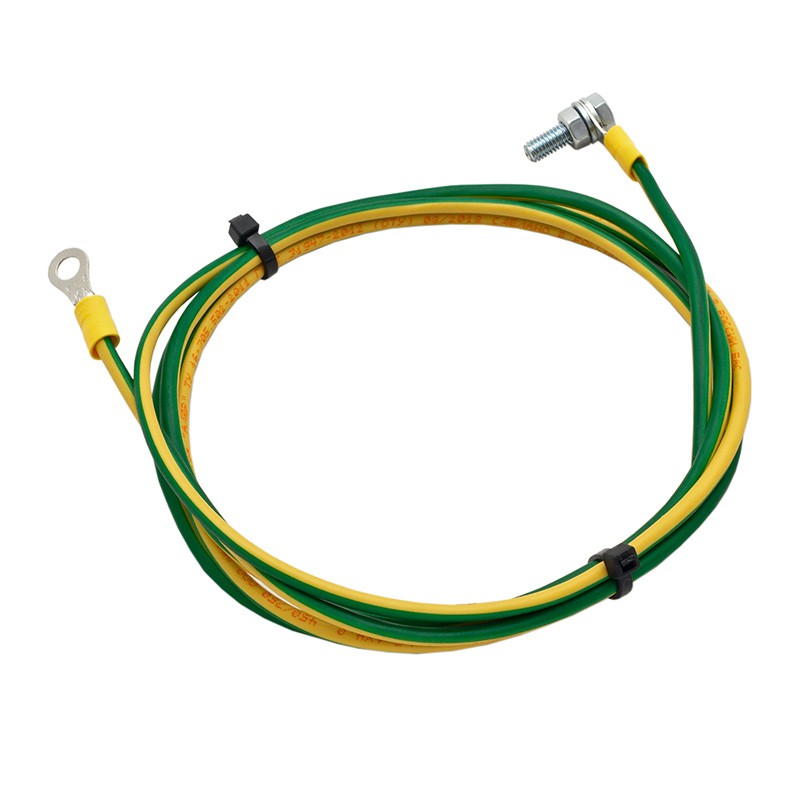

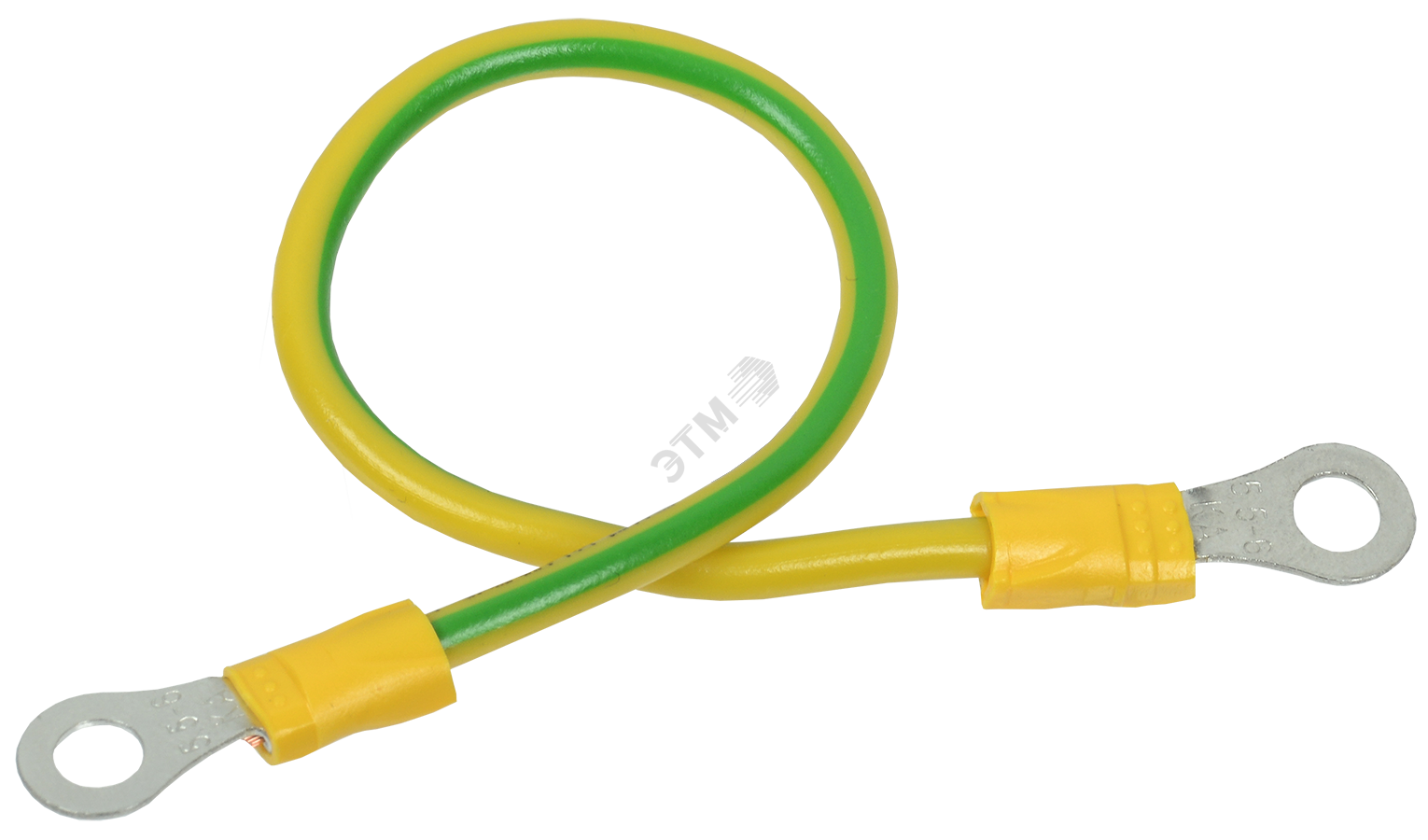

Как выглядит провод заземления.
Провод фаза
Жила, отвечающая за фазу в электрическом проводе, окрашивается в разные цвета. Она может быть: черной, коричневой, красной, серой, фиолетовой, розовой, белой, оранжевой, бирюзовой. Каждый производитель электропроводов имеет право обозначить фазную жилу в один из этих оттенков. Проще говоря, главная задача электрика во время монтажа электропроводки помещения в первую очередь определиться с нулевым проводом и заземляющим, а оставшийся провод будет фазой. Для того, чтобы не ударило током электрик должен проверить провода с помощью специального пробника, чаще всего он представлен в виде отвертки.
Какого цвета могут быть провода в кабеле
Как самостоятельно обозначить провода цветом
Бывают случаи, когда провода имеют нестандартный цвет, отличающийся от перечисленных в ПУЭ. В таких ситуациях можно самостоятельно сделать цветовую маркировку кабельных жил. Для этого используем цветную изоленту, которой помечаем концы проводов в распределительном щитке. Также для таких целей есть специальная термоусадочная трубка, ее иногда называют кембриком. После этого не забываем обязательно записать ваши обозначения, чтобы в дальнейшем не возникло путаницы.
- Цветная изолента для обозначения проводов.
- Термоусадочная трубка для изоляции проводов.
Видео. Как выглядит распределительная коробка в жилом помещении. Как изменилась цветовая маркировка проводов со времен СССР
Перфорированный кабель-канал для организации проводки в электрошкафах Все секреты прокладки проводки в кирпичном доме, а также необходимые материалы и инструменты Ввод бронированного кабеля в дом – задача для профессионалов Преимущества и недостатки алюминиевой проводки
Цвет провода заземления. Какого цвета провод заземления
Цветовая раскраска изоляции проводов это один из видов их маркировки. Изоляция окрашивается в разные цвета для того чтобы можно было визуально определить их название и принадлежность (в сетях однофазного и трехфазного тока).
Благодаря такой цветовой маркировке значительно упрощается монтаж, особенно с большим количеством проводов (например, в электрощите).
Цвет проводов электропроводки играет очень важную роль во время проведения электромонтажных работ. Однако стоит отметить, что еще начиная со времен существования Советского Союза, цветовая маркировка у проводов не отличалась особо жесткой регламентацией. Преимущественно это было заметно в бытовой электропроводке, где к стати говоря и в наше время не все придерживаются особых правил цветовой маркировки при монтаже.
В промышленных электроустановках придерживаются четкой маркировки, так как там электроэнергия передается по трем фазам, которые окрашиваются в желтый, зеленый и красный цвет, здесь неправильная маркировка может привести серьезным последствиям и выходу из строя дорогостоящего оборудования.
Какого цвета провод заземления
Провода в кабеле имеют разные назначения. Это назначения следует учитывать во время выполнения соединений между проводами, а также для того, чтобы правильно подключать электроприборы. На самом деле очень легко избежать ошибок во время подключения, так как в кабеле у каждого провода свой собственный цвет. Необходимо придерживаться такого простого правила, как: «Во время соединения проводов, не меняй их цвет».
Согласно правилам, в бытовой электропроводке:
- — фазный провод L — имеет коричневый или красный цвет;
- — нулевой рабочий N — (или как его называют «нейтральный» или «ноль») окрашивается в синий цвет;
- — нулевой защитный PE — (заземляющий проводник) окрашивается в желто-зеленый цвет.
| Согласно правилам ПУЭ 1.1.29 — цвет провода заземления желто-зеленый. |
Проводники защитного заземления во всех электроустановках, а также нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью, в т.ч. шины, должны иметь буквенное обозначение «PE» и цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины желтого и зеленого цветов. |
Ошибок в соединении участков электросети можно избежать, если соединять коричневый провод с коричневым, синий провод с синим и так далее. Именно по этой причине в подавляющем большинстве кабелей изоляция всех проводов отличается своим собственным цветом. Также заметим, что провод, который окрашен в зелено-желтый цвет, будет постоянно использоваться в качестве заземляющего, то есть его нужно подсоединять лишь на клемму заземления.
Если для монтажа используется без цветные провода например марки ППВ плоский трехжильный с одинарной изоляцией, то у электриков правилом хорошего тона принято считать заземляющим проводником среднюю жилу.
Еще один пример как правильно выполняется расцветка проводов. Как видно на фото на шину заземления подключены соответствующие провода и цвет провода заземления является желто-зеленым.
Понравилась статья — поделись с друзьями!
Трехжильный провод какой цвет что значит
Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.
Как окрашиваются провода фазы
При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.
Расцветка фазных проводов
Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый.
Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.
На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.
Цвет провода заземления
По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.
Такого цвета могут быть заземление
В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.
Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.
Какого цвета нулевой провод
Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.
Какого цвета нулевой провод? Синий или голубой
Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».
Как проверить правильность маркировки и расключения
Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно.
Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.
Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.
Определение фазного провода при помощи индикаторной отвертки
На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.
Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.
Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».
И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.
В большинстве современных кабелей проводники имеют изоляцию разных цветов. Цвета эти имеют определенное значение и выбираются не просто так. Что такое цветовая маркировка проводов и как с ее помощью определить где ноль и заземление, а где — фаза, и будем говорить дальше.
Зачем это надо
В электрике принято различать провода по цветам. Это намного облегчает и ускоряет работу: вы видите набор проводов разных цветов и, по цвету, можете предположить какой для чего предназначен. Но, если разводка не заводская и делали ее не вы, перед началом работ обязательно надо проверить соответствуют ли цвета предполагаемому назначению.
Цвета проводов имеют определенное значение
Для этого берут мультиметр или тестер, проверяют на каждом проводнике наличие напряжения, его величину и полярность (это при проверке сети электропитания) или просто прозванивают куда и откуда идут провода и не меняется ли «в пути» цвет. Так что знание цветовой маркировки проводов — один из необходимых навыков домашнего мастера.
Цветовая маркировка провода заземления
По последним правилам проводка в доме или квартире должна иметь заземление. Последние годы вся бытовая и строительная техника выпускается с заземляющим проводом. Причем заводская гарантия сохраняется только при условии подачи электропитания с работающим заземлением.
Чтобы не путаться для провода заземления принято использовать желто-зеленую окраску. Жесткий одножильный провод имеет зеленый основной цвет с желтой полосой, а мягкий многожильный — основное поле желтого цвета с зеленой продольной полосой. Изредка могут встречаться экземпляры с горизонтальными полосками или просто зеленые, но это — нестандарт.
Цвет провода заземления — одножильного и многожильного
Иногда в кабеле есть только ярко-зеленый или желтый провод. В таком случае именно их используют как «земляной». На схемах «земля» обычно рисуется зеленым цветом. На аппаратуре соответствующие контакты подписываются латинскими буквами PE или в русскоязычном варианте пишут «земля».
К надписям часто добавляется графическое изображение (на рисунке ниже).
В некоторых случаях на схемах шина «земля» и подключение к ней обозначается зеленым цветом
Цвет нейтрали
Еще один проводник, который выделяют определенным цветом — нейтраль или «ноль». Для него выделен синий цвет (ярко-синий или темно-синий, изредка — голубой). На цветных схемах эта цепь также прорисовывается синим, подписывается латинской буквой N. Так же подписываются контакты, к которым необходимо подключить нейтраль.
Цвет нейтрали — синий или голубой
В кабелях с гибкими многожильными проводами, как правило, используется более светлые оттенки, а одножильные жесткие проводники имеют оболочку более темных, насыщенных тонов.
Окраска фазы
С фазными проводниками несколько сложнее. Их окрашивают в разные цвета. Исключены уже используемые — зеленый, желтый и синий — а все остальные могут присутствовать. При работе с этими проводами надо быть особенно аккуратными и внимательными, ведь именно на них присутствует напряжение.
Цветовая маркировка проводов: какого цвета фаза — возможные варианты
Итак, наиболее часто встречающаяся цветовая маркировка проводов фазы — красный, белый и черный. Еще могут быть коричневый, бирюзовый оранжевый, розовый, фиолетовый, серый.
На схемах и клеммах фазные провода подписываются латинской буквой L, в многофазных сетях рядом стоит номер фазы (L1, L2, L3). П кабелях с несколькими фазами они имеют разную окраску. Так проще при разводке.
Как определить правильно ли подключены провода
При попытке установить дополнительную розетку, подключить люстру, бытовую технику, требуется знать, какой именно провод является фазным, какой нулевым, а какой — заземляющим. При неправильном подключении техника выходит из строя, а неосторожное прикосновение к токоведущим проводам может окончиться печально.
Надо убедиться что цвета проводов — земля, фаза, ноль — совпадают с их разводкой
Проще всего ориентироваться по цветовой маркировке проводов. Но не всегда все просто. Во-первых, в старых домах проводка обычно однотонная — торчат два-три провода белого или черного цвета. В этом случае надо разбираться конкретно, после чего навешивать бирки или оставлять цветные метки. Во-вторых, даже если в кабеле проводники окрашены в разные цвета, и вы визуально можете найти нейтраль и землю, правильность своих предположений надо проверить. Случается, что при монтаже цвета перепутаны. Потому сначала перепроверяем правильность предположений, потом начинаем работы.
Для проверки понадобятся специальные инструменты или измерительные приборы:
- индикаторная отвертка;
- мультиметр или тестер.
Найти фазный провод можно при помощи индикаторной отвертки, для определения нуля и нейтрали нужен будет тестер или мультиметр.
Проверка с индикатором
Индикаторные отвертки бывают нескольких видов. Есть модели, на которых светодиод зажигается при прикосновении металлической частью к токоведущим частям. В других моделях для проверки требуется дополнительно нажать кнопку. В любом случае при наличии напряжения зажигается светодиод.
С индикаторной отверткой работать просто
При помощи индикаторной отвертки можно найти фазы. Металлической частью прикасаемся к оголенному проводнику (при необходимости наживаем на кнопку) и смотрим, горит ли светодиод. Горит — это фаза. Не горит — нейтраль или земля.
Работаем аккуратно, одной рукой. Второй к стенам или металлическим предметам (трубам, например) не прикасаемся. Если провода в проверяемом кабеле длинные и гибкие, можно придержать их второй рукой за изоляцию (держитесь подальше от оголенных концов).
Проверка с мультиметром или тестером
На приборе выставляем шкалу, которая немного больше предполагаемого напряжения в сети, подключаем щупы. Если позваниваем бытовую однофазную сеть 220В, ставим переключатель в положение 250 В.
Одним щупом прикасаемся к оголенной части фазного провода, вторым — к предполагаемой нейтрали (синего цвета). Если при этом стрелка на приборе отклоняется (запоминаем ее положение) или на индикаторе загорается цифра, близкая к 220 В. Проделываем ту же операцию со вторым проводником — который по цвету определили как «землю». Если все верно, показания прибора должны быть ниже — меньше чем те, которые были перед этим.
Тестер дает однозначный ответ
В случае, если цветовая маркировка проводов отсутствует, придется перебирать все пары, определяя назначение проводников по показаниям. Пользуемся тем же правилом: при прозвонке пары «фаза-земля» показания ниже, чем при прозвонке пары «фаза-ноль».
Цветовая маркировка проводов
Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.
Как окрашиваются провода фазы
При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.
Расцветка фазных проводов
Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.
На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В.
В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.
Цвет провода заземления
По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.
Такого цвета могут быть заземление
В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.
Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.
Какого цвета нулевой провод
Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.
Какого цвета нулевой провод? Синий или голубой
Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».
Как проверить правильность маркировки и расключения
Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.
Берем мультиметр и/или индикаторную отвертку.
С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.
Определение фазного провода при помощи индикаторной отвертки
На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.
Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.
Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».
И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.
Цвета проводов: заземление, фаза, ноль
Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами.
Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и выключателей. Так же данная схема минимизирует требования к квалификации монтажника. Это значит, что почти любой взрослый мужчина в состоянии сам выполнить, к примеру, установку лампы.
В данной статье мы рассмотрим как обозначается заземление, ноль и фаза. А так же другие цветовые маркировки проводов.
Цвет заземления
Цвет провода заземления, «земли» — почти всегда обозначен желто-зеленым цветом. реже встречаются обмотки как полностью желтого цвета, таки и светло-зеленого. На проводе может присутствовать маркировка “РЕ”. Так же можно встретить провода зелено-желтого цвета с маркировкой “PEN” и с синей оплеткой на концах провода в местах крепления – это заземление, совмещенное с нейтралью.
В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения), в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами
Обозначение заземления на схемах:
Обычное заземление(1) Чистое заземление(2) защитное заземление(3) заземление к корпусу(4) заземление для постоянного тока (5)
Чем отличается заземление
Цвет нуля, нейтрали
Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.
Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.
Как найти заземление, нейтраль и фазу при отсутствии обозначения
Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления – нет.
Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и “прощупываем” другим контактом провода, если мультиметр показал 220 вольт это – нейтраль, если значения ниже 220, то заземление.
Буквенные и цифровые маркировки проводов
Первой буквой “А” обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник – медный.
Буквами “АА” обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.
“АС” обозначается в случае дополнительной оплетки из свинца.
Буква “Б” присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.
“Бн” оплетка кабеля не поддерживает горение.
“В” поливинилхлоридная оболочка.
“Г” не имеет защитной оболочки.
“г”(строчная) голый влагозащищенный.
“К” контрольный кабель, обмотанный проволокой под верхней оболочкой.
“Р” резиновая оболочка.
“НР” негорящая резиновая оболочка.
Цвета проводов за рубежом
Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления – Зелено-желтый
Провод нейтрали – голубой
фазы маркируется другими цветами
Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.
в настоящее время нейтраль синяя.
В австралии может быть синий и черный.
В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.
Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.
Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.
13 способов как сэкономить электричество
L и N в электрике — цветовая маркировка проводов
В подавляющем большинстве кабелей разная расцветка изоляции жил. Сделано это в соответствие с ГОСТом Р 50462-2009, который устанавливает стандарт маркировки l n в электрике (фазных и нулевых проводов в электроустановках). Соблюдения этого правила гарантирует быструю и безопасную работу мастера на большом промышленном объекте, а также позволяет избежать электротравм при самостоятельном ремонте.
Разнообразие расцветки изоляции электрокабелей
Цветовая маркировка проводов многообразна и сильно различается для заземления, фазных и нулевых жил. Чтобы не было путаницы, требования ПУЭ регламентируют какого цвета провод заземления использовать в щитке электропитания, какие расцветки обязательно надо использовать для нуля и фазы.
Если монтажные работы проводились высококвалифицированным электриком, который знает современные стандарты работы с электропроводами, не придется прибегать к помощи индикаторной отвёртки или мультиметра. Назначение каждой жилы кабеля расшифровывается знанием его цветового обозначения.
Цвет жилы заземления
С 01.01.2011 цвет жилы заземления (или зануления) может быть только желто-зеленой. Эта цветовая маркировка проводов соблюдается и при составлении схем, на которых такие жилы подписываются латинскими буквами РЕ. Не всегда на кабелях расцветка одной из жил предназначена для заземления – обычно она делается если в кабеле три, пять или больше жил.
Отдельного внимания заслуживают PEN-провода с совмещенными «землей» и «нолем».
Подключения такого типа все еще часто встречаются в старых зданиях, в которых электрификация проводилась по устаревшим нормам и до сих пор не обновлялась. Если кабель укладывался по правилам, то использовался синий цвет изоляции, а на кончики и места стыков надевались желто-зеленые кембрики. Хотя, можно встретить и цвет провода заземления (зануления) с точностью до наоборот – желто-зеленый с синими кончиками.
Заземляющая и нулевая жила могут отличаются толщиной, часто она тоньше фазных, особенно на кабелях, что применяются для подключения переносных устройств.
Защитное заземление является обязательным при прокладке линий в жилых и промышленных помещениях и регулируется стандартами ПУЭ и ГОСТ 18714-81. Провод нулевой заземляющий должен иметь как можно меньшее сопротивление, то же самое касается заземляющего контура. Если все работы по монтажу выполнено правильно, то заземление будет надежным защитником жизни и здоровья человека в случае появления неисправностей электролинии. Как итог – правильная пометка кабелей для заземления имеет решающее значение, а зануление вообще не должно применяться. Во всех новых домах проводка делается по новым правилам, а старые поставлены в очередь для ее замены.
Расцветки для нулевого провода
Для «ноля» (или нулевого рабочего контакта) используются только определенные цвета проводов также строго определяемые электрическими стандартами. Он может быть синим, голубым или синим с белой полоской, причем независимо от количества жил в кабеле: трехжильный провод в этом плане ничем не будет отличаться от пятижильного или с еще большим количеством проводников. В электросхемах «нулю» соответствует латинская буква N – он участвует в замыкании цепи электропитания, а в схемах может читаться как «минус» (фаза, соответственно, это «плюс»).
Цвета для фазных проводов
Эти электропровода требуют особо осторожного и «уважительного» с собой обращения, так как они являются токоведущими, и неосторожное прикосновение может вызвать тяжелое поражение электрическим током.
Цветовая маркировка проводов для подключения фазы достаточно разнообразна – нельзя применять только цвета смежные с синим, желтым и зеленым. В какой-то мере так гораздо удобнее запоминать каким может быть цвет провода фазы – НЕ синим или голубым, НЕ желтым или зеленым.
На электросхемах фазу обозначают латинской буквой L. Такая же разметка используется на проводах, если цветовая маркировка ни них не применяется. Если кабель предназначен для подключения трех фаз, то фазные жилы помечают буквой L с цифрой. Например, для составления схемы для трехфазной сети 380 В использовано L1, L2, L3. Еще в электрике принято альтернативное обозначение: A, B, C.
Настоятельно рекомендуется использовать одинаковую расцветку проводов, при ответвлении однофазной цепи от трехфазной.
Перед началом работ надо определиться, как будет выглядеть комбинация проводов по цвету и неукоснительно придерживаться выбранной расцветки.
Если этот вопрос был продуман еще на этапе подготовительных работ и учтен при составлении схем электропроводки, следует закупить необходимое количество кабелей с жилами необходимых цветов. Если все-таки нужный провод закончился, то можно пометить жилы вручную:
- кембриками обычными;
- кембриками термоусадочными;
- изолентой.
О стандартах цветовой маркировки проводов в Европе и России смотрите так же в этом видео:
Ручная цветовая разметка
Применяется в тех случаях, когда при монтаже приходится использовать провода с жилами одинаковой расцветки. Также часто это происходит при работе в домах старой постройки, в которых монтаж электропроводки производился задолго до появления стандартов.
Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электроцепи использовали наборы, позволяющие промаркировать фазные провода. Это допускается и современными правилами, ведь некоторые кабели изготавливаются без цветобуквенных обозначений. Место использования ручной маркировки регламентировано нормами ПУЭ, ГОСТа и общепринятыми рекомендациями.
Она крепится на концы проводника, там, где он соединяется с шиной.
Разметка двужильных проводов
Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используют специальную индикаторную отвертку – в ее корпусе есть светодиод, который светится, когда жало устройства касается фазы.
Правда эффективной она будет только для двухжильных проводов, ведь если фаз несколько, то определить где какая индикатор не сможет. В таком случае придется отключать провода и использовать прозвонку.
Далее понадобится набор специальных трубок с термоусадочным эффектом или ленты для изоляции, чтобы разметить фазу и ноль.
Стандарты не обязывают делать такую разметку на электропроводниках по всей их длине. Допускается отметить её лишь в местах стыков и соединения нужных контактов. Поэтому, при возникновении необходимости нанести метки на электрокабели без обозначений, нужно заранее приобрести материалы, для их разметки вручную.
Число используемых расцветок зависит от применяемой схемы, но главная рекомендация все же есть – желательно использовать цвета, исключающие возможность путаницы. Т.е. не применять для фазных проводов синие, желтые или зеленые метки. В однофазной сети, к примеру, фазу обычно обозначают красным цветом.
Разметка трехжильных проводов
Если надо определить фазу, ноль и заземление в трехжильных проводах, то можно попробовать сделать это мультиметром. Прибор устанавливается на измерение переменного напряжения, а затем щупами аккуратно коснуться фазы (его можно найти и индикаторной отверткой) и последовательно двух оставшихся проводов. Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает большее напряжение, нежели «фаза-земля».
Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам, для заземления применяется провод цветной желто зеленый, а точнее жила с такой расцветкой, поэтому его маркируют изолентой подходящих цветов.
Ноль, отмечается, соответственно, синей изолентой, а фаза любой другой.
Если же при профилактических работах выяснилось, что маркировка устарела, менять кабеля не обязательно. Замене, в соответствии с современными стандартами, подлежит только электрооборудование, вышедшее из строя.
Правильная разметка проводов это обязательное условие качественного монтажа электропроводки при проведении работ любой сложности. Она значительно облегчает как сам монтаж, так и последующее обслуживание электросети. Чтобы электрики «разговаривали на одном языке», созданы обязательные стандарты цветобуквенной маркировки, которые схожи между собой даже в разных странах. В соответствии с ними L – это обозначение фазы, а N – ноля.
Электрика и цвета проводов в электрических схемах
Сегодня трудно представить себе электропроводку без применения цветной изоляции. И это не маркетинговые «фишки» производителей, стремящихся преподнести свой товар в красках, и немодные новшества, к которым стремятся потребители. На самом деле — это простая и практическая необходимость, которая определена строгими госстандартами на соответствие правильной маркировки. Для чего это нужно.
Оглавление:
Цвета проводов в электрических соединениях
Маркировка по цветам
Цветовая маркировка проводов и шин переменного трёхфазного тока
Маркировка проводов по цветам. Цвета проводов в электрике (шины постоянного тока)
Маркировка проводов по цветам. Цветовая палитра защитного нулевого и рабочего контакта
Однофазная электрическая цепь. Расцветка фазных проводов
Какого цвета провод заземления. Маркировка проводов по цветам (фаза — ноль — земля)
Маркировка проводов по цветам. Обозначение нуля и нейтрали
Маркировка проводов по цветам. Цветовое обозначение фазы
Буквенно-цифровое обозначение проводов по цвету
Как выглядит заземление?
Согласно ПУЭ, изоляция «земли» должна быть окрашена в желто-зеленый оттенок.
Обращаем Ваше внимание на то, что производителем также применяется нанесение на земельный провод желто-зеленых полос в поперечном и продольном направлении. В некоторых случаях оболочка может быть чисто желтого либо чисто зеленого цвета. На электрической схеме заземление принято обозначать латинскими литерами «PE». Очень часто «землю» называют нулевой защитой, не стоит ее путать с нулем рабочим (ноль)!
Внешний вид
Графическое изображение на схеме
Какого цвета нулевой провод
Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.
Какого цвета нулевой провод? Синий или голубой
Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».
3
Отдельный цвет для нулевого провода и разнообразие расцветки фазного
Как свидетельствует ПУЭ, для нейтрального провода, который ещё часто называют нулем, выделено единственное цветовое обозначение. Таким цветом является синий, причем он может быть яркого или темного исполнения и даже голубым – всё зависит от компании-изготовителя. Даже на цветных схемах этот провод всегда прорисовывается синим цветом. В распредщитке нейтраль подсоединяют к нулевой шине, которая соединена со счетчиком напрямую, а не с использованием автомата.
Цвета проводов фазы, согласно ГОСТ
Согласно ГОСТу, цвета проводов фазы могут иметь любой окрас за исключением синего, желтого и зеленого, поскольку эти цвета относятся к нулю и заземлению. Такой подход помогает отличить фазный провод от остальных, поскольку он является наиболее опасным при работе. По нему проходит ток, поэтому крайне важно обеспечить правильное обозначение, чтобы работать было безопасно.
Чаще всего фазные жилы в трёхжильном кабеле обозначаются черным или красным цветом. ПУЭ не запрещает использовать другие расцветки за исключением цветов, предназначенных для нуля и земли, поэтому иногда можно встретить фазную жилу в следующих оболочках:
коричневой;серой;фиолетовой;розовой;белой;оранжевой;бирюзовой.
Обозначение фазы (L)
Сеть переменного тока включает в себя провода, находящиеся под напряжением. Правильное их название – «фазные». Это слово имеет английские корни, и переводится как «линия» или «активный провод». Фазные жилы несут особенную опасность для здоровья человека и имущества. Для безопасной эксплуатации их покрывают надежной изоляцией.
Использование оголенных проводов под напряжением чревато следующими последствиями:
1. Поражение током людей. Это могут быть ожоги, травмы и даже смерть.
2. Возникновение пожаров.
3. Порча оборудования.
При обозначении проводов в электрике фазные жилы маркируются буквой «L». Это сокращение английского термина «Line», или «линия» (другое название фазных проводов).
Есть и другие версии происхождения этой маркировки. Некоторые специалисты считают, что прообразом стали слова «Lead» (подводящая жила) и Live (указание на напряжение). Подобная маркировка используется также для указания на зажимы и клеммы, на которые должны коммутироваться линейные провода. К примеру, в трехфазных сетях каждая из линий маркируется еще и соответствующей цифрой (L1, L2 и L3).
Действующие отечественные нормативы, регулирующие обозначение фазы и нуля в электрике (ГОСТ Р 50462-2009), предписывают помещать линейные жилы в коричневую или черную изоляцию. Хотя на практике фазные провода могут быть белыми, розовыми, серыми и т.п. В таком случае все зависит от производителя и изолирующего материала.
Каких цветов бывают провода в кабеле: фаза, ноль, земля
В большинстве современных кабелей проводники имеют изоляцию разных цветов. Цвета эти имеют определенное значение и выбираются не просто так. Что такое цветовая маркировка проводов и как с ее помощью определить где ноль и заземление, а где — фаза, и будем говорить дальше.
Зачем это надо
В электрике принято различать провода по цветам. Это намного облегчает и ускоряет работу: вы видите набор проводов разных цветов и, по цвету, можете предположить какой для чего предназначен. Но, если разводка не заводская и делали ее не вы, перед началом работ обязательно надо проверить соответствуют ли цвета предполагаемому назначению.
Цвета проводов имеют определенное значение
Для этого берут мультиметр или тестер, проверяют на каждом проводнике наличие напряжения, его величину и полярность (это при проверке сети электропитания) или просто прозванивают куда и откуда идут провода и не меняется ли «в пути» цвет. Так что знание цветовой маркировки проводов — один из необходимых навыков домашнего мастера.
Цветовая маркировка провода заземления
По последним правилам проводка в доме или квартире должна иметь заземление. Последние годы вся бытовая и строительная техника выпускается с заземляющим проводом. Причем заводская гарантия сохраняется только при условии подачи электропитания с работающим заземлением.

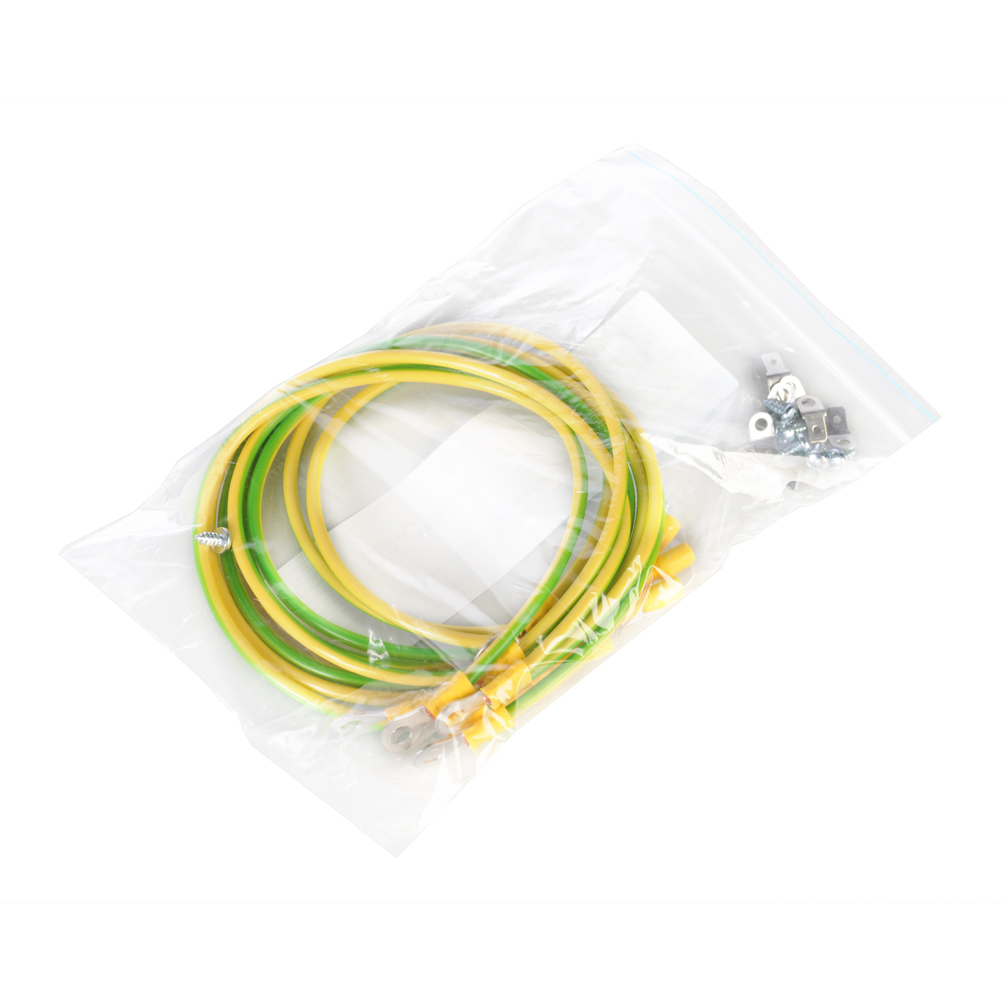

Чтобы не путаться для провода заземления принято использовать желто-зеленую окраску. Жесткий одножильный провод имеет зеленый основной цвет с желтой полосой, а мягкий многожильный — основное поле желтого цвета с зеленой продольной полосой. Изредка могут встречаться экземпляры с горизонтальными полосками или просто зеленые, но это — нестандарт.
Цвет провода заземления — одножильного и многожильного
Иногда в кабеле есть только ярко-зеленый или желтый провод. В таком случае именно их используют как «земляной». На схемах «земля» обычно рисуется зеленым цветом. На аппаратуре соответствующие контакты подписываются латинскими буквами PE или в русскоязычном варианте пишут «земля». К надписям часто добавляется графическое изображение (на рисунке ниже).
В некоторых случаях на схемах шина «земля» и подключение к ней обозначается зеленым цветом
Цвет нейтрали
Еще один проводник, который выделяют определенным цветом — нейтраль или «ноль». Для него выделен синий цвет (ярко-синий или темно-синий, изредка — голубой). На цветных схемах эта цепь также прорисовывается синим, подписывается латинской буквой N. Так же подписываются контакты, к которым необходимо подключить нейтраль.
Цвет нейтрали — синий или голубой
В кабелях с гибкими многожильными проводами, как правило, используется более светлые оттенки, а одножильные жесткие проводники имеют оболочку более темных, насыщенных тонов.
Окраска фазы
С фазными проводниками несколько сложнее. Их окрашивают в разные цвета. Исключены уже используемые — зеленый, желтый и синий — а все остальные могут присутствовать. При работе с этими проводами надо быть особенно аккуратными и внимательными, ведь именно на них присутствует напряжение.
Цветовая маркировка проводов: какого цвета фаза — возможные варианты
Итак, наиболее часто встречающаяся цветовая маркировка проводов фазы — красный, белый и черный. Еще могут быть коричневый, бирюзовый оранжевый, розовый, фиолетовый, серый.
На схемах и клеммах фазные провода подписываются латинской буквой L, в многофазных сетях рядом стоит номер фазы (L1, L2, L3). П кабелях с несколькими фазами они имеют разную окраску. Так проще при разводке.
Как определить правильно ли подключены провода
При попытке установить дополнительную розетку, подключить люстру, бытовую технику, требуется знать, какой именно провод является фазным, какой нулевым, а какой — заземляющим. При неправильном подключении техника выходит из строя, а неосторожное прикосновение к токоведущим проводам может окончиться печально.
Надо убедиться что цвета проводов — земля, фаза, ноль — совпадают с их разводкой
Проще всего ориентироваться по цветовой маркировке проводов. Но не всегда все просто. Во-первых, в старых домах проводка обычно однотонная — торчат два-три провода белого или черного цвета. В этом случае надо разбираться конкретно, после чего навешивать бирки или оставлять цветные метки. Во-вторых, даже если в кабеле проводники окрашены в разные цвета, и вы визуально можете найти нейтраль и землю, правильность своих предположений надо проверить. Случается, что при монтаже цвета перепутаны. Потому сначала перепроверяем правильность предположений, потом начинаем работы.
Для проверки понадобятся специальные инструменты или измерительные приборы:
индикаторная отвертка;
мультиметр или тестер.
Найти фазный провод можно при помощи индикаторной отвертки, для определения нуля и нейтрали нужен будет тестер или мультиметр.
Проверка с индикатором
Индикаторные отвертки бывают нескольких видов. Есть модели, на которых светодиод зажигается при прикосновении металлической частью к токоведущим частям. В других моделях для проверки требуется дополнительно нажать кнопку. В любом случае при наличии напряжения зажигается светодиод.
С индикаторной отверткой работать просто
При помощи индикаторной отвертки можно найти фазы. Металлической частью прикасаемся к оголенному проводнику (при необходимости наживаем на кнопку) и смотрим, горит ли светодиод. Горит — это фаза. Не горит — нейтраль или земля.
Работаем аккуратно, одной рукой. Второй к стенам или металлическим предметам (трубам, например) не прикасаемся. Если провода в проверяемом кабеле длинные и гибкие, можно придержать их второй рукой за изоляцию (держитесь подальше от оголенных концов).
Проверка с мультиметром или тестером
На приборе выставляем шкалу, которая немного больше предполагаемого напряжения в сети, подключаем щупы. Если позваниваем бытовую однофазную сеть 220В, ставим переключатель в положение 250 В. Одним щупом прикасаемся к оголенной части фазного провода, вторым — к предполагаемой нейтрали (синего цвета). Если при этом стрелка на приборе отклоняется (запоминаем ее положение) или на индикаторе загорается цифра, близкая к 220 В. Проделываем ту же операцию со вторым проводником — который по цвету определили как «землю». Если все верно, показания прибора должны быть ниже — меньше чем те, которые были перед этим.
Тестер дает однозначный ответ
В случае, если цветовая маркировка проводов отсутствует, придется перебирать все пары, определяя назначение проводников по показаниям. Пользуемся тем же правилом: при прозвонке пары «фаза-земля» показания ниже, чем при прозвонке пары «фаза-ноль».
Источник: elektroznatok.ru
Это интересно: Как сделать опалубку для фундамента своими руками — разбираемся обстоятельно
Каким цветом обозначается фаза и ноль
В однофазных линиях без заземляющего проводника, фазный проводник помечают красным цветом, нулевой — синим. Так же часто встречается сочетание фазный – белого цвета, нулевой провод – голубого цвета. Худшее сочетание цвета проводов, фаза, ноль, земля встречающееся в окрашивании проводников – белый, красный, черный.Если брать стандарты идентификации, фазный провод должен быть красный, черный – заземляющий проводник, белый – ноль. Но из практики лучше ноль сделать красным, а фазу — белой. Визуально нулевые проводники будут лучше видны. Существует опасность смешивания фазных и нулевых проводников, выполненных разными материалами! Лучше маркировать концы проводников изоляционной лентой стандартных цветов.
Цвета проводов в электрических соединениях
Маркировка по цветам
Всё многообразие расцветок и определённые цвета, выбранные из этой палитры — сведены к одному (единому) стандарту (ПУЭ). Таким образом, жилы проводов идентифицируются по цвету или буквенным и цифровым обозначениям. Принятие единого стандарта по цветовой идентификации электропроводов сильно облегчило работу, связанную с их коммутацией. Каждая жила имеет определённое назначение и обозначается соответственным тоном (синим, жёлтым, зелёным, серым и т. д.).
Маркировка проводов по цветам делается по всей их длине. Дополнительно осуществляют идентификацию в точках соединений и на концах жил. Для этого используют цветную изоленту или термоусадочные трубки (кембрики) соответственных тонов.
Давайте рассмотрим, как выполняется электропроводка и цветовая маркировка проводов для трёхфазных, однофазных и сетей постоянного тока.
Новичкам, и не только, пригодится статья о применении УЗО в электрике.
Цветовая маркировка проводов и шин переменного трёхфазного тока
Окраска шин и высоковольтных вводов трансформаторов в трёхфазных сетях делается следующим образом:шины с фазой «А» окрашивают жёлтой палитрой;
шины с фазой «В» — зелёным тоном;
шины с фазой «С» — красным тоном.
Маркировка проводов по цветам. Цвета проводов в электрике (шины постоянного тока)
В народном хозяйстве часто используют цепи постоянного тока. Они находят своё применение в определённых областях:
Промышленность и строительство (элетрические краны, погрузочная техника, электротележки и прочее).
Электрофицированный транспорт (троллейбусы, трамваи, электровозы, карьерные самосвалы и даже теплоходы).
Электрические подстанции (питание автоматических устройств и оперативных цепей защиты).
В сетях постоянного тока нет фазного и нулевого контакта. Для таких сетей используют только два контакта разных полярностей — плюс и минус. Для их отличия соответственно применяют два цвета. Положительный заряд окрашивается в красный, а отрицательный в синий. Голубым цветом обозначают средний контакт, который маркируется литерой «М».
«Старожилам» электромонтажа наверняка знакомы старые методы проводки и цветовой маркировки электропроводов. Основными цветами электрического кабеля были — белый и чёрный. Но это время ушло в далёкое прошлое. Каждый цвет теперь, а их явно не два, имеет своё назначение и доминирующий профиль.Контактные цвета в электрике указывают назначение и принадлежность проводников к определённой группе, что облегчает их коммутацию. Вероятность ошибки в процессе монтажа, которая может привести к короткому замыканию во время пробного подключения или поражение током во время ремонта значительно снижается.
Маркировка проводов по цветам. Цветовая палитра защитного нулевого и рабочего контакта
Нулевой рабочий контакт обозначается голубым тоном и литерой N. Маркировкой PE обозначают нулевой защитный контакт, который окрашивают в жёлто-зелёные полосы. Комбинация таких тонов применяется при маркировке защемляющих проводников.
Проводник синего цвета по всей длине с жёлто-зелёными полосками в местах соединения говорит о совмещённом нулевом рабочем и нулевым защитном соединении (PEN). Однако ГОСТ допускает и взаимообратную противоположность этой окраски:Рабочий нулевой контакт обозначается литерой N и имеет голубую окраску.
Защитный нулевой (PE) с жёлто-зелёным цветом.
Совмещённый (PEN) определяют по жёлто-зелёному цвету и голубой метке на концах.
Однофазная электрическая цепь. Расцветка фазных проводов
Согласно стандартам ПУЭ фазные контакты обычно обозначаются чёрным, красным, фиолетовым, белым, оранжевым или бирюзовым тоном.
Однофазные электрические цепи создаются путём ответвления трёхфазной электросети. При этом цвет фазного контакта однофазной цепи должен соответствовать цвету фазного провода трёхфазного соединения. При этом цветовая маркировка фазных контактов не должна совпадать с N — PE — PEN расцветкой. На немаркированных кабелях цветные метки ставятся в месте соединения. Для их обозначения используют цветную изоленту или термоусадочную трубку (кембрик).
Какого цвета провод заземления. Маркировка проводов по цветам (фаза — ноль — земля)
При монтаже сетей освещения и подвода электропитания на розетки используют кабель с тремя проводами (трёхжильный кабель). Использование стандартной цветовой системы (цвет проводов фаза-ноль-земля) существенно уменьшает время ремонта. Многожильная проводка в стандартной разноцветной изоляции намного упрощает прокладку электрических цепей и монтажные работы по проводке сетей переменного тока с его заземлением. Особенно это актуально при разводке и ремонте электросистемы, которая делается разными мастерами, но под общим руководством ГОСТа. Иначе каждому мастеру пришлось бы лишний раз перепроверять работу своего предшественника.«Земля» обычно обозначается жёлто-зелёным цветом и маркировкой PE. Иногда встречается зелено-жёлтый окрас и маркировка «P Е N». В этом случае присутствует синяя оплётка на концах электропровода в местах крепления и заземление совмещается с нейтралью.
Распределительный щиток подключается к шине заземления и к металлической дверки щитка. Распределительная коробка обычно подключается к заземлённым проводам светильников или контактам заземления розеток.
Маркировка проводов по цветам. Обозначение нуля и нейтрали
«Ноль» обозначается синим цветом. В распределительном щитке его подключают к нулевой шине и обозначается литерой N. К шине также подключаются все провода синей окраски. Она подсоединяется к выводу с помощью счётчика или напрямую, без установки автоматического устройства.Провода коробки распределения (исключение составляет провод с выключателя) обозначаются синей нейтральной палитрой. При соединении они не принимают участия в коммутационном процессе. «Нулевые» провода синего цвета подключаются к розеткам и контакту N, который обозначен на обратной стороне розетки.
Маркировка проводов по цветам. Цветовое обозначение фазы
Провод фазы обычно обозначается красным или чёрным цветом. Хотя его расцветка может быть не столь однозначна. Он также может быть коричневым, но синим, зелёным и жёлтым — никогда. В автоматических щитках «фаза», идущая от нагрузки потребителя, стыкуется с нижним контактом счётчика. Коммутация фазового провода осуществляется в выключателях. При этом замыкание контакта происходит во время выключения и происходит подача напряжения к потребителям. Чёрный провод фазной розетки подключается к контакту, который обозначают буквой L.Буквенно-цифровое обозначение проводов по цвету
Алюминий обозначается литерой «А», как составляющая сердечника. Если эта буква отсутствует в обозначении — значит, сердечник медный.
Многожильный кабель с сердечником из алюминия и дополнительной алюминиевой оплёткой обозначается литерами «АА».
Обозначение «АС» применяется в случаях дополнительной свинцовой оплётки.
Если кабель влагозащищенный с дополнительной оплёткой из двухслойной стали, то его обозначают буквой «Б».
Кабеля, которые не поддерживают горение обозначаются «Бн».
Имеющие поливинилхлоридную оболочку буквой «В».
Кабеля, не имеющие защитной оболочки маркируются буквой «Г».
Контрольный кабель, который обматывается проволокой под верхним слоем обозначается буквой «К».
Резиновая оболочка и оболочка из негорящей резины обозначаются буквами «Р» и «НР» — соответственно.
Знание элементарных цветовых маркировок проводов и их назначение поможет любому электрику-любителю в монтаже домашней электропроводки (с заземлением). При желании вы легко сможете сделать его по нужным стандартам с соблюдением всех технических нормативов.
Как выглядит нейтраль?
В трехфазной и однофазной электросети цвет нуля должен быть синим либо голубым. На электрической схеме «0» принято обозначать латинской литерой «N». Ноль принято также называть нейтральным либо нулевым рабочим контактом!
Стандартный окрас
Указание нейтрали на электросхеме
Цвет провода заземления

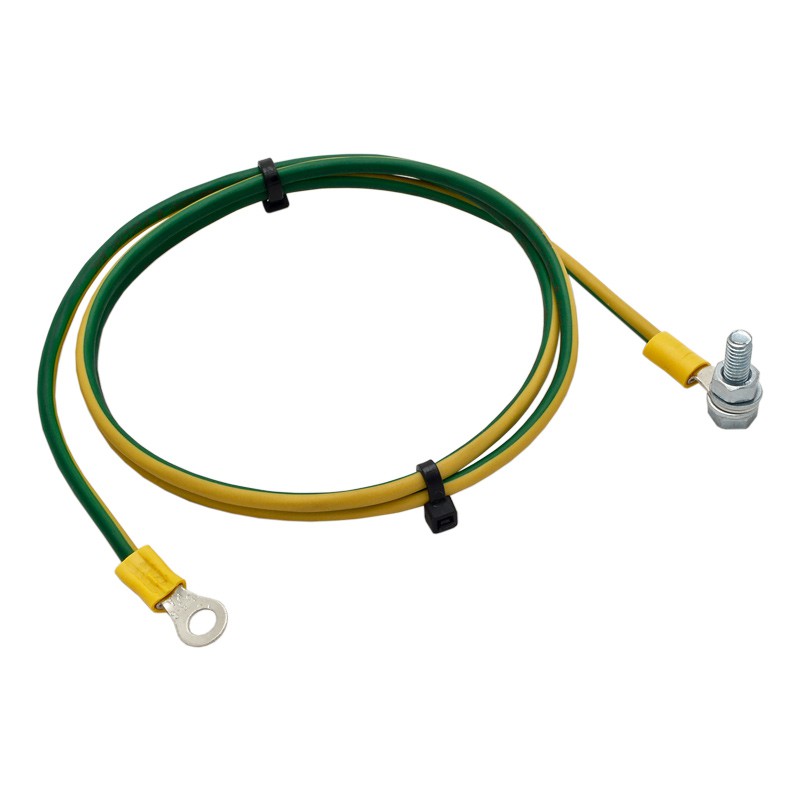

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.
Такого цвета могут быть заземление
В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.
Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.
2
Цветовое обозначение провода заземления
Согласно нормам использования электрического оборудования, все оно должно подключатся к сети, в которой имеется провод заземления. Именно при таком раскладе на технику будет распространяться гарантия производителя. Согласно ПУЭ защита заключается в желто-зеленую оболочку, причем цветовые полосы должны быть строго вертикальными. При другом расположении такая продукция считается нестандартной. Часто можно встретить в кабеле жилы с оболочкой ярко-желтого или зеленого окраса. В таком случае именно их используют в качестве заземления.
Интересно! Жесткий одножильный провод заземления окрашен в зеленый цвет с тонкой желтой полосой, а вот в мягком многожильном, наоборот, в качестве основного используется желтый, а дополнительным выступает зеленый.
В некоторых странах допускается монтаж жилы заземления без оболочки, а вот если вам повстречался кабель зелено-желтого цвета с синей оплеткой и обозначением PEN, то перед вами заземление, совмещенное с нейтралью. Следует знать, что земля никогда не подключается к устройствам защитного отключения, расположенным в распределительном щитке. Провод заземления подключают к шине заземления, к корпусу либо металлической дверке распредщитка.
На схемах можно увидеть различное обозначение заземления, поэтому чтобы избежать путаницы рекомендуем вам использовать нижеприведенную памятку:
Цветовая маркировка изоляции проводов
Обозначение проводов в электрике по буквам
Электрические коммуникации в бытовой и промышленной сфере организовываются посредством изолированных кабелей, внутри которых находятся проводящие жилы. Они отличаются друг от друга цветом изоляции и маркировкой. Обозначение l и n в электрике дает возможность на порядок ускорить реализацию монтажных и ремонтных мероприятий.
Нанесение данной маркировки регулирует специальный ГОСТ Р 50462: это относится к тем электроустановкам, где используется напряжение до 1000 В.
Как правило, они комплектуются глухозаземленной нейтралью. Зачастую электрическое оборудование данного типа имеют жилые, административные и хозяйственные объекты. Во время монтажа электрических сетей в зданиях этого типа необходимо хорошо разбираться в цветовых и буквенных указаниях.
Цветовая маркировка проводов
Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.
Как окрашиваются провода фазы
При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.
Расцветка фазных проводов
Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.
На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.
Цвет провода заземления
По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.
Такого цвета могут быть заземление
В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.
Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.
Какого цвета нулевой провод
Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.
Какого цвета нулевой провод? Синий или голубой
Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».
Как проверить правильность маркировки и расключения
Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.
Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.
Определение фазного провода при помощи индикаторной отвертки
На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.
Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.
Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».
И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.
Источник: stroychik.ru
Это интересно: Как открутить кран буксу из смесителя если она прикипела?
Цвета проводов в электрике
Даже ГОСТ не носит обязательный характер. Проводники могут быть окрашены в черный, синий, зеленый, желтый, коричневый, красный, оранжевый, фиолетовый, серый, белый, розовый, бирюзовый цвета. Четко даны запреты на использование желтого и зеленого цвета.Кабель не может содержать в себе жилу, маркированную двойным цветом, в сочетании желтого или зеленого с каким, либо еще кроме, как только один желто-зеленый проводник.
Чтобы избежать путаницы лучше на концы проводника надевать термоусадочные трубки классических цветов. Достаточно 10-ти сантиметровой трубки нужного цвета. Мнение в данной статье субъективно и содержит лишь рекомендательный характер исходя из расчета, что все остальные правила устройства электроустановок будут соблюдаться.
Видео о маркировке проводов и кабельных линий
Источники:
- https://instrument.guru/elektrichestvo/tsveta-provodov-v-elektricheskih-shemah.html
- https://samelectrik.ru/cvetovaya-markirovka-provodov.html
- https://stroychik.ru/elektrika/cvetovaya-markirovka-provodov
- http://obustroen.ru/inghenernye-sistemy/elektrichestvo/provodka/oboznachenie-fazy-i-nulya.html
- https://electricvdome.ru/montaj-electroprivodki/oboznachenie-fazy-i-nulya-v-elektrike.html
- https://derevyannie-doma.com/poleznoe/cveta-provodov-v-elektrike-chto-znachat-ih-bukvennye-markirovki-i-kak-ih-mozhno-otlichit.html
- https://glav-dacha.ru/markirovka-provodov-po-cvetu/
Ноль синий или коричневый — Морской флот
Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.
Как окрашиваются провода фазы
При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.
Расцветка фазных проводов
Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.
На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.
Цвет провода заземления
По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.
Такого цвета могут быть заземление
В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.
Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.
Какого цвета нулевой провод
Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.
Какого цвета нулевой провод? Синий или голубой
Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».
Как проверить правильность маркировки и расключения
Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.
Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.
Определение фазного провода при помощи индикаторной отвертки
На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.
Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.
Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».
И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.
Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами.
Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и выключателей. Так же данная схема минимизирует требования к квалификации монтажника. Это значит, что почти любой взрослый мужчина в состоянии сам выполнить, к примеру, установку лампы.
В данной статье мы рассмотрим как обозначается заземление, ноль и фаза. А так же другие цветовые маркировки проводов.
Цвет заземления
Цвет провода заземления, «земли» — почти всегда обозначен желто-зеленым цветом, реже встречаются обмотки как полностью желтого цвета, таки и светло-зеленого. На проводе может присутствовать маркировка «РЕ». Так же можно встретить провода зелено-желтого цвета с маркировкой «PEN» и с синей оплеткой на концах провода в местах крепления – это заземление, совмещенное с нейтралью.
В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения), в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами
Обозначение заземления на схемах:
Обычное заземление(1) Чистое заземление(2) защитное заземление(3) заземление к корпусу(4) заземление для постоянного тока (5)
Цвет нуля, нейтрали
Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.
Цвет фазы
Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.
Как найти заземление, нейтраль и фазу при отсутствии обозначения
Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления – нет.
Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это – нейтраль, если значения ниже 220, то заземление.
Буквенные и цифровые маркировки проводов
Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник – медный.
Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.
«АС» обозначается в случае дополнительной оплетки из свинца.
Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.
«Бн» оплетка кабеля не поддерживает горение.
«В» поливинилхлоридная оболочка.
«Г» не имеет защитной оболочки.
«г»(строчная) голый влагозащищенный.
«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.
«Р» резиновая оболочка.
«НР» негорящая резиновая оболочка.
Цвета проводов за рубежом
Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления – Зелено-желтый
Провод нейтрали – голубой
фазы маркируется другими цветами
Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.
в настоящее время нейтраль синяя.
В австралии может быть синий и черный.
В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.
Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.
Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.
Проводка в зданиях состоит из изолированных алюминиевых и медных проводов. Для удобной прокладки электропроводки, а также для дальнейшего обслуживания кабелей изготовители используют различную колористику для маркировки токоведущих жил в электрическом кабеле.
Какие цвета встречаются
Согласно Правилам устройства электроустановок (ПУЭ), изолирующий материал проводки должен иметь цветовой окрас и легко распознаваться мастером. Электрокабель обычно имеет трехжильную структуру (фаза, ноль, земля), каждый проводок окрашен в определенный цвет. Сейчас с трудом верится в то, что не так давно изоляция кабельных жил имела только два цвета: черный и белый. Но, к счастью, с введением новых правил, цветовое оформление кардинально изменилось. В основном, для электропроводки используются такие цвета: белый, черный, красный, голубой (синий), желто-зеленый, коричневый оттенки. Рассмотрим подробнее какому проводнику соответствует тот или иной цвет.
Наглядный пример цветов для электрических проводников.
Нейтраль
Нулевая жила (нейтраль) обычно синего или голубого цвета. В распределительной коробке этот провод подключают к нулевой шине, которая помечена латинской буквой N. К этой шине подключают все синие провода. Следует отметить, что провод ноль совмещает в себе две функции: рабочего и защитного нуля. Защитный провод ноль тоже синего цвета, а на концах, т.е. в местах соединений, имеются желто-зеленые полосы. Подсоединяется к шине, имеющей обозначение REN. Нужно отметить, что общепринятые правила допускают зеленые полосы по всему проводу с синими окончаниями.
Схема замкнутой электроцепи.
Заземляющий провод
Заземляющий проводник имеет желтый или зеленый цвет или обозначен полосами такого цвета по всему кабелю. Такой проводник подключают в распределительном щитке к заземляющей пластине. В распределительной коробке проводник земля подключается к заземляющим проводам, идущих от розеток и электроприборов, таких как светильники, например. Проводник земля не подключают к устройству защитного отключения.
Как выглядит провод заземления.
Провод фаза
Жила, отвечающая за фазу в электрическом проводе, окрашивается в разные цвета. Она может быть: черной, коричневой, красной, серой, фиолетовой, розовой, белой, оранжевой, бирюзовой. Каждый производитель электропроводов имеет право обозначить фазную жилу в один из этих оттенков. Проще говоря, главная задача электрика во время монтажа электропроводки помещения в первую очередь определиться с нулевым проводом и заземляющим, а оставшийся провод будет фазой. Для того, чтобы не ударило током электрик должен проверить провода с помощью специального пробника, чаще всего он представлен в виде отвертки.
Какого цвета могут быть провода в кабеле
Как самостоятельно обозначить провода цветом
Бывают случаи, когда провода имеют нестандартный цвет, отличающийся от перечисленных в ПУЭ. В таких ситуациях можно самостоятельно сделать цветовую маркировку кабельных жил. Для этого используем цветную изоленту, которой помечаем концы проводов в распределительном щитке. Также для таких целей есть специальная термоусадочная трубка, ее иногда называют кембриком. После этого не забываем обязательно записать ваши обозначения, чтобы в дальнейшем не возникло путаницы.
Видео. Как выглядит распределительная коробка в жилом помещении. Как изменилась цветовая маркировка проводов со времен СССР
в чем разница между ними и удлинителями без заземления? Что это значит и какие лучше?
Удлинители с заземлением обязательны к применению в случае использования приборов, чувствительных к электропомехам. Их рекомендуют устанавливать там, где существуют повышенные риски перепадов напряжения, коротких замыканий. Разобраться в том, что это значит, в чем разница между ними и удлинителями без заземления, понять, какие лучше, поможет подробное рассмотрение наиболее важных моментов.
Что это значит?
Электрический удлинитель с заземлением представляет собой разновидность специальных изделий, позволяющих обеспечить подключение приборов в местах, где отсутствует возможность для прокладки стационарной сети. Такие компоненты снабжаются дополнительной жилой кабеля, позволяющей обеспечить защиту человека от поражения электротоком в случае короткого замыкания.
Удлинитель подключается к розеткам, имеющим дополнительный контакт, дает возможность снизить влияние электропомех, возникающих при близком соседстве большого количества бытовых приборов.
Их применение не является обязательным.
Но при длительной эксплуатации холодильника, стиральной машины, микроволновой печи с подключением через удлинитель необходимо предусмотреть риски короткого замыкания.
В этом случае вариант с заземлением станет хорошим решением для защиты электроприборов и потребителей от возможных неисправностей. Кроме того, такой удлинитель должен обязательно использоваться там, где включаются лампы со светодиодами, имеющими свойство накопления заряда в процессе работы.
Сравнение с другими видами
Разница между обычным удлинителем и его аналогом с заземлением — в имеющейся дополнительной жиле кабеля. Работает этот элемент только при наличии соответствующего ответного элемента в розетке жилого объекта. Если его нет, заземлению будет некуда уходить.
От сетевого фильтра такой удлинитель отличается тем, что он способен защитить от поражения электрическим током, предотвратить повреждение прибора и обгорание элементов проводки. В остальном их функции похожи.
В сетевом фильтре дополнительно установлен предохранитель, срабатывающий при возрастании нагрузки до критических пределов.
В случае с обычным удлинителем скачок напряжения может весьма плохо отразиться на работоспособности приборов.
Помимо разницы в назначении, существуют различия и в цветовой маркировке жил. В кабелях с удлинителем их сразу 3: фаза, 0 и заземление. Для каждой категории установлены свои нормативы.
Цвет провода заземления, при его наличии, может быть:
- зеленым;
- желтым;
- двойным, с сочетанием этих тонов.
При отсутствии такой жилы функция отвода тока «в землю» работать не будет. В остальном исполнение специальных и обычных моделей удлинителей абсолютно стандартное.
Какой лучше выбрать?
При выборе удлинителя с заземлением нужно обязательно обращать внимание на ряд показателей, которые могут напрямую влиять на его работоспособность. Среди наиболее значимых критериев можно выделить следующие.
- Длина кабеля и количество розеток. Не стоит гнаться за максимальными показателями, подключать в один источник множество приборов. Оптимально, если бытовой удлинитель с заземлением будет иметь провод 3-7 м. Максимальная нагрузка таких приборов ограничена 3,5 кВт, поэтому хватит 2-3 выходов для подключения.
- Марка провода и сечение жил. Они определяются в зависимости от нагрузки. При максимальной — до 16А, сечение должно быть не менее 1,5 мм2. Минимальные показатели вдвое меньше. Кабель чаще всего ПВС — с изоляцией на ПВХ-основе, со стандартным диаметром от 5 мм. Для улицы оптимальна продукция с маркировкой КГ, КГ-ХЛ, ПРС.
- Исполнение. Для качественных удлинителей с заземлением важно, чтобы в области разъема с вилкой и на входе кабеля в корпус стояли элементы, предотвращающие перегибание и вытягивание провода.
Вилку лучше выбирать литую, неразборную, соответствующую стандартам страны, в которой эксплуатируется оборудование. Использование дополнительных переходников негативно скажется на работе оборудования, может снизить эффективность системы заземления. Расположение входных отверстий должно быть диагональным, позволяющим подсоединять несколько приборов рядом.
- Наличие влагозащиты. Обычные бытовые удлинители с показателем IP20 ее лишены. В кухне и ванной допускается применение оборудования с защитой от брызг — IP44 и выше. Уличное исполнение и высокую степень защищенности имеют только удлинители, маркированные IP65. Чем выше этот показатель, тем безопаснее будет применение оборудования в гараже или на участке.
Учитывая все эти рекомендации, выбрать подходящий удлинитель с заземлением для использования в домашней сети или на участке не составит труда.
Смотрите видео об удлиннителе с заземлением.
Советы по электрическому подключению: что является горячим, нейтральным и заземленным
Перед тем, как приступить к выполнению любого проекта или усовершенствования вашей электрической системы, вы должны иметь некоторое представление о том, как она работает. Электропроводка — это то, как электричество распределяется по всему дому, что, возможно, делает ее наиболее важной частью вашей электрической системы. Но как по проводке можно транспортировать электричество?
Ответ становится яснее, если мы посмотрим на три роли, которые должна выполнять проводка: горячая, нейтральная и заземленная.Эти три компонента работают в тандеме для распределения электроэнергии по всему дому, а также помогают поддерживать электробезопасность. Рекомендуется понимать возможности каждого компонента.
Для домовладельцев Милуоки, которым нужны советы по электромонтажу, компания Roman Electric разработала направляющую для проводов под напряжением, нейтрали и заземления. Следуйте нашему руководству ниже, чтобы лучше понять вашу электрическую систему!
Горячая проволокаГорячая проволока используется в качестве начальной подачи энергии в цепь.Он передает ток от источника питания к розетке. Действуя в качестве первого экземпляра цепи, они всегда проводят электричество, а это означает, что прикасаться к горячей проволоке, пока есть источник питания, питающий ее, опасно.
Горячий провод идентифицируется по черному корпусу. Это основной цвет горячей проволоки для большинства домов. Однако другие горячие провода могут быть красными, синими или желтыми, хотя эти цвета могут указывать на другую функцию, помимо питания розетки. Тем не менее, со всей горячей проволокой следует обращаться одинаково: не касайтесь горячей проволоки, если нет подключенного и работающего источника питания.
Нейтральный проводПосле того, как горячий провод инициализировал начало цепи, должен быть другой провод для замыкания цепи. Эту роль выполняет нейтральный провод. Нейтральный провод возвращает схему к исходному источнику питания. В частности, нейтральный провод соединяет цепь с землей или шиной, обычно подключаемой к электрической панели. Это обеспечивает циркуляцию токов в вашей электрической системе, что позволяет полностью использовать электричество. Кроме того, это предотвращает возникновение неисправного или избыточного тока в вашей розетке.
Нейтральные провода обозначаются белым или серым корпусом. Хотя они не всегда могут пропускать электрический ток, с ними следует обращаться так же осторожно, как с горячей проволокой.
Провод заземленияИтак, если горячая и нейтраль уже используются для создания цепи, какая роль остается? Ответ — конечно же безопасность! Провод заземления действует как защита от нестабильных электрических токов. В нормальных условиях цепи заземляющий провод не пропускает ток.Но когда происходит электрическая авария, такая как короткое замыкание, заземляющий провод отводит нестабильный ток от вашей электрической системы и направляет его к земле.
Заземляющий провод легко узнать по зеленому корпусу. Но не во всех домах он может быть. Хотя это требование NEC для новых домов, в старых домах не всегда есть заземляющий провод. Чтобы узнать, есть ли в вашем доме провод заземления, проверьте свои розетки. Если у ваших розеток три контакта, значит, в вашем доме есть заземляющий провод.Если выводов только два, заземляющий провод использовать нельзя. В последнем случае мы рекомендуем проконсультироваться с Roman Electric, чтобы определить, можно ли в вашем доме установить новый провод заземления.
Заходите на сайт Roman Electric, чтобы получить больше советов по электромонтажу! И обращайтесь к нам за доступными и качественными услугами по электромонтажу и ремонту. Позвоните нам по телефону 414-771-5400, чтобы связаться с ведущими специалистами по электрике Милуоки.
Ссылки по теме:
Простое электрическое заземление — ель
Модернизируйте розетку с двумя зубцами новым GFCI — The Spruce
Общие сведения об электрическом заземлении и принципах его работы
Что такое электрическое заземление?
Электрическое заземление — это резервный путь, который обеспечивает альтернативный путь прохождения тока обратно к земле в случае неисправности в системе электропроводки.Он обеспечивает физическое соединение между землей и электрическим оборудованием и приборами в вашем доме.
Электричество в системе электропроводки жилого дома состоит из электронов, проходящих по металлическим проводам цепи, и это электричество всегда ищет кратчайший путь обратно к земле. Таким образом, если есть проблема с нейтральным проводом, заземление вашей электрической системы обеспечит прямой путь к земле и предотвратит скачки напряжения, которые могут вызвать опасность поражения электрическим током.
Как работает электрическое заземление?
В электрической цепи есть активный провод, который подает питание, нейтральный провод, который передает этот ток обратно, и «заземляющий провод», который обеспечивает дополнительный путь для электрического тока, который безопасно возвращается в землю, не создавая опасности для кого-либо в в случае короткого замыкания. Медный проводник подсоединяется от металлического стержня системы электропроводки к набору клемм для заземления в сервисной панели.
Если в системах электропроводки используются электрические кабели, покрытые металлом, то металл обычно служит заземляющим проводом между розетками в стене и сервисной панелью. Однако, если в системах электропроводки используется кабель в пластиковой оболочке, то для заземления используется дополнительный провод. Электричество всегда ищет кратчайший путь к земле, поэтому, если есть какая-либо проблема, когда нейтральный провод оборван или оборван, именно заземляющий провод обеспечивает прямой путь к земле.Это прямое физическое соединение позволяет земле действовать как путь наименьшего сопротивления и предотвращать превращение прибора или человека в кратчайший путь.
Важность электрического заземления
Защищает от электрических перегрузок
Время от времени вы можете испытывать скачки напряжения или подвергаться воздействию молнии в экстремальных погодных условиях. Эти события могут привести к возникновению опасно высокого электричества, которое может полностью повредить ваши электроприборы.При заземлении электрической системы все избыточное электричество будет уходить в землю вместо того, чтобы поджаривать подключенные к системе приборы. Техника будет безопасна и защищена от сильных скачков напряжения.
Стабилизирует уровни напряжения
Когда вы заземляете электрическую систему, вам легче распределять нужное количество энергии в нужных местах. Это гарантирует, что цепи не будут перегружены ни в какой момент и не выйдут из строя в результате этого.Землю можно рассматривать как общую точку отсчета для источников напряжения в любой электрической системе. Это помогает обеспечить стабильные уровни напряжения во всей электрической системе.
Земляные проводники с наименьшим сопротивлением
Одна из основных причин, по которой вы должны заземлять свои электрические приборы, заключается в том, что земля является отличным проводником и может проводить все избыточное электричество с наименьшим сопротивлением. Когда вы заземляете электрическую систему и подключаете ее к земле, это означает, что вы даете избытку электричества идти куда-то без сопротивления, а не через вас или ваши приборы.
Предотвращает серьезные повреждения и смерть
Если вы не заземлите электрическую систему, вы подвергнете свою бытовую технику и даже свою жизнь большому риску. Когда через какое-либо устройство проходит высокое электричество, оно поджаривается и не подлежит ремонту. Чрезмерное количество электричества может даже вызвать пожар, подвергнув опасности ваше имущество и жизнь ваших близких.
Вы можете проверить, предназначен ли электрический прибор для заземления.Если устройство оборудовано трехжильным шнуром и трехконтактной вилкой, то третий провод и контакт будут обеспечивать заземление между металлическим корпусом устройства и заземлением системы электропроводки.
Чтобы проверить, заземлена ли электрическая система, проверив электрические розетки. Если в розетке три контакта, значит, в вашей системе должно быть три провода, один из которых будет заземляющим. Чтобы быть уверенным, происходит ли ток заземления, вы можете выполнить тест на электрическое заземление, как указано ниже.
Испытание электрического заземления
Вы можете следовать этому контрольному списку из 5 шагов, используя устройство для проверки розеток, с полной осторожностью при проверке электрического заземления:
Шаг 1 — Первый признак правильного электрического заземления — это ваша розетка. Если это трехконтактная розетка с U-образным пазом, то можно смело заключить, что это компонент заземления.
Шаг 2 — Вставьте красный щуп тестера цепей в меньший слот розетки.Эта розетка представляет собой горячий провод, который подает питание на ваши приборы.
Шаг 3 — Вставьте черный щуп в больший паз розетки, который является нейтральным пазом. Это завершит вашу схему.
Шаг 4 — Проверьте индикатор. Он загорится, если ваша розетка заземлена, и если она не загорится, поменяйте местами черный и красный щупы. Если индикатор не отображается ни в одном из тестов на электрическое заземление, значит, розетка не заземлена и ее использование небезопасно.
Шаг 5 — Повторите все 4 шага во всех розетках вашего дома, чтобы убедиться, что каждая розетка надежно заземлена. Большинство старых домов подверглись серьезному ремонту и ремонту, поэтому не все торговые точки могли быть переделаны.
Испытание электрического заземления очень важно для повышения уровня электробезопасности в вашем существующем помещении и гарантирует, что все ваши электрические установки безопасны и остаются безопасными в течение всего срока их службы.
Не используйте трехконтактную розетку с неисправной проводкой, так как это может стать причиной возгорания.Вызовите сертифицированного электрика и немедленно устраните проблему. У нас есть обширный инвентарь предохранительных выключателей, электропитания и материалов, которые могут значительно снизить риск коротких замыканий и пожаров. Позвоните нам по телефону (800) 458-9600 и поговорите напрямую с нашими специалистами по продажам.
D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния.Он хранит обширный инвентарь электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д. Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.
Какие цвета используются для заземляющих проводов?
При работе с электрическими системами важно знать, что представляет собой каждый из разных проводов, чтобы вы могли оставаться в безопасности. В большинстве систем будет три отдельных провода, каждый из которых разного цвета. Провода в этих схемах — это горячий провод, отрицательный провод и заземляющий провод. Заземляющий провод — это тот провод, о котором люди меньше всего знают. Хотя заземляющий провод не требуется для работы, он снижает риск поражения электрическим током и поддерживает стабильный электрический ток.Если в электрической системе наблюдается выброс дополнительной энергии из-за удара молнии, неисправности устройства или по любой другой причине, заземляющий провод обеспечивает безопасное распределение этой энергии. Свое название провод получил благодаря тому факту, что эти провода часто ведут прямо в землю, где электричество безопасно рассеивается. Однако во многих современных системах провод просто подключается обратно к монтажной коробке, чтобы ток мог вернуться в систему.
Как определить провод заземленияВ системах, которые следуют стандартным методам подключения, вы обнаружите, что провод будет одного из нескольких разных цветов, в зависимости от типа системы.Стандарты цвета для заземляющих проводов следующие:
- Зеленый — В США большинство заземляющих проводов будут зелеными или, по крайней мере, преимущественно зелеными.
- Зеленый и желтый — В некоторых системах используется зеленый провод с желтой полосой для заземления.
- Голый — Если провод изначально не зеленый, это также может быть просто голый медный провод.
Когда вы подключаете провода в системе, важно подключать заземляющий провод только к другому заземляющему проводу или непосредственно к земле.Никогда не касайтесь заземляющего провода оголенным горячим или нейтральным проводом, иначе ток будет по другому пути, что может вызвать проблемы с питанием устройства.
Заземляющий провод горячий?Когда система работает нормально, через провод заземления не будет проходить электрический ток. Этот провод используется только в случае какой-либо неисправности. Однако никогда не следует предполагать, что к проводу можно безопасно прикасаться, если вы не предприняли соответствующие меры для его отключения от любого источника электроэнергии.Этот провод может оказаться под напряжением в любой момент, когда он подключен к системе под напряжением.
Подобные вопросы
Дополнительные ресурсы
Заземление, нейтраль и провода под напряжением (США / Канада)
Нейтральный, заземляющий и горячий провода объяснены. В этой статье мы рассмотрим разницу между горячим, нейтральным и заземляющим проводами, а также функцию каждого из них на нескольких примерах. Эта тема для домов в Северной Америке. Если вы находитесь за пределами этого региона, вы все равно можете следовать инструкциям, но ваша система будет работать и выглядеть иначе, поэтому ознакомьтесь с другими нашими темами.
Прокрутите вниз, чтобы просмотреть руководство YouTube по заземлению, нейтрали и горячим проводам.
Предупреждение
Помните, что электричество опасно и может быть смертельным. Вы должны быть квалифицированными и компетентными для выполнения любых электромонтажных работ. Никогда не работайте с электрическими цепями, находящимися под напряжением / горячими.
Прежде чем мы перейдем к этому видео, я хочу, чтобы вы запомнили три вещи.
1) Электричество будет течь только по замкнутой цепи, если вы войдете в контакт с электрическим проводником, ваше тело может замкнуть цепь.
2) Электричество всегда пытается вернуться к своему источнику.
3) Электричество использует все доступные пути для замыкания цепи. Он предпочитает путь с меньшим сопротивлением, и по нему будет течь больше тока.
Мы собираемся изучить провода под напряжением, нейтраль и заземление для типичной электросети в североамериканских жилых домах. Но сначала мы увидим действительно простую схему, чтобы понять, как она работает, а затем применим эти знания к сложной жилой установке.
Если мы посмотрим на простую электрическую схему с батареей и лампой.Мы знаем, что для включения лампы нам нужно подключить оба конца проводов к клеммам аккумулятора. Как только мы подключим эти провода, цепь замкнута, и электроны могут течь от отрицательного полюса через лампу и обратно к положительному выводу.
Электроны текут от отрицательного к положительному . Это называется потоком электронов. Первоначально считалось, что они перетекают от положительного к отрицательному. Позже было обнаружено, что это неверно, и мы называем это обычным током.
Итак, чтобы цепь была замкнута, нам нужен провод для переноса электронов от источника питания к свету, это наш горячий провод. Затем нам нужно подключиться от лампы и обратно к батарее, чтобы электроны вернулись к своему источнику питания или своему источнику. Это наш нейтральный провод. Горячий провод передает электричество от источника питания к нагрузке, а нейтральный провод возвращает использованное электричество обратно к источнику питания.
Токовая нагрузка в цепях
Если мы посмотрим на жилую электрическую систему в Северной Америке, мы найдем два провода под напряжением, нейтральный провод и несколько проводов заземления.Если вы хотите подробно изучить, как это работает, у нас есть обучающее видео, которое можно посмотреть здесь.
Представьте на секунду, что электрическая система дома отключена. подключен к аккумулятору, и у нас есть только один провод под напряжением и нейтральный провод. Как мы пила по простой схеме, для включения света нам понадобится горячий провод, чтобы подавать ток на нагрузку, и нам нужен нейтральный провод, чтобы вернуть ток к источнику. Таким образом, электричество проходит через горячую шину. и автоматический выключатель и в свет.Затем он возвращается через нейтрально и к источнику.
Конечно дома не подключены к батареям, они подключен к трансформаторам. Итак, мы заменили батарею на трансформатор, и мы иметь полную схему.
Электричество в этой цепи — переменный ток, который отличается от постоянного тока, который мы видели с батареей. С DC электроны текут прямо от A к B в одном направлении, как поток вода по реке. Но в наших домах у нас есть переменный ток переменного тока, что означает электроны сильно меняют свое направление между вперед и назад как прилив на море.
Сейчас в Северной Америке у нас есть разделенная фаза питания для большинства жилых домов, поэтому у нас есть два провода под напряжением и один нейтральный провод. У нас просто есть две катушки на 120 В, соединенные вместе в трансформаторе, а затем нейтраль подключается к центру между двумя катушками.
Когда мы подключаем мультиметр между фазой и нейтралью, мы получаем 120 В, и мы получаем такие же показания для другого, потому что мы используем только половину катушки в трансформаторе. Когда мы подключаемся между двумя точками, мы получаем 240 В, потому что мы используем полную катушку трансформатора.
Если у вас нет мультиметра, я настоятельно рекомендую вам его приобрести, это незаменимый инструмент для любых поисков и электромонтажных работ.
Если у нас есть нагрузка только на одну половину катушки, между горячей и нейтралью, и нагрузка, например, 20 А, тогда горячая часть будет переносить 20 А к нагрузке, а нейтраль вернет 20 А обратно к источнику.
Мы можем измерить ток в кабеле с помощью токоизмерительных клещей.
Если у нас есть другая нагрузка на нашей другой половине катушки, между другой горячей и нейтралью, и нагрузка имеет другое значение, скажем, 15 Ампер, тогда нейтраль будет переносить только разницу между этими двумя значениями обратно на трансформатор.В этом случае 20A — 15A = 5A, поэтому нейтраль будет переносить 5A обратно. Остальная часть пройдет через два провода под напряжением. Это то, что у нас будет в большинстве случаев, потому что есть несколько цепей с разными нагрузками.
Если бы у нас была нагрузка на обе катушки, и они имеют одинаковое значение, скажем, например, 15 А каждая, то в нейтральном проводе не будет протекать ток. Все это течет вперед и назад по двум токоведущим проводам между нагрузкой и источником. Это связано с тем, что это переменный ток переменного тока, и трансформатор имеет центральное ответвление с нейтралью, поэтому, когда одна половина движется вперед, другая половина движется назад, и ток будет течь в другую цепь, а не обратно через нейтраль.
Подробную анимацию см. В видео на YouTube ниже
Горячие провода переносят электрический ток от источника питания к нагрузке, а нейтральные провода переносят электрический ток от нагрузки и обратно к источнику питания.
Для чего нужен заземляющий провод?
Заземляющий провод при нормальных условиях эксплуатации не пропускает электрический ток. Этот провод будет пропускать электрический ток только в случае замыкания на землю. Будем надеяться, что иначе этот провод никогда не будет использоваться в течение всей его жизни.Это просто аварийный путь, по которому электричество возвращается к источнику энергии, а не проходит через вас. Заземляющий провод в большинстве случаев представляет собой неизолированный медный провод, но иногда он покрывается зеленой изоляцией. Этот провод имеет очень низкое сопротивление, поэтому электричество предпочтительнее перемещаться по нему, потому что это легче и может быстрее вернуться.
Возвращаясь к простой схеме с батареей и лампой. Если мы теперь возьмем другой провод и проведем его от положительной клеммы к лампе и подключим его к металлическому патрону лампы, это будет фактически наш заземляющий провод.Он не используется для подачи электричества. Если горячий провод касается металлического корпуса, то вместо этого электричество будет проходить через заземляющий провод. Если горячий провод соприкасается как с нейтралью, так и с землей, он будет течь через оба провода обратно к источнику, но поскольку заземление имеет меньшее сопротивление, через него будет протекать больший ток.
Когда электричество находит способ выйти из своей цепи и вернуться к источнику другим путем, чем нейтральный провод, мы называем это замыкание на землю.
Возвращаясь к дому, электричество проходит через горячий и светлый и обратно через нейтраль. Но если горячая энергия касается металлического корпуса, она вместо этого потечет через заземляющий провод обратно к панели, затем через шину, а затем обратно к трансформатору через нейтральный провод. У заземляющего провода очень низкое сопротивление, поэтому он вызывает резкое и мгновенное увеличение тока, которое приведет к срабатыванию выключателя.
Поэтому мы подключаем заземляющие провода ко всему, что может потенциально стать потенциальным путем, по которому электричество может покинуть свою цепь, например, как металлические трубы, металлические пластины выключателей и розеток и их коробки.Нам также нужно запустить один в торговые точки, потому что часто наши бытовая техника будет иметь металлический корпус, как стиральные машины и микроволновые печи.
Если вы посмотрите на розетку и вилку, то увидите, что горячий терминал, нейтральный терминал и заземляющий терминал. Оболочка чего-то как стиральная машина подключена к проводу заземления в проводе, который идет к вилку через розетку и обратно к панели, чтобы спасти вас от поражение электрическим током.
Теперь предположим, что вы находитесь на улице без обуви и на земле. влажный.Если вы дотронетесь до горячего провода, вы замкните цепь и ток пройдет через вас, чтобы вернуться к источнику питания. В этом случае сопротивление очень высокое, поэтому ток может быть недостаточно высоким, чтобы автоматически переверните выключатель и отключите питание. Это, скорее всего, приведет к тому, что люди смерть.
К счастью, у нас есть розетка GFCI или прерыватель GFCI. GFCI расшифровывается как прерыватель цепи замыкания на землю. Мы рассмотрим вариант с автоматическим выключателем, но, по сути, они работают одинаково.
Этот выключатель GFCI будет подключаться как к горячему, так и к нейтрали цепи, чтобы он мог контролировать провода и гарантировать, что ток, протекающий в горячем проводе схемы, равен току в нейтральном проводе цепи. .Если ток не равен, значит, он явно течет обратно к источнику по другому маршруту, например, по металлической трубе, поэтому у нас есть замыкание на землю. Прерыватель осознает это очень быстро и автоматически перевернется, чтобы отключить питание цепи.
Штанга заземления
При подключении к основной панели находим толстый медный провод. что ведет к заземляющему стержню. Грунтовая дорога засыпана землей снаружи рядом с собственностью. Этот стержень не используется при замыканиях на землю. Цель состоит в том, чтобы рассеивают статическое электричество и высокое внешнее напряжение, например, молнии удары.
Также имеется заземляющий стержень, подключенный к нейтрали трансформатора. Многие думают, что во время замыкания на землю электричество проходит через заземляющий стержень в землю. Но помните, что электричество пытается вернуться к своему источнику. Поскольку на трансформаторе есть заземляющий стержень, существует потенциальный путь для возврата электричества к источнику. НО, этот путь будет иметь очень высокое сопротивление или импеданс, поскольку это переменный ток, и, как мы знаем, электричество предпочтет путь с наименьшим сопротивлением.Поскольку у нас уже есть заземляющий провод с низким сопротивлением, который обеспечивает обратный путь непосредственно к источнику, замыкание на землю будет происходить по этому же маршруту.
Когда дело доходит до освещения, источником освещения в основном является Земля. Итак, молния пытается вернуться к своему источнику, который является Земля. Если молния ударит по кабелям электропитания, она потечет по проводам к добраться до заземляющих стержней как трансформатора, так и главной панели, чтобы вернуться на землю. В противном случае он взорвет все наши цепи и вызовет пожары.
Если горячая проволока непосредственно контактирует с заземляющим стержнем, то электричество будет проходить через землю обратно к трансформатору, но сопротивление очень велико, поэтому ток будет низким. Это означает, что автоматический выключатель вряд ли обнаружит эту неисправность, и выключатель не будет автоматически переключаться, чтобы отключить питание.
Электрооборудование 101 для домовладельца
Клинт К. Томас, эсквайр.
Фотография Зои Томас
Электротехнические работы, как и все остальное в жизни, могут варьироваться от самых простых до чрезвычайно сложных.Каждому домовладельцу, который занимается своими руками, полезно иметь хотя бы базовое представление об электромонтажных работах. В этой статье мы попытаемся раскрыть некоторые тайны, окружающие лабиринт проводки, который проходит по всему дому и заставляет все в нем работать одним щелчком переключателя.
Электроэнергия поступает в каждый дом через счетчик мощности, поставляемый местной коммунальной компанией, затем, в большинстве случаев, через главный автоматический выключатель на 200 ампер, а затем в домашнюю автоматическую коробку, часто еще называемую блоком предохранителей.Из коробки выключателя этот поток электричества распространяется по многочисленным цепям в разные части дома, сначала проходя через отдельные автоматические выключатели, которые служат защитным механизмом, предохраняющим систему от перегрузки. Электрическая система дома рассчитана на работу от 120 вольт, за исключением некоторых основных приборов, таких как электрическая сушилка для одежды, которая работает от 240 вольт.
Электропроводка бывает разного калибра или размера. Чем тяжелее калибр, т.е.е., чем толще медный провод, тем больше электрического тока он может пропускать без перегрева. Электрический провод и автоматические выключатели предназначены для работы в тандеме друг с другом, и каждый из них должен иметь соответствующий размер. Например, электрический провод калибра 14/2 рассчитан на максимальный ток 15 ампер и не должен использоваться с любым автоматическим выключателем более 15 ампер. Проводка 12/2 калибра рассчитана на максимальный ток 20 ампер. Эти провода двух размеров являются стандартом, который сегодня используется в домах для большинства осветительных и настенных розеток.Опять же, для определенных приборов, которые потребляют больше электроэнергии, и в соответствии с местными и государственными строительными нормами, необходимо использовать автоматические выключатели с более тяжелым калибром и более высоким током.
Электрический провод калибруется как дробовик. Чем меньше число, тем толще калибр провода. Трос 12-го калибра тяжелее и выдерживает большую нагрузку, чем провод 14-го калибра, но на меньше , чем провод 10-го калибра, и выдерживает меньшую нагрузку, чем провод 10-го калибра.
Использование провода неправильного калибра с автоматическим выключателем неправильного размера может легко привести к возгоранию или неисправности электрической цепи.Например, если используется провод слишком маленького калибра с разрывом высокого тока, то провод может перегреться и загореться задолго до того, как сработает автоматический выключатель. С другой стороны, если слишком большой калибр провода используется с выключателем с низким током, прерыватель может постоянно отключаться, нарушая цепь до того, как провод достигнет своей максимальной электрической нагрузки.
Крайне важно точно знать, какой калибр провода и какой амперный выключатель следует использовать для каждого конкретного случая. Это не та область, где можно гадать.Результатом таких догадок может стать пожар в доме или поражение электрическим током. Кроме того, в соответствии с применимыми строительными нормами и правилами существуют ограничения на количество розеток и / или светильников и т. Д., Которые может иметь конкретная цепь, и даже где они могут быть размещены или не размещены. Обязательно проконсультируйтесь со своими местными и государственными строительными нормами, прежде чем начинать какие-либо электромонтажные работы.
Стандартный бытовой электрический провод состоит из трех проводов: черного (горячий), белого (нейтраль) и неизолированной меди (заземления).
Типичный электрический провод для домашнего использования поставляется в изолированном рукаве и состоит из трех проводов.По черному проводу проходит электрический ток, поэтому его обычно называют «горячим» проводом. Есть белый провод, который является «нейтралью», и, наконец, голый медный провод, который является проводом заземления. Когда электрические провода соединяются вместе, черные провода должны быть соединены вместе, белые провода должны быть соединены с белыми проводами, а заземляющие провода должны быть соединены вместе. В противном случае схема не будет работать и приведет к электрическому «короткому замыканию».
Трехжильный электрический провод доступен для использования в приложениях, требующих дополнительного «горячего» провода, например, с трехпозиционным переключателем.Всего в трехпроводной схеме имеется четыре провода: белый нейтральный провод, неизолированный медный провод заземления, черный «горячий» провод и красный провод для второго «горячего» провода.
Используйте плоскогубцы для снятия изоляции, чтобы срезать изоляцию с концов проводов. В приспособлениях для зачистки можно использовать провода различного калибра, чтобы обеспечить снятие изоляции с пластика без повреждения провода.
Простой детектор напряжения — это недорогой инструмент, который может обнаруживать провода под напряжением, чтобы гарантировать отключение питания перед работой с электрическими проводами.
Основные соединения
Прежде всего, всегда отключайте электропитание перед работой с какой-либо частью электрической системы.
Провода обычно соединяются с помощью гаек, которые классифицируются по калибру в соответствии с электрическими проводами.
Для таких применений, как подключение светильника, провода светильника присоединяются к проводам электропитания с помощью проволочных гаек. Как и сама проволока, гайки бывают разных размеров, чтобы соответствовать разным калибрам проволоки.Для подключения снимите изоляцию с концов проводов, удерживайте их между пальцами и закрутите гайку для проводов по часовой стрелке на концах.
При подключении электрического приспособления соедините проводку, совместив цветные провода линии питания и приспособления, скрутив их вместе, а затем закрыв каждое соединение проволочной гайкой. У многих осветительных приборов нет черных и белых проводов, и в этом случае поищите ребро на оболочке проводов, чтобы определить нейтральный провод.
Выключатели света и настенные розетки имеют винты с обеих сторон для подключения проводов. Зеленые винты предназначены для заземляющих проводов, серебристые / нержавеющие винты — для белых нейтральных проводов, а винты латунного цвета — для черных «горячих» проводов.
Некоторые из наиболее распространенных проектов в области электрооборудования, с которыми сталкивается домовладелец, — это замена выключателей и розеток. Пристройка комнат или капитальный ремонт могут даже включать увеличение количества розеток в определенной области вашего дома.Таким образом, в данной статье будут рассмотрены самые основные электрические работы с использованием только однополюсных переключателей и оконечных розеток.
Электрический ток, протекающий по проводу, можно прервать с помощью переключателя, который просто разрывает соединение между двумя горячими проводами.
Однополюсный выключатель света имеет два латунных винта с одной стороны для подключения черных проводов.
Выключатели освещения служат просто для того, чтобы прервать или «прервать» электрический ток в проводке, прежде чем он попадет в осветительную арматуру.Из-за этого прерывания потока свет выключается, а затем снова включается. Чтобы подключить выключатель, представьте себе провод, идущий от точки «горячего» соединения к коробке, в которой будет находиться выключатель света. Другой провод будет идти от этой коробки выключателя света к распределительной коробке, в которой находится осветительный прибор. Сам переключатель — это то, что соединит эти два провода и позволит электрическому току течь к свету или останавливаться на переключателе.
Проложите концы двух проводов в распределительной коробке, зачистите концы и затем соедините белые провода вместе с помощью гайки и заземляющие провода, закрепив их вокруг зеленого винта в нижней части переключателя.Каждый черный провод подсоединен к переключателю. К каждому латунному винту с правой стороны переключателя прикреплен один провод.
Настенные розетки — это еще одна область, которая может потребовать внимания домовладельца. В отличие от осветительных приборов, настенные розетки остаются «горячими», то есть в них постоянно присутствует постоянный электрический ток. Это достигается за счет того, что розетки соединяются в ряд, как огни на рождественской елке. «Горячий» провод идет от автоматического выключателя или другой «горячей» распределительной коробки и ведет к первой розетке.Отсюда другой провод проходит от первой розетки ко второй розетке. Это продолжается до тех пор, пока не будет подключена вся комната или пока максимальное количество приборов не будет подключено к определенной цепи.
Розетки (вилки или розетки) подключаются в ряд, так сказать, путем прикрепления белых проводов к серебристым / металлическим винтам с одной стороны и соединения черных проводов с латунными винтами с другой стороны. Провод заземления подключается к зеленому винту внизу.
В отличие от светильника, настенные розетки остаются «горячими», то есть в них всегда присутствует постоянный электрический ток.
Розетки, также известные как розетки или вилки, подключаются в ряд, так сказать, путем прикрепления черных проводов к латунным винтам, белых проводов к серебряным винтам / винтам из нержавеющей стали и заземляющего провода к зеленому винту. внизу. Современные розетки называются «дуплексными розетками», потому что у них есть два винта с обеих сторон. Как следует из названия, они могут подавать электрический ток на один набор винтов, а затем направлять его через другой «дуплексный» набор винтов на другое приспособление.
Провода прикрепляются к розеткам и переключателям путем загибания конца в форме крючка. Я обычно делаю это, удерживая оголенную проволоку между плоскогубцами, а затем вращая запястье, чтобы образовать крючок в проволоке. Этот крючок легко обойдет винты с каждой стороны розетки и / или переключателя, чтобы обеспечить надежное соединение при затяжке.
Помните, что все электромонтажные работы в доме регулируются «юрисдикцией , имеющей полномочия». Большинство юрисдикций следуют стандартам, провозглашенным в Национальном электротехническом кодексе, но иногда изменяют эти стандарты в своих местных и государственных строительных нормах.Многие штаты и местные юрисдикции разрешают домовладельцам выполнять свои собственные электромонтажные работы, но некоторые этого не делают. Перед началом любых электромонтажных работ проконсультируйтесь с местными законами, постановлениями и местными строительными нормами. Кроме того, убедитесь, что вы знаете, что делаете. Если гипсокартон будет повешен неправильно, то на руках у вас будет просто бельмо на глазу. Если электромонтажные работы выполнены ненадлежащим образом, это может привести к возгоранию дома или поражению электрическим током! Если сомневаетесь, не делайте этого.
Прочие электротехнические изделия
Рекомендуемые статьи
electric — Какой провод под напряжением, нейтральный провод и заземляющий провод?
Цвета крышки тут ни при чем
Цветовые коды указывают ** размер и количество * проводов, для которых они предназначены.Например, желтый может связывать до 3 проводов 14AWG, а красный может связывать до 6. Их диапазоны широко перекрываются.
Все дело в цветах проводов, кроме …
Голый зеленый или желто-зеленый провод всегда является заземлением. Не всякая установка имеет под собой основания. Их часто запихивают в заднюю часть коробки.
Серый или белый провод (голубой в Европе / остальном мире) — нейтральный, за исключением , его можно пометить лентой для использования в качестве «горячего». Люди часто забывают пометить провода изолентой, особенно когда использование очевидно .
Провода другого цвета могут быть только горячими. Вы не должны маркировать горячий элемент как нейтраль или землю. Но нельзя рассчитывать на то, что последний парень поступит правильно.
Итак, вот что мы знаем
- Черно-черный пучок может быть только горячим.
- Бело-белый комплект, безусловно, актуальный нейтральный.
- Черно-белый жгут, черный должен быть горячим, поэтому белый должен быть горячим, что должен был быть помечен лентой , а не был (обычно потому, что использование «очевидно»).Здесь очевидным будет использование петли переключателя .
В контуре переключателя у вас есть черный и (должен быть отмечен) белый переход к переключателю. Выключатель закорачивает их вместе, чтобы зажечь свет. Не существует стандарта, какой провод всегда горячий, а какой переключаемый . Так что реально включенным будет любой провод.
Лампа должна быть нейтральной и горячей. Нейтраль — это просто; включенный будет одним из других. Вы можете догадаться, но если вы угадаете неправильно, лампа будет гореть постоянно и не будет реагировать на переключение.Это именно то, что вы делаете, чтобы узнать.
Заземляющие провода плохо видны на фотографии. Вам нужно будет присмотреться к задней части коробки. Некоторые световые цепи незаземлены; в этом случае не к чему прикрепляться. Обычно вам нужно заменять весь кабель, а не прокладывать один провод; но с 2014 года разрешено дооснащение только заземляющим проводом, если вы действительно этого хотите.
electric — Почему у этой розетки заземление связано с нейтралью?
Принимая во внимание, что существует некоторое количество либо неправильной, либо, возможно, просто вводящей в заблуждение информации относительно вашего широкого вопроса, что, в свою очередь, может привести к двусмысленности и плохим и / или опасным действиям, я, настоящий электрик, добавлю свою шляпу в кольцо при поддержке NEC.
Поскольку многие люди могут искать и находить этот пост, как его очень часто просят, и в данной ситуации могут выбрать запуск новой заземленной цепи, чтобы решить эту проблему, и обнаруживают, что смотрят на ту же самую ситуацию на своей панели, я думаю Важно отметить, что не всегда неправильно соединять вместе заземленную (нейтраль) и заземляющую (землю) системы.
Из IAEI, подробно объяснено в статье 250 NEC — Заземление и соединение. (шахта empasis):
Основная перемычка является одним из самых ответственных элементов в система безопасного заземления.Этот проводник является связующим звеном между заземленный рабочий провод, заземляющий провод оборудования и в в некоторых случаях — провод заземляющего электрода. Основная цель основная перемычка заземления предназначена для передачи тока замыкания на землю от служебного шкафа, а также от системы заземления оборудования, возвращается к источнику. Кроме того, где заземляющий электрод провод подключается непосредственно к заземленной шине служебных проводов, основная перемычка заземления гарантирует, что шина заземления оборудования находится на такой же потенциал, как у земли.
NEC 250.35 Заземление переменного тока с питанием от службы Системы
(A) Заземляющие соединения системы.
Помещение система электропроводки, питаемая от сети переменного тока с заземлением, должна иметь заземление. провод электрода, подключенный к заземленному рабочему проводу, при каждую услугу в соответствии с 250.24 (A) (1) — (A) (5).
Опять же, это ответ на наивное утверждение, что они никогда не должны подключаться. Национальный электротехнический кодекс категорически не согласен с этим, и удаление этого соединения действительно наносит ущерб безопасности вашей системы — не удаляет его!
Теперь обратимся к конкретному контексту вашей ситуации:
Эта конфигурация проводки действительно неправильная и опасная.Наименее опасная часть — это использование одного винта заземления для «постукивания» зеленого и белого проводов. Это не так. Если с вашим рисунком все в порядке, эти провода следует соединить вместе с помощью косички, идущей к клемме. Худшая часть — это фактическое объединение двух систем вместе — в этом месте . Это просто неправильно.
С логической точки зрения, чего можно добиться, если два отдельных провода соединят их? С точки зрения безопасности в несимметричной цепи нейтраль переносит несимметричную нагрузку обратно на панель.Итак, «электрик» умышленно включил систему безопасности в вашем доме. Это нормально делать в обслуживающей / основной сети, потому что в этот момент у них обоих одинаковый потенциал, как у земли.
Если вы находитесь в доме, где работа в некоторых или во всех областях выполняется таким образом, что делает это типичным для вашего жилища, вызовите электрика, чтобы он разработал план по его устранению.
Одна вещь, которую следует учитывать, заключается в том, что если голый грунт снова уходит в стену, возможно, они добавляли систему заземления в здание.Это обычное дело в некоторых регионах в качестве приемлемого средства для добавления законной системы заземления. Перед тем, как делать это, проконсультируйтесь со строительным отделом. Проблема здесь в том, что, несмотря на приличные усилия, окончательное соединение неверно. В этом случае можно с уверенностью предположить, что все или многие из ваших розеток находятся в таком положении.
Что делать? Что ж, у вас есть несколько вариантов.
Если система заземления на вашем рисунке в порядке (в соответствии с местными строительными нормами), но соединения исправны. неправильно, можно просто разъединить соединение и использовать заземленный розетка (NEC 406.4 (D) (1)). Я бы, вероятно, не рекомендовал это, если вы не можете, с уверенность, убедитесь, что в остальном это правильно. Работа, которую вы покажете, сделает любую уважающий себя электрик съежился.
