Заделка штроб

Укладка проводки и монтаж розеток

Независимо от применяемой при штроблении технологии, по завершении работ действия выполняются абсолютно одинаковые.

Когда борозда под проводку полностью готова, перед тем как начать закрепление кабеля в штробах, необходимо выполнить очистку от пыли при помощи промышленного пылесоса либо веника, обработать грунтовкой.

Укладка кабеля в стену — еще один достаточно непростой технологический процесс, требующий к себе внимания.

Существует два способа как закрепить провода в штробе: прокладкой их в трубе или просто укладкой в борозде с фиксацией гипсом, шпаклевкой либо штукатуркой.

При укладке проводов в кабель-каналах, в штробе сначала размещается труба, а через нее к месту расположения выключателей и розеток протягивается провод, прикрепленный к жесткой проволоке.

Провода, проложенные к подрозетникам, обрезаются, оставляя в запасе 10-15 см для заправки в розеточное отверстие.

Чем заделать штробу под проводку? Теми же материалами, которые планируется использовать для дальнейшей отделки стены — шпаклевкой, штукатуркой, гипсом или любыми другими строительными смесями.

Самый удобный и рациональный способ установки розеток — это объединение их в одной рамке блоками, позволяющее существенно сэкономить место и придать техническому уголку в комнате эстетичный внешний вид. В едином блоке могут размещаться не только электророзетки, но и разъемы для модема, домашнего телефона, кабельного ТВ. После штробления под розетки, разводки всех проводов по комнате и заделке борозд, блоки, заранее соединенные между собой, устанавливаются на специальные защелки в заранее просверленные отверстия.

Отверстия для блоков устраиваются цельными с промежутками между ними до 1 мм, центральные перегородки демонтируются. Металлические остовы и каркасы розеток прижимаются друг к другу максимально плотно.

По завершении отделки стены (покраски, оклейки обоями) прикрепляются пластиковые рамки розеток, скрывающие возможные недостатки и изъяны элементов декора.

При установке в стену распределительного щита штробы устраиваются прямоугольной формы. Глубина, высота, и ширина отверстия подбираются под габариты щита с учетом небольшого запаса. После установки корпуса щит закрепляется внутри стены гипсовым раствором.

Сторона закона

С точки зрения законодательных актов, если хозяин квартиры самостоятельно проштробил стену и это вызвало возникновение трещин, деформаций и других повреждений несущих конструкций, на него возлагается ответственность за данные повреждения. Все ремонтные работы, производимые управляющей или обслуживающей дом организацией, будут выполнены за счет виновника.

При нарезке штроб в перегородках нанятыми владельцем сторонними специалистами повреждение конструкций будет возмещено за счет исполнителей или организации-работодателя

Нормы штробления стен

Основным нормативным документом, регламентирующим процесс штробления, является СНиП 3. 05.06-85. Согласно ему вырезаемые в стене каналы должны соответствовать следующим требованиям:

• Горизонтальные штробы должны иметь глубину не более 25 мм, ширину не более 20 мм, длину – не более 300 мм. При этом расстояние от проделанного в бетоне канала до плиты перекрытия не должно быть меньше 150 мм.
• Вертикальные штробы в отличие от горизонтальных могут быть любых размеров. Немногочисленными ограничениями для них является соблюдение следующих расстояний: в 100 мм – до оконных проемов и углов, не менее 400 мм до газопроводных коммуникаций.

Также не допускается прокладка данных каналов в бетонных конструкциях с повреждением арматурного каркаса, закладных.

Как лучше работать

Штробление стен — работа пыльная. Чтобы пыль не попадала в другие помещения, двери завешивают влажной тканью, тщательно закрывают. Ткань можно повесить с обеих сторон. Чтобы пыль не попала в дыхательные пути, необходимо использовать респиратор. Обычная марлевая повязка может помочь только в случае с использованием стамески и молотка.

При таком способе проделки штроб пыли не очень много. Во всех остальных случаях желателен именно респиратор.

Кроме пыли во время штробления во все стороны отлетают кусочки стены, штукатурки, раствора и т.д. Требуется обезопасить руки, лицо. На руки надеваем перчатки, застегиваем рукава. Лицо лучше защитить прозрачным щитком. В крайнем случае можно надеть очки. Без них к работе лучше не приступать.

Чем замазать штробы

После укладки кабеля в штробы их замазывают раствором таким образом, чтобы разводка электричества получилась полностью скрытой. Такой вариант приемлем для кирпичных домов и зданий из плит. Для деревянных домов из бревна и бруса такой способ нежелателен, так как является пожароопасным. Замазывать штробы лучше тем же раствором, которым будут оштукатуривать. В новостройке без отделки берите цементную штукатурку. Она надежно закрепит провода в бетонных, газобетонных или кирпичных стенах.

Итак, разберем последовательность, в которой заделываю штробы после укладки проводки:

• Канал предварительно обеспыливается с помощью пылесоса или широкой кисти. Крупный мусор предварительно удалить щеткой.
• Перед прокладкой кабеля их обязательно грунтуют широкой кистью, в противном случае из-за плохого сцепления раствора возможно растрескивание и выпадение раствора.
• Чтобы стена не впитывала влагу из раствора, перед шпаклеванием ее смачивают.
• По всей длине канала накидывается гипсовая или цементно-песчаная штукатурка. Алебастр для этих целей использовать не стоит – он слишком быстро схватывается, образуя на стене бугры. Раствор должен быть густой, это не чистовая отделка, гладкость здесь не сильно нужна. Старайтесь заполнить все пустоты, когда прячете провод.
• Шпателем проводят вдоль разводки, снимая излишки смеси.

Основной процесс

После проведения подготовительных работ нужно проверить, что кабель не выступает над поверхностью, то есть утоплен по всей длине. В местах, где он недостаточно утоплен, придется с помощью болгарки или же перфоратора сделать канавку глубже. Проверку лучше всего проводить шпателем проводя по стене.

Заделка штроб под электропроводку выполняется по следующей технологии:

1. Развести алебастр или строительный гипс, как указано на упаковке. Помните, что данная смесь для фиксации очень быстро застывает, поэтому разводить лучше небольшими порциями и быстро небольшим шпателем наносить точечную фиксацию. Крепёж таким способом нужно проводить на стенах и на полу, на расстоянии около 1 метра, а на потоке рекомендуется наносить каждые 50, а то и 30 см. Чем лучше алебастром будет зафиксирована кабельная продукция в стене, тем проще проводить дальнейшие работы по заделке штроб.
2. После того как гипс схватился и уже надёжно удерживает провода, замешивается основная штукатурка. У каждого её типа есть свои пределы толщины слоя. Заделывая канавки Ротбандом эта толщина должна быть не больше 50 мм. Если необходимо нанести слой толще, то делать это нужно в несколько этапов.
3. Густая штукатурная смесь наносится сразу меленьким шпателем перпендикулярно кабелю и штробе, в которой он вложен, а потом разравнивается широким до тех пор, пока уровень всей поверхности не станет совпадать с заделанной канавкой. Все излишки ненужные убираются.
4. Если стена будет после этого краситься, то используется один из материалов: армирующая лента, серпянка, строительный бинт, полоски стекловолокна. Она накладывает когда ещё нет абсолютно ровной поверхности, так как поверх неё будет нанесён ещё слой штукатурки.
5. После того как заделанная и выровненная поверхность, где была канавка с кабелем, полностью высохла, повторяется процесс грунтовки. Иногда может случиться, что штукатурка даст небольшую усадку, ничего страшного — это нормально, необходимо нанести дополнительный слой шпаклёвки. Если появились наоборот выпуклые места, нужно затереть такие места крупной наждачной бумагой или специальной тёркой.
6. Последний этап — это финишные шпаклевочные работы, для выравнивания стен. Если после заделки будет нанесена керамическая плитка, то данные чистовые работы необязательны.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, как заделать штробы в стене с электропроводкой:

Теперь вы знаете, как выполняется заделка штробы своими руками. Надеемся, предоставленные советы были для вас полезными и помогли самостоятельно выполнить все работы!

Будет полезно прочитать:

• Как штробить стены под проводку
• Как сделать штроборез своими руками
• Как разметить стены под электропроводку

С появлением проводников тока, «одетых» в пластиковую оболочку, появилась возможность спрятать провода в массив стеновых ограждений.

Стены, освобождённые от развесистых шнуров, приобрели возможность выглядеть эстетично. Чтобы сделать скрытую проводку кабеля, нужно сначала вырубить штробы (каналы) в вертикальных ограждениях помещений.

Заделка штроб является финальной операцией по устройству скрытой проводки. Как это лучше сделать, мы расскажем в данной статье.

Чем лучше заделать: лучшие материалы

Выбор материала для заполнения канавки после укладки провода или кабеля — вопрос личного вкуса. Например, строители используют смесь песка и цемента (в соотношении 3:1) для утяжеления замазки.  В то же время эта смесь достаточно пластична. Мастера рекомендуют алебастр, смешанный с клеем ПВА – смесь получается пластичная, повышенной липкости, медленно застывает.

Наиболее дешевым и распространенным материалом является смесь цемента и песка, наиболее тяжелый и прочный раствор. Густоту раствора можно регулировать. Часто строители применяют гипсовый раствор

Важно помнить, что гипс требует «быстрых рук». Материал затвердевает в течение максимум пяти минут

Для создания прочности гипсовый раствор загущают.

Уже затвердевающий гипс использовать бессмысленно, т.к. прочной сцепки с поверхностью штробы не будет. Аккуратный законченный вид придаст стене шпаклевка по гипсокартону, достоинством которой является то, что ее не нужно смешивать в определенных пропорциях, лишь развести порошок водой.

Для заделывания штроб в стенах необходим прочный и влагостойкий материал. Какой именно раствор предпочесть – выбирает сам мастер, ориентируясь на стоимость, собственный опыт и удобство в работе. Главное – аккуратный и ответственный подход к штроблению стен.

Чем заделать штробу под проводку

Итак, Вы заменили проводку или провели дополнительную розетку (об этих работах читайте статью как заменить проводку в квартире своими руками). Теперь необходимо заделать штробу и провести отделочные работы. Чтобы выбранная отделка будь то обои или краска ложились ровно, нужно правильно провести работы по заделке штробы. Для этого вначале определимся с инструментами.

Инструменты

Из инструментов понадобятся шпатель большой и маленький, узкая кисточка, грунтовая смесь, гипс с раствором.

Этап 1. Грунтовка

«Строительство и ремонт» настоятельно рекомендует не пренебрегать этим этапом. Вообще считайте, что он обязательный, поскольку отсутствие грунтовки приведет к плохому скреплению, а в дальнейшем растрескиванию штукатурки и ее отпадению.

Поэтому прежде чем заделать штробу под проводку её нужно основательно прогрунтовать. Грунтовке поддается не только сама борозда штробы, а и небольшая площадь вокруг нее, потому что впоследствии штукатурка будет заходить на эти места.

При этом грунтовать нужно не стандартным методом, когда кисть смачивается в растворе и промазывается, а буквально залить грунтовкой площадь штробы. Делается это кистью, хорошенько разбрызгивая раствор грунтовки по штробе. Наличие в ней проводов Вас смущать не должно.

Не жалейте, что израсходуется существенное количество грунтовки, хорошо сделанная и заделанная штроба прослужит Вам несколько десятилетий. ( О процессе вырезания самих штроб наши советы Как сделать штробу под проводку).

Этап 2. Фиксация проводов

На этом этапе проводится точечная фиксация проводки гипсом. Делается это на расстоянии в 1 м друг от друга. Работа должна выполнятся быстро, т.к. гипс застынет в течении 5 минут. Так что разводите маленькими порциями.

Наш совет – не используйте алебастр. Очень неудобно с ним работать, быстро засыхает и зачастую это неудобство значительно влияет на качество конечного результата. Пол минуты промедления, и вот уже фиксация проводится застывающим материалом, а значит он быстро раскрошится. Поэтому выбирайте гипс.

Этап 3. Заделывание штробы

На этом этапе сначала выбираем чем заделать штробу под проводку. Для работ по заделке берется гипсовый раствор. Наподобие Ротбанд. Он засыхает где-то за 20 минут в отличие от обычного гипса. Работа проводится шпателем, а вот способ нанесения должен быть определенный.

1. Гипсовая штукатурка должна быть более густая чем обычная.
2. Наносить ее следует от центра ёлочкой. Поочередно направляя «мазки» то к одной, то к другой кромки штробы. Такой метод даёт лучшее сцепление материала штукатурки с поверхностью. Если присутствует дырка, то наносить раствор нужно по периметру перпендикулярно к краю, а потом уже наполняется центр.
3. Снимать излишки раствора нужно гладилкой, держа ее под углом 90°. Т.е. лишний раствор должен будет собираться на обратной стороне гладилки, там где ручка. Ни в коем случае не плашмя, чтобы не размазался раствор и не образовался бугор. Движения должны быть зигзагообразные.
4. Если заделывать приходиться дырку, которая по размерам больше чем гладилка, то нужно использовать правило. Принцип тот же, прямой угол к поверхности, движения зигзагообразные от центра к краю.
5. Раствором заполняется сначала небольшое расстояние штробы, например 1 метр, затем делается 2-3 снятия излишек гладилкой. И так далее.

На этом заделка штробы считается законченной. Удачи и вдохновения в ремонте.

Окисление мест соединений проводов

При штукатурке используется огромное количество воды. И если электрику делать до, то влага вполне может добраться до мест соединения жил медных кабелей в подрозетниках. Впоследствии это приведет к окислению и разрушению контактов, и может закончится их выгоранием.

Способов заглушить распредкоробку, чтобы туда не попала влага и мокрый раствор, существует множество, но не все они помогают.

Самый дешевый и доступный — это заклеивание обыкновенным малярным скотчем.

Еще один простой метод – изготовление заглушки из картонных коробок. Берете коронку под диаметр подрозетника и нарезаете себе столько закрывашек, сколько необходимо.

В сам подрозетник при этом лучше вставлять сразу по 2 штуки. Можно таких заглушек наделать и из сэндвич панелей.

Способы прокладки проводки

Самым оптимальным вариантом профессионалы считают устройство штроб, которые и будут играть роль места для прокладки кабеля. Штробы представляют собой канал, в которые укладывается проводка. После этого канала с кабелем замазывается раствором.

Особенность такого варианта прокладки проводки заключается в том, что она полностью прячется в стене. Таким образом получается скрытая прокладка. Конечно, таким вариантом пользуются в основном в кирпичных и монолитных домах. В каркасниках и срубах такой способ крайне нежелательный, так как несет пожарную опасность.

Если в доме есть стены, выполненные из каркаса обшитого гипсокартоном, то для прокладки кабеля лучше использовать их. В этом случае нет необходимости устройства канав, так как проводка прокладывается непосредственно в пустоте стены.

Это интересно: Установка распределительной коробки в бетон — видео, инструкция, фото

Особенности прокладки штроб под электропроводку

Штроба в бетоне под электропроводку

Разный материал при штроблении ведет себя по-разному. Больше всего сложностей возникает при проделывании штроб в бетонных стенах, в данном случае используют штроборезы и перфораторы. Если речь идет о кирпичной стене, можно обойтись без выдалбливания траншем, кабели прикрепляют к стене дюбелями.

Если требуется проводку предварительно поместить в металлический кожух, горизонтальное выдалбливание каналов осуществляется с использованием болгарки или долота. Кирпичные стены, если и дробятся, то по шву. Обусловлено это тем, что раствор из цемента податливее и мягче кирпича.

Основные правила и особенности штробления:

• Глубина вертикальных траншей не должна превышать 1/3 толщины стены.
• Углубления проводятся строго горизонтально или строго вертикально, наклоны допустимы лишь при наличии неровных плит дома.
• Глубина горизонтальных канавок не должна быть более 1/6 толщины потолка.

Несущие стены панельного дома

Перед штроблением нужно определить тип и конструкцию стеныНесущие стены

Опорные вертикальные конструкции воспринимают основную часть веса находящихся выше этажей или кровли. В зависимости от расположения они могут иметь проемы для окон, балконных дверей.

Состоят несущие стеновые панели из следующих слоев:

• Наружный слой – огромная масса высокопрочного бетона марки М400 равномерно покрывающая арматурный каркас.

• Каркас из арматуры – сетка, занимающая большую часть объема панели и придающая ей прочность и жесткость. В качестве материала для такого каркаса используют пруты арматуры диаметром 12-14 мм, связываемые между собой при помощи специальной сталистой гибкой и устойчивой к коррозии проволоки.

• Защитный слой – небольшой толщины слой бетона той же марки, что и наружный покрывающий каркас из арматуры с внутренней, обращенной к жилому помещению стороны панели. Имеет толщину 10-20 мм и служит для защиты арматурного каркаса от повреждений.
• Внутренний отделочный слой – заливается при помощи легко поддающихся обработке отделочных растворов. Имеет толщину от 15 до 20 мм и служит для проведения различных ремонтных работ.

Во многих современных панелях между наружным слоем с арматурной сеткой и внутренним отделочным располагается слой утеплителя – каменной или базальтовой ваты.

Строительными правилами категорически запрещено штробить следующие конструкции панельного дома:

• плиты перекрытия потолка или полов,
• ригеля.

Внутри плит перекрытия имеются уже готовые продолговатые полости, через которые можно протянуть проводку. Ригеля нет смысла штробить, так как они все равно будут закрываться декоративной отделкой, под которой можно будет расположить электрические провода.

Как определить несущую стену

К несущим стенам относятся следующие конструкции:

• выходящие на улицу или лестничную площадку, в подъезд;
• разделяющие две соседние квартиры;
• расположенные перпендикулярно плитам перекрытия;
• имеющие толщину не менее 20 см без учета отделочных слоев штукатурки, шпатлевки.

Все остальные стеновые конструкции относятся к перегородкам.

При определении несущих стен в квартире, учитываю также, к какому проекту относится данное жилое здание. Панельные дома серии 1-464 имеют не только наружные, но внутренние несущие стены, в то время как дома серии 1-335 характеризуются только наружными панелями.

Можно ли штробить несущие стены и потолок

По всем существующим в настоящее время правилам и строительным нормам, постановлениям и законодательным документам в области строительства прокладка штроб в несущих стенах и имеющих большое количество пустот межэтажных плитах перекрытия запрещена.

Штробить несущие стены в монолитном доме под проводку или другие коммуникации запрещено. То же самое касается потолка, Так как он состоит из плит перекрытия. Если стена не является несущей, штробление в ней может производиться безо всяких ограничений.

Штробление стен из газобетона и кирпича

Газобетон отличается очень высокой прочностью, поэтому использование для работы с ними зубила и молотка трудно назвать разумным решением. На вопрос – чем проштробить бетонную стену – мы можем ответить: лучше всего штроборезом. Он позволит прорезать канавку в стене под проводку без пыли, с минимальными временными и трудовыми затратами. Но если вы, как и большинство обычных хозяев, не располагаете такой возможностью, воспользуйтесь перфоратором или болгаркой.

Кирпич – наиболее удобный материал для этой работы. Смесь цемента и песка, которая используется для связи элементов кирпичной стены, легко может быть выбита даже с помощью зубила и молотка, поэтому обустройство горизонтальной штробы не занимает много времени. А вот пробивание вертикальной канавки будет более сложным, поскольку в этом случае придется работать непосредственно с кирпичами.

Устройство скрытой проводки

Схема примерного расположения проводки в квартире

Планировка электрификации помещений зависит от расположения в комнатах потребителей электроэнергии. Специфика подвода проводов к тому или иному месту расположения выключателей и розеток должны отвечать назначению помещения.

Кухня

Расположите выключатель на удобном для себя уровне

Выключатель верхнего освещения помещают возле входа на высоте 60 см от пола. Такое положение удобно для человека среднего роста. Обитатели жилья могут изменить этот параметр исходя из своих индивидуальных потребностей. Это касается и электроточки для холодильника.

Рассматривая зону рабочего кухонного стола, то высота расположения розеток над поверхностью фартука может составлять около 15 — 20 см.

Часто хозяева на кухне подвешивают телевизор и микроволновую печь на стену.

Розетки размещают таким образом, чтобы их не было видно из-за корпусов приборов.

Для телевизора пробивают дополнительную штробу под антенный кабель.

Блок, состоящий из силовой розетки и антенного разъёма, не будет виден за корпусом бытового прибора. Этим вы избавитесь от вида висящих проводов.

Спальня

Мы не будем повторяться о выключателе верхнего освещения. Для супругов будет очень удобно расположить точки подключения электроприборов по бокам двуспальной кровати у изголовья.

На высоте 20 см от пола удобно поместить на стене электроточку для пылесоса.

Гостиная

Если хозяева решили обустроить интерьер гостиной акцентной стеной, то нужно будет продумать расположение розеток для подсветки различных элементов стены.

Ванная комната и туалет

Пространство этих помещений постоянно подвергается воздействию повышенной влажности.

Точки подключения для фена, стиральной машины, выключателей внутренней вентиляции должны находиться вне зоны прямого попадания влаги.

Подсобные помещения

Все вышеуказанные требования по расположению точек подключения электроэнергии распространяются и на коридоры, кладовки и застеклённые балконы и лоджии.

Способы и технология штробления

Штробление стен под проводку, как правило, производится на самом раннем этапе ремонта, так как в процессе образуется большое количество цементной или кирпичной пыли.

При подготовке к работе из комнаты следует по возможности вынести или тщательно прикрыть бытовые приборы и мебель, подготовить мешки для мусора и пыли, желательно приобрести или взять в аренду строительный пылесос.

Существует несколько способов штробления стен под проводку своими руками.

С использованием молотка и зубила

Для простоты процесс выполняется в несколько этапов.

Сначала при помощи зубила обозначаются углубления по краям будущей штробы. Зубило устанавливается поперек борозды и резкими ударами молотка забивается в стену. Верхний слой удаляется по разметке, сама же канавка на всей своей протяженности углубляется на 2,5 см.

Выполнение работ таким способом невозможно при штробления бетона из-за высокой твердости материала.

Штробление перфоратором

При использовании перфоратора работа начинается с размечивания стены. Для устройства штробы потребуется лопатка и малый бур.

На всем протяжении трассы проводки просверливаются отверстия глубиной 2,5 см с отступом друг от друга по 1-1,5 см. Затем по готовым отверстиям при помощи лопатки выдалбливается канавка. При этом лопатка устанавливается вдоль нанесенной разметки, так как при поперечной установке будут откалываться слишком крупные куски стены.

Применение перфоратора имеет свои неоспоримые преимущества:

• работа производится с высокой точностью и максимальной скоростью;
• при аккуратном выполнении точно соблюдается требуемые геометрические размеры штробы.

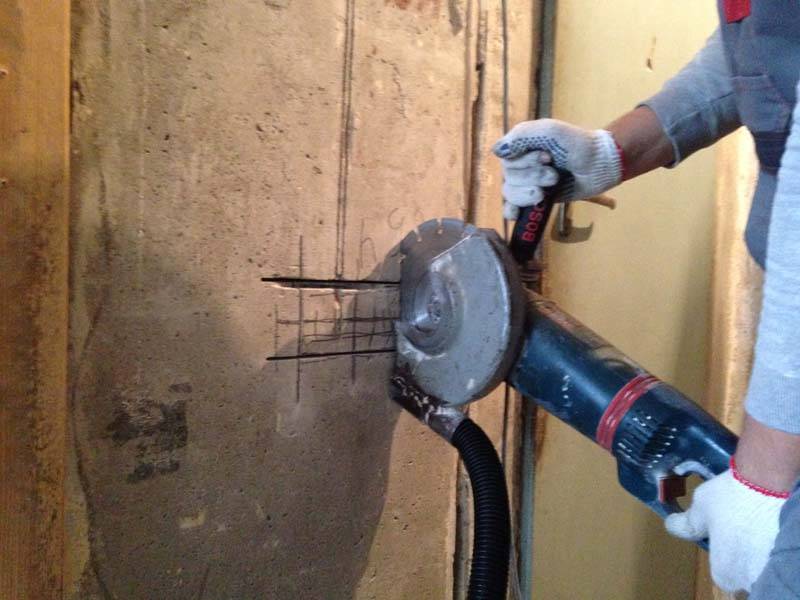

Штробление болгаркой

Для устройства штроб под электропроводку потребуется диск с алмазным покрытием, в отличие от обычных насадок, позволяющий легко и быстро выполнить работы по кирпичной либо бетонной стене.

Как и в предыдущих способах, сначала наносится необходимая разметка. По ней вычерчиваются две параллельные черты, с интервалом между ними, соответствующим требуемой ширине штробы. Между надрезами до нужной глубины любым подходящим способом, с использованием перфоратора или зубила, выбивается канавка.

Применение болгарки существенно облегчает выполнение надрезов для штроб, но во время выпиливания образуется много пыли. Рекомендуется вынести предметы из комнаты или укрыть их полиэтиленовой пленкой, а для сбора мелких отходов использовать промышленный пылесос.

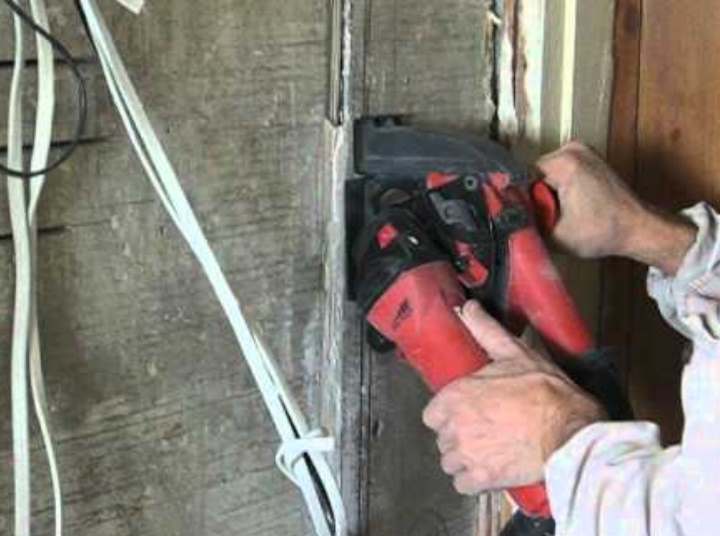

Применение штробореза

Штроборез специально разработан для устройства штроб и используется в основном профессионалами. Штроборез внешне походит на болгарку, но в конструкции его предусмотрено сразу пара разъемов для установки алмазных дисков, с регулируемым расстоянием между ними. Также инструмент оснащен регулируемым кожухом, обеспечивающим точное соблюдение требуемого заглубления.

При выполнении работ штроборезом образуется минимальное количество пыли, а сам процесс не занимает много времени. Когда параллельные надрезы по краям сделаны, лишний материал удаляется из канавки при помощи зубила или перфоратора.

Главным недостатком применения штробореза можно назвать его высокую стоимость, при использовании инструмента лишь для выполнения одной специализированной работы. Для штробления стен под проводку своими руками при небольших объемах работ лучше использовать имеющиеся практически в каждом доме болгарку или перфоратор.

Как заделать дыру после штробления

Для замазывания отверстия потребуются мастерок, емкость для замешивания раствора, шпатель, кисть, пульверизатор. Работы в стенах из разного материала отличаются.

В бетонной стене

В начале работ внутренние стенки штробы, само отверстие и поверхность вокруг него обильно смачиваются водой с использованием:

• пульверизатора;
• широкой кисти;
• губки или куска поролона.

Канавку в бетонной стене грунтуют, потом заделывают строительным раствором, который наносят быстрыми широкими мазками крест накрест: снизу вверх направо – снизу вверх налево. После первичного затвердения смеси излишки следует убрать железным шпателем. Движения шпателем должны быть мягкие, поглаживающие.

Инструмент плотно прижимается к стене. После высыхания замазки поверхность шпаклюется. Для полного высыхания смеси необходимо выждать 6-12 часов.

В кирпичной стене

Штробление кирпичной стены характеризуется наличием большого количества пыли, которую предварительно убирают длинной и узкой кистью. Поверхность обильно смачивается водой. Соответственно, мастеру понадобится больше грунтовки и более тщательное ее наложение.

Заделывают борозды гипсовым раствором или алебастром. Если штроба глубокая, допустимо использовать обломки кирпичей, погруженных в цементный раствор, которыми заполняется канавка. Затем пустоты и полости тщательно заполняются гипсовым или цементным раствором с помощью мастерка.

В монолите

Замазывание штробы в монолитной стене сходно с работами в бетонной стене.

Канавка в монолитной стене заполняется смесью повышенной вязкости. Раствор забивается в штробы максимально плотно.

При необходимости раствор наносится в несколько приемов, т.е. мастер дожидается полного высыхания одного слоя, затем кладет следующий, и так до заполнения углубления. Поверхность выравнивается шпателем.

Инструменты для штробления стен

При домашнем ремонте многие сталкиваются с вопросом – как штробить бетонную стену под проводку, своими руками. Для этого существуют различные инструменты, конкретно о которых будет указано ниже.

Молоток и зубило – идеальные напарники

Данная работа выполняется отдельными этапами. Сначала нужно зубилом на одну или две ширины его шпиля наметить края штроб. Затем, поставив острие поперек канавки, необходимо выбить небольшой кусок стены в глубину. Далее можно действовать двумя способами – снять сначала весь верхний слой намеченного углубления и лишь потом выбивать глубину канавки, или «копать» поглубже до конца после каждых сантиметров снятого верхнего слоя.

Перфоратор.

Он же ударная дрель

Для выполнения штробления этим инструментом нужны три насадки – два бура разной длины и лопатка. Сначала необходимо просверлить отверстия глубиной 2.5 см по всей длине намеченной линии. Они должны быть равномерно расположены на расстоянии 1-1.5 см друг от друга. Затем, сменив бур на лопатку, пройтись по борозде от точки к точке, образовывая сплошную канавку. Работать перфоратором можно быстро и чисто. И после окончания работ получится магистраль заданной глубины и ширины. А непривлекательный внешний вид впоследствии можно будет замаскировать шпатлевкой.

Универсальная болгарка

Для того чтобы использовать болгарку в штроблении, ей нужен алмазный диск. Качественная резка таким диском выделяется особой точностью и в процессе не оставляет ни сколов, ни трещин на рабочем материале. Немаловажным фактором также является снижение уровня шума.

Сначала нужно сделать параллельные надпилы, которые будут четкими границами будущей штробы. Ширина между ними должна соответствовать стандартным размерам необходимым для укладки кабеля. Потом с помощью зубила или перфоратора углубить борозду до желаемых размеров. Отличия между предыдущими способами, по сути, минимальны. Однако края штробы получаются ровными

Это очень важно, когда повреждение материала стен требуется свести «к нулю». Но, следует учесть, что болгарка дает очень много пыли, которая через короткое время может покрыть всю комнату

Чтобы этого избежать, можно привлечь человека со строительным (не бытовым!) пылесосом, который будет держать всасывающую трубу близко к очагу запыления.

Штроборез, или как проштробить стену под проводку без пыли

Штроборез является инструментом, который вобрал и модифицировал все достоинства болгарки, необходимые для резки борозд в стене. У него есть два алмазных круга, расстояния которых могут регулироваться, в зависимости от нужных размеров борозды. Специальный мощный кожух закрывает сверху оба круга более чем наполовину. И при вхождении кругов в стену, этот кожух, полностью примыкая к стене, изолирует пространство резки. А образующаяся пыль вытягивается через предусмотренный отвод для пылесоса. После прорезки краев, лишний материал все же придется выбирать перфоратором. Однако края получатся идеально ровными и без лишней пыли. Главным минусом является цена инструмента, которая для домашних условий будет слишком завышенной.

Каким раствором заделать штробы

Для заделки штроб, в которых находится электропроводка, нет единого раствора, применяемого мастерами. Вот список строительных смесей, которым отдают они предпочтение:

• Гипсовая штукатурка. Применяется она в сырых помещениях для того, чтобы заделать весьма глубокие и средние канавки. Время полного высыхания около суток.
• Среди готовых смесей широкой популярностью пользуется Ротбанд, Основит и Волма. Однако в сравнении первый из них при более низкой цене обладает отменным качеством.
• Клей гипсовый типа Перлфикс.
• Если стена готовится под облицовочную плитку, то заделывать можно тем же плиточным клеем или же цементным раствором.
• Штукатурным раствором на цементно-песчаной основе.

Главное, чтобы проводка была с целостной изоляцией и без заизолированных скруток. Не рекомендуется выполнять заделку штроб герметиком, монтажной пеной. Ею заделывают щели и дырки в стенах, а при нагреве кабеля пена может загореться или же оплавиться, а герметик служит лишь для герметизации элементов.

Фиксация электрического кабеля в штробе

Когда штроба готова можно приступать к прокладке электрического кабеля, но теперь возникает вопрос – как зафиксировать кабель в штробе?

2.1 Фиксация кабеля в штробе использованием специального дюбель-хомута:

В самой штробе просверливаем отверстия с интервалом 40-50 см буром диаметром 6 мм, а затем одеваем дюбель-хомут на кабель и вставляем в просверленное отверстие.

Изначально проложив кабель в штробе будут видны «проблемные» места, где кабель выпирает наружу, там в первую очередь его и нужно зафиксировать

Также вместо дюбель-хомута можно использовать стяжки, но обязательно с отверстием под саморез, как на фото ниже:

2.

2 Фиксация кабеля в штробе с использованием самодельного крепежа:

Для фиксации кабеля я изготовил из остатков профиля для ГКЛ небольшие пластинки и просверлил в них отверстия, а затем также с помощью дюбель-гвоздя (можно использовать и простой дюбель и саморез) зафиксировал кабель. Весь процесс показан на фото ниже:

Шаг 1 — Используем ножницы по металлу и кусок профиля для ГКЛ:

Шаг 2 — Нарезаем небольшие пластинки:

Шаг 3 — Просверливаем в пластинках отверстия:

Шаг 4 — Буром диаметром 6 мм делаем отверстия внутри штробы и устанавливаем дюбель:

Шаг 5 — С помощью самореза и пластинки фиксируем кабель в штробе:

2.3 Фиксация кабеля в штробе с использованием гипсовой шпаклёвки:

В данном случае можно использовать универсальную шпаклёвку Кнауф Фуген или гипсовую штукатурку типа Кнауф Ротбанд. Суть метода заключаетя в том, что вы точечно фиксируете кабель в штробе небольшим количеством смеси, как правило, это делается там, где кабель постоянно выпадает из штробы.

Можно ли штробить потолок и чем замазать штробу

Многие виды ремонтных работ в квартире или доме, такие как покраска, шпаклевание и наклеивание обоев, могут быть выполнены без специальных навыков и знаний. Но заменить электропроводку самостоятельно намного сложнее, особенно если необходимо произвести штробление потолка под проводку.

Для чего нужно штробить потолок

В любом жилом помещении укладка электропроводки осуществляется закрытым способом. В современных панельных и монолитных домах электрические кабели прокладываются в специальной трубе, а распределительные коробки, розетки и выключатели устанавливаются в нишах на бетонной поверхности. Провода, которые подводятся к потолочному светильнику, также спрятаны внутри перекрытия.

Если во время ремонта осуществляется любая модернизация электрической сети (замена проводки, перенос выключателя или установка дополнительной розетки), то для укладки кабелей придется делать штробу — специальную канавку в бетоне. В тех случаях, когда электропроводка повреждена, например, после затопления соседями сверху, для ее восстановления также потребуется штробление.

Способы штробления потолка

Процесс вырезания канавок в бетонном перекрытии весьма трудоемкий и сложный. Данный тип работ всегда необходимо начинать с нанесения разметки будущих мест укладки проводки. В зависимости от используемых инструментов штробление потолка осуществляется одним из четырех способов:

1. Молотком и зубилом. Это самый экономный, но, в то же время, самый долгий способ, который заключается в выбивании небольших ямок вдоль краев будущей штробы и постепенного снятия слоев материала до образования борозды глубиной 25 мм.
2. Перфоратором. Для этого, помимо широкого бура, потребуется специальная насадка для перфоратора в виде лопатки. Сначала с помощью бура по линии разметки делаются отверстия глубиной 25 мм через каждые 10 см. Затем слои материала между отверстиями снимаются с помощью лопатки. Данный способ позволяет штробить быстрее, однако борозды могут получиться неровными.
3. Болгаркой. С помощью болгарки с алмазным диском делаются надрезы вдоль линий разметки по краям борозды, а затем слой бетона между ними снимается зубилом или перфоратором. Такой способ позволяет сделать штробу идеально ровной.
4. Штроборезом. С помощью этого инструмента канавки делаются быстро и получаются идеально ровными, а пыль и мусор собираются через специальное отверстие, к которому подсоединяется труба пылесоса. Главный недостаток этого способа — высокая стоимость самого штробореза.

Правила укладки проводки

Штробление потолка производится по заранее нанесенной разметке, однако при планировании разводки электрической сети следует заранее составить подробный чертеж с указанием всех коммутационных узлов и точек подключения, а также учитывать правила и рекомендации по укладке кабелей в штробу:

• Проводка прокладывается под прямым углом и по кратчайшему пути;
• Расстояние от штробы до угла должно быть не менее 100 мм, а до газопроводной трубы — не менее 400 мм;
• В панельном доме применение шва между плитами в качестве кабель-канала запрещено;
• Монтаж электропроводки начинается с установки распределительных коробок;
• Коммутационные узлы должны находиться за пределами потолка;
• Пересечение кабелей при их укладке не допустимо;
• Укладывать в штробу можно только кабели оптимального сечения, которое вычисляется исходя из максимальной нагрузки.

Как и чем заделать штробу

После того, как канавка в бетонном потолке сделана и в нее уложены кабели, необходимо замазать штробу с проводкой. Это можно сделать самостоятельно с помощью обычного шпателя. Однако для того, чтобы поверхность после заделывания была идеально ровной и прочной, необходимо придерживаться трех простейших правил:

• Грунтование. Перед укладкой кабеля в штробу ее рекомендуется хорошо прогрунтовать. При этом грунтовка должна наноситься в большом количестве при помощи широкой кисти, которая позволяет ей проникнуть глубоко внутрь канавки.
• Нанесение раствора. После полного высыхания грунтовки штробу дополнительно смачивают водой и наносят раствор с помощью шпателя «елочкой», или движениями крест-накрест, направленными к стенкам канавки.
• Удаление лишнего раствора. После нанесения раствора на месте штробы остаются характерные бугры, которые лучше убирать посредством металлической гладилки, причем держать ее нужно под прямым углом к стене.

В качестве материала для заделки канавок для проводки обычно применяется раствор на основе алебастра или гипса. Однако алебастр застывает намного быстрее, что сокращает время для выравнивания поверхности. Применение гипсовой штукатурки позволяет работать с раствором до его полного застывания в течение 20 минут.

Замена электропроводки в частном доме из глины

Добрый день дорогие друзья на связи снова «Электрик в доме». Давненько я не публиковал статьи на данном сайте, как то знаете дела, то одно, то другое …

Сегодня хочу опубликовать статью о замене электропроводки в частном глиняном доме. И как говорится коротко о главном. Все началось с того что позвонил мой хороший товарищ и попросил взяться за работу, с которой у него якобы нет времени возится.

Работа заключалась в том, что в доме нужно было полностью поменять электрику: розетки, выключатели, светильники, распределительные коробки и самое главное электропроводку. Суть всей спешки заключалась в том, что молодая семья с ребенком купила частный дом.

Этот дом старой постройки, из глины, раньше там проживал пенсионер. Молодые люди, конечно, решили сделать ремонт, так как мягко говоря интерьер был не очень. Кроме того все нужно было сделать быстро, не затягивать на потом так как жить им было не где, а на дворе стоял сентябрь месяц (надвигались холода). Итак, смотрим, интересуемся, задаем вопросы.

В настоящее время, у большинства людей в своих жилищах сохранилась старая проводка, выполненная из алюминиевого провода. На тот момент, она являлась наилучшим вариантом и прокладывалась с учётом всех строительных и электротехнических норм. Однако, на сегодняшний момент, алюминиевая проводка считается устаревший.

В основном это произошло из-за существенного увеличения на неё общей нагрузки, которую потребляют современные бытовые приборы. Поэтому, нагрузку современных электроприборов, она уже не в состоянии выдерживать. Также, следует учитывать износ и естественное старение изоляции токопроводящих кабелей.

Все эти проблемы могут служить причиной различных проблем, перебоев с электроэнергией и, в крайних случая, причинение вреда здоровью человека. Поэтому, если вы стали замечать, что ваша электропроводка перестала должным образом выполнять свои функции, то её необходимо заменить.

Первый этап — схема электропроводки в частном доме

То, что я увидел, меня не испугало, так как был готов к этому, к тому же видел и вещи похуже. Дом состоял из трех комнат с кухней (удобства были в небольшой пристройке). Электропроводка была выполнена алюминиевым проводом, коробки все металлические (старые, таких уже нет).

Также нужно было поменять саму схему электропроводки, так как молодых людей не устраивало месторасположение некоторых розеток и выключателей, а кое где и дополнительно добавить.

Замена старой электропроводки начинается с предварительного просчёта и составления схемы новой. Здесь необходимо обозначить главный принцип, что выполнять замену проводки частично, лишено всякого смысла. Поэтому, если перед вами встал такой вопрос, то проводку необходимо обновлять полностью, от каждой точки (розетки и выключателя), до распределительного щитка.

Если вы планируете увеличить количество розеток, выключателей или светильников, то предварительно составляется общая схема электропроводки в частном доме и продумывается план её монтажа с условным обозначением розеток и выключателей.

На практике это выглядит следующим образом, берётся маркер или фломастер и на стенах ставятся пометки, где будут располагаться электрические точки (выключатели, розетки, выходы под лампы и т.д.). Из тех, точек, которые вы не планируете перемещать, просто демонтируются старое оборудование.

Особо следует рассмотреть вопрос с распределительными коробками. Они являются промежуточным звеном, между распределительным щитком и конечными электрическими точками. В основном их располагают на самом верху стен, там, где они не будут мешаться, а также, стараются их расположить на равноудалённом расстоянии от всех точек. При этом к общему числу распределительных коробок, которое можно устанавливать в квартире, нет строгих ограничений. Вы можете монтировать их любое количество, в зависимости от своих планов.

Главной ролью распределительной коробки является распределение питания к электрическим точкам. Т.е., в ней стыкуются все провода, которые идут от светильников, розеток, выключатели, непосредственно расположенных в конкретной комнате, и питающие провода, которые тянутся от распределительного щитка. Таким образом, каждый фазный провод соединяется с таким же фазным, а нулевой – с нулевым.

В конечном итоге, при правильном подключении, у вас должна получиться следующая конструкция. Изначально провод выходит из электрического щитка и тянется к распределительной коробке, которая располагается в определённой комнате. И уже от неё, провода расходятся по всем электрическим точкам, находящимся в помещении. Таким образом, получается целостная электрическая линия.

Второй этап — шторобление стен

Следующим этапом является штробление стен для укладки кабелей от электрических точек до распределительной коробки, от коробки до распределительного щитка, а также, если вы планируете устанавливать новые коробки и подрозетники то и отверстие для их установки. Здесь необходимо учитывать, что замена электропроводки и укладка проводов проводится строго по вертикали или горизонтали.

Когда схема разводки проводов будет готова можно приступать к их прокладке. Но для этого нужно подготовить штробы чтобы спрятать провода, дабы они не выступали после покраски стен или поверх обоев.

Стены из глины, поэтому перфоратор здесь не поможет. Я пробовал прорезать болгаркой, но очень много пыли получается. После метра прорезанной штробы, приходилось по 30 мин. перекур устраивать пока не осядет пыль.

Один мой знакомый рассказал, что когда то делал штробы в глиняных стенал при помощи ножа. Нужно было всего лишь ножом резать глину на необходимую глубину, но такой способ мне не понравился, так как под потолком особо не нарежешь, руки устают, много мусора получается, плюс штроба выглядит кривой и несимметричной.

В общем остановился я на таком способе: с помощью дрели и сверла по дереву проделывал отверстия в стене по линии, отверстия получались примерно 2-3 см. друг от друга, затем сбивал перегородки между ними этим же сверлом, сверля наискось. Получилось быстро, ровно и практически без пыли.
Но всё же, для зашиты глаз и дыхательных путей, желательно использовать специальные очки и респиратор.

При штроблении не стоит делать очень глубокие вырезы. Для нормальной укладки провода вполне хватит 7-10 мм. Параллельно с этим в стене на намеченных местах нужно сделать отверстия для установки подрозетников и распределительных коробок. Так как стены из глины для этой цели я использовал коронки по гипсокартону.

Единственное, желательно сразу учитывать глубину отверстия, проверяя каждую коробку отдельно, чтобы в дальнейшем не пришлось ещё раз всё это досверливать.

Как зафиксировать кабель в штробе?

Существует множество различных способов для крепления проводов в штробе. Самые распространённые: алебастром, стяжками, дюбель-хомутами, металлическими полосками и т.д.

Я сам использовал нейлоновые стяжки под дюбель, это не так грязно, как возиться со шпаклевкой. Саму стяжку фиксировал в штробе с помощью саморезов по дереву.

Какой провод использовать для проводки в доме

На сегодняшний день, многие электрики предпочитают медные провода. В отличии от алюминиевых они пропускают больший ток, менее подвергаются изломам, а также, не требуют частой подтяжки контактов.

Наилучшим вариантом является использование медного кабеля с монолитной жилой. Я всегда использую и всем советую применять медный кабель с монолитной жилой. Ни в коем случае не использовать многожильные провода, т.к. при расключении проводов в распределительной коробке нормальное соединение там выполнить невозможно.

Для жилых домов, в основном, применяется кабель ВВГ. Он является силовым с монолитной медной жилой. При покупке кабеля, желательно отдавать предпочтение с изоляцией «нг». Такая изоляция не подвержена горению. Ещё более лучшим вариантом является кабель с обозначением ВВГнг-LS. Этот индекс означает, что изоляция не горит и не выделяет токсичных веществ.

Сечение провода для электропроводки

В данном частном доме, заземления нет и вряд ли когда-либо появится, поэтому все проводка выполняется двухжильным кабелем. На сеть освещение закладываем кабель ВВГнг 2х1,5 мм.кв. На розеточную сеть используем кабель ВВГнг2х2,5 мм.кв. Также в данном проекте выполнялась замена вводного кабеля в дом, для прокладки использовался кабель АВВГ-2х6 мм.кв., но об этом в следующей статье.

Как заделать штробу в стене

После того как все провода будут уложены штробы можно заделывать. Лучше всего для этого подойдёт гипсовая штукатурка. В начале, я обработал штробу и участок стены вокруг неё грунтовкой. После этого, развёл штукатурку и с усилием замазал штробу вместе с проводом.

Если глубина выреза оказывалась большая, то заделка происходила в два этапа. Места установки старых ненужных розеток и выключателей, также заделываются штукатуркой.

А так выглядит распределительная коробка установленная на новом месте. Старая коробка заделана в стене (справа на фото видно).

Также заказчик жаловался о нехватке розеток в кухонной зоне, поэтому при замене электропроводки на кухне по просьбе заказчика установлен дополнительно блок розеток состоящий из трех штук.

Ах да забыл еще упомянуть про соединения в распредкоробках. Всего коробок получилось 4 штуки, по одной штуке на каждую комнату. Все соединения в распределительных коробках я выполнял методом опрессовки. Для этого мне послужили старые добрые клещи ПК-16. Гильзы использовал медно-луженые ГЛМ.

На силовую нагрузку (розеточную) применялись гильзы размером 10 мм, не меньше. В гильзу меньше 10 мм просто не удавалось засунуть все провода. Для освещения — 2.5мм – 4 мм все зависело от количества проводов. По необходимости добивал гильзы отрезками проводов. После опрессовки изолирование выполнялось самым простым способом — изолентой.

Такое соединение выполнялось в каждой коробке.

На этом все дорогие друзья, наш урок подошел к концу. Надеюсь, я затронул все основные вопросы, как выполняется замена электропроводки. Если что-то упустил или у Вас возникнут вопросы, пожалуйста, задавайте их в комментариях. Также не забываем делиться статьей в соц.сетях.

Понравилась статья — поделись с друзьями!



Как убрать кабель в стену, штробление стен, заделка штроб

Как крепить кабель в штробе

После пробивки штробы в ней прокладывают кабель, который необходимо надежно закрепить. Для крепления кабеля можно использовать скобы или алебастр.  Для установки скоб вдоль штробы необходимо просверлить отверстия, в которые устанавливают пластмассовые дюбели. Скобы крепят саморезами. Обычно используют дюбели диаметром 6 мм, и саморезы диаметром 3,5 – 4 мм. Необходимо избегать повреждения наружной оболочки кабеля скобами.

При креплении кабеля алебастром предпочтительно эту операцию выполнять вдвоем. При этом один человек придерживает кабель, а второй «примораживает» его алебастром через каждые 20 – 30 сантиметров. Алебастр застывает, как правило, в течении 2 – 3 минут, приобретая при этом достаточную для фиксации кабеля твердость.

Если толщина стены позволяет проложить кабель в гофротрубе, то всегда стоит использовать эту возможность. Электропроводка в этом случае будет сменяемой. Радиус изгиба кабеля в трубе на поворотах трассы лучше делать больше, что позволит при необходимости заменить кабель. В случае нескольких поворотов трассы кабель перетянуть не удастся, но для его замены не придется вскрывать всю штробу, а будет достаточно сделать это только в местах поворота трассы кабеля.

И еще одно замечание – штробу перед укладкой в ней кабеля следует обработать грунтовкой, которая значительно улучшит сцепление шпаклевки со стеной.

 На рисунках 1 и 2 показан кабель, закрепленный в штробе алебастром. На Рис. 1 видны цифры 280…320, начерченные мелом. Это отмечено расстояние (в миллиметрах) от кабелей до перекрытия потолка.

После закрепления кабелей в штробе очень желательно нанести на стены все размеры, как показано на этом фото, и сфотографировать все стены. На стенах так же можно написать мелом, к какой комнате относится стена. Это позволит многократно уменьшить вероятность нарушения целостности кабелей при сверлении стен для установки бра, подвешивания картин и в других подобных случаях.

 Крепление кабеля в штробе

Рис.1 Крепление кабеля в штробе алебастром



На Рис. 2 видны кусочки гофротрубы, которыми кабель был закреплен временно. После  его крепления с помощью алебастра, перед заделкой штроб, все временные крепления необходимо удалить. Подобным образом легко удается временно закреплять кабель кусочками гофротрубы при прорезке штроб двухдисковым штроборезом, так как в этом случае стенки штробы очень ровные.

 Временное крепление кабеля

Рис. 2 Временное крепление кабеля кусочками гофротрубы



Как заделывать штробы

Для заделки штробы могут быть использованы: алебастр, цементный раствор или шпаклевки. Существует много видов шпаклевок, но не все они подходят для этой работы. Неприемлемо использовать финишные шпаклевки, которые предназначены для окончательной отделки стен при толщине слоя в несколько миллиметров.

Необходимо применять шпаклевки, предназначенные для заделки трещин и швов в стенах, например, фугенфюллер.

Главное условие хорошего качества заделки штробы – работу необходимо выполнять в несколько этапов. Сначала заполняют штробу на 0,7 – 0,8 ее объема. Шпаклевку наносят шпателем, тщательно заполняя все пустоты.

После полного затвердевания шпаклевки (первый слой фугенфюллера в штробе следует выдержать не менее 2 – 3 суток) штробу заполняют так, что бы в ней осталось место для нанесения финишной шпаклевки (примерно 2 – 3 мм).

Необходимо учитывать, что в штробу может быть уложено существенно больше шпаклевки, чем при ее применении для других типов работ. Поэтому время затвердевания заделанной штробы зачастую многократно больше, чем время затвердевания шпаклевки при ее применении для заделки трещин и швов.

Если поверх не полностью высохшей шпаклевки в штробе нанести финишную шпаклевку, то это неминуемо приведет к появлению трещин. Финишные шпаклевки после затвердевания плохо пропускают через себя влагу. И в результате неравномерного затвердевания соприкасающихся разных шпаклевок возникают механические напряжения, которые, в конечном счете, могут существенно снизить качество всех штукатурно-малярных работ. Особенно это проявляется на стенах, которые готовят к покраске без наклеивания на них обоев.

Если пытаться заделать штробу за один проход, выводя уровень шпаклевки по поверхности стены, то после ее высыхания вдоль штробы образуется бугорок – шпаклевки, предназначенные для заделки трещин и швов, при затвердевании расширяются. В противном случае после заделки трещин вместо однородной структуры стены в ней будут оставаться те же трещины, только меньшей толщины.

При использовании для заделки штроб алебастра или цементной штукатурки качество заделки штробы бывает ниже. Но, в сырых и не отапливаемых помещениях, надо использовать цементную штукатурку.

Техника безопасности при пробивке штроб

Выполняя работы с использованием перфоратора, болгарки или штробореза всегда необходимо защищать глаза от пыли и отлетающих от стены кусков кирпича. Для этого необходимо использовать очки или маски, специально предназначенные для этих целей.

Особую опасность представляют собой болгарки, особенно если их используют со снятым защитным кожухом. Кожух снимают, что бы установить диск большего диаметра, чем допускает болгарка. Ни при каких обстоятельствах нельзя работать со снятым кожухом – в случае откалывания небольшой части диска защитные очки не спасут.

При замене насадок в перфораторе, режущих дисков в штроборезах и болгарках, все электроинструменты обязательно должны быть отключены посредством штепсельного разъема от электрической сети.

Требования нормативных документов

При пробивке штроб и креплении кабелей следует выполнять требования следующих нормативных документов:

ГОСТ Р 50571.5.52-2011 Электроустановки низковольтные. Часть 5-52. Выбор и монтаж электрооборудования. Электропроводки:

527.2.4 Никакая электропроводка не должна проходить через элемент строительной конструкции, который предназначен для несения нагрузки, если целостность элемента, несущего нагрузку, нельзя гарантировать после такого проникновения.



 СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа»:

15.25 (абзац 6) Электропроводки, жестко закрепляемые или заделываемые в стены, должны располагаться горизонтально, вертикально или параллельно кромкам стен помещения.

Узнаем как будет правильно производится заделка штробы: особенности и рекомендации

Для того чтобы помещения дома выглядели аккуратно и привлекательно, все необходимые для комфортного проживания линии и магистрали коммуникационных систем обычно прокладываются внутри стен. Для монтажа электросетей, водопроводных и отопительных труб в последних предварительно продалбливаются длинные каналы — штробы. При этом используются специальные инструменты, к примеру болгарка. На заключительном этапе, после прокладки линии, выполняется заделка штробы. Производить эту процедуру, конечно же, следует правильно. Иначе стены в последующем будут выглядеть неаккуратно.

Для чего могут выполняться штробы

Чаще всего каналы в стенах продалбливаются при проведении электропроводки. Водопроводные трубы и магистрали котла обычно пускают снаружи. Это обеспечивает легкий доступ при необходимости их ремонта. Однако иногда и такие линии прокладывают внутри стен.

Штробление под коммуникационные системы может производиться в любом строительном материале: бетоне, кирпиче, пеноблоках. В брусчатых или рубленых домах проводку пускают обычно снаружи. Ведь материал это легковоспламеняющийся. Штробление в данном случае производится в основном только под розетки.

Технология выдалбливания

Собственно, сама процедура проделывания канала под электропроводку или трубы технологически несложна. Однако работа это обычно трудоемкая и грязная. Перед штроблением рекомендуется накрыть тканью, пленкой или бумагой всю мебель и полы. Пыли во время проделывания канала обычно бывает очень много. Самому мастеру, выполняющему штробление, рекомендуется надеть респиратор.

В качестве инструмента при прокладке канала обычно используется болгарка. Также мастера часто используют специальное приспособление — штроборез. Предварительно в стене прорезываются два параллельных паза, расстояние между которыми должно быть равно необходимой ширине канала. Далее материал стены между прорезями просто-напросто выбивается перфоратором.

После прокладки проводки или труб приступают к заделке штробы. Эта операция также выполняется с использованием особых приспособлений.

Стоимость штробления и заделки

Очень часто владельцы домов и квартир монтируют скрытую проводку или трубы самостоятельно. Однако иногда целесообразнее нанять для этой цели специалистов. Стоят работы по проделыванию канала под провода или отопительные магистрали относительно недорого. То же самое касается и заделки штроб. Цена на подобные работы в комплексе зависит от ширины канала и его длины. Один погонный метр штробы 20х20 мм, к примеру, стоит около 150 р, 60х60 мм — 300 р, 100х100 мм — 700 р.

Вот примерно на такую стоимость и следует ориентироваться, решив поручить специалистам такую операцию, как выполнение и заделка штроб. Смета в данном случае составляется чаще всего без учета материала стен. И в бетоне, и в пеноблоке, и в кирпиче прорезываются и заделываются штробы по одной технологии.

Какие понадобятся инструменты и материалы

Таким образом, расценки на заделку штроб (и их продалбливание) относительно невелики. Но выполнить эту работу самостоятельно, конечно же, обойдется еще дешевле. В бетоне, пеноблоках и кирпиче штробы чаще всего заделывают с помощью цемента. Но при желании можно использовать для этой цели и шпаклевку, ротбанд и т. д. Иногда каналы закрывают и с помощью алебастра. Однако использовать этот материал опытные мастера советуют только в крайнем случае. Дело в том, что алебастр при высыхании способен значительно увеличиваться в объеме. В результате стенки канала могут быть просто-напросто разрушены.

Штробы под розетки в дереве обычно корректируют особой смесью, состоящей из опилок и клея ПВА либо краски.

В качестве инструментов при заделке канала используются:

• шпатель;
• ведро и совок;
• перфоратор.

Как закрыть канал в бетоне или кирпиче

В таких стенах заделка штроб производится чаще всего с использованием цементного раствора. Приготавливают его на основе крупного песка в пропорции 1:3. Можно также купить готовую цементную смесь, предназначенную для кладки стен или заливки фундаментов. Сухой строительный состав засыпают в ведро и заливают водой. Количество последней рассчитывают исходя из того, что готовая смесь должна иметь достаточно густую консистенцию. Проверить правильность приготовления раствора можно простым мастерком. Им нужно подцепить часть смеси и перевернуть его. Готовый раствор вниз упасть не должен.

Для пластичности в смесь можно добавить немного извести. Собственно, сама заделка штроб в стене производится с помощью шпателя. На этот инструмент набирают немного смеси, а затем наносят ее на штробу, стараясь заполнять последнюю без пустот. Каждую порцию раствора тщательно выравнивают по поверхности стены, двигая шпателем вдоль канала и поперек него.

После высыхания раствора (примерно через сутки) поверхность заделанного канала зачищают крупной наждачкой. Далее участок дополнительно выравнивают с помощью финишной шпаклевки. На следующем этапе можно приступать, собственно, к отделке стен.

Порядок действий при использовании шпаклевки будет точно таким же. Смесь сначала разводится водой, согласно инструкции производителя. Далее с ее помощью аккуратно заделывается штроба. Финишный материал в данном случае можно не использовать.

Гнездо под розетку в деревянной стене

Вот таким вот образом и выполняется в бетонных или кирпичных стенах заделка штроб. Цена за метр работы в данном случае, как уже упоминалось, относительно невелика. Монтаж скрытой проводки в деревянном доме — операция гораздо более сложная и дорогостоящая.

Провода в рубленом или брусчатом доме могут протягиваться только открытым способом. То есть в стены их прятать нельзя. Так предписывает техника безопасности. Скрывают провода в данном случае особыми способами (к примеру, пропуская их через перекрытия).

Скрытая же установка розетки в деревянную стену возможна только в одном случае. Монтаж ее должен производиться по особой технологии, обеспечивающей безопасность. Сначала штробится гнездо в бревне или бурсе. Затем в него вставляется подрозетник из толстого металла. Далее сверлятся каналы под металлические трубки для проводки.

Заделка штробы с помощью каких-либо составов в данном случае не требуется. Утопленная розетка обычно сама по себе выглядит достаточно эстетично. Однако иногда случается так, что вокруг подрозетника остаются некрасивые щели. В этом случае исправить ситуацию можно с помощью специального состава, приготовленного с использованием опилок.

Рекомендации: как приготовить шпаклевку по дереву

Сделать такой замазочный материал самостоятельно несложно. Для этого нужно приготовить мелкие опилки (можно взять те же, что остались после штробления) и клей ПВА. Также в качестве связующего допускается использовать эпоксидку. При желании, конечно же, можно приобрести в магазине и готовую корректировочную смесь для дерева.

Приготавливается шпаклевка для рубленых или брусчатых стен путем простого смешивания опилок и клея. Готовый состав должен иметь консистенцию сметаны. При приготовлении шпаклевки клей нужно вливать в опилки, а не наоборот.

Электрика, проводка по полу и стяжка.

Монтаж скрытой проводки осуществляется на этапе строительства или ремонта, когда еще нет ничего, кроме черновой отделки потолка, стен и пола. Такой вариант проведения инженерных работ оптимален и помогает сэкономить время и усилия. Не нужно делать штробы по полу и стенам или же вскрывать подвесной потолок что бы провести дополнительный кабель, а потом заделывать их.

Однако в мелких ремонтных работах такой вариант не всегда приемлем. Если стены достаточно ровные, то наложение толстого слоя штукатурки не подходит. К тому же, это вызовет увеличение финансовых затрат. В таком случае используют укладку проводов в штробы выполненные в стене. После этого их достаточно закрыть шпаклевкой или же штукатурной смесью на гипсовой основе поверх кабелей таким образом, чтобы его хватило для их скрытия. Как правило, толщина составляет порядка 6-7 мм.

Какой бы вариант вы не выбрали, для начала необходимо прочертить линии, по которым должен будет вестись кабель. От пола или потолка следует отмерить расстояние, при этом надо учесть толщину будущего напольного покрытия и подвесного потолка. Затем с помощью строительного уровня необходимо провести линии по намеченным отметкам. По этим линиям проставляются точки, в которых провода будут прикрепляться к стенам. Для гибкой проводки расстояние, как правило, составляет 40 см., для монолитной – 20-30 см.

Крепеж электропроводки

Для крепления кабеля к бетонной или кирпичной стене используется дюбель-хомут или UW (в просторечии, увэшка). Для крепежа проводки сечением 3х2,5 или 3х1,5 подходит крепеж с маркировкой 5/10. После того, как будет просверлено отверстие в точке крепления, необходимо обхватить провод дюбелем и вставить его в готовое отверстие. Затем усики крепежа заклинятся и кабель окажется плотно прихваченным к стене. Данный тип крепежа удобен в использовании и практичен.

Штробление стен

В тех случаях, когда на черновые стены нельзя уложить кабель, и слой штукатурки слишком тонок для скрытия проводки, необходимо штробить стены. Штроба представляет собой выемку-борозду, проделываемую в стене для укладки проводов. Рассмотрим технологию штробления.

Для начала делается разметка согласно проекту электромонтажа. После чего надо выбрать инструмент для штробления, в зависимости от того где это будет выполнятся – это может быть перфоратор с специальной насадкой для штрабления (в случаях если стены мягкие из позагребневых плит, пеноблоки либо полистиролбетонные стены), болгарка или штроборез. Чаще всего используют перфоратор с  болгаркой, но этими инструментами работать не желательно для не профессионала, во первых очень опасно, а во вторых пыли от их применения довольна много. Для этого существует спец инструмент “штроборез” в комплекте с пылесосом, поскольку электрический штроборез стоит недешево и покупать его для одноразового использования не выгодно, его лучше взять в аренду на любом строительном рынке. В крайнем случае, если длинна погонных метров для прокладки кабеля не велика, можно использовать молоток и зубило. Однако в этом случае придется затратить больше сил и времени. При работе с любым инструментом необходимо соблюдать все меры безопасности; одевать очки и спецодежду, пользоваться респиратором чтобы защитить себя от пыли, поднимаемой в процессе штробления.

Глубина выемки должна быть достаточной для укладки и полного скрытия проводки. Под розетки устанавливаются специальные коробки, для которых также вырезаются отверстия соответствующего диаметра при помощи того же перфоратора с насадкой нужного радиуса. Если вы используете болгарку, то для резки кирпича и штукатурки подойдут диски по камню, для железобетона – алмазные диски.

Вначале прорезаются две параллельные линии на необходимую глубину. Ширина штробы определяется диаметром проводов и их количеством. После того как линии будут прорезаны, необходимо сбить перемычку между ними. Делается это с помощью перфоратора или обычного долота. Из штробы следует удалить пыль и покрыть поверхность грунтовкой. Затем в подготовленное отверстие укладывается кабель и закрепляется к стене дюбель-хомутами. После этого можно заделывать штробу гипсовой смесью либо выполняется комплексная механизированная штукатурка стен.

Скрытая проводка в трубах, в кабельканалах.

Для защиты и обеспечения максимально надежной проводки используют специальные трубы, кабельканалы. Они могут быть пластиковыми, ПВХ,  металические или гофрированными. Чаще всего, такой способ монтажа проводки используется в помещениях, испытывающих на себе перепады температур или повышенную влажность. Трубы прокладываются в заранее подготовленные штробы аналогично тому, как прокладывается обычный кабель. Надо лишь учитывать, что ширина и глубина штроб будет значительно больше. После прокладки трубы крепятся металлическими скобами или увэшками. При большом диаметре трубы можно использовать быстро застывающий гипс. Он надежно фиксирует проводку и обеспечивает высокую надежность крепежа. При повреждении кабеля достаточно вынуть его из трубы и заменить.

Скрытая проводка в потолках, полах и перегородках

Если вы планируете установить подвесной потолок, то организация скрытой проводки существенно упрощается. Вам не нужно будет штробить стену, достаточно лишь спрятать провода под ГКЛ конструкцию гипсокартона или металлический каркас. Причем, можно проложить провода обычным способом или скрыть их в трубы. Последний вариант позволит обеспечить лучшую пожаробезопасность.

Проще всего когда разводка электрики по полу выполняется при заливке пола цементной стяжкой, штробить тут ничего не потребуется. Достаточно выполнить разводку по полу в гофрах грамотно, избегать не нужных перехлест соединений, это позволит не подымать уровень пола выше запланированного.  После того как разводка выполнена производится выравнивание пола цементным раствором, лучше всего для этого применить технологию “полусухая стяжка” толщина раствора над гофрами в самом высоком месте должна быть не менее 20 мм.

При монтаже деревянных полов или покрытия из гипсоволоконных плит также можно скрыть проводку достаточно легко. В лагах потребуется просверлить отверстия для прокладки кабеля. А если лаги не используются, то трубы укладываются просто на пол и закрепляются с помощью скоб. Затем поверхность закрывается тепло или шумоизоляционным материалом, можно применить керамзит по технологии Кнауф Пол. Поверх него застилается финишное покрытие, паркет, напольная плитка керамогранит, ламинат и др..

Для укладки проводов за гипсокартонные конструкции или перегородки необходимо использовать трубы либо жесткие гофрированные трубки, иначе кабель может легко повредиться. В каркасе делаются соответствующие отверстия, сквозь которые просовывается кабель. Ни в коем случае нельзя прокладывать провода поверх металлической конструкции. Это может привести к повреждению изоляции провода.

Ремонт электропроводки

Он начинается как запах. Неповторимый запах горящей изоляции. Вскоре из-под панели приборов вырывается струйка дыма. Затем следует такой же безошибочный хлопок перегоревшего предохранителя. В этот момент ваше радио отключается.

Или, может быть, останавливаются стеклоочистители или сам двигатель. Не сомневайтесь, у вас короткое замыкание.

ЧТО ТЕПЕРЬ?

Вполне может быть, что источник короткого замыкания очевиден, как та проводка, болтающаяся под приборной панелью.С другой стороны, вам может потребоваться серьезное устранение неполадок, чтобы найти источник проблемы. Короткое замыкание возникает, когда проводник под напряжением касается либо рамы, либо кузова автомобиля, либо другого провода. Короткое замыкание на землю обычно имеет достаточно низкое сопротивление, чтобы потреблять ток, достаточный для перегорания предохранителя. Если короткое замыкание связано с другой цепью, вы можете увидеть такие вещи, как купольный свет, когда вы включаете сигналы поворота. Вы можете обнаружить расплавление жгута проводов или многоконтактного разъема, вызванное выделением тепла при коротком замыкании или соединении с высоким сопротивлением. Более того, не все проблемы с проводкой связаны с короткими замыканиями: открытые и прерывистые соединения также могут усложнить вам жизнь.

ОСНОВНЫЕ ЗАПРЕЩЕНИЯ

Никогда не используйте сплошную проволоку. Одножильный провод предназначен для стационарного бытового использования; вибрация в вашем автомобиле или грузовике в конечном итоге сломает его. Используйте многожильный провод автомобильного класса, а не куски старого удлинителя. Вам нужно будет найти автомобильный провод того же калибра, что и проводка, которую вы заменяете. Старайтесь, если возможно, следовать цветовой кодировке заводского жгута проводов, потому что через два или пять лет вы вполне можете вернуться к ремонту, а нет ничего более пугающего, чем поиск и устранение неисправностей пучка из полдюжины или более проводов, которые все одного цвета.По крайней мере, используйте метки, которые идентифицируют цепь и исходный цвет провода.

Никогда не используйте проволочные гайки. Они тоже предназначены для стационарной проводки и сами отвинчиваются — обычно поздно ночью на плохом участке дороги вдали от зоны действия сотовой связи.

Никогда не используйте изоленту для соединения автомобильной проводки. Экстремальные температуры и влажность разрушают клей, и лента разматывается.

(1) Зачистите провода примерно на 1/2 дюйма.изоляции. Наденьте термоусадочную трубку из ПВХ на один провод. Скрутите два отрезка оголенного провода друг вокруг друга. (2) Нагрейте соединение паяльником или карандашом снизу. Нанесите припой на верхнюю часть, пока расплавленный припой не впитается в соединение. Дайте ему остыть, чтобы избежать «холодного» паяного соединения. (3) Нагрейте термоусадочную трубку , чтобы она усадилась вокруг провода. (4) Используйте дополнительную термоусадочную трубку для связывания нескольких соединений.

НАПАЙКА

Самый надежный и долговечный способ соединить два провода вместе — это припаять их. Период. Используйте только канифольный припой 60-40, предназначенный для электропроводки. Вам также понадобится термоусадочная трубка из ПВХ. Если вы не умеете паять, потренируйтесь на дюжине или около того стыков, прежде чем пытаться сделать это под приборной панелью с капающим на щеку горячим припоем.

(1) Новый разъем с лепестковыми наконечниками следует надеть на зачищенный провод настолько, чтобы закрыть оголенный провод. Не обжимайте изоляцию. (2) Затем обжимной инструмент используется для прижатия соединителя к оголенному проводу.Этот обжимной инструмент профессионального уровня имеет механизм сверхцентрирования, который не допускает недо- или избыточного обжатия. (3) Готовый продукт механически и электрически тверд.

У вас нет фена, а фен вашей жены запрещен? Я обходился зажигалкой. Будьте осторожны, чтобы не оставить пятно проводящего углерода на трубке, и постарайтесь не поджечь приборную панель или моторный отсек.

ВЫПОЛНЕНИЕ СОЕДИНЕНИЙ

Большая часть жгута проводов вашего автомобиля или грузовика заканчивается стандартным разъемом с лепестковым наконечником.Вы можете подобрать обжимной инструмент почти в любом месте в наборе с набором плоских наконечников, круглых и цилиндрических разъемов менее чем за 10 долларов. Подберите разъем к размеру провода, но в большинстве автомобильных проводов используется калибр 12 или 14. провод и обычно соответствующий разъем имеет изолятор синего цвета. Для более крупных проводов будет использоваться разъем с желтым изолятором, и их можно определить по большей ширине лепесткового наконечника. Просто используйте здравый смысл. Если вам нужно отрезать несколько жил от провода, чтобы он вошел в наконечник разъема, в вашей голове должен загореться свет, говорящий, что что-то не так.Просто зачистите провод, вставьте его в корпус разъема и обожмите. Убедитесь, что ручка кримпера находится в нижней части, когда вы сжимаете, что должно гарантировать надежность обжима. Если вы делаете такие вещи чаще, чем время от времени, вы захотите воспользоваться инструментом профессионального уровня, который мы показываем на фотографии на странице 120. Он имеет сверхцентральный механизм составного рычага, который обеспечивает правильное сжатие. Это стоит около 50 долларов.

(1) Вставьте инструмент для клемм в соединительную колодку настолько далеко, чтобы вдавить стопорный выступ.Слегка покачивая инструментом по кругу, (2) осторожно потяните за провод , чтобы извлечь штырь разъема из блока. Три руки помогают. (3) Обжимной инструмент имеет одну маленькую наковальню для обжима провода непосредственно на металлическом контакте разъема. Как только это будет сделано, используйте наковальню большего размера, чтобы обжать компенсатор натяжения на изолированной части провода. (4, 5) Окончательный обжим оставляет разъем разъема готовым для повторной установки в пластиковый блок. Просто вставьте его обратно в блок до щелчка.

Легко сращивать и обжимать провода. А как насчет того многожильного разъема, который расплавился, или разъема Weatherpak под капотом, который передает данные от какого-то датчика впрыска топлива? В отличие от проводки, по которой проходят фары, эти соединения передают информацию на уровне милливольт при слабом токе. Любое сопротивление расстроит ваш компьютер управления двигателем. Эти разъемы загерметизированы до точки. Неправильное использование моек высокого давления может привести к тому, что вода пройдет мимо уплотнений, что приведет к коррозии.Вам нужно будет нажать вкладку, чтобы отключить этот тип разъема. Если пластиковый блок поврежден, но штифты в порядке, вы можете заменить блок. Если блок в порядке, но разъемы подверглись коррозии или провода оторвались от контактов разъема, вы можете заменить только контакты.

Чтобы снять штифты с блока, вам нужно нажать на небольшой стопорный выступ. Для этого есть недорогие инструменты. Для квадратных штифтов используется небольшой плоский зонд, а для круглых штифтов — полый круглый.Вставьте щуп и немного покачайте его, штифт должен легко выйти из блока. Для этого маневра может потребоваться три руки — чтобы потянуть за провод, пошевелить зондом и одновременно удерживать блок. Не тяните слишком сильно — если штифт не вытаскивается достаточно легко, снова покачайте датчик. Нет специального инструмента? Вы можете использовать маленькую отвертку или даже скрепку, но вы рискуете повредить хвостовик. Опрессовка нового штифта производится специальным инструментом, и стоит он недешево. Мы заплатили около ста долларов за тот, что показан выше, включая довольно полный набор сменных штифтов.(Нет, набор обжимных инструментов за 2,95 доллара, который вы приобрели в Wal-Mart, не подойдет.) Необходимо сделать два обжима: один на самом многожильном проводе, а второй — над изоляцией. Этот обжим суетлив для выполнения даже с правильным инструментом. Я рекомендую потренироваться на куске металлолома. Не забудьте установить резиновое уплотнение на разъемы Weatherpak перед обжимом.

(1) Некоторые из этих электрических соединителей Posi-Lock всегда есть у нас для быстрого ремонта и временного соединения прицепа.Зачистите провод, затем проденьте его через хомут и затяните. posi-lock.com

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Можно ли отремонтировать или капитально отремонтировать жгут проводов?

Обычный вопрос, который задают InterConnect Wiring: «Может ли InterConnect отремонтировать или отремонтировать жгуты проводов?» Короткий ответ на этот вопрос: «Да, мы можем!» Длинный ответ заключается в том, что во многих случаях дешевле изготовить новый жгут проводов вместо ремонта или капитального ремонта старого.

Типовые жгуты проводов состоят из следующих составных частей: (1) разъемы, (2) кожухи, (3) провод, (4) сращивания, (5) клеммы, (6) контакты, (7) термоусадочная трубка и (8) тесьма или бечевка, чтобы скрепить пучок проводов.

Вопрос о ремонте или капитальном ремонте жгута проводов можно определить, ответив на следующие шесть вопросов.

1. Является ли жгут проводов литьем под давлением?
   а. Да – Не ремонтировать или в целом.В большинстве случаев дешевле купить новый.
   б. Нет – перейдите к вопросу 2.
2. Разъемы повреждены или подверглись коррозии?
   а. Да — Поврежденные или подвергшиеся коррозии разъемы необходимо заменить. Перейти к вопросу 3.
   б. Нет – перейдите к вопросу 3.
3. Корпуса корпуса повреждены или подверглись коррозии?
   а. Да — Поврежденные или подвергшиеся коррозии кожухи необходимо заменить. Перейти к вопросу 4.
   б. Нет – перейдите к вопросу 4.
4.  Провода повреждены или нуждаются в замене?
   а. Да – Поврежденные провода необходимо заменить. Перейти к вопросу 5.
   b. Нет – перейдите к вопросу 5.
5. Другие компоненты (такие как контакты, соединения и клеммы) повреждены или нуждаются в замене?
   а. Да – Поврежденные детали необходимо заменить. Перейти к вопросу 6.
   б. Нет – перейдите к вопросу 6.
6. На сколько вопросов со 2 по 5 был дан ответ «Да»?
   а. 1 или 2 – Отремонтируйте или отремонтируйте жгут проводов, заменив поврежденные компоненты и затем проверив жгут проводов.
   б. 3 или 4 – Замените жгут проводов новым. В большинстве случаев дешевле произвести новый, чем ремонтировать или переделывать старый. Причина в том, что обычно требуется больше времени, чтобы удалить поврежденные компоненты и заменить их новыми, чем просто построить новый жгут проводов. Общим термином для этого является BER, что означает «вне экономичного ремонта».

Как вы узнали, решение о ремонте или капитальном ремонте жгута проводов или просто о его замене довольно простое. Если вам интересно узнать больше по этой теме, загрузите контрольный список или технологический лист для ремонта жгутов проводов.

Родственные

Электропроводка 101: Азбука ремонта проводов

Все бывает в первый раз. Есть еще «второй» первый раз, который обычно выделяется в памяти гораздо больше, чем первоначальный. Как в первый раз, когда вы посмотрели на жгут проводов в своем проекте автомобиля.Конечно, это выглядело немного запутанно, но ничего особенного. Затем вы обнаружили, что вам нужно отремонтировать или модифицировать провода, и вы посмотрели на это снова. В другом свете это внезапно стало ошеломляющим и вызывающим головную боль опытом, который вы не скоро забудете.

Ремонт проводов

чрезвычайно распространен и должен выполняться регулярно на протяжении всего срока службы автомобиля. Неважно, что это или кто за рулем, проводка должна быть в порядке.Так что, если мы не можем избежать раздражающего обслуживания, мы могли бы сами изучить некоторые основы, верно?

Безопасность превыше всего

В любой ситуации, когда вы выполняете ремонт проводки или добавляете новую проводку, отсоедините аккумулятор, чтобы убедиться, что в системе нет питания. Это необходимый шаг, чтобы убедиться, что вы не получите шок. Это также сделано для предотвращения короткого замыкания или потенциального повреждения цепей. Если вы проводите диагностические тесты, вы захотите, чтобы батарея и проводка были подключены, поэтому вы можете использовать тестовую лампу и мультиметр для проверки напряжения.В противном случае, каждый раз, когда вы планируете соединить или изменить проводку, убедитесь, что положительные и отрицательные клеммы отсоединены.

Всякий раз, когда вы берете новый автомобиль для проекта, найдите время, чтобы просмотреть существующую проводку. Это шаг, который вы должны сделать, даже если вы не планируете каким-либо образом менять операционную систему. Неисправная проводка может быть невероятно опасной, поэтому осмотрите всю жгут проводов спереди назад в поисках пережеванных или схематично выглядящих проводов. «Проще говоря, если это не выглядит хорошо, то, вероятно, так оно и есть.И даже если это выглядит хорошо, есть определенные моменты, которые необходимо решить в процессе установки, чтобы обеспечить качественную работу, которая не заставит вас искать проблемы в ямах или, что еще хуже, на промежуточных дорожках», — говорит Dragzine в своем отчете. статья под названием «Десять лучших советов по подключению с Роном Фрэнсисом».

Калибр проволоки

Когда вы обнаружите проблему или просто область, в которой вы хотите добавить проводку, следует помнить о нескольких вещах, прежде чем врезаться в систему. Во-первых, убедитесь, что проводка, которую вы собираетесь использовать, соответствует спецификациям, потому что не каждый переключатель, сигнал или цепь будут работать от проводов одинакового сечения.Например, из-за силы тока фары работают на тонком проводе, а аккумулятор работает на очень толстом проводе.

«Основной проблемой для проводки является ее размер», — говорится в документе NAPA «Примечания к ноу-хау: Руководство по автомобильной проводке». Гид говорит: «Проволока используется для передачи электрического тока; сколько тока он может нести, напрямую зависит от длины и толщины (или калибра) провода… По мере увеличения расстояния от источника диаметр также должен увеличиваться. [Кроме того], каждый раз, когда вы запускаете провод, будет определенное падение напряжения.Так же, как и водяной шланг, чем он длиннее, тем ниже давление на выходе. В электрических цепях можно бороться с падением напряжения на проводах большего сечения».

Для пояснения мы включили таблицу, в которой представлена ​​подробная разбивка требований к калибру провода в зависимости от длины и силы тока. Ремонт проводов требует изрядного количества домашней работы. Понимание основ калибра проволоки гарантирует, что вы не столкнетесь с проблемами в ближайшее время.

Ремонт или замена

Любая поврежденная или корродированная проводка должна быть заменена.При ремонте старого жгута необходимо учитывать, сколько времени вы тратите на ремонт проводов. Иногда лучше просто вызвать подкрепление и все обновить. Это может означать замену всего ремня безопасности с передней части на заднюю. Но помните, время и деньги, которые пойдут на ремонт сильно поврежденного, значительно перевесят разумные инвестиции в новые детали.

Точно так же автомобили с нестандартной трансмиссией и обновленными электрическими системами требуют много времени на ремонт проводки.И в определенный момент вы можете захотеть все бросить и просто запустить специальный жгут проводов. Painless Wiring — ведущий производитель, предлагающий жгуты как для старых, так и для новых нестандартных сборок. Однако помните, что это жгуты проводов шасси, и для запуска нестандартной трансмиссии потребуется жгут проводов двигателя. Поэтому, если вы выполняете что-то вроде замены LS, Hemi третьего поколения или Coyote 5. 0, вам понадобится жгут для управления двигателем. Это связано с компьютерами и датчиками, необходимыми для запуска двигателя.

Практика делает совершенным

Жгуты проводов, тахометры, вспомогательное освещение, звуковые системы и все другие виды обновлений с электроприводом требуют подключения к системе с помощью сращивания и соединений. Как и вода, электричество должно течь. Вот почему так важно установить прочные связи. Вы хотите убедиться, что используете разъемы, которые правильно сопряжены с используемым сечением провода; слишком большой или маленький будет препятствовать протеканию электричества из точки в точку.Вы также должны убедиться, что у вас есть правильные инструменты для работы, так как они будут определять, насколько хорошо будут выполнены соединения. ( Оставайтесь с нами, мы рассмотрим эту тему позже сегодня днем! )

По правде говоря, почти невозможно обсудить все, что вам нужно знать о ремонте проводов, особенно если учитывать индивидуальные сборки. Но если вы будете помнить об этих основных советах, проведете исследование и проявите немного терпения, мы верим, что у вас все получится.Помните, что ремонт проводов может быть сложным, и вы, вероятно, потеряетесь в первый (и, возможно, даже во второй или третий раз). Работайте с умом и не бойтесь обращаться к профессионалам, если вы действительно запутались.

Находите этот пост информативным? Мы хотим знать, о каких областях проводки вы хотите узнать больше — дополнительное освещение, стереосистемы, системы зажигания? Дайте нам несколько отзывов в разделе комментариев ниже.

Нравится:

Нравится Загрузка…

Родственные

Сколько времени занимает установка жгута проводов

Из-за постоянного воздействия погодных условий и безжалостного грохота шин по асфальту внутренняя работа транспортного средства в транспортной отрасли может серьезно пострадать.Конечно, большинство деталей автомобилей специально разработаны для работы в суровых условиях, но это не значит, что они неуязвимы.

Электропроводка внутри автомобиля похожа на центральную нервную систему человека. У каждого провода есть работа, доставляющая все типы сообщений и команд туда и обратно в разные части машины. И точно так же, как ваша нервная система, одно транспортное средство может содержать десятков миль проводов, которые весят сотен фунтов.

Интересные факты

К счастью для техников, обширная сеть проводки автомобиля объединена в группы, называемые жгутами проводов, что упрощает навигацию, ремонт или замену. Жгут проводов включает организованный набор проводов, клемм и разъемов. В большинстве случаев электрическая проблема, связанная со жгутом проводов, может быть связана с коротким замыканием в одном или двух проводах. Но в тяжелых случаях потребуется полная замена жгута проводов.

Как долго автомобиль не будет работать?

К сожалению, время будет зависеть от степени повреждения, расположения ремня безопасности и типа сменного ремня, используемого для ремонта. Жгуты проводов можно приобрести в готовом виде. Но индивидуальная настройка подвески может улучшить ее долговечность, производительность и удобство установки. Некоторые решения поставляются полностью собранными с точками подключения на обоих концах. Другие требуют небольшой дополнительной работы. Если рассматриваемый жгут проводов расположен в труднодоступном месте, техническому специалисту может потребоваться разобрать части автомобиля, чтобы получить доступ.

Другими словами, установка жгута проводов может занять от часа до 20 часов или дольше, если возникнут сложности.

Несмотря на двусмысленный ответ относительно времени, установка жгута проводов является значительно более быстрым и безопасным способом установки электрических сборок по сравнению с размещением каждого провода по одному. Кроме того, поскольку перед установкой жгуты проводов в основном собираются в контролируемой среде за пределами объекта, контролировать качество проще, равно как и риск человеческой ошибки. Ничто не отнимает больше времени, чем ошибка в проводке, что подводит нас к другому моменту: жгуты проводов включают в себя плотно связанных проводов, и каждый провод имеет собственную защитную внешнюю оболочку. Такое компактное формирование уменьшает подвижность и истирание, предотвращает короткое замыкание (которое может привести к серьезным проблемам, включая пожары) и продлевает срок их службы намного больше, чем у отдельных проводов.

Чтобы узнать больше о решениях, которые мы разрабатываем специально для производителей транспортных средств по всей стране, нажмите здесь.

Как справиться с отказом жгута проводов в вашем Volkswagen

Датч Сильверстайн, 19 декабря 2019 г.

Ваш автомобиль управляется действительно сложной системой различных электрических компонентов. Жгут проводов представляет собой набор электрических проводов или кабелей , которые передают электроэнергию и определенные сигналы по всему автомобилю. Он служит жизненно важной цели, так как соединяет различные компоненты вашего Volkswagen .Когда он выйдет из строя, вся производительность вашего VW будет скомпрометирована.

Volkswagen заслужил репутацию производителя высококачественных, надежных и доступных автомобилей. Эта линейка автомобилей German включает в себя одну из самых популярных моделей в истории автомобилей: VW Beetle . Созданные со стилем и классом, автомобили VW предназначены для обеспечения оптимального опыта вождения. Хотя они известны своим превосходством в технике, они не лишены случайных механических неисправностей.Эти автомобили могут стать жертвами проблем, связанных с жгутом проводов и его выходом из строя.

Что вызывает отказ жгута проводов?

Жгуты проводов нередко служат в течение всего срока службы вашего автомобиля. Тем не менее, есть несколько факторов, которые могут сыграть роль в неисправности или отказе жгута проводов. Большинство из этих причин относятся к начальному производственному процессу . Например, жгут проводов мог быть собран с неправильным размером провода или с неправильным расположением.Другая причина может быть связана с процессом обжима ; обжим делается для заделки концов проводов. Если это не будет выполнено должным образом, это может привести к неисправности цепей. Экстремальные дорожные условия также могут негативно сказаться на подвеске. Холод , тепло , вибрация и даже дождевая вода могут вызвать растяжение или растрескивание компонента.

Признаки неисправности жгута проводов

Вам следует обратиться в авторитетный автосервисный центр, чтобы правильно диагностировать неисправность жгута проводов в вашем Volkswagen.Опытный механик может определить проблему и произвести необходимый ремонт. Если необходимо заменить всю подвеску, это большое и сложное мероприятие. Давайте рассмотрим несколько предупреждающих признаков неисправности жгута проводов.

Разряженный аккумулятор

Одним из первых и наиболее распознаваемых признаков потенциальной неисправности жгута проводов является разряженный аккумулятор. Это указывает на проблему с правильной отправкой электрических сигналов.

Двигатель работает неравномерно

Плохой жгут электропроводки может привести к тому, что двигатель внезапно наберет оборотов или холостой ход без видимой причины.Это также может привести к тому, что автомобиль заикается , дергается или кренится вперед во время движения.

Несовместимая батарея

Возможно, ваша батарея не полностью разряжена, но она может терять заряд очень быстро и часто.

Горит индикатор Check Engine

Индикатор проверки двигателя может загораться на приборной панели по нескольким причинам. Однако короткое замыкание или неисправность в проводке может спровоцировать срабатывание этого датчика . При наличии этого предупреждения важно как можно скорее диагностировать ваш автомобиль. Ваш VW может пострадать от серьезных последствий, если проблема не будет устранена своевременно.

Доверьтесь команде A&M Auto Service

A&M Auto Service была основана более 17 лет назад и стала доверенным сервисным центром для жителей Пайнвилл , Шарлотта и Гринсборо, Северная Каролина . Мы специализируемся на автомобилях Volkswagen и компонентах, которые обеспечивают максимальную производительность вашего автомобиля.Наша команда регулярно посещает заводских обучающих семинаров , чтобы быть в курсе последних операций и оборудования, необходимого для обслуживания этих уникальных и сложных систем. Мы настолько уверены в своих способностях, что не будем взимать с вас плату за наше время или услуги, если мы не сможем поставить вам 100% гарантированный диагноз.

Наша команда имеет более чем 50 лет общего опыта и сертифицирована ASE. Мы понимаем, что, несмотря на то, что ваш VW — это недорогой спортивный автомобиль, под капотом у него сложный механизм.Мы стремимся обслуживать ваш импорт с тем же качеством, стандартами и вниманием к деталям, что и дилерский центр , но без высоких затрат. A&M также сосредоточена на построении доверительных , дружественных , и личных отношений с каждым клиентом. Мы никогда не будем принуждать вас к услугам или ремонту, которые вызывают у вас дискомфорт. Если вы подозреваете, что проблема в жгуте проводов, не стесняйтесь звонить нам! Мы всегда готовы проверить, диагностировать и решить любые проблемы, которые могут возникнуть у вас с вашим Volkswagen.

Лонг-Бич Ремонт автомобильных жгутов квалифицированными профессионалами



Лонг-Бич Ремонт автомобильных жгутов

Поскольку сложность транспортных средств и их электрических систем увеличивается с каждым годом, растет и количество проводки, необходимой для поддержания их работоспособности. Нередко новые автомобили содержат более ста фунтов только проводки. Эта проводка функционирует как нервная система автомобиля, проводя электрический ток и сигналы для передачи информации на компьютеры автомобиля и обратно.Большинство этих проводов собраны в группы, называемые жгутами. Ремни оборачивают защитными чехлами, а затем прокладывают и закрепляют по всему автомобилю, чтобы защитить их от повреждений.

Но жизнь в дороге может быть тяжелой. Транспортные средства выдерживают постоянную вибрацию, изгибы, экстремальные температуры, воду, лед и соль, что в конечном итоге может сказаться на проводке. Столкновения также могут повредить жгуты проводов.

Многие автомобили прослужат в течение всего срока службы без каких-либо проблем, связанных с жгутом проводов или его соединениями, но нередко причиной проблемы с автомобилем является повреждение провода, клеммы или разъема.Поскольку жгуты проводов часто устанавливаются в труднодоступных местах, точное определение места проблемы может быть очень сложной задачей.

После обнаружения проблемы поврежденный провод или провода обычно можно отремонтировать или заменить. Однако, если повреждение более серьезное, например, если провода расплавились, может потребоваться замена всего жгута. Стоимость их покупки и установки сильно различается из-за различных размеров и расположения жгутов проводов. Некоторые более чувствительные системы, такие как подушки безопасности, также всегда следует заменять, а не ремонтировать.

Если вы подозреваете, что где-либо в вашем автомобиле поврежден жгут проводов, позвоните в автосервис Orozco в Лонг-Бич сегодня по телефону (562) 427-4256 или принесите его для осмотра.

Если у вас есть вопросы по ремонту автомобильных жгутов, свяжитесь с автосервисом Orozco в любом удобном для вас месте в Лонг-Бич, Белфлауэре, Гарден-Гроув или Фуллертоне!

Как отремонтировать автомобильный жгут проводов

Можно ли отремонтировать жгут проводов?

Обычный вопрос, который задают InterConnect Wiring: «Может ли InterConnect отремонтировать или отремонтировать жгуты проводов?» Короткий ответ на этот вопрос: «Да, мы можем!» Длинный ответ заключается в том, что во многих случаях дешевле изготовить новый жгут проводов вместо ремонта или капитального ремонта старого.

Насколько сложно заменить жгут проводов?

Если рассматриваемый жгут проводов расположен в труднодоступном месте, техническому специалисту может потребоваться разобрать части автомобиля, чтобы получить доступ. Другими словами, установка жгута проводов может занять от часа до 20 часов или дольше, если возникнут сложности.

Сколько стоит ремонт жгута проводов?

Если ваш жгут проводов нуждается в замене, вас может волновать, сколько это будет стоить.Стоимость замены автомобильного жгута проводов составляет 1300-1700 долларов. Работа по замене составляет около 400-500 долларов. Вы можете ожидать, что заплатите больше за Power Braiding и за повышенную сложность вашей системы впрыска топлива.

Сколько стоит замена жгута проводов?

Если транспортному средству необходимо заменить электропроводку, это может стоить от 1200 до 1500 долл. США в зависимости от транспортного средства, количества электропроводки и времени на это. К старым автомобилям, особенно с менее сложной проводкой, добраться проще и дешевле.

Как узнать, неисправен ли жгут проводов?

плохое соединение между проводом и этим болтом. проблема с заземляющим проводом, например, видимое проблемное место, где жгут проводов трется о что-то или где могут присутствовать вода и грязь. используйте перемычку от нагрузки к заведомо хорошему заземлению, чтобы подтвердить наличие проблемы с заземлением.

Жгуты проводов выходят из строя?

Если жгут проводов выйдет из строя, что приведет к короткому замыканию или обрыву цепи, технический персонал может столкнуться с настоящей головной болью или, что еще хуже, с полномасштабной катастрофой.Только представьте, если бы неисправный жгут проводов подавал критически важную мощность на датчик безопасности или двигатель.

К чему подключается жгут проводов?

Соединители

— это электромеханические устройства, используемые для формирования непрерывного электронного сигнала для подключения жгутов проводов к источнику питания или цепи. На базовом уровне разъемы состоят из штекерных разъемов и гнездовых разъемов, которые можно соединить вместе для передачи электронного сигнала.

Где находится жгут проводов?

Жгут проводов передает ток от двигателя обратно к блоку предохранителей, который обычно находится под приборной панелью со стороны водителя.

Кто производит жгут проводов двигателя?

Прецизионные кабельные сборки, ООО. (PCA) — производитель жгутов проводов для двигателей, который с нуля разрабатывает нестандартные провода и кабели. На протяжении более 20 лет инженеры и производственный персонал PCA могли решать многие сложные проблемы с проводкой двигателя для OEM-клиентов.

Как прикрепить жгут проводов к машине?

Сколько стоит починить электрическую систему автомобиля?

Затраты на ремонт электрической системы автомобиля Сколько стоит устранение проблем с электрикой автомобиля Ремонт автомобиля Средняя стоимость Замена генератора от 290 до 680 долларов Замена предохранителя от 110 до 140 долларов Замена стартера от 290 до 995 долларов.

Жгут проводов дорогой?

Ответ на этот вопрос состоит из трех частей: Во-первых, стоимость жгута проводов высока. Вам придется потратить от 40 до 90 долларов, чтобы купить обычный или специальный провод. Важно отметить, что цена жгута проводов также может варьироваться от места к месту.

Как долго служит жгут проводов?

ПРОБЛЕМА: Давайте посмотрим правде в глаза, ребята, НИ ОДИН производитель автомобилей никогда не проектировал жгут проводов, который прослужил бы 30-60 лет. На самом деле, оригинальная проводка вашего автомобиля была рассчитана только на 10 лет, прежде чем она начала портиться! Существует достаточно документации, подтверждающей это утверждение.

Сколько времени занимает установка жгута проводов Painless?

Жгуты Время установки Усилие Поддержка Существует много переменных, но с нашими инструкциями и заводской схемой проводки автомобиля мы говорим людям, что они могут потратить около 20 часов на установку наших универсальных жгутов шасси.

Почему необходимо заменить жгут проводов?

Если жгут проводов неисправен, его необходимо заменить.Вам может понадобиться выполнить этот ремонт, например, если электрический разъем плавится или сгорает. Расплавленный или сгоревший электрический разъем может нагреться и вызвать пожар, если его не заменить как можно скорее.

К каким проблемам может привести плохой жгут проводов?

Итак, вот список некоторых проблем, с которыми может столкнуться ваш проект из-за плохого жгута проводов. Выключение двигателя на более низкой скорости. жгут проводов аккумуляторной батареи — проблемы с запуском автомобиля. жгут проводов аккумуляторной батареи — коррозия клемм аккумуляторной батареи.Свет и другие электрические компоненты не работают должным образом.

Какие два основных типа клемм используются в соединителях жгутов?

Существует два основных типа соединителей жгута проводов или кабелей — штыревые и гнездовые. Штыревые и гнездовые соединители жгута проводов служат для обеспечения необходимых соединений между множеством различных элементов жгута проводов для обеспечения эффективной передачи данных, сигнала или питания через систему.

Какие существуют типы жгутов проводов?

Типы жгутов проводов ПВХ.Винил. Термопластичный эластомер. Полиуретан. полиэтилен.

Что такое ткацкий станок?

существительное. исторический, редкий. Ткацкий станок с челноком, который приводится в движение машиной, а не вручную.

Насколько сложно установить жгут проводов Painless?

Такие производители, как Painless Performance Products в Техасе, избавят вас от необходимости переделывать электропроводку, которая может понадобиться вашему автомобилю. Безболезненные монтажные комплекты просты в установке, потому что половина работы уже сделана за вас.Все, что вам нужно, это установить коробку и проложить маркированные провода.

Как снять жгут проводов двигателя?

Выполните следующие действия: Отсоедините блок предохранителей. Снимите болты. Снимите воздуховод кондиционера. Снимите болты на рулевой колонке. Найдите проводку. Подсоедините тонкий кусок веревки к блоку предохранителей. Сфотографируйте проводку. Отсоедините проводку.

Можно ли припаять жгут проводов?

Пайка автомобильной проводки Поврежденную проводку можно спаять для замыкания или ремонта автомобильной электрической цепи. Оборванные провода можно отремонтировать без замены всего жгута или секции. Используйте припой на основе канифоли; центр содержит флюс, который очищает поверхность припаиваемой проволоки.

Почему пайка лучше, чем опрессовка?

Обжим обеспечивает более прочное и надежное соединение, чем пайка. При пайке используется нагретый металл для соединения кабеля с разъемом. Со временем этот присадочный металл будет деградировать, что может привести к выходу соединения из строя. Большинство электриков согласятся, что обжимать проще, чем паять.

Как выполнить ремонт пайкой оборванного провода в жгуте проводов?

Скрутите оборванный провод вокруг нового провода и намотайте его по направлению к изоляции нового провода. Скрутите концы вместе на другой области соединения. Поместите паяльник на открытые куски меди на три-пять секунд. Прикоснитесь к припою близко к жалом паяльника.

No related posts.
