Как запаять полипропиленовую трубу когда течет вода


Иногда появляется необходимость припаять к полипропиленовой трубе в действующей водопроводной или какой-либо другой системе дополнительную трубу или трубную арматуру (поворот, отвод, тройник, кран и т. д.). Конечно, если нет технической возможности перекрыть воду выше, то ни о какой пайке речи быть не может.
Но даже если вода перекрывается и давления полностью отсутствует, жидкость может продолжать капать, особенно в стояке, и нет никакой возможности ее остановить, например, из-за ветхости крана и неполного его закрытия. В этом случае пайка также становится непростым делом, но есть один способ, который при некоторой сноровке, делает ее возможной, причем пайка при этом получается качественной и достаточно надежной.

Хитрость, с помощью которой можно временно заглушить трубу


Для этого необходимо взять свежий хлебный мякиш, хорошенько его размять пальцами и, когда он станет пластичным, как пластилин, стряхнув и протерев накопившуюся воду, заткнуть размягченным мякишем капающую полипропиленовую трубу, слегка проталкивая его дальше, чтобы создалось некоторое подобие затычки или пробки.



Теперь необходимо действовать очень сноровисто. Паяльный агрегат должен быть заранее включен и разогрет до требуемого температурного режима. Нагреваем концы запаиваемых труб или трубы с трубной арматурой (в нашем случае это быстродействующий кран) до пластического состояния, соединяем их и удерживаем в таком положении до полного отвердевания места пайки.


Возникает законный вопрос: как из трубы удалить созданную нашими же руками хлебную пробку, чтобы она не стала причиной закупорки и перекрытия воды в системе? Во-первых, ничего удалять не придется, во-вторых, при возобновлении подачи воды давление вынесет нашу импровизированную заглушку, размыв ее предварительно на мелкие фрагменты.

Можно ли хлеб заменить чем-то другим, более «надежным», как нам может показаться, например, жевательной резинкой или сырым тестом. Ни первый, ни второй вариант использовать нежелательно. Жевательная резинка точно закупорит трубу, затвердев под действием холодной воды. Сырое же тесто трудно разжижается водой и тоже может создать проблему, вплоть до разъема соединения для его удаления, и новой пайки.
Остается только хлеб: он неплохо «держит» небольшой объем воды и легко размягчается под напором жидкости, делится на мелкие фрагменты и выносится из системы без остатка, причем за короткое время.

Смотрите видео


Какой клей применяют для ремонта полипропиленовых труб?

Давайте начнём всё разбирать по порядку.

Судя по описанию под вопросом, Вы собираетесь заняться не ремонтом, а монтажом полипропиленовых труб (монтаж и ремонт разные вещи, ремонт это заделать «дырочку» монтаж это сбор системы, её конструктивное изменение).

Клей такой есть, вот к примеру Griffon HT-120 Adelant,

клеит полипропилен.

Вы наверняка на многих сайтах ознакомились и с технологией склейки (протерли тряпочкой, обезжирили, намазали клеем, вставили, прижали, лишнее убрали)).

Скажу Вам сразу, сайты друг у друга перепечатывают откровенную ерунду.

Я бросил читать их «технологию» после фразы «вставьте трубу в фитинг до упора».

Трубу в фитинг до упора Вы не вставите даже приложив нечеловеческие усилия, труба больше диаметром чем фитинг.

Что бы вставить трубу в фитинг и труба и фитинг разогреваются и это без вариантов.

Но почему выпускаю клей?

Потому что имеется в виду ремонт, это раз, то есть проклеиваем и сверху бандаж из материалов которые подходят для этой работы, плюс хомуты.

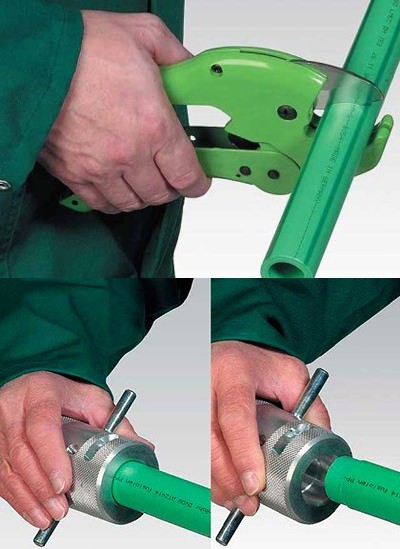

Ну и второе, труба зачищается шейвером

(кстати про шейвер на этих сайтах ни слова), диаметр трубы становится меньше и в этом случае можно вставить трубу в фитинг как они и описывают (они это переписчики друг у друга).

Других вариантов просто нет.

Самый не дорогой шейвер стоит в районе 20-и долларов, за эту сумму можно взять паяльник на прокат на трое суток.

Или доложить ещё столько же и купить китайский паяльник в личное пользование.

Возможно имеется в виду иные полипропиленовые трубы, а не те трубы которые идут под разогрев паяльником.

Вывод?

Я бы Вам не советовал склеивать то что выпускается и предназначено для пайки.

Ваши трубы будут под давлением всегда и днём и ночью (ночью давление больше) круглосуточно и круглогодично, не уверен что клей выдержит всё это.

Не забывайте о таком понятии как гидро-удар (перепад давления) частое явление, все эти склейки разлетятся в пух и прах.

Последний стык на стояке, труба полипропилен, как делать правильно (см)?

С такой ситуацией приходится сталкиваться довольно часто.

К сожалению люди живущие в многоквартирных домах, не часто меняют стояки водоснабжения организованно.

Чаще получается так: заходишь в квартиру, и видишь «картину» нижний этаж поменял и вышел «американками» снизу, верхний сделал тоже самое, «американки» вверху.

Стоит задача поменять стояк по-середине.

Если труба стояковая, больше диаметра на 32-а (сороковая и выше), то согнуть такую трубу практически не возможно. Высота стояковой трубы не большая, минус тройник под разводку, получается в лучшем случае два метра.

32 труба поддаётся , её можно согнуть и отыграть те самые 8-ь сантиметров которые уйдут на «утюг».

С сороковкой всё сложней.

Один из выходов подсказал отвечающий выше, это компенсатор (продаются в готовом виде, или делаем через уголки). А можно ли без него?

Чаще всего я использую уже установленную «американку» (не важно верхнюю, или нижнюю) и ПРХ, нужного диаметра. ПРХушку можно купить «маму», можно и «папу» ,

особой разницы нет. Если оставляем уже припаянную «американку», то покупаем ПРХ «папа».

Рассмотрим вариант с верхней «американкой».

Перекрываем воду, ждём пока сольётся.

Отрезаем «американку»

которую нам завели снизу.

Откручиваем верхнюю «американку» и удаляем старый железный стояк (естественно внутреннюю разводку, так же отрезаем).

Припаиваем к трубе нужного диаметра тройник (тройник 40 на 20-ь).

В верхнюю, открученную «американку-мама», закручиваем ПРХ «папа», но не пакуем.

Затем к тройнику паяем стояковую трубу с запасом.

В итоге у нас получился собранный нижний узел с тройником и труба чуть-чуть длиннее чем нам нужно.

А теперь самый ответственный момент. Надо соединить американку с ПРХ, припаять ПРХ к стояку и не ошибиться с размерами.

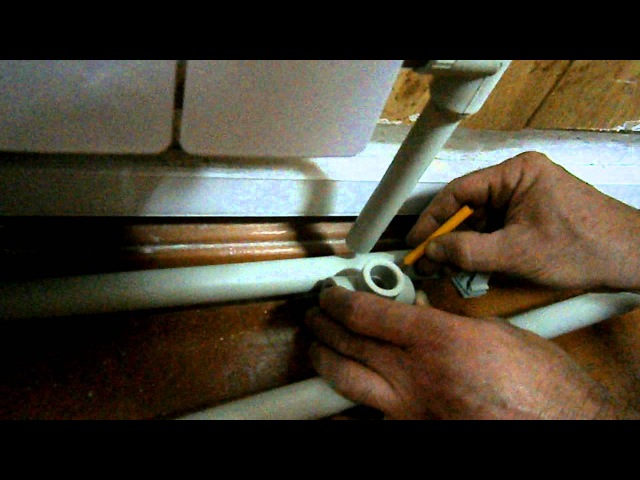

Я обычно приставляю трубу к верхней «американки», отмечаю, карандашом линию и прибавляю к этой линии глубину посадки ПРХ.

Трубу отрезаем, ПРХ впаиваем, остаётся обжать «американку» и запаковать ПРХ.

Если всё сделали правильно, и с размерами не ошиблись, то стояк натянут как струна, без прогибов.

Я понимаю что «американки» на стояке не есть хорошо (рекомендуют ПРХушки), но выхода иного, в этом случае просто нет.

Последнюю «пайку» можно оставить и в районе тройника (если в верху мало места, или не удобно паять), как Вам удобно, главное у нас есть разборный узел , есть «американка».

инструменты, меры безопасности, технология и возможные ошибки

На чтение 5 мин. Обновлено

Соединение полимерных водопроводных труб в единую магистраль осуществляют двумя способами: с помощью стыковочных элементов (фитингов) или методом пайки. Последний вариант экономичнее – не нужно покупать дополнительные детали. Но он требует специнструмента. Если знать тонкости сварки, правильно спаять пластиковые трубы для домашнего водопровода реально своими руками, без привлечения специалистов. Это также сэкономит семейный бюджет.

Инструменты для выполнения работ

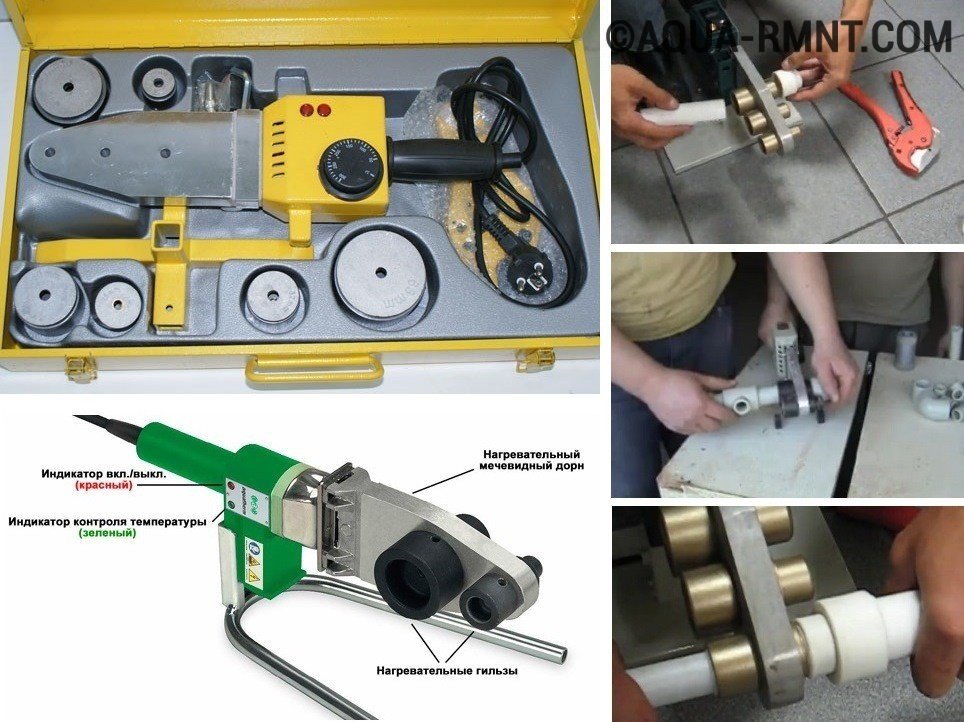

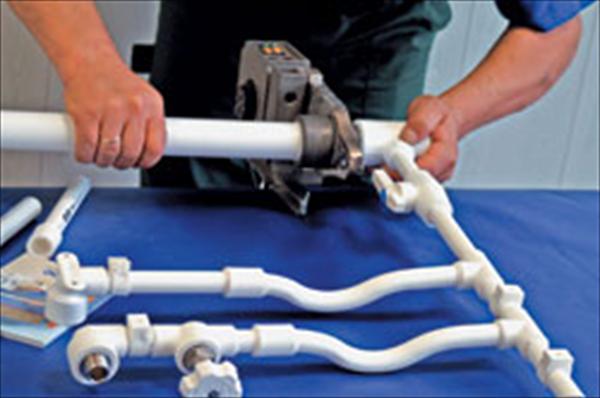

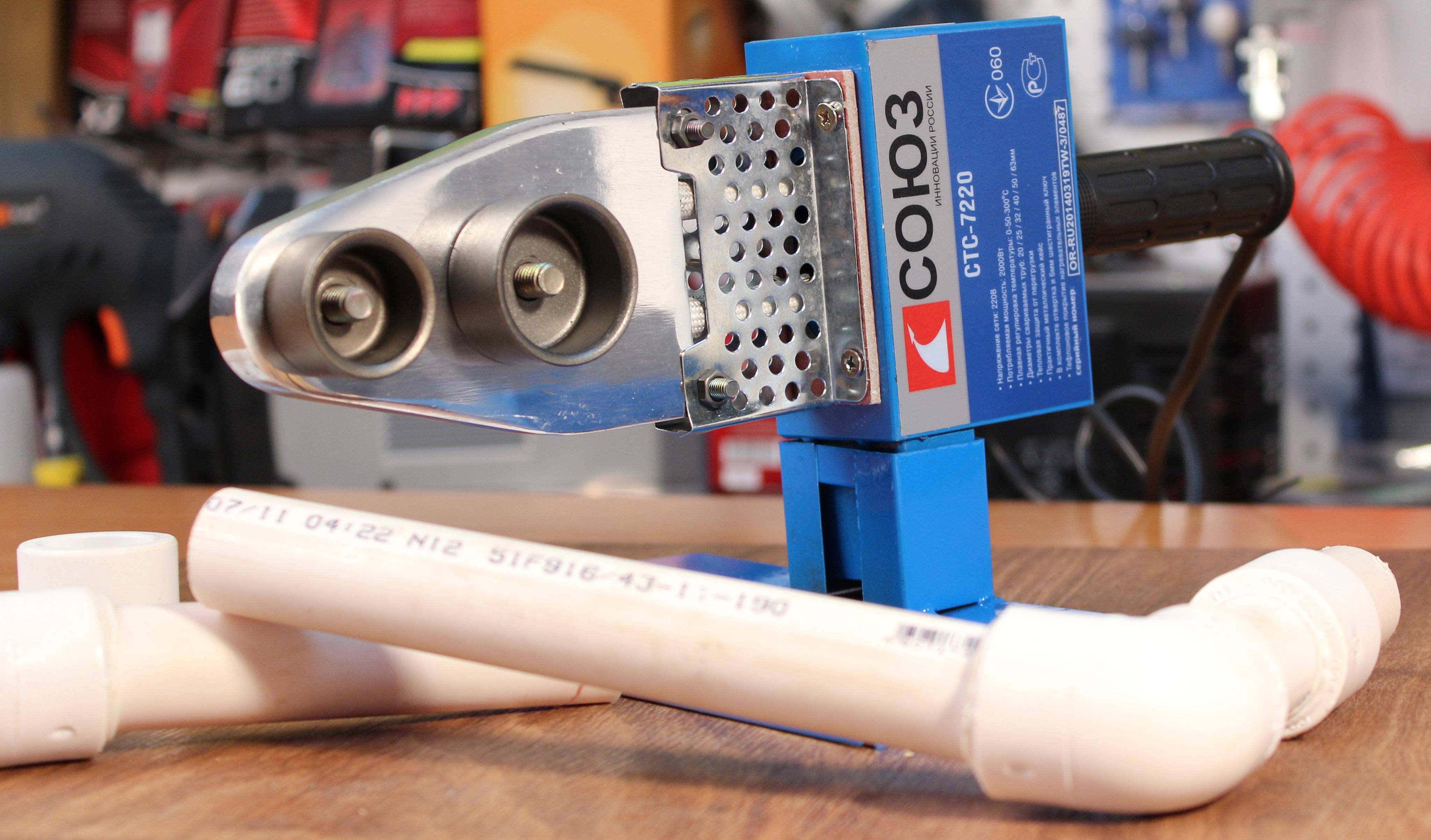

Паяльный утюг для пластиковых труб

Для соединения пластиковых и пропиленовых элементов применяется метод термической диффузии – сплавление при нагревании специальным паяльником. Он отличается от простого инструмента для пайки тем, что там используются не медные электроды, а стальные насадки.

Они закрепляются в отверстиях на нагревательном элементе паяльника. Регулирование температурного режима осуществляется с помощью терморегулятора, расположенного на корпусе.

Для проведения работ с трубными элементами из полиэтилена или полипропилена дополнительно потребуются:

  • измерительные приборы – рулетка, линейка, угольник, уровень;
  • специализированные ножницы или труборез;
  • обезжиривающая жидкость.

Дополнительно стоит подготовить мелкозернистую наждачную бумагу или тонкий напильник. Они помогут сделать срезы идеально гладкими.

Меры безопасности

Работая с паяльником, нужно следовать технике безопасности. Ее несоблюдение негативно повлияет на качество спайки и может стать причиной травм и ожогов.

Соблюдайте следующие правила:

  • Горячий паяльник ставьте только на подставку.
  • Для защиты рук от ожогов пользуйтесь перчатками.
  • Работы проводите в хорошо проветриваемом помещении, ведь полимерные материалы при нагревании выделяют вредные вещества.

Насадки имеют тефлоновое покрытие, позволяющее избежать появления нагара. По завершении каждого сварочного процесса оставшийся полимер нужно удалять с помощью деревянной лопаточки. Не допускается чистка остывших насадок, поскольку это может привести к повреждению покрытия и поломке паяльника.

Особенности спайки водопроводных труб

Разъемная полипропиленовая муфта

Перед тем как начать работу, нужно выбрать подходящую технологию. Для соединения применяют три способа пайки:

  • Муфтовый. В этом случае используются муфты, вводимые между стыкуемыми деталями. Особенность процесса – нагреваются лишь сами элементы соединения. Обычно метод применяется для труб с небольшим и средним сечением.
  • Раструбный. Используются насадки различных диаметров. Торцы деталей обрезаются под углом 90 градусов и зачищаются, а затем вставляются в насадку соответствующего сечения. В ходе спайки торцы двух элементов нагреваются, плавятся и соединяются. После стыковки детали нельзя проворачивать.
  • Стыковой. Одновременно провариваются торцы двух сегментов по всей плоскости. Применяется для соединения труб большого размера — диаметром более 5 см и толщиной стенки от 0,4 см.

Если необходимо спаять армированные трубы, потребуется специальный инструмент — шейвер. Он нужен для очистки трубы от алюминия, который спрятан под верхним полимерным покрытием. Далее сварка труб осуществляется по стандартному способу.

Иногда на участке трубопровода требуются детали с резьбой. Такой фитинг можно припаять к стыку подходящей трубы. Работы по спаиванию труб нужно выполнять лишь при плюсовой температуре окружающей среды.

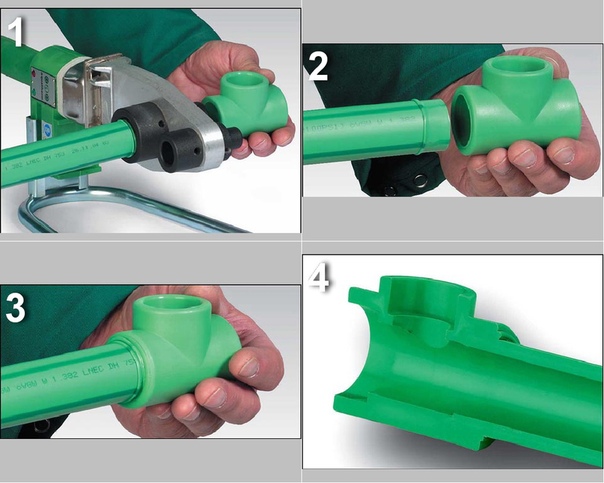

Последовательность сварочного процесса

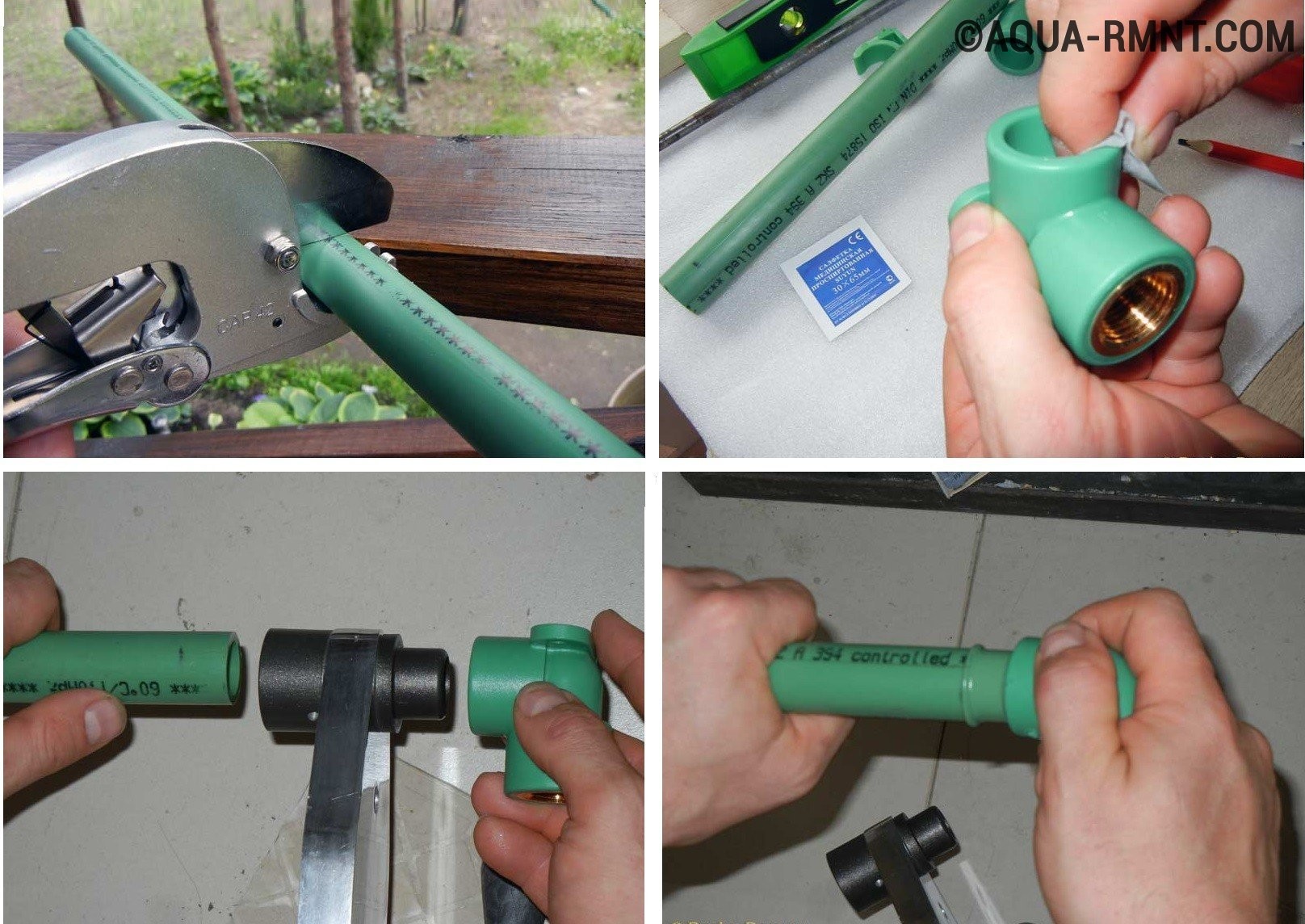

Вначале нужно подготовить сами трубы. Их делят на отрезки необходимого размера, выравнивают и шлифуют торцы, протирают места стыков обезжиривающей жидкостью.

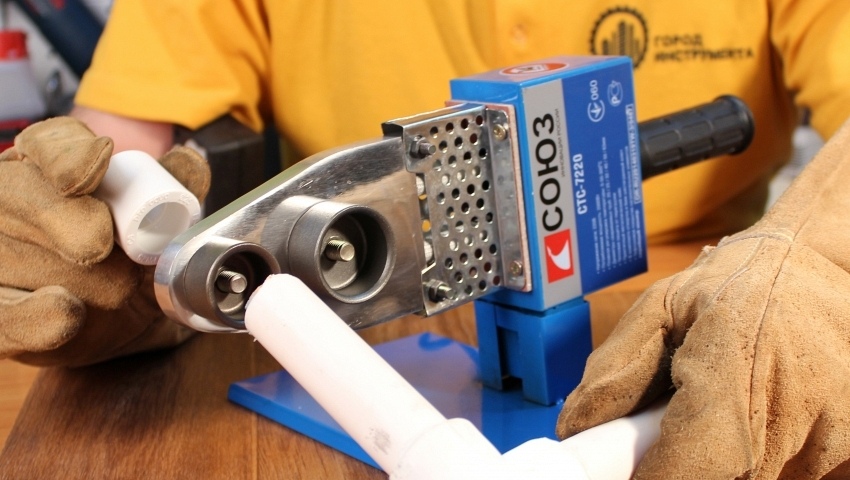

Паяльник устанавливают на ровной поверхности, закрепляют на нем насадки с полимерными деталями: одну или несколько. Стандартные аппараты позволяют выставить насадки для двух труб и двух муфт одновременно, что ускоряет процесс сборки конструкции.

Используя терморегулятор, подбирают нужный нагрев, учитывая разницу этого показателя для полимеров. Уточнить, какие конкретно трубы вы паяете, можно по маркировке на самом изделии. Для полипропиленовых и поливинилхлоридных труб (ПП и ПВХ) нагрев ведут до 260 градусов, для полиэтиленовых (ПНД) – до 220 градусов. Разогретые элементы соединяют друг с другом, вставляя трубу в раструб, муфту либо состыковав торцы отрезков.

Продолжительность плавления после доведения до требующегося температурного режима определяется в зависимости от сечения:

Диаметр изделия (мм) Время нагревания до необходимой температуры (сек) Период спайки (сек) Время охлаждения (мин)
16 5 8 2
20 6 9 2
25 7 10 3
32 8 12 4
40 12 20 5
63 24 25 6
90 40 35 8

После того как стык остыл, проверьте правильность выполненной работы. Герметичность спаянного отрезка проверяется продувкой и пропуском воды. Если шов соединения сделан некачественно, место спайки обрезается, и сварочные работы проводятся снова.

Пайка в труднодоступных местах и углах

Запаивание проблемных мест промышленным феном — временная мера

При необходимости трубы можно спаять под углом. Для этого используются специальные угловые муфты. Угольником контролируют градус сгиба. Приобретайте изделия одного производителя, это позволит обеспечить высокую адгезию соединяемых элементов.

Сварка в труднодоступных местах для непрофессионала сложна. При работах под потолком паяльный аппарат придется вешать на крюк. Иногда требуется заменить деталь в уже действующем водопроводе: при повреждении, через которое капает вода, либо сильном засоре. Проще всего припаять резьбовые фитинги в тех местах, где это сделать удобно, и уже на них посадить участок трубы.

Можно запаять полипропиленовую трубу, если через мелкую трещину капает вода, способом кустарной сварки.  Разрыв закрывается материалом, из которого сделана труба. К дефектному месту прикладывается раскаленный гвоздь или отвертка. Расплавленным полимером замазывается пробоина. Но это временный вариант, поврежденный участок все равно потребуется заменять.

Ненадолго полимерное изделие можно запаять с помощью промышленного фена. Нагревается место стыка до размягчения материала. На трубу накладывается хомутик и туго затягивается.

Возможные ошибки

Частые ошибки, приводящие к появлению бракованных узлов в ходе работ по сборке трубопровода из полимеров:

  • работа с неочищенными срезами;
  • неровность стыковочных частей;
  • неточное совмещение соединяемых элементов;
  • слишком большое усилие при состыковке;
  • неполное вставление трубы в фитинговое соединение;
  • малый либо чрезмерный нагрев свариваемых деталей;
  • присутствие армирующего слоя;
  • изменение положения элементов после остывания пластика;
  • использование паяльника с насадками, загрязненными полимером;
  • очистка остывших насадок и последующее использование деталей с поврежденным тефлоновым слоем.

Порой на материалах высокого качества сильный перегрев не дает зрительных внешних дефектов. Но при этом имеется внутренняя деформация, когда разогретый пластик перекрывает внутренний проход. Это приводит к быстрому засорению и блокировке течения воды.

Кроме горячей спайки используется способ холодной сварки. Методика подразумевает применение в качестве активного паяльного компонента специального растворителя, который размягчает структуру полимера. В силу сложности метод не снискал большой популярности.

Как запаять полипропиленовую трубу когда течет вода

Иногда появляется необходимость припаять к полипропиленовой трубе в действующей водопроводной или какой-либо другой системе дополнительную трубу или трубную арматуру (поворот, отвод, тройник, кран и т. д.). Конечно, если нет технической возможности перекрыть воду выше, то ни о какой пайке речи быть не может.

Но даже если вода перекрывается и давления полностью отсутствует, жидкость может продолжать капать, особенно в стояке, и нет никакой возможности ее остановить, например, из-за ветхости крана и неполного его закрытия. В этом случае пайка также становится непростым делом, но есть один способ, который при некоторой сноровке, делает ее возможной, причем пайка при этом получается качественной и достаточно надежной.

Хитрость, с помощью которой можно временно заглушить трубу

Для этого необходимо взять свежий хлебный мякиш, хорошенько его размять пальцами и, когда он станет пластичным, как пластилин, стряхнув и протерев накопившуюся воду, заткнуть размягченным мякишем капающую полипропиленовую трубу, слегка проталкивая его дальше, чтобы создалось некоторое подобие затычки или пробки.

Теперь необходимо действовать очень сноровисто. Паяльный агрегат должен быть заранее включен и разогрет до требуемого температурного режима. Нагреваем концы запаиваемых труб или трубы с трубной арматурой (в нашем случае это быстродействующий кран) до пластического состояния, соединяем их и удерживаем в таком положении до полного отвердевания места пайки.

Возникает законный вопрос: как из трубы удалить созданную нашими же руками хлебную пробку, чтобы она не стала причиной закупорки и перекрытия воды в системе? Во-первых, ничего удалять не придется, во-вторых, при возобновлении подачи воды давление вынесет нашу импровизированную заглушку, размыв ее предварительно на мелкие фрагменты.

Можно ли хлеб заменить чем-то другим, более «надежным», как нам может показаться, например, жевательной резинкой или сырым тестом. Ни первый, ни второй вариант использовать нежелательно. Жевательная резинка точно закупорит трубу, затвердев под действием холодной воды. Сырое же тесто трудно разжижается водой и тоже может создать проблему, вплоть до разъема соединения для его удаления, и новой пайки. Остается только хлеб: он неплохо «держит» небольшой объем воды и легко размягчается под напором жидкости, делится на мелкие фрагменты и выносится из системы без остатка, причем за короткое время.

Смотрите видео

Пайка труб из полипропилена без специального оборудования

Пайка труб из полипропилена – это такая операция, которую иногда приходится производить в собственном доме своими руками. Специально покупать для этого сварочный аппарат вовсе не целесообразно. Поэтому многие пытаются отыскать такую инструкцию, такие методы, которые избавили бы их от дорогостоящего приобретения. Сегодня мы намерены предложить такой способ, который вполне применим в домашних условиях и не требует совершенно никакого специального оборудования.

Максимум информации о полипропиленовых трубах и способах их сварки вы можете почерпнуть из нашей статьи, полностью посвященной этой теме.

Пайка труб из пропилена небольшого диаметра своими руками

Речь пойдет о таких трубах, которые чаще всего применяются при разводке внутри дома, т.е. о трубах диаметром 20 мм. Допустим, нам требуется произвести спайку трубы и примыкающего к нему углового фитинга.

Пайка труб из пропилена такого диаметра без труда может быть произведена, если под рукой имеется какой-то безопасный источник огня, каким может являться, например, вот такая миниатюрная газовая горелка.

По существующим регламентам и для обеспечения необходимого качества соединения труба должна заходить в фитинг на 14 мм. Чтобы не произошло нарушения данного норматива, целесообразно заранее отмерить это расстояние от края трубы и карандашом поставить метку.

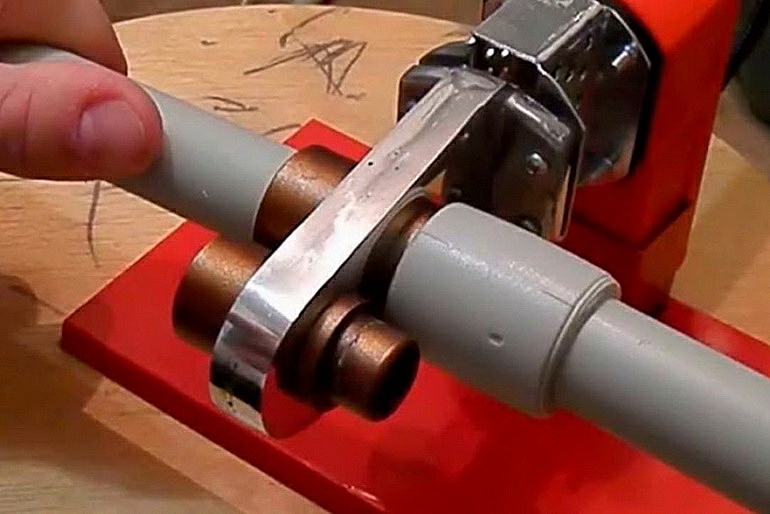

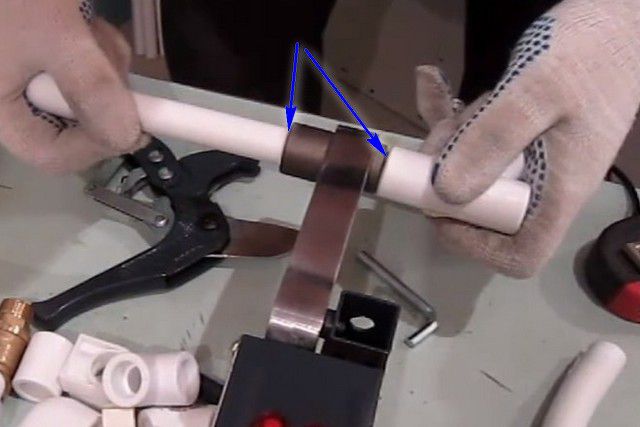

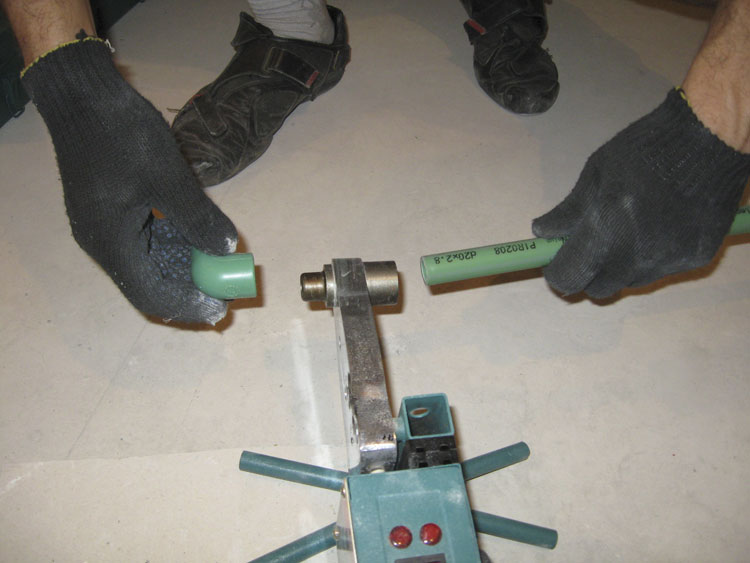

Сделав это, можно приступать к глубокому разогреву спаиваемых элементов. Фитинг, естественно, должен разогреваться изнутри.

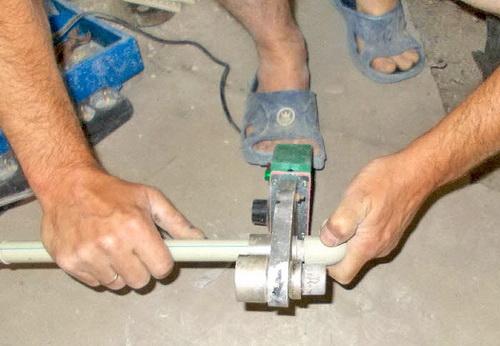

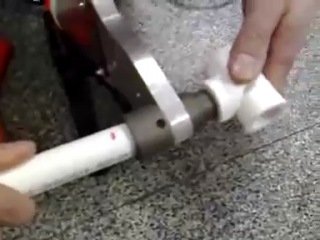

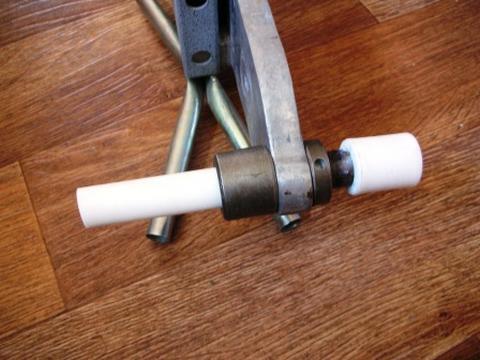

Разогрев конца трубы производится снаружи.

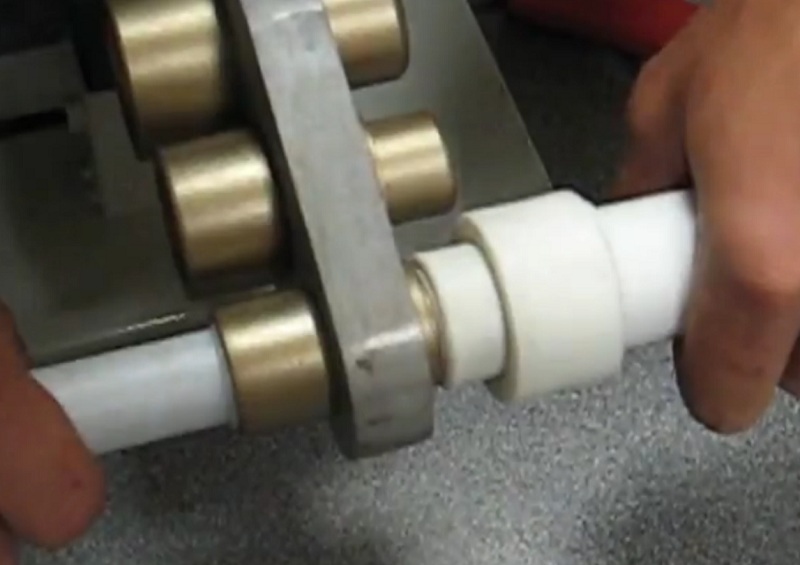

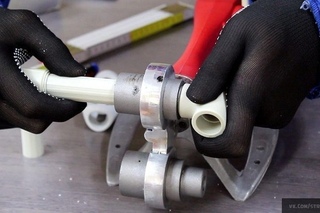

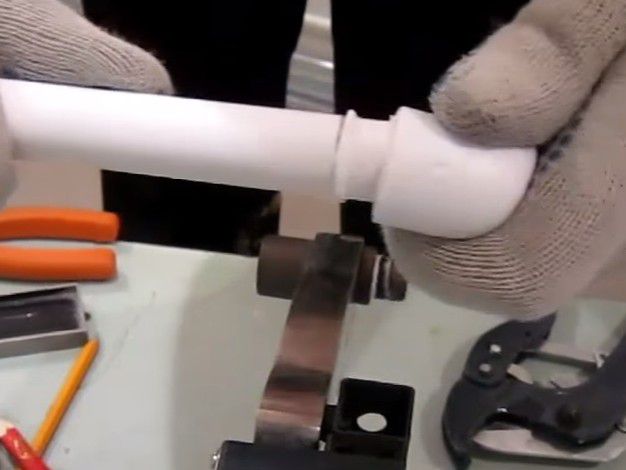

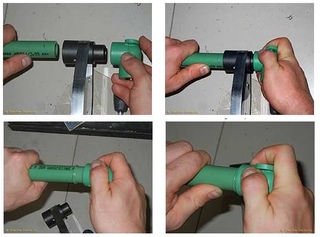

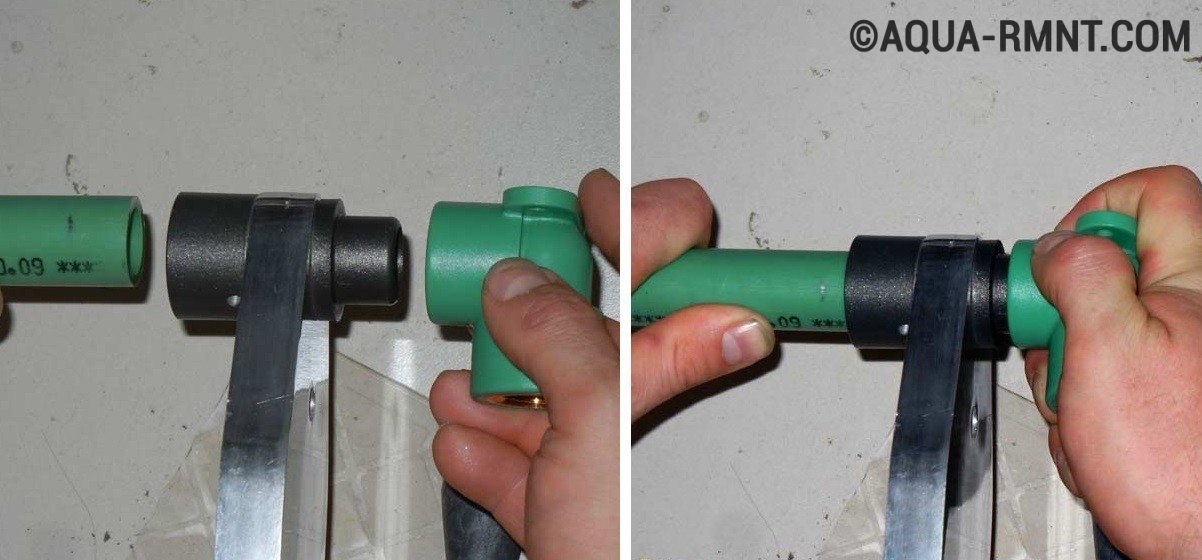

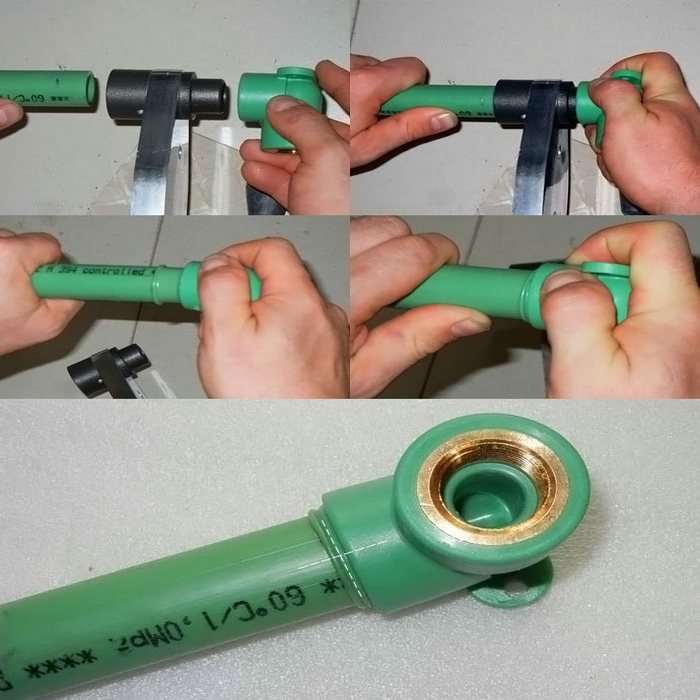

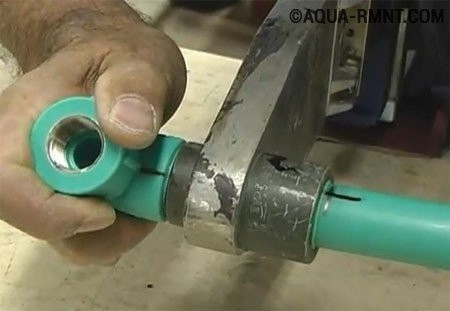

Когда обе детали хорошенько разогреты, их можно вставлять друг в друга.

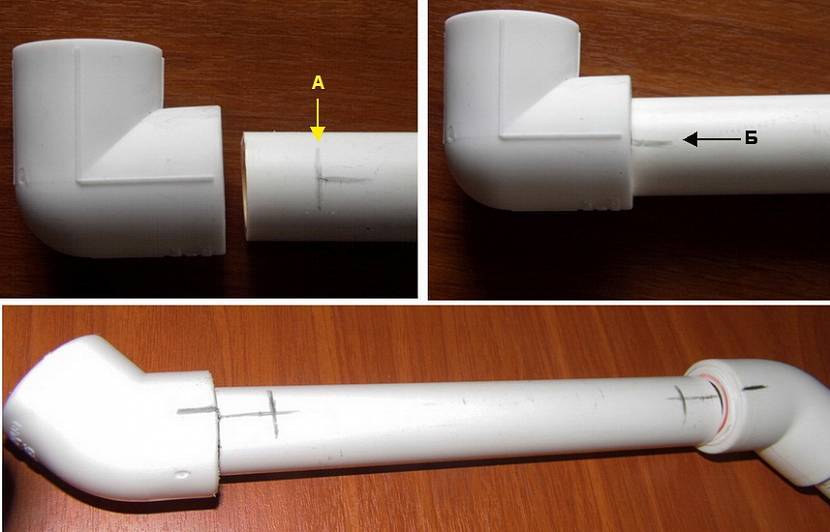

Вставляя трубу, следует ориентироваться на нанесенную ранее карандашную метку, которая должна оказаться точно по краю фитинга.

После этого выполненное соединение следует охладить, не подвергая его никаким внешним воздействиям. Охлажденное место спайки будет очень прочным и ни в коей мере не уступит по прочности тем соединениям, которые обычно производятся с помощью специальных сварочных аппаратов, о которых мы уже рассказывали. В этом можно убедиться, разрезав только что выполненное место спайки.

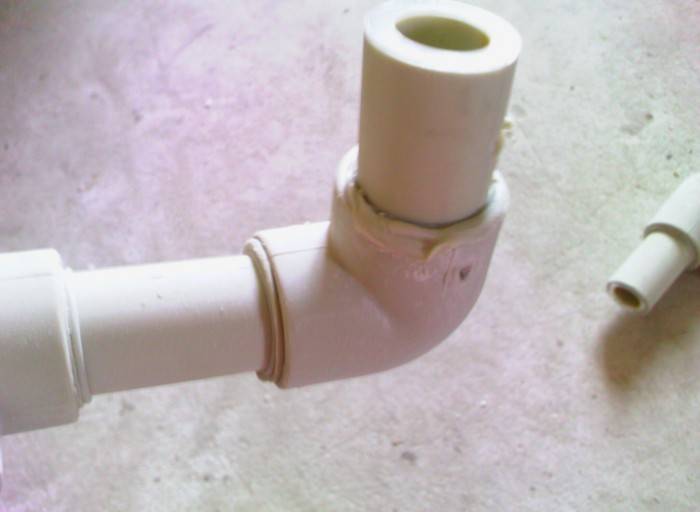

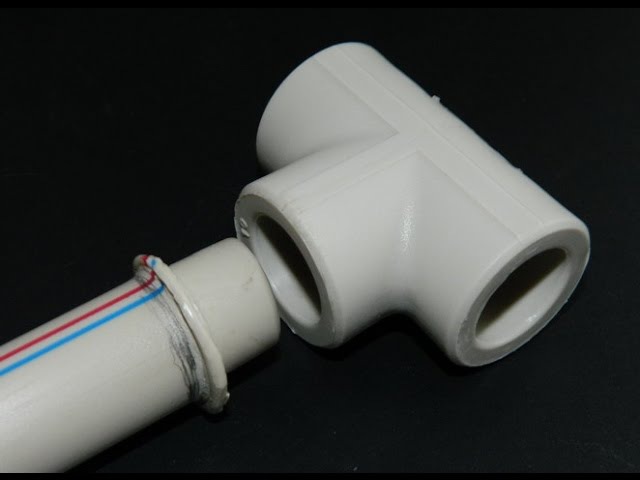

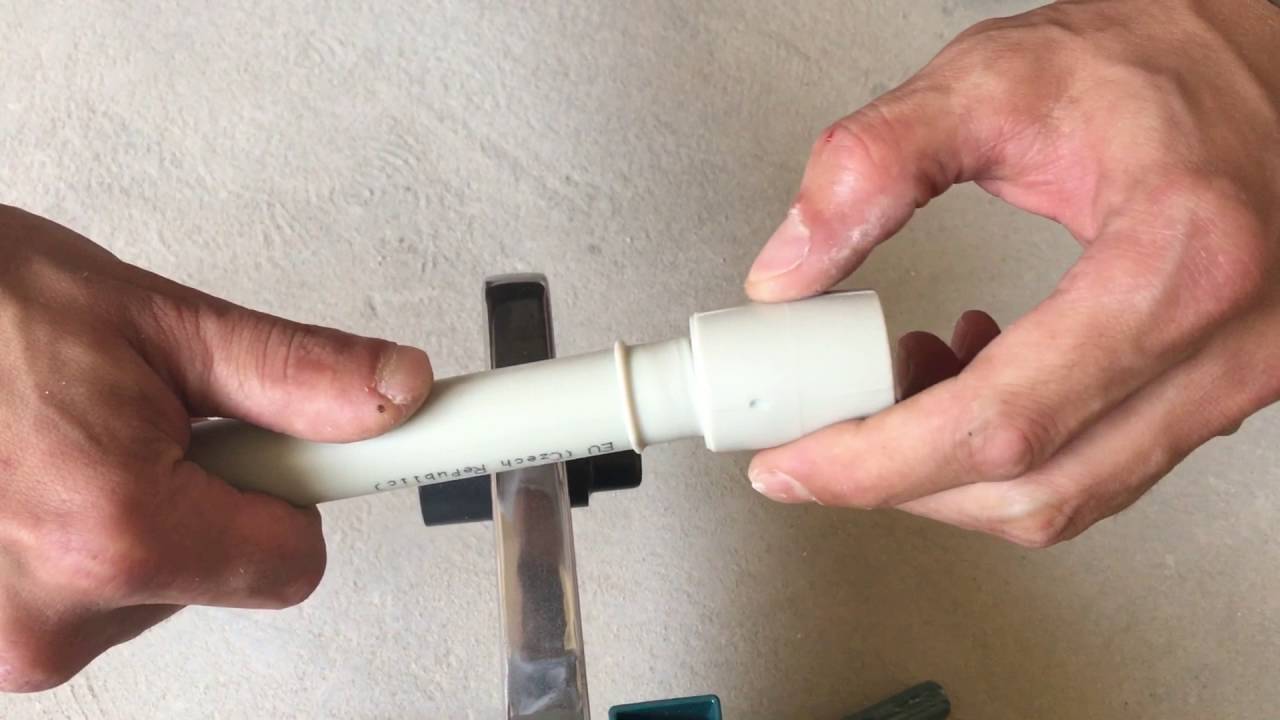

Как видно на приведенном выше фото, место стыка трубы и фитинга является совершенно монолитным, и такую трубу можно без малейшей опаски включать в состав домашней системы водоснабжения.

Итак, если вам необходима пайка труб из полипропилена, вы без труда сумеете выполнить эту работу своими силами, не приобретая для этого никаких специальных инструментов. Для этого достаточно лишь взять себе на заметку приведенную нами рекомендацию.

Автор статьи:

Я вкладываю в написанные мной материалы всю свою душу и все свои знания в надежде, что это будет полезно посетителям нашего сайта. Буду очень признателен всем, кто решит написать свое мнение о моей работе, свои замечания и предложения в форме для комментариев, имеющейся после каждой из опубликованных мной статей.

как спаять, правила и методы сварки

Содержание:

При установке новых полипропиленовых труб взамен устаревших металлических систем может возникнуть ситуация, когда соединение труб с помощью сварки необходимо выполнить в местах, которые не совсем соответствуют условиям для совершения такой операции.

Поэтому для самостоятельного обновления трубопровода требуются определенные знания, помогающие организовать сварку полипропиленовых труб в неудобном месте, используя для этого вспомогательные инструменты.


Инструменты для работы

Выполнить качественное соединение трубных элементов помогает специальный паяльник для труб из полипропилена и набор тефлоновых насадок. Используя паяльник, можно без особых усилий выполнить соединение сваркой на любом участке трубы. С помощью насадок можно соединить трубные элементы, имеющие разный диаметр.


Кроме того, пайка полипропиленовых труб в труднодоступных местах предполагает наличие следующих инструментов:

  • Приспособление для резки труб из полипропилена (чаще всего резак идет в комплекте с паяльником).
  • Раствор, позволяющий обезжирить место пайки.
  • Набор соединительных элементов.

Также необходимо приготовить рулетку, линейку и карандаш, а также уголок и ножик. В некоторых случаях может понадобиться ветошь.

Способы сварки полипропиленовых труб

Пайка труб в труднодоступных местах может выполняться разными способами в зависимости от рабочего диаметра труб:

  • Методом стыковой сварки соединяют трубы, имеющие толщину стенок не меньше 4 мм и диаметр до 50 мм. В быту таким способом пользуются довольно редко.
  • Раструбным способом пользуются при соединении труб с диаметральным сечением до 40 мм. Для работы требуется специальный сварочный механизм, оснащенный центрирующим устройством.
  • При седельной пайке к трубе под углом 900 приваривают специальное раструбное седло путем стыкового сочленения. Седло просверливают и к месту соединения приваривают кусок трубы, получая на выходе Т-образный переходник.  Читайте также: «Надёжная пайка пластиковых труб своими руками – хороший способ соединения».

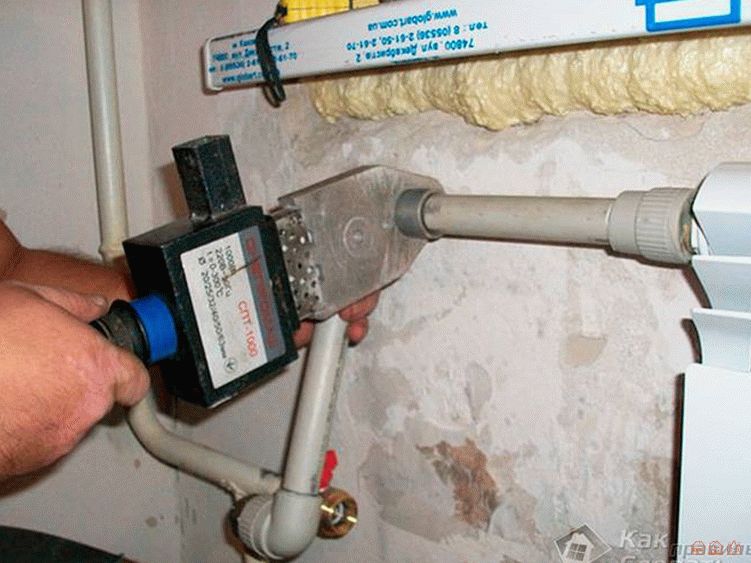

Сварка в труднодоступных местах

Паять труднодоступные участки полипропиленовых изделий намного сложнее, чем прямолинейные прогоны. Для создания благоприятных условий работы в таких местах требуется приложение достаточного количества усилий.

К «неудобным» местам можно отнести:

  • Пространство под потолком.
  • Углы помещения.
  • Стесненные условия для размещения паяльника.


Выполняя сварку полипропиленовых труб в труднодоступных местах под потолком, нужно приготовить место, где будет размещен сварочный аппарат при ручном формировании соединения. Для этой цели можно пригласить помощника или повесить аппарат на специальный крюк, подготовленный заранее. Читайте также: «Как правильно паять полипропиленовые трубы – теория и практика».

В случае расположения труб очень близко к стене используют специальный прием: прямую и ответную часть формируемой стыковки поочередно прогревают паяльником. При этом нагрев должен доходить до таких пределов, чтобы первый нагретый участок не успел остыть, пока нагревается ответная часть.

Особенности пайки в углах

Чтобы решить проблему, как паять полипропиленовые трубы в труднодоступных местах, например, в углах, нужно знать особенности таких соединений. Стыковка трубных элементов в углах помещения проводится с использованием заготовок, обрезанных под углом 900. При этом важно, чтобы их концы были тщательно зачищены и обработаны обезжиривающими средствами (прочитайте также: «Как отрезать трубу под углом – варианты разметки для круглой и профильной трубы»). Использование специальных угловых переходников и фитингов способствует образованию плавных переходов на трубных элементах при угловом соединении.


Формирование угловых соединений на трубах, располагающихся на небольшом расстоянии от стены, также выполняется путем последовательного нагревания прямой и ответной части. Особое внимание в этом случае следует уделить глубине вхождения трубного элемента в тело угловой детали. Для обеспечения высокой точности необходимо сделать соответствующую отметку маркером или карандашом. Читайте также: «Как выполняется пайка полипропиленовых труб – правила соединения».

Решение вопроса о том, как спаять полипропиленовые трубы в труднодоступных местах, требует внимательного отношения и точного выполнения всех действий. Стыковочные элементы, имеющие даже незначительный дефект, подлежат обязательной замене на новые детали. По мнению специалистов при выполнении соединений в труднодоступных местах не стоит отключать питание сварочного аппарата, лучше, если он будет всегда включенным.

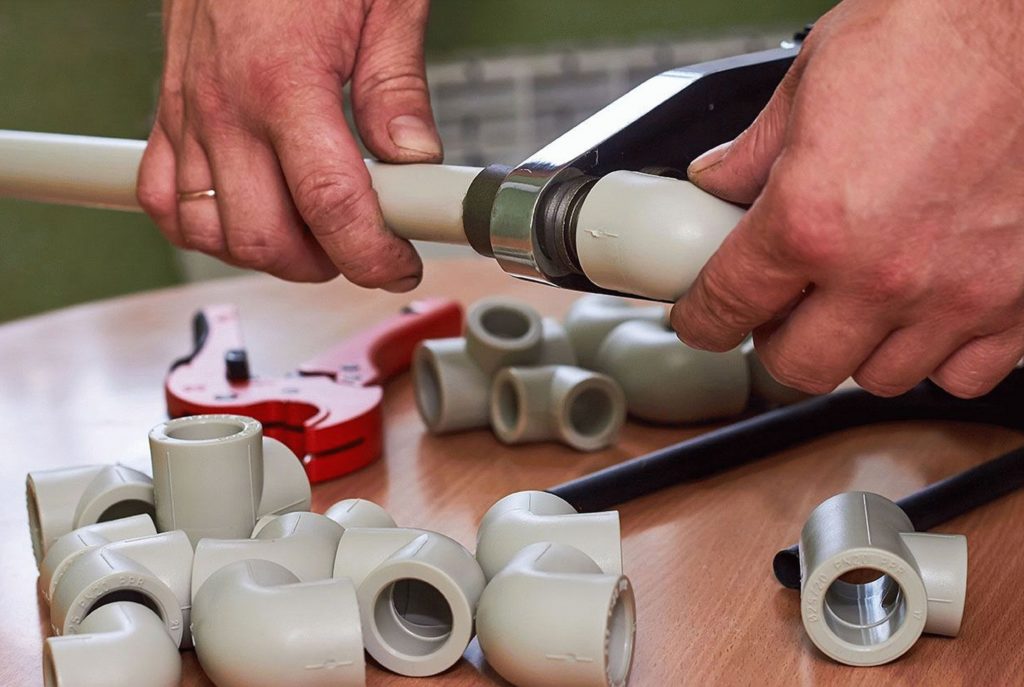

Паяльник для полипропиленовых труб

Пластиковая водопроводная труба давно вошла в нашу жизнь. Непосредственным приспособлением при ремонте советского жилья, наряду с пластиковыми окнами, был водопровод из полипропиленовых труб.

Преимущества полипропиленовой водопроводной трубы перед стальной очевидны:

  • Дешевизна и широкий выбор материалов;
  • Простота работ по разводке и построению самой сложной и сложной трассировки труб;
  • Экологичность, устойчивость материала к коррозии и отложению солей на стенах из полипропиленовых коммуникаций.

Те, кто сталкивается с утомительной и трудоемкой сантехнической установкой металлических труб, могут оценить простую технику соединения пластика с помощью специального паяльника для полипропиленовых труб.

Если пора в квартире ремонт, то проблема с заменой пластиковой сантехники, коммунальных услуг, в зависимости от наличия желания, денег и свободного времени решать:

  • Наем мастера и друга, имеющего опыт работы с устройством для пайки полипропиленовых труб, которые помогают собирать с помощью паяльника, маркируется и разрезается на отдельные куски пластиковых труб;
  • Передача на откуп ремонтной бригаде ремонтников «под ключ» без всякого желания разбираться в тонкостях сборки и пайки пластиковых узлов;
  • Производительность все работы своими руками.

Простота сборки пайки пластика настолько увлекательна, что трудно устоять перед соблазном решить проблему водоснабжения не иначе, как выбрать и купить паяльник для полипропиленовых труб.

Сумма денег, потраченная на покупку инструмента, будет меньше стоимости услуг мастера, но при условии, что вы действительно знаете, как выбрать паяльник для полипропиленовых труб. По сути, паяльник для полипропиленовых деталей и фурнитуры представляет собой нагревательный элемент с термомеханическими или электрическими элементами управления нагревом и дисплеем.На нагревателе установлены две форсунки, позволяющие нагреть паяльником внешнюю поверхность трубы и внутреннюю поверхность фитинга. Тепло длится в среднем около 5 ° C, детали соединяются легким нажатием руками, чтобы схватить, и образованием прочных соединений в течение 2-3 секунд. В случае перегрева или кривобока соединительные детали могут контактировать с частью расплавленной пластмассы внутри трубы, в результате уменьшается внутренний диаметр трубы.

Важно! Выполняя большую часть паяльных и монтажных работ, вы можете лично контролировать качество пайки соединений полипропиленовых труб.

Для новаторов и мастеров своими руками поднимите руки паяльник для полипропиленовых труб. От идеального паяльника и качества полипропиленовых труб зависит прочность и долговечность пайки.

Принцип работы паяльника прост и использует принцип наклеивания нагретой до температуры размягчения припаянной поверхности деталей из полипропилена. Не всегда возникает необходимость в перетяжке или перепайке половины разводки водопроводных сетей в доме.Иногда нужно поработать паяльником на два-три подключения. В этом случае может выручить самодельный мини-паяльник для полипропиленовых труб, изготовленный из самодельного утеплителя.

Для человека с опытом электромонтажных и сантехнических работ изготовить небольшой любительский вариант паяльника для полипропиленовых труб — дело двух часов.

Как правило, водопроводные трубы проложены в каналах и скрыты от посторонних глаз ширмами и декором, поэтому за красоту и эстетичный вид можно не беспокоиться. Что важнее — неправильная регулировка температуры и перегрев материала трубы или фитинга даже при небольшом напряжении приведет к браку. При пайке первым и главным вопросом является качество деталей подключения.

Если вы работаете на самодельном паяльнике, можно немного не дотянуть до мировых стандартов внешнего вида — не проблема, для любительских дел разрешены.

Для сборки самодельной пайки полипропиленовых труб потребуется:

  • Нагревательный элемент — единственный обычный электрический утюг, желательно в виде закрытого блока из алюминия с терморегулятором и электрошнура с вилкой;
  • насадка на паяльник для полипропиленовых труб и фитингов необходимого размера для ваших труб;
  • Болт-гайка М8 никелированный для крепления форсунок к ТЭНу;
  • Цифровой мультиметр
  • с внешним термометром на основе термопары;
  • Зажим
  • или другое приспособление, обеспечивающее надежную пайку на рабочей поверхности.

Помимо температуры важна скорость или мощность нагрева поверхности деталей. Если протопить полипропиленовый фитинг или трубу достаточно долго — детали, подверженные воздействию температуры, не имеют формы и размеров.

Следовательно, чтобы быстро расплавить поверхность диаметром 15-30 мм, необходима мощность 700-900 Вт, что примерно соответствует максимальной мощности нагревателя утюга.

Собираем самодельные пропиленовые муфты:

  1. На расстоянии 30-40 м от носовой части алюминиевой подошвы просверлить сквозное отверстие диаметром 8 мм с винтом и гайкой, соединяющими патрубок с трубой и фитинг с основанием нагревателя;
  2. Установите железную палку на подошвы каменки так, чтобы она не ограничивала доступ к прикрепленным насадкам;
  3. Подключите проводку к контактам нагревателя утюга;
  4. Включил в сеть и с помощью мультиметра, цифрового термометра и регулятора на утюг выставил температуру 265 на С.

Используйте хомут для фиксации самодельной пайки полипропиленовых труб, что позволит паять детали самостоятельно, без помощника, также ручку можно сделать с максимальным удобством и минимальным риском ожога.

Всегда считалось, что лучшим инструментом является профессиональная версия, предназначенная для длительного использования и имеющая высокопроизводительную пайку полипропиленовых труб. Профессиональный паяльник для пластиковых труб включает:

  • Нанесение на сопла материалов, стойких к длительному нагреву, высокой проводимости, не прилипающих к нагретой поверхности полипропиленового компонента; как правило, используют головки из латуни или меди, с тефлоновым покрытием или углеродным волокном;
  • Легкие и легко заменяемые насадки на фланце водонагревателя, набор предназначен для установки основных размеров труб от 16 до 160 мм;
  • Металлизированная поверхность сопла обеспечивает высокую скорость нагрева полипропиленовых деталей.
  • Наличие стабилизатора мощности ТЭНа и авторегуляции температуры позволяет поддерживать паяльник в горячем состоянии неограниченное время без риска выхода из строя ТЭНа.

Обязательными атрибутами профессиональных моделей паяльников являются легко снимаемые подставка и футляр для хранения, а также возможность переноски устройства с принадлежностями.

Например, широко известен вариант паяльника для полипропиленовых труб дитрон или дитрон — кому как больше нравится.Он дает высокие оценки за надежность и удобство эксплуатации, простоту и прочную конструкцию. При пайке деталей пропиленом второе приходится быстро ставить, ронять или даже бросать шпильку на подставку, и это практически не влияет на ее работоспособность. В линейке DYTRON три модели:

  • Емкость 850 ВТ, ремонт корпуса шасси, применяется для полипропиленовых труб диаметром до 36 мм;
  • Мощность 1200 Вт — для полипропиленовых труб диаметром до 160 мм;
  • С нагревателем в виде стержня мощностью 650 Вт.

К паяльнику прикреплен ключ для смены бит, который можно установить от 3 до 12, ножницы для резки полипропиленовых трубок, строительный уровень, перчатки и подставка. При всех достоинствах стоит отметить один минус — заведомо завышенную цену на паяльник.

Важно! Такие устройства рассчитаны на долгую работу, но в любом случае требуют тщательного ухода, антипригарного покрытия на насадках. Тефлон очень чувствителен к царапинам и сколам, поэтому для очистки, кроме ветоши, использовать твердые или металлические предметы не нужно.

Но даже специалисты, занимающиеся пайкой водопроводных труб, не всегда хотят покупать паяльник для полипропиленовых труб в дорогом профессиональном исполнении. Многие бюджетные модели, собранные из китайских и турецких комплектующих, работают отлично не хуже брендовых моделей.

Возьмем для примера типичную рабочую лошадку ремонтника — паяльник для полипропиленовых труб «Union»:

  • Нагреватель большой мощности до 2 кВт;
  • Набор состоит из шести модельных долот диаметром от 20 до 63 мм;
  • Кроме того, паяльник оснащен шестигранным ключом для смены рабочего инструмента, держателем устройства и чемоданом.

Длина шнура питания 130 см, что явно недостаточно для работы. Но такой размер типичен для бюджетных моделей, тогда как у профессиональных паяльников полные 2,5-3,5 м. «Union» оснащен двухрежимным кнопочным переключателем обогрева и двумя цветными индикаторами — зеленым и красным, последний подсвечивает автоматику обогрева.

Паяльник, оснащенный всем необходимым для успешной пайки полипропиленовых труб, поэтому сложно сказать — переплачивать ли за комплектующие, как в случае с дорогими моделями паяльников.

Связанные с контентом

Сварка пластика паяльником

Когда пластиковый корпус предмета треснет или разбивается на части, большинство людей просто покупают новый; однако пластик очень пластичен, его довольно легко расплавить и снова прикрепить паяльником. Хотя отремонтированный объект не будет выглядеть так, как когда он был новым, с практикой вы можете сделать гладкие пластиковые сварные швы, которые не являются косметически очевидными.

Использование паяльника для сварки пластика не ограничивается ремонтом: пластик можно сваривать для производства и даже в художественных целях.Вам не нужно выходить и покупать комплект для сварки пластика, если у вас уже есть паяльник или станция — вы можете начать сварку пластика сегодня. Давайте посмотрим на процесс.

(Примечание: перед тем, как попробовать первый сварной шов, вы можете поэкспериментировать с ломом пластика, чтобы узнать, как долго вам нужно прижимать паяльник к определенным точкам пластика.)

Начните с тщательной очистки пластика с мылом и обезжиривающим средством, даже если он не выглядит грязным. Отшлифуйте края пластика, чтобы они не зазубрились.Затем вы подключите паяльник и дайте ему прогреться, что займет всего несколько минут.

Сожмите два куска пластика вместе и удерживайте их в этом положении, пока вы водите паяльником по шву, пока два куска пластика частично не расплавятся. Пока кусочки пластика еще горячие и подвижные, отрегулируйте их так, чтобы они максимально подходили друг к другу.

Вы можете усилить сварной шов, добавив в шов небольшие кусочки пластика — в идеале тонкие полоски.Затем полностью расплавьте эти кусочки пластика, нажав на них наконечником паяльника, пока они не станут жидкими. Распределите расплавленный пластик плавно по длине шва с помощью жала паяльника.

Последний шаг — пройти паяльником шов и окружающий его пластик быстрыми плавными движениями. После того, как вы немного попрактикуетесь в этой технике, вы сможете создать ровный, гладкий пластиковый шов.

Паяльник для пластиковых труб Сварочный автомат 2500Вт Нагревательный инструмент для ППР Новинка в металлическом корпусе —


  • Убедитесь, что это подходит введя номер вашей модели.
  • Электропитание: 220 вольт.
  • Потребляемая мощность: 2500 Вт.
  • Температура нагрева: от 50 до 300 ° С. Диаметр сопел: от 20 мм до 63 мм. Контроль температуры: бесконечно. Время разогрева: 15 минут. Длина кабеля питания: 2 метра.
  • Упаковка: металлический корпус.
  • Оборудование: Режущее устройство, шестигранный ключ, рулетка, перчатка, отвертка, сварочная насадка.
› См. Дополнительные сведения о продукте

Паяльник для труб ПВХ.Сварка пластиковых труб Фотография, картинки, изображения и сток-фотография без роялти.

Image 111274809.
Паяльник для труб из ПВХ. Сварка пластиковых труб Фотография, картинки, изображения и сток-фотография без роялти. Изображение 111274809.

Паяльник для труб ПВХ. сварка пластиковых труб

S M L XL Редактировать

Таблица размеров

Размер изображения Идеально подходит для
S Интернет и блоги, социальные сети и мобильные приложения.
M Брошюры и каталоги, журналы и открытки.
л Плакаты и баннеры для дома и улицы.
XL Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

5460 x 3640 пикселей | 46.2 см x 30,8 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

5460 x 3640 пикселей | 46,2 см x 30,8 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредита

Самая низкая цена
с планом подписки

  • Попробовать 1 месяц на 2209 pyб
  • Загрузите 10 фотографий или векторов.
  • Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать. Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

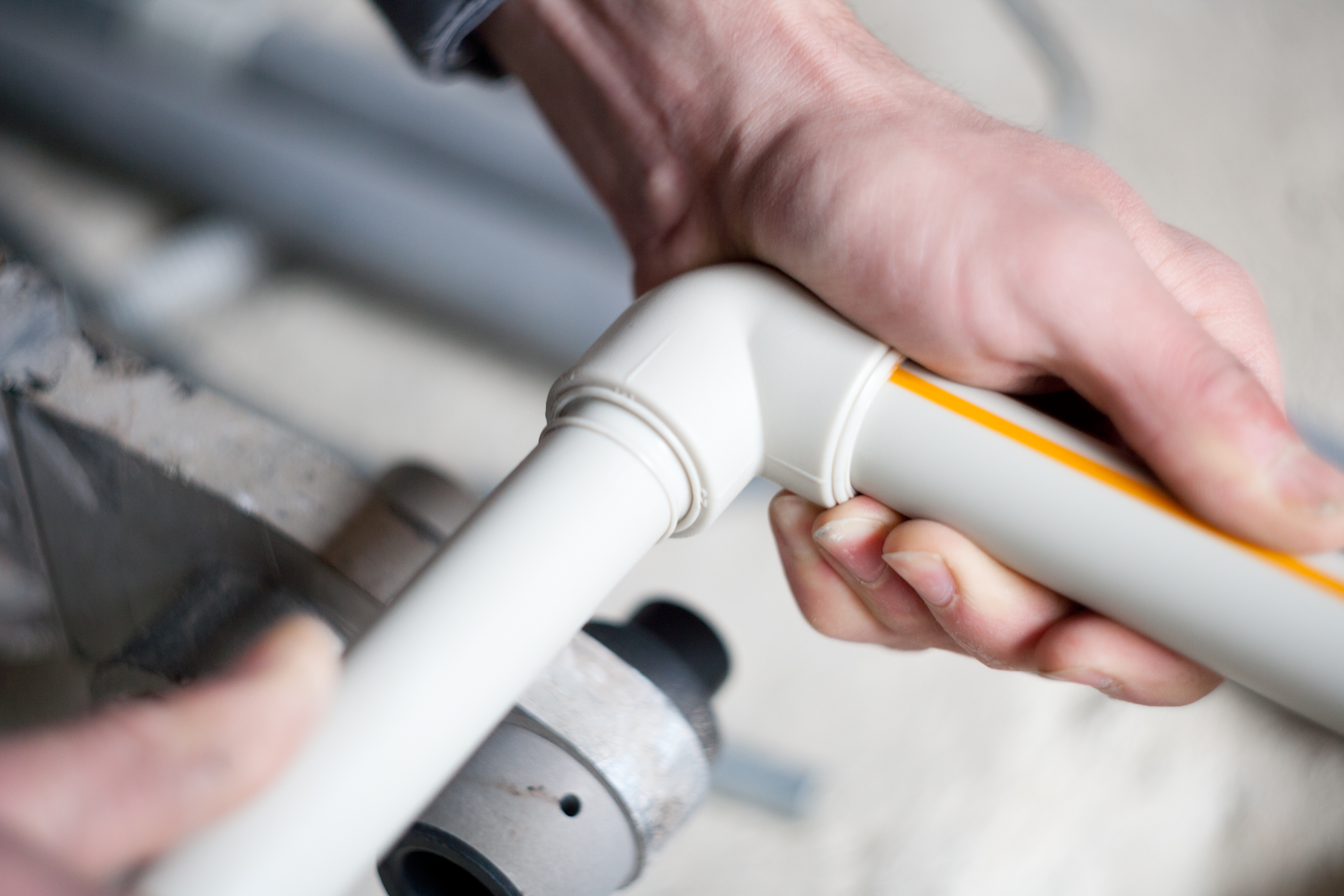

Как правильно паять полипропиленовые трубы?

Полипропиленовые трубы постепенно получают самое широкое распространение. На это есть причины. Полипропиленовые трубы и фитинги к ним стоят относительно недорого. Соединение штуцера и трубы потом не течет, его можно назвать практически вечным, как и сами трубы. Но важно понимать, как паять полипропиленовые трубы.Помните, что правильная технология — ключ к успеху.

Паяльная техника

Процесс сварки (пайки) прост или невозможен! Полипропилен при термическом нагреве становится эластичным — он переходит в состояние, которое можно сравнить с пластилином. Когда материал остывает, его структура затвердевает. С научной точки зрения этот процесс называется сваркой полиэстера. Когда вы наберетесь опыта пайки полипропиленовых труб, это покажется вам невероятно простым.

Техника пайки

Сейчас соляют двумя способами.Муфтовая пайка — это соединение двух труб с помощью специальной муфты или отрезка трубы, диаметр которой превышает два свариваемых элемента. Этот метод применяется, если сварные трубы имеют диаметр менее 63 мм.

Прямая пайка — это просто соединение двух смежных поверхностей трубы без каких-либо третьих дополнительных элементов. Этот вариант предпочтительнее с точки зрения эстетики, но более сложен с точки зрения производительности.

Провести такую ​​(прямую) пайку опыт. Как паять полипропиленовые трубы? Эти два описанных варианта считаются правильными, каждый способ имеет свои нюансы и особенности.Выбор вы делаете сами, но чаще для бытовых нужд паяют с помощью муфт.

Паяльники

Для пайки любым из вышеперечисленных способов потребуется специальное оборудование, в частности, специальный паяльник. Если вы разбираетесь в конструкции паяльника для полипропиленовых труб, то это «близкий родственник» паяльника. Основная часть устройства — массивный утеплитель. От этого каменки получаются основания для специальных съемных насадок, которые поставляются в комплекте с устройством (металлические заготовки различного диаметра).

Если речь идет о том, как паять полипропиленовые трубы своими руками, то нам подойдет описанный выше паяльник. Он бытовой и подходит для пайки с использованием муфт. Если коснуться промышленной пайки, то для пайки полипропиленовых труб нам понадобится специальный паяльник. Конструктивно такой паяльник дополнительно имеет систему центровки свариваемых элементов.

Паяльники также можно разделить по мощности. Как правило, мощность паяльника существенно влияет на цену паяльника, хотя в цене устройства есть и другие составляющие.

Порядок сварки

Главное правило: пайка должна производиться с обеспечением хорошей вентиляции помещения. При плавлении полимеров образуются токсичные вещества, если их вдыхать в избытке, то здоровье человека пострадает. Также необходимо иметь защитные перчатки, очки и респиратор. Но, стоит повторить главное правило, которым нельзя пренебрегать. Как паять полипропиленовые трубы с точки зрения безопасности их здоровья? При притоке достаточного количества свежего воздуха!

При какой температуре паять полипропиленовые трубы?

Если вы используете для сварки труб специализированный паяльник, а другие варианты даже нельзя рассматривать, то вам даже не придется задавать вопросы о правильной температуре сварки.Ваш паяльник всегда снабжен зеленым индикатором, когда он горит, можно начинать работу. Если температурный вопрос вам интересен просто для общего развития или ваш паяльник оснащен ручкой для установки температуры пайки, то температура сварки полипропиленовых труб составляет 260 градусов. Перед сваркой двух труб с них снимаются фаски и эти места обезжириваются.

Время пайки

В вопросах пайки полипропиленовых труб важным фактором является время.Короткое время пайки на паяльнике плохо оплавит элементы, что приведет к плохому соединению. Если перетянуть элементы на паяльнике, они начнут деформироваться и изменить свою структуру, что также не гарантирует качественного соединения.

Если ваша сварная труба имеет диаметр 20 мм, то ее следует подержать на нагретом паяльнике примерно 8 секунд, столько времени потребуется, чтобы приварить элементы друг к другу. Нормой охлаждения в этом случае обычно считается 2 минуты.

Если вы свариваете трубы диаметром 40 мм, то разогреваете их в течение 18 секунд, для качественной сварки нужно подержать соседние элементы около 20 секунд, время полного остывания в данном случае 5 минут.

Если ваши свариваемые элементы имеют диаметр от 20 мм до 40 мм, то вы можете самостоятельно рассчитать все параметры на основе приведенных нами примеров.

Сварка труб с арматурой

Рассмотрим подробно, как паять армированные полипропиленовые трубы.Здесь главное снять защитный материал. Зачем? Ниже мы уточним. Также следует понимать, что фольга в конструкции трубы (армирующий слой) обязательно требует дополнительного нагрева.

Особенностью пайки таких труб является их увеличенный диаметр, как правило, такие трубы не подходят к бытовым паяльникам. Чтобы решить эту проблему, перед пайкой трубы необходимо очистить. Для этого можно использовать специальную швейную машинку (обрезной станок для полипропиленовых труб), принцип работы немного схожий с точилкой для карандашей.Канализация нужна для снятия внешнего слоя с трубы, резак снимает внутренний слой трубы. Подбирается устройство исходя из расположения армирующего слоя на трубе.

Исключением являются трубы, армированные не алюминием, а стекловолокном. В этом случае все стандартно и без осложнений. Теперь вы знаете, как паять полипропиленовые трубы для отопления, ведь армирующий слой присутствует только в полипропиленовых трубах с целью обогрева.

Типичные ошибки при стыковке труб

Чтобы избежать ошибок, не торопитесь. Есть несколько типичных ошибок, которые допускаются при пайке полипропиленовых труб:

  • Осталась жирная пленка на трубе (забыл обезжирить).
  • Непрямой угол среза свариваемых элементов (криволинейные поверхности среза).
  • Слабая посадка конца трубы внутри фитинга (небольшой опыт работы).
  • Недостаточный или слишком продолжительный нагрев паяемых деталей (небольшой опыт работы).
  • Некачественное снятие армирующего слоя с трубы (невнимательность).
  • Коррекция расположения свариваемых деталей после их первоначального полимерного затвердевания (небольшой опыт работы).

Когда вы знаете достаточно о том, как паять полипропиленовые трубы, этот вопрос больше не кажется вам сложным. Обвязка полипропиленовыми трубами помогает сэкономить не только деньги, но и время. Есть один момент, который многих беспокоит при выборе полипропиленовых труб — это якобы их неэстетичность.Но стоит отметить, что никакие трубы не выглядят привлекательно. Желательно по возможности производить скрытую установку любых трубопроводов.

Работа с пластиковой трубой — BestLife52

Работа со старым чугуном и оцинкованной трубой с резьбой в домашних условиях, безусловно, может стать низкой точкой в ​​карьере домашнего мастера. Трубы сложно разъединить и, что еще хуже, повторно соединить, потому что у вас никогда не бывает точной длины, которая вам нужна. Медная труба облегчает работу, хотя вам придется освоить необходимые навыки пайки.

Потом появилась пластиковая труба — какой идеальный материал для поделок! Вы можете вырезать и собрать его без специальных инструментов, и вы сможете освоить процесс соединения за время, необходимое для чтения этой статьи. Более того, пластиковые трубы недороги, не ржавеют, служат почти бесконечно, а их гладкая внутренняя поверхность позволяет воде и отходам течь лучше, чем по металлическим трубам. Это лучший материал для дома.

А, но есть еще кое-что, что вам нужно знать. В этой статье вы узнаете, как разрезать, соединять и поддерживать пластиковую трубу, чтобы можно было установить прочные и надежные водопроводные трубы.

Следование кодексу, планированию и исполнению

Имейте в виду, что установка пластикового слива или водопровода относительно проста, а вот планирование — нет. Чтобы спланировать один из них, вам необходимо определить размеры труб, уклоны, расположение вентиляционных отверстий и другие важные факторы. Эти подробности здесь не рассматриваются.

Также имейте в виду, что местные правила водоснабжения иногда запрещают использование некоторых типов пластиковых труб в некоторых ситуациях. Всегда уточняйте свои планы у местного сантехнического инспектора, прежде чем начинать проект.

Типы пластиковых труб и их применение

Обычно в домах используются пластиковые трубы любого из четырех типов (см. Таблицу ниже). Мало кто может вспомнить свои запутанные химические названия, поэтому они используют свои более знакомые инициалы — АБС, ПВХ, ХПВХ и ПБ.

  • АБС . Жесткая черная труба, используемая для слива и вентиляции; доступны в размерах от 1-1 / 2 дюйма до 4 дюймов; соединения, сваренные растворителем.
  • ПВХ . Жесткая белая труба, используемая для слива и вентиляции, а также для линий холодной воды, но не горячей; доступны в размерах от 1/2 дюйма. и 4 дюйма; требуется грунтовка (фиолетовая) для соединений, сваренных растворителем.
  • ХПВХ . Жесткая труба кремового цвета для линий горячего и холодного водоснабжения; обычно используется размером 1 дюйм и меньше; требуется грунтовка (фиолетовая) для соединений, сваренных растворителем.
  • ПБ (полибутилен) . Гибкая, обычно серая труба, используемая для трубопроводов горячей и холодной воды; обычно используется размером 1 дюйм и меньше; соединяются специальными компрессионными фитингами. Поскольку PB менее распространен, чем CPVC, и поскольку вы присоединяетесь к нему не так, как остальные три, я кратко расскажу о PB.

Вероятно, вы также найдете несколько других типов пластиковых труб в своем местном магазине. Полиэтилен, гибкая черная труба, обычно используется для орошения газонов и растений. «Напорная» труба из ПВХ — это та же труба из ПВХ, что и выше, но ее фитинги более тяжелые для таких применений, как подключение насосов для бассейнов. Мы не будем здесь рассматривать ни один из этих двух типов.

Если у вас возникли проблемы с определением любого типа пластиковой трубы или фитинга по цвету, поищите его инициалы, напечатанные или выбитые где-нибудь на пластике.

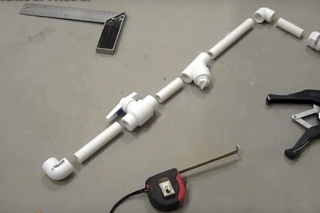

Резка и установка пластиковых труб

Пластиковая труба готова для мастера. Все фитинги имеют точно сформированные «ступицы», увеличенные концы, в которые вы вставляете трубу (Фото 8). Просто не забудьте указать глубину ступицы при измерении длины каждой секции трубы (Фото 1).

Измерьте правильную длину трубы с помощью ленты или удерживайте участок на месте и отметьте его. В любом случае не забудьте указать глубину ступицы.

Пластиковую трубу можно легко разрезать с помощью мелкозубой (около 14 зубьев на дюйм) ручной пилы.Однако не пытайтесь резать его ножовкой с узким лезвием; ваш разрез будет отклоняться от квадрата.

Делайте пропилы под точным прямым углом, чтобы при соединении двух отрезков не оставалось внутренних зазоров, которые могут замедлить поток воды или собрать мусор. Используйте квадратный вырез, чтобы вырезать квадрат (фото 2).

Отрежьте трубу точно под прямым углом, используя угловую коробку и ножовку с мелкими зубьями (около 14 зубьев на дюйм подойдет).

Торцовочная пила идеальна. Сантехники обычно делают квадратные пропилы от руки (без угловой коробки) и делают это достаточно аккуратно, потому что у них много практики.

Наконечник : полностью прорежьте трубу, чтобы не сколоть последние 1/16 дюйма. Воспользуйтесь полукруглым напильником или наждачной бумагой, чтобы слегка скосить края, чтобы труба вошла в ступицу более точно (фото 3 и 8 )

Удалите заусенец, оставленный пилой, напильником или наждачной бумагой. Слегка скосите края для более гладкой посадки. Соберите фитинги и трубу без клея («сухая посадка»). Отметьте правильное положение фломастером. Если стыки слиплись при разборке троса, постучите по ним молотком и деревянным бруском.

Обрежьте и установите «всухую» (соедините без клея) трубу и фитинги до тех пор, пока не закончите весь цикл. Затем отметьте трубы и фитинги, чтобы убедиться, что они снова совпадают, когда вы их склеиваете (фото 4).

Будьте осторожны: иногда при сухой установке трубы и ступицы подходят так точно, что невозможно полностью установить трубу в ступице. Это может нарушить ваши измерения дальше по длине трубопровода. Если ваши суставы не сидят полностью, отрежьте, подгоните и приклейте по три или четыре штуцера за раз, вместо того, чтобы пытаться смонтировать всю серию за один раз.

Совет : Трубы и фитинги с сухой посадкой могут слипаться друг с другом настолько плотно, что вам может понадобиться дьявол время, когда их разъединит. Если это так, постучите по фурнитуре деревянным бруском и молотком (фото 4).

Склеивание пластиковой трубы

Процесс склеивания правильно называется «сварка растворителем». Растворитель плавит пластик, поэтому, когда вы сдвигаете трубу и ступицу вместе, две части плавятся по мере испарения растворителя.

Совет : Каждый тип пластика имеет свой растворитель. Хотя некоторые растворители работают с несколькими типами пластика, лучше покупать тот тип, который предназначен исключительно для пластика, с которым вы работаете.

Чтобы растворитель работал, соединяемые поверхности должны быть чистыми — без грязи, жира и влаги. Протрите внутреннюю часть ступицы и концы трубы чистой тканью. Затем нанесите на ПВХ и ХПВХ специальный пурпурный очиститель / грунтовку (Фото 5). ABS не требует грунтовки.

Нанесите специальный пурпурный грунт на ступицы и концы труб из ПВХ и ХПВХ.Для трубы из АБС это не обязательно.

Затем обильно смажьте соединяемые поверхности подходящим растворителем (Фото 6).

Обильно нанесите соответствующий растворитель на внутреннюю часть ступицы и внешнюю поверхность трубы.

Хорошо проветрите воздух или наденьте респиратор для удаления органических паров, потому что этот материал выделяет сильный дым. Быстро вставьте трубу в фитинг, повернув трубу на четверть оборота, чтобы убедиться, что труба вошла в ступицу на всю глубину (Фото 8).

Быстро сдвиньте ступицу и трубу вместе, сделав четверть оборота за один, чтобы труба полностью вошла в ступицу. Совместите установочные метки и удерживайте в течение 15 секунд.

Совместите отметки при скручивании соединения, потому что соединение затвердеет за секунды. Соединение будет хотеть разъединиться, поэтому подержите его примерно 15 секунд, чтобы убедиться, что он остается плотным.

Готовый шов должен полностью прилегать, чтобы вода текла плавно и беспрепятственно.

Не волнуйтесь, если вы ошиблись. Пластиковая фурнитура и труба стоят недорого, а плохой стык легко распилить. Однако вам, возможно, придется удлинить трубу с помощью дополнительного фитинга, если расположение имеет решающее значение.

Вы можете купить растворители, чистящие средства, грунтовки и все другие расходные материалы в домашних центрах и магазинах бытовой техники с полным спектром услуг, но я предпочитаю использовать магазин сантехники, чтобы получить лучший выбор материалов и дать хорошие советы.

ПВХ также является отличной альтернативой для создания собственной системы пылеулавливания для вашего небольшого дома.

Присоединение к ПБ

В отличие от трех видов пластмасс, указанных выше, соединения из полибутилена изготавливаются с помощью специальных компрессионных фитингов (Фото 9).

Затяните специальные фитинги PB с помощью плоскогубцев или гаечного ключа, чтобы обеспечить герметичность соединений. Стыки должны быть легко доступны.

Эти фитинги стоят дороже, чем фитинги из ХПВХ, но, поскольку вы можете сгибать трубы из ПБ так же, как садовый шланг, вы можете выполнять более длинные участки с меньшим количеством фитингов.

Тем не менее, сантехнические нормы требуют, чтобы все компрессионные фитинги были легко доступны в случае утечки.Это может быть неудобно, потому что вам придется оставить панели доступа в стенах и потолках, чтобы добраться до них.

Другие инструкции и советы по работе с пластиковой трубой

Опора

Все трубы должны иметь опоры, а пластик требует большей опоры, чем металл. Поддерживайте АБС, ПВХ и ПБ через каждые 32 дюйма, когда он идет горизонтально, и каждые 4 фута, когда он идет вертикально (Фото 10).

Подпереть пластиковую трубу пластмассовыми подвесками, размер которых соответствует длине трубы. Или используйте гибкую пластиковую или стальную ленту.

Поддерживайте CPVC каждые 3 фута. Подтвердите эти расстояния у местного сантехнического инспектора, потому что коды различаются. Шпильки и другие элементы конструкции считаются опорой, когда через них проходит труба.

Защита

Каждый раз, когда труба проходит сквозь древесину и оказывается в пределах 1-1 / 4 дюйма от ее края, закройте эту область трубкой диаметром 1/16 дюйма. толстая стальная пластина (фото 11).

Добавьте 1/16 дюйма. защитная стальная пластина, когда труба проходит в пределах 1-1 / 4 дюйма от поверхности деревянного каркаса.Просверлите отверстия большого диаметра в каркасе, чтобы трубы не скрипели при расширении и сжатии.

Защищает трубу от заблудившихся гвоздей и винтов.

Движение трубы

Прорежьте отверстия небольшого размера в деревянных элементах, чтобы пластиковые трубы могли легко расширяться и сжиматься при прохождении через них горячей и холодной воды. Это позволяет избежать скрипа или «тиканья» при движении трубы.

Переходы

Для перехода от оцинкованной трубы или медных водопроводов к пластику используйте специальные пластиковые переходные фитинги с одной резьбой (Фото 12).Убедитесь, что вы покупаете нужный размер!

Купите специальные резьбовые фитинги для перехода с пластиковых на медные и оцинкованные трубы с резьбой. Используйте резиновые переходники для больших оцинкованных и чугунных труб.

Для перехода на большие оцинкованные водостоки или вентиляционные отверстия используйте резиновые переходные муфты со стальной втулкой (Фото 12). Для безводного чугуна используйте также резиновые и стальные переходные муфты.

Шум

Пластик почти не глушит звук сливаемой воды, чем чугунная или стальная труба. Уменьшите это раздражение, обернув изоляцией пластиковые водосточные трубы, прежде чем закрывать стену или потолок.

Работа со старым чугуном и оцинкованной трубой с резьбой в домашних условиях, безусловно, может стать низкой точкой в ​​карьере домашнего мастера. Трубы сложно разъединить и, что еще хуже, повторно соединить, потому что у вас никогда не бывает точной длины, которая вам нужна. Медная труба облегчает работу, хотя вам придется освоить необходимые навыки пайки.

Потом появилась пластиковая труба — какой идеальный материал для поделок! Вы можете вырезать и собрать его без специальных инструментов, и вы сможете освоить процесс соединения за время, необходимое для чтения этой статьи.Более того, пластиковые трубы недороги, не ржавеют, служат почти бесконечно, а их гладкая внутренняя поверхность позволяет воде и отходам течь лучше, чем по металлическим трубам. Это лучший материал для дома.

А, но есть еще кое-что, что вам нужно знать. В этой статье вы узнаете, как разрезать, соединять и поддерживать пластиковую трубу, чтобы можно было установить прочные и надежные водопроводные трубы.

Следование кодексу, планированию и исполнению

Имейте в виду, что установка пластикового слива или водопровода относительно проста, а вот планирование — нет.Чтобы спланировать один из них, вам необходимо определить размеры труб, уклоны, расположение вентиляционных отверстий и другие важные факторы. Эти подробности здесь не рассматриваются.

Также имейте в виду, что местные правила водоснабжения иногда запрещают использование некоторых типов пластиковых труб в некоторых ситуациях. Всегда уточняйте свои планы у местного сантехнического инспектора, прежде чем начинать проект.

Типы пластиковых труб и их применение

Обычно в домах используются пластиковые трубы любого из четырех типов (см. Таблицу ниже).Мало кто может вспомнить свои запутанные химические названия, поэтому они используют свои более знакомые инициалы — АБС, ПВХ, ХПВХ и ПБ.

  • АБС . Жесткая черная труба, используемая для слива и вентиляции; доступны в размерах от 1-1 / 2 дюйма до 4 дюймов; соединения, сваренные растворителем.
  • ПВХ . Жесткая белая труба, используемая для слива и вентиляции, а также для линий холодной воды, но не горячей; доступны в размерах от 1/2 дюйма до 4 дюймов; требуется грунтовка (фиолетовая) для соединений, сваренных растворителем.
  • ХПВХ . Жесткая труба кремового цвета для линий горячего и холодного водоснабжения; обычно используется размером 1 дюйм и меньше; требуется грунтовка (фиолетовая) для соединений, сваренных растворителем.
  • ПБ (полибутилен) . Гибкая, обычно серая труба, используемая для трубопроводов горячей и холодной воды; обычно используется размером 1 дюйм и меньше; соединяются специальными компрессионными фитингами. Поскольку PB менее распространен, чем CPVC, и поскольку вы присоединяетесь к нему не так, как остальные три, я кратко расскажу о PB.

Вероятно, вы также найдете несколько других типов пластиковых труб в своем местном магазине. Полиэтилен, гибкая черная труба, обычно используется для орошения газонов и растений. «Напорная» труба из ПВХ — это та же труба из ПВХ, что и выше, но ее фитинги более тяжелые для таких применений, как подключение насосов для бассейнов. Мы не будем здесь рассматривать ни один из этих двух типов.

Если у вас возникли проблемы с определением любого типа пластиковой трубы или фитинга по цвету, поищите его инициалы, напечатанные или выбитые где-нибудь на пластике.

Резка и установка пластиковых труб

Пластиковая труба готова для мастера. Все фитинги имеют точно сформированные «ступицы», увеличенные концы, в которые вы вставляете трубу (Фото 8). Просто не забудьте указать глубину ступицы при измерении длины каждой секции трубы (Фото 1).

Измерьте правильную длину трубы с помощью ленты или удерживайте участок на месте и отметьте его. В любом случае не забудьте указать глубину ступицы.

Пластиковую трубу можно легко разрезать с помощью мелкозубой (около 14 зубьев на дюйм) ручной пилы.Однако не пытайтесь резать его ножовкой с узким лезвием; ваш разрез будет отклоняться от квадрата.

Делайте пропилы под точным прямым углом, чтобы при соединении двух отрезков не оставалось внутренних зазоров, которые могут замедлить поток воды или собрать мусор. Используйте квадратный вырез, чтобы вырезать квадрат (фото 2).

Отрежьте трубу точно под прямым углом, используя угловую коробку и ножовку с мелкими зубьями (около 14 зубьев на дюйм подойдет).

Торцовочная пила идеальна. Сантехники обычно делают квадратные пропилы от руки (без угловой коробки) и делают это достаточно аккуратно, потому что у них много практики.

Наконечник : полностью прорежьте трубу, чтобы не сколоть последние 1/16 дюйма. Воспользуйтесь полукруглым напильником или наждачной бумагой, чтобы слегка скосить края, чтобы труба вошла в ступицу более точно (фото 3 и 8 )

Удалите заусенец, оставленный пилой, напильником или наждачной бумагой. Слегка скосите края для более гладкой посадки. Соберите фитинги и трубу без клея («сухая посадка»). Отметьте правильное положение фломастером. Если стыки слиплись при разборке троса, постучите по ним молотком и деревянным бруском.

Обрежьте и установите «всухую» (соедините без клея) трубу и фитинги до тех пор, пока не закончите весь цикл. Затем отметьте трубы и фитинги, чтобы убедиться, что они снова совпадают, когда вы их склеиваете (фото 4).

Будьте осторожны: иногда при сухой установке трубы и ступицы подходят так точно, что невозможно полностью установить трубу в ступице. Это может нарушить ваши измерения дальше по длине трубопровода. Если ваши суставы не сидят полностью, отрежьте, подгоните и приклейте по три или четыре штуцера за раз, вместо того, чтобы пытаться смонтировать всю серию за один раз.

Совет : Трубы и фитинги с сухой посадкой могут слипаться друг с другом настолько плотно, что вам может понадобиться дьявол время, когда их разъединит. Если это так, постучите по фурнитуре деревянным бруском и молотком (фото 4).

Склеивание пластиковой трубы

Процесс склеивания правильно называется «сварка растворителем». Растворитель плавит пластик, поэтому, когда вы сдвигаете трубу и ступицу вместе, две части плавятся по мере испарения растворителя.

Совет : Каждый тип пластика имеет свой растворитель.Хотя некоторые растворители работают с несколькими типами пластика, лучше покупать тот тип, который предназначен исключительно для пластика, с которым вы работаете.

Чтобы растворитель работал, соединяемые поверхности должны быть чистыми — без грязи, жира и влаги. Протрите внутреннюю часть ступицы и концы трубы чистой тканью. Затем нанесите на ПВХ и ХПВХ специальный пурпурный очиститель / грунтовку (Фото 5). ABS не требует грунтовки.

Нанесите специальный пурпурный грунт на ступицы и концы труб из ПВХ и ХПВХ.Для трубы из АБС это не обязательно.

Затем обильно смажьте соединяемые поверхности подходящим растворителем (Фото 6).

Обильно нанесите соответствующий растворитель на внутреннюю часть ступицы и внешнюю поверхность трубы.

Хорошо проветрите воздух или наденьте респиратор для удаления органических паров, потому что этот материал выделяет сильный дым. Быстро вставьте трубу в фитинг, повернув трубу на четверть оборота, чтобы убедиться, что труба вошла в ступицу на всю глубину (Фото 8).

Быстро сдвиньте ступицу и трубу вместе, сделав четверть оборота за один, чтобы труба полностью вошла в ступицу. Совместите установочные метки и удерживайте в течение 15 секунд.

Совместите отметки при скручивании соединения, потому что соединение затвердеет за секунды. Соединение будет хотеть разъединиться, поэтому подержите его примерно 15 секунд, чтобы убедиться, что он остается плотным.

Готовый шов должен полностью прилегать, чтобы вода текла плавно и беспрепятственно.

Не волнуйтесь, если вы ошиблись. Пластиковая фурнитура и труба стоят недорого, а плохой стык легко распилить. Однако вам, возможно, придется удлинить трубу с помощью дополнительного фитинга, если расположение имеет решающее значение.

Вы можете купить растворители, чистящие средства, грунтовки и все другие расходные материалы в домашних центрах и магазинах бытовой техники с полным спектром услуг, но я предпочитаю использовать магазин сантехники, чтобы получить лучший выбор материалов и дать хорошие советы.

ПВХ также является отличной альтернативой для создания собственной системы пылеулавливания для вашего небольшого дома.

Присоединение к ПБ

В отличие от трех видов пластмасс, указанных выше, соединения из полибутилена изготавливаются с помощью специальных компрессионных фитингов (Фото 9).

Затяните специальные фитинги PB с помощью плоскогубцев или гаечного ключа, чтобы обеспечить герметичность соединений. Стыки должны быть легко доступны.

Эти фитинги стоят дороже, чем фитинги из ХПВХ, но, поскольку вы можете сгибать трубы из ПБ так же, как садовый шланг, вы можете выполнять более длинные участки с меньшим количеством фитингов.

Тем не менее, сантехнические нормы требуют, чтобы все компрессионные фитинги были легко доступны в случае утечки.Это может быть неудобно, потому что вам придется оставить панели доступа в стенах и потолках, чтобы добраться до них.

Другие инструкции и советы по работе с пластиковой трубой

Опора

Все трубы должны иметь опоры, а пластик требует большей опоры, чем металл. Поддерживайте АБС, ПВХ и ПБ через каждые 32 дюйма, когда он идет горизонтально, и каждые 4 фута, когда он идет вертикально (Фото 10).

Подпереть пластиковую трубу пластмассовыми подвесками, размер которых соответствует длине трубы. Или используйте гибкую пластиковую или стальную ленту.

Поддерживайте CPVC каждые 3 фута. Подтвердите эти расстояния у местного сантехнического инспектора, потому что коды различаются. Шпильки и другие элементы конструкции считаются опорой, когда через них проходит труба.

Защита

Каждый раз, когда труба проходит сквозь древесину и оказывается в пределах 1-1 / 4 дюйма от ее края, закройте эту область трубкой диаметром 1/16 дюйма. толстая стальная пластина (фото 11).

Добавьте 1/16 дюйма. защитная стальная пластина, когда труба проходит в пределах 1-1 / 4 дюйма от поверхности деревянного каркаса.Просверлите отверстия большого диаметра в каркасе, чтобы трубы не скрипели при расширении и сжатии.

Защищает трубу от заблудившихся гвоздей и винтов.

Движение трубы

Прорежьте отверстия небольшого размера в деревянных элементах, чтобы пластиковые трубы могли легко расширяться и сжиматься при прохождении через них горячей и холодной воды. Это позволяет избежать скрипа или «тиканья» при движении трубы.

Переходы

Для перехода от оцинкованной трубы или медных водопроводов к пластику используйте специальные пластиковые переходные фитинги с одной резьбой (Фото 12).Убедитесь, что вы покупаете нужный размер!

Купите специальные резьбовые фитинги для перехода с пластиковых на медные и оцинкованные трубы с резьбой. Используйте резиновые переходники для больших оцинкованных и чугунных труб.

Для перехода на большие оцинкованные водостоки или вентиляционные отверстия используйте резиновые переходные муфты со стальной втулкой (Фото 12). Для безводного чугуна используйте также резиновые и стальные переходные муфты.

Шум

Пластик почти не глушит звук сливаемой воды, чем чугунная или стальная труба. Уменьшите это раздражение, обернув изоляцией пластиковые водосточные трубы, прежде чем закрывать стену или потолок.

Сантехника своими руками: какие трубы следует использовать: пластиковые или медные?

Более века медные трубы использовались в домах по всей Великобритании в качестве основы для водопровода. Но за последние 20 лет пластиковые трубы стали более распространенными — и их используют как сантехники, так и домашние мастера.

Но что лучше всего для дома своими руками? Что наиболее эффективно? Какой самый дешевый? Здесь мы рассмотрим плюсы и минусы каждого из них.

Легкость и скорость монтажа

В пластиковых трубопроводах используются соединения с плотной посадкой, в которых есть зазубрины, которые захватывают трубопровод. Он закрыт резиновым уплотнительным кольцом. Пластиковые вставки быстро и легко устанавливаются. Напротив, медные соединения требуют пайки — само по себе умение — и требует больше времени для установки.


Какой самый дешевый?

Фитинги из пластика обычно дешевле, потому что соединения и трубопроводы стоят меньше, чем медь, и их быстрее монтировать, что означает меньшие затраты на рабочую силу (что не будет проблемой, если вы делаете это самостоятельно).Кроме того, можно купить пластиковые трубы большей длины, что может снизить потребность в соединениях и рабочей силе.

Лучше всего для замкнутых пространств

Пластиковые вставные соединения могут быть громоздкими, что может сделать их непригодными для монтажа сантехники в тесноте, например, под раковинами. Тем не менее, пайка медного соединения может представлять опасность пожара в некоторых ситуациях, хотя возможно выполнение пайки в безопасном месте перед установкой сборки.

Что может выдержать наибольшее давление?

Хотя мнения водопроводчиков могут отличаться, соединения пластиковых и медных трубопроводов обычно испытываются при давлении до 10 бар — 100 фунтов на квадратный дюйм, что подходит для большинства бытовых ситуаций.

Какая длится дольше всего?

Медные соединения и трубы при правильной установке могут прослужить дольше, чем имущество. В отличие от этого, считается, что пластиковые трубопроводные системы служат до 25 лет, отчасти из-за разрушения резиновых уплотнений. Но поскольку пластиковые трубы существуют всего около двух десятилетий, сколько они действительно прослужат, точно не известно.

Какая страховая компания предпочитает?

Некоторые страховые компании имеют ограничения на установку пластиковых трубопроводов и в целом рассматривают пластиковые сборки как потенциальный риск — возможно, потому, что они относительно новые.Мы рекомендуем проверить свой страховой полис, прежде чем приступить к установке пластиковых труб.

Что выглядит наиболее презентабельно?

Это дело вкуса, но, возможно, медь имеет более классический вид — особенно это важно, если трубы видны. Пластиковые трубы могут выглядеть дешевле — и это действительно так.

Оставить комментарий
