Как запитать от выключателя розетку: Как подключить розетку к выключателю, который смонтирован на стене?

Как провести розетку от выключателя

В процессе эксплуатации жилья очень часто возникает необходимость переноса электротехнических элементов (розеток, выключателей) в более удобные зоны. И если в предыдущих статьях мы уже рассказывали о том, как перенести розетку, то сегодня нам хотелось бы поговорить с читателем о том, как провести розетку от выключателя и вообще возможно ли это?

Технические особенности приборов

Перед тем как отвечать на поставленный вопрос желательно описать технические особенности таких электроприборов как розетки и выключатели.

Итак, функция электрической розетки заключается в том, чтобы обеспечивать подачу электрического ресурса к подключаемым потребителям. Ввиду чего обязательным условием является наличие на клеммах данного электроприбора двух потенциалов: фазы (L) и нуля (N). А в некоторых случаях (при подключении бытовой техники с токопроводящим корпусом) еще и защитного заземления (PE).

Если же говорить о выключателе освещения, то задача данного прибора состоит в том, чтобы замыкать/размыкать уже готовую цепь.

Другими словами клеммы выключателя подключены в разрыв электрической цепи (обычно коммутируется фазный проводник) и выводы соединены с одним потенциалом: фазой (L).

Исходя из вышесказанного становится понятным, что провести розетку от выключателя без изменения электрического монтажа не возможно, так как для полноценной работы любого бытового прибора нужны два потенциала: фаза (L) и ноль (N), а на стандартном выключателе имеется только один из них.

Если же параллельно существующему выключателю подключить розетку, то при каждом включении в сеть потребителя, ток будет проходить через лампу (лампа будет светиться). Применять такую схему подключения крайне не желательно ввиду следующих ее ограничений:

• Подключение к такой розетке приборов большой мощности (более 0,5 кВт) будет сопровождаться прохождением повышенного тока через нить накаливания, и лампа будет часто выходить из строя;
• При подключении потребителей будет происходить просадка питающего напряжения (за счет последовательно соединенных потребителей) и некоторые устройства (например, холодильник) вообще не смогут запускаться;
• Одновременная работа двух потребителей может вызвать перегрев проводников и стать причиной возникновения аварийных ситуаций.

Так как же можно решить поставленную задачу?

Вариант №1. Отказ от выключателя

Данный метод сводится к тому, что розетка устанавливается (либо проводится) вместо существующего выключателя. Понятно, что к таким действиям может сподвигнуть лишь крайняя необходимость, так как в таком случае полностью исключается функция освещения. Ввиду перечисленных ограничений указанный вариант может использоваться как временная мера и лишь в технических помещениях (кладовая, подсобка и т.п.).

Сама же реализация метода заключается в следующем:

1. С объекта проведения работ снимается напряжение. Обязательно следует произвести проверку отключения при помощи индикатора напряжения.
2. Выключатель демонтируется из установочной коробки и производится его отключение от электрических проводников.
3. На место выключателя устанавливается электрическая розетка и производится подключение существующих проводников к ее клеммам.
4. Открывается распределительная коробка (в которой скомутированна электроразводка помещения) и производится переподключение проводников таким образом, чтобы на вновь созданную розетку подавались два потенциала: фаза (L) и ноль (N). Тогда как отходящие на лампочку провода следует отключить и заизолировать.

После подачи напряжения, можно пользоваться новой розеткой.

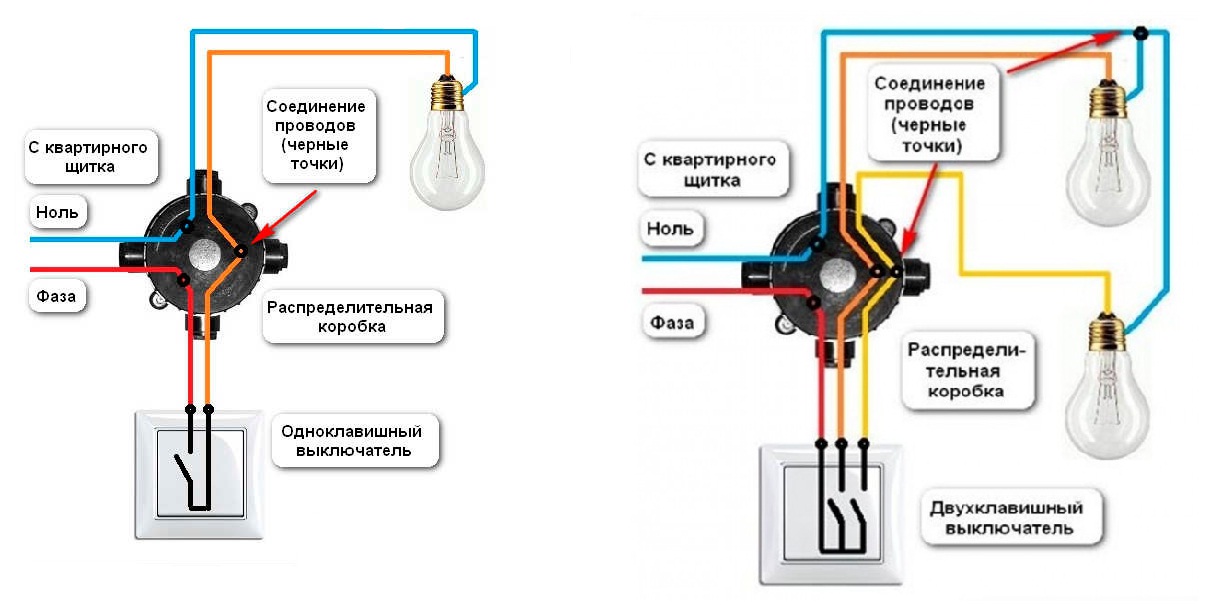

Вариант №2. Подключение розетки от двойного выключателя

В ситуации, когда в помещении используется спаренный (двойной, тройной) выключатель, то провести розетку вполне реально и от выключателя, не убирая его. Единственное ограничение, которое будет в таком случае – это работа выключателя в режиме обычного одноклавишного элемента.

Суть метода сводится к тому, что из трех проводников, которые подведены к выключателю, два остаются работать по назначению, а третий – начинает выполнять роль нулевого проводника для розетки (после соответствующих преобразований в распределительной коробке).

Если же говорить более детально, то все работы производятся по следующему алгоритму:

1. Обестачивается электрическая сеть.
2. Демонтируется двойной выключатель.
3. Делается штроба и подготавливается углубление для установки розетки в заданном месте.
4. От места установки выключателя к месту установки розетки прокладывается электрический кабель.
5. Производится установка розетки, и жилы кабеля подключаются к ее клеммам.
6. В распределительной коробке производятся следующие переподключения: один из отходящих от выключателя проводников соединяется с общим нулевым проводом, а соответствующий ему провод, который уходит на осветительный прибор попросту отключается и изолируется.
7. Для подключения вновь установленной розетке в установочной коробке выключателя производятся следующие подключения: одна жила розеточного кабеля соединяется с нулевым (вновь созданным) проводником, а вторая – с фазным проводом (до выключателя).
8. Выключатель устанавливается на место и к его клеммам подсоединяются два проводника, то есть, по сути, двойной выключатель превращается в обычный (одноклавишный).

После выполнения всех работ подается напряжение и проверяется правильность работы схемы.

Следует отметить, что выполнение всех перечисленных работ требует от исполнителя определенного опыта и предполагает знаний по электротехнике. Вдобавок, проведение розетки от выключателя – это временная мера, которая направлена на то, чтобы без существенных преобразований добиться желаемого результата. Однако, в последствии электрическая разводка должна быть приведена к стандартному виду. А о том, как это сделать рекомендуем вам прочитать в следующем материале.

Читать еще:

Как выбрать розетки и выключатели

Как провести свет на балкон или лоджию самостоятельно

Как проверить розетку мультиметром

Как монтировать розетки в гипсокартоне

О том как выполнить электроподключение можно узнать  из следующего видео:

Если Вам понравился материал буду благодарен, если порекомендуете его друзьям или оставите полезный комментарий.

Как подключить трехклавишный выключатель — 5 ошибок, схемы и блок с розеткой.

Трехклавишный выключатель света предназначен для управления тремя контурами освещения. Причем в каждом из контуров может быть любое количество лампочек — одна, две, три и более.

Подключение необходимо начинать с подсоединения проводов к выключателю в монтажной коробке. А для этого его сперва необходимо разобрать.

Подключение проводов к выключателю

Снимаете клавиши с выключателя. Начинать нужно с центральной. Обычно под ней имеется зазор. Вставляете в него жало отвертки и с небольшим усилием отщелкиваете клавишу.

Остальные можно снять руками без применения отвертки.

Далее, по бокам, опять же отверткой, поддеваете фиксаторы и освобождаете декоративную накладку.

Должна остаться центральная часть выключателя с 4-мя контактами. Один сверху и три снизу.

Не всегда верхний контакт может располагаться по центру, имейте это ввиду.

На эту одиночную клемму должен приходить общий фазный проводник питания с распредкоробки.

К трем нижним подключаются провода отходящие на лампочки, то есть на отдельные контура №1, №2, №3.

Для подключения вам понадобится 4-х жильный кабель ВВГнГ-Ls 4*1,5мм2. Из распаечной коробки в штробе, спускаете его в подрозетник, где должен монтироваться выключатель.

После чего начинаете подключение проводов.

На общую центральную клемму подсоединяете фазный проводник.

На отходящие контура, к нижним клеммам подключаете оставшиеся три жилы. Для того, чтобы не запутаться в дальнейшем, лучше их промаркировать.

Вставляете выключатель в монтажную коробку и закрепляете его там. Клавиши ставите на место в обратном порядке, начиная с крайних. Просто защелкиваете их обратно на свои места.

При этом обратите внимание на расположение клавиш.

Правильным считается положение, когда освещение включается при нажатии клавиши вверх, а отключается при нажатии вниз.

Теперь необходимо произвести правильное расключение всех проводов в распредкоробке.

Схемы подключения

В распредкоробку может приходить несколько кабелей.

Во-первых, это трехжильный кабель питания с автомата освещения, установленного в электрощитке. Во-вторых — 4-х жильный кабель опускающийся к трехклавишнику, который вы уже подключили снизу.

Ну а дальше, могут быть варианты. Если у вас одна люстра на 3,6,9 лампочек, то подключить ее можно одним единственным пяти или 4-х жильным кабелем ВВГнГ-Ls сечением 1,5мм2.

Если же у вас три независимых светильника, в разных частях комнаты или дома, то придется тянуть на каждый из них по отдельному 3-х жильному кабелю. Рассмотрим последний вариант подробнее.

Соединения проводов в распредкоробке

Итак, в распредкоробке у вас будет 5 кабелей. Нужно не запутаться и правильно соединить их жилы между собой.

Для этого всегда начинайте расключение с нулевых жил и жил заземления. Независимо от количества контуров и лампочек, все нули должны быть сведены в одну общую точку.

То же самое, относится и к заземляющим проводникам. На светильниках они подключаются к корпусу. Хотя в некоторых случаях их вообще может и не быть.

Быстрее всего соединение жил выполнить через клеммные зажимы Ваго. Для нагрузок под освещение это вполне хороший вариант.

Старайтесь выбирать расцветку жил согласно действующих правил. Нули — синие проводники, заземления — желто-зеленые.

Особо обратите внимание на то, что ноль не идет на выключатель, а поступает сразу напрямую в светильники. Через контакты трехклавишника должна разрываться только фаза.

Осталось подключить фазные проводники. Начинать нужно с фазы приходящей по кабелю от вводного автомата.

Соединяете ее только с общим фазным проводником, идущим на центральную клемму трехклавишного выключателя и больше никуда. Тем самым вы запустите фазу на переключатель.

Далее соединяете три провода выходящих с клавиш, с тремя фазными проводами отходящих контуров на светильники. Делаете это тремя разными зажимами wago.

Если вы до этого промаркировали жилы, то легко распознаете какая клавиша какую лампочку будет отключать (туалет, ванная, прихожая и т.д.)

При правильной сборке в распредкорбке должно получиться 6 точек соединения.

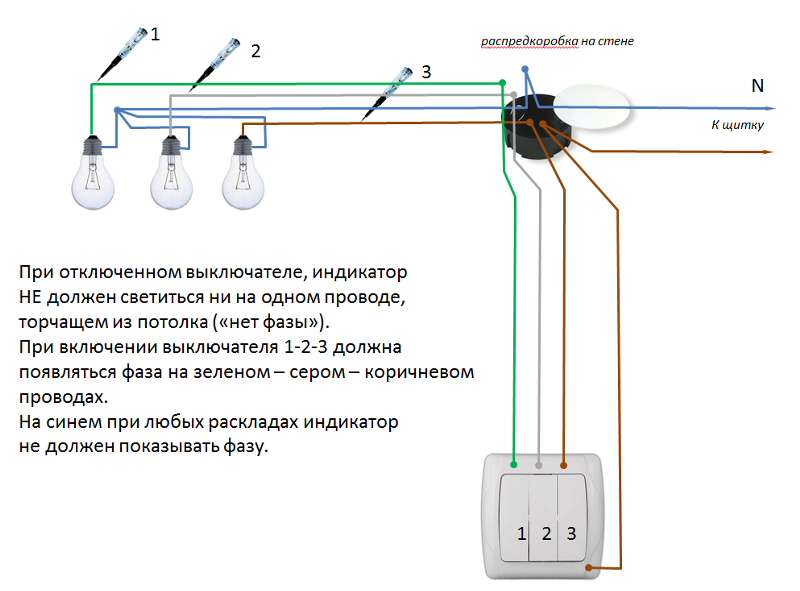

Перед непосредственной подачей напряжения, необходимо еще раз проверить всю схему подключения 3-х клавишного выключателя. Если нет ошибок, то включайте автомат освещения и запускайте клавишами ваши светильники.

Подключение 3-х клавишного выключателя и розетки

Зачастую тройной выключатель устанавливают в один блок с розеткой. Как правильно выполнить такое подключение?

Прежде всего вы должны знать, что для такого монтажа уже необходимо использовать медный кабель сечением 2,5мм2.

Кабель данного сечения должен идти не только от распредкоробки до выключателя, но и самое главное от щитовой, до этой самой распаечной коробки.

Кабель 5*2,5мм2 спускаете по штробе к блоку выключатель+розетка. Теперь по нему нужно будет завести не только фазу, но и ноль. Общий фазный проводник лучше подключить к контакту розетки, так как именно на ней, нагрузка больше чем на светильниках.

А уже далее, перемычкой, пустить эту фазу на верхнюю клемму 3-х клавишного выключателя.

Ноль подключается на второй контакт розетки. Остальные три провода, по уже ранее рассмотренной схеме, заводятся под три нижних контакта трехклавишника.

Расключение проводов в распаечной коробке, выполняется практически аналогично рассмотренному выше. За исключением того, что необходимо подключить еще одну нулевую жилу к общей точке нолей.

Ошибки при подключении

1Самая частая ошибка — розетка работает, а выключатель нет.

Дело здесь может быть в том, что вы попросту перепутали фазу и ноль на розетке. И соответственно запустили перемычкой на общую клемму выключателя не фазный провод, а нулевой.

При помощи индикаторной отвертки еще раз перепроверьте куда приходит фаза.

2Если вы монтируете блок розетка-выключатель не на новом месте, а меняете уже существующий, обязательно проверяйте напряжение питания на всех жилах.

Зачастую некоторые электрики заводят отдельную проводку на розетку и отдельную на выключатель. В итоге у вас в блоке может оказаться два питания одновременно. И собрав схему по вышеприведенному руководству, можно ненароком создать короткое замыкание.

3Свет на двух клавишах не загорается, пока не включите третью.

Как только ее включаете, все работает как надо. Тут все дело в неправильном подсоединении фазы. Вы ее запустили на выходной контакт третьей клавиши, а не на общий вход.
Опять же все решается проверкой индикатором.

4Чаще всего проблемы возникают при замене старых блоков выключатель-розетка и старых трехклавишников на новые.

Начинаете проверять напряжение на контактах, а индикаторная отвертка вместо одной приходящей фазы показывает три! То есть светится на всех трех контактах одновременно. Как такое возможно?

А дело в том, что выключатель в этом случае разрывает не фазу, а ноль!

Электрик, который непосредственно сам давным-давно подключал старый выключатель, может быть и не виноват. Просто со временем, кто-то другой перекинул провода в счетчике или общей щитовой на вашу квартиру.

Вот и получилось, что там где раньше была фаза, образовался ноль. Зачастую разобраться в щитовых бывает не просто даже самим монтерам.

Индикатор при этом светится на контактах, потому что вкручены лампочки в патроны. В итоге цепь получается замкнутой через нить накаливания.

Выкрутите все лампы и еще раз проверьте фазные проводники. Свечение на трех фазах должно исчезнуть. Для правильного подключения здесь уже нужно найти общий ноль и именно его подкидывать на центральный контакт нового трехклавишного выключателя.

А лучше всего найти причину в щитовой, пригласив профессионального электрика и восстановить нормальную схему электроснабжения.

5Старайтесь никогда не подключать розетку в блоке через одну из клавиш.

Многим кажется удобным — нажал клавишу и пропал свет в розетке. Так делать не рекомендуется. Связано это с тем, что обычно через контакты розетки подключают мощную нагрузку, например фен 1,5-2кВт.

А ведь через нее еще можно подключить тройник или удлинитель! Контакты выключателя на ток такой величины и продолжительности вовсе не рассчитаны. В итоге, через некоторое время, у вас исчезнет напряжение во всем блоке, если не случится еще раньше пожар.

Источники — //cable.ru, Кабель.РФ

Статьи по теме

Как подключить выключатель от розетки

При установке стандартных электромонтажных изделий нередко возникают ситуации, когда для удобства дальнейшего пользования необходимо решить техническую задачу, как от розетки подключить выключатель. Важной особенностью является возможность подключения от розетки выключателей с одной или двумя клавишами. В случае необходимости может быть подключено сразу несколько таких блоков.

Подготовка к проведению монтажа

Следует помнить, что обратные действия выполнить невозможно, то есть розетку нельзя подключить от выключателя по техническим причинам. Это связано с тем, что розетка в большей степени напоминает распределительную коробку, через которую также проходят силовые провода фазы и нуля. Выключатель такими качествами не обладает и в выключенном состоянии он просто перестанет подавать питание к розетке.

Для примера такого подключения можно взять двухклавишный выключатель, к которому подключены два отдельных светильника. Такой вариант используется чаще всего. Розетка и выключатель устанавливаются в отдельные подрозетники, расположенные рядом. Потребуются инструменты и расходные материалы: отвертки – крестовая и плоская с индикатором для проверки наличия или отсутствия фазы, нож электрика, чтобы снять изоляцию, а также бокорезы и уровень.

Необходимо приготовить и распределительную коробку, где будут соединяться провода. Соединение выполняется бокорезами и пассатижами. Места скруток изолируются изолентой. Если монтаж осуществляется на деревянных поверхностях, будут нужны дополнительные материалы – гофрированные трубки или металлические полосы. Для установки розеток и выключателей используются подрозетники и установочные коробки. Желательно максимально учесть все рекомендации, особенно, когда выполняется подключение выключателя от розетки своими руками.

Во многих случаях под проводку прорезаются штробы с помощью перфоратора или штробореза. Электрические провода на новом участке по своим техническим характеристикам должны быть такими же, как и во всех остальных помещениях. Сечение жил выбирается с учетом мощности будущей нагрузки и величины номинального тока. Схему подключения розетки и выключателя рекомендуется составить заранее, предварительно определив места их установки.

Перед началом работ

Нужно отключить электричество с помощью автоматических выключателей, расположенных в электрощите. При необходимости, отключения проверятся индикаторной отверткой. Убедившись в отсутствии электричества, можно начинать демонтаж старой розетки, если на его место планируется установка нового устройства. Вначале разбирается корпус, после чего с помощью отвертки откручиваются винты – фиксаторы лапок, удерживающих механизм внутри подрозетника. Далее устройство полностью извлекается из установочной коробки. Остается лишь ослабить винты клемм и отсоединить провода.

Провода, находящиеся в подрозетниках, нужно подготовить, оставив концы длиной около 100 мм. Снимается защитная оплетка и зачищается изоляция жил на расстояние 1-го см. Между коробками должны проходить жилы фазы и ноля. Для того чтобы определить их принадлежность, нужно включить электричество, запитать сеть и воспользоваться индикаторной отверткой.

Подключение механизмов

Вначале подключается механическая часть розетки. Для этого, в левой колодке закрепляются два провода фазы, в центре размещается заземление, а в правую колодку устанавливаются два нулевых провода. После этого нужно затянуть прижимающие винты. Подключенная розетка устанавливается в своем подрозетнике, где и закрепляется крепежными винтами, после чего – проверяется уровнем.

Далее, как того требует схема подключения, в подрозетнике для выключателя между собой соединяются нулевые провода. Лучше всего для этого использовать клемму WAGO. Соединенные провода аккуратно укладываются внутри монтажной коробки. Для подключения механизма выключателя, провод фазы, отходящий от розетки, закрепляется во вводной колодке. Остальные два провода фазы, предназначенные для светильников, закрепляются в колодках в соответствии с клавишами выключателя и затягиваются болтами крепления. Готовый механизм также устанавливается в свой подрозетник.

По окончании установки, поверх обоих механизмов устанавливаются рамки, клавиши выключателя и лицевая панель розетки. После их закрепления включается электрический ток и производится проверка работы приборов.

Как подключить одноклавишный выключатель от розетки

Бытовые выключатели света представляют собой устройство, с помощью которого осуществляется замыкание или размыкание цепи. За счет этого в нужное время подключаются или отключаются те или иные потребители энергии. Чаще всего они используются вместе с осветительными приборами – люстрами, бра, светильниками и т. д. К одноклавишному выключателю могут подключаться не только одноламповые, но и многоламповые устройства.

Подключение во многом зависит от конструктивных особенностей изделия. Существует два типа выключателей, применяемых для наружной или внутренней проводки. Первые устанавливаются на кирпичные или деревянные стены и закрепляться шурупами на подрозетнике. В современных условиях чаще всего используется второй вариант. Монтаж встраиваемых выключателей производится в монтажную коробку, которая, в свою очередь, устанавливается в отверстие, заранее подготовленное в стене. В этом случае, при подключение выключателя с одной клавишей от розетки, используется скрытая проводка, укладываемая в заранее подготовленные штробы с последующей шпаклевкой.

Надежность дальнейшей работы во многом зависит от правильного выбора одноклавишного выключателя. Расчетное значение тока наносится на рабочий механизм прибора. Оно не должно быть меньше величины тока, потребляемого нагрузкой. Другой критерий выбора связан с уровнем влажности в помещении. Если этот показатель достаточно высок, рекомендуется приобретать специальную влагозащищенную модель.

Рекомендуется заранее подготовить места для монтажа, которые оборудуются в зависимости от способа установки. Для изделия под скрытую проводку потребуется монтажная коробка, вставляемая в стену, а при открытом способе будет использован подрозетник, закрепляемый дюбелями и шурупами.

Закончив подготовку, можно начинать непосредственное подключение выключателя от розетки по разработанной схеме. Зачищенные провода фиксируются с помощью винтов в двух контактных зажимах. Зачистка изоляции выполняется на расстояние 5-8 мм от края жилы. Полярность контактов можно не соблюдать. Фазный провод, идущий от розетки, устанавливается в разрыв выключателя. После этого изделие монтируется внутрь стены или на нее. После укладки механизма в монтажную коробку, необходимо равномерно закручивать винты лапок, которые будут постепенно раздвигаться и упираться в стенки. К закрепленному механизму прикручивается декоративная планка и устанавливается клавиша.

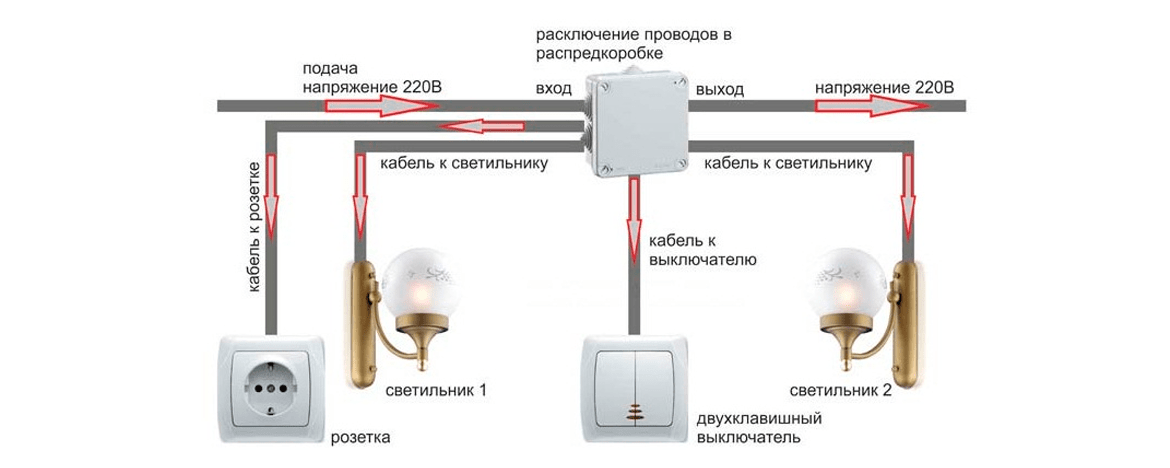

Как подключить светильник через выключатель от розетки

Все подготовительные работы выполняются в том же порядке, что и во всех остальных случаях. Помещение должно быть заранее обесточено, а провода, розетки и выключатели устанавливаются по предварительно составленной схеме. Решение задачи, как от розетки подключить лампочку с выключателем, позволяет преодолеть множество мелких технических проблем. Такая установка позволяет сэкономить провод, сократить время монтажа, избавляет от необходимости делать дополнительные штробы.

Подключение светильников подобным способом имеет свои особенности. Прежде всего, необходимо придерживаться составленной схемы и все провода укладывать в виде прямых вертикальных или горизонтальных линий. В деревянных домах электрическая сеть не должна касаться стен, поэтому провода устанавливаются на изоляторы. Для укладки линий скрытым способом потребуются штробы. В железобетонных конструкциях для этих целей предусмотрены специальные каналы.

Для того чтобы подключить выключатель от розетки к лампочке, потребуются провода с тремя или четырьмя жилами, которые выполняют функции фазных, нулевых и заземляющих.

Дополнительная розетка

Дополнительная розетка в квартире и частном доме

Дополнительная розетка понадобится при увеличении числа бытовой техники в конкретном месте или при установке отдельного электроприбора

Иногда возникает ситуация, когда требуется дополнительная розетка, а также перенос

розетки или даже группы розеток. Вернее такая ситуация возникает не иногда, а сплошь и рядом

  Когда может понадобиться дополнительная розетка? Допустим, купили мы посудомоечную машину, установили на кухне, соединили с водопроводом и канализацией, а розетки для нее не предусмотрено. Подключили мы ее через удлинитель из другой комнаты, потому что все розетки на кухне заняты. Через некоторое время стало нам надоедать, что дверь на кухню не закрывается, а об провод мы постоянно спотыкаемся. Да и наша собака постоянно старается попробовать удлинитель на зуб. Освободили мы на кухне розетку, включили удлинитель в нее, чтобы не запинаться о провод прикрыли его половиком или пустили по плинтусу за мебелью или под линолеумом. Но стали замечать, что провод удлинителя стал нагреваться, а вилка понемногу подгорать. Не выдерживает старая розетка новой мощной нагрузки. Тут мы приходим к осознанию того, что во избежание пожара мы должны установить дополнительную розетку.
В этом случае необходимо решить, по крайней мере, три основных вопроса, помимо множества дополнительных.

1. Откуда запитать кабель новой дополнительной розетки?

2. Каким способом подсоединить этот кабель к существующей электросети?

3. Как провести новый кабель скрыто и без лишних разрушений?

Но прежде всего! Электромонтажные работы должны проводится квалифицированными специалистами. До проведения работ электросеть должна быть обесточена. Нужно принять меры для предотвращения случайного включения обесточенного участка.

Откуда запитать кабель для питания дополнительной розетки?

В нашем случае с посудомоечной машиной однозначно надо вести линию от распределительного электрощита под защитой отдельного автоматического выключателя. Если у нас нет такого щита, то его надо установить. Так же стоит поступать при подключении любой мощной нагрузки – стиральной машины, электрической плиты, водонагреватель или чего-то подобного.

Если же нам надо подключить не слишком мощный электроприбор мы можем пустить кабель шлейфом от уже существующей розетки. Но делать это можно только в том случае если у нас новая, медная, достаточного сечения электропроводка. И линия защищена автоматическим выключателем правильного номинала (более подробно здесь). Главное не стоит перегружать линию слишком большим количеством  подключенных шлейфом розеток.

Дополнительная розетка – соединение в разветкоробке





Подключить дополнительную розетку можно и от   разветвительной коробки, соблюдая при этом те же правила, что и при подключении от существующей розетки. Но на практике к большинству разветкоробок подключать новую розетку не стоит. Дело в том, что во многих случаях в развет коробке соединены линии розеток и линии освещения, что не дает возможности подобрать защиту с нужными характеристиками. Не стоит подключать новую розетку и на старую алюминиевую проводку (более подробно здесь).

Каким способом подключить новый кабель дополнительной розетки к действующей электросети?

Если у нас отдельная линия, протянутая от щита, то соединение, скорее всего не создаст затруднений. Просто затягиваем жилу в клемме автомата, узо, распределительного блока, нулевой шины. В зависимости от того как построена схема защиты.

Двойные клеммы для подключения на хорошей, надежной розетке Schneider Unica

Если же мы соединяем дополнительную розетку шлейфом от существующей розетки, мы можем соединить жилу кабеля в специально  предусмотренные двойные соединительные разъемы на розетке. Но розетка должна быть при этом не старая подгоревшая, а новая и качественно изготовленная. Тем более, что на многих недорогих и недостаточно качественно изготовленных розетках нет возможности подключения шлейфом.





Клеммник из карболита – надежное соединение жил кабеля

Можем мы также соединить жилы сваркой или опрессовкой. Соединять медь и алюминий при установке  новой розетки не стоит. Соединение жил из разных металлов как-то оправдано лишь на линии освещения. Лучше провести новую линию, в крайнем случае, удлинить алюминиевый кабель аналогичным алюминиевым кабелем. Но уж если соединять, то опрессовкой специальной гильзой медь-алюминий или же в клеммной колодке из карболита. Но не скруткой и не в дешевых пластмассовых клеммниках.

Если мы полностью убираем старую розетку и соединяем новый кабель со старым, мы не должны замуровывать место соединения в стене. Место соединения должно помещаться в распаечной коробке и быть доступно для осмотра и ремонта. Если уж хотите, чтобы коробки не было видно, можно обработать ее крышку чем-то вроде «бетоноконтакта», для лучшей скрепляемости со штукатуркой, и зашпатлевать. Или же просто заклеить обоями. Чтобы в случае поломки можно было с минимальными разрушениями коробку вскрыть.

Монтаж нового кабеля для дополнительной розетки

Кабель, естественно, тоже хочется провести скрытно. Если мы устанавливаем новую дополнительную розетку в частном доме, то мы имеем больше возможностей сделать это без повреждения внутренней отделки стен. Мы можем через сквозное отверстие в стене вывести кабель на улицу. Снаружи, в зависимости от варианта отделки стен, мы или сделаем штробу, которую впоследствии заштукатурим, или спрячем кабель под облицовку, временно разобрав ее. Можем и просто пустить линию в кабель-канале по фундаменту. Если дом одноэтажный, мы имеем возможность провести кабель по чердаку. Только стоит учесть, что проводить электропроводку скрыто по сгораемым поверхностям и по чердачному помещению, можно только в металлических трубах или в толстостенной металлической же гофре. Затем в намеченном нами месте, опять через сквозное отверстие в стене, мы заведем наш кабель в нужную нам комнату и установим там новую розетку.
Если же установка дополнительной розетки у нас в квартире, то здесь в основном только два варианта спрятать кабель. Мы или штробим стену или проводим линию в кабель канале. Вместо кабель канала или совместно с ним можно использовать специальный плинтус для скрытой электропроводки.
Устанавливать дополнительные розетки, особенно на старой электропроводке, дело муторное и неблагодарное. Для электромонтажника дополнительная розетка – это только одна маленькая деталь в механизме стационарной электроустановки под названием квартира. А работоспособность каждого механизма должна быть настроена как можно более точно. Взаимосвязь всех деталей механизма должна быть тщательно просчитана и разработана. Возникшая потребность в новой розетке уже говорит о том, что механизм не отлажен. А добавление еще одной детали в такой механизм может только усилить дисбаланс.

Рассчитав насколько можно более точно и выполнив монтаж электропроводки, испытываешь чувство гордости за проделанную работу. Когда же добавляешь дополнительную розетку, даже очень хорошо все рассчитав, на душе неспокойно. Как если бы протянул какие-то временные подключения на стройплощадке и при этом выдавал их за качественный, на века выполненный монтаж.
При очередном ремонте квартиры или дома все-таки стоит смонтировать новую электропроводку, как можно тщательнее все рассчитав, чтобы не подключать потом дополнительные розетки.

Вы можете прочитать записи на похожие темы в рубрике – Электромонтаж

Удачи Вам в устройстве Удобного Дома! С уважением https://www.natrix-el.kz

Также рекомендуем прочитать

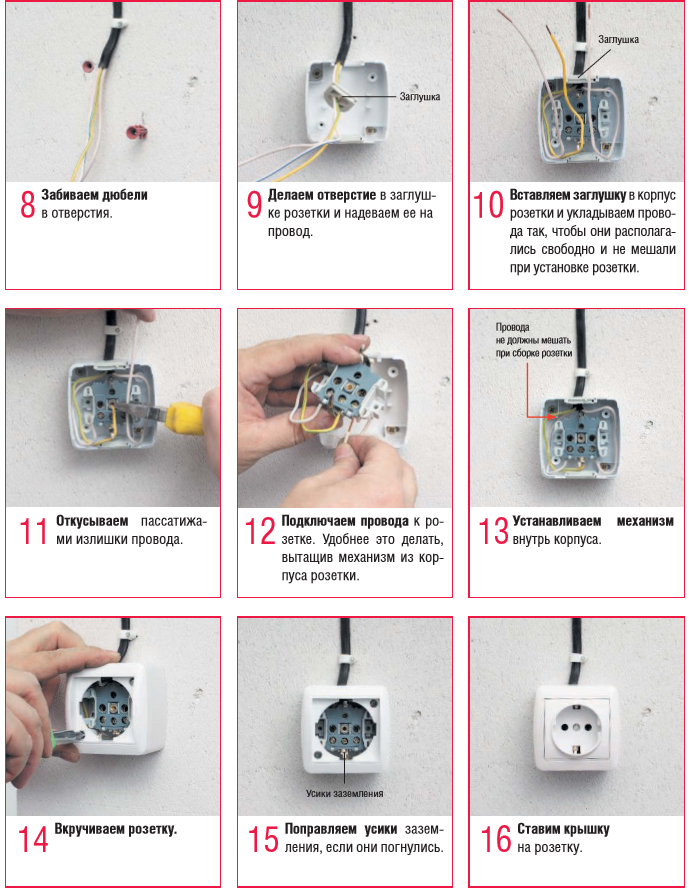

Как подключить розетку своими силами

Представить себе жизнь без электроэнергии невозможно, и большинство приборов получают её посредством включения в электрическую розетку. Поэтому многие люди задаются вопросом о том, как подключить розетку и выключатель своими силами, по тем или иным причинам не желая прибегать к помощи профессиональных монтажников. На самом деле в этой операции нет ничего особенно сложного, и осуществить её можно самостоятельно. Для этого нужны будут стандартные инструменты, которые обычно имеются в любом доме, соблюдение техники безопасности и следование нижеприведённым инструкциям, в которых мы расскажем, как правильно подключить розетку. Но перед началом работ не забудьте убедиться, что домовая сеть обесточена!

Какие они бывают

• Встроенные. Они размещаются внутри стены, а снаружи располагается только их внешняя часть с технологическими отверстиями для подключения электроприборов, и декоративная накладка (рамка), прикрывающая их. В последнее время встроенные розетки становятся всё более и более популярны.
• Накладные. От встроенных они отличаются тем, что основной их узел размещается не внутри стены, а снаружи, в пластиковом (чаще всего) корпусе. Такие модели проще в установке, так как для их монтажа не приходится проделывать в стене отверстие, но они занимают больше места и заметно выступают вперёд.
• Заземлённые. Не все модели оснащаются заземлением, но именно их нужно приобретать для подключения ряда приборов, например, стиральных машин. Визуально такую розетку можно отличить от незаземлённой благодаря наличию наличию на ней специальных усиков, к которым крепится заземляющий кабель. Поэтому, собственно, вопрос о том, как подключить розетку с заземлением, и не стоит — всё делается точно так же, как и обычно, за исключением этого кабеля.
• Закрытые. Такие розетки оснащаются специальной крышкой, и их обычно устанавливают с одной из двух целей. Первая — защитить внутреннюю часть розетки от попадания влаги, например, в ванной комнате. Вторая — закрыть розетку от маленьких детей.
• Розетки с таймером. Они позволяют точно регулировать время работы того или иного электрического прибора, автоматически размыкая цепь после срабатывания таймера, который заблаговременно устанавливается на нужное время.
• Розетки с функцией выталкивания вилки. Подобные модели оснащаются специальной кнопкой, нажатие на которую позволяет легко и без усилий извлечь штепсель вилки.

Самостоятельное подключение

Задаётесь вопросом, как правильно подключить несколько розеток? Или, может быть, как подключить двойную розетку? Или любую другую? На самом деле монтаж любых их типов происходит практически одинаково. Для начала нужно обесточить сеть и убедиться в отсутствии тока, для чего можно воспользоваться специальным прибором. В случае замены старой розетки на новую сперва надо разобрать ту, которая больше не будет эксплуатироваться, тщательно очистив при этом подрозетник, в котором обычно накапливается пыль и грязь. Если подрозетника нет, хорошей идеей будет купить и установить новый.

Для того, чтобы облегчить себе работу, достаточно будет оставить порядка 10 сантиметров свободного кабеля. Концы нужно зачистить на длину примерно в 2 сантиметра. Кабели обычно маркируются согласно стандартной схеме, но, если у вас есть сомнения, всегда можно использовать тестер, который поможет определить ноль, фазу и заземление. Стандартная схема подключения такова: справа располагается фаза, слева — ноль, а внизу и по центру — заземление, если таковое предусмотрено конструкцией. Установив провода в узел розетки, их необходимо зафиксировать на месте. В зависимости от модели потребуется либо закрутить их винтами, либо просто вставить их в клеммы, которые сделают всё остальное. Двойные или тройные розетки в этом плане практически не отличаются от обычных одинарных, так что вопрос о том, как подключить тройную розетку, тут не стоит. Всё то же самое, только контактов внутри узла больше, вот и всё.

Как подключить несколько розеток

Это возможно проделать одним из трёх способов:

• Параллельное подключение. В таком случае для каждой розетки подводятся свои кабели, идущие от распределительной коробки. Этот метод наиболее надёжен, потому что в случае выхода из строя одной из розеток остальные продолжат функционировать. Однако, придётся потратиться на большее количество проводов и аккуратно проложить их все.
• Последовательное подключение. В таком случае все розетки подключаются на одном уровне, друг за другом. Этот способ проще всего, но провода в таком случае подвергаются большей нагрузке. Если Вы раздумываете над тем, как подключить две обычных розетки, можно прибегнуть именно к нему. Но не забывайте, что с точки зрения функциональности последовательное подключение сродни использованию обычного удлинителя, и одновременное использование нескольких электроприборов, потребляющих большое количество энергии, в таком случае нежелательно.
• Смешанное подключение. Комбинация двух вышеперечисленных способов.

Маркировка проводов

Иногда производители не следуют общепринятым стандартам, так что перед подключением кабелей желательно проверить их все тестером. Но чаще всего используются следующие цвета:

• Заземление — жёлтый, зелёный или жёлто-зелёный.
• Ноль — синий, голубой или чёрный.
• Фаза — красный, коричневый или белый.

Провода

Какие провода к розетке подводить? Обычно они уже проложены прямо в стене, но, если их нет, или если Вы хотите их заменить, то просто сообщите нашим консультантам Ваши пожелания, и они вам подскажут. Обычно используются алюминиевые или медные провода, поэтому рассмотреть стоит оба этих варианта. Медная проводка отличается большей гибкостью, но стоит несколько дороже. Разница в цене не критична, хотя более низкая стоимость остаётся одним из факторов огромной популярности алюминиевых кабелей.

Что такое двухклавишная розетка

Она представляет собой сразу два объединённых воедино устройства — розетку и выключатель в одном корпусе. Это очень удобно, так как позволяет не разбрасывать электротехническую аппаратуру по всему помещению, а сгруппировать её всю в одном месте, если, конечно, выбранное место одинаково удобно для обоих целей. Двухклавишную розетку подключить не сложнее, чем любую другую, просто потребуется отдельно подвести провода для самого выключателя. Такой объединённый блок отлично смотрится в большинстве интерьеров, и позволяет реализовать самые разные дизайнерские решения.

Техника безопасности

Работая с любыми электроприборами, никогда не забывайте, что при неправильном к ним подходе они могут представлять собой опасность. Никогда не прикасайтесь к ним, предварительно не убедившись в отсутствии тока в сети. А если у Вас есть сомнения, то доверьте дело профессионалам, которые всё сделают за Вас.

Схемы подключения трех ламп и более

Здравствуйте, уважаемые читатели сайта sesaga. ru. Идею этой статьи подсказал Денис Ж, за что ему большое спасибо.

Люди, не сильно разбирающиеся в электричестве, сталкиваются с проблемой самостоятельного подключения обычных ламп накаливания количеством трех и более штук, а бывают ситуации, когда необходимо к существующей проводке добавить свою.

Например, Вы купили кухонный гарнитур или шкаф купе, и естественно все это с подсветкой. Ремонт в квартире сделан, а провода для подключения лампочек небыли предусмотрены, отсюда возникает вопрос, как все-таки сделать подсветку не нарушив целостности стен и обоев. Выход можно найти всегда.

Я покажу возможные варианты, а все остальное, будет зависеть от Вашей фантазии и умении применить на практике данные советы. Дополнительно можете прочитать статью о том, как правильно подключить люстру.

И так, поехали.
Предположим, что у Вас на кухне или в прихожей есть розетка, от которой можно взять питающее напряжение 220В. Сделать это можно двумя способами.

Первый самый простой, это когда вся схема подключается к розетке через обычную вилку. Здесь все просто, вилку вставили и про нее забыли, а включаете и выключаете свет обычным выключателем.
Второй способ отличается лишь тем, что Вам надо вскрыть розетку, и провода посадить непосредственно на ее клеммы.

Все работы производите только при отключенном напряжении питания 220В.

На рисунке ниже показана монтажная схема параллельного соединения трех ламп накаливания с одинарным выключателем, также подключаются светодиодные и энергосберегающие лампы, рассчитанные на напряжение питания 220В. Для более удобного восприятия, все элементы схемы я постарался изобразить так, как бы это выглядело в реальности.

Здесь от розетки к выключателю уходит двужильный провод, где фаза (L) подключается на нижний контакт выключателя и постоянно находится на нем, а нулевая жила (N) минуя выключатель, соединяется в точке (1) с проводом, уходящим на лампы.
При включении клавиши выключателя фаза (L) с верхнего контакта, уже как (L1), уходит на лампочки, и они зажигаются.

Недостаток такого способа ведения проводки заключается в том, что она получается наружной. Здесь Вам придется думать, как ее спрятать или замаскировать, соответственно и выключатель придется использовать накладной, можно и обычный установить, но тогда потребуется долбить под него дыру.

На следующем рисунке показана эта же схема, но здесь все лампы соединяются уже в одной точке. Это тоже самое параллельное соединение, просто иногда бывает удобно собрать схему именно таким способом, как раз так соединяют лампы в люстрах.

Теперь рассмотрим схему, где используется двухклавишный выключатель.
Здесь до выключателя идет обычный двужильный провод, а вот уже после него выходит тройной. Тут видно, что в середине расположена нулевая жила (N), являющаяся общей для всех ламп, а по краям идут фазные (L1 и L2).

Схема работает следующим образом: при нажатии, например, левой клавиши выключателя, фаза (L) приходя на нижний контакт выключателя, уже с его верхнего контакта как (L1) уходит на лампы HL1 и HL4 — они зажигается. Почему именно HL1 и HL4, потому что только они подключены к фазе (L1). Думаю понятно.

Теперь, если включить правую клавишу, фаза (L), уже как (L2), с другого верхнего контакта, приходит на лампы HL2 и HL3, и теперь они зажигаются. Как видите все просто.

Сейчас в моду вошли точечные светильники, в которых используются лампы, как с обычным 220В, так и с пониженным 12В напряжением питания. Как правило, к ним идет специальный преобразователь, который питает эти лампы. Помимо того, что он выдает стабилизированное напряжение для ламп, в нем еще предусмотрена задержка подачи питания на 1 – 2 секунды. Т.е. при включении, напряжение не сразу, а постепенно, с нарастающей подается на лампы, тем самым защищая спираль от быстрого износа, а значит, и лампочки будут служить дольше.

Давайте рассмотрим такую схему.
Конструкцию преобразователя, а также его входную и выходную части я показал условно, так как они будут отличаться в зависимости от производителя, но принцип работы таких преобразователей остается тот же.
Питание 220В на него подается через выключатель, а уже с выхода берется стабилизированное напряжение 220В или 12В.

Если Вы хотите установить двойной выключатель, то в схему нужно будет добавить еще один преобразователь, который надо запитать от второй клавиши, ноль (N) у них остается общим.

Можно вообще обойтись только одним преобразователем, но тут есть существенный недостаток, из-за которого этот вариант, возможно, не всем будет приемлемым. Здесь двойной выключатель подсоединяется к выходному напряжению преобразователя, а сам преобразователь остается постоянно включенным, что не очень хорошо.

Не забывайте, что каждый преобразователь рассчитан на определенную мощность, поэтому не сильно увлекайтесь с количеством ламп.

Теперь у Вас не должно возникнуть проблем при подключении трех и более ламп.
Вышла моя новая статья о подключении датчика движения для включения освещения. Рекомендую.
Удачи!

Как установить и подключить выключатель света: подробный инструктаж

Для бывалых электромонтажников нет проще работы, чем банальная установка выключателя. На самом деле ничего сверхсложного в данной операции нет. Правда, кроме обязательного соблюдения правил, обозначенных в кодексе для электриков ПУЭ, необходимо еще знание некоторых тонкостей. Они подскажут новичкам, как подключить выключатель света в любимой баньке, чтобы банные процедуры проходили в цивилизованных условиях.

Грамотный выбор «капитана» электропроводки

Звание генерала оставим себе, т.к. служить выключателю предстоит под нашим началом. Полковника присвоим пакетному выключателю старого образца или новенькому двухполюсному автомату, установленному в щитке электроснабжения загородной собственности. Полковник отдаст приказ капитану в период подключения прибора к электропроводке с целью полного снятия напряжения.

Важно! В период работы с электропроводкой поставку тока на обустраиваемый объект нужно полностью перекрыть, т.е. снять напряжение посредством отключения.

Прибор, отдающий под нашим началом команды лампочке, подбирают согласно типу имеющейся проводки. Она может быть:

• открытой – проложенной поверху стен, преимущественно сложенных из бревен или бруса;
• скрытой – проведенной в каналах-штробах, выдолбленных в кирпиче, пенобетоне, газобетоне.

С открытой проводкой все крайне просто: пути подводки и выхода электро-потока, как и места подключений, определяются невооруженным дилетантским глазом. Для обустройства бани со скрытой проводкой потребуется схема электросети, с помощью которой нужно определить точку возможной установки.

Выключатели для проводки скрытого и открытого типа отличаются конструктивно и внешне:

• Скрытые устройства для производства включения/выключения располагаются заподлицо со стенами, радуя обладателей только красивой защитной крышкой. Вся начинка прибора «утапливается» в заранее выдолбленной нише. Механизм, отдающий капитанские команды, располагают в диэлектрическом подрозетнике, подобном неглубокому стакану из пластика. Его-то и нужно установить изначально в сформированное углубление. Фиксируют скрытые подрозетники в гипсокартонных перегородках с помощью специальных распорок, в кирпичных и бетонных стенах их «сажают» на алебастр или на строительный раствор. Подрозетники к выключателям для скрытой проводки продают отдельно, их нужно подбирать в зависимости от материала стены.
• Выключатели для открытой электросети вместо чашеобразного установочного приспособления оснащены плоской пластиковой или металлической площадкой. Ее прикрепить нужно оцинкованными саморезами к деревянной стене, дюбель-гвоздями к кирпичу или бетону.

Оба варианта выключателей имеют равнозначное количество конструктивных составляющих. Это подрозетник, командный механизм и декоративно-защитные детали, выполненные из пресекающих прохождение тока диэлектрических материалов. Более подробно о выборе выключателей читайте на сайте «Совет Инженера«.

Общие принципы и алгоритм монтажа

Установка обоих типов устройств выполняется по аналогии, действуют общие принципы и единый алгоритм работ:

• Сначала крепится подрозетник, представляющий собой чашу или площадку;
• Затем производится непосредственно подключение выключателя света посредством создания верных соединений между токоведущими проводами и командным органом;
• Потом механизм фиксируется на пластине или в стакане-подрозетнике с помощью шурупов или распорок;
• В завершении результаты усилий закрываются крышкой и надеваются клавиши.

Основная загвоздка заключается в правильном подсоединении проводов к рабоче-командному органу выключателя. А чтобы справится с этой проблемой, нужно разобраться со схемой подключения.

Схема подключения выключающего устройства

Несоблюдение правил установки выключателя света чревато перегревом с последующим искрением и замыканием. Еще одно весьма неприятное последствие – сохранение напряжение в проводке. Из-за него даже после выключения светильника нельзя будет заменить перегоревший элемент, не ощутив прелестей удара бытовым электротоком.

Обезопасим лично себя и собственность, вспомним о загадочных «фазах» и «нолях». Выясним и навеки запомним, что нужно к чему подключать:

• Ноль или, как принято в мире электриков, нулевая жила выводится на осветительный прибор.
• Фаза идет к выключателю. В пределах фазной жилы должна замыкаться цепь, для того чтобы лампочка загоралась и гасла. Именно при прямо противоположном выведении выключателя на ноль свет загорится и погаснет по приказу владельца, но смену лампы можно будет совершить только после путешествия к распределительному щитку с полным отключением бани от питания.
• От лампы к выключателю тоже идет участок фазы. Отключаться и включаться цепь от щелчков клавиши будет в точке разрыва фазного канала. Т.е. в месте, где начинается отрезок фазы, ведущий к лампочке, и заканчивается фазный провод, выходящий из выключателя.

Значит, к лампе подвести нужно и фазный и нулевой провод, а к выключателю только один – фазу. Заметьте, все эти хитрые переплетения находятся в распределительной коробке. По сути, интересуют они домашних мастеров, занимающихся установкой выключателя в необустроенном помещении или решивших модернизировать имеющуюся систему.

Все соединения токопроводящих участков выполняются в распределительной коробке. В пластиковых каналах или в стене соединять провода нежелательно из-за осложнений с выявлением и ремонтом поврежденных участков. Если нет рядом с местом установки распределительной коробки, протянуть фазу и ноль можно от вводного щитка.

Описанные принципы установки одноклавишного выключателя распространяются и на устройства для включения двух и более точек освещения. Соответственно клавиш у них две или более. Разница в том, что к каждой из клавиш подводится отрезок фазы от лампы, работу которой она обязана контролировать. Фаза из распределительной коробки к выключателю с любым количеством клавиш ведется исключительно одна.

Цвет и маркировка токоведущих каналов

В преобладающем большинстве случаев усовершенствование контура новым прибором владельцы бань, домов, квартир доверяют электрикам. Связываться с хитросплетениями распределительной коробки зачастую просто некогда и не с руки. Чаще всего причиной приложения усилий домашнего мастера бывает замена выключателя, когда к точке установки уже подведены фазные и нулевые токоведущие каналы.

Внимание. Новая установка выключателя или его замена выполняется только при наличии всего диапазона проводов, формирующих электропроводный контур.

Для того чтобы у неопытных электриков не возникали затруднения с определением фазы с нолем, внешняя изоляция токоведущих жил имеет «боевую» окраску:

• фазная жила будет покрыта белой или коричневой оболочкой;
• синий цвет диэлектрической защиты провозгласит: это ноль;
• желтый или зеленый колер различных оттенков – заземление.

Согласно цветным подсказкам и следует определять, как установить и к чему подсоединить выключатель света. Дополнительной услугой от производителя является нанесение обозначений на сам механизм для конкретной ориентировки по вопросам входа и выхода. Обозначаются точки подсоединений литерой L с циферкой. Например, на двухклавишном устройстве L3 обозначает вход фазы. Рядом с ним больше ничего не обнаружится. На противоположной стороне устройства в рядок расположены точки подключения L1 и L2, каждую из которых нужно вывести на отдельный осветительный прибор.

Втыкать или зажимать: что легче?

Для простоты и надежности формирования соединений, точки подключения выключателя оснащаются втычными и винтовыми приспособлениями:

• Втычные контакты накрепко зажимают зачищенный на 1 см провод пружиной. Для того чтобы разобрать соединение, с противоположной стороны втычного приспособления есть кнопка, действующая по принципу «нажал – отпустило»;
• Винтовой контакт нужно затягивать отверткой, предварительно расположив под клеммой около 2х см зачищенного провода. Ни миллиметра изоляции под клеммой быть не должно, иначе она оплавится и станет угрозой для хозяев.

Принципиальной разницы по аспектам надежности между обоими вариантами никто не наблюдает.  Однако втыкать проще и быстрей. Потому выключатели с втычными контактами настойчиво советуют продавцы строительных магазинов неопытным мастерам. Электрики с ними согласны.

Как установить накладной выключатель

Русские баньки преимущественно деревянные. Скрыто прокладывать в них электрический контур находится мало желающих. Для устройства открытой проводки выпускают сейчас массу симпатичных изделий в ретро стиле, покрытых превосходной изоляцией. В компанию к ним потребуется выключатель накладного типа. Вот о последовательности его установки и поговорим.

Предположим, мы обзавелись уже выключателем для открытой проводки. Он в заводской сборке, клавиша одна. Установку и подсоединение новенького накладного выключателя света будем выполнять в следующей последовательности:

• Пользуясь шлицевой отверткой, осторожно подковыриваем и удаляем клавишу, затем снимаем защитно-декоративную крышку.
• Отсоединяем рабочий механизм.
• Разобрали. В руках осталась лишь пластина подрозетника. На ней есть отверстия для крепления к стене.
• Приложим пластину к месту установки, на всякий случай отметим точки и линию верхнего края. Проверим, чтобы она четко горизонтальной была. Не забывайте, что все последующие детали будут прикреплены к подрозетнику. Если его перекосим, то и все остальное в туже степь направится.
• Прикручиваем точно выверенную по горизонтали платформу-подрозетник оцинкованными шурупами. Ошибаться даже на пару мм не стоит – древесина «не любит» расположенных рядом прорех.
• Провода подрезаем с максимальной точностью в соответствии с типом контактов. Желательно, чтобы после всех операций излишков провода под декоративной крышкой не оказалось.
• Подсоединяем механизм к проводке, следуя подсказкам маркировки и сообразуясь с цветом провода.
• Проверяем качество созданного соединения отверткой-мультиметром или более сложным электрическим тестером.
• Все в порядке? Прикручиваем механизм.
• Ставим крышку на ее законное место, защелкиваем клавишу.

На этом процесс установки завершен.

Монтаж и подключение закрытого выключателя в картинках

Совершенно несложный процесс. Разобрали – грамотно установили и подсоединили – собрали.

Компонентов минимум, лишних гаек после сборки наверняка не окажется. Запутаться невозможно, если выяснить заранее, что к чему подключается. Все буквально располагает к проверке собственных сил в качестве начинающего электрика. Главное не забыть о правилах безопасности, иначе сила тока будет проверять вас на прочность.

Fix-It Chick: добавьте электрическую розетку рядом с выключателем | Новости, Спорт, Работа

Добавить электрическую розетку рядом с существующим выключателем света просто, если в коробке есть нейтральный провод.

Шаг 1: Отключите питание переключателя света на главной электрической панели.

Шаг 2: Снимите пластину переключателя и открутите переключатель от розетки.

Шаг 3: Вытащите переключатель из коробки.Если есть связка из двух белых проводов, связанных вместе за переключателем, и двух отдельных проводов, идущих к переключателю, будет легко добавить розетку.

Шаг 4: Используйте датчик напряжения, чтобы убедиться, что питание коробки отключено, прикоснувшись датчиком к каждому проводу отдельно.

Шаг 5: Пометьте два провода, прикрепленных к коммутатору, изолентой и отсоедините провода от коммутатора.

Шаг 6: Снимите имеющуюся выпускную коробку и замените ее двойной выпускной коробкой.

Шаг 7: Снимите гайку, соединяющую два нейтральных провода в задней части коробки, и добавьте к смеси третий белый провод. Скрутите провода вместе и закройте их проволочной гайкой. Присоедините свободный конец нового провода к серебряному винту на новой розетке.

Шаг 8: Подсоедините два коротких черных провода к черному проводу, который изначально был на золотом винте переключателя. Это должна быть горячая проволока. Скрутите три провода вместе и закройте их проволочной гайкой.Присоедините свободный конец одного нового провода к золотому винту на переключателе и прикрепите свободный конец второго нового провода к золотому винту на розетке.

Шаг 9: Подключите белый провод, который изначально был на коммутаторе, к серебряному винту на коммутаторе.

Шаг 10: Если к коммутатору был подключен провод заземления, прикрепите к нему два коротких зеленых или оголенных провода и закройте все три гайкой для проводов. Проденьте свободный конец одного провода заземления к зеленому винту на переключателе, а свободный конец второго провода — к зеленому винту на розетке.

Шаг 11: Когда все провода будут подсоединены, нажмите выключатель и вставьте розетку в новую коробку. Закрепите их крепежными винтами.

Шаг 12: Включите питание и убедитесь, что все работает правильно, прежде чем устанавливать новую крышку.

— Есть вопросы по ремонту дома для Fix-It Chick? Отправьте его Линде Коттин по адресу [email protected].

Схема подключения

для коммутируемых настенных розеток

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода.Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

Эта страница содержит несколько схем подключения переключателя для управления одной или несколькими розетками, включая раздельную розетку и несколько розеток, соединенных вместе.

Подключение переключателя к розетке

На этой схеме показана схема коммутируемой розетки, в которой сначала находятся источник и выключатель. Горячий источник подключается к одной клемме переключателя, а другой подключается к черному проводу, идущему к горячей клемме на розетке. Нейтраль источника соединяется с клеммой нейтрали розетки, а заземление источника соединяется с заземлением на выходе.

Подключение разделенной коммутируемой розетки

Здесь розетка разделена путем удаления перемычки между двумя горячими клеммами.Это разделяет розетку, поэтому каждая половина функционирует независимо. Трехжильный кабель идет от переключателя к розетке, обеспечивая два горячих провода к этому месту.

Источник горячего на коммутаторе соединен красным проводом кабеля с розеткой и косичкой с переключателем. В розетке красный соединяется с верхней половиной розетки. Черный провод кабеля идет от выключателя к нижней половине розетки

.

При таком расположении нижняя половина розетки управляется переключателем, а верхняя половина всегда горячая. Это удобно, если вы хотите иметь горячую розетку для подключения часов или другого устройства, которое требует постоянного питания, но при этом управляет ближайшей лампой с помощью настенного выключателя.

Подключение розетки к шлейфу переключателя

На этой схеме подключения показано добавление проводки для выключателя света для управления существующей розеткой. Источник находится на выходе, и к новому переключателю добавляется петля переключателя. Провод горячего источника удаляется из розетки и соединяется с красным проводом, идущим к переключателю.Черный провод от переключателя подключается к горячей розетке.

Нейтральный провод источника на розетке удаляется и присоединяется к белому проводу, идущему к переключателю, и к гибкому кабелю обратно к нейтрали розетки. На переключателе нейтральный провод закрывается, если он не нужен для питания интеллектуального переключателя, такого как новый диммер. Эта проводка теперь требуется в большинстве распределительных коробок с 2011 года.

Подключение разделенной коммутируемой розетки к переключающей петле

На этой схеме показано подключение разделенной половинной розетки, управляемой с помощью контура переключения.Язычок, соединяющий горячие клеммы на розетке, удаляется, и источник горячего подсоединяется к нижней половине. Нейтраль источника подключается к одной из нейтральных клемм розетки.

Белый провод в контуре переключателя используется для передачи тока от источника к переключателю и помечен черной лентой или краской, чтобы обозначить его как горячий. Черный цвет на шлейфе переключателя проходит от переключателя к верхней половине розетки. При таком расположении верхняя половина дуплекса управляется переключателем, а нижняя половина всегда горячая.

Это обновленная диаграмма для предыдущей схемы. Здесь нейтраль источника соединена с розеткой и белым проводом, идущим к распределительной коробке, где его можно использовать для подключения переключателя, которому требуется нейтраль, такого как интеллектуальный диммер или таймер. Подобное нейтральное соединение теперь требуется в большинстве новых распределительных коробок, так как код NEC изменился в 2011 году.

Схема подключения выключателя настенной розетки

Здесь добавлен переключатель для управления существующей розеткой.Коммутатор получает тепло от средней розетки здесь, а 3-проводный кабель идет оттуда к новому месту переключателя. Горячий источник на выходе соединен с черным проводом, идущим к переключателю, и горячими проводами, идущими к другим выходам в цепи.

Нейтраль источника остается подключенной к нейтрали розетки, и новый нейтральный провод добавляется к стыку. Таким же образом новый провод заземления вставляется в цепь в гнезде. Красный провод от шлейфа переключателя подключается непосредственно к горячему выводу на розетке.

На переключателе черный провод подключен к одной клемме, а красный провод — к другой. Нейтральный провод в новой распределительной коробке закрывается гайкой, если это не требуется для интеллектуального переключателя или таймера.

При таком расположении все остальные розетки подключаются напрямую к источнику горячего питания, а переключатель управляет только средней розеткой. Белый нейтральный провод в новой распределительной коробке соответствует требованиям NEC 2011.

Схема подключения нескольких переключаемых розеток

На этой схеме показано подключение нескольких переключаемых розеток на одном коммутаторе.Источник цепи находится на переключателе, и 2-проводный кабель проходит к каждой розетке. На выходах каждый соединен с помощью косички для создания горячего и нейтрального соединений. При таком расположении все розетки будут включаться и выключаться одновременно.

Еще подобное на Do-It-Yourself-Help.com

Как подключить электрическую розетку с переключателем | Руководства по дому

Розетка с переключателем — отличный способ управлять лампами в кабинете, гостиной или спальне.Фактически, Национальный электротехнический кодекс, или NEC, требует наличия розетки с переключателем в жилом помещении без верхнего света. Существует несколько способов подключения управляемых розеток, и новое требование NEC 2011 требует наличия заземленного провода (нейтрали) в каждом месте переключателя, независимо от того, есть в этом необходимость или нет. Показанные примеры соответствуют новым требованиям NEC.

Выходная силовая ветвь с управляемым переключателем на розетке

Установите розеточную коробку для одной группы и распределительную коробку для одной группы в желаемых местах.Протяните кабель Romex 12/2 или 14/2 с заземлением от блока выключателя или другой розеточной коробки в новую розеточную коробку с переключателем. Пропустите провод через одно из входных отверстий. Оставьте примерно 6-дюймовый хвост и закрепите кабель на расстоянии 8 дюймов от коробки с помощью скоб для кабеля.

Протяните 12/3 или 14/3 Romex с заземляющим кабелем от распределительной коробки, управляемой переключателем, к распределительной коробке. Пропустите провод через одно из входных отверстий. Оставьте примерно 6-дюймовый хвост и закрепите кабель на расстоянии 8 дюймов от коробки с помощью скоб для кабеля.

Снимите все внешние оболочки в каждой коробке с помощью приспособления для снятия оболочки. В распределительной коробке снимите примерно 1/2 дюйма изоляции с красного и черного проводов с помощью приспособлений для зачистки проводов. Сделайте петли на черном, красном и заземляющем проводе. Подключите провод заземления к винту заземления переключателя и затяните отверткой. Подсоедините черный провод к нижнему выступу переключателя, а красный провод к верхнему выступу переключателя и затяните винты. Наденьте оранжевую гайку на белый провод и аккуратно уложите в коробку.Заправьте оставшийся провод в коробку и закрепите выключатель прилагаемыми винтами.

Снимите примерно 1/2 дюйма изоляции со всех проводов в розеточной коробке. Скрутите два провода заземления внутри коробки и закрепите зажимом заземления. Отрежьте один хвостик земли и сделайте петлю на другом хвосте земли. Подключите провод заземления к клемме заземления розетки и закрепите. Сделайте петли на оставшихся черных, красных и белых проводах. Подключите белые провода к нейтральной стороне (серебряные винты) розетки и затяните наконечники.

С помощью острогубцев сломайте язычок между двумя винтами гнезда на горячей стороне (латунные винты) для одной розетки с переключателем и одной розетки с постоянным включением. Оставьте язычок нетронутым для двух розеток с переключателем. Для двух розеток с переключателем скрутите черные провода вместе и закрепите проволочной гайкой. Сделайте петлю в красном проводе и подсоедините к одному из латунных винтов. Для одной розетки с переключателем и одной розетки с постоянным включением сделайте 6-дюймовый хвост из куска черного провода.Скрутите два черных провода и кусок лома и закрепите красной гайкой. Сделайте петлю на другом конце куска скрапа и прикрепите к одному из латунных крепежных винтов. Сделайте петлю в красном проводе и прикрепите к другим латунным винтам гнезда.

Аккуратно уложите все провода в розеточную коробку и закрепите розетку прилагаемыми винтами. Включите питание и проверьте работу розеток. Установите крышки розетки и переключателя.

Ножка питания управляемой розетки на распределительной коробке

Установите одноканальную розеточную розетку и одинарную распределительную коробку в желаемых местах.Протяните проводку 12/2 или 14/2 с кабелем заземления от блока выключателя или другой розеточной коробки в новую распределительную коробку. Пропустите провод через одно из входных отверстий. Оставьте примерно 6-дюймовый хвост и закрепите кабель на расстоянии 8 дюймов от коробки с помощью скоб для кабеля.

Протяните кабель 12/3 или 14/3 с заземлением от розеточной коробки, управляемой выключателем, к распределительной коробке. Пропустите провод через одно из входных отверстий. Оставьте примерно 6-дюймовый хвост и закрепите кабель на расстоянии 8 дюймов от коробки с помощью скоб для кабеля.

Снимите все внешние оболочки в каждой коробке с помощью приспособления для снятия оболочки. В распределительной коробке скрутите два провода заземления вместе внутри коробки и закрепите зажимом заземления. Отрежьте один хвостик земли и сделайте петлю на другом хвосте земли. Подключите заземляющий провод к клемме заземления переключателя и закрепите. Снимите примерно 1/2 дюйма изоляции с красного, черного и белого проводов с помощью приспособлений для зачистки проводов. Скрутите белые провода линейными плоскогубцами и закрепите гайкой для желтых проводов.

Сделайте 6-дюймовый хвост из куска черной проволоки, сняв примерно 1/2 дюйма изоляции. Скрутите два черных провода и кусок лома и закрепите красной гайкой. Сделайте петли на другом конце хвоста и красной проволоке. Присоедините черный хвостовик к нижнему выступу переключателя, а красный провод — к верхнему выступу переключателя. Аккуратно уложите все провода в коробку и закрепите переключатель двумя прилагаемыми крепежными винтами.

Снимите примерно 1/2 дюйма изоляции со всех проводов в розеточной коробке.Сделайте петли из черного, красного, белого и заземляющего проводов. Подключите заземляющий провод к винту заземления розетки и затяните отверткой. Подключите белый провод к нейтральной стороне (серебряный винт) розетки и затяните винт.

С помощью острогубцев сломайте язычок между двумя винтами гнезда на горячей стороне (латунные винты) для одной розетки с переключателем и одной розетки с постоянным включением. Оставьте язычок нетронутым для двух розеток с переключателем. Для двух розеток с переключателем наденьте оранжевую гайку на черный провод и аккуратно заправьте ее в коробку.Сделайте петлю на красной проволоке и прикрепите ее к одному из латунных шурупов. Для одной розетки с переключателем и одной розетки с постоянным включением сделайте петли на черном и красном проводах. Присоедините красный провод к одному латунному винту, а черный провод к другому латунному винту. Затяните винты и аккуратно заправьте провода в коробку. Установите розетку с помощью двух прикрепленных крепежных винтов.

Включите питание и проверьте работу розеток. Установите крышки розетки и переключателя.

Ссылки

• «Полное руководство по домашней электропроводке»; Black & Decker; Creative Publishing International, Inc. ; 2001.

Ресурсы

Советы

• Используйте кабель 12/3 или 12/2 с заземляющим проводом для цепей на 20 ампер.
• Используйте кабель 14/3 или 14/2 с заземляющим проводом для цепей 15 А.
• Для розеток 12/2 с заземлением используйте дуплексные розетки на 20 ампер.
• В качестве альтернативы вы можете использовать вариант с нажимным проводом для розетки, но многие предпочитают старые петли и винтовые соединения.
• Сохраняйте постоянный рисунок с помощью трехжильных кабелей.Всегда используйте черный для питания или обычных ситуаций, а красный — для переключаемых или путешествующих ситуаций.

Предупреждения

• Всегда надевайте защитные очки или защитные очки.
• Всегда проверяйте, отключено ли питание на выключателе. Используйте контрольную лампу или вольтметр, чтобы убедиться, что питание отключено.
• Не заменяйте двухжильный кабель трехжильным и не используйте заземляющий провод в качестве горячего провода или заземленного провода (нейтрали).

Writer Bio

Dr.Марвин Филлипс, которого ласково называли доктором Филом, ушел из педиатрической практики в 1999 году. В настоящее время он является генеральным директором новой службы скорой помощи и пишет еще со времен колледжа. Он опубликовал работы в журналах «Circulation Research» и «The Anatomical Record». Он имеет профессиональный опыт в строительстве, электрике, сантехнике, деревообработке, ремонте краснодеревщиков и автомобилей.

Электроэнергия там, где ее не было! Новая розетка от выключателя!

У нас только что появился новый пылесос Cordless Stick.Их так удобно брать и убирать каждую ночь. Единственная проблема — найти место, которое не мешает, но где есть электричество.

К счастью, я знаю трюк … привязать к существующему выключателю на стене, чтобы подать питание на новую розетку на другой. Вот как я это сделал.

ВНИМАНИЕ: Мы все здесь умные взрослые. Это общий отказ от ответственности, что это только в образовательных целях. Я не эксперт, и, скорее всего, вы тоже … так что, если вам НЕ удобно делать это… позвоните в профи. Я просто хочу, чтобы вы знали, что у вас есть варианты власти, о которых вы, возможно, даже не думали.

Поехали ….

ОБНОВЛЕНИЕ:

Я добавил в примечания несколько советов, если вы хотите просто добавить розетку к существующему выключателю света. Несколько вариантов. Проверьте это ниже в разделе вопросов.

Здесь я бы хотел поставить подвесное крепление для палки-пылесоса. Но власти нет!

По ту сторону стены … выключатель света.Давайте разберемся, подойдет ли он для наших нужд. Если повезет … на выключатель приходит питание, а потом на свет идет отдельная линия. Давай выясним.

Мне повезло … на этот переключатель выделено питание. Если выключить свет (не на выключатель), питание на выключатель все еще подается. Я мог бы подключиться к этому источнику питания … протянуть новый провод romex по стене и подключить розетку. Вы можете видеть, что я сделал это … Черный / Белый / Медный провод, торчащий вверху справа … Я добавил это.

Я не могу найти свою пилу для гипсокартона … Поэтому я просто использовал прямую кромку и несколько раз надрезал гипсокартон. Большинство розеток находятся в 12 дюймах от пола … вот с чего я начал. Я добавил 1-секционный синий пластиковый внутренний старый стандартный электрический шкаф выключателя / розетки, который имеет специальные зажимы, которые удерживают его на гипсокартоне. СОВЕТ ОТ ПРОФЕССИОНАЛА: при затягивании шурупов НЕ используйте дрель … гипсокартон можно легко выскочить. Ручная отвертка — лучший инструмент для этого, по крайней мере, в конце для окончательной плотной затяжки.

Добавить электрическую розетку. В данном случае розетка на 15 ампер. СОВЕТ ОТ ПРОФЕССИОНАЛА: на задней панели многих розеток есть место, куда можно просто вставить провод для подключения. НЕ используйте это. Всегда используйте боковые стойки. Это лучшее соединение, и вероятность его выпадения меньше. Убедитесь, что вы скручиваете проволоку в том же направлении, в каком вы ее затягиваете. СОВЕТ SUPER PRO: ваш прерыватель должен быть выключен … и сначала необходимо подключить новый кабель Romex к новой розетке. Не начинайте с другой стороны, где находится сила.Просто чтобы убедиться, что вы в большей безопасности.

Установите … снова … используйте ручную отвертку … убедитесь, что она находится по центру коробки.

ВЫКЛЮЧАТЕЛЬ !!!! Подключите все провода в правильном месте — возможно, вам придется купить разъемы с гайками большего размера, чтобы разместить дополнительные провода. Посоветуйтесь со своим электриком в домашнем центре, чтобы подобрать нужные.

Поскольку питание отключено … используйте красивый яркий светодиодный индикатор. У меня есть тот, у которого есть магниты … Я просто бросил его на стиральную машину, а затем выключил выключатель.

Уложите все красиво и легко … а затем добавьте обложку. БОНУСНЫЙ СОВЕТ: Во всех моих ванных комнатах, шкафах и в прачечной . .. Я добавляю эти датчики движения для автоматического включения и выключения света. Они того стоят и помогают выключить свет. Если у вас есть дети, вы понимаете, о чем я. (Мне плохо, когда они ходят в колледж и никогда не выключают свет, потому что не научились этому в детстве … но это проблема их соседей по комнате)

Я добавил вакуумное крепление на нужную высоту.

Теперь у меня есть хороший дом для пылесоса с POWER! Мы используем его каждый день, и его так легко взять и уйти. Надеюсь, это поможет кому-то в планировании.

Вот лишь некоторые из инструментов, которые я использовал. Я также использовал универсальный нож, чтобы вырезать отверстие. Вам не обязательно решать это самостоятельно … но это может дать вам представление. Удачи.

Преобразование выключателя света в розетку

Можно ли включить свет в розетку? Как подключить выключатель света к розетке.

Выключатель света на розетку
Электрический вопрос: Можно ли включить выключатель света в розетку?

Этот вопрос по электропроводке поступил от: Вальтера, домовладельца из США.

Дополнительные комментарии: Этот веб-сайт очень полезен, он помог мне, когда я ремонтировал часть своего дома.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Уолтер.

Как подключить выключатель света к розетке
Применение

: скрыть проводку коммутатора в качестве розетки.
Уровень квалификации: от среднего до продвинутого — Лучше всего выполняется лицензированным электриком.
Необходимые инструменты: простые ручные инструменты в сумке для электриков и тестер напряжения.
Расчетное время: зависит от личного опыта и способности работать с инструментами.
Меры предосторожности: Определите цепь, выключите ее и пометьте примечанием перед работой с проводкой.

Преобразование выключателя света в розетку

ВАЖНО: Обязательно прочтите следующую информацию, потому что преобразование выключателя света в розетку требует специальной электропроводки, которую лучше всего проверить с помощью тестера напряжения.

• Да, выключатель можно преобразовать в розетку, если можно определить проводку на источнике и один из проводов (нейтральный или белый) можно подключить к источнику нейтрали.
• Как вы увидите на схемах подключения, предоставленных по ссылкам ниже, обычно белый провод используется в качестве ножки переключателя.
• Таким образом, в основном два провода, используемые для переключателя, должны быть точно идентифицированы, затем удалены из конфигурации, которая у него сейчас есть, и затем соединены с горячим и нейтральным источником. Будьте очень внимательны и запишите существующие конфигурации проводки, прежде чем что-либо менять.
• Лучше всего это выполнит квалифицированный электрик, который сможет точно определить существующую проводку и внести необходимые изменения.

Следующая информация поможет вам с преобразованием переключателя света
Электропроводка переключателя света

Схемы подключения

Электропроводка розетки

Электропроводка Электрическая розетка для дома
Домашняя электрическая проводка включает розетки на 110 вольт и розетки и розетки на 220 вольт, которые часто встречаются в каждом доме.Посмотрите, как сделана разводка электрических розеток для дома.

Для получения дополнительной информации об электропроводке
Электропроводка

Электропроводка
Проекты домашней электропроводки с изображениями и электрическими схемами.

Как использовать электрические тестеры

При работе с домашней электропроводкой использование тестеров напряжения может сыграть важную роль в обеспечении электробезопасности. Электрические тестеры позволяют идентифицировать электрические цепи и помогают предотвратить случайное поражение электрическим током.
Типы электрических тестеров
Использование электрических тестеров

Электрические ошибки и способы их устранения Как выявлять и устранять электрические ошибки, которые приводят к электрическим проблемам, Предотвратите нарушения правил электротехники и неудавшиеся домашние проверки. Поможем правильно подключить Узнайте больше из моего курса «Домашняя электрическая проводка»: Базовая домашняя электрическая проводка на примере

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу . Отлично подходит для любого проекта домашней электропроводки. Идеально для домовладельцев, студентов, Разнорабочих, разнорабочих женщин и электриков Включает: Электропроводка розеток GFCI Электромонтаж домашних электрических цепей Розетки на 1206 и 240 Вольт Электропроводка выключателей света Электропроводка 3-проводного и 4-проводного электропроводки Электромонтаж 3-проводного и 4-проводного кабеля осушителя и розетки осушителя Поиск и устранение неисправностей и ремонт электропроводки Способы подключения для Модернизация электропроводки Коды NEC для домашней электропроводки . …и многое другое.

Будьте осторожны и безопасны — никогда не работайте в цепях под напряжением!
Проконсультируйтесь в местном строительном департаменте по поводу разрешений и проверок для всех проектов электропроводки.

Устранение неисправностей неисправного переключателя света

У вас дома есть выключатель света, который не работает должным образом? Если у вас есть отвертка, тестер напряжения, изолированные плоскогубцы и разъем для проводов, вы можете устранить неисправность переключателя света, чтобы определить проблему и, при необходимости, заменить переключатель.Выключатели света недороги, и их замена занимает совсем немного времени.

Соблюдайте осторожность при работе с выключателями света, они могут быть очень опасными. Если вам неудобно работать с электричеством, обратитесь к профессиональному электрику. Никогда не работайте с электрическими розетками, выключателями или приспособлениями, если вы не разбираетесь в электрических схемах и основных принципах домашней электропроводки.

У выключателя света есть мелкие детали, полностью заключенные в пластиковый корпус, поэтому, если выключатель неисправен, лучшим вариантом будет его замена.Но перед тем, как заменить его, необходимо определить, неисправен ли выключатель света или проблема в проводке.

Диагностика проблем с переключателем света

Если выключатель света вообще не работает, возможно, в цепи нет питания. Убедитесь, что выключатель выключателя включен в коробке выключателя, определите, есть ли другие отключенные розетки, а также включите их. Это самое простое решение, которое вы можете попробовать в первую очередь, чтобы решить проблему.Если все в порядке, возможно, у вас неисправный переключатель или неисправная проводка в соединении.

Если свет мигал, возможно, вам нужно пойти немного дальше. Проблема может заключаться в ненадежном соединении или отключении розетки в той же цепи. Первое, что вам нужно сделать, это выключить питание переключателя, прежде чем брать его в руки.

Убедившись, что прерыватель выключен, снимите крышку и открутите переключатель. С помощью изолированных плоскогубцев вытащите выключатель из электрической коробки, следя за тем, чтобы ваши руки, инструменты и другие предметы не касались клемм.

Используйте тестер напряжения, чтобы проверить, получают ли клеммы питание. Во-первых, убедитесь, что ваш тестер напряжения работает, вставив провода в исправную розетку, чтобы убедиться, что он получает показания. Если он работает, проверьте переключатель, прикоснувшись проводом от измерителя напряжения к зеленому винту заземления, а другим проводом — к латунной клемме. Если свет не горит или счетчик показывает ноль, переместите провод к другому латунному выводу. Если вы по-прежнему не получаете показания, можете обращаться с переключателем.

Потяните за черные провода, идущие от переключателя, чтобы определить, плотно ли они подключены. Если один из них не закреплен, затяните его клеммный винт до фиксации. Затем вверните выключатель обратно в электрическую коробку и включите прерыватель, чтобы проверить его. Если свет работает, прикрутите крышку на место, и все готово.

ПРИМЕЧАНИЕ: Если провода действительно были ослаблены, осмотрите переключатель, чтобы определить, есть ли на нем признаки расплавленного пластика. В этом случае вам также необходимо заменить переключатель, так как он был поврежден электрической дугой.

Если ни один из черных проводов не отсоединился, выполните следующие действия, чтобы снова отключить питание коммутатора. Затем отсоедините оба провода от переключателя, скрутите их плоскогубцами и прикрутите соединитель. Включите прерыватель, и если теперь загорится индикатор, вероятно, у вас неисправный переключатель, и вам нужно его заменить.

Если свет по-прежнему мигает или не загорается при обходе переключателя, проблема может заключаться в слабом соединении где-то еще в цепи, и вам придется либо провести дальнейшее исследование, где светильник подключается к цепи, либо позвонить. эксперт диагностирует проблему.

Ресурсы, представленные на этом сайте, предоставляются в качестве общей информации, и Reddi Industries не несет ответственности за какие-либо вопросы, связанные с содержанием, представленным здесь . Мы стараемся предоставить актуальную / точную информацию, но эта статья может содержать nfo, которое не соответствует для вашей ситуации . Если вы пытаетесь отремонтировать или модифицировать оборудование у себя дома или на работе, делайте это только при наличии соответствующей квалификации.

Перенастройте коммутатор, управляющий розеткой, для управления верхним светом или вентилятором

9 февраля 2009 г. | от Фреда (электронная почта) |

На прошлой неделе я описал, как должна быть подключена розетка для управления переключателем, когда напряжение попадает в цепь на розетке.Так была устроена проводка в нашей главной спальне до того, как я установил потолочный вентилятор. Как и было обещано, ниже я подробно описываю, как изменить эту схему подключения с минимальными усилиями, чтобы вместо этого коммутатор мог управлять подвесным устройством. Позже на этой неделе я опубликую несколько фотографий установки потолочного вентилятора до и после. Прежде чем мы начнем, давайте кратко рассмотрим диаграмму прошлой недели:

Проверка коммутируемой проводки розеток (питание поступает на розетку)

На этой схеме напряжение входит в цепь в точке (A) стандартного 2-проводного (+ заземление) Romex.Белый нейтральный провод от этого Romex подключается непосредственно к серебряным клеммам на розетке (E), а черный горячий провод подключается к белому проводу, идущему к переключателю (B). Белый и черный провода от этого Romex подключены к переключателю (C). Черный провод на переключателе теперь переключается на горячий , который возвращается к розетке и подключается к золотому контакту (D). Результат: розетка нагревается только при включенном выключателе.

Обратите внимание, что на этой схеме нейтральный провод никогда не выходит из розеточной коробки.Напряжение выходит из розеточной коробки на белом проводе к переключателю, а затем возвращается, когда переключил питание на черный провод, оба в одном кабеле Romex.

Чтобы перенастроить эту схему для управления потолочным осветительным прибором, нам нужно подключить как горячую, так и нейтраль к распределительной коробке и, в конечном итоге, подключить второй Romex к потолочному устройству. Мы делаем это, перепрофилируя Romex между розеткой и переключателем и добавляя дополнительный Romex к потолочному креплению. Вот как меняется схема подключения:

Перенастройте переключатель для управления потолочным креплением

Описание схемы

• Шаг 1: Нам нужно изменить проводку в розеточной коробке, чтобы подвести к переключателю горячий, нейтральный и заземляющий провод.Для этого мы используем розетку как перемычку для горячего и общего проводов. Для обоих Romex в розеточной коробке черные провода подключены к латунным клеммам, белые провода — к серебряным клеммам, а заземляющие (медные) провода скреплены гайками и прикреплены с помощью косы к самой розетке.
• Шаг 2: Добавьте дополнительный кусок Romex из распределительной коробки к потолочному креплению. Этот Romex должен иметь достаточный калибр для измерения тока (калибр 12 для цепей на 20 ампер, калибр 14 для цепей на 15 ампер).На нашей схеме мы добавляем 2-проводный Romex с целью переключения всего напряжения, поступающего на потолочный прибор. Мы также могли бы добавить 3-проводный Romex и иметь один переключаемый горячий провод и один постоянный горячий провод, идущий к потолочному устройству. (Это было бы полезно, например, если бы мы устанавливали вентилятор с отдельным вентилятором и управлением освещением).
• Шаг 3: Соедините вместе нейтральные провода обоих разъемов Romex в распределительной коробке. (Это отправляет нейтраль по проводу к приспособлению).Подключите черные провода от каждого Romex в распределительной коробке к переключателю. (Черный провод, идущий к потолочному светильнику, теперь , включен на . Соедините вместе заземляющие провода и добавьте пигтейл для подключения переключателя.

Дополнительные примечания

• Обратите внимание, что когда на коммутаторе находятся и горячая, и нейтраль, у нас есть много вариантов для расширения этой цепи. Мы могли бы разделить горячий провод на два переключателя, которые идут к потолочному приспособлению. Это можно использовать для независимого управления вентилятором и осветительной арматурой.(В качестве альтернативы, современные технологии дают нам возможность дооснастить выключатель «умным выключателем», который будет независимо управлять вентилятором и светом по традиционной двухпроводной схеме).
• Само собой разумеется: выполняйте эту работу только в том случае, если вы квалифицированы (и имеете лицензию, если необходимо), и всегда отключайте питание на панели выключателя перед началом работы.

ProTool Reviews содержит аналогичное руководство по подключению потолочного вентилятора, которое учитывает несколько различных сценариев — тяговые цепи, несколько переключателей и многое другое.Если эта статья не ответила на все ваши вопросы, ознакомьтесь с их руководством и полезными диаграммами.

Как вы думаете? Вы производили такую ​​замену схемы у себя дома?

.
