Какая резьба на полотенцесушителе: Резьбовое соединение полотенцесушителя – диаметр резьбы

Опубликовано в Разное
/
23 Сен 2020

Содержание

Резьбовое соединение полотенцесушителя – диаметр резьбы

  Резьба, наравне с типом подключения и расстоянием между центрами подключения, является одним из наиболее важных параметров при выборе сушителя для белья. Нанесение на металлические детали резьбовых канавок и выступов с равным шагом позволяет добиться высокой прочности сцепления без дополнительных затрат. Сложно найти технологическую сферу, где б применение болтов, гаек и фитингов являлось бы излишним.



  В данной статье мы расскажем какая бывает резьба на полотенцесушителях и как определить ее размер.



  Виды винтовой спирали
  Водяные полотенцесушители Ларис выпускаются в трех размерах трубной резьбы — 1 дюйм внешняя, ¾ дюйма внешняя и ½ дюйма внутренняя. Для лесенок характерно внутреннее резьбовое соединение ½ дюйма, змеевики выпускаются со всеми вышеперечисленными резьбовыми размерами. В зависимости от диаметра трубы змейки бывают: Ø25 мм / 1/2″ внутренняя, Ø25 мм / 3/4″ внешняя, Ø30 мм / 1/2″ внутренняя и Ø32 мм / 1″ внешняя. К примеру, полотенцесушитель водяной 1 дюйм обозначает змеевик диаметром трубы 32 мм с внешней дюймовой резьбой.

  Классификация резьбы производится по следующим параметрам:
1. Образующей поверхности (цилиндрическая, коническая).
2. Единицам диаметрального измерения (метрическая, дюймовая и т.д.).
3. Расположению образующей поверхности (наружная, внутренняя).
4. Профилю (треугольная, круглая, прямоугольная и т.д.).
5. Предназначению (крепежная, крепежно-уплотнительная, ходовая и т.д.).
6. Направлению винтовой передачи (правая, левая).
7. Числу заходов (однозаходная, многозаходная).





  Cистемы измерения шага резьбы определяет тип соединение: метрическим (мм), дюймовым (дм/”), модульным (м) и питчевым (п). Наиболее распространены системы метрического и дюймового измерения (для нашей продукции мы используем дюймовую градацию).



  Типы резьбового соединения:

  • болтовое – применение болта и гайки;
  • винтовое – применение винта, вкручиваемого в одно из звеньев соединения;
  • шпилечное – применение шпильки, которая вворачивается в одно из звеньев, на «свободный» конец шпильки надевается соединяемое звено, шайба, затем затягивается гайка.

Несмотря на схожесть болт сильно отличается от винта, в частности, по размеру образующей поверхности, монтажу и типу распределения нагрузки. Болт представляет собой стержень, одна часть которого имеет четырех- или шестигранную головку, а вторая – резьбовую поверхность. При болтовом соединении крепежный стержень проходит через соединяемые детали насквозь. Затягивание болта осуществляется с помощью гаечного ключа или гайки. Резьбовая поверхность в виде винтовых лопастей расположена по всему винту, на конце которого расположена головка «под отвертку». Винтовое соединение производится при помощи отвертки или шестигранника – крепежный стержень вкручивается в деталь с резьбовой нарезкой.



  Резьбовые соединения могут проводиться с применением дополнительных деталей (винты, гайки, стяжные муфты) или без них. Размеры подключения полотенцесушителя и выбор резьбовых фитингов напрямую зависят от типа и диаметра подводящей трубы. При выборе резьбы сушки стоит ориентироваться на подводку – выбирать подходящую резьбу для каждого конкретного случая.



  Как определить резьбу полотенцесушителя
  Шаг для дюймовой резьбы определяется с помощью измерительных инструментов: резьбомера, штангенциркуля, микрометра или линейки. Измерения нужно проводить максимально точно (до 0,1-0,01 долей мм). Столь высокую точность может обеспечить резьбовой микрометр, который имеет специальный конусный наконечник. Измерять нужно два параметра – количество резьбовых нитей и резьбовой шаг.

  Резьбомер представляют собой набор разных резьбовых калибров, которые вставляются в резьбовую поверхность (подбирается вариант, максимально совпадающий с шагом конкретной резьбы). Определение резьбы с натуры может быть осложнено изношенностью детали и наличием на ней загрязнений.



  Когда под рукой нет выше представленных инструментов, проводится оттиск ниток резьбы на бумагу. Для этого образующую поверхность покрывают краской или чернилами, плотно прижимают к бумаге. Измерив количество резьбовых ниток и расстояние между ними подбирается максимально близкое к полученному числу значение из вычислительной таблицы

  Проводить все эти действия нужно только подбирая фитинги, гайки или стяжные муфты к сушителю. Резьба полотенцесушителей определяется намного проще – этот параметр указан в паспорте изделия и карточке товара.



виды и 4 способа соединения

Современный полотенцесушитель мало напоминает классический советский змеевик в ванной комнате, который был частью отопительной системы квартиры. Основная функция не изменилась, полотенцесушитель по-прежнему предназначен для обогрева ванной комнаты, ее просушки и просушки ванных принадлежностей. Однако добавилась эстетическая функциональность. Сегодня это непросто фигурная батарея, а стильный предмет интерьера. Здесь немаловажную роль играют фитинги для подключения полотенцесушителя, с помощью которых полотенцесушитель крепится.

фитинги для полотенцесушителей

Разновидности конструкций полотенцесушителей

Рынок предлагает несколько форм полотенцесушителей, которые отличаются способом нагрева:

  • электрические – автономные обогреватели в форме полотенцесушителя, которые работают от электрической сети;
  • комбинированные – автономные, работающие на водном тэне;
  • водные – подключающиеся к системе отопления или горячему водоснабжению.

Первые два вида полотенцесушителей продаются готовыми к работе. Для их установки потребуются кронштейны, которые идут в комплекте. Третья разновидность, водный тип, требуют использования дополнительных деталей не только для фиксации на стене, но и для соединения с системой водоснабжения.

Обратите внимание! Водный полотенцесушитель является наиболее распространенным видом и самым экономичным. После установки он не требует дополнительных затрат, поскольку интегрирован в центральные коммуникации.

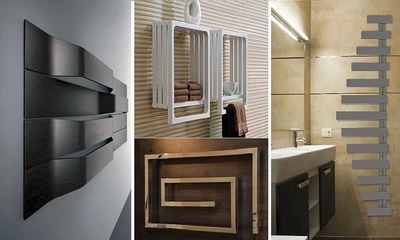

Водные полотенцесушители могут иметь разную геометрическую форму:

  • классический змеевик;
  • П-образный;
  • в виде лесенки разного размера;
  • угловой.

виды полотенцесушителей

На подключение к центральным коммуникациям форма полотенцесушителя влияния не оказывает и является делом вкуса хозяина.

Разным бывает металл для полотенцесушителя. Поскольку он имеет постоянный контакт с влагой и теплом, то это должен быть устойчивый к коррозии металл.

Производители предлагают следующие варианты:

  • нержавеющая сталь;
  • медь;
  • хромированная сталь;
  • латунь.

Все перечисленные металлы и сплавы являются устойчивыми к коррозии, имеют привлекательный внешний вид.

Обратите внимание! Кроме красоты и цены, главным критерием при выборе полотенцесушителя должен быть его диаметр и совместимость импортных моделей с отечественной резьбой на фитингах.

Диаметр полотенцесушителя должен соответствовать диаметру трубы отопления (или горячего водоснабжения), к которой он будет подключен. Наиболее распространенные варианты это: 32 мм или дюйм; 25 мм или ¾ дюйма. Если змеевик будет меньше центральной трубы, то его может разорвать при скачке давления в системе.

Виды фитингов для монтажа

Конструктивно фитинги для полотенцесушителя мало отличаются от обычных сантехнических. Однако эти фитинги имеют более привлекательный внешний вид, поскольку являются частью интерьера, его украшением. По материалу фитинги выбирают соответствующие змеевику. Нержавейка и хромированные детали имеют металлический серебристый цвет. Фитинги из латуни это желтый металл.

Для установки полотенцесушителя вам понадобятся следующие фитинги:

  • уголок – поворотный фитинг на 45 или 90 градусов, для подключения к центральной трубе с изменением направления;
  • тройник – для врезки в трубу отвода;
  • удлинитель разъемный – патрубок для увеличения расстояния от стены до змеевика;
  • крестовина – фитинг для врезки в трубу двух отводов одновременно;
  • муфта – для соединения прямых труб;
  • муфта-американка – для соединения резьбовых фитингов без поворота деталей;
  • кронштейны для крепления змеевика к стене;
  • заглушки;

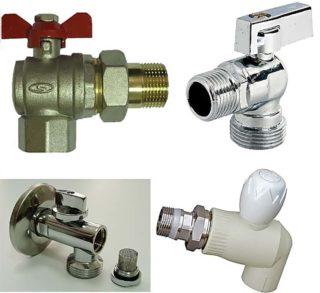

  • кран запорный – для установки байпаса.

Обратите внимание! При установке полотенцесушителя на резьбовые фитинги для уплотнения соединений следует использовать специальную полимерную подмотку, а не привычную фум-ленту.

Полимерная подмотка не даст змеевику гулять относительно трубы и сделает соединение герметичным.

Байпас устанавливают перед полотенцесушителем с той же целью, что и для радиатора отопления – чтобы в случае необходимости можно было отрезать змеевик от системы, не мешая при этом работе всего стояка.

Особенность хромированных деталей

Хромирование металлических деталей проводят путем нанесения тонкого слоя хрома на поверхность. Этот слой защищает основной металл от разрушения.

При хромировании преследуют несколько целей:

  • Улучшение внешнего вида. Хромирование фитингов переводит соединительную деталь из разряда сантехнических в разряд интерьерных, дизайнерских.
  • Скрыть дефекты металла.
  • Улучшить эксплуатационные свойства.
  • Продлить срок службы фитингов.

Хромированные поверхности придают ванной комнате особую атмосферу кристально чистой роскоши. Их зеркальный блеск, идеально ровные поверхности гармонируют с плиткой и сантехникой, органично вписываются в помещение.

Способы соединения фитингов

Соединение фитингов при установке полотенцесушителя проводят чаще всего классическим резьбовым способом. Даже если старый змеевик пришлось срезать болгаркой, то на трубе нетрудно нарезать новую резьбу – нужно только иметь соответствующего размера лерку.

Кроме резьбового соединения фитингов используют следующие виды:

  • Капиллярная пайка. Используется для монтажа медных конструкций и цветных сплавов, своеобразная сварка трубы и фитинга. Технология следующая: между трубой и фитингом оставляют зазор не более 0,5 мм, в который «всасывается» расплавленный припой. Соединение получается герметичным и прочным.
  • Компрессионный способ. Фитинг на трубу крепится путем обжима специального кольца. Используется на любых металлах. Монтаж компрессионными фитингами можно проводить в труднодоступных местах. Соединение разборное, но не слишком надежное. Для установки полотенцесушителя применяется редко. Нуждается в периодическом контроле.
  • Пресс соединение. Пресс-фитинги это надежный способ соединить металлические трубы. Однако прессовое соединение разобрать нельзя и фитинг является одноразовым. Для монтажа требуются специальные запрессовочные клещи.
  • Самофиксирующиеся фитинги – это фитинги, которые защелкиваются самостоятельно при подаче воды в систему.

Установка полотенцесушителя мало отличается от монтажа любой другой коммуникации в доме, хотя есть свои особенности.

Перед покупкой змеевика и фитингов для него лучше проконсультироваться со специалистом.

Какими соединителями соединять сушилку со стояком? — Добродушный Сантехник

Хочу заменить полотенцесушитель. Он уже куплен и имеет вид дюймовой хромированной трубы с резьбой по концам, есть крепёж в комплекте. Смущает соединение торца трубы полотенцесушителя с соединителем имеющимся в комплекте, по-моему никакая прокладка не даст должного уплотнения. В общем идея такова: слепить из эпоксилина что-то типа футорки, чтобы увеличить площадь торца п/с, извините за сие художество. Как считаете это жизнеспособно, или есть более простые варианты?

Быть может ваше изделие из эпоксилина и жизнеспособно, но есть уже готовые решения подключения сушилки. Начнём с того, что если вы решили заменить полотенцесушитель, то не не экономьте и купите сразу из нержавейки. Это дороже, но она уже не проржавеет и не потечёт, в отличии от хромированной железки, в комплекте которой часто идут ещё и соединители.  Т.е. элементы с помощью которых ваша сушилка будет крепиться к подводящим трубам.

Перед началом работ, вызовите сантехника для отключения стояка. По давлением лучше ничего не трогать… Но об этом ниже.

Соединения которые идут в комплекте с дешёвой хромированной сушилкой, обычно то же дешёвые (хотя бывают исключения). Выглядят примерно так:

  Гайка бывает круглой как на фото выше, или обычной, но очень тонкой. См. фото ниже. Такой гайкой затянуть должным образом льняной уплотнитель, не представляется возможным. Через короткий отрезок времени, это соединение начинает подтекать. Раскрутить и перемотать  такую гайку тоже нереально, она ломается или гнётся, после чего всё равно ломается. Вот пример демонтажа такого соединения, спилено болгаркой:   Второе соединение которое обычно бывает в комплектах: Собирается оно следующим образом. Для примера я взял два дюймовых уголка, но вы представьте что справа у нас труба подводящая, а слева полотенцесушитель:   Резьба подводящей трубы уплотняется, и соединитель закручивается по часовой стрелке.   Если вы внимательно посмотрите, то на соединителе который мы только что закрутили, с другой стороны имеется наружная резьба, но левая. Теперь уплотняем резьбу полотенцесушителя и резьбу части соединителя которую уже закрутили. Теперь вторая часть соединителя закручивается одновременно на сушилку и на первую часть соединителя, за счёт того что на первой его части левая резьба.   На сушилку крутим по часовой стрелке: На этом фото видно, соединитель закручен не до конца. Обратите внимание на  середину. Но дальше уже не закрутить, ибо резьба на сушилке короткая. Стандартная на 5 витков. Но для такого соединения этого видимо не достаточно. Теоретически наверное можно сюда вставить какую-то толстую прокладку, но лично я этого делать не пробовал.  Так вот, примерно через год такие соединители обычно тоже текут. Быть может у кого-то они работают долго и исправно, но я думаю это только в том случае, если резьба на сушилке позволила закрутить эту муфту до конца.

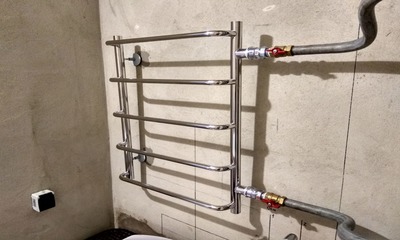

Стандартным подключением сушилки, является подключение по схеме сгона. Накручивается муфта, уплотняется льном и зажимается контргайкой.

   Кто-то ещё спрашивал, можно ли не отключая стояк как-то устранить течь на сушилке. Так вот, я бы крайне не рекомендовал вам этого делать. Вызовите местного сантехника для отключения стояка, и как он будет пуст можете попробовать переконтрогаить соединение.  Потому как видя такое соединение:

Мне непонятно, чего здесь больше, металла или ржавчины. Может получиться так, что крутя под давлением, сломается стояк или полотенцесушитель. После этого, поток горячей воды хлынет в разные стороны… Так что лучше не рисковать, а отключать стояк.



Теперь что касается соединений с прокладками, например вот таких:

У них двойные резиновые прокладки. Если со временем резиновую прокладку, которую видно на нижнем фото — можно заменить, то внутреннюю заменить крайне сложно, а порой даже и невозможно. Надёжность таких соединений весьма сомнительна. Их есть смысл устанавливать если они достались на холяву или если больше нечего устанавливать.

Так же подобные, но угловые соединения иногда устанавливаются на поворотные сушилки, ибо другие там не установить:

Ну а самым надёжным соединителем для подключения полотенцесушителя, на мой взгляд — конусные американки.

Эти соединения не дешёвые, за то надёжные. Главное  не купить удешевлённую версию, тонкие из некачественного материала. А то «подделки» стали слишком часто попадаться.

Правила грамотного бокового подключения полотенцесушителя

Сразу хотим предупредить, что боковое подключение для полотенцесушителя «лесенка» – не самое удачное решение…

…в плане энергоэффективности и функциональности водопровода в доме (в некоторых случаях), но об этом читайте во второй части статьи. А сейчас хорошие новости для тех, у кого типовая квартира, в частности, санузел, где из стены торчат два «вывода» под полотенцесушитель простой (змеевидной) формы. Вы тоже можете !!!БЕЗ РЕКОНСТРУКЦИИ!!! стояка подключить современный, удобный и красивый полотенцесушитель – Лесенку с боковым подключением. Производитель «МСталь» сделал все возможное, чтобы облегчить вам жизнь!

О преимуществах боковых полотенцесушителей от «МСталь»

Выбор схемы подключения зависит исключительно от особенностей конкретного санузла. Идеальным вариантом считается подготовка отдельного вывода для полотенцесушителя с нижним подключением.

Вторым главным правилом долгой бесперебойной работы полотенцесушителя с ЛЮБОЙ схемой, в том числе и боковой, является МИНИМИЗАЦИЯ количества фитингов и соединений!

То есть — идеальное боковое подключение — напрямую к стояку без переходников!

Чтобы обеспечить такую возможность компания «МСталь» предлагает:

  1. Отводы с наружной резьбой или накидной гайкой для надежности соединения и прямого подключения полотенцесушителя к существующим трубам стояка без дополнительных фитингов.
  2. Возможность выбора диаметра самих отводов для подключения к тем же трубам стояка без переходников — 1» или ¾».
  3. Возможность изготовления по индивидуальным проектам с учетом размеров самого полотенцесушителя до мм, размещения отводов на нем (любая высота, любая сторона), конструкций со сложными элементами (в частности, полотенцесушителей с двумя полками). Мы изготовим в боковом варианте практически любой полотенцесушитель из представленных в ассортименте, а если нужного нет в ассортименте — сделаем на заказ по индивидуальному чертежу. В общем, сделаем все, чтобы вы смогли повесить новый на месте старого БЕЗ ВНЕПЛАНОВОГО РЕМОНТА.
  4. ГЛАВНОЕ ОТЛИЧИЕ НАШИХ ПОЛОТЕНЦЕСУШИТЕЛЕЙ — наличие вставки-заужения в ближнем к стояку коллекторе полотенцесушителя для нормализации циркуляции теплоносителя внутри изделия при любом напоре и с любой подачей (больше информации о ее необходимости смотрите в технической части ниже).

Немного подробнее для заинтересовавшихся

Во-первых. Выбор наружной резьбы или накидной гайки на отводах позволит в точности воспроизвести текущее подсоединение стояка и не проводить НИКАКИХ дополнительных работ по разводке труб и установке новых фитингов. Изготовление возможно даже в разных вариантах для каждого отдельного отвода.

Возможные варианты:

  • Когда у вас торчит труба с гайкой, для соединения потребуется отвод с наружной резьбой:

  • Когда у вас труба с резьбой — соответственно отвод нужен с гайкой.

  • Когда требуется поднять или опустить полотенцесушитель относительно выводов (например, верхняя или нижняя граница совпадает с уровнем полотенцесушителя) — используется соединение через угол.

Во-вторых. Изготовление отводов осуществляется по нужным диаметрам (1» или ¾») — для непосредственного подключения сразу к трубам стояка БЕЗ ПЕРЕХОДНИКОВ. Меньше переходов — меньше соединений. Меньше соединений — меньше риска протечки и возникновения воздушных ям, соответственно и, конечно же, экономия средств! Каждый отвод может иметь свой диаметр.

 В-третьих. Изготовление по индивидуальным проектам, учитывающим стороны подключения, места расположения отводов и размеры самого полотенцесушителя. Главная задача таких проектов — возможность подключения любого нового полотенцесушителя на месте старого, независимо от того, какая форма была раньше. Даже после стандартного змеевика можно поставить лесенку напрямую на те же трубы стояка! Минимум необходимых соединений и максимально простое и БЫСТРОЕ подключение.

Расстояние под выводы может быть не только стандартным 320\500\600 мм, а любым (хоть 666 или 999 мм). Если вам нужно поднять полотенцесушитель выше отводов или опустить на пол – место подключения может быть смещено как вверх, так и книзу изделия.

В полотенцесушителях «МСталь» возможно изготовление полотенцесушителя с любой стороной подключения — в том числе, ЗАДНЕЕ БОКОВОЕ, которое необходимо в квартирах с «особыми» стояками, находящимися, например, через стену в другой комнате, или вход и обратка в разных комнатах.

Вы можете выбрать свое направление для КАЖДОГО отдельного отвода, например, один назад, второй вбок!

Ниже показываем самые «популярные» способы бокового подключения:

  • Боковое подключение через углы:

Пример исполнения нами полотенцесушителя с боковым подключением через углы вы найдете здесь.

  • Боковое подключение с наружной резьбой:

Пример исполнения нами бокового полотенцесушителя с наружной резьбой вы найдете здесь.

  • Боковое подключение с накидной гайкой:

Пример исполнения нами бокового полотенцесушителя с накидной гайкой вы найдете здесь.



  • Заднее боковое подключение:

Пример исполнения нами полотенцесушителя с задним боковым подключением вы найдете здесь.

В-четвертых. При заказе по индивидуальному проекту не только размер нового полотенцесушителя может быть абсолютно любым, но и его форма. В каталоге представлены самые популярные варианты, но, если вы не найдете желаемый полотенцесушитель — «МСталь» исполнит его по вашему чертежу. За счет всех указанных выше технических преимуществ (вставки-заужения, минимизации переходов и фитингов) с боковым подключением могут быть выполнены даже сложные конструкции с одной или двумя горячими полками, которые будут также хорошо поддерживать правильную циркуляцию теплоносителя по всей поверхности и не останутся холодными в самый неподходящий момент.

Кстати, отзыв об этом полотенцесушителе вы найдете здесь.

В-пятых (почти самое важное). Наличие в полотенцесушителях с боковым подключением вставки-заужения в стойке коллектора со стороны стояка необходимо, чтобы нормализовать циркуляцию теплоносителя внутри изделия при:

  • Любых проблемах с напором,
  • Нижней подаче воды,
  • Высоте полотенцесушителя более 800 мм,
  • Наличии в конструкции горячей полки и т.д.

Она поможет равномерно распределить горячую воду по всем трубам и обеспечить 100% прогреваемость (по сравнению с аналогичными изделиями других производителей, в которых при указанных ситуациях одна сторона остается всегда холодной).

Кроме того, такая вставка обезопасит ваш полотенцесушитель от «разрыва» при экстренных неполадках в общедомовой системе водоснабжения.

Итог о боковых полотенцесушителях «МСталь»

Устанавливая полотенцесушитель «МСталь» с боковым подключением, Вы:

  1. Минимизируете риски неравномерной прогреваемости полотенцесушителя до 0;
  2. Максимально сокращаете количество соединений, рискующих стать причиной протечки;
  3. Облегчаете замену старого полотенцесушителя на новый;
  4. Сокращаете количество необходимых для подключения работ, не нарушая свежий ремонт;
  5. Экономите бюджет на дополнительной разводке труб;
  6. Можете обзавестись, наконец, именно тем полотенцесушителем, о котором давно мечтали, но не находили в продаже.

То есть, любой полотенцесушитель с боковым подключением от «МСталь» – это надежный и долговечный прибор, который не доставит неудобств ни в процессе установки, ни в процессе эксплуатации.

Но, если подключение имеет еще больше нестандартных нюансов и в индивидуальном «разрезе» требует чуть больше опыта и профессионализма — для предотвращения протечек и порчи полотенцесушителя в будущем, стоит уделить внимание особенностям подключения с байпасом, представив его как основную часть стояка или же используя для его создания дополнительные замыкающие трубы.

И вот теперь информация для сантехников-самоучек — теоретическая часть о правильном БОКОВОМ подключении полотенцесушителя. Если вы не сантехник-самоучка, можете дальше не читать, о преимуществах полотенцесушителей завода «МСталь» вы уже всё узнали.

О важных нюансах бокового подключения и байпасе

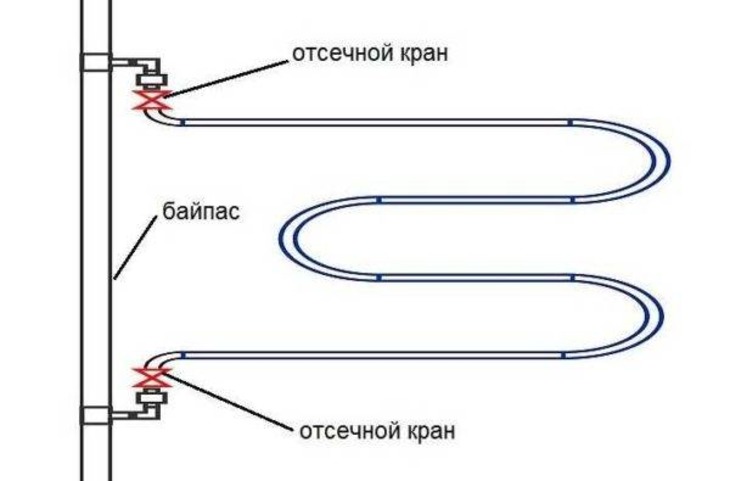

Коротко о том, что такое «байпас».

С ходом исторического прогресса на полотенцесушителях сегодня имеются два отвода, направленные к стояку. Между этими отводами и располагается байпас. Он является замыкающим участком соединения. Диаметр байпаса = диаметру стояка, либо меньше его ровно на 1 шаг.

Почему байпас необходим:

  1. Он позволит сохранить скорость циркуляции горячей воды по всему стояку. А также равномерно распределит ее температуру в любой момент времени и любой точке системы.
  2. Байпас «отделит» полотенцесушитель от общего потока, позволив сохранить тепло и для других изделий, подключенных к системе (актуально для системы водоснабжения многоквартирных домов).
  3.  С помощью байпаса можно производить манипуляции ОДНИМ полотенцесушителем, которые не повлияют на работу других. Например, регулировать его температуру.

Внимание! При желании иметь возможность регулировки температуры полотенцесушителя – в его конструкции должен присутствовать дополнительный вентиль. НЕЛЬЗЯ регулировать температуру шаровым краном. Точнее, у вас ничего и не получится!

Но все равно даже при наличии байпаса можно столкнуться с такими проблемами, как ненормированный диаметр и несостыковка материалов замыкающей трубы, высота размещения отводов, расстояние между отводами и т.д. О них еще скажем.

Условия подключения для стабильной работы

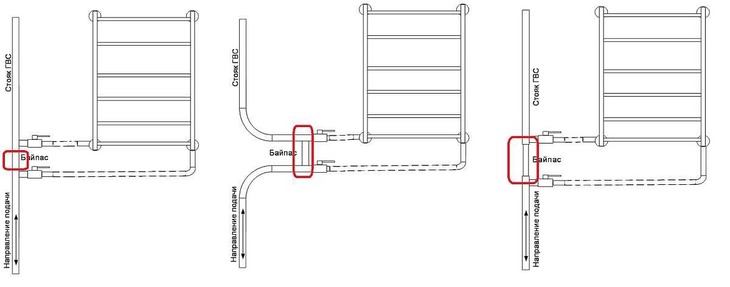

Делая акцент на боковом подключении полотенцесушителя, отметим, что здесь тоже учитывается и байпас. Он может быть:

  • Незауженным/ Зауженным;
  • Несмещенным / Смещенным.

Или представлять комбинации из вариантов.

Если байпас не смещен и не заужен

То есть отводы приварены прямо к стояку, диаметр и направление которого не изменяется. Байпасом здесь является прямо часть стояка, поэтому манипуляции с ним должны производиться КРАЙНЕ обдуманно.

Работоспособность такой схемы зачастую подвергается сомнению со стороны сантехников, говорящих о том, что вода в стояке просто будет проходить мимо, обходя полотенцесушитель.

Вынуждены обрадовать или огорчить (утверждающих обратное сантехников). Работоспособность прибора в таких условиях подключения ВОЗМОЖНА за счет гравитационного насоса, лежащего в основе конструкции полотенцесушителя. А в случае с полотенцесушителями завода «МСталь» — за счет наличия специальной впайки-заужения, о которой мы писали выше.

Когда теплоноситель остывает — он опускается сниз, выталкивая наверх горячий. Логически помыслив — если входящий поток наверху, то холодная вода будет выталкиваться сразу в стояк, а полотенцнсушитель всегда будет оставаться горячим. Физика, друзья.

Для подключения с НЕзауженным и НЕсмещенным байпасом ВАЖНО:

  • Размещение подающего стояка — он должен быть ВЫШЕ точки соединения с полотенцесушителем.
  • Размещение обратного стояка — аналогично подающему, но НИЖЕ точки соединения.
  • Угол наклона труб подключения — от 3 мм и выше.
  • Труба подключения должна быть подобрана точно по размеру, исключая провисание или изгиб — в «горбах» может скапливаться воздух, который будет мешать нормальной циркуляции воды в системе. Если труба слишком длинная — необходимо зафиксировать ее в нескольких местах для дополнительной поддержки.
  • Диаметр труб подключения — не менее 3/4″ (25мм).
  • Подводимые контуры должны быть покрыты теплоизоляцией для снижения теплопотерь и продления срока бесперебойной эксплуатации полотенцесушителя.

НЕЛЬЗЯ! Устанавливать запорную арматуру на байпасе! Это негативно скажется на работе всего стояка ГВС и вашем отношении с соседями!

И еще один момент. При нижней подаче теплоносителя в стояке в этом подключении нельзя допускать никаких заужений между отводами. Из-за них в стояке могут образоваться дополнительные перепады давления, что нарушит циркулляцию и не даст выйти холодному теплоносителю в полной мере, а значит полотенцесушитель рискует остаться холодным.

Если полотенцесушитель установлен правильно — он будет прогревать равномерно со всех сторон до оптимальной температуры. А при отсутствии воды в системе — не потребует дополнительных процедур по спуску, что максимально удобно, например, если момент отключения горячей воды произошел, когда владелец был в длительной командировке.

Все остальные варианты байпасов применяются с одной единственной целью — для увеличения коэффициента затекания теплоносителя (КТЗ) в систему!

Если байпас не смещен, но заужен

Вариант (по непонятной причине!!!) наиболее распространенный. Здесь байпасом также является часть стояка, но между отводов его диаметр становится меньше (например, стояк 1″ — байпас 3/4″).

По мнению многих «специалистов» байпас при подключении полотенцесушителя между отводами должен быть обязательно заужен. И только в этом случае можно обеспечить стабильное функционирование изделия.

Нет, нет и еще раз нет! В случае с нижней подачей такое подключение, наоборот, станет главной причиной холодного полотенцесушителя! Поэтому рассматриваем только верхнюю подачу!

К преимуществам такого подключения можно отнести:

  • Отличную работу!
  • Отсутствие необходимости сливать воду;
  • Возможность удалить полотенцесушитель от стояка хоть на 10 метров.
  • При такой схеме КТЗ равен 0,4.

Нижний отвод при зауженном байпасе должен быть ниже прибора или хотя бы наравне с ним!

Если байпас смещен и/или заужен

Часть стояка при таком подключении сдвигается ближе к полотенцесушителю. При этом сам диаметр байпаса может быть уменьшен на 1 шаг. Просто смещенный байпас имеет коэффициент 0,33 — 0,4, а смещенный с заужением — 0,48- 0,52.

В этом случае боковое подключение возможно только в случае, если теплоноситель будет подаваться в систему сверху. При подаче горячей воды снизу — полотенцесушитель функционировать НЕ СМОЖЕТ!

И среди важных нюансов такого подключения:

  • Отсутствие необходимости сливать воду.
  • Возможна любая удаленность от стояка.
  • Необходим уклон подсоединительных труб — от 3 мм.

Как понять, что проблема именно в подключении

Неправильно подключение бокового полотенцесушителя — самая частая проблема его неисправности. Хоть боковая схема и является оптимальной для большинства санузлов, а «МСталь», как смогли, облегчили ее для установки, но и с ней можно «натворить дел».

Итак, типичными ошибками при подключении являются:

  1. Нижняя точка изделия ниже обратного отвода! Полотенцесушитель в этом случае будет нагреваться только до определенного момента — пока не наполнится до нижнего отвода. После этого циркуляция теплоносителя в верхней части становится просто невозможной — горячая вода не сможет пересилить. Кроме того, в трубе будет скапливаться грязь из стояка, что деформирует полотенцесушитель изнутри даже с самым «долговечным» материалом изготовления.
  2. Верхняя отводная труба имеет дугообразную или выступающую форму. В такой трубе однозначно будет скапливаться воздух. Эксплуатация невозможна, если в самой верхней точке нет спускного клапана для отвода воздуха или крана Маевского.

Но стоит отметить — при наличии дополнительных клапанов и кранов конструкция автоматически обретает себя на риск протечки! Напоминаем, меньше фитингов и соединений — меньше риска!

С полотенцесушителями «МСталь» других ошибок вы просто не узнаете, так как все нюансы самой конструкции и его необходимые размеры будут уточнены опытными консультантами. А вот сам процесс установки (если его осуществляет ваш сантехник) — придется лишний раз проконтролировать.

Отвечаем на вопросы

  1. Влияет ли насос из подвала на нагрев полотенцесушителя? Да, но только в первый раз при подключении — от него зависит скорость нагрева и общая температура в стояке. Все остальное время правильно подключенный полотенцесушитель сохраняет температуру, незначительно отличающуюся от стояка, если он сам горячий. То есть главным в подключении является именно сам стояк: горячий — значит и полотенцесушитель должен работать идеально!
  2. Влияет ли на качество соединения материал подводящих труб? Влияет! Самой долговечной остается нержавейка под пресс, ниже по качеству полиэтилен (сшитый) и самый недолговечный — армированный полипропилен. Выбор за вами.
  3. Какое подключение точно не потечет? То, которое герметично и не имеет стыков и соединений. Понимаете, да?! Риск есть всегда.

Конечно, мы отразили в статье только малую часть технической информации по боковому подключению полотенцесушителей. Но, если вы выбираете себе изделие для долгой и верной службы, за подключение которого не хотите переживать и краснеть перед соседями — рекомендуем полотенцесушители с боковым подключением завода «МСталь», максимально адаптированные к современным реалиям и состоянию систем водоснабжения!

Как подключить полотенцесушитель, необходимые материалы и инструменты

Иметь возможность быстро сушить вещи независимо от времени года, то ради чего мы приобретаем полотенцесушители. Чтобы не было проблем со способами подсоединить устройство к системе горячего водоснабжения или отопления рекомендуется приобретать отечественные изделия. Российские производители создают модели менее восприимчивые к коррозийным процессам, в отличие от европейских аналогов. Более того, у вас не возникнет вопроса как подключить полотенцесушитель, потому что диаметр изделия будет заведомо совпадать с принятыми у нас стандартами.

Способы установки

На сегодняшний день потребителям предлагаются полотенцесушители трех модификаций:

  • с ТЭНом,
  • водяные,
  • комбинированные.

Водяной

Комбинированные

С ТЭНом

Монтаж полотенцесушителя своими руками доступен для водяных моделей. Здесь вы можете справиться без посторонней помощи. Подключение устройства электрического или комбинированного типа требует специализированных навыков. Вам будет необходимо вмешательство профессионального электрика:

  • водные и комбинированные модели более ограниченные в местах монтажа. Полотенцесушитель в ванной предоставляет возможность задействовать трубы горячего водоснабжения или отопления. Такой способ размещения наиболее традиционен для российского жилья и удобен для сушки белья и полотенец;
  • полотенцесушитель электрический имеет собственную внутреннюю среду, которая нагревается под действием ТЭНа. Такую модель можно монтировать в любом удобном месте при условии доступного электропитания.

Если вам предстоит замена старого полотенцесушителя советского образца нужно при покупке новой модели выбирать устройство, предназначенное для нижнего подключения с аналогичным диаметром.

Самым оптимальным считается полотенцесушитель водного типа. В результате подсоединения к системе горячего водоснабжения вы получаете устройство функционирующее круглый год. Возможность контролировать подачу воды позволяет проводить ремонтные и монтажные работы вне зависимости от сезона.

Нужно помнить, что подключение полотенцесушителей к системе отопления накладывает на его работу сезонное ограничение. Быстро сушить белье вы сможете исключительно до тех пор, пока длится отопительный сезон.

Это же касается и возможности монтажа полотенцесушителя при подключении к системе отопления. Чтобы прикрепить полотенцесушитель и подсоединить его нужно будет ждать летнего периода. Провести врезку в систему отопления зимой вам никто не позволит, так как эти манипуляции станут причиной заморозки стояка.

Скрытые в стене трубы, имеющие снаружи исключительно выходы, позволяют произвести монтаж водяного полотенцесушителя с боковым подключением. Считается, что установка подобного образца более трудоемкая, однако эстетически устройство смотрится намного выгоднее других моделей. Также следует обратить внимание на тщательную гидроизоляцию соединения. Устранение протечек в этом случае будет крайне сложной задачей.

Технология по подключению полотенцесушителя

Самая простая технология подключения электрических моделей. Здесь нет сложных соединений. Процесс правильного подключения полотенцесушителя заключается в фиксации крепежей на стене рядом со стационарной розеткой, при условии соблюдения правил электробезопасности. Это значит, что на устройство не должны попадать брызги и вода. Рекомендуемое минимальное расстояние от ванной или душевой кабины 2,4 метра. Электрический полотенцесушитель можно установить в любом месте дома.

С водными и комбинированными моделями дела обстоят сложнее. Здесь предстоит два этапа работы. Демонтаж ранее подключенного, старого устройства и установка на его место нового.

Материалы и инструменты

Прежде чем будет рассмотрено подключение полотенцесушителей к стояку горячей воды схема, нужно определиться с перечнем требуемых материалов и инструментария, с помощью которого устройство соединяется системой ГВС либо отопления. Для успешной установки и корректного подключения потребуются:

  • полотенцесушитель с диаметром соответствующим размеру труб в системе;
  • кронштейны для закрепления устройство на стену;
  • муфты и фитинги;
  • сверла и дюбели для крепежа кронштейнов;
  • нож;
  • трубы Ø 23 или 32 мм;
  • 2–3 шаровых крана;
  • аппарат для сварки используемых труб;
  • ключ разводного типа;
  • тройники.

Для электрического типа из предложенного списка потребуются лишь сам полотенцесушитель, кронштейны для крепежа, сверла и дюбеля, с которыми устройство крепится на стеновую поверхность.

Шаровые краны

Паечная американка (муфта)

Паяльник для сварки труб

Труборезка

Демонтаж старого устройства

Отвечая на вопрос как правильно подключить полотенцесушитель, переходим к первому этапу — демонтажу установленного ранее устройства. Первым делом необходимо перекрыть подачу воды. Если дело касается системы отопления, то все манипуляции нужно предварительно согласовать с курирующими службами —управляющей компании или ЖЭКом.

Если ваше устройство соединяется с трубопроводом системы посредством резьбовых соединений, то вам необходимо открутить их и снять полотенцесушитель с крепежа. Когда речь идет о полотенцесушителях приваренных к трубам, прибегают к использованию болгарки, оставляя отрезок трубы, на котором далее будет произведена новая нарезка резьбы.

Демонтаж старого полотенцесушителя

Итак, алгоритм выглядит следующим образом:

  • перекрывается водоснабжение в трубах системы;
  • откручивается соединение резьбового типа, убирается прибор;
  • болгарка используется исключительно в случае, если полотенцесушитель был до этого приварен к трубе, или же из-за времени соединяющая резьба прикипела и открутить ее нет возможности.

Если планируется подключение полотенцесушителя в процессе ремонтных работ, необходимо на стене нанести метки, где конкретно будет смонтирован прибор. Для подвода труб штробятся каналы. По окончании этой процедуры можно переходить следующему шагу.

При демонтаже старого устройства нужно учитывать, что длины оставшихся труб должно быть достаточно для нарезания новой резьбы

Монтаж кранов (байпаса)

Байпас — труба перемычка для установки шарового крана. Он требуется для осуществления циркуляции воды в системе, если возникла необходимость отключить полотенцесушитель. Установленный кран позволит подавать или перекрывать воду для перенаправления через байпас. Для электрического полотенцесушителя он не требуется.

Для изготовления байпаса берут трубы из того же материала, из которого изготовлена система. Наилучшим вариантом считается нержавеющая сталь. Это долговечный, устойчивый к взаимодействию с трубопроводной воды материал.

Виды байпасов

При монтаже байпаса первоначально монтируются шаровые краны. Если на используемых трубах не было резьбы, ее нарезают. Далее, на входе и выходе из змеевика полотенцесушителя устанавливается по одному крану. Обязательно обеспечьте качественную герметизацию соединений. Иначе в будущем придется устранять протечки.

Байпас не является обязательным элементом при установке полотенцесушителя, хуже функционировать устройство не будет. Байпас требуется на случай аварийных ситуаций, например, образования в зоне соединения полотенцесушителя и трубы течи. Возможно перекрыть воду на стояке, но в этом случае вам придется ждать пока не будет устранена поломка, оставаясь без горячего водоснабжения. Не самый удобный вариант. В случае полотенцесушителей, подключённых к централизованным системам отопления и водоснабжения это может стать настоящей проблемой.

Установка байпаса позволит посредством шаровых кранов перекрыть подачу воды на прибор. При этом вода будет продолжать циркулировать по основной системе. Для удаления воздушных пузырей на байпас устанавливается еще один кран в дополнение к имеющимся.

Монтаж полотенцесушителя

Для соединения полотенцесушителя с трубами вам потребуются фитинги. Они могут быть прямыми или угловыми. Фитинги соединяются с трубами посредством сварки.

Алгоритм осуществления работ выглядит следующим образом:

  • перекрывается подача воды на стояке. При осуществлении работ в многоквартирном доме требуется согласовать действия с организацией курирующей подачу воды;
  • устанавливаются три крана — на входе и выходе из змеевика полотенцесушителя, и ещё один на перемычку байпас. Это позволит в будущем легко осуществлять замену или ремонт полотенцесушителя;
  • по отметкам смонтировать на стене кронштейны или другие крепежные элементы для прибора. Между облицовкой стены и устройством должно выдерживаться предельное расстояние. Для диаметра трубы свыше 23 мм оно должно быть равно 50 мм, если диаметр менее 23 мм, то оставляете зазор 35 мм;
  • далее к прибору подсоединяется трубы с приваренными фитингами. Обязательно применяйте льняную подмотку для уплотнения места соединения. Аккуратно, чтобы не испортить резьбу, затяните;
  • проверьте результат на герметичность. Для этого в систему осуществите подачу воды. При правильно произведённых работах протеканий не возникнет.

Разметка перед установкой

Сверху вертикальные элементы полотенцесушителя будут зафиксированы в кольцах кронштейнов

Сбор полотенцесушителя

Монтаж полотенцесушителя

Этот алгоритм позволит качественно подключить полотенцесушитель так, что он будет длительно и стабильно работать. При желании вы можете осуществить установку своими руками.

Схемы подключения

При подключении диагональным или боковым способом необходимо располагать отводы на одном уровне с входами сушителя. Допустимо лишь небольшое отклонение. Если расположение отводов оказалось на расстоянии меньшем, чем длина между входами полотенцесушителя, то схема функционировать не будет.

При осуществлении подключения отводы должны монтироваться строго горизонтально. Максимально допустимое отклонение расстояние составляет около 2 процентов, то есть 2 сантиметра на 1 метр. Уклон определяется в зависимости от выбранной схемы и того, к какому концу трубы будет присоединяться отвод.

Подключение Полотенцесушитель Направление подачи горячей воды Расположение отводов Дня нормальной работы нужно
Нижнее Лесенка Любое Ниже края сушилки КПД максимальное.

Установка на верхних выводах воздухоотводчиков – механических или автоматических.

Отводы – труба; диаметр на 1 шаг меньше диаметра стояка.

Байпас – прямой, с заужением трубой на 1 шаг меньшего диаметра.

Допустима подача сверху Край сушителя между отводами КПД снижается.

Допускается верхний отвод смонтировать выше низа сушителя.

Универсальное боковое Любая стандартная форма Верхняя подача Горизонтально, допускается минимальное отклонение Байпас – прямой, незауженный.

На лесенке воздухоотводчики не нужны, оставляют заглушки.

При верхней подаче заужение на байпасе трубой на шаг меньшего диаметра или смещение перемычки ближе к устройству сушителя повысит КПД.

Расположение верхнего отвода ниже верха сушителя Требует установки кранов Маевского для стравливания воздуха
Диагональное Лесенка Функционирует при верхней подаче Верхний отвод – к дальнему краю; нижний – к ближнему КПД равно эффективности при подключении сбоку.

Допускается зауженный и смещенный байпас.

Подача снизу Байпас без заужения, четко по стояку.
В зависимости от модели Полотенцесушители усложненной, нестандартной формы В зависимости от гидродинамики изделия

Схемы будут работать исправно при условии, что отводы выполнены прямо. Любые изгибы, кольца и дуги —это области скопления воздуха. Неровный отвод воды приводит к закупорке трубы воздушной пробкой, вплоть до полного нарушения циркуляции. Также нарушить циркуляцию могут фитинги с сильным сужением просвета. Внутри системы ничто не должно увеличивать гидравлического сопротивления. Тока воды должен быть свободным.

Схема крепежа и подключения полотенцесушителя

Схема подключения полотенцесушителя к трубе ГВС

Схема подключения полотенцесушителя с байпасом

Схема подключения через «американки» с шаровыми кранами

Схема трёх видов подключения (нижнее, боковое и диагональное)

Особенности установки комбинированной конструкции

Чаще всего стандартные полотенцесушители функционируют лишь на период отопления. Владельцы квартир, чтобы получить возможность сушить белье в любое время, устанавливают полотенце сушилки комбинированного типа, которые способны работать как от системы отопления или ГВС, так и от электросети. Для этого в устройство типа лесенка в нижнюю левую подводку производится монтаж электронагревателя оснащенного термостатом. Схема подключения полотенцесушителя к стояку горячей воды или системе отопления будет выглядеть следующим образом:

  • при перекрытии кранов устройство наполняется через подводку слева вверху на которую устанавливается кран Маевского;
  • полотенцесушитель наполняясь, приобретает среду благодаря которой производится нагрев от ТЭНа.
  • Если его отключить от розетки и открыть краны, возобновится обеспечение горячей водой из центральной системы.

Для кобминированного полотенцесушителя также нужна подводка воды

Необходимо предусмотреть место под розетку с заземлением для полотенцесушителя

Помните, что сушилки имеют высокое энергопотребление. Именно поэтому для них требуется отдельная розетка, к который подходит кабель способный выдержать высокое напряжение и запитывается непосредственно от электрощитка. Такая линия в проводке в обязательном порядке обеспечивается отдельным автоматом. К общей сети комбинированные сушилки не подключатся без риска для электропроводки. Очень важно, чтобы было произведено правильное заземление. Если у вас нет навыков работы по монтажу электрокабелей, воспользуйтесь помощью специалистов. Они помогут грамотно произвести установку устройства и обеспечить качественную подачу электроэнергии.

Грамотное подключение устройства принесет очевидную пользу и удобство при сушке вещей. Самое главное, грамотно подойти к процессу установки. Приборы значительно сэкономят ваше время, независимо от времени года.

Видео

можно или нет, как правильно установить в ванной квартиры, а также схемы монтажа

Можно ли подключить сушитель для полотенец к ГВС?

Да можно. Более того, подключение приборов к стояку ГВС позволяет организовать бесперебойную работу полотенцесушителя в течение круглого года.

Все недостатки традиционного способа устраняются, в ванной всегда тепло и сухо.

Кроме того, меняется способ учета коммунальных услуг — при питании полотенцесушителя от стояка горячей воды, он перестает считаться отопительным прибором, а потребляемая тепловая энергия учитывается только как расходы на подогрев воды для ГВС.

Основные правила монтажа

Питание ПС от линии ГВС не должно нарушать права других пользователей. Поэтому монтаж приборов должен быть выполнен с соблюдением всех требований и норм.

Основными правилами подключения являются:

  • использование байпаса;
  • отсутствие на байпасе запорной арматуры, с помощью которой можно отсечь пользователей верхних этажей от горячего водоснабжения;
  • расстояние от стояка до ПС не должно превышать 2 м, чтобы температура воды оставалась в нормативных пределах;
  • пропускная способность байпаса должна соответствовать техническим требованиям для данной сети и не препятствовать водоснабжению других абонентов.

Кроме этого, необходимо учитывать особенности циркуляции воды. При монтаже прибора на большом удалении от стояка, нужно обеспечить небольшой уклон труб — на нижнем отводе труба наклоняется к стояку, а на верхнем — от него. Это позволяет обеспечить свободный вывод воздушных пузырей и увеличить интенсивность циркуляции.

Нередко эти правила нарушают сами работники управляющих компаний, использующие заведомо негодные виды труб или неправильные способы подключения. Поэтому, для исключения ошибок, владельцу квартиры следует иметь четкое представление о правильном присоединении ПС к трубопроводу.

Как на монтаж влияет форма устройства?

От формы полотенцесушителя зависит эффективность циркуляции воды, отсутствие застойных или завоздушенных участков.

Наиболее эффективны U- или M-образные конструкции, не имеющие сложных пересечений или отводов.

Вода в них входит с одного конца изогнутой трубы и выходит из другого, не меняя своей скорости и не останавливаясь.

Однако, для эксплуатации удобнее современные конструкции ПС, выполненные в форме лесенок или в виде сложных пространственных решеток. Они дают больше возможностей для сушки полотенец, но нуждаются в правильном подключении.

Схемы подключения в квартире

Работа полотенцесушителя требует постоянной циркуляции воды. Если его форма близка к стандартным U- или M-образным видам, возможен лишь один вариант присоединения.

Если используется современная конструкция ПС с несколькими точками присоединения, придется выбрать оптимальный вариант. К решению этого вопроса следует отнестись со всей серьезностью, так как исправить допущенные ошибки будет крайне сложно.

Существующие варианты

Существует несколько способов присоединения ПС к стояку горячей воды. Все они касаются только сложных конструкций, имеющих 4 точки подключения (в форме лесенки).

В зависимости от конфигурации помещения, размеров ПС и прочих факторов могут быть использованы разные схемы:

  • Верхняя. Прямой и обратный отвод присоединяют к верхним точкам ПС.
  • Нижняя. Прямой и обратный трубопровод подключают к нижним соединительным элементам.
  • Боковая. Для подключения используют один верхний и один нижний соединительные элементы, расположенные с одной стороны прибора.
  • Диагональная. Используются верхние и нижние соединительные элементы, расположенные о разные стороны лесенки.
  • По центру. Этот вариант соединения встречается реже. Лесенка имеет всего 2 точки соединения, расположенные на верхней и нижней перекладинах.

Все варианты имеют свои плюсы и минусы. Назвать однозначно лучший способ подключения сложно, так как приходится учитывать множество факторов, влияющих на условия работы прибора.

Как правильно выбрать способ?

Выбор оптимального способа присоединения обусловлен необходимостью получить максимальную отдачу от полотенцесушителя и исключить потери тепловой энергии. Для этого требуется обеспечить циркуляцию воды, отсутствие застойных или завоздушенных участков.

Необходимо учесть размер прибора, ширину и количество перекладин. Кроме этого, следует принимать во внимание направление подачи (сверху или снизу), давление в системе и скорость движения воды.

Большинство специалистов считают оптимальным вариантом боковой монтаж.

Оно имеет незначительные недостатки, но позволяет получить минимум потерь тепловой энергии и обеспечить эффективную циркуляцию воды.

Нижнее подключение можно использовать при любом направлении потока в стояке. Верхний тип присоединения создает опасность застоя воды в нижней части прибора, куда опускаются остывшие слои.

Конструкции с центральным расположением патрубков считаются наиболее удачными, но в продаже они встречаются значительно реже.


Кроме точек подключения, необходим правильно действующий байпас. Это прямой участок стояка, расположенный между отводами на ПС. На нем не должно быть никаких вентилей, а внутренний диаметр нельзя уменьшать относительно остальной части трубопровода.

Иногда байпас смещают относительно общей ости стояка. Это делается только в системах частных домов, поскольку возникает опасность изменения параметров потока.

Все эти варианты относятся только к приборам в форме лесенки. Обычные U- или M-образные полотенцесушители обладают только двумя точками соединения и присоединяются единственным способом.

Каких схем нужно избегать?

Прежде всего, необходимо избегать использования сложных отводов, изогнутых и образующих вертикальные петли. В них образуются воздушные пузыри, которые препятствуют движению воды. Кроме этого, необходимо выдерживать уклон отводов.

Нередко владельцы квартир, желая спрятать трубы, укладывают их в бетонную стяжку пола или под навесной потолок. Это создает протяженные петли, где образуются застойные участки, накапливается воздух.

В системах с малым рабочим давлением (обычно, это бывает в автономных линиях частных домов) необходимо учитывать направление подачи. Часто встречаются ситуации, когда принудительная циркуляция начинает соперничать с естественной.

Горячая вода поступает в ПС, остывает в нем и начинает опускаться вниз. В таких случаях поток либо проходит по одному пути, не нагревая остальную часть полотенцесушителя, либо вовсе останавливается.

Пошаговая инструкция

Вариантов подключения ПС к стояку много, поэтому необходимо рассмотреть их по отдельности.

Боковая горизонтальная установка

Этот вариант прост и пользуется популярностью.

Для подключения необходимо выполнить следующие действия:

  1. Используя штатные крепления, установить полотенцесушитель на стену;
  2. Отметить на стояке точки врезки. Они должны быть расположены так, чтобы выдерживался необходимый угол наклона отводов.
  3. Отключить воду в стояке, слить ее остатки и сбросить давление (достаточно открыть кран).
  4. Вырезать участок трубы, или прожечь в ней отверстия под отводы.
  5. Отмерить и отрезать два куска трубы, из которых будут изготовлены отводы. Сразу же устанавливается запорная арматура — обычно, это шаровые краны.
  6. Приварить отводы напрямую к стояку или с помощью фитингов (тройников).
  7. Подключить трубопроводы к полотенцесушителю с помощью «американок» (накидных гаек с внутренней резьбой).

На байпас нельзя ставить краны, чтобы случайно не перекрыть воду для других пользователей. Существует два варианта конструкции байпаса, которые следует рассмотреть особо.

Зауженный байпас

Часто байпас изготавливают из трубы с диаметром, меньшим на один регистр. Обычно, просто вваривают отрезок более тонкой трубы, вставленной в разрыв. Это делается для того, чтобы перераспределить поток в прямом участке стояка.

Такой метод позволяет увеличить поступление воды в полотенцесушитель, что делает его работу более эффективной. Однако, если понадобится его отключить, режим подачи ГВС изменится. Это заметно даже при установке зауженного байпаса в одной квартире.

Поскольку этот метод создает возможность нарушения нормативов водоснабжения, его использование считается рискованным и нежелательным решением.

Не зауженный байпас

Не зауженный байпас позволяет сохранить пропускную способность стояка. Это оптимальный вариант, обеспечивающий сохранение технических характеристик системы.

Однако, при этом эффективность работы ПС может быть снижена из-за высокого гидродинамического сопротивления прибора. Если полотенцесушитель имеет большой объем с множеством перекладин, может возникнуть застой остывшей воды, останавливающий поступление потока в прибор.

Еще один момент, на который следует обратить внимание — размер шаровых кранов. Если их пропускная способность слишком мала, поток будет поступать в ПС с малой интенсивностью, снижающей эффективность работы прибора. Рекомендуется заранее позаботиться о приобретении кранов, не уменьшающих сечение трубы.

Нижняя установка

Нижнее подключение позволяет подвести трубы без изготовления каналов в стенах (без штробления).

Однако необходимо проследить, чтобы точки врезки в стояк находились на расстоянии не менее 50 см друг от друга и располагались ниже присоединительных элементов ПС. При этом способе неважно, снизу или сверху происходит подача воды.

Порядок монтажа:

  1. Установить прибор на стену с помощью комплектных крепежей.
  2. Отключить воду и сбросить давление. Отметить на стояке точки присоединения отводов.
  3. Отрезать участок трубы и установить фитинги (или прожечь отверстия для прямого соединения металлических труб).
  4. Изготовить отводы с установленными шаровыми кранами.
  5. Присоединить отводы к стояку и к полотенцесушителю.

На фото представлена схема подключения полотенцесушителя с нижним расположением отводов:

Этот вариант удобен тем, что для ремонта не придется разрушать большую часть отделки помещения.

Диагональный монтаж

Это вариант бокового присоединения, при котором нижний отвод делается из дальнего присоединительного элемента.

Порядок действий:

  1. Прибор устанавливается на стену.
  2. Отключается вода, на стояке отмечаются точки установки отводов с необходимым уклоном.
  3. Подготавливаются отводы с запорной арматурой.
  4. Производится присоединение короткого (верхнего) и длинного (нижнего) отводов.

Этот вариант подключения может быть выполнен наоборот — длинный отвод сверху, короткий снизу. Основное требование — диаметр байпаса и стояка должны быть равны.

Опыт эксплуатации показывает, что диагональный способ не имеет никаких преимуществ перед обычным боковым.

Универсальный вариант

Универсальное подключение — это не отдельный вариант, а другое наименование нижнего способа присоединения.

Термин возник из-за высокой эффективности работы ПС, установленного таким способом. Порядок действий ничем не отличается от рассмотренного выше, все требования также аналогичны.

Иногда встречается другое толкование термина, когда им обозначают присоединение обычного U- или M-образного полотенцесушителя. Поскольку термин не имеет точного формализованного определения, могут возникнуть разночтения.

Дополнительные виды присоединения

Существуют другие схемы установки полотенцесушителя:

  • Со смещенным байпасом. Этот вариант используется для усиления энергии потока, поступающего в прибор. На прямотоке вода активнее движется по стояку, отчего в ПС может возникнуть застой и охлаждение потока. Конструкция смещенного байпаса предусматривает плавный изгиб подводящих участков стояка, примыкающих к отводам и байпасу. Поток направлен горизонтально, что увеличивает эффективность работы ПС.
  • С центральным присоединительным элементом. Этот метод прост, поскольку прибор имеет всего два присоединительных элемента. Монтаж заключается в установке ПС на стену и сборке отводов на стояк ГВС.

Эти варианты используются реже — первый более трудоемкий и требует опыта от мастера, а второй просто встречается сравнительно редко.

Типичные ошибки

Основная и недопустимая ошибка — отсутствие байпаса, или установка на нем шарового крана.

Если его перекрыть, горячая вода перестанет поступать в другие квартиры, расположенные дальше по стояку.

Другая ошибка — чрезмерное заужение байпаса. Как правило, сантехники мотивируют свои действия тем, что разницы нет — вода же все равно проходит через ПС и возвращается в стояк.

Однако, если прибор перекрыт, напор воды у других абонентов резко снижается. В системах МКД разница между нормативным и изменившимся давлением становится критической.

Кроме этого, часто делают отводы от стояка, имеющие горбы, массу изогнутых участков, фитингов. Все эти элементы создают возможность образования воздушных пузырей, прекращающих циркуляцию.

Исправление этих ошибок без полной переделки подключения невозможно.

Оптимальный вариант — продумать процесс монтажа заранее и не допускать никаких ошибок.

Полезное видео

Дополнительная информация о подключении полотенцесушителя в видео:

Заключение

В заключение следует напомнить, что подключение полотенцесушителей к стояками ГВС — сложная процедура. Ее не рекомендуется производить самостоятельно, надо приглашать опытных специалистов.

Важно, чтобы они действовали официально и давали гарантию на свою работу. В противном случае, вся ответственность за возможные неполадки, протечки или падение напора ГВС ляжет на плечи владельца квартиры.

Какие бывают виды кранов для полотенцесушителей: маевского, угловые, прямые

Содержание статьи:

Сантехника должна не только иметь эстетичный внешний вид, но быть функциональной и надежной, поэтому кран для полотенцесушителя подбирается с пристальным вниманием. Запорная арматура на отопительные элементы обязательно должна устанавливаться для возможности регулирования теплоотдачи и оперативного перекрытия теплоносителя в аварийных случаях.

Чтобы запорные фитинги не преподнесли неприятный сюрприз, необходимо монтировать надежные краны и клапаны. Для этого нужно иметь представление об их особенностях, разновидностях и правилах подбора.

Виды кранов для полотенцесушителей

Краны для полотенцесушителя с разными механизмами

Запорная арматура, помимо важной практической функции регулятора потока теплоносителя, должна презентабельно выглядеть. Для этого производители часто используют хромированное декоративно-защитное покрытие.

Водяные вентили и краны выпускаются различных модификаций:

  • По используемому металлу при изготовлении: латунные, бронзовые, из нержавеющей стали. Именно этот параметр влияет на надежность конструкции и ее стойкость к агрессивному воздействию теплоносителя. Латунь и нержавейка – оптимальный вариант для систем отопления.
  • По назначению краны для полотенцесушителей бывают запорные и Маевского. Если назначение первых понятно по названию, то вторые имеют особую конструкцию и предназначены для стравливания воздуха из системы.
  • Запорная арматура подразделяется на краны и вентили, при этом первые имеют запирающий элемент, перемещающийся поперек потока воды, а вторые снабжены запирающим узлом с перемещением вдоль потока жидкости. Краны больше предназначены для подачи и перекрытия потока, а вентили дают возможность регулировать этот поток.
  • По форме и расположению патрубков подключения запорные устройства бывают угловые и прямоходные, причем техническими характеристиками они практически не отличаются, а лишь формой, которая позволяет по-разному подключать коммуникации.
  • По проходному сечению, которое измеряется в дюймах. Чем меньше параметр, тем больше создается гидравлическое сопротивление. Поэтому не рекомендуется осуществлять подключение запорной аппаратуры меньшего типоразмера, чем сама магистраль.

Трехходовой кран дает возможность прямого обратного регулирования потоков через полотенцесушитель и байпас, т.е. когда поток увеличивается через канал отопления, поток байпаса уменьшается. Терморегулирующие краны – отличная альтернатива для автоматической регулировки температуры в помещении, но ценовая категория не всегда дает возможность их установки.

Форма корпусов кранов и вентилей бывает совершенно разнообразной (квадратные, прямоугольные, цилиндрические и другой сложной формы), поэтому запорная арматура для полотенцесушителей выпускается коллекциями: от минимализма до классицизма.

Технические отличия крана и вентиля

Основная задача крановой арматуры – это управление потоком жидкости, поэтому их конструкция максимально упрощена и представляет собой расположенный внутри корпуса шар с большим проходным отверстием. Поворот шара обеспечивается за счет штока и ручки.

Вентили позволяют плавно регулировать поток теплоносителя, поэтому актуальны для установки с целью контроля теплоотдачи. К конструкции вентиля проходной канал открывается вдоль потока за счет вращения штока и его передвижения по оси, что и обеспечивает минимальное запирание узла.

Особенности крана Маевского

Принцип работы крана Маевского

Кран Маевского для полотенцесушителя крайне необходим, чтобы полностью заполнить прибор теплоносителем. Его особая конструкция дает возможность безопасного удаления воздуха из системы без гидравлического удара и вероятности разлива потока воды. Без удаления воздушной пробки нагревательный элемент полностью не прогревается.

Кран Маевского представляет собой небольших размеров фитинг с только одной резьбой для подключения в систему. С обратной стороны корпуса расположен клапан, вращение которого открывает маленький канал для стравливания воздуха. Именно калиброванное отверстие позволяет выходить воздуху под давлением.

Клапан Маевского на полотенцесушителе устанавливать не всегда необходимо, т.к. это зависит от формы самого обогревающего радиатора. Изделия из одинарной изогнутой трубы в виде змеевика легко заполняются водой. А вот модели в виде лесенки с разветвлениями труб имеют более сложную структуру каналов и нуждаются в установке клапанов Маевского.

Особенности удаления воздуха из полотенцесушителя

Чтобы удаление воздуха из системы было эффективным, нужно кран Маевского правильно установить:

  • Воздух скапливается и запирается вверху каналов, поэтому эффективное удаление может быть только из таких мест. Допускается боковой монтаж в верхнем сегменте обогревателя.
  • Кран Маевского врезается в дальний верхний край обогревателя. В частности, в полотенцесушителе в виде лесенки обычно предусмотрена заглушка для установки, если такой канал не обнаружен, то необходимо просверлить и нарезать резьбу.

Клапан Маевского имеет правостороннюю резьбу, что упрощает его использование. Чтобы спустить воздух, необходимо буквально на один оборот открыть кран до появления шума воздуха. Стравливание пробки продолжается до появления капель воды, причем рекомендуется повторять процедуру при каждом обнаружении неравномерного распределения тепла по «телу» нагревателя. Целесообразно открывать клапан для проверки раз в месяц, т.к. весь воздух в системе теплоносителя постепенно сгоняется и накапливается.

Конструкции приспособлений Маевского бывают различные: от упрощенных с винтом под отвертку до более сложных с винтом в виде ручки. При этом принцип действия совершенно не отличается.

Особенности выбора полотенцесушителя по производителю

Полотенцесушитель “змеевик”

Рынок сантехники предлагает огромный выбор моделей от различных производителей, но для покупки подходящей модели, обращайте внимание на следующее:

  • Размерность и форма – самый важный параметр, т.к. обогревательный элемент не только создает микроклимат в комнате, а является шикарной декорацией для любого сантехнического помещения. Нет смысла брать очень большие конструкции для маленьких комнат и, напротив, приобретать маленькую «змейку» для большого помещения.
  • Вид подключения и формат. Необходимо учесть органичное размещение прибора в комнате с учетом уже имеющихся коммуникаций. Перед выбором нужно провести замеры между патрубками подключения, а также свободного пространства на стене, особенно к углам.
  • Особенности подключения: к централизованным или автономным коммуникациям, к системе отопления или горячего водоснабжения. Недопустимо устанавливать регулирующие краны без организации байпаса в централизованные коммуникации, т.к. это будет затрагивать теплоотдачу в других квартирах.
  • Из какого материала изготовлен обогреватель, а также популярность производителя.

Только учитывая совокупность всех факторов, можно подобрать оптимальное устройство и по техническим характеристикам, и по подходящему внешнему виду.

«Пятерка» именитых полотенцесушителей

Полотенцесушитель Arbonia Bagnosan

Надежность приборов определяют отзывы от покупателей. Можно выделить 5-ку популярных производителей качественной теплотехники:

  • Arbonia – европейский концерн с широким ассортиментом. Полотенцесушители выпускаются трех типов: водяные, электрические и комбинированные. Это указывает на удовлетворение разностороннего потребительского спроса.
  • Margaroli – итальянский производитель с 60-ти летним стажем на рынке, поэтому в ассортименте много дизайнерских изделий высокого качества. Одно из последних предложений – это мобильные или переносные полотенцесушители.
  • Zehnder – немецкий производитель, уделяющий особое внимание экологической безопасности продукции с ультрасовременным подходом и дизайнерскими решениями. Главной особенностью является ассортимент из более 200 позиций с не только хромовым покрытием, но и порошковой окраской в различные цвета.
  • Terminus – отечественный производитель, который занимается выпуском различной теплотехникой с главным упором на ее надежность. В изготовлении полотенцесушителей используются специальные трубы, выдерживающие большое давление с двукратным запасом. Применяются современные технологии, поэтому продукция отличается высокими техническими параметрами.
  • Сунержа – компания из СПб, которая считает, что идеальным материалом для теплотехники является нержавеющая сталь, поэтому их ассортимент основан на продукции из нержавейки. Использование качественных труб импортного производства позволяет изготавливать надежные в эксплуатации и интересные по дизайну модели обогревателей.

Стоит учесть, что распространение теплотехнической продукции имеет региональную специфичность, т.е. в одних регионах может быть популярен один производитель, а в другой – совершенно иной.

Что такое полотенцесушитель?

Полотенцесушитель — это сушилка, предназначенная для сохранения тепла и сушки любого тканевого предмета, например полотенца или халата, лежащего на нем. Это оборудование напоминает стандартную вешалку для полотенец и состоит из двух-семи направляющих, установленных между двумя параллельными стойками. Полотенцесушитель может быть отдельно стоящим или установлен у стены. Отдельно стоящие блоки часто включают обогревающие панели в дополнение к обогреваемым рельсам, которые помогают удерживать тепло.Этот тип грелки необходимо только подключить к электрической розетке для правильной работы, и, как правило, они продаются в местных магазинах аксессуаров для ванных комнат и в Интернете.

Мужчина с руками на бедрах

Навесной полотенцесушитель можно крепить только к стене или к стене и полу.Для более крупных агрегатов часто требуется установка двойной стены и пола. Верхняя часть двух опорных балок прикреплена скобами к стене, а нижняя часть прикручена к полу. Это позволяет рельсам поддерживать более громоздкие предметы, которые могут увеличиваться в весе при намокании.

Тепло лучше всего передается от полотенцесушителя к любому дополнительному предмету, складывая его между двумя полотенцами.Это создает теплый карман вокруг полотенца или одежды и помогает удерживать тепло в ткани, пока пользователь не будет готов снять ее со стойки. Сушить тканевые изделия можно, положив их на рельс с подогревом в один слой. Затем тепло быстро проходит через материал, одновременно унося с собой влагу. Материал можно сложить между двумя полотенцами для достижения максимальной теплопередачи при нагревании. Укладывая материал в один слой, следует использовать его для сушки влажной ткани, а не для ее обогрева.

Этот продукт доступен в большом количестве вариантов отделки, чтобы подойти к любому интерьеру ванной комнаты. Полотенцесушитель можно приобрести в хромированном, бронзовом или никелевом исполнении с матовым рисунком, натертом маслом или сатином. Эта отделка стандартна как для отдельно стоящих, так и для настенных блоков.

Для работы стойки обычно требуется примерно такое же количество электроэнергии, как и для обычной лампочки. Когда полотенца и одежда кладут на рельсы, они легко удерживают тепло. Установки энергоэффективны и достаточно безопасны для непрерывной работы.Большинство устройств также имеют переключатель включения и выключения для владельцев, которые предпочитают включать их только тогда, когда они готовятся к их использованию. Электрическим обогревателям требуется час, чтобы достичь максимальной температуры тепла в направляющих и излучать это тепло в достаточной степени на любые задрапированные полотенца или одежду, а масляным обогревателям может потребоваться несколько часов, прежде чем они будут готовы к использованию.

.

Держатели для полотенец с подогревом Часто задаваемые вопросы

В разделе часто задаваемых вопросов о продуктах рассматриваются вопросы о наших продуктах, типах установки, правилах и нормах, руководства и факты. Если вы все еще не нашли ответа на свой вопрос, свяжитесь с нами по телефону или электронной почте. -mail, чтобы член нашей команды мог предложить помощь.

Часто задаваемые вопросы по продукту — Техническая информация и вопросы по установке

Q1- Что такое радиатор для полотенец / полотенцесушители с подогревом?

Полотенцесушители / полотенцесушители — это тип радиаторов, которые предназначены для сушки полотенец и мокрой одежды и используются в основном, но не исключительно, в ванных комнатах.Поскольку они эффективно сочетают в себе эстетику и функциональность, одновременно обеспечивая тепло, в последние годы появилась тенденция устанавливать их и в других частях дома.

Q2- Являются ли радиаторы для полотенец и полотенцесушители одинаковыми?

Да, полотенцесушители и полотенцесушители — это два термина для описания продукта. В таких странах, как США, термин «полотенцесушитель» также широко используется для обозначения того же продукта.

Q3- Из чего сделаны полотенцесушители / полотенцесушители?

При производстве полотенцесушителей используются различные материалы, такие как низкоуглеродистая сталь, нержавеющая сталь, алюминий, чугун и латунь.Каждый из этих материалов может быть выбран для придания конечному продукту определенного эффекта. Например, низкоуглеродистая сталь обеспечивает физическую гибкость для создания разнообразных стилей и дизайнов по доступным ценам, в то время как основная цель использования нержавеющей стали и латуни — повысить долговечность за счет предотвращения коррозии. Чтобы принять осознанное решение при выборе полотенцесушителей / полотенцесушителей, важно понимать разницу как в функциях, так и в стоимости этих материалов.

Q4- Хромированные радиаторы для полотенец / полотенцесушители сделаны из хрома?

Нет, радиаторы «хромируются» не из-за того, из чего они сделаны, а из-за того, что они покрыты или покрыты.Хромированные, белые или антрацитовые радиаторы обычно изготавливаются из стали и просто покрываются хромом или покрываются антрацитовой или белой краской.

Q5- Могу ли я заменить мой обычный радиатор на полотенцесушитель?

Да, можно. С точки зрения установки и трубных соединений обычные радиаторы можно заменить полотенцесушителями / полотенцесушителями, поскольку все радиаторы, по сути, работают одинаково. Тем не менее, возможность модификации существующих трубопроводов, различия в теплопроизводительности и коэффициент коррозии, который важен для всех типов систем центрального отопления, но особенно для открытых систем, являются важными аспектами, которые необходимо учитывать при замене обычных радиаторы с полотенцесушителями / полотенцесушителями.

Q6- Какое значение имеет расстояние между центрами труб?

Расстояние между центральными точками соединений труб на полотенцесушителях важно, потому что для более плавной установки и меньшей модификации существующих отопительных труб это расстояние должно соответствовать расстоянию между центральными точками труб центрального отопления. Однако, если необходимо полностью переделать трубопровод, нет необходимости искать подходящие центры труб.

Q7- Что такое BTU?

BTU, сокращение от British Thermal Unit, является базовой единицей измерения тепловой (тепловой) энергии.В случае полотенцесушителей, BTU, наряду с Watts, используется для измерения и определения потребностей в обогреве внутренних пространств, таких как комнаты, ванные комнаты и кухни. Технически говоря, одна британская тепловая единица — это количество энергии, необходимое для нагрева одного фунта воды на один градус по Фаренгейту, измеренное в самой тяжелой точке. Другими словами, если вы поместите 16 унций воды при 59 ° F в кастрюлю на плите и включите газовую горелку, потребуется одна британская тепловая единица, чтобы поднять температуру воды до 60 ° F. По мере того, как из газового пламени продолжает поступать все больше БТЕ, вода в конечном итоге достигает точки кипения 212 ° F.

Расчет преобразования: Одна БТЕ составляет приблизительно: 1054 — 1060 джоулей, 252 — 253 кал (малые калории), 0,252 — 0,253 ккал (килокалории), 778-782 фунт-сила-футов (фут-фунт-сила).

БТЕ в час (БТЕ / ч) — это единица мощности, наиболее часто связанная с БТЕ. 1 ватт составляет примерно 3,412 БТЕ / ч, а 1000 БТЕ / ч — примерно 293 Вт.

Q8- Как мне узнать, сколько тепла мне нужно?

Чтобы узнать ваши потребности в тепле, воспользуйтесь нашим

Q9- Как я могу использовать полотенцесушитель?

Можно использовать радиаторы для полотенец / полотенцесушители;

a- Только при подключении к системе центрального отопления,
b- Только электрическое, с электрическим элементом и без подключения к системе центрального отопления, или
c- Как двухтопливное, как с электрическим элементом, так и подключение к системе центрального отопления одновременно.

Дополнительная информация о процедурах рассрочки при каждом использовании; пожалуйста, посетите изображения и чертежи возможных соединений полотенцесушителя.

Q10- Какие детали необходимы только для подключения центрального отопления?

За исключением некоторых дизайнерских полотенцесушителей, точки подключения которых могут быть расположены сбоку от радиатора, подавляющее большинство полотенцесушителей / полотенцесушителей стандартного и дизайнерского типа имеют точки подключения на нижнем конце двух вертикальных стержней. , лицом к полу.

Следовательно;

Когда трубы поднимаются до пола, требуется пара прямых радиаторных клапанов, а когда трубы выходят из стены, требуется пара угловых или угловых клапанов. Чтобы узнать больше о клапанах, см. Q12.

Q11- Как полотенцесушители / полотенцесушители подключаются к системам центрального отопления?

Мы настоятельно рекомендуем вам воспользоваться услугами квалифицированных и сертифицированных специалистов для выполнения монтажных работ.

Хотя точный метод установки может варьироваться от продукта к продукту, мы можем кратко объяснить, как обычно устанавливаются полотенцесушители / полотенцесушители.Во-первых, трубопровод необходимо установить в соответствии с расстоянием между центрами труб радиатора, принимая во внимание выбранный тип подключения (только центральное отопление или двухтопливное соединение). Во-вторых, для подключения воды используются соответствующие типы клапанов и электрических элементов, если таковые имеются. Наконец, после того, как кронштейны, поставляемые с радиаторами, используются для их крепления к стенам, а вентиляционная / заглушка помещена в указанное место, работа по установке может считаться завершенной, за исключением проверки на герметичность или непрочность крепления.

Q12- Какие клапаны мне нужны?

Существуют различные типы клапанов, которые предназначены для использования с различными типами полотенцесушителей и трубных соединений. Мы настоятельно рекомендуем вам посетить типы соединений, чтобы определить, какие типы клапанов необходимы в вашей конкретной ситуации.

Q13- Какие детали мне нужны только для электрических полотенцесушителей / полотенцесушителей?

Если код продукта полотенцесушителя / полотенцесушителя, который вы хотели бы приобрести, начинается с «EL, ELT или ELS», это либо предварительно заполненный, либо сухой блок.Они предназначены только для электрического использования. Поэтому ничего другого, кроме розетки на стене, вам не понадобится.

Однако, если вы хотите приобрести какой-либо другой полотенцесушитель / полотенцесушитель, который по своей конструкции подключается к центральному отоплению, и преобразовать его только для электрического использования, вам потребуются следующие детали:

— Радиатор для полотенец / полотенцесушитель Направляющие по вашему выбору
— Соответствующий электрический элемент
— Заглушка

Электрический элемент вставляется в нижний конец одной из двух вертикальных планок, а другой нижний ввод закрывается заглушкой.Более подробную информацию можно найти на нашей странице Только электрические вешалки для полотенец.

Обратите внимание, что мы НАСТОЯТЕЛЬНО рекомендуем вам воспользоваться услугами квалифицированного электрика для установки электрического элемента / полотенцесушителя.

Q14- Как выбрать правильный электрический элемент для полотенцесушителя / полотенцесушителя?

Вообще говоря, значения тепловой мощности, указанные в ваттах для интересующего вас полотенцесушителя / полотенцесушителя, могут служить ориентиром для определения прочности необходимого электрического элемента.Например, если рассматриваемый полотенцесушитель вырабатывает тепловую мощность 378 Вт при подключении к центральному отоплению, то подходящим выбором будет электрический элемент мощностью 300 или 400 Вт.

Q15 — Что такое двухтопливный полотенцесушитель / полотенцесушитель?

Двухтопливный полотенцесушитель / полотенцесушитель — это устройство, которое одновременно подключается к центральному отоплению и электроснабжению. Основное назначение двухтопливного полотенцесушителя / полотенцесушителя — использовать его зимой без центрального отопления, а летом — только как электричество.Для получения дополнительной информации о двухтопливных соединениях, способах установки и необходимых деталях посетите нашу страницу Двухтопливных полотенцесушителей .

Q16- Какие детали мне нужны для двухтопливного подключения?

Q17- Что такое зоны в ванной?

Использование электрического оборудования в ванных комнатах может представлять различные риски для безопасности, поэтому существуют правила проводки IEE, чтобы минимизировать эти риски путем разделения ванных комнат на зоны и определения того, какое электрическое оборудование может использоваться в каких зонах ванных комнат.Хотя все сертифицированные электрики должны знать эти зоны, следующий список и иллюстрации могут использоваться только в качестве руководства для непрофессионалов. Обратите внимание, что мы рекомендуем всем клиентам воспользоваться услугами сертифицированного электрика для установки электрического полотенцесушителя и электрического полотенцесушителя.

Зона 0 Внутреннее пространство ванны или душевой кабины, которое может удерживать воду и может быть подвергнуто воздействию брызг.

Зона 1 Область непосредственно над зоной 0, которая ограничена по вертикали на высоте 2250 мм от дна ванны.

Зона 2 Область за пределами Зоны 0 и 1, которая простирается на 600 мм по горизонтали и до 2250 мм по вертикали. Зона 2 также включает любые окна с подоконником рядом с ванной.

Зона 3 Область за пределами Зоны 2, которая простирается на 2400 мм по горизонтали и до 2250 мм по вертикали.

.

Преимущества полотенцесушителей

Многие домовладельцы считают, что полотенцесушитель не является обязательной установкой в ​​ванной, но он имеет много практических преимуществ.

Полотенцесушители с подогревом помогают поддерживать гигиену в ванной, так как сухие полотенца сводят на нет любую возможность появления влажной среды для размножения микробов и плесени.

Крейг Тейлор из ванной Батлер говорит, что они могут стоить дороже, чем простой полотенцесушитель, но стоит ли включать его в ванную комнату — не проблема.«Они действительно представляют собой простой и недорогой способ добавить завершающий штрих и немного роскоши в любую ванную комнату».

Он объясняет, что полотенцесушители сушат ваши полотенца, что делает их полезными во влажном или холодном климате. Они также помогают поддерживать гигиену вашей ванной комнаты, так как сухие полотенца сводят на нет любую возможность появления влажной среды для размножения микробов и плесени. Полотенцесушители с подогревом помогают экономить воду и электроэнергию — поскольку полотенца будут сушиться прямо на вешалке, их не придется стирать так часто, и вам не потребуется использовать энергоемкую сушильную машину для их сушки.

Тейлор говорит, что распространено заблуждение, что полотенцесушители используются для обогрева полотенец. «Хотя полотенцесушитель согреет ваше полотенце, их основная цель — сушить полотенца, а не нагревать их».

Технология сухих элементов

На рынке есть два типа полотенцесушителей: те, которые работают по технологии Wet Element Technology (WET), и те, которые используют технологию Dry Element Technology (DET).

Полотенцесушители WET , также известные как полотенцесушители, заполненные жидкостью, — это то, как все полотенцесушители работали в прошлом.При использовании WET рельсы нагреваются путем погружения элемента картриджа в теплоноситель, такой как масло или вода. Подобно чайнику или гейзеру, элемент затем нагревается и, в свою очередь, нагревает окружающую жидкость. Нагретая жидкость вызывает образование конвекционных потоков, которые распространяют жидкость внутри полотенцесушителя и нагревают направляющие. Однако ВЛАЖНЫЕ полотенцесушители могут нагреться до 90 минут.

Полное цифровое управление позволяет запрограммировать автоматическое включение рельса при необходимости и регулировать температуру для использования в любое время года, что позволяет экономить энергию и сокращать эксплуатационные расходы на 75 процентов.

Напротив, технология DET гарантирует, что рельс может достичь своей рабочей температуры за 10–15 минут. Это называется быстрым нагревом, и это означает, что вы можете включать рельс, когда это необходимо, и выключать, когда он не используется, что позволяет экономить электроэнергию. Тейлор объясняет, что DET состоит из отрезка нагревательного провода специального назначения, который устанавливается внутри трубок полотенцесушителя. Подобно технологии, используемой для теплых полов, DET нагревает проволоку, которая нагревает непосредственно полотенцесушитель.Он говорит, что DET имеет преимущество в том, что специальный провод можно ограничить горизонтальными направляющими и только одной стойкой, что позволяет экономить электроэнергию и сокращать потребляемую мощность до 30 процентов.

Он говорит, что еще одним преимуществом полотенцесушителей DET является то, что они позволяют осуществлять прямое интеллектуальное нагревание, которое обеспечивает тепло прямо там, где оно необходимо — на турниках под полотенцем. Это гарантирует, что нагреваются только направляющие под полотенцами. Когда на поручне нет полотенец, температура открытой поверхности снизится до 50 ° C, что безопасно на ощупь.«Не нагревая неиспользуемые направляющие, DET позволяет снизить сравнительное энергопотребление до 30 процентов, наряду с повышением температуры направляющих под полотенцами. Это также обеспечивает более безопасную работу».

Что следует учитывать при покупке полотенцесушителя

Доступны различные полотенцесушители, и не все они одинаковы. Тейлор предлагает домовладельцам взглянуть на свои варианты, прежде чем переходить к одному из них.

  • Технология сухих элементов (DET) предлагает широкий спектр преимуществ по сравнению с технологией мокрых элементов (WET).К ним относятся быстрый нагрев, прямой интеллектуальный нагрев, и, поскольку нет жидкости, нет никаких шансов на утечку. Он управляем, на 100% обслуживаемый, его можно установить вверх ногами, он тих в работе и не требует обслуживания.
  • Благодаря DET и быстрому нагреву, опция выбора персональной температуры (переключатель PTSelect) опционально позволяет настроить направляющую на желаемую температуру, чтобы вы могли установить ее выше зимой и прохладнее летом.Это также позволяет вам включать и выключать рельс, чтобы он не работал 24 часа в сутки, что снижает эксплуатационные расходы на 60 процентов.
  • Total Digital Control (TDC Timer) позволяет запрограммировать автоматическое включение шины при необходимости. Например, если вы принимаете ванну утром, вы можете запрограммировать ее ежедневное включение в 5 утра и повторное выключение в 9 утра. Он также позволяет регулировать температуру для всесезонного использования, что экономит энергию и снижает эксплуатационные расходы на 75 процентов.
  • Электрические соединения с двойным входом: Полотенцесушители хорошего качества должны допускать электрические соединения слева и справа для оптимального размещения направляющей.
  • Оценка качества и безопасности: Трудно отличить полотенцесушитель хорошего качества от некачественного, просто взглянув на него, поэтому проверьте его оценки. Например, перила для дворецкого для ванной были протестированы на соответствие стандартам IEC 60335-1 и IEC 60335-2-43 и имеют международный рейтинг защиты IPX5, что означает, что их также можно устанавливать над ванной.
  • Исправность: Проверить исправность. Полотенцесушитель — это долгосрочное вложение, и вам не нужно покупать новый каждый раз, когда он приходит в негодность.
  • Выберите надежный бренд: На рынке много брендов, но всегда лучше выбирать тот, который заработал репутацию поставщика качественной продукции и надежного послепродажного обслуживания.
  • Выберите нержавеющую сталь: Если вы ищете долговечность, красивый внешний вид и простоту обслуживания, тогда вам следует выбрать тот, который сделан из нержавеющей стали.Он устойчив к ржавчине и, в отличие от хрома, не отслаивается и не трескается.

Хотя сейчас это может не быть основной проблемой, покупка полотенцесушителя может изменить ваше впечатление от ванной.

.

Отправить ответ

avatar
  Подписаться
Уведомление о
