Какие бывают терморегуляторы

Для управления нагревательными системами теплый пол и поддержания постоянной температуры в помещении служат терморегуляторы для теплого пола (термостаты).

В зависимости от сложности и выполняемым функциям их можно разделить на механические и электронные, которые в свою очередь делятся на простые и программируемые.

Давайте рассмотрим их особенности, плюсы и минусы.

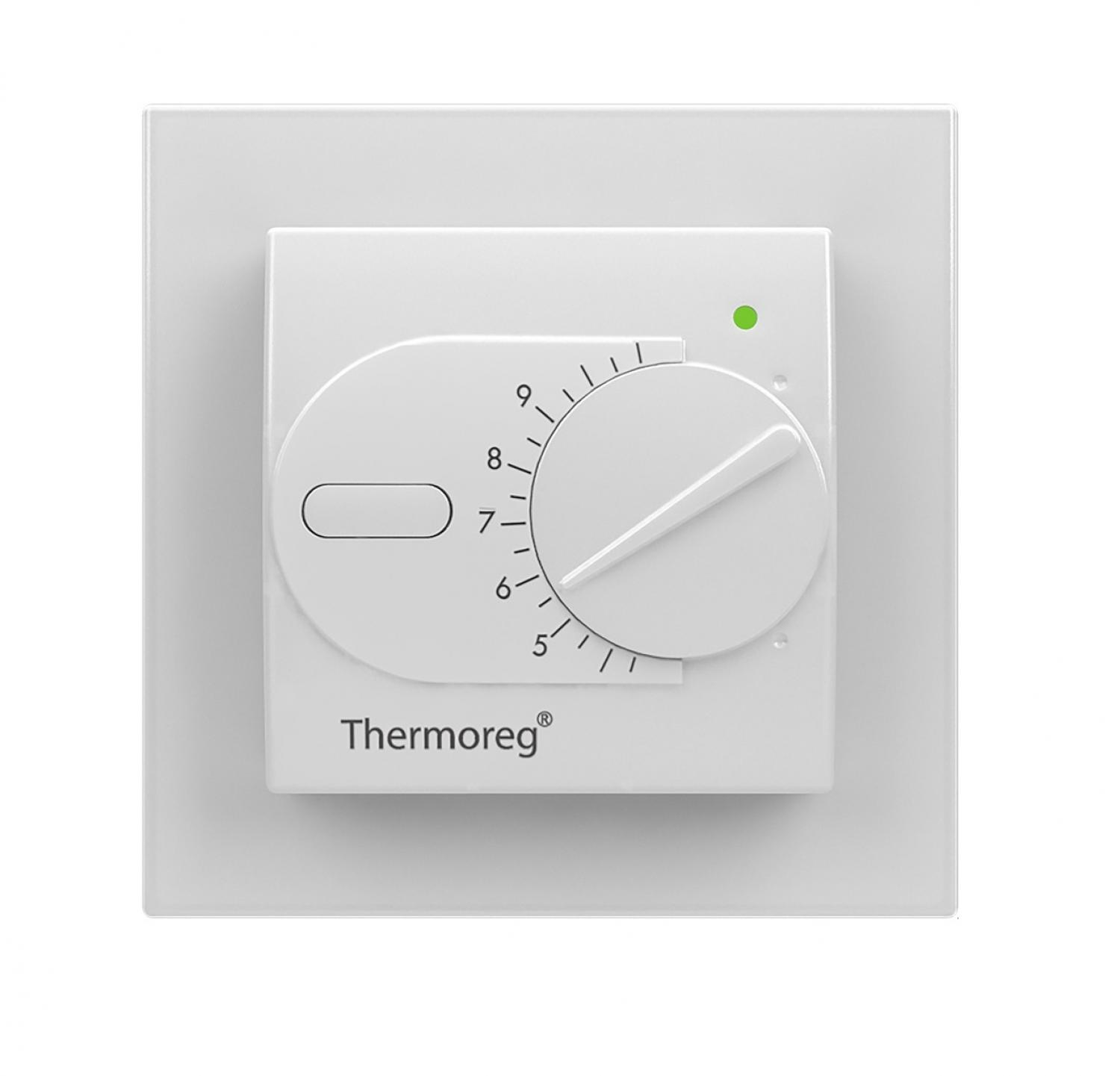

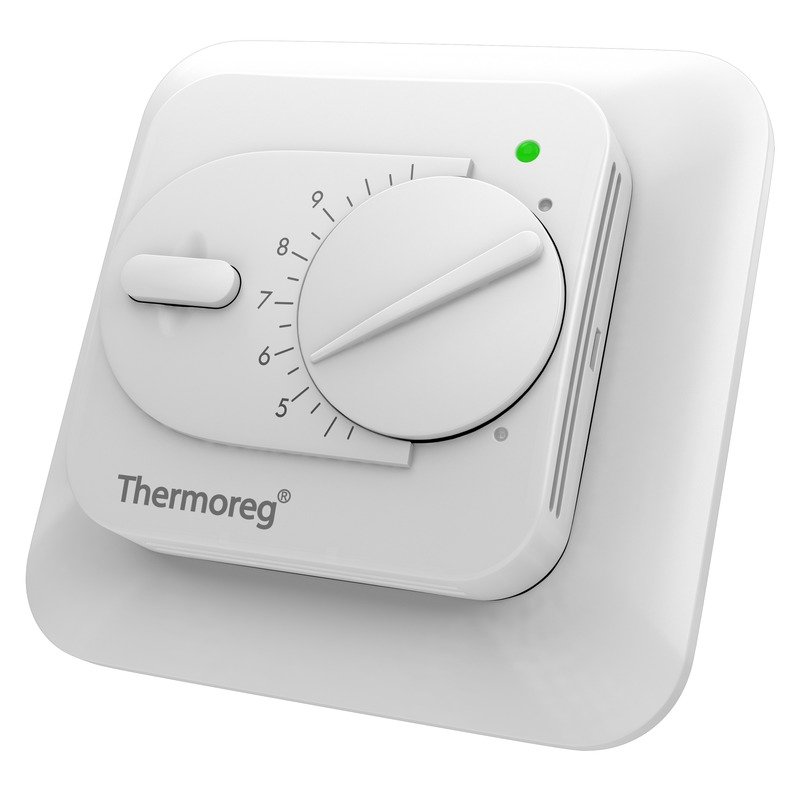

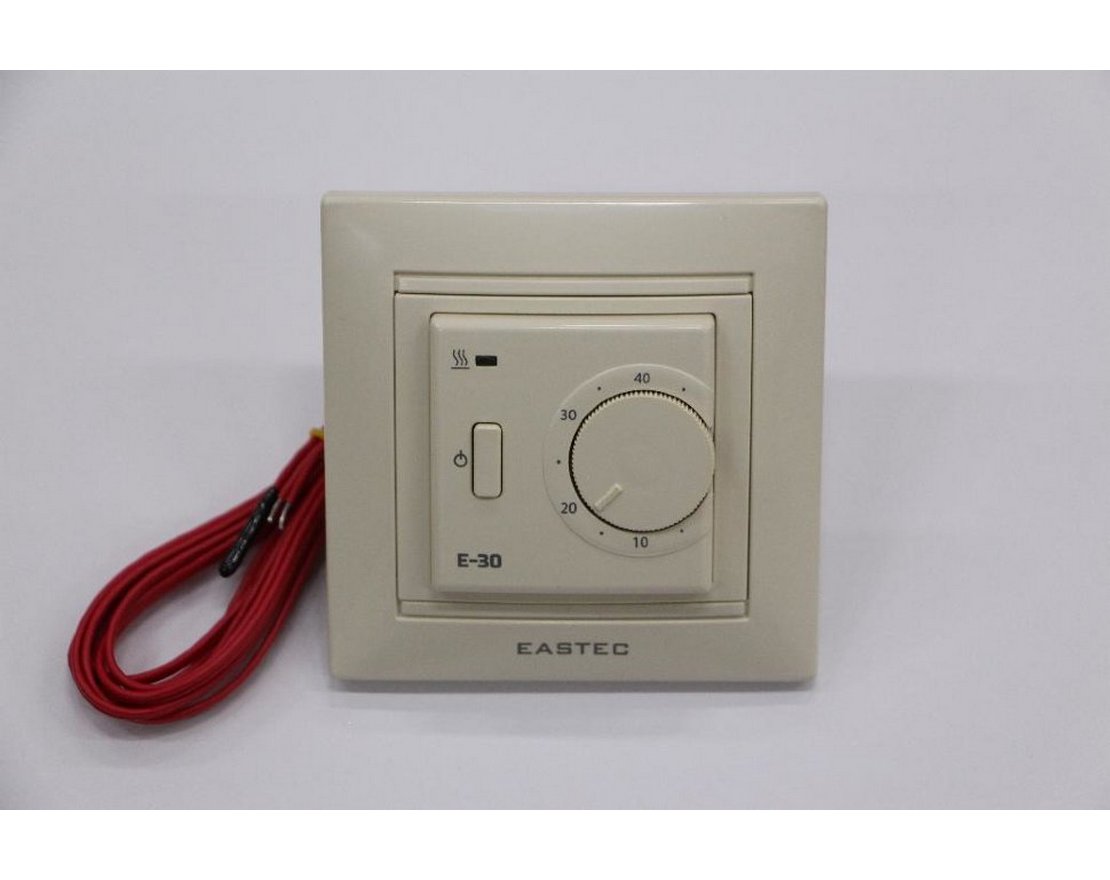

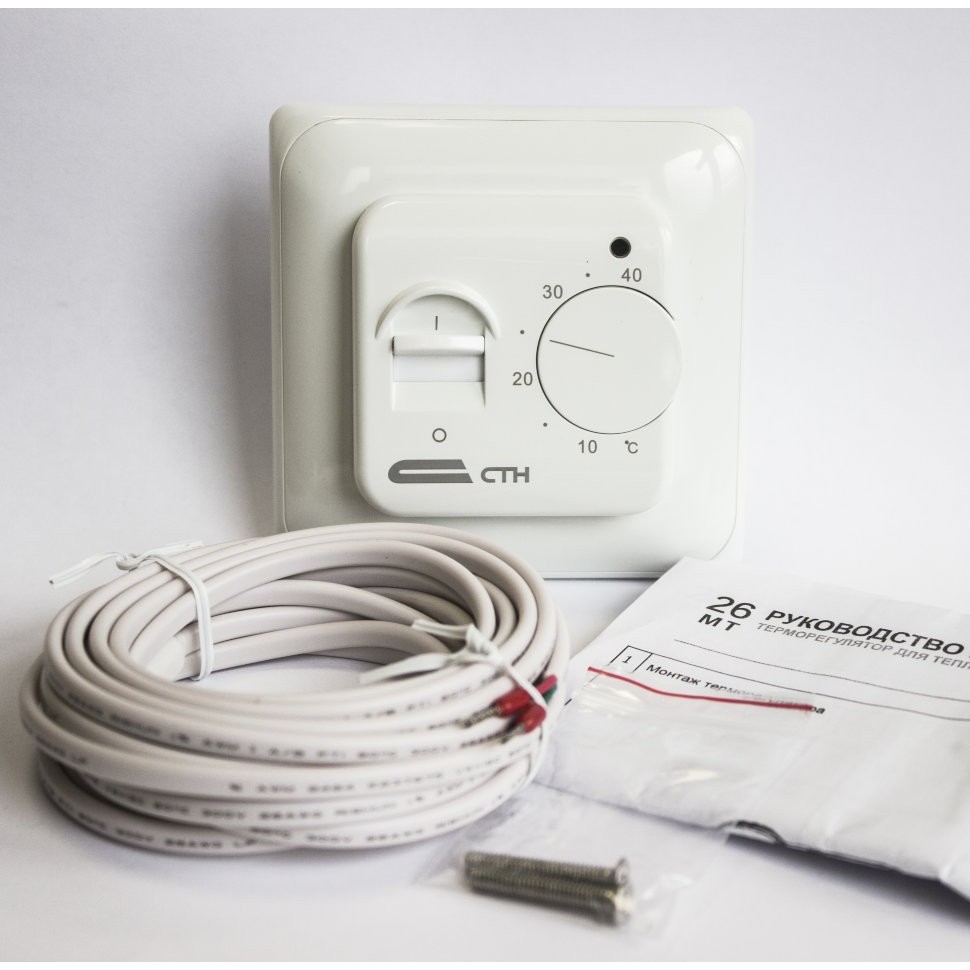

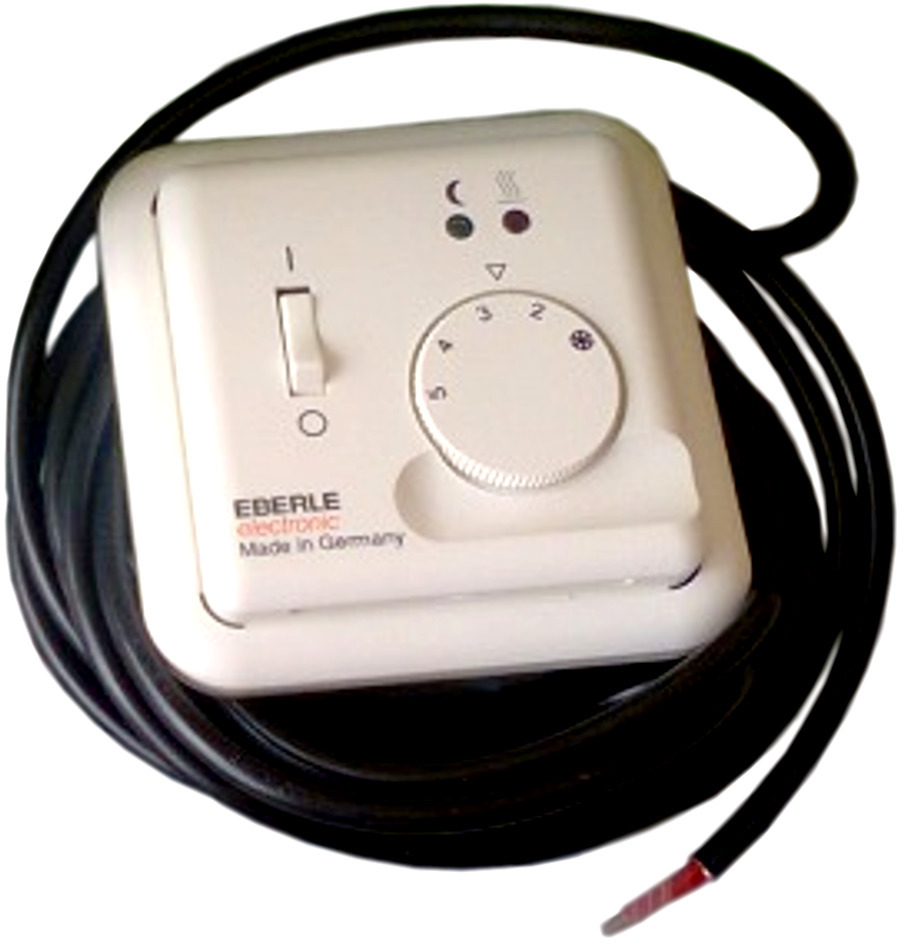

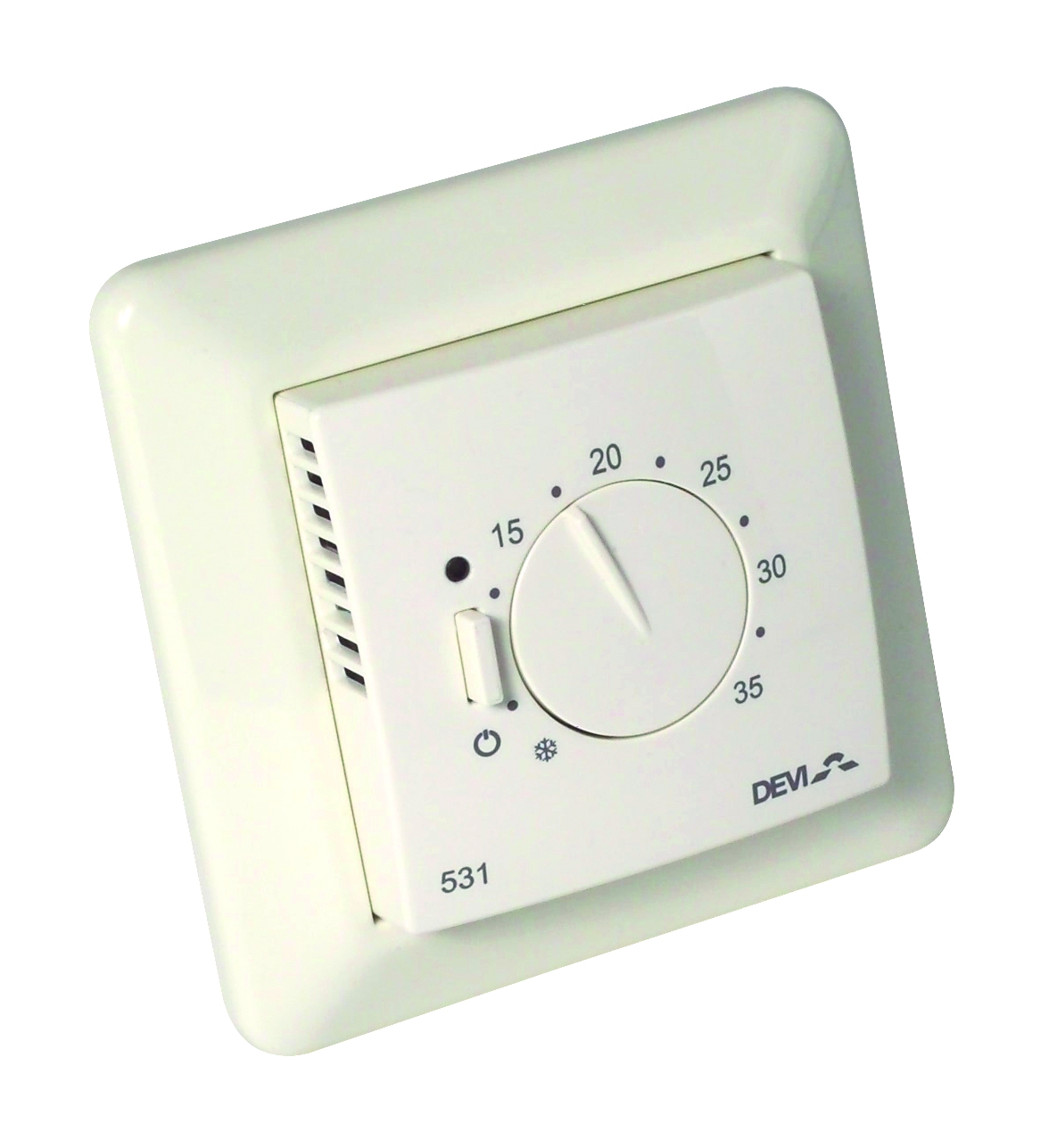

Механические  терморегуляторы

Самые простые терморегуляторы в основе которых используются свойства биметаллических элементов или газов изменяющих свою форму или объем под воздействием внешней температуры.

Механические терморегуляторы выполняют только одну функцию — замыкание (размыкание) электрической цепи при достижении заданной температуры

+ Надежны и неприхотливы
+ Низкая цена

Низкая функциональность

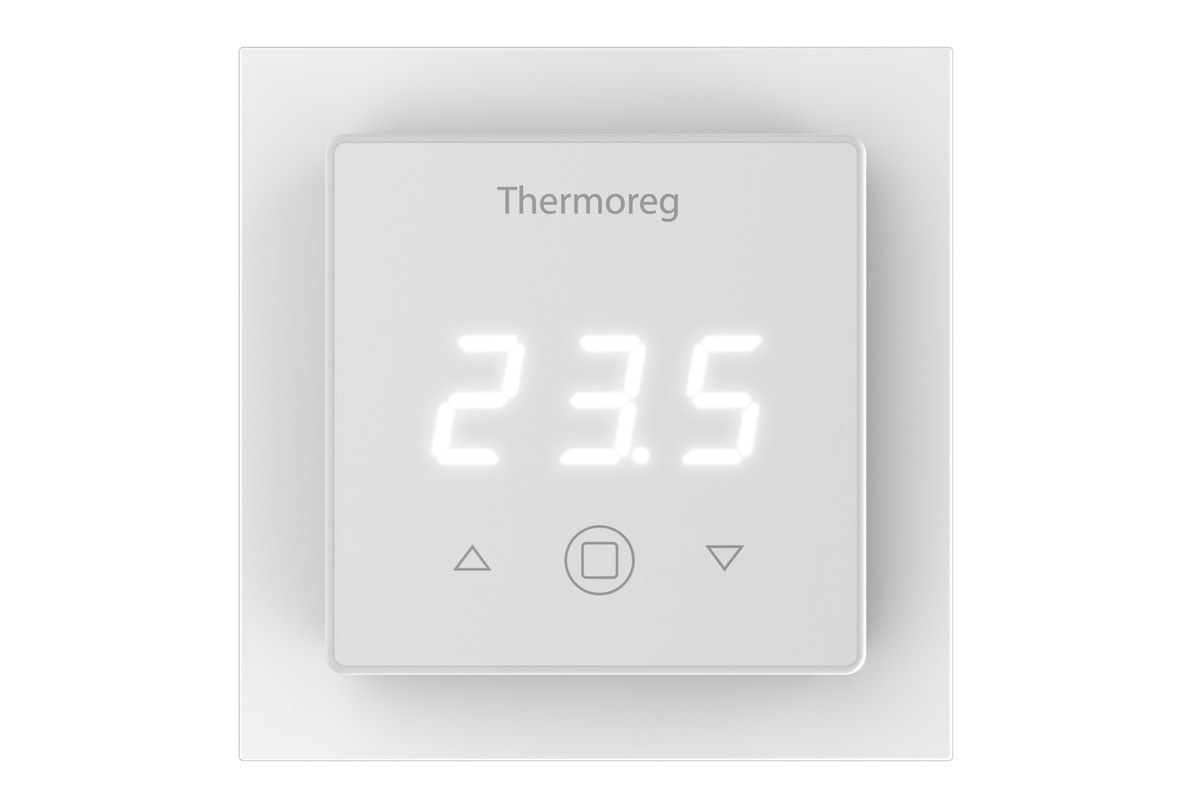

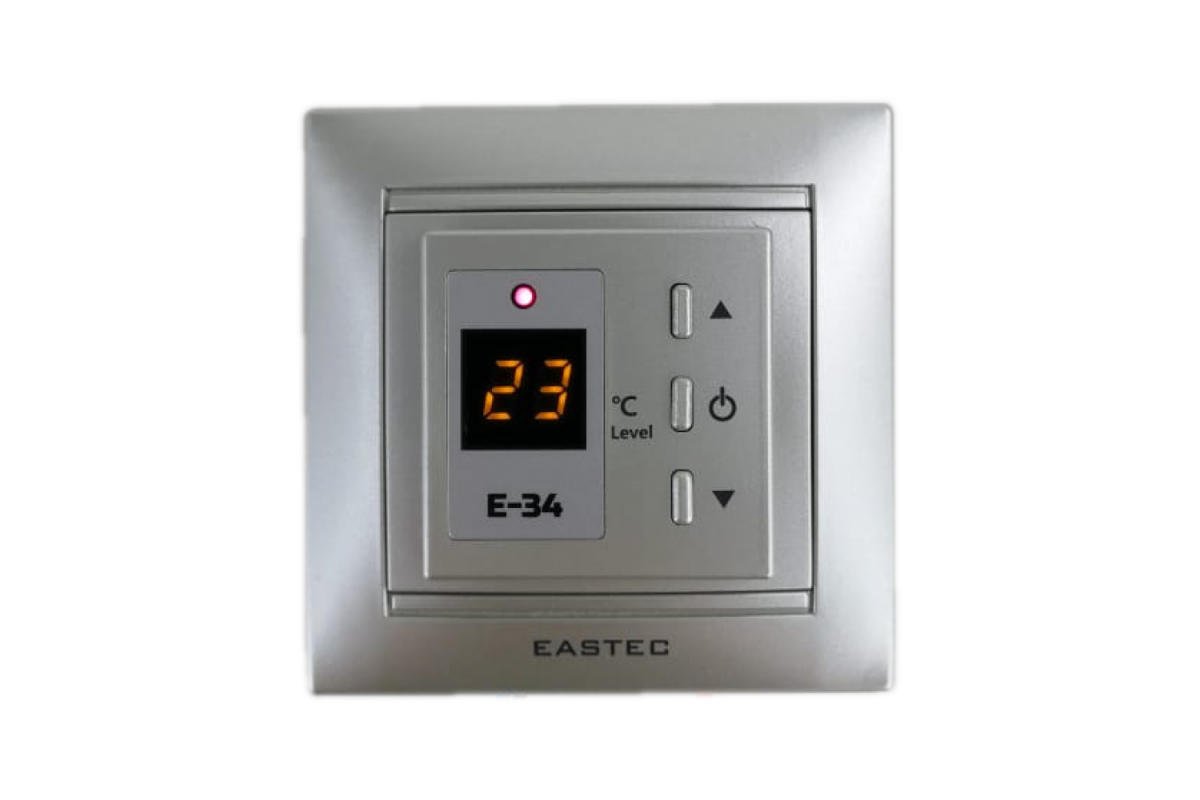

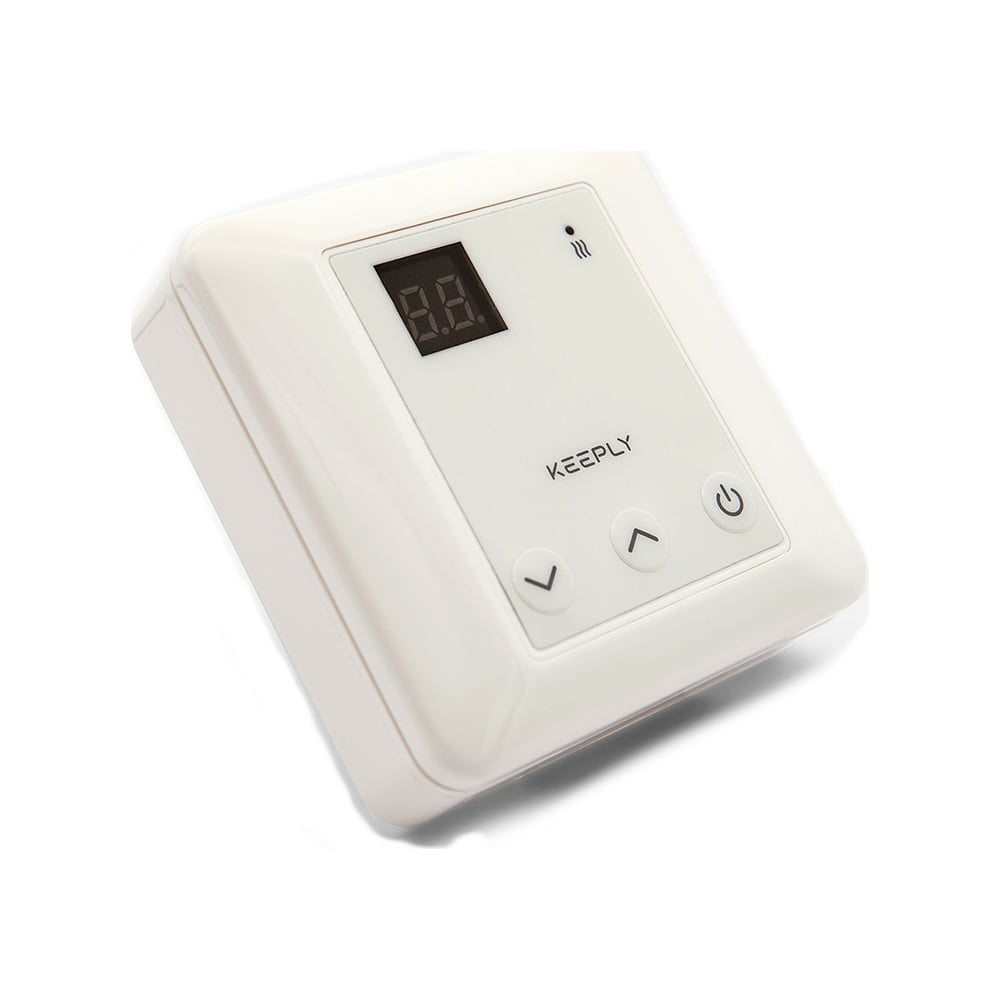

Электронные простые (непрограммируемые) терморегуляторы

Простые терморегуляторы как правило имеют один воздушный датчик воздуха встроенный в сам прибор или вынесенный датчик температуры, который при монтаже закладывается непосредственно в пол для контроля температуры нагревательного элемента и поверхности пола.

Простые терморегуляторы могут оборудоваться световой индикацией, клавишей вкл./выкл. прибора и механической ручкой (колёсиком) или кнопками регулировки температуры.

Реже встречаются электронные терморегуляторы с двумя датчиками температуры. В этом случае основным служит один из датчиков заданный при помощи перемычки (терморегулятор TC 41E) или основным может быть воздушный датчик температуры, а вынесенный используется как вспомогательный — защита от перегрева (терморегулятор TKB 60.36).

+ просты в управлении
+ небольшая цена

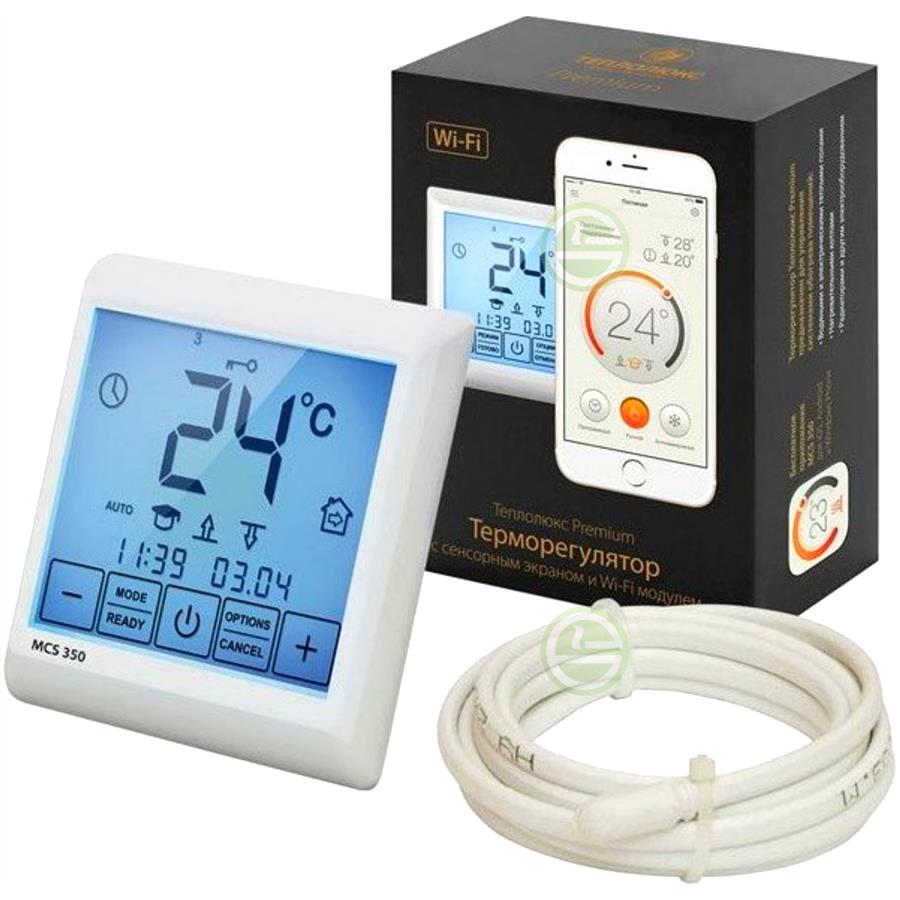

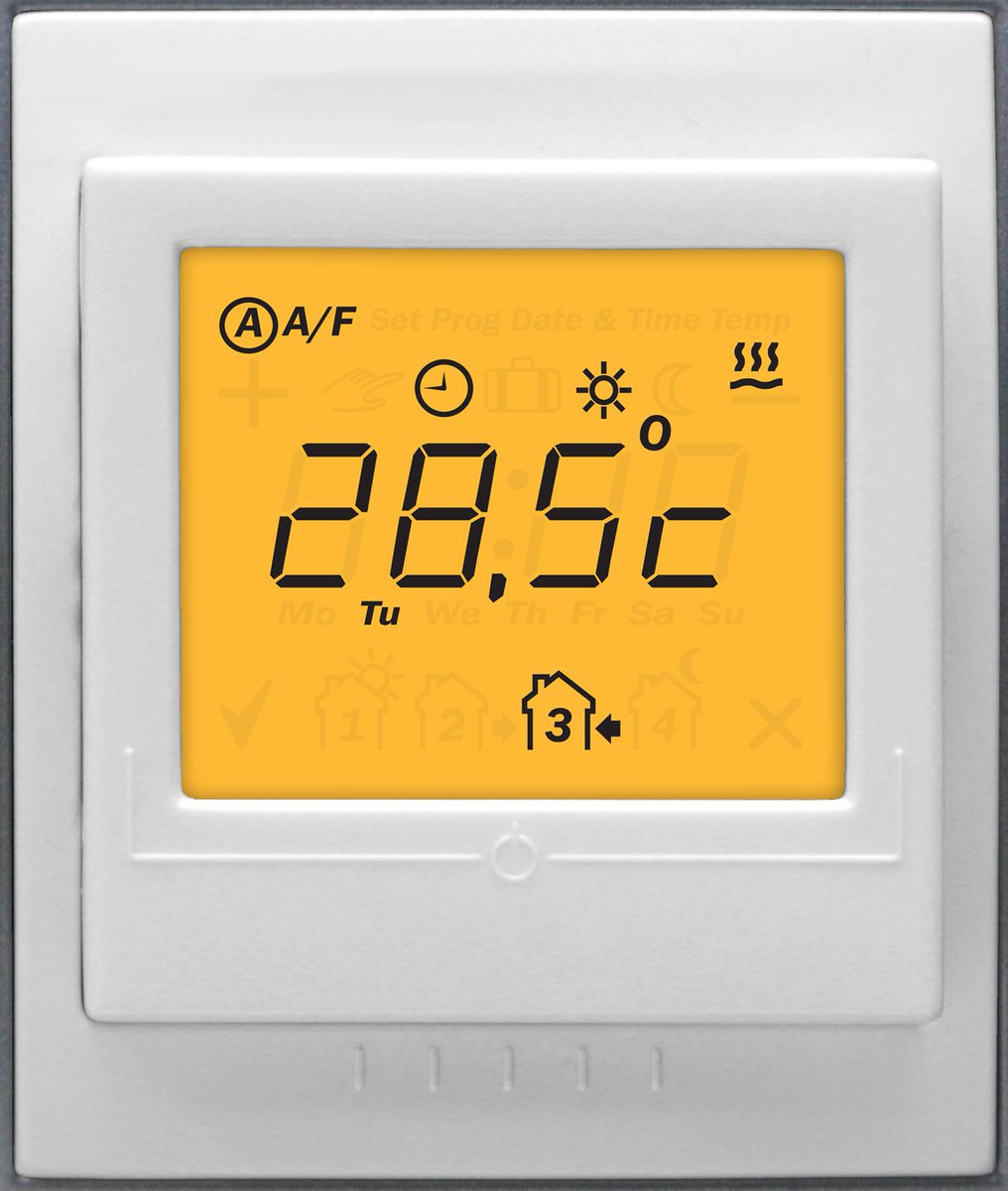

Программируемые терморегуляторы

Программируемые терморегуляторы для теплого пола являются более сложными и дорогими, но они позволяющими более точно управлять процессом обогрева помещений и имеют расширенные настройки, такие как точность измерения (гистерезис), дневной и недельные режимы, защиту от детей и т.д. С помощью программируемого терморегулятора можно задать включение теплых полов в строго определенные часы, когда Вы находитесь дома и отключение греющих полов, когда Вы уходите на работу.

Способ управления программируемых терморегуляторов

  • с помощью кнопок (терморегуляторы E 51.716)

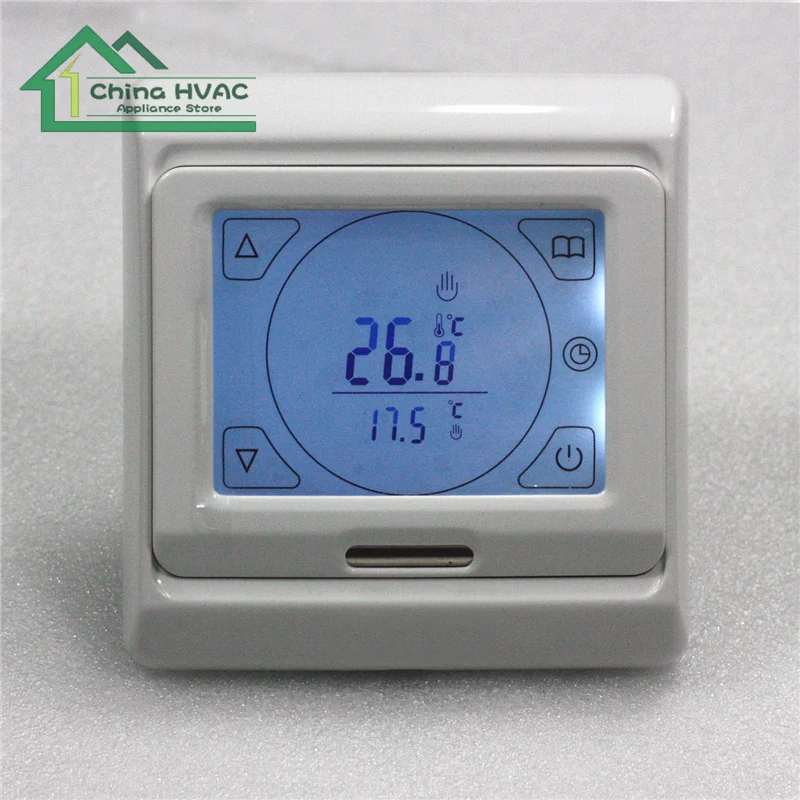

  • сенсорной панели (терморегуляторы E 91.716 и E 92.716).

Программируемые терморегуляторы позволяют настроить включение/выключение системы распределённого обогрева «теплый пол» в определённое время, имеются заводские программы 5/2 (Пн-Пт/Сб,Вс), 6/1 (Пн-Сб/Вс) или 7/0 (Пн-Вс) и возможность самостоятельного программирования, что позволяет сэкономить электроэнергию выключая обогрев помещения в отсутствии людей.

+ красивый дизайн
+ экономия электроэнергии
+ широкие возможности настроек
+ возможность управления дистанционно с ПУ или через интернет

цена

Важно отметить, что производство терморегуляторов в настоящее время достигло такого высокого уровня качества, что в принципе не важно под каким брендом терморегуляторы для теплого пола поставляются на рынок, более того одни и те же модели можно встретить под разными названиями логотипами, поэтому в первую очередь смотрите на характеристики и выбирайте понравившийся Вам внешний вид.

Единственное исключение — это подделки!

Признаками подделки является отсутствие штрих кода на терморегуляторе, низкое качество коробки, отсутствие паспорта на русском языке.

Подводя итог можно сказать, что терморегуляторы для теплого пола выпускаются огромным количеством компаний в большом ассортименте и это хорошо!

Главное же для покупателя правильно сориентироваться и выбрать регулятор по своему эстетическому вкусу при этом особо не переплачивая.

Обращайте внимание на гарантию (желательно не менее 3 лет) и надежность продавца.

Не всегда верьте тому, что написано на коробке по поводу производителя, ведь большинство (более 90%) терморегуляторов собираются на заводах КНР, проверяйте наличие штрих кода и соответствие его данных стране производителя.


Какие бывают терморегуляторы — типы и виды

Что может быть проще, чем комнатный терморегулятор? Но нет — купить терморегулятор, не подходящий для конкретной задачи, очень просто.

Поэтому перед покупкой терморегулятора надо уяснить — чем же отличаются с виду одинаковые модели.

Бытовые терморегуляторы отличаются:

  • исполнением;
  • назначением;
  • схемами подключения;
  • питанием;
  • интеграцией;
  • электронный или механический;
  • используемыми датчиками;
  • способом передачи сигнала.

Виды терморегуляторов по по исполнению.

  1. В корпусе.
  2. Для установочной коробки.
  3. Без нормального корпуса.
  4. В виде розетки.

1. В корпусе для настенного монтажа.

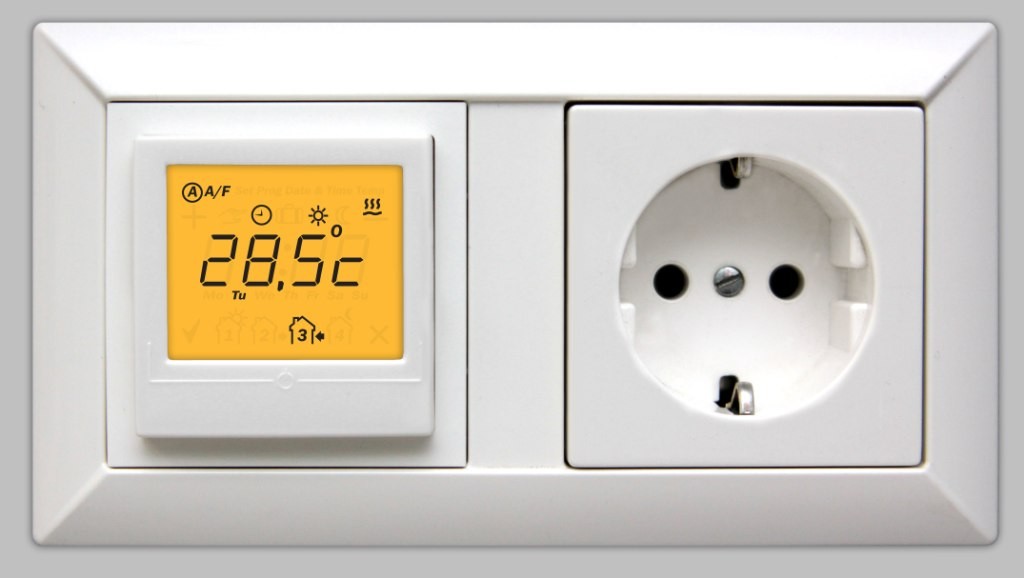

2. Для встраивания в обычную установочную коробку.

3. Без нормального корпуса.

Первое и второе исполнение можно нормально использовать в комнате.

Третий тип исполнения невозможно нормально установить в жилом помещении без дополнительных затрат, только в гараже или курятнике.

Такие терморегуляторы подробно рассмотрены в этом обзоре терморегуляторов.

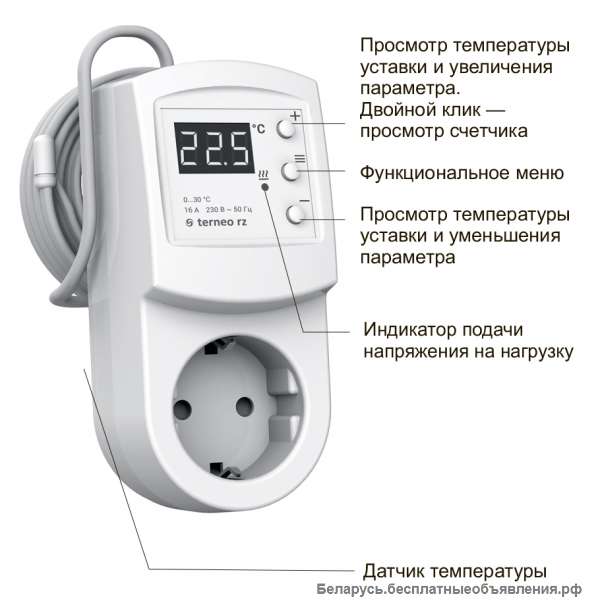

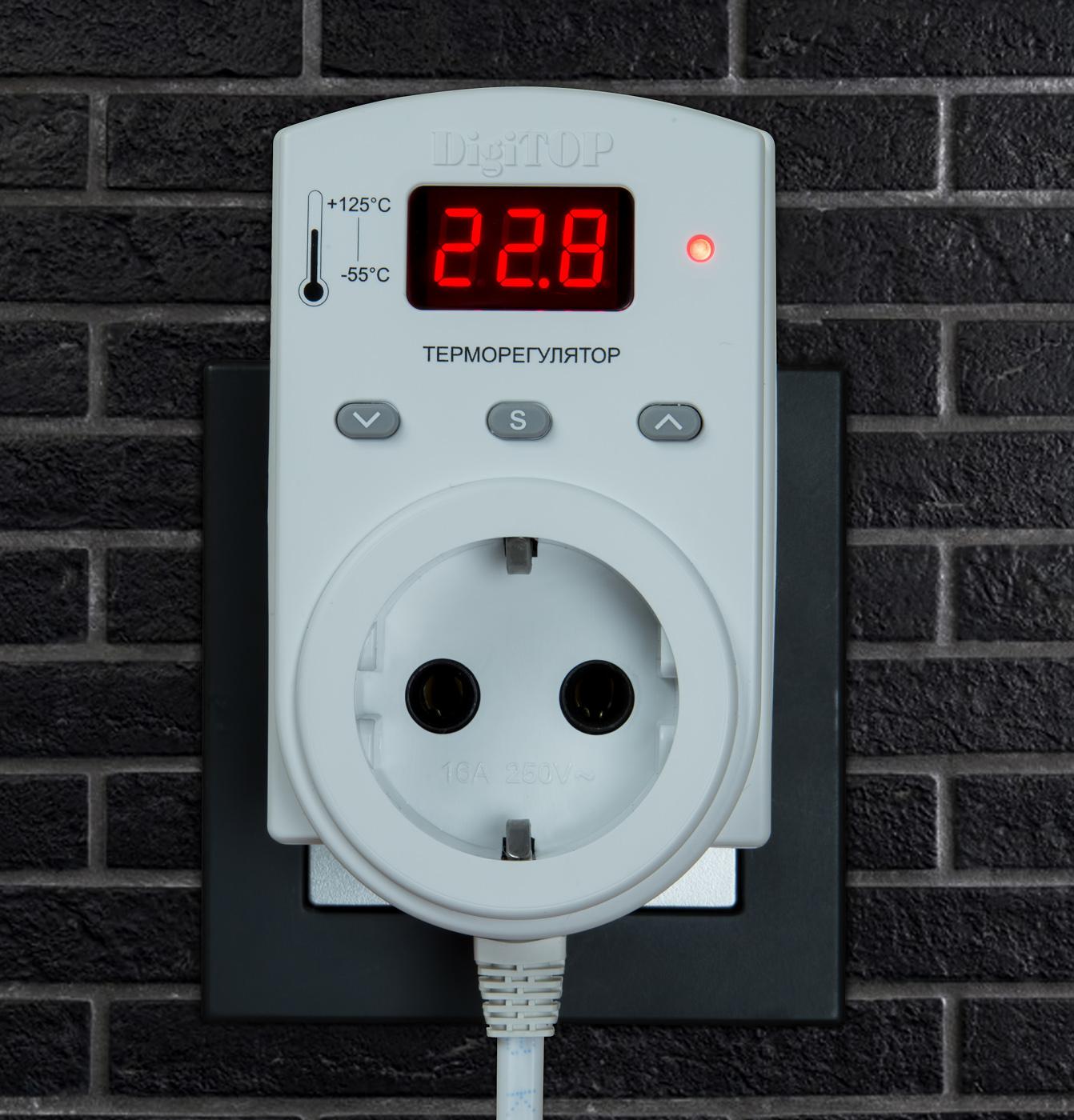

4. В виде розетки.

Терморегулятор выглядит как тройник, но с одной розеткой.

Возможно три варианта работы терморегулятора:

В одном корпусе и коммутационное устройство и органы управления.

Розетка не содержит органов управления и управляется по радиоканалу выносным терморегулятором.

В одном корпусе коммутационное устройство и органы управления с возможностью настройки по Wi-Fi.

Виды терморегуляторов по назначению.

  1. Для управления котлом.
  2. Для электрических теплых полов.
  3. Для конвекторов, эллектрокотлов и панелей.
  4. Для водяных теплых полов.
  5. Для охлаждения.

1. Терморегуляторы для управления котлом.

Управление котлами отопления осуществляется при помощи слаботочного нормально разомкнутого сухого контакта.

Нормально-разомкнутый — это когда контакт разомкнут в покое. Хотя конечно что такое нормальный режим котла — вопрос дискуссионный.

Котел обычно поставляется с контактами управления, замкнутыми перемычкой: вытаскиваешь перемычку — котел останавливается.

Поэтому терморегулятор для управления котлом должен содержать контакт реле, размыкающийся при включении отопления.

Подойдет любой слаботочный контакт.

Желательно, чтобы контакт был перекидной — а вдруг котел управляется нормально-замкнутым контактом.

Обычно этот контакт маркируют нагрузочной способностью 3А.

2. Для электрических теплых полов.

Основной особенностью управления электрическими полами является необходимость коммутации мощной нагрузки.

Поэтому терморегуляторы для электрических теплых полов будет с маркировкой 16А.

Еще одной особенностью терморегуляторов для теплого пола есть отсутствие сухих контактов реле. Контакты реле не сухие, то-есть на них присутствует напряжение.

Такое решение упрощает подключение: два провода пришло — два ушло, и для каждого имеется клемма. Очень хорошо что для большой нагрузки не надо делать дополнительную перемычку.

Перемычки уже сделаны внутри корпуса терморегулятора.

Вот классическая схема подключений терморегуляторов для отопления теплыми полами с выходом напряжения:

Как видно, использовать такой терморегулятор для управления устройством, требующим сухой контакт, невозможно без промежуточного реле.

Еще одна особенность терморегулятора для электрического теплого пола — наличие выносного датчика температуры. Внутренний датчик может быть, а может не быть — но датчик температуры в полу обязателен для защиты пола от перегрева.

3. Для конвекторов, и панелей.

Терморегулятор нужен такой же, как и для электрических теплых полов, но без выносного датчика.

Не нужно контролировать и ограничивать температуру пола.

К тому же конвекторы и панели отопления скорее всего имеют вилку для включения в розетку.

Поэтому терморегулятор имеет смысл использовать в виде тройника.

4. Для водяных теплых полов.

Управление теплым полом осуществляется либо включением насоса смесительного узла, либо открытием электронной головки коллектора.

Для прямого управления водяным теплым полом подойдет любой терморегулятор.

Часто терморегулятор для водяного пола выполнен тоже без сухих контактов реле, а с выходом напряжения, к которому непосредственно подключается головка.

Только, в отличие от управления электрическим теплым полом, не требуется силовая коммутация и выход терморегулятора маркируется 3А.

Выхода 3А хватит хоть для питания насоса, хоть для питания головки.

Понятно что подойдет и терморегулятор с выходом 16А.

Для управления головкой подойдет и терморегулятор с сухим контактом — необходимо только через этот контакт подать фазу.

Попадаются терморегуляторы с двумя выходами: одновременно и для управления котлом и для управления головкой.

Также имеют место быть терморегуляторы с двумя выходными контактами фазы: на одном контакте присутствует напряжение, когда терморегулятор включил отопление, на другом — когда выключил.

Это может пригодится, когда головка НО — нормально-открытая (обычно головки НЗ — закрыты, если питание не подано).

Также возможен случай, когда управление происходит моторизованным краном и требуется питание и для движения в сторону открытия и для движения в сторону закрытия.

Собственно существует три способа управления зонами отопления водяными теплыми полами.

Но редко когда терморегулятор для управления головкой коллектора теплого пола используется самостоятельно.

Причина в этом такая, что при выключении отопления во всех зонах и закрытии всех головок на коллекторе целесообразно было бы отключить насос и отключить котел.

Поэтому используется весьма простое промежуточное устройство, но с грозным названием — центральный контроллер водяных теплых полов.

И тут самое интересное — не ко всем зональным контроллерам подходят терморегуляторы с выходом напряжения.

В обзоре центральных блоков зонального управления водяным теплым полом можно встретить, как контроллеры, требующие контактов реле, так и контроллеры, требующие напряжения.

Из контакта реле всегда можно сделать напряжение; наоборот — очень сложно.

5. Для охлаждения.

Понятно что для обычного кондиционера терморегулятор не нужен — в кондиционере уже есть терморегулятор.

А нужен терморегулятор, наверное, для центральной системы кондиционирования.

Терморегулятор должен открыть кран для охлаждающего вещества и включить вентилятор для охлаждения помещения.

Хотя во многих терморегуляторах с перекидными контактами реле есть опция: для охлаждения/нагрева.

Вероятно какими-то охлаждающими устройствами можно управлять просто сухими контактами.

Некоторые терморегуляторы имеют сразу несколько выходов для охлаждения и отопления.

Схемы подключения терморегуляторов.

Однозначное представление о назначении терморегулятора дает схема его подключений.

Схемы подключения немного рассматривались в статьях «Какой Wi-Fi терморегулятор купить на AliExpress?» и «Обзор моделей терморегуляторов с WiFi и облачным сервисом».

Рассмотрим несколько терморегуляторов одной модели различного исполнения.

Схемы подключения терморегулятора MOES BHT-002.

AliExpress.com Product — Smart WiFi Thermostat Temperature Controller Water and Gas Boiler Works with Alexa Echo Google Home Tuya

В паспорте терморегулятора найдем схемы подключения.

Из схем подключения видно, что бывают несколько исполнений этой модели терморегулятора: GA, GB, GC.

GA — для водяных теплых полов.

GB — для водяных теплых полов.

GC — для котла.

Схемы подключения на примере терморегуляторов POER PTC10.

Инструкция по эксплуатации на русском POER PTC10.

AliExpress.com Product — Wireless Boiler Room Controller 868MHz Heating Thermostat Weekly Programmable With Large LCD, App Remotely Control

Схемы подключения на примере терморегуляторов POER PTC20.

AliExpress.com Product — WiFi Smart Thermostat Temperature Controller for gas boiler electric underfloor heating humidity display works with Alexa

Несколько пополнений одной модели:

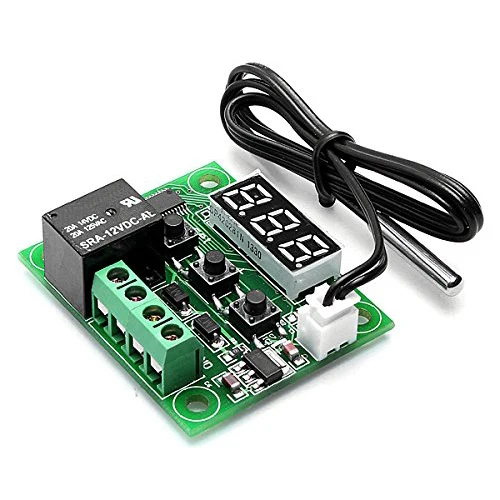

Дешевые терморегуляторы.

Это терморегуляторы без нормального корпуса, стоимостью до 200р.

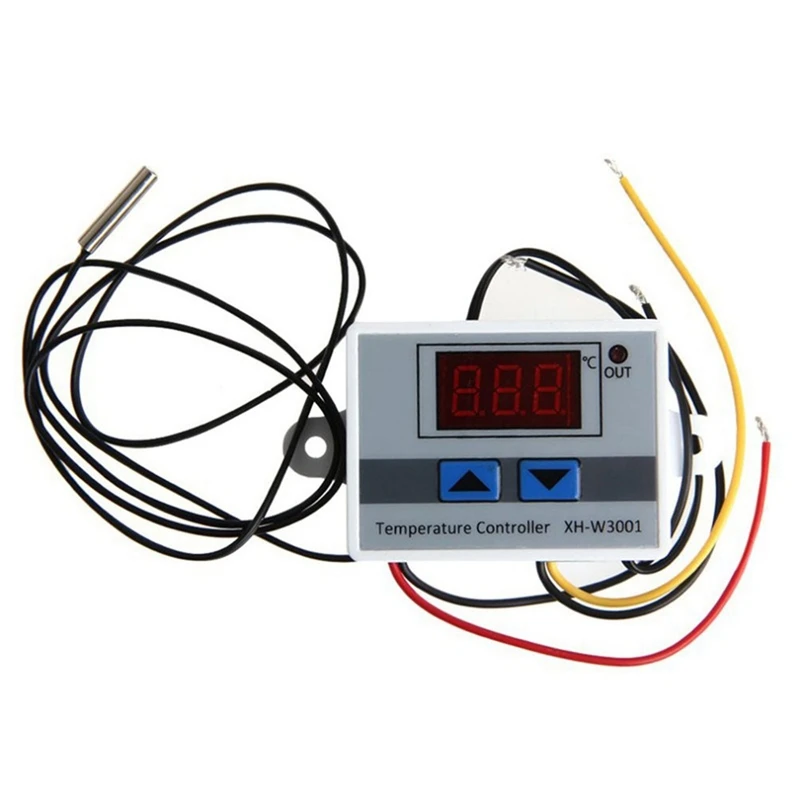

W3001 Digital Control Temperature Microcomputer Thermostat Switch Thermometer New

Стоит иметь ввиду что они бывают двух видов: с выходными сухими контактами реле и с выходом 220В.

Вот схемы некоторых с виду похожих терморегуляторов.

Разница видна только при изучении схемы из документации.

Держа в руках сам терморегулятор сложно понять какого он исполнения.

Перед использованием необходимо убедиться что терморегулятор имеет именно то исполнение, которое предполагается.

Терморегуляторы с двумя управляющими выходами.

Выпускаются терморегуляторы с двумя выходами для управления двумя различными устройствами, которые могут управлять и котлом при помощи сухого контакта и актуатором при помощи слаботочного высоковольтного выхода.

Второй канал управления появляется в ущерб клеммам выносного датчика.

А выносной датчик и не нужен при управлении водяным теплым полом.

Необычные по схемам подключения терморегуляторы.

Модели с 4-7 канальным управлением.

Предназначены для управления централизованным кондиционированием. Для этого необходимо управлять вентилятором сплит системы и краном подачи охлаждающей жидкости.

Схемы соединения этих терморегуляторов тоже достойны пополнить коллекцию схем соединения. Можно выбрать модель с возможностью управления двумя или тремя устройствами.

Виды терморегуляторов по питанию.

Терморегуляторы могут питаться:

  • от сети;
  • от батареек;
  • от низковольтного входа.

Терморегуляторы без кнопок и дисплея.

Такие терморегуляторы бывают механические и электронные.

Может возникнуть путаница, поскольку и те и другие именуются механическими.

Но одном случае механическое только управление. Работа все-равно происходит под управлением электроники.

Во втором случае управляющим элементом является биметаллическая пластина, как в утюге.

Различить их можно по количеству контактов: в полностью механических нет контактов входного питания.

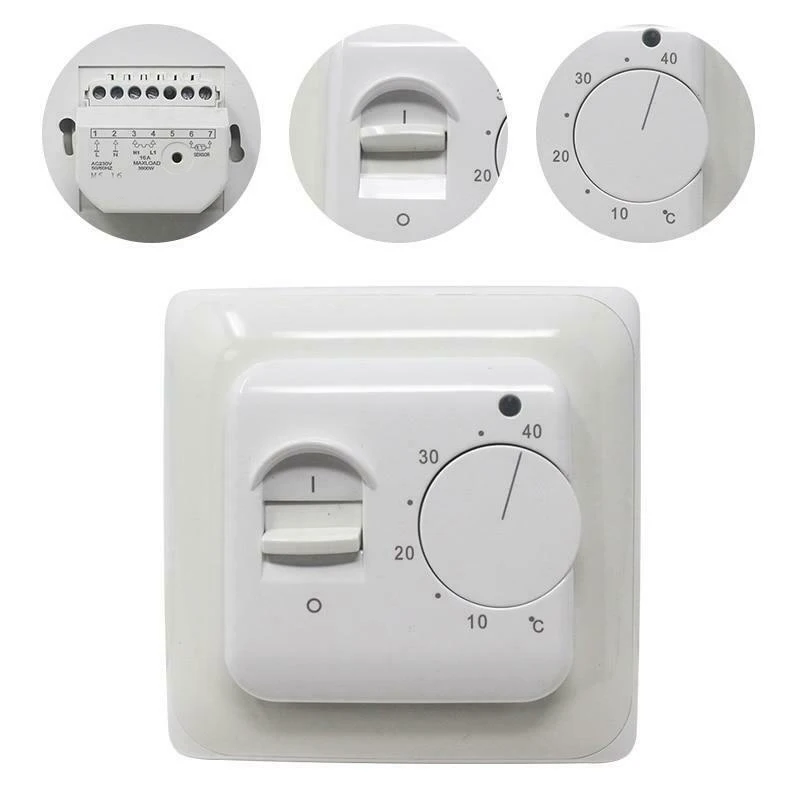

Электронный терморегулятор с механическим управлением.

Задание температуры у механических терморегуляторов более удобное, но нет дисплея с индикацией текущей температуры. электронные механические терморегуляторы имеют такой же гистерезис и точность, как и электронные с дисплеем.

AliExpress.com Product — AC200~240V Electric Heating Temperature Regulator Knob Thermoregulator

Электронный терморегулятор с дисплеем и механическим управлением.

AliExpress.com Product — LCD Display Wall-hung Gas Boiler Thermostat Weekly Programmable Room Heating Thermostat Digital Temperature Controller

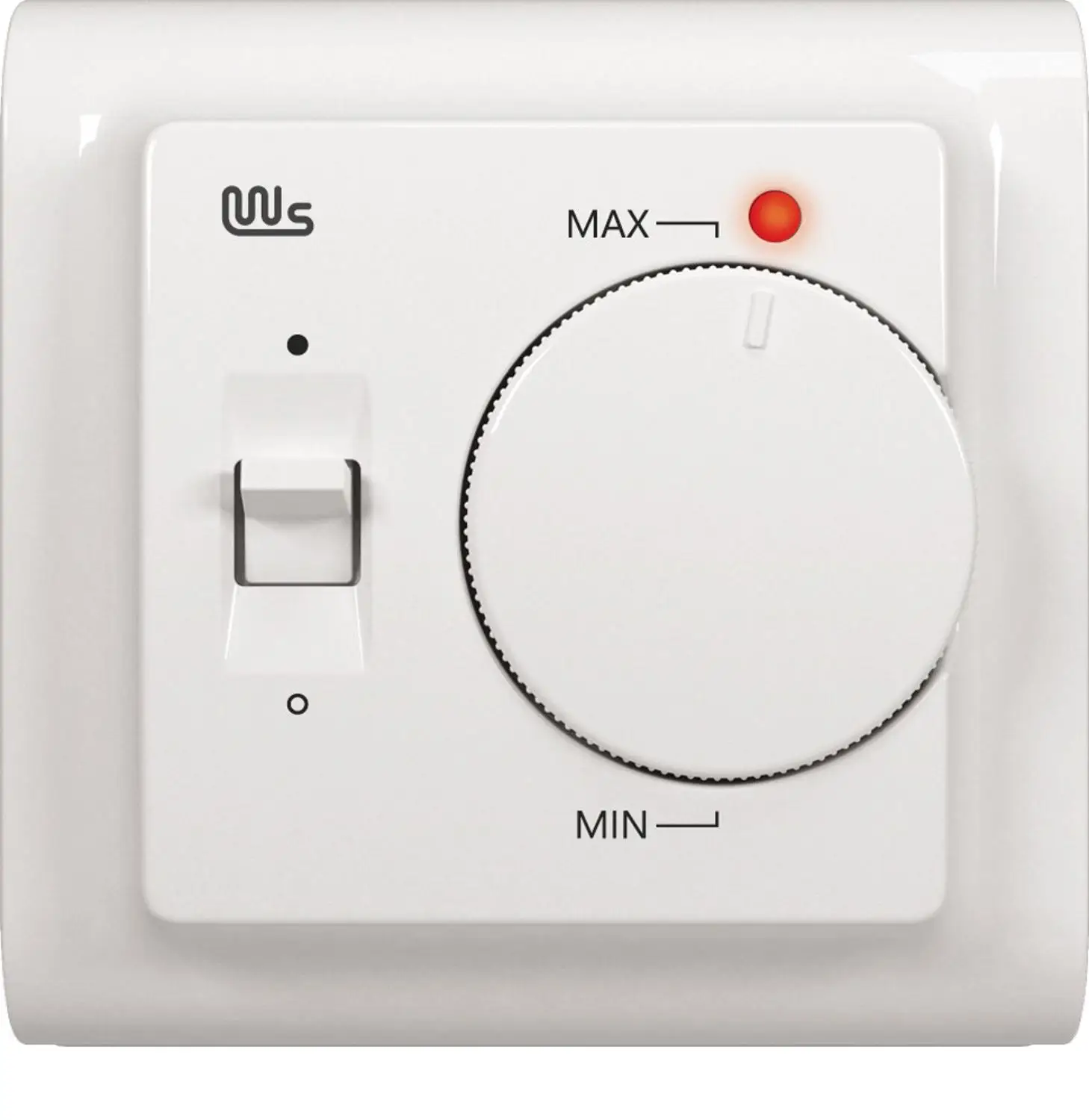

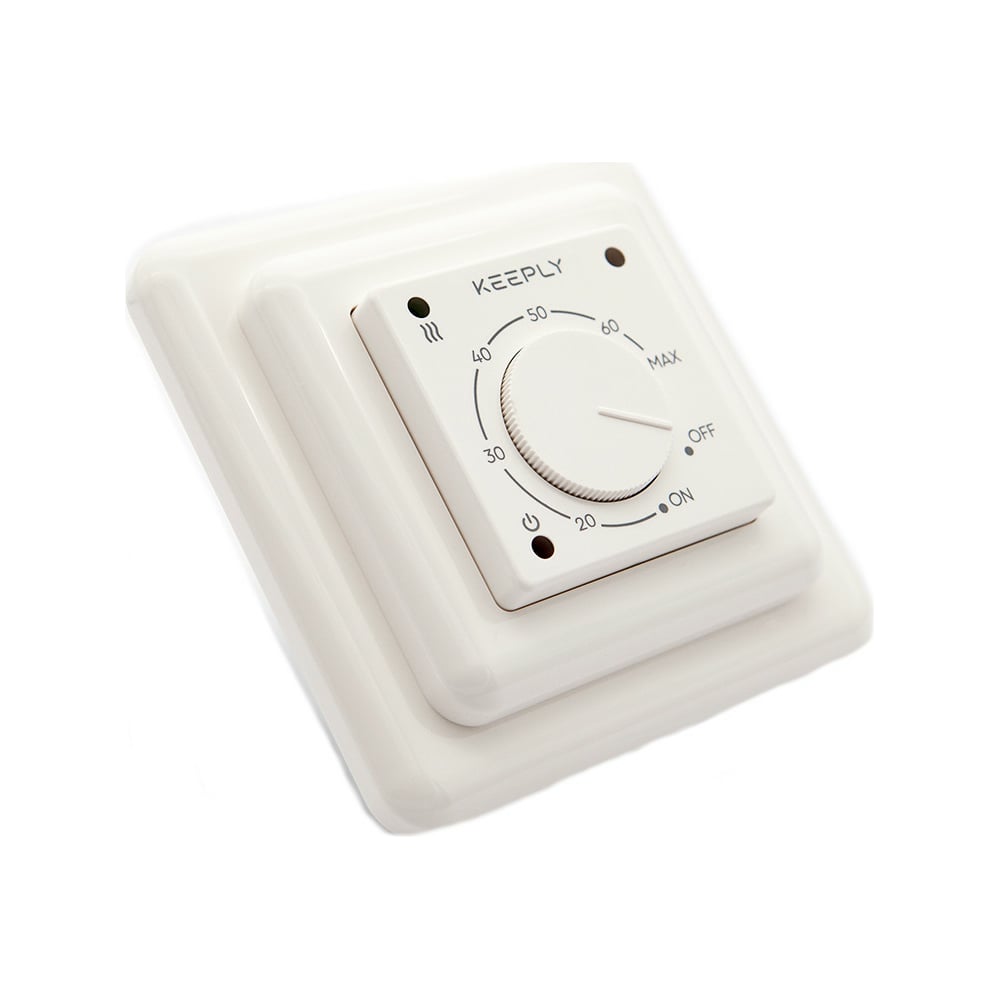

Механический терморегулятор.

У полностью механических терморегуляторов большой гистерезис и то, что установлено: температура включения или выключения зависит от направления движения ручки к установленному значению.

AliExpress.com Product — 220V AC Mechanical Room Air Thermostat Regulator Floor Heating Temperature Controller With on/off switch and LED indicator

По датчикам температуры.

  • С внутренним датчиком.
  • С внешним датчиком
  • С обеими датчиками.

Терморегуляторы с внутренним датчиком измеряют температуру в месте своей установки своим внутренним датчиком. Не подходят для электрического теплого пола.

Терморегуляторы с одним выносным датчиком предназначены для управления температурой пола.

Если в терморегуляторе присутствует внутренний датчик и есть клеммы для внешнего датчика, то скорее всего этот терморегулятор все равно осуществлять управление может только по температуре внутреннего датчика.

Внешний датчик служит для аварийного контроля температуры пола с целью недопущения его перегрева.

Ограничение температуры пола актуально для электрических теплых полов.

Встречались диковинные терморегуляторы, в которых встроенный датчик служил для защиты от перегрева самого терморегулятора.

Терморегуляторы, которые на выбор могут регулировать хоть по внутреннему, хоть по внешнему датчику редкие — я встречал только два таких с ценой около 5000р. Рискну предположить, что терморегуляторы дороже 5000р все могут управлять по любому из датчиков.

Терморегуляторы с интеграцией с внешними системами.

терморегулятор может быть обычным устройством, а может быть и интегрирован в системы умного дома или доступен для управления дистанционно и из других систем.

Можно выделить такие способы внешней связи с терморегулятором:

  • Wi-Fi;
  • WEB;
  • Облачный сервис;
  • MOD Bus;
  • Радиоканал;

Wi-Fi.

В статье «Что такое терморегулятор с Wi-Fi» рассматривались способы управления терморегуляторами по Wi-Fi. Самый простой способ — непосредственное подключение к терморегулятору, как к точке доступа.

WEB.

Более удобное подключение к Wi-Fi терморегулятору через Wi-Fi роутер.

Но такой терморегулятор является WEB-устройством и к нему можно подключаться через интернет.

Облачный сервис.

Для того, чтобы получать доступ к терморегулятору без Ip-адреса используется сторонний сервер — облачный сервис с мобильным приложением или WEB-интерфейсом.

Такие терморегуляторы подробно рассматривались в статье «Обзор моделей терморегуляторов с WiFi и облачным сервисом».

MOD Bus.

Встречал обсуждения о таких терморегуляторах. Скорее всего имеет смысл для управления охлаждением с центральным кондиционером и с центральным контроллером кондиционирования.

Вероятно его можно как-то применить в системах зонального отопления с центральным контроллером.

Модель SML-1000 исполнения GB,GD,GC.

16A Touchscreen Black Colour Programmable Modbus Thermostat for Electric Heating (with Modbus function)

Дистанционный пульт.

Терморегулятор с возможностью дистанционного управления при помощи пульта, как от телевизора.

Возможно имеет смысл при управлении кондиционером или нагревательной инфракрасной панелью.

Нагрев/охлаждение.

Самый простой способ сделать из терморегулятора нагрева терморегулятор охлаждения — перекидной контакт.

В некоторых терморегуляторах есть опция в настройках, явно указывающая что необходима работа на охлаждение.

Существуют терморегуляторы с отдельными каналами управления нагревателем и кондиционером.

Терморегуляторы для охлаждения с несколькими выходами предназначены для систем централизованного кондиционирования, где необходимо управление вентилятором кондиционера и краном охлаждающего агента сплит-системы.

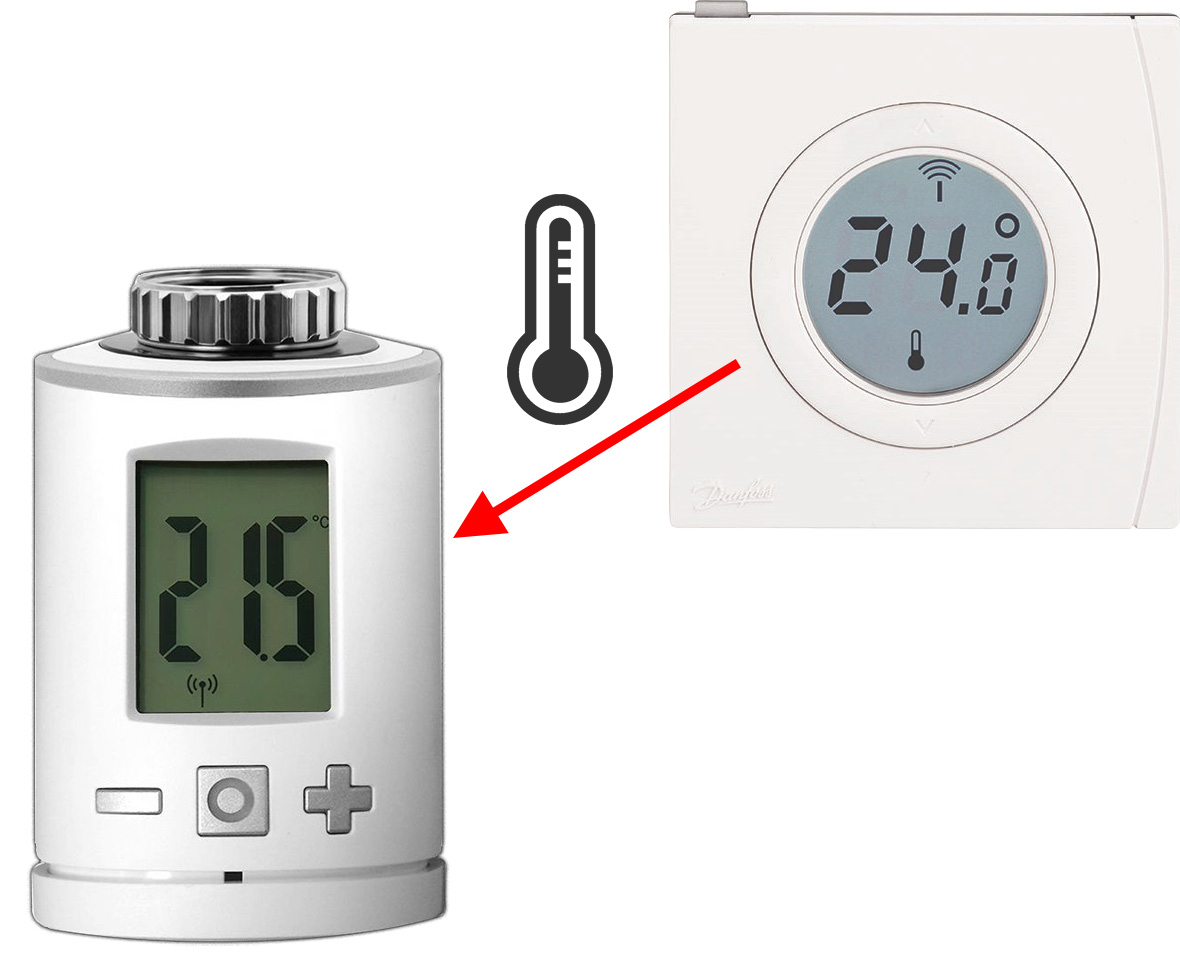

Передача управляющего сигнала по радиоканалу.

Терморегулятор не имеет выходов. В комплекте с терморегулятором поставляется исполнительное устройство — блок с управляющими реле в виде коробочки или розетки.

Терморегулятор по радиоканалу дистанционно управляет исполнительным устройством.

Терморегуляторы адресных систем.

Для полноты картины дополню статью и такими гаджетами.

Эти терморегуляторы не могут использоваться самостоятельно, а являются частью интегрированной системы.

Термогигрометр с индикатором радиоканальный Болид С2000-ВТИ.

Беспроводной датчик температуры ИПРО.

Еще записи по теме

Выбор терморегулятора, их классификация и виды

Терморегулятор – устройство, регулирующее уровень нагрева теплого пола. Работает этот электрический прибор по простому принципу. Сначала он «получает информацию», которая идет от термодатчика о том, какая температура у теплого пола в текущий момент. После устройство сравнивает данные с теми, что в нем уже запрограммированы. Далее сценарий зависит от результатов сравнения – если температура ниже заданной, регулятор включает нагрев, если выше – отключает.

Сам выбор терморегулятора для систем теплого пола для многих является проблемой. Все дело в классификации устройств. Давайте разберем, какие виды терморегуляторов бывают, какова их классификация и как правильно выбрать данный прибор.

Классификация терморегуляторов

Терморегулирующие приборы востребованы не только там, где монтируют электрические системы теплого пола. Также их применяют и при водяном отоплении.

Классификация терморегуляторов включает следующие виды устройств:

  • Механические. Одни из самых доступных устройств и простых в использовании. На приборе нет никаких дополнительных функций. Регулятор оснащен только кнопкой вкл/выкл и колесиком для регулирования температурного режима;
  • Цифровые. Более современные приборы, оснащенные дисплеем и сенсорными кнопками;
  • Программируемые. Самые усовершенствованные и многофункциональные приспособления, с помощью которых можно без особых усилий регулировать температурный режим всей системы. Расширенный функционал полон опций. Регулятор может вести постоянный контроль не только над температурой пола, но и воздуха в помещении. В нем есть функция выставления графика нагрева пола на целую неделю.
  • С функцией передачи данных через Wi-Fi. Помимо возможности контролировать систему обогрева по времени и температуре, они оснащены функцией управления удаленно. С помощью приложения в смартфоне, легко изменять настройки, находясь далеко от дома. Очень удобны для тех кто много путешествует, либо использует помещение не постоянно (на пример на даче).

При покупке терморегулятора также стоит обращать внимание на термодатчик, который идет в комплекте с прибором.

Различают всего два типа датчиков:

  1. Определяющий температуру воздуха;
  2. Определяющий температуру пола.

Существуют устройства, в которых встроены сразу два датчика. Если речь пойдет о приобретении терморегулятора с одним датчиком, то есть определенные правила выбора.

В случае, если подогрев пола для вас является дополнением, а не основным отоплением помещения, то желательно выбирать терморегуляторы с датчиком пола. Поскольку так вы исключите полностью вероятность и риск перегрева всей системы.

В том случае, если ваша система теплого пола нужна не только для согревания ног, но и для основного отопления комнаты, вам потребуется датчик температуры воздуха.

Если Вы используете деревянное покрытие пола (инженерная доска или паркет), то пригодится термостат с датчиком пола и воздуха одновременно. В этом случае система нагрева не превысит заданную температуру пола (для деревянных покрытий 26-27Сͦ), при условии поддерживать температуру воздуха 22Сͦ.

Как выбрать терморегулятор

Существуют несколько определенных правил покупки приборов, регулирующих температуру систем теплого пола.

Основными критериями выбора являются следующие пункты:

  • Предназначение помещения. Учет этого фактора важен, потому что если теплый пол расположен в ванной комнате, то там тепло поддерживается регулярно и установка сложной модели не имеет смысла. При монтаже теплого пола в спальнях или в зале нужен регулятор поточнее;
  • Площадь помещения. Если помещение большое, то целесообразно устанавливать программируемые приборы, что бы можно было понижать температуру в комната во время отсутствия людей;
  • Мощность устройства. Чтобы правильно рассчитать необходимую мощность регулятора, нужно воспользоваться проверенной практикой – прибавьте к мощности системы теплого пола еще 20% и получится необходимая вам мощность;

Способ установки. Существует три способа монтажа приборов – накладного типа, встроенные в стену и  в щиток;Все вышеперечисленные критерии и параметры очень значимы при выборе описанных устройств.  Учитывая их, вы сможете купить для своего дома качественный и надежный терморегулятор, чтобы система теплого пола в помещении работала лучшим образом.

Выбираем терморегулятор для радиатора отопления


В вашей квартире даже в сильные холода открыты форточки? Вы не можете добиться оптимальной температуры воздуха в помещении? Тогда эта статья адресована именно Вам. Для того, чтобы регулировать температуру в радиаторе, также обеспечить бесперебойное и безопасное функционирование теплосистемы, используется несколько видов защитно-регулирующей установки.

Перед тем, как приобрести терморегулятор для радиатора, имеющих различные отзывы в интернете, давайте рассмотрим основные типы этих устройств, принцип работы, технические характеристики и правильность их применения.

Основные типы:

— шаровой кран
— ручной конусный вентиль
— автоматический регулятор или термостат

Шаровой кран выполняет только две основные функции: открыто-закрыто. При любом положении крана ваш радиатор отопления может разгерметизироваться. Поэтому работа шарового крана будет малоэффективна.

Ручной конусный вентиль регулирует температуру гораздо надежней, чем шаровой кран. Его можно перекрывать не до конца. Но использование такого вентиля будет требовать вашего постоянного присутствия и внимания.

Как происходит работа ручного конусного вентиля:

Крутим механизм, приводя в действие шток клапана. Но, если вентиль постоянно открывается и закрывается, можно повредить его защитный колпачок, т.е. вывести из строя и весь прибор.

Самым оптимальным вариантом терморегулятора в наше время принято считать автоматический терморегулятор для радиатора отопления.

В автоматических приборах температурный вентиль функционирует совместно с термоголовкой радиатора и быстро реагирует даже на незначительные колебания температур. При понижении температуры, жидкость, находящаяся в термическом баллончике сужается, шток клапана вытягивается, увеличивается расход воды из системы отопления, и температура повышается.

Если же в вашем доме, наоборот, очень жарко, автоматическое устройство прибора самостоятельно запустит обратный процесс, и температура воздуха начнет понижаться.

Температурные регуляторы получают сигнал на компонент термостата от различных источников:

— воды из системы отопления
— воздуха внутри помещения
— воздуха на улице

Самые простейшие терморегуляторы для радиатора получали сигнал только от воды и регулировали температуру в диапазоне от 1 до 6 градусов. Современные термостаты не только быстродейственные, но и способны регулировать поток воды в трубах. Они автоматически создают и удерживают необходимую температуру в доме.

Терморегуляторы для регистров бывают двух типов:

— механические
— электронные

Рассмотрим строение и особенности функционирования механического термостата.

Его основные составляющие:

— термостатический клапан
— чувствительный элемент
— термостатический элемент
— разъемное соединение
— золотник
— накидная гайка
— шток
— компенсационный механизм
— фиксатор-кольцо
— шкала настройки температуры

Клапан на радиаторе механического типа имеет шкалу, по цифрам на которой и устанавливается нужный температурный режим.

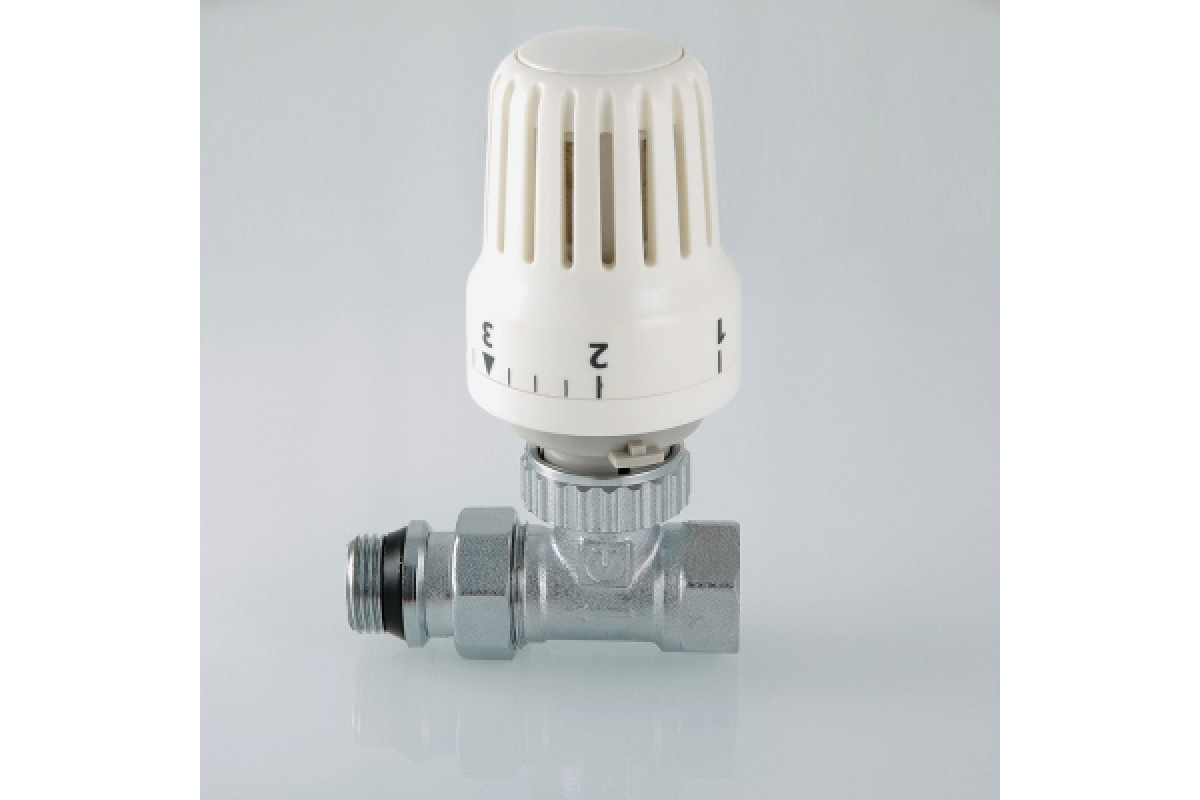

Терморегулятор Danfoss для радиатора


На работу механического термостата оказывают воздействие:

— солнечный свет
— сквозняк при проветривании
— температура воздуха снаружи
— присутствие поблизости других источников тепла

Тепловые режимы работы механического терморегулятора:

1. + 7 гр. — защита от замерзания

2. + 11 гр. — коридор помещения

3. + 16 гр. — спальная комната

4. + 20 гр. — зал или большая комната

5. + 24 гр. — ванная

6. + 28 гр. — летний режим

Механические терморегуляторы разработаны, как для однотрубных, так и двухтрубных систем отопления. Термостат для однотрубных систем встраивается только при наличии специальной перемычки в трубе, так называемого, байпаса.

Установка терморегулятора производится на сам радиатор, если радиатор ни чем не закрыт. Если у вас имеется терморегулятор с датчиком температуры воздуха, разместите устройство на небольшой дистанции от клапана (до 1см). Можно вмонтировать его и в саму радиаторную пробку. Для того, чтобы установить термостат, перекройте воду, слейте ее, затем приступайте к работе.

Что необходимо осуществить:

— отрезать трубу на определенном от радиатора расстоянии и снять ее

— шаровой кран перед радиатором лучше демонтировать

— хвостовики от колпаков вставьте в радиаторные пробки

— обвязать радиатор

— подсоединить трубы разводки

Чтобы отрегулировать работу нашего устройства, нужно закрыть форточки, двери, окна. Не допускайте выхода теплого воздуха из дома. Разместите в помещении, где монтируется термостат, обычный термометр. Откройте клапан регулятора до упора.

При повышении температуры воздуха на 6 градусов закройте клапан. Когда услышите звук, поступающего в радиатор теплоносителя, клапан нагреется. Запомните в каком положении в этот момент находится головка клапана. Таким образом, вы сможете настраивать оборудование своими руками.

Если термостат будет установлен в месте, закрытом мебелью или шторами, тогда его работа будет малоэффективной. Если нельзя разместить устройство в другом месте, используйте датчики с дистанционным регулированием с накладным чувствительным элементом.

Вполне оправданным является приобретение мини-регулятора, который, как показывает практика, по своим свойствам не уступает классическим термостатам.

Некоторые «профессионалы» устанавливают в систему специальный запорный вентиль, располагая его на обратной стороне радиатора. В таком случае не составляет особого труда демонтировать или же почистить батарею, не отключая систему. Когда отопительный сезон подойдет к концу, терморегулятор необходимо открыть с помощью поворота против часовой стрелки.

Еще один вид терморегуляторов для радиаторов — электронные терморегуляторы, основанные на автоматическом принципе работы. Электронные термостаты поддерживают в системе отопления нужную температуру, автоматически управляют смесителем, клапанами, насосами.

В электронный терморегулятор вмонтирован или установлен снаружи специальный термодатчик, который передает прибору информацию о состоянии температуры помещения, в котором он находится.

Электронный терморегулятор для радиатора


Электронные термостаты бывают двух видов:

— с открытой логикой
— с закрытой логикой

В условиях быта чаще применяются термостаты с закрытой логикой. Терморегуляторы с открытой логикой используются в промышленном производстве.

Терморегуляторы бывают не только жидкостные, но и газонаполненные.

Газонаполненные терморегуляторы быстрее реагируют на колебания температуры в помещении, т. к. их функционирование не связано с температурой воды. Такие терморегуляторы быстро реагируют и на динамику изменения температуры, что способствует более эффективному поступлению тепла.

Учтите, что при использовании терморегулятора, гораздо большего результата можно достичь только тогда, когда прибор сначала устанавливается в помещениях с большими колебаниями температур, например, на кухне.

Итак, открытые окна и форточки остались позади, поскольку вы приобрели, так необходимый вам, терморегулятор для радиатора отопления.

Достоинства современных терморегуляторов:

— просто устанавливаются в систему, не требуя технического и профилактического обслуживания

— диапазон работы от 5 до 28 градусов

— они обеспечивают равномерное распределение теплоносителя по всей системе

— не происходит чрезмерного повышения температуры воздуха в помещении

— обеспечивается экономия порядка 25 %

— существенно улучшается микроклимат помещения

Терморегулятор цифровой



Кабельные системы обогрева набирают все большую популярность с каждым днем. Сегодня теплый пол не является диковинкой и новинкой, которая ранее считалась причудой обеспеченных людей. Данный тип обогревательной системы сейчас можно встретить в большей части квартир и домов. Люди стремятся создать для себя более комфортные условия жизни, заботясь о своем здоровье и о здоровье своих близких. Мнение о том, что подогрев пола очень дорогостоящий – ошибочно! Современные изделия, относящиеся к климатической технике, имеют приемлемый ценник, отличаются простой конструкцией, облегчающей монтаж, и самое главное – потребляют небольшое количество энергии благодаря сопутствующим элемента контроля. К таковым относятся терморегуляторы.

Терморегулятор – это специальный механизм, который производит контроль температуры. В кабельных системах обогрева данное устройство осуществляет функцию «включение/выключение», регулирует температурный режим, поддерживает заданный показатель температуры.

Терморегуляторы бывают нескольких видов по принципу действия: механический терморегулятор, программируемый, цифровой.

Цифровая модель терморегулятора – это наиболее современное устройство, которое автоматически поддерживает нужный температурный режим. Отслеживание температуры происходит при помощи датчиков, которые подают информацию о состоянии окружающего воздуха на терморегулятор. Датчики также различаются между собой по принципу монтажа, могут быть встроенными или выносными.

Цифровые терморегуляторы отличаются возможностью программирования сразу нескольких режимов температуры на дни и недели вперед. Встроенное реле осуществляет управление нагрузкой регуляторов. На него передаются данные, считываемые и обрабатываемые термодатчиками.

Цифровая модель терморегулятора чаще всего используется в управлении системами обогрева пола. Датчики температуры монтируются в гофротрубе, расположенной на стяжке. Цементная стяжка является финишным выравнивающим покрытием пола. Данный способ установки термодатчика позволяет осуществлять его быструю замену в случае необходимости с минимальными издержками.

Специалисты рекомендуют устанавливать 2 термодатчика:

  • Для отслеживания температуры пола во избежание перегрева напольного покрытия, которое может привести к его порче или даже к воспламенению;
  • Для осуществления контроля воздуха в помещении с целью достижения температуры, которая будет наиболее комфортна для человека.

Цифровые терморегуляторы позволяют сделать использование системы подогрева пола наиболее выгодным и экономичным благодаря автоматической функции включения и выключения при запрограммированном режиме. В момент, когда достигается нужный показатель температуры, терморегулятор приостанавливает обогрев и просто поддерживает нужный режим.

Выбирая цифровой терморегулятор, важно обращать внимание на такую важную характеристику, как мощность, показатель которой должен полностью соответствовать показателю мощности самой кабельной конструкции. Можно установить один терморегулятор, контролирующий все комнаты в помещении, или же по одному в каждой.
Отличительной положительной характеристикой цифрового терморегулятора является простая реализация. Кроме того, они имеют более широкие возможности и регулировку, не требующую настройки после монтажа и при эксплуатации.

Простая модификация цифрового термостата – самая сильная сторона устройства. При этом применение почти аналогичных схем и конструктивных решений позволяет производить термостаты различного использования. Данные особенности существенно упрощают разработку изделия, что положительно сказывается на конечной стоимости.

Основой конструкции термостата цифровой модели является микроконтроллер, к которому присоединен термодатчик. В рабочей камере помимо датчика устанавливается термоэлемент, выполняющий роль либо нагревателя, либо охладителя. Именно микроконтроллер выполняет функцию «включение-выключение» с помощью установленного в силовом блоке согласующего узла. Рабочий режим выбирается и в дальнейшем индицируется непосредственно в блоке управления.
Цифровые терморегуляторы в автоматическом режиме контролирует температуру абсолютно в любой точке пространства в диапазоне от 0 до 900С. Данные устройства полюбились потребителями за счет высокой точности, устойчивости к помехам и благодаря простому управлению.
Цифровой терморегулятор может быть накладного монтажа и встраиваемого. Установка возможна в любом помещении с кабельной системой обогрева, кроме слишком влажного пространства. Если же монтаж во влажном помещении крайне необходим (например, ванная комната), стоит использовать терморегулятор с высокой степенью защиты.

Торговая сеть «Планета Электрика» имеет в своем ассортименте большое количество изделий климатической техники, среди которой Вы можете отыскать и кабельные системы обогрева, и кондиционеры, и обогреватели и многое другое. Термостаты также представлены широким ассортиментом. Приобрести данную продукцию Вы можете в торгово-выставочном зале «Планета Электрика» своего города.

Как работают домашние термостаты | HowStuffWorks

Очень часто в вашем доме есть комнаты, в которых всегда теплее или холоднее, чем в других. Объяснений этому может быть множество. Во-первых, тепло поднимается вверх, поэтому в комнатах на втором или третьем этажах часто бывает слишком жарко. В свою очередь, в подвальных помещениях обычно слишком холодно. Помещения со сводчатыми потолками с трудом сохраняют тепло, в то время как помещения, которые в течение долгих часов освещаются солнечным светом, часто трудно охлаждаются. Это всего лишь несколько причин, но независимо от того, почему температура в помещении некомфортна, есть только один верный способ выровнять температуру в вашем доме: системное зонирование.

Зонирование системы довольно просто. Он включает в себя несколько термостатов, подключенных к панели управления, которая управляет заслонками в воздуховодах вашей системы принудительной вентиляции. Термостаты постоянно считывают температуру в своей конкретной зоне, а затем открывают или закрывают заслонки в воздуховоде в соответствии с настройками термостата. Системное зонирование полезно не только для домов с непостоянной температурой в помещении, но также отлично подходит для обогрева или охлаждения отдельных спален в зависимости от желаемой температуры.Если у вас обычно пустая гостевая комната, просто закройте дверь и закройте заслонку.

При правильном использовании системное зонирование может помочь вам сэкономить деньги на счетах за электроэнергию. По данным Министерства энергетики США, системное зонирование может сэкономить домовладельцам до 30 процентов на типичном счете за отопление и охлаждение. Эти сбережения могут составить значительную сумму — по оценкам Министерства энергетики, на отопление и охлаждение приходится 40 процентов коммунальных расходов среднего домохозяйства. Поскольку комнаты для гостей и другие редко используемые помещения не нуждаются в постоянном обогреве или охлаждении, системное зонирование позволяет сэкономить деньги, направляя воздух с регулируемой температурой в эти комнаты только тогда, когда это необходимо.

Многие домовладельцы не решаются или не хотят переходить на программируемые термостаты и систему зонирования из-за первоначальной стоимости установки. Это понятное беспокойство для тех, кто не строит новый дом или не заменяет старую систему HVAC, но есть и другие доступные варианты. Несмотря на то, что установка типичной зонированной системы не является самостоятельным проектом, Программа изобретений и инноваций Министерства энергетики профинансировала разработку системы демпфера, которую можно модернизировать для существующей системы воздуховодов.Система сочетает в себе гибкие демпферные вставки RetroZone с электронным контроллером и системой откачки воздуха. В нем не задействованы тяжелые двигатели, поэтому существующие воздуховоды не нужно изменять или поддерживать.

Гибкие заслонки, которые поставляются в моделях с круглыми и квадратными воздуховодами, наполняются воздухом, чтобы сузить или заблокировать воздушный поток внутри воздуховода. Они устойчивы к теплу, старению, влаге, химическим веществам в воздухе и озону, и даже если они проколоты, что маловероятно, большинство отверстий не повлияют на производительность. Заслонки Flex следует устанавливать в стальных или гибких воздуховодах. Заслонки можно легко обслуживать, получив доступ через регистр. Демпферы Flex также работают с панелями зонального управления большинства марок.

Если вы планируете установить модернизированную систему зонального контроля, вот что вам нужно включить в список покупок:

  • термостат для каждой зоны
  • соленоидный насос
  • соленоидная панель
  • зональная панель управления
  • трубка впускного коллектора
  • трансформатор
  • огнестойкая лента
  • контрольный концевой выключатель
  • гибкие демпферы

Количество зон, необходимых вашему дому, повлияет на способ настройки системы.В двухзонной системе с зонами примерно одинакового размера воздуховоды каждой зоны должны быть способны обрабатывать до 70 процентов от общего количества кубических футов в минуту (кубических футов в минуту) воздуха, производимого вашей системой HVAC. В трехзонной системе зоны должны быть как можно ближе друг к другу по общей площади. В этом случае воздуховоды каждой зоны должны выдерживать до 50 процентов от общего объема кубических футов в минуту. Установка четырехзонной системы требует немного больше работы. Воздуховоды должны быть увеличены на один дюйм, и для них требуется демпфер сброса статического давления и защита от высоких и низких пределов.Во избежание серьезных повреждений не перекрывайте полностью поток воздуха через теплообменник или змеевик вашей системы HVAC.

Теперь мы рассмотрим еще одно нововведение в домашнем термостате — говорящий термостат.

Как работают домашние термостаты | HowStuffWorks

Очень часто в вашем доме есть комнаты, в которых всегда теплее или холоднее, чем в других. Объяснений этому может быть множество. Во-первых, тепло поднимается вверх, поэтому в комнатах на втором или третьем этажах часто бывает слишком жарко. В свою очередь, в подвальных помещениях обычно слишком холодно.Помещения со сводчатыми потолками с трудом сохраняют тепло, в то время как помещения, которые в течение долгих часов освещаются солнечным светом, часто трудно охлаждаются. Это всего лишь несколько причин, но независимо от того, почему температура в помещении некомфортна, есть только один верный способ выровнять температуру в вашем доме: системное зонирование.

Зонирование системы довольно просто. Он включает в себя несколько термостатов, подключенных к панели управления, которая управляет заслонками в воздуховодах вашей системы принудительной вентиляции.Термостаты постоянно считывают температуру в своей конкретной зоне, а затем открывают или закрывают заслонки в воздуховоде в соответствии с настройками термостата. Системное зонирование полезно не только для домов с непостоянной температурой в помещении, но также отлично подходит для обогрева или охлаждения отдельных спален в зависимости от желаемой температуры. Если у вас обычно пустая гостевая комната, просто закройте дверь и закройте заслонку.

При правильном использовании системное зонирование может помочь вам сэкономить деньги на счетах за электроэнергию.По данным Министерства энергетики США, системное зонирование может сэкономить домовладельцам до 30 процентов на типичном счете за отопление и охлаждение. Эти сбережения могут составить значительную сумму — по оценкам Министерства энергетики, на отопление и охлаждение приходится 40 процентов коммунальных расходов среднего домохозяйства. Поскольку комнаты для гостей и другие редко используемые помещения не нуждаются в постоянном обогреве или охлаждении, системное зонирование позволяет сэкономить деньги, направляя воздух с регулируемой температурой в эти комнаты только тогда, когда это необходимо.

Многие домовладельцы не решаются или не хотят переходить на программируемые термостаты и систему зонирования из-за первоначальной стоимости установки. Это понятное беспокойство для тех, кто не строит новый дом или не заменяет старую систему HVAC, но есть и другие доступные варианты. Несмотря на то, что установка типичной зонированной системы не является самостоятельным проектом, Программа изобретений и инноваций Министерства энергетики профинансировала разработку системы демпфера, которую можно модернизировать для существующей системы воздуховодов. Система сочетает в себе гибкие демпферные вставки RetroZone с электронным контроллером и системой откачки воздуха. В нем не задействованы тяжелые двигатели, поэтому существующие воздуховоды не нужно изменять или поддерживать.

Гибкие заслонки, которые поставляются в моделях с круглыми и квадратными воздуховодами, наполняются воздухом, чтобы сузить или заблокировать воздушный поток внутри воздуховода. Они устойчивы к теплу, старению, влаге, химическим веществам в воздухе и озону, и даже если они проколоты, что маловероятно, большинство отверстий не повлияют на производительность.Заслонки Flex следует устанавливать в стальных или гибких воздуховодах. Заслонки можно легко обслуживать, получив доступ через регистр. Демпферы Flex также работают с панелями зонального управления большинства марок.

Если вы планируете установить модернизированную систему зонального контроля, вот что вам нужно включить в список покупок:

  • термостат для каждой зоны
  • соленоидный насос
  • соленоидная панель
  • зональная панель управления
  • трубка впускного коллектора
  • трансформатор
  • огнестойкая лента
  • контрольный концевой выключатель
  • гибкие демпферы

Количество зон, необходимых вашему дому, повлияет на способ настройки системы. В двухзонной системе с зонами примерно одинакового размера воздуховоды каждой зоны должны быть способны обрабатывать до 70 процентов от общего количества кубических футов в минуту (кубических футов в минуту) воздуха, производимого вашей системой HVAC. В трехзонной системе зоны должны быть как можно ближе друг к другу по общей площади. В этом случае воздуховоды каждой зоны должны выдерживать до 50 процентов от общего объема кубических футов в минуту. Установка четырехзонной системы требует немного больше работы. Воздуховоды должны быть увеличены на один дюйм, и для них требуется демпфер сброса статического давления и защита от высоких и низких пределов.Во избежание серьезных повреждений не перекрывайте полностью поток воздуха через теплообменник или змеевик вашей системы HVAC.

Теперь мы рассмотрим еще одно нововведение в домашнем термостате — говорящий термостат.

Как работают домашние термостаты | HowStuffWorks

Очень часто в вашем доме есть комнаты, в которых всегда теплее или холоднее, чем в других. Объяснений этому может быть множество. Во-первых, тепло поднимается вверх, поэтому в комнатах на втором или третьем этажах часто бывает слишком жарко. В свою очередь, в подвальных помещениях обычно слишком холодно.Помещения со сводчатыми потолками с трудом сохраняют тепло, в то время как помещения, которые в течение долгих часов освещаются солнечным светом, часто трудно охлаждаются. Это всего лишь несколько причин, но независимо от того, почему температура в помещении некомфортна, есть только один верный способ выровнять температуру в вашем доме: системное зонирование.

Зонирование системы довольно просто. Он включает в себя несколько термостатов, подключенных к панели управления, которая управляет заслонками в воздуховодах вашей системы принудительной вентиляции.Термостаты постоянно считывают температуру в своей конкретной зоне, а затем открывают или закрывают заслонки в воздуховоде в соответствии с настройками термостата. Системное зонирование полезно не только для домов с непостоянной температурой в помещении, но также отлично подходит для обогрева или охлаждения отдельных спален в зависимости от желаемой температуры. Если у вас обычно пустая гостевая комната, просто закройте дверь и закройте заслонку.

При правильном использовании системное зонирование может помочь вам сэкономить деньги на счетах за электроэнергию.По данным Министерства энергетики США, системное зонирование может сэкономить домовладельцам до 30 процентов на типичном счете за отопление и охлаждение. Эти сбережения могут составить значительную сумму — по оценкам Министерства энергетики, на отопление и охлаждение приходится 40 процентов коммунальных расходов среднего домохозяйства. Поскольку комнаты для гостей и другие редко используемые помещения не нуждаются в постоянном обогреве или охлаждении, системное зонирование позволяет сэкономить деньги, направляя воздух с регулируемой температурой в эти комнаты только тогда, когда это необходимо.

Многие домовладельцы не решаются или не хотят переходить на программируемые термостаты и систему зонирования из-за первоначальной стоимости установки. Это понятное беспокойство для тех, кто не строит новый дом или не заменяет старую систему HVAC, но есть и другие доступные варианты. Несмотря на то, что установка типичной зонированной системы не является самостоятельным проектом, Программа изобретений и инноваций Министерства энергетики профинансировала разработку системы демпфера, которую можно модернизировать для существующей системы воздуховодов.Система сочетает в себе гибкие демпферные вставки RetroZone с электронным контроллером и системой откачки воздуха. В нем не задействованы тяжелые двигатели, поэтому существующие воздуховоды не нужно изменять или поддерживать.

Гибкие заслонки, которые поставляются в моделях с круглыми и квадратными воздуховодами, наполняются воздухом, чтобы сузить или заблокировать воздушный поток внутри воздуховода. Они устойчивы к теплу, старению, влаге, химическим веществам в воздухе и озону, и даже если они проколоты, что маловероятно, большинство отверстий не повлияют на производительность.Заслонки Flex следует устанавливать в стальных или гибких воздуховодах. Заслонки можно легко обслуживать, получив доступ через регистр. Демпферы Flex также работают с панелями зонального управления большинства марок.

Если вы планируете установить модернизированную систему зонального контроля, вот что вам нужно включить в список покупок:

  • термостат для каждой зоны
  • соленоидный насос
  • соленоидная панель
  • зональная панель управления
  • трубка впускного коллектора
  • трансформатор
  • огнестойкая лента
  • контрольный концевой выключатель
  • гибкие демпферы

Количество зон, необходимых вашему дому, повлияет на способ настройки системы.В двухзонной системе с зонами примерно одинакового размера воздуховоды каждой зоны должны быть способны обрабатывать до 70 процентов от общего количества кубических футов в минуту (кубических футов в минуту) воздуха, производимого вашей системой HVAC. В трехзонной системе зоны должны быть как можно ближе друг к другу по общей площади. В этом случае воздуховоды каждой зоны должны выдерживать до 50 процентов от общего объема кубических футов в минуту. Установка четырехзонной системы требует немного больше работы. Воздуховоды должны быть увеличены на один дюйм, и для них требуется демпфер сброса статического давления и защита от высоких и низких пределов.Во избежание серьезных повреждений не перекрывайте полностью поток воздуха через теплообменник или змеевик вашей системы HVAC.

Теперь мы рассмотрим еще одно нововведение в домашнем термостате — говорящий термостат.

Как работают домашние термостаты | HowStuffWorks

Очень часто в вашем доме есть комнаты, в которых всегда теплее или холоднее, чем в других. Объяснений этому может быть множество. Во-первых, тепло поднимается вверх, поэтому в комнатах на втором или третьем этажах часто бывает слишком жарко. В свою очередь, в подвальных помещениях обычно слишком холодно.Помещения со сводчатыми потолками с трудом сохраняют тепло, в то время как помещения, которые в течение долгих часов освещаются солнечным светом, часто трудно охлаждаются. Это всего лишь несколько причин, но независимо от того, почему температура в помещении некомфортна, есть только один верный способ выровнять температуру в вашем доме: системное зонирование.

Зонирование системы довольно просто. Он включает в себя несколько термостатов, подключенных к панели управления, которая управляет заслонками в воздуховодах вашей системы принудительной вентиляции.Термостаты постоянно считывают температуру в своей конкретной зоне, а затем открывают или закрывают заслонки в воздуховоде в соответствии с настройками термостата. Системное зонирование полезно не только для домов с непостоянной температурой в помещении, но также отлично подходит для обогрева или охлаждения отдельных спален в зависимости от желаемой температуры. Если у вас обычно пустая гостевая комната, просто закройте дверь и закройте заслонку.

При правильном использовании системное зонирование может помочь вам сэкономить деньги на счетах за электроэнергию.По данным Министерства энергетики США, системное зонирование может сэкономить домовладельцам до 30 процентов на типичном счете за отопление и охлаждение. Эти сбережения могут составить значительную сумму — по оценкам Министерства энергетики, на отопление и охлаждение приходится 40 процентов коммунальных расходов среднего домохозяйства. Поскольку комнаты для гостей и другие редко используемые помещения не нуждаются в постоянном обогреве или охлаждении, системное зонирование позволяет сэкономить деньги, направляя воздух с регулируемой температурой в эти комнаты только тогда, когда это необходимо.

Многие домовладельцы не решаются или не хотят переходить на программируемые термостаты и систему зонирования из-за первоначальной стоимости установки. Это понятное беспокойство для тех, кто не строит новый дом или не заменяет старую систему HVAC, но есть и другие доступные варианты. Несмотря на то, что установка типичной зонированной системы не является самостоятельным проектом, Программа изобретений и инноваций Министерства энергетики профинансировала разработку системы демпфера, которую можно модернизировать для существующей системы воздуховодов.Система сочетает в себе гибкие демпферные вставки RetroZone с электронным контроллером и системой откачки воздуха. В нем не задействованы тяжелые двигатели, поэтому существующие воздуховоды не нужно изменять или поддерживать.

Гибкие заслонки, которые поставляются в моделях с круглыми и квадратными воздуховодами, наполняются воздухом, чтобы сузить или заблокировать воздушный поток внутри воздуховода. Они устойчивы к теплу, старению, влаге, химическим веществам в воздухе и озону, и даже если они проколоты, что маловероятно, большинство отверстий не повлияют на производительность.Заслонки Flex следует устанавливать в стальных или гибких воздуховодах. Заслонки можно легко обслуживать, получив доступ через регистр. Демпферы Flex также работают с панелями зонального управления большинства марок.

Если вы планируете установить модернизированную систему зонального контроля, вот что вам нужно включить в список покупок:

  • термостат для каждой зоны
  • соленоидный насос
  • соленоидная панель
  • зональная панель управления
  • трубка впускного коллектора
  • трансформатор
  • огнестойкая лента
  • контрольный концевой выключатель
  • гибкие демпферы

Количество зон, необходимых вашему дому, повлияет на способ настройки системы. В двухзонной системе с зонами примерно одинакового размера воздуховоды каждой зоны должны быть способны обрабатывать до 70 процентов от общего количества кубических футов в минуту (кубических футов в минуту) воздуха, производимого вашей системой HVAC. В трехзонной системе зоны должны быть как можно ближе друг к другу по общей площади. В этом случае воздуховоды каждой зоны должны выдерживать до 50 процентов от общего объема кубических футов в минуту. Установка четырехзонной системы требует немного больше работы. Воздуховоды должны быть увеличены на один дюйм, и для них требуется демпфер сброса статического давления и защита от высоких и низких пределов.Во избежание серьезных повреждений не перекрывайте полностью поток воздуха через теплообменник или змеевик вашей системы HVAC.

Теперь мы рассмотрим еще одно нововведение в домашнем термостате — говорящий термостат.

Термостаты – обзор | ScienceDirect Topics

7.3 Контроллеры

Большинство пневматических контроллеров (исторически называемых ресиверами/контроллерами) относятся к типу без продувки и используют принципы силы/баланса, описанные ранее. Основной и, безусловно, наиболее часто используемый контроллер — только пропорциональный.Но доступны специальные контроллеры или реле, которые могут создавать пропорционально-интегральную (PI) логику управления. Выход пневматического управления обычно номинально варьируется от 3 до 15 фунтов на квадратный дюйм, но фактический выход может варьироваться от нуля фунтов на квадратный дюйм до давления основного источника подачи воздуха.

Базовый приемник/контроллер обычно показан как Рисунок 7-3A с тремя воздушными соединениями (портами) для подачи основного воздуха, входным соединением датчика от пневматического преобразователя и выходом на управляемое устройство.Маркировка, используемая для обозначения этих портов, зависит от производителя. Главный воздушный патрубок обычно маркируется M для main , но также может быть помечен S для подачи . Выходной сигнал обычно обозначается B для ответвления , но также может быть помечен C для управляющего сигнала или O для выхода . Вход датчика обычно помечен S для датчика (что противоречит производителям, которые маркируют основной воздушный патрубок S ) или пронумерован, при этом выбор пронумерованного порта зависит от того, требуется ли обратное или прямое действие.

Рис. 7-3А. Пневматический контроллер

Пронумерованные порты также используются с контроллерами с возможностью сброса уставки (также называемыми контроллерами с двойным входом), хотя иногда используется метка R для сброса . (См. главу 5, раздел 5.5 для примера использования контроллера с двумя входами для сброса.) Контроллер с двумя входами показан на рис. 7-3B . Некоторые контроллеры также имеют вход для дистанционной настройки уставки, что позволяет регулировать уставку с панели дистанционного управления, а не на самом контроллере.Этот порт помечен A для регулировки , CPA для регулировки контрольной точки или просто пронумерован.

Рисунок 7-3B. Пневматический контроллер – второй датчик для сброса уставки

Уставку можно отрегулировать вручную с помощью диска на контроллере. Дистанционная регулировка уставки или регулировка с удаленного датчика доступна для всех контроллеров с двойным входом. Действие управления может быть прямым или обратным и регулируется на месте. Настройка полосы пропорциональности обычно регулируется от 2.от 5 до 50 % диапазона первичного датчика и обычно устанавливается на минимальное значение, обеспечивающее стабильный контроль. В датчике с диапазоном измерения 200°F, например, минимальная настройка 2,5% приводит к диапазону дросселирования 5°F (0,025 G 200 = 5°F). Затем на датчике требуется изменение на 5°F, чтобы пропорционально изменить давление ответвления контроллера от 3 до 13 фунтов на кв. дюйм. Максимальное значение 50% обеспечивает диапазон дросселирования 100°F (0,50 G 200 = 100°F).

Полномочия сброса, также называемые «коэффициентом сброса», представляют собой соотношение эффекта сброса датчика по сравнению с основным датчиком. Полномочия обычно могут быть установлены от 10 до 300%. Мы ввели сброс температуры подачи котловой воды в Главе 1. Предположим, мы хотим, чтобы температура подачи котла сбрасывалась в диапазоне 80–180°F (диапазон 100°F), когда наружная температура падает с 60 до 10°F (диапазон 50°F). °F). В этой ситуации изменение наружной температуры на 1°F должно сбросить контроллер на 2°F, коэффициент сброса 200%.

Комнатные термостаты являются наиболее распространенными пневматическими регуляторами.

В дополнение к полностью пневматическим системам управления они используются совместно с аналоговыми электронными и цифровыми системами управления, где пневматические средства управления используются на уровне зоны (для управления, например, ящиками переменного объема воздуха), в то время как более сложные электронные/цифровые элементы управления используются на системном уровне (для управления воздухообрабатывающими установками, чиллерами и т. д.).).

Доступны многие типы пневматических термостатов, в том числе:

Одна уставка. Это самый простой из пневматических термостатов, доступных как со стравливающим (однотрубным), как показано на Рис. 7-2 , так и без стравливающего типа (двухтрубным), как показано на Рис. 7-1 . Доступны как прямого, так и обратного действия, схематично показанные на Рисунок 7-4 (см. также главу 1). Этот термостат обычно применяется только для охлаждения или только для обогрева, но его также можно использовать для последовательного управления обогревом и охлаждением путем установки нормального положения и диапазонов пружины (управления) управляемых устройств.(Примеры приложений обсуждаются в Разделе 7.7.)

Рисунок 7-4. Действие пневматического термостата

Зона нечувствительности. Этот термостат используется, когда термостат управляет как обогревом, так и охлаждением, а зона нечувствительности между заданными значениями нагрева и охлаждения требуется для экономии энергии. Доступны как с кровотечением, так и без кровотечения. Выход типичного термостата с зоной нечувствительности прямого действия показан на рис. 7-5 . По мере повышения температуры в помещении увеличивается выходное давление примерно до половины диапазона выходного давления (обычно 8 фунтов на кв. дюйм), что достаточно для полного закрытия клапана нагрева.Поскольку комнатная температура продолжает расти, выход термостата не изменяется в (регулируемом) диапазоне температур мертвой зоны, возможно, 3–6 ° F. Если комнатная температура еще больше повысится, выход термостата снова увеличится, открывая охлаждающий клапан.

Рис. 7-5. Действие термостата с зоной нечувствительности

Двойная уставка. Этот термостат обеспечивает ту же зону нечувствительности, что и термостат с зоной нечувствительности, за счет использования двух термостатов, встроенных в один корпус (один для нагрева и один для охлаждения).Доступны как с кровотечением, так и без кровотечения. Зона нечувствительности создается путем регулировки отдельных уставок охлаждения и нагрева, чтобы создать промежуток между ними (например, установка термостата нагрева на 70°F и термостата охлаждения на 75°F). Каждый термостат имеет отдельный выход, который можно подключить к отдельным управляемым устройствам. Поскольку версия этого термостата без продувки имеет три соединения (основная подача воздуха и два выхода), ее часто называют трехтрубным термостатом (не путать с обсуждаемым ниже дневным/ночным/вентиляционным термостатом, который также иногда называют термостатом). трехтрубный термостат).

Преимущество этого термостата по сравнению с термостатом с зоной нечувствительности заключается в том, что управляющее действие нагревательных и охлаждающих устройств можно смешивать и согласовывать в соответствии с требованиями применения (например, прямое действие нагрев/обратное действие на охлаждение, обратное действие на тепло /прямодействующие крутые и т.д.). Напротив, термостат с зоной нечувствительности может обеспечивать только одно управляющее воздействие на оба управляемых устройства. Эта возможность двойного управления обеспечивает большую гибкость применения без необходимости включения дополнительных устройств, таких как реверсивные реле (обсуждается в разделе 7. 6). Еще одним преимуществом является простота повторной калибровки, поскольку термостат с двойной уставкой представляет собой просто два стандартных термостата, в то время как настройка и калибровка термостата с зоной нечувствительности более сложны и нестандартны.

Двойное давление, реверсивное (обогрев/охлаждение). Этот термостат используется, когда управляемое устройство переключается с обогрева на охлаждение (например, двухтрубная система переключения), требуя, чтобы управляющее действие термостата также изменялось. Изменение управляющего воздействия инициируется повышением давления подаваемого воздуха с 18 до 25 фунтов на квадратный дюйм (фактическое давление зависит от производителя; обычно также используется значение 13–18 фунтов на квадратный дюйм).Это будет происходить одновременно с изменением контролируемой среды (например, переход с холодного воздуха на горячий воздух или с охлажденной воды на горячую воду), подаваемой в систему, управляемую термостатом.

Двойное давление, снижение (день/ночь). Подобно предыдущему термостату, этот термостат позволяет изменять уставку, инициируемую изменением управляющего давления воздуха. Как правило, при подаче нормального управляющего воздуха с давлением 18 фунтов/кв. дюйм термостат регулирует до комфортной уставки.Когда ночью давление поднимается до 25 фунтов на квадратный дюйм, термостат переключается на внутреннее управление, чтобы установить более низкую уставку (для систем отопления) или более высокую (для систем охлаждения), чтобы уменьшить потребление энергии, когда пространство не занято. (Более распространенный способ достижения понижения/настройки в воздушных системах — просто отключить систему HVAC на ночь и использовать отдельный ночной понижение и/или термостат настройки для временного запуска и работы системы по мере необходимости, чтобы предотвратить чрезмерное охлаждение или перегрев помещения. температуры.) Разновидностью этого термостата является термостат «день/ночь/вентиляция», который имеет второй выход в дополнение к сигналу термостата. Этот выход включается (устанавливается равным основному давлению воздуха), когда термостат находится в дневном режиме, и выключается (сбрасывается сигнал) ночью. Этот вспомогательный выход предназначен для открытия вентиляционной заслонки наружного воздуха (отсюда и название день/ночь/вентиляция ), но его можно использовать для запуска любой дневной или ночной функции.

Термостаты поставляются с заглушками; это наиболее распространенная схема, поскольку она предотвращает вмешательство неавторизованных пользователей.Доступная регулировка уставки и индикаторы температуры, установленные на лицевой стороне, также доступны.

Вы обратили внимание на слова «пустые фиксирующие крышки; это наиболее распространенная схема, поскольку она предотвращает вмешательство неавторизованных пользователей». Мы контролируем температуру в подавляющем большинстве ситуаций для комфорта. Стандарт ASHRAE 55 по тепловому комфорту показывает температурный диапазон около 7 ° F, при котором 80% пассажиров чувствуют себя комфортно с температурой в одинаковой одежде.

Таким образом, вместо того, чтобы регулировать температуру, чтобы как можно больше людей чувствовали себя комфортно, мы фиксируем температуру.Стоит ли удивляться, что людей не впечатляют инженерные решения, обеспечивающие комфорт во многих наших зданиях?

Пневматические термостаты и другие пневматические приемники/контроллеры требуют частой повторной калибровки для поддержания точности. Рекомендуется как минимум полугодовая (шестимесячная) повторная калибровка. Преобразователи, такие как датчики температуры и давления, необходимо ежегодно калибровать.

Несмотря на необходимость частой повторной калибровки, пневматические элементы управления очень долговечны и надежны.Практически все компоненты (контроллеры, датчики, реле и т. д.) взаимозаменяемы между производителями. Эти преимущества часто упускают из виду при выборе типа системы управления.

Как работает термостат?

В то время как термометр служит для измерения температуры в помещении, термостат может ее контролировать. Независимо от того, установлен он на стене или на котле, этот диск управления необходим для регулирования температуры в вашем доме. Давайте подробнее рассмотрим, что такое термостат, какие бывают типы термостатов и как они работают.

Что такое термостат?

Как вы контролируете температуру в вашем доме? Сегодня существует множество вариантов, начиная от приложений для смартфонов и заканчивая традиционным циферблатом температуры. Это все формы термостатов. По своей сути термостат — это просто элементы управления, используемые для регулирования температуры в системе отопления. Вы можете установить предпочтительную температуру, и термостат работает, чтобы поддерживать вашу комнату или котел на этом желаемом уровне. Если в доме начинает падать температура, термостат включает отопление, чтобы нагреть его.После того, как температура в салоне достигнет заданного значения, термостат отключит обогрев, чтобы предотвратить перегрев.

В этой базовой структуре имеется ряд функций и опций:

  • Некоторые термостаты являются беспроводными и работают от батареек
  • Другие подключаются проводами к самому котлу.
  • Программируемые термостаты используют установленное расписание для запуска отопления в определенное время дня.
  • Интеллектуальные термостаты обучаются и адаптируются к вашей повседневной жизни

Ознакомиться с различиями между программируемыми и умными термостатами можно здесь.

Типы термостатов

Термостаты бывают разных форм, размеров и стилей. Два основных типа термостатов — цифровые и механические.Они различаются по нескольким ключевым параметрам. Сегодня большинство новых термостатов являются цифровыми или электронными. Цифровые термостаты имеют внутренние компоненты, способные обеспечить точную реакцию на комнатную температуру. Электронные датчики считывают текущую внутреннюю температуру и могут соответствующим образом точно настраивать обогрев, удерживая комнату в пределах одного градуса от заданной настройки.

Напротив, механический термостат обычно регулирует температуру с помощью двух металлических кусочков.Они склеены вместе в датчике термостата в виде биметаллической полосы. Поскольку различные типы металлов расширяются и сжимаются при изменении температуры, электрическая цепь, подключенная к вашей системе отопления, включается и выключается. Таким образом, термостат может считывать и регулировать температуру. Что важно отметить в отношении биметаллического термостата, так это то, что он не так точен, как цифровая модель; температура может варьироваться на целых пять градусов от целевого заданного значения. Однако некоторые предпочитают механические термостаты из-за их доступности и простого в использовании выключателя.

Как настроить термостат

Вот несколько полезных советов по использованию термостата.

  • Этот тип устройства должен быть расположен в доме со свежим воздухом. Если вы разместите термостат в особенно солнечном месте или за занавеской, он не сможет точно определить температуру.
  • Для начала установите минимальную комфортную температуру.Для большинства людей это будет от 18 до 21 градуса.

Хотя может возникнуть соблазн включить термостат в холодные дни, в этом нет необходимости. Идея термостата заключается в том, что он будет реагировать на более холодную погоду и следить за тем, чтобы отопление оставалось включенным достаточно долго, чтобы нагреть дом до заданной вами температуры. Однако, поскольку прогрев дома в холодный день может занять больше времени, вы можете запрограммировать отопление на более раннее включение.

Программируемые термостаты имеют настройки времени и температуры, так что вы можете регулировать температуру в разные периоды дня.Это позволяет вам экономить энергию, отключая отопление, когда вы на работе, но при этом вернуться домой в теплый дом позже в тот же день. При программировании термостата необходимо учитывать время прогрева и охлаждения.

Как пользоваться механическим термостатом

Механические термостаты регулируют нагрев благодаря расширению внутренних металлических планок. Эта полоса проводит электричество по подключенной цепи, включая отопление.Когда полоса нагревается, один из металлов расширяется настолько, что размыкает цепь и отключает отопление, охлаждая комнату. Чтобы отрегулировать этот механизм на вашем термостате, используйте шкалу температуры, которую вы можете настроить на предпочтительную температуру. Это устанавливает точку для выключения и включения цепи.

Металлическим полоскам требуется некоторое время, чтобы расшириться или сжаться, поэтому процесс может быть довольно постепенным. Одним из решений этой проблемы является поиск механического термостата с заполненным газом сильфоном, зажатым между двумя металлическими дисками.Эти металлические диски имеют довольно большую площадь поверхности, что позволяет им быстро реагировать на тепло. Газ в мехах расширяется и сжимается, соответственно контролируя электрическую цепь и нагрев. Хотя это может показаться сложным, с точки зрения пользователя все, что вам нужно сделать с термостатом, — это установить желаемую температуру, а механические компоненты сделают все остальное!

Как работает термостат? Объясняет Технологический институт Южной Калифорнии.

Если в вашем доме слишком жарко или слишком холодно, вы, вероятно, сразу обратитесь к термостату, чтобы решить эту проблему. Одним нажатием кнопки вы можете направить теплый или холодный воздух по всему дому. Как основной регулятор температуры в вашем доме, ваш термостат позволяет вам общаться с вашей системой отопления и охлаждения.

   Однако большинство людей перестают об этом думать.

Хотя большинство из нас понимает, что делает термостат, на самом деле мы не задумываемся о том, как он работает.Как одна из самых важных систем в вашем доме, важно понимать, как она контролирует температуру вашего дома.

Давайте посмотрим, как на самом деле работает ваш термостат, а также что вы можете сделать, чтобы сэкономить энергию и снизить счета за электроэнергию.

Нужна помощь с термостатом? Свяжитесь с нами сегодня, и мы пришлем специалиста!

Как работает термостат?

Прежде чем мы поговорим о том, как термостат на самом деле регулирует температуру в вашем доме, нам нужно обратиться к типам термостатов, которые могут быть в вашем доме.В то время как в большинстве домов сегодня есть электронный термостат, в старых домах все еще могут быть электромеханические системы. Каждый из этих термостатов работает немного по-разному.

   С электронными термостатами легко разобраться. Они функционируют аналогично небольшому компьютеру, используя датчики, чтобы определить, правильная ли температура в вашем доме. Они также предоставляют функции и преимущества, такие как программируемые настройки и возможности Wi-Fi, позволяющие поддерживать в вашем доме разную температуру в течение дня или ночью, независимо от того, находитесь ли вы дома или вдали от дома.

   Электромеханические системы могут быть немного сложнее для понимания. Электромеханический термостат обычно содержит либо биметаллическую катушку, либо металлическую полосу. При изменении температуры эта катушка или полоска будет двигаться, в результате чего пузырек с ртутью опрокинется набок. Ртуть стекает к одному концу флакона, сигнализируя о том, что необходимо включить нагрев или охлаждение.

   Независимо от того, какой у вас термостат, слишком частое изменение температуры приводит к перегрузке системы. Если вы постоянно включаете термостат вверх и вниз, вы можете обнаружить, что тратите много энергии впустую.

   Правильный контроль над термостатом важен для экономии энергии и денег.

Как установить температуру для экономии энергии

Вот несколько советов, связанных с термостатом, которые помогут вам экономить энергию круглый год.

1. Знайте температуру наружного воздуха

   Когда ваш термостат пытается контролировать температуру внутри дома, он будет бороться с температурой снаружи.Это означает, что чем больше разница между двумя температурами, тем тяжелее будет работать система, что заставит вас использовать больше энергии.

   Чтобы снизить потребление энергии, следите за ожидаемой температурой наружного воздуха. Установите термостат как можно ближе к этому значению, сохраняя при этом комфортную атмосферу в вашем доме.

2. Оставайтесь терпеливыми

Если вам жарко или холодно, у вас может возникнуть соблазн повысить или понизить температуру термостата, надеясь, что это поможет вам быстрее освоиться. Однако количество энергии, которое ваша система может выдать за один раз, ограничено. Ваш дом не будет остывать или нагреваться быстрее только потому, что вы установите очень высокую или очень низкую температуру.

Не забывайте сохранять терпение, когда пытаетесь установить в доме нужную температуру. Избегайте чрезмерного нагрева или охлаждения вашего дома и вместо этого сосредоточьтесь на том, чтобы установить правильную температуру в первый раз.

3. Используйте программируемые функции

Если у вас есть электронный термостат, воспользуйтесь его программируемыми функциями.Попробуйте настроить термостат так, чтобы он был ближе к температуре наружного воздуха, когда вы уезжаете на работу на целый день. Вы можете использовать программируемые функции в своем термостате, чтобы изменить температуру после того, как вы уходите на работу, и переключиться обратно, прежде чем вы вернетесь.

Использование программируемого термостата с поддержкой Wi-Fi позволяет получить удаленный доступ с помощью смартфона или компьютера. Вы оснащены точным контролем температуры с помощью интеллектуальных предупреждений, которые автоматически определяют, нужно ли обогревать или охлаждать ваш дом.Некоторые Wi-Fi-термостаты даже имеют индикаторы замены фильтров, чтобы не догадываться, когда нужно менять эти надоедливые фильтры!

4. Используйте энергосберегающие альтернативы

   Если вы серьезно относитесь к экономии энергии, сокращение количества используемой вами системы охлаждения и обогрева может иметь огромное значение. Хотя в некоторые дни вы просто не сможете обойтись без кондиционера или обогревателя, энергосберегающие альтернативы могут помочь вам сократить количество дней, в течение которых ваша система работает.

Зимой одеяла с подогревом или камин могут добавить тепла без значительных затрат дополнительной энергии. В теплые летние месяцы вентиляторы помогают циркулировать воздуху в помещении. При использовании вместе с системой отопления и охлаждения вы можете не возиться с термостатом, что может помочь снизить потребление энергии.

5. Поддержание надлежащего ухода за HVAC

Если вы не заботитесь о своей системе HVAC должным образом, вы можете тратить много энергии впустую. Грязные и забитые воздушные фильтры, пренебрежение графиком обслуживания или невыполнение очистки области вокруг ваших компрессоров могут привести к тому, что ваша система будет работать тяжелее.Чем усерднее он должен работать, тем больше энергии он будет использовать.

Всегда будьте внимательны при уходе за вашей системой HVAC. Назначьте профессионального технического специалиста для выполнения технического обслуживания вашей системы один раз осенью и один раз весной, чтобы убедиться, что она готова к обогреву или охлаждению вашего дома. Планирование предсезонных встреч может помочь вам найти и устранить проблемы до того, как они станут слишком серьезными.

Поддержание хорошо функционирующей системы HVAC важно для поддержания комфортного дома и экономии энергии.

Получите помощь по термостату от Redlands Tech

Если у вас есть вопросы по уходу за вашими системами отопления и охлаждения или вы готовы записаться на техническое обслуживание, свяжитесь с отделом отопления и кондиционирования воздуха Burgeson, записавшись онлайн или позвонив по телефону 909.

Оставить комментарий
