Какое давление должно быть в водяном насосе: Статьи: настройка реле давления и регулировка воздуха в гидроаккумуляторе

Статьи: настройка реле давления и регулировка воздуха в гидроаккумуляторе

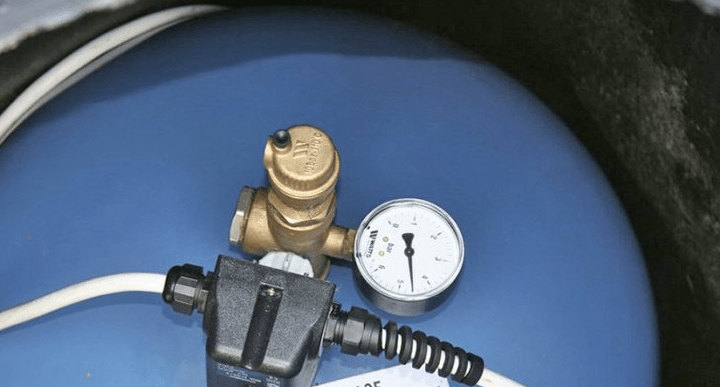

Реле давления — элемент который управляет работой насосной станции (например AQUAJET или AQUAJET-INOX) и который делает возможной её работу в автоматическом режиме. Реле давления имеет несколько характеристик:

• Давления включения (P_вкл) — это то давление (бар), при котором происходит включение насосной станции путем замыкания контактов в реле давления. Иногда давление включения еще называют „нижним“ давлением.
• Давление выключения (P_выкл) — это давление (бар), при котором происходит выключение насосной станции путем размыкания контактов в реле давления. Иногда давление выключения еще называют „верхним“ давлением.
• Перепад давления (ΔP) — абсолютная разница между давлением выключения и давлением включения (бар).
• Максимальное давление выключения — это то максимальное давление (бар), при котором возможно отключение насосной станции.

Любое реле давления имеет заводские установки и, как правило, они следующие:
Давление включения: 1,5-1,8 бар
Давление выключения: 2,5-3 бар
Максимальное давления выключения: 5 бар

Как все это работает:
Допустим, насосная станция подключена (об этом в статье «Подготовка насосной станции DAB к работе»), и вся система заполнена водой. После открытия любого крана (душ, мойка и т.п.) и начала водоразбора, давление в системе начнет плавно (благодаря мембранному гидробаку) падать, что легко отследить по манометру. Все это время вода поступает потребителю из гидробака. При достижении „нижнего“ давления включения (его можно также отследить по манометру в момент включения насоса) контакты внутри реле давления замкнутся и насос запустится. Все остальное время водоразбора насос продолжает работать, подавая воду напрямую потребителю. После завершения водоразбора (все краны закрыты), насос все еще продолжает работать, только теперь вода подается не потребителю, а закачивается в гидробак (т.

к. больше ей некуда деться) и давление плавно возрастает. При достижении давления выключения (можно легко отследить по манометру в момент остановки насоса) контакты внутри реле давления размыкаются и насос останавливается. При следующем водоразборе цикл повторяется. Все довольно просто.

Но что делать если заводские установки реле давления не очень комфортны? Например: на верхних этажах давление падает очень заметно, или система очистки воды требует на входе не менее 2,5 бар, в то время как насос включается только при 1,5-1,8 бар.

Настроить реле давление можно и самостоятельно:

Записываем по манометру давление включения и выключения при работающем насосе. Отключаем питание от насоса и снимаем верхнюю крышку реле давления (как правило, отвернув один винт). Вы увидите два винта, один более большой, находится в верхней части реле, а второй, немного меньшего размера, находится под ним. Верхний винт отвечает за давление выключения и как правило рядом с ним находится буква «P» и стрелка со знаками «+» и «-».

Затем вращаем винт в нужном направлении (если давление выключения необходимо поднять то вращаем по направлению знака «+», если опустить то в направлении знака «-»). Сколько вращать? Сделайте оборот (пол оборота, полтора — сколько хотите). После этого запускаем насос и смотрим, при каком давлении он выключится теперь. Запоминаем, выключаем питание насоса, и вращаем винт дальше, опять запускаем насос и записываем новое значение, таким образом приближаясь к нужному значению.

Нижний винт отвечает за разницу между давлением выключения и давлением включения. Как правило рядом написано «ΔP» и находится стрелка со знаками «+» и &laquo-». Настройка разницы давлений аналогична настройке давления выключения. Остается только один вопрос, какой она должна быть? Разница между давлением включения и выключения обычно составляет 1,0-1,5 бар. Причем чем выше давление выключения, тем большей может быть эта разница. Например, при заводских установках P_вкл = 1,6 бар, P_выкл = 2,6 бар разница составляет 1 бар, это как раз стандартное значение.

Если мы хотим изменить заводские установки и поднять Р_выкл до 4 бар, то разницу можно сделать в 1,5 бар, т.е. P_вкл нужно установить на уровне 2,5 бар. Надо понимать, что чем больше эта разница, тем выше перепад давления в системе, что не всегда комфортно. Но в то же время, реже будет включаться насос, и больше воды поступит из гидробака до момента включения насоса.

Это справедливо только в том случае, когда насос может обеспечить требуемое давление (смотрите характеристику насоса). Т.е. если насос может выдать по паспорту только 3,5 бар (с учетом всех видов потерь), то настройка реле давления на выключение 4 бар ничего не даст. Насос просто не сможет обеспечить требуемое давление и в данном случае будет работать не останавливаясь. И если нужно все-таки именно 4 бар, то придется менять насос на более мощный.

Каким же все-таки должно быть давление воздуха в воздушной полости гидробака?

Очень многие не задумываются, или же просто не знают, что нужно следить еще и за этим. К сожалению да, нужно, от этого напрямую зависит срок службы мембраны гидробака, а в конечном счете, и насоса.

Замеряем давление воздуха в воздушной полости гидробака. Делаем это только на отключенном от системы гидробаке — отключаем питание насоса, открываем любой кран за насосом и ждем пока вода выйдет из гидробака. Либо замеряем на установке еще не подключенной к системе водоснабжения. Для этого снимаем декоративный колпачок с воздушного ниппеля гидробака и подсоединяем к нему обычный автомобильный манометр (для проверки давления в шинах автомобиля). Запоминаем это давление. (Как правило на небольших гидробаках, емкостью до 50 литров, это давление будет равно 1,5 бар). Теперь самое главное правило

: давление воздуха в гидробаке должно быть меньше, чем давление включения насоса примерно на 10%. Т.е. если давление включения насоса составляет 1,6 бар, то давление воздуха должно составлять 1,4-1,5 бар. В большинстве случаев, это и есть те заводские установки о которых говорилось выше. Т.е. покупая готовую насосную станцию, вы уже имеете полностью настроенную систему. Но как только вы внесли изменения в заводские установки реле давления, необходимо всегда изменять и давление воздуха в гидробаке. Например, если вы установили P_вкл = 2,5 бар, P_выкл = 3,5 бар, то необходимо и давление воздуха поднять до значения в 2,2-2,3 бар.

Кстати, даже если вы ничего не меняли в заводских настройках, за давлением воздуха необходимо регулярно следить, или, хотя бы, контролировать его раз в год в начале дачного сезона. Важно чтобы это давление было постоянным, если же оно немного снизилось за зиму, его всегда можно поднять обычным автомобильным насосом до требуемого уровня.

Все эти несложные операции не займут много времени, достаточно уделить им внимание один раз в год, тем более, что все окупится долгой и бесперебойной работой всей системы водоснабжения в целом.

© 2007 DAB-SHOP.RU Настройка реле давления и регулировка давления воздуха в гидроаккумуляторе.

Гидроаккумулятор: назначение, настройка, выбор объема.

Гидроаккумулятор (расширительный мембранный бак) служит для поддержания давления в напорной системе водоснабжения, и при использовании совместно с реле давления позволяет создать автоматическую станцию на базе погружного или поверхностного насоса. Основное назначение гидроаккумулятора в системе — поддержание и плавное изменение давления жидкости в системе.

Дополнительные функции, которые выполняет гидроаккумулятор, следующие:

• Защита от гидроудара (изменения давления в жидкости, вызванного мгновенным изменением её скорости)
• Обеспечение минимального запаса воды
• Ограничение повторно-кратковременных включений насоса

Таким образом, именно гидроаккумулятор позволяет сделать возможным использование реле давления и автоматизировать процесс подачи воды. Без гидроаккумулятора, реле не может работать корректно, поскольку мгновенное изменение давления в системе (в момент открытия крана, отключения или подключения новых потребителей, включения или выключения насоса и т.

10 1/ Па. Т.е. увеличение давления воды (напора, создаваемого насосом) практически не вызывает изменения её объема (это сотые доли процента). Поэтому давление менялось бы в системе с большой скоростью, что вызывало бы постоянное срабатывание реле.

Надо четко уяснить, что гидроаккумулятор никакого давления не создает и потребителю воду сам не качает — все это делает насос. Он только поддерживает то давление жидкости, которое в нем создано насосом и подает воду в тот момент времени, пока открыт кран потребителя и насос не включился. Например вопрос «Какой объем гидроаккумулятора мне нужен если у меня два душа?» не совсем корректен. Потому что при пользовании душем (одним или двумя), гидроаккумулятор подает воду только до момента включения насоса, а затем все оставшееся время пользования воду подает только насос. И остановится он только после того, как все краны перекроются и давление в баке поднимется до давления выключения.

Иногда бывает так, что насос выключается даже в то время, когда потребители пользуются водой. Однако такой режим работы нежелателен (поскольку через короткое время насосу опять придется включиться) и говорит о том, что подбор насоса и/или настройки всей системы выполнены неправильно (в большинстве таких случаев надо изменить настройки реле давления).

Любой гидроаккумулятор разделен мембраной на две полости: воздушную и водяную. За счет подачи воды под давлением в водяную полость бака, мембрана расширяется и сжимает воздух в воздушной полости. Тем самым мембрана уравновешена давлением с двух сторон (P1V1 = P2V2). Давление будет расти до тех пор, пока насос не отключится по уставке реле давления (давление отключения насоса). В момент начала расхода воды, воздух давит на мембрану, тем самым, выталкивая воду из гидроаккумулятора. Давление воды медленно падает и при достижении давления включения насоса, реле замкнет контакты и насос запустится. Такова принципиальная схема автоматической работы насоса совместно с гидроаккумулятором и реле давления.

Каким должно быть давление воздуха в воздушной полости гидроаккумулятора?

Давление в воздушной полости гидроаккумулятора должно быть на 10% меньше давления включения насоса.

Причем давление воздуха нужно измерять только на отключенном от системы баке (без давления воды). Давление воздуха нужно регулярно контролировать и по необходимости приводить в норму, это заметно продлит жизнь мембране. С этой же целью не рекомендуется делать перепад давления между включением и выключением насоса слишком большим. Оптимальным является перепад в 1,0-1,5 атм. Бóльшие перепады сильнее растягивают (нагружают) мембрану, тем самым уменьшая её срок службы, и более того, большие перепады давления не комфортны при пользовании водой.

Гидроаккумуляторы рекомендуется устанавливать в местах не подверженных затоплению и с невысокой влажностью. В этом случае фланец гидроаккумулятора прослужит намного дольше. Поскольку никаких нагрузок баком не воспринимается, нет необходимости в дополнительном креплении. Гидроаккумулятор можно просто устанавливать на пол на штатные опоры.

При выборе конкретной марки гидроаккумулятора следует обратить внимание на материал мембраны, наличие сертификатов и санитарно-гигиенических заключений, удостоверяющих, что гидроаккумулятор предназначен для использования в системах с питьевой водой. Также не лишним будет убедиться в наличии запасных мембран и фланцев, чтобы в случае проблем не пришлось покупать полностью новый бак.

Максимальное давление, на которое рассчитан гидроаккумулятор, не должно быть меньше максимально возможного давления в системе (например, при поломке реле давления). Именно поэтому большинство баков рассчитаны на давление в 10 бар.

Часто возникает вопрос о том, сколько воды находится в гидроаккумуляторе?

Например, если отключат электричество, сколько литров воды можно будет использовать?

Это значение зависит от установок реле давления. Как нетрудно догадаться, чем выше разница по давлению, между включением и выключением насоса, тем больше воды войдет в гидроаккумулятор, однако эту разницу необходимо лимитировать по причинам изложенным выше.

В качестве примера мы приводим таблицу заполняемости гидроаккумуляторов.

P воздуха, бар	0,8	0,8	1,8	1,3	1,3	1,8	1,8	2,3	2,3	2,8	2,8	4,0
P вкл. нас., бар	1,0	1,0	2,0	1,5	1,5	2,0	2,0	2,5	2,5	3,0	4,0	5,0
P выкл.нас., бар	2,0	2,5	3,0	2,5	3,0	2,5	4,0	4,0	5,0	5,0	8,0	10,0
Общий объем бака, л	Запас воды, л
19	5,70	7,33	4,43	4,99	6,56	2,53	7,09	5,37	7,46	6,02	8,11	8,35
24	7,20	9,26	5,60	6,31	8,28	3,20	8,96	6,79	9,43	7,60	10,24	10,55
50	15,00	19,29	11,67	13,14	17,25	6,67	18,67	14,14	19,64	15,83	21,33	21,97
60	18,00	23,14	14,00	15,77	20,70	8,00	22,40	16,97	23,57	19,00	25,60	23,36
80	24,00	30,86	18,67	21,03	27,60	10,67	29,87	22,63	31,43	25,33	34,13	35,15
100	30,00	38,57	23,33	26,29	34,50	13,33	37,33	28,29	39,29	31,67	42,67	43,94
200	60,00	77,14	46,67	52,57	69,00	26,67	74,67	56,57	78,57	63,33	85,33	87,88
300	90,00	115,71	70,00	78,86	103,50	40,00	112,00	84,86	117,86	95,00	128,00	131,82
500	150,00	192,86	116,67	131,43	172,50	66,67	186,67	141,43	196,43	158,33	213,33	219,70
750	225,00	289,29	175,00	197,14	258,75	100,00	280,00	212,14	294,64	237,50	320,00	329,55
1000	300,00	385,71	233,33	262,86	345,00	133,33	373,00	282,86	392,86	316,67	426,67	439,39

Согласно этой таблице, в 200 литровом гидроаккумуляторе при следующих установках реле давления:
Включение насоса — 1,5 бар
Выключение насоса — 3,0 бар
Давление воздуха — 1,3 бар

Запас воды составит 69 литров, что составляет примерно треть от всего объема.

В заключение несколько слов о необходимом объеме гидроаккумулятора.

Минимальный рекомендуемый объем вычисляется по следующей формуле:

V_t = K x A_max x ((P_max+1) x (P_min +1)) / (P_max — P_min) x (P_возд. + 1)

A_max — расчетный максимальный расход воды (литр/мин)
К — коэффициент, зависящий от мощности электродвигателя насоса (см. таблицу ниже)
P_max —давление выключения насоса, бар
P_min — давление включения насоса, бар
P_возд. — давление в воздушной полости гидроаккумулятора, бар

Мощность насоса, кВт					0,55-1,5		2,2-3,0		4,0-5,5		7,5-9,0
Коэффициент К					0,25		0,375		0,625		0,875

Выберем минимально необходимый объем гидроаккумулятора для системы водоснабжения на базе насоса Водолей БЦПЭ 0,5-50 У со следующими установками:

P_max = 3,0 бар
P_min = 1,8 бар
P_возд. = 1,6 бар
А_max = 2,1 м³/ч (35 л/мин)
K = 0,25 (так как мощность насоса находится в диапазоне 0,55–1,5 кВт)

V_t = 31,41 литр

Выбираем следующий ближайший объем гидроаккумулятора — 35 л.

Отметим, что объем бака на уровне 24-50 литров прекрасно согласуется с другими методиками расчета гидроаккумуляторов для бытовых систем водоснабжения и эмпирическими рекомендациями различных производителей насосного оборудования.

Бóльший объем следует выбирать в том случае, если имеют место быть частые выключения электроэнергии, однако надо помнить, что в любом случае вода заполняет примерно треть общего объема (см. выше таблицу заполняемости). И конечно, чем более мощный насос установлен в систему (актуально для насосов мощностью 1,1 кВт и выше), тем больший размер гидроаккумулятора необходимо предпочесть, это сократит число повторно-кратковременных включений и продлит срок службы электродвигателя насоса.

Покупая гидроаккумуляторы больших объемов, надо отдавать себе отчет в том, что водой надо регулярно пользоваться, поскольку при длительном простое, её качество начинает ухудшаться. Ведь использовать всю воду из гидроаккумулятора объемом 24 или 50 литров гораздо проще и быстрее, чем из 100 или 200 литрового.

С моделями и ценами на гидроаккумуляторы можно ознакомиться в разделе «Принадлежности к насосам».

Какое давление должно быть в гидроаккумуляторе?

Если просмотреть переписку на тему автономного водоснабжения на различных строительных порталах и форумах, то один из часто встречающихся вопросов – почему в бак вместо обозначенной в его паспорте емкости (к примеру) 50 л заливается всего 30 – 35? Как результат – устройство работает не совсем корректно. Основная причина – неправильно выставленное давление в гидроаккумуляторе. А каким оно должно быть в гидроаккумуляторе – это и интересует многих пользователей.

О назначении и устройстве ГА подробно рассказывается здесь. Чтобы не повторяться, достаточно лишь отметить, что в баке изначально есть воздух. Он закачивается в него еще на производстве, и давление составляет (для подавляющего большинства моделей) 1,5 атмосферы. Если изделие от известной компании-изготовителя, то небольшую утечку (за предпродажный период) в расчет можно не брать – качественные гидроаккумуляторы не «травят».

Не все пользователи учитывают, что ГА функционирует в системе водоснабжения только совместно с реле давления, иначе теряется сам смысл установки бака. Именно эти два элемента автоматики и обеспечивают стабильность давления в контуре и регулируют интервал между пуском в работу и остановкой насоса.

Но есть и еще ряд нюансов, которые правильно оценить может лишь профильный специалист. Например, как рассматривать следующую рекомендацию, размещенную на одном из форумов – взять разницу высот (в м) между ГА и верхней точкой водоразбора (H) и разделить эту цифру (число) на 10. Частное – это и есть рекомендуемое давление в баке (в атм). У человека, хоть немного понимающего, как организуется схема водоснабжения, неминуемо возникнут хотя бы такие элементарные вопросы.

• В любом доме есть много бытовой техники, присоединяемой к водопроводу. Для каждого изделия – свой нижний порог давления, при котором оно может нормально функционировать. Как это учесть?
• Трубы в жилых строениях прокладываются по-разному. На это влияют этажность здания, внутренняя планировка и так далее. Каждый поворот «нитки», отвод от нее, фитинги – это некоторая потеря давления. Есть ли поправочные коэффициенты для всех подобных случаев?

Существует главное правило настройки гидроаккумулятора – давление в нем должно быть на 10% ниже минимального (для включения перекачивающего устройства), установленного при регулировке срабатывания реле. Но это типовая рекомендация, которой следует придерживаться. В принципе, можно взять разницу и в 12, а то и 15%. Но точно определить ее способен лишь специалист, с учетом всех нюансов системы.

Наиболее вероятные последствия неправильной настройки гидроаккумулятора

• Некорректная работа бытовой техники, присоединенной к контуру водоснабжения. Например, периодические сбои в функционировании котельного оборудования, а то и аварийная остановка агрегата.
• Снижение ресурса насоса по причине повышенного износа.
• Проблемы с напором из кранов на последних этажах дома.

Производители прилагают к каждому гидроаккумулятору инструкцию, в которой расписан порядок его настройки. В чем сложность? Сортамент реле давлений значительный, и у каждой модели – свои характеристики.

Одна из основных – так называемая «дельта», то есть разница между Pmin (для пуска насоса) и Pmax (для его отключения). Применительно к большинству этих приборов она равна 1 (иногда 1,5). Но ни одно руководство не в состоянии учесть всех особенностей конкретной системы, самого строения, его «наполнения» техническими устройствами, способов их подключения и так далее.

Вывод

Он напрашивается сам собой. Несмотря на кажущуюся простоту настройки давления в гидроаккумуляторе, данную технологическую операцию целесообразнее доверить профессионалу. Логика достаточно проста – лучше оплатить его услуги «здесь и сейчас», чем не в такой уж далекой перспективе тратить деньги за визиты различных мастеров (по ремонту котла, посудомоечной машинки, того же насоса и так далее). Однозначно – в совокупности обойдется значительно дороже. А если учесть еще и неудобства, нервы, время, то решение более чем рациональное.

Компания «АЛЬФАТЕП» всегда окажет проживающим в Подмосковье практическую помощь в выборе оптимальной модели гидроаккумулятора и его настройке. Достаточно лишь позвонить на номер ее контактного телефона 8 (495) 109-00-95, и сотрудники подробно проконсультируют по любому вопросу, касающемуся организации водоснабжения, подберут требуемый для системы ГА, сами его установят и настроят по давлению его и реле. По желанию клиента, возьмут все оборудование на сервисное обслуживание.

Каким должно быть давление в гидроаккумуляторе насосной станции

Давление воздуха в гидроаккумуляторе (гидроаккумулирующем баке) насосной станции должно соответствовать минимальному давлению (включения насоса) установленному на её реле и быть примерно на 10% ниже его. Если, например, минимальное давление 1,5 бар (атм.), то оптимальное давление воздуха в гидроаккумуляторе должно быть 1,5 — 0,15 = 1,35 бар (атм.).

Узнать минимальное давление в системе водоснабжения вашего дома, если вы его не регулировали самостоятельно, можно по показаниям манометра в момент включения насоса станции.

Для чего нужно давление воздуха в гидроаккумуляторном баке

Если давление воздуха в гидроаккумуляторе будет ниже нормы или вообще будет равно нулю, то насосная станция будет очень часто включаться. При этом, она будет включаться сразу же после каждого открывания крана  (так как жидкость не сжимается и в этом случае будет моментальное падение давления в системе) и сразу же отключаться после его закрывания. Кстати, это является одним из основных признаков, что давления воздуха нет или оно недостаточное.

Нежелательно также, чтобы давление воздуха в гидроаккумуляторном баке превышало бы давление включения насоса (минимальное), а тем более, чтобы оно превышало максимальное  в системе (выключения насоса). В первом случае бак не будет полностью заполняться водой, а во втором — он практически не будет заполняться и насос также будет часто включаться.

Как замерить и увеличить давление воздуха?

Замерить давление воздуха в гидроаккумуляторе насосной станции можно с помощью манометра, которым измеряют давление в шинах автомобиля. Для этого в баке под пластиковой крышкой имеется штуцер с золотником. Перед тем, как проверить давление необходимо обязательно сбросить давление воды в системе до нуля. Для этого достаточно отключить насосную станцию и открыть кран пока вода не перестанет течь.

Накачивать воздух в гидроаккумулятор можно автомобильным компрессором или обычным насосом (лучше всего с манометром).

Обратите внимание! Иногда, при нажатии на золотник штуцера для закачивания воздуха из него поступает вода. Это может свидетельствовать о том что нарушена герметичность или целостность резиновой мембраны бака, так называемой «груши». В этом случае её необходимо заменить.

Подробнее о насосной станции для водоснабжения дома в статьях:

Безбашенка: насосная станция для водоснабжения дома

Как выбрать насосную станцию

Безбашенка: неисправности насосной станции



Как производится регулировка давления насосной станции?

Итак, регулировка давления насосной станции осуществляется в следующем порядке.

Для начала нужно проверить давление сжатого воздуха внутри расширительного бака. Желательно проверять давление в баке насосной станции примерно раз в месяц. Можно установить датчик давления в насосной станции, чтобы быть осведомлённым о состоянии давления и сохранить насосную станцию и бачок в рабочем состоянии как можно дольше.

В расширительном баке установлена резиновая диафрагма; в неё которую насос закачивает воду. Между этой диафрагмой и металлическим корпусом бачка находится воздух под некоторым давлением. И для определения давления (а также для накачкиспуска воздуха) в задней части этого резервуара предусмотрен особый клапан (нипель).С помощью манометра измерим воздушное давление в баке насосной станции. При необходимости производим подкачку воздуха автомобильным насосом. Если это не поможет, необходимо будет осуществлять настройку реле давления на необходимое давление.

Для баков на 20-25 л рабочее давление насосной станции должно составлять примерно 1,4–1,7 бар, и для больших резервуаров (от 50 до 100 л) — давление в 1,7–1,9 бар.

Регулировка реле давления осуществляться должна в действующей системе под давлением. Включаем насос, даём ему накачать в систему давление и отключиться при достижении установленного давления. Это — «верхнее» давление; его значение будет отображаться на манометре. Если же это значение отлично от рекомендуемого, отрегулируйте его с помощью малого болта реле. Аналогичным образом измеряется «нижнее» давление. Начав сливать воду, наблюдаем за манометром. Значение давления на нём будет постепенно падать. Наконец, при достижении нижнего предела ваш насос снова включится. Это и будет «нижним» давлением. Оно регулируется большим болтом реле.

Итак, регулировка давления насосной станции завершена. Давление включения насоса должно быть больше давления воздуха в резервуаре на 10%; иначе резиновая диафрагма быстрее износится. Можно, конечно, установить на реле другие значения давления включения и выключения. Например, повысив значение разницы между нижним и верхним давлением, вы можете продлить срок службы вашего насоса за счёт того, что он включается реже. Но при этом давление во всей системе не будет равномерным.

Также помните, что гидроаккумулятор, резиновые шланги, сантехника и сама механика реле давления имеют своё рабочее давление насосной станции, которое нельзя превышать. Если вы будете соблюдать эти рекомендации, правильно настроенный датчик давления в насосной станции поможет ей прослужить как можно дольше.

Ремонт насосной станции своими руками: причины, устранение

Постоянное давление в системе водоснабжения частного дома создается обычно при помощи  насосной станции. Понятное дело, что лучше, если она работает без проблем, но поломки периодически случаются. Чтобы быстрее восстановить подачу воды и сэкономить на услугах, можно проводить ремонт насосной станции своими руками. Большая часть поломок может быть устранена самостоятельно — ничего сверхсложного делать не придется.

Содержание статьи

Состав насосной станции и назначение частей

Насосная станция — совокупность отдельных устройств, соединенных между собой.  Чтобы понимать, как ремонтировать насосную станцию, надо знать из чего она состоит, как работает каждая из частей. Тогда неисправности устранять проще. Состав насосной станции:

Каждая из частей отвечает за определенный параметр, но один тип неисправности  может быть вызван выходом из строя различных устройств.

Принцип работы насосной станции

Теперь давайте рассмотрим, как все эти устройства работают. При первом запуске системы насос накачивает в гидроаккумулятор воду до тех про, пока давление в нем (и в системе) не сравняется с выставленным на реле давления верхним порогом. Пока нет расхода воды, давление стабильно, насос выключен.

Каждая из частей выполняет свою работу

Где-то открыли кран, спустили воду и т.п. Какое-то время вода поступает из гидроаккумулятора. Когда ее количество уменьшается настолько, что давление в гидроаккумуляторе падает ниже порога, реле давления срабатывает и включает насос, который снова накачивая воду. Отключается он снова-таки реле давления, когда достигнут верхний порог — порог отключения.

Если идет постоянный расход воды (набирается ванна, включен полив саде/огорода) насос работает продолжительное время: пока в гидроаккумуляторе не создастся нужное давление. Это периодически происходит даже при открытых всех кранах, так как насос подает воды меньше, чем вытекает из всех точек разбора. После того, как расход прекратился, станция еще некоторое время работает, создавая в гироаккумуляторе требуемый запас, потом отключается и включается после того как снова появляется расход воды.

Проблемы и неисправности насосных станций и их исправление

Все насосные станции состоят из одинаковых частей и поломки у них, в основном, типичные. Не имеет разницы, оборудование это Грундфос, Джамбо, Алко или каких-либо других фирм. Болезни и их лечение одинаковое. Разница в том, насколько часто эти неисправности случаются, но их перечень и причины обычно идентичны.

Варианты установки насосной станции

Не отключается насосная станция (не набирает давление)

Иногда вы замечаете, что насос работает уже долго и никак не отключится. Если смотреть на манометр, то видно, что насосная станция не набирает давление. В этом случае ремонт насосной станции дело длительное — придется перебрать большое количество причин:

• В колодце или скважине нет воды. Если это действительно так, называется такая ситуация «сухой ход» и грозит тем, что мотор перегорит. Вода, которую качает насос используется для охлаждения мотора. Воды нет, он перегревается и сгорает. Для защиты от такой ситуации нужна специальная защита: датчики уровня воды (поплавковый и электрические).
• Большое сопротивление всасывающей магистрали (большая протяженность при малом диаметре труб) или подсос воздуха (негерметичность соединения).
• Забит фильтр на трубе или обратный клапан. Их вынимают чистят, проверяют работоспособность, опускают на место и проводят пробный пуск.
• Еще одна возможная причина того, что не отключается насос — неисправность реле давления или неправильно выставленный предел отключения насоса:
  • Предел давления, при котором насос должен отключится слишком высокий, насос просто не в состоянии нагнать требуемое давление. Тогда проводим регулировку реле давления (снизить предел отключения).
  • Проверить контакты реле — зачистить их от окалины (налет темный) наждачной бумагой с очень тонким зерном (можно пилочкой для ногтей).
  • Устранить неисправность реле давления почистив его (убрать соли на пружинах регулировки и очистить входное и выходное отверстие). Только аккуратно, мембрану на входе повредить нельзя. Если это не помогло, требуется замена.

Если предел отключения реле давления стоит намного ниже максимального давления, которое может создать насос, и какое-то время он нормально работал, а тут перестал, причина в другом. Возможно, у насоса сработалась крыльчатка. Сразу после покупки он справлялся, но в процессе эксплуатации стерлась крыльчатка и «сил теперь не хватает». Ремонт насосной станции в этом случае — замена крыльчатки насоса или покупка нового агрегата.

Чтобы разблокировать или заменить крыльчатку снимаем кожух

Еще одна возможная причина — низкое напряжение в сети. Может насос при таком напряжении еще работает, а реле давления уже не срабатывает. Решение — стабилизатор напряжения. Это основные причины того, что насосная станция не отключается и не набирает давление. Их довольно много так что ремонт насосной станции может затянуться.

Ремонт насосной станции: часто включается

Частые включения насоса и короткие промежутки его работы ведут к быстрому износу оборудования, что очень нежелательно. Потому ремонт насосной станции надо проводить сразу после обнаружения «симптома».  Такая ситуация возникает по следующим причинам:

• Гидроаккумулятор слишком маленького объема. При выборе насосной станции для дома и дачи часто берут гидроаккумулятор маленького объема — 24 литра или 32 литра. Это очень мало, так как запас воды в таких баках всего 30-50% от ее общего объема, то есть в бак 24 литра закачать удается только 7-12 литров воды. Естественно, такой объем воды расходуется очень быстро, отчего насос включается часто. Способ лечения — установка дополнительного гидроаккумуятора (его подключают параллельно к уже установленному).
• Неправильно выставленные пределы срабатывания реле давления. Чтобы избежать этой ситуации можно увеличить дельту (разницу между давлением для отключения и включения насоса) и за счет этого сделать ниже порог включения насоса (оптимально — 1-1,5 атм). Один важный момент: давление при котором насос включается должно быть на 0,2 атм ниже, чем давление в гидроаккумуляторе. Насосная станция может часто включаться как раз из-за того, что давление в гидроаккумуляторе ниже чем выставленный порог включения насоса. Потому:
• Засорение обратного клапана. Если клапан не перекрывает воду, она из системы уходит, давление падает, насос включается. Периодичность включения — порядка 10-20 минут. Выход — проверить и прочистить обратный клапан, при необходимости заменить.
• Также причиной может быть повреждение мембраны гидроаккумулятора. При этом кроме частого включения насоса еще и вода подается рывками: при работающей станции с большим напором, при отключении напор сразу падает. В этом случае есть два варианта — прохудилась сама мембрана или фальц, который ее крепит к корпусу. И в том, и в другом случае придется отсоединять гидроаккумулятор и менять неисправную деталь.
• Ее одна причина частого срабатывания насоса и подачи воды скачками — поломанный золотник в верхней части гидроакуумулятора. Чтобы его заменить, придется снять гидроаккумулятор, вынуть мембрану и заменить ниппель.

Теперь вы знаете, почему часто включается насосная станция и что с этим делать. Есть кстати, еще одна возможная причина — негерметичность трубопровода или какого-то соединения, так что если все из перечисленного выше к вашему случаю не относится — проверьте не течет ли где-то стык.

Воздух в воде

Небольшое количество воздуха в воде присутствует всегда, но когда кран начинает «плеваться», значит что-то работает неправильно. Причин тоже может быть несколько:

Насосная станция не включается

Первое что стоит проверить — напряжение. Насосы очень требовательны к напряжению, при пониженном просто не работают. Если с напряжением все нормально, дело хуже — скорее всего неисправен мотор. В этом случае станцию несут в сервисный центр или ставят новый насос.

Если система не работает — надо проверить электрическую часть

Из других причин — неисправность вилки/розетки, перетерся шнур, отгорели/окислились контакты в месте крепления электрокабеля к мотору. Это то, что вы сможете проверить и устранить самостоятельно. Более серьезный ремонт электрической части насосной станции проводят специалисты.

Мотор гудит, но не качает воду (крыльчатка не вращается)

Такая неисправность может быть вызвана низким напряжением в сети. Проверьте его, если все в норме, идем дальше. Надо проверить не перегорел ли конденсатор в клеммной колодке. Берем тестер, проверяем, при необходимости меняем. Если и это не причина, переходим к механической части.

Сначала стоит проверить, есть ли вода в колодце или скважине. Далее проверяете фильтр и обратный клапан. Может они забились или неисправны. Чистите, проверяете работоспособность, опускаете трубопровод на место, снова запускаете насосную станцию.

Проверяем крыльчатку — это уже серьезный ремонт насосной станции

Если не помогло, может заклинила крыльчатка. Тогда попробуйте вручную провернуть вал. Иногда после длительного простоя он «прикипает» — зарастает солями и сам сдвинуться не может. Если руками сдвинуть лопасти не получилось, возможно крыльчатку заклинило. Тогда ремонт насосной станции продолжаем тем, что снимаем защитный кожух и разблокируем крыльчатку.

Некоторые виды ремонтных работ

Некоторые действия по ремонту насосной станции своими руками интуитивно понятны. Например, почистить обратный клапан или фильтр не составит труда, но вот заменить мембрану или грушу в гидроаккумуляторе может быть без подготовки сложно.

Замена «груши» гидроаккумулятора

Первый признак того, что мембрана повредилась — частые и кратковременные включения насосной станции, причем вода подается рывками: то сильный напор, то слабый. Чтобы убедиться в том, что дело в мембране, снимите заглушку на ниппеле. Если из него выходит не воздух, а вода, значит мембрана порвалась.

Устройство мембранного бака пригодится при замене груши

Чтобы начать ремонт гидроаккумулятора, отключите систему от электропитания, сбросьте давление — откройте краны и подождите, пока стечет вода. После этого его можно отключать.

Далее порядок действий такой:

• Ослабляем крепление фланца в нижней части бака. Дожидаемся, пока стечет вода.
• Откручиваем все болты, снимаем фланец.
• Если бак от 100 литров и больше, в верхней части бака откручиваем гайку держателя мембраны.
• Вынимаем мембрану через отверстие в нижней части емкости.
• Бак промываем — в нем обычно много осадка ржавого цвета.
• Новая мембрана должны быть точно такой же как поврежденная. Вставляем в нее штуцер, которым верхняя часть крепится к корпусу (закручиваем).
• Устанавливаем мембрану в бак гидроаккумулятора.
• Если есть, устанавливаем гайку держателя мембраны в верхней части. При большом размере бака рукой вы не достанете. Можно привязать держатель к веревке и так установить деталь на место, навернув гайку.
• Горловину натягиваем и прижимаем фланцем, устанавливаем болты, последовательно подкручивая их на несколько оборотов.
• Подключаем в систему и проверяем работу.

Замена мембраны насосной станции закончена. Дело несложное, но нюансы знать надо.

Давление в расширительном бачке водоснабжения

На чтение 4 мин. Просмотров 10.3k. Опубликовано 19.12.2018 Обновлено 18. 06.2020

Автономность – обязательная характеристика современных отопительных систем и водоснабжения. Чтобы участие домовладельца было минимальным, и не нужно было постоянно отслеживать работу отопления, устанавливают гидробак. А для этого величина давления в расширительном бачке водоснабжения должна быть оптимальной. Только так система работает бесперебойно, и не требует лишнего обслуживания.

Характеристика закрытых расширительных баков

Главная задача расширительных бачков – поддерживать давление в заданных пределах.

Используются герметичные емкости из металла, в которых находится запас теплоносителя на случай температурного сжатия жидкости. Так решается проблема завоздушивания трубопровода. Если теплоноситель, расширяясь при нагревании, создает слишком большое давление, гидробак компенсирует перепад.

Несмотря на кажущуюся простоту конструкции, расширительные бачки отличаются друг от друга, и различные модели имеют разные эксплуатационные параметры. Конструктивно различаются следующие типы гидробаков:

1. Резервуары, предусматривающие замену груши.
2. Баки со стационарно установленной мембраной.
3. Емкости, не имеющие в конструкции мембраны.

В первом случае груша выполняет функцию мембраны. Именно в нее закачивается воздух, который меняет объем рабочей камеры при термическом увеличении объема жидкости в системе. Давление воздуха в расширительном баке должно быть таким, чтобы выдавливать воду в трубы при падении температуры в радиаторах.

Настройка давления бака в системе водоснабжения

Изначально на момент продажи в гидробаках для водопроводных систем в камере гидробака имеется стандартное давление в 1,5 бар. В инструкции по применению указывается допустимый диапазон, за который не рекомендуются выходить, особенно в сторону увеличения.

Чтобы правильно установить оптимальный режим для гидробака, за основу берут следующие рекомендации:

1. Регулировку давления воздуха в расширительном баке выполняют после отключения энергоснабжения.
2. Вентили должны быть перекрыты. Воду сливают, оставляя емкость пустой.
3. Фиксируют давление воздуха в расширительном баке при помощи манометра.
4. В случае несоответствия воздух накачивается либо стравливается до достижения показателей, установленных производителем.

При производстве гидробаков вместо воздуха используют инертные газы, чтобы исключить появление очагов коррозии. При регулировке вручную давление делают на 10% ниже, чем того требует производитель.

Следует помнить, что после включения насоса рабочая камера гидробака наполнится водой, а уже потом достигнет потребителя. Если давление воздуха падает, напор нестабильный. А когда оборудование работает в штатном режиме, он постоянен, и не меняется в процессе пользования системой.

Регулировка гидробака в обвязке водонагревателя

Здесь есть одна особенность. Такие гидробаки должны иметь рабочее давление воздуха чуть выше, а именно, на 0,2 бар выше, чем написано в инструкции.

Так, если насос выдает 3,5 бар, гидробак настраивается на 3,7 бар. Первая проверка работоспособности и настройка выполняется перед запуском системы, пока емкость не заполнена теплоносителем.

Отсутствие жидкости в камере – нормальный режим работы. А заполняется она только когда вода в трубах нагревается. Нехватка давления воздуха в расширительном баке приводит к тому, что теплоноситель заполняет резервуар, что является нарушением эксплуатационных требований. В этом случае необходимо отключить и спустить систему, а затем настроить гидробак заново.

Гидробак открытого типа

Такие конструкции считаются устаревшими, так как не обеспечивают абсолютной автономности, и может лишь увеличить период между обслуживанием. Разогретая жидкость испаряется, и ее нехватку нужно ликвидировать, периодически подливая теплоноситель, восполняя его объем. Никаких диафрагм и груш не используется. Давление в системе появляется за счет того, что открытый гидробак монтируется на возвышенности (на чердаке, под потолком и т.д.).

Естественно, никакого давления воздуха в расширительном баке открытого типа нет. При расчете учитывают, что один метр водяного столба создает давление в 0,1 атмосфер. Однако есть способ автоматизировать добор воды. Для этого устанавливается поплавок, который при опускании открывает кран, а после наполнения резервуара поднимается, и перекрывает доступ воды в бак. Но в данном случае все равно нужно контролировать работу системы.

Правила обслуживания гидробака

Суть ревизии заключена в проверке давления в воздушной камере. Манометр должен быть исправен, и иметь точность измерения 0,1 бар. Можно пользоваться автомобильным прибором для проверки давления в шинах. Удобно, когда шкала содержит градацию и в атмосферах. Тогда не придется производить перерасчет, если в инструкции указано давление в других единицах.

Если в результате накачивания давление воздуха в расширительном баке не поднимется, это может свидетельствовать о том, что груша или мембрана вышла из строя, и требует замены. В процессе осмотра проверяют ниппель и клапаны. Они должны быть герметичны.

Важно, чтобы это оснащение выдерживало установленные заводом-изготовителем параметры. Проверять прочность не стоит, но после накачки воздух должен оставаться в газовой камере долгое время.

Насосы и системы | Cushing And Sons

Поскольку компания Cushing and Sons поставляет системы водоснабжения из скважины в водопроводные краны лицензированными, сертифицированными и опытными специалистами, мы можем гарантировать работоспособность системы и ее компонентов.

В течение многих лет мы верили, что лучше всего порекомендовать нашим клиентам продукты, проверенные временем и общедоступные для торговли. Мы рекомендуем такие изделия, как двигатели и блоки управления Franklin, реле давления Square D, обратные клапаны Flomatic, а также насосы ведущих брендов, которые доступны на местном уровне в Новой Англии.

Мы делаем это по двум причинам. Первая заключается в том, что компоненты не являются проприетарными, поэтому в случае, если мы не сможем работать с вашей системой, многие другие смогут. Во-вторых, эти высокопроизводительные продукты позволяют нам предлагать длительные гарантийные сроки на наши установки из-за продемонстрированного длительного срока службы.

Как работают водяные насосы

Cushing & Sons устанавливает полные системы. Мы используем только высококачественные компоненты, а не детали, которые вы можете купить в местных магазинах со скидками.Разница в том, что насосная система, установленная Cushing & Sons, надежна, имеет полную гарантию и устанавливается нашим монтажным и ремонтным персоналом.

Погружной водяной насос состоит из ряда (обычно 10) небольших рабочих колес, установленных горизонтально друг на друга. При активации крыльчатки вращаются со скоростью примерно 3450 об / мин, перемещая воду из скважины вверх по линии сброса и в резервуар высокого давления. Поскольку водяной насос работает электрически, провода должны спускаться в колодец и подключаться к насосу.Все соединения проводки надежно герметизированы, чтобы избежать утечек напряжения и коротких замыканий. Над насосом установлены ограничитель крутящего момента и ограждения для кабелей, чтобы предотвратить скручивание и истирание проводов во время работы насоса. Ограничитель крутящего момента продлевает срок службы насоса, предотвращая утечки напряжения и короткие замыкания, которые могут возникнуть в случае повреждения покрытия проводов.

Ремонт скважин и систем

Большинство систем, устанавливаемых в нашей отрасли, рассчитаны на срок службы не менее 7 лет, однако мы проектируем срок службы 15-20 лет до того, как потребуется техническое обслуживание. Хотя качество воды может повлиять на срок службы, правильно установленные качественные компоненты правильного размера могут значительно увеличить срок службы.

Общие проблемы:

Как найти ваши GPM и PSI — насосы и / или скважины

СТОП! Если вы это испортите, вы можете испортить помпу! Прочитайте это! Большинство руководств по проектированию оросителей своими руками не подходят для сельских ирригационных систем, в которых используются насосы !!! Будьте очень осторожны, если вы также смотрите на один из них в качестве ориентира.Методы, которые они используют для определения водоснабжения, немногим лучше, чем предположения. Вы поймете, прочитав эту страницу.

Если вы собираетесь использовать это руководство (а должны!), Вам необходимо использовать ТОЛЬКО это руководство. В противном случае у вас будут большие проблемы. Большое количество вопросов, которые я получаю от людей, которые сбиты с толку, вызвано тем, что они пытаются смешать это руководство с каким-либо другим руководством или учебником, или, может быть, это был совет, который они получили от какого-то благонамеренного, но невежественного продавца. Даже многие профессиональные подрядчики по ирригации не понимают гидравлику систем, использующих насосы! Используйте исключительно это руководство и избавьте себя от лишних хлопот и приобретите спринклерную систему профессионального качества. Пожалуйста, пожалуйста, пожалуйста ! Спасибо. Вы помогаете мне сохранить рассудок. Теперь перейдем к руководству.

---

Извините, это такая длинная страница, но насосы сложны. Вам нужно много знать. Если вы сделаете это неправильно, вы действительно можете испортить дело с помпой и ирригационной системой.Так что проявите терпение, прочтите внимательно, а затем перечитайте все еще раз. Попробуйте поработать с примерами, это поможет старому мозгу сработать!

Ни один из этих не одомашнил городской воды для вас! У вас есть собственный насос и источник воды! Это может быть колодец, река, пруд, озеро или океан. (Океанская вода? Вы выращиваете водоросли?) К сожалению, насосы — дело сложное, поэтому вам придется проделать немного больше работы, чем если бы у вас был водопровод «City Slicker». Если у вас есть колодец, вам, вероятно, когда-то говорили, что у вас колодец «XX GPM».НЕ полагайтесь на эту цифру! Скорее всего, это мощность вашей скважины, а не производительность вашего насоса, и между ними есть большая разница. Также могут быть отмечены галлоны в минуту и ​​PSI где-то на насосе, панели насоса, документации или коробке, в которой был поставлен насос. То же самое. Не полагайтесь на эти цифры; они предполагают оптимальные условия, которые существуют практически только на испытательном стенде компании-производителя насосов. Вам нужно будет провести небольшое исследование, провести несколько тестов, возможно, промокнуть и произвести несколько расчетов.Я не рекомендую звонить в вашу компанию по производству насосов и скважин и спрашивать у них GPM вашего колодца или системы водоснабжения. В то время как некоторые дали мне правильную цифру, другие дали мне неправильную! Дело не в том, что они хотят вам лгать, просто здесь есть несколько терминов, которые можно легко спутать. Если цифра, которую они дают, слишком высока, ваша ирригационная система не будет работать, и точка. Если он будет слишком низким, вы сожжете помпу. Я написал полное руководство по насосам и сопутствующему оборудованию.Я настоятельно рекомендую Руководство по насосу, если вы хотите узнать больше о своей насосной системе или если вы хотите узнать больше о причинах того, что следует на этой странице. Щелкните здесь, чтобы перейти к руководству по работе с помпой.

Если у вас есть принтер, есть форма проектных данных, которая упростит вам задачу. Если вы предпочитаете PDF-версию формы, PDF Design Data Form.

Планируете купить насос или установить колодец, но еще не сделали этого? Во-первых, если у вас есть скважина, вам нужно знать GPM самой скважины.Это не то, сколько вы откачите, это максимум, который даст скважина. Ваш бурильщик должен был измерить это, когда скважина была пробурена, в противном случае вам нужно будет проверить скважину в компании по бурению скважин. В скважину установят временный насос для проверки производительности. Затем вам нужно выбрать случайный расчетный расход и расчетное давление. Я предлагаю 20 галлонов в минуту на акр и 50 фунтов на квадратный дюйм, так как это хорошие начальные значения. Пример: если у вас есть мини-ранчо площадью 2,5 акра, вы хотите использовать 50 галлонов в минуту при 50 фунтах на квадратный дюйм.Теперь перейдите к пробному дизайну полива, используя эти значения. Как только вы закончите пробный дизайн, вы обнаружите, подходят ли эти значения для вашей спринклерной системы. Если нет, то что было бы? Если нужно, измените его дизайн. Я знаю, что это большая работа, я согласен, но намного проще переделать это на бумаге, чем пытаться исправить после того, как он будет установлен! После того, как вы установили хороший расчетный расход и расчетное давление, пора покупать насос. Помните, что расчетное давление находится в точке подключения ирригации, насосу также потребуется дополнительное давление для подъема воды из колодца или пруда (см. Руководство по насосу.) После того, как вы установили и запустили помпу, протестируйте ее, используя описанный ниже метод смачивания. Затем создайте окончательный дизайн спринклера на основе этих результатов. Я знаю, что это звучит как много дополнительных усилий, но в результате мы получим почти идеально подобранные насос и спринклерную систему. Это того стоит! Вы обязательно должны прочитать Учебное пособие по помпе.

Так называемые «спринклерные насосы» и комплектные насосы. Несколько розничных сетей хозяйственных магазинов продают то, что они называют «спринклерными насосами».Они также продаются на ряде веб-сайтов и, конечно же, на Ebay. По крайней мере, один из них даже называет свой насос «спринклерным насосом высокого давления». Извините, но не из-за воображения! Обычно эти насосы не обеспечивают достаточного давления воды для стандартной спринклерной системы, особенно если вы находитесь на холмистой местности или перекачиваете воду из источника, находящегося более чем на 10 футов ниже насоса. (См. Параграф выше, где указаны рекомендуемые значения давления.) Эти насосы будут работать с небольшими спринклерными головками на ровном участке, используя воду из неглубокого колодца.Такая ситуация бывает у немногих за пределами Флориды. Эти насосы действительно лучше всего подходят для использования в качестве подкачивающих насосов. Как правило, они не создают достаточного давления воды для автоматических спринклерных систем. Также обратите внимание на насосы в упаковке, в которых указано, что они рассчитаны на X GPM и X PSI на коробке (вставьте любые значения для «X».) Часто эти два значения производительности являются максимально возможными для насоса, что может быть точным, но является также вводит в заблуждение. Когда насос работает на максимальном галлонах в минуту, он также будет на минимальном PSI.Между двумя значениями существует обратная зависимость. С насосами (и это относится только к насосам), когда выходное давление (PSI) увеличивается, выходной поток (GPM) падает. Часто цифра, которую они дают вам на коробке, является максимально возможной для каждого значения. (Прочтите руководство по насосу.) Просто будьте очень осторожны. Сначала спроектируйте свою спринклерную систему, а затем купите насос! Если ваши расчеты говорят, что вам, вероятно, понадобится насос на 1,5 л.с., и вы найдете в магазине насос на 1/2 л.с., который говорит, что он справится с этой задачей, это очень подозрительно.

---

Измерительный насос мощности:

Кстати, этот выглядит сложно, но на самом деле он довольно простой, если рассматривать его пошагово! Есть два способа сделать это; Сухой метод и мокрый метод. Я предлагаю вам прочитать оба метода и, если возможно, попробовать их оба.

Влажный метод более точен (но только при правильном выполнении). Преимущество сухого метода заключается в том, что он дает вам возможность проверить состояние помпы. Если сухой метод дает гораздо более высокие галлоны в минуту и ​​расход, чем мокрый метод, это, вероятно, означает, что ваша помпа изношена.Рассмотрите возможность замены помпы.

Если вы думаете, что можете получить новый насос в ближайшие 5 лет, подождите, пока у вас не будет установлен новый насос, прежде чем проектировать спринклерную систему! Новый насос, вероятно, будет иметь гораздо лучшую производительность, чем старый. Если вы спроектировали свою спринклерную систему для старого насоса, она не будет работать с новым и может даже повредить новый насос!

Этот рисунок поможет вам наглядно представить термины, используемые в остальной части этой статьи о насосах и колодцах.

Погружные насосы. Погружные насосы есть у многих. В таких случаях насос располагается внутри колодца, а не наверху колодца, как показано на схеме выше. Все расчеты работают одинаково независимо от того, где находится насос.

---

Сухой метод

Для начала вам понадобится мощность вашего насоса. Это может быть штамп на колодце, насосе, на панели насоса, или ваша компания, производящая насос, должна иметь соответствующую запись. Вы также можете заметить штампы GPM и PSI на пластине насоса.Я повторю это еще раз, потому что это важно: не полагайтесь на эти цифры!

(A) Введите мощность вашего насоса в форме проектных данных.

Что делать, если у вас нет колодца? Если вы не откачиваете воду из колодца, замените слово «колодец» на реку, озеро, пруд, родник, грязевую лужу или что-то еще в следующих процедурах. В этом случае «уровень воды при работающем насосе» — это самый низкий ожидаемый уровень воды в вашем пруду, ручье и т. Д. (Т.е. уровень воды будет в действительно засушливый год.) Очевидно, что у вас также нет «верха колодца», поэтому для погружного насоса, когда в руководстве упоминается «верх колодца», вы должны использовать максимально возможный уровень воды в вашем источнике воды. Если насос установлен выше уровня воды (непогружаемый), вам нужно будет заменить фактическое расположение насоса на «верхнюю часть колодца» в этом руководстве.

При использовании непогружного насоса (любого насоса не ниже уровня воды) очень важно, чтобы насос был установлен как можно ближе к уровню поверхности воды.Насосы созданы для того, чтобы выталкивать воду, а не вытягивать ее. Чем дальше и выше насос должен откачивать воду, тем менее эффективен насос. Некоторые насосы в этой ситуации работают лучше, чем другие, но в целом можно ожидать проблем, если насос будет более чем на 10 футов выше поверхности воды. Чем выше ваша высота над уровнем моря, тем ближе насос должен быть к уровню воды. Поэтому в Денвере, штат Колорадо, в «Майл-Хай-Сити», вам нужно располагать насос очень близко к поверхности воды (или, еще лучше, использовать погружной насос.) Также избегайте длинных всасывающих труб между водой и насосом. Длинные впускные трубы / коллекторы также могут снизить производительность насоса. Кроме того, длинная всасывающая труба с большей вероятностью будет иметь утечку, а утечка во всасывающей трубе может привести к потере заливки насоса. Потеря заправки насоса — настоящая проблема, и если вы автоматизируете свою систему, это может привести к серьезному повреждению насоса. Суть в том, чтобы держать насос как можно ближе к воде.

Теперь вам нужно узнать «Динамическую глубину воды» воды в вашем колодце.Ваша насосная компания может иметь записи об этом, однако вам действительно следует «зондировать» скважину, чтобы получить новые показания, особенно если скважине более 5 лет. Уровень воды часто падает со временем. В крайнем случае вы можете использовать глубину насоса или глубину скважины, но если вы это сделаете, у вас могут возникнуть проблемы с дорогостоящим насосом позже. Лучше пробудить колодец сейчас. Это то, что ваша насосная компания может сделать для вас, и в большинстве случаев это относительно просто и недорого. Если у вас нет колодца (есть пруд, ручей и т. Д.),) используйте самый низкий уровень воды в вашем водоснабжении в «засушливый год».

Как видно из диаграммы выше, динамическая глубина воды — это расстояние в футах между верхом колодца и уровнем воды в колодце, когда насос работает (динамический означает движение, как вода движется, когда глубина измеряется.) При измерении важно, чтобы насос работал. Это связано с тем, что при работе насоса уровень воды в колодце падает. Расстояние, на которое он падает, называется «просачиванием».Чем дальше насос должен поднимать воду, тем больше энергии он потребляет. По мере того, как уровень воды становится глубже, насос будет производить меньшее давление воды (энергию воды) на выходе. Эта энергия (давление воды) — это то, что запускает оросители, поэтому вы должны иметь точное ее измерение. Вам необходимо измерить динамическую глубину воды, а не только глубину уровня грунтовых вод.

Как известно, вода течет под гору. Когда насос работает, он вытягивает воду из колодца. Это приводит к падению уровня воды, а затем вода поступает в колодец из окружающей почвы.Насколько сильно упадет уровень воды, зависит от того, насколько тяжело воде продвигаться в колодец из почвы. Некоторые скважины имеют очень небольшую просадку, другие могут иметь просадку 50 футов или более. Не волнуйтесь, если не поймете, позже все сложится!

(B) Введите «Динамическую глубину воды» в форму проектных данных.

Теперь вам нужно ввести разницу высот между верхом колодца и самой высокой точкой в ​​зоне орошения. То есть насколько выше (или ниже) самая высокая точка на орошаемой территории, чем верхняя часть колодца.Лучше всего это сделать с помощью лазерного уровня и рулетки. Поместите лазерный уровень в верхней точке ирригационной системы и направьте луч в направлении колодца. Затем с помощью рулетки измерьте расстояние от лазерного луча до верха лунки. Это разница высот. Возможно, вам потребуется выполнить несколько ступенчатых измерений, или вы можете предпочесть просто сделать обоснованное предположение о разнице высот, а не пытаться ее измерить. Кроме того, если колодец выше орошаемой площади, расстояние будет отрицательным.

(C) Введите разницу высот в форме проектных данных.

Добавьте разность высот к динамической глубине воды в колодце (или вычтите, если она отрицательная). Это число (в футах) называется «напор» и является мерой высоты, на которую насос должен подавать воду, чтобы подать ее в вашу систему орошения.

(D) Введите высоту напора в форму проектных данных. B + C = D (динамическая глубина воды + перепад высот)

На этом этапе необходимо учитывать еще одну вещь, а именно ваше расчетное давление. Расчетное давление — это давление воды, необходимое на входе в ирригационную систему для ее работы. Расчетное давление измеряется в фунтах на квадратный дюйм (фунты на квадратный дюйм), но для этой формулы нам нужно давление, измеренное в футах на голову. Чтобы преобразовать PSI в футы на голову, мы просто умножаем PSI на 2,31.

фунтов на квадратный дюйм x 2,31 = футы напора (футов в высоту)

Ну, это все прекрасно, но каково наше дизайнерское давление, спросите вы? Хороший вопрос! Угадай, что? «Угадай» — вот ключевое слово здесь.Вам нужно будет сделать обоснованное предположение об этом числе. В большинстве случаев я рекомендую использовать расчетное давление 50 фунтов на квадратный дюйм. Это хорошее количество, которое работает с большинством малых и средних оросительных систем. Для спринклерных систем со спринклерными оросителями большого радиуса (более 35 футов между спринклерными головками) вам потребуется более высокое расчетное давление. Хорошее практическое правило для больших систем — взять расстояние, которое вы хотели бы иметь между головками оросителя в футах, и добавить к нему 15, чтобы получить разумное расчетное давление. Например, если вы хотите расположить головки на расстоянии 50 футов друг от друга, вам потребуется расчетное давление 65 фунтов на квадратный дюйм (50 + 15 = 65). Не удивляйтесь, если ваша система не будет перекачивать 65 фунтов на квадратный дюйм, большинство бытовых насосных систем не рассчитаны на подачу более 50 фунтов на квадратный дюйм. В качестве примечания имейте в виду, что более высокие расчетные давления приводят к меньшему расходу, поэтому чем выше давление, тем больше клапанов вам понадобится. Я не рекомендую размещать спринклерные головки на расстоянии более 50 футов, если система не спроектирована профессионально! Это становится очень сложно.Даже в большинстве городских парков расстояние между дождевателями не превышает 55 футов.

(E) Введите желаемое «Расчетное давление (PSI)» в форму «Расчетные данные». Для большинства из вас это будет 50 фунтов на квадратный дюйм, как обсуждалось выше. Помните, что это число не высечено на камне! Вы можете попробовать отрегулировать его вверх и вниз.

Теперь нам нужен «Расчетный напор», поэтому умножьте расчетное давление (PSI) на 2,31, чтобы преобразовать его в напор в футах. Это всего лишь преобразование одного типа измерения давления (PSI) в другой (Feet Head).При расчетах насоса давление всегда измеряется в футах. Пример: 50 фунтов на квадратный дюйм x 2,31 = 115 футов в высоту. (округлено в меньшую сторону от 115,5)

(F) Умножьте свое расчетное давление на 2,31 и введите его как «Расчетный напор» в форму расчетных данных.

Теперь мы сложим все эти числа вместе, чтобы получить «общий напор». Полный напор — это «вертикальный напор» плюс «расчетный напор», все в футах напора.

напор (ft hd) + расчетный напор (ft hd) = общий напор (ft hd)

Пример:
30 футов.Динамическая глубина воды измеряется в скважине при работающем насосе. Высота двора на 10 футов выше вершины колодца. Расчетное давление 50 фунтов на квадратный дюйм, что соответствует расчетному напору 115 футов.
Полный напор = 30 + 10 + 115 = 155 футов.

Другой пример:
Перекачивание из озера. Минимальный уровень воды на 20 футов ниже высокого уровня. Самая низкая точка оросительной системы на 10 футов выше максимального уровня воды. Расчетное давление 45 фунтов на квадратный дюйм (высота 104 футов).
Общий напор = 20 + 10 + 104 = 134 фута.

Еще один пример:
Для небольшого парка, откачка из канала. Мы используем берег канала в качестве «вершины колодца». Низкий уровень воды в канале на 8 футов ниже вершины берега. Оросительная система находится под уклоном от канала, на 25 футов ниже вершины берега. Расчетное давление 65 фунтов на квадратный дюйм, необходимое для разбрызгивателей большого газона, что составляет 150 футов расчетного напора (65 * 2,31 = 150 футов по высоте).
Общий напор = 8-25 + 150 = 133 фута.HD.

(G) Рассчитайте «Общий напор» и введите его в форму проектных данных.

Теперь о формуле расхода:
Умножьте мощность насоса в лошадиных силах на 2178 (постоянное значение, см. Примечание внизу этой страницы), а затем разделите на общий напор в футах.

лошадиных сил x 2178 / общий напор (футы) = галлонов в минуту («Расчетный расход»)

Итак, для первого примера выше с 2 л.с. электронасос:
2 л.с. x 2178/155 футов.HD. = 28 галлонов в минуту Расчетный расход Вот и все! GPM, полученный по приведенной выше формуле, и есть ваш «Исходный расчетный поток». Вам потребуются значения начального расчетного расхода и расчетного давления позже в этом руководстве.

(H) Рассчитайте «Исходный поток проектирования» и введите его в форму проектных данных.

Внимание! При проектировании спринклерной системы с насосом необходимо поддерживать фактический расход каждой зоны клапана как можно ближе к «Расчетному расходу», не превышая расчетный расход.Это сделано для того, чтобы помпа не включалась и выключалась, поскольку она пытается соответствовать требованиям вашей оросительной системы. Не беспокойтесь о зонах клапана, мы поговорим об этом позже. Просто запомните следующее: «GPM в зоне клапана должно составлять от 80% до 100% расчетного расхода». Вы можете записать это где-нибудь. Техническое примечание: Чтобы упростить формулу насоса, я учел коэффициент полезного действия насоса 55% в значении константы формулы (2178).

Давление вверх, поток вниз? !!! Погодите здесь! Похоже, что эта формула говорит о том, что если давление падает, поток увеличивается! Это просто не имеет смысла.Что дает? Хорошо, по многочисленным просьбам, вот ответ на эту небольшую дилемму. Это один из тех неясных и трудных для понимания принципов гидравлики, о которых я трепался раньше. Устройтесь поудобнее. Выпейте чашку хорошего успокаивающего чая или чего-нибудь еще. Включите мягкую расслабляющую фоновую музыку. Готовый? Ну вот … Я знаю, что это НЕ ЗВУК логично, но поверьте мне, это правильно. Вы думаете, что если будет добавлено большее давление, то больше воды будет перемещаться, что верно, но вы говорите о ДОБАВЛЕНИИ давления, а не об использовании ДОСТУПНОГО давления! И это ключ к проблеме. Помните, что мы измеряем ДОСТУПНОЕ давление и расход в зависимости от текущих условий в вашем доме (или любых других).

Если бы мы планировали добавить большую насосную систему, мы бы использовали другой подход. Правильный взгляд на это — «сколько воды мы можем переместить с давлением, которое может подать ваш существующий насос?» Для перемещения воды требуется энергия, а давление воды — это энергия, которая используется. Когда вода движется, энергия расходуется. Следовательно, давление воды падает.Чем больше перемещается воды, тем больше существующего давления расходуется на ее перемещение. По мере увеличения расхода (галлонов в минуту) воды давление (фунт / кв. Дюйм) воды должно уменьшаться! (Это потому, что давление израсходовано на перемещение воды.) Есть ли в этом смысл? Что ж, даже если вы не поняли, все в порядке. Большинству студентов инженерных специальностей требуется 2-3 месяца классной работы на уровне колледжа, прежде чем они полностью поймут гидравлику, поэтому не расстраивайтесь, если это все еще не имеет смысла. Просто поверьте мне, что это правильно (и не волнуйтесь, это так!)

---

Мокрый метод

(также называемый «метод ведра»)

Это самый точный способ проверить помпу.НО … Прежде чем мы начнем, я должен предупредить вас, что вы должны точно следовать приведенным ниже инструкциям. Не пропускайте никаких шагов, не используйте ярлык. Если вы не выполните эти шаги в точности, вы получите неверные показания, ваша конструкция спринклера не будет работать, и вы, вероятно, повредите свой насос ! Понятно?

Спринклерным системам для работы требуется вода под давлением. Без давления вода не вылетает из оросителей! Думайте о давлении воды как о «энергии», которая перемещает воду.Недостаточно просто измерить расход воды с помощью ведра, мы также должны одновременно измерить давление воды, поскольку нам нужно это давление, чтобы разбрызгиватели распыляли воду. Если бы у вас был городской водопровод, мы бы измерили «Статическое давление воды». Это давление, когда вода не движется. Количество воды, доступной в городской системе водоснабжения, определяется размером трубы, по которой она подается. Для насосной системы количество доступной воды определяется размером насоса.При использовании насоса мы также должны измерять «Динамическое давление воды». Динамическое давление воды — это давление движущейся воды. Динамическое давление всегда будет ниже статического. Это связано с тем, что при движении воды создается трение с краями трубы. Это трение потребляет энергию (помните, давление — это энергия), поэтому давление падает. Чем быстрее движется вода, тем больше трение, поэтому давление снижается еще больше. При перекачивании воды существует обратная зависимость между расходом и давлением: если вы хотите получить большее давление, то вы получите меньший поток воды.Если вы просто открываете кран и измеряете расход в ведре, давление упадет до нуля (вода просто падает в ведро, следовательно, нет давления воды). Это приводит к более высокому, чем обычно, расходу (более низкое давление = более высокий расход). Что еще хуже, большинство людей измеряют расход из стандартного крана. Небольшой размер крана ограничивает поток, добавляя больше погрешности к измерениям. Если вам повезет, ошибки уравновешивают друг друга, но в большинстве случаев этого не произойдет. Добавьте немного неаккуратных измерений, и результаты могут отличаться на 20% и более.Этого может быть достаточно, чтобы помпа заработала, что приведет к ее отказу. Замена насосов — это большие расходы, так что давайте все сделаем правильно. Это займет больше времени и усилий, но оно того стоит. Хотите знать, какого размера ваша труба? Как узнать размер трубы.

Пример насоса и напорного резервуара № 1:

Установка для испытания производительности насоса мокрым методом №1. Добавьте элементы, показанные зеленым, в систему трубопроводов насоса.

Светло-зеленые цвета — это новые трубы, добавленные для теста.Позже вы можете использовать эту новую трубу в качестве подающей трубы (магистрали) для подающего крана вашей спринклерной системы, так что ее установка не будет пустой тратой денег. Когда труба от насоса входит в резервуар, а затем выходит другая труба и идет к дому, вы должны сделать кран после резервуара, как показано. Учтите, что напорный бак может не находиться рядом с насосом, особенно в холодных зимних регионах, где бак часто устанавливается в подвале дома. При желании новый трубопровод может быть вертикальным, и вы можете добавить многоточия в последнюю секцию, чтобы труба проходила через верх ковша.Прямые отрезки трубы длиной 8 дюймов до и после манометра важны, они должны быть 8 дюймов длиной, и на этих участках не должно быть никаких эллов. Цель состоит в том, чтобы избежать создания турбулентности в воде, которая может повлиять на точность манометра.

Насос и напорный бак, пример № 2:

Установка для испытания производительности насоса мокрым методом №2. Добавьте элементы, показанные зеленым, в систему трубопроводов насоса.

Если в резервуар высокого давления входит только одна труба, вы можете отводить трубу в любом месте.Вы можете установить его между насосом и напорным баком, как показано на рисунке, или после напорного бака. Так устроено большинство напорных резервуаров. Учтите, что напорный бак может не находиться рядом с насосом, особенно в холодных зимних регионах, где бак часто устанавливается в подвале дома. При желании новый трубопровод может быть вертикальным, и вы можете добавить многоточия в последнюю секцию, чтобы труба проходила через верх ковша. Прямые отрезки трубы длиной 8 дюймов до и после манометра важны, они должны быть 8 дюймов длиной, и на этих участках не должно быть никаких эллов.Цель состоит в том, чтобы избежать создания турбулентности в воде, которая может повлиять на точность манометра.

Пошаговое руководство по мокрому методу:

Точно следуйте приведенным ниже инструкциям!
1. Выберите место, где вы будете подключать спринклерную систему к вашей системе водоснабжения (ваше «местоположение крана»). См. Примеры диаграмм насоса и напорного бака выше. В некоторых (очень немногих) насосных системах необходимо врезаться в трубу после напорного бака, как в Примере №1 (см. Пример №1 выше.) Однако большинство систем похожи на Пример №2, поэтому вы можете подключиться к водопроводу в любом месте. В этом случае лучше всего делать отвод как можно ближе к насосу. Это обычно дает вам более высокое давление, что означает лучшую спринклерную систему (а зачастую и менее дорогую!). В некоторых случаях вы можете захотеть подключить вашу новую оросительную систему к существующей трубе где-нибудь на значительном расстоянии от насоса, например как кран возле сада. Это нормально, попробуйте.Проблема в том, что часто существующая труба оказывается недостаточно большой. Вы можете обнаружить, что у вас не очень высокое давление воды из-за небольшой трубы. Если это произойдет, вы можете подтвердить проблему, сделав еще один кран рядом с насосом и проверив его также там. Если при испытании рядом с насосом вы получаете гораздо более высокое давление и расход, значит существующая труба слишком мала.

2. Если на трубе уже есть выпускное отверстие в желаемом месте отвода, вы можете использовать его для теста, при условии, что выпускное отверстие такого же размера, как и труба, идущая от насоса.Если выхода еще нет, вам нужно будет разрезать трубу и установить ее следующим образом. Измерьте размер трубы. Сходите в строительный магазин и купите компрессионный тройник, подходящий к трубе. Попросите продавца показать вам, как это работает. Я предлагаю использовать металлический компрессионный тройник, а не пластиковый. Боковой выход компрессионного тройника должен быть того же размера, что и труба, в которую вы врезаетесь. В месте расположения крана вырежьте из трубы короткий отрезок и установите компрессионный тройник.

Установка и использование компрессионного тройника

Обратите внимание, что иногда необходимо закрепить компрессионный тройник на месте, чтобы предотвратить его перемещение и соскальзывание с трубы.В некоторых случаях компрессионные тройники не подойдут. В этом случае вам может потребоваться установить тройник с резьбой или клеем (только для трубы из ПВХ). Если у вас есть время и навыки, чтобы установить тройник с резьбой или клеем, это всегда лучший вариант, чем компрессионный тройник.

3. Установите детали, показанные зеленым цветом, в соответствии с образцами чертежей для испытания производительности насоса мокрым методом, приведенными выше, следующим образом:

Начните с отрезка трубы длиной 8 дюймов, установленного на выходе (компрессионного) тройника, затем другого тройника с манометром 0-100 фунтов на квадратный дюйм, затем еще отрезка трубы длиной 8 дюймов, затем шарового клапана, затем добавьте временный ПВХ. трубу (максимум 4 фута трубы с 3-мя углами), чтобы вы могли заполнить 5-галлонное ведро для измерения расхода воды.Все трубы и вентиль должны быть того же размера, что и труба, которую вы отрезали для изготовления крана. Не используйте садовый шланг, так как он ограничит поток и даст вам ложное низкое значение расхода! Я настоятельно рекомендую использовать металлическую трубу и фитинги между краном и шаровым краном. Также предлагаю использовать латунный (или бронзовый) шаровой кран. Этот шаровой кран станет запорным клапаном для вашей будущей спринклерной системы. Последний участок трубы, идущий к ковшу после шарового крана, временный и может быть пластмассовым. См. Примеры рисунков выше.В ходе оставшейся части этого теста на землю будет вылито много воды, так что сейчас самое время выяснить, куда пойдет эта вода, прежде чем вы по колени в грязи!

4. Купите ведро на 5 галлонов. Так как большинство ведер объемом 5 галлонов на самом деле вмещают более 5 галлонов воды, вам, вероятно, потребуется «откалибровать» его и отметить фактический уровень объема 5 галлонов на боковой стороне ведра. Налейте в него 5 галлонов воды, используя точную мерную емкость для измерения воды, затем отметьте уровень воды на ведре маркером, чтобы вы могли легко его увидеть.Опустошите ведро.

5. Откройте шаровой кран и дайте воде свободно вытекать из него не менее 5 минут, чтобы поток из насоса мог стабилизироваться. (Если ваш насос управляется вручную, вам придется запускать его вручную.) Если у вас есть насос с регулируемым давлением, как и большинство других, насос должен запускаться сам по себе и работать непрерывно в течение этого времени.

Если насос отключается сам по себе при работе с полностью открытым контрольным выпускным отверстием, у вас необычная проблема, возможно, слишком сильное ограничение в трубопроводе.Сначала проверьте, нет ли каких-либо ограничений в трубе (я обнаружил в трубах камни, игрушечные машинки, тряпки, крыс, рыбу, корни и т. Д.). В противном случае труба из вашего колодца может оказаться слишком маленькой. На этом этапе лучше всего обратиться за помощью в насосную компанию, поскольку с насосной системой что-то серьезно не так.

6. При работающем насосе следите за показаниями PSI на манометре и медленно начинайте закрывать шаровой кран, пока насос не отключится. Давление воды, показанное на манометре, будет увеличиваться при закрытии клапана.(Поскольку поток из насоса уменьшается, насос создает большее давление.) Запомните давление при отключении насоса.

7. Снова откройте шаровой кран и подождите, пока насос снова запустится. Теперь снова медленно закройте шаровой кран, пока не найдете точку, в которой вы получите максимально возможное показание давления на манометре без отключения насоса. Когда вы найдете эту «точку баланса», насос должен работать непрерывно, а давление должно оставаться более или менее постоянным. Вам нужно будет немного закрыть клапан, затем подождать, а затем снова закрыть его, чтобы сделать это.

Вы определяете точную точку, в которой ваш насос производит максимально возможное сочетание давления и расхода воды. Не выключайте насос и не регулируйте шаровой кран с этого момента, пока не закончите остальные шаги! Чтобы узнать, когда насос отключился, вам может потребоваться помощь, которая встанет рядом с насосом и подаст вам сигнал. Вода, выходящая из клапана, может быть достаточно громкой, чтобы вы не могли слышать работу насоса. Если у вас есть погружной насос, его будет еще труднее услышать.Попробуйте удалить одну из заглушек в верхней части колодца, чтобы вам было лучше слышать. Другой метод — проверить, чувствуете ли вы вибрацию воды, текущей в трубе на выходе из колодца. Когда насос выключен, вода не будет течь по этой трубе.

Если вы абсолютно не можете сказать, работает ли насос, вам нужно просто следить за расходом и давлением. Регулируйте клапан до тех пор, пока не найдете расход, при котором давление остается постоянным в течение как минимум 15 минут.

Если у вас нет реле давления на помпе, вы все равно можете использовать тот же метод для проверки.Вместо того, чтобы прислушиваться к отключению насоса, вам просто нужно будет играть с потоком, пока не достигнете хорошего баланса между потоком и давлением. Когда вы закроете клапан, вы заметите, что есть момент, когда вам нужно резко уменьшить поток, чтобы давление поднялось. Держите давление ниже этого уровня, насос не может слишком сильно ограничивать поток.

Давление будет вашим расчетным давлением. Если он слишком низкий, у вас могут возникнуть проблемы с конструкцией спринклера.В большинстве случаев я рекомендую использовать расчетное давление 50 фунтов на квадратный дюйм. Это хорошее количество, которое работает с большинством малых и средних оросительных систем. Для спринклерных систем со спринклерными оросителями большого радиуса (более 35 футов между спринклерными головками) вам потребуется более высокое расчетное давление. Хорошее практическое правило для больших систем — взять расстояние, которое вы хотели бы иметь между головками оросителя в футах, и добавить к нему 15, чтобы получить разумное расчетное давление.

Например, если вы хотите расположить головки на расстоянии 50 футов друг от друга, вам потребуется расчетное давление 65 фунтов на квадратный дюйм (50 + 15 = 65.Не удивляйтесь, если ваша система не будет перекачивать 65 фунтов на квадратный дюйм, большинство бытовых насосных систем не рассчитаны на подачу более 50 фунтов на квадратный дюйм. Большинству людей, которые используют спринклеры с радиусом более 45 футов, необходимо купить новый насос высокого давления или добавить подкачивающий насос, чтобы создать достаточное давление для спринклерной системы. Если вам нужны спринклерные головки, которые находятся на расстоянии более 50 футов друг от друга, вы должны профессионально спроектировать систему. Большое расстояние между разбрызгивателями становится очень сложной задачей, так как распределение воды не всегда остается равномерным на больших расстояниях.Даже в большинстве городских парков расстояние между дождевателями не превышает 55 футов.

На большинстве насосов есть реле давления, которое включает и выключает насос при заданном давлении. Типичные настройки: 35 фунтов на квадратный дюйм и 45 фунтов на квадратный дюйм. Он работает так же, как обогреватель и термостат в вашем доме, только измеряет давление воды, а не температуру. Когда вы открываете клапан, вода вытекает, и давление воды падает. Когда он достигает заданного давления включения, насос включается.Когда вы закрываете клапан, давление повышается. Когда давление достигает заданного значения «выключено», насос отключается. Это создает проблему, если вы хотите получить 50 фунтов на квадратный дюйм, а насос выключается при 45 фунтов на квадратный дюйм! К счастью, давление, при котором насос включается и выключается, можно регулировать. Если помпа выключается при давлении ниже 50 фунтов на квадратный дюйм, возможно, вам потребуется изменить настройки. Вы можете увеличить настройку выключения на 5 фунтов на квадратный дюйм, может быть, немного больше или меньше. Иногда для этого требуется установка нового реле давления на насосе, большинство из которых можно отрегулировать только в ограниченном диапазоне.(Если вам нужно заменить реле давления, обратитесь к специалисту по насосам. Вы можете повредить насос, если используете переключатель со слишком высоким диапазоном давления. Возможно, ваш насос не предназначен для перекачивания более высоких давлений!)

Как отрегулировать настройку давления? Где-то на трубопроводе, обычно около напорного бака, в трубе есть тройник, а на короткой трубе над тройником находится небольшая коробка. К ящику подведен электрический кабель. Это датчик давления. Внутри крышки коробки находится регулировочный винт.Большего я сказать не могу, поскольку расположение винта зависит от модели. Вы можете найти инструкции для реле давления в Интернете, выполнив поиск на веб-сайте производителя. В новых насосах часто используется твердотельный датчик давления. В зависимости от модели вы можете изменить настройки с помощью клавиатуры. Другие модели не имеют клавиатуры и должны быть подключены к устройству программирования (часто ноутбуку, планшету или смартфону), чтобы изменить настройки.Возможно, вам потребуется позвонить в вашу насосную компанию за помощью.

A. Запишите показания манометра в строке «Расчетное давление (PSI)» в форме «Расчетные данные».

8. Теперь измерьте расход, выходящий из трубы, не регулируя шаровой кран. Манометр должен оставаться на «Расчетном давлении», а насос должен продолжать работать, пока вы измеряете расход. Поставьте ведро на 5 галлонов под поток и измерьте, сколько секунд потребуется, чтобы наполнить ведро до отметки 5 галлонов.Повторите это 3 раза, чтобы убедиться, что результаты точны (все три измерения должны быть примерно одинаковыми). Разделите 300 на количество секунд, необходимых для заполнения 5 галлонов ведра, чтобы получить галлон в минуту. (300 / секунда для заполнения 5-галлонного ведра = галлонов в минуту) Пример: 10 секунд для заполнения 5-галлонного ведра, поэтому 300, разделенные на 10 секунд, равны 30 галлонам в минуту.

B. Запишите измеряемый вами расход (галлонов в минуту) в строке «Исходный расчетный поток» вашей формы расчетных данных.

Вы закончили измерения.Теперь вы можете закрыть клапан и выключить насос, если он заблокирован. Оставьте шаровой кран на месте, так как вы будете подключать к нему новую спринклерную систему.

---

Несколько других важных элементов примечания

Циклический насос

Внимание! При проектировании спринклерной системы с насосом вы хотите, чтобы фактический расход каждой зоны клапана был как можно ближе к «Расчетному расходу», не превышая расчетный расход. Это сделано для того, чтобы помпа не включалась и выключалась, поскольку она пытается соответствовать требованиям вашей оросительной системы.Не беспокойтесь о зонах клапана, мы поговорим об этом позже. Просто запомните следующее: «GPM в зоне клапана должно составлять от 80% до 100% расчетного расхода». Вы можете записать это где-нибудь.

Достаточно ли воды из помпы?

Для полива 1 акра травы разбрызгивателями потребуется около 20 галлонов в минуту воды. Один акр равен 43 560 квадратных футов (или 4047 квадратных метров). Следовательно, если у вас есть травяной двор площадью 2 акра, вам понадобится 40 галлонов в минуту воды для его полива.Если у вас есть кусты, они обычно используют только половину воды, чем трава, поэтому при 20 галлонах в минуту можно поливать 2 акра кустов. Если у вас недостаточно воды, вам нужно будет либо найти больший запас воды, либо уменьшить количество поливаемой площади. Другой вариант — посадить кусты и использовать для них капельный полив. При капельном орошении вы поливаете только ту площадь, которую фактически покрывает листва растения. Следовательно, если растения покрывают только половину реальной площади земли, вам понадобится только половина воды.

В сутках достаточно много часов для полива.Количество необходимой воды меняется в зависимости от климата, эти оценки количества воды, необходимой на акр, типичны для теплых летних регионов, где установлено большинство спринклерных систем (дневные высокие температуры летом выше 90 градусов по Фаренгейту, 32 градусов Цельсия). Предположим, вы будете поливать до 10 часов в день. Если вы можете поливать больше времени в день, вы сможете поливать больше площади.

Минимальный размер трубы:

Если длина трубы между насосом и точкой отбора для ирригационной системы превышает 10 футов (для погружных насосов измеряйте от того места, где труба выходит из колодца), то труба должна быть такого размера или больше, чем указано ниже:

Исходный расчетный расход	Минимальный размер трубы
0-5 галлонов в минуту	3/4 ″
5-15 галлонов в минуту	1 ″
15-30 галлонов в минуту	1 1/4 ″
30-40 галлонов в минуту	1 1/2 ″
40-70 галлонов в минуту	2 ″
70-100 галлонов в минуту	2 1/2 ″
100 — 160 галлонов в минуту	3 ″

Если размер трубы меньше указанного выше минимального размера, вам необходимо заменить ее, чтобы избежать гидравлического удара, который может повредить ваш насос, напорный бак и бытовую сантехнику, не говоря уже о спринклерной системе.Если ваше расчетное давление превышает 50 фунтов на квадратный дюйм, используйте трубу на один размер больше, чем показано.

Пример: расчетное давление 55 фунтов на квадратный дюйм и расчетный расход 35 галлонов в минуту требует 2-дюймовой трубы (на один размер больше, чем указано в таблице, поскольку расчетное давление превышает 50 фунтов на квадратный дюйм).

Подробнее о насосах…

Я настоятельно рекомендую вам ознакомиться с моим Руководством по насосным системам для орошения. Более подробная информация о насосах, элементах управления насосами и перекачке из колодцев, озер, рек и т. Д. Содержится в Руководстве по насосным системам для орошения.

---

Эта статья является частью серии руководств по проектированию дождевателей
<<< Предыдущая страница ||| Указатель учебного пособия ||| Следующая страница >>>
Используя это руководство, вы соглашаетесь с условиями и ограничениями, перечисленными на странице «Условия использования».

---

Как работает колодезный насос и напорный бак

Если у вас есть дом, в котором есть собственный колодец для питьевой воды, вам будет полезно узнать, как работает система колодезного водоснабжения. Хотя большинство систем водяных скважин служат в течение многих лет, знание того, что делают компоненты, может помочь вам устранить неполадки, если проблема действительно возникнет.

Насосы для водяных скважин

После того, как скважина пробурена, вдоль ее обсадной трубы устанавливается водяной насос, чтобы протолкнуть или поднять воду из-под земли в ваш дом. Его размещают ниже уровня воды внутри колодца, чтобы на него не повлияла просадка воды или периоды засухи.

Размер этого насоса определяется размером вашего дома, количеством сантехники и пиковыми потребностями в воде. Типичный водяной насос для домашнего использования обычно может откачивать из колодца 10 галлонов в минуту с помощью двигателя мощностью ½ лошадиных сил.В некоторых домах, которые используют значительное количество воды для орошения, домашнего бизнеса или кормления животных, может потребоваться насос большего размера.

Струйные насосы, которые могут быть расположены над землей, иногда используются в неглубоких колодцах диаметром 4 дюйма или меньше. Но сегодня погружные насосы чаще всего используются в колодцах и, скорее всего, являются типом насоса в вашем доме. Погружные насосы знают, когда включать, когда давление в системе водоснабжения дома падает ниже определенного уровня. Затем насос нагнетает воду в дом до тех пор, пока давление по умолчанию не восстановится.Но что контролирует давление воды?

Напорные резервуары для водяной скважины

По мере того, как вода перекачивается из скважины в напорный резервуар, она сжимает воздух в резервуаре до тех пор, пока он не достигнет заданного уровня, обычно от 40 до 60 фунтов на квадратный дюйм (psi). Когда кто-то включает кран, давление воздуха в резервуаре заставляет воду течь по трубопроводу до тех пор, пока давление не упадет до заданного давления срабатывания, обычно от 20 до 40 фунтов на кв. Это говорит о включении водяного насоса, и вода поступает в дом и в резервуар.Когда кран закрыт, давление нарастает до тех пор, пока не вернется к уровню закрытия по умолчанию. Количество воды, подаваемое резервуаром под давлением между моментом выключения насоса и моментом его повторного запуска, называется понижением давления.

Размер напорного бака и уровень откачки будут зависеть от количества воды, которое насос может подать в дом за 1-2 минуты. Некоторые резервуары вмещают всего 10 галлонов, другие — более 200 галлонов. Самый распространенный размер напорных баков в жилых домах вмещает около 44 галлонов и имеет пропускную способность около 16 галлонов.Если в вашем доме используется большее количество воды, чем в среднем, или есть колодец с низким выходом, может потребоваться напорный бак большего размера.

Возможные проблемы с напорным баком

Напорный бак важен, потому что он поддерживает давление воды на постоянном уровне. Он также разделяет воду и воздух. Без этих функций водяной насос будет быстро включаться и выключаться — проблема вызвала циклическую работу, которая может быстро сжечь двигатель насоса.

Если в вашей скважине есть погружной насос, может быть сложно определить, работает он или нет.У этих насосов часто есть релейный переключатель, который будет включаться и выключаться, когда он пытается активировать насос, и вы можете услышать этот щелчок. В некоторых моделях даже есть индикатор переключателя реле, который сообщит вам, когда реле включает насос. Конечно, есть вероятность, что проблема в системе электрических реле. Для этого потребуется профессионал, чтобы определить, является ли это причиной.

Если вы считаете, что возникла проблема с вашим скважинным насосом или напорным баком, Skillings & Sons может помочь вам определить проблему, найти лучший способ ее устранения и выполнить ремонт.Мы занимаемся ремонтом домашних водопроводов более 40 лет.

Руководство для бытовых водяных насосов — Just Water Pumps

Руководство по выбору бытового насоса

Basic

Выбор наиболее подходящей модели бытового насоса для вашего применения важен, поскольку вы хотите, чтобы насос подходящего размера выполнял работу. Во-первых, нам нужно рассмотреть два важных фактора — это необходимый расход насоса и требуемое давление.

Скорость потока / Сколько воды потребуется..?

Определите количество кранов или розеток (внутри и снаружи), которые могут быть включены одновременно. Помните, что разные краны / выходы имеют разную скорость потока, например, 6 л / мин на туалет, 10 л / мин на душ, 15 л / мин на кран и т. Д.)

Некоторые примеры распространенных применений перечислены ниже: —

• Небольшие коттеджи а для выходцев, которые могут использовать, скажем, душ и кухонный кран одновременно, будет полезен бытовой насос с максимальной скоростью потока 25 л / мин (душ рассчитан на 10 л / мин, а кран — на 15 л / мин, всего 25 л / мин)
• В домах малого и среднего размера, в которых обычно используется до 3 кранов, например, унитаз, душ и кран, в то же время будет полезен бытовой насос с максимальной скоростью потока около 35 л / мин (туалет рассчитан на 6 л / мин. , душ на 10 л / мин и кран на 15 л / мин)
• В домах среднего размера с современной техникой можно было бы рассмотреть возможность использования до 4 различных комбинаций смесителей, поэтому рекомендуется использовать бытовой насос на 50 л / мин.
• В больших домах с более чем одной ванными комнатами должно быть предусмотрено до 6 различных комбинаций кранов, поэтому подойдет бытовой насос мощностью до 70 л / мин.
• В больших домах и семьях, которым требуется до 7 кранов, а также возможность полива / орошения извне, следует обратить внимание на бытовой насос мощностью около 90 л / мин и выше

После того, как вы определите требуемый расход, вы нужно будет определить, какое давление потребуется.

Какое давление требуется..?

Подходящим давлением, которое мы рекомендуем, является рабочее давление 300 кПа или 42 фунта на квадратный дюйм. Это означает давление при требуемом расходе. (не максимальное давление), эмпирическое правило — добавить 10% к требуемому давлению, но если у вас много маленьких труб или у вас длинные трубы (резервуар находится далеко от дома), вам понадобится больше.

Бытовой насос, обеспечивающий давление до 300 кПа, является достаточным давлением для большинства одноэтажных зданий. Требования к давлению, которые должны составлять до 500 кПа, относятся к случаям, когда проложены длинные участки труб или когда требуется насос для многоэтажных зданий.

Различные типы бытовых насосов — Какой выбрать ..?

Есть несколько вариантов, когда дело доходит до бытовых насосов — многоступенчатые / струйные / регулируемые / погружные и т. Д. Краткое описание (ниже) каждого поможет определить, какой тип подойдет для вашего применения.

• Многоступенчатые бытовые насосы — этот тип насоса является наиболее популярным, поскольку он обеспечивает высокое давление и расход для бытового применения и очень эффективен. Они идеально подходят для средних и больших домов и протяженных трубопроводов

• Бытовые струйные насосы — струйные насосы являются самовсасывающими, которые идеально подходят для длительных и сложных всасывающих применений, таких как всасывание из плотины или ручья, они менее эффективны, но справляется с воздухом намного лучше, чем другие типы бытовых насосов

• Насосы с регулируемой скоростью — Этот тип насоса является новейшим типом, его новой технологией, объединяющей различные типы бытовых насосов вместе с двигателем с регулируемой скоростью, который, безусловно, является самым лучшим. эффективный и энергосберегающий тип на рынке.Двигатель с регулируемой скоростью вращения будет работать только с требуемой скоростью, необходимой при перекачке. Экономия затрат на электроэнергию.

• Погружные бытовые насосы — Насос, который может быть установлен в вашем резервуаре или в скважине, большинство доступных моделей будут многоступенчатого типа по мере необходимости. чтобы обеспечить хорошее давление для прямой откачки перед перекачкой по дому.

Какой тип контроллера должен быть в моем бытовом насосе?

Автоматический регулятор постоянного давления, безусловно, самый популярный, и у каждого производителя есть свой тип, но все они выполняют одну и ту же работу — обеспечивают постоянное давление и защиту от работы всухую (что означает, что контроллер автоматически включается и выключается, когда требуется вода. от розетки и не включается, если нет воды из источника)

Другой тип контроллера — это комбинация реле давления и бака, которые работают вместе, чтобы обеспечить автоматическую систему давления, но с баком, установленным на насосе или, кроме того, насос не будет включаться до тех пор, пока из напорного бака не будет слита вода, что означает, что насос запускается не так часто, как насос с постоянным давлением.Таким образом, если вы должны были мыть руки из тазика, насос с установленным напорным баком сначала будет использовать воду из напорного бака, а не запускать насос, пока вода из напорного бака не будет слита.

Брендов, без сомнения, много.

Основными брендами качественных насосов для домашнего использования в Австралии являются Grundfos, DAB, Lowara, Davey, Onga и Ebara. Есть также множество брендов, которые претендуют на звание главного бренда высшего качества, но я бы сказал, что этим насосам еще предстоит пройти долгий путь, прежде чем они попадут в эту категорию.Есть также множество недорогих брендов насосов, которые обычно можно найти на аукционах, таких как ebay и т. Д.

Если вы ищете бытовой насос хорошего качества, мы лично предпочитаем GRUNDFOS. Для этого есть несколько причин. 1. Долгая история высококачественного продукта. 2. Современная философия Grundfos — смотреть на стоимость жизненного цикла. Они стремятся создать насос, который прослужит долгое время, будет дешевле в эксплуатации и будет изготовлен из материалов с меньшим содержанием энергии (более экологически чистые материалы).Результат — просто более низкая стоимость жизненного цикла. Они утверждают, что, хотя вы сначала платите немного больше, со временем насосы обычно будут дешевле по сравнению даже с дешевыми насосами или насосами низкого уровня.

Щелкните здесь, чтобы просмотреть весь наш ассортимент бытовых насосов

Если все еще сомневаетесь, свяжитесь с нами, и мы порекомендуем наиболее подходящий насос для вашего применения.

Насосные напорные баки

, как они работают и как их настраивать.

Скромный напорный бак , вероятно, является наиболее непонятым оборудованием, которое мы продаем в Southern’s.Есть много разных идей о том, что они делают и как работают, поэтому я хотел бы объяснить основы того, как работает резервуар высокого давления и какова его функция, я также дам вам несколько основных советов по обслуживанию.

Что такое напорный бак?

Резервуар высокого давления (или сосуд высокого давления, или баллон) — это металлический или стекловолоконный контейнер, размер которого может варьироваться от 2 литров до 500 литров. Внутри резервуара есть резиновая диафрагма, которая разделяет резервуар на 2 половины: влажную половину и сухую половину.

Металлический напорный бак Davey

Сухая секция имеет прикрепленный к ней вентиль шины, в которую закачивается сжатый воздух до тех пор, пока давление не достигнет определенного уровня, о котором мы поговорим позже. К мокрой половине прикреплено металлическое (или иногда пластиковое) выходное отверстие с резьбой, которое соединено с трубопроводом для нагнетательного насоса.

Резервуары высокого давления обычно изготавливаются из стали или стекловолокна. Современные стальные модели дешевы и не требуют особого ухода, в них встроена диафрагма.Диапазон цен от 90 долларов за 8-литровую до 720 долларов за 200-литровую модель. Качественные бренды (у нас есть только Grundfos и Davey) обычно служат в последнюю очередь, но они могут быть подвержены плохому качеству воды и отсутствию погодных условий, особенно вблизи побережья. Более тяжелый вариант — бак из стекловолокна. Как правило, они дороже и варьируются от 550 долларов за 60-литровую до 1230 долларов за 250-литровую модель. Лучшая часть из них заключается в том, что баллон, как правило, можно заменить, если он лопается, а сам резервуар служит годами, так как он не может ржаветь.

Как работает нагнетательный насос?

Напорный насос — это насос с каким-то электрическим переключателем на нем, который выключает насос, когда давление в системе достигает заданного значения, иногда это фиксированное, а иногда регулируемое. Когда ваш нагнетательный насос работает и кран в системе открыт, вода вытекает из крана.

Бак давления из стекловолокна Davey

Как работает система нагнетательного насоса

Когда кран закрывается, вода перестает течь и давление в системе возрастает.Когда давление достигает значения «выключено» переключателя или контроллера, насос выключается, а трубы остаются под давлением. Поскольку вода не очень сжимается, а в трубах хранится только небольшое количество воды, когда вы снова открываете кран, давление падает очень быстро, и выходит только небольшое количество воды. Когда давление падает до положения переключателя «включено», насос снова включается и начинает перекачивание.

Как отрегулировать напорный бак?

Большинство резервуаров под давлением поставляются уже предварительно настроенными, обычно это значение составляет 15-25 фунтов на квадратный дюйм (100 кПа — 175 кПа)

• После установки бака вы можете отрегулировать давление воздуха с помощью манометра и компрессора или велосипедного насоса.

• Определите, при каком давлении ваш насос отключается при (высоком давлении) и включается при (низком давлении) с помощью реле давления.

• Убедитесь, что в системе нет давления воды, так как это даст вам ложные показания давления воздуха. Выключите насос переключателем и закройте все краны на подаче.

• Вы хотите, чтобы воздух в резервуаре был прибл. 70% от давления. Например, ваш насос создает давление и отключается при 500 кПа, затем давление падает, и он снова включается при 200 кПа.Вы хотите установить давление воздуха на уровне 350 кПа (500 x 0,7).

• Снова включите помпу и проверьте, выключается ли и включается ли она должным образом. Если это цикл, возможно, вам придется отрегулировать воздух вверх или вниз.

Мне сказали «установить его на 20 фунтов на квадратный дюйм и забыть об этом»….

У обычных домашних напорных насосов рабочее давление обычно составляет от 200 кПа до 350 кПа, и они отключаются при максимальном давлении 400 кПа. Поскольку эти насосы имеют меньший расход и работают при более низком давлении по сравнению с ирригационным насосом или промышленным насосом, вероятность повреждения меньше, и они, как правило, не так часто работают.

Кроме того, большинство домашних насосов в наши дни также управляются электронными регуляторами давления (или регуляторами давления), и они также измеряют расход воды, поэтому они не работают так быстро. Из-за всего этого хорошее практическое правило для резервуара насоса вашего дома составляет 20-30 фунтов на квадратный дюйм (140-200 кПа), и оно должно останавливать его цикличность и устранять большую часть колебаний давления.

Что такое «Велоспорт»?

Когда работает нагнетательный насос, он производит фиксированную величину потока и давления (например, 40 л / мин при 250 кПа).Если кран, который у вас открыт, пропускает только 15 л / мин, значит, насос производит больший объем, чем система может выпустить, и давление нарастает.

Детали и функции напорного бака

Когда достигается давление выключения переключателя, насос выключается, и давление начинает падать. Затем давление в трубопроводах быстро упадет до давления включения, и насос снова запустится. Поскольку из крана течет только фиксированный объем, насос будет повторять это снова и снова, это называется циклическим режимом.Быстрое включение и выключение не подходит для электродвигателей, требует много электроэнергии и вызывает большие колебания давления, которые могут раздражать. Цикличность еще более важна, когда насос представляет собой погружной насос, так как рекомендуется запускать только 100 раз в течение 24 часов, если он не контролируется, это может привести к необратимому повреждению двигателя.

Как исправить езда на велосипеде?

Есть 3 способа исправить езду на велосипеде:

• Выберите насос с расходом и давлением, которые лучше подходят для работы, которую вы пытаетесь выполнить.Если ваши спринклеры имеют комбинированный поток 50 л / мин, то не используйте насос, который работает со скоростью 150 л / мин, потому что он будет работать в цикле.

• Установите насос с двигателем с регулируемой скоростью. Как обсуждалось в моем предыдущем блоге, насос с регулируемой скоростью измеряет потребность в потоке, и когда требуется меньше, он замедляется, чтобы удовлетворить потребность. Это может быть дорого, и для работы потребуется довольно сложное электрическое оборудование.

• Установите напорный бак на нагнетательной стороне насоса, как показано на схеме.Когда это происходит, он создает «воздушный шар» из воды, который может скапливаться в резервуаре. Как только этот объем накопится, реле давления отключается, и вода выталкивается в линию, обеспечивая более постоянный поток и давление. Как только резервуар вытолкнет свое содержимое в трубу, давление упадет еще больше, и насос включится. Резервуар высокого давления также обеспечивает эффект «амортизатора», поскольку резиновая диафрагма изгибается, так что скачки давления не так заметны.Также он останавливает действие гидроудара. Имея такой гибкий объем воды в системе, количество циклов сокращается или полностью прекращается в зависимости от того, как все настроено.

Где я могу установить напорный бак?

Вы устанавливаете резервуар высокого давления в любом месте на стороне нагнетания или нагнетания системы. Для всех систем нагнетательного насоса необходим обратный клапан (или 1-ходовой клапан), установленный в трубопроводе. Его можно установить на стороне всасывания (как обратный клапан или на входе насоса) или сразу после насоса на выходе.Обратный клапан останавливает обратный поток воды и падение давления при отключении насосов. Это позволяет нагнетательному насосу создавать давление и позволяет автоматическому выключателю его выключить.

Напорный бак можно установить в любом месте после обратного клапана. Это означает, что когда все краны в системе закрыты, давление в системе нарастает. Когда давление воды в системе превышает давление воздуха в резервуаре, воздух начинает сжиматься, и вода заполняет влажную сторону резервуара.Как только мокрая сторона резервуара сжимает воздух настолько, насколько это возможно, давление немного увеличивается, а затем отключается.

Вы просто врезаете тройник или переходник в выпускной трубопровод и протягиваете трубу или кусок напорного шланга ко входу в резервуар. Некоторые баки (примерно до 15 л) можно установить на трубу или наверху насоса. Как только они выходят за пределы этого размера, их обычно нужно устанавливать на основании, и в большинстве случаев они фактически поставляются с основанием.

Напорные баки — это дешевое, простое и эффективное устройство, которое поможет защитить ваш насос и обеспечит хорошее постоянное давление и поток воды для любого применения.

Как правильно отрегулировать реле давления

Реле давления предназначены для автоматического определения изменения давления. Они широко используются в индустрии водозаборных скважин, так как в основном используются в системах с жидкостями под давлением.

Большинство реле давления имеют возможность регулировки на месте, но некоторые нет.В этом блоге мы расскажем, как правильно настроить стандартный переключатель давления, чтобы обеспечить безопасность вас и вашего переключателя. Давайте нырнем.

Ищете информацию о различных компонентах установки погружного насоса? Ознакомьтесь с электронной книгой «Полное руководство по всем компонентам погружных насосов».

Все реле давления имеют две рабочие точки, известные как настройки включения (точка сброса) и отключения (точка срабатывания). Точка включения предназначена для падения давления, а точка отключения — для повышения давления.Каждый переключатель также включает в себя дифференциал или диапазон, основанный на точках включения и выключения. Как включение, так и выключение на большинстве переключателей можно отрегулировать, если этого требуют определенные приложения. Например: если включение составляет 40 фунтов на квадратный дюйм, а отключение — 60 фунтов на квадратный дюйм, дифференциал составляет 20 фунтов на квадратный дюйм.

Советы по настройке стандартного переключателя

1. Чтобы защитить вас и ваш коммутатор, первое, что нужно сделать, это отключить питание коммутатора от источника питания, прежде чем пытаться выполнять какие-либо регулировки.

2. После отключения питания измерьте и запишите расстояние от открытой резьбы от верха гайки до верха шпильки, которую вы регулируете. Запишите его в долях дюйма или мм, это на тот случай, если вам нужно начать все сначала, чтобы вы знали, с чего начали.

3. В первую очередь вам следует отрегулировать настройки включения и выключения. После того, как вы внесете в них нужные настройки, вы можете настроить дифференциал в качестве вторичной регулировки.Как вы можете видеть на картинке, большая гайка регулирует врезку, меньшая гайка регулирует диапазон.

4. На гайку должно приходиться не более 3 оборотов, каждый раз вверх или вниз.

Чтобы узнать больше о переключателях давления и различных типах, посетите наш веб-семинар «Основное руководство по пониманию переключателей давления».

Регулировка врезки

Чтобы увеличить или уменьшить настройку включения или выключения, вам потребуется использовать гаечный ключ 3/8 дюйма или головку для регулировки переключателя, сохраняя при этом тот же дифференциал.Для этого выполните следующие действия.

1. Поверните гайку диапазона по часовой стрелке для более высокого давления включения и против часовой стрелки для более низкого давления включения. Примечание: изменение этих настроек НЕ изменяет дифференциал.

2. Когда вы начнете изменять значение включения, значение отключения изменится на ту же величину и в том же направлении. Например, если вы увеличите давление включения на 10 фунтов на квадратный дюйм, это также увеличит давление отключения на 10 фунтов на квадратный дюйм, что избавит вас от необходимости регулировать значение отключения.

Мониторинг важен

Затем вам следует внимательно следить за системой, чтобы убедиться, что настройка давления соответствует вашим требованиям. Обратите внимание, что настройку реле давления можно будет считать только после того, как насос достигнет своего первого настроенного отключения. Следующее давление включения и отключения — это ваша новая настройка.

1. Открыв слив котла или отстойник, вы можете слить воду из напорной системы до тех пор, пока давление не упадет ниже текущей точки включения, а затем включится насос.

2. После этого можно выключить кран.

3. Затем следует контролировать давление в системе по мере того, как насос создает давление и заполняет резервуар. Внимательно следите за манометром, чтобы можно было определить точную точку, в которую насос выключается.

4. Наконец, вы можете повторить настройку, если необходимо, и продолжить мониторинг еще пару циклов. Повторяйте настройки и следите, пока не дойдете до нужной вам настройки.

Следует иметь в виду одну вещь: при понижении настройки давления большинство водных систем бака-дозатора рассчитаны на давление на 2 фунта / кв.дюйм ниже точки включения, когда в баке нет воды.Еще одна вещь, о которой следует помнить, — дифференциал не может быть отрегулирован сверх минимального и максимального дифференциала, указанного для переключателя.

Срабатывает ли переключатель?

Если вы обнаружите, что реле срабатывает, давление включения, скорее всего, слишком близко к предварительной заправке бака. Разница не менее 2-5 фунтов на квадратный дюйм требуется, чтобы переключатель не сработал. Например, если срабатывание переключателя составляет 40 фунтов на квадратный дюйм, тогда предварительная зарядка бака должна составлять максимум 35-38 фунтов на квадратный дюйм.

Еще один фактор, который вы должны учитывать, — это то, что переключатели не тестируются индивидуально, что означает, что если вы получите переключатель с давлением 30-50 фунтов на квадратный дюйм, это может быть 28-48 фунтов на квадратный дюйм. Реле давления также могут иногда заедать, поэтому они могут выходить на 1 или 3 фунта на квадратный дюйм от одного цикла к другому. Окружающее давление также может увеличить предварительную заправку в баке. Это просто то, о чем следует знать.

Помните об этих советах и ​​действиях в следующий раз, когда вам понадобится отрегулировать реле давления.Но имейте в виду, что шаги регулировки могут немного отличаться от одного переключателя к другому в зависимости от того, какой у вас переключатель: стандартный или, например, переключатель низкого давления. Всегда полезно посмотреть, какой у вас переключатель, и исследовать, есть ли конкретные шаги, которые вы должны сделать для этого переключателя.

Что такое резервуар для хранения под давлением | Расширение Небраски: Общественная среда

Вы можете воспринимать напорный бак в вашей частной системе водоснабжения как должное.Но это хорошая идея, чтобы понять назначение танка и как он работает.

Напорный бак в частной системе водоснабжения имеет три цели. Он накапливает воду и подает воду под давлением, когда насос не работает. Он создает резервный запас воды, поэтому насос запускается и останавливается реже, что продлевает срок службы насоса. Кроме того, он обеспечивает запас воды для использования в периоды высокого спроса.

Работа напорного резервуара основана на физических свойствах.Воду нельзя сжать до меньшего размера, в отличие от воздуха. Когда вода закачивается в резервуар, содержащий воздух, воздух сжимается, создавая давление в воде. Чем сильнее сжат воздух, тем больше давление воды. Когда вода достигает заданного давления, обычно от 40 до 60 фунтов на квадратный дюйм (psi), насос автоматически отключается. По мере использования воды давление в баке понижается. Когда вода достигает заданного давления, обычно от 20 до 40 фунтов на квадратный дюйм, насос снова запускается.Минимальное давление в баллоне должно быть по крайней мере таким же высоким, как давление, необходимое для любого устройства или прибора, использующего воду. Многим для правильной работы требуется не менее 10 фунтов на квадратный дюйм. Установкам водоподготовки, умягчителям воды, стиральным машинам и посудомоечным машинам может потребоваться более высокое давление воды для правильной работы; возможно, до 30 фунтов на квадратный дюйм или более.

Баки высокого давления бывают разных типов. К более старым типам напорных резервуаров относятся резервуары из оцинкованной стали и резервуары из оцинкованной стали с плавающей пластиной. Сегодня баки высокого давления с диафрагмой или резиновым баллоном являются обычным явлением.

До 1970 года наиболее распространенным типом напорного бака, используемого в частной водопроводной системе, был бак из оцинкованной стали. Недостатком резервуара из оцинкованной стали является то, что воздух и вода находятся в непосредственном контакте друг с другом. Вода может поглотить часть воздуха, поэтому воздух необходимо заменять, чтобы не допустить переувлажнения резервуара. В этом случае в резервуаре остается мало воздуха для сжатия, поэтому насос работает почти каждый раз, когда используется вода. Кроме того, слишком много воздуха в резервуаре является проблемой, потому что это уменьшает пространство для хранения воды.Необходимо выпустить дополнительный воздух, иначе в баллоне появится воздух. Устройство для измерения объема воздуха, прикрепленное к стальному напорному резервуару, автоматически регулирует объем воздуха. Стальной оцинкованный резервуар с пластиной имеет плавающую пластину, отделяющую воздух от воды.

С 1970 года в большинстве частных систем водоснабжения используются баллонные напорные баки. Мочевой пузырь — это мешок, обычно сделанный из бутилкаучука или гибкого поливинилхлорида. Вода находится в мочевом пузыре и не вступает в прямой контакт с воздухом в резервуаре.Баллон, содержащий воду, расширяется в воздушное пространство под давлением в резервуаре по мере его наполнения. Поскольку вода используется из системы, баллон сжимается до тех пор, пока вода не будет почти полностью опорожнена, прежде чем будет достигнуто минимальное давление, активируя насос. На заводе они находятся под давлением (обычно около 20 фунтов на квадратный дюйм), но давление можно регулировать с помощью воздушного клапана, расположенного рядом с верхней частью резервуара. Поскольку в баллоне почти не остается воды при давлении, когда насос включен, эти резервуары могут не подходить для низкодебитных скважин (например.g., очень низкая скорость откачки), если не используется дополнительный резервуар. Также используются мембранные напорные баки. Диафрагма — это мембрана, которая разделяет воду и воздух в резервуаре.

Один из способов выбрать подходящий размер напорного бака — это основываться на расходе насоса. Типичный частный насос для водоснабжения подает воду со скоростью от 5 до 10 галлонов в минуту (галлонов в минуту). Умножьте расход на четыре, чтобы определить размер диафрагмы или бака-дозатора. Например, для насоса на 9 галлонов в минуту потребуется резервуар для хранения на 36 галлонов.Это будет та же формула размера, что и для резервуара из оцинкованной стали с установленной пластиной. Резервуар из оцинкованной стали без пластины имеет размер, в 10 раз превышающий расход; для насоса на 9 галлонов в минуту потребуется резервуар для хранения на 90 галлонов. Обратитесь к поставщику насоса, чтобы определить подходящий размер напорного бака для вашей системы водоснабжения.

Как и в случае любой формулы, есть исключения, в том числе системы с малодебитными скважинами. Ваш поставщик насосов может определить подходящий размер напорного бака, если у вас скважина с низким дебитом.
Кроме того, водяные насосы и двигатели, предназначенные для использования с контроллерами двигателей с частотно-регулируемым приводом (VFD), популярны, особенно с погружными насосами. Такие системы называются водяными системами с постоянным давлением, поскольку контроллер определяет скорость двигателя насоса, необходимую для поддержания давления. Когда используется вода, давление падает, и насос ускоряется. Когда расход воды замедляется или прекращается, давление увеличивается, и насос замедляется или останавливается.
