Каменные работы

283. При выполнении каменных работ необходимо предусматривать мероприятия по предупреждению воздействия на работников следующих опасных и вредных производственных факторов:

1) расположение рабочих мест вблизи перепада по высоте 1,8 м и более на расстоянии ближе 2 м от границы перепада по высоте в условиях отсутствия защитных ограждений либо при высоте защитных ограждений менее 1,1 м;

2) падение вышерасположенных материалов, конструкций и инструмента;

3) самопроизвольное обрушение элементов конструкций;

4) движущиеся части машин и передвигаемые ими конструкции и материалы.

284. При наличии опасных и вредных производственных факторов, указанных в пункте 283 Правил, безопасность каменных работ должна быть обеспечена на основе выполнения требований, содержащихся в проектной и организационно-технологической документации на строительное производство:

(в ред. Приказа Минтруда России от 31.

05.2018 N 336н)

1) организация рабочих мест с указанием конструкции и места установки необходимых средств подмащивания, грузозахватных устройств, средств контейеризации и тары;

2) последовательность выполнения работ с учетом обеспечения устойчивости возводимых конструкций;

3) определение конструкции и мест установки средств защиты от падения работника с высоты и падения предметов вблизи от здания;

4) дополнительные меры безопасности по обеспечению устойчивости каменной кладки в холодное время года.

285. При монтаже перекрытий и других конструкций необходимо выполнять требования пунктов 250 — 282 Правил.

286. Кладку необходимо вести с междуэтажных перекрытий или средств подмащивания. Высота каждого яруса стены устанавливается с таким расчетом, чтобы уровень кладки после каждого поднятия средств подмащивания был не менее чем на два ряда выше уровня нового рабочего настила.

287. Конструкция средств подмащивания и допустимые нагрузки на них должны соответствовать требованиям, предусмотренным в организационно-технологической документации на строительное производство.

(в ред. Приказа Минтруда России от 31.05.2018 N 336н)

Запрещается выполнять кладку, находясь на стене здания.

288. Кладку карнизов, выступающих из плоскости стены здания более чем на 30 см, следует осуществлять с наружных лесов или навесных средств подмащивания, имеющих ширину рабочего настила не менее 0,6 м. Материалы следует располагать на средствах подмащивания, установленных с внутренней стороны стены здания.

289. При кладке стен здания на высоту до 0,7 м от рабочего настила и расстоянии от уровня кладки с внешней стороны до поверхности земли (перекрытия) более 1,8 м необходимо применять ограждающие (улавливающие) устройства, а при невозможности их применения — предохранительный пояс.

290. При перемещении и подаче на рабочие места грузоподъемными кранами кирпича, керамических камней и мелких блоков необходимо применять поддоны, контейнеры и грузозахватные устройства, предусмотренные организационно-технологической документацией на строительное производство, имеющие приспособления, исключающие падение груза при подъеме.

(в ред. Приказа Минтруда России от 31.05.2018 N 336н)

291. Работы, связанные с установкой, очисткой или снятием защитных козырьков, должны производиться с применением средств защиты в соответствии с требованиями Правил.

Ходить по козырькам, использовать их в качестве подмостей, а также складывать на них материалы не допускается.

292. Обрабатывать естественные камни в пределах территории строительной площадки необходимо в специально выделенных местах, где не допускается нахождение работников, не участвующих в данной работе. Рабочие места, расположенные на расстоянии менее 3 м друг от друга, должны быть разделены защитными экранами.

293. Кладка стен ниже и на уровне перекрытия, устраиваемого из сборных железобетонных плит, должна производиться с подмостей нижележащего этажа.

Не допускается монтировать плиты перекрытия без предварительно выложенного из кирпича бортика на два ряда выше укладываемых плит.

294. Расшивку наружных швов кладки необходимо выполнять с перекрытия или средств подмащивания после укладки каждого ряда кладки.

Работникам запрещается находиться на стене здания во время проведения этой операции.

295. Установка креплений карниза, облицовочных плит, а также опалубки кирпичных перемычек должна выполняться в соответствии с рабочей документацией.

Снимать временные крепления элементов карниза, а также опалубки кирпичных перемычек допускается после затвердевания бетона до прочности, установленной организационно-технологической документацией на строительное производство.

(в ред. Приказа Минтруда России от 31.05.2018 N 336н)

296. При облицовке стен здания крупными бетонными плитами необходимо соблюдать требования, установленные проектной и технологической документацией.

(п. 296 в ред. Приказа Минтруда России от 31.05.2018 N 336н)

297. При кладке или облицовке наружных стен многоэтажных зданий запрещается производство работ во время грозы, снегопада, тумана, исключающих видимость в пределах фронта работ, или при ветре скоростью более 15 м/с.

298. Утратил силу. — Приказ Минтруда России от 31.05.2018 N 336н.

299. Для каменных конструкций, выполненных способом замораживания, в организационно-технологической документации на строительное производство должен быть определен способ оттаивания конструкций (искусственный или естественный) и указаны мероприятия по обеспечению устойчивости и геометрической неизменяемости конструкций на период оттаивания и набора прочности раствора.

(в ред. Приказа Минтруда России от 31.05.2018 N 336н)

300. В период естественного оттаивания и твердения бетона в каменных конструкциях, выполненных способом замораживания, следует установить постоянное наблюдение за ним. Пребывание в здании или сооружении работников, не участвующих в мероприятиях по обеспечению устойчивости указанных конструкций, не допускается.

Каменные работы (учебно-методическое пособие). Черноиван В.Н., Леонович С.Н. 2014 | Библиотека: книги по архитектуре и строительству

Даны общие сведения о каменной кладке, ее виды, назначение, выбор материалов и физико-механические характеристики.

Описаны основные конструктивные решения и технологии производства работ по возведению наружных несущих стен и перегородок из кирпича, камней, керамических поризованных и ячеистых бетонных блоков. Приведены технические требования по организации контроля качества и техника безопасности производства работ. Для студентов высших и средних специальных учебных заведений, обучающихся по строительным специальностям. Может быть полезно проектировщикам и линейным работникам строительных организаций.

Предисловие

Глава 1. Общие сведения о каменной кладке из искусственных штучных материалов


1.1. Виды и назначение кладки
1.2. Выбор материалов для каменной кладки
1.3. Физико-механические свойства каменной кладки
1.4. Правила разрезки и элементы каменной кладки

Глава 2. Кладка из кирпича, камней и керамических блоков
2.1. Штучные искусственные материалы, используемые для кирпичной кладки
2.2. Кладочные растворы
2.3. Элементы кладки
2.4. Системы перевязки кладки
2.5. Способы и последовательность кладки
2.6. Общие правила кладки

Глава 3. Организация производства каменных работ
3.1. Организация рабочего места каменщиков

3.2. Средства подмащивания
3.3. Инструменты и приспособления

Глава 4. Технология производства каменных работ
4.1. Транспортирование штучных искусственных материалов. Подача и раскладка кирпича на стене

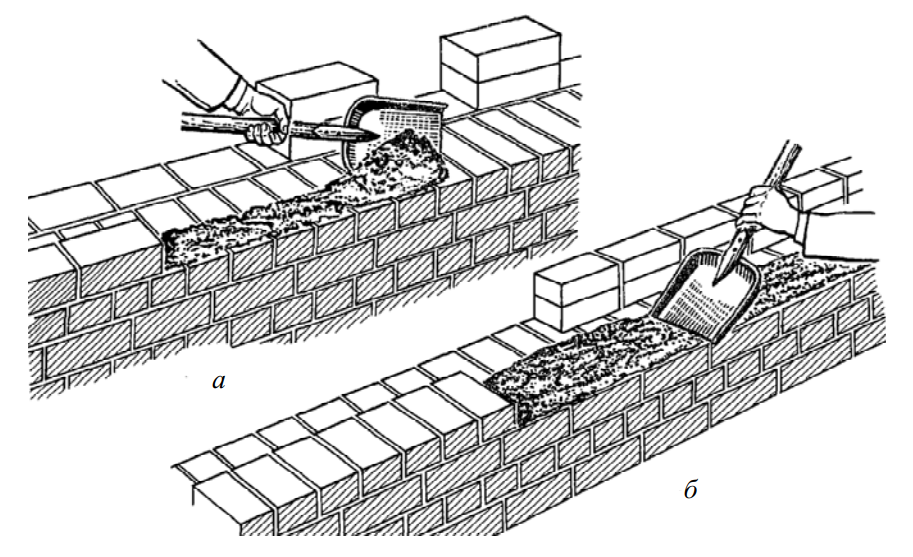

4.2. Подача, расстилание и разравнивание раствора

Глава 5. Кладка наружных стен
5.1. Многослойная кирпичная кладка с плитным утеплителем
5.2. Наружное стеновое ограждение «Термический экран»
5.3. Кладка несущих стен из блоков керамических поризованных пустотелых
5.4. Кладка из легкобетонных блоков
5.4.1. Материалы для устройства наружных стен
5.4.2. Растворные смеси
5.4.3. Организация производства работ
5.4.4. Технологическая последовательность выполнения работ

5. 5. Кладка конструктивных элементов стен
5.5.1. Устройство деформационных швов
5.5.2. Кладка перемычек
5.6. Кладка стен с облицовкой плитами
5.6.1. Облицовка одновременно с кладкой
5.6.2. Облицовка ранее выложенных стен

Глава 6. Кладка перегородок
6.1. Кирпичные перегородки
6.2. Перегородки из блоков ячеистого бетона
6.3. Перегородки из плит гипсовых пазогребневых

Глава 7. Производство каменных работ при отрицательных температурах наружного воздуха
7.1. Особенности каменных работ при отрицательной температуре

7.2. Каменная кладка методом замораживания
7.3. Кладка на растворах с химическими добавками и последующим оттаиванием
7.4. Кладка с прогревом
7.5. Мероприятия, проводимые в период оттаивания зимней кладки

Глава 8. Производство и приемка каменных работ
8.1. Техника безопасности при производстве каменных работ
8.2. Контроль качества и приемка работ

Приложения
1. Керамические изделия
П.1.1. Геометрические размеры кирпича и камней керамических
П.1.2. Геометрические размеры кирпича и камней силикатных
П.1.3. Геометрические размеры блоков керамических поризованных
П.1.4. Примеры условных обозначений керамических изделий
2. Кладочные растворы
П.2.1. Термины, принятые в СТБ 1307-2002
П.2.2. Пример условного обозначения кладочной смеси
П.2.3. Пример расчета состава кладочных растворов
3. Материалы арматуры горизонтальных швов, соответствующие EN 845-3
4. Средства подмащивания для каменной кладки
П.4.1. Технические характеристики подмостей
П.4.2. Технические характеристики строительных лесов
П.4.2.1. Безболтовые трубчатые штыревые леса Э-507
П.4.2.2. Леса рамные строительные ЛСПР-200
П.4.2.3. Леса хомутовые строительные приставные ЛСПХ-40
5. Перечень машин, механизмов, оборудования, технологической оснастки, инструмента, инвентаря и приспособлений для звена каменщиков при выполнении многослойной кирпичной кладки наружных стен
6. Перечень машин, механизмов, оборудования, технологической оснастки, инструмента, инвентаря и приспособлений для звена каменщиков при выполнении кладки наружных стен из блоков ячеистого бетона
7. Блоки стеновые
П.7.1. Типы и размеры блоков стеновых из ячеистого бетона (СТБ 1117-98)
П.7.2. Пример условного обозначения блока ячеистого стенового (СТБ 1117-98)
П.7.3. Технические характеристики блоков из ячеистого бетона, выпускаемых ОАО «Забудова»
8. Контроль качества и приемка каменных работ
П.8.1. Требования к материалам
П.8.2. Технические требования
Литература

Предисловие

Сегодня в Республике Беларусь при возведении свыше 65 % жилых зданий основным строительным материалом являются каменные искусственные материалы: кирпич, керамические и силикатные камни, стеновые блоки ячеистые бетонные. Благодаря высоким физико-механическим характеристикам каменных искусственных штучных материалов наружные стены кирпичных зданий и сооружений, как правило, эксплуатируются без капитального ремонта достаточно длительное время — не менее 60 лет.

Разработанные конструктивные решения эффективной каменной кладки (в частности, многослойная кирпичная кладка) позволяют возводить здания высотой до девяти этажей с несущими стенами. Возможность избежать наличия «мостиков холода», продуваемых стыков (швов) в каменной кладке позволяет получить наружное стеновое ограждение с высокими эксплуатационными характеристиками — надежной звукоизоляцией от внешнего шума, воздухонепроницаемостью, низкой вероятностью конденсатного увлажнения материалов по толщине конструкции. Использование в кладке наружных стен каменных искусственных штучных материалов (блоков ячеистого бетона) и клеевых растворных сухих смесей позволяет существенно улучшить теплотехнические характеристики наружного стенового ограждения в целом.

Следует отметить, что высокие эксплуатационные характеристики каменных зданий (в первую очередь кирпичных), как правило, требуют выполнения трудоемкого немеханизированного технологического процесса, что и обусловливает высокую стоимость 1 м2 площади в таких зданиях. Проблема снижения трудоемкости каменной кладки является актуальной на протяжении всего периода массового возведения каменных зданий и сооружений. В 1980-х годах в СССР данную проблему начали решать (на стадии экспериментального строительства) за счет применения кирпичных блоков заводского изготовления. Однако этот подход не был реализован.

В Республике Беларусь избран путь применения новых каменных искусственных материалов, таких как блоки керамические поризованные пустотелые, легкобетонные блоки стеновые, которые по объему кладки равны примерно 11 кирпичам обычного формата или 8 утолщенным кирпичам.

Имеющаяся в фондах технических библиотек вузов учебная литература по технологии возведения надземной части зданий и сооружений из искусственных штучных каменных материалов не отражает произошедшие изменения в перечне применяемых материалов и технологии производства каменных работ. В данном пособии наряду с основными (базовыми) вопросами технологии производства каменных работ (виды и назначение кладки, выбор материалов для каменной кладки, физико-механические характеристики кладки, состав каменных работ и технология их выполнения) приведены сведения о новых конструктивных решениях каменной кладки и нормативные материалы для разработки технологических карт на их возведение. Приведенная информация по конструктивному решению и технологии устройства перегородок из ячеистого бетона и пазогребневых плит, по кладке несущих стен из блоков керамических поризованных пустотелых позволяет существенно расширить знания студентов по данным вопросам.

Каменные работы — Строительство и архитектура

В процессе возведения фундаментов и стен подвалов необходимо проверять качество крепления стенок траншей и котлованов, а для удобства производства работ целесообразно оставлять свободное пространство шириной около 0,5 м между нижней бровкой тран­шеи или котлована и наружной плоскостью фундамента или стены. В котлован или траншею рабочие должны спускаться по стремян­кам, огражденным перилами. Нельзя спускать камень по желобу с одновременным приемом его из желоба, нельзя также сбрасывать камень в котлован и траншею с бровки.

Читать далее «ТЕХНИКА БЕЗОПАСНОСТИ»

Качество кладки необходимо проверять на протяжении всего процесса ее возведения. Кладку стен и других конструкций из камня следует выполнять в соответствии с требованиями СНиП 111-17-78, соблюдение которых обеспечивает высокое качество работ.
В процессе возведения кладки контролируют соответствие при­меняемых растворов и камней проекту, правильность перевязки швов и их качество, вертикальность, горизонтальность и прямоли­нейность поверхностей и углов.
Во время каменной кладки следует осуществлять приемку скры­тых работ по актам, которые составляют представители строительной организации и технического надзора заказчика, причем прием­ку скрытых работ производят до начала последующих работ. Про­межуточной приемке с составлением актов подлежат следующие законченные работы и конструктивные элементы основания и фун­даменты; гидроизоляция; установленная арматура; участки кладки в местах опирания ферм, прогонов и балок; установка закладных частей закрепление карнизов и балконов; деформационные швы защита от коррозии стальных элементов и деталей, заделываемых в кладку; заделка концов прогонов и балок в стенах и столбах; опирание плит перекрытий на стены.

Читать далее «КОНТРОЛЬ КАЧЕСТВА КАМЕННОЙ КЛАДКИ»

Связующим материалом в каменной кладке является, как правило, раствор на цементном вяжущем. Темпы твердения и прочность раствора зависят от условий его твердения, и в пер­вую очередь от температуры окружающей среды.
Большое разнообразие климатических условий на территории Советского Союза, значительные колебания температуры не толь­ко в течение года, но и в течение суток и необходимость выпол­нения работ в течение всего года потребовали разработки раз­личных способов возведения каменной кладки как при значитель­ных отрицательных температурах окружающей среды, так и в условиях сухого жаркого климата.
Кроме того, сейсмическая опасность на части территории Со­ветского Союза обусловила необходимость использования специ­альных мероприятий, направленных на обеспечение достаточной прочности и устойчивости каменной кладки и ее способности вос­принимать динамические нагрузки от сейсмических воздейст­вий.
Возведение каменной кладки при отрицательных температурах без специальных мероприятий может привести к замерзанию ра­створа в раннем возрасте, что оказывает отрицательное влияние на качество раствора и кладки в целом. Это влияние заключа­ется в следующем :
при замерзании воды в растворе реакция гидратации цемен­та прекращается. После оттаивания гидратация цемента продол­жается;
при замерзании вода расширяется на 9%, в результате чего увеличивается объем раствора. После оттаивания раствор зат­вердевает в таком расширившемся состоянии, что уменьшает его плотность и прочность;
при замерзании кладки быстрее остывают камни, так как они имеют большую теплопроводность. Вода перемещается к камню и замерзает на контакте камня с раствором, образуя ле­дяные линзы. После оттаивания вместо линз образуются пусто­ты, что существенно снижает прочность и монолитность кладки, причем чем раньше раствор, замерзает и, следовательно, чем меньшую прочность он приобретает к моменту замерзания, тем больше потери прочности при последующем, после оттаивания, твердении.

Читать далее «ПРОИЗВОДСТВО РАБОТ В ЭКСТРЕМАЛЬНЫХ УСЛОВИЯХ»

Из камлей неправильной формы выполняют бутовую и буто-бетонную кладку.
Бутовой называют кладку, выполненную из природных камней, соединенных раствором (рис.IХ.22,а). Для бутовой кладки исполь­зуют: камни неправильной формы — рваные камни; постелистые — камни с двумя параллельными плоскостями; булыжник — камни, имеющие округлую форму.
Бутовую кладку применяют при возведении фундаментов, стен подвалов, подпорных стенок и т. п., причем в фундаменты и стены подвалов укладывают рваные камни, а в конструкции, восприни­мающие значительные вертикальные нагрузки- постелистые кам­ни. Постелистые камни целесообразно использовать также для воз­ведения стен одно- и малоэтажных жилых зданий. Кладку из буто­вого камня ведут рядами, выкладывая углы, пересечения и стены фундаментов, а также верстовые ряды из более крупных камней.
Бутовую кладку производят следующими способами: «под ло­патку» или «под залив».

Читать далее «КЛАДКА ИЗ КАМНЕЙ НЕПРАВИЛЬНОЙ ФОРМЫ»

При выполнении каменных работ на производительность труда каменщиков большое влияние оказывает правильная организация рабочего места, представляющего собой ограниченный участок возводимой стены или конструкции и часть подмостей или пере­крытия, в пределах которых сложены материалы и перемещаются рабочие. Организация рабочего места должна исключать непроиз­водительные движения рабочих и обеспечивать наивысшую произ­водительность труда. Поэтому рабочее место (рис. IX. 18) должно находиться в радиусе действия крана, иметь ширину около 2,5 м и делиться на три зоны: рабочую зону шириной 0,6…0,7 м между сте­ной и материалами, в которой перемещаются каменщики; зону материалов шириной около 1 м для размещения поддонов с кам­нем и ящиков с раствором и зону транспортировки 0,8…0,9 м для перемещения материалов и прохода рабочих, не связанных непо­средственно с кладкой.
Число поддонов с камнем и ящиков с раствором и чередование их зависит от толщины стены или конструкции, числа проемов на данном участке и сложности архитектурного оформления.

Читать далее «ОРГАНИЗАЦИЯ РАБОЧЕГО МЕСТА И ТРУДА КАМЕНЩИКОВ»

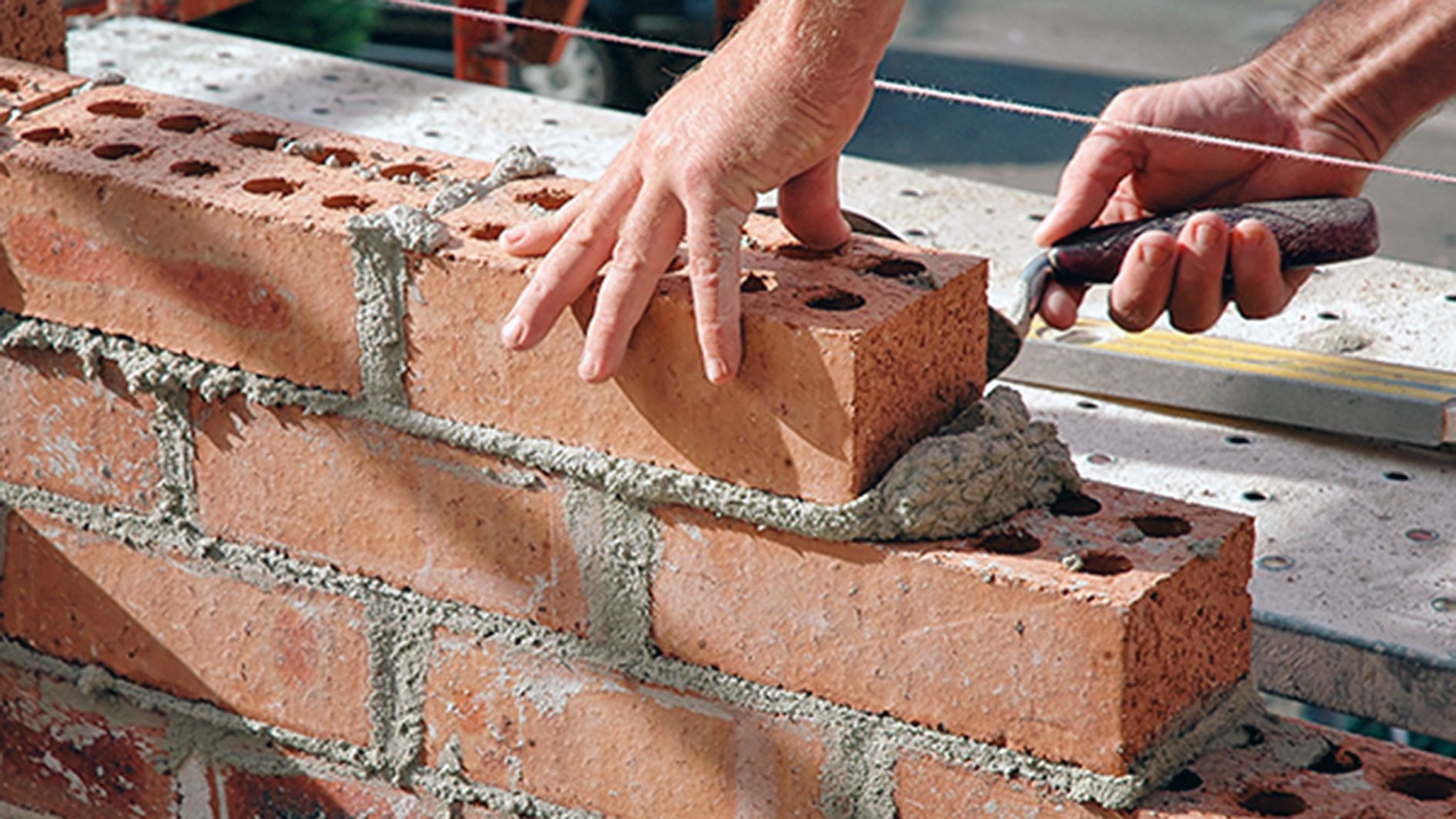

Каменная кладка слагается из следующих операций: установки порядовок и натягивания причалии; подготовки постели, подачи и разравнивания раствора; укладки камней на постель с образова­нием швов; проверки правильности кладки; расшивки швов (при кладке под расшивку).
Порядовки устанавливают в углах кладки, в местах пересече­ния стен и на прямых участках стен не реже чем через 12 м. Причалку натягивают между порядовками, во избежание ее про­висания через каждые 4…5 м под нее укладывают на растворе маячные камни или деревянные бруски соответствующих размеров так, чтобы они выступали за плоскость стены на 2…3 см. Причалку Сверху прижимают камнем, уложенным насухо на маяк. Причалка служит направляющей при укладке наружных и внутренних верст причем на наружных верстках причалку устанавливают для каж­дого ряда кладки, а на внутренних — через 3, 4 ряда.
Подготовка постели заключается в очистке ее и раскладке   на ней кирпича. Для кладки наружной версты кирпич раскладывают на внутренней половине стены, а для кладки внутренней версты на наружной половине. Раствор на постель подают, как правило, ковшовыми лопатами, а разравнивают его с помощью кельмы.

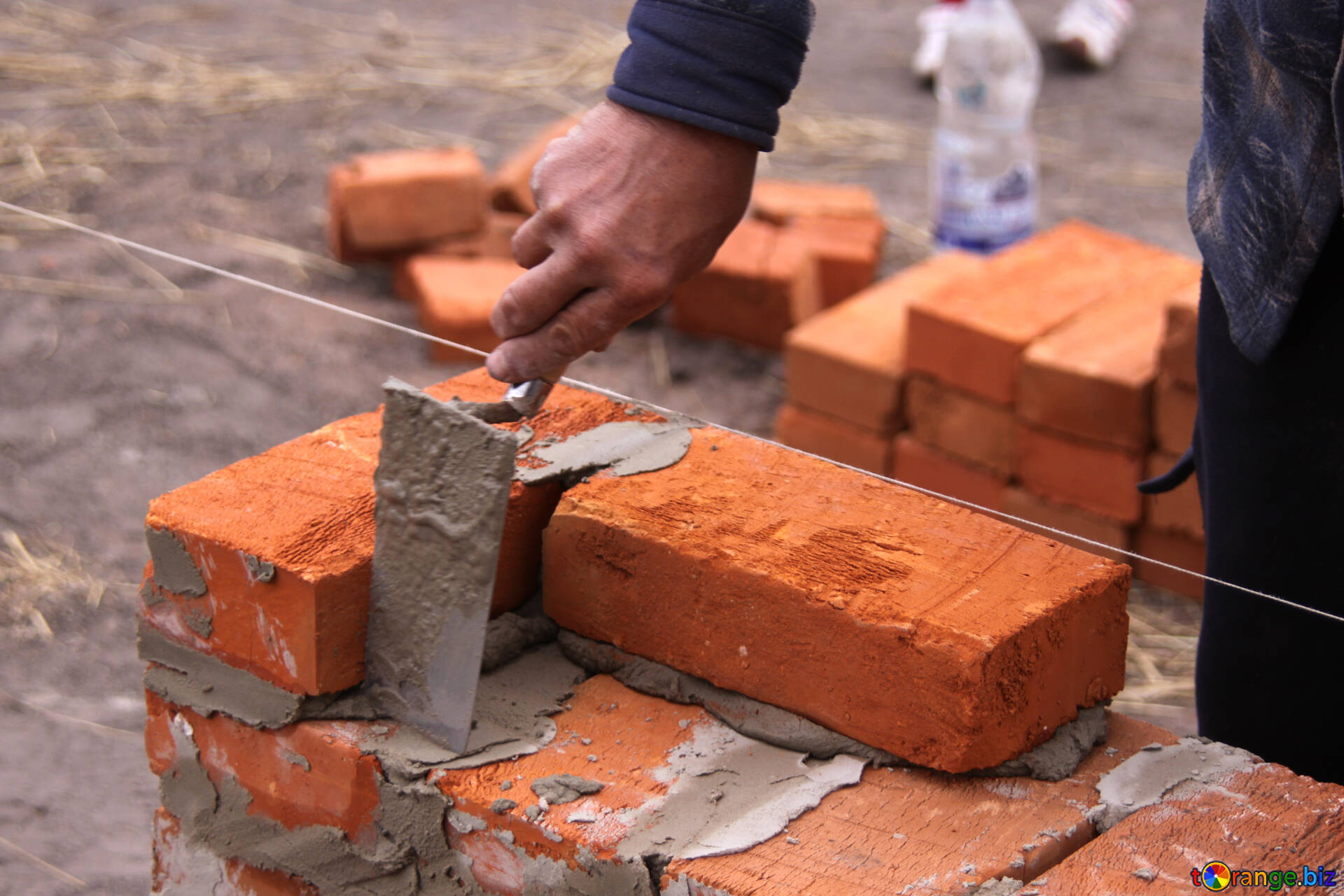

Кирпич укладывают тремя способами: впритык, впритык с подрезкой и вприжим.

Читать далее «ПРОЦЕСС И СПОСОБЫ КАМЕННОЙ КЛАДКИ»

При каменной кладке существенное значение имеет правильная и четкая организация подачи материалов к рабочим местам. Для этой цели используют краны различных модификаций, а также другие подъемные механизмы. При выборе кранов для подачи ма­териалов необходимо одновременно учитывать возможность их применения и для монтажа сборных конструкций.
Кирпич и керамический камень подают на рабочее место» каменщика пакетами на поддонах. Для этого используют четырех-стенчатые футляры, рассчитанные на один и два поддона (рис. IX. 13).
Раствор подают к рабочим местам  в  ящиках  вместимостью 0,25 м3. Для лучшего использования грузоподъемности крана име­ются специальные траверсы, позволяющие одновременно поднять несколько ящиков (гирляндный подъем). Растворные ящики мож­но загружать раствором непосредственно из автомобильного транс­порта, для чего на площадке ящики устанавливают в ряд по 4, 5 шт. вплотную друг к другу и выгружают в них раствор.

Читать далее «ПОДАЧА МАТЕРИАЛОВ К РАБОЧИМ МЕСТАМ»

Производительность труда каменщиков изменяется в зависимо­сти от высоты кладки. Наибольшая производительность труда до­стигается пр,и кладке на высоте около 0,6 м от основания пола.
При высоте кладки 0,2 м производительность падает до 66%, а при высоте кладки более 1,5 м составляет всего 17% максималь­ной.
Следовательно, кладка, выполняемая на высоте более 1,2…1,5 м, неэффективна. Поэтому с целью обеспечения .наибольшей произ­водительности труда каменщиков кладку по высоте разбивают на ярусы (1,2…1,5 м), а каждый ярус выкладывают с перекрытия или с инвентарных лесов и подмостей. Леса используют при возведении зданий и сооружений, не имеющих междуэтажных .перекрытий, а подмости — при кладке стен и столбов зданий с междуэтажными перекрытиями.
Леса и подмости изготовляют на предприятиях строительной индустрии по типовым \’проектам. Они должны иметь достаточную прочность, устойчивость, удобства и обеспечивать безопасность при выполнении работ. Наиболее широко применяют трубчатые без болтов, трубчатые на болтах и струнные леса.
Безболтовые трубчатые леса, состоящие из стоек и ригелей в двух направлениях, представляют собой пространственную жест­кую систему (рис. IХ.10,а). Для обеспечения достаточной устойчи­вости лесов их крепят к возводимым стенам анкерами. По ригелям укладывают щитовой настил досок. Леса позволяют вести кладку стен высотой до 40 м.
В трубчатых болтовых лесах стойки и ригели соединяют на болтах с помощью съемных хомутов, что позволяет осуществлять крепление между стойками и ригелями в любой их точке. Такие леса более универсальны и могут применяться независимо от очер­таний зданий и сооружений и рельефа местности. Однако эта леса более трудоемки в сборке из-за большого числа элементов и бол­товых соединений.

Читать далее «ЛЕСА И ПОДМОСТИ»

Эффективное и качественное выполнение работ по возведению каменной кладки возможно только при наличии у каменщиков спе­циального инструмента. Его можно разделить, на два типа: произ­водственный, которым рабочие осуществляют необходимые опера­ции, и контрольно-измерительный, с помощью которого проверяют качество кладки.

Читать далее «ИНСТРУМЕНТ И ПРИСПОСОБЛЕНИЯ»

Кладку из кирпича выполняют сплошной или облегченной.
При сплошной кирпичной кладке поперечные размеры столбов и толщину стен назначают кратными половине или целому кир­пичу (или камню). Поэтому стены могут быть толщиной в 1/2 кирпича (из одних ложков), 1, 1 1/2, 2, 2 1/2, 3 кирпича и т.д. Вер­тикальные швы в кладке должны быть толщиной 8…15 мм, а го-ризонтальяые— толщиной 10… 15 мм: С учетом толщины верти­кальных продольных швов между кирпичами, равной в среднем 10 мм, толщина стен будет составлять соответственно 120, 250, 380, 510, 640 и 770 мм. С учетом толщины горизонтальных швов в 1 м высоты кладки из кирпича толщиной 65 мм укладывается 13 рядов.
Правильность формы и стандартность кирпичей дают воз­можность устанавливать определенный порядок их расположе­ния в стене, простенках и столбах. Этот порядок различается рас­положением кирпичей в рядах и чередованием горизонтальных рядов, приводящим к определенной системе перевязки вертикаль­ных швов. Наиболее распространенными системами ларевязки являются: для стен и простенков — однорядная и многорядная, для столбов и простенков шириной до 1 м — трехрядная.
При однорядной (цепной) системе перевязки швов кладки каж­дый ложковый ряд чередуется с тычковым и, следовательно, все вертикальные поперечные и продольные швы каждого ряда перекрываются кирпичами или камнями следующего ряда (рис. IХ.3,а). С фасадной стороны стены вертикальные поперечные швы тычкового ряда смещены на 1/4 кирпича относительно попе­речных швов ложкового ряда и тем самым все кирпичи связаны между собой в единую цепь.

Читать далее «КЛАДКА ИЗ КИРПИЧА И КАМНЕЙ ПРАВИЛЬНОЙ ФОРМЫ — ВИДЫ КЛАДОК И СИСТЕМЫ ПЕРЕВЯЗКИ ШВОВ»

Каменные работы. Рабочее место. Производство работ

Под каменными работами понимают изготовление частей зданий из искусственных или природных кладочных камней.

Рабочие приспособления

Для ведения каменных работ необходимы вспомогательные средства, которые называют инструментами и приспособлениями, а также оснасткой.

Инструменты и устройства

Инструментами для ведения каменных работ являются мастерки и кельмы, молотки, водяные уровни, отвесы, направляющие шнурки, строительные угольники, визирки или нивелирные рейки, правила, наугольники, визирки для определения толщины слоя, трубчатые уровни и стальная измерительная лента (рис. 1).

Рис. 1. Инструменты для ведения каменной кладки

Приспособления для каменных работ — это вспомогательные средства, как, например, лопаты, растворные ящики (корыта) и тачки, а также строительные машины. К ним относятся растворомешалки, строительные подъемники, кран, захватные и смещенные цанги, пилы по камню, разделительные и шлифовальные машины.

Оснастка

Если кладка достигает высоты, при которой нельзя быстро и профессионально работать, то необходимо устройство оснастки. К ней относятся подмости и стремянки. Подмости должны легко монтироваться, надежно и прочно стоять и нести вес строительных материалов и рабочих. При каменных работах обычно применяются инвентарные подмости и леса из дерева или стали.

Наряду с постоянными по высоте деревянными козлами часто применяют стальные козлы, переставляемые по высоте. Для того чтобы залезать на подмости, применяются стремянки, которые должны выступать за верхнюю площадку подмостей минимум на 1 м. Все чаще применяются эргономически правильно устроенные подмости. В них кладочные камни и растворные корыта располагаются выше, чем площадка, где стоит каменщик (рис. 2). При этом он может брать камни и раствор в удобном для себя положении, часто не наклоняясь. Кроме того, подмости могут переставляться по высоте и перекатываться с места на место в соответствии с продвижением строительных работ.

Рис. 2. Эргономические подмости

Рабочее место

При оборудовании рабочего места необходимо сначала определить место для складирования камней и раствора. Растворное корыто стоит справа от штабеля камня, так, чтобы левая рука брала камень, а правая могла работать с кельмой. Расстояние от оборудования и строительных материалов до возводимой стены должно составлять от 50 до 60 см. Этого размера достаточно в качестве ширины рабочего пространства каменщика (рис. 3).

Рис. 3. Рабочее место и рабочее пространство

Если кладка ведется из крупноформатных камней, то рабочее пространство должно быть больше. Это же касается случаев, когда крупноформатные камни устанавливаются с помощью захватных и подъемно-транспортных приспособлений.

Закладка и кладка в высоту

Перед закладкой стены разбиваются, измеряются и прорисовываются на земле или на междуэтажном перекрытии все необходимые размеры, например для углов стены, присоединений стен, расположения проемов. При закладке первого слоя камни устанавливают на подушку из раствора и выравнивают их с помощью визирки по створу стены. Растворная подушка или постель позволяет выравнивание неровностей и устройство горизонтального каменного слоя с помощью водяного уровня. Прямоугольные углы стены, присоединения стен и пересечения стен выравнивают с помошью строительного угольника и метровой рейки. Прямой угол может быть отмерен с помощью метра измерением треугольника с соотношением сторон 3:4:5.

Если в слое стены необходимо устройство горизонтальной гидроизоляции, то для этого, как правило, применяется битумокартон, посыпанный песком (бронированный рубероид). Последний поставляется в рулонах в соответствии с толщиной стены. Сначала слой стены выравнивают с помощью слоя раствора, для того чтобы избежать возможности повреждения рубероида острыми краями камней. Для того чтобы защитить рубероид от повреждений и сверху, он и сверху покрывается слоем раствора (рис. 4). Этот слой раствора служит одновременно выравниванию размерных допусков камней следующего слоя.

Рис. 4. Горизонтальная гидроизоляция из рубероида

Кладка последующих рядов вверх происходит в большинстве случаев в несколько рабочих шагов. Начинают кладку у углов стены, камни слоев укладывают с выступом вперед и ступенчато подходят к створу стены (рис. 5). Для того, чтобы выдержать размер стены по высоте. Существуют специальные визирные рейки слоев, на которых промаркированы высоты слоев для отдельных форматов камня. Они устанавливаются вертикально по углам кладки и служат шаблонами при кладке стен в высоту. Створ между углами кладки маркируется створным шнуром (рис. 6). Он должен всегда быть натянут, чтобы выдерживать высоту слоя.

Рис. 5. Угол стены, выложенный заранее

Рис. 6. Установка створного шнура

При ведении кладки следует придерживаться общепризнанных правил.

  • Кладочные камни всегда должны укладываться горизонтально и вертикально.
  • Следует применять только кладочные камни одного вида. Смешанной кладки из камней различного вида следует избегать.
  • При камнях с большой способностью всасывания влаги, как, например, у стенового кирпича, необходимо с помощью предварительного замачивания камня ограничивать сильное преждевременное всасывание влаги из раствора или применять растворы с повышенной водоудерживающей способностью либо влажную обработку кладки во время твердения раствора.
  • Продольные и стыковые швы заполнять полностью, для того чтобы выполнялись требования к стене в отношении защиты от косого дождя, а также тепло-, шумо- и пожарозащитные требования.
  • В одном слое следует применять камни одной высоты, чтобы постельный шов проходил насквозь.
  • Уложенный кладочный камень должен по возможности мало «двигаться» и больше не подниматься.
  • Свежую кладку следует своевременно защищать от мороза, например с помощью укрытия тепляками. Замороженные строительные материалы и средства защиты от мороза не должны применяться. Поврежденную морозом кладку перед продолжением каменных работ следует снести.
  • Соединение двух стен в продольном направлении или под прямым углом друг к другу может осуществляться стоячим или лежачим зубчатым соединением, а также дырчатым зубчатым соединением или стержневым зубчатым соединением (рис. 8).

Рис. 7. Постельный шов

Рис. 8. Зубчатые соединения

Ведение кладки из камней большого формата

Применение крупноформатных кладочных камней уменьшает затраты времени при кладке. Составляющая швов в каменной кладке, а также количество раствора могут быть уменьшены. Крупноформатные камни при укладке вручную не должны, по условиям профсоюзов, превышать определенный вес. Поэтому их размеры ограничены. Так как каменщик для укладки таких камней использует обе руки, то говорят о двуручных камнях. Если необходимо применять еще большие камни, то применяют укладочные механизмы.

Крупноформатные камни укладываются по одному. При этом раствор наносится полностью на постель, а от нанесения раствора на боковые стенки камня отказываются. При рядовой укладке камня растворную постель подготавливают для многих камней и камни укладывают, плотно придвигая друг к другу. Заделка боковых швов раствором происходит путем заполнения растворных шлицов. Камни с зубчатым соединением также плотно придвигаются друг к другу и остаются без заделки стыковых швов раствором (рис. 9). Во всех случаях швы, если они больше 5 мм, должны быть с обеих сторон заделаны раствором.

Рис. 9. Устройство стыковых швов при крупноформатных камнях

Камни одного слоя должны лежать на одной высоте. На концах стен для компенсации перевязки кладки доборные камни или целые камни могут отпиливаться по размеру. Кроме того, в каждом втором ложковом ряду для выравнивания по длине и по высоте допустимо устройство дополнительного ложкового шва. При этом необходимо выдерживать размер перевязки.

Перевязка кладки зависит от толщины стены и от применяемого формата камней. Кладка толщиной 36,5 и 30 см может выкладываться с тычковой перевязкой. При этом каждый стыковой шов лежит над центром нижележащего камня. Кладка толщиной 24 см выкладывается с ложковой перевязкой. Причем размер перевязки составляет 11,5 см. По концам стены у соединений стен и в середине стены доборные камни обеспечивают правильную перевязку без смещений (рис. 10). В кирпичных стенах люки в середине стены шириной от 10 до 25 см можно закрывать сдвижными камнями. Для обеспечения предписанной прочности кладки на сжатие необходимо придерживаться обычных правил перевязки.

Рис. 10. Доборные камни

Кладка из камней высокоточной формы

При применении очень точных по размерам большеформатных камней, как, например, «ровные камни», толщина постельных и вертикальных стыковых швов может быть уменьшена до 1—3 мм. При этом возможно размеры камней в натуре приблизить к размерам стен; действительные длины и высоты камней на 1—2 мм меньше. «Ровные камни» укладываются на тонкую растворную постель (рис. 11). Раствор для тонкой постели нормируется по DIN 1053, соответствует группе растворов 111 и поставляется в виде сухой растворной смеси на стройплощадку. Он наносится на плоскость камня с помощью растворных шпателей, зубчатых кельм, растворных валиков или погружения в тонкошовный раствор. Раствор следует наносить так, чтобы с обеих наружных сторон камней оставалось 0,5—1 см свободными, для того чтобы раствор не вытекал под весом камня.

Рис. 11. Нанесение тонкошовного раствора с помощью зубчатой кельмы

«Ровные камни» укладываются на растворную постель ложкового шва, выравниваются и прижимаются. Стыковой шов может быть растворным. Перевязка камней должна выполняться очень тщательно, так как вследствие малого нанесения раствора последующее выравнивание почти невозможно. Чтобы облегчить перевязку, «ровные камни» могут быть снабжены соединением «шпонка-паз». При укладке сверху они так плотно придвигаются и прижимаются друг к другу, что раствор не может попасть в шов, и камни практически соединяются насухо. Для кладки из таких камней по наземной плите или по плите междуэтажного перекрытия необходим горизонтальный слой кладки. Для этого все камни первого слоя для лучшего выравнивания по высоте укладываются на нормальную растворную постель обычной толщины. Дальнейшая кладка такими камнями производится по обычным правилам перевязки (рис. 12).

Рис. 12. Укладка «ровных камней»

Стена из «ровных камней» как почти бесшовная и безрастворная конструкция не имеет мостиков холода. Ее можно возводить более быстро, просто, более точно и более экономично. Вследствие малого количества раствора кладка высыхает быстрее и образует прекрасную основу для штукатурки.

Кладка насухо

Определенные большеформатные «ровные камни» могут укладываться без раствора (рис. 13). Камни устанавливаются насухо друг на друга, выравниваются и фиксируются ударом кувалды. При этом камни соединяются друг с другом вследствие их шероховатой поверхностной структуры (рис. 14). В любом случае первый слой камней должен для выравнивания по высоте укладываться в толстый слой обычного раствора.

Рис. 13. Укладка «ровных камней» без раствора

Рис. 14. Структура поверхности

Сухая кладка допускается для зданий не выше 3 этажей, включая подвал. Высота здания над уровнем земли не должна превышать 10 м. Таким способом можно выкладывать несущие стены и стены жесткости; они должны быть нагружены и раскрепляться плитами перекрытий. Наружные стены могут быть толщиной от 24 см, внутренние стены жесткости и двухслойные перегородки допускается устраивать толщиной 17,5 см, стены подвалов — от 30 см.

Преимуществом сухой кладки является экономия стоимости при укладке камней. Так как в кладку не вносится с раствором дополнительная «построечная» влажность, то кладку можно вести и в морозный период.

Кладка и соединение камней на жидком растворе

Кладка может возводиться с применением растворных швов без нанесения раствора кельмой. Плоские ровные стеновые камни из обычных стеновых строительных материалов укладываются насухо в стену толщиной в один камень с ложковой перевязкой. Камни имеют один или несколько радов отверстий для заполнения раствором. Эти отверстия должны располагаться друг над другом. На нижней стороне кладочных камней имеются расширения, которые обеспечивают возможно большее распространение раствора в ложковый шов (рис. 15). Раствор растворной группы II, IIа и III для этого должен быть как можно более текучим. Это достигается не добавлением воды, а применением гидрата извести и добавок.

Рис. 15. Кладка заполнением пустот жидким раствором

На каждой стройплощадке надо доказать пригодность раствора. Для этого надо построить пробную стенку и заполнить ее данным раствором. Необходимо установить, насколько заполнены каналы и горизонтальные расширения раствором. При разрушении пробной стенки проверяется, как глубоко пустоты заполнены раствором. После этого обычно приходится изменять консистенцию раствора. При заполнении стен раствором обычно достигается увеличение веса стены. Это хорошо сказывается на шумозащите. Поэтому такая кладка особенно подходит для межквартирных перегородок и разделительных стен в домах блокированного типа. Для теплозащитной кладки наружных стен применяют камни с непрерывным теплоизоляционным слоем из пенопласта или пробки.

Стены с заливкой жидким раствором допускаются строительным надзором. Для их применения и возведения необходимо учитывать указания в акте допуска таких конструкций.

Кладка с применением опалубочных камней

При строительстве стен могут применяться опалубочные элементы, подобные кладочным камням.

Эти элементы имеют вертикальные пустоты и поперечные прорези и изготавливаются из пористого бетона или нормального бетона (рис. 16). Они могут иметь гладкие поверхности со всех сторон или быть снабжены на тычковых и ложковых гранях системой «шпонка-паз». Камни в зависимости от вида наружных поверхностей могут укладываться с ложковой перевязкой насухо, или на растворе обычных растворных групп, или на тонкошовном растворе.

Рис. 16. Углы стены с опалубочными камнями

Пустоты при возведении стен заполняются бетоном С8/10, С12/15 или LC12/13 с консистенцией FI, F2, F3 или F4 и уплотняются глубинным вибратором. Бетонные колонны в опалубочных камнях связываются между собой за счет бетона, перетекающего из одной вертикальной пустоты в другую через горизонтальные вырезы. Высота заполнения зависит от строительного вида камней и может составлять от высоты одного слоя до высоты этажа. Кладка с опалубочными камнями требует допуска строительного надзора.

В бетонном строительстве могут применяться также опалубочные камни из других строительных материалов, например из древесно-стружечного бетона или из пенопласта (рис. 17). Заполнение бетоном здесь происходит согласно DIN 1045 и производится бетоном С12/15 и С20/25.

Рис. 17. Кладка стены с опалубочными камнями из древесно-стружечного бетона

Рациональное ведение кладочных работ

Ведение кладки вручную с применением малоформатных и среднеформатных камней требует высоких затрат рабочего времени. Повышение производительности труда и разгрузка каменщиков достигается с помощью укладочных машин. Укладочные машины — это перемещающиеся по рабочей плоскости поворотные легкие краны с грузоподъемностью около 300 кг. С помощью инвентарного цангового захвата за один подъем они могут укладывать за один рабочий проход до 2-метрового ряда камней (рис. 18). Растворная постель может быть из нормального или тонкошовного раствора. Для того чтобы обеспечить горизонтальные ровные плоскости, преимуществом является, если грани камней выполнены в виде шпонок и пазов, а ложковые швы выполнены с коническими центрирующими болтами в аналогично выполненных шпонках на нижней стороне камней.

Рис. 18. Укладка ряда камней с помощью цангового захвата укладочной машины

Дальнейшей рационализацией является ведение кладочных работ в технике бесконечных соединений. При этом стены могут пристыковываться друг к другу без зубчатых соединений. Преимущество заключается в рабочем процессе. Стены необходимо только выкладывать по створу. При этом можно легче использовать укладочные машины. У стыков стен и их пересечений не требуется никаких связей. При кладке отдельных стен возможно применение различных высот слоев и различных строительных материалов. В любом случае условия по обеспечению прочности и устойчивости здания должны выполняться. При применении техники бесконечных соединений рекомендуется по причинам строительной практики закладывать плоские анкеры из нержавеющей стали длиной 30 см в районе стыка в каждый слой кладки (рис. 19). Кроме того, такой «глухой» стык необходимо дополнительно замоноличивать раствором из условий звукоизоляции и статики.

Рис. 19. Бесконечные соединения (глухие стыки)

С помощью установки предварительно изготовленных стеновых панелей время строительства можно значительно сократить. Выложенные на площадке стеновые панели устанавливаются на площадке в технике бесконечных соединений или монтируются как сборные панели с помощью кранов (рис. 20). Стеновые панели и элементы, как правило, плоские, в них возможны оконные и дверные проемы. Размер стеновых панелей определяется возможностями транспортировки и имеющимися на площадке грузоподъемными механизмами. Существуют панели площадью до 24 кв. м.

Рис. 20. Установка стеновых панелей

Технология каменных работ. Часть 1. Виды кладки.: fraukorps — LiveJournal


Каменные работы представляют из себя интерес только для специалистов-строителей, но стоит освоить начала этого дела, чтобы сложить простую картинку и понимать о чём говорится в других статьях, а также представлять в чём особенности этих работ и возводимых конструкций из каменных материалов, так что сразу к делу.

Каменные работы это возведение строительных конструкций из штучных каменных материалов. Строительные конструкции в данном случае это фундаменты, стены, перегородки, перекрытия (только в исторических зданиях), перемычки, облицовка; а под штучными каменными материалами подразумеваются кирпичи всех видов, блоки разных размеров, бутовый или обработанный камень. Хотя большая часть материалов может быть уложена в дело вручную, но натуральный камень и крупные блоки монтируют с применением кранов. Существуют несколько видов кладки, которые сведены в таблицу, классификация не является общепринятой, но нравится мне своей ясностью.

Таблица 1. Виды каменной кладки

Вид кладки Применяемый материал
1 Кирпичная Глиняный (керамический) и силикатный кирпич всех видов (полнотелый, пустотелый, пористо-пустотелый) и размеров (одинарный, утолщённый). Фотография такого здания в заголовке.
2 Кирпичная облегчённая Глиняный и силикатный кирпич всех видов и размеров с применением теплоизоляционных материалов
3 Мелкоблочная Силикатные, керамические, гипсовые и бетонные камни всех видов (в том числе газобетон, газосиликат, пенобетон, пеносиликат, шлакобетон, керамзитобетон, шлакокерамзитобетон, полистиролбетон, гипсобетон и пр.)
4 Крупноблочная Силикатные, керамические и бетонные блоки (обычно шлакобетон и керамзитобетон)
5 Из природного обработанного камня Тёсаные и пиленые природные камни (известняк, ракушечник, туф)
6 Бутовая Природный камень неправильной формы (известняк, туф)
7 Бутобетонная Природный камень неправильной формы в смеси с бетоном
8 Смешанная Все виды кирпича, камня и блоков, когда кладка состоит из 2 и более видов, например облегчённая кирпичная кладка с наружной облицовкой лицевым кирпичом или мелкоблочная кладка с облицовкой природным камнем

Каменная кладка весьма трудоёмка, особенно из самого мелкого кирпича, конструкции обычно тяжеловесны, а механизация работ низкая, поэтому наиболее выгодным и быстрым способом является применение блоков и камней из искусственного камня (глиняных, силикатных и бетонных). Механизация обычно ограничена подачей раствора с помощью растворонасосов и загрузки камня кранами, имеются специальные дозирующие устройства для нанесения точного количества раствора на постель (так называют горизонтальный шов по всей площади кладки).

Фото 2. Мелкоблочная кладка из ячеистых камней (газосиликата).

Пройдёмся подробнее по назначению разных видов кладки и их особенностям.
Кладка из керамического полнотелого кирпича пластического прессования (это основной способ его изготовления) применяется для кладки стен и столбов, подпорных стенок, дымовых труб, подземных сооружений. Такой кирпич имеет высокую прочность и морозостойкость, поэтому его можно применять в конструкциях фундаментов малоэтажных зданий.
Кладка из керамического пустотелого кирпича служит для сооружения стен зданий, так как позволяет снизить их толщину и вес на 20-30% в сравнении с полнотелым кирпичом, это достигается за счёт меньшей теплопроводности изделия имеющего воздушные прослойки.
Силикатный и пустотелый кирпичи нельзя применять для конструкций дымовых труб, печей, вытяжных каналов и использовать в сырых помещениях, они непригодны для фундаментов.
Облегчённая кладка применяется для кладки наружных стен, обычно она входит в смешанную, так как чаще всего её выполняют из кирпича с теплоизоляцией и воздушной прослойкой, а снаружи облицовывают кирпичом или камнем.

Фото 3. Смешанная кладка — мелкоблочная с облицовкой лицевым кирпичом, карниз — кирпичная кладка.

Кладка из пустотелых и легкобетонных камней используется при устройстве наружных и внутренних стен зданий, они имеют хорошие теплоизолирующие свойства. С другой стороны такие материалы влагоёмки и недостаточно морозостойкие, а также имеют низкую прочность. Данная кладка применяется для заполнения стен в многоэтажных жилых домах каркасной системы из железобетона и малоэтажном строительстве.
Кладка из керамических пустотелых камней имеет хорошие показатели теплопроводности и широко применяется для устройства наружных стен зданий высотой до 5 этажей или заполнении железобетонных каркасов.
Крупноблочная кладка распространённая во времена СССР использовалась при устройстве фундаментов и стен зданий серийной постройки, сейчас используется ограниченно.
Кладка из природного обработанного камня, в-основном, служит облицовкой снаружи и внутри зданий (цоколей, колонн, крупных помещений), а также сооружений (опор мостов, набережных).
Бутовая и бутобетонная кладка имеет распространение в местах добычи камня, где идёт на постройку фундаментов, стен подвалов или подпорных стенок.

Фото 4. Крупноблочная кладка. Видны швы между блоками заводского изготовления.

Продолжение темы: Технология каменных работ. Часть 2. Перевязка кладки.

Материалы для каменных работ: виды, особенности — Наши статьи — Каталог статей

Каменными работами называются процессы возведения строительных конструкций из штучных искусственных или естественных (природных) материалов.

Основными документами, регламентирующими данный вид работ, являются:

• СП 70. 13330.2012 «Свод правил. Несущие и ограждающие конструкции»;

• СП 15.13330.2012 «Свод правил. Каменные и армокаменные конструкции»;

• МДС 51-1.2001 «Основы технологии кирпичной кладки. Методическое пособие».


Каменные конструкции выполняют из искусственных или природных камней. Природные камни, такие как гранит, мрамор и др., после предварительной обработки могут использоваться колотыми или тесанными, натуральные камни из мягких пород (туф, ракушечник) используются пиленными.
К искусственным каменным материалам относят кирпич полнотелый, пористый, пустотелый или пористо-пустотелый, кирпич глиняный лицевой и силикатный, а также пустотелые или поризованные керамические камни и мелкие бетонные блоки.
В соответствии с используемыми материалами кладку называют:

• кирпичной, которая делится на сплошную и облегченную;

• мелкоблочную из керамических или бетонных камней;

• тесовую;

• бутовую;

• бутобетонную.


Для того чтобы кладка была прочной и долговечной, безусловно, необходимо использовать раствор. Для каменной кладки используется цемент 500, 400, 300 марок, из которого приготавливается раствор 200, 150, 100, 75, 50 марок.
Подробнее остановимся на искусственном каменном материале полнотелом бетонном кирпиче «ПОЛИГРАН М150». Данный материал применяется для кладки несущих, самонесущих и ненесущих стен, перегородок и других элементов зданий и сооружений во влажных и мокрых условиях работы. Подходит также для кладки вентиляционных шахт, сводов, опорных колонн и других нагруженных конструкций.




В сравнении с распространенным керамическим кирпичом у бетонного кирпича есть ряд преимуществ, что, несомненно, оказывает положительный эффект на каменные работы в целом. Бетонный кирпич «ПОЛИГРАН М150» является более морозостойким и менее теплопроводным, а также более дешевым каменным материалом. Также огромными плюсами кирпича «ПОЛИГРАН М150» являются его отличная адгезия со строительным раствором, пожарная негорючесть и высокие показатели огнестойкости. Высокие показатели качества подтверждают сертификаты на данный строительный материал и независимые исследования в ведущих лабораториях России.




Cпециалисты компании «СтройОпт СПб» с удовольствием проконсультируют Вас по всем вопросам,

касающимся продукции по телефону +7 (812) 300-5-888.

Также можете обратиться к нам по почте [email protected].

При оптовых поставках условия согласовываются индивидуально.

Черноиван В. Н., Леонович С. Н. Каменные работы : Учебно-методическое пособие. — Минск ; Москва, 2014









Каменные работы : Учебно-методическое пособие / В. Н. Черноиван, С. Н. Леонович. — Минск : Новое знание ; Москва : ИНФРА-М, 2014. — 156 с. : ил. — (Высшее образование). — ISBN 978-985-475-658-5







Даны общие сведения о каменной кладке, ее виды, назначение, выбор материалов и физико-механические характеристики. Описаны основные конструктивные решения и технологии производства работ по возведению наружных несущих стен и перегородок из кирпича, камней, керамических поризованных и ячеистых бетонных блоков. Приведены технические требования по организации контроля качества и техника безопасности производства работ.



Для студентов высших и средних специальных учебных заведений, обучающихся по строительным специальностям. Может быть полезно проектировщикам и линейным работникам строительных организаций.



Предисловие



Сегодня в Республике Беларусь при возведении свыше 65% жилых зданий основным строительным материалом являются каменные искусственные материалы: кирпич, керамические и силикатные камни, стеновые блоки ячеистые бетонные. Благодаря высоким физико-механическим характеристикам каменных искусственных штучных материалов наружные стены кирпичных зданий и сооружений, как правило, эксплуатируются без капитального ремонта достаточно длительное время — не менее 60 лет.



Разработанные конструктивные решения эффективной каменной кладки (в частности, многослойная кирпичная кладка) позволяют возводить здания высотой до девяти этажей с несущими стенами. Возможность избежать наличия «мостиков холода», продуваемых стыков (швов) в каменной кладке позволяет получить наружное стеновое ограждение с высокими эксплуатационными характеристиками — надежной звукоизоляцией от внешнего шума, воздухонепроницаемостью, низкой вероятностью конденсатного увлажнения материалов по толщине конструкции. Использование в кладке наружных стен каменных искусственных штучных материалов (блоков ячеистого бетона) и клеевых растворных сухих смесей позволяет существенно улучшить теплотехнические характеристики наружного стенового ограждения в целом.



Следует отметить, что высокие эксплуатационные характеристики каменных зданий (в первую очередь кирпичных), как правило, требуют выполнения трудоемкого немеханизированного технологического процесса, что и обусловливает высокую стоимость 1 м² площади в таких зданиях. Проблема снижения трудоемкости каменной кладки является актуальной на протяжении всего периода массового возведения каменных зданий и сооружений. В 1980-х годах в СССР данную проблему начали решать (на стадии экспериментального строительства) за счет применения кирпичных блоков заводского изготовления. Однако этот подход не был реализован.



В Республике Беларусь избран путь применения новых каменных искусственных материалов, таких как блоки керамические поризованные пустотелые, легкобетонные блоки стеновые, которые по объему кладки равны примерно 11 кирпичам обычного формата или 8 утолщенным кирпичам



Имеющаяся в фондах технических библиотек вузов учебная литература по технологии возведения надземной части зданий и сооружений из искусственных штучных каменных материалов не отражает произошедшие изменения в перечне применяемых материалов и технологии производства каменных работ. В данном пособии наряду с основными (базовыми) вопросами технологии производства каменных работ (виды и назначение кладки, выбор материалов для каменной кладки, физико-механические характеристики кладки, состав каменных работ и технология их выполнения) приведены сведения о новых конструктивных решениях каменной кладки и нормативные материалы для разработки технологических карт на их возведение. Приведенная информация по конструктивному решению и технологии устройства перегородок из ячеистого бетона и пазогребневых плит, по кладке несущих стен из блоков керамических поризованных пустотелых позволяет существенно расширить знания студентов по данным вопросам.



Оглавление



Предисловие … 6



Глава 1. Общие сведения о каменной кладке из искусственных штучных материалов … 8

1.1. Виды и назначение кладки … 8

1.2. Выбор материалов для каменной кладки … 10

1.3. Физико-механические свойства каменной кладки … 11

1.4. Правила разрезки и элементы каменной кладки … 13



Глава 2. Кладка из кирпича, камней и керамических блоков … 17

2.1. Штучные искусственные материалы, используемые для кирпичной кладки … 17

2.2. Кладочные растворы … 20

2.3. Элементы кладки … 25

2.4. Системы перевязки кладки . .. 29

2.5. Способы и последовательность кладки … 32

2.6. Общие правила кладки … 36



Глава 3. Организация производства каменных работ … 44

3.1. Организация рабочего места каменщиков … 44

3.2. Средства подмащивания … 45

3.3. Инструменты и приспособления … 53



Глава 4. Технология производства каменных работ … 56

4.1. Транспортирование штучных искусственных материалов. Подача и раскладка кирпича на стене … 57

4.2. Подача, расстилание и разравнивание раствора … 58



Глава 5. Кладка наружных стен … 62

5.1. Многослойная кирпичная кладка с плитным утеплителем … 62

5.2. Наружное стеновое ограждение «Термический экран» … 69

5.3. Кладка несущих стен из блоков керамических поризованных пустотелых … 72

5.4. Кладка из легкобетонных блоков … 75

5.4.1. Материалы для устройства наружных стен . .. 75

5.4.2. Растворные смеси … 76

5.4.3. Организация производства работ … 79

5.4.4. Технологическая последовательность выполнения работ … 80

5.5. Кладка конструктивных элементов стен … 81

5.5.1. Устройство деформационных швов … 81

5.5.2. Кладка перемычек … 83

5.6. Кладка стен с облицовкой плитами … 88

5.6.1. Облицовка одновременно с кладкой … 88

5.6.2. Облицовка ранее выложенных стен … 90



Глава 6. Кладка перегородок … 95

6.1. Кирпичные перегородки … 95

6.2. Перегородки из блоков ячеистого бетона … 99

6.3. Перегородки из плит гипсовых пазогребневых … 101



Глава 7. Производство каменных работ при отрицательных температурах наружного воздуха … 112

7.1. Особенности каменных работ при отрицательной температуре … 112

7.2. Каменная кладка методом замораживания … 116

7. 3. Кладка на растворах с химическими добавками и последующим оттаиванием … 119

7.4. Кладка с прогревом … 121

7.5. Мероприятия, проводимые в период оттаивания зимней кладки … 122



Глава 8. Производство и приемка каменных работ … 125

8.1. Техника безопасности при производстве каменных работ … 125

8.2. Контроль качества и приемка работ … 128



Приложения … 130

1. Керамические изделия … 130

П.1.1. Геометрические размеры кирпича и камней керамических … 130

П.1.2. Геометрические размеры кирпича и камней силикатных … 131

П.1.3. Геометрические размеры блоков керамических поризованных … 131

П.1.4. Примеры условных обозначений керамических изделий … 132

2. Кладочные растворы … 132

П.2.1. Термины, принятые в СТБ 1307-2002 … 132

П.2.2. Пример условного обозначения кладочной смеси … 133

П. 2.3. Пример расчета состава кладочных растворов… 133

3. Материалы арматуры горизонтальных швов, соответствующие EN 845-3 … 135

4. Средства подмащивания для каменной кладки … 136

П.4.1. Технические характеристики подмостей … 136

П.4.2. Технические характеристики строительных лесов … 137

П.4.2.1. Безболтовые трубчатые штыревые леса Э-507 … 137

П.4.2.2. Леса рамные строительные ЛСПР-200 … 137

П.4.2.3. Леса хомутовые строительные приставные ЛСПХ-40 … 137

5. Перечень машин, механизмов, оборудования, технологической оснастки, инструмента, инвентаря и приспособлений для звена каменщиков при выполнении многослойной кирпичной кладки наружных стен … 138

6. Перечень машин, механизмов, оборудования, технологической оснастки, инструмента, инвентаря и приспособлений для звена каменщиков при выполнении кладки наружных стен из блоков ячеистого бетона … 141

7. Блоки стеновые … 144

П.7. 1. Типы и размеры блоков стеновых из ячеистового бетона (СТБ 1117-98) … 144

П.7.2. Пример условного обозначения блока ячеистого стенового (СТБ 1117-98) … 146

П.7.3. Технические характеристики блоков из ячеистого бетона, выпускаемых ОАО «Забудова» … 146

8. Контроль качества и приемка каменных работ … 147

П.8.1. Требования к материалам … 147

П.8.2. Технические требования … 150



Литература … 153



Примеры страниц











Все авторские права на данный материал сохраняются за правообладателем. Электронная версия публикуется исключительно для использования в информационных, научных, учебных или культурных целях. Любое коммерческое использование запрещено. В случае возникновения вопросов в сфере авторских прав пишите по адресу [email protected]



Определение

в кембриджском словаре английского языка

Но его фасады из песчаника покрыты пятнами от десятилетий загрязнения воздуха, каменная кладка изъедена водой и льдом, особенно вокруг дверных проемов. Остались только какие-то «подвальные ямы», облицованные каменной кладкой , и эти валуны, высеченные в 1930-х годах.Оконные рамы потрескались и облезли, а с кондиционеров постоянно капает конденсат, тоже нездоровый для каменной кладки . Этот район неофициально возник на протяжении десятилетий и сейчас включает в себя около 150 предприятий, продающих плитку, каменную кладку и другие напольные материалы.Каменная кладка , которую он добавил у входа в студию, создала тихий внутренний дворик на кухне дома и расширила ощущение открытой комнаты. Во время 20-минутного подъема внутри наклонного здания сканер снял миллионы точек данных, зафиксировав каменную кладку и другие детали — здесь есть видео.Две особенности отличаются и используют другой стиль каменной кладки . Насколько они могли видеть, каменная кладка хорошо выдержала необычную нагрузку, но в одном месте между двумя рядами образовалась трещина.У двери, пробитой через массивную каменную кладку там, где она должна была быть самой прочной, какие-то контадини просеивают зерно. Фактически часть каждого последующего года отводилась на улучшение и защиту вновь расчищенных сельскохозяйственных угодий путем каменной кладки . Глубокие истертые ступени по каменной кладке ускорили подъем по стене часовни. Масса каменной кладки , используемая для поддержки арки; также часть стены дома между окнами или дверями.Она посмотрела в переулок между деревьями и стеной туда, где слева от нее был острый чистый угол каменной кладки . Дома за зелеными лужайками и скульптурными кустами казались величественными и величественными; некоторые имели широкие входы, в то время как другие могли похвастаться прекрасной каменной каменной кладкой .Раздался скрежет весла по каменной кладке , когда лодку оттолкнуло.

Эти примеры взяты из корпусов и из источников в Интернете. Любые мнения в примерах не отражают мнение редакторов Кембриджского словаря, издательства Кембриджского университета или его лицензиаров.

Stone Masonry — Stone Works inc

«Качество, честность, добросовестность и обслуживание.  Это слова, которые лучше всего описывают мой опыт, охватывающий более 30 лет работы с Энди Кокоззеллой и сотрудниками Stone Works.  Когда я основал Craftmark Homes, мне было более 25 лет. лет назад Энди выполнил каменную работу над нашим первым модельным домом для одной семьи.  С тех пор компания Stone Works предоставила свои услуги, чтобы помочь нам построить тысячи домов и многочисленные входные памятники, большие ландшафтные стены и, конечно же, мой собственный каменный дом.Я однозначно рекомендую их другим владельцам бизнеса и домов.» последние 30 с лишним лет из-за их отличной работы, надежности, справедливой цены и безупречной деловой этики. Они заслужили нашу самую высокую рекомендацию».670.6155    ФАКС: 301.670.6157

Stone Works Inc. — строительная компания четвертого поколения, расположенная в пригороде Мэриленда и выполняющая работы любого масштаба в районе метро Большого Вашингтона, включая: Мэриленд, округ Колумбия, Вирджиния, Германия и Пенсильвания. Мы гордимся качеством нашей работы, вниманием к деталям и сервисом, который мы предоставляем нашим клиентам. Stone Works Inc. является семейной компанией, и среди наших клиентов есть строители жилых домов, частные строители жилых домов, крупные коммерческие подрядчики, девелоперы, ландшафтные архитекторы и частные домовладельцы.Наши проекты варьируются от скромных жилых двориков до правительственных зданий.

Stone Works Inc. придерживается философии, согласно которой работа должна выполняться правильно с самого начала. Бизнес был построен с нуля, начиная с небольших жилищных работ, а теперь – с коммерческих проектов в государственном и частном секторах. Несмотря на то, что с годами мы росли и расширялись, наш приоритет номер один остался прежним – угодить нашим клиентам, от домовладельцев до генеральных подрядчиков.В Stone Works Inc. работают люди, которые разделяют нашу страсть к качеству и обслуживанию клиентов. Наши менеджеры проектов принимают непосредственное участие от первого контакта до завершения работы и гордятся тем, что реагируют на потребности наших клиентов.

Каменные работы Ландшафтный дизайн | Пейзаж по дизайну

Декоративный камень для пейзажей Форт-Уэрта

Правильная каменная кладка может повысить ценность вашей собственности в Форт-Уэрте и улучшить ее внешний вид. От камней для дорожек до подпорных стен наши ландшафтные дизайнеры помогут вам выбрать наиболее подходящий тип каменной кладки для вашего ландшафта.Мы поможем вам сузить ваши варианты на основе определенных факторов, таких как вид, который вы хотите получить, и тип ландшафта, который у вас есть. Правильный выбор каменной кладки может творить чудеса с вашим двором в Форт-Уэрте.

Наличие каменной кладки во дворе не обязательно означает размещение валуна здесь или гальки там. Профессионалы компании «Пейзаж по дизайну» обладают опытом, необходимым для проектирования и реализации каменной кладки, которая производит особое впечатление. Вы можете выбрать камни с более гладкой текстурой и более светлыми тонами для элегантного внешнего вида или использовать более темные и грубые камни, чтобы создать деревенский вид.Если вы не уверены, какой тип декоративной каменной кладки лучше всего подойдет для вашего дома, вы можете обратиться за помощью к нашей команде.

Варианты ландшафтного камня

Какой камень для ландшафтного дизайна выбрать для двора в Форт-Уэрте? Когда вы начнете рассматривать варианты ландшафтного дизайна, вы вскоре обнаружите, что есть много разных вариантов, которые следует учитывать. От известняка и плитняка до гальки и гранита может быть трудно понять, какие камни лучше всего подходят для вашего дома. Вот почему так важно получить экспертное руководство от нашей команды в Ландшафтном дизайне.

Камень, который вы используете для ландшафтного дизайна, должен дополнять остальные элементы вашего ландшафта или создавать ошеломляющий визуальный контраст. Общий вид, который вы хотите для своего дома, поможет определить тип камня, который лучше всего подходит для вас. Наши ландшафтные дизайнеры помогут подобрать камни, которые подчеркнут особенности ландшафта вашего двора, и вместе с вами разработают дизайн каменной кладки.

Каменные подпорные стены

Подпорные стены — важная деталь, если у вас во дворе неровные склоны.Эти уклоны могут быть неприглядными и негативно влиять на внешний вид вашего дома. Мы проектируем каменные подпорные стены, которые практичны, а также добавят нотку творчества и элегантности в вашу собственность. С нашей помощью вы сможете выбрать подходящий материал, а мы построим для вас функциональную и привлекательную подпорную стенку.

Дорожки и ступени

Включение пешеходных дорожек и ступенек в ваш ландшафтный дизайн — отличный способ создать дорожки из одной области в другую, а также улучшить общую красоту вашего двора. Нужна ли вам дорожка от вашей террасы до сада или ступеньки, ведущие от пруда к патио, мы можем помочь вам придумать лучший дизайн и выбрать правильный камень для использования.

Ландшафтный дизайн может помочь вам придать ландшафту более деревенский вид с помощью грубо отесанной каменной кладки или придать ему более элегантный вид с помощью более гладких камней. Мы с нетерпением ждем разработки и реализации подпорных стен, декоративной кладки или других видов каменной кладки для вашей собственности в Форт-Уэрте и его окрестностях.Свяжитесь с нами сегодня, чтобы узнать больше.

Галерея каменных работ

Карьера | Rosetta Stone

Мы меняем то, как мир учится. Хотите присоединиться к нам?

поиск текущих вакансий

Жизнь в Rosetta Stone

В рабочей среде, которая поощряет и развивает творческий потенциал, великие идеи рождаются. Работа в Rosetta Stone дает вам ресурсы, мотивацию и возможность для карьерного роста.

Наша миссия

Мы меняем жизни людей силой языка и обучения грамоте.

Успех клиента.

Мы делаем жизнь лучше, предоставляя лучшие в своем классе продукты и услуги для обучения.

Расширение прав и возможностей.

Мы способствуем росту и развитию наших сотрудников, доверяя друг другу и помогая им преуспеть.

Целостность.

Мы работаем честно и справедливо, придерживаясь высоких этических стандартов по отношению к нашим учащимся, клиентам, коллегам и партнерам.

Инновации.

Мы инвестируем в наших людей и продукты, открыто высказываясь и рискуя в постоянном стремлении к инновациям.

«Мне нравится работать в Rosetta Stone, потому что обучение моему родному языку приносит удовлетворение. Я могу говорить, учить и делиться своим языком и культурой с людьми со всего мира, и все это, не выходя из дома. Rosetta Stone — огромная часть моей жизни. Будучи частью Rosetta Stone, я чувствую, что меня ценят и ценят не только учащиеся, но и мои коллеги. Условия работы потрясающие!»

Супервайзер, онлайн-репетитор

«Поскольку я вырос и работал за границей до двадцати с небольшим лет, я мало знал об американском корпоративном мире. За последние восемь лет, получив три повышения в должности, Rosetta Stone дала мне возможность постоянно развивать свою карьеру и учиться у ярких и вдохновляющих людей. Для меня было очень важно присоединиться к правильной компании и культуре, и я уверен, что сделал правильный выбор, выбрав Rosetta».

Помощник руководителя

«Я никогда не думал, что окажусь в такой веселой и совместной рабочей среде. Я работаю с отличной командой, уважающей и понимающей роли, потребности и даже личную жизнь друг друга.Я вижу искреннее желание руководящего состава обеспечить оптимальный баланс между работой и личной жизнью для всех сотрудников и по-настоящему понимаю, какое влияние мы оказываем на наших клиентов. Я считаю, что здешняя культура — это причина № 1, по которой многие люди остаются здесь более 10 лет, — культура профессионального/личностного роста, сотрудничества, лидерства и стремления к инновациям».

Старший аналитик по компенсациям

В центре внимания сотрудников:

Четыре года назад меня привлекла миссия Rosetta Stone по расширению возможностей людей для изучения нового языка с помощью инновационных цифровых решений для обучения. Сегодня для меня большая честь возглавлять команду CRM и, таким образом, быть первым голосом, который слышат наши пользователи, когда они начинают свое обучение, а также мотивирующим тренером, который поддерживает их вовлечение на этом пути.

В своей роли я возглавляю невероятно умную, талантливую и увлеченную группу людей, занимающихся разработкой эффективных сообщений для наших потенциальных и текущих клиентов. Моя работа каждый день ставит передо мной новые задачи, и меня всегда впечатляет внимание моей команды к принятию решений на основе данных и обеспечению превосходного качества обслуживания клиентов.Я чувствую свою ответственность за направление нашего бизнеса, поскольку решения руководства основывались на выводах, сделанных моей командой.

Розетта Стоун предоставила мне значительные возможности для роста в моей карьере и дала мне множество возможностей расширить свои навыки и получить новый опыт. Четыре года назад я начал управлять нашей рекламной программой электронной почты с помощью одного прямого подчиненного, а сегодня я наблюдаю за группой из четырех маркетологов CRM, которые владеют нашей стратегией обмена сообщениями через электронную почту, push-уведомления, приложения и т. д.на протяжении всего пути пользователя.

Rosetta Stone инвестирует в непрерывное обучение всех сотрудников. Таким образом, я смог посещать различные типы учебных занятий, открывать новые перспективы на маркетинговых конференциях и расширять свои навыки коучинга и обратной связи посредством обучения менеджменту.

Розетта Стоун была фантастическим местом для работы, и я считаю, что это настоящая привилегия работать в такой удивительной организации, движимой миссией, буквально меняющей жизни людей всем, что мы делаем.

В центре внимания сотрудников:

Четыре года назад меня привлекла миссия Rosetta Stone по предоставлению людям возможности изучать новый язык с помощью инновационных цифровых решений для обучения. Сегодня для меня большая честь возглавлять команду CRM и, таким образом, быть первым голосом, который слышат наши пользователи, когда они начинают свое обучение, а также мотивирующим тренером, который поддерживает их вовлечение на этом пути.

читать дальше

Привилегии и привилегии

В Rosetta Stone у вас будет лучшее из всех миров. .. возможность работать с увлеченными, талантливыми людьми, которые являются лучшими в своих областях, а также гибкий график, позволяющий работать удаленно* (поскольку важен баланс между работой и личной жизнью). Сотрудники Rosetta Stone также пользуются политикой неограниченного отпуска, выдающимися медицинскими и финансовыми льготами и многим другим.

Для Rosetta Stone благополучие сотрудников важнее всего, потому что мы считаем, что профессиональный успех зависит от личного здоровья и счастья. Мы предоставляем вам преимущества, которые вы можете использовать для достижения успеха во всех сферах своей жизни, в том числе**:

*Удаленная работа зависит от должности
**Выбранные преимущества доступны только для штатных сотрудников из США.Пожалуйста, свяжитесь с отделом кадров для получения дополнительной информации.

Комплексный
Healthcare

401 (K)

(K)

Неограниченное количество отпусков политики и 9 платных праздников

Обучение
Reimbursement

Парковка и
Транзитные преимущества

Транзит и
Поддержка семейства

Усыновление

PET страхование

мы

СШАВеликобританияГермания

Награды

Разнообразные команды работают лучше.

Раса • Религия • Пол • ЛГБТК+ • Национальность • Возраст • Отличные способности • Родительский статус • Статус ветерана

Они более креативны, более динамичны и соревнуются более эффективно. Рассматривая разнообразие как неотъемлемую часть нашего бизнеса, мы лучше готовы служить нашему сообществу пользователей, учащихся и коллег. Вместе мы продолжаем создавать равноправное и инклюзивное рабочее место, где каждый может процветать.

Камень | Каменные работы | Арканзас | Кирпичная кладка | Дистрибьютор

Мастерфул Арт…

Высшее качество

Некоторые из наших любимых.

Мы предпочитаем полагаться на материалы самого высокого качества в отрасли, чтобы гарантировать не только самый аскетически приятный конечный результат, но и гарантировать, что мы оставим после себя наиболее ценные инвестиции, возможные для владельца.

Долговечность, низкие эксплуатационные расходы, уникальный дизайн и энергоэффективность — это качества, которые мы ожидаем от наших карьеров, поставщиков и производителей.

Для специализированных проектов мы работаем с поставщиками по всему миру, чтобы добиться совершенства.Вот некоторые из наших проверенных решений.

49693423_2430389880324481_13601380859075

нажмите для увеличения

49790831_2437803092916493_88088373111616

нажмите для увеличения

50301948_2436325229730946_42695196190661

нажмите для увеличения

49693423_2430389880324481_13601380859075

нажмите, чтобы увеличить

Искусно сработанные, Изготовлено КАМНЯ

Некоторые из них сказали, что наш камень Шпон настолько реалистичен, что вы должны перевернуть его, чтобы увидеть, что он изготовлен.Наш камень выглядит и ощущается как настоящий, потому что мы изготавливаем каждую форму вручную, чтобы передать каждую деталь и глубину натурального камня.

Натуральный камень

Камень из земли для любого проекта

Коммерческий, жилой или ландшафтный дизайн — камень для подрядчиков для повышения ценности любого проекта. В то время как наша самая популярная линия камня добывается в большей степени географически, мы также поставляем камень со всех концов США и из-за рубежа, чтобы удовлетворить требования вашего проекта.Выберите любое разнообразие цветов, смесей и рисунков, чтобы получить желаемый вид.

Нажмите на Zoom

Нажмите на Zoom

Нажмите на Zoom

Нажмите на Zoom

Нажмите на Zoom

Открытый камин

Открытый камин

на открытом воздухе

Нажмите на Zoom

на открытом воздухе на открытом воздухе

на открытом воздухе. jpg

нажмите для увеличения

Наружный камин_Straight Front_1.jpg

нажмите для увеличения

Fire Rock

Эффективный.Надежный. Исключительное обслуживание.

КОМПЛЕКТЫ ДЛЯ КАМИННЫХ КАМИНОВ – ВНУТРЕННИЙ И НАРУЖНЫЙ

Самая передовая сборная каминная система из кирпичной кладки с

Доступны 8 внутренних и 2 наружных модели размером от 30 до 72 дюймов.

МАШИНОСТРОИТЕЛЬ

Изготовлены вручную в соседнем Бирмингеме, штат Алабама, бетон

Асфальтовая брусчатка

выпускается в 4 красивых цветовых вариантах, которые создают доступный вид натурального камня, который можно использовать как внутри, так и снаружи помещений.

Как работает камень для пиццы? (А он мне действительно нужен?)


У нас есть особая слабость к священному слиянию теста и расплавленного сыра. И мы твердо убеждены, что нам не нужно проповедовать, почему вам нужно попробовать приготовить пиццу дома. И если вы решились пойти по этому пути, скорее всего, вы сталкивались с рецептами, которые требуют приготовления пиццы прямо на камне. И, возможно, как и многие наши читатели, вы хотите знать, о чем идет речь и действительно ли вам нужно купить камень для пиццы.

Сначала немного науки. Пицца предназначена для быстрого приготовления в потоке горячего воздуха духовки, благодаря чему корочка становится хрустящей и пузырится снаружи, а внутренняя часть остается мягкой и соблазнительно жевательной. В то время как в коммерческих и уличных дровяных печах температура может достигать 1000°F, большинство домашних поваров работают с печами, максимальная температура которых составляет 500°F – температура, которая мгновенно падает, когда вы открываете дверцу, чтобы засунуть пирог внутрь. Вот тут-то и появляется камень для пиццы. Думайте об этом как о тепловой батарее, потрясающей аналогии, которую мы узнали от Эндрю Джангиняна.Вы заряжаете его, предварительно нагревая в духовке, а затем он отдает это тепло в окружающую печь, а также непосредственно в вашу пиццу, помогая поддерживать те высокие температуры, которые необходимы для получения отличной корочки и правильного подъема. Подобно батарее, он также нуждается в периодической «подзарядке», поэтому, если вы готовите кучу пиццы, вам нужно дать ему от 15 до 30 минут между ними, чтобы он вернулся к своему потенциалу.

Хотя камень для пиццы не даст вам тех же результатов, которых вы достигли бы в причудливой дровяной печи, он позволит приготовить пиццу, намного превосходящую противень, за вложение от 50 до 100 долларов, которое при надлежащем уходе может длиться долго. продолжительность жизни.Более того, нет необходимости искать специальное место для хранения еще одного предмета, который довольно тяжело вставлять и вынимать из духовки, поскольку одно из лучших мест для хранения камня — внутри духовки. Камень для выпечки, оставленный на стойке духовки, служит регулятором температуры, помогая поддерживать постоянную температуру во время выпечки и обеспечивая более быстрое восстановление температуры после того, как вы откроете дверцу в середине выпечки, чтобы проверить, что получилось. Имейте в виду, что вам нужно будет разогревать духовку дольше, чем обычно, чтобы это было эффективно.

Хотя концепция камня для пиццы довольно проста, есть несколько вариантов, которые следует учитывать, и это не ситуация «один размер подходит всем». В прямом смысле. Вам нужно будет обеспечить подходящую посадку для вашей духовки, потому что, если камень слишком большой, он будет блокировать циркуляцию воздуха в вашей духовке и принесет больше вреда, чем пользы. Вы также захотите подумать, какой камень подходит для той выпечки, которую вы планируете делать. Вот что вам нужно знать:

Керамические камни для пиццы

Отлично подходят для начинающих или случайных пекарей, заинтересованных в том, чтобы проверить воду без больших финансовых вложений.Пористая поверхность по мере использования обесцвечивается и окрашивается, что является естественным, поэтому не ждите, что она останется первозданной.
Стоимость: $
Использование: Только духовка. Всегда начинайте нагревать его в холодной духовке, чтобы он медленно нагревался, иначе камень может треснуть. №
Уход: № Очистите его и промойте только водой. НЕ используйте мыло или чистящие средства на камне, так как он впитывает их и вымывает обратно при следующем нагревании, а мыльная пицца никому не нужна.

Эмалированные керамические камни Flametop


Отличный вариант для тех, кто ценит долговечность и эстетику.Никаких сложных методов очистки не требуется. Помимо запекания, его также можно использовать в качестве планчи для гриля овощей и рыбы.
Стоимость: от $ до
$$ Использование: Духовка и гриль. Устойчив к термическому удару.
Уход: Можно мыть в посудомоечной машине.

Кордиерит Камни для пиццы

Кордиерит ценится за свою прочность и поэтому часто используется в печах для обжига керамики. Его дополнительная стоимость, как правило, компенсируется его долговечностью. Он пористый, как керамика, поэтому следуйте специальным инструкциям по уходу, прилагаемым к нему.
Стоимость: $$ до $$$$
Использование: Духовка и гриль. Устойчив к термическому удару.
Уход: Соскоблить и не использовать мыло.

Чугунная пицца «Камень»

Тяжелый как грех, но невероятно прочный, чугун лучше передает тепло, чем камень. Это делает чугун идеальным для корок для пиццы, хотя это может привести к нежелательному темному дну корки на хлебе. Можно использовать для других целей на плите, как сковороду, комал или планчу. Особый уход требуется для поддержания внешней приправы.
Стоимость: от $ до $$
Использование: Подходит для вашей духовки, гриля, костра и плиты (включая индукционную). Поставляется предварительно приправленным.
Уход: Чистите и ухаживайте за приправой, а также ухаживайте за ней, как за любой чугунной посудой.

Pizza Steel

Золотой стандарт для фанатиков пиццы. Невероятная скорость теплопередачи, которая может образовывать неуловимую темную пузырчатую корку, которую редко можно увидеть за пределами дровяных печей. Подобно чугуну, он невероятно тяжелый и требует особого ухода, но его также можно использовать на плите в качестве варочной поверхности.Как и в случае с чугуном, помните (и следите) за своей нижней корочкой, если используете ее для выпечки другого хлеба, поскольку она может быстро потемнеть.
Стоимость: от $$$ до $$$$
Использование: Духовка, гриль и плита (включая индукционную).
Уход: Чистить жесткой щеткой и водой.

Что можно использовать вместо камня для пиццы

Если вы еще не готовы сделать решающий шаг, есть несколько кухонных лайфхаков, которые мы успешно использовали для улучшения наших корок для пиццы. Один из самых популярных способов — перевернуть противень (не используйте для этого противень с антипригарным покрытием!) На нижнюю решетку духовки и дать ему немного разогреться, подобно камню для пиццы.Хотя он не будет удерживать тепло так же, как камень для пиццы, противни с половинным листом склонны к деформации при высоких температурах, поэтому, начиная с холодной духовки и давая ей некоторое время прогреться, она должна равномерно нагреваться и сохранять тепло. варочная поверхность максимально ровная. Он предлагает достаточную площадь поверхности для 12-дюймового пирога. А поскольку противень перевернут вверх дном, вам не нужно беспокоиться о том, чтобы переложить незапеченную пиццу через край.

Вы также можете попробовать ту же тактику переворачивания с самой большой чугунной сковородой, чтобы размер пиццы не превышал дно сковороды. Если это звучит как слишком дикая прогулка, и просто чтение этого вызывает у вас кошмары об очистке подгоревшей пиццы от дна вашей духовки, рассмотрите этот безрисковый способ испечь пиццу меньшего размера в кричащей раскаленной чугунной сковороде, как Майкл Рулман делает.

Тем не менее, существует множество способов утолить тягу к пицце без использования «камня», например, отправиться на гриль на улицу, поэкспериментировать с пиццей на сковороде или приготовить кальцоне.

У вас уже есть камень для пиццы? Тогда вы захотите отправить его в первое путешествие с любым из наших самых популярных рецептов пиццы.

© 2021 Джек Ван Амбург. Все права защищены. Все материалы использованы с разрешения.

glossary_of_terms_f.indd

%PDF-1.3 % 1 0 объект >]/Pages 3 0 R/Type/Catalog/ViewerPreferences>>> эндообъект 2 0 объект >поток 2011-06-16T22:39:50-04:002011-06-16T22:40:03-04:002011-06-16T22:40:03-04:00Adobe InDesign CS4 (6.0.6)

  • JPEG256256/9j/4AAQSkZJRgABAgEASABIAAD /7QAsUGhvdG9zaG9wIDMuMAA4QklNA+0AAAAAABAASAAAAAAEA AQBIAAAAAQAB/+4AE0Fkb2JlAGQAAAAAAQUAAjbw/9sAhAAMCAgICAgMCAgMEAsLCxAUDg0NDhQY EhMTExIYFBIUFBQUEhQUGx4eHhsUJCcnJyckMjU1NTI7Ozs7Ozs7Ozs7AQ0LCxAOECIYGCIyKCEo MjsyMjIyOzs7Ozs7Ozs7Ozs7Ozs7OztAQEBAQDtAQEBAQEBAQEBAQEBAQEBAQEBAQED/wAARCAEA AMYDAREAAhEBAxEB/8QBQgAAAQUBAQEBAQEAAAAAAAAAAwABAgQFBgcICQoLAQABBQEBAQEBAQAA AAAAAAABAAIDBAUGBwgJCgsQAAEEAQMCBAIFBwYIBQMMMwEAAhEDBCESMQVBUWETInGBMgYUkaGx QiMkFVLBYjM0coLRQwclklPw4fFjczUWorKDJkSTVGRFwqN0NhfSVeJl8rOEw9N14/NGJ5SkhbSV xNTk9KW1xdXl9VZmdoaWprbG1ub2N0dXZ3eHl6e3x9fn9xEAAgIBAgQEAwQFBgcHBgI7AQACEQMh MRIEQVFhcSITBTKBkRShsUIjwVLR8DMkYuFygpJDUxVjczTxJQYWorKDByY1wtJEk1SjF2RFVTZ0 ZeLys4TD03Xj80aUpIW0lcTU5PSltcXV5fVWZnaGlqa2xtbm9ic3R1dnd4eXp7fh2+f3/9oADAMB AAIRAxEAPwDrfqx9WPq3kfVvpN9/ScG223Bxn2WPxqnOc51TC5znFkkkpKdL/mn9Vf8Aym6f/wCw tP8A6TSUr/mn9Vf/ACm6f/7C0/8ApNJSv+af1V/8pun/APsLT/6TSUR/AJp/VX/ym6f/AOwtP/pN JSv+af1V/wDKbp//ALC0/wDpNJSv+af1V/8AKbp//sLT/wCk0lK/5p/VX/ym6f8A+wtP/pNJSv8A мн9Вф/Кбп/8А7С0/+к0лК/5п/ВХ/АМпун/8АсЛТ/АОК0лК/5п/ВХ/вАпун/+втП/АКЦУр/мн9Вф /Kbp/wD7C0/+k0lK/wCaf1V/8pun/wDsLT/6TSUr/mn9Vf8Aym6f/wCwtP8A6TSUr/mn9Vf/ACm6 f/7C0/8ApNJSv+af1V/8pun/APsLT/6TSUr/AJp/VX/ym6f/AOwtP/pNJSv+af1V/wDKbp//ALC0 /wDpNJSv+af1V/8AKbp//sLT/wCk0lK/5p/VX/ym6f8A+wtP/pNJSv8Amn9Vf/Kbp/8A7C0/+k0l К/5п/ВХ/АМпун/8АсЛТ/АОК0лК/5п/ВХ/вАпун/+втП/АКЦУр/мн9Вф/Кбп/вД7С0/+к0лОб1б6 sfVuvP6KyvpOCxt2c9ljW41QD2jDzX7XAM1G5gPxCSnS+qf/AIlejf8Apvxf/PNaSnWSUt7vEfd/ tSUr3eI+7/akpaHeI+7/AGpKX93iPu/2pKV7vEfd/tSUr3eI+7/akpaHeI+7/akpf3eI+7/akpXu 8R93+1JSvd4j7v8AakpaHeI+7/akpf3eI+7/AGpKV7vEfd/tSUr3eI+7/akpaHeI+7/akpf3eI+7 /akpXu8R93+1JSvd4j7v9qSlod4j7v8Aakpf3eI+7/akpXu8R93+1JShPdJTldZ/5R6F/wCnCz/2 xz0lK+qf/iV6N/6b8X/zzWkp1klPDde6scXq3Vh2bKzMc0V0jo+PhWem+0WNAstrrdZWzIeLDBY6 YA0CSmpi/WJ+PR9ZqsDOsv6s697enYdt7sm1vp0eq8VUmy0DYfUnbpIjXQJKXyc6x9n2f6tdYstx rcLdnZOTkXXMpuNtLa99svfQ6wOc1wbG0e6BCSkeF1a8X9Lyrcm52M+5tJxh2C19rXjJt33VvJ25 eOWxO6S1gnzKUms+tjP2llWZ2XZj9M6ziXHBtdkV1sa/GLmsfQ6m82M9Rp13Bp3CPglOT0nNyczp OUzqHWMnDtf0unPwbRnXWNssqa8ZFnqm1jt29u2ynhvbxSU9Tb1DqFn1Ff17pdtlmXn115Nrq3uu 9Btr2+u2hjnPj0WFwgDkcJKcHr3VWY+F1X9gdVyL+m1YFdoy/tlthrzja0V115DrC7c+uS6vdHkE лПедКпфВ06свду9QмхкЗВмк3а/ВузИвЫх7мка6/кСУ6ЦСлЖКУкпсССлЖКУкпССлЖКУкпССлЖКУкпс SnJ6z/yj0L/04Wf+2OekpX1T/wDEr0b/ANN+L/55rSU6ySnmcrrnWz9YndEpONhB5jEOXRdYMhor Fj7Krq7WMLmmZqgGBO5JTQwvrV9Y78bFdZ9idb1LNt6fjltNrG1Oofah3WNOQ/eC2rRoLde6Sl7/ AK39ewuo34NmLTmjplwZnfZa3tfZS+pl7baGutfDmBx3M909ikpHd9b+suyOnfYcnDvxequzDj3V YWTkEMxiwMmujJLyXbvcY9vgkp1ut9Y6zg9YwunYZxQzKxMq95tqe8izGa1wgtur9pLx27eeiU4+ R9dutHAuLGYuF1Lp+Jbl5uHk1WWCxtYY6uzHey+r9G/dzrHCSknVfrb9Yej49zL/ALFdkO6eepYt rKrWs21lgtptqOQ4z7/a4P8Akkpnn/Wb6y4XULsRrMe+qjExcmx9OLDZYz1yWWWek3KlzWmsnaNY POhlKZv699ZrMjo9WHk9Msr60LfRtGPeWj0aPXLjuya3e5wI2xLR4lJTU6f9bfrRn9Xf0St2D9pF ubSHuxr662nCeGNeC7Jiz1DoWtMs5M8JKdfofVfrF17pn22o4uJZ7aHNtpe8NvqdtyjDMn3MDgWs EjxmElOLT9b/AK0v6V0bqtr8FtXWLfS21YeTfZWYucYrqyi5/wDNDjx7RqlJrPrh2/E69V0jIGJb uvwqXBmPfTuGVWX2O9ay5zGFm32sc3c7wlJTYz/rh2Tp+b1jpzqKbb6qjd0ba1zReGA+s2wGwyaj 9LaRI8ElJOnfWfqmT1bp+JlHHpx82mq2qw49oblb6PWece/1nsa5rjHpuBMCZ1ASU9YkpSSlJKUk pSSlJKUkpyes/wDKPQv/AE4Wf+2OekpX1T/8SvRv/Tfi/wDnmtJTrJKeWzOq/VTG6q+3Jbd9rx3v Например, Eg2ljbHA1ue1m/YH7dNwEx3SU0qs76iU9PPS667/ALN6xyWtc+9z2XHX1K7XWmxjp/dcO/iUlM8T qv1Jwr68nGbkMtqfZaHl97i99oDXvt3Wn1CQOXykpHk5v1DyrKrX15FTqPV9I4778cN+0OL7oFFt Y95Pu8UlJMvqv1Kzr6cnIbkG3GpfjUuY++vZVY3Y9oFdrRqO/PHgElL5fVvqRnYjcLKrtsrbR9kD v0os9GWE1m5tgsIPpiZdr3SUipzfqFSzIrFN1v2un7Nc7IN17zSOKg+6x7mt8gQkpHXd9Qasj7XW 3MbkFgrN3r5XqbQHBvv9eZaHEA8jskps/tX6k+tg3hl7X9LBGHtdc0V7hDva2wNcXDkuBnukpDVl /UOg1muvJDqsl2cx5syHOF7wQ9+51xPun3Dg9wkps9P659T+lYVvT8A5NVFznveC+57t1n03Nsfa 57SefaRrrykpqC/6gtxMTCYzLrp6e59mI2u7KYanP+kWuZeHfDXSTHJSU7rPqb9WzVc0Y9jm5baR купитьMhxPoEopILriWubGjhr95SU2a/qz0auo0iqxwLbm77L7rLAMnb6+219rrBv2CYckphgfVXofT XUOw6HtGMd1Lh43WMa7b6Ydstte3cGe0GJA0CSnXSUpJSklKSUpJSklKSU5PWf8AlHoX/pws/wDb HPSUr6p/+JXo3/pvxf8AzzWkp1klMDVUTJY0k8kgJKV6NP8Ao2/cElK9Gn/Rt+4JKV6NP+jb9wSU r0af9G37gkpXo0/6Nv3BJSvRp/0bfuCSlejT/o2/cElK9Gn/AEbfuCSlejT/AKNv3BJSvRp/0bfu CSlejT/o2/cElM0lKSUpJSklKSUpJSklKSUpJSklOT1n/lHoX/pws/8AbHPSUr6p/wDiV6N/6b8X /wA81pKdZJThM6z1f9tHDtxq2YQsc31yYO0Awfp/wSU7h3nG/wBKz/OH96Slfacb/Ss/zh/ekpX2 nG/0rP8AOH96Slfacb/Ss/zh/ekpX2nG/wBKz/OH96Slfacb/Ss/zh/ekpjfefst1uKWWWMY4sBc NpcBLQ4zoElOB+2frP8A9x8H/t9v/pVJSv2z9Z/+4+D/ANvt/wDSqSlftn6z/wDcfB/7fb/6VSUr 9s/Wf/uPg/8Ab7f/AEqkpX7Z+s//AHHwf+32/wDpVJSv2z9Z/wDuPg/9vt/9KpKV+2frP/3Hwf8A t9v/AKVSU9FQ6x9Fb7QA9zGl4aZAJGsHwSUkSUpJSklKSUpJSklOT1n/AJR6F/6cLP8A2xz0lK+q f/iV6N/6b8X/AM81pKdZJTz+ZkfWtuVa3EGH6AeRX6jvdt7bvdykpsdJyOuOuf8Atk4ratvs9F2u 6Rz7j2SU6vrU/wCkb94SUr1qf9I37wkpXrU/6Rv3hJSvWp/0jfvCSletT/pG/eElIc1+IcDJdk+/ HFT/AFg08s2nePaZ4SU8f6/+L3/upPb993/pRJSvX/wAXv/ce377v/SiSneb9UPq25ocMTQiR+kt7 /wDXElL/APM76uf9xP8AwW3/ANKJKV/zO+rn/cT/AMFT/wDSiSlf8zvq5/3E/wDBbf8A0okpX/M7 6uf9xP8AwW3/ANKJKdeqtlNTKaxtZW0MaOYDRA5SUzSUpJSklKSUpJSklOT1n/lHoX/pws/9sc9J Svqn/wCJXo3/AKb8X/zzWkp1klPGdT6a23qGRYegXZO6xx9ZuS5ofr9IN26Skprfsln/AM7V/wD7 FO/8gkpX7JZ/87V//sU7/wAgkpdvSKy4A/Vu8AmCftTtP+gkp3v+ZX1e/wBA7/tx/wD5JJSv+ZX1 e/0Dv+3H/wDkklK/5lfV7/QO/wC3H/8AkklNurpmJ0XpuVX00Nolj7N1zi5gcG6OeXT7RGqSnnv2 l1b/AMs+j/ef/SaSlftLq3/ln0f7z/6TSUz/AGx1v/y26T/nH/0mkpX7Z63/AOW/Sf8APP8A6TSU r9s9b/8ALfpP+ef/AEmkpX7Z63/5b9J/zz/6TSUr9s9b/wDLfpP+ef8A0mkp6vGc9+NU97mvc5jS 57PouJAkt8klJUlkSUpJSklKSUpJTk9Z/wCUehf+nCz/ANsc9JSvqn/4lejf+m/F/wDPNaSnWSU8 vn5HWG5t7aevYOPWHkNpsNW9gn6LtzCZCSmv9q67/wDPH0776f8A0mkpX2rrv/zx9O++n/0mkpNi ZvVGZNT8v6wYFtDXA2sa6oFze4BDAkp3f230b/ufi/8AbzP/ACSSlftvo3/c/F/7eZ/5JJSv230b /ufi/wDbzP8AySSmT76eoYWQOn2UZRLHsA3CysvLdGv2zprqElPO/sTr3/cDo/8A2z/5ikpX7E69 /wBwOj/9s/8AmKSlfsTr3/cDo/8A2z/5ikpX7E69/wBwOj/9s/8AmKSlfsTr3/cDo/8A2z/5ikpX 7E69/wBwOj/9s/8AmKSlfsTr3/cDo/8A2z/5ikp6utoZW1gAaGtA2tEAQOAPBJTJJSklKSUpJSkl KSU5PWf+Uehf+nCz/wBsc9JSvqn/AOJXo3/pvxf/ADzWkp1klPH9Sxch+fkOb03p9oNjiLLbQHu1 5cPVGqSmt9jyf/Knpn/bw/8ASySklfS+oWjdV0Xp7wDEtskT8rUlMv2N1X/yiwP8/wD9SpKV+xuq /wDlFgf5/wD6lSUr9jdV/wDKLA/z/wD1KkpX7G6r/wCUWB/n/wDqVJTr9PxrsPo+a3Mor6VLbHb8 Ul21uz+d0c47m+SSnnvtHTv/AJ6Mz/Mv/vSU7PTfrL0HBxG413U35b2kk3W13FxkzrLHcJKbB+un 1dBgZDj5it/8WhJS3/PX6vf6d3/bb/8AyKSmTfrn9XXc5Jb8a7P4MKSl/wDnj9XP+5f/AIFb/wCk 0lK/54/Vz/uX/wCBW/8ApNJTr1WMuqZdWdzLGh7TxIcJHKSmaSlJKUkpSSlJKUkpyes/8o9C/wDT hZ/7Y56SlfVP/wASvRv/AE34v/nmtJTrJKeS6jl/Upmfe3Nx3OyBY4Wu2v1dOvDklNb7b9QP+4zv 82z/AMmkpvYP1o+qnTajRgtsprc4vLQxx9xAE6k+CSmx/wA+Og/v2/8AbZSUr/nx0H9+3/tspKbW F9ZulZ9lVeO9xdc91bAWxq1u8z8klOskpBnuLMHIe2wUltTyLXDcGQ0+4tgzCSnjf2nk/wDzwY3/ ALCj/wBIpKV+08n/AOeDG/8AYUf+kUlK/aeT/wDPBjf+wo/9IpKV+08n/wCeDG/9hR/6RSUr9p5P /wA8GN/7Cj/0ikpX7Tyf/ngxv/YUf+kUlK/aeT/88GN/7Cj/ANIpKezxHF2LS4vFhNbSXgQHSB7g NIlJSZJSklKSUpJSklKSU5PWf+Uehf8Apws/9sc9JSvqn/4lejf+m/F/881pKdZJTynUM/qVedey rqHS62Ne4NZcT6jRPD/YdUlNf9pdW/8ALPo/3n/0mkpX7S6t/wCWfR/vP/pNJSv2l1b/AMs+j/ef /SaSlftLq3/ln0f7z/6TSUs3P6m23129S6MLdoZvBM7QSYn0/NJST9s9b/8ALfpP+ef/AEmkp1+l 39Qz+mZQtycPLvO9lTqZdUCWe0WS3xOunCSnP/Yn1l/c6T/21/6hSU2um9H6mzJB6pV05+PtMtpq G7d25rakp1f2Z03/ALiUf9ts/wDIpKV+zOm/9xKP+22f+RSUr9mdN/7iUf8AbbP/ACKSlfszpv8A 3Eo/7bZ/5FJSv2Z03/uJR/22z/yKSmy1rWtDWgNa0QANAAElLpKUkpSSlJKUkpSSnJ6z/wAo9C/9 OFn/ALY56SlfVP8A8SvRv/Tfi/8AnmtJTrJKeP6l6n7QyI/Yceo7+kbPV5/wk/neKSmt+l/+h4/w NJSv0v8A9Dv/AIGkpX6X/wCh4/wNJSv0v/0O/wDgaSlfpf8A6Hf/AANJTaq6T1m6tttOH0Wyt4lr 2VBzSPIhqSnUxcXIw+jZzOpMx8QFlji7AZtAZs1dGnuCSnlN/Qf/AC2z/wDNP96Slb+g/wDltn/5 p/vSUrf0H/y2z/8ANP8AekpW/oP/AJbZ/wDmn+9JTZ6fn9BwMyrL/aWZd6RJ9N7DtMgjXXzSU7v/ AD46D+/b/wBtlJSv+fHQf37f+2ykp3abWX0svr+hY0PbOmjhISUzSUpJSklKSUpJSklOT1n/AJR6 F/6cLP8A2xz0lK+qf/iV6N/6b8X/AM81pKdZJTx/Uur/AFRp6hkVZnT7Lb2WOFrwxpDnA6nW0JKa 37b+pH/lXb/mM/8ASySmVXV/qVdaypvTLA6xwaJYyJJj/TJKek/5tdB/7hVfcf70lK/5tdB/7hVf cf70lK/5tdB/7hVfcf70lN+iinGpbRQ0V11iGtHACSmGe/08HIsFvobKnu9aN2yGk79veOYSU8b+ 2X//ADzf+yj/APyCSlftl/8A883/ALKP/wDIJKUOSWEgD6y6n/uo/wD8gkpX7Zf/APPN/wCyj/8A yCSlfftl//wA83/so/wD8gkpX7Zf/APPN/wCyj/8AyCSlftl8f+KXXx+yP/8AIJKe2pbYyljLXeo9 rQHviNxA1MeaSmaSlJKUkpSSlJKUkpyes/8AKPQv/ThZ/wC2OekpX1T/APER0b/034v/AJ5rSU6y Snkuo9VzKs++pnXqcdrLHAUuo3FgB+iXekZhJTW/bOf/APPHR/7DD/0ikpX7Zz//AJ46P/YYf+kU lK/bOf8A/PHR/wCww/8ASKSlftnP/wDnjo/9hh/6RSUr9s5//wA8dH/sMP8A0ikpX7Zz/wD546P/ AGGH/pFJTtdIzsi7pWXkWZLesPq3lra6/T3QyfSgMEk/A8pKc79vZv8A87Nv+a7/AN5klK/b2b/8 7Nv+a7/3mSU7PSXM6jiHIyumjCfvLfSsZrAj3e6tnj4JKbv2LD/0FX+Y3+5JS/2LD/0FX+Y3+5JS vsWH/oKv8xv9ySlvsWH/AKCr/Mb/AHJKTpKUkpSSlJKUkpSSlJKcnrP/ACj0L/04Wf8AtjnpKV9U /wDxK9G/9N+L/wCea0lOskp5zN6T1+7Lutx29NNT3ks9WqXweNx9I6pKQ/sT6y/udJ/7a/8AUKSk uL0brjcms5lfTHUBw9UV1e4t77ZqGqSna/ZnTf8AuJR/22z/AMikpX7M6b/3Eo/7bZ/5FJSv2Z03 /uJR/wBts/8AIpKV+zOm/wDcSj/ttn/kUlMcqnGxOnZXot+zM9KxznY7Q14hp9zdse4dklPGfbcb /wAtOsfj/wClElK+243/AJadY/H/ANKJKV9txv8Ay06x+P8A6USUr7bjf+WnWPx/9KJKV9txv/LT rh5/+lElK+243/lp1j8f/SiSlfbcb/y06x+P/pRJT3OGQ7EocHOeDWwhz/ph3jV3n4pKTJKUkpSS lJKUkpSSnJ6z/wAo9C/9OFn/ALY56SlfVP8A8SvRv/Tfi/8AnmtJTrJKeE6s/oo6nlC7qWZVZ6rt 9dbSWtM8N14SU1N/Qf8Ay2z/APNP96Sm/wBH6v0HpOS7J+35eTurNey1hIElrp559qSnX/58dB/f t/7bKSlf8+Og/v2/9tlJSv8Anx0H9+3/ALbKSlf8+Og/v2/9tlJTbq61hdT6Vl5eHa+uullgdbt9 zCGbtzWnmoUlPMftuj/y+zP+2B/5JJSv23R/5fZn/bA/8kkpX7bo/wDL7M/7YH/kklK/bdH/AJfZ n/bA/wDJJKV+26P/AC+zP+2B/wCSSUr9t0f+X2Z/2wP/ACSSlftuj/y+zP8Atgf+SSU9tiOD8Sl4 ebA6th4uEF0ge4jzSUmSUpJSklKSUpJSklOT1n/lHoX/AKcLP/bHPSUr6p/+JXo3/pvxf/PNaSnW SU4WXgdcsybX0dZbRW5xLKjW07B2bJKSkP7N+sP/AJfN/wC2mf3pKV+zfrD/AOXzf+2mf3pKZ/sf 6z/+XX/gLUlN/pWF1XEdYeo5320OA2DYGbYmePFJTopKUkpBnv8ATwciwW+hsqe71o3bIaTv2945 hJTxv7Zf/wDPN/7KP/8AIJKV+2X/APzzf+yj/wDyCSlfftl//AM83/so//wAgkp0On09a6rS7IwOv erW1xrLvs+33AAxDw08OSU2f2P8AWf8A8uv/AAFqSlfsf6z/APl1/wCAtSUr9j/Wf/y6/wDAWpKd 2ltjKWMtd6j2tAe+I3EDUx5pKZpKUkpSSlJKUkpSSnJ6z/yj0L/04Wf+2OekpX1T/wDEr0b/ANN+ L/55rSU6ySnh+q4XSH9SyX3dP6lZY61xc+po2OM8t04SU1PsHQ//ACs6t/mj/wAikpX2Dof/AJWd W/zR/wCRSU9H/wA7f/NXn/8AbX+1JSv+dv8A5q8//tr/AGpKV/zt/wDNXn/9tf7UlK/52/8Amrz/ APtr/akpu43VnZ3TsnLbhXtdS18Y9zdrrSG7trRDvpccJKcX9vZv/wA7Nv8Amu/95klK/b2b/wDO zb/mu/8AeZJT0OHTj5OLVkW4bKh3MDnVOYJYSPomWt4+CSmzXVXUNtTGsBMw0ACfkkpmkpSSlJKU kpSSlJKUkpSSlJKUkpyes/8AKPQv/ThZ/wC2OekpX1T/APER0b/034v/AJ5rSU6ySnmc7ExH5lzn /WKzFcXkmgZLWivX6O31BEJKQfYcL/56bf8A2Kb/AOlElJcfpFeW814v1jyb3gbi2rIDyBxMNefF JTY/5r5n/l1n/wDbjv8AySSlf818z/y6z/8Atx3/AJJJSv8Amvmf+XWf/wBuO/8AJJKV/wA18z/y 6z/+3Hf+SSU3/srun9Fvouyr7iyq1xyCS64AhxlpnlvZJTyP23G/8tOsfj/6USUr7bjf+WnWPx/9 KJKV9txv/LTrh5/+lElK+243/lr1j7j/AOlElK+243/lp1j8f/SiSlfbcb/y16x9x/8ASiSlfbcb /wAtOsfj/wClElPc4ZDsShwc54NbCHP+kfaNXefikpMkpSSlJKUkpSSlJKcnrP8Ayj0L/wBOFn/t jnpKV9U//Er0b/034v8A55rSU6ySnj+pYFdnUMh5+rtmSXWOPrjJewWa/S2jiUlNb9m1f/Otb/7F 2JKbPT/tHSrnZGB9WrarHNNZd9pc72kgxD2uHLUlOh+3+vf+UVv/AG8P/SaSlft/r3/lFb/28P8A 0mkpX7f69/5RW/8Abw/9JpKV+3+vf+UVv/bw/wDSaSm3Vn5mV0rLvzaH9KdWyyHE+qWgMn1AAG8e CSnmP2sz/wCeW/8A9hXf+TSUr9rM/wDnlv8A/YV3/k0lK/azP/nlv/8AYV3/AJNJSv2sz/55b/8A 2Fd/5NJSv2sz/wCeW/8A9hXf+TSUr9rM/wDnlv8A/YV3/k0lK/azP/nlv/8AYV3/AJNJT22I7fiU v3m3dWw+ORBdIHujtKSkySlJKUkpSSlJKUkpyes/8o9C/wDThZ/7Y56SlfVP/wASvRv/AE34v/nm tJTrJKeK6piY7+o5LndO6paTY4l9M+m7Xln6M6JKav2LG/8AKvrh5/8ApNJSvsWN/wCVfWPx/wDS aSlfYsb/AMq+sfj/AOk0lK+xY3/lX1j8f/SaSlfYsb/yr6x+P/pNJSvsWN/5V9Y/H/0mkp3ujMrx ui5xZXk9PAFji/MBe5sV/wA4G7RIHgkpxP2k3/54m/8AsE7/ANJpKV+0m/8AzxN/9gnf+k0lK/at f/nib/7BO/8ASaSlftJv/wA8Tf8A2Cd/6TSU7P7A+sP/AJbt/wDYdiSlfsD6w/8Alu3/ANh3JKV+ wPrD/wCW7f8A2HYkp36GPRprrsdve1oa50RUIEEwkpIkpSSlJKUkpSSlJKcnrP8Ayj0L/wBOFn/t jnpKV9U//Er0b/034v8A55rSU6ySnjOpir9oZEu60D6jp+ztHpc/me76KSmtFP731g/zR/5JJSop /e+sH+ap/JJKS4mLVl5FeMLuuVGw7d9oDWD+sdxSU6//ADS/82mf/wBu/wCxJSv+aX/m0z/+3f8A YkpX/NL/AM2mf/27/sSU3cbBd0fp2SGvv6i7a+0Mudvc8hv823Q8x4JKcX9vZv8A87Nv+a7/AN5k lM6ut5dlrK3fVuxjXODS4tdDQTE/0cJKek+xYf8AoKv8xv8AckpX2LD/ANBV/mN/uSUmSUpJSklK SUpJSklKSUpJSklKSU5PWf8AlHoX/pws/wDbHPSUr6p/+JXo3/pvxf8AzzWkp1klODl5P1wbk2tw 8TFfjhxFTnk7i3sT+mCSkX2v69f9wsP/ADj/AOl0lOx0x/UrMUO6rXXVkbjLatWx2/Od+VJTbSUp JSklKSU1+oodcDJc576wKbCX1fTbDT7mce4dklPEfbcb/wAtOsfj/wClElK+243/AJadY/H/ANKJ KV9txv8Ay06x+P8A6USUr7bjf+WvWPuP/pRJSvtuNEftTrh4H/0okpX23G/8tOsfj/6USUr7bjf+ WnWPx/8ASiSnucMh3JQ4Oc8GthDn/SPtGrvPxSUmSUpJSklKSUpJSklOT1n/AJR6F/6cLP8A2xz0 lK+qf/iV6N/6b8X/AM81pKdZJTxnU+k03dQyLT0bKvL7HE2suDWvk/SA2pKa37Eo/wDKHM/7fH/k UlK/YlH/AJQ5n/b4/wDIpKV+xKP/AChzP+3x/wCRSUr9iUf+UOZ/2+P/ACKSlfsSj/yhzP8At8f+ RSUr9iUf+UOZ/wBvj/yKSnf6HhfZ+l5dNNFvSnWF0OueLC0lgAsH0eElNb9m9S/+EX/oM/8ASqSl fs3qX/zy/wDQZ/6VSUr9m9S/+eX/AKDP/SqSlfs3qX/zy/8AQZ/6VSUzr6P1i6RV9YXPjnbU0x91 qSmf7A69/wCXtv8A2yP/AEokp0+l4WZhUvrzcx2c9ztzXubs2iANsbnJKbqSlJKUkpSSlJKUkpSS nJ6z/wAo9C/9OFn/ALY56SlfVP8A8SvRv/Tfi/8AnmtJTrJKeK6piY7+o5LndO6paTY4l9M+m7XL n6M6JKav2LG/8q+sfj/6TSUr7Fjf+VfWPx/9JpKdXp31W6dn4wyLGZ2K4kj0rn7Xad4LAkptf8yu lf6XK/7d/wDMULK/5ldK/wBLlf8Abv8A5ikpX/MrpX+lyv8At3/zFJTbr6RidL6VmY1IuyK7a7HP rLt1jpZtLWQOSBokp5X9n9N/8oup/c//AMikpX7P6b/5RdT+5/8A5FJSv2f03/yi6n9z/wDyKSlf s/pv/lF1P7n/APkUlN7pWVX0Z1jsHofUQbgA/c1zvozH5vmkp0f+dGZ/5S5//bbv/IpKV/zozP8A ylz/APtt3/kUlO7TYbaWWuaay9ocWO0LZEwfMJKZpKUkpSSlJKUkpSSnJ6z/AMo9C/8AThZ/7Y56 SlfVP/xK9G/9N+L/AOea0lOskp5rOy/rQzMubi3YbaQ8isWOaHBs6bpPKSkh3364f6fA/wA9n96S k2Hm/Wb7VV9tvwvs+8ertezdt7xqkp6D7bh/6er/AD2/3pKV9tw/9PV/nt/vSUr7bh/6er/Pb/ek pX23D/09X+e3+9JSLNupt6dlOZY5zRVZudjkGwe0/Q1+l4JKeL9XD/03Xfub/wCTSUr1cP8A03Xf ub/5NJSvVw/9N137m/8Ak0lK9XD/ANN137m/+TSUr1cP/Tdd+5v/AJNJSvVw/wDTdd+5v/k0lJsO vFzcmvFZk9ardadofZDWj+sdxSU9tTX6NLKtxf6bQ3c7UmBEnzSUzSUpJSklKSUpJSklOT1n/lHo X/pws/8AbHPSUr6p/wDiV6N/6b8X/wA81pKdZJTx/UulPt6hkWD6v/ad1jj632lzN8n6W0PESkpr fsZ//wA7P/s2/wD8mkpX7Gf/APOz/wCzb/8AyaSlfsZ//wA7P/s2/wD8mkpX7Gf/APOz/wCzb/8A yaSlfsZ//wA7P/s2/wD8mkpX7Gf/APOz/wCzb/8AyaSnd6Jj5OF0vKGN04YN/udTQ602ix4Z7SXO dpJ05SU1Pt/18/8AK3F/zh/70pKV9v8Ar5/5W4v+cP8A3pSUr7f9fP8Aytxf84f+9KSlfb/r5/5W 4v8And/3pSUr7f8AXz/ytxf84f8AvSkp6LFdkPxqXZTQy91bTaxvDXkDcBq7g+aSkqSlJKUkpSSl JKUkpSSlJKcnrP8Ayj0L/wBOFn/tjnpKV9U//Er0b/034v8A55rSU6ySniuqdNx7Oo5Njui5l5dY 4m1lhDX6/SaNh0SU1f2Vjf8AlBnf9un/ANJpKV+ysb/ygzv+3T/6TSUr9lY3/lBnf9un/wBJpKV+ ysb/AMoM7/t0/wDpNJSv2Vjf+UGd/wBun/0mkpX7Kxv/ACgzv+3T/wCk0lO70fEqq6Jn0t6ffjte LJx7HEvsmuPYdoieElOJX0jEfY1juhZzA5wBcbDABPP0ElO7/wax+g/uW/8AbhSUr/mP0H9y3/tw pKV/zH6D+5b/ANuFJSv+Y/Qf3Lf+3CkpX/MfoP7lv/bhSUr/AJj9B/ct/wC3Ckp3aamUUsor+hW0 MbOujRASUzSUpJSklKSUpJSklOT1n/lHoX/pws/9sc9JSvqn/wCJXo3/AKb8X/zzWkp1klOXf9Ze i41z8e/KYyytxa9pDpBHwYkpH/zr6D/3LZ9z/wDyCSl/+dfQf+5jPuf/AOQSUxb9beguE/amjnlr xxp+4kpf/nZ0D/uYz7n/APkElK/519B/7ls+5/8A5BJS/wDzr6D/ANzGfc//AMgkpX/OvoP/AHMZ 9z//ACCSlf8AOvoP/cxn3P8A/IJKW/519B/7ls+5/wD5BJS//OvoP/cxn3P/APIJKV/zr6D/ANzG fc//AMgkpX/OvoP/AHMZ9z//ACCSlv8AnX0H/uWz7n/+QSUv/wA6+g/9zGfc/wD8gkpX/OvoP/cx n3P/APIJKV/zr6D/ANzGfc//AMgkpb/nX0H/ALLs+5//AJBJS/8Azr6D/wBzGfc//wAgkpX/ADr6 D/3MZ9z/APyCSlf86+g/9zGfc/8A8gkp0cTLozsduVivFlT52vEwYJaeQO4SU5/Wf+Uehf8APws/ 9sc9JTm/Vj6z/VvH+rfSaL+rYNVtWDjMsrfk1Nc1zamBzXNL5BBSU6X/ADs+qv8A5c9P/wDYqn/0 okpifrP9UCZPVumknknJp/8AJpKW/wCc31P/APLXpv8A7E0f+TSUr/nN9T//AC16b/7E0f8Ak0lL n6z/AFQPPVumntrk0/8Ak0lLf85vqf8A+WvTf/Ymj/yaSlf85vqf/wCWvTf/AGJo/wDJpKV/zm+p /wD5a9N/9iaP/JpKV/zm+p//AJa9N/8AYmj/AMmkpX/Ob6n/APlr03/2Jo/8mkpX/Ob6n/8Alr03 /wBiaP8AyaSlf85vqf8A+WvTf/Ymj/yaSlf85vqf/wCWvTf/AGJo/wDJpKV/zm+p/wD5a9N/9iaP /JpKV/zm+p//AJa9N/8AYmj/AMmkpX/Ob6n/APlr03/2Jo/8mkpX/Ob6n/8Alr03/wBiaP8AyaSl f85vqf8A+WvTf/Ymj/yaSlf85vqf/wCWvTf/AGJo/wDJpKV/zm+p/wD5a9N/9iaP/JpKV/zm+p// AJa9N/8AYmj/AMmkpX/Ob6n/APlr03/2Jo/8mkpmPrX9VGiG9Y6cAOwyqR/39JTm9W+s/wBW7M/o r6+rYL205z32Obk1EMacPNZucQ/QbngfEpKf/9k=
  • UUID: f636290c-6753-ea4b-9905-48cea20d8ca8xmp. DID: EE425D230F20681188C6F6C80ACF9995XMP.DID: FE7F11740720681188C6Deea38E1E80e Spreate: PDF1
  • Createxmpmp.iid: fe7f11740720681188C6Deea38E1E80e2011-02-14T09: 51-05: 00adobe Indesign 6.0
  • сохраненныйxmp.iid:FF7F11740720681188C6DEEA38E1E80E2011-02-14T13:14:27-05:00Adobe InDesign 6.0/
  • savexmp.iid:008011740720681188C6DEEA38E1E80E2011-02-14T13:14:27-05:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:A7E98A7E3620681188C6DEEA38E1E80E2011-02-14T13:34:24-05:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:A8E98A7E3620681188C6DEEA38E1E80E2011-02-14T13:35:09-05:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:AAE98A7E3620681188C6DEEA38E1E80E2011-02-14T13:41:43-05:00Adobe InDesign 6.0/
  • savexmp. iid:BED689AC34206811994CFE8006A25B362011-04-05T13:36:01-04:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:BFD689AC34206811994CFE8006A25B362011-04-05T13:36:01-04:00Adobe InDesign 6.0/;/метаданные
  • сохраненоxmp.iid:C0D689AC34206811994CFE8006A25B362011-04-05T13:53:05-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:C1D689AC34206811994CFE8006A25B362011-04-05T13:53:14-04:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:C2D689AC34206811994CFE8006A25B362011-04-05T13:53:14-04:00Adobe InDesign 6.0/;/метаданные
  • сохраненныйxmp.iid:DC49AC562720681183BA8EC22E6969982011-05-02T16:55:41-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:ED425D230F20681188C6F6C80ACF99952011-05-09T13:50:53-04:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp. iid:EE425D230F20681188C6F6C80ACF99952011-05-09T13:50:54-04:00Adobe InDesign 6.0/;/метаданные
  • сохраненоxmp.iid:EF425D230F20681188C6F6C80ACF99952011-05-09T15:53:24-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:0180117407206811871F8D3C725DFA592011-05-10T11:59:03-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:0280117407206811871F8D3C725DFA592011-05-10T12:16:41-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:0780117407206811871F8D3C725DFA592011-05-10T13:01:53-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:6CE828851F206811871F8D3C725DFA592011-05-10T17:31:44-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:6DE828851F206811871F8D3C725DFA592011-05-10T17:37:54-04:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:F77F11740720681192B0F49AAECBBAFF2011-05-11T08:15:21-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:F87F11740720681192B0F49AAECBBAFF2011-05-11T10:54:45-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:F97F11740720681192B0F49AAECBBAFF2011-05-11T11:03:53-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:F97F117407206811A7BA8C696B8958ED2011-06-05T10:52:36-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:FA7F117407206811A7BA8C696B8958ED2011-06-05T11:41:19-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:FC7F117407206811B4F2F00859260FDC2011-06-07T14:42:56-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:FD7F117407206811B4F2F00859260FDC2011-06-07T14:46:19-04:00Adobe InDesign 6.0/
  • сохраненныйxmp. iid:FE7F117407206811B4F2F00859260FDC2011-06-07T15:05:16-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:B1D5FF356B2068118DBBFF6F74EC1E752011-06-13T20:06:36-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:B2D5FF356B2068118DBBFF6F74EC1E752011-06-13T20:09:13-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:FB7F11740720681188C6A8DF1D88FEA72011-06-16T09:17:21-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:F46C9C955620681188C6A8DF1D88FEA72011-06-16T22:39:12-04:00Adobe InDesign 6.0/
  • xmp.iid: ED425D230F20681188C6F6C80ACF9995xmp.did: C2D689AC34206811994CFE8006A25B36xmp.did: FE7F11740720681188C6DEEA38E1E80Edefault
  • ReferenceStream600.00600.00Inchesxmp.iid: 3680A96F0F206811A853AEF57AFF6386xmp.did: 3580A96F0F206811A853AEF57AFF6386
  • ReferenceStream600. 00600.00Inchesxmp.iid:0280117407206811A853AEF57AFF6386xmp.did:0180117407206811A853AEF57AFF6386
  • Референсный поток600.00600.00Inchesxmp.iid:0480117407206811A853AEF57AFF6386xmp.did:0380117407206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:5E0AD41911206811A853AEF57AFF6386xmp.did:DAB9A34C10206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:0880117407206811A853AEF57AFF6386xmp.did:0780117407206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:25E6E31709206811A853AEF57AFF6386xmp.did:24E6E31709206811A853AEF57AFF6386
  • Референсный поток600.00600.00Inchesxmp.iid:27E6E31709206811A853AEF57AFF6386xmp.did:26E6E31709206811A853AEF57AFF6386
  • ReferenceStream600.00600. 00Inchesxmp.iid:0980117407206811A853AEF57AFF6386xmp.did:0980117407206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:8E4DA59708206811A853AEF57AFF6386xmp.did:0A80117407206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:07EBFF040A206811A853AEF57AFF6386xmp.did:06EBFF040A206811A853AEF57AFF6386
  • Референсный поток600.00600.00Inchesxmp.iid:924DA59708206811A853AEF57AFF6386xmp.did:914DA59708206811A853AEF57AFF6386
  • ReferenceStream300.00300.00Inchesxmp.iid:FA7F1174072068119109C2B11924EE81xmp.did:F97F1174072068119109C2B11924EE81
  • ReferenceStream600.00600.00Inchesxmp.iid:964DA59708206811A853AEF57AFF6386xmp.did:954DA59708206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp. iid:3880A96F0F206811A853AEF57AFF6386xmp.did:3780A96F0F206811A853AEF57AFF6386
  • Референсный поток600.00600.00Inchesxmp.iid:3A80A96F0F206811A853AEF57AFF6386xmp.did:3980A96F0F206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:5E0AD41911206811A853AEF57AFF6386xmp.did:DAB9A34C10206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:0980117407206811A853AEF57AFF6386xmp.did:0980117407206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:904DA59708206811A853AEF57AFF6386xmp.did:8F4DA59708206811A853AEF57AFF6386
  • Референсный поток600.00600.00Inchesxmp.iid:0680117407206811A853AEF57AFF6386xmp.did:0580117407206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:984DA59708206811A853AEF57AFF6386xmp. did:974DA59708206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:23E6E31709206811A853AEF57AFF6386xmp.did:22E6E31709206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:5E0AD41911206811A853AEF57AFF6386xmp.did:DAB9A34C10206811A853AEF57AFF6386
  • Референсный поток600.00600.00Inchesxmp.iid:25E6E31709206811A853AEF57AFF6386xmp.did:24E6E31709206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:29E6E31709206811A853AEF57AFF6386xmp.did:28E6E31709206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:2BE6E31709206811A853AEF57AFF6386xmp.did:2AE6E31709206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:34D2E77E09206811A853AEF57AFF6386xmp.did:2CE6E31709206811A853AEF57AFF6386
  • Референсный поток600. 00600.00Inchesxmp.iid:D6B9A34C10206811A853AEF57AFF6386xmp.did:D5B9A34C10206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:600AD41911206811A853AEF57AFF6386xmp.did:5F0AD41911206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:C5EEF0280C206811A853AEF57AFF6386xmp.did:C4EEF0280C206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:36D2E77E09206811A853AEF57AFF6386xmp.did:35D2E77E09206811A853AEF57AFF6386
  • Референсный поток600.00600.00Inchesxmp.iid:38D2E77E09206811A853AEF57AFF6386xmp.did:37D2E77E09206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:3C80A96F0F206811A853AEF57AFF6386xmp.did:3B80A96F0F206811A853AEF57AFF6386
  • ReferenceStream600.00600. 00Inchesxmp.iid:F97F117407206811871F91BD237F2ADBxmp.did:39D2E77E09206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:5E0AD41911206811A853AEF57AFF6386xmp.did:DAB9A34C10206811A853AEF57AFF6386
  • Референсный поток600.00600.00Inchesxmp.iid:3CD2E77E09206811A853AEF57AFF6386xmp.did:3BD2E77E09206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:3ED2E77E09206811A853AEF57AFF6386xmp.did:3DD2E77E09206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:05EBFF040A206811A853AEF57AFF6386xmp.did:04EBFF040A206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:07EBFF040A206811A853AEF57AFF6386xmp.did:06EBFF040A206811A853AEF57AFF6386
  • Референсный поток600.00600.00Inchesxmp. iid:09EBFF040A206811A853AEF57AFF6386xmp.did:08EBFF040A206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:5E0AD41911206811A853AEF57AFF6386xmp.did:DAB9A34C10206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:0DEAEAF30F206811A853AEF57AFF6386xmp.did:0CEAEAF30F206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:0BEBFF040A206811A853AEF57AFF6386xmp.did:0AEBFF040A206811A853AEF57AFF6386
  • Референсный поток600.00600.00Inchesxmp.iid:0480117407206811A853AEF57AFF6386xmp.did:0380117407206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:90AE27880A206811A853AEF57AFF6386xmp.did:0EEBFF040A206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:92AE27880A206811A853AEF57AFF6386xmp. did:91AE27880A206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:94AE27880A206811A853AEF57AFF6386xmp.did:93AE27880A206811A853AEF57AFF6386
  • Референсный поток600.00600.00Inchesxmp.iid:96AE27880A206811A853AEF57AFF6386xmp.did:95AE27880A206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:98AE27880A206811A853AEF57AFF6386xmp.did:97AE27880A206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:9AAE27880A206811A853AEF57AFF6386xmp.did:99AE27880A206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:0FEAEAF30F206811A853AEF57AFF6386xmp.did:0EEAEAF30F206811A853AEF57AFF6386
  • Референсный поток600.00600.00Inchesxmp.iid:DB7E231C0B206811A853AEF57AFF6386xmp.did:DA7E231C0B206811A853AEF57AFF6386
  • ReferenceStream600. 00600.00Inchesxmp.iid:DD7E231C0B206811A853AEF57AFF6386xmp.did:DC7E231C0B206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:3A80A96F0F206811A853AEF57AFF6386xmp.did:3980A96F0F206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:600AD41911206811A853AEF57AFF6386xmp.did:5F0AD41911206811A853AEF57AFF6386
  • Референсный поток600.00600.00Inchesxmp.iid:E37E231C0B206811A853AEF57AFF6386xmp.did:E27E231C0B206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:167FE2A70B206811A853AEF57AFF6386xmp.did:E47E231C0B206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:DF7E231C0B206811A853AEF57AFF6386xmp.did:DE7E231C0B206811A853AEF57AFF6386
  • ReferenceStream600.00600. 00Inchesxmp.iid:600AD41911206811A853AEF57AFF6386xmp.did:5F0AD41911206811A853AEF57AFF6386
  • Референсный поток600.00600.00Inchesxmp.iid:E17E231C0B206811A853AEF57AFF6386xmp.did:E07E231C0B206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:187FE2A70B206811A853AEF57AFF6386xmp.did:177FE2A70B206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:D8B9A34C10206811A853AEF57AFF6386xmp.did:D7B9A34C10206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:0DEBFF040A206811A853AEF57AFF6386xmp.did:0CEBFF040A206811A853AEF57AFF6386
  • Референсный поток600.00600.00Inchesxmp.iid:1A7FE2A70B206811A853AEF57AFF6386xmp.did:197FE2A70B206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp. iid:13EAEAF30F206811A853AEF57AFF6386xmp.did:12EAEAF30F206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:1C7FE2A70B206811A853AEF57AFF6386xmp.did:1B7FE2A70B206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:1E7FE2A70B206811A853AEF57AFF6386xmp.did:1D7FE2A70B206811A853AEF57AFF6386
  • Референсный поток600.00600.00Inchesxmp.iid:207FE2A70B206811A853AEF57AFF6386xmp.did:1F7FE2A70B206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:0480117407206811A853AEF57AFF6386xmp.did:0380117407206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:BDEEF0280C206811A853AEF57AFF6386xmp.did:BCEEF0280C206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:BFEEF0280C206811A853AEF57AFF6386xmp. did:BEEEF0280C206811A853AEF57AFF6386
  • Референсный поток600.00600.00Inchesxmp.iid:C1EEF0280C206811A853AEF57AFF6386xmp.did:C0EEF0280C206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:15EAEAF30F206811A853AEF57AFF6386xmp.did:14EAEAF30F206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:11EAEAF30F206811A853AEF57AFF6386xmp.did:10EAEAF30F206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:C5EEF0280C206811A853AEF57AFF6386xmp.did:C4EEF0280C206811A853AEF57AFF6386
  • Референсный поток600.00600.00Inchesxmp.iid:C3EEF0280C206811A853AEF57AFF6386xmp.did:C2EEF0280C206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:C1EEF0280C206811A853AEF57AFF6386xmp.did:C0EEF0280C206811A853AEF57AFF6386
  • ReferenceStream600. 00600.00Inchesxmp.iid:D2B9A34C10206811A853AEF57AFF6386xmp.did:D1B9A34C10206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:3280A96F0F206811A853AEF57AFF6386xmp.did:C6EEF0280C206811A853AEF57AFF6386
  • Референсный поток600.00600.00Inchesxmp.iid:C3EEF0280C206811A853AEF57AFF6386xmp.did:C2EEF0280C206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:07EBFF040A206811A853AEF57AFF6386xmp.did:06EBFF040A206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:C5EEF0280C206811A853AEF57AFF6386xmp.did:C4EEF0280C206811A853AEF57AFF6386
  • ReferenceStream600.00600.00Inchesxmp.iid:3480A96F0F206811A853AEF57AFF6386xmp.did:3380A96F0F206811A853AEF57AFF6386
  • Референсный поток600.00600. 00Inchesxmp.iid:23E6E31709206811A853AEF57AFF6386xmp.did:22E6E31709206811A853AEF57AFF6386
  • 8065application/pdf
  • glossary_of_terms_f.indd
  • Библиотека Adobe PDF 9.0FalsePDF/X-1:2001PDF/X-1:2001PDF/X-1a:2001 конечный поток эндообъект 3 0 объект > эндообъект 6 0 объект > эндообъект 7 0 объект > эндообъект 8 0 объект > эндообъект 9 0 объект > эндообъект 10 0 объект > эндообъект 31 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC]/XObject>>>/TrimBox[0.0 0,0 612,0 792,0]/Тип/Страница>> эндообъект 32 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC]/XObject>>>/TrimBox[0.0 0.0 612.0 792.0]/Type/Page>> эндообъект 33 0 объект >/Шрифт>/ProcSet[/PDF/Text]/XObject>>>/TrimBox[0.0 0.0 612.0 792.0]/Тип/Страница>> эндообъект 34 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC]/XObject>>>/TrimBox[0.0 0.0 612.0 792.0]/Type/Page>> эндообъект 35 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC]/XObject>>>/TrimBox[0.0 0,0 612,0 792,0]/Тип/Страница>> эндообъект 36 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC]/XObject>>>/TrimBox[0.

    Оставить комментарий
