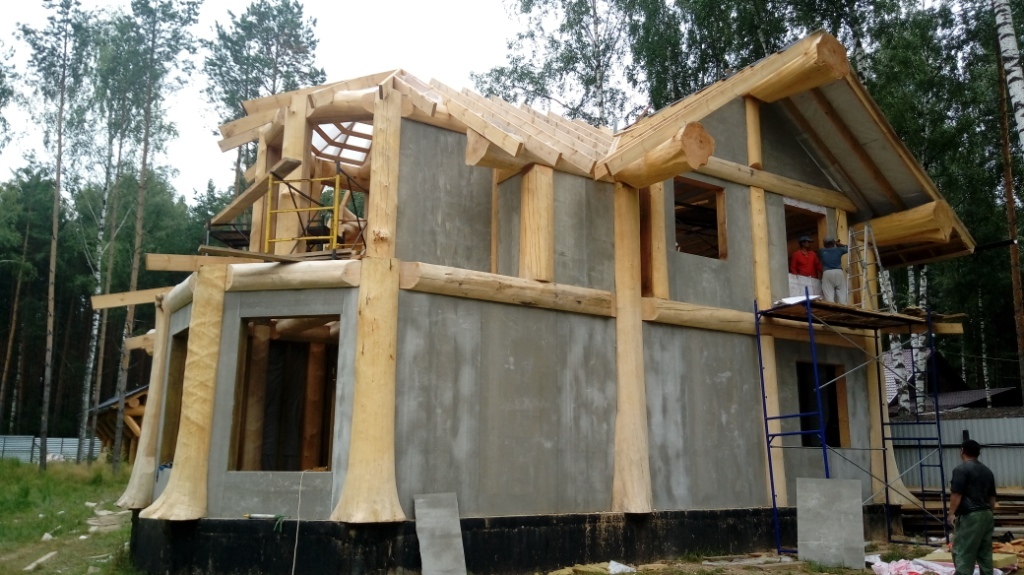

Каркас из бревен. Каркас дома из бревна

Каркасный дом из бревен – это исторический прародитель всех современных каркасных домов, появившийся в 17 веке в Северной Европе. Такие дома называют фахверковыми. Каркас фахверка из бревен, а стены из глины, смешанной с соломой. Эти дома строят и сейчас, но в стенах применяют современные строительные материалы.

Современный вариант каркасного дома из бревен, построенного по технологии Post & Beam, представляет собой столбчатый каркас, в стены которого уложены короткие бревна или другой строительный материал (брус, кирпич, слоеный пирог каркасного дома и т.п.).

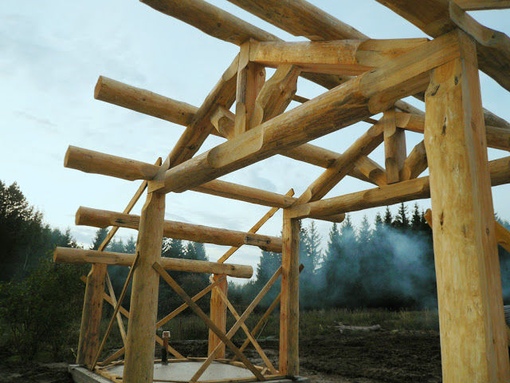

Вертикально расположенные бревна составляют основу каркаса, придают ему прочность, устойчивость и способность выдерживать сейсмические нагрузки до 9 баллов.

Технология строительства каркаса из бревна предполагает тщательный отбор материала: отбирают бревна из строевого леса, достигшего 70-90 лет, выбирают крупные бревна, оцилиндровывают их, затем ручной рубкой готовят венцы для сруба.

Основной паз для соединения бревен в срубе называется «канадская чашка».

Этот паз при высыхании бревна уплотняет соединение венцов, что усиливает прочность деревянной конструкции.

Недостатком такой рубки бревна является уменьшение толщины сруба в угловом соединении, а значит уменьшения сопротивления теплопередачи угла дома.

Укладку коротких бревен в стены осуществляют в пазы бревен каркаса, короткие бревна ранее профилируют для лучшего соединения по горизонтали.

Достоинством этой технологии является максимальное использование строительного материала, все обрезки бревен используют в монтаже стен, что позволяет экономить на стройматериале (экономия стройматериала достигает 30% от объема древесины на обычный сруб) и строить по цене ниже, чем у традиционного русского сруба.

Усадка в таких домах не сказывается на внутренних конструкциях: полы не перекашивает, дверные и оконные проемы не ведет, крыша остается той же, как ее смонтировали при строительстве. Это все обеспечивает каркас из бревен, в то время как в доме, срубленного по традиционной технологии, все может произойти именно таким образом: полы вспучиваются, лестницы перекореживаются, в крыше появляются щели в результате усадки стен из бревен.

Долговечность сруба и каркасного варианта дома из бревен приблизительно одинакова, их срок службы равняется 80-100 годам. Но ремонтопригодность лучше, поскольку замена одного или нескольких венцов в срубе – серьезная технологическая задача с применением домкратов и прочих технологических ухищрений. В каркасном доме ремонт стен достаточно прост технологически, поскольку не затрагивает основу конструкции дома – бревенчатый каркас.

Многих людей деревянные срубы привлекают экологией жилища, ароматами хвойной древесины, хорошим внутренним климатом. Все это в полной мере сохраняется в каркасном доме из бревен.

Строение из бревен по данной технологии выглядит необычно, особенно в комбинировании деревянного каркаса и плоских стен из камня или кирпича, что облегчает решение внутренней отделки дома.

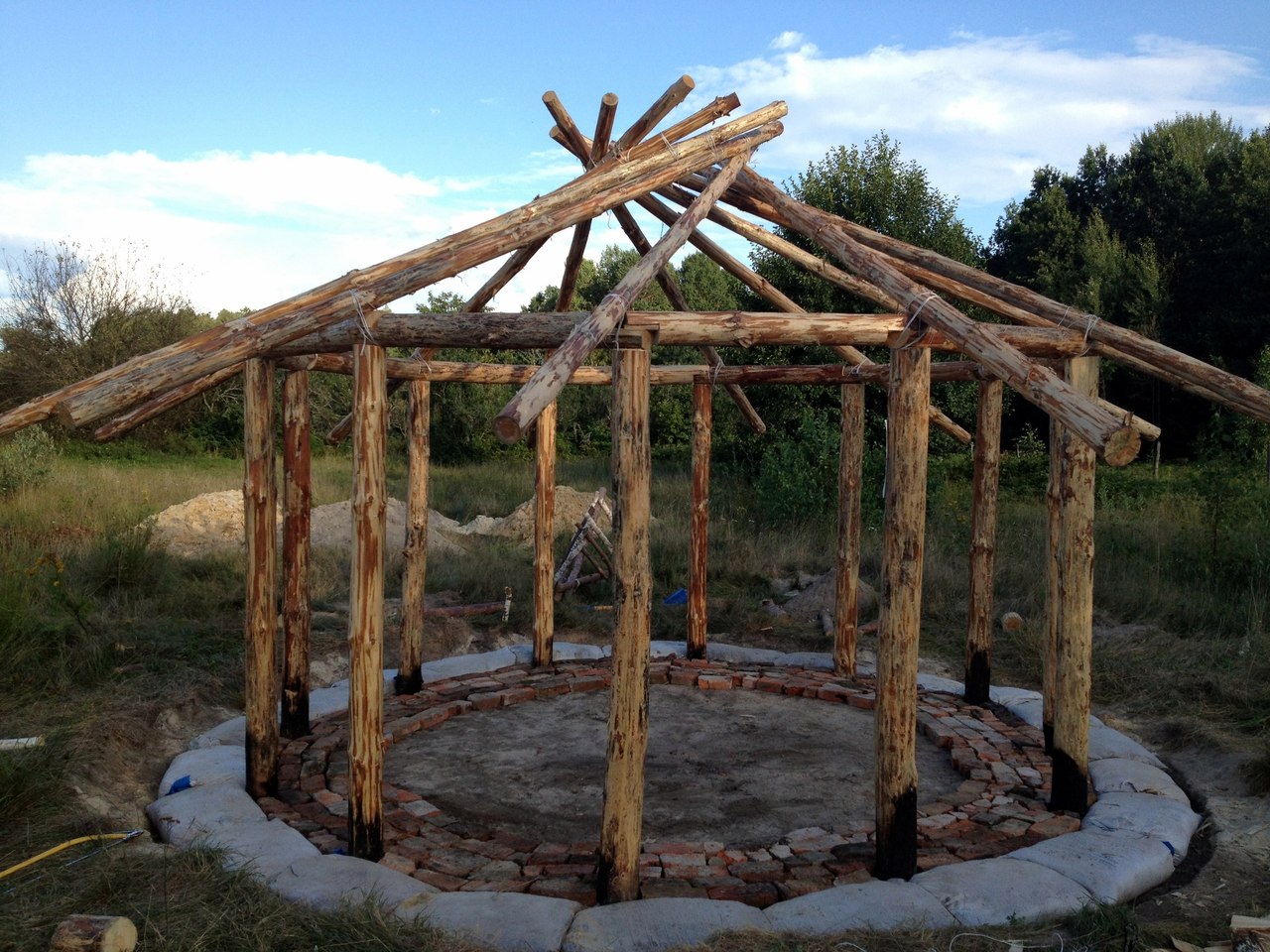

Это дает волю архитектурной фантазии, поэтому можно построить круглые дома, дома-терема и выполнять другие конструкции. Архитекторы предлагают большое количество разнообразных проектов для строительства каркасных домов из бревен.

И главное, комфорт в каркасном доме из бревен достигается благодаря высокому профессионализму его строителей. Не так много строителей способны без огрехов и ошибок построить такой дом. Это штучный товар, очень индивидуальный не только по архитектуре, но и по строительным материалам, по технологии сборки.

Каркасно бревенчатые деревянные дома и традиционные срубовые сооружаются из одного материала. Однако технологии строительства серьёзно отличаются, что порой вызывает споры о преимуществах какой-либо технологии строительства. В реальности подчёркивание определённых достоинств и выпячивание недостатков некорректно. Факторов, объединяющих две несхожие технологии, не меньше чем рознящих. Отсюда и будем плясать.

Дом из экологически чистого материала снова стал привлекательным после периода засилья безликих унифицированных бетонных и кирпичных коробок-муравейников.

Возможность подведения коммуникаций вернуло на свои места желание построить жилище с высокими эксплуатационными качествами, сделать его неповторимой визитной карточкой семьи.

На первом месте стоит показатель теплозащиты. Далее параметры естественной вентиляции строения и температурно-влажностного режима. Затем экологическая безопасность и чистота, акустическая изоляция. Вот доминирующие критерии, выделяющие каркасный и бревенчатые дома из общего ряда. Если учесть, что в европейских странах они стоят по 500 лет, получается, что есть смысл закладки такого дома.

Учитываем возможные нюансы

Преимущества:

Недостатки:

  • естественная усушка;
  • потребность пропитки антисептиками;
  • ограниченная долговечность;
  • угроза поражения грибком и насекомыми;
  • возможность загнивания;
  • пожароопасность

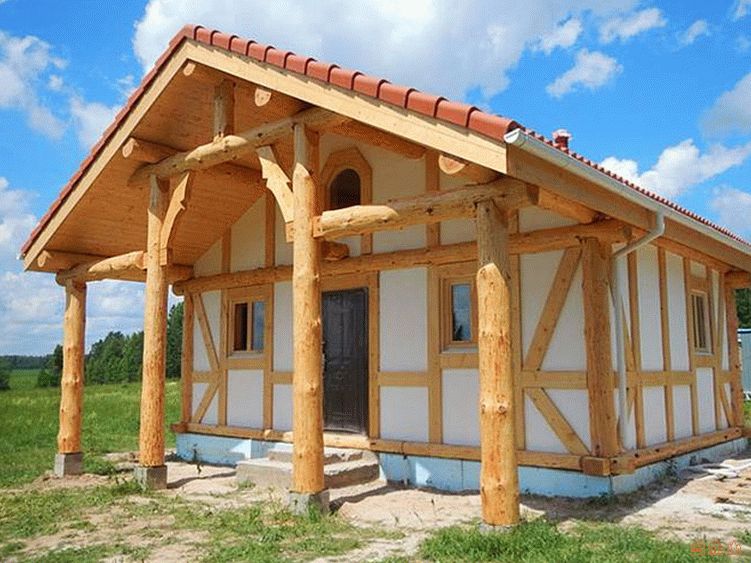

Каркасно бревенчатые конструкции выделяет жёсткость несущей основы. Диагональные элементы – раскосы, связывая вертикальные стойки с горизонтальными балками, создают треугольные элементы скелета, которые позволяют конструкции выдержать сейсмическую нагрузку до 9 баллов.

Первоначально подобные сооружения появились в средневековой Германии и назывались фахверковыми домами. Классический фахверк – несущая конструкция с закреплением раскосов под разными углами. Заполнялись стены чаще саманом, камнем, кирпичом.

Если сборку ведёт хороший плотник, шипов и врубовых соединений хватает для жёсткости несущего каркаса. Дополнительного крепежа не требуется. Металлические соединения менее долговечны в сравнении с древесиной. Корродирующие фрагменты гвоздей и шурупов травмируют и разрушительно воздействуют на бревенчатые элементы конструкции.

В зависимости от сложности архитектурного замысла, возведение каркаса длится до двух недель. Каждая деталь предварительно до установки на место шлифуется и пропитывается защитными мастиками. Основной выигрыш времени, в сравнении со срубовой конструкцией, происходит из-за ненадобности годичного ожидания усадки венцов. Вертикальные стойки усадочным процессам не подвержены. Открывается возможность проводить без отсрочки финишные отделочные работы, настилать чистовые полы, окончательно монтировать межэтажные лестничные переходы.

Пространство между вертикальными стойками при малоэтажном каркасном строительстве в полноценном варианте из дерева заполняется горизонтальными отрезками брёвен. Иная технология низвела бы этот материал в отходы. Расход древесины уменьшается в сравнении со срубом на 30 – 55%. Заполнение заводится в пазы вертикальных стоек, являясь и дополнительным укрепляющим распором, и естественным утепляющим декоративным элементом.

Любое отступление от прямолинейности при обвязке сруба – головная боль. Такие брёвна отбраковываются сразу в лучшем случае достаточно прямые участки идут на межоконные связи. Для каркасного дома нестандартная лесина – дополнительный элемент украшения, особенно это касается крайних угловых стоек. Практически полная безотходность и безграничные возможности декорировать строение придают неповторимость стилистике дома.

Чему учат канадцы?

Уже не настолько новая, но хорошо зарекомендовавшая себя в северных странах с морозными снежными зимами технология каркасного строительства Post and Beam (буквально переводится стойка и балка) пришла из Канады. Это комбинированный фахверк, не постеснявшийся заимствований в срубовом домостроении.

Используются брёвна одинакового диаметра, чаще оцилиндрованные. Форма балок не регламентируется, круглые и прямоугольные могут соседствовать. Стыкуются элементы традиционными врубовыми соединениями. Наиболее универсальным считается «Канадская чаша». Трапециевидная самозаклинивающаяся форма соединения обладает высокой прочностью и не допускает люфтовых движений сопряжённых деталей конструкции.

Заполнение стен бревенчатыми коротышами с высокой термальной массой создаёт ощущение дома-термоса, в котором экстремальные температурные изменения не ощущаются. Организацию внутреннего пространства такого дома легко сочетать со смелыми фантазийными решениями. Электрические кабели и трубы водоснабжения, спрятанные в стены и под полом, не помешают.

Хотите быстрее и дешевле? Выручат модули

Комплектация модулей строительных компонентов на предприятии не только обеспечит изготовление быстро и точно по размерам.

Сушка до 18% влажности древесины в стадии заготовок исключает возможность коробления. Сборка из деталей, не требующих окончательной подгонки, доступна рабочим средней квалификации с высоким качеством конечного продукта.

Изготовленные на точном оборудовании элементы замковых и врубовых соединений упрочат жёсткость соединений. Каркасный дом входит в категорию быстровозводимых. Помимо сокращения сроков строительства модульных сооружений, его возведение обойдётся на 10-15% дешевле стандартного.

Бревенчатые жилые постройки на каркасной основе обоснованно теснят тяжёлые кирпичные постройки. Декоративные и экологические качества вне обсуждения. Внешние отличия несопоставимы: никогда дом из бревна не выглядит ни вычурным, ни неуклюжим.

В последнее время интерес к деревянным домам растёт не только в России, где подобный вид жилища — многовековая традиция (на нашей территории сосредоточено более трети мировых запасов леса, основную массу которых составляют хвойные породы, наиболее пригодные для строительства), но и в западных странах. Происходит это, как правило, потому, что экологичность жилья становится для человека всё более значимым фактором и буквально заставляет отдавать предпочтение натуральным материалам, прежде всего древесине. И несомненно, своё влияние на выбор оказывают удобство и многовариантность современных способов её обработки, что открывает широкие возможности для придания каждому из возводимых строений неповторимого облика.

Как придать индивидуальность

Пожалуй, самый быстрый способ добиться желаемой неповторимости — приобрести произведённый за рубежом дом, внешний об лик которого отличается от вида соседних. В результате в нашей стране уже длительное время устойчивым спросом пользуются комплекты жилищ, выпускаемые в Финляндии как крупными компаниями, так и целым рядом более мелких. Справедливости ради следует отметить, что Россия в последние годы всё активнее экспортирует деревянные дома в страны Европы и США.

Из Канады и Соединённых Штатов импорт строений осуществляется реже. Ввозят в основном те, что сооружаются по каркасной технологии Post ® Beam или похожей на неё Post ® Fil. Дело в том, что остов таких жилищ может собираться не только из привычного деревянного бруса, но также из вертикальных и горизонтальных брёвен различного диаметра, что выглядит весьма оригинально и даже экзотично. Однако случаи приобретения подобных домов крайне редки. И причина не только в том, что перевозить их приходится за тридевять земель, но и в применении для каркаса традиционного для американского Севера, однако очень дорогого строительного материала — красного канадского кедра.

Неудовлетворённый спрос, как известно, рождает предложение, и сегодня российские компании успешно осваивают технологию Post ® Beam. О результатах этого процесса мы расскажем на примере дома с бассейном общей площадью 187 м2, возведённого в Подмосковье строительной компанией «Традиционные плотницкие технологии». Но для начала совершим небольшой экскурс в историю.

Эволюция рубки

Если рассматривать существующие в мире технологии возведения рубленого деревянного дома в последовательности их возникновения, то вполне логично предположить, что все они связаны между собой и одна плавно трансформировалась в другую. При этом рачительные европейцы многие методы строительства перенимали, например, у Руси, нередко адаптируя их под свои потребности и сырьевые возможности. Позже, во времена великого переселения жителей из Европы в Северную Америку, уже в переработанном виде технология попадала, допустим, в Канаду, где её вновь приспосабливали применительно к местным условиям.

Например, русская рубка в чашу с остатком, называвшаяся «в курдюк» (или очень похожая на неё рубка «в охлоп с присеком»), мигрировала сначала в Финляндию, где её не переделывали, а лишь заменили открытый продольный соединительный паз в нижней части венцов на закрытый, в результате чего исчезли как необходимость, так и возможность повторной конопатки межвенцовых соединений. От финнов технология переместилась ещё дальше и, претерпев теперь уже значительные изменения, превратилась в норвежскую рубку из лафета. Всё дело в том, что экономные норвежцы обрезали брёвна с двух сторон, получая двухкантный брус (лафет) и два горбыля, которые с успехом применяли для изготовления полов и перекрытий (на Руси, где дерева всегда было вдоволь, для этих целей использовали так называемые плахи — брёвна, расколотые вдоль на две части). Именно поэтому норвежские плотники были просто вынуждены переработать соединительные чаши, превратив их из полукруглых в овальные самоуплотняющиеся. Далее технология, переплыв океан, трансформировалась в канадскую рубку, представляющую собой не что иное, как переложение норвежской применительно к круглому бревну (в Канаде леса больше, и необходимость из экономии превращать бревно в лафет отпала сама собой). Ну и оттуда не так давно этот вид обработки дерева вернулся в Россию, где пользуется всё возрастающей популярностью.

Похоже, что примерно такой же путь проделал ещё один вид рубки, который назывался «в забор» (он же «в столб», «в стойку» и «в заплот»), Правда, на Руси, особенно в её северных районах, подобная технология использовалась практически только для возведения хозяйственных неотапливаемых построек. При этом пространство между стойками-брёвнами заполняли так называемыми хлыстами — тонкими стволами деревьев, непригодными для остова жилых изб.

Сегодня такие срубленные «в забир» пристройки можно найти в любом музее архитектуры, расположенном на севере европейской части России. А в Норвегии сохранилось больше 20 церквей, построенных на закате эпохи викингов по каркасной технологии (пожалуй, наиболее известная из них — ставкирка в Боргунне), пространство между стойками-брёвнами у них заполнено лафетом. Далее методика перекочевала в Канаду, где тамошние умельцы стали укладывать между стойками брёвна. Правда, при этом значительно увеличился диаметр и тех и других, однако в конечном итоге это позволило создавать уже не только хозпостройки, но и теплые жилые дома. Прошло время, и уже под именем Post ® Beam технология вернулась в Россию.

И пусть рассказанное нами не более чем гипотеза, но, согласитесь, вполне правдоподобная. Ведь новинка успешно прижилась на нашей земле. Почему столь быстро? Этому есть вполне логичное объяснение — многих из нас почти на генетическом уровне тянет жить в бревенчатом доме. А тут предлагается построить именно такое жилище, но не по набившей за века оскомину технологии, а по другой, не требующей длительного выстаивания сруба во время его усадки, да ещё позволяющей создавать необычную и весьма оригинальную архитектуру. Так почему же не согласиться? Тем более что и дома не надо привозить из-за моря — они срублены здесь, в России, и уже только поэтому доступны по цене. И не важно, что выполнены не из канадского кедра, — его сибирский «родственник» и сосна по своим прочностным характеристикам и оздоровительному воздействию на организм человека ничем не хуже. Разве что по цвету несколько отличаются — не «красные» они, а золотисто-янтарные.

Процесс строительства

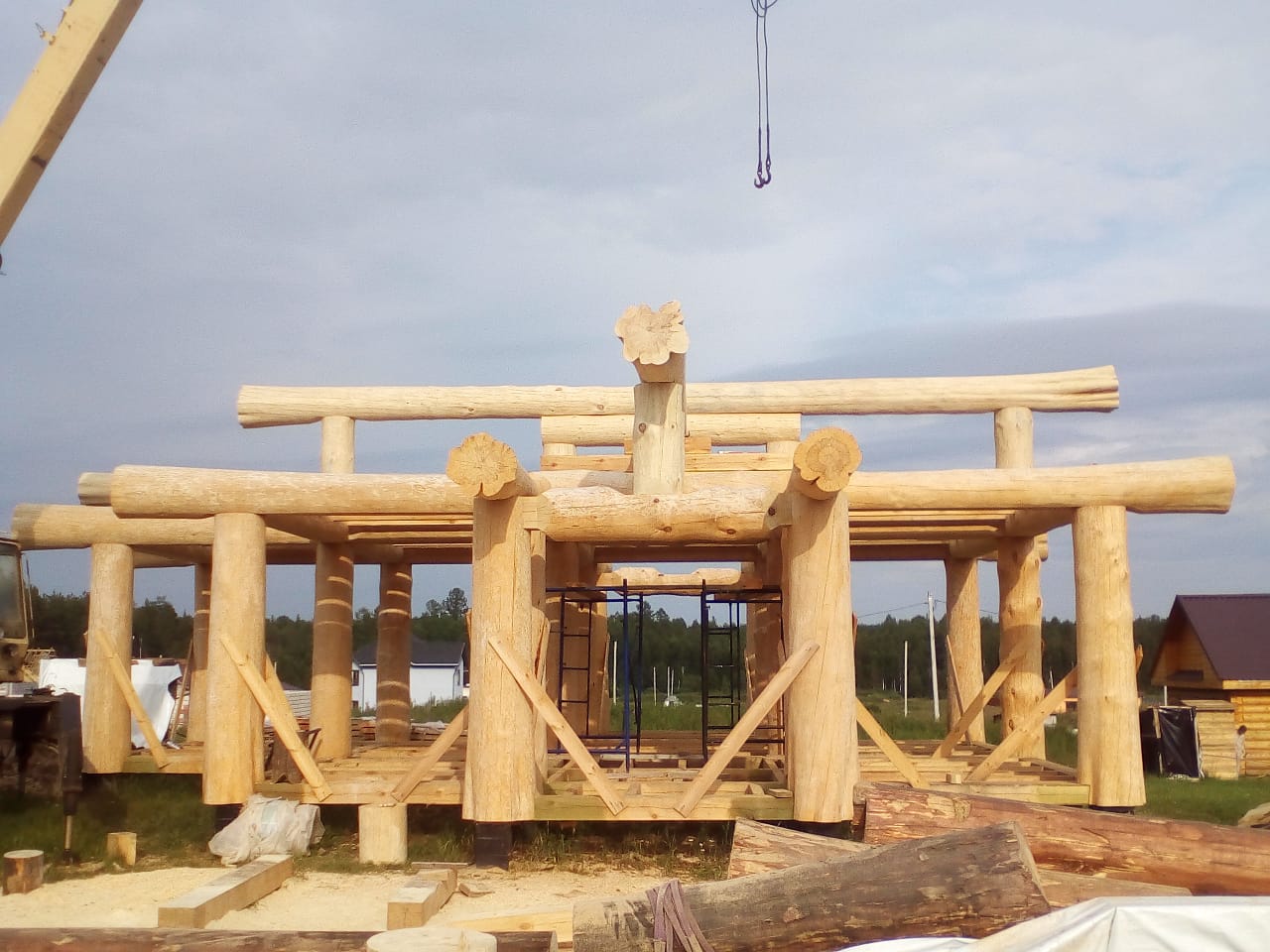

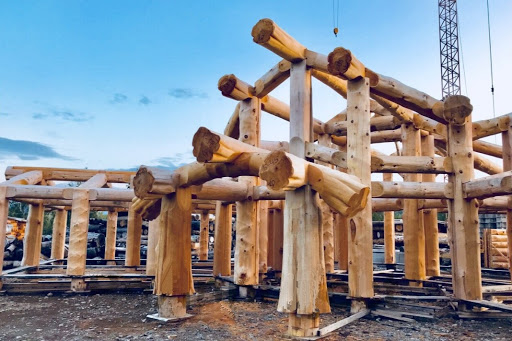

Весь ход строительства дома по технологии Post ® Beam (что дословно переводится как «стойка и балка») из брёвен сибирского кедра диаметром от 35 до 100 см по дробно показан на фотографиях, поэтому мы прокомментируем только то, что осталось, как говорится, за кадром.

Рубка жилищ такого типа осуществляется с применением самых разнообразных способов соединения деревянных элементов — от привычной русской чашки до пазов и шипов самых невероятных форм и размеров. Все они требуют тщательного исполнения (иначе дом будет просто невозможно собрать) и скрупулёзной подгонки друг к другу, что уменьшает продуваемость конструкции даже без установки уплотнений. Прямо на площадке на боковых поверхностях столбов-опор и брёвен обвязки делают затёсы шириной около 30 см — они значительно облегчают процесс герметизации зоны примыкания заполнения наружных стен к каркасу, а также установку окон и дверей.

Именно поэтому процесс рубки элементов каркаса и предварительная его сборка на технологической площадке растягиваются на долгие месяцы. Зато потом время монтажа на участке заказчика сокращается до 1-2 нед. И нет здесь гор стружки и опилок.

Взвесим все За и Против

Преимущества каркасных домов на основе технологии Post ® Beam заключаются в следующем. На постоянном месте расположения они возводятся со значительно большей скоростью (сборка длится 1-2 нед), чем строения на базе срубов, и приступать к заполнению проёмов между брёвнами и окончательной отделке стен можно сразу же после окончания монтажа остова (конструкция не подвержена усадке). Кроме того, каркасные дома из бревна значительно легче аналогов на основе сруба, что позволяет использовать облегчённые типы фундамента, а значит, на этом можно сэкономить. Немаловажно, что снижается расход древесины (если использовать бревно диаметром 35 см, то на каркас её потребуется как минимум на 50 % меньше, чем на сруб). В итоге общая сумма экономии при строительстве может достигать 15-25 %. Кроме того, технологии Post ® Beam открывают архитекторам и дизайнерам широкий простор для воплощения разнообразных идей по планированию внутреннего пространства, по оформлению фасадов и интерьеров жилища.

Но за этим множеством плюсов прячется один большой минус — доверять строительство (уж больно тяжелы детали каркаса!) следует исключительно профессионалам. Однако где их взять, если российские специалисты только начали освоение нового метода?

А ведь, согласитесь, как заманчиво было бы наконец-то дать каждому желающему возможность возвести на своём участке не очень дорогой, но в то же время оригинальный рубленый деревянный дом, один внешний вид которого уже вызывает одновременно ощущение гармонии с природой и полной защищённости. Дом, у которого нет и не будет двойника.

планировки

ОПИСАНИЕ ПРОЕКТА

Проект довольно нетипичный для Smart Wood, но подкупающий своим очарованием. Каркасный дом “Вейна”, лучшим материалом для воплощения которого по нашей идее станет таежный кедр. Необычайно миниатюрная и визуально хрупкая в сравнении с обычными нашими проектами, массивными и основательными, “Вейна” — идеальный загородный дом. Она гармонично вписана в ландшафт, но при этом абсолютно индивидуальна за счет отделки фасада, бревенчатого каркаса и элементов из камня.

ПАРАМЕТРЫ ПРОЕКТА

Назначение строения

Жилой дом

Площадь строения
Стеновой материал

Cибирский кедр от 400 мм в вершине

Угловое соединение
Гарантия
Технология

Комплектация

Друзья, все наши проекты уникальны. Все предоставленые


расчеты имеют ознакомительный характер и основаны на нашем
опыте работы с конкретным заказчиком и его пожеланиями

Он состоит из множества работ, материалов и технологий,
которые меняются на усмотрение заказчика. Поэтому ваш дом может
стоить чуть больше или чуть меньше обозначенной суммы.

Необходимые изыскания.
Подготовительная работа

Мы все делаем правильно.
Поэтому, прежде чем приступить
к проектированию и строительству,
проводим все необходимые изыскания,
геологию, замеры и топографическую
съемку и привязкой объектов.

Проектная документация

До начала работ мы подготовим для вас полный пакет
проектной документации. Он состоит из архитектурного,
инженерного, рабочего, ландшафтного и дизайн-проектов.
Это ваш гарант отсутствия ошибок при строительстве
и соблюдения всех нормативов.

После того, как работы будут закончены, вы получите
такой же объемный пакет исполнительных документов, где
зафиксировано фактическое исполнение проектных решений.
Они нужны в период эксплуатации здания — для точности
ремонтных работ и реконструкции инженерных сетей.

Плотницкая работа. Изготовление сруба

Изготовление и монтаж сруба

На основании утвержденного проекта мы изготовим сруб вашего
будущего дома. Все работы на этом этапе ведутся на производственной
базе Smart Wood в Подмосковье постоянной командой профессиональных
плотников. Вы в любой момент сможете посетить производство
и увидеть все своими глазами.

Общестроительные работы

Устройство фундамента

Для фундамента этого проекта мы выбрали утепленную
шведскую плиту. Несмотря на изначально высокую стоимость
материалов и работ по этому типу фундамента, в конечном расчете
он получится дешевле других видов благодаря уже готовой
конструкции чистового пола.

Устройство кровли

Нам нравится ручная работа. Для данного
проекта мы использовали фальцевую кровлю
ручной работы. Материал медь 0,3 мм. Пирог
кровли с утеплением 250 мм, утеплитель
Parock, гидро и пароизоляционные пленки
немецкие Delta.

Устройство черновых фронтонов и внутренних перегородок

На основе проектной документации
и теплового расчета мы изготавливаем
деревянный каркас с утеплением, с паро
и гидро — изоляционными пленками Delta
и шумоизоляцией. Каркас изготавиливается
под отделку, с конечным покрытием ОСБ.

Инженерные системы

Мы очень тщательно подходим к выполнению
инженерных работ. В стоимость включены: ОВК система,
Вентиляция и кондиционирование, Электроснабжение, слаботочные
сети, пожарая сигнализация. Все системы объеденены в одну систему
управлкения, на основе протокола автоматизации KNX.

Мы работаем с лучшими мировыми производителями
инженерных систем Worman, Rehau, Artex

Устройство с утеплением


черновых полов и перекрытий

На основе проектной документации мы
производим устройство полов и перекрытий
под финишное покрытие полов. Пирог полов
состоит из утепления, шумоизоляции,
гидроизоляции Delta.

Устройство веранд,


террас, крылец

Открытые поверхности — это всегда не просто!
Снег, дождь, перемена климата, плохо влияют
на деревянные горизонтальные поверхности.
Мы умеем использовать нужные материалы
с необходимым покрытием для долговечности
и красоты крылец и веранд.

Устройство окон

Мы стараемся использовать в своих домах
деревянные трехкамерные окна. Наш
любимый материал — лиственница покрытая
Monocoat. Наличники устанавливаютя после
окончания финишной отделки.

Устройство каркаса


душевых

Очень интересно в деревянном строениии
совмещать усадочные и безусадочные
элементы, особенно это касается мокрых
зон где еще важна изоляция дерева от воды.

Чистовая


шлифовка дома

Шлифовка деревянных поверхностей дома
– это очень сложная и необходимая
операция. Дерево подготавливается под
покраску. В зависимости от объемов
материала, местонахождения дома и
графика производства работ, мы
подбираем шлифовку либо ручную либо
ручную и механическую.

Отделка строения

Чистовая внешняя


отделка фронтонов

Дранка, декоративная доска, необрезная
доска, необрезная причерченная доска,
штукатурка и многое многое другое.
Вариантов отделки множество. Всегда
интересно совмещать массив с другими
фактурами

Устройство чистового потолка

Потолки занимают особое место в интерьере деревянного
дома. На этапе создания интерьера будущего строения мы
стараемся использовать различные варианты и комбинации
материалов и технологий обработки, т.о. Делая потолок
в деревянном доме произведением искусства.

Чистовая покраска дома

Первое что мы делаем это выбираем цвет
покраски. Мы производим выкрасы и после
определения с цветом начинается покарска
строго соблюдая технологию производителя.
В своей работе мы используем лучших
производителей покрытий PNZ, Permachink,
Monocot

Герметизация строения

В случае использования безусадочной
технологии строительства деревянного
дома необходимо применение
межшовного герметика.

Укладка чистового пола

У нас покрашены все поверхности, работают инженерные системы
в тестовом режиме, готовы камины и печи. Сечас самое время
приступить к укладке систового пола. Ответственный этам.
Особенно не просто совмещать разного рода поверхности
к примеру плитку с деревом.

Монтаж плитки

На основе дизайн проекта, мы подберем
и доставим плитку для необходимых мест
ванны, душевых, кухни, топочных и
прихожих.

Устройство лестницы

Нам нравятся делать уникальные вещи
своими руками. Лестница в данном проекте
будет изготовлена из бревна кедра с простопью
в 150 мм, с перилами столярного качества.

Закупка и установка


сантехнических приборов

На основе плана производства работ
мы делаем график поставки материалов.
Важно чтобы все пришло вовремя и мы
могли установить все подготовки до
окончания отделки

Закупка и монтаж


технического света

Технический свет в деревянном доме –
подсветка в потолке второго света, внешняя
подсветка. Мы стараемся действовать строго
по разработанному проекту освещения.
Подсвечивая торцы, фермы и слепые зоны
строения. Работаем с производителями Erco,
Vnr, knx


вам до конечного результата?
Комплектация

Мы не можем включить в стоимость комплектацию строения
мебелью и предметами интерьера. Так же если вы захотите особый
пол к примеру массив или интересную метлахскую плитку она не
войдет в указанную стоимость, но мы можем ее привезти и уложить
за дополнительные деньги

Дополнительные плотницкие,

столярные работы

В деревянном домостроении возможно украсить дом различными
интересными фигурами и инсталяциями. Мы относим эту работу к
комплектации и не можем ее включить в указанную стоимость.

Ландшафтные

работы

Пока мы не знакомы с вами и с вашим участком мы не сможем
даже примерно оценить этот вид работ. Но мы имеем опыт работы
и считаем что хороший ладшафтный проект и его реализация
не только придают полноценности вашему строению и участку
но и увеличивают екго ликвидности.

Сервисное

обслуживание

Деревянное строение — сложный технический продукт, требующий
постоянного ухода и профессионального обслуживания. Мы имеем
соственную сервисную команду специалистов которая будет
поддерживать ваше строение в идеальном состоянии

Каждый наш проект уникален. Мы не даем цену


за кубический метр материала, потому что рассчитываем
стоимость каждого строения с нуля. И она напрямую зависит
от конструктивных особенностей, места строительства
и ваших желаний.
Вы можете ориентироваться на указанные цифры, но не забывайте,

что строительство деревянного дома — сложный и многогранный процесс.
Он состоит из множества работ, материалов и технологий, которые меняются
на усмотрение заказчика. Поэтому ваш дом может стоить чуть больше или
чуть меньше обозначенной суммы.

Проектные и подготовительные работы

Корректировка вашего
проекта или разработка
нового

Чаще всего мы реализуем
собственные идеи. Но мы можете прийти
к нам с готовым проектом стороннего
архитектора – в этом случае мы берем
на себя разработку деревянной
конструкции проекта.

Деревянные конструкции

Эта часть проектной документации необходима
для нашего производства. Включает в себя детальную
проработку каждого элемента сруба и конкретное
техническое задание для плотника.

Подготовительные работы

Заготовка леса

В зависимости от особенностей конкретного проекта в работе
мы используем свежеспиленный лес или сухой материал. На нашем
складе всегда есть запас материалов, но нужно помнить,
что их количество ограничено

Традиционно период заготовки леса длится с конца ноября по конец
марта. Поэтому задумываться об изготовлении сруба лучше в начале
осени — так вы успеете сформировать запрос и гарантированно
получите лучшие материалы.

Транспортировка


материала

Кедр и лиственницу мы везем с Алтая
и из Красноярского края, а сосну из
Кировска. Обычно доставка леса на нашу
производственную базу занимает около
недели, поэтому мы перевозим его
тентованными фурами – в них древесина
хранится лучше.

Первым делом после доставки
леса на производственную площадку
мы проходим по нему скобелями, чтобы
удалить кору, и обрабатываем его
антисептиком. После чего складируем
для дальнейшего использования.

Изготовление сруба

Планирование

Существует мнение, что при использовании ручного труда
в строительстве практически невозможно ставить точные сроки
исполнения. Это не так. В связи с тем, что все наши объекты собраны
вручную, мы выработали схему, при которой каждый этап работы
сдается вовремя.

Секрет прост – все зависит от грамотного менеджмента
на объекте, назовем это так.

На деле это выглядит так

Плотник получает максимально
понятную задачу с геометрическими
параметрами из рабочей
документации.

Задача ставится на небольшое
количество дней, с конкретной
разбивкой каждого дня по
элементам.

Так плотник четко видит сроки окончания
каждого этапа, и его эффективность
увеличивается.

Изготовление

На основании утвержденного проекта мы
изготовим сруб вашего будущего дома. Все работы
на этом этапе ведутся на производственной базе
Smart Wood в Подмосковье постоянной командой
профессиональных плотников. Вы в любой момент
сможете посетить производство и увидеть все
своими глазами.

Контроль

Самое сложное в ручном труде – сохранять неизменное качество
выполненной работы. Для решения этой проблемы мы используем
технологические карты и детально проработанную проектную документацию.
А контролирует процесс производства непосредственно собственник
компании Smart Wood – самое замотивированное звено.

Транспортировка и монтаж сруба

Транспортировка сруба

После того, как владелец дома принял готовый
сруб на производственной площадке, мы
разбираем его, маркируем и загружаем
в тентованные автомобили для транспортировки
на участок. Для безопасной перевозки в кузове
автомобиля сооружается защитный каркас.
Многие наши заказчики выбирают для своих
домов уединенные места, поэтому у нас есть
опыт доставки сруба в самые труднодоступные
уголки России.

Монтаж сруба

Как производители сруба, мы лучше знаем br> все его конструктивные особенности. Поэтому br> всегда собираем его на участке самостоятельно br> или силами субподрядчика, но под нашим br> неусыпным контролем.

Что не входит в стоимость, но необходимо


вам до конечного результата?
Что такое сруб?

В нашем понимании сруб — это бревенчатый или лафетный
остов строения. Он не включает в себя временную кровлю,
полы и каркасные элементы.

Что еще понадобится

сделать со срубом?

Сруб нужно будет отшлифовать и покрасить.
Эта необходимая часть работы, которая не входит
в первичную стоимость.

Сервисное

обслуживание

Деревянное строение – сложный технический продукт, который
требует постоянного ухода и профессионального обслуживания.
В составе Smart Wood есть собственная сервисная команда, которая
будет поддерживать ваше строение в идеальном состоянии.

Каркасно-бревенчатые


дома Post&Beam

Дома, построенные по технологии Post&Beam, не дают усадки. Мы стали одними из первых в России, кто применил ее в индивидуальном строительстве, и за годы работы накопили колоссальный опыт. Знаем, как сделать такой дом не только практичным, но и красивым, как поступить с вентиляцией и какие сопряжения выбрать. Скорость изготовления такого дома выше, чем обычной деревянной постройки из массива — за год можно построить его “под ключ”.

17 500 000 ₽

В стоимость включено

Проектные и подготовительные работы Необходимые изыскания. Подготовительная работа

Полный пакет проектной документации включая дизайн интерьера Плотницкая работа. Изготовление сруба Изготовление, транспортировка и монтаж бревенчатого каркаса Post&Beam Общестроительные работы Устройство фундамента

Устройство кровли

Инженерные системы

Устройство черновых стен, фронтонов и внутренних перегородок

Устройство с утеплением черновых полов и перекрытий

Устройство веранд, террас и крылец

Устройство окон

Устройство душевых

Отделка цоколя

Чистовая шлифовка дома

Устройство печи и камина Отделочные работы Чистовая внешняя отделка стен, фронтонов

Внутренняя чистовая отделка каркасов стен, перегородок и фронтонов

Устройство чистового потолка

Чистовая покраска дома

Герметизация строения

Устройство лестницы

Монтаж плитки

Укладка чистового пола

Закупка и установка сантехнических приборов

Закупка и монтаж технического света

В стоимость


не включено

Ландшафтные работы

Комплектация

Сервисное обслуживание

Стоимость строительства

Есть вопросы?
Напишите нам, и мы ответим
в течение 24 часов

Каркасно-бревенчатые


дома Post&Beam

Преимущество бревенчато-каркасных домов — в отсутствии усадки. Команда, работающая с такими конструкциями, должна прекрасно владеть навыками разметки и правильно подбирать бревно в соответствии с архитектурой будущего строения. Все это умеем мы — в 90% домов Smart Wood мы применяем технологию Post&Beam.

1 850 000 ₽

В стоимость включено

Рабочий проект Разработка рабочего проекта
– конструкции деревянные Материал изготовления бревенчатого каркаса Post&Beam Заготовка леса в период с ноября по март.
Регионы заготовки: Сосна: Кировская область.
Кедр: Красноярск, Алтай

Транспортировка леса на производственную
площадку Smart Wood в Подмосковье

Изготовление и транспортировка на
производственную площадку Smart Wood
в Подмосковье, клееного или строганного
бруса для объвязки по периметру строения

Окорка, острожка и антисептирование леса
с последующим складированием на
производственной площадке Smart Wood
в Подмосковье Изготовление бревенчатого каркаса Post&Beam Монтаж временного фундамента и обвязки
из бруса по периметру строения

Изготовление узлов и элементов бревенчатого каркаса Post&Beam. Поэтапное антисептирование

Обработка торцов, оконных
и дверных проемов

Выборка штроб и отверстий под перекрытие
и инженерные коммуникации

Бревенчатого каркаса Post&Beam на производственной площадке Smart Wood в Подмосковье

Маркировка, разборка и загрузка каркаса Post&Beam в кузов автомобиля. Бережная упаковка Транспортировка бревенчатого каркаса Post&Beam Транспортировка бревенчатого каркаса Post&Beam в закрытых автомобилях в пределах Московской области Монтаж бревенчатого каркаса Post&Beam Аренда машин и механизмов для монтажа
бревенчатого каркаса Post&Beam на месте застройки

Монтаж бревенчатого каркаса Post&Beam на фундаменте Заказчика в пределах Московской области с прокладкой гидроизоляции на фундаменте и утеплителя между венцами

Уборка площадки

В стоимость


не включено

Временная кровля, полы,
перегородки, заполнения
каркасов

Стоимость сруба

Есть вопросы?
Напишите нам, и мы ответим
в течение 24 часов

Строительство комбинированных домов даёт возможность применить несколько технологий, взяв из них самое лучшее, а сочетание стройматериалов позволяет компенсировать их недостатки. Дома из оцилиндрованного бревна и бруса можно сочетать с кирпичной кладкой, а бревенчатый сруб, к примеру, дополнить каркасной мансардой. Во всех случаях требуется правильная проектировка и отработанные строительные навыки, чтобы комбинирование материалов было проведено максимально грамотно.

Варианты сочетания материалов в домостроении

Классическим видом комбинированного строительства является европейский дом-шале. Это здание, нижняя часть которого построена из камня, а верхняя – из дерева (оцилиндрованное бревно или брус), что позволяет разместить её на прочном основании и надёжно защитить сруб от разрушительного действия влаги.

Наиболее часто встречаются следующие комбинации:

  • Традиционное для России решение – сочетание высокого каменного цоколя с бревенчатыми стенами. Цокольный этаж в этом случае используется для защиты древесины от влаги, и чем он выше, тем более долговечным будет верхний этаж строения. Сейчас цоколь возводится из бетона и устанавливается на монолитном плитном фундаменте.
  • Европейский вариант – шале. Это каменный или кирпичный дом, второй этаж которого возводится из бруса. У такой конструкции есть несколько преимуществ: в верхней части располагаются жилые помещения, которые будут максимально уютными и экологичными, а нижняя часть используется для размещения кухни, гостиной, санузлов и прочих общих комнат, где жильцы проводят не так много времени.
  • Ещё один вариант комбинированного строительства – здание из бруса и газобетонных блоков. Из газобетона строят нижний этаж, располагающийся на бетонном цоколе. Верхняя часть здания из древесины позволяет удешевить строительство, и, кроме того, в доме всегда будет комфортная и приятная атмосфера.

Зачем строят комбинированные здания? Обычные строения из оцилиндрованного бревна и клеёного бруса обходятся владельцу недёшево, при этом имеют множество серьёзных недостатков. Дерево горит, поэтому всегда существует угроза возникновения пожара, которую лучше свести к минимуму. Каменный или кирпичный первый этаж для этого – оптимальное решение, так как здесь можно расположить котельную, кухню и прочие помещения, в которых существует повышенная опасность возгорания.

Однако есть и более современное решение – каркасно-бревенчатое строительство. Это новая технология, позволяющая строить дома из бруса или оцилиндрованного бревна с использованием каркасной технологии. При таком способе возведения деревянных конструкций эти пиломатериалы устанавливаются вертикально, а между ними располагают короткие отрезки брёвен.

Преимущества каркасно-бревенчатой технологии строительства:

Подобные конструкции пришли в российское строительство из Германии, где издавна строили фахверковые дома, представляющие собой вертикальный каркас с раскосами, стены которого заполнялись различными материалами, в том числе продуктами деревообработки. Сейчас в качестве заполнения используются как бревно, так и брус, а тонкие стены дополняют любыми утеплителями.

Вариант применения технологии

Если вы хотите построить полностью деревянное здание, но при этом свести расходы к минимуму, рекомендуем использовать технологию комбинированного строительства, при которой классические бревенчатые схемы соединяются с каркасной надстройкой. Мансарда, сделанная на основе брускового каркаса, даст возможность значительно увеличить полезную площадь строения, и при этом обойдётся она не очень дорого. Наверху часто располагаются спальни, детская и другие жилые комнаты, нижняя часть при этом становится более просторной.

Как сделать каркасную пристройку к верхней части сруба? Если вы хотите начать возведение мансарды, необходимо предварительно посоветоваться с архитектором и определить несущие способности фундамента. Если он не рассчитан на дополнительный вес, его дополнительно нужно будет укрепить новым бетонным поясом с армированием.

Работы проводятся в несколько этапов:

Все деревянные элементы обрабатывают защитными пропитками, которые позволяют сделать мансардную пристройку более долговечной. Пространство под кровлей обычно оформляют по собственному вкусу: его по выбору владельца жилья можно превратить как в жилые комнаты, так и в мастерскую или место для хобби.

Комбинированный дом изготавливается быстрее, чем из какого-либо другого строительного сырья. Стоит брус значительно дешевле, чем, к примеру, кирпич или газобетон, поэтому надстройка может быть установлена с минимальными затратами. Нельзя, однако, экономить на проектировочных работах: важно рассчитать нагрузку и уклон скатов так, чтобы они выдерживали вес снега зимой.

Стоит ли комбинировать строительные материалы? Различные технологии позволяют расширить возможности процесса строительства дома, который получит более интересную архитектуру при минимальных дополнительных затратах. Умелое сочетание материалов позволит построить просторный, функциональный и максимально долговечный дом.

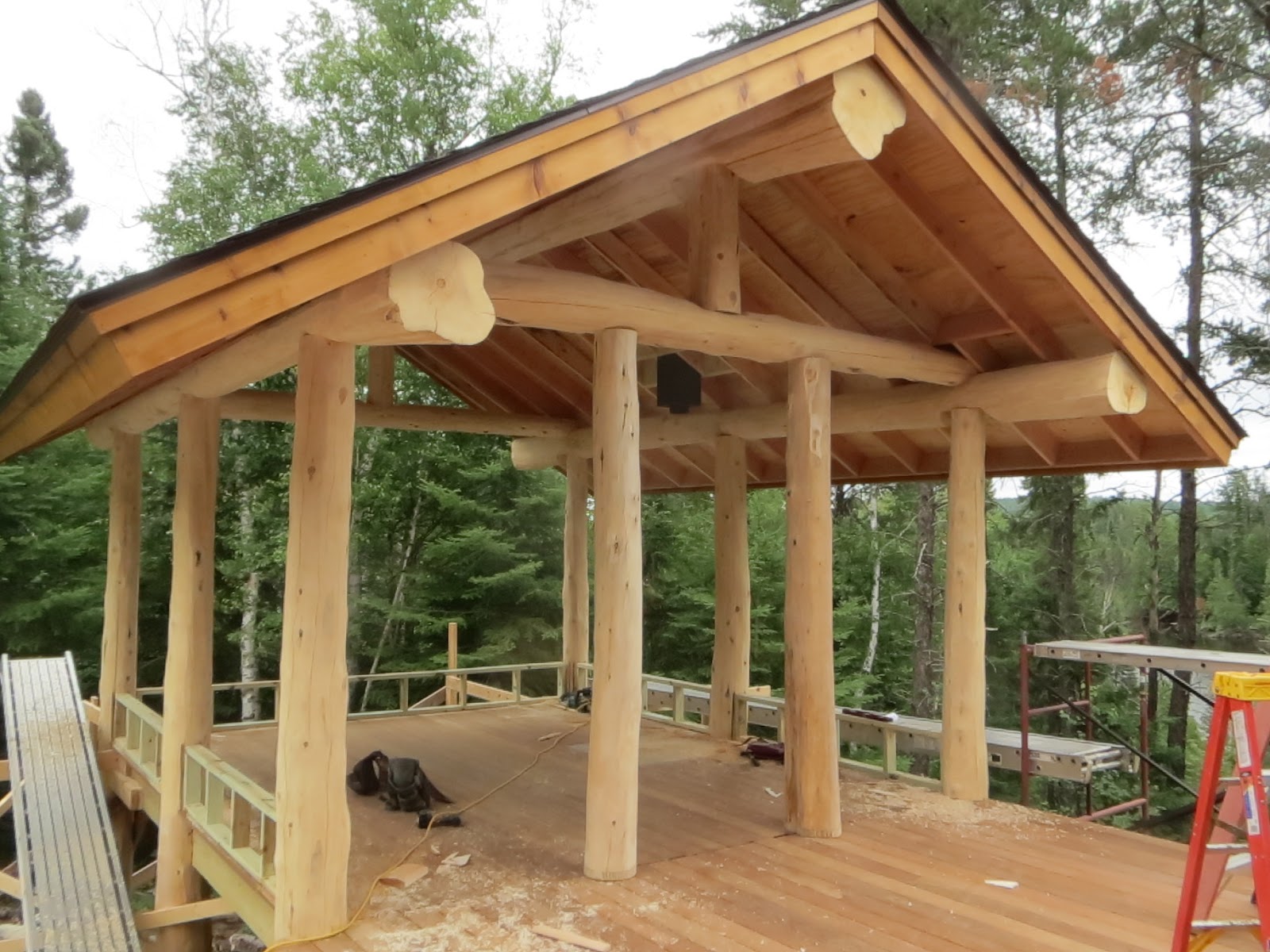

Каркас из бревна по технологии Post & Beam. Фото.

В современной практике строительства широко используются разнообразные технологии возведения каркасных конструкций. Сегодня мы расскажем об одной из наиболее оригинальных.

Традиционная русская рубка

Рубка «в забир» («в столб», «в стойку», «в заплот») — каркас строения собирается из вертикальных столбов с выбранными вдоль них пазами. В последние горизонтально вставляются брёвна, на концах которых нарезаны шипы соответствующей геометрии. В нижней части каждого горизонтального бревна делается продольная выемка, заполняемая уплотнителем (мох, пакля и т. п.).

Канадская рубка Post & Beam

Отличительная черта домов, построенных по технологии Post & Beam, — это каркас, состоящий из вертикальных брёвен-столбов, связанных между собой горизонтальными балками обвязки, для которых применяется как брус, так и бревно. Стеновой остов связан со слеговой конструкцией крыши. Заполнение проёмов между столбами производится разнообразными материалами — от дерева (бревна или бруса, в том числе клеёного) и камня до стекла.

В последнее время интерес к деревянным домам растёт не только в России, где подобный вид жилища ± многовековая традиция (на нашей территории сосредоточено более трети мировых запасов леса, основную массу которых составляют хвойные породы, наиболее пригодные для строительства), но и в западных странах. Происходит это, как правило, потому, что экологичность жилья становится для человека всё более значимым фактором и буквально заставляет отдавать предпочтение натуральным материалам, прежде всего древесине. И несомненно, своё влияние на выбор оказывают удобство и многовариантность современных способов её обработки, что открывает широкие возможности для придания каждому из возводимых строений неповторимого облика.

Как придать индивидуальность

Пожалуй, самый быстрый способ добиться желаемой неповторимости ± приобрести произведённый за рубежом дом, внешний облик которого отличается от вида соседних. В результате в нашей стране уже длительное время устойчивым спросом пользуются комплекты жилищ, выпускаемые в Финляндии как крупными компаниями, так и целым рядом более мелких. Справедливости ради следует отметить, что Россия в последние годы всё активнее экспортирует деревянные дома в страны Европы и США.

Из Канады и Соединённых Штатов импорт строений осуществляется реже. Ввозят в основном те, что сооружаются по каркасной технологии Post & Beam или похожей на неё Post & Fil. Дело в том, что остов таких жилищ может собираться не только из привычного деревянного бруса, но также из вертикальных и горизонтальных брёвен различного диаметра, что выглядит весьма оригинально и даже экзотично. Однако случаи приобретения подобных домов крайне редки. И причина не только в том, что перевозить их приходится за тридевять земель, но и в применении для каркаса традиционного для американского Севера, однако очень дорогого строительного материала — красного канадского кедра.

Неудовлетворённый спрос, как известно, рождает предложение, и сегодня российские компании успешно осваивают технологию Post & Beam. О результатах этого процесса мы расскажем на примере дома с бассейном общей площадью 187 м2, возведённого в Подмосковье строительной компанией «Традиционные плотницкие технологии». Но для начала совершим небольшой экскурс в историю.

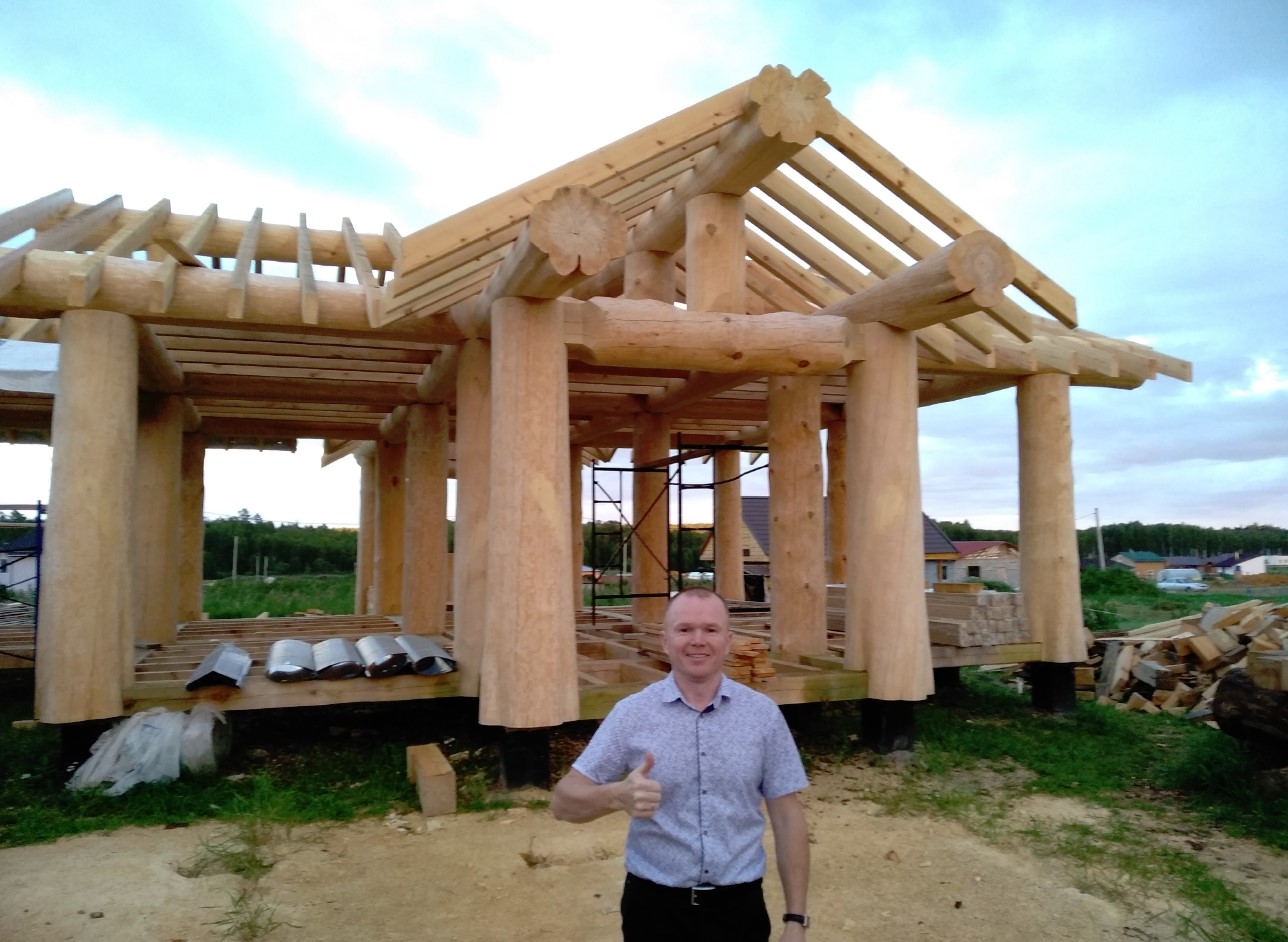

Сборка дома по технологии Post & Beam

1-3. Фундамент дома монолитный. Сначала отлили его нижнюю плиту (лежит на грунте), затем расположенные вокруг бассейна колонны (1) и стены по периметру фундамента (2), а позже — верхнюю плиту (3). Бетонная чаша бассейна отлита отдельно и с фундаментом не связана.
4, 5. По периметру будущих стен к бетону через слой гидроизоляции анкерами прикрепили доски обвязки из лиственницы сечением 400 ? 150 мм (4). На них установили стойки-столбы, укрепив их раскосами, а затем приступили к монтажу стропил (5).
6–8. Чтобы все семь стропильных балок над «эркером» смогли уместиться на одном опорном столбе, их концы ещё на технологической площадке затесали на клин, придав форму крюка. К столбу их прикрепили уголками.
9-12. Все без исключения соединения деревянных элементов каркаса между собой по вертикали дополнительно зафиксировали с помощью резьбовых шпилек (9) или длинных шурупов-глухарей (10), а по горизонали — стальными пластинами и мощными саморезами. В соединениях типа «шип — паз» глухари располагали таким образом, чтобы они не были видны со стороны помещения (11,12)
13-15. Поверх стропил создали настил из вагонки, получив потолок. К нему, через пароизоляцию, с шагом в 60 см прибили доски сечением 200 * 50 мм, устанавливая их на узкую грань. В полости между досками уложили плиты утеплителя, прикрыли их паропроницаемой мембраной, которую прижали рейками контробрешётки. Далее создали настил из ОСП-плит (10 мм) и наклеили на него мягкую черепицу
16. В промежутках между стойками-брёвнами из досок сечением 200 ? 50 мм создали каркасные конструкции. Примыкания каркаса к брёвнам тщательно уплотнили
17. Каркас внутренних перегородок соорудили из досок сечением 100 ? 50 мм. Шаг стоек — 60 см 18–20. В каркас внешних (18) и внутренних (19) стен уложили плиты утеплителя. Стены обшили ОСП-плитами (10 мм) и прикрепили к ним металлическую сетку (20) под облицовку камнем 21. В нижней части проёмов, не заполненных каркасом, установили по два коротких бревна, а над ними — энергосберегающие окна из алюминиевого тёплого профиля 22. Основным источником тепла в доме является газовый котёл, с отдельным дымоходом

Эволюция рубки

Если рассматривать существующие в мире технологии возведения руб леного деревянного дома в последовательности их возникновения, то вполне логично предположить, что все они связаны между собой и одна плавно трансформировалась в другую. При этом рачительные европейцы многие методы строительства перенимали, например, у Руси, нередко адаптируя их под свои потребности и сырьевые возможности. Позже, во времена великого переселения жителей из Европы в Северную Америку, уже в переработанном виде технология попадала, допустим, в Канаду, где её вновь приспосабливали применительно к местным условиям.

Например, русская рубка в чашу с остатком, называвшаяся «в курдюк» (или очень похожая на неё рубка «в охлоп с присеком»), мигрировала сначала в Финляндию, где её не переделывали, а лишь заменили открытый продольный соединительный паз в нижней части венцов на закрытый, в результате чего исчезли как необходимость, так и возможность повторной конопатки межвенцовых соединений. От финнов технология переместилась ещё дальше и, претерпев теперь уже значительные изменения, превратилась в норвежскую рубку из лафета. Всё дело в том, что экономные норвежцы обрезали брёвна с двух сторон, получая двухкантный брус (лафет) и два горбыля, которые с успехом применяли для изготовления полов и перекрытий (на Руси, где дерева всегда было вдоволь, для этих целей использовали так называемые плахи — брёвна, расколотые вдоль на две части). Именно поэтому норвежские плотники были просто вынуждены переработать соединительные чаши, превратив их из полукруглых в овальные самоуплотняющиеся. Далее технология, переплыв океан, трансформировалась в канадскую рубку, представляющую собой не что иное, как переложение норвежской применительно к круглому бревну (в Канаде леса больше, и необходимость из экономии превращать бревно в лафет отпала сама собой). Ну и оттуда не так давно этот вид обработки дерева вернулся в Россию, где пользуется всё возрастающей популярностью.

Похоже, что примерно такой же путь проделал ещё один вид рубки, который назывался «в забир» (он же «в столб», «в стойку» и «в заплот»). Правда, на Руси, особенно в её северных районах, подобная технология использовалась практически только для возведения хозяйственных неотапливаемых построек. При этом пространство между стойками-брёвнами заполняли так называемыми хлыстами ± тонкими стволами деревьев, непригодными для остова жилых изб. Сегодня такие срубленные «в забир» пристройки можно найти в любом музее архитектуры, расположенном на севере европейской части России. А в Норвегии сохранилось больше 20 церквей, построенных на закате эпохи викингов по каркасной технологии (пожалуй, наиболее известная из них ± ставкирка в Боргунне), пространство между стойками-брёвнами у них заполнено лафетом. Далее методика перекочевала в Канаду, где тамошние умельцы стали укладывать между стойками брёвна. Правда, при этом значительно увеличился диаметр и тех и других, однако в конечном итоге это позволило создавать уже не только хозпостройки, но и тёплые жилые дома. Прошло время, и уже под именем Post & Beam технология вернулась в Россию.

И пусть рассказанное нами не более чем гипотеза, но, согласитесь, вполне правдоподобная. Ведь новинка успешно прижилась на нашей земле. Почему столь быстро? Этому есть вполне логичное объяснение ± многих из нас почти на генетическом уровне тянет жить в бревенчатом доме. А тут предлагается построить именно такое жилище, но не по набившей за века оскомину технологии, а по другой, не требующей длительного выстаивания сруба во время его усадки, да ещё позволяющей создавать необычную и весьма оригинальную архитектуру. Так почему же не согласиться? Тем более что и дома не надо привозить из-за моря ± они срублены здесь, в России, и уже только поэтому доступны по цене. И не важно, что выполнены не из канадского кедра, ± его сибирский «родственник» и сосна по своим прочностным характеристикам и оздоровительному воздействию на организм человека ничем не хуже. Разве что по цвету несколько отличаются — не «красные» они, а золотисто-янтарные.

Процесс строительства

Весь ход строительства дома по технологии Post & Beam (что дословно переводится как «стойка и балка») из брёвен сибирского кедра диаметром от 35 до 100 см подробно показан на фотографиях, поэтому мы прокомментируем только то, что осталось, как говорится, за кадром.

Рубка жилищ такого типа осуществляется с применением самых разнообразных способов соединения деревянных элементов — от привычной русской чашки до пазов и шипов самых невероятных форм и размеров. Все они требуют тщательного исполнения (иначе дом будет просто невозможно собрать) и скрупулёзной подгонки друг к другу, что уменьшает продуваемость конструкции даже без установки уплотнений. Прямо на площадке на боковых поверхностях столбов-опор и брёвен обвязки делают затёсы шириной около 30 см — они значительно облегчают процесс герметизации зоны примыкания заполнения наружных стен к каркасу, а также установку окон и дверей.

Именно поэтому процесс рубки элементов каркаса и предварительная его сборка на техно логической площадке растягиваются на долгие месяцы. Зато потом время монтажа на участке заказчика сокращается до 1-2 нед. И нет здесь гор стружки и опилок.

Плюсы и минусы технологии Post & Beam

Преимущества каркасных домов на основе технологии Post & Beam заключаются в следующем. На постоянном месте расположения они возводятся со значительно большей скоростью (сборка длится 1-2 нед.), чем строения на базе срубов, и приступать к заполнению проёмов между брёвнами и окончательной отделке стен можно сразу же после окончания монтажа остова (конструкция не подвержена усадке). Кроме того, каркасные дома из бревна значительно легче аналогов на основе сруба, что позволяет использовать облегчённые типы фундамента, а значит, на этом можно сэкономить. Немаловажно, что снижается расход древесины (если использовать бревно диаметром 35 см, то на каркас её потребуется как минимум на 50% меньше, чем на сруб). В итоге общая сумма экономии при строительстве может достигать 15-25%. Кроме того, технологии Post & Beam открывают архитекторам и дизайнерам широкий простор для воплощения разнообразных идей по планированию внутреннего пространства, по оформлению фасадов и интерьеров жилища.

Но за этим множеством плюсов прячется один минус — доверять строительство (уж больно тяжелы детали каркаса!) следует исключительно профессионалам.

Каркасный дом из бревен | Блог строительной компании RNR

Каркасные дома из бревен – это исторический прародитель всех современных каркасных домов, появившийся в 17 веке в Северной Европе. Такие дома называют фахверковыми. Каркас фахверка из бревен, а стены из глины, смешанной с соломой. Эти дома строят и сейчас, но в стенах применяют современные строительные материалы.

Современный вариант каркасного дома из бревен, построенного по технологии Post & Beam, представляет собой столбчатый каркас, в стены которого уложены короткие бревна или другой строительный материал (брус, кирпич, слоеный пирог каркасного дома и т.п.).

Вертикально расположенные бревна составляют основу каркаса, придают ему прочность, устойчивость и способность выдерживать сейсмические нагрузки до 9 баллов.

Технология строительства каркаса из бревна предполагает тщательный отбор материала: отбирают бревна из строевого леса, достигшего 70-90 лет, выбирают крупные бревна, оцилиндровывают их, затем ручной рубкой готовят венцы для сруба. Основной паз для соединения бревен в срубе называется «канадская чашка».

Этот паз при высыхании бревна уплотняет соединение венцов, что усиливает прочность деревянной конструкции.

 Недостатком такой рубки бревна является уменьшение толщины сруба в угловом соединении, а значит уменьшения сопротивления теплопередачи угла дома.

Укладку коротких бревен в стены осуществляют в пазы бревен каркаса, короткие бревна ранее профилируют для лучшего соединения по горизонтали.

Достоинством этой технологии является максимальное использование строительного материала, все обрезки бревен используют в монтаже стен, что позволяет экономить на стройматериале (экономия стройматериала достигает 30% от объема древесины на обычный сруб) и строить по цене ниже, чем у традиционного русского сруба.

Усадка в таких домах не сказывается на внутренних конструкциях: полы не перекашивает, дверные и оконные проемы не ведет, крыша остается той же, как ее смонтировали при строительстве. Это все обеспечивает каркас из бревен, в то время как в доме, срубленного по традиционной технологии, все может произойти именно таким образом: полы вспучиваются, лестницы перекореживаются, в крыше появляются щели в результате усадки стен из бревен.

Долговечность сруба и каркасного варианта дома из бревен приблизительно одинакова, их срок службы равняется 80-100 годам. Но ремонтопригодность каркасного дома лучше, поскольку замена одного или нескольких венцов в срубе – серьезная технологическая задача с применением домкратов и прочих технологических ухищрений. В каркасном доме ремонт стен достаточно прост технологически, поскольку не затрагивает основу конструкции дома – бревенчатый каркас.

Многих людей деревянные срубы привлекают экологией жилища, ароматами хвойной древесины, хорошим внутренним климатом. Все это в полной мере сохраняется в каркасном доме из бревен.

Строение из бревен по данной технологии выглядит необычно, особенно в комбинировании деревянного каркаса и плоских стен из камня или кирпича, что облегчает решение внутренней отделки дома.

 Это дает волю архитектурной фантазии, поэтому можно построить круглые дома, дома-терема и выполнять другие конструкции. Архитекторы предлагают большое количество разнообразных проектов для строительства каркасных домов из бревен.

И главное, комфорт в каркасном доме из бревен достигается благодаря высокому профессионализму его строителей. Не так много строителей способны без огрехов и ошибок построить такой дом. Это штучный товар, очень индивидуальный не только по архитектуре, но и по строительным материалам, по технологии сборки.

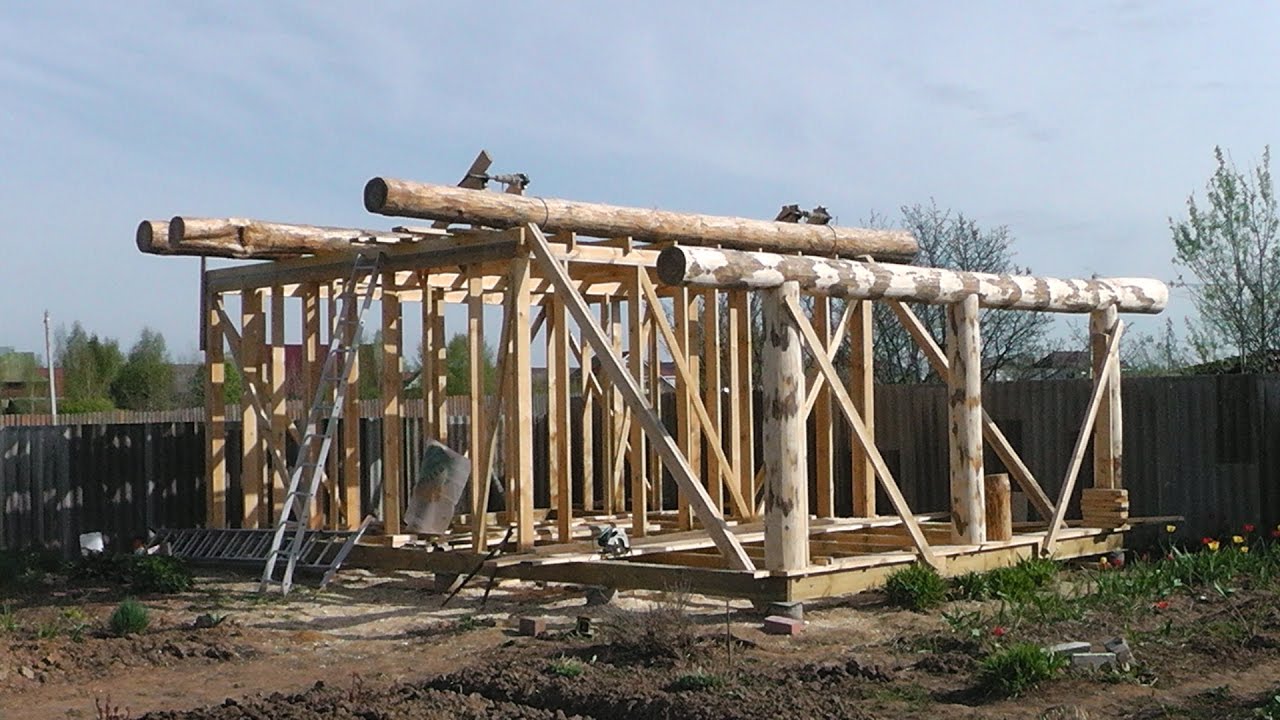

Как сделать каркас бытовки из бревна

Бытовки из бруса часто встречаются на дачных участках. Они прекрасно вписываются в ландшафт, а если к ним пристроить веранду или террасу, становятся полноценным дачным домиком. Конечно, всегда можно приобрести деревянную бытовку в специализированной компании или купить б/у блок-контейнерб/у, чтобы затем обшить его брусом, но можно выстроить бытовку и самостоятельно. Многие полагают, что для бытовки, как и для капитального строения, важнейшим элементом является фундамент, но это не совсем так. Надёжный каркас для подобного строения гораздо важнее. Именно он не только гарант долгой службы домика, но и возможности его транспортировки при необходимости.

Первый этап работы — планирование

Первый этап такой серьёзной работы, как конструирование бытовки — это всегда планирование. Вам будет необходимо начертить план-чертёж будущего строения, чтобы рассчитать, сколько бревна потребуется на каркас, какие размеры в итоге будет иметь деревянная бытовка.

Когда все подсчёты закончены, приобретается необходимое количества брёвен и бруса для обвязки, а также необходимые дополнительные материалы. Каркас бытовки из бревна не уступает по своим качествам металлическому, хотя требует более внимательного отношения. Помните, что дерево нужно обработать, чтобы избежать его промокания, появления насекомых, плесени и т. д.

Возведение фундамента и каркаса бытовки

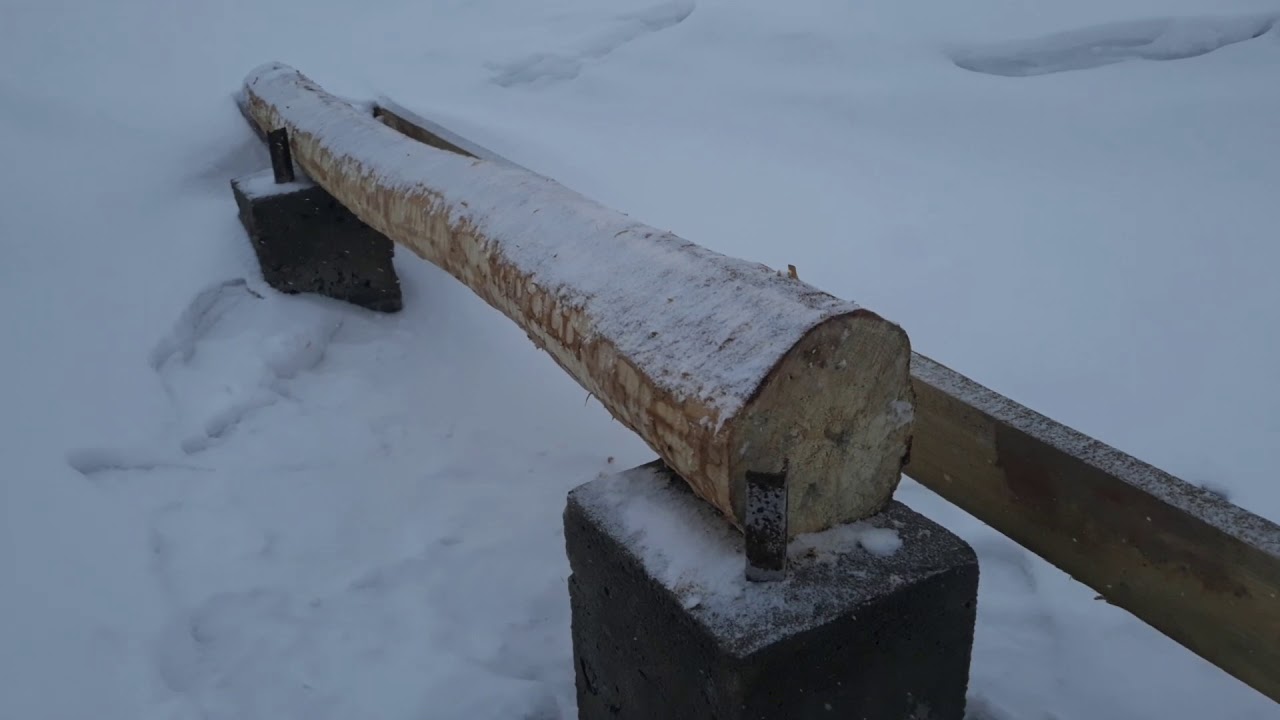

Следующий этап — возведение фундамента. Для деревянных бытовок особенно важным моментом является надёжная гидроизоляция, так как дерево более подвержено деформации от избыточной влажности. Обычно используют столбчатый фундамент, для которого берут шлакоблоки.

Когда фундамент готов, формируется основание будущей бытовки: по периметру размещается бревно, оно требует тщательной фиксации. Следующим этапом выкладываются поперечные лаги, затем — продольные. Монтируется пол, а дальше — опорные стойки по углам будущего сооружения. Чтобы соединение было более надёжны, делают специальные выпилы, куда и помещаются лаги, после чего фиксируются с помощью саморезов.

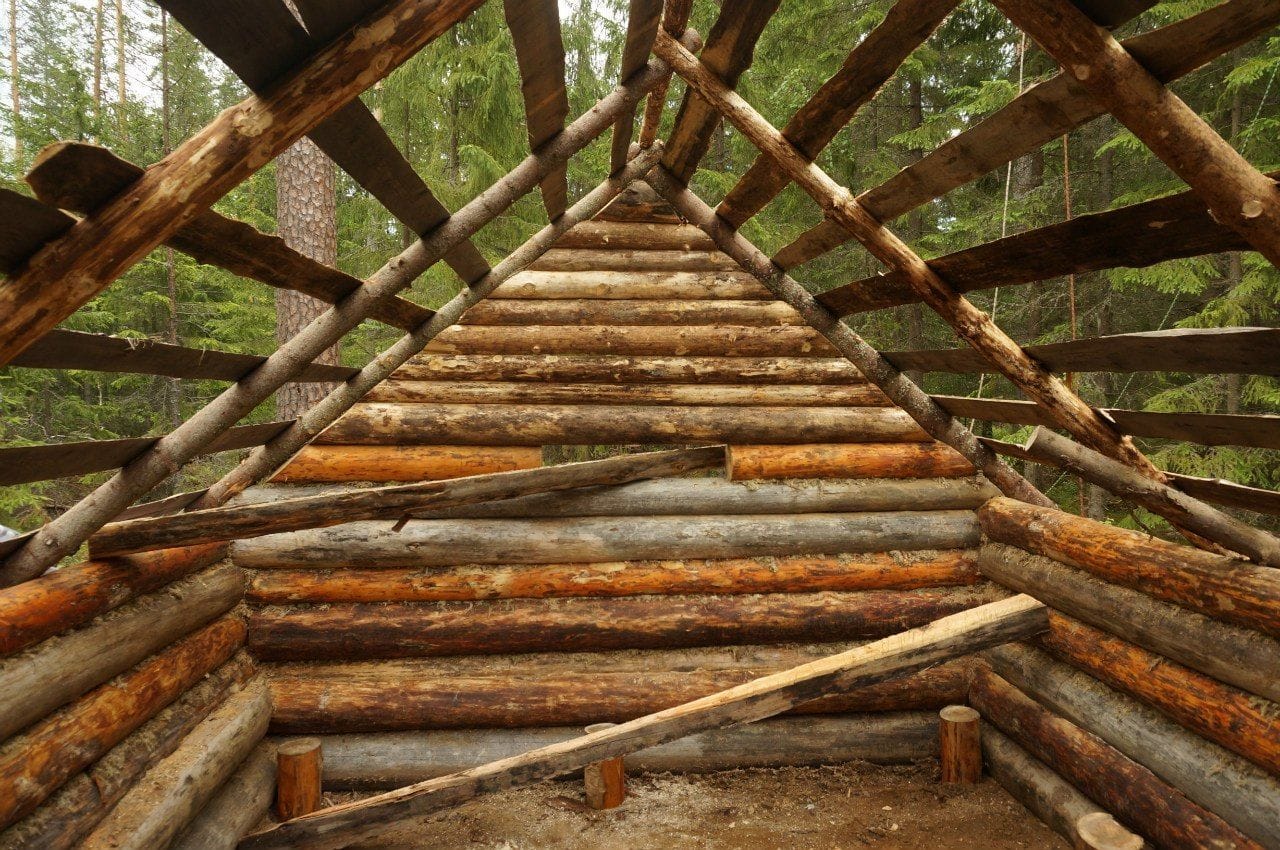

В целом особых хитростей в том, как сделать каркас бытовки из бревна, нет. После того, как установлены и закреплены все стойки, делается каркас крыши бытовки. В выпилы на несущих брёвнах помещаются стропила, они фиксируются с помощью саморезов. За периметр будущего сооружения их выпускают на 30 см.

Далеко не всегда самостоятельное возведение бытовки является экономически выгодным. Обратитесь в компанию Бытовкин, чтобы уточнить стоимость деревянных домиков, и решите, будет ли выгоднее заниматься возведением лично.

Читайте также:

Каркасно-бревенчатая технология строительства дома: плюсы и минусы

История возникновения и развития каркасно-бревенчатой технологии строительства уходит далеко в прошлое. На сегодняшний день этот вид строительства выразился в технологии post&beam. С английского post and beam переводится как «стойка и балка». В этих двух словах и состоит краткое описание технологии домостроения, которая по сути является усовершенствованной традиционной русской рубкой «в забир».

Русская рубка и канадская технология Post & Beam

При технологии рубка «в забир», каркас строения возводится из вертикальных элементов – деревянных столбов, с выбранными по высоте пазами.

В эти выемки горизонтально вставляются брёвна, имеющие на концах шипы соответствующей геометрии. Нижняя часть каждого бревна имеет продольное углубление, которое в последующем заполняется уплотнителем (пакля, мох и т. п.)

Дома, сооруженные по технологии Post & Beam, имеют в основе каркас из вертикальных столбов, соединяемых между собой балками обвязки, в качестве которых используют не только брус, но и бревно. Несущий каркас при этом связан с системой слегов крыши.

Для современных каркасно-бревенчатых домов характерно применение бревен большого диаметра – от 400 мм. В качестве материала для несущих элементов традиционно используется кедр, в силу бактерицидных и эстетических свойств. В промежутках между вертикальными столбами возводят ограждения, заполнение может быть различным – бревно, брус, каменные материалы или стекло.

Развитие технологии

История развития строительства рубленных домов показывает, насколько они связаны и как много общих черт, заимствованных из одной технологии в другую.

Так, традиционная русская технология рубки в чашу с остатком, «в курдюк» (или похожая на нее «в охлоп с присеком») с небольшими изменениями прижилась у финнов. Открытый продольный паз в нижней части венцов заменили на закрытый. Таким образом убрали необходимость повторной конопатки стыка венцов.

Далее метод строительства от финнов переместился в Норвегию и там уже приобрел вид рубки из лафета. С целью экономии древесины норвежцы обрезали с двух сторон бревна, получая тем самым двухкантный брус (лафет) и два горбыля, которые затем использовали для настила полов и перекрытий. Поэтому соединительные чаши из полукруглых были переработаны в овальные самоуплотняющиеся.

Переместившись за океан, техника приобрела вид так называемой канадской рубки, которая по своей сути является полным аналогом норвежской технологии, но примененным к круглому бревну.

Вполне возможно, что такой вид строительства, как рубка «в забир» («в стойку», «в столб», «в заплот»), проделал подобный путь. Но на Руси его использовали, как правило, для сооружения хозяйственных построек. Пространство между столбами при этом заполняли тонкими стволами деревьев, которые не практиковались в строительстве жилых изб.

В Норвегии до сих пор можно воочию увидеть сохранившиеся церкви, построенные по каркасной технологии (наиболее известная – ставкирка в Боргунне) с заполнением промежутков между деревянными столбами лафетом.

Похожая техника, применявшаяся в Канаде, отличается тем, что в пространство между стойками укладывали бревна. При этом диаметр самих столбов и бревен между ними существенно увеличился, что позволило возводить таким способом не только хозяйственные строения, но и капитальные жилые дома.

Современный вид технология каркасно-бревенчатого строительства приобрела приблизительно 20 лет назад и нашла свое применение при возведении домов в странах с резкими перепадами температур и холодным суровым климатом. По прошествии времени из Канады техника Post & Beam пришла в Россию, и на сегодняшний день она стремительно набирает популярность.

Преимущества каркасно-бревенчатых домов

Экономия материала. В отличие от обычного сруба из бревен, расход древесины на 1 кв. м площади строения, возведенного по технологии Post & Beam, меньше на 40-50%. Это имеет значение не только с точки зрения экономии средств на материале, но и в расходах на рубку.

Быстрые сроки строительства. Максимальное время строительства составляет не больше полугода (если имеются в наличии готовый фундамент и все необходимые материалы). Около недели возводится каркас из бревна, остальное время уходит на возведение стен, утепление, изоляцию и монтаж кровли.

Многообразие архитектурных форм и приемов. Благодаря принципу каркасной системы заполнение ограждений может быть самым разнообразным (кладка из камня, деревянные элементы). Так, например, сочетание плоских стен и деревянных бревен придаст интерьеру неповторимый эстетичный вид, а открытость замысловатых конструкций крыши станет дополнительным выразительным приемом в оформлении внутреннего пространства дома.

Стойки каркаса можно расставить, сформировав любую фигуру в плане, будь то шестигранник или круг. Консольные выносы бревен можно оформить скульптурной резьбой, подчеркнув индивидуальность и вкус владельца дома.

Отсутствие усадки. Каркасно-бревенчатый дом практически не дает усадки, так как деревянные несущие элементы-стойки располагаются вертикально. Это значит, что оконные и дверные проемы не поведет, полы не перекосит, конструкции крыши не претерпят значительных изменений, в отличие от таких же элементов традиционного сруба. Это преимущество позволяет сразу приступать к отделочным работам.

Долговечность. Срок эксплуатации каркасно-бревенчатых домов и построек из сруба приблизительно одинаков и достигает 80-100 лет. Но для сруба ремонт стен – сложная технологическая задача, ведь это означает замену венцов в срубе. Каркасный дом из бревен более ремонтопригоден.

Сравнительная легкость конструкций. Положительный момент заключается в том, что каркасно-бревенчатые строения не требуют сложных фундаментов, зачастую вполне достаточно мелкозаглубленной ленты.

Процесс строительства

Строительство бревенчатых каркасных домов требует тщательного подбора материала. Для этих целей подходит строевой лесоматериал, достигший 70-90 лет. Отбирают крупные бревна, затем оцилиндровывают их и ручной рубкой формируют венцы для сруба.

Устройство фундамента

Сравнительно небольшой вес каркасно-бревенчатых домов позволяет возводить их в большинстве случаев на мелкозаглубленных ленточных фундаментах. Если же по проекту требуется подвал, ленту можно заглубить. При высоком расположении грунтовых вод и слабых грунтах следует отдать предпочтение монолитной плите или свайному фундаменту.

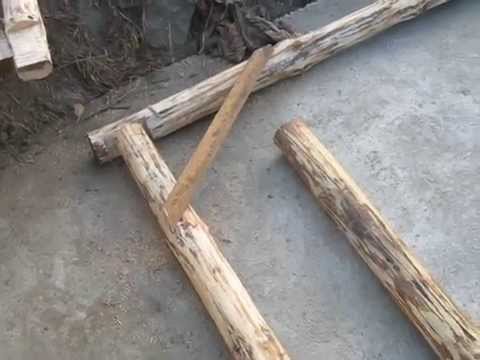

Монтаж каркаса из бревна

Соединение бревен в срубе осуществляется при помощи паза, так называемой «канадской чаши». Такое соединение при высыхании бревна самоуплотняется, повышая тем самым прочность конструкции. Важно учитывать, что при этом толщина сруба в угловом стыке уменьшается, и, соответственно, уменьшается сопротивление теплопередачи этого узла.

По планируемым линиям расположения стен через слой гидроизоляции к фундаменту анкерами крепится брус нижней обвязки из лиственницы 400*150 мм. Затем на него устанавливаются стойки из бревна и закрепляются раскосами. Все столбы каркаса связываются при помощи бревен верхней обвязки.

Далее можно приступать к строительству крыши. Соединения балок над эркерами выполняют при помощи стесывания их концов на клин, придавая им тем самым форму крюка, и прикрепляют к столбу уголками.

Все соединения элементов каркаса между собой дополнительно фиксируют по вертикали при помощи длинных шурупов-глухарей или резьбовых шпилек, а по горизонтали – мощными саморезами и стальными пластинами.

Пространство между столбами сечением заполняют многослойными ограждениями с утеплителем, обшивку выполняют листовыми материалами, например, ОСП плитами.

При возведении каркасных домов из бревен применяются разнообразные виды соединений деревянных элементов. Сборка требует аккуратной и скрупулезной подгонки элементов друг к другу, таким образом уменьшается продуваемость стыков, даже без дополнительных уплотнений.

Непосредственно на строительной площадке на боковых сторонах опорных стоек и бревен обвязки создают затесы шириной 300 мм, которые облегчают герметизацию зоны стыка наружных ограждений и каркаса, а также монтаж дверей и окон.

По этим причинам подготовка элементов бревенчатого каркаса и его предварительная сборка могут растянуться на месяцы. Но время монтажа на строительной площадке уменьшается до 1-2 недель.

Важные моменты

Комфорт в каркасно-бревенчатом доме может быть достигнут только благодаря высокому профессионализму мастеров. Построить такой дом без ошибок и недочетов способно не так много строителей. Это штучный товар, не только с точки зрения архитектуры, применяемых материалов, но и по технологии сборки.

Стоимость каркасно-бревенчатого дома несколько выше среднего. Но выбрав такую конструкцию, вы точно не пожалеете, получив надежный, теплый и очень красивый каркасно-бревенчатый дом.

Видео: строительство дома по каркасно-бревенчатой технологии

Закладка Постоянная ссылка.

Каркасно-бревенчатая технология Post&Beam: что это такое, + примеры проектов

Премиальная каркасно-бревенчатая технология строительства домов Post&Beam стои́т несколько особняком от всего «семейства» каркасников – отличия видны сразу. Даже неопытному глазу понятно, что это дома, сделанные вручную, и каждый из них – по индивидуальному проекту. Чтобы узнать о всех нюансах «из первых рук», мы обратились к одному из родоначальников Post&Beam в России – компании «Традиционные Плотницкие Технологии», которая строит каркасно-бревенчатые дома ещё с 2007 года.

Проект Дом МилицаИсточник russtroystil.ru

Что такое каркас из бревна

Если в классике упор делается на минимальную стоимость и энергоэффективность, то каркасно-бревенчатый Post&Beam – это в первую очередь красота. Дословный перевод названия технологии звучит как «стойка и балка», и этот принцип возведения домов известен уже не одну сотню лет. Но особенность Пост энд Бима в том, что все стойки и балки выполнены из цельных бревен минимальной обработки – с них только срублены ветки и снята кора. В итоге, дома смотрятся одновременно «мощно» и необычно – спутать Post&Beam с чем-то ещё не получится.

Дополнительная изюминка домов из минимально обработанных бревен – в их уникальности. Для каждого нового проекта деревья нужно подбирать отдельно, поэтому двух одинаковых построек по технологии Пост энд Бим не существует.

Следующая особенность каркасно-бревенчатого способа строительства – при соблюдении технологии получается дом «без единого гвоздя». В бревнах мастера выпиливают пазы и шипы нужной формы, чтобы затем каркас собирался как конструктор. Дело это требует филигранного навыка, ведь цена ошибки – это испорченный тщательно подбираемый под проект ствол дерева.

Каркас для бани МарусяИсточник russtroystil.ru

Из какого леса лучше заготавливать бревна для строительства

По качеству наиболее подходящая для Пост энд Бима древесина – это Сосна кедровая сибирская – она одновременно прочная и достаточно простая в обработке. Минус этого материала в его цене, которая ощутимо выше той же лиственницы или ели, но кедровая Сосна лучше удерживает тепло, так что со временем затраты окупаются.

Даже при желании сэкономить, полностью делать каркас из сосны или лиственницы не рекомендуется. В таком случае лучше комбинировать – сделать из лиственницы нижнюю обвязку и пролеты, так как этот сорт древесины плотнее, не боится влаги и не гниет. А каркас, в свою очередь уже возводится из кедровой Сосны.

В случае необходимости для строительства можно взять только лиственницу или ель – это хоть и нежелательно, но при правильных расчетах проекта вполне допустимо.

На заметку! Для своих объектов «Традиционные Плотницкие Технологии» заготавливают лес на собственном участке в Курагинском районе, Красноярского края, и затем транспортируют его на склады производственных площадок в Подмосковном Наро-Фоминске и Брянской области, где древесина сохнет и набирается нужных кондиций. Древесину получают в рамках санитарной вырубки леса, когда спиливаются деревья возрастом 100-300 лет, оставляя расти молодняк.
Очистка лиственницы и кедра от коры – производится вручнуюИсточник russtroystil.ru

Какой диаметр бревен целесообразен для Post&Beam

При выборе диаметра древесины для каркаса руководствуются двумя основными пунктами:

  1. Способность дерева выдерживать необходимые нагрузки. Проще говоря – чем больше дом, тем толще для каркаса подбираются бревна. Здесь надо понимать, что на стойки передается вес всего дома, и они должны свободно выдерживать эту нагрузку. Кстати, это надо учитывать и при проектировании основания – все силы будут приложены на 2-3 десятка точек соприкосновения стоек с фундаментом.
  2. Красота дома. Если оценивать экстерьер и интерьер, то главная особенность каркасно-бревенчатой технологии на виду – бревна каркаса не прячутся и их всегда видно. В совокупности с предыдущим пунктом становится понятно, почему дерево для каждого проекта нужно выбирать вручную – чтобы красота сочеталась с надежностью.

Если смотреть «голую» статистику, то наиболее востребованы бревна диаметром 40-50 см, а для эксклюзивных решений берутся деревья с диаметром ствола от 70-80 см и до 120 см.

Комплект бревен для строительства баниИсточник russtroystil.ru
Миниатюрный домик на воде – норвежская изюминка в портфолио Feste Landscape

Зачем нужен эскизный проект здания, а зачем рабочий проект каркаса

Эскизный и рабочий проект каркаса являются частью общего проекта дома и между собой полностью взаимосвязаны. Но при этом между ними есть существенные различия. Если взять за аналогию человека, то проект каркаса – это «скелет», от строения которого зависит расположение «внутренних органов» и внешний облик. Эскизный проект, в свою очередь, показывает уже наружную картинку – как дом будет выглядеть со стороны.

Понятно, что если захочется поменять какие-то детали экстерьера, или планировку, то это неизбежно повлечет за собой изменения в «скелете», так как придётся переносить точки приложения усилий и переделывать часть расчетов.

Если говорить совсем простыми словами, то по эскизному проекту заказчик оценивает то ли он хочет получить, а проект каркаса больше для специалистов, которые определяют как именно можно воплотить в жизнь нарисованное на эскизах.

Эскиз дома – позволяет представить как будет выглядеть будущая постройкаИсточник russtroystil.ru Техническая документация – для специалистовИсточник russtroystil.ru
На заметку! Публикации фото уже построенных домов от компании «Традиционные Плотницкие Технологии» смотрите в Instagram аккаунте dom_kedr.

Отличие каркаса от сруба по усадке бревна

Настоящая «головная боль» деревянных домов в том, что древесина со временем усыхает, что провоцирует усадку сруба. По этой причине строительство деревянных срубов, в которых бревна лежат горизонтально, проводится в несколько этапов, которые растягиваются на срок от двух до четырех лет. Сруб требуется возвести, затем под определенные точки устанавливаются домкраты и во время усадки приходится постоянно регулировать их высоту. И только после завершения усадки проводить отделку.

Главная особенность каркасно-бревенчатой технологии – большинство несущих бревен стоят вертикально. И даже когда происходит процесс усыхания древесины, то вертикальные размеры стоек остаются неизменными. Проще говоря, каркасно-бревенчатые дома не подвержены усадке и готовы к заселению сразу же после окончания работ. Даже дома площадью 300-500 м² и выше строятся максимум за год.

Сразу же после постройки каркасно-бревенчатый дом готов к эксплуатацииИсточник russtroystil. ru
Это важно! Так как древесина все равно немного усыхает, то через год-два рекомендуется перепроверить дом на появление щелей и законопатить их.

Дизайн комнаты для девушки: стильные и оригинальные решения

Подготовка бревен и их защита от влаги

Защита от влаги не является отдельным этапом подготовки – обычно применяются составы, которые одновременно предотвращают увлажнение, отпугивают насекомых и повышают пожаростойкость древесины.

Когда стволы деревьев привозят на производственную площадку, то в первую очередь с них снимается кора. Это необходимо сделать как можно быстрее, чтобы удалить личинки насекомых, которые питаются древесиной. Затем бревна обрабатываются септическими составами и укладываются под навесом в штабеля на сушку.

На заметку! Специалисты «Традиционных Плотницких Технологий» рекомендуют выбирать септические составы, содержащие льняное масло. Опыт показывает, что достойной альтернативы этому материалу нет.

Перед строительством, бревна обрабатываются антисептиками, а при проведении отделочных работ пропитками, укрывными материалами и маслами для дерева. Учитывая, что в дальнейшем бревна будут находиться под крышей, срок эксплуатации правильно построенного каркасно-бревенчатого дома, и при надлежащем уходе, составляет от ста лет.

На производстве бревна тщательно обрабатываютсяИсточник russtroystil.ru
На заметку! Подробно и наглядно о подготовке и хранении древесины для строительства каркасно-бревенчатых домов, плюс, множество других нюансов Пост энд Бима и работы с деревом, смотрите на Youtube-канале «Традиционных Плотницких Технологий» – PRO.ДЕРЕВО.

Чем заполняются проемы в каркасе

Очередное преимущество каркасно-бревенчатой технологии – возможность комбинирования различных строительных материалов. Каркас из бревен – это универсальная основа дома, совместимая с деревом, камнем и искусственными стройматериалами. Чем заполнить забиры – пространство между стойками – выбирается исключительно на основе вкусовых предпочтений или исходя из экономической целесообразности.

Когда модным веянием стали панорамные окна в пол и второй свет, то каркасно-бревенчатые дома оказались одними из первых, в которых начали применять эти архитектурные решения.

Панорамные окна в каркасно-бревенчатой постройкеИсточник russtroystil.ru
Баня в доме или отдельностоящая: оптимальный вариант для загородного дома Дом-баня «Сказка» – с комбинированным, деревянным и каменным забиромИсточник russtroystil.ru

На какие узлы обратить внимание для улучшения теплоизоляции

Древесина сама по себе это хороший теплоизолятор. Слабым звеном в плане теплоизоляции в доме, выстроенном по любой технологии, являются места стыков. В каркасно-бревенчатых домах это переходы между стойками и заполнением забиров. В частности, когда забир набирается из бревен, надо прокладывать утеплитель в лунные пазы, и впоследствии проверять, не образовались ли щели.

На заметку! В компании «Традиционные Плотницкие Технологии» долгое время использовали для теплоизоляции немецкий Klimalan, но затем перешли на использование отечественного утеплителя из овечьей шерсти. По утверждению специалистов, характеристики материалов практически идентичные, но отечественный аналог ощутимо дешевле.

Для заказчиков строительства совет будет даже не в том, на какой материал лучше обратить внимание и в какие места заглядывать. Правильнее будет просто заказывать проведение всех работ у одного подрядчика – это гарантия того, что в случае обнаружения каких-либо недочетов ответственный за них будет точно известен. А когда фундамент делает одна компания, каркас вторая, а отделку третья, то «найти крайнего» будет практически невозможно.

О проверке дома на теплопотери смотрите в этом видеоролике:

Наглядно о каркасно-бревенчатой технологии строительства смотрите в этом видео:


Деревянный дом внутри: оригинальные идеи стильного интерьера

Коротко о главном

Post&Beam, или каркасно-бревенчатые дома – это достаточно старая технология, существующая уже не одно столетие. Во времена массового строительства о ней практически не вспоминали, но в последние два-три десятка лет бревенчатый каркас снова становится востребованным, так как технология позволяет создавать уникальные современные экологичные дома.

Для строительства лучше всего подходит кедровая Сосна, но при необходимости можно использовать лиственницу или ель.

В зависимости от проекта и размера дома применяются бревна диаметром от 40 до 120 см.

При проектировании отдельно составляются эскизная часть и рабочий проект каркаса. Первый для заказчика, второй для специалистов.

Одна из главных особенностей и преимуществ бревенчатого каркаса – отсутствие усадки, так как стойки устанавливаются вертикально, а при усыхании древесина уменьшается только в диаметре. Поэтому классические срубы строятся 2-4 года, а каркасно-бревенчатый дом за 4-12 месяцев.

Чтобы защитить бревна каркаса от влаги, они проходят несколько этапов обработки – первичную при заготовке и затем непосредственно перед строительством. При соблюдении технологии и правильном уходе каркасно-бревенчатые дома прослужат 100 лет и больше.

Пространство между стойками – забиры – можно заполнять деревом, камнем или искусственными материалами.

Для хорошей теплоизоляции надо обращать внимание на качество примыканий между стойками и материалом в забирах. Оптимально прокладывать места примыканий теплоизолятором из овечьей шерсти. Также рекомендуется все работы поручать одному подрядчику – если впоследствии потребуется что-то переделать, то будет знать, к кому обращаться.

Дополнительно

Выставка домов «Малоэтажная страна» выражает искреннюю благодарность специалистам компании «Традиционные Плотницкие Технологии» за помощь в создании материала.

Компании «Традиционные Плотницкие Технологии» – здесь любят дерево и знают, как с ним обращаться.

Подробнее смотрите на сайте russtroystil.ru

Каркас для бревен / Log Frame, цена 26521 грн

                                             Каркас для бревен / Log Frame

Компания P.P.H.U. VOLANT SC была основана в 2006 году. VOLANT SC — динамично развивающаяся компания, производящая аксессуары для фронтальных погрузчиков, телескопических погрузчиков и мини-погрузчиков различного типа. Целью компании является производство высококачественной продукции, отвечающей ожиданиям клиентов и поддержание репутации доверенного партнера. Основными элементами стратегии компании являются высокий уровень технической продукции, а также доступность продукции по конкурентоспособным ценам.

Каркас для бревен / Log Frame позволяет перевозить бревна. Поможет расширить функциональность Вашего погрузчика. Совместим со всеми популярными моделями всех типов погрузчиков, минипогрузчиков (Weidemann, Schäffer, Bobcat, Pichon, Giant, Job-Mann) и телескопических погрузчиков (Manitou, JCB, New Holland, Deutzfahr, Merlo, Class, Faresin , Bobcat, Catepillar, Ausa). Изготовленное оборудование, очищенное методом дробеструйной обработки, окрашивается порошковым напылением в цвет, характерный для оборудования, доступного на рынке.

Характеристики захвата:

  • Ширина (X) — 1200 мм
  • Высота (Y) — 600 мм
  • Глубина (Z) — 810 мм
  • Вес — 79 кг

При заказе товара у нас — скидка на установку на нашем СТО! Гарантия качества 12 месяцев! Наши товары защищены сертификатами качества. Покупая новый товар, Вы обеспечиваете себе работу оборудования на долгий срок, Вы получаете товар с гарантийным сроком и уверенность в его работоспособности завтра!

У нас вы найдете не только оригинальную продукцию европейских производителей Inan Makina, HYVA (Хива), Binotto (Бинотто), OMFB , Aber (Абер), Casappa (Касаппа), Bezares (Безарес), ATOS (АТОС), Bosch Rexroth (Бош Рексрот), Danfoss (Данфосс), Eaton, Hydac (Хюдак), Kawasaki (Кавасаки), Parker (Паркер), Penta (Пента), но и их аналоги такого же качества.

Мы осуществляем доставку в любой город Украины! Также отправим Вам товар в страны СНГ и ЕС!

Наличие уточняйте у менеджера!

Как написать логфрейм: руководство для начинающих | Работа в разработке

Любите вы их или ненавидите, но логические рамки — матрица логических рамок — являются жизненно важной частью набора навыков гуманитарного работника. Многие гуманитарные организации используют их при планировании проектов, и все больше доноров просят логическую структуру как часть заявки на финансирование.

Итак, что такое логфрейм?


Логические рамки возникли из подхода к планированию, используемого вооруженными силами США (возможно, поэтому они считаются немного жесткими), и позже были приняты USAID в 1960-х годах для проектов развития.С тех пор это стало стандартным подходом, требуемым донорами для любых заявок на получение гранта.

Простейшая форма логфрейма — это таблица 4×4 с 16 ячейками, хотя это не строгий формат. В таблице вы записываете, чего вы хотите достичь и как вы этого добьетесь. Теоретически написание логической структуры должно упростить планирование и управление проектом, поскольку вы можете видеть последовательность, в которой действия ведут к вашей общей цели.

Стандартный шаблон логфрейма выглядит следующим образом. Фотография: Piroska Bisits Bullen/Tools4dev

Planning

Составление логической структуры — это лишь часть процесса планирования проекта для развития, но многие критикуют его фиксированный подход и считают его навязыванием сверху вниз со стороны доноров. Джозайя Каплан, исследователь из Оксфордского университета, предлагает составить логическую структуру вместе со всеми, кто может быть вовлечен в проект. Он говорит: «Большая инклюзивность приводит к лучшему и более тонкому планированию проекта. Это может быть хорошей возможностью собрать за одним столом разных участников — внутри одной организации, а также с внешними партнерами и заинтересованными сторонами — для общения и разработки общих целей».

Прежде чем начать, соберите кучу канцелярских принадлежностей — в идеале большой лист бумаги с большим количеством стикеров Post-it.Затем определите, что представляет собой ваш проект на самом деле: кто является ключевыми участниками и как на них может повлиять проблема? Вы можете сделать это с помощью анализа дерева проблем — в середине страницы запишите проблему, которую будет решать ваш проект, а затем «ответвляйте» возможные причины проблемы, пока не будете удовлетворены тем, что нашли общую причину и эффектное повествование. Надеюсь, на этом этапе ваши заметки будут немного похожи на дерево.

Убедитесь, что вы вовлекаете всех в процесс планирования проекта.Фотография: Грета Дженсен

Тогда измените формулировку на позитивную. Например, «отсутствие достаточного количества воды» станет целью «улучшить водоснабжение». Как только вы это сделаете, у вас будет дерево целей, и вы сможете перенести эти заметки в логическую структуру.

Теперь вы должны были собрать ответы на следующие вопросы и быть готовыми написать логическую структуру: Чего должен достичь проект? Какие мероприятия будут проводиться? Какие ресурсы, люди, оборудование вам понадобятся? С какими потенциальными проблемами вы можете столкнуться? И как будет измеряться прогресс и конечный успех проекта?

Структура логической структуры

Стандартная логическая структура разделена на четыре ряда, которые представляют собой ваши долгосрочные и краткосрочные цели, расположенные сверху вниз:

  • Цель (общая цель).
  • Результат/Цель (что будет достигнуто, кто получит пользу и к какому сроку).
  • Выходы (конкретные результаты проекта).
  • Деятельность (какие задачи необходимо выполнить, чтобы результат был достигнут).

Они достигаются и измеряются заголовками слева направо:

  • Резюме проекта (объяснение целей).
  • Объективно проверяемые показатели (как вы будете измерять достижения).
  • Средства проверки (как вы будете собирать информацию для индикаторов).
  • Риски и допущения (внешние условия, необходимые для получения результатов).
Пример логической структуры от Tools4dev. Фотография: Piroska Bisits Bullen/Tools4dev

Написание логической структуры

Не существует определенного способа заполнения таблицы, но вот как вы можете подумать о ее заполнении.

Начните с написания вашей общей цели в верхнем левом поле таблицы (между сводкой цели и проекта). Спросите себя: что мы собираемся делать? Как это согласуется со стратегией развития страны и совместимы ли они?

Руководство от Бонда (pdf) предлагает вам начать заполнять таблицу с ваших целей сверху, а затем двигаться вниз. Но пока вы делаете это, думайте «вверх», как предлагает консультант по развитию Грета Дженсен (постарайтесь не слишком сильно закружиться).

Дженсен говорит, что логическая структура заключается в том, чтобы сначала определить свои цели, а затем перейти к низовым, что вам действительно нужно сделать. Вы должны смотреть на все поля в таблице как на последовательность, используя логику «если и тогда».

В качестве примера (pdf), если нашей целью является создание сообщества счастливых детей и взрослых в деревне, логика «если и тогда» будет такой:

Если мы создаем общественный комитет (деятельность) и человек полны энтузиазма (предположение) затем у нас будет возможность построить и управлять детской площадкой (результат). Если у нас есть детская площадка (выход) и легко содержать (предположение) то дети будут развлекаться (цель). Если детей веселятся (цель) и семей продолжают расти в деревне (предположение) то мы достигнем цели счастливого сообщества.

При описании своей деятельности спросите себя: Что мы можем сделать на самом деле? Что у нас уже есть, что мы можем использовать для достижения общей цели? Тогда чего нам не хватает и что нам может понадобиться?

Не забудьте подумать о том, какую работу вы собираетесь выполнять с каждой из целевых групп.Например, какую работу нужно будет провести с местными лидерами в рамках проекта.

См. различные уровни логической структуры в виде последовательности от Tools4dev. Фотография: Piroska Bisits Bullen/Tools4dev

После того, как вы поставили все свои цели на стол, подумайте со стороны: как вы можете измерить прогресс проекта в сравнении с поставленными целями? (Вы записываете их в поля «Объективно проверяемые индикаторы» и «Средства проверки».) Выберите индикаторы, которые позволят вам измерить, достигнуты ли различные уровни вашего проекта.Держите их по разумной цене и дайте им крайний срок. Укажите информацию, необходимую для индикаторов, в столбце «Средства проверки». Они могут быть получены, среди прочего, из документов, полевых исследований, отчетов об обучении.

Четвертая колонка называется «Предположения» — что по сути означает анализ рисков. Речь идет о том, чтобы быть готовым к внешним обстоятельствам и о том, как вы снизите серьезность этих рисков, поэтому вы должны заложить это в бюджет.

Дженсен рекомендует рассматривать допущения в три этапа: анализ рисков + смягчение последствий = допущения.Она приводит следующий пример: если риском являются ураганы, что может сделать проект, чтобы снизить серьезность этого риска? Одним из вариантов является обеспечение обучения персонала действиям в чрезвычайных ситуациях. Итак, в ячейке предположения вы указали: «обучение персонала и управление стихийными бедствиями для сведения к минимуму воздействия ураганов».

Логические рамки должны быть гибкими инструментами планирования. Фотография: Грета Дженсен

Но помните, логическая структура не означает, что планы высечены в камне (или дереве). Воспринимайте этот инструмент как гибкий, отвечающий потребностям проекта и реагирующий на запросы всех участников.Как говорит Дженсен, он должен быть адаптируемым, чтобы отражать любые изменения на местах.

Дополнительные ресурсы по планированию проектов и подходу на основе логической структуры см. в блоге Греты Дженсен, которая предлагает внутреннее обучение и наставничество, советы от DfID, Tools4dev и блог BetterEvaluation.

Присоединяйтесь к нашему сообществу профессионалов в области развития и гуманитарных организаций. Подпишитесь на @GuardianGDP в Твиттере.

Логическая структура |

Логическая структура или логическая структура, вероятно, является наиболее важным документом в планировании проекта и в процессе МиО.Это особенно ценится донорами.

Обсуждение этой темы будет охватывать:

Что такое Логфрейм?

Логическая структура это:

  • инструмент планирования, в котором излагаются цели проекта и способы их измерения
  • наиболее часто используемый инструмент МиО, особенно популярный у спонсоров
  • краткий документ (обычно не более двух страниц)

Он должно быть:

  • ясно, читабельно и без профессионального жаргона
  • идеально разработано с участием бенефициаров
  • основа для МиО позже и, следовательно, постоянно пересматривается промежуточная точка/конец вашего проекта с фактически собранными данными

Формат логической структуры

Формат логической структуры может варьироваться от одной организации к другой, но часто включает следующие элементы:

В других случаях может просто включать:

Вот пример пустой логической структуры:


Сравствование Сводка 7 4 1 7 4

0 1 2
Goal
результат

0
Exputy Activitio
Activitiy Activity 1
Activity 2

для пустого шаблона и пример логической структуры см. Tools4dev.

Построение логического каркаса

Для подробного объяснения того, как построить лограму, нажмите здесь

Прежде чем строить свою логическую структуру, было бы полезно, если бы вы поняли связанный с ней словарь. Для объяснения ключевых терминов щелкните здесь.

См. ниже типы данных, которые часто вводятся в логическую структуру. Этот пример взят из Центра международного частного предпринимательства

.

Логическая структура: плюсы и минусы

Как правило, доноры и другие государственные органы предпочитают, чтобы НПО отчитывались с использованием переменных и показателей, основанных на количественных показателях, особенно логической структуры.

По понятным причинам доноры обеспокоены соотношением цены и качества и подотчетностью. Таким образом, основное внимание уделяется измеримым эмпирическим данным, часто в форме чисел и поддающихся количественной оценке результатов и результатов.

Донорам нравятся подходы, основанные на логической структуре и показателях, из-за некоторых явных преимуществ, которые они приносят:

Преимущества

Гарантирует, что:

  • Цели четкие, последовательные и поддающиеся измерению
  • Требуются конкретные доказательства эффективности и неэффективности мероприятий
  • Можно проводить сравнения между проектами/программами и делать выводы о передовом опыте
  • Систематически анализируются проблемы, а также риски и предположения сделаны явными
  • Помогает вам систематизировать ваши идеи и мысли, чтобы донести их до других людей, которые могут быть заинтересованы в ваших проектах/программах
  • Он показывает вам, что вы должны измерять, чтобы определить, достигаете ли вы своих целей – четко указывая ваши результаты и результаты
  • Это делает ваши основные цели и задачи понятными для всех, кто интересуется вашими результатами и влиянием

Недостатки

  • Часто требуются данные, недостижимые в таких контекстах, как Африка, или статистический анализ, который неправительственным организациям/общественным организациям будет сложно провести.
  • Ваши программы могут не полностью вписываться в модель.Ваш проект может состоять из нескольких шагов или может состоять из нескольких шагов, которые повторяются или происходят одновременно
  • Он не учитывает более широкое сообщество и контекст, в котором работает ваш проект
  • Это подход «один размер подходит всем», который не всегда фиксируйте сложность и нюансы
  • Само по себе это может привести к тому, что цифры будут выдуманы
  • В нем слишком много внимания уделяется измеримым показателям и планированию. Другими словами, об этих показателях часто можно забыть до тех пор, пока спонсорам не потребуется отчет.См. также наш раздел о том, почему МиО избегают.
  • Это отражает уклон в сторону планирования, а не мониторинга

Щелкните здесь, чтобы вернуться в начало страницы, и здесь, чтобы изучить теорию изменений.

Что такое логическая структура (анализ логической структуры)?

Некоторые доноры запрашивают то, что обычно называют логической структурой, сокращенно от Logical Framework. Логические рамки также имеют множество других названий, включая анализ логической структуры, LFA, матрицу логической структуры или даже структуру проекта.Как бы он ни назывался, этот фреймворк представляет собой сводку проекта в табличном формате. Сообщается, что логическая структура была первоначально разработана USAID в 1970-х годах для организации логистики, и теперь многие крупные доноры требуют ее в своих приложениях.

Логфрейм это:

  • Инструмент управления для эффективного планирования и реализации проектов.
  • Платформа для создания четкой, краткой и систематизированной информации о проекте.
  • Таблица, которая показывает компоненты проекта и отношения между ними
  • Метод четкого отображения прогресса от целей к действиям и к результатам.

Логическая структура стала сложным, но полезным инструментом для доноров не только при планировании их собственных стратегий на макроуровне. Хотя стандартного формата не существует, логическая структура обычно включает в себя все части предложения, организованные таким образом, чтобы показать связность. Например, в таблице ниже показано, как общая цель делится на конкретные задачи и мероприятия. Это также дает понять, что результаты, план МиО и затраты соответствуют каждому виду деятельности.

Использование логической структуры

Общеизвестно, что логические рамки

запутаны и трудны для составления.Это связано с тем, что создание хорошей логической структуры требует как целостного, так и детального понимания проекта. Этот уровень понимания редко бывает полным на этапе планирования и финансирования, когда дизайн проекта все еще находится в процессе разработки. Тем не менее, даже черновик логической структуры может быть очень полезен для планирования, управления и сбора средств.

  • Покажите, что вы согласны с намерениями дарителя. Когда вы связываете свои цели и задачи со стратегией донора и/или запрашиваете предложение, это демонстрирует ваше согласие и согласие с целью, на которую донор хочет потратить свои деньги.
  • Представьте и подтвердите свою теорию изменений. Будет ли ваш проект действительно работать? Логическая структура организует вашу теорию изменений и ваши планы по достижению ваших целей. Если в вашей теории есть изъян, логическая структура поможет вам быстро его выявить и исправить вашу теорию. Уровни Логфрейма заставят вас быть логичными.
  • Принимать более эффективные стратегические решения. Когда логика проекта ясна, это помогает вам принимать стратегические решения, более четко определять свои действия и более эффективно распределять ограниченные ресурсы.
  • Дайте вам структуру для управления, ориентированного на результат. Логическая структура даст вам все цели для достижения и индикаторы для измерения этого достижения. Это позволит вам сосредоточиться на своих целях на протяжении всей реализации проекта!
  • Структурируйте свою систему МиО . Логическая структура будет включать индикаторы, которые необходимо измерить, и информировать вашу систему МиО, чтобы гарантировать, что измерения непосредственно предоставляют доказательства для достижения вами результатов. Это также послужит основой для оценки вашего воздействия.
  • Поддержите вашу отчетность по проекту. Наличие организованной структуры вашего проекта автоматически поможет вам структурировать отчеты для спонсора и показать прогресс и достижения.
  • Поддерживайте связь и видимость. Логическая структура даст вам краткий способ описания вашего проекта и его целей. Это может помочь вам в создании тезисов, информационных материалов и т. д.
  • Сделайте вас более привлекательным для доноров. Ваша логическая структура показывает вашу способность ясно и логично демонстрировать свои идеи. Когда вы продемонстрируете, что можете хорошо организовать свою логику и показать случайные связи, доноры повысят доверие к вашей организации.
  • Добивайтесь консенсуса среди своих сотрудников. Когда все сотрудники понимают логику проекта, его достижение и действия, которые необходимо реализовать, это обеспечит ясность, направит действия вашего персонала и создаст ощущение общей цели.
  • Упростите написание вашего предложения. Как только вы поймете структуру логической структуры, она автоматически упорядочит ваше предложение и даст вам четкое представление о вашем проекте. После этого все, что вам нужно сделать, это написать детали!

Хотя хорошая логическая структура может быть очень полезна при планировании проекта, создать ее может быть очень сложно. Многие доноры признают этот факт и либо не требуют логическую структуру в заявке, либо требуют логическую структуру, но не оценивают ее.Однако даже в тех случаях, когда логическая структура не требуется напрямую для получения финансирования, доноры могут обращаться к ней в ходе реализации проекта. Например, донор может просмотреть логическую структуру во время промежуточной оценки проекта, чтобы убедиться, что проект надлежащим образом контролируется и достигает поставленных целей.

Логфрейм также может называться:

  • Логическая структура
  • Анализ логической структуры
  • МАФ
  • Матрица логической структуры
  • Структура проекта
  • Теория перемен

Процесс разработки логической структуры

Эксперты знают, что логическая структура — отличный инструмент для начала создания сложных проектов. В больших проектах много движущихся частей, и логические рамки отслеживают детали, при этом сосредотачиваясь на том, как эти детали вписываются в общую цель проекта. В идеале логическая структура должна быть разработана на ранней стадии планирования проекта, а затем использована в качестве схемы для формирования проектного предложения.

На практике многие организации считают создание логической структуры перед разработкой предложения трудоемким и трудным делом. Логические рамки требуют очень четкого понимания проекта и его результатов, чего часто трудно достичь до процесса подробного написания, которое происходит при внесении предложений.Таким образом, многие логические рамки разрабатываются после завершения предложения и только в том случае, если этого требует донор. Тем не менее, идеально сначала разработать логическую структуру, использовать ее для написания предложения, а затем перемещаться между ними для корректировок и улучшений.

Поскольку логическая структура служит основой для формирования проекта и предложения, разработка логической структуры должна быть совместным процессом. Окончательная логическая структура должна отражать идеи и опасения всех заинтересованных сторон, вовлеченных в проекты.Этими заинтересованными сторонами могут быть сообщества или прямые бенефициары проекта, организация-исполнитель, партнерские агентства, местные органы власти и, в некоторых случаях, также донор. Без участия всех заинтересованных сторон логическая структура представляет только одну сторону истории.

Советы по разработке логических структур

Хотя для большинства заявок на гранты не требуются логические рамки, они все же могут быть очень полезны при планировании, управлении и организации проектов. Вот наши краткие советы, которые помогут вам построить лучшие логические структуры.

  • Начать рано. Логические рамки сложны и отнимают много времени, поэтому убедитесь, что до крайнего срока есть достаточно времени. Сделайте простой набросок на ранней стадии, а затем уточняйте его по мере утверждения плана проекта.
  • Используйте бумагу, классную или белую доску, чтобы сделать первоначальный набросок. Для окончательного варианта лучше использовать Excel или другое программное обеспечение для работы с электронными таблицами, чем текстовый процессор.
  • Допустимо использование разделов из уже разработанной логической структуры при создании новой, но она должна быть полностью переработана и адаптирована под новый проект.
  • Логическая структура должна показывать четкую взаимосвязь между различными частями проекта. Цель должна быть согласована с задачами, задачи с мероприятиями, мероприятия с результатами и результаты с показателями.
  • Говорите коротко. Логические рамки — отличный снимок хода проекта, но это работает только в том случае, если читатели могут видеть всю таблицу сразу. В идеале логфрейм может уместиться на 1-2 страницах. Суммируйте или реорганизуйте любые логические рамки, которые длиннее этого.
  • Убедитесь, что можно отчитаться и выполнить показатели. Доноры уделят этому пристальное внимание и будут ожидать полных отчетов.
  • Убедитесь, что логическая структура соответствует другим компонентам предложения. Всегда дважды проверяйте логическую структуру после завершения полного предложения, чтобы убедиться, что они согласуются друг с другом.
  • Всегда проверяйте на наличие ошибок и ясность. Доноры знают, что разработка логической структуры — сложная задача, поэтому наличие логической структуры в приложении может выглядеть хорошо.Однако верно и обратное, если логическая структура не имеет смысла и изобилует ошибками.
  • Если есть сомнения, обратитесь за советом к донору. Помните, что большинство спонсоров, которые запрашивают логические рамки, понимают сложность создания логических рамок и, вероятно, будут снисходительны.
  • Не оставляйте логическую рамку напоследок. Создайте хотя бы черновик перед предложением в качестве ссылки.

Шаблон логической структуры

Мы надеемся, что смогли рассеять некоторые ваши опасения по поводу логфреймов.Если вы хотите узнать больше и получить дорожную карту того, как спроектировать свою логическую структуру, обязательно ознакомьтесь с нашим онлайн-курсом по этой теме ! В этом курсе вы узнаете все, что вам нужно знать в четырех модулях и более 3 часов видеоматериала:

Проверьте сейчас и никогда больше не бойтесь логфреймов!

Логическая структура | Цикл программы | Старт проекта

ПОПУЛЯРНЫЕ

Логическая структура: вводное слайд-шоу
Этот набор слайдов предназначен для того, чтобы помочь сотрудникам и партнерам USAID понять инструмент «Логическая структура» и то, как логическая структура в USAID связана с матрицей результатов CDCS.

СКАЧАТЬ PPTX


Логическая структура: руководство для руководителей по научному подходу к проектированию и оценке
Логическая структура была разработана для использования в проектах USAID в конце 1960-х годов. К середине 1970-х он использовался USAID не только для разработки широкого круга проектов, но и в качестве основы для их мониторинга и оценки. Он также использовался для этих целей канадскими и немецкими агентствами развития. В течение следующего десятилетия использование расширилось и теперь включает большинство других двусторонних доноров, многие учреждения Организации Объединенных Наций и Всемирный банк, которые продолжают использовать этот инструмент.Этот документ 1979 года является первым полным описанием логической структуры USAID. Его можно использовать для дополнения информации, представленной в Техническом примечании в верхней части этой страницы, с учетом того, что некоторые термины, использованные в этом раннем томе, были упрощены для сегодняшнего использования как в Техническом примечании, так и в ADS USAID 201

.

World Bank: The LogFrame Handbook
Этот том включает хорошо проработанные разделы о предположениях, в том числе о том, как они могут увеличить риск, связанный с проектом.

Центральным элементом процесса разработки проекта является Логическая структура (LogFrame), которая разработана на основе структуры результатов CDCS. Логическая структура проверяет и потенциально обновляет структуру результатов и включает в себя подробную информацию о входных и выходных данных, необходимых для достижения намеченных результатов или цели проекта, а также предположения проекта. Логическая структура позволяет определить, спроектировать и составить бюджет для вмешательств USAID, необходимых для достижения цели CDCS и DO.

Логическая структура — это не только способ осмысления проектов разработки, но и одностраничный инструмент для обобщения ключевых элементов дизайна проекта и создания основы для мониторинга и оценки проекта. Пользователи, уже знакомые с этим инструментом, могут захотеть перейти непосредственно к шаблону логической структуры комплекта, который можно использовать для подготовки логической структуры проекта в Интернете и сохранения, загрузки или печати. Те, кто менее знаком с этим инструментом, найдут на этой странице вводную информацию, а также выделенные термины, которые ведут к более подробным объяснениям того, как подготовить каждый из столбцов матрицы логической структуры.В этом разделе также представлен образец завершенной логической основы для проекта по упрощению процедур торговли.

Центральное место в подходе Logical Framework к размышлениям о проектах развития занимает его акцент на гипотезах, заложенных в дизайн проекта. Эти гипотезы выражены в виде вертикальной цепочки или иерархии в столбце «Сводная информация» матрицы, показанной ниже. Как показывают стрелки в верхней части матрицы, показанной ниже, предположения в крайнем правом столбце матрицы логической структуры являются неотъемлемой частью аспекта разработки этого инструмента.Чтобы понять проектные предложения проекта, читателям рекомендуется читать эти две колонки вместе, т. Е. Результаты плюс предположения на уровне результатов, взятые вместе, дадут цель проекта. На дополнительных страницах в этом наборе представлена ​​более подробная информация о подготовке столбцов «Краткое описание» и «Предположения» в матрице.

Вертикальный аспект логической структуры — это ее научная сторона. Это напоминает нам о том, что процесс разработки до конца не изучен, и в большинстве случаев факторы, не зависящие от проекта USAID, вносят неопределенность в любой процесс разработки и реализации.Научная сторона побуждает нас формировать вертикальную цепочку результатов в виде гипотез, которые можно проверить и из которых мы можем извлечь уроки и углубить наше понимание того, «что работает» для достижения прогресса в развивающихся странах. Оценки, особенно оценки воздействия, сосредоточены на вертикальном или научном аспекте Логической структуры.

Горизонтальный аспект логической структуры, особенно первые три столбца, охватывают управленческую и подотчетную сторону логической структуры.Второй столбец, Показатели , уточняет наше понимание результатов в первом столбце, сообщая нам, как мы узнаем, были ли достигнуты эти результаты. В логической структуре в этот столбец включены цели и индикаторы. В третьем столбце  Источники данных указаны источники данных, методы и частота, с которой будет получаться информация о производительности, чтобы помочь руководителям проектов руководить реализацией. Мониторинг эффективности в логической структуре является частью горизонтального аспекта инструмента, как и многие вопросы, которые USAID задает при оценке эффективности проекта.Дополнительные страницы в этом наборе содержат более подробную информацию о подготовке столбцов «Показатели» и «Источники данных» в матрице. Как для оценки производительности, так и для оценки воздействия используются два средних столбца для руководства по измерению изменений, которые призваны внести проекты.


Стартер проекта

УЛУЧШЕНИЕ ПРОЕКТОВ БЛАГОДАРЯ УЛУЧШЕНИЮ
МОНИТОРИНГА, ОЦЕНКИ И ОБУЧЕНИЯ

Инструментарий, разработанный и внедренный:
Управление торговли и реформы регулирования
Бюро экономического роста, образования и окружающей среды
Агентство США по международному развитию (USAID)

Для получения дополнительной информации, пожалуйста, свяжитесь с Paul Fekete.


Последнее обновление: 12 июля 2021 г.

Логическая структура — MetaMetrics Inc.

Логическая структура (или логическая структура) представляет собой методологию проектирования, мониторинга и оценки мероприятий. Сотрудники MetaMetrics, впервые разработанные Агентством США по международному развитию и используемые многими организациями, использовали Logframe в международных и федеральных проектах США.

Понимая компоненты программы и их отношения, логическая структура определяет ключевые элементы, которые будут способствовать успеху программы, включая меры, с помощью которых она будет контролироваться.

Логическая структура принимает форму матрицы, как показано на рисунке 1.

Ряды (категории) представляют собой иерархию достижений. Категории находятся в отношениях «если-то» друг к другу. Достижения в каждой категории способствуют и необходимы для достижений в категории над ней.

В столбцах содержатся описания и условия, связанные с каждым уровнем достижений.

ИЕРАРХИЯ ДОСТИЖЕНИЙ

Цель

Цель — это цель или результат, к которому направлена ​​цель проекта.Цель может быть условием или проблемой, которую необходимо решить. Целая программа может быть направлена ​​на достижение цели. Как правило, цель достигается не одним проектом, а портфелем проектов.

Назначение

Цель – это общая цель, для достижения которой предназначен проект. Достижение цели должно непосредственно способствовать достижению цели. Например, целью проекта может быть снижение зависимости клиента от наркотиков и алкоголя, а целью может быть снижение рецидивизма клиента.

Выходы

Выходные данные проекта — это конкретные результаты, которые должны быть получены с помощью входных данных проекта. Результаты могут быть количественными (например, количество клиентов, находящихся в процессе), качественными (например, разработка более эффективных методов консультирования) и отношениями (например, повышение осведомленности об общественных организациях, оказывающих вспомогательные услуги). Проектная деятельность является составной частью выходных данных, хотя именно конкретные конечные результаты должным образом называются выходными.

Действия/входы

Входы — это материалы и ресурсы, доступные для производства результатов проекта.Входные данные включают персонал, оборудование, обучение, средства, техническую помощь и средства для услуг по контракту.

ОПИСАНИЯ И УСЛОВИЯ

Объективно проверяемые показатели

Это цели и показатели, которые выражают уровень достижений в каждой из четырех строк матрицы логической структуры. Показатели позволяют оценить эффективность проекта.

Средства проверки

Типы и источники данных, необходимые для поддержки индикаторов, позволяют проекту определить индикаторы, которые на самом деле поддаются измерению.Источники могут включать документы, организации, из которых можно собирать данные, системы мониторинга и отчетности, а также опросы. (Деятельность по эксплуатации системы отчетности или проведению обследований должна быть включена в качестве результатов проекта.)

Предположения

Допущения — это важные внешние факторы или условия, необходимые для успешной реализации проекта. Допущения относятся к условиям или ограничениям, которые персонал проекта не может контролировать. Обычно для каждого уровня проекта существуют различные предположения.Например, предполагаемые цели могут включать условия политической и общественной поддержки проекта; исходные предположения могут включать наличие квалифицированного персонала и своевременное финансирование.

ПРИМЕР

Мы можем увидеть, как можно применить Логфрейм, разбив проект Ноя по строительству ковчега. Эта иллюстрация адаптирована из Managementpro.com, «Управление стратегическими проектами стало проще: практические инструменты для лидеров и команд », Терри Шмидт, John Wiley & Sons, 2009.

Template Log Frame Matrix: простой инструмент, превращающий планирование кампаний и управление проектами в удовольствие

Простой инструмент, превращающий планирование кампаний и управление проектами в удовольствие!

Частая проблема, с которой мы сталкиваемся в работе с кампаниями, заключается в том, чтобы начать с убийственной тактики и попытаться приспособить ее к цели кампании. Мы все были там: «Но мне так нравится эта идея, я просто хочу это сделать!».

Матрица логической структуры (или матрица логической структуры) — это простой инструмент, используемый менеджерами проектов для обеспечения логического и практичного хода деятельности кампании. То есть он гарантирует, что все тактики или действия способствуют достижению общей цели и задач кампании . Это также помогает нам эффективно измерять и оценивать нашу кампанию. Это также отличный процесс, который можно пройти всей командой, чтобы помочь всем договориться о стратегии и тактике.

Аббревиатура SMART является полезным первым шагом для этого (т. е. Является ли наша цель конкретной, измеримой, достижимой, реалистичной, ограниченной во времени?)

А матрица логической структуры помогает нам продумать, что мы собираемся делать, чтобы победить, и как мы собираемся это измерять.(Если его нельзя измерить, иногда лучше его не указывать!)

После того, как вы завершили свою логическую структуру, у вас также есть встроенный список «Что нужно сделать», который вы можете вставить в инструмент управления проектами или в диаграмму Ганта.

Так, например:

Если бы австралийские любители мороженого хотели создать движение мороженого, чтобы обеспечить правильную политику в поддержку мороженого, вы бы начали с определения цели: (может быть вдохновляющей)

Создать движение любителей мороженого в Австралии до национальной конференции мороженого, чтобы влиять на политику в отношении мороженого.

Затем наметьте свои (SMART) цели:

  • Для увеличения числа основных защитников (лидеров) и тех, кто регулярно участвует в кампаниях/адвокации Ice Cream в Австралии
  • В преддверии национальной конференции по мороженому привлечь внимание СМИ к количеству людей, любящих мороженое.
  • Чтобы собрать средства для долгосрочной кампании мороженого.

В этот момент матрица становится полезной как способ определения того, что вы собираетесь измерять и как вы собираетесь это измерять:

Итак, у нас есть общие цели.

Теперь нам нужно логически продумать, как мы собираемся их достичь. Это забавный момент, когда мы обдумываем тактику и действия. Важно, чтобы это произошло после постановки целей, чтобы вы могли убедиться, что все ваши действия способствуют достижению целей SMART.

Следующий шаг — разбить его на входы — что вам нужно сделать, чтобы завершить вашу деятельность / сделать вашу деятельность успешной. По сути, это становится списком дел вашей команды, который затем можно преобразовать в временную шкалу или диаграмму Ганта.Но важно то, что все в вашем списке дел связано с выполнением вами действия, а каждое действие связано с достижением вами ваших целей. И самое главное – все измеримо!


В этом документе Google вы найдете шаблон матрицы лог-фрейма.

Подготовлен Рисом Праудфутом, Всемирным фондом дикой природы (WWF) для Progress Network. Дополнительные полезные ресурсы можно найти на сайте AustralianProgress.org.au/network

.

Связанные ресурсы


Темы: Коллекция: Теги:


Логическая матрица проекта

Это количественное исследование было направлено на определение уровня управленческих навыков и обучения среди мелких садоводов-фермеров в Ботсване.В исследовании был принят исследовательский и описательный дизайн исследования. Действительная и надежная анкета была использована для сбора данных путем опроса сорока (n=40) специально отобранных мелких садоводческих фермеров в Ботсване. Шестибалльная шкала Лайкерта в диапазоне от 0 = отсутствие навыков до 5 = очень высокий уровень навыков использовалась для измерения уровня восьми областей навыков управления фермой и обучения, а именно; навыки планирования и постановки целей, навыки бухгалтерского учета и финансового управления, коммуникативные навыки, навыки управления производительностью, навыки закупок и маркетинга продуктов, навыки принятия решений, навыки управления рисками и технические навыки. Были рассчитаны средние значения и стандартные отклонения для каждого из навыков управления фермой, которые были проверены на их значимость с использованием теста хи-квадрат. Результаты показали, что фермеры имели в целом высокий уровень навыков управления фермой и обучения. Коммуникативный навык был единственным навыком, которым фермеры обладали на очень высоком уровне. Фермеры имели высокий уровень технических навыков, навыков управления закупками продуктов и маркетинга, навыков планирования и постановки целей, а также навыков принятия решений. Фермеры имели низкий уровень навыков управления рисками, за которыми следовали навыки бухгалтерского учета и финансового управления, а также навыки управления производством и производительностью.Таким образом, фермеры должны быть надлежащим образом обучены навыкам управления рисками, управления производством и производительностью, а также бухгалтерского учета и финансового управления. Конкретные и важные рекомендации включают разработку и осуществление эффективной политики сельскохозяйственного страхования; внедрять соответствующие сельскохозяйственные технологии, навыки лидерства и сотрудничества среди фермеров, а также обучать фермеров научным методам производства, защите растений и ведению учета.

Оставить комментарий
