Каркас здания из трубы профильной: пошаговая инструкция изготовления дома, чертежи и схемы, видео

Опубликовано в Разное
/
8 Май 2020

Содержание

каркас своими руками, крыша каркасного дома из профтрубы

Содержание:

Каркасное строительство является относительно новым направлением на российском рынке. Быстрое возведение каркаса дома из профильной трубы или деревянных балок делает популярной такую технологию строительства жилья и архитектурных форм небольшого размера.

Профильная труба имеет свои достоинства и особенности применения, а сооружения каркасного типа обладают множеством преимуществ.


Краткая информация о каркасном строительстве

На первых этапах развития металлокаркасное строительство находило применение только при возведении промышленных зданий. На каркасах из профильной трубы или швеллера возводились цеха, склады и ангары.

В процессе эволюции технологий стало возможным использование каркаса из профтрубы для строительства следующих объектов:

  • Жилых помещений малой этажности (допускается строительство не более 3 этажей).
  • Коттеджей.
  • Зданий для коммерческого использования (магазин, кафе, автозаправка, помещение для офиса).
  • Зданий общественного назначения.


Кроме того технология металлокаркасного строительства позволяет использовать конструкцию для надстройки этажей, возведения мансарды или флигеля. Популярны металлические каркасы для теплиц, навесов и гаражей. Отлично смотрится беседка, терраса или баня из профтрубы. Читайте также: «Как сделать беседку из профильной трубы – пошаговая инструкция».

Основные достоинства домов на металлическом каркасе

Технологию возведения домов на основе металлических каркасов используют во всем мире. Наибольшее распространение такая технология получила в США, Японии  и Западной Европе. Жилые строения этих стран, возведенные по каркасной технологии, занимают в среднем около 60%, причем такое строительство продолжает расти.

Каркасные дома имеют следующие достоинства:

  • Низкая себестоимость. По сравнению со строениями, при возведении которых использовалась традиционная технология, каркасные дома не требуют больших затрат. Однако стоит помнить, что каркас из деревянных балок будет стоить дешевле, чем аналогичная конструкция из профильной трубы. Также стоимость металлических элементов для каркаса зависит от сечения трубы.
  • Быстрое возведение. Жилые дома с использованием каркасной технологии возводятся быстрее, чем при традиционном строительстве. Используя в качестве основного материала для каркаса профильную трубу, можно в несколько раз сократить срок возведения жилья.
  • Исключение мокрых процессов. Каркас дома из профильной трубы позволяет строить дома круглый год при любой погоде. Исключение составляет только обустройство фундамента. Хотя, можно сделать столбчатый фундамент из пластиковых труб своими руками, что весьма практично.
  • Отсутствие усадки. Каркасные дома не требуют времени на усадку ни при проведении строительных процессов, ни во время эксплуатации здания.
  • Низкие трудозатраты. Можно возвести каркас дома из профильной трубы своими руками. Для возведения дома по каркасной технологии понадобятся услуги всего нескольких помощников. При этом возможно выполнить основное строительство дома в течение одного месяца. Останется только отделка внутри дома. В тоже время традиционное строительство при таких условиях просто невозможно.

Наряду с множеством положительных характеристик у каркасных строений имеются и недостатки. Основным минусом технологии, по которой возводится дом из проф трубы, можно назвать сложное проектирование. Чтобы правильно рассчитать нагрузку на профильную трубу в определенном месте дома, понадобится помощь профессионала. Только он может точно рассчитать вес, который может выдержать профильная труба.


Также сложно самостоятельно выбрать сечение и толщину материала и высчитать размер профильной трубы. Стоит учесть, что расчет деревянных балок выполняется намного проще.

Еще один недостаток – цена. По сравнению с деревянным каркасом металлический остов стоит гораздо дороже. Дополнительные трудности могут возникнуть при непосредственном выборе трубы. Можно приобрести более толстый материал, с сечением 10*10 см и толщиной стенок 0,8 см, затратив при этом большее количество средств, но получив запас по прочности. Можно купить трубу тоньше, например сечением 6*6 см, сэкономив средства, но снизив прочностные характеристики дома. Читайте также: «Как сделать фермы из профильной трубы – виды и способы монтажа».

Нельзя не сказать о проблемах с теплоизоляцией. Являясь своеобразным мостиком холода, металлический каркас требует более качественного утепления. А это неизбежно приводит к дополнительным затратам.

Технология возведения металлокаркасного дома

Кажущая простота дома на металлическом каркасе – это всего лишь иллюзия. На самом деле конструкция таких строений достаточно сложная. Ее основными элементами можно назвать:

  • Основание дома. Можно использовать облегченные типы фундамента, но пренебрегать этой частью нельзя. Основание не требуется для транспортируемых строений, к которым можно отнести парники или теплицы. В этом случае расчет профильной трубы проводится с соответствующими корректировками.
  • Металлический каркас. Для возведения этой части здания подходит профильная труба, имеющая квадратное сечение 10*10 см или 6*6 см. Определить нужные габариты трубы можно с помощью калькулятора профильной трубы, взяв размеры строящегося дома.
  • Обшивка стен внутри дома. Оптимальным вариантом для внутренней отделки является шпунтованная доска шириной 4-6 см из хвойных деревьев. Материал должен в обязательном порядке пройти обработку антисептическими составами и растворами, препятствующими возгоранию.
  • Черновой пол и его отделка. Лаги настилаются из аналогичной профильной трубы, поверх них укладывают черновой пол из досок и застилают любым профильным покрытием.
  • Утеплитель. Самым популярным материалом для утепления каркасного дома является экструдированный пенополистирол толщиной 6-10 см. Для дополнительного утепления каркаса из профильной трубы можно использовать полоски пеноизола.
  • Отделка внешних частей дома
    . Для выполнения отделочных работ снаружи строения может использоваться фасадная штукатурка или сайдинг. При достаточном бюджете строительства не исключается возможность отделки дома натуральным деревом.
  • Кровля. Каркас крыши их профильной трубы может возводиться как отдельной конструкцией или как одним из элементов каркаса. В зависимости от кровельного материала и угла установки кровельных стропил выполняется расчет параметров трубы. Чем легче кровельный материал и больше угол между стропилами, тем более токая труба может использоваться.

Этапы возведения каркасного дома

Дома из профильной трубы своими руками возводятся в определенной последовательности:

  • Фундамент. Для строительства каркасных домов можно использовать капитальное бетонокаркасное основание, а также некапитальное, например, на винтовых сваях. Дома на втором виде основания можно перевозить, так как являются транспортируемыми.
  • Монтаж каркаса. На этом этапе допускается использование готовых каркасов фабричного производства. Для сборки таких каркасов не требуется сварка, все элементы соединяются с помощью винтов. Не исключается самостоятельное возведение каркаса из профильной трубы. При этом важно не только следить за взаимным расположением элементов, но и контролировать качество соединений. Именно эти места считаются самым слабым местом при возведении каркасных домов из профильной трубы. Монтажные работы должны выполняться в направлении снизу вверх. При этом первыми устанавливаются стойки и колонны, для соединения которых используют горизонтальные элементы из трубок меньшего сечения. Для укрепления вертикальных элементов используют раскосы.
  • Монтаж кровли
    . Кровельная часть монтируется на самом последнем этапе основного строительства. При этом бригада строителей может быть разделена на две части: одна занимается кровлей, другая переходит к утеплению и отделке.
  • После окончания работ по монтажу каркаса можно приступать к внутренней отделке.


По мнению экспертов в области архитектуры металлокаркасные технологии в будущем займут лидирующие позиции. Это означает, что возведение каркасного дома из профильной трубы своими руками, позволяет получить определенные навыки, которые могут пригодиться не только в личных целях, но и в качестве дополнительной специальности.


расчет нагрузки для беседки или гаража, фермы и стойки

Каркас дома из профильной трубыКаркасное строительство далеко не новое направление, как утверждается в некоторых статьях. Каркасные дома строились еще в прошлом и позапрошлом веках, только тогда использовались природные материалы, которые были доступны. Такие сооружения были самыми дешевыми постройками и возводились для временного проживания.

Из дерева сооружался каркас, который обшивался с двух сторон досками, а внутренняя часть засыпалась опилками, землей  или шлаком. Временное жилье, как его называли, порой служило многие десятилетия.

Каркас дома из трубы профильной – это действительно новое направление в строительстве домов, которое хорошо развивается.

Область применения профильной трубы

До недавнего времени использование металлических каркасов встречалось в промышленном строительстве, при производстве мебели для медицинских учреждений, гражданских и промышленных.

Металлические колонны, фермы перекрытий и покрытий служили основанием при возведении складов, заводских цехов, ангаров, построек гражданского назначения – вокзалов, аэропортов, стадионов. При этом все металлоконструкции изготавливались из металлопроката – швеллеров, уголков, двутавров и полос достаточно большой толщины.

Сейчас каркасы и фермы из профильной трубы частично заменили собой столь мощные конструкции и с успехом применяются для строительства:Возведение теплицы из профильной трубы

  • малоэтажных жилых домов;
  • коттеджей;
  • общественных зданий в виде магазинов, офисов, кафе;
  • автозаправочных станций;
  • крытых автостоянок;
  • беседок;
  • навесов;
  • малых архитектурных форм и прочего.

Кроме нового строительства каркас из профильной трубы используется при проведении ремонтных и восстановительных работ по обустройству мансардных этажей, флигелей на крышах зданий, устройстве ограждающих конструкций на кровле, террас и веранд. Часто в загородных усадьбах профильная труба используется для возведения парников и теплиц, заборов, строительстве других легких построек.

Преимущества каркасных сооружений жилого типа

Больше половины жилых строений в Западной Европе, Америке, Японии возводятся по каркасной технологии с использованием ферм из профильной трубы или швеллера.

В отличие от традиционно возводимых зданий, каркасные отличаются:

  • низкой себестоимостью;
  • высокой скоростью строительства;
  • возможностью производить монтаж в любое время года;
  • отсутствие периода усадки;
  • уменьшением транспортных расходов.

Себестоимость строительства складывается из стоимости материалов и еще массы составляющих, в которые входит заработная плата рабочих, транспортные расходы и прочее. Монтаж каркасных домов осуществляется силами небольшой бригады в кратчайшие сроки, что положительным образом влияет на себестоимость строительства.

Отсутствие работ с растворами позволяет монтировать конструкции в зимнее время, что также служит экономией и снижением себестоимости строительства.

Профильная труба для каркасных домовЕсли говорить о себестоимости строительства каркасных домов, то нужно сказать, что дома на деревянном каркасе, по сравнению с металлическим, стоят намного дешевле, также как, например, беседка из профильной трубы будет дороже, чем та же беседка, но из деревянных брусков.

Стоимость дома на каркасе из металла зависит от величины сечения профильной трубы или швеллера, так как чем оно больше, тем больше металла пошло на изготовление таких изделий, значит, и стоимость их будет выше.

Дома на каркасе из профильной трубы не дают усадки, что позволяет продолжать строительство до его полного завершения без перерывов, которые обязательны при традиционных методах возведения зданий.

Кроме этого, отсутствие усадки самым положительным образом сказывается и на эксплуатации дома. Жильцы могут без опасений осуществлять внутреннюю отделку, не боясь, что в связи с усадкой дома все может прийти в негодность.

Недостатки каркасных домов

Ни одно здание не является идеальным, несмотря на использование новейших технологий или отличных материалов. И каркасные дома не являются исключением из правил.

К недостаткам домов с каркасом из профильной трубы можно отнести сложность проектирования, Недостатки каркасных домовпотому что расчет нагрузки на профильную трубу, методы соединения и прочие технические расчеты  может сделать только инженер – проектировщик. Только в этом случае можно быть уверенным, что выбранная технология возведения дома не обернется последующим разрушением строения и прочими несчастьями.

Другая негативная сторона в каркасных домах на профильных трубах и швеллере  – это достаточно высокая стоимость металла, что напрямую влияет на себестоимость строительства.

Третьим недостатком можно назвать проблемы, возникающие с теплоизоляцией  дома на каркасе из профильной трубы. Дело в том, что металл сам по себе является отличным проводником как тепла, так и холода, и в местах его нахождения, при недостаточном утеплении, образуются мостики холода, которые ведут к образованию конденсата. Конденсат, в свою очередь, увлажняет утепляющий материал, что значительно снижает его качественные показатели.

Поэтому при устройстве каркаса из металла для утепления дома следует выбирать качественные материалы в большем количестве, чем при утеплении дома на деревянном каркасе, что опять-таки ведет к удорожанию всего строительства.

Строительство дома на  каркасе из профильной трубы

Любая капитальная постройка должна иметь под собой основание, т.е. фундамент. В случае с каркасными домами фундамент может устраиваться менее мощным, чем для домов, возводимых по традиционным технологиям – из кирпича или бетона. Без фундамента могут строиться такие легкие постройки, как теплицы, парники, беседки, которые можно разбирать или переносить с места на место.

Для этих построек сложный инженерный расчет не потребуется, вполне можно все посчитать самому.

Дома на металлическом каркасе из профильной трубы, несмотря на быстроту возведения, тем не менее имеют сложную конструкцию. Обычно для устройства каркаса используется профильная труба квадратного или прямоугольного сечения, размеры которого выбираются в диапазоне от 60Х60 мм до 100Х100мм.

Точные размеры сечения трубы и толщины стенки можно получить в результате сложных инженерно-технических расчетов на основании размеров дома, региона строительства и других параметров. То же относится и к расчету других металлоконструкций, используемых при строительстве гаража из профильной трубы.

Для устройства крыши могут использоваться:

  • отдельно изготовленные фермы, устанавливаемые в готовом виде,
  •  крыша может монтироваться непосредственно на месте из профильной трубы меньшего сечения, чем та, что использовалась при устройстве каркаса стен.

Расчет сечения и толщины стенки профильной трубы, из которой планируется устройство крыши, зависит от выбранного кровельного материала и угла наклона скатов кровли. Малый вес кровельного покрытия и большой угол наклона скатов позволяет использовать профильную трубу меньшего сечения, что значительно удешевит строительство дома.

В качестве стен современные производители стройматериалов предлагают сэндвичКонструкция каскадного дома —  панели с утеплителем из экструдированного пенополистирола, толщина которых доходит  до 20 см. Они устанавливаются между стойками каркаса из профильной трубы, предварительно утепленных таким же материалом или пеноизолом.

Внутренняя отделка каркасного  дома может производиться деревянными шпунтованными досками, по  которым легко можно наносить финишную декоративную отделку. Черновой пол в каркасном доме устраивается из деревянных досок толщиной 2.5-3 см, укладываемых по лагам, выполненным из профильной трубы или швеллера, двутавра.

Внешняя отделка дома предполагает использование любого отделочного материала – сайдинга, декоративной штукатурки, панелей из современных композитных материалов и прочих.

Монтаж каркаса производится снизу вверх, начиная от устройства нижней обвязки, установки вертикальных стоек и колонн, верхней обвязки  и заканчивая монтажом элементов крыши.

каркас, пошаговая инструкция для строительства своими руками

Современный рынок строительных услуг предлагает новое решение возведения жилых домов (смотрите: типы частных домов) – это дом из профильной трубы. Такая относительно новая технология строительства домов уже обрела широкую популярность за счет быстроты сборки архитектурных конструкций.

foto 1foto 1

К тому же, технология строительства очень проста, даже обычному пользователю под силу с ней разобраться и освоить строительство зданий без привлечения специалистов. Прежде всего ознакомимся с принципами строительства каркасных домов и разберем все плюсы и минусы таких конструкций.

До недавних пор здания строились металлокаркасным методом, которым были сооружены большинство промышленных зданий. Технологии сегодняшнего дня после ряда проведенных модернизаций рекомендуют применять каркасное возведение.

foto 1foto 1

Сейчас по такой технологии строят не только частные дома и коттеджи, но и коммерческую недвижимость (заправки, магазины). Каркасная технология в короткие сроки позволяет возводить мансарды и надстройки при реконструкции строений.

Преимущества

Металлокаркасная технология нашла широкое применение по всему миру. Около 70% жилого фонда стран Западной Европы, США и Японии построены с ее применением, что, безусловно, говорит о ее надежности и целесообразности применять для строительства домов и сейчас. Дополнительным плюсом технологии являются минимальные трудозатраты при строительстве.

foto 2foto 2Рассматривая себестоимость строительства собственного дома своими руками, уровень материальных затрат будет наименьшим у каркасного дома, построенного из профильной трубы.

Стоимость материалов, выбранных для строительства, будет основной составляющей цены будущего дома.

При выборе профильных труб, нужно учитывать габариты и вес постройки, нагрузку на фундамент и стены, также соблюсти другие нормы и правила для постройки такого дома.

foto 1foto 1

Кроме затрат на материалы, необходимо учитывать и временные затраты.

Каркас, возведенный из профильных труб, можно построить намного быстрее, тем более, что технология строительства допускает выполнение работ при неблагоприятных погодных условиях, в том числе и во время дождя.

Фундаментные работы – единственное исключение, требующее хорошей погоды, но каркасные дома не всегда имеют фундамент, например времянки или теплицы собирают без фундамента. Каркасные дома не имеют усадки, во время эксплуатации здания не меняют форму, стены не дают трещин. Минимальные затраты труда – пожалуй самое главное преимущество каркасного метода.

Для строительства дома своими силами достаточно привлечь только пару помощников. За месяц можно выполнить основную часть работы и еще столько же потребуется на внутреннюю отделку.

Недостатки

Приступая к строительству каркасного дома, следует принять во внимание и имеющиеся у данного метода минусы, главный из которых – сложный проект дома. Непросто рассчитать нагрузку на трубу в каркасных узлах самостоятельно. За проектом лучше обратиться к специалисту, который поможет рассчитать нагрузку на метр трубы и выбрать толщину сечения.

Следующий минус – это стоимость материалов. Экономить на качестве в данном случае – не выход, особенно если материалы подбираются для строительства дома, а не гаража, здесь необходимо думать о надежности и долговечности конструкции.

Утеплить каркасный дом не так просто. Металлический каркас хорошо проводит и отдает тепло, запуская холод внутрь помещения. Возникают проблемы с теплоизоляцией и дом нужно утеплять как снаружи, так и изнутри, а это немалые дополнительные затраты. Иначе даже при хорошем отоплении воздух внутри помещения будет быстро остывать.

foto 3foto 3

Приступаем к строительству

Прежде, чем начать строительство, нужно предварительно досконально изучить особенности возведения конструкции и очередность выполнения определенных операций. Возведение каркаса может оказаться не простым делом, как выглядит на первый взгляд, на самом деле это довольно сложная конструкция, требующая от работника определенных умений.

Конструкция сооружения

Жилой дом – сложная конструкция, состоящая из таких элементов как фундамент, каркас дома и крыши, утеплитель, отделка. Для жилого дома фундамент – это обязательный элемент, иначе дом не прослужит долго, а небольшие конструкции, как теплицы, строят без фундамента.

Каркас дома изготавливают из труб 100 х 100 или 60 х 60, внутри применяют обработанную антисептиками доску. С внешней стороны используют сайдинг или наносится специальная штукатурка для фасадов, иногда используют дерево, но это намного увеличит расходы владельца.

Будущий дом нужно утеплить с обеих сторон. Черновым полом будут служить трубы, уложенные поверх лаг. Справиться с проникновением холода внутрь дома поможет дерево, сверху его нужно закрыть профилем.

Хорошим утеплителем является пенопласт или пенополистирол, толщиной от 60 до 100 мм. Стойки каркаса можно теплоизолировать полосками пеноизола. Существует два способа изготовить крышу – изготовить отдельную конструкцию или как часть общей конструкции.

foto 4foto 4

Подробная инструкция

Начинать строительство нужно с фундамента, если предполагается его наличие в будущем сооружении. Но даже не с этого нужно начинать. Прежде всего необходимо исследовать наличие и высоту грунтовых вод на выбранном участке, а также несущую способность грунта.

foto 1foto 1

Бетонно-каркасный фундамент подходит для каркасных сооружений. От качества фундамента зависит надежность и долговечность здания и лучше не пожалеть средств на закладку качественного фундамента, чтобы не заплатить втридорога, если потребуется устранять дефекты или укреплять его в дальнейшем. Для небольших домиков можно предусмотреть не капитальный фундамент, в таком случае дом будет транспортабелен.

Если глубина промерзания грунта не дает возможности построить дом низко на земле, то применяют винтовые сваи или специальные платформы. Такая технология применяется и при постройке теплого зимнего огорода, когда под каркас теплицы устанавливают фундамент из профильной трубы. Но для дома, как и любого другого капитального сооружения, фундамент обязателен.

После укладки фундамента необходимо смонтировать каркас будущего дома. Если производится сборка фабричного каркаса, то можно обойтись и без сварочного аппарата, детали каркаса соединяются при помощи винтов. В случае сборки основы, сделанной самостоятельно, придется дольше повозиться.

foto 5foto 5

Самостоятельно нужно будет держать на контроле качество соединений конструкции, следить за правильным расположением элементов и тут без сварочного аппарата не справиться.

Очень дорого в дальнейшем могут обойтись некачественные сварные швы, поэтому соединениям элементов конструкции нужно уделять особое внимание. Монтажные работы рекомендовано начинать с установки стоек, колонн и прочих вертикальных элементов, которые в дальнейшем будут соединены с деталями горизонтальной плоскости и укрепляться раскосами. Основной принцип соединения – «снизу вверх», поэтому крыша монтируется в самую последнюю очередь.

foto 1foto 1

Каждый мужчина хочет построить дом, но осуществить это при помощи каркасного метода, да еще и своими руками, стало намного проще. Верьте в свои силы и не упускайте замечательную возможность.

foto 6foto 6

Каркас дома из профильной трубы своими руками

Стальной трубный профиль относится к разряду наиболее привлекательных материалов, используемых при обустройстве конструкций самых различных категорий. Особая привлекательность профильных заготовок связана с наличием у них множества замечательных свойств, основными из которых являются простота подготовки труб, лёгкость их формовки и монтажа.

Этим и объясняется высокий спрос на профильные изделия среди частников, планирующих собрать каркас дома из профильной трубы своими руками.

На начальном этапе сборочных работ вам следует определиться с оптимальными параметрами профильных заготовок (их сечением и общим количеством), обеспечивающими прочность и надёжность будущего каркаса. После этого необходимо обозначить те участки постройки, для возведения которых будут использоваться трубные металлические профили. Стоит отметить, что из профильной металлической трубы могут собираться:

  • основание обвязки и пол;
  • наружные стены каркаса;
  • межкомнатные перегородки;
  • основание перекрытия и кровля.

Подготовка к монтажу

Монтируем каркас дома

Для самостоятельной подготовки каркасной конструкции из профиля можно использовать типовые комплекты, поступающие в свободную продажу. В этом случае её монтаж сводится к простым сборочным операциям, производимым с помощью классических винтовых соединений.

В том случае, если вы решили использовать для монтажа отдельные профильные заготовки – вам придётся привлечь к работе специалиста по сварке и подготовить полный комплект соответствующего оборудования. При этом сборка составной металлической конструкции производится, как правило, непосредственно на месте сооружения будущего строения.

При монтаже каркасной конструкции необходимо строго соблюдать все требования инструкции по его сборке, обращая особое внимание на качество сварки отдельных составляющих.

Следует контролировать вертикальность и горизонтальность установки всех элементов, а также правильность их размещения при сборке.

Поскольку масса металлической сборной конструкция невелика – в качестве фундаментного основания могут быть использованы обычные сваи или железобетонные блоки небольшого размера.

Порядок монтажа конструкции

Сборка каркаса из профильной трубы производится обычно в таком порядке:

  1. В первую очередь подготавливается нижняя обвязка, элементы которой надёжно привариваются к фундаментным закладкам (штырям). Такое крепление придаёт возводимой конструкции необходимую устойчивость и жёсткость.
  2. Затем к элементам нижней обвязки привариваются угловые стойки каркаса.
  3. Промежуточные вертикальные стойки крепятся по периметру конструкции на равном удалении одна от другой (равном или чуть меньше ширины обшивочного материала).
  4. После этого можно перейти к окончательному закреплению стоек путём приваривания к ним верхней обвязки. С целью придания конструкции дополнительной устойчивости рекомендуется использовать специальные распорки, изготовленные из тех же профилей и привариваемые к элементам обвязки.

Для сборки элементов каркаса, испытывающих повышенное нагрузочное воздействие (нижняя обвязка и стойки) обычно применяются трубы с толщиной стенок 8 мм и сечением 100х100 мм. Дополнительные распорки изготавливаются из профиля сечением 60х60 мм.

С особым вниманием следует отнестись к профильным лагам, на которые настилается черновой пол и которые закрепляются на балках нижней обвязки при помощи сварки.

Для получения полноценного полового покрытия расстояние между укладываемыми лагами не должно быть более 60см.

По его завершении вы можете перейти к монтажу междуэтажного перекрытия. Эта каркасная конструкция включает в себя комплект специальных профилей, закрепляемых на стенах возводимого сооружения и балки перекрытия, к которым снизу крепится потолочная обшивка.

Сборка элементов кровли

Фермы из профильной трубы

На заключительном этапе подготовки каркаса дома из профильной трубы своими руками собирается стропильная система строения, которая может быть частью всего сооружения или же представлять собой отдельную конструкцию.

В том случае, если вы используете для закрытия кровли легкие материалы (поликарбонат, ондулин или прозрачный шифер) – сборку облегчённых элементов конструкции удобнее всего производить на земле. Подготовленные таким образом фермы можно затем поднимать наверх и приваривать их к элементам обвязки. Для подготовки кровли из тяжёлых материалов необходимо будет использовать более мощные профили. Сборку конструкции в этом случае лучше всего проводить прямо на крыше.

В качестве основного несущего элемента кровли – мауэрлата – используется мощный швеллер, к которому впоследствии крепятся все остальные элементы крыши (прогоны, стропила, коньковые опоры и т.п.).

Как самому сделать металлический каркас для каркасного дома и гаража

Сварной каркас постройки из металла – это долговечный и прочный внутренний остов сооружения. Преимущества таких каркасных сооружений из металла – легкость, прочность, относительная простота, высокие темпы изготовления и монтажа, мобильность и независимость от подъездного пути к месту установки и монтажа, простота встраивания в любые пространства. Металлический каркас постройки прекрасно совместим с простейшем блочным и свайным фундаментом, а также прост в достройке, конфигурировании и перестройке. Материал металлического каркаса постройки – труба профильная, реже используются уголок и швеллер.

Металлический каркас постройки включает в себя нижнюю обвязку, верхней обвязку и стойки между ними. В металлическом каркасе весьма просто предусмотреть двери, проемы, окна и металлическую обрешетку кровли и пола. Каркасную постройку из металла можно обшить профнастилом, деревом, сэндвич-панелями. Металлический каркас очень легко и удобно обшивать и утеплять. Строим быстроКаркас из металла для здания

Преимущества построек из металлокаркаса:

  • Постройки, возведенные по металлокаркасной технологии, отличаются невысокой себестоимостью (если сравнить со зданиями, сооруженными по традиционной технологии). Стоимость конструкции в основном зависит именно от используемых материалов. Самыми дешевыми на сегодняшний день являются дома на деревянных каркасах. Стоимость домов с каркасом из профильной трубы намного больше, причем их цена прямо пропорциональна сечению трубы. Ведь, к примеру, гибка профильной трубы – достаточно трудоемкая операция, и стоит недешево.
  • Высокая скорость возведения металлокаркасной постройки. Использование профильной трубы для каркаса в качестве основного материала способно в несколько раз сократить сроки возведения здания.
  • Отсутствие так называемых “мокрых” процессов в технологии возведения жилых домов с помощью каркаса (кроме укладки фундамента). Это позволяет осуществлять монтаж каркасной постройки в любое время года и независимо от погодных условий.
  • Изготовление металлоконструкций своими руками предусматривает отсутствие какой-либо усадки – не только при строительстве, но и при эксплуатации сооружения.


Возведение дома с каркасом из профильной трубы

Когда создается дом из металлоконструкций работая своими руками, то наиболее оптимальным решением будет использование каркаса из профильной трубы. Несмотря на кажущуюся простоту, такой каркас будет иметь достаточно сложную конструкцию. Обязательно наличие фундамента, который будет более легким, чем при обычном строительстве. Здесь стоит обратить внимание на то, что без фундамента могут создаваться конструкции, которые в дальнейшем будут перемещаться с одного места на другое, например, теплицы или парники.

В этом случае следует внести соответствующие корректировки в расчет профильной трубы. Обычно для каркаса жилого дома применяются профильные трубы квадратного сечения размером 60х60 или 100х100 мм. Более точно с размерами трубы вы можете определиться, зная габариты вашего дома и использовав калькулятор профильной трубы. Электросварка своими руками, выполняемая вне производственных помещений, должна осуществляться с соблюдением всех необходимых требований по технике безопасности.

Каркасные элементы из профильных труб изготовляем следующим образом:

  1. Берем трубы и при необходимости отрезаем от них ту часть, которая нужна для монтажа конструкции.
  2. Гнем трубы, если им необходимо придать дугообразную форму, предварительно рассчитав радиус закругления. Эту операцию можно проделать с помощью специального инструмента – ручного трубогиба, или же обратиться в специализированную мастерскую, где трубы смогут согнуть на трубогибочном станке.
  3. Получившиеся каркасные элементы свариваем согласно требованиям чертежа на металлоконструкцию.

Для внутренней отделки наиболее оптимальным решением будет использование шпунтованной доски из хвойных пород дерева, имеющей ширину 40-60 мм. Доску обязательно нужно обработать антисептиками и антипиретиками (вещества, снижающие горючесть дерева). Для чернового пола можно использовать доску, уложенную сверху на лаги из той же профильной трубы. Поверх чернового пола можно уложить любое профильное покрытие. В качестве утеплителя неплохо подойдет экструдированный пенополистирол толщиной в 60-100 мм. А стойки каркаса из профильной трубы могут дополнительно теплоизолироваться полосами пеноизола.

Для внешней отделки можно использовать сайдинг или фасадную штукатурку, а если позволяют финансы – то и натуральное дерево. Правильная обработка металлических труб позволяет изготовить из них крышу не только как отдельную конструкцию, но и как каркасный элемент. Расчет профильной трубы для изготовления кровельных стропил осуществляется с учетом планируемого кровельного материала: легкая и с большим углом кровля позволяет использовать более тонкие трубы.


Строительство металлокаркаса для возведения гаража

Создавая гараж из металлоконструкций работая своими руками, нужно учитывать то, что данная конструкция должна быть очень жесткой, прочной и устойчивой. Материалом под каркас может служить уголок большого сечения. Элементы каркаса лучше скреплять сваркой, но можно и с помощью гаечно-болтового соединения, просверлив перфоратором отверстия под крепеж.

Сборка металлического каркаса должна производиться на стройплощадке. Сначала монтируется нижняя рама, которая крепится по углам к выступающим из фундамента штырям – этим обеспечивается её неподвижность. Потом устанавливаются угловые стойки, соединяющиеся по верху потолочными прогонами.

Вдоль задней и боковых стен металлоконструкции выполненных своими руками устанавливаются вертикальные стойки, которые обеспечат жесткость конструкции и будут служить в качестве обрешетки для монтажа обшивки стен. Между стойками должно быть расстояние, равное ширине листа обшивки, или быть чуть меньше на 3-5 см, если предусмотрен монтаж с перехлестом.


Каркасный дом из металлопрофиля и труб своими руками

Каркасный дом из металлопрофиля – это более надежная и прочная конструкция. Такие здания будут обладать высоким уровнем звуковой и тепловой изоляции. Стоит отметить, что металлические изделия пришли на смену древесине, имеющей ряд недостатков, среди которых подверженность воздействию атмосферных осадков и процессам гниения. В нашей статье, мы более детально рассмотрим особенности профиля из металла, и как сделать его самостоятельно.

Преимущества построек из металопрофиля

каркасный дом из металлопрофиля

Каркасный дом из металлопрофиля – это более надежная и прочная конструкция

Если использовать металлопрофиль оцинкованного типа, то за счет его особой конструкции можно увеличить уровень тепловой и звуковой изоляции каркаса. Плюс ко всему следует отметить еще такие преимущества:

  • Такие конструкции имеют небольшую массу, и при этом высокий уровень прочности;
  • Обладают устойчивостью к любому уровню динамической нагрузки, что позволяет возводить постройки с высокой надежностью и долговечностью даже в сейсмических регионах;
  • Сопротивляемость воздействию огня, что уменьшает риск возникновения пожаров;
  • Материалы для изготовления обладают прекрасными экологичными показателями;
  • Доступная ценовая политика;
  • Возможность вариативного изготовления конструкции;
  • Строительные работы рационально производить в любое время года.

Применение металлического профиля позволит ускорить строительный процесс, снизив при этом финансовые расходы на работы. Этот вариант идеально подойдет для вас, если вы ищете практичный и экономичный материал для каркаса.

Особенности металлического устройства

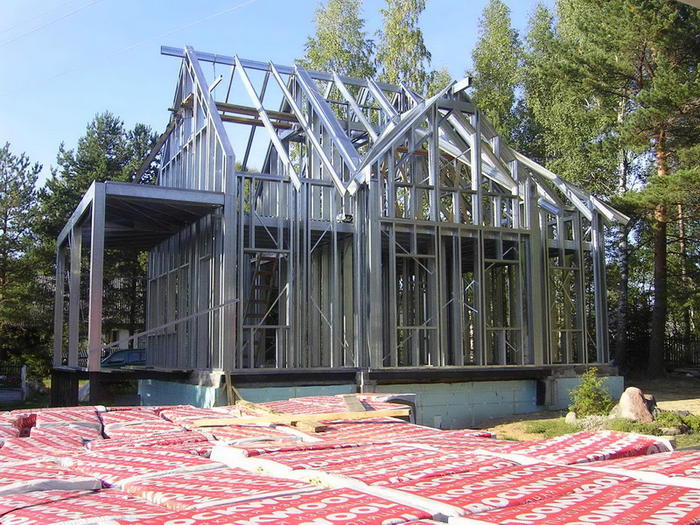

каркасные дома из металлического профиля

Основной деталью каркаса из металла можно считать поперечную раму, образующуюся колоннами и стропильными фермами

Основной деталью каркаса из металла можно считать поперечную раму, образующуюся колоннами и стропильными фермами. Эти изделия подсоединяется к основанию здания. Нагрузочный объем распределяется на точки опоры. Основное количество давления припадает именно на первый элемент. На колонну воздействует масса всех элементов, нагрузка от ветра и осадков атмосферы.

Внимание! Количество получаемой нагрузки от покрытия и скреплений между колонами, транспортируется  к устройствам стропильных ферм, имеющих конструкцию в виде решетки.

Каркасные дома из металлического профиля включают в себя такие элементы:

Рекомендуем к прочтению:

  • Балки с устойчивым или неустойчивым типом сечения, которые за счет своих размеров позволяют увеличивать пролет постройки.
  • Каркасные стойки, увеличивающие устойчивость конструкции.
  • Специальные ригели, создающие несущие точки, в виде линий, и соединения систем колон и опор в единый механизм. На практике их очень часто применяют для увеличения размера пролета, а также высоты потолка в здании.
  • Балочные элементы с различными типами сечений. Монтируются обычно для усиления жесткости и уровня несущей способности постройки.
  • Связные компоненты между соединительными частицами металлических конструкций.
  • Прогоны для связи кровель и стеновых систем, прикреплённых к каркасу строения. Они воспринимают уровень нагрузки, которую получает строение от ветра и атмосферных осадков.
  • Детали закладки, которыми сваривают детали воедино.
  • Метизы или элементы для крепления.
  • Межпрогонные пролеты в виде дуги, называющиеся арками.

Внимание! Создать пространственную жесткость каркаса из металлопрофиля своими руками можно с помощью создания системы из рам, колонн и ферм.

Каркасы из рам и ферм

каркасный дом из металла

Каркас дома из профильной трубы своими руками можно создавать рамной и фермной конструкции

Каркас дома из профильной трубы своими руками можно создавать рамной и фермной конструкции. Первый тип характеризуется наличием двутавровых балок из стали, которые связываются по углам, образуя раму. В такой системе раму устанавливают из вертикально размещенных опорных стоек, и горизонтально поставленных ригелей. Такое устройство принимает нагрузку от перекрытия постройки.

Каркасный дом металлический каркас, которого изготовляется из балок ферм, состоит из стальных стержней, образующих форму треугольника. Формируется такая система с помощью фахверковых панелей или полей. Такие поля образуют фермы, которые выполняют функцию кровли основания. Их присоединяют к стойкам из стали с помощью сварочного аппарата или болтов.

Важные детали при строительстве

дом каркасный из металла

Недостатком дома из металлопрофиля является потребность дополнительной тепловой и паровой изоляции

Недостатком дома из металлопрофиля является потребность дополнительной тепловой и паровой изоляции. При этом утепление необходимо делать утепление не только каркасной конструкции, но и стен внутри постройки. Данное действие поможет перекрыть мостики холода.

На этом этапе работ лучше воспользоваться современными материалами, например минеральную вату или пенопласт. Такие средства могут обеспечить оптимальный уровень температуры, позволяющий поддерживать комфорт в помещении.

Рекомендуем к прочтению:

Каркасный дом из профильной трубы

каркас дома из профильной трубы своими руками

При создании дома с каркасной конструкцией своими руками лучше всего воспользоваться профильной трубой

При создании дома с каркасной конструкцией своими руками лучше всего воспользоваться профильной трубой. На первый взгляд монтажные работы покажутся легкими, но такая конструкция имеет сложную схему. Первое, что нужно учесть – это необходимость основания под здание.

Внимание! Каркасный дом можно возвести без фундамента, однако такой вариант рационально использовать, если в будущем постройку будут транспортировать в другую местность. Такими строениями могут быть теплицы или парники.

Элементы каркаса создаются таким образом:

  • Трубы следует разрезать так, чтоб получить кусок нужной длины для монтажных работ;
  • Потом приступаем к сгибанию изделия. Необходимо достичь дугообразной формы, которая должна соответствовать ранним расчетам. Выполнить задачу можно ручным трубогибом либо заказать услуги в специализированной компании.
  • После, все элементы конструкции соединяются в единую систему сварочным аппаратом.

Для декоративного оформления экстерьера можно использовать сайдинг или специальную штукатурку. Если вам доход позволит, то фасад можно отделать натуральными видами древесины. Вот, мы и рассмотрели особенности каркасного дома из металла. Такой строительный вариант обладает оптимальной прочностью и качеством.

Статья о строительстве каркаса из профильной трубы для дома

Каркасная технология строительства активно применяется как жителями Подольска, так и населением других городов России. Обычно в качестве основного материала применяется деревянный брус, но при желании построить более долговечное и надежное жилье, не подверженное усадочным деформациям, можно заменить его металлической профильной трубой.

Особенности технологии

Основными элементами загородного дома из профильных труб являются:

  • фундамент;
  • каркас;
  • теплоизоляция;
  • внешняя и внутренняя отделка;
  • кровельный каркас.

Фундамент под такое строение выбирается ленточный или свайный – более мощное плитное основание закладывать не имеет смысла. Но, в конечном счете, его тип определяется в зависимости от вида грунта, глубины залегания грунтовых вод и прочих факторов.

Сечение профильных металлических труб для устройства каркаса подбирается исходя из размеров и этажности будущего дома. В основном предпочтение отдается материалу 100×100 мм, а если здание небольшое, то можно применять даже изделия 60×60 мм.

Для утепления могут применяться как экструдированный пенополистирол, так и минеральная вата. Отделка таких домов выполняется с применением различных материалов.

Крыша из квадратной трубы может быть выполнена в качестве отдельной конструкции или составляющего элемента каркаса самого строения. Сечение металлических изделий выбирается с учетом применяемого кровельного покрытия – чем оно легче, тем тоньше профиль допускается применять.

Преимущества металлических труб

Основные преимущества применения металлических профильных труб для возведения каркаса дома:

  • Повышенная пространственная жесткость – профиль обладает четырьмя ребрами жесткости, поэтому при его применении в качестве несущей опоры и воздействии нагрузок под прямым по отношению к одной из плоскостей углом, сопротивление изгибу будет примерно на 30% выше, чем у аналогичной круглой трубы.
  • Небольшая материалоемкость по сравнению с двутавром и прутом – т.е. металлоконструкции из профиля получаются на треть легче, что снижает нагрузку на основание или другие элементы здания.
  • Повышенная прочность – обеспечивает возможность применения для строительства изделий небольшого сечения.
  • Эргономичность профиля – квадратные и прямоугольные трубы удобно стыкуются с любыми архитектурными элементами здания, что положительно отражается на скорости возведения объекта.

Интересное видео о строительстве дома на металлическом каркасе:

Пошаговое возведение объекта

Строительство каркасного дома из профильной трубы начинается с устройства фундамента – капитального железобетонного (ленточного) или некапитального (свайного).

На следующем этапе выполняется монтаж каркаса. При использовании металлоконструкций заводского производства задача сводится к установке 4 уже собранных стен и их креплению между собой с помощью болтовых соединений.

Для самостоятельной сборки каркаса вам будет необходим сварочный аппарат и хотя бы минимальный опыт сварки. При работе нужно тщательно выверять расположение всех составляющих элементов относительно горизонтальной и вертикальной плоскости.

Сборка каркаса начинается с установки вертикальных несущих элементов – стоек и колонн, которые между собой впоследствии соединяются горизонтальными связями из профильной трубы меньшего сечения. Дополнительно соединения укрепляются раскосами.

Кровельные составляющие металлического каркаса монтируются в последнюю очередь. По окончании сборки можно приступать к теплоизоляционным и отделочным работам.

Самостоятельно такой дом можно построить всего за 1 месяц, а опытные строительные бригады в Подольске, Москве и многих других городах РФ возводят их менее чем за 2 недели. При этом дом, построенный по каркасной технологии, получается теплым, надежным и долговечным.

Типы строительных материалов, используемых в строительстве, и их свойства

Строительный материал — это любой материал, используемый в строительных целях, например, материалы для строительства домов. Дерево, цемент, заполнители, металлы, кирпич, бетон, глина — наиболее распространенные строительные материалы, используемые в строительстве. Их выбор основан на их экономической эффективности для строительных проектов.

Многие природные вещества, такие как глина, песок, дерево и камни, даже ветки и листья, были использованы для строительства зданий.Помимо природных материалов, используется много искусственных продуктов, некоторые из которых более синтетические, а некоторые менее синтетические.

Производство строительных материалов — это устоявшаяся отрасль во многих странах, и использование этих материалов обычно подразделяется на отдельные специализированные профессии, такие как плотницкие, слесарные, кровельные и изоляционные работы. В этом справочнике рассматриваются среды обитания и конструкции, включая дома.

Виды строительных материалов, используемых в строительстве

1.Природные строительные материалы

Строительные материалы можно разделить на две категории: натуральные и синтетические. Натуральные материалы — это необработанные или минимально обрабатываемые промышленностью материалы, например пиломатериалы или стекло.

Синтетические материалы, такие как пластмассы и краски на нефтяной основе, производятся на промышленных предприятиях после многих человеческих манипуляций. Оба имеют свое применение.

Грязь, камень и волокнистые растения являются основными материалами, за исключением палаток, сделанных из гибких материалов, таких как ткань или кожа.Люди во всем мире использовали эти три материала вместе, чтобы создать дома, соответствующие их местным погодным условиям.

Как правило, камень и / или щетка используются в качестве основных конструктивных элементов в этих зданиях, а грязь используется для заполнения пространства между ними, выступая в качестве типа бетона и изоляции.

Базовый пример — плетень и мазня, которые в основном использовались в качестве постоянного жилья в тропических странах или в качестве летних построек древними северными народами.

2.Ткань

Эта палатка была излюбленным местом кочевых групп по всему миру. Два хорошо известных типа включают конический вигвам и круглую юрту. Он был возрожден как основная строительная техника с развитием растяжимой архитектуры и синтетических тканей.

Современные здания могут быть сделаны из гибкого материала, такого как тканевые мембраны, и поддерживаться системой стальных тросов или внутренних (давление воздуха).

3. Грязь и глина

Количество каждого используемого материала приводит к разным стилям зданий.Решающий фактор обычно связан с качеством используемой почвы. Большее количество глины обычно означает использование глыбы / саман , в то время как слабоглинистая почва обычно ассоциируется со зданием из дерна .

Другие основные ингредиенты включают больше или меньше песка / гравия и соломы / травы. Утрамбованная земля — это как старый, так и новый подход к созданию стен, который когда-то создавался путем уплотнения глинистого грунта между досками вручную, теперь используются формы и механические пневматические компрессоры.

Грунт и особенно глина имеют хорошую тепловую массу; он очень хорошо поддерживает постоянную температуру. Дома, построенные из земли, как правило, имеют естественную прохладу в летнюю жару и теплые в холодную погоду. Глина удерживает тепло или холод, выделяя его в течение определенного периода времени, как камень.

Земляные стены изменяют температуру медленно, поэтому искусственное повышение или понижение температуры может потребовать больше ресурсов, чем, скажем, в деревянном доме, но тепло / холод остаются дольше.

Люди строили в основном из земли и глины, такой как глыба, дерн и саман, в результате появились дома, которые веками строились в Западной и Северной Европе, а также во всем остальном мире, и продолжают строиться, хотя и на меньший масштаб.Некоторые из этих построек оставались жилыми на протяжении сотен лет.

4. Камень

Скальные сооружения существуют столько, сколько помнит история. Это самый долговечный строительный материал из доступных и обычно легко доступен. В мире существует множество типов камня с разными атрибутами, которые делают их лучше или хуже для конкретных целей.

Rock — очень плотный материал, поэтому он также обеспечивает хорошую защиту, его основным недостатком как материала является его вес и неудобство.Его энергетическая плотность также считается большим недостатком, поскольку камень трудно сохранить в тепле без использования большого количества тепловых ресурсов.

Стены из сухого камня строились с тех пор, как люди кладут один камень на другой. В конце концов, для скрепления камней использовались различные формы раствора, и цемент стал сейчас самым распространенным явлением.

Например, усыпанные гранитом возвышенности национального парка Дартмур в Соединенном Королевстве давали достаточно ресурсов для первых поселенцев. Круглые хижины были построены из рыхлых гранитных пород на протяжении всего неолита и раннего бронзового века, и сегодня можно увидеть останки примерно 5000 человек.

Гранит продолжал использоваться на протяжении всего средневекового периода (см. Длинный дом в Дартмуре) и в наше время. Сланец — это еще один тип камня, обычно используемый в качестве кровельного материала в Соединенном Королевстве и других частях мира, где он встречается.

В основном каменные здания можно увидеть в большинстве крупных городов, некоторые цивилизации построены полностью из камня, такие как пирамиды в Египте, пирамиды ацтеков и остатки цивилизации инков.

5. Соломенная

Солома — один из старейших известных материалов; трава — хороший изолятор, и ее легко собирать.Многие африканские племена круглый год жили в домах, полностью построенных из травы. В Европе когда-то были распространены соломенные крыши домов, но этот материал вышел из моды, поскольку индустриализация и улучшение транспорта увеличили доступность других материалов.

Сегодня, однако, практика возрождается. В Нидерландах, например, многие новостройки тоже имеют соломенные крыши со специальной коньковой черепицей наверху.

6. Щетка

Щеточные конструкции полностью состоят из частей растений и обычно встречаются в тропических и субтропических областях, таких как тропические леса, где в здании можно использовать очень большие листья.Коренные американцы также часто строили кустарные конструкции для отдыха и проживания.

Они построены в основном из веток, прутьев, листьев и коры, как у бобрового домика. Их по-разному называли фитилями, навесами и т. Д.

7. Лед

Лед использовался инуитами для иглу, но также использовался для ледяных отелей в качестве туристической достопримечательности в северных районах, которые в противном случае могли бы не увидеть много зимних туристов.

8. Дерево

Древесина — продукт деревьев, а иногда и других волокнистых растений, используемых в строительных целях при распиловке или прессовании пиломатериалов и древесины, таких как доски, доски и аналогичные материалы.Это стандартный строительный материал, который используется при строительстве практически любого типа конструкции в большинстве климатических условий.

Древесина может быть очень гибкой при нагрузках, сохранять прочность при изгибе и невероятно прочна при вертикальном сжатии.

У разных пород древесины много разных качеств, даже у одной и той же породы. Это означает, что определенные виды лучше подходят для различных целей, чем другие. Условия выращивания важны для определения качества.

Исторически древесина использовалась для строительства крупных сооружений в необработанном виде в виде бревен.Деревья просто обрезали до необходимой длины, иногда снимали кору, а затем нарезали или прибивали на место.

Раньше и в некоторых частях мира многие загородные дома или общины имели личные участки леса, на которых семья или община выращивали и собирали деревья для строительства. Эти участки будут похожи на сад.

С изобретением механизированных пил началось массовое производство размерных пиломатериалов. Это сделало постройки более быстрыми и однородными.Таким образом был построен современный дом в западном стиле.

9. Кирпич и блок

Кирпич — это блок, сделанный из обожженного в печи материала, обычно глины или сланца, но также может быть из глины более низкого качества и т.д. выдавливание глины через матрицу с последующей нарезкой проволокой до нужного размера (процесс получения твердого раствора).

Кирпич широко использовался в качестве строительного материала в 1700, 1800 и 1900-х годах.Вероятно, это было связано с тем, что в постоянно переполненных городах он был намного более огнестойким, чем древесина, и был довольно дешевым в производстве.

Другой тип блоков заменил глиняный кирпич в конце 20 века. Это был шлакоблок. Сделано в основном из бетона.

Важным дешевым материалом в развивающихся странах является блок песчаника, который слабее, но дешевле, чем обожженный глиняный кирпич.

10. Бетон

Бетон — это композитный строительный материал, состоящий из комбинации заполнителя (композита) и связующего, такого как цемент.Наиболее распространенной формой бетона является портландцементный бетон, который состоит из минерального заполнителя (обычно гравия и песка), портландцемента и воды.

После смешивания цемент гидратируется и со временем затвердевает в камнеобразный материал. В общем смысле это материал, обозначаемый термином бетон .

Для бетонных конструкций любого размера, поскольку бетон имеет довольно низкую прочность на разрыв, его обычно укрепляют с помощью стальных стержней или стержней (известных как арматура).Этот усиленный бетон в таком случае называют железобетонным.

Чтобы свести к минимуму любые пузырьки воздуха, которые могут ослабить конструкцию, используется вибратор для удаления любого воздуха, который был увлечен при заливке жидкой бетонной смеси вокруг металлических конструкций. Бетон был преобладающим материалом в нашу современную эпоху из-за его долговечности, формуемости и простоты транспортировки.

11. Металл

Металл используется в качестве структурного каркаса для больших зданий, таких как небоскребы, или в качестве внешнего покрытия поверхности.

В строительстве используются разные металлы. Сталь — это металлический сплав, основным компонентом которого является железо, который обычно используется для изготовления металлических конструкций. Он прочный, гибкий, и если его хорошо обработать и / или обработать, он прослужит долго. Когда речь идет о долговечности, коррозия — главный враг металла.

Более низкая плотность и лучшая коррозионная стойкость алюминиевых сплавов и олова иногда превосходит их более высокую стоимость. Раньше латунь была более распространена, но сегодня она обычно используется только для особых целей.

Металл фигурирует довольно заметно в сборных конструкциях, таких как хижина Квонсет, и может использоваться в большинстве космополитических городов. Для производства металла требуется много человеческого труда, особенно в больших количествах, необходимых для строительства.

Другие используемые металлы включают титан, хром, золото, серебро. Титан можно использовать в конструкционных целях, но он намного дороже стали. Хром, золото и серебро используются в качестве украшения, потому что эти материалы дороги и не обладают такими структурными качествами, как прочность на разрыв или твердость.

12. Стекло

Прозрачные окна использовались с момента изобретения стекла для закрытия небольших проемов в здании. Они предоставили людям возможность пропускать свет в комнаты, в то же время сохраняя ненастную погоду на улице. Стекло, как правило, изготавливается из смеси песка и силикатов, и оно очень хрупкое.

Современные стеклянные «навесные стены» могут использоваться для покрытия всего фасада здания. Стекло также можно использовать для перекрытия широкой конструкции крыши в «космическом каркасе».

13. Керамика

Керамика — это такие вещи, как плитка, арматура и т. Д. Керамика в основном используется в качестве арматуры или покрытия в зданиях. Керамические полы, стены, столешницы, даже потолки. Многие страны используют керамическую черепицу для покрытия многих зданий.

Керамика раньше была просто специализированной формой обжига глиняной посуды в печах, но сейчас она превратилась в более технические области.

14. Пластик

Пластиковые трубы, проходящие через бетонный пол в многоквартирном доме в Канаде

Термин «пластмассы» охватывает ряд синтетических или полусинтетических органических продуктов конденсации или полимеризации, которые можно формовать или экструдировать в предметы, пленки или волокна.Их название происходит от того факта, что в полужидком состоянии они податливы или обладают свойством пластичности.

Пластмассы сильно различаются по термостойкости, твердости и упругости. В сочетании с этой адаптируемостью общая однородность состава и легкость пластмасс обеспечивают их использование почти во всех промышленных применениях сегодня

15. Пена

Лист вспененного пластика, который будет использоваться в качестве основы для противопожарного раствора в банке CIBC в Торонто.

В последнее время синтетический полистирол или пенополиуретан стали использовать в ограниченных масштабах. Это легкий, легко формируемый и отличный изолятор. Обычно он используется как часть структурной изолированной панели, где пена зажата между деревом или цементом.

16. Цементные композиты

Цементно-связанные композиты — важный класс строительных материалов. Эти изделия изготовлены из гидратированного цементного теста, который связывает древесину или подобные частицы или волокна для изготовления сборных строительных компонентов.В качестве связующих использовались различные волокнистые материалы, включая бумагу и стекловолокно.

Древесина и натуральные волокна состоят из различных растворимых органических соединений, таких как углеводы, гликозиды и фенолы. Эти составы, как известно, замедляют схватывание цемента. Поэтому перед использованием древесины для изготовления композитных материалов на цементной основе необходимо оценить ее совместимость с цементом.

Совместимость древесины и цемента — это отношение параметра, относящегося к свойствам древесно-цементного композита, к качеству чистого цементного теста.Совместимость часто выражается в процентах.

Для определения совместимости древесины и цемента используются методы, основанные на различных свойствах, таких как характеристики гидратации, прочность, межфазная связь и морфология.

Исследователи используют различные методы, такие как измерение характеристик гидратации цементно-крошечной смеси; сравнение механических свойств цементно-крошечных смесей и визуальная оценка микроструктурных свойств древесно-цементных смесей.

Было обнаружено, что испытание на гидратацию путем измерения изменения температуры гидратации во времени является наиболее удобным методом. Недавно Karade et al. рассмотрели эти методы оценки совместимости и предложили метод, основанный на «концепции зрелости», т.е. с учетом времени и температуры реакции гидратации цемента.

17. Строительные материалы в современной промышленности

Современное строительство — это многомиллиардная отрасль, а производство и сбор сырья для строительных целей осуществляется во всем мире.Часто является основным правительственным и торговым центром между странами.

Экологические проблемы также становятся главной мировой темой, касающейся доступности и устойчивости определенных материалов, а также добычи таких больших количеств, необходимых для среды обитания человека.

18. Виртуальные строительные материалы

Некоторые материалы, такие как фотографии, изображения, текст, могут считаться виртуальными. Хотя сами они обычно существуют на подложке из натурального материала, они приобретают иное качество значимости по сравнению с натуральными материалами в процессе репрезентации.

19. Строительные изделия

Когда мы говорим о строительных изделиях, мы имеем в виду готовые частицы, которые используются в различных архитектурных деталях и деталях декоративной фурнитуры здания.

Список строительных материалов не включает исключительно материалы, которые используются для создания архитектуры здания и поддерживающих приспособлений, таких как окна, двери, шкафы и т. Д. Строительные продукты не являются частью здания, а поддерживают и заставляют их работать.

Подробнее:

Какие экологически чистые строительные материалы используются в строительстве?

Типы напольных материалов и их применение в строительстве

Строительные материалы для недорогого жилищного строительства

Проблемы здоровья со строительными материалами во время и после строительства

.

Свойства материала

Существительное Прилагательное Примеры материалов
вес a легкий материал a тяжелый материал алюминий, свинец магний, медь
гибкость жесткость a гибкий материал a жесткий материал тонких листов металла, пластикового камня, чугуна
горючесть горючий материал резина, пластик
пожар сопротивление негорючий материал глина, стекло
прозрачность a прозрачный материал вода, некоторые пластмассы
непрозрачность и непрозрачный материал Камень
коррозионная стойкость коррозионностойкий материал материал не устойчив к коррозии цинк, хром, оловянный чугун
проводимость хороший кондуктор г. нагреть плохой проводник высокая температура каучук серебристый
эластичность и эластичный материал нейлон
пластичность a пластик материал медь, алюминий
мягкость a мягкий материал резина, нейлон
твердость — a твердый материал чугун

И.Взгляните на эти примеры:

Человек может легко поднять большой рулон

стекловата, но не бетонная балка.

Стекловата — легкая , но бетон —

Человек может гнуть резиновую плитку, но не бетонную плитку.

Резина гибкая , но бетон жесткий.

Дерево может гореть, но бетон не гореть.

Древесина горючая, , бетон негорючая.

Водяной пар может проходить через камень, но не через битум.

Stone имеет проницаемость , , но битум непроницаем.

Вы можете видеть сквозь стекло, но не сквозь дерево.

Стекло прозрачное , а дерево непрозрачное.

Нержавеющая сталь может противостоять коррозии, а низкоуглеродистая сталь — нет.

Нержавеющая сталь устойчива к коррозии , но низкоуглеродистая сталь не устойчива к коррозии.

Тепло легко передается через медь, но не через дерево.

Медь является хорошим проводником тепла , а древесина плохо проводит тепло.

Резину можно растянуть или сжать, а затем она вернется к своей первоначальной форме, а глина — нет.

Резина — это эластичная , а глина — это пластмасса.

Битум можно легко поцарапать или поцарапать, но стекло — нет. Битумен мягкий , а стекло твердое.

Посмотрите на эти схемы. Сопоставьте буквы A-H на схемах с предложениями ниже:

Теперь дополните эти предложения свойствами:

a) Полиэтиленовая мембрана предотвращает проникновение влаги в бетонный пол.Это означает, что полиэтилен _______.

b) Т-образный алюминиевый профиль может противостоять химическому воздействию, т.е. е. алюминий ..

c) Каменный блок нельзя поднять без использования крана. Это означает, что камень ___________.

г) Крыша из гофрированного железа не может предотвратить нагрев дома солнцем, т.е. е. железо есть.

e) Стекловата может помочь сохранить тепло в доме зимой и прохладу летом, т.е.е. стекловата



f) Керамическая плитка на полу не может быть легко поцарапана людьми, идущими по ней. Это означает, что керамическая плитка ___

г) Асбестовая пленка может использоваться для противопожарной защиты дверей. Другими словами, асбест — это ________.

h) Черные тканевые жалюзи могут использоваться для защиты помещения от света, т. Е. Ткань ________.

II.Составьте предложения о четырех других свойствах материалов из этой таблицы:

Стали Камень Стекло шерсть Кирпич имеет свойство хорошая звукоизоляция, хорошая теплоизоляция. высокая прочность на сжатие, высокая прочность на разрыв. |

Это означает выдерживает высокие сжимающие силы, он может выдерживать высокие растягивающие усилия, он плохо передает тепло, он не передает звук легко.

III. Ответьте на следующие вопросы:


Почему стекло используется для оконных стекол?

Потому что стекло такое.

Почему стекловата используется для сохранения тепла в резервуарах с горячей водой?
Потому что стекловата имеет свойство
…..

Почему некоторые стали покрыты тонким слоем цинка ?
Потому что цинк есть…

Почему некоторые противопожарные двери
покрыты листами асбеста?
Потому что асбест …

Почему некоторые металлические листы
имеют гофрированную форму?
Потому что гофрированная форма
делает лист_

Почему бетон используется для.
колонны строительной конструкции?
Потому что ..

Урок 10

Часть I


Дата: 24 декабря 2015 г .; просмотр: 2097


.

Электрическое заземление — методы и типы заземления

Электрическое заземление — компоненты, методы и типы заземления — Установка электрического заземления

Электрическое заземление, заземление, методы заземления, типы заземления, компоненты заземления и его характеристики Что касается электрического заземления для электрических установок.

Что такое электрическое заземление?

Для соединения металлических (проводящих) частей электрического прибора или установок с землей (землей) называется Заземление или Заземление .

Другими словами, соединение металлических частей электрических машин и устройств с пластиной заземления или заземляющим электродом (который находится во влажной земле) через толстый проводящий провод (который имеет очень низкое сопротивление) в целях безопасности известен как Заземление .

«Заземление» или «заземление», скорее, означает подключение части электрического оборудования, такой как металлическое покрытие, клемма заземления розеточных кабелей, опорные провода, которые не проводят ток на землю.Заземление можно назвать соединением нейтральной точки системы электроснабжения с землей, чтобы избежать или минимизировать опасность во время разряда электрической энергии.

Electrical Earthing and Grounding Electrical Earthing and Grounding

Полезно знать

Разница между заземлением, заземлением и соединением

Позвольте мне устранить путаницу между заземлением, заземлением и соединением.

Заземление и Заземление — это те же термины, которые используются для заземления. Заземление — это обычно слово , используемое для заземления в стандартах Северной Америки , таких как IEEE, NEC, ANSI и UL и т. Д., В то время как Заземление используется в европейских стандартах , странах Содружества и Великобритании, таких как IS и IEC и т. Д.

Слово Соединение используется для соединения двух проводов (а также проводов, труб или приборов вместе. Соединение известно как соединение металлических частей различных машин, которые, как считается, не пропускают электрический ток при нормальной работе. машин, чтобы вывести их на одинаковый уровень электрического потенциала.

Почему важно заземление?

Основная цель заземления состоит в том, чтобы избежать или минимизировать опасность поражения электрическим током, пожара из-за утечки тока на землю по нежелательному пути и гарантировать, что потенциал токоведущего проводника не поднимется относительно земли, чем это предусмотрено. изоляция.

Когда металлическая часть электроприборов (части, которые могут проводить или пропускать электрический ток) вступает в контакт с токоведущим проводом, возможно, из-за сбоя в установке или повреждения изоляции кабеля, металл заряжается, и статический заряд накапливается на это .Если человек прикоснется к такому заряженному металлу , получится сильный шок.

Чтобы избежать таких случаев, системы электропитания и части приборов должны быть заземлены так, чтобы переносить заряд непосредственно на землю. Вот почему нам необходимо электрическое заземление или заземление в электрических установках.

Ниже приведены основные потребности заземления.

  • Для защиты жизни людей, а также для обеспечения безопасности электрических устройств и приборов от тока утечки.
  • Для поддержания постоянного напряжения в исправной фазе (при отказе какой-либо одной фазы).
  • Для защиты электрических систем и зданий от освещения.
  • Для выполнения функций обратного проводника в системе электрической тяги и связи.
  • Во избежание риска возгорания в электрических установках.
Различные термины, используемые в электрическом заземлении
  • Земля: Надлежащее соединение между электрическими установками через проводник с заглубленной пластиной в земле известно как Земля.
  • Заземленный: Когда электрическое устройство, прибор или системы электропроводки соединены с землей через заземляющий электрод, это называется заземленным устройством или просто «заземленным».
  • С глухим заземлением: Когда электрическое устройство, прибор или электрическая установка подключены к заземляющему электроду без предохранителя, прерывателя цепи или сопротивления / сопротивления, это называется «глухозаземленным».
  • Заземляющий электрод: Когда проводник (или токопроводящая пластина) закопан в землю для системы электрического заземления.Известно, что это электрод земли. Заземляющие электроды бывают различной формы, например, токопроводящая пластина, токопроводящий стержень, металлическая водопроводная труба или любой другой проводник с низким сопротивлением.
  • Провод заземления : Провод заземления или токопроводящая полоса, соединяющая электрод заземления и электрическую систему и устройства, называемые проводом заземления.
  • Провод заземления: Проводник, который подключается между различными электрическими устройствами и приборами, такими как распределительный щит, различные вилки и устройства и т. Д.Другими словами, провод между заземляющим проводом и электрическим устройством или прибором называется проводником заземления. Он может иметь форму металлической трубы (полностью или частично), металлической оболочки кабеля или гибкого провода.
  • Дополнительный основной заземляющий провод : Провод, подключенный между распределительным щитом и распределительным щитом, т.е. этот провод относится к вспомогательным основным цепям.
  • Сопротивление заземления: Это полное сопротивление между заземляющим электродом и землей в Ом (Ом).Сопротивление заземления — это алгебраическая сумма сопротивлений проводника заземления, провода заземления, заземляющего электрода и земли.
Точки, которые необходимо заземлить

Заземление в любом случае не выполняется. Согласно правилам IE и нормам IEE (Института инженеров-электриков),

  • Заземляющий контакт 3-контактных розеток осветительных и 4-контактных вилок питания должен быть надежно и постоянно заземлен.
  • Все металлические корпуса или металлические покрытия, содержащие или защищающие любые линии электропитания или устройства, такие как трубы GI и кабелепроводы, закрывающие кабели VIR или ПВХ, выключатели в железной оболочке, распределительные панели с предохранителями и т. Д., Должны быть заземлены (заземлены).
  • Рама каждого генератора, стационарных двигателей и металлических частей всех трансформаторов, используемых для управления энергией, должна быть заземлена двумя отдельными, но разными соединениями с землей.
  • В трехпроводной системе постоянного тока средние проводники должны быть заземлены на электростанции.
  • Стойки, предназначенные для воздушных линий, должны быть заземлены путем подсоединения хотя бы одной жилы к заземляющим проводам.

Связанный пост: Тестирование электрических и электронных компонентов и устройств с помощью мультиметра

Компоненты системы заземления

Полная система электрического заземления состоит из следующих основных компонентов.

  • Провод заземления
  • Провод заземления
  • Электрод заземления
Components of Earthing System. A Complete Electrical Grounding System Components of Earthing System. A Complete Electrical Grounding System Компоненты системы электрического заземления
Этот провод заземления
или провод заземления 9000 система заземления, которая соединяет все металлические части электроустановки, например кабелепровод, каналы, коробки, металлические корпуса переключателей, распределительных щитов, переключателей, предохранителей, регулирующие и управляющие устройства, металлические части электрических машин, такие как двигатели, генераторы, трансформаторы и металлический каркас, на котором установлены электрические устройства и компоненты. как заземляющий провод или провод заземления, как показано на рис.

Сопротивление заземляющего проводника очень низкое. Согласно правилам IEEE, сопротивление между клеммой заземления потребителя и проводом непрерывности заземления (на конце) не должно превышать 1 Ом. Проще говоря, сопротивление заземляющего провода должно быть меньше 1 Ом .

Размер заземляющего проводника или провода заземления зависит от размера кабеля , используемого в электрической цепи .

Размер заземляющего проводника

Площадь поперечного сечения непрерывного заземляющего проводника не должна быть меньше половины площади поперечного сечения самого толстого провода, используемого в электропроводке .

Обычно размер неизолированного медного провода, используемого в качестве проводника заземления, составляет 3SWG. Но имейте в виду, что не используйте менее 14SWG в качестве заземляющего провода. Медная полоса также может использоваться в качестве заземляющего проводника вместо неизолированного медного провода, но не используйте ее, пока производитель не порекомендует ее.

Провод заземления или заземляющее соединение

Провод, соединяющий провод заземления и заземляющий электрод или заземляющую пластину, называется заземляющим стыком или «заземляющим проводом».Точка, где встречаются провод заземления и заземляющий электрод, известна как «точка соединения», как показано на рис.

Заземляющий провод — это последняя часть системы заземления, которая подключается к заземляющему электроду (который находится под землей) через точку заземления.

В заземляющем проводе должно быть минимальное количество стыков, а также они должны быть меньше по размеру и прямые по направлению.

Как правило, медный провод может использоваться в качестве заземляющего провода, но медная полоса также используется для установки на высоких площадях, и она может выдерживать высокий ток короткого замыкания из-за большей площади, чем медный провод.

Жестко вытянутый неизолированный медный провод также используется в качестве заземляющего провода. В этом методе все заземляющие проводники подключаются к общим (одной или нескольким) точкам подключения, а затем заземляющий провод используется для подключения заземляющего электрода (заземляющей пластины) к точке подключения.

Для увеличения запаса прочности при установке в качестве заземляющего провода используются два медных провода для соединения металлического корпуса устройства с заземляющим электродом или пластиной заземления. Т.е. если мы используем два заземляющих электрода или заземляющие пластины, то будет четыре заземляющих провода.Не следует учитывать, что два заземляющих провода используются как параллельные пути для протекания токов повреждения, но оба пути должны работать должным образом, чтобы пропускать ток повреждения, поскольку это важно для большей безопасности. Motor Earthing. Motor Grounding Motor Earthing. Motor Grounding

Размер провода заземления

Размер или площадь заземляющего провода не должны быть меньше половины самого толстого провода, используемого в установке.

Наибольший размер провода заземления — 3SWG , минимальный — не менее 8SWG .Если используется провод 37 / .083 или ток нагрузки составляет 200 А от напряжения питания, то рекомендуется использовать медную ленту вместо двойного заземляющего провода. Способы подключения заземляющего провода показаны на рис.

Примечание: мы опубликуем дополнительную статью о размере Земной плиты с простыми вычислениями … Оставайтесь на связи.

Электрод заземления или заземляющая пластина

Металлический электрод или пластина, закапываемая в землю (под землей) и являющаяся последней частью системы электрического заземления.Проще говоря, последняя подземная металлическая (пластинчатая) часть системы заземления, которая связана с заземляющим проводом, называется заземляющей пластиной или заземляющим электродом.

В качестве заземляющего электрода можно использовать металлическую пластину, трубу или стержень, который имеет очень низкое сопротивление и безопасно переносит ток короткого замыкания на землю. Jointing Copper Wire Earthing Leads to Earth Plate & Wrong & right ways for Earthing Lead Installation Jointing Copper Wire Earthing Leads to Earth Plate & Wrong & right ways for Earthing Lead Installation

Размер заземляющего электрода

В качестве заземляющего электрода можно использовать медь и железо.

Размер заземляющего электрода (в случае меди)

2 × 2 (два фута шириной и длиной) и толщиной 1/8 дюйма.. Т.е. 2 ’x 2’ x 1/8 ″ . ( 600x600x300 мм )

В случае железа

2 ′ x2 ′ x ¼ ” = 600x600x6 мм

Рекомендуется закапывать заземляющий электрод во влажную землю. Если это невозможно, залейте воду в трубу GI (оцинкованное железо), чтобы обеспечить влажность.

В системе заземления установите заземляющий электрод в вертикальное положение (под землей), как показано на рис. Кроме того, нанесите слой порошкообразного угля и извести толщиной 1 фут (около 30 см) вокруг пластины заземления (не путайте с электродом заземления и пластиной заземления, поскольку они оба являются одним и тем же).

Это действие позволяет увеличить размер заземляющего электрода, что обеспечивает лучшую целостность цепи в земле (система заземления), а также помогает поддерживать влажность вокруг пластины заземления.

P.S: Мы опубликуем пример расчета размеров заземляющего электрода… Оставайтесь на связи.

Полезно знать:

Не используйте кокс (после сжигания угля в печи для выделения всех газов и других компонентов оставшиеся 88% углерода называют коксом) или каменный уголь вместо древесного угля (древесный уголь), потому что это вызывает коррозию пластины заземления.

Т.к. уровень воды в разных районах разный; поэтому глубина установки заземляющего электрода также различается в разных местах. Но глубина для установки заземляющего электрода должна быть не менее 10 футов (3 метра) и должна быть ниже 1 фут ( 304,8 мм ) от постоянного уровня воды.

Двигатели , Генератор , Трансформаторы и т. Д. Должны быть подключены к заземляющему электроду в двух разных местах.

Размер пластины заземления или электрода заземления для небольшой установки

При небольшой установке используйте металлический стержень (диаметр = 25 мм (1 дюйм) и длина = 2 м (6 футов) вместо пластины заземления для системы заземления. Металлическая труба должна быть На 2 метра ниже поверхности земли. Для поддержания влажности поместите 25 мм (1 дюйм) угольно-известковую смесь вокруг пластины заземления.

Для эффективности и удобства вы можете использовать медные стержни от 12,5 мм (0,5 дюйма) до 25 мм. (1 дюйм) в диаметре и 4 м (12 футов) в длину.Обсудим способ установки стержневого заземления.

Методы и типы электрического заземления

Заземление можно выполнить разными способами. Ниже описаны различные методы, применяемые для заземления (внутри дома или на заводе и другом подключенном электрическом оборудовании и машинах).

Пластинчатое заземление:

В системе пластинчатого заземления пластина из меди с размерами 60 см x 60 см x 3,18 мм (т.е. 2 фута x 2 фута x 1/8 дюйма ) или оцинкованного железа (GI) размером 60 см x 60 см x 6,35 мм (2 фута x 2 фута x дюйма) закапывают вертикально в землю (земляная яма), высота которой не должна быть меньше 3 м. (10 футов) от уровня земли.

Для правильной системы заземления выполните шаги, указанные выше в (Введение в заземляющую пластину), чтобы поддерживать влажность вокруг заземляющего электрода или пластины заземления. plate earthing, plate grounding plate earthing, plate grounding

Заземление трубы:

Гальванизированная сталь и перфорированная труба утвержденной длины и диаметра укладываются вертикально во влажную почву в такой системе заземления.Это самая распространенная система заземления.

Размер используемой трубы зависит от силы тока и типа почвы. Размер трубы обычно составляет 40 мм (1,5 дюйма) в диаметре и 2,75 м (9 футов) в длину для обычной почвы или больше для сухой и каменистой почвы. Влажность почвы будет определять длину трубы, которую предстоит заглубить, но обычно она должна составлять 4,75 м (15,5 фута). Pipe Earthing and Grounding Pipe Earthing and Grounding

Заземление стержня

это тот же метод, что и заземление трубы.Медный стержень диаметром 12,5 мм (1/2 дюйма) или 16 мм (0,6 дюйма) из оцинкованной стали или полый участок 25 мм (1 дюйм) трубы GI длиной более 2,5 м (8,2 фута) закапывают в землю вертикально вручную или с помощью пневмомолота. Длина электродов, встроенных в почву, снижает сопротивление земли до желаемого значения.

Copper Rod Electrode Earthing System Copper Rod Electrode Earthing System Система заземления с медными стержневыми электродами
Заземление через Waterman

В этом методе заземления трубы водовода (гальванизированные GI) используются для заземления.Обязательно проверьте сопротивление труб GI и используйте зажимы заземления, чтобы минимизировать сопротивление для правильного заземления.

Если в качестве заземляющего провода используется многожильный провод, очистите конец жилы провода и убедитесь, что он находится в прямом и параллельном положении, которое затем можно плотно подсоединить к трубе водяного коллектора.

Заземление из ленты или проволоки:

При этом способе заземления используйте зачищенные электроды сечением не менее 25 мм x 1.6 мм (1 дюйм x 0,06 дюйма) закапывают в горизонтальные траншеи минимальной глубиной 0,5 м. Если используется медь с поперечным сечением 25 мм x 4 мм (1 дюйм x 0,15 дюйма) и размером 3,0 мм, 2 , если это оцинкованное железо или сталь.

Если используются круглые проводники, их поперечное сечение не должно быть слишком маленьким, скажем, менее 6,0 мм. 2 , если это оцинкованный чугун или сталь. Длина проводника, закопанного в землю, обеспечит достаточное сопротивление заземления, и эта длина не должна быть меньше 15 м.

Общий метод установки электрического заземления (шаг за шагом)

Обычный метод заземления электрического оборудования, устройств и приборов следующий:

  1. Прежде всего, выкопайте яму 5×5 футов (1,5 × 1,5 м) около 20-30 футов (6-9 метров) в земле. (Обратите внимание, что глубина и ширина зависят от характера и структуры грунта).
  2. Закопайте подходящую медную пластину (обычно 2 x 2 x 1/8 дюйма (600 x 600 x 300 мм) в этой яме в вертикальном положении.
  3. Надежный заземляющий провод через гайки с двух разных мест на пластине заземления.
  4. Используйте два провода заземления с каждой пластиной заземления (в случае двух пластин заземления) и закрепите их.
  5. Для защиты стыков от коррозии нанесите смазку вокруг них.
  6. Собрать все провода в металлическую трубу от заземляющего электрода (ов). Убедитесь, что труба находится на высоте 1 фута (30 см) над поверхностью земли.
  7. Чтобы поддерживать влажность вокруг земной плиты, поместите 30-сантиметровый слой порошкообразного древесного угля (порошкообразного древесного угля) и смеси извести вокруг земной плиты вокруг земной плиты.
  8. Используйте болты с наконечником и гайкой, чтобы надежно подсоединить провода к опорным плитам машин. Каждая машина должна быть заземлена в двух разных местах. Минимальное расстояние между двумя заземляющими электродами должно составлять 10 футов (3 м).
  9. Провод заземления, который соединяется с корпусом и металлическими частями всей установки, должен быть плотно подключен к заземляющему проводу. Обязательно используйте непрерывность, используя тест на непрерывность.
  10. Наконец (но не в последнюю очередь) протестируйте всю систему заземления с помощью тестера заземления.Если все идет по планировке, то яму засыпьте землей. Максимально допустимое сопротивление заземления составляет 1 Ом. Если оно больше 1 Ом, увеличьте размер (не длину) заземляющего провода и проводов заземления. Держите внешние концы труб открытыми и время от времени поливайте воду, чтобы поддерживать влажность вокруг заземляющего электрода, что важно для лучшей системы заземления.
Спецификация SI для заземления

Ниже приведены различные спецификации относительно заземления, рекомендованные индийскими стандартами.Вот несколько;

  • Заземляющий электрод нельзя располагать (устанавливать) близко к зданию, система заземления которого заземляется, на расстоянии не менее 1,5 м.
  • Сопротивление заземления должно быть достаточно низким, чтобы протекание тока было достаточным для срабатывания защитных реле или срабатывания предохранителей. Это значение не является постоянным, так как оно меняется в зависимости от погоды, потому что зависит от влажности (но не должно быть меньше 1 Ом).
  • Заземляющий провод и заземляющий электрод будут из одного материала.
  • Заземляющий электрод всегда следует размещать в вертикальном положении внутри земли или ямы, чтобы он мог контактировать со всеми различными слоями земли.

Связанные сообщения:

Опасности незаземления системы питания

Как подчеркивалось ранее, заземление предоставляется в порядке

  • Во избежание поражения электрическим током
  • Во избежание риска пожара в результате тока утечки на землю через нежелательный путь и
  • Чтобы гарантировать, что ни один из проводников с током не поднимется до потенциала по отношению к общей массе земли, чем его проектная изоляция.

Однако, если чрезмерный ток не заземлен, приборы будут повреждены без помощи предохранителя. Следует отметить, что на их генерирующих станциях происходит заземление чрезмерного тока, поэтому по заземляющим проводам ток очень мал или отсутствует вообще. Следовательно, это означает, что нет необходимости заземлять какой-либо из проводов (токоведущих, заземляющих и нулевых), содержащихся в ПВХ. Заземлить токоведущий провод катастрофически.

Я видел человека, убитого просто потому, что провод под напряжением был отрезан от верхней стойки и упал на землю, пока земля была влажной.Чрезмерный ток заземляется на генерирующих станциях, и если заземление вообще неэффективно из-за короткого замыкания, на помощь придут прерыватели замыкания на землю. Предохранитель помогает только тогда, когда передаваемая мощность превышает номинальную мощность наших приборов, он блокирует ток от достижения наших приборов, сгорая и защищая наши приборы в процессе.

В наших электроприборах, если чрезмерные токи не заземлены, мы испытаем сильный ток. Заземление в электроприборах происходит только тогда, когда возникает проблема, и оно должно спасти нас от опасности.Если в электронной установке металлическая часть электроприбора вступает в прямой контакт с проводом под напряжением, что может быть вызвано, возможно, неисправностью установки или иным образом, металл будет заряжен, и на нем будет накапливаться статический заряд.

Если вы случайно прикоснетесь к металлической части в этот момент, вас поразит удар. Но если металлическая часть прибора заземлена, заряд будет передаваться на землю, а не накапливаться на металлической части прибора. Ток не проходит через заземляющие провода в электроприборах, он протекает только тогда, когда возникает проблема, и только для того, чтобы направить нежелательный ток на землю, чтобы защитить нас от сильного удара.

Кроме того, если находящийся под напряжением провод случайно (в неисправной системе) касается металлической части машины. Теперь, если человек коснется этой металлической части машины, то через его тело будет протекать ток на землю, следовательно, он будет поражен электрическим током, что может привести к серьезным травмам, вплоть до смерти. Вот почему так важно заземление?

Электрическое заземление … Продолжение следует …

Пожалуйста, подпишитесь ниже, если вы хотите получить следующий пост о Заземление / заземление , например:

  • Рассчитайте сечение заземляющего проводника, заземления Свинцовые и заземляющие электроды для различных электрических устройств и оборудования, таких как двигатели, трансформаторы, домашняя проводка и т. Д., Путем простых вычислений
  • Цепь заземления и ток замыкания на землю
  • Защита системы заземления и дополнительных устройств, используемых в системе заземления при обеспечении заземления
  • Важные инструкции по правильной системе заземления
  • Правила электроснабжения относительно заземления
  • Как проверить сопротивление заземления с помощью тестера заземления
  • Как проверить сопротивление контура заземления с помощью амперметра и вольтметра
  • Многократное защитное заземление
  • И многое другое….

Похожие сообщения:

.

21 здание, которое помогло сформировать современную архитектуру с 1945 года по сегодняшний день

Модернизм или современная архитектура — это архитектурный стиль, возникший в первые годы 20 века. Модернизм станет доминирующей архитектурной формой после разрушения Второй мировой войны по всей Европе.

Он отличается интенсивным использованием новых технологий с особым упором на использование стекла, стали и, конечно же, железобетона. Многие также определяют это как отказ от старого традиционного неоклассического стиля и изящных искусств, которые были популяризированы в прошлом веке.

Современная архитектура оставалась доминирующей архитектурной формой на протяжении большей части 20-го века, пока не была свергнута в 1980-х годах в соответствии с соответствующим названием постмодернистским стилем.

Известные архитекторы-модернисты

На протяжении многих лет было много выдающихся архитекторов-модернистов, но наиболее заметными из них являются: —

— Фрэнк Ллойд Райт,

— Ле Корбюзье,

— Иео Минг Пей,

— Эрих Мендельсон и ;

— Людвиг Мис ван дер Роэ.

В целом в модернизме вплоть до 1960-х годов доминировали прямоугольные формы зданий с акцентом на смелые прямые линии. После 1960-х годов более свободный и органичный дизайн начал заменять более упорядоченный послевоенный стиль.

Модернизм можно подразделить на: —

— международный стиль,

— экспрессионистский стиль и;

— Конструктивистский стиль (в основном Советский Союз до Второй мировой войны)

Тем не менее, некоторые также включают в эту категорию структурный экспрессионизм, поскольку он служит переходом к постмодернизму.Эта категория просуществовала примерно с 1970-х до начала середины 1980-х.

Ниже представлена ​​эклектичная смесь зданий, подпадающих под действие архитектурного стиля «модернизм». Имея так много других замечательных примеров по всему миру, мы не можем включить их все, поэтому, пожалуйста, не стесняйтесь добавлять свои предложения в комментарии.

1. Всемирный торговый центр 1 и 2 поднял модернизм на новую высоту

Архитектурная форма: Модерн

Башни бывшего Всемирного торгового центра до их трагического разрушения в 2001 были одними из самых известных в мире ориентиры.Две главные башни (World Trade 1 и 2) были спроектированы архитектором Минору Ямасаки и были построены между 1966 и 1971 годами .

Первоначальный план Ямасаки заключался в том, чтобы ограничить главные башни высотой 80 этажей, но эта цифра была увеличена до 110, когда администрация местного порта потребовала выделить не менее 930 000 м2 и офисных площадей.

Обе башни представляли собой стальной каркас с навесными стенами из бетонной плиты на стальных балочных конструкциях.

После завершения они мгновенно стали одним из самых ярких зданий Америки и прекрасным образцом архитектурной этики Ле Корбюзье.Однако в его окончательном дизайне традиционная готика сочеталась с модерном, которым стал известен Ямасаки.

Источник: Grandmaster E / Wikimedia Commons

2. Башня BT по-прежнему доминирует над горизонтом Лондона

Архитектурная форма: Модерн

Башня BT (ранее известная как Башня GPO, Башня почтового отделения и Телекоммуникационная башня) в Лондоне, был разработан Эриком Бедфордом и был завершен в 1964 .

Эта модернистская башня возвышается на высоте 177 метров и с дополнительным подвесным оборудованием, увеличивая ее «полную» высоту до 191 метр .

После завершения башня обгонит Башню Миллбанк и станет самым высоким зданием в Лондоне и Великобритании. Он удерживал этот титул до 1980 , когда была завершена башня Natwest.

Источник: Uli Harder / Wikimedia Commons

3. Музей Соломона Р. Гуггенхайма — это «Храм Духа»

Архитектурная форма: Модернист

Музей Соломона Р. Гуггенхайма на Манхэттене, Нью-Йорк, модернист художественный музей, спроектированный Фрэнком Ллойдом Райтом.Хотя музей существует с конца 1930-х годов, только в конце 1950-х он переехал в свое нынешнее культовое здание.

Фрэнк Ллойдс спроектировал здание как «храм духа» и представляет собой примерно цилиндрическое здание, сужающееся к вершине. Сегодня это одно из самых узнаваемых зданий в мире.

Сегодня здесь хранится огромная коллекция произведений импрессионистов, постимпрессионистов, модерна и современного искусства.

Источник: Жан-Кристоф Бенуа / Wikimedia Commons

4.Строительство штаб-квартиры Организации Объединенных Наций обошлось в 65 миллионов долларов

Архитектурная форма: Модерн / международный стиль

Здание штаб-квартиры Организации Объединенных Наций было детищем архитектора Оскара Нимейера и других. В нем размещалась Организация Объединенных Наций с момента его завершения в 1952 .

Здание высотой 155 метров и высотой стоит около 65 миллионов долларов (599 миллионов долларов сегодня) на строительство. Затраты на строительство были предоставлены в виде беспроцентной ссуды при администрации Трумэна в 1948 .

По сей день участок и здание имеют экстерриториальный статус в городе Нью-Йорк.

Источник: Neptuul / Wikimedia Commons

5. Институт биологических исследований Very Bold Salk

Архитектурная форма: Modernist

Институт биологических исследований Солка, или просто Институт Солка, является некоммерческим научно-исследовательским институтом в Ла-Хойе, Сан-Диего, Калифорния. Первоначально он был основан в –1960– Йонасом Солком, который разработал известную вакцину против полиомиелита.

Институт Солка уже много лет занимает очень смелое модернистское здание, спроектированное знаменитым архитектором Луисом Каном вместе с Джеком Макаллистером. В его конструкции большое внимание уделяется симметрии и открытому бетону.

Часть требований к зданию заключалась в том, чтобы его можно было легко модернизировать по мере совершенствования научных технологий. По этой причине опорные балки ограничены краями каждой лаборатории для максимальной гибкости реконфигурации внутреннего пространства.

Источник: Джим Харпер / Wikimedia Commons

6. Когда-то критиковали, но теперь полюбили: пирамида Лувра, Париж

Архитектурная форма: Модерн

Пирамида Лувра, ставшая теперь знаменитой, представляет собой большую металлическую конструкцию и стеклянную пирамиду. китайско-американского архитектора И. М. Пея. Эта пирамида также окружена тремя меньшими пирамидами, все они расположены в Cour Napoleon Луврского дворца.

Пирамида Лувра служит главным входом в музей и была построена в 1989 .Хотя при первой установке он получил серьезную критику, он стал иконой Парижа.

Вся структура имеет высоту 21,6 метра, и имеет квадратное основание 34 метра с площадью основания более 1000 квадратных метров .

Источник: Hteink.min / Wikimedia Commons

7. Королевский национальный театр: лондонский шедевр брутализма

Архитектурная форма: Модернист / бруталист

Королевский национальный театр, или просто Национальный театр, является одним из 3-х самых известные места проведения исполнительских искусств, финансируемые государством.Он расположен в культовом здании в стиле модерн / брутализм, спроектированном сэром Денисом Луи Ласданом.

Это его самая известная работа, а нынешнее здание на самом деле является памятником архитектуры II степени. Двери открылись в 1976 , и он стал одной из самых знаковых достопримечательностей Лондона.

Источник: Aurelien Guichard / Wikimedia Commons

8. Сиднейский оперный театр обрушился на бюджет

Архитектурная форма: Модерн / экспрессионизм

Знаменитый Сиднейский оперный театр был спроектирован датским архитектором Йорном Утцоном и был официально открыт в 1973 .Работы по строительству здания были санкционированы правительством Нового Южного Уэльса в 1958 , и земля была заложена в 1959.

Затраты на строительство вышли из-под контроля, и Утцон в конце концов ушел в отставку до того, как строительство было завершено. Окончательные затраты оцениваются в 102 миллиона австралийских долларов (сегодня 912 австралийских долларов) и долларов.

Первоначально она была оценена как часть окончательных затрат в 7 миллионов долларов .

Источник: Бернард Ганьон / Wikimedia Commons

9.Атомиум — это железная ячейка

Архитектурная форма: Модерн / Людический модернизм

Атомиум в Брюсселе — знаковое здание в Бельгии и один из наиболее уникальных примеров послевоенной модернистской архитектуры. Он был спроектирован Андре Ватеркейном, Андре и Жаном Полаком и первоначально был построен для 1958 Брюссельской всемирной выставки .

Он состоит из девяти сфер из нержавеющей стали диаметром 18 м и диаметром , соединенных вместе с трубками диаметром 3 м , имитирующими базовую элементарную ячейку кристалла железа.Вся конструкция имеет высоту 102 метра и высоту метров.

В самой верхней камере строения находится ресторан с фантастическим панорамным видом на Брюссель. Здесь также находятся выставочные залы и другие общественные места.

Источник: Майк Кеттелл / Wikimedia Commons

10. Центр Джона Хэнкока был разработан Фазлуром Ханом

Архитектурная форма: Модернизм / структурный экспрессионизм

Центр Джона Хэнкока (ныне известный как 875 North Michigan Avenue) в Чикаго, штат Иллинойс является прекрасным примером раннего структурного экспрессионизма и был завершен по выгодной цене $ 100000000 .Строительство началось в 1965 и было завершено в 1969 .

Это здание является прекрасным примером гения Фазлура Рахмана Кхана и было построено Tishman Construction Corporation. Вся конструкция имеет высоту 344 метра с архитектурной точки зрения и метров в высоту, а конструкции на крыше помогают ей достигать высоты 457 метров.

Какое-то время это было второе по высоте здание в мире.

Источник: Knutaril / Wikimedia Commons

11. Арка ворот — самая высокая арка в мире

Архитектурная форма: Модерн / структурный экспрессионизм

Знаменитая арка ворот в Санкт-Петербурге.Луи, штат Миссури, представляет собой монумент 192 м , облицованный нержавеющей сталью, который имеет форму утяжеленной цепной арки. Это по-прежнему самая высокая отдельно стоящая арка в мире и самый высокий рукотворный памятник в Соединенных Штатах.

Он был спроектирован финско-американским архитектором Ээро Саариненом в 1947 , а строительство было завершено в середине 1960-х годов. Он стоит около 13 миллионов долларов (сегодня 78 миллионов долларов) .

Источник: Бев Сайкс / Wikimedia Commons

12.Берлинская фернзехтурм — самое высокое здание в Германии

Архитектурная форма: Модерн

Берлинская фернзехтурм, или Берлинская телебашня, представляет собой телекоммуникационную башню, построенную между 1965 и 1969 в центре Берлина, Германия. Он был заказан и построен Германской Демократической Республикой в ​​первую очередь как демонстративная пропаганда коммунистов.

Он был спроектирован немецким архитектором Германом Хензельманном и до сих пор доминирует над горизонтом Берлина.Его высота составляет 368 метров, высота метров, и это самое высокое сооружение в Германии.

Сегодня он по-прежнему служит радио- и телевещательной станцией и смотровой башней для города.

Источник: Diego Delso / Wikimedia Commons

13. Современный курорт Диснея — это огромное здание в форме буквы А

Архитектурная форма: Модерн / современный

Современный курорт Диснея, первоначально называвшийся Tempo Bay Hotel, представляет собой трехуровневый отель. Отмеченный четырьмя бриллиантами курорт в Диснейуорлде, Флорида.Первоначально он открылся в 1971 и расположен рядом с Волшебным Королевством.

Он был разработан Велтоном Бекетом и являлся совместным проектом Disney и United States Steel Corporation. Самая выдающаяся особенность здания — его А-образная конструкция с внешними стенами, которые отходят от внутреннего атриума.

Источник: Brian Kendig / Wikimedia Commons

14. Cité radieuse был шедевром Ле Корбюзье

Архитектурная форма: Modernist / Unité d’habitation

Cité Radieuse (Radiant City) является прекрасным примером Unité d ‘ жилье (Housing Unit на английском языке), которое представляет собой типично модернистский стиль жилой застройки, спроектированный великим Ле Корбюзье.Он был разработан совместно с художником-архитектором Надиром Афонсу.

Cité Radieuse, неофициально известный как La Maison du Fada (Дом Безумцев), был построен между 1947 и 1952 годами и находится в Марселе, Франция. Оказалось, что это одна из самых известных работ Ле Корбюзье, которая в то время имела огромное влияние (хорошо это или плохо).

Некоторые утверждают, что это было источником вдохновения для подъема архитектурного движения бруталистов.

Источник: Anapuig / Wikimedia Commons

15.Дом Фарнсворта — шедевр интернационализма

Архитектурная форма: Модернист / интернационализм

Дом Фарнсворта был спроектирован как ретрит выходного дня с одной комнатой для доктора Эдит Фарнсворт, нефролога из Чикаго. Он был построен между 1945 и 1951 годами по проекту Людвига Миса ван дер Роэ.

Первоначальное задание было предназначено для доктора Фарнворт, чтобы у него было место для спокойного созерцания и потворства своим хобби.

Здание считается вершиной международного стиля архитектуры и стало национальным историческим памятником США.С. в 2006 .

Источник: Виктор Григас / Wikimedia Commons

16. Здание Сиграм изменилось в американском архитектурном дизайне

Архитектурная форма: Модерн / интернационализм

Здание Сиграмм — это небоскреб, спроектированный Людвигом Майлзом ван дер Роэ и Филипом Джонсоном, который был построен в Нью-Йорк 1958 . Он широко считается классическим примером международного стиля модернистской архитектуры.

Все здание высотой 157 метров высотой 38 этажей .Он был задуман как штаб-квартира канадской винокурни Joseph E. Seagram and Sons.

Людвиг получил пустой чек на проектирование и строительство башни наследницей Сиграммы Филлис Ламберт. По этой причине он стал одним из самых влиятельных зданий в американской архитектуре.

Здание сочетает в себе стальную раму с моментом сопротивления со стальным и железобетонным сердечником. Это ядро ​​простирается до 17-го этажа с диагональными связями сердечника, доходящими до 29-го этажа.

Источник: Noroton / Wikimedia Commons

17. Здание компании-производителя Trust: модель модернизма

Архитектурная форма: Модерн / интернационализм

Здание компании-производителя Trust Company в Нью-Йорке широко считается «самой моделью» Модернизм ». Это здание из стекла и алюминия, построенное в 1954 .

Изначально здание было построено в качестве банка для компании Manufacturers Trust Company, которая позже объединилась с Hanover Bank and Trust и образовала Manufacturers Hanover Corporation.

Его разработали Чарльз Эванс Хьюз III и Гордон Баншафт из Скидмора, Оуингса и Меррила. После завершения он стал первым зданием банка в Соединенных Штатах, построенным в международном архитектурном стиле.

Сегодня это историческое здание, признанное достопримечательностью Нью-Йорка.

Источник: Beyond My Ken / Wikimedia Commons

18. Джатия Сангсад Бхабан — одно из самых значительных зданий 20-го века

Архитектурная форма: Модерн / монументальный

Весь комплекс находится на крупнейших законодательных зданиях в по всему миру и занимает около 800000 м2. Считается, что это одна из лучших работ Хана и одно из самых значительных зданий 20 века.

Строительство началось в 1961 и было завершено в 1982 . Здание представляет собой смешанную конструкцию из железобетона и кирпичной кладки.

Здание появилось в 2003 году в фильме « Мой архитектор », в котором подробно рассказывается о карьере Луи Кана.

19. Сент-Мари де ла Туретт: последнее здание Ле Корбюзье

Архитектурная форма: Модернист / интернационализм

Сент-Мари де ла Туретт была спроектирована великим Ле Корбюзье и служит монастырем Доминиканского ордена, расположенным на склоне холма. Лион.Это должно было быть последнее здание Ле Корбюзье.

Ле Корбюзье был одним из ключевых сторонников модернистского движения, и его проекты монастыря не разочаровали. В его конструкции широко использовались поднятые пилоты, что очень характерно для его работы.

Строительство началось в 1956 , работы были завершены в 1960 . Позже в начале 1980-х годов он претерпел значительную реконструкцию.

Здание было классифицировано как объект Всемирного наследия NESO в июле 2016 года .

Источник: Alexandre Norman / Wikimedia Common

20. Экспрессионистская капелла Нотр-Дам-дю-О-Ле-Корбюзье

Архитектурная форма: Модерн / экспрессионизм

Нотр-Дам-дю-О (Богоматерь высот) выполнен в стиле модерн. Римско-католическая часовня в Ронкампе, Франция. Он был спроектирован Ле Корбюзье и был построен в 1955 .

Считается, что это один из лучших образцов работ Ле Корбюзье и очень важное религиозное сооружение 20 века.Это действующее религиозное сооружение, которое ежегодно привлекает сотни тысяч посетителей.

Он был введен в эксплуатацию, чтобы заменить предыдущую часовню 4-го века нашей эры года на месте, которое было разрушено во время Второй мировой войны. Новая часовня в основном построена из бетона с перевернутой крышей, поддерживаемой колоннами, встроенными в стены. В его конструкции также используются остатки первоначальной часовни.

Часовня, как и другие работы Корбюзье, официально признана объектом Всемирного наследия ЮНЕСКО в 2016 .

Источник: Valueyou / Wikimedia Commons

21. Башня Миллбанк — жемчужина модернистской архитектуры

Архитектурная форма: Модернист

Башня Миллбанк в Лондоне — это небоскреб высотой 118 метров и , построенный в 1963 . В прошлом он был домом для многих важных политических организаций.

В их число входят основные политические партии Великобритании и ООН. Отель расположен очень близко к Вестминстерскому дворцу.Он был разработан Ronald Ward and Partners и стал визитной карточкой Лондона.

Это было самое высокое здание в Великобритании между периодом с по 1963 год и до строительства башни BT.

С момента своего завершения, он стал памятником архитектуры II степени в Великобритании и считается «жемчужиной модернистской архитектуры».

Башня была показана в некоторых фильмах и сериалах, включая Доктор Кто , 1973 фильм Хранилище ужасов и другие.Планируется преобразовать здание, несмотря на охрану, в роскошный отель и роскошные апартаменты.

Источник: Iridescenti / Wikimedia Commons

Это был список из 21 здания, которое помогло сформировать современную архитектуру. С таким количеством великих зданий мы наверняка пропустили некоторые другие важные.

Не стесняйтесь добавлять в комментарии ниже свои предложения по зданиям, формирующим современную архитектуру.

.

Отправить ответ

avatar
  Подписаться
Уведомление о
