Кладка пустотелого кирпича

Отверстия или пустоты в кирпиче призваны снизить вес кирпича и всей конструкции. Кроме того, тепло- и звукоизоляция пустотелых кирпичей выше, ведь воздух – лучший изолятор. Кладка пустотелого кирпича используется при строительстве наружных стен, внутренних перегородок, при отделочных работах.

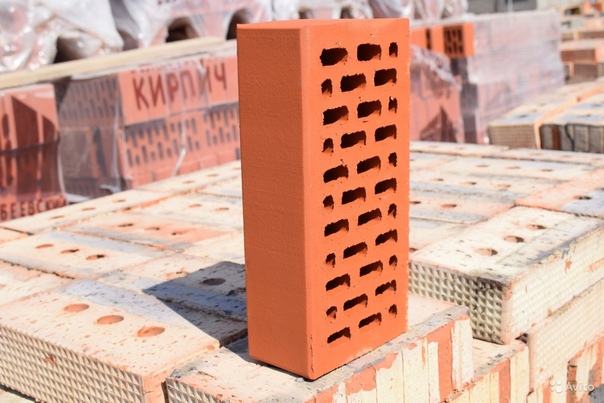

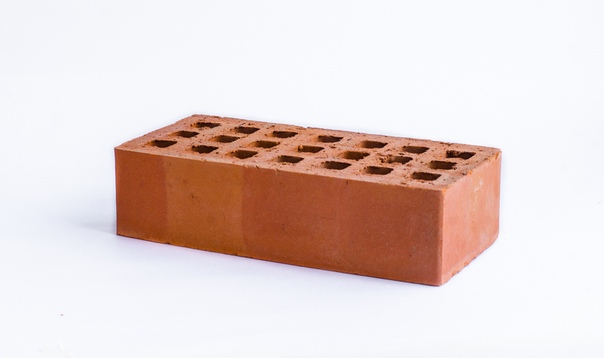

Пустотелым или щелевым называют кирпич, который имеет специфические пустоты. Они могут быть различного диаметра, располагаться горизонтально или вертикально. Объем пустот должен составлять не менее 13%.

Пустоты призваны уменьшить вес кирпича, делая его значительно легче, чем аналоги таких же размеров. Чем больше отверстия, тем легче материал. При этом диаметр сквозных отверстий не может превышать 1,6 мм, щели по ширине не должны быть более 1,2 мм. Такие размеры обеспечивают правильное нанесение раствора при строительстве: он не затекает в пустоты.

Кроме веса, важны и теплоизоляционные свойства материала, обусловленные пустотами. Стены, выполненные из такого кирпича, эффективнее удерживают тепло в доме по сравнению с полнотелыми аналогами. Это происходит из-за того, что при монтаже кладки раствор заполняет пустоты не до конца, в результате чего ее теплопроводность снижается. При этом пустотелый кирпич обладает такой же морозоустойчивостью.

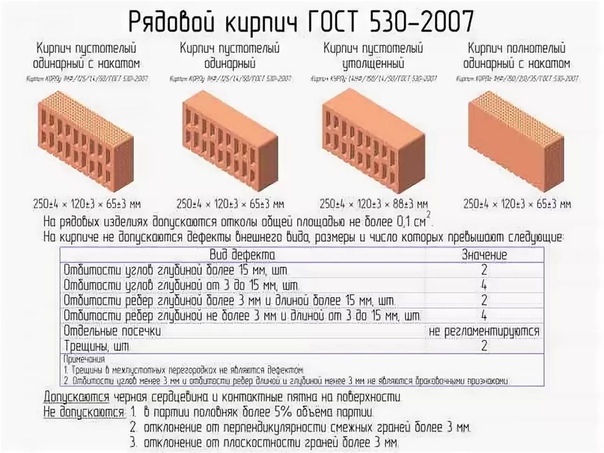

Кирпич пустотелый может быть бледно-красного, темно-красного, коричневого и желтого цвета.

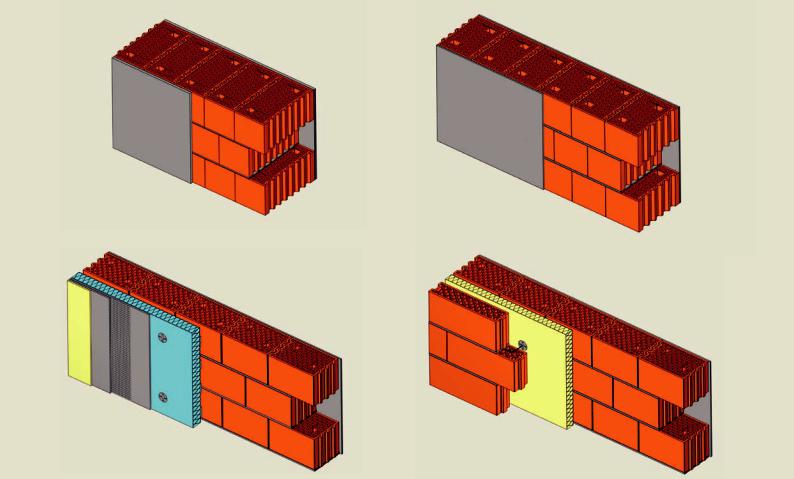

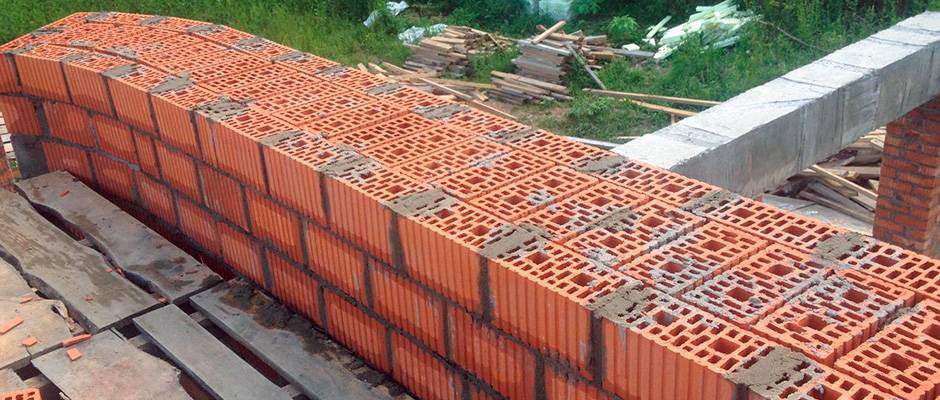

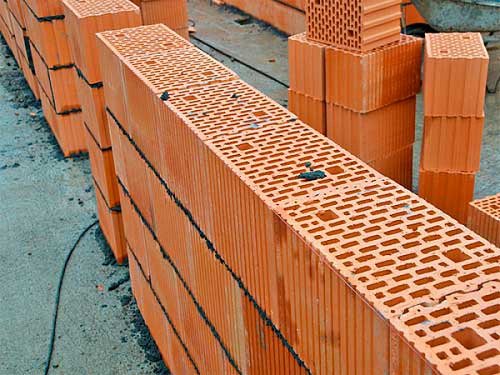

Пустотелый кирпич широко используют для возведения стен. При кладке стены из пустотелого кирпича достаточна толщина стены в 25 см, т.е. в один кирпич, а дом при этом будет тёплым. Благодаря снижению веса кладки, уменьшается нагрузка на фундамент. Строить из него можно в любых климатических зонах за исключением мест, где возможно прямое воздействие воды, так как пустотелый кирпич очень гигроскопичен. Опасность представляет и вода, попавшая в поры кирпича, когда она замерзает. В этом случае возможно нарушение целостности кирпича.

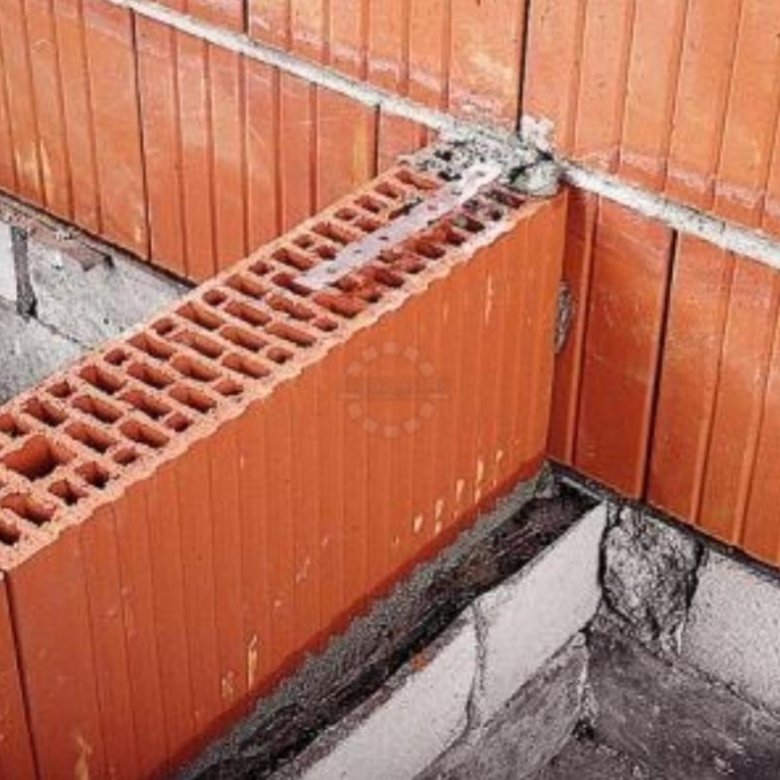

Щелевой кирпич пригоден и для возведения перегородок внутри зданий. Стена получается достаточно прочной, а ее вес – небольшим.

Кладочный материал обладает отличными декоративными свойствами, подходит и для наружной облицовки зданий. В этом случае вес кирпича также играет немаловажную роль: для фундамента не потребуется дополнительное усиление. Облицовочный кирпич бывает бледно и темно красного, коричневого и желтого цветов. Пустоты в таком кирпиче могут быть сквозными и несквозными, круглыми, квадратными, овальными и щелевидными.

Система перевязки кладки — это порядок укладки кирпичей (камней) в кладке относительно друг друга в соответствии с правилами разрезки кладки. Различают перевязку вертикальных, продольных и поперечных швов. Продольные швы перевязывают для того, чтобы кладка не расслаивалась вдоль стены на более тонкие стенки и чтобы напряжения в кладке от нагрузки равномерно распределялись по ширине стены. Основные системы перевязки кирпичной кладки стен — однорядная (цепная), многорядная, трехрядная, перевязка.

Процесс кладки состоит из операций, выполняемых в определенном порядке: установка порядовок; натягивание причалок для обеспечения правильности укладки кирпичей и рядов; подача и раскладка кирпичей на стене; перемешивание лопатой раствора в ящике; подача раствора на стену и расстилание его под наружную версту; укладка наружной версты; расстилание раствора под внутреннюю версту; укладка внутренней версты; расстилание раствора под забутку; укладка забутки; проверка правильности выложенного ряда кладки. Последовательность укладки верст может быть и другой в зависимости от системы перевязки.

Каждую рабочую операцию в процессе кладки выполняют определенными инструментами. Основные из них кельма, растворная лопата, расшивка, молоток-кирочка.

Качество кладки проверяют контрольно-измерительным инструментом: отвесом, рулеткой, складным метром, уровнем, правилом, угольником, шнуром-причалкой.

При кладке из кирпича 23% объема кладки занимает раствор. При кладке стен из пористо-пустотелого и пустотелого кирпича применяют раствор подвижностью не более 7-8 см, чтобы предотвратить потери его при затекании в дыры и пустоты кирпича и избежать ухудшения теплотехнических свойств кладки.

Для придания наружной поверхности кладки четкого рисунка и уплотнения раствора в швах их расшивают. В этом случае кладку ведут с подрезкой раствора, а швам придают различную форму — прямоугольную заглубленную, с выпуклостью наружу или вогнутую внутрь, треугольную двухсрезную, применяя расшивки с рабочей частью различных очертаний. Вогнутыми расшивками швам придают выпуклую форму, расшивками круглого сечения — вогнутую.

Кирпичная кладка стен — пустотелый кирпич, полуторный кирпич, одинарный кирпич

Кирпичная кладка —  это конструкция из кирпичей, уложенных в определенном  порядке и скрепленных между собой строительным растворам.  Кирпичная кладка может выполняться как из керамического, так и из силикатного кирпича. Силикатный кирпич обладает более высокой теплопроводностью и гигроскопичностью, в сравнении с обычным. Кроме того, различают полнотелый и пустотелый кирпич. Пустотелый кирпич имеет как сквозные или закрытые пустоты, что уменьшает его теплопроводность и вес выполненных из него конструкций. Кирпич различают и по размерам. Наиболее распространенным является кирпич одинарный (условный),  его размеры-250*120*65 мм,   кирпич полуторный (утолщенный)-250*120*88 мм и кирпич двойной щелевой (камень)-250*120*140мм.

На примере размеров одинарного кирпича рассмотрим основные его части: постель — это площадь кирпича размером-250 мм*120 мм; тычок-250мм*65мм; ложок-120мм*65мм.

При кладки стен в кирпич толщина состовляет- 250мм; в полкирпича — 120 мм; в четверть — 65 мм.

Чем меньше толщина кладки стен, тем уменьшается расход материала и потери площади.

Строительный раствор для кирпичной кладки.

Для скрепления кирпичей между собой применяется строительный раствор. Обычно это раствор, приготовленный из смеси цемента и песка (песок при этом надо просеять). Чем больше доля цемента в растворе, тем менее он пластичен (подвижен).

Чтобы удобней было работать, в раствор добавляют известь или глину и он становиться пластичнее. Применение высокопластичного раствора при кладки из пустотелого кирпича неэкономично, так как раствор затекает в пустоты. Вместе с тем, чем подвижен раствор, тем легче его расстилать на поверхности и разравнивать.

Подвижность строительного раствора для кирпичной кладки определяется погружением в него специального эталонного конуса (на 7-14 см осадки конуса). При кладке полнотелого кирпича применяется подвижность раствора до 12-14 см осадки конуса, а пустотелого не более 7-8 см. Перед использованием раствора, его необходимо тщательно перемешать, так как оседает раствор и приобретает неоднородность.

Кирпичная кладка стен и расходные нормы.

За основу определения расходов материалов (кирпича, раствора и других материалов) опираются на государственные элементные сметные нормы (ГЭСН), хотя для организаций, предприятий и физических лиц, финансируемые стройки за свой счет и имеет рекомендательный характер.

Норма кладки наружных стен из кирпича и камней керамических или силикатных в зависимости от их сложности делятся на классификации:

1. Простые стены – усложненные части кладки кирпича не превышают 10% от площади наружных стен.
2. Стены средней сложности – усложненные части занимают площадь от наружных стен кирпичной кладки не более 20%.
3. Сложные стены – усложненные части кирпичной кладки занимают площадь до 40% площади наружных стен.
4. Особо сложные стены – усложненные части, занимают площадь, больше 40% площади наружных стен.

Существует таблица ГЭСН 08 – 02 – 001 Кладка стен из кирпича.

Кладка стен кирпичных наружных простых:

08-02-001-1	при высоте этажа до 4 м
08-02-001-2	при высоте этажа свыше 4 м

Кладка стен кирпичных наружных средней сложности:

08-02-001-3	при высоте этажа до 4 м
08-02-001-4	при высоте этажа свыше 4 м

Кладка стен кирпичных наружных сложных:

08-02-001-5	при высоте этажа до 4 м
08-02-001-6	при высоте этажа свыше 4 м

Кладка стен кирпичных внутренних:

08-02-001-7	при высоте этажа до 4 м
08-02-001-8	при высоте этажа свыше 4 м
08-02-001-9	Кладка стен приямков и каналов

Заполнение каркасов:

08-02-001-10	при высоте этажа до 4 м
08-02-001-11	при высоте этажа свыше 4 м



Ещё статьи по теме:

Особенности кладки пустотелого кирпича

Перед работой с пустотелым кирпичом следует знать, что используемый кладочный раствор отличается от той смеси, которую применяют в работе с полнотелым кирпичом.

Это легко объяснить особенностями стройматериала, имеющего пустоты. Такая структура повышает теплоизоляционные характеристики стены. Такая структура влияет на создание смеси и работу с кладкой.

Свойства стройматериала

Отличительной чертой пустотелого является наличие ячеек заданной формы. Общее количество пустот может составлять до 50% от общего объема бруска. Габариты кирпича сохраняются неизменными — 120×250×65 мм или 120×250×88 мм. Полости могут быть открытыми или закрытыми. Открытая часть располагается по вертикальной плоскости.

Кирпичи с воздушными камерами приобретают иные характеристики, которые важны при определенном типе строительства. Достоинства пустотелых стройматериалов:

• Воздух в полостях становится теплоизолятором. Воздушные ячейки предотвращают прохождение теплого потока через стену, сохраняя тепло внутри дома.
• Полости повышают звукоизоляцию стены и здания.
• При производстве уходит меньше глины, что положительно влияет на стоимость стройматериала.
• Небольшой вес. Полнотелый кирпич весит до 3,3 кг, пустотелый легче практически на 1 кг.

Недостатком является более низкие прочностные характеристики, поэтому при возведении несущих конструкций производят точные расчеты по предполагаемой нагрузке на стену. Из-за особенностей в структуре брусков не используют для строительства основания здания и подвалов, а также при возведении печей и дымоходов.

О кладочной смеси

Если создать кладочную смесь для пустотелого кирпича слишком жидкой, то масса может заполнить пустоты. Такая ошибка приводит к снижению теплоизоляционных свойств. Скажется оплошность и на звукоизоляцию кладки. К данным проблемам прибавится увеличение расхода раствора. Это в свою очередь утяжеляет кладку и оказывает большую нагрузку на фундамент.

Поэтому раствор создается более густым и жестким, чтобы предотвратить заполнение пустот смесью. Для красных кирпичей используется смесь цемента и песка. Чтобы купить необходимый объем компонентов, заранее рассчитывается расход кладочной массы. Исходя из опыта, на 1 кв.м. кладки с толщиной в один кирпич уходит около 80 л жидкой смеси. Если стена в 1,5 раза толще, то расчет — 115 л раствора на 1 кв.м.

При замешивании раствора учитывайте, что он сохраняет свои вяжущие свойства в течение 2 часов. Поэтому стоит заранее определить какой объем предстоящих работ.

Общие рекомендации работе с пустотелым кирпичом

От правильности кладки зависит долговечность стены и ее теплоизоляционные свойства. Чтобы избежать заполнения пустот, строители рекомендуют использовать кладочную сетку. Она предотвращает протекание жидкого раствора. Но такой вариант неудобно применять на каждом ряду, поэтому сухую смесь лучше изначально разбавлять меньшим количеством жидкости.

Рекомендации по кладке:

• Приготовьте рабочие инструменты. Сделайте разметку в виде маяков, чтобы держать кладку на уровне. Это поможет делать ровные ряды.
• При создании первого ряда разложите бруски без смеси, чтобы определить нужное количество.
• Кладите раствор для 3 кирпичей. Это позволит быстро и эффективно строить стену. Разравнивайте смесь кельмой. Кельма вытягивается, а на ее место кладется новый брусок.
• Выступающие остатки раствора убирайте мастерком.

Обязательно соблюдайте общие правила строительства. Выполняйте работы в сухую и безветренную погоду, а строящийся объект закрывайте тентом от прямых солнечных лучей и капель дождя.

раствор и кладка с заполнением пустот

Желающим освоить возведение кирпичных конструкций нелишним будет знать, что кладочный раствор пустотелого кирпича несколько отличается от других строительных смесей. Это объясняется особенностями данного строительного материала, призванными повысить теплоизоляционные характеристики наружного ограждения здания из красного керамического кирпича с пустотами внутри. Эти же особенности влияют на сферу его применения и технологию кладки.

О характеристиках материала

Главная особенность пустотелого кирпича — наличие фигурных полостей различной конфигурации и размеров. Объемная доля этих пустот может занимать от 13 до 50% объема всего кирпича, при этом его габариты остаются стандартными — 120х250х65 мм либо 120х250х88 мм. Полости делаются открытыми или глухими и располагаются в вертикальной плоскости, их форма бывает круглой, прямоугольной и овальной. Существует разновидность кирпича, у которой заполненные воздухом пустоты закрыты с обеих сторон.

Наличие воздушных камер внутри элементов строительной конструкции имеет свои достоинства и недостатки. Позитивная сторона в использовании материала заключается в следующем:

1. Воздух — хороший теплоизолятор. Воздушные камеры повышают сопротивление прохождению теплового потока сквозь стену, делая дом более теплым. Для сравнения: полнотелое изделие обладает теплопроводностью 0,6-0,7 Вт/м°С, пустотное — 0,35-0,42 Вт/м°С, что в 1,5 раза меньше.
2. Благодаря тем же полостям кирпичная стена имеет повышенные звукоизоляционные характеристики.
3. На изготовление строительного материала расходуется меньше сырья, отсюда и сравнительно низкая стоимость.
4. Малый вес. Стандартный пустотный кирпич весит 2,3-2,5 кг, полуторный — до 3,3 кг.

Недостаток материала состоит в снижении конструктивной прочности и жесткости, которую дают перегородки между воздушными камерами по сравнению с цельным кирпичом. По этой причине несущие и ответственные конструкции из пустотелого кирпича должны быть хорошо рассчитаны по нагрузке.

Из-за пористой структуры обожженной глины и наличия полостей материал нельзя использовать для возведения стен подвалов, фундаментов и цоколей зданий. Через поры может произойти капиллярное проникновение воды в пустоты, где она замерзнет и станет разрушать кирпич. Также не стоит применять его для кладки каминов и печей, где материал может разрушиться от воздействия высоких температур.

Как приготовить кладочную смесь?

Кирпичная кладка из изделий, в которых сделаны закрытые со всех сторон полости, не имеет особых отличий от возведения стен и перегородок из обычного полнотелого кирпича. Кладочный раствор тоже ничем не отличается, поскольку в пустоты он все равно проникнуть не сможет.

Другое дело — раствор для пустотелых кирпичей с открытыми отверстиями. Если взять смесь с повышенной текучестью, то при выполнении работ в кирпичной кладке произойдет заполнение пустот этим раствором. Так как теплоизоляционные свойства цементных и известковых смесей значительно хуже, чем у воздуха и обожженной глины, результат выйдет плачевный.

Вместо того чтобы максимально сохранять тепло, стена из пустотных кирпичей с набитыми раствором полостями станет пропускать его наружу интенсивнее, чем конструкция из обычных изделий.

Материал с наполненными пустотами потеряет не только теплоизоляционные, но и звукоизоляционные свойства. Вдобавок значительно возрастет расход раствора и в конечном счете нагрузка на фундамент и стоимость сооружения. Поэтому кладка из пустотелых кирпичей должна выполняться на более жестком растворе, не затекающем в технологические полости.

Текучесть готового раствора характеризуется его подвижностью и выражается в сантиметрах. Для строительства стен и других элементов зданий из полнотелых изделий применяется смесь подвижностью 9-13 см, из пустотелых — от 7 до 8 см.

Как правило, для кладки используется простой песчаный раствор, где в качестве вяжущего выступает портландцемент М400, реже — М500. Смешивая цемент и песок в разных пропорциях, можно получить кладочные смеси следующих марок:

1. Марка 75. Соотношение цемента и песка — 1:5,5.
2. Марка 100. Пропорции — 1:4,5.
3. Марка 150. Соотношение — 1:3.

В приведенном перечне указаны пропорции при использовании портландцемента М400. Если для приготовления смеси взять вяжущее М500, то соотношения будут 1:6, 1:5,5 и 1:4 соответственно. Для строительства частного дома в обычных условиях вполне достаточно прочности кладочного раствора М75.

Также для кладки кирпичных стен малоэтажных домов (до 3 этажей) используются сложные растворы с двумя разными вяжущими — цементно-известковые. Это позволяет удешевить возведение конструкции без потери ее прочности и надежности. Чтобы приготовить цементно-известковую смесь определенной марки, необходимо выдержать такие пропорции:

• М50 — 1:0,9:8;
• М75 — 1:0,5:5,5;
• М100 — 1:0,4:4,5;
• М150 — 1:0,2:3.

Согласно правилам обозначений, в соотношении на первом месте стоит сильное вяжущее (цемент), на втором — более слабое (известь), на третьем — заполнитель (песок). Порядок приготовления раствора следующий:

1. Песок необходимо просеять в сухом состоянии, чтобы в нем не оказалось крупных включений, способных помешать кладке. Остатки растений тоже удаляются.
2. Сухие составляющие тщательно перемешиваются до получения однородной смеси.
3. Смесь затворяется необходимым количеством воды, чтобы выдержать требуемую подвижность. При необходимости ее количество корректируется в процессе замеса.

Если планировалась кирпичная кладка с цветной расшивкой, то в раствор добавляется краситель нужного цвета. Количество и способ добавления пигмента указаны производителем на упаковке. Учитывая, что годность раствора к употреблению сохраняется в течение не более 2 часов, надо рассчитывать величину замеса по своей производительности.

Чтобы приобрести необходимое количество песка, цемента и извести, нужно заранее рассчитать расход готового раствора. Исходя из практических наблюдений, на 1 м² кладки толщиной 250 мм (в 1 кирпич) расходуется порядка 75-80 л раствора. Если планируется построить стену толщиной в 1,5 кирпича, то надо рассчитывать на расход в 115 л смеси на 1 м². Отсюда несложно определить объем каждого компонента в отдельности.

Рекомендации по технологии ведения работ

От того, насколько правильно выполняется кладка кирпича с пустотами внутри, зависит не только срок эксплуатации строения, но и теплопроводные свойства стены. Если приготовить жидкий раствор и небрежно его раскладывать, то полости наверняка заполнятся, что приведет к его перерасходу и снижению тепловых характеристик строительной конструкции.

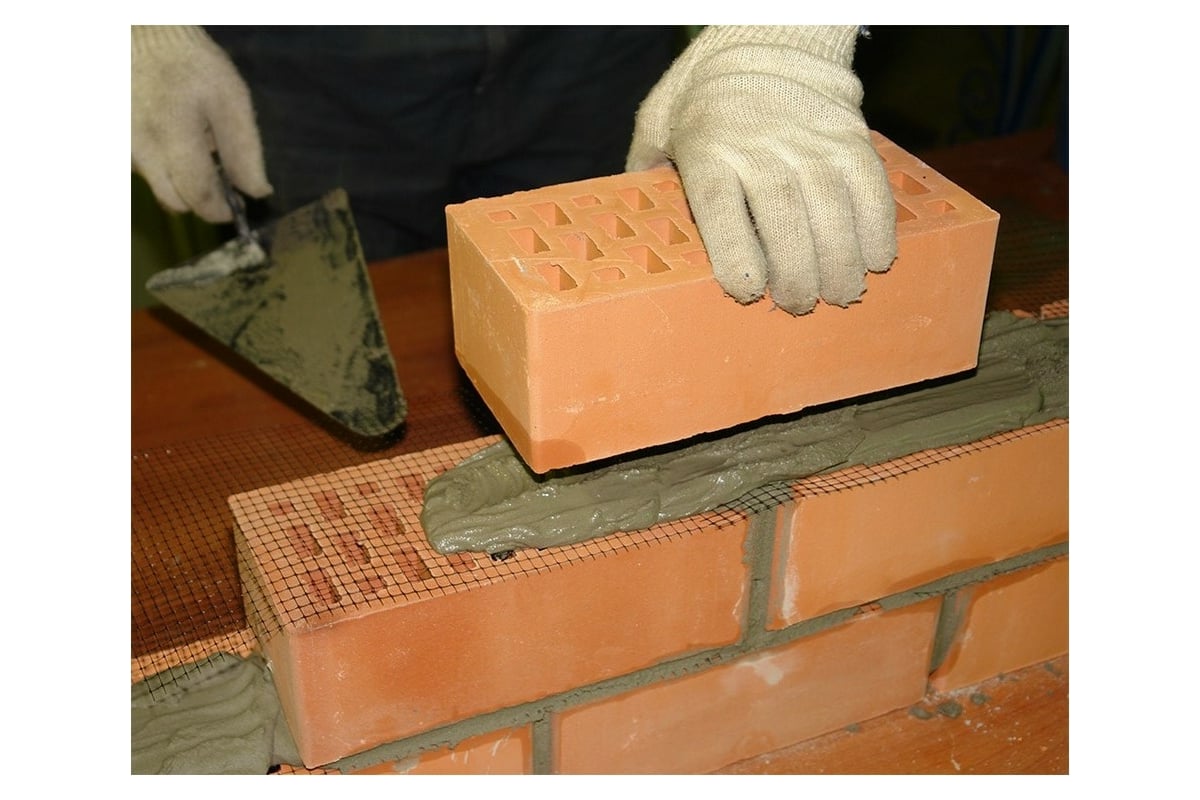

Как вариант, при строительстве можно использовать кладочную сетку. Она воспрепятствует затеканию жидкой смеси в открытые пустоты. Но сетку не станешь класть в каждый ряд кирпича, поэтому единственный выход — затворить сухую смесь небольшим количеством воды, чтобы снизить подвижность раствора. Выполняя кладку из пустотелых изделий, следует придерживаться таких рекомендаций:

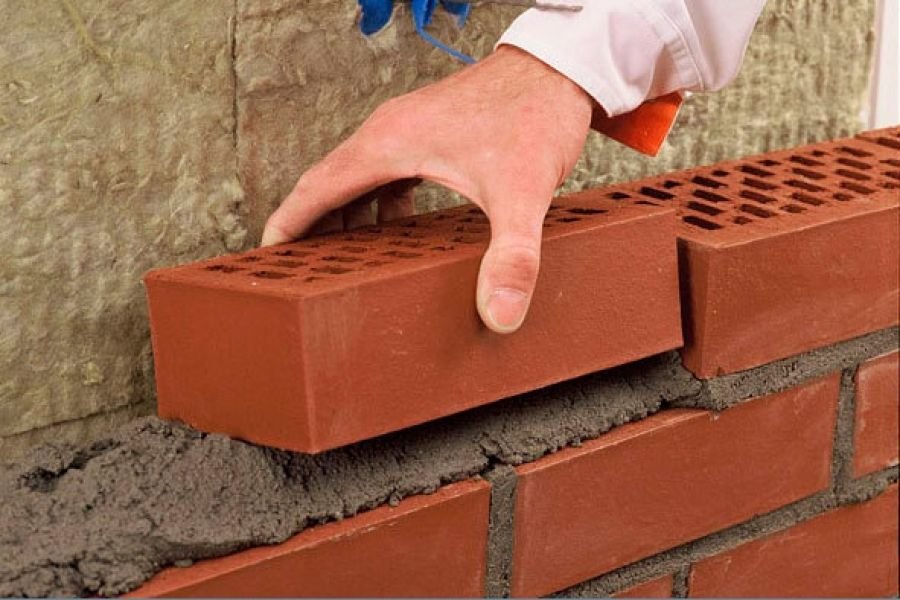

1. Приготовить инструмент и выполнить разметку будущей стены, установив маяки и натянув причальный шнур. Он будет служить ориентиром при укладке кирпичей, чтобы они не уходили в сторону и не выступали по высоте.
2. Разложить кирпичи вдоль стены и подготовить неполномерные камни для перевязки швов. Эти камни готовят путем рубки поврежденных или надколотых кирпичей.
3. Отступив от наружного края стены на 10 мм, разложить и разровнять раствор кельмой под укладку 3 кирпичей.

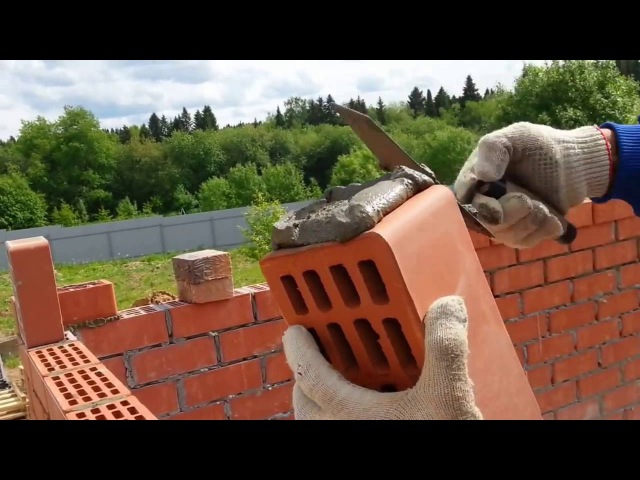

4. Подтянув кельмой часть раствора, прислонить его к торцу уже лежащего кирпича, а новый уложить рядом и прижать к мастерку. Затем кельму надо вытащить, а новый кирпич усадить на место легким постукиванием.
5. Выдавленные остатки раствора убрать со стены мастерком.

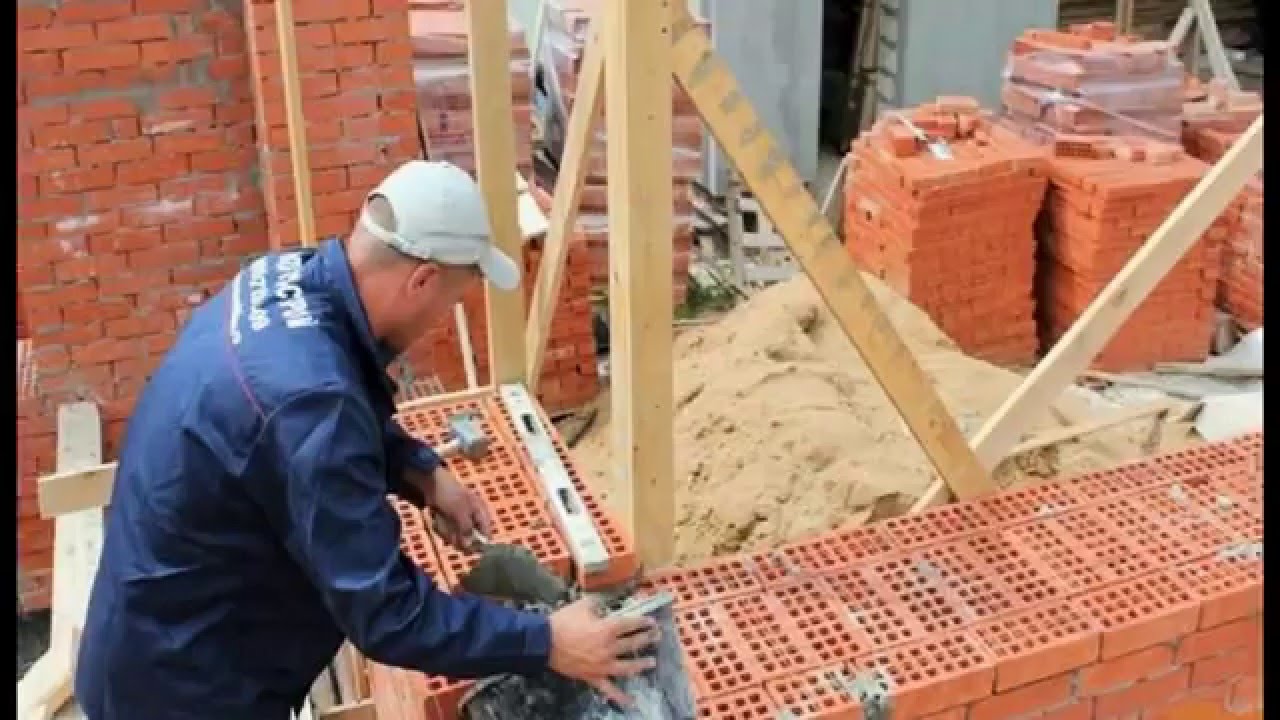

//www.youtube.com/watch?v=9l3iivE3Jgo

Данный способ называется «вприжим» и хорошо подходит для кладки пустотелого кирпича на жестком растворе. Если последний приготовлен правильно, то при таком способе в полости кирпичей попадет совсем немного смеси, что никак не скажется на эксплуатационных характеристиках здания.

Кирпичная кладка | Статьи

Кирпичная кладка – это конструкция из уложенных в определенном порядке и скрепленных между собой строительным раствором кирпичей. Кирпичная кладка может выполняться как из керамического, так и из силикатного кирпича. Силикатный кирпич обладает более высокой теплопроводностью и гигроскопичностью. Кроме того, различают полнотелый и пустотелый кирпич. Пустотелый имеет сквозные или закрытые полости, что уменьшает его теплопроводность и вес выполненных из него конструкций. Кирпич различается и по размерам. Наиболее распространенным является кирпич обыкновенный (одинарный), его размеры – 250х120х65 мм, и кирпич модульный (утолщенный) – 250х120х88 мм.

При кладке стен толщиной в кирпич, т. е. 250 мм наружу будут обращены как ложковые, так и тычковые части кирпичей. Толщина кирпичных стен может быть и в полкирпича (наружу обращена ложковая часть), и в четверть кирпича (наружу обращена постель), что уменьшает расход материала и потери площади.

Например, при длине 4 метра разница в потере площади помещения при стенах, возведенных в кирпич и в полкирпича, достигает почти 1 кв. м, а при стенах, выполненных в кирпич и в четверть кирпича, – более 1,5 кв. м.

Строительный раствор

Для скрепления кирпичей между собой применяется строительный раствор. Обычно это раствор, приготовленный из смеси цемента и песка (песок при этом необходимо тщательно просеять). Чем больше доля цемента в растворе, тем менее он пластичен (подвижен).

По сравнению с известковыми или смешанными цементно-известковыми и цементно-глиняными растворами, цементный раствор менее подвижен. Применение высокопластичного раствора при выполнении кладки из пустотелого кирпича неэкономично, так как раствор затекает в пустоты, имеющиеся в теле кирпича. Вместе с тем, чем менее подвижен раствор, тем труднее его расстилать и разравнивать.

Подвижность строительного раствора для кирпичной кладки определяется погружением в него специального эталонного конуса (на 7–14 см осадки конуса). При кладке пустотелого кирпича применяется раствор с подвижностью не более 7–8 см осадки конуса.

При кладке полнотелого кирпича в жаркую погоду подвижность раствора следует доводить до 12–14 см осадки конуса. Перед использованием раствор необходимо тщательно перемешать, так как с течением времени тяжелые частицы оседают, раствор расслаивается и приобретает неоднородность.

Перевязка швов

С целью придания кирпичной кладке прочности и монолитности используется система перевязок – определенный порядок укладки кирпичей относительно друг друга. Различаются перевязки вертикальных, продольных и поперечных швов.

Перевязка продольных швов необходима для предотвращения «расслаивания» стены по вертикали и для более равномерного распределения нагрузок по длине стены. Перевязка поперечных швов выполняется для создания продольной связи между кирпичами. Кроме того, поперечная перевязка служит для распределения нагрузки по всей толщине кирпичной кладки.

Наиболее часто встречающиеся системы перевязки – однорядная (цепная) и многорядная. Однорядная перевязка характеризуется чередованием ложковых и тычковых рядов кирпичной кладки.

При этом поперечные швы в соседних рядах сдвинуты на четверть кирпича относительно друг друга, а продольные – на полкирпича. Вертикальные швы нижележащего ряда перекрываются кирпичами верхнего ряда. При многорядной перевязке кирпичной кладки тычковые ряды кладутся через несколько ложковых рядов.

Существуют ограничения по количеству ложковых рядов между тычковыми в зависимости от толщины кирпича. Для кладки из одинарного кирпича (65 мм) – один тычковый ряд на шесть рядов кирпичной кладки. Для кладки из утолщенного кирпича (88 мм) – один тычковый ряд на пять рядов кирпичной кладки.

При этом вертикальные швы в четырех ложковых рядах перекрываются ложками смежных рядов на полкирпича, а швы верхнего ряда перекрываются тычками шестого ряда на четверть кирпича. Подобная кирпичная кладка называется пятирядной. Однако такая перевязка осуществима лишь при толщине стены не менее, чем в кирпич.

Если кирпичная кладка выполняется в половину или в четверть кирпича, ее необходимо армировать. Для этого используются металлическая сетка или арматурная проволока, которые укладываются в швы через 4–6 рядов.

Инструменты

Основные инструменты, используемые при ведении кирпичной кладки, – кельма (мастерок)., молоток-кирочка и расшивка. Кельма – стальная лопатка с деревянной ручкой. Она применяется для разравнивания раствора, заполнения им вертикальных швов кирпичной кладки и подрезки лишнего раствора.

Если возникает необходимость разрубить целый кирпич на части, используют молоток-кирочку. Расшивки различных видов служат для выполнения одноименных операций.

Для контроля качества кирпичной кладки применяются отвес, правило, уровень, шнур-причалка и порядовка . Отвес служит для проверки вертикальности кирпичной кладки. Уровень применяется для контроля горизонтальности кирпичной кладки.

С помощью правила (гладкой деревянной рейки длиной 1,2–2 метра) контролируется лицевая поверхность кирпичной кладки. Шнур-причалка – крученый шнур (диаметром 3 мм), который натягивается между порядовками. Он используется для обеспечения прямолинейности и горизонтальности рядов кирпичной кладки, а также для контроля толщины горизонтальных швов.

Порядовка – это две деревянные или металлические рейки, на которые через 77 мм (для одинарного кирпича) нанесены засечки. Это расстояние складывается из толщины кирпича (65 мм) и толщины шва (12 мм).

Применяется порядовка для разметки рядов кирпичной кладки, а при наличии проемов – для определения их габаритов. На кирпичной кладке порядовка закрепляется специальными стальными держателями-скобами с поперечной планкой.

Порядок кирпичной кладки

Для качественного выполнения кирпичной кладки необходимо обратить особое внимание на равномерность распределения раствора на постели. От правильного расстилания раствора зависит плотность и прочность шва. При выполнении ложкового ряда раствор расстилается слоем (грядкой) шириной 80–100 мм, для тычкового – 200–220 мм. Толщина грядки должна составлять 15–20 мм, что обеспечивает толщину шва 10–12 мм.

Перед кладкой кирпичи на некоторое время замачивают в воде, так как сухой кирпич забирает воду из раствора, что приводит к снижению прочности кирпичной кладки.

Способы ведения кирпичной кладки

Существует несколько способов ведения кирпичной кладки. Основные из них – вприжим и впритык. Они определяются степенью пластичности раствора.

Способ вприжим пригоден для кладки с использованием жесткого раствора (7–9 см осадки конуса) с полным заполнением и последующей расшивкой швов. В этом случае раствор расстилается с отступом 10–15 мм от лицевой поверхности стены и затем разравнивается кельмой по направлению от ранее уложенного кирпича с цель подготовки растворной постели для нескольких кирпичей. После чего ребром кельмы часть раствора подгребается к ранее уложенному кирпичу и прижимается к его вертикальной грани.

Очередной кирпич опускается на постель и прижимается к полотну кельмы. После этого кельма резко вынимается, и раствор фиксируется между вертикальными гранями кирпичей. Далее кирпич осаживается на постели, и лишний раствор подрезается кельмой. В результате получается прочная кирпичная кладка с полным заполнением швов.

Способ впритык применяется при кладке на подвижном растворе (12–13 см осадки конуса) с неполным заполнением швов с лицевой стороны стены, т. е. впустошовку. При этом раствор загребается с грядки непосредственно гранью кирпича, начиная на расстоянии 8–12 см от ранее уложенного кирпича.

Кирпич прижимается к постели, и часть раствора, снятая с нее, заполняет вертикальный шов. Далее кирпич осаживается на постели. Раствор при этом расстилается с отступом 20–30 мм от лицевой части стены и при кладке не выжимается наружу.

Способ впритык с подрезкой является комбинацией двух вышеописанных методов кирпичной кладки. При этом стена получается с полным заполнением швов. Раствор расстилается так же, как при кладке вприжим, но сама кладка производится впритык. Необходимая для этого подвижность раствора составляет 10–12 см осадки конуса. Наиболее трудоемкой является кладка вприжим, наименее – впритык. Способ впритык с подрезкой по сложности находится между ними.

Расшивка швов кирпичной кладки

После укладки некоторого количества рядов, но до засыхания раствора, производится расшивка швов. Это необходимо для придания поверхности кирпичной кладки четкого рисунка и уплотнения раствора в швах кирпичной кладки. Для таких операций применяются расшивки с рабочей частью различной конфигурации. При этом получаются прямоугольная заглубленная, выпуклая, вогнутая, треугольная двухсрезная и др. формы швов кирпичной кладки (см. рис. 8).

После окончания кладки и расшивки швов кирпичная стена может быть дополнительно облицована. Простейший вариант такой облицовки – покрытие штукатуркой с последующей огрунтовкой и окраской. Кроме того, возможно применение различных декоративных отделочных материалов.

выбор кирпича и виды кладки

Люди, далекие от строительства, обычно делят весь кирпич на два вида: красный и белый. О том, что между ними есть отличия, знают все, но вот какие именно, большинство объяснить не может. На самом деле ответ очень прост: эти кирпичи разные по составу. Красный (керамический) кирпич изготавливают из глины, а белый (силикатный) — из смеси песка и извести.

Для постройки стен можно использовать обычный полнотелый или глиняный красный (обожженный) кирпич объёмным весом 1700-1900 кг/м3 и более дешёвый силикатный или белый объемным весом 1800-2000 кг/м3.

Вес одного полнотелого кирпича 3,2-4 кг, размер 250x120x65 мм. Толщина сплошных стен всегда кратна половине ширины кирпича и возводится в 1/2; 1; 1 1/2; 2; 2 1/2 кирпича и т. д. То есть, принимая вертикальные швы в 1 см, стены имеют толщину 12, 25, 38, 51, 64 см и более. Выбор этого параметра зависит от климатической зоны, в которой будет находиться будущий дом. Например, при зимней температуре воздуха -30°С наружные стены должны быть не менее 64 см, то есть 2 1/2 кирпича.

В промышленности производят несколько видов кирпича.

Кирпич рядовой полнотелый – красного цвета, морозостоек, с пористостью 6-20 %. От этой характеристики зависит прочность сцепления с кладочным раствором, теплопроводность стен и впитывание влаги. Поверхность рядового полнотелого кирпича обычно грубая, поэтому построенные из него стены нужно штукатурить. Он используется для возведения стен, колонн, сводов.

Кирпич пустотелый может быть бледно-красного, тёмно-красного, коричневого или жёлтого цвета. Его делают со сквозными и несквозными круглыми, щелевидными, овальными или квадратными пустотами. Так как диаметр сквозных пустот не более 16 мм, а ширина щели – 12 мм, раствор практически не заполняет отверстия. Поэтому кладка обладает низкой теплопроводностью. При полусухом прессовании кирпич этого вида изготовляют с несквозными пустотами, иначе его называют «пятистенным». Укладка производится отверстиями вниз. При пластическом прессовании кирпич получают со сквозными пустотами.

Пустотелый кирпич используют при строительстве наружных стен с высокой теплоизоляцией. Его также применяют, чтобы уменьшить толщину стены. Благодаря наличию пустот, сокращается расход сырья на производство кирпича, затраты на перевозку, повышается морозостойкость стен, снижается нагрузка на фундамент.

Кирпич облицовочный может быть разного цвета – от светло-жёлтого до тёмно-красного в зависимости от используемого сырья. Он морозостоек и долго не разрушается под воздействием влаги. На поверхности некоторых видов облицовочного кирпича делают орнаменты, что позволяет использовать его в декоративных целях для наружной отделки печей и каминов. Эстетического эффекта можно достичь, используя профильный облицовочный кирпич.

Облицовочный кирпич подходит почти для всех видов наружных работ. Однако его стоимость выше, чем, например, обычного полнотелого. Но если учесть, что стены из обычного кирпича нужно штукатурить, разницы в цене почти нет.

Силикатный кирпич обладает не слишком высокой морозостойкостью, так как сильно впитывает влагу и не обеспечивает достаточную теплоизоляцию, ввиду своей плотности. Построенные из него стены слишком тяжёлые и требуют прочного фундамента. Поэтому силикатный кирпич редко используют при строительстве.

Керамический клинкерный модульный кирпич бывает белого, серого, светло-серого, красного цвета. Он обладает термо- и морозостойкостью, почти не впитывает влагу. Его гладкие стенки с торца напоминают керамическую плитку. По размерам он больше, чем облицовочный, что позволяет сократить расход и материала, и времени работы. Чаще всего используется для облицовки наружных стен.

Кирпич глазурованный имеет разнообразную гамму цветов. Он относится к облицовочному материалу и используется, в основном, для внутренней и наружной оригинальной отделки. При изготовлении такого кирпича глиняную массу смешивают с различными химическими растворами, которые при обжиге образуют цветной стекловидный слой, также отличающийся высокой морозостойкостью.

Глазурованный кирпич имеет те же свойства, что и клинкерный керамический, за исключением своей хрупкости. Его иногда применяют для создания панно и мозаики на фасадах и внутри дома.

Кирпич фигурный производят разной формы и цвета. Его обычно применяют для внешней отделки дома.

Для экономии материалов, при кладке рекомендуется применять пустотелый кирпич или полнотелый, но с образованием пустот, колодцев, использованием утеплителей, тёплых растворов.

Выбор толщины стен

При сплошной кладке экономично возведение кирпичной конструкции с наружным или внутренним утеплением. Толщина наружной стены в этом случае зависит только от требований прочности. Она может быть равна 25 см в любом климате. Тепловая защита обеспечивается толщиной и качеством утеплителя. Если утепляющий слой находится внутри, то нужно предотвратить образование конденсата при помощи пароизоляции. Если же утепляющий слой расположен снаружи, его нужно защитить экраном или штукатуркой.

Внутренние несущие стены часто возводят из полнотелого глиняного или силикатного кирпича. Их толщина не должна быть меньше 25 см, сечение столбов — не менее 38×38 см, простенков — не менее 25×51 см. При больших нагрузках несущие столбы и простенки армируют металлической сеткой из проволоки диаметром 3 — 6 мм через три-пять рядов по высоте.

Перегородки выкладывают толщиной 12 см, то есть в полкирпича, и 6,5 см, то есть кирпич «на ребро». При длине перегородок более 1,5 м, выложенных «на ребро», их также нужно армировать проволокой через 2-3 ряда по высоте.

Стены, выложенные из кирпича, имеют большую тепловую инерционность, то есть, чтобы они прогрелись или остыли, необходимо достаточно много времени. Чем толще стена и больше её масса, тем дольше длятся эти процессы. Следовательно, температура внутри помещения практически неизменна в течение суток. В этом состоит одно из важных достоинств кирпичных стен. Однако большая тепловая инерционность стен не всегда благоприятна. Например, в холодное время года при сезонной эксплуатации в дачных и садовых домах достаточно сыро. Промёрзшие стены требуют значительного нагрева, а резкие температурные перепады в помещении приводят к тому, что внутри дома образуется конденсат. Поэтому стены таких домов следует обшить досками.

Для облицовки фасада лучше всего использовать лицевой керамический кирпич, но также можно применить утолщенный кирпич с пустотами или бетонный камень.


При возведении стен из кирпича обычно используют цементно-песчаный, цементно-известковый или цементно-глиняный растворы. Цементно-песчаный раствор обычно очень прочный и жёсткий, поэтому в него нужно добавить тесто из извести или глины. Тогда он станет пластичным, начнёт удобно утрамбовываться, а расход цемента сократится в 1,5-2 раза. Чтобы сделать известковое тесто, нужно погасить водой известь в виде отдельных кусков (кипелка) или порошка (пушонка) в творильной яме, и оставить смесь на длительный срок – не менее чем на 2 недели. Чтобы сделать глиняное тесто, нужно замочить куски глины в воде и оставить на 3-5 дней до их полного размокания. Затем добавить воду, перемешать, процедить, дать отстояться, а после слить воду. Тесто из глины можно хранить достаточно долго. Раствор для кирпичной кладки следует готовить перед началом работ и использовать его в ближайшие 2 часа.

Перевязка швов

От перевязки швов зависит устойчивость и долговечность стены. Наиболее прочный тип кладки – английская перевязка. Представляет собой чередование тычковых и ложковых рядов, т.е. по высоте всей стены кирпичи ложатся крест-на-крест. Английская садовая перевязка – чередование одного тычкового с тремя ложковыми рядами. А при фламандской перевязке в одном ряду чередуются и ложковые, и тычковые кирпичи.

По структуре различают сплошные и облегченные типы кладок. Среди первых выделяют однорядную и несколько многорядных систем. В процессе однорядной перевязки, иначе её называют цепной, чередуются тычковые ряды, то есть когда кирпич укладывается поперек стены, и ложковые – кирпич кладется вдоль стены.

Более широко распространены двух-, трех-, шестирядные системы перевязок со смещением вертикальных швов или без них. То есть каждый последующий тычковый ряд укладывается вторым, третьим, шестым после ложковых, соответственно.

Прочность кладки с перевязкой вертикальных швов в каждом ряду или через 3-6 рядов почти одинакова. Её можно увеличить, если проложить арматурную сетку с ячейками шириной 6-12 см из проволоки диаметром 3-6 мм.

Более широкое применение получили способы облегченной кладки

Колодцевая кладка является самой распространённой и экономичной конструкцией для наружной стены. Её возводят из двух разных стенок шириной в полкирпича, находящихся на расстоянии 14 — 34 см друг от друга. Они соединены между собой вертикальными и горизонтальными мостиками толщиной в четверть кирпича, через каждые 65 — 120 см по длине стены и через каждые 3 — 5 рядов по высоте. Образовавшиеся колодцы можно заполнять тёплым раствором или лёгким бетоном, а также легкобетонными вкладышами, в качестве которых могут выступать камни, щебень, песок и керамзит. Укладывать утеплитель необходимо утрамбованными слоями толщиной 11 — 15 см. Также следует поливать засыпные материалы раствором через каждые 100 — 500 мм по высоте. Такая кладка предотвращает воздействия внешней среды на утеплитель, и при этом увеличивается прочность стены.

Существует также облегчённая кладка с горизонтальными диафрагмами. Она дешевле других, так как сокращает расход кирпича. Однако этот способ можно использовать только при строительстве одно- или двухэтажных домов.

Она представляет собой две параллельные стены толщиной в 1/2 кирпича, которые связаны через каждые 5 ложковых горизонтальными тычковыми рядами или прутками арматуры толщиной 6 мм, которые укладывают через каждые 50 см длины стены. А их концы, загнутые под прямым углом, должны располагаться в кладке на глубине 8-10 см.

Потом пространство между стенками засыпают тёплым бетоном слоями 15 см, каждый из которых тщательно утрамбовывают. Последний выравнивают на уровне кладки.

Чтобы прутки арматуры не заржавели, в местах засыпки, где они укладываются, кельмой делают бороздки глубиной и шириной 3-4 см. Их заливают раствором, предпочтительнее цементным, замешенным в пропорциях 1:4 или 1:5. Прутки должны скрываться в нем полностью или на половину своей толщины. После выведения следующего ряда на арматуру кладут слой раствора такой же толщины. Потом делают ещё 4 ряда, засыпают заполнитель или заливают раствор, укладывают прутки и продолжают делать кладку. Через каждые два ряда пустоты заливают тёплым бетоном с использованием лёгких заполнителей. Тычковые ряды также прочно связывают бетоном.

Часто в индивидуальном строительстве используют кладку с трёхрядными диафрагмами. Она практически аналогична кладке с горизонтальными диафрагмами, за исключением того, что её диафрагма состоит из трех тычковых рядов с перевязкой швов.

Кирпично-бетонная анкерная кладка в основном применяется для возведения трех-, четырехэтажных особняков.

Она представляет собой две параллельные стены, в пространство между которыми укладывают лёгкий бетон. Тычковые кирпичи выступают внутрь кладки. Они, как своего рода анкеры, соединяют бетон и кирпич в одну конструкцию. Глухие части стен связывают через 2-3 м сплошными вертикальными диафрагмами толщиной в 1/2 кирпича.

Следует отметить, что расход кирпича, раствора и других материалов при строительстве 1 м2 стены облегченным способом кладки значительно меньше, нежели при сплошной.

Способы кладки кирпича

На выбор способа кладки влияют пластичность раствора, время года, а также то, насколько должна быть чистой лицевая сторона кладки.

Существует три способа: вприжим, вприсык и вприсык с подрезом раствора, а забутки выкладывают в полуприсык.

Способ вприжим применяют при возведении кирпичных стен с использованием жёсткого раствора, то есть при осадке конуса 7-9 см, с полным заполнением и расшивкой швов. Таким способом укладывают как ложковые, так и тычковые версты. При этом раствор кладут, отступая от лицевой части стены на 10-15 мм. Разравнивают раствор тыльной стороной кельмы, перемещая его от уложенного кирпича, распределяя его на три ложковые кирпича или пять тычковых. Такая кладка достаточно прочная, плотная и чистая, но слишком трудоемкая.

Способом вприсык выкладывают кирпичные стены с использованием пластичных растворов, то есть при осадке конуса 12-13 см, с неполным заполнением швов раствором по лицевой части стены, т. е. впустошовку. Раствор расстилают в виде грядки, отступая от наружной вертикальной поверхности стены на 20-30 мм, чтобы кладка получилась чистой и раствор не выдавливался из швов кладки с лицевой части стены. В сейсмически активных районах такая кладка не допускается.

Способом вполуприсык с подрезкой раствора выкладывают стены с полным заполнением раствором горизонтальных и вертикальных швов и с расшивкой швов. Раствор расстилают, отступая от лицевой части стены на 10-15 мм. Избыток раствора, который выжимается из шва на лицевую часть стены, подрезают при помощи кельмы. Раствор для этой кладки должен быть достаточно жёстким (подвижностью 10-12 см), для того, чтобы его успевали срезать при выдавливании из швов.

Способом вполуприсык выкладывают забутку. Раствор расстилают между внутренней и наружной вёрстами. Затем его разравнивают и укладывают кирпич в забутку.

Швы расшивают до затвердения раствора. Сначала протирают поверхность кладки ветошью или щёткой, удаляя остатки раствора. Затем расшивают вертикальные швы (6-8 тычков или 3-4 ложка), а потом — горизонтальные.

Виды швов

По способу кладки и типу последующей отделки различают три вида расшивки швов: пустошовка, вогнутый и выпуклый швы.

Шов в пустошовку применяют в случае, если стену нужно штукатурить. Раствор расстилают, отступая от лицевой поверхности стены на 10-15 мм. Это делается для того, чтобы отделочный слой лучше закреплялся. Раствор, который выдавливается на лицевой поверхности стены, подрезают при помощи мастерка и заглаживают «расшивкой».

В зависимости от её вида разделяют вогнутый и выпуклый швы, которые применяются, если нет необходимости в штукатурке стены. По техническим характеристикам они не имеют отличий, выбор в пользу какого-либо из них зависит исключительно от эстетических качеств.

Компания ДомоСтрой-ЛСК

Кирпичная кладка стен

Ведение кирпичной кладки требует определенного практического навыка. Отметим здесь лишь главные, принципиальные вопросы для тех, кто желает выполнить ее собственными руками.

Используемый кирпич

Кирпичная кладка состоит из двух материалов: кирпича и скрепляющего его раствора. Кирпич в основном используется керамический (красного цвета) и силикатный (преимущественно белого цвета).

Глиняный (керамический) кирпич имеет следующие размеры: 250 х 120 х 65 мм. Разные грани кирпича имеют свои названия: тычок — размером 120 х 65 мм, ложок — размером 250 х 65 мм, постель — размером 250-120 мм. Вес полнотелого кирпича около 4-5 кг, что удобно для ручной кладки. Но производится кирпич и более легкий (пористый, пустотелый и др. ) Использовать последние для стен сельского дома предпочтительнее, т. к. они имеют лучшую теплоизоляцию.

Силикатный (утолщенный) кирпич имеет иные размеры: 250 х 120 х 88 мм. Вес сухого силикатного кирпича должен быть не более 4,3 кг.

Главным показателем для характеристики кирпича является марка, свидетельствующая о его прочности при сжатии. Глиняный и силикатный кирпичи выпускаются следующих марок: 75, 100, 125, 150, 175, 200, 250, 300. Отметим, что для возведения стен 1-2-этажного сельского дома достаточна марка 75, 100.

Глиняный кирпич можно использовать для кладки стен подвала, цоколя, наружных стен и перегородок, печей и дымоходов. Силикатный же кирпич для кладки подвалов, печей и дымоходов не допускается.

Раствор для кладки

Кладочные растворы состоят из разных составляющих и в зависимости от этого имеют свое название. Цементный раствор состоит из смеси цемента, песка и воды. Цемент придает раствору высокую прочность и долговечность.

Смешанные растворы состоят из смеси цемента, извести, глины, песка, воды и различных химических добавок. В этих растворах известь, глина и химические добавки придают кладочному раствору подвижность, дополнительную долговечность, способствуют экономии цемента и, следовательно, уменьшают стоимость раствора.

Применяются также и чисто известковые, и чисто глиняные растворы.

Растворы на цементах должны быть использованы не позднее 1-2 часов после его замешивания, а такие растворы, как известковые, имеют срок годности до года.

Для оценки свойств кладочного раствора его характеризуют маркой, свидетельствующей о его прочности. Наиболее употребительны марки раствора: 4, 10, 25, 50, 75. Другим важным показателем кладочного раствора является подвижность, т. е. способность смеси растекаться под действием собственной массы. Подвижность оценивают в сантиметрах и определяют глубиной погружения в раствор конуса массой 300 г с углом вершины 30° и высотой 15 см. Для кладки стен из полнотелого кирпича рекомендуется подвижность 9-13 см, для кладки стен из пустотелого кирпича — 7-8 см.

Нужно учитывать и погодные условия: в теплую и жаркую погоду желательно использование раствора повышенной подвижности.

Состав и вид раствора зависят от вида возводимой кладки, марки кирпича, используемого вяжущего и других факторов. (См. табл. 2)

Таблица №2 — Состав в объемной дозировке для растворов марки

Марка цемента	75	50	25	10	4
1. Составы растворов для наземной кладки зданий и фундаментов в сухих грунтах
а) цементно-известковые растворы
400 300 150	1 : 0,3 : 4 1 : 0,2 : 3 —	1 : 0,7 : 6 1 : 0,4 : 4,5 —	1 : 1,7: 12 1 : 1 . 2 : 9 1 : 0,3 : 3,5	1 :2.1 : 15 1 :2,1 : 15 1: 1,2:9	— — 1 : 1,7: 12
б) цементно-глиняные растворы
400 300 150	1 : 0,3 : 4 1 : 0,2 : 3 —	1 : 0,7 : 7 1 : 0,4 : 4,5 —	1:1:9 1:1:9 1 : 0,3 : 3,5	1 : 1 :11 1:1:11 1:1:9	— — 1:1:9
2. Составы растворов для надземной кладки здани влажными помещениями и фундаментами во влажных грунтах
а) цементно-известковые растворы
400 300 150	1 : 0,3 : 4 1 : 0,2 : 3 —	1 : 0,7 : 5 1 : 0,4 : 5 —	1 : 0,7 : 6 1 : 0. 7 : 8 1 : 0,3 : 3,5	— — 1 0,7:8	— — —
б) цементно-глиняные растворы
400 300 150	1 : 0,3 : 4 1 : 0,2 : 3 —	1 : 0,7 : 8 1 : 0,4 : 5 —	1 : 0,7 : 8 1 . 0.7 : 8 1 : 0,3 : 3,5	— — 1 : 0,7 : 7	— — —
3. Составы цементных растворов для кладки фундаментов, расположенных ниже уровня грунтовых вод
400	1 :4	1 :6	—	—	—
300	1 :3	1 :4,5	—	—	—
150	—	—	1:3,5	1:6	—

Используя описанные в таблице соотношения, можно, например, для кладки наружных стен одноэтажного дома в Воронежской области выбрать полнотелый кирпич № 75 и кладочный раствор М10 на портландцементе М400, состоящий из одной объемной части цемента, 2,1 объемной части извести, 15 объемных частей песка, подвижностью 12 см.

Основные инструменты, используемые при кладке

1. Кельма (мастерок) — треугольная лопатка с ручкой для захвата и выравнивания раствора.

2. Молоток-кирочка для рубки и тески кирпича.

3. Расшивка для придания растворному шву определенного профиля.

4. Отвес массой 200-600 г для проверки вертикальности стен.

5. Деревянная порядовка — рейка сечением 50×50 или 70×50 мм длиной около 2 м для фиксации и разметки рядов кладки.

6. Шнур-причалка толщиной 2-3 мм, ее используют как ориентир для обеспечения прямолинейности и горизонтальности рядов кладки.

Назначение толщины кирпичных наружных стен

Толщина кирпичной стены устанавливается кратной половине длины кирпича с учетом толщины швов:

в один кирпич — 250 мм;

в полтора кирпича — 380 мм;

в два кирпича — 510 мм;

в два с половиной кирпича — 640 мм и т. д.

Очень важно правильно назначить толщину наружной кирпичной стены, исходя из климатических условий и этажности здания.

Так, например, в условиях Воронежской области для 1-2-этажного здания наружная кирпичная стена должна быть не менее 510 мм из красного кирпича и не менее 550 мм из силикатного кирпича. Но лучше, если толщину стены сделать больше на пол- или один кирпич, т. к. это способствует уменьшению расхода топлива, а также повышению температуры воздуха внутри помещения.

Методы возведения кладки

Существует большое количество разновидностей кирпичной кладки. Остановимся на двух из них: однорядная (цепная) или многорядная. Вид однорядной (цепной) кирпичной кладки показан на рис. 8.

Основным правилом любой кирпичной гладки является перевязка швов, т.е. такой порядок укладки кирпичей относительно друг друга, при котором вертикальные (продольные и поперечные) растворные швы перекрываются в последующих рядах «телом» кирпича.

Рис. 8 — Фрагмент однорядной (цепной) кирпичной кладки.

При цепной кладке перевязка осуществляется через ряд. Для этого один ряд кладется тычком, т. е. кирпичи тычковой гранью выходят на лицевую сторону стены: кирпичи располагаются поперек продольной оси стены. Следующий ряд кирпичей укладывается ложковый, т. е. кирпичи ложковой гранью выходят на лицевую сторону стены. Здесь кирпичи укладываются вдоль продольной оси стены.

Рис. 9 — Фрагмент многорядной кирпичной кладки.

При втором (многорядном) виде кладки (см. рис. 9) перевязка осуществляется через несколько (до 5) рядов кладки. Или после тычкового ряда укладывается несколько рядов ложко-вых. Перевязка швов обеспечивает прочность и устойчивость кирпичной кладки.

Кладка имеет два характерных элемента: наружная или внутренняя верста и забутка. Наружная верста — это ложковый ряд кирпичей вдоль наружной стены, внутренняя — вдоль внутренней. Забутка — это часть кирпичной кладки, укладываемой между верстами.

Рекомендуется следующая последовательность выполнения кладки. По углам цокольной части стены с помощью уровня укладывается несколько рядов кирпича. С помощью гвоздей на углах кладки устанавливаются порядовки. Натягивается причалка, вдоль которой укладывается гран’ наружной версты. Отметим, что причалка особенно необходима, если отсутствует большой навык кладки кирпича.

С помощью лопаты или кельмы укладывается грядка раствора толщиной 20-30 мм. При этом раствор не доходит до наружной поверхности стены на 20-30 мм, если кладка идет «впустошовку», т. е. шов остается незаполненным на 10 мм от поверхности стены. Если шов должен быть полностью заполнен, то грядка раствора не доходит до поверхности стены на 10-15 мм. Первый ряд укладывается тычковый. Кладка кирпича ведется чаще всего «вприсык» или «вприжим».

При кладке «вприсык» раствор должен быть подвижностью 12-13 см. При этом, взяв кирпич и держа его наклонно, каменщик загребает тычковой гранью кирпича небольшую часть раствора и придвигает кирпич к ранее уложенному, затем кирпич осаживают, обеспечивая толщину вертикального шва около 10 мм и горизонтального около 12 мм (см. рис. 10).

Рис. 10 — Кирпичная кладка методом вприсык.

При кладке «вприжим» используется кельма (мастерок). При этом каменщик подгребает часть раствора ребром кельмы и прижимает его к вертикальной грани уложенного кирпича, левой рукой укладывает новый кирпич и прижимает его к полотну кельмы. Движением вверх вынимает кельму и немного осаживает кирпич. Затем процесс повторяется (см. рис. 11).

Рис. 11 — Кирпичная кладка методом вприжим.

Отметим, что для лучшей сцепляемости кирпичей и раствора кирпич перед укладкой желательно замачивать.

Перейти к следующей статье:
→Виды и характеристики кирпича

Статья с сайта postroim-dom. net

Строй стены на прочность — Руководство по кладке кирпичей и блоков

Руководство по кладке кирпичей и блоков

В последние годы много говорится о росте альтернативных методов строительства.

Однако кирпичи и раствор по-прежнему являются предпочтительным методом для большинства строителей. Имея это в виду, мы вернулись к основам, предложив несколько советов о том, как обеспечить долговечность ваших стен, и выделили несколько примеров, когда что-то идет не так.

Вы можете загрузить наши советы в простой контрольный список ниже:

Строительство стен

• Разметьте стены, используя надежно размеченные профили со справочными линиями и уровнями привязки.
• Следует проверить прямоугольность длины стены.
• Перекрестная сверка с диагональными размерами по плану Архитектора.
• Необходимо предусмотреть расположение отверстий, чтобы обеспечить правильное и равномерное соединение: как по горизонтали, так и по вертикали.
• Избегайте чрезмерных нагрузок на раствор, создавая подъемы высотой не более 1,5 м в день.
• Оба листа полой стены должны быть построены одновременно, чтобы избежать неправильного хода и потенциала. ослабление отдельной створки (если оставить без опоры в течение длительного времени).

Кладка кирпича и блоков

Следуйте этому руководству по передовой практике для укладки кирпичей и блоков, чтобы ваши стены соответствовали нашим техническим стандартам:

• Кирпичи и блоки следует укладывать ровно (руководствуйтесь таблицей ниже).
• Используйте обычную связку с номинальным 10-миллиметровым горизонтальным стыком (если иное не указано проектировщиком).
• Заполнить поперечные стыки.
• Perpends следует держать вертикально выровненными во время работы.
• Уложите кирпичи «лягушки» лягушкой вверх, которые затем следует залить раствором, чтобы стена была прочнее и устойчивее к передаче звука.
• Уложить пустотелые блоки на основание оболочки с заполнением вертикальных швов.
• Обеспечьте прочное соединение, особенно в углах.
• Установите каждую стенную стяжку минимум на 50 мм в обе створки кладки.
• Не допускайте попадания в полость и изоляцию следов раствора.

Руководство по горизонтальному и вертикальному выравниванию каменных стен

Размеры в таблице ниже представляют уровень, который может быть разумно достигнут для общей кирпичной и блочной кладки.

Размер	Допустимое отклонение
Прямолинейность на любой длине 5 м	+ / — 10 мм
Вертикальность до 2.5 м высота	+ / — 10 мм
Вертикальность до 7 м высотой	+ / — 20 мм

Как не выровнять стену по вертикали

Вертикальное выравнивание несущей внутренней створки блока работы превышает указанные выше рекомендации.

Что не так на картинке ниже?

1. Склеивание неравномерно, из-за чего вертикальные швы совпадают в последовательных рядах.
2. Стеновые анкеры правильной длины и типа не использовались для обеспечения их правильного прилегания к каждому листу кладки

Не забудьте скачать простой в использовании контрольный список для строительства кирпичных стен .

Обратите внимание: было предпринято все возможное, чтобы информация в этой статье была верной на момент публикации. Любые предоставленные письменные инструкции не заменяют профессионального суждения читателя, и любой строительный проект должен соответствовать соответствующим Строительным нормам или применимым техническим стандартам.Однако для получения самого последнего технического руководства по гарантии LABC обратитесь к своему инспектору по управлению рисками и к последней версии технического руководства LABC Warranty .

Основы укладки блоков | JLC Онлайн

Размещение красивого нового дома на фундаменте из голых блоков — это все равно что одеться для выпускного вечера, а затем надеть пару строительных ботинок. Мне нравится строить фундамент из кирпича и блока, что является обычным методом здесь, в Северной Каролине.

Блоки — или CMU (бетонные блоки) — экономичны, бывают разных размеров и быстро складываются, поэтому их используют ниже уровня земли. Кирпичи более дорогие и требуют больше времени для установки, поэтому они сохраняются для более качественной работы, где они будут показаны.

Хотя большинство ГК никогда не закладывают фундамент для всего дома, навыки укладки кирпича и блоков могут пригодиться на небольших работах, когда сложно привлечь подрядчика по кладке. В этой статье я буду использовать небольшой фундамент для мастерской, который я построил, чтобы проиллюстрировать некоторые из техник, которые вам нужны для уверенной укладки бетонного блока и кирпича.За исключением размеров блоков, работы с кирпичом и с блоком особой разницы нет.

Этот портативный механический резак, который весит всего 35 фунтов, может использоваться для точного дробления кирпича, камня и бетонных изделий .

Планировка, предотвращающая разрезание

Кирпичи и блоки трудно разрезать, поэтому при выкладывании кладки стоит подумать о размерах блоков. С 30-х годов прошлого века блоки из каменной кладки производятся в размерах, которые укладываются в модульную схему на 4 дюйма.Таким образом, хотя стандартный блок имеет высоту 7 5/8 дюймов и длину 15 5/8 дюймов, добавление горизонтального стыка внизу (стык кровати) и вертикального стыка на одном конце (стык головки) доводит устройство до 8 дюймов. на 16 дюймов.

Стандартный модульный кирпич имеет высоту 2 1/4 дюйма и длину 7 5/8 дюйма. Три ряда кирпича с тремя стыками основания составляют в сумме 8 дюймов в высоту, в то время как одиночный кирпич с стыком головки имеет длину 8 дюймов.

Поскольку их размер можно слегка регулировать, швы из раствора обеспечивают некоторую гибкость при планировке.В то время как идеальный растворный шов имеет ширину 3/8 дюйма, каменщики обычно сжимают швы до 1/4 дюйма или растягивают их до 1/2 дюйма. Соединения, выходящие за пределы этого диапазона, неприглядны и, за некоторыми небольшими исключениями, запрещены большинством строительных норм.

При необходимости блоки кладки можно обрезать до нужной длины, чтобы они подходили к окнам и дверям или для создания фундамента с точными размерами (см. «Резка блоков кладки» слева). А вот разрезать их по длине — то, что плотники называют распиловкой, — это совсем другое дело.Чтобы избежать этой отягчающей работы, каменщики обычно начинают планировку трассы сверху, устанавливая финишную отметку, а затем измеряя и размечая вниз по всем трассам с этой точки.

Например, в показанном здесь небольшом здании магазина ориентиром для фундамента была проекция верхней части плиты, которую мой клиент хотел на несколько дюймов выше уровня земли. Используя бетонные плиты, я установил струну на этой отметке для справки, затем вырыл и залил армированное основание так, чтобы верхняя поверхность бетона образовывала два полных ряда блоков и два полных ряда кирпича вниз от тетивы.

Размеры блока Указания по компоновке опор

Бетонные доски и веревка определяют расположение фундамента. Здесь верх плиты определяет верхнюю часть фундамента, расположенного так, чтобы учесть два ряда блоков и два ряда кирпича. Струны, установленные точно в центре стены, определяют размещение вертикального стержня арматуры через каждые 40 дюймов на мокром основании. После установки фундамента новые струны, размещенные по внешнему краю стены, направляют расположение углов, которое автор передает с помощью лазера.Тщательная компоновка окупается, когда блок кладется и арматура центрируется в сердцевинах.

Выбор подходящего миномета

Наверное, нет ничего более запутанного каменщика, чем растворные смеси. И нетрудно понять, почему: для кирпичных и блочных работ доступны три различных вида раствора: цементно-известковый раствор, кладочный цементный раствор и цементный раствор с неудобным названием.

Хотя они выглядят почти одинаково, это совершенно разные продукты.Каждый может быть изготовлен из четырех типов раствора, обозначаемых буквами M, S, N и O (от слова «кладка»). Буквы обозначают испытанную прочность на сжатие каждого типа, которая достигается за счет добавления или уменьшения процентного содержания портландцемента в смеси. Например, раствор типа M имеет самый высокий процент портландцемента и самую высокую прочность на сжатие, но для многих применений это не лучший выбор.

Кладочный цементный раствор — лучший выбор для начинающих каменщиков.Это недорогой, простой в использовании и лучший выбор для большинства строительных подрядчиков. В то время как цементно-известковый раствор и цементный раствор часто рекомендуются для крупных коммерческих проектов, они редко необходимы для жилых помещений.

Вообще говоря, типы M и S используются для фундаментов, для работ под землей и в контакте с ней, а также для плоских работ. Тип N — раствор общего назначения, который можно использовать для несущих стен и внешних поверхностей. Обычно рекомендуется для вертикальных работ над уровнем земли, таких как облицовка кирпича и дымоходы.Тип O обычно предназначен для ненесущих стен, не подверженных отрицательным температурам. Из-за местных различий в климате, почвах и т. Д. Местные нормы, касающиеся требований к растворам, различаются.

Для показанного здесь фундамента я использовал кладочный цементный раствор типа S как для блока, так и для кирпича. Этот вид раствора требуется в моем районе для фундаментов и любых работ ниже допустимого уровня.

Строительный раствор

Поскольку готовые растворы дороги, с ними сложно работать, а иногда и сомнительного качества, я рекомендую покупать каменный песок и смешивать его с цементом на месте даже для очень небольших работ.Вы можете получить каменный песок практически в любом доме для каменной кладки и в большинстве строительных магазинов. Обычно он продается в очень небольших количествах; мой поставщик продает его лопатой, ведром на 5 галлонов и кубическим ярдом (см. «Оценка материалов для кладки» слева).

В то время как некоторые бригады кладок смешивают раствор мешком (общий рецепт — добавить 18 лопат песка на каждый 80-фунтовый мешок кладочного цемента), я думаю, что этот метод неточен и делает слишком много раствора. Лучший способ смешивать идеальный раствор удобными партиями — это отмерять песок и кладочный цемент ведрами.

Рекомендуемые пропорции: 1 часть кладочного цемента на 2 1/2 — 3 части песка. Поэтому, чтобы сделать довольно большую партию раствора типа S, я просто заполняю одно ведро на 5 галлонов кладочным цементом типа S и три ведра одинакового размера песком. Я смешиваю их вместе и добавляю воду до тех пор, пока не будет достигнута надлежащая консистенция, чтобы получился правильно подобранный раствор, который остается неизменным от партии к партии.

Чтобы сделать партию среднего размера, я наполняю два ведра по 1 галлон цементом для каменной кладки и одно ведро на 5 галлонов плюс одно ведро на 1 галлон песком. Чтобы сделать небольшую партию, я заполняю одно ведро емкостью 1 галлон цементом для каменной кладки и три ведра объемом 1 галлон песком. Это базовое соотношение песка и вяжущих материалов 1: 3 (комбинация портландцемента, извести и других добавок, которые используются для приготовления различных строительных растворов) одинаково для большинства строительных растворов.

Как построить стену из бетонных блоков

В жилищном и коммерческом строительстве широко используется бетонный строительный материал, официально известный как бетонная кладка (CMU).Эти пустотные блоки могут быть изготовлены из стандартного бетона с использованием традиционного песчано-гравийного заполнителя, скрепляемого портландцементом. Или они могут заменить песчано-гравийный заполнитель более легкими промышленными отходами, такими как летучая зола или угольные шлаки, в этом случае они обычно известны как шлакоблок .

CMU находят множество применений в строительстве, от использования в фундаментных стенах для поддержки каркасной конструкции, до открытых наружных стен зданий, до отдельно стоящих ландшафтных стен и подпорных стен.

Типы CMU

Бетонные блоки и шлакоблоки бывают разных размеров и форм для различных областей применения. Общие размеры и формы бетонных блоков включают:

Типоразмеры

• 4 x 8 x 8
• 4 x 8 x 16
• 6 x 8 x 8
• 6 x 8 x 16
• 8 xx 9
• 8 x 8 x 16
• 10 x 8 x 8
• 10 х 8 х 16
• 12 х 8 х 8
• 12 х 8 х 16

Фактические размеры бетонных блоков немного меньше номинальных, примерно на 3/8 дюйма в каждом измерении.Это необходимо для учета толщины швов раствора между блоками.

Фигуры

Бетонный блок также бывает разных форм. Наиболее распространены:

• Носилки — имеет фланцевые удлинители на обоих концах. Используется в середине стен, где оба конца закрыты смежными блоками.
• Одинарный угловой элемент — имеет один квадратный конец. Используется на концах стен, где обнажается конец блока.
• Двойной угловой элемент — имеет два прямоугольных конца. Часто используется, когда блоки штабелируются для создания вертикальных столбов.
• Створки — имеют прорези на плоских концах; они используются вокруг оконных и дверных проемов, чтобы обеспечить пространство для расширения.
• Заглушки — тонкий прочный бетонный блок, используемый для закрытия открытых полостей в верхней части стены из бетонных блоков.

Несколько других форм также доступны для специальных применений, таких как блоки с выпуклым носиком с одним закругленным концом, блоки косяка, которые имеют углубление для оконных и дверных косяков, перегородочные блоки, используемые для изготовления внутренних перегородок, и блоки перемычек, используемые для изготовления окон и дверей. заголовки.

Существуют также архитектурных блоков с текстурированными поверхностями, предназначенными для декоративного использования.

Анатомия стены из бетонных блоков

Практически все стены, построенные с помощью CMU, имеют одни и те же элементы, хотя применение этих элементов может значительно варьироваться в зависимости от размера, формы и использования стены.

• Фундамент . Все стены из бетонных блоков должны опираться на прочный фундамент из заливного бетона.Глубина и размер фундамента будут варьироваться в зависимости от размера стены из бетонных блоков и веса, который она должна выдерживать, но для типичной отдельно стоящей стены требуется фундамент, который примерно в два раза шире самой стены и простирается примерно на 1 фут вниз. ниже линии мороза.
• Бетонный блок. Формы и размеры блоков выбираются в соответствии с функцией стены и конфигурацией стены. В большинстве стен из цементных блоков используются блоки нескольких различных типов, особенно подрамники и угловые блоки.
• Растворы для швов . Каждый ряд блоков соединяется с соседними блоками с помощью раствора типа N (выше уровня) или типа S (ниже уровня). Для большей прочности большинство стен из бетонных блоков собираются таким образом, что вертикальные швы смещены (расположены в шахматном порядке) от одного ряда к другому.
• Арматура. Отдельно стоящие стены из блоков могут подвергаться нагрузкам, которые могут привести к растрескиванию стыков и разрушению стен, поэтому обычно применяется как вертикальное, так и горизонтальное армирование. Вертикальное армирование обеспечивается отрезками стальной арматуры, залитой в мокрый бетон, который заливается в полости блока через заданные интервалы.Горизонтальное армирование обеспечивается полосами металлической арматуры, закладываемыми во влажный раствор после каждого третьего или четвертого хода блока.

Большинство стен из бетонных блоков представляют собой одинарных стен и стен, что означает, что они построены из рядов блоков шириной в один слой, уложенных друг на друга. Если требуется большая прочность конструкции, вы можете построить двухслойные стены , в которых два ряда блоков уложены вместе.

Необходимые инструменты и материалы

• Инструменты для земляных работ (лопаты и др.)
• Формы фундамента, если требуется
• Стропа каменщика
• Столбы
• Линейный уровень
• Отвес
• Бетонные блоки или шлакоблоки
• Плотницкий уровень
• Рабочие перчатки
• Бетонная смесь
• Тачка или механический бетономешалка
• Мотыга по камню
• Строительный раствор
• Мастерок по камню
• Инструмент для стыковки
• Пила по камню
• Зубило по камню
• Молоток по камню

Создать макет

Первый шаг в строительстве стены из бетонных блоков — это заложить фундамент с помощью кольев и кладки.Для отдельно стоящей ландшафтной стены это предполагает создание простого прямоугольного контура планируемого фундамента. Для фундамента здания требуется прямоугольный контур всего здания, тщательно подогнанный так, чтобы он был идеально квадратным.

После выравнивания струн разметки линейным уровнем перенесите местоположение фундамента на землю перед началом земляных работ.

Экскаватор

Следующим шагом будет выкопать землю под фундамент.Объем работ может значительно варьироваться в зависимости от требуемого размера фундамента и обстоятельств. Если вы строите небольшую ландшафтную стену в теплом климате, для этого можно просто вырыть землю лопатой. Для фундамента здания или в холодном климате, требующем глубокого промерзания фундамента, земляные работы могут быть серьезным мероприятием, требующим землеройного оборудования. В любом случае цель состоит в том, чтобы создать траншею с плоским дном для заливки бетонного фундамента для поддержки стены из цементных блоков.

Обязательно проконсультируйтесь с местными властями относительно необходимой глубины и размера фундамента для стены из цементных блоков, которую вы планируете. Любая стена высотой более 2 футов требует морозного основания, которое простирается на 8–12 дюймов ниже самого глубокого уровня зимних морозов в вашем регионе. Как правило, фундамент должен быть в два раза шире самой стены.

Залить фундамент

Бетонный фундамент, необходимый для поддержки стены из цементных блоков, обычно создается путем заливки бетона в полую форму, выстилающую стенки траншеи, но бетон также можно просто залить в траншею — распространенный сценарий строительства отдельно стоящей ландшафтной стены. .В этом случае верх выемки иногда закрывают деревом для придания законченного вида. Обычно верхняя часть фундамента находится немного ниже уровня земли, чтобы фундамент был скрыт, когда стена будет закончена.

Бетон для фундамента можно замешивать вручную в миксере или ящике для раствора, или его можно заказать у поставщиков готовой смеси и доставить грузовиком.

Верх залитого фундамента должен быть идеально ровным, но его не нужно затирать и затирать до идеально гладкой поверхности.Перед началом строительства стены убедитесь, что фундамент полностью затвердел и высох.

Положите первый курс блока

После того, как залитый фундамент полностью затвердеет и затвердеет, отметьте контур стены из цементного блока на поверхности фундамента, используя мелкую линию.

Смешайте соответствующий раствор в ящике для раствора, затем положите слой раствора толщиной 1 дюйм на фундамент внутри контура.

Поместите первый слой цементного блока в раствор и слегка постучите по блокам вниз, чтобы заделать их в раствор для фундамента.Начните стену с углового элемента, затем «смажьте» фланцы в конце каждого последующего блока раствором, прежде чем присоединить его к предыдущему блоку.

Подсказка

Стремитесь к стыкам шириной 3/8 дюйма между блоками как по горизонтали, так и по вертикали. Это обеспечивает оптимальное количество силы.

По мере того, как вы спускаетесь по первому ряду, используйте уровень, чтобы отрегулировать блоки, чтобы они были идеально вертикальными, и используйте колья и веревки, чтобы убедиться, что ряд блоков остается идеально прямым.На противоположном конце стены завершите ход еще одним угловым блоком.

Вырезанные блоки

Если вы планируете тщательно, вам может не понадобиться резать бетонные блоки, но если это необходимо, лучше всего это делать с помощью пилы с лезвием для камня, а также стамеской и молотком.

Надрежьте поверхность блока бензопилой, прорезав линию глубиной около 1/4 дюйма. Затем используйте стамеску и молоток, чтобы растолочь по линии с надрезами, пока блок не расколется по линии.Переверните блок и повторите процесс с противоположной стороны.

Непрофессиональные последующие курсы блока

Начните следующий ряд блоков с полублока, чтобы гарантировать, что вертикальные швы будут смещены по мере того, как вы будете двигаться вниз по ряду. Установите второй слой таким же образом, как и первый — нанесите слой раствора поверх предыдущего слоя и намазав маслом концы каждого блока, когда вы кладете его в раствор. Используйте шнур и уровень каменщика, чтобы почаще проверять каждый ряд блоков на уровень и прямой.Во время работы излишки раствора можно легко соскоблить с поверхности блоков шпателем.

Подсказка

Для очень высоких стен лучше всего прокладывать не более шести рядов в день. Это позволит раствору полностью затвердеть и снизит вероятность разрушения стены. Избегайте чрезмерной нагрузки на швы, пока раствор не затвердел полностью.

Добавить арматуру

По мере продвижения вверх добавляйте металлическую арматуру по мере необходимости. После каждого третьего или четвертого ряда перед укладкой следующего ряда блоков горизонтальный шов следует армировать полосами металлической арматуры, уложенными в раствор.

Вертикальное армирование добавляется путем заполнения пустот бетоном и забивания металлических арматурных стержней в пустоты. Это увеличит поперечную прочность между рядами блоков. Уточните у местных строительных властей рекомендации по вертикальному усилению стены.

Обработка стыков

В зависимости от размера вашего проекта и скорости, с которой вы работаете, вам необходимо периодически сглаживать и чистить стыки между блоками.Это нужно делать после того, как раствор затвердел, но до того, как он полностью затвердеет. Используйте инструмент для чистовой обработки, чтобы слегка надавить на раствор, проводя инструментом вдоль стыка. Инструмент должен образовать небольшое углубление в стыке раствора.

Блоки заглушек

Верхнюю часть стен из цементных блоков обычно закрывают путем нанесения слоя раствора, встраивания полос металлической арматуры, а затем покрытия стены твердыми бетонными заглушками. Убедитесь, что стыки между заглушками заполнены раствором и выровнены отделочным инструментом.

Стены из цементных блоков низкого качества

Если стена из цементных блоков будет ниже уровня земли, например, при использовании в качестве стены подвала, важно, чтобы поверхность была гидроизолирована перед засыпкой грунтом. Это можно сделать с помощью различных гидроизоляционных мембран или прорезиненного гидроизоляционного материала, наносимого кистью.

Типы бетонных блоков или бетонных блоков в строительстве

Кладка из бетонных блоков, также известная как бетонная кладка (CMU), имеет преимущества перед кирпичной и каменной кладкой.Бетонные блоки изготавливаются необходимой формы и размеров и могут быть сплошными или пустотелыми. Обычный размер бетонных блоков составляет 39 см x 19 см x (30 см, 20 см или 10 см) или 2 дюйма, 4 дюйма, 6 дюймов, 8 дюймов, 10 дюймов и 12 дюймов.

Цемент, заполнитель, вода используются для изготовления бетонных блоков. Соотношение цемент-заполнитель в бетонных блоках составляет 1: 6. Используемый заполнитель состоит из 60% мелкого заполнителя и 40% крупного заполнителя. Их минимальная прочность составляет около 3 Н / мм ² .ASTM C-90-91 определяет требования к прочности на сжатие бетонных блоков.

Типы бетонных блоков или бетонных блоков

В зависимости от конструкции, формы, размеров и производственных процессов бетонные блоки в основном подразделяются на 2 типа:

• Полнобетонные блоки
• Блоки пустотелые

Полнобетонные блоки

Обычно используются массивные бетонные блоки, которые имеют большой вес и изготовлены из плотного заполнителя.Они очень прочные и придают конструкциям хорошую устойчивость. Поэтому для крупных кладочных работ, например, для несущих стен, эти массивные блоки предпочтительнее. Они доступны в больших размерах по сравнению с кирпичом. Таким образом, на возведение бетонной кладки уходит меньше времени, чем на кирпичную.

Пустотелые бетонные блоки

Пустотные бетонные блоки содержат пустоты более 25% общей площади. Площадь сплошного пустотелого кирпича должна быть более 50%. Полая часть может быть разделена на несколько компонентов по нашему требованию.Изготавливаются из легких заполнителей. Они легкие по весу и просты в установке.

Типы пустотелых бетонных блоков:

• Блок растяжителя
• Угловой блок
• Опорный блок
• Колодка косяка
• Блок перегородок
• Блок перемычек
• Блок кирпичный морозный
• Бугорок

Бетонные блоки для растяжек

Бетонные подрамные блоки используются для соединения углов в кладке. Блоки-подрамники — это широко используемые в строительстве пустотелые бетонные блоки. Их укладывают так, чтобы их длина была параллельна лицевой стороне стены.

Бетонные угловые блоки

Угловые блоки используются на концах или углах кладки. Концы могут быть оконными или дверными проемами и т. Д. Они расположены таким образом, что их плоский конец, видимый снаружи, а другой конец блокируется с помощью подрамного блока.

Бетонные опорные блоки

Опорный блок еще называют двухугольным блоком.Обычно они используются, когда видны два конца угла. В случае опор или столбов эти блоки широко используются.

Бетонные блоки для откосов

Колодки используются при наличии в стене проработанного оконного проема. Они соединены с подрамником и угловыми блоками. Для создания окон с двойным навесом очень полезны блоки косяка, чтобы обеспечить пространство для элементов облицовки окна.

Бетонный блок для перегородок

Перегородочные бетонные блоки обычно используются для строительства перегородок. Блоки перегородки имеют высоту больше, чем ширину. В случае блоков перегородок полая часть делится на две-три составляющие.

Блоки перемычек

Блок перемычки или балочный блок используется для обеспечения балки или балки перемычки. Балка перемычки обычно предусмотрена в верхней части дверей и окон, которая несет нагрузку, идущую сверху. Бетонные блоки перемычки имеют глубокую канавку по длине блока, как показано на рисунке. После установки блоков эта выемка заполняется бетоном вместе с арматурой.

Замороженные кирпичные блоки

Блок из лягушачьего кирпича содержит лягушку наверху, а также жатку и носилки, похожие на лягушку кирпича. Эта лягушка помогает блоку удерживать раствор и развивать прочную связь с верхним кладочным блоком.

Бетонный блок Bullnose

Блоки Bullnose аналогичны угловым блокам. Их обязанности также такие же, но когда мы хотим, чтобы у угловых кирпичей были закругленные края, предпочтительнее.

Кабельные решетчатые системы для оштукатуренного пустотелого кирпича

Свойства оштукатуренной пустотелой кладки

Примерно с 1930 года кирпичи массово производились не только в виде полнотелого кирпича, но и с отверстиями в виде «перфорированного кирпича».«Первоначально это было сделано для экономии материала и снижения затрат во время обжига, но это также служило для лучшей фиксации камней при укладке на слой раствора. Ожидайте найти кладку из пустотелого кирпича в большинстве построек, построенных после 1930 года. Примерно после 1950 года появились также оштукатуренные полые блоки из бетона, некоторые из которых были заполнены или вспенены. Позже «изоляция» стала новым фактором: кирпичи с отверстиями позволяют значительно меньше тепла уходить из дома, чем полнотелый кирпич. Пустотелый кирпич постоянно совершенствовался, и теперь в нем «больше дырок, чем в камне».«С помощью хитрости показатели изоляции можно еще больше увеличить: в процессе замешивания в глину добавляют такие добавки, как опилки и т. п., которые сгорают при обжиге фасонных кирпичей, оставляя пористые пустоты в уже тонких сети кирпича — среди них особенно известны камни «поротон» («пористая глина»). Бывают также кирпичи, в которых пустотелые камеры заполнены пеной или изоляционным материалом.

Сегодня пустотелые кирпичи обычно делятся на кирпичи с плотной и пористой структурой.Последние имеют меньшую прочность в паутинах. Степень пористости трудно увидеть снаружи кирпича; вес кирпичей даст вам знать!

Исключение: двухстворчатая кладка

В исключительных случаях оштукатуренный пустотелый кирпич используется в качестве наружной «створки» (стены) «сэндвич» («пустотелый» / двустенный) фасад. За стеной из пустотелого кирпича толщиной 10 см находится пустое или изолирующее пространство примерно в 10 см перед фактической несущей стеной. Такие фасады следует рассматривать как погодостойкие плиты (ненесущая стена из двухстворчатой ​​кирпичной кладки) и соблюдать особую осторожность при установке кабельных решетчатых систем.

Проблемные зоны

Если на ваших окнах есть опускающиеся жалюзи, не просверливайте отверстия в месте их установки над окном; как правило, избегайте монтажа над окнами (перемычками) и в области потолка или пола, используя кольцевые анкеры и встроенные в стену опоры. Иногда эти элементы изготавливаются из бетона и немного смещены назад, затем изолируются и облицовываются заподлицо со стеной специальными многослойными кирпичами перед равномерным нанесением окончательной штукатурки, что позволяет избежать образования тепловых мостов на уровне бетонных элементов.В некоторых местах или (в старых зданиях) также на больших поверхностях можно найти теплоизоляцию (4-6 см) непосредственно на кладке. В этом случае будет невозможно закрепить кабельную систему или шпалер непосредственно с помощью стандартных решетчатых креплений / фитингов. Эти места незаметны после наложения штукатурки; их можно найти, осторожно постучав по стене перед сверлением. Эти места практически не видны на штукатурке, но их можно определить легким постукиванием и прослушиванием перед началом сверления. * Специальные штукатурки толщиной более 2 см также могут быть проблематичными.

Кабельные системы для пустотелой кладки

В основном здесь подходят все решетчатые системы из тросовых канатов от FassadenGrün, но нашу версию Massive с WM 12153 можно использовать только в определенных пределах, особенно в очень легких кирпичах с вертикальной перфорацией, где емкость каменного материала настолько ограничена. В вышеупомянутых проблемных зонах может потребоваться крестовое крепление WM 12XX2 .Если используются пластиковые заглушки, такие как DH 10065 , для кладки из пустотелого кирпича выберите на размер больше.

Сверление пустотелого кирпича

Такие стены легко просверлить. Могут использоваться все типы сверл . Вышеупомянутые изолированные зоны не следует сверлить или, по крайней мере, обрабатывать отдельно; их можно определить, слегка постучав по стене перед сверлением. Пустотелый кирпич с большим количеством отверстий / «воздушных камер» (Poroton), как правило, следует сверлить без использования молотка / удара; в противном случае возможно образование сколов в узких перемычках, и несущая способность крепления резко снизится.Итак, предварительно просверлите сверло меньшего размера. Проблемы могут возникнуть при сверлении краевых участков перемычек — отверстие часто «убегает» и становится кривым. Это можно исправить, просверлив и приклеив опору (заглушку) с помощью составного раствора . Пожалуйста, обратитесь к нашей общей информации о бурение .

Калькулятор кирпича, блоков и строительного раствора.

Калькулятор кирпичей, блоков и раствора (песок и цемент).

Этот калькулятор / оценщик предоставит количество кирпичей, блоков и раствора (песок и цемент). Требуется для данной площади для метрических кирпичей (одинарная и двойная обшивка), а также для блоков 100 мм, 140 мм и 215 мм. Это также даст приблизительную цены на кирпичные работы.

Введите размеры в белые поля ниже и нажмите «Рассчитать», чтобы отобразить результаты.См. Ниже советы по кирпичной кладке.

Ищете данные о стоимости или цене? Варианты материалов и труда?
Пожалуйста, зарегистрируйтесь для использования наших расширенных калькуляторов, 7-дневная бесплатная пробная версия , подписка не обязательна. £ 1 в месяц после этого для доступ ко всем нашим улучшенным калькуляторам.

Кирпичный раствор

• Mix Design — раствор представляет собой комбинацию вяжущего (цемент или известь) с песком. С наполнителями или добавками, или без них, например пластификатор. Хорошая конструкция раствора заполняет пустоты в хорошо отсортированном песке с связующее или наполнитель. Вот что дает соотношение. рекомендуется использовать самый слабый совместимый растворный раствор с используемым кирпичом или блоком и экспозицией, если иное не указано. Эта строительная смесь будет демонстрировать меньшую усадку и обеспечивать превосходную соединение кирпич / раствор, более слабые смеси также имеют тенденцию быть более гибкими.
• Эстетика — Выбранный цвет и профиль шва повлияют на общую внешний вид кирпичной кладки. Цель состоит в том, чтобы контрастировать с кирпичной кладкой или тонко сочетать широкую выбор.
• Прочность — Вода и мороз — главные элементы, влияющие на кирпичная кладка.Однако по мере увеличения морозостойкости зрелого раствора с учетом доли цемента, обозначения (i) и (ii) растворы считается более подходящим для сильно открытых приложений, таких как колпачки, колпачки и выступы и ниже уровня DPC. Обозначение (i) минометов следует использовать для мощения. Если здесь высокий уровень растворимых солей и / или кирпичная кладка может быть насыщенный в течение периодов, тогда обычный портландцемент следует заменить с сульфатостойким портландцементом.
• Дождь — Устойчивость к этому может быть достигнута или увеличена хорошим адгезия, хорошо заполненные швы и соответствующий профиль шва. ручка ведра или соединения, подвергшиеся воздействию погодных условий, являются наиболее подходящими для открытых области. В то время как утопленные стыки подходят только для умеренного воздействия.
• Structural — При проектных расчетах предполагается, что как достигнуто значение прочности на сжатие соответствующего обозначения раствора на практике и что швы полностью заполнены раствором.Этот подчеркивает важность хорошей практики строительства.
• Адгезия — На прочность сцепления влияет скорость всасывания кирпич, состав раствора, содержание воды и погодные условия. Где скорость всасывания кирпича превышает оптимальное значение 1,5 кг / м2 / мин, это рекомендуется смачивать кирпич перед кладкой, особенно в горячих и сухие погодные условия.

Хорошая практика

• Смешивание кирпича — Природные материалы, такие как глиняный кирпич характерные вариации оттенка, цвета и текстуры. Однако поскольку в готовой работе нежелательны заплатки или цветные полосы, это важно растушевать кирпичи.Несмотря на то что это выполняется при изготовлении, есть необходимость в дальнейшей транспортировке Из этого процесса на месте, это лучше всего достигается смешиванием из такого количества пакетов, сколько возможно и смешивание из углов, а не слоев, чтобы максимизировать цвет последовательность.
• Строительный раствор — Правильная подготовка является ключом к общей эстетике, долговечность, атмосферостойкость и структурные характеристики. В целом сроки правильные пропорции вяжущих и песка необходимы для последовательного прочность раствора, предотвращение изменения цвета и хорошая связь между кирпичом и миномет. Это должно быть достигнуто за счет использования дозирующих ящиков или ведра, избегайте использования лопат для дозирования по объему.

Кладка кирпича

• Стыковка Для кирпичей с высокой впитывающей способностью принято перед укладкой смочить.Эта процедура регулирует скорость всасывания кирпич для обеспечения хорошей адгезии между кирпичом и раствором. Тем не мение, кирпичи не должны замачиваться во время процесса, так как это может привести к последующие проблемы с окрашиванием. См. Выше. Кирпичи с низкой скоростью всасывания никогда не должны смачиваться, потому что они могут «плавать»; раствор, который тоже смешан мокрый будет иметь такой же эффект.
• Инструмент Каменщик использует свои навыки и опыт для определения когда начинать обработку швов после укладки кирпичей в раствор. Рано следует избегать использования инструментов, так как они могут привести к затягиванию раствора поверхность, и мелкие частицы цемента могут вытягиваться на поверхность, что приводит к неприглядный пятнистый налет на стыках в зрелой работе.
• Зимняя рабочая Если температура незатвердевшего раствора меньше чем 4 ^Deg C, производимые соединения будут неадекватными. Следовательно, кладку следует прекращать, когда температура воздуха достигает 3 ^градус ° C и падает, если температура раствора не может быть выдерживается при температуре не менее 4 ^{° C,} ° C, пока он не затвердеет.Кладка кирпича может быть возобновляется, когда температура воздуха поднимется до 1 ^градус ° C и, как ожидается, продолжают расти до уровня выше 3 ^{° C} C в течение периода кладки кирпича.

Дополнительную информацию можно найти на нашем другой калькулятор кирпича / раствора.

Vess Machine — Кирпичник

Кирпичник — мобильная техника, оснащенная колесным шасси.Такие машины перемещаются по площади участка, подготовленного для этих целей (внутреннее или открытое пространство на улице), производят бетонные блоки прямо на его поверхности. Машина для укладки кирпича может укладывать бетонные блоки на бетонный пол и переходить к следующему производственному процессу. Бетонные блоки любого типа могут быть произведены с хорошим качеством с помощью кирпичных машин.

Если вы подумываете открыть новое дело, то можете выбрать машину для укладки кирпича.Это будет хорошим вариантом для начала нового бизнеса с разумным бюджетом. Вы можете купить любую машину для укладки кирпича по низкой цене, и эта машина может быть очень удобной и качественной небольшой машиной для производства различных видов бетонных изделий.

Продажа кирпича

---

Если вы планируете купить машину для укладки кирпича, у нас есть разные типы и автоматика, и вы можете выбрать один из них.Это означает, что в продаже есть три разных типа машин для укладки кирпича. По автоматике автоматика машин делится на ручную полуавтоматическую и полностью автоматическую. Все машины для укладки кирпича могут производить практически любой строительный материал, например, полые бетонные блоки, небольшие бордюры, термоблоки, тепловые блоки и другие бетонные блоки высотой 18 см и 22 см.

Это машины для укладки кирпича для производства бетонных блоков, они отличаются рядом производственных возможностей и мощностью.Для каждой автоматизации суточная производительность разная. В зависимости от ваших потребностей и требований вы можете выбрать ручную, полуавтоматическую или полностью автоматическую машину для укладки кирпича. Все машины для производства кирпича могут предложить максимальную надежность и производительность для вашего бизнеса. Это означает, что на этих машинах вы можете производить высококачественные бетонные блоки.

Преимущества кирпичных машин

---

• Электромеханический привод и низкое энергопотребление.Снижено потребление электроэнергии до минимума.

• Не требуются поддоны и стеллажи. Машина может прижиматься прямо к земле.

• Поверхность, на которой будет происходить формование, должна быть как можно более ровной, так как это влияет на качество готовой продукции.

• Один из самых дешевых способов производства бетонных блоков.

• Окупаемость в короткие сроки.

• Достаточно минимального персонала, машина для укладки кирпича не требует высокой квалификации для процесса производства бетонных блоков и других типов бетонных блоков.

• Качество готовых ЖБИ очень хорошее.

• Повышенная производительность за счет минимального цикла формования.

Полуавтомат для укладки кирпича

---

Полуавтоматическая машина для укладки кирпича — один из лучших вариантов для тех, кто хочет начать этот бизнес без какого-либо опыта или у кого ограниченный бюджет для производства бетонных блоков. Вам не нужны поддоны, и вам не нужно также делать некоторые приготовления для машины.

Для процесса установки достаточно просто подготовить землю. Вы можете приготовить раствор в небольшом смесителе машины, и после этого машина будет полностью готова к производственному процессу.

На машине для производства кирпича и блоков можно менять форму, а это значит, что вы можете производить бетонные изделия различных видов и форм. Один оператор может управлять машиной, и когда он производит блоки, машина может идти дальше, и этот процесс продолжается.После завершения производственного процесса два человека могут взять готовые блоки и отнести их в зону отверждения.

Видео машины для укладки кирпича

---

Вы можете проверить ссылку, чтобы посмотреть другие наши машины, на vess-youtube посмотрите видео о машинах для изготовления блоков.

Технические характеристики машины для укладки кирпича

---

• Для установки не требуется технический персонал.Это означает, что вы можете легко установить машину самостоятельно. Для установки не требуется никакого технического специалиста. Это большое преимущество для подготовки машины.

• При изготовлении машины используются высококачественные материалы, и ее можно использовать в течение длительного времени без каких-либо проблем или обслуживания.

• Форму на машине можно очень легко заменить. Вы можете самостоятельно заменить форму на станке с помощью специального оборудования.

• Нет обязательств по кровле. Кирпичник можно установить где угодно.

• Используя высококачественное сырье, станок может производить блоки с гладкой поверхностью.

• Все запасные части для нужной машины можно легко найти.

Машина для укладки кирпича цена

---

Одно из важнейших достоинств кирпичного станка — очень высокая производительность и доступная стоимость оборудования.Вы можете купить эту машину для укладки кирпича по разумной цене и хорошего качества.

Эти машины передвигаются на колесах, которые в процессе производства бетонных изделий имеют возможность перемещаться по ровной поверхности. При использовании машин не нужны поддоны и стеллажи.

Поставка сырья должна осуществляться непосредственно на объект. Для готовой продукции требуются дополнительные трудозатраты. Также нельзя эксплуатировать данное оборудование на открытом воздухе при низких температурах.Поэтому, особенно в холодную погоду, лучше использовать машину в закрытом месте. Цена на машину для укладки кирпича очень разумная, и это преимущество будет иметь большое значение, когда клиенты ищут машину хорошего качества по низкой цене.

Кирпичник цена подробнее

---

Выбор новой машины для укладки кирпича по разумной цене — один из самых важных моментов для новых клиентов, особенно для тех, кто хочет войти в этот бизнес с ограниченным бюджетом.По той причине, что именно по этой причине машина для укладки кирпича является хорошим выбором для начала производства блоков хорошего качества с различными размерами. Информация о цене на машину для укладки кирпича — хороший способ выбрать, какая машина будет лучшей в соответствии с вашим проектом и бизнесом.

Также можно сказать, что цена машины для производства кирпича лучше по сравнению с другими компаниями, а качество выше. Таким образом, вы получите возможность приобрести качественные решения по доступной цене, и у вас будет несколько вариантов машин для производства кирпича.

В зависимости от вашего проекта и суточной мощности вы можете выбрать различные системы автоматизации, такие как ручные, полуавтоматические и полностью автоматические. Используя машину для укладки кирпича, вы можете изготавливать бетонные блоки разных размеров. Для изготовления блоков разного размера достаточно всего лишь смены формы на станке.

Заключение

---

Если вы планируете купить машину для укладки кирпича, вы можете связаться с нами в любое время.По этой причине мы можем предложить наиболее подходящий вариант в соответствии с вашими потребностями и проектами. Также у нас есть разные машины для производства бетонных блоков, тротуарной плитки, бордюров и другой различной продукции.

Правильный выбор машины позволяет производить высококачественные бетонные изделия, и на рынке ваши преимущества всегда будут высокими.
