пошаговое описание, фото и видео кладки простой печи

Обустройство территории на садовом участке требует приложения усилий в организации очага для приготовления пищи. Кладка печей относится к разряду сложных операций, требующих большого опыта и достаточного количества знаний. Предлагаем узнать про основы кладки печей, чтобы иметь представление о том, как это делается. Самой простой считается кладка печей из кирпича. На самом деле кладка кирпичных печей требует большого количества специальных знаний по устройству топливников и сводов, дымоходных систем и других технологических элементов.

На этой странице рассказано о том, как осуществляется кладка простых печей на садовом участке. Подобный принцип можно использовать для создания отопительных и банных печек. Посмотрите на фото кладку печей, где проиллюстрированы основы всех операций и используемые материалы. Больше наглядности предлагает видео кладки печей, где представлена работа настоящего профессионала и его советы.

Подробное описание технологии кладки кирпичной печи (с видео)

Описание кладки печей следует начинать с того, что стены и углы печи должны быть расположены строго вертикально. Чтобы печь получилась ровной, ее рекомендуется выкладывать в опалубке, которую по отвесу и уровню следует выставлять на месте строительства.

Пошаговая кладка печи начинается с того, что на фундаменте мелом необходимо разметить контуры будущей конструкции, учитывая толщину шва. Кладку следует осуществлять с перевязкой вертикальных швов на половину кирпича, под расшивку. Вначале все кирпичи ряда нужно подогнать всухую, затем снять и положить уже на раствор.

Кладку кирпича следует выполнять быстро. В противном случае загустевший раствор невозможно будет уложить и разровнять тонким слоем, поэтому все половинки, четверти и трехчетвертки кирпичей нужно подготовить заранее.



Если наносить раствор сразу на весь ряд кладки, то он быстро загустеет, а шов получится неравномерный по толщине, поэтому рекомендуется ровным слоем наносить раствор отдельно на каждый кирпич. Подробная кладка печи рассмотрена детально в этом материале.

Для быстрого и равномерного нанесения раствора необходимо уложить небольшое его количество на угол кирпича и размазать вдоль кромки с наклоном к краю. Затем следует развернуть кирпич, нанес

Как сложить печь своими руками чертежи и порядок работы

Несмотря на то, что в очень многих частных домах сегодня оборудованы те или иные системы отопления, кирпичные отопительные сооружения не теряют своей популярности. Наоборот, инженерами и народными умельцами разрабатываются все новые модели печей, более компактные, включающие в себя различные функции. Действительно, печное отопление никогда не будет лишним для частного дома, так как сможет выручить хозяев в разных ситуациях. Например, осенью или весной, когда ночи стоят холодные, но вроде бы рано включать автономное отопление, протопленная печь создаст в комнатах уютную обстановку и избавит их от излишней влажности. Печь поможет поддерживать в доме оптимально благоприятную атмосферу и температурный баланс, комфортный для человека.

Как сложить печь своими руками чертежиКак сложить печь своими руками чертежи

Поэтому поисковый запрос о том, как сложить печь своими руками чертежи которой подробно расскажут о правильной последовательности кладочных работ, не сходит со страниц интернета. Сегодня даже те люди, которые вообще не имеют опыта печника, проявляют желание попробовать свои силы в этом ремесле. Если принято решение установить в доме печь собственными силами, то новичкам рекомендовано выбирать несложный вариант этого сооружения с понятной порядовкой.

Кроме доступности конструкции, при выборе модели печи следует обратить внимание на ее теплоемкость, то есть на обогрев какой площади она рассчитана. Немаловажно учесть функциональные возможности сооружения и определиться с тем, что хотелось бы от него получить.

Разновидности кирпичных печей

Существует несколько основных типов печей – некоторые из них выполняют только одну главную задачу — это обогрев дома, другие применяются только для приготовления пищи, а третьи включают в свой «набор возможностей» сразу несколько функций. Поэтому, чтобы определиться с нужной моделью, необходимо знать, что собой представляет каждая из разновидностей.

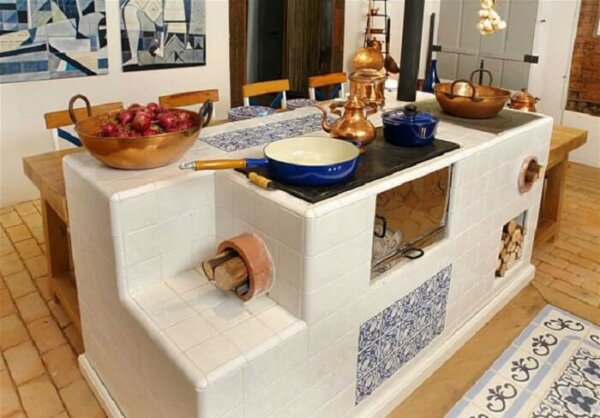

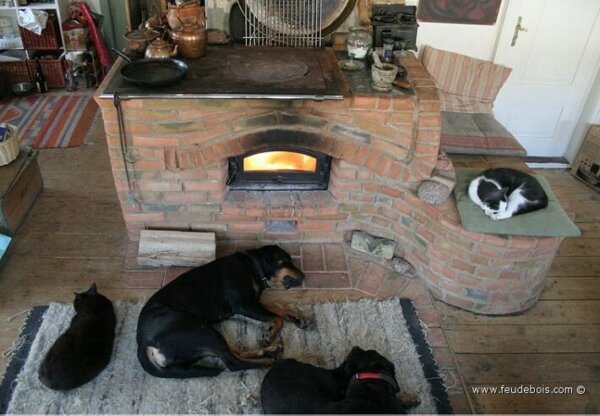

  • Отопительно-варочное сооружение способно не только обогреть одну или две комнаты, но и поможет приготовить пищу и вскипятить воду. Если же модель оснащена духовым шкафом и сушильной нишей, то появляется возможность и хлеб испечь, и насушить на зиму овощи и фрукты.

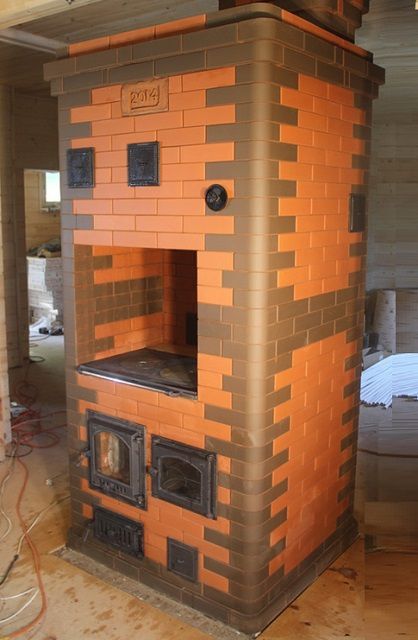

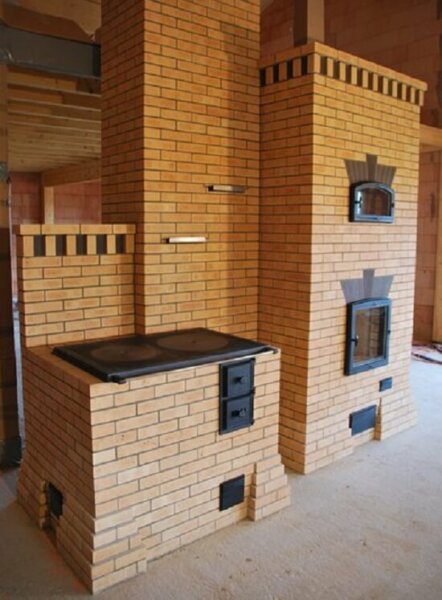

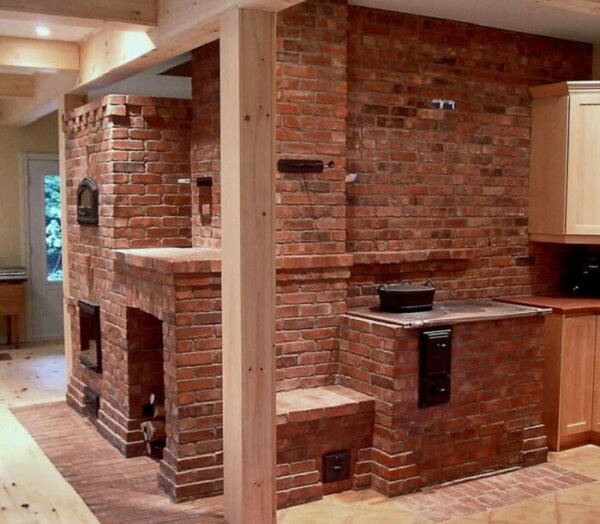

Наиболее универсальными являются отопительно-варочные печи
Наиболее универсальными являются отопительно-варочные печи

Отопительно-варочная печь часто встраивается в стену или же сама выполняет роль стены – для этого ее поворачивают плитой и топкой в сторону кухни, а задней стенкой в жилую зону дома. Можно решить сразу две проблемы — обогрева помещений и получения возможности приготовления пищи в отдельном помещении.

Если же конструкция дополнительно оснащена и камином, то печь будет работать не только как функциональное сооружение, но станет и декоративным украшением дома.

  • Отопительная разновидность печей рассчитана только на обогрев помещений дома. Некоторые модели имеют не только топочную камеру, но и каминную. Таким образом, печь может функционировать в двух режимах — когда используется только одна из функций, или они задействованы обе одновременно. Чаще всего отопительные печи встраиваются в стену между комнатами или устанавливаются посередине одного большого зала, разделяя его на зоны.

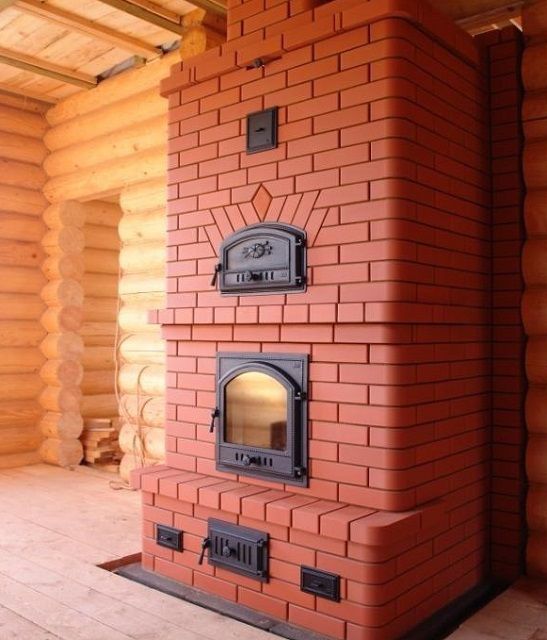

Отопительная печьОтопительная печь

Подобное сооружение возводится как для основного отопления дома, так и в качестве дополнительного, которое используется в весенний и осенний период для поддержания нормальной температуры и влажности в комнатах. Отопительные печи устанавливаются обычно тогда, когда на кухне уже реализована своя возможность приготовления пищи, или в большом по общей площади доме, где возводятся несколько печей, выполняющих различные функции.

На дачном участке в небольшом доме лучше устанавливать многофункциональное строение, которое сможет выручить сразу в нескольких ситуациях.

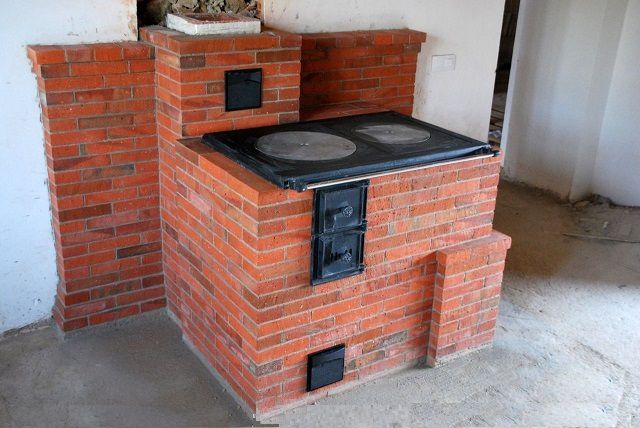

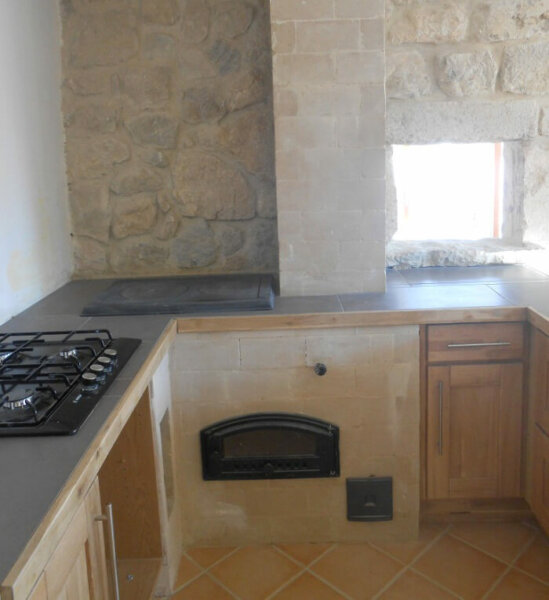

  • Варочная печь возводится на кухне, и ее конструкция рассчитана именно на быстрое приготовление пищи. Однако, эта функция не лишает ее и отопительных возможностей, так как весь ее корпус, задняя стенка и чугунная плита хорошо прогреваются, отдавая тепло и в помещение.
Основная функция этой печки - приготовление пищиОсновная функция этой печки — приготовление пищи

Варочная печь обычно компактна, поэтому отлично подойдет для установки ее на даче или в маленькой кухне частного дома.

Имея такую компактный, но функциональный агрегат, можно исключить риск замерзнуть или остаться без ужина и горячего чая даже в том случае, если отключится электро- и газоснабжение.

Разработано очень много различных моделей всех перечисленных типов печей. Они могут быть и совсем миниатюрными, и занимать большую площадь. Поэтому, остановившись на одной из моделей, прежде чем запасаться материалами для ее возведения, нужно вымерить и начертить ее основание на полу помещения, в котором планируется ее установка. Таким образом можно будет визуально определить, сколько в помещении останется свободного пространства.

Как правильно выбрать место для установки печи?

Чтобы печь работала эффективно и максимально отдавала тепло в помещения дома, а также была  пожаробезопасной, необходимо выбрать для нее правильное месторасположение.

Особенно важно продумать этот момент в том случае, если печь встраивается в готовое здание, так как дымоотводная труба должна проходить между балок потолочного перекрытия, и случайно не наткнуться на них, поэтому вариант установки должен быть просчитан максимально точно.

Печное кирпичное сооружение может быть установлено в разных местах комнаты или же между двух помещений. Какое место лучше выбрать – будет рассмотрено далее.

  • Чтобы получить максимальный эффект от печи, не стоит устанавливать ее около внешней стены здания, так как она будет быстро остывать и вряд ли сможет обогреть больше одной комнаты.
  • Некоторые модели печей устанавливаются в центре комнаты или со смещением от него в одну или другую сторону. Такое месторасположение выбирается в том случае, если помещение требуется разделить на отдельные зоны. Причем, разные стороны печного сооружения могут иметь отличающуюся декоративную отделку, выполненную в стиле, соответствующему оформлению конкретной зоны комнаты.
  • Достаточно часто печь встраивают в стену между двумя или даже тремя комнатами, что позволяет максимально эффективно использовать, вырабатываемое тепло. В этом случае, в целях пожаробезопасности, очень важно предусмотреть надежную изоляцию стен, потолка и чердачного перекрытия в месте прохода дымоходной трубы.
  • При выборе места установки, нужно предусмотреть и то, что каждая из сторон фундамента под печь должна быть на 100÷150 мм больше основания самой печи.
  • Чтобы точно определить размер основания и высоты печи, рекомендовано всегда выбирать модель, к которой приложена схема-порядовка.

Выбрав модель печи и место для ее установки, можно приобретать все необходимые материалы и подготавливать нужные инструменты. Количество материалов будет зависеть от размера и функциональных особенностей модели печи, а инструменты для кладки используются всегда одинаковые.

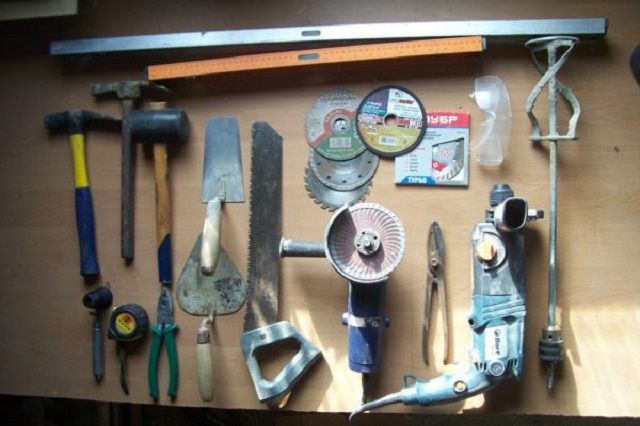

Инструменты, необходимые для кладочных работ

Для работы потребуется подготовить весьма "солидный" набор инструментовДля работы потребуется подготовить весьма «солидный» набор инструментов

Из инструментов для кладки кирпича и заливки фундамента потребуется:

  • Правило — этот инструмент используется для выравнивания поверхности залитого бетоном фундамента.
  • Молоток-кирка необходим для раскалывания и обтесывания кирпича.
  • Веселка — деревянная лопатка, которая используется для растирки глиняного и известкового раствора.
  • Печной молоток используется для раскалывания кирпича и удаления засохшего, выступившего за пределы кладки раствора.
  • Метелка, изготовленная из мочала, предназначается для очистки внутренних каналов печи от попавшего в них песка и раствора.
  • Свинцовая чертилка нужна для разметок в том случае, если печь отделывается изразцами.
  • Строительный уровень необходим для контроля за ровностью рядов и поверхностью стен.
  • Чертилка — стержень, применяемый для разметок.
  • Отвес — это шнур с грузом, предназначенный для проверки вертикальности выводимых поверхностей.
  • Строительный уголок с линейкой для проверки правильности внешних и внутренних углов, так как они должны быть идеально прямыми.
  • Плоскогубцы применяют для сгибания и откусывания проволоки для фиксации чугунных элементов печи в швах кладки.
  • Рашпиль — этот инструмент используется для удаления наплывов и притирки комков в высохшей кладке.
  • Зубило применяется для раскалывания кирпича и разбора старой кладки.
  • Резиновый молоток необходим для выравнивания уложенного на раствор кирпича методом пристукивания.
  • Кельмы (мастерки) разного размера применяют для нанесения раствора при кладке кирпича и снятия выступившей из швов смеси.
  • Расшивка — инструмент для выравнивания раствора в швах кладки. Она используется в том случае, если кладка производится «под расшивку», без дальнейшей облицовки.
  • Ручная трамбовка потребуется для уплотнения грунта и слоев засыпки в котлован под фундамент.
  • Емкости для замешивания раствора и чистой воды.
  • Сито с металлической сеткой для просеивания песка.

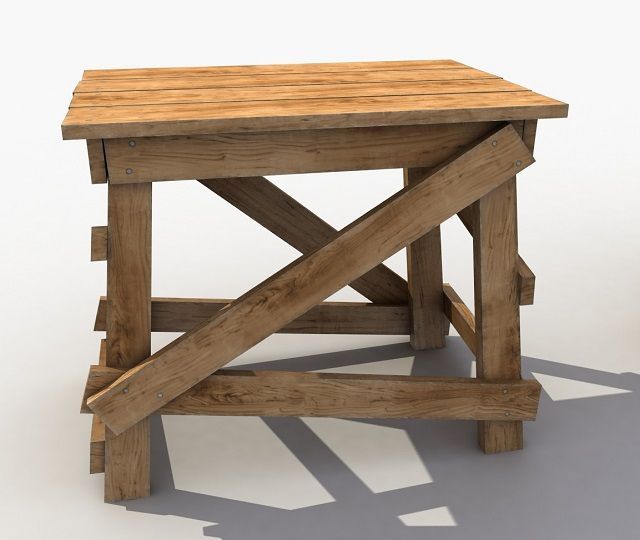

Козлы облегчат выкладку верхних рядовКозлы облегчат выкладку верхних рядов
  • Подставка для удобства проведения работ на высоте, называемая «козлы». Поверхность этого приспособления имеет достаточный размер не только для комфортного передвижения мастера, но и для установки емкости, наполненной раствором.

Обустройство фундамента под кирпичную печку

Фундамент под печь обычно готовится вместе с фундаментом дома, но они никак не должны контактировать между собой, а тем более — быть объединенными в единую конструкцию. Новые фундаменты, как правило, дают усадку, которая может привести к деформации одного из них, и это потянет за собой повреждение другого. Именно поэтому их следует устанавливать обязательно отдельно друг от друга.

В случае возведения печи в уже построенном доме с деревянным полом, придется проделать достаточно масштабную работу. В том месте, где будет устанавливаться печь, доски пола придется удалить, выпилив отверстие по размеру будущего фундамента.

Если фундамент под домом монолитный, а выбранная модель печи не слишком массивная, то конструкцию можно возводить и на нем, предварительно настелив на место установки материал для гидроизоляции.

Фундамент должен иметь форму основания печи, однако, как уже упоминалось выше, каждая из его сторон делается больше стороны печи на 100÷150 мм.

  • Если пол в доме деревянный, на нем делается разметка, по которой будут выпиливаться доски.
  • Затем в грунте подпола по форме будущего фундамента роется котлован, глубина которого может варьироваться от 450 до 700 мм, в зависимости от состава грунта.
  • Дно котлована утрамбовывается, а его стенки выстилаются полиэтиленовой пленкой или рубероидом.

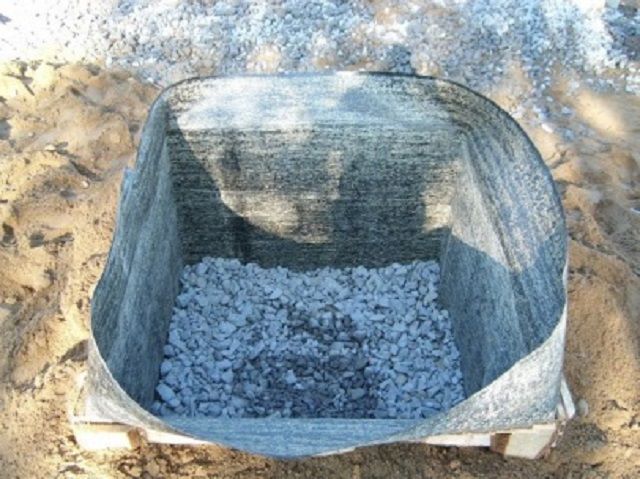

Котлован со слоем гидроизоляции на стенках и песчано-гравийной подушкой на днеКотлован со слоем гидроизоляции на стенках и песчано-гравийной подушкой на дне
  • Затем, на дно выкладывается песчаная подушка толщиной в 100÷150 мм, в зависимости от глубины котлована, и хорошо уплотняется с помощью ручной трамбовки.
  • Следующим слоем, поверх песка, засыпается щебенка, которая тоже, по возможности, утрамбовывается. Этот слой может составлять от 150 до 200 мм.
  • Далее, по периметру котлована устанавливается деревянная опалубка в виде короба. Причем, полиэтилен или рубероид остаются внутри нее, а затем закрепляются на стенки с помощью степлера и скоб. Этот водостойкий материал сохранит залитый в опалубку раствор, не давая уйти из него влаге, что даст плите возможность высохнуть и упрочниться равномерно.
  • Фундамент должен иметь высоту примерно на 250 мм ниже уровня «чистого» пола, то есть на готовую основу нужно будет положить два ряда кирпича, чтобы он поднялся вровень с поверхностью пола.
  • Некоторые мастера с целью экономии кирпича, наоборот, поднимают фундамент над полом на 80÷100 мм. Удобство такого решения состоит еще и в более простой стыковке боковых стенок фундамента с поверхностью покрытия пола.

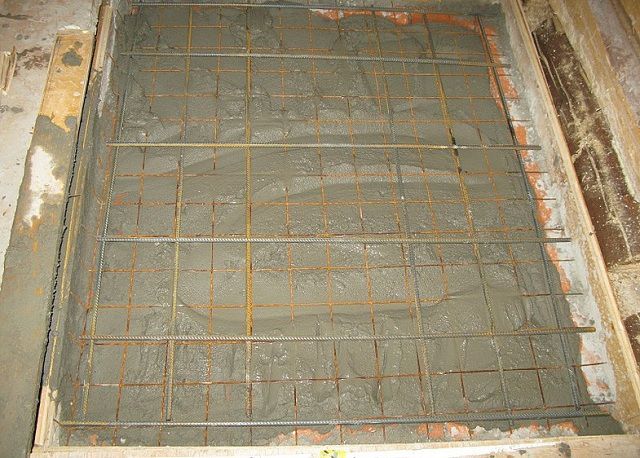

  • Следующим шагом в опалубку, на всю ее высоту, устанавливается арматурная решетка, изготовленная из стальной арматуры толщиной в 4÷6 мм. Прутья связывается между собой проволочными скрутками.
  • Далее, в нижнюю часть опалубки, на толщину 250÷300 мм можно залить грубый бетонный раствор, замешанный из цемента и гравия в пропорциях 1 : 3, или цемента, щебня средней фракции с добавлением песка, в соотношении 1 : 2 : 1. Но, в принципе, можно использовать и обычный бетонный раствор из песка и цемента.
  • Если же вниз заливается грубая смесь, то сразу же, не дожидаясь ее схватывания, сверху выкладывается тонко замешанный раствор.
  • Залитая бетонная смесь выравнивается правилом по верхним граням досок опалубки, после чего рекомендовано уложить и утопить на 15÷20 мм в раствор армирующую сетку с ячейками в 50 мм.
Верхний армирующий пояс можно просто притопить в свежезалитом бетонном раствореВерхний армирующий пояс можно просто притопить в свежезалитом бетонном растворе
  • Поверхность фундамента снова разравнивается, и при необходимости в опалубку, поверх сетки, добавляется бетонный раствор.
  • Далее, фундамент оставляют застывать и набирать прочность – этот процесс займет от трех недель до месяца, в зависимости от толщины слоев залитого раствора. Чтобы бетон был более прочным, рекомендовано ежедневно в течение первой недели, начиная со второго дня, сбрызгивать его водой.

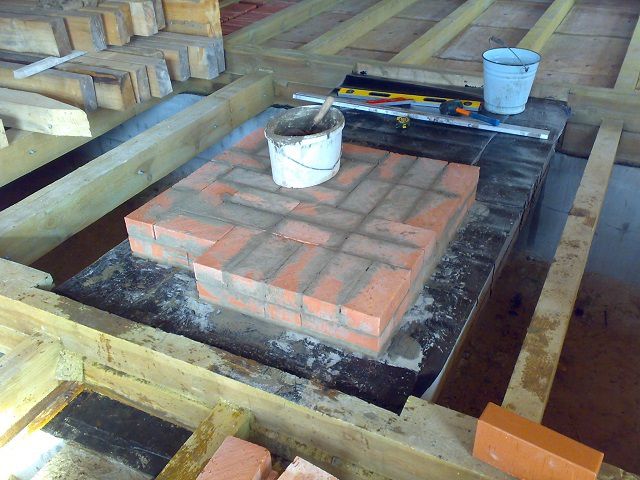

  • Сверху застывшего фундамента настилается гидроизоляция, состоящая из двух-трех листов рубероида, которые укладываются один на другой.
Кладка будет проводиться только на слой настеленной гидроизоляции (рубероида)Кладка будет проводиться только на слой настеленной гидроизоляции (рубероида)
  • Чтобы начать кладку первого ряда, рекомендовано сделать на гидроизоляционном материале разметку, обозначив расположение основы печи. Благодаря очерченному периметру основы, будет гораздо проще производить монтаж первого ряда кирпича и соблюдать ровность сторон и углов.

После этих подготовительных работ, можно переходить к кладке.

Кладка без раствора

Даже опытные мастера, начиная кладку незнакомой до этого конструкции, сначала производят ее насухо, то есть без раствора. Этот процесс помогает разобраться в хитросплетениях внутренних каналов печи и не совершить ошибок во время основной кладки. Насухо поднимается все строение, причем каждый из рядов должен быть выложен в соответствии с прикладываемой к модели печи порядовкой.

Выполняя сухую кладку, необходимо соблюдать толщину горизонтальных и вертикальных рядов. Чтобы этот параметр выдерживался одинаковым на протяжении всей кладки, можно использовать рейки толщиной в 5 мм. Конечно, вертикальные швы будет сложно отмерить небольшими отрезками реек при кладке насухо, поэтому их придется определять визуально, но для горизонтальных швов рейки нужно использовать обязательно. Применив их, после выкладки последнего ряда конструкции, можно увидеть реальную высоту печи.

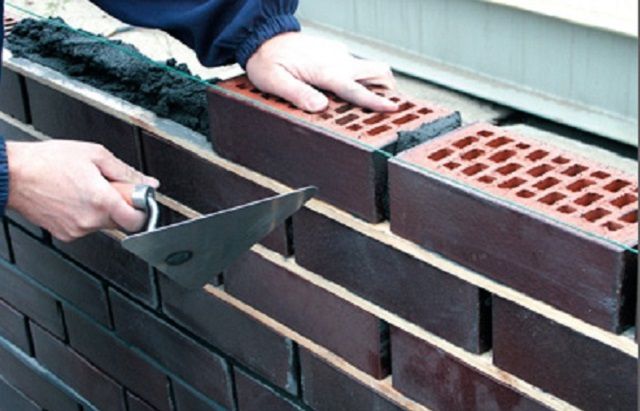

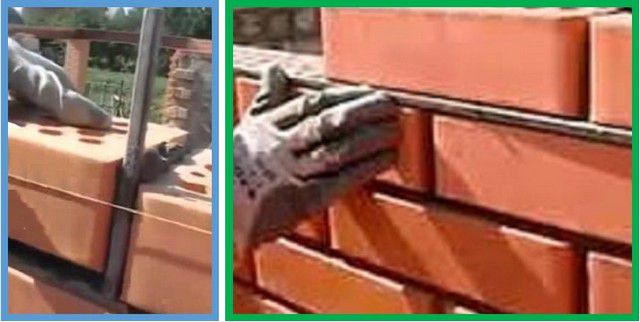

Как пример использования реек, можно рассмотреть данное фото.

Выдерживание ширины горизонтальных и вертикальных швов с помощью калибровочных реекВыдерживание ширины горизонтальных и вертикальных швов с помощью калибровочных реек

Особенно важно придерживаться единой толщины швов, если кладка производится под расшивку, и не будет в дальнейшем отделываться дополнительно декоративными материалами.

Производя кладку насухо, важно разобраться в конфигурации канала, через который дым будет уходить из топки, и подниматься к трубе. Если при выкладывании этот прохода будет допущена ошибка, то придется перекладывать часть или даже всю конструкцию печи, так как может образовываться обратная тяга, и дым при растопке пойдет помещение.

Подняв печь насухо до начала кладки дымоотводной трубы, конструкцию разбирают. Причем, если в рядах использовались не только целые кирпичи, но и их небольшие фрагменты, то при разборке каждый из рядов можно сложить отдельной стопкой, поставив на одном из кирпичей номер ряда. Иногда, дополнительно, проставляется и номер кирпича в каждом из рядов. Такая система ускорит работу, так как весь материал будет подогнан и разложен в нужном порядке, и останется только его поочередно замачивать и уложить в ряды печи, но уже на раствор.

Выполняя основную кладку, на края предыдущего ряда устанавливаются две рейки, между которых наносится раствор толщиной в 60÷70 мм. Затем на него кладется кирпич верхнего ряда, выравнивается и пристукивается до тех пор, пока он не упрется в рейки. Необходимо иметь такие калибровочные приспособления на три ряда, так как вытащить ее из шва можно только после схватывания раствора. Так, выложив, три ряда, рейки вытягивают из самого нижнего шва, очищают и укладывают на четвертый — и так далее. Если нет уверенности, что вертикальные швы получатся одинаковой толщины, для них тоже можно подготовить короткую рейку, которая будет переставляться в следующий шов сразу после выравнивания двух соседних кирпичей.

Оптимально иметь комплект калибровочных реек на три рядаОптимально иметь комплект калибровочных реек на три ряда

После вытаскивания калибровочных реек из шва, между кирпичами останется достаточно глубокий зазор. Его заполняют раствором, излишек которого убирается мастерком, а затем приводят в порядок с помощью расшивки.

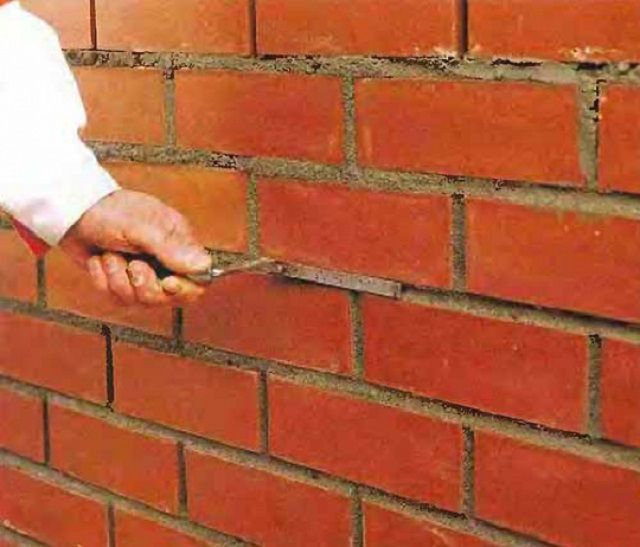

Обработка швов "под расшивку"Обработка швов «под расшивку»

Если калибровочные рейки укладывались с обоих краев кирпича, то с внутренней стороны стенки тоже останутся углубления между швов. Их тоже необходимо тщательно заделать, так как швы должны быть герметичными, заполненными раствором по всей ширине кирпича.

Очень важно, выполняя кладку на раствор, проверять каждый из положенных рядов строительным уровнем, чтобы не произошло перекоса всей конструкции.

Такие несложные вспомогательные приспособления, как калибровочные рейки, помогут выполнить кладку аккуратно с одинаковой шириной швов. Поэтому и вся поверхность печи будет выглядеть так, как будто конструкция выполнена мастером-профессионалом.

Эти нюансы помогут упростить процесс возведения печного сооружения, избежать ошибок, которые могут привести к необходимости переделывания всей работы.

Схемы возведения кирпичных печей

Печь Ю. Проскурина с отопительно-варочными функциями и сушильной камерой

Модель, разработанную инженером Ю. Проскуриным, можно назвать одной из простейших конструкций отопительно-варочных печей, которую вполне сможет осилить даже начинающий мастер. Несмотря на компактные размеры сооружения, печка способна исполнить все необходимые для небольшого дома функции, так как оснащена варочной плитой и камерой для сушки, которая при желании может быть заменена на водогрейный резервуар.

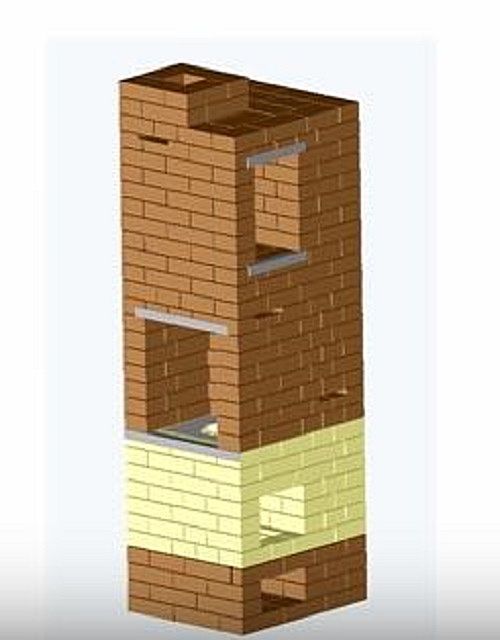

Компактная, но весьма функциональная печь Ю. ПроскуринаКомпактная, но весьма функциональная печь Ю. Проскурина

Такая печь способна обогреть одну или две комнаты общей площадью 17÷20 м², поэтому может быть встроена в стену между кухней и одним из небольших помещений дома. При этом ее, безусловно, необходимо сориентировать таким образом, чтобы конструкция была развернута плитой в сторону кухонного помещения.

Габариты этого отопительного сооружения, без высоты дымовой трубы, составляют 750×630×2070 мм. Печка имеет два режима работы — зимний и летний, что позволяет в теплое время года использовать только варочную плиту, без ненужного отопления всего дома. Теплоотдача от печи при полноценной ее протопке составляет 1700 ккал/ч.

Для возведения этого отопительного сооружения потребуются следующие материалы:

Наименование материалов и элементовКоличество (шт.)Размеры элементов (мм)
Красный кирпич М-200 (без учета кладки трубы)281÷285 250×120×65
Шамотный кирпич огнеупорный марки Ш-882÷85250×120×65
Дверца топочная1210×250
Дверцы для очистных каналов2140×140
Дверца для поддувала1140×250
Задвижка летнего хода для дымохода1130×130
Задвижка топки1130×130
Задвижка для варочной плиты1130×130
Колосник1200×300
Варочная панель одноконфорочная1410×340
Стальная полоса 140×260×5
140×350×5
140×360×5
Стальной уголок140×40×635
340×40×510
440×40×350
Кровельное железо1380×310
Предтопочный металлический лист1500×700

Для заливки фундамента необходимо будет подготовить цемент, щебень, песок, гравий, рубероид, арматурный прут или стальную проволоку толщиной в 5÷6 мм. Если будет решено заменить сушильную камеру на водогрейный бак, то придется приобрести или изготовить и его.

Чтобы работа прошла успешно, перед ее началом настоятельно рекомендуется очень внимательно изучить порядовку, а в процессе кладки держать эту схему всегда под рукой.

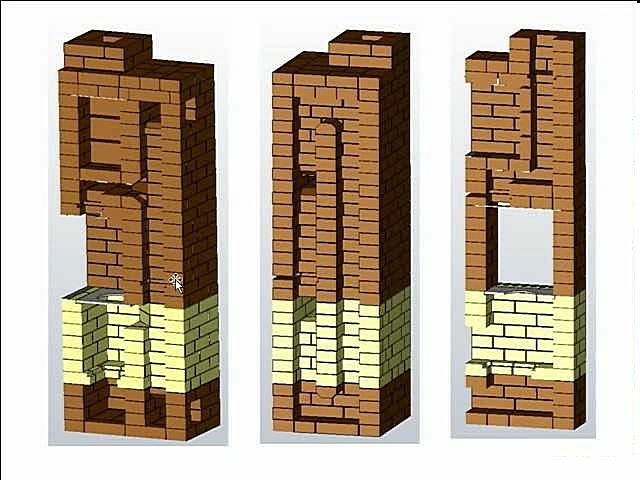

Схема печи Проскурина с разрезамиСхема печи Проскурина с разрезами

На данной иллюстрации эта печь схематично представлена в нескольких разрезах. Здесь можно хорошо рассмотреть, как проходят внутри конструкции дымоходные каналы, проследить движение дыма от топки до дымоотводной трубы.

Иллюстрация (порядовка)Краткое описание выполняемой операции

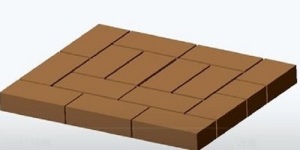

пп1Первый ряд — сплошной, его выкладывают согласно представленной на схеме конфигурации.
Ряд должен быть идеально ровным, так как от его правильной кладки будет зависеть надежность и долговечность всего сооружения.
Ряд состоит из 15 кирпичей.

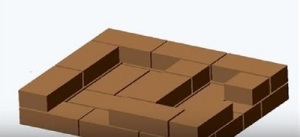

пп2Второй ряд.
На этом этапе закладывается форма зольника (поддувальной камеры) и донная часть двух каналов, которые будут проходить вертикально.
Выкладывая ряд, оставляют проемы для установки дверец поддувальной и прочистной камер.
На этом же ряду производится их установка.
Ряд выкладывается из 13 кирпичей.

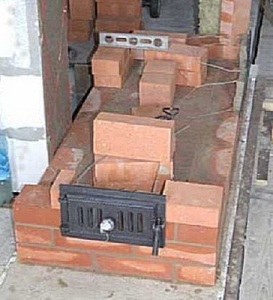

пп3В чугунных дверцах, для их закрепления в кладке, предусмотрены специальные ушки, в которые вставляются заготовленные отрезки проволоки.
Далее, их концы скручивают между собой и вмуровывают в швы между рядов боковых стенок.
Чтобы дверца не сдвигалась с места установки до полной ее фиксации, ее временно подпирают кирпичами.
пп4Третий ряд выкладывается согласно схеме. В нем поднимаются стенки поддувальной и прочистной камеры, а в швах между рядами кирпича закрепляются концы проволоки, с помощью которой фиксируются дверцы. Для кладки ряда нужно будет 13 красных кирпичей.
пп5Четвертый ряд.
Камеру вертикальных каналов разделяют на две, так как далее они будут выкладываться отдельно.
Сечение каналов по всей их высоте будет составлять 80×120 мм.
Кроме этого, в этом ряду происходит перекрытие установленных дверец.
Необходимо подготовить 13 красных кирпичей.

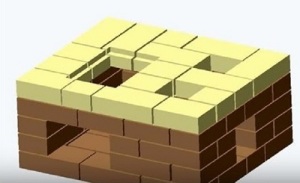

пп6Кладка пятого ряда производится огнеупорным шамотным кирпичом, так как происходит формирование нижней части топки.
В кирпичах, определяющих место укладки колосниковой решетки, с внутреннего их края, делается вырез под прямым углом. Размер выреза должен составлять, примерно, 10×10 мм ± 1 мм.
Подготовленные кирпичи укладываются над поддувальной камерой.
Для кладки ряда потребуется 16 шамотных кирпичей.

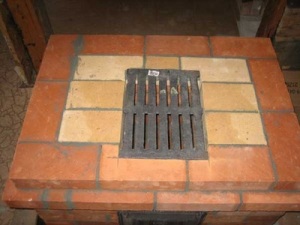

пп7После этого, на пятом же ряду в подготовленные углубления в кирпичах устанавливается колосник.
Его иногда монтируют на глиняный раствор, но часто — совсем без раствора. В последнем случае зазоры между решеткой и кирпичом, которые должны составлять порядка 3÷5 мм, заполняются песком.
пп8Шестой ряд.
Продолжают формироваться стенки двух вертикальных каналов, и начинают возводиться стенки топки. Кладка проводится только шамотным кирпичом.
Ряд состоит из 12 шамотных кирпичей.

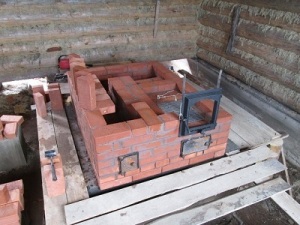

пп9Далее, на шестом же ряду, монтируется топочная дверца, которая так же, как и поддувальная, фиксируется с помощью проволоки в швах боковых стенок.
Однако, топочная дверка перед установкой оснащается не только проволочными креплениями, но и обматывается по периметру асбестовым шнуром.
Этот процесс необходимо провести для создания теплового зазора, который позволит расширяться металлу при его сильном нагревании.

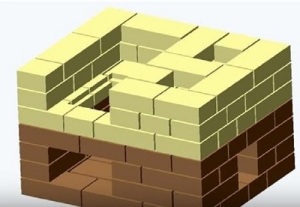

пп10Седьмой и восьмой ряды выкладываются из 12 огнеупорных кирпичей каждый и соответствуют схеме порядовки.
Во время их кладки продолжают подниматься стенки топки и формироваться вертикальные каналы.
Понятно, что кладка кирпича в рядах идет вперевязку.

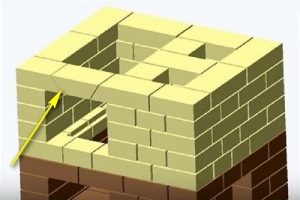

пп11При кладке девятого ряда перекрывается дверца топочной камеры.
Для снятия нагрузки с чугунной дверцы, с кирпичей, устанавливаемых на боковые стенки, срезаются края, повернутые в сторону топочной камеры, под одинаковым углом в 30˚.
Эти срезы послужат своеобразной подставкой для серединного кирпича, срезанного с двух сторон под углом в 60˚, то есть он должен идеально вписаться между двух крайних кирпичей.
На ряд потребуется 12 шамотных кирпичей.

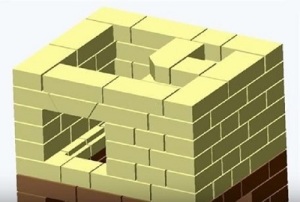

пп12На десятом ряду топливная камера объединяется с крайним вертикальным каналом, так как дым, образовавшийся в топке, направлялся в это отверстие.
Для того, чтобы обеспечить плавность хода горячего воздуха, на серединном кирпиче, разделяющим топочное отверстие и закрытый канал, делается срез выступающего угла.
Для этого ряда потребуется 11 шамотных кирпичей.

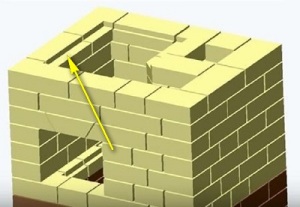

пп13На одиннадцатом ряду кладка, идущая вокруг топочной камеры, отличается тем, что для нее используются кирпичи с вырезом на глубину кирпича на 10 ×20 мм.
Эта ступенька предназначена для укладки варочной панели.
Для кладки понадобится 11 шамотных кирпичей.

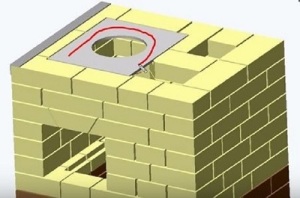

пп14После того, как 11-й ряд выложен, ступенька на кирпичах простилается асбестовыми полосками или слоем глины, толщиной в 3÷4 мм (при условии толщины варочной панели в 5 мм).
Эти прокладки послужат подушкой и тепловым зазором для варочной плиты.
Затем, на подготовленное для нее место устанавливается варочная панель.
Со стороны, где будет формироваться варочная камера, угловая часть кладки укрепляется металлическим уголком.
пп15С двенадцатого ряда кладка будет производиться только красным кирпичом.
На этом этапе закладываются стенки варочной камеры, и снова закрывается перемычкой открытый ранее вертикальный канал.
Для кладки этого ряда нужно подготовить 10 кирпичей.
пп1613-й ряд выкладывается по схеме, но во внешней части первого вертикального канала формируется место для установки задвижки, предназначенной для переключения режимов печи на зимний или летний ход.
Для этого в кирпиче делаются вырезы для углубления металлического элемента.
Далее, на подготовленное место, на глиняно-песчаный раствор закрепляется стационарная часть дымоходной задвижки.
Ряд выкладывается из 10 кирпичей.
пп1714-й ÷ 18-й ряды – на каждый из них потребуется по 10 кирпичей.
Кладка на этих рядах имеет одинаковую конфигурацию, с учетом перевязки, и формирует вертикальные каналы и варочную камеру.
пп18На 18-ом же ряду варочная камера перекрывается тремя стальными уголками, которые образуют основу для кладки следующих рядов.
Один из этих элементов устанавливается на край «потолка» варочной камеры, второй поворачивается к первому и устанавливается на расстоянии от него в 250 мм (размер кирпича), а третий уголок тыльной стороной прижимается ко второму.
Взглянув на эту конструкцию, вполне можно понять, как должны быть уложены кирпичи.

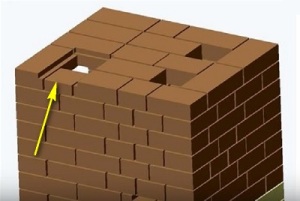

пп1919-й ряд.
Выкладывая его, 12-ю кирпичами перекрывают варочную камеру, но над ней формируется отверстие вытяжки пара, в которое будет устанавливаться задвижка.
Для монтажа этого элемента в краях кирпичей, устанавливаемых с трех сторон, делаются вырезы, а с внешнего кирпича снимается слой, делая его толщину меньше.
Далее на подготовленную площадку на глиняный раствор закрепляется задвижка.
пп2020-й ряд выкладывают по представленной схеме.
На этом этапе перекрывается установленная задвижка, и формируются отверстия каналов.
Боковой кирпич в первом вертикальном канале стесывается для плавного перетекания нагретого воздуха.
Для ряда потребуется 15 кирпичей.

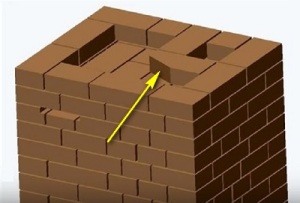

пп21На 21-ом ряду объединяются в общее пространство первый вертикальный канал и отверстие для отведения пара из варочной камеры.
Кладка осуществляется по периметру печи, кирпич устанавливается в виде стенок, а также обрамляется второй вертикальный канал. Причем угловой внутренний кирпич срезается для обеспечения плавного ухода пара в дымоходную трубу.
Для кладки нужно подготовить 11 кирпичей.

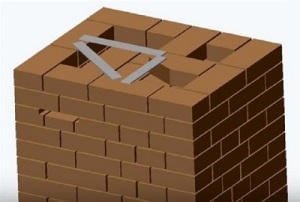

пп22Далее, на этом же ряду осуществляется перекрытие получившегося пространства стальными полосами, которые обеспечат основу для установки металлической пластины и кладки следующих рядов.
пп23Следующим шагом, который производится на этом же ряду, является установка пластины из кровельного железа.
С помощью нее образуется дымоходное отверстие, располагающееся в противоположной стороне от окна для выхода пара из варочной плиты.

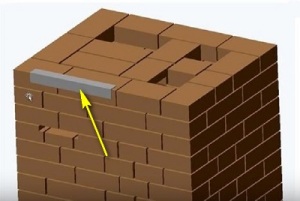

пп24На 22-м ряду кирпичной кладкой перекрывается металлическая пластина.
Далее кладка осуществляется по схеме.
Открытыми остаются только отверстия каналов.
Затем с внешней стороны печи устанавливается металлический уголок, который укрепит переднюю часть дна сушильной камеры.
На кладку ряда потребуется 15 кирпичей.

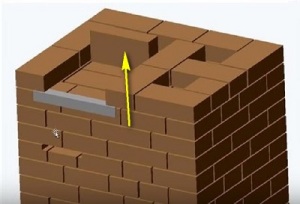

пп2523-й ряд — формируются стенки сушильной камеры.
Ее заднюю стенку делают из кирпича, устанавливаемого набок — он отделит камеру от отверстия дымоходного канала.
Используется 12 кирпичей.

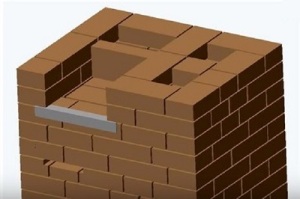

пп26На 24-м ряду из 11 кирпичей формируется стенки дымоходного и двух вертикальных каналов, а также сушильной камеры.

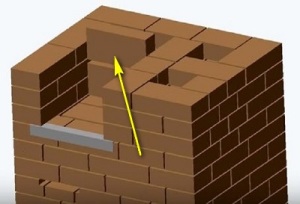

пп2725-й ряд — работа продолжается согласно схеме, кладка производится из 12 кирпичей.
Второй кирпич задней стенки сушильной камеры устанавливается так же, как и первый, на боковую сторону.

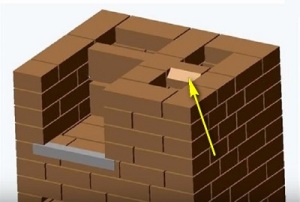

пп2826-й ряд.
На этом этапе вертикальные каналы подготавливаются к объединению в одно пространство, поэтому для направления дыма в нужном направлении кирпичи в вертикальных каналах срезаются под небольшим углом.
Для кладки ряда потребуется 11 кирпичей.

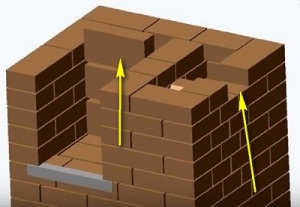

пп29На 27-м ряду с помощью кладки происходит объединение двух вертикальных каналов, и на эту общую камеру устанавливается прочистная дверца.
Задняя стенка сушильной камеры поднимается еще на один кирпич, который устанавливается на боковую сторону.
Ряд состоит из 11 кирпичей.

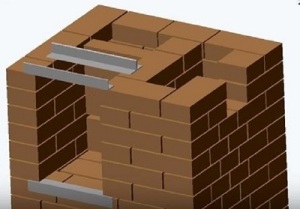

пп30На 28-м ряду, состоящем из 10 кирпичей, выполняется кладка по схеме, сходной с 27 рядом.
А затем тремя металлическими уголками перекрывается пространство сушильной камеры.

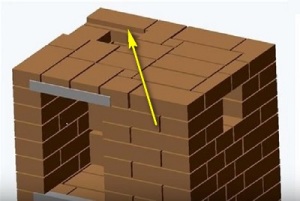

пп31На 29-м ряду вся практически площадь перекрывается кирпичной кладкой, которая монтируется в соответствии со схемой.
Оставляется открытым только отверстие над сушильной камерой, куда будет установлена задвижка в срезы, сделанные на кирпичах, обрамляющих этот проем.
Внешний кирпич срезают, делая меньше его толщину.
В обустроенное «гнездо» на глиняный раствор устанавливается задвижка.
Ряд состоит из 17 кирпичей.

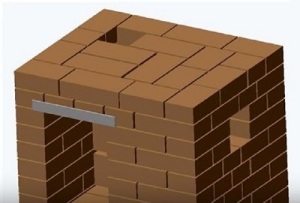

пп3230-й ряд, состоящий из 16 кирпичей, полностью перекрывает поверхность печи.
Исключением является только дымоходное отверстие, размер которого равен половине кирпича.

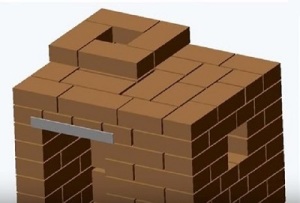

пп33На 31÷32-м рядах начинает формироваться печная труба.

Если принято решение произвести установку печи самостоятельно, то работу следует проводить не спеша, подходя к каждому этапу процесса со всей ответственностью и максимальной аккуратностью. При условии следования всем рекомендациям и предоставленной схеме-порядовке, даже начинающий мастер сможет справиться с этой работой и получить опыт для новых творений.

И в завершение статьи – еще один пример кладки миниатюрной кирпичной печи для загородного дома.

Видео: компактная кирпичная печь для небольшой кухни

инструкция по кладке своими руками, фото и видео-уроки

Конструкция подовой печи и принцип ее действия

Для обогрева загородных домов все чаще стали прибегать к печам из кирпича, отказываясь от разнообразных электроприборов и газа. Печка всегда позволяла быстро и надолго обогреть жилое помещение живым теплом.

Главное в печном отоплении – способность изначально накапливать тепло, а затем постепенно его отдавать. Самым экономичным вариантом кирпичных топок считается подовая печка. Она более распространена во всем мире.

Печь называют подовой, если в ней присутствует поверхность, куда и кладется топливо для растопки.

Подовую печь любят за ее экономичность при использовании. Верхнее прогорание в такой печи происходит равномерно и не израсходует много топлива. В процессе горения топливо окисляется за счет воздушных масс, попадающих через дверцу печи, что обеспечивает выделение теплоты.

Если разобрать само строение подовой печки, то получиться три основные части топки:

  • Самый нижний ярус представляет собой камеру для загрузки отопительного материала.
  • Уровень выше отвечает за горение. На данном участке фиксируется самая высокая температура.
  • Верхний этаж выводит газы после горения дров и формирует тепло.

Изготавливаем подовую печь своими руками

Место для установки печи  — Как сделать печку безопасной

Безопасное расположение печи в помещении – это первое, на что нужно обратить внимание. Рассмотрите тот вариант расположения, который позволит учесть все необходимые отступы.

Расстояния от поверхностей помещения до печи:

  • При установке стальной печи, которая работает на древесине или угле, соблюдается расстояние между полом и обогревателем – 14 сантиметров.
  • Кирпичная или железная печь монтируется на отдельный фундамент с подложкой из не воспламеняющихся материалов. Размер подложки должен быть больше размера обогревателя на 50 сантиметров с каждой стороны.
  • Промежуток между перекрытием из легковоспламеняющихся материалов и печным прибором – 100 сантиметров.
  • Между стальной печью и деревянной стеной без теплоизоляции или кирпичной прокладки – 100 сантиметров. Если же заранее установлено зеркальное металлическое перекрытие – 38 сантиметров.
  • При наличии на печи защитного экрана и защиты стены помещения в виде кирпича или керамики от печи выдерживается – 13 сантиметров.

Расположите печь в углу дома, так она не займет много места. На небольшом расстоянии от нее можно установить агрегат и ускорить обогрев дома.

Обогревать одной печью несколько комнат возможно и без особых затрат. При строительстве помещения необходимо сразу определиться с местом расположения печи. Подготовить ниши в стенах и установить печь в проеме межкомнатной перегородки, обработав стены на срезе слоем качественной теплоизоляции. Такая конструкция экономит средства и обогревает сразу две или три комнаты. Если печь необходима для обогрева большей территории, советуем пригласить опытного печника, для изготовления отопительного щитка.

Подовые печи и основные материалы для их кладки

В наше время печное производство не забыто. Многие владельцы загородных участков на этапе строительства дома приходят к решению установить именно подовую печку из кирпича. Она дольше будет отдавать свое тепло дому, чем ее металлические аналоги. Кирпич нагревается, а затем греет помещение до 24 часов. Печь из металла быстро нагревается и отдает тепло резко, именно поэтому дрова приходиться подбросить в два раза больше, примерно каждые 7 часов.

Так же, в отличие от металлических печей, кирпичная при нагревании образует пар, а при остывании впитывает его обратно. Это называют «печным дыханием». Благодаря этому процессу влажность в помещении всегда остается на комфортном уровне. Если работает электрический отопительный прибор или металлическая печь, влажность снижается и воздух становиться пересушенным.

Кирпич, из которого будут класть печь должен быть высокого качества. Лучше, если в его составе будет до 70 процентов огнеупорной глины, так называемого шамота. Такой материал используют как для внутренней укладки самих печей или каминов, так и для дымовых ходов. Его принято считать отличным аккумулятор тепла.

Кирпич с высоким содержанием шамота будет зернистым, без наличия пор в структуре. Форма так же бывает не только стандартная, но и клиновая, что поможет выполнить арку и любой изгиб. Для укладки огнеупорного кирпича используют термостойкий клей — это специальная смесь для подобных работ на цементной основе.

Если нет особой нужды в экономии на материале можно использовать керамический клинкерный кирпич для выкладки внутренней стены печки. Такой кирпич производят из особого вида глины. В процессе обработки изделие обжигается при температуре около 1200 C, что придаёт кирпичам разные цвета.

Что бы огнеупорный кирпич дольше держал в себе тепло и обогревал помещение длительное время, рекомендуется поверх него выкладывать керамику или кирпич в 0,5 слоя.

При кладке печей нельзя применять силикатный кирпич. Изготавливают такой материал путем сухой прессовки, после которой его обрабатывают водяным паром. Термическую обработку изделие не проходит, а значит, для кладки печей не годиться.

Укладка фундамента подовой печи, проекты печей

К вопросу о фундаменте любой печи нужно подойти очень серьезно.

Фундамент помещения и фундамент самой печи имеют разную осадку, вызванную деформацией их основания под действием нагрузки от сооружения. Поэтому фундамент для печи должен быть своим и располагаться на расстоянии 5 сантиметров от основного.

Выполнение котлована под фундамент печей

Котлован подготавливают шире основания печи на 15—20 сантиметров с каждой стороны, так как фундамент обязательно должен быть шире основания вашей печи на 7-10 сантиметров с каждой стороны, так же нужно место для вспомогательной конструкции — опалубки.

Глубина же должна быть на 14 – 19 сантиметров ниже уровня зимнего промерзания грунта. Каждый грунт имеет свои особенности поведения в определённых условиях. Этот факт обязательно учитывается во время создания проекта любого фундамента на любой территории, в любом регионе.

В грунтах с содержанием песка глубина может составлять 50 сантиметров, а в глинистом грунте — 75 сантиметров.

Устройство фундамента печи
  • На дно котлована засыпают 15 сантиметров песка. Его укладывают постепенно, заливая водой между слоями.
  • На песок укладывают бутовый слой — каменная кладка, основу которого составляют крупные неровные куски рваного камня — бута. Главным образом плотные породы: ракушечник, доломит, гранит, диорит, базальт, туф. Толщина такого слоя – 20 сантиметров.
  • Далее перекрывают все песком, заливая его водой, пока он не осядет.
  • Следующим слоем выкладывается щебень, не менее 10 сантиметров.
  • Устанавливается опалубка котлована. Высота на 17 сантиметров выше вашего уровня земли.
  • Подготовьте пару каркасных сеток, совпадающих с размером стенок опалубки. Установите одну сетку на щебень, чтобы она возвышалась на 3-5 сантиметра, а вторую поставьте на 15-20 сантиметров с помощью стойки.
  • Арматуру подбирают диаметром 1,5 сантиметра. Внутрь опалубки уже заливается подготовленный бетонный раствор.
  • Бетон разравнивают и дают на сто процентов высохнуть. Затем убирают опалубку.

Основные моменты вывода дымохода

Нет дыма без печи, а печи без дымохода. Для отвода газов, выделяемых при горении печке нужен дымоотвод. Изготавливается он из того же материала, что и топка не для красоты, а потому что отличается коэффициент теплового расширения у различных материалов. Если постоянно нагревать во время топки метал, и кирпич между ними образуется зазор. Поэтому вся конструкция кладется одним кирпичом.

Лучше всего сбережет тепло кирпичный дымоотвод. Он выведет газы за стены жилого помещения, а накопленное тепло отдаст внутрь постепенно.

Просчет должен проводиться на стадии проекта всей печки. Сложно пристроить отводную трубу к готовому основанию. Такой проект должен подготовить квалифицированный печник. Тогда топка будет работать как единый организм, качественно и долго служить своему дому.

Теперь, когда принцип работы печи нам известен, продумаем расположение печного дымохода. Проход печного дымохода через деревянные перекрытия должен быть надежным, так как горячие стены трубы располагаются вблизи к легковоспламеняющейся фурнитуре. Недопустимо соприкосновение дымохода и дерева. Так же важно, чтобы дымоход не соприкасался с обоями, электрической проводкой или газовыми трубами.

Для изолированного дымохода соблюдается 15 сантиметров между обрешеткой или лагами перекрытия, для не изолированных — 30 сантиметров.

Как правильно растопить подовую печь

Если печь не использовалась более суток и остыла до температуры помещения, растапливайте аккуратно. Обязательно удалите лишнюю золу.

Сложите дрова или уголь так, что бы в центре было пространство. Кору или лучину для растопки поместите в середину и подожгите.

Закройте плотно дверцу и откройте все имеющиеся жалюзи для проникновения воздуха.  При термическом разложение соединений выделяется газ, который чисто сгорает в печи.

Если разжечь дрова снизу, газ будет выделяться не равномерно и сгорит не полностью. Когда все содержимое немного прогорит, закройте только верхние жалюзи на дверце. После полного сгорания топлива можно закрыть задвижку дымохода.

Подовые печи своими руками: фото

Создание отопительной дровяной кирпичной печи своими руками

Печь – одна из старейших систем отопления загородного дома – до сих пор не утратила свою актуальность. Печная конструкция обладает высокой производительностью и не требовательна к используемому сырью. Главными недостатками печи являются невозможность регулирования температуры нагрева и сложность с поддержанием постоянного огня.

При проведении строительных работ важно, чтобы с первого раза кирпичная кладка получилась идеальной, иначе конструкцию придется разбирать. Неправильно спроектированная или собранная печь станет источником задымления помещения.

Разновидности печей

В прошлом дома строили «от печки», то есть ее устанавливали первой, а потом возводили стены и перекрытия. В наши дни так поступать не обязательно, но желательно, особенно когда планируется расположить печь таким образом, чтобы она отапливала сразу несколько помещений.

печь для дома из кирпича

Наиболее распространенные типы печей – русская, шведская и голландская. При этом русскую надо возводить до того, как начнется постройка дома, к тому же ей требуется отдельный фундамент. Вообще, любой печи, состоящей из 500 или больше кирпичей, нужен фундамент, отделенный от основы здания. Проще с голландскими и шведскими печами. Они компактны, могут быть монтированы в уже построенном здании и не нуждаются в дополнительном фундаменте.

Колпаковая печь

Существует еще одна дровяная печь – колпаковая. Ее преимуществом является КПД, достигающий 70% по сравнению с 50% у печей другого типа. Недостатком такой печи является сложное устройство, из-за чего собрать ее своими руками практически невозможно. Также печь нельзя оснастить варочной поверхностью – конструкция предназначена исключительно для отопления помещений.

Строение печей

Голландка – это классическая дровяная канальная печь. Ее принцип работы основан на циркуляции горячего воздуха по ходам, проложенным в теле печи.

Конструкция печи достаточно проста, ее кладка может быть адаптирована с учетом особенностей конфигурации помещений любого типа.

Но монтировать бак для нагрева воды не получится: это приведет к снижению КПД из-за накопления сажи в каналах. Кроме того, даже без бака коэффициент полезного действия печи едва достигает 40%.

Голландка

В свою очередь, «шведка» имеет КПД 60%. Она считается наиболее совершенной отопительно-варочной печью, где духовка выполняет функцию воздушной камеры. В камерной части происходит догорание дымовых газов, и в конвектор они уходят нагретыми до 800°С. Сам конвектор узок, но имеет большую высоту, благодаря чему отопление дома происходит равномерно.

Шведка

Шведку можно оборудовать теплообменником системы горячего водоснабжения. Накопительный бак размещают на перекрыше или в сушильной нише. КПД в результате не снижается: обратная энергетическая связь между духовкой и конвектором с одной стороны и топочной частью с другой отсутствует.

Подготовка инструментов

Для того чтобы выполнялась кладка кирпича, понадобятся следующие инструменты:

  • прямоугольная и остроугольная кувалда;
  • трамбовка из металла или древесины;
  • расшивки для вогнутых и выпуклых швов;
  • комбинированная кельма;
  • лопатка для работы с раствором и мастерок;
  • измерительные приспособления: правило из дерева или алюминия, отвес, уровень, рулетка, складной метр, угольник.

Инструменты для кладки

Кроме того, необходимы направляющие стойки, которые будут монтированы в доме на время проведения работ. Это требуется для того, чтобы кладка кирпича получилась ровной. Исправить перекошенные углы невозможно, поэтому лучше заранее позаботиться об их правильности. Стойки устанавливаются в строго вертикальном положении, на них крепятся горизонтальные перекладины или, что еще лучше, деревянная опалубка.

Носить кирпичи можно своими руками, но лучше заранее обзавестись специальной рамкой для подноса. То же касается и раствора: при транспортировке его лучше загрузить в носилки.

Подбор кирпичей и отопительных элементов

Для возведения ходов и нагреваемых элементов печи используется кирпич огнеупорный. Обыкновенный кирпич применяется для обустройства частей, не подверженных воздействию высоких температур. Размеры кирпича любого типа составляют 250 мм в длину, 120 – в ширину и 65 – в высоту. При необходимости, кирпичные блоки разбивают.

Правильная укладка печи своими руками

Так, различают трехчетвертной кирпич, длина которого составляет 3/4 целого, и половинчатый – с длиной, урезанной в два раза. Совсем небольшие кусочки кирпича, равные 1/4 целого, называются четвертными. Рубка материала осуществляется с помощью острого стального ножа и стукальца – обрезка металлической трубы. Для сооружения печи понадобятся и металлические элементы, в том числе:

  • дверка для топки, дверка для поддувала и дверка для прочистки ходов;
  • задвижка вьюшечника;
  • колосник.

Кладка печи

Все перечисленные детали должны быть сопоставимы с размерами кирпичных блоков. Гидроизоляция печи осуществляется с применением рубероида. Длина листов этого материала зависит от того, какие размеры будет иметь конструкция. Этим фактором определяется и количество кирпичей. Обычно количество нужных строительных материалов указывается в документации к проекту или рассчитывается в индивидуальном порядке. Зная количество рядов, размеры кирпича и габариты печи, делается это просто.

Приготовление раствора

Чтобы приготовить раствор, требуется запастись подходящей емкостью, а также ситом с ячейками 3х3 мм. Для работы со смесью понадобятся лопата, дрель-миксер и небольшая дощечка. В состав раствора войдут вода, песок и глина. Заготавливаемая вода должна быть чистой, без запаха плесени и с минимальным количеством минеральных добавок.

Печь своими руками

Если водопроводная вода на вашем участке загрязнена, постарайтесь заранее привезти ее в нужном количестве. Ее объем зависит от количества кирпичей, которые кладка будет содержать: так, на каждую сотню приходится от 15 до 20 литров жидкости. Для раствора необходим мелкофракционный песок. Его просеивают через сито, чтобы очистить от кусков щебня и гравия. Кроме того, требуется закупить глину высокого качества: именно от нее зависит прочность раствора.

Приготовление смеси начинается с того, что воду и глину смешивают в таких пропорциях, чтобы масса получилась не слишком жидкая, но и не слишком густая однородная масса.

Раствор для кладки

После того, как она обретет пластичность, добавляют отсеянный песок в соотношении 1 литр на ведро воды. Проверить готовность раствора можно, опустив в него дощечку: толщина налипшей на него смеси должна быть не меньше 2 см. Когда желаемый результат достигнут, песок добавлять прекращают.

Ход кладки рядов

Сооружение печи начинается с монтажа направляющих стоек. К ним крепится опалубка – деревянный ящик без дна. Она нужна для того, чтобы кладка получалась ровной. Опалубка рассчитана на несколько рядов: когда их завершают, ее поднимают наверх. Также с ее помощью создаются своды и арки, правда, для этого используется опалубка полукруглой формы, а не в виде ящика. Когда кладка будет выше груди, придется работать на помостах.

Когда все готово, необходимо выбрать способ порядовки для кладки отопительных печей и технологию строительства. Популярны два варианта установки блоков — тычковый и ложковый. Свое название они получили в зависимости от того, какая часть кирпича смотрит наружу. Есть еще один способ — постельный, когда кирпичи устанавливаются на ложок либо тычок, но он ненадежен. Чтобы избежать проблем, рекомендуется следить за толщиной шва: он должен быть не меньше 5 мм.

Этапы укладки

Рассмотрим подробнее этапы кладки печи в доме на примере шведки. Первый слой кирпича самый важный, его укладывают строго с соблюдением уровня. В месте, где располагается камера зольника, кирпич не кладут. Между камерой и лицевой стороной печи будет располагаться поддувало, блоки за ним стесывают под углом, чтобы облегчить выгребание золы. Перед поддувалом кладут трехчетвертовый кирпич.

Кладка печи

Второй и третий ряды кладут после того, как закрепят поддувало. В остальном они аналогичны первому. Важно, чтобы высота третьего ряда совпадала с высотой дверцы поддувала. В четвертом ряду устанавливается дверца для чистки ходов своими руками, непосредственно за ней выкладываются и сами ходы. Ряд кирпичей сверху перекрывает дверцу поддувала.

С каждым последующим рядом отверстие зольника сужают. На пятый ряд кирпичей устанавливают колосниковую решетку. Поверх шестого ряда над поддувалом монтируют дверцу топочной камеры. Необходимо, чтобы ее высота совпадала с высотой девятого ряда.

Кладка русской печи

Первые десять рядов изготавливаются из огнеупорного кирпича, следующая надстройка делается из обычного строительного материала. Поверх кирпичей десятого ряда кладут варочную поверхность. В следующих рядах ходы для движения нагретого воздуха плавно переходят в отвод для дыма. Более подробная схема порядовки печи определяется конфигурацией и назначением конструкции.

дровяных печей для каменной кладки • Вместо

каменных каменки намного эффективнее металлических печей, которые обычно покупают американцы. В этих примерах либо есть кухонные плиты, либо печи, которые могут работать как обогреватель в небольшом пространстве.

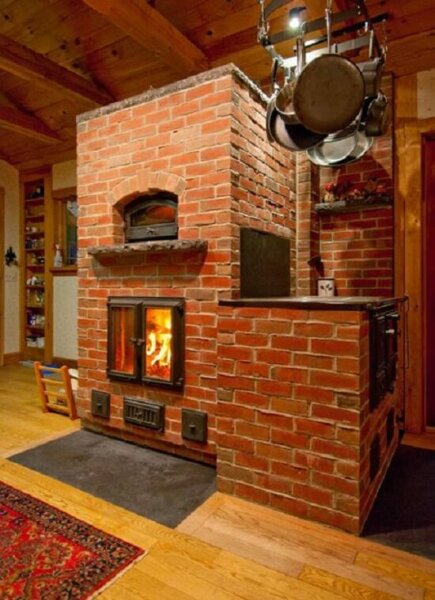

Лучшие в мире каменные плиты

maine-wood-heat-masonry-wood-stove maine-wood-heat-masonry-wood-stove

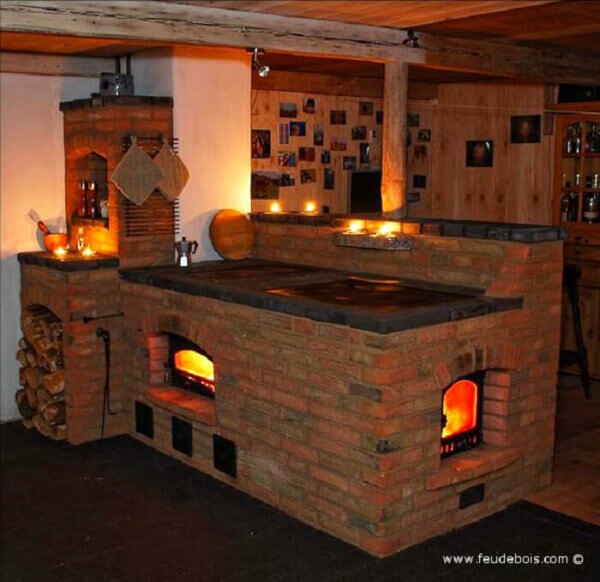

Каменка, духовка и плита. В этой духовке есть все. Финская каменная плита, под другим углом здесь: mainewoodheat.com

masonry-cooking-stove-feu-de-bois-2 masonry-cooking-stove-feu-de-bois-2


Кирпичная каменка и каменка от feudebois во Франции.com. Глиняный кирпич и керамическая плитка лучше всего переносят термическую нагрузку.

masonry-wood-stove-feu-de-bois-3 masonry-wood-stove-feu-de-bois-3


Деревянные плиты из каменной кладки также популярны среди домашних животных. Сама варочная панель — чугунная. feudebois.com

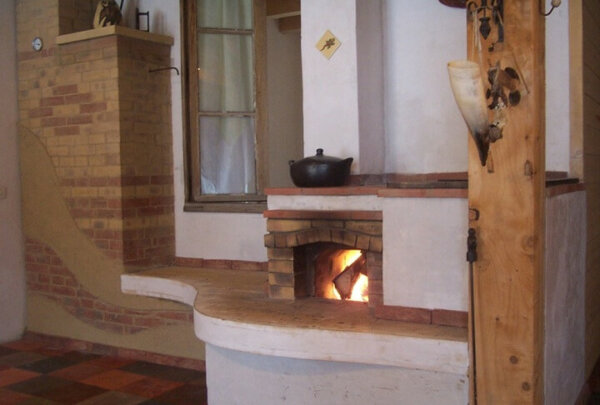

masonry-kitchen masonry-kitchen


Каменка с плитой. oxalis-asso.org

masonry-cookstove masonry-cookstove


Духовка и варочная панель. oxalis-asso.org

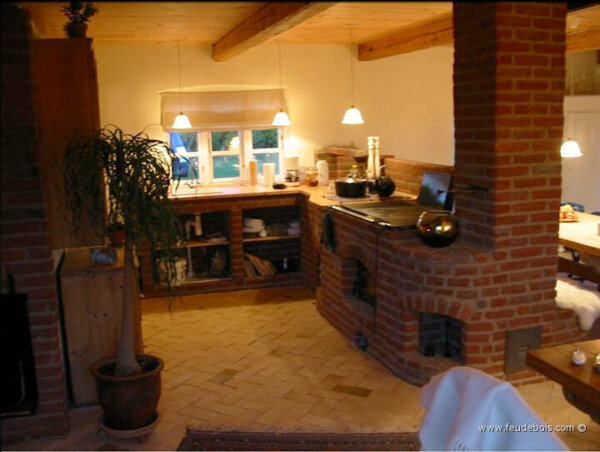

masonry-wood-stove-feu-de-bois-7 masonry-wood-stove-feu-de-bois-7


Каменные плиты можно также использовать для обогрева небольших домов или участков внутри дома. feudebois.com

masonry-cookstove-montreal-rawdon-pyromasse-ca masonry-cookstove-montreal-rawdon-pyromasse-ca


Кирпичная плита, духовка и обогреватель в Монреале.Чугунная варочная панель быстро нагревается, но вскоре теряет тепло, как только огонь погас. Однако кладка и печь будут оставаться теплыми в течение нескольких часов. www.pyromasse.ca

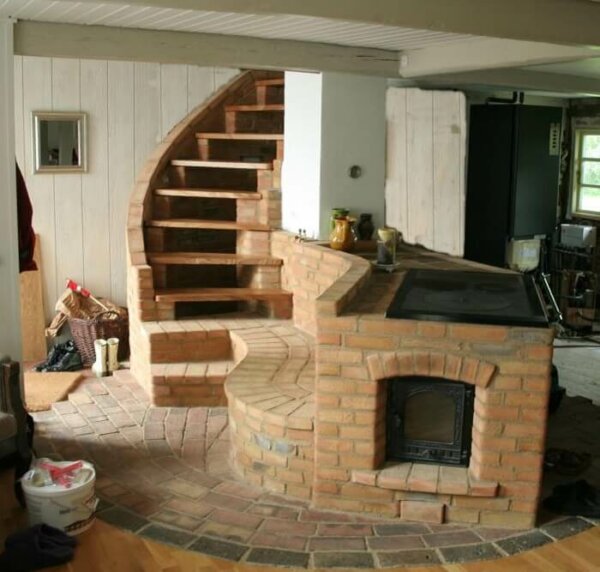

masonry-cookstove-poele-de-masse-wiki masonry-cookstove-poele-de-masse-wiki


Каменная печь и каменка от feudebois.com. Дымовые газы нагревают скамейку и нагревают лестницу, прежде чем подниматься в дымоход.

cookstove-wood cookstove-wood


Дровяная плита. Обратите внимание на две кормушки для ракетных печей. Через: permies.com

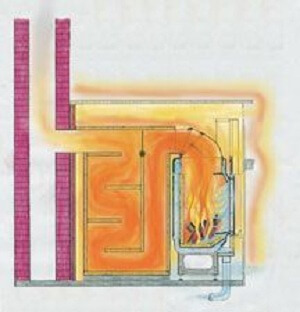

masonry-cookstove-wissen-varianten-speicher masonry-cookstove-wissen-varianten-speicher


www.kamine.com

masonry-stove-pyromasse-ca-last-on-9.

Дровяные печи и каминные топки в CT

Превратите свой дом в уютное убежище с нашими дровяными и гранулированными печами и каминными топками в Коннектикуте. Мы храним и устанавливаем все виды каминов и аксессуаров в домах и коммерческих учреждениях. Каким бы ни был стиль или тематика вашей собственности, мы подберем подходящий камин.

Качественные каминные топки и дровяные печи

Замените продуваемый сквозняком камин на новую эффективную дровяную печь или каминную топку, которая мгновенно принесет тепло в ваш дом.

  • Экономия на счетах за электричество и газ — Мы предлагаем исключительные топки для печей на гранулах и дровах в Коннектикуте. Наши агрегаты могут быстро обогревать комнаты и даже распространять тепло по всему дому. Замена газовых и электрических каминов на эти альтернативы сжиганию древесины может значительно снизить потребление электроэнергии и газа.
  • Содействовать охране окружающей среды — Древесина и пеллеты являются возобновляемыми источниками топлива. Хорошо подогнанная, сертифицированная EPA каминная топка подходящего размера для комнаты также будет эффективно сжигать дрова и пеллеты (EPA рекомендует печь мощностью 60000 британских тепловых единиц для помещения площадью 2000 квадратных футов и печь 42000 британских тепловых единиц для площади 1300 квадратных метров. -фугу).

Выберите правильный агрегат, чтобы воспользоваться этими преимуществами. Если вам понадобится совет специалиста, обратитесь в Creative Masonry & Chimney.

Откройте для себя наш большой выбор плит и топок

Наша опытная команда установит вашу новую каминную топку или дровяную печь. Наем профессионалов — отличный способ избежать недосмотра, который может поставить под угрозу ваше имущество и здоровье вашей семьи.

Профессиональные услуги по установке: что отличает наши услуги?

Очень важно, чтобы вашу дровяную печь установил профессионал.Одна ошибка в процессе установки может привести к разрушительным последствиям. Положитесь на наш опыт, чтобы обеспечить вашу безопасность.

Creative Masonry & Chimney соблюдает стандарты безопасности Национальной ассоциации противопожарной защиты для топливных приборов. Во время установки мы также проверяем целостность дымохода, чтобы убедиться, что он обеспечивает максимальную эффективность горения и обогрева.

Узнайте больше о нашем процессе и особенностях наших дровяных печей и каминных топок в Коннектикуте.

.

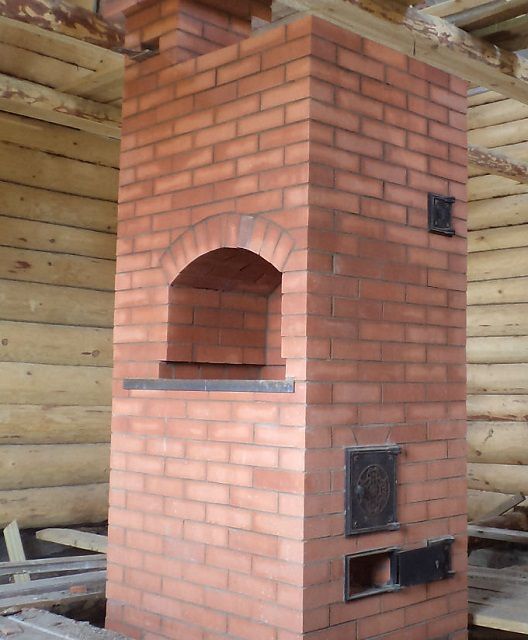

Ищу планы каменной печи (форум дровяных печей в перми)

Кэти Кертис писала: Русский печник Игорь Кузнецов предоставляет рабочие чертежи для многих печей. Его веб-сайт:

http://www.stove.ru/index.php?lng=1&rs=16

Если вы посмотрите в левую часть страницы до «рабочих чертежей», вы найдете большое количество чертежей.

Я построил одну из его печей десять лет назад.Вот рабочие чертежи того, что я построил:

http://www.stove.ru/index.php?lng=1&rs=138

Вот видео сборки:

Эта печь потрясающая. Чудесное тепло вырабатывается на очень небольшом количестве древесины. У меня в жизни было много печей, но ничто не сравнится с этой.

Хорошая сборка.

«Русская ракета» тоже создана по его рисункам. Отличная идея пометить каждый курс своим номером.Единственное, на что следует обратить внимание, — это на разницу в размерах кирпича. Русский огнеупорный кирпич больше, чем у нас в Северной Америке. И, конечно, если для облицовки использовать глиняный кирпич, он снова станет меньше. Таким образом, ваш готовый размер может быть меньше, чем указано на рисунке. Кроме того, любой из наборов фотографий сборки Wild Acres почти как план на сайте MHA.

В качестве примечания для тех, кто думает, что это слишком дорого, для этих планов были построены обогреватели из самодельного сырцового кирпича, которые работают хорошо.Это хорошо сделать, по крайней мере топка из огнеупорного кирпича … в топке использует примерно такое же количество огнеупорного кирпича, как RMH из книги делает, и он использует более дешевую высокую плотность при этом. Эти огнеупорные кирпичи бесплатны, если вы найдете кого-нибудь, кто тушит огонь. Я получил свой от человека, который был счастлив, что я взял столько, сколько я хотел (и больше), так что ему приходилось меньше иметь дело (я еще ничего не построил с ними ). Для раствора используйте глиняный шликер (тонкий брусчатку без сена), но не портландцемент! Огнеупорный цемент / строительный раствор, конечно, подойдет, если у вас есть деньги.

.

Высокоэффективные дровяные печи Производство в США

Дровяные печи из мыльного камня и стали

Чистое сжигание — Высокая эффективность — Производство в США
Гибридные и каталитические конструкции

HYBRID Дровяные печи
В 2011 году компания Woodstock Soapstone Co. представила нашу первую «гибридную» дровяную печь с двойным сжиганием — Progress Hybrid. Гибридная дровяная печь «Прогресс» была первой дровяной печью, в которой использовались каталитическая камера сгорания (которая лучше всего работает при низкой-умеренной скорости горения) и система сжигания вторичного воздуха (которая лучше всего работает при умеренно-умеренно высокой скорости горения).Объединив два типа технологии дожигания, используемые в производстве дровяных печей, мы смогли увеличить тепловую мощность, повысить эффективность и снизить выбросы по всем четырем скоростям сжигания.

Затем, в 2013 году компания Woodstock Soapstone Co. представила прототип конструкции Ideal Steel Hybrid, нашей первой гибридной печи со стальным корпусом, на Международном конкурсе дизайна деревянных печей, который проходил в торговом центре в Вашингтоне, округ Колумбия. отмечен по следующим критериям: 1) КПД; 2) Выбросы; 3) Доступность; 4) инновации; 5) Рыночная привлекательность.Идеальная стальная гибридная дровяная печь после нескольких дней тестирования и рассмотрения жюри получила главный приз в размере 25000 долларов и была представлена ​​в журнале Popular Mechanics Magazine, а также в Интернете на сайте National Geographic.

Гибридная дровяная печь из стали Absolute Steel была представлена ​​в 2015 году и имеет сверхнизкие выбросы EPA — 0,5 грамма в час. Печь Absolute Wood Stove была разработана в 7 различных стилях, включая высокую версию для легкой загрузки, и поставляется во множестве вариантов цветовой комбинации.

Наша новейшая дровяная печь Survival Hybrid Wood Stove также является самой маленькой и самой доступной дровяной печью. Это маленькая печка с большим ударом. Используя нашу гибридную технологию, Survival Hybrid имеет низкий уровень выбросов 1,05 г / ч и КПД 79,4%. Гибридная дровяная печь для выживания — идеальная печь для лагеря, коттеджа или пристройки.

Progress Hybrid
Низкий уровень выбросов 0,63 г / ч!
• Отапливает до 2200 кв.футов
• 84,4% КПД по низкому качеству
• Эффективность по высокому воздуху 78,5%
• Низкий уровень выбросов 0,63 г / ч
• Время горения 12-14 часов
• Два слоя мыльного камня
• Выбор правой или левой дверцы загрузки
• Опциональный зольник
• Вентиляция сверху или сзади


Ideal Steel Hybrid
Обладатель главного приза конкурса Wood Stove Design Challenge 2013
• Нагревает до 2200 кв. Футов
• 79.3% КПД при низком качестве
• 73,7% КПД при низком качестве
• Выбросы 2,1 г / ч
• Время горения 12-14 часов
• Внутренний вкладыш из мыльного камня
• Только фронтальная загрузка
• Опциональный зольник
• Верхняя или задняя вентиляция

Absolute Steel Hybrid:
High Style

Высокие ножки для легкой загрузки
• Нагревает до 1800 кв. Футов
• Макс. БТЕ 60 000
• Эффективность 77%
• Низкие выбросы 0,5 г / ч
• 10 -12 часов время горения
• Внутренний вкладыш из мыльного камня
• Выбор правой или левой нагрузки
• Стандартный зольник
• Верхняя или задняя вентиляция

Absolute Steel Hybrid:
Great Plain Style

Сверхнизкие выбросы!
• Отапливает до 1800 кв.футов
• Макс. БТЕ 60 000
• Эффективность 77%
• Низкая эмиссия 0,5 г / ч
• Время горения 10-12 часов
• Внутренний вкладыш из мыльного камня
• Выбор правой или левой нагрузки
• Стандартный зольник
• Верх или зад Вентиляция

Absolute Steel Hybrid:
Simple Prairie Style

Сверхнизкие выбросы!
• Нагревает до 1800 кв. Футов
• Макс. БТЕ 60 000
• Эффективность 77%
• Низкие выбросы 0,5 г / ч
• Время горения 10–12 часов
• Внутренний вкладыш из мыльного камня
• Выбор нагрузки с правой или левой стороны
• Стандартный зольник
• Верхняя или задняя вентиляция

Absolute Steel Hybrid:
Rustic Style

Сверхнизкие выбросы!
• Отапливает до 1800 кв.футов
• Макс. БТЕ 60 000
• Эффективность 77%
• Низкая эмиссия 0,5 г / ч
• Время горения 10-12 часов
• Внутренний вкладыш из мыльного камня
• Выбор правой или левой нагрузки
• Стандартный зольник
• Верх или зад Вентиляция

Absolute Steel Hybrid:
Wildwood Style

Сверхнизкие выбросы!
• Нагревает до 1800 кв. Футов
• Макс. БТЕ 60 000
• КПД 77%
• Низкий 0.Выбросы 5 г / час
• Время горения 10-12 часов
• Внутренний слой из мыльного камня
• Выбор правой или левой нагрузки
• Стандартный зольник
• Верхняя или задняя вентиляция

Absolute Steel Hybrid:
Foursquare Style

Сверхнизкие выбросы!
• Нагревает до 1800 кв. Футов
• Макс. БТЕ 60 000
• Эффективность 77%
• Низкие выбросы 0,5 г / ч
• Время горения 10–12 часов
• Внутренний вкладыш из мыльного камня
• Выбор нагрузки с правой или левой стороны
• Стандартный зольник
• Верхняя или задняя вентиляция

Absolute Steel Hybrid:
Prairie Wheat Style

Сверхнизкие выбросы!
• Отапливает до 1800 кв.футов
• Макс. БТЕ 60 000
• Эффективность 77%
• Низкая эмиссия 0,5 г / ч
• Время горения 10-12 часов
• Внутренний вкладыш из мыльного камня
• Выбор правой или левой нагрузки
• Стандартный зольник
• Верх или зад Вентиляция

Survival Steel Hybrid:
The Lodge Style

Компактность — большое влияние!
• Нагрев до 1000 кв. Футов
• Макс. БТЕ 28 000
• 79.Эффективность 4%
• Низкий уровень выбросов 1,05 г / ч
• Время горения до 6-8 часов
• Фронтальная загрузка
• Стандартный зольник
• Только верхнее вентиляционное отверстие
• Набор инструментов из 3 предметов в комплекте
• Различные варианты акцентного цвета

Survival Steel Hybrid:
The Orchard Style

Маленькая занимаемая площадь — большое влияние!
• Нагревает до 1000 кв. Футов
• Макс. БТЕ 28 000
• КПД 79,4%
• Низкий1.Выбросы 05 г / час
• Время горения до 6-8 часов
• Передняя загрузка
• Стандартный зольник
• Только верхнее вентиляционное отверстие
• Набор инструментов из 3 предметов в комплекте
• Различные варианты акцентного цвета

Дровяные печи из мыльного камня CATALYTIC
Palladian производятся с 1992 года, Keystone — с 1994, а версия Fireview 205 — с 1996.

Все наши каталитические печи из мыльного камня построены из двух толстых слоев мыльного камня, внутренние панели 1.Толщина 125 дюймов и толщина внешних панелей 0,75 дюйма с красивой чугунной рамой. Масса из мыльного камня удерживает тепло из топки и равномерно отводит его, обеспечивая стабильную тепловую мощность даже после того, как огонь утихнет.

Все три эти высокоэффективные каталитические дровяные печи с низким уровнем выбросов соответствуют и превосходят новый, более строгий стандарт выбросов 2020 года на протяжении более 20 лет! Наши каталитические дровяные печи зарекомендовали себя десятками тысяч счастливых владельцев по всей стране и за ее пределами.

Дровяная печь Fireview
Превышение норм выбросов 2020 года с 1996 года!
• Нагревает до 1600 кв. Футов
• Макс. БТЕ 55000
• Эффективность 77,7%
• Низкий уровень выбросов 1,12 г / ч
• Время горения 10-12 часов
• Два слоя мыльного камня
• Правая дверца загрузки
• Только задний дефлектор
• Без зольника

Дровяная печь Keystone
Идеально подходит для небольших домов

• Обогревает до 1300 кв.футов
• Макс. БТЕ 45 000
• Эффективность 80%
• Низкие выбросы 0,85 г / час
• Время горения 8-10 часов
• Два слоя мыльного камня
• Правая боковая дверца загрузки
• Верхнее или заднее отверстие
• Зольник Стандарт

Палладианская дровяная печь
Идеально подходит для небольших домов

• Нагревает до 1300 кв. Футов
• Макс. 45 000 БТЕ
• Эффективность 80%
• Низкий уровень выбросов 0,85 г / ч
• 8-10 часов Время горения
• Два слоя мыльного камня
• Правая боковая загрузочная дверца
• Верхнее или заднее вентиляционное отверстие
• Стандартный зольник

.

Отправить ответ

avatar
  Подписаться
Уведомление о
