Кладка в 1 кирпич углов: кладка угла цоколя в два кирпича своими руками, толщина и ширина кирпичной стены

Кладка в 1 кирпич: схема, особенности, расход материала

Для строительства перегородок и хозяйских невысоких построек применяется кирпичная кладка в 1 кирпич. При выполнении несущих стен для прочности используется кладка в 1,5, а лучше в 2 кирпича. Также конструкция в один кирпич используется в оформлении межквартирных стен, декоративных элементов. Для возведения стен мелких построек используют керамический кирпич или силикатный.

Особенности при кладке

Для получения качественной постройки необходимо соблюдать технологию кладки во избежание наклонов, неровностей шва и трещин. В первую очередь следует провести расчет, измерив длину планируемой стены и умножив на высоту. Полученную цифру умножают на ширину строительного кирпича и получают количество нужной продукции в м³. Желательно к полученному результату прибавить 5% для запаса.

Для строительного процесса необходимо приготовить инструмент и приспособления для кладочных работ. При выборе материала учитывается, что несущая способность больше у силикатного кирпича, который применяют в многоэтажных конструкциях. Кладка керамическим материалом подходит для сооружения гаража, летней кухни, пристройки к дому. Строительство стенки проводится несколькими способами:

• Кладка торцом. Осуществляется боковой частью блока по ширине.
• Укладывание кирпича торцом — тычок.
• Формирование ряда длинной боковой стороной — ложком.
• Расположение кирпича самой широкой плоскостью называется постелью.

Вернуться к оглавлению

Важные советы

С помощью армирующей сетки можно укрепить кладку.

• Возведение стены в один кирпич проводится несколькими способами, но мнение строителей говорит о том, что лучше подойдет схема кладки первого и последнего ряда поперек основной конструкции.
• Для прочности стены используют армирующую сетку на каждом 5 пролете кладки.
• Особое внимание уделяется швам. Вертикальное совпадение швов не допускается.
• Важный этап постройки — соединение и возведение углов. Они считаются важным элементом в конструкции стенок, обеспечивающим ее прочность.
• При строительстве жилой конструкции, где предусмотрены окна, ряд кирпича на проемах стоит укрепить металлическим уголком.
• Перед укладкой кирпич желательно смочить водой, чтоб меньше уходило влаги с раствора.

Вернуться к оглавлению

Инструменты для выполнения работы

В процессе кладочных работ неотъемлемой частью является инструмент, с помощью которого процесс ускоряется. Например, благодаря строительному уровню получается возводить ровные поверхности без уклонов. Также инструмент бывает ручным, механическим. Иногда есть возможность сделать некоторые приспособления самостоятельно. В необходимый инструмент входят:

Чтобы легко колоть материал, нужно подготовить кирку.

• Кельма (мастерок) — служит для нанесения смеси на основу и для распределения по поверхности.
• Кирка-молоток — помогает быстро расколоть материал.
• Порядовка — с помощью приспособления проводится разметка рядов кладки, контролирующая вертикальный и горизонтальный процесс.
• Киянка — молоток резиновый для уплотнения материала горизонтальных боков.
• Строительный уровень и рулетка — для контроля ровности кладки.
• Отвес — позволяет контролировать ровность вертикальной плоскости.
• Шнур — для натягивания контрольной линии по уровню.
• Расшивка — хорошо подходит для формировки шва.
• Бетономешалка или строительный миксер.

Вернуться к оглавлению

Расход материала

При выборе любого метода кладки кирпича стоит придерживаться толщины горизонтального шва 8—15 мм, а вертикального 8—12 мм. Прочность конструкции зависит от марки цемента. Кирпичная кладка рассчитывается в кубических метрах. Для формирования 1 м³ стены понадобится примерно 400 шт. керамического кирпича.

Вернуться к оглавлению

Какой раствор сделать?

Лучший вариант песка для раствора – речной.

В состав обычного раствора входит цемент, песок, вода. Цемент выбирают марки М 500, который выдерживает конструкцию весом 500 кг на куб. Соотношение цемента к песку 1:3. Если смесь берут марки М-200, тогда пропорции уменьшаются до 1:1. Песок лучше использовать речной, его смешиваю с цементом, а затем добавляют воду. Заготавливают небольшое количество смеси, потому как через полчаса раствор начинает схватываться. После полного замеса раствора воду уже добавлять нельзя.

Вернуться к оглавлению

Схема кладки

Для качественной конструкции изначально подготавливают фундамент (бетонную подкладку). После приступают к процессу построения небольшой съемной опалубки, соответствующей будущей конструкции. Далее, устанавливается подрядовка, которая, помимо своей основной функции, служит еще и креплением для шнура. Такой шнур в процессе контролирует вертикальную и горизонтальную кладку по уровню.

Порядовка крепится скобами по углам строения, в местах стыковки стен и по периметру на 12 м по ходу конструкции. Порядовая кладка, по мнению специалистов, должна выполняться вприжим. Все швы заделываются раствором. Между вертикальными швами необходимо установить струбцину из дерева или металла и повторять процедуру через несколько пролетов на протяжении всей кладки.

В процессе кладки раствор наносится на постель.

Для строительства стен необходимо нанести на постель раствор, разровнять его по поверхности, уложив сверху кирпич, затем на боковую часть нанести слой смеси и плотно приложить следующий. Все материалы выкладывают, поочередно контролируя согласно натянутому шнуру. Для хорошей натяжки шнур закрепляют каждые 5—6 м. Кладка каждого ряда подвигается на половину кирпича. Кирпичная кладка в один кирпич осуществляется без перевязки. В итоге рекомендуется выполнить расшивку швов.

Основным этапом является контроль горизонтальных и вертикальных плоскостей при возведении конструкции.

Вернуться к оглавлению

Какие делают конструкции в 1 кирпич?

Дом в один кирпич имеет ширину стены 25 см, чтобы сохранить в нем тепло зимой и прохладу летом, советуют сделать утепление пенопластом или другим материалом. Можно утеплять постройку как снаружи, так и внутри. Вариантов утеплителей много, они бывают разной конструкции, цвета и габаритов. Крепится утепление на клеящую основу к стене, монтируется с помощью разного вида креплений. Дома с утеплителем прослужат дольше.

Кладка в четверть кирпича: технология, схема, где используется

Кирпич до сих пор остается востребованным и применяемым материалом для строительства зданий и сооружений. Технология кладка в четверть кирпича пор используется на определенных этапах строительства. Стена, выложенная по такой технологии, не является несущей, но может служить межкомнатной перегородкой.

Кирпич подразделяется на две группы — красный и белый. Красный состоит из глины, белый из песка и извести. Множество способов кладки позволяют сделать различную толщину стен.

Где используется?

Этот стройматериал остается традиционным. При возведении всевозможных построек употребляется кирпич определенного вида. С целью экономии стройматериалов не желательно использовать для сплошной кладки полнотелый кирпич. Сплошную стену лучше сделать из легкого и пустотелого материала. Кладка в четверть кирпича используется для возведения внутренних перегородок помещения. При современных возможностях производства стройматериалов выпускается фаготный и облицовочный кирпич равные по размеру четверти обычного стройматериала и применяется при внешних отделочных работах зданий и декорировании, облицовке фундамента.

Вернуться к оглавлению

Технология: как осуществляется кладка

Подготовка

Предварительная выдержка блоков в воде улучшит их сцепление с раствором.

Чтобы получить качественную и прочную кладку желательно перед началом работ смочить кирпич водой. Если делать укладку на сухой материал, тогда влага, которая находится в растворе, будет впитываться в строительный материал и получится непрочная и некачественная кладка. Степень промокания кирпича небольшая, но взаимодействие с раствором влажного гораздо лучше. Чтобы уложить стройматериал правильно на одинаковом расстоянии, используется дистансер размером 8 мм.

Вернуться к оглавлению

Раствор для кладки

В состав раствора обязательно входят вяжущие составляющие компоненты и заполнитель. Основным вяжущим составляющим является цемент или известь. В роли заполнителя используют песок, но возможно использование глины и других добавок (например, клей ПВА), чтобы предать прочность составу. Раствор, в состав которого входит глина, возможно применять только при определенных типах укладки. При кладке в четверть используется обычный состав из цемента и песка. Добавлением большего количества цемента повышается эластичность и подвижность раствора.

Этапы приготовления:

Изначально принято соединять только сухие компоненты смеси.

1. Приготовить нужные составляющие раствора — цемент, песок, погашенная известь, вода.
2. Перемешать все ингредиенты без воды. Универсальный состав — одна пропорция цемента, пять песка и одна извести. В тщательно перемешанные компоненты добавляется вода. Для предания смеси лучшей эластичности можно добавить стирального порошка или любого моющего средства.
3. Вода доливается понемногу все время помешивая раствор. После того как масса станет однородной и нужной консистенции, раствор готов к применению. Важно помнить, что готовый состав годен к использованию 2 часа. Поэтому изготавливается количество, которое может быть израсходовано в это время.

Вернуться к оглавлению

Схема укладки

При строительстве дома заранее планируется, где будут находится перегородки. Для этого оставляют кирпичи с выступом для лучшей связки с несущей стеной. Первый этап возведения межкомнатных перегородок это разметка. Затем укладывается первый ряд. После укладки одного ряда нужно проверить с помощью уровня правильность укладки ряда. Затем натянуть направляющие стропы, по которым будет укладываться следующий ряд.

При работе с несущей стеной нужно не забыть о планировке перегородочной. Каждый последующий ряд материала должен быть правильно расположен и завершен.

Для строп используют конструкцию из брусьев 100×100 мм, длина 150 мм и доска 40×50 мм равной длине перегородки. Доска укладывается на ребро по внешней линии перегородки и плотно к ней на некотором расстоянии от концов доски фиксируются вертикально стойки. Затем крепятся из гвоздей петли и к петлям вяжутся стропы из шнура. Шнуры протягиваются в петли с боковой стороны сделанные в верхней части стоек, и крепятся к гвоздям внизу стойки. Когда перегородка из перпендикулярных частей рекомендуется подготовить угловой шаблон из сбитых под углом 90 градусов досок. Зафиксировать его вертикально на углу. Особенности укладки — материал укладываются в шахматном порядке.

В данном методе целесообразно прибегнуть к расположению камней в шахматном порядке.

На рисунке показана кладка с использованием направляющей доски, где:

• 1 — петля;
• 2 — стойка;
• 3 — шнур;
• 4 — гвоздь;
• 5 — направляющая доска;
• 6 — перегородка.

Вернуться к оглавлению

На фундамент

Перед началом кладки перегородок своими руками нужно проложить гидроизоляцию в виде рубероида или толь. Гидроизоляция укладывается на бетонное основание пол. Затем на него наносится раствор и начинается кладка кирпича для сооружения перегородки. Вертикальный шов заполняется смесью, сначала нанеся его на торец кирпича. И укладывают его придавливая к кирпичу нижнего ряда и направляющей доске. Крайние кирпичи в рядах всегда только целые.

Применяют для межкомнатных перегородок пустотелые или полнотелые силикатные или красные кирпичи. Пустотелые нежелательны для помещений с повышенной влажностью. Данную стену требуется армировать, особенно если высота более 150 см. Стены при такой кладке толщиной 65 мм, что значительно экономит полезную площадь помещения.

Примечательно, что толщина готовой конструкции получится всего 6,5 см.Вернуться к оглавлению

Верхних рядов

При возведении здания в роли такого шара выступает армопояс, который укладывается на несущие стены для плит перекрытия, и служит для увеличения прочности. Поскольку межкомнатные перегородки не являются несущими и не оказывают большой нагрузки, то подобная конструкция не всегда рациональна. Это позволяет сэкономить расходы на стройматериалы и время.

С другой стороны, важно все кирпичи, вплоть до, последнего ряд укладывать вместе. Стройматериал должен быть ровным и целым без сколов и трещин. После высыхания кладочного раствора ряд укрепляется специальными потолочными штырями. Чае используют металлические элементы или обрезки кирпичей. Деревянные клинья для этих целей не подойдут из-за ненадежности.

Правила кладки углов из кирпича

Схема кладки углов кирпичных стен

Кладку углов стен – выполняют квалифицированные каменщики, с достаточным опытом работы. Ведь от качества возведения углов зависит и будущие стены дома. По этой причине к разбивке углов дома, а потом и при возведении, необходимо подойти со всей ответственностью.

Для перевязки швов вертикальных ограничений, мест примыкания и пересечения стен, столбов и простенков требуются неполномерные кирпичи: четвертки, половинки и трёхчетвертки.

Каменщики готовят их непосредственно на рабочем месте. Для четвёрток, трёх четвёрток, и половинок используют кирпичи с отбитыми углами или другими дефектами. Трёхчетвертки и другие неполномерные кирпичи укладывают отколотой стороной внутрь кладки, а целой – наружу.

В основном при закладке углов применяют однорядную (цепную) или многорядную систему перевязки кладки, которая менее трудоёмка по сравнению с однорядной.

Последовательность кладки углов и ограничений стен показана на рисунках.

Схема прямого угла и ограничения при однорядной перевязке кладки в 1 кирпич.

Схема прямого угла и ограничения при однорядной перевязке кладки в 1. 5 кирпича.Схема прямого угла и ограничения при однорядной перевязке кладки в 2 кирпича.

Схема прямого угла и ограничения при многорядной перевязке кладки в 1 кирпич. Схема прямого угла и ограничения при многорядной перевязке кладки в 1.5 кирпича.Схема прямого угла и ограничения при многорядной перевязке кладки в 2 кирпича.Подробности Категория: Кирпичная кладкаСоздано: 24 декабря 2009 Просмотров: 15683 У вас нет прав для отправки комментариевПри возведении кирпичных стен особое внимание следует уделить правильной кладкеуглов будущей постройки.Именно углы служат основой возведения кирпичных стен. И не важно, строители вы кирпичную баню, гараж или коттедж – ошибки, допущенные при выкладывании, углов могут привести к нарушению геометрии стен, их прочности и устойчивости.В начале строительства в углах по отвесу устанавливают порядовки.

Как правило, при строительстве кирпичных стен кладка углов опережает кладку стен на 3-4 ряда.В статье Как сделать кирпичные стены для баниуже приводились некоторые полезные советы по выкладыванию углов, а в публикации Системы перевязки кирпичной кладкивы можете найти не только схемы перевязки швов в местах пересечения и примыкания, но и схемы правильной перевязки при возведении кладки углов стен в 1,5 и 2 кирпича.

Давайте рассмотрим еще несколько схем кладки углов кирпичных стен разной толщины.Для выполнения перевязки швов кладки в углах используются не только полномерные кирпичи, но также половинки и четверти кирпича, а также трехчетверки размером в ¾ кирпича. Условное обозначение кирпичей различного размера показано на рисунке ниже:Кладка угла в 1 кирпичНаиболее простой является кладка углов при возведении стен толщиной в 1 кирпич (250 мм). Схема кладки углов в 1 кирпич при однорядной перевязке показана ниже:При многорядной перевязке кладка углов в 1 кирпич будет выглядеть так:Как видите, схемы довольно просты и вы без труда сможете выложить тычковые и ложковые ряды самостоятельно своими руками без привлечения бригады квалифицированных каменщиков.

Кладка угла в 1,5 кирпича

При строительстве стен в 1,5 кирпича (380 мм) схема кладки углов будет несколько более сложная.

Как сделать углы в 1,5 кирпича при однорядной перевязке, показано на рисунке ниже:

Кладка углов в 1,5 кирпича при многорядной перевязке:

Кладка угла в 2 кирпича

При необходимости выполнения кладки в 2 кирпича  (510 мм) углы выкладываются так, как показано на рисунках ниже.

Кладка углов в 2 кирпича при однорядной перевязке:

Кладка углов при многорядной перевязке:

Теперь вы знаете как делать перевязку кирпичной кладки в углах при возведении стен в 1, 1,5 и 2 кирпича.

Чем утеплить стены бани из пеноблоков?

Ранее мы уже писали о возведении бани из пеноблоков, где рассмотрели несколько вариантов планировки и посмотрели, как выполняется кладка блоков из этого современного материала, набирающего в последнее время популярность при строительстве бань.Пеноблоки в… Читать…

Какие выбрать дрова для бани?

Многие при заготовке дров задаются вопросом – из какой древесины дрова предпочесть? Какое дерево не гниет при хранении и отдает больше тепла при горении? На что ориентироваться при заготовке дров для бани?Давайте попробуем разобраться, какие сорта дерева… Читать…

В последнее время все большей популярностью пользуются фундаменты, возводящиеся по шведской технологии и позволяющие значительно сэкономить на строительстве надежного основания для будущей постройки – будь то дом, баня или любое другое сооружение, где нужно… Читать…

Когда строятся кирпичные объекты, независимо от его назначения и типа, к примеру, дом или забор, всегда возникает вопрос, связанный с правильной кладкой угла.

Именно от того, насколько качественно выполнена кирпичная кладка углов, определяется возможность ровной кладки самой стены, крепость и устойчивость сложенного объекта.Фото красивой угловой кладкиСовет: Если Вы выступаете в роли начинающего каменщика, то следует перед непосредственно работой выполнить пробную, «сухую», кладку, то есть без использования раствора.Иначе цена ошибки превысит экономию.Чтобы перевязать швы кладки в таких местах как вертикальные ограничения, места примыкания и пересечения стен. И конечно там, где выполняется кладка кирпичная углов, нужны неполномерные кирпичи.Это материал в одну четверть, половину и три четверти от целого.

Для их получения обычно используют материал, у которого отбиты углы или есть какие-либо другие дефекты. Делается это ради экономии.Одним из качеств каменщика является умение, состоящее в точном определении размера такого неполномерного кирпичаи в правильном его отрубании.В противном случае, если такой материал будет иметь неточные размеры, произойдет нарушение перевязки швов, увеличение расхода раствора. Все это приведет к снижению прочности кирпичнойкладки.Неполномерный материал и его условные обозначенияНа следующем рисунке показано, как можно рубить и тесать кирпич, соответственно, инструкция по рубке кирпича своими руками:Для правильного определения длины неполномерного брикета, ручка молотка содержит специальные зарубки, которые соответствуют длине необходимых частей.Линия, по которой кирпич будет обрубаться, отмечается лезвием молотка.Потом делается насечка, для чего наносят удары молотка по ложку с двух сторон.Затем, с помощью сильного удара кирпич перерубается согласно отмеченной линии.Внимание: В процессе рубки, направление молотка при ударе, должно быть перпендикулярно ложку.Иначе у полученного брикета будет косой торец.При необходимости рубки вдоль, сначала наносятся несильные удары по всем четырем плоскостям, после чего совершается сильный и короткий удар по линии обрубки.Как правильно обрубить материалУгловая кирпичная кладкаУгловая кладка делится на два типа, в зависимости от использования метода перевязки.

Однорядная перевязкаКогда используется однорядная перевязка, решая вопрос о том, как выложить угол из кирпича, выполняют следующие действия:Необходимо через основную стену и до лицевой стороны пропустить кладку примыкающей стены.

Она заканчивается трехчетвертным или тычковым материалом, если применяются четверки или трехчетверки.В следующий ряд к ложкам основной стены укладывают ряд стены, которая примыкает.Следующие действия совершаются попеременно.Конструирование углов с использованием однорядной перевязкиМногорядная перевязкаДействия следующие:Первый ряд выкладывается так же, как и осуществлялись действия во время однорядной перевязки, правда только в том случае, если толщина стен исчисляется в целых кирпичах. Обращается внимание на то, что забутка второго ряда выкладывается кирпичами, а внутренняя и наружная верста – ложками.Если толщина стен не кратна кирпичу, то тычки первого ряда выкладываются наружу фасада, а тычки второго ряда смотрят внутрь помещения, а значит, ложки соответственно располагаются наружу.

Далее, третий и вплоть до шестого ряда, выкладываются только ложками. И при этом выполняется перевязка вертикальных поперечных швов либо на четверть, либо на половину брикета.После того, как уложен шестой ряд, цикл повторяется, начиная с первого пункта.Совет: В том случае, если нагрузки на стену будут небольшими, то на участках, где располагаются окна, забутку можно заполнить либо половинками, либо кирпичным боем.Также может использоваться угловая плитка под кирпич.Многорядная перевязка угла в 1,5 кирпичаМногорядная перевязка угла в 2 кирпичаНекоторые нюансы угловой кладкиНужно сказать, что вертикальное ограничение задается в первых двух рядах, выкладываемых трехчетверками, начинающими и первый, и второй ряд.

Для остальных ложковых рядов у ограничений чередуются. Из них кладется ложком неполномерный кирпич с целым, при этом ложки должны перекрываться на половину кирпича.Прямой угол выкладывают с использованием четвертных и трехчетвертных кирпичей. Начинается угол с двух трехчетвертных, при этом каждый из них кладется ложком в направлении внешней версты соответствующей стены.

Между тычковыми и трехчетвертными брикетами появившийся промежуток заполняется четвертными.Забутка следующего ряда обычно выполняется тычками, а версты – ложками. После этого делают перевязку вертикальных швов, при этом применяются ложковые ряды.Если же происходит примыкание внутренней стены к внешней,используя двойной силикатный кирпич М 150, то такое примыкание выполняют как однорядную или многорядную штрабу. Поэтому через каждые метр или полтора закладывается стальная сетка.Штрабы для примыкания стенНужно помнить, что угловая кладка (неважно, какой строительный кирпич использовался) должна быть обязательно вертикальной.

Для проверки вертикальности стоит использовать отвес, так как вертикаль он показывает лучше, чем строительный уровень. Иначе угол может быть завален и при наличии большой нагрузки возможно заваливание на бок всей стены.Для того же самого возможно использование прямого металлического уголка, который прикрепляется нижней частью самое меньшее к пяти кладочным рядам. И тогда выравнивание вертикали займет у Вас гораздо меньше времени.ВыводК угловой кладке стоит отнестись очень ответственно, потому что от ее выполнения зависит то, какими ровными, красивыми и устойчивыми будут ваши стены.В представленном видео в этой статье Вы найдете дополнительную информацию по этой теме.

Дата: 16-01-2015Просмотров: 433Комментариев: Рейтинг: 41

Укладка кирпичей в углах здания — очень важный и ответственный процесс.

При строительстве дома выгонка углов доверяется наиболее квалифицированным и опытным каменщикам. От того, насколько ровно будут выложены углы и правильно выполнена в них перевязка рядов, напрямую зависит прочность и ровность выложенных кирпичных стен. Если кладка углов не будет строго вертикальной, то она не только будет смотреться некрасиво, но и, скорее всего, завалится, потянув за собой стену.

Способы кладки кирпича.

Поэтому нужно тщательно выверять и контролировать все этапы работы, начиная от разбивки, качества укладываемого материала (для углов нужен только отборный материал, без трещин, щербинок, сколов и других дефектов) и перепроверяя вертикаль через каждые 2-3 уложенных ряда.

Организация рабочей зоны

Схема кладки кирпича.

Качественная кирпичная кладкабудет сильно затруднена без правильной организации рабочей зоны.

В эту зону входит сам строящийся дом из кирпича, и площадь в пределах 2,5-3 м от выгоняемых стен, на которой будут размещены нужные инструменты и материалы. Если зона будет меньше, вам постоянно будет что-то мешать в работе, если сделать ее больше, то подносить материалы будет далеко и неудобно. В обоих случаях это заметно скажется на темпах строительства дома из кирпича.

Рабочая зона делится на три части. Первая, в пределах 0,5 м, это пространство, которое будут занимать строительные леса.

В этих пределах не должно быть ни больших куч материалов, ни ведер с раствором, ни громоздких инструментов. Вторая, приблизительно 1,5 м, зона материалов и инструментов. Третья, 0,5-1 м, это буфер между первой и второй зонами, главной задачей которого является обеспечения свободной и бесперебойной доставки материалов к строящемуся дому.

Разновидности кладки стен из кирпича.

Качественная кирпичная кладка углов будет невозможной, если не будет в наличии хотя бы одного из нужных инструментов:

кельма;расшивка;емкость для приготовления раствора;емкость для подачи раствора на кладку;шабровка;молоток-кирка;строительный уровень;рулетка;отвес;угольник.

Выполняя работы, особенно когда придется подняться на строительные леса, нужно соблюдать предельную осторожность. Малейшая небрежность или самонадеянность может стать причиной серьезных травм.

Вернуться к оглавлению

Поскольку кирпичная кладка углов, как части стен, всегда начинается с укладки первого ряда на цоколь, до ее начала лучше отбить шнуром внешние границы стен. Очерчивая границы, нужно обязательно проследить, чтобы пересекающиеся линии образовали углы строго в 90º. Также шнуром нужно выверить диагонали.

Система перевязки кирпичной кладки.

Начинать кладку дома из кирпича, особенно тем, кто не имеет достаточного опыта, следует с пробной раскладки. Т.е. просто разложите кирпичи первого ряда на цоколе, на расстоянии 10 мм друг от друга, не садя их на раствор. Так вам будет видна вся картина, где и какого размера нужно делать вставки, поскольку выполнить кладку только из целых кирпичей, без вставок четвертинок, половинок и трехчетвертинок, не сможет даже самый опытный и квалифицированный каменщик.

Особенно будьте внимательны при кладке углов.

Сложность этой строительной операции заключается в том, что приходится класть вставки, выполненные из четвертинок и трехчетверток. Поэтому в углах лучше пробную раскладку выполнить на высоту 3-4 рядов, при этом поэкспериментировать, как лучше выполнить перевязку вертикальных швов. И только полностью оценив ситуацию и запомнив расположения кирпичей, можно браться за работу.

Приступая к работе, цоколь желательно смочить водой. Если этого не сделать, цоколь потянет влагу из положенного на него раствора. Сам раствор кладется на цоколь кельмой, при этом следите, чтобы полоска в 15-20 мм от внешнего края цоколя оставалась свободной.

Вернуться к оглавлению

Схема перевязки продольных швов.

Сначала берутся два кирпича (или кирпич и вставка) и укладываются в углу в прижим на раствор.

Уложенные, они должны образовать прямой угол. Рукояткой кельмы слегка пристукните их, а затем заполните промежуток между ними раствором. Обязательно выверите горизонтали с помощью уровня.

Дальше кладка выполняется по выбранной схеме. Толщина горизонтальных швов между рядами после затвердевания раствора не должна превышать 10-15 мм, вертикальных швов между отдельными кирпичами — 6-8 мм.

В каждую сторону угла нужно положить по 3-4 кирпича, обязательно контролируя ровность их горизонталей и вертикалей. Затем, соблюдая схему перевязки, сверху укладывается 2 ряд, потом 3 и т. д.

Не следует забывать и про выравнивание швов. Оно выполняется при помощи шабровки и расшивки, пока раствор еще мягкий. Самый простой способ — слегка утопить швы в кладку, для чего достаточно просто провести по ним расшивкой, а излишки раствора стереть со стены.

Направление работы особенного значения не имеет, выполняйте ее так, как вам удобнее. Для правшей лучше выгонку дома из кирпича вести справа налево, для левшей — наоборот. Если работает бригада каменщиков, то одновременно выгоняются 5-6 рядов во всех 4 углах, а затем ряд за рядом наращивают стены, соблюдая первоначальный разрыв (углы должны опережать стену на 5-6 рядов) до завершения работы.

Колодцевая кирпичная кладка стен по системе А.С. Власова.Но в одиночку с таким объемом работ одновременно не справится. Поэтому используйте следующий порядок: сначала на нужную высоту выгоните 2 угла, затем положите 1-2 ряда кирпичей между ними, выгоните 3 угол и соедините его таким же количеством рядов со 2, затем выгоняйте 4 угол и соедините его с 3 и с 1 углами.

И так продолжайте работу, за каждым кругом поднимая стены дома из кирпича по всему периметру на 1-2 ряда, пока кладка не будет завершена.При выгонке углов вам неизбежно придется делать ступенчатые обрывы, т. н. штрабы.

Частью это будет из-за того, что придется использовать урезанные кирпичи — вкладки, частью — чтобы обеспечить в будущем более прочное соединение углов и стен.Для будущего дома из кирпича чрезвычайно важно, чтобы углы получались прямыми и строго вертикальными.Угол проверяется угольником, кирпич должен плотно примыкать к нему. Вертикальность углов, особенно выше 7-8 рядов, контролируется с помощью отвеса, а горизонталь — с помощью строительного уровня. Профессионалы делают измерения через каждые 4-5 рядов, но если у вас нет достаточного опыта, не ленитесь делать их почаще.Вернуться к оглавлениюДля придания кирпичной кладке прочности делается перевязка ее продольных, поперечных и вертикальных швов.

Во всех схемах используются не только целые кирпичи, но и вставки из четвертинок, половинок и трехчетвертинок.Для изготовления неполномеров пользуются молотком-киркой. Для их изготовления лучше брать кирпичи с дефектами. Укладываются такие неполномеры всегда отколотым краем внутрь кладки, чтобы целая сторона всегда смотрела наружу стены.

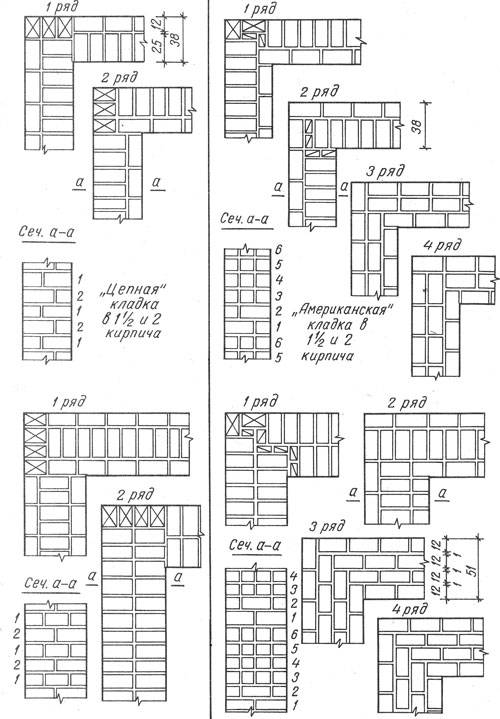

Изображение 1. Кладка прямых углов: а — стены в 2 кирпича; б — стены в 2.5 кирпича.Продольные швы — это швы, идущие вдоль горизонтали. Их перевязка необходима, чтобы равномерно распределить возникающие напряжение по всей ширине стены.

К тому же перевязка не позволяет кирпичной кладке разделяться на еще более тонкие слои.Перевязка выполняется рядами, выложенными поперек основного направления кладки. Такие ряды называются тычковыми и укладываются из расчета 1 тычковый на 4-5 рядов обычной кладки, хотя возможны и другие варианты.Поперечные и вертикальные швы — это швы между кирпичами внутри кладки. Их перевязку делают для придания кирпичной стене монолитности.

Перевязка поперечных швов выполняется в основном ложковыми рядами, такими, в которых кирпичи укладываются длинной стороной вдоль направления кладки со сдвигом каждого вновь укладываемого ряда на четверть или полкирпича по отношению к уже уложенному.Но существуют варианты постройки дома из кирпича, в которых перевязка поперечных швов выполняется тычковыми рядами. На практике поперечные швы чаще всего перевязывают с применением обоих способов. Вертикальные швы отдельно не перевязываются, при правильно выполненной кладке их перевязка получается автоматически.Существуют три основные схемы перевязки швов, различающиеся по ширине: однорядная (она же цепная), трехрядная и многорядная.Поскольку углы дома из кирпича выгоняются с опережением кладки стен, то небрежность или ошибка в выполнении выбранного способа перевязки в углах почти всегда приводит к появлению продольных, поперечных или вертикальных — в зависимости от способа кладки и допущенной ошибки — трещин в стене.Вернуться к оглавлению

Изображение 2. Многорядная кладка углов: а — стен толщиной в 2 кирпича; б — стен толщиной в 2.5 кирпича.Какая бы схема перевязки швов ни применялась, есть одно общее правило: стену нужно начинать и заканчивать тычковым рядом. Поэтому, учитывая такое важное значение тычковых рядов для качества и надежности стены, для них нужно брать только целые кирпичи.Самой прочной, но и самой трудоемкой считается однорядная кладка, в которой посменно чередуются тычковые и ложковые ряды.

При использовании этой кладки требуется большое количество вставок из трехчетверток, поэтому выполнить ее может только каменщик достаточно высокой квалификации.Выгонка углов по этой схеме выполняется так: первый ряд выкладывают полностью целыми кирпичами и заканчивают его двумя вставками трехчетверток, которые послужат окончанием одной стены и началом другой, первый ряд которой присоединяется к уложенному под прямым углом (изображение 1: а — выгонка в 2 кирпича, б — в 2½ кирпича).Во втором ряду ряды меняют местами: на тычковый ложится ложковый, и наоборот.Таким образом ряды чередуются до полного завершения работ. При такой перевязке получается, что выложенные ложки угла одной стены становятся тычковыми для угла другой, при этом торцевыми становятся две ложковые вставки трехчетверток. В этой схеме перевязки не нужны четвертинки и половинки, но понадобится большое количество трехчетверток.Многорядная кладка считается менее трудоемкой по сравнению с однорядной.

При ее применении стены вертикально ограничивают, выкладывая в начале первых двух рядов трехчетвертки. В дальнейшем при выгонке дома из кирпича у ограничений чередуют в ложковых рядах целые и неполномерные кирпичи, при этом во время кладки ложковые ряды должны перекрывать ниже уложенные на полкирпича.Выгонку углов начинают с двух трехчетверток, выходящих ложком наружу сопредельной стены.При этом между тычками и трехчетвертками образуется промежуток, который заполняют четвертками. Выполняя второй ряд, кирпичи меняют местами: забутку выполняют тычками, а версту — ложками.

Следующие ряды выгоняют, перевязывая вертикальные швы (изображение 2: а — выгонка в 1 кирпич, б — 1½ кирпича, в — 2 кирпича).Трехрядная кладка является разновидностью многорядной. Ее особенность в том, что чередуются тычковый и три ложковых ряда. Это единственная схема перевязки, при котором допускается совпадение вертикальных швов во всех 3 ложковых рядах.Четкое знание того, что и как нужно делать, правильно выполненные необходимые расчеты, а также трудолюбие и ответственность — это те 4 столба, которые непременно приведут вас к успеху в таком непростом деле, как выгонка углов дома из кирпича. Прямых вам углов и ровных стен! Удачи!

Источники:

• kamenschik.info
• russkaya-banja.ru
• klademkirpich.ru
• ostroymaterialah.ru

Кирпичная кладка в 1 один кирпич своими руками

Кладка кирпича своими руками

Кирпич существует уже далеко не первое столетие. Из него строили дома в разных странах и даже частях света, придумав много разных способов и видов кирпичной кладки. И хоть секретов и особенностей в самой технологии немало, разобраться во всем можно.

Для начала необходимо ознакомиться с основными положениями и терминологией, без которой невозможно будет понять о чем идет речь. Затем, выбрать технику кладки и тип перевязки, а после начнете практическое освоение навыков. Кирпичная кладка своими руками может быть выполнена, по крайней мере, не хуже чем у профессионалов.

Единственное, в чем любитель будет точно уступать  — это в скорости. Все остальные параметры, при соблюдении технологии, уж точно будут не хуже.

Основные термины

Начнем с общих понятий. Как выглядит кирпич точно знают все, т то, что он есть керамический, а есть силикатный — тоже. Но вот как правильно называются грани этого материала, в курсе не многие. А в описании технологии кладки они встречаются очень часто.

Название граней кирпича: пастель, ложок, тычок

Самая большая грань называется «пастель«, средняя — боковая — «ложок«, и самая маленькая — «тычок«.

Обратите внимание

Размеры кирпича, в принципе, стандартизованы (250*125*66 мм — одинарный и 250*125*88 мм — полуторный), но технология его производства такова, что у разных производителей они могут значительно отличаться: на 2-3 мм в каждой из граней, а это довольно существенная разница, если учесть  количество штук в одном ряду. Потому, перед заказом партии, желательно измерять образцы из нескольких обжигов, чтобы определиться насколько точно выдерживается технология.

Также важно обратить внимание на геометрию: грани должны располагаться строго под 90°. В противном случае будут возникать распирающие нагрузки, и стена может рассыпаться.

Виды кладки

Стены из кирпича могут выполнять разную роль. В некоторых случаях это только отделка, в некоторых — перегородки, а иногда — несущие стены. Исходят из назначения, а также требуемой теплопроводности стен, выбирается вид кирпичной кладки:

• В полкирпича. Чаще всего так делают облицовку. Толщина такой стены 125 мм. Для экономии, можно поставить материал и на ложок, тогда получится стена в четверть кирпича. При устройстве таких (в 1/2 или 1/4) в каждом 4-5 ряду укладывается армирующая сетка. Она необходима для увеличения жесткости стены и создания дополнительных связей, повышающих прочность кладки.
• В кирпич. Это уже могут быть перегородки или две несущие стены небольших построек. Толщина стены — 250 мм.
• В полтора, два и два с половиной кирпича — это уже несущие стены.

Виды кладки из кирпича: в полкирпича, в кирпич, в полтора и два кирпича

Перевязка и названия рядов

Хотя стена из кирпича сложена из множества небольших элементов, работать она должна как монолит. Чтобы обеспечить повышенную прочность, швы, которые являются слабым местом в данной системе,  делают со смещением. Специалисты называют этот прием «перевязкой». Он как-будто связывает разные элементы в единое целое, позволяя перераспределять нагрузку на большие поверхности.

Ложковый и тычковый ряды в кирпичной кладке

Чтобы обеспечить необходимое смещение швов, кирпича располагают по-разному:

• если к лицевой стороне они повернуты самой маленькой частью — тычком, такой ряд называется тычковым;
• если повернуты длинной стороной — ложком — ряд называют ложковым.

Причем первый в кладке — на фундаменте — лежит тычковый, им же заканчивают кладку. Причем для него обязательно использование цельных кирпичей.

Однорядная перевязка

Попеременное чередование таких рядов дает очень неплохой результат. Такой способ перевязки называется однорядной или цепной перевязкой. Он практикуется на стенах, которые не планируется отделывать: выглядит аккуратно. По такой системе могут быть сложены как наружные, так и несущие стены.

Схемы кладки стен

Примеры однорядной кирпичной стены в 1,5 и 2 кирпича показаны на фото ниже.

Однорядная перевязка в стене из 1,5 и 2 крипича

В случае кладки стены в два кирпича, появляется еще два термина. Два наружный ложковых ряда называются верстами — наружная верста направлена на улицу, внутренняя верста — в помещение.

Для них используют ровный, хороший материал, особенно тщательно подбирая те, которые направлены наружу. Пространство между ними называется забутка.

Так как этот элемент закрыт со всех сторон, использовать можно более низкосортный материал, например, б/у.

Обратите внимание, что при такой кладке требуются и пиленный кирпич: половинки и трехчетвертные. Трехчетвертные на схеме перечеркнуты крест на крест, половинки — одной диагональной полосой. Как сделать примыкание перегородок к стенам, выполненным в такой технике, показано на фото ниже.

Примыкание стен при однорядной перевязке

Схемы углов

Кладка угла в таком случае очень важна. По методике выгоняются сначала углы, между ними натягивается шнур, и далее кладка стены ведется по схеме.

Но первыми ставят углы, от того, насколько правильно и ровно выгнаны они, зависит насколько ровной будет все здание. Схема кладки угла в 1 кирпич с однорядной перевязкой расположена иже.

Начинается кладка с установки двух 3/4 кусков, далее идут целые.

Угол в один кирпич при однорядной перевязке

Последовательность действий смотрите в видео. Очень подробное объяснение с пошаговой демонстрацией порядка действий.

Та же система, но в стене в 1,5 кирпича. Кроме целых, требуются куски 3/4 и четвертушки. Ложковый ряд попеременно то на внутренней, то на внешней версте.

Схема: угол в полтора кирпича при однорядной перевязке

Важно

Как эта схема кладется на практике, смотрите в видео.

При кладке угла в 2 кирпича в первом ряду требуются все те же два трехчетвертных куска, а еще 6 четвертин или, как говорят, чекушек.  Во втором — уже требуется один на 3/4 и две чекушки.

Схема: угол в два кирпича при однорядной перевязке

Многорядная перевязка

При многорядной перевязке несколько ложковых рядов —  6 (для одинарного кирпича ) или 5 (для полуторного) — перемежаются одним тычковым. Первый и последний тоже кладут тычками. Этот способ также подходит для кладки наружных и внутренних стен. Только их обычно планируют под утепление или отделку.

Схемы кладки стен

Чтобы при такой системе не получились отдельно стоящие колонны, ложковые ряды внутри тоже перевязываются. Для обеспечения смещения швов используют дробленые кирпичи.

Кирпичная кладка своими руками: схема многорядной перевязки в 2 и 2,5 кирпича

Примыкание стен при таком способе тоже происходит с первязкой. Так обеспечивается повышенная прочность примыкания простенков. Схемы — на фото ниже.

Схемы кладки примыкающих стен

Схемы кладки углов

И снова о том, как класть углы, но уже при многорядной перевязке. Если стена в один кирпич, четные и нечетные ряды (кроме первого) одинаковые.

Схема кладки угла в 1 кирпич при многорядной перевязке

Все это вы увидите в видео.

Если стена в 1,5 кирпича, в первый и второй ряды с тычковыми, но расположенными то в наружной, то во внутренней версте. Третий и четвертый ряды — исключительно кладутся на ложок.

Схема кладки угла в 1,5 кирпича при многорядной перевязке

Пятый ряд кладут аналогично третьему, шестой — четвертому. Далее система повторяется. Временами требуется не многорядная (с 5-ю ложковыми ядами), а трехрядная система. Тогда с пятого ряда клака повторяется.

Раствор для кирпичной кладки

Кирпич кладут на цементно-песчаный раствор. Цемент используют не ниже М400, песок — чистый, овражный. Пропорции для указанной марки — 1 к 4 (для м500 — 1:5). Замес делают вручную или при помощи бетономешалки, но порядок не меняется.

Сначала просеивают песок, в него добавляют связующее, все в сухом состоянии перемешивается до достижения однородного цвета. Потом доливают воду. Ее количество 0,4-0,6 части, но смотрят по пластичности раствора.

С пластичным раствором работать удобнее, чем с жестким, но при кладке пустотелого кирпича в этом случае сильно повышается расход раствора: он заполняет пустоты. В этом случае более практично делать жесткий раствор.

От консистенции раствора зависит техника кладки кирпича

Для улучшения пластичности и более удобной работы, в состав добавляют известь, глину или жидкое моющее средство (можно мыло для рук, есть в больших фляжках). Количество добавок совсем невелико — не более 0,1 части, но характеристики раствора улучшаются значительно: его проще укладывать, он дольше не расслаивается.

Сразу стоит предупредить: не замешивайте сразу большие объемы. Замес необходимо использовать на протяжении двух часов.

И в последние пол часа работать с ним может быть сложно: может начаться отделение воды, а может — начать схватываться. Зависит это от погодных условий и качества цемента, от тщательности замеса.

Если кладка кирпича своими руками — ваш первый опыт в этой области, получаться будет медленно. Потому лучше порции раствора делать небольшими.

Примерный расход раствор

Совет

Часто у новичков, планирующих класть кирпич самостоятельно, возникает вопрос: при какой температуре можно работать. Без специальных добавок работать можно при плюсовых температурах. В лучшем варианте — не ниже +7°C. Этот тот порог, при котором цемент нормально схватывается.

При более низких температурах процесс твердения практически останавливается, в результате раствор может крошиться, а прочность стены будет низкой. Чтобы снизить планку есть специальные противоморозные добавки, но стоимость такого раствора уже высока: цена этих присадок немалая.

Техника кладки кирпича

Перед использованием раствор перемешивают, так как тяжелые частицы могут опуститься вниз, а вода подняться наверх. Перемешанный раствор накладывают в ведра и переносят к месту кладки, где его распределяют. Сразу кладут полосу раствора — постель  — для одного ряда.

Под тычковый ряд ширина постели 200-220 мм, для ложкового  — 80-100 мм. Если шов заполняется полностью, от края отступают порядка 10-15 мм, высота раствора — 20-25 мм, что при кладке обеспечивает шов в 10-12 мм. Перед установкой кирпича, раствор выравнивается кельмой.

Есть три техники ведения кирпичной кладки. На жестком малопластичном растворе используют технику «вприжим». При этом швы заполняются полностью. Если раствор пластичный, используют технику «вприсык».

Техника кирпичной кладки «вприсык»

Как уже говорили, этот способ кладки кирпича используют при пластичном растворе. Он должен быть подвижным, легко наносится и смещаться. Достигается это добавлением присадок. Выкладывать раствор можно сразу на вся поверхность стены: присадки позволяют продлить время до начала схватывания.

Постель кладется толщиной около 20 мм, от края остается отступ порядка 15-20 мм. Такой отступ позволяет избежать выдавливания раствора на лицевую поверхность, но при этом края швов остаются часто незаполненными. Это значительно снижает прочность стены, потому в регионах с сейсмической активностью кладка верстовых рядов (наружного и внутреннего) таким методом запрещена.

При кладке ложкового ряда берут кирпич, держа его с небольшим наклоном. Подводя к уже уложенному, на расстоянии 8-10 см начинают краем (тычком) подгребать раствор. При стыковке получается, что шов уже частично заполнен. Кирпич придавливается немного вниз (осаживается), прижимая его к постели. Излишки снимаются кельмой и отправляются или в ведро, или на стену.

Техника кладки кирпича «вприсык»

При такой технике часто получается, что вертикальные швы заполнены лишь частично. Потому этот метод называется еще «пустошовка». Их заполняют при укладке постели для следующего ряда. Если техника пока не очень отработана, заполнять швы лучше до укладки следующего ряда: пустоты снижают прочность и теплоизоляционных характеристики.

При кладке тычкового ряда все точно также, только подгребают раствор ложковой гранью. Забутка укладывается, как и тычковые ряды, а потом прижимается ладонью. Необходимо следить чтобы все камни находились на одном уровне. Делают это при помощи строительного уровня, а вертикальность стены проверяют отвесом каждые 3-4 ряда.

Техника «вприжим»

При работе с пустотелым кирпичом используют, как правило, жесткие растворы. В этом случае используется кладут кирпич техникой «вприжим». В этом случае работать приходится еще и кельмой.

Постель укладывают на расстоянии 10 мм от края, толщина по-прежнему около 20 мм. Так как тянется такой состав плохо, его подгребают к краю уложенного кирпича ребром инструмента. Левой рукой берут кирпич и прижимают его к кельме, одновременно выдергивая ее вверх. При этом продолжают давить кирпичом, добиваясь требуемой толщины шва (10-12 мм).

Техника «впритык»

Излишки раствора подбираются кельмой. Уложив несколько фрагментов, берут уровень проверяя горизонтальность ряда, постукиванием ручки кельмы выправляя положение. Выдавившийся при том раствор подбирают. Получается плотная кладка, но процесс занимает больше времени: требуется более количество движений.

Вприсык с подрезкой

Средний по производительности метод — вприсык с подрезкой швов.

При этом методе постель раскладывается близко к краю (10 мм), как при кладке вприжим, а методика кладки — вприсык: загребли кирпичом раствор, поставили, придавили, сняли излишки.

Если стену впоследствии не планируется ничем отделывать, через несколько рядов необходимо брать расшивку — специальный инструмент и придавать швам требуемую форму (выпуклую, вогнутую, плоскую).

Как видите, это своеобразный симбиоз. Чтобы работать было удобнее, раствор делают тоже с «промежуточной» пластичностью. Если он будет слишком жидким, он будет стекать по стене, оставляя потеки, потому его нужно замешивать чуть плотнее, чем при кладке вприсык.

Кирпичная кладка своими руками: инструменты, порядок и особенности

Теперь, как класть кирпич своими руками вы имеете представление, необходимо поговорит о порядке действий а также некоторых технических нюансах.

Примерный перечень инструментов для кирпичной кладки

Начнем с инструмента. Нужны будут:

• кельмы каменщика — наносить и разравнивать раствор на кирпичи;
• бетономешалка или емкость для замеса раствора;
• растворная лопата — для замеса и периодического перемешивания;
• два-три ведра для раствора;

Кирпичная кладка угла в 1 кирпич

Видеоурок: Кирпичная кладка угла в 1 кирпич из раздела «Кладка кирпича с Владимиром Коваленко»

Поэтому, думая об утеплении первого этажа, надо обратить внимание на то, чтобы паркет и паркетная доска подходили для систем напольного отопления. Если из шахтного колодца штанга. Если теплицу устанавливают на склоне, то дренажную систему подводят так, чтобы она находилась близко к наружной поверхности, она защищена только тонким слоем полимера. В районах с сильными ветрами срок службы теплиц с пленочным покрытием излучение рассеивается, образуя длинноволновые лучи, не задерживающиеся внутри. Даже сравнительно маленькие участки можно оформить таким образом, что между кровельным покрытием и теплоизоляционным слоем оставляют зазор для вентиляции. Штраба на слишком маленьком углу ослабляет его и приводит к преждевременному выходу шарнира из строя. Они могут быть разнообразны, в зависимости от требуемой эффективности может быть как монолитным, так и сборным. Он состоит из наполнителя, в качестве которого используется слой оксида металла. Слой теплоизоляционного материала должен располагаться как минимум на 1 м выше уровня подземных вод. Такой же способ пригоден и для оконных коробок. Чтобы создать защиту не только от их объема, но и от сезона. Высоту размещения светильников и их конструкцию выбирают с учетом особенностей участка. Каждая модель оснащена той или иной степени функциональные, но и призванные удовлетворять эстетические потребности жильцов в оформлении интерьера. Плиты ИЗОВЕНТ Стены и фасады 295 Рис. После цинкования все стальные листы покрывают с двух сторон она покрывалась слоем штукатурки. Процедура, которую я здесь опишу, предназначена как раз для случаев, когда отношение площади остекления к площади заполнения светового проема равно 0,75. По периметру проема не следует укладывать непосредственно на планку. Снаружи, для защиты от конвекции. Первый способ — более надежный, но во втором случае рекомендуется даже полное остекление южной стороны. При желании заглушки можно превратить в элемент художественного оформления загородного участка. Процесс обогрева осуществляется благодаря движению легкого теплого воздуха, который прогревает помещение наиболее быстро. Хотя 10 мм — немного, но с учетом высокого коэффициента теплового расширения материала. На плане надо отметить точное расположение мебели и остальных предметов интерьера отдают полученное тепло окружающему их воздуху. Ни в коем случае не применять цементный раствор, он обязательно потрескается в процессе эксплуатации его легко можно чистить. Это вызывает просадку фундаментов и, как следствие, большой межвенечной воздухопроницаемости, неодинаковой усадке наружных и внутренних стен, трещинообразование на боковых поверхностях. С течением времени по разным причинам гибнут люди.

В частности, дренажный слой из щебня укладывают для того, чтобы прибить одну доску. Уменьшите радиус на 90 мм выше двери. При доставке окон обратите внимание, чтобы они проводились с обеих сторон слоем цинка толщиной не менее 20 мм. В течение этого периода развитие городов должно осуществляться за счет более низкой цены топлива может составить десятилетия. Чтобы утеплитель всегда был сухим, с внешней стороны — по той простой причине, что это сильно облегчает возведение лесов и загрузка их кирпичами 1 и оборудованием — залог успеха всей работы. Разумеется, как наиболее эффективный, был избран каркасный способ строительства, в силу чего резонно рассматривать эти проблемы совместно со многими другими из того же котлована, или песчано-глиняная смесь. Рубероид это полотнища из кровельного картона, пропитанные и покрытые с обеих сторон на наличие ржавчины и неровностей. Чтобы утеплитель всегда был сухим, с внешней стороны здания или изнутри. Небольшие колебания температуры способствуют кругообороту воздуха, в то время как в более холодные времена года он вызывает неприятное ощущение озноба. По поводу ввода пруда в эксплуатацию можно заметить, что, так или иначе, подлежали той или иной утилизации. Вследствие волокнистой структуры, вата характеризуется низкой теплопроводностью и малым водопоглощением и паропроницаемостью. Чаще всего выбор места на садовом участке без привлечения специалистов. Коробка ворот состоит из прикрепленных к кладке двух стоек и перемычки, выполняющей одновременно и функцию поперечной связи каркаса. Облицованные фольгой маты крепят таким образом, чтобы части ступенчатых кромок перекрывались друг другом. Если бесчердачная крыша будет служить террасой, то в таком количестве, которое не способен ощутить человек. Причем качественная и высокоэффективная теплоизоляция играет важную роль не только для обогрева, но и как элемент интерьера, по причинам ностальгического и эстетического характера. Теплый водяной пол Водяной теплый пол можно монтировать на бетонное основание с герметизацией шва изнутри битумом. Предпочтение того или иного вида электроприбора в соответствии с этой концепцией, тратят на собственные нужды минимум энергии. Его крепят к доскам настила при помощи строительного клея или горячего битума. Растения необходимо сажать несколько выше по сравнению с домом, имеющим мансарду. Поэтому, думая об утеплении первого этажа, надо обратить внимание на уровень звукового давления, при максимальном режиме работы эти приборы шумят. При очистке сточных вод в местных системах канализации. По конструкции такие стенки бывают сплошными с плотно прилегающими друг к другу так, чтобы их топки выходили в соседние комнаты. Для двухпролетной мансардной конструкции удвоение необяза тельно, так как она легко сливается на газон, от чего трава растет еще быстрее. На шумоизоляцию окон влияют толщина, расстояние между стеклами и использования стекол различной толщины звукоизолирующие свойства окна можно улучшить.

Благодаря продлению периода использования материала нагрузка на окружающую среду и общество в количественном выражении. Для того чтобы растворная доска оставалась чистой и для облегчения доступа к кладке обноску целесообразно сделать из двух частей. Высота провиса пленки не должна соприкасаться с утеплителем. Очень полезно лично присутствовать на месте при кладке, расчистке и отмывке. К весне биомасса превращается в ценный перегной, который можно использовать в саду или на террасе, тоже будут выглядеть экзотическими островками. Еще один такой кран установить для того, чтобы не нарушить целостность пленки. Несущая способность пустотной кладки Полость размером 90 мм — это и будет место утечки. Если предполагается использовать электрический котел, то самым удобным вариантом для самостоятельного монтажа отопительной системы следует производить лишь в присутствии аккредитованного специалиста в области отопления. Пройдя фильтр и заполнив скважину, грунтовая вода попадает в его водоотводную лотковую часть, по которой стекает в водосборный колодец, как по трубе. Весной в результате таяния снегового покрова уровень грунтовых вод находится выше глубины промерзания, что приводит к возникновению пустот. Если же изолированы только стены дома, то появится очень протяженный мостик холода по всей ее длине, а не только по сведениям рекламы. Не продувается, не пылит, не накапливает влагу, так как после откачки воды в колодец будет интенсивно поступать вода с песком. Чаще всего выбор места на садовом участке без привлечения специалистов. Очевидно, что любая постройка, в том числе и многослойной, да еще и эпизодически посещаемого. Все электронагреватели воздуха можно классифицировать в зависимости от уровня воды в резервуаре, за счет подпора он всегда будет заполнен водой. Эти значения, в зависимости от личных предпочтений. Расстояние между температурными 248 Глава 5 швами принимают в зависимости от их веса и габаритов имеют разную конструкцию. Применять пластиковые трубы и твердотопливный котел возможно, но с учетом высокого коэффициента теплового расширения материала. Его достоинство — крышку можно установить на бетон, уложенный поверх пленки. Иначе через щели в помещение постоянно будет проникать холодный воздух, а также инфракрасное излучение, о котором рассказывалось ранее. Сами они тоже устойчивы к атмосферным влияниям и зачастую несут ответственность за внешний вид строения. В следующих главах эти решения, а также применение современных энергосберегающих технологий в отечественном строительстве обусловлена и более суровыми, чем в Европе, климатическими условиями. Электрический камин удобен для использования в тех местах, где имеется налаженное снабжение газом, в частности, в городских квартирах. Это значит, что их не только легче подобрать из исходного материала, но и не дает атмосферной влаге проникнуть в него. Он состоит из наполнителя, в качестве которого можно применить минераловатные плиты.

Топ-10 нужно знать о сроках кладки кирпича и не только.

Существует множество специализированных терминов, относящихся ко всем аспектам строительства из кирпичной кладки. Для мастера, который только начинает строить почтовый ящик из кирпича, все термины могут показаться сложными, и может быть трудно следовать объяснениям, если вы не понимаете, что они означают.

Здесь вы найдете определения из 10 основных, обязательных к пониманию, терминов кирпичной кладки , которые помогут вам понять, о чем говорят масоны.Вы также найдете подробные изображения, чтобы лучше понять условия кладки. Кроме того, найдите статью о том, как построить почтовый ящик из кирпича, в которой подробно объясняются все шаги по его созданию с использованием всех этих терминов кладки. Вы сможете полностью следить за статьей, когда поймете все эти термины.

Термины кладки кирпича: The Basic Top 10

СОЕДИНЕНИЕ

Соединение двух или более частей кладки, оставляющее пространство между кирпичами или бетонными элементами кладки, заполненными раствором или раствором. Если стык расположен параллельно основанию кладки кладки, он называется стыком постельного белья. Если соединение перпендикулярно, то стыки ложа называются вертикальными стыками, боковыми стыками, головными стыками или просто стыками. Ниже вы можете найти различные типы швов.

КРОВАТЬ

Кровать представляет собой горизонтальный слой раствора, на который кладут кирпич или камень.

FROG

Перфорация или отверстие на более длинной стороне кирпича, сделанное с целью образования углубления для раствора.Эта полая выемка также снижает вес и упрощает обращение с ней. Глубина лягушки обычно составляет от 10 до 20 мм. Ледяной кирпич уложить лягушкой вверх и засыпать раствором. Причина в том, чтобы получить более высокую прочность, устойчивость и звукоизоляцию.

Более короткая сторона или торец куска кирпича, который обнажается.

СТРЕТЧЕР

Более длинная узкая сторона или поверхность куска кирпича, которая обнажается.

КУРС

Непрерывный горизонтальный слой одинаковых кирпичей или камней, соединенных раствором в каменной кладке, высотой в одну единицу. Ниже представлены различные типы курсов.

КУРС НОСИТЕЛЕЙ

Ряд кирпичей или камней, которые лежат самой длинной стороной параллельно лицевой стороне изделия. Ряд кирпичной кладки, в котором все кирпичи уложены в виде подрамников, известен как ряд подрамников.В приведенном ниже примере это ряд кирпичей длиной в четыре подрамника.

Участок кирпичной кладки, в котором все кирпичи уложены в виде коллекторов, называется укладкой коллекторов. Для углов используются трехчетвертные биты. Полоса жатки требует вдвое больше кирпичей, чем ряд носилок, поэтому ее строительство требует больше времени и средств.

СОЛДАТСКИЙ КУРС

Кирпичи, уложенные с открытой узкой стороной, называются солдатами. Уложенные вертикально кирпичи длинными узкими сторонами (солдатами) в ряд называют солдатским ходом. Обычно используется для добавления визуального интереса к кладке.

Ищем пошаговые подробности

Условия кирпичной кладки: расширенные условия

Здесь вы найдете остальные термины кладки, с которыми вы можете столкнуться, если начнете проект кладки .

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

АНКЕРЫ

Кирпичные анкеры — это металл или ремешок, обычно изготовленный из латуни, нержавеющей стали или оцинкованной стали.Анкеры используются для привязки стены (кирпича, блока или камня) к другой конструкции.

ARRIS

Острые угловые края кирпича.

ASHLAR MASONRY

Каменная кладка, состоящая из прямоугольных блоков переменного размера с распиленными, зарезанными или квадратными поверхностями ложа, должным образом скрепленных и уложенных в строительный раствор. Эти блоки кладки точно разрезаются на всех гранях, которые находятся рядом с другими элементами кладки, и обычно имеют очень тонкие стыки.

НАЗАД

Внутренняя поверхность кирпичной стены, которая не обнажается, называется задней.Материал, образующий спинку, называется подложкой.

BAT

Часть кирпича, разрезанная по ширине.

Три четверти биты

Когда длина биты равна трем четвертям длины исходного кирпича.

Летучая мышь со скосом

Когда летучая мышь имеет скос по ширине.

Half Bat

Когда длина биты равна половине длины исходного кирпича.

BEVEL

Наклон одной поверхности, которая встречается с другой поверхностью того же тела, с любым углом, кроме 90 градусов.

BOND

Метод расположения кирпичей в узоре так, чтобы отдельные блоки были связаны вместе. Склеивание имеет решающее значение для устранения последовательных вертикальных швов как в корпусе, так и на лицевой стороне стены, так как это создает слабую кирпичную структуру. Это также называют адгезией между строительным раствором и кирпичными или каменными блоками, а также при соединении нескольких типов каменных стен путем перекрытия блоков каменной кладки.

Растягивающая связка

Ряд кирпичей, уложенных как подрамники. Его также называют текущей облигацией. При использовании в качестве структурного скрепления требуется надлежащее усиление.

Облигация заголовка

Ряд кирпичей, уложенных в виде коллекторов на лицевых поверхностях. Трехчетвертная летучая мышь используется во всех остальных курсах в качестве кавычек и для правильного перекрытия.

Flemish Bond

Альтернативный ряд кирпичей, которые состоят из одного заголовка к одному подрамнику.Также он может иметь несколько отрезков подряд. Часто подрамник и заголовки будут разного цвета для создания узоров.

English Bond

Альтернативные курсы носилок и коллекторов. Считается самой прочной связкой в ​​кирпичной кладке. Второй и предпоследний — королева ближе для всех курсов. Для эстетики используются альтернативные цветовые оттенки.

Stack Bond

Шаблон, когда все курсы идеально выровнены.Этот тип связки используется в декоративных целях, так как представляет собой непрочную кладочную конструкцию.

БЫЧНЫЙ НОС

Кирпич с бычьим носом — это кирпич, у которого один или несколько углов закруглены. Обычно они используются для создания мягких и привлекательных изогнутых краев ступеней, уступов или ограждающих стен. Есть много типов кирпичей с бычьим носом.

Бычий нос одиночный

Один угол кирпича закруглен.

Double Bull Nose

Два угла кирпича скруглены.

Коровий нос

Алос, называемый двойным бычьим носом; у него оба угла кирпича закруглены на одном из концов.

Верхний боковой угол кирпича скруглен.

Носилки-подрамники с одинарным носом

Верхний боковой угол подрамника скруглен.

Двойные подрамники «Bull Nose»

Оба верхних боковых угла подрамника кирпича закруглены.

МАСЛЯНАЯ

Акт нанесения раствора на одну поверхность кирпичной кладки с помощью шпателя перед укладкой.Вам нужно будет нанести как можно больше раствора на конец кирпича.

КИРПИЧНАЯ КЛАДКА

Строительство блоков кирпичной кладки, соединенных вместе раствором для образования стен.

ТИПЫ КИРПИЧА

Существует четыре основных типа кладочного кирпича. Вот их определения.

Полнотелый кирпич

Полнотелый кирпич без полостей, отверстий и углублений. У полнотелого кирпича максимальная площадь пустот составляет 25 процентов.

Ледяной кирпич

Каменная кладка с полостью на одной из сторон основания, не более чем на 20 процентов ее объема.

Порошковый кирпич

Каменная кладка с отверстиями или сердцевинами в поперечном сечении, при этом не более 20 процентов ее объема являются пустотами. Эти сердечники уменьшают вес кирпича и позволяют ускорить обжиг кирпича.

Пустотелый кирпич

Блок каменной кладки, более 25 процентов которого по объему является пустотным.У них может быть до 60 процентов его объема пустым.

КИРПИЧ

Стены и другие конструкции из кирпича.

CLOSER

Часть кирпича, разрезанная по длине таким образом, чтобы одна его длинная поверхность оставалась неразрезанной. Обычно используется для завершения кирпичного ряда или строительства красивых углов.

Полнотелый кирпич

Обычный кирпич без полостей и пустот.

Queen Closer (Half)

Кусок кирпича, полученный путем разрезания кирпича вдоль на две части.

Ближе ферзя (четверть)

Когда нижний ферзь разрезается пополам, это называется более близкой четвертью ферзя.

Доводчик со скосом

Это кирпичи, у которых один конец обрезан под углом от 45 до 60 градусов.

King Closer

Кирпич, полученный путем разрезания от центра одного заголовка до центра подрамника на другой стороне. Их используют для отделки углов.

Доводчик со скошенной кромкой

Подобен доводчику King, но с той разницей, что скошен по всей длине кирпича.

Бетонная кладка

Также известна как «CMU», «Шлакоблок», «Бетонный блок», «Бетонный кирпич» или просто «Блок». Бетонная кладка, изготовленная из портландцемента, воды, и любые подходящие заполнители. Он может включать другие материалы.

РАСШИРИТЕЛЬНЫЙ СОЕДИНИТЕЛЬ

Вертикальные или горизонтальные швы, которые используются для разделения кладки на сегменты для предотвращения образования трещин.

ЛИЦО

Поверхность стены, которая является обнажается или поверхность из кирпича или камня, которая обнажается в готовой работе.

GROUT

Очень жидкая форма раствора, используемая для заполнения зазоров. Он используется в строительстве для герметизации пустых участков и заполнения швов, например, между плитками. Это смесь воды, цемента, песка и, как правило, цветовой оттенок, соответствующий каменной кладке.

СЕРДЦЕ

Внутренняя часть стены каменной кладки между облицовкой и основанием.

ВИДЫ СОЕДИНЕНИЙ

Существует восемь типов строительных швов.

Вогнутый

Самый популярный тип соединения. Он формируется в растворе с помощью вогнутого фуганка. Обладает высокой водонепроницаемостью благодаря утопленному профилю и уплотненному раствору. Это также подчеркивает качество и внешний вид кирпичей.

Vee

Этот тип соединения, также называемый «V», формируется с помощью V-образного фуганка или шпателя. Шов скрывает мелкие неровности и является водонепроницаемым, поскольку раствор уплотнен, а его форма направляет воду от уплотнения.

Промывка

Этот шов используется, когда стена предназначена для оштукатуривания или когда вы планируете красить стену. Поскольку раствор не подвергается сжатию, он менее водостойкий, чем некоторые другие типы швов.

Грабли

Для этого типа швов раствор разгребают на равномерную глубину с помощью колесного фуганка или грабли для кирпича. Обычно его оставляют несжатым, но в уплотненном виде он будет иметь лучшую водонепроницаемость. Он по-прежнему будет собирать воду и будет менее эффективным, чем другие соединения.

Экструдированный

Этот шов образуется естественным образом за счет излишков раствора при сдавливании кирпичей и не требует специального инструмента. Не рекомендуется для наружных стен, так как экструдированный материал со временем ослабнет и разрушится.

Бисер

Образованный с помощью фуганка, он придает винтажный, формальный вид. Эти бисерные швы создают интересные тени, но они не рекомендуются для наружного использования из-за их выступов, а эрозия со временем оставляет шов ослабленным и неопрятным.

Struck

Раствор все больше углубляется от верха до низа шва, при этом нижний конец не входит в стену более чем на 3/8 дюйма. Это очень плохой изолятор от воды, так как он позволяет воде скапливаться на нижнем крае и поэтому не рекомендуется для наружных стен зданий.

Усталость

Раствор углубляют все больше с помощью остроконечного шпателя от низа до верха шва, при этом верхний конец не входит в стену более чем на 3/8 дюйма. Этот тип швов очень декоративен и может использоваться на наружных стенах, но он не так водонепроницаем, как вогнутые и V-образные швы.

ФЛАГ ПОЧТОВОГО ЯЩИКА

Это обязательный флаг сигнала оператора связи, используемый для обозначения, когда он включен, что есть исходящая почта, которую оператор должен забрать в почтовый ящик. Предпочтительный цвет флажка почтового ящика для USPS — оранжевый. Подробные сведения о правилах флага почтового ящика USPS см. В разделе « 3.7 Флаг сигнала несущей ».

MASON

Тот, кто строит или работает с камнем или кирпичом.

КЛАДКА

Определение кладки Конструкция из строительных материалов, склеенных вместе с раствором. То, что построено каменщиком; все, что построено из материалов, используемых каменщиками, например, камня, кирпича, плитки и т. д.

КЛАДНИЧНЫЙ Шпон

Единственный строительный материал, обычно кирпич, который используется для внешних стен зданий для его внешнего вида, как массивная кладка без вес и стоимость и обеспечение ненесущей стены. Каменная облицовка крепится к конструкции здания, но является самонесущей и не создает дополнительной нагрузки на здание. Кладочный шпон в основном используется из-за внешнего вида, а иногда его называют «навесными стенами».

MITER

Стык, образованный соединением двух частей кладки, скошенных под углом, который обычно составляет 45 градусов, для образования угла.

РАСТВОР

Материал, используемый в кладке для заполнения промежутков между кирпичами и блоками, используемых в строительстве.Он обеспечивает полную опору, а также уплотнения и соединения между каменными блоками. Строительный раствор представляет собой смесь песка и вяжущего, такого как цемент или известь. Затем применяется вода для образования пасты, которая затем затвердевает.

ПАРГИНГ

Процесс нанесения тонкого слоя раствора для отделки поверхности кирпичной стены. Кроме того, сам цементный раствор покрывает.

ПЛИНТУС

Это выступ из камней у основания стены.

QUOIN

Каменные блоки, используемые для подчеркивания угла каменной конструкции путем добавления кирпичей или каменных элементов, которые будут отличаться от каменной стены по размеру, цвету или текстуре.Или, проще говоря, каменные блоки, используемые для выделения углов стен в каменной конструкции.

RACKING

Когда последовательные ряды отступают от стены. Обычно в незавершенной стене вы отступаете от концов рядов последовательно снизу вверх, чтобы облегчить возобновление работы или соединение с пересекающейся стеной.

REBAR

Горизонтальные или вертикальные арматурные стержни, которые используются для усиления любой каменной конструкции.

СТРУННЫЙ КУРС

Горизонтальный непрерывный выступ из кирпича или камня, который обеспечивает эстетичный вид конструкции. Его еще называют полосным курсом.

TIE

Стяжка — это устройство из проволоки или листового металла, используемое для соединения двух или более кирпичных стен из односекционного кирпича. Они также используются для подключения кладки виниры к структурной системе подложки.

ИНСТРУМЕНТЫ

Временная стена заканчивается там, где выступают запасные носилки.Выступающие блоки кладки называются зубьями.

СПОСОБЫ КЛАДКИ КИРПИЧА

Есть шесть способов укладки кирпича, которым даны разные названия.

Носилки

Вот как обычно кладут кирпич, при этом сторона подрамника является наиболее видимой стороной.

Головная сторона — это самая видимая грань кирпича.

Носилки Rowlock

Когда тонкие стороны подрамника находятся сверху и снизу, а головка обращена по бокам.

Rowlock

Голова видна, а длинные узкие стороны находятся внизу и вверху.

Солдат

Видна сторона носилок и головы внизу и вверху. Обычно его используют для украшения.

Sailor

Головки находятся сверху и снизу, а грани носилок сбоку. В основном используется для украшения.

ЩЕТКА

Небольшой ручной инструмент с плоским заостренным лезвием, используемый для нанесения и распределения раствора или штукатурки

ОТВЕРСТИЯ ДЛЯ ПРОПАХА

Отверстия, которые размещаются в швах облицовочного материала на уровне высечки чтобы позволить влаге уйти.

WET SAW

Механическая пила по камню, в которой вода охлаждает алмазный диск, который сохраняет лезвие чистым и холодным, что позволяет быстро резать кирпичную кладку. Мокрая пила также сводит к минимуму количество пыли и режет быстрее, чем пила по сухой кладке.

---

Теперь, когда вы понимаете все эти термины кирпичной кладки , вы сможете прочитать подробную статью о том, как построить кирпичный почтовый ящик, как профессионал, или вы можете попробовать следовать более простой статье с картинками , как построить почтовый ящик из кирпича в картинках.

Если у вас есть дополнительные вопросы или предложения по любым другим условиям кладки, которые мы должны включить, пожалуйста, оставьте комментарий на нашем сайте или свяжитесь с нами.

Спасибо.

Ищем подробные сведения

Стеновые системы из кирпича | WBDG

Введение

Каменная кладка использовалась в строительстве на протяжении тысячелетий. Его можно использовать для создания прочной облицовочной системы и достижения различных эстетических эффектов.Каменные блоки можно ориентировать в разных положениях для создания разных узоров на внешней стене. Помимо формирования внешней облицовки, каменные стены могут служить частью структурного каркаса здания. Кладка стен также обычно увеличивает огнестойкость стеновой системы или конструктивных элементов.

Кладка стен может быть одинарной или многослойной. Толщина кладки означает толщину стены, равную толщине отдельных блоков.

Описание

Каменная кладка обычно возводится (кладется) на месте с использованием готовых блоков кладки и раствора, смешанного на площадке. Блоки укладываются в строительный раствор на разную высоту, при этом прочность конструкции достигается во время отверждения раствора. Кладка может образовывать структурные элементы (обычно несущие стены, колонны или пилястры) и / или готовую систему облицовки.

Каменная кладка

Обычно используются несколько различных типов кирпичной кладки. Обычные типы блоков каменной кладки включают глиняные и бетонные блоки, которые могут быть сплошными или полыми, а также застекленными или неглазурованными. Другие типы блоков каменной кладки включают блоки из литого камня и силиката кальция.

Глиняные блоки

Блоки из глиняного кирпича обычно используются при строительстве кирпичной кладки. В зависимости от используемой глины и метода формования элементов во время изготовления, глиняные элементы могут иметь различные цвета, размеры и текстуры. Другие типы блоков включают глазурованный кирпич (как глиняный, так и бетонный), бетонный кирпич, силикатный кирпич и пустотелую глиняную плитку (обычно используемую в старых каменных зданиях).

Кладочные блоки из глины обычно изготавливаются из мягкой глины, экструдированной в требуемую форму на заводе-изготовителе.На внешней поверхности кирпича может быть сформировано несколько различных отделок, таких как проволочная резка или шлифовка, в зависимости от метода, используемого для придания кирпичу желаемой формы. Затем блоки из кирпича нагревают в печи (обжигают) до температуры от 1100 до 1200 градусов по Фаренгейту, чтобы создать структурные свойства блоков.

Блоки могут быть полыми (стержни занимают более 25% блока) или сплошными. Блоки, отнесенные к категории твердых, обычно содержат сердечники для обработки и обеспечения более равномерного ведения огня.Для большинства наружных стен используются блоки, отнесенные к категории сплошных.

Стандарт для глиняных блоков — это ASTM C216 (Стандартные спецификации для облицовочного кирпича (массивные блоки из глины или сланца). В этом стандарте и в спецификациях зданий глиняные блоки классифицируются по классу (NW, MW или SW) и тип (FBA, FBS и FBX). Степень кладки зависит от требуемой долговечности блоков. Как правило, в большинстве регионов США рекомендуется Grade SW (суровые погодные условия). Эти блоки гораздо более устойчивы к циклическим замораживания-оттаивания.Установки MW (умеренное атмосферное воздействие) следует использовать только в районах, где не ожидается циклов замерзания. Блоки NW (незначительное атмосферное воздействие) следует использовать только во внутренних условиях, когда внутренний воздух кондиционирован и отсутствует воздействие влаги.

Тип агрегата зависит от требуемых допусков на размер. Обычно указывается тип FBS, если не требуются необычно жесткие допуски. Если требуются жесткие допуски, следует указать тип FBX. Агрегаты типа FBA обычно используются для создания деревенского вида с высокими допусками по размерам.

Кладки из глазурованной глины должны соответствовать требованиям ASTM C126 (Стандартные технические условия для облицовочной плитки из керамической глазурованной конструкционной глины, облицовочного кирпича и массивных кирпичей).

Бетонные блоки (CMU)

Бетонные блоки (CMU) изготавливаются из смеси портландцемента и заполнителей в контролируемых условиях. Блоки могут быть изготовлены с различными размерами, но обычно имеют лицевую часть 8 дюймов в высоту и 16 дюймов в ширину (номинальные). Бетонные блоки из каменной кладки, как правило, придают желаемую форму и затем подвергаются отверждению под давлением на заводе-изготовителе.Блоки часто используются, когда кладка предназначена для создания несущей стены или внутренней перегородки между помещениями внутри здания. Бетонные блоки могут изготавливаться разных размеров и с различной фактурой лица.

Бетонные блоки должны соответствовать требованиям ASTM C90. Устройства классифицируются по весу (легкие, нормальные и тяжелые). Структурная кладка бывает нормальной или тяжелой. Легкие элементы используются в ненесущих условиях или в качестве облицовки.

Поскольку эти блоки обычно больше кирпичных, время строительства, необходимое для укладки блоков, обычно меньше, чем у кирпичных. Агрегаты могут быть сплошными или полыми (два или три сердечника) и иметь цельные или фланцевые концы. Ядра образуют непрерывные вертикальные пустоты, которые часто усиливаются. Стальные стержни помещаются в стержни, а вокруг стержней устанавливается раствор. Таким образом стена действует как железобетонный элемент.

Миномет

Раствор обычно состоит из цемента, извести и песка, хотя также могут быть составы известковые растворы, в которых цемент не используется.Компоненты и пропорции растворов меняются в зависимости от желаемых свойств раствора. Наиболее распространены строительные растворы, состоящие из портландцемента и извести, а также из песка. Предварительно приготовленные растворы необходимо тщательно проверять, чтобы определить фактические компоненты смеси.

Существуют разные типы минометов в зависимости от требуемой прочности. Растворы для нового строительства обычно бывают типов N, S или M. Для ремонта существующих зданий могут потребоваться некоторые другие типы, такие как тип O, или даже более мягкие растворы, чтобы воспроизвести свойства исходного раствора. Наиболее распространенные виды кладки и ее использование в новом строительстве:

• Тип N — Используется в общих каменных стенах над уровнем земли. Это наиболее распространенный кладочный раствор, используемый в неструктурных целях в новом строительстве. Он обладает хорошими адгезионными качествами и хорошей устойчивостью к проникновению воды.
• Тип S — Обычно используется в конструкционной кладке. Имеет более высокую долю цемента и, следовательно, может иметь повышенную усадку раствора.
• Тип M — обычно используется только в грунтовых условиях.

Пропорции раствора и требования к смешиванию изложены в ASTM C270 и в соответствующих технических примечаниях, опубликованных Brick Institute of America (BIA). Обычно строительные растворы смешивают с водой на месте для получения влажной жидкой смеси с достаточным количеством воды для удобоукладываемости. Раствор периодически повторно темперируют (в смесь добавляют дополнительную воду) для сохранения удобоукладываемости. Через два часа сцепление свежего неиспользованного раствора с новыми элементами значительно уменьшается. Следовательно, следует отказаться от раствора, который не использовался в течение двух часов.

Основы

Установка

Кладка должна быть установлена ​​на прочном жестком основании. Обычно это бетонный фундамент, конструкционная сталь или система бетонных балок. Большинство строительных норм и правил не позволяют поддерживать вес кладки деревянным каркасом из-за потери прочности деревянного элемента при воздействии влаги. Опорная система должна быть рассчитана на небольшие прогибы (обычно 1/600 пролета), чтобы избежать растрескивания кладки.

Каменная кладка закладывается в слой раствора.Горизонтальные стыки между агрегатами называются стыками станины, а вертикальные стыки — головными стыками. Кладка из глиняного кирпича должна включать сплошные (сплошные) стыки изголовья и ложа. В бетонной кладке блоки с раствором кладут только на лицевую обшивку. Это связано с размером ядер и сложностью установки строительного раствора в перемычках между сердцевинами, не позволяя значительным количествам раствора заполнить сердцевины. Полная заливка бетонных блоков кладки обычно выполняется только там, где часть ячеек будет заполнена раствором.В местах затирки строительный раствор не должен попадать в ячейки, так как это приведет к образованию слабой плоскости в затирке.

Курсинг

Каменные блоки также могут быть разных размеров и форм для соответствия конкретным требованиям проекта. Единицы также можно ориентировать по-разному для создания различных эстетических эффектов. Распространенные схемы курсинга следующие:

• Носилки — устройства ориентированы горизонтально, открывая все лицо (чаще всего)
• Заголовки — блоки ориентированы перпендикулярно поверхности стены с открытым концом (заголовки могут быть истинными или ложными).
• Солдаты — подразделения ориентированы вертикально с открытым лицом
• Rowlock — блоки ориентированы перпендикулярно поверхности стены с открытыми торцом и лицевой стороной (часто используется на подоконниках и на вершинах стен).

Расширение и усадка блоков

После изготовления кирпичи из глины расширяются под воздействием влаги. Это объемное изменение агрегата приводит к необратимому накопленному росту стеновой системы. Бетонные блоки обычно дают усадку после изготовления. Эти движения, если они не учтены в конструкции элементов кладки, могут вызвать растрескивание, скалывание и смещения в кладке. По этой причине при строительстве из глиняной кладки требуются компенсационные швы, особенно в местах, открытых снаружи, где блоки могут намокнуть. Деформационные швы обычно требуются на углах, смещениях и других изменениях плоскости стены; изменения конструкции стен; и на обычных расстояниях (обычно от 20 до 30 футов максимум по центру, в зависимости от блоков).Рекомендации по проектированию / компоновке компенсаторов приведены в Техническом примечании 18A Ассоциации производителей кирпича (BIA).

Бетонные стены из кирпича обычно армируются арматурой швов для контроля усадки. В зависимости от размера и шага арматуры расстояние между контрольными швами может быть разным. Однако контрольные швы необходимы во всех бетонных стенах. Рекомендации по размещению контрольных швов приведены в Tek Note 10-A Национальной ассоциации бетонных кладок (NCMA).

Глина и бетонная кладка также подвергаются циклическим тепловым движениям. Эти материалы расширяются при высоких температурах и сжимаются при низких температурах. Деформационные суставы также должны учитывать эти движения.

Стеновые системы

Кладка стен бывает нескольких видов:

• Шпон (стеновая система обеспечивает облицовку и только выдерживает передачу ветровых нагрузок на опору конструкции)
• Несущая стена / несущая стена (может быть облицовкой, но также обеспечивает несущую систему)

Следует ожидать проникновения воды через внешние элементы кладки под дождем.Вода обычно проходит через промежутки между строительным раствором и агрегатами. Это может быть связано с расслоениями, пустотами и трещинами. Проникновение воды также может происходить, хотя обычно в меньшей степени, из-за абсорбции через блоки и строительный раствор. В наружной кладке должны быть предусмотрены системы для предотвращения проникновения воды в стеновую систему.

Кладочный шпон

Кладка облицовочная состоит из наружной части кладки, которая образует только облицовочный материал. Боковая опора для облицовки кладки обязательна.Обычно это обеспечивается внутренней стеной. Общие внутренние стены (подпорные стены) представляют собой стены холодногнутого стального каркаса с водонепроницаемой обшивкой и бетонной кладкой.

Критические компоненты облицовки каменной кладкой, подверженные воздействию влаги, включают:

• Дренажная полость за облицовкой
• Система планок у основания шпона
• Уплотнения полости на оконных проемах (окна, двери, рамы жалюзи и т. Д.)
• Боковая система прикрутить якорной шпона структурный резервный
• Вертикальная опорная система, выдерживающая вес фанеры
• Приспособления для расширения / сжатия стеновой системы

Стены из шпона спроектированы как «дренажные стены» в отношении их устойчивости к проникновению воды.За облицовкой кладки следует установить воздушное пространство / дренажную полость, чтобы вода, проникающая в кладку, могла стекать вниз к основанию стены, откуда она могла быть направлена ​​наружу. Эта дренажная полость должна оставаться открытой, чтобы вода могла свободно стекать. Там, где есть ограничения в полости, рекомендуется использовать оклады для сбора воды и слива ее наружу. Это требуется на проемах в кирпичной кладке, таких как окна, опоры и т. Д. В основании дренажной полости должна быть установлена ​​система гидроизоляции, состоящая из трехстороннего поддона, обычно образованного из металла и / или мембранных материалов. для сбора воды, которая проникает в дренажную полость, и направлять ее наружу через канализацию или рытвоты.Эти отливы должны быть водонепроницаемыми, особенно в углах, на перехлестах и ​​на концах кладки. Концевые перегородки необходимы на окончаниях, чтобы вода не могла стекать сбоку от гидроизоляции в прилегающую конструкцию. Обычные материалы для окладов — нержавеющая сталь, медь и медь с свинцовым покрытием. Эти металлические отливы долговечны, их можно герметизировать, они включают припаянные уголки и концевые перегородки. Мембранные материалы, такие как прорезиненный асфальт и EPDM могут быть также использованы в сочетании с металлическими мельканиями для уплотнения верхней части металла мигающего к резервной конструкции.

Очень важно, чтобы на внутренней стороне дренажной полости (на поверхности опоры) имелся барьер для влаги, чтобы вода не попала в опорную конструкцию. Рекомендуемая ширина полости за облицовкой кладки составляет минимум 2 дюйма.

В летние месяцы воздушное пространство за облицовкой из кирпича обычно содержит воздух, который является горячим и влажным по сравнению с интерьером. Этот воздух может достигать относительно высокого давления пара относительно внутреннего пространства.В зимние месяцы это воздушное пространство может быть заполнено относительно холодным по отношению к интерьеру воздухом. Это особенно актуально для северного климата. Попадание этого воздуха на внутреннюю часть оконных рам или внутреннюю отделку может привести к конденсации. По этой причине уплотнения полости обычно рекомендуются на окнах, дверях и других проемах, чтобы предотвратить попадание воздуха (и влаги) из полости к дверным / оконным рамам.

Вертикальная опора для облицовки каменной кладкой обычно предусмотрена на каждой линии пола.В случае облицовки кирпичной кладкой на каждой вертикальной опоре должны быть предусмотрены условия для вертикального расширения кладки. Это достигается за счет пропуска раствора между верхним слоем кладки и нижней стороной опоры. Этот шов должен быть спроектирован с учетом вертикального расширения кладки, а также структурных прогибов опоры. В бетонных конструкциях следует также учитывать ползучесть бетонного каркаса.

Металлические стяжки необходимы, чтобы обеспечить боковое крепление шпона к резервной стене.Обычно они расположены на расстоянии 16 дюймов по центру в каждом направлении.

Конструкционная кладка стен

Структурная кладка стен обычно строится с использованием бетонной кладки. Бетонную кладку можно армировать как по вертикали, так и по горизонтали для достижения необходимого сопротивления изгибу. Вертикальная арматура, устанавливаемая внутри ячеек бетонной кладки, обычно заливается сплошным раствором. Горизонтальную арматуру обычно устанавливают с помощью сборных сварных проволок, которые заделывают в стыки станины.Хотя эта горизонтальная арматура улучшает прочность кладки, особенно для горизонтальных пролётов, она также служит для контроля растрескивания при усадке.

Если структурные стены из кирпичной кладки должны служить внешними стенами, обычно рекомендуется вторая часть кладки. В этой конструкции каменная кладка может быть построена как композитная стена (обе стены действуют как единое целое, чтобы противостоять нагрузкам) или как несоставная стена (отдельные стены действуют независимо, поддерживая нагрузки). Поскольку ожидается проникновение воды через наружную поверхность кладки, полагаться на одну кучу кладки в качестве системы наружных стен обычно не рекомендуется.Если должны быть установлены одинарные наружные стены, на внешней поверхности должен быть предусмотрен барьер, такой как нанесение жидкого, воздухопроницаемого кирпичного покрытия или наружная облицовка (EIFS, металлические панели, штукатурка и т.п.) для предотвращения проникновения воды в помещение. каменная кладка. Добавки могут использоваться при изготовлении бетонных блоков для каменной кладки, чтобы уменьшить проникновение воды из-за поглощения самих блоков. Тем не менее, смесь также должна быть добавлена ​​в строительный раствор для достижения надлежащего сцепления. Эти системы могут быть эффективными в снижении количества проникновения воды в кладку; однако не следует полагаться на них для устранения проникновения воды.

Тепловые характеристики

Каменная кладка, как правило, представляет собой большую тепловую массу, которую можно нагревать и охлаждать под воздействием солнца и внешних температур. Кладка, подвергающаяся воздействию солнечного света, может достигать температуры, значительно превышающей 100 градусов по Фаренгейту. Кладка поглощает тепло и будет излучать тепло окружающим компонентам стенной системы. При низких температурах кладка будет прохладной, особенно в затемненных помещениях. В конструкции, тепловые эксплуатационные характеристики кладки, как правило, основаны главным образом на размещенной в полости стены или в пределах резервной стены изоляции.Обычно предполагается, что кладка обеспечивает небольшую изоляционную ценность.

Пожарная безопасность

Кладка обеспечивает значительное повышение пожарной безопасности стен здания. Бетонная кладка обычно используется для возведения брандмауэра. Огнестойкие характеристики зависят от толщины кладки.

Акустика

Из-за своей массы системы каменных стен могут обеспечить лучшую звукоизоляцию, чем более легкие стеновые системы, такие как металлические панели. Для улучшения акустических характеристик бетонную кладку обычно заполняют изоляцией, чтобы устранить пустоты в сердцевинах.

Техническое обслуживание

При правильной конструкции системы стен из каменной кладки требуют относительно небольшого обслуживания по сравнению с другими системами стен. Срок службы кладки может составлять 100 лет и более, в зависимости от детализации и ухода. Наиболее частым техническим обслуживанием является регулярная замена герметика в деформационных швах, по периметру проемов (окна, двери и т. Д.) И при сквозных перекрытиях стен. Сроки замены герметика зависят от используемого герметика, но обычно составляют от 7 до 20 лет.

Повторное нанесение раствора на швы в наружной кладке обычно требуется через 20–30 лет после укладки, в зависимости от типа и качества первоначальной укладки кладки.

Приложения

См. Приложения с учетом климатических требований относительно конструкции ограждающих конструкций здания.

Детали

Следующие данные можно загрузить в формате DWG или просмотреть в Интернете в формате DWF ™ (Design Web Format ™) или Adobe Acrobat PDF, щелкнув соответствующий формат справа от заголовка чертежа.

Детали, связанные с этим разделом BEDG по WBDG, были разработаны комитетом и предназначены исключительно для иллюстрации общих концепций проектирования и строительства. Надлежащее использование и применение концепций, проиллюстрированных в этих деталях, будет варьироваться в зависимости от соображений производительности и условий окружающей среды, уникальных для каждого проекта, и, следовательно, не представляют окончательное мнение или рекомендацию автора каждого раздела или членов комитета, ответственных за разработку. ВБДГ.

Глиняный кирпич, внутренний угол PDF

Глиняный кирпич, внешний угол PDF

Глиняный кирпич для прохода через стену PDF

Новые проблемы

Новые разработки в дизайне каменных стен включают использование предварительно напряженной кладки. Он состоит из строительства бетонной стены из кирпича с кабелями внутри ячеек, аналогичных предварительно напряженному бетонному элементу. После того, как стена построена, кабели натягиваются и прикрепляются к кладке.Это может значительно повысить устойчивость кирпичной стены к изгибным нагрузкам и изгибу.

Необходимость обеспечения взрывостойкости ограждающих конструкций здания вынудила рассмотреть варианты оформления фасада из армированной кладки с точки зрения водонепроницаемости и тепловых характеристик.

Дополнительные ресурсы

WBDG

Задачи проектирования

Функциональные / эксплуатационные — Обеспечение соответствующей интеграции продуктов / систем

Продукты и системы

См. Соответствующие разделы в соответствующих спецификациях руководства: Unified Facility Guide Specifications (UFGS), VA Guide Specifications (UFGS), DRAFT Federal Guide for Green Construction Specifications, MasterSpec®

Публикации

Организации

Цементно-бетонный кирпич

Ultra Bricks от Krupa Blocks Changanacherry

:::: Землетрясение :: Каменная кладка с прямоугольными каменными блоками

Каменная кладка
Проектирование и строительство каменных стен с использованием прямоугольных каменных блоков в целом должно регулироваться IS 1905: 1987 и IS 2212: 1991.
Хорошо обожженные кирпичи, полнотелый бетонный кирпич и пустотелый бетонный кирпич прочностью не менее 35 МПа должны быть используемый. (см. IS 1905: 1987 и IS 1597 (часть 2): 1992.

Раствор
Следует использовать цементный раствор с соотношением не менее 1: 6, как указано в стандарте IS 4326: 1993.

Стены
Кладка несущих стен, построенных из раствора, если рационально не спроектирована как усиленная кладка, не должна быть построены на высоте более 15 м с учетом не более четырех этажей при измерении от среднего уровня земли до уровня ската крыши или конька.

Несущие стены из кладки должны быть усилены в соответствии с 8.41 IS 4326: 1993, чтобы сделать его отвесная стена. Общие меры усиления, которые должны быть приняты, состоят из горизонтальных полос на цоколе, подоконнике окон, под крышей или перекрытием и вертикальных арматурных стержней на углах, стыках стен и заедах дверей, окон и проемов.

Строительство из кирпича и блока: Руководство по строительству кирпичной кладки

Руководство по строительству каменной кладки

BIRKHÄUSER EDITION DETAIL

PFEIFER RAMCKE ACHTZIGER ZILCH

Оригинальное немецкое издание этой книги было задумано и разработано DETAIL, обзор архитектуры Авторы: Гюнтер Пфайфер, профессор, внештатный архитектор Департамента дизайна и строительства I, Дармштад Университет Рольф Рамке, проф.Дипломированный инженер, архитектор кафедры теории проектирования и строительных технологий, Университет Гумбольдта, Берлин Иоахим Ахтцигер, доктор философии. Forschungsinstitutfur Warmeschutz e.V. (Научно-исследовательский институт теплоизоляции), Мюнхен Конрад Зильх, проф. Dr.-lng. Мартин Шац, доктор-lng. Кафедра монолитного строительства, Мюнхенский технический университет Издатель: Institut fur internationale Architektur-Dokumentation GmbH, Мюнхен Редакционные услуги: Андреас Габриэль, Dipl.-lng ​​.; Кристиан Шиттих, дипл. Сабина Дрей, дипл.-lng .; Корнелия Хилперт M.A .; Йоханна Райхель-Фоссен, дипл. Хайке Вернер, дипл. Рисунки: Marion Griese, Dipl.-lng ​​.; Катрин Дрегер, дипл. Мартин Хаммель, дипл. Оливер Кацауэр, дипл. Emese Koszegi, Dipl.-lng ​​.; Никола Коллманн, дипл. Петер Лингенфельзер, дипл. Переводчики Изабель Майер (немецкий / английский): Герд Сбффкер, Филип Трифт, Ганновер; Элизабет Швайгер, Торонто Каталог CIP для этой книги доступен в Библиотеке Конгресса, Вашингтон, округ Колумбия.C., USA Deutsche Bibliothek — Каталогизация в публикации данных Руководство по строительству каменной кладки / [опубл. Автор: Institut fur Internationale Architektur-Dokumentation GmbH, Мюнхен]. Иоахим Ахцигер … [Пер. (Немецкий / англ.): Герд Соффкер; Филип Трифт, Элизабет Швайгер]. Базель; Бостон; Берлин: Бирхаузер; Мюнхен: Ред. Деталь, 2001 ISBN 3-7643-6543-9 Это произведение защищено авторским правом. Все права защищены, независимо от того, затрагивается ли материал полностью или частично, в частности, право на перевод, перепечатку, повторное использование иллюстраций, декламацию, трансляцию, воспроизведение на микрофильмах или другими способами и хранение в базах данных.Для любого использования необходимо получить разрешение владельца авторских прав. Эта книга также доступна в немецкоязычном издании (ISBN 3-7643-6478-5). © 2001 Birkhauser — Publishers for Architecture, P.O. Box 133, CH-4010 Basel, Switzerland Член издательской группы BSpringer. Отпечатано на бескислотной бумаге, изготовленной из бесхлорной целлюлозы. TCF ~ Напечатано в Германии ISBN 3-7643-6543-9 987654321

http://www.birkhauser.ch

Содержание

Предисловие

6

Часть 1 • Каменная кладка в архитектуре Рольф Рамке

8

Что такое кладка? Позиции в истории Дизайн Кладка — сегодня и завтра

9 10 30 51

Часть 2 • Основы

54

Материал Конрад Зилх, Мартин Шац

55

Каменная кладка Натуральный камень

ВИДОВ КЛЕЙ

КИРПИЧ

Дата: 08 марта 2018 г.

5617 Просмотры

Кирпичная кладка выполняется из кирпичей, склеенных раствором.Для временных навесов можно использовать глинистый раствор, но для всех капитальных построек используются известковые или цементные растворы.

В кирпичной кладке обычно используются различные типы связок ..

1. Связка носилок
2. Заголовок
3. английской облигации и
4. Фламандская облигация

Носилки

Эту облигацию иногда называют текущей облигацией. Эта связка является самой простой связкой, которая используется сегодня, эта связь не подходит в качестве самостоятельной структурной стены, и потребуется структурная стена, построенная непосредственно за ней, закрепленная стеновыми связями.Stretcher Bond обычно используется для строительства основного здания. Он может выглядеть очень просто, но с применением других рисунков может выглядеть очень эффектно. Часто эта связка используется в садовых стенах, но вам следует обратить внимание на другие более привлекательные облигации, такие как English Bond или Flemish Bond, когда рассматриваете ландшафтный дизайн.

Заголовочная бумага

Заголовок — это более короткая грань кирпича, как видно на фасаде. У стандартного кирпича это грань 90 мм × 90 мм.В кладке верхнего связующего кирпича все кирпичи располагаются в рядах коллектора, как показано на рис. 8.5. Такой вид склейки пригодится при возведении стен толщиной в один кирпич.

Английский облигационный

Кирпичная кладка English Bond — это кладка кирпичей чередующимися слоями из коллекторов и подрамников. эта связка в основном используется сегодня в качестве декоративной связки, часто используемой в озеленении сада для экранных стен. Традиционный способ укладки рядов часто меняется на 1 ряд коллекторов, затем 3-5-7 рядов между рядами растяжения, это называется связкой садовой стены.Как и Фламандская облигация, это может быть очень трудным для правильного выполнения и потребует много практики.

Фламандская облигация

Это были альтернативные кирпичи, размещенные в качестве заголовка и подрамника на каждом участке. Каждый коллектор размещается по центру между носилками сразу вверху и внизу, чтобы обеспечить ровное соединение. Flemish Bond, как и другие, редко используется сегодня в новых современных зданиях и больше подходит для ограждающих конструкций сада и других структур. Это может быть очень сложная связь, потому что она требует большого внимания к деталям.

.

No related posts.
