Блог > Разное

Классы и марки бетона: Чем отличаются марки и классы бетона

Опубликовано в Разное
/
25 Мар 2021
Комментариев 0

Содержание

Бетон В15 — технические характеристики и пропорции

Бетон В15 имеет достаточную прочность для создания несущих конструкций. Его массовое применение объясняется тем, что свойства, которыми он обладает, достаточны для изготовления любых конструкций от заливки монолитных фундаментов, стяжки полов и дорожек. Надежная работа этого материала обеспечивается строгим соблюдением нормативных требований по составу и качеству применяемых компонентов для его изготовления. Хороший уровень прочности и долговечности при относительно низкой стоимости — основное преимущество перед другими марками.

Особенности и применение

Бетон класса В15 классифицируется как конструкционный. Из него изготавливаются несущие каркасы зданий (плиты, панели, колонны) не выполняющих теплозащитных функций. По плотности В15 — тяжелый. По использованию вяжущих веществ – бетоны класса В15 марки М200 изготавливаются на портландцементе М400 или М500. В состав входят, кроме цемента щебень, песок и вода с определенными свойствами и в пропорциях, подобранных под марку цемента.

Для бетонных лестниц и заливки площадок, испытывающие перепады температур (отрицательных и положительных), применяют бетон В15 морозостойкостью F75 или F150. Морозостойкость F50 определяется испытанием образца на возможность конструкций сохранять проектную марку прочности на 85% при 50 циклах замораживания и оттаивания.

Фундамент для дома может выполняться из разных марок как по прочности, так и по морозостойкости. Марка смеси для внутренних несущих стен фундамента отапливаемого здания может не нормироваться на морозостойкость. Это объясняется тем, что морозостойкость уже есть у смеси класса В15. А дополнительное требование к количеству циклов относится к конструкциям, которые могут получить 50 или 75 циклов в течение всего срока эксплуатации.

К конструкциям могут предъявляться ряд специальных требований. Например, в гидротехнических сооружениях марка по водонепроницаемости должна быть не ниже w4. При строительстве доменных печей используется жаростойкий бетон на портландцементе со специальными добавками (хромит и магнезит). Такой состав смеси не разрушается при температуре до 1700°С.

Выполнение требований к бетонированию состоит из нескольких этапов:

  • На бетонных узлах подбирают будущий состав марки В15 в процентах.
  • Опытные образцы испытывают в лабораториях на соответствие марочной прочности, данные заносятся в паспорт.
  • На строительной площадке производитель работ обязан залить опытные контрольные кубики размером 150 х 150 х150 мм из каждой партии. Образцы должны иметь такие же условия твердения, что и основные конструкции.
  • На 28 сутки строительная организация испытывает контрольные образцы, результаты заносятся в журнал производства работ. Исполнительная документация предъявляется заказчику к Акту ввода объекта в эксплуатацию.
  • Кубиковую прочность образцов необходимо перевести в марочную в соответствии с таблицей перевода.

Технические характеристики

Стандарты в строительстве — это набор, определенных правил и требований к проектированию и характеристикам материалов и конструкций. Основные технические параметры бетона В15 согласно ГОСТ:

1) Прочность на сжатие. Материал данного класса способен выдерживать нагрузку в 200 кг, приложенную на 1 см² поверхности бетонной конструкции.

2) Класс бетона это тоже показатель прочности бетона, но он комплексно указывает на гарантированную общую для всей конструкции прочностную характеристику в МПа (В15). Согласно СП 27.13330.2011 данные маркировки действуют для проектировщиков и для строителей. Для сравнения двух определений прочности используют таблицы перевода класса в марку.

3) Плотность бетона марки М200 (В15) — 1800-2500 кг на кубический метр. Этот класс по плотности относится к тяжелым.

4) Морозостойкость и водонепроницаемость. Эти технические характеристики указываются в проектной документации для обеспечения надежности конструкций. F50, F75, F100, F150, F200, F300, F400, F500 — цифры определяют долговечность конструкций, работающих при отрицательных температурах. В течение года принимается до 4-х циклов. W2, W4, W6, W8 и W12 — водонепроницаемость цилиндра 15 см при давлении 2,4, 6, 8 и 12 кг на см². Например, бетон В15 F100 водонепроницаемостью w4 — класс В15, морозостойкость 100 циклов и водонепроницаемость с давлением не ниже 4 кг.

5) Подвижность и жесткость показатели обозначаются буквой «П». Значения 1 до 5 указывают временную характеристику смеси для определения удобоукладываемости. Для узкой опалубки подойдет — марка бетона (В15, М200) не ниже П3.

Состав и пропорции

Состав бетона В15 строго регламентируется. Пропорции цемент-щебень-песок-вода для B15 имеют следующие параметры: для цемента М400 — 1:2,8:4,8:0,5; для М500 — 1:3,5:5,6:0,5.

Получить качественную смесь можно, если применить метод подбора состава. Для этого составляется карта подбора компонентов бетона для класса В15 (15 МПа), с осадкой конуса 40 мм при использовании портландцемента М400, просеянного песка, из которого удалены все посторонние частицы, плотностью 2600 кг/м³, гранитного щебня — крупность заполнителя 20 мм и насыпной плотностью 1400 кг/м³. Используя специальную формулу (полученную экспериментальным методом), вычисляют водоцементное отношение. Затем по определенным графикам определяют расход воды. Крупность гравия определяют при помощи набора сит с отверстиями диаметром 70, 40, 20, 10 и 5 мм.

Для балок шириной 20 см допускается гравий не более 5 см. Для монолитного фундамента гравий диаметром до 15 см. Фракции песка и щебня нормируются гостами.

Пример подбора состава мелкозернистых бетонов в частях по массе:

Бетон класса В15 (М200) используется для различных конструктивных элементов как в чистом виде, так и в составе железобетонных элементов, если в проекте не имеются ограничения. По своим свойствам и цене он наиболее применяемый в строительном производстве.

Классы и марки бетона | Евробетон

Каждый, кто задумывается о строительстве дома, беседки или других сооружений, задается вопросами: «Какой выбрать бетон?», «Чем отличаются различные характеристики бетона между собой?», «Какой из них больше подойдет для моего дома?». В этой статье мы расскажем обо всех важных характеристиках бетона, что поможет вам сделать правильный выбор.



Покупая бетон, наряду с его составом, необходимо обратить особое внимание на класс и марку.

Марка бетона (М) – основополагающая характеристика, которая определяет его прочность на сжатие через 28 дней, то есть после процесса застывания. Это показатель качества бетона, его морозостойкости и водонепроницаемости. Однако марка дает приблизительную характеристику, так как является усредненным показателем.

Класс бетона (В) — основной параметр бетона, определяющий прочность на сжатие, так же как и марка, но в отличие от нее, четко определяет прочность бетона. Различие в классе бетона B и марке бетона M заключается в методе определения прочности.

В проектной документации бетон обозначается только классом B, но в строительной практике марка бетона всё еще применяется. Соответствие марок и классов бетонов устанавливается согласно с ГОСТ 26633-91 «Бетоны тяжёлые и мелкозернистые. Технические условия».



Рассмотрим подробнее классификацию марок:



М-100 (В7,5) – бетон с низким содержанием цемента, его относят к легким бетонам. Применяется в основном при подготовке строительных работ. Что касается цены данной марки бетона, то она достаточно низкая, однако, характеристики прочности ограничивают его использование некапитальными постройками.



М-150 (В12,5)  — эта марка мало чем отличается от М-100 по своим характеристикам. М-150 (В 12,5) используется для покрытия полов, стяжек и фундаментов при строительстве небольших проектов. Так же он используется для бетонирования дорожек и установки бордюрного камня. Бетон изготавливается на основе гранитного щебня. Продукция доставляется на объект автобетоносмесителем.



М-200 (В15)  является наиболее популярным видом бетона. Используется в строительстве сооружений с деревянными или металлическими перекрытиями, при возведении зданий не выше двух этажей.

Цена бетона марки  М-200 с доставкой является выгодной для наших клиентов по многим показателям.



М-250 (В20)  — этот бетон применяется для строительства элементов с низкой нагрузкой, таких как лестницы или для изготовления  ленточных плит фундамента, бетонных площадок, ненагруженных перекрытий и т.д. В нашей организации вы сможете приобрести недорого бетон М-250 высокого качества.



М-300 (В22,5) является популярным продуктом, одним из самых часто заказываемых. Материал не боится влаги, перепада температур, он обладает высокой морозоустойчивостью. Завидные характеристики, не так ли? Как правило, М-300 используется для заливки различных видов фундаментов, дорожек, лестничных площадок, лестниц, подпорных стен, монолитных стен. Заказав бетон М-300, вы можете убедиться в прекрасном соотношении качества и цены.



М-350 (В25) часто используется при изготовлении Ж\Б изделий для забивки железобетонных конструкций, заливки фундамента, поперечных балок, монолитных стен, а так же для заливки бассейна и других искусственных водоемов.

М-350 применяется для изготовления аэродромных и дорожных плит, предназначенных для эксплуатации в экстремальных условиях. Цена на бетон марки М-350 с доставкой является отличным поводом для оформления заказа.



М-400 (В30) используется для возведения мостовых конструкций, гидротехнических сооружений, специальных ЖБИ с конкретными требованиями прочности и надежности. Применяется при строительстве цокольных этажей, сооружений, испытывающих большие нагрузки при эксплуатации, банковских хранилищ и прочее. Особенности М-400: отличная морозостойкость и высокий коэффициент герметичности.



М-450 (В35) главным образом используется в производстве гидротехнических сооружений, мостов, специальных железобетонных конструкций, дамб и иных конструкций со специфическими требованиями.



М-500 (В40) данную марку бетона применяют для изготовления специальных ж\б конструкций, мостов, гидротехнических сооружений, хранилищ, метро, плотин и прочих конструкций с особыми требованиями. Во всех рецептах, сопроводительной документации и сертификатах данная марка указана как М-550. Особенности марки М-550 заключаются в быстром застывании, высокой прочности на сжатие и растяжение.

Что такое класс и марка бетона по прочности


При необходимости выбора бетонной смеси встает вопрос о выборе материала, подходящего для реализации определенного проекта. Каждая разновидность отличается по индивидуальным характеристикам и сферам применения. Марки и классы бетона – важнейшие характеристики, которые учитываются при проектировании. При покупке важно обращать внимание на эти показатели.

Марка бетона и ее значение

Схема макроструктуры бетона

Первоначально необходимо уточнить, что такое марка бетона. Она представляет собой показатель прочности, в том числе и на сжатие материала. Марка напрямую зависит от количества цемента в готовой смеси. Именно поэтому для создания определенной прочности потребуется вещество со значением в два раза выше.

Чем выше марка, тем сложнее работать с данной разновидностью смеси. Чтобы выявить прочность, используется лабораторный анализ, который подразумевает сжатие материала специальным прессом. Показатель прочности обозначается буквой M и цифровым обозначением, указывающим на количество бетона в смеси.

Классификация и особенности марок

В строительстве используются показатели в пределах M100 – M500. Каждая из них применяется для разных целей:

Таблица марок бетона с техническими характеристиками

  • M100.
    Не подходит для возведения фундаментов, поэтому его смешивают с более прочными марками.
  • M150. Используется для выполнения стяжки, строительства хозяйственных построек с армированием, создания бордюров и садовых дорожек.
  • M200. Данный тип применяется при создании стяжки или подушки под плиты фундамента, а также для проведения отмостки.
  • M250. Самый востребованный тип материала для возведения фундамента.
  • M300. Пользуется популярностью у потребителей, поскольку обладает оптимальным соотношением цены и качества. Подходит для создания ленточных фундаментов, стен, перекрытий и ограждений.
  • M350. Применяется при изготовлении искусственных водоемов, опорных, а также железобетонных конструкций. Обладает повышенной прочностью, поэтому используется при создании свайных фундаментов.
  • M400 и M500. Характеризуются повышенной стойкостью, поэтому не годятся для строительства домов. Зачастую они применяются в промышленной сфере. К примеру, для создания мостов или складов.

Применение разных марок бетона

В зависимости от существующих потребностей подбирается марка бетона, подходящая для реализации того или иного проекта. Для работ при заливке фундамента или дорожных работах используют M-100, M-150. А наиболее известным является M-200. Данный тип используется для сооружения лестниц, опорных стен, а также для заливки фундамента.

Класс бетона и его значение

Класс выступает в роли еще одного метода маркировки. Данный показатель более точно указывает на фактическую прочность. При определении значения учитывается не только количество цемента, но и качество песка, воды и прочих ингредиентов, а также их свойства и способ производства. Что такое класс бетона? Фактически марка свидетельствует об усредненных характеристиках вещества, а класс – о практических особенностях в эксплуатации.

Класс бетона и его пропорции

Маркировка производится при помощи буквы B. Все классы обозначаются в пределах B1 – B60. Каждый из них соответствует определенной марке. Класс материала по прочности указывает на следующие характеристики:

  • количество цемента;
  • активность бетона;
  • соотношение воды и цемента;
  • степень уплотнения раствора;
  • качество дополнительных компонентов и заполнителей.

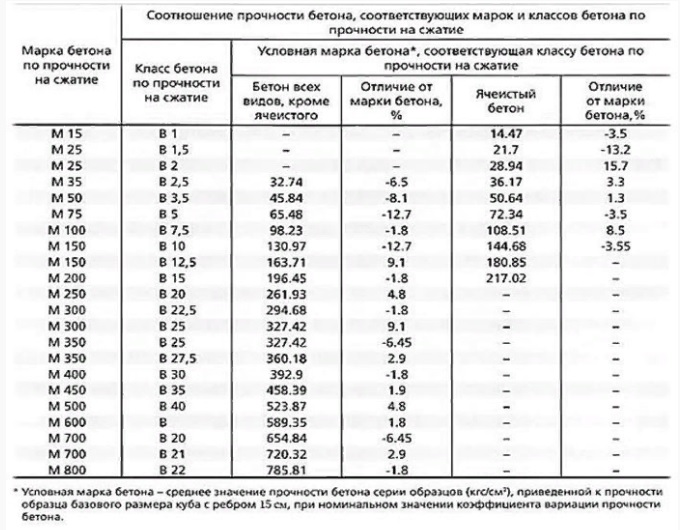

Соответствие класса бетона его определенной марке

Другие способы классификации

Если учитывать при разделении растворов только марку бетона и класс, классификация получится неполной, поскольку не рассматриваются другие свойства строительной смеси. А ведь именно они влияют на выбор материала для той или иной цели.

Классификация бетона

Прежде чем отдать предпочтение подходящей марке или классу, стоит ознакомиться с другими характеристиками материала:

  • Морозостойкость. Маркируется буквами и цифрами от F50 до F300. Они передают количество циклов замерзания и оттаивания монолита, при которых теряется 5% запаса прочности.
  • Водонепроницаемость. Определяется в пределах W2 – Это способность материала предотвращать попадание влаги при наличии соответствующего давления.
  • Пластичность. П1 – П5. Это временный показатель подвижности раствора в жидком состоянии. После застывания пластичность теряет свое значение.
  • Жесткость. Ж1 – Ж4. Классификация производится с учетом жесткости и пластичности. Первые подходят для создания круглых форм, вторые – для густоармированных и тонких конструкций.

Характеристики бетона

Разделение на категории зависит от соотношения цемента и воды. Показатели стойкости напрямую зависят от плотности и прочности. Класс B7,5 с маркой M100 имеет самые низкие характеристики морозостойкости и влагостойкости. С повышением марки наблюдается увеличение значений W и F, f пластичность при этом снижается.

Марка и класс бетона – примерные определения технических свойств материала. Соответствие требуемым параметрам будет точным на 90–95%. Это позволяет ориентироваться в ассортименте строительной продукции и готовить растворы, необходимые для различных строительных и промышленных нужд.

Как узнать прочность бетона

Видео по теме: Марка и класс бетона — в чем разница


Понятия «класс» и «марка» бетона

Класс бетона — показатель, который учитывает возможные колебания качества, т.е. это численная характеристика какого-либо его свойства. Если мы обозначаем свойство бетона прочность как 0,95, то оно достигается в 95 случаях из 100. Чем меньше изменчивость прочности, тем выше класс бетона при одной и той же его средней прочности. Классы тяжелого бетона по прочности на сжатие устанавливаются согласно ГОСТу (26633-85): 3,5; 5; 7,5; 10; 12,5; 15; 20; 25; 30; 35; 40; 45; 50; 55 и 60. Класс по прочности на сжатие обозначают латинской буквой В, справа от которой приписывают его прочность в МПа. Так, у бетона класса В15 предел прочности при сжатии не ниже 15 МПа с гарантированной обеспеченностью 0,95.

Марки бетонного состава и среда применения:

  • Бетон М (марки) 100 (класса В 7,5) применяется для устройства основания лент фундаментов.
  • Бетон М 150 (класса В 12,5) применяется там же, где и бетон марки 100. Дополнительно используется для устройства полов, стяжек, бетонирования дорожек, фундаментов небольших зданий.
  • Бетон М 200 (класса В 15) применяется для изготовления бетонных стяжек для полов, отмосток, фундаментов, блоков ФБС и ФЛ.
  • Бетон М 300 (класса В 22,5) применяется для изготовления монолитных стен, плит перекрытий, подпорных стенок, лестниц, заборов, отмосток.
  • Бетон М 350 (класса В 25) – применяется для изготовления свай, монолитных фундаментов, плит перекрытий, ригелей, балок, колонн, чаш бассейнов, монолитных стен.
  • Бетон М 400 применяется для возведения гидротехнических сооружений, мостов, банковских хранилищ и конструкций со специальными требованиями.

Также существует марка бетона по морозостойкости, водонепроницаемости, подвижности.

Подводя итоги, можно сказать, что понятия марки и класса бетона неотделимы друг от друга, поэтому их нельзя исключать при выборе бетона для производства железобетонных изделий.

Бетоны

Новый сервис — Строительные калькуляторы online

Нормативная литература:

ГОСТ 7473-2010 Смеси бетонные;  ГОСТ 10180-2012 Бетоны;  ГОСТ 18105.2010 Бетоны;  ГОСТ 27006.86 Правила подбора состава;  ГОСТ 28570-90 Бетоны;  ГОСТ Р 54854.2011 Бетоны легкие на органических заполнителях;  СНиП 23-01-99 Строительная климатология;  ГОСТ 310.1.76 Методы испытаний;  ГОСТ 310.2.76 Цементы, методы определения тонкости помола;  ГОСТ 965.89 Портландцементы белые;  ГОСТ 5382.91 Цементы и материалы цементного производства;  ГОСТ 5781.82 Сталь горячекатанная для армирования железобеонных конструкций;  ГОСТ 6139.2003 Песок для испытаний цемента;  ГОСТ 8829.94 Изделия строительные железобетонные и бетонные заводского изготовления;  ГОСТ 9757.90 Гравий, щебень и песок искусственные пористые;  ГОСТ 10178. 85 Портландцемент и шлакопортландцемент;  ГОСТ 17623.87 Бетоны;  ГОСТ 22685.89 Формы для изготовления контрольных образцов бетона;  ГОСТ 22783.77 Бетоны, метод ускоренного определения прочности на сжатие;  ГОСТ Р 54854-2011 Бетоны легкие на органических заполнителях растительного происхождения



1. Виды бетонов, их свойства

Бетон — это искусственный камневидный строительный материал, получаемый в результате затвердевания предварительно перемешанной и уплотненной бетонной смеси, содержащей в заданных пропорциях вяжущее, заполнители, затворители и при необходимости различные химические и минеральные добавки.

Бетонная смесь должна отвечать заданным технологическим параметрам изготовления изделий и обеспечивать требуемые показатели качества бетона после твердения в заданных условиях

Применяемые в строительстве бетоны в соответствии с ГОСТ 25192 классифицируются по следующим признакам: основному назначению, средней плотности, виду вяжущего, виду и крупности заполнителей, структуре, условиям уплотнения.
Классификация бетонов

По основному назначению:

— Конструкционные- Бетоны конструкций, зданий и сооружений, к которым предъявляются требования, характеризующие механические свойства

— Функциональные — Бетоны, к которым предъявляются функциональные требования в соответствии с условиями эксплуатации конструкций

— Конструкционно-функциональные- Бетоны конструкций, зданий и сооружений, к которым помимо требований, характеризующих механические свойства, предъявляются функциональные требования, учитывающие условия их эксплуатации (теплоизоляционные, жаростойкие, химически стойкие, коррозионно-стойкие, декоративные, радиационно-защитные, напрягающие, с компенсированной усадкой, гидротехнические)

По средней плотности (объемной массе):

— Особо легкие- Бетоны средней плотностью менее 500 кг/м
— Легкие- Бетоны на вяжущих и пористых заполнителях, средней плотностью до 2000 кг/м
— Тяжелые (обычные и мелкозернистые)- Бетоны на плотных крупных и мелких заполнителях, средней плотностью от 2000 до 2600 кг/м
— Особо тяжелые- Бетоны средней плотностью более 2600 кг/м.

По виду вяжущего:

— На цементных, в том числе композиционных вяжущих- Бетоны на цементах, в т.ч. на основе портландцементного клинкера в соединении с различными минеральными добавками (портландцементы, шлакопортландцемент, сульфатостойкие, белые и цветные портландцементы, ТМЦ, ВНВ и т.д.), цементы на основе или с содержанием глиноземистого клинкера (глиноземистый, напрягающий, безусадочный и т.д.)

— На силикатных (известковых) вяжущих- Бетоны на основе известковых вяжущих автоклавного твердения, включающих в себя известь в сочетании с кремнеземистыми добавками (кварцевый песок, шлаки, золы и т.д.).

— На шлаковых вяжущих- бетоны на шлакощелочных вяжущих, шлаках или золах, активизированных известью или цементом, или гипсом.

— На гипсовых вяжущих- бетоны на основе полуводного (строительного) гипса, ангидрида, гипсоцементнопуццоланового вяжущего.

— На специальных вяжущих- бетоны на основе неорганических и органических вяжущих (серные, полимерные, фосфатные, магнезиальные, жидкостекольные и т. д.).

По виду заполнителей:
— На плотных заполнителях- бетоны на заполнителях из плотных горных пород или плотных шлаков

— На особо плотных заполнителях- бетоны на заполнителях из рудосодержащих горных пород, чугунного скрапа, металлических стружек и т.д.

— На пористых заполнителях- Бетоны на искусственных и природных крупных и мелких пористых заполнителях и (или) крупных пористых и мелких плотных заполнителях.

По крупности заполнителя:

— Крупнозернистые- бетоны с содержанием крупного заполнителя

— Мелкозернистые- бетоны на мелком заполнителе (песках) с размером зерен менее 5 мм.

По структуре:

— Плотной структуры- бетоны с воздухосодержанием до 7% и заполнением всего пространства между зернами заполнителей затвердевшим вяжущим (цементным камнем)

— Поризованной структуры- бетоны с воздухосодержанием более 7% и заполнением всего пространства между зернами заполнителей затвердевшим вяжущим, поризованным воздухововлекающими, пено- и газообразующими добавками

— Ячеистой структуры- бетоны, состоящие из затвердевшей смеси вяжущего, кремнеземистого компонента и искусственных равномерно распределенных пор в виде ячеек, образованных газом или пенообразователями

— Крупнопористой структуры- бетоны, у которых пространство между зернами крупного заполнителя не заполнено мелким заполнителем и затвердевшим вяжущим.

По условиям твердения:

— Твердеющий в естественных условиях- Твердение бетона в естественных условиях при положительных и отрицательных температурах без дополнительного подвода тепла.

— Твердеющий при тепловлажностной обработке или при сухом прогреве-Тепловлажностная обработка при температурах до 100 °С и при атмосферном давлении или сухой прогрев при температурах до 120 °С (до 140 °С — при использовании мелких заполнителей, содержащих гидравлически активные пылевидные добавки) и атмосферном давлении.

— Твердеющий при автоклавной обработке- Термообработка в автоклавах при температурах 150-170 °С и давлении 8 атм. и более.

По условиям уплотнения:

— Укладываемый по литьевой технологии- Применяются высокоподвижные бетонные смеси, укладываемые в формы без внешнего воздействия.

— Уплотняемый вибрированием- применяются малоподвижные и жесткие бетонные смеси, укладываемые в формы с применением вибрационных воздействий.

— Уплотняемый прессованием- уплотнение бетонных смесей выполняется с применением статического нагружения.

— Уплотняемый комбинированными способами- уплотнение бетонных смесей выполняется с одновременным воздействием динамических и статических нагрузок.



Основными показателями качества бетонов являются: классы по прочности на сжатие и растяжение, марки по морозостойкости, водонепроницаемости и средней плотности


Основные показатели качества бетонов

Показатели качества бетона

Классы, марки

Нормативно-технические документы по определению качества



По прочности на сжатие

В0,35; В0,5; В0,75; В1,0; В1,5; В2,0; В2,5; В3,5; В5; В10; В12,5; В15; В20; В22,5; В25; В30; В35; В40; В45; В50; В55; В60; В65; В70; В75; В80; В85; В90



ГОСТ 10180; ГОСТ 17624; ГОСТ 22783; ГОСТ 28570; ГОСТ 18105

По прочности на осевое растяжение

0,4; 0,8; 1,2; 1,6; 2,0; 2,8; 3,2; 3,4; 3,6; 4

—

По морозостойкости

F15; F25; F35; F50; F75; F100; F150; F200; F300; F400; F500; F600; F800; F1000

ГОСТ 10060; ГОСТ 7025; ГОСТ 26134

По водонепроницаемости

W2; W4; W6; W8; W12; W14; W16; W18; W20

ГОСТ 12730. 5



По средней плотности

Д200; Д300; Д400; Д500; Д600; Д700; Д800; Д900; Д1000; Д1100; Д1200; Д1300; Д1400; Д1500; Д1600; Д1700; Д1800; Д1900; Д2000; Д2200; Д2400; Д2600; Д2800; Д3000; Д3500; Д4000; Д4500; Д5000





ГОСТ 12730.2, ГОСТ 17623,ГОСТ 27005



Установленные значения показателей качества бетона должны обеспечиваться в проектном возрасте, который указывают в проектной документации на изготовляемые изделия и конструкции и назначают в соответствии с нормами проектирования в зависимости от условий твердения, способов возведения зданий и сроков фактического нагружения конструкций. При отсутствии этих данных за проектный возраст бетона принимается 28 суток.

Нормируемые показатели качества бетона должны быть обеспечены подбором его состава, выполнением технологических режимов приготовления, уплотнения бетонных смесей, твердения бетонных изделий и контролироваться на производстве.

Классы бетона по прочности на сжатие (В), осевое растяжение (Bt), растяжение при изгибе (Btb) характеризуются соответствующей прочностью образцов бетона базового размера в установленном проектном возрасте (в основном в возрасте 28 сут), определяемой в соответствии с действующими стандартами.

Марка бетонов по средней плотности определяется фактическим значением показателя их массы в сухом состоянии в единице объема (в кг/м) образцов. Марка бетонов по морозостойкости (F) определяется количеством циклов попеременного замораживания и оттаивания в различных средах, которые выдерживают контрольные образцы без снижения прочности на сжатие более регламентируемого. Марка бетонов по водонепроницаемости (W) определяется величиной давления воды, при котором не наблюдается ее просачивание через контрольные образцы. Основные показатели качества бетонов приведены в табл.2. Изготовление и испытание контрольных образцов для определения показателей качества бетона (R, D, F, W) осуществляются согласно требованиям действующих стандартов.



Основные строительно-технические характеристики тяжелых, мелкозернистых и легких бетонов



Наименование характеристик



Количественные показатели качества



Нормативно- техническая документация





тяжелых и мелкозернистых бетонов



легких бетонов







Модуль упругости Е·10, МПа

Для бетонов, подвергнутых тепловой обработке при атмосферном давлении:
класса В15-20,5; В20-24; В25-27,0; В30-29,0; В35-31,0; В40-32,5; В45-34,0; В50-35,0; В55-35,5; В60-36,0

Марка по средней плотности:
D 800 классов В3,5-В7,5 — 4,0-5,5
D 1000 классов В2,5-В12,5 — 5,0-8,4
D 1200 классов В2,5-В15 — 6,0-10,5
D 1400 классов В2,5-В30 — 7,0-15,5







ГОСТ 24452, СНиП 2. 03.01-84

Для бетонов естественного твердения:
класса В15-23,0; В20-27,0; В25-30,0; В30-32,5; В35-34,5; В40-36,0; В45-37,5; В50-39,0; В55-39,5; В60-40,0

D 1600 классов В3,5-В35 — 9,0-18,0
D 1800 классов В5,0-В40 — 11,2-21,0
D 2000 классов В7,5-В40 — 14,5-23,5

Сжатие осевое (призменная прочность), МПа

Класса В15-11,0; В20-15; В25-18,5; В30-22,0; В35-25,5; В40-29,0; В45-32,0; В50-36,0; В55-39,5; В60-43,0

Класса В2,5-1,9; В3,5-2,7; В5-3,5; В7,5-5,5; В10-7,5; В12,5-9,5;
В15-11,0; В20-15,0; В25-18,5;
В30-22,0; В35-25,5; В40-29,0

ГОСТ 24452,
СНиП 2.03.01-84











Растяжение осевое, МПа









Класса В15-1,15; В20-1,40; В30-1,80; В25-1,6; В35-1,95; В40-2,10; В45-2,20; В50-2,30; В55-2,40; В60-2,50

При плотном мелком заполнителе
Класса В2,5-0,29; В15-1,15; 3,5-0,39; В20-1,40; В5-0,55; В25-1,60;
В7,5-0,70; В30-1,80; В10-0,85;
В35-1,95; В12,5-1,00; В40-2,10
При пористом мелком заполнителе
Класса В2,5-0,29; В15-1,10; В3,5-0,39;
В20-1,20; В5-0,55; В25-1,35;
В7,5-0,70;В30-1,50; В10-0,85;
В35-1,65; В12,5-1,00; В40-1,80









ГОСТ 24452, СНиП 2. 03.01-84

Начальный коэффициент поперечной деформации (коэффициент Пуассона)

0,2 — для бетона всех классов по прочности

0,2 — для бетона всех классов по прочности

ГОСТ 24452, СНиП 2.03.01-84





Коэффициент линейной температурной деформации







1·10 °С — для бетона всех классов по прочности

1·10 °С — для бетона всех классов по прочности при мелком плотном заполнителе;

0,7·10 °С — для бетона всех классов по прочности при мелком пористом заполнителе

СНиП 2. 03.01-84

Линейная относительная деформация усадки, мм/м

Ориентировочно:
бетон — 0,2-0,4
железобетон — 0,15-0,2

Ориентировочно:
бетон — 0,4-1,0
железобетон — 0,3-0,5

ГОСТ 24544



Истираемость

0,72 — для конструкций, работающих в условиях повышенной интенсивности движения;
0,78 — для конструкций, работающих в условиях средней интенсивности движения







ГОСТ 13087







Коэффициент теплопроводности (в сухом состоянии), Вт/(м·°С)







Бетоны на гравии или щебне из природного камня — 1,51; железобетон — 1,69

Керамзитобетон на керамзитовом песке и керамзитопенобетон марок по средней плотности
Д600-Д1800 — 0,16-0,66.
Шлакопемзобетон марок
Д1000-Д1800 — 0,23-,52.
Бетон на зольном гравии марок
Д1000-Д1400 — 0,24-0,47.
Вермикулитобетон марок
Д300-Д800 — 0,08-0,21.
Перлитобетон марок
Д600-Д1200 — 0,12-0,29.
Туфобетон марок
Д1200-Д1800 — 0,29-0,64.
Бетон на вулканических шлаках марок
Д800-Д1400 — 0,20-0,41







ГОСТ 7076, СНиП II-3-79



Класс бетона по прочности на сжатие назначают и контролируют во всех случаях. Класс бетона по прочности на осевое растяжение назначают и контролируют в случаях, когда эта характеристика установлена в соответствии с нормами проектирования.

Для конструкций, запроектированных ранее без учета требований СТ СЭВ 1406-78*, показатели прочности бетона характеризуются марками. Соотношение между классами бетона по прочности на сжатие и ближайшими марками его по прочности при нормативном коэффициенте вариации, равном 13,5% для конструкционных бетонов и 18% для теплоизоляционных бетонов, приведено в таблице.



Классы и марки бетонов

Классы бетона по прочности

Средняя прочность бетона данного класса , кгс/см

Ближайшая марка бетона по прочности

Сжатие

В0,35

5,01

М5

В0,75

10,85

М10

В1

14,47

М15

В1,5

20,85

М25

В2

28,94

М25

В2,5

32,74

М35

В3,5

45,8

М50

В5

65,5

М75

B7,5

98,2

М100

В10

130,97

М150

В15

196,5

М200

В20

261,9

М250

В22,5

294,5

М300

В25

327,4

М350

В30

392,9

М400

В35

458,4

М450

В40

523,9

М550

В45

589,4

М600

В50

654,8

М700

В55

720,3

М700

В60

785,8

М800

В65

851,5

М900

В70

917,0

М900

В75

932,5

М1000

В80

1048,0

М1000

Осевое растяжение

Вt0,4

5,2

Р5

Вt0,8

10,5

Р10

Bt1,2

15,7

Р15

Bt1,6

20,9

Р20

Bt2,0

26,2

Р25

Bt2,4

31,4

Р30

Bt2,8

36,7

Р35

Bt3,2

41,9

Р40

Bt3,6

47,2

Р45

Bt4,0

52,4

Р50



Средняя прочность бетона каждого класса определяется по формуле:

,


где B— значение класса бетона, МПа; 0,0980665 — переходный коэффициент от МПа к кгс/см;  — нормативный коэффициент вариации.



 Бетоны модифицированные карбоксилатами

Использование при бетонировании монолитных и специальных сооружений, при изготовлении высокоармированного бетона, при транспортировке смесей на большие расстояния.

Бетон изготавливают на портландцементе М500, песке с модулем крупности равным 2,1 и гранитном щебне фракции 5-20 мм; добавки в виде водных растворов 27-30% концентрации вводят в предварительно перемешанную бетонную смесь. Бетонные смеси, модифицированные карбоксилатными полимерами, сохраняют пластичность длительное время (до 1,5-2,0 ч) при незначительном увеличении содержания воздуха в этой смеси.









Суперплас-
тификатор







Дози- ровка, %*







В/Ц





Расход цемента, кг/м



Плот- ность бетонной смеси, кг/м





Содер- жание воздуха, %







Осадка конуса, см, после выдерживания в течение мин

0

30

90

120

Без суперплас-
тификатора**

—



0,49



350



2380



1,9



3,0



—



—



—

С-3**
(ООО «Уралпласт»)



0,60



0,48



355



2405



2,6



22,5



21,5



9,0



6,5

Chupol HP-11 (Takemoto, Япония)



0,20



0,48



353



2410



2,7



21,5



22,0



17,0



8,5

Mighty ES-21, (Као Soar Co, Япония)



0,15



0,48



350



2424



4,3



23,1



21,5



20,0



18,3

BV-10 (BASF, Германия)

0,15

0,48

354

2440

3,8

24,4

23,6

21,2

19,5

Полиэл-2 (ЗАО «Полимод»)



0,12



0,48



351



2435



4,1



23,5



22,4



22,1



19,0



 Характеристики бетонов



Суперпластификатор





Прочность на сжатие, МПа

Нормального хранения, сут

ТВО

1

3

7

28

После ТВО

28 сут

Без суперпластификатора

16,3

31,4

35,2

48,4

30,6

45,2

С-3 (ООО «Уралпласт»)

16,5

32,3

36,0

48,9

31,0

46,2

Chupol HP-11 (Takemoto, Япония)

17,2

33,1

38,2

49,4

32,5

47,4

Mighty ES-21 (Kao Soar Co, Япония)

16,4

31,9

36,4

49,1

30,8

44,4

BV-10 (BASF, Германия)

17,2

33,2

37,1

49,4

30,6

46,3

Полиэл-2 (ЗАО «Полимод»)

17,1

32,4

37,4

49,5

32,8

48,1



 Отсутствие заметного влияния карбоксилаксанов на кинетику твердения бетона в процессе тепловлажностной обработки открывает перспективу применения в индустрии сборного железобетона.



 Бетоны на основе ВНВ (вяжущего низкой водопотребности)

Такие бетоны характеризуются высокой морозостойкостью и трещиностойкостью; водопоглощение их ниже, чем у обычных бетонов в 2,0-2,5 раза, а деформация усадки и ползучести — на 10-20%.



Технические характеристики бетонов на основе ВНВ







Вяжущее





Расход вяжущего, кг/м





Водовяжущее отношение





Осадка конуса, см

Прочность бетона на сжатие в возрасте 28 сут, МПа



Морозо- стойкость, циклы

Портландцемент М400



400



0,40



3,5



36,2



300

Портландцемент М400 с добавкой С-3 (0,7%)



410



0,40

Марки и классы прочности бетона

Главным показателем, по которому определяются класс и марка бетона, выступает предел прочности на сжатие. Причем гарантированную прочность с допустимой погрешностью в 13,5% (так называемым коэффициентом вариации) отражает класс материала, марка необходима для указания среднего значения прочности.

Согласно СНиП 2.03.01-84 первый показатель измеряется в мегапаскалях (Мпа) и обозначается буквой латинского алфавита «B». Например, обозначение «В25» говорит, что материал в 95% случаев выдерживает давление в 25Мпа.

Полный диапазон В – от 3,5 до 80, при этом к основному диапазону относят значения B 7.5-B40. Прочность бетона задается маркой «М» и цифрами в пределах 50-1000, отражающими усредненный предел  прочности на сжатие (измеряется в кгс/см²). В основной диапазон входят составы М100-М500.

От чего зависит класс бетона

содержание цемента.

Чем выше содержание цемента в смеси, те выше прочность конечного изделия;активность цемента. Из цементов повышенной прочности производятся более надежные конструкции. водоцементное соотношение.

С уменьшением отношения В/Ц растет прочность. Объясняется это структурой состава: избыточная вода способствует образованию излишних пор в бетоне, ухудшающих его технические характеристики. качество заполнителей.

Снижению прочности состава  способствует использование мелкозернистых наполнителей, мелких пылевых фракций, глины, органических примесей. степень уплотнения бетонной массыи качество ее перемешивания. Повысить эксплуатационные характеристики состава можно с помощью турбо- и вибросмешивания и уплотнения смеси.

Таблица соотношения классов и марок бетона

При повышении марки прочности бетона при сжатии растет предел прочности при растяжении, но увеличение сопротивления растяжению становится менее значительным в области высокопрочных типов. Прочность материала при растяжении  – 1:10 – 1:17 к предельной прочности при сжатии, при этом предел прочности при изгибе равняется 1:6 – 1:10.

Максимально допустимый порог прочности состава для каждой марки индивидуален.

Составы с более высокими показателями М обладают самым низким показателем критической прочности. Достигаются критические показатели в первый сутки после заливки смеси.

Контрольные пробы

Прочность на сжатие проверяется в лабораториях по изготовленным образцам согласно требованиям ГОСТ. Однако проверить соответствие марки можно самостоятельно на стройплощадке.

Для этого нужно:

    приготовить деревянные формы с размерами внутренних граней 100х100х100 мм;взять пробу бетонной смеси с лотка миксера и отлить несколько кубиков в приготовленные заранее формы;уплотнить состав, проштыковав его в нескольких местах либо по стукав по форме молотком. Данная мера позволяет устранить пузырьки воздуха, образовавшиеся в смеси;выдержать полученные кубики при влажности 90% и температуре +20°С, исключая прямое воздействие лучей солнца;через 28 дней передать пробы бетона на лабораторию на экспертизу. Можно передать некоторые образцы на промежуточных стадиях затвердевания (на 3-ем, 7-ом и 14-ом дне) для проведения предварительной экспертизы.

Проведение этих мероприятия позволит определить соответствие марки и класса бетона, который привезли на стройплощадку, тому, что вы заказывали.

Строительная отрасль потребляет огромный объем бетона, и он постоянно увеличивается. Для каждого вида работ предназначается своя смесь, они отличаются составом, техническими характеристиками, ценой. Основными параметрами являются класс бетона и его марка – показывающие прочность состава после его полного отвердевания.

Классификация бетонов нужна, чтобы определить область применение данного типа конкретном виде работ. При необходимости учитываются водостойкость, морозостойкость и другие свойства, определяющие долговечность конструкций из этого материала.

Что означает марка бетона?

Марки бетона определяются по прочности на сжатие, они показывают, какую нагрузку выдерживает до разрушения образец на площади 1 см², обозначается буквой «М» с индексом. Например, марка М200 выдерживает нагрузку в 200 кг/см². Этот показатель зависит от соотношения основных компонентов, а также способа приготовления раствора, где учитываются:

    Цемент должен быть как можно более высокой марки, при изготовлении полностью выдерживается соотношение компонентов раствора;Излишки воды в растворе приводят к избыточной пористости, ухудшая характеристики состава;Заполнители – песок и щебень, должны быть равномерной фракции, без пыли, глины, суглинка, органических и других включений;Все составляющие должны тщательно перемешиваться для обеспечения однородности смеси;Идеальная температура, при которой проходит затвердевание – около 20°С, чтобы обеспечить затвердевание при отрицательных температурах в состав вводят специальные добавки.

График зависимости расхода цемента М400 (1) и М500 (2) от марки бетона

Чтобы подобрать материал для строительства необходимо знать, какие марки бетона бывают.

Согласно СНиП 2.03.01-84 и ГОСТ 7473-2010 этот показатель может изменяться от М100 до М500. Кроме того существуют специализированные смеси, с узким диапазоном применения. Расшифровка маркировки бетона позволяет определить, количество компонентов, которые в него входят.

Для этого используются специальные таблицы. В зависимости от характеристик определяется стоимость материала. Чем выше марка, тем дороже будет раствор.

Что такое класс бетона?

Класс бетона – гарантированная по прочности на сжатие нагрузка, которая им выдерживается, измеряется в МПа (мегапаскалях). Эта характеристика была введена, чтобы уточнить свойства застывшего раствора, поскольку для одной марки они могут разниться. Этот параметр позволяет определить его фактическую прочность, так как рассчитывается для случаев, когда она будет подтверждаться не менее чем в 95%.

Класс бетона по прочности обозначается буквой «В» с индексами от 5 до 60, которые показывают значение давления в МПа, выдерживаемого материалом до разрушения. Этот показатель соотносится с маркой, более привычной для строителей.

Соответствие марки и класса

При строительстве зданий или других объектов, нужно уметь разбираться в соотношении марок и классов применяемого бетона, что позволит исключить ошибки. Классы и марки заносятся в таблицы, которые можно найти в специализированной литературе.

Необходимо учитывать, что марочная прочность бетона допускает некоторые отклонения.

Например, у М350 может быть устойчивость давлению в МПа В25 и В27,5, поэтому эта характеристика считается более точной.Иногда классы и марки современного бетона по его прочности определяются как допустимые параметры снижения качества раствора при сохранении технических и эксплуатационных характеристик. На это влияют пропорции и взаимосвязи компонентов раствора, рекомендуемых для его изготовления согласно ГОСТ. Например, для бетона со средним показателем прочности М250 или В20 требуется соотношение цемента, песка и щебня по массе 1:4,6:7,0.

Характеристики и применение разных марок

Подбирая марку бетона и соответствующий ей класс бетона, необходимо понимать, где они будут применяться. Учитываются нагрузка на конструкцию, условия, где эксплуатируются здания и сооружения, другие сопутствующие факторы.

Важно знать!В проектной документации чаще всего указывается именно показатель В, как более точный параметр.

Кроме того, учитываются водонепроницаемость, обозначаемая буквой W, и морозоустойчивость, обозначаемая F. Образец материала, водонепроницаемостью W2 и морозоустойчивостью F50 соответствует раствору М100-М150.

Основные области применения марок бетона и их характеристики:

    М100 – тощие растворы, применяемые при устройстве дренажей, тонких стяжек, подготовке основания под фундамент;М150 – легкий бетон, применяется для производства бордюров, пешеходных дорожек и стяжек;М200 – подходит для стяжки пола, строительства подпорных элементов, фундаментов под одноэтажные здания;М250 – популярна в частном строительстве, обладает достаточной прочностью, чтобы ее применять для возведения частных домов;М300 – повышенная устойчивость, применяется для производства дорожных плит, лестничных маршей;М350 – необходима при строительстве многоэтажных зданий и высотных сооружений, производства перекрытий с пустотами, устройства бассейнов, взлетно-посадочных полос и других объектов с повышенной нагрузкой;М400 – сверхтяжелая марка для промышленных зданий, возведения основ под дома и сооружения на болотистых и влажных грунтах;М450-М500 – применяются для строительства гидротехнических объектов, тоннелей, мостов и других спецсооружений.

Читайте также: Какую марку бетона лучше использовать для фундамента

Несмотря на то, что марка — менее точный показатель, чем класс, именно она считается главным показателем прочности.

Марка и класс бетона по прочностиСсылка на основную публикацию

Поскольку в состав затвердевшего бетона входят компоненты, являющиеся по своей природе разнородными, он является материалом конгломератного (составного типа). Поэтому одним из главных свойств, по которым можно определить качественным ли он является, можно назвать адгезию.

В данной статье будет рассказано о том, что такое класс бетона, а также коснемся и других характеристик материала.На фото – проверка материала на прочностьКачество материалаПод адгезией понимается то, насколько хорошо цементный камень скрепляется с частицами заполнителей. Кроме того, к основным качествам можно также отнести:морозостойкость;водонепроницаемость;прочность на сжатие и растяжение.Когда материал находится в проектном возрасте, о его прочностных характеристиках можно судить по последним параметрам. Поэтому стоит отметить, что во время приготовления он получается неоднородным.Здесь представлено соответствие марок и классов бетонаКолебания прочности снижаются при качественной подготовки смеси, а также при более высокой культуре строительства.

Поэтому стоит запомнить, что изготовленный материал должен не только иметь средний заданный показатель, но и иметь равномерное его распределение по всей поверхности.Определение классаУчесть вышеописанные колебания можно в таком показателе, как класс, под которым понимается процентный показатель какого-либо свойства. К примеру, если указано, что материал имеет класс прочности 0,95, то в 95 случаях и 100 он будет иметь такой показатель.Стоит отметить, что согласно ГОСТу, классификация бетона состоит из 18 основных классов показателей прочности на сжатие. При этом в начале название класса указывается В1, после чего идет числовое значение предела прочности, отображаемое в МПа.Классификация изделийДля более точного восприятия стоит привести пример.

Итак, предположим, что перед нами классбетонаВ35. Это означает, что в 95 случаях из 100 он обеспечивает предел прочности на сжатие до 35 МПа.Кроме того, существуют и другие классы прочности:индекс В,, обозначает осевое растяжение;индекс Btb отображает предел растяжения при изгибе.Помните, что предел прочности на сжатие может в 20 раз превышать аналогичное значение прочности на растяжение. Поэтому при строительстве используется стальная арматура, которая повышает несущую способность материала, цена при этом увеличивается.Таблица марок и классов бетона по прочности на сжатиеОпределение маркиКак утверждает стандарт СЭВ 1406-78, главным показателем прочности изделий является именно их класс.

Если же во время проектирования различных изделий не учитывался данный стандарт, их прочность описывается при помощи марки.Под ней понимают какое-либо его свойство, выраженное в численной характеристике, для расчета которой используются средние показанные результаты образцов во время испытаний. Для обозначения марки используют значения, полученные во время испытаний:МинимальноеИспользуется, если она определяется по таким показателям, как:· водонепроницаемость;· морозостойкость;· прочность.МаксимальноеПрименяется при определении бетона по средней плотности.Совет: знайте, что помощи марки нельзя отобразить колебания прочности по всему объему бетонного изделия.Как производить перевод марок бетона в классыМарка по прочности на сжатиеЭто одна из наиболее часто используемых характеристик бетонных конструкций.Инструкция требует для ее определения использовать образцы в виде куба, имеющих длину одной стороны 150 мм.Испытание проводится на протяжении условного проектного возраста – в большинстве случаев это 4 недели.Совет: если берется серия из трех образцов, предел прочности рассчитывается по двум наибольшим из них. Для его выражения используются такие единицы – кгс/см2.Специалисты выделяют всего 17 марок тяжелого бетонав зависимости от его прочности на сжатие.

Для их обозначения используется индекс «М», после которого указывается число. К примеру, марка М450 означает, что такой бетон гарантирует минимальный предел прочности на сжатие в 450 кгс/см2.Если же принимать во внимание прочность на осевое растяжение, то его марок гораздо больше – от Pt5 до Pt50 (прибавляя каждый раз по 5 кгс/см2). К примеру, марка бетона Pt30 будет означать, что он способен выдержать осевое растяжение до 30 кгс/см2.Для бетона, которые будет использоваться во время изготовления изгибаемых ж/б конструкций, существует также характеристика растяжения при изгибе, которая отображается при помощи индекса «Ptb».Совет: не всегда следует проводить параллели между маркой бетона и его классом.Класс поверхности бетона по СНиПу имеет 4 параметраКлассы и маркиДело в том, что многое зависит от того, насколько материал является однородным.

Для обозначения этой величины используется коэффициент вариации.Чем ниже его числовое значение, тем большей однородностью обладает бетон. При снижении данного показателя, снижаются, соответственно, класс и марка материала. К примеру, М300, имеющий коэффициент вариации в 18%, получит класс В15, а вот при снижении до значения в 5%, класс повысится до В20.Совет: результаты исследований доказывают, что во время изготовления бетонной смеси необходимо добиваться ее максимальной однородности.На числовое значение прочности оказывают влияние множество факторов.

Наибольшее — качество исходных компонентов, а также такой показатель, как пористость.Изготовление раствораДля набора прочности материала, изготовленного при помощи портландцемента, требуется значительное количество времени. Кроме того, для нормального протекания процесса требуется соблюдение определенных условий.МорозостойкостьПри помощи такого показателя, как марка бетона по морозостойкости можно определить, сколько циклов замораживания и оттаивания может выдержать 28-дневный материал, теряя при этом не более 15% показателя прочности на сжатие. Для обозначения такого показателя используется индекс F, а всего существует 11 классов.Совет: чтобы бетон обладал хорошими морозостойкими свойствами, в его составе должен быть качественный портландцемент, а также его различные модификации – сульфатостойкий, гидрофобный и т.

п.При этом существуют определенные ограничения по процентному содержанию трехкальциевого алюмината в портландцементе.К примеру, для:F200 допускается не более 7% такого вещества;F300 – до 5%, и т. д.Крайне нежелательным является присутствие в цементе активных минеральных добавок, так как в результате их использования увеличивается потребность в воде. А вот снижение водопотребности достигается за счет применения поверхностно-активных веществ.Работа с раствором в морозСовет: в сооружениях гидротехнического типа, обладающих маркой морозостойкости F 300, а также заполнителем диаметром не более 20 мм, объем вовлеченного воздуха должен находиться в пределах 2-4%Вот небольшая инструкция, которой следует придерживаться:Для получения высококачественного морозостойкого бетона должно соблюдаться максимально точное соотношение всех компонентов.Их необходимо тщательно перемешать своими руками, получив максимально однородную смесь.После этого уплотнить.Обеспечить необходимые хорошие условия во время процесса затвердевания.Совет:следите, чтобы не происходило тепловое расширение составляющих бетона, а значение воды и воздуха находились в допустимых пределах.В ситуациях, когда осуществляется изготовление деталей, обладающих высокой степенью морозостойкости (F200 и выше), стоит помнить, что материал должен твердеть в условиях положительного значения температуры окружающей среды.

Кроме того, его влажность должна сохраняться на протяжении около 10 дней.ВодопроницаемостьМарка по такому показателю, как водонепроницаемость определяется путем испытаний материала на ограниченную проницаемость во время одностороннего давления напора воды. Для ее обозначения используют индекс «W», после которого идет число.Водопроницаемость материалаОно обозначает максимальное давление (в кгс/см2), которое может выдержать исследуемый образец, диаметр и высота которого составляют 150 мм, во время определенных испытаний. К примеру, маркаW4 выдерживает напор воды в 4 кгс/см2.

Всего существует 10 марок – от W2 до W20 (прибавляя по 2 кгс/см2).Существуют методы, благодаря которым можно увеличить водонепроницаемость смеси во время ее приготовления, укладки и затвердевания бетона, а также методы, которые могут повысить такой показатель уже затвердевшего материала.ВыводВ данной статье было рассказано о классах и марках бетона, которые читаются важными показателями. Они дают возможность правильного подбора материала для ремонтных и строительных работ. Также вы узнали ГОСТ на класс бетона и индексы, которыми обозначается он и марки.Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.

Источники:

  • aquagroup.ru
  • betonpro100.ru
  • masterabetona.ru

различных марок бетона и их применения / применения — мы, инженеры-строители

Марки бетона в основном подразделяются на следующие три категории:

i) Постный бетон ii) Обычный сорт бетона iii) Стандартный сорт бетона iv) Высокопрочный бетон марки

ТОЧНЫЙ БЕТОН

Постный бетон — это смесь, в которой количество цемента ниже, чем количество жидкости, присутствующей в пластах.

М5 МАРКА

Где M означает соотношение смеси, а 5 означает прочность на сжатие куба 150 мм после 28 дней отверждения, выраженную в Н / мм2

Соотношение смеси 1: 5: 10 (1 цемент, 5 песка и 10 заполнителей)

Применение / применение: — Для обеспечения однородной поверхности бетонного основания и предотвращения прямого контакта бетона фундамента с почвой.

М7,5 МАРКА

Соотношение смеси 1: 4: 8 (1 цемент, 4 песка и 8 заполнителей)

Применение / применение: — Для обеспечения однородной поверхности бетонного основания и предотвращения прямого контакта бетона фундамента с почвой.

БЕТОН ОБЫЧНЫЙ

М10 МАРКА

Соотношение смеси составляет 1: 3: 6 (1 цемент, 3 песок и 6 заполнителей)

Используется как PCC (Обычный цементный бетон)

Применение / применение: — Может использоваться при строительстве выравнивающих слоев, подстилок для фундаментов, бетонных дорог и т. Д.

М15 МАРКА

Соотношение смеси 1: 2: 4 (1 цемент, 2 песок и 4 заполнителя)

Используется как PCC (Обычный цементный бетон)

Применение / применение: — Может использоваться при строительстве выравнивающего слоя, устройства основания, бетонных дорог и т. Д.

М20 МАРКА

Соотношение смеси 1: 1,5: 3 (1 цемент, 1,5 песка и 3 заполнителя)

Используется как железобетонный цемент

Применение / применение: — Может использоваться при строительстве плит, балок, колонн, фундаментов и т. Д.(для умеренного воздействия)

БЕТОН СТАНДАРТНЫЙ

М25 МАРКА

Соотношение смеси 1: 1: 2 (1 цемент, 1 песок и 2 заполнителя)

Используется как железобетонный бетон (RCC)

Применение / применение: — Может использоваться при строительстве плит, балок, колонн, фундаментов и т. Д.

М30 МАРКА

Используется как железобетонный цемент

Применение / применение: — Может использоваться при строительстве плит, балок, колонн, фундаментов и т. Д.

Дизайн смеси M-30 согласно IS-10262-2009

М35 МАРКА

Используется как железобетонный цемент

Применение / применение: — Может использоваться при строительстве плит, балок, колонн, фундаментов и т. Д.

M-35 Mix Designs согласно IS-10262-2009

М40 МАРКА

Используется как железобетонный цемент

Применение / применение: — Предварительно напряженный бетон, плиты, балки, колонны, фундаменты и т. Д.МАРКА- M45 RCC напр. Взлетно-посадочные полосы, бетонные дороги (PQC), бетонные балки под давлением, колонны RCC, балки под давлением

Дизайн смеси M-40 согласно IS-10262-2009

СОРТ-M50

Используется как железобетонный цемент

Применение / применение: — Взлетно-посадочные полосы, бетонные дороги (PQC), бетонные фермы под давлением, колонны RCC, балки под давлением

Дизайн смеси M-50 согласно IS-10262-2009

СОРТ-M55

Используется как железобетонный цемент

Применение / применение: — Бетонные балки и опоры под давлением

ВЫСОКОПРОЧНЫЙ БЕТОН МАРКИ

МАРКА M60 И МАРКА M80

Используется как железобетонный цемент

Применение / применение: —

  • Его можно использовать для RCC-работ там, где требуется высокая прочность на сжатие, например, в высотных зданиях, длиннопролетных мостах, ультратонком белом покрытии и т. Д.
  • Конструкции в агрессивной среде.
  • Водосбросы плотин, береговое сооружение пути для излишков воды от плотины.

Нравится:

Нравится Загрузка …

Связанные

Различные марки бетона и области их применения »Engineering Basic

Различные марки бетона представлены как M10, M15, M20, M25, M30, M35 и M40.

В классификации бетонной смеси буква M обозначает Дизайн смеси, и Числа обозначают заранее определенные работы Прочность в кубе 15 см куб после выдержки 28 дней в Н / мм2.

Прочность рабочих кубов относится к прочности, полученной бетоном после 28-дневного отверждения.

Прочность бетона на сжатие не должна превышать 5% от результатов испытаний, как ожидается, упадут.

M10 = прочность на сжатие 10 Н / мм2 через 28 дней.

M15 = прочность на сжатие 15 Н / мм2 через 28 дней.

M20 = прочность на сжатие 20 Н / мм2 через 28 дней.

M25 = прочность на сжатие 25 Н / мм2 через 28 дней.

M30 = прочность на сжатие 30 Н / мм2 через 28 дней.

M35 = 35 Н / мм2 прочность на сжатие через 28 дней.

M40 = прочность на сжатие 40 Н / мм2 через 28 дней.

Ниже представлены различные марки бетона и их область применения на участке
.

[1] M10 {1: 3: 6}

Для:

Плитка для террасы

Пути

Неструктурные работы

[2] M15 {1: 2: 4}

Для:

Бордюры тротуары

Ослепление пола

[3] M20 {1: 1.5: 3}

Для:

Внутренние этажи.

Фундаменты (где вес конструкции будет меньше).

Мастерские базы.

Гаражи.

Подъездные пути.

Плиты перекрытия внутренние.

[4] M25 {1: 1: 2}

Для:

Строительство по всем направлениям.

Бетонная смесь универсального назначения.

Любые фонды.

[5] M30

Для:

Дорожки и проезжие части (это бетонная смесь самого низкого сорта, которая может использоваться для этой цели).

Более прочный, чем другие марки.

Устойчивый к атмосферным воздействиям.

Может выдерживать интенсивное дорожное движение.

[6] M35

Для:

Коммерческие постройки.

Создание внешних стен и перекрытий.

Конструкционные сваи.

[7] M40

Для:

Коммерческие строительные площадки,

Создание фундаментов и балок для несущих конструкций и дорог.

M40 также может противостоять химической коррозии, поэтому часто используется на фермах, где жидкий навоз может разъедать конструкции, или в септических резервуарах.

ПРИМЕЧАНИЯ

• Также существует бетон M5 и M7.5, который можно использовать для бетонных оснований / глины и для обычного кирпичного фундамента стен.
• Бетон марки ниже M15 не должен использоваться в железобетоне.

Любите этот пост, и вам нравится получать копию
Нажмите кнопку ниже, чтобы получить файл PDF и прочитать его в автономном режиме.

Типы бетона и характеристики

Перейти к основному содержанию

Дополнительное меню

  • Насчет нас
  • Контактная информация
  • Дом

О гражданском строительстве

  • Дом
  • Гражданские ноты

    • Банкноты

      • Строительные материалы
      • Строительство зданий
      • Механика грунта
      • Геодезия и выравнивание
      • Ирригационная техника
      • Инженерия окружающей среды
      • Дорожное строительство
      • Инфраструктура
      • Строительная инженерия

    • Лабораторные заметки

      • Инженерная механика
      • Механика жидкости
      • Почвенные лабораторные эксперименты
      • Экологические эксперименты
      • Материалы Испытания
      • Гидравлические эксперименты
      • Дорожные / шоссе тесты
      • Стальные испытания
      • Практика геодезии
  • Загрузки
  • Исследование
  • Учебники

    • Учебные пособия

      • Primavera P3
      • Primavera P6
      • SAP2000
      • AutoCAD
      • VICO Constructor
      • MS Project
  • Разное
  • Q / Ответы
  • Дом
  • Гражданские ноты
    • Строительство зданий
    • Строительные материалы
    • Механика грунта
    • Геодезия и выравнивание
    • Ирригационная техника
  • Учебники
    • Primavera P6
    • SAP2000
    • AutoCAD
  • Загрузки
  • Исследование
  • Q / Ответы
  • Глоссарий

Что такое бетон и каковы его свойства

Что такое бетон и каковы его свойства

Плотина Гранд-Кули, в которой использовалось почти 10 миллионов кубических ярдов бетона, что сделало ее одним из крупнейших проектов строительства портландцементобетона в истории.Спрос на более прочный и качественный бетон в сочетании с более крупными и более быстрыми автобетоносмесителями привел к появлению индустрии товарного бетона в период после Второй мировой войны. Производитель товарного бетона сделал бетон подходящим строительным материалом для многих сельскохозяйственных приложений.

  • При использовании подходящих материалов и технологий бетон может противостоять воздействию многих кислот, силоса, молока, навоза, удобрений, воды, огня и истирания.
  • Бетон может быть обработан для получения поверхностей от гладких как стекло до грубой текстуры, и он может быть окрашен пигментами или окрашен.
  • Бетон имеет значительную прочность на сжатие, но слаб на растяжение.
  • В большинстве конструкций, таких как балки, рейки и крышки резервуаров для навоза, используется железобетон, который зависит от прочности бетона на сжатие и прочности стали на растяжение.
  • Поскольку бетон является конструкционным материалом, прочность является желательным свойством.
  • Прочность бетона на сжатие обычно находится в диапазоне от 2000 до 5000 фунтов на квадратный дюйм (psi), но бетон может быть изготовлен таким образом, чтобы выдерживать более 10 000 psi для специальных работ.

Компоненты бетона

Портлендский цемент

Заполнитель — песок, гравий, щебень

Вода

Добавки — при необходимости

Резюме

Бетон является универсальным строительным материалом. сельскохозяйственные приложения.Это смесь портландцемента, воды, заполнителей и, в некоторых случаях, добавок. Прочность, долговечность и многие другие факторы зависят от относительных количеств и свойств отдельных компонентов. Идеальная смесь может привести к получению бетона низкого качества, если не используются правильные методы укладки, отделки и отверждения в надлежащих условиях влажности и температуры. При указании и заказе бетона заказчик должен быть готов обсудить такие вопросы, как:

  • необходимое количество бетона,
  • использование бетона,
  • тип цемента,
  • минимальное количество цемента на кубический ярд
  • максимальное водоцементное соотношение
  • любые специальные добавки,
  • количество воздухововлекающих средств,
  • желаемая прочность на сжатие,
  • степень осадки и
  • любые особые соображения или ограничения

主頁 — 屋宇署

跳至 內容 的 開始
  • 聯絡 我們
  • 文字 大小
  • 简体
  • РУС
百 樓 圖 網 屋宇署 香港特別行政區 政府 桌上 Version 網站 搜尋 搜尋

流動 Version 目錄

  • 主頁

  • 最新 消息
    • 新聞公報
    • 資料 月報
    • 活動 及 宣傳
    • 招標 公告
    • 命令 的 狀況
  • 建築工程
    • 新建 樓宇
    • 改動 及 加 建
    • 小型 工程
    • 招牌
    • 地盤 監察
  • 樓宇 安全 及 檢驗
    • 強制 驗 樓 計劃
    • 強制 驗 窗 計劃
    • 僭建物
    • 樓宇 安全
    • 斜坡 安全
    • 消防 安全
    • 財政 資助
    • 支援 服務
  • 資源
    • 表格
    • 網上 服務
      • 百 樓 圖 網 — 網上 樓宇 記錄
      • 搜尋 註冊 名單
      • 搜尋 驗 樓 ／ 驗 窗 通知
      • 流動 應用 程式
    • 註冊 需知
    • 小冊子
    • 守則 及 參考資料
      • 守則 及 設計 標準
      • 作業 備考 及 通告 函件
      • 中央 資料 庫 (只 提供 英文 Version)
      • 「組裝 合成」 建築 法
    • 索取 公開 資料
    • 法律 事項
    • 常見 問題
  • 關於 我們
    • 歡迎辭
    • 我們 的 服務
    • 環保 措施
    • 組織 結構
    • 專業 ／ 技術 人才
    • 樓宇 資訊 中心
    • 聯絡 我們

目錄

關 上 目錄 流動 Version 網站 搜尋 搜尋
  • 简体
  • РУС
  • 聯絡 我們

對不起 ， 我們 找不到 你 要 的 網頁。

請 嘗試 以下 連結 或

返回 主頁 返回 頁首

快速 連結

建築工程

  • 新建 樓宇
  • 小型 工程
  • 招牌

樓宇 安全 及 檢驗

  • 強制 驗 樓 計劃
  • 強制 驗 窗 計劃
  • 僭建物
  • 樓宇 安全
  • 財政 資助

資源

  • 在 私人 發展 項目 內 的 總 樓面 面積 寬 免 摘要
  • 《建築物 條例》 — 五: 附表 所列 地區
  • 公眾 空間
  • 就 過渡 性 房屋 措施 批予 的 變通 或 豁免
  • 常見 條件 及 規定
  • 常見 問題

更新

  • 的 最新 狀況
  • 處理 未獲 遵從 命令 的 最新 目標
  • 招標 公告
  • 資料 月報
  • 新聞公報
  • 2018 © 屋宇署
  • 重要 告示
  • 私隱 政策
  • 網頁 指南

Конкретные и абстрактные существительные

Все существительные служат для обозначения человека, места или предмета.В зависимости от того, назовут ли они материальную или нематериальную вещь , существительные классифицируются как конкретный или абстрактный .

Что такое конкретное существительное?

Конкретные существительные называют людей, места, животных или вещи, которые являются или были физически осязаемыми, то есть их можно или можно было увидеть или потрогать, или же они обладают некоторыми определяющими физическими свойствами. Например:

  • камни
  • озеро
  • страны
  • человек
  • ребенок
  • воздух
  • вода
  • хлеб
Существительные собственные также обычно конкретны, поскольку они описывают уникальных людей, места или предметы.
  • Мэри
  • Королева
  • Африка
  • мой MacBook
  • a Pepsi

Что такое абстрактное существительное?

Абстрактные существительные , как следует из их названия, называют нематериальные вещи, такие как концепции, идеи, чувства, характеристики, атрибуты и т. Д. — вы не можете увидеть или потрогать такие вещи.

Вот несколько примеров абстрактных существительных:

  • любовь
  • ненависть
  • порядочность
  • разговор
  • эмоция
  • стремление
  • возбуждение
  • летаргия
глаголы, которые служат в качестве окончания и глагола. существительные тоже абстрактны.Например:
  • бег
  • плавание
  • прыжок
  • чтение
  • письмо
  • любящий
  • дыхание

Все эти действия называют понятиями. Сами по себе действия не обладают никакими физическими свойствами — их нельзя трогать, удерживать, видеть, нюхать и т. Д., Могут только люди или вещи, выполняющие или принимающие действия. Таким образом, герундий всегда будет функционировать как абстрактное существительное.

Счетные существительные и неисчислимые существительные

И конкретные, и абстрактные существительные могут быть либо исчисляемыми , либо неисчисляемыми , в зависимости от того, что они называют.

Счетные существительные

Счетные существительные (также известные как счетные существительные ) — это, как следует из названия, существительные, которые можно считать как отдельные единицы.

Конкретные счетные существительные

Многие конкретные существительные счетные. Рассмотрим, например, следующее:

  • чашка
  • скорая помощь
  • телефон
  • человек
  • собака
  • компьютер
  • врач
Каждый из них может рассматриваться как отдельный, отдельный предмет, что означает, что мы можем чтобы посчитать их числами — у нас может быть один, два, пять, 15, 100 и так далее.Мы также можем использовать их с неопределенными артиклями a и an (которые обозначают одно лицо или вещь) или с формой множественного числа существительного. Например:
Абстрактные исчисляемые существительные

Хотя абстрактные существительные не являются материальными единицами, многие из них не могут быть осязаемыми. Как и конкретные существительные, они могут принимать либо , либо , либо и , либо множественное число.Например:

Неисчислимые существительные

Неисчислимые существительные в других именах. . Они также известны как не считая или неисчислимые существительные .

Конкретные неисчислимые существительные

Конкретные неисчислимые существительные обычно являются субстанциями или собирательными категориями вещей.Например:

  • Вещества : дерево, дым, воздух, вода
  • Коллективные категории : мебель, домашняя работа, жилье, багаж

Бесчисленные существительные не могут принимать неопределенные артикли a или — в предложении, потому что эти слова обозначают одно количество чего-то. Точно так же они не могут принимать числа или формы множественного числа, потому что их не может быть несколько единиц.Например:

  • «Я вижу ( некоторые * ) дым там». (правильно)
  • «Я вижу и дым там». (неверно)
  • «У меня нет ( любой * ) мебели ». (правильно)
  • «У меня нет мебели ». (неверно)

(* Мы часто используем слова , или , любые , чтобы указать на неопределенное количество неисчислимых существительных.)

Однако неисчислимые существительные могут иногда принимать определенный артикль и , потому что он не указывает количество:

  • «Они плавают в воде ».
  • « домашнее задание на этой неделе сложно».
Абстрактные бесчисленные существительные

Большое количество абстрактных существительных неисчислимо. Обычно это идеи или атрибуты. Например:

  • Идеи или концепции : любовь, ненависть, новости *, доступ, знания
  • Атрибуты : красота, ум, высокомерие, постоянство

(* Хотя новости заканчиваются в «-s» это неисчислимо.Нам нужны эти «-s», потому что без них news превратился бы в new , что является прилагательным.)

Опять же, они не могут принимать неопределенные артикли или быть множественным числом.

  • «Он просто ищет любви ». (правильно)
  • «Он просто ищет a любовь ». (неверно)
  • «Она получила много знаний во время учебы в колледже». (правильно)
  • «Она приобрела знаний во время учебы в колледже.»(Неверно)

Однако, как и в случае с исчисляемыми существительными, мы иногда можем использовать определенный артикль , :

  • » Я терпеть не могу смотреть новости «.
  • «Можете ли вы поверить в высокомерие , которое он демонстрирует?»

Существительные, которые являются как счетными, так и неисчисляемыми

Общая идея счетного и неисчисляемого существительных проста. Если что-то можно сосчитать числами, значит, это можно сосчитать, как следует из названия; если нет, то это бесчисленное множество.

Однако слова в английском языке часто имеют несколько разных значений, и это может повлиять на то, будет ли слово считаться в одном случае счетным по сравнению с другим.

Возьмем, к примеру, один из наших предыдущих примеров относительно абстрактного существительного любовь :

  • «Он просто ищет любви ».

Как мы уже говорили, это явный пример неисчислимого существительного. Однако слово любовь также может означать «человек или вещь, которую человек любит.В этом конкретном значении любви, можно исчислить. Например:

  • «У меня две любви, в моей жизни: моя жена и моя работа».

Точно так же многие вещи, которые мы обычно считаем исчисляемыми, имеют значения, которые делают их и счетными. Например:

  • «Сколько камней они использовали, чтобы построить эту стену?» (исчисляемый — это относится к отдельным камням.)
  • «Эта табличка сделана из камня .(Неисчислимо — Камень в этом смысле относится к материалу, из которого состоит таблетка ; вещества и материалы исчисляются и .)

Как вы можете видеть из этих двух наборов примеров, конкретные и абстрактные существительные могут быть как счетными, так и неисчислимыми, в зависимости от их конкретного значения в предложении. Их слишком много, чтобы перечислять здесь; вам просто нужно будет знать, какое значение имеет слово в данном контексте, и решить, делает ли это значение существительное счетным или несчетным.

.

No related posts.

Оставить комментарий
