Правила расчета количества секций алюминиевого радиатора отопления

Что такое алюминиевый радиатор

Строго говоря, алюминиевый радиатор бывает двух типов:

  • собственно, алюминиевые;
  • биметаллические, из стали и алюминия.

Конструктивно такой радиатор представляет собой трубу, собранную в подобие гармошки, по которой течет горячая вода. К трубе присоединены плоские элементы, которые нагреваются теплоносителем и нагревают воздух в помещении.

Описание преимуществ и недостатков каждого типа радиаторов выходит за рамки настоящей статьи, однако можно указать на несколько немаловажных факторов. В отличие от традиционных чугунных, алюминиевые батареи отапливают в первую очередь за счет конвекции: нагретый воздух устремляется вверх, а его место занимает свежая порция холодного. За счет этого процесса получается нагреть помещение гораздо быстрее.

К этому стоит добавить небольшой вес и легкость монтажа алюминиевых изделий, а также их относительную дешевизну.

Сущность метода

Сам метод заключается в подборе оптимального радиатора, который будет обладать достаточной мощностью, чтобы прогреть помещение. Для этого необходимо лишь знать указанную в паспорте заводом-изготовителем теплоту, выдаваемую одной секцией.

Расчет по квадратам

Согласно санитарным нормам, для обогрева одного квадратного метра жилого дома требуется 100 Вт тепловой энергии. Соответственно, для того, чтобы узнать, сколько необходимо секций алюминиевого радиатора, нужно умножить площадь помещения на это значение – таким образом, можно узнать, сколько тепла в ваттах нужно для отопления всего дома или квартиры. После этого результат делят на производительность одной секции и округляют итог в большую сторону.

Формула для расчета алюминиевых секций по квадратным метрам:

N = (100 * S)/Qc, где

  • N – необходимое количество секций, шт;
  • 100 – требуемая теплота для обогрева 1 м2;
  • S – площадь помещения в м2, которую находят умножением длины комнаты на ее ширину;
  • Qс – производительность, выдаваемая одной секции радиатора.

К примеру, дана комната размерами 3,5 х 4 м. Ее площадь будет составлять S = 3,5 * 4 = 14 м2. Стандартная теплоотдача одной секции из алюминия – 190 Вт. Таким образом, чтобы обогреть это помещение, необходимо:

N = (100 * 14) / 190 = 7,34 ≈ 8 секций.

Основной недостаток расчета количества секций алюминиевого радиатора отопления на квадраты – он не учитывает высоту комнаты, так как рассчитан на стандартную высоту 2,7 м. Его результат будет близок к истине в типовых панельных домах, но не подойдет для частных домов или нестандартных квартир.

Расчет по кубам

Чтобы в какой-то мере восполнить существенный пробел предыдущего способа вычисления, разработан метод подбора секций по объему помещения. Чтобы его вычислить, достаточно умножить площадь комнаты на ее высоту.

Для обогрева 1 м3 панельного дома согласно все тех же норм, необходимо затратить 41 Вт тепловой энергии (для кирпичного – 35 Вт). Формула несколько видоизменяется по сравнению с приведенной выше:

N = (41*V)/Qc, где

  • V – объем помещения.

Чтобы сравнить оба метода, возьмем ту же комнату с высотой потолков 2,7 м, количество теплоты, выделяемое одной секцией, остается тем же:

N = (41 * 14 * 2,7) / 190 = 8,156 ≈ 9 секций.

Что касается расчета количества секций алюминиевого радиатора отопления в кирпичном доме, то для этого достаточно изменить в формуле значение норматива с 41 Вт на 35 Вт.

Как видно, разные методы для одного помещения дают разные результаты. Они будут разниться тем больше, чем обширнее комната. Кроме того, они не учитывают множество существенных моментов: климат, расположение относительно солнца, способ подключения и тепловые потери.

Чтобы максимально точно узнать, сколько же нужно секций для обогрева, необходимо ввести поправочные коэффициенты, которые и будут описывать эти нюансы.

Уточненный расчет

Формула для этого метода берется, как для расчета по квадратам, но с дополнениями:

N = (100 * S *R1 * R2 * R3 * R4 * R5 * R6 * R7 *R8 * R9 * R10)/Qc

  • R1 – количество наружных стен, то есть те, за которыми уже улица.
    Для обычной комнаты она будет 1, с торца здания – 2, а для частного дома из одной комнаты – 4. Коэффициент для каждого случая можно узнать из таблицы:

Количество наружных стен

Значение К1

1

1

2

1,2

3

1,3

4

1,4

  • R2 учитывает, на какую сторону выходят окна. И хотя для южного и северного направления они разные, принято принимать его значение равным 1,05.
  • R3 описывает, как тепло теряется через стены. Чем больше этот коэффициент, тем быстрее остывает дом. Если стены утеплены, его берут равным 0,85, стандартные стены толщиной в два кирпича – 1, а для неутепленных стен – 1,27.
  • R4 зависит от климатической зоны, точнее, от минимальной отрицательной температуры зимой.

Минимальная температура зимой, 0С

Значение R4

-35

1,5

-25 до -35

1,3

— 20 и меньше

1,1

-15 и менее

0,9

-10 и менее

0,7

  • R5 зависит от высоты помещения.

Высота потолка, м

Значение R

5

2,7

1,0

2,8 – 3,0

1,05

3,1 – 3,5

1,1

3,6 – 4,0

1,15

Больше 4,0

1,2

  • R6 учитывает потери тепла через крышу. Если это частный дом с неотапливаемым чердаком, то он равен 1,0, если утеплен, то 0,9. В случае, если сверху находится отапливаемая комната, то R5 принимают равным 0,7.
  • Тепло уходит из комнаты и через окна, для учета этого немаловажного фактора и существует R7. Самые ненадежные с этой точки зрения – деревянные, и в этом случае коэффициент будет равным 1,27. Далее следуют пластиковые окна с одинарным стеклопакетом – 1,0, а замыкают с двойным стеклопакетом – 1,27.
  • Тепло уходит через окна тем сильнее, чем они больше. Именно этот фактор и учитывает коэффициент R8. Чтобы его узнать, необходимо вычислить общую площадь поверхности окон в комнате и разделить полученный результат на площадь помещения. Далее можно свериться с таблицей.

Площадь окон / площадь комнаты

Значение R8

Меньше 0,1

0,8

0,11 – 0,2

0,9

0,21 – 0,3

1,0

0,31 – 0,4

1,1

0,41 – 0,5

1,2

  • С тепловыми потерями на этом закончено.

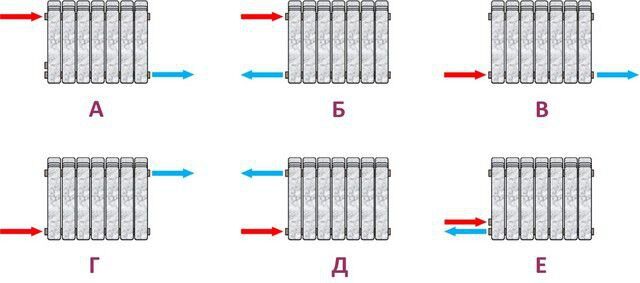

    Осталось учесть планируемую схему подключения радиатора через коэффициент R9. Говоря иными словами, теплоотдача алюминиевой батареи будет зависеть от того, как именно через него будет проходить горячая вода.

Диагональная схема подключения самая эффективная, для нее коэффициент R9 принимает значение 1,0



Боковая схема подключения чуть хуже по тепловой отдаче, поэтому в этом случае R9 будет 1,03



При нижней схеме подключения теплоотдача будет происходить гораздо хуже, в связи с чем здесь коэффициент R9 равен 1,13



  •  R10 учитывает эффективность процесса конвекции. Чем больше препятствий воздуху на его пути к радиатору и от радиатора, тем медленнее будет происходить нагрев помещения. Если батарея ничем не закрыта, то он равен 0,9. Наглухо закрытая батарея дает значение R
    10
    1,2, если же есть подоконник и панель сверху – 1,12.

Понятие теплового напора

Когда вычислен точный объем тепла, необходимый для обогрева, нелишне будет обратить более пристально внимание на заявленную мощность секции.

Дело в том, что заводы, как правило, указывают максимальное значение этого показателя при разности температур горячей воды и воздуха помещения в 70 0С. Если желаемая температура в доме – около 25 0С, то поступающая горячая вода должна быть разогрета до 100 0С.

Естественно, что в большинстве тепловых сетей максимальная температура теплоносителя составляет около 65 – 75 0С, что подводит к закономерному вопросу: какова будет выдаваемое одной секцией количество теплоты в данных условиях?

К счастью, есть специальная таблица, благодаря которой можно легко ответить на этот вопрос. Достаточно умножить коэффициент из соответствующей строчки на тепловую производительность секции, указанной в паспорте радиатора отопления.

Тепловой напор, 0С

Поправочный коэффициент

Тепловой напор, 0С

Поправочный коэффициент

Тепловой напор, 0С

Поправочный коэффициент

40

0,48

52

0,68

64

0,89

41

0,50

0,70

65

0,91

42

0,51

54

0,71

66

0,9З

0,5З

55

0,8З

67

0,94

44

0,55

56

0,75

68

0,96

45

0,56

57

0,77

69

0,98

46

0,58

58

0,78

70

1,0

47

0,60

59

0,80

71

1,02

48

0,61

60

0,82

72

1,04

49

0,6З

61

0,84

1,06

50

0,65

62

0,85

74

1,07

51

0,66

0,87

75

1,09

Как становится понятно, расчет количества секций алюминиевых радиаторов отопления в деревянном или блочном доме разнится несильно, главное вооружиться карандашом и калькулятором. Остальное – чистая математика.

В нашем интернет-магазине большой выбор алюминиевых радиаторов ведущих производителей, посмотрите!

Как рассчитать количество секций радиаторов отопления в квартиру или частный дом

Один из самых важных вопросов при обеспечении комфортных условий проживания в жилом помещении круглый год – это сбалансированная и правильно просчитанная по мощности отопительная система. Стандартная схема: контур центрального отопления или автономное оборудование с радиаторами, в качестве основных приборов отопления. Многие при выполнении ремонта или возведении нового дома поверхностно относятся к организации тепла в доме, выбирая для больших комнат просто более массивные радиаторы. Однако для комфортного микроклимата и защиты от самых серьезных морозов необходимо учитывать массу параметров, включая теплоотдачу радиаторов, площадь помещения, планировку и т. д. Именно потому часто наши клиенты спрашивают, сколько секций алюминиевого или биметаллического радиатора ставить, чтобы в помещениях было по-настоящему тепло и комфортно.

Влияние типов радиатора на отопительную систему

Все технологические расчеты основываются на СНиП и должны выполняться специалистами в виду их сложности. Однако расчет количества секций на площадь отапливаемого помещения можно осуществить самостоятельно, если правильно учесть несколько наиболее важных нюансов. Конечно, начинать расчет секций следует, исходя из типа используемых радиаторов, поскольку их характеристики и теплоотдача существенно отличаются.

Рассчет кол-ва секций алюминиевого радиатора


Легкие, эстетичные, экономичные алюминиевые радиаторы на сегодня являются наиболее востребованными при обустройстве автономных систем отопления. Теплоотдача секции алюминиевого радиатора достигает 190 Вт, при значительно меньшей емкости относительно чугунных аналогов (0,5 л против 1-1,4 л, в зависимости от того, какая высота секционного радиатора).

Стандартный метод расчета на 1 м.кв. 100 Вт. алюминиевого радиатора.
1 секция дает 160-190 Вт.

Пример: на комнату 15 м.кв.*100Вт=1500 Вт./190Вт. (одна секция) = 7,8 секций радиатора необходимо для комнаты 15 м.кв.

На нашем сайте в каждом товар уже существует калькулятор, с выбранным количеством секций и сразу же отображаются размеры конкретного радиатор, теплоотдача и обогреваемая площадь.

Также, вы можете напрямую задать в наших фильтрах нужную площадь помещения, и сайт вам автоматически выдаст необходимые радиаторы с нужным количеством секций.



Расчет кол-ва секций биметаллического радиатора


Такие типы радиаторов сочетают лучшие качества обоих конкурентов. Внутренняя поверхность радиатора выполнена из стали, что делает их невероятно надежными, стойкими к коррозии, перепадам давления и высоким температурам. А алюминиевый наружный слой увеличивает теплоотдачу. Выполняя расчет количества секций биметаллического радиатора, учитывайте, что теплоотдача одной достигает рекордных 200 Вт. Стальная часть радиатора выполнена из антикоррозийного сплава, как и соединительные муфты. Алюминиевые части не соприкасаются с теплоносителем, благодаря чему биметаллические радиаторы – рекордсмены по стойкости к коррозии, долговечности и надежности.

Расчет берется из показателя 80 Вт на 1 м.кв. Если ваше помещение 22 м.кв. то расчет такой:

22 (м.кв.) * 80 (Вт на секцию) =1760 Вт необходимо для обогрева помещения.

В среднем одна секция батареи отдает 180 Вт. 1760/180=9,77 секций для помещения. Рекомендуем округлять в сторону увеличения. Итого вам понадобится 10 секций радиатора.

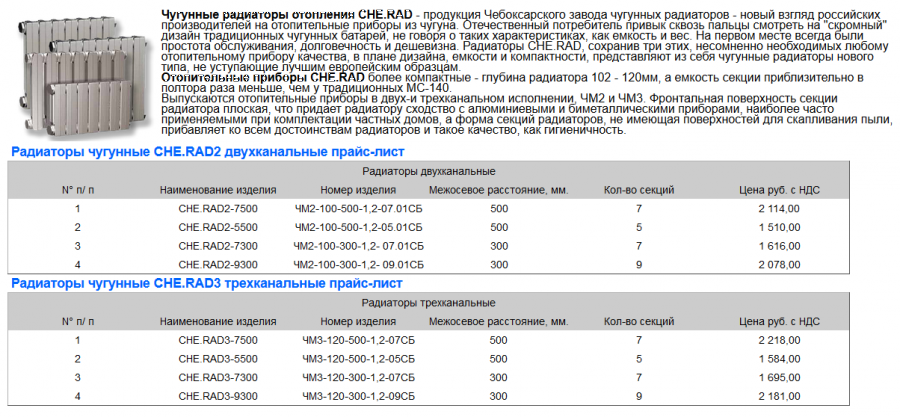

Расчет кол-ва секций чугунного радиатора


Именно такие тепловые устройства знакомы большинству жителей постсоветских стран. Это массивные и тяжелые устройства, которые в большинстве случаев не отличаются изящным дизайном, но имеют хорошую теплоотдачу и долго удерживают тепло. Выполняя расчет чугунных батарей отопления, учитывайте, что одна секция радиатора старого образца обеспечивает теплоотдачу в 160 Вт. Максимальное количество секций в нем не ограничено, что допускает монтаж в помещении любой площади и конфигурации. Свойства чугуна обеспечивают высокую теплоемкость батареи и длительную отдачу тепла:

  • Монтаж такого оборудования требует обустройства надежных и прочных крепежей, а из-за большого объема увеличивается расход энергии.
  • Толстые стенки из чугуна устойчивы к коррозийному воздействию, механическим ударам. Потому данные устройства подходят для комплектации как центральных, так и автономных систем, что несколько упрощает подбор и расчет теплоотдачи радиатора.
  • Об эстетической стороне вопроса переживать не стоит, современные модификации чугунных батарей выглядят не хуже аналогов.
  • Чугунные батареи при правильном монтаже и уплотнении соединений не боятся гидроударов, перепадов температур и контакта с низкокачественным теплоносителем.



Основные способы расчета


Чтобы в квартире или доме было по-настоящему тепло, следует обязательно учитывать другие внешние факторы, включая уровень теплоизоляции в помещении, количество окон и дверей и т. д. Однако наиболее простым способом определить, какая батарея отопления нужна, считается расчет по габаритам помещения.

Метод №1. По площади

По старым сантехническим стандартам минимальная мощность радиаторов для отопления для региона с умеренным климатом составляет 100 Вт на 1 м2 жилой площади. Исходя из этого берут 1 секцию радиатора на 1-1,5 квадрата. Более точный расчет можно получить, если учитывать теплоотдачу секции.

К примеру, для комнаты в 12 м2 при установке алюминиевых радиаторов формула расчета будет следующей:

К=20*100Вт (рекомендуемая мощность на 1 м2)/190Вт (мощность одной секции) = 10,5 (11 секций).

Однако данный стандартный расчет на комнату (квартиру) подходит для помещений с высотой потолков до 3 м и не учитывает количество окон и дверей, степень утепления и другие параметры, а потому мощности может не хватить.

Метод №2.

По объему воздуха

Расчет количества секций алюминиевых радиаторов, биметаллических и чугунных батарей данным методом более точен. Алгоритм подсчета такой же, как и в предыдущем варианте, однако в этом случае учитывается еще и высота потолка, а стандарт берется в 1 м3. Норма составляет 41 Вт на 1 м3.

Рассчитать параметры оптимального алюминиевого радиатора для такой же площади, можно в 3 этапа:

  1. Вычисляем общий объем воздуха: 20м2*2,7м (высота потолка) = 54 м3.
  2. Определяем полную мощность нужной батареи: 54м3*41м3 (рекомендуемое значение на 1 м3) = 2214 Вт.
  3. Рассчитываем количество секций: 2214/190 = 11,65 (на одну секцию больше).

По данной формуле выходит, что лучше установить радиатор с 7 секциями, а значит, метод более точен.

Расчет количества секций для частного дома


Для частного дома расчитывается кол-во секций аналогично как и для квартиры. В среднем, если не углублятся в качество утепления, то берутся номинальные значения нормы, 80-100 Вт. на 1 м.кв. Если же утепление сделано не должным образом, согласно принятых стандартов, то и показатель ватности на метр квадратный будет другой.

Расчет количества секций для квартиры


Для квартиры все предельно просто, в условиях сегодняшнего энерго сбережения и качественного утепления фасадов зданий. Расчет берется из показателя 80Вт на 1 м.кв. Тоесть если ваша комната 15 м.кв. то расчет такой:

17*80=1360 Вт необходимо для обогрева помещения.

В среднем одна секция батареи отдает 180 Вт. 1360/180=7,55 секций для помещения. Рекомендуем округлять в сторону увеличения. Итого вам понадобится 8 секций радиатора.

Что учитывать еще?

Стандартные формулы актуальны для просчета теплоотдачи радиаторов в условиях умеренного климата со средним уровнем утепления стен. Для получения более точных результатов стоит брать во внимание следующие параметры:

  • Если комната угловая, то полученный результат рекомендуется умножить на 1,3.
  • Добавить к полученному значению коэффициент климатической зоны. Украина целиком находится в умеренной климатической зоне, но для северных регионов рекомендуется использовать коэффициент 1,3-1,6.
  • Условно за каждое дополнительное окно следует добавлять 100 Вт, а дверь – 200 Вт.
  • Для частных домов используют коэффициент 1,5, чтобы компенсировать потери тепла от холодных подвальных помещений и чердака.

Используя наш калькулятор расчета количества секций радиаторов отопления, вы сможете быстро определить нужную конфигурацию. Для подробной консультации и грамотного подбора отопительного оборудования обращайтесь к специалистам.

Расчет алюминиевого радиатора на примере 1 комнаты

03.01.18

Расчет алюминиевого радиатора на примере 1 комнаты

Нельзя просто прийти в магазин и купить радиатор, даже если он очень сильно понравился и стоит совсем недорого. Дело в том, что подобная покупка требует точного расчета, из ориентации на различные критерии. Предположим, что нами выбирается радиатор отопления для комнаты в 16 квадратных метров, которая расположена на северной стороне дома, имеет одно большое окно и две ее стены выходят на улицу.

При этом алюминиевый радиатор отопления, в зависимости от количества секций, может иметь разную мощность. Поэтому первое, что требуется посчитать — это мощность, подходящую на условную квадратуру, при высоте потолков до трех метров. Для этого стоит следовать одному простому правилу: В среднем, чтобы протопить 1 квадратный метр помещения, требуется от 70 до 100 Вт мощности. Экономить не будем, и возьмем 100 Вт на 1 квадратный метр. При этом в нашей комнате 16 квадратных метров, а, значит, нам потребуется 1600 условных ватт мощности одной батареи.

Все бы ничего, но есть правило, что если расчетная комната имеет стены, смежные с улицей, есть окно, а сам дом находится на северной стороне, то к полученному результату придется прибавить еще 30 процентов. Исключения могут составить только комнаты частично жилые или нежилые вовсе. Так вот, исходя из нашего запаса, получаем, что нам для комнаты в 16 квадратных метров потребуется примерная мощность радиатора, равная 2000 Вт. Купить радиаторы отопления с такой мощностью не составит труда.

В среднем, 2000 ватт мощности будут представлять собой радиатор, состоящий из 14 секций. При этом нужно условиться, что если мы будем использовать радиаторы отопления с теплым полом, то количество секций можно снизить до 12. Однако отечественные радиаторы отопления «Tipido»  имеют высокую теплоотдачу до 210 Вт, и для обогрева комнаты в 16 квадратных метров достаточно будет 10 секций.

Читайте о:

Как посчитать необходимое количество секций радиатора?

Радиаторы отопления — это самый распространенный отопительный прибор, который устанавливается в жилых помещениях. При выборе радиаторов необходимо в первую очередь обращать внимание на технические показатели. Грамотно выполненный расчет количества секций радиаторов позволяет установить наиболее комфортный микроклимат в помещении любого типа. Именно поэтому следует отнестись к проектированию отопления с особенным вниманием.

Как посчитать, необходимое количество секций радиатора?
Самые простые методики расчета дают примерный результат. Их можно использовать, если помещение стандартного типа.
Существует несколько вариантов расчета:
1.По объему
2.По площади помещения

Расчет количества секций радиаторов отопления по объему:
Чаще всего используется значение, рекомендованное СНиП, для домов панельного типа на 1 м3 объема требуется 41 Вт тепловой мощности.
Если у Вас квартира в современном доме, со стеклопакетами, утепленными наружными стенами и откосами из гипсокартона, то для расчета уже используется значение тепловой мощности 34вт на 1куб.метр объема.
Пример расчета количества секций:
Комната 4*5м, высота потолка 2,65м
Объем комнаты 4*5*2,65=53 м3 умножаем на 41вт. Итого, требуемая тепловая мощность для обогрева: 2173Вт.
Исходя из полученных данных, не трудно рассчитать количество секций радиаторов. Для этого необходимо знать теплоотдачу одной секции, выбранного Вами радиатора.
Допустим:
Биметаллический радиатор AS-500C BiMetal мощность теплоотдачи секции 170 ВТ.
Итого: 2173 Вт делим на теплоотдачу одной секции 170Вт, получаем 2173Вт/170Вт=12,78 секций. Округляем в сторону целого числа, и получаем 12 или 14 секций.
В ассортименте ТМ I-TECH представлены радиаторы с уже подготовленным количеством секций от 5 до 14. Некоторые продавцы предлагают услугу по сборке радиаторов с необходимым числом секций, то есть для нашего примера — 13. Но это уже будет не заводская сборка и гарантия на такое соединение от производителя теряется.
Этот метод, как и следующий является приблизительным.

Расчет количества секций радиаторов отопления по площади помещения
Является актуальным для высоты потолков помещения 2,45-2,6 метра. Принимается равным, что для обогрева 1кв.метра площади достаточно 100Вт.
То есть для комнаты 18 кв. метров, требуется 18кв.м*100Вт=1800Вт тепловой мощности.
Делим на теплоотдачу одной секции: 1800Вт/170Вт=10,59, то есть 11 секций.
В какую сторону лучше округлить результаты расчетов?
Комната угловая или с балконом, то к расчетам добавляем 20%
Если батарея будет устанавливаться за экраном или в нишу, то потери тепла могут достигать 15-20%
Но в то же время, для кухни, можно смело округлить в меньшую сторону, до 10 секций.
Кроме того, на кухне, очень часто монтируется электрический теплый пол. А это минимум 120 Вт с одного квадратного метра, обогреваемого теплым полом.
Если же помещение обладает «нестандартными» характеристиками (чрезмерно большие окна, выход на чердак или в подвал, угловое помещение), то при расчетах стоит использовать коэффициенты, которые позволяют учесть имеющиеся «нестандартные» условия.


Точный расчет количества секций радиаторов
Определяем требуемую тепловую мощность радиатора по формуле:
Qт= 100ватт/м2 х S(помещения)м2 х q1 х q2 х q3 х q4 х q5 х q6 х q7;
если рассчитывать количество радиаторов для комнаты с теми же размерами но учетом корректирующих коэффициентов (к примеру комната имеет тройной стеклопакет, качественную теплоизоляцию, мин. температура снаружи не ниже -15 С, сверху отапливаемое помещение)

Qт= 100/м2 х 18м2 х 0,85 х 0,85 х 0,9 х 0,8 ,
Итого потребуется с учетом всех коэффициентов тепловая мощность для обогрева помещения 936,36 ВТ
делим на мощность секции 170 Вт , и получим 6 секций.

Как рассчитать количество секций алюминиевых радиаторов отопления

Расчет секций алюминиевых радиаторов на квадратный метр

Здесь вы узнаете про расчет секций алюминиевых радиаторов на квадратный метр: сколько нужно батарей на комнату и частный дом, пример вычисления максимального количества обогревателей на необходимою площадь.

Мало знать, что алюминиевые батареи обладают высоким уровнем теплоотдачи.

Перед их установкой обязательно нужно произвести расчет, какое именно их количество должно быть в каждом отдельном помещении.

Только зная, сколько алюминиевых радиаторов нужно на 1 м2, можно с уверенностью покупать необходимое количество секций.

Расчет секций алюминиевых радиаторов на квадратный метр

Как правило, производителями заранее просчитаны нормы мощности батарей из алюминия, которые зависят от таких параметров, как высота потолков и площадь помещения. Так считается, что на то, чтобы нагреть 1 м2 комнаты с потолком до 3 м высоты потребует тепловая мощность в 100 Вт.

Эти цифры приблизительны, так как расчет алюминиевых радиаторов отопления по площади в данном случае не предусматривает возможных теплопотерь в помещении или более высокие или низкие потолки. Это общепринятые строительные нормы, которые указывают в техпаспорте своей продукции производители.

Кроме них:

  1. Немалую важность играет параметр тепловой мощности одного ребра радиатора. Для алюминиевого обогревателя она составляет 180-190 Вт.
  2. Температура носителя так же должна учитываться. Ее можно узнать в управляющем тепловом хозяйстве, если отопление централизованное, либо измерить самостоятельно в автономной системе. Для алюминиевых батарей показатель равен 100-130 градусам. Разделив температуру на тепловую мощность радиатора, получается, что для обогрева 1 м2 потребуется 0.55 секций.
  3. В том случае, если высота потолков «переросла» классические стандарты, то необходимо применять специальный коэффициент:
    • если потолок равен 3 м, то параметры умножаются на 1.05;
    • при высоте 3.5 м он составляет 1.1;
    • при показателе 4 м – это 1.15;
    • высота стены 4.5 м – коэффициент равен 1.2.
  4. Можно воспользоваться таблицей, которую предоставляют производители к своей продукции.

Сколько нужно секций алюминиевого радиатора?

Расчет количества секций алюминиевого радиатора производится по форме, подходящей для обогревателей любого типа:

В данном случае:

  • S – площадь помещения, где требуется установка батареи;
  • k – коэффициент корректировки показателя 100 Вт/м2 в зависимости от высоты потолка;
  • P – мощность одного элемента радиатора.

При расчете количества секций алюминиевых радиаторов отопления получается, что в помещении площадью 20 м2 при высоте потолка 2.7 м для алюминиевого радиатора с мощностью одной секции 0.138 кВт потребуется 14 секций.

Q = 20 х 100 / 0.138 = 14.49

В данном примере коэффициент не применяется, так как высота потолка менее 3 м. Но даже такой секций алюминиевых радиаторов отопления не будут верными, так как не взяты во внимание возможные теплопотери помещения. Следует учитывать, что в зависимости от того, сколько в комнате окон, является ли она угловой и есть ли в ней балкон: все это указывает на количество источников теплопотерь.

Делая расчет алюминиевых радиаторов по площади помещения, следует в формуле учитывать процент потери тепла в зависимости от того, где они будут установлены:

  • если они закреплены под подоконником, то потери составят до 4%;
  • установка в нише моментально увеличивает этот показатель до 7%;
  • если алюминиевый радиатор для красоты прикрыть с одной стороны экраном, то потери составят до 7-8%;
  • закрытый экраном полностью, он будет терять до 25%, что делает его в принципе малорентабельным.

Это далеко не все показатели, которые следует учесть при установке алюминиевых батарей.

Пример расчета

Если рассчитывать, сколько секций алюминиевого радиатора надо на комнату площадью 20 м2 при норме 100 Вт/м2, то так же следует вносить корректировочные коэффициенты потери тепла:

  • каждое окно добавляет к показателю 0.2 кВт;
  • дверь «обходится» в 0.1 кВт.

Если предполагается, что радиатор будет размещен под подоконником, то корректирующий коэффициент составит 1.04, а сама формула будет выглядеть следующим образом:

Q = (20 х 100 + 0,2 + 0,1) х 1,3 х 1,04 / 72 = 37,56

Где:

  • первый показатель – это площадь комнаты;
  • второй – стандартное количество Вт на м2;
  • третий и четвертый указывают на то, что в комнате по одному окну и двери;
  • следующий показатель – это уровень теплоотдачи алюминиевого радиатора в кВт;
  • шестой – корректирующий коэффициент касаемо расположения батареи.

Все следует разделить на теплоотдачу одного ребра обогревателя. Его можно определить из таблицы от производителя, где указаны коэффициенты нагрева носителя по отношению к мощности устройства. Средний показатель для одного ребра равен 180 Вт, а корректировка – 0.4. Таким образом, умножив эти цифры, получается, что 72 Вт дает одна секция при нагреве воды до +60 градусов.

Так как округление производится в большую сторону, то максимальное количество секций в алюминиевом радиаторе конкретно для этого помещения составит 38 ребер. Для улучшения работы конструкции, ее следует разделить на 2 части по 19 ребер каждая.

Вычисление по объему

Если производить подобные вычисления, то потребуются обратиться к нормативам, установленным в СНиП. В них учитываются не только показатели радиатора, но и то, из какого материала построено здание.

Например, для дома из кирпича нормой для 1 м2 будет 34 Вт, а для панельных строений – 41 Вт. Чтобы рассчитать количество секций батареи по объему помещения, следует: объем помещения умножить на нормы теплозатрат и разделить на теплоотдачу 1 секции.

Например:

  1. Чтобы высчитать объем комнаты площадью 16 м2, нужно умножить этот показатель на высоту потолков, например, 3 м (16х3 = 43 м3).
  2. Норма тепла для кирпичного здания = 34 Вт, чтобы узнать какое требуется количество для данной комнаты, 48 м3 х 34 Вт (для панельного дома на 41 Вт) = 1632 Вт.
  3. Определяем, сколько требуется секций при мощности радиатора, например, 140 Вт. Для этого 1632 Вт/ 140 Вт =11.66.

Округлив этот показатель, получаем результат, что для комнаты объемом 48 м3 требуется алюминиевый радиатор из 12 секций.

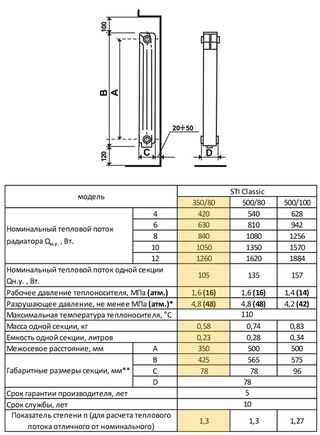

Тепловая мощность 1 секции

Как правило, производители указывают в технических характеристиках обогревателей средние показатели теплоотдачи. Так для обогревателей из алюминия он составляет 1.9-2.0 м2. Чтобы высчитать, какое количество секций потребуется, нужно площадь помещения разделить на этот коэффициент.

Например, для той же комнаты площадью 16 м2 потребуется 8 секций, так как 16/ 2 = 8.

Эти расчеты приблизительные и использовать их без учета теплопотерь и реальных условий размещения батареи нельзя, так как можно получить после монтажа конструкции холодную комнату.

Чтобы получить самые точные показатели, придется рассчитать количество тепла, которое необходимо для обогрева конкретной жилой площади. Для этого придется учитывать многие корректирующие коэффициенты. Особенно важен такой подход, когда требуется расчет алюминиевых радиаторов отопления для частного дома.

Формула, необходимая для этого выглядит следующим образом:

КТ = 100Вт/м2 х S х К1 х К2 х К3 х К4 х К5 х К6 х К7

  1. КТ – это то количество тепла, которое требуется данному помещению.
  2. S – площадь.
  3. К1 – обозначение коэффициента для остекленного окна. Для стандартного двойного остекления он равен 1.27, для двойного стеклопакета – 1.0, а для тройного – 0.85.
  4. К2 – это коэффициент уровня утепления стены. Для неутепленной панели он = 1.27, для кирпичной стены с кладкой в один слой = 1.0, а в два кирпича = 0.85.
  5. К3 – это соотношение площади, занимаемой окном и полом.Когда между ними:
    • 50% — коэффициент составляет 1.2;
    • 40% — 1.1;
    • 30% — 1.0;
    • 20% — 0.9;
    • 10% — 0.8.
  6. К4 – это коэффициент, учитывающий температуру воздуха по СНиП в самые холодные дни года:
    • +35 = 1.5;
    • +25 = 1.2;
    • +20 = 1.1;
    • +15 = 0.9;
    • +10 = 0.7.
  7. К5 указывает на корректировку при наличии наружных стен.Например:
    • когда она одна, показатель равен 1.1;
    • две наружные стены – 1.2;
    • 3 стены – 1.3;
    • все четыре стены – 1.4.
  8. К6 учитывает наличие помещения над комнатой, для которой производятся расчеты.При наличии:
    • неотапливаемого чердака – коэффициент 1. 0;
    • чердак с обогревом – 0.9;
    • жилая комната – 0.8.
  9. К7 – это коэффициент, который указывает на высоту потолка в комнате:
    • 2.5 м = 1.0;
    • 3.0 м = 1.05;
    • 3.5 м = 1.1;
    • 4.0 м = 1.15;
    • 4.5 м = 1.2.

Если применить эту формулу, то можно предусмотреть и учесть практически все нюансы, которые могут повлиять на обогрев жилой площади. Сделав расчет по ней, можно быть точно уверенным, что полученный результат указывает на оптимальное количество секций алюминиевого радиатора для конкретного помещения.

Какой бы принцип расчетов ни был предпринят, важно сделать его в целом, так как правильно подобранные батареи позволяют не только наслаждаться теплом, но и значительно экономят на энергозатратах. Последнее особенно важно в условиях постоянно растущих тарифов.

Как рассчитать количество секций радиатора

При модернизации системы отопления кроме замены труб меняют и радиаторы. Причем сегодня они есть из разных материалов, разных форм и размеров. Что не менее важно, имеют они разную теплоотдачу: количество тепла, которые могут передать воздуху. И это обязательно учитывают, когда делают расчет секций радиаторов.

В помещении будет тепло, если количество тепла, которое уходит, будет компенсироваться. Поэтому в расчетах за основу берут теплопотери помещений (они зависят от климатической зоны, от материала стен, утепления, площади окон и т.д.). Второй параметр — тепловая мощность одной секции. Это то количество тепла, которое она может выдать при максимальных параметрах системы (90°C на входе и 70°C на выходе). Эта характеристика обязательно указывается в паспорте, зачастую присутствует на упаковке.

Делаем расчет количества секций радиаторов отопления своими руками, учитываем особенности помещений и системы отопления

Один важный момент: проводя расчеты самостоятельно, учтите, что большинство производителей указывают максимальную цифру, которую они получили при идеальных условиях. Потому любое округление производите в большую сторону. В случае с низкотемпературным отоплением (температура теплоносителя на входе ниже 85°C) ищут тепловую мощность для соответствующих параметров или делают перерасчет (описан ниже).

Расчет по площади

Это — самая простая методика, позволяющая примерно оценить число секций, необходимое для отопления помещения. На основании многих расчетов выведены нормы по средней мощности отопления одного квадрата площади. Чтобы учесть климатические особенности региона, в СНиПе прописали две нормы:

  • для регионов средней полосы России необходимо от 60 Вт до 100 Вт;
  • для районов, находящихся выше 60°, норма отопления на один квадратный метр 150-200 Вт.

Почему в нормах дан такой большой диапазон? Для того, чтобы можно было учесть материалы стен и степень утепления. Для домов из бетона берут максимальные значения, для кирпичных можно использовать средние. Для утепленных домов — минимальные. Еще одна важная деталь: эти нормы просчитаны для средней высоты потолка — не выше 2,7 метра.

Как рассчитать количество секций радиатора: формула

Зная площадь помещения, умножаете ее норму затрат тепла, наиболее подходящую для ваших условий. Получаете общие теплопотери помещения. В технических данных к выбранной модели радиатора, находите тепловую мощность одной секции. Общие теплопотери делите на мощность, получаете их количество. Несложно, но чтобы было понятнее, приведем пример.

Пример расчета количества секций радиаторов по площади помещения

Угловое помещение 16 м 2 , в средней полосе, в кирпичном доме. Устанавливать будут батареи с тепловой мощностью 140 Вт.

Для кирпичного дома берем теплопотери в середине диапазона. Так как помещение угловое, лучше взять большее значение. Пусть это будет 95 Вт. Тогда получается, что для обогрева помещения требуется 16 м 2 * 95 Вт = 1520 Вт.

Теперь считаем количество радиаторов для отопления этой комнаты: 1520 Вт / 140 Вт = 10,86 шт. Округляем, получается 11 шт. Столько секций радиаторов необходимо будет установить.

Расчет батарей отопления на площадь прост, но далеко не идеален: высота потолков не учитывается совершенно. При нестандартной высоте используют другую методику: по объему.

Считаем батареи по объему

Есть в СНиПе нормы и для обогрева одного кубометра помещений. Они даны для разных типов зданий:

  • для кирпичных на 1 м 3 требуется 34 Вт тепла;
  • для панельных — 41 Вт

Этот расчет секций радиаторов похож на предыдущий, только теперь нужна не площадь, а объем и нормы берем другие. Объем умножаем на норму, полученную цифру делим на мощность одной секции радиатора (алюминиевого, биметаллического или чугунного).

Формула расчета количества секций по объему

Пример расчета по объему

Для примера рассчитаем, сколько нужно секций в комнату площадью 16 м 2 и высотой потолка 3 метра. Здание построено из кирпича. Радиаторы возьмем той же мощности: 140 Вт:

  • Находим объем. 16 м 2 * 3 м = 48 м 3
  • Считаем необходимое количество тепла (норма для кирпичных зданий 34 Вт). 48 м 3 * 34 Вт = 1632 Вт.
  • Определяем, сколько нужно секций. 1632 Вт / 140 Вт = 11,66 шт. Округляем, получаем 12 шт.

Теперь вы знаете два способа того, как рассчитать количество радиаторов на комнату.

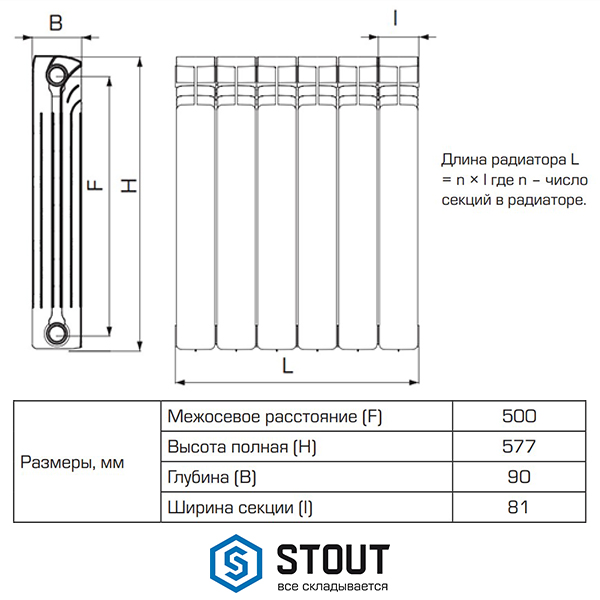

Теплоотдача одной секции

Сегодня ассортимент радиаторов большой. При внешней схожести большинства, тепловые показатели могут значительно отличаться. Они зависят от материала, из которого изготовлены, от размеров, толщины стенок, внутреннего сечения и от того, насколько хорошо продумана конструкция.

Потому точно сказать, сколько кВт в 1 секции алюминиевого (чугунного биметаллического) радиатора, можно сказать только применительно к каждой модели. Эти данные указывает производитель. Ведь есть значительная разница в размерах: одни из них высокие и узкие, другие — низкие и глубокие. Мощность секции одной высоты того же производителя, но разных моделей, могут отличаться на 15-25 Вт (смотрите в таблице ниже STYLE 500 и STYLE PLUS 500) . Еще более ощутимые отличия могут быть у разных производителей.

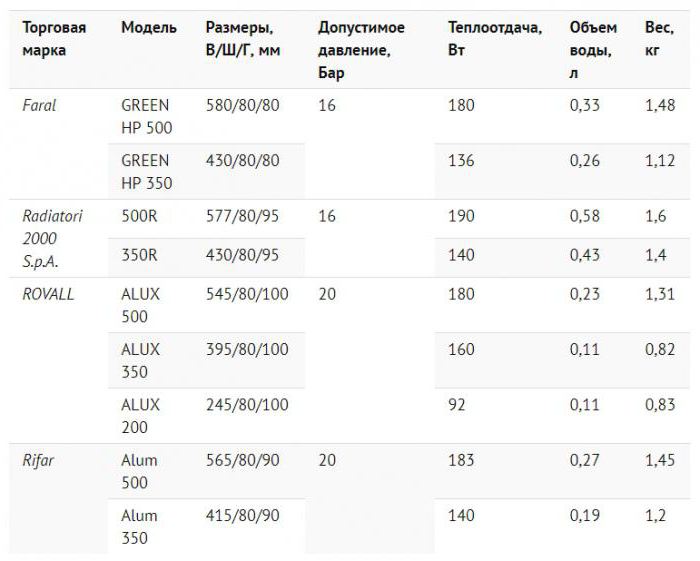

Технические характеристики некоторых биметаллических радиаторов. Обратите внимание, что тепловая мощность одинаковых по высоте секций может иметь ощутимую разницу

Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средние значения тепловой мощности по каждому типу радиаторов. Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

  • Биметаллический — одна секция выделяет 185 Вт (0,185 кВт).
  • Алюминиевый — 190 Вт (0,19 кВт).
  • Чугунные — 120 Вт (0,120 кВт).

Точнее сколько кВт в одной секции радиатора биметаллического, алюминиевого или чугунного вы сможете, когда выберете модель и определитесь с габаритами. Очень большой может быть разница в чугунных батареях. Они есть с тонкими или толстыми стенками, из-за чего существенно изменяется их тепловая мощность. Выше приведены средние значения для батарей привычной формы (гармошка) и близких к ней. У радиаторов в стиле «ретро» тепловая мощность ниже в разы.

Это технические характеристики чугунных радиаторов турецкой фирмы Demir Dokum. Разница более чем солидная. Она может быть еще больше

Исходя из этих значений и средних норм в СНиПе вывели среднее количество секций радиатора на 1 м 2 :

  • биметаллическая секция обогреет 1,8 м 2 ;
  • алюминиевая — 1,9-2,0 м 2 ;
  • чугунная — 1,4-1,5 м 2 ;

Как рассчитать количество секций радиатора по этим данным? Все еще проще. Если вы знаете площадь комнаты, делите ее на коэффициент. Например, комната 16 м 2 , для ее отопления примерно понадобится:

  • биметаллических 16 м 2 / 1,8 м 2 = 8,88 шт, округляем — 9 шт.
  • алюминиевых 16 м 2 / 2 м 2 = 8 шт.
  • чугунных 16 м 2 / 1,4 м 2 = 11,4 шт, округляем — 12 шт.

Эти расчеты только примерные. По ним вы сможете примерно оценить затраты на приобретение отопительных приборов. Точно рассчитать количество радиаторов на комнату вы сможете выбрав модель, а потом еще пересчитав количество в зависимости от того, какая температура теплоносителя в вашей системе.

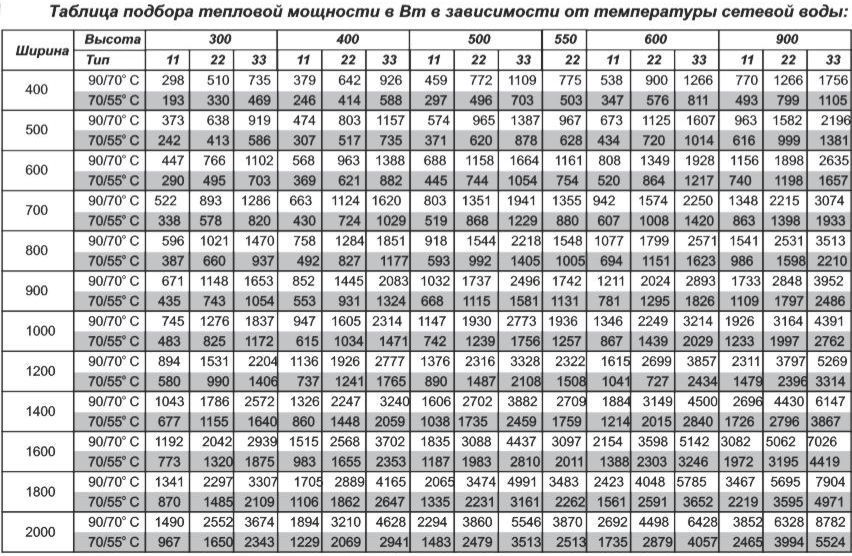

Расчет секций радиаторов в зависимости от реальных условий

Еще раз обращаем ваше внимание на то, что тепловая мощность одной секции батареи указывается для идеальных условий. Столько тепла выдаст батарея, если на входе ее теплоноситель имеет температуру +90°C, на выходе +70°C, в помещении при этом поддерживается +20°C. То есть, температурный напор системы (называют еще «дельта системы») будет 70°C. Что делать, если в вашей системе выше +70°C на входе на бывает? или необходима температура в помещении +23°C? Пересчитывать заявленную мощность.

Для этого необходимо рассчитать температурный напор вашей системы отопления. Например, на подаче у вас +70°C, на выходе +60°C, а в помещении вам необходима температура +23°C. Находим дельту вашей системы: это среднее арифметическое температур на входе и выходе, за минусом температуры в помещении.

Формула расчета температурного напора системы отопления

Для нашего случая получается: (70°C+ 60°C)/2 — 23°C = 42°C. Дельта для таких условий 42°C. Далее находим это значение в таблице пересчета (расположена ниже) и заявленную мощность умножаем на этот коэффициент. Поучаем мощность, которую сможет выдать эта секция для ваших условий.

Таблица коэффициентов для систем отопления с разной дельтой температур

При пересчете действуем в следующем порядке. Находим в столбцах, подкрашенных синим цветом, строчку с дельтой 42°C. Ей соответствует коэффициент 0,51. Теперь рассчитываем, тепловую мощность 1 секции радиатора для нашего случая. Например, заявленная мощность 185 Вт, применив найденный коэффициент, получаем: 185 Вт * 0,51 = 94,35 Вт. Почти в два раза меньше. Вот эту мощность и нужно подставлять когда делаете расчет секций радиаторов. Только с учетом индивидуальных параметров в помещении будет тепло.

Калькулятор расчета количества секций радиаторов

Информация по назначению калькулятора

К алькулятор радиаторов отопления предназначен для расчета количества секций радиатора, обеспечивающих необходимый тепловой поток, возмещающий теплопотери рассчитываемого помещения и поддержания на заданном уровне температуры, отвечающей условиям теплового комфорта и/или требованиям технологического процесса. Расчет производится с учетом теплопотерь ограждающих конструкций, а также особенностей системы отопления.

В опросы отопления являются основополагающими как для частного хозяйства, так и квартир в многоэтажном доме. Особенно они актуальны для РФ, большая часть территории которой находится в зоне пониженных температур. Для создания оптимальных и благоприятных температурных условий в помещениях разрабатывается множество материалов с усиленными теплоизоляционными свойствами.

К аждый год на рынках появляются высокотехнологичные и эффективные системы теплоснабжения. Но особое внимание всегда уделяется радиаторам, поскольку они являются конечным звеном в отопительной цепи. Отдаваемое ими тепло служит главным критерием работы всей системы теплоснабжения.

Н есмотря на важность роли, которая отведена радиаторам отопления, они остаются самыми консервативными элементами в строительной индустрии. Инновационные нововведения в этой сфере появляются редко, хотя исследователи постоянно работают над совершенствованием конструкций изделий. В современном тепловом обеспечении зданий и сооружений используется 4 основных типов, и данный калькулятор подскажет как рассчитать сколько необходимо радиаторов отопления на 1 м2.

И х классификация предопределяется материалами изготовления, в соответствии с которыми они подразделяются на:

  • Стальные
  • Чугунные
  • Алюминиевые
  • Биметаллические

С тальные радиаторы подразделяются на панельные и трубчатые. Панельные, именуемые также конвекторами, обладают КПД, достигающим 75%. Это высокий показатель эффективной работы всей системы. Другое их достоинство – дешевизна. Панели обладают малой энергетической емкостью, что позволяет снижать расходы теплового носителя. К недостаткам относится низкая стойкость против коррозии после слива воды.

И зделия просты в эксплуатации. По мере необходимости нагревательные панели могут легко наращиваться до 33 штук. Относительно низкая стоимость делает их самыми распространенными продуктами в модельном ряду.

Р оссийские бренды сейчас занимают лидирующие позиции на внутреннем рынке. Импорт зарубежной продукции достаточно дорогой, а российские производители уже наладили выпуск панельных систем радиаторов, которые по качеству не уступают зарубежным аналогам.

Т рубчатые системы радиаторов по конструкции состоят из стальных труб, в которых циркулирует теплоноситель. Данные приборы достаточно технологически сложны для промышленного производства. Это сказывается на цене конечной продукции.

Т рубчатые радиаторы полностью сохраняют все преимущества панельных, но по сравнению с ними имеют более высокое рабочее давление 9-16 бар против 7-10 бар. По показателям тепловой мощности (120 – 1600 Вт) и максимальной температуре нагрева воды (120 градусов) обе модели сопоставимы друг с другом. Если вы не знаете как правильно рассчитать количество радиаторов, воспользуйтесь онлайн калькулятором.

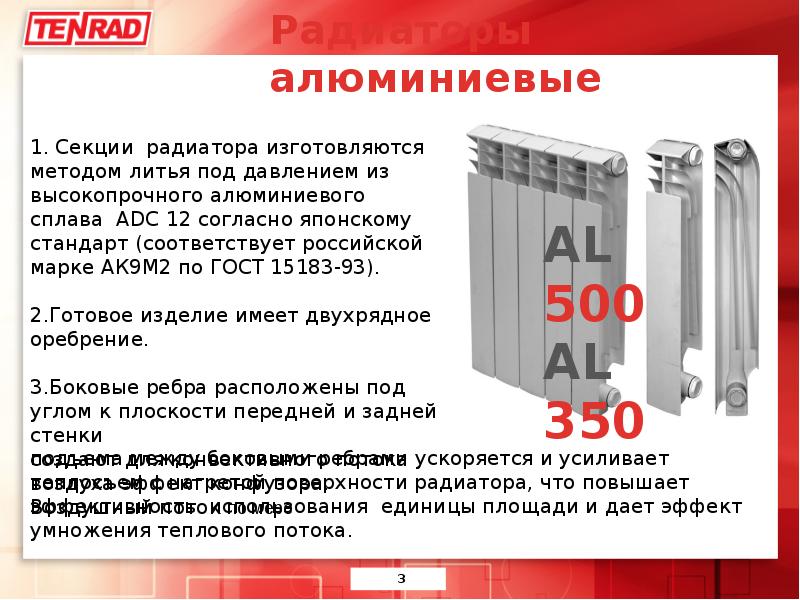

А люминиевые отопительные приборы изготовлены из одноименного материала или его сплавов. Подразделяются они на литые и экструзионные. Эта разновидность чаще всего применяется в системах автономного теплоснабжения в индивидуальных хозяйствах. Для централизованного отопления данный вид не подходит, так как чувствителен к качеству теплоносителя. Они могут быстро выйти из строя, если в воде есть агрессивные примеси и не выдерживают сильных давлений.

Р адиаторы, изготовленные путем литья, отличаются широкими каналами для теплоносителя и упрочненными стенками увеличенной толщины. Имеют несколько секций, число которых можно увеличивать или снижать.

Э кструзионный метод изготовления приборов основан на механическом выдавливании элементов из алюминиевого сплава. Весь процесс относительно дешевый, но конечный продукт имеет цельный вид. Количество секций не подлежит изменению.

А люминиевые радиаторы обладают очень высокой теплоотдачей, быстро нагревают помещение и просты при монтаже, так как имеют небольшой вес. Но алюминий вступает в химические реакции с теплоносителем, поэтому ему требуется хорошо очищенная вода. Слабое место – стыковки секций с трубными соединениями. Со временем возможны протечки. Они не ударопрочные. По давлению, температурному режиму и другим характеристикам коррелируют со стальными радиаторами.

Ч угунные радиаторы являются самым традиционным элементом теплоснабжения. За долгие годы они практически не видоизменялись, но сохранили свою популярность и просты по форме и дизайну. Долговечны, надежны, хорошо держат тепло. Могут долго сопротивляться коррозии и воздействию химических реагентов. По температурному режиму не уступают другим приборам аналогичной комплектации. По давлению и мощности – превосходят, но сложны в установке и транспортировке.

Б иметаллические устройства обычно имеют трубчатый стальной сердечник и алюминиевый корпус. Такие отопительные устройства выдерживают высокое давление. В целом, они отличаются повышенной надежностью и прочностью. При низкой инерционности обладают высокой теплоотдачей и низким расходом воды, не боятся гидравлических ударов. По базовым показателям в 1,5-2 раза превосходят аналогичные устройства. Главный недостаток – высокая цена.

Общие сведения по результатам расчетов

  • К оличество секций радиатора — Расчетное кол-во секций радиатора, с обеспечением необходимого теплового потока для достаточного обогрева помещения при заданных параметрах.
  • К ол-во тепла, необходимое для обогрева — Общие теплопотери помещения с учетом особенностей данного помещения и особенностей функционирования системы отопления.
  • К ол-во тепла, выделяемое радиатором — Общий тепловой поток от всех секций радиатора, выделяемый в помещение при заданной температуре теплоносителя.
  • К ол-во тепла, выделяемое одной секцией — Фактический тепловой поток, выделяемый одной секцией радиатора с учетом особенностей системы отопления.

Калькулятор работает в тестовом режиме.

Расчет секций радиаторов отопления.

Если необходим точный расчет секций радиаторов отопления, то сделать это можно по площади помещения. Данный расчет подходит для помещений с низким потолком не более 2,6 метра. Для того, чтобы его обогреть тратится 100 Вт тепловой мощности на 1 м 2 . Исходя из этого, не трудно посчитать, сколько понадобится тепла на всю комнату. То есть площадь нужно умножить на количество квадратных метров.

Далее имеющийся результат следует разделить на значение теплоотдачи одной секции, полученное значение просто округляем в сторону увеличения. Если это теплое помещение, например кухня, то результат можно округлить в меньшую сторону.

При вычислении количества радиаторов нужно учитывать возможные теплопотери, учитывая определенные ситуации и состояние жилья. Например, если комната квартиры угловая и имеет балкон или лоджию, то тепло она теряет намного быстрее, нежели комнаты квартир с другим расположением. Для таких помещений расчеты по тепловой мощности необходимо увеличить минимум на 20%. Если в планах монтировать радиаторы отопления в нише или скрыть их за экраном, то расчет тепла увеличивают на 15-20%.

Для расчета радиаторов отопления, вы можете воспользоваться калькулятором расчета радиаторов отопления.

Расчеты учитывая объем помещения.

Расчет секций радиаторов отопления будет более точным, если их рассчитывать, основываясь на высоте потолка, то есть исходя из объема помещения. Принцип расчета в этом случае аналогичный предыдущему варианту.

Вначале нужно вычислить общую потребность в тепле, а уже потом рассчитать количество секций в радиаторах. Когда радиатор скрывают за экраном, то потребность помещения в тепловой энергии увеличивают минимум на 15-20%. Если брать во внимание рекомендации СНИП, то для того, чтобы обогреть один кубический метр жилой комнаты в стандартном панельном доме необходимо потратить 41 Вт тепловой мощности.

Для расчета берем площадь комнаты и умножаем на высоту потолка, получится общий объем, его нужно умножить на нормативное значение, то есть на 41. Если квартира с хорошими современными стеклопакетами, на стенах есть утепление из пенопласта, то тепла понадобится меньшее значение – 34 Вт на м 3 . Например, если комната с площадью 20 кв. метров имеет потолки с высотой 3 метра, то объем помещения будет составлять всего 60 м 3 , то есть 20Х3. При расчете тепловой мощности комнаты получаем 2460 Вт, то есть 60Х41.

Таблица расчетов необходимого теплоснабжения.

Приступаем к расчету: Чтобы рассчитать необходимое количество радиаторов отопления необходимо полученные данные разделить на теплоотдачу одной секции, которую указывает производитель. Например, если взять за пример: одна секция выдает 170 Вт, берем площадь комнаты, для которой нужно 2460 Вт и делим его на 170 Вт, получаем 14,47. Далее округляем и получаем 15 секций отопления на одну комнату. Однако следует учитывать тот факт, что многие производители намеренно указывают завышенные показатели по теплоотдаче для своих секций, основываясь на том, что температура в батареях будет максимальной. В реальной жизни такие требования не выполняются, а трубы иногда чуть теплые, вместо горячих. Поэтому нужно исходить из минимальных показателей теплоотдачи на одну секцию, которые указывают в паспорте товара. Благодаря этому полученные расчеты будут более точными.

Как получить максимально точный расчет.

Расчет секций радиаторов отопления с максимальной точностью получить довольно трудно, ведь не все квартиры считаются стандартными. И особенно это касается частных строений. Поэтому у многих хозяев возникает вопрос: как сделать расчет секций радиаторов отопления по индивидуальным условиям эксплуатации? В этом случае учитывается высота потолка, размеры и количество окон, утепление стен и другие параметры. По этому методу расчетов необходимо использовать целый перечень коэффициентов, которые будут учитывать особенности определенного помещения, именно они могут повлиять на способность отдавать или сохранять тепловую энергию.

Вот как выглядит формула расчета секций радиаторов отопления: КТ = 100Вт/кв.м. * П * К1 * К2 * К3 * К4 * К5 * К6 * К7, показатель КТ — это количество тепла, которое нужно для индивидуального помещения.

1. где П — общая площадь комнаты, указана в кв.м.;

2. К1 — коэффициент, который учитывает остекление оконных проемов: если окно с обычным двойным остеклением, то показатель — 1,27;

  • Если окно с двойным стеклопакетом — 1,0;
  • Если окно с тройным стеклопакетом — 0,85.

3. К2 — коэффициент теплоизоляции стен:

  • Очень низкая степень теплоизоляции — 1,27;
  • Отличная теплоизоляция (кладка стен на два кирпича или же утеплитель) — 1,0;
  • Высокая степень теплоизоляции — 0,85.

4. К3 — соотношение площади окон и пола в комнате:

5. К4 — коэффициент, который позволяет учитывать среднюю температуру воздуха в самое холодное время:

  • Для -35 градусов — 1,5;
  • Для -25 градусов — 1,3;
  • Для -20 градусов — 1,1;
  • Для -15 градусов — 0,9;
  • Для -10 градусов — 0,7.

6. К5 — корректирует потребность в тепле, учитывая количество наружных стен:

7. К6 — учитывает тип помещения, которое находится выше:

  • Очень холодный чердак — 1,0;
  • Чердак с отоплением — 0,9;
  • Отапливаемое помещение — 0,8

8. К7 — коэффициент, который учитывает высоту потолков:

Представленный расчет секций радиаторов отопления учитывает все нюансы комнаты и расположения квартиры, поэтому достаточно точно определяет потребность помещения в тепловой энергии. Полученный результат нужно только разделить на значение теплоотдачи от одной секции, готовый результат округляет. Есть и такие производители, которые предлагают воспользоваться более простым способом расчета. На их сайтах представлен точный калькулятор расчетов, необходимый для вычислений. Для работы с этой программой, пользователь вводит нужные значения в поля и получает готовый результат. Кроме этого, он может использовать специальный софт.

Расчет количества секций алюминиевых радиаторов отопления

Расчет мощности алюминиевой батареи можно проводить по-разному.

Самый простой способ определения числа секций на 1 кв. м

Существует метод расчета алюминиевого радиатора по площади. Для обогрева 1 м2 помещения до комфортной температуры ( +20 °С) отопитель должен выделять 100 Вт тепла. Эту цифру нужно использовать.

Нужно выполнить следующие действия:

  1. Определить тепловую мощность одного ребра батареи. Часто она равняется 180 Вт.
  2. Рассчитать или измерить температуру теплоносителя в системе отопления. Если температура воды, входящей в отопитель, составляет tвх. = 100 °С и, выходящей из него, составляет tвых. = 80 °С, то цифру 100 делят на 180. Результат составляет 0,55. Именно 0,55 секции нужно использовать для 1 кв. м.
  3. Если измеренные показатели ниже, то рассчитывают показатель ΔT (в вышеуказанном случае он составляет 70 °С). Для этого используют формулу ΔT = (tвх. + tвых.)/2 – tк, где tк является желаемой температурой. Стандартно tк составляет 20 °С. Пусть tвх. = 60 °С, а tвых. = 40 °С, тогда ΔT = (60 + 40)/2 – 20 = 30 °С.
  4. Найти специальную табличку, в которой определенному значению ΔT соответствует корректирующий коэффициент. Для некоторых радиаторов при ΔT = 30 °С он составляет 0,4. Эти таблички нужно спрашивать у производителей.
  5. Умножить тепловую мощность одного ребра на 0,4. 180 * 0,4 = 72 Вт. Именно столько тепла может передать одна секция от теплоносителя, нагретого до 60 °С.
  6. Разделить норму на 72. Итого 100/72 = 1,389 секции нужно, чтобы отопить 1 м2.

Этот метод имеет такие недостатки:

  1. Норма 100 Вт рассчитана для помещений, высота которых меньше 3 м. Если высота больше, то нужно использовать корректирующий коэффициент.
  2. Не учитываются потери тепла через окна, дверь и стены, если комната угловая.
  3. Не учитывается потеря тепла, вызванная определенным способом установки отопителя.

Правильный расчет

Он предусматривает умножение площади комнаты на норму 100, корректировку результата в зависимости от особенностей помещения и деление конечной цифры на мощность одного ребра (желательно использовать скорректированную мощность).

Корректируют произведение площади и нормы, равной 100 Вт, таким образом:

  1. На каждое окно к нему добавляют 0,2 кВт.
  2. На каждую дверь к нему добавляют 0,1 кВт.
  3. Для угловой комнаты конечную цифру умножают на 1,3. Если угловая комната расположена в частном доме, то коэффициент составляет 1,5.
  4. Для помещения с высотой, большей 3 м, применяют коэффициенты 1,05 (высота 3 м), 1,1 (высота 3,5 м), 1,15 (4 м), 1,2 (4,5 м).

Нужно учесть и способ размещения отопителя, который также приводит к потере тепла. Эти потери являются такими:

  • 3-4% – в случае монтажа отопительного устройства под широким подоконником или полочкой;
  • 7%, если радиатор устанавливается в нише;
  • 5-7%, если находится возле открытой стены, но частично его закрывает экран;
  • 20-25% – в случае полного закрытия экраном.

Пример расчета количества секций

Планируется поставить батарею в помещении площадью 20 кв. м. Комната является угловой, имеет два окна и одну дверь. Высота равна 2,7 м. Радиатор будет размещаться под подоконником (корректирующий коэффициент – 1,04). Котел подает теплоноситель с температурой 60 °С. На выходе из отопителя вода будет иметь температуру 40 °С.

Расчет максимального количества ребер таков:

Q = (20 * 100 + 0,2 + 0,1) * 1,3 * 1,04 / 72 = 37,56 секций.

Поскольку нужно округлять в максимальную сторону, то нужно устанавливать батарею с 38 ребрами. Ее можно разделить на две части и поставить под обоими окнами. Каждая из них будет иметь 19 ребер.

Метод учитывающий высоту

Он отличается тем, что предусматривает норму тепла на 1 куб. м, а также использует не площадь помещения, а объем. Нормой в этом случае является 41 Вт. Все другие корректировки являются такими же.

Если взять вышерассмотренный пример, то количество секций радиатора будет таким:

Q = (20 * 2,7 * 41 + 0,2 + 0,1) * 1,3 * 1,04 / 72 = 41,57, то есть 42. Этот показатель можно считать максимальным.

Расчет радиаторов отопления на квадратный метр дома


Простые вычисления по площади

Вычислить величину батарей отопления для определенного помещения можно, ориентируясь на его площадь. Это самый простой способ – использовать сантехнические нормы, которые предписывают, что тепловой мощности 100 Вт в час нужно для обогрева 1 кв.м. Надо помнить, что этот метод используется для помещений, у которых потолки стандартной высоты (2,5-2,7 метра), а результат получается несколько завышенным. К тому же он не учитывает таких особенностей, как:

  • число окон и тип стеклопакетов на них;
  • количество в комнате наружных стен;
  • толщина стен здания и из какого материала они состоят;
  • тип и толщина использованного утеплителя;
  • диапазон температур в данной климатической зоне.

Тепло, которое для обогрева комнаты должны давать радиаторы: площадь следует умножить на тепловую мощность (100 Вт). К примеру, для комнаты в 18 кв.м требуется такая мощность батареи отопления:

18 кв.м х 100 Вт = 1800 Вт

То есть, в час для обогрева 18-ти квадратных метров необходимо 1,8 кВт мощности. Этот результат надо поделить на количество тепла, которое в час выделяет секция отопительного радиатора. Если данные в его паспорте указывают, что это составляет 170 Вт, то следующий этап вычислений выглядит так:

1800 Вт / 170 Вт = 10,59

Это число надо округлить до целого (обычно округляется в большую сторону) – получится 11. То есть, чтобы в комнате температура в отопительный сезон была оптимальной, необходимо установить радиатор отопления с 11-ю секциями.

Такой метод подходит только для вычисления величины батареи в помещениях с центральным отоплением, где температура теплоносителя не выше 70 градусов Цельсия.

Есть и более простой способ, который можно применять для обычных условий квартир панельных домов. В этом приблизительном расчете учитывается, что для обогрева 1,8 кв. м площади нужна одна секция. Другими словами, площадь помещения надо разделить на 1,8. Например, при площади 25 кв.м необходимо 14 частей:

25 кв.м / 1,8 кв.м = 13,89

Но такой метод расчета неприемлем для радиатора пониженной или повышенной мощности (когда средняя отдача одной секции варьируется в пределах от 120 до 200 Вт).

Влияние на результат материала изготовления радиатора

В настоящее время наибольшей популярностью пользуются следующие разновидности радиаторов:

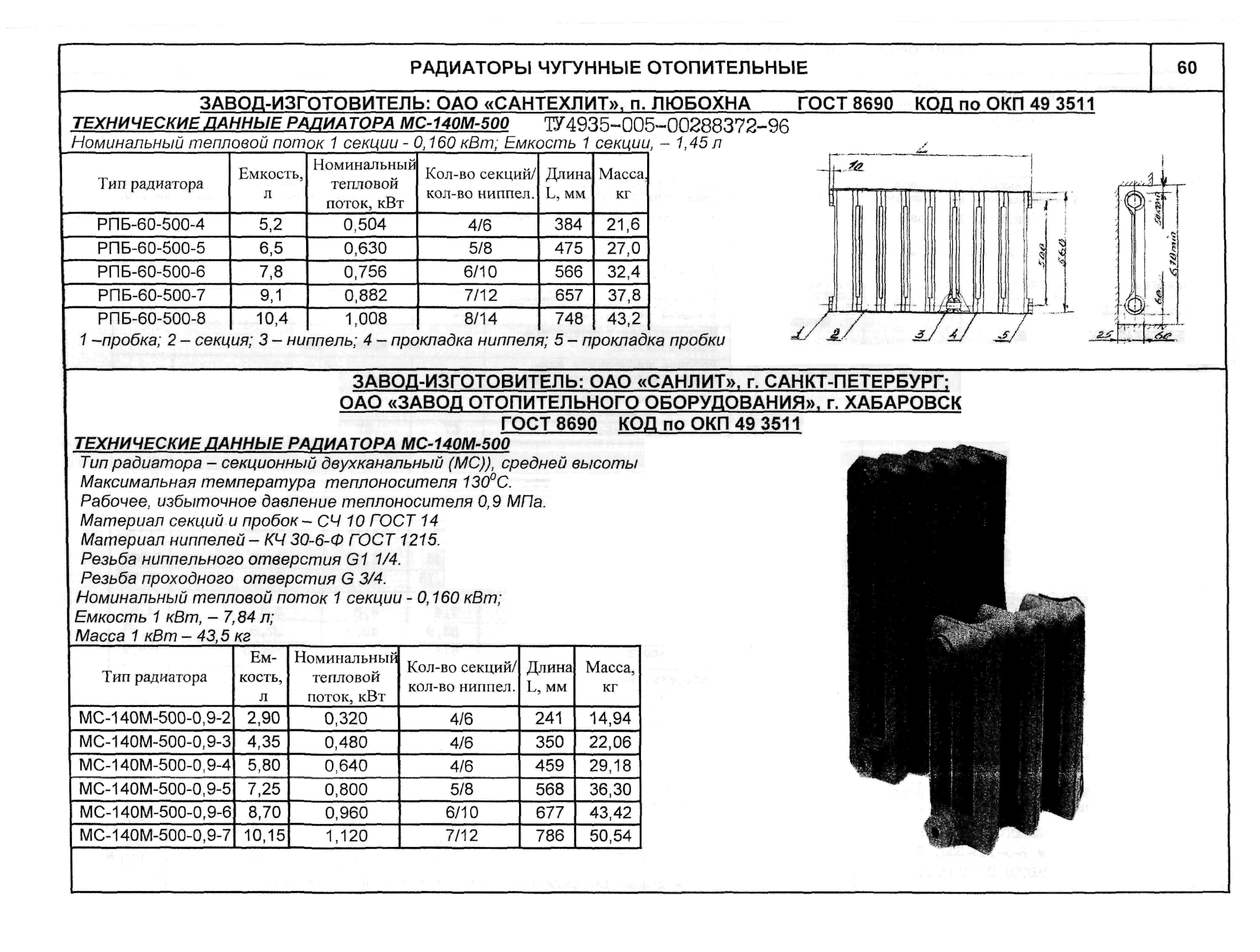

  • Чугунные. Чаще всего используется чугунная батарея марки МС-140 с уровнем теплоотдачи 180 Вт. Этот показатель справедлив лишь при использовании теплоносителя с максимальной температурой. На практике такое бывает редко, поэтому фактическая мощность прибора – 60-120 Вт. Именно эти цифры рекомендуется использовать при проведении расчете ватт на квадратный метр отопления.
  • Стальные. Имеют почти такую же площадь, что и чугунные. Это же касается и параметров, точные значение которых указываются в сопроводительной документации. При этом масса стальных изделий меньше, что делает их транспортировку и монтаж более простым.
  • Алюминиевые. Дать общий ответ, сколько отапливает одна секция алюминиевого радиатора проблематично, так как подобные изделия представлены в продаже в большом количестве модификаций. Поэтому в каждом конкретном случае расчета количества секций алюминиевых радиаторов необходимо руководствоваться паспортными данными модели. В общем считается, что средним показателем, сколько обогревает одна секция алюминиевого радиатора, является 100 Вт/м2. Если заявленная мощность прибора меньше, то, скорее всего, речь идет о подделке. Также следует сказать, что уровень теплоотдачи алюминия более высокий, чем у чугуна и стали. Это также следует взять во внимание перед тем, как рассчитать количество секций алюминиевых радиаторов отопления.
  • Биметаллические. Эти изделия, совмещающие в себе высокую теплоотдачу алюминия и прочностные качества стали, в настоящее время пользуются наибольшей популярностью у покупателей (уровень мощности одной секции биметаллического радиатора идентичен тому, на сколько квадратов одна секция алюминиевой батареи). Благодаря хорошей теплоотдаче, разрешается несколько сокращать количество секций при установке. Правильный расчет биметаллических радиаторов позволяет сэкономить финансы даже несмотря на то, что биметаллические радиаторы считаются наиболее дорогими.

Максимальные значения теплоотдачи приборов не рекомендуется использовать при расчете секций алюминиевых радиаторов на квадратный метр – теплоноситель в системе обычно никогда не достигает крайних значений. Более надежный путь – использовать минимальные значения, что позволит гарантированно избежать ошибок. Обустроенная на основе расчета секций алюминиевых радиаторов отопительная система будет обеспечивать комфорт в жилище даже при сильных морозах.

Рассмотрим метод вычислений для комнат с высокими потолками

Однако расчет отопления по площади не позволяет верно определить количество секций для комнат с потолками выше 3 метров. В этом случае надо применять формулу, учитывающую объем помещения. Для обогрева каждого кубического метра объема по рекомендациям СНИП необходим 41 Вт тепла. Так, для комнаты с потолками высотой 3 м и площадью 24 кв.м, расчет будет следующим:

24 кв.м х 3 м = 72 куб.м (объем комнаты).

72 куб.м х 41 Вт = 2952 Вт (мощность батареи для обогрева помещения).

Теперь следует узнать количество секций. В случае, если в документации радиатора указано, что теплоотдача одной его части в час составляет 180 Вт, надо разделить на это число найденную мощность батареи:

2952 Вт / 180 Вт = 16,4

Это число округляется до целого – получается, 17 секций, чтобы обогреть комнату объемом 72 куб.м.

Путём не сложных вычислений можно с лёгкостью определить нужные вам данные.

Тепловая мощность 1 секции

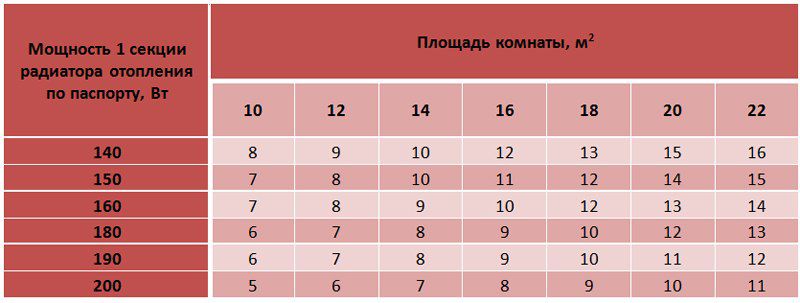

Как правило, производители указывают в технических характеристиках обогревателей средние показатели теплоотдачи. Так для обогревателей из алюминия он составляет 1.9-2.0 м2. Чтобы высчитать, какое количество секций потребуется, нужно площадь помещения разделить на этот коэффициент.

Например, для той же комнаты площадью 16 м2 потребуется 8 секций, так как 16/ 2 = 8.

Эти расчеты приблизительные и использовать их без учета теплопотерь и реальных условий размещения батареи нельзя, так как можно получить после монтажа конструкции холодную комнату.

Чтобы получить самые точные показатели, придется рассчитать количество тепла, которое необходимо для обогрева конкретной жилой площади. Для этого придется учитывать многие корректирующие коэффициенты. Особенно важен такой подход, когда требуется расчет алюминиевых радиаторов отопления для частного дома.

Формула, необходимая для этого выглядит следующим образом:

КТ = 100Вт/м2 х S х К1 х К2 х К3 х К4 х К5 х К6 х К7

  1. КТ – это то количество тепла, которое требуется данному помещению.
  2. S – площадь.
  3. К1 – обозначение коэффициента для остекленного окна. Для стандартного двойного остекления он равен 1.27, для двойного стеклопакета – 1.0, а для тройного – 0.85.
  4. К2 – это коэффициент уровня утепления стены. Для неутепленной панели он = 1.27, для кирпичной стены с кладкой в один слой = 1. 0, а в два кирпича = 0.85.
  5. К3 – это соотношение площади, занимаемой окном и полом.Когда между ними:
      50% — коэффициент составляет 1.2;
  6. 40% — 1.1;
  7. 30% — 1.0;
  8. 20% — 0.9;
  9. 10% — 0.8.
  10. К4 – это коэффициент, учитывающий температуру воздуха по СНиП в самые холодные дни года:
  11. +25 = 1.2;
  12. +20 = 1.1;
  13. +15 = 0.9;
  14. +10 = 0.7.
  15. К5 указывает на корректировку при наличии наружных стен.Например:
      когда она одна, показатель равен 1.1;
  16. две наружные стены – 1.2;
  17. 3 стены – 1.3;
  18. все четыре стены – 1.4.
  19. К6 учитывает наличие помещения над комнатой, для которой производятся расчеты.При наличии:
      неотапливаемого чердака – коэффициент 1.0;
  20. чердак с обогревом – 0.9;
  21. жилая комната – 0.8.
  22. К7 – это коэффициент, который указывает на высоту потолка в комнате:
  23. 3.0 м = 1.05;
  24. 3.5 м = 1.1;
  25. 4.0 м = 1.15;
  26. 4.5 м = 1.2.

Если применить эту формулу, то можно предусмотреть и учесть практически все нюансы, которые могут повлиять на обогрев жилой площади. Сделав расчет по ней, можно быть точно уверенным, что полученный результат указывает на оптимальное количество секций алюминиевого радиатора для конкретного помещения.

Если вы решили установить алюминиевые радиаторы отопления важно знать следующее:

Какой бы принцип расчетов ни был предпринят, важно сделать его в целом, так как правильно подобранные батареи позволяют не только наслаждаться теплом, но и значительно экономят на энергозатратах. Последнее особенно важно в условиях постоянно растущих тарифов

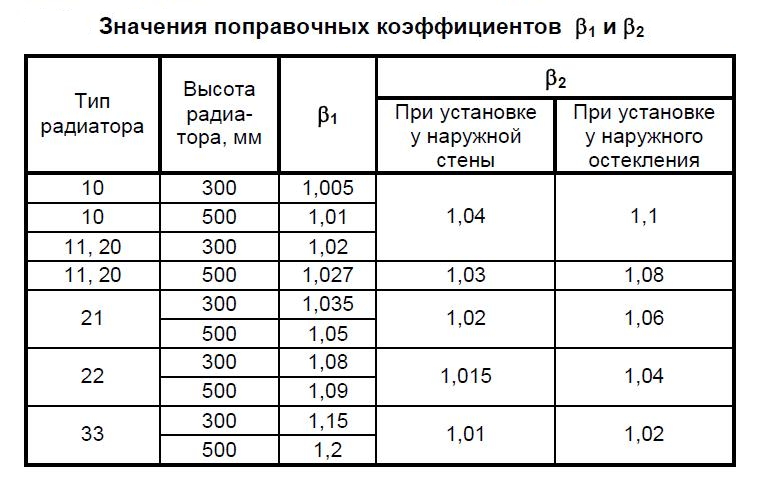

Дополнительные параметры, которые нужно учесть

Произведя примерный расчет количества секций радиаторов отопления для своей квартиры, не забудьте его откорректировать, приняв во внимание особенности помещения. Их нужно учитывать следующим образом:

  • для угловой комнаты (две стены выходят на улицу) с одним окном мощность радиатора надо увеличить на 20%, а при двух окнах – на 30%;
  • если радиатор монтируется в нише под окном, его теплоотдача снизится, это компенсируется увеличением мощности на 5%;
  • на 10% следует увеличить, если окна выходят на северную либо северо-восточную сторону;
  • экран, для красоты закрывающий радиаторы, «крадет» 15% их теплоотдачи, которые также надо учесть при расчете.

В самом начале следует рассчитать общее значение необходимой для помещения тепловой мощности, учитывая все наличествующие параметры и факторы. И лишь затем разделить это значение на количество тепла, которое выделяет в час одна секция. Результат при дробном значении, как правило, округляется до целого в большую сторону.

Производим расчеты по объему помещения

Для панельного дома со стандартной высотой потолков, как уже указывалось выше, расчет тепла производится из потребности 41 ватт на 1м3. Но если дом новый, кирпичный, в нем установлены стеклопакеты, а наружные стены утеплены, то нужно уже 34 ватт на 1м3.

Формула расчета количества секций радиатора выглядит так: объем (площадь, умноженная на высоту потолка) умножается на 41 или 34 (в зависимости от типа дома) и делится на теплоотдачу одной секции радиатора, указанного в паспорте производителя.

Например:

Площадь комнаты 18 м2, высота потолка 2, 6 м. Дом – типичная панельная постройка. Теплоотдача одной секции радиатора – 170 ватт.

18Х2,6Х41/170=11,2. Итак, нам нужно 11 секций радиатора. Это при условии, что комната не угловая и в ней нет балкона, в противном случае лучше установить 12 секций.

Специфика и другие особенности

Также возможна и другая специфика у помещений, для которых делается расчет, не все же они похожи и совершенно одинаковы. Это могут быть такие показатели как:

  • температура теплоносителя меньше 70 градусов – число частей соответственно предстоит увеличить;
  • отсутствие двери в проеме между двумя помещениями. Тогда требуется подсчитать общую площадь обоих помещений, чтобы вычислить количество радиаторов для оптимального обогрева;
  • установленные на окнах стеклопакеты препятствуют потере тепла, следовательно, можно монтировать меньше секций батареи.

При замене старых чугунных батарей, которые обеспечивали нормальную температуру в комнате, на новые алюминиевые или биметаллические, калькуляция весьма проста. Умножитьте теплоотдачу одной чугунной секции (в среднем 150 Вт). Результат разделите на количество тепла одной новой части.

Готовимся к зиме – расчет количества секций радиаторов отопления.

Здесь существует три метода, которые базируются на общих принципах:

  • стандартная величина мощности одной секции может варьироваться от 120 до 220 Вт, поэтому берется средняя величина
  • для корректировки погрешностей в расчетах при покупке радиатора следует заложить 20% резерв

Теперь обратимся непосредственно к самим методам.

Метод первый – стандартный

Исходя из строительных правил, для качественного отопления одного квадратного метра требуется 100 ватт мощности радиатора. Займемся подсчетами.

Допустим, площадь помещения составляет 30 м², мощность одной секции возьмем равной 180 ватт, тогда 30*100/180 = 16,6. Округлим значение в большую сторону и получим, что для комнаты площадью в 30 квадратных метров необходимо 17 секций радиатора отопления.

Однако, если помещение является угловым, то полученное значение следует умножить на коэффициент 1,2. В таком случае, количество необходимых секций радиаторов будет равно 20

Метод второй – примерный

Данный метод отличается от предыдущего тем, что основан не только на площади помещения, но и на его высоте. Обратите внимание, что метод работает только для приборов средней и большой мощности.

При малой мощности (50 ватт и менее) подобные расчеты будут неэффективны ввиду слишком большой погрешности.

Итак, если принять во внимание, что средняя высота помещения равна 2,5 метра (стандартная высота потолков большинства квартир), то одна секция стандартного радиатора способна обогреть площадь в 1,8 м².

Расчет секций для комнаты в 30 «квадратов» будет следующим: 30/1,8=16. Снова округляем в большую сторону и получим, что для обогрева данной комнаты нужно 17 секций радиатора.

Метод третий – объемный

Как видно из названия, подсчеты в этом методе базируются на объеме комнаты.

Условно принимается, что для обогрева 5 кубических метров помещения нужна 1 секция мощностью 200 ватт. При длине в 6 м, ширине 5 и высоте 2,5 м формула для расчета будет следующей: (6*5*2,5)/5 =15. Следовательно, для комнаты с такими параметрами нужно 15 секций радиатора отопления мощностью 200 ватт каждая.

Если радиатор планируется расположить в глубокой открытой нише, то количество секций нужно увеличить на 5%.

В случае, если радиатор планируется полностью закрыть панелью, то увеличение следует сделать на 15%. В противном случае будет невозможно добиться оптимальной теплоотдачи.

Прочитайте статью и узнайте как построить схему водяного отопления частного дома.

Вот здесь – все про то как выбрать радиатор отопления

Климатические зоны тоже важны

Не для кого ни секрет, что в разных климатических зонах имеется разная потребность в обогреве, поэтому при проектировании проекта необходимо учитывать и эти показатели.

Климатические зоны также имеют свои коэффициенты:

  • средняя полоса России имеет коэффициент 1,00, поэтому он не используется;
  • северные и восточные регионы: 1,6;
  • южные полосы: 0,7-0,9 (учитываются минимальные и среднегодовые температуры в регионе).

Данный коэффициент необходимо умножить на общую тепловую мощность, а полученный результат разделить на теплоотдачу одной части.

Выводы

Таким образом, расчет отопления по площади особых трудностей не представляет. Достаточно немного посидеть, разобраться и спокойно посчитать. С его помощью каждый владелец квартиры или дома может легко определить величину радиатора, который следует установить в комнате, кухне, ванной или в любом другом месте.

Если вы сомневаетесь в своих силах и знаниях – доверьте монтаж системы профессионалам. Лучше заплатить один раз профессионалам, чем сделать неправильно, демонтировать и повторно приступить к работе. Или же не сделать ничего вообще.

В продолжение темы: качественные межкомнатные двери www.dveri-tmk.ru помогут сохранить тепло в вашем доме или квартире. И упростить расчёты по площади отопления.

Зачем это нужно

Мотивы для выполнения расчетов довольно очевидны: при проектировании системы отопления необходимо знать количество энергии, которое помещение должно получать в пик холодов для стабилизации внутренней температуры.

В зависимости от результата расчетов подбирается:

  • Во всех без исключения системах водяного отопления — суммарная мощность батарей для отдельного помещения и для дома или квартиры в целом.
  • В автономных отопительных системах — мощность котла.

Заметьте: при покупке твердотопливного котла желателен избыток мощности, так как его растопки будут периодическими, раз в несколько часов. Избыток тепловой энергии аккумулируется теплоносителем и массивными отопительными приборами; иногда для этой цели в контур включается массивный теплоизолированный водяной бак — теплоаккумулятор.

Компенсация теплопотерь

Чтобы мощности батарей хватило для отопления помещения, нужно внести некоторые корректировки:

  • Дробные значения округлить в положительную сторону. Лучше пусть остается некоторые запас мощности, а нужный уровень температуры отрегулируется с помощью термостата.
  • Если в комнате два окна, то нужно поделить высчитанное количество секций на два и установить их под каждым из окон. Тепло будет подниматься, создавая тепловую завесу для холодного воздуха, проникающего в квартиру через стеклопакет.
  • Нужно добавить несколько секций, если две стены в комнате выходят на улицу, или высота потолка достигает больше 3 м.

Расчет количества секций биметаллического радиатора

Выбирая радиатор отопления очень важно сразу правильно рассчитать необходимое количество секций. Это создаст в помещении полный комфорт и не нужно будет вносить изменения в систему обогрева.

Выбор приборов отопления достаточно большой, и каждый найдет среди устройств те, которые соответствуют параметрам помещения.


Почему именно биметаллические батареи

Многие потребители ищут формулу, как рассчитать количество секций биметаллического радиатора. Спрос на модели из биметалла достаточно высокий, на это есть немало причин:

  • Универсальность. Модели из биметалла подходят для частных домов, квартир в многоэтажных домах, коммерческих объектов. Они выдерживают любую нагрузку и отличаются надежностью.
  • Устойчивость к коррозии.
  • Превосходная работа на любом теплоносителе.
  • Стильный минималистичный дизайн. Такие батареи гармонируют с любыми интерьерами.
  • Большой выбор конструкций. Есть возможность купить цельную батарею или приобрести определенное количество секций.
  • Хорошая теплоотдача.

Все преимущества таких радиаторов перечислить сразу сложно – это займет немало времени. Основные достоинства биметаллических батарей: надежность, высокое качество, универсальность.

Базовый расчет

Покупая секции поштучно, можно собрать конструкцию нужной мощности. Такая батарея будет полностью отвечать потребностям объекта. Существует базовая формула для расчета нужного количества секций, она применяется в 90% случаев. Именно по ней часто подбирают радиаторы для квартир, частных домов, офисов.

Формула выглядит так:

W = 100 * S / P

В этом расчете S является площадью помещения, а P – мощностью отдельно взятой секции. Число 100 остается неизменным, это количество Вт на 1 м2 площади территории. W – это число секций. Мощность отдельной секции зависит от особенностей конфигурации и составляет 100-200 Вт. Эту информацию надо уточнять в документации к радиатору.

При расчете вычисления производятся последовательно: сначала умножение площади помещения на 100, потом – деление на мощность одной секции. Полученный результат округляется, обычно округление производится в большую сторону, чтобы в помещении было комфортно даже при резком падении температуры.

Эта формула имеет несколько нюансов, поэтому ее нельзя применять везде. Например, подразумевается, что в средней квартире высота потолка не превышает 3 м. Формула работает, если высота потолков в жилище – от 2,2 до 3,0 м. На объектах, которые отличаются по параметрам, требуется другой расчет. Также указанная формула грешит неточностями – она довольно приблизительная. Чтобы вычислить точно необходимое количество тепла, нужно принять во внимание еще множество параметров.

Устанавливая секции в квартире, частном доме, офисе, рекомендуется использовать несколько батарей. Например, если для отопления требуется 18 секций, то лучше поставить 2 радиатора по 9 секций или три по 6.


Формула для расчета по объему

Как рассчитать количество секций биметаллического радиатора, если высота потолков довольно большая? Для таких случаев придумана специальная формула. Если на объекте потолки выше 2,6 м, можно использовать следующий вид расчетов:

S * H * 41 / P

Батарея подбирается с учетом произведения площади помещения на высоту (S*H). Далее полученное число делится на число 41, если речь идет о панельном доме. Для дома из кирпича можно использовать число 38 – именно сколько Вт нужно на обогрев 1 м3 в доме из более теплого материала. Число P – это мощность секции радиатора.

Если в помещении установлены герметичные пластиковые стеклопакеты, то можно вместо 41 и 38 Вт использовать 34 Вт. Однако этот параметр весьма условный, лучше проконсультироваться со специалистом.

Когда нужна повышенная точность

Для экономии тепла и максимального комфорта требуется повышенная точность при расчетах. Здесь можно применять формулу:

100 * S * ((K1 + K2 + K3 + K4 + K5 + K6 + K7)/7) / P

Число 100 отражает необходимое количество Вт на 1 м2 помещения. Здесь не идет речь о промышленных площадках, которые требуют расчета тепла на 1 м3, но высота потолков отражена в коэффициенте. S – это площадь объекта, для которого производится расчет. Далее учитывается множество различных коэффициентов:

  • поправка на остекление;
  • поправка на теплоизоляцию стен на объекте;
  • соотношение точность площади стеклопакетов к площади пола в квартире, офисе;
  • учет самой холодной температуры;
  • количество наружных стен;
  • учет типа помещения;
  • высота потолка.

Число 7, вынесенное за скобки, обозначает количество коэффициентов, которые были перечислены выше. Вместо P надо вставить значение мощности одной секции. С учетом коэффициентов обычно получается больше секций, чем без дополнительных данных. Зная значение поправок, можно выбрать оптимальный радиатор отопления.

Остекление и теплоизоляция

При проведении точных расчетов по формуле учитываю поправку на остекление теплоизоляцию стен. Если на объекте установлено обычно двойное стекло, то значение поправки будет 1,27. При герметичном двойном стеклопакете параметр К1 равен 1,0. Если установлен тройной герметичный стеклопакет, то К1 равен 0,85. При увеличении количества стекол в стеклопакете параметр снижают на 0,25 пунктов.

Теплоизоляция стен тоже имеет значение, она отражена в коэффициенте К2. При стандартной теплоизоляции помещение плохо защищено от холода, в этом случае параметр составляет 1,27. Улучшенная теплоизоляция в квартире или доме позволяет использовать коэффициент 1,0. Если использована отличная изоляция, то К2 составит 0,85.

Еще один важный пункт – К3. В нем отражено соотношение площади окон к площади пола. Известно, что стекло лучше пропускает холод, чем стена. В квартирах и офисах с большими окнами требуется более мощный обогрев. Когда площадь окон составляет около 40% от площади пола, можно использовать коэффициент 1,1. Далее при снижении площади на каждые 10% параметр уменьшается на 0,1%.

Температура, тип помещения, высота потолков

При выборе радиатора для дома или офиса было бы ошибкой не учитывать климатическую зону, а точнее – наиболее низкую температуру в самый холодный месяц. Если температура опускается до -35, надо использовать коэффициент 1,5. При повышении температуры на 5 градусов параметр К4 можно уменьшать на 0,2. Если температура падает, то коэффициент, наоборот, увеличивается на 0,2.

Также принимается в расчет тип помещения, в котором используется батарея. Если это отапливаемое жилое помещение, то используется параметр 0,8. Коэффициент К6 для неотапливаемых чердаков – 1,0.

К5 обозначает количество наружных стен. Чем больше стен, тем больше «мостиков холода». Если это только одна наружная стенка, то применяется коэффициент 1,1, если четыре – то уже 1,4. Важно обязательно учитывать этот нюанс, чтобы в помещении не было холодно.

Имеет значение и высота потолков в квартире, офисе. Для объектов с высотой потолков 2,5 м используется параметр 1,0. При увеличении высоты на 5 метров коэффициент растет на 0,05. Этого достаточно, чтобы можно было обогреть территорию. Высота потолков прописывается в параметре К7. При расчетах надо обязательно учесть мощность секции радиатора – она может быть разной.

Также можно просто доверить расчет специалистам – они точно не ошибутся и подберут оптимальный по мощности радиатор.

Как рассчитать домашние радиаторы отопления. Расчет количества радиаторов.

Помещения со стандартной высотой потолков

Расчет количества секций радиаторов отопления для типового дома производится исходя из площади комнат. Площадь комнаты в типовой постройке рассчитывается путем умножения длины комнаты на ее ширину. Для обогрева 1 квадратного метра требуется мощность нагревателя 100 Вт, а для расчета общей мощности нужно полученную площадь умножить на 100 Вт.Полученное значение означает общую мощность нагревателя. В документации на радиатор обычно указывается тепловая мощность одной секции. Чтобы определить количество секций, вам нужно разделить общую мощность на это значение и округлить результат в большую сторону.

Пример расчета:

Помещение шириной 3,5 метра и длиной 4 метра с обычной высотой потолков. Мощность одной секции радиатора — 160 Вт. Необходимо найти количество разделов.

  1. Определяем площадь комнаты, умножив ее длину на ширину: 3,5 · 4 = 14 м 2.
  2. Находим суммарную мощность ТЭНов 14 · 100 = 1400 Вт.
  3. Находим количество разделов: 1400/160 = 8,75. Округлите до большего значения и получите 9 секций.


Для помещений, расположенных в конце здания, расчетное количество радиаторов необходимо увеличить на 20%.

Помещения с высотой потолка более 3 метров

Расчет количества секций отопительных приборов для помещений с высотой потолка более трех метров проводится от объема помещения.Объем — это площадь, умноженная на высоту потолков. Для обогрева 1 кубометра помещения требуется 40 Вт тепловой мощности отопительного прибора, а его общая мощность рассчитывается путем умножения объема помещения на 40 Вт. Для определения количества секций эту величину необходимо разделить на мощность. одной секции по паспорту.

Пример расчета:

Помещение шириной 3,5 метра и длиной 4 метра с высотой потолков 3,5 метра. Мощность одной секции радиатора — 160 Вт.Необходимо найти количество секций радиаторов.

Также можно воспользоваться таблицей:


Как и в предыдущем случае, для угловой комнаты эту цифру нужно умножить на 1,2. Также необходимо увеличить количество секций, если в помещении имеется один из следующих факторов:

  • Находится в панельном или плохо изолированном доме;
  • Расположен на первом или последнем этаже;
  • Имеет более одного окна;
  • Находится рядом с неотапливаемыми комнатами.

В этом случае полученное значение необходимо умножить на коэффициент 1,1 для каждого из коэффициентов.

Пример расчета:

Угловой номер шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 метра. Находится в панельном доме на первом этаже, имеет два окна. Мощность одной секции радиатора — 160 Вт. Необходимо найти количество секций радиаторов отопления.

  1. Находим площадь комнаты, умножив ее длину на ширину: 3.5 · 4 = 14 м 2.
  2. Объем помещения находим, умножив площадь на высоту потолков: 14 · 3,5 = 49 м 3.
  3. Находим общую мощность радиатора отопления: 49 · 40 = 1960 Вт.
  4. Находим количество секций: 1960/160 = 12,25. Округляем и получаем 13 секций.
  5. Умножьте полученную сумму на коэффициенты:

Угловая — коэффициент 1,2;

Панельный дом — коэффициент 1,1;

Два окна — коэффициент 1.1;

Цокольный этаж — коэффициент 1.1.

Таким образом, получаем: 13 · 1,2 · 1,1 · 1,1 · 1,1 = 20,76 сечения. Округляем их до большего целого числа — 21 секция радиаторов отопления.

При расчетах следует учитывать, что разные типы радиаторов отопления имеют разную теплоемкость. При выборе количества секций радиатора отопления необходимо использовать именно те значения, которым соответствуют.


Для того, чтобы теплоотдача от радиаторов была максимальной, необходимо устанавливать их в соответствии с рекомендациями производителя, соблюдая все расстояния, указанные в паспорте.Это способствует лучшему распределению конвективных потоков и снижает теплопотери.

Чтобы система отопления работала эффективно, недостаточно просто расположить батареи в комнатах. Рассчитывать их количество необходимо с учетом площади и объема помещения и мощности топки или котла. Важно учитывать тип аккумулятора.

На сегодняшний день промышленность выпускает несколько типов радиаторов, которые изготавливаются из разных материалов, имеют разную форму и, конечно же, характеристики.Для эффективности отопления дома, покупая их, нужно учитывать все недостатки и преимущества моделей, представленных на рынке.

Каждый собственник недвижимости хотел бы, не обращаясь к специалистам, узнать, как рассчитать количество радиаторов отопления самостоятельно, для конкретного дома.

Калькулятор для расчета количества секций радиатора отопления

Введите запрашиваемые значения по одному или отметьте необходимые опции в предложенных списках

Установите ползунок на значение площади помещения, м²

100 Вт на квадратный метр м

Сколько внешних стен в комнате?

Один, два, три, четыре

С какой стороны света выглядят внешние стены

Север, Северо-Восток, Восток Юг, Юго-Запад, Запад

Укажите степень изоляции наружных стен

Наружные стены не утеплены Средняя степень утепления Наружные стены качественно утеплены

Укажите среднюю температуру воздуха в регионе в самую холодную декаду года

35 ° С и ниже от — 25 ° С до — 35 ° С до — 20 ° С до — 15 ° С не ниже — 10 ° С

Укажите высоту потолка в комнате

До 2. 7 м 2,8 ÷ 3,0 м 3,1 ÷ 3,5 м 3,6 ÷ 4,0 м более 4,1 м

Что находится над комнатой?

Холодный чердак или неотапливаемое и неизолированное помещение Чердак или другое отапливаемое помещение

Укажите тип установленных окон

Обычные деревянные рамы с двойным остеклением Окна с однокамерным (2 стекла) стеклопакетами Окна с двухкамерным (3 стекла) стеклопакетом или с аргоновым заполнением

Укажите количество окон в комнате

Укажите высоту окна, м

Укажите ширину окна, м

Выбрать схему подключения аккумулятора

Укажите особенности установки радиаторов

Радиатор открыт на стене или не прикрыт подоконником.Радиатор полностью прикрывается подоконником или полкой. Радиатор устанавливается в стенной нише. Радиатор частично прикрыт лицевой декоративной перегородкой.

Ниже будет предложено ввести паспортную мощность одной секции выбранной модели радиатора.
Если целью расчетов является определение необходимой общей тепловой мощности для обогрева помещения (например, для выбора неразборных радиаторов), то оставьте поле пустым

Введите паспортную табличку тепловой мощности одной секции выбранной модели радиатора

Виды радиаторов

В продаже есть уже знакомые чугунные типы аккумуляторов, но существенно улучшенные, а также современные образцы из алюминия, стали и, так называемых, биметаллических радиаторов.

Современные варианты аккумуляторов выполнены в самых разных дизайнерских решениях, имеют множество оттенков и расцветок, поэтому вы легко сможете выбрать те модели, которые больше подходят для конкретного интерьера. Однако нельзя забывать о технических характеристиках устройств.

Но у них есть и недостаток — они приемлемы только для систем отопления с достаточно высоким давлением, то есть для зданий, подключенных к центральному отоплению. Для построек с автономным теплоснабжением они не подходят и от них лучше отказаться.

  • Стоит поговорить о чугунных радиаторах. Несмотря на большой «исторический опыт», они не теряют своей актуальности. Более того, сегодня вы можете приобрести чугунные варианты, выполненные в различных исполнениях, и их легко подобрать под любой дизайн. Более того, выпускаются такие радиаторы, которые вполне могут стать дополнением или даже украшением помещения.


Эти батареи подходят как для автономного, так и для центрального отопления, а также для любого теплоносителя. Они дольше нагреваются, чем биметаллические, но и дольше охлаждаются, что способствует большей теплоотдаче и сохранению тепла в помещении. Единственное условие их длительной эксплуатации — качественный монтаж.

  • Стальные радиаторы делятся на два типа: трубчатые и панельные.


Трубчатые варианты дороже, они медленнее нагреваются, чем панельные, и соответственно дольше держат температуру.


Панель — батареи быстрого нагрева.Они намного дешевле трубчатых по цене, тоже хорошо обогревают помещения, но в процессе их быстрого остывания помещение остывает. Поэтому такие батареи в автономном отоплении не экономичны, так как требуют практически постоянного притока тепловой энергии.

Эти характеристики стальных батарей обоих типов напрямую повлияют на количество точек их размещения.

Стальные радиаторы

имеют респектабельный внешний вид, поэтому хорошо вписываются в любой стиль оформления помещения.Они не пылятся на своей поверхности и легко приводятся в порядок.

  • Алюминиевые радиаторы обладают хорошей теплопроводностью, поэтому считаются достаточно экономичными. Благодаря такому качеству и современному дизайну алюминиевые аккумуляторы стали бестселлером.


Но, приобретая их, необходимо учитывать один из их недостатков — это требовательность алюминия к качеству теплоносителя, поэтому они больше подходят только для автономного отопления.

Чтобы рассчитать, сколько радиаторов нужно для каждой из комнат, придется учесть множество нюансов, как связанных с характеристиками аккумуляторов, так и других, влияющих на сохранение тепла в помещениях.

Расчет количества секций

Для того, чтобы теплоотдача и эффективность отопления были на должном уровне, при расчете размеров радиаторов необходимо учитывать нормы их установки, а не полагаться на размеры оконных проемов, под которыми они установлены.

На теплопередачу влияет не его размер, а мощность каждой отдельной секции, которые собраны в один радиатор. поэтому лучшим вариантом будет разместить несколько маленьких батареек, распределив их по комнате, а не одну большую. Это можно объяснить тем, что тепло будет поступать в комнату с разных точек и равномерно ее согревать.

Каждая отдельная комната имеет свою площадь и объем, от этих параметров будет зависеть расчет количества установленных в ней секций.

Расчет на основе площади

Требуемую мощность для обогрева помещения можно узнать, умножив на 100 Вт размер его площади (в квадратных метрах).

  • Мощность радиатора увеличивается на 20%, если две стены комнаты выходят на улицу, а в ней есть одно окно — это может быть крайняя комната.
  • Вам придется увеличить мощность на 30%, если комната имеет те же характеристики, что и в предыдущем случае, но имеет два окна.
  • Если окно или окна комнаты выходят на северо-восток или север, а это значит, что в нем минимальное количество солнечного света, мощность необходимо увеличить еще на 10%.
  • Установленный радиатор в нише под окном имеет пониженную теплоотдачу, в этом случае придется увеличить мощность еще на 5%.


  • Если радиатор закрыт экраном в эстетических целях, то теплоотдача снижается на 15%, и его тоже нужно восполнить за счет увеличения мощности на эту величину.


Экраны радиаторов красивы, но до 15% мощности займут

Удельная мощность секции радиатора должна быть указана в паспорте, который производитель прилагает к изделию.

Зная эти требования, можно рассчитать необходимое количество секций, разделив полученное общее значение требуемой тепловой мощности с учетом всех указанных компенсационных поправок на удельную теплоотдачу одной секции батареи.

Полученный результат вычисления округляется до ближайшего целого числа, но только в большую сторону. Допустим, получается восемь секций. И здесь, возвращаясь к вышесказанному, следует отметить, что для лучшего обогрева и распределения тепла радиатор можно разделить на две части, по четыре секции в каждой, которые устанавливаются в разных местах комнаты.


Следует отметить, что такие расчеты подходят для определения количества секций для помещений, оборудованных центральным отоплением, в которых теплоноситель имеет температуру не более 70 градусов.

Этот расчет считается достаточно точным, но можно произвести расчет и другим способом.

Расчет радиаторов исходя из объема помещения

  • Стандартным является соотношение тепловой мощности 41 Вт на 1 куб.метр помещения при условии наличия одной двери, окна и внешней стены.

Чтобы результат был виден, например, можно рассчитать необходимое количество аккумуляторов для комнаты площадью 16 квадратных метров. м. и потолок высотой 2,5 метра:

16 × 2,5 = 40 куб.м.

41 × 40 = 1640 Вт.

Зная теплоотдачу одной секции (она указана в паспорте), можно легко определить количество аккумуляторов.Например, теплопередача равна 170 Вт, и выполняется следующий расчет:

1640/170 = 9,6.

После округления получается цифра 10 — это и будет желаемое количество секций ТЭНов на комнату.

  • Если комната соединяется с соседней комнатой проемом, в котором нет двери, то необходимо учитывать общую площадь двух комнат, только тогда будет выявлено точное количество батарей для эффективности отопления.
  • Если охлаждающая жидкость имеет температуру ниже 70 градусов, количество секций в АКБ придется пропорционально увеличить.
  • При установке в помещении стеклопакетов значительно снижаются тепловые потери, следовательно, количество секций в каждом радиаторе может быть меньше.
  • Если в помещении установлены старые чугунные батареи, которые могли бы справиться с созданием необходимого микроклимата, но есть планы по их замене на какие-то современные, то рассчитать, сколько их понадобится, очень несложно.Одна чугунная секция имеет постоянную теплоотдачу 150 Вт. Поэтому количество установленных чугунных секций нужно умножить на 150, а полученное число поделить на теплоотдачу, указанную на секциях новых батарей.

Видео советы специалиста — как выбрать и рассчитать радиаторы отопления

Если вы не полагаетесь на свои силы, вы можете обратиться к специалистам, которые сделают точный расчет и проведут анализ с учетом всех параметров:

  • погодные условия в районе расположения здания;
  • температурно-климатических показателей в начале и конце отопительного сезона;
  • материал, из которого построена конструкция и наличие качественного утеплителя;
  • количество окон и материал, из которого изготовлены рамы;
  • высота отапливаемых помещений;
  • КПД установленной системы отопления.

Зная все вышеперечисленные параметры, специалисты по отоплению могут легко рассчитать необходимое количество батарей, используя свою программу расчета. Такой просчет с учетом всех нюансов вашего жилища гарантированно сделает его уютным и теплым.

Расчет радиаторов необходимо проводить правильно, иначе их небольшое количество не сможет достаточно обогреть комнату, а большое наоборот создаст некомфортные условия проживания, и вам придется постоянно открывать окна. Известны различные методы расчета. На их выбор влияет материал батарей, климатические условия, благоустройство дома.

Расчет количества батарей на 1 м2

Площадь каждого помещения, где будут установлены радиаторы, можно посмотреть в документах на недвижимость или измерить самостоятельно. Потребность в тепле для каждого помещения можно найти в строительных нормах и правилах, которые гласят, что для обогрева 1м2 на определенной территории проживания вам потребуется:
  • для тяжелых климатических условий (температура опускается ниже -60 0С) — 150-200 W;
  • для средней полосы — 60-100 Вт.
Для расчета умножьте площадь (P) на значение тепловой нагрузки. На основе этих данных в качестве примера приведем расчет для климата средней полосы. Чтобы достаточно обогреть комнату площадью 16 м2, нужно применить расчет:

16? 100 = 1600 Вт

Было взято наибольшее значение потребляемой мощности, так как погода переменчивая, и лучше предусмотреть небольшой запас мощности, чтобы зимой не промерзал.


Затем рассчитывается количество секций батареи (N) — полученное значение делится на тепло, выделяемое одной секцией.Предполагается, что одна секция выделяет 170 Вт, исходя из этого ведется расчет:

Лучше округлить — 10 штук. Но для некоторых помещений целесообразнее округлить в меньшую сторону, например, для кухни, в которой есть дополнительные источники тепла. Дальше будет 9 разделов.

Расчеты можно проводить по другой формуле, которая аналогична приведенным выше расчетам:

N = S / P * 100, где:

  • N — количество секций;
  • S — площадь помещения;
  • П — теплообмен одной секции.
Итак, N = 16/170 * 100, отсюда N = 9,4

Выбор точного количества секций биметаллического аккумулятора

Они бывают нескольких типов, каждая из них имеет свою мощность. Минимальное тепловыделение достигает — 120 Вт, максимальное — 190 Вт. При расчете количества секций необходимо учитывать необходимый расход тепла в зависимости от расположения дома, а также с учетом теплопотерь:
  • Сквозняки, возникающие из-за плохо сделанных оконных проемов и профиля окон, трещины в стенах.
  • Отвод тепла по теплоносителю от одной батареи к другой.
  • Угловое расположение комнаты.
  • Количество окон в комнате: чем их больше, тем больше потери тепла.
  • Регулярное проветривание помещений зимой также накладывает свой отпечаток на количество секций.
Например, если вам нужно отапливать помещение площадью 10 м2, расположенное в доме, расположенном в средней климатической зоне, вам необходимо приобрести аккумулятор на 10 секций, мощность каждой из которых должна быть равна 120 Вт или ее аналог. на 6 секций с теплоотдачей 190 Вт.

Расчет количества радиаторов в частном доме

Если для квартир можно брать средние параметры потребляемого тепла, так как они рассчитаны на стандартные габариты помещения, то в частном строительстве это неверно. Ведь многие собственники строят свои дома с высотой потолка более 2,8 метра, к тому же почти все частные помещения оказываются угловыми, поэтому для их обогрева потребуется больше мощности.

В этом случае расчеты, основанные на учете площади помещения, не подходят: нужно применить формулу с учетом объема помещения и произвести корректировку с использованием коэффициентов уменьшения или увеличения теплоотдачи. .

Значения коэффициентов следующие:

  • 0,2 — полученное итоговое число мощности умножается на этот показатель, если в доме установлены многокамерные пластиковые стеклопакеты.
  • 1,15 — если установленный в доме котел работает на пределе своей мощности. В этом случае каждые 10 градусов нагретой охлаждающей жидкости снижает мощность радиаторов на 15%.
  • 1,8 — коэффициент увеличения, применяемый, если комната угловая и в ней больше одного окна.
Для расчета мощности радиаторов отопления в частном доме используется следующая формула:
  • В — объем помещения;
  • 41 — средняя мощность, необходимая для обогрева 1 м2 частного дома.
Пример расчета

Если есть комната площадью 20 м2 (4–5 м — длина стены) с высотой потолка 3 метра, то ее объем можно легко вычислить:

Полученное значение умножается на принятую мощность по нормам:

60? 41 = 2460 Вт — столько тепла нужно, чтобы обогреть рассматриваемый участок.

Расчет количества радиаторов сводится к следующему (учитывая, что одна секция радиатора в среднем излучает 160 Вт, а их точные данные зависят от материала, из которого изготовлены батареи):

2460/160 \ u003d 15.4 штуки

Предположим, что вам нужно всего 16 секций, то есть вам нужно приобрести 4 радиатора, по 4 секции на стену или от 2 до 8 секций. При этом не следует забывать о поправочных коэффициентах.

Расчет теплоотдачи одного алюминиевого радиатора (видео)

Из видео вы узнаете, как рассчитать теплоотдачу одной секции алюминиевой батареи при разных параметрах входящего и выходящего теплоносителя.
Одна секция алюминиевого радиатора имеет мощность 199 Вт, но это с учетом того, что будет соблюдаться заявленный перепад температур 70 0С. Это значит, что на входе температура охлаждающей жидкости 110 0С, а на выходе 70 градусов. Помещение с таким перепадом должно прогреться до 20 градусов. Указывается эта разница температур DT.

Некоторые производители радиаторов прилагают к своей продукции таблицу преобразования и коэффициент теплопередачи. Его значение плавающее: чем выше температура теплоносителя, тем больше скорость теплопередачи.


В качестве примера этот параметр можно рассчитать, используя следующие данные:
  • Температура охлаждающей жидкости на входе в радиатор составляет 85 0C;
  • Водяное охлаждение на выходе из радиатора — 63 0С;
  • Отопление помещений — 23 0С.
Вам нужно сложить первые два значения между собой, разделить их на 2 и вычесть комнатную температуру, наглядно это происходит следующим образом:

(85 + 63) / 2 — 23 = 52

Полученное число равным DT, по предложенной таблице можно установить, что при ней коэффициент равен 0.68. Учитывая это, можно определить теплоотдачу одной секции:

199? 0,68 = 135 Вт



Затем, зная теплопотери в каждом помещении, можно посчитать, сколько всего секций радиаторов необходимо установить в конкретном помещении. Даже если рассчитывалась одна секция, необходимо установить не менее 3-х, иначе вся система отопления будет выглядеть нелепо и не будет достаточно обогревать площадь.

Расчет количества радиаторов всегда актуален.Для тех, кто строит частный дом, это особенно важно. Владельцы квартир, желающие поменять радиаторы, также должны знать, насколько просто рассчитать количество секций на новых моделях радиаторов.

При замене батарей или переходе на индивидуальное отопление в квартире возникает вопрос, как рассчитать количество радиаторов отопления и количество секций прибора. Если заряда аккумулятора будет недостаточно, в холодное время года в квартире будет прохладно.Чрезмерное количество секций не только приводит к ненужным переплатам — при системе отопления с однотрубной разводкой жители нижних этажей останутся без тепла. Оптимальную мощность и количество радиаторов можно рассчитать, исходя из площади или объема помещения, с учетом характеристик помещения и специфики разных.

Самая распространенная и простая методика — это методика расчета мощности приборов, необходимой для обогрева, по площади отапливаемого помещения.По средней норме, на отопление 1 кв. квадратный метр требует 100 ватт тепловой мощности. В качестве примера рассмотрим комнату площадью 15 квадратных метров. метров. По этому способу для его нагрева потребуется 1500 Вт тепловой энергии.

При использовании этой техники необходимо учитывать несколько важных моментов:

  • из расчета 100 Вт на 1 кв. метр квадратный относится к средней климатической зоне, в южных регионах под отопление 1 кв.на метр помещения требуется меньшая мощность — от 60 до 90 Вт;
  • для районов с суровым климатом и очень холодной зимой для обогрева 1 кв. Км. метров требуется от 150 до 200 Вт;
  • метод подходит для помещений со стандартной высотой потолка не более 3 метров;
  • Метод
  • не учитывает теплопотери, которые будут зависеть от расположения квартиры, количества окон, качества утеплителя, материала стен.


Методика расчета объема помещения

Методика расчета с учетом объема потолка будет более точной: в ней учитывается высота потолков в квартире и материал, из которого выполнены внешние стены.Последовательность расчетов будет следующая:

  1. Определяется объем помещения, для этого его умножают на высоту потолка. Для комнаты 15 кв. м. а высота потолков 2,7 м будет равна 40,5 кубометра.
  2. В зависимости от материала стен на нагрев одного кубометра воздуха расходуется разное количество энергии. По нормам СНиП для квартиры в кирпичном доме этот показатель составляет 34 Вт, для панельного дома — 41 Вт.Итак, получившуюся громкость нужно умножить на 34 или 41 Вт. Тогда для кирпичного дома для обогрева помещения площадью 15 квадратов потребуется 1377 Вт (40,5 * 34), для панельного дома — 1660,5 Вт (40,5 * 41).


Корректировка результатов

Любой из выбранных методов покажет только приблизительный результат, если не приняты во внимание все факторы, влияющие на уменьшение или увеличение теплопотерь. Для точного расчета необходимо полученное значение мощности радиаторов умножить на указанные ниже коэффициенты, среди которых нужно выбрать подходящие.


Окно

В зависимости от размера окон и качества изоляции через них, в помещении может теряться 15–35% тепла. Поэтому для расчетов мы будем использовать два коэффициента, относящихся к окнам.

Соотношение площади окон и пола в комнате:

  • 10% — коэффициент 0,8;
  • 20% — 0,9;
  • 30% — 1,0;
  • 40% — 1,1;
  • 50% — 1,2.

Тип остекления:

  • для окна с трехкамерным стеклопакетом или двухкамерного с аргоном — 0.85;
  • для окна с обычным двухкамерным стеклопакетом — 1,0;
  • для рам с обычным стеклопакетом — 1,27.


Стены и потолок

Теплопотери зависят от количества внешних стен, качества теплоизоляции и от того, какое помещение находится над квартирой. Чтобы учесть эти факторы, будут использованы еще 3 фактора.

Количество наружных стен:

  • без наружных стен, без теплопотерь — коэффициент 1.0;
  • одна внешняя стенка — 1,1;
  • два — 1,2;
  • три — 1,3.

Коэффициент изоляции:

  • нормальная теплоизоляция (стена толщиной 2 кирпича или слой утеплителя) — 1,0;
  • высокая степень теплоизоляции — 0,8;
  • низкий — 1,27.

Учет типа верхней комнаты:

  • отапливаемая квартира — 0,8;
  • отапливаемый чердак — 0,9;
  • холодный чердак — 1.0.


Высота потолка

Если вы использовали методику расчета площади для комнаты с нестандартной высотой стен, то вам придется учесть ее для уточнения результата. Коэффициент можно узнать так: разделите имеющуюся высоту потолка на стандартную высоту, которая составляет 2,7 метра. Таким образом получаем следующие числа:

  • 2,5 метра — коэффициент 0,9;
  • 3,0 метра — 1,1;
  • 3,5 метра — 1.3;
  • 4,0 метра — 1,5;
  • 4,5 метра — 1,7.


Климатические условия

Последний коэффициент учитывает температуру наружного воздуха зимой. Будем отталкиваться от средней температуры в самую холодную неделю года.

  • -10 ° С — 0,7;
  • -15 ° С — 0,9;
  • -20 ° С — 1,1;
  • -25 ° С — 1,3;
  • -35 ° С — 1,5.


Расчет количества секций радиаторов

После того, как мы узнаем мощность, необходимую для обогрева комнаты, мы можем рассчитать нагревательные батареи.

Для того, чтобы рассчитать количество секций радиатора, нужно рассчитанную общую мощность разделить на мощность одной секции устройства. Для расчетов можно использовать среднюю статистику для разных типов радиаторов со стандартным осевым расстоянием 50 см:

  • для чугунных аккумуляторов, примерная мощность одной секции 160 Вт;
  • для — 180 Вт;
  • для алюминия — 200 Вт.

Справка: осевое расстояние радиатора — это высота между центрами отверстий, через которые охлаждающая жидкость подается и удаляется.

Например, определяем необходимое количество секций биметаллического радиатора для комнаты площадью 15 кв. м. Предположим, вы считали энергоснабжение самым простым с точки зрения занимаемой площади. Необходимую мощность для его нагрева 1500 Вт делим на 180 Вт. Округляем полученное число 8,3 — необходимое количество секций биметаллического радиатора 8.

Важно! Если вы решили выбрать аккумуляторы нестандартного размера, узнайте мощность одной секции из паспорта устройства.


Температурная зависимость системы отопления

Мощность радиаторов указана для системы с высокотемпературным тепловым режимом. Если система отопления вашего дома работает в среднетемпературном или низкотемпературном тепловом режиме, придется провести дополнительные расчеты для выбора батарей с нужным количеством секций.

Во-первых, мы определяем тепловое давление в системе, которое представляет собой разницу между средней температурой воздуха и батареек.За температуру отопительных приборов принимается среднее арифметическое значений температуры подачи и отвода теплоносителя.

  1. Высокая температура: 90/70/20 (температура подачи — 90 ° C, обратка -70 ° C, средняя комнатная температура установлена ​​на 20 ° C). Тепловой напор рассчитывается следующим образом: (90 + 70) / 2-20 = 60 ° С;
  2. Температура среды: 75/65/20, термическое давление — 50 ° С.
  3. Низкая температура: 55/45/20, тепловое давление — 30 ° С.

С выбором радиаторов отопления сегодня проблем нет. Здесь и чугун, и алюминий, и биметаллический — выбирайте, что хотите. Однако факт покупки дорогих радиаторов особой конструкции не является гарантией того, что в вашем доме будет тепло. В этом случае роль играют и качество, и количество. Разберемся, как правильно рассчитать радиаторы отопления.

1 Расчет всего напора — от площади

Неправильный расчет количества радиаторов может привести не только к нехватке тепла в помещении, но и к слишком большим счетам за отопление и слишком высокой температуре в комнатах .Расчет следует производить как при самой первой установке радиаторов, так и при замене старой системы, где, казалось бы, давно все было ясно, так как теплопередача радиаторов может существенно отличаться.

Разные комнаты — разные расчеты. Например, для квартиры в многоэтажном доме можно обойтись простейшими формулами или спросить соседей об их опыте отопления. В большом частном доме простые формулы не помогут — нужно будет учесть множество факторов, которые просто отсутствуют в городских квартирах, например, степень утепления дома.

Самое главное — не доверяйте цифрам, озвученным наугад всевозможными «консультантами», которые на глаз (даже не видя помещения!) Называют вам количество секций для отопления. Как правило, она значительно завышена, из-за чего вы постоянно будете переплачивать за лишнее тепло, которое буквально уйдет в открытое окно. Рекомендуем использовать несколько методов расчета количества радиаторов.

2 Простые формулы — на квартиру

Жители многоэтажных домов могут использовать довольно простые способы оплаты, которые совершенно не подходят для частного дома.Самый простой расчет не блещет высокой точностью, но подходит для квартир со стандартными потолками не выше 2,6 м. Учтите, что для каждой комнаты ведется отдельный расчет количества секций.

Принято утверждение, что для обогрева квадратного метра помещения необходимо 100 Вт тепловой мощности радиатора. Соответственно, чтобы рассчитать количество тепла, необходимое для комнаты, умножаем ее площадь на 100 Вт. Итак, для комнаты 25 м2 необходимо приобретать секции общей мощностью 2500 Вт или 2.5 кВт. Производители всегда указывают на упаковке тепловыделение секций, например, 150 Вт. Наверняка вы уже поняли, что делать дальше: 2500/150 = 16.6 разделов

Округляем результат в большую сторону, однако для кухни можно округлить до меньшего — помимо батареек, плита и чайник также нагревают воздух.

Также следует учитывать возможные потери тепла в зависимости от расположения комнаты. Например, если это комната, расположенная на углу здания, то тепловую мощность аккумуляторов можно смело увеличивать на 20% (17 * 1.2 = 20,4 секции) такое же количество секций понадобится для комнаты с балконом. Обратите внимание, если вы намерены спрятать радиаторы в нише или спрятать их за красивым экраном, то автоматически теряете до 20% тепловой мощности, которую придется компенсировать количеством секций.

3 Расчеты по объему — что говорит СНиП?

Более точное количество секций можно рассчитать с учетом высоты потолков — этот метод особенно актуален для квартир с нестандартной высотой комнат, а также для частного дома в качестве предварительного расчета.В этом случае мы определяем тепловую мощность исходя из объема помещения. Согласно нормам СНиП, для обогрева одного кубометра жилой площади в типовой многоэтажной застройке требуется 41 Вт тепловой энергии. Это нормативное значение нужно умножить на общий объем, который можно получить, высоту комнаты умножить на ее площадь.

Например, объем помещения площадью 25 м 2 с потолками 2,8 м равен 70 м 3. Умножаем этот показатель на нормативный 41 Вт и получаем 2870 Вт.Далее действуем, как в предыдущем примере — общее количество ватт делим на теплоотдачу одной секции. Так, если теплоотдача 150 Вт, то количество секций примерно 19 (2870/150 = 19,1). Кстати, ориентируйтесь на минимальные показатели теплоотдачи радиаторов, ведь температура носителя в трубах редко когда в наших реалиях соответствует требованиям СНиП. То есть если в паспорте радиатора указаны рамки от 150 до 250 Вт, то по умолчанию берем меньшую цифру.Если вы сами отвечаете за отопление частного дома, то возьмите среднее значение.

4 Точные цифры для частных домов — учитываем все нюансы

Частные дома и большие современные квартиры не попадают в стандартные расчеты — слишком много нюансов, чтобы учесть их. В этих случаях можно применить максимально точный метод расчета, в котором учтены эти нюансы. Собственно, сама формула очень проста — школьник с этим тоже справится, главное подобрать все коэффициенты, учитывающие особенности дома или квартиры, влияющие на способность экономить или терять тепловую энергию.Вот наша точная формула:

  • CT = N * S * K 1 * K 2 * K 3 * K 4 * K 5 * K 6 * K 7
  • CT — количество тепловой мощности в ваттах, необходимое для обогрева определенного помещения;
  • N — 100 Вт / кв.м, нормативное количество тепла на квадратный метр, к которому мы применим понижающий или повышающий коэффициенты;
  • S — площадь помещения, для которой мы рассчитаем количество секций.

Следующие факторы обладают свойством увеличивать и уменьшать количество тепловой энергии в зависимости от условий в помещении.

  • К 1 — учитываем характер остекления окон. Если это окна с обычным стеклопакетом, то коэффициент 1,27. Окна с двойным остеклением — 1,0, с тройным — 0,85.
  • К 2 — учитываем качество теплоизоляции стен. Для холодных неизолированных стен по умолчанию этот коэффициент равен 1,27, для нормальной теплоизоляции (кладка в два кирпича) — 1,0, для хорошо утепленных стен — 0,85.
  • К 3 — учитываем среднюю температуру воздуха в пик зимних холода.Таким образом, для -10 ° C коэффициент равен 0,7. За каждые -5 ° С добавляем коэффициент 0,2. Таким образом, для -25 ° C коэффициент будет 1,3.
  • К 4 — учитывать соотношение площади пола и площади окна. Начиная с 10% (коэффициент 0,8), на каждые следующие 10% мы добавляем 0,1 к коэффициенту. Таким образом, для коэффициента 40% коэффициент будет 1,1 (0,8 (10%) + 0,1 (20%) + 0,1 (30%) + 0,1 (40%)).
  • K 5 — это понижающий коэффициент, который корректирует количество тепловой энергии с учетом типа помещения, расположенного выше.За единицу берем холодный чердак, если отапливаемый чердак 0,9, если отапливаемая жилая над помещением 0,8.
  • K 6 — корректируем результат в сторону увеличения с учетом количества стен, контактирующих с окружающей атмосферой. Если 1 стена — коэффициент 1,1, если две — 1,2 и так далее до 1,4.
  • К 7 — и последний коэффициент, корректирующий расчеты относительно высоты потолков. Высота берется за единицу 2,5, а на каждые полметра высоты 0.05 добавляется к коэффициенту. Таким образом, для 3 метров коэффициент равен 1,05, для 4 — 1,15.

Благодаря такому расчету вы получите то количество тепловой энергии, которое необходимо для поддержания комфортной жилой среды в частном доме или нестандартной квартире. Осталось только поделить готовый результат на величину теплоотдачи выбранных вами радиаторов, чтобы определить количество секций.

Калькулятор

БТЕ | 3 простых шага для расчета размера радиатора

СОВЕТ. Отфильтруйте результаты по выходу BTU, чтобы показать радиаторы, соответствующие вашим потребностям в отоплении

Есть несколько факторов, которые вы должны учитывать при выборе нового радиатора для вашего дома.Здесь мы поможем вам подобрать подходящий радиатор для вашего дома.

Калькулятор размера радиатора, БТЕ

Вы можете задать себе такие вопросы, как:

  • Что такое БТЕ?
  • Радиатор какого размера мне нужен?
  • Как рассчитать размер радиатора для комнаты?
  • Сколько ватт в BTU?

Здесь мы раскроем тайну неуловимого измерения BTU и расскажем, как вы можете использовать наш калькулятор BTU, чтобы определить, какой радиатор (и) идеально подходит для вашего дома!

Что такое БТЕ?

Начнем с основ. БТЕ (британская тепловая единица) — это традиционная единица тепла, которую можно определить как количество энергии, необходимое для нагрева 1 фунта воды на 1 градус по Фаренгейту.Иногда это трудно представить, поэтому распространенная аналогия для объяснения этого — сравнение ее с энергией, выделяемой одной горящей спичкой (Источник)

Если концепция BTU все еще немного сбивает с толку, вы всегда можете использовать более традиционный ватт для расчета тепловой мощности. Все, что вам нужно запомнить, — это то, что 1 Вт энергии эквивалентен 3,41 БТЕ. В качестве альтернативы, если у вас есть измерение BTU и вы хотите узнать тепловую мощность вашего радиатора в ваттах, все, что вам нужно сделать, это разделить BTU на 3.41.

Радиатор какого размера мне нужен?

Есть несколько факторов, которые вы должны учитывать при выборе подходящего радиатора для вашего дома, например…

Какая тепловая мощность должна быть у радиатора?

Какого размера должен быть радиатор?

Какой стиль и цвет подойдут к желаемой комнате?

Тепловую мощность, необходимую для любой комнаты в вашем доме, можно рассчитать с помощью нашего собственного калькулятора размеров радиаторов! Этот калькулятор БТЕ использует размеры выбранной вами комнаты, чтобы определить требуемую БТЕ для всей комнаты; рассмотрение нескольких вариантов, таких как двойное остекление, окна, выходящие на север, и французские двери патио, чтобы помочь рассчитать размер радиатора.

После того, как вы ввели размеры своей комнаты и учли дополнительные вариации потерь тепла, вы получите окончательное значение в BTU, которое учитывает общую потребность в тепле для выбранной комнаты. Это значение не отражает общую потребность в БТЕ для конкретного радиатора, а, скорее, общую потребность в БТЕ, требуемую от добавления всех радиаторов в этом помещении.

Выбор радиатора

Следующим шагом в определении тепловой мощности и размера, необходимого для вашего радиатора, является определение того, сколько радиаторов вы хотели бы обогреть желаемое помещение.В большинстве случаев достаточно 1-2 радиаторов, однако для больших помещений может потребоваться и больше. Количество БТЕ, необходимое для каждого радиатора, будет зависеть от того, сколько радиаторов находится в комнате, поэтому разделите общую потребность в БТЕ на количество радиаторов, чтобы рассчитать средние БТЕ, необходимые для каждого радиатора.

У нас есть большой ассортимент дизайнерских радиаторов, которые вы можете отфильтровать, чтобы отобразить только радиаторы с требуемым количеством БТЕ.

В разных комнатах не только разные требования к БТЕ, но и эстетические требования. Например, некоторые из наших горизонтальных радиаторов очень хорошо подходят для гостиной или коридора, но могут выглядеть неуместно в качестве радиатора для ванной.К счастью, мы поставляем очень разнообразный ассортимент радиаторов для любой комнаты в вашем доме — от нашего компактного радиатора для зимнего сада Excel до популярного и современного вертикального радиатора Terma Ribbon, который можно использовать в гостиных, коридорах и кухнях.

Вы также можете добавить элемент вешалки для полотенец, чтобы преобразовать вешалку для полотенец на электрическую или двухтопливную.

Если вы хотите получить еще несколько советов о том, как стильно обогреть свой дом, посмотрите наш предыдущий блог: «Считайте радиатор частью дизайна комнаты».

Сборы выписок

Какие радиаторы вы выберете, теперь, когда вы знаете, какая тепловая мощность требуется для вашего дома? Просмотрите нашу коллекцию современных дизайнерских радиаторов и полотенцесушителей:

ПРИМЕЧАНИЕ:

Этот расчет является приблизительным, обратитесь к своему сантехнику, если требуется более точное измерение. Наши расчеты являются приблизительными и основаны на предоставленной вами информации.Калькулятор BTU может обрабатывать только наиболее распространенные факторы, влияющие на теплопотери, и может не учитывать все факторы, относящиеся к вашим конкретным требованиям. Любые результаты, полученные с помощью нашего калькулятора отопления, не следует считать точными на 100%, и мы не несем ответственности за любые ошибки, возникшие в результате представленных оценок. Расчеты основаны на Delta — T 50 ° C (Δ-T50 ° C).

Северный радиатор | Сравните алюминий и медь Конструкция из латуни

238601 Int’l / Navistar ‘03–’07 8600, 8600i, 9100, 9100i, 9200, 9200i, 9400, 9400i, 9900i Series 2508454C91, 2508454C92, 3E0115430000 — — — — — — — —
238603 Freightliner ‘04 -’06 Columbia, M2 с двигателем Mercedes BHTD0535, D0535, D9526 — — — — — — — —
238611 Freightliner ‘07 -Newer Cascadia, Century, Columbia 3E01228, 1A02011
, 0529617009
238684, 238709
238612 Freightliner ‘08–’13 M2, ‘08–’10 Cascadia, Sterling 9500 Series 1A0201220032, 052661922, 0527751066 — — — — — — — —
238617 Автобус Freightliner ‘04 -’07 M2 с двигателем Mercedes BHT, BHTD2342, D2342 — — — — — — — —
238632 Freightliner 07-’09 Cascadia 0526678001, 0526621001 — — — — — — — —
238638 Kenworth ‘06–’11 T660, ‘08– ’15 W900, 2014 T880 N4020001, F3160881101120, F3160881105100 — — — — — — — —
238648 Peterbilt ‘08–’13 384 & 386; Kenworth ’08–’14 W900 F3160
  • 4310, M3265001, BHTh5102, h5102
  • — — — — — — — —
    238652 Freightliner ’08-Newer Columbia с коробкой отбора мощности, Sterling LT 9500 1A0201220012, 3E0120460001, 3E11548 238746
    238695 Int’l / Navistar ‘04 -Newer 7300-7700 Series 286042C91, 2586039C91, 2507375C91 — — — — — — — —
    238697 Int’l / Navistar ‘02–’07 7300-7700 Series 2586038C91, 1S180075, 2508431C91 — — — — — — — —
    238698 Int’l / Navistar ‘08 -’09 7300, 7400, 7500 Series 25C92, 1S180186, 3E113970000 — — — — — — — —
    238759 Ford ‘94 -’97 и ‘01-Newer L, LTL9000, Sterling, Silver Star, Freightliner 1300 F4HT8009FC, F4HT8009FB, 1040145 — — — — — — — —
    239010 Freightliner ‘03–’10 Century Series, Coronado B5325, C8989, 75080, BHTC8987 — — — — — — — —
    239048 Mack ‘08 CHU Series, ‘08–’13CHN Series, GU Granite E Models, Volvo ‘08–’14 VHD Series 21504550, 85125540, 21593033 — — — — — — — —
    239050 Mack ‘08–’10 Granite, Volvo VHD Series S5751, S5589, Y8075, 85112703, 21504540 — — — — — — — —
    239077 Freightliner ‘06 -’09 M2, MC, MM Models B9705, B9696, D9454, BHT74683 — — — — — — — —
    239086 Freightliner ’07 Columbia, ’08 -Newer Cascadia 1A02011

    , 3E0118600004, A0526615020

    238685
    239087 Freightliner ‘08–’13 M2 / 106 Business Class, ‘08–’09 Sterling Acterra BHTT3152001, T3152001, S2726001, P4022001 — — — — — — — —
    239089 Volvo ‘06 -’08 VT, модели V2 20517559, G5713, G5719, G0440100 — — — — — — — —
    239123 Mack CX, CXN61; Volvo ’97 — новые модели VN, VNL, VNM 8113190, 81493, 3MF5544M4, 3100801 239141, 239154
    239142 Freightliner ‘02 -’07 FLD, Century, Classic XL, Sterling 9500 Series BHTA4727, V0225001, E3760, V0225100 — — — — — — — —

    Общий коэффициент теплопередачи

    Теплопередача через поверхность, например стену, может быть рассчитана как

    q = UA dT (1)

    где

    q = теплопередача (W (J / с), БТЕ / ч)

    U = общий коэффициент теплопередачи (Вт / (м 2 K), БТЕ / (фут 2 ч o F) )

    A = площадь стены (м 2 , ft 2 )

    dT = (t 1 — t 2 )

    = разница температур по стене ( o C, o F)

    Общий коэффициент теплопередачи для многослойной стены, трубы или теплообменника — с потоком жидкости с каждой стороны стены — можно рассчитать как

    1 / UA = 1 / h ci A i + Σ (s n / k n A n ) + 1 / h co A o (2)

    , где

    U = общая теплопередача коэффициент (Вт / (м 2 K), Btu / (ft 2 h o F) )

    k n = теплопроводность материала в слое n (Вт / (м · К), БТЕ / (час фут · ° F) )

    час ci, o = внутри или снаружи стены индивидуальная жидкость конвекция тепла коэффициент передачи (Вт / (м 2 K), BTU / (фут 2 ч o F) )

    s n = толщина слоя n (м, фут)

    90 600

    Плоская стена с одинаковой площадью во всех слоях — можно упростить до

    1 / U = 1 / h ci + Σ (s n / k n ) + 1 / h co (3)

    Теплопроводность — k — для некоторых типичных материалов (проводимость не зависит от температуры)

    • Полипропилен PP: 0.1 — 0,22 Вт / (м · К)
    • Нержавеющая сталь: 16 — 24 Вт / (м · К)
    • Алюминий: 205 — 250 Вт / (м · К)
    Преобразовать между Метрические и британские единицы
    • 1 Вт / (м · К) = 0,5779 БТЕ / (фут · ч o F)
    • 1 Вт / (910 м 2 Вт / (м · К) 2 K) = 0,85984 ккал / (hm 2 o C) = 0,1761 Btu / (ft 2 h o F)

    Коэффициент конвективной теплопередачи — h — зависит от

    • тип жидкости — газ или жидкость
    • свойства потока, такие как скорость
    • другие свойства, зависящие от потока и температуры

    Коэффициент конвективной теплопередачи для некоторых распространенных жидкостей:

    • Воздух — от 10 до 100 Вт / м 2 K
    • Вода — 500 до 10 000 Вт / м 2 K

    Многослойные стены — Калькулятор теплопередачи

    Этот калькулятор можно использовать для расчета общего коэффициента теплопередачи и теплопередачи через многослойную стену.Калькулятор является универсальным и может использоваться для метрических или британских единиц при условии, что единицы используются последовательно.

    A — площадь (м 2 , фут 2 )

    t 1 — температура 1 ( o C, o F)

    t 2 температура 2 ( o C, o F)

    h ci — коэффициент конвективной теплоотдачи внутри стены (Вт / (м 2 K), Btu / ( ft 2 h o F) )

    s 1 — толщина 1 (м, фут) k 1 — теплопроводность 1 (Вт / (м · K) , БТЕ / (час фут ° F) )

    с 2 — толщина 2 (м, фут) k 2 — теплопроводность 2 (Вт / (м · К), Британские тепловые единицы / (час фут ° F) )

    s 3 — толщина 3 (м, фут) k 3 — теплопроводность 3 (Вт / (м · К), БТЕ / (ч · фут · ° F) )

    ч co — коэффициент конвективной теплопередачи снаружи стены ( Вт / (м 2 K), BTU / (фут 2 h o F) )

    Теплопередача Тепловое сопротивление

    70 Сопротивление теплопередачи быть выражено как

    R = 1 / U (4)

    где

    R = сопротивление теплопередаче (м 2 K / W, ft 2 h ° F / BTU)

    Стена разделена на участки термического сопротивления, где

    • теплопередача между жидкостью и стенкой равна одному сопротивлению
    • сама стена является одним сопротивлением
    • переносом между стенкой и t Вторая жидкость — это термическое сопротивление.

    Поверхностные покрытия или слои «обожженного» продукта добавляют дополнительное тепловое сопротивление стенкам, снижая общий коэффициент теплопередачи.

    Некоторые типичные сопротивления теплопередаче
    • статический слой воздуха, 40 мм (1,57 дюйма) : R = 0,18 м 2 K / Вт
    • внутреннее сопротивление теплопередаче, горизонтальный ток: R = 0,13 м 2 K / W
    • внешнее сопротивление теплопередаче, горизонтальный ток: R = 0,04 м 2 K / W
    • внутреннее сопротивление теплопередаче, тепловой ток снизу вверх: R = 0.10 м 2 K / W
    • внешнее сопротивление теплопередаче, тепловой ток сверху вниз: R = 0.17 м 2 K / W

    Пример — теплообмен в теплообменнике воздух-воздух

    Пластинчатый теплообменник воздух-воздух площадью 2 м 2 и толщиной стенки 0,1 мм может быть изготовлен из полипропилен PP, алюминий или нержавеющая сталь.

    Коэффициент конвекции тепла для воздуха составляет 50 Вт / м 2 K . Внутренняя температура теплообменника составляет 100 o C , а температура наружного воздуха 20 o C .

    Общий коэффициент теплопередачи U на единицу площади можно рассчитать, изменив (3) на

    U = 1 / (1 / h ci + s / k + 1 / h co ) (3b)

    Общий коэффициент теплопередачи для теплообменника из полипропилена

    • с теплопроводностью 0,1 Вт / мК составляет

    U PP = 1 / (1 / ( 50 Вт / м 2 K ) + ( 0.1 мм ) (10 -3 м / мм) / ( 0,1 Вт / м · K ) + 1/ ( 50 Вт / м 2 K ) )

    = 24,4 Вт / м 2 K

    Теплопередача

    q = ( 24,4 Вт / м 2 K ) ( 2 м 2 ) (( 100 o C ) — (2 0 o C ))

    = 3904 W

    = 3.9 кВт

    • нержавеющая сталь с теплопроводностью 16 Вт / мК :

    U SS = 1 / (1 / ( 50 Вт / м 2 K ) + ( 0,1 мм ) (10 -3 м / мм) / ( 16 Вт / мK ) + 1/ ( 50 Вт / м 2 K ) )

    = 25 Вт / м 2 K

    Теплопередача

    q = ( 25 Вт / м 2 K ) ( 2 м 2 ) (( 100 o C ) — (2 0 o C ))

    = 4000 Вт

    = 4 кВт

      0 алюминий с теплопроводностью

        0 / мK

        :

      U Al = 1 / (1 / ( 50 Вт / м 2 K 90 008) + ( 0.1 мм ) (10 -3 м / мм) / ( 205 Вт / м · K ) + 1/ ( 50 Вт / м 2 K ) )

      = 25 Вт / м 2 K

      Теплопередача

      q = ( 25 Вт / м 2 K ) ( 2 м 2 ) (( 100 o C ) — (2 0 o C ))

      = 4000 Вт

      = 4 кВт

        900/13 2 К) = 0.85984 ккал / (hm 2 o C) = 0,1761 Btu / (ft 2 h o F)

      Типичные общие коэффициенты теплопередачи

      • Свободный газ конвекции — Свободный газ конвекции: U = 1-2 Вт / м 2 K (типичное окно, воздух из помещения через стекло)
      • Газ без конвекции — принудительная жидкая (проточная) вода: U = 5-15 Вт / м 2 K (типовые радиаторы центрального отопления)
      • Свободная конвекция газа — конденсирующийся пар Вода: U = 5-20 Вт / м 2 K (типичные паровые радиаторы)
      • Принудительная конвекция (проточная) Газ — Свободная конвекция Газ: U = 3-10 Вт / м 2 K (пароперегреватели)
      • Принудительная конвекция (проточный) Газ — Принудительная конвекция Газ: U = 10-30 Вт / м 2 K (газы теплообменника)
      • Принудительная конвекция (проточный) газ — Принудительная жидкая (проточная) вода: U = 10-50 Вт / м 2 9 1066 K (газовые охладители)
      • Принудительная конвекция (проточный) Газ — конденсирующийся пар Вода: U = 10-50 Вт / м 2 K (воздухонагреватели)
      • Безжидкостная конвекция — принудительная конвекция газа: U = 10-50 Вт / м 2 K (газовый котел)
      • Жидкостная конвекция — свободная конвекция Жидкость: U = 25-500 Вт / м 2 K (масляная баня для отопления)
      • Без жидкости Конвекция — принудительный ток жидкости (вода): U = 50 — 100 Вт / м 2 K (нагревательный змеевик в воде в резервуаре, вода без рулевого управления), 500-2000 Вт / м 2 K (нагревательный змеевик в резервуарной воде , вода с рулевым управлением)
      • Конвекция без жидкости — Конденсирующийся пар воды: U = 300 — 1000 Вт / м 2 K (паровые рубашки вокруг сосудов с мешалками, вода), 150 — 500 Вт / м 2 K (другие жидкости)
      • Принудительная жидкость (текущая) вода — газ свободной конвекции: U = 10-40 Вт / м 2 K (горючий камера + излучение)
      • Принудительная жидкость (текущая) вода — Свободная конвекционная жидкость: U = 500 — 1500 Вт / м 2 K (охлаждающий змеевик — перемешиваемый)
      • Принудительная жидкость (текущая) вода — Принудительная жидкость (проточная вода): U = 900 — 2500 Вт / м 2 K (теплообменник вода / вода)
      • Принудительная жидкая (проточная) вода — Конденсирующий пар водяной: U = 1000 — 4000 Вт / м 2 K (конденсаторы водяного пара)
      • Кипящая жидкая вода — свободный конвекционный газ: U = 10-40 Вт / м 2 K (паровой котел + излучение)
      • Кипящая жидкая вода — принудительное течение жидкости (вода) : U = 300 — 1000 Вт / м 2 K (испарение холодильников или охладителей рассола)
      • Кипящая жидкая вода — Конденсирующий пар воды: U = 1500 — 6000 Вт / м 2 K (испарители пар / вода)

      Надуваемый радиатор для отвода тепла лунной базы на JSTOR 900 01

      Статья журнала

      Надежный радиатор для отвода тепла с лунной базы

      Нельсон Дж.Гернерт и Кеннет Г. Донован

      Сделки SAE

      Издатель: SAE International

      https://www.jstor.org/stable/44614883

      Копировать

      Был изготовлен и испытан испытанный легкий лунный радиатор.Четверть удельного веса нынешних космических радиаторов. Значительное снижение веса произошло за счет уникальной конструкции радиатора. Это многоклеточный радиатор с тепловыми трубками, использующий лунную гравитацию для возврата конденсата. Новшеством этого радиатора является ламинированный пленочный материал, используемый в качестве оболочки тепловых трубок. За счет использования гибкой, прочной, герметичной ламинатной структуры вместо типичной ребристой оболочки тепловых труб было достигнуто значительное снижение веса. Кроме того, полученный радиатор является чрезвычайно гибким, что позволяет его свертывать или складывать и компактно хранить во время транспортировки на поверхность Луны.Испытания показали, что радиатор с ламинированной пленкой с тепловыми трубками обеспечивает улучшенные характеристики и значительную экономию массы по сравнению с обычными радиаторами для помещений.

      SAE International — это глобальная ассоциация, объединяющая более 128 000 инженеров и технических экспертов в аэрокосмической, автомобильной и коммерческой промышленности. Основные направления деятельности SAE International — обучение на протяжении всей жизни и разработка добровольных согласованных стандартов. Благотворительным подразделением SAE International является SAE Foundation, который поддерживает множество программ, включая A World In Motion® и Collegiate Design Series.

      × Закрыть оверлей

      Закрыть просмотр

      CSF охлаждает современный классический SL500 Mercedes

      CSF с гордостью представляет еще одну отрасль, эксклюзивную для своей растущей линейки радиаторов «Классической серии».Сменный полностью алюминиевый радиатор , но все еще высокопроизводительный, для Mercedes Benz R129 SL500 5.0L V8 — CSF # 8057 . Эти сверхмощные немецкие спортивные автомобили 90-х были технически продвинутыми для своего времени и теперь вошли в сферу «коллекционирования» автолюбителей по всему миру. Поскольку установка охватывала 12-летний период с 1990 по 2002 год, а возраст некоторых из этих ранних моделей приближается к 30 годам, заводские радиаторы с пластиковыми торцевыми бачками необходимо заменить.

      Причины для замены или обновления CSF № 8057 для Mercedes Benz SL500:

      Радиатор OEM с пластиковыми торцевыми бачками может стать хрупким и со временем потрескаться / потрескаться из-за нормального износа и повторяющихся циклов включения / выключения нагрева.

      Сердечник радиатора OEM, возможно, забит мусором, влияющим на работу радиатора.

      Радиатор OEM может быть корродирован изнутри из-за отложений в воде или отсутствия плановых промывок и замен охлаждающей жидкости.Обычное явление для транспортных средств, которые часто сидят или хранятся без управления в течение длительного времени.

      Нормальный срок службы радиатора OEM составляет 5-10 лет. Превентивная замена полностью алюминиевого радиатора CSF обеспечит лучшую производительность, более высокий уровень надежности во время вождения и будет более долговечным в качестве модернизированной высокопроизводительной замены старых или других вторичных пластиковых / алюминиевых радиаторов.

      Полностью алюминиевый сменный радиатор для R129 SL500 отличается известной «вставной установкой» CSF, не требующей дополнительных деталей или модификаций для установки, а также эксклюзивным сердечником CSF с технологией B-Tube Technology; самый современный и эффективный сердечник радиатора в отрасли.CSF № 8057 будет устанавливаться без каких-либо изменений в кожухе вентилятора OEM, конденсаторе кондиционера, шлангах OEM и всех воздуховодах OEM. Полноценное обновленное решение для замены.

      Полностью алюминиевый сменный радиатор (CSF # 8057) Характеристики :
      • «Встраиваемая посадка», не требующая изменений для установки
      • 2 ряда 42 мм (Dual Core) с эксклюзивной технологией B-образных трубок CSF
      • Сверхэффективное ребро с несколькими жалюзи и высотой ребра 6,5 мм (для правильного потока воздуха в другие охлаждающие компоненты).Обеспечивает оптимальную контактную поверхность и отвод тепла
      • Кронштейны и фитинги, обработанные на станке с ЧПУ для превосходной посадки и долговечности
      • Надвижные фитинги для шлангов (35 мм)
      • 100% полностью алюминиевая сварная конструкция TIG
      • Ограниченная гарантия на 2 года

      Номер детали
      CSF # 8057 — полированная поверхность

      Номер OEM
      129-500-01-03

      Цена
      MSRP / MAP — 529,00 $

      Фитинг
      1990-1993 МБЗ 500SL (5.0L, V8)
      1994-2002 MBZ SL500 (5,0 л, V8)

      Сменный полностью алюминиевый радиатор

      CSF для Mercedes Benz SL500 90’-02 ’уже доступен. Купите его у одного из наших рекомендуемых дилеров ниже:

      Высокопроизводительный радиатор

      CSF для Tacomas 2-го и 3-го поколения

      *** Обновление продукта — август 2020 г. ***

      Стремясь продолжать расширять линейку внедорожной продукции CSF, мы переработали существующую Toyota Tacoma 2-го поколения, чтобы теперь она соответствовала 3-му поколению.По состоянию на август 2020 года новая версия (номер по каталогу CSF 7092) включает в себя комплект переходников втулки, позволяющий устанавливать втулки как для 2-го, так и для 3-го поколения. Такомы.

      Посмотрите, как работает комплект переходника втулки, здесь.

      Первый в отрасли универсальный дизайн
      • Теперь подходит:
        • 2016+ 3,5 л и 2,7 л Toyota Tacoma
        • 2005-2015 4,0 и 2,7 л Toyota Tacoma
      • OEM #:
        • 16410-0P030
        • 16410-0P040
        • 16410-0C420
        • 16410-0C430
        • 16410-0P290
        • 16410-0P300
      • MSRP / MAP Цена: 449 долларов США.00 USD
      • Этот продукт (теперь CSF # 7092) заменяет CSF # 7082

      Если вам нужен грузовик, чтобы погрузить его в доски для серфинга, сноуборды или походное снаряжение, Toyota Tacoma находится в верхней части списка. Известно, что Tacoma — это грузовик с полным приводом, с дополнительным полным приводом и 4,0-литровым двигателем V6, который может буксировать до 6200 фунтов. Благодаря большому количеству модификаций и обновлений производительности, доступных на рынке, эти Taco могут стать настоящими внедорожниками!

      Трудно преодолевать препятствия на пути Такомы, которые она не может легко преодолеть.Однако одним препятствием, которое помешает вам добраться до следующего пункта назначения, является отсутствие радиатора, поставляемого на заводе. CSF разработала новый полностью алюминиевый высокопроизводительный двухрядный радиатор, чтобы эти «тако» оставались ОХЛАЖДЕННЫМИ! Представляем радиатор Ultimate Performance для Toyota Tacoma второго поколения от CSF.

      С большим успехом в эксклюзивном высокопроизводительном радиаторе CSF для Toyota FJ Cruiser (CSF # 7076) . Сообщество, совершившее посадку, ясно дало понять, что у экспертов по охлаждению есть еще одна машина, к которой они должны обратиться.В радиаторе Tacoma используется эксклюзивная технология B-Tube компании CSF, которая увеличивает рассеивание тепла примерно на 15% по сравнению с обычными трубками, а также ребра с несколькими решетками для максимального увеличения потока воздуха через сердцевину радиатора. Конструкция, сваренная на 100% TIG, обеспечивает более высокий уровень надежности и долговечности по сравнению с пластиковыми резервуарами OEM, которые могут стать хрупкими или склонными к растрескиванию, учитывая, что ранним моделям сейчас 14+ лет. Многие ездят в экстремальных условиях, от сухой жары пустыни до грязи, мешающей бездорожью, поэтому они определенно терпят поражение.Дополнительная нагрузка на двигатель в нестандартных условиях может привести к перегреву этих Tacoma. Компания CSF максимально увеличила пространство перед двигателем, разработав радиатор, мощность которого более чем на 50% больше, чем у OEM-единицы, перейдя от предоставленного 27-мм 1-рядного сердечника к 42-миллиметровому 2-рядному сердечнику B-Tube CSF. Новый высокопроизводительный радиатор CSF # 7082 (теперь # 7092), даже с его увеличенной емкостью, по-прежнему является «вставляемым», не требует никаких модификаций для установки и по-прежнему покрыт фирменной ручной полировкой для зеркал CSF в течение 1 часа.Настоящее автоматическое обновление и заменяющее решение, дополненное 2-летней ограниченной гарантией CSF.

      Двухрядный высокопроизводительный радиатор CSF на 55% толще, чем старый OEM-блок, с на 15 мм более сверхэффективной охлаждающей способностью и лучшей эффективностью теплопередачи.

      2-рядный высокопроизводительный полностью алюминиевый радиатор для Toyota Tacoma (CSF # 7082 — теперь CSF # 7092) Характеристики:
      • 2-рядный радиатор сверхвысокой производительности 42 мм
      • 6.Ребра с несколькими ламелями высотой 5 мм и эксклюзивной технологией B-Tube от CSF
      • Монтажные скобы, обработанные на станке с ЧПУ
      • Конструкция, полностью выполненная из алюминия, сварная TIG
      • Ограниченная гарантия на 2 года
      • True «Drop-In» Подходит без необходимых модификаций
      • Зеркальная полировка за 1 час
      • OEM-номера:
        • 16410-0P030
        • 16410-0P040
        • 16410-0C420
        • 16410-0C430 900-14
        • 16430 0P290
        • 16410-0P300

      Применение:

      • 2016+ 3.Toyota Tacoma 5 л и 2,7 л
      • 2005-2015 4,0 л и 2,7 л Toyota Tacoma

      Цена:
      Рекомендуемая розничная цена / карта: 449,00 долл. США долл. США

      Новый высокопроизводительный полностью алюминиевый радиатор

      CSF для Toyota Tacoma уже доступен.

    Оставить комментарий
