Коллекторная схема отопления частного дома



Вступление

В желании равномерно прогреть все помещения своего дома, мы старательно изучаем все возможные схемы отопления придуманные инженерами и практикуемые сантехниками. Одой из популярнейших схем разведения труб, является коллекторная схема отопления. Работает она для большого частного дома, где прогревать нужно большое количество комнат.

О схемах отопления и их разнообразии

Отрываясь от практики и переходя с фантазийной теории, вы сами можете взять лист бумаги, нарисовать на нём источник отопления дома (условно котел отопления) и несколько радиатор отопления вокруг него.

Схема отопления подразумевает соединение котла отопления (источника) со всеми радиаторами отопления.

Самой экономичной будет схема последовательного соединения радиаторов, при которой теплоноситель системы будет последовательно проходить через все радиаторы отопления, и возвращаться к источнику после последнего радиатора.

Такая схема называется однотрубной. Она используется и работает в многоэтажных домах с верхней подачей воды (в гравитационной системе). Квартиры в них отапливаются стояками отопления, на каждом этаже один радиатор стояка, все радиаторы одного стояка размещены по вертикали.

Работает однотрубная схема, также при горизонтальном размещении радиаторов, но при условиях, что радиаторов в комнате немного и перед радиаторами трубу отопления загибают в форме разгонного коллектора.

Важно! Использовать однотрубную схему отопления для большого дома или дома с большим количеством радиаторов не нужно, часть радиаторов в конце цепочки подключения будут всегда холодные.

Если вы немного разбираетесь в электропроводке, то наверняка соедините радиаторы, на нашей воображаемой схеме, параллельно (как лампочки). Такая схема называется двухтрубной.

По одной трубе двухтрубной разводки движется горячий теплоноситель, по второй трубе организовано возвращение остывшего теплоносителя. То есть каждый радиатор подключается с источнику тепла независимо от своих соседних собратьев.

Благодаря этому все радиаторы в доме нагреваются равномерно, однако, чтобы отремонтировать один радиатор, нужно отключать и сливать всю систему отопления. Это проблема эксплуатации и ремонта.

Коллекторная схема отопления частного дома

Решает эту, несколько надуманную проблему, схема под названием коллекторная или лучевая система отопления. Она проста, как группа туристов греющихся у костра.

Представьте группу туристов, который сидят вокруг костра и протянули у нему руки, чтобы согреться. Что будет если один турист встанет и уйдет. Ничего не будет, стальные останутся и будут греться дальше.

Так же работает лучевая или коллекторная схема отопления. Каждый радиатор в этой схеме подключается к источнику тепла двумя трубами независимо от всех остальных радиаторов.

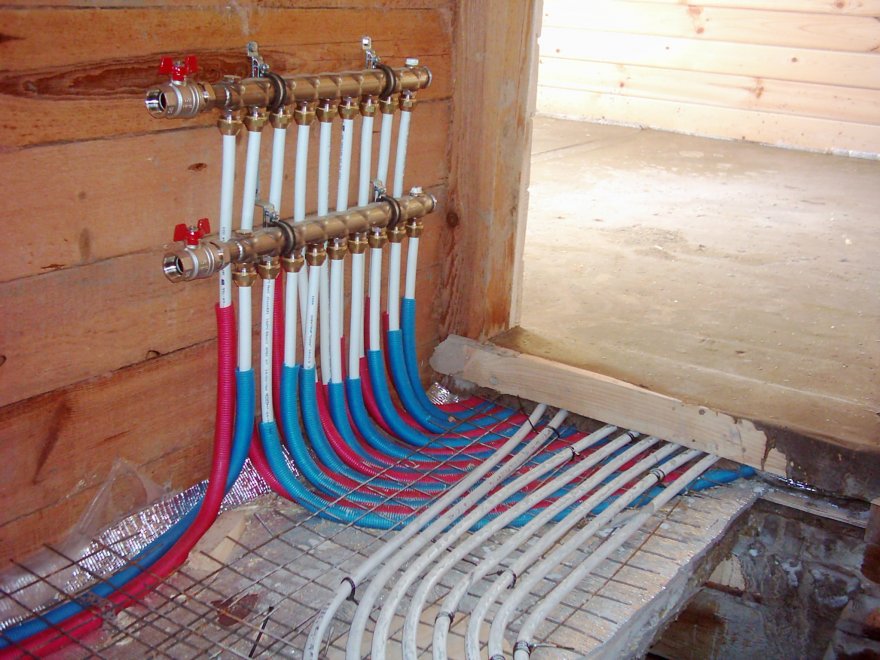

Обеспечивает, такое «лучистое» подключение, устройство под названием коллектор, вернее два коллектора (схема двухтрубная). Отсюда второе название лучистой схемы — коллекторная схема отопления, в том числе, частного дома. Есть еще одно название данной схемы: веерная схема, узел условного веера, это коллектор.

Коллекторная схема отопления: недостатки

Я вижу в данной схеме два недостатка:

  • Во-первых, она очень дорогая, количество труб зашкаливает, дополнительного оборудования море (коллектора, шкафы, обвес коллекторов и т. д.)
  • Во-вторых, очень трудоемкий и сложный монтаж, с замуровыванием труб в пол (а куда вы денете такое количество труб, только в пол).

Как бедствие, конечный результат очень (!) сильно зависит от качества материала и, главное, квалификации рабочих. Качественно собрать и настроить коллекторную схему это вам не у пронькиных.

Заключение

Коллекторная схема отопления частного дома несомненно лучшая из возможных схем для загородного дома. На каждый этаж по коллекторному шкафу и все радиаторы будут греть одинаково.

©obotoplenii. ru

Еще статьи



Похожие статьи

Коллекторная разводка отопления заказать в Санкт-Петербурге

Коллекторная разводка

Чтобы обеспечить подходящие условия для проживания, собственники квартир и домов благоустраивают свои жилища максимальным количеством бытовых приборов, потребляющих воду. В случае, если подключение точек забора воды осуществляется последовательно, то при одновременном включении нескольких из них, напор существенно снижается. Чтобы этого не происходило, устанавливают распределительные коллекторы – устройства в виде гребенки, равномерно распределяющие воду ко всей водозаборной сантехнической и бытовой технике.

Для подсоединения контуров систем водоснабжения и отопления устройство снабжено различным количеством отводов (обычно до 12), которые при необходимости можно легко увеличить наращиванием дополнительной секции. В зависимости от комплектации коллекторы оснащаются запорно-регулировочной арматурой, которая позволяет перекрывать подачу воды в нужный контур.

В систему водотеплоснабжения коллекторы устанавливают в виде блока, состоящего из обратной и подающей гребенок, а также выпускных клапанов и регулировочных кранов.

Принцип работы коллекторной разводки

Устанавливают распределительные коллекторы еще на стадии строительства и чистовой отделки объекта. Подобную разводку труб можно провести и при капитальном ремонте здания или квартиры, поскольку к каждому прибору водопотребления необходимо проложить отдельный контур под полом. Сам коллектор монтируют в нише или специальном шкафу, скрывающем систему от посторонних глаз. Работает коллекторная разводка отопления элементарно. Нагретый (до необходимой температурной величины) теплоноситель попадает в подающую гребенку, где равномерно разделяется между радиаторами отопления. Отдав большую часть тепла для обогрева помещения, теплоноситель возвращается в обратную гребенку, а затем поступает в котел для дальнейшего нагрева. В случае повреждения и протечки радиатора отопления, подача воды в этот контур перекрывается, при этом остальные продолжают работать в привычном режиме.

Использование коллекторной разводки труб позволяет ощутимо увеличить энергоэффективность всего оборудования. На все его выходы устанавливаются приборы, контролирующие температуру, давление и расход теплоносителя. Не стоит забывать и про циркуляционный насос, который является обязательным устройством коллекторной системы.

Стоимость коллекторной разводки

НаименованиеЦена
Коллекторная разводка отопленияот 5 000 руб

 Коллекторная разводка — фото работ

Чем отличается коллекторно-лучевая схема разводки отопления от периметральной

Проектируя отопительную систему, необходимо определиться со схемой разводки трубопровода и продумать варианты его размещения в стенах или полу. Монтировать скрываемый трубопровод можно в случаях, если для изготовления труб используется прочный материал, допускающий длительный безремонтный срок эксплуатации трубопровода. Такая схема разводки отопления обеспечит современный и эстетичный вид отопительной системе.

Трубы при этом не получат случайных повреждений.

Коллекторно-лучевая схема разводки

Коллекторная разводка труб эффективно используется в помещениях, имеющих значительные площади. Она предполагает, что на всех уровнях находятся специальные шкафы – коллекторы, из которых к радиаторам идут по две трубы – прямая и обратная. Эта система подразумевает независимое подключение каждого отопительного прибора. (См. также: Полипропиленовые трубы для отопления)

Как правило, системы с коллекторной разводкой подразумевают скрытую прокладку труб в связи с их значительным количеством. Возможна прокладка труб по полу с последующей заливкой стяжки. Такая схема разводки отопления исключает необходимость штрабления. В случае деревянного пола трубы могут прокладываться сквозь лаги с последующим настилом чистового пола. Поверх труб можно настилать паркет, ламинат, фанеру. Следующий –не очень популярный вариант, подразумевает прокладку трубопровода под потолком нижележащего этажа.

Преимуществами данной отопительной системы являются легкость монтажа и гидравлическая стабильность.

Эта система подразумевает подключение неограниченного числа радиаторов, их легкое регулирование, отключение в случае необходимости и равномерность прогрева отопительных приборов.

Недостатком коллекторной системы является большая материалоемкость и¸ как следствие, высокая стоимость ее устройства. (См. также: Схема разводки отопления частного дома)

Периметральные отопительные системы

Новым видом инженерных отопительных систем в наших домах является поквартирная разводка отопления. Поквартирные – это такие системы, которые позволяют управлять теплоснабжением отдельно взятой квартиры без изменения теплового режима соседних помещений и учитывать теплопотребление отдельно взятой семьи.

Для организации поквартирного учета необходим один вход в квартиру подающей трубы и обратного трубопровода, к которым должны подсоединяться все отопительные приборы, расположенные в данном помещении. Такой системой является периметральная разводка трубопровода. При данной схеме радиаторы довольно зависимы друг от друга.

Достоинствами являются небольшое число используемых труб и ремонтопригодность системы.

Периметральная разводка подразумевает прокладку труб в лотках и возможность их обслуживания. В данном случае могут применяться как полипропиленовые, так и металлические трубы. (См. также: Двухтрубная система отопления двухэтажного дома)

Гидравлическая независимость отдельно взятой квартиры позволяет создавать индивидуальные проекты для каждого заказчика согласно его вкусовым предпочтениям. По желанию, можно отказаться от стояков и других уродующих внешний вид помещения конструктивных решений.

В современных отопительных приборах используется присоединительный узел, который называется мультифлекс. Радиаторы могут не только отапливать помещение, но и служить украшением интерьера, размещаясь на внутренних стенах.

На лестничных площадках находятся коллекторы, к которым подводятся трубы и расположены поквартирные счетчики. (См. также: Система отопления с принудительной циркуляцией)

Описанные выше схемы позволяют организовать современные высокоэффективные отопительные системы с учетом индивидуальных пожеланий заказчиков и особенностей данного помещения.

Разводка труб отопления в квартире

Здесь вы найдете все по такой теме как разводка труб отопления в квартире: схемы лучевой (коллекторной) и горизонтальной системы в многоквартирном доме, а также преимущества каждого способа и полезное видео.

Качественному обогреву квартиры всегда предшествуют предварительные расчеты, выбор схемы, способ разводки, покупка радиаторов, труб и котлов, то есть все то, что в совокупности создает уютную и теплую атмосферу зимой.

Разводка системы отопления в многоквартирном доме играет не последнюю роль в данном процессе, поэтому важно знать, какие типы ее бывают, преимущества и недостатки каждого из них.

Горизонтальная система

Как правило, при составлении схемы обогрева высотного здания инженеры теплосети опираются на требования, указанные в СНиП. Если обратиться к ним, то там сказано, что когда горизонтальная разводка системы отопления в многоквартирном доме используется при наличии централизованного обогрева, то она обязана обладать качественной подачей теплоносителя и его учетом.

Данный тип подачи воды эффективен, если позаботится о необходимом уровне напора в системе.

В некоторых многоэтажках встречаются однотрубные горизонтальные схемы с нижней подачей, поэтому нужно учитывать, что чем дальше находится радиатор от центрального стояка, тем больше в нем будет элементов.

В том случае, если горизонтальная схема разводки отопления в многоквартирном доме применяется при индивидуальном обогреве жилья, нужно заранее продумать, как будет при наличии нижней разводки подаваться теплоноситель: естественным путем или принудительно.

В первом случае затраты сводятся к минимуму, так как не нужен циркуляционный насос, воздухоотводчики и специальный расширительный бачок. Подобная система подачи воды отличается надежностью, так как не потребуется повышать давления в трубах. Недостатком естественной циркуляции является долгий нагрев помещений, поэтому ее используют только в домах не выше двух этажей.

Для второго способа подачи теплоносителя применяется циркуляционный насос, который обеспечивает его быстрое перемещение по всей системе.

Если используется двухтрубная система обогрева при горизонтальной разводке, то это позволяет контролировать количество воды во всех батареях.

В основе горизонтальной схемы находится стояк, который протянут через все здание. Чтобы избежать теплопотерь, он должен быть хорошо изолирован. От этого стояка на всех этажах монтируются обратка и подающая труба в помещения, а батареи снабжаются запорными устройствами.

Если при горизонтальной разводке установить радиаторы с нижним типом подключения, то все трубы можно спрятать в пол.

Вертикальная схема

Верхняя разводка системы отопления многоквартирного дома наиболее эффективна при 2-хтрубной системе подачи теплоносителя. Ее преимущество в том, что она не статична и может регулироваться, например, удлинять радиаторы, добавляя им элементы.

При верхней разводке подающая труба устанавливается на так называемом техническом этаже или чердаке. Оттуда теплоноситель направляется в квартиры. Недостатком верхней разводки являются частое завоздушивание системы, поэтому батареи должны быть снабжены краном Маевского.

Разводка труб отопления в квартире: лучевая (коллекторная)

Поэтажная система отопления очень эффективна. При этом применяется коллекторная разводка с двухтрубной схемой. В ее основе находится общий стояк, к которому подведен обратный и подающий коллекторы на всех этажах. От них в квартиры идут трубы, подающие теплоноситель.

Этот тип разводки требует большого количества труб из металлопластика, что несколько удорожает отопительную систему. Компенсируется этот недостаток качеством подачи тепла и более высоким уровнем эксплуатации системы в целом.

Кроме качества обогрева, подобная разводка отопления в квартире позволяет установить термостаты, что немаловажно для экономии средств.

Преимущество разводки:

  1. Надежность, долговечность и устойчивость системы. Ей практически не страшны гидроудары, что уберегает ее от аварий и протечек.
  2. Схему можно расширять или сокращать, в зависимости от квартир на этаже.
  3. Лучевая разводка системы отопления в многоквартирном доме позволяет установить регуляторы температуры на всех батареях.
  4. Каждый коллектор – это отдельная система, оборудованная необходимой автоматикой и элементами.

Отдельным преимуществом 2-хтрубной лучевой схемы является разводка отопления в квартире по полу. Вся прокладка труб ведется под стяжку, именно поэтому используются материалы высшего качества. Металлопластик не боится коррозии, прочный и надежный.

Коллекторная разводка позволяет следить за нагревом радиаторов и при необходимости выключать некоторые из них, не мешая работать остальным. Это делает подобный тип подключения отопления в квартиры наиболее популярным, несмотря на его высокую стоимость.

Существуют 2 вида лучевой разводки: с естественной и принудительной циркуляции теплоносителя. Как правило, первый не применяется в высотных зданиях.

Для того чтобы была проведена подобная разводка отопления многоквартирного дома, требуется наличие чернового пола, что подразумевает либо капитальный ремонт, либо жилье в новострое, либо снятие напольного покрытия и удаление стяжки, что еще больше удорожит систему.

Исходя из вышесказанного, можно сделать вывод, что наиболее эффективной, практичной и эстетически красивой является лучевая горизонтальная разводка. Несмотря на ее стоимость, она становится все более популярной у владельцев квартир и частных домов.

Горизонтальная разводка с двухтрубной схемой так же выгодный вариант обогрева жилья, хотя и не позволяющий при необходимости отключать отдельные элементы системы.

Полезное видео

Коллекторная разводка отопления и водоснабжения | Амикта, инженерная компания

Коллекторная разводка любой инженерной системы, будь то радиаторное отопление, горячее и холодное водоснабжение или система водяного теплого пола, функционирует по следующему принципу: от основной трубы (с горячей, холодной водой или теплоносителем системы отопления) с помощью различного насосного оборудования и прочих элементов обвязки котельной жидкость подается на распределяющие устройства — коллекторы, внешне напоминающие гребенку с несколькими ответвлениями, с каждому из которых подведена соответствующая труба. Благодаря находящимся на этой гребенке функциональным элементам и регуляторам коллектор способен управлять отдельно взятыми потоками жидкости, выполняя как роль балансировщика системы (например, в системах водяного теплого пола), так и позволяя управлять напором воды вплоть до полного ее перекрытия на отдельных линиях (перекрывая, например, отдельные трубопроводы, подведенные к бытовой технике или смесителям в системе водоснабжения). Для удобства управления всеми инженерными системами, упрощения процедуры их обслуживания и сохранения эстетичного вида прочих помещений, можно выполнить размещение всех коллекторных групп в одной точке котельной. Благодаря такой реализации инженерных систем нам удается не только исключить размещение инженерного оборудования вне помещения котельной, но и, зачастую, сократить изначально планируемое количество используемых труб, снизив тем самым стоимость реализации систем.

Монтаж коллекторных групп систем радиаторного отопления, водяного теплого пола, горячего и холодного водоснабжения Stout (Италия) в помещении котельной двухэтажного дома. Фото с сайта https://amikta.ru/

Монтаж коллекторных групп систем радиаторного отопления, водяного теплого пола, горячего и холодного водоснабжения Stout (Италия) в помещении котельной двухэтажного дома. Фото с сайта https://amikta.ru/

Отдельно взятый коллектор, предназначенный для распределения потоков теплоносителя по лучевой системе радиаторного отопления или контурам системы «теплый водяной пол», представляет собой устройство в виде гребенки, содержащей от трех до двенадцати пар входов и выходов, к которым подключаются попарно труба подачи и обратного потока каждого радиатора или контура теплого пола. Поскольку современные системы отопления в домах площадью более ста квадратных метров могут содержать значительно большее количество отопительного оборудования, чем позволяет подключить даже самый крупный коллектор на двенадцать выходов, распределительные коллекторы компонуют в коллекторную систему, настраивая и балансируя ее для достижения оптимальных температурных показателей в доме.

При монтаже коллекторных групп обычно предусматривают такое расположение оборудования, которое будет оправдано с технической точки зрения и будет обладать удобством последующей настройки и обслуживания, размещая распределительные коллекторы ступенчато один над одним. В качестве каркаса такой конструкции используются монтажные профили, консоли и фиксирующие элементы. Несомненным преимуществом сборки такой конструкции является то, что она надежно закрепляется на стене котельной всего лишь в нескольких точках, позволяя избежать дополнительного сверления отверстий под монтажные болты (что особенно актуально в котельных, стены которых уже отделаны плиткой). Скользящие болты быстрого монтажа дают возможность в процессе выполнения работ изменять высоту расположения коллекторов, ускоряя работы и позволяя достигать высокого качества монтажа.

Монтаж каркаса для крепления коллекторов из перфорированных стальных (1.0242) оцинкованных монтажных профилей, выдерживающих напряжение 240 Н/мм2 и крепежных элементов Walraven BIS RapidRail. Фото с сайта https://amikta.ru/

Монтаж каркаса для крепления коллекторов из перфорированных стальных (1.0242) оцинкованных монтажных профилей, выдерживающих напряжение 240 Н/мм2 и крепежных элементов Walraven BIS RapidRail. Фото с сайта https://amikta.ru/

Аналогично коллекторной схеме монтажа отопления, использование коллекторов, распределяющих по точкам потребления воду, позволяет организовать максимально удобную и надежную систему горячего и холодного водоснабжения. Для удобства управления системой водоснабжения на коллекторное оборудование устанавливают запорную арматуру, маркированную надписями, соответствующими каждому потребителю воды в доме. Коллекторные группы водоснабжения, как правило, устанавливают в том же помещении, что и котельное оборудование. Интересным преимуществом использования коллекторной схемы водоснабжения в частном доме можно назвать возможность организации рециркуляции горячей воды через включение в систему горячего водоснабжения полотенцесушителей в ванных комнатах (как варианты отопления с комбинацией из радиаторов и полотенцесушителей) , позволяющее поддерживать во влажных помещениях комфортный микроклимат и высушивать полотенца даже в теплое время года, когда система отопления дома не функционирует на обогрев помещений радиаторами или теплым водяным полом. Также использование рециркуляции дает возможность моментального получения горячей воды требуемой температуры из любого крана в доме. Такой эффект достигается благодаря тому, что по части системы водоснабжения, отведенную под рециркуляцию горячая вода непрерывно движется, не оставаясь и не остывая на участках трубы водоснабжения, идущей от коллектора к крану или смесителю. Обязательной составляющей системы рециркуляции горячего водоснабжения являются обратные клапаны, устанавливаемые на коллектор, отвечающий за распределение воды в системе рециркуляции. Эти клапаны препятствуют обратному движению потока воды через коллектор.

Процесс монтажа распределительных никелированных коллекторов водоснабжения (с подключением к ним линий полотенцесушителей) Stout с подключением через компрессионные фитинги Stout для PEX-AL-PEX труб и обратные пружинные клапаны Stout труб Uponor Uni Pipe Plus Red в термоизоляционных трубках из вспененного полиэтилена Rols Isomarket Energoflex Super. Фото с сайта https://amikta. ru/

Процесс монтажа распределительных никелированных коллекторов водоснабжения (с подключением к ним линий полотенцесушителей) Stout с подключением через компрессионные фитинги Stout для PEX-AL-PEX труб и обратные пружинные клапаны Stout труб Uponor Uni Pipe Plus Red в термоизоляционных трубках из вспененного полиэтилена Rols Isomarket Energoflex Super. Фото с сайта https://amikta.ru/

Заказать расчет проекта и получить смету Вы можете:
по почте — [email protected]
по многоканальному телефону — 8 (812) 408 07 36
или на сайте — https://amikta.ru/

Подключение вашей излучающей системы | | Теплый пол своими руками

Стандартные электрические схемы для контроллеров I-Link

Важное примечание: За исключением электрокотла, t здесь нет прямого электрического соединения между каким-либо реле I-Link и какой-либо моделью водонагревателя по требованию. Единственным электрическим подключением к водонагревателю On Demand / Tankless,… является питание (вилка) к/от устройства (независимо от количества зон) . Водонагреватель срабатывает, когда устройство определяет расход не менее 1/2 галлона в минуту. Водонагреватель активируется, когда какая-либо или все зоны требуют нагрева, а насос(ы) циркулируют жидкость через устройство, таким образом создавая «поток», который сигнализирует о включении водонагревателя!

Краткое руководство по подключению для многозонных систем. Для получения более подробной информации прокрутите страницу вниз для получения дополнительных схем.

Мы предлагаем неограниченную техническую поддержку ~ бесплатный номер 866-теплые пальцы ног (927-6863)

Базовый контроллер для одной зоны

Итак…..Если у вас простая однозонная излучающая система и вы используете реле I-Link SP-81 , которое мы поставили вместе с вашей системой, следуйте приведенной ниже схеме.

Контроллер одной зоны включает насос, когда термостат требует тепла.

18/2 Провод термостата от термостата в зоне подключается к клеммам R/W. Красный или белый могут идти к любому терминалу. Отодвинув язычок над клеммной колодкой, можно легко вставить провод. Для питания системы лучистого отопления (реле/насос) рекомендуется электрический провод 14/2 Romex.

ПРИМЕЧАНИЕ. «Питание термостата» на приведенной выше схеме указывает на то, что 24 В переменного тока поступает от контроллера для питания цифрового дисплея на термостатах, в которых для этой цели не используются батареи. В термостатах , которые мы продаем, используются батареи , поэтому эта функция не требуется для цифрового дисплея на наших термостатах. Но, прежде всего, не подключайте к этим клеммам линию 120 В переменного тока.
(вернуться наверх)


Базовый многозонный контроллер

Системы с несколькими зонами обычно управляются одним блоком, содержащим несколько реле.Как и вышеприведенный SP-81, многозональные контроллеры используют одну и ту же базовую конфигурацию клеммной колодки для низкого напряжения (термостат) и сетевого напряжения (работа циркуляционных насосов). Ряд оранжевых выступов в верхней части панели контроллера позволяет вставлять провода термостата, а блок клеммных винтов в нижней части с маркировкой N (нейтральный) и L (нагрузка) упрощает подключение каждого зонального насоса.

Конечно, во всех приложениях блок реле должен получать питание от линии 110 В (см. схему ниже) от щита.Либо это, либо ответвление от существующей цепи может быть проведено к блоку контроллера. Также рекомендуется подключить стандартный выключатель света к цепи контроллера, чтобы всю излучающую систему можно было отключить в одном центральном месте. Если ваш релейный блок подключен через переключатель, вам не придется полагаться только на термостаты, чтобы отключить вашу систему во время сезона охлаждения. Эта функция может помешать кому-то «играть» с вашими термостатами и нагревать ваш пол летом.

В этом примере соединения термостата выполняются в верхнем ряду «Т», клеммы Т1, Т2, Т3 и т. д. Циркуляционные насосы подключаются к нижним высоковольтным клеммам для зон 1, 2, 3 и т. д. на блоке 120 вольт. Линии от источника питания (электрощита) подключаются к N (общий) и L (горячий). Установленная на заводе перемычка не перемещается.

Ниже приведен еще один пример многозонного контроллера (i-Link SP-83), но для очень простой системы.Другими словами, контроллер — это не что иное, как три зоны теплого пола, активируемые тремя термостатами. Нет необходимости использовать клеммы «системный насос», нет необходимости использовать клеммы «ХХ» для включения бойлера и нет «приоритетной зоны» для косвенного водонагревателя.

Базовая проводка практически одинакова для всех многозонных контроллеров. Многозональный контроллер может содержать от двух до шести реле, но процедура подключения остается неизменной. Конечно, контроллер i-Link также может быть подключен для специальных приложений, наиболее распространенные из которых показаны ниже.
(вернуться наверх)


Специальные электрические схемы для контроллеров i-Link

В некоторых ситуациях контроллер i-Link должен делать больше, чем просто активировать циркуляционный насос каждый раз, когда зона требует тепла. Следующие схемы иллюстрируют три общих специальных приложения.

Активация котла с однозонным контроллером

Контроллер одной зоны включает котел каждый раз, когда зона требует тепла

Клеммы «5» и «6НО» (нормально разомкнутые) просто замыкают цепь каждый раз, когда термостат излучающей зоны требует тепла.Эти клеммы не подают напряжение на котел. Сам котел содержит трансформатор, который активируется всякий раз, когда замыкается этот контур.
(вернуться наверх)


Используйте приведенную выше схему «многозональная», если у вас более одной зоны и вам необходимо использовать «концевой выключатель» ( соединения XX ) на контроллере i-Link для включения котла в любой из радиационных зон. призываю к теплу.

Активировать газовый клапан с зонального контроллера

Контроллер включает газовый котел всякий раз, когда зона требует тепла

Контроллер может взаимодействовать с существующим трансформатором котла и активировать газовый клапан, используя приведенную выше схему.
(вернуться наверх)


Электропроводка системы теплообменника/первичного контура

Включение «системного насоса» всякий раз, когда какая-либо зона требует тепла

Это схема для использования с теплообменником или системой первичного контура . Насос, управляющий теплообменником/первичным контуром, называется системным насосом . Очевидно, что он должен запускаться, когда любая зона требует тепла.

Для (любого) соединения насоса первичного контура или насоса теплообменника, как нейтрального (белый провод), так и нагрузки (черный провод) к соединениям «системного насоса» в нижней части блока реле (эти соединения находятся слева от зоны). соединения насоса.Все заземляющие провода будут соединены между собой внутри релейной коробки. Провода заземления будут заземляться на/от источника питания, проходить через релейный блок (через кабельную гайку) и заканчиваться на каждом насосе.

Установленная на заводе перемычка остается на месте.
(наверх)


Подключение термостата

Термостат Honeywell Pro 1000 (6 клемм)

Pro Th2000 — универсальный многофункциональный термостат, очень простой в использовании и проводке.Но вы никогда не узнаете об этом, взглянув на РУКОВОДСТВО ПО УСТАНОВКЕ Honeywell. Поэтому мы рекомендуем вам использовать эту страницу и прилагаемую фотографию, чтобы сделать процесс быстрым и простым.

ШАГ 1 : рекомендуется использовать провод термостата калибра 18. Можно использовать три (3) провода (R-W и C), если вы решите использовать функцию питания 24 В от реле и устранить необходимость в батареях для термостата Honeywell. Эти провода подключаются к клеммным соединениям реле и термостата (R-W и C).Снимите переднюю крышку и подключите один из проводов термостата калибра 18/2 к клемме «R», а второй провод — к клемме «W». Провода полностью взаимозаменяемы. Но для простоты подключите «красный» провод термостата к клемме «R», а «белый» провод термостата к клемме «W».

ШАГ 2 : Установите (2) батареи AAA и установите на место крышку. Этот шаг не требуется при 3-проводных соединениях (см. выше)

ШАГ 3 : Деактивируйте функцию «Пятиминутная задержка».и v) и удерживая их в течение трех секунд. Это переводит вас в режим «программирования».

B) Находясь в режиме «программирования», одновременно нажмите обе кнопки и переключайтесь между цифрами вверх, чтобы перейти в режим программирования №5.

C) Заводская настройка — «1» (5-минутная задержка «включена»), и вам нужно установить этот режим на «0», чтобы деактивировать функцию 5-минутной задержки.

D) Нажмите кнопку переключения «вниз» («v»), и на экране отобразится «0».

E) Нажмите оба переключателя еще раз, чтобы выйти из режима «программирования».Отобразится текущая «заданная» температура.

ШАГ 4: Используйте кнопки-переключатели, чтобы установить термостат на любую желаемую температуру.

Позиции проводов для Honeywell Pro 1000 (модель с 6 клеммами)

Подключение и настройка термостата Honeywell Pro 1000 (8 клемм)

Версия Pro 1000 с «8 клеммами» также проста в подключении и программировании, но немного отличается от конфигурации. Вместо (2) 3-контактных блоков, слева и справа, эта версия имеет (1) вертикальный 8-контактный блок посередине.Выглядит так:

Процедура настройки выглядит следующим образом:

ШАГ 1 : Снимите переднюю крышку и подсоедините один из проводов термостата калибра 18/2 к клемме «R», а второй провод к клемме «W». Провода полностью взаимозаменяемы. Но для простоты подключите «красный» провод термостата к клемме «R», а «белый» провод термостата к клемме «W».

ШАГ 2: Установите (2) батареи AAA и установите на место крышку.и v) пролистывает различные функции. Переключайтесь, нажимая обе кнопки, пока не дойдете до функции №15. Используйте стрелку вниз, чтобы установить эту функцию на 0 (ноль).

Примечание: Вам не придется переключаться четырнадцать раз, чтобы перейти к функции №15. На самом деле, вам нужно будет переключиться только три раза. Это потому, что разработчики термостатов не считают последовательно, как все мы. Они инженеры, и в их непознаваемом квантовом мире числа представляют эзотерические концепции дизайна, а не упорядоченную систему расположения.Нам, убрав банан из грозди из шести, остается пять бананов. Для инженера Honeywell пять оставшихся бананов представляют «функцию № 13». Добавление банана в связку будет выражаться как «функция № 23», или, говоря простым языком, 6 бананов.

Термостат марки Robert Shaw

Если у вас есть термостат марки Robert Shaw , используйте следующую схему.

Принципиальная схема Роберта Шоу

(вернуться наверх)


Управление насосом с помощью «датчика пола»

Термостат/датчик пола AZEL D-508F (показан ниже) может использовать либо температуру окружающего воздуха , либо температуру пола для управления зоной. Воспользуйтесь этой ссылкой для получения дополнительной информации и инструкций по установке:  http://azeltec.com/images/D-508Finstruction.pdf

Для напольного датчика/термостата Azel (D-508) необходимы четыре (4) провода (калибра 18). Клеммы «R&C» (питание 24 В) на реле подключаются к клеммным соединениям «R&C» на термостате D-508. Клеммы термостата «R&W/TT» на реле подключаются к клеммам № «1 и 2» на термостате D-508. Важно отметить, что при удлинении проводов датчика (калибр 22), идущих от клемм «SS» на термостате, рекомендуется использовать многожильный провод.) друг от друга, чтобы обеспечить абсолютную непрерывность, так как это датчик с сопротивлением «OHM».

Датчик/реле отключения использует небольшой датчик для активации циркуляционного насоса. Сам датчик представляет собой небольшой термистор, обычно вставленный в короткую трубку из PEX, залитую в излучающую плиту. Конечно, датчик также может быть установлен в полости балки для контроля температуры пола в системе сшивания. Этот датчик контролирует температуру фактического пола и игнорирует температуру воздуха в помещении.Это очень полезно в лучистых зонах с более чем одним источником тепла.

Если система принудительной вентиляции или дровяная печь регулярно используются, например, в лучистой зоне, стандартный термостат контроля воздуха, обычно используемый для управления полом, большую часть времени будет выключен. Вместо этого встроенный датчик позволяет пассажирам поддерживать базовую температуру пола.

Johnson Controls «Контроллер заданного значения» Запорный и температурный термистор:

коробка Джонсона
Датчик пола
Схема подключения













Правильно подключенный датчик пола

Датчик отключения/реле также доступен в модели с низким напряжением (24 В переменного тока). В этом случае датчик пола не питает напрямую циркуляционный насос. Вместо этого он работает очень похоже на стандартный настенный термостат низкого напряжения — он подключается к реле, которое, в свою очередь, приводит в действие циркуляционный насос. Устройства, использующие низковольтный датчик/реле отключения , подключаются, как показано на фотографиях ниже.

Макет, показывающий низковольтный «датчик пола», подключенный к реле I-Link.
Проводные соединения крупным планом

Другие области применения датчика настолько же разнообразны, как и ваше воображение.Его можно использовать, например, для контроля температуры воды в накопительном/резервном резервуаре. Датчик крепится к одной из труб, входящих или выходящих из накопительного бака, изолированных пеной или стекловолокном, затем от датчика к реле проходит линия термостата 18 калибра.

Когда температура бака падает до установленного вами значения, включается циркуляционный насос, который забирает тепло из теплообменника. Эта установка будет полезна для системы, в которой используется открытый дровяной котел, подключенный к постоянно активному теплообменнику.В зависимости от заданных вами параметров накопительный бак получает необходимое ему тепло от теплообменника для поддержания постоянной температуры в баке.

Таким образом можно нагреть любой носитель тепла, включая гидромассажные ванны, теплицы, аквариумы, фермы червей, полотенцесушители… что угодно.

Этот контроллер также можно использовать в обратном направлении. Другими словами, реле может быть активировано, когда температура в баке с водой поднимается до заданного значения, и бак необходимо охладить.

Чаще всего для этого подхода используется «Комплект сброса тепла» , сантехника, которую мы используем для отвода избыточного тепла от солнечного контура. Перемычки внутри A419 настроены на РЕЖИМ ОХЛАЖДЕНИЯ (обе перемычки – перемычка 1 и перемычка 2 – находятся в «снятом» положении на своих штырьках), а датчик присоединен к ГОРЯЧЕЙ выходной трубе бака-аккумулятора. При достижении высокой уставки в накопительном баке включается циркуляционный насос сброса тепла.

Пружинный таймер для систем снеготаяния

(вернуться наверх)


Контроллер солнечного дифференциала

Ресол DeltaSol BS

В тепловых системах Resol DeltaSol BSSolar обычно используется специальное реле, называемое дифференциальным контроллером .Как следует из названия, это реле активирует насос или насосы, когда достигается диапазон (или разница) между двумя температурами. Другими словами, когда температура в солнечном коллекторе на X градусов выше, чем температура на дне резервуара для хранения солнечной энергии, дифференциальный контроллер активирует необходимый(е) насос(ы) и всасывает это полезное тепло в систему.

Перенос тепла из более горячего резервуара в более холодный для выравнивания температуры в обоих резервуарах и увеличения общей накопительной емкости является еще одним распространенным применением дифференциального регулятора.

Два датчика (резервуар и солнечный) необходимы для правильного «дифференциала». Датчик бака прикреплен к трубе возле дна бака для хранения солнечной энергии или в специальном «колодце» в некоторых баках.

Второй датчик считывает температуру воды на выходе из солнечных коллекторов. Оба датчика должны быть изолированы (стекловолокном или пеной), чтобы температура окружающей среды не влияла на показания. Следует отметить, что датчик, закрепленный на горячей трубе, НЕ будет точно считывать фактическую температуру воды.На самом деле вода обычно на 15–20 градусов теплее, чем показывает датчик.

К счастью, для хорошо функционирующей солнечной системы горячего водоснабжения фактическая температура воды не важна (если, конечно, она не слишком прохладная для горячего душа). Что имеет значение, так это разница между температурами воды в двух точках. В конце концов, если вода на самом деле горячее, чем показывает датчик, тем лучше.

СТАНДАРТНЫЙ РЕЖИМ ОТОБРАЖЕНИЯ

Контроллер Resol активируется тремя кнопками: ВПЕРЕД (крайняя справа), НАЗАД (крайняя левая) и кнопкой SET (в центре).

В СТАНДАРТНОМ РЕЖИМЕ ОТОБРАЖЕНИЯ, то есть не в ПРОГРАММНОМ РЕЖИМЕ, пользователь может переключаться между тремя основными полями:

1. COL (датчик коллектора)
2. TST (датчик температуры бака)
3. HP (количество накопленных часов солнечной энергии)

ПРОГРАММИРОВАНИЕ

Нажмите и удерживайте кнопку ВПЕРЕД (правая кнопка) в течение ДВУХ секунд. Это переводит RESOL в РЕЖИМ ПРОГРАММИРОВАНИЯ, начиная с DT-O (Delta T, ON).

Примечание. Удерживая кнопку ВПЕРЕД, вы начнете быстро переключаться между всеми опциями программирования, поэтому, если вы пропустите DT-O, просто используйте кнопку НАЗАД, чтобы вернуться назад.

Delta T представляет собой разницу между температурой на ваших солнечных коллекторах и температурой на дне вашего резервуара для хранения. Когда достигается значение Delta T , контроллер Resol активирует солнечный насос и обеспечивает циркуляцию нагретой жидкости из солнечных коллекторов.

См. раздел ВЫБОР ДЕЛЬТА-Т (ниже) для получения рекомендаций по оптимальному варианту Дельта-Т для вашей ситуации.

Чтобы установить температуру Delta T ON, войдите в ПРОГРАММНЫЙ РЕЖИМ и нажмите центральную кнопку SET.На экране начнет мигать значок SET. Переключите вверх или вниз до желаемого перепада температур. Нажмите SET еще раз, чтобы зафиксировать программу.

Та же процедура используется для следующего экрана, DT-F, параметра ВЫКЛ насоса.

Это поле позволяет решить, когда отключить помпу. Кстати, эта температура должна быть как минимум на 2 градуса ниже температуры насоса ON
.

Как правило, если температура жидкости в вашем солнечном контуре всего на несколько градусов выше температуры вашего резервуара, циркуляция жидкости мало что дает.Выключите насос и дайте коллекторам снова нагреться. Перепад температур от 3 до 5 градусов, вероятно, подходит для этого поля.

S MX , следующее поле позволяет установить МАКСИМАЛЬНУЮ ТЕМПЕРАТУРУ В РЕЗЕРВУАРЕ. Заводская настройка по умолчанию — 140 градусов. Это слишком низко. Установите в этом поле значение не менее 180 градусов. Возможно, вы даже захотите подняться выше. Контроллер Resol позволяет нагревать аквариум до 205 градусов. Это всего лишь 7 градусов от пара, но с правильно установленным регулирующим клапаном (обязательным для любой солнечной системы), чтобы защитить дом от ожогов, вы также можете сохранить столько тепла, сколько сможете.

Однако, если вам нужна более низкая максимальная температура, просто нажмите центральную кнопку SET и переключитесь на нужную температуру. Нажмите SET еще раз, чтобы зафиксировать предпочтительную температуру.

Следующее поле EM . Это означает аварийное отключение. Если по какой-либо причине в вашем солнечном контуре есть хрупкие, чувствительные к теплу компоненты, эта настройка отключит ваш насос при заданной вами температуре и предотвратит перегрев. Заводская настройка довольно низкая, 285 градусов, потому что ничто в нашей системе даже близко не приближается к опасной зоне при такой температуре (например, циркуляционный насос рассчитан на 400 градусов), поэтому оставить его на заводской температуре по умолчанию должно быть нормально.

ПРИМЕЧАНИЕ. RESOL — это очень продвинутый контроллер, предлагающий множество функций, которые не нужны большинству пользователей. Остальные поля относятся к этой категории и полезны для специальных приложений. Для обычной базовой солнечной системы нагрева воды игнорируйте эти поля. Заводская установка по умолчанию для этих настроек ВЫКЛ.

Тем не менее, внимательное прочтение руководства RESOL может вдохновить некоторых пользователей на эксперименты с этими более продвинутыми функциями.


Краткое руководство

В основном режиме доступны только поля «Температура коллектора» (COL), «Температура бака» (TST) и «Накопленная солнечная энергия» (HP).

Удерживайте кнопку ВПЕРЕД две секунды для входа в режим программирования.

Переключитесь на нужное поле, нажмите SET, используйте ВПЕРЕД или НАЗАД, чтобы найти нужное значение, затем снова нажмите SET для подтверждения.

Примечание. Приблизительно через 45 секунд бездействия подсветка дисплея гаснет. Нажмите кнопку FORWARD, чтобы снова включить дисплей, нажмите еще раз, чтобы переключиться на нужное поле.

Кроме того, через несколько МИНУТ бездействия контроллер RESOL автоматически выйдет из ПРОГРАММНОГО РЕЖИМА и вернется в ОСНОВНОЙ РЕЖИМ.

Если вы хотите выйти из ПРОГРАММНОГО РЕЖИМА до автоматического возврата, просто используйте кнопку НАЗАД и переключитесь обратно в COL (поле номер один).


Выбор дельты T

Почему широкий дифференциал лучше всего

«Коллекторная петля» представляет собой общую длину медной трубы диаметром 3/4″, как подачи, так и возврата, которая соединяет солнечную батарею с механическими компонентами, т.е.е. теплообменник, накопительный бак и т. д. Эта петля может быть довольно короткой (коллекторы, расположенные на крыше гаража с механическим оборудованием всего в пятнадцати футах ниже) или довольно длинной (коллекторы, установленные на земле в шестидесяти футах от дома). Длина трубы в коротком контуре составляет тридцать футов (0,8 галлона жидкости). Длинная петля, сто двадцать (3,2 галлона жидкости).

В обоих этих случаях жидкость в контуре коллектора должна быть доведена до температуры, прежде чем система будет «работать» в течение любого промежутка времени.Причина в том, что рано утром, когда солнце начинает нагревать коллекторы, большая часть жидкости в контуре коллектора еще холодная. Однако, как только солнце попадает на панели, жидкость в верхней части коллектора, ближайшая к датчику коллектора, быстро нагревается и запускает систему. Но, как только более холодная жидкость в контуре циркулирует мимо датчика, она снова остывает.

Это способствует совершенно нормальному состоянию, известному как «короткий цикл». Ожидайте, что солнечный насос выполнит короткий цикл, пока вода в общем контуре коллектора не нагреется.Если контур коллектора длинный, а солнце слабое, многие галлоны холодной жидкости должны нагреться, прежде чем какое-либо полезное тепло может быть передано в резервуар для хранения. Это может занять время.

Эмпирическое правило: петля коллектора должна быть короткой… и хорошо ее изолировать.

Из приведенного выше описания видно, что «узкий» дифференциал (от 8 до 15 градусов) увеличивает эффект короткого цикла. Особенно, если контур коллектора длинный, а массив небольшой (т.е. ограниченная теплопроизводительность).Максимально возможный дифференциал в этой ситуации сведет к минимуму склонность системы к выключению и включению каждые несколько секунд.

Однако, если ваша система имеет высокую производительность (много плоских коллекторов или более 48 вакуумных трубок), а контур коллектора короткий , то более тесная разность активирует систему раньше и получает больше полезного тепла.

Большая теплопроизводительность и короткий контур коллектора = узкий перепад (от 8 до 15 градусов)

Небольшая теплопроизводительность и длинный контур коллектора = большой перепад (от 20 до 24 градусов)

(вернуться наверх)

Электропроводка теплых полов

«Мы специализируемся на проектировании, поставке и монтаже сверхэффективных систем водяного теплого пола.

Чтобы получить бесплатное коммерческое предложение, отправьте по электронной почте свои планы этажей (в формате .pdf) с изложением требований к вашему проекту по адресу:

[email protected]

Центральное отопление полов — водяное отопление полов » Теплые полы Электропроводка

Добавьте нотку роскоши в свой дом
с помощью новой суперэнергоэффективной системы центрального подогрева пола
.

Подключение системы водяного теплого пола

Прежде чем мы проведем электромонтаж вашей индивидуальной системы подогрева пола, мы разработаем комплексную схему электропроводки, специально предназначенную для вашей установки.


Позвоните по телефону 07733542299, если вам нужна оценка вашего проекта.

Отправьте свои планы по электронной почте [email protected]


Система водяного теплого пола UNIZONE:

Блок питания

Либо нам, либо вашему электрику потребуется установить выключатель с предохранителем на 3 ампера в каждом месте коллектора. Питание от выключателя подается на 10-контактную распределительную коробку.

Циркуляционный насос

Нам нужно будет подключить высокоэффективный циркуляционный насос к 10-контактной распределительной коробке.

2-ходовой моторизованный зональный клапан

Нам потребуется подключить 2-ходовой моторизованный зональный клапан к 10-ходовой распределительной коробке.

Программируемый комнатный термостат

Нам потребуется подключить программируемый комнатный термостат к 10-контактной распределительной коробке. Нам или вашему электрику придется проложить 3-жильный и заземляющий кабель от коллектора к термостату, если вы не выберете беспроводной термостат, и в этом случае мы сможем расположить блок приемника рядом с 10-контактной распределительной коробкой.


MULTIZONE Система водяного теплого пола:

Блок питания

Либо нам, либо вашему электрику потребуется установить выключатель с предохранителем на 3 ампера в каждом месте коллектора.

Центр проводки

Нам нужно будет подключить источник питания от выключателя с предохранителем на 3 ампера к центру проводки. Либо нам, либо вашему электрику нужно будет подключить постоянный ток и переключить питание на клеммы BOILER IN и OUT. Другой конец переключателя должен быть подключен к клемме RT или LR внутри вашего котла.

Циркуляционный насос

Нам нужно будет подключить высокоэффективный циркуляционный насос к соответствующим клеммам в центре проводки.

2-ходовой моторизованный зональный клапан

Нам нужно будет подключить двухходовой зональный клапан к соответствующим клеммам в центре проводки.

Термические приводы

Нам нужно будет подключить термоприводы 230 В к клеммам под напряжением и нейтрали соответствующих зон в центре коммутации.

Программируемые комнатные термостаты

Нам потребуется подключить каждый отдельный программируемый комнатный термостат к клеммам под напряжением, нейтрали и переключателю под напряжением соответствующей зоны в центре коммутации. Ваш электрик должен будет проложить трехжильный и заземляющий кабель от коллектора до каждого положения термостата, если только вы не выберете беспроводные термостаты, и в этом случае мы можем просто соединить каждый термостат с центром проводки.


Клапаны дополнительных зон

Возможно, нам потребуется подключить двухходовой зональный клапан и таймер для вашего водонагревателя, а также двухходовой зональный клапан и программируемый комнатный термостат для радиаторного контура.
Это гарантирует, что ваша система теплого пола сможет работать независимо.


Позвоните по телефону 07733542299, если вам нужна оценка вашего проекта.

Отправьте свои планы по электронной почте [email protected]


Электроустановочные центры | Центры разводки теплого пола

У вас в доме несколько систем напольного отопления с множеством систем электропроводки? Центр разводки теплого пола упрощает установку системы теплого пола, упрощая процесс электропроводки. Соединения привода, котла и насоса подключаются из одной точки с использованием центра коммутации. Узлы электропроводки подходят для систем водяного теплого пола. Доступно множество различных центров подключения, каждый из которых предназначен для работы с определенными термостатами и источниками тепла.



Электромонтажные узлы в магазине Underfloor

Магазин Underfloor предлагает узлы подключения, поставляемые компаниями Heatmiser, Danfoss и Uponor, которые совместимы с термостатами, которые мы предоставляем. Имеющиеся на нашем складе электромонтажные узлы доступны в сетевом, низковольтном и беспроводном исполнении; Какой из них подходит именно вам, зависит от установленного(ых) термостата(ов).Каждый коммутационный центр также может управлять от 4 до 8 зон и до 6 приводов на каждую зону.



Особенности распределительных узлов

Распределительные узлы идеально подходят для домов с несколькими зонами теплого пола; центр электромонтажа будет координировать и эксплуатировать системы отопления. Другими особенностями, которыми обладают распределительные центры, являются:

  • Опция радиатора – на выбранных распределительных узлах имеется опция, позволяющая управлять зоной нагрева радиатора, которая не включает насос, клапан или котел, позволяя ему потреблять больше энергии. эффективный.
  • Монтаж на DIN-рейку – Все центры подключения Heatmiser поставляются с возможностью монтажа на DIN-рейку.
  • Индикация выхода — Хотите знать, что включено? Некоторые распределительные центры имеют светодиодную индикацию состояния зоны, котла, насоса и клапана, что позволяет легко тестировать системы теплого пола.
  • Простая установка. Установка системы напольного отопления становится намного проще, поскольку центр проводки расположен над коллектором UFH, что позволяет легко подключать приводы, насос и клапан.
  • Радиочастотное соединение — некоторые центры коммутации совместимы с беспроводными термостатами, что позволяет вам управлять центром коммутации с вашего термостата.

Узлы подключения являются прекрасным дополнением к любой системе напольного отопления и термостатам. Если вы не уверены, какой центр электропроводки нужен вашей системе водяного теплого пола, магазин Underfloor поможет вам.

Управление теплым полом – загадка

Почти год назад я пытался решить несколько проблем с нашим теплым полом — см. оригинальную ветку по сантехнике здесь:

https://www.diynot.com/diy/threads/underfloor-heating-a-couple-of-issues.493454/

Механическая сторона в достаточной степени находится под контролем (!) Теперь гайка со стороны управления — электрически, все еще есть некоторые проблемы.

Отопление UFH по всему дому, на обоих этажах.

Есть два коллектора, один на первом этаже, один на втором этаже.

Два центра коммутации и один контроллер.

Подробнее: https://www.diynot.com/diy/threads/underfloor-heating-a-couple-of-issues.493454/#ixzz5WGyCB4ao

Резюме обсуждения из другой темы:

Я отметил что, несмотря на то, что все комнатные статистические данные были отключены, а все комнаты были нагреты, насос внизу (насколько я знал) все еще работал. Поскольку я оставил насос на настройке 3 внизу, я смог его услышать (см. механические проблемы, которые у меня были, и почему я включил его). Я дважды проверил, и все статистические данные требовали включения, чтобы получить щелчок, поэтому все они были выключены на холостом ходу (комнатная температура была удовлетворена). Это должно означать, что нижняя система не должна циркулировать, как я понимаю.

Я отключил контроллер, а затем вернул его в автоматический режим, после чего насос больше не включался, если я, как и ожидалось, не поднял какой-либо из термостатов вверх.

Статистика для каждого этажа, похоже, правильно включает соответствующие приводы, я проверял это в прошлом году.

Если я сбиваю все характеристики наверху и внизу, когда работают оба насоса, обе пары сбиваются. Но затем, только приведение вниз одного назад, снова включает оба насоса. Насколько я могу судить, невозможно включить насос наверху сам по себе. Поэтому я думаю, что если наверху стат требует тепла, а внизу нет, то мы не можем получить тепло наверху сами по себе, если только нижний этаж не был включен и не отключился, после чего насосы наверху и внизу остаются включенными.

Есть электрическая схема, которую я нашел в документации по дому, но, несмотря на то, что она имеет два центра проводки, на ней показан только один насос…. Так что я не знаю, как это переносится на мою систему? У меня есть два центра проводки, но у меня есть два коллектора и два насоса. Я скоро загружу его

Я знаю, что у насоса была мощность (так как он был включен до трех и он громче), он снова резонировал со стеной, поэтому я слышу его в большей части дома, даже если он слабо…

Я приложил pdf схемы подключения, которую я нашел, и jpeg. PDF лучшего качества — как я уже сказал, я не знаю, установлен ли он, и я не знаю, как они справились со вторым насосом, на этой диаграмме показан только один насос.

При просмотре руководства по невидимым заплывам видно, что у них нет системных схем с двумя показанными коллекторами, поэтому они никогда не описывают систему, в которой требуется зонирование коллектора, ОДНАКО, они показывают два портовых клапана по отношению к системам с резервуар для горячей воды или аналогичный, или радиаторы и пол, так что я думаю, что это похоже на наличие второго коллектора.

центр электропроводки изображение:

4 белых провода это исполнительные механизмы, два идут на один блок, так как управляются от одного стата в гостиной.

черный кабель насоса.

три серых кабеля крайних справа — это статистика, насколько я могу судить.

Ничто не кажется ослабленным или нет признаков взрыва компонентов, по крайней мере, на этой стороне….

Обсуждение перешло к взаимосвязи между контроллером и зональными клапанами или между 4-проводными приводами и зональными клапанами — что, насколько Могу сказать, что у меня нет (зональных клапанов то есть).

Такое ощущение, что проводка насосов и реле какая-то неправильная.

Может ли кто-нибудь помочь мне, так как сейчас я должен тратить электрическую и тепловую энергию на циркуляцию, когда я этого не хочу.

PDF-копия маркированной электрической схемы прилагается в дополнение к jpeg — PDF-файл можно увеличить после открытия для большей ясности.

Подробнее: https://www. diynot.com/diy/threads/underfloor-heating-a-couple-of-issues.493454/page-2#ixzz5WGtzEK00



MYSON UFH ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ Pdf Download

Инструкция по установке и эксплуатации

1.О

/ Ф

ОБЗОР

СОЕДИНЕНИЕ

В этом руководстве описаны функции и установка

проводная система управления теплым полом (UFH).

Проводная система UFH состоит из двух основных компонентов:

Коммутационный центр Myson 24V и комнатный термостат Myson 24V.

Система одобрена для использования в странах ЕС и ЕАСТ.

Коммутационный узел оснащен встроенным трансформатором 50 ВА.

mer и клеммы для термостатов и приводов.Каждый

Клеммная колодка

четко обозначена символами, упрощающими

.

простая и беспроблемная установка. Каждый центр проводки может

управление десятью зонами нагрева и двенадцатью приводами

2. М

/ я

ПОДЪЕМ

УСТАНОВКА

Расположите центр проводки прямо над теплым полом

Коллектор

, либо на стене, либо внутри распределительного шкафа.

Центр проводки должен быть установлен горизонтально и в

способом, облегчающим доступ и легкое снятие крышки.

Внимание!

Центр проводки не должен быть открытым

к брызгам воды (IP20).

Источник питания должен быть отключен

, прежде чем продолжить установку.

Ослабьте три винта и поднимите крышку.

Подключить провода от термостатов к

соответствующие клеммы в коммутационном центре. См. рис. g. 2а.

Рис. 2 а

Максимальный предел

18К

24С

12С

Обычный

настройка

30С

Минимальный предел

Дневная температура

Комнатный термостат Myson 24 В

Код 50507

Центр проводки (номер.63050599401)

Фаза 24 В

Нейтраль 24 В

Переключенная фаза

Блок проводки UFH 24 В (№ 63050599401)

ТА

ТА

л

л

Н

Н

1

1

2

2

Н

Н

л

л

ТА

ТА

Клемма L

Терминал N

Терминал

20

10

30

д

Рис. 1 комнатный термостат 24В, центр подключения 24В

Не забудьте зарегистрировать расположение термостата.

Подсоедините кабели от приводов к соответствующему

терминалов. Если термостат управляет более чем одним

, выполните соединение, как показано на рис. 2б.

Закрепите кабели в кабельных зажимах. См. рис. g. 3а + 3б.

Установите крышку на петли выше и закройте крышку.

Затяните три винта и подключите вилку к сети 230В.

Реле насоса: центр проводки снабжен 2 потенциалами-

свободные реле, для управления циркуляционным насосом UFH и

котел или зональный клапан. Реле активируются, когда

одному или нескольким термостатам требуется нагрев. См. рис. g. 2а.

ТА

л

Н

Н

1

1

2

2

Н

л

л

ТА

Н

Котел

~

24 В

л

Н

Беспотенциальный

реле

Вход сети

Н

л

л

Насос

л

Н

230 В синхронизированный источник питания

от программатора

.

Оставить комментарий
