Колонка газовая подключение: установка в квартире, в частном доме

Опубликовано в Разное

20 Ноя 2018

Содержание

Как установить газовую колонку в квартире своими руками

Инсталляция проточного нагревателя воды в инженерные сети и интерьер дома не представляется чем-то особенно сложным. Но процесс имеет ряд нюансов: надо обеспечить герметичное соединение водопровода и газа, выдержать все требования нормативных документов, грамотно выполнить первый пуск и так далее.

Наиболее простой путь – нанять специалистов, лучше всего из газоснабжающей организации, уплатить им и забыть обо всех проблемах. Но поскольку многие домовладельцы не ищут легких путей, то с помощью данной статьи мы рады подсказать им, как установить газовую колонку собственноручно. Это позволит немного сэкономить денежные средства.

Правила установки газовой колонки в квартире

Самостоятельно выполнить все работы по подключению водонагревателя не удастся. В соответствии с нормативными требованиями проектирование и монтаж газоснабжения может осуществлять только организация, имеющая все необходимые разрешения и лицензии.

Простыми словами, вы не можете своими руками производить работы, связанные с подсоединением к газовой магистрали. Зато весь оставшийся комплекс работ целиком в ваших руках. Но вначале следует заказать проектную документацию на установку и присоединение газоиспользующего оборудования. Это займет некоторое время, а пока вы можете подобрать и приобрести колонку.

И тут возникает нюанс первый: если у вас на кухне имеется лишь один вентиляционный выход, то нормы запрещают вставлять в него дымоходную трубу. Значит, надо выбирать водонагреватель с закрытой камерой сгорания и коаксиальным газоходом, прокладываемым наружу сквозь стену. О подобных ситуациях вас должен предупреждать инженер, выполняющий проект.

Важно! В помещении, где находится водогрейная колонка, должна функционировать приточно-вытяжная вентиляция.

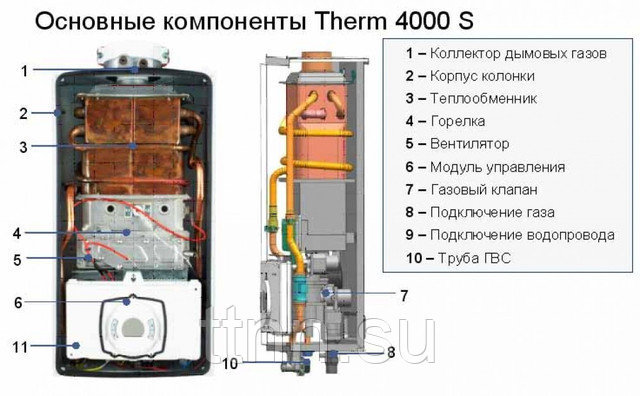

После приобретения газового водонагревателя настоятельно рекомендуется изучить инструкцию, что к нему прилагается. Оттуда можно почерпнуть массу полезной, а главное, — корректной информации по установке прибора. Например, в документации к колонкам ARISTON имеется раздел для сервисных инженеров, где очень подробно описаны все нюансы.

Закупка материалов и монтаж колонки

Получив на руки проектную документацию, можно приступать к подготовке и закупке расходных материалов, с помощью которых производится установка газовой колонки в квартире и ее присоединение к водопроводу и газу. Дадим их примерный перечень с комментариями:

соединительная дымоходная труба из металла с толщиной стенки не менее 1 мм, чей диаметр равен или больше выходного патрубка нагревателя;
трубы и фитинги для подводки воды и газа. Рекомендуется избегать соединений гибкими шлангами, что имеют свойство разрываться среди ночи от повышенного давления в сети. Лучше произвести подключение газовой колонки напрямую к водопроводу металлопластиком, ППР или полиэтиленом;
запорная арматура на все 3 трубопровода. Сетчатые фильтры для газа и воды нужны, если их нет на вводе в дом;
крепеж для подвешивания нагревателя к стене (если такового нет в комплекте) и прокладки всех труб, включая дымоходную;
если монтаж колонки выполняется на стену из сгораемых материалов, то придется приобрести лист оцинкованной стали или асбеста для прокладки между прибором и стеной. Последний должен выступать за ее габариты на 100 мм.

Примечание. Подробный список всех необходимых материалов для подсоединения к газовой магистрали должен прилагаться в спецификации к проекту.

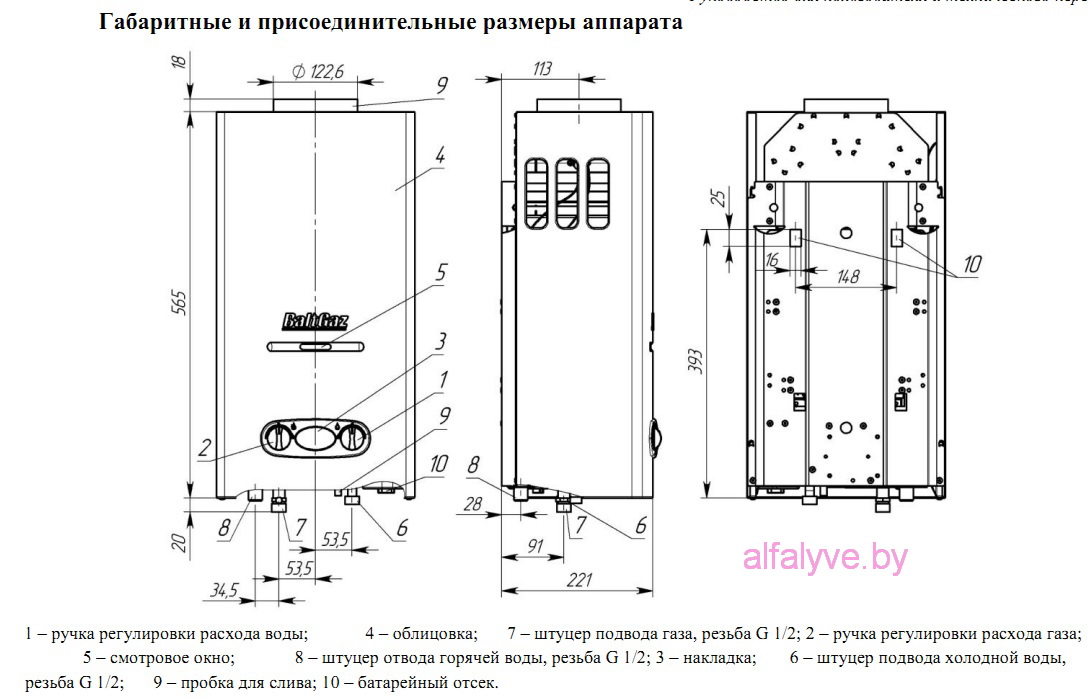

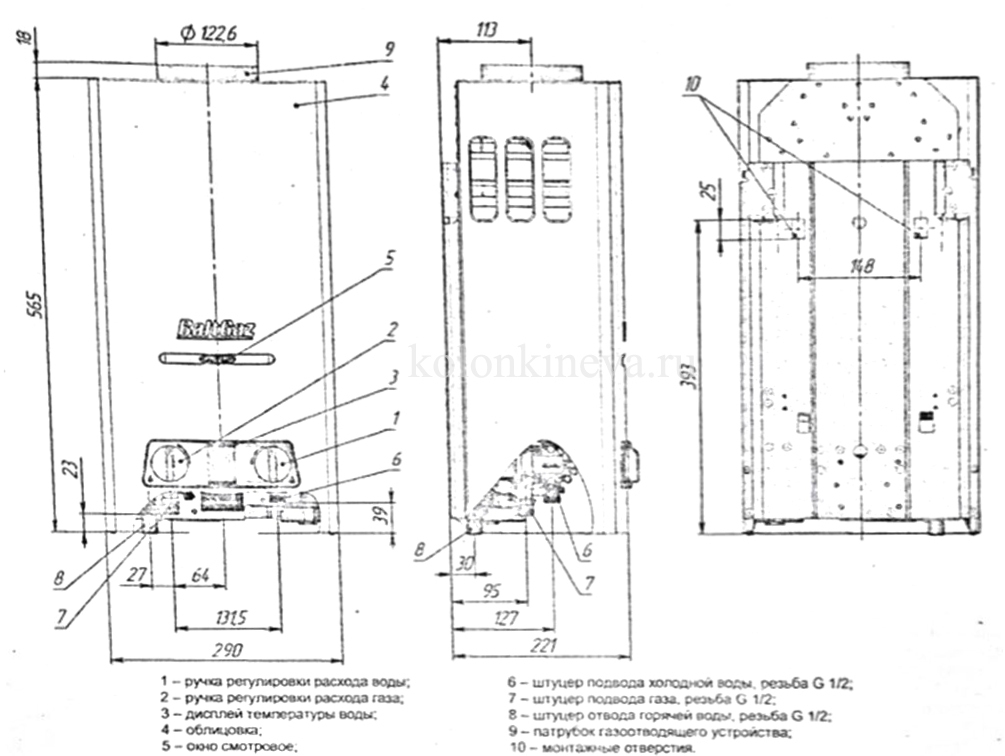

Когда все готово, агрегат можно подвешивать к стене, соблюдая нормативные расстояния до ближайших стен и предметов. На рисунке ниже показана схема установки прибора с указанием этих расстояний:

Что касается дымоходной трубы, то в помещениях высотой до 2.7 м надо выдержать длину вертикального участка 25 см, свыше 2.7 м – 50 см. Общая протяженность соединительной трубы не должна превышать 6 м с числом поворотов не более 3. Расстояние от газохода до несгораемых стен и потолков составляет не менее 50 мм, а до сгораемых – 250 мм. Если данный участок стены защитить железом или асбестом, то просвет можно уменьшить до 100 мм.

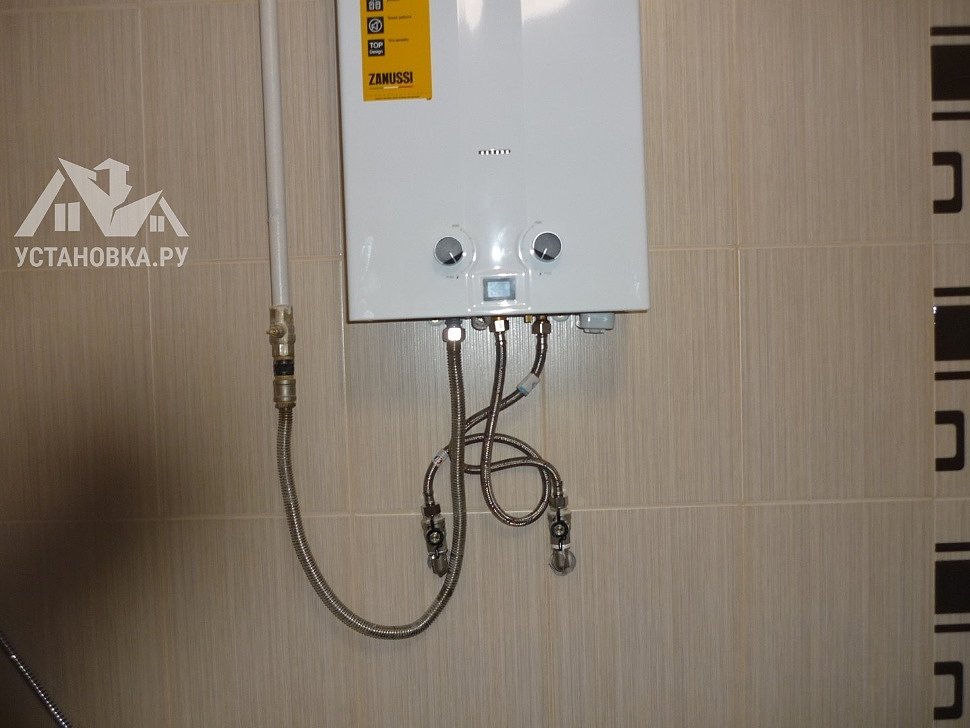

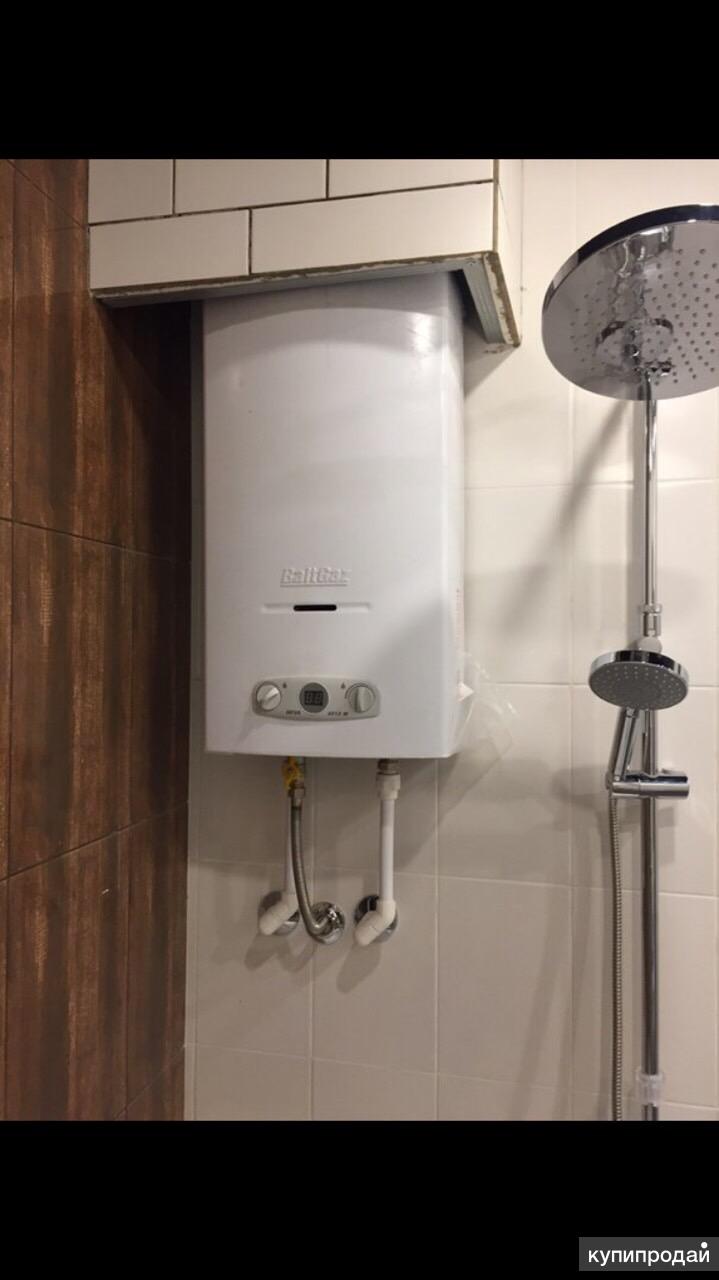

Подключение к водопроводу

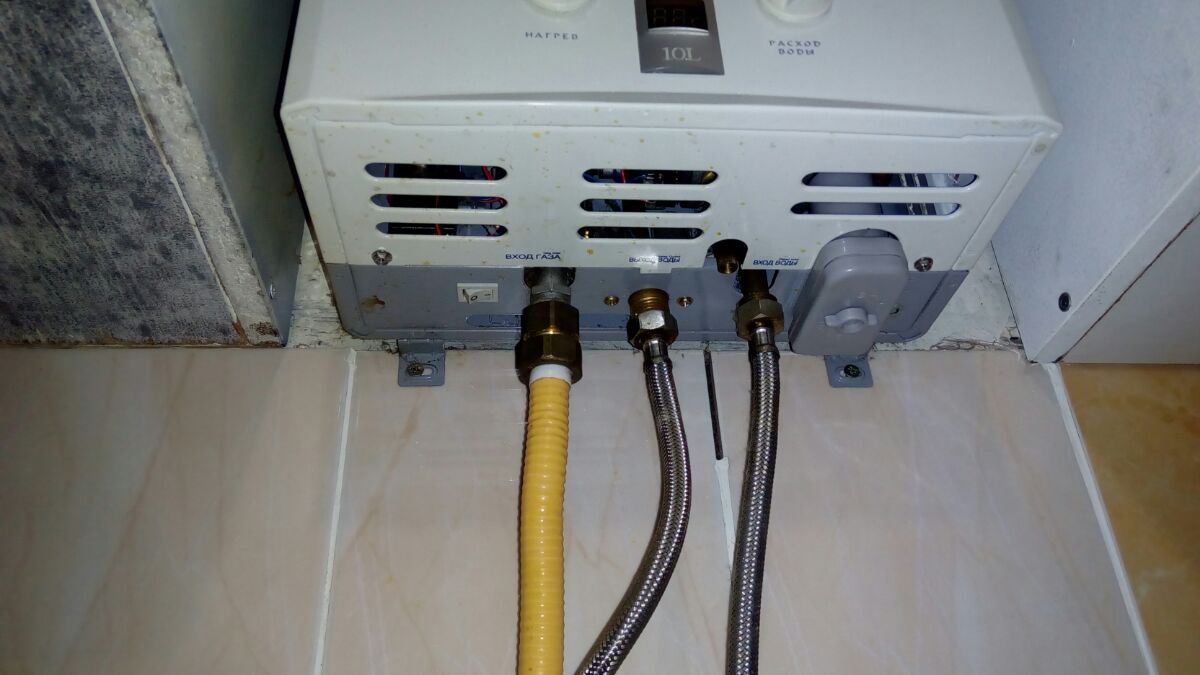

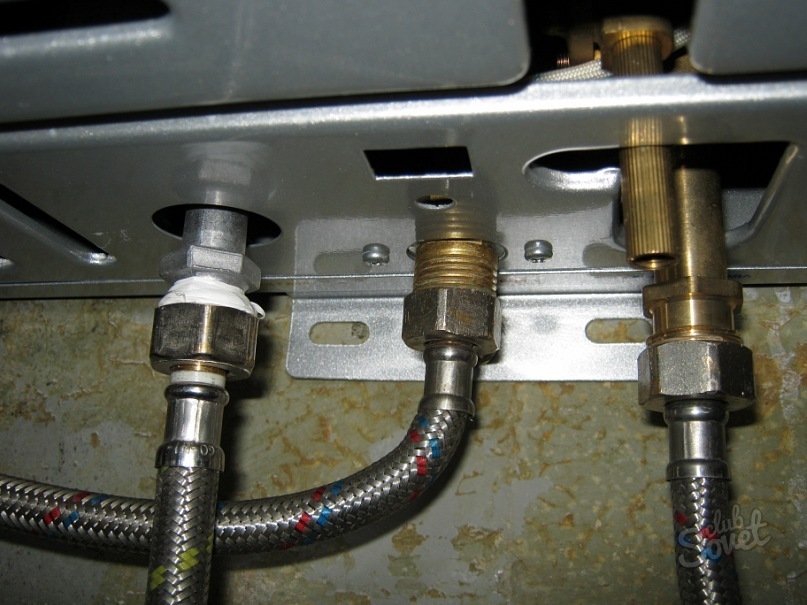

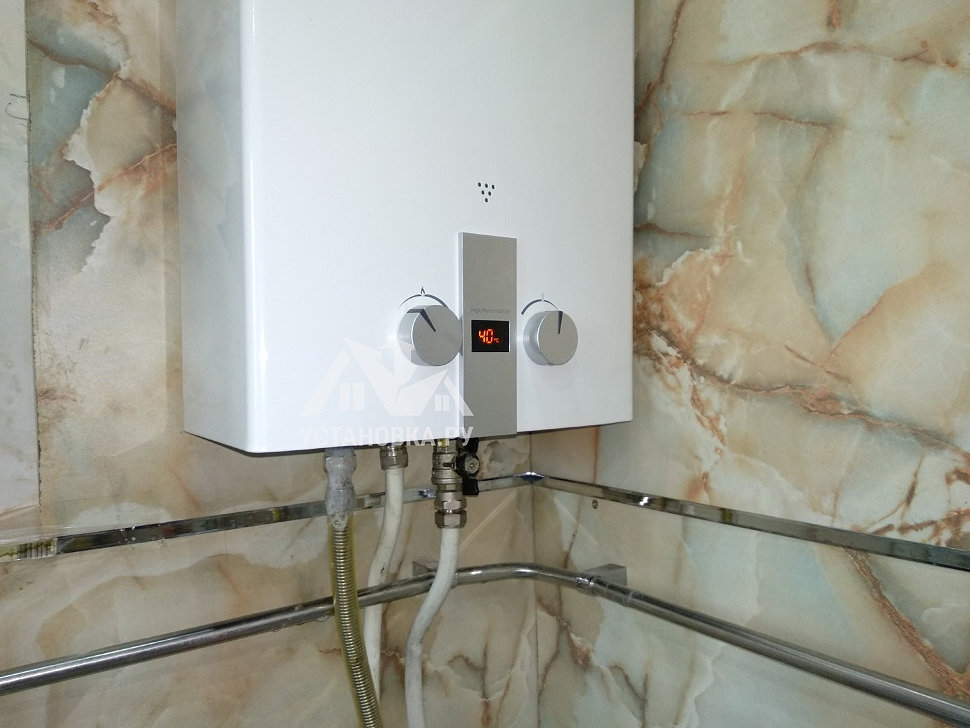

После крепления аппарата производится подключение газовой колонки к водопроводу. Здесь правила достаточно просты:

с помощью фитингов присоединить трубы к водопроводу и нагревателю. Важно не перепутать вход с выходом, сверяйтесь с руководством по эксплуатации;
при подключении к колонке используйте американки;
недопустимо, чтобы трубы своим весом нагружали патрубки прибора, их следует закрепить к стене;
если на вводе в квартиру не стоит грязевик, то монтируем его на входную подводку в горизонтальном положении, пробкой вниз;
на обеих подводках устанавливаются краны. Чтобы не портить внешний вид кухни, их можно спрятать в шкафах, находящихся ниже агрегата.

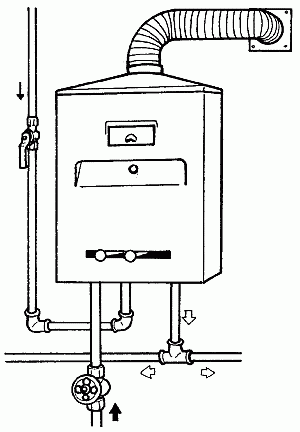

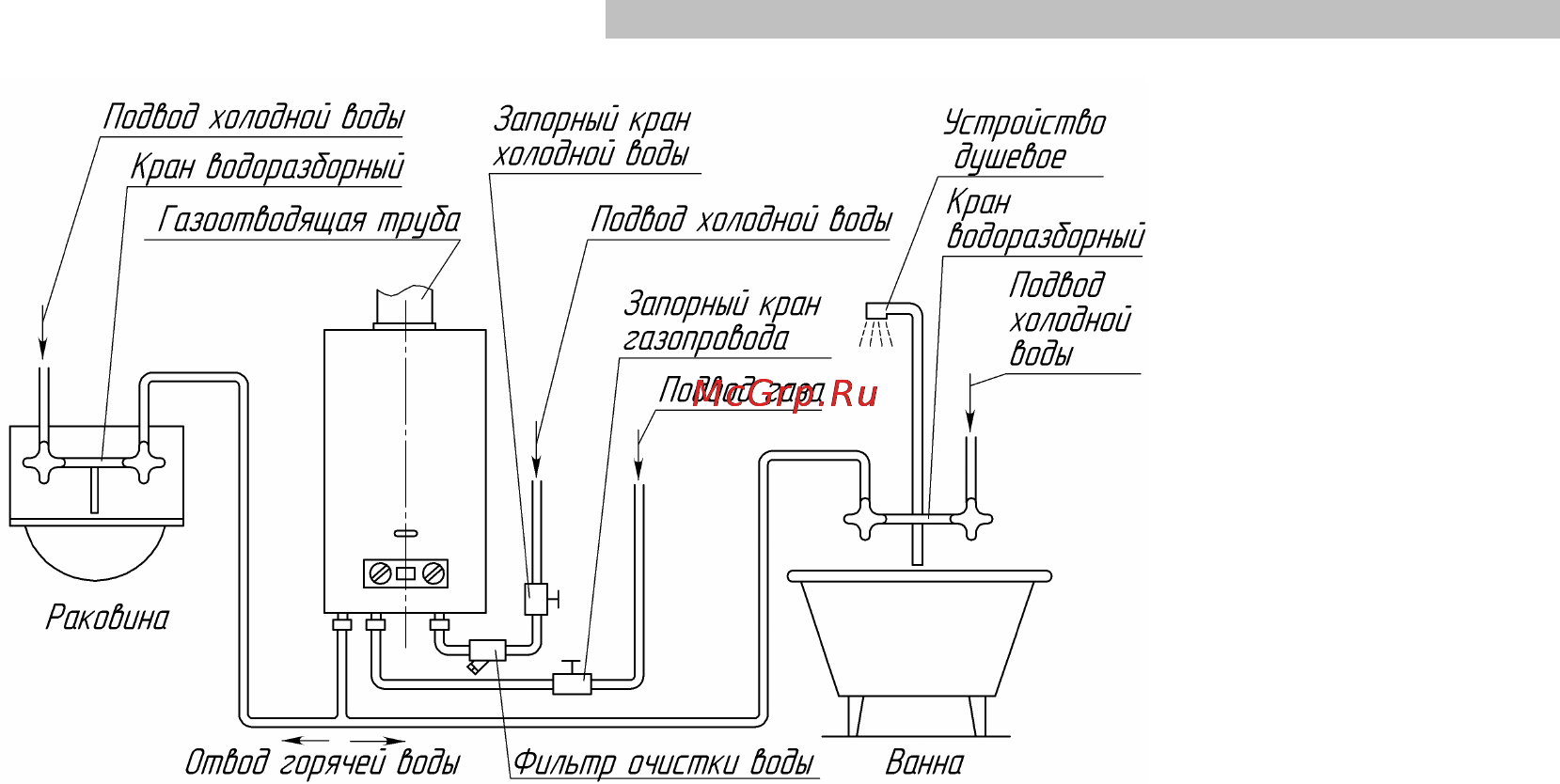

На рисунке представлена типовая схема подключения газовой колонки к другим коммуникациям:

Настройка колонки

Когда все возможные работы выполнены, остается подключить колонку к газовой трубе. Приглашаем специалистов лицензированной организации, предоставляем им проект и расходные материалы. Они осуществляют монтаж газовой магистрали и предварительную настройку нагревателя. Точнее говоря, проверяют его оборудование безопасности (автоматический газовый клапан). Остается произвести первый запуск.

Важно! Нельзя включать проточный нагреватель или вставлять в гнездо батарейки, пока его теплообменник пуст. Надо открыть оба водопроводных крана, а затем – горячую воду на любом смесителе. Дождаться ровной струи воды и перекрыть смеситель.

Далее, в отсек автоматического агрегата вставляются батарейки и открывается газовый вентиль. Если все правила установки газовой колонки соблюдены, то после открывания горячей воды прибор запустится самостоятельно. Вам надо лишь настроить температуру воды на выходе, рекомендуемая величина – 50 ºС. Аппарат с ручным розжигом придется, соответственно, вначале разжечь с помощью кнопки, а потом открывать воду.

Заключение

Когда все нюансы монтажных работ и пуска колонки становятся ясны, то можно и задуматься о целесообразности их выполнения своими руками. Этот вопрос каждый решает для себя сам. Но есть последний нюанс: иногда торговые представители некоторых брендов предлагают осуществить установку и оформление прибора бесплатно, в качестве акции.

требования, правила и стоимость работ

Проще всего и дешевле обеспечить себе в доме или квартире на постоянной основе горячую воду, если установить газовый проточный водонагреватель. Установка газовой колонки достаточно проста, хоть и затрагивает два вопроса, которые можно решить только с привлечением специалистов.

Если же нужно заменить старую колонку на новую модель с большей функциональностью и производительностью, то установку легко выполнить самостоятельно и в краткий срок.

Требования и правила

Как в случае с любым газовым оборудованием, установка газовой колонки и ее эксплуатация должны осуществляться с учетом требований указанных в СНиП 42-01-2002 «Газораспределительные системы» и дополнительно СП 42-101-2003.

Если быть кратким, то заменить газовый проточный водонагреватель, для которого уже имеется соответствующий проект, не составит труда,

не нужны никакие разрешения или особые требования, если только не планируется перенос оборудования на новую позицию.

Если же ранее в доме не предусматривалась установка газовой колонки, то потребуется получить разрешение местного газового хозяйства и обеспечить монтаж дымохода по всем правилам, указанным в стандартах.

Монтаж газовых труб выполняется исключительно силами специалистов газового хозяйства, по крайней мере, врезка тройника, прокладка труб и установка запорной арматуры возле места установки газовой колонки.

Выбор места для установки

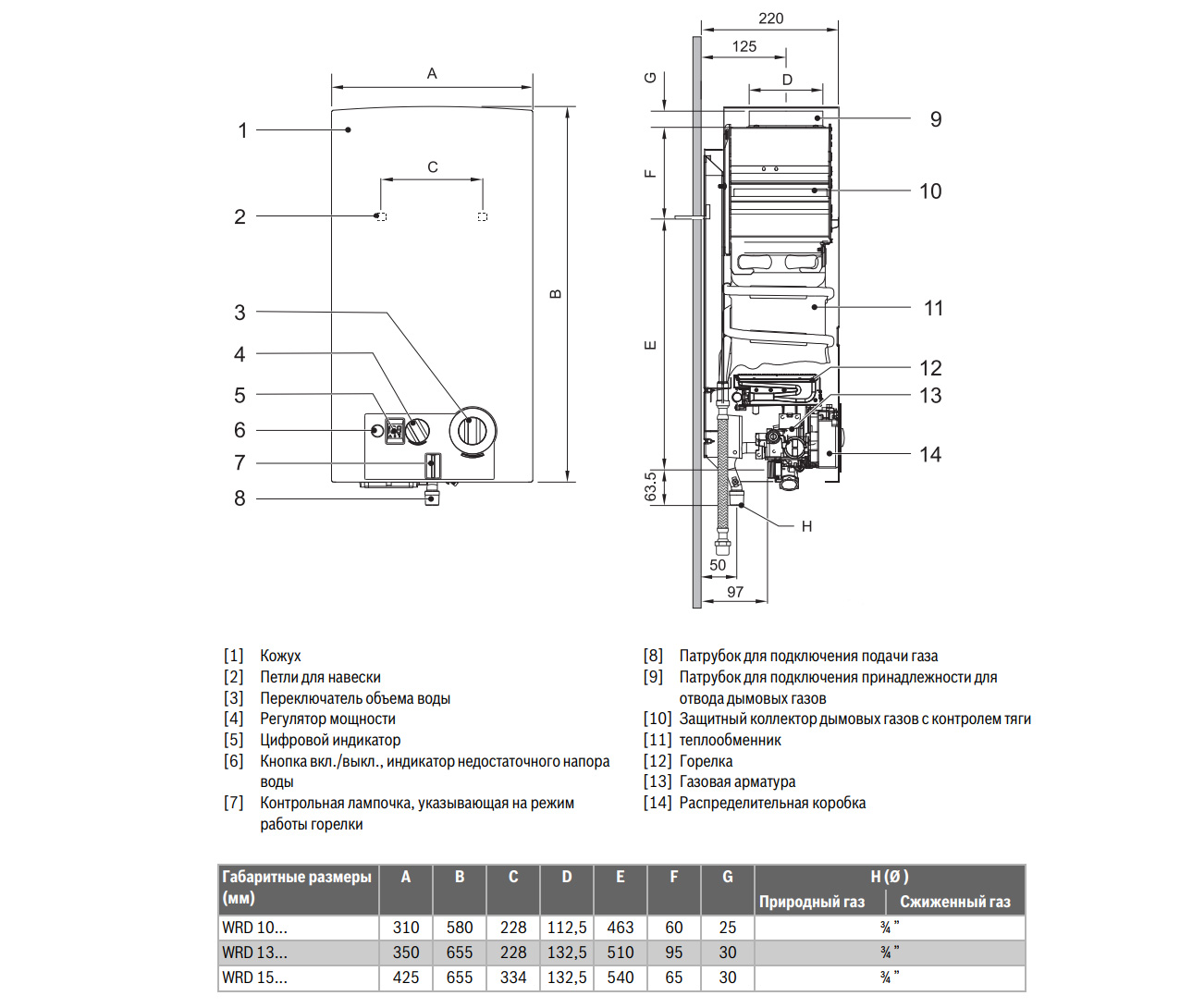

Рекомендуемые отступы при установке колонки

По умолчанию газовая колонка устанавливается на кухне. Во всех проектах домов, где изначально предполагается установка колонки именно на кухне, был предусмотрен требуемый по правилам дымоход диаметром не менее 120 мм или его аналог, а также система вентиляции для постоянного доступа воздуха.

При замене старой колонки на новую лучше оставить все на одном и том же месте.

Однако новые модели газовых проточных водонагревателей не только могут ужиться с высокой влажностью в ванной комнате и обходиться без классического дымохода.

Для их установки потребуется только проложить коаксиальную трубу на улицу, по которой будет поступать свежий воздух в закрытую камеру сгорания и сбрасываться продукты горения.

Подготовка

Перед заменой или установкой новой газовой колонки подготавливается место.

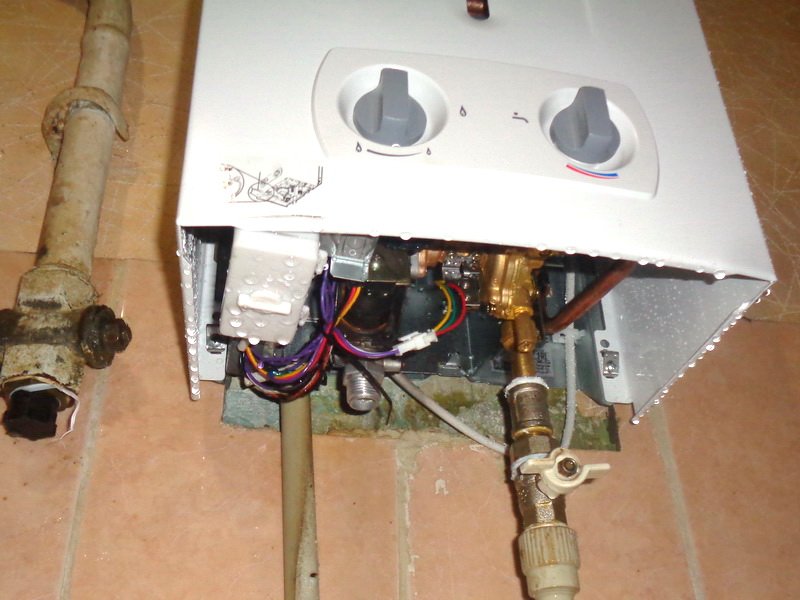

Если предполагается замена, то демонтируется старая колонка. Обязательно следует проверить качество запирания вентиля на газовой трубе, чтобы избежать утечки газа. Все вентили на водопроводных трубах перекрываются.

Отсоединяются трубы от колонки и газовый гибкий шланг, демонтируется дымоход. Аккуратно снимается колонка. Часто для этого следует снять лицевую панель и после открутить крепеж.

Стена под колонкой, скорее всего, требует косметического ремонта. Старые крепления убираются, а отверстия, оставшиеся после них, заделываются раствором.

Для чистовой установки выравнивается стена по уровню. К отверстию дымохода присоединяется специальный переходник для подсоединения гибкой гофрированной трубы 110-120 мм.

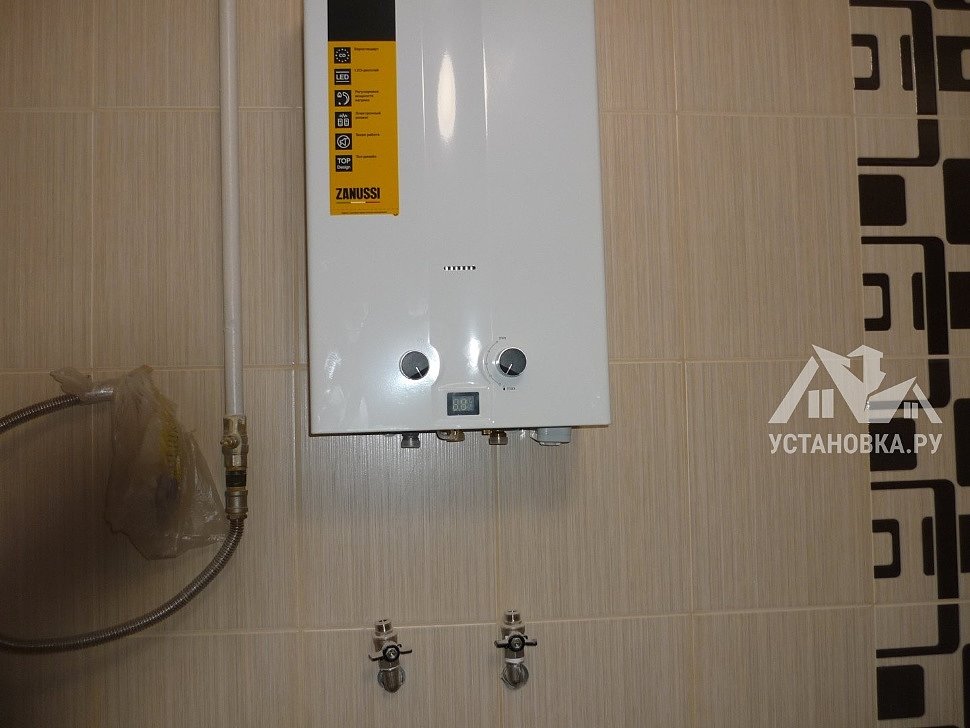

Установка

Потребуется:

Ударная дрель или перфоратор и набор буров 8-10 мм;
Набор креплений (саморезы с крючком, анкеры). Размер и тип креплений определяется в соответствии с требованием производителя колонки;
Пузырьковый или лазерный уровень.

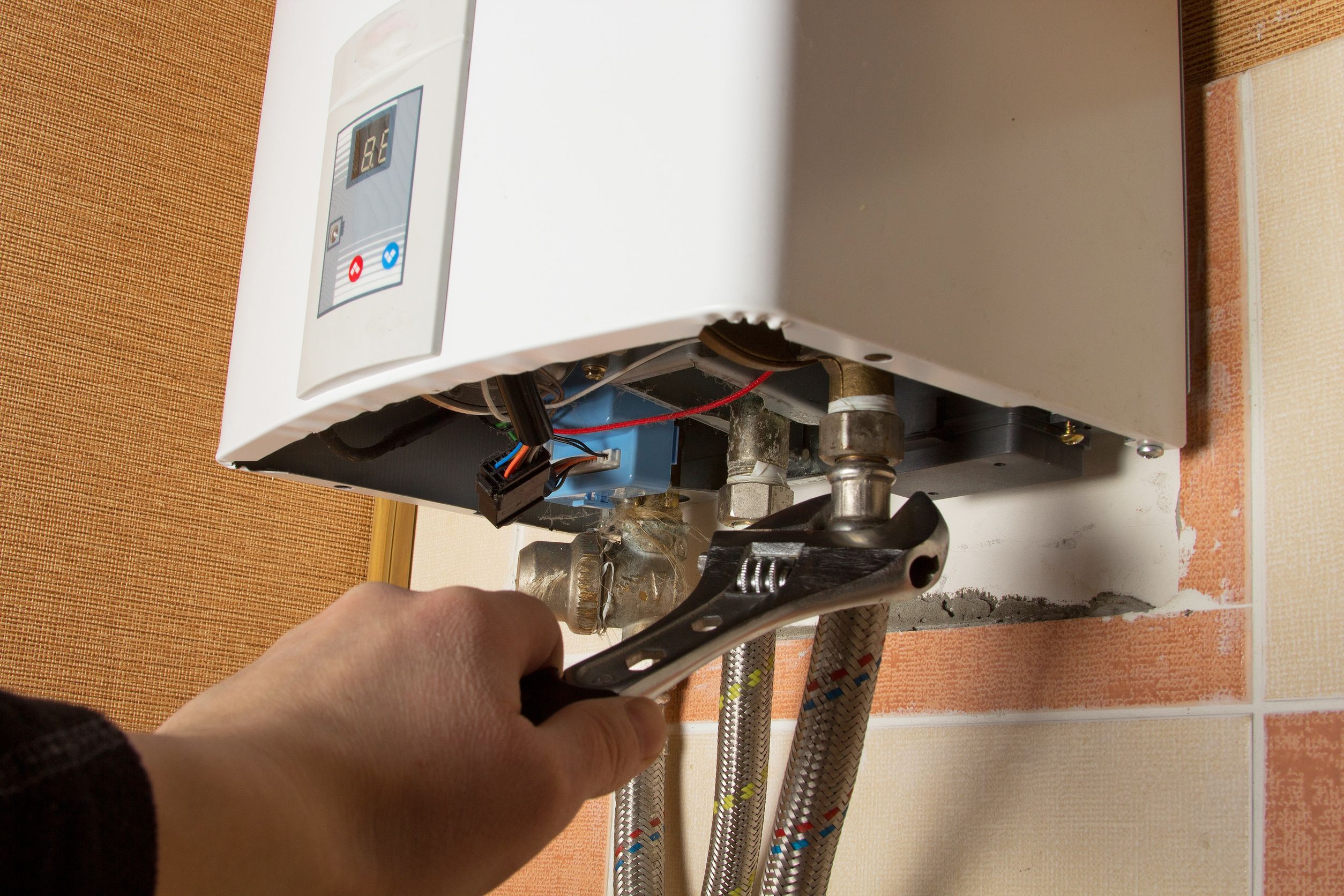

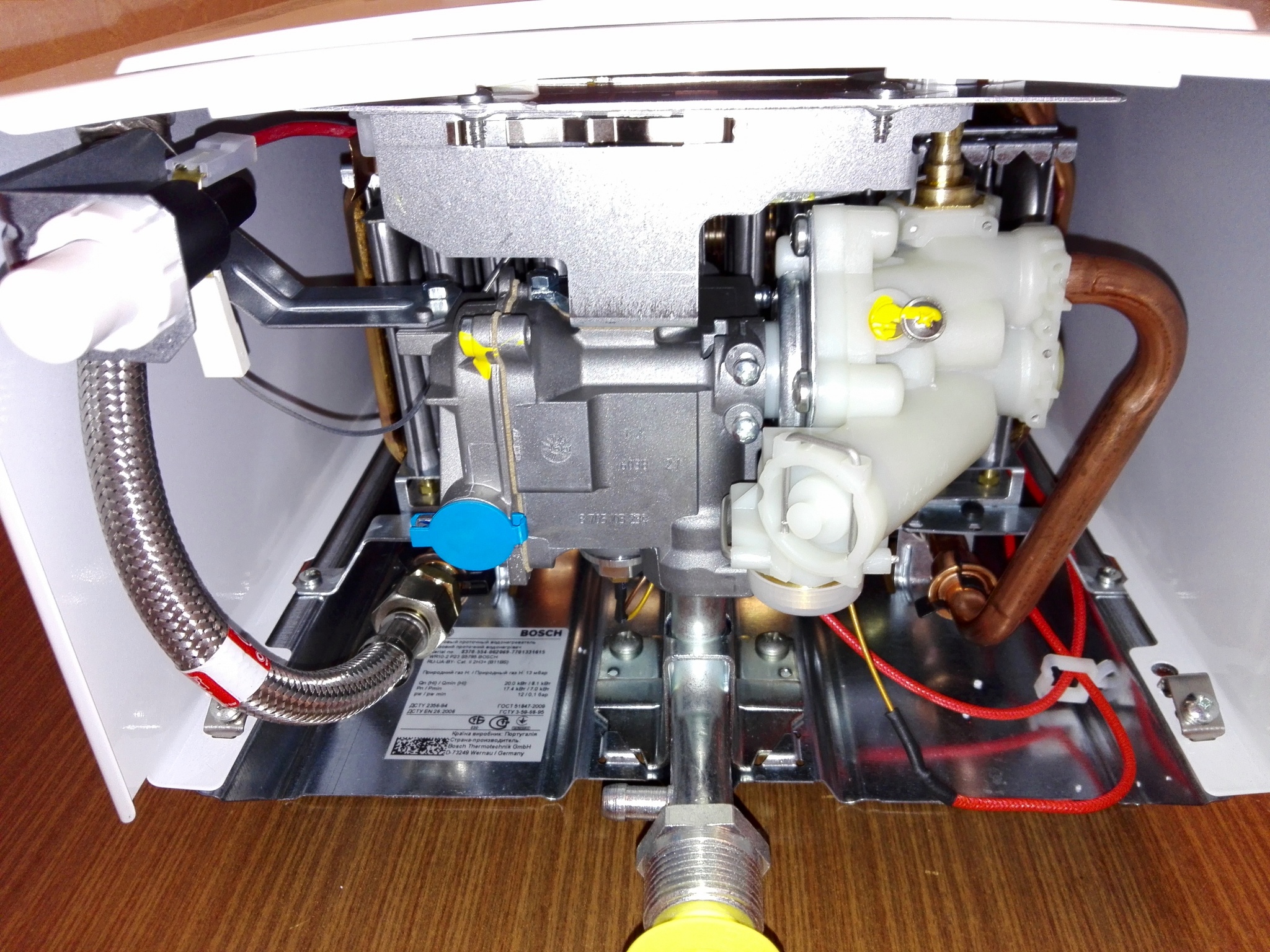

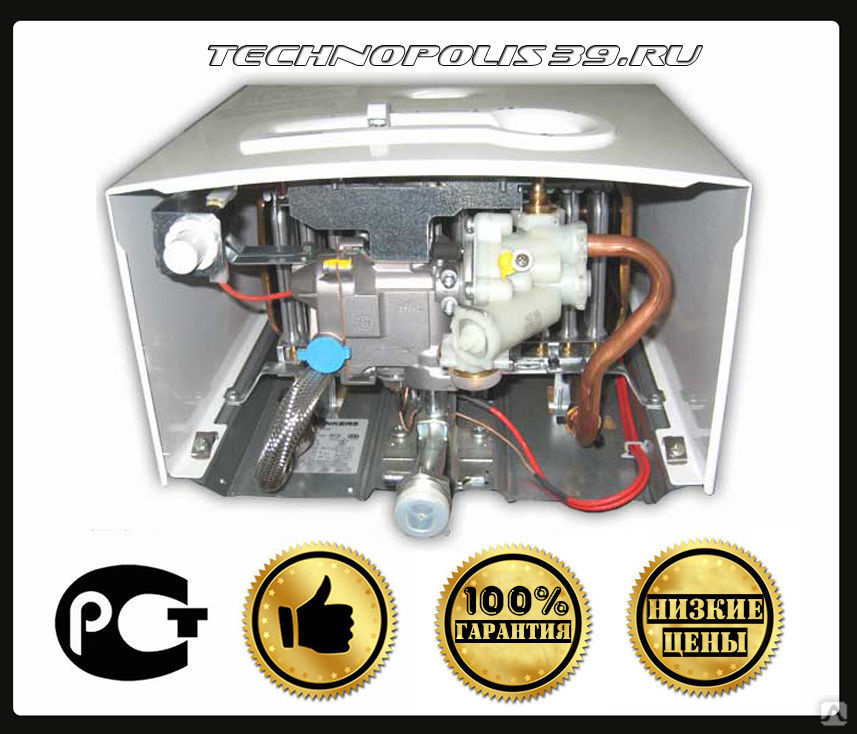

Чтобы получить доступ к креплениям колонки, снимите лицевую панель. Согласно разметке креплений газовой колонки разметьте на стене места для установки крючков или анкеров. Обязательно выверяется позиция меток по уровню. С помощью дрели или перфоратора засверливаются два (четыре) отверстия, в которые вставляются дюбеля или анкеры.

У большинства современных газовых проточных водонагревателей имеется крепежная пластина. Именно она крепится на стену, а после уже колонка с помощью защелок крепится на ней. Задача в этом случае упрощается, достаточно приложить пластину к стене, выровнять по уровню и наметить места креплений по ней.

Засверлите на нужной высоте одно отверстие и закрепите пластину, далее, выставив ее по уровню, прямо через отверстия для остального крепежа засверлите оставшиеся отверстия и завершите монтаж.

Остается закрепить колонку на своем месте. Лицевую панель пока рано крепить обратно, так что ее аккуратно отставьте в сторону так, чтобы не поцарапать и не повредить.

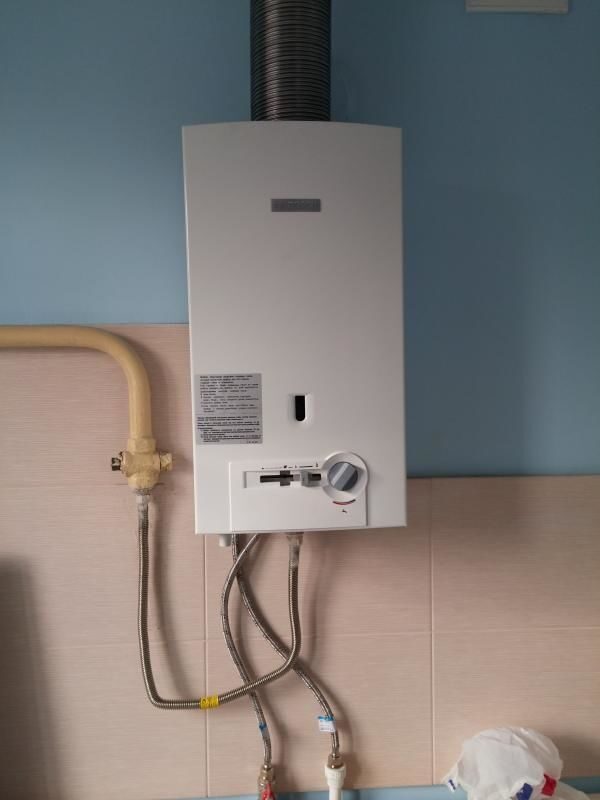

Дымоходом для колонки с атмосферной горелкой может послужить гофрированная стальная труба 110-120 мм, уложенная от вывода колонки к входу общего дымохода. Труба должна плотно прилегать к раструбам, если это не так, то дополнительно обожмите ее металлическим хомутом.

Для колонок с закрытой камерой сгорания сориентируйте в нужную сторону вывод внутри колонки и проложите коаксиальный дымоход к ближайшей стене, контактирующей с улицей. Максимальная допустимая длина указывается в инструкции.

Стена проходится перфоратором, после чего вставляют дымоход. Зазор между трубой и стеной запенивается или закладывается негорючим утеплителем, например базальтовой ватой.

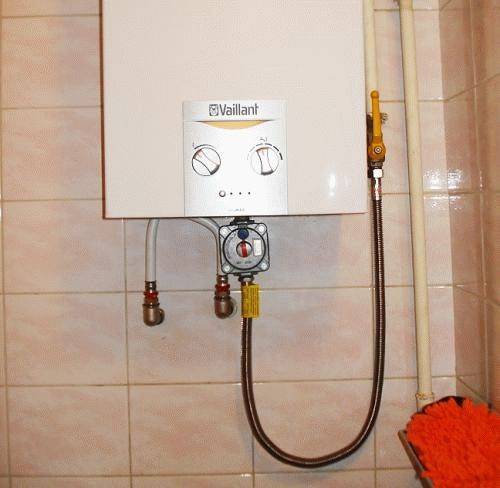

Подключение газа

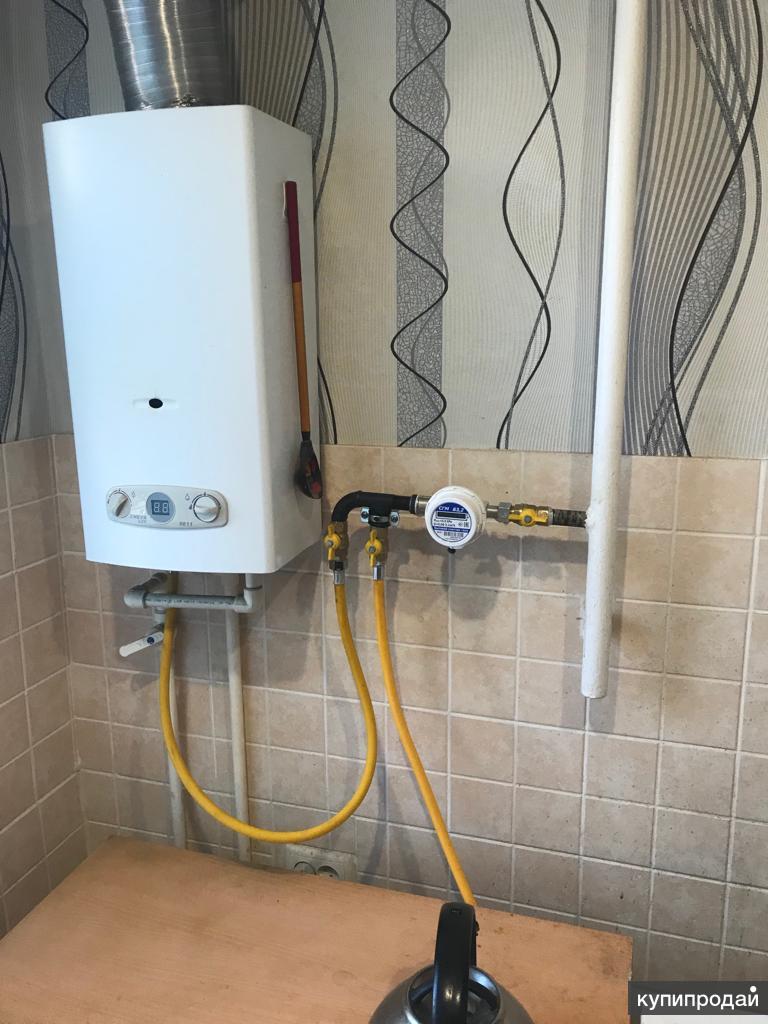

Если газовая колонка устанавливается впервые или в новом месте, то к ней подводится газовая труба. Данные работы выполняют только специалисты газовой службы, имеющие на это разрешения.

Оставляется заявка на выполнение врезки, и приглашаются мастера. Они врежут тройник в газовой трубе, идущей от ввода к плите. К тройнику монтируется труба и ведется к месту установки.

Есть два варианта. Точно зная модель газовой колонки и ее позицию, труба подводится именно к месту соединения, чтобы избежать использования гибкого шланга. Учтите, что перед соединением к колонке стоит запорный газовый вентиль. Вначале монтируется на стену колонка, а уже после подводится газовая труба.

Однако проще подвести край трубы на расстояние максимум полметра к месту установки и закончить маршрут установкой газового вентиля. Использование гибкого шланга впоследствии дает большую свободу при монтаже колонки, что особенно важно при самостоятельной установке.

Такой вариант избавит от необходимости ориентироваться на расписание мастеров газовой службы, и большую часть работ выполнить в удобное для себя время.

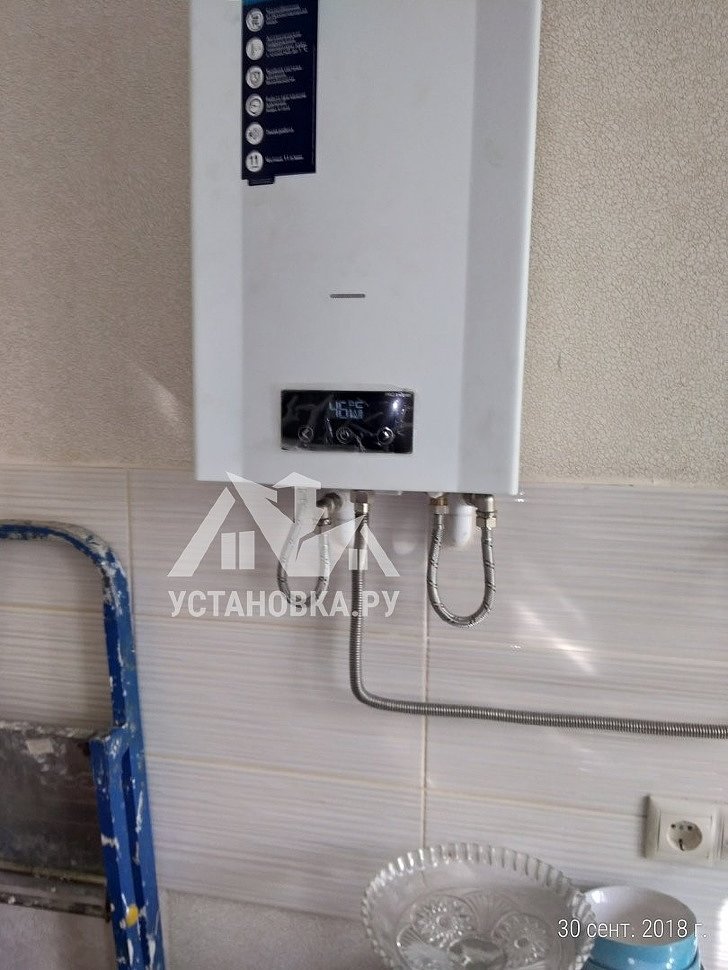

Подключение воды

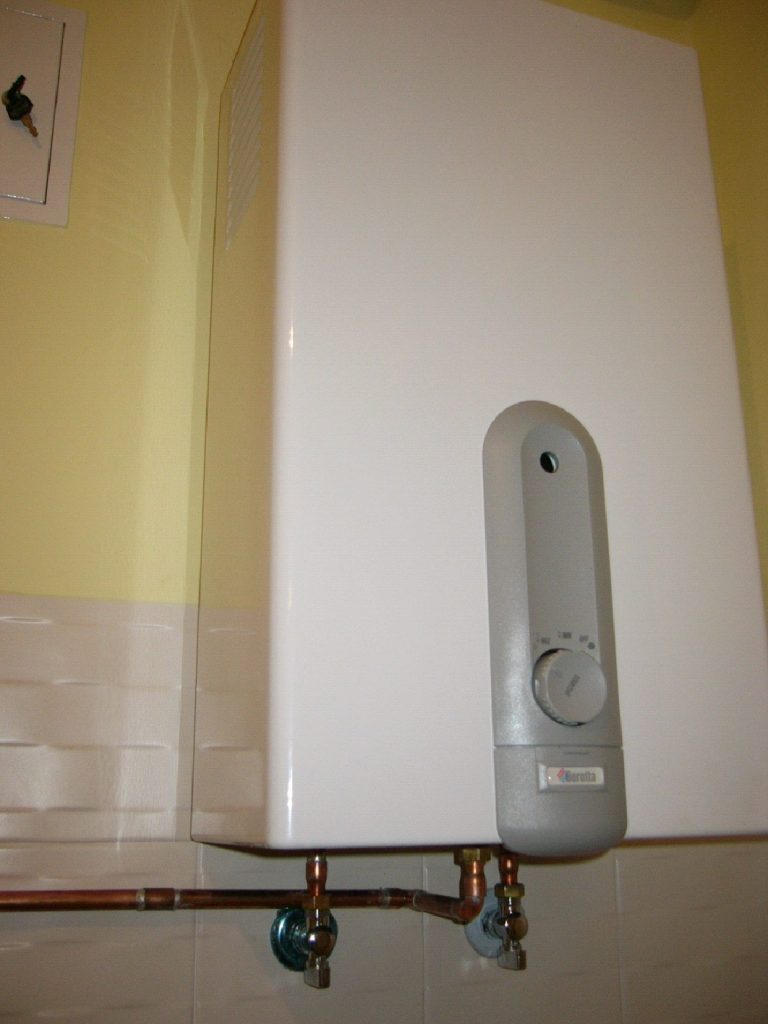

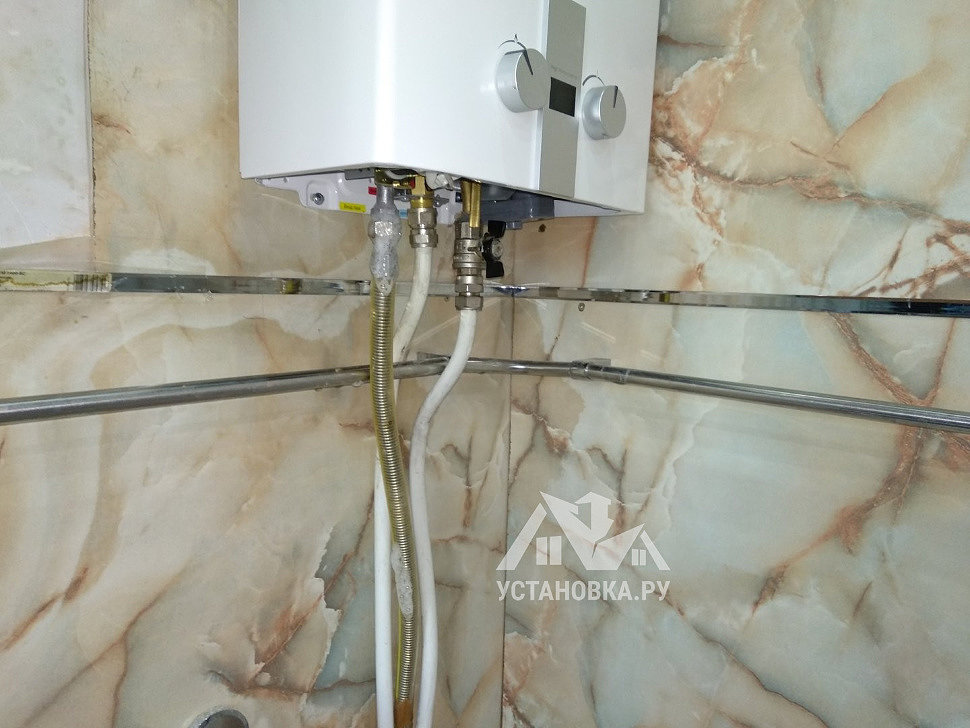

Теперь подводится труба с холодной водой к колонке, и выполняется разводка горячей воды по дому. Подключение к водонагревателю лучше выполнить американкой, соединением с подвижной накидной гайкой.

По холодной и горячей воде на линиях обязательно установите запорную арматуру – шаровые вентили.

Если на основном вводе в квартиру или в дом не стоит очистной фильтр, то перед колонкой устанавливается фильтр грубой очистки на 80-100 мкм. Желательно установить также фильтр тонкой очистки на 10-20 мкм.

Чем чище вода, тем дольше проработает теплообменник без засоров и накипи.

Трубы подводятся одним из перечисленных вариантов:

Подвод труб на расстояние менее 30 см к колонке и соединение с помощью гибкого шланга или медной/латунной трубки;
Прямое подключение труб металлопластика, полипропиленовых или стальных в зависимости от материала, которым выполнена основная разводка.

Для врезки в трубу холодной воды потребуется тройник. Самый простой вариант – это врезка в металлопласте с помощью зажимных фитингов. Потребуется только разводной ключ, труборез и вальцовочный инструмент. Из фитингов потребуется тройник, американка и запорный вентиль.

Схема подключения воды

Предварительно разрезав трубу в нужном месте так, чтобы подвод к колонке был как можно ровнее и без дополнительных колен, в разрез вставляются фитинги американка, и к ним прикручивается тройник. Далее отрезком трубы подключается колонка.

Для стальных труб потребуется сварочный аппарат и навыки варочных работ. Вместо этого используется специальный хомут-тройник. Его закрепляют на трубе и после через отвод просверливают отверстие в трубе холодной воды. Далее подсоединяется отрезок трубы до колонки.

Для полипропиленовых труб не обойтись без паяльника. Его легко взять на прокат, зато объем работ получится меньше, чем со стальными трубами.

Далее выполняется разводка труб ГВС, если их еще нет. От колонки отводится труба с запорным вентилем, а далее уже к каждому смесителю в доме.

Если выполняется только замена колонки, то все равно желательно заново проложить трубы, чтобы избежать накопления переходников и колен перед газовой колонкой. Так получится уберечь оборудование от лишних турбулентных потоков в трубах, которые могут повлиять на работу гидротермического блока управления.

Пуск и наладка

Перед запуском колонки проверяется герметичность всех соединений, убедитесь, что вода нигде не протекает, и газ не травит. Проверить соединения на газовой трубе можно с помощью мыльной воды. Когда уже все подключение выполнено, стыки и фитинги смачиваются мыльным раствором, и после открывается вентиль для подачи газа. Если нет никаких пузырей, то линия герметична.

Необходимые работы по запуску колонки выполняются согласно инструкции производителя и строго в указанной последовательности для первого запуска. Настройку горелки лучше доверить специалисту.

Основная задача – с помощью подкрутки регулировочного болта определить оптимальный напор газа, а с помощью настройки шибера – подачу воздуха. Без манометра выполнить наладку практически невозможно. Важно точно знать давление в газоводе в простое и при включенной колонке на максимум. В динамике давление не должно превышать допустимый порог, установленный производителем для данного водонагревателя.

В идеале должно установиться оптимальное давление в рабочем режиме, а пламя горелки всегда должно оставаться с равномерным голубым свечением без желтых оттенков.

Настройка гидротермического блока управления сводится к установке оптимальных значений максимальной и минимальной температуры воды при реальных значениях напора, который сильно отличается для разных домов и квартир.

Стоимость в квартире и частном доме

Еще при выборе колонки и магазина, в котором она будет приобретаться, обратите внимание на наличие услуги монтажа. Даже если она платная, то ее стоимость может быть ниже рыночной. Во многих крупных супермаркетах и специализированных магазинах монтаж учтен в цене оборудования и обойдется еще дешевле. Часто он позиционируется как бесплатный.

Еще один вариант – это обратиться в сервисный центр, где будет заключен договор на обслуживание газового оборудования, и заказать монтаж. В этом случае меньше всего придется переживать за качество работ, ведь сервису не с руки портить отношение с заказчиком, с которым еще предстоит сотрудничать на протяжении всего срока эксплуатации колонки.

В таблице представлены ориентировочные стартовые расценки сервисных центров на выполнения ряда работ по установке и подключению газового проточного водонагревателя.

Вид работ	Стоимость, руб
Подключение колонки отечественного производства	1500-2500
Подключение импортной колонки	1700-3000
Установка на подготовленное основание	1100-2300
Замена с демонтажем старого оборудования	1900-4500
Установка газовой колонки импортного производителя (полный комплекс работ)	1800-4500

Установка газовых колонок по фиксированной цене

Во многих жилых домах и квартирах сегодня в качестве водонагревательного прибора в ванной или на кухне используется газовая колонка. Современные модели известных производителей – это автоматизированные устройства с закрытой или открытой камерой сгорания и надежными системами защиты от аварийных ситуаций. Согласно статистике основной причиной их поломок и утечек газа являются нарушение монтажной технологии и некачественное подключение.

В первых двух случаях необходимо разработать проект и получить разрешение в горгазе. В последнем – никакое согласование не требуется.

Требования к установке

При установке газовой колонки необходимо соблюдать ряд требований:

Площадь помещения не должна быть меньше 7,5 м2, высота потолков — не менее 2-х м.
В комнате должна быть хорошая естественная вытяжка (окна, двери).
Диаметр дымохода не должен быть меньше 120 мм.
Все прилегающие к колонке поверхности должны быть сделаны из негорючих материалов.
Расстояния до стен и предметов в помещении должны соответствовать рекомендованным.

Правильный выбор места для газовой колонки должен учитывать: удобство пользования и обслуживания, возможности подвода коммуникаций и правильно организованного отвода продуктов сгорания.

Этапы монтажа газовой колонки

Основные этапы работ, которые необходимо выполнить при установке, замене или переносе колонки:

Демонтаж старого оборудования.
Проверка наличия тяги.
Подготовка места установки.
Закрепление прибора на стене.
Подключение к водопроводу и смесителям.
Подключение газового шланга.
Присоединение к дымоходу.
Проверка герметичности подключения.

Заключительный этап монтажа, включающий врезку в газопровод и подключение к подаче газа, пробный запуск и наладку колонки, выполняется специалистом горгаза. После этого оформляются все необходимые документы.

Демонтаж старого водонагревателя

Сначала перекрывается вентиль подачи газа на трубе и отключается система водоснабжения (через специальный кран или на общем стояке). Затем устройство снимается с креплений и вынимается из дымохода.

Проверка тяги

Перед началом установки необходимо проверить состояние дымоходного канала и, при необходимости, прочистить его. Проверка осуществляется пламенем спички или свечи.

Подготовительные работы и навес колонки

Стена, на которую будет навешиваться газовый водонагреватель проточный, должна быть прочной и огнеустойчивой. Запрещается монтаж газового прибора на деревянные стены и перегородки.

Для защиты от возгорания рекомендуется стены и потолок дополнительно облицевать пожаробезопасными материалами.

Затем по размерам прибора высверливаются отверстия и закрепляются детали: монтажная планка, крючки или вкладыши для дюбелей.

Колонка навешивается в строго вертикальном положении с соблюдением зазоров, указанных в ее техническом паспорте.

Подключение к воде

Соединение с водопроводом может производиться прямо от стояка или от трубы внутренней разводки. Подводка осуществляется ПВХ, полипропиленовыми или металлопластиковыми трубами с обязательной установкой перед колонкой водяного фильтра и запорного крана.

Отвод продуктов сгорания

Для присоединения к дымоходу лучше брать стальные трубы, можно использовать гофру из оцинковки или нержавейки (не разрешается алюминиевая гофра!) Дымоходная труба надевается на патрубок колонки и закрепляется хомутом, второй ее конец вставляется в вытяжное отверстие и уплотняется цементом.

От качества установки и подключения зависит не только безопасность, но и срок эксплуатации оборудования. Поэтому имеет смыл доверить эту работу опытному мастеру, знающему все нюансы и особенности работы разных моделей, а не пытаться сделать все своими силами ради сомнительной экономии.

подключение к водопроводу своими руками, видео и установка

Для того чтобы правильно использовать газовую колонку Аристон, необходимо предварительно детально ознакомиться с инструкцией Газовые колонки пришли в наши дома в конце 19 века благодаря немало знаменитому профессору Юнкерсу. Уже в то время проточный газовый водонагреватель включал в себя автоматическое устройство, благодаря которому можно было регулировать мощность и прекращать подачу газа в случае угасания пламени. Немного спустя, выпуском газовых колонок начали заниматься и итальянцы и инженером Аристидом Мерлони была основана компания Аристон, которая на данный момент известна во всем мире.

Газовая колонка Аристон: инструкция

Газовые котлы Ariston обладают не большим объемом потребления газа, но при этом у них большой спектр эксплуатационных возможностей. Как правило, в ее комплекте всегда находится инструкция по использованию.

К основным моментам в повседневном использовании можно отнести:

Перед тем как начать пользоваться колонкой, удостоверьтесь, что в вашем помещении хорошая вентиляция;
Проверьте насколько хорошее давление воды. Если отметка ниже показателя в 0.6 бар, то есть необходимость в дополнительной подпитке контура.
Если вы заметили, что снижение давления воды появляется часто, то обратите внимание на возможное появление утечки жидкости из самой системы. Такая неисправность должна устраняться исключительно специалистом.
Для того чтобы привести колонку в действие, достаточно нажать кнопку.
Данные газовые колонки включают в себя несколько режимов – «Зима» и «Лето». Первый режим обеспечивает помещение обогревом и горячей водой, второй обладает функцией только подачи горячей воды.
Температурный режим газовых колонок аристон выставляется с помощью регулирующих кнопок. Для отопления это может быть показатель от 35 до 83 градусов, для подачи горячей воды показатель может быть 36-56 градусов.

Когда вы отключаете котел, он переходит в специальный режим, который называется антизамерзание. Если же вы хотите отключить колонку полностью, то необходимо повернуть до максимума внешний выключатель и перекрыть подачу газа.

Подключение газовой колонки к водопроводу: организация и документация

Первое, что нужно будет сделать, это обратиться в ЖКХ и попросить выдать план отведения воды, газа и дыма. Если в помещении уже был установлен газовый прибор, то получить план все равно придется, чтобы определить, где именно должен быть установлен прибор.

Если вам нужно подключить газовую колонку к водопроводу, лучше обратиться за квалифицированной помощью к мастеру

Как только вы получите все эти планы, то потребуется отправиться к газовой службе города с заявление, в котором будет указана просьба о замене старого прибора на новый. К заявлению нужно приложить прошение о ремонте или замене газопровода и водопровода. После того как все работы по замене и ремонту буду выполнены, владелец должен получить на руки акт о проведенных работах и установленную на свое место колонку.

Более сложным процессом будет установка газового прибора на новое место. Такая работа подразумевает изменение расположения всех необходимых труб и соответственно дымоотвода.

Для того чтобы осуществить эту работу потребуются следующие документы:

Проект установки колонки;
Название модели и желательно технический паспорт;
Документ о состоянии дымохода;
Ряд документов, которые подтверждает владение собственностью;
Заявление, в котором будет указано прошение о переустройстве;
Заявление о прошении на строительные работы.

После того как все документы будут подтверждены и подписаны, работники проведут монтажные работы, настроят и подключат колонку. По завершению и после опломбирования счетчика, вам потребуется получить акт от технического надзора и пожарной службы, а так же отдельный документ в котором будет утверждено, что прибор может быть использован. В конце, нужно будет обязательно обратиться в БТИ, чтобы там внесли новый проект помещения.

Как подключить газовую колонку к водопроводу: основные требования

Если изучить нормативные акты, то можно увидеть, что газовые колонки могут быть размещены только в нескольких помещениях. К ним относится кухня и нежилое пространство. До того как было изменено законодательство, к этому списку относилась еще и ванная. Так же в процессе выбора пространства, нужно ориентироваться на его размер, он должен быть от 8м³. Высота потолков должна составлять не менее 2 м, а стены должны быть сделаны из противопожарного материала.

Установка газовой колонки на деревянных стенах категорически запрещена.

Если стены сделаны из материала, который относится к трудносгораемым, то в месте, где будет находиться колонка должен присутствовать колонка должен находиться слой теплоизоляционного картона.

Что касается навешивания, то оно должно проходить согласно определенным правилам. Боковые панели должны располагаться на расстоянии 15 см относительно стены. Лицевая сторона должна находить на расстоянии не менее 0.5 м от окружающих предметов.

Для того чтобы подключить устройство нужно правильно установить трубу дымоотвода. Она должна быть изготовлена исключительно из стали нержавеющего типа. Алюминий использовать запрещено. Рядом с газовой колонкой должен располагаться кран желтого цвета, который служит для перекрытия поступающего газа.

Если установить запорный кран нельзя, то установка газовой колонки невозможна.

Осталось упомянуть о трубах для подведения горячего и холодного водоснабжения. Для проведения холодной воды нужно сделать отдельную трубу от стояка. Трубы такого же типа ведут в ванную. Для горячего снабжения лучше выбрать медную трубу, ее диаметр должен составлять примерно 15 мм.

Установка газового водонагревателя

Перед началом установки нужно решить, на какой высоте будет располагаться колонка, особенно этот факт важен, если в доме есть маленькие деть. Позаботьтесь о том, чтобы крепления были надежными. С помощью дрели сделайте отверстия в стене и можно прикручивать колонку с помощью саморезов.

Перед тем как устанавливать газовый водонагреватель, следует сперва подготовить все необходимые инструменты для работы

Для того чтобы подсоединить колонку к дымоходу нужно приобрести гибкую гофру. С одной стороны она должна быть прикреплена к выходу, а с другой к колонке. Что касается подключения к газу, то здесь лучше использовать тройник, его нужно врезать в газовую трубу и поэтому не обойтись без сварки.

Ели ваш тройник с резьбой то это облегчает задачу, он просто вкручивается, создавая надежное соединение.

Подключение колонки к воде, так же нуждается в установке тройника. Он тоже врезается в трубу и после этого на него устанавливают кран Маевского, чтобы регулировать давление воды.

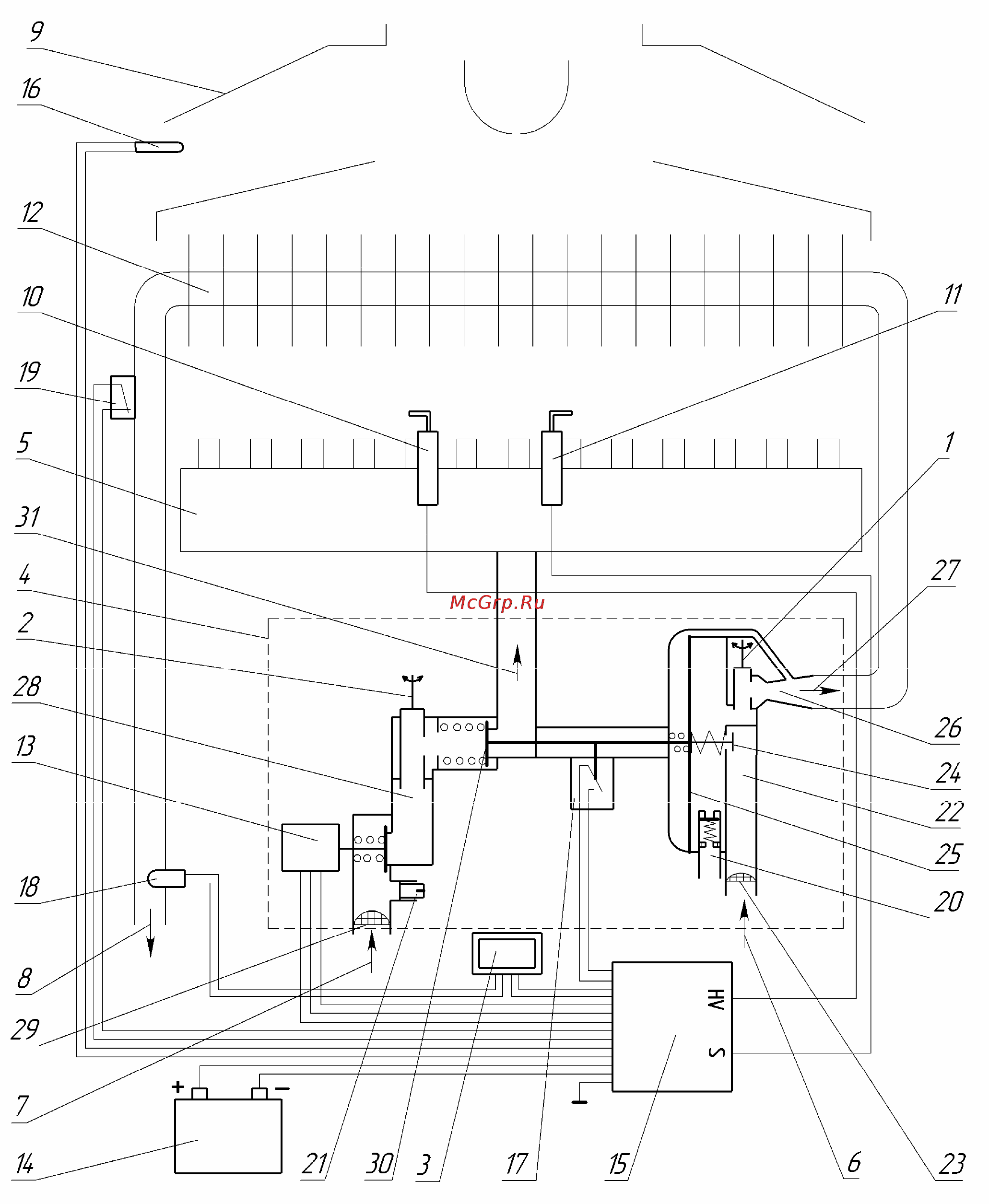

Инструкция по эксплуатации газового бойлера включает в себя объяснения о том, как подключить его к водопроводу, как включить и как зажечь пламя своими руками. К каждому действию есть своя схема, а в интернете обучающие видео. Но еще раз напомним, что установку и подключение водонагревателя должны выполнять специалисты, так как каждая газовая колонка обладает своими особенностями.

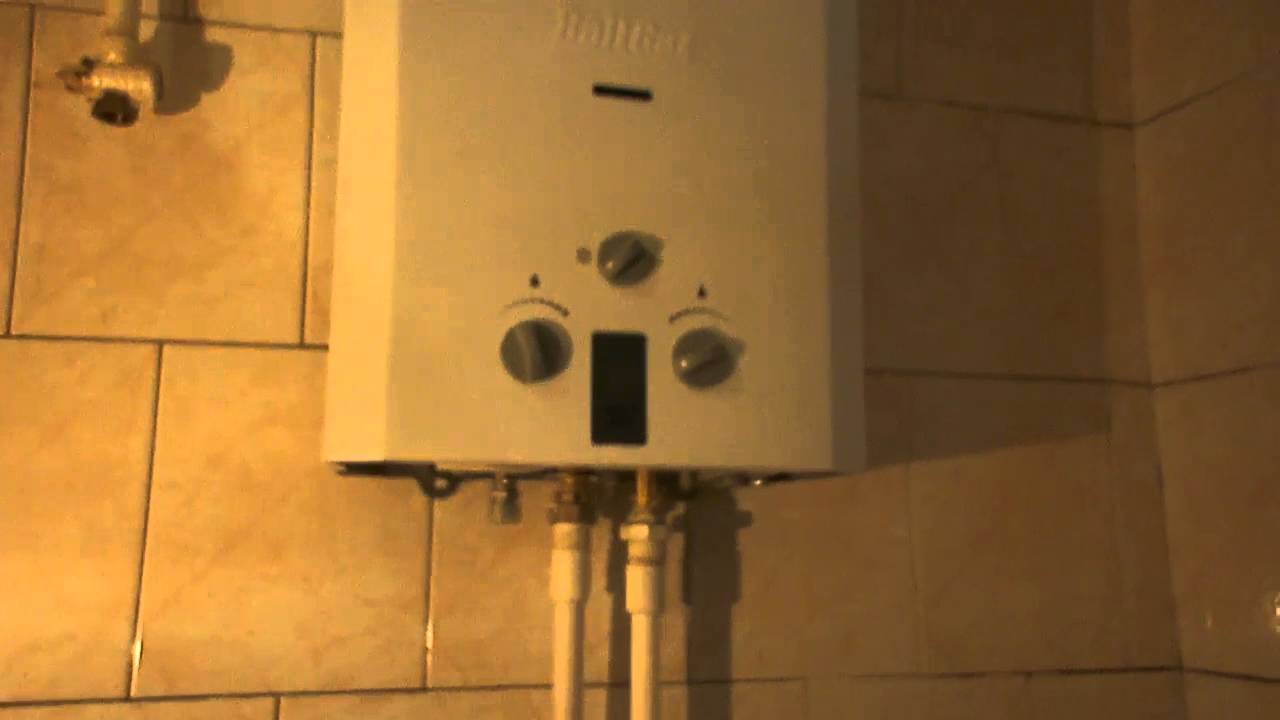

Подключение газовой колонки своими руками (видео)

Если инструкция по эксплуатации была утеряна или случайным образом испорчена, не расстраивайтесь, все необходимые действия по установке и использованию мы раскрыли в нашей статье. Вам осталось ознакомиться с ней более тщательно, собрать все необходимые документы и заняться непосредственно установкой. Подойдите к делу со все ответственностью, так как именно от ваших действий будет зависеть насколько качественно колонка будет работать.

Добавить комментарий

Перенос и согласование газовой колонки в СПб

Как осуществить подключение газовой колонки по действующим требованиям СНиП или выполнить перенос газовой колонки.

Газовая колонка способна решить проблему перебоев с горячей водой, или же отсутствие централизованного водоснабжения в жилом помещении.

Однако демонтаж и установка столь опасного и сложного прибора, требует не только умения и мастерства, но и профессиональных специализированных знаний не только в работе, но и в законодательстве.

Поэтому, если Вы планируете поменять или установить новую газовую колонку, следует оценить предполагаемое место расположения прибора с точки зрения действующих нормативных документов.

Требования к месту размещения газовой колонки.

Объем помещения, в котором предполагается монтаж газовой колонки, не должен быть менее 15 м³.
Нормативами определена минимальная высота помещения расположения прибора – не менее 2 м.
Недопустима установка газового прибора в санузлах.
Помещение обязательно должно иметь вентиляционные выходы – окно, форточка, либо дымоход, диаметром не менее 120 мм (типовая вентиляция в квартирах к таковым не относится).
Недопустимо установить газовую колонку над газовой плитой или монтировать ее на стену из горючих материалов (например, дерево или панели)

При соблюдении данных условий колонка будет работать исправно, а значит можно покупать новый прибор и прибегнуть к услугам мастера по монтажу газовой колонки.

Правила переноса газовой колонки.

Перенос газовой колонки может понадобиться при перепланировке и ремонте квартиры, или купили квартиру в которой ранее была установлена газовая колонка с нарушениями. Многие домовладельцы сталкиваются с тем, что изменившиеся СНиПы и ужесточение законодательства сделали незаконной эксплуатацию газовых колонок, изначально установленных в квартирах и домах. Так, это относится к приборам, установленным в санузлах. Действующее законодательство требует переноса газовой колонки на изначальное место. Узнать где она должна стоять по правилам.

Для того чтобы осуществить подобное мероприятие недостаточно просто перенести прибор, ведь потребуется прокладка по сути новой газовой магистрали. По правилам необходим проект переноса газовой колонки, если ее перемещают более чем на 1,5 метра от старого места установки. В проекте будет утверждено место нового размещения прибора и регламент его переноса, с учетом вышеуказанных требований к месту монтажа прибора. Без этого разрешительного документа перенос газовой колонки незаконен и сопряжен с высокой долей опасности для потребителей. Проект переноса газовой колонки согласовывается с ресурсоснабжающей организацией ГРО «ПетербургГаз». Срок выполнения всех этапов согласования занимает до 5 мес.

Этапы переноса газовой колонки

Получение технических условий
Разработка и согласование проекта
Строительно-монтажные работы
Сдача акта выполненных работ в ГРО «ПетербургГаз»

Чтобы избежать проблем с законом и не подвергать опасности себя и своих близких, мы рекомендуем доверить работу по переносу и подключению газовой колонки в Санкт-Петербурге опытным профессионалам, имеющим допуски к работе с газовым оборудованием и обладающим высоким профессиональным опытом!

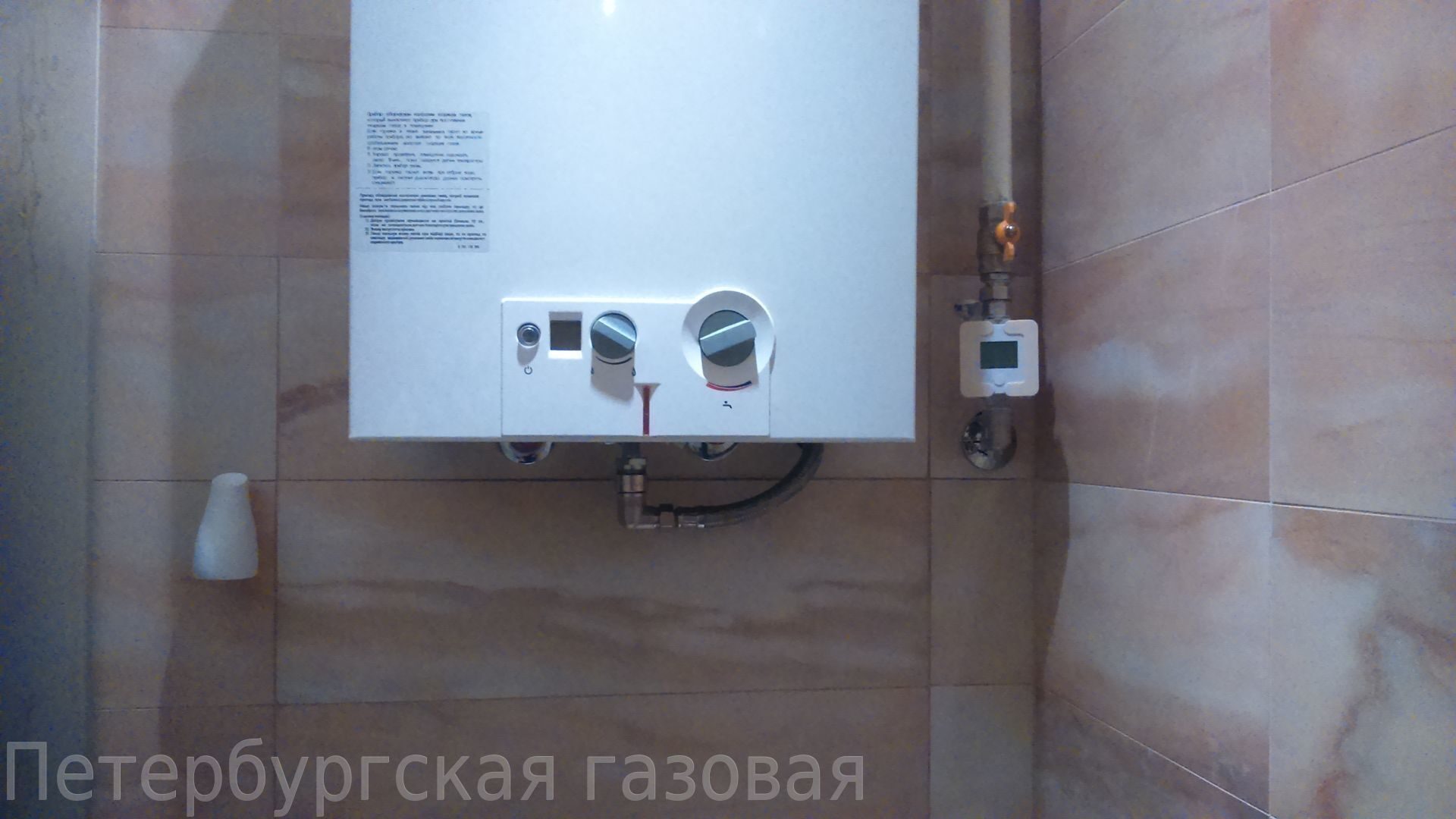

Установка газовых колонок в Вашем районе Санкт-Петербурга и области

ПРС | Подключение газовых колонок в Вашем районе

Более 20 лет квалифицированные специалисты нашей службы предоставляют ремонтно-бытовые услуги в Петербурге. Цены на услуги наших профи сопоставимы с предложениями частников и онлайн-сервисов по подбору мастеров, но в отличие от них мы даем официальную гарантию на выполненные работы до 2-х лет.

Скидка 10% льготным
категориям граждан Гарантия на
все работы
до 1 года Мастер приедет
уже сегодня! Работаем круглосуточно
без выходных

Петербургская Ремонтная Служба предлагает Вам сделать заказ на подключение газовой колонки в Вашем районе города круглосуточно по телефону 8 (812) 777-0-777.

Газовая колонка относится к самой опасной бытовой технике, так как предполагает подключение к системе газопровода. Именно поэтому подключение газовой колонки следует доверять исключительно квалифицированным специалистам, которые обладают не только знаниями в этой сфере, но и соответствующим разрешением на данную работу. Наши специалисты имеют многолетний практический опыт, новые инструменты и качественные материалы.

Мы выезжаем во все районы Санкт-Петербурга и ближайшие пригороды. Звоните нам по многоканальному телефону для вызова специалиста в Ваш район.

Подключение газовых колонок во всех районах Санкт-Петербурга

Мы осуществляем качественную установку всех разновидностей газовых колонок в следующих районах Петербурга:

Вызвать мастера по подключению отечественных и импортных газовых колонок в Вашем районе Вы можете круглосуточно по нашим телефонам или оставить заявку на сайте.
На все работы и услуги по установке предоставляется фирменная ГАРАНТИЯ.

Информацию о стоимости услуг «Петербургской Ремонтной Службы» на подключение и ремонт газовых колонок и другой техники Вы можете получить на нашем сайте:

Наша компания работает на рынке ремонтных услуг Санкт-Петербурга более 10 лет, в связи с чем ее структура организована таким образом, что бы наши мастера могли оперативно прибывать в любой район города. Особенно это актуально для жителей удаленных районов, в которые Вы можете вызвать специалиста к себе домой.

Мы обслуживаем все районы города и устанавливаем практически все марки и модели газовых колонок, как отечественных, так и зарубежных. Вместе с нами Вы продлите срок службы Вашей бытовой техники. На все выполненные работы выдается фирменная гарантия, где помимо гарантийных сроков Вы можете обнаружить и другую полезную информацию.

Петербургская Ремонтная Служба — это многолетний опыт и лучшие традиции обслуживания клиентов.

Мы работаем круглосуточно, без выходных.
Звоните нам по телефону 8 (812) 777-0-777.
Юридический адрес: 196135, Санкт-Петербург, ул. Фрунзе, д. 27, литера А

в частном доме, подключение, требования

СодержаниеСвернуть

Дымоход из колонки в частном доме

Частный дом – жилье для людей, которые ценят автономность. Обеспечение теплом и горячей водой своего дома – одна из основных задач его хозяина.

Газовая колонка в частный дом – оптимальное решение, в связи с доступностью, практичностью и надежностью такого водонагревателя. Но перед тем как поставить газовую колонку в частном доме, следует разобраться в процессе монтажа, требованиях по установке газового водонагревателя и рассчитать стоимость всех этапов вместе с приобретением устройства.

Этапы установки газовой колонки в частный дом

data-ad-client=»ca-pub-9337857885889635″
data-ad-slot=»9967522739″
data-ad-format=»auto»>

Сначала следует разобраться в каждом из этапов установки газовой колонки. После того, когда вы узнаете,как установить газовую колонку в частном доме, вы сможете объективно оценить возможность ее монтажа у себя в доме.

Монтаж газовой колонки в частном доме состоит из следующих обязательных шагов:

Проверка соответствия планируемой комнаты, для установки в вашем доме, нормам и стандартам для газовых водонагревателей. К примеру газовая колонка в ванной комнате частного дома не может быть установлена, так как практически все такие помещения не соответствуют требованиям;
Оформления разрешительных документов и согласования проекта монтажа;

Колонка с дымоходом в частном доме

Первые два пункта крайне важны, детальнее о них мы поговорим дальше.

Покупка газового водонагревателя. Здесь особое внимание следует уделить торговой точке. Лучше всего покупайте устройство в официального представителя производителя, либо в сертифицированных и популярных магазинах. Далее убедитесь в подлинности продукта обращая внимания на коробку и ее маркировку, наличие технического паспорта устройства, а также гарантийного талона;
Подбор места для установки газовой колонки. Здесь следует знать, что потребуется как минимум 1 м высота от пола + габариты самого водонагревателя и около 50 см для дымохода;
Установка газовой колонки в частном доме. Как правило, в комплекте с водонагревателем поставляются крепежные элементы-метизы. Поэтому особых проблем с установкой возникнуть не должно. Если же таковы отсутствуютследует применить дюбели 10 мм, туго затянув установочную планку. После чего убедиться в надежности конструкции, так как само устройство вместе с водой весит достаточно много;
Подключение колонки в частном доме к дымоходу. Несомненно, важный этап, так как в случаи ошибки может быть нарушен вывод отработанных газовых продуктов, что в свою очередь опасно для здоровья и жизни! Сам по себе монтаж не представляет особой сложности, но требует повышенного внимания. Диаметр стальной трубы, либо гофры не должен быть меньше выходного патрубка газовой колонки. Сначала труба устанавливается на патрубок колонки и закрепляется специальным хомутом, второй конец вставляется в дымоход для газовой колонки в частном доме и уплотняется;
Подключение колонки в частном доме к водопроводу. Следует убедится в достаточном давлении в вашем водопроводе, иначе вы рискуете получить крайне слабый напор горячей воды на выходе;
Подключение водонагревателя к газовой трубе. Данный этап может быть выполнен лишь профессионалом. Подключения к газу происходит лишь при помощи специальных полимерных уплотнителей.

к меню ↑

Какие требования для установки газовых колонок в частный дом

Обязательное условие для любого потенциального пользователя водонагревателя – знать какие требования для газовой колонии в частном доме.

Прежде всего необходимо знать снип газовые колонки для частного дома, который устанавливает требования к помещению, в котором планируется установка водонагревателя: минимальная площадь – 15 квадратных метров, высота потолка – минимум 2 метра,наличие окна – не менее 0,5 м², наличие вентиляции (либо установлена вытяжка для газовой колонки в частном доме), напор воды – от 0, 1 атм., стена под газовой колонкой должна быть выполнена из кирпича либо бетона, в противном случаи необходима изоляция специальным картонном из базальта.

Кроме этого, нормы установки газовой колонки в частном доме обязуют соблюдать следующие параметры:

Перед фронтальной панелью газовой колонки должен быть запас в 60 см;
Расстояние от водонагревателя к газовой плите – минимум 20 см;
Запорный кран монтируется еще до установки колонки.

Правила установки газовой колонки в частном доме регламентируют и процедуру легализации установки газовой колонки. Для получения разрешения на монтаж водонагревателя следует получить проект своего дома и произвести проверку о состоянии дымохода (после чего вы получаете акт), далее правообладатель частного дома составляет заявление на переоборудование своего жилища.

Так же вам пригодится тех паспорт колонки, либо ее модель (если последняя еще не приобретена). После этого, вы можете обращаться в ГОРГАЗ, для осуществления врезки.

Вытяжка и колонка в частном доме

к меню ↑

Этапы монтажа (советы мастера)

data-ad-layout=»in-article»
data-ad-format=»fluid»
data-ad-client=»ca-pub-9337857885889635″
data-ad-slot=»9725334793″>

Следует знать тонкости при каждом этапе установки газовой колонки в частном доме. Это понадобится как при частичном монтаже своими руками, так и для расчета всех нюансов работы. Опытные специалисты делятся следующими советами:

Если вы решили замаскировать газовую колонку в шкаф-обманку – это возможно. Но следует знать о том, что у такого шкафа не должно быть дна, а боковые стены должны иметь качественную изоляцию;
Если вы колеблетесь в выборе между установкой трубы для дымохода, делайте выбор в пользу гофры из многослойного алюминия. Такая труба отлично подойдет для частного дома, так как она легко монтируется, достаточно надежная и недорогостоящая, а внутри имеет стальные трубы, которые предотвращают провисания;
Если вы планируете монтировать газовую колонку вместо старой, которая пришла в непригодность то лучше всего не меняйте место монтажа. Так вы сэкономите время и часть денег;
Помните, что при самовольной врезке в газопровод и подключении газовой колонки вам светит административная ответственность, в виде штрафа.

Обращая внимания на отзывы покупателей, часто встречается проблема, когда замерзает газовая колонка в частном доме. Мастера советуют прежде всего обратить внимание на тягу в дымоходе.

Чаще всего неполадка в виде обратной тяге и служит причиной выхода из строя водонагревателя. Сбор конденсата газовой колонки в частном доме может появится если в системе не установлен зольник, а уже с него выводить слив конденсата.В противном случаи, данная проблема будет встречаться каждый зимний сезон.
к меню ↑

Устанавливаем колонку в частный дом — видео

Информация по правильному выбору газовых линий для использования с безбаквальными водонагревателями — Справочная служба Eccotemp

Eccotemp Systems, LLC. Бесконтактное водяное отопление

ФАКТЫ О ГАЗОПРОВОДАХ

Информация по правильному выбору газовых линий для использования с безрезервуарными водонагревателями

Для любого газового прибора важно, чтобы система подачи газа имела надлежащий размер, чтобы выдерживать нагрузку системы в БТЕ. Бесконтактные водонагреватели могут быть отличным решением для обеспечения горячей водой; тем не менее, большинство водонагревателей без резервуара имеют мощность от 140 000 до 200 000 и более БТЕ, что делает водонагреватель без резервуара одним из самых крупных отдельных приборов в типичной газовой системе. Необходимо убедиться, что система может обрабатывать мощность безбаквального водонагревателя вместе со всеми другими газовыми приборами в системе. В этом руководстве будут рассмотрены основные принципы и факты определения размеров газовых труб для систем природного газа низкого давления (менее 2 фунтов на кв. Дюйм) с использованием жестких железных труб.

Факты о газотрубной системе

Будет ли работать безбаковый водонагреватель на ½-дюймовой газовой магистрали?

Да и Нет. Типичная бытовая газовая система — это система низкого давления, что означает, что в дом подается газ с давлением около 7 дюймов водяного столба. (дюймы водяного столба). Трубопровод должен иметь достаточный размер, чтобы падение давления составляло полдюйма водяного столба или меньше, когда все газовые приборы включены. Это может быть ограничивающим фактором при попытке использовать существующие трубопроводы и модернизации от типичного водонагревателя резервуарного типа до водонагревателя без резервуара.Как правило, газовые трубопроводы необходимо модернизировать, чтобы поддерживать безбаковый водонагреватель из-за необходимого объема топлива. В таблицах 2 и 3 приведены данные о производительности по размеру и длине трубы на основе максимально допустимых падений давления. Во всех случаях для газового прибора мощностью около 200 000 БТЕ потребуется как минимум ¾-дюймовая линия подачи газа.

В определенных условиях может использоваться газовая линия диаметром ½ дюйма. В Национальном кодексе топливного газа 2012 года (NFPA54. ANSI Z223.1) 3,0 дюйма вод. Ст. Добавлен график падения давления для определенных условий.Эта диаграмма позволяет установить газовый прибор на 200 000 БТЕ на газопроводе ½ дюйма длиной до 40 футов. Однако должны быть соблюдены следующие условия: Минимальное статическое давление газа должно быть 8 дюймов водяного столба. или выше; Рассчитанное падение давления (статическое давление минус падение давления на 3,0 дюйма) должно быть больше, чем максимальное минимальное давление газа, требуемое для любого из газовых приборов в системе. В Таблице 4 указаны размеры и пропускная способность труб с 3-дюймовым вод. падение давления. Чтобы выбрать трубу правильного диаметра, сначала определите давление подачи природного газа для системы.

Будет ли существующий регулятор и счетчик поддерживать безбаковый водонагреватель?

Газовые системы новой конструкции, как правило, представляют собой гибридную систему давления, в которой входящее давление составляет около 2 фунтов на квадратный дюйм, и каждый прибор или группа приборов обслуживаются одним регулятором. Во многих старых районах и зданиях система поставляется с одной газовой системой низкого давления (около 7 дюймов вод. Ст.) От поставщика. В любом случае производительность регулятора (ов) и счетчика необходимо будет проверить, чтобы убедиться, что система может подавать достаточно газа для поддержки добавления в систему безбаквального водонагревателя.В системах с низким давлением давление должно быть больше, чем наивысшее минимальное требование для газовых приборов, плюс соответствующее падение давления.

Газопровод какого размера мне понадобится для моего безбаквального водонагревателя?

Размер газовой линии будет зависеть от номинальной мощности в BTU водонагревателя, других газовых приборов и места их установки на каждом ответвлении от счетчика и регулятора. Существует два метода определения требуемого размера трубы: метод наибольшей длины или метод длины ответвления.См. «Определение размеров газовой системы» для получения дополнительной информации.

Как узнать, какой у меня регулятор или измеритель размера?

Каждый метр имеет производительность в кубических футах в час (CFH). Найдите этот регулятор числа и умножьте его на 1024 (BTUH / CFH), чтобы получить приблизительную мощность для природного газа. Мощность счетчика и регулятора должна быть больше, чем общая сумма максимального номинала в БТЕ всех бытовых приборов. Если мощность системы слишком мала, газовые приборы не будут получать объем газа, необходимый для правильной работы.

Что означают все эти разные давления газа?

Давление газа можно измерить двумя способами: фунты на квадратный дюйм (psi) или дюймы водяного столба (дюймы водяного столба). Сторона высокого давления в гибридных газовых системах под давлением обычно измеряется в фунтах на квадратный дюйм. Это давление составляет около 2 фунтов на квадратный дюйм. Дюймы водяного столба обычно используются для измерения газовых систем низкого давления, которые питают большинство приборов. Например, 27,7 дюйма вод. в 1 фунт / кв. дюйм.

Что такое дюймы водяного столба?

дюймов водяного столба — это мера того, сколько силы требуется, чтобы подтолкнуть столб воды вверх на несколько дюймов. Обычно он используется для измерения газовых систем низкого давления.

Как вы измеряете давление газа?

Вам понадобится прибор, называемый манометром. Этот инструмент позволяет измерять давление газа в системе. Доступны манометры, которые измеряют определенный диапазон давления в дюймах водяного столба или фунтах на квадратный дюйм. Цифровой манометр может измерять более широкий диапазон давлений. См. Инструкции производителя по правильному использованию манометра.

Где вы можете узнать рейтинг моей бытовой техники в БТЕ?

На каждом приборе должна быть табличка с техническими данными. На этой табличке будут указаны номинальные значения БТЕ прибора и необходимое давление газа для правильной работы. Информацию о том, как разместить табличку с паспортными данными на каждом газовом приборе, см. В инструкциях производителя.

Может ли газовый клапан отрицательного давления решить проблему недостаточного размера газовой системы?

Хотя газовый клапан отрицательного давления в приборе может работать при очень низком давлении газа, он может оказывать неблагоприятное воздействие на газовую систему меньшего размера. Этот тип устройства может фактически украсть газ из других устройств, таких как печь, и, возможно, вызвать неприятные перебои в работе. Трубопровод и система должны быть рассчитаны на пропускание объема газа, а не только давления.

Как малоразмерная газовая система повлияет на бытовую технику?

Газовая система недостаточного размера может привести к ухудшению работы приборов. Это может привести к образованию сажи в горелках, выключению контрольных ламп и горелок или к образованию конденсата в теплообменнике печи или водонагревателя.Конденсат вызовет коррозию и, в конечном итоге, неисправность в приборах, не предназначенных специально для этого. Загрязнение может засорить горелки или дымоходы, что может привести к выходу прибора из строя или образованию вредных выхлопных газов, таких как угарный газ.

Размер газового соединения в соответствии с моделью Eccotemp:

Переносные (L5, EL5, CEL5, L7, EL7, L10, CEL10) — 1/2 «
Средний (FVi12, i12) — 1/2 «
Wholehome (20H / HI, 45H / HI, EL22 / 22i) — 3/4 дюйма
Электрический (iE-11, iE-18, iE-27) — 3/4 дюйма

Новое строительство жилых домов Программа 2 PSIG

Системы трубопроводов природного газа в жилых односемейных и многосемейных домах обычно работают при стандартном давлении подачи, 1/3 фунта на квадратный дюйм. Наша программа с манометром 2 фунта на квадратный дюйм (2 фунта на кв. Дюйм) обеспечивает давление подачи выше стандартного, помогая уменьшить размер и стоимость системы трубопроводов природного газа в новых жилых домах, где расстояние от счетчика до первого прибор отличный.

Льготы

Проще говоря, 2 фунта на кв. Дюйм (изб.) Означают меньшие затраты.

Наша программа 2 PSIG поможет вам с наименьшими затратами доставлять газовые приборы и соединения, которые предпочитают жители, а строители знают, что они обеспечат комфорт, удержание и снижение счетов за коммунальные услуги.Как правило, эксплуатационные расходы жилых домов, оборудованных системами нагрева воды на природном газе, комфортного отопления, приготовления пищи и сушки одежды, намного ниже, чем у альтернативных электрических систем.

Обеспечивая более высокое рабочее давление, можно уменьшить как размер, так и стоимость системы трубопроводов природного газа. По мере того как жилые дома становятся все больше и сложнее с дополнительными приборами, работающими на природном газе, традиционный метод обеспечения необходимого объема природного газа достигается за счет увеличения размера трубы. Использование 2 фунтов на квадратный дюйм позволит уменьшить размер трубы, что приведет к экономии материальных и трудовых затрат и повышению эффективности, поскольку трубы меньшего размера проще в обращении и установке.

Программа 2 PSIG доступна для домов на одну семью и проектов многоквартирных домов, таунхаусов и кондоминиумов на нашей территории обслуживания, которые соответствуют всем требованиям программы.

Как принять участие

Подать онлайн-заявку на жилищное строительство (Запрос на газоснабжение жилых домов)
Свяжитесь с вашим представителем по планированию SoCalGas, прежде чем указывать какую-либо систему 2 фунта на кв. Дюйм, ман.
Загрузите, просмотрите, заполните и отправьте форму запроса 2 PSIG и соглашение своему представителю по планированию SoCalGas
- Примечание. Требования к программе указаны в Соглашении 2 PSIG
Ознакомьтесь с требованиями к установке вместе с представителем SoCalGas по планированию и сантехническим подрядчиком.

Основы распределения 2 PSIG

Дело не в «давлении». . . это «перепад давления», который перемещает природный газ внутри трубы. Трубопроводные системы в жилых домах традиционно работают при давлении 8 дюймов водяного столба (WC) или 1/3 PSIG. Повышение давления до 2 фунтов на квадратный дюйм дает несколько преимуществ при строительстве жилых домов, где расстояние от счетчика до первого прибора велико.

Размер трубы определяется количеством энергии, которое может быть потеряно (также называется перепадом давления) для перемещения природного газа, при этом остается давление, достаточное для удовлетворения минимальных требований органов управления устройством (обычно от 4 до 6 дюймов). .ТУАЛЕТ). По мере повышения давления увеличивается и допустимый перепад давления. Чем больше перепад давления, тем большее количество природного газа можно «протолкнуть» через трубу для данного размера. Для данного количества природного газа размер трубы может быть уменьшен по мере увеличения допустимого падения давления. Как показано на рисунке ниже, для количества природного газа (934 кубических футов в час или кубических футов в час), которое может быть перемещено по трубе длиной 100 футов — 3/4 дюйма (работающей при давлении 2 фунта на квадратный дюйм), потребуется диаметр 2 дюйма. труба, когда та же система работает на 8-дюймовом унитазе.

Как это работает

Система с 2 фунтами на квадратный дюйм — это фактически две разные системы, объединенные в одну. Хотя каждый сегмент системы проектируется отдельно, общая цель состоит в том, чтобы минимизировать размеры трубы и снизить стоимость установки. Сегмент 2 фунта на квадратный дюйм используется для подачи природного газа от счетчика к каждому жилому дому. В многоквартирных домах и больших индивидуальных домах на одну семью расстояние от счетчика до первого прибора намного больше, чем в типичных домах на одну семью.

Во многих случаях длина этого участка трубы может составлять от 100 до 200 футов. Использование давления в 2 фунта на квадратный дюйм обычно приводит к получению трубы диаметром 1/2 или 3/4 дюйма для этого участка по сравнению с трубой диаметром 1 или 1/4 дюйма, обычно используемой в системах низкого давления. Внутри жилого помещения линейный регулятор снижает давление природного газа до традиционного 8-дюймового туалета. Линейный регулятор необходим, поскольку бытовые приборы рассчитаны на сжигание природного газа только при низком давлении.

Конфигурация внутренних трубопроводов природного газа

Существует множество способов настройки внутренней сети трубопроводов природного газа в зависимости от планировки здания, количества приборов в жилом помещении (ах) и расположения счетчиков природного газа.Программа 2 PSIG основана на требованиях программы SoCalGas, в которой каждый жилой дом должен обслуживаться собственным счетчиком природного газа. Каждое жилое здание в некоторой степени уникально, когда дело доходит до проектирования блока счетчиков, необходимого для удовлетворения этого требования, а также других требований, перечисленных в Соглашении 2 PSIG.

Расположение здания относительно магистрали природного газа на улице и линии собственности будет влиять на расположение счетчика (ов). Расположение и конструкция счетчика (ов), в свою очередь, повлияет на конструкцию системы трубопроводов природного газа внутри здания.Следующие ниже примеры — это лишь некоторые из различных возможностей для многоквартирных домов. Система трубопроводов может включать любой утвержденный материал трубопровода и / или комбинацию материалов

Малоэтажная установка с коллектором и ответвлениями

Малоэтажная установка с параллельными ответвлениями

Основной размер трубы

Во избежание путаницы размеры трубопроводных систем природного газа 2 фунта на квадратный дюйм могут быть подобраны с использованием традиционного метода наибольшей длины в соответствии с UPC (Единый сантехнический кодекс), но с небольшими изменениями.Система 2 PSIG разбита на две независимые секции, каждая из которых имеет размер отдельно.

1) Раздел 2 PSIG

От счетчика к линейному регулятору давления

Рассчитайте нагрузку по природному газу (сложив номинальные характеристики на паспортной табличке) для всех подключенных устройств.
Измерьте длину трубы от счетчика до регулятора давления в линии, расположенного внутри жилого помещения.
При наличии нескольких линейных регуляторов давления измерьте расстояние от счетчика до регулятора, наиболее удаленного от счетчика.
Максимально допустимое падение давления для секции 2 фунта на квадратный дюйм составляет 1 фунт на квадратный дюйм.
Обращаясь к таблице A для систем 2PSI с перепадом давления 1PSI, найдите это расстояние в верхнем ряду или следующее большее расстояние, если точное расстояние не указано.
Проследите этот столбец до тех пор, пока не будет найдена нагрузка по природному газу или до следующей большей мощности, если точное значение не указано.
Вернитесь к левому столбцу таблицы и выберите соответствующий размер трубы.
Если в системе несколько регуляторов, размер каждого сегмента линии должен соответствовать его фактической нагрузке по природному газу, но с использованием максимальной длины, определенной ранее.

Расположение параллельных ответвлений (секция 2 фунта / кв. Дюйм)

Расположение коллектора и ответвления (секция 2 фунта / кв. Дюйм)

2) Секция низкого давления

Все трубопроводы после регулятора давления в линии

Измерьте расстояние от регулятора давления в линии до прибора, наиболее удаленного от регулятора.
Используйте это расстояние для определения размеров всех участков аппарата низкого давления.
См. Таблицу B для 8 дюймов. В системах с унитазом с перепадом давления на 1/2 дюйма найдите это расстояние в верхнем ряду или на следующем большем расстоянии, если точное расстояние не указано.
Проследите этот столбец до тех пор, пока не будет найдена нагрузка по природному газу устройства или нагрузка для этого участка трубы; найдите следующую большую емкость, если точное значение не указано.
Прочтите таблицу до левого столбца и выберите соответствующий размер трубы.
Повторите этот процесс для каждого подключенного устройства или участка трубопровода.

Расположение параллельных ответвлений (секция низкого давления)

Устройство коллектора и ответвления (участок низкого давления)

Приложение

Таблица A. Данные о размерах трубы

Максимальная пропускная способность труб различного диаметра и длины в кубических футах природного газа в час при начальном давлении 2,0 фунта на квадратный дюйм и удельном весе природного газа 0,06.

Скачать Adobe PDF, 132 КБ

Таблица B. Данные о размерах трубы

Максимальная пропускная способность труб различного диаметра и длины в кубических футах природного газа в час для начального давления 7 дюймов водяного столба с перепадом давления 0,5 дюйма водяного столба и природного газа с удельным весом 0,6

Скачать Adobe PDF, 121

Как проверить манометры водяного столба для газовых печей — HVAC How To

Что такое водяной столб?
Водяной столб — это то, как измеряется давление газа. Первыми приборами для измерения давления газа были трубки в форме буквы U, наполовину заполненные водой. К одной стороне трубки прикладывалось давление от газопровода, а другая сторона оставалась открытой. То, насколько давление газа вытолкнуло воду вверх по открытой стороне, измерялось в дюймах, и поэтому он получил название «Дюймы водяного столба».

Какие бывают датчики водяного столба?

Электронные манометры

— это наиболее часто используемые инструменты для измерения давления газа сегодня.Они поставляются как специальные считыватели давления или как насадки для некоторых мультиметров.

Пример электронного манометра на Amazon
Двухпортовый манометр Fieldpiece — SDMN5

Манометр с U-образной трубкой

Они используют те же принципы, что и первые считыватели давления газа. Используя воду в U-образной трубке, давление газа поступает с одной стороны и подталкивает воду вверх с другой стороны. Разница измеряется для получения значения водяного столба. Они больше не используются широко и были заменены электронными считывающими устройствами.

Пример манометра с U-образной трубкой на Amazon
RadonAway 50017 Легко считываемый манометр, синий

Magnehelic

Magnehelic работает с использованием диафрагмы, которая чувствительна к давлению и перемещается внутрь или наружу в зависимости от давления. Диафрагма соединена с магнитом, который вращает спираль (спираль) по кругу при движении вверх или вниз. Спираль соединена с иглой, которая будет перемещаться, создавая давление.

Аналоговые Magnehelics все еще используются, несмотря на то, что есть электронные замены.Помимо измерения водяного столба, они также могут использоваться для измерения давления вентилятора, давления нагнетателя, скорости воздуха, тяги печи, падения давления на диафрагмах, уровней жидкости в барботажных системах, давления в жидкостных системах и сопротивления фильтра.

Пример Magnehelic на Amazon
Дифференциальный манометр Dwyer Magnehelic серии 2000, диапазон 0–1,0 ″ вод. Ст. И 0–250 Па

Аналоговые считыватели давления газа

Это стандартные считыватели давления газа.Одна сторона подключена к источнику газа, и показания выдают на манометре.

Пример аналогового считывателя давления газа на Amazon
Robinair 42160 Комплект для проверки давления в газовом коллекторе, водяной столб 0-35 дюймов

Как вы измеряете давление газа в водяном столбе?
Газ подается по всей стране под высоким давлением и понижается по мере поступления в дом. Когда он входит в дом, давление будет от 7 до 10 дюймов водяного столба.

Он подается в газовый клапан печи для регулирования давления в печи.После того, как газ проходит через газовый клапан, он становится так называемым давлением в коллекторе. Производители печей имеют разное давление, и для получения правильных значений давления необходимо ознакомиться с их инструкциями по эксплуатации печей. Обычно это от 1 до 3 дюймов водяного столба.

На газовом клапане будет расположен штуцер давления. Некоторые газовые клапаны имеют штуцеры для измерения давления с обеих сторон, в то время как некоторые имеют только один на стороне коллектора печи.

Выключите газ.

Найдите штуцер давления на газовом клапане и открутите пробку.Затем вверните манометр.

Включите газ снова.
Включите печь и запустите ее.
Манометр покажет значение водяного столба в дюймах.

Отключить газ
Вверните пробку газового клапана, используя небольшое количество смазки для труб.
Включите газ и проверьте герметичность вокруг резьбового отверстия.

Сводка
Если используется U-образная трубка или манометр Magnehelic, они покажут вакуум при запуске печи.Это нормально, поскольку индукционный двигатель создает разрежение, которое на короткое время проявляется на стороне коллектора газовой линии.

После закручивания крана газового клапана обязательно проверьте его на предмет утечек водой с мылом. Это часто упускается из виду, что впоследствии приводит к проблемам.

Проверка давления водяного столба — простая задача при использовании правильных процедур и инструментов. Любой из упомянутых выше инструментов при правильном использовании будет считывать давление газа.

Давление газа в бытовых печах

Неправильное давление газа может вызвать проблемы с вашей печью, если оно не будет правильно настроено во время установки.Перегрев или недогрев может привести к проблемам, начиная от повреждения печи и заканчивая неправильным нагревом помещения, как предполагалось.

Типичное давление в газовом коллекторе для природного газа обычно устанавливается в диапазоне 3,2–3,7 дюйма вод. Давление в коллекторе — это давление газа, которое газовый клапан подает на горелки для подачи БТЕ.

Как установить давление? Перед розжигом печи вы должны подсоединить манометр к газовой арматуре, чтобы у вас была точка отсчета для проверки давления или его изменения при необходимости.Манометр должен показывать дюймов водяного столба.

У газовых клапанов

обычно есть одно из двух возможных мест отсчета для снятия этих показаний. Наиболее распространенной является заглушка MPT 1/8 дюйма, расположенная на выпускной части клапана, обычно на стороне клапана. Вы снимаете заглушку и вставляете зазубринный фитинг 1/8 дюйма MPT. Этот штуцер позволит вам присоединить шланг от манометра к зазубренному штуцеру.

Другой тип — это небольшое соединение башни (ниппель) в верхней части клапана.Обычно он имеет винт с шестигранной головкой, который вставляется в башню. Вы затягиваете шестигранный винт на один оборот и устанавливаете шланг прямо над градирней, а другой конец подсоединяете к манометру. В это время вы можете запустить печь и внести необходимые изменения, повернув винт регулировки давления газа по часовой стрелке для увеличения давления или против часовой стрелки для уменьшения давления.

Если у вас двухступенчатая печь, вам нужно будет установить давление газа как на минимальную, так и на максимальную нагрузку.Настройки клапана обычно указаны на паспортной табличке печи вместе с желаемым повышением температуры входящего и выходящего воздуха.

Когда все настройки выполнены, обязательно выполните процедуру в обратном порядке и убедитесь, что все контрольные точки закрыты, чтобы не допустить утечки газа.

Вы домовладелец или владеете коммерческой недвижимостью? Посетите mybryantdealer.com/, чтобы найти ближайшего к вам дилера Bryant!

сантехника — Как проверить давление в трубопроводе природного газа и что означают номинальные значения давления клапана?

Стандартное испытание давлением новой трубы для природного газа или пропана в моем районе (Северо-Западный Орегон) может сделать каждый. То же самое для установки газопровода. (Почему на форуме DIY так много скептиков? Это не ракетостроение: нужно только изучить несколько новых навыков.)

Перед установкой газовой трубы посоветовался с профи (заплатил 80 долларов за час вопросов на месте). У него были хорошие лакомые кусочки, а некоторые — не очень. Лучший совет заключался в том, что для предотвращения утечек делайте каждое соединение так, чтобы отображалось не более двух или трех потоков. Поскольку было 105 подключений, это была тяжелая тренировка в течение нескольких дней.Использование желтой тефлоновой ленты значительно облегчает поворот, как и трубный ключ на 16 дюймов. Герметичность стыка образуется за счет того, что труба и фитинг сжимаются, а затем оседают (что занимает от нескольких часов до дней). Поворачивая до тех пор, пока не останутся открытыми только 1-2 витка резьбы (из 10), утечки не было.

(Худший совет «профи» заключался в том, что он проложил бы трубу через гараж самым неприятным способом. Это было бы удобно установить, но потом смириться с королевской головной болью.Вместо этого мы решили просверлить две дыры в фундаменте гаража в подлое пространство и аккуратно убрать 98% трубы.)

Для проверки герметичности возьмите манометр за 10 долларов, как показано на рисунке (для черной трубы), и установите его где-нибудь на трубе. В моем случае я поставил его в верхней части стояка для диапазона. Я явно пробежал 3/4 дюйма до диапазона, подходящего для калибра, что дает приятное преимущество плавного обильного потока, даже когда все горелки и печи включены. (Общая дополнительная стоимость трубы 1/2 дюйма составила менее 20 долларов США, без заметного увеличения хлопот.)

Поскольку у каждого прибора есть независимый отсечной клапан, я закрыл все эти и запорный клапан газового счетчика, использовал насос для велосипедных шин, чтобы нагнетать давление в системе до 30 фунтов на кв. Если вся система не выдерживает давления часами, где-то есть утечка. В конце концов, худшим виновником утечки был сам испытательный манометр. Мне пришлось очистить игольчатый клапан и использовать куски тефлоновой ленты, чтобы довести его до разумного уровня — на резьбе клапана шины в корпусе тестера, на резьбе штока датчика в корпус и много ленты для газовой трубы. собираюсь в тестер.Для предварительных испытаний я попробовал временные заглушки на питателях прибора, и они оказались очень негерметичными — заглушки труб, похоже, не подходят для конической трубы, потому что им не хватало глубины резьбы. Клапаны на гибких шлангах прибора вообще не протекали.

Как только я убедился, что утечка 30 фунтов на квадратный дюйм незначительна, а для снижения до 22 фунтов на квадратный дюйм (что очевидно по контрольному манометру) потребовалось пять дней, я вызвал для проверки. Вошел механический инспектор, увидел 22 фунта на квадратный дюйм и сказал: «Вы проходите», не глядя ни на что.Согласно стандартам испытаний (см. 406.4), он должен удерживать давление в течение 10 минут без заметного падения, и он понятия не имел, накачал ли я его так же, как он прибыл, или за несколько часов до этого. Вот и все, что нужно для проверки, обеспечивающей безопасность.

Для NIBCO клапана, это означает, что он сможет выдержать до 600 PSI из (холодного) давления воздуха / газа, но их следует использовать только в качестве основного запорно до 5 PSI, и прибор отключения, где рабочее давление меньше 1/2 PSI?

Да.

Должны ли другие запорные клапаны номиналом 1/2 или 5 выдерживать давление 4 фунта / кв. Дюйм при испытании под давлением?

Да.

Я планирую провести испытание под давлением примерно при 4 фунтах на квадратный дюйм с манометром, показывающим до 15 фунтов на квадратный дюйм. Должен ли я закрыть линии перед запорными клапанами (чтобы избежать нагрузки на клапаны, но не проверять их) или закрыть запорные клапаны и снять колпачки с ловушек, чтобы сбросить избыточное давление, протекающее через клапаны, вместо того, чтобы повредить регуляторы прибора .

Почему бы не быть внимательным? Если есть утечка при 4 фунтах на квадратный дюйм, ее будет очень трудно оценить. Проведите испытание при максимальном показании манометра.

Регулятор в моем доме установлен на 7 дюймов водяного столба, манометрическое давление, и мне нужно проверить давление минимум на 3 фунта на квадратный дюйм, а я нахожусь в Индиане, США.

Это стандартная доставка на дом, такая же, как у меня.

24 CFR § 3280.705 — Системы газовых трубопроводов. | CFR | Закон США

§ 3280.705 Газопроводы.

(а) Общие. Требования этого раздела регулируют установку всех трубопроводов топливного газа, прикрепленных к любому промышленному дому. Система подачи газа должна быть рассчитана на давление, не превышающее 14 дюймов водяного столба ( 1/2 фунта на квадратный дюйм) и не менее 7 дюймов водяного столба ( 1/4 фунта на квадратный дюйм). Изготовитель должен указать в своих письменных инструкциях по установке ограничения по расчетному давлению для безопасной и эффективной работы системы газовых трубопроводов. Ни одно из требований, перечисленных в этом разделе, не должно применяться к трубопроводам, поставляемым как часть устройства. Все наружные отверстия вокруг трубопроводов, каналов, вентиляционных каналов и вентиляционных каналов должны быть закрыты, чтобы предотвратить проникновение грызунов.

(б) Материалы. Все материалы, используемые для установки, расширения, изменения или ремонта любой системы газопровода, должны быть новыми и не иметь дефектов или внутренних препятствий. Не допускается ремонт дефектов газопровода или арматуры. Некачественные или дефектные материалы должны быть удалены и заменены приемлемым материалом. Система должна быть изготовлена из материалов с температурой плавления не менее 1450 F, за исключением случаев, предусмотренных в § 3280.705 (е). Они должны состоять из одного или нескольких материалов, описанных в § 3280.705 (b) (1) — (4).

(1) Стальные или кованые трубы должны соответствовать стандарту ANSI B36.10-1979, Сварные и бесшовные трубы из кованой стали. Может использоваться латунная труба с резьбой в размерах железной трубы. Латунная труба с резьбой должна соответствовать стандарту ASTM B43-91, Стандартные технические условия на бесшовные трубы из красной латуни, стандартные размеры.

(2) Фитинги для газовых трубопроводов должны быть из кованого, ковкого чугуна, стали или латуни (с содержанием меди не более 75 процентов).

(3) Медные трубки должны быть отожженного типа, класса K или L, в соответствии со Стандартными техническими условиями для бесшовных медных водяных труб, ASTM B88-93, или должны соответствовать Стандартным техническим условиям для бесшовных медных труб для систем кондиционирования и охлаждения. ASTM B280-1995. Медные трубки должны быть изнутри лужены.

(4) Стальные трубы должны иметь минимальную толщину стенки 0,032 дюйма для труб из Диаметр 1/2 дюйма и меньше и 0,049 дюйма для диаметров 1/2 дюйма и больше.Стальные трубы должны соответствовать Стандартным техническим условиям ASTM для электросварных гибких стальных труб для газовых и мазутных трубопроводов, ASTM A539-1999, и должны иметь внешнюю защиту от коррозии.

(5) Системы гофрированных труб из нержавеющей стали (CSST) должны быть перечислены и установлены в соответствии с ANSI / IAS LC-1-1997, Системы трубопроводов топливного газа с использованием гофрированных труб из нержавеющей стали (CSST) (включены посредством ссылки, см. § 3280.4) , и требования этого раздела.

(c) Конструкция трубопроводов.Каждый промышленный дом, требующий топливного газа для любых целей, должен быть оборудован системой трубопроводов природного газа, приемлемой для сжиженного нефтяного газа. Если трубопровод топливного газа должен быть установлен более чем в одной секции расширяемого или многоквартирного дома, конструкция и конструкция перехода (ов) должны быть следующими:

(1) Все точки пересечения должны быть легко доступны снаружи дома.

(2) Соединение (я) между блоками должно быть выполнено с помощью соединителя (ов), указанного (ых) для наружного использования или прямого подключения к водопроводу, размер которого соответствует § 3280.705 (г). Запорный клапан типа несъемного ротора, соответствующий стандарту ANSI Z21.15-1997, газовые клапаны с ручным управлением для бытовой техники, соединительные клапаны для бытовой техники и концевые клапаны для шлангов, подходящие для использования на открытом воздухе, должны быть установлены в каждой точке перехода перед соединением. .

(3) Соединение (я) может быть выполнено с помощью перечисленного устройства быстрого отключения, которое должно быть спроектировано так, чтобы обеспечивать надежное уплотнение стороны подачи газовой системы, когда такое устройство разъединено.

(4) Гибкий соединитель, прямая водопроводная труба или устройство «быстрого разъединения» должны иметь защиту от механических и ударных повреждений и располагаться так, чтобы свести к минимуму возможность взлома.

(5) Для переходных соединений газовой линии, выполненных с помощью жесткой трубы или гибких соединителей, точка (и) перехода должна быть закрыта на стороне подачи для обеспечения надежного уплотнения и закрыта с другой стороны подходящим защитным покрытием.

(6) Подходящие защитные покрытия для соединительного устройства (устройств), когда они разделены, должны быть постоянно прикреплены к устройству или гибкому соединителю.

(7) Когда установлено устройство быстрого отключения, размер 3 дюйма на 1 Бирка минимального размера 3/4 дюйма, изготовленная из протравленной, штампованной или тисненой латуни, нержавеющей стали, анодированного или алькальдного алюминия не менее 0. Толщина 020 дюймов или другой одобренный материал (например, пластиковый ламинат 0,005 дюйма) должен быть постоянно прикреплен к внешней стене рядом с доступом к устройству «быстрого отключения». На каждой бирке должна быть четко написана следующая информация, используя буквы не менее 1/4 дюйма в высоту:

(d) Расчет газовой трубы. Системы газовых трубопроводов должны иметь такие размеры, чтобы падение давления на любом впускном патрубке прибора от любого патрубка подачи газа, когда все приборы работают на максимальной мощности, было не более 0.5 дюймов водяного столба, как определено на основании теста или в соответствии с таблицей 3280.705 (d). При определении размеров газовой трубы в таблице предполагается, что газ имеет удельный вес 0,65 и номинальный вес 1000 B.T.U. на кубический фут. Соединение (я) для подачи природного газа должно быть не меньше размера газового трубопровода, но не меньше, чем Номинальный размер трубы 3/4 дюйма.

Таблица к пункту (d) — Максимальная пропускная способность труб и насосно-компрессорных труб различных размеров в тысячах БТЕ / час природного газа при давлении газа 0. 5 фунтов на кв. Дюйм или меньше и максимальное падение давления Водяной столб 1/2 дюйма

ID (дюймы)	10 футов	20 футов	30 футов	40 футов	50 футов	60 футов	70 футов	80 футов	90 футов	100 футов
Размеры железных труб — длина
1/4	43	29	24	20	18	16	15	14	13	12
3/8	95	65	52	45	40	36	33	31	29	27
1/2	175	120	97	82	73	66	61	57	53	50
3/4	360	250	200	170	151	138	125	118	110	103
1	680	465	375	320	285	260	240	220	215	195

705_prev»>

EHD ²	ID (дюйм.)	10 футов	20 футов	30 футов	40 футов	50 футов	60 футов	70 футов	80 футов	90 футов	100 футов
Гофрированные трубки из нержавеющей стали — длина ¹
13	3/8	31	21	17	14	13	12	11	10	10	9
15	3/8	42	30	24	20	18	16	15	14	13	12
18	1/2	79	56	45	39	36	33	30	28	27	25
19	1/2	91	64	52	45	40	36	35	32	31	29
23	3/4	155	111	92	80	72	65	60	58	55	52
25	3/4	184	132	108	93	84	77	71	66	62	60
30	1	317	222	180	156	138	126	116	108	103	97
31	1	368	258	209	180	161	147	135	127	120	113
37	1 1/4	598	426	350	304	273	250	231	217	205	195

705_prev»>

OD (дюйм.)	10 футов	20 футов	30 футов	40 футов	50 футов	60 футов	70 футов	80 футов	90 футов	100 футов
Медная трубка — длина
1/4	27	18	15	13	11	10	9	9	8	8
3/8	56	38	31	26	23	21	19	18	17	16
1/2	113	78	62	53	47	43	39	37	34	33
3/4	197	136	109	93	83	75	69	64	60	57
1	280	193	155	132	117	106	98	91	85	81

(д) Муфты для газовой трубы. Все соединения труб в системе трубопроводов, за исключением сварных или паяных, должны быть резьбовыми соединениями, соответствующими стандарту «Трубная резьба общего назначения (дюйм)», принятому 25 октября 1984 г., ANSI / ASME B1.20.1-1983. Правый и левый ниппели или муфты не должны использоваться. Соединения, если они используются, должны быть заземленными. Материал, используемый для сварки или пайки трубных соединений, должен иметь температуру плавления выше 1000 F.

(е) Соединения для НКТ.

(1) Трубные соединения должны быть выполнены с одинарным или двойным отбортовкой под 45 градусов в соответствии с факелами для трубок, SAE-J533b-1992, или с другими перечисленными виброустойчивыми фитингами, или соединения могут быть спаяны с материалом, имеющим точка плавления превышает 1000 ° F.НКТ компрессионного типа с металлической шаровой втулкой использовать нельзя.

(2) Соединения стальных труб должны быть выполнены с двойным развальцовкой в соответствии с требованиями стандарта SAE-J533b-1972.

(г) Соединительный состав для труб. Резьбовые соединения должны быть герметично затянуты перечисленным составом для стыков труб, не растворимым в сжиженном углеводородном газе, и должны применяться только к наружной резьбе.

(h) Скрытая трубка.

(1) Медные трубы нельзя прокладывать внутри стен, полов, перегородок или крыш.Гофрированные трубы из нержавеющей стали (CSST) можно прокладывать внутри стен, полов, перегородок и крыш при следующих условиях:

(i) CSST защищен от случайного прокола стальным ударным барьером толщиной не менее 0,058 дюйма или эквивалентом барьера, установленным между трубой и готовой стеной и выходящим на 4 дюйма за пределы скрытых проникновений плит, противопожарных заграждений и стены. шпильки или указанные в инструкциях производителя трубок; и

(ii) CSST устанавливается отдельными проходами и не имеет жесткого крепления.

(2) Если трубка проходит через внешние стены, пол, перегородки или аналогичную конструкцию, трубка должна быть защищена с помощью погодоустойчивых прокладок, которые плотно прилегают как к трубке, так и к отверстию, через которое она проходит, или защищена указанные в инструкциях производителя трубок.

(3) Скрытые соединения: трубопроводы или соединения труб не должны располагаться в каких-либо стенах, полу, перегородках или подобных скрытых строительных пространствах.

(i) Скрытые швы.Трубопроводы или соединения труб не должны располагаться на полу, стеновых перегородках или подобных скрытых строительных пространствах.

(j) Соединения для подачи газа. При установке газовых приборов в каждом доме должно быть предусмотрено как минимум одно подключение к газу. Соединение не должно располагаться под выходной дверью. Если предусмотрено более одного соединения, система трубопроводов должна иметь размер, обеспечивающий адекватную пропускную способность от каждого соединения подачи.

(k) Обозначение подключений газоснабжения.Каждый изготовленный дом должен иметь постоянно прикрепленную к внешней обшивке на каждом соединении для подачи газа или на конце трубы или рядом с ними бирку размером 3 дюйма на 1 дюйм. Минимальный размер 3/4 дюйма, изготовленный из протравленной, штампованной или тисненой латуни, нержавеющей стали, анодированного или алькальдного алюминия толщиной не менее 0,020 дюйма или другого одобренного материала (например, пластиковых ламинатов 0,005 дюйма), который гласит следующее. Емкость соединителя, указанная на этой бирке, должна быть равна или превышать общий номинал Btuh всех предполагаемых газовых приборов.

Комбинированная система сжиженного и природного газа

Эта система газопроводов предназначена для использования либо сжиженного нефтяного газа, либо природного газа.

УВЕДОМЛЕНИЕ: ПЕРЕД ВКЛЮЧЕНИЕМ ГАЗА НЕКОТОРЫЕ ПРИБОРЫ ПРЕДНАЗНАЧЕНЫ ДЛЯ ПОДКЛЮЧЕНИЯ ГАЗА И ОБОРУДОВАНЫ ПРАВИЛЬНЫМИ ОТВЕРСТИЯМИ. НАДЕЖНО ЗАКРЫВАЙТЕ ДАННЫЙ ВХОД, КОГДА НЕ ПОДКЛЮЧЕНЫ ДЛЯ ИСПОЛЬЗОВАНИЯ.

При подключении к выходу партии используйте указанный разъем для подачи газа для мобильных домов стоимостью 100 000 британских британских фунтов или более; 250,000 Btuh или больше.

Перед включением газа убедитесь, что все газовые соединения герметичны, все клапаны прибора закрыты, а все неподключенные выходы закрыты.

После включения газа проверьте газовые трубопроводы и соединения с приборами на предмет утечки мыльной водой или пузырьковым раствором и зажгите все пилоты.

Емкость соединителя, указанная на этой бирке, должна быть равна или превышать общий номинал Btuh всех предполагаемых газовых приборов.

(л) Разъемы для подачи сжиженного газа.

(1) Перечисленное гибкое соединение для сжиженного нефтяного газа, соответствующее стандарту UL 569-1995, косички и гибкие шланговые соединения для сжиженного нефтяного газа, или аналогичное, должно быть поставлено при поставке баллонов сжиженного газа и регулятора (ов).

(2) Подключение устройства. Все газовые приборы должны быть подключены к топливному трубопроводу. Должны использоваться материалы, указанные в § 3280.705 (b), или перечисленные соединители. Перечисленные разъемы для бытовых приборов при использовании не должны проходить через стены, пол, потолок или перегородки, за исключением шкафов, и должны быть 3 фута или меньше в длину или 6 футов или меньше для кухонных приборов.Разъемы из алюминия нельзя использовать вне помещений. Промышленный дом, содержащий комбинированную систему сжиженного нефтяного газа и природного газа, может быть снабжен выпускным отверстием для газа для питания внешних устройств при установке в соответствии со следующим:

(i) Никакая часть завершенной установки не должна выступать за стены построенного дома.

(ii) Выпускное отверстие должно быть оснащено утвержденным устройством быстрого отключения, которое должно быть спроектировано таким образом, чтобы обеспечивать надежное уплотнение на стороне подачи газовой системы, когда устройство отключено.Запорный клапан типа несъемного ротора, соответствующий стандарту ANSI Z21.15-1997, газовые клапаны с ручным управлением, должен быть установлен непосредственно перед устройством быстрого отключения. Полное устройство должно быть предоставлено как часть первоначальной установки.

(iii) Защитные колпачки или заглушки для «быстроразъемного» устройства при отсоединении должны быть постоянно прикреплены к изготовленному дому, прилегающему к устройству.

(iv) Бирка должна быть постоянно прикреплена к внешней стороне внешней стены изготовленного дома как можно ближе к газопроводу.На бирке должен быть указан тип газа и объем выпускного отверстия в британских тепловых единицах, и на ней должна быть четко сделана следующая надпись:

(3) Клапаны. Запорный клапан должен быть установлен в топливном трубопроводе на каждом приборе внутри конструкции дома, перед соединением или соединителем, в дополнение к любому клапану на приборе и расположен таким образом, чтобы он был доступен для обслуживания прибора и удаления его компонентов. . Запорный клапан должен располагаться в пределах 6 футов от любого кухонного оборудования и в пределах 3 футов от любого другого прибора.Запорный клапан может обслуживать более одного устройства, если он расположен в соответствии с требованиями настоящего параграфа (3). Запорный клапан должен быть несъемным ротором и соответствовать требованиям ANSI Z21.15-1997, газовые клапаны с ручным управлением.

(4) Отверстия для газопроводов. Все отверстия в системе газопроводов должны быть газонепроницаемы с помощью резьбовых заглушек или заглушек.

(5) Электрическое заземление. Газовые трубы не должны использоваться для электрического заземления.

(6) Муфты. Для соединения участков трубопроводов с резьбой должны использоваться трубные муфты и соединения. Правый и левый ниппели или муфты не должны использоваться.

(7) Вешалки и опоры. Все газовые трубопроводы должны поддерживаться оцинкованными или равноценно защищенными металлическими ремнями или подвесками с интервалом не более 4 футов, за исключением случаев, когда соответствующая поддержка и защита обеспечивается конструктивными элементами. Соединение (соединения) подачи газа в виде сплошной железной трубы должно быть жестко закреплено на конструктивном элементе в пределах 6 дюймов от соединения (соединений) подачи газа.

(8) Проверка на герметичность.

(i) Перед подключением приборов системы трубопроводов должны выдерживать давление не менее шести дюймов ртутного столба или трех фунтов на квадратный дюйм манометра в течение не менее десяти минут без какого-либо падения давления.Давление следует измерять ртутным манометром или измерителем угла наклона, откалиброванным таким образом, чтобы его показания делались с шагом не более одной десятой фунта, или аналогичным устройством. Источник нормального рабочего давления должен быть изолирован перед проведением испытаний под давлением. Перед началом испытания температура окружающего воздуха и трубопроводов должна быть примерно одинаковой, а температура воздуха должна поддерживаться на протяжении всего испытания.

(ii) После подключения приборов давление в трубопроводной системе должно быть не менее 10 дюймов и не более 14 дюймов водяного столба, а соединения прибора должны быть проверены на утечку мыльной водой или пузырьковым раствором.

[40 FR 58752, 18 декабря 1975 г., с поправками, внесенными в 42 FR 54383, 5 октября 1977 года. Переименовано в 44 FR 20679, 6 апреля 1979 г., с поправками в 52 FR 4587, 12 февраля 1987 г .; 58 FR 55016, 25 октября 1993 г .; 70 FR 72050, 30 ноября 2005 г .; 78 FR 73987, 9 декабря 2013 г.]

Генераторы природного газа для домашнего использования

ОСНОВНЫЕ ФАКТЫ, КОТОРЫЕ НЕОБХОДИМО ЗНАТЬ О ПРИРОДНОМ ГАЗЕ

Давайте сначала рассмотрим некоторые основные факты о природном газе (NG). (Если вас не интересуют эти подробности, перейдите сразу к таблице сравнения генераторов и рейтингам).Более половины домов в США используют природный газ для отопления. Это делает газовые системы наиболее распространенным типом резервных домашних генераторов. С технической точки зрения ПГ — это горючая смесь углеводородных газов, состоящая в основном из метана. Это ископаемое топливо, которое содержится в резервуарах под землей. В США это топливо поступает в основном из Северной Америки.

При коммерческом использовании NG подвергается обработке, при которой удаляются практически все материалы, кроме метана. Очищенный газ можно сжимать и хранить под землей для будущего использования.ПГ транспортируется по межгосударственным трубопроводам при высоком давлении от 200 до 1500 фунтов на квадратный дюйм (psi). От линий электропередачи он поступает к воротам, которые обычно снижают давление в распределительных системах до 100-200 фунтов на квадратный дюйм. Трубы распределительной системы, называемые магистральными, переносят природный газ от ворот в районы потребителей, где районные регуляторы дополнительно снижают нагрузку на конечных пользователей.

Индивидуальные потребители, такие как дома или здания, получают сброшенный газ ПГ по трубам малого диаметра (0.5-1,5 «), называемые» услугами «. Крупные промышленные, коммерческие потребители и потребители электроэнергии иногда получают сжатый ПГ непосредственно из межгосударственных трубопроводов. Бытовые электроприборы обычно рассчитаны на работу при давлении 0,1-0,2 фунта на квадратный дюйм и обычно включают в себя регулятор для снижения входящего давления в линии до этого уровня. Давление природного газа во многих домах, обслуживаемых старыми линиями, составляет 0,2-0,3 фунта на квадратный дюйм. Новые сервисные линии могут работать при давлении 2-50 фунтов на квадратный дюйм. Для этих систем в счетчике газа есть регулятор, который снижает входное давление до 0.2-0,25 фунта на кв. Дюйм. Большинство генераторов для дома или коммерческого использования в настоящее время рассчитаны на работу при стандартном давлении газа 0,18-0,25 фунтов на квадратный дюйм (от 5 до 7 дюймов водяного столба), поэтому у вас не должно возникнуть проблем. Однако иногда некоторым моделям большой мощности может потребоваться более высокое давление топлива. Еще одна важная вещь, которую нужно знать о ваших услугах, — это пропускная способность вашего счетчика, которая указана на его паспортной табличке — мы обсудим это ниже.

ГЕНЕРАТОРЫ ПРИРОДНОГО ГАЗА ДЛЯ ДОМАШНЕГО ИСПОЛЬЗОВАНИЯ

Термин «генератор» в электроэнергетике обычно относится к устройству, содержащему комбинацию двигателя с электрогенераторной головкой, собранной вместе в виде единой единицы оборудования, называемой генератор .Генераторы, двигатель которых работает на природном газе, обычно стоят примерно столько же, что и устройства, работающие на пропане, и обычно дешевле дизелей. Их можно найти в продаже по цене около 200-300 долларов за киловатт. Обычно стационарные системы резервного питания выбираются в зависимости от типа топлива, которое вы уже используете для отопления. Поэтому генератор природного газа — очевидный выбор устройства резервного питания для домов, подключенных к линии NG. Дополнительную информацию см. В нашем руководстве по резервным генераторам для домашнего использования.Помимо частных домов, генераторы природного газа используются в коммерческих установках, хотя для таких применений чаще используются дизельные двигатели из-за их более высокой надежности.

Главное преимущество устройства, работающего на природном газе, заключается в том, что оно подключается непосредственно к домашней газовой магистрали, поэтому вам не нужно хранить топливо. Он может обеспечивать аварийное питание, пока есть топливо (за исключением коротких перерывов для замены масла и другого необходимого периодического обслуживания). Подробное пошаговое руководство по выбору, настройке и подключению см. В нашей электронной книге.

КАКОЙ ЛУЧШИЙ ГЕНЕРАТОР ПРИРОДНОГО ГАЗА?

Ведущими производителями оборудования резервного питания для жилых домов в США являются Generac®, Briggs & Stratton, Cummins® Onan® и Kohler®. Компания Caterpillar производит в основном крупногабаритные устройства промышленного назначения. Coleman больше не производит генераторные установки, а активы Coleman’s Powermate были приобретены компанией PRAMAC. Резервные модели Generac часто продаются под торговой маркой Guardian®. Серия Guardian® предлагает, вероятно, самый широкий выбор автоматических систем при одной из самых низких затрат на кВт.Они варьируются от 8 до 22 кВт для бытовых моделей с воздушным охлаждением и от 25 до 60 кВт для коммерческих моделей с водяным охлаждением. Насколько я могу судить, судя по документации по продукту, бренды Siemens, Eaton и Honeywell были частными торговыми марками Generac®. Автоматические системы GE и Milbank были построены и обслуживались Briggs & Stratton. Между прочим, Briggs & Stratton в настоящее время действует в соответствии с главой 11 о защите от банкротства. В настоящее время большинство производителей предлагают 5-летнюю ограниченную гарантию. Champion Power Equipment предлагает 10-летнюю гарантию на некоторые модели.См. Диаграмму ниже, а также наш обзор домашних генераторов для сравнительных оценок ведущих брендов. Обратите внимание, что большинство производителей не включают пусковой аккумулятор, который необходимо покупать отдельно. Также обратите внимание, что многие бытовые модели NG обычно работают на двух видах топлива: они также могут работать на пропане после простой регулировки DYI. Такие модели обычно рекламируются их мощностью пропана, которая может быть немного выше. В нашей рейтинговой таблице на 2020 год ниже представлены цифры для NG, которые всегда ниже.

Модель	Марка	Вт на NG	Корпус
7177	Generac®	16 кВт	алюминий
40555	Briggs & Stratton	14.4 кВт	гальваническая сталь
14RESAL	Колер®	12 кВт	композит
100294	Чемпион	12,5 кВт	сталь

Генераторы NG доступны в Интернете, у дилеров и в хозяйственных магазинах.

Часто вы можете купить в Интернете дешевле, вам просто нужно будет найти профессионального установщика. В качестве альтернативы, если вы предпочитаете, вы можете работать с местным подрядчиком, который выполнит и доставку, и установку, но затем он, вероятно, попытается добавить наценку к стоимости генератора.

ОСНОВЫ УСТАНОВКИ

Разумеется, в руководствах производителя содержатся подробные требования к установке. Однако стоит заранее узнать основные детали. Прежде всего проверьте емкость имеющегося газового счетчика. Во многих домах она может составлять 250 кубических футов в час или меньше (1 CFH≈1000 BTU / ч). Этого недостаточно для работы больших устройств мощностью 14 кВт и выше. Стоимость замены счетчика на счетчик большего объема уточняйте в коммунальной компании. Если окажется, что это слишком дорого, возможно, вам придется выбрать генераторную установку меньшего размера.Также обратите внимание, что вы не можете подключать любой источник питания напрямую к домашней проводке. Электрическое подключение к системе электропроводки должно производиться через специальный переключатель , который обычно входит в состав автоматических систем. Все генераторы должны работать только на открытом воздухе , но большинство безобрывных переключателей рассчитаны на работу внутри помещений. Установка и все подключения, конечно же, должны выполняться квалифицированными специалистами. Вам следует проконсультироваться с местными поставщиками топлива или пожарной службой, чтобы проверить нормы и правила, и потребовать от установщика их соблюдать.Например, местные нормы и правила могут предписывать конкретную трассу газопровода. Как правило, система должна быть расположена как можно ближе как к источнику топлива, так и к главной электрической панели обслуживания. Выхлопные газы должны находиться вдали от окон и дверей на расстоянии не менее 10 футов в соответствии с NFPA 37.

Генератор следует размещать на возвышенности, где уровень воды не будет повышаться и не подвергать его опасности. Установите его на ровной поверхности и оставьте со всех сторон достаточно места для обслуживания.Генератор обычно ставится на мелкий гравий или щебень. Если требуется бетонная плита основания, проверьте местные нормы и правила.
Размеры, конструкция и компоновка труб должны соответствовать требованиям NFPA 54 и местным нормам. Вот несколько основных правил. На линии подачи газового топлива должен быть установлен как минимум один ручной запорный клапан. Подключение к топливу должен производить квалифицированный сантехник. Убедитесь, что он использует трубы, одобренные AGA, и соответствующий герметик для труб или герметик для швов. Помните, что природный газ очень взрывоопасен.Даже малейшая искра может воспламенить его и вызвать взрыв. Все установленные трубопроводы газового топлива должны быть продублированы и проверены на герметичность перед первым запуском в соответствии с применимыми стандартами и правилами. Обратите внимание, что природный газ, который легче воздуха, имеет тенденцию собираться на возвышенностях в случае утечки. При подключении газопровода к генератору используйте гибкий топливопровод, чтобы вибрация не вызывала утечки в точках соединения. Не сгибайте гибкий топливопровод более чем на 10 градусов.Там, где топливо поступает в генератор, установите тройник для контроля давления. После установки системы убедитесь, что давление топлива не опускается ниже требуемого минимума, который обычно составляет 5 дюймов водяного столба или 0,18 фунта на квадратный дюйм.

Все товарные знаки, торговые наименования и названия услуг являются собственностью соответствующих владельцев.

Блог > Разное
