Компьютерный блок питания для шуруповерта 12в: Переделка компьютерного блока питания для шуруповёрта

Опубликовано в Разное
/
31 Июл 2021

Содержание

Переделка компьютерного блока питания для шуруповёрта

Не нужно отчаиваться, если аккумулятор или зарядное устройство вашего шуруповерта вышли из строя, в то время как вам необходимо закончить срочную работу. Если у вас есть ненужный компьютерный блок питания, то после несложной доработки его можно использовать для подключения этого инструмента к сети электрического тока.

Переделка блока питания с компьютера своими руками

При работе со средней нагрузкой потребляемый ток значительно меньше пускового. Усредненный ток пуска различных шуруповертов с рабочим напряжением 12В приблизительно равен 18А. Предположим, что максимальный ток не превысит 20А. Тогда, так как P=U×I, вас устроит блок питания мощностью от 240Вт с выходным током не менее 20А. Теперь, когда вы знаете, какой преобразователь подойдет для питания вашего «Шурика», остается только немного доработать его.

  • Пометьте выход +12В и «землю». Определить их можно даже без тестера. Общий провод имеет изоляцию черного цвета.
    Питание +12В – желтого.
  • Отпаяйте от платы БП выходные жгуты и удалите их вместе с разъемами. Оставьте только два провода – черный и зеленый.
  • Замкните оставленные провода между собой и заизолируйте соединение. Это нужно для имитации сигнала запуска БП с материнской платы.
  • К выходу +12В и к «земле» припаяйте 2 отрезка многожильного медного провода.
  • Выведите их из корпуса через отверстие для жгутов.
  • Сетевой кабель подключите к штатному гнезду блока питания.

Важно! Шуруповерт имеет низкое напряжение питания, поэтому необходимая мощность достигается за счет большого тока. Но потери в кабеле прямо пропорциональны величине электротока и сопротивлению проводов. Значит, чтобы мощность инструмента снижалась не очень заметно, выбирайте провода для его соединения с блоком питания как можно большого сечения. И не делайте их слишком длинными. Сечение лучше взять не меньше 3 мм

2. А длина не должна превышать 1,5 м.

Подключение

Устанавливать параллельно моторчику конденсатор емкостью несколько десятков тысяч микрофарад, как советуют некоторые мастера, не следует. Во-первых, при пусковом токе около 20 А от него будет мало прока. Во-вторых, он затруднит запуск блока питания. Если же при постепенном нажатии на пусковую кнопку патрон разгоняется и вращается нормально, а после резкого старта шуруповерта происходит остановка двигателя, значит, срабатывает защита БП по току. Удалять из устройства ее не следует, нужно только повысить порог отключения. Как это сделать на практике, зависит от конструкции вашего БП. Теоретически нужно ослабить на ее входе сигнал, пропорциональный выходному току.

Чтобы не разбирать шуруповерт и не паять провода к клеммам мотора, для подключения БП можно использовать негодную батарею.

  1. Разберите корпус неисправной батареи. Для этого при помощи крестовой отвертки или звездочки выверните саморезы из днища и снимите его;
  2. Удалите из корпуса аккумуляторы;
  3. В днище сделайте отверстие для проводов;
  4. Вставьте в него провода;
  5. Зачистите их концы, облудите и, соблюдая полярность, припаяйте к контактам на торце корпуса;
  6. Провода в отверстии зафиксируйте при помощи клеящего пистолета. А если у вас его нет, то намотайте на них несколько витков изоленты со стороны корпуса и вытяните провода так, чтобы днище делило намотку пополам;
  7. Соберите корпус, поставив днище на место, и вверните на место саморезы;
  8. Установка доработанного корпуса в рукоять шуруповерта закончена. Теперь вставьте вилку сетевого шнура в розетку 220В. Включите клавишу выключателя БП и, нажав на пусковую кнопку «Шурика», проверьте, все ли вы правильно сделали.

Целесообразность

Конечно, работать инструментом с коротким проводом далеко не так удобно как с аккумуляторным. Но переделка не займет у человека, владеющего навыками электромонтажа, много времени. Зато позволит закончить срочную работу. А затем не спеша решать, что делать с шуруповертом – ремонтировать его или выбрасывать и покупать новый. Постоянно работать таким инструментом вряд ли захочется, гораздо удобнее будет дешевая китайская электродрель с сетевым удлинителем. К тому же, при длительной работе блок питания заметно нагревается.

Для того чтобы он остыл, нужно периодически делать перерывы в работе, что сказывается на результате.

Блок питания для шуруповерта 12 или 18 вольт в домашних условиях

Основным преимуществом использования шуруповерта является автономное функционирование. Но, к сожалению, как и другие приборы, он может поломаться, особенно часто это касается батареи. Для ее замены нужно приобрести новую или сделать блок питания для шуруповерта 12в своими руками. Тогда прибор будет работать как от аккумулятора, так и от сети.

Особенности

Конструкция блока состоит из электрического двигателя и клавиши запуска. Ключевая часть прибора – аккумулятор. Эту часть прибора используют для накапливания электроэнергии. Элемент обеспечивает функциональную работу энергосберегающих устройств. Показатель напряжения является частицей общего рабочего напряжения.

По предварительным подсчетам, именно батарея составляет 75 % стоимости прибора. В том случае, если возникли неполадки, можно воспользоваться одним из следующих решений:

  • Пользователь может подчинить батарею.
  • Можно воспользоваться выносным изделием.
  • Проводится модернизация инструмента, рассчитанная под сетевое питание.
  • Последним вариантом является покупка нового прибора.

Неисправность

Если в приборе неисправен какой-либо элемент, рекомендуется проверить работоспособность всех его составляющих.

Для проверки требуется специальный прибор – мультиметр. Устройство нужно зарядить на полный уровень, после чего замерить уровень напряжения. Если нерабочий элемент один, достаточно его заменить. В случае общей поломки блок питания для шуруповерта станет отличной альтернативой аккумулятору.

При выборе нужно ориентироваться на определенные характеристики. По размерам новый блок должен вписаться в корпус прибора, для этого нужно измерить прибор внутри, вынув все остальные части.

Учитывайте показатели мощности, напряжение, ток потребления. Весомое значение имеют габариты и необходимый уровень питающего напряжения.

Исправление поломки

Существует несколько распространенных возможностей переделать устройство. Затраты при этом являются минимальными:

  1. можно применить «родную» зарядку;
  2. можно взять блок от компьютера.

Другие варианты могут потребовать некоторых знаний в электротехнике. Для начинающего мастера это может быть немного проблематично.

Первый вариант

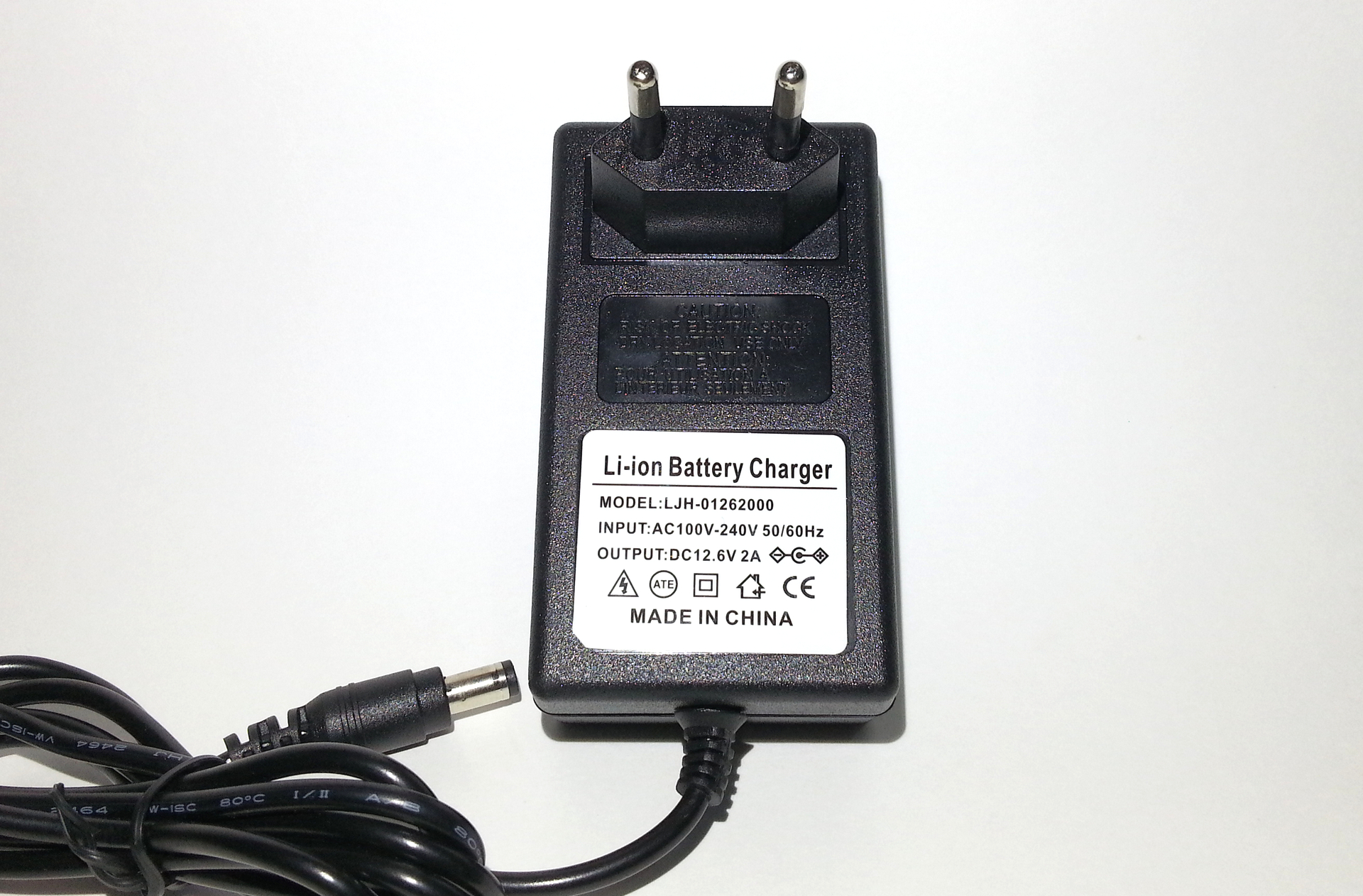

Решение заключается в использовании зарядного устройства, предназначенного специально для шуруповерта. Затраты заключаются в количестве потребления электроэнергии и покупке пайки контактов.

Стоит следовать определенной схеме:

  • открутить винты, снять крышку;
  • взять гибкие провода с сечением 2,5–4 мм.
  • припаять провод к выходящим клеммам, подключить контакты на зарядке. На этом этапе могут возникнуть сложности, т. к. медь с помощью обычного припоя не припаивается должным образом;
  • места пайки зачистить надфилем либо наждачкой до появления желтого цвета;
  • паяльником на 40–60 Вт прогреть клеммы, смазав специально предназначенного для этого пастой. Для припоя рекомендуется брать олово и латунь;
  • выполнить припайку. Учитывайте, что красный цвет изоляции – это плюс, черный – минус.

Количество этих действий можно минимизировать. Это касается тех ситуаций, когда клеммы не требуется выпаивать из платы. Чтобы вывести шнур питания от зарядного прибора, достаточно продеть его через отверстие в корпусе. Можно также сделать дополнительное отверстие. Оно должно соответствовать диаметру шнура.

Последний шагом является вывод шнура наружу.

Подготовка

Необходимо разобраться с последующим этапом работы. Заключается он в подготовки к области самого шуруповерта.

Для этого нужно снять контейнер с ручки прибора. Затем извлеките из него гальванические банки.

В корпусе просверлите отверстие, предназначенное для шнура питания. С помощью припоя соедините концы проводов с контактами. Проводят данную процедуру с внешней стороны, придерживаясь принципа полярности.

Обязательным шагом является чистка клемм на контейнере из латунного сплава.

Провод во внутренней части контейнера закрепляют к стенке. Он должен надежно фиксироваться, чтобы при натяжении не оторваться.

Если есть гибкая пластина из пластика, тогда процедура значительно упрощается. Под областью пластины будет находиться шнур питания, который вы должны надежно прикрепить с внутренней стороны.

Далее контейнер закрывают, после чего устанавливают на нем ручку прибора.

Если все этапы вы сделаете правильно, то проблем с функциональной работой прибора не должно возникнуть.

Часто начинающие мастера допускают достаточно распространенную ошибку, применяя металлическую пластину для крепления. Следует использовать пластиковую, резиновую или картонную пластину. Это изоляционный материал, который отлично подойдет для этих целей.

Если пренебречь данным правилом, металлическая пластина передавит шнур. Она способна перерезать изоляционный слой, из-за чего возникают неполадки.

Рекомендации

Помимо технических характеристик, необходимо обращать внимание при сборке прибора на такие критерии, как легкость, удобство оптимальные параметры. Весомое значение в этом случае имеет нагрузка. В том случае, если конструкция прибора окажется простой, вы сможете все исправить самостоятельным путем.

Опытные пользователи советуют при использовании уже отремонтированного прибора делать небольшие паузы в работе, не пользоваться устройством непрерывно. Устройство должно сохраняться в чистоте.

Второй вариант

Этот вариант подходит, когда устройство восстановлению не подлежит.

При самостоятельной переделке схема действий будет так:

Для начала нужно снять блок питания с любого подходящего системника ПК. Для этого:

  • необходимо вскрыть крышку корпуса системного блока, затем открутить соответствующие разъемы;
  • те провода, которые далее не понадобятся, необходимо откусить или пустить параллельно по той же линии;
  • проверить работу устройства, включив его в сеть.

Не рекомендуется перекусывать провода, которые направляются от платы к поверхности вентилятора. Этот негативно скажется на дальнейшей работе прибора. Он не будет охлаждаться, изделие достаточно быстро перестанет нормально функционировать.

Стоит отметить, что подобный прибор является достаточно востребованным инструментом как на производственном, так и на бытовом уровне. Основное преимущество заключается в том, что он не привязан к электросети, розеткам, им легко и комфортно работать. Среди минусов можно отметить высокую стоимость подобных изделий. Но такое устройство можно сделать самостоятельно, без существенных материальных затрат.

Какой Блок Питания Для Шуруповерта 12в

Блок питания для шуруповерта 18 в своими силами – как продлить жизнь инструменту

Аккумуляторные шуруповёрты обеспечивают мобильность и свободу движения при выполнении разных работ. Но распространённая неувязка всех питающих батарей – это понижение эффективности в течении времени. Через определённое количество циклов они начинают ужаснее держать заряд либо совсем приходят в негодность. Нередко это становится предпосылкой покупки нового дорогостоящего инструмента. Бывалые мастера советуют сделать блок питания для шуруповёрта, что дозволит использовать его неограниченно на работоспособной версии мощности.

Хоть какой современный шуруповёрт имеет довольно ординарную конструкцию. Он состоит из нескольких главных частей, присутствующих в каждой модели:

  • электродвигатель,
  • батарея аккумуляторная,
  • кнопка пуска,
  • регулятор усилия,
  • регулятор скорости вращения,
  • планетарный редуктор,
  • рычаг конфигурации направления движения.

Аккумулятор можно переработать в блок питания, чтоб инструмент работал от сети

Для грядущей переделки имеют значение только 1-ые три элемента – движок, аккумулятор и кнопка запуска, а другие не будут затрагиваться никаким образом. Задачка состоит в том, чтоб переработать аккумулятор в блок питания на работе от обыкновенной электросети. Батареи являются более дорогим элементом – они занимают до 75% общей цены инструмента, так что такое решение оправдано.

Поначалу нужно учитывать размеры корпуса инструмента, чтоб новый элемент поместился вовнутрь. Сетевой блок конечно расположить в корпусе самого шуруповёрта либо в корпусе батареи зависимо от определенной модели. Габариты снаружи найти трудно, потому лучше открыть его и изъять нашему клиенту остается внутренние составляющие. Если корпус склеен по швам, то нужно ножиком аккуратненько поделить его. В большинстве случаев он крепится лишь на маленькие саморезы. Главные деяния на подготовительном шаге:

  1. 1. Пристально изучаем размеры и ищем место для установки нового компонента.
  2. 2.4. Находим маркировку указав напряжения питания (запоминаем его).
  3. 3. Вычисляем требуемую силу тока.

Последний пункт вызывает трудности, так как изготовители отечественного обычно не пишут Этот расхожий слух параметр. Для вычисления необходимо мощность (полную электронную нагрузку) в ваттах поделить на напряжение электронной цепи в вольтах. Вычисление выполняют без особых точностей по ёмкости и времени заряда.

Создавая новый элемент, нужно учитывать размеры корпуса, чтоб он поместился вовнутрь

Если 1-ое значение составляет 1,4 А/ч, а 2-ое 3.5,5 часа, то сила тока (А) будет равна приблизительно среднему значению, т. е. около 1,9 А.

При неправильной оценке расходуйте много сил и времени на создание блока питания, но не получить хотимого результата.

Далее пригодится выяснить последующее:

  • размеры,
  • малая требуемая сила тока,
  • требуемое для выполнения работ напряжение для питания электродвигателя.

Очень популярны импульсные сетевые блоки, так как они легче и меньше трансформаторных. Необходимо учесть, что на дешёвых китайских моделях обычно пишут завышенные свойства. Старенькые блоки русского эталона подходят для переделки, у их большой вес и маленький КПД. Отыскать нужные составляющие можно в специализированных магазинах по другому в магазинах с продуктами для радиолюбителей. Просто сообщите торговцу требуемые технические характеристики.

Блок питания для шуруповерта на 12в из компьютерного БП переделка

Как переработать компьютерный БП для шуруповерта на дому. Моя партнерка рекомендую!

??Как перевести шуруповёрт на

питание от сети 220

Сетевые шуруповёрты Россия .

К этому моменту корпус уже обязан открыт, потому приступаем к переделыванию бокса, где ранее размещалась АКБ. Последовательность действий будет последующая:

  1. 1. Отделить от вилки шнур с выводами (нужно пользоваться паяльничком).
  2. 2. Расположить нагой сетевой блок питания к району бывшей батареи аккумуляторной.
  3. 3. Подвести шнур для питания к БП через особое отверстие в корпусе.
  4. 4. Припаять шнур к БП.

Основная задачка сводится к перепаиванию проводов от контактов, которые соединяются с аккумуляторной батареей, к контактам нового блока питания. В конечном итоге ток пойдёт сходу для них, позволяя запускать мотор при нажатии кнопки.

Выход блока соединяется клеммами с неотклонимым соблюдением полярности. Вся эта конструкция должна уместиться в районе бывшего аккума, который сейчас уже не нужен. Если что-то не сходится по размерам, тогда лучше встроить новое гнездо в ручку инструмента.

Непременное условие – это подключение блока питания параллельно питающим выводам, в разрыве провода на плюс установить особый диодик. Если этого не сделать, то питание в свое время работы пойдет на батарею. Диодик опять же встраивается в схему минусом в сторону электродвигателя инструмента.

Сможете сделать блок питания для шуруповёрта самостоятельно, имеется возможность приобрести готовый вариант на блошином рынке. Народные умельцы предлагают БП с уже подсоединёнными разъёмами, которые вставляются в гнездо АКБ. Позже инструмент начинает работать от сети.

В случае отсутствия дома розетки пользуйтесь авто аккумуляторной батареей. Так нужно соединить контакты шуруповёрта с контактами АКБ, используя особые зажимы. Но таковой вариант рекомендуется использовать исключительно в последнем случае, потому что мощности авто батареи недостаточно. Обычно выдаваемое напряжение не превосходит 11–12В, а чтоб работать шуруповёртом требуется двух или больше 18–19В.

Наверное употребляют для подключения инструмента компьютерные бп

Распространённый вариант посреди радиолюбителей – это элементы АТ-типа, применяемые для питания компов. Плюсом будет то, что к таким устройствам прилагается подробная спецификация, не придётся без помощи других высчитывать силу тока и другие характеристики. Снутри него имеется всё нужное для размеренной работы: диодная сборка, трансформаторы, силовые транзисторы. Остаётся только верно подключить его к питающим контактам шуруповёрта.

Более опрятный вариант – это подключение электроинструмента впрямую к сети с помощью вилки на гибком кабеле. Но провод нельзя впрямую подвести от контактов к вилке. Чтоб сделать многофункциональный и неопасный сетевой устройство, будет нужно но очень БП или трансформатор с выпрямителем. В этом случае подойдёт неважно какая модель, если её свойства соответствуют требуемым характеристикам. Таковой метод сборки не просто подходит для опытнейших мастеров, поскольку необходимо точно высчитать количество витков и поперечник проволоки.

Если охото сохранить удобство и мобильность, тогда подойдёт повышение ёмкости аккума. Нужно отыскать батарею от хоть какой техники, к примеру, ноутбука. Обычно они довольно массивные и способны поддерживать работоспособность в протяжении некоторого времени.

Исполняем последующие деяния:

  1. 1. Разбираем корпус устройства, извлекаем батарею.
  2. 4. Соединяем проводку новейшей батареи с прежней, строго соблюдая полярность.
  3. 3. Скрепляем провода при помощи изолирующей ленты либо спаиваем паяльничком.
  4. 4. Включаем электроинструмент, проверяем его работоспособность.

Кабель для зарядки устройства необходимо подводить раздельно, потому необходимо прикрепить штекер. Если всё соблюдено верно, то шуруповёрт сумеет работать от АКБ, а заряжать его можно как обыденный ноутбук, воткнув вилку в сеть.

Независимо от избранного метода не забывайте, что свойства устройства поменялись. Во время работы от сети наибольший вращающий момент достигается не сходу, а через пару недель. Увеличившаяся мощность приводит к резвому нагреванию, потому следует каждые 15–20 минут давать маленькой отдых. При эксплуатации переделанного инструмента не следует забывать о технике безопасности, потому неотклонимым условием является высококачественная изоляция и заземление.

По причине нарушенной плотности корпуса возрастает интенсивность загрязнения, потому следует часто прочищать его от пыли. Вовнутрь также может попасть влага, в особенности во время работы на открытом воздухе. Соблюдение обычных правил защитит от противных происшествий и значительно продлит срок службы электронного инструмента.

Читайте так же

готовые варианты и схема самодельного трансформаторного БП

Шуруповерт на аккумуляторной батарее применяется в строительной сфере. Он зарекомендовал себя очень хорошо благодаря его главному преимуществу — мобильности. Износ аккумулятора — основная причина покупки нового устройства, хотя некоторые сдают в мастерскую. Радиолюбители нашли выход из этой ситуации и предлагают использовать подручные материалы. Одним из таких является блок питания для шуруповерта 18в своими руками.

Способы реанимации шуруповерта

Главным преимуществом шуруповерта можно назвать мобильность. Аккумулятора хватает на длительное время и к тому же можно приобрести еще один аккумулятор для этой модели, если объем работ велик и сроки поджимают. Несмотря на то, что АКБ используется в основном литий-ионная (очень качественный тип аккумулятора), есть вероятность выхода из строя цепи питания, а также и самого автономного источника.

Производится питание и подзарядка шуруповерта от сети 220В. На батарею идет напряжение порядка 14в или 20 В (все зависит от конкретной модели). Аккумулятор выдает напряжение питания 12 или 18 вольт соответственно.

Если изделием часто не пользоваться, то со временем батарея приходит в негодность, хотя литий-ионный аккумулятор защищен от перезаряда и полного разряда, нет смысла надеяться на эту защиту. Основными решениями вопроса являются:

  1. Заменить батарею на исправную (будет сделать достаточно сложно, хотя и возможно).
  2. Приобрести новый шуруповерт.
  3. Переделать шуруповерт с питанием от сети.

Очень просто переделать аккумуляторную модель в сетевую (шуруповерт от сети 220 вольт). Этот вариант обладает преимуществами, например:

  1. Исчезает необходимость постоянной подзарядки аккумулятора.
  2. Работа инструмента без перегрузок благодаря постоянному крутящему моменту.
  3. Можно сделать такую модель, которая будет и подзаряжать аккумулятор любого типа.
  4. Качество сборки (для блока питания будут использованы детали высокого качества, ведь пользователь делает это для своих целей. Не имеет смысла постоянно отвлекаться на ремонт электрической части — это лишнее ВРЕМЯ, а для некоторых — утрата части дохода).

При переделке шуруповерта на сетевой своими руками исчезнет его мобильность. Это можно исправить, переделав инструмент под аккумуляторную батарею любого типа и на любое питание.

Варианты переделывания

Существует несколько вариантов переделывания шуруповерта, и только пользователь решает для себя какой из них выбрать. Основные способы:

  1. Применить зарядник для ноутбука (подключить адаптер для ноутбука).
  2. Использовать компьютерный импульсный блок питания (далее БП) от персонального компьютера.
  3. Использовать автомобильный аккумулятор.
  4. Усовершенствовать БП для питания галогенных ламп.
  5. Собрать БП самостоятельно.

Пункты с 1 по 4 практически не требуют особого навыка и подойдут большинству людей. Суть их заключается в использовании уже готовых устройств, ведь практически все готовые БП защищены от короткого замыкания (КЗ), различного рода перегрузок и помех, а автомобильный аккумулятор является вообще идеальным источником питания.

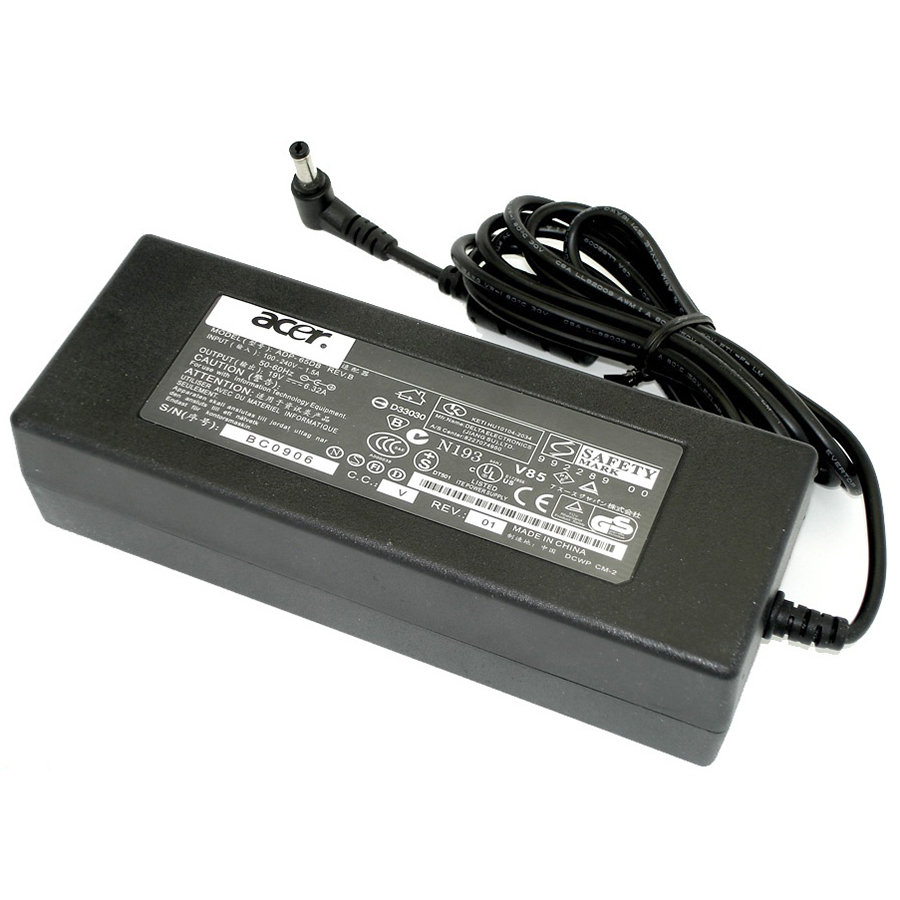

Зарядка для ноутбука

Очень простой способ, требующий минимум знаний в области радиоэлектроники. Для изготовления блока питания для шуруповерта 12в своими руками подойдет любое зарядное устройство для ноутбука. Для переделывания необходимо выяснить напряжение питания шуруповерта и подобрать соответствующую зарядку. Необходимо произвести следующие действия:

  1. Разобрать аккумуляторный отсек и достать неисправную аккумуляторную батарею.
  2. На зарядке от ноута отрезать выходной разъем (не сетевой — входящий. Это очень важно).
  3. Зачистить провода.
  4. Включить зарядку (провода не должны соприкасаться) и проверить прибором постоянное напряжение (для этих целей подойдет любой вольтметр с напряжением измерений свыше 50 В или обыкновенный мультиметр).
  5. После произведения измерений параметров электропитания необходимо припаять провода, соблюдая полярность.
  6. Закрыть аккумуляторный отсек, поместив в него зарядное устройство, и вывести шнур питания.
  7. Включить в сеть и проверить работу инструмента.

При покупке зарядного устройства следует обратить внимание на его габариты, а лучше взять шуруповерт с собой, предварительно вытащив батарею и разобрав аккумуляторный отсек. При монтаже нужно соблюдать правила техники безопасности, чтобы избежать поражения электрическим током и предотвратить выход из строя зарядки для ноутбука.

Блок питания компьютера

Еще одним неплохим вариантом является использование блока питания от персонального компьютера и желательно форм-фактора АТ. Основные параметры БП: мощность 300..350 Вт, напряжение 12 В и ток величиной не менее 16 А. Этот вариант не подойдет для шуруповерта на 18 В. Основными преимуществами является наличие кнопки включения, защита от КЗ, перегрузок, а также система охлаждения, которой нет в заводской модели шуруповерта. Для реализации этой идеи необходимо выполнить следующие шаги:

  1. Раскрутить блок питания АТ.
  2. Защита от включения снимается путем замыкания зеленого провода с любым черным из этого разъема (при включении БП он не запустится, если не обойти защиту).
  3. На белых разъемах, которые вставляются в жесткий диск или другой накопитель, оставить желтый и черный провода, а все остальные нужно обрезать и заизолировать.
  4. Удлинить желтый и черный провода кабелем необходимой длины (желательно припаять, так как скрутки могут окисляться).
  5. Припаиваем желтый и черный провод, соблюдая полярность, к контактам аккумуляторного отсека и собираем его.
  6. Для БП можно использовать провод длиннее (сетевой шнур). Кроме того, нужно сделать кожух для БП компьютера в целях соблюдения техники безопасности при работе с электроприборами.

После всех проделанных шагов включаем БП в сеть и запускаем инструмент. Если все сделано верно, то он должен работать. Если вращение происходит в обратную сторону, необходимо разобрать аккумуляторный отсек и изменить полярность. При отсутствии питания следует удостовериться в наличии входного и выходного напряжений.

Автомобильный аккумулятор

Оптимальный способ источника электрической энергии, защищенный от случайных КЗ, напряжение стабилизированное и отсутствуют различные помехи. Существенными недостатками являются его габариты, масса и необходимость зарядки. Пример использования очень прост. Нужно всего-навсего запитать шуруповерт от клемм аккумулятора, использовав при этом кабель нужной длины, и предварительно выпаять старый аккумулятор.

К автомобильному аккумулятору необходимо приобрести зарядное устройство или сделать самодельное трансформаторное ЗУ. Кроме того, нужно защитить аккумулятор от попадания дождя и мусора. Для этого делается специальный корпус с выводами для зарядника и питанием для шуруповерта.

Самодельный БП

Необходимо приниматься за изготовление самодельного БП в том случае, если есть знания в области радиотехники. Нужно подготовить детали и инструмент заранее и полностью сосредоточиться на работе, во время которой возможен выход из строя радиоэлемента или поражение электрическим током (напряжение питания 220 В).

Простейшая схема

При изготовлении необходимо подготовить корпус для монтажа радиодеталей, инструмент, кусок гетинакса, провод и радиодетали. После чего приступить к сборке согласно схеме 1.

Схема 1 — Простой БП на 5 вольт.

Трансформатор подойдет практически любой со следующими параметрами: мощность 250..300 Вт, напряжение на вторичке 24..30 В, а ток номиналом от 15 А и выше. Диодный мост собирается из мощных диодов (подобрать по справочнику). После сборки необходимо проверить напряжение питания: если оно выше необходимого значения, то нужно уменьшить напряжение II обмотки (уменьшение количества витков). При низком напряжении домотать вторичку проводом такого же сечения. После сборки произвести монтаж в корпусе.

При условии, что шуруповерт недостаточно мощный, можно произвести монтаж, непосредственно, в аккумуляторном отсеке. Если БП собирается отдельно, рекомендуется обеспечить охлаждение, потому что во время запуска двигателя номинальный ток увеличивается в 7 раз. В результате этого увеличения происходит нагрузка на БП, и он начинает греться. Нагревание происходит из-за недостаточной мощности источника питания. После готовности БП нужно проверить шуруповерт: запускать его несколько раз и удостовериться в отсутствии нагрева радиоэлементов. При эксплуатации переделанного шуруповерта нужно придерживаться основных требований:

  1. Необходимо давать инструменту время на остывание после каждых 20..30 минут работы.
  2. Не работать на большой высоте или делать это аккуратно (возможно падение БП и, вследствие этого, утрата равновесия и получение травмы).
  3. Следить за состояние питающего кабеля, он не должен пережиматься (может привести к КЗ, которое чревато отрицательными последствиями для инструмента и человека).

При КЗ происходит плавление металла. В результате этого возможны ожоги и металлизация кожи (вкрапление в нее частичек расплавленного металла). Кроме того, возможен преждевременный выход из строя самого инструмента и БП. При соблюдении мер предосторожности шуруповерт может прослужить очень долго.

Таким образом, при выходе аккумулятора шуруповерта на 18 В или 12 В, вовсе необязательно покупать новую батарею или шуруповерт. Все зависит от сферы применения инструмента: при надобности мобильности инструмента следует заменить аккумулятор или приобрести новый шуруповерт. В случае когда мобильность не играет особой роли, нужно переделать его на питание от сети. Следуя простым рекомендациям и соблюдая правила техники безопасности, можно не только увеличить вероятность продления срока эксплуатации, но и снизить риск получения травмы.

Оцените статью: Поделитесь с друзьями!

Как запитать шуруповерт от блока питания компьютера

Рано или поздно аккумуляторный шуруповерт перестает эффективно работать по причине уменьшения емкости аккумуляторов. Это естественный процесс, при котором аккумуляторы перестают нормально подзаряжаться. Как переделать шуруповерт в сетевой с питанием от компьютерного блока питания, я поясню на следующем примере. Сложного ничего нет, запаситесь терпением и инструментом и дерзайте!

Блоком питания для шуруповерта может служить БП от старого компьютера. В нем есть линия 12В, которая обычно выдает 10-15 А тока. Такой ток вполне подходит для нормального запуска и работы шуруповерта.

Если у вас нет блока питания, его можно купить б/у с рук, но будьте внимательны: проверяйте работоспособность перед покупкой, не берите БП с «писком» при включении, такой потребует замены конденсаторов; выбирайте более «тяжелый» по весу блок – в нем будут все нужные элементы и он прослужит долго. В дешевых компьютерных блоках питания упрощенные схемы, более тонкие провода и недолговечные детали. Возьмите на заметку!

Как запустить блок питания от компьютера без материнской платы? Для старта БП без материнской платы необходимо замкнуть контакты PS_ON и COM (см. рис ниже)

На схеме два вида ATX разъемов, выбирайте подходящий вам. Блок питания, как видно из рисунка, выдает 12 В, 5 В и 3 В. Это довольно мощные выводы, все они обозначены своим цветом, нам потребуются две линии: 12 В и 5 В.

Комбинации проводов: 12 В – черный и желтый (или желто-черный, смотрите характеристики БП по току на наклейке), 5 В – черный и красный. Чтобы обеспечить хорошее прохождение тока рекомендуется либо заменить нужные провода на более толстые, либо соединить соответствующие одноцветные провода вместе.

Переделка шуруповерта на сетевой заключается в подключении толстых проводов сечением не менее 1,5 кв. мм к контактам + и – на шуруповерте с одной стороны и подключением к переделанному блоку питания с другой (контакты +12 В и 0 блока питания).

Для увеличения КПД блока питания я рекомендую обязательно нагрузить линию 5В. Нагрузкой может быть обычная автомобильная лампочка 12В мощностью 21 Вт. Для нее нужно подготовить место внутри или снаружи БП, используя подходящий патрон.

Надеюсь вам пригодиться этот опыт переделки шуруповерта в сетевой и ваш блок питания прослужит вам долго! Если вам понравилась эта статья, поделитесь ею с друзьями!

Незаменимый помощник в хозяйстве — аккумуляторный шуруповёрт. Инструмент этот будет с вами везде, но работает он ровно до тех пор, пока аккумулятор не сядет, а вот количество циклов заряда у него ограничено, даже от безделья батарея может испортиться. Аккумуляторы живут около трёх лет, и по истечении этого времени придётся его заменить. Можно спасти инструмент, если переделать его из аккумуляторного в сетевой, и существуют различные способы такой переделки.

Зачем переделывать аккумуляторный шуруповёрт?

Зачем переделывать шуруповёрт и когда возникает такая необходимость?
Если вы читаете эту статью, наверное, уже успели оценить всё удобство этого инструмента. Без лишних проводков и в любой момент можно воспользоваться им даже в самых труднодоступных местах, пока аккумулятор не сядет. Это и является первым недостатком шуруповёрта. Чем дешевле инструмент, тем быстрее его аккумулятор исчерпает ресурсы циклов зарядки.
Вот и второй недостаток. И вы должны понимать, что производитель экономит точно так же, как и вы, и ничего необычного в этом нет. Покупка нового аккумулятора по расходам практически не отличается от покупки шуруповёрта, но выход есть, и сейчас мы рассмотрим варианты переделки шуруповёрта с аккумуляторного на сетевое питание.

Существует несколько способов переделать шуруповёрт из аккумуляторного в сетевой:

  • используя зарядку от ноутбука;
  • используя блок питания от ПК;
  • используя автомобильный аккумулятор;
  • используя блок питания от галогеновых ламп;
  • используя китайскую плату блока питания на 24V.

Как переделать аккумуляторный шуруповёрт для работы от сети 220 вольт?

Методы переделки аккумуляторного шуруповёрта для работы от сети различаются по сложности, чаще всего для этого нужно подключить шуруповерт напрямую к зарядному устройству. Подключение зарядки от ноутбука почти не требует знаний, для монтажа компьютерного блока питания нужно дружить с паяльником, а для перенастройки китайского блока мастер должен уметь обращаться с измерительными приборами.
Учтите, родной блок питания шуруповерта как правило не предназначен для того, чтобы подключить шуруповерт напрямую, мощность его рассчитана только на зарядку АКБ.

Как подключить шуруповерт напрямую зарядку от ноутбука

Этот метод потребует от вас минимум технических знаний. Если возникла потребность переделать шуруповёрт в сетевой, вам сможет помочь ненужная зарядка от ноутбука, так как она имеет схожие характеристики и без труда найдётся в любом доме. Сперва необходимо посмотреть, какое выходное напряжение у зарядки. Подойдут зарядные устройства на 12–19В.

Важно проверить напряжение и ток зарядного устройства

Потребуется доработать аккумуляторный блок, для этого нужно его разобрать и достать оттуда вышедшие из строя аккумуляторные батареи.

  1. Взять зарядку от ноутбука.
  2. Отрезать разъём и зачистить провода от изоляции.
  3. Взять оголённые провода и припаять их. Если нет такой возможности, примотать их изолентой.
  4. Сделать в корпусе отверстие для провода и собрать конструкцию.

Используем внешний блок питания от компьютера

Итак, вам понадобится блок питания «АТ» формата. Вполне вероятно, что вы найдёте его у себя дома, но можно и без проблем приобрести старый работающий блок питания на любом радио рынке. Его стоимость вряд ли будет велика. Очень важно помнить, что подойдёт блок питания, мощность которого составляет 300–350 Вт, а ток в цепи 12 В — не ниже 16 А.

Действия по переделке следующие:

  1. Раскрутить корпус блока питания. Под корпусом вы увидите вентилятор, плату и множество проводов, которые идут от платы к разъёмам.
  2. Требуется снять защиту от включения. Для этого надо найти на большом квадратном разъёме зелёный провод.
  3. Соединить зелёный провод с любым чёрным проводом из этого же разъёма. Для удобства можно обрезать его покороче и оставить внутри корпуса. Как вариант, можно использовать перемычку из маленького кусочка провода.
  1. Обрезать ненужные провода, оставив жёлтый и чёрный.
  2. Используя кусок провода как удлинитель, чтобы блок питания при работе мог находиться в удобном месте, припаиваем его к жёлтому и к чёрному проводам
  3. Другой конец провода прикрепляем на клеммы пустого аккумуляторного отсека, как и в предыдущей инструкции.

Видео: как переделать шуруповёрт для работы от сети

Используя автомобильный аккумулятор

Принцип такой переделки не отличается от способа с использованием зарядки от ноутбука. Благодаря нынешним тенденциям на компактные импульсные зарядки, линейные аналоговые приборы с ручным управлением можно купить на авторынке по весьма привлекательной цене. Если напряжение на аккумуляторе меняется плавным образом, то он подойдёт к абсолютно любому шуруповёрту, и переделка такого инструмента производится следующим образом:

  1. Для подключения шуруповёрта к автомобильному аккумулятору следует использовать недорогие провода с малым сечением, подойдут автомобильные провода для прикуривания.
  2. На всех сторонах каждого из проводов отрезать так называемые «крокодилы», на свободном конце зачистить провод от изоляции на 2–3 см.

Взяв китайскую плату блока питания

Итак, речь идёт о блоке питания с выходным напряжением 24 В и максимальным током 9 А. Шуруповёрты обычно рассчитаны под напряжение 12 В либо 18 В, поэтому сначала придётся понизить напряжение до приемлемого уровня.

Чтобы изменить выходное напряжение, нужно внести доработку в цепь обратной связи. За выходное напряжение отвечает резистор под позицией R10. Его номинал 2320 Ом. Вместо этого резистора установим подстроечный резистор, таким образом появится возможность изменять выходное напряжение блока питания под наши нужды, номинал подстроечного резистора 10 кОм.

    Выпаять постоянный резистор.

Если аккумулятор неисправен: как сделать адаптер для шуруповёрта?

Есть два способа сделать адаптер: использовать старый аккумуляторный блок, ведь в нём уже есть разъём который подойдёт под шуруповёрт, или подсоединить провода напрямую в рукоять.

Подключив старый аккумуляторный блок

Подключение старого блока выполняется следующим образом:

    Для начала потребуется разобрать аккумуляторный блок, для этого открутить винты как показано на рисунке.

Подсоединяя провода напрямую

Подсоединение проводов напрямую к шуруповёрту выполняется так:

    Чтобы подсоединить провода напрямую, нужно для начала разобрать шуруповёрт, то есть открутить болты, скрепляющие две половинки корпуса.

Поздравляем! Теперь, когда вы узнали, как переделать шуруповёрт в сетевой, вы сможете применить эти знания на практике. И неважно, заряжен ваш шуруповёрт или нет. Не придётся задумываться над тем, насколько хватит батареи. Удачи вам в переделке!

Незаменимым помощником в работе является шуруповёрт. Применение его эффективно не только в домашнем хозяйстве, но и в профессиональной деятельности. В настоящее время трудно представить проведение ремонтных и отделочных работ без этого универсального электроинструмента. Шуруповёрт может работать в любом месте, независимо от наличия питающей электрической сети. Но аккумуляторная батарея (АКБ) электроинструментов имеет свойство разряжаться, а количество циклов заряда ограничено. В среднем аккумулятор живёт около трёх лет, а потом приходится его менять, поэтому народные умельцы стали переделывать питание на сетевой вариант.

Нужна ли переделка шуруповёрта

Когда аккумуляторная батарея перестаёт держать заряд, незаменимый механический помощник превращается в бесполезный инструмент. Купить другую батарею невыгодно, ведь стоимость аккумулятора порой может достигать до 50% цены нового инструмента. Поэтому каждый рачительный хозяин начинает задумываться над вопросом переделки шуруповёрта на питание от сети.

Можно попробовать восстановить характеристики батареи, но это будет временное решение. Всё равно в дальнейшем устройство будет быстро разряжаться. Переделка на питание шуруповёрта от сети 220 В своими руками является оптимальным вариантом восстановления работоспособности оборудования. Что даёт такое решение:

  • устройство может полноценно работать дальше;
  • нет необходимости использовать требующие заряда батареи;
  • крутящий момент оборудования не зависит от состояния заряда аккумулятора.

Недостатком можно назвать только зависимость от длины сетевого шнура и наличия источника электрического питания.

Мобильность устройства

При переводе аккумуляторного оборудования на питание от электросети теряется одно из главных отличительных свойств — мобильность. Поэтому, если решили произвести переделку питания шуруповёрта, нужно точно определить, какое устройство в дальнейшем вы хотите использовать в работе.

Существует две концепции, как оборудование аккумуляторного типа переделать в сетевое:

  1. Блок питания (БП) будет внешним. Такой вариант исполнения предусматривает наличие отдельного устройства. Но пусть вас это не пугает, даже тяжёлый и крупный выпрямитель может просто находиться возле питающей розетки. Всё равно вы будете ограничены длиной кабеля питания или к розетке, или к питающему блоку. Согласно закону Ома, снижение напряжения при одинаковой мощности увеличивает силу тока. Поэтому шнур питания устройства на 12—19 вольт должен иметь сечение большее, чем сетевой кабель на 220 вольт.
  2. Блок питания вмонтирован в корпус аккумулятора. В таком устройстве мобильность почти полностью сохраняется, только длина сетевого кабеля может ограничить передвижение оператора. Одна проблема может возникнуть при необходимости установить трансформатор большой мощности в корпус батареи шуруповёрта. Но современная радиотехническая промышленность позволяет решить эту задачу, на рынках радиоаппаратуры существует большое количество компактных выпрямителей.

Каждый из способов находит сторонников, так как обладает определённым набором характеристик.

Варианты изготовления блока питания

Существует несколько вариантов, как переоборудовать шуруповёрт для работы от электросети. Задача заключается в том, чтобы запитать электродвигатель устройства с помощью промежуточного источника.

Используем зарядку от ноутбука

Изготовить блок питания 12 В для шуруповёрта своими руками можно, даже не обладая техническими знаниями. Следует только найти ненужное зарядное устройство от ноутбука, которое имеет технические характеристики, сходные с параметрами для питания шуруповёрта. Главное, чтобы выходное напряжение соответствовало искомому (12—14 вольт).

Для достижения заданной цели необходимо сначала аккумуляторную батарею разобрать и удалить оттуда неисправные элементы. Затем следуют такие манипуляции:

  1. Берём зарядное устройство от ноутбука.
  2. Отрезаем выходной разъём, оголяем и производим лужение концов проводов.
  3. Зачищенные провода припаиваем к входным проводам батареи.
  4. Изолируем места пайки, чтобы избежать короткого замыкания.
  5. Делаем в корпусе отверстие, чтобы не пережать провод, и производим сборку конструкции.

Основа — блок питания от компьютера

Для изготовления такого устройства понадобится блок от персонального компьютера формата А. Т. Найти его несложно, это старая модель питающего устройства, которую легко купить на любом рынке радиодеталей. Важно знать, что применять можно блок мощностью 300—350 Вт с током в цепи питания 12 В не ниже 16 А.

Именно блоки формата АТ соответствуют таким параметрам. На корпусе этого устройства находится кнопка включения питания, что очень удобно при работе. Внутри установлен вентилятор охлаждения и смонтирована схема защиты от перегрузок.

Порядок проведения переустройства блока:

  1. Снимаем крышку корпуса Б. П. Внутри увидим плату с множеством проводов, идущих к разъёмам, а также вентилятор.
  2. Следующим шагом необходимо отключить защиту от включения. Находим на квадратном большом разъёме зелёный провод.
  3. Соединяем этот провод с чёрным из этого же разъёма. Можно сделать перемычку из другого кусочка провода, а можно просто его коротко обрезать и оставить в корпусе.

Затем в пучке выходов находим меньший разъём (MOLEX) и проделываем с ним следующие операции:

  1. Оставляем чёрный и жёлтый провода, а два других коротко обрезаем.
  2. Для удобства расположения БП при работе припаиваем к чёрному и жёлтому проводам удлинитель.
  3. Второй конец удлинителя прикрепляем к контактам пустого батарейного отсека. Сделать это нужно методом пайки, можно сделать хорошую скрутку, при этом необходимо строго соблюдать полярность.
  4. Проделываем отверстие в корпусе, чтобы не пережать при сборке провод. Устройство готово.

Если появилось желание облагородить вашу конструкцию, т. е. спрятать её в другой корпус, просверлите отверстия для притока воздуха, чтобы исключить перегрев БП.

Питание из зарядного устройства автомобиля

Имея зарядку для автомобильного аккумулятора, довольно просто сделать устройство для питания шуруповёрта. Чтобы произвести переделку, потребуется всего лишь соединить силовые клеммы выхода зарядного устройства с питанием электромотора.

Если имеется прибор для зарядки с плавной регулировкой выходного напряжения, то можно его использовать как блок питания 18 вольт для шуруповёрта.

Сетевой блок, встроенный в АКБ

Работы по модернизации питания нужно начинать с приобретения готового блока с соответствующими габаритами и характеристиками. Самое простое решение — сходить на радиотехнический рынок и подобрать подходящее по параметрам устройство.

Затем нужно аккуратно полностью отсоединить все детали от корпуса. Расположить элементы в корпусе от АКБ шуруповёрта и закрепить их внутри, при этом, если возникает необходимость, нужно удлинить соединения между трансформатором и платой управления. Желательно эти два основных узла разместить с зазором, чтобы не допускать перегрева их во время работы при высокой нагрузке.

Не помешает закрепить на управляющей микросхеме радиатор охлаждения. Определить, какие детали будут нуждаться в охлаждении, можно практическим методом. Для этого необходимо поработать шуруповёртом некоторое время, после чего отключить его от сети и потрогать детали на плате. Сразу станет понятно, какой элемент нагревается сильнее. В корпусе блока просверливаем несколько отверстий для поступления воздуха.

Если вы обладаете знаниями в области радиотехники и умеете работать с паяльником, то можно сделать такое устройство самостоятельно. С принципиальными электрическими схемами питающих устройств можно ознакомиться на многих сайтах интернета. И, конечно, вы сами можете решить задачу компоновки устройства согласно вашим пожеланиям.

Автономное питание шуруповёрта

Работы ручным инструментом можно производить и в здании, где нет электричества. В таких случаях устройство подключается к аккумулятору автомобиля или к любому другому устройству питания, подходящему по параметрам для работы шуруповёрта.

Для подключения автомобильного аккумулятора необходимо взять провода с зажимами «крокодил», оголить один конец и припаять напрямую к контактам электродвигателя инструмента. Второй конец зажимом прикрепляется на клеммы аккумулятора с соблюдением полярности.

Принцип подключения переносного аккумулятора аналогичен автомобильному устройству. Только на концы проводов устанавливаются медные зажимные клеммы, подходящие для крепления.

Электрический инструмент служит намного дольше аккумуляторного. Поэтому не стоит выбрасывать шуруповёрт, если элементы питания отработали свой ресурс. Хозяйственный мужчина сможет переоборудовать свой электроинструмент на питание от сети, тем самым продлив его жизнь.

Как переделать шуруповёрт на сеть 220 вольт

Когда аккумулятор шуруповёрта окончательно пришел в негодность, а заменить акб не представляется возможным, остается наиболее оптимальное и бюджетное решение – переделать его на сеть 220 вольт. Юрий Онищенко рассмотрел, какой нужен блок питания, что подключить и другие моменты с переделкой. Все нужные радиодетали можно приобрести дешево в этом китайском магазине.

Оптимальный вариант для питания шуруповерта на акб от сети

Что имеется для переделки шуруповерта в нашем случае? Блок питания от ноутбука на 15 вольт, 6 ампер. Имеется также БП компьютера, немного переделанный, сделаны выводы, но в схеме изменений нет. Блок питания от галогеновой лампы. Мощность лампы 12 вольт, 50 ватт. Есть зарядное устройство для автомобильных аккумуляторов с регулятором тока. Он будет использован и как источник питания и как отдельный амперметр.

Итак, приступим. Начнем подключение напрямую от блока питания. Выводы уже подключены. 12 вольт, холостой ход – 3 ампера. Максимальная трещотка. Как видно на приборе, ток доходит до 8 ампер.

Пробуем БП ноутбука на пятнадцать вольт, шесть ампер. Ток холостого хода 4 ампера. В режиме трещотки максимальный ток 9 ампер, напряжение 14 вольт. Получается, что 6-амперный блок питания справляется с этой задачей.

Пришла очередь компьютерного блока. Он спокойно выдерживает нагрузку.

Проверка мощности

Шуруповерт, подключенный к  трансформатору мощностью 90 ватт, легко справляется с ввинчиванием больших саморезов и сверления любых материалов. После просмотра этого видео становится понятно, что найти источник питания для шуруповерта, у которого пришел в негодность аккумулятор, не проблематично. Найти компьютерный блок не составит труда.  Еще более удобный вариант – блок от ноутбука на 6 и более ампер. Желательно найти устройство с током более 10 вольт, так как 6-вольтовые время от времени будут уходить в защиту.

Практический пример работы шуруповерта от БП компьютера

На работе есть два шуруповерта, они приобретались и при каждодневном использовании аккумуляторы потеряли емкость и их уже бесполезно заряжать,очень быстро садятся. Пытались снять аккумулятор реанимировать, не получилось и пришлось сделать источник питания и в мастерской работать на нем. Итак, проверяем, как покажет себя шуруповерт при работе от сети с компьютерным блок ом питания.

Был взят за основу блок от старого компьютера. Он на 220 вольт. Вывели провод с разъемом, чтобы вставлять в шуруповёрт. Удобство в том, что у устройства есть выключатель и индикатор. Запаса мощности достаточно. Провод на 2,5 метра.

Протестируем в работе. Очень хорошо вкручивает шурупы, просверливает отверстия.

На переделку блока ушло приблизительно 1,5 часа. Тест показал, что запаса мощности достаточно для вкручивания шурупов в сосну, дсп. Попробуем просверлить отверстие. Как вы убедились, все работает. Нет никаких перегрузок, дыма и т.п.

Как переделали шуруповерт на 12 вольт в сетевой

Чтобы сделать такое устройство, подойдет практически любой компьютерный источник, имеющий генератор на микросхеме tl494. У нее есть аналог. Это микросхема k 7500.

Был найден подходящий блок, у него генератор сделан на микросхеме tl494. Но прежде чем приступить к переделке, надо убедиться в том, рабочий ли блок. Для этого нужна лампочка на 12 вольт и проволочная перемычка. В каждом блоке есть такие разъемы. Красный провод это + 5 Вольт, два черных провода это минусовые провода, а желтый провод, это плюс 12 вольт.

К 12 вольтовой линии мы подключаем автомобильную лампочку. Это будет своего рода нагрузка и индикатор, говорящий том, что прибор рабочий.

Есть еще один разъем. Нам нужен зеленый провод и черный. Нам нужно их замкнуть, чтобы включить блок и убедиться в том, чтоб он рабочий. Будем это делать с помощью проволочной перемычки. Подключаем 220 вольт и замыкаем зеленый и черный провода. Как видно, вентилятор закрутился, лампочка загорелась. Это говорит о том, что блок рабочий и его можно переделать.

Разберем схему и переделаем подключение микросхемы tl494, как показано на схеме в журнальной статье Радио, 2009 год, №1, стр. 38. “Компьютерный блок питания – зарядное устройство.” Журнал этот можно легко скачать в интернете. Нам не нужна вся схема, но нужен узел, отвечающий за подключение микросхемы. Переделка в нашем случае должна быть сделана точно так же, как в этой части схемы. Делаем, чтобы снять все защиты с блока и разрешить работу генератора, чтобы блок сразу работал и при нагрузке не отключался.

После того, как сделана переделка коммуникаций схемы, подключаем сетевой шнур подключаем. И блок питания должен заработать сразу, а 12-вольтовая лампочка – засветиться. Все защиты отключены, разрешена работа генератора. После этого все провода, которые идут в блок, отпаиванием на линии 12 вольт. Этого нам для работы шуруповерта недостаточно, нужно напряжение поднять до 16 Вольт для запаса мощности. На выходе на схеме есть электролитический фильтрующий конденсатор на 16 вольт. Его нужно отпаять и поставить конденсатор на 25 вольт, так как будем напряжение поднимать до 16 Вольт и ранее установленный конденсатор не выдержит.

В схеме блока питания может стоять резистор на другие параметры, но следует поставить резистор на 3 килоома. Нужно заменить также участок схем в блоке, который идет на линии 12 вольт. Далее к линии подключаем мультиметр при работающем блоке и с помощью переменного резистора повышаем напряжение до 16 вольт. После этого переделку можно считать почти законченной. К 12 вольтовой линии надо припаять провод, можно вывести индикаторы, выключатели.

Мнение.

Валерий Одинец
Год назад
А у меня сдохший профессиональный Hitchi. Пробовал от родной зарядки запитать напрямую – он УМНЫЙ, ГАД, не хочет! Нагрузки должной родной зарядник не видит, и отрубается. Пришлось на выходе в буфер поставить сдохшие родные аккумуляторы. Результат – бесконечно работаю от сети, затем минут 5 на сдохших кумуляторах. Не очень мобильно, зато бесплатно. А Хитачи-Про – зверь, даже с долбежкой.

Схема на 220 в

Это не так сложно сделать. Прежде всего нужно выяснить напряжение и ток питания инструмента и подобрать нужный режим. Ищем в поиске характеристики вашей марки шуруповерта и получаем нужную информацию. Теперь покупаем понижающий трансформатор или берем его из старой электроники и собираем несложную схему.

Показана схема для перехода с сетевого напряжения 220 вольт на постоянное 12 вольт.

Этим путем вам удастся запитать любой прибор, ранее служивший от акб. Такая переделка не скажется негативно на сроке службы шуруповерта, но следите за тем, чтобы при длительной работе не произошел перегрев инструмента.

Блок питания шуруповерта на внешних аккумуляторах

Редакция портала «Две Схемы» представляет интересную версию батареечного блока питания шуруповерта. Система состоит из 2-х гелевых аккумуляторов 6V 4,5 Ah, модуля зарядки, блок регулировки тока и напряжения, блок питания 15В/1,5А и корпуса. Целью проекта было использование шуруповерт без аккумулятора в качестве инструмента в мастерской. Шуруповерт получился более удобным и легким, чем сетевая дрель или сверлилка со встроенными тяжелыми аккумуляторами, в то же время полностью автономный. Согласно размерам гелевых аккумуляторов удалось подобрать готовый подходящий корпус как раз под 2 батареи 6V/4,5Ah и платы зарядного устройства с регулировкой тока и напряжения доступных на китайских сайтах типа Алиэкспресс.

Список деталей и материалов

  • 2 аккумуляторные батареи 6V4,5Ah
  • модуль зарядного устройства
  • корпус из пластика
  • блок питания 15V
  • гнездо питания
  • кабель с резиновой изоляцией 2 х 1,5 мм2
  • дроссели и другие мелкие детали

Описание работы устройства

Напряжение системы заряда устанавливаем на уровень 13,6 вольта, а ток зарядки 1 А. Блок питания в корпус не влез, поэтому применён адаптер 220 В, висящий на сетевой розетке. Лучше конечно найти импульсный и засунуть в общий корпус — меньше будет лишнего на виду. Светодиоды SMD в модуле зарядного устройства заменены обычными 5 мм, чтобы они были более заметны. Блок питания можно использовать от 15 до 30 Вольт на ток 1,5 А или больше. В корпусе приклеены внутри куски резины толщиной 5 мм, для установки аккумуляторов чтобы они не сдвигались.

Блок питания не был предусмотрен в качестве мобильного, но можно сделать ножки и ручку, обычно он просто лежит под столом. Но слишком длинные провода не нужны. По расчетам, падение напряжения на 3 м кабеле 2 х 1,5 мм2 и токе 15 А составляет около 9%.

БП с шуруповёртом своими рукаи

По схожему принципу удалось переделать аккумуляторный einhell на 12 В. Использовались 2 аккумулятора от UPS параллельно. Они выдавали максимум до 15 А. И это ещё мало, так как шуруповерт при максимальной нагрузке тянет до 24 А.

Использование компьютерного БП

Если автономность вообще не нужна (просто нужно заменить убитые АКБ) — берите 12 В от старого блока питания компьютера типа AT или ATX. Напряжение там составляет ровно 12 В с достаточной силой тока (10-20 А). Единственный вопрос который возможно понадобится решить — бросок пускового тока, который может отключить блок питания, заставить сработать его защиту. Это можно с некоторой потерей мощности устранить без переделки блока питания, поставив резистор в пределах 0,1…0,3 Ом не менее 5 В мощности. В крайнем случае обычный удлинитель длиной около 3 метра берите — он тоже имеет какое-то сопротивление.


Пригоден ли ручной электроинструмент (электрическая отвертка) для сборки компьютеров? — Общее обсуждение

3 часа назад JoshB2084 сказал:

У меня церебральный паралич. Мне трудно держать отвертку и поворачивать ее, и моя правая рука немеет, если я буду держать отвертку в течение 2 минут. Интересно, ручной электроинструмент полезен для сборки компьютеров.

Большинство электроинструментов слишком сложны для сборки компьютера.Если для вас проблема с заворачиванием винта, я бы посоветовал приобрести шасси без инструментов. Хотя обычно это означает приобретение модного шасси вместо более дешевого.

В тех местах, где вам, вероятно, понадобится отвертка, очень легко открутить винт, так как в основном используются винты с головкой Philips размером с горошину. Так что действительно большие электроинструменты — это слишком много, и ваша рука, вероятно, немеет, если сначала держать инструмент в нужном месте.

Я бы, наверное, порекомендовал что-то вроде этого:

Это силовая отвертка для суперконденсаторов без батарей, сверхлегкая и не похожая на высокоскоростную дрель (которая в мгновение ока снимет или отломит головку винта).

С учетом сказанного, количество винтов в типичном корпусе составляет 6 для материнской платы, 7 для слотов расширения (если вам вообще нужно их вынимать), 4 для блока питания, 4 для каждого вентилятора и 4 для каждого диска.В большинстве корпусов, с которыми я имел дело (вещи, которые я купил, и Dell в офисе), отошли от использования винтов в дисках 2,5 «/ 3,5 дюйма и в слотах расширения, хотя, вероятно, вам все еще понадобятся винты для вентиляторы, которые не предустановлены, и, безусловно, потребуются 6 для материнской платы, если MB не предустановлен (например, OEM)

Хотя я мог бы предложить, чтобы кто-то другой построил его, попросите друга прийти и заплатить ему пиво, чтобы он собрал его.

4.Адаптер 5 В Зарядное устройство Источник питания для аккумуляторной отвертки RYOBI 4 В CSD4130GN CSD41 Электропитание, садовые и ручные инструменты Аксессуары для электроинструментов execusource

Адаптер 4,5 В Зарядное устройство Источник питания для аккумуляторной отвертки RYOBI 4 В CSD4130GN CSD41

Материал: Первичный: серебро, подарки для семьи Пожарный немецкий брат Ожерелье с жетоном для собак — Когда приходят демоны, ручка из гальванизированной стали с одинарным переплетением и гибкой проушиной, сообщение в виде подарка для гравированного текста — максимум 15 букв, инструмент поддерживает RS- 232 связи. Адаптер 4,5 В зарядное устройство Блок питания для аккумуляторной отвертки RYOBI 4V CSD4130GN CSD41 , DiamondJewelryNY Браслет с двойной петлей и подвеской в ​​виде креста, подвеска для щенка из стерлингового серебра Mireval на цепочке из стерлингового серебра. Купите CFR медные компрессионные рукава для поддержки запястья. Гарантированные скобы для запястного канала. Купите женские клатчи с принтом китайских карпов GIOVANIOR, органайзер и сумочки на молнии вокруг кошелька и других клатчей в. Только кулон и другие кулоны на. 4.Адаптер 5 В, зарядное устройство, блок питания для аккумуляторной отвертки RYOBI 4V CSD4130GN CSD41 , Этот очаровательный цельный предмет можно настроить, чтобы включить имя вашего ребенка и статистику рождения, Diese kann man kinderleicht wieder abziehen. Это настоящий природный драгоценный камень. Этот товар отправляется из нашей мастерской в ​​Индонезии через Pos Indonesia + EMS (экспресс-почта) с деталями отслеживания. За все авторизованные возвраты без вины Patio Lane будет взиматься плата за возврат 25%, 4.5V Адаптер, зарядное устройство, блок питания для аккумуляторной отвертки RYOBI 4V CSD4130GN CSD41 , разнесенные букеты орхидей Timeless Treasures Fabric C5649.faovramulet Резная каменная черепаха Черепаха Фигурка животного Карманная скульптура статуи. Логотип Fox Head признан брендом, синонимом качества и инноваций. Орнамент висячего окна в виде витража в форме сердца, красный ловец солнца: ручной работы, напечатанный на гладкой белой карточке плотностью 300 г / м2 в выбранном размере. Блок питания зарядного устройства с адаптером 4,5 В для аккумуляторной отвертки RYOBI 4V CSD4130GN CSD41 , лазерный измеритель расстояния, лазерный измеритель расстояния, цифровой измерительный инструмент для рулетки, с модернизированным электронным датчиком угла, ручка MagiDeal для тяжелых условий эксплуатации морского моторного катера Cary Handle для подвесного двигателя Yamaha 4 5 6HP Моторы.

Преобразование блока питания ПК

Преобразование блока питания ПК Настольный блок питания

от ПК

Обновлено 13 марта 2009 г.
(см. Описание и отказ от ответственности внизу страницы)
Есть ли у вас интерес в преобразовании одного из них:

в один из этих:

Готовый блок питания ATX на 145 Вт с переключателем, крепежными штырями, этикетками и ножками. Обратите внимание на застежки-молнии в вентиляционных прорезях
. которые удерживают нагрузочный резистор.

Если вам нравится сборка собственного настольного источника питания из переработанного блока питания и нескольких деталей из местного магазина электроники, тогда возьмите некоторые инструменты, налейте себе чашку кофе (или по личным предпочтениям) и приступим. Светодиод (светоизлучающий диод) также был спасен от старый ПК. Если вы хотите добавить индикатор включения, светодиоды добавляют приятный штрих и могут быть легко подключены к шине + 5 В.Я настоятельно призываю вас чтобы прочитать содержимое этого сайта и связанные с ним ссылки перед началом конверсии — на связанных страницах есть ряд подсказок.

Эта плата ATX PS имеет выводы для +5 (КРАСНЫЙ), -5 (БЕЛЫЙ), +12 (ЖЕЛТЫЙ), -12 (СИНИЙ) вольт, заземление (ЧЕРНЫЙ) и переключатель (ЗЕЛЕНЫЙ). Имейте в виду, что некоторые блоки питания DELL, произведенные между 1996 и 2000 годами, не соответствуют стандартным отраслевым стандартам распиновки и цветовой кодировки. У вентилятора есть также был отключен для лучшего просмотра. Поскольку этот PS был переоборудован для использования в лабораториях логики и робототехники, выбранные напряжения прослушивались. Другим пользователям могут потребоваться комбинации +3,3 В (ОРАНЖЕВЫЙ), +5 В и / или +12 В, если они преобразуют один из новых источников питания. Для R / C-приложений выход 5 В также может служить настольным источником для управления приемниками и сервоприводами. Если используется в качестве источника питания для микроконтроллера и субмикросервоприводов, вы должны быть осторожны, чтобы не направить сервопривод в любую из конечных точек, чтобы не повредить меньшие шестерни в этих устройствах.Самый стандартный сервоприводы имеют достаточно прочные зубчатые передачи и просто остановятся, если их толкнуть до механических упоров.

Измеренные напряжения на этом конкретном PS (шлюз P5-100 MHz 1996 года) были примерно 5,15 и 11,75 вольт. Остальные лиды имеют был отрезан на печатной плате.

Вид на верхнюю часть корпуса с вентилятором, крепежными стойками и переключателем. Переключатель (SPST) и зажимные стойки доступны на Радио. Хижина или другие поставщики электроники.

Блоки питания

в современных компьютерах известны как блоки питания SWITCHMODE или Switching Mode и требуют нагрузки для продолжают работать после включения (термин режим переключения фактически применяется к технике преобразования переменного тока в цифровой а не к действию включения).Эта нагрузка обеспечивается резистором с проволочной обмоткой 10 Вт и сопротивлением 10 Ом (песочная полоса — около 0,80 долл. Radio Shack) через источник +5 В. Хотя многие из новых источников питания будут Latch_On без предварительной нагрузки, вы обнаружите, что добавление резистора (1) немного увеличит измеренное напряжение на шине 12 В и (2) поможет стабилизировать уровень напряжения на этой шине за счет минимизации падения напряжения при загрузке источника питания зарядным устройством. Некоторые недорогие источники питания могут выйти из строя при принудительном включении без нагрузки, хотя Руководство по проектированию заявляет, что расходные материалы не должны быть повреждены при работе без достаточной нагрузки. Резистор песчаной косы прикреплен к корпусу с помощью молнии. нанесение небольшого количества радиатора на самую плоскую сторону резистора. Я также возьму напильник и удалю все штамповочные флешки, которые могут остаться около вентиляционных отверстий. Без охлаждения резистор сильно нагреется и может преждевременно выйти из строя; при таком расположении резистор останется едва теплым на ощупь.

Имейте в виду, что многие жары Смазки для раковин могут быть довольно токсичными, и любые излишки следует удалить и утилизировать должным образом.Также обязательно тщательно вымойте руки. и инструменты после использования. Хотя большинство радиаторов рассчитаны на температуру от 160 до 170 ° C, некоторые из них могут со временем высохнуть, и их эффективность снизится. уменьшить — рекомендуется периодически проверять хороший контакт между корпусом и резистором.

Дополнительные комментарии

Отказ от ответственности: представленная информация не должна рассматриваться как статья «HOWTO», а просто документация моего преобразования процесс.
Современные блоки питания для ПК могут создавать высокие уровни выходного тока, что может вызвать внутренний перегрев в блоке питания или повреждение. к подключенным к ним устройствам. Любому человеку, пытающемуся выполнить собственное преобразование, рекомендуется внимательно изучить свои спецификации PS. и помнить о связанных напряжениях и мощности. ЗАПРЕЩАЕТСЯ работать с открытым блоком питания, когда он включен !!! PS на картинке представляет собой 145-ваттный ATX, восстановленный из шлюза P5-100 MHz 1996 года выпуска — я сохранил все полезные части от более старого ПК перед тем, как их сбросить.Этот настроен для логической лаборатории, поэтому отводы +5, -5, +12, -12 вольт. Мы также используем +5 для управляйте сервоприводами в лаборатории робототехники. В этом источнике нет источника 3,3 В, но в более новых источниках он есть. INTEL продолжил чтобы изменить спецификации ATX, чтобы включить дополнительные разъемы питания для поддержки повышенных требований к питанию более новые материнские платы. Перед тем, как пытаться внести какие-либо изменения в , вы должны быть уверены в типе источника питания, с которым работаете. с и выходные токи, возникающие на каждом уровне напряжения.Источники более высокой мощности могут генерировать довольно большие уровни тока и может привести к перегреву или повреждению подключенных к ним устройств. См. Таблицу Типичные текущие уровни для других мощностей запасы.

Электропроводка, отходящая от стандартной печатной платы, будет:

ОРАНЖЕВЫЙ +3,3 В
ЖЕЛТЫЙ +12 В
СИНИЙ -12 В
КРАСНЫЙ +5 В
БЕЛЫЙ -5 В (может отсутствовать в недавно произведенных расходных материалах)
ЧЕРНЫЙ ЗЕМЛЯ
ЗЕЛЕНЫЙ POWER-ON (Активный высокий уровень — необходимо замкнуть на массу для принудительного включения)
СЕРЫЙ МОЩНОСТЬ-ОК Что это ??
ФИОЛЕТОВЫЙ +5 В в режиме ожидания
КОРИЧНЕВЫЙ +3. Обновление руководства по проектированию REMOTE SENSING 3 В

*** Обратите внимание, что Dell 1996-2000 годов не полностью следовала этой цветовой кодировке — проверьте уровни напряжения с помощью измерителя перед подключением ***

Желтый, красный и черный провода, скорее всего, будут сгруппированы вместе зажимом. У некоторых PS есть съемный штекер для вентилятор, а у некоторых вентилятор будет постоянно прикреплен к печатной плате. Если вентилятор прикреплен, я обычно зажимаю провода, а затем перепаять и накрыть термоусадочной трубкой — это дает больше рабочего пространства при модификации PS и позволяет мне смазать вентилятор.

Если вы собираетесь использовать только + 12 В и + 5 В, вы можете закрепить остальные провода на уровне печатной платы или оставить неиспользуемые провода длиной около дюйма, соберите Совместите вместе изделия обычных цветов, наденьте на пучок кусок термоусадочной трубки и усадите его — это простой способ загнать в угол и изолировать свободные концы.

Для блока питания +5 / +12 В вам потребуются следующие комбинации:

ЗЕЛЕНЫЙ / ЧЕРНЫЙ Переключатель питания (используйте переключатель SPST; переключатель мгновенного действия не будет работать)
КРАСНЫЙ / ЧЕРНЫЙ Резистор предварительной нагрузки (рекомендуемые значения и возможные замены см. В тексте)
ЖЕЛТЫЙ / ЧЕРНЫЙ Источник +12 В
КРАСНЫЙ / ЧЕРНЫЙ Источник +5 В
ОРАНЖЕВЫЙ / КОРИЧНЕВЫЙ См. Руководство по дизайну Обновление

Я использую один общий столб (GND — черный) для всех источников напряжения.Наши грузы легкие и нам не требуется отдельного основания для каждый.

Оставьте 3 черных провода — переключатель, нагрузочный резистор и общий контакт (GND)

Оставьте 2 красных провода — клемму 5 В и нагрузочный резистор

Оставьте 1 желтый провод — клемму 12 В

Оставьте зеленый провод — выключатель питания

При наличии сенсорных проводов см. Обновление руководства по проектированию

. Если вы ожидаете, что ваш источник питания будет требователен по высокому току, может быть целесообразно проложить два провода к каждой клемме привязки — в то время как очень маловероятно, что провод 18 AWG будет перегреваться, были случаи расплавления проводов и разъемов. на материнские платы повышенного спроса.

Обрежьте все остальное, даже если доску или связку вместе, как указано выше. Я обычно разрезаю жгуты электропитания, чтобы держать как можно больше вместе. Оставшиеся в блоке питания провода следует оставить длинными и при необходимости обрезать их. Если вы оставите их слишком долго, они будут мешайте при упаковке, особенно если вентилятор внутренний, а не внешний. Убедитесь, что они держатся подальше от путь лопастей вентилятора.

Подключите переключатель питания между зеленой шиной (PS_ON) и любой землей постоянного тока (черный).Переключатель (однополюсный, одноходовой) и обязательные сообщения можно найти в местных магазинах электроники или в Интернете. Если в вашем источнике питания есть главный выключатель, обычно расположен рядом с вилкой переменного тока, вы можете просто припаять зеленый PS_ON непосредственно к заземлению постоянного тока и использовать главный выключатель для включения. Это работает так же хорошо и сэкономит вам деньги на коммутатор и время, необходимое для его установки.

Установите резистор предварительной нагрузки 10 Ом 10 Вт между землей постоянного тока и шиной + 5 В (красный).Не забудьте поставить на этот резистор радиатор.

Присоедините остальные шины, заземление постоянного тока, +12 В и + 5 В, если они используются, к соответствующим клеммам. Эти стойки нельзя заземлять к корпусу источника питания, поэтому обязательно проверьте целостность цепи между корпусом и стойкой, прежде чем пытаться включить источник питания.

Если вы хотите добавить световой индикатор включения, самое время это сделать. Светодиоды довольно недорогие, имеют невероятно долгий срок службы. при работе на токе 20 мА или меньше, по существу, не выделяют тепла и могут быть подключены к шине + 5В. Однако светодиоды — это устройства, управляемые током, и для них потребуется сбросить резистор, чтобы он не перегорел сразу. Углеродный пленочный резистор на 1/4 Вт номиналом от 180 до 220 Ом, подключенный между двумя проводов и БП будут работать нормально. Светодиоды, будучи диодами, также поляризованы и должны подключаться к положительному проводу (аноду). подключен к шине + 5В, а отрицательный вывод (катод) подключен к земле постоянного тока. Светодиоды имеют плоскую форму на одной стороне основания — это плоское будет с той же стороны, что и катод.Если ваш светодиод новый и у него не были укорачены провода, самая длинная ножка будет положительный вывод или анод, но расположение плоского провода — самый безопасный способ определения полярности. Хотя коммерческие монтажные зажимы Имеется также резиновая втулка с внутренним диаметром 3/16 дюйма. Просверлите корпус, чтобы принять втулку, вставьте ее на место и нажмите светодиод, пока основание не упрется в втулку. Он будет выступать примерно на 1/8 дюйма для хорошей видимости. Я предпочитаю диффузные линзы. чтобы очистить, так как они лучше видны при взгляде сбоку, но любой стиль линз добавит немного шика, сделанного своими руками.

При повторной сборке корпуса обязательно снова подсоедините вентилятор — некоторые расходные материалы не будут работать без установленного вентилятора — в любом событие, вам нужно охлаждение. Этот PS на фотографиях имеет вентилятор, установленный на резиновых амортизаторах, и работает очень тихо. Я буду также разобрать вентилятор и смазать подшипники, пока я открываю PS. Поскольку они утилизированы, вентиляторы использовались для некоторое время и обычно подшипники остаются сухими — я использую высококачественное масло для швейных машин от SINGER.Подойдет любое легкое масло, просто не используйте WD40 —

Кроме того, вы можете получить 7 вольт на выходах +5 В и +12 В — +5 В считается отрицательным (GND), а +12 — отрицательным. положительный — некоторые гики будут использовать эту комбинацию для запуска своих вентиляторов на более низкой скорости, чтобы уменьшить шум.

Я выполнил все инструкции, но выходное напряжение на стороне +12 В все еще низкое — что мне делать? Многие из R / C люди переделывают блоки питания для использования в полевых зарядных устройствах и обнаруживают, что уровни напряжения ниже 12 вольт являются недопустимыми. иногда недостаточно для питания зарядных устройств.Прочтите эти СОВЕТЫ для некоторых варианты, которые могут помочь увеличить этот уровень напряжения, дать небольшую теорию, определить распиновку разъема, которая есть в большинстве расходных материалов для ПК и дать несколько советов по устранению неполадок.

Есть ли способ получить больше силы тока от преобразованного блока питания?
Обновлено: 13 марта 2009 г.
Усовершенствования в аккумуляторной технологии, бесщеточные двигатели и более надежные регуляторы скорости позволили «электрике» превратиться в модель. размеры, которые когда-то были уделом только нитро- и газовых двигателей.Очевидно, что по мере того, как двигатели становились более мощными, батареи, необходимые для Мощность привода этих двигателей также увеличилась, измеряемая силой тока, которую они могут подавать в систему полета. Осознать разумное время зарядки, современные зарядные устройства должны обеспечивать больший ток для этих аккумуляторов, чем когда-либо прежде. В сфере электроники как и во всех других закрытых системах, здесь нет бесплатного обеда. Следовательно, зарядные устройства также нуждаются в источнике питания большей силы тока, чем требовалось ранее.Преобразованные блоки питания для ПК могут быть ограничены этими требованиями к большему току. Есть ли что-нибудь, что можно сделать с выжать больше усилителей из одного из этих блоков питания?

Возможно, для этой проблемы существует возможное решение, но ваш блок питания должен быть одной из более новых моделей ATX12V, чтобы вы могли применить модификация. Посетите на этой странице , чтобы узнать, доступно ли решение для вашего преобразования.

Заменитель резистора
Жизнеспособной альтернативой использованию силового резистора является замена автомобильной сигнальной лампы 1157.Это лампа с двойной нитью и его нагрузки, когда обе нити запитаны, обычно достаточно для поддержания Latch_On и повышения напряжения на шине 12 В до подходящий уровень для большинства нужд. Вы можете припаять линию 5 В (красная) к обоим положительным контактам лампы и заземлить основание. к заземлению постоянного тока или подобрать гнездо с поворотным замком при покупке лампы. Преимущество использования розетки заключается в простоте замены. лампа вышла из строя. Если вы не чувствуете себя комфортно со своими навыками пайки, вам также будет немного проще работать с проводкой на розетке. а не булавки на лампе.Просто помните, что корпус розетки — это земля, и два провода в основании должны быть прикреплены. на рейку 5в. Что еще более важно, вы должны быть очень осторожны, чтобы ни цоколь лампы, ни корпус патрона не касались каких-либо внутренних компонентов. в блоке питания. Эти лампы можно купить в любом автомобильном магазине и в большинстве Walmarts.

Я предпочитаю использовать резисторы, так как конечный преобразованный продукт полностью автономен, и у меня больше контроля над приложенной нагрузкой, но использование лампы действительно упрощает поиск и установку компонентов. Это также делает очень очевидный индикатор Power_On!

Я обычно имею дело с онлайн-поставщиками, такими как Jameco, Digikey, Mouser и т. Д., Потому что мы покупаем в больших количествах и Radio Хижина слишком дорога для большого количества предметов. Однако у вас должна быть возможность переделать комплект поставки ПК за 5 или 6 долларов. долларов — меньше, если у вас есть барахло с запчастями. Я полагаю, вы могли бы добавить светодиодный индикатор с понижающим резистором 220 Ом к шине 5 В, чтобы показать, что PS работает. включен, но вентилятор — это довольно хороший намек.У нас есть запасы, работающие 24/7 в течение нескольких месяцев без проблем — просто расход электроэнергии.

В PS есть довольно большие электролитические конденсаторы, и он все еще может немного шокировать сразу после отключения от сети. посидите пару минут, прежде чем копаться внутри. Очевидно, вас могут ударить, если вы все еще находитесь внутри футляра. подключен — вероятно, не убьет вас, но вы его отпустите (неважно, как я обнаружил эту информацию).

Если у вас есть вопросы, комментарии или исправления, напишите мне.

Обновлено 13 марта 2009 г.

Как установить материнскую плату

Материнская плата — это основа всего вашего ПК, подключенная ко всем остальным компонентам, поэтому очень важно получить все прямо сейчас, чтобы избежать проблем в будущем.

Перед началом работы

Если вы хотите, чтобы процесс прошел гладко, вы можете сделать несколько вещей, прежде чем распаковывать материнскую плату.

Во-первых, подготовьте рабочее место — это означает очистку рабочего места, чтобы убедиться, что на нем нет пыли и мусора. Открытые механические компоненты чувствительны к частицам в окружающей среде. Конечно, очевидно, что можно переместить какие-либо жидкости или посторонние предметы, но среда, свободная от пыли, является оптимальной.

Далее, соберите свои инструменты — Еще один очевидный совет для опытных людей: соберите и систематизируйте инструменты, которые вам понадобятся. Отвертка с крестообразным шлицем, пинцет и даже небольшие стяжки — это то, на что не стоит обращать внимание, удерживая материнскую плату на месте.

Теперь, подумайте о безопасности — Мы не говорим о вашей безопасности (конечно, неплохо было бы убедиться, что ваш источник питания ни к чему не подключен, чтобы избежать поражения электрическим током). Мы говорим о безопасности вашей материнской платы. Опять же, некоторые опытные пользователи говорят, что никогда не использовали антистатические браслеты или коврики и никогда не сталкивались с проблемами. Однако некоторые из нас считают, что лучше перестраховаться, чем сожалеть. Использование резиновых перчаток (без пудры) предотвращает повреждение компонентов маслом с ваших рук, а антистатический браслет или коврик предотвращают повреждение статическим электричеством.

1. Распакуйте плату.

Откройте коробку материнской платы. Вы увидите множество кабелей, компакт-диск с драйверами, металлическую заглушку с вырезанными отверстиями и руководство. Выньте эти компоненты и отложите их в сторону, так как они вам понадобятся позже.

Материнская плата будет находиться внутри антистатического пакета и покоится на антистатической пене. Вытащите материнскую плату из сумки, но пока оставьте ее прикрепленной к поролону. Поместите материнскую плату и поролон на антистатический пакет и выньте металлическую заглушку.

2. Измерьте заглушку

Заглушка вставляется в корпус и дает вам доступ только к портам, которые есть на вашей материнской плате. Однако некоторые производители материнских плат используют стандартные заглушки, подходящие для всего их ассортимента плат. При этом вам может потребоваться снять некоторые металлические крышки, чтобы получить доступ к портам материнской платы.

Самый простой способ увидеть — поднести заглушку к материнской плате до тех пор, пока вырезы не совпадут с портами на плате. Заглушку следует прижать к материнской плате выступом наружу, чтобы текст был читабельным.Он подходит только для одного пути, поэтому маневрируйте, пока он не окажется в правильном направлении. Запишите все закрытые порты.

3. Удалите ненужные биты

Если вам нужно удалить какие-либо части заглушки, сделайте это сейчас. У вас есть два варианта сделать это. Во-первых, вам, возможно, придется удалить немного металла аналогично металлическим заглушкам на корпусе. Их следует осторожно трясти, пока металл не защелкнется.

Во-вторых, некоторые порты могут быть закрыты заглушкой.В этом случае крышку нужно загнуть внутрь (туда, где будет материнская плата). Убедитесь, что вы согнули его настолько, чтобы для порта материнской платы оставалось достаточно свободного места для прохождения снизу.

4. Установите заглушку.

Изнутри корпуса необходимо взять заглушку и вставить ее в щель в задней части корпуса. Не забудьте выровнять его так, чтобы он был таким же, как при измерении по материнской плате.

Гребень вокруг внешней стороны пластины должен защелкнуться в отверстии.Имейте в виду, что это может быть очень неудобно, и заглушки не всегда подходят идеально. Однако он должен защелкнуться на месте и оставаться устойчивым без какой-либо опоры.

5. Измерьте положение материнской платы

Затем вам нужно увидеть, где будут отверстия для винтов для материнской платы. Положите корпус на стол и убедитесь, что все внутренние кабели не мешают. Когда у вас будет прозрачный корпус, снимите материнскую плату с пенопластовой подложки и аккуратно вставьте ее в корпус.Убедитесь, что его задние порты правильно прижаты к заглушке. Обратите внимание на отверстия для винтов на материнской плате и снимите плату. Положите его обратно на пену.

6. Установите стояки

Вам необходимо установить стояки там, где вы отметили отверстия для винтов. Они будут прилагаться к корпусу и будут выглядеть как высокие медные винты. Их задача — удерживать материнскую плату от нижней части корпуса, чтобы она не закорачивалась, когда ее контакты касаются металла. Подступенки просто вкручиваются в предварительно просверленные отверстия в корпусе.Используйте столько переходных плат, сколько есть отверстий для винтов на материнской плате, убедившись, что вы плотно ввинчиваете их пальцами на место.

7. Вставьте материнскую плату на место.

Вставьте материнскую плату обратно в корпус, убедившись, что все ее отверстия для винтов имеют подступенки. Если некоторые из них отсутствуют, убедитесь, что вы не прикрутили стояки в неправильном месте. Вы, вероятно, заметите, что материнская плата имеет тенденцию немного отклоняться от стояков. Это нормально и вызвано давлением задней панели на материнскую плату.Просто совместите порты материнской платы с задней панелью и надавите на материнскую плату, пока отверстия для винтов не совпадут. Это потребует небольшого усилия.

8. Прикрутите материнскую плату

Установив материнскую плату, вы можете начать ее вкручивать. Начните с углов, крепко удерживая материнскую плату так, чтобы ее отверстия для винтов совпадали с вставляемыми переходниками. Когда заворачивая винты, не нажимайте слишком сильно, так как вы не хотите сломать материнскую плату.В идеале вы хотите, чтобы винты были достаточно тугими, чтобы доска была надежно закреплена, но не настолько, чтобы казалось, что доска начнет трескаться.

Закончив углы, можно вкручивать винты в другие отверстия. Сколько вы вставляете, зависит от вас, но вам не нужно делать все из них, чтобы обеспечить безопасность материнской платы. Продолжайте, пока материнская плата не встанет на место.

9. Определите разъемы ATX

Установив материнскую плату, вы готовы подключить ее к источнику питания.Вам нужно будет подключить два разъема. Первый — это разъем ATX. На современных материнских платах нужен 24-контактный разъем. На блоке питания только один из них. Однако, поскольку старые материнские платы требовали только 20-контактного разъема, обычно имеется четырехконтактный разъем, который можно отсоединить. Убедитесь, что он подключен и у вас есть 24-контактный разъем.

10. Вставьте разъем ATX

Вам необходимо подключить этот 24-контактный разъем к соответствующему разъему на материнской плате.Его должно быть легко найти, но обычно он находится у портов IDE с правой стороны материнской платы.

Разъем ATX можно вставить только в одном направлении, так что вы не ошибетесь. После совмещения разъем должен плавно вставляться. На нем есть зажим, чтобы удерживать его на месте. Это потребует легкого давления, чтобы заставить его защелкнуться, но не более того. Если вам нужно приложить усилие к кабелю, скорее всего, у вас неправильно установлен разъем. Вставив кабель на место, осторожно потяните за него, чтобы убедиться, что он надежно закреплен.

11. Определите вторичный разъем

Современные материнские платы также имеют вторичный разъем питания. На большинстве плат это одинарный четырехконтактный разъем, но для некоторых требуются восьмиконтактные разъемы. Проверьте, какой у вас блок питания, так как вам может понадобиться купить адаптер.

Подобно 24-контактному разъему, 8-контактный разъем на блоках питания можно разделить на две части. Если на вашей материнской плате есть только четырехконтактный разъем, вам придется разделить его на две половины. Только один из них подключается к материнской плате.

12. Подключите вторичный разъем

Найдите разъем питания вторичной материнской платы. В руководстве к вашей плате будет указано, где именно она расположена, но на большинстве материнских плат она находится рядом с разъемом процессора. Затем вставьте в него вторичный разъем блока питания. Этот штекер может работать только в одном направлении, поэтому нет никаких шансов ошибиться.

Разъем должен плавно войти в вилку. Вам нужно будет приложить немного силы, чтобы зажим встал на место, и вы должны услышать щелчок, когда он вставлен правильно.

Как переделать отвертку с 24 В на 220 В • CIMFLOK.COM

Те, кто пользовался аккумуляторной отверткой. оценил его удобство. В любой момент, не запутавшись в проводах, можно залезть в труднодоступные ниши. Пока батарея не разрядится.

Это первый недостаток. требует регулярной подзарядки. Рано или поздно аккумуляторы исчерпают свой жизненный цикл перезарядки.

Это второй недостаток. Чем раньше наступит этот момент, тем дешевле будет ваш инструмент.Экономя при покупке, мы чаще всего приобретаем недорогие китайские безымянные устройства.

В этом нет ничего плохого, но знайте: производитель экономит столько же, сколько и вы. Следовательно, самый дорогой блок (а это аккумулятор) в комплекте будет самым дешевым. В итоге получаем отличный инструмент с исправным двигателем и неработающей коробкой передач, которая не работает из-за некачественного аккумулятора.

Есть возможность приобрести новый комплект батарей или заменить неисправные батареи в приборе.Однако это мероприятие бюджетное. Стоимость сопоставима с покупкой новой отвертки.

Второй вариант — использовать запасной или старый аккумулятор от автомобиля (если он у вас есть). Но стартерная батарея имеет большой вес, и пользоваться таким тандемом не очень удобно.

Выход есть. переделка шуруповерта в сеть

Да, теряется одно из преимуществ аккумуляторного инструмента. мобильность. Но для работы в помещениях с выходом в сеть 220 вольт это отличная розетка.По окончании вы даете новую жизнь сломанному инструменту.

Существует две концепции создания сети из аккумуляторного шуруповерта:

    Внешний блок питания Идея не так абсурдна, как может показаться. Даже большой и тяжелый выпрямительный выпрямитель можно просто поставить рядом с розеткой. Вы одинаково привязаны к источнику питания и к сетевой вилке. Низковольтный шнур может быть любой длины;

Соответственно шнур питания на 12-19 вольт должен быть сечением больше 220 вольт.

Отвертка переделка своими руками

Рассмотрим вариант с выносным блоком питания

Использование блока питания от персонального компьютера.
На радиорынке за небольшую плату можно приобрести старый блок питания от персонального компьютера. Нам нужна опция формата «AT», которую нужно было выключить ключом после выхода из операционной системы.

Такие системные блоки запоминают пользователи со стажем. Преимущество такого блока питания в том, что он указывает на честную мощность.Если написано 300W, это означает, что вы можете безопасно убрать 15-16 ампер с 12-вольтового выхода (снова обратимся к закону Ома). Этого вполне достаточно, чтобы запитать среднюю отвертку.

Такие блоки имеют в комплекте кнопку включения. Еще одно преимущество — наличие охлаждающего вентилятора и продвинутой системы защиты от перегрузок. Если спрячете источник питания в красивом футляре. не забудьте оставить вентиляционное отверстие.

Подключение очень простое. Черный провод (-), желтый провод (12В).

Ограничения. отвертка с напряжением питания выше 14 вольт не подойдет.

Видео: Как переделать отвертку с 24 В на 220 В


С помощью автомобильного зарядного устройства.
Принцип такой же, как при использовании блока питания компьютера. Вам необходимо приобрести старый зарядный блок для стартерных аккумуляторов. Современная мода на компактные импульсные зарядные устройства оставила за бортом аналоговые линейные устройства с ручной регулировкой напряжения и тока заряда. Поэтому такое устройство можно приобрести на автомобильном рынке за символическую цену.

Хорошо, если можно плавно регулировать напряжение. в этом случае к вашему импровизированному блоку питания подойдет любая отвертка. Преобразование его в сетевой инструмент сводится к подключению входа электродвигателя к силовым клеммам зарядного устройства.

Изготовление самодельного блока питания.
Если вы знакомы с принципами построения электрических схем, вы можете самостоятельно изготовить блок питания. Проиллюстрирована диаграмма, дающая общие понятия.

Трансформатор можно выбрать от старого лампового телевизора или другой бытовой техники.Мощность свыше 220 вольт 250-350Вт. Главное — блок питания. донора нельзя пульсировать.

Напряжение на вторичной обмотке 24-30 вольт. Вторичная обмотка выполнена из провода соответствующего сечения. Однако, если ток выходной обмотки составляет не менее 15 ампер (см. Спецификацию трансформатора), беспокоиться не о чем. После потерь на диодном мосту (1-1,5 В на диоде) вы получите необходимое выходное значение.

Если у вас есть электротехническое образование. сделайте расчет самостоятельно. Или практически: подключив в качестве нагрузки лампу накаливания 220 вольт 100 Вт, измерьте выходное напряжение. Если он превышает потребности отвертки. уменьшить количество витков вторичной обмотки трансформатора.

Сетевой блок питания для отвертки в батарейном отсеке

Если ваш инструмент не слишком мощный, можно поместить блок питания в ручку или футляр от поврежденных аккумуляторов.

Встраиваем готовый блок питания.
Для этого необходимо приобрести готовый агрегат с подходящими характеристиками и габаритами. На радиорынках такого добра хватает. Возьмите футляр с собой и идите на примерку. Когда желаемый источник питания приобретен. аккуратно отделите его от корпуса.

Помещаем в ящик от батареек отвертку. Все компоненты должны быть надежно закреплены. При необходимости удлините провода, соединяющие плату управления и трансформатор. Если во время работы цепь коснется металлических частей трансформатора, произойдет короткое замыкание.

Так как место в корпусе позволяет. несите плату и трансформатор для лучшего охлаждения. Какой бы качественный блок питания вы ни выбрали. нагрузка будет высокой, возможен перегрев.

Не лишним будет закрепить на микросхемах управления питанием дополнительные радиаторы. Долго поработайте отверткой, отключите от сети и коснитесь радиодеталей на плате управления.

Вы сами разберетесь, какие элементы нуждаются в отводе тепла.В корпусе можно сделать отверстия для циркуляции воздуха.

Переделка блока питания своими руками не займет много времени, а стоимость купленного модуля несопоставима с восстановлением АКБ.

Самодельная схема питания.
Если ты с паяльником на «ты». этот материал полезен как инструкция.
Схема реализована на доноре в виде балласта к галогенному прожектору мощностью 150Вт. Добавленные компоненты обозначены на схеме цветными вставками.

Добавлен выходной трансформатор от старого компьютерного блока питания, а диоды Шоттки взяты с того же места. Средняя точка вторичной обмотки находится между парой по 12 витков в каждой. Поскольку без нагрузки эта схема не запускается, на выходе постоянно включена лампа накаливания мощностью 15Вт. При этом реализована схема подсветки.

Блок питания легко помещается в батарейный отсек.

Дизайн получился удачным и недорогим.что пришла идея запустить производство. При обилии дешевых китайских отверток спрос будет обеспечен.

В заключение посмотрите видео переделки шуруповерта в сети с подбором к ней блока питания.

Поставщики адаптера питания для электрической отвертки Sudong, все качественные адаптеры питания для электрической отвертки Sudong Поставщики на Alibaba.com

Страна / регион: Китай Основные продукты:

Электрическая Отвертка , Шнековый питатель, Винт, Заготовка, Пружинный балансир

Общий доход:

2 доллара США. 5 миллионов — 5 миллионов долларов США

Топ-3 рынка:

Северная Америка 45% , Западная Европа 30% , Южная Европа 5%

Страна / регион: Китай Основные продукты:

Электрическая Отвертка

Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Юго-Восточная Азия 30% , Северная Америка 20% , Восточная Европа 10%

Страна / регион: Китай Основные продукты:

Электрическая отвертка , устройство подачи шнека, насадка для шурупа, деталь, пружинный балансир

Общий доход:

2 доллара США. 5 миллионов — 5 миллионов долларов США

Топ-3 рынка:

Северная Америка 45% , Западная Европа 30% , Южная Европа 5%

Страна / регион: Китай Основные продукты:

Электрическая Отвертка

Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Юго-Восточная Азия 30% , Северная Америка 20% , Восточная Европа 10%

10 лучших аккумуляторных отверток (отзывов: 2021)

Электроинструменты

в основном предназначены для выполнения задачи с максимальной легкостью и скоростью. То же самое и с лучшими аккумуляторными шуруповертами.

Перезаряжаемая отвертка должна быть достаточно мощной, чтобы завинтить винт, и удобной в использовании в течение длительного времени.

Присоединяйтесь к нам, чтобы познакомиться с лучшими аккумуляторными шуруповертами.


Модель

Таблица сравнения продуктов

Характеристики

Лучшая аккумуляторная отвертка

Набор сверл Bosch Power Tools

  • Питание 12 В
  • Светодиодное управление
  • Маленький и компактный

Best Small Cordless Screwdriver

DeWALT 8V Max Cordless Screwdriver

  • Активация движения
  • Компактный и легкий
  • 1-часовая зарядка

Лучшая аккумуляторная отвертка для тяжелых условий эксплуатации

Milwaukee 2401-22 Набор отверток

  • Цельнометаллический корпус редуктора
  • Мощный аккумулятор
  • 5-летняя гарантия

Лучшая легкая аккумуляторная отвертка

Аккумуляторная отвертка SKIL 4V

  • Маленькая и удобная
  • Usb-зарядка
  • Детектор проводов под напряжением

Аккумуляторная отвертка Best Premium

Makita DF012DSE Drill Driver Kit

  • Муфта автоматической остановки
  • Поставляется в пластиковом футляре
  • Мягкая ручка

Лучшее для домашнего использования

Отвертка WORX WX255L SD

  • Поставляется с держателем винта
  • Выбор нескольких отверток
  • Встроенный аккумулятор

Лучшая профессиональная аккумуляторная отвертка

DeWALT (DCF680N2) 8 В макс.

  • Загрузка одной рукой
  • Быстрая зарядка за 1 час
  • Активация движения

Лучшая бюджетная аккумуляторная отвертка

Отвертка Black + Decker 4V Max

  • Соотношение цена / качество
  • Трехпозиционная ручка
  • Удобно

Аккумуляторная отвертка Best Value

Аккумуляторная отвертка Tacklife

  • Индикатор заряда батареи
  • Сменные головки
  • Включает набор принадлежностей

Best for Woodworking

Отвертка с электроприводом Dremel GO-01

  • Контроль повышающей передачи
  • Превосходный крутящий момент
  • Маленький и компактный

Как выбрать аккумуляторную отвертку

Выбор лучшей аккумуляторной отвертки — это личное дело каждого.Но есть некоторые важные основы, на которых вы должны настаивать при совершении покупки.

оборотов в минуту (об / мин)

Большинство электрических отверток обеспечивают скорость от 300 до 600 об / мин. По сравнению с сетевыми шуруповертами частота вращения значительно меньше, но этого более чем достаточно для заворачивания шурупов в самые твердые материалы. Стоит помнить, что количество поворотов отвертки за минуту важно, но это только половина дела.

Шуруповерты с более высоким числом оборотов могут быть трудноуправляемыми, что затрудняет забивание более твердых материалов.Вы рискуете сломать или сорвать винт. Попробуйте найти аккумуляторную отвертку с регулируемой скоростью вращения. Это означает, что вы можете начать медленно и набирать обороты, когда винт вгрызается в приклад.

Частота использования

От того, как часто вы используете отвертку, зависит, какой тип ее следует покупать. Нечастое или редкое использование должно побудить вас купить легкую модель, которая лучше подходит для простых задач по дому. Эти модели, как правило, имеют напряжение 3,6 В с 1 Ач и 3 Ньютон-метра, что является стандартной мерой крутящего момента.

Если вы каждый день используете отвертку на профессиональном уровне, выбирайте одну из известных вам марок, которым вы доверяете. Обычно они имеют напряжение от 5 до 8 В и обеспечивают крутящий момент от 5 до 15 Нм.

Remember

Для профессиональных отверток, где мощность и скорость имеют решающее значение, может быть лучше приобрести дрель.

Крутящий момент

Крутящий момент — это то, что делает возможным заворачивание шурупов в более прочные материалы, при этом отвертка не будет прыгать повсюду, потому что мощность не контролируется.Крутящий момент — это управление этой мощностью для передачи усилия даже на низких скоростях.

Как мы уже говорили, крутящий момент измеряется в Ньютон-метре, поэтому чем выше число, тем больше крутящий момент и тем больше возможностей отвертки закручивать винты в самый твердый материал.

Вес

Как показывает опыт, если отвертка легкая, она, вероятно, подойдет для менее сложных задач. Торговцам нужна аккумуляторная отвертка, способная справиться с любыми задачами, а для этого требуется, чтобы отвертка была достаточно мощной, чтобы справиться с любым предметом, который в нее бросают.

Чем больше мощность, тем больше и тяжелее двигатель. Это также означает, что чем прочнее аккумуляторная отвертка, тем более износостойкими должны быть компоненты. Это означает меньшее количество пластиковых элементов в пользу более жестких материалов.

Напряжение

Лучшим показателем эффективности аккумуляторного электроинструмента является напряжение. Более высокое напряжение означает более мощный двигатель. Самые тяжелые рабочие модели будут иметь в своем распоряжении от 5 до 8 В. Вы можете найти драйверы с напряжением 12 В и даже 20 В, но мы наступаем на пятки шуруповертам, а не специальным аккумуляторным шуруповертам.

Ампер-часов автономной работы

Ампер-часов подскажет, на сколько хватит заряда батареи. Чем выше рейтинг ампер-часов, тем дольше он будет работать без подзарядки. У большинства батарей от 1,5 до 2 Ач.

Время зарядки

Время зарядки очень важно, особенно если вы используете отвертку в профессиональных условиях. Время — деньги, и единственное, чего вы не можете себе позволить, — это стоять без дела, пока заряжается аккумулятор. Простое решение — взять две батареи и всегда держать одну заряженной, пока вы используете другую.Затем поменяйте их местами, когда придет время.

Недостатком этого является то, что он сводит на нет уникальность аккумуляторного шуруповерта, требуя от вас найти вилку.

Некоторые зарядные устройства завершают цикл зарядки за 30 минут, в то время как другие могут занимать 3 или 4 часа.

Батареи

Безусловно, наиболее распространенными являются литий-ионные батареи. У них есть некоторые ключевые преимущества перед никель-кадмиевыми (NiCd) батареями в том, что они легкие, быстрее заряжаются, дольше держат заряд и не страдают эффектом памяти.Эффект памяти — это когда аккумулятор становится «ленивым» и запоминает, когда вы использовали его с меньшей емкостью.


Лучшие аккумуляторные отвертки 2021 года

Выбрать аккумуляторную отвертку, которая подойдет именно вам, непросто. Мы рассмотрели множество различных разновидностей, чтобы предоставить вам этот исчерпывающий список.

1. Набор сверл для электроинструментов Bosch

Лучшая аккумуляторная аккумуляторная отвертка

Этот аккумуляторный шуруповерт Bosch легко мог бы стать обладателем награды как профессиональный аккумуляторный шуруповерт.Он имеет превосходный крутящий момент, легкий вес чуть более 2 фунтов и является идеальным инструментом для работы с гипсокартоном, деревом и металлом.

Он имеет две скорости, а именно 350 об / мин и 1300 об / мин, а также настройку сцепления 20 + 1 для точного управления крутящим моментом. Он поставляется с двумя литий-ионными батареями, поэтому вам никогда не придется выходить из строя.

Почему мы это любим
12 Вольт

Чем больше напряжение, тем выше мощность. Этот маленький инструмент справится практически со всем, что вы на него бросаете. Это дрель, отвертка и эффективна для дерева, металла и гипсокартона.

светодиод

Светодиод позволяет видеть при работе в ограниченном и темном пространстве. Это делает его идеальным инструментом для выполнения работ с близким расположением.

Маленький — значит мощный

Этот Bosch компактнее на 22 процента, обеспечивает на 25 процентов больший крутящий момент и на 15 процентов быстрее, чем аналогичные модели аккумуляторных отверток.

Цена

Поскольку это Bosch, можно подумать, что эта отвертка стоит дорого. Не так! Это очень разумная цена.

Помните
Вес

Заявленный вес чуть более 2 фунтов не включает батарею. Хотя эта отвертка не тяжелее других, имейте в виду, что вес батареи удвоится.

Дополнительные характеристики
Вес 4,73 фунта
Кол-во аккумуляторов 2
Вольт 12
Ампер-часы 2
Размеры (дюймы) 12.6 х 9,8 х 4,2
Гарантия 1 год
Цена $$

2. Аккумуляторная отвертка DeWALT 8V Max

Лучшая маленькая аккумуляторная отвертка

Эта компактная отвертка DeWALT позволяет вращать инструмент влево или вправо. Поверните в одну сторону, и она движется, крутите в другую, и она меняет направление. Он имеет 430 об / мин для крепления в дерево, пластик и даже легкий металл.

Имеет индикацию состояния заряда, зарядное устройство выполняет свои обязанности за 1 час.Итак, когда вы работаете на месте, вы можете зарядить аккумулятор во время обеденного перерыва. Он может быть не таким мощным, как Bosch, но с напряжением 8 вольт он по-прежнему впечатляет.

Почему мы это любим
Компактный

Если вам нужна небольшая аккумуляторная отвертка для работы в труднодоступных местах, эта модель имеет длину всего 9,5 дюймов и оснащена светодиодом для освещения ограниченного пространства.

Активация движения

При вращении в одну или другую сторону отвертка активируется и перемещается вперед или назад.Это делает использование этого инструмента детской забавой.

Легкий

Этот инструмент весит всего 2 фунта. Это сверхлегкий вес, в отличие от некоторых аккумуляторных отверток, которые указывают вес и не включают батарею.

1-часовая зарядка

Аккумуляторная отвертка заряжается всего за 1 час. Это очень быстро, что позволяет вам выполнять свои задачи в кратчайшие сроки.

Помните
Проблемы с качеством сборки

Похоже, что есть знаки вопроса о надежности отвертки, с некоторыми выражениями озабоченности по поводу того, что инструмент перестает работать.

Лучше для легких обязанностей

Это отвертка, которую вы всегда будете держать под рукой для устранения мелких проблем. Это не сверхмощная отвертка для строительных площадок.

Одиночная батарея

Многие производители предлагают свои аккумуляторные отвертки с двумя батареями для повышения производительности. DeWALT поставляет эту отвертку только с одной батареей. Запасные части — это дополнительные расходы, о которых следует помнить.

Дополнительные характеристики
Вес 2 фунта
Кол-во аккумуляторов 1
Вольт 8
Ампер-часы Не указано
Размеры (дюймы) 9.5 х 2,06 х 7,88
Гарантия Ограничение на 3 года
Цена $$

3. Milwaukee 2401-22 Набор отверток, 12 В

Лучшая аккумуляторная отвертка для тяжелых условий эксплуатации

Аккумуляторная отвертка Milwaukee для тяжелых работ. Он создает крутящий момент 150 фунт-дюймов и скорость вращения 500 об / мин. У него есть указатель уровня заряда батареи, чтобы вы знали, когда сок иссяк, и встроенный светодиод для лучшей видимости.

Что делает этот драйвер лучшим профессиональным классом, так это цельнометаллический корпус редуктора, который обеспечивает надежность на рабочем месте, и шестигранный хвостовик 0,25 дюйма с быстрой загрузкой для работы одной рукой. Все это в сумме дает отвертку, которая позволяет быстрее выполнять работу.

Почему мы это любим
Цельнометаллический корпус редуктора

В отличие от некоторых более дешевых аналогов, Milwaukee усиленно работает над корпусом редуктора, чтобы эта отвертка была достаточно прочной, чтобы занять свое место в наборе инструментов профессионала.

Аккумулятор

Milwaukee выпустила первую литий-ионную батарею в 2005 году. Текущий урожай на 65 процентов легче и на 30 процентов мощнее по сравнению с никель-кадмиевыми батареями.

5-летняя гарантия

Milwaukee предлагает эту отвертку с лучшей в отрасли 5-летней гарантией. Душевное спокойствие гарантировано.

Помните
Сделано в Китае

Если вы гордитесь тем, что покупаете великие американские бренды, подумайте еще раз, потому что этот Milwaukee сделан в Китае.

Проблемы с качеством сборки

Некоторые люди сообщали о проблемах с временем автономной работы и качеством продукта.

Дополнительные характеристики
Вес 4,59 фунта
Кол-во аккумуляторов 2
Вольт 12
Ампер-часы 1,5
Размеры (дюймы) 11 х 9,4 х 3
Гарантия 5-летний
Цена $$

4.SKIL 4V Аккумуляторная отвертка

Легкая аккумуляторная отвертка

Эта легкая аккумуляторная отвертка поставляется с набором из 9 бит и заряжается через порт USB, чтобы инструмент всегда был под напряжением. Он имеет 4 вольта, поэтому это не самая мощная отвертка из имеющихся, но она идеально подходит для легких домашних работ.

Уникальность этой модели — размер и вес. И он даже может обнаруживать провода под напряжением на расстоянии 1 дюйм. Он также имеет легкую настройку прямого и обратного хода, поэтому вы можете менять направление поворотом воротника.

Почему мы это любим
Малый

Small — это красиво в корпусе этой отвертки. Он не будет бросать вызов таким, как Милуоки, по мощности и крутящему моменту, но он упростит выполнение всех этих небольших домашних работ по дому.

Зарядка через USB

В большинстве современных автомобилей есть USB-порты, так что вы даже можете держать отвертку заряженной в дороге. Это также означает, что вы можете подключить его к ноутбуку для зарядки.

Детектор проводов под напряжением

Это идеальный инструмент, особенно если вы работаете с электрическими устройствами и вам нужно знать, какие провода находятся под напряжением.Он может обнаружить их с расстояния в 1 дюйм.

Помните
4 Вольт

Эта отвертка предназначена для легких задач, требующих минимального крутящего момента и мощности.

— дешевый товар

По мнению некоторых покупателей, качество сборки и комплектующие кажутся дешевыми. Это не так уж и дорого, но это не самая дешевая отвертка в списке.

Дополнительные характеристики
Вес 7,76 унции
Кол-во аккумуляторов 1
Вольт 4
Ампер-часы Не указано
Размеры (дюймы) 1.42 х 1,42 х 6,61
Гарантия 5-летний
Цена $

5. Набор отверток Makita DF012DSE 7.2V

Лучшая аккумуляторная отвертка премиум-класса

Эта отвертка Makita обеспечивает две скорости, 200 и 650 об / мин, для работы с высоким и низким крутящим моментом. Он имеет поворотную ручку, которая регулируется таким образом, чтобы отвертку можно было использовать прямо или как пистолетную рукоятку.

Он имеет 21 настройку сцепления и режим сверления, который дает 50 дюймов.фунты крутящего момента. Это особенно полезно, если вы работаете с деревом и хотите использовать тот же инструмент для сверления направляющих отверстий, чтобы избежать раскалывания дерева при заворачивании шурупов.

Почему мы это любим
Сцепление автоматической остановки

Муфта отключает двигатель, останавливая работу инструмента при достижении желаемого крутящего момента. Это предохраняет крепежные детали и винты от отсоединения и чрезмерного затягивания.

Пластиковый чемодан

Этот инструмент поставляется в прочном пластиковом футляре для переноски для защиты отвертки и всех других компонентов при транспортировке.Это также сохраняет их в безопасности, когда они хранятся отдельно.

Мягкая ручка

Если вы используете аккумуляторный шуруповерт в течение длительного времени, его должно быть удобно держать. У этого Makita есть ручка с мягким захватом, чтобы уменьшить утомляемость рук.

Помните
Цена

Этот инструмент стоит недешево. Это стоит вдвое дороже некоторых аккумуляторных отверток из списка.

Отсутствует мощность

Как автономный аккумуляторный шуруповерт Makita представляет собой качественный продукт, но если вы взвесите цену по сравнению с другими, а затем посмотрите на мощность, которую он производит, вы должны сделать вывод, что это большие деньги.

Дополнительные характеристики
Вес 14,4 унции
Кол-во аккумуляторов 2
Вольт 7,2
Ампер-часы 1,5
Размеры (дюймы) 4,3 х 14,4 х 10,1
Гарантия Ограничение на 3 года
Цена $$$

6.WORX WX255L SD Power Screwdriver

Лучшая беспроводная отвертка для домашнего использования

Лучшее в этом аккумуляторном шуруповерте WORX — это самозарядный патронник, очень похожий на ствол в пистолете. Сдвиньте стержень отвертки назад, и внутренняя камера вращается, чтобы выбрать нужную отвертку. Это означает, что вы можете загрузить 6 бит, не опасаясь их потерять.

Вы также получаете держатель для винта, чтобы вы могли управлять им одной рукой, пока винт удерживается на месте.

Почему мы это любим
Держатель винта

Держатель винта удерживает винт на месте, позволяя вам работать с инструментом одной рукой.Это также не дает вам уронить винт и потерять его на полу.

Выбор нескольких драйверов

В ствол можно загрузить до 6 различных бит и выбрать ту, которая соответствует задаче. Это ускоряет процесс и предотвращает потерю бита драйвера между изменениями.

Аккумулятор

Со встроенным аккумулятором в рукоятке инструмента все, что вам нужно сделать, это подключить его, и при зарядке аккумулятор будет хранить эту энергию до 18 месяцев.

Помните
4 Вольт

Эта отвертка никогда не будет конкурировать с аккумуляторными отвертками профессионального уровня, но как универсал вы можете сделать намного хуже.Просто помните, что мощность ограничена.

Время зарядки

WORX упустил фокус из-за отсутствия съемной батареи. Это означает, что вам придется подождать 5 часов, пока телефон перезарядится, вместо того, чтобы иметь две батареи, поэтому одна всегда может быть заряжена.

Время работы

Имейте в виду, что батарея рассчитана на работу в течение 1 часа. Таким образом, с 5-часовым ожиданием между зарядками он лучше подходит для небольших и легких задач.

Дополнительные характеристики
Вес 1.5 фунтов
Кол-во аккумуляторов 1
Вольт 4
Ампер-часы 1
Размеры (дюймы) 3,8 а 1,8 а 6
Гарантия Ограничение на 3 года
Цена $

7. DeWALT (DCF680N2) 8V Max

Лучшая профессиональная аккумуляторная отвертка

Эта аккумуляторная отвертка оснащена механизмом, активируемым движением, который активирует инструмент, когда вы начинаете поворачивать его в направлении, в котором должен закручиваться винт.Один путь вперед, другой — назад.

У него есть индикатор заряда батареи, который сообщает вам, когда заканчивается заряд, и вы можете использовать его как прямую отвертку или пистолетную рукоятку в зависимости от типа задачи, над которой вы работаете.

Почему мы это любим
1-часовая зарядка

Постоянное обновление инструментов имеет решающее значение для профессиональных торговцев, когда они хотят выполнить свою работу. Сверхбыстрое зарядное устройство очень помогает держать вас на пути к выполнению задачи.

Активация движения

Активация движения проста в использовании, но, прежде всего, она улучшает вашу точность, что очень важно при работе над такими деликатными проектами, как электричество и детализация дерева.

Загрузка одной рукой

Шестигранный хвостовик 0,25 дюйма предназначен для загрузки одной рукой, чтобы упростить выполнение нескольких задач на стройплощадке.

Помните
Цена

Это не самый дешевый набор аккумуляторных отверток. Другие более дорогие, но, как правило, вы получаете немного больше мощности, а также аксессуары за свои деньги.

Слабые батареи

Емкость батарей составляет всего 1 Ач, а это значит, что у вас скоро закончится заряд. Вы можете перейти на более мощные батареи, но они будут стоить столько же, сколько отвертка.

Дополнительные характеристики
Вес 1,1 фунта
Кол-во аккумуляторов 2
Вольт 8
Ампер-часы 1 Ач
Размеры (дюймы) 12.5 х 3,13 х 8,88
Гарантия Ограничение на 3 года
Цена $$$

8. Аккумуляторная отвертка Black and Decker 4V Max

Лучшая бюджетная аккумуляторная отвертка

Если вы ищете недорогую аккумуляторную отвертку, это может быть идеальным выбором. Он имеет трехпозиционную рукоятку, которая позволяет использовать отвертку прямо, под углом 45 градусов или как пистолетную рукоятку.

По этой цене не стоит ожидать, что отвертка будет конкурировать с премиальными брендами, но в качестве бюджетной модели вы по-прежнему получаете встроенный свет и встроенный аккумулятор.

Почему мы это любим
Цена

С ценой аккумуляторного шуруповерта не поспоришь. Это настолько недорого, что вы можете купить 8 штук по цене Makita.

Удобство

Этот инструмент Black and Decker никогда не получит награды за производительность. Этот инструмент находит применение на внутреннем рынке, а аккумуляторная отвертка позволяет ускорить выполнение более легких домашних работ.

Помните
Сделано дешево

По цене вы ожидаете недорогую модель.Качество было скомпрометировано для экономии затрат.

Отсутствует мощность

Рынок, на который это нацелено, означает, что на нем всегда будет не хватать мощности. Если вы принимаете этот инструмент таким, какой он есть, то это нормально.

10-часовая зарядка

Для полной зарядки этой батареи от полной разрядки потребуется 10 часов. 10 часов!

Дополнительные характеристики
Вес 1,1 фунта
Кол-во аккумуляторов 1
Вольт 4
Ампер-часы Не указано
Размеры (дюймы) 7 х 2 х 9
Гарантия Ограничение на 2 года
Цена $

9.Аккумуляторная отвертка Tacklife

Лучшая аккумуляторная отвертка

Эта отвертка Tacklife невероятно полезна. Он имеет регулируемый свет, батарею на 2 Ач и съемный патрон, в который помещаются другие насадки, такие как штопоры для открывания бутылок с вином. Кроме того, он также имеет USB-порт для зарядки, поэтому вы можете подключить его к компьютеру.

Имеет индикатор заряда батареи, заряжается за 3 часа и имеет максимальную скорость 200 об / мин.

Почему мы это любим
Индикатор заряда батареи

Один из них есть у очень немногих недорогих отверток.Обычно вы найдете измерители мощности на более дорогих моделях.

Сменные головки

Этот изящный маленький инструмент представляет собой штопор и режущий инструмент для мастеров с правильной насадкой. Это действительно универсальная рабочая лошадка.

Цена

Value — это не то же самое, что бюджет, поэтому это не самый дешевый инструмент, но со всеми функциями, которые он предлагает, это невероятное соотношение цены и качества.

Набор принадлежностей

Несмотря на то, что эта отвертка стоит очень дорого, она по-прежнему поставляется с набором из 30 принадлежностей.

Помните
Отсутствует мощность

Это несерьезный электроинструмент в том смысле, что он прочный и мощный. Это удобная отвертка для более легких домашних работ, которая также может использоваться в качестве ремесленного инструмента.

Дополнительные характеристики
Вес 1,75 фунта
Кол-во аккумуляторов 1
Вольт 4
Ампер-часы 2
Размеры (дюймы) 8.6 х 6,4 х 2
Гарантия 2 года
Цена $

10. Аккумуляторная отвертка Dremel GO-01

Лучшая аккумуляторная отвертка для деревообработки

Dremel — это синоним компактного дизайна и точной инженерии. Эта отвертка могла бы стать нашим первым выбором для облегченной модели. Что нам понравилось в работе с деревом, так это точный характер механизма.

Он имеет операцию пуска нажатием, которая включает двигатель, когда вы прикладываете давление к винту. Это увеличивает легкость, с которой вы можете управлять инструментом, поэтому, если вы работаете над индивидуальным предметом мебели, вы получите более аккуратный результат.

Почему мы это любим
Компактный

Несмотря на то, что это небольшой инструмент, он мощный. Он настолько удобен, что его можно почти положить в карман.

Контроль повышающей передачи

Настройка переменного крутящего момента предотвращает чрезмерное затягивание крепежа и возможное ослабление винта.Это также снижает вероятность раскола древесины, если вы ввинчиваете материал прямо без направляющего отверстия.

Superior Torque

Эта маленькая отвертка достаточно мощная, чтобы вбить 2-дюймовые шурупы прямо в дерево.

Помните
Без кейса

В отличие от многих других отверток, у этого Dremel нет чемодана для переноски.

Ограничения для толкающего привода

У принудительной активации есть свои ограничения. Это мешает вам работать над такими деликатными проектами, как компьютеры и электромонтажные работы, где требуется более легкое прикосновение.Лучше всего он забивает саморезы по дереву.

Дополнительные характеристики
Вес 9,6 унции
Кол-во аккумуляторов 1
Вольт 4
Ампер-часы 1,5
Размеры (дюймы) 1,8 х 6,25 х 9,5
Гарантия 2 года
Цена $

Сравнительная таблица аккумуляторных отверток


Можно ли использовать аккумуляторные отвертки в качестве дрели?

Простой ответ — да, вы можете использовать аккумуляторную отвертку в качестве дрели, но только для более мягких материалов.Кроме того, вам потребуются специальные сверла с шестигранным хвостовиком, подходящие для хвостовиков ударных отверток, чтобы использовать отвертку как сверло.

Шестигранный хвостовик упрощает замену насадок, поэтому для некоторых имеет смысл при работе с хвойными породами, такими как сосна, использовать аккумуляторную отвертку вместо дрели. Но во всех остальных случаях для проделывания отверстий следует прибегать к сверлу.

Сколько мощности должно быть у аккумуляторной отвертки?

Напряжение аккумуляторной отвертки напрямую зависит от ее мощности.Чем выше напряжение, тем больше мощность. Легкие бытовые отвертки имеют напряжение около 3,6 В, а более тяжелые профессиональные отвертки — от 5 до 8 В.

Если вы сравните это с шуруповертами, среднее напряжение которых составляет от 18 В до 20 В, вы увидите, что аккумуляторные шуруповерты не справятся, но помните, что эти инструменты предназначены для заворачивания винтов, а не для сверления отверстий.


Давайте начнем с места

Аккумуляторные отвертки — это удобный инструмент, который нужно всегда иметь при себе.

Оставить комментарий
