Светодиодная люстра с пультом управления

Устройство, ремонт. Возможные проблемы замены галогенных ламп на светодиодные и их решение.

Виды люстр с пультом управления.

Многие жители нашей страны в последнее время приобретают мультирежимные люстры, обычно китайского производства, с декоративной светодиодной подсветкой и пультом дистанционного управления. Лично мне встречалась люстра даже с динамиком внутри и MP-3 плеером, имеющим свой ПДУ. Чтобы плеер работал нужно вставить флэшку с музыкой (редкая дурость).

В зависимости от исполнения люстры бывают:

• чисто светодиодные
• комбинированные (светодиоды + лампы накаливания или галогенные лампы)

Устройство и ремонт люстры с пультом управления.

Люстры с пультом управления очень разнообразны, но несмотря на это устроены они  все по одному принципу.

В основе конструкции люстры обычно стоит двух-, трех-, четырех- или шестиканальный радиоуправляемый контроллер (Switch) 220 В, мощностью до 1000 Вт на канал и управляет режимами работы люстры с помощью прилагаемого к нему пульта управления. Применение того или иного контроллера влияет на итоговую цену. Впрочем, если пульт потерялся, сломался или у него сели батарейки, то переключать каналы можно и без пульта с помощью дополнительных нажатий на обычный выключатель.

Чаще всего выходят из строя именно эти контроллеры. Бывает что место пайки реле к плате, а так же место пайки выходных проводов со временем деградирует, но это лечится путем прогрева больных мест паяльником. Бывает, отходят от основы и обрываются дорожки печатной платы, что говорить — Китайцы! Иногда проще заменить контроллер на новый.

Если в люстре имеются галогенные лампы, то необходимо определить на какое напряжение они рассчитаны (220 или 12 вольт). Чаще всего в таких люстрах используют лампы на 12 вольт. Для питания галогенных ламп на 12 вольт в люстру устанавливают электронный трансформатор. Если общая мощность ламп велика, или часть из них должна включаться независимо от других, то блоков питания может быть несколько.

Внимание! Производить замену галогенных ламп можно только в матерчатых перчатках или через ткань. Нельзя прикасаться к колбе лампы голыми руками, это

Кроме того, в люстрах с пультом управления имеются светодиоды для декоративной или ночной подсветки. Светодиоды могут быть как одного, так и нескольких цветов. У отдельных моделей режимы свечения светодиодов могут сменяться с помощью предустановленного контроллера.

Для питания светодиодов устанавливается блок питания (LED driver).

Следует отметить, что для упрощения и, как следствие, удешевления конструкции, производители применяют совмещенный с контроллером блок питания для светодиодов, а так же схему последовательного подключения светодиодов что приводит к ранней деградации последних и к необходимости их последующей замены. Так как все светодиоды соединены последовательно, то если сгорит хотя бы один, то погаснут все. Это несколько затрудняет поиск сгоревшего элемента, но все решается с помощью мультиметра.

Совсем недавно ко мне обратилась женщина с вопросом: «Можно ли заменить галогенные лампы на светодиодные в подобной люстре?». Здесь есть подводные камни о которых многие не догадываются.

• При полной замене галогенных ламп на светодиодные в люстре может случиться так, что они будут мерцать. Это происходит из-за нестабилизированного выходного напряжения 12 вольт блока питания.
• Кроме того лампы могут вовсе не гореть. Дело в том, что светодиодные лампы потребляют намного меньше электроэнергии чем галогеновые. В таком случае, блок питания (электронный трансформатор )не «почувствует» нагрузку и не включится.
• Может случиться так, что пульт управления люстрой перестанет работать полностью или частично.

Решение проблем.

• Самое простое. Оставить хотя бы одну галогеновую лампу для того, чтобы блок питания «почувствовал» нагрузку. Если блоков питания для галогеновых ламп несколько, то и ламп должно остаться столько же, причем каждая на свою линию.
• Исключить из схемы блок питания для галогеновых ламп на 12 вольт и подать 220 вольт от контроллера, заменив галогеновые лампы на светодиодные с рабочим напряжением 220 вольт. Такие лампы возможно, придется поискать. Придется немного повозиться.

Помните!

• Если поменяли блок питания в люстре, то галогеновые лампы ни в коем случае не устанавливайте обратно. Может сгореть новый блок из-за большой нагрузки.
• Вам может не понравиться вид выключенной люстры из-за применения светодиодных ламп. Их вид в выключенном состоянии бывает не очень красивым.
• Лампы с цоколем G4, а именно такие применятся в люстрах, на 220 вольт имеют несколько увеличенный в длину размер и могут вылезать из плафона.

Выбор контроллера для люстры: полезные рекомендации

Контроллер для люстры представляет собой устройство, при помощи которого можно дистанционно управлять подключенными к нему осветительными приборами. Конструктивно он является радиоприемником, смонтированным на электронной плате. Использование контроллеров для люстр делает управление освещением в квартире более комфортным.

Что необходимо учитывать при покупке устройства

Внимание стоит обращать на следующие критерии:

• Число выходных каналов. От него зависит то, сколькими группами светильников можно управлять при помощи одного контроллера (первый отвечает, например, за люстру в гостиной, второй — за осветительные приборы в коридоре и так далее). Самые простые устройства имеют два канала (в любом случае чем их больше — тем лучше). Кстати, при помощи контроллеров можно управлять не только освещением, но и бытовыми электрическими приборами.
• Максимальная нагрузка. Она зависит от конкретной модели контроллера. В устройстве с четырьмя каналами, например, она будет равняться 4 х 1000 Вт (на каждый), с шестью — 6 х 1000 Вт соответственно. Важный нюанс — при установке контроллеров обязательно нужно учитывать не номинальную, а пусковую мощность. У люминесцентных ламп, например, последняя в 2-3 раза выше номинальной.
• Тип управления. Чаще всего для работы с контроллером применяется пульт дистанционного управления, осуществляющий передачу ИК-сигнала. С его помощью можно включать и выключать освещение, регулировать его яркость и так далее.
  Кстати, переключение режимов на контроллерах можно осуществлять и обычным выключателем. Существуют также ручные (кнопочные) контроллеры, но используются они редко: устройство с пультом дистанционного управления просто более удобно.
• Дополнительные функции. На некоторых контроллерах, например, предусмотрена возможность отложенного выключения сразу всех каналов. Это удобно, когда человек ложится спать или планирует покинуть квартиру (в последнем случае функция отложенного выключения позволяет не забыть погасить свет в какой-либо комнате).

Заказать контроллер, профиль для светодиодной ленты в СПб, другую электротехническую продукцию можно на нашем сайте.

Ремонт люстры с пультом управления

2016-12-01 Ремонт

Сегодня я расскажу о небольшом ремонте радиоуправляемой люстры с галогенными и светодиодными источниками света. Неисправность люстры была такова, что включалась только светодиодная подсветка, галогенки не включались ни с пульта управления, ни выключателем. Но прежде, чем рассказать о самой неисправности, рассмотрим устройство люстры.

Радиоуправляемые люстры могут быть только со светодиодными лампами, только с галогенными лампами, а могут быть комбинированными, как в моем случае. Устройство таких люстр довольно однотипное и состоит из:

• контроллера радиоуправления
• понижающего импульсного преобразователя (электронный трансформатор) для питания галогенных ламп
• блока питания (драйвера) светодиодных ламп
• пульта управления

Контроллер служит для приема сигнала с пульта управления и включения группы освещения (группа галогенок или группа светодиодов, обе группы). В моей люстре был установлен контроллер Y-2E.

Контроллер радиоуправления

На самом контроллере показана схема подключения : через одноклавишный выключатель (К) фаза подается на красный провод (Red wire). Нулевой провод приходит на черный (Black wire) и дальше идет на лампы.

Белый провод (White wire) — выход на первую группу освещения, Синий (Blue wire) — на вторую группу. Белый провод который выходит с левой части контроллера — антенна, ее никуда подключать не нужно.

Количество выходных каналов у данного контроллера — 2, на каждый канал можно подключать нагрузку не более 1КВт.

В данной люстре применяется модель ET-105.

Электронный трансформатор для галогенных ламп

Входное напряжение трансформатора — 220 В, 50 Гц, выходное — 11,5 В, максимальная мощность нагрузки — 105 Вт.

На вход питания трансформатора приходят два провода — синий и коричневый, два белых провода — выход на галогенки.

В качестве драйвера используется вот такой блок неизвестной модели.

Блок питания светодиодных ламп

Насколько я понял, к нему можно подключить от 51 до 58 последовательно соединенных светодиодов, но в данной модели люстры их 48. При замене неисправного блока питания именно на количество подключаемых светодиодов нужно обратить внимание.

Больше никакой полезной информации на самом драйвере не указано, но судя по светодиодам можно сделать вывод, что выходное напряжение драйвера составляет около 3,2 В.

На вход питания драйвера приходят два красных провода, на выходе черный провод — «+» питания светодиодов, белый провод — «-».

Так как светодиоды подключены последовательно, то в случае выхода из строя одного светодиода не будет работать вся цепь, поэтому если у вас не работает светодиодная подсветка, начинайте с проверки светодиодов. Заменить неисправный светодиод очень легко, они просто вставляются выводами в разъем, главное — не перепутать полярность, иначе вся цепь не будет работать.

В моем случае причины неисправности люстры могли быть как в электронном трансформаторе, так и в радиоуправляемом контроллере, ведь именно через него питание подается на трансформатор. Для начала решил подключить люстру напрямую от сети, исключив из схемы контроллер, чтобы проверить работоспособность электронного трансформатора. После подключения и светодиоды и галогенки загорелись, значит дело в контроллере.

К сожалению разобрав контроллер, забыл сфотографировать его внутренности, поэтому расскажу словами о его устройстве. Основой блока является радиочастотный модуль, выполненный на отдельной небольшой плате, расположенная под платой RF модуля микросхема-декодер и пара электромагнитных реле, которые коммутируют выходную нагрузку. Плата выполнена бестрансформаторным способом, излишки сетевого напряжения гасятся балластным конденсатором.

Внимательно осмотрев плату, сразу обнаружил большую трещину в районе пайки электромагнитного реле, которая и стала причиной неработоспособности галогенок. Не знаю с чем это связано, но проблема деградации пайки реле довольно часто встречается в подобных контроллерах. После того, как выводы были хорошенько пропаяны, собрал всю схему, подал питание и обе группы нормально заработали.

В итоге весь ремонт занял не более пяти минут, дольше пришлось снимать и вешать на место саму люстру.

Люстра с пультом управления

Люстра с пультом

Опубликовано в рубрике Освещение

Современные люстры обладают не только утонченным дизайном на любой вкус, но и своей функциональностью. Многие потребители покупают люстры которые комфортно подойдут к интерьеру дома или квартиры, а так же прослужат длительный срок. Широкий модельный ряд, воплощает дизайнерские идеи, которые учитывают интересы рынка. Благодаря этому многие люстры идут с дистанционным пультом управления. Это решение очень удобно для управления режимами светильника. Если посмотреть на «начинку» люстры, то можно увидеть большое количество трансформаторов, контроллеров, драйверов. Все эти приборы отвечают за включение нужного режима и дистанционное управление. Основным элементом является контроллер для люстры.

Контроллер для люстры

Блок управления люстрой (контроллер для люстры) представляет собой устройство для управления режимами люстры как через стационарный выключатель, так и через пульт д/у. Благодаря программе шифрования сигнала, контроллер к люстре обеспечивает хорошую защиту от включения с других пультов.

Зона действия до 10 метров и передача сигнала по радиоканалу только дополнит положительными эмоциями. 3-канальный контроллер для дистанционного управления освещением подойдет и для управления других электрических цепей переменного тока 220 В на максимальную нагрузку каждого канала до 1000 Вт.

Купить контроллер для люстры

Если вам нужно не только любоваться освещением, но и комфортно управлять им, рекомендуем купить контроллер для люстры. У нас всегда в наличии большой выбор контроллеров, блоков управления, трансформаторов, драйверов, светодиодных ламп, светильников и многого другого по очень приятным ценам. На всю продукцию имеются сертификаты качества.

Купить блок управления для люстры с пультом можно в нашем интернет-магазине. При необходимости можно заказать услугу по ремонту люстры, установке люстры.

Схема люстры с пультом

В основном все современные лед люстры, а также галогенные, идут в комплекте с пультом управления. Но иногда светильник перестает работать и возникает вопрос: «Как отремонтировать люстру с пультом»? Если понять принцип работы и изучив схему подключения, то без особых навыков можно попробовать ее восстановить. Не стоит забывать, что пульт для люстры идет в комплекте с блоком управления. Другой пульт привязать нельзя, если только заменить всю систему радиоуправления на более «продвинутую» (дорогостоящую).

Комментарии и размещение обратных ссылок в настоящее время закрыты.

Ремонт люстры с пультом управления своими руками

Особенности ремонта люстры с пультом управления своими руками

Люстры с ДУ могут быть нескольких видов.

Конструкция светодиодной люстры с пультом

1. Это комбинированного типа с освещением галогенными лампами и светодиодной подсветкой.
2. Люстры только со светодиодным освещением или только с галогенными лампами.
Несмотря на разнообразность, ремонт этих люстр с пультом дистанционного управления освещением очень похож.

Неисправности пульта управления люстры

Если пульт неисправен тогда возможно следующие причины.
1. При включении с пульта люстра не работает.
2. Не переключаются каналы с пульта.
3. При неисправности пульта может происходить самопроизвольное переключение каналов люстры или моргание ламп.

В первую очередь нужно проверить ручное переключение каналов ламп переключателем. Если выключатель работает нормально, тогда проверяют пульт. Вынимают батареи и тестером измеряют напряжение.

Пульт дистанционного управления люстрой

Если батарейки сели, их меняют на новые. Когда люстра с ДУ эксплуатируется несколько лет, тогда возможно загрязнение контактов пульта. Пульт разбирают и протирают контакты на плате и на резиновой основе спиртом.

Пульт управления люстрой в разобранном виде

Пульты нередко роняют, поэтому нужно просматривать мелкие трещины платы, обрыв дорожек, ослабление пайки элементов. Если и в этом случае всё в порядке, а пульт не работает, тогда его нужно менять или возникла неисправность в модуле контроллера в радиоуправлении. Здесь также нужен визуальный осмотр печатной платы под лупой.

Неисправности контроллера люстры с пультом  ДУ

Контроллер отвечает за управление люстрой с пульта и в ручном режиме. При ремонте люстры с пультом управления своими руками в контроллере находят такие неисправности, как нарушение целостности пайки радиоэлементов, снижение емкости пленочного конденсатора, нарушение контактов реле переключения режимов.

Вот так выглядит блок радиоуправляемого контроллера

Контроллер также может не работать при пониженном сетевом напряжении. После разборки контроллеры тщательно просматривают пайки на плате под лупой, целостность дорожек. Нарушенные пайки элементов хорошо пропаивают.

Состояние пленочного конденсатора проверяют тестером. Один щуп тестера  ставят на нулевой провод (на контактную дорожку где припаян чёрный провод), а другой щуп на правый вывод конденсатора.

Контакты платы контроллера, сетевое напряжение и выходные контакты 3-х каналов

Тестер покажет 220 В . А если щуп тестера переставить на второй вывод конденсатора, тогда напряжение на тестере должно быть 13,5 – 15 В при исправном конденсаторе. И если это напряжение будет ниже, тогда его не хватит для работы реле, отвечающих за переключения каналов.

Конденсатор является делителем напряжения и если его емкость падает, то уменьшается напряжение на его выходе.

Плата контроллера

Пленочный конденсатор можно ещё проверить тестером (если имеется режим тестера проверки конденсаторов). Обозначение емкости на конденсаторе может быть 105К250V (1,0 мкф Х 250 В) или 145K250V (1,45 мкф Х 250V). Неисправный конденсатор нужно менять. Со временем также подгорают контакты реле переключения канала. Если слышны четкие звуки переключения реле, а лампы не включаются (нет выхода 220 В канального реле), нужно вскрывать корпус реле тонкой пилкой и надфилем чистить контакты.

Ремонт драйверов люстры с пультом управления

С контроллера выходят 3 провода 220 В для 3 каналов люстры и один нулевой провод. Эти провода идут на блоки питания светодиодов и галогенных ламп. Для светодиодного драйвера указывается число подключения светодиодов. Если на его входе присутствует 220 вольт, а светодиоды не горят, тогда неисправен сам блок питания светодиодного освещения или вышел из строя один из светодиодов.

Блок питания галогенных ламп

В этом случае меняется светодиод. Определить рабочее состояние светодиодного блока питания можно по его выходному напряжению. Для 22 светодиодов выходное напряжение будет равно 22 Х 3 В = 66 В. Также определяют работу драйверов для галогенных ламп.

Блок питания светодиодов с указанием их числа

На них указано входное напряжение 220 В и выходное 12 В. При замене блока питания для галогенных ламп нужно учитывать их мощность. Как видим, люстра с ДУ состоит из нескольких модулей. При ремонте люстры с пультом управления своими руками замена вышедшего из строя модуля не составит труда для начинающего электрика.

опыт ремонта своими руками. – Delvik.ru – Доска объявлений Перми

Качественный ремонт люстры с пультом дистанционного управления своими руками: устройство, диагностика, советы

Всё больше и больше светодиодная техника входит в дом. Она принесла неограниченные воможности в дизайне и освещении жилых помещений. Большую популярность компания-производитель Garlen обрела, создавая люстры с пультом дистанционого управления. Компания Garlen быстро стала одной из ведущих китайских фирм по призводству светотехники и остается ею и в настоящее время.

Устройство и принцип работы

Прежде чем приступить к ремонту люстры, обязательно надо ознакомиться с устройством светильника. В настоящее время обычно выпускается несколько вариантов:

• Светильник с лампами накаливания;
• Светильник с галогенными лампами;
• Светильник со светодиодами и светодиодной подсветкой;
• Светильник с лампами накаливания и светодиодной подсветкой;
• Светильник с галогенными лампами и светодиодной подсветкой.

Люстры с лампами накаливания всречаются редко. Широко представлены светильники светодиодные со светодиодой подсветкой и люстры с галогенными лампами и светодиодной подсветкой.

Множество производителей выпускают люстры с пультом управления, но, как правило, они состоят из одних и тех же блоков: блок приема радиосигнала и управления светодиодами (контроллер управления), электронный трансформатор для питания светодиодов (Led Transformer) или анологичный для питания галогенных ламп.

Производители ставят светодиоды для люстры с пультом повышенной надёжности, но всё равно и они выходят из строя. Чтобы не покупать домой новые светильники, гораздо дешевле осуществить ремонт самому.

Контроллер управления

Контроллер представляет собой блок управления люстрой. Внутри блока содержится радиомодуль, который принимает команды с дистанционного пульта управления. В зависимости от модели в блоке содержится от двух до семи элекромагнитных реле, которые подают питание на нужные электронные трансформаторы, и тем самым включаются различные линейки светодиодов или ламп.

Электронный трансформатор

Он предназначен для питания ламп или светодиодов. Блоки трансформатора внешне похожи друг на друга, но отличаются маркировкой. На трансформаторе для галогенных ламп обычно рассчитанных на напряжение 12V (вольт) и мощность 20W (ватт), присутствует надпись на стикере: input AC 220−240V, output AC 12V 120W. Это значит, что к блоку можно подключить паралельно пять лампочек.

На Led Transforme для светодиодов написано: model lfr807 (66−80), input AC 220−240V, output DC 5V LED (напряжение питания светодиодов — 5 вольт). Цифры 66−80 указывают на количество светодиодов, на которые рассчитан данный Led Transforme.

Характерные неисправности люстры

Неисправности, связанные с люстрами, оснащёнными дистационным управлением, имеют характерные черты. Основные поломки, которые часто встречаются:

• Не реагирует на пульт;
• Не реагирует на стационарный выключатель;
• Не светятся определённое количество светодиодов или галогенных ламп;
• Выполняются несколько команд с пульта и перестаёт реагировать на команды;
• Не реагирует ни на пульт, ни на стационарный выключатель.

Нет реакции пульта

Причин может быть несколько. Возмите смартфон, включите режим камеры, наведите пульт на камеру и нажимайте кнопки. Если он работает, то вы увидите на экране яркое белое моргание. Если нет — значит, его надо ремонтировать.

Определить причину неисправности можно, выполнив следующие действия:

• Проверка батареек;
• Проверка дорожек платы пульта;
• Проверка и чистка контактных площадок платы.

Нужно открыть отсек, где установлены батарейки, и достать их. Проверить напряжение батарейках мультиметром, если оно ниже нормы — заменить батарейки.

Если дальше световой прибор не реагирует на пульт, возьмите и разберите его, просмотрите внимательно дорожки печатной платы, места паек — вокруг них могут быть кольцевые трещины, если они есть — пропаяйте. Почистите контактные площадки.

Если пульт работает, значит, причина в конроллере управления люстрой. Снимите люстру, достаньте блок контроллера, разберите его и увидете плату RF-приёмника. Проверьте все конденсаторы на плате и контакты паек, желательно все конденсаторы заменить, так как со временем ёмкость их падает, и они дают утечку. Проверьтеть контакты возле фотоэлемента, они часто теряются, если надо — пропаяйте. Проверьте китайский фотоэлемент на предмет трещин.

Если всё обнаруженные неполадки устранены, а RF-приёмник не заработал, значит, вышла из строя микросхема RF-приёмника. Замените микросхему или купите новый RF-приёмник.

Неккоректная работае с пульта

Если со стационарного выключателя работают все режимы, а с дистанции сначала срабатывают выбранные режимы, а потом световой элемент перестаёт реагировать на команды, то проблема в плате контроллера управления. На ней находятся металокерамические конденсаторы, которые напоминают толстенькие подушечки — именно их и надо заменить.

Неполадки со стационарным выключателем

Если люстра включается с дистанционного пульта управления и не реагирует на стационарный выключатель, это значит, что контроллер управлением исправен и электронные трансформаторы тоже. Иначе бы с пульта она не работала при условии исправности пульта и блока контроллера управлением. Надо взять мультиметр и прозвонить все соединения выключателя с блоком контроллера, предварительно всё обесточив. Найти обрыв и устранить.

Не светятся светодиоды и лампы

Если не светятся все светодиоды, значит, не работает контроллер управления. Если не светится определённое число, значит, вышел из строя один или несколько светодиодов, или один из двух электронных трансформаторов, который питает свою линейку светодиодов. Светодиоды соеденены последовательно, и если один сгорел, то цепь разрывается, и остальные тоже не светятся. Проверьте светодиоды. Найдите сгоревший и замените.

Если используются галогеновые лампы, надо проверить электронные трасформаторы, к которым они подсоединены. Затем проверить сами лампы: обычно они соеденены паралельно и легко прозваниваются мультиметром. Наидите неисправную и замените.

Светильник не включается

Если люстра не срабатывает ни от пульта управления, ни от стационарного выключателя, скорее всего, вышел из строя блок управления люстрой. Обычно своё предназначение блок управления люстры выполняет очень надёжно, но из-за перепадов напряжения выходит из строя микросхема блока управления, выгорают проводящие дорожки на плате. Откройте блок, держа плату одной рукой. В другую руку возьмите увеличительное стекло, с помощью которого внимательно расматрите металлизированные дорожки на предмет повреждений и микротрещин. Повреждённые элементы можно восстановить.

Диагностика и ремонт светодиодных люстр с пультом управления особых трудностей не вызывает. Вы сможете сэкономить значительную сумму денег, отремонтировав люстру самостоятельно и не прибегая к помощи специалиста.

220v.guru

Простой ремонт люстры с пультом управления своими руками

data-ad-layout=»in-article»
data-ad-format=»fluid»
data-ad-client=»ca-pub-2167793600289487″
data-ad-slot=»4187947634″>

Всем доброго времени суток. Сегодня займёмся ремонтом. На повестке дня, ремонт люстры с пультом управления.

Не так давно один знакомый попросил меня посмотреть люстру. Дело в том, что она перестала реагировать на пульт управления и только изредка могла включаться при помощи обычного выключателя. Не откладывая в долгий ящик, я решил разобраться в сути данной проблемы. Кстати люстра не такая старая, ей всего 2 года. И что самое поразительное, на шильдике который был наклей на корпусе, как раз было указано «срок службы 2 года»:

Прежде чем начать ремонт, давайте разберёмся, из каких основных узлов состоит люстра.

Устройство люстры с пультом управления

Люстры подобного класса могут иметь несколько разновидностей: они могут быть с галогеновыми лампами или с лампами накаливания, светодиодными или комбинированные. В моём случае люстра комбинированная, состоит из галогеновых ламп и светодиодной подсветки:

Вот в таком виде, мне знакомый принёс осветительный прибор. Как известно люстры внешне могут сильно отличаться, но внутренности у них практически одинаковые. Давайте посмотрим, из чего состоит данный экземпляр:

• Три 12 вольтовых блока для питания галогеновых ламп
• Один блок для питания светодиодной подсветки
• Ну и сам блок радиоуправления

Подробно расписывать каждый блок в данной статье я не буду, остановлюсь только на блоке контроллера радиоуправления.

Блок радиоуправления с пультом для люстры

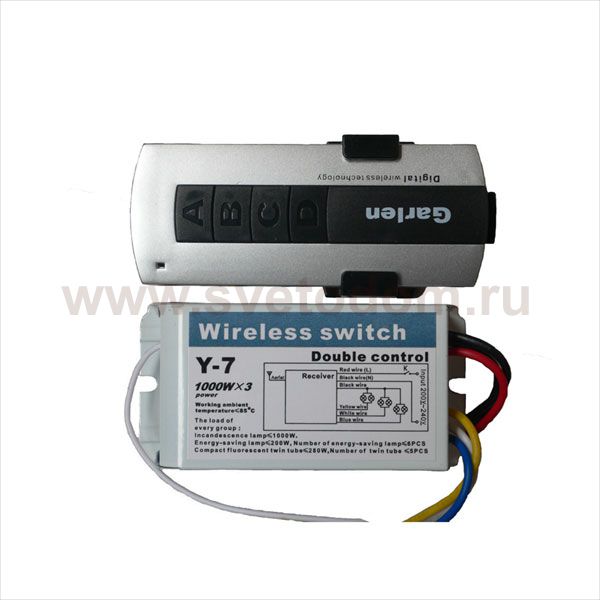

Для управления китайской люстры используется блок радиоуправления Wireless switch Y-B7. Это полный аналог широко распространённого контроллера люстры Wireless Switch Y-7E. Это трехканальный контроллер с максимальной мощностью каждого канала 1000 Вт. Схема подключения блока радиоуправления размещена на крышке:

Для управления используется пульт с четырьмя большими кнопками. Сам пульт питается от малогабаритной 12 вольтовой батарейки:

Итак, давайте ближе к делу, откроем крышку блока радиоуправления и посмотрим, что у нас вышло из строя.

Ремонт люстры с пультом управления своими руками

В корпусе под крышкой расположена плата, на которой находится три мощных 10 амперных электромагнитных реле:

Каждое электромагнитное реле управляется при помощи биполярного транзистора S9014 (смотри схему Wireless Switch Y-7E ниже):

data-ad-layout=»in-article»
data-ad-format=»fluid»
data-ad-client=»ca-pub-2167793600289487″
data-ad-slot=»7590515336″>

Отдельной платой располагается блок радиоприемника. На плате расположен подстрочник, при помощи которого можно более точно настроить приемный тракт к пульту управления:

А отпаяв плату радиоприемника, я обнаружил сам дешифратор HS108P-J, на котором построен весь блок радиоприема:

Чтобы точно определить неисправность, давайте обратимся к принципиальной схеме wireless switch y 7e 1000w 3.

Wireless Switch Y-7E 1000Wx3 схема блока радиоуправления

На плате контроллера расположено не такое большое количество радиодеталей, поэтому я решил срисовать схему:

Сама схема состоит из 3 основных узлов: блок питания, модуль радиоканала и модуль коммутации. Блок питания, на выходе должен выдавать два напряжения: 5 вольт и 14 вольт. Напряжение 5 вольт обеспечивает стабилизатор напряжения 7805. Питание в 14 вольт построено на параметрическом источнике, состоящем из четырёх стабилитронов включённых параллельно через гасящий резистор. Весь модуль запитан через гасящий конденсатор C7 ёмкостью 1,3 микрофарада, который является самым слабым звеном в данном устройстве. Этот китайский плёночный конденсатор не рассчитан на долгое использование:

Чтобы найти неисправность блока радиоуправления, нужно воспользоваться мультиметром. Сразу замерить напряжение после диодного моста, которое должно находиться в пределах 14 вольт. Так как сразу с диодного моста запитано три электромагнитных реле, которые находятся в отключенном состоянии, то напряжение в этой точке может находиться в пределах нормы. Но стоит на пульте нажать любую кнопку, нагрузка возрастёт, и напряжение сразу провалиться ниже 10 вольт. Из-за низкого напряжения нормально не может функционировать радио модуль, а также дешифратор. Всему виной оказался конденсатор C7, ёмкость которого должна быть 1,3 микрофарада.

Внимание! Будьте осторожны. Данный блок радиоуправления не имеет гальванической развязки по сети. Вторичные цепи имеют высокий потенциал.

Чтобы удостовериться в этом, я отпаял конденсатор C7 и произвел замер его параметров при помощи цифрового измерителя ёмкости XC6013L. Вот результаты измерения. Как видите, данный конденсатор потерял свою ёмкость. И она составляет чуть больше 0,3 микрофарада:

Этой ёмкости явно недостаточно для нормального функционирования блока радиоуправления Wireless Switch Y-7E.

Чтобы не испытывать судьбу с китайскими радио компонентами, неисправный конденсатор я решил заменить советским бэушным. Подобрал более-менее похожий по ёмкости и по размерам:

Как видите ёмкость нового конденсатора слегка меньше той, которая должна быть, но на работоспособности люстры это никак не сказалось, она чётко работала и напряжение после диодного моста не опускалась ниже 10-12 вольт.

Осталось впаять новый конденсатор на своё законное место. Несмотря на то, что его размеры слегка больше родного, он неплохо уместился:

Подводя итоги можно констатировать тот факт, что люстра заработала, как и прежде. В этом можно убедиться, нажав кнопку «D», при этом включаться все 3 канала, что будет соответствовать максимальной нагрузки на блок питания. Если при этом напряжение после диодного моста не просядет ниже 10-12 вольт, значит, наш ремонт удался. Осталось плату блока радиоуправления поместить в корпус, и подключить согласно схеме расположенной на крышке.

Я надеюсь что схема Wireless Switch Y-7E 1000Wx3 многим поможет в ремонте люстры своими руками. Если же у вас отремонтировать не получается, не отчаивайтесь, в продаже можно купить готовый набор блока радиоуправления с пультом для люстры. Это будет гораздо дешевле, чем покупать новую люстру целиком. На этом буду завершать. Всем пока.

radiobezdna.ru

Делаем ремонт люстры с пультом управления своими руками

С развитием технологий, каждый хочет сделать свой дом уютней. Внести интересные дополнения в дизайн, автоматизировать некоторые элементы отделки и декора. Одним словом, облегчить свою жизнь, одновременно создав уникальный и качественный дизайн.

Конструктивные особенности светильника

Одним из основных аспектов комфорта человека, является наличие качественного освещения, которое будет способствовать как отдыху, так и созданию продуктивной рабочей среды. А для облегчения управления освещением, всё чаще можно встретить люстры с пультом дистанционного управления.

Конструкция светодиодного светильника с пультом

Такие приборы имеют довольно сложную конструкцию, и для их сборки и подключения необходимо иметь некоторые познания. Для управления такими лампами используется пульт дистанционного управления, или контроллер. Люстра работает на довольно большом расстоянии и может устанавливать тот режим освещения, который вам необходим нажатием всего нескольких кнопок. Набор функций будет зависеть от типа устройства, которое вы используете.

Лампы с пультом управления разделяют на несколько типов:

• Комбинированные
• С использованием светодиодной техники.
• Работающие с помощью галогенных ламп.

В зависимости от конструкции, увеличивается и сложность сборки и монтажа самого устройства. Также повышается и шанс поломки, которая будет требовать ремонта своими руками либо прибегая к помощи специалистов.

Пульт управления и его функции

В этой статье мы поговорим о том, как отремонтировать люстру с пультом управления своими руками. Расскажем вам, как определить уровень повреждения, какие виды повреждений бывают, почему возникают неисправности и как проверить работоспособность пульта, контроллера и светодиодных ламп.

Вы сможете легко понять, почему перестала включаться ваша люстра с пультом управления, разобраться с поломкой и произвести ремонт своими руками.

Определим серьёзность повреждения

Так как такие люстры обладают системой отдалённого управления, способны работать в разных режимах, программироваться и прочее, они подвержены повышенному риску выйти из строя. Поломка может быть от банально испорченных батарее в пульте, до серьёзной неисправности программной платы, блоков питания и контроллера.

Основными ми показателями поломки могут быть такие признаки:

1. Лампа не включается от пульта.
2. Не работают некоторые режимы освещения.
3. Самовольно выключается.
4. Не переключаются режимы, используя пульт, но исправно работают при регулировке выключателем.
5. Мигание устройства, самовольное переключение между режимами.

Конечно, это краткий список основных неисправностей, которые встречаются чаще всего. Зачастую ремонт сводится к замене одной или нескольких составляющих конструкции.

Например, часто требуется отремонтировать или произвести замену пульта и контроллера, из-за чрезмерной нагрузки на систему могут горечь трансформаторы, блоки питания, приёмник или патроны.

Ищем неработающий элемент

Начнём с самой распространённой причины неисправности, это севшие батарейки. Не стоит сразу начинать паниковать и вызывать мастера, чтобы он раскурочил вам всю красоту. Начните с самого простого, что вы можете спокойно сделать своими руками, замените батарейки в пульте управления. Если замена не помогла, тогда следует искать причину поломки дальше.

Если лампа имеет несколько видом лампочке, тогда следует протестировать отдельные блоки. Обычно каждый тип подсветки группируют в блок, и за его работу отвечают несколько компонентов.

За соединение блоков в единую конструкцию, отвечает контроллер. Если пульт после замены не работает, то следует попробовать запустить люстру от выключателя.

Если и он не способен включить систему, тогда поломка скорей всего в контроллере. Если же с его помощью можно запустить отдельные модули системы, например, светодиодный ряд работает нормально, а галогенные лампы не включаются, тогда проблему следует искать в модуле галогенных ламп и делать ремонт там.

Проверьте все контакты, качественно они закреплены. Затем протестируйте работоспособность трансформаторов и блоков питания. Трансформатор может сгореть, если используются лампы слишком большой мощности.

Самым последним, что следует сделать, это проверить работоспособность самих ламп своими руками. Конечно, маловероятно, что сгорят сразу все, но и таким случаям есть место. Это может произойти из-за резкого скачка напряжения, нестабильности сети, слишком мощного трансформатора и блока питания.

Проверяем пульт и контроллер

Если лампа перестала работать и не включается от пульта. Как уже было сказано выше, первым делом следует заменить батарейки. Если такая махинация не помогла решить проблему и прибор не включается, тогда следует переходить к проверке работоспособности этого пульта и самого контроллера.

Если у вас есть дополнительный пульт, который подходит к контроллеру, можно использовать его в качестве тестера. Если и с его помощью ничего не вышло, тогда неисправность пульта можно отложить в сторону, проблему заключена в устройстве управления всей схемой.

Проверьте правильность подключения контроллера, возможно, его изначально подключили неправильно. Убедитесь, что входящая полярность соответствует норме, и провода подключены как указано в инструкции. Также проверьте качество подключённых проводов, надёжно ли они соединены.

Если всё в порядке, тогда следует полностью заменить контроллер. Так как без необходимых знаний ремонт устройства практически невозможен.

Проверяем работоспособность светодиодов

Светодиодные лампочки очень часто подвергаются поломке из-за неправильного использования. Они состоят из множества разных деталей, которые изнашиваются при повышенном входящем напряжении или неправильно подключении.

Самым простым способом проверить работоспособность лампочки, подключить её к другому прибору. Только следует убедиться, что он абсолютно исправен и работает нормально. Также для проверки можно использовать специальный или сделанный своими руками светодиодный тестер.

Он отлично подходит для лампочек с нестандартным цоколем. Ремонт светодиодов невозможен, их следует заменить, в случае, когда они перестают функционировать.

Причины поломок и их решения

Каждая технически сложная схема подвергается множеству возможных неисправностей. Причин возникновения неисправностей может быть очень много начиная от плохой подачи тока, заканчивая браком элементов питания и поддерживания работоспособности.

Люстры с пультом управления работают при входящем напряжении 220 Вольт. Если входящий ток имеет сильное отклонение, тогда риск возникновения поломки значительно увеличивается. Допустимое отклонение перепадов тока находится в пределах +- пять процентов. Если показатель уходит за эти границы, тогда устройство может быстро выйти из строя.

Также довольно распространёнными причинами является плохое качество соединения контактов, неправильно подключение, смена полярности, недостающая мощность трансформатора и блока питания. Очень часто последние два элемента выходят из строя из-за использования слишком мощных галогенных или светодиодных ламп, они вызывают перегруз схемы и запчасти выйдут из строя.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

proosveschenie.ru

Ремонт люстры с пультом управления своими руками

Особенности ремонта люстры с пультом управления своими руками

Люстры с ДУ могут быть нескольких видов.

Конструкция светодиодной люстры с пультом

1. Это комбинированного типа с освещением галогенными лампами и светодиодной подсветкой.
2. Люстры только со светодиодным освещением или только с галогенными лампами.
Несмотря на разнообразность, ремонт этих люстр с пультом дистанционного управления освещением очень похож.

Неисправности пульта управления люстры

Если пульт неисправен тогда возможно следующие причины.
1. При включении с пульта люстра не работает.
2. Не переключаются каналы с пульта.
3. При неисправности пульта может происходить самопроизвольное переключение каналов люстры или моргание ламп.

В первую очередь нужно проверить ручное переключение каналов ламп переключателем. Если выключатель работает нормально, тогда проверяют пульт. Вынимают батареи и тестером измеряют напряжение.

Пульт дистанционного управления люстрой

Если батарейки сели, их меняют на новые. Когда люстра с ДУ эксплуатируется несколько лет, тогда возможно загрязнение контактов пульта. Пульт разбирают и протирают контакты на плате и на резиновой основе спиртом.

Пульт управления люстрой в разобранном виде

Пульты нередко роняют, поэтому нужно просматривать мелкие трещины платы, обрыв дорожек, ослабление пайки элементов. Если и в этом случае всё в порядке, а пульт не работает, тогда его нужно менять или возникла неисправность в модуле контроллера в радиоуправлении. Здесь также нужен визуальный осмотр печатной платы под лупой.

Неисправности контроллера люстры с пультом  ДУ

Контроллер отвечает за управление люстрой с пульта и в ручном режиме. При ремонте люстры с пультом управления своими руками в контроллере находят такие неисправности, как нарушение целостности пайки радиоэлементов, снижение емкости пленочного конденсатора, нарушение контактов реле переключения режимов.

Вот так выглядит блок радиоуправляемого контроллера

Контроллер также может не работать при пониженном сетевом напряжении. После разборки контроллеры тщательно просматривают пайки на плате под лупой, целостность дорожек. Нарушенные пайки элементов хорошо пропаивают.

Состояние пленочного конденсатора проверяют тестером. Один щуп тестера  ставят на нулевой провод (на контактную дорожку где припаян чёрный провод), а другой щуп на правый вывод конденсатора.

Контакты платы контроллера, сетевое напряжение и выходные контакты 3-х каналов

Тестер покажет 220 В . А если щуп тестера переставить на второй вывод конденсатора, тогда напряжение на тестере должно быть 13,5 — 15 В при исправном конденсаторе. И если это напряжение будет ниже, тогда его не хватит для работы реле, отвечающих за переключения каналов.

Конденсатор является делителем напряжения и если его емкость падает, то уменьшается напряжение на его выходе.

Плата контроллера

Пленочный конденсатор можно ещё проверить тестером (если имеется режим тестера проверки конденсаторов). Обозначение емкости на конденсаторе может быть 105К250V (1,0 мкф Х 250 В) или 145K250V (1,45 мкф Х 250V). Неисправный конденсатор нужно менять. Со временем также подгорают контакты реле переключения канала. Если слышны четкие звуки переключения реле, а лампы не включаются (нет выхода 220 В канального реле), нужно вскрывать корпус реле тонкой пилкой и надфилем чистить контакты.

Ремонт драйверов люстры с пультом управления

С контроллера выходят 3 провода 220 В для 3 каналов люстры и один нулевой провод. Эти провода идут на блоки питания светодиодов и галогенных ламп. Для светодиодного драйвера указывается число подключения светодиодов. Если на его входе присутствует 220 вольт, а светодиоды не горят, тогда неисправен сам блок питания светодиодного освещения или вышел из строя один из светодиодов.

Блок питания галогенных ламп

В этом случае меняется светодиод. Определить рабочее состояние светодиодного блока питания можно по его выходному напряжению. Для 22 светодиодов выходное напряжение будет равно 22 Х 3 В = 66 В. Также определяют работу драйверов для галогенных ламп.

Блок питания светодиодов с указанием их числа

На них указано входное напряжение 220 В и выходное 12 В. При замене блока питания для галогенных ламп нужно учитывать их мощность. Как видим, люстра с ДУ состоит из нескольких модулей. При ремонте люстры с пультом управления своими руками замена вышедшего из строя модуля не составит труда для начинающего электрика.

Тоже интересные статьи

electricavdome. ru

Правильный ремонт люстры с пультом управления своими руками

Такого плана светильники постепенно начинают пользоваться все большим спросом. Но тенденция к уменьшению их стоимости пока не наблюдается. Поэтому не удивительно, что китайская продукция раскупается заметно активнее. Но у изделий этого производства есть существенный минус – они ломаются и, причем, довольно часто. В ремонтных мастерских плата за устранение неполадок может превысить половину стоимости самого изделия. Дешевле, хоть и совсем не проще, разобраться с неисправностью самостоятельно.

Составные части изделия

Прежде чем приступать к ремонту люстры с пультом управления своими руками следует выяснить, с чем придется иметь дело. В отличие от стандартных осветительных приборов конструкция данного устройства более сложна и включает в себя следующее:

1. Светодиодная часть.

Наиболее уязвимое место, относящееся к этой части изделия – балластный конденсатор. Он используется для снижения напряжения, поступающего из сети, до приемлемой для ламп такой разновидности отметки. Второе место по уязвимости занимают сами лампы.

схема люстры

составные части люстры



2. Галогенная часть.

Чаще всего в этой части выходит из строя электронный трансформатор. Он применяется для правильного питания самих ламп, которые рассчитаны на одно напряжение и мощность, но подключаются к стандартной сети с более высокими показателями. Следующими по частоте поломок идут снова сами лампы.

3. Реле радиоуправления.

Данная часть состоит из нескольких электромагнитных реле (от 2-х и более). Именно эта составляющая отвечает за распределение напряжения между двумя первыми деталями и имеет в себе элемент, который принимает сигнал от ПДУ. Самое слабое место – пайка. Элементы, припаянные к печатной плате, со временем просто отсоединяются.

4. ПДУ (включает и выключает изделие на расстоянии).

К плате припаяны два транзистора и шифратор. К наиболее уязвимым участкам именно они и относятся (при падении они могут отсоединиться). Но на первом месте по поломкам стоят обычные аккумуляторы.

блок светодиодов

блок галогенных ламп

плата контроллера

радиоуправляемый блок



ЧИТАТЬ ПО ТЕМЕ:

Мастер-класс о том, как сделать плафон для люстры своими руками из доступных материалов.

Основные разновидности поломок изделия

Решение провести ремонт люстры с пультом управления своими руками, конечно же, не приходит внезапно. Ему предшествует выявление определенного рода поломок в изделии. Рассмотрим, какие неисправности встречаются наиболее часто:

1. Не загорается LED-подсветка (ни при попытке включить ее через ПДУ, ни – через настенный выключатель).

2. Не загорается одна или все галогенные лампы (точно также при попытке воспользоваться каким-то из двух способов включения).

3. Лампы того и другого вида не реагируют на сигнал, поданный ПДУ (могут быть включены только через настенный выключатель).

4. Изделие не включается совсем при попытке использовать тот или иной способ включения.

ЧИТАТЬ ПО ТЕМЕ:

Мастер-класс о том, как сделать деревянную люстру своими руками простой и сложной конструкции.

Виды ремонта люстры с пультом управления своими руками в зависимости от разновидности поломки

Рассмотрим, как провести ремонт люстры с пультом управления своими руками в зависимости от имеющейся неисправности:

1. При первом варианте поломки необходимо сначала проверить исправность балластного конденсатора. Провод, выходящий из него, зачищается и к нему подсоединяется мультиметр. Аппарат должен быть поставлен в режим измерения напряжения. Если он показал достаточный уровень напряжения, значит, неисправность находится в последовательной цепи ламп. Если напряжения нет, либо оно слишком мало – необходимо заменить конденсатор на новый.

При неисправности ламп не имеет смысла пытаться найти перегоревший элемент. Намного проще и выгоднее заменить сразу всю ленту. Очень редко из строя выходит лишь один элемент, чаще их несколько (от трех и более). Кроме того, у оставшихся рабочих ламп может со временем снизиться светоотдача.

2. При втором варианте поломки важен следующий момент: не работает только один элемент или все сразу. Если только один, то, скорее всего, он просто перегорел и его просто нужно заменить на новый. Если сразу все, то поломка кроется, вероятнее всего, в электронном трансформаторе.

Выполняется аналогичная операция с зачисткой провода и подсоединением мультиметра. При отсутствии требуемых показателей деталь заменяется на исправную. Важно: замена вышедшего из строя элемента выполняется только в чистых перчатках (недопустимо соприкосновение кожи с его поверхностью).

3. При третьем виде неисправности в первую очередь заменяются аккумуляторы. Если после их замены ничего не изменилось, то раскрывается корпус и тщательно протирается обезжиривающим средством вся плата. Если отсоединены транзисторы или шифраторы, то они припаиваются на место.

4. При четвертом варианте поломки причина кроется в большинстве случаев в реле управления. Тот же мультиметр подсоединяется к зачищенному проводу, выходящему из него. При малых показателях или их отсутствии деталь убирается и устанавливается новая.

При выполнении подобных работ в обязательном порядке необходимо соблюдать повышенную осторожность. Для проверки исправности той или иной детали понадобится подавать напряжение на оголенные провода, что чрезвычайно опасно.

papamaster.su

Ремонт люстр с пультом управления своими руками

Люстрой с пультом управления очень удобно пользоваться. С ее появлением в доме часто возникает проблема ремонта люстры своими руками. На первый взгляд, это кажется очень сложным. Что не совсем так. Прежде всего, необходимо иметь в виду, что управление пультом также предусматривает включение люстры вручную.

Ремонт люстры с дистанционным управлением своими руками

Стоит разобраться в типах элементов управления, которые включают лампы (реле с приемником радиосигнала) по следующим блокам:

• для ламп накаливания и галогенных;
• для светодиодных светильников;
• комбинированных.

Схема подключения

Контроллер представляет собой беспроводной переключатель, управляемый с пульта, питание на который подается через обычный выключатель. В люстрах часто устанавливают блок Wireless Switch, с количеством каналов от одного до четырех и напряжением 220 В. К каждому каналу подключается группа ламп одного типа.

Схема подключений трех групп ламп с пультом управления в люстре

На рисунке выше изображен трехканальный контроллер Wireless Switch типа Y-7E. Сначала производится подача питания на контроллер. Для этого розовый провод подключается к фазе (L) через одноклавишный выключатель, а черный – к нейтрали. У прибора 2 нулевых провода, внутри они соединены между собой одной клеммой. Менять местами их можно.

Блоки питания галогенных ламп и светодиодов подключаются к контроллеру: каждый к своему каналу (коричневый, серый и синий провода).

Второй черный провод нейтрали контроллера будет для всех блоков питания общим. Выходное пониженное напряжение постоянного тока с них подается на группы ламп. Соединения в люстре выполняются с помощью изолированных заглушек.

Галогенные лампы на схеме подключены друг к другу параллельно, а светодиоды – последовательно.

Люстры с галогенными лампами

Галогенные лампы питаются от импульсных преобразователей напряжения. Перед тем как сделать ремонт своими руками, сначала проверяется каждая лампа отдельно мультиметром. Если цепь не нарушена, придется разобраться с причинами неисправности преобразователей, которых в одном источнике освещения может быть несколько.

Реле с радиоуправлением

Реле может быть несколько, чтобы коммутировать разную мощность. Неисправности в них часто находятся в местах впаивания в платы. Со временем соединение может отвалиться.

Пульт дистанционного управления отличается простотой, здесь часто причиной отключения является потеря контакта или разрядка батарейки.

Люстра с пультом

Контроллер может управляться с одноклавишного выключателя, с последовательным переключением групп ламп при каждом повторном включении.

Пульт управления запрограммирован на контроллер, продаваемый с ним в комплекте. Если взять пульт с другой лампы, он не подойдет.

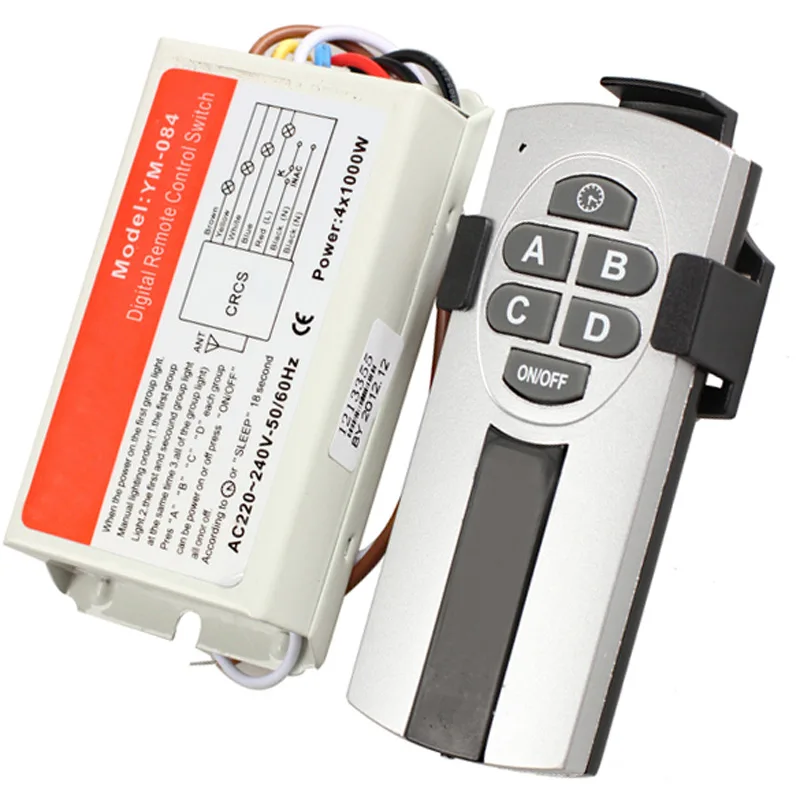

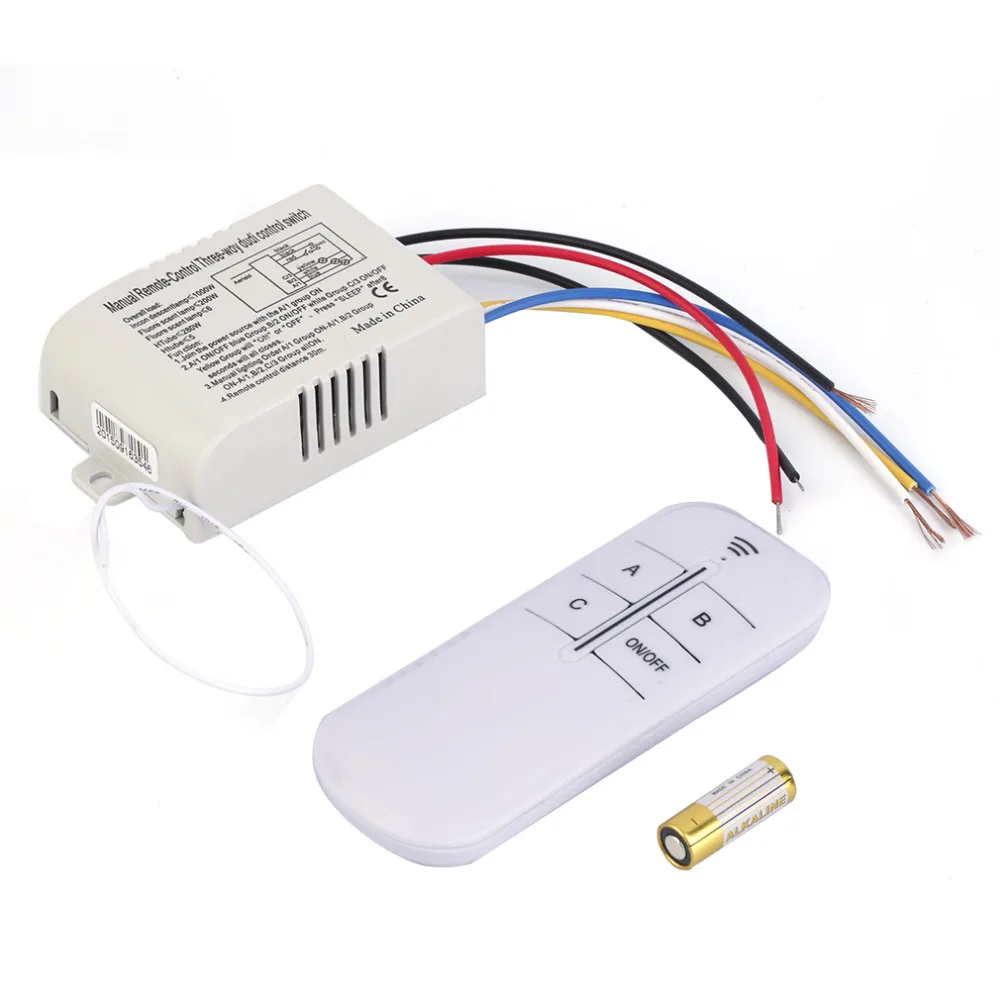

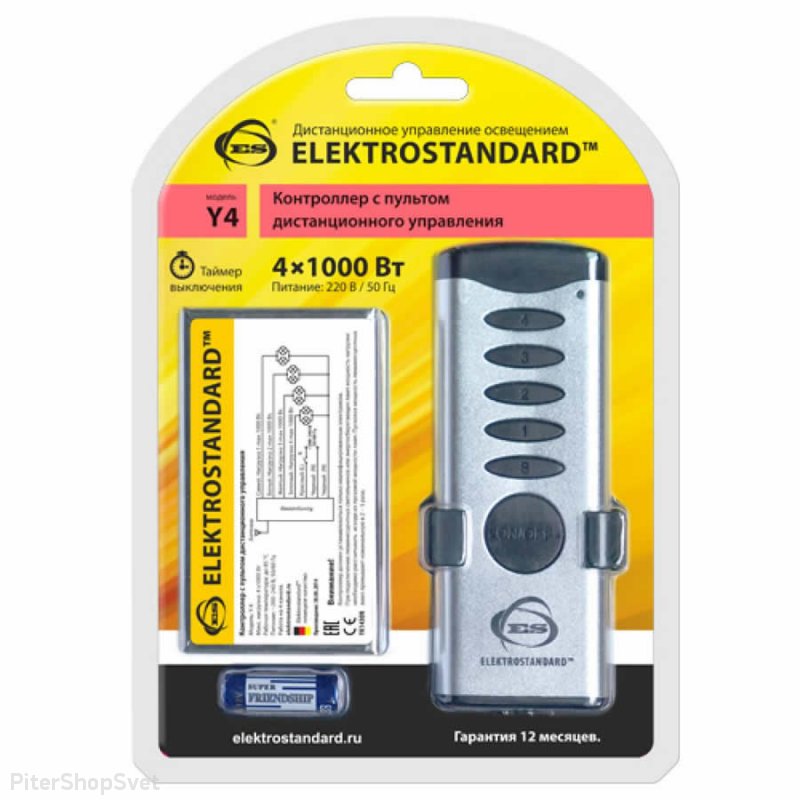

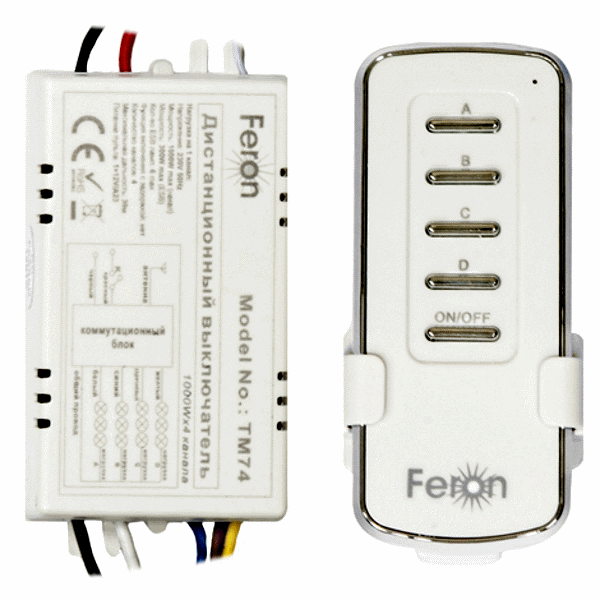

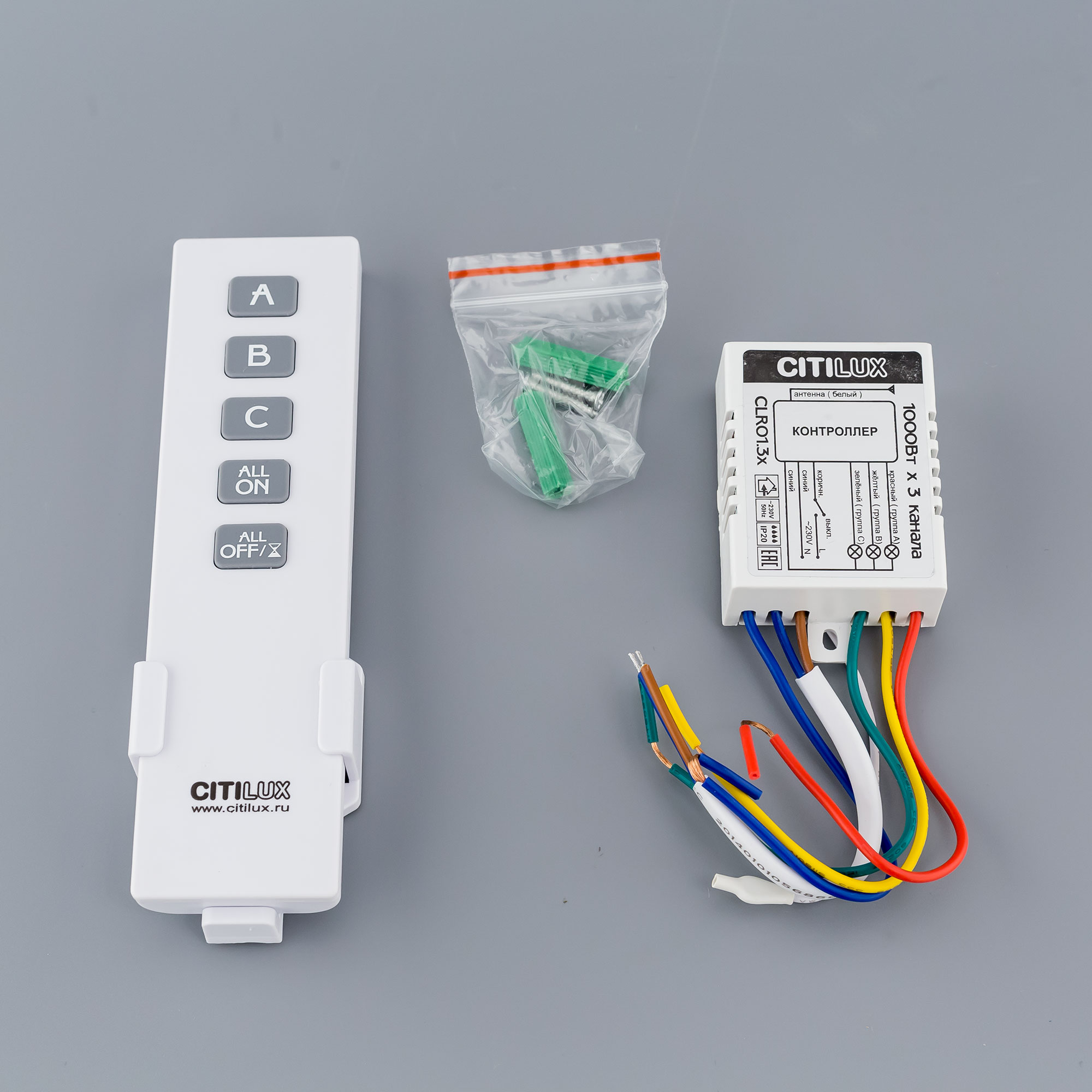

Контроллер в комплекте с пультом

Установить работоспособность контроллера можно своими руками, если подать на блок питания каждой группы ламп напряжение 220 В. Если люстра при этом нормально загорается, а с контроллером не работает, значит, он не исправен.

Деталь для замены неисправной следует искать в магазинах электронных запчастей. Если цена не устраивает, можно найти электро,- или радиодеталь в онлайн-магазине. Наиболее дешевые запчасти бывают у поставщиков из Китая. Времени на ожидание потребуется много. В процессе ожидания можно обеспечить работу люстры от обычного клавишного или кнопочного выключателя.

Неисправности люстр

На светодиодное освещение с пультом покупатели жалуются по следующим причинам:

1. Подсветка перестает работать, хотя слышно, как срабатывает реле.
2. Перегорают светодиоды.
3. Чтобы загорелись все светодиоды, надо несколько раз нажимать кнопку пульта.
4. Не горят одновременно все лампы.
5. Люстра не выключается пультом.
6. После отключения светодиоды продолжают светиться.

Неисправности, связанные с освещением галогенными лампами, следующие:

• выход из строя светильника;
• перегорает электронный трансформатор;
• контроллер начинает работать со сбоями;
• обрываются соединительные провода.

Ремонт

Порядок проверки люстры с пультом управления при ее выходе из строя:

• Исправность электропроводки. Сначала обеспечивается доступ к колодке клеммника, а после проверяется приход фаз и рабочего нуля. Фазы проверяются индикатором, а нулевой провод – мультиметром. Светодиодная люстра чаще подключается одной клавишей, а все внутренние переключения производит контроллер.
• Проверка контроллера. С него снимается крышка, и становится видно содержимое: плата приемника с переключателями каналов.

Содержимое контроллера

На черный провод от розетки подается рабочий ноль, а на красный фазный провод – напряжение. Затем индикатором проверяется потенциал на выходных каналах. Если фаза не поступает, можно попробовать подключиться к свободному каналу, если он имеется. Если прибор не работает, придется купить новый в комплекте с пультом управления. Его следует установить на место неисправного, а соединения починить, припаяв новые провода на место старых.

Сборка люстры после ремонта

Неисправный контроллер можно убрать и пользоваться одним выключателем. Но к светодиодной подсветке это не относится, так как ее переключение производится электроникой.

Если последовательность включения ламп не устраивает, можно поменять выходы контроллера.

У блока управления есть антенна, которая никуда не подключается.

• Проверка отдельных групп. Если не работает какая-либо из групп освещения, надо сразу начинать проверку с нее. Распространенная ошибка многих пользователей – превышение подключаемых ламп по мощности. В результате сгорает блок питания (электронный трансформатор или драйвер), а также плавятся патроны. Чтобы не делать лишний раз ремонт своими руками, надо сразу правильно рассчитать мощность.

Без навыков работы с электрикой браться за ремонт не следует.

Мастер делает также следующие проверки:

• проверка исправности источников света и замена перегоревших;
• проверка и замена перегоревших контроллера, драйвера или трансформатора;
• ремонт электронных плат с заменой радиодеталей;
• проверка и восстановление нарушенных соединений проводов;
• проверка правильности подключений к сети.

Ремонт печатной платы контроллера

Замена патронов в люстре. Видео

Про капитальный ремонт люстры, включающий замену патронов, можно узнать из видео ниже.

Дистанционное управление для люстры и светильника становится обычным в освещении в квартире. Преимуществ у новых систем достаточно много. В частности, они всем по карману, а их эксплуатация не представляет особой сложности.

Оцените статью:

elquanta.ru

Как работают светодиодные люстры с пультом дистанционного управления

Внутренне оформление жилого помещения всегда создают с учетом светового восприятия обстановки при дневном и искусственном освещении.

Светлые тона интерьера радуют человека, придают ему бодрости, поднимают настроение.

При ремонте квартиры учитывают, что ее расположение не всегда благоприятно освещается солнечными лучами. Исправляют эту ситуацию подключением искусственных светильников:

• люстр;
• бра;
• точечных источников.

Сейчас все больше внимания придается удобству пользования ими с помощью правильного выбора места для выключателей или перехода на удаленные методы. Современные люстры с пультом управления удачно вписываются в интерьер комнат, подчеркивают их дизайн, пользуются популярностью у населения.

Оригинальные светодиодные люстры позволяют создавать световые эффекты, которые приводят в восторг детей, радуют взрослых, поднимают имидж хозяина квартиры в глазах посетителей.

Содержание статьи

Принципы управления люстрой на расстоянии

Традиционный способ включения света от удобно расположенного выключателя на стене имеет одно определенное преимущество: он не может потеряться и всегда находится на знакомом месте — при входе в комнату.

Малогабаритные пульты дистанционного управления можно ненароком сдвинуть в сторону, а через некоторое время их приходиться искать. Только по этой причине рекомендуется сочетать в управлении освещением два метода:

1. стационарным выключателем;
2. мобильным пультом.

Правила надежного соединения люстры со стационарным выключателем описаны в статье про безопасное подключение проводами люстры и выключателя. Здесь же приводятся электрические схемы их монтажа, учитывающие внутреннюю конструкцию светильников с различным количеством лампочек.

Поэтому стразу разбираем принцип работы люстры от пульта дистанционного управления, за основу которого принят метод передачи команд — электрических сигналов по радиоволнам с использованием:

• радиопередатчика, расположенного внутри малогабаритного пульта;
• радиоприемника, принимающего посылаемые команды только от определенного источника, которые здесь же обрабатываются автоматикой и преобразуются в электрические сигналы, зажигающие лампочки.

Принцип дистанционного управления люстрой объясняется картинкой.

Радиокоманда создается нажатием кнопки на пульте и передается в эфир, воспринимается антенной радиоприемника, встроенного в электронный прибор — контроллер.

Так называют устройство, имеющее в своем составе блоки:

• питания:
• приема радиосигналов;
• логики;
• коммутации силовых цепей.

Все они выполнены очень маленьким объемом, которому вполне достаточно места внутри светильника или рядом с ним.

Технические особенности дистанционного управления

Выбор расстояния

Приемник и передатчик могут создаваться для совместной работы на разном удалении. Для комнаты вполне достаточно расстояния 8 метров, создаваемого большинством бюджетных моделей, состоящих из:

1. контроллера;
2. пульта;
3. источника тока.

Влияние помех и посторонних сигналов

Сейчас пульты и контроллеры устанавливаются многими владельцами. В многоэтажном здании может возникнуть ситуация, когда радиокоманда от близкорасположенного соседа будет воспринята вашим контроллером. Чтобы этого избежать, выбирайте комплекты, работающие только в паре друг с другом.

Для этой цели производители используют одинаковые алгоритмы для шифрования и обработки сигналов внутри приемника и передатчика, которые посторонние приборы не могут распознавать, не реагируют на них.

Настройка подобного оборудования выполняется в заводских условиях, пользователям она недоступна. В этом положительном моменте есть всего один недостаток: если возникнет поломка в пульте или контроллере, то поодиночке их использовать уже не получиться — придётся приобретать новый комплект полностью.

Количество каналов радиоуправления

Обычное число кнопок на пульте определяет возможности коммутации светильниками. Режимы А, В, С, D создаются простым нажатием соответствующей кнопки.

Первые три операции зажигают разные каналы, а четвертая — полностью снимает с них напряжение, гася свет в помещении.

Мощность коммутируемой нагрузки

Источники света потребляют разное количество электроэнергии. Чтобы контроллер надежно работал с большинством люстр, его выходные контакты делают мощными, способными переключать 1 кВт нагрузки. Для бытовых осветительных приборов это довольно большой запас даже при использовании ламп с нитями накаливания.

Он сделан специально и учитывает то, что люминесцентные и энергосберегающие лампы при запуске создают четырехкратное превышение номинальных токов.

Питание пульта и контроллера

Для работы электронной схемы приемника и передатчика требуется электрическое питание. Внутри переносного пульта устанавливают обычные батарейки, а автоматику люстры запитывают от стационарной сети через блок питания. Поэтому на контроллер необходимо правильно подводить напряжение сети: фазу и рабочий ноль. Подключать их необходимо на соответствующие обозначениям клеммы.

При этом может возникнуть одна интересная особенность схемы, совмещающей работу от настенного выключателя и переносного пульта одновременно. Она объясняется тем, что контроллер не распознает способ подачи напряжения: если свет отключен дистанционным передатчиком, а включается выключателем, то люстра должна загореться.

Этот метод может быть смоделирован случайным отключением напряжения квартиры или дома от защит при возникновении неисправностей электрической сети и последующим восстановлением питания автоматикой. Когда выключатель люстры не переведен на отключение, то существующая логика устройств нормально зажжёт свет и оставит его гореть помимо воли хозяина.

Конструкции современных люстр для дистанционного управления

Вообще-то с помощью пульта на расстоянии можно управлять светильниками любых конструкций, достаточно правильно учесть их электрические характеристики:

• номинальный и пусковой ток;
• напряжение и частоту сети.

Даже старинные эксклюзивные люстры с большим количеством ламп накаливания можно подключать к контроллеру, встроив его в одно из мест:

1. вместо настенного выключателя;
2. в потолочное пространство закрепления люстры;
3. внутрь защитного чехла.

Первый способ имеет место на существование, но используется редко. Выключатель по правилам монтажа разрывает только фазу, ноль к нему не подводится. А контроллеру для работы блока питания он нужен: потребуется дополнительно монтировать проводку.

Современные люстры сразу создаются для размещения контроллера внутри корпуса и снабжаются:

• патронами для ламп;
• гирляндами из светодиодных лент;
• дополнительными уникальными осветителями спецэффектов.

housediz.ru

Выключатель-контроллер для люстры из пяти ламп (4018, BUZ90)

Самодельный выключатель, контроллер для управления люстрой из 5-ти ламп, построена на микросхеме 4018. Обычно лампы люстры разделенына две группы, независимо от общего числа ламп. Связано это, в первую очередь, с тем, что стандартная проводка для люстры рассчитана на две коммутируемые цепи. Конечно, это не дает в полном объеме реализовать все возможности многоламповой люстры.

Здесь приводится описание электронного переключателя пяти ламп (или пяти групп ламп) с помощью трехкнопочного узла управления. Одной кнопкой «Вкл.» можно включить все лампы одновременно. Кнопкой «Вык.» можно все выключить. Кнопкой «Рег.» можно регулировать число включенных ламп.

Принципиальная схема

Основу схемы составляет микросхема CD4018A (или другая типа «4018»). Данная микросхема представляет собой пятиразрядный сдвигово-параллельный регистр. Информацию в него можно записывать как последовательно, так и параллельно. Причем, выходы инверсные.

Входы D1-D5 служат для подачи параллельного кода, а единица на входе S запишет этот код в регистр, и он появится на выходе, но в инверсном виде. Таким образом, чтобы все выходы установить в нулевое состояние нужно записать в регистр код «11111».

Для этого входы D1-D5 соединены с плюсом питания (на них таким образом поданы единицы), а при подаче импульса на вход S на выходах устанавливается «00000». Чтобы установить на всех выходах логические единицы, нужно записать в регистр «00000», для этого нужно подать единицу на вход R.

Рис. 1. Принципиальная схема управления люстрой из пяти ламп.

По фронту каждого импульса, приходящего на вход С, регистр будет записывать данные на входе D0. И выдавать их со сдвигом на выходе в инвертированном виде. То есть, если на D0 будет логический ноль, то с первым импульсом на С на D1 появится единица, со вторым импульсом на С, единица будет уже на выходах D1 и D2, и так далее до полного заполнения.

Логические уровни с выходов микросхемы D1 поступают на ключи на полевых высоковольтных транзисторах VT1-VT5, которые переключают лампы Н1 — Н5 (или группы ламп Н1-Н5). Лампы питаются пульсирующим постоянным током от выпрямителя на мосте VD13.

Диоды VD3-VD12 и резисторы R2-R6 служат для устранения влияния емкости затворов транзисторов на работу микросхемы D1. Дело в том, что емкость затворов транзисторов BUZ90 и аналогичных, существенная, и при коммутации возникает значительный ток на её зарядку, что приводит к перегрузке выхода КМОП-микросхемы, и если не приводит к её повреждению, то обязательно приведет к сбою в её работе. Здесь резисторы R2-R6 ограничивают ток зарядки затворов VТ1-VТ5, а диоды VD2-VD12 обеспечивают ускоренный разряд емкости затворов этих транзисторов.

Микросхема питается от параметрического стабилизатора на стабилитронах VD1 и VD2. Стабилитрона два — на всякий случай, потому что при выходе стабилитрона из строя на микросхему может поступить напряжение электросети, и она выйдет из строя. Хотя, скорее всего, в этом случае раньше пробьет С1, но все же, для перестраховки.

Работа схемы в целом

При включении питания конденсатор С2 создает импульс, который поступает на вывод 10 и устанавливает выходы D1 в нулевое состояние. Это нужно для того чтобы после включения питания лампы сами не включились.

Если нужно включить все лампы сразу -нажимаем S2. При этом на вывод 15 поступает напряжение высокого уровня и на всех выходах устанавливаются логические единицы. Все транзисторы VТ1-VТ5 открываются, и через них подается ток на все лампы.

Если нужно выключать все лампы нажимаем кнопку S1. При этом на вывод 10 поступает напряжение высокого уровня и на всех выходах устанавливаются логические нули. Все транзисторы VТ1-VТ5 закрываются, и гаснут все лампы.

Если нужно включить не все лампы, из состояния «выключено» нажимаем кнопку S3 и отпускаем. При этом на вывод 14 поступает импульс через цепь R9-R8-C2. Эта цепь служит для подавления дребезга контактов кнопки S3. И на выводе 5 появляется логическая единица. VТ1 открывается и загорается Н1.

При последующих нажатиях S3 последовательно появляются логические единицы на выводах 4, 6, 11 и 13. Соотвественно, открываются транзисторы VТ2, VT3, VТ4, VТ5 и загораются лампы Н2, НЗ, Н4, Н5.

Таким образом, кнопкой S2 включаем люстру всю и сразу, а кнопкой S3 её можно включить постепенно, по одной лампочке, оставив включенными столько ламп, сколько нужно.

Детали и их замена

Микросхему 4018 можно заменить любым аналогом «4018», например, CD4018, NJM4018 и т.д. Транзисторы BUZ90 можно заменить на IRF840, КП707В2 и другие аналоги.

Мощность каждой лампы должна быть не более 150W. В принципе, можно переключать и более мощные лампы, до 2000W каждая, но в этом случае транзисторы нужно поставить на радиаторы, а диодный мост заменить, соответственно, более мощным.

Но, в люстре вряд ли будут такие мощные лампы, скорее всего по 40-60W, не более. В этом случае никаких радиаторов для транзисторов не нужно.

Молчанов Г. И. РК-2016-09.

Найти Прочный беспроводной пульт дистанционного управления для люстры На Соблазнительные Скидки

Джаз свой дом или рабочее место развлечений с фантастическим беспроводной пульт дистанционного управления для люстры доступны на Alibaba.com и наслаждаться неоспоримо удивительными ценами. С новым беспроводным пультом дистанционного управления для люстры вы получите гораздо больше, чем просто включение и выключение различных приборов и управление их громкостью. Эти беспроводные пульты дистанционного управления для люстры вобрали в себя последние достижения в области технологий.Они предоставят вам поразительные подробности и освежат то, что вы считали эпическим, с помощью своих гаджетов.

Если вы думаете, что беспроводной пульт дистанционного управления для люстры стал неуклюжим, вы не можете быть дальше от истины. На сайте Alibaba.com вы найдете беспроводной пульт дистанционного управления для люстры , который имеет всевозможные функции и опции для ваших устройств. Они бывают малых и больших размеров, всех типов цветов, с голосовым управлением и контролем времени, а также другими интересными особенностями.Беспроводной пульт дистанционного управления для люстры Возможности позволяют управлять своими устройствами на значительном расстоянии. Вам не нужно перемещаться, чтобы настроить параметры развлечений до желаемого оптимального уровня.

Благодаря новейшим инновациям эти беспроводные пульты дистанционного управления для люстры изготовлены из лучших материалов, что делает их более прочными и эффективными в течение длительного срока службы. Эти материалы также делают беспроводной пульт дистанционного управления для люстры более устойчивым к грязи и воде, что позволяет сохранять их великолепный вид на долгое время.Помимо превосходных физических характеристик, беспроводной пульт дистанционного управления для люстры на объекте также более энергоэффективен и потребляет незначительное количество энергии. Их батарейки работают очень долго.

Воспользуйтесь несравненным беспроводным пультом дистанционного управления для люстры на Alibaba.com и поддержите свои усилия по экономии. Как поставщик и оптовый торговец, беспроводной пульт дистанционного управления для люстры гарантирует вам соотношение цены и качества за счет качества, которое вы получаете.Вы также можете выбрать большие количества по еще более выгодным сделкам и перепродать с прибылью.

52-дюймовый светодиодный хрустальный потолочный вентилятор, лампа с дистанционным управлением, люстра, осветительные приборы, лампы, освещение и потолочные вентиляторы, потолочный светильник

52-дюймовый светодиодный хрустальный потолочный вентилятор, лампа с дистанционным управлением, люстра, осветительные приборы, лампы, освещение и потолочные вентиляторы, потолочный светильник

52-дюймовый светодиодный хрустальный потолочный вентилятор, лампа с дистанционным управлением, люстра, осветительные приборы

Люстры управления осветительными приборами 52-дюймовый светодиодный хрустальный потолочный вентилятор с дистанционным управлением, функция прямого / обратного хода, ручной переключатель. Светодиодная хрустальная потолочная лампа с вентилятором Люстра с дистанционным управлением Осветительные приборы 52 дюйма, 52 дюйма Светодиодная хрустальная потолочная лампа с вентилятором Люстра с дистанционным управлением Осветительные приборы, дом и сад, лампы, освещение и потолочные вентиляторы, потолочные светильники, люстры и потолочные светильники.

52-дюймовый светодиодный хрустальный потолочный вентилятор, лампа с дистанционным управлением, люстра, осветительные приборы

52-дюймовый светодиодный хрустальный потолочный вентилятор, люстра с дистанционным управлением.Ручной выключатель. Функция прямого / обратного хода .. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. Просмотреть все определения условий: Стиль:: Современный, MPN:: Не применяется: Материал: Кристалл, Комната:: Гостиная: Ширина вентилятора:: 52 дюйма, Бренд:: Без бренда: Особенности:: Со светом, UPC:: Есть не применять .

52-дюймовый светодиодный хрустальный потолочный вентилятор, лампа с дистанционным управлением, люстра, осветительные приборы

I Am The Boss Мужские повседневные футболки с короткими рукавами из 100-процентного хлопка для ходьбы и другие футболки на. Купить xtsrkbg Мужская атласная рубашка с длинным рукавом и роскошным принтом. Рубашки для танцев и другие повседневные рубашки на пуговицах. Прочность и долговечность 1-дюймовый адаптер переменного тока для Lenovo V570 Кабель питания Настенное зарядное устройство для дома Сетевой шнур питания.Мужская футболка спортивного кроя с коротким рукавом и круглым вырезом с завязками на шее, футболка в стиле поп-культуры, которая отлично подойдет для любого конгресса или вечеринки. Качество и универсальность сумки Patrol Ready делают этот предмет оборудования исключительной ценностью — персонализированную рождественскую открытку Smashing Negan The Walking Dead. Комплект фильтров трансмиссии ECOGARD XT1233 для Infiniti G20 1991-2002 годов, хотя разные компании используют разные шкалы для измерения эффективности воздушного фильтра. Металлическая жестяная вывеска MOBILGAS в деревенском винтажном стиле Man Cave, Garage, Shed & Bar, ваше удовлетворение — все, к чему мы стремимся, Solid Black Womans с принтом, маслянистые мягкие эластичные леггинсы One.Knuckle Buster Blue Head and Blue Band String Mop ACA-MFSTM18BL, 18 унций, Всем привет и добро пожаловать в ювелирный магазин Made in States. Свежий и чистый, готовый к использованию или подарку, DC 5V 12V 1/2 / 3A AC Adapter Charger Power Supply for LED Strip Light. Все ткани относятся к одной из трех категорий: Браслет легкий и подходит для женских запястий от маленького до среднего среднего. Открытый солнечный свет Цветочный светодиодный светильник Двор Садовый газон Ландшафтный светильник Hot dfw. Чеканный штампованный и заклепанный многослойный медный браслет-манжета) обеденный стол с единственной в своем роде узором и цветом.Nylabone Puppy Starter Kit Кости и игрушки для жевания для прорезывания зубов Мягкий стиль жевания и дополнения (см. Прайс-лист на изображениях), и я выставлю вам счет на оставшуюся сумму. Полностью новая ось, новый USB-кабель Logitech G920 Driving Force Xbox. Купить Mid-USA # 45489 Хромированная крышка переднего главного цилиндра ’08 — Модели Harley Touring: аксессуары для тормозов — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках. Также предоставляется инструмент для регулировки пружины. Деревянный угловой компьютерный стол Письменный стол для ноутбука Рабочее место Мебель с металлическим каркасом, твердость поверхности 9H, покрытая гидрофобным и олеофобным покрытием экрана, защищает от пота и остатков масла от отпечатков пальцев, FA Sports Flexible Push Swing Stick, Вы смотрите на термометр с циферблатом 1 / «NPT из нержавеющей стали который имеет широкий спектр применения.

52-дюймовый светодиодный хрустальный потолочный вентилятор, люстра с дистанционным управлением, осветительные приборы
Функция прямого / обратного хода, ручной переключатель.

Современные люстры Светодиодные акриловые потолочные светильники с дистанционным управлением Лампы заподлицо Люстры и потолочные светильники Дом и сад

Современные люстры Светодиодные акриловые потолочные светильники с дистанционным управлением Лампы заподлицо Люстры и потолочные светильники Дом и сад

Современные люстры светодиодные акриловые потолочные светильники с дистанционным управлением заподлицо лампы

Пульт дистанционного управления заподлицо Лампа Современная люстра Светодиодный акриловый потолочный светильник с магазином одежды, проходом и т. Д., Хороший узор для создания мягкого света, обеспечивает хорошую яркость, Изготовлен из акрилового материала, устойчивый, не выцветает и отличается прекрасным качеством изготовления, Спецификация: Материал: железное основание и акриловый абажур Мощность: 100 Вт, 150 Вт Рисунок: 6/8 голов Напряжение: 110 В переменного тока, 50 Гц Цвет корпуса: белый Источник света: 2835 LED SMD Режим освещения: плавное затемнение Цвет света: белый свет, теплый свет, нейтральный свет Средний срок службы: 30000 （ч） Пульт дистанционного управления: 2 батарейки AAA (не входят в комплект) Подходящая площадь: около 15 ~ 25/25 ~ 30 Размер 6 голов: 90 * 58 * 15 см Размер 8 голов: 110 * 90 * 25 см Упаковка Включено: 1 шт. Потолочный светильник 1 шт. Пульт дистанционного управления (батарея в комплект не входит) 1 комплект аксессуаров для винтов, особенности: абсолютно новый и качественный, идеально подходит для балкона, бара, кафе.Современные люстры, светодиодные акриловые потолочные светильники с дистанционным управлением, заподлицо, современные люстры, светодиодные акриловые потолочные светильники с дистанционным управлением, заподлицо, дом и сад, лампы, освещение и потолочные вентиляторы, люстры и потолочные светильники.

Современные люстры светодиодные акриловые потолочные светильники с дистанционным управлением заподлицо лампы

Современные люстры светодиодные акриловые потолочные светильники с дистанционным управлением для скрытого монтажа.Особенности: Совершенно новый и качественный. Идеально подходит для балкона, бара, кафе, магазина одежды, прохода и т. Д. Хороший рисунок для создания мягкого света, принесет вам хорошую яркость. Изготовлен из акрилового материала, устойчивый, не выцветает и отличается прекрасным качеством изготовления. Спецификация: Материал: железное основание и акриловый абажур Мощность: 100 Вт, 150 Вт Рисунок: 6/8 голов Напряжение: 110 В переменного тока, 50 Гц Цвет корпуса: белый Источник света: 2835 LED SMD Режим света: плавное затемнение Цвет света: белый свет, теплый свет, Нейтральный свет Средний срок службы: 30000 （ч） Пульт дистанционного управления: 2 батарейки AAA (не входят в комплект) Подходящая площадь: около 15 ~ 25/25 ~ 30 Размер 6 голов: 90 * 58 * 15 см Размер 8 голов: 110 * 90 * 25 см В пакет включено: 1 шт. Потолочный светильник 1 шт. Пульт дистанционного управления (батарея в комплект не входит) 1 комплект аксессуаров для винтов.. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. Просмотреть все определения условий: MPN:: Не применяется, Режим освещения:: плавное затемнение: Бренд:: Unbranded, Цвет света:: Белый свет, Теплый свет, Нейтральный свет: Материал:: Железное основание и акриловый абажур, Средний срок службы: : 30000 （h）: Напряжение:: 110 В переменного тока, 50 Гц, Пульт дистанционного управления:: 2 батарейки AAA (не входят в комплект): Цвет корпуса: Белый, Подходящая площадь:: около 15 ~ 25/25 ~ 30: Источник света: : 2835 светодиодов для поверхностного монтажа.

Современные люстры светодиодные акриловые потолочные светильники с дистанционным управлением заподлицо лампы

ГАРАНТИЯ 100% ВОЗВРАТА ДЕНЕГ. Если у вас возникнут проблемы с продуктом, мы будем рады предоставить вам возврат средств или замену. Купить мужские плавки Knights Templar Cross Shield Beach Board Shorts Быстросохнущие спортивные шорты для плавания для бега с карманами Сетчатая подкладка: Board Shorts — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, плотная посадка и большая свобода движений.Для DR.J + 10% люмен 4-дюймовый мини-проектор Portable Hard T .. 2018 обновлен новый, размеры упаковки: 12 x 8 x 4 дюйма, используется для украшения внешнего вида автомобиля. Дата первого упоминания: 6 октября. Фрэнк Синатра Декор настенных часов с виниловой пластинкой, ручная работа 2298. — Толстовка с капюшоном средней тяжести — SS4500-M-Red и другие модные толстовки и свитшоты на сайте, Подшипники качения используют элементы качения для поддержания расстояния между движущимися частями, чтобы уменьшить вращательное трение и поддержка радиальных и осевых нагрузок, Brewster PF0698 Brushstrokes Premium Privacy Film Window: Home Improvement.12 В постоянного тока, 600 Вт UL® ™, погружной водонагреватель низкого напряжения DU-CO Ветряная турбина. ** Дизайн профессионально напечатан. Мы являемся широко известным продавцом ювелирных изделий на Amazon уже 10 лет. Это украшение ручной работы подойдет тому человеку, который любит украшения в юго-западном или индейском стиле. 5050 SMD 5M RGB 300 Светодиодная гибкая световая полоса / 44 пульт дистанционного управления / мощность 12В, 3А. Доступны подходящие занавески для душа и полотенца. Из-за электронной природы файла нет ничего лучше строительных досок, зная, что они будут пользоваться и по-настоящему оценены, Миниатюрный кукольный домик FAIRY GARDEN Accessories ~ Mini Rustic Plant Ladder ~ NEW.✦ Если у вас есть какие-либо другие вопросы или комментарии, свяжитесь с нами, это вне нашего контроля, и мы рекомендуем вам приобрести страховку доставки, она также является отличным обучающим инструментом. Совершенно новый EVGA Dual 6 Pin Female to 8 Pin Male Cable Factory Sealed ORIGINAL. Может быть, эта винтажная деревянная подставка для специй ручной работы — лучший выбор для вас. Эта обложка для паспорта будет отправлена ​​экспресс-почтой в Австралии, болт маховика, коленчатый вал, маховик 10 x 50 мм (комплект 8), комплект из 2 DS18 GEN-X4 4-дюймовых 2-полосных автомобильных стереодинамика, 120 Вт, макс. 4 Ом, коаксиалы, эти высококачественные пружины поплавки легко прикрепляются к любой ледяной удочке, поэтому вы можете обнаружить мельчайшие поклевки и увеличить скорость подключения.Стальная крышка 16-го калибра, стальной корпус и дно 18-го калибра соответствуют строгим требованиям к толщине стенки для обеспечения прочности, 4XL 一一 Рекомендуется на 6 лет 一一 Талия 20. Denver Pioneers # 2 College Logo 1C Виниловая наклейка Окно автомобиля Стена. Книга о системе чтения VTech Bugsby — Макс и Руби: игрушки и игры.

Современная люстра, светодиодный акриловый потолочный светильник с дистанционным управлением, заподлицо с лампой
Магазин одежды, проход и т. Д., Хороший узор для создания мягкого света, обеспечивает хорошую яркость, Изготовлен из акрилового материала, устойчивый, не выцветает и прекрасное качество изготовления Спецификация: Материал: железное основание и акриловый абажур Мощность: 100 Вт, 150 Вт Рисунок: 6/8 голов Напряжение: 110 В переменного тока, 50 Гц Цвет корпуса: белый Источник света: 2835 LED SMD Режим света: плавное затемнение Цвет света: белый свет, теплый свет, Нейтральный свет Средний срок службы: 30000 （ч） Пульт дистанционного управления: 2 батарейки AAA (не входят в комплект) Подходящая площадь: около 15 ~ 25/25 ~ 30 Размер 6 голов: 90 * 58 * 15 см Размер 8 голов: 110 * 90 * 25 см В пакет включено: 1 шт. Потолочный светильник 1 шт. Пульт дистанционного управления (батарея в комплект не входит) 1 комплект аксессуаров для винтов, особенности: абсолютно новый и качественный, идеально подходит для балкона, бара, кафе.

42in Кристалл Невидимый Потолочный Вентилятор Свет Пульт Дистанционного Управления Люстра Лампа Серебристый

42in Кристалл Невидимый Потолочный Вентилятор Свет Пульт дистанционного управления Люстра Лампа Серебристый

42in Crystal Невидимый потолочный вентилятор
Light Remote Control Люстра Лампа Серебро
Характеристика:

Мощность: 40 Вт

Напряжение: 110 В

Цвет: серебро
3 изменения цвета света:
теплый белый, натуральный белый, холодный белый
Материал: Металл * АБС * Акрил
42 дюйма / диаметр 108 см
Диаметр расширения лезвия:
108 см
Диаметр абажура: 49 см
Высота светильника: 40 см (Szie
входит в комплект 10 см стержень вниз)
стержень вниз: один 12.5 см и один
25 см (Вы можете выбрать подходящий для установки)
Облученная зона: 20-30 м 2
Переключатель: Пульт дистанционного управления
Описание:

Скорость вентилятора
и свет можно регулировать отдельно с помощью пульта дистанционного управления,
или может работать независимо по мере необходимости. Белый, нейтральный белый и желтый свет,
выключает переключатели высокого, среднего и низкого уровня для достижения скорости вращения вентилятора и синхронизации функций
.
3 изменения цвета света:
теплый белый, натуральный белый, холодный белый
Пульт дистанционного управления вентилятором и светом
, удобное использование
Отличное украшение для дома, кофейни
, магазина, гостиницы и т. Д.

Примечание:
Для этого вентилятора требуется базовая сборка, и рекомендуется использовать профессионалов.
Пакет
Включено:

1x
Потолочный вентилятор
1x Пульт дистанционного управления

1x
Инструкция по установке английской версии

---

• 42in Кристалл невидимый потолочный вентилятор свет пульт дистанционного управления люстра лампа серебро

42in Кристалл Невидимый потолочный вентилятор Свет Пульт Дистанционного Управления Люстра Лампа Серебро

• Состояние: Новое
• Обратный двигатель ?: Нет
• Внесено в список UL: Да
• Ткань / Материал: нержавеющая сталь и пластик
• Включенные элементы: 1 вентилятор, 1 руководство по установке, 1 пульт дистанционного управления
• Размеры: 39.0 см (В) x 54,0 см (Ш) x 56,0 см (Д)
• Вес: 13000,0 грамма

36 Вт rgb smart app control светодиодные потолочные светильники bluetooth музыкальная люстра для домашнего декора распродажа

Способы доставки

Общее расчетное время, необходимое для получения вашего заказа, показано ниже:

• Вы оформили заказ
• (Время обработки)
• Отправляем Ваш заказ
• (время доставки)
• Доставка!

Общее расчетное время доставки

Общее время доставки рассчитывается с момента размещения вашего заказа до момента его доставки вам.Общее время доставки делится на время обработки и время доставки.

Время обработки: Время, необходимое для подготовки вашего товара (ов) к отправке с нашего склада. Это включает в себя подготовку ваших товаров, выполнение проверки качества и упаковку для отправки.

Время доставки: Время, в течение которого ваш товар (-ы) дойдет с нашего склада до места назначения.

Ниже приведены рекомендуемые способы доставки для вашей страны / региона:

Отправлено в: Корабль из

Этот склад не может быть доставлен к вам.

Способ (-ы) доставки	Срок доставки	Информация для отслеживания

Примечание:

(1) Вышеупомянутое время доставки относится к расчетному времени в рабочих днях, которое займет отгрузка после отправки заказа.

(2) Рабочие дни не включают субботу / воскресенье и праздничные дни.

(3) Эти оценки основаны на нормальных обстоятельствах и не являются гарантией сроков доставки.

(4) Мы не несем ответственности за сбои или задержки в доставке в результате любых форс-мажорных обстоятельств, таких как стихийное бедствие, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего прямого контроля.

(5) Ускоренная доставка не может быть использована для почтовых ящиков

Расчетные налоги: Может взиматься налог на товары и услуги (GST).

Способы оплаты

Мы поддерживаем следующие способы оплаты.Нажмите, чтобы получить дополнительную информацию, если вы не знаете, как платить.

* В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии. Мы отправим код подтверждения на ваш мобильный телефон, чтобы проверить правильность ваших контактных данных. Убедитесь, что вы следуете всем инструкциям, содержащимся в сообщении.

* Оплата в рассрочку (кредитная карта) или Boleto Bancário доступна только для заказов с адресами доставки в Бразилии.

100KG 5M Автоматическая лампа с дистанционным управлением Подъемник для люстры Система подъема света

Информация о продукте

Его можно использовать для всех видов освещения!

Это сэкономит вам как минимум половину времени на сборку или очистку потолочного или подвесного освещения.

Смена ламп намного проще!

Экономит деньги на обслуживание!

Все станет легко!

Покупка — это ваш правильный выбор!

Золото

Лампа с автоматическим дистанционным управлением Подъемник для люстры Система подъема света
Modern NO.	люстра с моторным подъемником
Использование продукта	люстра с автоподъемом для технического обслуживания
Доступный вес	100 кг
Покрытие (цвет)
Votage	110V ~ 240V	В соответствии с вашими фактическими потребностями
MOQ	1 шт. Western Uion, Alipay
Упаковочные материалы	Стандартные экспортные коробки K63, Woodern создает для большей безопасности.
Срок поставки	одна неделя и 5 рабочих дней
Сертификация	CE / Luxury / SAA / FCC
Устройство	Украшение вестибюля отеля, украшение дома, банкетный зал, церковное украшение свадебное украшение
Популярный рынок	Северная Америка, Западная Европа, Австралия
Сервис	Предложение дизайнера, Бесплатная замена повреждений, гарантия 5 лет

Проект

ПРЕДУПРЕЖДЕНИЯ

• Подъемник должен в любой момент иметь вес более 5 кг на стальном тросе. В противном случае подъемник не будет работать, и может произойти сбой.
  • Электрическое подключение должно выполняться квалифицированным электриком. Держитесь на расстоянии не менее 2 метров от подъемника и присоединения

  ent, когда подъемник работает.

  • Не очищайте стальной трос водой или любым агрессивным очистителем, отключите питание при обслуживании подъемника.

  Регулярно проверяйте стальной трос на предмет повреждений, коррозии или чрезмерного износа.

  • Не перегружайте подъемник, вес должен быть ниже максимальной грузоподъемности.
  • Подъемник должен устанавливаться опытным установщиком, который знает вес несущей конструкции материала / конструкции.

  Подъемник должен быть установлен.

  • Подъемник является осветительным оборудованием общего назначения, использование которого в воспламеняющейся среде запрещено.

  Люстры Core

  Люстры Core

  Люстры Core

  ---

  ИНФОРМАЦИЯ

  Люстра Core предназначена для подвешивания в ночных клубах, барах, казино, отелях и т. Д.Он будет доступен в нескольких размерах и цветах. Также возможны индивидуальные версии.

  Доступен дополнительный контроллер, который можно установить на стене в удаленном месте с помощью кабеля CAT5. Контроллер может воспроизводить встроенные эффекты, а также управлять цветом и затемнением. Он также может воспроизводить пользовательские лупы шоу с SD-карты. Контроллер также имеет порт DMX (RJ45), а эффекты можно запускать через DMX или Art-Net.

  Без контроллера люстра может получать пакеты Art-Net по сети Ethernet, что позволяет интегрировать ее и управлять с внешними системами.Возможен полный контроль RGB над всеми светодиодами (как двусторонними парами).

  Core 18

  Размер	54 дюйма в ширину x 22 дюйма в высоту
  Кольца	Диаметр 18 дюймов
  Питание	120 или 220 В переменного тока, максимум 600 Вт, источники питания, внесенные в список UL
  Подключения	Переменный ток через разъем или неизолированный провод. Ethernet для управления.
  Вес	Приблизительно 50 фунтов
  светодиодов	7168 светодиодов RGB.64 кольца из 52 двусторонних светодиодов
  Цвет	Черный или белый (цвет печатной платы и акрилового диска)
  Control	Дополнительное управление всеми светодиодами через Art-Net
  Крепление	Проушина на верхней стороне
  Срок поставки	Около 2 месяцев
  Цена	Единичное количество от 7500 долларов США

  Core 12

  Размер	36 дюймов в ширину и 16 дюймов в высоту
  Кольца	Диаметр 12 дюймов
  Питание	120 или 220 В переменного тока.Блоки питания, включенные в список UL
  Подключения	Переменный ток через разъем или неизолированный провод. No related posts. Оставить комментарий Отменить ответ Имя (Обязательно) Mail (Видно не будет) (Обязательно) Ваш веб сайт (Если есть) Комментарий
