Короткое замыкание — урок. Физика, 8 класс.

Каждый раз, когда вы вставляете вилку электроприбора в розетку, вы замыкаете электрическую цепь, и по ней начинает течь электрический ток.

Потребитель электрического тока преобразует электрическую энергию, которая к нему поступает, в другие виды энергии — механическую (например, в электродвигателях), тепловую (в утюгах, нагревательных приборах), световую (в осветительных приборах).

Электрические цепи всегда рассчитаны на определённую силу тока. Если по той или иной причине сила тока в цепи становится больше допустимой, то провода могут значительно нагреться, а покрывающая их изоляция — воспламениться.



Рассмотрим простейшую электрическую цепь, которая состоит из источника тока (1), выключателя (2) и потребителя электроэнергии (3), соединённых между собой проводами (рис. 1).



Рис. 1



Сила тока в этой цепи определяется по закону Ома:



I=UR, где



\(U\) — напряжение в сети;

\(R\) — сопротивление потребителя электроэнергии (электроприбора).

Сила тока прямо пропорциональна напряжению в сети и обратно пропорциональна сопротивлению, которое создаёт электроприбор.

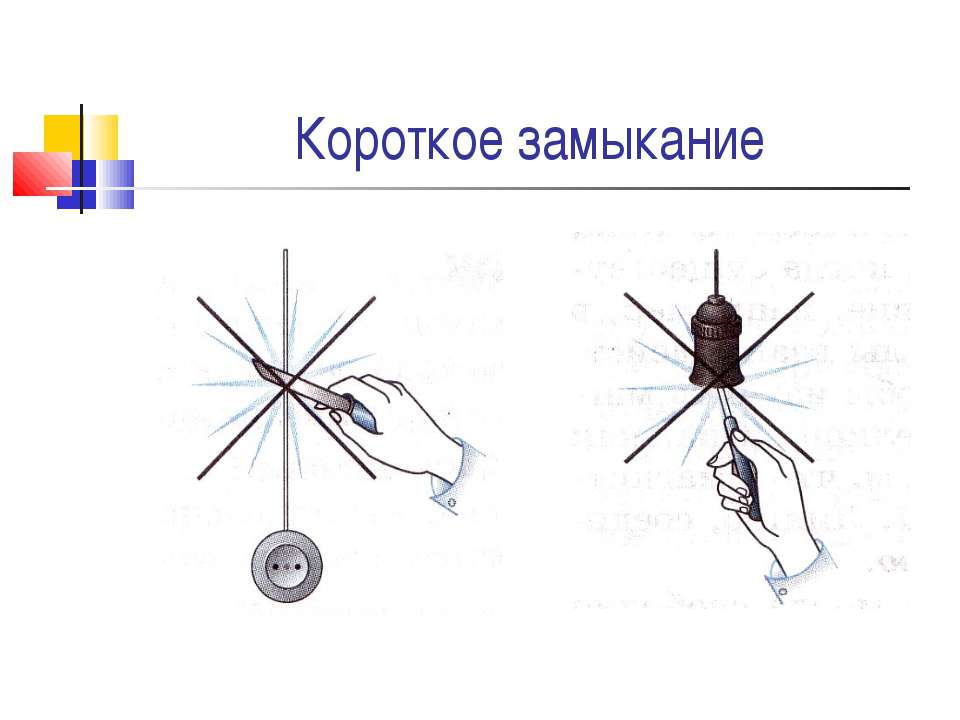

Что произойдёт, если цепь замкнуть проводником так, как показано на рисунке 2, то есть между точками \(A\) и \(B\) напрямую?


Рис. 2



В этом случае основная часть электрического тока потечёт по проводнику \(AB\), минуя потребитель тока, так как сопротивление участка \(AB\) намного меньше, чем сопротивление электроприбора.

При этом общее сопротивление цепи сильно уменьшится, а в результате, согласно закону Ома для участка цепи, сила тока в ней резко возрастёт. Возникнет короткое замыкание.

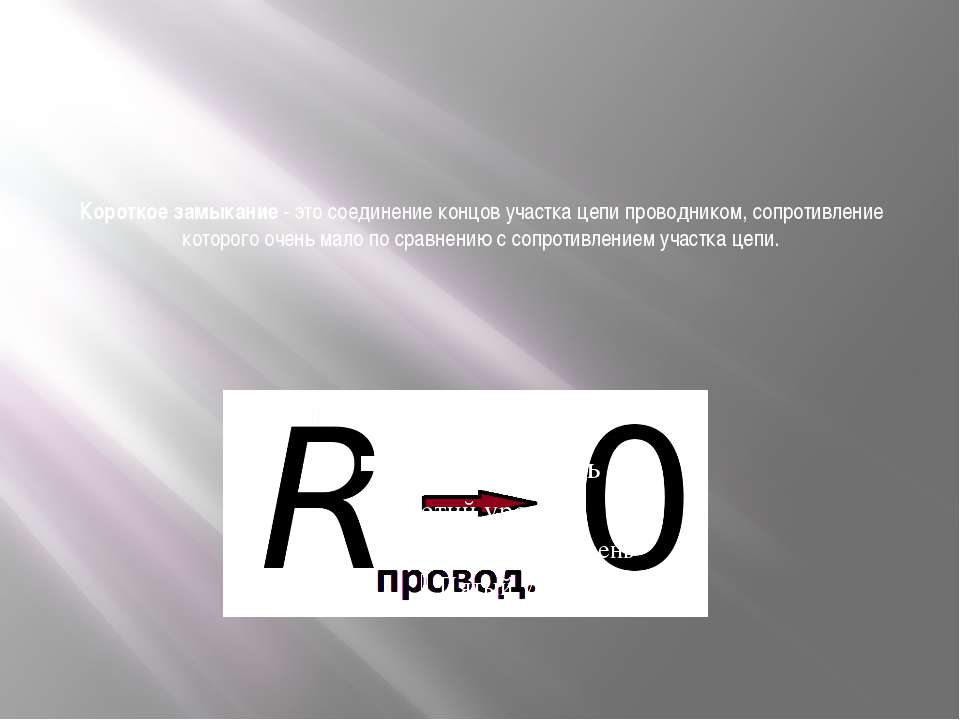

Коротким замыканием называют соединение концов участка цепи проводником, сопротивление которого очень мало по сравнению с сопротивлением участка цепи.

Как известно из закона Джоуля-Ленца, количество теплоты \(Q\), выделяемое на участке цепи \(R\), пропорционально квадрату силы тока \(I\) на этом участке:



Q=I2Rt, где



\(t\) — время протекания тока по цепи.



Согласно этому закону, если при коротком замыкании ток увеличится в \(10\) раз, то количество теплоты, выделяющейся при этом, возрастёт примерно в \(100\) раз (при прочих равных условиях)!

Вот почему короткое замыкание может вызвать расплавление проводов, воспламенение изоляции и в конечном итоге привести к возгоранию горючих предметов вокруг места короткого замыкания и к пожару.


Чаще всего причиной короткого замыкания является нарушение изоляции проводов (из-за их износа, неправильной эксплуатации и т.п.). Также причиной короткого замыкания могут быть механические повреждения в электрической цепи или в электроприборе, а также перегрузки сети.

Короткое замыкание и как его предотвратить

Основная причина пожаров, связанных с нарушением правил устройства и эксплуатации электрооборудования — это короткое замыкание.

Оно возникает из-за нарушения изоляции в электропроводах и кабелях, вызываемое перенапряжением, износом изоляции и механическими повреждениями. Опасность короткого замыкания заключается в увеличении силы тока на сотни тысяч ампер, из-за чего происходит выделение большого количества тепла в проводниках за очень короткий промежуток времени, что в свою очередь, приводит к резкому повышению температуры и воспламенению изоляции.

Чтобы избежать неприятных последствий короткого замыкания, необходимо помнить несколько простых правил:

— Категорически запрещается соединять провода в виде скрутки, так как плотность контактов проводников такого соединения быстро ослабевает и уменьшается площадь их взаимодействия, из-за этого возможно возникновение электрической дуги и искрения, а в последствие и короткого замыкания.

— При проведении скрытой электропроводки, например, за подвесными потолками, в зависимости от степени горючести используемого материала, необходимо использовать кабель не распространяющий горение, или помещать его в стальные трубы с определенной толщиной стенки, которая не прожжется в результате возникновения короткого замыкания.

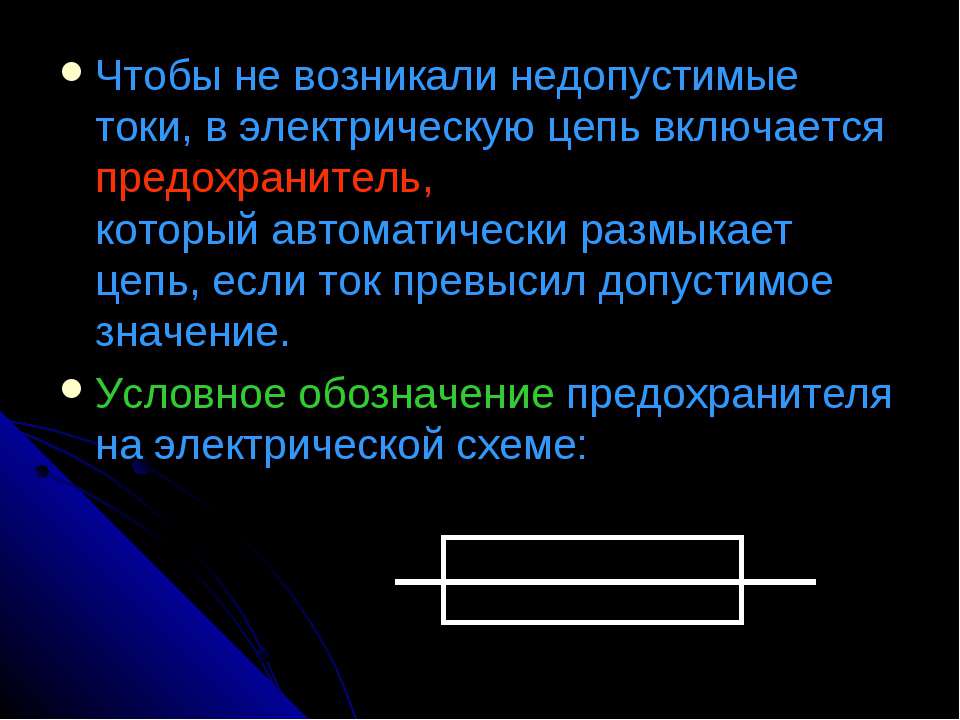

— Необходимо использовать электропредохранитель, с соответствующей для вашего потребления мощностью. Если предохранитель часто отключается, то возможно где-то есть неполадки в соединениях проводов или вы потребляете большее количество электроэнергии, чем рассчитан ваш предохранитель. В этом случае надо вызвать специалиста, чтобы избежать печальных последствий замыкания сети.

Будьте внимательны и осторожны при обращении с электроприборами! Берегите себя и своих близких!



Информация с сайта http://78.mchs.gov.ru/

Отдел надзорной деятельности Центрального района

УНД ГУ МЧС России по городу Санкт‑Петербургу

Короткое замыкание и перегрузка, в чем их различие

Короткое замыкание и перегрузка, в чем их различие

Короткое замыкание (КЗ) — электрическое соединение двух точек электрической цепи с различными значениями потенциала, не предусмотренное конструкцией устройства и нарушающее его нормальную работу.

Если фазу и ноль электрической сети соединить под напряжением друг с другом не через потребитель, а напрямую, то возникнет короткое замыкание, сокращенно КЗ.

Коротким замыканием называется соединение проводников отдельных фаз между собой или с землей через относительно малое сопротивление, принимаемое равным нулю при глухом металлическом коротком замыкании.

Никакая сеть не предназначена для длительной работы в таком режиме. Однако данный аварийный режим иногда возникает. Так, короткое замыкание может случиться из-за нарушения изоляции электропроводки или из-за случайного замыкания разноименных проводников проводящими частями электрооборудования. Нормальная работа электрической сети будет нарушена. Чтобы это нежелательное явление предотвратить, электрики используют клеммники либо просто изолируют соединения.

Проблема режима КЗ заключается в том, что в момент его возникновения в сети многократно увеличивается ток (до 20 раз превышает номинал), что приводит к выделению огромного количества джоулева тепла (до 400 раз превышает норму), поскольку количество выделяемой теплоты пропорционально квадрату тока и сопротивлению потребителя.

Теперь представьте: сопротивление потребителя здесь — доли ома проводки, а ток, как известно, тем выше, чем меньше сопротивление. В итоге, если мгновенно не сработает защитное устройство, произойдет чрезмерный перегрев проводки, провода расплавятся, изоляция воспламенится, и может случиться пожар в помещении. В соседних помещениях, питаемых этой же сетью, упадет напряжение, и некоторые электроприборы могут выйти из строя.

Типичный вид короткого замыкания для жилых квартир — однофазное короткое замыкание, когда фаза смыкается с нулем. Для сетей трехфазных, например в цеху или в гараже, возможно трехфазное или двухфазное короткое замыкание (две фазы между собой, три фазы между собой, или несколько фаз на ноль).

Для трехфазного оборудования, такого как асинхронный двигатель или трехфазный трансформатор, характерно межвитковое замыкание, когда витки замыкаются накоротко внутри обмотки статора или внутри обмотки трансформатора, шунтируя остальные рабочие витки и выводя таким образом прибор из строя.

Или замыкание может случиться через проводящий корпус прибора. Вообще проводящие корпуса следует заземлять, дабы защитить персонал от случайного поражения током, а провода в квартирах использовать те, что в негорючей изоляции.

Есть еще один вид аварийного режима нагрузки электрической сети, связанный с превышением нормального тока. Это так называемая перегрузка. Перегрузки иногда возникают в квартирах, в домах, на предприятиях. Это опасный режим, порой более опасный, чем короткое замыкание. Ведь короткое замыкание в квартире может быть на корню остановлено мгновенно сработавшим автоматическим выключателем в щитке. А вот токовая перегрузка — случай более хитрый.

Представьте себе, что в одну единственную розетку вы решили понавтыкать множество электроприборов через тройник да через удлинители. Что нежелательного может в этом случае произойти? Если жила проводки, подведенный к розетке, не рассчитана на ток более 16 ампер, то при включении в такую розетку нагрузки более 3500 ватт начнется перегрев электропроводки чреватый пожаром.

Вообще тепловое воздействие на изоляцию проводов резко снижает ее механические и диэлектрические свойства. Например, если проводимость электрокартона (как изоляционного материала) при 20°С принять за единицу, то при температурах 30, 40 и 50°С она увеличится в 4, 13 и 37 раз соответственно.

И тепловое старение изоляции наиболее часто возникает именно из-за перегрузки электросетей токами, превышающими длительно допустимые для данного вида и сечений проводников. Также нельзя в розетку, на которой указано 250 В 10 А, включать потребителей более чем на 2500 Вт, ибо может начаться перегрев контактов, ведущий к их ускоренному окислению.

Для защиты от перегрузок в квартире, а также для мгновенного купирования режима КЗ, используйте автоматические выключатели.

Ранее ЭлектроВести писали, что ДТЭК Киевские электросети возобновил подачу электроэнергии потребителям Печерского района в Киеве. Благодаря оперативным действиям специалистов компании электроснабжение возобновлено на более 20 улицах центральной части Киева.

По материалам: electrik.info.

Ток короткого замыкания. Виды и работа. Применение и особенности

Нормальным установившимся режимом работы электроустановки считается такой режим, параметры которого находятся в пределах нормы. Ток короткого замыкания (ток КЗ) возникает при аварии в работе электроустановки. Он чаще всего появляется из-за повреждения изоляции токоведущих частей.

В результате короткого замыкания нарушается бесперебойное питание потребителей, и влечет за собой неисправности и выход из строя оборудования. Вследствие этого при подборе токоведущих элементов и аппаратов необходимо производить их расчет не только для нормальной работы, но и производить проверку по условиям предполагаемого аварийного режима, который может быть вызван коротким замыканием.

Виды коротких замыканий

Понятие короткого замыкания подразумевает электрическое соединение, которое не предусмотрено условиями эксплуатации оборудования между точками различных фаз, либо нейтрального проводника с фазой или земли с фазой (при наличии контура заземления нейтрали источника питания).

При эксплуатации потребителей напряжение питания может подключаться различными способами:
  • По схеме трехфазной сети 0,4 киловольта.
  • Однофазной сетью (фазой и нолем) 220 В.
  • Источником постоянного напряжения выводами положительного и отрицательного потенциала.

В каждом отдельном случае может возникнуть нарушение изоляции в некоторых точках, вследствие чего возникает ток короткого замыкания.

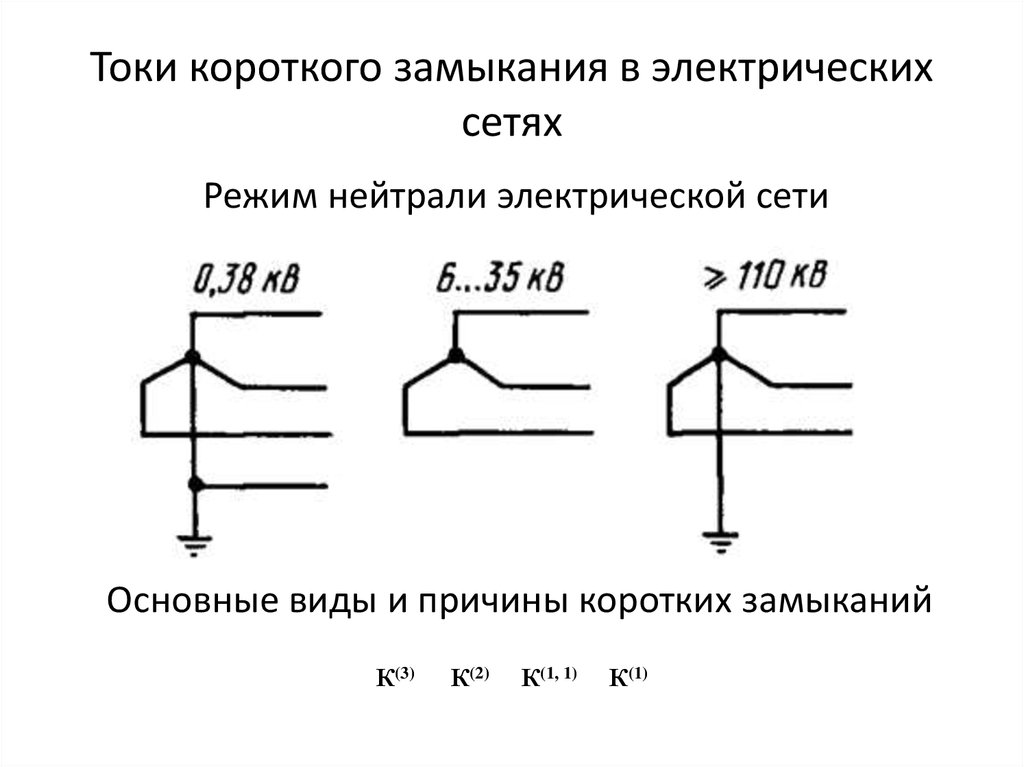

Для 3-фазной сети переменного тока существуют разновидности короткого замыкания:
  1. Трехфазное замыкание.
  2.  Двухфазное замыкание.
  3.  Однофазное замыкание на землю.

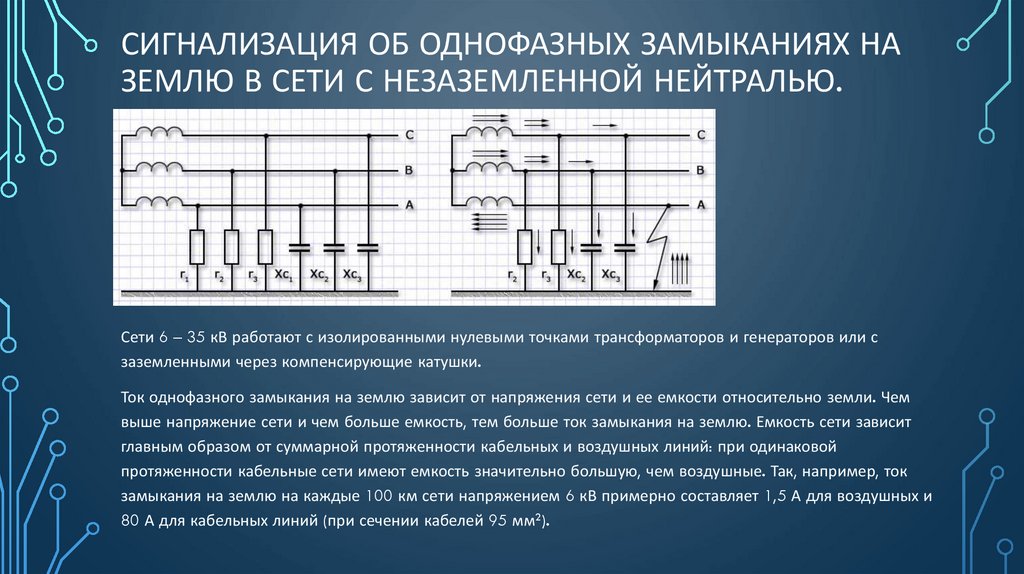

  4.  Однофазное замыкание на землю (Изолированная нейтраль).
  5.  Двухфазное замыкание на землю.
  6.  Трехфазное замыкание на землю.

При выполнении проекта снабжения электрической энергией предприятия или оборудования подобные режимы требуют определенных расчетов.

Причины повреждения изоляции
  • Воздействие на изоляцию механическим путем.
  • Электрический пробой токоведущих частей вследствие чрезмерных нагрузок или перенапряжения.
  • Подобно нарушению изоляции можно считать причиной повреждения схлестывание неизолированных проводов воздушных линий от сильного ветра.
  • Наброс металлических предметов на линию.
  • Воздействие животных на проводники, находящиеся под напряжением.
  • Ошибки в работе обслуживающего персонала в электроустановках.
  • Сбой в функционировании защит и автоматики.
  • Техническое старение оборудования.
  • Умышленное действие, направленное на повреждение изоляции.
Последствия короткого замыкания

Ток короткого замыкания во много раз превышает ток при нормальной работе оборудования. Возможными последствиями такого замыкания могут быть:

  • Перегрев токоведущих частей.
  • Чрезмерные динамические нагрузки.
  • Прекращение подачи электрической энергии потребителям.
  • Нарушение нормального функционирования других взаимосвязанных приемников, которые подключены к исправным участкам цепи, из-за резкого снижения напряжения.
  • Расстройство системы электроснабжения.
Принцип действия короткого замыкания

До начала возникновения короткого замыкания величина тока в электрической цепи имела установившееся значение iп. При резком коротком замыкании в этой цепи из-за сильного уменьшения общего сопротивления цепи электрический ток значительно повышается до значения iк. Вначале, когда время t равно нулю, электрический ток не может резко измениться до другого установившегося значения, так как в замкнутой цепи кроме активного сопротивления R, есть еще и индуктивное сопротивление L. Это увеличивает во времени процесс возрастания тока при переходе на новый режим.

В результате в начальный период короткого замыкания электрический ток сохраняет первоначальное значение iK = iно. Чтобы ток изменился, необходимо некоторое время. В первые мгновения этого времени ток повышается до максимального значения, далее немного снижается, а затем через определенный период времени принимает установившийся режим.

Период времени от начала замыкания до установившегося режима считается переходным процессом. Ток короткого замыкания можно рассчитать для любого момента в течение переходного процесса.

Ток КЗ при режиме перехода лучше рассматривать в виде суммы составляющих: периодического тока i пt с наибольшей периодической составляющей I пт и апериодического тока i аt (его наибольшее значение – I am).

Апериодическая составляющая тока КЗ во время замыкания постепенно затухает до нулевого значения. При этом ее изменение происходит по экспоненциальной зависимости.

Возможный максимальный ток КЗ считают ударным током iу. Когда нет затухания в начальный момент замыкания, ударный ток определяется:

I уi пm + i аt=0’, где i пm является амплитудой периодической токовой составляющей.

Полезное короткое замыкание

Считается, что короткое замыкание является отрицательным и нежелательным явлением, от которого происходят разрушительные последствия в электроустановках. Оно может создать условия для пожара, отключения защитной аппаратуры, обесточиванию объектов и другим последствиям.

Однако ток короткого замыкания может принести реальную пользу на практике. Есть немало устройств, функционирующих в режиме повышенных значений тока. Для примера можно рассмотреть сварочный аппарат. Наиболее ярким примером для этого послужит электродуговая сварка, при работе которой накоротко замыкается сварочный электрод с заземляющим контуром.

Такие режимы короткого замыкания действуют кратковременно. Мощность сварочного трансформатора обеспечивает работу при таких значительных перегрузках. Во время сварки в точке соприкосновения электрода возникает очень большой ток. В итоге выделяется значительное количество теплоты, достаточное для расплавления металла в месте касания, и образования сварочного шва достаточной прочности.

Способы защиты

Еще в начале развития электротехники появилась проблема защиты электрических устройств от чрезмерных токовых нагрузок, в том числе и короткого замыкания. Наиболее простым решением стала установка плавких предохранителей, которые перегорали от их нагревания вследствие превышения тока определенной величины.

Такие плавкие вставки функционируют и в настоящее время. Их основным достоинством является надежность, простота и невысокая стоимость. Однако имеются и недостатки. Простая конструкция предохранителя побуждает человека после сгорания плавкого элемента заменить его самостоятельно подручными материалами в виде скрепок, проволочек и даже гвоздей.

Такая защита не способна обеспечить необходимой защиты от короткого замыкания, так как она не рассчитана на определенную нагрузку. На производстве для отключения цепей, в которых возникло замыкание, используют электрические автоматы. Они намного удобнее обычных плавких предохранителей, не требуют замены сгоревшего элемента. После устранения причины замыкания и остывания тепловых элементов, автомат можно просто включить, тем самым подав напряжение в цепь.

Существуют также более сложные системы защиты в виде дифференциальных автоматов. Они имеют высокую стоимость. Такие устройства отключают напряжение цепи в случае наименьшей утечки тока. Такая утечка может возникнуть при поражении работника током.

Другим способом защиты от короткого замыкания является токоограничивающий реактор. Он служит для защиты цепей в сетях высокого напряжения, где величина тока КЗ способна достичь такого размера, при котором невозможно подобрать защитные устройства, выдерживающие большие электродинамические силы.

Реактор представляет собой катушку с индуктивным сопротивлением. Он подключен в цепь по последовательной схеме. При нормальной работе на реакторе имеется падение напряжения около 4%. В случае возникновения КЗ основная часть напряжения приходится на реактор. Существует несколько видов реакторов: бетонные, масляные. Каждый из них имеет свои особенности.

Закон Ома при КЗ

В основе расчета замыканий цепи лежит принцип, который определяет вычисление силы тока по напряжению, путем его деления на подключенное сопротивление. Такой же принцип работает и при определении номинальных нагрузок. Отличие в следующем:

  • При возникновении аварийного режима процесс протекает случайным образом, стихийно. Однако он поддается некоторым расчетам по разработанным специалистами методикам.
  • В процессе нормальной работы электрической цепи сопротивление и напряжение находятся в уравновешенном режиме и могут незначительно изменяться в рабочих диапазонах в пределах нормы.
Мощность источника питания

По этой мощности выполняют оценку энергетической силовой возможности разрушительного действия, которое может осуществить ток короткого замыкания, проводят анализ времени протекания, размер.

Для примера рассмотрим, что отрезок медного проводника с площадью сечения 1,5 мм2 длиной 50 см сначала подсоединили непосредственно к батарее «Крона». А в другом случае этот же кусок провода вставили в бытовую розетку.

В случае с «Кроной» по проводнику будет протекать ток КЗ, который нагреет эту батарею до выхода ее из строя, так как мощности батареи не достаточно для того, чтобы нагреть и расплавить подключенный проводник для разрыва цепи.

В случае с бытовой розеткой сработают защитные устройства. Представим, что эти защиты вышли из строя, и не сработали. В этом случае ток короткого замыкания будет протекать по бытовой проводке, затем по проводке всего подъезда, дома, и далее по воздушной линии или кабеля. Так он дойдет до трансформатора питания на подстанции.

В результате к трансформатору подсоединяется длинная цепь с множеством кабелей, проводов, различных соединений. Они намного повысят электрическое сопротивление нашего опытного отрезка провода. Однако даже в таком случае остается большая вероятность того, что этот кусок провода расплавится и сгорит.

Сопротивление цепи

Участок линии электропередач от источника питания до места короткого замыкания обладает некоторым электрическим сопротивлением. Его значение влияет на величину тока короткого замыкания. Обмотки трансформаторов, катушек, дросселей, пластин конденсаторов вносят свой вклад в суммарное сопротивление цепи в виде емкостных и индуктивных сопротивлений. При этом создаются апериодические составляющие, которые искажают симметричность основных форм гармонических колебаний.

Существует множество различных методик, с помощью которых производится расчет ток короткого замыкания. Они позволяют рассчитать с необходимой точностью ток короткого замыкания по имеющейся информации. Практически можно измерить сопротивление имеющейся схемы по методике «фаза-ноль». Это сопротивление делает расчет более точным, вносит соответствующие коррективы при подборе защиты от короткого замыкания.

Похожие темы:

Причины короткого замыкания — Стройпортал Biokamin-Doma.ru

Основные причины возникновения короткого замыкания

Что это такое?

Электрическая цепь — это, как правило, два проводника с разноименным потенциалом и подключенным потребителем тока. Каждый конечный потребитель имеет свое внутреннее сопротивление, которое сопротивляется току и ограничивает, тем самым дозируя его количество и плотность в проводнике, заставляя производить работу.

В момент, когда сопротивление резко уменьшается до статической погрешности сопротивления проводников, электрический ток, ничем практически не ограниченный, возрастает до такой величины, что сечение проводников становится малым и проходя через них, разогревает жилы до температуры разрушения и плавления. Поэтому частый спутник короткого замыкания — это огонь, расплавленный металл проводников и вспомогательных механизмов.

Признаками замыкания в проводке являются запах гари, искрение и возгорание проводов, а также отключение электричества на определенном участке или же во всей сети.

Как возникает КЗ?

Итак, рассмотрим основные причины возникновения короткого замыкания в электропроводке и электроустановках.

Высокое напряжение. В момент скачка напряжения выше допустимых параметров, присутствует возможность электрического пробоя изоляции проводника или электрической схемы. В результате развивается утечка тока до размеров КЗ, с созданием кратковременного стабильного дугового разряда.

Старая изоляция. Жилые и промышленные фонды, не проводившие замену электрической проводки — это первые претенденты на спонтанные КЗ. Любая изоляция, используемая в электропроводке, имеет свой ресурс. Со временем она разрушается под воздействием внешних факторов, что и приводит к возникновению замыкания.

Внешнее механическое воздействие. Снятие изоляции с провода, ее перетирание и прочее воздействие на защитную оболочку, ослабляющее ее свойства, рано или поздно вызовут возгорание и КЗ. К примеру, в быту часто причиной возникновения короткого замыкания является повреждение проводки при сверлении стен. О том, как не повредить электропроводку перфоратором, читайте в нашей статье.

Посторонние предметы. Сюда относится пыль различного происхождения, мелкие животные, детали с соседних узлов, волей случая попавших на электрические проводники, вызвав и развив таким образом КЗ.

Прямой удар молнии. Происходит тоже, что и при перенапряжении (смотри выше).

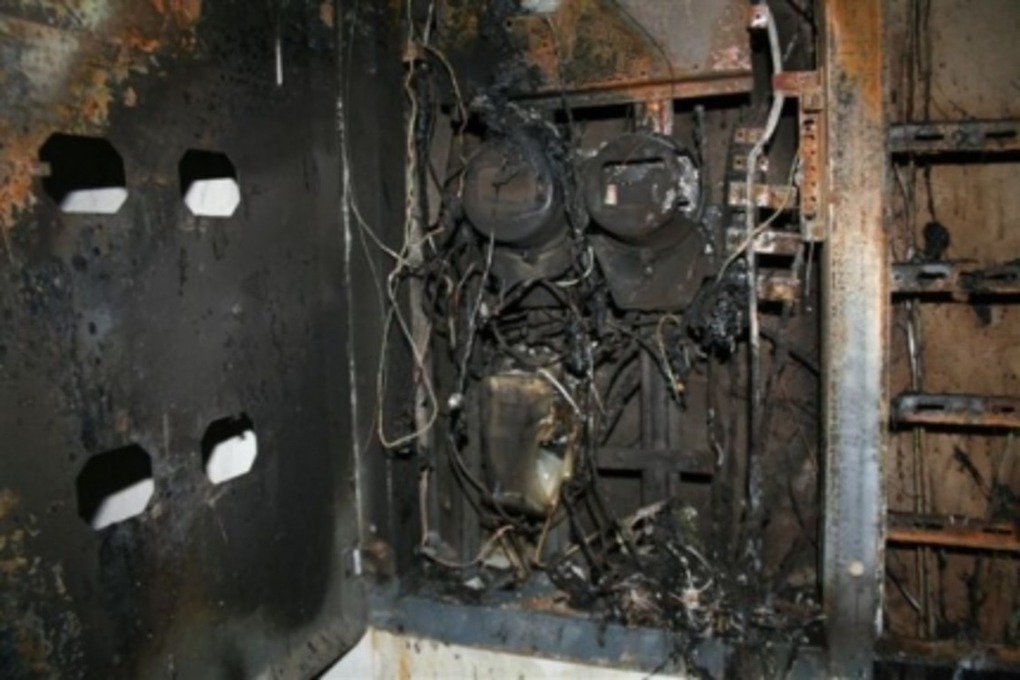

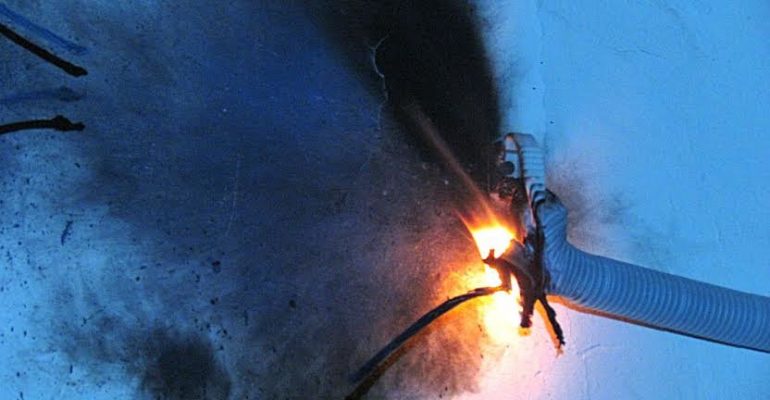

Пример последствия от возникновения КЗ в электроустановке демонстрируется на видео:

Последствия короткого замыкания — это выгоревшие участки проводки и ее возгорание!

Виды явлений

Самое распространенное — это замыкание на землю, когда либо одна фаза взаимодействует с землей, либо две фазы взаимодействует с землей, на одном или нескольких участках. Короткое замыкание на землю, встречается в системах с глухозаземленной нейтралью и составляют до 70% всех случаев.

Существует также межфазное КЗ, когда происходит взаимодействие двух фаз между собой. Происходит в следствии нарушении изоляции в трехфазном оборудовании.

Ну и последний вид КЗ — трехфазное, когда взаимодействуют все три фазы. На схеме ниже изображены основные виды коротких замыканий:

Способы предотвращения

Для предотвращения развития КЗ и защиты электрических устройств и линий электроснабжения самым эффективным методом является установка автоматического выключателя или же плавких предохранителей. Автомат (на фото ниже) при возникновении «коротыша» своевременно отключит питание, тем самым предотвратит возникновение опасной ситуации.

Еще один способ предотвратить возникновение короткого замыкания — своевременная ревизия электропроводки, благодаря которой можно визуально определить место оплавления изоляции и перейти к устранению неполадки.

Напоследок рекомендуем просмотреть полезное видео по теме:

Причины возникновения короткого замыкания

Короткое замыкание — это возникновение аварийной ситуации, главная опасность которой заключается в резком повышении силы тока, протекающего в сети. Она сопровождается выделением большого количества тепла, способного разрушить изоляцию, вызвать возгорания и даже пожар. Разберем причины короткого замыкания, способы их предотвращения и основные меры профилактики. Очень важно правильно вести себя в подобных ситуациях, чтобы избежать поражения электрическим током.

Техническая суть КЗ

В повседневной жизни замыкание и размыкание электрических цепей происходит постоянно – днем и ночью. Все эти процессы протекают совершенно безопасно, без каких-либо неприятных последствий. После замыкания цепи начинается превращение электричества в механическую энергию, приводящую в движение различные приборы и оборудование. В случае необходимости может вырабатываться тепловая энергия, необходимая для работы обогревателей, электрочайников, водонагревателей и других устройств.

Во всех этих схемах ток электропроводки протекает по так называемому длинному пути через подключенную нагрузку. Именно она способствует ограничению тока до безопасного уровня, при котором возможна нормальная работа сети и оборудования. Если же изоляция оказывается нарушенной, ток начинает течь напрямую между фазой и нулем, не доходя до нагрузки. Именно в этот момент и возникает короткое замыкание поскольку такой контакт минует электроприбор.

Для того чтобы понять физику процесса и чем опасно короткое замыкание, необходимо воспользоваться законом Ома, выраженного формулой I = U/R. Ключевую роль здесь играет сопротивление, поскольку у проводников оно совсем маленькое и условно принимается за ноль. По математическим законам делить на ноль нельзя, а полученный результат устремится в бесконечность. В момент короткого замыкания такой величиной будет сила тока.

На практике, проводники все-таки будут обладать каким-то сопротивлением, поэтому бесконечного значения ток не достигнет. Однако, его будет вполне достаточно для разрушительных действий, вплоть до мощного взрыва. Этот процесс сопровождается вольтовой дугой, с температурой до 5000 0 С. Одновременно будет резко снижено напряжение, что нанесет серьезный вред электрооборудованию и нарушит электроснабжение.

Основные виды коротких замыканий электропроводки можно разделить на следующие категории:

  • Трехфазное или симметричное, с замыканием всех трех фаз.
  • Двухфазное – несимметричное, где в процессе участвуют лишь две фазы.
  • Две фазы и земля в системе с глухо заземленной нейтралью.
  • Одна фаза и земля при заземленной нейтрали.

В случае однофазного или несимметричного КЗ, ток достигает своей максимальной величины. Это значение может быть снижено за счет специальных мероприятий и расчетов.

Причины возникновения аварийного режима

Основная причина возникновения короткого замыкания заключается в резком возрастании силы тока, увеличение которой происходит параллельно со снижением сопротивления проводников. Под действием высокого тока создается критическая температура, опасная для сетей и оборудования.

Подобная ситуация, в свою очередь, также создается в силу определенных факторов:

  • Скачки напряжения, когда превышаются все допустимые параметры и номинальные значения. Происходит электрический пробой изоляции проводов или всей схемы. Токовая утечка мгновенно превращается в КЗ, образуя стабильный кратковременный дуговой разряд.
  • Причины возникновения замыкания часто кроются в изношенной изоляции, особенно в старых зданиях, где давно не менялась электропроводка. На изоляционный слой оказывают влияние внешние факторы, и после выработки своего ресурса она разрушается. В местах соприкосновения оголенных проводников возникает КЗ.
  • Любые виды механических воздействий, негативно влияющих на целостность изоляции электропроводки. Оболочка постепенно теряет свои качества и разрушается. Часто провода повреждаются при сверлении стен и отсутствии схемы электрических сетей.
  • Попадание посторонних предметов на токоведущие части. Они замыкают контакты, приводя к возникновению и развитию аварийного режима.
  • Прямые удары молний производят такой же эффект, как и в случае перепадов напряжения.
  • Работа электрических сетей с перегрузками в течение длительного времени, нарушения и сбои в работе электрооборудования – серьезные причины короткого замыкания.
  • Резкое повышение влажности в помещении, например, при затоплении соседями сверху. Влага разрушительно действует на изоляцию в местах соединений и скруток, приводя к незапланированным контактам между проводниками.

К чему приводят короткие замыкания

Как уже отмечалось, возникновение аварийного режима вызывает сильный перегрев токоведущих частей. В результате, полностью разрушается изоляция, а возникающие механические усилия разрушающе действуют на элементы установок. Возникают и другие последствия короткого замыкания. От этого страдают и потребители неповрежденных участков, поскольку КЗ на одной линии вызывает общий спад напряжения и нарушение нормального электроснабжения.

В точке аварии потенциал становится нулевым, после чего это снижение начинает быстро распространяться на другие линии. Одновременно происходит резкое снижение сопротивления во всей системе с увеличением силы тока в каждой ее ветви. Ток начинает многократно превышать номинальное значение, что опять же приводит к спаду напряжения в отдельных точках сети. Особенно заметен этот спад в местах непосредственной близости с КЗ электропроводки. По мере удаления от очага аварии потенциал в сети будет изменяться.

Характер повреждений и их масштабы зависят от места их проявления и длительности самого процесса. На значительном удалении ток КЗ лишь незначительно превышает номинал источников питания и подобный режим они воспринимают лишь в качестве незначительно увеличившейся нагрузки. Существенные изменения происходят только возле места аварии, где наблюдаются самые опасные последствия.

По сравнению с номиналом энергии, вырабатываемой генератором, ток короткого замыкания нередко бывает даже ниже его. Тем не менее, он многократно превышает номиналы токов в ветвях, где может возникнуть аварийная ситуация. Поэтому даже короткого отрезка времени вполне хватает, чтобы разогреть токоведущие части и элементы до пределов, значительно превышающих допустимые.

Резкое увеличение тока приводит к созданию между проводниками больших механических усилий, достигающих своего максимума в самом начале аварийного режима. Если проводники и их крепления не обладают достаточной прочностью, то они разрушатся в течение очень короткого времени.

Внезапные скачки напряжения пагубно отражаются на электрооборудовании. Прежде всего, эти процессы затрагивают двигатели, поскольку в таком режиме они перестают работать, останавливаются и опрокидываются. Восстановление исходного состояния требует большого количества времени, сил и средств.

Продолжительные короткие замыкания, произошедшие в непосредственной близости с электростанциями, работающими параллельно, нарушают их синхронность и взаимодействие со всеми остальными компонентами системы. Это одно из наиболее опасных последствий аварийного режима.

Иногда при замыкании на землю создаются токовые системы с нарушенным равновесием. С их участием может произойти образование магнитных потоков, наводящих значительные ЭДС в трубопроводах, линиях связи и других сетях, расположенных рядом. В таких случаях возникает реальная опасность для персонала и аппаратуры, установленной в этих цепях.

Профилактика неисправностей и аварий

В перечне мероприятий, связанных с короткими замыканиями, большое внимание уделяется ликвидации последствий подобных случаев. Из них наиболее важными являются следующие:

  • Ликвидация участка электропроводки, получившего повреждения. После этого выполняются новые контактные соединения с последующей надежной изоляцией.
  • Сгоревшие розетки и выключатели не рекомендуется ремонтировать и восстанавливать. Гораздо целесообразнее произвести полную замену и установить новое надежное изделие.
  • Замена не только сгоревшей проводки, но и других устаревших изношенных линий, расположенных рядом.
  • Проверка исправности электрооборудования и срочное устранение выявленных недостатков.

В качестве профилактики следует регулярно обследовать сети и оборудование силовой группы. Сигналом к замене служат подгоревшие провода, искрение розеток, пожелтевшие корпуса с поврежденными участками. Все сети в обязательном порядке защищаются УЗО и автоматическими выключателями. Эффективно противостоять аварийным ситуациям можно лишь хорошо зная виды, причины и последствия коротких замыканий.

Что такое короткое замыкание?

О таком нештатном режиме работы электрической цепи как короткое замыкание слышали практически все. Описание физики этого процесса входит в школьную программу 8-го класса. Предлагаем вспомнить, что представляет собой данное явление, какую опасность представляют токи КЗ и их вероятные причины возникновения. В статье мы рассмотрим виды короткого замыкания, а также способы защиты, позволяющие минимизировать негативные последствия.

Что такое короткое замыкание?

Под данным термином принято называть состояние сети, в которой имеет место непредусмотренный нормальной эксплуатацией электрический контакт между точками электроцепи с различными потенциалами. Низкое сопротивление в зоне контакта вызывает резкое увеличение силы тока, превышающее допустимое значение.

Для понимания процесса приведем наглядный пример. Допустим, имеется лампа накаливания мощностью 100 Вт, подключенная к бытовой сети 220 В. Применив Закон Ома, рассчитаем величину тока для нормального режима и короткого замыкания, игнорируя сопротивление источника и электрической проводки.

Электрическая схема нормального режима работы (а) и короткого замыкания (b)

При нормальном режиме работы приведенной выше цепи, электрический ток будет равен 0,45 А (I = P/U = 100/220 ≈ 0,45), а сопротивление нагрузки составит 489 Ом (R = U/A = 220/0,45 ≈ 489).

Теперь рассмотрим изменение параметров цепи при возникновении КЗ. Для этого замкнем цепь между точками А и В выполним соединение при помощи провода с сопротивлением 0,01 Ом. Учитывая свойства электрического тока, он выберет путь с наименьшим сопротивлением, соответственно, Iкз увеличится до 22000 А (I=U/R). Собственно, по этой причине замыкание называется коротким.

Данный пример сильно упрощен, в реальности ток замыкания не поднимется до 2,2 кА, поскольку произойдет падение напряжения на потребителе, согласно второму закону Киргофа: E = I * r + I * R , где I*r — напряжение на источнике питания, а I * R, соответственно, на потребителе. Поскольку R при замыкании стремится к нулю, то вольтметр в изображенной выше схеме покажет падение напряжения.

Виды КЗ

Согласно ГОСТ 52735-2007, в энергосетях короткие замыкания принято разделять на несколько видов. Для наглядности ниже представлены схемы различных видов КЗ.

Различные виды КЗ

Обозначения с кратким описанием:

  1. 3-х фазное, принятое обозначение – К (З) . То есть, происходит электрический контакт между тремя фазами. Это единственный вид замыкания не вызывающий «перекос» фаз, процесс протекает симметрично, что упрощает расчет силы тока КЗ. В тоже время 3-х фазное замыкание представляет наибольшую опасность по факторам тепловых и электродинамических воздействий. В связи с этим, когда производится расчет тока КЗ для трехфазной цепи, как правило, рассматривается данный вид замыкания.

Характерно, что при К (З) наличие контакта с землей не отражается на параметрах процесса.

  1. 2-х фазное (K (2) ). Данный вид замыкания, как все последующие, относится к несимметричным процессам, вызывающим перекос напряжений в системе. В кабельных линиях электропередач довольно велика вероятность перехода процесса K (2) в К (З) , поскольку температура в месте замыкания разрушает изоляцию токоведущих частей.
  2. 2-х фазное с землей (K (1,1) ). Данный процесс можно наблюдать в системах с заземленной нейтралью.
  3. 1-о фазное с землей (K (1) ). Этот вид замыкания на практике встречается чаще всего. Характерно, что процесс может возникнуть как в бытовых или промышленных электросетях, так и в запитанном от них оборудовании.
  4. Двойное на землю (K (1+1) ). То есть, две фазы замыкаются через землю, не имея электрического контакта между собой. Такой вид замыкания возможен в системах с заземленной нейтралью.

Мы привели только пять видов замыканий, которые чаще всего встречаются на практике. С полным списком возможных вариантов и поясняющими схемами можно ознакомиться в приложении 2 к ГОСТу 26522 85.

Вероятность возникновения каждого из рассмотренных выше вариантов приведена в таблице. Как видно из нее чаще всего наблюдаются однофазные короткие замыкания.

Таблица 1. Распределение, составленное по аварийной статистике.

Разобравшись с видами замыканий, рассмотрим, в каких ситуациях они могут возникнуть.

Причины возникновения короткого замыкания

Несмотря на случайность данного процесса, существует много причин, имеющих косвенное или прямое отношение к его происхождению. Перечислим наиболее распространенные причины, по данным аварийной статистики:

  • Износ электрохозяйства энергетических систем или бытовой электросети. Со временем изоляция проводов или токоведущих элементов теряет диэлектрические свойства, в результате на участке цепи возникает непредусмотренное электрическое соединение. Определить общее состояние проводки можно по проводам в электрических точках. Старение изоляции заметно на отводах к электрическим точкам
  • Превышение допустимой нагрузки на цепь питания. Это вызывает нагрев токоведущих элементов, что приводит к повреждению изоляции. Подробно о перегрузке электросети можно прочитать на нашем сайте. Перегрузка электросети может стать причиной короткого замыкания

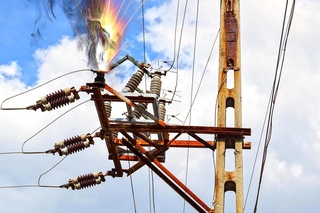

  • Удар молнии в ВЛ. В этом случае происходит перенапряжение электросети, которое может вызвать КЗ. Обратим внимание, что молнии не обязательно попадать непосредственно в ЛЭП, близкий разряд может вызвать ионизацию воздуха, увеличивающую его электропроводимость. В результате увеличивается вероятность образования электрической дуги между линиями электропередач.
  • Физическое воздействие на провода, вызывающее механическое повреждение изоляции. В качестве примера достаточно вспомнить шутку, где перфоратор называют электрическим прибором для поиска скрытой проводки.
  • Попадание металлических предметов на токоведущие элементы. Собственно, это следствие, поскольку причина кроется в неудовлетворительном уходе за электрохозяйством.
  • Подключение к сети неисправного оборудования, например вызванного существенным снижением внутреннего сопротивления.
  • Человеческий фактор. Под это определение можно подвести практически все случаи так или иначе связанные с неправильными действиями человека. Например, ошибки при монтаже электропроводки, неудачные попытки ремонта электрооборудования, неправильные действия оперативного персонала подстанции и т.д.

Опасность и последствия

Чтобы понять, какую опасность представляет КЗ, достаточно узнать о возможных последствиях короткого замыкания. Для этого перейдем к краткому перечню, составленному по статистическим данным Ростехнадзора:

  • Возникновение возгорания в месте механического соприкосновения неизолированных элементов оборудования или электрической сети часто становится причиной пожара.
  • Понижение уровня напряжения электрического тока в зоне замыкания вызовет сбой в работе электрооборудования. О последствиях пониженного напряжения можно подробно узнать в одной из публикаций на нашем сайте.
  • Как видно из приведенной выше таблицы 1, на долю симметричных замыканий (К (З) ) приходится не более 5%, это означает, что во всех остальных случаях придется иметь дело с сетевой асимметрией, более известной под названием «перекос фаз». Последствия такого режима мы уже рассматривали в более ранней публикации.
  • Возникновение различных системных аварий, вызывающих отключение потребителей энергосистемы до устранения короткого замыкания.

Как предотвратить КЗ и защита от него?

Нельзя полностью исключить вероятность КЗ, поскольку на природу его возникновения влияет случайная составляющая. Поэтому в данном случае может идти речь только о профилактике, понижающей вероятность возникновения аварийной ситуации. К таким мерам относятся:

  • Контроль состояния изоляции токоведущих элементов оборудования или линий электропередач. В частности, испытание изоляции электропроводки в производственных помещениях положено проводить не реже одного раза в три года. Для бытовых сетей нормируется только срок максимальной эксплуатации. Например, для скрытой проводки, выполненной медным проводом, допустимая эксплуатация – 40 лет.
  • Сверка с проектом бытовой электросети перед сверлением теоретически должна минимизировать вероятность механического повреждения скрытой проводки. Но, как показывает практика, в таких ситуациях надежней воспользоваться прибором, для поиска проводки. Обзор таких устройств и их принципиальные схемы, можно найти на нашем сайте. Детектор проводки
  • Отключение электроприборов при выходе из дома или квартиры.
  • В «сырых» помещениях (например, в ванной комнате) необходимо минимизировать количество электрооборудования. Если таковое нельзя исключить, оно должно иметь соответствующий класс защиты.
  • В случае повреждения электроприбора, требуется исключить возможность его подсоединения к сети питания.
  • Соблюдение норм потребления электроэнергии и т.д.

Не менее важным является организация защиты, она реализуется путем установки автоматических выключателей (или предохранителей) как на ввод, так и на каждую внутреннюю линию проводки. Если произойдет короткое замыкание, электромагнитная защита автоматического выключателя сработает под воздействием высокого уровня тока КЗ. Как подобрать автоматический выключатель, в зависимости от номинального тока, Вы можете прочитать на нашем сайте.

Если в щитах РУ используются плавкие электрические предохранители, то после их «расплавления» (срабатывания), замена должна проводиться на однотипные устройства. Установка предохранителя с током меньше номинального приведет к ложным срабатываниям, превышение допустимого тока срабатывания может вызвать повреждение электрооборудования.

Преднамеренное КЗ

Завершая данную тему нельзя не упомянуть, что большие токи короткого замыкания могут успешно использоваться. Ярким примером этому являются электросварочные аппараты с ручным или автоматическим ограничением по току КЗ. Принцип работы и примеры электрических схем различных видов сварочного оборудования мы уже ранее рассматривали на нашем сайте.

Помимо сварочных аппаратов особенности КЗ используются в короткозамыкателях.

Внешний вид короткозамыкателя

Короткозамыкатели представляют собой специальные электромеханические устройства, вызывающие преднамеренное короткое замыкание для оперативного отключения системой защиты определенного участка цепи.

Таким образом, можно констатировать, что в приведенных примерах короткое замыкание вызывается принудительно для выполнения конструктивных действий.

Что такое короткое замыкание по-простому

КОРОТКОЕ ЗАМЫКАНИЕ – это электрическое соединение разных фаз или потенциалов электроустановки между собой или с землей, не предусмотренное в нормальном режиме работы, при котором в проводниках, в месте контакта, резко возрастает сила тока, превышая максимально допустимые величины.

Если же говорить простым языком, короткое замыкание – это любое незапланированное, нештатное соединение электрических проводников с разным потенциалом, например, фазы и ноля, при котором образуются разрушительные токи.

Как вы заметили, акцент на том, что короткое замыкание в электрической цепи — это именно незапланированный, не предусмотренный процесс, сделан не зря, ведь, по большому счету, контролируемое замыкание (некоторые еще назывыают его по-аналогии длинным) запускает электроприборы. Все они включаются в розетку, и, так или иначе, фазный провод, посредством электроприбора соединяется с нулевым, но короткого замыкания при этом не происходит, давайте разберемся почему.

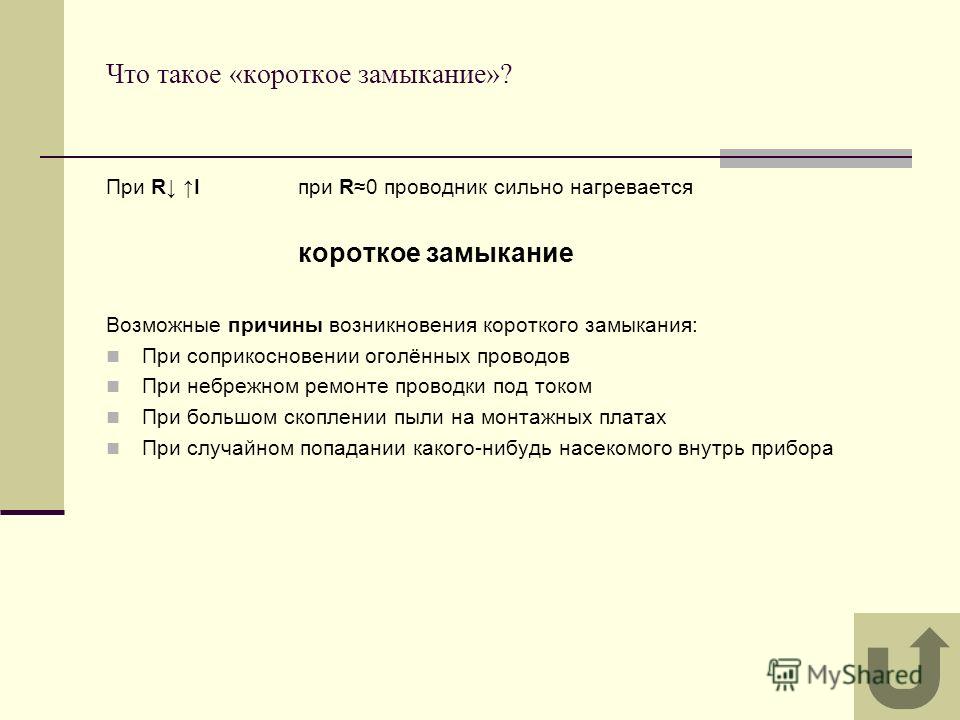

Почему происходит короткое замыкание

Для того чтобы понять почему происходит короткое замыкание, нужно вспомнить закон Ома для участка цепи – «Сила тока в участке цепи прямо пропорциональна напряжению и обратно пропорциональна электрическому сопротивлению на этом участке», формула при этом следующая:

I=U/R

где I – сила тока, U – напряжение на участке цепи, R – сопротивление.

Любой электроприбор в квартире, включающийся в розетку, это активное сопротивление (R – в формуле), напряжение в бытовой электросети вам должно быть известно – 220В-230 В и оно практически не меняется. Соответственно, чем выше сопротивление электроприбора (или материала, проводника и т.д.) включаемого в сеть, тем меньше величина тока, так, как зависимость между этими величинами обратно пропорциональная.

Теперь представьте, что мы включаем в сеть электроприбор практически без сопротивления, допустим его величина R=0.05 Ом, считаем, что тогда будет с силой тока по закону Ома.

I=220В(U)/0,05(Ом)=4400А

В результате получается очень высокий ток, для сравнения стандартная электрическая розетка в нашей квартире, выдерживает лишь ток 10-16А, а у нас по расчетам 4,4 кА.

Современные медные провода, используемые в проводке, имеют настолько хорошие показатели электрической проводимости, что их сопротивление, при относительно небольшой длине, можно принять за ноль. Соответственно, прямое соединение фазного и нулевого провода, можно сравнить, с подключением к сети электроприбора, с очень низким сопротивлением. Чаще всего, в бытовых условиях, мы сталкиваемся именно с таким типом короткого замыкания.

Конечно, это очень грубый пример, в реальных условиях, при расчете силы тока при коротком замыкании, учитывать приходится гораздо больше показателей, таких как: сопротивление всей линии проводов, идущих к вам, соединений, дополнительного оборудования сети и даже дуги образующейся при коротком замыкании, а также некоторых других.Поэтому, чаще всего, сопротивление будет выше тех 0,05 Ом, что мы взяли в расчете, но общий принцип возникновения КЗ и его разрушительных эффектов понятен.

Почему короткое замыкание так называется

Подключая какую-то нагрузку к сети, например, утюг, телевизор или любой другой электроприбор, мы создаём сопротивление для протекания электрического тока.
Если же мы умышленно или случайно соединим, например, фазу и ноль напрямую, без нагрузки, мы, в каком-то смысле, укорачиваем путь, делаем его коротким.

Поэтому, короткое замыкание и называют коротким, подразумевая движение электронов по кротчайшему пути, без сопротивления.

Чем опасно короткое замыкание

Самая значительная опасность при коротком замыкании – это большая вероятность возникновения пожара.

При значительном увеличении силы тока, которое происходит при КЗ, выделяется большое количество теплоты в проводниках, что вызывает разрушение изоляции и возгорание.
Кроме того, в быту, чаще всего происходит дуговое короткое замыкание, при котором, между проводниками в месте КЗ, возникает мощнейший электрический разряд, который нередко воспламеняет окружающие предметы.

Так же не стоит забывать про опасность поражения электрическим током или резким выделением тепла человека, которая так же достаточно высока.

Из менее опасных последствий, происходящих при КЗ, стоит отменить значительное снижение напряжения в электрической сети особенно в месте его возникновения, что негативно влияет на различные электроприборы, в частности оснащенные двигателями. Также, не стоит забывать про сильное электромагнитное воздействие на чувствительное к этому оборудование.

Как видите, последствия от возникновения короткого замыкания могут быть очень серьезными, поэтому, при проектировании любой электроустановки и монтаже электропроводки, необходимо предусмотреть защиту от короткого замыкания.

Защита от короткого замыкания

Большинство современных способов защиты от короткого замыкания основаны на принципе разрыва электрической цепи, при обнаружении КЗ.

Самые простые устройства, которые есть во многих электроприборах, защищающие от последствий коротких замыканий – это плавкие предохранители.

Чаще всего, плавкий предохранитель представляет собой проводник, рассчитанный на определенный предельный ток, который он сможет пропускать через себя, при превышении этого значения, проводник разрушается, тем самым разрывая электрическую цепь. Плавкий предохранитель — это самый слабый участок электрической цепи, который первый выходит из строя под действием высокого тока, тем самым защищает все остальные элементы.

Для защиты от коротких замыканий в квартире или доме, используются автоматические выключатели -АВ (чаще всего их называют просто автоматы), они устанавливаются на каждую группу электрической сети.

Каждый автоматический выключатель рассчитан на определенный рабочий ток, при превышении которого он разрывает цепь. Это происходит либо с помощью теплового расцепителя, который при нагреве, вследствие протекания высокого тока, механически разъединяет контакты, либо с помощью электромагнитного.

Принцип работы автоматических выключателей — это тема отдельной статьи, о них мы поговорим в другой раз. Сейчас же, хочу еще раз напомнить, что от короткого замыкания не спасает УЗО, его предназначение совсем в другом.

Для того, чтобы правильно выбрать защитный автоматический выключатель, делаются расчеты величины возможного тока короткого замыкания для конкретной электроустановки. Чтобы в случае, если КЗ произойдёт, автоматика сработала оперативно, не пропустив резко возросший ток и не сгорев от него, не успев разорвав цепь.

Причины короткого замыкания

Чаще всего в бытовых условиях квартиры или частного дома, короткое замыкание возникает по нескольким причинам, основные из которых:

— в следствии нарушения изоляции электрических проводов или мест их соединений. Факторов приводящих к этому достаточно много, здесь и банальное старение материалов, и механическое повреждение, и даже загрязнения изоляторов.

— из-за случайного или преднамеренного соединения проводников с различным потенциалом, чаще всего фазного и нулевого. Это может быть вызвано ошибками при работе с электропроводкой под напряжением, неисправностью электроприборов, случайным попаданием проводников на контактные группы и т.д.

Поэтому, очень важно ответственно относится как к монтажу электроустановки, так и к её эксплуатации и обслуживанию.

Будьте аккуратны и осмотрительны при обращении с электрическими приборами и оборудованием, не включайте их в сеть если они повреждены или открыты. Не хватайтесь за электрические провода, если точно не знаете, что они не под напряжением.

Ну и как всегда, если у вас есть что добавить, вы нашли неточности или ошибки – обязательно пишите в комментариях к статье, кроме того задавайте свои вопросы, делитесь полезным опытом.

Что такое короткое замыкание: определение, объяснение для «чайников»

Мы часто слышим «Произошло короткое замыкание», «В цепи коротнуло». Сразу понятно, что случилось что-то незапланированное и нехорошее. Но почему замыкание именно короткое, а не длинное? Покончим с неопределенностью и разберемся, что именно происходит при коротком замыкании в электрической цепи.

Что такое короткое замыкание (КЗ)

Электрический скат плавает в океане и не устраивает КЗ, вполне обходясь без знания закона Ома. Нам же для понимания природы и причин короткого замыкания этот закон просто необходим. Так что, если вы еще не успели, читаем про закон Ома, силу тока, напряжение, сопротивление и прочие прекрасные физические понятия.

Теперь, когда вы все это знаете, можно привести определение короткого замыкания из физики и электротехники:

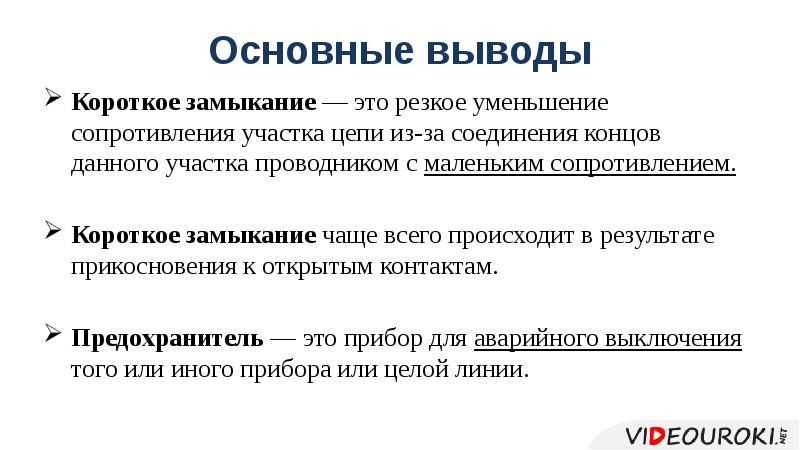

Короткое замыкание – это соединение двух точек электрической цепи с различными потенциалами, не предусмотренное нормальным режимом работы цепи и приводящее к критичному росту силы тока в месте соединения.

КЗ приводит к образованию разрушительных токов, превышающих допустимые величины, выходу приборов из строя и повреждениям проводки. Почему это происходит? Детально разберем, что творится в цепи при коротком замыкании.

Возьмем самую простую цепь. В ней есть источник тока, сопротивление и провода. Причем, сопротивлением проводов можно пренебречь. Такой схемы вполне достаточно для понимания сути КЗ.

Простейшая электрическая цепь

В замкнутой цепи действует закон Ома: сила тока прямо пропорциональна напряжению и обратно пропорциональна сопротивлению. Иначе говоря, чем меньше сопротивление, тем больше сила тока.

Точнее, для нашей цепи закон Ома запишется в следующем виде:

Здесь r – внутреннее сопротивление источника тока, а греческая буква эпсилон обозначает ЭДС источника.

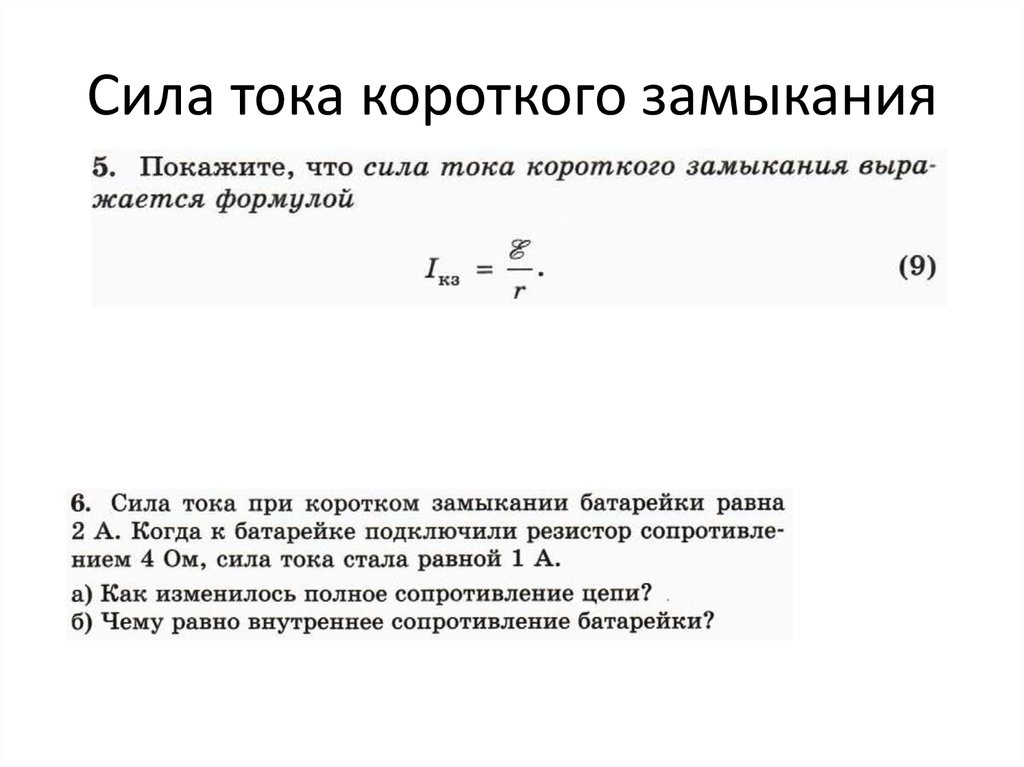

Что понимают под силой тока короткого замыкания? Если сопротивления R в нашей цепи не будет, или оно будет очень маленьким, то сила тока увеличится, и в цепи потечет ток короткого замыкания:

Кстати! Для наших читателей сейчас действует скидка 10% на любой вид работы

Виды коротких замыканий и их причины

В быту короткие замыкания бывают:

  • однофазные – когда фазный провод замыкается на ноль. Такие КЗ случаются чаще всего;
  • двухфазные – когда одна фаза замыкается на другую;
  • трехфазные – когда замыкаются сразу три фазы. Это самый проблемный вид КЗ.

Например, утром в воскресенье ваш сосед за стенкой соединяет фазу и ноль в розетке, включив в нее перфоратор. Это значит, что цепь замыкается, и ток идет через нагрузку, то есть через включенный в розетку прибор.

Если же сосед соединит провода фазы и нуля в розетке без подключения нагрузки, то в цепи возникнет КЗ, но вы сможете поспать подольше.

Тем, кто не знает, для лучшего понимания полезно будет почитать, что такое фаза и ноль в электричестве.

Короткое замыкание называют коротким, так как ток при таком замыкании цепи как бы идет по короткому пути, минуя нагрузку. Контролируемое или длинное замыкание – это обычное, привычное всем включение приборов в розетку.

Защита от короткого замыкания

Сначала о том, какие последствия может вызвать КЗ:

  1. Поражение человека электрическим током и выделяющимся теплом.
  2. Пожар.
  3. Выход из строя приборов.
  4. Отключение электричества и отсутствие интернета дома. Как следствие — вынужденная необходимость читать книги и ужинать при свечах.

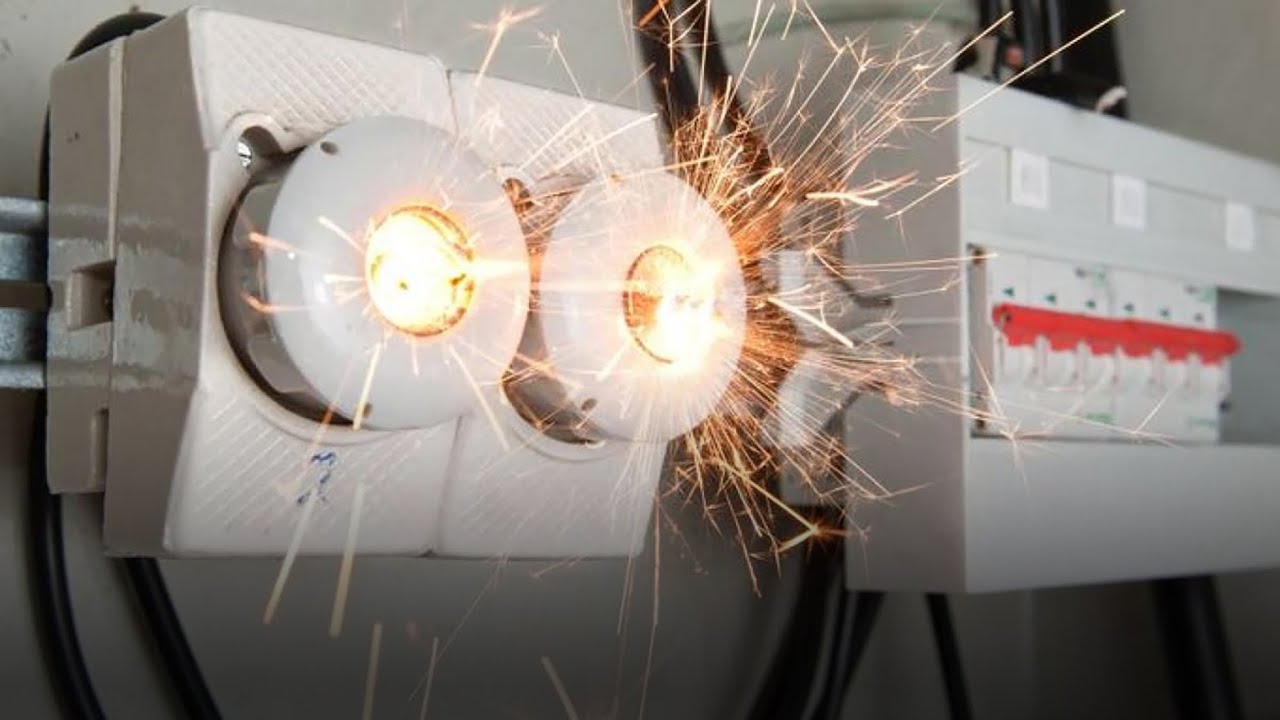

КЗ — возможная причина пожара

Как видите, короткое замыкание – враг и вредитель, с которым нужно бороться. Какие есть способы защиты от короткого замыкания?

Почти все они основаны на том, чтобы быстро разомкнуть цепь при обнаружении КЗ. Это можно сделать с помощью разных аппаратов защиты от короткого замыкания.

Почти во всех современных электроприборах есть плавкие предохранители. Большой ток просто расплавляет предохранитель, и цепь разрывается.

В квартирах используются автоматы защиты от короткого замыкания. Это автоматические выключатели, рассчитанные на определенный рабочий ток. При повышении силы тока автомат срабатывает, разрывая цепь.

Для защиты промышленных электродвигателей от коротких замыканий используются специальные реле.

Автомат защиты от КЗ

Теперь вы можете легко дать определение короткому замыканию, заодно знаете про закон Ома, а также фазу и ноль в электричестве. Желаем всем не устраивать коротких замыканий! А если у вас в голове «замкнуло» и совершенно нет сил на какую-то работу, наш студенческий сервис всегда поможет с ней справиться.

А напоследок видео о том, как НЕ НУЖНО обращаться с электрическим током.

Причины возникновения и последствия коротких замыканий

Короткое замыкание возникает при соединении двух проводов цепи, присоединенных к разным зажимах (например, в цепях постоянного тока это «+» и «-«) источника через очень малое сопротивление, которое сравнимо с сопротивлением самих проводов.

Ток при коротком замыкании может превысить номинальный ток в цепи во много раз. В таких случаях цепь должна быть разорвана раньше, чем температура проводов достигнет опасных значений.

Для защиты проводов от перегрева и предупреждения воспламенения окружающих предметов в цепь включаются аппараты защиты — плавкие предохранители или автоматические выключатели.

Короткие замыкания могут возникнуть также при перенапряжениях в результате грозовых явлений, прямых ударов молнии, механических повреждении изолирующих частей, ошибочных действий обслуживающего персонала.

При коротких замыканиях резко возрастают токи в короткозамкнутой цепи и снижается напряжение, что представляет большую опасность для электрического оборудования и может вызвать перебои в электроснабжении потребителей.

Короткие замыкания бывают:

трехфазные (симметричные), при которых накоротко замыкаются все три фазы;

двухфазные (несимметричные), при которых накоротко замыкаются только две фазы;

двухфазные на землю в системах с глухо заземленными нейтралями;

однофазные несимметричные на землю заземленными нейтралями.

Наибольшей величины ток достигает при однофазном коротком замыкании. В результате применения специальных искусственных мер (например заземления нейтралей через реакторы, заземление только части нейтралей) наибольшее значение тока однофазного короткого замыкания может быть снижено до величины тока трехфазного короткого замыкания, для которого чаще всего и ведутся расчеты.

Причины возникновения коротких замыканий

Основной причиной возникновения коротких замыканий является нарушения изоляции электрооборудования.

Нарушения изоляции вызываются:

1. Перенапряжениями (особенно в сетях с изолированными нейтралями),

2. Прямыми ударами молнии,

3. Старением изоляции,

4. Механическими повреждениями изоляции, проездом под линиями негабаритных механизмов,

5. Неудовлетворительным уходом за оборудованием.

Часто причиной повреждений в электрической части электроустановок являются неквалифицированные действия обслуживающего персонала.

Преднамеренные короткие замыкания

При осуществлении упрощенных схем соединений понижающих подстанций используют специальные аппараты — короткозамыкатели, которые создают преднамеренные короткие замыкания с целью быстрых отключений возникших повреждений. Таким образом, наряду с короткими замыканиями случайного характера в системах электроснабжения имеют место также преднамеренные короткие замыкания, вызываемые действием короткозамыкателей.

Последствия коротких замыканий

В результате возникновения короткого замыкания токоведущие части сильно перегреваются, что может привести к нарушению изоляции, а также возникновению больших механических усилий, способствующих разрушению частей электроустановок.

При этом нарушается нормальное электроснабжение потребителей в неповрежденных участках сети, так как аварийный режим короткого замыкания в одной линии приводит к общему снижению напряжения. В месте короткого замыкания спряжение становится равным нулю, а во всех точках до места короткого замыкания напряжение резко снижается, и нормальное питание неповрежденных линий становится невозможным.

При возникновении коротких замыканий в системе электроснабжения ее общее сопротивление уменьшается, что приводит к увеличению токов в ее ветвях по сравнению с токами нормального режима, а это вызывает снижение напряжения отдельных точек системы электроснабжения, которое особенно велико вблизи места короткого замыкания. Степень снижения напряжения зависит от работы устройств автоматического регулирования напряжения и удаленности от места повреждения.

В зависимости от места возникновения и продолжительности повреждения его последствия могут иметь местный характер или отражаться на всей системе электроснабжения.

При большой удаленности короткого замыкания величина тока короткого замыкания может составлять лишь незначительную часть номинального тока питающих генераторов и возникновение такого короткого замыкания воспринимается ими как небольшое увеличение нагрузки.

Сильное снижение напряжения получается только вблизи места короткого замыкания, в то время как в других точках системы электроснабжения это снижение менее заметно. Следовательно, при рассматриваемых условиях опасные последствия короткого замыкания проявляются лишь в ближайших к месту аварии частях системы электроснабжения.

Ток короткого замыкания, являясь даже малым по сравнению с номинальным током генераторов, обычно во много раз превышает номинальный ток ветви, где произошло короткое замыкание. Поэтому и при кратковременном протекании тока короткого замыкания он может вызвать дополнительный нагрев токоведущих элементов и проводников выше допустимого.

Токи короткого замыкания вызывают между проводниками большие механические усилия, которые особенно велики в начале процесса короткого замыкания, когда ток достигает максимального значения. При недостаточной прочности проводников и их креплений могут иметь место разрушения механического характера.

Внезапное глубокое снижение напряжения при коротком замыкании отражается на работе потребителей. В первую очередь это касается двигателей, так как даже при кратковременном понижении напряжения на 30-40% они могут остановиться (происходит опрокидывание двигателей).

Опрокидывание двигателей тяжело отражается на работе промышленного предприятия, так как для восстановления нормального производственного процесса требуется длительное время и неожиданная остановка двигателей может вызвать брак продукции предприятия.

При малой удаленности и достаточной длительности короткого замыкания возможно выпадение из синхронизма параллельно работающих станций, т.е. нарушение нормальной работы всей электрической системы, что является самым опасным последствием короткого замыкания.

Возникающие при замыканиях на землю неуравновешенные системы токов способны создать магнитные потоки, достаточные для наведения в соседних цепях (линиях связи, трубопроводах) значительных ЭДС, опасных для обслуживающего персонала и аппаратуры этих цепей.

Таким образом, последствия коротких замыканий следующие:

1. Механические и термические повреждения электрооборудования.

2. Возгорания в электроустановках.

3. Снижение уровня напряжения в электрической сети, ведущее к уменьшению вращающего момента электродвигателей, их торможению, снижению производительности или даже к опрокидыванию их.

4. Выпадение из синхронизма отдельных генераторов, электростанций и частей электрической системы и возникновение аварий, включая системные аварии.

5. Электромагнитное влияние на линии связи, коммуникации и т.п.

Для чего нужен расчет токов короткого замыкания

Короткое замыкание цепи вызывает переходный процесс в ней, в ходе которого ток можно рассматривать как сумму двух составляющих: вынужденной гармонической (периодической, синусоидальной) iп и свободной (апериодической, экспоненциальной) iа. Свободная составляющая уменьшается с постоянной времени Тк = Lк/rк = xк/ωrк по мере затухания переходного процесса. Максимальное мгновенное значение iу суммарного тока i называется ударным током, а отношение последнего к амплитуде Iпm — ударным коэффициентом.

Вычисление токов короткого замыкания необходимо для правильного выбора электрооборудования, проектирования релейной защиты и автоматики, выбора средств ограничения токов короткого замыкания.

Короткие замыкания (КЗ) происходят обычно через переходные сопротивления — электрических дуг, посторонних предметов в месте повреждения, опор и их заземлений, а также сопротивления между проводами фаз и землей (например, при падении проводов на землю). Для упрощения расчетов отдельные переходные сопротивления в зависимости от вида повреждения принимаются равными между собою или равными нулю («металлическое», или «глухое» КЗ).

причины возникновения и основные виды, признаки и последствия негативного явления

Коротким замыканием называется нештатное соединение двух точек электрической сети, обладающих разными потенциалами. При этом явлении происходит нарушение нормальной работы цепи, не предусмотренное конструкцией оборудования. Такая ситуация может возникать при повреждении изоляции проводников или прикосновении оголенных их частей. Резкое падение сопротивления нагрузки при подключении к сети также относится к короткому замыканию.

Природа негативного явления

Чтобы лучше понять происхождение этого явления, следует сделать короткое замыкание своими руками. Для этого нужно собрать простейшую электрическую цепь из батарейки, лампочки и оголенных проводов. Как только будут соединены проводами источник питания и устройство, то по цепи пойдет ток, и лампочка загорится. Провода, идущие к лампочке, необходимо замкнуть любым металлическим отрезком. Ток начнет проходить по новому проводнику и через лампочку.

Но так как сопротивление провода очень мало, то весь ток будет протекать через него. Если говорить простым языком, короткое замыкание — это кратчайшее прохождение электрического тока по пути

, где наименьшее сопротивление в цепи. Проводок сильно нагреется, так как, согласно Закону Ома из физики, по нему потечет ток большого значения. В результате сильного нагрева возможен обрыв проводов или их возгорание. В больших масштабах часто из-за этого явления возникают пожары.

Основные виды

Существует несколько видов КЗ. Все они описываются и подтверждаются документально национальным стандартом. В перечень входят:

  1. Трехфазное — электрический контакт осуществляется между тремя фазами цепи. В отличие от других видов, этот процесс протекает симметрично, поэтому более точно можно рассчитать силу тока в этот период. Такой вид замыкания считается самым опасным по тепловым и электродинамическим воздействиям. Наличие контакта с землей никак не влияет на параметры процесса.
  2. Двухфазное — это короткое замыкание в электрической цепи, как все последующие, вызывает неравномерное распределение напряжения в сети. Такой вид негативного явления в кабельных линиях может быстро перейти в трехфазное замыкание из-за разрушения изоляции проводников.
  3. Двухфазное с землей — обычно такой процесс наблюдается в электрических магистралях с заземленной нейтралью.
  4. Однофазное с землей — наиболее часто встречающаяся ситуация, которая происходит в бытовых или промышленных электросетях и подключенным к ним устройствам.
  5. Двойное замыкание на землю — когда две фазы замыкаются через землю, не взаимодействуя напрямую друг с другом. Наблюдается в сетях с заземленной нейтралью.

Характерные признаки и последствия

Визуально такой процесс можно определить по ярким вспышкам, появлению дыма, обугленным проводам и перегоревшим плавким предохранителям. Кроме того, при этом происходит падение напряжения и рост силы тока в электрической магистрали. Все эти явления представляют большую опасность, а именно:

  1. В месте соприкосновения проводников или элементов устройств появляется источник возгорания, который часто приводит к возникновению пожара.
  2. Падение напряжения приводит к сбою в работе электрического оборудования и бытовой техники.
  3. Возникают электромагнитные волны, которые оказывают влияние на линии связи и коммуникаций.
  4. Происходит цепь различных аварий, приводящих к отключению потребителей от энергетической системы до устранения последствий.

Применение короткого замыкания

Помимо негативных характеристик, это явление широко применяется в некотором электрическом оборудовании. По этому принципу работают короткозамыкатели, которые представляют собой быстродействующие приводы.

Используются они для создания преднамеренного замыкания с целью вызвать защитное отключение. Такие приборы применяются при аварийных ситуациях в высоковольтных линиях. При поломке силового трансформатора устройство вызывает замыкание между фазами в электрических магистралях до 35 кВ или фазой и землей при напряжении от 110 кВ.

Прибор включается как автоматически, так и вручную, если есть необходимость. На основе замыкания работает электродуговая сварка, которая позволяет получить крепкие металлические соединения. Чаще всего такое устройство используется для соединения кузовных деталей автомобилей.

что это такое, определение, причины, виды КЗ.

Ток короткого замыкания — это возрастающий электрический импульс ударного типа. Из-за его появления могут расплавиться провода, выйти из строя некоторые электрические приборы.

Почему происходит короткое замыкание?

Ток КЗ возникает в следующих случаях:

  1. При высоком уровне напряжения. Происходит резкий скачок, уровень напряжения начинает превышать допустимые нормы, возникает вероятность появления электрического пробоя изоляционного покрытия проводника или схемы электрического типа. Образуется утечка тока, повышается температура дуги. Напряжение короткого замыкания приводит к созданию кратковременного дугового разряда.
  2. При старом изоляционном покрытии. Такое замыкание возникает в жилых и промышленных зданиях, в которых не проводилась замена проводки. У любого изоляционного покрытия есть свой ресурс, который со временем истощается под воздействием факторов внешней среды. Несвоевременная замена изоляции может стать причиной КЗ.
  3. При внешнем воздействии механического типа. Перетирание защитной оболочки провода или снятие его изоляционного покрытия, а также повреждение проводки приводят к возгоранию и КЗ.
  4. При попадании посторонних предметов на цепь. Попавшие на проводник пыль, мусор или другие мелкие предметы способны вызвать замыкание в цепи механизма.
  5. Во время удара молнии. Повышается уровень напряжения, пробивается изоляционное покрытие провода или электрической схемы, из-за чего и возникает КЗ в электро цепи.

Почему КЗ так называется?

Рассмотрим определение КЗ, расшифровка — короткое замыкание. Это объединение 2 любых точек (обладающих различным потенциалом), которые находятся в электрической цепи. Соединение не предусмотрено нормальным режимом функционирования цепи, что приводит к критическим показателям силы тока на месте объединения этих точек.

Такое замыкание называется коротким, потому что образуется, минуя прибор, т.е. по короткому пути.

Простым языком: происходит соединение положительного и отрицательного проводника (короткий путь), что приводит к тому, что значение сопротивления становится равно 0. Для нормального функционирования механизма необходимо сопротивление, а его отсутствие вызывает сбой в работе источника напряжения, что приводит к замыканию.

КЗ — это любое соединение проводников с разным потенциалом между собой или с землей. КЗ возникает только в том случае, если такое объединение не запланировано конструкцией данного прибора или механизма. Например, соединение между любыми точками разных фаз или объединение фазы и 0, когда образуется разрушительный ток, превышающий все критические значения электрической схемы устройства.

В чем опасность?

Последствия короткого замыкания могут быть следующими:

  1. Падает уровень напряжения в электро цепи. Это может привести к выходу из строя и обгоранию электрического прибора или сбоям в функционировании устройства.
  2. Повреждения механического и термического типа: обрыв цепи, повреждение проводки или отдельных проводов, розеток и выключателей.
  3. В зависимости от мощности короткого замыкания возможно возгорание проводки и расположенных рядом с ней материалов и предметов.
  4. Деструктивное электромагнитное воздействие на телефонную линию связи, компьютер, телевизор и другие электроприборы.
  5. Опасность для жизни. Если в момент возникновения замыкания человек находится рядом с источником КЗ, то он может получить ожоги.
  6. Нарушается функционирование электропоставляющих систем.
  7. В зависимости от параметров КЗ возможны сбои в работе подземных коммуникаций при электромагнитном воздействии.

Многих людей интересует вопрос о том, как посчитать, чему равна сила тока при коротком замыкании. Для этого необходимо воспользоваться законом Ома: сила тока в цепи прямо пропорциональна напряжению на ее концах и обратно пропорциональна полному сопротивлению цепи.

Вычисление КЗ осуществляется по формуле: I= U/R (I — сила тока, U — напряжение, R — сопротивление).

Виды короткого замыкания и их причины

Существуют такие виды КЗ, как:

  1. Однофазное КЗ. Повреждение на линиях электропередачи, когда 1 из фаз электрической системы замыкается на землю или на элемент, который соединен с землей. Причиной замыкания может стать неправильное заземление.
  2. Двухфазное КЗ. Тип замыкания, возникающий между 2 фазами с различным потенциалом в электроэнергетической цепочке. Причина — нарушение изоляции проводов. Также это может быть одновременное соединение 2 фаз не между собой, а на землю.
  3. КЗ трехфазное (симметричное). Замыкание 3 фаз друг на друга. Причиной может стать механическое повреждение изоляционного покрытия, перегрев и пробой в изоляции или схлестывание проводов.
  4. Межвитковое. Такой тип замыкания характерен для электрических машин. В этом случае происходит замыкание витков механизма обмотки статора, трансформатора или ротного устройства между собой.
  5. Замыкание на металлический корпус прибора или системы. Такое короткое замыкание возникает при нарушении изоляции проводки на металлическом корпусе.

Варианты защиты от КЗ

В качестве защиты от возникновения короткого замыкания можно использовать:

  • реакторы электрического типа, которые будут ограничивать ток;
  • распараллеливание электрической цепи;
  • отключение секционных выключателей;
  • трансформаторы понижающего типа с расщепленной обмоткой с низким уровнем напряжения;
  • быстродействующие коммутационные аппараты, в которых есть опция ограничения поступления тока;
  • плавкие предохранительные элементы;
  • установку автоматических выключателей;
  • своевременную замену изоляционного покрытия проводов и регулярный осмотр проводки на наличие дефектов;
  • устройства релейной защиты, которые будут отключать поврежденные участки цепи.

Автоматы можно устанавливать только на всю систему, а не на отдельные фазы и цепь нуля. В противном случае во время замыкания выйдет из строя нулевой автомат, а вся электросеть окажется под напряжением, т.к. фазный автомат будет включен. По этой же причине не рекомендуется устанавливать провод меньшего сечения, чем может позволить автомат.

Использование этого явления

Данное явление нашло свое применение в дуговой сварке, принцип работы которой построен на взаимодействии стержня с металлической поверхностью. Поверхность нагревается до температуры плавки, благодаря чему появляется новое прочное соединение, т.е. сварочный электрод замыкается с заземляющим контуром.

Такие режимы короткого замыкания действуют непродолжительный промежуток времени. В момент сварки в месте соединения стержня и поверхности возникает нестандартный заряд тока, из-за чего выделяется большое количество теплоты. Ее достаточно для плавки металла и создания сварочного шва.

Также короткое замыкание используется в сфере промышленной автоматики, с его помощью создаются информационные системы, которые отражают параметры передачи токового сигнала.

Полезное КЗ применяется в электродинамических датчиках. Например, в индукционных виброметрах, сейсмических приемниках. Короткое замыкание дает возможность дополнительно уменьшить количество колебаний подвижной системы.

Режим КЗ может использоваться при объединении каскадов в электронике, когда выход первого активного компонента работает в режиме КЗ.

5 способов предотвращения коротких замыканий

Короткое замыкание — это серьезный тип электрического несчастного случая, который может вызвать серьезное повреждение вашей электрической системы. Они возникают, когда путь с низким сопротивлением, не подходящий для передачи электричества, принимает большой электрический ток. Проще говоря, короткое замыкание происходит, когда горячая проволока касается проводящего объекта, чего не должно быть.

Результатом короткого замыкания может быть повреждение устройства, поражение электрическим током или даже возгорание.И если вы не принимаете никаких профилактических мер против коротких замыканий, вы только увеличиваете риск возникновения подобных ситуаций. Roman Electric советует каждому домовладельцу Милуоки практиковать способы предотвращения короткого замыкания, и мы перечислили 5 из этих шагов ниже.

1. Проверьте розетки перед использованием

За каждой розеткой находится коробка с присоединенными проводами. И некоторые из основных причин короткого замыкания — неисправная проводка, неплотные соединения коробки и устаревшая розетка.Хотя диагностировать эти проблемы может быть сложно, учитывая, что они скрыты за вашими стенами, вы все же можете предотвратить короткое замыкание, проверяя свои розетки перед каждым использованием. Есть определенные признаки, указывающие на то, что ваша розетка может быть подвержена риску короткого замыкания:

  • На выходе имеются следы ожогов или запах гари.
  • Жужжание или хлопок из розетки.
  • Искры, выходящие из розетки.
  • Outlet старше 15-25 лет.

Если имеется какой-либо из этих признаков, воздержитесь от использования розетки и немедленно свяжитесь с Roman Electric.

2. Проверьте оборудование перед использованием

Как и в случае с розетками, вы также захотите проверить свою бытовую технику, прежде чем включать ее в розетку. Короткое замыкание также может быть вызвано неисправной проводкой или электрической схемой самого устройства. Перед каждым использованием проверяйте бытовую технику на наличие следующих знаков:

  • Поврежденные шнуры, кожух или провод.
  • Несколько трещин в приборе.
  • Устройство имеет открытую электрическую цепь.

Если имеется какой-либо из этих признаков, мы рекомендуем либо утилизировать, либо обратиться к специалисту по ремонту вашего прибора.

3. Снижение потребления электроэнергии во время штормов

Один из самых опасных способов короткого замыкания — это удар молнии, поскольку подавляющее количество электричества может привести к серьезным повреждениям. Мы рекомендуем сократить потребление электроэнергии во время грозы до самого необходимого. Это не только поможет предотвратить короткое замыкание во время шторма — это также поможет уменьшить ущерб, если произойдет скачок напряжения.

4. Выполните базовое техническое обслуживание автоматического выключателя

Ваша электрическая система имеет защиту от коротких замыканий — автоматические выключатели.Эти компоненты, расположенные в вашей электрической панели, отключаются, когда электрические токи считаются нестабильными, и каждый из них подключен к другой цепи. Мы рекомендуем вам попрактиковаться в базовом обслуживании выключателя, чтобы обеспечить его работоспособность. Ниже мы дали несколько советов:

  • Проверьте каждый автоматический выключатель на предмет повреждений, трещин или неплотных соединений.
  • Знайте, какую цепь контролирует каждый выключатель. Мы рекомендуем использовать искатель автоматического выключателя. Более подробную информацию можно найти здесь.
  • Удалите грязные пятна или пятна, расположенные на выключателе и панели (для этого используйте только сухую ткань).

Если вы хотите лучше обслуживать свои автоматические выключатели, используя профессиональные услуги, свяжитесь с Roman Electric для получения наших услуг по автоматическому выключению.

5. Запланируйте электрическую проверку не реже одного раза в год

Как и при приеме к врачу, осмотр электрооборудования следует проводить не реже одного раза в год. Это позволяет профессиональному электрику, например, Roman Electric, полностью изучить вашу электрическую систему.Отсюда мы можем точно определить и предотвратить короткие замыкания, а также предложить экономически эффективные решения для решения любой другой проблемы, которую мы обнаружим. Электрические проверки помогают лучше обслуживать вашу проводку, розетки и все остальные части вашей электрической системы. Запланируйте сегодня!

Сделайте то, что лучше всего для вашей электрической системы, применяя эти способы предотвращения коротких замыканий. И свяжитесь с Roman Electric для получения наших услуг по проверке выключателей и электрооборудования. Позвоните нам по телефону 414-771-5400, чтобы поговорить с ведущими специалистами по электрике Милуоки.

Электрическое короткое замыкание — типы, причины и профилактика

Короткое замыкание — это соединение с низким сопротивлением между двумя проводниками, которые подают электроэнергию в цепь. Это вызовет избыточное протекание напряжения и вызовет чрезмерное протекание тока в источнике питания. Электричество пройдет по «короткому» маршруту и ​​вызовет короткое замыкание.

Что такое Типы электрического короткого замыкания

1.Нормальное короткое замыкание

Это когда горячий провод, по которому проходит ток, касается нейтрального провода. Когда это произойдет, сопротивление мгновенно упадет, и большой ток пройдет неожиданным путем.

2. Короткое замыкание при замыкании на землю

Короткое замыкание на землю. Короткое замыкание возникает, когда проводящий ток под напряжением контактирует с некоторой заземленной частью системы. Это может быть заземленная металлическая настенная коробка, оголенный провод заземления или заземленная часть прибора.

Каковы основные причины короткого замыкания
  • Неисправность изоляции провода цепи

Если изоляция повреждена или старая, горячие провода могут соприкасаться с нейтралью. Это вызовет короткое замыкание.

Возраст провода, гвоздей или шурупов может повредить изоляцию и привести к короткому замыканию. Есть риск, что вредители прогрызут изоляцию, а также оголят жилы проводов.

Если есть какие-либо незакрепленные соединения или крепления проводов, это позволит контактировать токоведущий и нейтральный провод. Если вы видите неисправные соединения проводов, не пытайтесь исправить это самостоятельно и немедленно обратитесь к специалисту.

Если вы подключите прибор к розетке, его проводка станет продолжением цепи. Следовательно, если есть какие-либо проблемы в электропроводке прибора, это перерастет в проблемы цепи.

Короткое замыкание может произойти в шнурах питания, вилках или внутри устройства.Убедитесь, что у вас есть защита от короткого замыкания для всех приборов.

Как предотвратить короткое замыкание
  • Розетки для мониторов и бытовая техника

К каждой розетке подключена сеть проводов. Если есть неисправные провода, неплотные соединения коробки или розетка старше 15-25 лет, это может привести к короткому замыканию. Обратите внимание на возможные признаки неисправности розеток, в том числе:

  1. Ожоги на выходе или запах гари
  2. Искры, исходящие из розетки
  3. Жужжащий звук из розетки

Аналогичным образом проверьте приборы и их проводку.Неисправная проводка или трещины в приборе могут вызвать короткое замыкание. Отремонтируйте такие приборы или замените их полностью.

  • Меньше электроэнергии во время шторма

Короткое замыкание в результате удара молнии может быть чрезвычайно опасным, поскольку большое количество электричества может привести к повреждению. Уменьшите потребление электроэнергии во время шторма, так как это может помочь предотвратить короткое замыкание и уменьшить ущерб в случае скачка напряжения.

  • Пройдите ежегодный осмотр электрооборудования

Вызовите сертифицированного специалиста и проведите электрическую проверку не реже одного раза в год. Они могут выявить критические проблемы и решить их до того, как они станут опасными, потому что они знают, как исправить короткое замыкание.

  • Установите устройства, предотвращающие короткое замыкание
  1. Автоматические выключатели или предохранители: Автоматический выключатель — это коммутационное устройство в цепи, которое прерывает ненормальный ток. Он использует внутреннюю систему пружин или сжатого воздуха, чтобы определять любые изменения в текущем потоке. Это «разомкнет» цепь и отключит ток.Предохранитель — это устройство, обеспечивающее защиту от сверхтока. В нем есть металлическая полоса или проволока, которая плавится при прохождении через нее большого количества тока. Это прерывает цепь.
  1. Прерыватели цепи при замыкании на землю (GFCI): GFCI работает, сравнивая величину тока, протекающего в цепи и из нее. Если есть замыкание на землю или дисбаланс между входящими и выходящими токами, GFCI отключит электрическое питание.
  1. Прерыватели цепи при возникновении дугового замыкания (AFCI): Устройство AFCI разрывает цепь при обнаружении электрической дуги в цепи.Это помогает предотвратить электрические пожары.

Проверьте AFCI и GFCI, и где вы должны их установить, чтобы получить дополнительную информацию о том, где вы должны установить AFCI и GFCI.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. В нем хранится обширный перечень электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводных кабелей, предохранительных выключателей и т. Д.Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной электротехнической продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Что вызывает короткое замыкание?

Термин «короткое замыкание» часто используется несколько неправильно для обозначения любой проблемы с проводкой в ​​электрической цепи.Истинное короткое замыкание происходит, когда провода электрической цепи или соединения проводов обнажены или повреждены; они должны быть диагностированы и отремонтированы как можно скорее.

Что такое короткое замыкание?

Короткое замыкание относится к определенному состоянию, при котором электричество выходит за пределы установленного пути электрической цепи. Короткое замыкание происходит, когда электрический поток завершает свой круговой путь через более короткое расстояние, чем присутствует в установленной проводке.

Определение короткого замыкания

По своей природе электричество стремится к тому, чтобы вернуться на землю , и в правильно функционирующей цепи это означает, что ток течет через установленную электрическую цепь обратно к сервисной панели и далее обратно через электрические провода. Однако, если соединения внутри проводки ослабнут или разорвутся, электрический ток может «протечь». В этом случае электрический ток немедленно стремится вернуться к земле по более короткому пути.Этот путь вполне может проходить через легковоспламеняющиеся материалы или даже через человека, поэтому короткое замыкание представляет опасность пожара или смертельного шока.

Причина, по которой это происходит, заключается в том, что эти другие материалы предлагают путь с меньшим сопротивлением, чем присутствует в медной проводке цепи. Например, в выключателе света с неисправной проводкой или ненадежным соединением проводов, если оголенный медный горячий провод касается металлической распределительной коробки или металлической лицевой панели на переключателе, ток будет прыгать в направлении любого пути с наименьшим сопротивлением, что вполне может проходить через палец, руку и тело того, кто прикасается к переключателю.

2 типа короткого замыкания

В общих чертах, короткое замыкание — это любое состояние, при котором установленная электрическая цепь прерывается из-за дефекта проводки или электрических соединений. На самом деле, есть две ситуации, которые квалифицируются как короткие замыкания, хотя имеют разные названия.

Короткое замыкание

Термин короткое замыкание чаще всего используется электриками для обозначения ситуации, когда горячий провод, по которому проходит постоянный ток, касается нейтрального провода.Когда это происходит, сопротивление мгновенно уменьшается, и большой объем тока протекает неожиданным путем. Когда происходит это классическое короткое замыкание, иногда разлетаются искры, вы можете услышать треск, а иногда возникает дым и пламя.

Заземление

Короткое замыкание на землю — это тип короткого замыкания, которое происходит, когда ток, по которому проходит горячий провод, входит в контакт с какой-либо заземленной частью системы, например, с оголенным медным заземляющим проводом, заземленной металлической настенной коробкой или заземленной частью прибора.Как и в случае с классическим коротким замыканием, замыкание на землю вызывает мгновенное уменьшение сопротивления, что позволяет большому количеству беспрепятственного тока проходить по неожиданному пути. Здесь меньше шансов на возгорание и возгорание, но больше шансов на шок.

3 причины короткого замыкания

Есть несколько причин короткого замыкания, в том числе три, которые чаще всего виноваты.

Неисправность изоляции провода цепи

Старая или поврежденная изоляция может привести к соприкосновению нейтрали и горячих проводов, что может вызвать короткое замыкание.Проколы гвоздей и шурупов, а также старение могут привести к повреждению оболочки проводов или изоляции и возникновению коротких замыканий. Или, если животные-вредители, такие как мыши, крысы или белки, грызут проводку цепи, внутренние проводники могут быть оголены, что вызовет короткое замыкание.

Свободные соединения проводов

Крепления могут ослабнуть, иногда позволяя соприкасаться нейтральным проводом и проводом под напряжением. Исправить неисправные соединения проводов непросто, и с этим лучше всего справятся те, кто хорошо знаком с электромонтажными работами.

Неисправная проводка прибора

Когда устройство подключено к розетке, его проводка фактически становится продолжением цепи, а любые проблемы в проводке устройства становятся проблемами цепи. В старых или сломанных приборах со временем может возникнуть внутреннее короткое замыкание. Короткое замыкание в электроприборах может происходить в вилках, шнурах питания или внутри самого устройства. Лучше попросить техника взглянуть на шорты в более крупных бытовых приборах, таких как духовки и посудомоечные машины.Меньшие по размеру приборы, такие как лампы, часто можно перемонтировать самостоятельно.

3 средства защиты от коротких замыканий

Поскольку как классические короткие замыкания, так и замыкания на землю представляют опасность поражения электрическим током и возгорания, ваша система электропроводки имеет различные средства защиты от этих опасностей.

Автоматические выключатели или предохранители

С 1960-х годов практически все новые или обновленные системы электропроводки защищены главной сервисной панелью, на которой размещены отдельные автоматические выключатели, управляющие отдельными цепями в доме.В старых установках проводки аналогичная защита обеспечивается предохранителями. В автоматических выключателях используется внутренняя система пружин или сжатого воздуха, чтобы определять изменения в протекании тока и разрывать соединение цепи при возникновении нарушений, таких как внезапное беспрепятственное протекание тока, возникающее во время короткого замыкания.

Прерыватели цепи при замыкании на землю (GFCI)

Начиная с 1971 года, электрические коды начали требовать защиты от замыкания на землю либо с помощью специальных автоматических выключателей GFCI, либо с помощью розеток GFCI. Эти устройства выполняют те же функции, что и автоматические выключатели, в том смысле, что они обнаруживают изменения тока, но они намного более чувствительны, чем автоматические выключатели, и перекрывают ток, когда они обнаруживают очень незначительные колебания тока. GFCI являются наиболее ценными для защиты от ударов, которые могут возникнуть при коротких замыканиях типа замыкания на землю.

Прерыватели цепи от дугового замыкания (AFCI)

Начиная с 1999 года, электрические правила начали требовать нового типа защиты от дуги — искры, возникающей при скачках электричества между металлическими контактами, например, когда проводное соединение ослаблено, но не разъединено полностью.Вы можете думать о AFCI как об устройстве, которое предупреждает короткое замыкание и отключает питание до того, как оно достигнет состояния короткого замыкания. В отличие от GFCI, которые предназначены для защиты от ударов, AFCI наиболее полезны для предотвращения пожаров, вызванных дуговым разрядом. Защита AFCI может быть обеспечена как автоматическими выключателями AFCI, так и розетками AFCI.

Работа с короткими замыканиями

Наиболее распространенным признаком короткого замыкания является срабатывание автоматического выключателя и отключение цепи.Однако есть и другие условия, которые могут вызвать срабатывание автоматического выключателя, например, перегрузка по мощности, поэтому важно определить, почему срабатывает автоматический выключатель. Если автоматический выключатель продолжает срабатывать сразу после сброса, это явный признак того, что есть проблема с проводкой где-то в цепи или в одном из приборов, подключенных к этой цепи.

Следуйте этой процедуре, если вы подозреваете короткое замыкание:

  1. Найдите сработавший автоматический выключатель: На главной сервисной панели найдите отдельный автоматический выключатель с ручкой, которая защелкнулась в положении ВЫКЛ.Некоторые выключатели могут иметь красный или оранжевый индикатор в виде окна, чтобы их было легче обнаружить. Этот сработавший прерыватель идентифицирует цепь, в которой существует проблема. При осмотре цепи оставьте выключатель выключенным.
  2. Проверьте шнуры питания устройства: Проверьте все шнуры питания, подключенные к розеткам в цепи, которая отключилась. Если вы обнаружите что-либо, что повреждено или пластиковая изоляция расплавилась, велика вероятность, что короткое замыкание произошло внутри самого прибора или устройства.Отключите эти приборы от электрической сети. Если вы обнаружите подозрительные устройства, снова включите автоматический выключатель после отключения их от сети. Если цепь теперь остается активной без повторного отключения, вполне вероятно, что ваша проблема возникла в приборе. Однако, если автоматический выключатель сразу же снова сработает, переходите к следующему шагу.
  3. Выключите все выключатели света и приборов в цепи. Затем верните автоматический выключатель в положение ВКЛ.
  4. Включите каждый выключатель света или выключатель прибора по одному.Если вы дойдете до переключателя, который снова вызывает срабатывание автоматического выключателя, вы определили участок электрической проводки, где имеется слабое соединение или проблема с проводкой.
  5. Устранить проблему с электропроводкой. На этом этапе может потребоваться помощь профессионального электрика. Не пытайтесь сделать это, если вы не уверены в своих знаниях и уровне навыков. Этот ремонт будет включать отключение цепи, затем открытие розеток и распределительных коробок для проверки проводов и соединений проводов и выполнения любого необходимого ремонта.

Если вы не можете найти очевидную проблему в одном из подключаемых устройств или в соединениях проводки прибора, проблема, скорее всего, скрыта где-то в настенной проводке. Для решения этой проблемы вам потребуется вызвать квалифицированного электрика. Не включайте цепь повторно до тех пор, пока проблема не будет выявлена ​​и устранена — это создает риск пожара и поражения электрическим током для вас и вашей семьи. Любой запах дыма, следы обугливания или расплавленного пластика — признак серьезной проблемы.

Почему происходит короткое замыкание?

Когда люди слышат термин «короткое замыкание», они часто думают, что это любая проблема с проводкой в ​​электрической цепи.

Но, в частности, короткое замыкание относится к случаю, когда электричество выходит за пределы основного пути проводной системы.

Более того, это одна из самых частых аварийных ситуаций с электричеством и причина большинства бытовых пожаров, связанных с электричеством в Сиднее.Следовательно, для улучшения защиты вашего дома необходимо лучше понимать, почему происходит короткое замыкание.

Перед этим сообщите нам больше о природе короткого замыкания.

Определение короткого замыкания

Как было сказано ранее, короткое замыкание происходит, когда электрический поток проходит на меньшее расстояние, чем установленная проводка.

Когда соединения ослабляются и разрываются, ток будет течь обратно через другие проводящие материалы, такие как мокрый бетон или дерево, металлические трубы или даже через человека.Вот почему короткое замыкание создает угрозу поражения электрическим током или смертельного шока.

Два типа коротких замыканий

Хотя короткое замыкание — это особый термин, существует два разных сценария, которые квалифицируются как короткие замыкания.

Классическое короткое замыкание

Электрики используют термин «короткое замыкание» для описания ситуации, когда провод под напряжением касается нейтрального провода. Изоляция провода может расплавиться или испортиться и обнажить медную проводку.

Когда эти проводники соприкасаются, по новому пути проходит большой ток.В результате могут возникать искры и дуга, вызывающие треск, дым, а также пламя.

Заземление

Короткое замыкание при замыкании на землю происходит, когда находящийся под напряжением провод контактирует с заземленным компонентом системы, а не с нейтральным проводом. Эти части могут включать:

  • Заземленный металлический ящик
  • Металлический кожух и ручки
  • Открытый заземляющий провод

В отличие от классического короткого замыкания, замыкание на землю имеет меньше шансов воспламениться.Однако существует значительная угроза поражения электрическим током, поскольку электрический ток питает голые металлические части, к которым люди обычно прикасаются.

Причины короткого замыкания

Существует несколько электрических неисправностей, вызывающих короткое замыкание, и чаще всего виноваты следующие проблемы.

Неисправность изоляции провода

Со временем изоляция проводки может расплавиться и испортиться из-за частых изменений температуры и физических воздействий. В этом случае оголенные провода могут соприкоснуться, что приведет к классическому короткому замыканию.

Более того, такие вредители, как крысы и грызуны, могут грызть проводку цепей, обнажая проводники. Так что, если вы обнаружите, что кто-то прячется на чердаке, обязательно проверьте ближайшие провода.

Свободные соединения

Тепловое расширение и легкие вибрации могут ослабить электрические приспособления и приспособления. Когда это произойдет, внутренние соединения могут соприкоснуться, что приведет к короткому замыканию в цепи.

Кроме того, установка электрических приспособлений и соединений проводов может быть сложной задачей, несмотря на риск поражения электрическим током.Во избежание возникновения аварийных ситуаций из-за незакрепленных контактов, разрешайте ремонт только тем, кто хорошо знаком с электромонтажными работами.

Неисправность электропроводки устройства

Внутренняя система электропроводки прибора становится продолжением цепи при включении в розетку. Следовательно, использование старых и сломанных приборов может привести к внутреннему короткому замыканию.

Кроме того, короткое замыкание в электроприборах происходит в розетках, шнурах питания или на самой внутренней печатной плате. Из-за сложности некоторых устройств лучше всего обратиться к профессионалу для проверки внутренней проводки.

Кроме того, установка защитного оборудования вместе с регулярным обслуживанием может помочь защитить вашу систему от коротких замыканий.

Предотвращение коротких замыканий

Поскольку короткие замыкания являются основной причиной пожаров, связанных с электричеством, вы должны усилить систему электропроводки, чтобы защитить свои приборы и имущество.

Устройства электробезопасности

Существует множество электрических устройств, из которых вы можете выбирать с точки зрения защиты вашей системы электропроводки.Некоторые жизненно важные компоненты включают:

  • Автоматические выключатели и распределительные щиты ⎼ Изолирует первичную проводку от отдельных точек питания, мгновенно размыкая цепь в случае перегрузки и короткого замыкания
  • Устройства остаточного тока (УЗО) ⎼ Более чувствительны, чем автоматические выключатели, и реагируют даже на небольшую разницу в электрическом токе между проводами. УЗО жизненно важны для обнаружения электрических неисправностей и предотвращения возникновения новых аварийных ситуаций.

Частое срабатывание компонентов безопасности должно быть признаком основной неисправности, такой как утечка проводов или перегрузка по питанию.Прежде чем это закончится коротким замыканием ваших цепей, вы должны осмотреть свою электрическую систему и попытаться исправить недостатки.

Однако, если вы не можете найти очевидной проблемы, лучше всего вызвать электрика 2 уровня и позволить им разобраться с ней.

Ваше решение для ремонта электрооборудования

Вечер фильмов и семейная дружба лучше всего подходят, когда вы не беспокоитесь о своей электрической системе. Чтобы защитить свой дом от аварийных ситуаций с электричеством, доверяйте только надежным электрикам 2-го уровня в Gordon Powers.

Наши сертифицированные электрики 2-го уровня диагностируют и устранят любые электрические неисправности внутри и снаружи. У нас есть инструменты и опыт для выявления горячих точек и предотвращения коротких замыканий и других аварийных ситуаций с электричеством. Где бы вы ни были в Сиднее, мы будем ждать вас в течение часа.

Позвоните нам по телефону (02) 9199 7480, чтобы записаться на прием, или свяжитесь с нами по электронной почте.

Коротких замыканий: Урок для детей — Обучающие видео для детей

Что происходит?

Когда цепь работает должным образом, ток идет от элемента или источника питания, такого как батарея, через электрические провода по определенному пути.Это как если бы вы бегали круги по трассе во время занятий физкультурой — примерно 1860 миль в секунду. Поговорим о мировом рекордном темпе!

Ток в конечном итоге встречает резистор, такой как свет или двигатель, который потребляет часть электричества, чтобы произвести тепло, свет, звук и т. Д. Давление или сила тока, называемые напряжением , падают из-за некоторой части электричества. был использован резистор. В конце концов ослабленный ток возвращается обратно в клетку.

При коротком замыкании ток никогда не достигает резистора.Это как срезать путь во время бега и пропустить целую милю забега. В результате резистор не получает электричества, а свет, двигатель или другой механизм не работают. Кроме того, напряжение тока никогда не становится ниже. А когда напряжение остается высоким, провода нагреваются.

При перегреве провода могут:

  • расплавиться
  • дает очень яркий свет, похожий на миниатюрный взрыв
  • загореться
  • дымят и вызывают ужасный запах

Причины короткого замыкания

Короткое замыкание может произойти по ряду причин, но есть также способы их предотвращения.Короткое замыкание может произойти из-за:

  • Провода не изолированы должным образом и касаются друг друга. Это увеличивает напряжение, поскольку ток двух участков провода объединяется в точке, где они соприкасаются. Во время установки могут произойти порезы и разрывы изоляции, а вода может повредить провода.
  • Цепь подключена неправильно. Провода должны быть подключены, чтобы ток шел от ячейки к резистору и обратно. Подобно GPS в вашем автомобиле, провода должны направлять ток в точные места, куда он должен идти.
  • Расположение и конструкция проводки слишком быстро истощают электроэнергию элемента или батареи, заставляя ток более высокого напряжения по проводам.

Для защиты от опасности короткого замыкания:

  • Провода должны быть проверены, а их изоляция должна быть полностью исправной.
  • Электрики должны включить в каждую цепь заземляющий провод, который направляет любое избыточное напряжение электрического тока на землю.Это снижает вероятность поражения электрическим током и возгорания.
  • Предохранители и автоматические выключатели могут использоваться для прекращения подачи электричества, если напряжение становится слишком высоким. Если напряжение тока становится слишком высоким, плавкий предохранитель плавится или автоматический выключатель «срабатывает» и действует как контрольно-пропускной пункт, чтобы остановить цепь.

Краткое содержание урока

Короткое замыкание происходит, когда ток не проходит по предполагаемому пути электрической цепи.Ток — это поток электричества. Давление или сила тока, называемые напряжением , становятся слишком высокими, что может привести к электрическому возгоранию. Существуют способы защиты от опасностей короткого замыкания, такие как осмотр проводов и обеспечение полной целостности их изоляции, включая заземляющий провод в каждой цепи, а также использование предохранителей и автоматических выключателей для отключения электрического тока в случае слишком высокого напряжения. .

Что такое короткое замыкание?

16 окт. Что такое короткое замыкание?

Отправлено в 12:00 в без категории Электрик OKC

Причиной любой проблемы с электричеством, возникающей в домашних условиях, всегда является короткое замыкание. Но что именно это означает, и как вы это находите, и как вы можете исправить это в своем доме?

Что такое короткое замыкание?

Короткие замыкания — это пути быстрого доступа. Электрические цепи настроены так, чтобы следовать определенным путям, по которым должно течь электричество. Короткое замыкание происходит, когда появляется более короткий альтернативный путь, в результате чего электричество течет по маршруту, который ранее не был установлен. Чрезмерное протекание тока по новому пути приводит к прекращению работы электроприборов.

Электрические токи имеют тенденцию идти по пути наименьшего сопротивления. Например, предположим, что вы вставляете металлический предмет в розетку. В этом случае вы обеспечиваете электрические токи более коротким альтернативным маршрутом передвижения, и они почти всегда будут им пользоваться.

Когда это произойдет, розетка перестанет функционировать должным образом, поскольку токи не завершили ожидаемый маршрут. Следуя новому пути, электрические токи будут стремиться разряжаться через человека или предмет, представляющий опасность, которая может исходить от электрических цепей.

Короткие замыкания бывают двух типов. Это:

Короткие замыкания

Короткое замыкание происходит при контакте горячего провода с нулевым проводом. Это вызывает резкое уменьшение сопротивления, и приток тока течет по вновь установленному пути. Это имеет больше шансов вызвать несчастный случай. Электрики считают это наиболее распространенным коротким замыканием.

Короткое замыкание на землю

Короткое замыкание на землю происходит, когда горячий провод контактирует с заземленной частью электрической системы, например, с заземленной металлической коробкой или неизолированным медным проводом.Когда это происходит, электрические токи выбирают путь наименьшего сопротивления и текут по вновь установленному пути. Эти типы коротких замыканий имеют минимальные шансы стать причиной несчастных случаев.

Как найти короткое замыкание?

Задача по поиску или обнаружению короткого замыкания — это то, что вам нужно делать профессионально. Однако некоторые из вещей, которые могут предупредить вас о возникновении короткого замыкания:

Нарушение изоляции проводов

Изоляция позволяет проводам оставаться на месте, не касаясь друг друга.Плохо изолированные провода могут быть вызваны тем, что старые провода, изоляция которых испортились, проколоты винтами или гвоздями, или были пережеваны грызунами. Когда провода разомкнуты, это обеспечивает проход, по которому горячие провода могут быстро контактировать с нейтральными проводами, вызывая короткое замыкание.

Ослабленные соединения проводов

Если провода плохо прикреплены, это может создать сценарий, при котором горячие провода могут контактировать с незакрепленными проводами. Это может представлять опасность, поэтому всегда важно, чтобы на это обратил внимание профессиональный электрик.

Неисправность электропроводки прибора

Когда вы подключаете устройство к розетке, и оно взрывается, неисправность проводки в приборе вызывает короткое замыкание. Это происходит потому, что после подключения прибора к розетке он становится частью установленного пути электрического тока.

Таким образом, любой дефект вызывает короткое замыкание в самом приборе, вилках или шнурах питания. Когда это происходит, всегда важно обратиться к профессионалу, чтобы починить ваши приборы и предотвратить другие короткие замыкания.

По сути, вы можете найти зону, в которой произошло короткое замыкание, по:

• Проверка изоляции проводов

• Проверка слабых соединений проводов

• Проверка приборов, у которых может быть неисправная проводка, особенно если они перегорят при подключении к источникам питания.

Обычно они служат полезными указателями при поиске коротких замыканий, но всегда необходимо проконсультироваться с профессиональным электриком.

Как исправить проблему?

Если вы подозреваете, что у вас может возникнуть короткое замыкание в доме, важно попытаться найти точное место короткого замыкания, прежде чем даже пытаться его исправить.Для этого мы используем автоматический выключатель.

Автоматические выключатели предназначены для отключения электрического тока, если напряжение превышает заданный уровень. Короче говоря, он отключает ток при обнаружении какой-либо неисправности. Тем не менее, автоматический выключатель может сработать при перегрузке по мощности.

Однако, если вы заметили, что ваш автоматический выключатель продолжает постоянно отключаться после каждого сброса, это может указывать на то, что на этом пути цепи что-то не так.

Во время установки несколько автоматических выключателей назначаются для определенных комнат домашних секций в вашей сервисной панели.

Чтобы помочь вам выяснить, где происходит короткое замыкание:

• Определите автоматический выключатель, который отключился. Это предупредит вас о том, что в данной части дома могло произойти короткое замыкание. Оставьте автоматический выключатель в положении ВЫКЛ.

• Проверьте бытовую технику в этих комнатах. Если вы обнаружите, что их вилки питания повреждены, выньте их из розеток. Как только вы это сделаете, включите автоматический выключатель. Если он не гаснет снова, это означает, что причиной короткого замыкания был неисправный прибор.Однако, если он снова сработает, проблема возникла не из-за бытовых приборов.

• Проверьте освещение и выключатели в этих комнатах. При включенном автоматическом выключателе включайте и выключайте все лампы и выключатели прибора. Если какой-либо из этих факторов приведет к срабатыванию автоматического выключателя в выключенном положении, это может вызвать короткое замыкание.

После того, как вы определите место, где происходит короткое замыкание, рекомендуется обратиться к профессиональному электрику, чтобы он посоветовал вам устранить короткое замыкание. Это гарантирует, что вы не будете заниматься чем-либо, что может нанести вред вам или членам вашей семьи. Электрические неисправности являются основными причинами пожаров в домах и на производстве, и все они возникают из-за коротких замыканий. Поэтому следует соблюдать осторожность, чтобы не допустить повреждений.

Мистер Спарки Электрик OKC, штатный электрик Америки, обслуживает Оклахома-Сити, штат Оклахома, с группой сертифицированных электриков в Эдмонде, Среднем Западе, Нормане, Юконе и Дель-Сити. Помимо аварийного электрического ремонта, некоторые из услуг электрика, предоставляемые компанией, включают ремонт электрических розеток / выключателей, установку потолочного вентилятора, установку освещения, ремонт жилой электропроводки, установку ландшафтного освещения и проверку домашней электросети.Позвоните нам сегодня по телефону (405) 735-9303, чтобы записаться на прием!

Общие сведения о коротких замыканиях | Дэвид Грей Электротехнические услуги

Короткое замыкание — это когда электрический ток течет по неправильный или непреднамеренный путь с небольшим электрическим сопротивлением или без него. Это может вызвать серьезные повреждения, возгорание и даже небольшие взрывы. Фактически, короткие замыкания являются одной из основных причин структурных пожары по всему миру. Если вы когда-нибудь видели искры в своем электрическая панель, скорее всего, это короткое замыкание, вызвавшее их.

Что вызывает короткое замыкание?

Существует ряд факторов, которые могут привести к короткому замыканию. Вот некоторые из наиболее частых причин.

  • В проводке попала вода или другая жидкость.
  • Неисправная изоляция или ненадежные соединения могут привести к и нейтральные провода, контактирующие друг с другом.
  • Проколы гвоздями и винтами, вызывающие ухудшаться.
  • Ненормальное нарастание электрического тока в помещении вашего дома. система электропроводки.
  • Обычные вредители, такие как крысы, мыши и белки, жуют провода.

Старые или неисправные приборы с поврежденными вилками или электропитанием шнуры также могут вызвать короткое замыкание. Это потому, что когда устройство подключено к розетке электросети по сути становится продолжением схемы.

Защита от коротких замыканий

Короткое замыкание создает опасность поражения электрическим током или возгорания. К счастью, в системе электропроводки вашего дома предусмотрены различные средства защиты против этих опасностей.

  • Схема выключатели или предохранители используют внутреннюю систему пружин или сжатый воздух для обнаружения изменений электрического тока. Они предназначены для разрыва цепи соединения при любой неровности происходит.
  • Прерыватели цепи замыкания на землю, или GFCI, как они обычно известные, обеспечивают аналогичную функцию автоматических выключателей. Они тоже чувствуют изменения в текущем потоке, но гораздо более чувствительны, чем автоматические выключатели, автоматически отключающие ток в малейшее чувство колебания.
  • Прерыватели цепи дугового замыкания (AFCI) защищают от дугового разряда, явление, возникающее при слабых электрических соединениях и вызывающее электричество прыгать между металлическими контактами. Эти устройства предвидеть короткое замыкание и отключать питание, прежде чем оно сможет достичь состояния короткого замыкания. Где GFCI защищают от шока, AFCI — лучшее решение для предотвращения пожаров, вызванных: дуга.

Как устранить короткое замыкание

Эту работу лучше доверить профессионалам, но есть кое-что. вы можете проверить самостоятельно.Например, если автоматический выключатель регулярно отключается сразу после сброса, возможно, у вас проблема с проводкой где-то в цепи или в приборе что с этим связано. Взгляните на всю мощь шнуры подключены к розеткам в цепи срабатывания. Если вы заметили повреждения или похоже, что пластиковая изоляция распалась, отключите прибор от сети, а затем снова включите автоматический выключатель.

Оставить комментарий
