Принцип работы котельной

Принцип работы котельной

Котельной называют отдельное помещение, которое выделяется для установки нагревательного оборудования.

В зависимости от места расположения помещения выделяют следующие виды котельных:

  1. При сооружении отдельной постройки для установки газового оборудования говорят об отдельно стоящей котельной. Отопительные магистрали, которые идут от этой постройки к дому, хорошо утепляются, чтобы не было теплопотерь. Преимущество таких вариантов в надежной защите от шума, который издает работающее оборудование, а также безопасности для людей в случае плохого удаления угарного газа.
  2. Пристроенная разновидность примыкает к жилому дому. Этот вариант более выгодный тем, что не нужно тянуть коммуникации от отдельной постройки в дом и хорошо их утеплять. Более того, вход в это помещение можно организовать непосредственно из дома, чтобы зимой вам не приходилось ходить по улице для регулировки работы котла и проверки исправности системы.
  3. Встроенный тип таких помещений располагается внутри дома. В этом случае намного проще прокладывать отопительный контур и другие необходимые коммуникации.

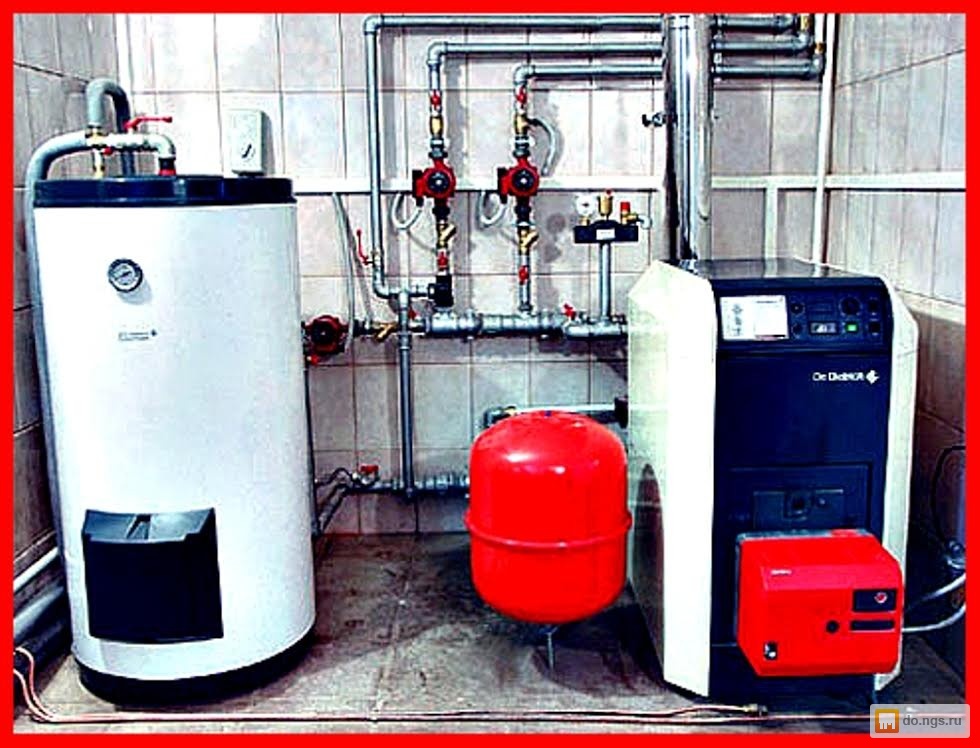

Устройство котельной и принцип работы

Чтобы работа котельной была безопасной, нужно правильно ее обустроить. Если планируется устройство котельной в частном доме на газу, то для этих целей нужно выделить отдельное помещение.

При его устройстве придерживаются следующих принципов:

  1. В этом помещении нельзя располагать больше двух нагревательных агрегатов.
  2. Легковоспламеняющиеся и горючие материалы здесь не хранят.
  3. В качестве напольного покрытия можно использовать прочную бетонную стяжку или нескользкую кафельную плитку либо керамогранит.
  4. Обшивка стен выполняется из негорючих материалов – стальные или асбестовые листы, штукатурка с последующей побелкой или покраской.
  5. Котел лучше установить в центральной части помещения, чтобы в любой момент можно было провести его техническое обслуживание.
  6. Входные двери с внутренней стороны обшиваются негорючими материалами, например, листом оцинкованной стали.

Принцип работы газовой котельной основан на сгорании природного топлива (сжиженного или магистрального газа). За бесперебойную подачу топлива отвечает автоматическая система обеспечения газом. При утечке топлива или аварийной ситуации защитная система перекрывает подачу газа.

Основные узлы газовой котельной

В котельной монтируются следующие важные узлы и агрегаты:

  • газовое нагревательное оборудование;
  • магистраль с газом;
  • сетевой насос;
  • система безопасности;
  • сети холодного водоснабжения, электроснабжения, канализации;
  • вентиляционная система;
  • дымоход;
  • контрольно-измерительные приборы;
  • автоматика управления.

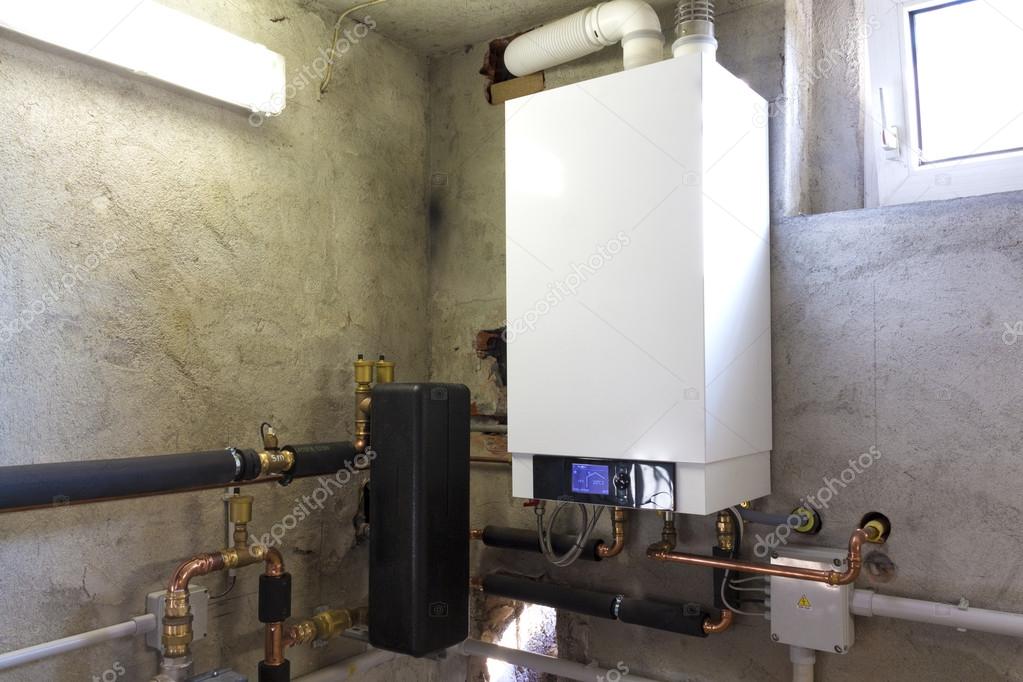

Нагревательное оборудование может быть настенного или напольного типа. Поскольку настенный газовый котел обычно имеет небольшую мощность, для его монтажа не понадобится отдельное помещение.

В котельной чаще устанавливают напольную разновидность газовых агрегатов. Котел может быть одноконтурным или двухконтурным.

Камера сгорания в таких агрегатах бывает закрытого или открытого типа. Котлы с открытой камерой нуждаются в наличии традиционного дымохода, а агрегаты с закрытой камерой укомплектовываются коаксиальным дымоходом.

Автоматика и дистанционное управление

Автоматизация котельной частного дома позволяет настраивать ее под параметры сети, осуществлять дистанционное управление работой системы, а также обеспечить необходимый уровень безопасности.

Дистанционное управление работой котельной дает следующие преимущества:

  1. Можно поддерживать обычный режим работы либо настраивать температуру обогрева в каждой комнате отдельно.
  2. Если в холодное время года вам нужно надолго уехать из дома, то благодаря удаленному управлению можно защитить систему от замерзания.
  3. Можно дистанционно заблаговременно включать отопление в доме перед вашим приездом на праздники или выходные.
  4. Вы всегда будете осведомлены о работе автономной отопительной системы вашего дома, при необходимости можете провести диагностику и отрегулировать ее.
  5. Чтобы снизить расход топлива, в каждый временной промежуток можно поддерживать в доме определенную температуру. Например, если днем в доме никого нет, то котел можно включить на минимальную мощность, а перед возвращением снова хорошо прогреть дом.

Самым перспективным считается погодозависимое управление отоплением. В этом случае устанавливается умный котел отопления, который помимо датчиков измерения комнатной температуры имеет внешний измеритель для оценки температуры воздуха за окном. Если на улице холодает, то котел сильнее нагревает теплоноситель, при потеплении степень нагрева уменьшается.

Принцип работы котельной с водогрейными котлами

Принцип работы котельной с водогрейными котлами следующий — внутри конструкции осуществляется нагрев воды, однако, бывают случаи, когда температура повышается за счёт теплоносителя.

Кроме этого, прибор оснащён встроенными насосами, которые необходимы для постоянной циркуляции.

Жидкость же поступает по трубам и попадает в радиатор (при попадании туда воды, она остывает и возвращается в противоположном направлении — обратная линия) или в отопительный котёл (подающая).

В последнем из них специально предусмотрено регулирование за продолжительностью работы, а также температура.

Работа котельных установок

Рассмотрим работу котельной на примере водогрейной котельной установки. В котлах происходит нагрев теплоносителя (в большинстве случаев, воды) для подачи ее потребителю.

Установленные насосы способствуют постоянной циркуляции теплоносителя (подача ее потребителю и возврат ее обратно). Вода поступает по трубам в теплоисточник (радиатор, теплые полы, отопительные котлы).

В котельной обязательно должна быть предусмотрена регулировка продолжительности работы и температуры теплоносителя. Линия подачи воды потребителя называется прямой линией (или подающей).

Поступив в радиаторы, вода остывает и возвращается обратно. Это является обратной линией котельной.

Оборудование котельной установки

Оборудование для блочно-модульной котельной подбирается и компонуется по Индивидуальному заказу на основе заполненного Опросного листа на ТКУ, в котором указываются основные требования и параметры основного оборудования. Блочно-модульная котельная состоит из:

  • Здание котельной
  • Котельное оборудование (котлы)
  • Горелки
  • Газовое оборудование
  • Насосное оборудование
  • Теплообменная система котельной
  • Системы автоматизации, связи и сигнализации, контроля и пожарной безопасности
  • Системы водоочистки и водоподготовки
  • Мембранный расширительный бак
  • Газоходы и дымовые трубы

Блок-модуль котельной

Здание транспортабельной котельной представляет собой блок-модуль (контейнерный модуль). Это одноэтажная каркасная конструкция из негорючих материалов для обеспечения пожарной безопасности и высокой огнестойкости.

В случае возможности установки всего оборудования в один блок-бокс, завод-изготовитель котельной может порекомендовать предусмотреть одно или несколько алюминиевых окон или стальных дверных проемов.

Здание модульной котельной является сварной каркасной конструкцией с основанием в виде платформы, за счет которой увеличивается прочность конструкции и способность ее сопротивляться ветровым и снеговым нагрузкам.

Стальные швеллеры служат основой стоек, балок и прогонов каркаса. Прокатные швеллеры или уголки используются для балок пола. В качестве ограждающих конструкций блок-модуль обшиваются сэндвич-панелями из листов рифленой стали.

Крышу котельной традиционно делают одно- или двускатную.

Устройство теплоизоляции здания котельной (утеплитель, подшивка) позволяет эксплуатировать котельную при низки температурах. Также все металлоконструкции должны пройти антикоррозионную обработку.

Котельное оборудование

Котлы являются одним из важных элементов котельных установок.

Именно в них происходит нагрев теплоносителя или получение пара.

Теплоноситель для котельных (вода или пар) образовывается за счет получаемой тепловой энергии от сжигания топлива (в случае газовых, твердотопливных и жидкотопливных котлов) или за счет преобразования электроэнергии в тепловую (в случае электрических котлов). Корпус котла изготавливается из чугуна или из стали в зависимости от используемого вида топлива.

Например, в случае использования твердого топлива на стальных стенках котла происходит отложение серы, из-за чего срок службы котла сокращается. Выходом из этого может стать использование чугунных котлов, но они тоже обладают одним недостатком: являются слишком большими и громоздкими.

Устройство и эксплуатация котельной

Котельные установки модульного типа, поставляемые в полной заводской комплектации, представляют собой один или ряд блоков с установленным котельным оборудованием и агрегатами для подключения к коммуникационным сетям. Для монтажа котельного оборудования выделяется специальная комната, которая должна быть высотой не менее 2,5 м и объемом не менее 7,5 кв. метров (для котла мощностью до 30 кВт).

Принцип работы котельной

За счет сгорания газа осуществляется работа оборудования. Для регуляции стабильной подачи топлива применяется автосистема газообеспечения. В случае возникновения аварийной ситуации или утечки газа она мгновенно отключается.

Проточный теплообменник обеспечивает быструю подачу воды, а контроллер снабжен диагностической системой, возможностью регулировки температуры и интерфейсом для компьютеров.

Понравилась статья? Расскажите друзьям: Оцените статью, для нас это очень важно:

Проголосовавших: 2 чел.
Средний рейтинг: 3 из 5.

установка газового оборудования в частном доме. Правила и этапы

Чтобы в доме индивидуальной постройки было тепло и уютно, необходимо продумать систему его отопления. Обеспечивает благоприятный температурный режим в доме котельная. Чаще всего в домах для отопления применяется природный газ. Но чтобы система была надежной и безопасной, нужно правильно выбрать оборудование для котельной, установить его и осуществить запуск.

Основные правила

Монтаж котельного оборудования выполняется в специально отведенном для этого помещении, называемом котельной. Для газового котельного отопления помещение должно быть специальным образом подготовлено.

  • Котельная может быть размещена на первом этаже дома или в подвальном помещении. Лучше всего, если котельная будет оборудована в специальной отдельно стоящей постройке.
  • Территория котельной не должна быть оборудована внизу под жилыми комнатами дома.
  • Общий объем помещения не может быть меньше 15 куб. м, а высота потолков должна быть не ниже 3 м.
  • Дверь в помещение котельной устанавливают таким образом, чтобы она могла быть открыта только наружу.
  • Основное требование для помещения – наличие отдельной и довольно мощной вентиляционной системы.
  • В том случае, когда вблизи котельной расположены другие комнаты, между ними и помещением для газового оборудования должны быть обустроены стены, огнестойкость которых составляет не менее 45 минут.
  • В процессе работы оборудования при сгорании газа образуются газообразные отходы. Избавиться от дыма можно только путем установки отдельной, специально выполненной трубы.

Подобные базовые правила должен знать и соблюдать каждый монтажник газовой котельной.

Они разработаны с учетом минимизации возникновения чрезвычайной ситуации и предотвращают взрыв газа, пожар, отравление токсическими веществами и так далее. Неукоснительное соблюдение требований, связанных с монтажом оборудования в котельной гарантирует пользователю длительную эксплуатацию и безопасную работу газовой отопительной системы.

Что необходимо для монтажа?

Перед началом выполнения монтажных работ, связанных с установкой котельного оборудования, необходимо подготовить все нужные комплектующие.

  • Газовый котел той мощности, которая заложена в проектной документации котельной. Котел должен быть сертифицирован и иметь техническую документацию.
  • Подготовленная система дымохода. Необходимое оборудование для него и выбор модификации напрямую зависят от того типа котла, который будет выбран по проекту. Бывают котлы, снабженные принудительной тягой, в этом случае следует сделать в стене отверстие нужного диаметра.
  • Многие модели котлов заранее оборудованы циркулярным насосом, но встречаются еще и такие модификации, в которых насос следует устанавливать отдельно. Нередко приходится приобретать сразу 2 циркулярных насоса.
  • В современных котлах имеется встроенный расширительный бачок, но если в вашей модели его не оказалось, бачок следует приобретать и монтировать отдельно. В некоторых случаях, даже если котел имеет расширительную емкость, требуется покупать дополнительный бачок и устанавливать его в систему отопления.
  • Специальный распределитель, называемый гребенкой, модификация которого будет зависеть от проекта отопления дома.
  • Для развоздушивания системы отопления потребуется приобрести специальный клапан.
  • Специальное оборудование, называемое «группа безопасности».
  • Различные виды газозапорной арматуры, предусмотренные проектом котельной.
  • Для разводки отопления по дому потребуются трубы и фитинги. Материал зависит от проекта: это может быть полипропилен или металл.
  • Вспомогательные материалы: герметики, уплотнители.

После приобретения всех необходимых комплектующих и дополнительных материалов можно приступать к поэтапному монтажу оборудования в газовой котельной.

Этапы

Весь процесс монтажа котельного оборудования условно можно разделить на этапы. Выполнять их следует последовательно, чтобы избежать бесполезной траты времени и средств, что нередко случается, если комплекс работ начать выполнять хаотично.

Пошаговые действия при монтаже газового отопления выглядят следующим образом.

Составление проекта

После выполнения работ по подготовке помещения котельной вызывают специалистов-газовщиков, которые выполнят осмотр дома и котельной, а затем, принимая во внимание конструктивные особенности помещений, составят проект отопительной системы. Когда проект будет готов и согласован, можно переходить к составлению сметы. В смете материалов будут учтены не только модификация котла, но и все необходимые приборы, комплектующие, а также расходные материалы. Проект, помимо сметной документации, должен содержать в себе еще и данные, касающиеся расчетов мощности котла, а также указания на то, где следует монтировать сам котел, дымоотвод и проводить каналы вентиляции.

Главным критерием выполнения расчетов будет являться площадь котельной и всего дома, который предстоит отапливать с помощью применения газового котла.

Готовый проект потребуется согласовать в надзорных органах, а также зарегистрировать его. Правильно составленный проект позволит в дальнейшем избежать досадных ошибок и переделок, которые отнимают не только время, но и средства. После согласования всех важных нюансов и деталей можно переходить к приобретению необходимого отопительного оборудования.

Покупка оборудования

Котел, который устанавливают в частном доме, отличается по своей мощности от оборудования промышленного назначения, хотя принцип устройства системы в том и другом случае одинаковый. Приобретать оборудование лучше всего на специализированных торговых предприятиях, которые смогут проконсультировать вас по всем вопросам и помочь правильно подобрать нужное оборудование. Сегодня на рынке существуют профессиональные компании, которые не только предлагают к продаже котельное оборудование, но и готовы выполнить полный цикл монтажных и пуско-наладочных работ, неся ответственность за предоставляемое оборудование и за качество выполнения монтажа.

Установка

По завершении всех подготовительных работ и покупки оборудования приступают к процессу монтажа. На этом этапе работ монтируют газовый котел, затем выполняют разводку трубопровода по дому, устанавливают насосное оборудование и подсоединяют систему централизованного управления.

При желании управление котлом можно сделать полностью автоматизированным, что избавит пользователя вручную контролировать и регулировать процесс отопления и работы котельной.

Перед монтажом котла для него делают подиум-фундамент. Эта мера является обязательной, так как при отсутствии фундамента система газопровода будет деформироваться, что неизбежно приведет к выходу из строя отопительного оборудования.

Основные действия по монтажу котельного газового оборудования сводятся к следующему:

  1. сборка котла и его монтирование на фундамент;
  2. заведение системы газопровода через специальные проемы в стенах;
  3. монтаж труб, насосного оборудования, датчиков контроля и автоматизированной системы;
  4. подключение отопительного оборудования к электросети;
  5. окончательное монтирование системы дымохода, вентиляции.

Еще одним важным моментом является герметичность соединения труб газопровода. Утечка газа может стать причиной взрыва и пожара.

Не менее важным нюансом является и сам процесс подачи газа: необходимо снабдить установку специальной задвижкой, которая будет блокировать либо открывать поступление в котел природного газа.

После того как выполнен монтаж всех ответственных узлов, дымоходов и вентиляционных систем, выполняются работы по монтажу отопителя.

Запуск

Когда работы по установки оборудования газовой котельной будут завершены, потребуется проверить, насколько качественно они выполнены. Проверка качества монтажа заключается в следующем:

  1. осматривается котел, трубопровод и все комплектующие элементы автоматизированного управления;
  2. проводятся гидравлические испытания, определяющие герметичность отопительной системы;
  3. выполняется комплекс пуско-наладочных работ.

    В процессе испытания работы системы отопления необходимо проверить следующие важные параметры:

    • корректную работу блокировочного механизма подачи газа;
    • правильность и надежность монтажа системы предохранительных клапанов;
    • показатели характеристики системы электропитания на соответствие их проекту.

    После выполнения испытаний в котельную приглашают представителя надзорных органов для сдачи и регистрации котельного оборудования. Организация, проводящая монтажные работы и испытания, дает заказчику гарантийные документы и обучает его приемам и правилам работы с котельным оборудованием. Только после того, как пользователь сможет правильно обращаться с отопительной системой, можно приступать к ее полной эксплуатации.

    Как выполняется монтаж котельной с двухконтурным котлом, смотрите далее.

    Размещаем 2 котла в котельной – плюсы и минусы

    Давайте, начнем с того, что в современном доме, расположенном с средней полосе, должно быть 2 котла. Даже не обязательно 2 котла, но два независимых источника тепловой энергии – это точно.

    Сегодня же рассмотрим, как подключить 2 и более теплогенератора в единую систему отопления и как их связать. Почему пишу про 2 и более единицы теплового оборудования? Потому что может быть более 1 основного котла, например, два газовых котла. А также может быть более 1 резервного котла, например, на разных видах топлива.

    Рассмотрим сначала схему, при которой у нас имеется два и более теплогенератора, которые являются основными и, отапливая дом, работают на одинаковом топливе.

    Это, обычно, газовые котлы на магистральном газе, которые соединяют в каскад для того, чтобы отапливать помещения от 500 кв.м. общей площади. Достаточно редко соединяют вместе для основного отопления котлы на дизельном топливе или твердотопливные котлы.



    Речь идет именно про основные теплогенераторы, и про отопление жилых помещений. Ибо каскадные и модульные котельные для отопления больших промышленных помещений могут включать в себя «батареи» угольных котлов или мазутных в количестве до одного десятка.

    Итак, как уже говорилось выше, основные котлы подключаются в каскад, когда второй идентичный котел или чуть меньшей мощности дополняет собой первый теплогенератор.

    Обычно в межсезонье и небольшие морозы работает первый в каскаде котел. В морозы или при необходимости быстрого догрева помещений к нему в помощь подключается второй котел в каскаде.

    В каскаде основные котлы подключаются последовательно, чтобы второй котел догревал воду, нагретую первым теплегенератором. При этом, естественно, в этой связке есть возможность изолировать каждый котел и байпас, позволяющий пустить воду в обход изолированного котла.

    В случае неполадок любой из теплогенераторов можно отключить и ремонтировать, в то время как второй котел будет исправно греть воду в системе отопления.

    Системе этой особенной альтернативы нет. Как показывает практика, лучше и надежнее иметь 2 котла мощностью по 40 квт, чем один котел мощностью в 80 квт. Это позволяет проводить ремонт каждого отдельного котла без остановки системы отопления.

    А также позволяет каждому из котлов работать на своей полной мощности при необходимости. В то время как 1 котел большой мощности работал бы только в половину мощности с малым КПД и повышенным тактованием.

    Параллельное подключение котлов – плюсы и минусы

    Основные котлы мы рассмотрели выше. Теперь рассмотрим подключение резервных котлов, которые должны быть в системе любого современного дома.

    Если резервные котлы подключены параллельно, то у этого варианта есть свои плюсы и минусы.

    Плюсы параллельного подключения резервных котлов следующие:

    • Каждый котел можно независимо друг от друга подключать и отключать от системы отопления.
    • Можно заменять каждый теплогенератор на любое другое оборудование. Можно экспериментировать с настройками котлов.

    Минусы параллельного подключения резервных котлов:

    • Придется больше работать с обвязкой котлов, больше паять полипропиленовые трубы, больше варить стальные трубы.
    • Как результат, больше уйдет материалов, труб и фитингов, и запорной арматуры.
    • Котлы не смогут работать вместе, в единой системе, без использования дополнительного оборудования – гидрострелки.
    • Даже после использования гидрострелки остается необходимость сложной настройки и согласования такой системы котлов по температуре подачи воды в систему, и подачи воды из обратки в котлы.

    Указанные плюсы и минусы параллельного подключения можно применять как к соединению основного и резервного теплогенератора, так и к соединению двух или более резервных теплогенераторов на любом виде топлива.

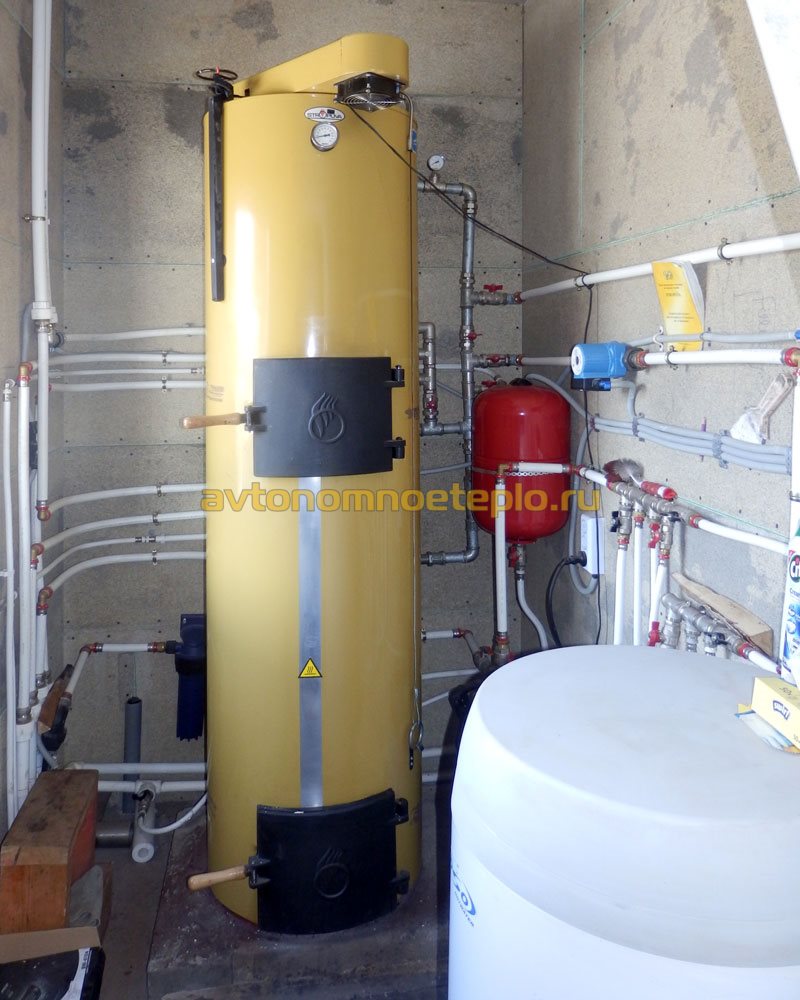

    Последовательное подключение котлов – плюсы и минусы

    В случае последовательного подключения двух и более котлов, они будут работать так же, как основные котлы, подключенные в каскад. Первый котел будет нагревать воду, второй котел будет ее догревать.

    В этом случае первым стоит поставить котел на самом дешевом для вас виде топлива. Это может быть дровяной, угольный или котел на отработанном масле. А за ним может в каскаде стоять любой резервный котел – хоть дизельный, хоть пеллетный.

    Основные плюсы параллельного подключения котлов:

    • В случае работы первым твердотопливного котла, теплообменники второго котла будут играть роль своеобразного гидравлического разделителя, смягчая воздействие на всю систему отопления.
    • Второй резервный котел можно включать для догрева воды в системе отопления в самые морозы.

    Минусы при использовании параллельного способа подключения резервных теплогенераторов в котельной:

    • Более длинный путь воды через систему с большим количеством поворотов и заужений в соединениях и фитингах.

    Естественно, нельзя напрямую пускать подачу от одного котла во вход другого. В этом случае вы не сможете отсоединить ни первый, ни второй котел, в случае необходимости.

    Хотя с точки зрения согласованного нагрева котловой воды этот способ как раз будет самым эффективным. Его можно реализовать, если смонтировать обходные байпасные петли для каждого котла.

    Параллельное и последовательное подключение котлов – отзывы

    А вот и пара отзывов про параллельное и последовательное подключение теплогенераторов в системе отопления от пользователей:

    Антон Кривозванцев, Хабаровский край: У меня стоит электрокотел Руснит, он основной и греет всю систему отопления. Руснитом я доволен, нормальный котел, за 4 года эксплуатации сгорел 1 ТЭН, я сам его поменял, там всех делов на 30 минут с перекуром.

    К нему в пару подключен котел КЧМ-5, в который я встроил пеллетную горелку Пеллетрон-15. Знатный получился паровоз, отлично греет и самое главное, автоматизация процесса почти такая же, как у автоматического пеллетного котла.

    Эти 2 котла работают у меня в паре, один за другим. Ту воду, что не нагрел Руснит, за ним греет КЧМ-5 и горелка Пеллетрон-15 на пеллетах. Система получилась такая, какая надо.

    Есть еще один отзыв, теперь уже про параллельное подключение 2 котлов в котельной:

    Евгений Скоморохов, Москва: Мой основной котел – Виадрус Геркулес 22, работает в основном на дровах. Мой резервный котел – самый обычный ДОН, который включен в систему с первым параллельно. Он редко когда разжигается, да и вообще, достался мне в наследство вместе с купленным домом.

    Но 1 или 2 раза в году, в январе, приходится затапливать и старый ДОН, когда вода в системе почти закипает, а в доме все равно холодновато. Это все по причине плохого утепления, не до конца еще закончил утеплять стены, да и перекрытия чердачные хорошо бы получше утеплить.

    Когда до конца будет сделано утепление, думаю, старый котел ДОН вообще не буду растапливать, но оставлю его как резервный.

    Если у вас есть комментарии к этому материалу, прошу вас писать их в форму комментариев, размещенную внизу.

    Статья: Принимаем котельную и оборудование к учету (Зиновьев С.Н.) («Жилищно-коммуна

    «Жилищно-коммунальное хозяйство: бухгалтерский учет и налогообложение», 2009, N 4
    ПРИНИМАЕМ КОТЕЛЬНУЮ И ОБОРУДОВАНИЕ К УЧЕТУ
    Не секрет, что котельные есть на балансе многих предприятий ЖКХ, которые, вероятно, уже сталкивались с вопросами учета и налогообложения данного имущества. Сложность в том, что котельная включает в себя не только здание как объект недвижимости, но и размещенное в нем оборудование. О том, как совместить эти две составляющие в учете и налогообложении, в частности, при исчислении налога на имущество, читатель узнает из представленной статьи.
    Несколько слов о госрегистрации котельной и оборудования
    Здание, в котором находится оборудование, является одним из тех объектов, перемещение которого невозможно без нанесения несоразмерного ущерба его назначению, то есть недвижимостью, права на которую подлежат государственной регистрации (ст. 1 Закона N 122-ФЗ ). Данное утверждение справедливо по отношению к капитальным постройкам и зданиям, то есть к стационарным котельным, которые в основном эксплуатируют предприятия ЖКХ. Блочно-модульные и транспортабельные котельные, незаменимые при аварийных отключениях теплоснабжения, не являются недвижимым имуществом с позиции Закона N 122-ФЗ. То же самое можно сказать об оборудовании котельной, которое монтируется внутри помещения и не включает тепловые сети. Монтаж и демонтаж оборудования котельной специалистами возможны без ущерба для данного имущества, поэтому оно не нуждается в отдельной государственной регистрации. В то же время для оборудования существуют другие обязательные требования, на которых мы остановимся ниже.
    ———————————
    Федеральный закон от 21.07.1997 N 122-ФЗ «О государственной регистрации прав на недвижимое имущество и сделок с ним».
    Учет здания котельной
    Поскольку порядок принятия к учету объекта недвижимости зависит от того, приобретается он по договору купли-продажи или возводится организацией самостоятельно (с привлечением подрядчиков), рассмотрим эти ситуации последовательно.
    Приобретение здания котельной
    Приобретая котельную по договору купли-продажи, покупатель отражает в учете затраты на ее приобретение в составе вложений во внеоборотные активы (счет 08). Следующая операция по переводу имущества в состав объектов ОС (Дебет 01 Кредит 08) вызывает у налогоплательщиков и проверяющих разногласия, связанные с государственной регистрацией недвижимости. Причина в том, что финансовое ведомство в своих ранних разъяснениях указывало, что факт государственной регистрации прав на недвижимое имущество является основанием для перевода его покупателем в состав ОС , и отдельные суды придерживались такой же позиции (Постановление ФАС УО от 21.01.2008 N Ф09-11263/07-С3). При этом чиновники считали, что налогоплательщик не должен уклоняться от госрегистрации. Если новый владелец не спешит с регистрацией, что совсем не в его интересах, то это обстоятельство не дает право не уплачивать налог на имущество (Определение ВАС РФ от 14.02.2008 N 758/08).
    ———————————
    Письмо Минфина России от 06.09.2006 N 03-06-01-02/35 доведено Письмом ФНС России от 10.11.2006 N ММ-6-21/[email protected], при этом правомерность разъяснения подтверждена Решением ВАС РФ от 17.10.2007 N 8464/07.
    Организация может не уклоняться, но при этом существенно задержать регистрацию права собственности и постановку объекта недвижимости на учет, что, конечно, выгодно с позиции расчета налога на имущество. В последних разъяснениях чиновники высказали несколько иное мнение. Так, например, в Письме от 03.03.2009 N 03-05-05-01/15 Минфин допускает отражение объектов недвижимости в составе основных средств, если по ним закончены капвложения, оформлена «первичка» по приемке-передаче, соответствующие документы переданы на госрегистрацию, а сам объект фактически эксплуатируется. Четкой позиции финансовое ведомство не излагает, поэтому обратимся к арбитражной практике, в которой отправной точкой является обязанность по исчислению налога на имущество, зависящая от бухгалтерского учета объектов.
    Судебные инстанции отмечают, что ни ПБУ 6/01 «Учет основных средств», ни Указания по учету ОС не содержат как требований о государственной регистрации прав, так и понятия «ввод в эксплуатацию» объектов ОС. Более того, ранее в п. 4 ПБУ 6/01 среди условий принятия объекта к учету в составе ОС значилось фактическое использование в предпринимательской деятельности, а сейчас — лишь целевое предназначение для такой деятельности. Согласитесь, вопрос о включении имущества в состав налогооблагаемых объектов не может зависеть от волеизъявления налогоплательщика, а должен определяться экономической сущностью этого имущества, на что и указывают арбитры.
    ———————————
    Методические указания по бухгалтерскому учету основных средств, утв. Приказом Минфина России от 13.10.2003 N 91н.
    В Постановлении ФАС ВВО от 12.05.2008 N А43-21471/2007-6-749 сказано, что организация обязана включить в расчет налога на имущество стоимость переданных ей зданий котельных с момента подписания актов приема-передачи данного имущества, а не с даты государственной регистрации перехода права собственности на эти объекты. Уже с момента передачи они обладали всеми признаками ОС, установленными в п. 4 ПБУ 6/01, в том числе использовались обществом в его хозяйственной деятельности. Поэтому у организации нет оснований задерживать перевод принятого и эксплуатируемого имущества со счета вложений во внеоборотные активы на счет учета ОС, облагаемых налогом на имущество. С позицией арбитражного суда согласилась коллегия ВАС РФ — Определением от 19.09.2008 N 11258/08 она отказала в передаче дела в Президиум ВАС для пересмотра в порядке надзора.
    В Постановлении ФАС СКО от 08.10.2007 N Ф08-6588/2007-2440А также рассматривался вопрос учета и налогообложения здания котельной, которое организация вместе с другими объектами недвижимости получила на основании соглашения об отступном. Указанное имущество общество учитывало на счете 08, а на счет 01 это имущество было поставлено в день государственной регистрации права собственности. По мнению арбитров, законодательством не установлено такое условие для отражения имущества в учете в качестве ОС, как наличие государственной регистрации права собственности на введенное в эксплуатацию и фактически используемое имущество. Обязанность учитывать стоимость имущества при исчислении налога возникает с момента подписания акта приема-передачи и фактического получения имущества, а не в момент подачи документов на госрегистрацию. Как и в предыдущем случае, налогоплательщику не удалось добиться пересмотра дела (Определение ВАС РФ от 28.04.2008 N 16599/07). А это подтверждает постулат о том, что факт регистрации права на недвижимость не является определяющим в учете имущества в составе объектов ОС. Обязанность по начислению налога на имущество возникает с момента использования объекта в предпринимательской деятельности. Оформление акта приема-передачи позднее фактической передачи имущества не может являться основанием для освобождения от налогообложения (Постановление ФАС ВВО от 31.12.2008 N А82-13787/2007-27).
    Итак, если опираться на судебные решения, то принятая и фактически эксплуатируемая котельная ставится на учет как объект ОС до завершения государственной регистрации . Предположим, что организации отказано в регистрации (по зависящим или не зависящим от нее причинам). Каковы в таком случае действия организации и бухгалтера? Согласно п. 5 ст. 2 Закона N 122-ФЗ отказ в государственной регистрации прав либо уклонение соответствующего органа (Росрегистрации) от госрег

    Техническое обслуживание котла и советы по обслуживанию котла

    Одним из наиболее важных факторов для поддержания вашего бойлера в рабочем состоянии является поддержание в нем достаточного количества воды. В противном случае котел отключится при низком уровне воды.

    Это особенно актуально для дымовых котлов с автоматическим зажиганием. Вот почему так важно выбрать размер системы питательной воды, чтобы она могла поддерживать надлежащий уровень воды в вашем котле.

    ПОДХОДЯЩИЙ РАЗМЕР

    Система питательной воды подходящего размера будет иметь резервуар соответствующего размера для питания вашего бойлера и насосы, выбранные для подачи этой воды с правильным расходом и давлением.

    РАССЧИТАТЬ НУЖНЫЙ БАК ДЛЯ ХРАНЕНИЯ

    В большинстве случаев для вашего бойлера должно быть доступно десять минут воды. Мощность одного котла = 34,5 фунта / час пара (или воды) при температуре 212o F. Мы также знаем, что один галлон воды весит 8,37 фунта. Для расчета необходимого резервуара для хранения используйте следующую формулу:

    л.с. X 34,5 ÷ 8,337 фунтов ÷ 60 мин. X 10 = минимальная полезная емкость в галлонах.

    Например, если у вас котел 500 л.с. расчет будет следующим:

    500 х 34.5 ÷ 8,337 ÷ 60 X 10 = 345 галлонов

    Само собой разумеется, что вы не можете эксплуатировать ваш танк полностью затопленным, поэтому вам нужно выделить дополнительное место. Коэффициент безопасности 1,5 является общепринятым практическим правилом.

    Затем мы берем 345 галлонов и умножаем на 1,5, чтобы получить 517,5 галлонов, и выбираем размер резервуара 500 галлонов (один из доступных стандартных размеров резервуара).

    ПРИМЕЧАНИЕ Имейте в виду, что требования вашей котельной системы могут потребовать большего резерва, особенно если у вас есть нагрузка технологического пара, которая периодически возвращает большие пробки воды.В этом случае вам может понадобиться резервуар большего размера.

    Следующий шаг — выбрать правильный насос для вашего применения.

    Необходимо учитывать три области.

    1. Правильный расход в галлонах в минуту
    2. Требуется правильное давление
    3. NPSH (чистая высота всасывания насоса).

    Для расчета расхода в галлонах в минуту используйте следующую формулу:

    л.с. X 34,5 ÷ 8,337 ÷ 60 X 1,5 =

    галлонов в минуту

    (обратите внимание, что 1.5 — это еще раз фактор безопасности.)

    В нашем примере расчет будет выглядеть так:

    500 л.с. X 34,5 ÷ 8,337 ÷ 60 X 1,5 = 52 галлона в минуту

    Еще одно простое практическое правило заключается в том, что на каждую мощность котла требуется 1/10 галлона. Таким образом, котлу мощностью 500 л.с. потребуется насос, способный подавать 50 галлонов в минуту.

    Для котла на 800 л.с. потребуется насос на 80 галлонов в минуту.

    Следующим шагом является определение правильного напора насоса. Кодекс ASME требует, чтобы вы подавали питательную воду в ваш котел на 3% выше, чем значение предохранительного клапана на котле.Кроме того, вы должны учитывать любые перепады давления между насосом и котлом. Это будет включать любые клапаны и трубопроводы.

    В этом примере мы скажем, что наш предохранительный клапан установлен на 150 фунтов на кв. Дюйм, а перепад давления составляет 5 фунтов.
    Расчет будет выглядеть так:

    150 x 1,03 + падение на 5 фунтов = требуется 160 фунтов на кв. Дюйм.

    Последний кусочек головоломки — это правильный NPSH, чистый положительный напор на всасывании. Это количество жидкости в футах, необходимое на всасывании насоса для предотвращения кавитации и обеспечения правильной работы насоса.Это поможет определить нужную вам высоту подставки для резервуара

    Чтобы выбрать правильный NPSH, обратитесь к таблицам выбора насоса. Эти таблицы основаны на насосах с минимально необходимым NPSH. Это сделано для обеспечения самой низкой стойки резервуара и, таким образом, уменьшения общей высоты системы питания котла. NPSHA — это ножки, доступные под резервуаром, а NPSHR — это ножки, необходимые для насоса. Проверьте кривую насоса для NPSHR и затем добавьте одну ногу.

    Котел не запускается? Узнайте, почему и как это исправить

    Когда ваш котел не запускается для отопления или горячего водоснабжения, это проблема, которую вы захотите разобрать как можно быстрее.

    К счастью, вы можете выполнить несколько простых проверок, которые мы рассмотрим в этой статье.

    Если ваш котел по-прежнему не загорается после выполнения этих проверок, вы можете использовать эту статью, чтобы выяснить потенциальную неисправность, с некоторыми из которых вы можете справиться самостоятельно, но по большей части вам нужно нанять газовый сейф. зарегистрированный инженер.



    Котел не запускается: простые проверки

    Существует множество возможных причин, по которым котел не загорается, оставляя ваш дом без центрального отопления.К счастью, есть несколько простых проверок, которые помогут вам в кратчайшие сроки снова загореться.

    Настройка термостата

    Если температура в помещении выше, чем установлено на термостате, центральное отопление не включается. Дважды проверьте температуру на термостате и увеличьте ее — многие дома считают, что лучшая температура для термостата составляет 18-21 ° C.

    Таймер

    После отключения электроэнергии таймер на котле мог сброситься, а это значит, что котел не запустится, как вы ожидали.Ознакомьтесь с инструкцией по эксплуатации, прилагаемой к вашему котлу, чтобы узнать, как установить время, в течение которого котел должен автоматически зажигаться.

    Блок предохранителей

    В случае, если на котел вообще нет питания, но работают другие электрические и газовые приборы, проверьте блок предохранителей, так как там может сработать выключатель.

    Счетчик предоплаты

    Для любого дома со счетчиком предоплаты стоит проверить, достаточно ли у него кредита для работы центрального отопления.Если нет, просто долейте котел, чтобы он загорелся.

    Нет газа

    Проверьте другие газовые приборы в вашем доме, например плиту, чтобы убедиться, что они работают. В противном случае, возможно, проблема с газоснабжением вашего дома. На этом этапе вы можете связаться с поставщиком газа или в аварийную газовую службу по телефону 0800 111 999.

    Перезагрузите котел

    Иногда весь котел требует перезапуска, чтобы снова заработать. Вы можете найти руководство, которое проведет вас через руководство по сбросу настроек котла на котле, но также важно иметь под рукой руководство производителя.

    Если вы прошли эти проверки и по-прежнему не смогли разжечь котел, вероятно, возникла проблема, которую необходимо решить.



    Котел не запускается: проблемы с системой отопления

    Выполнив указанные выше действия и обнаружив, что котел по-прежнему не зажигается, пора рассмотреть возможные неисправности в системе отопления.

    Есть много проблем, которые могут помешать возгоранию котла, поэтому вы можете нанять инженера-теплотехника, чтобы он нашел неисправность и исправил ее.

    Давление котла

    Давление в котле — это показание давления горячей воды, циркулирующей в системе центрального отопления. В идеале котел в вашем доме должен иметь давление в котле 1-2 бара, предпочтительно 1,5 бара — вы можете проверить давление в котле по манометру.

    Если давление в котле будет слишком низким (ниже 1 бар), то котел перестанет работать, а высокое давление в котле (более 2 бар) может создать излишнюю нагрузку на котел и привести к его поломке.

    Котел будет постепенно терять давление с течением времени, но внезапное падение давления часто является признаком утечки в системе или необходимости удаления воздуха из радиаторов (о чем мы поговорим позже). Если вы обнаружите утечку, какой бы небольшой она ни была, отключите подачу воды и обратитесь к квалифицированному теплотехнику.

    Следуйте нашим пошаговым инструкциям по увеличению давления в котле, чтобы вернуть его к нужному уровню. Если давление в котле слишком высокое, возможно, вам придется удалить воздух как минимум из 1 радиатора вокруг вашего дома.

    Воздух в радиаторах

    Когда вы включаете центральное отопление, горячая вода циркулирует по трубам, наполняя радиаторы и нагревая комнату. Если вы заметили, что нагревается только нижняя часть радиатора или радиатор не нагревается полностью, то в радиаторах остается воздух, который не позволяет горячей воде заполнять весь радиатор.

    При выпуске воздуха из радиаторов из радиаторов удаляется захваченный воздух, позволяя горячей воде должным образом нагреть их.Вы можете удалить воздух из радиаторов самостоятельно, у нас есть удобное руководство по удалению воздуха из радиатора в Boiler Guide, но вы всегда можете нанять инженера-теплотехника, который сделает это за вас.

    Трубка замерзшего конденсата

    Трубка для конденсата является неотъемлемой частью конденсационных котлов, отводящей кислотные сточные воды от котла в канализацию за пределами вашего дома. Находясь снаружи, конденсатопроводы становятся уязвимыми к замерзанию при отрицательных температурах, вызывая закупорку, которая не позволяет воде выходить из котла.В этом случае котел распознает, что эксплуатация небезопасна, и заблокируется до тех пор, пока не растает конденсатопровод.

    Итак, если вы читаете это в зимние месяцы, вероятно, ваша конденсатопроводная труба замерзла. Чтобы помочь вам идентифицировать трубу замерзшего конденсата, ваш котел должен отображать код ошибки.

    Если конденсатопровод замерзнет, ​​вы можете попытаться его разморозить самостоятельно или нанять профессионального теплотехника, который сделает это за вас.Если вы чувствуете себя достаточно уверенно, чтобы сделать это самостоятельно, следуйте инструкциям нашего руководства «Как разморозить трубу для замерзшего конденсата» (вместе с пошаговым видео).



    Котел все еще не запускается? Время нанять теплотехника

    Все проблемы, упомянутые в последнем разделе, можно решить самостоятельно, однако при желании вы можете без колебаний связаться с инженером-теплотехником. Следующие причины, по которым котел может не загореться, должен ремонтировать только инженер, имеющий статус Gas Safe.

    Хотя бывает трудно сказать, что из перечисленного ниже препятствует возгоранию вашего котла, если не будет кода ошибки, квалифицированный инженер-теплотехник сможет быстро и безопасно диагностировать и устранить их.

    Низкое давление газа

    В случае, если подача газа в котел недостаточна, котел заблокируется и отобразит код ошибки. Вам следует нанять инженера по газовой безопасности, чтобы проверить давление газа и выяснить, почему его не хватает — пара возможных причин включает замерзший газовый счетчик или неисправный газовый клапан.

    Газовый клапан регулирует уровень газа, поступающего в котел, открываясь и закрываясь, чтобы пропускать больше или меньше газа, в зависимости от того, сколько тепла необходимо. Иногда газовый клапан может просто нуждаться в регулировке, но он также может быть поврежден или заблокирован — инженер по газовой безопасности сможет выполнить необходимые работы.

    Более маловероятный сценарий — замерзание счетчика газа в холодную погоду. Однако при достаточном утеплении он будет хорошо защищен при понижении температуры.

    Засорение горелки

    Засорение горелки может привести к тому, что котел не запустится, чтобы обеспечить ваш дом отоплением и горячей водой. Зарегистрированный инженер Gas Safe сможет почистить горелку или заменить ее, если это необходимо.

    Нет контрольной лампы на котле

    Без контрольной лампы котел не сможет обеспечить центральное отопление или горячую воду. Пилотный свет представляет собой маленькое синее пламя, которое зажигает большее пламя, когда требуется центральное отопление и вода — если он горит оранжевым или желтым, это может быть утечка угарного газа.
    Для исправной работы сигнального фонаря необходимо, чтобы на его жиклере не было мусора. Его может забить даже небольшое количество грязи. Инженер-теплотехник сможет либо прочистить струю пилотного света, либо заменить ее в зависимости от того, что требуется.

    Хотя мы уже упоминали некоторые из наиболее распространенных неисправностей, существует еще много проблем с котлом, которые могут помешать устройству возгораться, и вам потребуется зарегистрированный инженер Gas Safe для диагностики и ремонта.



    Коды ошибок котла

    При неисправности котла часто отображается код ошибки.Эти коды ошибок или неисправностей помогут вам определить, что не так с устройством, и значительно упростят его повторную работу.

    Если у котла отображается код ошибки, мы перечислили некоторых ведущих производителей котлов и ссылки на значения их кодов ошибок ниже.

    Котел Worcester не зажигается

    Котлы

    Worcester bosch при возникновении ошибки часто отображают букву, за которой следует серия цифр. Узнайте, что они означают, используя наше руководство по кодам ошибок Worcester Bosch.

    Котел Vaillant не зажигается

    Общие коды ошибок Vaillant включают в себя F75, F28 и F22, но это не единственные. Узнайте, что все они означают, из нашего полного списка кодов ошибок Vaillant.

    Котел Baxi не зажигается

    С котлом Baxi вы можете увидеть серию букв и цифр или столкнуться с мигающими огнями. Воспользуйтесь нашим руководством по кодам ошибок котлов Baxi, чтобы узнать, что все они означают.

    Котел Вокера не зажигается

    Котлы

    Vokera могут отображать код ошибки или символ при возникновении проблемы. Вы можете узнать, что они все означают, используя наш список кодов ошибок котлов Vokera.

    Котел Ferroli не зажигается

    Если вы столкнулись с кодом ошибки на своем котле Ferroli, просмотрите полный список кодов ошибок котла Ferroli, чтобы узнать, что это означает.

    Тлеющий червячный котел без розжига

    Если вы обнаружите, что ваш котел с светочервячным червем не зажигается, а на дисплее отображается код неисправности или мигает световой индикатор на устройстве, то наш список кодов ошибок светящегося червя поможет вам снова запустить его.

    Получите бесплатные расценки на ремонт котла

    Как мы видели, существует множество возможных причин, по которым котел может не загораться или препятствовать поступлению энергии в котел.Итак, чтобы безопасно определить причину, вам следует нанять зарегистрированного инженера Gas Safe.

    Чтобы сделать поиск надежных инженеров-теплотехников быстрым и легким, мы можем подобрать для вас инженеров из вашего региона. Просто сообщите нам о необходимой работе, используя нашу онлайн-форму, и мы свяжем вас с 3-мя местными инженерами-теплотехниками.

    Каждый из этих инженеров-теплотехников свяжется с вами, чтобы предоставить бесплатное смету на работы, а это значит, что вы можете быть уверены, что получите наилучшую возможную сделку.Кроме того, здесь нет никаких обязательств. Получите бесплатные котировки котлов сегодня.


    У нас есть домовладельцы, которым нужна ваша помощь.


    Система управления котлом | Судовой инженер

    Система управления котлом
    На панели управления котла предусмотрены устройства управления, контроля и блокировки
    требуется для безопасной работы котла. Эта панель управления управляет
    выполнение всех функций, необходимых для автоматической работы котла
    и обеспечивает центральный пункт управления для ручного управления.Система управления также
    имеет сеть аварийных сигналов, которые предупреждают об отклонении от нормы.
    во время работы котла.
    В случае возникновения серьезной неисправности, которая сделает его небезопасным
    для продолжения работы котла система АСУ котла
    отключает котел в аварийном режиме, немедленно отключая
    подача мазута в котел.
    Панели управления
    Панель удаленной индикации консоли ECR
    Эта панель индикации установлена ​​в диспетчерской двигателя и имитирует
    системы контроля и основные средства управления на котле и стороне котла
    панель управления.
    Консоль ECR имеет следующие элементы:
    Индикатор уровня в барабане
    Индикатор давления в паровом барабане
    Индикатор дыма
    Выключатель аварийной остановки
    Лампа хода горелки
    Выключатель проверки ламп
    Панель управления котлом со стороны котла
    Эта панель управления устанавливается на стороне котла. Он содержит систему питания
    блок питания, регулятор последовательности работы горелки, автомат
    контроллер котла и различные необходимые релейные блоки.
    На панели управления установлены следующие сигнализации:
    Отказ источника питания переменного тока
    Неактивно устройство управления запуском горелки
    Ручное отключение
    Отключение вентилятора FD
    Неисправность пилотного насоса
    Уровень барабана низкий-низкий
    Низкое давление распыления
    Сбой зажигания
    Ошибка пламени
    Аномальный глаз пламени
    Неисправность клапана поршня горелки
    ФО давление низкое-низкое
    Низкое давление управляющего воздуха
    Система управления горелкой
    Панель управления котлом (BCP) выполняет ряд функций, связанных
    с котлом с системой управления котлом (BMS), автомат
    контроль горения (ACC) и контроль питательной воды (FWC).Есть два
    котлов, и они управляются по принципу главный / подчиненный с помощью одного из котлов
    назначается системой управления ведущим, а другой — ведомым.
    В нормальных условиях главный котел будет работать для питания
    . потребности судна в паре, но если он не может удовлетворить потребность, ведомый котел
    запущен и переходит под контроль системы управления котлом. Котлы
    также может работать совместно с экономайзером; обычно это означает, что
    экономайзер работает в море, и один из котлов выбран как
    подача воды и паросборник для экономайзера.Котел
    работал бы, если бы экономайзер не мог поддерживать давление пара ни при каких
    причина.
    Система управления котлом управляет дистанционным, ручным и автоматическим
    . работы одной горелки с одним горлом, которая предусмотрена в крыше
    паровой котел. Этот блок содержит программируемое управление последовательностью, которое управляет
    продувка топки, пилотная горелка и автоматическая работа поршня горелки
    клапан. Это делается путем подключения к системе защиты котла и
    ACC.Кроме того, он передает команды автоматической настройки
    количество воздуха для горения и количество жидкого топлива в ACC для запуска / остановки
    горелка. В основе работы котла лежит контроль горения, потому что если
    что-то не так с котлом, его водоснабжением или горением
    системе, топливо должно быть отключено, и это предотвратит возникновение любой проблемы, которая может стать
    более серьезный.
    Имеется три режима работы котла, один — режим 18к (подача пара на
    18 кг-см2), второй — режим 7k (подача пара при 7 кг / см2) и третий —
    — это режим IGS (работает система инертного газа).
    В порту во время выгрузки груза будет выбран режим 18k, но в море только
    режим 7k обычно требуется при установке котла на жидком топливе
    обеспечение поддержки экономайзера отходящего тепла. В некоторых случаях прерывистый
    сжигание жидкого топлива на котле может потребоваться для поддержания давления пара и котла
    панель управления организует это. Выбор режима 18k или 7k —
    выполняется переключателем и выбором определенного режима авто-
    автоматически изменяет уставку на регуляторе давления (PIC).
    Процедура подготовки системы управления котлом
    а) Включите силовые выключатели на панели управления котла.
    б) Проверьте работу каждой контрольной лампы и зуммера с помощью зуммера
    . и выключатель проверки ламп на панели управления.
    в) Подайте воздух ко всем устройствам управления.
    г) Сбросьте аварийный сигнал блокировки котла.
    д) Убедитесь, что все сигнальные лампы не горят.
    Метод работы
    Есть три режима работы горелки: AUTO (автоматический), MAN (ручной)
    . и режим HARD MAN (Hard Manual).Горелка обычно эксплуатируется в
    . Режимы AUTO и MAN используются только в экстренных случаях, когда
    Режим АВТО не работает. Режим HARD MAN допускает репозицию —
    Переключатели горелки и режим MAN предназначены для работы в ручном режиме.
    Выбор режимов работы
    Режим HARD MAN
    При работе в этом режиме оператор всегда должен находиться у котла и
    способен следить за ситуацией и обеспечивать ручное вмешательство на пульте управления.
    Действуют следующие блокировки:
    Уровень воды в барабане низкий-низкий
    Датчик пламени (пилотная горелка и основная горелка)
    Порядок работы
    а) Убедитесь, что котел и горелка находятся в рабочем состоянии.
    б) Запустите топливный насос и нагнетательный вентилятор в MAN
    . Режим.
    c) Переведите выключатель горелки из положения ВЫКЛ в положение HARD MAN
    . позиция.
    г) Установите регулятор давления топлива и воздушный регулятор на MAN
    . Режим.
    д) Продуть печь. Для этого необходимо вручную установить воздушный контроллер
    . работающий, а входная лопатка нагнетательного вентилятора должна быть полностью
    открыт. Печь необходимо продувать не менее 3 минут.
    е) Убедитесь, что температура топлива находится в требуемом диапазоне.
    ж) Вручную управлять воздушным регулятором и давлением топлива
    регулятор и настроить впускную лопатку нагнетательного вентилятора и мазут
    регулирующий клапан в открытое положение зажигания.
    h) Откройте дополнительную дверцу для рабочих переключателей HARD MAN. Установить
    переключатель пилотной горелки в положение MANU ON и зажгите
    пилотная горелка. Если пилотная горелка не загорелась через 15 секунд,
    Переключатель пилотной горелки должен быть установлен в положение АВТО, и процесс
    началось снова с пункта e) выше, «Очистите печь».
    i) Если пилотная горелка работает правильно, зажигается основная горелка.
    Переключатель топливного клапана установлен в положение MANU ON, а основная горелка
    . должен загореться. Если основная горелка не загорается после периода
    Через 10 секунд переключатель топливного клапана должен быть установлен в положение АВТО и
    . процедура началась снова с пункта «e» выше «Очистить
    » печь ».
    j) При правильной работе основной горелки переключатель пилотной горелки
    сбрасывается на АВТО.
    (Примечание! При тушении основной горелки переключатель топливного клапана должен находиться в положении
    вернулся в АВТО.)
    Когда требуется продувка горелки, необходимо использовать выключатель продувки горелки и
    это должно быть установлено на MANU ON.
    Байпас температуры жидкого топлива
    Перепускной выключатель температуры жидкого топлива находится внутри дополнительной двери. В этом обходе
    В этом режиме отключена пусковая блокировка для аварийного сигнала низкой температуры топлива. Это
    используется при запуске котла в холодном состоянии при отсутствии пара
    для отопления. При использовании тяжелого масла класса «A» переключатель установлен в положение BYPASS.
    Автоматический режим
    Это режим, который обычно используется.Все операции, включая
    команды зажигания и гашения работают автоматически.
    а) Установите топливные насосы, нагнетательный вентилятор и контроллеры
    в режим АВТО.
    б) Переведите переключатель горелки из положения ВЫКЛ в положение АВТО.
    При остановке этот переключатель необходимо вернуть в положение ВЫКЛ.
    Для основной горелки
    должна быть выполнена следующая последовательность событий. зажигание.
    а) Когда переключатель горелки переведен в положение АВТО,
    запускается программный таймер.
    б) После задержки в 5 секунд включается нагнетательный вентилятор и
    клапан распыления пара открывается.
    c) Еще через 20 секунд входная заслонка принудительной тяги начинает работать до
    . переместите в полностью открытое положение, чтобы продуть печь. Это
    для полного открытия требуется около 30 секунд.
    г) Таймер продувки (2P) запускается, когда переключатель горелки установлен на
    . перемещен в положение АВТО, и время, установленное на этом таймере, составляет 60
    секунд. По истечении 60 секунд нагнетательный вентилятор
    Впускная заслонка начинает постепенно закрываться в положение зажигания.На этом
    точка будет эффективно продумана печь.
    e) Пилотная горелка зажигается через 35 секунд после пункта «d».
    f) Когда пламя пилотной горелки обнаруживается глазами пламени,
    электрический воспламенитель перестает искрить.
    ж) Главный топливный клапан открывается через 5 секунд после того, как пилотная горелка нагорится до
    . загорелся.
    з) Пилотная горелка гаснет через 15 секунд после того, как она погасла. воспламеняется (позиция «е»).
    i) Программный таймер останавливается в положении блокировки (градация 85)
    5 секунд после гашения пилотной горелки.
    j) В случае пропадания розжига или пропадания пламени автомат горения
    переходит в последовательность вымирания.
    k) Последовательность гашения начинается, когда горелка CUT
    Сработали БЛОКИРОВКИ (см. Пункт j выше) или если
    переключатель горелки переведен из положения АВТО в положение ВЫКЛ.
    1) Программный таймер запускается из положения блокировки.
    m) Пилотная горелка зажигается через 2 секунды после пункта 1) выше.
    n) Клапан продувки горелки открывается, и горелка продувается примерно в течение
    6 секунд.Горелка продувается при нормальной блокировке и
    загорается пилотная горелка.
    o) Начинается период дополнительной продувки, и на входе в вентилятор с принудительной тягой
    лопатка начинает полностью открываться, когда горелка
    завершает цикл продувки.
    p) По истечении установленного времени (60 секунд) на таймере дополнительной продувки значение
    завершено, входная лопатка нагнетательного вентилятора начинает закрываться на
    положение зажигания, которое занимает около 30 секунд.
    q) Вытяжной вентилятор останавливается через 30 минут.
    (Примечание! Если пропадание пламени происходит во время нормальной работы, важно, чтобы
    Причина сбоя выясняется до того, как будет предпринята попытка перезапуска
    . котла.)
    Автоматический контроль горения
    Эта система автоматически регулирует подачу топлива и воздуха в топку
    . для поддержания заданного давления пара в котле. Регулировка топлива
    подача осуществляется с помощью пневматического регулирующего клапана подачи топлива, в то время как
    подача воздуха регулируется с помощью приточной заслонки нагнетательного вентилятора.
    Подача топлива автоматически отключается при выходе из строя наддувного вентилятора
    или из-за высокого или низкого уровня воды в корпусе котла. Система ACC —
    с электропневматическим управлением.
    Используемая система автоматического управления горением (ACC) —
    тип измерения давления мазута / давления воздуха.
    ACC удерживается в заданном положении зажигания до
    горелка зажигается.
    После розжига горелки скорость горения устанавливается на
    . положение розжига до тех пор, пока давление в котле не достигнет заданного значения —
    минное давление 5 кг.см2. Этот период называется «пропариванием».
    Когда период пропаривания завершен, система ACC переходит на
    . АВТОМАТИЧЕСКИЙ РАБОТА и скорость горения могут регулироваться
    система.
    Во время пропаривания скорость горения может быть изменена
    путем работы регулятора давления топлива в режиме MANU.
    Соотношение воздух / топливо можно изменить до + 20% путем изменения
    . шкала соотношения воздуха. Этот диск обычно устанавливается в положение 1.
    MAN Mode.
    Этот режим выбран для включения ручного запуска котла, чтобы увидеть
    . что все этапы выполнены правильно.Используется, когда котел
    обычно работает автоматически как средство проверки запуска
    процедура. Процедура такая же, как и при запуске HARD MAN, но без переключателей
    за дополнительной дверью HARD MAN заменены.
    Контроль питательной воды.
    Это контроллер двухэлементного типа; оба имеют пропорциональный и интегральный
    (P + I) контроль. Он измеряет расход пара, а также уровень воды в
    . котла и регулирует подачу питательной воды в соответствии с изменениями этих значений.
    Операция P + I выполняется при сравнении сигналов от двух отдельных
    системы. Один из сигналов генерируется разницей воды
    установленный и обнаруженный в паровом барабане котла. Другой — от
    сравнение измеренного расхода пара из потока пара
    передатчик и рабочий сигнал на регулирующий клапан питательной воды. В ECON
    (экономайзер) режим изменения уровня воды из-за качки корабля и
    качка учитывается с учетом уровня скользящей средней в
    паровой барабан.

    Система ведущий-ведомый.
    Два котла являются независимыми блоками, но система управления
    спроектирована таким образом, что они работают как выделенная пара, причем один из них является главным котлом, а другой
    — подчиненным. Это означает, что главный котел обеспечивает потребности судна в паре
    до тех пор, пока потребность не превысит его мощность, а затем подчиненный котел
    начнет работу. Подчиненный котел будет поддерживаться в состоянии готовности
    к такой ситуации и должен иметь ту же температуру, что и главный котел
    , чтобы избежать задержек в отключении.
    a) Главный котел управляется переключателем ВКЛ / ВЫКЛ
    и индикатором давления таким образом, чтобы давление пара отдельного котла
    сохраняло заданное значение. Активация
    осуществляется так же, как и в обычной однокотловой установке.
    b) Когда потребность в паре главного котла превышает 80% от его мощности
    , включается подчиненный котел. Он отключается, когда
    потребность в паре составляет 30% от общей мощности двух котлов.
    Скорость сгорания для ведомого котла такая же, как для главного котла
    , так как главный котел осуществляет общее управление.
    c) В дополнение к включению / выключению ведомого котла от контроллера
    ведущий-ведомый, ведомый котел может также выполнять свое собственное включение / выключение горения
    из-за давления в котле.
    Подчиненный котел сохраняет преимущественное управление сгоранием из-за
    давления внутри котла, и это давление является собственным установленным давлением ведомого котла
    и не зависит от давления, установленного
    для главного котла.
    d) Ограничитель нижнего уровня срабатывает в течение 15 минут после запуска ведомого котла
    , чтобы предотвратить феномен
    включения / выключения на ведомом котле.
    e) Давление в ведомом котле должно превышать 11 кг-см2 в порядке
    , чтобы работала конфигурация ведущий-ведомый.
    f) В дополнение к работе ведущий-ведомый можно выбрать режим
    PARA, в котором оба котла могут отключаться независимо.
    В этом случае котлы будут работать вместе, каждый под своим собственным независимым управлением
    , а не как пара ведущий-ведомый.
    Система безопасности и управления.
    В систему безопасности и управления включены рабочие функции или подсистемы
    , которые автоматически реагируют на изменение условий за пределами предварительно установленного диапазона
    .Отказ большинства подсистем вызывает визуальный сигнал тревоги на главной панели управления
    , а также может вызвать звуковой сигнал. В большинстве случаев сбой
    подсистемы требует ручного сброса отключения перед перезапуском подсистемы
    . Это обеспечивает защиту персонала на корабле и
    для установки котла, поскольку причина отказа подсистемы может включать
    больше, чем эта конкретная подсистема.

    Режим дозаправки инертным газом.
    Режим дозаправки системы инертного газа (IGS) используется для того, чтобы котел
    работал с минимальной нагрузкой, чтобы IGS могла работать правильно.Минимальная нагрузка котла
    должна составлять 25%, чтобы дымовые газы содержали не более 5% кислорода
    ; поток дымовых газов при минимальном расходе составит 10 300 м3 / ч
    при температуре 5 ° C. Следующие элементы будут заблокированы и, следовательно,
    не будут работать в этом режиме.
    Минимальная нагрузка котла ограничена 30% или больше, если работает сброс пара.
    .
    Горит лампа IGS.
    Байпас автоматической остановки горелки FO.
    Клапан подачи пара к сажевым вентиляторам заблокирован на ПОЛНОЕ ЗАКРЫТИЕ.

    Сигнализация котла и срабатывания.
    Описание.

    Аварийный режим.
    Котлы могут работать в аварийном режиме при неработающем устройстве управления горелками.
    .
    a) Запустите вентилятор FD, затем полностью откройте входную лопатку вентилятора FD и выполните
    продувку печи в течение 3 минут.
    б) Убедитесь, что температура ВО находится на заданном уровне,
    , что соответствует 15 сСт.
    c) Установите регулирующий клапан FO и впускное отверстие вентилятора FD в положение ЗАЖИГАНИЕ ОТКРЫТО
    соответственно.
    d) Осторожно зажгите пилотную горелку и не превышайте время розжига
    , равное 15 секундам.

    e) Убедитесь, что пилотная горелка загорелась, и откройте клапан FO поршня
    , чтобы пропустить масло в основную горелку.
    f) Не держите поршневой клапан FO открытым более 10 секунд.
    g) Если основная горелка не зажигается, печь необходимо продуть до
    , чтобы повторить попытку розжига.
    (Примечание! Во время аварийного режима работы котла
    необходимо постоянно следить.)
    Температурный байпас FO
    При сжигании HFO в аварийном режиме этот байпас должен работать.
    Паровой пресс. Режим 7 кг-см2 (старт-стоп) 6,5 кг-см2 — 9,5 кг-см2
    Запуск ведомого котла разрешен 11,0 кг-см2
    Ведомый котел (старт-стоп) 12,6 кг-см2 — 4,6 кг-см2



    Обдуватели сажи
    Вспомогательные обдувки котла
    Количество комплектов:

    По два на каждый котел

    Обдувку сажи необходимо проводить через регулярные промежутки времени, чтобы гарантировать, что поверхности передачи тепла
    очищены от отложений, так как они замедляют теплопередачу и могут образовывать
    опасность пожара.
    На каждом котле установлено два обдувателя, которые должны работать ежедневно при использовании котлов
    с учетом расположения резервуара и любых местных законодательных норм
    , касающихся загрязнения и чистого воздуха. Они должны работать, когда
    покидает порт до отключения котла. Обдувочные аппараты оснащены штуцером для продувки воздухом
    , воздух подается через выходное отверстие нагнетательного вентилятора
    . Этот продувочный или герметизирующий воздух обеспечивает чистоту форсунок во время работы котла
    и обеспечивает герметизацию герметичных стеновых коробов для предотвращения утечки
    выхлопных газов котла в машинное пространство.Обратные клапаны предотвращают попадание пара
    в воздуховоды.
    Обдувочные аппараты разрешается использовать только тогда, когда имеющееся давление пара
    превышает 8 кг / см2. Запорный клапан, расположенный в паропроводе между клапаном подачи пара для обдувки
    (T25V) и распределительной линией для обдувочного устройства
    , будет открыт только с помощью соответствующего реле давления, если давление пара
    превышает 8 кг / см2.
    Перед операцией запросите разрешение у моста и уведомите мост о завершении
    .
    Порядок работы вспомогательных обдувок котла
    a) Котел должен работать как минимум на 50% от полной нагрузки, а нагнетательный вентилятор
    должен работать с высокой скоростью в течение периода продувки сажи
    . Давление пара должно превышать 8 кг / см2.
    b) Слегка приоткрыв слив (клапан котла № 1 T29V и клапан котла № 2
    T28V), откройте запорный клапан пара (T25V) на коллекторе сажеобдувочного аппарата
    .
    c) Когда трубопровод достаточно нагреется, закройте сливной клапан, а
    полностью откройте запорный клапан.
    d) Включите обдувку, повернув маховик по часовой стрелке на
    . Обдувка очищает поверхности нагрева котла за счет подачи пара
    из ряда форсунок, установленных по длине элемента обдувки
    . Кулачок и пусковое устройство, встроенные в головку обдувки
    , регулируют дугу пара, выходящую из сопел
    при вращении элемента обдувки. Это обеспечивает
    оптимальную очистку трубок.

Оставить комментарий
