Ковка художественная холодная: Холодная ковка своими руками: технологии, оборудование

Опубликовано в Разное
/
3 Май 2019

Содержание

технология создания красивого кованого художественного орнамента

В последние годы большой популярностью стали пользоваться элементы холодной ковки. Опытные мастера из грубого металла, используя художественную ковку, создают красивые детали, подходящие для любого интерьера. Элементы ковки с неповторимым орнаментом полностью изменяют внешний вид здания, они придают ему индивидуальный характер. Кованые детали нашли широкое применение в оформлении ландшафта, а также для украшения различных помещений.

Виды художественной ковки металла

Для проведения художественной ковки обязательно учитывается материал детали. От этого зависит вид ковки, которая бывает:

  • Горячая.
  • Холодная.

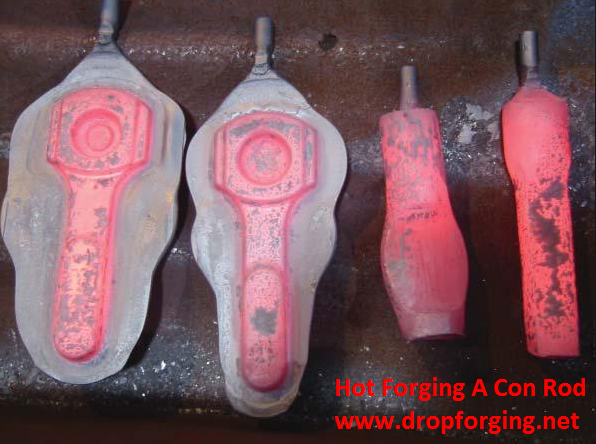

Горячий метод

Элементы художественной ковки, имеющие сложный орнамент, требуют предварительного нагрева материала, чтобы получить определённый уровень пластичности.

Низкоуглеродистые стали нагреваются до температуры 1000—1150 градусов. Если в металле содержится большое количество углерода, то ковка осуществляется при более низкой температуре. Обычно она находится в диапазоне 800—900 градусов.

Особенности холодной ковки

Элементы холодной ковки, купить которые можно в специализированных магазинах, изготавливаются несколькими способами:

  • Операция выполняется без нагрева, на холодную.
  • Деталь нагревается до 200—250 градусов.

Основным преимуществом деталей, полученных холодной ковкой, считается высокая точность готового изделия. На поверхности таких кованых деталей отсутствует окалина. Холодная ковка даёт возможность изготавливать рельефные элементы, используя листовые заготовки. Такая методика применяется для обработки цветных металлов.

Чтобы получить художественную композицию, готовые элементы необходимо соединить. При обычной сварке получается некрасивый вид, шов имеет пониженную прочность, детали приходится зачищать. Профессионалы пользуются для соединения деталей кузнечной сваркой.

Готовые элементы нагреваются до температуры 650—700 градусов, при которой металл становится пластичным. Затем орнамент обжимают во время сборки.

Преимущества ковочной обработки

Ковкапром занимается выпуском и продажей художественных элементов во многих городах России. Их кованые элементы имеют самое разное направление. Все эти изделия отличаются несколькими положительными качествами:

  • Каждая деталь считается уникальным и неповторимым творением. Любой элемент отличается своей индивидуальностью.
  • Красивый внешний вид.
  • Кованые детали покрываются особым антикоррозийным составом, поэтому эти элементы могут эксплуатироваться не один десяток лет.
  • Благодаря твёрдости металла такие изделия всегда отличаются высокой прочностью.
  • Детали прекрасно сочетаются с различными отделочными и строительными материалами. Это позволяет воплощать в жизнь самые оригинальные дизайнерские решения.

Разновидности узоров

Из объёмного металлопроката кузнецы создают различные рисунки, в которые входит несколько составляющих:

  • Спираль. Диаметр спирали иногда уменьшается книзу и меняет своё направление на противоположное. Получается очень оригинальный узор, в котором направление спирали регулируется художественным замыслом.
  • Двухрядная спираль. Средняя часть имеет самый большой диаметр. Этот орнамент получил название «китайский фонарик». Для получения такого узора используется проволока большого сечения.
  • Волюта. Узор имеет форму завитка, располагающегося в разных направлениях. Волюта бывает однонаправленной вогнутости, при этом завитки имеют одну ось сгиба. Когда завитки находятся с двух сторон от центра заготовки, говорят о разнонаправленной волюте.
  • Крутень. Для формирования такого орнамента часть стержня закручивается вокруг оси. Закручивание всегда происходит в одну сторону, так как находясь в пластичном состоянии, при закручивании в разные стороны пруток может разрушиться.
  • Навершие. Этими деталями украшают оконные решётки, а также различные ограждения. Элемент представляет собой небольшой отрезок прутка, торец которого имеет острую кромку. К нему крепится несколько завитков.

Из листового металлопроката изготавливаются дополнительные детали художественной ковки. К ним относятся:

  • Пространственные спирали. Внешний вид похож на шнек. Ширина спирали уменьшается в сторону вращения. Деталь может иметь рельефный вид. Для этого на кромках делают художественные риски.
  • Плоский завиток. Элемент аналогичный объёмному, только для изготовления используется металлическая полоса.
  • Чеканка. Для получения узора проводится точечная обработка плоской поверхности детали. Операция выполняется на цветном металле.
  • Кернение. В лист вдавливается специальный штамп. Таким способом можно изготавливать вензель, придавать изображению объёмный вид, а также формовать надпись.
  • Оголовки. Из полосы сворачивается чашеобразную ёмкость. Может иметь несколько форм в зависимости от создаваемого рисунка.

Используя комбинации таких художественных орнаментов, можно создать очень красивые кузнечные композиции, отличающиеся своей оригинальностью и неповторимостью.

Холодная ковка — особенности технологии и оборудования

Какие особенности имеет технология холодной ковки, с каким оборудованием работают мастера и как его изготовить — об этом в нашем материале.

Холодная ковка позволяет делать металлообработку различных видов проката без предварительного нагревания. Причем создаваемые изделия, за счет прессования и гибки, получаются намного прочнее, чем при использовании литья или штамповки.

Какие особенности имеет технология холодной ковки и с каким оборудованием работают мастера — об этом в нашем материале.

Зачем используют холодную ковку


Чаще всего с помощью такой технологии обрабатывают металлопрокат в виде прутка, круга, квадрата или полосы. Создаваемое оборудованием давление изгибает и прессует материал, формируя нужную конфигурацию изделия, при этом упрочняя его. Изготовленные таким способом вещи практически невозможно сломать, их срок службы, в сравнении с литьем или штамповкой, на порядок выше.

Однако, стоит учесть, что при браке или допущенных ошибках в обработке проката их исправить также невозможно или очень сложно.

Зачем применяют холодную ковку и какие изделия производят?

  • Различные фигурные решетки, которые монтирую на окна и двери жилых помещений.
  • Декоративные и практичные элементы фасада: козырьки, перила и другие.
  • Детали ограждений: заборов, ворот, калиток.
  • Элементы мебели: ножки стульев и столов.
  • Детали декора: подставки под цветы, кронштейны фонарей, решетки камина, мангалы и прочие.

Все эти поделки выглядят как настоящее произведение искусства, при этом не теряя своего практического назначения и прочности.

Приемы и способы технологии


Чем отличается данная технология ковки от других способов металлообработки?

Понятно, что, в отличие от горячего способа, заготовки предварительно не разогревают до ковочной температуры. Лишь изредка может применяться частичный нагрев поверхностей в месте изгиба.

Технологически такой способ обработки металла построен на одном из физических свойств металла — пластичности. Черновые и цветные металлы, такие как сталь, медь, бронза и другие в зависимости от своего химического состава имеют способность выдерживать нагрузки на изгиб, разрыв, растяжение. Это позволяет их обрабатывать различными приемами без нагрева.

В момент изготовления изделий материал поддается прессованию, что уплотняет структуру металла и, соответственно, делает его прочнее. Изгибание, в свою очередь, добавляет прочности изделию за счет дополнительного сжатия в точках изгиба.

Важным отличием холодной ковки от горячей является то, что нет высокотемпературного воздействия на металл и, как следствие, он не меняет своих химических свойств, а ,значит, нет необходимости проводить дополнительные операции: отпуск, отжиг или закалку.

В итоге, холодная ковка металла имеет как преимущества, так и недостатки.

Положительные свойства Отрицательные свойства
  • Детали и заготовки не требуют предварительного высокотемпературного нагревания.
  • Поверхность изделий намного прочнее, чем при изготовлении вещей горячей ковкой.
  • Высокоточная обработка деталей, возможна очень точная подгонка.
  • Элементы не требуют дополнительной обработки после изготовления. Все изделия изначально прочные.
  • Более «чистая» работа, нет следов и продуктов горения на поверхности металла.
  • При обработке требуется создать намного большее усилие на металл для формирования деталей.
  • Требуется специализированное и, в некоторых случаях, мощное оборудование.
  • Обрабатываемые поверхности должны быть чистыми.
  • Можно изготавливать только определенные виды продукции.

Главный недостаток холодной металлообработки в том, что можно производить ограниченные наименования продукции.

Какими технологическими приемами обрабатывается металл холодным способом?

Приемы холодной ковки


Изделия производятся путем механических способов и приемов обработки металлических заготовок. Основные операции:
  • Гибка.
  • Прессование.
  • Чеканка.

Изгибание металла проводят как на ручном, так и на механическом оборудовании, причем многие изделия вполне реально производить вручную с использованием простейших приспособлений. Гибка — основной технологический прием описываемого способа ковки.

Прессование подразумевает использование сжимающих устройств. Прессы также могут быть ручными и механизированными.

Чеканка — это прием, с помощью которого проводится нанесение рисунка на поверхность изделий. Орнамент создается давлением на металл специальными инструментами или станками. Чаще всего такой способ «рисования» используют для создания рисунков на меди, так как она более пластичный материал.

В холодной ковке, также, как и при любой металлообработке, используют приемы резки, рубки и других общих операций, применяемых для подготовки заготовки и окончательной доводки изделий.

Технология подразумевает применение специализированного оборудования, создающего необходимые условия для производства и обработки материалов.

Оборудование для холодной ковки


Для создания различных элементов холодной ковки применяется ручной и механизированный инструмент. Причем многие детали вполне реально изготовить на простейшем оборудовании, не требующем никакой автоматизации.

Чтобы начать массовое изготовление вещей без горячей кузнечной обработки, потребуется шесть основных приспособлений: гнутик, улитка, волна, твистер, фонарик и глобус. Для чего предназначены такие инструменты и что с их помощью можно сделать?

Гнутик

Такое приспособление служит основным инструментом при изгибании деталей. Особенность в том, что можно выбрать любой угол.Гнутик для ковки

Гнутик для ковки

В отличие от горячей обработки, где требуется шаблон и опыт работы со специальной кузнечной вилкой, на гнутике вручную эта операция намного упрощается.

Конструкция состоит из гибочного штампа и эксцентрикового привода. В свою очередь шаблон для гибки состоит из закаленных роликов, которые смонтированы на прочной раме. Такой ручной станок может дополнительно оборудоваться различными приспособлениями. Гнутик может обрабатывать прокат в виде квадрата с размерами 12×12 мм или полосу толщиной до 3 мм.

Улитка


Улитка для ковкиУлитка для ковки

Это ручное приспособление применяют при создании спиралей и завитков. Название улитка прибор получил из-за своей основной составной части — кондуктора, имеющего витую форму. Завитки с проката соответствующего размера такой станок способен изготовить за один подход.

Как и гнутик, улитка вполне свободно обрабатывает основные, использующиеся в холодной ковке, виды проката — квадрат и пруток, сечением 10-12 мм, и полосу, толщиной 3-6 мм.

Основная рабочая часть (кондуктор) состоит из кулачка, располагающегося по центру, и двух дуг (малой и большой).

При создании небольших по размеру завитков дуги демонтируют, проводя гибку на кулачке. На фото показан один из вариантов исполнения такого ручного станка.

Волна


Волна для ковкиВолна для ковки

Приспособление, служащее для создания витых, повторяющихся узоров (довольно часто можно увидеть на оконных решетках). Основа устройства — два стальных диска, диаметром 140-150 мм, закрепленных болтами на рабочем столе. Часто можно встретить «управляемую волну» —  устройство с регулируемыми зазорами между дисками. Такая функция возможна за счет наличия крепежных отверстий на разном расстоянии одно от другого. Переставляя диск можно создать различный изгиб волны. Как выглядит гибочный станок такого класса показано на фото внизу.

Твистер


Твистер для ковкиТвистер для ковки

Твистер закручивает вокруг своей оси пруток или квадрат. Принцип устройства похож на вороток для горячей обработки.

Конструкция состоит из основы, на которой размещается вращающаяся головка, и ползунок, регулирующий длину изделия. Заготовку фиксируют между этими двумя частями и при помощи рукояток закручивают до требуемого предела.

Фонарик


Фонарик для ковкиФонарик для ковки

Одно из самых сложных изделий из холодной ковки — так называемая корзинка. С первого взгляда — это сложное переплетение металлических гнутых прутков или квадратов. Для производства такой детали используется такое кузнечное оборудование для холодной обработки заготовок, как фонарик.

Техника работы оборудования схожа с твистером: на основе закреплена крутящаяся головка и ползунок. Однако, заготовка «наматывается» по спирали на вставку — вал.

В принципе, корзинку можно изготовить, используя специальную вставку на твистер, однако возможен брак, который получиться исправить, лишь нагрев металл в горне. Поэтому, лучше применять фонарик, который не позволит образовываться перекосам.

Глобус


Глобус для ковкиГлобус для ковки

Такой ручной инструмент для холодной ковки позволяет изгибать заготовку по дуге, загибая концы под востребованный угол, при этом получается объемное изделие. За что часто этот ручной станок называют объемником.

Основа устройства — шаблон в виде дуги и закаленные ролики, позволяющие двигаться ручному приводу. В зависимости от типа инструмента, он может работать с квадратным прокатом со сторонами 14×14 миллиметров, неширокой полосой до 25 мм, а также прутком.

Чаще всего глобус применяют для производства деталей «объемных» решеток, в которых отдельные элементы не лежат в одной плоскости с остальными.

С помощью этих простейших устройств, которые не требуют механизации, можно создавать настоящие произведения искусства, состоящие со всех отдельных декоративных элементов: волюты, завитков, корзинок и прочих.

Неплохим решением будет приобрести универсальный станок для холодной ковки, который позволяет совершать основные операции по металлообработке. Однако, стоимость такого оборудования будет доступна не всем мастерским.

При обустройстве мастерской можно приобрести готовое оборудование. Ручные станки для холодной ковки металла стоят относительно недорого, но можно сделать их самому.

Как сделать станки холодной ковки самостоятельно


Чтобы сделать приспособления для холодной ковки, потребуется наличие некоторого инструмента (сварочный аппарат, болгарка), а также поискать информацию об их изготовлении.

Существует множество чертежей станков для холодной ковки. Некоторые из них представлены на фото в этом разделе.

Самый простой вариант — сделать приспособление улитку для гибки металлопроката. Как ее изготовить самостоятельно, можно посмотреть на видео:

Также несложно собрать приспособление для скручивания заготовок — твистер. Главное подыскать материал и инструменты для работы.

Обзор на это приспособление показано в видео


Существуют и другие конструкции подобных устройств. Самодельные станки для холодной ковки не менее работоспособны по сравнению со своими покупными аналогами.

Для ковки холодным способом также потребуется и нагревательный инструмент, так как технология предусматривает частичный разогрев некоторых зон детали для более простого изгибания или скручивания. Нарезать металл проще с отрезным стационарным кругом. Но, за неимением его, можно воспользоваться болгаркой.

Еще один немаловажный инструмент в изготовлении изделий холодным способом — шлифовальные машины. Ведь отдельные элементы декора потребуют зачистки и сглаживания поверхностей. Для этого подойдут либо ручные ленточные шлифовальные машины, либо стационарный гриндер.

Наличие различных станков для холодной ковки металла значительно ускоряет процесс производства элементов, особенно, если требуется их массовый выпуск.

Если у Вас есть опыт изготовления станков для холодной металлообработки, поделитесь им в комментариях к материалу статьи. Насколько сложно изготовить такое оборудование самостоятельно и какая функциональность такого ручного оборудования? Примите участие в обсуждениях и оставьте свои дополнения к этой статье.

простые примеры изделий и советы для работы

В последнее время заметно увеличился спрос на эксклюзивные изделия. Стоит только посмотреть на кованые ворота или решетки, и сразу создается впечатление роскоши и богатства. Многие интересуются, как изготовить изделия методом холодной ковки своими руками, и это, оказывается, совсем не сложно.

Предназначение кованых изделий

Художественная ковка, созданная своими руками, прочно заняла лидирующую позицию на современном рынке. Эти изделия можно встретить не только на заборах и воротах, но и на кроватях в обычных квартирах. Существует несколько видов изделий, где ковка используются чаще всего:

  1. Ворота.
  2. Заборы.
  3. Решетки.
  4. Лестницы.
  5. Беседки, мангалы.
  6. Мебель и ее принадлежности.

На практике такой список можно пополнять бесконечно. Ведь именно с развитием прогресса кованые элементы могут быть полезны для чего угодно. Популярными их делает не только прочность материала, но и его изящный вид.

Из-за такого большого спроса на кованые изделия невольно стоит задуматься, почему людям так нравятся элементы художественной ковки. Ведь металл — материал холодный, тяжелый, подвергающийся коррозии в окружающей среде. В противовес этим негативным факторам есть множество благоприятных:

  1. Долговечность.
  2. Изысканная красота.
  3. Повышенные защитные функции.
  4. Возможность изготовления по любым габаритам и размерам.
  5. Полная возможность фантазии при изготовлении.
  6. Кованые изделия прекрасно сочетаются с другими материалами.

И это далеко не весь список достоинств кованых элементов. Если объединить все вышесказанные выражения, то предметы из металла — это долговечные, прочные и весьма красивые изделия.

Недостатки металлических элементов

Как бы хорошо ни отзывались о ковке, у всего обязательно найдется и плохое. Причем в этом случае минусы заставляют многих людей отказаться от кованых элементов и изделий.

Безусловно, главный и основной минус — это цена. Дело в том, что на большинство подобных работ уходит уйма времени и сил. Помимо этого, роль играют различные дорогостоящие станки и сама стоимость металла. К примеру, если сравнить обычный забор из профилированного листа и такой же забор с элементами ковки, цена может повышаться чуть ли не в два, а то и в три раза.

Следующий и последний минус ковки — это подверженность коррозии. Как бы хорошо ни обрабатывался материал, на металл всегда будет плохо воздействовать влажность и сырость.

Виды изделий

Если рассматривать виды и стилистику ковки, то они предполагают огромный простор для творчества. Это и есть один из главных преимуществ. Можно изготовить как простые и строгие изделия, так и более сложные с элементами особенного гиба и рисунка. Какой бы ни был вид изделия, его всегда легко сочетать и устанавливать с другими строительными материалами и архитектурами. По методу работы ковка делится на два вида:

  1. Холодная.
  2. Горячая.

Несмотря на то что по структуре оба варианта дают одно и то же изделие, они сильно различаются по цене и особенностям.

Холодная ковка

Выполняется без нагревания металла, соответственно, подвергается большему механическому давлению. Обычно используют специальные станки для холодной ковки, но бывают случаи, когда холодную ковку своими руками делают различными самодельными способами. Имеется несколько плюсов метода:

  1. Более низкая стоимость по сравнению с горячей.
  2. Доступность элементов.
  3. Возможность комбинировать рисунки с помощью сварки.
  4. Более удобная возможность изготовления своими руками.
  5. Меньшее воздействие опасности при работе.

Если говорить объективно, можно найти и отрицательную сторону. Отметим и несколько минусов работы:

  1. Ограничение по работе с элементами.
  2. Более стандартные и геометричные виды работ.

Можно уверенно сказать, что холодная работа вполне заменит горячую по цене.

Горячая ковка

Такой вид ковки был изобретен задолго до холодной. Ведь ранее не было мощных станков и других приспособлений для того, чтобы изогнуть металл без нагревания. Однако такой вид гораздо практичнее холодного.

При нагревании металл становится более пластичным, а значит, лучше поддается растяжению, сжатию и изгибу. При работе с горячим металлом можно выполнить более сложный элемент, чем с холодным.

Коррозия металла

Коррозия металла — один из важных факторов воздействия на изделие. Элементы художественной ковки металла следует обрабатывать покрасочными маслами, чтобы коррозия не появлялась долгое время.

На более дорогих изделиях перед покраской используют специальный станок по очистке металла. Несмотря на стоимость такой работы, это одно из лучших средств по очистке металла от ржавчины и коррозии.

Если бюджет позволяет использовать дорогостоящую работу по отчистке металла, то можно позволить и дорогостоящую покраску. Обычно для такой работы используют цинксодержащие масла, которые могут проникать в верхний слой металла и не дают воздействовать влаге.

Покраска кованых изделий

Любое металлическое изделие перед покраской требует нанесения грунтовки. Если не предпринять таких действий, то даже самая дорогая краска потеряет свои свойства. Все дело в том, что любая грунтовка имеет сопротивление коррозии и лучше прилегает к металлу. Именно поэтому краска будет прочнее держаться на грунтовке, нежели на чистом металле.

Дешевая грунтовка и краска не будут давать нужного эффекта для кованых элементов. После их нанесения краска быстро выцветает и слезает с покрытия.

Существуют особые виды краски — «3 в 1». Они имеют комбинированные свойства грунтовки и краски. Обычно такие материалы стоят гораздо дороже, но при их использовании не нужно будет тратиться на грунтовку.

Что нужно для ковки

Если обратить внимание на горячую ковку, то без должного умения и оборудования заниматься таким видом работы самостоятельно попросту не получится.

Однако существует и холодный вид работ, которым занимается множество людей без профессиональной подготовки. Для большинства таких работ и изготовления несложных элементов декора не требуются специальные станки.

Множество любителей изготавливают похожие станки из подручных средств. В принципе, самодельное оборудование не очень отличается от профессионального, но имеет менее развитый функционал.

При холодной работе не стоит забывать о том, что понадобится весьма серьезная физическая подготовка. Помимо выносливости, понадобятся такие инструменты, как:

  1. Сварочный аппарат.
  2. Болгарка.
  3. Молот.
  4. Наковальня.
  5. Различные обрабатывающие инструменты.

Для работы сварочным аппаратом потребуются навыки сварщика. Так как кованые изделия чаще всего требуют аккуратности и прочности, навыки специалиста должны быть далеко не на начальном уровне.

При работе с болгаркой также потребуется немалый опыт. Ведь это довольно опасный инструмент, если обращаться с ним неправильно. А также не следует забывать о технике безопасности и надевать защитные очки.

Молот и наковальня — это главное при работе с коваными элементами. Всегда потребуется что-то поправить или выпрямить при неправильном гибе.

К обрабатывающим материалам можно отнести щетки, наждачки, напильники и другое. Чтобы ваши элементы выглядели аккуратно и красиво, каждый сварочный шов следует хорошо обрабатывать.

Художественная ковка: технологии, приемы, оборудование

Согласно технической терминологии, художественная ковка — метод обработки металлов, при котором достижение необходимых форм и размеров производится с помощью деформации. Под этим определением скрывается одна из древнейших технологий, позволившая человеку сделать огромный шаг в истории и не потерявшая своего значения и сегодня. Ковка активно применяется в металлургии и машиностроения.

Роза ручной работыРоза ручной работы

Что такое художественная ковка

Основным признаком художественной ковки металла считается присутствие творческой или художественной составляющей в произведенном мастером изделии. Это изделие может быть изготовлено с целью практического применения или иметь только эстетическую ценность. Художественная ковка уже давно оформилась как самостоятельный вид кузнечных работ, а к профессии кузнеца добавилась еще одна специализация — художник по металлу.

История художественной ковки

История практического применения и обработки металла насчитывает уже несколько тысячелетий. Столько же тысячелетий насчитывает и история художественной ковки, о чем свидетельствуют древнейшие археологические находки. Примитивные наконечники для копий и мотыг хранят признаки творческой обработки. Раньше ковка имела в основном практическую направленность, но среди кузнецов всегда находились мастера, умеющие совместить практичность с художественностью. Примером служат образцы оружия и доспехов, конской сбруи, домашней утвари.

Началом становления художественно ковки как самостоятельного ремесла можно считать эпоху Возрождения и связанный с ней расцвет искусств и науки. Средневековые дворцы и храмы в стиле ренессанс или барокко содержат в своем убранстве кованые элементы, отражающие духовные, геральдические или просто эстетические запросы владельцев.

Сегодня эти запросы определяются понятием «дизайн интерьера», в котором элементы художественной ковки продолжают занимать достойное место.

Инструменты для художественной ковки

Многие века стандартный набор оборудования и инструментов кузнеца не изменялся. Горн с углями, меха для их раздувания, молот и наковальня, клещи и бочка с водой являлись основными инструментами кузнеца. Развитие средневекового производства привнесло в этот набор элементы механизации, а промышленная революция превратила кузнечное дело в отрасль, направленную на массовое производство продукции.

Молот и наковальняМолот и наковальня

Это направление получило в свое распоряжение целый ряд специального оборудования для художественной ковки, станков и приспособлений, облегчивших труд кузнеца и позволяющих выполнять сложные изделия.

Классический угольный горн по-прежнему остается в кузнечном арсенале, но на помощь ему пришли еще и муфельные печи, индукционные нагреватели. Многие кузнечные станки сохранили свои исторические названия, соответствующие их назначению — гнутики, улитки, волны, твистеры и торсионы — но получили мощный электрический привод или превратились в универсальные многофункциональные станки.

Виды кузнечных работ

Технология кузнечных работ включает в себя несколько видов операций, различающихся применяемым инструментом, режимами выполнения и целью. Эти операции в полной мере применяются и в технике художественной ковки, а изготовление какого-либо изделия может включать любой их набор и последовательность. Основным признаком для классификации является температура обработки — горячая и холодная ковка. Остальные критерии также могут относить операцию к различным видам и подвидам.

Горячая художественная ковка

При горячей ковке изделие подвергается предварительному и при необходимости сопутствующему нагреву для повышения мягкости и пластичности. Существуют два вида горячей ковки металла:

  1. Свободная или ручная ковка, при которой обрабатываемое изделие свободно размещается на наковальне, а необходимые форма и размер обеспечиваются ударами ручного или механического молота. К этому виду относится и кузнечная сварка — соединение разогретых до температуры плавления деталей с использованием кузнечного инструмента.
  2. Штамповка, при которой заготовка помещается в штамп с внутренней полостью, по форме и размерам соответствующими готовому изделию. В процессе ковки заготовка деформируется и заполняет пустую область штампа.

Холодная художественная ковка

При холодной ковке изделие подвергается обработке без предварительного нагрева. Чтобы деформировать холодный металл, нужно приложить много усилий, поэтому этот метод применяется для обработки заготовок небольшого сечения. Для холодной художественной ковки используются разнообразные станки, в том числе для холодной штамповки.

Основные приемы художественной ковки

Для каждого из видов ковки металлов и сплавов существуют свои технологии и приемы обработки. Художественная ковка с учетом специфики использует в своем арсенале практически все основные приемы кузнечного мастерства, с помощью которых в металле можно выразить любой творческий замысел.

Высадка

Целью операции является уменьшение длины заготовки с одновременным увеличением поперечного сечения. При горячей ручной ковке нагретую деталь ставят вертикально на наковальню и отбивают молотом по верхнему концу. Нагревая отдельные места и удерживая деталь щипцами, на ней можно выполнить утолщенные узлы, изгибы, объемные или плоские элементы задуманного украшения.

Протяжка

Протяжка представляет собой операцию, противоположную высадке, и применяется для удлинения заготовки. Направление удара при протяжке — поперек оси детали с ее проворотом или продвижением по длине.

В зависимости от формы заготовки (плоской, круглой, пустотелой, кольцевой) и применяемой оснастки техника протяжки включает в себя множество приемов. Отдельные приемы протяжки могут называться своими терминами — разгонка, расплющивание или раскатка.

Кузнец работаетКузнец работает

Округление

Операция применяется при горячих методах ковки и заключается в закруглении граней профильных заготовок. Первоначально углы заготовки расковывают, доводя ее до восьмигранного сечения. Окончательное округление выполняют с помощью специальных обжимок или вырезных молотков.

Продевание

Продевание различных элементов друг через друга — распространенный прием, активно применяющийся в художественной ковке. Продевание проводится двумя способами — сборкой по принципу цепных звеньев или прошивкой отверстия в одном из элементов. В этом случае для операции используют зубила нужной формы и размера.

Оформление уступов

Уступы различной формы в технике художественной ковки выполняют как с декоративной, так и с технологической целью, чтобы закрепить детали между собой. Выполняют уступы, используя острые ребра наковальни или специальную подкладную оснастку.

Гибка

Гибка — распространенная технология, активно применяющаяся в художественной ковке. Для гибки разработаны специальные станки и приспособления, позволяющие мастерам работать по собственным шаблонам.

Кованые элементы и детали своими руками

Сегодня существуют цеха или мастерские, предлагающие изделия художественной ковки собственного производства. Спрос на эту продукцию стабилен, несмотря на завышенную стоимость кованых изделий.

При желании и определенном опыте работы с металлом многое из ассортимента профессионалов художественной ковки можно выполнить и своими руками. Вовсе не обязательно вооружаться горном и кувалдой или приобретать специальный станок. Даже для изготовления сложных элементов или изделий достаточно верстака, тисков, сварочного аппарата и молотка. Материалом для самодеятельного творчества послужит круглый пруток, профильная труба с небольшим сечением, неширокая полоса стали или листовой металл.

Мебель

В качестве мебели для самостоятельного изготовления можно рассмотреть садовые или дачные столики и стулья, декоративные полочки на стены. Кованые элементы могут украсить интерьер кухни, спальни, прихожей или садовую беседку, а намеченные для отправки в утиль старую табуретку или торшер можно укрепить коваными полосками и представить в качестве антиквариата.

Беседка

Беседка, заветная мечта дачников и владельцев собственного участка, необязательно должна быть деревянной или кирпичной. Можно сделать и металлическую конструкцию из профиля. Ее несложно превратить в легкую и изящную композицию с помощью собственноручно изготовленных кованых деталей — витой из стального круга ажурной арки на входе, завитушек по периметру беседки или замысловатой подвески для светильника.

Ворота

Кованые ворота и входная калитка, пожалуй, самые востребованные на сегодня изделия из ассортимента художественной ковки, в которых практичность сочетается с художественным вкусом. Между тем многие владельцы частных домов из экономических соображений обходятся приобретенной или самостоятельно изготовленной из стандартного металлопроката и металлопрофиля входной группой.

Любую металлоконструкцию можно перевести в разряд нестандартных или сделать такой изначально с помощью простейших самостоятельно изготовленных кованых элементов. В качестве заготовки используются уже упомянутые стальные прутки, профили или полосы. Из них можно выполнить различные витые узоры и вензеля, листья и бутоны, строгие или произвольные геометрические фигуры.

как сделать изделия из металла, изготовление элементов, как посчитать длину заготовок, профильная труба и другие необходимые материалы

В металлообработке, в основном в заготовительном производстве, используется технологическая операция ковка. Формообразование заготовки при выполнении этой операции производится обработкой давлением. Деформация металла становится возможной при нагреве его до определенной температуры.

Однако некоторые технологические операции, например гибка заготовок, возможно выполнить без нагрева. Материалом для таких работ являются пластичные малоуглеродистые стали, медь, латунь, дюралюминий и другие сплавы, обладающие свойством легко деформироваться. Такой вид обработки объединили под названием холодная ковка, хотя в чистом виде она ковкой не является. Применение эта технология нашла в изготовлении художественных изделий своими руками. Особенности холодной ковки разбирем в этой статье.


Ограды, перила для лестниц и балконов — тоже можно сделать своими рукамиХолодная ковка своими руками: как сделать изделия из металла, изготовление элементов, как посчитать длину заготовок, профильная труба и другие необходимые материалы

Козырек над крыльцом методом холодной ковкиХолодная ковка своими руками: как сделать изделия из металла, изготовление элементов, как посчитать длину заготовок, профильная труба и другие необходимые материалы

Перила для крыльца — украшение, а не исключительно утилитарное приспособлениеХолодная ковка своими руками: как сделать изделия из металла, изготовление элементов, как посчитать длину заготовок, профильная труба и другие необходимые материалы

Можно сделать беседку и кованную мебельХолодная ковка своими руками: как сделать изделия из металла, изготовление элементов, как посчитать длину заготовок, профильная труба и другие необходимые материалы

Ворота как в сказкеХолодная ковка своими руками: как сделать изделия из металла, изготовление элементов, как посчитать длину заготовок, профильная труба и другие необходимые материалы


Какие вообще устройства используются

Для холодной ковки характерны различные завитки, изгибы, витые прутки и т.п. Почти под каждый вид делают на отдельном приспособлении — определенном станке. Привод у них может быть ручной, а может — электрический. Для небольших объемов «для себя» применяют ручные станки для холодной ковки. Они хоть и не особо производительны, но намного проще в изготовлении. Если необходимо ставить изготовление «на поток» делают аналогичные устройства, но уже с электромоторами. В этом случае работать физически почти не нужно, но сложность изготовления приспособления возрастает в разы. В нашем материале поговорим о ручных станках для холодной ковки.

Какие же устройства используют:


Для начинающего мастера наиболее актуальный станок для холодной ковки — улитка. Только с его помощью можно сделать множество интересных вещей — начиная от забора и калитки и заканчивая скамейкой и другими подобными изделиями. На втором месте по степени необходимости торсионный станок. Он добавляет разнообразия в детали. Все остальные можно приобретать или делать по мере совершенствования и набора мастерства.

Самодельные «Улитки»

По сути это модернизированный гибочный станок (трубогиб), но эти усовершенствования позволяют легко делать завитки из довольно толстых прутков (сечением до 10-12 мм) и повторять их с высокой степенью точности.


Один из самодельных станков для холодной ковкиХолодная ковка своими руками: как сделать изделия из металла, изготовление элементов, как посчитать длину заготовок, профильная труба и другие необходимые материалы

Конструкций эти станки для холодной ковки имеют несколько, но проще всего в реализации вариант с круглым столом, имеющем центральную ножку. К ножке подвижно закреплен рычаг с роликами на подшипниках на конце. Они облегчают процесс гибки.

Поверхность стола можно сделать из стального листа толщиной от 10 мм и больше. Для ножки можно использовать любую толстостенную круглую трубу. Важно сделать конструкцию устойчивой, так как будут прилагаться боковые усилия, потому нужны боковые стойки, распорки, а также устойчивое основание.


Чертеж станка для холодной ковки «Улитка»Холодная ковка своими руками: как сделать изделия из металла, изготовление элементов, как посчитать длину заготовок, профильная труба и другие необходимые материалы

Рычаг проще делать из квадратной трубы с толстой стенкой — не меньше 2-3 мм. Сечение трубы 25*40 мм или около того. Крепление рычага к ножке можно сделать на подшипнике, а можно просто взять небольшой кусок толстостенной трубы большего диаметра, надеть ее на ножку, а снизу приварить полосу-упор — чтобы рычаг вниз не падал. Вариант с подшипником дает более легкое движение, но при наличии смазки и второй вариант рабочий.


Вариант крепления рычагаХолодная ковка своими руками: как сделать изделия из металла, изготовление элементов, как посчитать длину заготовок, профильная труба и другие необходимые материалы

Важна еще форма рычага. Рычаг двойной, верхняя часть — рабочая, нижняя — опорная. Везде где есть соединения желательно доварить усиление, так как усилия значительные.


Рычаг должен быть надежным, с усилениемХолодная ковка своими руками: как сделать изделия из металла, изготовление элементов, как посчитать длину заготовок, профильная труба и другие необходимые материалы

На столе закрепляется оправка или кондуктор — форма, по которой сгибаются завитки. Делают их разного диаметра — чтобы можно было делать разные по диаметру завитки. Такие оправки могут быть сборными — для формирования большего количества изгибов. В каждом таком образце должны быть стержни, которые устанавливаются в отверстия в столе. Так этот шаблон фиксируется. Также его форма должна быть разработана с таким учетом, чтобы конец прутка в ней хорошо фиксировался.


Вариант кондукторов для улиткиХолодная ковка своими руками: как сделать изделия из металла, изготовление элементов, как посчитать длину заготовок, профильная труба и другие необходимые материалы

Часто оправки вытачивают из металлического круга подходящего диаметра при помощи болгарки, но есть варианты из металла с наваренными на него стальными пластинами, изогнутыми соответствующим образом.

Как сделать подобный станок для холодной ковки — в следующем видео. Там же неплохо описан способ доведения концов заготовки до приличного состояния — обычные необработанные края смотрятся очень грубо. Для их обработки есть специальное оборудование, но, как оказалось, можно справится и без него.


Торсионный станок

Как уже говорили эти станки для холодной ковки позволяют сделать на прутке продольные изгибы. Это относительно несложная конструкция. Основная задача — закрепить неподвижно один конец прутка, ко второму приделать рычаг, при помощи которого можно будет скручивать заготовку.

В качестве основы подойдет обрезок профилированной трубы с толстой стенкой (не менее 3 мм). Фиксатор можно сварить из тех же прутков, оставив квадратный просвет нужного диаметра. Можно использовать зажим для троса подходящего размера (можно найти в магазине такелажа). Любой из этих упоров приваривается к основанию.


Держатель для троса — отличный фиксатор для пруткаХолодная ковка своими руками: как сделать изделия из металла, изготовление элементов, как посчитать длину заготовок, профильная труба и другие необходимые материалы

Далее надо каким-то образом обеспечить захват и кручение второй части заготовки. Можно это сделать при помощи двух подшипниковых узлов. Внутрь вставляется труба подходящего диаметра, с одной стороны к ней приваривается ручка — конструкция напоминает букву «Т». С другой стороны в трубе делают фиксатор: сверлят четыре отверстия, в них вваривают гайки под 12 или 14 болты. В результате получается неплохой фиксатор — болты закручивают после того, как вставили пруток.


Подшипниковый узелХолодная ковка своими руками: как сделать изделия из металла, изготовление элементов, как посчитать длину заготовок, профильная труба и другие необходимые материалы

Фиксатор для заготовкиХолодная ковка своими руками: как сделать изделия из металла, изготовление элементов, как посчитать длину заготовок, профильная труба и другие необходимые материалы

Так выглядит конструкция в целомХолодная ковка своими руками: как сделать изделия из металла, изготовление элементов, как посчитать длину заготовок, профильная труба и другие необходимые материалы

Дальше — дело техники — рычагом наворачиваем нужное количество витков. Нельзя сказать, что эта работа для слабаков, но при большом рычаге все не так уж и сложно.

Еще более простой станок для изготовления торсионов методом холодной ковки ссотрите в видео:


Видео про самодельные приспособления и станки для холодной ковки


Холодная ковка металла: оборудование, инструмент, элементы

Горячая, или традиционная ковка металла известна людям несколько тысячелетий. Стоящая на отшибе кузница, пышущий жаром горн, тяжелый молот, расплющивающий раскаленную докрасна заготовку на массивной наковальне — такой образ кузнеца известен нам из литературы и кино.

Кузнечное делоКузнечное дело Кузнечное дело

Учиться тонкостям профессии кузнеца приходится долгие годы, долго надо и нарабатывать опыт. Работа кузнеца тяжелая, вредная и очень трудоемкая. К тому же кузнечный горн — источник повышенной пожарной опасности. Все это отпугивает наших современников, желающих попробовать свои силы в работе с металлом.

Холодная ковкаХолодная ковка

Холодная ковка

Но выход есть — это технология холодной ковки, позволяющая придавать заготовкам из прутка или труб необходимую форму и создавать изогнутые и витые детали самых разных очертаний.

Зачем применяют холодную ковку и какие изделия производят

С помощью горячей ковки можно выковать изделие практически любой формы — от корабельного якоря и тележной оси до металлической розы и лозы винограда.

Холодная ковка применяется для производства ограниченного числа элементов, из которых талантливый дизайнер может скомпоновать авторское изделие.

Методом холодной ковки делают самые разнообразные изделия. Это, прежде всего элементы решеток и оград — как сами прутья, так и поперечины, навершия, украшения. С расстояния в несколько метров ее трудно отличить от кованой решетки. Любую решетку оживят завитки и спирали, складывающиеся в замысловатые узоры и орнаменты. Обычный забор, таким образом, кроме утилитарного назначения приобретает еще и художественную ценность. Для этого потребуются гнутик, улитка и торсион.

Кованая скамейка со столом и фонарными столбами оплетенные виноградной лозойКованая скамейка со столом и фонарными столбами оплетенные виноградной лозой

Кованая скамейка со столом и фонарными столбами оплетенные виноградной лозой

Отлично смотрятся на придомовой территории кованые стойки для фонарей, перила для мостиков через водоемы, навесы и крылечки, столики и скамейки. Да и саму беседку неплохо сделать из кованого прутка. Неожиданную для сурового металла легкость и воздушность придадут ей завитки и спирали, а витые опоры подчеркнут стремление ввысь.

Широко распространены сегодня и кованые мангалы, также дополняющие хозяйственное назначение эстетическим впечатлением. Собственно мангал теряется среди навеса, узорчатых стенок и опор, украшенной завитками крыши.

Также весьма популярны детали балюстрад, ограждений лестниц и балконов. Здесь также широко применяются завитки и спирали, причем не только как украшение, но и как конструкционный элемент. Весьма уместно выглядит скрученная вдоль продольной оси балясина, а угловые опоры часто выполняют из нескольких прутков, скрученных вместе. Также на торсионном станке делают т.н. «фонарик»- несколько изогнутых спиралью прутков, соединенных концами методом сварки.

Следующая область применения холодной ковки – детали декора помещений и мебели. Дверные ручки и шпингалеты, каминные инструменты и вешалки, стойки для зонтов и карнизы для гардин и портьер-здесь широко используются малые завитки и закрученные прутки. Мебель делают как садовую, не боящуюся осадков и смены сезонов, так и домашнюю, комбинируя металл с деревом и тканью.

Отличия холодной ковки от других способов металлообработки

В промышленности, в художественных и домашних мастерских широко используется много методов обработки металла:

  • Литье.
  • Горячая ковка.
  • Горячая и холодная штамповка.
  • Механическая обработка.

Основным отличием холодной ковки металла является использование склонности металлов к холодной пластической деформации, или изменению формы без нарушения целостности. Изменение формы происходит под оказываемым на металл механическим давлением.

Преимущества и недостатки холодной ковки

Технология холодной ковки обладает неоспоримыми преимуществами:

  • Малая трудоемкость.
  • Высокая производительность.
  • Низкая энергоемкость.
  • Низкие требования к квалификации и легкость освоения навыков работы.
  • Высокая повторяемость деталей в серии.
  • Возможность различных сочетаний базовых элементов для создания уникальных конструкций, узоров и орнаментов.

Метод холодной ковки позволяет быстро и экономично производить большие серии идентичных элементов, например, частей решеток или оград, и обойдется такая ограда в десятки раз дешевле, чем при изготовлении элементов методом горячей ковки.

Свойственны холодной ковке и некоторые недостатки:

  • Ограниченный набор операций и базовых элементов.
  • Ограниченный выбор исходных материалов: квадратный или сплошной пруток, профильный прокат, металлическая полоса.

Иными словами, если требуемую деталь можно сделать методом холодной ковки — хорошо, если она не является одним из базовых элементов- то придется выбрать другую технологию.

Основные приемы холодной ковки

Основных приемов холодной ковки несколько:

  • Сгибание. Включает простое сгибание прутка или профиля, сгибание в разных направлениях, сгибание в завиток, кольцо или пружину. Реализуется на таких станках, как гнутик, улитка, волна, твистер.
Процесс сгибанияПроцесс сгибания

Процесс сгибания

  • Скручивание. Проводится скручивание заготовки или их группы по продольной оси. Позволяет получать витые элементы и навершия в виде фонариков. Реализуется на станках торсионного типа.
Процесс скручиванияПроцесс скручивания

Процесс скручивания

  • Расплющивание. Представляет собой доведение формы конца прутка или трубы до вида «в гусиную лапку», двухстороннюю полуволну и «вчистую». Выполняется на штамповочных прессах и ручных прокатных станах.
Процесс расплющиванияПроцесс расплющивания

Процесс расплющивания

Станки для холодной ковки

Ручные станки для холодной ковки можно сделать своими руками. Для этого надо иметь хорошо оборудованную мастерскую и средние навыки слесарных и сварочных работ, а также механической обработки металлов. Особо важные узлы, такие, например, как станина и подвижная опора гнутика, делаются из высокопрочной стали и без сверлильного и фрезерного станка изготовить их затруднительно.

Если таких станков в распоряжении домашнего мастера нет, то изготовление самых важных узлов лучше разместить на производстве.

В последнее время ведущие отечественные производители оборудования для ковки металла в домашних условиях предлагают широкие линейки ручных станков по вполне разумным ценам.

Гнутик

Приспособление гнутик предназначено для операции гибки. На массивной станине станка, расположенной вертикально или горизонтально, закреплены два неподвижных упора- с прижимными роликами. Между ними в пазу станины в поперечном направлении перемешается подвижный упор, снабженный накладкой, соответствующей желаемой форме изгиба. Заготовку закрепляют в неподвижных упорах прижимными роликами, с помощью червячной передачи подводят к ней подвижный упор и, продолжая вращать передачу рычагом или воротом, сгибая заготовку под требуемым углом.

Если к червячной передаче через редуктор присоединить электродвигатель и оснастить подвижный упор концевыми выключателями, можно получить функциональный аналог промышленного станка. Для этого потребуются навыки конструирования механизмов и электротехнических устройств и строгое соблюдение норм промышленной безопасности.

Улитка

Улитка, или твистер, служит для сгибания конца заготовки в плоскую спираль.

Самая простая конструкция улитки — это приваренный к массивному неподвижному основанию шаблон из толстой металлической полосы, повторяющий с небольшим припуском форму готового завитка. Конец прутка закрепляют в середине шаблона, и гибочным рычагом последовательно прижимают его к шаблону от центра к краям. Изготовление такого станка не требует дорогих комплектующих, но работа на нем сопряжена с большими физическими усилиями, и не всегда получается добиться идеальной формы изделия.

Более сложная конструкция улитки оснащается воротом и поворотным шаблоном-лемехом. Лемех состоит из нескольких звеньев на шарнирных соединениях, разгибающихся по мере поворота вала. Прижим заготовки к лемеху осуществляется валиком, двигающемся в продольном пазу в радиальном направлении от приводного вала. Валик прижимается с помощью рычага. На такой улитке можно навить до пяти витков спирали.

Волна

Для изготовления волн и зигзагов применяют станок Волна. Его также можно собрать своими руками, придется купить или заказать на производстве только самые высоконагруженные узлы — ролики, которые делают из инструментальной стали.

Наиболее простой способ изготовления волны — это добавить к улитке с воротом и поворотным лемехом специальный ворот для волн.

Центральный и обводной ролики делают сменным, чтобы можно было менять радиус изгиба. В водиле обводного ролика делают ряд отверстий, чтобы его можно было переставлять ближе или дальше к основному и менять, таким образом, шаг волны.

Глобус

Глобус служит для формирования из заготовки дуги фиксированного размера с большим радиусом. Такие элементы используют в качестве верхней части арок. В середине массивного основания на оси закрепляется гибочный рычаг с прижимным роликом и шаблон будущей дуги.

Заготовку фиксируют в начале шаблона и, двигая рычаг, прижимают роликом пруток к шаблону, формируя дугу. Используется редко, в тех случаях, когда необходимо создать большое количество дуг одного радиуса. Единичную дугу проще сделать на гнутике.

Фонарик

Станок имеет несколько названий — фонарик, корзинка, шишечка. Все они относятся к станкам торсионного типа. Один конец заготовки (или нескольких заготовок) зажимается в неподвижной оправке, другой — в подвижной, имеющей возможность движения вдоль продольной оси детали. Подвижную оправку начинают вращать рычагом, воротом или электроприводом. Происходит скручивание заготовки по продольной оси.

Таким способом получают весьма выразительную фактуру поверхности одиночного прутка.

При работе с несколькими прутками их закрепляют в оправке на равном расстоянии друг от друга и от продольной оси. После скручивания получившиеся спирали сваривают концами вместе и получается элегантная объемная фигура для украшения наверший решеток, карнизов и ручек каминных принадлежностей.

Твистер

Твистер предназначен для навивки объемных спиралей и представляет собой закрепленный на прочном основании отрезок трубы, по диаметру равный требуемой спирали. В нижней части приварено ушко — фиксатор для заготовки.

Ворот для навивки имеет прорезь для заготовки и упор, определяющий вертикальный шаг спирали. Вращая ворот вокруг трубы – оправки, мастер навивает восходящую спираль. Изменяя вылет упора, можно менять шаг спирали.

сувениры и узоры художественной ковки, эскизы элементов и станки для работы

На чтение 8 мин. Просмотров 2.9k. Опубликовано Обновлено

Если говорить о кованых изделиях как предметах нашего быта, то самыми подходящими словами будут высокая эстетика, эксклюзивность и прочность. Это очень редка комбинация свойств – чтобы было функционально и красиво одновременно.

К продуктам кузнечного мастерства это относится в полной мере. Именно поэтому интерес и спрос на предметы художественной ковки не снижается уже очень долгое время.

Где применяется художественная ковка?

Кованые предметы уместны везде: и внутри жилых помещений, и на садовых участках. Главное – понимать и чувствовать стиль окружения, чтобы оно гармонировало с новыми аксессуарами из металла.

[box type=”fact”]Естественно, кованые вещи должны поддерживать уже существующую эстетику участка и внутреннего интерьера. Поэтому при выборе декоративных элементов, перед тем, как их заказать, нужно изучить все возможные образцы самым тщательным образом.[/box]

Дело облегчается тем, что практически все декоративные кованые элементы прекрасно уживаются с любым типом ландшафта парка или садового участка.

Художественная ковка хороша везде: и в окружении мраморных скульптур итальянских площадей, и на фоне яркой зелени английских парков, и в строгой симметрии парков французского устройства, и в усадьбах классического русского стиля. Главное – чувство меры: уместен ли орнамент, не слишком ли много декоративных элементов и т.д.

Множество мелких асимметричных завитушек на общем пышном фоне подойдут не везде и не в каждом доме или саду. Барокко, а это именно оно, всегда требует больших пространств как внутри помещений, так на открытых участках.

Современные технологии ковки и декоративной обработки металла позволяют делать вещи любых стилей, включая самые современные. Их тонкость и изящность украсят любой ландшафт.

Классификация декоративных элементов

Главная граница различия проходит между горячей и холодной ковками.

Горячая ковка

Если идет речь о создании сложных изделий из художественной ковки из стали с обширными орнаментами, то это можно сделать только с помощью горячей классической ковки с нагревом металла до ковочной температуры и достижения достаточной пластичности заготовок.

Если изделие из стали с низким содержание углерода, температуры нагрева вполне будет достаточно на уровне 1000 – 1100°С. Чем выше доля углерода в стальном сплаве, тем ниже уровень ковочной температуры. Заготовки нагреваются в печах или кузнечных горнах, в которых используется твердое топливо.

Штамповка или холодная ковка

Штамповка или холодная художественная ковка проводится при обычной температуре или небольшом нагреве до уровня начальных структурных изменений в металле – примерно 200 – 250°С.

[box type=”info”]Сказать, какой вид ковки лучше – трудно. намного комфортнее в работе, не дает на поверхности окалины, кованые изделия отличаются точностью форм и размеров. Холодной ковкой отлично делаются рельефные узоры на листовом металле, с ее помощью куются капризные цветные металлы.[/box]

Зато при горячей ковке возможны любые модификации и формообразования – широта воплощения художественных идей намного больше.

Кованые узоры

Их множество: от классических до самых современных и порой неожиданных стилей.

Из проволоки или стальных прутков можно соорудить следующие декоративные элементы:

  1. Спираль.
    Этот рисунок составлен из множества окружностей, которые уменьшаются к основанию спирали. Спираль может быть двусторонней или односторонней.
  2. Двойная спираль.
    Это сложная пространственная конструкция, в которой каждая фигура представляет из себя двустороннюю спираль. Самый большой диаметр спирального кольца расположен в средней части орнамента, поэтому данный орнамент иногда называют китайским фонариком. Данный элемент производится из двух прутков или толстой проволоки.
  3. Волюта.
    Это один из самых популярных элементов, которые могут располагаться в большом количестве и разном положении, составляя разнообразные картины узоров. По сути это простой завиток. Но он может по-разному располагаться и быть с однонаправленной вогнутостью, когда завитки располагаются с одной стороны оси. А могут быть разнонаправленные, с завитками по обе стороны оси узора.
  4. Крутень.
    Часть стержня или весь стержень закручивается в одном и том же направлении.
  5. Навершие.
    Эти кованые изделия со смешным названием производятся для украшения верхушек решеток для окон, оград и заборов. Это прутки с острыми кромками, к которым потом крепятся завитки.

Типы художественных кованых изделий

Все существующие типы в данной статье не опишешь – их слишком много. Пройдемся по некоторым из них – самым популярным.

Ограждения

Это самое популярное решение среди владельцев загородных домов и участков – заборы с элементами ковки. Особое место занимают которые могут быть расположены отдельно или быть встроенными в стену.

К этой же популярнейшей группе кузнечных изделий относятся и ворота. Вот где творческая мысль домовладельцев не знает границ: от средневековых створок с башенками до кружевных металлических полотен с лебедями.

Такие ограждения могут нести функции защиты, а могут служить для зонирования участков или малых изгородей для цветников.

Садовая мебель

Если есть возможность каждый владелец участка земли старается обустроить место в качестве зоны отдыха со столом, скамейками и креслами. подходит для этого как ничто другое, ведь металлические изделия не боятся ни осадков, ни времени.

Кованые столики могут быть оформлены самым разнообразным образом. Они могут быть выполнены только из металла, а могут быть представлены со столешницами из других материалов: камня, пластика, дерева.

[box type=”fact”]Кованые скамейки – отдельная тема, это очень популярный вид кованых продуктов. Их также делают в комбинации с другими материалами, чаще – с деревом.[/box]

Прочность, долговечность, устойчивость и высокая эстетика, которая станет украшением любого участка возле любого дома. Это отличный выбор варианта .

Садовые беседки

Такая беседка – предел мечты многих владельцев открытых приусадебных участков. Это красиво, функционально, неповторимо и чрезвычайно долговечно. Такая конструкция защитит от непогоды, ей не страшен ветер.

Вариантов дизайнерского оформления беседок – бессчетное множество, это великолепные перспективы для мыслей самого высокого полета.

Кованые мостики

Если есть вода, нужен мостик. Если он даже самый маленький, он привнесет в пейзаж вашего участка уют, неповторимость и уникальную сказочную атмосферу. Такие мостики обычно делают изящными, тонкими, с декоративными элементами в виде растений, бабочек, лепестков.

https://youtu.be/LoBmHmF2zZI

Арочные перекрытия и перголы

Пергола – это и не беседка, и не навес. Это специальные конструкции для поддержки цветов, из которых получаются целые стенки и перекрытия. С их помощью можно создавать целые коридоры из цветов и вьющихся растений.

Кованые решетки и арки – великолепные компаньоны для самых изысканных растений, они будут только подчеркивать всю эстетику листьев, лепестков и древесных стволов.

Дачные мангалы и другие аксессуары

Шашлыки на природе стали повсеместным воплощением отдыха на природе. Мы не говорим об обычных мангалах – маленьких уродцах, разбросанных по общественным паркам как мусор. Речь о садовых мангалах, выполненных по эскизам художественной ковки и несущими дополнительную роль украшения любого приусадебного участка.

Если нет возможности приобрести недешевые кузнечные предметы обстановки или быта, можно ограничиться мелкими аксессуарами типа кованых светильников, миниатюрных подставок для цветов корзинок для зонтов в прихожую и т.д. – вариантов таких мелочей великое множество.

Несмотря на свой малый размер, они добавят в общую картину серьезную долю высокой эстетики.

https://youtu.be/eOQjp43kPro

Кованые изделия своими руками

Понятное дело, что кузнечное мастерство всегда было ремеслом элитарного характера для узкого круга мастеров, это удовольствие не из дешевых и не из простых. Помимо технического опыта нужно обладать художественным вкусом и чувством стиля.

мебель в интерьереВместе с тем вместо и наковальни сегодня все чаще используются . Они делают кузнечное ремесло более доступным, но опыта и, самое главное, кузнечного творческого таланта никто не отменял.

Хорошо развитое пространственное мышление, изобретательность, умение делать правильный выбор, быстрота действий и, конечно же, творческая фантазия – вот необходимый набор свойств мастера кузнечной ковки высокого полета, чтобы делать настоящие произведения кузнечного искусства.

К тому же горячая свободная ковка – тяжелая физическая работа, о чем обязательно нужно помнить, чтобы решить начинать свое кузнечное дело. И кузнечная мастерская по своим условиям очень далека от привычных офисных помещений.

[box type=”info”]Если желание все же есть, можно найти компромиссный технологический вариант – так называемые аналоги ковки: изделия из металлопроката или профиля с декоративными готовыми коваными элементами.[/box]

Оборудование для художественной ковки в этом случая будет вполне доступным и недорогим: сварочный аппарат, болгарка, источник питания и электроды.

5.2.4.3 Преимущества холодной штамповки для продукта

Основными преимуществами холодной штамповки являются жесткие допуски на размеры, хорошее качество поверхности и использование более дешевых материалов для получения требуемой прочности путем деформационного упрочнения без необходимости термической обработки.

Нормальное значение шероховатости поверхности Ra находится в диапазоне от 1,6 до 25 микрон (от 64 до 1000 микродюймов). Более низкие значения требуют дополнительного внимания при обработке, особенно при поддержании чистоты поверхности инструмента.

В таблице 5-2 сравниваются два процесса изготовления ступицы колеса на основе горячей и холодной штамповки. Холодная штамповка дает примерно на 8% более низкий предел текучести из менее дорогого материала и не подвергается термообработке. Он требует в три раза меньше времени обработки и весит на 24% меньше. Сравнительный анализ затрат также будет включать стоимость обработки, а также затраты на производство и обслуживание инструментов, которые не включены в это сравнение.

Таблица 5-2 Сравнение горячей штамповки и холодной экструзии для
Изготовление ступицы колеса *

Стальной сплав

8620

1010

Масса кг (фунт)
Время чистовой обработки, мин.
Окончательная обработка

Предел текучести МПа (тыс. Фунтов на кв. Дюйм)

2,85 (6,3)
4,5
Закалка и отпуск
600 (87)

2,3 (4,8)
1,5
Нет

550 (80)

* Справочное руководство по ковке, таблица 4-3, стр.182


Вернуться к содержанию

массив ( ‘#markup’ => ‘

Основными преимуществами холодной ковки являются жесткие допуски по размерам, хорошее качество поверхности и использование более дешевых материалов для получения необходимой прочности путем деформационного упрочнения без необходимости термообработки.

Нормальное значение шероховатости поверхности Ra находится в диапазоне от 1,6 до 25 микрон (от 64 до 1000 микродюймов). Более низкие значения требуют дополнительного внимания при обработке, особенно при поддержании чистоты поверхности инструмента.

В таблице 5-2 сравниваются два процесса изготовления ступицы колеса на основе горячей и холодной штамповки. Холодная штамповка дает примерно на 8% более низкий предел текучести из менее дорогого материала и не подвергается термообработке. Он требует в три раза меньше времени обработки и весит на 24% меньше.Сравнительный анализ затрат также будет включать стоимость обработки, а также затраты на производство и обслуживание инструментов, которые не включены в это сравнение.

Таблица 5-2 Сравнение горячей штамповки и холодной экструзии для
Изготовление ступицы колеса *

Стальной сплав

8620

1010

Масса кг (фунт)
Время чистовой обработки, мин.
Окончательная обработка

Предел текучести МПа (тыс. Фунтов на кв. Дюйм)

2,85 (6,3)
4,5
Закалка и отпуск
600 (87)

2,3 (4,8)
1,5
Нет

550 (80)

* Справочное руководство по ковке, таблица 4-3, стр.182


Вернуться к содержанию

‘, ‘#printed’ => правда, ‘#type’ => ‘разметка’, ‘#pre_render’ => массив ( 0 => ‘drupal_pre_render_markup’, 1 => ‘ctools_dependent_pre_render’, ), ‘#children’ => ‘

Основными преимуществами холодной ковки являются строгие допуски на размеры, хорошее качество поверхности и использование более дешевых материалов для получения необходимой прочности путем деформационного упрочнения без необходимости термообработки.

Нормальное значение шероховатости поверхности Ra находится в диапазоне от 1,6 до 25 микрон (от 64 до 1000 микродюймов). Более низкие значения требуют дополнительного внимания при обработке, особенно при поддержании чистоты поверхности инструмента.

В таблице 5-2 сравниваются два процесса изготовления ступицы колеса на основе горячей и холодной штамповки. Холодная штамповка дает примерно на 8% более низкий предел текучести из менее дорогого материала и не подвергается термообработке. Он требует в три раза меньше времени обработки и весит на 24% меньше.Сравнительный анализ затрат также будет включать стоимость обработки, а также затраты на производство и обслуживание инструментов, которые не включены в это сравнение.

Таблица 5-2 Сравнение горячей штамповки и холодной экструзии для
Изготовление ступицы колеса *

Стальной сплав

8620

1010

Масса кг (фунт)
Время чистовой обработки, мин.
Окончательная обработка

Предел текучести МПа (тыс. Фунтов на кв. Дюйм)

2,85 (6,3)
4,5
Закалка и отпуск
600 (87)

2,3 (4,8)
1,5
Нет

550 (80)

* Справочное руководство по ковке, таблица 4-3, стр.182


Вернуться к содержанию

‘, ).

Холодная штамповка и ковка | ШтамповкаСимуляторы

Листовой металл формовка — это тип холодной штамповки. Фактически, формовка листового металла также может выполняться «горячим» способом, если это необходимо, с использованием очень современных высокопрочных сталей, которые невозможно успешно формовать без предварительного нагрева заготовки.

Поковка также может быть горячей или холодной, с различными преимуществами и недостатками.

cold forming vs forging_1

Поковка, , однако, не то же самое, что листовой металл с массой г, хотя кусок листового металла можно «выковать» в форму. Ковка подразумевает, что формованный материал сжимается или выдавливается грубой силой, придавая материалу форму чего-то со значительной разницей в толщине, а не полностью такой же, как его первоначальная толщина.

Поковка обычно начинается с круглой или цилиндрической заготовки материала, которую огромными силами выковывают в нечто вроде шатуна. формование листового металла обычно начинается с плоского листа материала, форма которого изменяется до формы продукта, обычно с тонкостенной, нетвердой формы продукта.

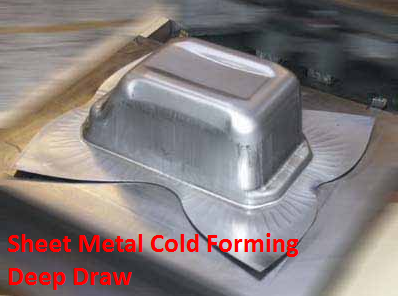

sheet metal cold forming

В штамповка листового металла , хотя толщина действительно изменяется (утонение и утолщение), изменение толщины не является значительным по сравнению с процессом штамповки . Деталь из листового металла может быть выкована (или отчеканена) локально для контроля толщины на небольшой площади, но обычно это небольшая операция ковки как часть большого процесса холодной штамповки.

Чем отличается процесс моделирования между ковкой листового металла и формовкой листового металла?

Что касается моделирования, поковки и образуют совершенно разные.Ковка требует твердых элементов FEA, тогда как при формовании листового металла используются гораздо более эффективные и прочные мембранные элементы FEA. Это связано с тем, что полную толщину (твердые элементы) не нужно моделировать в процессе формования листового металла, поскольку толщину листа можно рассчитать численно. Это экономит невероятное количество времени на вычисления и позволяет быстро и точно моделировать очень сложные детали из листового металла.

forming vs forging_3 forming vs forging_4

StampingSimulation и Autoform имитируют процессы холодной и горячей штамповки листового металла.В программе Autoform невозможно моделировать ковку из-за мембранных элементов и отсутствия возможности работать с твердыми элементами FEA. Однако Autoform — это ведущее в отрасли программное обеспечение для моделирования штамповки листового металла, которое действительно оптимизировано для моделирования холодной и горячей штамповки листового металла, включая фальцевание. Никакое другое программное обеспечение не может выдавать точные результаты с такой же скоростью (время настройки и расчета) и легкостью, как Autoform.

В последнее время горячее формование становится все более важным для OEM-производителей, которые по закону обязаны снижать выбросы транспортных средств.Это часто означает, что необходимо использовать передовые стали с невероятной прочностью (> 1500 МПа), чтобы уменьшить массу автомобиля за счет уменьшения толщины исходного материала.

Когда материал с такой прочностью требует формовки, возникает необходимость нагреть листовую заготовку до повышенных температур, чтобы ее можно было формовать. При повышенных температурах даже самым прочным материалам можно успешно придать практически любую форму. Программное обеспечение Autoform включает горячее формование как часть пакета программного обеспечения и точно прогнозирует все проблемы и результаты, связанные с горячей или холодной штамповкой.

Работа с имитацией штамповки

Если вы изучаете возможности моделирования StampingSimulation и Autoform для процессов холодной и горячей штамповки листового металла, мы будем рады вам помочь. Мы специализируемся на услугах моделирования и уверены, что сможем получить точные результаты в кратчайшие сроки. Свяжитесь с нашей командой, чтобы узнать больше, или нажмите здесь, чтобы просмотреть нашу работу с другими лидерами отрасли.

.

Процесс холодной штамповки

Процесс холодной штамповки

На протяжении всей истории холодная ковка или холодная штамповка как производственный процесс вызывали повышенный интерес и стали одним из наиболее широко используемых методов изготовления деталей. Текущий энергетический кризис, нехватка материалов и рост цен в совокупности заставили задуматься о большей эффективности при производстве деталей. Преимущества холодной штамповки деталей могут снизить влияние этих проблем на производственный процесс.

Два основных типа стали для холодной экструзии — это прямая и обратная экструзия. Основная цель холодного экструдирования — максимально быстро и экономично изготавливать детали. В процессе экструзии сталь сохраняется, что дает прекрасные возможности для массового производства. Показанная выше свеча зажигания является отличным примером способности холодной ковки экономить материал, поскольку готовая деталь фактически содержит большую часть материала из заготовки. Корпуса свечей зажигания производятся миллионами каждый год с использованием процесса экструзии.

Холодная ковка — это обработка металла при комнатной температуре. Деформационное упрочнение, также называемое деформационным упрочнением, происходит во время холодной штамповки из-за дислокаций. в металлической кристаллической структуре. У материалов не снижается предел текучести, пластичность не увеличивается, деформационное упрочнение происходит быстро. Все эти факторы крайне затрудняют холодную ковку. Требуется большое усилие, и иногда требуется несколько операций для получения более сложных форм. Однако при правильной смазке срок службы инструмента значительно увеличивается по сравнению с горячей или горячей ковкой.Структура зерен более прочная, и многократное упрочнение путем термообработки не требуется из-за деформационного упрочнения, происходящего в процессе формования.

История холодной штамповки Процесс холодной штамповки был разработан в Германии незадолго до окончания Второй мировой войны. Его использовали для производства артиллерийских снарядов и других боеприпасов для войны. После войны процесс перешел в руки американцев, и ряд фирм в Соединенных Штатах подхватили идею.Сначала большая часть работ здесь была сосредоточена на производстве корпусов, но …. подробнее

Материалы для холодной штамповки Как черные, так и цветные металлы можно подвергать холодной штамповке. Способность ковать эти металлы и степень возможной деформации во многом зависят от химического состава и свойств сплава после отжига. Такие свойства, как твердость и пластичность, являются критическими свойствами при определении формуемости металла. Важно знать, что механические свойства материалов таковы…. еще

Методы холодной штамповки Наиболее часто используемые методы холодной штамповки — это прямая и обратная экструзия. Оба требуют сочетания свойств для удовлетворения требований экструзии. Свойства материала являются одними из наиболее важных свойств, которые следует учитывать при принятии решения об использовании процесса холодной экструзии. Помимо экструзии, есть много других методов, которые могут использоваться …. подробнее

Преимущества холодной ковки Улучшенное использование материала, снижение энергии ковки и устранение процессы обработки с высокой точностью ковки — это лишь несколько причин, чтобы рассматривать холодную ковку как альтернативу другим способам изготовления.В текущий энергетический кризис, нехватка материалов и рост затрат в совокупности сила учета большего …. подробнее

Промышленное применение холодной штамповки во всем история, холодная штамповка или холодная штамповка как производственный процесс наблюдается рост интереса и стал одним из самых широко применяемые методы изготовления деталей. Текущая энергия кризис, нехватка материалов и рост затрат объединились заставить задуматься о большей эффективности …. еще

Наши возможности Детали, которые мы изготавливаем, обычно варьируются от 1 унции до 5 фунтов с максимальным длина детали 12 дюймов. Мы формируем детали за пределами этих параметров в зависимости от типа и места необходимой деформации. У нас есть гидравлические и механические прессы от 8 до 1200 тонн. …. подробнее

.

Отправить ответ

avatar
  Подписаться
Уведомление о
