Крепление скобами стропил: крепление стропил к мауэрлату, к балкам перекрытия, к стене

крепление стропил к мауэрлату, к балкам перекрытия, к стене

Прочность крыши — это суммарная прочность и качество всех ее составляющих элементов: стропил, балок, конькового прогона и обрешетки. А также то, насколько крепко и грамотно эти элементы соединены между собой. Ведь разобраться с сечением и расчетом нагрузки крыши способен почти каждый из нас, но вот как закрепить стропила так, чтобы крыша служила верой и правдой не менее полувека?

На самом деле это — целая наука, и в каждом виде кровельного узла есть свои плюсы и минусы, и один и тот же вид крепления может оказать самое разное влияние на прочность разных крыш. Поэтому давайте подойдем к этому вопросу со всей ответственностью!

Как вы видите, все выполнимо своими руками:

Существует два вида стропил — наслонные и висячие. Основные конструкционные особенности:

Висячие стропила отличаются тем, что всегда опираются верхними концами друг в друга и под их местом стыка опоры нет. А чтобы уравновесить нагрузку от крыши, в нижнюю часть их стропил соединяют еще одним элементом – затяжкой.

Получается правильный треугольник, у которого на растяжение работает только нижний элемент. Еще одна балка в крыше, куда так же нужно крепить стропила, называется лежнем. Она расположена горизонтально и поддерживает коньковый прогон.

Именно те места, где стропила крепятся к элементам крыши, и называются опорным узлом:

Опорный узел далеко не всегда статичный – иногда его приходится делать подвижным, если на какой-то конструктивный элемент действуют непостоянные нагрузки. Это как колесо у автомобиля, которое сжимается, крутится, сдавливается и поворачивается.

Нечто подобное реализуется и в опорных узлах, только сама степень свободы у них может быть разной – от нулевой, когда узел сама по себе уже неподвижный, до тройной, т.е. максимальной:

• Опорный узел с нулевой степенью свободы. Оба конца в этом случае жестко скреплены уголками с обеих сторон. Стропило на балке или мауэрлате с таким узлом двигаться не может совсем.
• Шарнирный узел с одной степенью свободы. В этом случае балка имеет возможность вращаться по кругу.
• Шарнирный узел с двумя степенью свободы. Теперь, кроме кругового вращения, есть возможность также смещения. Это обеспечивает специальное крепление стропил к мауэрлату или балкам, а вам нужно только установить ползуны или салазки.
• Шарнирный узел с тремя степенью свободы позволяет балке смещаться и горизонтально, и вертикально. Правда, круговое вращение здесь как может быть ,так может и не быть.

Вот такие металлические уголки применяют для крепления стропил к мауэрлату, балкам и стенам:

Крепление стропил к мауэрлату — как выполнить правильно?

Надежность конструкции крыши напрямую зависит от того, насколько правильно будет смонтирована вся ее несущая система. А основными ее элементами являются стропила. Вся же система состоит из стропильных ног, которые поддерживают и распирают дополнительные элементы, такие как подкосы, затяжки-ригели, боковые прогоны, опорные стойки и растяжки. Стропильные ноги соединяются на коньковой балке сверху, а нижние их края очень часто опираются на мауэрлат, закрепленный на боковых несущих стенах здания.

Крепление стропил к мауэрлату

Так как на мауэрлат выпадает самая большая нагрузка, его изготавливают из мощного бруса. Его сечение определяется массивностью всей стропильной системы, но в основном размер составляет от 150 × 150 до 200 × 200 мм. Этот несущий элемент предназначен для равномерного распределения нагрузки от всей конструкции крыши и кровли на несущие стены строения. Крепление стропил к мауэрлату осуществляется различными способами. Они выбираются по месту в зависимости от типа стропильной системы (которая может быть наслонной или висячей), ее сложности и массивности, от величины суммарных нагрузок, которым будет подвергаться вся конструкция крыши.

Разновидности соединительных узлов «стропила — мауэрлат»

Прежде всего, существуют скользящие и жесткие крепления стропил к мауэрлату.

1. Скользящие крепления состоят из двух отдельных элементов, один из которых имеет возможность перемещаться относительно другого.

 Эти крепления могут быть разными по конструкции — закрытыми и съемными.

Закрытое скользящее крепление

• Закрытое крепление состоит из уголка, который крепится одной стороной к мауэрлату, а на другой стороне имеет специальную щелевидную проушину. В ней устанавливается металлическая петля с отверстиями для креплений к стропилу. Благодаря свободной, не закрепленной вертикальной стороне уголка, крепление дает возможность стропилу при необходимости несколько смещаться, не оказывая деформирующего воздействия на стены здания.

Подвижное скользящее крепление открытого типа

• Открытое крепление устроено по тому же принципу, и отличается лишь тем, что металлическая петля не вставляется в проушину, а просто верхняя часть вертикальной полки уголка после монтажа загибается вниз, фиксируя тем самым соединение.

Видео: пример установки подвижного крепления на стропильную ногу и мауэрлат

2. Видов жестких креплений — гораздо больше. Они выбираются в зависимости от массивности деревянных элементов конструкции и способа установки стропила на мауэрлат.

Разнообразные жесткие крепления

Сюда можно отнести металлические уголки разных размеров, крепления LK, которые надежно зафиксируют стропило, устанавливаемое с помощью запила, не повредив его крепежными саморезами или гвоздями.

Крепление ЛК1

• Крепления LK производится в нескольких размерных вариантах, поэтому их можно подобрать под любую толщину бруска или доски. Толщина металла, из которого изготавливаются это крепежные элементы, составляет 2 мм, какой бы размер они ни имели. В зависимости от величины, крепежные детали имеют разное обозначение.

Обозначение	Размер в мм
LK-1L	40 × 170
LK-2P	40 × 170
LK-3L	40 × 210
LK-4P	40 × 210
LK-5L	40 × 250
LK-6P	40 × 250

Необходимо отметить, что эти крепления подходят не только для соединения стропил на мауэрлате – их используют и для фиксации узлов «балки перекрытия – мауэрлат».

Крепления ЛК в деле

Главное преимущество этой крепежной детали — это максимальная жесткость и надежность соединения деревянных элементов.

• Закрепление стропил с запилом на мауэрлате с помощью уголков осуществляется с двух сторон, что обеспечивает требуемую жесткость.

Уголок с усиленным ребром жесткости на изгибе

Существуют уголки, предназначенные для крепления стропил без запилов. Они имеют более высокие полки и прикручиваются большим количеством саморезов. Их производят из металла толщиной в 2; 2,5 или 3 мм.

Крепление стропил к мауэрлату уголками

Обозначение	Размер (длина, высота, ширина, толщина металла) в мм	Обозначение	Размер (длина, высота, ширина, толщина металла) в мм
Усиленный уголок	105 × 105 × 90 × 2	Усиленный уголок KP5	140 × 140 × 65 × 2,5
Усиленный уголок	130 × 130 × 100 × 2	Усиленный уголок KP6	105 × 172 × 90 × 3,0
Усиленный уголок	105 × 105 × 90 × 2	Усиленный уголок KP7	145 × 145 × 90 × 2,5
Усиленный уголок	50 × 50 × 35 × 2	Усиленный уголок KP8	145 × 70 × 90 × 2,5
Усиленный уголок	70 × 70 × 55 × 2	Усиленный уголок KPL1	90 × 90 × 65 × 2
Усиленный уголок	90 × 90 × 40 × 2	Усиленный уголок KPL11	90 × 90 × 65 × 2
Усиленный уголок KP1	90 × 90 × 65 × 2,5	Усиленный уголок KPL2	105 × 105 × 90 × 2
Усиленный уголок KP11	90 × 90 × 65 × 2,5	Усиленный уголок KPL21	105 × 105 × 90 × 2
Усиленный уголок KP2	105 × 105 × 90 × 2,5	Усиленный уголок KPL3	90 × 50 × 55 × 2
Усиленный уголок KP21	105 × 105 × 90 × 2,5	Усиленный уголок KPL4	70 × 70 × 55 × 2
Усиленный уголок KP3	90 × 50 × 55 × 2,5	Усиленный уголок KPL5	50 × 50 × 35 × 2
Усиленный уголок KP4	70 × 70 × 55 × 2,5	Усиленный уголок KPL6	60 × 60 × 45 × 2

О некоторых уголках, приведенных в таблице, нужно сказать несколько слов дополнительно, так как их описание требует уточнений:

— КР11 и КР21 — это усовершенствованные уголки, маркированные часто, как КР1 и КР2. В этих элементах имеется отверстие для анкерного крепления, имеющее овальную форму, которое снижает риск срыва болта в случае усадки конструкции.

Уголки серии КР

— КР5 и КР6 — это уголки, применяемые для крепления элементов, на которые выпадает большая несущая нагрузка. Уголок КР6 тоже снабжен овальным отверстием, и его рекомендовано использовать при создании стропильной системы на новом доме, который будет еще давать усадку. Эти модели востребованы при монтаже конструкций, имеющих большой вес.

Уголок КМ

— Уголок КМ произведен из перфорированной стали и используется для крепления стропил с большим сечением. Особенно он хорошо подходит для деревянных строений. Этот уголок закрепляет элементы конструкции очень надежно, и при его использовании не требуется врезки стропила в мауэрлат — достаточно на первом выпилить правильный угол.

Усиленный уголок серии KMRP

— Уголок KMRP используется для скрепления деталей стропильной системы под прямым углом, в том числе и стропила с мауэрлатом. Он также отличается от обычных уголков своим вытянутым отверстием, с помощью которого возможно смещение при усадке без повреждения крепежного болта. Его можно использовать в конструкции, где нельзя сделать врезку одного элемента к другому.

Производятся уголки KMRP из стали толщиной в 2 мм. Выпускаются три разновидности:

Обозначение уголка	Размеры в мм
	a	b	c
KMRP1	60	60	60
KMRP2	80	80	80
KMRP3	100	100	100

• Другим вариантом закрепления стропил на мауэрлате является установка их между двумя досками, спиленными под определенным углом, и дополнительно в нижней части зафиксированных с помощью металлических уголков или креплений LK.

Крепление стропила между двумя дощатыми накладками

Такое закрепление стропил дает хорошую жесткость и надежность. Этот способ хорошо подходит в тех случаях, когда стропило нужно закрепить под нужным углом, приподняв его над горизонтальной плоскостью мауэрлата, но закрепив его на вертикальную внешнюю сторону.

• Способ крепления стропил на мауэрлат, сделанный из бруса не слишком большого сечения. Осуществляется путем усиления бруска с помощью деревянных подкладок, имеющих необходимую толщину.

Крепление с применением усиливающей подкладки

Отрезки досок прикрепляются к мауэрлату с помощью гвоздей или саморезов, в тех местах, где будут установлены стропильные ноги.

В этом случае в стропилах делаются вырезы нужной конфигурации и глубины. Надежно фиксируются стропильные ноги к стене с помощью стальной проволоки, которую закрепляют на вбитый стальной костыль.

Фиксация с помощью проволочной скрутки

• Кроме вышеописанных способов крепления, стропила прибиваются к мауэрлату с помощью скоб. Нужно отметить, что этот метод достаточно распространен и используется уже очень давно. При правильном закреплении этих элементов, стропильная система прослужит долгие годы.

Крепление «по-старинке» — скобами

Скобы могут иметь различный размер, вбиваются в разных местах соединения.

• Еще один крепежный элемент, который применяется как вспомогательный — это перфорированная лента ТМ. Ее используют для усиления крепежного узла при необходимости дополнительной его фиксации.

Часто на помощь приходит металлическая перфорированная лента

В некоторых случаях этот элемент может быть незаменим, поэтому его тоже нельзя исключать при установке стропильных ног на мауэрлат.

Далее целесообразно рассмотреть устройство стропильных систем – так проще будет понять, какие крепления для них больше подходят и почему.

Особенности стропильных систем

Стропильная система выбирается в зависимости от расположения несущих стен здания. У каждой из систем предусмотрены свои дополнительные подпорные или стягивающие элементы.

Разновидности стропильных систем

Наслонные стропила

Система с наслонными стропилами отличается тем, что имеет одну или несколько опорных точек, кроме несущих стен. В связи с этим, с боковых стен снимается значительная часть нагрузки.

Наслонные стропила с опорой на капитальную перегородку

В виде дополнительных подпорных элементов применяют боковые стойки и «бабки», подпирающие конек и закрепляющиеся на балки перекрытия. А сами балки, в свою очередь, одновременно служат затяжками для конструкции, и также облегчают нагрузку от стропильной системы на несущие стены.

Стропила со скользящими креплениями

Наслонные стропила крепятся к мауэрлату чаще всего скользящими соединениями, которые способны сдвигаться при усадке или деформации стен, оставляя невредимой конструкцию крыши. Особенно это важно учесть в новых постройках, так как любое недавно выстроенное здание обязательно дает усадку под влиянием колебаний температуры и грунтовых подвижек.

Висячие стропила

Висячими стропила называются в связи с тем, что они не имеют других опор, помимо двух боковых несущих стен. Получается, что они как бы нависают над внутренним пространством строения. В этом случае вся нагрузка от конструкции каркаса крыши выпадает именно на мауэрлат.

Стропила в системе висячего типа

Для крепления к мауэрлату висячих стропил используются жесткие крепления с отсутствием степени свободы движения, так как каркасная конструкция имеет всего две точки опоры.

Жесткое крепление стропил к мауэрлату

Висячая система стропил является распорной, поэтому оказывает большое давление на стены.

Висячая система с дополнительными элементами

Для снятия части нагрузки со стен строения применяются такие дополнительные элементы, как подкосы, «бабки» и затяжки-ригели, которые, подтягивают систему к коньковому бруску и равномерно распределяют нагрузку на все стены. Ригели устанавливаются параллельно балкам перекрытия и стягивают стропила между собой. Без этих дополнительных деталей конструкция может стать ненадежной.

Расчет установки стропил

Чтобы стропильная система была надежной и прочной, кроме оптимального способа соединения нужно выбрать правильный шаг расположения стропильных ног. Этот параметр выбирается в зависимости от размеров стропил (их сечения и длины между точками опоры), а также – от конструкции крыши.

В данной таблице можно получить информацию о необходимых параметрах для монтажа надежной стропильной системы.

Шаг установки стропильных ног в мм	Длина стропильных ног в мм
	3000	3500	4000	4500	5000	5500	6000
600	40×150	40×175	50×150	50×150	50×175	50×200	50×200
900	50×150	50×175	50×200	75×175	75×175	75×200	75×200
1100	75×125	75×150	75×175	75×175	75×200	75×200	100×200
1400	75×150	75×175	75×200	75×200	75×200	100×200	100×200
1750	100×150	75×200	75×200	100×200	100×200	100×250	100×250
2150	100×150	100×175	100×200	100×200	100×250	100×250	—

Воспользуйтесь калькулятором расчета длины стропильных ног для разных типов крыш, в статье на нашем портале.

Цены на различные виды крепежа для стропил

Крепеж для стропил

Несколько правил по креплению стропил к мауэрлату

Для того чтобы крепления были надежны, необходимо соблюдать ряд правил, которые предусмотрены для этого процесса:

• Если для крепления используются металлические соединительные детали, то они должны быть закреплены к деревянным соединяющимся элементам с максимальной тщательностью – качественными саморезами нужной длины.
• Если стропила будут укладываться в запилы в мауэрлате, то размеры должны быть точно выверены. Это позволит обеспечить плотную надежную установку стропила в подготовленный запил, которые должен иметь глубину на ⅓ мауэрлата. Однако, следует помнить, что такое правило будет справедливо лишь в том случае, если мауэрлат изготовлен из мощного бруска, имеющего размер в сечении не менее 150 × 150 мм.

Запилы на мауэрлате

• Чтобы не ослаблять мауэрлат, чаще всего запилы выполняют в самой стропильной ноге под нужным углом, а дополнительно узел затем фиксируются уголками. Запил не должен в этом случае превышать ¼ толщины стропила. Это крепление — жесткое и может быть применено в висячей стропильной системе.

В данном варианте запил делается на стропильной ноге

• При использовании болтов для скрепления стропил с откосами, затяжками и другими деревянными элементами, нужно обязательно устанавливать на болт шайбу или металлическую пластину, во избежание затопления гайки в древесину и, соответственно, ослабления конструкции.
• Крепление стропил к мауэрлату только на гвозди или саморезы считается ненадежным, поэтому нужно обязательно использовать уголки или другие металлические крепежные элементы различных конфигураций.

Богатый выбор металлических крепежных деталей

• При установке стропил на деревянные стены, будь то висячая или наслонная система, рекомендовано крепить их к мауэрлату скользящим креплением, особенно в том случае, если кровельный материал имеет достаточно большой вес.

Видео: несколько примеров крепления стропил к мауэрлату

Конструкция крыши получится прочной и прослужит длительный срок, не деформируясь по, самыми разными внешними воздействиями, если расчеты всех элементов произвести верно, грамотно подобрать и правильно смонтировать все крепежные узлы.

Крепление стропил к мауэрлату двухскатной крыши

Качественные материалы, продуманное соединение всех элементов строения — гарантия надежности любой конструкции. Немало вопросов при самостоятельном строительстве дома появляется, когда дело доходит до сборки и установки стропильной системы — каркаса крыши, ее скелета, на который будет крепиться кровельный материал. От прочности соединений зависит срок службы всего здания, его способность противостоять снеговым, ветровым нагрузкам. Поэтому крепление стропил к мауэрлату двухскатной крыши — самая важная тема. Несоблюдение любого из правил монтажа, и недостаток крепежей грозит очень опасными последствиями. Самый худший сценарий — внезапное, «скоропостижное» разрушение конструкции.

Стропильная система

Чтобы обеспечить надежное крепление стропил к мауэрлату двухскатной крыши, необходимо грамотное проектирование стропильной системы, так как в расчет всегда принимают толщину стен, вес выбранного кровельного материала, угол наклона скатов, ветровую, снеговую нагрузку, типичную для конкретного региона. Некачественная работа приведет к тому, что крыша в один «прекрасный» день «поедет» — сорвется, а такой вариант событий вряд ли кого-то обрадует.

В состав этого «крышующего» каркаса двухскатной конструкции входят главные «столпы» — стропильные ноги, коньковый брус и мауэрлат. Последний представляет собой опорный брус, смонтированный по периметру несущих стен здания. Элементы этой конструкции скрепляют металлическими пластинами. Непосредственно к мауэрлату под углом крепят стропильные ноги.

Задача мауэрлата — обеспечение равномерной нагрузки на все несущие стены. Эту опору для кровли обязательно используют для строений из газобетона, кирпича, пенобетона или шлакоблоков. В каркасных зданиях в мауэрлатном брусе необходимости нет. В домах, построенных из дерева, его заменяет верхний венец.

Материал для мауэрлата — бревна либо брус 80х180, 100х150, 150х150, 200х200 мм. Это золотая середина, меньшие или большие размеры не рекомендуют. Первые не выдержат вес конструкции, вторые станут причиной повышенной нагрузки на стены, да и поднимать вверх такие элементы будет затруднительно.

Виды опор стропильной системы

Они бывают двух видов — висячие и наслонные. Первые одним концом опираются на мауэрлат, а другим крепятся на коньковый брус. Такие стропильные ноги требуют монтажа добавочных элементов — «бабок», затяжек, подкосов и ригелей, — которые будут препятствовать прогибу конструкции. У вторых, наоборот, есть две полноценные точки опоры: мауэрлат с одной стороны, внутренняя стена здания — с другой.

Висячие стропила

Они на самом деле нависают, так как опираются только на боковые стены конструкции. Этот тип стропил используют для строений, ширина которых составляет максимум семь метров. Нагрузка от стропил передается на затяжку, а от нее — мауэрлату. Однако вспомогательные элементы снимают давление на стены лишь частично. Висячие ноги предполагают жесткое крепление. В этом случае никаких врезок, способных ослабить конструкцию, не делают.

Наслонные стропила

Здесь на помощь мауэрлату приходит лежень, который укладывают на капитальную перегородку для поддержки конькового прогона. На нем располагают опорные стойки. «Прислоняющиеся» ноги чаще всего крепят по-другому — используют врезку. Глубина таких отверстий составляет ¼ высоты самих стропил. Элементы фиксируют с обеих сторон металлическими уголками. Нередко крепеж делают скобами, которые вбивают в мауэрлат и в стропила.

Существуют и комбинированные схемы, однако данные системы применяют только для крыш особо сложной формы.

Как крепят мауэрлат?

Есть несколько вариантов, предназначенных для разных строений.

Для монтажа мауэрлата в кирпичную кладку замоноличивают резьбовые шпильки, минимальный диаметр их — 14 мм, глубина закладки — 450 мм. Поверхность обрабатывают битумной мастикой, затем устилают двойным слоем гидроизоляционного рулонного материала, обычно рубероида либо гидроизола. Просверлив отверстие в мауэрлате, его устанавливают, на шпильки одевают шайбы, потом гайки, которые надежно закручивают.

«Воздушные» газо- и пеноблоки не отличаются большой прочностью, чтобы сразу крепить к ним стропильную систему. Поэтому сначала на них создают монолитный армированный пояс, в процессе в него с определенным шагом вмуровывают металлические шпильки.

В мауэрлате заранее просверливают отверстия, затем его насаживают на шпильки, крепят к поясу болтами. Между деревом и бетоном делают гидроизоляцию. Самый простой вариант — несколько слоев того же рубероида. Дальнейшая работа — крепление стропил к мауэрлату не отличается от описанного «кирпичного процесса».

Есть еще 2 варианта крепления мауэрлата:

1. Для кирпичных стен — стальная проволока. Берут материал, диаметр которого составляет 4-6 мм. Его скручивают несколько раз, монтируют в кладку за 3-4 ряда до ее завершения. После застывания раствора и укладки гидроизоляционного слоя на стену укладывают мауэрлатный брус, его фиксируют проволокой, скручивают ее концы и загибают их к стене. Главные плюсы этого способа — низкая стоимость и легкость монтажа.
2. Для бетонных конструкций — анкерные болты. Этот метод отличает большая надежность. К армирующему поясу анкера приваривают с таким расчетом, чтобы над уже уложенным мауэрлатом они возвышались на 30 мм. Брус с просверленными отверстиями укладывают на стены, фиксируют гайками с шайбами. Минус анкерного варианта — его высокая стоимость.

Виды соединений конструкций

Существует 2 способа соединения стропил с мауэрлатом — жесткое и скользящее. Первое применяют для зданий из блоков либо кирпича, второе — для строений из дерева.

Жесткое соединение

Такое крепление выполняется следующим образом:

1. На стропилах делают запил, который называют «посадочным седлом».
2. Элементы устанавливают на мауэрлат, фиксируют с помощью гвоздей.
3. По бокам ног крепеж вбивают крест-накрест. Один гвоздь забивают посередине.
4. С обеих сторон для надежности крепят металлические уголки.

Такой вид соединений абсолютно противопоказан для деревянных домов. Запилы должны быть лишены любых перекосов и зазоров.

Скользящее крепление

Этот способ идеален для зданий из бревен, так как только этот вариант способен спасти конструкцию от возможной деформации, которая неизменно сопровождает усадку строения. Есть крепежи открытые и закрытые. В состав первых входит неподвижный уголок и направляющий элемент — пластина, перпендикулярная ему. Ее сгибают самостоятельно. Ход такого крепления может составлять от 60 до 160 мм. Закрытое устройство отличается лишь одним — его монтируют уже собранным.

При установке этих крепления нужно соблюдать несколько правил:

• стропильные ноги должны выходить за стены здания, независимо от вида крепления;
• все элементы обязаны иметь одинаковые размеры;
• параллельность всех стропил — необходимое условие, в противном случае шарнирное соединение может заклинить.

Существует несколько комбинаций скользящих и неподвижных узлов. Наиболее распространенный из вариантов — одно жесткое крепление плюс два подвижных. Такой способ гарантирует как прочность конструкции, так и достаточную ее «мобильность».

Способы крепления к мауэрлату

Делают крепление стропил к мауэрлату двухскатной крыши по-разному. При выборе оптимального способа учитывают несколько факторов:

• вид стропил системы — висячие, наслонные;
• ее массу, включающую вес будущей кровли;
• конструкцию стен и материал, из которых они изготовлены;
• величину будущих нагрузок на крышу.

Деревянные стены

В этом случае способ сопряжения мауэрлата и стропил существенно отличается от вариантов для зданий, построенных из другого материала, так как необходимо обеспечить подвижность ног. Причина всем известна: это усадка, присущая деревянным постройкам. Она одна в состоянии нарушить конструкцию, если крепление элементов будет жестким. Поэтому здесь оптимальны подвижные типы креплений, они дадут возможность стропилам двигаться в обоих направлениях.

Есть два популярных вида соединений: запил без вспомогательных деталей и использование крепежа. Нередко выбирают комбинацию — делают врубку, а затем, для надежности, добавляют крепежные элементы. Скользящие крепления для стропил деревянного дома — две отдельных детали, одна из которых может достаточно свободно перемещаться относительно другой.

Кирпич, газо-, пенобетон

Крепление стропил к мауэрлату двухскатной крыши кирпичного или бетонного здания делают металлическими уголками, скобами, кронштейнами, гвоздями, саморезами и многими другими крепежными элементами.

1. Уголки. Их монтируют на боковых сторонах стропил, фиксируют с помощью саморезов.
2. Перфорированная монтажная лента. Она может быть как главным, так и вспомогательным элементом. Крепится саморезами или гвоздями.
3. Пластины из металла. Их используют для фиксации таких же стропил. Крепят из саморезами либо болтами с гайками.
4. Проволока. Действуют так же, как и при креплении мауэрлата, максимальный диаметр материала — 6 мм.
5. Скоба — отрезок прута, изогнутый в виде буквы «П». Его забивают молотком: один конец элемента в мауэрлат, другой — в стропило.
6. Кронштейны, изготовленные из оцинкованного металла. Их крепят анкерами, гвоздями либо саморезами.
7. Перфорированный крепеж LK. Это изделие изготавливают из металла толщиной 2 мм. Для фиксации стропил пользуются гвоздями или саморезами.

Если для соединения деревянных элементов используются гвозди, диаметр которых менее 6 мм, то никаких дополнительных манипуляций не требуется. Для крепежа больших размеров в древесине необходимо заранее сверлить отверстие, чуть меньшее, чем диаметр гвоздя. Эта операция даст возможность избежать появления трещин в материале.

О «креплении креплений»

Опытные кровельщики до сих пор не пришли к единодушному мнению, какой крепежный элемент идеален для соединения конструкций. Речь идет всего о двух претендентах на звание — о саморезе и гвозде. Какое крепление стропил к мауэрлату двухскатной крыши эффективнее, практичнее? Идеала нет, оба имеют недостатки и достоинства.

1. Гвозди любят за то, что для них нужен только самый элементарный инструмент, — молоток, однако некоторые сетуют на то, что их вручную забивать слишком долго. Самый лучший вид гвоздей для фиксации стропил — зазубренные, которые гарантируют надежное соединение с древесиной.
2. Саморезы для изготовления стропильной системы используют особенные — оцинкованные элементы, которым не страшна коррозия. Завинчивать их легко, подойдет даже самый простой аккумуляторный шуруповерт. Минус — долгое, нудное удаление саморезов при демонтаже конструкции, однако крышу обычно строят не для того, чтобы вскоре ее разбирать.

Несмотря на то, что единодушия в «стане» кровельщиков не наблюдается, многие из них уже нашли себе фаворита. Для фиксации стропильных ног они выбрали ершеные оцинкованные гвозди. Их длина — на 3-5 мм больше толщины материала.

Некоторые правила соединения

Чтобы гарантировать прочное и долговечное крепление стропил к мауэрлату двухскатной крыши, нужно соблюдать несколько правил:

1. Любой крепеж из металла должен гарантировать надежную, жесткую фиксацию к дереву, поэтому он просто обязан быть качественным.
2. Размеры всех запилов в мауэрлате следует тщательно выверять и проверять. Надежный крепеж возможен, если глубина его составляет не менее 1/3 толщины бруса. Это правило касается материала, имеющего размеры 150х150 мм, или более.
3. Глубина запила, который делается в стропилах, не должна превышать ¼ ширины досок. Этот узел, обычно только для висячих ног, требует дополнительной фиксации металлическими уголками.
4. Для соединения всех деревянных элементов помимо болта необходима шайба либо специальная металлическая пластина. Эти элементы предотвратят утапливание в древесину шляпки крепежа, а эта ситуация уже чревата ослаблением конструкции.
5. Использовать только саморезы и/или гвозди не рекомендуется, так как данное крепление будет не слишком надежным. Его нужно усилить уголками, пластинами либо другими металлическими элементами.
6. Если кровельный материал имеет большой вес, то, независимо от вида стропильной системы, следует выбирать скользящие соединения.

Крепление стропил к мауэрлату двухскатной крыши будет надежным и беспроблемным, если обеспечить достаточную жесткость и прочность конструкции, не менее важно большое количество качественных крепежных элементов. В этом случае экономия на материалах — непозволительная «роскошь», она может привести к тому, что срок эксплуатации кровли значительно сократится, а жить в таком здании будет попросту опасно.

Чтобы поближе познакомиться с темой, лучше посмотреть этот видеоролик, в котором все очень хорошо показано и «разжевано»:

Крепление стропила к мауэрлату схемы и способы крепления стропил

Как используются скользящие стропила

Устройство любой кровельной системы представляет собой сложный процесс, в котором должны участвовать только профессионалы. При возведении любого типа крыши самым сложным и серьезным этапом является сооружение стропильной системы.

На сегодняшний день стропильные системы могут быть нескольких видов. Мы предлагаем рассмотреть в данной статье один из самых распространенных видов – скользящие стропильные системы. Так, мы рассмотрим главные нюансы, которые необходимо учесть при их строительстве, а также узнаем об их функциях.

К строительству стропил нужно подходить с большой ответственностью. Если допустить хоть какую-нибудь ошибку, то устройство крыши может быть нарушено, что приведет к ее разрушению. Кроме того, это может отрицательно сказаться на самом здании.

Чтобы соорудить кровельную систему правильно, для начала нужно заняться подготовкой ее основным элементов.

Среди них выделяют:

• Конек – верхний элемент крыши. По первому сделанному коньку делается обязательный шаблон, который после поможет изготовить необходимые к коньку элементы;
• Удлиненные доски для дома большого размера. В этом случае нужно проделать специальные отверстия для болтов в стыковочной доске. Их необходимо просверливать при помощи сверла дрели – только в этом случае древесная структура не повредится.

Застройщик должен не забывать при устройстве кровельной системы про массу кровельного материала, а также про осадки различного рода. Как известно, в нашей стране бывает снежная зима, в период которой выпадает большое количество осадков в виде снега.

Усадка древесины также играет большую роль во время расчета кровельной системы. В этом случае необходимо исходить из размеров сечения бревна. Например, при таких показателях, как 195х195 миллиметров, общая величина усадки по карнизам или фронтам должна составлять 6%.

Когда все важные элементы будут рассчитаны и подготовлены, можно приступать к возведению стропильной системы.

Скользящая стропильная система состоит из следующих элементов:

• кровельный конек;
• опоры стропильных ног, предназначенные на промежуточные балки;
• опоры стропильных ног, предназначенные на карнизный свес.

Чтобы прикрепить конек крыши, необходимо приобрести стыковочные пластины. Что касается опоры стропильных ног к промежуточным балкам, то в этом случае нужна скользячка для стропил. Такие скользящие элементы часто применяются при сооружении стропил.

Скользящие опоры для стропил необходимо крепить к каждому стропилу в перпендикулярном положении (детальнее: «Как крепить стропила «). Скользячки для стропил должны выполняться точным запилом в брусьях. Правильная установка стропил будет только в том случае, если элемент будет установлен под углом в 90 градусов.

Скользячка может быть установлена в самом крайнем положении. В этом случае будет обеспечен максимальный ход стропильной системы в дальнейшем процессе усадки дома. То есть, усадка древесины никак не отразится на состоянии стропильной системы. Когда процесс стабилизируется, то можно снова укладывать постоянное кровельное покрытие

Обратите внимание на фото – на них представлены главные элементы стропильной системы скользячка. Здесь же представлена скользящая опора стропил закрытая

Главные характеристики узлов стропильной системы

Основные узлы крепления стропильной системы кровли показаны на рис. 1. Они подразумевают наличие стропильной ноги (мауэрлата – 1), стропильной ноги (конькового прогона – 2), стойки (затяжки – 3). Конструкция стропильной системы – это основной несущий элемент кровли.

Все узлы крепления кровли должны иметь достаточную прочность, это должно исключать значительную степень риска, связанного с обрушением кровли.
Последствия допущенной ошибки при соединении элементов могут оказаться самыми непредсказуемыми.

Рисунок 1. Основные узлы крепления стропильной системы кровли: 1 – мауэрлат, 2 – коньковый прогон, 3 – затяжки.

Вначале производят установку стропил на мауэрлате при наличии у строения кирпичных стен. Аналогичные узлы предусматриваются и для блоков из бетона, тогда необходимо создать железобетонный пояс жесткости, а в его конструкцию обязательно вставить шпильки. Их расположение должно быть на расстоянии от 1 до 1,5 м друг от друга, а их диаметр должен составлять более 14 мм. Верх шпилек должен быть оснащен специальной резьбой.

Мауэрлат просверливают, делая отверстия, которые необходимы для крепления элементов на нем. Каждое из отверстий должно иметь размер, совпадающий с диаметром шпильки, а его шаг должен соответствовать расстоянию между шпильками. На каждый выступающий конец шпильки надевают гайку и затягивают ее, за счет чего и обеспечивается прочность соединения мауэрлата и стены. Соединять стропила с мауэрлатом следует так, чтобы не произошло ослабление их несущей способности.

Описание основных крепежных элементов для монтажа стропильной системы

Если в процессе строительства дома было использовано оцилиндрованное бревно либо брус, то создавать армопояс не обязательно. производят на верхнем брусе либо на бревне стенки. С данной целью соединения мауэрлата со стропилами применяют разные способы врубок (врезок).

Каким крепежом крепят металлические стропила:

1. Пластинами.
2. Крепежными элементами LK.
3. Уголками.
4. Кронштейнами WВ.
5. Саморезами.
6. Разновидностями уголка КР.
7. Стяжками из проволоки.
8. Монтажной лентой перфорированной ТМ.
9. Болтами с гайками.
10. Кронштейнами WВ.

Если при соединении стропил с мауэрлатом применяют кронштейны, то их врезку на стропилах не производят, что способствует укреплению несущей способности. Обычно производят металлические кронштейны, а металл является оцинкованным и имеет размер толщины в 0.2 см. Кронштейны укрепляют гвоздями, анкерными болтами или шурупами.

Применять крепежный элемент LK можно, создавая узлы крепления не только стропил с мауэрлатом, но и других различных элементов, составляющих конструкции кровли. Крепежный элемент LK укрепляется к древесине, как и кронштейны, при этом исключение будет составлять использование анкерных видов болтов.

Монтажная перфорированная лента позволяет усилить соединительные узлы при возведении кровельных систем. Ее применяют не только с целью создания более прочных узлов, но и для укрепления элементов для дополнительного применения с целью придания жесткости либо прочности системе в целом. Крепят перфорированную монтажную ленту шурупами или гвоздями, поэтому используется она с целью усиления конструкции системы стропил любой кровли, целостность которой не будет нарушаться.

С использованием уголков КР и их различных модификаций узлы крепления усиливают, чтобы они могли эффективно участвовать при соединении мауэрлата и стропил. Обеспечение соответствующей прочности узлам кровли допустимо при использовании уголков, что позволяет повысить несущие характеристики кровельной конструкции.

Использование соединительных элементов из металла не связано с врезкой уголков в систему кровли. Это не будет являться причиной понижения несущей способности кровельной системы. Применять уголки для соединения можно с применением шурупов либо гвоздей, выступы которых напоминают ерша.

Крепление стропил к мауэрлату

Правильное крепление стропил к коньковому брусу и к мауэрлату является непременным условием профессионально выполненного монтажа крыши.

Для монтажа стропил к мауэрлату используют один из двух типов сопряжения:

Выбор зависит от формы крыши и ее конструкционных особенностей, а соответственно от того, какие выбраны стропила – наслонные или висячие.

Жесткий метод предполагает, что соединение стропил и мауэрлата выполняется таким образом, что исключается возможность поворотов, сдвигов, изгибов, кручения между этими двумя элементами (читайте: «Чем и как крепить стропила к мауэрлату «).

Для достижения такого результата можно воспользоваться одним из ниже перечисленных способов:

• используя уголки для крепления стропил и опорный подшивной брус;
• путем выполнения запила на стропильной ноге и дальнейшего закрепления соединения с помощью гвоздей, скоб и проволоки.

Что касается второго метода, то его используют чаще, чем первый. Он предусматривает, что с боков под углом прибиваются гвозди в направлении друг к другу (в результате они перекрещиваются внутри мауэрлата). После этого третий гвоздь забивают вертикально. Полученные узлы крепления стропильной конструкции обеспечивают высокую жесткость (прочтите также: «Узлы крепления стропил — элементы конструкции «).

Дополнительно оба способа сопряжения подстраховывают, используя крепление стропил к кирпичной стене или бетонной с помощью проволоки-катанки и анкеров. Подготавливают стропила к монтажу, если они имеют одинаковый угол наклона по всей кровле путем использования шаблона.

Установка стропильной системы, детали на видео:

Скользящее соединение, его еще называют шарнирным, достигается при помощи создания специального крепежа, который обеспечивает возможность перемещаться свободно в заданных пределах одному из сопрягаемых элементов. В данном конкретном случае такой деталью является стропильная нога, а двигаться она будет по отношению к мауэрлату.

Существуют следующие способы установки стропил к мауэрлату, обеспечивающие смещение:

• при помощи запила и последующей укладки стропила местом запила на мауэрлат;
• путем забивания с боков двух гвоздей наискосок в направлении один к другому;
• соединением с применением одного гвоздя, который прибивают в вертикальном положении сверху вниз сквозь стропильную ногу в мауэрлат. В качестве альтернативы можно использовать крепежные пластины для стропил, у которых имеются отверстия для гвоздей;
• методом крепления при помощи скобы;
• путем выпуска стропильной ноги за пределы стены с применением единичного крепления пластинами;
• при помощи использования специально разработанного для стропил стального крепежа, который называют «салазками».

Все описанные способы с одной стороны дают возможность стропильной ноге упереться в мауэрлат, а с другой в случае подвижки конструкции ее элементы могут перемещаться по отношению друг к другу.

Скользящий тип встречается при постройке домов довольно часто, особенно такое соединение стропил и мауэрлата популярно при обустройстве деревянных домов, которые возводятся из бревен или бруса. Со временем изначальная геометрия строения искажается, поскольку происходит усадка стен и использование жестких сопряжений приводит к тому, что целостность стен нарушается. Крепление стропил к срубу при помощи скользящего соединения позволяет бревенчатым стенам, фронтонам и другим элементам здания подстраиваться под усадку.

Также не устраивается жестким способом крепление стропил в коньке. Сборку всей конструкции выполняют сначала на земле. Прежде, чем установить стропила для крыши выполняют замеры, выпиливают врезки в мауэрлате и стропильных ногах, после этого выполняют тщательную подгонку.

Как правильно закрепить стропила к балкам

В простых домах, в основном каркасных, мауэрлат может быть и упразднен. В этом случае стропила крепятся к балкам перекрытия. Самый надежный вариант сборки такой системы – подготовка стропильных ферм. Каждая ферма состоит из двух стропильных ног, соединительного ригеля и нижней затяжки. Для прочности фермы усиливают центральными балками и подкосами:

Балки перекрытия укладываются в таком направлении, чтобы стропильные фермы пересекали их перпендикулярно в разных плоскостях. Затяжка выполняет основные несущие функции, крепится к балкам перекрытия анкерами, сквозными болтами, шпильками и усиливается пластинами и металлическими уголками.

Возможен вариант крепления стропильных ног прямо на балку, которая и будет дополнительно выполнять функции затяжки. Для создания качественных опорных узлов в такой системе рекомендуется два способа крепления:

1. Соединение стропил с балкой двойным зубом – запилы выполняются на балке и скосе стропильной ноги (по два стыковых заруба на каждой).
2. Крепление болтом и хомутом. Может предусматриваться сквозное крепление, но если доски имеют большое сечение, делаются врубки и детали соединяются длинными болтами.

Как крепить стропила когда нужен мауэрлат

Прежде чем разобраться — как крепить стропила, нужно определить: куда их устанавливать и крепить. Чаще всего стропила закрепляют на специально построенном фундаменте (основе) кровли — мауэрлате. Этот элемент изготавливается из бревен или брусьев, обеспечивает не только устойчивое крепление стропил, но и позволяет равномерно распределить нагрузку на капитальные стены и даже фундамент домостроения.

В домостроениях, полностью построенных из деревянных брусьев или бревен, опорную функцию для стропил выполняет обвязка внешних стен вверху, и другие детали не устанавливаются.

Для домов и строений, капитальные стены которых построены из таких стройматериалов, как кирпич, газо-, пено- или шлакобетонные блоки, мауэрлат устанавливается в обязательном порядке. Такое требование вызвано тем, что стены такого типа очень плохо выдерживают нераспределенные точечные нагрузки. Также штучные стройматериалы недостаточно крепкие для хорошей фиксации конструкции стропил, так как под нагрузкой крепежные детали могут разрушить блок и будут вырваны из него. Поэтому укладка мауэрлата для таких домов обязательна.

Для наиболее прочного крепления деревянных брусьев мауэрлата, укладываемых по периметру на капитальных стенах дома, необходимо создать вверху стен армирующий пояс из бетона. В монолитную балку 20х20 см вмуровывается крепежные детали для опорных брусьев. Обычно для такого крепежа используются анкера или металлические шпильки диаметром не менее 1,4 см, располагаемые в монолитной балке строго вертикально. Нижние концы анкеров и шпилек загибают, чтобы их не вырвало из армпояса под действием нагрузки. Элементы такого крепежа располагаются на расстоянии не больше чем на 1,5 м друг от друга.

В брусьях мауэрлата делают отверстия, соответствующие расположению анкеров или шпилек в стенах. Брус одевается на анкер, на его резьбовую свободную часть надевают шайбы, а затем навинчивают гайки. Такая технология обеспечивает надежность закрепления фундамента кровли на стенах дома.

Перед укладкой брусьев размещают гидроизолятор (например, рубероид), чтобы не допустить разрушение дерева брусьев под действием воды.

Необходимость применения скользящих опор

Жесткое крепление стропильных ног к мауэрлату либо балкам перекрытия при помощи гвоздей, скоб и других крепежных элементов не всегда оправдано. Если коробка здания склонна к усадке, рекомендуется оставить возможность стропильным ногам смещаться относительно опоры. Традиционно для этого использовалась скрученная кованая проволока, прочная на разрыв. С ее помощью обеспечивалось надежное соединение стропил с верхним венцом сруба, при этом предусматривалась определенная степень свободы элементов конструкции. Сегодня с этой целью применяется специально разработанный крепежный элемент – скользящая опора, данный вид крепежа прост в монтаже, надежен и долговечен.

Свободный ход стропильного бруса в точке крепления к опоре (балкам перекрытия или мауэрлату, функцию которого выполняет верхний венец сруба) необходим, в первую очередь, при строительстве деревянных домов. Степень усадки строительных конструкций зависит от материала, из которого они изготовлены, и степени влажности древесины. Это может быть :

• бревно рубленое;
• бревно оцилиндрованное;
• брус цельный;
• брус клееный.

Менее всего подвержен усадке клееный брус, значительно сильнее деформируются стены из цельной древесины естественной влажности. Поставленный под крышу сруб в течение года может стать ниже на 15%. При этом следует учитывать, что усадка обычно происходит неравномерно, вследствие чего стропильная система, жестко закрепленная на мауэрлате или балках перекрытия, может серьезно деформироваться.

Перекос крыши может образоваться и в процессе эксплуатации сооружения. Повышенная влажность в дождливый сезон заставляет древесину разбухать, а в зимнее время деревянный материал естественным образом теряет влагу и заметно усыхает: геометрические размеры сруба постоянно меняются. При этом стены дома различаются по скорости набора или потери влаги в зависимости от степени освещенности солнцем и розы ветров. Если сруб дома имеет центральную стену, на которую опираются балки перекрытия или стойки конькового прогона, следует учитывать, что эта стена также подвержена температурно-влажностным деформациям, причем амплитуда ее изменений сильно отличается от показателей внешних стен – когда дом начинает отапливаться, центральная стена сильно усыхает.

Если жестко закрепить стропила на мауэрлате (верхнем венце) деревянного сруба-четырехстенка, то нагрузка (в том числе снеговая) может заставить верхние бревна стен выгнуться наружу за счет горизонтального давления

Следует принимать во внимание и другую проблему: если материал для стропил не был подвержен механической сушке, длина бруса (досок) при высыхании уменьшится. В этом случае при жестком креплении стропильных ног к срубу крыша со временем заметно деформируется, что повлияет на ее эксплуатационные характеристики

Избежать подобных сложностей позволяет особая конструкция узлов крепления в местах сопряжения стропильных ног со стенами. Специальный крепеж позволяет крыше смещаться без изменения своих геометрических параметров.

Соединение стропил с балками и мауэрлатом

После фиксации верхней и нижней части стропил их следует закрепить к балкам. Понятно, что можно соединить стропила с балкой просто гвоздями. Но это не является лучшим решением. Такое крепление не будет максимально надежным. Для предотвращения скольжения всех элементов фиксация стропильной конструкции к балкам происходит путем использования соединений “шип” и “зуб”.

При наличии крутого ската крыши (более 35º) применяется технология врубки с помощью одного зуба. В нижней части стропила делается зуб с шипом. Гнезда, создаваемые в балке, должны иметь глубину на уровне 30% от толщины балки. Устройство стропильных соединений осуществляется на расстоянии 0,3-0,4 м от крайней части балки. Это предотвращает появление сколов балок, возникающих в результате большой нагрузки от давления ног.

При обустройстве крыши с наклоном до 35º установка стропил производится путем расширения площади сопряжения основных элементов конструкции. Обычно стропильную ногу перекрывают балкой. С этой целью в стропильной ноге вырезаются отверстия под два зуба:

• шип с упором;
• еще один упор.

Глубина врубки при фиксации стропил к балке составляет в пределах 30% толщины балки.

Более качественные соединения можно получить, если воспользоваться болтами или хомутами. Такая технология предполагает применение проволочных петель, с помощью которых производится фиксация узла к анкерным болтам, находящимся в стене строения.

Опирание на мауэрлат является наиболее распространенным вариантом фиксации нижней части стропил. В стропильной ноге делается вырез такого размера, чтобы ее без проблем можно было надеть на мауэрлат. В ином случае при эксплуатации крыши может произойти смещение бруска.

В некоторых случаях мауэрлат должен быть “оснащен” обратной выемкой. Это зависит от породы дерева, из которой изготовлен брус. Если для его производства применялась древесина из лиственных пород, то делается прорезь, которая в комбинации с выемкой стропил создаст замочный элемент. При изготовлении бруса из хвойного дерева вырез не потребуется, так как он приведет к ослаблению конструкции.

Эта технология может быть выполнена одним из двух способов:

• с помощью подшивных брусков и уголков, сделанных из металла;
• путем устройства седел на стропилах.

Первый вариант заключается в том, что для размещения стропил на мауэрлат используется опорный брус. Производится жесткое опирание стропильной ноги. Надежная фиксация конструкции осуществляется металлическими уголками. Это предотвращает поперечное смещение конструкции.

Более популярным является второй вариант. Для крепежа используются гвозди, которые направляются друг к другу и забиваются под углом. Два забитых гвоздя скрещиваются. После чего вбивается еще один гвоздь. Третий гвоздь должен располагаться в вертикальном положении. Сделанный узел крепления будет характеризоваться максимальной жесткостью, если осуществить дополнительное крепление с помощью проволоки-катанки.

В начале планировки мансардной кровли подбирается система стропил, выполняющая роль опорной конструкции. Требуемый тип стропильной системы определяется на основе разновидности крыши.

В зависимости от выбранной системы это могут быть деревянные брусья, применяемые как кровельный каркас, сдерживающий составные стройматериалы всей конструкции, или конкретные элементы, которые создают опоры, называющиеся стропильными ногами. Перед началом работ деревянные составляющие пропитываются особыми составами, которые предохраняют крышу от возгорания и гниения. От качества выполнения этой процедуры напрямую зависит долговечность кровли.

Классификация соединительных узлов

Каркас крыши состоит из целого ряда элементов, надежно скрепленных между собой. Но основную эксплуатационную нагрузку несут стропила, поэтому от прочности их крепления на мауэрлат и соединения между собой зависят функциональные характеристики крыши и безопасность всей конструкции.

Стропильные системы, висячие и наслонные, передают нагрузку от собственного веса, веса кровельного пирога и атмосферных воздействий на несущие стены и другие конструкции. Нижние концы стропил опираются на опорную балку или мауэрлат, верхние попарно скрепляются непосредственно друг с другом или монтируются к коньковому прогону. Кроме того, для жесткости конструкции применяются дополнительные опоры, ригели, подкосы и другие элементы. При необходимости увеличить длину стропил выполняется наращивание стропильных ног. В целом, узлы соединения стропил можно подразделить на несколько основных групп :

• узел соединения с «фундаментом» крыши»;
• узел конькового соединения;
• узел крепежа дополнительных элементов стропильной системы;
• стыкование стропил при наращивании.

Все виды соединения стропил подразумевают использование определенных крепежных элементов.

Наращивание стропил

Соединение стропил между собой по длине позволяет изготовить стропильную ногу необходимых размеров из имеющегося пиломатериала. Чаще всего сращивание выполняется следующими методами соединения :

• встык;
• внахлест;
• способом косого прируба;
• в три доски;
• с опорой на прогон.

Крепление встык. Для сращивания стыкуемые концы требуется отрезать строго под углом 90°. После плотного совмещения получившихся торцов, на стропила в месте стыка монтируется деревянная накладка или металлический крепежный элемент (пластина с зубьями). Накладки из доски устанавливаются с обеих сторон и прибиваются в шахматном порядке гвоздями соответствующей длины, либо крепятся саморезами.

Метод косого прируба. Подрезка концов выполняется под углом 45°. Срезанные концы стыкуются, после чего посередине сверлится сквозное отверстие для болтового крепежа. Бруски стягиваются болтом диаметром 12 или 14 мм с широкой шайбой.

Крепление внахлест. Деревянные элементы укладываются с нахлестом и по всей длине сшиваются гвоздями, которые должны располагаться в шахматном порядке. В отдельных случаях могут применяться шпильки с гайками и шайбами. Такое соединение стропил по длине не требует точного выполнения срезов торцов.

Длинную стропильную ногу можно изготовить, используя три доски и прокладки. В этом случае одна из досок укладывается между двумя другими с нахлестом не менее метра и крепится гвоздями в шахматном порядке. Затем в пустой промежуток между крайними досками вставляются и пришиваются гвоздями деревянные прокладки, равные по толщине средней доске, чтобы обеспечить жесткость конструкции.

Соединение стропил по длине с опорой на промежуточный прогон выполняется в том случае, когда все стропильные ноги наращиваются на одном расстоянии от свеса крыши. Горизонтальный прогон монтируется на стойках, которые опираются на внутреннюю несущую стену или колонны. В случае, когда место сращивания приходится на прогон, появляется возможность обеспечить необходимую жесткость длинной стропильной ноги. Обе части стропила соединяются между собой скобами либо другими элементами, и дополнительно гвоздями крепятся к прогону.

Наращенная стропильная нога должна по всей длине иметь одинаковую жесткость и прочность, в противном случае в процессе эксплуатации крыша деформируется.

Крепеж для стропил и правила работы с ними

Современный строительный рынок предлагает широкий ассортимент элементов крепежа. Помимо классических вариантов – скоб, крученых гвоздей или проволоки-катанки, которую складывают в несколько рядов, здесь можно найти специальные комплекты, предназначенные для работ со стропилами.

Внимание!
В процессе соединения деталей из дерева при помощи шурупов (болтов) под ними обязательно используют металлические шайбы. Этот нехитрый прием поможет избежать утапливания крепежей в древесине.. Работы по выполнению крепления осуществляют в определенном порядке

Предлагаем вашему вниманию несколько самых простых методов распиловки и последующей подгонки стропил

Работы по выполнению крепления осуществляют в определенном порядке. Предлагаем вашему вниманию несколько самых простых методов распиловки и последующей подгонки стропил.

Низ упирается в мурлат, верх упирается в прогон за счет горизонтальной врубки.

Низ упирается в мурлат, верх – в прогон.

Стропильные ноги фиксируют одним из вариантов крепежа. Следует учесть, что каждый из них имеет свои тонкости. В основе выбора лежат такие параметры, как угол наклона скатов и оптимальный узел опирания.

• Гвозди забивают в опорный брус через стропильную доску под углом. Для правильного соединения необходимо использовать два гвоздя, прибитые с обеих сторон по направлению друг к другу. Иначе говоря, гвозди перекрещиваются внутри мурлата. Завершает крепеж еще один гвоздь, забитый вертикально.
• Один конец скобы забивают примерно в центр опорного бруса с его внутренней стороны. Другой – в стропилину, развернув его на прямой угол.

Kreplenie1
Kreplenie-2

• Катанку, сложенную в четыре ряда, используют для изготовления хомута. С его помощью стропильную ногу прикручивают к брусу по направлению снаружи вовнутрь. Проволоку можно заменить на специальную перфорированную ленту. Нередко стяжку при помощи проволоки или скобы используют в качестве резервного крепления как дополнение к другим типам соединений.
• Уголки при помощи шурупов прикручивают с обеих сторон к стропилам и стропил и к верхней грани мурлата. Соединение будет более надежным , если использовать уголки, имеющие два ряда отверстий и ребро жесткости.

На заметку
Уголки можно заменить на специальные пластины, концы которых под прямым углом.

Среди специальных крепежных элементов стоит отметить уголки‑«салазки», имеющие скользящую пластину. Подобные уголки не только обеспечивают надежность соединения, но также полностью компенсируют деформацию.

После устройства нижнего узла стропил переходят к его соединению с коньковым брусом.

https://youtube.com/watch?v=n41HnMb7zTU%3F

2019 stylekrov.ru

Крепеж для стропильной системы — Всё о кровле

Крепление стропил к мауэрлату: способы соединений

Стропила представляют собой основные несущие конструктивные элементы крыши. Правильное и надежное крепление стропил к мауэрлату позволяет исключить риск деформации и обрушения кровли под собственным весом и внешними нагрузками.

Основные крепежные элементы

Чтобы установить стропильные ноги на мауэрлат и прочно закрепить их, применяются различные виды врубок (врезок) и металлический стропильный крепеж :

• проволочные стяжки;
• уголки;
• пластины;
• кронштейны WB;
• уголок КР;
• крепежные элементы LK;
• саморезы;
• гвозди;
• перфорированная монтажная лета ТМ;
• болты, шпильки в комплекте с гайками и шайбами.

Соединение стропил и мауэрлата может выполняться с использованием кронштейнов. В этом случае не производится врезка в стропилине, таким образом, данный ключевой элемент конструкции не ослабляется. Кронштейны для монтажа изготавливаются из стали толщиной 0,2 мм с антикоррозийным цинковым покрытием. К деревянному брусу и стропилине кронштейны крепятся саморезами, гвоздями или анкерными болтами.

Крепежные элементы LК позволяют крепить стропилину к мауэрлату, а также соединять другие элементы системы. При монтаже данного крепежа не используются анкерные болты.

Применение перфорированной монтажной ленты позволяет усилить узел соединения. Перфорированная лента делает более прочным соединение стропил с мауэрлатом, не ослабляет несущие конструкции, так как не нарушает их целостности. Для ее установки требуются саморезы или гвозди.

Уголок КР и его модификации – широко востребованный крепежный элемент стропильной системы. Применяется при необходимости надежно установить стропильные ноги на мауэрлат. Уголок добавляет прочности узлам соединения, повышает несущие характеристики конструкции, исключает смещение стропилин под высокими эксплуатационными нагрузками. Уголок не требуется врезать в деревянные элементы стропильной системы, он монтируется саморезами либо ершенными гвоздями (снабженными специальными выступами).

Металлический крепеж для стропильной системы должен быть изготовлен из качественного материала с надежной антикоррозийной защитой – это гарантирует его прочность и долговечность.

В каких случаях требуется мауэрлат?

Мауэрлат нередко называют фундаментом крыши. Эта конструкция, выполненная из бревна или бруса, позволяет не только надежно закрепить стропила, но и обеспечить равномерную передачу нагрузки на стены и фундамент сооружения .

При строительстве домов из бруса или бревна роль опоры для стропил выполняет верхняя обвязка стен, установка дополнительных конструкций не требуется.

Для сооружений, стены которых выполнены из штучных материалов (кирпича, пенобетонных или газобетонных блоков и т.д.), установка мауэрлата необходима. Это связано с тем, что стены данного типа плохо справляются с точечными, нераспределенными нагрузками. Кроме того, блоки из вспененного материала недостаточно прочны для надежной фиксации стропильной системы – крепеж под нагрузкой может быть вырван из блока. Таким образом, требуется монтаж мауэрлата.

Чтобы деревянный брус, уложенный на продольных стенах здания или по всему периметру (зависит от типа крыши) было прочно крепить к основанию, рекомендуется предварительно создать армированный бетонный пояс в верхней части стен. В монолитную балку высотой 200 мм и шириной, совпадающей с шириной стены, вмуровывается крепеж для опорного бруса. Это анкерные болты либо шпильки диаметром от 14 мм, расположенные строго вертикально. Чтобы исключить вероятность их вырывания из бетона под высокой нагрузкой, нижние концы шпилек или болтов следует загнуть. Закладной крепеж располагается с шагом не более 1,5 м.

Применение шпилек диаметром менее 14 мм может привести к деформации крепежа под нагрузками.

В брусе, из которого монтируется мауэрлат, следует выполнить отверстия, соответствующие расположению шпилек. Брус надевается на шпильки, на свободный резьбовой конец крепежа надеваются шайбы и навинчиваются гайки. Данная технология позволяет надежно закрепить основание крыши на стене.

Перед монтажом бруса требуется уложить гидроизоляционный слой, чтобы предупредить порчу древесины под воздействием влаги.

Принципы крепления стропил к мауэрлату

Монтаж стропил на опорный брус может требоваться при создании распорных и безраспорных стропильных конструкций. Установка наслонных или висячих стропил на мауэрлат выполняется при помощи жесткого или скользящего соединения. В зависимости от особенностей конструкции, выбираются способы крепления стропил к мауэрлату.

Врубку рекомендуется выполнять в стропильной ноге, а не на мауэрлате, чтобы избежать ослабления его несущей способности.

Жесткое соединение подразумевает полное исключение смещения элементов относительно друг друга, отсутствие таких воздействий, как сдвиг, кручение, изгиб. Необходимая жесткость соединения обеспечивается, если стропила к мауэрлату крепятся уголками с опорным бруском, либо в стропильной ноге выполняется специальный вырез «седло». Место выреза в стропиле дополнительно закрепляется саморезами, гвоздями, скобами, болтами. Кроме того, необходимо выполнить проволочную скрутку, которая соединяет узел крепления стропила с мауэрлатом и анкер, вмонтированный в стену.

При строительстве крыш деревянных домов применяется специальный крепежный элемент («салазки»), который позволяет выполнить скользящее соединение. Узел крепления стропил к мауэрлату с определенной степенью свободы стропил дает возможность избежать деформации кровли при усадке дома из бруса или бревна.

Установка стропил с применением уголка

Выбирая, как крепить стропила к мауэрлату, необходимо исходить из конструктивных особенностей крыши. Если речь идет не о деревянных постройках, то сочленение должно быть жестким.

Если установка стропила выполняется с вырезкой «седла», то технология работ следующая :

• в стропильной ноге выполняется вырез таким образом, чтобы горизонтальной частью стропилину можно было установить на деревянный брус, при этом угол наклона стропильной ноги должен соответствовать углу наклона ската;
• стропилина фиксируется тремя гвоздями, два из которых вбиваются с обеих сторон стропильной ноги под углом (внутри мауэрлата должно произойти скрещивание), а третий гвоздь вбивается вертикально сверху;
• дополнительно узел крепления фиксируется скобами, проволокой-катанкой.

Такое крепление стропил к мауэрлату обеспечивает необходимую жесткость и прочность узла.

Достаточно распространенной технологией является монтаж стропил с использованием металлического уголка и подшивного бруса. Крепятся стропила следующим образом :

• стропильная нога зарезается под необходимым углом, чтобы обеспечить заданный проектом наклон ската кровли;
• по краю мауэрлата монтируется подшивной брус, длина которого составляет около 1 метра, стропило жестко упирается в него по линии давления – такая конструкция исключает сдвиг стропильной ноги под нагрузками на распор;
• по бокам стропило следует крепить к мауэрлату при помощи металлических уголков – крепеж стропил к мауэрлату этими элементами дает возможность избежать поперечного смещения стропильной ноги;
• готовый узел крепления дополнительно усиливается проволокой-катанкой.

Крепление стропила к мауэрлату следует выполнять, придерживаясь инструкции, с подробностями технологии работ можно ознакомиться по видео.

Стропила к деревянному опорному брусу крепятся при помощи специальных уголков. К подвидам уголка КР относятся :

• модели КР11 и 21 (усовершенствованные КР1 и КР2) снабжены овальными отверстиями для анкеровки, что позволяет значительно снизить риск обрыва крепежного элемента при осадке здания или нагрузке конструкции;
• модель КР5 позволяет крепить конструктивные элементы с большой несущей способностью;
• модель КР 6 (усиленный уголок) изготавливается из стали 3 мм, имеет овальное отверстие для анкеровки, применяется для монтажа конструкций с большим весом.

Несущие и вспомогательные элементы деревянной стропильной конструкции также крепятся с применением монтажного уголка КМ, выполненного из перфорированной стали. К его преимуществам относится возможность крепежа саморезами и шурупами, отсутствием необходимости использовать для монтажа специальное оборудование.

Усиленный уголок KMRP применяется для соединений под углом 90°. Его использование позволяет надежно установить деревянные стропила на опорный брус. Уголок может регулироваться.

Установка стропил на мауэрлат: полезные советы

Правильная фиксация стропильных ног на мауэрлате – залог долговечности и надежности кровельной конструкции. Схема крепления стропил к мауэрлату может быть различной, но существуют общие правила монтажа :

• важно обеспечить плотное прилегание плоскостей деревянных элементов, что требует аккуратного и точного выполнения запилов и врубок;
• используя болтовые соединения необходимо устанавливать шайбы или металлические пластины, чтобы избежать утапливания гайки в древесину – это может привести к разрушению узла крепления.

Запрещается применение подкладок, так как со временем они деформируются, что ведет к неправильному распределению нагрузок на кровлю и влечет за собой ухудшение эксплуатационных характеристик, разрушение.

Подробно ознакомиться с тем, как правильно крепить стропила к мауэрлату, можно благодаря тематическому видео.

Похожие новости

Узлы крепления для стропильной системы кровли

Стропильная система — это скелет крыши. Именно она отвечает за прочность кровли, ее надежность и сопротивление нагрузкам. При самостоятельном строительстве дома необходимо знать, как правильно сделать узлы крепления стропильной системы, чтобы крыша была надежной и безопасной.

Устройство стропильной системы

Стропильная система состоит из многих элементов, каждый из которых выполняет свою задачу.

• За распределение нагрузок на стены отвечают мауэрлаты. Эти балки принимают на себя вес всей кровли и лежат на стенах.
• Стропильные ноги — это наклонные балки, который и создают необходимый угол наклона крыши.
• Прогоны — это горизонтальные балки, которые скрепляют ноги между собой. Есть коньковый прогон, располагающийся вверху, и боковые, находящиеся с скатах.
• Затяжки расположены горизонтально и не дают стропильным ногам разъехаться, образуя с ними жесткие треугольники.
• Стойки и подкосы (подстропильные ноги) — дополнительные элементы, на которые опираются стропильные ноги. Они упираются в лежни.
• Лежень — горизонтальная балка, находящаяся под коньком, на нее опираются стойки и подкосы. Задача лежня — перераспределить точечную нагрузку от стоек.
• Конек — место соединения скатов кровли.
• Обрешетка — бруски или доски, которые набивают перпендикулярно стропилам. На нее укладывают кровельный материал. Задача обрешетки — распределить его вес.
• Свес — удлиненный край ската, защищающий стены от осадков. Если длины стропильных ног недостаточно для создания свеса, используются дополнительные элементы — кобылки.

Устройство стропильной системы показано на рисунке.

Также в устройстве крыши выделяют стропильные фермы. Это сплошной узел, состоящий из стропильных ног, растяжек, стоек и подкосов (раскосов, укосин). Ферма может быть не только треугольной, но и трапециевидной, сегментной или многоугольной. То, какой тип фермы выбрать, зависит от размеров дома. Если расстояние между стенами составляет 9-18 м, то подойдет треугольная ферма. Для домов шириной от 12 до 24 м используют трапециевидные или сегментные фермы. Если ширина здания больше (до 36 м), то используют многоугольные фермы.

Основными узлами крепления стропильной систему кровли являются это балочный, коньковый и мауэрлатный.

Виды стропильных систем

Стропила могут быть висячими и наслонными .

Висячие опираются на стены и создают распор. Чтобы уменьшить его, в основании стропил делают затяжки, которые соединяют стропила и образуют с ними треугольники. Висячие системы различных типов используются для домов шириной не более 17 м. В зависимости от ширины строения, устраивают их по-разному.

Если ширина дома не больше 9 м, то стропила поддерживаются вертикальным брусом — так называемой бабкой. Она находится под коньком.

Если ширина дома от 9 до 13 м, дополнительно устанавливают подкосы, которые одним концом упираются в стропильные ноги, а другим — в бабку.

При ширине дома 13-17 м используются две вертикальные стойки, соединяющиеся в верхней ригелем (подгоном), как на рисунке.

Наслонные стропила опираются на несущую стену или колонны внутри здания. При таком способе стропило имеет три или больше точек опоры. Наслонный тип стропильной системы создает меньшую нагрузку на стены здания и более прочен, его используют для зданий большей ширины. Такие крыши могут быть устроены по-разному, в зависимости от расположения внутренних стен, они могут быть симметричными или асимметричными.

Как соединяют части стропильной системы

Для соединения деревянных элементов между собой используются гвозди, болты, шпильки, а также металлические пластины и уголки для укрепления узлов. Дополнительно применяются деревянные бруски или пластины.

• зубья в шип,
• зубья в упор,
• упор в конец перекладины.

Использование металлического крепежа не уменьшает несущую способность, так как не требуется их врезка, в отличие от крепления, например, методом зубья в шип.

Стропила могут быть не только деревянными, но и металлическими. Для крепления металлических стропил применяют различные уголки, кронштейны, монтажную перфорированную ленту, пластины, болты с гайками или саморезы.

Крепление к мауэрлату

Если стена бетонная, то в ее верхней части делают армированный пояс жесткости, в котором предусматривают шпильки. К ним и будет крепиться мауэрлат.

Стропила к мауэрлату можно крепить двумя способами: жестким и скользящим.

Первый способ более популярен. Для крепления используют специальные уголки с опорным бруском. Есть несколько способов крепления стропилины к мауэрлату.

• Прибивают каждое стропило тремя гвоздями: два их них должны быть перекрещены, а третий расположен вертикально.
• Крепление с помощью скобы: один ее конец забивается примерно в середину опорного бруса, а другой поворачивают на 90 градусов и забивают в стропило.
• Крепление проволокой-катанкой: из сложенной в 4 ряда проволоки делают хомут, которым прикручивают стропило к брусу. Вместо проволоки используют также специальную перфорированную ленту. Иногда такой способ используют в дополнение к другим методам крепления.
• С помощью уголков: уголок прикручивают шурупами к мауэрлату и стропильной ноге. Лучше применять уголки с двумя рядами отверстий и ребром жесткости.

Недостаток жесткого способа — при оседании здания возможно повреждение стен. Поэтому жесткое крепление применяют в кирпичных зданиях.

Скользящий способ подразумевает, что стропила соединены с мауэрлатом такими крепежными элементами, которые не препятствуют их движению в некоторых пределах. Этот способ используют в деревянных зданиях, которые могут оседать. С помощью особых способов крепления можно достичь того, что стропило будет иметь одну, две или три степени свободы. В последнем случае применяется специальный шарнир.

Одна степень свободы подразумевает, что стропило может поворачиваться по кругу. В этом случае они крепится одним гвоздем или шурупом. Две степени свободы — это поворот по кругу и смещение по горизонтали. Для этого стропила к мауэрлату крепятся металлическими скобами. Используются также специальные уголки-салазки.

При скользящем соединении в небольших зданиях с не очень тяжелой кровлей крепление делается без запилов. Если здание большое, рекомендуется этот узел делать с запилом на стропильной ноге.

Важно! Запил вырезают именно на стропиле, а не на мауэрлате, чтобы не повредить и не ослабить балку.

При этом фиксация может быть как жесткой (с упором в балку), так и подвижной (с зубом на внешней стороне). Иногда вместо выпиливания зуба применяют дополнительный брусок.

Коньковое соединение

После того, как стропильная нога укреплена на мауэрлате, переходят к коньковому узлу крепления. Это соединение можно сделать тремя способами: встык, к коньковому прогону и внахлест.

Для крепления встык стропила спиливают в верхней части под углом, равным наклону крыши, и соединяют гвоздями (150 мм), вбивая их в верхние плоскости стропил, так, чтобы гвозди вошли в торец противоположного стропила. Для прочности прикрепляют металлическую пластину или деревянную накладку, которую также прибивают гвоздями или прикрепляют с помощью болтов..

При креплении к коньковому прогону между стропилами дополнительно укладывается коньковая балка (прогон), этот способ более трудоемкий.

При креплении внахест стропила, находящиеся с противоположных сторон, заходят друг на друга и соприкасаются боковыми поверхностями. Их соединяют болтами, гвоздями или шпильками.

Балочный узел

К балкам стропила прикрепляются следующим образом. Главная задача крепления — не допустить скольжения стропила по балке, поэтому используются различные приемы.

1. В пятке стропила необходимо вырезать зуб и шип, в балке вырезают соответствующего размера упор.
2. От свисающего края балки место крепления должно отстоять на 25-40 см.
3. Гнездо для крепления должно быть глубиной 1/4 — 1/3 толщины балки.
4. Вместе с зубом вырезают шип, который не дает стропилу сдвинуться вбок. Такое соединение называют «зубом с шипом и упором».

Если крыша более пологая (угол ее наклона меньше 35 градусов), то стропила крепят таким образом, чтобы площадь их соприкосновения с балкой увеличилась. Тогда используют следующие способы:

• два шипа с двумя зубами,
• упором с шипом или без него,

• два шипа в замок.

Общие рекомендации

При создании стропильной системы для крыши важно помнить следующее.

• Все деревянные элементы перед установкой обрабатывают антисептиком и огнеупорным составом.
• Толщина любой деревянной части не должна быть меньше 5 см.
• Стропила без стоек и подкосов не делают длиннее 4,5 м.
• Мауэрлат должен располагаться строго горизонтально.
• Стойки и подкосы рекомендуется делать максимально симметрично.
• Нельзя добавлять элементы в рассчитанную стропильную систему — это может привести к появлению нагрузок там, где они не нужны.
• В местах стыка дерева с каменной (кирпичной) кладкой нужна гидроизоляция.

Правильно сделанная стропильная система — это залог надежности кровли. Именно стропила принимают на себя весь вес материалов кровли и противостоят ветровым нагрузкам. Поэтому очень важно построить стропильную систему с соблюдением технологии.

Обсудить статью на форуме

Крепеж узлов стропильной системы

Чтобы крыша имела высокую прочность и надежность, потребуется особое внимание уделить стропильной системе. Кроме правильно произведенных расчетов и чертежей, немаловажное значение в устойчивости конструкции имеет крепеж для стропил и всех ее элементов.

Конструкция стропильной системы.

Помимо нагрузки атмосферных осадков, стропила должны выдержать вес обрешетки и общий вес кровельного пирога, что необходимо учитывать при подборе крепления.

Стропильная система является пространственной конструкцией, состоящей из следующих элементов:

Для того чтобы понять, каким образом все части стропильной системы крепятся между собой, нужно разобраться, из каких узлов она состоит, какие крепления в каждом случае используются и что они собой представляют. При сборке несущей конструкции кровли применяются крепежные элементы, как стальные, так и деревянные.

Основные узлы соединения стропильной системы

Схема крепления мауэрлата к стене.

Прежде чем соединять между собой мауэрлат и стропильную ногу, первый потребуется прочно соединить со стеной. Мауэрлат представляет собой толстую балку (15х15), уложенную по оси стены и параллельную коньку балки, на которую опираются стропильные ноги. Возложенные функции на данный элемент несущей конструкции заключаются в распределении нагрузки от стропил, веса кровельного пирога и атмосферных осадков по всей стене, включая внутренние опоры. Иными словами, фундаментом для всей крыши является мауэрлат. Его укладывают на ось стены и закрепляют к ней. В данном случае имеется несколько способов соединения.

Способ первый. При устройстве крыши большой площади по всей длине стены заливается армопояс, куда сразу же вмуровывают металлические штыри под резьбу м12 через каждые 2 м. В данном способе в качестве крепежа мауэрлата со стеной будут шпильки, которые насквозь проходят через балку и притягиваются к стене с помощью гайки и шайбы. При небольшой площади крыши, где нет большой нагрузки на стену, обходятся без мауэрлата и стропила крепятся непосредственно на вмурованные в процессе кладки шпильки.

Способ второй. Еще один вполне доступный способ сделать стропильную систему устойчивой – это крепить мауэрлат к стене с помощью проволоки. Для этого понадобится за 3 ряда до конца кладки уложить середину проволоки между рядами кирпичей. Ее длина должна быть достаточной, чтобы хватило обвязать и притянуть мауэрлат к стене. Также можно обойтись без мауэрлата и закрепить стропило проволокой прямо к стене. Но такое соединение даст точечную нагрузку на стену, что может повлиять на ее целостность

Схема крепления стропильной ноги к мауэрлату может быть жесткой и скользящей. Тип соединения зависит от формы крыши и вида стропил, которые могут быть висячими или наслонными.

Жесткое и скользящее соединение нижней части стропил с мауэрлатом

Основные узлы стропильных ферм.

Узлы соединения в данном случае будут выполнены из дерева и могут иметь несколько видов:

1. Зуб, имеющий только упор.
2. Зуб, имеющий шип и упор.
3. Упор непосредственно в балку.

Врубка одинарного зуба используется для крыши с большим углом наклона, где угол между мауэрлатом и стропильной ногой более 35º. Для этого в стропильной ноге потребуется вырезать зуб с шипом, а в мауэрлате создать под него гнездо. Применение шипа позволяет избежать бокового смещения стропила. Врубка двойного зуба используется при монтаже более пологих крыш. Последний способ применяется крайне редко.

В последнее время все чаще деревянное крепление для стропил заменяется металлическим, поскольку позволяет не только получить более надежную конструкцию стропильной системы. но и значительно сократить работы по ее монтажу. Поэтому в качестве дополнительных крепежей используются металлические стропильные болты, скобы, пластины, хомуты, петли и различные уголки.

Пример скользящего соединения..

Наиболее используемый метод жесткого соединения – это вбивание гвоздей с боковых сторон под углом в мауэрлат. Таким образом происходит внутреннее скрещивание внутри него. Далее для окончательной фиксации соединения вбивается вертикально третий гвоздь. Еще один способ предотвращения поперечного смещения стропильной ноги – это закрепление ее по бокам металлическими уголками.

Схема для подвижного крепежа стропил в нижней части применяется для домов, построенных из оцилиндрованного бревна или бруса. Так как в процессе эксплуатации стропильная система находится в движении из-за изменения своих физических свойств, т. е. происходит усадка здания.

Схема жесткого крепления в данном случае недопустима, поскольку такие подвижки могут привести разрушению стены. Это значит, что узлам крепления требуется обеспечить подвижность. В таких случаях используются специальные шарнирные соединения, которые называются салазки либо уголки с продолговатым отверстием под крепеж. Скользящее сопряжение в данном креплении достигает двух уровней свобод путем свободного движения одного из элементов крепежа.

Узловое коньковое соединение

Коньковое соединение стропильной системы можно получить тремя способами: встык, внахлест и на коньковую балку.

Схема конькового соединения стропильной системы.

Встык. Верхнюю часть стропильной ноги нужно обрезать под углом, равным уклону крыши. Противоположную ногу также подгоняют под соответствующий угол, но с наклоном в другую сторону. Далее они между собой соединяются в верхней точке с помощью гвоздя, который должен быть забит в торец стропил с захватом противоположного конца. Кроме гвоздей, для более прочного соединения стыков используются специальные пластины. В качестве такого крепежа может выступать как деревянная доска 30 мм, так и металлическая фиксирующая двусторонняя накладка. Для ее установки используются болты или гвозди.

Следующие два способа будут подобными первому, но имеют небольшую разницу. При креплении внахлест верхние части стропильной ноги будут соединены между собой своими боковыми сторонами. Последний вариант осуществляется путем соединения каждого стропила непосредственно к коньковой балке. В данном случае в качестве крепежей используются резьбовые шпильки с шайбами и болты.

Если для придания жесткости стропильной системе используются фермы, то для обеспечения хорошей устойчивости к ветровым нагрузкам потребуется установить необходимое количество диагональных связок. Наличие раскоса и подкоса (подстропильной ноги) в несущей конструкции помогает фронтонам дома быть более устойчивыми. Установка раскоса осуществляется путем упора верхней части в угол фронтона. а нижней частью он упирается в основную балку перекрытия. Подкос помогает снизить нагрузку на стропила по центру. Его монтаж ведется под углом 45º. Закрепляются диагональные связи с использованием хомутов, уголков, пластин.

Виды и особенности металлических крепежей для стропил

Если ранее в качестве таких крепежей мастера использовали деревянные элементы (бруски, накладки, нагели, металлические скобы, деревянные штыри, клинья), то сейчас такие способы уступают более современным видам. Строительный рынок имеет большой модельный ряд металлических крепежей, которые теперь намного прочнее и позволяют процесс монтажа стропильной системы сделать намного проще. В технологии изготовления данных элементов используется металл, толщина которого варьируется от 1.5…3,0 мм, что позволяет изделию быть более устойчивым к нагрузкам в сравнении с любым другим материалом. Кроме того, крепежи стропил представлены любых размеров и позволяют с большой точностью осуществлять технологический процесс.

Виды крепежных элементов для стропил.

К металлическим крепежам стропил, которые могут быть перфорированными и гвоздевыми, относятся:

• лента монтажная перфорированная;
• уголки;
• пластины;
• опора балки;
• опора бруса;
• проволочная стяжка;
• саморезы;
• болты с гайками;
• уголки КР;
• кронштейны WB;
• крепежные элементы LK.

Применение перфорированных изделий позволяет достаточно прочно закрепить стропила со всеми частями системы и обеспечить хорошую жесткость и прочность под любым углом. Для них характерно наличие множества отверстий под болты, шурупы и саморезы, с помощью которых и осуществляется крепление к дереву. Размер изделия регулируется обрезкой на нужную длину и ширину.

Также крепежные элементы могут быть гвоздевыми. Однако использование такого вида возможно только в заводских условиях методом просечки, которая отгибает конусовидную часть. Эта операция осуществляется специальными станками под давлением.

Уголки КР имеют большое количество модифицированных видов, снижающие риск обрыва болтового соединения при естественной осадке конструкции. Крепление осуществляется без применения специального оборудования с помощью шурупов и гвоздей.

Кронштейны WB используются для крепления консоли несущей балки при устройстве деревянных перекрытий в домах из оцилиндрованного бревна или бруса. При этом врезка на стропильной ноге не производится, что не ослабляет ее несущей способности. Соединение ведется с использованием анкерных болтов, гвоздей либо шурупов.

Крепеж стропила LK применим в подстропильной системе. где требуется соединить стропила и балки. Обладает теми же достоинствами, что и крепеж WB, но процесс осуществляется только шурупами либо гвоздями. Используется при строительстве деревянных домов.

Крепеж в стропильной системе играет огромную роль. Именно от него зависит прочность и длительность эксплуатации всего кровельного пирога. Поэтому к выбору типа и способа крепления следует отнестись с большим вниманием.

Поделитесь полезной статьей:

Источники: http://vseokrovle.com/stropilnaja/88-kreplenie-stropil-k-maujerlatu.html, http://bouw.ru/article/uzli-krepleniya-dlya-stropilynoy-sistemi-krovli, http://kryshikrovli.ru/elementy/stropilnaya/uzly-kreplenija.html

Крепление стропил односкатной крыши: пошаговые инструкции от мастеров

Заманчивая простота крыши с единственным скатом вселяет мысли о возможности проявить себя на поприще успешного строителя. Сооружение незатейливой конструкции заключается в банальной укладке стропильных ног на опорные стенки. Никаких сложных узлов, мудреных и многочисленных состыковок.

Однако даже в простейшем плотницком деле есть хитрости, требующие досконального изучения. Будущему исполнителю надо твердо знать, как производится крепление стопил односкатной крыши, чтобы исключить деформацию и повреждение элементов каркасной системы.

Схема стропильного каркаса односкатной крыши до предела проста. Представляет собой ряд параллельно уложенных досок или брусьев, опирающихся краями на две различающиеся по высоте стены. Для установки и крепления стропильных ног к строительной конструкции используется переходный элемент, выполненный из древесины.

В зависимости от типа обустраиваемой коробки и материала стен функцию переходного элемента выполняет:

• Мауэрлат. В схеме односкатной крыши это две отдельно уложенные деревянные балки, завершающие бетонные или кирпичные стены.
• Верхняя обвязка каркасного сооружения. Установленный поверх стоек каркаса пояс из двойной сшитой доски или бруса.
• Верхний венец стопы, сложенной из бруса или бревна.

Стропильные ноги и контактирующие с ними элементы сделаны из древесины, имеющей свойство изменять собственные размеры вслед за колебаниями влажностного фона и перепадами температуры. Весенней и осенней порой, особенно в дождливый период, длина стропильных ног будет несколько больше, чем засушливым летом и морозной зимой.

Представьте, что будет, если жестко закрепленная вверху и внизу стропилина увеличится в размерах. Появятся прорехи в гидроизоляции, разболтается крепеж, сдвинутся листы шифера, сместиться металлочерепица. К тому же прогиб и пучение каркаса крыши непременно отразятся на ее износостойкости.

Однако изменения линейных размеров стропилин – вовсе не главная закавыка деревянных стропильных систем. Неприятным сюрпризом, если его не учесть, станет осадка только что построенной коробки.

Наиболее ярко она проявляется у деревянных стен, но конструкциям из бетона и кирпича тоже весьма характерна. Вспомним, что односкатные крыши опираются на стенки разной высоты. Без расчетов можно понять, что просядут они на разные величины. Т.е. возникает угроза, что из-за разницы в просадке стен новенькая крыша не просто поменяет угол уклона. Появится вероятность нарушения узлов с крайне негативными разрушительными последствиями.

Несмотря на простоту односкатных крыш и близкое к горизонтали направление укладки стропилин, о перечисленных рисках забывать нельзя. Узлы, применяемые в крепление стропильных ног односкатной крыши, обязаны учитывать «капризы» древесины.

Работа разработчика собственного проекта односкатной крыши заклю

разновидности и особенности соединительных узлов, классификация крепежных средств и элементов

На чтение 10 мин. Просмотров 2.6k. Опубликовано 14.12.2018

Стропильная система представляет собой каркас, который распределяет массу кровли. В самых мощных системах нагрузка достигает 450 кг/м². Качество остова определяется тремя аспектами: вычислениями, материалами, технологией крепления. Надежность увеличивается за счет правильной установки стропила. Неправильное крепление стропил к мауэрлату приводит к прогибам.

Устройство крыши и назначение основных элементов

Крыша служит для защиты здания от негативного воздействия окружающей среды. К основным частям относятся:

• мауэрлат;
• стропила;
• прогон;
• стойки и балки;
• соединительные узлы.

Каждая часть выполняет конкретную задачу и является обязательным элементом конструкции крыши.

Мауэрлат

Любая конструкция крыши с коньком оснащена стропильным каркасом, точками опоры выбираются стены сооружения. К таким системам относятся вальмовая, двускатная, многощипцовая разновидности. В зимнее время нагрузка на конструкцию увеличивается в несколько раз. Для повышения надежности и предотвращения разрушения стен используется мауэрлат – обвязка верхней поверхности стен крупным брусом. Она изготавливается из материала стропильной системы, причем важно обеспечить неразрывность каркасного элемента. Элемент укрепляет кровлю при повышенной парусности. В каркасных зданиях либо бревенчатых срубах эта конструктивная часть может отсутствовать, её роль играет верхний венец. Крепление стропильной ноги к поверхности мауэрлата выполняется по специальной методике.

Стропила

Стропильный каркас включает опорные элементы, изготовленные из металла либо дерева. Главным компонентом выступают стропильные опоры, это наклоненные балки, которые соединяются по парам на протяжении всего ската, формируя своеобразный конек. Стропила разделяются на два типа:

• Наслонные. Являются опорами и фиксируются на мауэрлат и прогон. Целесообразно применять их в постройках с одной и несколькими несущими стенами. Нагрузка уменьшается благодаря применению вспомогательных опор.
• Висячие. Отличаются наличием одной точки опоры, расположенной в месте закрепления. Используются компенсирующие приспособления горизонтального типа, например, схватки, ригели, затяжки.

Современные стропильные системы реализуются за счет фиксации стропил только к мауэрлату. Крепление стропил непосредственно к стене применяется в частных случаях, когда этого требуют особенности конструкции.

Прогон

Прогонные опоры делятся на коньковые и боковые. Первые представляют собой брус, закрепленный горизонтально, он соединяет стропила в верхней области. Вторые фиксируются в центре стропильных ног для каждого ската кровли. Прогоны крепятся к опорам на расстоянии 5 метров от конька, между ними располагают распирающие опоры. При удлинении стропила стык делают над прогонной балкой.

Балки, стойки и другие элементы

Стойки расположены под прогонами конькового и бокового типа. Они поддерживают стропила. При необходимости стойку монтируют в центре ног для увеличения надежности каркаса. Устойчивость повышают подкосы, упирающиеся в лежень, он находится сверху внутренней поверхности стены.

Еще одним важным элементом является конек кровли, соединяющий два ската, к которым устанавливается обрешетка, повышающая прочность каркаса. Для организации свеса применяются кобылки, если длина стропил недостаточная. Свес уменьшает давление от атмосферных осадков на деревянный каркас.

Основные типы соединительных узлов

Способы крепления стропил к поверхности мауэрлата отличаются по подвижности в диапазоне от 0 до 3. Абсолютный ноль говорит о жесткой разновидности, подвижные обозначаются третьей степенью.

Жесткие

Мауэрлат монтируется, когда нужно переместить нагрузку. Вероятность деформации необходимо свести к минимуму, чтобы не изменить распределение нагрузки на опоры. Такого результата можно достичь только за счет неподвижного соединения. Некоторые мастера создают в месте соединения запилы, что повышает прочность и снижает подвижность узлов. Запилы стыкуются с мауэрлатом.

Подвижные скользящие

Динамические соединения изменяют угол закрепления. Это необходимо при набухании и усушке материала, что часто происходит с древесиной. Хорошо себя зарекомендовала эта система в жилищах из сруба или натурального бруса. Дерево обязательно усаживается, это приводит к деформациям. Во избежание последствий монтируют подвижную фиксацию. Перед установкой узлов динамического типа следует позаботиться о создании надежной рамы на коньковый брус. Внизу узлы подвижные, поэтому максимальную стяжку организуют на коньке кровли.

С венцом сруба рекомендуется соединять стропильный элемент, предварительно зафиксированный в коньке.

Подвижная система закрепления реализуется за счет использования креплений скользящего вида, более известных под названиями «ползуны» либо «салазки». Данный узел обеспечивает свободное перемещение стропильных ног, что уменьшает деформацию кровельной системы после усадки деревянной конструкции. Ползун защищает стропила от ветровой нагрузки. Скользящие крепления разделяются на следующие виды:

• Открытый. В систему входят две раздельные части. На краях направляющей расположено 2 или 3 отверстия, точное число зависит от производителя.
• Закрытый. Монтируется в качестве монолитной конструкции в собранном виде. В пластине предварительно прорезается врубка, её ширина должна соответствовать ширине Г-образной области скользящего крепления. В противном случае ход конструкции затруднится, при этом появится трение, которое вызовет перегиб и даже повреждение стропил.

Крепление с несколькими степенями свободы выполняется посредством фиксации уголками и скобами. Система дополняется проволочными петлями, монтажными лентами из стали, металлическими полосами либо хомутами. Приспособления не ограничивают перемещение стропил, но защищают их от срыва.

Виды крепежных средств и деталей для соединения элементов стропильной системы

От выбора крепления стропильной ноги к мауэрлату зависит надежность и прочность крыши. Решающими аспектами при покупке являются материал, сила нагрузки и сечение стропил. Выделяют виды крепежных средств:

• Металлические уголки. Имеют несколько отверстий под гвозди или саморезы. За счет использования приспособления повышается несущая способность и жесткость стропильного каркаса.
• Накладки. Перфорированные накладки из металла закрепляют элементы каркаса для предварительных пропилов в мауэрлате, благодаря чему сохраняются прочностные свойства.
• Чурки. Это бруски небольшого размера с сечением в виде квадрата, монтируется между коньковым прогоном и стропилами в виде распоров, повышают жесткость системы в несколько раз.
• Гвозди. Преимущество гвоздей заключается в простоте монтажа, ведь для этого нужен только молоток. Минусом крепежного элемента является длительность процесса фиксации, поскольку работа осуществляется вручную. Используются гвозди зазубренного типа, они показывают высокую степень закрепления с древесиной.
• Саморезы. Оцинкованные саморезы устойчивы перед коррозией и высокими механическими нагрузками. Для быстрого завинчивания используется портативный шуруповерт. Изделие быстро входит в полость дерева за счет резьбы. Недостатком крепежа является сложность демонтажа.

Самый надежный крепеж для стропил – металлические уголки. Они прочно фиксируют элементы деревянной конструкции, сохраняя необходимый угол наклона. В качестве распора между стропильной ногой и мауэрлатом выступает уголок перекрытия.

Этапы и технология возведения крыши

Крыша возводится в несколько этапов, правильность выполнения каждого из них имеет огромное значение для конечного результата, поэтому к их реализации следует подойти максимально ответственно. Процесс начинается с расчетов, он позволяет определить количество необходимого материала и сформировать дальнейший план действий.

Необходимые расчеты

Несущая система должна обладать повышенными техническими характеристиками для обеспечения высокой прочности и надежности. Помимо оптимального метода крепления, необходимо правильно выбрать шаг размещения стропильных ног. Данный параметр зависит от габаритов стропил, а точнее от сечения и расстояния между опорными точками, конструктивных особенностей крыши.

Таблица 1.

Подготовка материала к монтажу

Этап заключается в подготовке стропил нужного размера и разметке шага на основании. Длина конструктивных элементов зависит от разновидности кровли и варьируется в пределах от 60 до 200 см. Важной и сложной задачей является определение правильного угла наклона.

Проверка надежности мауэрлата

При создании опорной системы для закрепления кровли необходимо обеспечить высокую надежность фиксации брусьев. После установки каждого крепежного элемента нужно проверять качество соединения. Для этого следует приложить усилие к мауэрлату и стропилам. Если система будет двигаться, люфтить или прогибаться, то качество конструкции на низком уровне. В этом случае заменяют крепежные элементы и дополняют систему опорными элементами.

Установка и крепление стропил на мауэрлат

Неопытный мастер может допустить ряд ошибок при создании стропильной системы. Для повышения ее надежности, нужно учитывать важный перечень правил:

• При использовании металлических деталей для соединения, нужно при закреплении соблюдать высокую точность. Специалисты рекомендуют отдавать предпочтение исключительно качественным саморезам достаточной длины от авторитетных производителей.
• При установке стропила в запилы мауэрлата, размеры проверяются несколько раз. Высокая точность позволяет плотно зафиксировать стропила в запиле (его глубина должна составлять 30-35% от толщины мауэрлата. Данное правило целесообразно соблюдать при использовании в качестве мауэрлата крупного бруска с сечением около 15×15 см. Предварительно места закрепления необходимо разметить и просчитать.
• Использовать только саморезы либо гвозди крайне не рекомендуется. Система будет иметь незначительную устойчивость перед механическими нагрузками, поэтому применяют крепежные приспособления разной конфигурации.
• Фиксацию откосов на стропила производят при помощи болтов. В этом случае обязательно используют шайбу, чтобы устранить вероятность заглубления крепления в дерево.
• При повышенной массе конструкции стропила закрепляют к мауэрлату скользящей системой.

Крепление стропила к мауэрлату выполняют по специальным схемам. От правильности этого процесса зависит надежность и технические характеристики кровли.

Установка прогона

Крыша односкатная имеет исключительно коньковый прогон, в более серьезных конструкциях монтируют боковые дополнительные прогоны. В первом случае установку производят на вертикальные опоры, закрепленные вспомогательными приспособлениями. Из обрезной доски (5 см) изготавливаются распорные элементы и устанавливаются между стойками. Конец распорки закрепляется внизу стойки, а другой край прибивается сверху. В итоге получается система повышенной жесткости из треугольников, распорная доска – это гипотенуза, а стойка и прогон – катеты.

Если стойки в высоту больше 2 метров, то для монтажа сооружают леса. Это облегчит процесс, ускорит работу и увеличит безопасность. Дополнительная польза: к лесам можно фиксировать несущие стойки и другие части кровли.

После создания прогона выполняют крепление стропил. Предварительно конструкцию собирают на земле, после чего собранной поднимают и монтируют. Этот метод целесообразно применять при наличии подъемного крана и бригады строителей.

Прогоны и стропильная система – важные элементы кровли, на создание которой уходит много времени и сил. Монтаж начинается с расчета и завершается проверкой надежности, а также отделочными работами. Задача рабочего – обеспечить максимальную надежность конструкции с максимальной устойчивостью к деформациям и повреждениям. Важно использовать вспомогательные элементы, например, уголки для крепления стропил.

Монтаж вспомогательных элементов несущей конструкции

Несущая конструкция крыши состоит из обрешетки и стропильных ферм. Кровля представляет собой внешнюю часть общей системы. Стропильные фермы в основе имеют треугольник, такой выбор является наиболее экономичным и жестким. Формируется структура из двух стропильных ног и затяжки. Сверху ноги фиксируются к коньковому прогону, а снизу – к наружным поверхностям стен сооружения.

Такая конструкция выдерживает незначительные нагрузки, поэтому для увеличения надежности применяют дополнительные подпорки. К балкам перекрытия стропилы крепятся с использованием схваток, стоек, подкосов

Утепление и устройство обрешетки

Другое название обрешетки – опалубка, которая является сочетанием брусьев, уложенных перпендикулярно на стропильные ноги. Эта часть принимает нагрузку от кровли и оказывает давление на стропила, которые передают вес крыши на несущие опоры (стены). Если зазор менее 10 см, то обрешетка сплошная, если 30-40 см – разреженная.

В первом случае опалубка состоит из 2 слоев: сплошного из досок под 45 градусов и разряженного. Такая разновидность подходит для мягкой кровли, безасбестового шифера, металлочерепицы. Разряженная применяется с кровлей из стали, глиняной черепицы и асбестоцементных панелей в виде волн. Обрешеточные брусья к стропилам закрепляют гвоздями, их длина должна превышать толщину брусьев в 2 раза. На стыках обрешетку выполняют сплошной.

После обрешетки устанавливают тепло- и пароизоляцию. В качестве утеплителя выступает минеральная вата. Этот материал сохраняет тепло, не горит, не имеет вредных веществ в составе, обеспечивает воздушную циркуляцию.

Кровельные работы

Элементы кровельной системы соединяются в многослойный пирог, что обеспечивает защиту от атмосферных осадков, холода, потерь тепла, гарантирует циркуляцию воздуха и препятствует разрушающему воздействию других негативных условий. Кровельные работы разделяются на несколько этапов:

1. Расчет.
2. Выбор и покупка материалов.
3. Создание обрешетки.
4. Монтаж теплоизоляции.
5. Установка кровельного покрытия.

Крепление стропил – это важный процесс при создании крыши. На надежность конструкции оказывают влияние различные факторы, включая правильность установки стропил. Для выполнения работы необходимо обладать некоторыми знаниями и навыками. В противном случае качество системы будет незначительным.

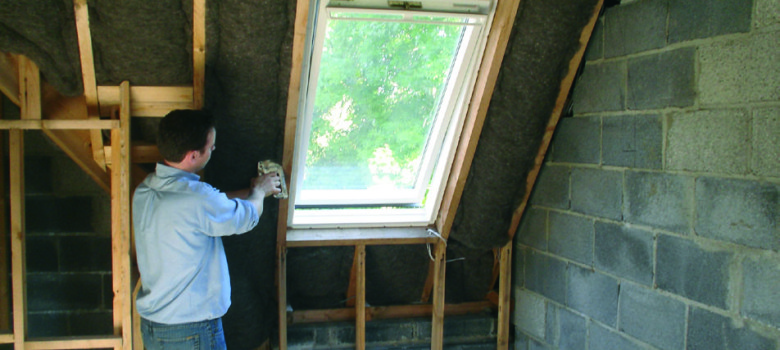

Изоляция стропил на чердаке: пошаговое руководство

Ключевые моменты перед началом работы

Утепление стропильного пространства даст вам теплый чердак. Это означает изоляцию между наклонными балками или под ними, которые образуют конструкцию и поддерживают наклонную крышу. Стропила соединяются вверху горизонтальной коньковой доской, а внизу связываются балками перекрытия.

Выбрав изоляцию стропил и возможное использование чердака в качестве расширения жилой площади, вам необходимо знать некоторые меры безопасности, прежде чем читать дальше:

1. Убедитесь, что если вы кладете тяжелые предметы или идете по чердаку, то обязательно прикрепите доски к балкам, иначе вы можете упасть через потолок.
2. Остерегайтесь труб и электрических кабелей.
3. Утепление чердака не заменяет полноценного профессионального переоборудования.

Изоляция стропил своими руками

Если ваш чердак легко доступен, процесс утепления должен быть довольно простым и его можно выполнить как домашнюю работу. Однако, если вы сомневаетесь в своих способностях выполнить работу, мы рекомендуем обратиться к профессионалу.

Есть два способа сделать это самостоятельно:

• Утеплитель между стропилами
• Утеплитель под стропилами

Обычно люди используют минеральную вату или изоляционные плиты для изоляции стропильного пространства.Мы предпочитаем утеплитель из вторичного сырья по понятным причинам.

Если вы планируете использовать шерсть, обязательно наденьте защитную одежду, защитные очки и маску для лица, так как шерсть является раздражителем.

Подготовка чердака к утеплению

Прежде чем приступить к бизнес-стадии установки продукта, необходимо убедиться, что вы подготовили рабочее место на чердаке, а также закупили нужное количество материалов. Ниже приводится краткое пошаговое руководство о том, что вам следует сделать перед началом любой работы:

• Очистите пространство между стропилами, пропылесосьте между ними, удаляя пыль, которая могла осесть там со временем.
• Обязательно обратите внимание на трещины, сухую гниль или повреждения стропил и кровельной мембраны. Если работа кажется небезопасной, прекратите то, что вы делаете, и немедленно обратитесь за профессиональной помощью для ремонта этих участков.
• Убедитесь, что проводка в порядке.
• Обеспечьте хороший уровень освещения на чердаке, чтобы обеспечить хорошую видимость и облегчить работу.
• Убедитесь, что доски у вас разложены на балках, так как вы будете перемещаться по чердаку и переносить вес своего тела на потолок внизу.

После того, как вы разберетесь со всем пространством, вам нужно будет провести проверку оборудования. Вот что мы рекомендуем найти перед началом работы:

• Жесткие ножницы
• Рулетка
• Защитный комбинезон и перчатки при работе с каменной или стекловатой
• Очки защитные
• Маска одноразовая
• Защитная каска

Если вы работаете с изоляционными плитами, вам также может потребоваться следующее:

• Пила
• Сверло
• Пистолет для ногтей
• Рейки деревянные

Другой вариант — подъемники чердака, которые представляют собой простые в установке расширители балок, которые поднимают доску чердака, чтобы обеспечить дополнительную изоляцию между балками.

Помните: безопасность всегда должна быть превыше всего. Прекратите работать, если почувствуете недомогание, и обратитесь к профессионалу. Не приступайте к работе в состоянии алкогольного опьянения!

Измерение размера стропильного покрытия

После того, как вы убрали громоздкие предметы, вы сможете более четко видеть область. Вот простой совет по измерению пространства на чердаке:

• Возьмите измерительный прибор (рулетка или лазерная мерка) и измерьте площадь стропил — это можно сделать, измерив расстояние от вершины крыши до того места, где скатная крыша встречается с горизонтальными балками, и умножив на ширину крыша.
• Примите во внимание толщину, которую вы хотите изолировать — для достижения оптимальных характеристик рекомендуется изоляция не менее 100 мм.
• Измерьте ширину стропил — это важно, если вы думаете об утеплении под стропилами.
• Запишите эти размеры на листе бумаги и затем возьмите их с собой в магазин «Сделай сам», чтобы купить изоляцию или заказать материалы через Интернет.

Утеплитель стропила своими руками

Перед нанесением изоляционного материала вам необходимо измерить и оставить зазор около 50 мм между крышей (дышащей мембраной или плиткой) и вашим изоляционным материалом, чтобы воздух мог свободно проходить через нее, иначе у вас могут возникнуть проблемы с конденсацией и влажностью.

Лучший способ — обработать древесину для использования в качестве обрешетки. Используйте рейки в качестве измерителя, оставив зазор около 50 мм, а затем закрепите их по бокам стропил с помощью пистолета для гвоздей.

Глубина стропил, очевидно, будет влиять на толщину изоляции, которую вы можете уложить между ними, но вы всегда можете удлинить стропило, прикрепив к нему деревянную пристройку, поскольку чем больше утеплителя вы сможете вставить, тем теплее будет пространство чердака. .

• При работе с шерстью убедитесь, что вы берете с собой достаточно рулонов на чердак.Ножницами разрежьте упаковку и разложите материал. Вам нужно будет начать сверху, прикрепляя шерстяной материал скобами к бокам стропил с каждой стороны. Продолжайте закреплять материал, пока не покроете все пространство. Вам нужно будет правильно нанести на карту свои размеры, так как вам понадобится материал, который покрывает ширину стропильного пространства.
• Убедитесь, что изоляция находится на 50 мм ниже реальной крыши, что можно сделать с помощью реек в качестве измерителя воздухопроницаемого пространства между крышей и изоляционным материалом.
• В зависимости от глубины вашего стропила вы можете уложить два слоя утеплителя толщиной 100 мм. Чтобы биты не упали, вы можете прикрепить слой сетки, которая обеспечит дополнительную поддержку материала от сил тяжести.
• На этом этапе, если вас беспокоит эстетика, вы можете прикрепить тонкий слой гипсокартона к нижней части стропил (с уже плотно прилегающим материалом) и закрасить его. Хотя вы потеряете немного места, это улучшит визуальное восприятие места.

Установка жестких плат

• Ваши жесткие доски нужно будет разрезать так, чтобы они соответствовали зазорам между стропилами. Когда они разрезаются, убедитесь, что между краями есть относительно плотное прилегание, чтобы его можно было прикрепить скобами к стропилам. Деревянные рейки, которые располагаются дальше в стропиле, будут действовать как автоматический стабилизатор, так что доски могут легко сесть на них.
• Еще раз убедитесь, что вы выбрали правильную толщину материала, чтобы заполнить как можно большую часть стропильного зазора.Чтобы у вас не разлетелись кусочки, вы можете взять листы прозрачной пленки и прикрепить ее к нижней стороне стропил.
• Использование жестких досок в отличие от шерсти — гораздо более точный процесс, так как обрезки должны быть почти идеальными, чтобы плотно прилегать к ним, а не шерсть, где ваш материал можно сложить и отформовать, чтобы вписаться в пространство стропил. В случае сомнений проконсультируйтесь со специалистом.
• Когда вы используете твердую изоляционную плиту для создания теплого чердака, важно помнить о вентиляции — вы должны оставить зазор 50 мм между крышей и жесткой изоляционной плитой.Мы всегда рекомендуем установить дышащую мембрану между черепицей и стропилами, чтобы крыша могла дышать. Отсутствие парового слоя может привести к появлению сырости, так как теплый воздух может конденсироваться в чердаке на холодных поверхностях. Вода и древесина несовместимы друг с другом, и это может привести к гниению древесины.
• Лучший способ добиться зазора — это прикрепить несколько дюбелей к внутренней части стропил, чтобы затем можно было приклеить к ним изоляционную плиту так, чтобы зазор 50 мм оставался на месте.Если вы измеряете толщину стропила, то зазор меньше 50 мм — это толщина жесткой доски, которую вы хотите положить между стропилами. Таким образом, изоляционная плита не будет выступать за внешний край стропил, а это означает, что вы можете очень просто прикрепить больше изоляционных плит, прикрепив их непосредственно к стропилам для достижения необходимой глубины изоляции.

Какие материалы можно использовать для утепления под стропилами?

Если у вас неглубокие стропила или вы просто не боитесь потерять высоту, то крепление материала на нижней стороне стропил — гораздо более простой способ изолировать стропила.Здесь у вас не возникнет проблем с конденсацией и вы не будете беспокоиться о том, что в кровельной мембране останется щель.

Установка жестких досок

• Ваши жесткие доски нужно будет разрезать с некоторой логикой, чтобы вы могли перемещаться с одной стороны крыши на другую. Утеплительные плиты бывают разных размеров, и если вы определитесь с планом покрытия стропильного пространства, все будет в порядке.
• Вам необходимо прибить их к нижней стороне стропил, чтобы их можно было зафиксировать.Для этого можно использовать пистолет для гвоздей или обычный молоток и гвозди. Если вы используете гвоздь, обращайтесь с ним осторожно.
• На этом этапе вы также можете решить, что разумно сделать это в качестве рейнджера-одиночки. Если кто-то будет удерживать материал на месте, пока вы фиксируете края, это обеспечит более эффективный процесс. Кроме того, наличие свежих глаз и рук означает, что вы всегда будете иметь второе мнение во время этого процесса.
• В конце вы можете нанести декоративную отделку, накрыв тонким слоем гипсокартона и покрасив отделку.

Установка световозвращающей пленки

Установка световозвращающей пленки — это самый простой процесс, однако результат теплоизоляции самый плохой.

• Разверните материал и начните с одной стороны чердака. Прикрепите фольгу скобами к нижней стороне стропил, убедившись, что при раскатывании материала вы прикрепите скобами ко всем стропилам. В конце концов вы попадете в другую сторону комнаты, накрыв уровень этим изоляционным материалом.

• Теперь вы либо двигаетесь в другом направлении чердака, либо размещаете пленку ниже или выше уровня, который вы только что изолировали. Идея состоит в том, чтобы к концу процесса вы покрыли все пространство чердака.

.

TimberLOK 6 «Руководство по установке стропил / фермы на верхнюю плиту

КатегорииСпросите FastenMaster Продукт PRO Spotlight PROTips

Видео о продукте

PRO прожектор

Советы PRO

• — ПРОСМОТРЕТЬ ВСЕ ВИДЕО —
• CementBoard
• Cortex Cortex для настилов
• CopperHead Винты с автоматической подачей для декинга, обработанного давлением
• Cortex Collated Plugs для PVC Trim
• Cortex Fascia Hidden Fastile System
• Cortex Fascia Hidden Fasting System
• Cortex Hidden Decking Fastile System
• Свободные заглушки Cortex для облицовки ПВХ
• Гипсокартон к стальной шпильке (калибр 16-20)
• Гипсокартон к стальной шпильке (калибр 18-22)
• Гипсокартон к деревянной шпильке
• FastenMaster FiveSHOT ™
• Ненесущая конструкция FastenMaster Соединитель
• Шуруп для конструкционных деревянных конструкций FlatLOK
• Конструкционный клей-расплав FLEX 180
• Конструкционный клей-расплав FLEX 40
• Конструкционная каркасная система FrameFAST
• Структурная каркасная система FrameFAST — ТЕСТ
• Инструмент FrameFAST
• HB220 Сопло с двойным потоком
Аппликатор клея Pro
• HB220 Ремонтная насадка Pro
900 53 HeadLOK Шуруп для деревянных конструкций
• Шурупы для настилов с автоматической подачей Ipe / твердой древесины
• Система бокового натяжения для настилов
• LedgerLOK Шуруп по дереву с плоской головкой
• LedgerLOK Шуруп для деревянных конструкций
• Система саморезов PAMFast AutoFeed
• PAMFastor Subfloor
Винты с автоматической подачей (калибр 16-20)
• Винты с автоматической подачей для чернового пола PAMFast с высокой плотностью
• Винты с автоматической подачей для деревянного основания PAMFast
• Кровельная черепица
• Кровельная черепица из нержавеющей стали
• Винты из нержавеющей стали
• Стальной каркас
Шурупы для чернового пола Скрытый крепеж для настила для твердой древесины
• TC-G Зажим для стыкового шва
• TC-G Доска с пазами Скрытый крепеж
• Замена сквозного болта ThruLOK
• Пистолет для установки зубчатого настила Tiger Claw для настила с канавками
• Tiger Claw Пневматические скребки для установочного пистолета
• Tiger Фрезы для прорезей
90 097 TimberLOK Винт для деревянных конструкций
• TrapEase 3 Composite Deck Screw
• TrapEase Fascia
• TrapEase3 AutoFeed Composite Deck Screws
• Винт с обрезной головкой

— ПРОСМОТРЕТЬ ВСЕ ВИДЕО —Цементная плитаКорпус Cortex для настила Винты с самоподводом с медной головкой для декинга, обработанного давлениемCortex Заглушки в разобранном виде для ПВХ TrimCortex Fascia Скрытая система крепленияCortex Скрытая система крепления для гипсокартонаCortex Свободные заглушки для ПВХ-облицовкиDrywall to Steel Stud (16-20 Griwall to Steel Stud) 18-22) Гипсокартон к деревянной шпилькеFastenMaster FiveSHOT ™ FastenMaster Ненесущий соединительFlatLOK Конструкционный шуруп по деревуFLEX 180 Термоклей Строительный клейFLEX 40 Клей для строительства горячего расплаваFrameFAST Система структурного каркасаКаркасFAST Система структурного каркаса с двойным сопломНасадка HL20FAST 20 Инструмент для ремонта конструкции H20 Шурупы с автоматической подачей шурупов / твердой древесиныСистема бокового натяжения для настиловLedgerLOK Саморез по дереву с плоской головкойШурупы по деревуLedgerLOK Винтовые шурупы по деревуPAMFast с автоматической подачейPAMFast Винты с автоматической подачей полаPAMFast Шурупы с автоматической подачей пола (калибр 16-20) PAMFast Шурупы с автоматической подачей пола (калибр 16-20) PAMFast Wood Подложка Винты с автоматической подачей КровляПлиткаНержавеющая крышаПлиткаШурупы из нержавеющей сталиСтальной каркасШурупы для основания пола Винты для стального основания TC-120 Зажим для скрытой деки для твердой древесины Зажим для стыкового шва TC-G Зажим для стыкового шва TC-GПистолет с канавками TC-G Скрытый монтажный крепежРистолет для установки зубчатой ​​пилыПистолет для снятия зубчатой ​​пилыLOKiger Шуруп по деревуTrapEase 3 Саморез для композитной декиTrapEase FasciaTrapEase3 AutoFeed Винт для композитной деки AutoFeed Винт с шлицевой головкой

.

Скобы 18ga, крепежные скобы, скобы серии Atro 90 (e)

Скобы 18GA, скобы для крепления, скобы серии ATRO 90 (E)

1.Спецификация

900 FASCO 90

Аналогичные бренды
ATRO 90		SENCO L		DUOFAST 1800
HAUBOLD 6000
HOLZHER C		MAX 4MA		NIKEMA 90
PREBENA E		SPOTNAILS 48

9100008 длина 9000 18

наша артикул	дюйма	шт. / Полоса	шт. / Коробка	Bxs / Ctn
UC-90/16	UC-90 (E) 1.17 ИЗМЕРИТЕЛЬ: 18GA КОРОНА: 5,7 мм ШИРИНА: 1,25 мм ТОЛЩИНА: 1,00 мм	16 мм	5/8 «	100 шт.	5000 шт.	10Bxs
18 мм		5/7 «	100 шт.	5000 шт.	10Bxs
UC-90/19		19 мм	3/4″	100 шт.	5000 шт.	10Bxs
UC-90/21		21 мм	13/16 «	100 шт.	5000 шт.	10Bxs
UC-90/22		22 мм	7/8″	100 шт.	5000 шт.	10Bxs
UC-90/25		25 мм	1 «	100 шт.	5000 шт.	10Bxs
UC-90/28		28 мм	1-1 / 8″	100 шт.	5000 шт.	10B xs
UC-90/30		30 мм	1-3 / 16 «	100 шт.	5000 шт.	10Bxs
UC-90/32		32 мм	1-1 / 4″	100 шт.	5000 шт.	10Bxs
UC-90/35		35 мм	1-3 / 8 «	100 шт.	5000 шт.	10Bxs
UC-90/38		38 мм	1-1 / 2 «	100 шт.	5000 шт.	10Bxs
UC-90/40		40 мм	1-9 / 16″	100 шт.	5000 шт.	10Bxs

2.Наши скобы

3. Компания

.

Высококачественное эластичное крепление скобами для эластичной скобы машины бирки

14 долларов США.00–30 долларов США / Рулон | 1 рулон / рулон (мин. Заказ)

Время выполнения заказа:

Количество (рулоны)	1–1000	> 1000
Приблиз.Срок (дни)	10	Торг

.

No related posts.
