Скользящая опора для стропил: крепление, устройство

Скользящая опора для стропил — необходимая деталь каркаса любой крыши с наклонными скатами.

Скользящие опоры или скользячки — своеобразный крепеж, который позволяет стропилам скользить по перекладине, на которой они закреплены.

Это необходимо для того, чтобы во время усадки дома стропила не вырвало «с мясом».

Область применения

С течением времени здание усаживается. Этот процесс носит неравномерный характер — одни стены усаживаются быстрее, другие — медленнее.

Это приводит к изменению угла наклона скатов. Данные изменения необходимо учитывать еще на этапе устройства крыши. Скользящие опоры позволяют закрепить стропила подвижно.

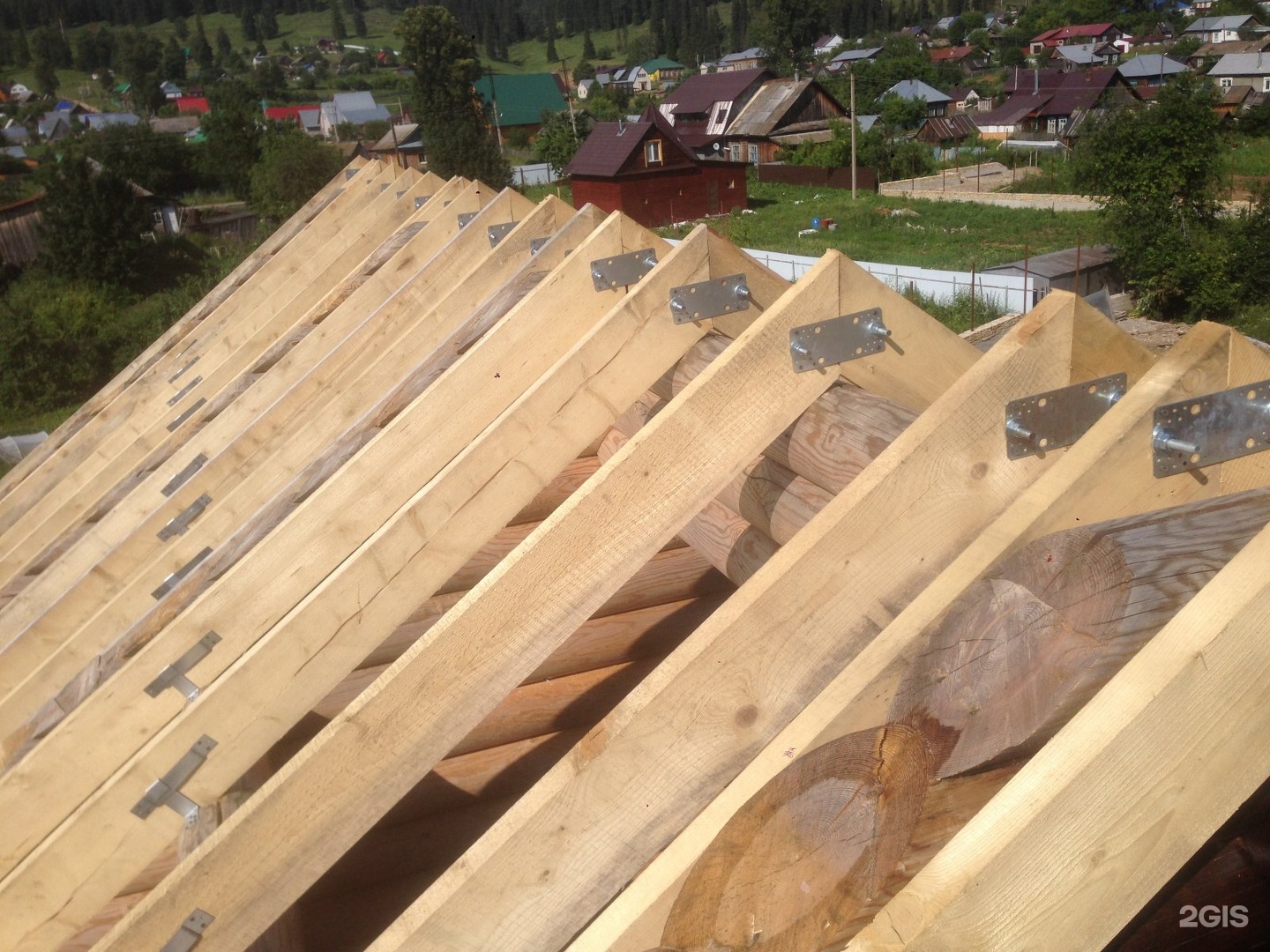

Скользящие держатели, закрепленные на коньки, позволяют стропилам проворачиваться относительно перекладины, на которой они закреплены.

Сложнее создать подвижное соединение на пятке стропил, так как эта деталь должна иметь возможность не только поворачиваться, но и двигаться параллельно стене.

Если на здании, склонному к усадке, закрепить стропила неподвижно, то через некоторое время эти элемент кровли деформируются, что приведет к разрушению всей конструкции.

Обеспечив стропилам хотя бы небольшой поворот и возможность сдвигаться вдоль стены, можно избавиться от этой проблемы. Важно, чтобы держатель стропила при этом не потерял своей прочности.

Раньше стропила закреплялись скользящим способом жженной проволокой, которой просто привязывали стропильную ногу к перекладине.

Проволока закрепляла стропилину и в то же время позволяла ей смещаться на несколько сантиметров.

Сейчас с этой же целью используют скользящие опоры для стропил — метизы, изготовленные промышленным способом.

Такой крепеж удобнее в монтаже и прочнее проволоки. Он надежно фиксируется на мауэрлат или конек.

Если детали стропильной системы изготовлены из клееного бруса, то скользящие опоры становятся единственным способом достаточно крепко закрепить стропила.

Держатель закрепляют на участке вдоль смещения перекладины. Для этого на брусе стачивается небольшой участок. На полученной плоской площадке закрепляют неподвижную часть держателя.

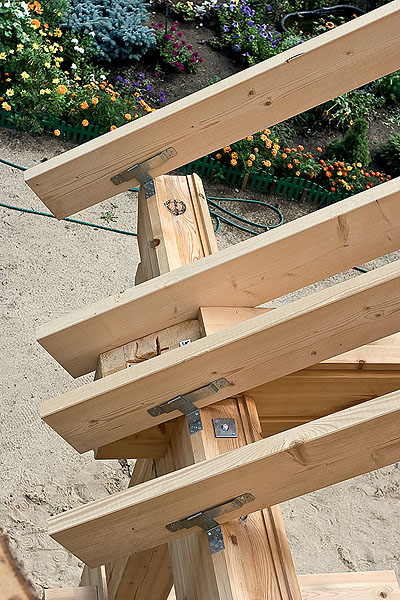

Скользящие опоры устанавливают с обеих сторон стропильной ноги, на более плоских кровлях допустимо использовать по одному креплению на каждую стропилину.

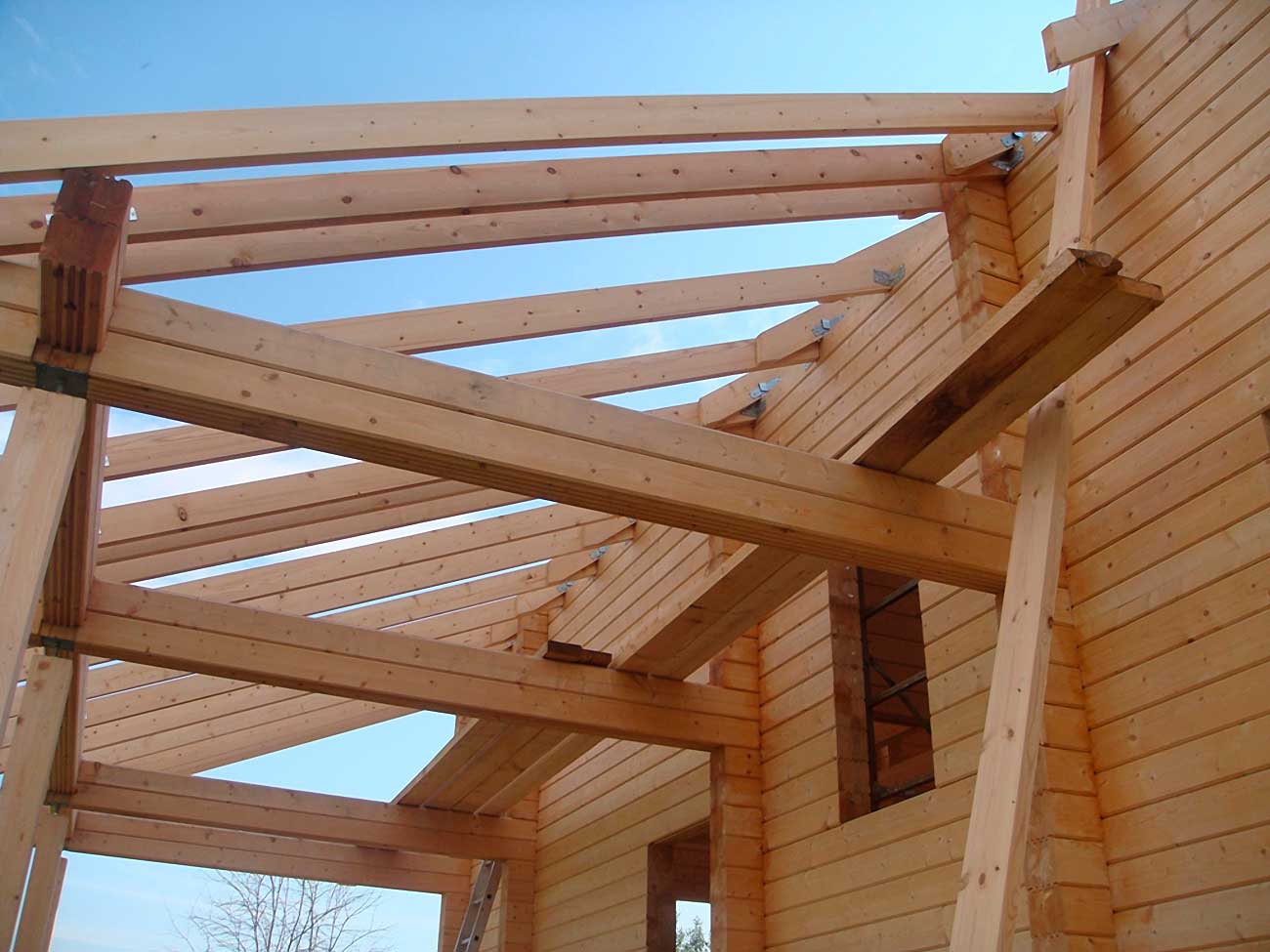

В наслонной системе скользящие держатели закрепляют на мауэрлате, коньке и на промежуточных опорах.

Скользящие опоры можно разделить на два типа.

Видео:

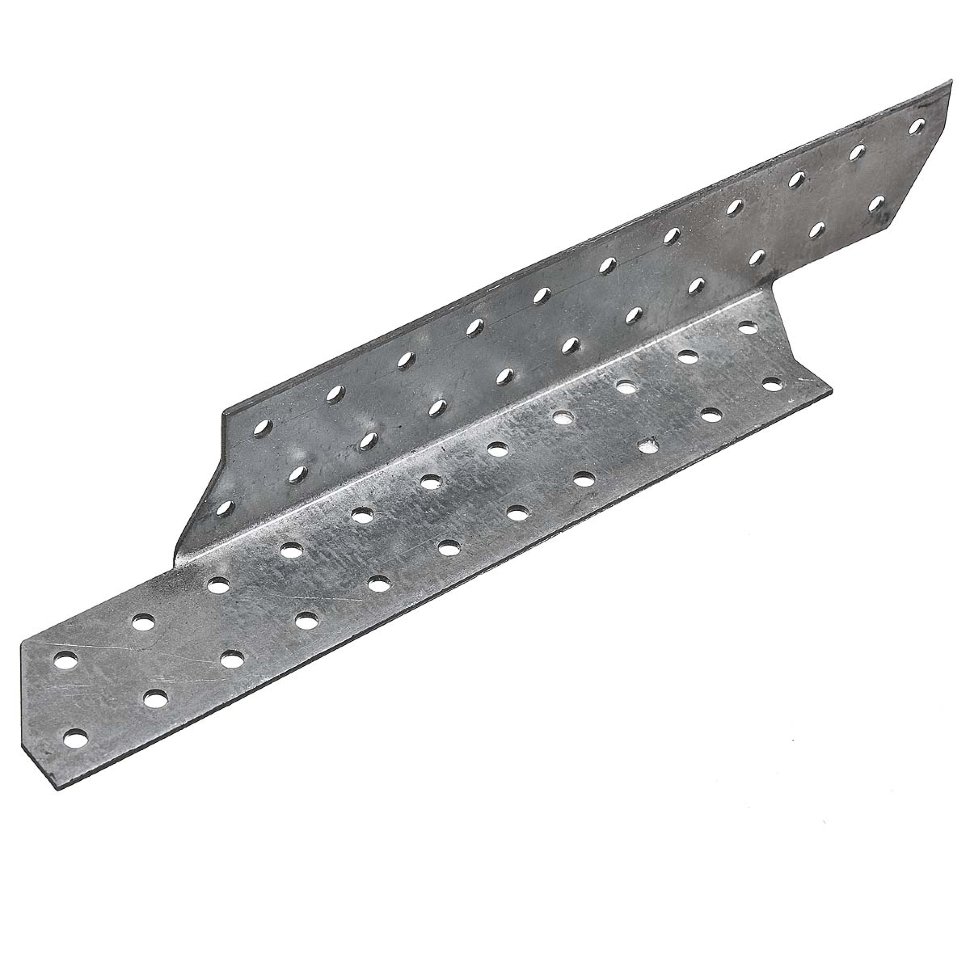

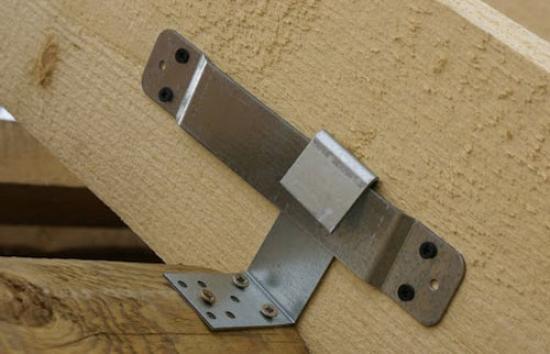

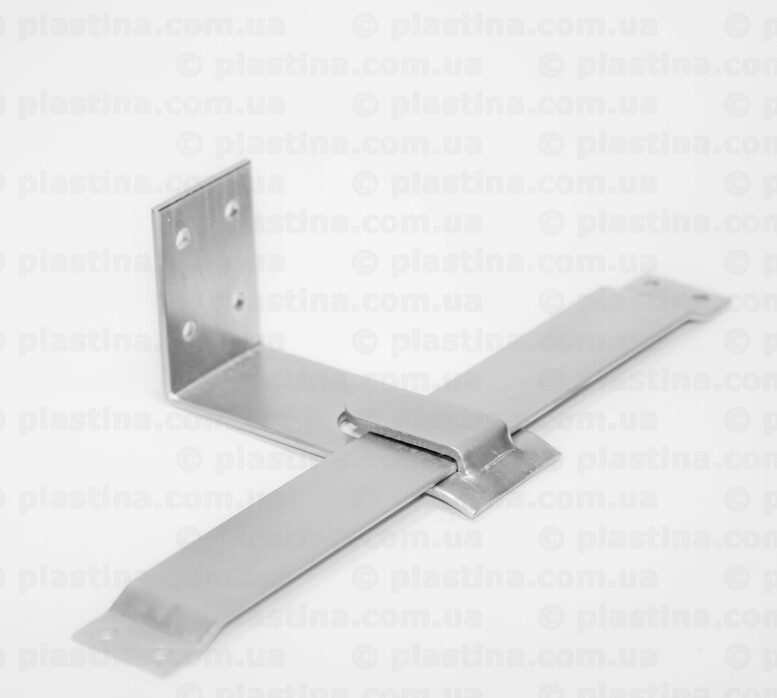

Открытые — такой держатель состоит из двух деталей: направляющей и собственно крепления.

Направляющую неподвижно закрепляют на стропилине — эта деталь представляет собой выгнутую металлическую пластину, на одном конце которой есть отверстия под резьбовой крепеж.

В направляющую входит подвижная деталь скользящей опоры, которая называется «уголок». Он должен иметь возможность передвигаться по направляющей на расстояние от 6 до 16 сантиметров.

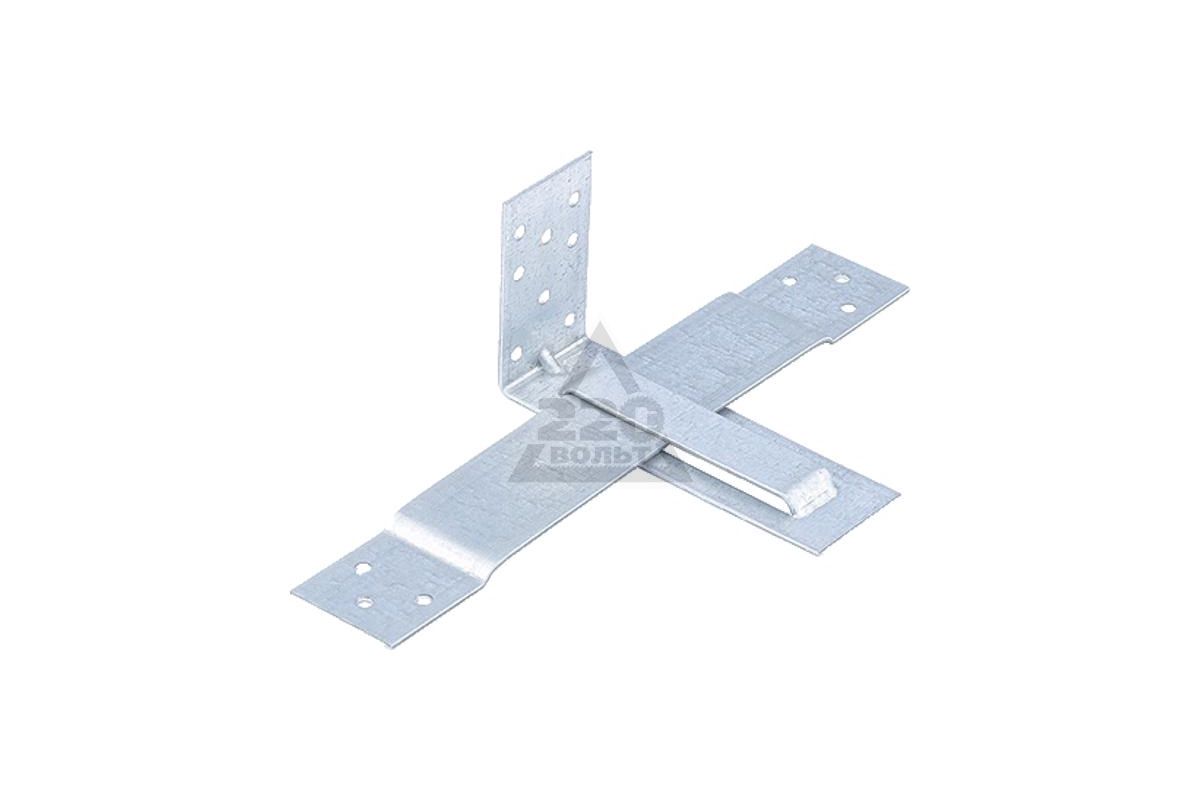

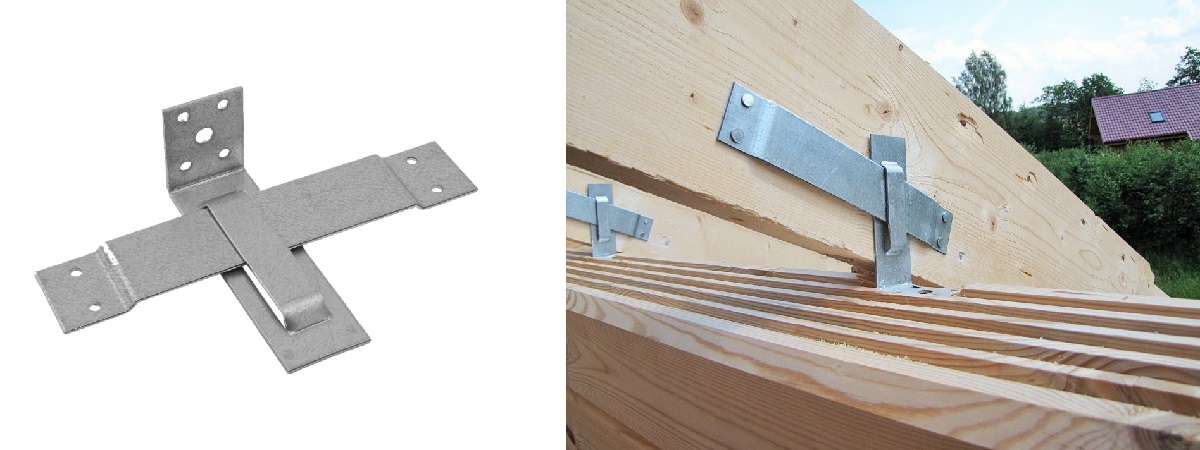

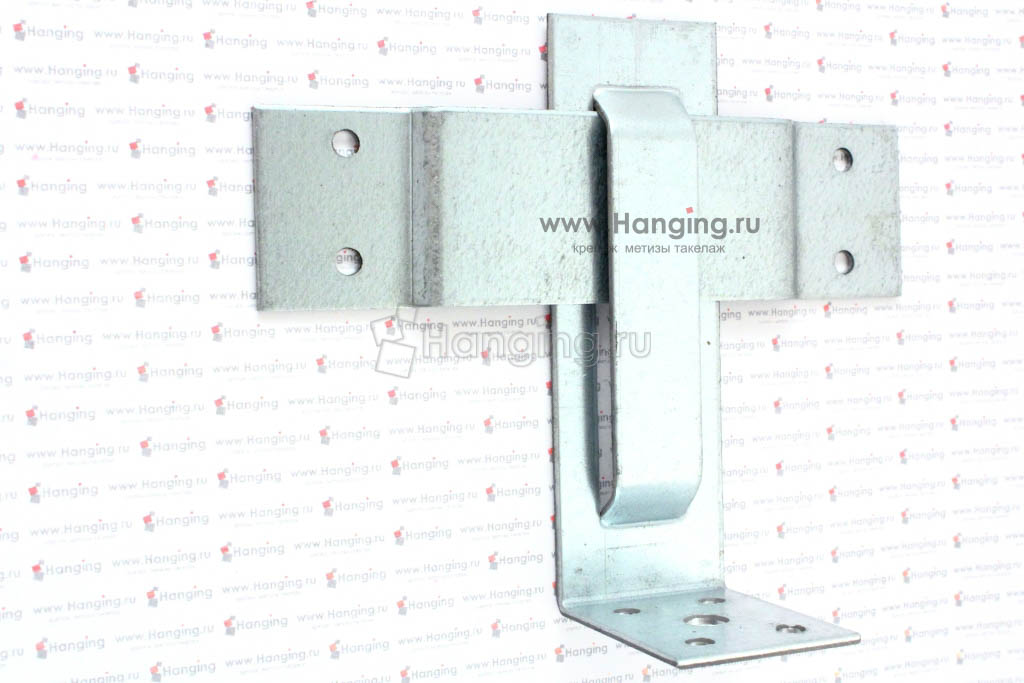

Закрытая скользящая опора устанавливается в собранном виде. На уголке имеется отверстие-держатель — в него просовывают планку и закрепляют оба ее конца на стропиле неподвижно. В этом случае стропила смогут передвигаться как вправо-влево, так и вверх-вниз.

Изготовление скользящих опор

Кровельный крепеж эксплуатируется в неблагоприятных условиях. В некоторых случаях он контактирует с водой. На него может попадать конденсат, образующийся в подкровельном пространстве.

Поэтому скользящие опоры изготавливают из прочного металла — легированной стали – и покрывают антикоррозийным цинковым слоем с добавкой легирующих веществ, увеличивающих коррозионную устойчивость покрытия.

Крепкие и надежные метизы увеличивают несущую способность стропильной системы.

Сами скользящие держатели изготавливают методом холодной штамповки из стали 08 ПС. Небольшое содержание углерода в металле позволяет качественно штамповать изделия. Для повышения прочности деталь раскисляют.

Схема скользящей опоры для стропил

Если на крепежном изделии нет гальванического покрытия, то перед установкой его нужно покрыть слоем масляной краски.

Общие правила эксплуатации и монтажа скользящих стропильных систем:

• скользящие стропильные системы могут быть установлены на здании правильной геометрической формы;
• в системе присутствуют подвижные детали, поэтому до начала монтажа крыши измеряют периметр коробки и проверяют его соответствия проекту;
• сами стропила делают по одному шаблону — это позволяет получить одинаковые детали;
• в скользящих стропильных системах подвижный узел, как правило, делают на мауэрлате, а иногда еще и коньковом перекрытии;
• для создания подвижных узлов используют шпильки и саморезы как соединительные оси;
• длинные пролеты перекрывают наращенными пиломатериалами, при этом соединение проводится внахлест с помощью кронштейнов или саморезов;
• при наращивании пиломатериалов в них заранее проделывают монтажные отверстия;
• расстояние от монтажных отверстий до края доски составляет минимум 10 сантиметров;
• для прочности соединения отверстия просверливают в хаотичном порядке;
• каждая опора скользящих стропил устанавливается параллельно предыдущей и под углом 90 градусов к несущий балке — это обеспечит защиту от заклинивания подвижных элементов;
• скользящие опоры закрепляют перпендикулярно стропилине;
• скользящую опору прикрепляют гвоздями или саморезами с антикоррозийным покрытием;
• длина хода стропилины в опоре должна соответствовать расчетному значению смещения стен при усадке;
• врезку в мауэрлат нельзя выполнять глубже, чем на 1⁄4, чтобы не ослабить эту важнейшую деталь стропильной системы.

Как правило, скользящие опоры выпускаются следующих размеров (в сантиметрах):

• 9х9х4;
• 12х9х4;
• 16х9х4;
• 27х9х4.

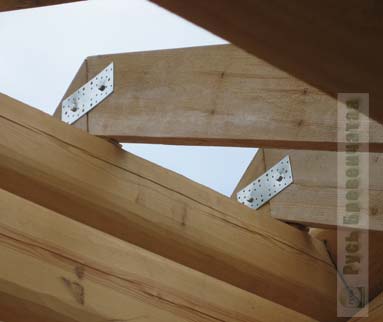

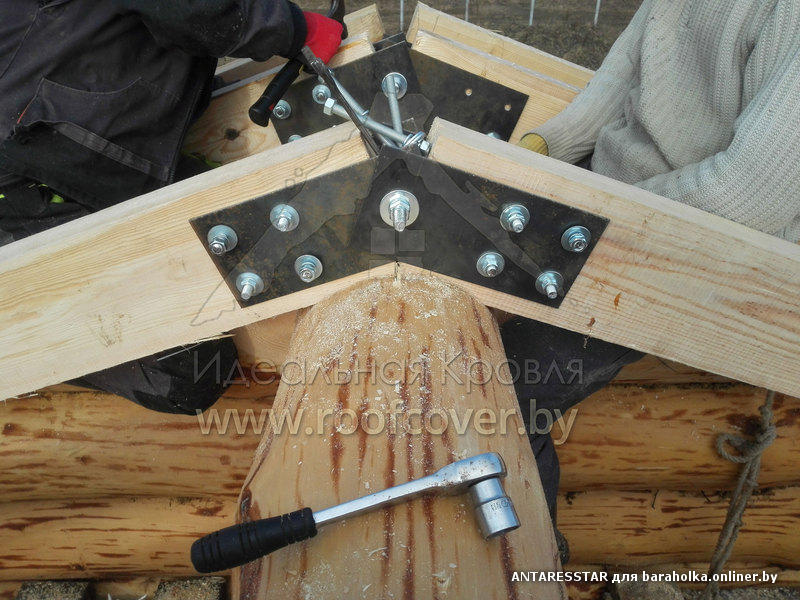

Шарнирное соединение стропила поверх конькового бревна

Существует несколько способов закрепления стропил на коньковом бревне:

• встык;
• внахлест;
• на погоне и/или коньковом брусе.

При креплении встык сделать скользящее крепление стропил невозможно. Верхние концы стропил при этом опираются друг друга и неподвижно скрепляются металлическими пластинами, которые не позволят им смещаться.

При закреплении стропил на прогон они не только скрепляются над коньком встык, но еще и помещаются в пропил на коньковом брусе и прогоне, то есть жесткость крепления стропил увеличивается.

Если стропила прикрепляются к коньковому брусу способами встык и на прогон, то скользящую опору устанавливают в месте соединения стропил с мауэрлатом.

Сделать это можно одним из следующих способов:

• выполнить запил на стропиле и уложить на мауэрлат;
• соединить элементы наискось двумя гвоздями;
• закрепить одним гвоздем, вбив его сверху вниз в мауэрлат через ногу;
• вместо гвоздей использовать стальные пластины с отверстиями;
• закрепить ногу к мауэрлату с помощью скобы;
• выпустить стропильную ногу за стену и закрепить крепежной пластиной;
• использовать особый крепеж — салазки.

Все эти способы крепления позволят стропилу опираться на балку основания, но при перемещении элементов коробки детали стропильной системы смогут сдвигаться, что предотвратит проседание и деформацию кровли или верхней части стен.

Видео:

Для подвижного соединения подходит способ внахлест. В этом случае можно использовать не скользящие опоры, а шарнирное соединение.

Стропила над коньковым брусом соединяются не торцами, а боковыми сторонами и скрепляются друг с другом болтом или шпилькой, что позволяет им смещаться относительно друг друга в вертикальной плоскости.

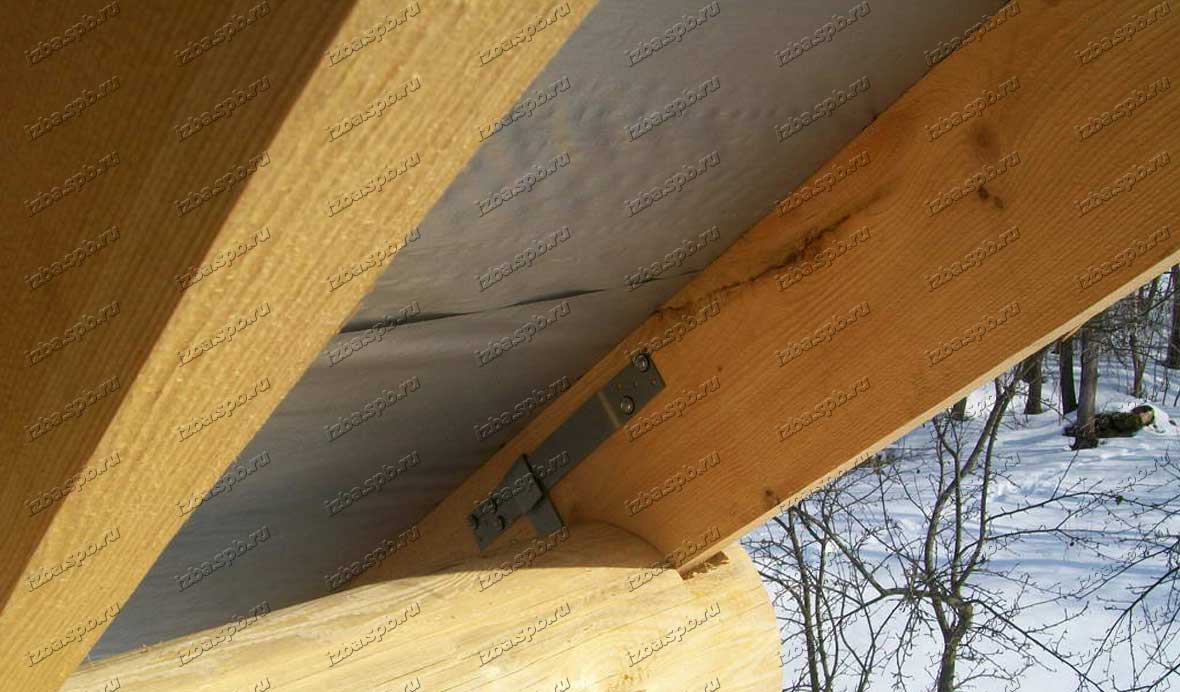

Пошаговый алгоритм монтажа скользящих элементов на мауэрлат:

1. в верхней части мауэрлата делают пропилы глубиной примерно на одну четверть высоты бруса;
2. в пропил вставляют стропильную ногу — она должна прочно входить в приготовленный для нее зазор;
3. справа и слева стропильной ноги закрепляют скользящие опоры открытого типа, по одной с каждой стороны;
4. сначала закрепляют направляющие, вкручивая в отверстия, расположенные по концам детали, оцинкованные саморезы.

Важно: направляющие прикручивают не к верхней или боковой плоскости мауэрлата, а к его ребру. Для этого предварительно ребро стесывают, чтобы на месте прямого угла получилась плоская площадка.

Далее в загнутый конец окончательно закрепленной на мауэрлате направляющей вставляют рейку и вкручивают саморезы в боковую поверхность ноги, прикрепляя деталь с обоих концов.

Аналогично закрепляют скользящую опору с другой стороны ноги. Все, подвижный стропильный узел готов.

При работе электроинструментом на закрепление одной скользящей опоры уходит не более трех минут, на устройство всего подвижного узла, включая работу с электропилой, — десять минут.

Что будет, если в постройке, подверженной усадке, закрепить стропила неподвижно? Последствия для здания будут самыми плачевными. Форма деформации будет зависеть от типа крыши.

Например, при двускатной крыше после усадки фасада вместе с фронтоном между стеной и кровлей образуется сквозная щель, в которую свободно пройдет рука.

Но еще хуже, если будут оседать боковые стены — в этом случае скаты приобретут вогнутое положения и придется заново переделывать всю кровлю, чтобы вернуть ей нормальный вид.

Скользящие стропила позволяют каркасу крыши проседать одновременно с усадкой фронтонов, что способствует сохранению стен в целости.

Скользящий крепеж, предназначенный для стропил, можно использовать не только в кровельных работах, а везде, где требуются подвижные соединения: при строительстве деревянных перегородок, отделке стен деревянных домов кафелем и пр.

Раздвижная опора для стропил

Долговечность конструкции объекта зависит от многих факторов. Вы должны использовать качественные материалы, делать все в соответствии со строительными стандартами и применять соответствующий инженерный проект.

Внимание! Когда мы говорим об использовании раздвижной опоры для стропил, каждому опытному Строителю становится понятно, что речь пойдет больше об установке каркаса для крыши.

Крыша выполняет в здании одну из важнейших ролей.Он защищает интерьер от дождя и холода. Но эта конструкция верой и правдой служит много лет, требует использования раздвижных опор для стропил.

Стропила играют важную роль в поддержании конструкции скатной кровли, довольно простую. Почему строители много времени уделяют их выбору и правильному монтажу. Именно на этапе монтажа требуется использование подшипников скольжения. Основная задача этих конструктивных элементов очень проста. Они не дают обрушиться крыше в процессе усадки дома.

Каждый новый дом со временем дает небольшую усадку. Возможно, вам приходилось иметь дело с соседями, у которых через несколько лет после постройки дома началась течь крыша. Это неудивительно, ведь они, скорее всего, не используются при установке раздвижных опор для стропил. Применение этих элементов позволило бы минимизировать ущерб от усадки и сохранить целостность кровли.

Конечно, источник утечки может быть в другом. Но не стоит учитывать такой фактор, как проезд стены.Опоры соединяют стропила и основную конструкцию. Но главное их отличие от стандартных креплений — мобильность. У них есть некоторый люфт, который учитывает усадку.

Внимание! Использование раздвижных опор для стропил гарантирует сохранение правильной геометрии крыши при условии, что все остальные строительные работы выполнены качественно.

Особенности применения ↑

В большинстве случаев использование раздвижных опор для стропил оправдано при строительстве срубных объектов.То, что конструкция сделана из дерева, обеспечивает наибольшую усадку. В целом это где-то около восьми процентов от общего количества.

Важно! Существенно влияет на заселение зданий влагой и используемыми строительными материалами.

В худшем случае происходит дифференциальная усадка объекта. Ведь не использование раздвижных опор для стропил очень вредно для запорных элементов, нанося им непоправимый ущерб. В результате стропила теряют свою работоспособность.Протекает и увеличивает риск обрушения.

При самом неблагоприятном развитии событий придется менять покрытие. Намного дешевле и практичнее с самого начала использовать раздвижные опоры для стропил. Это идеально подходит для срубов и других построек, основным материалом для строительства которых являются бревна.

Особенности конструкции ↑

Главной особенностью раздвижных опор для стропил, обстоятельствами, оправдавшими их использование в современном строительстве, является отсутствие жесткой фиксации.Подобного эффекта можно добиться за счет металлических элементов, которые при необходимости можно перемещать.

Выдвижные опоры устанавливаются на верхней части бревна, которые должны быть носителями. В противном случае теряется смысл применения этих конструктивных элементов.

Если сравнивать обычные подпорные конструкции со скользящими опорами для стропил, то во втором случае мы применяем специфические конструкции. Они, в отличие от болтов, скоб и шурупов, обеспечивают желаемую мобильность конструкции.

Подвижные элементы раздвижных опор для стропил выполнены из металлических полос.При этом одна часть крепится к стропилам, а вторая — к бревну. Но полосы — это не статичные объекты. У них нет движущейся связи.

Внимание! Применяются для крепления специальные винты.

Дело в том, что обычные шурупы не справляются с давлением, которое необходимо оказывать на подвижные элементы кровли. К еще одному плюсу использования раздвижных опор для стропил можно отнести относительно невысокую цену, к тому же их можно приобрести в любом строительном магазине.

Раздвижные элементы изготовлены из оцинкованной стали.К тому же в них есть готовые монтажные отверстия. Так что вам нечего сверлить или чистить. Эта технология позволяет стропилам легко менять свое положение. Сохранение целостности всей кровли.

Для установки раздвижной опоры для стропил используются специальные конструктивные элементы. Дело в подвижных частях, требующих особого обращения.

Чтобы стропила не падали под собственным весом, применяются специальные методы возведения кровли, обеспечивающие достаточную прочность всей конструкции и минимальную нагрузку там, где это возможно.

Для начала нужно сделать специальную полукруглую прорезь в месте установки. Позже будет монтаж. Тогда между балкой и стропильной ногой должно быть два или один шип. Сумма зависит от уклона крыши. Они минимизируют нагрузку за счет переноса веса на бревна.

Важно! Использование шпилек позволяет защитить всю конструкцию от продольного сдвига.

Также можно использовать специальные пропилы. Они сделаны в несущем бревне.Однако такой вариант возможен только в том случае, если угол наклона относительно небольшой. Причем должна быть промежуточная опора.

Вставить в корпус несущего бревна не более трех четвертей от общего диаметра. В противном случае есть риск ослабить конструкцию. Если вы делаете установку так, чтобы возникающее трение удерживало все элементы при установке.

Монтаж конструкций этого типа допускал использование небольших групп рабочих.Основное преимущество этой техники в том, что даже при небольшом количестве все работы можно выполнить достаточно быстро.

Какие условия необходимо соблюдать при установке ↑

Существует ряд условий, выполнение которых в значительной степени гарантирует строительство прочной и надежной кровли, которая прослужит долгие годы, к ним относятся:

• Перемычка при соединении мауэрлата верха или венца каркаса от стропил должна служить скользящей опорой для стропил.В этом случае для их создания требуется использование стали толщиной 2 мм. Длина каждого элемента зависит от предполагаемого смещения ног.
• Направляющая планка должна быть установлена ​​параллельно основанию стропил. Площадка устанавливается перпендикулярно. Использование таких конструктивных особенностей обеспечит скольжение даже при максимальной усадке.
• При изготовлении ферм используют доски, сечение которых составляет 200 на 50 мм.
• Перед установкой каждый элемент конструкции нужно обработать специальными поездами.Это обеспечивает огнестойкость и защиту от гнили, плесени и насекомых.

Выполнение этих условий гарантирует долгий срок службы кровли даже в самых экстремальных условиях. Особое внимание следует уделить выбору препаратов биозащищенности.

Рекомендации по установке ↑

Чтобы использование подвижных опор для стропил было оправдано и помогло укрепить всю конструкцию, необходимо соблюдать определенные рекомендации:

• Объекты, которые должны быть установлены в системе, должны иметь правильные пропорции.
• Все стропильные системы изготавливаются по ранее созданному шаблону. Это позволяет избежать посадки и в то же время сохранить все пропорции дизайна.
• При создании нового соединения могут также использоваться подвижные элементы. Для монтажных отверстий подходят болты и шпильки. В качестве альтернативы можно использовать петли. Но их нужно укрепить саморезами.
• Довольно часто при создании крыш раздвижных столбов применяется технология строительных плит. Такой прием позволяет работать даже с большими пролетами.При соединении элементов необходимо использовать более длинные болты. Расширение должно быть притерто. Монтажные отверстия должны находиться друг от друга на расстоянии около 10 см.

Используйте эти рекомендации при создании крыш с использованием раздвижных опор для стропил, чтобы добиться хороших результатов при относительно низких затратах материалов и рабочей силы.

Применение раздвижных опор для стропил в домах из бруса оправдано усадкой, которая в первые несколько лет достигает восьми процентов.Эти конструктивные элементы позволяют сохранить целостность и геометрические пропорции кровли.
