Четырехскатная крыша — монтаж, угол наклона, стропила, узлы, видео

Сегодня, при строительстве малоэтажных частных домов и хозяйственных построек (в том числе и беседки), все чаще применяется четырехскатная крыша.

Особенности крыши из четырех скатов

1. Главное преимущество – отсутствие щипцов и фронтонов. Нетрадиционная конструкция стропильной системы позволяет крыше без последствий переносить сильные ветра, минимизировать возможные разрушения в местах свесов карниза с течением времени, также отсутствие фронтона – это экономия на стройматериалах и трудозатратах.
2. Концы стропил, которые пересекаются между собой и крепятся на балке конька, придают конструкции жесткость, препятствуют ее деформированию под весом осадков, стройматериалов кровли или оборудования, смонтированного на крыше.
3. Конструкция и устройство вальмовой крыши предполагает возможность обустройства карнизных свесов по периметру всего дома, защищая фасад от атмосферных воздействий и перепадов температуры.
4. В схеме архитектурного соответствия четырёхскатная крыша при пристройке веранды или мансарды к дому делает здание более устойчивым к неравномерно распределенным нагрузкам.
5. Эстетичность крыши доказана практикой и временем – такие конструкции используются с тех лет, когда люди научились строить себе убежища, которые потом превращались в прочные и красивые дома.

Четырехскатная крыша своими руками: каркас, как строить, как сделать с фронтонами Четырехскатная крыша своими руками: каркас, как строить, как сделать с фронтонами Четырехскатная крыша своими руками: устройство, виды, как сделать самому Четырехскатная крыша своими руками: каркас, как строить, как сделать с фронтонами Четырехскатная крыша своими руками: каркас, как строить, как сделать с фронтонами Четырехскатная крыша своими руками: устройство, виды, как сделать самому

Особенности двускатной крыши

Конструктивно такая кровля состоит из нескольких элементов:

• ограждающих;

• стропильных;

• мауэрлата.

Двухскатная крыша по своему исполнению бывает нескольких видов:

• ломанная – традиционный вариант, в основе которого лежит равнобедренный треугольник;

• симметричная – она выбирается в том случае, если помещение под кровлей будет использоваться как мансарда, именно кровля с равными сторонами позволяет создать наиболее обширное жилое пространство;

• несимметричное исполнение крыши делает ее экстравагантной, в такой конструкции конек немного смещен от центра, из-за чего чердачное помещение уменьшается.

Также встречается многоуровневая двухскатная крыша, которая украсит собой любой дом, но ее выполнение сложное, поэтому встречается она не часто.

Равномерное расположение двух скатов идет под определенным углом, что обеспечивает хороший сток влаги от осадков. По нормативам СНиП угол такой кровли должен быть больше 5 градусов. Чтобы определиться с подходящим его параметром, необходимо учитывать:

• архитектурное исполнение здания;

• какой будет использован финишный материал;

• климат территории, на которой строится дом.

Крутые скаты применяются для участков с сильными ветрами и частыми осадками, более пологие варианты могут переносить несильные ветра и небольшие снеговые завалы.

Задумываясь над тем, как сделать козырек фронтона своими руками, нужно учитывать, что стропила в таких случаях упираются прямо на стены через мауэрлат. В первую очередь выкладываются фронтоны, а затем уже и вся крыша, они должны быть из одного материала, иначе здание будет смотреться некрасиво.

Виды четырехскатной крыши

Существует несколько типов четырехскатной крыши, которые отличаются исполнением и внешним видом. Прежде чем выбрать тот или иной тип, необходимо ознакомиться с каждым видом и правильно подсчитать расходы и количество материала.

• Вальмовая крыша состоит из двух треугольных скатов и двух трапециевидных. При строительстве крыши используют приемы выполнения наклонных стропил двускатной конструкции и накосных стропил четырехскатной.
• Полувальмовая крыша состоит из двух срезанных вальмовых и двух трапециевидных скатов. Благодаря такой конструкции можно сделать на чердаке большую мансарду с панорамными окнами.
• Шатровая крыша отличается от вальмовой тем, что все ее скаты абсолютно одинаковы, как равнобедренные треугольники и сходятся в одной точке.
• Сложная четырехскатная крыша может иметь вертикальные чердачные окна с фронтонами, ендовыми и примыканием к другим элементам. Чтобы создать такую конструкцию потребуются готовый проект и услуги специалистов.

Составляющие элементы четырехскатной крыши

Четырехскатная крыша своими руками состоит из тех же элементов, что и двускатная, за исключением установки дополнительных составляющих каркаса. В конструкцию четырехскатной крыши входит:

• Мауэрлат – деревянный брус укладываемый на верхнюю часть внешних стен и принимающий основную нагрузку от крыши;
• Лежни – внутренние опорные брусья, укладываемые на колонны или несущие стены;
• Стропила – накосные, диагональные или боковые. Накосные стропила формируют вальмовый скат, боковые трапециевидный;
• Шпренгели и стойки – это опоры, держащие стропильную систему;
• Прогон или коньковый брус являют собой горизонтальную опору для стропил верхней части крыши. Элементы укладывают на стойки и закрепляют.
• Ригели или затяжки соединяют боковые стропила и не позволяют им разъезжаться;
• Нарожники – это элементы, укладываемые на диагональные стропила и образующие каркас ската;
• Ветровые балки представляют собой распорки увеличивающие прочность конструкции и способность ее противостоять нагрузкам;
• Кобылки – это доски образующие необходимый свес крыши.

Техника строительства четырехскатной крыши

Четырехскатная крыша своими руками устраивается по такому принципу:

• Мауэрлат и лежни укладываются поверх несущих стен, чтобы обеспечить равномерную нагрузку стропильной системы. Элементы состоят из бруса сечением 100х150 мм или 150х150 мм. В некоторых случаях используют железобетонные балки.
• Если в строящемся доме отсутствуют внутренние перегородки или они располагаются не по центру крыши, тогда стойки ставят на усиленные балки перекрытия. Для перекрытия используют доски сечением 50х200 мм.
• Далее устанавливаются балки перекрытий или лежни, выравниваются с помощью отвеса или уровня и закрепляются деревянными подпорками на саморезы.
• Когда стойки установлены укладывают прогоны. Для шатровой крыши прогоны кладут в виде прямоугольника, для простой вальмой с образованием конька.
• Теперь самое время установить стропила. Боковые устанавливают аналогично наслонным: прикладывают к коньковому брусу в области крайней стойки с шириной аналогичной доске стропил.

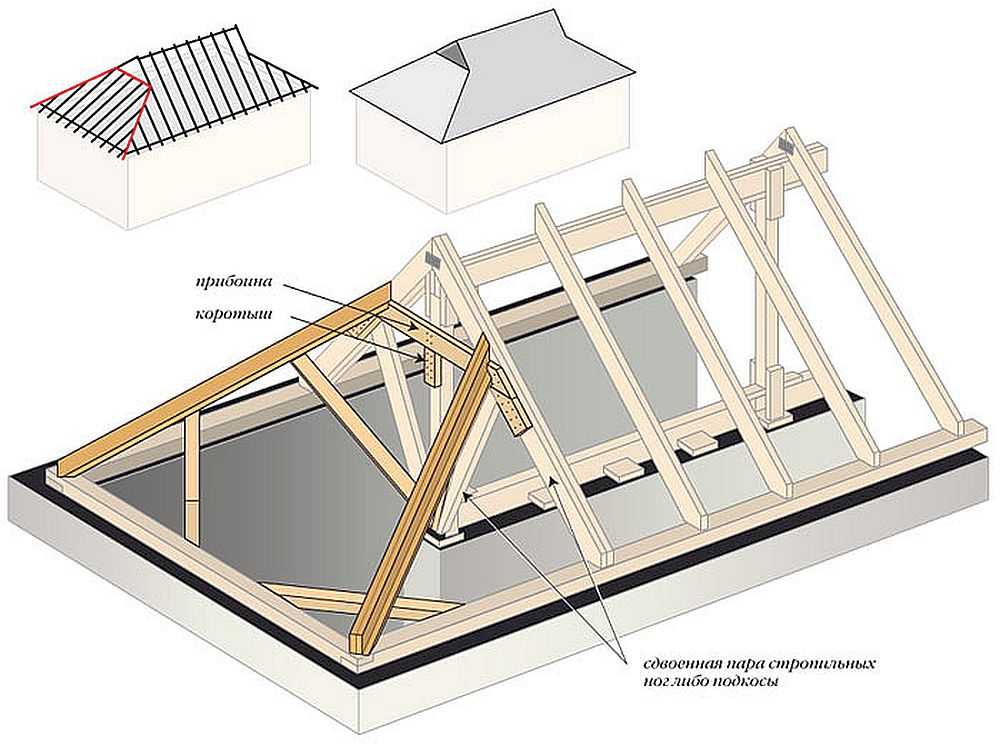

Диагональные стропила несут повышенную нагрузку, и выполняют их из двух срощенных в толщину досок. Диагональные стропила опираются верхней стороной на доску, в нижний на угол мауэрлата. Расстояние между диагональными стропилами заполняют нарожниками, установленный с шагом, равным шагу стропил.

Четырехскатная крыша своими руками устроена так, что наибольшая нагрузка приходится на нижнюю четверть диагональных стропил, поэтому под них ставят шпренгели (вертикальные опоры). На последнем этапе формируют обрешетку, утепляют, гидроизолируют и укладывают кровельный материал. В качестве кровельного материала подойдет профнастил, металлочерепица, ондулин или любое другое покрытие.

Преимущества четырёхскатных крыш перед двускатными конструкциями

Одной из основных задач, которая появляется ещё на этапе проектирования собственного дома, является выбор типа крыши. Наличие множества вариантов среди двускатных и четырёхскатных конструкций требует ответа на вопрос, какой кровле отдать предпочтение. И хоть эстетика сооружения играет не последнюю роль, на передний план всё же выступают критерии надёжности и практичности.

Двускатная крыша представляет собой классическое сооружение, которое образуют два противоположных ската и пара вертикальных торцевых частей, именуемых фронтонами. Просторное подкровельное пространство позволяет обустраивать мансарду, жилое помещение или использовать чердак в бытовых целях.

Классическую двускатную крышу легко узнать по паре прямоугольных скатов, которые примыкают друг к другу по центральной оси здания, и двум треугольным фронтонам с его торцов

Сооружения этого типа в силу своей простоты и практичности длительное время оставались самыми популярными в индивидуальном строительстве. Вместе с тем зависимость геометрии кровли от размеров строения, а также усложнение и удорожание конструкции при обустройстве мансарды вынуждало к поиску других, более практичных и функциональных вариантов. И они нашлись в виде разнообразных четырёхскатных крыш, которые в своей основе имеют пару треугольных и два трапециевидных ската. Последние нередко называют вальмами, а саму крышу — вальмовой. При возведении конструкции этого типа отпадает необходимость во фронтонах и появляется возможность сделать здание более современным и оригинальным.

Скаты простейшей вальмовой крыши определяют поверхности в виде двух трапеций и пары треугольников

Можно назвать несколько преимуществ вальмовых крыш перед традиционными двускатными сооружениями:

• возможность обустройства чердачных окон прямо на скатах;
• увеличенная прочность, надёжность и устойчивость стропильной системы;
• повышенная стойкость к погодным факторам;
• возможность увеличения площади чердачного помещения простым уменьшением ширины основания вальмы;
• более равномерное распределение веса кровли;
• улучшенный температурный режим при обустройстве мансардного помещения.

Пусть вас не введут в заблуждение многочисленные достоинства более стильной четырёхскатной кровли — есть у неё и недостатки. К ним относится более сложная конструкция, незначительное уменьшение размера чердачного помещения и неэкономное расходование кровельного материала. Что же касается расходов, то бюджет, который потребуется на сооружение той и другой кровли, отличается незначительно.

Четырёхскатная крыша не является ноу-хау в архитектуре — её конструкция известна с глубокой древности

Стропильная система четырехскатной крыши: составные элементы и преимущества конструкции

Четырехскатная крыша состоит из прямоугольного основания и четырех наклонных скатов. Две торцевые поверхности имеют треугольную форму. Они заменяют фронтоны, как на двухскатной крыше. Два других ската называют фасадными. Их форма напоминает трапецию. Угол наклона поверхностей находится в диапазоне от 15 до 60 град. На наклонных скатах располагают мансардные или слуховые окна, эркеры, кукушки, что создает еще более респектабельный вид кровли.

При строительстве четырехскатной крыши используется древесина, что позволяет подобрать любой кровельный материал

Данная конструкция имеет свои преимущества перед другими видами мансардных крыш:

• конструкция более устойчива к интенсивным порывам ветра, что происходит из-за отсутствия фронтонов;
• благодаря большому количеству скатов с поверхности крыши более эффективно отводится дождевая и талая вода;
• особая конструкция стропильного каркаса позволяет получить просторное мансардное помещение, что особо актуально для одноэтажных домов с четырехскатной крышей;
• благодаря использованию древесины для создания каркаса крыши и возможности подобрать любой кровельный материал, строительство четырехскатной конструкции будет не намного дороже, чем возведение двухскатной.

В состав конструкции четырехскатной крыши входят следующие обязательные элементы:

• конек, который располагается на вершине кровли и является местом пересечения наклонных скатов;
• четыре наклонные поверхности, которые располагаются под определенным углом к прямоугольному основанию кровли и покрываемые кровельным материалом;

• свесы представляют собой части крыши, сформированные за счет кобылок или удлинения стропильных ног, выступающих за ее периметр, которые защищают стены от воздействия влаги;
• стропильный каркас, формирующий геометрию кровли и скрытый под кровельным материалом;
• кровельный пирог, состоящий из гидро-, тепло- и пароизроляционного слоя, который устраивается на стропильный каркас с целью утепления здания и защиты его от негативных воздействий окружающей среды;
• водосточная система, которая обеспечивает отведение лишней воды с поверхности крыши. Представлена внешним водостоком, который имеет в своем составе водосточный желоб, водоприемную воронку и вертикальную трубу;
• снегозадержатели представляют собой небольшие горизонтальные бортики, расположенные по краям наклонных скатов и предотвращающие обрушение накопившейся на крыше снежной массы.

Схема четырехскатной крыши позволяет более наглядно и детально изучить ее конструкцию.

Схема стропильной системы четырехскатной крыши позволяет точно рассчитать все размеры и количество необходимого материала

Устройство стропильной системы крыши из деревянных элементов

• мауэрлат в виде четырех брусов сечением 10×10 см или 15×15 см, расположенных по периметру несущих стен, предназначен для восприятия нагрузки от кровли и равномерного ее распределения на несущие стены здания;
• лежень – деревянный брус, который размещается на внутренней несущей стене и служит опорой для стоек, используемых в наслонной стропильной системе;
• стропильные ноги в виде деревянных досок сечением 5×5 см или 10×15 см задают геометрию наклонных скатов и являются основой для кровельного пирога.
• коньковый прогон является высшей точкой крыши и представлен деревянным брусом, опирающимся на вертикальные стойки. К ним крепятся стропильные ноги;

Детали для крепления стропил и обрешетки

• стойки представлены вертикальными подпорками, установленными на лежень, и служат для поддержания конькового прогона и середины стропильной ноги;
• подкосы, деревянные бруски, крепящиеся к стропильным ногам под углом и предотвращающие их прогибание;
• ригель и затяжка представлены горизонтальными перемычками из металла или дерева, которые соединяют пары стропил, снижая при этом распирающую на стены нагрузку. Ригель устанавливается в верхней части стропильных ног, а затяжка – в нижней.
• шпренгельные фермы – вертикальные стояки для накосных стропил;
• обрешетка является основанием для монтажа кровельного материала. Может быть сплошной или решетчатой, что определяется видом кровельного покрытия.

Во время монтажа стропильной системы четырехскатной крыши используются наслонные, нарожные и рядовые стропила. Наслонные элементы расходятся от конька в два противоположных угла дома. Они образуют треугольные торцевые наклонные поверхности. Рядовые стропила монтируются вдоль конькового прогона парами. Они формируют трапециевидные фасадные скаты. Нарожные элементы, имея разную длину, опираются на наслонные стропила своей верхней частью.

Шпренгельные фермы монтируются способом врубки или же с помощью специальных креплений

Сборка трехскатной крыши вальмового типа над верандой

Существует вариант вальмовой кровли, где два СК, одна трапеция. Эта конструкция используется для пристройки прямоугольной формы, расположенной вдоль главного дома.

Для сбора кровли нужно коньковый брус приделать к стенке дома на высоте конька покрытия. Его крепят к закладным элементам таким же образом, как и балки. От конькового прогона к углам пристройки ставят длинные стропила (с углами), нарожники. Главная задача производителя – правильно монтировать коньковый прогон. Концы деревянного бруса должны быть расположены на равном удалении от границ пристройки, чтобы соблюсти пропорциональность в общем.

Специфика проектирования четырехскатной крыши для беседки

Строительство четырехскатной крыши для беседки своими руками отнимет меньше времени и сил, если грамотно подойти к составлению проекта. Для начала нужно внимательно изучить все детали. Основные параметры, которые нужно принимать в расчет в процессе составления чертежа — это размеры беседки, ее форма, тип фундамента, используемые материалы для возведения стен и особенности крыши.

Советуем прочитать статью о том, как построить беседку на столбах своими руками.

Как сделать четырехскатную крышу

Прежде всего, стоит разобраться, в чем 4 скатная крыша в деталях отличается от варианта с двойным скатом.

Основное отличие стропильной системы в 4 ската от двойной симметричной крыши

1. Для установки дополнительных двух скатов или вальм вместо фронтонов на коньковый прогон с каждой стороны установлены по два диагональных стропила или накосники;
2. Система диагональных стропильных ног поддерживается дополнительными силовыми элементами – шпренгельными опорами и нарожными стропилами. Накосные стропила в четырехскатной крыше длиннее, кроме того, на эти две балки приходится 90% всей нагрузки, приходящейся на вальму или скат, поэтому их усиливают и максимально укрепляют;
3. Центральный несущий элемент состоит из конькового бруса и системы вертикальных стоек, опирающихся на балки потолочного перекрытия, но чаще стойки опирают на уложенные под стропила затяжки. Зачастую затяжку выкладывают из бруса, опирающегося на нишу в кирпичной стене, чуть выше элементов потолочного перекрытия, но ниже плоскости мауэрлата.

Важно! Большинство элементов дополнительных скатов требуют очень тщательной подгонки, поэтому зачастую диагональные стропила и нарожники собирают с предварительным «прихватом» на саморезах, и только после окончательной регулировки заменяют болтовым соединением или сбивают гвоздями.

Расчет стропильной системы вальмовой крыши

В мире инновационных технологий можно рассчитать материал для вальмовой крыши в онлайн режиме. Необходимо лишь знать следующие параметры:

• длину основания;
• ширину основания;
• угол наклона кровли;
• длину торцевых свесов;
• длину боковых свесов;
• шаг стропил.

На результат расчета могут повлиять такие значения как ветровая и снеговая нагрузка, сорт древесины, высота до конька здания и прочие. В общем онлайн-инструменты сегодня дают возможность без особых инженерных знаний предусмотреть примерное количество необходимого материала для построения вальмовой крыши и соответственно, финансовых затрат. Однако лишь профессионалы могут и должны составлять расчеты.

Лучше, чтобы над созданием проекта вальмовой крыши работали опытные специалисты. Так как незначительные ошибки при расчетах, весомо влияют на надежность и долговечность кровли.

Как устроены висячие стропила

Если вы выбрали висячую систему, это накладывает свои ограничения при монтаже. В особенности, фермы следует собирать на земле. Только после сборки ферму можно поместить на своё законное место – над перекрытием. Технология монтажа предполагает составление чертежа. Составив чертёж, можно точно определить длину стропильных ног, а также высчитать угол их соединения между собой.

Существует простое правило, с помощью которого можно быстро узнать нужный угол соединения стропил. Умножьте угол наклона крыши на 2, и вы получите искомое значение. Оптимальным углом наклона крыши считается значение от 35 до 40 градусов. Чтобы противостоять сильным ветрам, угол наклона рекомендуется уменьшить до 20 или даже до 15 градусов.

Чтобы определить длину стропильных ног, понадобится узнать расстояние прогона, а также угол соединения. Вероятнее всего, что длина стропильных ног будет находиться в пределе от 0,5 до 0,6 м. Способы скрепления верхних концов стропил:

• внахлёст;
• встык;
• в лапу (вырезая пазы).

Чтобы прочно зафиксировать элементы, можно применять болты, а также стальные накладки. После монтажа верхних, а также нижних затяжек, готовую ферму можно установить над перекрытием.

Сперва нужно закрепить крайние фермы. Для обозначения и контроля вертикали рекомендуется использовать отвес. К мауэрлату фермы крепятся с помощью болтов. Также для этих целей можно применять металлические накладки. А для временной фиксации конструкции, можно использовать косой брус. Между стропилами нужно соблюдать точно одинаковое расстояние. Остальные стропила устанавливаются в порядке очереди, но после крайних. Только после того, когда все фермы будут надёжно закреплены, можно прибить доску по верхнему краю ската.

Длина доски должна быть на 20-30 см больше, чем габарит карниза. Для этих целей подойдёт доска с сечением 5*15 см. Аналогичную процедуру нужно повторить и для другой стороны крыши.

Четырехскатная крыша для беседки своими руками

Сооружение уютной беседки на приусадебном участке является идеальным вариантом создания комфортной зоны отдыха. В зависимости от геометрической формы, сооружению можно подобрать наиболее подходящий вид четырехскатной крыши.

Четырехскатная крыша для беседки может быть построена как из бруса, так и из металлопрофиля

Для беседки квадратной формы целесообразно соорудить шатровую крышу с четырьмя равными по размеру треугольными скатами, соединенными в одной точке. Для конструкций прямоугольной формы идеально подойдут четырехскатные крыши вальмового типа.

Несмотря на то, что данная конструкция дороже и сложнее по сравнению с двухскатной, именно она является наиболее подходящим вариантом для беседки. Четырехскатная крыша является наиболее целесообразным решением для данной задачи по ряду причин:

• за счет большого количества наклонных скатов обеспечивается эффективная защита от атмосферных осадков;
• большие свесы способны долго сохранять тепло, которое аккумулируется на протяжении солнечного дня;
• наклонные скаты хорошо защищают от проникновения навязчивых солнечных лучей, не заграждая при этом кругозор;

Четырехскатная крыша для беседки удобна тем, что скаты хорошо защищают от солнечных лучей, при этом сохраняется хороший обзор

• надежная и жесткая конструкция гарантирует минимальное обслуживание и проведение текущего ремонта;
• доступные по цене строительные материалы делают данный вариант идеальным и недорогим решением для устройства беседки;
• благодаря тому, что беседка является небольшим сооружением, все монтажные работы по возведению четырехскатной крыши можно осуществить самостоятельно.

Как сделать четырехскатную крышу для беседки?

Прежде чем приступать к возведению стропильной системы для беседки, необходимо рассчитать угол наклона скатов, высоту конька и нагрузку для правильного выбора сечения стропил. Получив результат, необходимо составить чертеж стропильной системы, где отображаются все размеры и взаимное расположение элементов стропильного каркаса.

Размер и сечение стропил зависит от размера самой крыши, а также от угла наклона скатов

На основании чертежа производится подготовка необходимых элементов и их последующая сборка. Устройство четырехскатной крыши для беседки состоит из следующих последовательных действий:

1. Усиление доской верхней обвязки каркаса беседки.
2. Крепление к обвязке балки-затяжки при помощи металлических уголков.
3. Отступив от середины затяжки одинаковое расстояние (около 50 см), необходимо установить две деревянные стойки высотой по 100 см каждая.
4. Соединение верхушек стоек коньковым прогоном.
5. Установка рядовых стропил с выбранным шагом.
6. Закрепление диагональных стропил при помощи гвоздей к коньку таким образом, чтобы они продолжали коньковый прогон.
7. Установка наружных стропил, которые крепятся одной стороной к диагональным ногам, а другой присоединяются к верхней обвязке конструкции. Шаг между стропилами составляет около 60 см.
8. Укладка гидроизоляционного покрытия на стропила внахлест одной стороны на другую около 10 см и фиксация его степлером. Закрепление гидроизоляции вдоль стропил осуществляется при помощи реек контр-обрешеки.
9. Установка обрешетки.
10. Монтаж кровельного материала с обработкой всех стыков герметиком.

Пример удачного использования четырехскатной крыши для беседки, с покрытием из натурального сена

Ознакомившись с особенностями конструкции, можно смело приступать возведению выбранного типа четырехскатной крыши. Однако следует помнить о том, чтобы получить надежную, прочную и долговечную конструкцию не следует пренебрегать предварительными расчетами элементов конструкции и строго соблюдать алгоритм выполнения работ.

Правила монтажа мауэрлата

Необходимо понимать, что мауэрлат представляет собой основную опорную конструкцию как для самого кровельного каркаса, так и всей кровельной системы. Именно мауэрлат будет полностью принимать внешние нагрузки на крышу, распределять их равномерно между несущими стенами постройки.

Это предоставляет возможность значительно продлить эксплуатационный период всего сооружения, потому что при отсутствии подобного бруса кровельные нагрузки будут на определенных участках разрушать стены. Можно уверенно говорить, что мауэрлат — ключевой опорный компонент любой стропильной конструкции.

В обустройстве мауэрлата нет необходимости, когда в качестве стропил используются бревна, брусья из дерева, крайний ряд которых и выполняет эти функции.

• Описанный опорный компонент стропильной системы монтируется на уровне стен с внутренней стороны. Это дает возможность значительно упростить дальнейшие отделочные работы внутри здания.

• С наружной стороны опорный элемент прикрывается металлической полосой, кладкой кирпича. Это дает возможность защитить пиломатериал от неблагоприятных воздействий природной среды.

• Верхний ряд строительных блоков или кладки кирпича требует обустройства качественной отмостки из бетона, которая впоследствии накрывается плотным рубероидом в несколько слоев или битумной смесью. Рубероид не будет допускать попадание влаги, впитываемой стенами здания, в деревянный опорный брус.

• Наиболее надежен и прост вариант крепления мауэрлата к несущим стенам здания при помощи специализированных металлических шпилек. В строительном блоке, кладке кирпича делаются отверстия установленного диаметра, затем в них опускаются металлические шпильки крепления (они делаются из обычной металлической арматуры). Далее на вставленные шпильки накладывается опорный брус, отмечаются точки отверстий, которые также нужно сделать в брусе. Длина шпильки берется такая, чтобы арматурный стержень после установки мауэрлата выступал за пределы бруса минимум на 1,5 см.

• Нужно сделать на окончаниях арматурных стержней резьбу для финишной фиксации опоры гайками с шайбами.

Конструкция четырехскатной крыши и установка стропильной системы

Теперь, когда готов проект и у вас на руках есть чертежи четырехскатной крыши, можно приступать к устройству стропил системы крыши. Монтаж можно осуществлять несколькими способами – висячим и наклонным.

Наклонный способ более экономичен и не так сложен при возведении. При возведении стропильной системы необходимо учитывать элементы, которые обязательно присутствуют в каждой конструкции:

• накосные или диагональные стропила. В готовой конструкции их устанавливают так, чтобы они имели упор. Обычно упирают в мауэрлат и следующую пару стропильных ног;
• мауэрлатом называют нижнюю опору для стропил;
• прогоном-балку, которую используют как дополнительную опору, располагают обычно параллельно мауэрлату;
• укороченные стропильные ноги, также используют для упора в мауэрлат и стропильные ноги;
• стойки и подкосы используются для сооружения конструкции с многопролётностью, в этом случае необходимо ещё установить несколько опор на накосную ногу;
• ригели. Помогут если появились распоры. Обычно это происходит, если стропильная система четырёхскатной крыши при монтаже была установлена неправильно;
• лежень используют в качестве опоры для подкосов и стоек;
• шпренгель применятся как дополнительный элемент стропильной опоры.

Этапы работы

Первым делом, для равномерного распределения нагрузки от стропильной системы, кровельного покрытия и выпадения осадков в зимний период, на несущие стены укладывают опору для стоек и мауэрлат. Опору для стоек устанавливают на несущие перегородки. На эти опоры потом будут устанавливать опорные стойки. Здесь не обойтись без водяного уровня, при помощи которого выравнивают опорные стойки и закрепляют подпорами из досок. Крепят стойки с помощью металлических уголков. В зависимости от того, монтаж какой крыши выполняют, учитывают и необходимую расстановку стоек.

При монтаже стропильной системы для вальмовой крыши, стойки располагают в один ряд, а расстояние между ними должно быть не более двух метров. Если происходит монтаж шатровой конструкции, то тут стойки располагают по диагонали с одинаковым расстоянием от угла. На стойки потом укладывают прогоны и закрепляют их с помощью уголка на саморезы. Далее устанавливают диагональные стропила с шагом от 0,5 до 1,5 метра. Профессиональные плотники советуют изготавливать стропила из двух досок, объединённых в толщину, так как именно эти элементы конструкции испытывают нагрузку. Их упирают верхней стороной на стойку, а нижней на угол мауэрлат.

Далее нужно заполнить расстояние между стропилами. Для этого прекрасно подойдут укороченные стропильные ноги. Наибольшую нагрузку получает нижняя четверть диагональных стропил, поэтому рекомендуют под них установить дополнительные элементы стропильной опоры. Их ставят, как и коньковые стойки, на усиленные балки. На готовую конструкцию стропильной системы четырёхскатной крыши делают обрешётку, с последующим укладыванием на неё кровельного материала.

Преимущества и недостатки четырёхскатной конструкции

Если сравнивать четырёхскатную конструкцию с классической двускатной, сразу можно выделить ряд преимуществ и недостатков. К преимуществам относятся:

• благодаря мансардным крышам можно переоборудовать чердачное помещение в жилое, что значительно увеличит жилую площадь дома;
• четырёхскатная крыша за счёт особенности своей конструкции не подвержена временным деформациям;
• утепляя кровельный материал при монтаже, вы тем самым улучшаете теплоизоляцию всего дома, это экономия на отоплении;
• за счёт низких углов наклона конструкции, такие крыши лучше противостоят разным погодным изменениям;
• благодаря своему необычному дизайну, конструкция смотрится очень красиво и придаст изюминку любому помещению.

К недостаткам, пожалуй, можно отнести такие моменты:

• учитывая, что конструкция четырёхскатной крыши сложнее, чем двускатной, при монтаже она вам обойдётся дороже. Но опять же, благодаря ей можно не делать кирпичную кладку;
• скаты, расположенные с четырех сторон, забирают часть жилого помещения с коротких торцов;
• ещё одним недостатком считается то, что мансардные окна, которые устанавливаются, во время дождя могут стать причиной появления лужи на полу. Но опять же, только в том случае если вы забыли их закрыть. При желании даже в мансардную крышу можно установить обычные вертикальные окна.

Если вы все-таки решили возводить четырёхскатную крышу своими руками — это будет нелегко. Но, имея в наличии ручной и электроинструмент, а также все нужные измерительные устройства, у вас все получится, главное соблюдать общие принципы. Важно помнить, что при установке мауэрлата, его нужно хорошенько закрепить по углам, приступать к монтажу всегда нужно с конька, а стойкам нужны хорошие основания. Когда выполняются работы своими руками, хочется, чтобы результат сохранялся как можно дольше, поэтому элементы конструкции стропильной системы лучше всего фиксировать современными металлическими крепёжными соединениями для дерева.

Завершающий этап

Устройство кровли для любого дома не менее важный процесс, чем закладка фундамента.

Вальмовая крыша имеет неоспоримые преимущества перед прочими конструкциями.

А вот установка четырехскатной крыши на беседку, придает этому садовому сооружению привлекательный вид.

И не только своей оригинальной формой от конька до подвала, но и возможностью выбрать конфигурацию крыши из нескольких вариантов.

Создавая проекты современных коттеджей, архитекторы предпочитают выбирать форму четырехскатных крыш.

Простейший расчет эффективности использования полезной площади в доме, показывает правильность таких решений.

В тоже время, нужно знать, что возведение вальмовой кровли сопровождается большими хлопотами.

Однако, несмотря на все это — работы по силам выполнить собственными руками.

Чтобы получить желаемый результат, необходимо выполнить точный расчет конструкции, а потом обязательно проверять качество выполненных работ после каждой операции.

Особенности устройства четырехскатных крыш

Устанавливать надо строго посередине. Расстояние между стойками не должно превышать трех метров. Устанавливаются временные укосы удерживающие стойки в вертикальном положении. Коньковая доска должна свисать за пределы дома на ширину карниза.

Также строго по центру устанавливается второй конек перпендикулярный первому.

На углах коробки закрепляем специальные бруски, от которых натягиваем бечевки, по которым впоследствии будут установлены стропила.

Изготавливаем шаблон углового стропила со стёсанной верхней гранью. На коньковой доске делаем отметку. Берем изготовленный шаблон и прикладываем его вдоль натянутой веревки до упора в мауэрлат. Здесь также делается отметка. Делается замер и определяется ширина нижнего запила углового стропила.

Используя полученные результаты замеров изготавливаем угловые стропила. Устанавливаем их на здание и сразу ставим под них шпренгели.

Отступив от края стены 2,5 см, отмечаем на угловом стропиле вертикальную линию. На верхнем конце линии закрепляем бечеву. Второй конец веревки крепим к коньку и определяем угол верхнего запила. Такой же угол будет и у нижнего запила, но его нужно будет еще запиливать на косую для стыковки с боковыми стропилами. Изготавливаем по полученным данным шаблон. Измерив длину натянутой бечевы и используя шаблон, изготавливаем фронтонные стропила.

Производим установку фронтонных стропил в количестве восьми штук. Первое из них, как правило, используют в качестве шаблона для изготовления остальных. Далее можно установить каркас фронтонов и произвести их обшивку.

Производим установку нарожников. После установки всех нарожников можно демонтировать временные укосы на которые коньковые доски были установлены изначально. Противоположные пары угловых стропил сшиваются между собой специальными стяжками. На нарожники также необходимо поставить затяжки.

Изготавливается обрешетка. Затем устанавливаем карнизные кобылки и ветровые доски. Угловые стропила которые при установке были вывешены с запасом отпиливаем. В завершении наращиваем обрешетку в нижних углах.

Как видите, конструктивно и технологически строительство восьмискатной крыши процесс достаточно сложный и требующий определенных навыков от исполнителей. Впрочем, опытные строители, которые «собаку съели» на возведении кровель, без труда сделают вам и такую крышу. Но вот любителям делать все своими руками придется попотеть и поломать голову над созданием такой конструкции. Впрочем, желание быть оригинальным и отличаться хоть в чем-то от соседей, безусловно, в этом случае перевесит все разумные доводы.

Недостатки четырёхскатной стропильной системы:

1. Стоимость. Такая стропильная система обходится дороже двухскатной. Но если учесть обустройство фронтонов из кирпича для двускатной конструкции, то разница окажется не такой и большой.
2. Уменьшение пространства на чердаке. При равной площади, как у всего здания два дополнительных ската, уменьшат обитаемый объем чердачного помещения. А с другой стороны при жилом чердаке его необходимо отапливать, а при меньшем объеме чердачного помещения расходы на отопление немного снизятся.
3. Расположенные под наклоном оконные системы. Они регулярно будут подвергаться воздействию снега, дождя и других неблагоприятных явлений и возможность протечек и утраты герметизации у них намного выше, чем у вертикально установленных оконных систем.

Кровельный пирог для кровли

Кровельный пирог вальмовой кровли — это конструкция последовательно уложенных слоев материалов, которая устанавливается на готовую стропильную систему и несет функцию утепления здания, защиты от внешних природных явлений.

Способ наложения слоев должен иметь правильную последовательность:

• Пароизоляция. Специальная пленка, которая препятствует попаданию влаги в подкровельную систему;
• Теплоизоляция. Уложенный между стропилами утеплитель, который сохраняет тепло в помещении;
• Гидроизоляция. Специальный материал, который препятствует попаданию влаги из внешней среды в помещение;
• Контробрешетка, обрешетка. Уложенные на кровельные слои доски, к которым крепится внешний кровельный материал.

Важно! Необходимо соблюдать последовательность укладки слоев кровельной системы, так как от этого напрямую зависит качество и долговечность кровли.

Например, если перепутать пароизоляционный и гидроизоляционный слои, то это будет обеспечивать наличие влаги в доме и кровельном пироге.

Привлекательность и ее цена

Чтобы повысить привлекательность здания, возводят дополнительные фронтоны.

Большая площадь поверхности повлечет серьезный расход материалов, а сложность конструкции требует высокой квалификации специалистов.

К тому же, чердачное пространство при таком устройстве не будет объемным. Высота потолков, на которую прямое влияние имеют размеры фронтона, должна составлять не менее 2,5-3 метров – в том случае, если планируется обустройство мансарды. То есть, выбирая дом с мансардой, имеющий более двух торцов, стоит поинтересоваться, насколько низкие потолки в жилых комнатах, расположенных под кровлей.

Так как нагрузка на стены и фундамент при устройстве дополнительного фронтона увеличивается, следует принять во внимание прочностные характеристики материалов для несущих конструкций.

Ведь стоит допустить ошибку в обустройстве ендовы – и вода будет проникать в помещение. А переделка обойдется в круглую сумму.

К тому же, именно в этом месте могут разъехаться скаты при неизбежной усадке дома.

Однако такое исполнение крыши однозначно будет выделяться на фоне традиционных вальм и двухскатных конструкций.

По сути, многофронтонная – это многощипцовая крыша, предоставляющая широкие возможности для дизайна – фронтон по центру может быть меньшего размера, такие части могут быть ориентированы на три стороны света и т. д.

Кстати, это практически идеальное решение для Т-образного дома.

Выбор материала

Конструкцию крыши делают из лиственницы или сосны. Для жилых домов предпочтительно приобретать древесину первого сорта, для хозяйственных построек – второго или третьего. Нежелательно для каркаса использование бруса с сучками и трещинами. Все заготовки следует обработать антисептиками. Размеры сечений досок:

• Мауэрлат, конек, стойки, шпренгель – 100х100, 100х150, 150х150;
• Затяжки, кобылки – 50х100, 50х150;
• Обрешетка и ветровая балка – 20х100, 25х150.

Количество материала рассчитывается по формулам. Получив результаты вычислений, стоит приобретать доску с небольшим запасом. Для сплошной обрешетки используют фанеру или ОСП толщиной 12–15 мм. На нее крепят большинство видов кровельного материала: ондулин, металлочерепицу, профнастил.

Как монтировать мауэрлат

Мауэрлат по стенам дома держит вес кровли, равномерно распределяя его на стены и основание дома. Ширина бруса для мауэрлата должна равняться ширине стены. Брус пропитывается антисептиком и веществами, повышающими огнестойкость дерева. Наружная граница мауэрлата не должна выступать за наружные края стен.

Крепится мауэрлат по-разному. В стену из кирпича закладывается стальная проволока Ø 8-12 мм, в дереве сверлятся отверстия для проволоки, и через них брус привязывается к стене. Также брус можно закрепить скобами, резьбовыми шпильками в один или два зуба, металлическими пластинами, деревянными прибоинами или анкерами через те же отверстия в мауэрлате. Фронтоны и нижние края обрешетки крепятся или непосредственно к мауэрлату, или на брус меньшего сечения, который прибивается (прикручивается) к верхней обвязке.

пошаговая инструкция, чертежи, фото и видео

Чаще всего четырехскатную крышу для дома выбирают из-за внешней привлекательности, не учитывая, что у этой конструкции есть и другие преимущества: способность выдерживать большие ветровые нагрузки, повысить уровень защищенности стен от влаги, позволить оборудовать жилые помещения в чердачном пространстве.

Четырехскатная крыша своими руками. Фото

Четыре ската считаются оптимальным вариантом для регионов с сильными ветрами и большим объемом осадков. Принимая решение построить четырехскатную крышу самостоятельно, необходимо учесть, что эта конструкция требует точных чертежей и повышенного внимания при замерах и разметке.

Подготовительные работы

Основное отличие четырехскатной (вальмовой) крыши с четырьмя скатами от конструкции с двумя скатами — отсутствие необходимости в устройстве боковых фронтонов. Четырехскатная конструкция состоит из двух трапециевидных и двух треугольных скатов, последние заменяют фронтоны.

Под крышей может располагаться просто чердачное помещение или жилая мансарда. Строительство четырехскатной крыши начинается с определения ее предназначения и подбора материалов с учетом особенностей климата . Количество осадков и силу ветра важно учесть при выборе углов скатов, толщины материалов для деревянных составляющих и вида кровли.

Важно! Уклон скатов может варьировать от 5-и до 60

° . Чем сильнее ветры и больше осадков, тем больше уклон.

Деревянные составляющие должны быть толще, чем для двухскатной конструкции. Если уклон не превышает 18°, для кровли подойдут рулонные материалы. При уклоне 18-30° лучше выбрать металлическую или керамическую черепицу.

Рассчет четырехскатной крыши своими руками. Фото

При завершении первого этапа должна быть создана точная схема устройства кровли . Вы должны знать, какие материалы и в каких объемах необходимо купить.

Этапы постройки четырехскатной крыши своими руками

Для устройства четырехскатной крыши используется древесина хвойных пород без дефектов с влажностью 18-22%. В первую очередь устраивается основание, равномерно распределяющее нагрузку на несущие конструкции. По периметру здания укладывается слой

гидроизоляции и монтируется мауэрлат — цельный брус 10х15 см или 15х15 см. Соединения делаются в накладку, для связки углов используются металлические скобки, пластины и уголки.

Следующий шаг строительства четырехскатной крыши — установка лежней. Это брус, который служит опорой для стоек и располагается на основании. Далее на лежни монтируются стойки (брус 10х10 или 10х15 см) с шагом стропил (не более 2-х метров), устанавливается коньковая балка (10х20 см), временно опирающаяся на специальные стойки.

Важно! Необходимо с повышенным вниманием отнестись к углу монтажа стоек.

При устройстве четырехскатной крыши необходимо учесть, что она состоит их 4-х плоскостей. Для скатов в виде трапеций требуются боковые стропила , для треугольных — диагональные (накосные). Это цельный брус 10х15 см или 10х20 см, который монтируется с шагом 50-150 см. При необходимости стыковки монтируются накладки, закрепляются в нескольких местах.

Четырехскатная крыша своими руками. Фото

В точках, где стропила опираются на основание, нужно сделать врубки и закрепить конструкцию элементами из металла. Сверху стропила упираются в брус конька, соединенный со стойками при помощи пазов. Для усиления конструкции рекомендуется использовать диагональные опоры, подкосы, стальные соединительные элементы.

Монтаж кровли

Завершающий этап постройки четырехскатной крыши своими руками — монтаж гидроизоляционного слоя, контробрешетки, обрешетки (или сплошного настила). На стропила укладывается гидроизоляционный материал . Его предназначение — исключить разрушение стропильной системы из-за попадания влаги из чердачного помещения под кровельный материал. Пленка укладывается внахлест и для герметичности скрепляется липкой лентой.

Следующий шаг — устройство контробрешетки .

Это брус или доска, обработанная антисептиком. Крепится к стропилам, позволяет зафиксировать гидроизоляционный материал, создает воздушную подушку между кровельным материалом и изоляцией.

Для обрешетки используются сухие доски шириной 4-5 см, которые крепятся к контробрешетке на расстоянии 25-30 см друг от друга. Если не планируется обустройство жилых помещений в чердачном пространстве, то далее монтируется кровельный материал.

При устройстве теплой мансарды на стропила с внутренней стороны при помощи степплеров монтируется пароизоляционный материал (пленка, фольга, пергамин), предотвращающий попадание влаги из теплого помещения в утеплитель. На пароизоляцию укладывается теплоизоляционный материал толщиной 15-20 см.

Преимущества четырехскатной крыши

Постройка четырехскатной крыши позволяет:

• переоборудовать чердачное пространство в жилую мансарду, то есть, увеличить полезную площадь дома;
• повысить уровень устойчивости к внешним воздействиям в виде ветра и дождя, тем самым увеличиваются показатели прочности кровли и продлевается срок ее эксплуатации;
• сделать внешний вид дома более привлекательным.

Несмотря на то, что планирование и процесс устройства требует больших временных и материальных затрат, устройство четырехскатной крыши своим руками возможно при наличии базовых навыков плотника. В хозяйстве должны быть: бензиновая, дисковая пила или ручная, дрель, стамески, молотки, уровень, шнур, рулетка. Перед началом работ желательно внимательно посмотреть подходящее по содержанию видео.

Строительство каркаса для крыши с четырьмя скатами – непростой процесс с характерными технологическими особенностями. При возведении используются собственные конструктивные составляющие, отличается последовательность производства работ. Зато результат поразит эффектной формой и стойкостью при отражении атмосферных атак. И домашний мастер сможет гордиться личными достижениями на поприще кровельщика.

Однако прежде чем решиться на устройство подобной конструкции, стоит ознакомиться с алгоритмом, согласно которому сооружается стропильная система четырехскатной крыши и со спецификой ее устройства.

Класс четырехскатных крыш объединяет два вида конструкций, напоминающих в плане квадратный и прямоугольный конверт. Первая разновидность называется шатровой, вторая – вальмовой. На фоне скатных аналогов их выделяет отсутствие фронтонов, именуемых в кровельном деле щипцами. В сооружении обоих вариантов четырехскатных конструкций используются наслонные и висячие стропила, установка которых производится в соответствии со стандартными технологиями сооружения скатных стропильных систем.

Характерные отличия в рамках четырехскатного класса:

• У шатровой крыши все четыре ската имеют форму равнобедренных треугольников, вершины которых сходятся в одной наивысшей точке. Конька как такового в шатровой конструкции нет, его функцию выполняет центральная опора в наслонных системах или вершина висячей фермы.
• У вальмовой крыши пара основных скатов имеет трапециевидную конфигурацию, а вторая пара треугольную. От шатрового собрата вальмовая конструкция отличается обязательным присутствием конька, к которому примыкают трапеции верхними основаниями. Треугольные скаты, они же вальмы, примыкают к коньку вершиной, а их стороны состыкованы с наклонными сторонами трапеций.

Исходя из конфигурации крыш в плане, ясно, что шатровые конструкции принято водружать над квадратными строениями, а вальмовые над прямоугольными домами. В качестве покрытия подходят как мягкие, так и . Характерную квадратную или прямоугольную форму повторяют чертежи стропильной системы четырехскатной крыши с четко обозначенным расположением элементов в плане и вертикальными проекциями скатов.

Нередко вальмовые и шатровые системы вкупе используются в строительстве одного объекта или эффектно дополняют двускатные, односкатные, ломаные и другие крыши.

Опираться конструкции с четырьмя скатами могут непосредственно на верхний венец деревянного дома или на мауэрлат, служащий верхней обвязкой кирпичных или бетонных стен. Если под каждую стропилину можно найти верхнюю и нижнюю опоры, кровельный каркас сооружается по наслонной технологии.

Установка наслонных стропильных ног проще и доступней для неопытного домашнего кровельщика, которому необходимо учесть, что:

• При жестком креплении верхней и нижней пятки стропилин металлическими уголками или с помощью опорной деревянной накладки потребуется усиленное крепление мауэрлата, потому что на него будет передаваться распор.
• При жесткой фиксации верхней пятки и шарнирном креплении низа стропилины усиливать крепление мауэрлате не нужно, т.к. при превышении нагрузки на кровлю шарнирное крепление, например на ползунах, позволит стропилине слегка сместиться, не создавая давления на мауэрлат.
• При шарнирном креплении верха стропилин и жесткой фиксации низа распор и давление на мауэрлат также исключено.

Вопросы крепления мауэрлата и тесно связанного с ним способа установки стропильных ног по правилам решаются на стадии проектирования дома. Если у строения нет внутренней несущей стены или нет возможности соорудить надежные опоры под центральную часть крыши, кроме висячей схемы сборки стропильной системы ничего не подойдет. Правда в большинстве случаев применяется наслонный метод сооружения, для реализации которого надо заранее предусмотреть несущую опору внутри строения.

В устройстве стропильных систем для шатровых и вальмовых четырехскатных крыш используются специфические конструктивные элементы, это:

• Диагональные стропильные ноги, формирующие хребтовые соединения скатов. В вальмовых конструкциях диагонали, они же накосные стропила, соединяют консоли конькового прогона с углами крыши. В шатровых системах накосные ноги соединяют вершину с углами.
• Нарожники, или стропильные полуноги, устанавливаемые перпендикулярно карнизам. Опираются они на диагональные стропилины, располагаются параллельно друг дружке, потому отличаются разновеликой длиной. Нарожники формируют плоскости шатровых и вальмовых скатов.

Диагональными стропилинами и нарожниками пользуются также для сооружения ендов, только устраиваются тогда вогнутые углы крыши, а не выпуклые как вальмовые.

Вся сложность сооружения каркасов для крыш с четырьмя скатами заключается в установке диагональных стропилин, определяющих результат формирования конструкции. Кроме того накосы обязаны стойко держать нагрузку в полтора раза большую, чем рядовые стропильные ноги скатных крыш. Потому что они по совместительству работают коньком, т.е. опорой для верхней пятки нарожников.

Если вкратце описать процедуру строительства наслонного каркаса для четырехскатной крыши, то уложиться можно в несколько этапов:

• Устройство мауэрлата по кирпичным или бетонным стенам. Процесс устройства мауэрлата по стенам из бревна или бруса можно упразднить, т.к. его с успехом может заменить верхний венец.
• Установка центральной опоры для шатровой конструкции или опорного каркаса основной части вальмовой крыши.
• Монтаж обычных наслонных стропилин: пары для шатровой крыши и определенного проектным решением ряда для вальмовой конструкции.
• Установка диагональных стропильных ног, соединяющих углы систем с вершиной опоры или крайними точками конька.
• Изготовление по размеру и крепление нарожников.

В случае применения висячей схемы каркаса стартом строительства шатрового каркаса будет установка треугольной стропильной фермы по центру. Началом монтажа четырехскатной вальмовой стропильной системы станет установка ряда стропильных ферм.

Строительство вальмовой стропильной системы

Разберем один из распространенных примеров устройства вальмовой крыши с наслонными стропильными ногами. Опираться им предстоит на балки перекрытия, уложенные поверх мауэрлата. Жесткое крепление врубкой будет использовано только для фиксации верха стропильных ног на коньковом прогоне, благодаря чему в усилении крепежа мауэрлата необходимости нет. Габариты коробки приведенного в примере дома 8,4×10,8м. Реальные размеры крыши в плане увеличатся с каждой из сторон на величину карнизного свеса, на 40-50см.

Устройство основания по мауэрлату

Мауэрлат – элемент сугубо индивидуальный, метод его установки зависит от материала стен и архитектурных особенностей постройки. Способ укладки мауэрлата планируется по правилам в период проектирования, потому что для надежной фиксации мауэрлата рекомендовано:

• Легкие пенобетонные, газосиликатные и подобные стены оборудовать армированным ж/б поясом, залитым по периметру, с установленными в период заливки анкерами для крепления мауэрлата.
• Кирпичные стены окантовывать бортиком в один-два кирпича по наружному краю так, чтобы вдоль внутреннего края образовался уступ под укладку деревянной рамы. Во время кладки между кирпичами закладываются деревянные пробки для крепления мауэрлата скобами к стене.

Изготавливается мауэрлат из бруса размером 150×150 или 100×150мм. Если предполагается эксплуатация подкрышного пространства, брусья желательно взять потолще. В единую раму брус соединяют косыми врубками. Затем участки соединения усиливают саморезами, обычными гвоздями или глухарями, а углы укрепляют скобами.

Поверх выровненного в горизонт мауэрлата, сооруженного оптимальным для конкретного здания способом, производится укладка балок перекрытия. Используется брус сечением 100×200мм. Первым делом укладывается балка, проходящая точно вдоль центральной оси постройки. В примере длины бруса для сооружения цельных балок не хватает, потому они собираются из двух брусьев. Место состыковки должно располагаться над надежной опорой. В примере опорой служит внутренняя несущая стена.

Шаг между балками перекрытия 60см. Если обустраиваемая коробка не отличается идеальными параметрами, как это и бывает в большинстве ситуаций, расстояние между балками можно немного менять. Подобная корректировка позволяет слегка «загладить» огрехи строительства. Между крайними балками с обеих сторон и стенками дома должен остаться просвет шириной 90см, необходимый для установки выносóв.

Т.к. балки перекрытия самостоятельно смогут сформировать только два карнизных свеса, к их торцам присоединяются короткие полубалки перекрытия – выносá. Устанавливают их сначала только в районе основной части вальмовой крыши, точно там, где предстоит монтировать стропильные ноги. К мауэрлату выносá прибивают гвоздями, к балке крепят винтами, крупнокалиберными гвоздями, нагелями, усиливают крепеж уголками.

Сооружение коньковой части

Центральная часть вальмовой крыши представляет собой обыкновенную двускатную конструкцию. Стропильную систему для нее устраивают согласно правилам, которые диктует . В примере есть некоторые отступления от классической трактовки скатного принципа: не используется лежень, на который по традиции устанавливают опоры для конькового прогона. Работу лежня придется выполнять центральной балке перекрытия.

Для того чтобы построить коньковую часть стропильной системы вальмовой крыши надо:

• Соорудить опорный каркас для стропильных ног, верх которых будет опираться на коньковый прогон. Прогон опираться будет на три опоры, центральная из которых устанавливается прямо на центральную балку перекрытия. Для установки двух крайних опор сначала укладываются два поперечных бруска, перекрывающих не менее пяти балок перекрытия. Устойчивость повышена с помощью двух подкосов. Для изготовления горизонтальных и вертикальных деталей опорного каркаса использовался брусок сечением 100×150мм, подкосы сделаны из доски 50×150мм.
• Изготовить стропильные ноги, для которых нужно сначала сделать шаблон. Доска подходящих размеров прикладывается к месту установки, на ней прочерчиваются линии будущих запилов. Она-то и будет шаблоном для поточного производства стропилин.
• Установить стропильные ноги, оперев их врубкой на коньковый прогон, а нижней пяткой на расположенный напротив вынос.

Если бы балки перекрытия укладывались поперек коробки, то стропила основной части крыши опирались бы на балки перекрытия, что гораздо надежней. Однако в примере они опираются на выноса, потому под них необходимо устроить дополнительные мини-опоры. Подпорки эти следует расположить так, чтобы нагрузка от них и расположенных выше стропилин передавалась на стены.

Затем монтируются по три ряда выносов с каждой из четырех сторон. Для удобства реализации дальнейших действий контур крыши оформляется карнизной доской. Прибить к балкам перекрытия и выносам ее нужно строго горизонтально.

Установка угловых выносов

В ограниченном карнизной доской пространстве остались угловые участки, незаполненные деталями стропильной системы. Здесь потребуются угловые выноса, для монтаж которых осуществляется следующим образом:

• С целью обозначения направления установки натягиваем шнурку. Натягиваем от точки условного пересечения крайней опоры каркаса с балкой перекрытия до угла.
• Сверху по шнурке прикладываем брусок на положенное ему место. Придерживая брусок, снизу очерчиваем линии спилов в месте пересечения бруском балки перекрытия и углового соединения карнизных досок.
• Готовый вынос с отпиленными излишками прикрепляем к мауэрлату и к балке перекрытия уголками.

Аналогично изготавливаются и монтируются оставшиеся три угловых выноса.

Монтаж диагональных стропилин

Диагональные, они же накосные, стропильные ноги делают из двух сшитых между собой досок с сечением равным размерам рядовых стропилин. В примере одна из досок будет расположена слега выше второй из-за разницы в углах наклона вальм и трапециевидных скатов.

Последовательность работ по изготовлению и установки накосов:

• От высшей точки конька натягиваем шнурку к углам и к центральной точке ската. Это вспомогательные линии, по которым мы будем отмечать предстоящие запилы.
• Плотницким угломером – малкой замеряем угол между шнуркой и верхним боком углового выноса. Так определяется угол нижнего запила. Предположим, он равен α. Угол верхнего запила вычисляем по формуле β = 90º – α.
• Под углом β спиливаем один край произвольного обрезка доски. Прикладываем его к месту верхнего крепления, совместив ребро этой заготовки со шнуркой. Очерчиваем излишки, мешающие плотной установке. По намеченным линиям нужно снова пилить.
• Под углом α отпиливаем нижнюю пятку на еще одном обрезке доски.
• Изготавливаем первую половинку диагональной стропилины, используя шаблоны верхнего и нижнего опирания. Если цельной доски не хватает по длине, можно срастить два отрезка. Срастить их можно посаженным на саморезы метровым куском дюймовки, расположить его следует с наружной стороны сооружаемой накосной ноги. Устанавливаем готовую первую часть.
• Вторую часть накосной стропилины делаем аналогично, но учитываем, что она должна быть чуть ниже первой своей половины. Участок соединения досок в один элемент не должен совпадать с участком сращивания досок первой половины накоса.
• Сшиваем две доски гвоздями в разбежку с шагом 40-50 см.
• По шнурке, протянутой к центру ската, чертим линию, по которой нужно будет скорректировать запил для состыковки его со смежной накосной стропилиной.

Следуя описанному алгоритму, надо установить и еще три диагональные ноги. Под каждую из них следует установить опоры в месте присоединения угловых выносов к балкам. Если пролет более 7,5м, ближе к коньку по диагональ устанавливается еще одна опора.

Изготовление и монтаж вальмовых стропил

Шнурка между вершиной конька и центром ската уже натянута. Она служила осью для очерчивания запилов, а сейчас по ней нужно отмерить угол γ и вычислить угол δ = 90º – γ. Не отступая от проверенного пути, заготавливаем шаблоны для верхнего и нижнего опирания. Верхний обрезок прикладываем к предназначенному ему месту и отмечаем на нем линии запилов для плотного вхождения между диагональных стропилин. По заготовкам делаем центральную ногу вальмы и фиксируем ее, где полагается.

В пространство между угловыми выносами и карнизной доской устанавливаем короткие выноса для придания жесткости конструкции и для обеспечения прочной фиксации крайних, самых коротких нарожников. Далее следует заняться изготовлением шаблонов для самих нарожников:

• Обрезок доски запилим под углом δ и приложим его к месту крепления к диагональной стропилине.
• Очерчиваем по факту излишки, которые нужно еще раз спилить. Полученный шаблон используется в изготовлении всех нарожников, например правой части вальмы. Для левой части верхний шаблон будет подпиливаться с противоположной стороны.
• В качестве шаблона для нижней пятки нарожников используем обрезок доски, отпиленный под углом γ. Если все предыдущие действия выполнялись правильно, то этот шаблон применяется для изготовления нижних узлов крепления всех остальных нарожников.

В соответствии с фактической длиной и «показаниями» шаблонов изготавливаются нарожники, необходимые для формирования плоскостей вальм и незаполненной рядовыми стропильными ногами частей основных скатов. Устанавливают их так, чтобы верхние узлы крепления нарожников к диагональным стропилинам располагались в разбежку, т.е. верхним соединительным узлам смежных скатов не следует сходиться в одном месте. Крепятся нарожники к накосной стропильной ноге уголками, к балкам перекрытия и выносам так, как разумнее и удобнее: уголками или металлическими зубчатыми пластинами.

В основе технологии устройства шатровой крыши заложены уже знакомые вальмовые принципы. Правда, коньковой части стропильной системы в их конструкции нет. Начинается сооружение с установки центральной опоры, к которой присоединяются накосные стропилины, а следом уже и нарожники. Если в сооружении крыши конвертом используется висячая технология, то первой устанавливается готовая стропильная ферма.

Предлагаем вам воспользоваться нашим бесплатным онлайн калькулятором для расчетов стройматериала при устройстве вальмовой крыши – и следуйте инструкциям.

Полезные видео-инструкции

Кратко с последовательностью и правилами монтажа стропильной системы четырехскатной крыши шатровой и вальмовой категорий ознакомит видео:

Ознакомившись со спецификой устройства и усвоив тонкости монтажа крыш с четырьмя скатами, можно смело приступать к реализации планов по ее сооружению.

Классическая четырехскатная даже сегодня остается все еще малопривычной для российских широт и напоминает о заморском укладе. Вот почему ее строят чаще всего ради того, чтобы придать архитектуре жилого дома особый эффект в плане стиля и восприятия, выгодно отличить его от однообразных привычных построек.

Кроме того, четырехскатная крыша – своими руками построенная по всем правилам – на практике имеет большое количество преимуществ, особенно для суровых российских широт. Разберемся подробнее?

Четырехскатная крыша имеет скаты, которые выполняются в виде равнобедренных треугольников и сходятся вершинами в одной точке. Если же четырехскатная крыша выходит квадратной в плане при виде сверху, тогда она называется шатровой.

Если же не выходит квадратной, а получается в виде прямоугольника – это вальмовая крыша. Такой интересное название она получила благодаря скатам, которые имеют вид щипец-вальм.

Голландская крыша: классика четырех скатов

Голландская, или вальмовая крыша считается классическим вариантом, который отличается особенной устойчивостью к ветру и снегу.

Поверхность стандартной вальмовой крыши образует два трапециевидных ската по длинным сторонам и такое же количество треугольных – по коротким сторонам. В отличие от шатровой крыши, такая форма, по мнению современных архитекторов считаются более эстетичной.

Предполагает установку четырех накосных стропил – диагональных опорных брусьев, которые идут от двух вершин скатов к верхним углам здания.

А вот полувальмовая крыша, в свою очередь, бывает двух видов: когда боковые скаты срезают только часть торца сверху, или уже внизу, то есть сама полувальма может быть треугольником или же трапецией, и называться датской или полувальмовой голландской.

Полувальмовая голландская крыша: особая устойчивость

Полувальмовая голландская крыша – это одновременно вариант и двухскатной конструкции, и четырехскатной. Она отличается от классического варианта наличием усеченных вальм –треугольных торцевых скатов. По правилам, длина вальма голландской крыши должна быть в 1,5-3 раза меньше, чем длина боковых трапециевидных скатов.

Преимущество такой крыши в том, что здесь есть возможность установить мансардное вертикальное окно, и при этом острый выступ, как у двускатной кровли, отсутствует, что, в свою очередь, увеличивает способность крыши выдерживать экстремальные ветровые нагрузки.

Полувальмовая датская крыша: европейские традиции

А вот датская полувальмовая крыша – это разновидность чисто вальмовой конструкции. В этом случае монтируется только нижняя часть торцевого ската, а под коньком оставляют небольшой вертикальный фронтон.

Преимущество такой конструкции в том, что она позволяет отказаться от проблемных в плане гидроизоляции мансардных окон в кровле и обеспечить естественное освещение мансарды за счет установки полноценного вертикального остекления, что сейчас особенно модно.

Шатровая крыша: идеальные пропорции

Шатровую крышу обычно ставят на постройках, имеющих одинаковую длину стен, которые образуют собой квадратный периметр. У такой четырехскатной крыши все скаты по форме – одинаковые равнобедренные треугольники, мечта кровельщика, одним словом, и кошмар строителя.

Дело в том, что строительство классической шатровой крыши еще более сложно, чем у вальмовой, ведь здесь стропила должны сойтись все в одной точке:

Устройство стропильной системы крыши с четырьмя скатами

Вот самый простой пример строительства стандартной вальмовой крыши для небольшого дачного домика:

Этап І. Планирование и проектирование

Прежде, чем как сделать четырехскатную крышу обязательно продумайте все ее детали, до мелочей. Даже самый простое устройство четырехскатной крыши обязательно стройте по готовому чертежу. Дело в том, что у готовой двускатной крыши почти заметны недочеты и перекосы, а вот если вы где-нибудь допустите ошибку в строительстве той же вальмовой или шатровой крыши, то диагональные стропила просто не сойдутся в коньке и исправить это будет крайне сложно.

А поэтому, если вы владеете специальными программами, создайте 3D модель будущей крыши прямо в них, а если нет, тогда просто подготовьте подробный чертеж и хорошо, если вам в этом поможет профессионал. Все детали такой крыши должна быть просчитаны – до мелочей!

Кстати, сегодня довольно модно делать четырехскатной не только крышу, но и ее отдельные функциональные элементы:

Этап ІІ. Заготовка конструктивных элементов

Итак, если вы взяли готовый чертеж крыши или набросали его сами и уверены в будущем качестве, самое время заготовить необходимые элементы стропильной системы. А для этого сначала разберемся с тем, как правильно они называются.

Итак, первое, о чем вам придется позаботиться перед тем, как построить четырехскатную крышу – это мауэрлат . Это балка квадратного либо прямоугольного сечения, которую вы уложите на верхнюю часть стен по всему периметру дома. Она станет опорой для стропил, которые будут передавать на нее нагрузку, и именно эта доска распределит равномерно вес всей крыши на стены дома и фундамент. Идеальный вариант –использовать в качестве мауэрлата брус сечением 15 на 10 см.

Далее вы будете строить стропильные ноги – это основной элемент, который будет создавать собой уклон крыши. Стандартные стропила изготавливаются из доски 50 на 150 мм, а диагональные – 100 на 150 мм.

Понадобятся вам и затяжки, главная задача которых – препятствовать смещению стропильных ног в стороны. Сами затяжки вы будете фиксировать и соединять нижними концами, и для этого запасите доски параметром 50 на 150 метров.

А вот сверху и диагональные стропильные ноги, и стандартные стропила будут сходиться и закрепляться между собой в коньке . Для этого возьмите брус 150 на 100 мм.

Далее, по центру двух противоположных сторон должна быть поперечная балка – лежень , которая служит опорой для стоек, а они, в свою очередь, поддерживают коньковый прогон. Для этой цели подойдет брус с сечением 100 на 100 мм или 100 на 150 мм.

Откосы станут подпоркой для стропил, который препятствует их сдвигу. Такие вы должны установить их под углом к стойке, для этого возьмите такой же материал, как на лежень.

Не забывайте также о ветровой доске – это горизонтальный элемент, который связал между собой все нижние концы стропил. Вам нужно будет прибить ее к стропилам по внутреннему периметру кровли и таким способом подчеркнуть линию ската. Для этой цели подойдет доска 100 на 50 мм.

А вот для наружной стороны вам понадобится еще одна доска – кобылка , из такого же материала. Такое странное название это доска получила с тех времен, когда ее делали вырезной, в виде лошадиных морд.

А вот самые необычный и сложный элемент четырехскатной крыша – это шпренгель , который придает жесткости всей конструкции. Его главная задача – связать все горизонтальные и вертикальные элементов. Он тоже монтируется под углом, и изготавливается из бруса 100 на 100 мм:

И наконец, если речь идет именно о вальмовой крыше, то единственный элемент, который присутствует исключительно в вальмовых крышах, – это нарожники . Они представляют собой укороченные стропила, которые опираются на диагональной стропильную ногу. Их вы можете изготовить из доски 50 на 150 мм.

В жизни все эти элементы выглядят так:

Подумайте также об утеплителе, гидроизоляционной пленке и доборных кровельных элементах:

Этап ІІІ.

Установка чердачного перекрытия

Нередко бабки висячих стропил или подвески, которая в вальмовой крыше работают на растяжение, необходимо выполнять из стали. Для этого к затяжке деревянных стропил подвешивается перпендикулярно на хомуты специальные деревянные прогоны.

А уже перпендикулярно к прогонам подвешиваются деревянные балки, после чего между ними укладываются безбалочные облегченные заполнения. Поэтому, если вы хотите уменьшить нагрузку крыши на висячие стропила или стропильную ферму, вам нужно выбирать конструкции подвесного перекрытия.

Для стальных ферм подвесное перекрытие обязательно нужно сделать несгораемым, по стальным балкам. Между такими балками следует уложить сборные железобетонные плиты, а уже на них –легкий утеплитель. Чтобы повысить огнестойкость и долговечность таких несущих конструкций, их нужно делать из железобетона. Причем самые железобетонные несущие конструкции лучше выполнять из крупноразмерных панелей заводского изготовления, чтобы не рисковать.

Этап ІV. Монтаж конькового прогона

В рассчете конькового прогона отталкивайтесь от таких нюансов:

1. Если же в здании есть капитальные продольные стены, или хотя бы два ряда внутренних столбов, тогда прогонов делают два. При этом многие стропильные конструкции по длине могут быть составными, а для увеличения жесткости используются ригели.
2. Если же здании нет внутренних опор, тогда здесь наклонные стропила сделать не получится. А поэтому используются специальные строительные фермы, к которым чердачное перекрытие попросту подвешивается. В таком случае стержни, которые расположены по верхнему контуру ферм, образуют верхний пояс строительной ферма, а по нижнему контуру – уже нижний пояс. Сама решетка фермы образует теперь вертикальные стержни и раскосы – наклонные стержни, которые располагаются между верхним и нижним поясом. Причем такие фермы необязательно изготавливают только из дерева, напротив, сегодня достаточно популярны стальные железобетонные. В процессе самого строительства фермы устанавливают на расстоянии 4-6 метров друг от друга. Самый простой вариант таких ферм – это шпренгельные, которые состоят из стропильных ног, вертикальной подвески, бабки и затяжек.
3. Если ширина здания достаточно большая, при установке используются строительные фермы или шпренгельные опоры. Но тогда чердачное перекрытие нельзя перекрывать балками, которые будут опираться на одни только стены. Такую конструкцию необходимо подвешивать на стальных хомутах к нижнему поясу фермы, или к затяжке, чтобы образовать, таким образом, подвесные перекрытия.

В этой фотоиллюстрации хорошо видно, как именно стропила нужно крепить к коньку и хребтам:

Этап V. Установка стандартных и диагональных стропил

Итак, диагональные стропильные ноги опираются прямо на конек в зависимости от таких условий:

1. Если посреди крыши будет только один коньковый прогон, тогда диагональную ногу нужно набивать на консоли прогона. Их специально для этого выпускают на 15 сантиметров за поддельную раму, а лишнее потом отпиливают.
2. Если же прогона – два, тогда на них нужно установить шпренгельную конструкцию из горизонтальной балки и стойки, а затем уже закрепить сами накосные стропила.
3. Если же балка при этом прочная, из бруса, а не из досок, тогда есть смысл сделать прибоину – короткую доску толщиной не менее 5 сантиметров. И на нее уже опирать накосные стропила вальмовой крыши.

Дополнительно для надежности накосные стропила закрепляют еще при помощи металлической проволоки, скрученной в несколько раз.

На ребрах монтаж коньковых элементов нужно производить в той же последовательности, что и на обычном коньке крыши. Т.е. установите элемент ребра с закрытым торцом, уложите коньковые элементы в замок и закрепите их механическим способом. А вот в местах пересечения ребер и конька вальмовой крыши принято устанавливать Y-образные коньковые элементы, хотя вместо них можно использовать также начальные и конечные коньковые элементы.

Но только обрежьте их тогда по контуру, когда они будут закреплены на ребре, и механически закрепите места стыков. Обработайте обязательно грунтовкой и минеральной посыпкой из стандартного ремонтного комплекта. Не забудьте также при установке коньковых элементов наконец на ребрах или коньках четырехскатной крыши оставить зазор для отвода воздуха из подкровельного пространства.

Все те же принципы нужно соблюдать и при строительстве четырехскатной крыши сложной формы:

У вас получится! Пожалуйста, задавайте свои вопросы в комментариях.

Крыши частных домов, имеющие четыре, а не один или два ската, являются гораздо более серьезной конструкцией. Собрать ее не сложнее, чем двухскатную, но преимуществ четырёхскатная крыша стропильной системы имеет больше. Высокое качество кровли обеспечивается прочностью такой системы. На фото четырехскатная крыша своими руками

Особенности крыши из четырех скатов

1. Главное преимущество – отсутствие щипцов и фронтонов. Нетрадиционная конструкция стропильной системы позволяет крыше без последствий переносить сильные ветра, минимизировать возможные разрушения в местах свесов карниза с течением времени, также отсутствие фронтона – это экономия на стройматериалах и трудозатратах.
2. Концы стропил, которые пересекаются между собой и крепятся на балке конька, придают конструкции жесткость, препятствуют ее деформированию под весом осадков, стройматериалов кровли или оборудования, смонтированного на крыше.
3. Конструкция и устройство вальмовой крыши предполагает возможность обустройства карнизных свесов по периметру всего дома, защищая фасад от атмосферных воздействий и перепадов температуры.
4. В схеме архитектурного соответствия четырёхскатная крыша при пристройке веранды или мансарды к дому делает здание более устойчивым к неравномерно распределенным нагрузкам.
5. Эстетичность крыши доказана практикой и временем – такие конструкции используются с тех лет, когда люди научились строить себе убежища, которые потом превращались в прочные и красивые дома.

Как будет конструироваться стропильная система четырехскатной крыши, зависит от типа крови – шатрового или вальмового. Поэтому стоит подробнее рассмотреть эти разновидности, их особенности и устройство.
Фото устройства вальмовой крыши

Вальмовая крыша

Крыша по вальмовому типу (см. фото выше) представляет собой сборку двух трапециевидных или треугольных деревянных узлов. Эти элементы скрепляются между собой плоскостями верхних поверхностей, а грани треугольников перекрываются коньковыми скатами.

На стропильный каркас вальмовой крыши монтируется кровельный пирог, состоящий из нескольких слоев: гидроизолятора, теплоизолятора, вентиляционного слоя стройматериалов и финишного декоративного и защитного покрытия (см. видео). По виду крепления система вальмовой крыши подразделяется на висячую и наслонного типа. Наслонная схема стропильной системы четырёхскатной крыши в исполнении более экономична, проще в монтаже и по конструкции.
Чертежи системы стропил

При наклоне вальмовой крыши ≤ 35° обязателен монтаж вспомогательных опорных балок, чтобы укрепить длинный пролет со стропилами наслонного типа. Дополнительные опоры предохраняют дом от атмосферной влаги, сильных ветров и перепадов температур.

1. Стропила накосной конструкции – брус, монтирующийся по диагонали, одним торцом упирается в мауэрлат, вторым – крепится к следующей паре. Так как в развернутом виде накосные стропила имеют очень большие размеры, то на крыше их необходимо надежно фиксировать. Также накосные стропила исполняют роль опоры для нарожников.
2. Трапециевидные деревянные сборки для скатов кровли.
3. Нарожники – конструкции небольшого размера из стропильных балок короткой длины, укрепляются на стропилах накосного типа. Если ширина стен дома составляет ≥ 4,5 м, то конструкцию соединяют в блок из нескольких элементов, чтобы потом из них сделать единую кровлю.
4. Подкосы, ригели и стойки служат для минимизации размеров и применения нарожников. Использование этих элементов позволяет собрать кровлю практически без дополнительного укрепления.
5. Лежни служат опорами для стоек и подкосов, нижним концом их упирают в подставки из кирпича на внутреннем стенном торце или подгоняют под размер подкладками деревянных брусков.
6. Прогон представляет собой балку, уложенную параллельно нижней опорной балке. Служит для обеспечения прочности стропильной конструкции.
7. Шпренгелями увеличивают жесткость по всем направлениям. Шпренгели должны иметь такое же сечение, как и стропила, и крепятся они по длине пролета.

Схема четырёхскатной кровли

Шатровая крыша

Крышу по типу шатра можно построить из треугольных деревянных конструкций. Неспециалисту совладать с построением такой крыши будет непросто, так как здесь важно абсолютно точно соблюдать все размеры и габариты, чтобы добиться полной симметрии шатровой кровли. Но благодаря такой крыше ваш дом выдержит ветер любой силы, даже ураган. Самодельная крыша, стропильная система которой выполнена в виде шатра, превосходно предохраняет жилье от проникновения холода и влаги даже в чердачное или мансардное пространство.

По конструкции чертежи вальмовой и шатровой системы стропил похожи, так как состоят из одинаковых узлов и элементов. Разница – только в длине стропил и вариантах монтажа. В шатровой конструкции также хорошо работают стропила висячего или наслонного типа, но висячие элементы закрепить своими силами дилетанту очень сложно – потребуется помощь профессионала. Шатровую крышу часто обустраивают над площадями без внутренних перекрытий, перегородок и стен, и балки для опор укладываются на несущие стены. Детали наслонной конструкции изготовить дешевле и легче, но, чтобы с ними можно было работать, необходимо наличие внутренней несущей стены и/или бетонных колонн.

1. Перед началом работ с любыми изделиями из дерева их необходимо обработать антисептическими и антипиреновыми средствами.
2. Древесина для любых элементов должна быть хорошо высушена в естественных условиях. Влажность материала должна быть ≤ 22%.
3. Мауэрлат делается из бруса с квадратным сечением 150 мм или прямоугольным 150 х 100 мм.
4. Стропила должны иметь в длину ≥ 50 мм и в ширину ≥ 150 мм.
5. Для всех изделий используется одна порода дерева, и желательно – хвойная.
6. Чтобы изготовить большое количество ригелей, стоек и прогонов с одним углом среза, используется заранее заготовленный шаблон.

В вальмовой системе стропил сначала делается опора в виде мауэрлата. От ровного его устройства зависит не только прочность конструкции, но и эстетичность всей крыши, поэтому опорные балки должны быть уложены строго по горизонтали. Облегчить выравнивание мауэрлата может заливка небольшого ростверка (опалубки) по всему периметру стен дома. Подробнее об этом смотрите видео ниже.

Для крепления ростверка используются арматурные штыри, вбитые или вставленные в стену. Через отверстия в этих стержнях мауэрлат крепится резьбовыми соединениями к стенам и ростверку.

Как собирать и монтировать на месте систему вальмовой крыши:

1. Верхние плоскости несущих стен дома необходимо перед установкой вскрыть гидроизоляторами – мастикой, битумом, гудроном. Сверху на слой гидроизоляции укладывается рубероид.
2. Опорный брус, из которого будет собираться мауэрлат, насаживается на штыри в стенах, притягивается гайками с шайбами. При монтаже мауэрлата нужно постоянно проверять его горизонтальность при помощи уровня.
3. Следующей устанавливается центральная опора – к ней будут прикрепляться стойки с коньком. Опорная балка укладывается или на боковые балки мауэрлата, или на поверхности внутренних несущих стен.
4. Для главной опоры конька устанавливаются вертикальные балки. Коньковые опоры не нужно сразу крепить жестко – только после полной сборки системы стропил. Жесткость можно придать стальными уголками, деревянными распорками или металлическими шпильками.
5. Чтобы крыша была идеально симметричной, стропила треугольных вальмовых конструкций опирают на мауэрлат в расчетных местах. Разметку под каждое из них нужно делать заранее, чтобы балка не попала на крепежный стержень. Промежуточные балки нужны, чтобы соединить конек со стенами.
6. Дальше устанавливаются накосные стропильные балки, которые будут соединять каждый угол дома с концом коньковой балки.

Между свесом и стеной выдерживается расстояние ≥ 50 см. Если участок выбран в регионе с сильными ветрами, то это расстояние увеличивается в 2 раза. Таким образом обеспечивается защита крыши и стен от осадков, которые могут задуваться и увлажнять поверхность вплоть до фундамента.

1. Теперь можно крепить рядовые стропильные брусья, чтобы соединить мауэрлат с коньком. Расстояние между стропилами рассчитывается исходя из общих размеров крыши и длины промежуточных стропил. Некоторые кровельные стройматериалы нужно укладывать на часто смонтированную обрешетку, поэтому общих рекомендаций по соблюдению расстояний нет. Рядовые стропила в стандартном решении устанавливаются в паз через 0,4-0,5 м, также место крепления можно усилить гвоздями или стальными накладными пластинами.
2. Если крыша имеет небольшой угол наклона, то стропила нужно усилить шпренгелями из-за дополнительного давления снега зимой.
3. Для укрепления верхнего торца накосных брусьев монтируется ферма из шпренгелей. Она состоит из двух подкосин, выходящих из одной точки.
4. Последний шаг в строительстве стропильной системы – обрешетка. Материал для каркаса обрешетки выбирается исходя из кровельного материала. Чаще всего это квадратные рейки сечением 5 см, а если обрешетка будет сплошной, то можно использовать доски или пятислойную фанеру.

Крыша четырехскатная своими руками: чертежи и фото ниже.

Как монтируется четырехскатная крыша

Чертеж плана стропильной системы

Монтаж обрешетки, пароизоляции, гидроизоляции

Обустройство разных слоев четырехскатной крыши требует внимательного отношения к каждому этапу работ.

Каждый укладываемый слой несет свою функцию, все слои в совокупности образуют единую систему , которая обеспечивает защиту сооружения.

Укладка обрешетки

Обрешетка — деревянная конструкция, состоящая из брусьев, расположенных поперек стропильных ног. Оптимальное сечение брусков обрешетки — 50х50 мм.

Перед монтажом доски обрешетки требуют обработки антисептическими средствами .

Обрешетку монтируют либо сплошным слоем, либо шагом 100-150 мм (в зависимости от внешнего покрытия).

Крепить обрешетку следует гвоздями.

Монтаж обрешетки

Монтаж пароизоляции

Пароизоляционную пленку устанавливают для того, чтобы предотвратить попадание влаги в теплоизоляционный слой . Пленку пароизоляции крепят к доскам обрешетки степлером внахлест. Места нахлеста заклеивают скотчем.

При этом необходимо следить за тем, чтобы пленка плотно прилегала к доскам. В местах оборудования труб или окон можно применять каучуковые или полиуретановые клеящие ленты.

ОСТОРОЖНО!

Пароизоляционный материал не должен огибать доски обрешетки, чтобы не допустить образование мест для скопления воды.

Водяные пары имеют высокую проникающую способность, поэтому монтаж пароизоляции — очень ответственный этап работ .

Монтаж пароизоляции

Установка гидроизоляции

После монтажа утеплителя укладывают гидроизоляцию. Гидроизоляция не пропускает скопившуюся в подкровельном пространстве влагу внутрь кровельного пирога. Как и теплоизоляционную пленку, гидроизоляцию укладывают внахлест и стыки проклеивают .

Особенно важно правильно уложить пленку в коньковой части . Коньковая область наиболее подвержена скоплению паров конденсата.

Важность каждого этапа по монтажу кровли вальмовой крыши нельзя недооценивать и тем более отказаться от монтажа какого-либо элемента.

Монтаж гидроизоляции

Вальмовые крыши считаются самыми прочными и долговечными . Их устанавливали более ста лет назад, и такие конструкции зарекомендовали себя как надежные и выносливые.

Несмотря на сложность конструкции, монтаж ее можно производить самостоятельно , главное — выполнять шаг за шагом в четкой последовательности каждый этап работ и выбирать качественный, надежный материал, ведь крыша должна защищать дом не один десяток лет.

Полезное видео

В данном видео вы узнаете как построить вальмовую крышу своими руками:

Вконтакте

Устройство и конструкция вальмовых крыш

Экстерьер современных зданий максимально зависит от того, как оригинально, эстетично и представительно выглядит крыша, насколько она завершает композицию и вписывается в общий дизайн. Вместе с тем, крыша является не только эффектным архитектурным элементом, но и надежной защитой здания.

Конструкция вальмовой крыши, которую именуют также четырехскатной, является самой популярной при строительстве малоэтажного индивидуального жилья в большинстве стран Евросоюза. На постсоветском пространстве строительные традиции отдавали предпочтение простым двускатным кровлям. Однако сегодня дом с вальмовой крышей далеко не редкость. Конструкция постепенно вытесняет другие виды крыш и становится неотъемлемой частью отечественных пейзажей поселков и небольших городков. И все благодаря преимуществам перед двухскатной конструкцией.

Преимущества вальмовой крыши

1. Профессионально сконструированная и смонтированная вальмовая крыша из-за того, что у нее отсутствуют вертикальные торцевые стены: фронтоны или щипцы, имеет низкое сопротивление воздушным потокам. Поэтому такая конструкция способна наилучшим образом противостоять ураганным ветрам. Она меньше подвержена разрушению в местах карнизных свесов.
2. Вальмовая кровля за счет угловых ребер, которые сходятся к опорной балке конька, обладает высокой жесткостью конструкции, в силу чего не подвержена серьезным деформациям.
3. Конструкция вальмовой крыши дает возможность устроить большие свесы со всех сторон здания, защищая, таким образом, фасады от атмосферных осадков.
4. Четырехскатная крыша делает дом более привлекательным с архитектурной точки зрения. Такие строения приобретают более торжественный и солидный вид.

Недостатки вальмовой кровли

Несмотря на ряд преимуществ конструкции вальмовых крыш многие архитекторы и проектировщики не выбирают ее для устройства кровли. Это объясняется тем, что крыша с четырьмя скатами монтируется сложнее двускатной, а значит и стоить будет дороже. Кроме того, скаты с четырех сторон «съедают» чердачную площадь с коротких торцов. Если на чердаке планируется устройство мансарды, то такой крыше приоритет не отдается. Мансардные окна, используемые для освещения помещения под вальмой, обязательно нужно закрывать во время дождя, иначе на полу образуется лужа. С вертикальными окнами, размещающимися в стенах фронтона в двухскатной крыше, такая проблема не появляется. Эти недостатки не являются глобальными, но при описании преимуществ вальмовой крыши и о минусах нельзя не упомянуть.

Разновидности четырехскатной крыши

Существует несколько разновидностей вальмовых крыш, среди которых выделяют следующие виды:

1. Классическая четырехскатная кровля предполагает прямые стропила. В такой конструкции угловые ребра идут непосредственно от конька, а свесы расположены на одной высоте. У основного типа четырехскатной крыши торцевые стороны сделаны в форме треугольника, а другие стороны выполнены в форме трапеции.


   Большие свесы отлично защищают фасад от дождя.

2. Шатровая вальмовая конструкция представляет собой четырехскатную крышу, у которой все ребра сходятся в центральной точке.

   Шатровая крыша больше подходит для квадратного плана дома.

3. Датская четырехскатная крыша представляет собой вальмовую кровлю, у которой в верхней части коротких скатов расположены фронтоны.

   Конструкция датской крыши позволяет встроить полноценные вертикальные оконные блоки.

4. Ломаная вальмовая конструкция именуется мансардной четырехскатной кровлей. Она сложнее в сооружении, но дает возможность отвести значительную площадь чердачного этажа под жилые помещения. Ломаная крыша обойдется дороже, но позволит рационально использовать площадь мансарды.


   Ломаная четырехскатная крыша является отличительной чертой традиционной архитектуры стран Востока: Китая, Кореи и Японии. Только излом восточные архитекторы делают в другую сторону.

Расчет вальмовой крыши

Площадь покрытия четырехскатной крыши вычисляется в квадратных метрах следующим методом:

• рассчитывается площадь с учетом трубы дымохода и окон кровли;
• вычисляется длина ската от края карниза до нижней части конька;
• рассчитываются элементы, которые не относятся к покрытию кровли: свесы, стены брандмауэра, парапеты;
• стоячие фальцы, примыкания полотен при рулонной кровле, выступающие части брусков в расчет не берутся.

При вычислении площади вальмовой крыши из металлочерепицы длина скатов уменьшается на 70 сантиметров.

Так как расчет площади четырехскатной крыши включает ряд сложностей, лучше привлечь к этому занятию специалистов, которые при помощи специальных компьютерных программ смогут произвести расчеты точно и грамотно.

Специалисты для выполнения необходимых расчетов условно разделяют крышу на части и для каждой из них проводят отдельный расчет. После этого полученные результаты складываются и в итоге получаются требуемые расчеты. Этот метод упрощает процедуру, уменьшает риски ошибок в вычислениях.

Кроме прочности и надежности будущей конструкции расчет площади четырехскатной кровли оказывает непосредственное влияние на материальные вложения при ее возведении, а значит на общую стоимость стройки.

Правильные расчеты позволяют определить необходимое количество материалов: досок, брусьев и т.д.

При расчетах вальмовой крыши принимаются во внимание технические параметры кровельного материала, его длина, толщина, способы монтажа. Они напрямую влияют на вес кровельной конструкции, удобство монтажа. Например, установка керамической и гибкой черепицы будут различными, так как керамическая черепица значительно тяжелее гибких изделий. Гибкий материал, в отличие от керамической плитки, не требует установки стропил и монтажа частой обрешетки.

Особенности стропильной системы

В процессе устройства вальмовой кровли особое внимание обращают на стропильную систему. Монтаж стропильной системы четырехскатной крыши намного сложнее и дороже, чем сооружение двухскатной кровли. Эта конструкция требует установки специальных стропил, которые ориентированы к углам стенок. Такие стропильные «ноги» называются накосными диагональными.

Диагональные стропила намного длиннее традиционных изделий. На них, исходя из проекта, опираются стропила скатов, которые называют «нарожниками». Такая конструкция предполагает, что диагональные стропила несут нагрузку в полтора раза большую, чем приходится на стандартные стропила. Именно поэтому одним из важных элементов успеха устройства вальмовой крыши является выбор высококачественной древесины для стропил. Так как длина накосных стропил значительно превышает длину стандартных досок, то такие изделия изготавливаются методом спаривания.

Спаривание диагональных стропильных ног четырехскатной крыши позволяет решить сразу несколько задач:

• получение длинных неразрезных балок;
• наличие удвоенного сечения обеспечивает стропильной системе высокую прочность, позволяющую выдерживать большие нагрузки;
• сдваивание стропильных ног дает возможность унифицировать типоразмеры применяемых деталей.

Спаривание позволяет использовать те же пиломатериалы, которые применяются для стандартных стропил.

Последовательность монтажа четырехскатной крыши

Сбор кровельной конструкции состоит из нескольких последовательных этапов:

• Первым делом монтируется мауэрлат. Такое название получила верхняя обвязка стеновой панели каркасных домов и верхний венец для срубов. В качестве мауэрлата используется деревянный брус с сечением 10×10, 10×15 или 15×15 сантиметров. Брус выбирается цельный по всей длине, без сучков и трещин.

  Креплению мауэрлата уделяется особое внимание. В каменных строениях используют железобетонный монолитный пояс там, где мауэрлат будет опираться на него заранее вмонтированными закладными деталями – шпильками М12 и выше. Как вариант, можно использовать закрепленные в кладке шпильки и металлические распорные дюбеля. Мауэрлат соединяется по длине в накладку, а не встык, используя множественные точки соединения. Углы должны быть связаны надежно металлическими уголками, скобами и пластинами.

  Мауэрлат нужно хорошо фиксировать и соединять на углах. Очень важно обеспечить крепкое основание крыши, надежность всех соединений.

• Следующим этапом является устройство стоек, монтаж конька и боковых балок, параллельных ей. Для стоек выбирают брусья 10×10 или 10×15 сантиметров, для балок большего сечения подойдут брусья 8×16 или 10×20 сантиметров. Оптимальным соотношением ширины к высоте считается соотношение 1:2. Это обеспечивает меньшую деформацию балки при высыхании. По тому же принципу выбирают стропильный брус.

  В сборных щитовых конструкциях опорные балки не используются, достаточно поставить стойки с шагом стропил.

  Для конька ставят брус меньшего сечения. Конек служит направляющей деталью для устройства всей конструкции.

• После монтажа стропил они обрезаются на нужной высоте. После этого ставятся накосные стропила. Нагрузка на них высокая, и поэтому сечение должно быть выше.
• Следующим шагом становится установка рядовых стропил. Угловые (накосные) стропила не монтируются из бруса того же сечения, что и остальные. Нагрузка на них значительно выше, потому сечение должно быть большим.
• Затем производится установка оставшихся стропильных ног, в том числе укороченных. Стропила должны быть сделаны из цельного материала или же на стык устанавливают накладки в 1,5 метра и закрепляют их с двух сторон в нескольких местах. Соединение деревянных элементов производится внахлест при помощи накладных металлических уголков или пластин. В местах соединения стропил, мауэрлата и балок следует сделать опорные врубки, при крепеже используются надежные металлические элементы.

Стропильная система вальмовой крыши готова. Остается выбрать тип кровли, после чего заняться устройством оптимального основания: обрешетки или сплошного настила.

Все элементы надежно фиксируются при помощи специальных металлических крепежей для дерева. Необходимым оборудованием для монтажа четырехскатной кровли являются: дрель, дисковая или бензопила. Пригодится ручной инструмент: пилы, стамески, молотки. Понадобятся столярный уровень, рулетка, отвес.

Организация вальмовой крыши сложный и трудоемкий процесс, требующий инженерно-строительных и проектировочных знаний и умений. Лучшим решением грамотного монтажа такой конструкции будет обращение за помощью к профессионалам, которые обеспечат надежное устройство и безопасность четырехскатной кровли.

Обрешетка 4 скатной крыши. Конструкция четырехскатной крыши и монтаж своими руками

Чаще всего четырехскатную крышу для дома выбирают из-за внешней привлекательности, не учитывая, что у этой конструкции есть и другие преимущества: способность выдерживать большие ветровые нагрузки, повысить уровень защищенности стен от влаги, позволить оборудовать жилые помещения в чердачном пространстве.

Четырехскатная крыша своими руками. Фото

Четыре ската считаются оптимальным вариантом для регионов с сильными ветрами и большим объемом осадков. Принимая решение построить четырехскатную крышу самостоятельно, необходимо учесть, что эта конструкция требует точных чертежей и повышенного внимания при замерах и разметке.

Подготовительные работы

Основное отличие четырехскатной (вальмовой) крыши с четырьмя скатами от конструкции с двумя скатами — отсутствие необходимости в устройстве боковых фронтонов. Четырехскатная конструкция состоит из двух трапециевидных и двух треугольных скатов, последние заменяют фронтоны.

Под крышей может располагаться просто чердачное помещение или жилая мансарда. Строительство четырехскатной крыши начинается с определения ее предназначения и подбора материалов с учетом особенностей климата . Количество осадков и силу ветра важно учесть при выборе углов скатов, толщины материалов для деревянных составляющих и вида кровли.

Важно! Уклон скатов может варьировать от 5-и до 60

° . Чем сильнее ветры и больше осадков, тем больше уклон.

Деревянные составляющие должны быть толще, чем для двухскатной конструкции. Если уклон не превышает 18°, для кровли подойдут рулонные материалы. При уклоне 18-30° лучше выбрать металлическую или керамическую черепицу.

Рассчет четырехскатной крыши своими руками. Фото

При завершении первого этапа должна быть создана точная схема устройства кровли . Вы должны знать, какие материалы и в каких объемах необходимо купить.

Этапы постройки четырехскатной крыши своими руками

Для устройства четырехскатной крыши используется древесина хвойных пород без дефектов с влажностью 18-22%. В первую очередь устраивается основание, равномерно распределяющее нагрузку на несущие конструкции. По периметру здания укладывается слой гидроизоляции и монтируется мауэрлат — цельный брус 10х15 см или 15х15 см. Соединения делаются в накладку, для связки углов используются металлические скобки, пластины и уголки.

Следующий шаг строительства четырехскатной крыши — установка лежней. Это брус, который служит опорой для стоек и располагается на основании. Далее на лежни монтируются стойки (брус 10х10 или 10х15 см) с шагом стропил (не более 2-х метров), устанавливается коньковая балка (10х20 см), временно опирающаяся на специальные стойки.

Важно! Необходимо с повышенным вниманием отнестись к углу монтажа стоек.

При устройстве четырехскатной крыши необходимо учесть, что она состоит их 4-х плоскостей. Для скатов в виде трапеций требуются боковые стропила , для треугольных — диагональные (накосные). Это цельный брус 10х15 см или 10х20 см, который монтируется с шагом 50-150 см. При необходимости стыковки монтируются накладки, закрепляются в нескольких местах.

Четырехскатная крыша своими руками. Фото

В точках, где стропила опираются на основание, нужно сделать врубки и закрепить конструкцию элементами из металла. Сверху стропила упираются в брус конька, соединенный со стойками при помощи пазов. Для усиления конструкции рекомендуется использовать диагональные опоры, подкосы, стальные соединительные элементы.

Монтаж кровли

Завершающий этап постройки четырехскатной крыши своими руками — монтаж гидроизоляционного слоя, контробрешетки, обрешетки (или сплошного настила). На стропила укладывается гидроизоляционный материал . Его предназначение — исключить разрушение стропильной системы из-за попадания влаги из чердачного помещения под кровельный материал. Пленка укладывается внахлест и для герметичности скрепляется липкой лентой.

Следующий шаг — устройство контробрешетки . Это брус или доска, обработанная антисептиком. Крепится к стропилам, позволяет зафиксировать гидроизоляционный материал, создает воздушную подушку между кровельным материалом и изоляцией.

Для обрешетки используются сухие доски шириной 4-5 см, которые крепятся к контробрешетке на расстоянии 25-30 см друг от друга. Если не планируется обустройство жилых помещений в чердачном пространстве, то далее монтируется кровельный материал.

При устройстве теплой мансарды на стропила с внутренней стороны при помощи степплеров монтируется пароизоляционный материал (пленка, фольга, пергамин), предотвращающий попадание влаги из теплого помещения в утеплитель. На пароизоляцию укладывается теплоизоляционный материал толщиной 15-20 см.

Преимущества четырехскатной крыши

Постройка четырехскатной крыши позволяет:

• переоборудовать чердачное пространство в жилую мансарду, то есть, увеличить полезную площадь дома;
• повысить уровень устойчивости к внешним воздействиям в виде ветра и дождя, тем самым увеличиваются показатели прочности кровли и продлевается срок ее эксплуатации;
• сделать внешний вид дома более привлекательным.

Несмотря на то, что планирование и процесс устройства требует больших временных и материальных затрат, устройство четырехскатной крыши своим руками возможно при наличии базовых навыков плотника. В хозяйстве должны быть: бензиновая, дисковая пила или ручная, дрель, стамески, молотки, уровень, шнур, рулетка. Перед началом работ желательно внимательно посмотреть подходящее по содержанию видео.

Четырехскатная крыша, при условии грамотного ее возведения, отличается не только презентабельным внешним видом, но и повышенной прочностью, которая позволяет ей эффективно противостоять атмосферным осадкам и сильному ветру. В данной статье мы расскажем о том, каково устройство стропильной системы четырехскатной крыши, рассмотрим разновидности таких каркасов, а также опишем подробный план работ по их возведению.

Сравнительная характеристика видов каркаса: шатрового и вальмового

В категорию крыши с четырьмя скатами входят 2 типа каркасных систем, которые схематично выглядят как квадратный (шатровая конструкция) и прямоугольный (вальмовая кровля) конверты. В нашей стране крыша конверт достаточно популярна. Главной особенностью четырехскатных крыш является отсутствие фронтонов. Для сооружения стропильной системы четырехскатной крыши в обоих случаях применяются висячие и наслонные стропила. Методы их сборки являются стандартными для крыш с любым количеством скатов.

Отличительные черты четырехскатных кровель различной конструкции:

• В случае с шатровым каркасом, кровля состоит из четырех равнобедренных треугольников, которые соприкасаются вершинами в одной точке. В данном случае функции конька возложены на центральную опорную балку в наслонных конструкциях, либо на верхнюю точку фермы висячих стропил.
• Крыша вальмового типа предполагает наличие двух треугольных и двух скатов в форме трапеции. В данном случае трапециевидные скаты примыкают к коньковой балке верхними ребрами, а треугольные – вершинами. При этом все четыре ската соприкасаются друг с другом боковыми ребрами.

Изучая план стропильной системы четырехскатной крыши, можно сделать вывод, что выбор конфигурации четырехскатной кровли зависит от формы строения. То есть, квадратные дома перекрывают шатровыми конструкциями, а прямоугольные – вальмовыми кровлями. При этом можно использовать любые кровельные материалы, как жесткие, так и мягкие.

При составлении чертежей стропильной системы четырехскатной крыши следует четко обозначить геометрическую форму, а также указать положение отдельных элементов и проекции скатов с точными размерами.

Как правило, системы стропил вальмового и шатрового типа комбинируют с традиционными – односкатными, двускатными и ломаными крышами в рамках одного объекта.

Для опоры четырехскатной конструкции можно использовать мауэрлат, являющийся верхней обвязкой на бетонных или кирпичных стенах, а также верхний венец бревенчатого сруба. Наслонную технологию применяют в тех случаях, когда есть возможность установить верхнюю и нижнюю опору под каждую стропильную ногу.

• Мауэрлат должен быть закреплен с усилением, чтобы выдержать распирающие усилия в случае жесткой фиксации стропильных ног деревянными накладками или металлическими уголками.
• Если же верхняя часть ноги будет зафиксирована жестко, а нижняя – на шарнирном креплении, производить фиксацию мауэрлата можно обычным способом. В таком случае при усилении нагрузок на каркас стропила смогут слегка сдвинуться.
• Распирающая нагрузка и давление на мауэрлат будут нивелированы при использовании жестких креплений нижней части стропил и шарнирных – на верхних пятках.

Обратите внимание, что способ укладки мауэрлата и всей стропильной системы следует предусмотреть на этапе проектирования здания. При отсутствии внутренних несущих стен и невозможности размещения опорных элементов для центральной части крыши, применяется технология висячих стропил. Однако чаще всего устанавливают все-таки наклонный тип стабильного каркаса, предусмотрев заранее наличие несущих конструкций.

При сооружении вальмовых и шатровых каркасов используются такие специфические узлы стропильной системы четырехскатной крыши:

• Диагональные ноги, из которых выполняются хребты скатов. В каркасах шатрового типа такие накосные ноги совмещают углы крыши с ее верхней точкой. Вальмовые каркасы предполагают стыковку консолей коньковой балки с углами посредством диагональных стропил.
• Нарожники (полуноги) – элементы, монтируемые под углом 90 градусов к карнизам. Поскольку они стыкуются с диагональными стропилами и располагаются параллельно друг другу, их длина будет отличаться. Из таких элементов создаются скаты крыши.

Эти же конструктивные элементы применяются для создания ендов, с той лишь разницей, что углы делаются вогнутыми.

Именно установка накосных стропил представляет наибольшую сложность. Более того, на эти элементы будет приходиться повышенная нагрузка, поскольку они служат опорным элементом для крепления в верхней части нарожников, то есть выполняют функции конька. Поэтому перед началом работ необходимо выполнить расчет стропильной системы четырехскатной крыши.

В целом процесс возведения крыши с четырьмя скатами включает такие этапы:

1. Укладка мауэрлата на стены из кирпича или бетона. В бревенчатых домах этим элементом служит верхний венец.
2. Монтаж центральной опорной балки под шатровый каркас или сборка опорных конструкций для вальмовой крыши.
3. Установка наслонных стропильных ног под ту или иную конструкцию.
4. Крепление диагональных стропилин, которые совмещают углы крыши с центральной вершиной или торцами конька.
5. Разметка и монтаж нарожников.

Если предполагается висячий тип стропильной системы, то первым этапом создания шатровой конструкции станет размещение центральной фермы в форме треугольника. При создании конструкции вальмового типа на стартовом этапе крепят несколько стропильных ферм.

Строительство вальмовой крыши

Поскольку в частном строительстве используются преимущественно вальмовые крыши с наслонными стропилами, рассмотрим подробнее процесс монтажа четырехскатной стропильной системы такой конструкции. Опорой для конструкций будут служить перекрытия, размещенные на мауэрлате.

Фиксация методом врубки будет выполняться лишь в месте стыковки конька со стропилами, поэтому мауэрлат можно устанавливать на обычных креплениях. В рассматриваемом здании коробка дома имеет размеры 8,4×10,8 м. Крыша на плане будет превосходить размеры дома на 40-50 см с каждой стороны – это ширина карнизного свеса.

План укладки опор на мауэрлат

В зависимости от материала, использованного для возведения стен здания, укладка мауэрлата может производиться различными способами.

• В верхней части стен из газосиликатных или пенобетонных блоков нужно залить армированный бетонный пояс, в котором разместить анкеры для последующей фиксации мауэрлата.
• При сооружении кирпичных стен в верхней их части выполняют бортик в 1-2 кирпича таким образом, чтобы в центре стены образовалось углубление для деревянного каркаса. По мере кладки между кирпичами размещают деревянные пробки, к которым мауэрлат будет фиксироваться скобами.

Для мауэрлата понадобится брус сечением 100×150 или 150×150 мм. При планировании использования пространства под крышей следует применять более толстые балки. Элементы каркаса стыкуют косыми врубками с последующим усилением – гвоздями, глухарями или саморезами, а по углам – скобами.

Далее на мауэрлат нужно разместить элементы перекрытия. Их делают из брусков сечением 100×200 мм. Первой укладывается центральная балка. Если длины пиломатериалов недостаточно, ее изготавливают из двух кусков бруса. Причем место соединения должно приходиться на опорный элемент, например, несущую стену.

В данном случае балки уложены с шагом в 60 см. Как правило, коробка имеет неидеальные размеры, поэтому шаг между балками можно слегка подкорректировать, чтобы сгладить несовершенства. Отступ от стен дома до крайних балок, расположенных по обеим сторонам, должен составлять 90 см. Он требуется для монтажа выносов.

К торцевым частям балок перекрытия крепятся выноса. Для удобства сначала их размещают лишь в тех местах, где далее будут установлены стропила. К поверхности мауэрлата выноса крепятся гвоздями, а к балкам – нагелями, гвоздями крупного сечения, саморезами, после чего крепление усиливается уголками.

Сборка конькового участка четырехскатной крыши

Центральный отрезок крыши вальмового типа является не чем иным, как традиционной двухскатной конструкцией. Следовательно, ее сборка выполняется по технологии для скатных кровель. Хотя подобная конструкция обычно предусматривает наличие лежня, на котором размещаются опоры под конек, в данном примере функции такого элемента возложены на центральную балку перекрытия.

Коньковый участок крыши выполняют так:

• Сначала собирают опорную конструкцию под стропила, которые верхними пятками будут упираться в коньковую балку. Сам конек будет поддерживаться тремя опорными столбами, из которых средний монтируется непосредственно на центральном брусе перекрытия. Чтобы правильно установить два крайних столба, под них поверх перекрытия размещают поперечные бруски, по длине охватывающие не менее 5 балок. Подкосы обеспечивают дополнительную устойчивость конструкции. Опорные элементы каркаса изготавливают из бруса сечением 100×150 мм, а подкосы – из досок 50×150 мм.
• Чтобы все стропила были одинаковыми, для их нарезки изготавливают шаблон. Для этого доску нужной длины примеряют на месте монтажа, делают разметку запилов, после чего по ней выполняют нарезку всех стропилин.
• Готовые стропила опирают на коньковую балку местом врубки, а нижнюю часть закрепляют на выносе.

Обычно балки перекрытий размещают перпендикулярно коробке, чтобы упор стропильных ног в центральной части крыши приходился именно на них. Поскольку в рассматриваемом примере стропила стыкуются с выносом, необходим монтаж дополнительных опор. Их размещают таким образом, чтобы перераспределить нагрузку со стропил и опор на стены.

В конце нужно установить с каждой стороны по три ряда выносов. После этого к балкам перекрытий и выносам строго горизонтально крепится карниз, облегчающий дальнейшие работы с крышей.

Крепление угловых выносов стропильной системы

В углах за карнизной доской необходимо установить угловые выноса.

Их крепят так:

• От угла до места условного пересечения балки перекрытия с крайней опорой каркаса натягивают шнурку.
• По ее контуру в нужном месте размещают брусок. На бруске нужно отметить места, где он пересекает балку перекрытия и угловой стык карниза. По разметке все лишнее обрезают.
• С помощью уголков готовый элемент крепится к перекрытию и мауэрлату.

Те же действия выполняются со всеми оставшимися выносами.

Устройство накосных стропил — чертежи

Диаметр диагональных стропил совпадает с размерами рядовых элементов. Поскольку в нашем примере уклон трапециевидных скатов и вальм отличается, одна из накосных ног размещается несколько выше другой.

Процесс создания и монтажа накосов таков:

• С помощью шнурки намечаем дополнительные линии для разметки запила, натянув ее к углам и центру ската от верхней точки коньковой балки.
• Определяем угол между верхней частью углового выноса и шнурка. Это будет угол для нижнего запила (α). Верхний запил (β) высчитывается по формуле: β=90º-α.
• Берем обрезок доски и спиливаем в нем один край под углом β. Приложив заготовку к месту стыковки верхние части, совмещаем ее ребро со шнуркой. Излишки отмечаем и отпиливаем.
• В другой заготовке для нижней пятки отпиливаем участок под углом α.
• С помощью полученных шаблонов вырезают первое диагональное стропило. Если нет целой доски нужной длины, элемент собирают из двух кусков. Сращивают их с помощью дюймовой доски, длиной 1 м, поместив ее с внешней стороны стропила. Готовый элемент можно устанавливать.
• Аналогичным образом изготавливают вторую половину диагональных стропил, не забыв, что она должна размещаться несколько ниже первой. Место стыковки двух половин накоса не должно совпадать с отрезком сращивания досок в одну деталь.
• Стыковка досок производится гвоздями на расстоянии 40-50 см.
• Далее по шнурке на стропиле необходимо прочертить линию запила, чтобы его можно было состыковать со смежным диагональным элементом.

Изготовление остальных 3 детали выполняется аналогичным образом. Под каждую из таких стропилин в местах, где стыкуются балки с угловыми выносами, устанавливают опоры. Дополнительные опоры возле конька необходимы, если длина пролета превышает 7,5 м.

Сборка и монтаж вальмовых стропильных ног

По натянутой шнурке от конька к центру ската замеряем нижний угол γ и вычисляем противоположный угол δ=90º-γ. Так же, как и с диагональными деталями, изготавливают шаблоны для запилов на верхней и нижней пятке элемента, чтобы он плотно вошел между диагональными стропилами. Изготовив центральное стропило вальмы, его нужно установить в соответствующем месте.

Жесткость конструкции и надежное крепление наиболее коротких нарожников обеспечивается путем установки коротких выносов между карнизом и угловыми выносами.

На следующем этапе делают шаблоны для нарожников:

• Кусок доски отпиливают под углом δ и примеряют на месте соединения с диагональной ногой.
• Различают лишние участки, затем их отпиливают. Этот шаблон понадобится для создания всех нарожников, которые будут установлены с одной из сторон вальмы. Для другой половины запил на заготовках нужно будет сделать с противоположной стороны.
• Нижнюю пятку нарожников подрезают по шаблону, отпиленному под углом γ. Такая заготовка подойдет для создания нижних стыков на всех нарожниках.

Изготовление нарожников производится с учетом расчетной длины элементов и согласно изготовленным шаблонам. Они заполнят плоскости вальм и основных скатов. Установку этих деталей выполняют так, чтобы места стыковки накосов с нарожниками с противоположных сторон не сходились в одном месте, то есть вразбежку. Крепежными элементами для соединения нарожников с диагональными стропилами служат уголки, а с выносами и балками перекрытия – зубчатые пластины или уголки – кому что удобнее.

Сооружение крыши с шатровым типом каркаса выполняется по тем же технологиям, что и с вальмовым. Единственное отличие заключается в отсутствии конька в шатровых крышах. В данном случае монтаж стропильной системы шатровой кровли начинается со стыковки диагональных стропил, а затем – нарожников. Если же используются висячие стропила, сначала выполняется монтаж центральной фермы.

Таким образом, детальное изучение особенностей строительства четырехскатных крыш позволит вам приступить к созданию каркасной конструкции со знанием дел.

Крыша четырехскатная своими руками: чертежи и фото ниже.

Как монтируется четырехскатная крыша

Чертеж плана стропильной системы

Монтаж обрешетки, пароизоляции, гидроизоляции

Обустройство разных слоев четырехскатной крыши требует внимательного отношения к каждому этапу работ.

Каждый укладываемый слой несет свою функцию, все слои в совокупности образуют единую систему , которая обеспечивает защиту сооружения.

Укладка обрешетки

Обрешетка — деревянная конструкция, состоящая из брусьев, расположенных поперек стропильных ног. Оптимальное сечение брусков обрешетки — 50х50 мм.

Перед монтажом доски обрешетки требуют обработки антисептическими средствами .

Обрешетку монтируют либо сплошным слоем, либо шагом 100-150 мм (в зависимости от внешнего покрытия).

Крепить обрешетку следует гвоздями.

Монтаж обрешетки

Монтаж пароизоляции

Пароизоляционную пленку устанавливают для того, чтобы предотвратить попадание влаги в теплоизоляционный слой . Пленку пароизоляции крепят к доскам обрешетки степлером внахлест. Места нахлеста заклеивают скотчем.

При этом необходимо следить за тем, чтобы пленка плотно прилегала к доскам. В местах оборудования труб или окон можно применять каучуковые или полиуретановые клеящие ленты.

ОСТОРОЖНО!

Пароизоляционный материал не должен огибать доски обрешетки, чтобы не допустить образование мест для скопления воды.

Водяные пары имеют высокую проникающую способность, поэтому монтаж пароизоляции — очень ответственный этап работ .

Монтаж пароизоляции

Установка гидроизоляции

После монтажа утеплителя укладывают гидроизоляцию. Гидроизоляция не пропускает скопившуюся в подкровельном пространстве влагу внутрь кровельного пирога. Как и теплоизоляционную пленку, гидроизоляцию укладывают внахлест и стыки проклеивают .

Особенно важно правильно уложить пленку в коньковой части . Коньковая область наиболее подвержена скоплению паров конденсата.

Важность каждого этапа по монтажу кровли вальмовой крыши нельзя недооценивать и тем более отказаться от монтажа какого-либо элемента.

Монтаж гидроизоляции

Вальмовые крыши считаются самыми прочными и долговечными . Их устанавливали более ста лет назад, и такие конструкции зарекомендовали себя как надежные и выносливые.

Несмотря на сложность конструкции, монтаж ее можно производить самостоятельно , главное — выполнять шаг за шагом в четкой последовательности каждый этап работ и выбирать качественный, надежный материал, ведь крыша должна защищать дом не один десяток лет.

Полезное видео

В данном видео вы узнаете как построить вальмовую крышу своими руками:

Вконтакте

В ходе строительства собственного дома приходится решать тысячи вопросов, отдавая предпочтение тем или иным конструктивным решениям и материалам. Даже если работы выполняет профессиональная фирма, ответственность за этот выбор лежит на заказчике. А когда дом возводят самостоятельно, то на плечи домовладельца ложится не только согласование проекта, но и его выполнение.

В былые времена знания о том, как построить дом передавались из уст уста от старого поколения новому. Более того, каждый взрослый мужчина применял их на практике, создавая для своей семьи жилище. Сейчас, человек без строительных навыков, не знает, как строится своими руками. Однако, может получить эту информацию в интернете, начиная от готовых проектов и заканчивая видео-инструкциями.

Внешний вид и преимущества

Четырехскатная крыша, которую также называют вальмовой, состоит из 4 наклонных плоскостей, скатов и прямоугольного основания. Два их них имеют трапециевидную форму, они расположены по бокам, а торцевые скаты напоминают треугольники и располагаются там, где у двухскатной крыши были бы фронтоны. На скатах размещают слуховые или мансардные окна, кукушки, эркеры, что делает облик такой кровли еще более интересным.

Те, кто собираются строить четырехскатную крышу своими руками, объясняют такой выбор ее преимуществами:

Создание проекта

Прежде чем начать строительство, необходимо создать ее проект и чертежи, чтобы избежать ошибок в процессе монтажных работ. После того, как определена длина и ширина дома, производят следующие вычисления:

Состав стропильной системы

Чтобы понять, как сделать четырехскатную крышу, нужно узнать состав ее стропильной системы. Это совокупность всех опорных элементов, образующих каркас, на котором лежит кровельный материал. В ее состав входит:

Монтаж каркаса

Четырёхскатная крыша возводится достаточно просто при условии наличия необходимого инструмента и пары физически сильных помощников. Работы выполняют в следующем порядке:

Изучив вопрос, как сделать четырехскатную кровлю дома своими руками, можно неплохо сэкономить на оплате труда наемной бригады и быть уверенным в качестве выполненных работ. Хоть конструкция и считается сложной, ее сборка вполне под силу человеку с начальными строительными навыками, теоретическими знанием и желанием самостоятельно построить дом!

Видео-инструкция

При строительстве собственного жилья на плечи ложится много ответственности. Приходится заниматься кучей вопросов и участвовать в процессе строительства. Ведь надежная крыша над головой обеспечит комфортную жизнь.

Сложности всегда привлекают человека. Ведь не зря говорят: «Мы не ищем легких путей». Так происходит и в строительстве. Четырехскатная кровля имеет сложную форму, придавая зданию особый вид. Такая архитектура привлекает многих. Данный вид особо популярен при постройке загородных домов. На одноэтажный дом неплохим вариантом станет построить четырехскатную крышу.

В этой статье

Вид

Расположение с разных сторон 4 скатов придает вашему жилью солидный вид. Зачастую скаты имеют разную форму: пара из них получается в форме треугольника и играет роль фронтона, а некоторым придают форму трапеции.

Сложности с четырехскатной крышей при расчетах и монтаже отпугивают многих желающих, но если вы не сомневаетесь в своих силах, то можно смело производить постройку.

Преимущества конструкции

Четырехскатная крыша своими руками имеет следующие плюсы:

• отсутствие фронтонов делает кровлю более прочной и устойчивой к порывам ветра. Такой вид кровли подходит для местности с ветреными погодными условиями;
• наличие 4 скатов эффективнее справляется с отводом талой и дождевой воды, а также снега;
• чердачное помещение становится более просторным, что идеально подойдет для расположения мансарды;
• строительство 4-скатной кровли обойдется не дороже остальных видов.

Типы

При исполнении четырехскатной крыши своими руками можно выделить несколько ее подвидов:

• вальмовая — является классическим вариантом. Имеет 2 треугольные вальмы и 2 ската в форме трапеции;
• полувальмовая — имеет немного укороченные скаты. Отлично используется для мансарды;
• шатровая — исполняется в виде пирамиды. Идеальна для квадратного здания.

Проект

Перед тем как перейти непосредственно к строительству, необходимо создать проект кровли, для того чтобы в дальнейшем не совершать ошибок. Как построить кровлю? В таком деле поможет поэтапная инструкция. Ознакомившись с конструкцией дома, приступаем к следующему:

• рассчитываем угол наклона скатов, опираясь на такие показатели, как ветровая нагрузка, осадки в вашей местности, тип кровельного материала. В местностях с сильными порывами ветра угол наклона желательно делать меньше 30 градусов, таким образом, снизится парусность. В районах, которые постоянно заваливает осадками желаемый угол кровли — не ниже 65 градусов, чтобы предотвратить скопление снега и воды. В местности с более-менее стабильным климатом отлично подойдет крыша от 40 до 50 градусов. Для каждого вида материала производитель указывает самый низкий угол эксплуатации;
• рассчитываем высоту конька с помощью ряда несложных формул геометрии.

Конструкция системы стропил

Стропильная система четырехскатной крыши образует каркас кровли. Она складывается из таких элементов:

• мауэрлат — брус, расположенный по периметру стен и распределяющий на них нагрузку. Четырехскатная крыша насчитывает 4 бруса. Если дом деревянный, то мауэрлатом будут колодки верхних венцов. В кирпичном доме поверх стен создают бетонный пояс, в который муруют специальные шпильки. На них потом и крепится мауэрлат;
• балка конька, или прогон, — находится выше всех элементов. К нему крепится верхняя часть стропил. У 4-скатной крыши он меньше длины дома;
• стропильные ноги — доски, создающие геометрию скатов. Их сечение — 50 х 150 мм. У четырехскатной крыши используется 3 вида стропил: накосные, рядовые, нарожные. Установка рядовых стропильных ног осуществляется на скаты в виде трапеции. Накосные стропила производятся из более прочного материала, так как на них нагрузка больше. Верхняя часть накосных опирается на прогон конька, а нижняя — на угол мауэрлата. Вальму формируют нарожные стропила. Они делают упор на стропильные ноги по диагонали и опорный брус;

• лежень — брус, что укладывают опорную стену, находящуюся внутри постройки. Функционально лежень переводит вес и распределяет его на фундамент;
• вертикальные опоры — стойки, монтирование происходит на лежень. Являются подпоркой для средины стропила и прогона;
• подстропильная нога, или подкос. Угол его установки — 45 градусов к стропилу. Упор делается в стойку. Используется для того, чтобы стропила не прогибались, для переноса части веса на несущую стенку;
• шпренгель используют для поддержки накосных стропил. Это вертикальная опора, похожая на стойку. Шпренгельные фермы используют чаще всего;
• затяжка, или ригель, — бруски горизонтального положения, которые схватывают стропильные пары в верхней и нижней частях;
• кобылки — доски, удлиняющие стропила и защищающие стены от сырости, формируя свес кровли.

Порядок выполнения монтажа

Четырехскатная крыша начинается с установки мауэрлата, который укладываем по периметру стен. Его сечение — 150 х 150 мм. При размещении необходимо контролировать его уровнем. Находиться брус должен в 5–7 см от края стены. Крепление производим на заранее замурованные шпильки. Сверху прикручиваются гайки. Такой брус свяжет конструкцию стропил и стены дома в единое целое.

Чтобы установить стойки, нужны лежень и балки перекрытия. Размер бруса таких элементов составляет 100 х 200 мм. Установка опор производится вертикально с креплением пластинами или уголком. При использовании вальмовой крыши стойки ставятся в 1 ряд, а сверху крепится прогон. Шатровая крыша предполагает размещение опор по диагонали. Равные расстояния откладываются от угла. Таким образом, получается прямоугольник, на который укладываем прогоны. Все крепим с помощью уголка.

Монтаж стропильной системы крыши

Следующим этапом нужно сделать шаблоны стропил. По ним устанавливаем боковые стропила. Для заготовки подойдет тонкая доска. Прикладываем ее к прогону и отмечаем запил. Со вторым концом, что находится у мауэрлата, также отмечаем запил. Изготавливаем нужное количество стропил, используя шаблон. После выбора шага крепления производим установку. Шаг может составлять от 60 см до 1 м. Соединение делаем саморезами.

Угол наклона ската определяют накосные стропила. Располагают их диагонально для дополнительной нагрузки. Часто для них используются сдвоенные доски. Запилы также делаем по шаблону. Верхняя часть накосных стропил для придания прочности соединяется ригелем.

Шатровая крыша соединяет накосные стропила возле конька, используя затяжки. Установка происходит под углом 90 градусов. Проволочными хомутами соединяем со стенами.

Нарожники крепим к диагональным стропилам. Их длина может быть разнообразной, но они должны располагаться параллельно друг к другу. Рядовые и нарожные стропила вместе образуют боковые скаты.

Четырехскатная крыша своими руками подошла к завершению. Последним этапом является ее утепление с помощью базальтовой ваты или вспененного полистирола. Укладку материала производим между стропил. От влаги защитит слой гидроизоляции. Обрешетка напрямую зависит от типа материала крыши.

В этом видео можно узнать подробнее о строительстве и проектировании чертырехскатной вальмовой крыши:

Четырехскатная крыша своими руками: система, проекты

Несмотря на более сложную конструкцию стропил, четырехскатная крыша своими руками – вполне осуществимая задача для постройки на небольшом собственном доме. Отсутствие фронтонов у такой кровли позволит владельцу сэкономить дополнительные финансовые ресурсы.

Виды четырехскатных крыш

Разновидностей четырехскатных крыш достаточно много. Они очень широко используются, популярны и что самое главное практичны. Мы же остановимся на двух основных ее типах.

1. Первый тип – это вальмовые кровли, использующиеся для различных зданий прямоугольной формы. Они состоят из четырех плоскостей разной геометрической формы -2 трапециевидных и 2 треугольных. Треугольные элементы-плоскости, заменяющие фронтоны четырехскатной крыши, называют вальмами. Благодаря отсутствию фронтонов в конструкции, вальмовые крыши помогут владельцу сэкономить средства при покупке стройматериалов для стен. Однако монтаж наклонных ребер на стыках вальмовых и фронтальных плоскостей требует установки сложной системы стропил и очень тщательной подгонки покрытия кровли. Поэтому-то стропильная конструкция вальмовой кровли — самая сложная среди четырехскатных крыш. Вальмовая кровля, в свою очередь, имеет несколько подвидов. Одним из них можно назвать ломаную вальмовую кровлю, которая состоит из трапециевидных скатных плоскостей с разными углами уклона. Для строительства мансардной вальмовой крыши используются ломаные скатные плоскости, иногда дополняемые над фасадами треугольными маленькими вальмами. Полувальмовая (датская) кровля отличается наличием усеченного поверху вальмой фронтона. Такой вид кровли отлично защищает от повышенной ветровой нагрузки конек.

Шатровая четырехскатная крыша

2. Второй основной тип таких крыш – шатровые. Их применяют для зданий, имеющих либо квадратную форму, либо правильного многоугольника. Шатер этой крыши фактически представляет собой пирамиду: в одну точку сходятся четыре плоскости его треугольных плоских скатов. У таких крыш тоже отсутствуют фронтоны, а чаще всего их обустраивают на небольших по площади строениях, форма которых четырехугольная (с одинаковыми сторонами) или квадратная. Главный недостаток этой кровельной конструкции – сложная система стропил.

Важно правильно выбрать подходящий для домостроения вид четырехскатной крыши еще на этапе планирования строительства.

Составляем проект кровли

Работы по возведению кровли начинают с тщательных и продуманных расчетов всех конструкций четырехскатной крыши и составления проекта кровли. Также подготавливают чертежи будущего дома. Процесс проведения расчетов четырёхскатной крыши – довольно сложный, он требует знаний тригонометрии и геометрии, но при взвешенном и вдумчивом подходе ничего невозможного в нем нет. Продумать следует все детали и мелочи. В процессе создания проекта определяется тип используемых стропил для такой кровли — наслонные или висячие. Также в проекте обосновывается и рассчитывается необходимость установки вспомогательных элементов: раскосов, уменьшающих нагрузку на стропила, или затяжек, обеспечивающих устойчивость всей системы.

Важно: самостоятельно проект кровли сделать непросто — если возникнут затруднения с составлением плана, разумнее будет привлечь специалистов с опытом.

Монтаж системы стропил четырехскатной крыши

Стропильная система четырехскатной крыши — ее основа основ — включает такие составляющие, как стропильные ноги, брусья, балки, распоры, стойки и множество других элементов и деталей, необходимых для создания жесткой и устойчивой конструкции.

Приобретаемый для изготовления стропильных ног пиломатериал должен быть высушенным, некрученым, без признаков гниения и не иметь других серьезных дефектов. Сечение профиля брусьев, используемых для стропил — не меньше 5×15 сантиметров. Такие параметры бруса позволяют получить в собранном виде очень надежную конструкцию.

Крепление стропил к мауэрлату

Работы по возведению кровли проводятся снизу вверх. Начинают их с монтажа мауэрлата (или опорных балок), к которому затем будут закреплены стропила. Обязательно проводят проверку установленных балок мауэрлата уровнем. Нижняя часть каркаса должна выходить за периметр стен дома на 40-50 сантиметров (для эффективной защиты стен от осадков). Если будущее задание имеет стены из дерева, то мауэрлат не устанавливают, так как его роль выполняет самый верхний ряд брусьев сруба.

После этого по углам устанавливаются каркасные основные стропила, называемые еще накосными (диагональными). Верх стропил, по необходимости, поддерживают обустроенной системой специальных элементов – раскосов и стоек. Последние при возведении многоскатных крыш как бы разгружают стропила, перераспределяя часть веса на внутридомовые капитальные стены или опоры. Эти элементы делают всю систему еще более жесткой. При отсутствии капитальных стен нижняя часть стропил опирается на продольные брусья (иначе еще — боковые прогоны), по центру размещается балка на 3 опорах (по краям и центру). Высоту будущей кровли и ее уклона определяет высота накосных стропильных ног, а также верхней балки (конькового прогона).

Схема возведения наслонных стропил

После монтажа направляющих стропил начинают возведение основного каркаса. К верхней и к опорным балкам крепятся нарожные (наклонные) стропила. Они монтируются с промежутком в 40-50 сантиметров — не более. Большие промежутки могут привести к разрушению стропильной конструкции в результате перегрузки, например, из-за значительного количества снега.

При монтаже четырехскатной кровли на расстоянии 1 м от верхней стропильной балки необходимо перекрепить друг с другом наклонные стропильные ноги. Можно сделать это досками, с поперечным сечением не менее чем 4×12 см. Такая операция нужна, что сделать конструкцию еще более жесткой (чтобы крыша выдерживала нагрузки от ветра), и исключить возникновение нежелательных вибраций.

Когда каркас кровли будет смонтирован, можно монтировать обрешетку, кровельный пирог и затем кровельное покрытие.

Важно четко соблюдать последовательность монтажа кровли, не экономя на крепежном материале.

Четырехскатная вальмовая крыша

Четырехскатная вальмовая крыша – это вид крыши, который состоит из двух прямоугольных боковых скатов, закрывающих некую часть пространства крыши, и двух торцевых скатов, имеющих форму треугольника, которые также называют вальмами.

Плюсы и минусы четырехскатной вальмовой крыши

• Четырехскатная вальмовая крыша менее подвержена разрушению от воздействия сильных потоков ветра за счет того, что она не имеет вертикальных торцевых скатов, из-за чего, сопротивление воздушному потоку значительно уменьшается?
• Скаты четырехскатной крыши защищают крышу от скопления на ней осадков, а большие свесы предотвращают разрушение дома;
• Диагональные ребра вальмовой крыши, расположенные в местах соединения скатов, усиливают жесткость конструкции кровли;
• Четырехскатная вальмовая крыши имеет привлекательный внешний вид, она способна украсить и привнести изюминку любому зданию.

Минусов у такой крыши немного. Во-первых, она имеет более сложную конструкцию, нежели двухскатная крыша. Во-вторых, большой расход кровельного материала существенно увеличивает стоимость сборки кровли. В-третьих, наклонные со всех сторон скаты значительно уменьшают площадь чердака.

Конструкция четырехскатной вальмовой крыши

Четырехскатную вальмовую крышу образуют два функциональных блока: основание (стропильная система) и кровельное покрытие (вальмовая кровля, которая обеспечивает защиту дому от климатических и атмосферных воздействий).

Конструктивные элементы четырехскатной вальмовой крыши:

• Вальмы и скаты;
• Мауэрлат – деревянные брусья, которые крепятся на верхнюю часть несущих стен. Основная функция мауэрлата заключается в том, чтобы принимать на себя нагрузку и передавать ее стенам;
• Конек – линия пересечения скатов по горизонтали;
• Наклонные и горизонтальные ребра представляют собой линии пересечения скатов с вальмами;
• Лежни – деревянные брусья, укладывающиеся на опорные стены и представляющие собой основу конструкции;
• Фронтонные и карнизные свесы – это края крыши, которые выступают за стены;
• Стойки – вертикальные брусья, поддерживающие стропила;
• Кобылки – деревянные доски, крепящиеся к основаниям стропил и служащие для создания свеса с крыши;
• Системы водоотвода.

В идеале четырехскатная вальмовая крыша состоит из двух равнобедренных треугольников и двух трапеций правильной формы. Угол наклона может варьироваться в пределах от 5 до 60 градусов (определяющим, как правило, является угол трапециевидных скатов). При выборе угла наклона обычно отталкиваются от типа и характеристик материала для кровли, а также от величины снеговой и ветровой нагрузки. Чем большей снеговой нагрузке будет подвергаться крыша, тем большим углом наклона скатов она должна обладать.

Монтаж четырехскатной вальмовой крыши

Подготовительный этап

В первую очередь, необходимо определиться с видом кровли, которая будет применяться. Избежать существенных ошибок поможет предварительный проект и подробный чертеж. Также нужно внимательно подсчитать количество материала (закрепляющих механизмов, деревянных брусьев, материала для гидроизоляции и кровельного материала).  Крайне важно помнить о том, что экономия денежных средств на материале в дальнейшем может привести к разрушению кровли.

Лучше всего если сборка деталей конструкции крыши будет производиться на земле. А наверху можно будет вносить только необходимые поправки.

Установка четырехскатной вальмовой крыши

Для равномерного распределения нагрузки, перед монтажом всей конструкции, на несущие стены устанавливается мауэрлат. В том случае, если дом выполнен из дерева, мауэрлат не нужен, верхняя балка будет выполнять его функцию. В кирпичном доме в верхнюю кладку кирпича замуровываются стержни, на которых как раз таки и будет держаться мауэрлат. Между мауэрлатом и стеной следует выполнить гидроизоляционный слой, который будет состоять из двух слоев рубероида.

После чего производится установка стоек. В классической четырехскатной вальмовой крыше они крепятся на лежни посредине, сразу же под коньковой балкой. Лежни – это параллельные деревянные балки, которые устанавливаются на несущие стены по всему периметру крыши.В шатровых крышах верхний упор стоек заканчивается на диагоналях, причем стойки должны образовывать прямоугольник.

Следующий этап заключается в установке прогонов. Также следует отметить, что для классической четырехскатной вальмовой крыши крепится только один прогон – коньковая балка. А для шатровой крыши – прогоны монтируются в форме прямоугольника. Закрепляются они с помощью саморезов и уголков.

После чего устанавливаются боковые стропила. Их установка аналогична монтажу стропил в двускатной крыше. Стропила вырезаются по шаблону. Вначале, стропильную ногу которая подходит по размеру, прокладывают к коньковой балке и отмечают запил, и после чего, таким же образом, определяют запил на нижней части стропильной ноги, приложив ее к мауэрлату. Стропила, как правило, укладываются парно для того, чтобы нагрузка распределялась равномерно.

Следует отметить, что наклонные стропила принимают на себя достаточно большую нагрузку, поэтому их рекомендуется вырезать из более толстых досок. Верхней частью наклонные стропила упираются в стойку, поэтому запилы выполняются под определенным углом. Для того чтобы уменьшить нагрузку, под стропила устанавливаются балки. Под диагональные стропила устанавливаются – подкосы, а под накосные — шпренгели (специальные вертикальные опоры).

Заключительный шаг – выполнение обрешетки. Кровля крыши может быть выполнена самыми различными материалами на любой вкус. Если под крышей планируется устройство мансарды, тогда кровлю предварительно необходимо утеплить.

Полезные советы:

• Бревна и доски стропильной системы должны быть не менее 150 на 50 мм;
• Аэродинамическим свойствам кровельной системы необходимо уделять особое внимание, при возведении дома в районе с повышенной ураганной активностью;
• Система стропил и коньковые доски должны быть выполнены из одного материала;
• Если в регионе, где ведется строительство дома, сильные ветра, тогда угол наклона следует делать поменьше;
• В местах соединений, для усиления прочности конструкции, следует использовать дополнительный крепеж.

Похожие материалы по теме:



Четырехскатная крыша из профнастила (вальмовая): особенности

Архитектурные достижения двигаются вперед. На улицах города и окраин часто встретишь строения с самими разными формами крыш. Большой популярностью пользуются четырехскатные кровли. Чаще четырехскатные крыши применяют при строительстве загородных домов, но среди городских построек тоже можно встретить такие конструкции.

Вальмовые крыши

Четырехскатной называют крыши, имеющие четыре наклоняющихся поверхности. При строительстве этот вид позволяет монтировать сложные формы кровель.

Внимание!!! Наши читатели считают, что утренняя рыбалка — миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее…

Виды и преимущества

Существует несколько видов четырехскатных крыш:

• Вальмовая (классическая) это четыре ската, два в форме трапеции, остальные два — в форме треугольника. Большие равномерные свесы.
• Шатровая выглядит, как четырехугольная пирамида. Четыре треугольных ската, сводятся к одной точке.
• Датская вальмовая крыша отличается от классической фронтонами, что позволяет встроить окна.
• Полувальмовая крыша состоит из двух нижних больших скатов форме трапеции, двух верхних маленьких треугольной формы.
• Мансардная вальмовая отличается сложной конструкцией, которая позволяет обустроить больше жилого помещения.

Советуем прочитать: фронтоны из профнастила

Строения с четырехскатными крышами пользуются большой популярностью благодаря множеству преимуществ:

1. Отсутствия торцевых стен позволяет легко противостоять сильным ветрам.
2. Правильно сконструированные и смонтированные четырехскатные крыши имеют жесткую конструкцию, с помощью которой не поддается каким-либо деформациям.
3. Четырехскатная крыша позволяет иметь большие свесы вокруг дома, что защищает здание от осадков.
4. Вальмовое покрытие имеет красивый эстетический вид. Также позволяет визуально уменьшить здание, особенно если речь идет о городской застройке с определенным характером.

Основные недостатки вальмовых крыш — это сложность конструкции, дороговизна установки, большой расход материала.

Особенности стропильных систем

Во время строительства крыши основное внимание уделяют стропильной системе, поскольку она является основой кровли. Для каждой кровли конструкция стропильной системы индивидуальна. Она зависит от нагрузки кровельного материала, природных явлений. Если сильные ветра, снегопады — частое явление, стропильная система должна быть более прочной.

Существуют два вида стропил четырехскатных крыш:

Элементы стропильной системы вальмовой крыши

• Наслонные стропила монтируются достаточно просто. Этот вид применяют для домов, имеющих промежуточные опоры или несущую стену. Такая опора помогает расширить расстояние, перекрывающее наслонные стропила. Это помогает сэкономить стройматериал.
• Сложнее установить висячие стропила. Вид применяется, если отсутствуют внутренние стены, поэтому вся нагрузка ложится на боковые стены.

Основные составляющие стропильной системы:

1. Мауэрлат — это основа конструкции, нижнее крайнее бревно, по периметру которого распределяется нагрузка от крыши.
2. Прогоны лежат параллельно мауэрлату, являются дополнительной опорой стропильным ногам.
3. Стропильные ноги принимают вес конструкции. Несущая часть кровли.
4. Подкосы делают опору стропильным ногам. Устанавливают для надежности крыши.
5. Вертикально установленные стойки, удерживают нагрузку прогона.
6. Лежень, укладывается на внутреннюю стену, принимая нагрузки от кровельных стоек.
7. Обрешетка крепится поверх стропильных ног, параллельно прогонам. Поверх нее будет укладываться кровельный материал. Фактически обрешетка является связью между стропильной системой и кровлей.

Как правило, при сооружении крыши основное внимание уделяют выбору, креплению кровельного материала, его внешнему виду, качеству. Только единицы помнят, прочность покрытия — это качественная обрешетка, поскольку стройматериал крепится к брусьям обрешетки.

Чаще обрешетку под профнастил кладут из деревянных брусьев шириной до 15 см, но бывают и металлические, которые монтируют, если профнастил толще 0,7 мм. Под обрешетку ложится слой гидроизоляции плюс утеплитель. Конструкция монтируется при помощи саморезов.

Обрешетка под профилированный лист бывает нескольких видов:

• Сплошная — брусья крепятся в ряд, остается лишь зазор 1—2 см на случай деформации дерева (разбухнет или усохнет). Иногда используют также фанеру, листы ДСП.
• Обычная, ее шаг 20—40 см.
• Разреженная подразумевает расстояние между досками 45—80 см.

Кровля из профнастила

Структура профнастила

Выбор стройматериала для кровли, во-первых, зависит от вкуса застройщика, его финансовых возможностей. Во-вторых, от вида крыши. Для крыш простых форм также используют листовые материалы, например, оцинковка, ламинированный профнастил, гофролист, профилированный лист. Многоскатные конструкции лучше крыть мелкоштучными, гибкими материалами такими, как черепица, гонт, ондулин, битум, сланцевый шифер.

Советуем прочитать: профнастил или ондулин

Последнее время при выборе кровельного стройматериала, предпочитают листы профнастила, ведь они имеют множество преимуществ. Этот универсальный материал используют как для покрытия крыш, сооружения заборов, перегородок, хозяйственных построек, навесов.

Сравнивая с черепицей, профилированный лист достаточно легкий, следовательно нагрузка на стропильную систему небольшая, что поможет сэкономить на обустройстве обрешетки.

Стоит отметить прочность листа, изготовленного из стали и. Он имеет ребра жесткости, благодаря чему отлично выдерживает такие нагрузки, как: вес человека, обильные снегопады, удары града, сильные ветра. А гладкая поверхность не дает накапливаться снегу, что может отяжелить крышу.

Профилированный лист обладает надежной гидроизоляцией за счет монтирования большими листами. Важно не нарушить ее, поэтому тщательно герметизируют дыры, проделанные в крыше во время крепления, с помощью резиновых прокладок.

По сравнению с другими кровельными материалами профнастил значительно дешевле. Он легко монтируется саморезами, которые вкручиваются в волну листа.

Из недостатков нужно отметить высокий уровень шума во время дождя, ветра, града. При качественном монтаже его можно значительно снизить.

К сожалению профнастилом кроются не все виды кровель. Благодаря простой форме профилированный лист идеально ляжет на четырехскатную конструкцию таких видов, как вальмовый (классический), шатровый.



Форма крыши и каркас: оригинальные детали

Хотя у большинства домов были относительно крутые вальмовые или двускатные крыши, в 1960-х годах их форма и каркас изменились. Каркас может быть маловат по современным меркам.

Форма крыши

Крыши домов 1940–60-х годов, как правило, имели простую форму крыши, либо вальмовую (рис. 1), либо двускатную, с относительно крутым уклоном, обычно от 30° до 40°.

Односкатные крыши, слуховые окна и другие элементы крыш не были встроены в крыши государственных или частных домов, хотя некоторые государственные дома имели голландские двускатные крыши.

К концу 1960-х годов в книгах планов был представлен более широкий спектр форм крыш, таких как мансардная, односкатная или односкатная, голландский фронтон, обратная мансарда и японская. Хотя крыши обычно строились с подкровельным пространством, с середины 1960-х годов стали более распространенными скилловые крыши, особенно над жилыми помещениями.

Рисунок 1: Конструкция вальмовой крыши.

Дома, спроектированные архитекторами, иногда имели более низкие крыши с более широкими карнизами, хотя некоторые дома, спроектированные архитекторами, не имели карнизов.

Наверх

Каркас крыши



Шатровые и двускатные крыши

Конструкция крыши, как правило, представляла собой сбитый гвоздями деревянный каркас крыши, сооруженный на месте в виде шатровой или остроконечной конфигурации.

Стропила вальмовой крыши, которые проходят между коньковой доской, вальмовым стропилом или ендовым стропилом и верхним обрамлением стены, могут быть обычными, вальмовыми, ендовными и нарожными.

Остроконечные крыши, как правило, имели парную конструкцию, т. е. где каждая пара стропил, протянувшихся между коньковой доской и верхней стеновой пластиной, связана потолочными балками, соединяющими стропила в их основании, чтобы предотвратить их расползание (рис. 2).

Рис. 2: Крыша, закрытая парой.

Стропила, состоящие из необработанных пиломатериалов 4 x 2 дюйма (100 x 50 мм) или 5 x 2 дюйма (125 x 50 мм), обычно располагались на расстоянии 20 дюймов (480 мм) между центрами. Коньковые доски обычно имели размер 6 x 1 дюйм (150 x 25) или 8 x 1 дюйм (200 x 25 мм).

Там, где пролет стропил был слишком велик для высоты стропил, они поддерживались в середине пролета подпрогонами и подкосами, которые передавали нагрузку на внутреннюю несущую стену. По сегодняшним меркам каркас крыши был маломерным, особенно там, где крыша была из бетона или глиняной черепицы.

Двускатные крыши

были скреплены диагональными раскосами, которые представляли собой сплошные раскосы размером 6 x 1 дюйм (150 x 25 мм), врезанные между стропилами, или поверхностные раскосы, закрепленные под стропилами (рис. 3). Распорки подкровельного пространства были обеспечены распорками, идущими от коньковой доски на торце фронтона к верхней плите внутренней стены (рис. 4). В четырехскатных крышах вальмовые стропила также служат распорками подкровельного пространства, поэтому дополнительных раскосов не требуется.

Рис. 3: Варианты крепления плоскости крыши для двускатной крыши.

Рис. 4: Способ крепления подкровельного пространства двускатной крыши.



Крыши Skillion

Крыши Skillion включали коньковую балку или внутреннюю несущую стену для поддержки вершины крыши и, как правило, имели потолочную обшивку, прикрепленную к нижней стороне стропил с установленной обшивкой крыши, как это делалось, когда было пространство на крыше.

Каркас и прогоны

В зависимости от кровельного покрытия крыши были либо каркасными, либо с прогонными.Саркинг обычно использовался для поддержки кровли из асбестоцементной черепицы, а прогоны обычно использовались с кровлей из гофрированного асбестоцементного листа, но так было не всегда. Там, где крыша была покрыта черепицей, были установлены рейки для поддержки и крепления черепицы.

Обрешетка состояла из досок шириной 1 дюйм (25 мм) с тесным стыком, которые укладывались либо перпендикулярно стропилам, либо по диагонали. При диагональной укладке опалубка также обеспечивала жесткость плоскости крыши.

В качестве меры экономии иногда использовалась саркация «попал и промахнулся», когда опускалась каждая вторая доска.

Прогоны были уложены перпендикулярно стропилам для обеспечения поддержки и фиксации кровельного материала. Они были либо 2 x 2 дюйма (50 x 50 мм), либо 3 x 2 дюйма (75 x 50 мм) и обычно располагались на расстоянии 36 дюймов (900 мм) по центру или в соответствии с длиной кровельного материала.

Подложка

При установке подкровельный слой поддерживался оцинкованной проволочной сеткой при использовании прогонов или укладывался непосредственно поверх каркаса. В некоторых случаях, особенно при укладке черепицы, подкровельный материал не использовался.

Карнизы и фронтоны крыши

Карнизы домов 1940–1950-х годов были узкими, обычно шириной 12 дюймов (300 мм) и облицованы снизу асбестоцементными листами толщиной 3/8 дюйма (5 мм) или ¼ дюйма (6 мм) (рис. 5). Облицовка размером 4 x 1 дюйм (100 x 25 мм) обеспечивала поддержку желоба. Карнизы стали шире в конце 1950-х и в 1960-х годах, обычно 18–24 дюймов (450–600 мм), хотя иногда использовались карнизы до 4 футов 6 дюймов (1350 мм).

Фронтоны были простыми, с облицовкой в ​​треугольном сечении фронтонной стены часто из того же материала, что и облицовка основной стены.Развитие в 1960-х годах с использованием скилловых крыш, как правило, над жилыми помещениями, заключалось в остеклении до фронтонной линии крыши.

Иногда использовался контрастный облицовочный материал, например, асбестоцементный лист с деревянными рейками, чтобы контрастировать с обшивкой, или обшивочные доски со скошенной спинкой, чтобы контрастировать с кирпичной облицовкой. Баржи обычно облицовывались досками размером 6 x 1 дюйм (150 x 25 мм).

Желоба и водосточные трубы

Водосточные желоба и водосточные трубы изготавливались из оцинкованной низкоуглеродистой стали до тех пор, пока к концу 1960-х годов не стали доступны водосточные системы из ПВХ и фасции.

Водосточные желоба металлические представляли собой килевидный профиль и крепились наружными скобами к фризовой доске. Они были доступны длиной 8 футов (2,4 м), а соединения паяли на месте. Водосточные трубы представляли собой круглые трубы из оцинкованной стали диаметром 2½ дюйма (63 мм) и поставлялись длиной 8 футов (2,4 м).

Строительство крыши — DIYWiki

Строительство крыши

Скатная комната — Традиционная столярка

Традиционно крыши строились на месте из пиломатериалов, обычно все соединения просто скреплялись гвоздями.

Плюсы

• Создает прочную конструкцию крыши с преимущественно открытым чердачным пространством
• Балки перекрытия, как правило, достаточно прочные для легких складских помещений
• Возможно выполнение сложных и нестандартных конструкций крыш

Минусы

• Обычно требуется несущая стена центрального стержня, чтобы перекрыть здание любой большой глубины.
• Использует больше древесины, чем ферменная конструкция
• Требуется больше времени для сборки на месте
• требует более квалифицированной рабочей силы для сборки.

Скатная крыша — сборные кровельные фермы

Современные крыши часто возводятся с использованием сборных кровельных ферм. Они строятся за пределами площадки в контролируемой среде и доставляются готовыми к размещению на крыше.

Плюсы

• Очень быстрый монтаж конструкции крыши
• Единый и точный размер всех компонентов
• Требуется меньший вес древесины
• Могут быть покрыты очень широкие неподдерживаемые пролеты крыши (80 футов или 25 м, что не является редкостью)

Существует большое разнообразие конструкций ферм, доступных для соответствия целому ряду требований к конструкции крыши.У большинства производителей ферм есть обширные каталоги с такими стилями, как: этот или этот. У некоторых также есть подробные технические руководства, например здесь.

Минусы

• Если чердачные фермы не указаны с самого начала, они создают чердачное пространство, которое трудно использовать для хранения и требует много дополнительной работы для преобразования в жилое пространство. В домах пространство имеет ценность, а фермы, как правило, делают чердачное пространство непригодным для использования из-за «леса спичек».
• Требуется кран или другое механическое подъемное оборудование на месте во время строительства.
• Секции балок могут быть слишком хрупкими для хранения товаров на чердаке.

Строительство скатной крыши – традиционный метод столярных работ

С двускатными стенами

Одним из первых этапов строительства является крепление настенной плиты. Это просто деревянная балка, которая крепится к верхней части всех стен (как правило, путем прибивания гвоздей прямо к кирпичной кладке внизу). Его цель состоит в том, чтобы обеспечить легкую фиксацию всей последующей древесины на стыке стены.

Более современным усовершенствованием этой техники являются металлические ремни, которые помогают прикрепить настенную пластину к стенам. Обычно их прибивают к настенной пластине, а затем прикрепляют к внутренней поверхности стены.

После того, как стеновые пластины установлены, можно установить балки пола/потолка чердака. Они косо прибиты к стеновым пластинам на каждом конце, а также могут быть прибиты вместе в местах соединения на центральной стене позвоночника. В дополнение к созданию рабочей платформы для остальной части крыши, они также помогают противостоять силам, прилагаемым стропилами под нагрузкой, которые в противном случае попытались бы раздвинуть опорные стены.

Следующим брусом, который необходимо подготовить, является коньковый брус. Это служит местом соединения всех стропил в верхней части крыши. При симметричной крыше силы, приложенные к ней со стороны стропил, и вес черепицы и т. д., должны уравновешиваться, поэтому нет необходимости в особо прочной древесине. Для крыш, которые будут иметь большие слуховые окна с одной стороны, может потребоваться их усиление, а в некоторых случаях даже замена стальной балки.

После того, как конек готов, можно обрезать первое «образцовое» стропило. Это нужно будет точно измерить и разметить с правильными углами на обоих концах и положением соединения птичьего рта перед разрезанием. После изготовления шаблона все дальнейшие стропила можно вырезать из этого шаблона. Это помогает гарантировать, что все стропила одинаковы, и, пока окончательный уровень кирпичной кладки дома вертикальный, крыша должна быть такой же. Как правило, сначала можно закрепить концевую пару стропил у основания, а затем один конец конька вставить между ними и прибить на место.

Наконец, прогоны обычно устанавливаются до того, как к стропилам будет приложена какая-либо значительная нагрузка. Они поддерживают стропила обычно либо на середине пролета, либо, возможно, на 1/3 и 2/3 пролета, если используются в паре. Сами прогоны часто прикрепляются к торцевым стенам фронтона, когда они доступны, часто опираясь на небольшой выступ кирпичной кладки с выступом. При отсутствии концов фронтона (или когда требуется дополнительная опора) можно использовать подкосы для поддержки прогона и передачи части нагрузки либо на хребтовую стену здания, либо, возможно, на мансардный этаж.

Шатровая крыша

Шатровая крыша – это любая крыша с наклонными поверхностями вместо вертикальных секций фронтона:

Введено несколько новых терминов, особенно в отношении стропил. До сих пор все показанные стропила были «обычными» стропилами, которые проходят от стеновой плиты до коньковой доски. В конструкциях шатровых крыш также есть стропила «вальмовые» и «долины», которые образуют внешние и внутренние «углы» крыши, а также ряд стропил «домкрат».Нарожные стропила — это те, у которых один конец (или оба) не соприкасаются со стеновой пластиной или коньковой балкой.

(Изображения здесь накладывают новые стропила на поверхность крыши только для иллюстрации их положения)

Вальмовое домкратное стропило имеет соединение «птичьим ртом» внизу, но обрезано под углом вверху, чтобы пересекаться с вальмовым стропилом.

Нарожные стропила долины соединяются с коньком обычным способом, с простым усом, но имеют составной ус на основании и не имеют стыка «птичьего рта».

Нарожные стропила с составными углами на и концах, пересекаются как с вальмовым, так и с ендовым стропилом и не соприкасаются ни со стеновой плитой, ни с коньковой балкой.

Строительство скатной крыши — сборные фермы

Последние этапы строительства (войлок, обрешетка, облицовка черепицей) остаются одинаковыми независимо от используемого метода каркаса. Стропильная крыша часто опирается на деревянную стеновую плиту, как и обычная. Каждая ферма поднимается на место и крепится к пластине.Деревянные ремни обычно добавляются для перекрытия нескольких ферм (часто по диагонали за поверхностью крыши), чтобы повысить жесткость перед установкой черепичных обрешеток.

Покрытие крыши

Черепица

После того, как механическая конструкция установлена ​​и закреплена, можно подготовить крышу к облицовке черепицей.

Первый шаг — исправить саркинг. Это либо плиточный войлок (как обычный рубероид, но с армированием из мешковины), либо воздухопроницаемая мембрана наподобие листов Тайвек.Это фиксируется полосами, начиная снизу. Каждая полоса (как правило, ширина рулона составляет 1,2 м) должна перекрывать предыдущую на несколько дюймов, чтобы вода, стекающая по опалубке, не проникла в подкровельное пространство. Саркинг традиционно крепится либо гвоздями с большой головкой, либо, чаще, обычными проволочными гвоздями, частично забитыми, а затем загнутыми.

Обшивку обычно оставляют немного длинной на конце лицевой панели, чтобы она могла нависать над лицевой панелью и скапливать воду прямо в водосточный желоб.

После забивки обрешетку можно прибить гвоздями. Как правило, они располагаются равномерно с интервалом 100 мм, они не только обеспечивают место для крепления и подвешивания черепицы, но также значительно укрепляют крышу и укрепляют ее структуру.

Крыша из войлока и обрешетки также практически водонепроницаема, даже без черепицы.

Следующее задание — плитка. Обычно каждая плитка имеет выступы, которые позволяют ей висеть на обрешетке плитки. В нем также будут отверстия для гвоздей, чтобы его можно было прибить к обрешетке.Каждый второй ряд должен быть прибит. Однако фактический уровень фиксации будет зависеть от местоположения и вероятности экстремальных погодных условий. Нередко можно найти крыши с очень небольшим количеством прибитых плиток.

Часто бывает проще закрепить фасады до укладки первого ряда плитки. Таким образом, лицевая панель может поддерживать нижний ряд плиток под тем же углом, что и последующие ряды (которые частично опираются на нижние ряды).

Черепица сначала укладывается у основания крыши.Первый ряд, возможно, придется немного укоротить, чтобы они не выступали слишком далеко за лицевую панель — в идеале они должны стекать в середину желоба. Последующие ряды размещаются так, чтобы перекрывать 2/3 высоты плитки и половину ее ширины (чтобы это было возможно, в начале каждого чередующегося ряда требуется плитка в 1,5 раза шире). Плитки укладываются рядом, но (в случае простой плоской плитки) можно оставлять небольшие зазоры для сохранения эстетического расстояния между плитками. Современные взаимосвязанные плитки устанавливают свои собственные расстояния между зазорами.

После того, как все плитки уложены, коньковые плитки можно уложить на растворную смесь, а зазоры между ними заштриховать. Открытые края плитки на торцах фронтона также могут быть заострены.

Плоские крыши

Плоские крыши представляют собой наиболее экономичный и гибкий метод строительства крыши, во-первых, с точки зрения стоимости, а также за счет максимального использования полезного пространства и/или минимизации «мертвого пространства» внутри крыши. Хотя многие считают ее ненадежной, проблематичной и склонной к протечкам, правильная конструкция может существенно увеличить срок службы плоской крыши.

Конструкция плоской крыши

Подавляющее большинство домашних плоских крыш состоят из деревянных стропил и деревянного «настила». На самом деле, плоские крыши не должны быть полностью плоскими, в плоскую крышу должен быть встроен небольшой уклон или уклон, чтобы обеспечить дренаж и предотвратить скопление воды, что не только некрасиво, но и может привести к более серьезным проблемам.

Стропила/балки

Чаще всего они представляют собой балки перекрытия размером 225 мм x 75 мм (9 футов x 3 фута), установленные на деревянной стеновой пластине, которая «укладывается» растворной смесью на внутренний лист стены по периметру здания.Размеры и расстояния могут значительно различаться, особенно в старых крышах. Стропила плоской крыши обычно имеют максимальный размер 225 мм x 75 мм (9 футов x 3 фута), а в некоторых случаях могут быть размером до 75 мм x 50 мм. Расстояние между стропилами или «центрами» также может варьироваться от традиционных 400 мм (16 футов) до 600 мм (24 фута). Сверху стропил должны быть закреплены конические деревянные обрешетки, чтобы создать достаточный уклон или «падение», чтобы вода могла свободно стекать с крыши.

Настил крыши

Над стропилами и балками «настил крыши» обычно сооружается из подходящего деревянного листа, такого как 18-миллиметровая фанера или стерлинговая доска.Из-за более низкой стоимости в прошлом ДСП широко применялась во многих плоских крышах, что приводило к ряду проблем и сегодня неприемлемо.

В настоящее время часто используется метод строительства, называемый «теплым настилом», при котором изоляция размещается непосредственно под материалом настила поверх балок и обрешетки. Это помещает стропила/балки внутри тепловой оболочки здания и означает, что не нужно предпринимать никаких специальных мер по вентиляции для поддержания кровельных балок.

Альтернативная конструкция — традиционная «Холодная палуба». Здесь изоляция обычно размещается между балками крыши (т.е. над потолком). Поскольку теплый влажный воздух может встречаться с холодной древесиной, необходимо позаботиться о вентиляции подкровельного пространства, чтобы свести к минимуму образование конденсата и возможность гниения.

Покрытия для плоских крыш

Битумные кровельные покрытия предшествуют римлянам и принимают различные формы, например; войлок, наносимый горелкой, войлок горячей заливки и прокатки, самоклеящийся войлок, асфальт.Внутри этих групп опять же есть много разных сортов и качеств.

Полимерные мембраны сегодня широко используются в коммерческих целях благодаря быстрому, чистому, надежному процессу установки и длительному сроку службы.

Строительство плоских крыш

Проблемы с плоской крышей

Наиболее распространенной проблемой плоской крыши, связанной со стропилами, является «провисание», которое обычно происходит одним из двух способов; а) Провисание самих стропил из-за недостаточной прочности/жесткости (толщины).б) Провисание деревянного настила крыши из-за того, что стропила расположены слишком далеко друг от друга и, следовательно, не обеспечивают необходимой поддержки. Последствия провисания могут создать порочный круг, при котором вода не может покинуть крышу, и происходит затопление. Это увеличение веса, в свою очередь, вызывает большее провисание, что еще больше усугубляет проблему.

---

Что такое вальмовая крыша?

Если вы когда-либо обращали внимание на различные формы и стили крыш в вашем районе, вы, возможно, задавались вопросом об их назначении и устройстве.Например, вальмовые крыши являются одними из самых распространенных типов крыш, уступая только двускатным.

Что такое вальмовая крыша?

Эта кровельная система, также называемая «шатровой», имеет наклон вниз со всех четырех сторон, где она соединяется со стенами на карнизах. На квадратном здании вальмовая крыша будет напоминать пирамиду. В прямоугольном здании меньшие стороны называются вальмовыми концами. С другой стороны, двускатная крыша имеет наклон только с двух сторон, где она соединяется со стенами у карниза — две другие стены простираются от карниза до пика или конька.

Как узнать, подходит ли вам вальмовая крыша? Вам придется учитывать, где вы живете, форма вашего дома, и ваш бюджет.

Обеспечение устойчивости конструкции крыши

В чем главное преимущество вальмовой крыши? Они спроектированы так, чтобы быть самоподдерживающимися: все четыре стороны крыши имеют наклон внутрь, что делает ее прочной и структурно стабильной. Шатровые крыши подходят для районов с большей вероятностью сильного ветра, сильного снега или других суровых погодных условий.

Вальмовые крыши обрамляются коньковой доской вверху в месте соединения граней крыши, а вальмовые стропила следуют по линии в каждой точке соединения.Стропила помогают поддерживать поверхности крыши — обычные стропила соединяются с коньковой доской вверху и карнизом или фасцией внизу, а нарожники устанавливаются в области ската крыши.

Эта поддержка осуществляется не за счет эстетики дома. Шатровая крыша будет сочетаться с бесконечными комбинациями стилей и форм зданий, включая квадратные, прямоугольные и даже здания уникальной формы. Ваш план этажа, форма здания и ваши планы чердака могут определять пересечение линий крыши.Тем не менее, вы можете создать именно тот вид, который вам нужен, с такими дополнениями, как фронтоны и слуховые окна.

Оценка потенциальных недостатков вальмовой крыши

Из-за более сложных конструктивных особенностей вальмовые крыши, как правило, дороже в проектировании и строительстве, чем стандартные двускатные крыши. Обычно для них требуется больше материала, чем для двускатных крыш, и они имеют более сложную конструкцию, что увеличивает время монтажа.

Другим потенциальным недостатком является пространство: на чердаке меньше места при использовании вальмовой крыши, чем при выборе конструкции с двускатной крышей.Если чердак также служит жилым помещением, это уменьшение размера может быть важным. Двускатная крыша может помочь создать больше места на чердаке.

Вентиляция также может быть проблемой в четырехскатной крыше. Двускатные крыши обеспечивают лучшую вентиляцию чердака по сравнению с вальмовой крышей. Обязательно включите сбалансированную систему вентиляции чердака, чтобы уменьшить вредное воздействие тепла и влаги на чердак.

Изучение вариантов вальмовых крыш

Вальмовые крыши бывают разных форм и размеров, например:

• Павильон или пирамидальная крыша: Это обычная вальмовая крыша на квадратном здании.Как следует из названия, он создает форму пирамиды.
• Мансардная крыша: Этот тип крыши имеет два наклонных угла с каждой стороны крыши. Нижний угол обычно намного круче верхнего угла. Мансардная крыша имеет восемь граней крыши, в отличие от стандартных четырех.
• Шатровая крыша: Шатровые крыши имеют несколько крутых сторон, которые поднимаются к вершине. Церковные шпили часто имеют шатровые крыши.
• Голландская двускатная или двускатная крыша: Это вальмовая крыша с небольшим фронтоном в верхней части крыши.
• Полувальмовая, двускатная крыша или двускатная крыша: В них сочетаются компоненты двускатной и вальмовой крыш. Конец двускатной крыши включает небольшую секцию вальмовой крыши, которая наклонена к коньку.

Теперь, когда вы знаете, что такое вальмовая крыша, вы сможете определить, есть ли она в вашем доме, и как она может повлиять на ваш дом.

Сложная вальмовая крыша

Работа по плану упрощения сложной вальмовой крыши

---

Вот вопрос от Коджо А.

У меня есть здание в Гане, Западная Африка, которое сейчас строится. Я бы хотел, чтобы у него была шатровая крыша, но у меня проблемы с ее проектированием. Я искал в сети и наткнулся на ваш сайт, который был весьма полезным. Я сталкиваюсь с несколькими проблемными зонами на своей крыше и не могу понять, в чем проблема. Я был бы более чем счастлив отправить вам копию моего плана крыши, если бы вы были готовы помочь. Спасибо.

После пары писем у меня появились планы.Обратите внимание, что в подобных случаях я высказываю только свое личное мнение о том, чего оно стоит. Я не квалифицированный архитектор и не хотел бы им быть.

Сложная вальмовая крыша — Репродукция одного из фасадов предлагаемого дома.

• Как правило, я не возражаю против фронтонов, двускатные крыши очень быстро и легко строятся.
• Хотя мне не очень нравится внешний вид этого возвышения.На мой взгляд, он выглядит несбалансированным и немного сложным.
• Опять же, я не возражаю против дома с крышами с разным наклоном, но они должны быть частью общей идеи. Настоящая особенность.

Сложная вальмовая крыша — Предлагаемый план крыши.

Дом строится в тропиках, и двускатные крыши не затеняют фронтонные стены, поэтому они не обеспечивают всестороннюю тень, которую дают шатровые крыши с их ровным карнизом.(В Австралии, где я живу, необходимо затенять все окна и двери из соображений энергосбережения). Таким образом, в этом случае шатровая крыша обеспечит тень для всех окон верхнего этажа.

Здания с прямыми углами имеют параллельные стены, что упрощает проектирование крыш для них. Поскольку на этом плане нет нечетных углов, я могу смело начертить на нем стандартную четырехскатную крышу . Стандартные вальмовые крыши имеют одинаковый уклон или угол наклона любой поверхности крыши. Для этого конек к любой секции устанавливается посередине между противоположными стенами. С гребнями на осевых линиях между стенами, выступы и впадины расположены под углом 45 градусов на плане . (они делят пополам 90-градусные углы). Все это базовые вещи, но не помешает напомнить себе об этом, когда рисуете крышу с таким количеством углов, как показано здесь. Я рисую план верхнего этажа в масштабе, а затем в качестве помощника, помогающего мне разработать крышу, я набрасываю вспомогательные линии (красные точки), которые могут быть положениями конька.
К любому зданию можно применить такой простой эскиз, чтобы проанализировать, как оно будет выглядеть. Архитекторы и дизайнеры любят делать эти странные формы для создания визуальных эффектов. На этом наброске показана только площадь дома, и мы должны еще учесть свес на карнизе, который в этом случае, я думаю, Коджо собирается использовать 3 фута. Даже сейчас без навесов план кажется мне лоскутным, и строить его будет не очень рентабельно по времени и материалам.
Я не вижу смысла в выемке между спальнями, продолжающейся до крыши. (В верхней части плана, как вы видите.) Это, безусловно, хорошая особенность стен, потому что она обеспечивает больше окон, что, в свою очередь, означает большую перекрестную вентиляцию в тропическом климате, но продолжение крыши было бы намного проще. также построить и заштриховать окна. Я также продолжил это упрощение к другому вырезу слева, и я не нарисовал крышу над небольшим выступом в нижней части плана, который представляет собой открытый внутренний дворик, и я говорю, что свес крыши должен быть там достаточным. Таким образом, это означает использование балок на открытых участках для крепления стропил. Я не могу припомнить, чтобы деревянные балки использовались для подобных работ со времен Трейси, существовавших до циклона. Мы всегда используем сталь. Другим вариантом для Коджо может стать формирование и заливка бетонных балок. Из чертежей, которые он мне прислал, я знаю, что она строит из пустотелых бетонных блоков, так что он мог их использовать. В доме используются арки, поэтому, возможно, их можно использовать и с новыми балками.

Всегда есть компромисс между внешним видом и стоимостью, и я не говорю, что это единственный способ построить такую ​​крышу.Одна основная вещь, которую я всегда делаю, когда начинаю разрабатывать план, — работаю над ним в целом. То есть я думаю о последствиях крыши, пока рисую планы стен. Небольшое углубление в стене может иметь огромное влияние на стоимость или внешний вид крыши. Это постепенный процесс, и то, что на первый взгляд кажется довольно сложной вальмовой крышей, на самом деле можно сделать довольно просто.

Если вы не нашли именно то, что ищете, попробуйте этот инструмент поиска, который будет искать на сайте и в Интернете.

Шатровая крыша

Шатровая крыша в прямоугольном плане Квадратная вальмовая крыша (также известная как «пирамидальная крыша») Шатровая крыша разнообразного плана, «h» обозначает вальму, «v» обозначает ендову.

Шатровая крыша или четырехскатная крыша — это тип крыши, все стороны которой спускаются вниз к стенам, обычно с довольно пологим уклоном. Таким образом, это дом без фронтонов или других вертикальных сторон крыши. Квадратная вальмовая крыша имеет форму пирамиды. Шатровые крыши на домах могли иметь две треугольные стороны и две трапециевидные.Вальмовая крыша на прямоугольном плане имеет четыре грани. Они почти всегда имеют один и тот же шаг или наклон, что делает их симметричными относительно осевых линий. Шатровые крыши имеют ровную фасцию, а это означает, что водосточный желоб можно установить повсюду. Вальмовые крыши часто имеют наклонные стороны слухового окна.

Строительство

Конструкция вальмовой крыши в Северной Австралии, демонстрирующая конструкцию фермы с несколькими гвоздями. Синие детали представляют собой гнутые металлические кровельные рейки или прогоны.

Вальмовые крыши конструировать сложнее, чем двускатные, для них требуются несколько более сложные системы ферм.Хотя саму крышу построить сложнее, стены, несущие крышу, построить легче, так как они все одноуровневые. Вальмовые крыши могут быть построены в самых разных формах в плане. Каждый гребень является центральным над прямоугольником здания под ним. Треугольные грани крыши называются вальмовыми концами, и они ограничены самими вальмами. Бедра сидят на внешнем углу здания и поднимаются к коньку. Там, где здание имеет внутренний угол, ендова образует соединение между наклонными поверхностями.Их преимущество заключается в том, что они придают конструкции компактный и прочный вид.

Использовать

В современной домашней архитектуре вальмовые крыши считаются символом комфорта, практичности и прочности. Таким образом, их обычно можно увидеть в бунгало и коттеджах, и они были неотъемлемой частью таких стилей, как американский Foursquare. Тем не менее, вальмовая крыша использовалась во многих различных стилях архитектуры и в самых разных конструкциях. Вальмовая крыша является самонесущей. Ему не требуется такого же количества диагональных распорок (ветровых распорок), которые требуются для двускатной крыши.

Преимущества и недостатки

Бадонка Донк

Возможным недостатком вальмовой крыши по сравнению с двускатной на том же плане является меньшее пространство внутри подкровельного пространства. Доступ более затруднен для обслуживания.

Варианты

Мансардная крыша

Мансардная крыша Основная статья: Мансардная крыша

Мансардная крыша представляет собой разновидность вальмовой крыши с двумя разными углами крыши, один из которых намного круче другого.

Шатровая крыша

Основная статья: Шатровая крыша

Шатровая крыша , популярная в русской церковной архитектуре, представляет собой крутую квадратную шатровую крышу, часто с несколькими углами.

Двухскатная крыша или голландский фронтон

Двухскатная крыша Основная статья: Двускатная крыша

Другим вариантом является фронтон (британская терминология) или голландский фронтон (терминология США и Австралии), у которого есть вальма с небольшим фронтоном ( фронтон ) над ним. Этот тип упрощает конструкцию крыши; балочные фермы не требуются, но он по-прежнему имеет ровные стены и ровные карнизы.

Полувальмовая крыша

Полувальмовая крыша

полувальмовая , двускатная или двускатная крыша имеет двускатную, но верхняя точка фронтона заменена небольшим вальмом, спрямляющим верхнюю часть фронтона.Нижний край полувальма может иметь желоб, ведущий к остальной части крыши с одной или обеих сторон. И двускатная крыша, и полувальмовая крыша занимают промежуточное положение между двускатной и полностью вальмовой: у двускатной крыши фронтон над вальмой, а у полувальмовой — вальма над фронтоном.

Полувальмовые крыши очень распространены в Дании, Германии и особенно в Австрии.

Полувальмовые крыши иногда называют «голландскими вальмами», но этот термин легко спутать с «голландскими двускатными крышами».

Крыша павильона

Неглубокая многоугольная шатровая крыша, обычно устанавливаемая над беседками и другими конструкциями павильонов.

Рейнский руль или крыша руля

Стрельчатая крыша на шпилях или башнях, ориентированная так, что имеет четыре фронтона. См. Церковь Святой Марии Пресвятой Богородицы, Сомптинг, Шпейерский собор или Лимбургский собор.

См. также

Внешние ссылки

Как построить мансардное окно с шатровой крышей

Мансардное окно является популярным дополнением к наклонным крышам.Мансардные окна — это разрывы в скате крыши и конструкционные приспособления, выступающие из пространства крыши. Эти приспособления часто добавляются для того, чтобы поместиться в дымоходах или окнах. Мансардное окно с шатровой крышей – один из самых популярных видов слуховых окон. Он имеет 3-х стороннюю крышу, панели наклонены, чтобы встретиться наверху. Читайте краткое руководство о том, как построить мансардное окно с шатровой крышей в своем доме.

Шаг 1 — Проектирование слухового окна

Первое, что вам нужно сделать, это спроектировать слуховое окно.Работайте со строительными планами вашего дома, чтобы спроектировать слуховое окно, которое будет конструктивно прочным, а также визуально привлекательным. Многие люди считают полезным нанять подрядчика или дизайнера, чтобы убедиться, что планы, которые у них есть для слухового окна с шатровой крышей, подходят для здания.

Шаг 2 — Вырежьте отверстие

Процесс установки слухового окна нужно начать с вырезания отверстия в крыше. Начните с удаления черепицы и других слоев крыши, а также любых водосточных желобов или других материалов, которые могут быть поблизости.Обеспечив свою безопасность, вырежьте наружную часть крыши, которую заменит слуховое окно. Если вы отрежете слишком далеко, вы можете заменить область крыши позже.

Этап 3 — Возведение стены

Если вы выровняли слуховое окно с внутренней стеной и хотите установить окно, теперь вам нужно возвести внутреннюю стену так, чтобы она соответствовала уровню окно. При необходимости установите дополнительные стойки и соберите каркас стены. Вы можете отделать внутреннюю часть стены гипсокартоном и штукатуркой после установки слухового окна.

Этап 4 — Постройте слуховое окно

Постройте слуховое окно по своему проекту. Если он включает в себя окно, сначала создайте раму окна. Убедитесь, что сайдинг соответствует остальной части вашего дома, чтобы внешний вид был цельным. Установите окно в раму по мере завершения строительства мансардного помещения.

Шаг 5 — Залейте крышу

Затем восстановите крышу вокруг слухового окна. Вам также нужно будет добавить кровлю к самому слуховому окну.Положите войлок на крышу и покройте ее гидроизоляцией и черепицей, затем используйте кровельный герметик, чтобы крыша защитила внутреннюю часть вашего дома от непогоды.

Шаг 6 — Завершите внутреннюю отделку

Завершите гипсокартонный процесс внутренней отделки вокруг слухового окна и окна. Обязательно установите изоляцию во всех областях, в которых вы добавили пространство стены, чтобы предотвратить потери тепла и повреждения.

7.2.3 Проектирование скатных крыш

См. также:

Таблицы TRADA Eurocode 5 span (3-я редакция)

BS 8103-3

7.2.3Конструкция скатных крыш

Размеры и расстояние между элементами должны обеспечивать устойчивость конструкции и ограничивать конструкцию без чрезмерного смещения или деформации. Вопросы, которые необходимо принять во внимание, включают:

1. стропильные крыши
2. традиционные срезные крыши.

Конструкция скатных крыш должна:

• иметь постоянные и действующие нагрузки, рассчитанные в соответствии с BS EN 1991-1-1, BS EN 1991-1-3 и BS EN 1991-1-4
• быть в соответствии с PD 6693-1 и техническое требование R5, где это применимо
• соответствовать местоположению с учетом воздействия ветра и подъема ветром
• обеспечить согласованность конструкции и устранение всех сил
• обеспечить устойчивость всей конструкции , включая соединения и совместимость с несущей конструкцией и соседними элементами
• , где стропильные фермы сочетаются с врезной крышей, проектировщик должен предоставить детали всей крыши (в таких обстоятельствах требуется особая осторожность).

Крыши должны быть спроектированы инженером в соответствии с Техническим требованием Р5, где:

• крыша не является основной скатной крышей
• вальмы, ендовы или другие особенности включены в стропильную крышу
• пролеты, размеры , интервалы или классы прочности древесины выходят за рамки авторитетных таблиц
• стропила фермы поддерживают традиционные срезные элементы крыши, или
• это запатентованная система (конструкции, предоставленные производителями, как правило, приемлемы).

Конструкционная древесина должна быть подходящего сорта и иметь классы прочности в BS EN 338, например. C16, C24 или TR26. При использовании правил сортировки BS 4978:

• спецификация древесины должна соответствовать BS EN 1912, или указанная порода древесины и класс прочности
• древесина должны быть соответствующим образом маркированы.

Стропильные фермы должны быть:

• установлены в соответствии с проектом, а конструкция или интервалы не должны изменяться без предварительного согласия проектировщика
• закреплены на стене в соответствии с проектом (т.г.
• с помощью гвоздей с двойным наклоном или анкерных скоб)
• вертикально и в подходящем месте (при необходимости следует использовать временные распорки для сохранения расстояния и удержания ферм в вертикальном положении)
• на равномерном расстоянии друг от друга с максимальным расстоянием между центрами 600 мм.

Там, где не может быть достигнуто максимальное расстояние 600 мм, напр. для размещения люков или дымоходов расстояние может быть увеличено максимально в два раза по сравнению с номинальным расстоянием, при условии, что расстояние X меньше или равно 2A-B, где:

• X = расстояние между центрами обрезанных ферм
• A = расчетный шаг стропил
• B = номинальная ширина проема.

Если используются составные и усиливающие брусья для простых или составных стропильных ферм, они должны быть:

• предназначены для постоянного скрепления вместе
• либо скреплены вместе во время производства, либо должны быть полностью подробные чертежи и спецификации, показывающие метод крепления. поставляться.

Шатровые крыши со стропильными фермами обычно требуют ряда уменьшающихся односкатных ферм, поддерживаемых балочной фермой.

Опирание односкатных ферм на башмаки должно соответствовать Таблице 1, если только они не спроектированы инженером в соответствии с Техническим требованием R5.

	Спан Минимальная длина подшипника	Минимальная толщина стропильной фермы +
Менее 4м		50 мм 35 мм
4м или больше		75мм 35мм

Отделка потолка должна быть закреплена в соответствии с расстоянием между опорными элементами и толщиной листа.Гипсокартон следует крепить следующим образом:

• Гипсокартон толщиной 9,5 мм следует крепить с максимальным расстоянием между опорами 450 мм.
• Гипсокартон толщиной 12,5–15 мм следует крепить с максимальным расстоянием между опорами 600 мм.
• Дополнительные элементы, как правило, потребуются для поддержки покрытий и отделки там, где фермы расположены дальше друг от друга.

Если ширина двускатной лестницы превышает ширину центров стропильных ферм, следует использовать выемки для уменьшения пролета обрешетки кровельной черепицы.

Для традиционных срезных крыш:

• в проекте должны быть указаны детали каждого конструктивного элемента и метод крепления или соединения
• крыша должна соответствовать проекту, а элементы должны быть точно расположены
• элементы должны полностью поддерживаться и
• следует использовать временную опору для длинных пролетных элементов, пока не будет завершен каркас установлены.

Элемент	Примечания
Стропила ендовы	Обеспечивают опору для нагрузок от обеих секций крыши и должны: ■ быть больше, чем обычные стропила, чтобы выдерживать дополнительную нагрузку 9 косой срез нарожных стропил ■ при необходимости должен быть снабжен промежуточной опорой.
Вальмовое стропило	Обеспечивает расстояние и крепление для нарожных стропил и должно: ■ иметь более глубокую секцию, чем другие стропила, чтобы принять верхний срез нарожных стропил. Прогоны должны быть скошены в бедрах, а кромка должна быть срезана, чтобы принять нижнюю часть вальмового стропила.
Потолочные балки или галстуки	обеспечивают поддержку стропила и должны: ■ Остановить стены и распространение на крыше наружу ■ Обеспечить поддержку потолочной отделкой и дорожки и т. Д.
Ridge	Обеспечивает крепление и расстояние между вершинами стропил.
Прогон	Обеспечивает поддержку стропил с большим пролетом для предотвращения прогиба и увеличения жесткости.
Распорки	Обеспечивают поддержку прогонов для предотвращения прогиба и передачи нагрузок с крыши на несущую конструкцию ниже.
Хомут	Связывает крышу на уровне прогона.
Потолочные крепления и подвесы	Обеспечивает поддержку потолочных балок с большими пролетами.
Пластины для стоек	Аналогичны прогонам, но используются там, где потолочные балки находятся выше уровня пластин стены.

Обычно размеры должны соответствовать Таблице 3, если только они не разработаны инженером в соответствии с Техническим требованием R5.

+ Минимальные размеры

Член
	Распорки 100 мм х 50 мм
	долины 32мм толщиной
гребней и бедра	стропильных разреза + 25 мм

.
