Кровля четырехскатной крыши: Стропильная система четырехскатной крыши: схемы и монтаж конструкции

Опубликовано в Разное
/
4 Июн 2020

Содержание

как сделать 4х-скатную крышу своими руками, типы конструкций, монтаж

В нашей стране можно встретить постройки самого разного типа. Это относится и к видам кровли домов. Четырехскатная крыша, как самый распространенный вид верхней части строений, пользуется заслуженным авторитетом по своей относительной простоте конструкции. Ее возведение не требует архитектурных познаний. Поэтому строительство такой конструкции своими силами не отнимет много времени, сил и даже не потребует серьёзных денежных затрат.

Проектирование сложной конструкции

Перед началом работ потребуется эскиз будущей конструкции. Более рациональным следует рассчитать проектирование крыши вместе с самим строением, когда в стены заблаговременно монтируется система ее крепления.

Эскиз внешнего вида крыши должен учитывать местные особенности соседних домостроений, чтобы будущее творение не выглядело вычурным. При этом оно может иметь свой оригинальный дизайн, тем самым выделяясь на фоне похожих строений.

Самым простым и дешевым вариантом является крыша скатная с одной «рабочей» поверхностью. Такой вариант применяют для некапитальных, подсобных помещений и пристроек к основному строению. Для жилой или презентабельной капитальной недвижимости односкатная постройка неприемлема.

Проектирование такой постройки лучше всего передать в руки профессиональным строительным компаниям, которые помогут создать не только красивый вид здания, но и предусмотреть высокое качество и долговечность покрытия. Специалисты помогут определиться и с покрытием для такой крыши, посоветуют лучших производителей по приемлемым ценам, а также позаботятся о том, чтобы дальнейший монтаж был простым и быстрым.

Многоскатные крыши

Разнообразие современных построек поражает. При этом для каждого типа строения сегодня проектируется отдельный вид крыши. Они считаются наиболее практичными и обладают эстетичным видом.

Крыша многоскатная имеет две и более наклонных поверхностей, отчего образуется чердак с системой крепления такой крыши. Стоит отметить, что чердачное помещение в этом случае можно выгодно использовать под полезную жилую площадь в жилище.

Конструкций многоскатных крыш достаточно много, их выбор зависит от желания и финансовых возможностей будущего ее хозяина. Наиболее распространенными являются крыши четырехскатные. Они всегда изящны, надежны и удобны в ремонте.

Шатровая, вальмовая и датская

Не удивительно, что именно эти покрытия для домов заняли почетное место лидера в нашей стране. Они не только гармонично смотрятся, но и имеют долгий срок эксплуатации. А ремонтные работы на них можно проводить как своими силами, так и пользуясь услугами квалифицированных специалистов и профессиональных строительных компаний.

Основные виды такого типа конструкций:

  1. Шатровая.
  2. Вальмовая.
  3. Полувальмовая (голландская или датская).

Особенностью шатровой крыши является один верхний угол над центром строения. Он образован путем схождения в него наклонных поверхностей крыши.

Для вальмовых крыш присущи две формы наклонных поверхностей:

  • трапециевидная;
  • треугольная.

Треугольная поверхность называется «вальмой». При этом соединяющиеся между собой трапециевидные поверхности сверху образуют горизонтальный стык в виде линии, называемой «коньком». Если вальма имеет ломаную поверхность, например, под вертикальное остекление (датский вариант), или трапециевидные стороны крыши имеют скосы (голландский вариант), то такие виды кровли именуются полувальмовыми.

Полувальмовая крыша является прекрасным штрихом в художественном оформлении всего строения.

Особенности монтажа

Четырёхскатная крыша, как и иные виды крыш, монтируется на деревянный квадрат или прямоугольник, сложенный из брусьев. Он называется мауэрлат. Мауэрлат жестко крепится к верхней части стен и фиксируется на них так, чтобы предотвратить его сдвиг или срыв вместе с крышей под действием ветров.

Схождение наклонных поверхностей у шатровой крыши обеспечивается вертикальным брусом, стойкой, установка которого может составлять конструкцию мауэрлата. Для легких строений типа беседок вертикальный брус иногда отсутствует.

Схождение трапеций у вальмовой крыши фиксируется на брусе коньковом. Это самая верхняя часть крыши (не считая дымовой трубы). Диагональные стропила соединяют углы мауэрлата с двумя краями конька. К ним фиксируются стыки треугольной и трапециевидной сторон крыши.

Самые длинные вертикально-наклонные балки, на которые укладывается мягкая и жесткая кровля, называются стропилами вальмовыми и трапециевидными. При этом вторые делятся на основные и промежуточные. Основные фиксируют оба края конька, промежуточные располагаются между ними. Стропила меньшей длины называются укороченными или «нарожниками». Первые монтируются на края трапециевидных скатов, вторые — на вальму.

Фиксация мауэрлата, всех видов стропил, конька между собой производится раскосами, затяжками, подкосами, представляющими собой короткие балки. Иногда используются «косынки», прибоины, вырезаемые из широких досок. По форме они являются треугольниками или трапециями и применяются как дополнительная фиксация к наклонным балкам.

Крепление всех указанных частей конструкции кровли производится гвоздями длиной не менее 200 мм и соответствующего этому размеру скобами. Толщина боковых и несущих брусьев имеет размеры в поперечнике 150 на 200 мм. Для остальных достаточно иметь поперечник размерами 50×100 мм и 100×150 мм. Доски, которые несут на себе кровлю, имеют размеры 20×100 мм в поперечнике. Расстояние между стропилами под скаты в большинстве случаев равно 200 мм.

Обязательно следует предусмотреть карнизные свесы для водостока — продолжающиеся части наклонных поверхностей кровли, выступающие за габариты самого здания.

Вальмовая конструкция поверхности дома

Четырёхскатная крыша вальмовая может иметь остекление на вальме или без нее. Остекление треугольной формы располагается непосредственно под краями конька и обеспечивает удовлетворительную видимость на чердаке в дневных условиях. Кроме того, смонтированные форточки позволяют периодически проветривать чердак. Остекление чердака позволяет его оформить в виде мансарды.

Если выбирается голландская или датская полувальмовые крыши, то длина малой части вальмы должна быть 2,5−3 раза меньше остальной части наклонной поверхности.

С привязкой к торцовому относительно крыши распределению розы ветров целесообразно строить голландский вид полувальмы. Тогда окно монтируется в твердую стену, а вальмовый верхний скос крыши воспринимает торцовые ветровые нагрузки лучше, чем со встроенным окном по-датски.

Монтаж кровли своими руками

Крыша четырехскатная своими руками, вполне выполнимая задача. Уникальность такого вида конструкций заключается в том, что все строительные работы без труда можно выполнить самостоятельно. Впрочем, эксперты рекомендуют как минимум проконсультироваться со специалистами, прежде чем приступать к работе.

Для начала работ требуются следующие условия:

  • просторная строительная площадка с местом отдыха;
  • зона для подъема стройматериалов в места строительства купола;
  • ручные грузоподъемные механизмы;
  • отсутствие источников открытого огня с подветренной стороны.

После готовности эскиза желательно провести пробную примерку по месту мауэрлата и стойки со шпренгелем, стропил и подкосов. Это даст возможность оценить фактическую сложность работ и заблаговременно дополнить места их монтажа вспомогательными средствами для обеспечения техники безопасности.

Процесс создания

Монтаж мауэрлата производится в первую очередь. Обычно его фиксация к стенам строения производится на анкерные болты или на заранее подготовленный армированный пояс со шпильками, на которые и насаживается мауэрлат. Под него укладывается гидроизоляционный материал.

Для обеспечения карнизных свесов на мауэрлат монтируют затяжки. Они могут иметь цельную длину и впоследствии образовать собой основание пола, лаги.

Параллельно идет изготовление шпрендельной фермы. Ее фиксацию следует проводить в монтируемые затяжки. Ферму и стойки фиксируют балками-подкосами. Вертикальность установки стоек проверяют отвесом и прибором-уровнем.

Крыша четырехскатная вальмовая потребует дальнейшего крепления конька на обе стойки. Конек укрепляется раскосами и косынками. Для шатровой четырехскатной конструкции потребуется косынка по периметру стойки.

После этого шпагатом от установленного верха до края затяжки проверяется требуемый угол скоса конька или стойки с косынкой, при необходимости он доводится вручную. Дальнейшая укладка балок начинается с диагональных стропил. В них вырезаются посадочные места под затяжки и скашиваются углы под конек.

Основные и вальмовые стропила монтируются с максимальной точностью

, обеспечивающей образование ими с боковыми стропилами единой плоскости ската. После визуальной проверки монтируются остальные стропила и нарожники. Обеспечение крепости голландской или датской вальмы достигается наклонными подпорками, балками-откосами и косынками.

По завершении укладки всех балок производится монтаж досок обивки поверхности. Если предусматривается внутренняя отделка, то она производится в первую очередь. На такую подшивку укладывается пароизоляционный слой, далее — утеплитель, на него — гидроизоляция. И только после этого выполняется крепеж фиксирующих горизонтальных досок. На получаемую решетку укладывается мягкая кровля или металлочерепица.

Водослив на крышах

Завершающим этапом монтажа кровли является оборудование его водосточной системой. Здесь возможна дополнительная отделка всей конструкции за счет выступающих за габариты здания частей скатов или балок затяжки.

Крепление водосборных желобов производится по месту с учетом их наклона к водосборным вертикальным трубам. Стоит отметить, что такие конструкции чрезвычайно важны для домов любого типа. Так, водосливы не только обеспечивают сухость фундаменту дома, но и позволяют в зимнее время года избежать образования наледи и обмерзания.

С помощью простого монтажа водосливов можно не только уберечь свой дом от сырости, но и значительно увеличить его срок эксплуатации.

Как сделать четырехскатную крышу дома своими руками

В ходе строительства собственного дома приходится решать тысячи вопросов, отдавая предпочтение тем или иным конструктивным решениям и материалам. Даже если работы выполняет профессиональная фирма, ответственность за этот выбор лежит на заказчике. А когда дом возводят самостоятельно, то на плечи домовладельца ложится не только согласование проекта, но и его выполнение.

Содержание статьи

В былые времена знания о том, как построить дом передавались из уст уста от старого поколения новому. Более того, каждый взрослый мужчина применял их на практике, создавая для своей семьи жилище. Сейчас, человек без строительных навыков, не знает, как строится четырехскатная крыша своими руками. Однако, может получить эту информацию в интернете, начиная от готовых проектов и заканчивая видео-инструкциями.

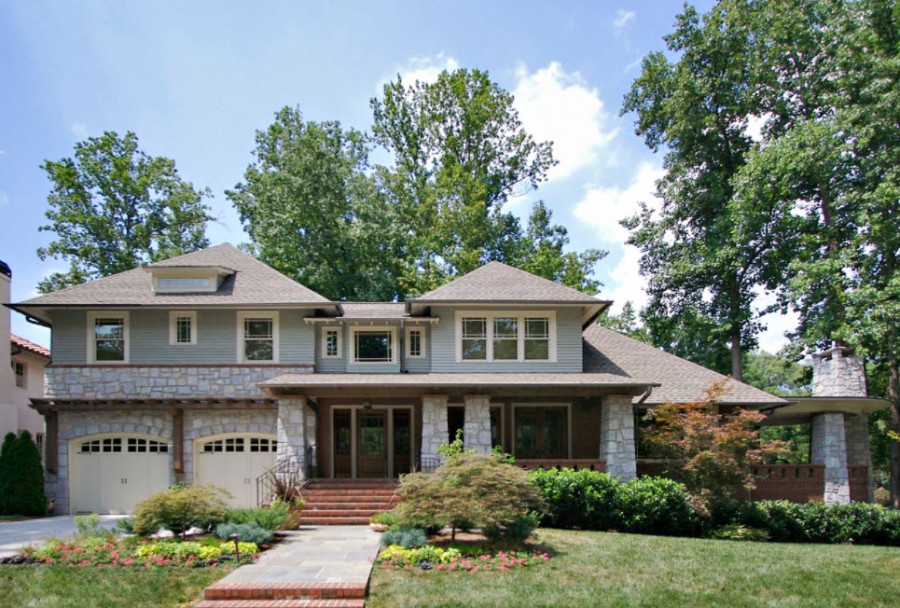

Дом с четырехскатной крышей

Вальмовая крыша

Дом с четырехскатной крышей

Внешний вид и преимущества

Четырехскатная крыша, которую также называют вальмовой, состоит из 4 наклонных плоскостей, скатов и прямоугольного основания. Два их них имеют трапециевидную форму, они расположены по бокам, а торцевые скаты напоминают треугольники и располагаются там, где у двухскатной крыши были бы фронтоны. На скатах размещают слуховые или мансардные окна, кукушки, эркеры, что делает облик такой кровли еще более интересным.

Конструкция четырехскатной крыши

Те, кто собираются строить четырехскатную крышу своими руками, объясняют такой выбор ее преимуществами:

  1. Благодаря отсутствию фронтонов, 4-х скатная крыша имеет повышенную устойчивость порывам ветра, поэтому подходит для возведения в экстремально ветреных погодных условиях;
  2. Большее количество скатов помогает более эффективно отводить с поверхности крыши талую и дождевую воду, снег. Вы не найдете фото дома с четырёхскатной крышей со снежной шапкой именно по этой причине;
  3. Возможность обустройства просторной мансарды, что актуально для домовладельцев, заботящихся о рациональном использовании пространства;

    Мансарда в четырехскатной крыше

  4. Доступная цена. Так для сооружения стропильной системы используют дерево, а покрыть ее можно любым походящим по стоимости кровельным материалом, строительство обойдется не на много дороже, чем двухскатной или полувальмовой.

Создание проекта

Прежде чем начать строительство, необходимо создать ее проект и чертежи, чтобы избежать ошибок в процессе монтажных работ. После того, как определена длина и ширина дома, производят следующие вычисления:

  • Расчет угла наклона скатов. Этот показатель определяют исходя из трех условий – ветровой нагрузке, количества выпадающих осадков и выбранного кровельного материала. Для местности, где дуют сильные порывистые ветра выбирают угол наклона ската менее 30 градусов, чтобы снизить эффект парусности. В районах с обильными осадками, напротив, стоит предпочесть более крутые скаты, от 60 градусов и выше, чтобы на них не скапливалась вода и снег. Для зон с умеренным климатом, как средняя полоса России, подойдет четырехскатная крыша с уклоном в пределах 40-50 градусов. Для каждого кровельного материала рассчитаны минимально допустимые углы наклона скатов, представленные в справочной таблице, с которой необходимо свериться.

    Создание проекта вальмовой крыши

    Расчет угла наклона скатов

  • Расчет высоты конька. Чтобы определить высоту конька, придется вспомнить школьные уроки геометрии. Так как угол наклона скатов мы уже определили, а основание было нам известно, вычислить его помогут тригонометрические элементарные формулы.

Расчет угла наклона скатов

Проект вальмовой крыши

Состав стропильной системы

Чтобы понять, как сделать четырехскатную крышу, нужно узнать состав ее стропильной системы. Это совокупность всех опорных элементов, образующих каркас, на котором лежит кровельный материал. В ее состав входит:

Стропильная система четырехскатной крыши

  1. Мауэрлат. Толстый, прочный брус сечением 150х150 мм или 100х100 мм. Он распределяет вес кровли по периметру дома. Для четырёхскатной крыши требуется 4 опорных бруса. Если дом строят из дерева, то в роли мауэрлата выступают верхнее венцы из бревна или бруса. В том случае если строительство ведут из кирпича или газосиликата, то на верхней поверхности стен сооружают армированный бетонный пояс, в который вмуровывают длинные металлические шпильки на который крепят мауэрлат.
  2. Коньковый прогон. Брусок, к которому крепят верхние части стропильных ног. Он формирует высшую точку крыши. У четырехскатной крыши конек меньше дины дома из-за вальмовых элементов.
  3. Стропила. Это доски сечением 50х150 мм или 100х150 мм, которые задают геометрию скатов крыши. При возведении стропильной системы четырёхскатной крыши используют три вида стропильных ног: накосные (диагональные), рядовые, нарожные. Рядные стропила устанавливают на трапециевидных скатах. Накосные стропила обычно большей длины, чем рядные и нагрузка на них выше, поэтому для изготовления используют пиломатериал вдвое большей толщины. Они верхней частью опираются на коньковый прогон, а нижней на угол мауэрлата. Нарожники или стропильные полуноги имеют опору на диагональные стропила и мауэрлат и формируют вальму.

    Стропильная система вальмовой крыши

  4. Лежень. Опорный брус, укладываемый на несущую внутреннюю стену, если она используется в наслонной стропильной системе. Его функция – переносить вес кровли на фундамент, распределяя его.
  5. Стойки. Вертикальные опоры из бруса, устанавливаемые на лежень. Они подпирают собой серединную часть стропильной ноги или коньковый прогон.
  6. Подкос. Опорный элемент, также называемый подстропильная нога, который устанавливают под углом 45 градусов к стропилам и упирают в стойку. Они предотвращает прогиб ног и переносит часть веса на несущую внутреннюю стену.

    Стропильная система вальмовой крыши

  7. Шпренгель. Вертикальная опора, наподобие стойки, поддерживающая накосные стропильные ноги. Чаще используют шпренгельные фермы, то есть шпренгели которые упираются в горизонтальные схватки между мауэрлатом смежных скатов.
  8. Затяжка, ригель. Горизонтальные бруски, схватывающие стропильную пару в верхней или нижней части. Они гасят распирающую нагрузку, которой подвергаются стены при условии использования висячей стропильной системы.
  9. Кобылки. Доски, которые используют для удлинения стропильных ног, чтобы сформировать свес крыши, защищающий стены от сырости. Чаще всего кобылки необходимы для диагональных стропил, так как их длина превышает стандартные размеры пиломатериалов.

Монтаж каркаса

Четырёхскатная крыша возводится достаточно просто при условии наличия необходимого инструмента и пары физически сильных помощников. Работы выполняют в следующем порядке:

  • На поверхность внешних опорных стен через слой гидроизоляции монтируют мауэрлат, на внутреннюю – лежень. Устанавливают вертикальные стойки с шагом 1-1,2 м. Сверху на стойки укладывают коньковый прогон.

    Установка стоек и конькового прогона

  • Монтируют рядовые стропильные ноги. Для этого изготавливают образец – на нем отмечают необходимый выпил под мауэрлат и коньковый прогон. Остальные ноги изготавливают по этой выкройке. К коньковому брусу их крепят металлическим уголком. Шаг между стропилами – 60 или 120 см, в зависимости от ширины утеплителя.

    Установка рядовых стропил

  • Устанавливают диагональные стропила. Верхнюю часть врезают в конек так, чтобы они стали его продолжением. А нижнюю закрепляют на углы мауэрлата. Прикрепляют нарожники. Их длину подравнивают по натянутой между крайними полуногами нитке.

    Готовый каркас вальмовой крыши

  • Если необходима установка подкосов и шпренгельных ферм, выполняют ее. Без дополнительных элементов не обойтись, сели длина стропил превышает 6 метров. Монтируют ветровые и карнизные доски, крепления под водосточные желоба.
  • Производят гидроизоляцию крыши, с помощью строительного степлера закрепляя полосы пленки с нахлестом 10-15 см. Вдоль стропильных ног гидроизоляционный слой фиксируют рейками контр-обрешетки.
  • Настилают сплошную или решетчатую обрешетку. Для сплошной используют листы влагостойкой фанеры, для решетчатой – необрезную доску.
  • Укладывают кровельный материал согласно проекту. Использовать можно лишь крепеж, поставляемый в комплекте к кровле, обычно оцинкованные саморезы или гвозди, оснащенный резиновой шляпкой. При закручивании или забивании такого крепежного элемента, шляпка расплачивается и гидр изолирует получившееся отверстие.

    Настил профлиста на вальмовую крышу

  • Завершают оборудование водосточной системы четырехскатной крыши, устанавливая водоприемную воронку, водосточную трубу и желоб.
  • Если мансардное пространство готовят в качестве жилого, его утепляют изнутри минеральной ватой или пенополистиролом, не забывая использовать пароизоляционную мембрану.

Утепление вальмовой крыши

Изучив вопрос, как сделать четырехскатную кровлю дома своими руками, можно неплохо сэкономить на оплате труда наемной бригады и быть уверенным в качестве выполненных работ. Хоть конструкция и считается сложной, ее сборка вполне под силу человеку с начальными строительными навыками, теоретическими знанием и желанием самостоятельно построить дом!

Видео-инструкция

Конструкция четырехскатной крыши — устройство и схемы (фото, видео)

Выбор вида кровли для проекта будущего сооружения очень важный этап строительства. Ошибка в этом вопросе стоит дорого: целостность образа разрушается, пропадает гармония и респектабельность. Для перекрытия своими руками частного дома большой площади архитекторы и дизайнеры часто рекомендуют четырехскатную крышу. Ее устройство удачно сочетает узнаваемый внешний вид, надежность и практичность, перед которой не устоит ни один домовладелец.

Содержание статьи

Беседка с четырехскатной шатровой крышей

Внешний вид и конструкция

Кровля четырехскатного типа состоит из четырех пересекающихся плоскостей, скатов. Два из них, треугольной формы, называют торцевыми, они заменяют собой фронтоны. Оставшиеся два – трапециевидные, известны как фасадные. Диапазон угла наклона скатов лежит в пределах 15-60 градусов, а выбор кровельного материала ограничивает лишь воображение.
Конструкция четырехскатной крыши складывается из следующих обязательных элементов:

Утепление вальмовой крыши

  1. Конька, расположенного на самой вершине кровли, в месте пересечения плоскостей скатов.
  2. Скатов, четырех поверхностей, расположенных под углом к основанию кровли и покрытых кровельным материалом.
  3. Свесов, частей крыши, выступающих за периметр основания, необходимых для защиты стен сооружения от попадания воды. Свесы формируют за счет удлинения стропильных ног или специальных деталей – кобылок.
  4. Стропильной системы, которую не видно снаружи, но она является каркасом, опорой четырехскатной кровли, формирующей ее геометрию.
  5. Водосточной системы, обеспечивающей отведение излишков жидкости с поверхности четырехскатной крыши. Обычно монтируют внешний водосток, состоящий из водосточного желоба, водоприемной воронки и вертикальной трубы.
  6. Снегозадержателей, небольших бортиков, расположенных по краям скатов, предотвращающих внезапное обрушение накопившейся после снегопада снежной массы.

Разновидности форм

Под термином «четырехскатная» скрывается несколько видов крыш, состоящих из такого количество скатов, но имеющих различное устройство:

  • Четырехскатная вальмовая. Классическое прочтение, кровля с четырьмя скатами, два из которых треугольные, а два трапециевидные. Они соединяются, образуя конек, длина которого меньше, чем длина дома. Стропильная система вальмовой кровли относится к конструкциям повышенной сложности, ее тяжело и спроектировать и собрать своими руками.

    Вальмовая крыша

  • Четырехскатная полувальмовая голландская. Объективно рассуждая, этот вид можно отнести и к двухскатным, и к четырехскатным крышам. Голландская кровля состоит из двух скатов в виде трапеции и двух маленьких, треугольных, усеченных вальм. Вальмы не полностью заменяют собой фронтоны, благодаря чему возможна установка своими руками обычных вертикальных окон вместо мансардных, которые значительно дороже.

    Полувальмовая голландская крыша

  • Полувальмовая четырехскатная датская. Датская крыша состоит четырёх скатов в форме трапеций, отличающихся по размеру. Вальмы начинаются не от конька, а чуть ниже, оставляя место под треугольный фронтон. Фронтон используют для оборудования своими руками вертикального освещения или слухового окна.

    Полувальмовая датская крыша

  • Четырехскатная мансардная. Состоит из двух треугольных вальм и двух ломанных скатов и изменяющимся углом наклона. Такое сложное устройство необходимо для того, чтобы своими руками оборудовать жилое мансардное помещения с высоким потолком.

    Мансардная полувальмовая крыша

  • Шатровая четырехскатная. В отличии от вальмовой, шатровая крыша монтируется на постройки квадратной формы. Поэтому все четыре ската имеют одинаковую треугольную форму и размер. Устройство крыши шатрового типа своими руками не предусматривает наличие конька, так как скаты соединяются в одной точке, пике.

Беседка с четырехскатной крышей

Проектирование

Четырехскатная крыша – сложная конструкция, требующая точных расчетов и составления проекта. Если раньше эти задачи были под силу разве что опытным мастерам и проектировщикам, то сейчас их решить может каждый с помощью компьютера и специального программного обеспечения. В ходе вычислений составляется схема и определяется:

  1. Угол наклона скатов четырехскатной крыши. На этот параметр оказывает влияние выбранный кровельный материал, значение ветровой и снеговой нагрузки. Если выполнять расчеты своими руками, можно использовать справочные таблицы с готовыми углами для различных климатических зон.

    Создание проекта вальмовой крыши

  2. Высоту конька четырехскатной крыши. Он зависит лишь от угла наклона скатов и желаемой высоты потолка мансардного помещения.

    Расчет угла наклона скатов и высоты конька

  3. Длину и сечение элементов стропильной системы. Их определяют после выяснения постоянных и временных нагрузок, которые им предстоит нести. Для этого вычисляют суммарный вес кровельного пирога, перекрытий и пола мансарды, опорных элементов. А также сверяются с данными о снеговой нагрузке.

    Расчет сечения стропил

  4. Число дополнительных элементов. Если длина стропил и других частей стропильной системы превышает 6 метров, то в конструкцию вводят дополнительные узлы, повышающие ее прочность и устойчивость.

Результатом процесса проектирования считается схема, отражающая реальные размеры и взаимное расположение частей четырехскатной крыши.

Проект вальмовой крыши

Стропильная система

Четырехскатная крыша опирается на каркас, называемый стропильной системой. Практически все ее элементы изготавливаются из древесины хвойных пород. Так как дерево — материал природного происхождения, влага и бактерии оказывают на него разрушительное действие. Чтобы его снизить проводят антисептическую обработку глубокого проникновения и антипиреном для защиты от огня. В стропильную систему четырехскатной крыши входит:

Висячая стропильная система

  • Мауэрлат. Опора, изготовленная из бруса, которая распределяет вес кровли по периметру несущих стен.
  • Стойки. Вертикальные поддерживающие элементы, которые устанавливают на лежень или балки перекрытия для предотвращения прогиба стропильных ног.
  • Стропильные ноги. Диагональные стропила формируют ребра вальмового ската крыши, их монтируют одной стороной к коньку, а другой к разным углам мауэрлата. Поверхность вальмы задают нарожники, закрепляемые к диагональным ногам. Рядовые стропила служат опорой для трапециевидных скатов.

    Монтаж диагональных стропильных ног

  • Затяжка. Горизонтально расположенная балка, стягивающая ноги стропильной пары, для предотвращения распирания стен дома.
  • Подкос. Их устанавливают под углом к стропильным ногам для того, чтобы ликвидировать прогиб, а упирают подкосы в стойки или мауэрлат.
  • Коньковый прогон. Брус, соединяющий верхние части стоек, он служит опорой для стропильных пар.
  • Обрешетка. Основа для настила кровельного мастера. Для мягких, рулонных монтируют сплошную обрешетку, а для твердых решетчатую.

Монтаж своими рукаами крыши четырехскатного типа – прекрасный способ дополнить архитектурный замысел частного дома. Приложив усилия и построив ее самостоятельно или наняв профессиональных мастеров, домовладелец станет обладателем комфортного, красивого жилища!

Видео-инструкция

Четырёхскатная крыша и стропильная система к ней: как сделать своими руками

Автор Виктор Каплоухий На чтение 21 мин. Опубликовано

Крыша является не менее важным элементом дома, чем фундамент и стены. Её конструкция задаёт настроение всему архитектурному ансамблю, делает здание аккуратным и привлекательным. Четырёхскатная крыша приобрела широкую популярность не только из-за высокой надёжности и внешней притягательности, но и вследствие появившейся возможности обустраивать дополнительные сооружения — мансардные и слуховые окна, эркеры и т. д. Несмотря на то, что монтаж подобной кровли немного дороже и сложнее двускатной конструкции, её всё так же несложно построить своими руками.

Проекты крыш частных домов — составляем самостоятельно

Преимущества четырёхскатных крыш перед двускатными конструкциями

Одной из основных задач, которая появляется ещё на этапе проектирования собственного дома, является выбор типа крыши. Наличие множества вариантов среди двускатных и четырёхскатных конструкций требует ответа на вопрос, какой кровле отдать предпочтение. И хоть эстетика сооружения играет не последнюю роль, на передний план всё же выступают критерии надёжности и практичности.

Двускатная крыша представляет собой классическое сооружение, которое образуют два противоположных ската и пара вертикальных торцевых частей, именуемых фронтонами. Просторное подкровельное пространство позволяет обустраивать мансарду, жилое помещение или использовать чердак в бытовых целях.

Двускатная крышаКлассическую двускатную крышу легко узнать по паре прямоугольных скатов, которые примыкают друг к другу по центральной оси здания, и двум треугольным фронтонам с его торцов

Сооружения этого типа в силу своей простоты и практичности длительное время оставались самыми популярными в индивидуальном строительстве. Вместе с тем зависимость геометрии кровли от размеров строения, а также усложнение и удорожание конструкции при обустройстве мансарды вынуждало к поиску других, более практичных и функциональных вариантов. И они нашлись в виде разнообразных четырёхскатных крыш, которые в своей основе имеют пару треугольных и два трапециевидных ската. Последние нередко называют вальмами, а саму крышу — вальмовой. При возведении конструкции этого типа отпадает необходимость во фронтонах и появляется возможность сделать здание более современным и оригинальным.

Вальмовая крышаСкаты простейшей вальмовой крыши определяют поверхности в виде двух трапеций и пары треугольников

Можно назвать несколько преимуществ вальмовых крыш перед традиционными двускатными сооружениями:

  • возможность обустройства чердачных окон прямо на скатах;
  • увеличенная прочность, надёжность и устойчивость стропильной системы;
  • повышенная стойкость к погодным факторам;
  • возможность увеличения площади чердачного помещения простым уменьшением ширины основания вальмы;
  • более равномерное распределение веса кровли;
  • улучшенный температурный режим при обустройстве мансардного помещения.

Пусть вас не введут в заблуждение многочисленные достоинства более стильной четырёхскатной кровли — есть у неё и недостатки. К ним относится более сложная конструкция, незначительное уменьшение размера чердачного помещения и неэкономное расходование кровельного материала. Что же касается расходов, то бюджет, который потребуется на сооружение той и другой кровли, отличается незначительно.

Старинная вальмовая крышаЧетырёхскатная крыша не является ноу-хау в архитектуре — её конструкция известна с глубокой древности

Классификация вальмовых крыш

Различия в форме зданий, а также требования к функциональности и практичности традиционной вальмовой кровли способствовали появлению множества вариаций. Если не рассматривать самые экзотические из них, то можно выделить несколько основных типов четырёхскатных крыш.

  1. Традиционная вальмовая кровля, боковые скаты которой доходят до уровня карниза. Для сооружения её основных поверхностей применяют прямые стропила, а рёбра вальм образуют брусья, отходящие от окончаний конька. Проработанная конструкция и распределение веса кровли на увеличенную площадь позволяет не только расположить свесы на одной линии, но и увеличить их вылет. Благодаря этому фасад здания надёжно защищается от дождя даже при сильных порывах ветра.

    Классическая вальмовая крышаВ скаты классической вальмовой крыши нередко встраивают элементы остекления

  2. Шатровую крышу можно установить на дом, который в плане имеет форму квадрата. Особенностью такой конструкции являются скаты одинаковой конфигурации. Их рёбра сходятся в одну точку, а вальмы имеют форму равнобедренных треугольников.

    Шатровая крышаШатровые крыши широко используются в современном индивидуальном строительстве

  3. Полувальмовые крыши получили своё название из-за укороченных вальм. В отличие от традиционной кровли, их длина уменьшается в 1.5–3 раза по сравнению с размерами основных скатов.

    Полувальмовая крышаБоковые скаты полувальмовых крыш имеют укороченную длину, поэтому до линии карниза не достают

  4. Датская полувальмовая кровля имеет небольшой фронтон под коньком и короткую вальму со стороны карниза. Подобная конструкция позволяет устанавливать элементы вентиляции и освещения непосредственно в вертикальный торец кровли, тем самым исключая необходимость в установке мансардных окон.

    Датская полувальмовая крышаДатский проект хорош тем, что позволяет с лёгкостью обустраивать чердачные помещения

  5. Полувальмовая голландская крыша имеет вертикальный фронтон, разделяющий вальму на два коротких ската. Стропильная система «голландки» хоть и имеет повышенную сложность, но зато позволяет сделать более просторным и практичным чердачное помещение. Кроме того, эта конструкция отлично подходит для монтажа вертикального остекления в мансарде.

    Голландская крышаПостроенная по голландскому проекту крыша пока ещё редко встречается в нашей местности

  6. Ломаная четырёхскатная крыша имеет несколько скатов разного размера на одном склоне. Благодаря их различному наклону удаётся увеличить объём подкровельного пространства. Хоть ломаную конструкцию и нельзя назвать простой, дома с такой кровлей встречаются очень часто. Причиной популярности является возможность обустроить дополнительные жилые комнаты на верхнем ярусе. По этой причине крышу с ломаными скатами нередко называют мансардной.

    Ломаная крышаЛоманая крыша несколько утяжеляет архитектуру здания, но зато позволяет обустроить несколько жилых помещений в чердачном пространстве

Существуют и более сложные сооружения из множества вальм, а также те, в которых четырёхскатная крыша комбинируется с кровельными системами других типов. Проектирование и монтаж такой кровли требует многолетнего опыта и знаний, поэтому строительство мудрёной крыши лучше поручить специалистам.

Проектирование четырёхскатных крыш

При разработке вальмовой крыши учитывают все виды нагрузок, которые на неё будут воздействовать. Для этого следует в первую очередь решить несколько важных вопросов:

  • целевое назначение чердачного пространства;
  • материал кровли;
  • степень атмосферного воздействия в регионе строительства.

На основании этих факторов определяют степень наклона скатов и площадь кровли, выполняют расчёт нагрузок и принимают решение о конструкции и параметрах стропильной системы.

Геометрические параметры скатов

Угол наклона скатов зависит от снеговой и ветровой нагрузки, поэтому варьируется в очень широких пределах — от 5 до 60 градусов. В районах с дождливой погодой и высоким снеговым покровом возводят крыши с покатостью от 45 до 60 градусов. Если же регион отличается сильными ветрами и минимальным количеством осадков, то уклон можно уменьшать вплоть до самого минимума.

Определяя угловые параметры кровли, необходимо обязательно учитывать, каким материалом она будет укрыта:

  • шиферные листы, ондулин, кровельный металл и рулонные материалы укладывают на скаты с уклоном от 14 до 60 градусов;
  • черепицу монтируют на поверхности со степенью покатости от 30 до 60 градусов;
  • рулонное покрытие используют на покатых скатах — от 5 до 18 градусов.

Определившись с углом наклона крыши, совсем нетрудно рассчитать, на какой высоте окажется конёк. Для этого используют простые тригонометрические формулы для прямоугольного треугольника.

Площадь кровли

Даже самая сложная вальмовая крыша состоит из отдельных скатов, повторяющих контуры простейших геометрических фигур, поэтому чаще всего для расчётов достаточно знать линейные размеры основания и углы наклона вальм.

План четырёхскатной кровлиДля определения квадратуры крыши необходимо сложить площади скатов, из которых она состоит

Общую площадь кровли вычисляют, суммируя квадратуру отдельных вальм. Скаты сложной конфигурации разделяют на несколько простых поверхностей, после чего проводят отдельные вычисления для каждой из них.

Расчёт вальмовых крышПринципы расчёта геометрических параметров четырёхскатных крыш основаны на вычислениях для простых поверхностей

Расчёт нагрузок

Нагрузки, воздействующие на четырёхскатную крышу, разделяются на два вида:

  • постоянные,
  • периодические.

К первым относится вес кровельных материалов, стропил, обрешётки и других деталей каркаса. Вторые — это усилия, которые оказывают осадки и сила ветра. Кроме того, при расчёте следует учитывать полезную нагрузку в виде разнообразных инженерных систем и коммуникаций, прикреплённых к элементам стропильной системы.

Ориентируясь на СНиП, при проектировании крыши необходимо принимать снеговую нагрузку 180 кг/кв. м. При опасности накопления снега на крыше этот параметр повышается до 400–450 кг/кв. м. Если же кровля имеет угол наклона скатов более 60 градусов, то снеговую нагрузку можно не учитывать — на поверхностях с такой крутизной склонов осадки не задерживаются.

Сила ветровых нагрузок значительно меньше — до 35 кг/кв. м. Если уклон крыши составляет от 5 до 30 градусов, то воздействием, которое оказывает ветер, можно пренебречь.

Приведённые выше параметры атмосферных воздействий являются усреднёнными величинами, принятыми для средней полосы. Выполняя расчёты, следует использовать поправочные коэффициенты в зависимости от региона строительства.

Расчёт стропильной системы

При расчёте стропильной системы определяют шаг стропил и максимальную нагрузку, которую они могут нести. На основании этих данных принимают решение об установке раскосов, которые способствуют перераспределению нагрузки, и затяжек, предохраняющих каркас от расшатывания.

Схема вальмовой крышиОсновная нагрузка вальмовой кровли приходится на диагональные стропила

Наличие вальм на четырёхскатных крышах, кроме обычных стропил, требует устанавливать ещё и диагональные (по-другому, накосные) — те, что крепятся к коньку и направляются к углам здания. Их длина больше поперечных узловых элементов кровли. Кроме того, к диагональным рёбрам крепятся укороченные элементы — нарожники. По сравнению с обычными стропилами, накосные ноги испытывают увеличенную в 1.5–2 раза нагрузку, поэтому их сечение удваивают, а для обеспечения многопролётности подпирают одной-двумя стойками.

Нередко вальмовые крыши имеют усложнённую стропильную систему, которая, в отличие от простой четырёхскатной конструкции, оказывает дополнительную нагрузку в местах установки вертикальных опор. Эту особенность следует обязательно учитывать при расчёте прочности деревянного каркаса кровли.

Расстояние укладки стропил называют шагом и определяют исходя из длины стропильной ноги и сечения используемого пиломатериала. Определять этот параметр удобнее всего по специальным таблицам, одна из которых приводится ниже.

Таблица: зависимость сечения и шага стропил от их длины
Длина стропильной ноги, м Сечение стропила, м Расстояние между стропилами (шаг), м
До 3 8х10
9х10
9х16
110–135
140–170
175–215
До 4 8х16
8х18
9х18
110–135
140–170
175–215
До 5 8х20
10х20
110–135
140–175
До 6 10х20 110–140
До 6.5 12х22 110–140

Проводимые вручную расчёты достаточно трудоёмки. Для сокращения времени проектирования можно воспользоваться одним из онлайн-калькуляторов для определения параметров вальмовых крыш. С его помощью можно определить не только геометрические параметры, но и массу других не менее важных факторов:

  • количество влаго- и теплоизоляции с учётом нахлестов;
  • количество кровельного материала, включая образующиеся при раскрое отходы;
  • объём пиломатериалов, необходимых для обустройства стропильной системы;
  • длину свесов и т. д.
Видео: использование строительного калькулятора для расчёта кровли

https://youtube.com/watch?v=-6j7L6Kxxf4

Какие материалы понадобятся для сборки стропильной системы

Для постройки вальмовой крыши лучше всего подходит брус и доска из лиственницы, сосны и другой древесины хвойных пород. Выбирая материал для строительства, необходимо тщательно отбраковывать дефектные доски. Повреждение грибком, сучки и трещины снижают прочность досок и влияют на долговечность кровли. При влажности древесины более 22% пиломатериалы штабелируют на открытом воздухе и просушивают. Следует понимать, что недосушенные доски может покоробить, а это, в свою очередь, приведёт к нарушению геометрии кровли с возможным повреждением финишного покрытия.

Для сборки деревянного каркаса используется прямоугольный брус сечением от 80х80 мм до 150х150 мм — точные параметры определяются расчётным путём или с помощью приведённой выше таблицы. Как альтернативу, можно использовать доску сечением 50х100 мм или 50х200 мм. Если есть необходимость усилить стропильную ногу, то используют спаренные доски.

Для надёжного крепления, а также увеличения жёсткости деревянного каркаса, применяют стальные скобы и другие металлические элементы. Нередко под особо нагруженные коньковые прогоны устанавливают не деревянные, а стальные опоры. Комбинированные каркасы имеют увеличенную прочность и надёжность.

Особенности стропильной системы

Чтобы правильно спроектировать и установить четырёхскатную кровлю, необходимо детально разобраться с её конструкцией, а также особенностями обустройства вальмовых крыш наиболее распространённых видов.

Устройство стропильной системы в деталях

Каркас вальмовой крыши состоит из большинства таких же деталей, что и двускатной, но более сложная стропильная система требует монтажа дополнительных элементов. При детальном рассмотрении можно обнаружить такие составляющие:

  1. Мауэрлат. Изготавливается из бревна или бруса, который укладывается по всему периметру внешних стен. Мауэрлат служит опорой для стропил, поэтому на него приходится основная часть нагрузки.
  2. Стропильные ноги определяют форму крыши и выполняют роль опор для обрешётки и контробрешётки, к которым крепится кровельный пирог. Состоят из отдельных стропил, которые бывают боковыми и диагональными (накосными). Первые образуют основные скаты крыши (трапецеидальные), а вторые служат основанием вальм.
  3. Прогон — длинный брус в верхней части кровли, к которому крепятся стропильные ноги. В зависимости от конфигурации крыши может использоваться не один прогон (коньковый брус).
  4. Шпренгели и стойки являются дополнительными опорами для перераспределения веса и поддержки других элементов стропильной системы.
  5. Ригели (затяжки) соединяют противоположные стропила, благодаря чему удаётся предотвратить их смещение в стороны.
  6. Нарожники — укороченные стропила, которые верхним краем крепятся к накосной ноге, а нижним — к мауэрлату. Они создают каркас вальм и сужающихся частей основного ската.
  7. Подкосы. Нужны для обеспечения устойчивости стропильных ног. Выполняются в виде наклонных опор, которые крепятся к стропилу и затяжке. Подкосы не следует путать с так называемыми ветровыми балками, которые к затяжке не присоединяются.
  8. Кобылки. Брус или доска, которая крепится к нижнему краю стропил и образует свес крыши.

    Схема четырёхскатной крышиЧетырёхскатная крыша отличается от двухскатной более сложной конструкцией стропильной системы

Все эти элементы можно найти в четырёхскатной крыше любого типа. Исключение составляет лишь шатровая кровля, которая боковых стропил и конькового бруса не имеет.

В деревянных и каркасных домах стропильная система монтируется без мауэрлата. В первом случае его функции берут на себя крайние венцы, а во втором — верхняя обвязка.

Разновидности стропильных систем вальмовых крыш

Поскольку основу стропильной системы вальмовой крыши составляют накосные стропила, при монтаже кровельного каркаса необходимо придерживаться следующих правил:

  1. В конструкциях, где накосные ноги испытывают увеличенную нагрузку, для их изготовления используют брус удвоенной толщины.
  2. Сращивание отдельных частей диагональных стропил выполняют в местах с максимальной нагрузкой (чаще всего — в верхней их части) и укрепляют при помощи подкосов и вертикальных стоек, установленных под углом 90° к стропильным ногам.
  3. При изготовлении накосных стропил следует предусматривать запас на подрезку по месту, поэтому расчётную длину бруса увеличивают на 5–10%.
  4. Ответственные узлы соединения накосных стропильных ног необходимо усилить металлическими крепёжными элементами — скобами, скрутками или перфорированными строительными полосами.

При выборе стропильной системы необходимо обязательно учитывать размер здания и наличие внутренних опор или капитальных простенков. Исходя из конкретных условий, выбирают схему с висячими или наслонными стропилами.

Система с висячими стропилами

Кровельная конструкция с висячими стропилами не имеет опор по средней линии, поэтому основной вес приходится на стены внешнего периметра. Эта особенность проявляет себя в перераспределении внутренних усилий — стропильная система подвергается сжимающим и изгибающим нагрузкам. Что же касается стен, то на них передаются значительные распирающие усилия. Чтобы устранить этот фактор, каждую пару стропил соединяют между собой так называемыми затяжками — перемычками из деревянного бруса или металлопроката.

Затяжка может располагаться как у основания стропильных ног, так и выше. В первом случае перемычка будет исполнять ещё и роль поперечной балки, что является удачным вариантом при строительстве мансардной кровли. Если же затяжка будет установлена в районе средней линии или выше, то она будет выполнять лишь функцию закрепляющего звена. Следует отметить, что от такого, казалось бы, незначительного момента, как высота установки затяжек, зависит стоимость стропильной системы. Чем выше будут расположены поперечные перемычки, тем больше должно быть сечение всех составляющих деревянного каркаса.

Особенности вальмовых крыш разных типовВальмовые крыши с наслонными и висячими стропилами имеют отличия между опорными элементами конструкции
Конструкция с наслонными стропилами

Вальмовая крыша с наслонными стропилами подходит лишь для тех домов, внутреннее пространство которых разделяется на две равные части капитальной стеной или установленными для поддержки перекрытия опорными столбами. В этом случае нижний край стропильных ног опирается на мауэрлат, а средняя часть — на несущий простенок. Наличие дополнительных точек опоры позволяет разгрузить элементы стропильной системы, сняв с них, а также со стен здания знакопеременные горизонтальные усилия. Как и кровельные балки, стропила начинают работать лишь на изгиб. Каркас с наслонными стропилами становится более жёстким и прочным по сравнению с той конструкцией, в которой используются стропила безопорного типа. И это при том что в первом случае можно использовать брус меньшего сечения. А это способствует уменьшению веса деревянного сооружения и снижает расходы на закупку пиломатериалов.

Монтаж четырёхскатной крыши

Сборку стропильной системы необходимо выполнять в строго определённом порядке. Это необходимо для того, чтобы правильно установить и закрепить все конструктивные элементы кровли.

  1. Для перераспределения нагрузки, которую оказывают на стены кровельная конструкция, ветер и осадки, на внешние стены укладывают мауэрлат. В индивидуальном строительстве для этих целей применяют брус сечением не менее 100х150 мм. Для крепления продольных балок конструкции используют анкерные шпильки. Их необходимо закладывать в верхние ряды кладки ещё на этапе возведения стен. Гидроизоляцию мауэрлата выполняют при помощи двух слоёв рубероида, который укладывают поверх несущих стен.

    МауэрлатМауэрлат к несущей стене крепят при помощи болтов или анкеров

  2. При необходимости установки вертикальных опор, на несущие простенки укладывают лежни. Для горизонтального выравнивания элементов стропильной системы используют деревянные подкладки. В дальнейшем это значительно упростит установку стоек и прогонов. Если капитальные перегородки планом здания не предусмотрены, то вертикальные опоры монтируют на балках перекрытий. Для этого их усиливают, сращивая две доски 50х200 мм или используя один брус 100х200 мм.

    Монтаж стоекОпора вертикальных стоек на балки допускается только в том случае, если конструкция будет покоиться на капитальном простенке

  3. Выставляют опорные стойки. Для их выравнивания пользуются отвесом или лазерным уровнем, после чего устанавливают временные подпорки. Для крепления вертикальной опоры к лежню или горизонтальной балке используют металлические уголки и пластины.
  4. Поверх стоек укладывают прогоны. Традиционная вальмовая кровля нуждается в монтаже одного прогона, который, собственно, и образует конёк. Шатровые конструкции нуждаются в монтаже четырёх прогонов. Как и при монтаже стоек, крепление выполняют при помощи металлических уголков и саморезов.

    Монтаж прогонаКоньковый прогон можно крепить как непосредственно к стропильной ноге, так и посредством деревянных накладок

  5. Подготовка стропил. Боковые стропильные ноги простых четырёхскатных крыш монтируют точно так же, как и наслонные на двускатной кровле. Сначала следует сделать шаблон. Для этого со стороны крайней опоры к коньку прикладывают доску такой же ширины, как и стропила. Её толщина не должна превышать 25 мм — шаблон должен быть лёгким. На этой доске отмечают запил, необходимый для надёжной опоры и точного прилегания стропильной ноги к коньковому брусу, а также вырез, соответствующий месту стыкования с мауэрлатом. Отмеченные места выпиливают и далее используют для быстрой подготовки стропильных ног.

    Запил стропилаИзготовление шаблона сможет сократить время подготовки стропил к монтажу

  6. Прикладывая изготовленный образец к прогонному брусу, необходимо проверить, нужна ли точная подгонка стропила. При наличии зазоров, запилы в стропиле выполняют с учётом поправок. После того, как все опорные ноги будут готовы, их выставляют с шагом 50–150 см и прикрепляют к мауэрлату и коньку. Для монтажа лучше всего подходят скобы, но можно брать и мощные металлические уголки.
  7. Как уже говорилось, диагональные стропила изготавливают из срощенных досок или бруса увеличенного сечения. Для их монтажа также понадобится шаблон, который подготавливают в полном соответствии с описанным выше способом. Поскольку накосные стропила одной стороной примыкают к углу мауэрлата, а другой опираются на стойки, запил выполняется под углом 45° к плоскости.

    Схема раскладки стропилРаскладку стропил и нарожников на вальмовой крыше выполняют по шаблону

  8. В промежутках между накосными стропилами крепят нарожники. Их шаг соответствует расстоянию между стропилами, а точками опор выступают диагональные ноги и мауэрлат. Нагрузку, которую испытывают нарожники, не сравнить с тем весом, который приходится на стропила, поэтому первые можно сооружать из досок толщиной 30–50 мм. Для ускорения монтажа понадобится шаблон с запилами со стороны диагонального стропила и мауэрлата, но вырезы на половине нарожников необходимо сделать в зеркальном отображении.

    Монтаж скатной крышиИспользование металлических крепёжных элементов делает стропильную систему более жёсткой и устойчивой

  9. Если есть необходимость, то к стропилам и нарожникам крепят кобылки. Концы стропильных элементов обрезают по шнуру.

    Крепление стропил к мауэрлатуКрепление стропил к мауэрлату можно выполнить несколькими способами

  10. Укрепляют накосные и боковые стропила. В первом случае используют вертикальные шпренгели, а во втором — установленные под углом 45° подкосы. Их опирают на лежни или балки.
  11. После того как стропильная система будет собрана, поверх неё устанавливают кровельный пирог.

    Работы по монтажу стропильной системыСтропильная система подготовлена к монтажу кровельных материалов

Обрешётка и утепление

Прежде чем приступить к монтажу обрешётки, поверх стропил укладывают пароизоляцию, и, при необходимости, рулонную теплоизоляцию. Сверху слой утеплителя закрывают гидроизоляционной плёнкой, которую монтируют с нахлестом шириной 10–20 мм и крепят к брусу строительным степлером. После этого к стропилам прибивают рейки контробрешётки. Если кровельный пирог монтируется без утеплителя, то пароизоляция не требуется — достаточно будет слоя влагостойкого материала. Разумеется, не понадобятся при этом и дополнительные рейки, поскольку поддерживающие кровлю доски будут крепиться непосредственно к нарожникам и стропильным ногам.

В зависимости от типа кровельного материала, на вальмовых крышах используют один из двух видов обрешётки:

  • сплошную;
  • разреженную.

Первую чаще всего обустраивают под мягкую кровлю и только в отдельных случаях — для обустройства чердачного помещения. Обрешётку этого типа делают из досок шириной от 100 до 200 мм и толщиной не менее 20–25 мм. Монтаж выполняют без зазоров. Кроме того, допускается применение фанерных листов и плит OSB. Их достоинство — чрезвычайно ровная поверхность, которая позволяет уложить кровельный материал с минимальными затратами времени и сил.

Обрешётка под мягкую кровлюПод мягкую кровлю обустраивают сплошную обрешётку из OSB, фанеры или досок, набитых без зазора

Для разреженной обрешётки используют такие же доски, как и в первом случае, однако монтируют их с зазором. Поскольку этот тип основания используется для укладки шифера, профнастила, металлочерепицы и кровельного железа, то расстояние между отдельными досками должно учитывать особенности кровельного материала.

Крепление обрешётки выполняют гвоздями, длина которых равняется утроенной толщине досок. Если для фиксации используют саморезы, то можно использовать более короткий резьбовой крепёж с длиной, соответствующей двойной толщине пиломатериала.

Обрешётка под металлочерепицуДля крепления шифера, ондулина и других листовых материалов используют разреженную обрешётку

Деревянное основание кровельного пирога монтируют снизу вверх, при этом первая доска каждого ската выставляется параллельно мауэрлату. Сначала обрешётку набивают на вальмах, после чего обрезают выступающие края ножовкой вровень с диагональными рёбрами. Далее приступают к креплению пиломатериала на основных скатах, выпуская края досок за накосные стропила. После этого торцы досок запиливают аналогично первому случаю.

Видео: сооружаем вальмовую крышу своими руками

Типовой проект вальмовой крыши

При строительстве простой вальмовой крыши можно воспользоваться типовым проектом, который разрабатывали специалисты. Проектная документация включает в себя:

  • технологическую карту;
  • план кровли;
  • схемы стропильной системы;
  • чертежи разрезов и угловых примыканий;
  • ведомость и спецификацию с полным перечнем используемых материалов.

В качестве образца ниже приводится документация по типовому проекту вальмовой крыши для дома площадью 155 кв. м.

Галерея: чертежи и схемы четырёхскатной крыши

Несмотря на кажущуюся сложность четырёхскатной крыши, соорудить её своими руками ненамного труднее, чем двускатную конструкцию. Важно только тщательно разобраться с назначением отдельных элементов и принципами построения стропильной системы. В остальном надёжность и долговечность кровли будет всё так же зависеть от соблюдения технологии и аккуратности монтажа. Что же касается дополнительных сложностей и затрат, то они окупятся полным удовлетворением от работы, которая сделает постройку более яркой и привлекательной.

Как сделать 4-х скатную крышу: устройство, узлы, чертежи

Классическая четырехскатная даже сегодня остается все еще малопривычной для российских широт и напоминает о заморском укладе. Вот почему ее строят чаще всего ради того, чтобы придать архитектуре жилого дома особый эффект в плане стиля и восприятия, выгодно отличить его от однообразных привычных построек.

Кроме того, четырехскатная крыша – своими руками построенная по всем правилам – на практике имеет большое количество преимуществ, особенно для суровых российских широт. Разберемся подробнее?

Виды четырехскатных крыш

Четырехскатная крыша имеет скаты, которые выполняются в виде равнобедренных треугольников и сходятся вершинами в одной точке. Если же четырехскатная крыша выходит квадратной в плане при виде сверху, тогда она называется шатровой.

Если же не выходит квадратной, а получается в виде прямоугольника – это вальмовая крыша. Такой интересное название она получила благодаря скатам, которые имеют вид щипец-вальм.

Разновидности: вальмовая и шатровая конструкции

Класс четырехскатных крыш объединяет два вида конструкций, напоминающих в плане квадратный и прямоугольный конверт.

Первая разновидность называется шатровой, вторая – вальмовой. На фоне скатных аналогов их выделяет отсутствие фронтонов, именуемых в кровельном деле щипцами. В сооружении обоих вариантов четырехскатных конструкций используются наслонные и висячие стропила, установка которых производится в соответствии со стандартными технологиями сооружения скатных стропильных систем.

Характерные отличия в рамках четырехскатного класса:

У шатровой крыши все четыре ската имеют форму равнобедренных треугольников, вершины которых сходятся в одной наивысшей точке.

Конька как такового в шатровой конструкции нет, его функцию выполняет центральная опора в наслонных системах или вершина висячей фермы.У вальмовой крыши пара основных скатов имеет трапециевидную конфигурацию, а вторая пара треугольную. От шатрового собрата вальмовая конструкция отличается обязательным присутствием конька, к которому примыкают трапеции верхними основаниями. Треугольные скаты, они же вальмы, примыкают к коньку вершиной, а их стороны состыкованы с наклонными сторонами трапеций.

Исходя из конфигурации крыш в плане, ясно, что шатровые конструкции принято водружать над квадратными строениями, а вальмовые над прямоугольными домами. В качестве покрытия подходят как мягкие, так и жесткие кровельные материалы. Характерную квадратную или прямоугольную форму повторяют чертежи стропильной системы четырехскатной крыши с четко обозначенным расположением элементов в плане и вертикальными проекциями скатов.

Нередко вальмовые и шатровые системы вкупе используются в строительстве одного объекта или эффектно дополняют двускатные, односкатные, ломаные и другие крыши.

Опираться конструкции с четырьмя скатами могут непосредственно на верхний венец деревянного дома или на мауэрлат, служащий верхней обвязкой кирпичных или бетонных стен. Если под каждую стропилину можно найти верхнюю и нижнюю опоры, кровельный каркас сооружается по наслонной технологии.

Установка наслонных стропильных ног проще и доступней для неопытного домашнего кровельщика, которому необходимо учесть, что:

Вопросы крепления мауэрлата и тесно связанного с ним способа установки стропильных ног по правилам решаются на стадии проектирования дома. Если у строения нет внутренней несущей стены или нет возможности соорудить надежные опоры под центральную часть крыши, кроме висячей схемы сборки стропильной системы ничего не подойдет. Правда в большинстве случаев применяется наслонный метод сооружения, для реализации которого надо заранее предусмотреть несущую опору внутри строения.

В устройстве стропильных систем для шатровых и вальмовых четырехскатных крыш используются специфические конструктивные элементы, это:

Диагональные стропильные ноги, формирующие хребтовые соединения скатов. В вальмовых конструкциях диагонали, они же накосные стропила, соединяют консоли конькового прогона с углами крыши.

В шатровых системах накосные ноги соединяют вершину с углами.Нарожники, или стропильные полуноги, устанавливаемые перпендикулярно карнизам. Опираются они на диагональные стропилины, располагаются параллельно друг дружке, потому отличаются разновеликой длиной. Нарожники формируют плоскости шатровых и вальмовых скатов.

Диагональными стропилинами и нарожниками пользуются также для сооружения ендов, только устраиваются тогда вогнутые углы крыши, а не выпуклые как вальмовые.

Вся сложность сооружения каркасов для крыш с четырьмя скатами заключается в установке диагональных стропилин, определяющих результат формирования конструкции. Кроме того накосы обязаны стойко держать нагрузку в полтора раза большую, чем рядовые стропильные ноги скатных крыш.

Потому что они по совместительству работают коньком, т. е. опорой для верхней пятки нарожников.

Если вкратце описать процедуру строительства наслонного каркаса для четырехскатной крыши, то уложиться можно в несколько этапов:

Устройство мауэрлата по кирпичным или бетонным стенам.

Процесс устройства мауэрлата по стенам из бревна или бруса можно упразднить, т. к. его с успехом может заменить верхний венец.Установка центральной опоры для шатровой конструкции или опорного каркаса основной части вальмовой крыши.Монтаж обычных наслонных стропилин: пары для шатровой крыши и определенного проектным решением ряда для вальмовой конструкции.Установка диагональных стропильных ног, соединяющих углы систем с вершиной опоры или крайними точками конька.Изготовление по размеру и крепление нарожников.

В случае применения висячей схемы каркаса стартом строительства шатрового каркаса будет установка треугольной стропильной фермы по центру. Началом монтажа четырехскатной вальмовой стропильной системы станет установка ряда стропильных ферм.

Голландская крыша: классика четырех скатов

Голландская, или вальмовая крыша считается классическим вариантом, который отличается особенной устойчивостью к ветру и снегу.

Поверхность стандартной вальмовой крыши образует два трапециевидных ската по длинным сторонам и такое же количество треугольных – по коротким сторонам. В отличие от шатровой крыши, такая форма, по мнению современных архитекторов считаются более эстетичной.

Стропильная система вальмовой крыши предполагает установку четырех накосных стропил – диагональных опорных брусьев, которые идут от двух вершин скатов к верхним углам здания.

А вот полувальмовая крыша, в свою очередь, бывает двух видов: когда боковые скаты срезают только часть торца сверху, или уже внизу, то есть сама полувальма может быть треугольником или же трапецией, и называться датской или полувальмовой голландской.

Полувальмовая голландская крыша: особая устойчивость

Полувальмовая голландская крыша – это одновременно вариант и двухскатной конструкции, и четырехскатной. Она отличается от классического варианта наличием усеченных вальм –треугольных торцевых скатов. По правилам, длина вальма голландской крыши должна быть в 1,5-3 раза меньше, чем длина боковых  трапециевидных скатов.

Преимущество такой крыши в том, что здесь есть возможность установить мансардное вертикальное окно, и при этом острый выступ, как у двускатной кровли, отсутствует, что, в свою очередь, увеличивает способность крыши выдерживать экстремальные ветровые нагрузки.

Полувальмовая датская крыша: европейские традиции

А вот датская полувальмовая крыша – это разновидность чисто вальмовой конструкции. В этом случае монтируется только нижняя часть торцевого ската, а под коньком оставляют небольшой вертикальный фронтон.

Преимущество такой конструкции в том, что она позволяет отказаться от проблемных в плане гидроизоляции мансардных окон в кровле и обеспечить естественное освещение мансарды за счет установки полноценного вертикального остекления, что сейчас особенно модно.

Шатровая крыша: идеальные пропорции

Шатровую крышу обычно ставят на постройках, имеющих одинаковую длину стен, которые образуют собой квадратный периметр. У такой четырехскатной крыши все скаты по форме – одинаковые равнобедренные треугольники, мечта кровельщика, одним словом, и кошмар строителя.

Дело в том, что строительство классической шатровой крыши еще более сложно, чем у вальмовой, ведь здесь стропила должны сойтись все в одной точке:

Устройство стропильной системы крыши с четырьмя скатами

Вот самый простой пример строительства стандартной вальмовой крыши для небольшого дачного домика:

Этап І. Планирование и проектирование

Прежде, чем как сделать четырехскатную крышу обязательно продумайте все ее детали, до мелочей. Даже самый простое устройство четырехскатной крыши обязательно стройте по готовому чертежу. Дело в том, что у готовой двускатной крыши почти заметны недочеты и перекосы, а вот если вы где-нибудь допустите ошибку в строительстве той же вальмовой или шатровой крыши, то диагональные стропила просто не сойдутся в коньке и исправить это будет крайне сложно.

А поэтому, если вы владеете специальными программами, создайте 3D модель будущей крыши прямо в них, а если нет, тогда просто подготовьте подробный чертеж и хорошо, если вам в этом поможет профессионал. Все детали такой крыши должна быть просчитаны – до мелочей!

Кстати, сегодня довольно модно делать четырехскатной не только крышу, но и ее отдельные функциональные элементы:

Этап ІІ. Заготовка конструктивных элементов

Итак, если вы взяли готовый чертеж крыши или набросали его сами и уверены в будущем качестве, самое время заготовить необходимые элементы стропильной системы. А для этого сначала разберемся с тем, как правильно они называются.

Итак, первое, о чем вам придется позаботиться перед тем, как построить четырехскатную крышу – это мауэрлат.

Это балка квадратного либо прямоугольного сечения, которую вы уложите на верхнюю часть стен по всему периметру дома. Она станет опорой для стропил, которые будут передавать на нее нагрузку, и именно эта доска распределит равномерно вес всей крыши на стены дома и фундамент. Идеальный вариант –использовать в качестве мауэрлата брус сечением 15 на 10 см.

Далее вы будете строить стропильные ноги– это основной элемент, который будет создавать собой уклон крыши. Стандартные стропила изготавливаются из доски 50 на 150 мм, а диагональные – 100 на 150 мм.

Понадобятся вам и затяжки, главная задача которых – препятствовать смещению стропильных ног в стороны. Сами затяжки вы будете фиксировать и соединять нижними концами, и для этого запасите доски параметром 50 на 150 метров.

А вот сверху и диагональные стропильные ноги, и стандартные стропила будут сходиться и закрепляться между собой в коньке. Для этого возьмите брус 150 на 100 мм.

Далее, по центру двух противоположных сторон должна быть поперечная балка – лежень, которая служит опорой для стоек, а они, в свою очередь, поддерживают коньковый прогон. Для этой цели подойдет брус с сечением 100 на 100 мм или 100 на 150 мм.

Откосыстанут подпоркой для стропил, который препятствует их сдвигу. Такие вы должны установить их под углом к стойке, для этого возьмите такой же материал, как на лежень.

Далее, важной деталью будет стойка– вертикальный элемент каркаса крыши. Она станет служить опорой для конька. Изготовьте ее из такого же материала, что и мауэрлат.

Не забывайте также о ветровой доске – это горизонтальный элемент, который связал между собой все нижние концы стропил. Вам нужно будет прибить ее к стропилам по внутреннему периметру кровли и таким способом подчеркнуть линию ската. Для этой цели подойдет доска 100 на 50 мм.

А вот для наружной стороны вам понадобится еще одна доска – кобылка, из такого же материала. Такое странное название это доска получила с тех времен, когда ее делали вырезной, в виде лошадиных морд.

А вот самые необычный и сложный элемент четырехскатной крыша – это шпренгель, который придает жесткости всей конструкции. Его главная задача – связать все горизонтальные и вертикальные элементов. Он тоже монтируется под углом, и изготавливается из бруса 100 на 100 мм:

И наконец, если речь идет именно о вальмовой крыше, то единственный элемент, который присутствует исключительно в вальмовых крышах, – это нарожники. Они представляют собой укороченные стропила, которые опираются на диагональной стропильную ногу. Их вы можете изготовить из доски 50 на 150 мм.

В жизни все эти элементы выглядят так:

Подумайте также об утеплителе, гидроизоляционной пленке и доборных кровельных элементах:

Этап ІІІ. Установка чердачного перекрытия

Нередко бабки висячих стропил или подвески, которая в вальмовой крыше работают на растяжение, необходимо выполнять из стали. Для этого к затяжке деревянных стропил подвешивается перпендикулярно на хомуты специальные деревянные прогоны.

А уже перпендикулярно к прогонам подвешиваются деревянные балки, после чего между ними укладываются безбалочные облегченные заполнения. Поэтому, если вы хотите уменьшить нагрузку крыши на висячие стропила или стропильную ферму, вам нужно выбирать конструкции подвесного перекрытия.

Для стальных ферм подвесное перекрытие обязательно нужно сделать несгораемым, по стальным балкам.

Между такими балками следует уложить сборные железобетонные плиты, а уже на них –легкий утеплитель. Чтобы повысить огнестойкость и долговечность таких несущих конструкций, их нужно делать из железобетона. Причем самые железобетонные несущие конструкции лучше выполнять из крупноразмерных панелей заводского изготовления, чтобы не рисковать.

Этап ІV. Монтаж конькового прогона

В рассчете конькового прогона отталкивайтесь от таких нюансов:

Если же в здании есть капитальные продольные стены, или хотя бы два ряда внутренних столбов, тогда прогонов делают два.

При этом многие стропильные конструкции по длине могут быть составными, а для увеличения жесткости используются ригели.Если же здании нет внутренних опор, тогда здесь наклонные стропила сделать не получится. А поэтому используются специальные строительные фермы, к которым чердачное перекрытие попросту подвешивается. В таком случае стержни, которые расположены по верхнему контуру ферм, образуют верхний пояс строительной ферма, а по нижнему контуру – уже нижний пояс.

Сама решетка фермы образует теперь вертикальные стержни и раскосы – наклонные стержни, которые располагаются между верхним и нижним поясом. Причем такие фермы необязательно изготавливают только из дерева, напротив, сегодня достаточно популярны стальные железобетонные. В процессе самого строительства фермы устанавливают на расстоянии 4-6 метров друг от друга.

Самый простой вариант таких ферм  – это шпренгельные, которые состоят из стропильных ног, вертикальной подвески, бабки и затяжек.Если ширина здания достаточно большая, при установке используются строительные фермы или шпренгельные опоры. Но тогда чердачное перекрытие нельзя перекрывать балками, которые будут опираться на одни только стены. Такую конструкцию необходимо подвешивать на стальных хомутах к нижнему поясу фермы, или к затяжке, чтобы образовать, таким образом, подвесные перекрытия.

В этой фотоиллюстрации хорошо видно, как именно стропила нужно крепить к коньку и хребтам:

Этап V. Установка стандартных и диагональных стропил

Итак, диагональные стропильные ноги опираются прямо на конек в зависимости от таких условий:

Дополнительно для надежности накосные стропила закрепляют еще при помощи металлической проволоки, скрученной в несколько раз.

На ребрах монтаж коньковых элементов нужно производить в той же последовательности, что и на обычном коньке крыши. Т.е. установите элемент ребра с закрытым торцом, уложите коньковые элементы в замок и закрепите их механическим способом. А вот в местах пересечения ребер и конька вальмовой крыши принято устанавливать Y-образные коньковые элементы, хотя вместо них можно использовать также начальные и конечные коньковые элементы.

Но только обрежьте их тогда по контуру, когда они будут закреплены на ребре, и механически закрепите места стыков. Обработайте обязательно грунтовкой и минеральной посыпкой из стандартного ремонтного комплекта. Не забудьте также при установке коньковых элементов наконец на ребрах или коньках четырехскатной крыши оставить зазор для отвода воздуха из подкровельного пространства.

Все те же принципы нужно соблюдать и при строительстве четырехскатной крыши сложной формы:

У вас получится! Пожалуйста, задавайте свои вопросы в комментариях.

Строительство вальмовой стропильной системы

Разберем один из распространенных примеров устройства вальмовой крышис наслонными стропильными ногами. Опираться им предстоит на балки перекрытия, уложенные поверх мауэрлата.

Жесткое крепление врубкой будет использовано только для фиксации верха стропильных ног на коньковом прогоне, благодаря чему в усилении крепежа мауэрлата необходимости нет. Габариты коробки приведенного в примере дома 8,4×10,8м. Реальные размеры крыши в плане увеличатся с каждой из сторон на величину карнизного свеса, на 40-50см.

Устройство 4 скатной шатровой крыши на примере беседки

Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже).

Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.

Схема стропильной системы шатровой крыши для беседки

Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.

Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки.

Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.

Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги

Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона).

Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.

Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).

Размер граней — по сечению среза стропильных ног

Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.

Стропильная система 4 скатной вальмовой крыши собрана

По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.

Испытания прошли успешно

Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.

Полезные видео-инструкции

Кратко с последовательностью и правилами монтажа стропильной системы четырехскатной крыши шатровой и вальмовой категорий ознакомит видео:

Ознакомившись со спецификой устройства и усвоив тонкости монтажа крыш с четырьмя скатами, можно смело приступать к реализации планов по ее сооружению.

Видео-инструкция

Источники:

https://krovgid.com/montazh/chetyrexskatnaya-krysha-svoimi-rukami.html

https://krovgid.com/montazh/stropilnaya-sistema-chetyrexskatnoj-kryshi.html

Как сделать четырехскатную крышу дома своими руками

https://krovgid.com/montazh/chetyrexskatnaya-krysha-svoimi-rukami.html

https://krovgid.com/montazh/stropilnaya-sistema-chetyrexskatnoj-kryshi.html

Как сделать четырехскатную крышу дома своими руками

виды, чертежи, инструкции и особенности монтажа

В нашей стране дома с четырёхскатными крышами непривычны. Они напоминают о западноевропейской архитектуре. Такую конструкцию кровли выбирают, если хотят добавить зданию эффектности, чтобы оно воспринималось по-особенному и выгодно выделялось среди однообразной застройки.

Как сделать четырёхскатную крышу своими руками и многое другое вы знаете из этой статьи.

Краткое содержимое статьи:

Достоинства и недостатки кровли с четырьмя скатами

Принято выделять следующие плюсы и минусы четырёхскатной крыши:

Плюсы:

  • эстетичность;
  • высокий уровень устойчивости к природным явлениям благодаря более плавным линиям обводов и аэродинамическим особенностям конструкции четырёхскатной крыши;
  • более качественный сброс воды и быстрое время высыхания;
  • высокие теплоизоляционные качества;
  • устойчивость к морозам;
  • четырёхскатная разновидность кровли является оптимальным вариантом для высоких построек. Такая крыша выглядит миниатюрно и аккуратно.

Минус – построить четырёхскатную кровлю сложнее. Потребуются точные расчёты и доскональное знание инженерных технологий. Также ее монтаж занимает больше времени.

Разновидности четырёхскатных крыш

Прежде чем приступать к возведению четырёхскатной крыши, нужно тщательно изучить, какие виды подобных конструкций существуют. Сегодня принято выделять следующие разновидности таких кровельных систем.

Вальмовая (голландская)

Считается классикой. Как видно на фото четырёхскатных крыш, подобная кровля состоит из двух трапециевидных скатов, стыкующихся в коньке, и двух треугольных. Последние называются вальмами.

Система стропил вальмовой крыши включает в себя монтаж 4-х накосных стропил, которые представляют собой диагональные опорные брусья, идущие от 2-х вершин скатов к верхним углам дома.

Полувальмовая

Имеет аналогичную конструкцию. Единственное отличие составляют укороченные треугольные скаты (вальмы). Из чертежей и проектов четырёхскатных крыш полувальмового типа вытекает возможность организовать оконные проёмы во фронтоне под вальмами – прочность кровли при этом не пострадает.

Шатровая

У такой кровли все четыре ската имеют форму равнобедренного треугольника. Она менее эффектна. Инструкцию для расчёта четырёхскатной крыши такого типа можно найти в Интернете.

Составные части четырёхскатной кровли

Составными частями четырёхскатной крыши являются:

  • мауэрлат;
  • затяжки;
  • стропила и стойки;
  • конёк;
  • обрешётка.

Для кровельной конструкции с четырьмя скатами специалисты советуют применять качественную древесину сосны или лиственницы. Её влажность не должна быть меньше 22 %.

Мастер-класс по строительству крыши с четырьмя скатами

Укладываем мауэрлат. Для этого на ограждающие конструкции анкерными шпильками прикрепляем брусья и защищаем их гидроизоляцией.

Укладываем лежни. Укладку следует проводить на внутренние стены в точках, где будут находиться стойки.

Устанавливаем стойки, выравниваем их по строительному уровню и фиксируем на стальные уголки. Расстояние между стойками не должно превышать 2 м.

Укладываем прогоны и скрепляем их при помощи уголков и саморезов. Монтируем стропильные ноги.

Изготавливаем диагональные усиленные стропила, устанавливаем между ними нарожники. Устанавливаем дополнительные стойки под диагональные ноги. Это необходимо сделать для большей надёжности конструкции.

Под боковые ноги монтируем подкосы.

Укладываем кровельное покрытие. Это может быть профильный настил, металлочерепица, ондулин. Помним о гидроизоляции. Если вы планируете мягкое покрытие крыши, не забудьте, что под него необходима сплошная обрешётка из устойчивых к влаге фанерных листов.

В доме с мансардой между стропилами нужно уложить слой тепло- и пароизоляции. В ситуации отсутствия мансарды достаточно будет утеплить чердачное перекрытие.

В заключение отметим, что крыша с четырьмя скатами высоко ценится за свою практичность и удобство, а также за красивый внешний вид.

Если вы планируете построить четырёхскатную конструкцию сами, то вам понадобится грамотный инженерный расчёт и навыки работы с деревом. Вследствие этого, лучше предварительно набраться опыта у профессиональных кровельщиков.

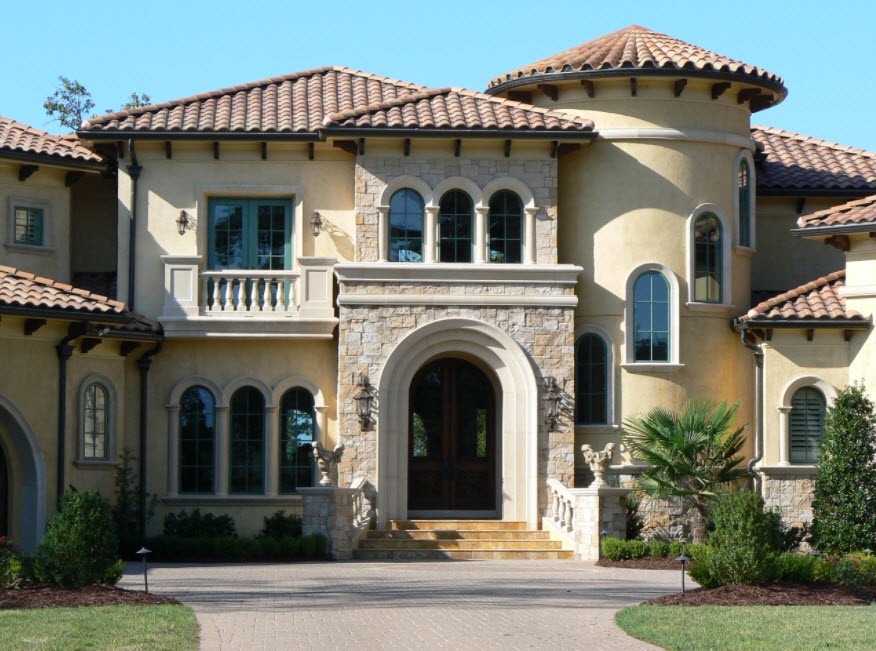

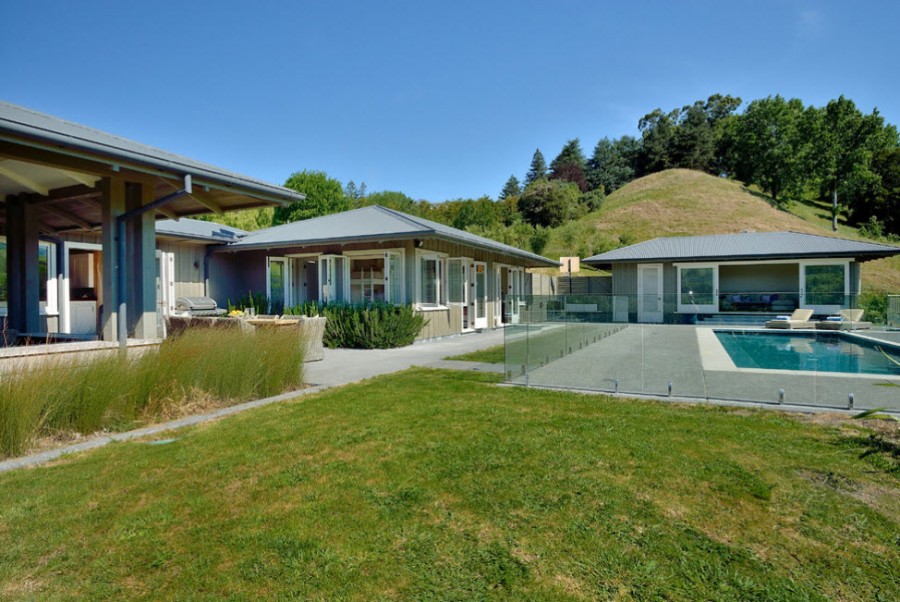

Фото четырехскатной крыши

Также рекомендуем просмотреть:


Пожалуйста, сделайте репост

устройство, чертежи, монтаж, план, расчет узлов

Содержание:

Четырехскатная крыша, при условии грамотного ее возведения, отличается не только презентабельным внешним видом, но и повышенной прочностью, которая позволяет ей эффективно противостоять атмосферным осадкам и сильному ветру. В данной статье мы расскажем о том, каково устройство стропильной системы четырехскатной крыши, рассмотрим разновидности таких каркасов, а также опишем подробный план работ по их возведению.


Сравнительная характеристика видов каркаса: шатрового и вальмового

В категорию крыши с четырьмя скатами входят 2 типа каркасных систем, которые схематично выглядят как квадратный (шатровая конструкция) и прямоугольный (вальмовая кровля) конверты. В нашей стране крыша конверт достаточно популярна. Главной особенностью четырехскатных крыш является отсутствие фронтонов. Для сооружения стропильной системы четырехскатной крыши в обоих случаях применяются висячие и наслонные стропила. Методы их сборки являются стандартными для крыш с любым количеством скатов.


Отличительные черты четырехскатных кровель различной конструкции:

  • В случае с шатровым каркасом, кровля состоит из четырех равнобедренных треугольников, которые соприкасаются вершинами в одной точке. В данном случае функции конька возложены на центральную опорную балку в наслонных конструкциях, либо на верхнюю точку фермы висячих стропил.
  • Крыша вальмового типа предполагает наличие двух треугольных и двух скатов в форме трапеции. В данном случае трапециевидные скаты примыкают к коньковой балке верхними ребрами, а треугольные – вершинами. При этом все четыре ската соприкасаются друг с другом боковыми ребрами.

Изучая план стропильной системы четырехскатной крыши, можно сделать вывод, что выбор конфигурации четырехскатной кровли зависит от формы строения. То есть, квадратные дома перекрывают шатровыми конструкциями, а прямоугольные – вальмовыми кровлями. При этом можно использовать любые кровельные материалы, как жесткие, так и мягкие.


При составлении чертежей стропильной системы четырехскатной крыши следует четко обозначить геометрическую форму, а также указать положение отдельных элементов и проекции скатов с точными размерами.

Как правило, системы стропил вальмового и шатрового типа комбинируют с традиционными – односкатными, двускатными и ломаными крышами в рамках одного объекта.

Для опоры четырехскатной конструкции можно использовать мауэрлат, являющийся верхней обвязкой на бетонных или кирпичных стенах, а также верхний венец бревенчатого сруба. Наслонную технологию применяют в тех случаях, когда есть возможность установить верхнюю и нижнюю опору под каждую стропильную ногу.

Некоторые рекомендации по монтажу наслонных стропил:

  • Мауэрлат должен быть закреплен с усилением, чтобы выдержать распирающие усилия в случае жесткой фиксации стропильных ног деревянными накладками или металлическими уголками.
  • Если же верхняя часть ноги будет зафиксирована жестко, а нижняя – на шарнирном креплении, производить фиксацию мауэрлата можно обычным способом. В таком случае при усилении нагрузок на каркас стропила смогут слегка сдвинуться.
  • Распирающая нагрузка и давление на мауэрлат будут нивелированы при использовании жестких креплений нижней части стропил и шарнирных – на верхних пятках.

Обратите внимание, что способ укладки мауэрлата и всей стропильной системы следует предусмотреть на этапе проектирования здания. При отсутствии внутренних несущих стен и невозможности размещения опорных элементов для центральной части крыши, применяется технология висячих стропил. Однако чаще всего устанавливают все-таки наклонный тип стабильного каркаса, предусмотрев заранее наличие несущих конструкций.


При сооружении вальмовых и шатровых каркасов используются такие специфические узлы стропильной системы четырехскатной крыши:

  • Диагональные ноги, из которых выполняются хребты скатов. В каркасах шатрового типа такие накосные ноги совмещают углы крыши с ее верхней точкой. Вальмовые каркасы предполагают стыковку консолей коньковой балки с углами посредством диагональных стропил.
  • Нарожники (полуноги) – элементы, монтируемые под углом 90 градусов к карнизам. Поскольку они стыкуются с диагональными стропилами и располагаются параллельно друг другу, их длина будет отличаться. Из таких элементов создаются скаты крыши.

Эти же конструктивные элементы применяются для создания ендов, с той лишь разницей, что углы делаются вогнутыми.

Именно установка накосных стропил представляет наибольшую сложность. Более того, на эти элементы будет приходиться повышенная нагрузка, поскольку они служат опорным элементом для крепления в верхней части нарожников, то есть выполняют функции конька. Поэтому перед началом работ необходимо выполнить расчет стропильной системы четырехскатной крыши.


В целом процесс возведения крыши с четырьмя скатами включает такие этапы:

  1. Укладка мауэрлата на стены из кирпича или бетона. В бревенчатых домах этим элементом служит верхний венец.
  2. Монтаж центральной опорной балки под шатровый каркас или сборка опорных конструкций для вальмовой крыши.
  3. Установка наслонных стропильных ног под ту или иную конструкцию.
  4. Крепление диагональных стропилин, которые совмещают углы крыши с центральной вершиной или торцами конька.
  5. Разметка и монтаж нарожников.

Если предполагается висячий тип стропильной системы, то первым этапом создания шатровой конструкции станет размещение центральной фермы в форме треугольника. При создании конструкции вальмового типа на стартовом этапе крепят несколько стропильных ферм.

Строительство вальмовой крыши

Поскольку в частном строительстве используются преимущественно вальмовые крыши с наслонными стропилами, рассмотрим подробнее процесс монтажа четырехскатной стропильной системы такой конструкции. Опорой для конструкций будут служить перекрытия, размещенные на мауэрлате.


Фиксация методом врубки будет выполняться лишь в месте стыковки конька со стропилами, поэтому мауэрлат можно устанавливать на обычных креплениях. В рассматриваемом здании коробка дома имеет размеры 8,4×10,8 м. Крыша на плане будет превосходить размеры дома на 40-50 см с каждой стороны – это ширина карнизного свеса.

План укладки опор на мауэрлат

В зависимости от материала, использованного для возведения стен здания, укладка мауэрлата может производиться различными способами.

Общие рекомендации таковы:

  • В верхней части стен из газосиликатных или пенобетонных блоков нужно залить армированный бетонный пояс, в котором разместить анкеры для последующей фиксации мауэрлата.
  • При сооружении кирпичных стен в верхней их части выполняют бортик в 1-2 кирпича таким образом, чтобы в центре стены образовалось углубление для деревянного каркаса. По мере кладки между кирпичами размещают деревянные пробки, к которым мауэрлат будет фиксироваться скобами.

Для мауэрлата понадобится брус сечением 100×150 или 150×150 мм. При планировании использования пространства под крышей следует применять более толстые балки. Элементы каркаса стыкуют косыми врубками с последующим усилением – гвоздями, глухарями или саморезами, а по углам – скобами.


Далее на мауэрлат нужно разместить элементы перекрытия. Их делают из брусков сечением 100×200 мм. Первой укладывается центральная балка. Если длины пиломатериалов недостаточно, ее изготавливают из двух кусков бруса. Причем место соединения должно приходиться на опорный элемент, например, несущую стену.

В данном случае балки уложены с шагом в 60 см. Как правило, коробка имеет неидеальные размеры, поэтому шаг между балками можно слегка подкорректировать, чтобы сгладить несовершенства. Отступ от стен дома до крайних балок, расположенных по обеим сторонам, должен составлять 90 см. Он требуется для монтажа выносов.

К торцевым частям балок перекрытия крепятся выноса. Для удобства сначала их размещают лишь в тех местах, где далее будут установлены стропила. К поверхности мауэрлата выноса крепятся гвоздями, а к балкам – нагелями, гвоздями крупного сечения, саморезами, после чего крепление усиливается уголками.

Сборка конькового участка четырехскатной крыши

Центральный отрезок крыши вальмового типа является не чем иным, как традиционной двухскатной конструкцией. Следовательно, ее сборка выполняется по технологии для скатных кровель. Хотя подобная конструкция обычно предусматривает наличие лежня, на котором размещаются опоры под конек, в данном примере функции такого элемента возложены на центральную балку перекрытия.

Коньковый участок крыши выполняют так:

  • Сначала собирают опорную конструкцию под стропила, которые верхними пятками будут упираться в коньковую балку. Сам конек будет поддерживаться тремя опорными столбами, из которых средний монтируется непосредственно на центральном брусе перекрытия. Чтобы правильно установить два крайних столба, под них поверх перекрытия размещают поперечные бруски, по длине охватывающие не менее 5 балок. Подкосы обеспечивают дополнительную устойчивость конструкции. Опорные элементы каркаса изготавливают из бруса сечением 100×150 мм, а подкосы – из досок 50×150 мм.
  • Чтобы все стропила были одинаковыми, для их нарезки изготавливают шаблон. Для этого доску нужной длины примеряют на месте монтажа, делают разметку запилов, после чего по ней выполняют нарезку всех стропилин.
  • Готовые стропила опирают на коньковую балку местом врубки, а нижнюю часть закрепляют на выносе.


Обычно балки перекрытий размещают перпендикулярно коробке, чтобы упор стропильных ног в центральной части крыши приходился именно на них. Поскольку в рассматриваемом примере стропила стыкуются с выносом, необходим монтаж дополнительных опор. Их размещают таким образом, чтобы перераспределить нагрузку со стропил и опор на стены.

В конце нужно установить с каждой стороны по три ряда выносов. После этого к балкам перекрытий и выносам строго горизонтально крепится карниз, облегчающий дальнейшие работы с крышей.

Крепление угловых выносов стропильной системы

В углах за карнизной доской необходимо установить угловые выноса.

Их крепят так:

  • От угла до места условного пересечения балки перекрытия с крайней опорой каркаса натягивают шнурку.
  • По ее контуру в нужном месте размещают брусок. На бруске нужно отметить места, где он пересекает балку перекрытия и угловой стык карниза. По разметке все лишнее обрезают.
  • С помощью уголков готовый элемент крепится к перекрытию и мауэрлату.

Те же действия выполняются со всеми оставшимися выносами.

Устройство накосных стропил — чертежи

Диаметр диагональных стропил совпадает с размерами рядовых элементов. Поскольку в нашем примере уклон трапециевидных скатов и вальм отличается, одна из накосных ног размещается несколько выше другой.

Процесс создания и монтажа накосов таков:

  • С помощью шнурки намечаем дополнительные линии для разметки запила, натянув ее к углам и центру ската от верхней точки коньковой балки.
  • Определяем угол между верхней частью углового выноса и шнурка. Это будет угол для нижнего запила (α). Верхний запил (β) высчитывается по формуле: β=90º-α.
  • Берем обрезок доски и спиливаем в нем один край под углом β. Приложив заготовку к месту стыковки верхние части, совмещаем ее ребро со шнуркой. Излишки отмечаем и отпиливаем.
  • В другой заготовке для нижней пятки отпиливаем участок под углом α.
  • С помощью полученных шаблонов вырезают первое диагональное стропило. Если нет целой доски нужной длины, элемент собирают из двух кусков. Сращивают их с помощью дюймовой доски, длиной 1 м, поместив ее с внешней стороны стропила. Готовый элемент можно устанавливать.
  • Аналогичным образом изготавливают вторую половину диагональных стропил, не забыв, что она должна размещаться несколько ниже первой. Место стыковки двух половин накоса не должно совпадать с отрезком сращивания досок в одну деталь.
  • Стыковка досок производится гвоздями на расстоянии 40-50 см.
  • Далее по шнурке на стропиле необходимо прочертить линию запила, чтобы его можно было состыковать со смежным диагональным элементом.


Изготовление остальных 3 детали выполняется аналогичным образом. Под каждую из таких стропилин в местах, где стыкуются балки с угловыми выносами, устанавливают опоры. Дополнительные опоры возле конька необходимы, если длина пролета превышает 7,5 м.

Сборка и монтаж вальмовых стропильных ног

По натянутой шнурке от конька к центру ската замеряем нижний угол γ и вычисляем противоположный угол δ=90º-γ. Так же, как и с диагональными деталями, изготавливают шаблоны для запилов на верхней и нижней пятке элемента, чтобы он плотно вошел между диагональными стропилами. Изготовив центральное стропило вальмы, его нужно установить в соответствующем месте.

Жесткость конструкции и надежное крепление наиболее коротких нарожников обеспечивается путем установки коротких выносов между карнизом и угловыми выносами.


На следующем этапе делают шаблоны для нарожников:

  • Кусок доски отпиливают под углом δ и примеряют на месте соединения с диагональной ногой.
  • Различают лишние участки, затем их отпиливают. Этот шаблон понадобится для создания всех нарожников, которые будут установлены с одной из сторон вальмы. Для другой половины запил на заготовках нужно будет сделать с противоположной стороны.
  • Нижнюю пятку нарожников подрезают по шаблону, отпиленному под углом γ. Такая заготовка подойдет для создания нижних стыков на всех нарожниках.

Изготовление нарожников производится с учетом расчетной длины элементов и согласно изготовленным шаблонам. Они заполнят плоскости вальм и основных скатов. Установку этих деталей выполняют так, чтобы места стыковки накосов с нарожниками с противоположных сторон не сходились в одном месте, то есть вразбежку. Крепежными элементами для соединения нарожников с диагональными стропилами служат уголки, а с выносами и балками перекрытия – зубчатые пластины или уголки – кому что удобнее.


Сооружение крыши с шатровым типом каркаса выполняется по тем же технологиям, что и с вальмовым. Единственное отличие заключается в отсутствии конька в шатровых крышах. В данном случае монтаж стропильной системы шатровой кровли начинается со стыковки диагональных стропил, а затем – нарожников. Если же используются висячие стропила, сначала выполняется монтаж центральной фермы.

Таким образом, детальное изучение особенностей строительства четырехскатных крыш позволит вам приступить к созданию каркасной конструкции со знанием дел.



10 видов крыш, о которых вы не знали

Натуральный шифер Поделиться

Когда вы выбираете стиль кровли, вы можете в первую очередь подумать о визуальном воздействии. Хотя хороший внешний вид действительно важен, важны также полезность, срок службы и прочность.

Если вы когда-нибудь задумывались, насколько важна хорошая крыша для вашего дома, не пропустите этот список!

УЗНАЙТЕ ОБ ОСНОВНЫХ ВИДАХ КРЫШ

Выбрать форму крыши сложнее, чем кажется.Есть много разных типов крыш, и все они обладают уникальными свойствами.

  1. Двускатная крыша

    Термин « фронтон » относится к треугольному пятну, которое образуется при пересечении двух скатных участков крыши.

    Двускатная крыша — очень популярный тип кровли: ее легко построить, она хорошо отводит воду, облегчает вентиляцию и может применяться в большинстве домов.

  2. Бедро

    Вальмовая крыша построить немного сложнее и обычно имеет 4 стороны.Это популярный выбор, но без вентиляции. Они лучше работают в районах с сильным ветром.

  3. Голландский

    Голландская крыша — это в основном шатровая крыша с небольшими двускатными крышами с обоих концов. Результат — более легкий доступ к нижней части крыши с дополнительными преимуществами естественного света и дополнительного пространства.

  4. Мансардная крыша

    Это французский дизайн, и его сложнее построить, чем шатровую или двускатную крышу. На самом деле он имеет два склона по одному с каждой стороны.Нижняя часть ската крыши более крутая, так что скат крыши едва начинается. Это дает больше места внутри и в большинстве случаев создает дополнительное пространство.

  5. Плоская крыша

    Большинство плоских крыш на самом деле не на 100% плоские, это крыши с небольшим уклоном, которые кажутся плоскими, но имеют небольшой уклон, чтобы учесть сточные воды.

  6. Односкатная крыша

    Односкатная крыша похожа на плоскую крышу, но имеет больший уклон, ее часто используют для пристроек или с другими стилями кровли.

  7. Крыша-бабочка

    Это очень современный дизайн, уникальный с эстетической точки зрения. Он обеспечивает много света и вентиляции, но дренаж — проблема.

  8. Gambrel крыша

    Ее также называют крышей сарая, потому что она широко использовалась в сараях. Обеспечивает дополнительную высоту на чердаке.

  9. Мансардная крыша

    Слуховое окно — это скорее дополнение к существующей крыше. Это окно и крыша (в том числе остроконечная, шатровая, плоская), выступающие из существующего ската крыши.Функциональное мансардное окно создает полезное пространство за пределами крыши, добавляя естественного света и пространства над головой.

  10. M Форма

    М-образная крыша — это, по сути, двускатная крыша с двумя скошенными сторонами, которые пересекаются посередине с соответствующими скатами с каждой стороны.

Спорим, вы не знали, что существует столько типов крыш. Но что наиболее важно, это материал, который вы выберете… Натуральная шиферная крыша — всегда беспроигрышный вариант, поскольку она улучшает внешний вид вашего дома за счет невероятных технических и эстетических свойств.Здесь вы найдете лучшие кровельные шиферы.

Хотите узнать больше о стилях крыш?
Тогда не пропустите 10 лучших современных домов с односкатной крышей
! .

Шатровая крыша — определение шатровой крыши по The Free Dictionary

Предлагаемая двухэтажная пристройка к задней части существующего дома на территории имеет двускатную, а не плоскую крышу, чтобы больше соответствовать существующему дому при минимальном размере крыши. Почти симметрична с шатровой крышей. , центральный купол и резные перемычки, это сооружение служило домом для четырех поколений семьи Пек | Шейла Данн, снятие шатровой крыши, строительство новой крыши с передними и задними мансардными окнами, перестройка гаража и формирование окон, 8, Far End Lane, Honley.К ним относятся крутая шатровая крыша (а не более обычная сегодня пологая двускатная крыша), эркеры, карнизы сводчатых потолков, комнаты большего размера и широкие коридоры — элементы, напоминающие стиль 1930-х годов, но умно сочетающиеся с экономичностью и удобством современных Номер заявки: R / 2013/0348 / FF Дата утверждения: 23 мая Адрес: 57 Coast Road, Redcar TS10 3PP Предложение: Снос существующего гаража и его замена отдельным гаражом и шатровой крышей над существующей пристройкой сзади.«Предполагается, что он будет отделан и окрашен в соответствии с существующими структурами, предполагается, что у него будет шатровая крыша, у нас нет конфиденциальности. Предложение: Переоборудование существующих офисов для предоставления 22 квартир с одной и двумя спальнями с соответствующими внутренними / внешними работами. Включает установку 16 фонарей, шатровую крышу и дополнительный вход на западный фасад по адресу 25-29 John Street, Sunderland, SR1 1JG. Имущество датируется 1920-ми годами, сохранив большую часть своего практически исторического характера с привлекательными шатровыми линиями крыши и фронтонами .Шатровая крыша, кирпичный фасад, башня и замковые камни над окнами продолжают наследие Старого Света в европейском стиле. Визуальные подсказки, такие как шатровая крыша, пятисекционный карниз, белые потолки из бисера и отдельно стоящие колонны, связывают здания вместе. Использование карнизов, ленточного курсинга и павильонов с шатровой крышей — все это элементы, напоминающие палладианский стиль. .

Отправить ответ

avatar
  Подписаться
Уведомление о
