Лекало для кованых завитков чертеж. Ковка металла своими руками

Один из способов украшения участков — использовать кованные изделия. Очень декоративно смотрятся заборы, скамейки, беседки, перила для лестницы и другие подобные сооружения. Причем в большинстве случаев данные изделия не есть ковка в ее традиционном понимании. Чаще всего это сделано не в кузне и не при помощи молотка и наковальни, а при помощи некоторых устройств, которые позволяют создавать из металлических полос и квадратных прутков самые различные узоры и изделия. Для изготовления подобных изделий потребуются станки для холодной ковки. Часть из них можно сделать своими руками другую проще купить.

Ограды, перила для лестниц и балконов — тоже можно сделать своими руками Перила для крыльца — украшение, а не исключительно утилитарное приспособление

Какие вообще устройства используются

Для холодной ковки характерны различные завитки, изгибы, витые прутки и т.п. Почти под каждый вид делают на отдельном приспособлении — определенном станке.

Привод у них может быть ручной, а может — электрический. Для небольших объемов «для себя» применяют ручные станки для холодной ковки. Они хоть и не особо производительны, но намного проще в изготовлении. Если необходимо ставить изготовление «на поток» делают аналогичные устройства, но уже с электромоторами. В этом случае работать физически почти не нужно, но сложность изготовления приспособления возрастает в разы. В нашем материале поговорим о ручных станках для холодной ковки.

Какие же устройства используют:

Для начинающего мастера наиболее актуальный станок для холодной ковки — улитка. Только с его помощью можно сделать множество интересных вещей — начиная от забора и калитки и заканчивая скамейкой и другими подобными изделиями. На втором месте по степени необходимости торсионный станок. Он добавляет разнообразия в детали. Все остальные можно приобретать или делать по мере совершенствования и набора мастерства.

Самодельные «Улитки»

По сути это модернизированный ), но эти усовершенствования позволяют легко делать завитки из довольно толстых прутков (сечением до 10-12 мм) и повторять их с высокой степенью точности.

Конструкций эти станки для холодной ковки имеют несколько, но проще всего в реализации вариант с круглым столом, имеющем центральную ножку. К ножке подвижно закреплен рычаг с роликами на подшипниках на конце. Они облегчают процесс гибки.

Поверхность стола можно сделать из стального листа толщиной от 10 мм и больше. Для ножки можно использовать любую толстостенную круглую трубу. Важно сделать конструкцию устойчивой, так как будут прилагаться боковые усилия, потому нужны боковые стойки, распорки, а также устойчивое основание.

Чертеж станка для холодной ковки «Улитка»

Рычаг проще делать из квадратной трубы с толстой стенкой — не меньше 2-3 мм. Сечение трубы 25*40 мм или около того. Крепление рычага к ножке можно сделать на подшипнике, а можно просто взять небольшой кусок толстостенной трубы большего диаметра, надеть ее на ножку, а снизу приварить полосу-упор — чтобы рычаг вниз не падал. Вариант с подшипником дает более легкое движение, но при наличии смазки и второй вариант рабочий.

Важна еще форма рычага. Рычаг двойной, верхняя часть — рабочая, нижняя — опорная. Везде где есть соединения желательно доварить усиление, так как усилия значительные.

На столе закрепляется оправка или кондуктор — форма, по которой сгибаются завитки. Делают их разного диаметра — чтобы можно было делать разные по диаметру завитки. Такие оправки могут быть сборными — для формирования большего количества изгибов. В каждом таком образце должны быть стержни, которые устанавливаются в отверстия в столе. Так этот шаблон фиксируется. Также его форма должна быть разработана с таким учетом, чтобы конец прутка в ней хорошо фиксировался.

Часто оправки вытачивают из металлического круга подходящего диаметра при помощи болгарки, но есть варианты из металла с наваренными на него стальными пластинами, изогнутыми соответствующим образом.

Как сделать подобный станок для холодной ковки — в следующем видео. Там же неплохо описан способ доведения концов заготовки до приличного состояния — обычные необработанные края смотрятся очень грубо.

Для их обработки есть специальное оборудование, но, как оказалось, можно справится и без него.

Торсионный станок

Как уже говорили эти станки для холодной ковки позволяют сделать на прутке продольные изгибы. Это относительно несложная конструкция. Основная задача — закрепить неподвижно один конец прутка, ко второму приделать рычаг, при помощи которого можно будет скручивать заготовку.

В качестве основы подойдет обрезок профилированной трубы с толстой стенкой (не менее 3 мм). Фиксатор можно сварить из тех же прутков, оставив квадратный просвет нужного диаметра. Можно использовать зажим для троса подходящего размера (можно найти в магазине такелажа). Любой из этих упоров приваривается к основанию.

Держатель для троса — отличный фиксатор для прутка

Далее надо каким-то образом обеспечить захват и кручение второй части заготовки. Можно это сделать при помощи двух подшипниковых узлов. Внутрь вставляется труба подходящего диаметра, с одной стороны к ней приваривается ручка — конструкция напоминает букву «Т». С другой стороны в трубе делают фиксатор: сверлят четыре отверстия, в них вваривают гайки под 12 или 14 болты. В результате получается неплохой фиксатор — болты закручивают после того, как вставили пруток.

Еще более простой станок для изготовления торсионов методом холодной ковки в следующем видео.

Видео про самодельные приспособления и станки для холодной ковки

Человеку, неравнодушному к кованым изделиям, можно только позавидовать. У него есть все необходимое для воплощения самых смелых проектов оформления. Приспособления для изготовления элементов холодной ковки можно приобрести в готовом виде или изготовить своими руками, но в том или ином случае, вы можете быть уверенны, что работать с ними будет удобно и просто. При этом большой физической силы не потребуется, все что нужно, это нажимать на нужные кнопки и поворачивать своевременно специальные рычаги.

Единственное, что нужно помнить, это то, что изготовление кованых изделий холодным способом требует соблюдения строгих правил и последовательности. Другими словами, холодная ковка — это поэтапный технологический процесс, при котором происходит деформация металлических заготовок, в зависимости от нужного проекта. Чтобы иметь большее представление об этой работе, необходимо разобраться, каких видов бывает ковка, как называются популярные кованые элементы и как выглядит изготовление кованых изделий своими руками.

При изготовлении металлических изделий можно выделить 7 видов холодной ковки. Это своего рода этапы создания элементов, которые нужно выполнять при работе с заготовками.

Всю работу необходимо проводить в соответствии с требованиями и правилами, в противном случае надеяться на получение красивого кованого изделия не стоит.

Самым главным этапом является ковка заготовок из металла. Это самый большой, ответственный, сложный и серьезный процесс, поэтому к нему нужно отнестись очень внимательно. Холодная ковка может быть нескольких видов:

Осадка — она выполняется под высоким давлением. Это нужно для того, чтобы увеличить заготовку по бокам, за счет уменьшения ее высоты.
Протяжка — этот этап выполняется путем нагревания металлической детали с последующей обработкой ее молотком. Это нужно для того, чтобы уменьшить площадь поперечного сечения за счет увеличения длины металлического прута.

Прошивка — этот этап подразумевает проделывание отверстий внутри заготовки. При выполнении такой работы можно получить отверстия разного диаметра и длины. Она бывает открытой и закрытой.

Осадка и протяжка делает структуру металлической заготовки более хрупкой, поэтому дальнейшая работа должна проводиться очень аккуратно, чтобы не допустить поломки той или иной части конструкции.

Приспособления для холодной ковки

Изготовление кованых изделий холодным способом предусматривает использование нескольких приспособлений или станков. Как было сказано выше, их можно приобрести, или изготовить своими руками, но для начала, давайте разберемся, какие детали можно получить при помощи различных станков.

Для изделий, изготавливаемых своими руками, придется изготовить специальные шаблоны, которые позволяют создавать элементы различной формы и величины.

Как работать с механизмом улитка, можно посмотреть на предложенном видео:

Универсальный механизм — он позволяет выполнять несколько функций, резку, клепку и формирование металлических изделий. Кстати, такое устройство легко можно собрать своими руками, что в значительной степени сэкономит ваш бюджет.
Гнутик — такой механизм позволяет создать дуговую деформацию металлической детали. Но здесь нужно провести точные расчеты и замеры, чтобы не ошибиться с радиусом изгиба.
Твистер — механизм этого плана позволяет сгибать заготовку по продольной оси уже готового изделия. Принцип действия такого механизма заключается в том, чтобы изогнуть изделие, зажав его с одной и другой стороны. При этом вращающаяся рукоятка позволит произвести скручивание детали.
Волна — механизм такого плана позволяет получать волнообразные детали из металлических заготовок. На таком станке принято изготавливать решетки «Боярские» или «Волна».
Штамповый пресс — название говорит само за себя. Такой механизм позволяет наносить на металлические детали штампы с различными резными элементами. В арсенале каждого мастера должны быть несколько таких штампов, тогда и готовые изделия будут более разнообразными. Принцип его действия очень прост, под действием давления на металлических элементах остаются четкие отпечатки с шаблонов.
Механический узел — этот механизм позволяет изгибать металлические прутья в круг. При этом диаметр таких изделий может быть разным. Поэтому в арсенале мастеров такое приспособление незаменимо.

Холодная ковка своими руками, пошаговая инструкция и советы специалистов

Как это ни странно, но кованые изделия можно изготовить даже в домашних условиях. Конечно, они не будут столь вычурными, как элементы горячим способом изготовления, но в качестве декоративного оформления им нет равных. Все что вам нужно, это несколько приспособлений, описанных выше, материалы и самое главное, желание. Остальное — это соблюдение технологии.

Процесс изготовления состоит из нескольких этапов:

Начиная работу, проверьте еще раз ваши расчеты, даже небольшая погрешность может испортить внешний вид готового изделия, не говоря уже о том, что оно может не подойти по размеру к задуманной композиции. Исправлять и подгонять готовые детали всегда сложнее, гораздо проще несколько раз все проверить.

После изготовления всех деталей можно начинать собирать задуманную композицию. Для крепления лучше использовать сварку, но и переусердствовать с ней не стоит, чтобы не повредить более мелкие элементы.

Финальным этапом будет обработка готового изделия, которая подразумевает шлифовку и покраску готовой композиции.

Если вы взялись за изготовление кованых элементов холодным способом, то вы наверно изучили рынок цен и оценили ваши финансовые возможности. Если нет, то сначала обратите внимание на стоимость материалов, необходимого оборудования и способы обработки готового изделия. Но в любом случае изделие, изготовленное своими руками, стоит всех затрат. А снизить их можно на оборудовании, если изготовить его своими руками.

Кованые изделия в архитектуре и дизайне интерьера пользуются высокой популярностью с давних пор. Решетки на окна и для каминов, ограда или балясины лестниц, выкованные из металла, всегда выглядят изысканно и привлекательно. Сегодня, несмотря на современные технологии в обработке металлов, металлические изделия ручной ковки популярны как никогда. Конечно, ковка металла своими руками — дело не из легких, и без должной подготовки трудно сделать красивое кованое изделие. Но тем, кто хочет овладеть этим древним ремеслом и готов к тяжелой физической работе, придется ознакомиться с видами и технологией ковки металла, разбираться в металлах для ковки, понимать процесс ковки и уметь обращаться с инструментом кузнеца.

Ковка металла

Ковкой металла называется процесс обработки металлической заготовки с целью придания ей определенной формы и размера. Фактически существует два вида ковки — холодная и горячая. Выполняя ручную ковку металла необходимо разбираться в обоих видах ковки, так как каждый обладает своими преимуществами и недостатками.

В процессе горячей ковки заготовка подвергается нагреванию до определенной температуры, при которой металл теряет свою прочность и становится пластичным. Высокая пластичность является основным плюсом горячей ковки. Она позволяет легко придать металлической заготовке определенную форму и размер. Также горячая ковка позволяет использовать большинство технологий самой ковки, что выгодно сказывается на разнообразии вариантов работ.

Но нагрев металла имеет и свои недостатки. В первую очередь это необходимость обустройства специального кузнечного горна и затраты на топливо для него. Это может стать реальной проблемой для тех, кто хочет заниматься горячей ковкой металла своими руками в городских условиях. К тому же, работа с огнем достаточно опасное занятие и требует повышенной пожарной безопасности. Еще одним фактором, который может существенно повлиять на выбор вида ковки, являются специфические знания по температурным режимам для ковки металла.

В отличие от горячей ковки, холодная ковка металла не требует обустройства горна для нагрева металла. Вся суть холодной ковки заключается в придании формы металлической заготовке путем её изгибания, опрессовывания и сварки. Холодна ковка несколько проще по выполнению, и для обустройства мастерской не требуется много места. Весь процесс создания готового изделия не требует использования высоких температур, что весьма положительно сказывается на общей безопасности.

Но холодная ковка имеет один существенный недостаток. Все работы приходится выполнять с определенными заготовками-полуфабрикатами без возможности исправить свою ошибку. Конечно, это касается не всех работ холодной ковки, но в большинстве случаев испорченная заготовка годится разве что для металлолома или учебного пособия.

В любом случае, в независимости от вида ковки, придется достаточно плотно ознакомиться с рядом важных моментов. Во-первых, это касается металлов и температурных режимов для их плавки и ковки. Во-вторых, необходимо знать и разбираться в технологиях ковки металла. Ниже мы рассмотрим, какие технологические приемы используются для ковки и как они применяются в работе.

Металл для ковки

Ручная ковка металла — достаточно трудоемкое и сложное занятие, требующее использования определенных металлов, а точнее, металлов с определенными характеристиками. Для ручной холодной или горячей ковки наиболее важной характеристикой является пластичность металла, ведь именно от нее зависит простота и удобство изменения формы заготовки. Но стоит отметить, что пластичность и прочность металла взаимосвязаны между собой. При увеличении одной из этих характеристик вторая уменьшается. Поэтому так важно разбираться в характеристиках металла и знать о составе заготовки.

Важно! Существуют и другие, не менее важные характеристики металлов. Но так как мы рассматриваем ковку декоративных изделий, таких как решетки каминов, балясины, оградки и прочее, то нет необходимости сосредотачиваться на устойчивости к износу, красностойкости и прочем, а также на легирующих элементах.

Для декоративной ковки используют следующие металлы: медь, латунь, дюралюминий, сталь, а также другие медные, магниевые, алюминиевые и никелевые сплавы. По сути, для ручной ковки используют мягкий ковкий металл, который можно легко согнуть или придать ему определенную форму. Для того чтобы подобрать наиболее легкий ковкий металл, необходимо заглянуть в Марочник Стали и Сплавов. В нем можно найти детальное описание всех металлов и сплавов с их характеристиками и составом.

Несмотря на то, что самый ковкий металл — это медь и её сплавы, мастера предпочитают использование черных металлов для холодной и горячей ковки. Такая позиция обусловлена высокой стоимостью цветных металлов. Ведь на ковку металла цена в большей степени зависит от стоимости изначальной заготовки, и не каждый может позволить себе приобрести ограду или балясины из меди. Выбирая мягкий черный металл для ковки, необходимо ориентироваться на стали с минимальным содержанием углерода, порядка 0,25 %. А также с минимальным количеством вредных примесей, таких как хром, молибден, сера и фосфор. Кроме этого следует избегать конструкционных и инструментальных сталей с высоким содержанием углерода от 0,2 % до 1,35 %. Такие стали наименее пластичны и плохо поддаются сварке.

Выбирая тот или иной металл, необходимо использовать Марочник Стали и Сплавов. Но если доступа к нему нет, то можно воспользоваться приведенными ниже таблицами для определения содержания углерода в стали. Сам процесс определения довольно прост, достаточно поднести заготовку к работающему точилу и посмотреть на сноп искр, а затем сравнить его с показателями в таблице.

Сегодня благодаря промышленному производству металла отпала необходимость в создании заготовок для ковки своими руками. Современные кузни используют уже готовую заводскую продукцию для холодной ковки. Наиболее часто используемые размеры заготовок следующие: 30х45 мм, 40х45 мм, 10х10 мм, 12х12 мм, пруты сечением 10 мм, 12 мм, 16 мм, 25 мм, 30 мм, 50 мм, листовой металл толщиной от 3,5 до 6 мм, круглые трубы 1/2″, 3/4″, 1″, профильные трубы от 20х20 мм до 30х30 мм.

Инструмент для ковки металла

Выполнение любых работ по ковке металла невозможно без специального инструмента. Кузнечный инвентарь для горячей ковки достаточно разнообразен и включает в себя наковальню, горн, различные молоты, клещи и прочее. Инструмент для холодной ковки несколько попроще и состоит из нескольких специальных станков. Конечно, современный инструмент, такой как сварочный аппарат, болгарка и шлифмашинка, используется как в холодной, так и в горячей ковке. Зная о назначении того или иного инструмента, можно правильно выполнять любые работы.

Инструмент для горячей ковки

Горн . Без него в горячей ковке никак не обойтись. Ведь именно в нем заготовка может нагреваться до температуры 1400 °C. В большинстве своем горн представляет собой печь, рассчитанную на высокие температуры и с поддувом.
Наковальня . Этот инструмент является опорой, на которой выполняется ковка. Сама наковальня имеет несколько видов, среди которых наиболее популярной является двурогая наковальня весом 200 кг. Но вес может колебаться от 150 до 350 кг.

Шпераки . При выполнении различной художественной и декоративной ковки используются именно шпераки. Они имеют множество различных видов, и каждый мастер может изготавливать их под себя. Общей чертой любого шперака является то, что они вставляются в квадратное отверстие наковальни или закрепляются в деревянное бревно. На фото ниже приведены наиболее распространенные шпераки.

Кувалда и Ручник . Это основной инструмент кузнеца. Кувалда весит от 4 до 8 кг и служит для нанесения сильных ударов. В зависимости от типа работ и толщины заготовки подбирается и вес кувалды. Ручник весит от 0,5 до 2 кг. Используется для придания окончательной формы изделию.
Клещи . Горновые клещи второй по значимости инструмент. Без них невозможно удержать горячую заготовку для обработки. Существует несколько видов горновых клещей под определенный профиль и размер заготовки. На приведенном ниже фото изображены горновые клещи различной формы.

Фасонные молотки . При выполнении художественной ковки требуется создавать загнутые заготовки или заготовки определенной формы. Для этого используются фасонные молотки. Они могут быть как нижними, на которых производится обработка, так и верхними. Вариантов фасонных молотков множество и у каждого мастера они свои. На фото ниже изображен основной вспомогательный инструмент.

Кроме описанных выше, используются различный измерительный инструмент, такой как обычная рулетка , двойной кронциркуль , кузнечный наугольник , шаблоны и калибры . Выбор кузнечного инструмента огромен, весь перечислить представляется затруднительным, поэтому у каждого мастера есть свой набор лишь необходимого и часто используемого инструмента.

Инструмент для холодной ковки

Гнутик (фото ниже). Это базовый инструмент холодной ковки. Как следует из названия, он позволяет гнуть металлическую заготовку под определенным углом. В дополнение гнутик позволяет создавать дуговые элементы определенного радиуса.

Улитка . Название говорит само за себя. При помощи улитки можно создавать различные спиралевидные декоративные элементы. Спираль выполняется под определенный шаблон, который при необходимости можно сменить на другой, с меньшим или большим радиусом.

Фонарик . Этот станок предназначен для создания декоративного элемента с одноименным названием.

Волна . Позволяет создавать волнообразные элементы. При протаскивании прута через этот станок на выходе получается красивая синусоидальная заготовка.

Твистер . По принципу работы этот станок схож с Фонариком, но в отличие от него твистер лишь скручивает заготовку вдоль оси.

Станок для колец . Как во всех предыдущих станках название говорит за себя.

Кроме описанных выше существуют еще универсальные станки для клепки, резки, опрессовки и придания объема. Все описанные выше станки можно изготовить как самостоятельно, так и приобрести в магазине. Конечно, самодельные приспособления для холодной ковки будут несколько уступать по качеству заводским, но это компенсируется уникальностью созданных с их помощью элементов. Для изготовления станков холодной ковки чертежи можно найти как в свободном доступе, так и купить у специалистов.

Важно! Станки для холодной ковки могут быть ручными или снабжены электродвигателями. Несмотря на наличие передаточных шестерен, ручная холодная ковка довольно трудоемкое и долгое занятие, и для получения больших объемов кованых элементов лучше оборудовать станок электродвигателем.

Отдельно стоит отметить промышленные станки для холодной ковки. На подобные станки холодной ковки цены порядка 6000 у.е., но один такой станок может выполнять практически все технологические операции холодной ковки. Примером может служить станок Мастер 2 компании «МАН». На демонстрирующем холодную ковку видео можно увидеть возможности этого станка.

Ковка металла своими руками

В процессе ковки для придания заготовке определенной формы используются различные приемы и методы ковки. Для выполнения каждого из них используется определенная технология и инструмент для ковки металла. Технология ковки металла горячим и холодным методом существенно отличается. Как уже отмечалось, для горячей ковки требуется нагрев заготовки для изменения её формы, а при холодной ковке заготовка лишь изгибается. На основании этого и выделяются основные технологические приемы, зная которые можно смело браться за ковку металла своими руками.

Холодная ковка металла своими руками

Выполняется холодная ковка своими руками достаточно легко и особых усилий не требуется. Все работы разбиты на несколько этапов: создание эскиза или чертежа будущего изделия, закупка материалов и сам процесс ковки металла.

Чертеж можно создать в специальной компьютерной программе, приобрести уже готовый или нарисовать от руки. Можно найти для холодной ковки чертежи бесплатно. Для этого достаточно обратиться к мастерам, которые уже не первый год занимаются ковкой, и попросить один или два чертежа для тренировки. По сути, чертеж преследует несколько целей. Во-первых, чтобы знать какие элементы потребуется изготовить путем холодной ковки. Во-вторых, имея на руках такой проект, можно рассчитать количество и тип металлических заготовок, таких как пруты, профильные трубы и прочее. В-третьих, чертеж потребуется для сборки всех элементов в единое целое.

Отдельно необходимо рассмотреть элементы холодной ковки, из которых состоит проект. Сегодня можно найти довольно много различных кованых элементов, но их все можно объединить в несколько классических групп.

Лапки . Этот элемент представляет собой раскатанный в какой-либо форме конец металлического прута. В эту группу входят так называемые Пики. Несмотря на заостренный конец, Пики изготавливаются по схожей технологии.

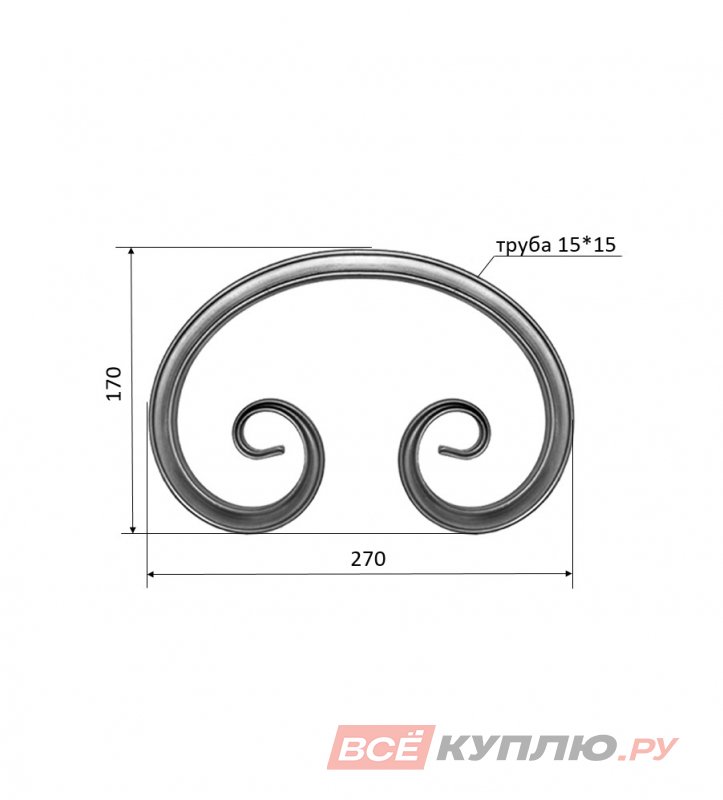

Завитки . В эту группу входит несколько распространенных элементов: волюта, червонка и улитка. Волюта или Баранка представляет собой прут, концы которого загнуты в одну сторону. Червонка — прут, концы которого загнуты в разные стороны. Этот элемент иногда называют «долларом» из-за его схожести со знаком американской валюты. Запятая или Улитка — простой завиток, один конец которого загнут, а второй прямой.

Кольца . Создается этот элемент довольно просто: на болванку станка накручивается прут круглого или квадратного сечения, в результате получается пружина, которую затем разрезают на отдельные кольца.

Торсион . Этот элемент довольно легко узнать по винтовому скручиванию вдоль оси. Вариантов торсионов довольно много и одним из самых распространенных является такой элемент, как Фонарик, а также простой винтообразный прут для решетки или ограды.

Весь процесс изготовления элементов холодной ковки основывается на следующих общепринятых технологиях ковки — гибка, закручивание, вытяжка.

Вытяжка — это технология, которая заключается в увеличении длины заготовки путем уменьшения её сечения. В холодной ковке используется один из вариантов вытяжки — раскатка. Именно с её помощью создаются различные лапки и пики. Для создания лапок используется специальный раскаточный станок. Конец заготовки заводится внутрь и затем запускается механизм раскатки, в результате конец получается расплющенным с рельефом или без него. Для изготовления пик используют прессовочный станок. Процедура та же, но в результате конец получается раскатанный и опрессованный в определенной форме.

Гибка . Эта технология ковки заключается в загибании концов либо другой части заготовки под определенным углом. Сама гибка выполняется практически на всех станках холодной ковки. Процесс гибки можно проследить при изготовлении заготовки на станке Улитка. Вначале конец заготовки помещается внутрь специального шаблона и затем загибается под определенным углом. Эти работы выполняются на станке Улитка.

Закручивание . Эта технология ковки подразумевает скручивание заготовки вдоль своей оси. В холодной ковке этот процесс можно наблюдать при использовании станка Твистер, на котором создаются различные торсионы. Для этого один конец заготовки помещается в тиски, а второй конец проворачивается вдоль оси. Отдельно стоит выделить элемент Фонарик. Для него используют два и более прута, которые вначале скручивают вдоль оси, а затем вдоль оси сжимают, в результате прутья в определенном месте расходятся в стороны.

Сборка всех элементов в единую конструкцию выполняется при помощи сварки на специальном сборочном столе. Сегодня сварочный аппарат общедоступен и является обязательным инструментом современных кузнецов. Самодельная холодная ковка довольно распространена среди начинающих мастеров и частных предпринимателей. Она не требует особых знаний, навыков и больших помещений для работы.

Холодная ковка своими руками: видео-урок

Горячая ковка металла своими руками

По сравнению с холодной, ручная горячая ковка намного сложнее и требует от мастера опыта в обращении с инструментом и хорошей физической подготовки. Работы выполняются в несколько этапов: создание эскиза или чертежа, закупка материалов и ковка.

По сути, разница между горячей и холодной ковкой заключается в технологических процессах обработки металла. Во-первых, это касается способа обработки. Во-вторых, для горячей ковки можно использовать практически любые металлические заготовки. Но для удобства принято использовать уже готовые пруты квадратного и круглого сечения. В-третьих, в художественной горячей ковке отсутствуют какие-либо рамки для элементов готового изделия. Конечно, можно придерживаться создания классических элементов ковки — завитков, лап, пик и прочего, но горячая ковка позволяет использовать весь потенциал воображения мастера, что раскрывает неограниченные возможности. Все изделия из металла ковки горячим способом создаются с помощью следующих технологий обработки металла: осадка, вытяжка, гибка, закручивание, разрубка, насечение рисунка и набивка рельефа.

Осадка применяется при ковке металла для увеличения поперечного сечения всей заготовки или её части. При ковке в зависимости от необходимости проводится полный или местный нагрев заготовки для осадки.

Вытяжка заключается в увеличении длины заготовки путем уменьшения её сечения. Это можно выполнять как путем нанесения ударов кувалдой или ручником, так и с помощью раскатки металла между валов на станке. В отличие от холодной ковки создание пик при помощи вытяжки требует точных и аккуратных ударов.

Гибка . Эта операция выполняется для придания заготовке загнутой формы. При этом следует учесть, что гибка толстых заготовок может повлечь их искажение и для придания первоначальной формы необходимо выполнить осадку. Для гибки заготовки применяют различные шпераки, рог наковальни, фасонные молотки и кондукторы.

Закручивание . Данная технология ковки подразумевает скручивание заготовки вдоль своей оси. Как и в холодной ковке, заготовку зажимают в тиски и проворачивают. Но в отличие от холодной ковки, можно нагревать заготовку локально, что дает возможность легко делать локальное закручивание.

Такие технологии ковки как разрубка , насечение рисунка и набивка рельефа применяются в художественной ковке с использованием зубил. Края горячих заготовок, в зависимости от проекта, рассекаются и закручиваются клещами. Также пока заготовка раскаленная, на её поверхности набивается различный узор.

При горячей ковке металла важно знать температурные режимы нагрева. Это поможет более качественно обрабатывать металл. Ковка черного металла выполняется при 800 — 1250 °C. Конечно, измерять градусником раскаленную заготовку будет невозможно и для определения температуры придется ориентироваться по её цвету. В приведенной ниже таблице указаны температуры и цвет заготовки из черных металлов.

Горячая ковка металла: видео-урок

Ковка металла своими руками — дело довольно увлекательное, требующее постоянного совершенствования. Это касается в первую очередь создания различных художественных и декоративных элементов. Тем, кто только начал заниматься ковкой, придется немало потрудиться, чтобы их работы имели идеальную форму и высокое качество.

Давайте рассмотрим виды приспособлений и фигуры, которые можно получить с их помощью. Мы подготовили для вас чертежи и тематические видео. Также рассмотрим последовательность изготовления станка для холодной ковки своими руками.

Если вы только собираетесь организовать мастерскую холодной ковки и хотите избежать больших расходов, то самостоятельное изготовление станков и приспособлений поможет создать свой маленький бизнес без чрезмерных затрат.

Основные приспособления и станки

Станки для холодной ковки предназначены в основном для гибки по дуге или углом, а также для скручивания. Они могут быть ручные или с электрическим приводом.

Основные виды станков и приспособлений для холодной ковки:

«Гнутик»
«Твистер»
«Улитка»
«Глобус»
«Волна»
«Фонарик»

Приспособление «Гнутик»

Покупной или сделанный самостоятельно «Гнутик» — универсальное приспособление, позволяющее получить дугу или угол из прута. Он представляет собой основание с ползуном, на котором закреплен упор с углом (90° или другим по необходимости) и двумя цилиндрическими неподвижными упорами. Перемещая ползун и угловой упор, прут сгибается под углом. Для получения дуги предусмотрен третий цилиндр, вращающийся на противоположной от углового упора стороне.

Приспособление может быть выполнено на горизонтальной или вертикальной платформе.

Аксонометрия приспособления «Гнутик» — вертикальное расположение

Чтобы смасштабировать размеры, приводим чертёж нижней планки этого «Гнутика».

Планка нижняя

Это приспособление — универсальное. С помощью насадок на нем можно не только гнуть, но и резать, и пробивать отверстия. Но это уже будет следующим шагом.

Получение дуги на «Гнутике»

Получение угла на «Гнутике»

Так выглядит самодельный «Гнутик»:

Приспособление «Твистер»

«Твистер» — инструмент для скручивания прутков, в основном квадратного сечения, вдоль продольной оси. Это несложное приспособление может быть ручным и с электроприводом. Принцип действия: закрепляются оба конца прута, потом одно крепление начинает проворачиваться, скручивая металл до необходимой формы.

Внешний вид покупного ручного «Твистера»

Посмотрите фото самодельного «Твистера» с электроприводом, собранного с использованием электрооборудования бывшего в употреблении:

Для изготовления «Фонариков» и «Шишек» существует специальный станок, но для начала можно использовать и «Твистер», как это показано на видео (англоязычное, но всё предельно понятно).

Видео 1. Как сделать заготовку под «Фонарик» на «Твистере»

Приспособление «Улитка»

Инструмент «Улитка» предназначен для получения завитков (или спиралей) и «валют» (S-образных деталей). Встречаются различные конструкции.

Один из вариантов конструкции: 1 — лемех улитки; 2 — основа станка; 3 — прижимной валик; 4 — рычаг для управления прижимным валиком; 5 — крепление основы; 6 — палец для фиксации лемехов; 7 — паз для прижиного валика; 8 — ось рычага управления; 9 — пружина для прижатия валика; 10 — фиксатор для заготовки; 11 — ведущий лемех улитки; 12 — основная ось; 13 — рычаги

В результате должно получиться такое приспособление:

Ещё одна лёгкая конструкция, чтобы гнуть прокат сечением до 12 мм:

1 — сегмент улитки; 2 — эксцентрик; 3 — ручка; 4 — основание; 5 — направляющие полозья; 6 — ось; 7 — ползун; 8 — гайка оси; 9 — ось крепления ролика; 10 — ролик; 11 — приводная ось; 12 — направляющая эксцентрика; 13 — центральный сегмент улитки; 14 — барашек эксцентрика; 15 — основная ножка; 16 — соединительный штифт сегментов улитки; 17 — корректирующий винт; 18 — соединительное ухо сегментов улитки

Часто приспособление «Улитка» делают на опоре, особенно если гнуть нужно толстый прокат.

Несколько полезных видеоматериалов по самодельных станкам «Улиткам».

Вариант с массивным основанием на опоре:

Видео 2. Изготовление основания

Видео 3. Изготовление улитки

Видео 4. Работа станка

Вариант настольного приспособления:

Видео 5. Часть 1

Видео 5. Часть 2

Подробнее о таких конструкциях мы поговорим ниже.

Приспособление «Глобус»

Такое устройство внешне похоже на школьный транспортир и предназначено для изготовления дуг с большим радиусом изгиба из полосы, квадрата, круга или шестигранника. Сначала загибом фиксируется один конец заготовки, потом она изгибается по всей длине по шаблону. Принцип действия чем-то похож на работу закаточной машинки для консервации.

Внешний вид приспособления

Видео 6. Работа на «Глобусе»

Пользуясь исключительно мускульной силой, дугу большого диаметра можно изготовить на шаблоне, прикрученном или приваренном к верстаку. На нём хорошо гнуть полосу, трубу тонкостенную и т. д.

Шаблон

Приспособление «Волна»

Получить волнообразные изделия из заготовки круглого, квадратного, шестигранного сечения или трубки можно на приспособлении «Волна». Деформация заготовки происходит между вертикальными валками прокручиванием.

Приспособление волна и полученные изделия

Видео 7. Приспособление в действии

Приспособление «Фонарик»

На этом станке изготавливают заготовки элементов «Фонарики» или «Шишки», которые могут состоять из 4-х, 6-ти, 8-ми и более прутков. По принципу действия станок похож на «Твистер», но тут заготовки изгибаются вокруг направляющего вала, что формирует более правильную и точную конфигурацию изделия.

Приспособление «Фонарик»

Видео 8. Работа приспособления для изготовления «Фонарик»

Приспособление для холодной ковки элемента «Хомут»

Элемент холодной ковки «Хомут» предназначен для фиксирования между собой других элементов конструкции.

Приспособление для гибки «Хомута» можно выполнить по прилагаемым чертежам.

Приспособления для выполнения «гусиной лапки»

«Гусиная лапка» — расплющивание с нанесением красивых насечек концов заготовок для придания большей изящности конструкции или с целью уменьшения толщины для различных соединений.

Концы элементов оформлены «гусиной лапкой»

Эту операцию можно выполнить при помощи станка с матрицей или приспособлением и тяжелым кузнечным молотом на наковальне. Оба варианта мы даем в виде видеоматериалов.

Видео 9. Станок для изготовления «гусиной лапки»

Видео 10. Приспособления для ковки «гусиных лапок»

Видео 11. Подробный процесс изготовления штампа

Ниже прокатный станок для выполнения той же операции.

Станок для прокатки «гусиной лапки» (расстояние между вальцами регулируется). Материалы для прокатного станка: шестерни и валы — запчасти от комбайна б/у

Принцип действия

Изготовление «Улитки» с приводом

«Улитка» с электроприводом облегчает изготовление завитков и «валют». Особенно это ценно, когда работа не «для души», а для изготовления большого количества однотипных изделий на потоке при работе на заказ.

Ниже приведены этапы сборки станка для гиба прута максимальным сечением 10х10 мм. Двигатель мощностью 0,5 КВт/1000 об/мин работает при этом на пределе своих возможностей. Выполняет 6 оборотов вала в минуту. Сегменты улитки выточены из круглой болванки Ст.45 без термообработки высотой 25 мм и толщиной 20 мм. Улитка насажена на вал на подшипниках от заднего колеса мотоцикла — 7204. Поддерживающий ролик закреплён жёстко в пазу. Между двигателем и редуктором установлены шкивы.

Ниже приведены чертежи сегментов улитки.

Элемент улитки 1

Элемент улитки 2

Элемент улитки 3

Центральный элемент улитки

Для более массивного прута (от 12 мм) мощность двигателя должна составлять более киловатта. На фотографиях ниже представлен станок с двигателем мощностью 2,2 кВт, 1000 об/мин, дающий выход на валу около 10 об/мин. Это уже станок для профессионального использования. Применён бывший в употреблении редуктор, матрица вырезана из заготовки толщиной 30 мм — самый трудоёмкий процесс.

Для холодной ковки ещё понадобятся наковальня и молот. Горн не нужен, он требуется только для горячей ковки.

Совет! Перед началом работ начертите эскиз будущей конструкции в натуральную величину. Это поможет корректировать элементы и не запутаться при сборке.

Комментариев:

Как выполняется декоративная ковка своими руками? Изделия, изготовленные посредством декоративной ковки, имеют роскошный внешний вид, отличаются оригинальностью и неповторимой красотой. Холодная художественная ковка металла может производиться самостоятельно в домашней мастерской.

В настоящее время очень популярны эксклюзивные предметы, изготовленные художественной ковкой, они представляют собой шедевры декоративного искусства. Мастер, который освоил искусство художественной ковки, может изготовить своими руками кованые ограды и калитки, красивую отделку балконов, мебели, мангалов и других предметов для дома и дачи, не только для своей семьи, но и для друзей и знакомых.

Изделия холодной ковки очень популярны и высоко ценятся. Поэтому овладение навыками декоративной ковки может стать неплохим способом пополнить семейный бюджет.

В чем заключается холодная ковка металла

Инструменты для холодной ковки: молот, гнутик, улитка, твистер, волна, объемник и другие.

Для выполнения декоративной холодной ковки необходимо выделить специальную мастерскую. Для производства работ понадобятся инструменты для гнутья металла. В мастерской должно быть хорошее освещение.

Холодная художественная ковка металла представляет собой сгибание металлических прутов небольшого диаметра при помощи простого оборудования.

Такой способ создания кованых изделий является более простым, чем горячая ковка, для которой требуется сложное оборудование и знания кузнечного дела. Многие кованые изделия, выполненные горячей ковкой, можно создать и методом холодной художественной ковки.

Наиболее сложным этапом холодной ковки является сварка готовых деталей. Ее выполняют после того, как будут изготовлены изделия из гнутых металлических прутов. После сварки зачищают сварочный шов и красят готовую конструкцию. Поэтому, чтобы освоить искусство холодной ковки, необходимо обладать навыками сварщика.

Сначала мастер создает на бумаге эскиз готового изделия, а затем по намеченному чертежу изготавливает все детали и узоры сгибанием металлических прутьев.

Вернуться к оглавлению

Инструменты для холодной декоративной ковки

Наковальня: а – рог; б – хвостовик; в – лицо; г – углубление для пробивания отверстий; д – отверстие для установки подкладного инструмента; е – площадка для рубки металла; ж – башмак.

Материалы и инструменты:

металлические пруты;
сварочный аппарат;
специальные трафареты;
краска.

При помощи такого оборудования можно изготовить около 10 квадратных метров изделий в день. Ручные приспособления для холодной ковки являются достаточно прочными. С их помощью можно изготавливать различные кованые узоры.

Приспособления для ковки можно изготовить своими руками. Они обладают различными возможностями.

Первое приспособление – гнутик. С его помощью мастер изгибает металлический прут под определенным углом и выполняет полукруг заданного диаметра.

Фонарик создает кованые изделия в форме фонаря.

Улитка создает различные завитки, изгибы, спирали и другие узоры.

Объемная заготовка необходима для создания объемных деталей.

Волна придает изделиям волнообразную форму.

Твистер предназначен для закручивания прута относительно параллельной прямой.

Основные процессы холодной ковки – это пресс и гнутье. Эта работа выполняется без нагрева металла. Материал сгибают в холодном виде.

Прочность готовых изделий повышается, а гибкость их снижается.

Чтобы повысить прочность конструкции, между каждым этапом ковки выполняют термическую обработку материала.

Кованые изделия можно выполнять автоматически на станках. Ручная работа не уступает механизированной по прочности и красоте готовых изделий.

При выполнении холодной ковки при помощи одного трафарета можно изготавливать много изделий. При горячей ковке трафареты не применяют.

Холодную ковку можно осуществлять с металлом небольшой толщины, потому что изгибать толстый материал невозможно без подогрева.

Методом декоративной ковки можно изготовить следующие изделия:

фигурные решетки;
узоры для ограждений и ворот;
предметы мебели;
отделку для мебели;
сувениры;
оправы для зеркала;
подставки для цветов, свеч, посуды;
украшения зданий;
перила, козырьки.

Вернуться к оглавлению

Изготовление кованой подставки для цветов своими руками

Различные приемы гибки: а, б, в – с помощью подложек; г – в вилке; д – на гибочной плите.

Материалы и инструменты:

сварочный аппарат;
металлическая труба;
металлические полосы;
корпус для вазы;
трафареты;
краска;
кисть;
бумага;
карандаш;
угольник;
линейка.

Сначала делают эскиз будущей конструкции с соблюдением размеров. Чертеж создают в масштабе 1:1.

Благодаря этому можно уточнить количество необходимых деталей и обеспечить правильную сборку изделия.

При помощи чертежа настраивают оборудование.

Затем определяют необходимое количество металла.

Для изготовления подставки в виде вазы для цветов берут металлическую трубу диаметром 30 мм и 10 металлических полос размерами 4х50 мм, а также корпус для основы.

После этого приступают к изготовлению деталей. Дизайн конструкции зависит от того, при помощи каких трафаретов будет выполняться изделие.

Способы скручивания: а – в тисках с ограничительной трубой; б – двумя клещами; в – в тисках; г – с неподвижным закреплением двух концов.

Эскиз поможет правильно изготовить конструкцию вазы. Трафареты придадут изделию оригинальную узорчатую форму.

После изготовления деталей по трафаретам приваривают все детали к одной трубе, которая станет основой вазы.

Для начала не нужно изготавливать слишком много мелких деталей, так как это создаст определенные трудности при сварке.

Затем выполняют шлифовку сварного шва.

Готовое изделие необходимо окрасить.

На этом изготовление подставки для цветов своими руками закончено.

Как сделать самодельную «Улитку» для холодной ковки своими руками — видео и чертежи — Обзоры оборудования для бизнеса

Оснастка «Улитка» для холодной ковки — обязательный ручной инструмент любого мастера, который занимается изготовлением кованых изделий без нагрева металла. «Улитка» предназначена для изгибания металлического прутка при холодной ковке металла. Сделать «Улитку» для холодной ковки своими руками не так уж и сложно.

При помощи самодельных станков для холодной ковки можно изготовить множество ажурных изделий из металла. Кованые заборы, ограды, ворота, калитки, перила, скамейки поражают интересными очертаниями, округлыми плавными линиями. Именно изогнутые формы кованых изделий изготавливаются с помощью «улитки» — станка для холодной ковки металла.

Изготовление оснастки «улитка» проходит в несколько этапов.

Вначале необходимо начертить Архимедову спираль (см. рисунок ниже), шаг у витка равен 20 мм. Рисунок необходимо поделить на четыре зоны.

Из металлической полосы необходимо сделать спирали, каждая следующая спираль должна заканчиваться на новой отметке, но начинаться всегда от центра. Эти спирали будут улитками.
Из стального листа нужно вырезать четыре пластинки размером 20*20 см.
Следующими элементами, которые понадобятся в работе по изготовлению улитки будут отрез трубы 20 см и четыре металлических прутка по 2 см.
Далее все детали нужно соединить — электродуговой сваркой к центру стальной пластины приварить улитку; ближе к центру приварить прутки для удержания заготовки в таком положении. В центре зафиксировать трубу. Необходимо следить, чтобы сварной шов на протяжении стыков не прекращался.

В следующем ролике можно посмотреть, как умелец своими руками сделал самодельную «улитку», а также, как и какие заготовки можно изготовить на таком оборудовании для холодной ковки.

В данном видео представлен еще один интересный вид самодельной «улитки», на которой удобно сгибать поковки в завитки и волюты. По словам мастера, «на этом станке все делается удобнее и легче».

Следующий видеоролик содержит чертеж и описание устройства «улитка» и необходимые материалы для изготовления станины и лекала для производства кованых завитков.

Виды завитков и способы их получения методом холодной ковки

Современное кузнечное оборудование для получения завитков

Специально для изготовления завитков в серии «Декор» разработаны штампы «Улитка». Эти штампы устанавливаются на кузнечные приспособления и блоки:

Малый кузнечный блок – наиболее универсальное оборудование, позволяет изготавливать широкий спектр кузнечной продукции: формовать окончания элементов, гнуть трубу или пруток (за счет использования дополнительной оснастки), изготавливать дуги, малые кольца, завитки, проводить продольное скручивание и изготавливать изделие «Корзинка».

Универсальный кузнечно-гибочный блок предназначен для работы с прокатным прутком различного сечения и профильной трубой, позволяет производить основные кованые элементы: раскатку лапки, производство колец заданного диаметра, формирование завитков, производство изделий «Спираль» и «Корзинка». На УКГБ устанавливаются те же самые виды штампов «Улитка», что и на блок МКБ.

Приспособление горизонтальная улитка дает возможность производить завитки, волюту, запятые, а расположение механизма в горизонтальной плоскости позволяет изготавливать изделия диаметром до 500 мм.

Выбор оснастки

Завитки изготавливаются с помощью применения оснастки, штампов «Улитка» с различным внутренним размером завитка и с различными вариантами формируемых окончаний. В нашем каталоге вы встретите такой параметр, как внутренний размер завитка (или размер лекала).

Внутренний размер завитка – это соотношение двух величин Х и Y, характеризующих формируемую спираль. Y – это расстояние между внутренними поверхностями при формировании полного оборота спирального завитка. Х – это расстояние между внутренними поверхностями завитка при формировании 1,25 оборота. Минимальный размер изготавливаемого завитка составляет 53 х 32мм (оснастка М-0), максимальный – 200 х 203 мм (оснастка Б2) и до 500 мм (оснастка БЛ-420 для ПГУ).

Виды формируемых завитков

На малом кузнечном блоке, универсальном кузнечно-гибочном блоке и на приспособлении горизонтальная улитка с помощь выбранной оснастки можно производить завитки следующих типов:

Завиток с не раскатанным окончанием

Завиток с раскатанным окончанием

Обратный завиток

Завиток с плотно закрученным окончанием

Изготовление завитков с раскатанным окончанием

Изготовление элемента «бублик» с раскатанным окончанием:

1. Необходимо произвести предварительную раскатку концов прута, что можно сделать с помощью эксцентриковых вальцов серии РВ на блоках МКБ и УКГБ.

2. Затем произвести завивку на соответствующей оснастке «Улитка», которая так же ставится на блоки УКГБ и МКБ.

3. Навивка второго конца изделя «бублик».

3. Готовое изделие «бублик» с раскатанным окончанием.

Оборудование и приспособления, используемые для изготовления завитка с раскатанным окончанием в данном примере:

Станок Декор-1У, с установленным на нем блоком УКГБ.
Штамп «Улитка» Б-1 для изготовления завитков.
Эксцентриковые вальцы серии РВ позволяют формировать раскатанные окончания различных видов:

гусиная лапка;
лепесток;
лилия;
пика.

Изготовление завитка с обратным загибом окончания

Алгоритм действий изготовления элемента «доллар» («валюта»):

1. Подготовка окончания в два этапа.

Первый: раскатка концов прута.

Второй: формируется загиб окончания. Используется стандартная оснастка П-ОЗ.

2. Пруток вставляется загнутым окончанием в оснастку для изготовления завитка «Улитка» с обратным загибом и производится завивка элемента.

3. Изготовление второго конца завитка.

В данном примере завиток изготавливался на станке Декор-Универсал с применением оснастки «Улитка» ОЗ-4.

4. Готовый завиток «доллар» («валюта»).

Изготовление завитка с плотным окончанием


1. Подготовка окончания: необходимо воспользоваться специальной оснасткой – приспособлением плотный завиток.	2. С помощью штампа «Улитка» – ПЗ-2 (или ПЗ-1) изготовить завиток. Штамп ставится на блоки УКГБ и МКБ.	3. Готовый завиток с плотным окончанием на концах.

Варианты исполнения оснастки позволяют получать различные типы завтков: «бублик», «доллар» («валюта»), «запятая» и всевозможные их комбинации.

Кованые завитки можно изготавливать несколькими способами ковки: традиционным ручным и с помощью машинного оборудования. Ручная ковка решает главную задачу – стилистическую, обеспечивая уникальность получаемого изделия. Но если необходимо изготовить, например, забор парка, длиной в несколько километров или поточно производить кованые изделия быстро, качественно, точно? Без современного машинного кузнечного оборудования не обойтись.

Станок для холодной ковки своими руками чертежи. Как сделать самодельную «Улитку» для холодной ковки своими руками — видео и чертежи

Как сделать самодельную «Улитку» для холодной ковки своими руками — видео и чертежи — Обзоры оборудования для бизнеса

Изготовление оснастки «улитка» проходит в несколько этапов.

Вначале необходимо начертить Архимедову спираль (см. рисунок ниже), шаг у витка равен 20 мм. Рисунок необходимо поделить на четыре зоны.

Из металлической полосы необходимо сделать спирали, каждая следующая спираль должна заканчиваться на новой отметке, но начинаться всегда от центра. Эти спирали будут улитками.
Из стального листа нужно вырезать четыре пластинки размером 20*20 см.
Следующими элементами, которые понадобятся в работе по изготовлению улитки будут отрез трубы 20 см и четыре металлических прутка по 2 см.
Далее все детали нужно соединить — электродуговой сваркой к центру стальной пластины приварить улитку; ближе к центру приварить прутки для удержания заготовки в таком положении. В центре зафиксировать трубу. Необходимо следить, чтобы сварной шов на протяжении стыков не прекращался.

www.box-kino.ru

Улитка для холодной ковки своими руками с фото и видео

Элементы в виде завитков, выполненные из прутков, широко применяются в дизайне придомовых территорий и интерьере жилых помещений. Для их изготовления используется специальные приспособления. Одно из них — это улитка. Домашние мастера часто конструируют это устройство из подручных материалов сами. Если вы также хотите знать, как изготавливается улитка для холодной ковки своими руками, то эта статья для вас. Из нее вы узнаете принцип работы этого устройства, его преимущества и разновидности, простейшие чертежи и технологию самостоятельного монтажа.

Виды, устройство и принцип работы «Улитки»

Улитка для холодной ковки — это приспособление для создания узоров в виде завитков из металлических прутков путем их деформационного загиба по контуру шаблона. Деформация происходит за счет жесткой фиксации рабочего прутка к шаблону. Для этого нужно прикладывать силу. Обеспечивается это ручным усилием или электрическим приводом. При самостоятельном изготовлении устройства целесообразность применения электрического привода должен определить сам мастер. Он необходим в случае большого объема работ. В основном используется ручное усилие.

Улитка (кондуктор) может иметь разную конструкцию. Она может быть выполнена:

в виде стабильно приваренного к рабочему основанию шаблона;
в виде разборных съемных частей, которые крепятся на основание.

По-разному может быть организован и ручной привод.

В самой примитивной конструкции пруток наматывают на шаблон простым усилием рук или с использованием в качестве рычага любого подходящего приспособления.

Также рычаг может входить в конструкцию станка и крепиться к ножке станины и приводиться в движение с помощью подвижного подшипника, перемещающегося по основанию улитки.

В более сложных устройствах вращается сам кондуктор, который крепится на ось вала. Она приводится в движение с помощью трех рычагов.

Вы должны заранее определить конструкцию станка, исходя из целесообразности и удобства использования.

Монолитный кондуктор имеет определенную форму шаблона, которая служит единственным вариантом завитка. Это является недостатком такой конструкции, но зато ее сделать самим совсем несложно.

Съемный вид конструкции удобен тем, что на таком станке можно изготавливать фигурные завитки разных размеров и форм. Но конструирование самого станка более сложное. Кроме того, у съемного устройства надежность фиксации частей шаблона хуже, чем у монолитного вида. Вам потребуется постоянное подкручивание резьбовых соединений, т. к. они при работе могут ослабеть.

Изготовление простой улитки своими руками

Если вы остановились на упрощенной монолитной конструкции, то знаете, что в этом устройстве применяют простое наматывание прутка усилием рук или с помощью рычага на жестко приваренную к рабочей поверхности форму. Такой станок можно использовать для создания завитков на прутках небольшого сечения (менее 12 мм).

Монолитная неразборная улитка

Изготавливается она так:

Сначала вырисовывается схема на листе бумаги будущего шаблона с нужными размерами (иногда схема шаблона наносится непосредственно на основание кондуктора). К этому нужно подойти ответственно, т. к. после приваривания готовой формы исправить ошибки не получится. Толщина очертаний формы на чертеже должна быть такой же, как толщина используемой для ее изготовления металлической полосы. Минимально она должна составлять 3мм. Витки нужно размещать на расстоянии 12–13 мм друг от друга, чтобы между ними в паз умещался деформируемый пруток в 10 мм.
Из стального листа толщиной не менее 4 мм вырезается основание улитки (лучше круглое), размер диаметра которого определяется соразмерно величине шаблонной спирали и быть больше размера улитки. Обычно диаметр основания бывает в пределах 70 см.
В соответствии с чертежом из металлической полосы толщиной 3мм изготавливается нужная форма завитка. Для этого заготовку лучше прокалить, чтобы она легче поддавалась механической обработке. После изготовления формы лишний конец полосы отрезается, а кромки улитки подрезаются на конус и зачищаются.
Готовая форма приваривается к основанию, которое крепится на станине. Иногда шаблон, приваренный к основанию, фиксируют на станине с помощью тисов, установленных на ней. Для этого к обратной стороне основания формы приваривают отрезок бруса для захвата тисами.

При варианте фиксации кондуктора в струбцине тисов можно легко менять шаблоны и получать различные формы завитков, если изготовить несколько видов, монолитно приваренных к основанию устройств.

Съемная конструкция

На рабочем основании сначала прорисовывают контур улитки с отметкой вдоль контура мест нанесения отверстий для крепления шаблона.

По эскизу из стальной толстой полосы изготавливается шаблон и в нем просверливаются отверстия. Он крепится к основанию на болты.

Ковку витой формы нужно начинать от центрального завитка. Конец заготовки вставляется в паз первого завитка формы и плотно к нему прижимается. Для надежности фиксации можно использовать небольшой зажимной инструмент. С усилием свободная часть прутка накручивается на шаблонную форму с помощью приспособления — рычага. Для усовершенствованных конструкций используется рычаг, приводимый в движение с помощью подвижного подшипника, закрепленного на нем. Рычаг изготавливают из прутка диаметром 20 мм.

Посмотреть изготовление такого устройства можно в видеоролике:

Разборные улитки с вращением

Шаблон улитки может состоять из нескольких частей, а деформация прутка происходить путем вращения кондуктора. Такой станок состоит из следующих элементов:

толстого металлического основания в виде диска или квадрата;
разборного шаблона, закрепленного на площадке основания;
вала вращения;
рычага для привода вала в движение.

Рабочее основание изготавливается из металла, толщиной от 4 до 10 мм.

Сборный шаблон может состоять из нескольких частей, которые соединяются между собой шарнирными штифтами, вставленными в отверстия проушин, приваренных к концам элементов. Вместе они составляют контур улитки.

Для крепления такой улитки к рабочему основанию в нем нужно просверлить отверстия для ее фиксации к поверхности в определенном положении. Меняя положение сборных частей на основании, можно получать разную кривизну завитков и их форму. Величина дуги формы регулируется специальными винтами, закрепленными на соединительные шарниры.

Составную улитку на шарнирных соединениях самостоятельно изготовить довольно сложно. Обычно, мастера приобретают изготовленный в промышленных условиях штамп и крепят его на станину.

Самим можно изготовить более простое устройство разборного шаблона без использования шарниров. Для этого нужно сделать эскиз сборных частей улитки с местами отверстий. Если подготовить несколько эскизов и, в соответствии с их контурами, просверлить отверстия в основании в разных местах, то можно крепить шаблоны с разными радиусами на одном основании. Для этого потребуется закреплять на болты сегменты контура в местах совмещения отверстий шаблона и основания.

Например, можно выполнить такой вариант:

Устройство со съемными частями улитки и вращающимся цилиндрическим валом, приводимым в движение с помощью рычага, показано в видеоролике:

Чертежи улитки для ковки

Начинающие мастера часто обходятся без чертежа, нанося контуры улитки на само основание без всяких расчетов. Для первого раза это допустимо, но, если вы хотите сделать качественный станок улитку для холодной ковки, то нужно, все-таки, пользоваться чертежами, в которых рассчитаны все параметры. В зависимости от выбранного вида конструкции улитки существуют разные варианты их чертежей, по которым изготавливают эти приспособления. Например, схема устройства улитки, изображенной на фото, показана ниже.

На схеме также описан принцип работы такого станка, в котором использован привод с помощью трех рычагов, вращающих вал и улитку.

Изгиб осуществляется после жесткого закрепления конца заготовки за первый завиток шаблонной формы с помощью фиксатора и последующего наматывания прутка вокруг вращающегося спиралевидного шаблона при вращении вала.

Познакомившись с устройством разных видов «Улитки» и особенностями их применения, а также посмотрев видео с примерами самостоятельного изготовления этого приспособления, вы можете приступать к созданию выбранной вами конструкции станка. А если у вас есть опыт в изготовлении таких устройств, то вы можете поделиться им в комментариях к этой статье и дать советы начинающим мастерам.

wikimetall.ru

Свой станок для холодной ковки и чертеж своими руками

Cтанки для холодной ковки пригодятся тем, кто любит мастерить и разбирается в таком оборудовании. Многие используют станки при создании усадеб, интерьера и подарков. Изделия, сделанные с помощью холодной ковки, используют как украшения вместе с другими элементами декора. Чтобы заниматься холодной ковкой, нужно прилагать много усилий. Этим трудно заниматься дома. Самым легким способом считается художественная холодная ковка.

Чтобы сделать нормальное изделие своими руками, нужны будут инструменты и чертежи. Эти вещи уменьшают затраты и сокращают время изготовления. В некоторых случаях детали нагревают, чтобы на стыках не было кривизны. Перед созданием самодельного станка холодной ковки нужно заняться проектированием. Чтобы сделать точную разметку, нужно использовать миллиметровую бумагу.

Вначале нужно нарисовать спираль, которая будет постепенно увеличиваться, соблюдая при этом симметричность узоров. Дистанцию витков нужно размещать так, чтобы она была больше диаметра прутьев и можно было взять из станка сделанное изделие. При создании рабочей поверхности нужно использовать листовое железо. Размеры определяют с помощью основания габаритов и использованных деталей. Чтобы создать форму, нужен листовой металл в виде полос.

Перед началом работы всем начинающим нужно ознакомиться с видеоматериалами о холодной ковке оборудования своими руками.

Инструменты и материалы для холодной ковки:

твистер;
улитка;
гнутик;
волна;
глобус;
фонарик.

Самым важным приспособлением для работы всегда был гнутик. Он используется при изменении формы металла. Главная функция гнутика — изгиб детали под разными углами.

Улитка применяется для манипуляций в спирали. Она является оснасткой для сгибания различных изделий, профилей и т.д. При работе с этим инструментом можно не ограничивать спираль в радиусе и сделать нужную величину.

Фонарик необходим для сгибания материала из металла. С помощью фонарика обрабатывают прутки из металла. Благодаря приспособлению волна можно создавать волны и выгнутые куски. Применяют волну при обработке труб с круглым сечением.

Твистер имеет схожесть фонариком. При его помощи можно выкручивать прутья.

Глобус помогает создать большую дугу из профиля с толщиной до 12 мм. В конце заготовки тоже сгибаются. Это самый легкий инструмент и его довольно часто делают своими руками.

Станок для холодной ковки своими руками, чертежи

По размеру конструкции можно приварить маленькие кусочки прутков с расстоянием 5-6 см. В конструкции нужно сделать отдельные отверстия. Если лень разбираться, как правильно собрать станок для холодной ковки, всегда можно посмотреть обучающее видео. При возведении кондуктора своими руками нужно обратить внимание на виды основных работ: вытяжки, гибки и закручивания. Все эти механизмы можно объединить в одно. Во время вытяжки для изделия создается нужная форма. Лучше всего изделие пропустить через валики или пресс, из-за этого сечение исходного сырья может уменьшиться. Основной процесс гибки состоит из того, чтобы деталь гнули под определенным углом. Выполнить эту операцию можно с использованием шаблона.

Это делается следующим образом:

подготовка чертежа;
создание шаблона по чертежу;
приваривание завитушки на стальную пластину;
лист нужно крепить на станке в держателе;
установление прорези и окончательная фиксация.

При создании шаблона специальный шов нужно проводить с внешней стороны, чтобы он в последующем не мешал при эксплуатации материала.

Виды станков для холодной ковки

Существует несколько видов станков для холодной ковки:

твистеры — создают плоские спирали и узкие завитки;
торсионные станки — помогают получить винтовую крутку и части из больших спиралей: корзины, фонари, луковицы;
станки для штамповки и концы прутьев разливают в специальные наконечники для фасовки. Создают различные хомуты, для соединения деталей рисунка или узора. После пытаются сделать мягкую волну для поверхности;
гибочные станки бывают разных видов: нажимные, протяжные, комбинированные. С помощью первых видов можно получить волны и зигзаги. При помощи вторых получают кольца, завитки, спирали. Последние помогают получить все виды изделий.

Как сделать станок для ковки своими руками?

Из-за того, что станки для холодной ковки имеют высокую стоимость, а цены зависят от производителей, многие люди прибегают к созданию таких станков своими руками.

При создании самодельного станка « Улитка » понадобится следующее:

прутья из металла;
стальные листы в виде полосок;
специальная труба;
сварка, плоскогубцы, болгарка.

Основная схема для создания станка:

возьмите обычный листок, нанесите на него рисунок спирали, проверьте размеры для резьбы;
при помощи болгарки, нужно сделать два отдельных листа из пластины;

Первая с параметрами 100х100 мм и вторая 130х130 мм.

возьмите прут и полосы из стали, почистите края срезов от заусениц;
плоскогубцами создайте изгиб стальных полос по схеме;
приварить элементы;
приварите стальную трубу снизу.

Вот весь несложный процесс по созданию станка для ковки из разных материалов.

Чертежи для создания станка можно использовать совершенно разные, все зависит от материалов, использованных в работе.

Как создать свой ковкий станок торсион? Этот станок используют при закручивании спиралей в виде змейки, созданных из металла.

Инструменты для создания:

стальной лист;
балка;
тиски и элементы для крепежа;
редуктор, цепь или электромотор;
болгарка;
сварка.

Схема действий при создании станка для холодной ковки:

за основу берется балка, к которой приваривают стальной лист;
к стали прикрепить тиски, потом приварить и зафиксировать болтами с гайками;
прикрепить пластины к тискам, чтобы ваш материал не выходил из станка;
вторую сторону балки укрепляют роликами, на которые ставится платформа;
на поверхность нужной конструкции ставят тиски с подвижными элементами;
конструкция оснащается специальной ручкой из стали, сделанной из прута. Благодаря вращению ручки, изделие будет загибаться;
болты берут для соединения редуктора и двигателя;
закрываем конструкцию кожухом.

Вот основные способы создания самодельных станков своими руками. Главное — это желание и усиленная работа, тогда все получится. Оборудование и приспособления для работ по холодной ковке можно купить в любом специализированном магазине.

instrument.guru

чертежи и видео — Обзоры оборудования для бизнеса

Самостоятельно изготовленные станки для холодной ковки окупятся довольно быстро, ведь при их изготовлении чрезмерных затрат не потребуется. Это поможет вам в короткие сроки организовать свой небольшой бизнес — мастерскую по производству изделий холодной ковки. Если возможности сделать оборудование для ковки своими руками у вас нет, тогда можно купить готовое:

Но? если вы все-таки решили самостоятельно своими руками сделать оборудование для холодной ковки, то какие же станки вам потребуются для работы:

Улитка
Гнутик
Твистер
Фонарик
Волна
Объемная

В этой статье мы более подробно остановимся на оснастке Гнутик — как самостоятельно изготовить данный станок.

Оснастка Гнутик для холодной ковки — важный элемент всей работы. С его помощью происходит сгибание металла, причем угол сгиба мастер может выбирать самостоятельно. Также Гнутик применяется для сгибания дуг с разными радиусами. Станок Гнутик представляет собой основание с ползуном. На ползуне Гнутика закреплены упоры — с углом и цилиндрические неподвижные упоры. Для сгибания металлического прутка под углом нужно переместить ползун и угловой упор. Для того чтобы сделать дугу необходим третий цилиндр, расположенный напротив углового упора.

На фото, расположенном ниже, представлен чертеж нижней планки оснастки Гнутик.

Более «полный» чертеж оснастки Гнутик для холодной ковки представлен в видеоролике «Чертеж Гнутика своими руками». По словам мастера, в данный чертеж станка Гнутик внесены изменения по улучшению качества оснастки.

Следующее видео показывает работу станка Гнутик, сделанного своими руками. На станке изготавливают различные геометрические фигуры — змейку, ромб, квадрат, элемент сердечко, элемент кольцо, заготовку для элемента хомут и другие.

Оборудование для гибки различного проката представлено на следующем видеоролике. По словам автора, оборудование гнет квадрат до 14 мм, круг и арматуру до 16 мм, полосу до 30 мм.

www.box-kino.ru

Гнутик для холодной ковки своими руками: чертежи, схемы

Горячая ковка известна человеку с тех пор, как он начал обрабатывать и применять в своей жизни металлы. До изобретения штамповки и металлорежущих станков горячая ковка и литье были единственными способами производства инструментов и оружия, предметов домашней утвари и украшений.

Кузнечные работы

Чтобы освоить традиционное кузнечное дело, нужно было долго учиться и приобретать опыт. Изделия кузнеца получались весьма трудоемкими и уникальными, это несомненное достоинство для художественного творчества и столь же явный недостаток там, где нужно большое количество одинаковых изделий.

Холодная ковка

Таких недостатков горячей ковки, как:

большая трудоемкость,
высокие требования к квалификации мастера,
низкая повторяемость изделий.

Холодная ковка

Недостатков лишен метод холодной ковки. Он основан на свойстве металлов изменять в определенных пределах свою форму под воздействием механического усилия. Технология применима к пруткам круглого и квадратного сечения, металлической полосе, трубам и прокату различного профиля. Несколько базовых операций, таких, как

изгиб заготовки под заданным углом и по заданному радиусу,
формирование завитков и спиралей,
скручивание одной или нескольких заготовок по продольной оси

и комбинация получившихся деталей позволяет создавать кружевные ограды, беседки, скамейки, элементы декора и домашней утвари в разумные сроки и по приемлемой цене, в разы, а то и в десятки раз ниже, чем при использовании горячей ковки.

К тому же все элементы будут совершенно одинаковыми по форме и размеру, что особенно важно при формировании из них узоров и орнаментов.

Для получения основных элементов используют специальные станки.

Гнутик — один из самых популярных. Он позволяет сгибать пруток под заданным углом и по заданному радиусу, в том числе и в виде волны.
Улитка служит для закручивания конца прутка или трубы в спираль
Торсион предназначен для скручивания прутка вдоль его продольной оси.

Гнутик для холодной ковки Монолитная улитка для холодной ковки Станок для скручивания (торсировки)

Если планируется выпуск больших серий изделий — то понадобится станок промышленного производства. Он обладает высокой производительностью, достаточным ресурсом, снабжен электроприводом достаточной мощности, совмещая в себе гнутик, улитку и торсион. Передовые производители оснащают свои агрегаты полуавтоматическими приставками, и роль работника сводится к установке нужной оправки, закреплению заготовки и запуску программы. Система сама регулирует скорость подачи, силу прижима формующего ролика, начало и окончание формовки.

Если же вы планируете для начала просто познакомиться с технологией холодной ковки, пощупать руками, то устройство начального уровня можно сделать самостоятельно, сэкономив значительные суммы, поскольку промышленные агрегаты приближаются по цене к автомобилю.

Станок гнутик

Одна из несложных конструкций самодельного гнутика состоит из следующих частей:

Массивное основание с пазом.
Подвижный упор, перемещаемый по пазу червячным механизмом
Два неподвижных упора-прижима, закрепленные на основании.

Приспособление «Гнутик»

Валики на неподвижных упорах выполняются сменными, чтобы иметь возможность гнуть прутки и трубы под разными углами и радиусами. На подвижном упоре также закрепляется сменный валик или клин, в зависимости от требуемой формы изгиба.

Пока еще прямую заготовку зажимают неподвижными упорами и, вращая привод червячного механизма гнутика, подводят к ней подвижный упор — клин или ролик. Продолжая вращать привод, сгибают заготовку до нужного угла.

Сделать гнутик для холодной ковки своими руками вполне реально, достаточно точно следовать чертежу, соблюдая размеры и припуски.

Трудности в домашней мастерской могут возникнуть с фрезерованием высокопрочной стали и со сверлением в ней отверстий.

Если такого оборудования в мастерской пока нет, лучше разместить заказ на основные части гнутика на производстве — дрелью и лобзиком такую работу будет не выполнить.

Соединение и покраска деталей

Для сборки деталей в желаемую конструкцию необходимо предусмотреть ровное свободное пространство — на полу или на столе, в зависимости от размеров. Заготовки лучше подвергнуть пескоструйной обработке, чтобы снять возможную ржавчину и зачистить поверхность перед сваркой и покраской. Пескоструйный агрегат можно также сделать самостоятельно из отслужившего свое газового баллона, пары патрубков и кранов. Для форсунки можно использовать керамический корпус отработанной свечи зажигания. Для этого достаточно владеть навыками сварочных и слесарных работ.

После пескоструйной обработки детали раскладываются на сборочной площадке. Для удобства работы можно использовать бруски-подкладки. После того, как части размещены, стоит проверить еще раз соответствие их расположения чертежу. Далее, зафиксировав ключевые элементы конструкции струбцинами, точечной сваркой надо прихватить их друг к другу. В последний раз проверив размеры, углы и взаимное расположение, можно приступать к проварке всех нужных швов.

После сварки требуется зачистить окалину проволочными щетками, закрепленными в дрели, а в труднодоступных местах и вручную. Конструкция готова к покраске. В зависимости от выбранных грунтов и финишной краски, а также от способа нанесения, сборку укладывают на прокладочные бруски или крепят вертикально временными упорами.

Конструкции с высокой плотностью деталей удобно красить из краскопульта, для редкой решетки для уменьшения потерь краски придется вооружиться кисточкой.

Изделия, произведенные методом холодной ковки

Методом холодной ковки делают самые разнообразные изделия. Это, прежде всего элементы решеток и оград — как сами прутья, так и поперечины, навершия, украшения. С расстояния в несколько метров ее трудно отличить от кованой решетки. Любую решетку оживят завитки и спирали, складывающиеся в замысловатые узоры и орнаменты. Обычный забор, таким образом, кроме утилитарного назначения приобретает еще и художественную ценность. Для этого потребуются гнутик, улитка и торсион.

Очень красивая кованая роза подсвечник Кованые изделия

Отлично смотрятся на придомовой территории кованые стойки для фонарей, перила для мостиков через водоемы, навесы и крылечки, столики и скамейки. Да и саму беседку неплохо сделать из кованого прутка. Неожиданную для сурового металла легкость и воздушность придадут ей завитки и спирали, а витые опоры подчеркнут стремление ввысь.

Кованые ножки скелеты для мангала Кованые кочерга и совок для мангала неотъемлемая часть любого праздника с костром

Широко распространены сегодня и кованые мангалы, также дополняющие хозяйственное назначение эстетическим впечатлением. Собственно мангал теряется среди навеса, узорчатых стенок и опор, украшенной завитками крыши.

Также весьма популярны детали балюстрад, ограждений лестниц и балконов. Здесь также широко применяются завитки и спирали, причем не только как украшение, но и как конструкционный элемент. Весьма уместно выглядит скрученная вдоль продольной оси балясина, а угловые опоры часто выполняют из нескольких прутков, скрученных вместе. Также на торсионном станке делают т.н. «фонарик»- несколько изогнутых спиралью прутков, соединенных концами методом сварки.

Уникальные перила кованые из виноградной лозы Балкон с большим кованым козырьком

Следующая область применения холодной ковки – детали декора помещений и мебели. Дверные ручки и шпингалеты, каминные инструменты и вешалки, стойки для зонтов и карнизы для гардин и портьер-здесь широко используются малые завитки и закрученные прутки.

Мебель делают как садовую, не боящуюся осадков и смены сезонов, так и домашнюю, комбинируя металл с деревом и тканью.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Холодная ковка своими руками: чертежи, станок, изделия, инструкция

Содержание статьи

Виды холодной ковки

Осадка — она выполняется под высоким давлением. Это нужно для того, чтобы увеличить заготовку по бокам, за счет уменьшения ее высоты.
Протяжка — этот этап выполняется путем нагревания металлической детали с последующей обработкой ее молотком. Это нужно для того, чтобы уменьшить площадь поперечного сечения за счет увеличения длины металлического прута.
Прошивка — этот этап подразумевает проделывание отверстий внутри заготовки. При выполнении такой работы можно получить отверстия разного диаметра и длины. Она бывает открытой и закрытой.

Штамповка — на этом этапе происходит пластичная деформация металла, что приводит к изменению формы или размера заготовки. Штамповка может быть объемной или листовой. При первом варианте работы выполняются под давлением. В этом случае деталь нагревается и подвергается прессованию до нужных размеров. Этот метод больше подходит для производственных масштабов, когда нужно изготовить большую партию одинаковых элементов. Листовая штамповка отличается от первого варианта тем, что детали производят из листового железа. Этот метод подходит для изготовления мелких или средних деталей, при этом они будут отличаться высоким качеством и прочностью.
Прессование — на этом этапе происходит повышение плотности металлической заготовки и изменение ее формы, за счет высокого давления. Прессование может быть прямым и обратным. При прямом способе происходит выдавливание металлических заготовок через различные отверстия, что приводит к получению различных прутьев, труб и профилей. При обратном прессовании металлические изделия располагают в специальном формуляре, при этом давление подается в обратном направлении.
Волочение — это процесс протягивания металла, только уже прессованного, через специальную матрицу. При этом способе обработки можно получить различные фасонные профиля, проволоку или тонкие трубы.
Прокатка — это заключительный этап обработки, при котором задействован закон силы трения. При трении специальных валиков о металлическую поверхность происходит деформация заготовки. Прокатка может быть нескольких видов, в зависимости от способа вращения валиков:
продольная — при которой вращение валиков происходит в разные стороны. Это приводит к постепенному обжиманию и удлинению металлической детали. Таким способом производится листовое и ленточное железо;
поперечная — при которой движение валиков происходит в одном направлении. Это приводит к деформации заготовки в поперечном направлении. Этим методом изготовлены цилиндрические шестеренки с накатными зубцами;
винтовая — при которой расположение валиков выполнено под углом друг к другу. В этом случае заготовка проходит одновременно два валика с поступательным и вращательным движением, что позволяет получить небольшой зазор, в который и попадает металл. Таким способом получают трубные заготовки, «гильзы».

Приспособления для холодной ковки

Улитка — такой механизм применяется в том случае, если металлической заготовке нужно придать спиралевидную форму. В большинстве случаев такой механизм крепят на стальную толстую плиту либо делают съемной. Сама плита должна быть достаточно прочной, а допустимая ее толщина не должна быть меньше 4 мм.

Как работать с механизмом улитка, можно посмотреть на предложенном видео:

Универсальный механизм — он позволяет выполнять несколько функций, резку, клепку и формирование металлических изделий. Кстати, такое устройство легко можно собрать своими руками, что в значительной степени сэкономит ваш бюджет.
Гнутик — такой механизм позволяет создать дуговую деформацию металлической детали. Но здесь нужно провести точные расчеты и замеры, чтобы не ошибиться с радиусом изгиба.
Твистер — механизм этого плана позволяет сгибать заготовку по продольной оси уже готового изделия. Принцип действия такого механизма заключается в том, чтобы изогнуть изделие, зажав его с одной и другой стороны. При этом вращающаяся рукоятка позволит произвести скручивание детали.
Волна — механизм такого плана позволяет получать волнообразные детали из металлических заготовок. На таком станке принято изготавливать решетки «Боярские» или «Волна».
Штамповый пресс — название говорит само за себя. Такой механизм позволяет наносить на металлические детали штампы с различными резными элементами. В арсенале каждого мастера должны быть несколько таких штампов, тогда и готовые изделия будут более разнообразными. Принцип его действия очень прост, под действием давления на металлических элементах остаются четкие отпечатки с шаблонов.
Механический узел — этот механизм позволяет изгибать металлические прутья в круг. При этом диаметр таких изделий может быть разным. Поэтому в арсенале мастеров такое приспособление незаменимо.

Холодная ковка своими руками, пошаговая инструкция и советы специалистов

Процесс изготовления состоит из нескольких этапов:

Первое, что вам нужно сделать, это нарисовать эскиз будущего изделия. Если вы только учитесь, попробуйте соорудить что-то элементарное, и только потом беритесь за большие объемы. Что касается эскиза, то на нем нужно отразить все нюансы будущей конструкции, рисунок, нужные детали и размеры. Здесь же продумайте, сможете ли вы выполнить задуманные элементы на вашем оборудовании? Каждый механизм предназначен для выполнения одной функции, но не всех сразу.
Второе, о чем нужно подумать, это как правильно рассчитать материал. Если вы задумали изготовить подставку для цветов из элементов холодной ковки, то нужно подготовить железную трубу и металлические полосы, а для ворот или забора перечень материалов будет намного шире.

Теперь можно приступать к изготовлению самих деталей. Для этого возьмите подходящий механизм и заготовку и выполните нужное количество кованых элементов.

Желательно, чтобы покраске предшествовала грунтовка изделия, тогда оно вам прослужит очень долго.

Станки для холодной ковки своими руками: чертежи, видео, инструкции

Сделать станки для холодной ковки можно из подручных материалов.

Так как универсальные приспособления от производителей имеют достаточно высокую стоимость, собственноручно выполненный станок для холодной ковки металла станет отличным решением для людей, занимающихся изготовлением кованых изделий.

Сегодня металлические конструкции с уникальным дизайном и смелыми архитектурными формами применяют для обустройства домов в коттеджных поселках.

Фигурно изогнутые кованые элементы ворот, заборов и калиток вносят непривычный образ в ландшафтный дизайн усадьбы.

На предложенных фото можно увидеть, какой необычный художественный вид создают металлоконструкции.

Какие детали можно выполнить на станке для холодной ковки

Холодная ковка, в отличие от горячей технологии, проста и безопасна. Этот процесс не требует применения раскаленного металла и точного соблюдения рабочей температуры.

Сделать станок для холодной ковки своими руками можно специально для изготовления определенного типа деталей.

Фото:

Также самодельный станок позволит решать самые разнообразные задачи, поэтому он будет просто универсальный.

С помощью самодельного станка удастся добиться идеальной геометрии элементов металла для индивидуальной дизайнерской идеи и сделать самому оригинальные детали с узором.

В процессе холодной декоративной ковки, как правило, применяют мягкий металл — это могут быть никелевые и магниевые сплавы, сталь, медь или латунь.

В остальном ассортимент производимых изделий на станке будет ограничиваться только фантазией и возможностью мастера.

По желанию, своими руками можно сделать ажурные элементы для лестниц, ворот и ограждений.

Использование декоративных деталей позволит украсить камины и мангалы, красиво оформить наружные стены дома и беседку, сделать оригинальные треноги для цветов, как на фото.

Фото:

Виды оборудования для холодной ковки

Существующие виды станков могут эксплуатироваться с участием электрического двигателя или ручной силы.

Первый вариант приспособления дает возможность выполнять работу быстрее, чем ручные станки, но при этом требует от мастера определенных навыков.

Кузнечные станки для ковки разделяют на типы:

улитка – станок с отдельными снимающимися деталями или цельнолитой — он используется при выполнении спиралевидных отдельных частей;
универсальное приспособление – применяют для резки, клепки и приданий объема изделию;
гнутик – с его помощью можно сделать дуговую гибку металла или изгибание деталей под определенным углом;
приспособление для формирования колец;
твистер – позволяет выполнить загиб изделия вдоль оси;
пресс – для образования матричного отпечатка на изделии;
волна – для получения из металлических прутьев волнообразных элементов.

Изготовление станка «Улитка»

Далее в статье рассмотрим чертежи, фото и видео материалы, с помощью которых станет намного проще сделать в домашних условиях станок для холодной ковки.

Используя нижеприведенный список инструментов и металлических деталей, можно собрать станок цельной улитки.

Видео:

Для работы понадобятся:

металлические прутья;
листы и полосы из стали;
профильная стальная труба;
сварка, плоскогубцы, болгарка.

Чертежи и пошаговая схема, а также просмотр тематического видео, позволит получить качественное приспособление с нужными параметрами:

Используя лист бумаги, нанесите на него изображение спирали с тремя витками. Далее сверьте размеры так, чтобы в результате армированный прут с диаметром 10 мм помещался в резьбу;
С помощью болгарки вырежьте из стального листа две пластины. Первая должна иметь параметры 100х100 мм, вторая – 130х130 мм;
Возьмите 3-х см прут и три стальные полосы. Края срезов всех используемых деталей нужно зачистить наждаком, чтобы избавиться от заусениц;
Плоскогубцами выполните изгиб стальных полос по шаблону, в результате у вас появятся три спиральных детали с разной длиной;
С помощью сварки все элементы станка приваривают по схеме, сварочные работы рекомендуется проводить качественно, так как именно от них будет зависеть срок эксплуатации инструмента;
Стальная труба приваривается в последнюю очередь снизу в центре станка.

В результате проведенных работ должно получиться оборудование для холодной ковки металла, как на фото.

Трубогибочный станок

Если при оформлении каких-либо элементов интерьера с нарезанием профильных труб трудностей никто не испытывает, то при необходимости выполнить их изгиб, наоборот, все усложняется.

Качественно и быстро провести такую работу позволят специальный гибочные станки для труб, которые заранее можно сделать своими руками.

Чертежи для изготовления данного вида оборудования могут применяться разные, в зависимости от того, какие материалы будут использоваться в работе.

Собрать станок производственного типа для холодной ковки металла, как на фото, на первый взгляд сложно.

Но если мастер, работая с металлом, уже успел набраться опыта, для него нет ничего невозможного. Главное подобрать прочную устойчивую основу под будущую конструкцию.

Например, это может быть массивный металлический стол, выполненный на основе труб или профиля.

Так как сгибание металла будет происходить за счет присутствующих в конструкции валов, необходимо подобрать три таких элемента.

Каждый из них представляет собой металлический цилиндр с толстыми стенками и осью вращения. Два цилиндра фиксируются немного выше стола, а третий – центральный, помещается над ними.

От расстояния двух крайних цилиндров зависит, под каким углом будет осуществляться изгиб трубы.

Чтобы иметь возможность изменять при необходимости положение цилиндров, нужно в чертежи конструкции внести дополнения в виде стопперов и роликов, которые позволят сделать эту часть регулируемой.

После того как цилиндры зафиксированы, необходимо организовать для них систему передачи вращения.

С этой целью используют цепной механизм от старого автомобиля, который можно отыскать на рынке запчастей.

Лучше, если механизм будет укомплектован шестернями, если нет, тогда их придется покупать отдельно.

Шестерни монтируют на два крайних цилиндра и натяжитель, помещенный ниже валов, в центре. Затем один из крайних цилиндров оснащается ручкой, с целью создания вращающего усилия.

Станок для холодной ковки металлических изделий готов. Дополнить вышеизложенный материал подробностями поможет следующее видео.

Видео:

Как изготовить станок торсион

Станок для холодной ковки изделий типа торсион используют для закручивания металлических спиралей в виде змейки.

Вручную работать таким приспособлением тяжело, поэтому, чаще всего для изготовления торсиона применяют чертежи с электрическими вариантами станков.

Для того чтобы правильно собрать торсион, предлагаем просмотреть видео и ознакомиться с нижеизложенным руководством.

Видео:

Инструменты и материалы для сборки станка:

стальной лист;
двутавровая балка;
тиски и крепежные элементы;
редуктор, электромотор, цепь;
болгарка;
сварка.

Схема последовательности действий:

За основу будет служить двутавровая балка, к одной стороне которой необходимо приварить стальной лист;
Затем к стали крепят тиски, приваривают и фиксируют болтами с гайками;
Чтобы при натяжении металлическое изделие не выскакивало из станка, к тискам снизу и сверху крепят пластины;
Другую сторону двутавровой балки оснащают роликами, на которые, впоследствии, монтируется платформа;
На поверхность полученной конструкции крепятся другие тиски с подвижными основными элементами. При этом обе конструкции, расположенные по краям двутавра, должны будут располагаться на одном уровне;
Далее конструкция оснащается стальной ручкой, выполненной из прута, за счет ее вращения будет загибаться изделие;
Используя болты, соединяют понижающий редуктор и двигатель. Обод штурвала оснащается цепью;
Конструкция закрывается стальным кожухом.

В результате проведенных действий получается станок с двумя блоками — подвижным и неподвижным.

stoydiz.ru

Особенности создания элементов холодной ковки, сборка станка, чертежи

Владельцы частных домов и дач с удовольствием оборудуют свое жилище коваными изделиями. Такие предметы превосходно смотрятся в интерьере любого стиля. Они подходят для создания элементов декора в каменных, а также деревянных домах. Металлические предметы горячей обработки имеют главный недостаток – высокую цену. Отличной альтернативой является ковка холодная, готовые элементы которой имеют невысокую стоимость и доступную технологию изготовления. При таком процессе нагрев металла отсутствует, а получение необходимой конфигурации производится гибкой с последующим прессованием и выполнением сварки составляющих частей.

Типы ковки холодным методом

Выполнение операций по обработке металла требует соблюдения мер безопасности. Холодная ковка своими руками, видео основных процессов которой находится в свободном доступе, не требует специальных познаний. Достаточно иметь первоначальное обучение по работе со слесарными приспособлениями. Изготовление декоративных металлоизделий при холодной ковке своими руками выполняется при помощи трех основных типов технологических процессов:

вытяжка;
кручение;
гнутье.

Вытяжка

На этом этапе металлическая заготовка удлиняется с одновременным уменьшением своего сечения. Для данного процесса применяются прессовочные или же раскаточные станки. Проходящая через вальцы заготовка постепенно изменяет свою форму. На валиках могут иметься насечки рельефного типа для придания детали особой текстуры. Таким способом обработки получают декоративные лапки, пики.

Кручение

При этой обработке проводится скручивание стального прута или же полосы. Этим способом можно закручивать несколько заготовок одновременно. При этом один конец металлоизделия крепится в зажиме тисков, а второй проворачивается вдоль оси. При приложении осевого усилия на несколько скрученных прутов получится фигурное утолщение («корзинка» или же красивый «фонарик»).

Гнутье

Это воздействие проводят, используя специальные станки, по заранее заготовленным шаблонам. Металлоизделие подвергается изгибу в разных плоскостях, что предоставляет возможность изготавливать разнообразные декоративные элементы. Предлагаемые производителями станки имеют высокую стоимость, однако их можно соорудить самостоятельно.

Особенности производства металлической ковки холодным методом

Созданные в домашних условиях элементы холодного типа ковки не настолько вычурные, как полученные горячим методом, однако имеют превосходный декоративный вид. Имея под рукой набор специальных приспособлений, инструментов, оборудования, материалов можно создавать великолепные вещи, при этом соблюдая порядок технологического процесса.

Сначала подготавливается эскиз изделия. На первом этапе для работы берутся элементарные вещи. После получения необходимых навыков и овладения приемами работы, можно приступать к изготовлению более сложной продукции. На эскизе изображается общий рисунок, размеры, необходимые составные части. Учтите, что имеющееся в распоряжении оборудование предназначено для определенных операций.

После предварительного эскизного этапа проводится расчет материалов для изготовления металлоизделия. В зависимости от его сложности будет зависеть список материальных компонентов. Для простой подставки можно обойтись металлической трубой и стальными полосами, а для изготовления ворот потребуется более широкий ассортимент материалов.

Перед началом производства повторно проверяются расчеты, от которых будет зависеть конечный вид готового металлоизделия. Этот этап весьма важен, так как исправлять и выполнять подгонку продукции всегда сложнее, чем изготовить новые детали. После этого начинается основной этап создания элементов будущей конструкции. Имея в наличии составные компоненты, проводится их сборка посредством сварки и клепки. На финальном этапе выполняется шлифовка, а также покраска готового металлоизделия.

Используя этот метод, можно получить декоративные компоненты для калиток, ворот, разнообразных заборов, цветочные подставки, обрамления для зеркал и солидных картин. Помимо этого, изготавливаются фигурные ножки для столов, скамеек, стульев, детали козырьков, навесов, перил, оконные решетки, а также прочие декоративные и защитные металлоизделия. Полученные узоры металлоизделий холодной ковки своими руками становятся уникальными авторскими находками.

Приспособления и станки

Домашняя холодная ковка применяет оборудование, сооруженное своими руками, видео с которым покажет основные этапы работы. Специальные станки оснащаются ручным приводом или же электрическим. Спецоборудование для формирования завитков и плоскостных спиралей называется твистерами или закручивателями. Приспособления торсионного типа применяются для винтового кручения металлического прута, деталей из спиралей объемного вида (филаментов): луковиц, фонариков, а также корзинок.

На инерционно-штамповочном оборудовании расплескивают в особые фасонные наконечники концы прутьев, выдавливают рельефную и волновую поверхность, а также штампуют соединительные декоративные хомуты. Станки гибочного типа подразделяются на протяжные, нажимного воздействия и комбинированные. При помощи протяжного оборудования получают завитки, кольца и разнообразные спирали, имеющие широкие ядра. Нажимные приспособления позволяют создавать зигзаги, волны, а комбинированные станки выполняют все вышеперечисленные операции.

Конструкция станков

Выполняемая холодная ковка своими руками, станки, чертежи, видео для которой представлены, позволяет создавать великолепные художественные металлоизделия. Используя основные типы станков, создаются красивые узоры из металлопродукции профильного типа. Упрощенное название гибочного ручного оборудования – гнутики.

Эти приспособления применяются для получения зигзагов и волновых деталей. Для изменения угла зигзага, а также высоты волны и шага заменяется клин или прижимной ролик в центральной части. В качестве материала для этого спецоборудования служит специальная сталь, способная выдерживать повышенные нагрузки.

Твистеры-улитки имеют широкие возможности и простейшую конструкцию. Они подразделяются на улитки с лемехом поворотного типа и воротом, а также рычажные с обводным роликом. На них можно выполнять холодную ковку из профильной трубы и прочих металлических заготовок.

Станки торсионного типа увеличивают производительность, а также качество производимых деталей. Они имеют прочную станину, на которую передается основная нагрузка. Для удержания квадратного прута служат патроны-оправки, имеющие квадратного сечения гнезда. Их крепление в скользящей задней бабке и шпинделе выполняется винтовыми зажимами. Скручивание участков металлических заготовок производится при помощи подвижного ограничителя со специальной вставкой.

Изготовление наконечников на прутьях выполняется на специальном штамповочном приспособлении. Этот специальный станок использует принцип маховика. Вращая грузовую штангу, отводится назад винтовой боек. После этого в специальное гнездо вставляется штамп, и устанавливается заготовка. Раскрученная штанга приводит ударный боек в движение и происходит удар по хвостовику штампа, воздействующего на конец прута.

Для самостоятельного изготовления такого спецоборудования необходимы валки из специальной стали, шестерни, втулки для подшипников и валы.

Изготовление станка собственноручно

Перед тем как сделать холодный ковки станок, определяются с его конструкцией, а также возможностями. Сооруженные своими руками специальные приспособления позволят проводить ковку металлических предметов в практически в домашних условиях. В качестве рабочего места вполне подойдет гараж, хозяйственный блок или сарай. Определившись с ассортиментом будущей продукции, приступают к созданию приспособлений по ее выпуску. Полноценная процедура производства требует наличия всех типов станков по ковке холодным способом. Для ускорения процесса изготовления оборудования следует просмотреть соответствующие видео, где представлены уроки по сборке станков, а также изготовлению металлоизделий. Сделать собственноручно подобный станок можно используя чертежи, схемы, которые можно брать в качестве основы и изучая видеоуроки. Это позволит избежать многочисленных нюансов при создании собственной мехмастерской.

Холодная ковка, оборудование для которой своими руками изготавливается бесплатно при помощи чертежей, позволит изготавливать авторские узоры разнообразных металлоконструкций. К наиболее распространенным станкам относятся улитки, которые предоставляют возможность изготавливать многочисленные кованые холодным способом завитушки из профильной трубы, а также прочего проката. На чертеже представлен классический вариант станка-улитки, который можно соорудить в любом гараже, а ниже приведено описание конструкции.

Для стола используется листовая сталь от 10 мм. В качестве ножки применяется круглая толстостенная труба или же другой подходящий профиль. Конструкция должна иметь прочное основание, так как воспринимает высокие боковые нагрузки при работе. Рычаг изготавливается из трубы квадратного профиля со стенкой порядка 3 мм. Оптимальным считается размер 25×40 мм. Рычаг крепится к ножке посредством подшипникового узла или же другим способом. Подшипник значительно облегчит работу для получения фигурного профиля. Такая конструкция может дополняться собственными идеями по использованию дополнительных станковых приспособлений.

К изготовлению своими руками станков и приспособлений следует подойти весьма ответственно и скрупулезно. От правильности чертежей, а также выполненных расчетов зависит качество станков, а также создаваемых металлоизделий. Получив навыки и сноровку, оборудование можно разнообразить для совершенствования выпускаемой продукции.

Кондуктор улитка холодной ковки своими руками

В этом видео я расскажу как сделать кондуктор, улитка для завитков, холодная ковка своими руками.

холодная ковка, своими руками, ковка, станок, станок для холодной ковки, торсион, завитки, художественная ковка, улитка, станок для ковки, cold forging, ручной станок для холодной ковки, холодная ковка своими руками, ковка своими руками, кованые элементы, mehamozg, мехамозг, кованый элемент, станок своими руками, холодной ковки, сварка, кондуктор, завиток, ручной станок, волюты, кузница, матрица, ковка холодная, валюты, валюта, mehamozg.ru, станок для завитков, кованые изделия, как сделать, станок кузнец, вензеля, собрать станок, станок улитка, сделать станок, 70рус, станки для холодной ковки, приспособление, на заказ, ручной станок для гибки металла, самодельный станок, крутая самоделка, холодная ковка станок, червонка, балясины, станки для ковки, бизнес на холодной ковке, вензель, ковка металла, мехамозг.рф, холодная ковка из профильной трубы, приспособление для ковки, из профильной трубы, самоделки, для холодной ковки, ручной станок для холодной ковки своими руками, трубогиб, forging, трубы, кованые ворота, узоры из металла, ковка на холодную, ковка на горячую, станок для холодной ковки купить, простое приспособление, самодельный электрический станок, сделай себе, универсальный станок, крутая идея для самоделки, станок для торсировки квадрата, ковка элементов, cold forging drawing, diy, станок для холодной ковки размеры, холодная ковка чертеж, станок для закручивания полосы, станок для закручивания квадрата, blacksmith (profession), станок для скручивания квадрата, изготовление завитков, станок для скручивания, станок для торировки, горн, станок для скручивания корзинок, скручивание квадрата, twisting metal, machine, кузнечная ковка, twisting, сварщик, без токаря, холодная ковка ., blacksmithing, как согнуть трубу, крутить квадрат, сварщик в городе, изготовление станка для холодной ковки, урок, технология, крутой способ, оборудование для ковки, станки д, своимируками, кольца, homemade, для скручивания квадрата, круче не придумаешь, ажурсталь, самодельные станки, бизнес на ковке, работаю на себя, как изготовить, блок усиления, станок для прокатки, профильная труба, томск, 70rus, ажурная, ажурные, мангал своими руками, бублик, калитка, ворота, холодная ковка., волюта, изделия из металла, business in the garage, do it yourself, металлолом, scrap metal, квадратной, профильной, artistic, welding, холодная, завток, художественная, сделай сам, cold, бизнес в гараже, cold forging machine, руками, металлические изделия, холодная ковка гусиная лапка, холодная ковка улитка, станок холодная ковка, ковка станки, blacksmith, холодная ковка оборудование, холодная ковка торсион, ковка оборудование, станки +для холодной ковки, вал без токаря, холодная ковка купить, (улитка), ручная ковка, профильной трубы, холодная ковка станки, кузнечный станок, о

Хол ковка станки своими руками. Изготовление станка для холодной ковки своими руками

Придать приусадебному участку респектабельный вид можно без затрат больших денежных средств. Для этого достаточно установить кованые металлические элементы ограды, смонтировать кованые садовые скамейки, закрепить фонари и светильники, выковать подставки под вазоны, мангалы, детали для беседки. Дешевым способом изготовления предметов интерьера и экстерьера является холодная ковка в профессиональной или бытовой кузне.

Для кустарных мастерских изготовление художественных элементов вполне доступно, если в наличии имеется оборудование для холодной ковки, к основным компонентам которого относится станок специальной конструкции. Кованые металлические детали можно изготавливать в домашней кузне, если имеются чертежи станков для холодной ковки, своими руками умельцы способны собрать от 3 до 5 вариантов из доступных компонентов.

Прежде чем собирать и приспособления для холодной ковки, специалисты рекомендуют изучить технологический процесс и приемы изготовления фигурных элементов без применения оборудования и оснастки. Научиться создавать красивые вещи своими руками просто, достаточно получить минимальные навыки по работе с арматурой и листовым материалом.

От горячей гибки холодная художественная ковка отличается способом обработки заготовки. Сделать красивую поделку при помощи горячей поковки можно только после предварительного разогрева металла. Холодную деталь наклепывают серией ударов молотом с протяжкой по длине полосы. Физическое воздействие изменяет структуру материала, увеличивает прочность верхнего слоя, оставляя сердцевину эластичной и устойчивой к излому.

Ускорить производственный процесс помогают списанные рельсы, колесные бандажи и буфера железнодорожных вагонов, используемых при изготовлении гибочного приспособления «улитка». Простой чертеж «улитки» для холодной ковки поможет из подручных материалов собрать приспособление с экономным и безопасным ручным приводом. Простая конструкция состоит из следующих компонентов:

гибочного рычага;
ворота или поворотного лемеха;
лекала;
обводного ролика.

К положительным свойствам станка-твистера «улитка» относятся следующие факторы : оборудование может устанавливаться в любом месте, вертикальная компонента обладает минимальной рабочей нагрузкой, горизонтальная нагрузка передается на опору из стального профиля. Поворот лемеха можно осуществлять одной рукой, вторая рука поджимает прут арматуры или полосу металла.

Простые механические станки для ковки металла позволяют сгибать спирали с числом витков до 5 шт. Чтобы правильно собрать станок «улитка», необходимо изучить принцип действия оборудования и способ сборки основных узлов, среди которых основными является:

Рычажная «улитка» обладает уникальным свойством, благодаря которому получают завитки с ограниченным в размерах ядром из полосы металла, уложенного плашмя. Избежать образования вертикальной волны на заготовке помогает установка вертикального ролика с ребордой. Рабочий процесс требует затраты времени, рычаг должен подаваться короткими подвижками.

В зависимости от квалификации кузнеца в рабочем процессе могут принимать участие станки для ковки одного из трех вариантов приспособлений.

Вариант первый относится к простым устройствам, в котором контур спирали протачивается или приваривается на поверхности столешницы .

Вариант второй предусматривает изготовление «улитки» из разборных частей . По длине контура кузнечной разметки устраиваются отверстия с внутренней резьбой, по шаблону вырезаются металлические накладки с отверстиями под болты. Для закрепления сегментов на столешнице применяются болты или упоры, конструкция позволяет изготавливать заготовки с разным радиусом завитков «улитки» не используя нагрев прутка.

Третий вариант станка состоит из разборных сегментов для производства модулей с разным вариантом спирали . Модули выполняются из отдельных фрагментов металла с наваренными частями «улитки».

Независимо от варианта исполнения станки холодной ковки монтируются одинаковым способом. В начальном этапе необходимо оборудовать место под каркас, ножки которого бетонируются в специально подготовленном фундаменте.

На следующем этапе по контуру каркаса приваривается основной круг столешницы, с помощью треугольников монтируется вал, закрепляется вращающийся рычаг. К верхнему отделу вала приваривается второй круг столешницы, на которую устанавливаются сегменты спирали «улитки».

В техническом словаре «гнутиками» называются все гибочные станки для холодной ковки металла. Меняя в станке с ручным управлением ролики и клинья, можно регулировать угол загиба металла, шаг и высоту волны. Шаблон для ковки завитков строятся по принципу математической спирали, основанной на формах природного происхождения: раковина улитки, скрипичный ключ, гриф скрипки и пр.

«Гнутик» промышленного производства позволяет изготавливать детали, которые на станке домашней сборки ковать не представляется возможным. Комплектующие детали оборудования и сменный инструмент должны изготавливаться по точным размерам и обрабатываться на профессиональном оборудовании.

Профессиональные кузнецы рекомендуют купить готовый «гнутик». Такое приспособление управляется просто, пригодится для производства сварных конструкций из труб небольшого диаметра, прутка, арматуры, стальной полосы в домашних условиях.

Простейшим приспособлением для художественной ковки холодным способом также является доска с проставками, в качестве которых могут служить болты М24. Устройство легко справляется с металлической полосой толщиной до 6 мм

Станок «Улитка» для холодной ковки своими руками используется большинством мастеров в работе над оригинальными изделиями из проката. Кузнечный бизнес чаще всего основан на изготовлении кованых изделий, где присутствуют детали в виде оригинальных петель.

Входные ворота в стиле XVII-XIX веков невозможно представить без завитков, вензелей и других оригинальных элементов. Они не только украшают, умелые мастера могли создавать из металла письменные приветствия. Сложные изогнутые фрагменты используются в качестве усилителей на заборах, входных группах, перилах ограждений и других декоративных изделиях. Сложные профили придают ажурность конструкциям.

Приспособления для изгибания металлических элементов «Улитка»

Чтобы производить изгибы заготовок по определенным параметрам используют вспомогательные кондукторы, получившие название «Улитка». Они служат в качестве специального шаблона, позволяющего воспроизвести десятки, а при необходимости и сотни однотипных деталей. Станок «Улитка» для холодной ковки гнет детали без дополнительного прогрева.

Работа основана на деформировании металла по определенному принципу. Чтобы выполнить гиб, приходится прикладывать значительные усилия. Поэтому мастера довольно часто приспособления «Улитка» оснащают электроприводом. Моторы-редукторы помогают развивать значительные усилия при ограниченном плече приложения силы. Крутящий момент в зоне обработки может достигать нескольких десятков килограммов.

Если выполнять подобную работу только за счет физической силы кузнеца, то работник довольно быстро устанет. Его производительность снизится до нуля. А при наличии вспомогательного механического помощника, можно производить сотни заготовок за смену.

Нужно учитывать, что гибка заготовок – это промежуточный этап в изготовлении сложных конструкций. Их еще нужно установить в нужном месте и приварить. Только тогда будет получен промежуточный результат. Потом потребуется окраска и монтаж изделия по месту заказа. На все операции потребуется не только время, н и физическая сила мастера.

Конструктивно приспособление может быть:

Неразборным, тогда на нем будет производиться изгибание деталей только на определенные длины. Получаемая спираль имеет определенные ограничения в использовании.
Сборным (присутствуют дополнительные фрагменты для увеличения продолжительности гиба), и на приспособлении можно производить догибание длинных деталей. Будут получены крупноразмерные детали.

Для работы с деталями из профильной трубы небольших номеров некоторые изготавливают приспособления с ручным исполнением. В них предусматривают использование рычагов, помогающих продвигать заготовку вокруг оправки. Готовые детали снимают с торца, слегка ослабив натяжение.

Чаще всего в подобных случаях использую квадратный прокат □8…12. Некоторые мастера вручную гнут профильные трубы 15·15 мм со стенкой 1,5 мм. Для более крупных изделий необходим механический привод.

Технология изготовления приспособления «Улитка»

Упрощенно технологический процесс изготовления станка «Улитка» своими руками можно представить в виде ряда последовательных операций.

На листе бумаги вычерчивается профиль изделия, который требуется изготовить. При вычерчивании выдерживаются размеры изделия. Чертеж нужен только для получения профиля самой детали. Внимание! При проработке учитываются толщина заготовки. Нужен зазор не менее 3…4 мм, тогда изделия можно снять после его изгибания в приспособлении.
Для большинства станков изготавливают центральный упор. В нем будет фиксироваться начало.
Разные мастера используют свои приемы фиксации, поэтому изделия у них можно отличить по почерку.
Из стального листа вырезается опорная пластина. К ней будет привариваться центр, а также спираль. Толщина пластины должна быть не менее 3 мм, так как будут прилагаться значительные усилия. Размер пластины в будущем определит и параметры завитка.
Пользуясь чертежом спирали, изгибается из полосы заготовка. При ее гибке контролируются параметры. Чем точнее будет изготовлен этот элемент, тем проще будет выполнять изготовление элементов для кузнечных изделий. Внимание! При необходимости изготовления завитков с количеством витков более одного нужно срезать полосу спирали по диагонали. Поэтому используют полосу значительно ширины. Минимальный размер соответствует высоте профиля, который собираются гнуть на станке.
Приспособление размещают на специальной стойке, чтобы легче формировать готовые изделия. Для небольших по размеру деталей удобно размещать на вертикальной стойке.
Чтобы проще выполнять работу приваривают ручку. Ее устанавливают с обратной стороны, чтобы не мешала устанавливать и снимать заготовки.

Пошаговое изготовление малогабаритного ручного станка для изготовления завитков

Небольшой станок предназначен для изготовления завитков из полосового проката шириной 20…30 мм. Его несложно сделать самому.

Сначала изготавливается центр. Для этого отпиливается небольшой фрагмент из кругляка. Заготовку фиксируют в тисках, размечают линию реза. С помощью отрезного диска и углошлифовальной машинки (УШМ) отпиливается заготовка.

Она имеет диаметр 38 мм. Боковая поверхность дополнительно не обрабатывается.

Длина центра составляет 28 мм. Можно и немного больше, но для изгибания полосы шириной 30 мм этого достаточно.

На сверлильном станке сверлится отверстие Ø 8 мм. Его располагают эксцентрично. Такое положение обусловлено тем, что нужно изготовить фиксатор для конца заготовки.

Прорисовывается профиль, который следует удалить с помощью отрезного и зачистного дисков, устанавливаемых на болгарке. Заготовку крепят в тисках и удаляют излишки металла.

Лепестковыми дисками поверхность защищается так, чтобы осуществлялся плавный переход между разными поверхностями фиксатора.

Чтобы в дальнейшем проще фиксировать конец заготовки, нужно просверлить отверстие. Его располагают на радиальной поверхности центра. Сверлится отверстие под резьбу М10.

С помощью набора метчиков нарезается внутренняя резьба. Здесь будет использоваться винт без головки. После фиксации заготовки он спрячется внутри металла центра.

К опорной пластине толщиной 4 мм приваривается центр. На этом работа с его изготовлением завершается.

Изготовление приспособления

Для удобства работы с приспособлением к обратной стороне пластины приваривается вал. Вращая его в специальной оправке, будут вращать улитку.

Наружную поверхность нужно обточить, чтобы сварные швы не мешали свободному облеганию будущих заготовок.

Будущая спираль прорисовывается на пластине. Создается контур, куда ее в дальнейшем приварят.

Из полосы толщиной 4 мм изгибают спираль. Она должна соответствовать проекту.

После проверки спирали по шаблону излишки обрезаются, а саму спираль приваривают к пластине и к центру.

В качестве стойки используется профильная труба 40·40 мм со стенкой 3 мм. На ней сверлят отверстия для крепления элементов станка. С помощью опорных площадок фиксируют подготовленные части.

С обратной стороны видна ручка. Ее закрепили к валу с помощью подшипника. Подготовленная «Улитка» может вращаться.

Проводится проверка работоспособности. За ручку выполняется поворот спирали вокруг оси центра.

Изготовление простейшей детали на станке

Отрезают заготовку из полосовой стали в нужный размер. Этот размер обычно уточняют, прорисовывая готовое изделие и его составляющие элементы.

Свободный конец устанавливают в центр спирали. С помощью внутреннего винта производится фиксация заготовки.

Выполняется поворот «Улитки». Заготовка плотно прижимается к направляющим. Тут требуется прилагать определенные усилия, чтобы получать нужный профиль изделия.

Обычно другой конец не остается прямым. Его тоже изгибают. Поэтому различают внутренние и наружные обратные завитки. На самом приспособлении с помощью маркера или мела делают отметки. По ним ориентируются, когда изготавливают завитки с требуемыми параметрами.

Как видно из пошагового руководства, используя простой набор инструментов, самодельный станок для изготовления завитков несложен в изготовлении. Сколько он стоит? Его цена определяется стоимостью заготовок. Часто цена минимальная.

Как гнуть профильную трубу на станке «Улитка»?

Если попытаться изгибать профильную трубу без специальной подготовки, то сварной шов разойдется. Получится брак.

Кузнецы с большим опытом работы изготавливают более сложные станки для изготовления своих изделий. Они дополнительно оснащают «Улитку» съемными элементами.

Пошаговый технологический процесс изготовления обратного завитка на станке «Улитка»

На прокатных роликах производится последовательный обжим трубы. Образуются выступающие ребра, а сварной шов остается внутри слоя, смещенного к центру.

На параллельных эксцентричных вальцах выполняется обжатие концов трубы. Она становится похожей на полосу. В таком виде ее проще фиксировать на станке.

В специальном приспособлении формируется хвостовик. Теперь заготовки будут фиксироваться на станке одним движением.

Заготовку фиксируют в центре. Там имеется паз, который закрепляет хвостовик. Видно, что спираль имеет равномерный спуск по высоте.

После фиксации хвостовика включается электродвигатель. Начинается формование детали.

Петля образуется при касании заготовки в специальный опорный элемент. Его чаще называют опорным валом. Чтобы снизить усилие, его оснащают подшипником. Деталь свободно проворачивается вокруг опоры.

Часть спирали образована. Но при необходимости обрабатывать на большую длину, будет установлен съемный элемент.

Формируется заготовка и с другого конца. Здесь мастер определяет, в какую сторону производить изгибание детали.

Для продолжения работы устанавливается съемный элемент сборной «Улитки».

Теперь можно формировать загиб деталей большого размера.

Даже длинные заготовки легко изгибаются по заданным размерам. На рабочих элементах делают метки. По ним ориентируются, сколько нужно гнуть.

С обратной стороны выполняют дополнительный изгиб детали.

Дорабатывается изделие с обеих сторон.

Готовая деталь имеет законченный вид. Если нужно, то хвостовики будут спилены. Тогда никто не догадается, как выполнялась фиксация заготовок.

Если нужно изготовить маленькую деталь, то используют другую «Улитку». У опытных мастеров их несколько штук.

Примеры изделий с завитками

Оригинальный козырек над входом в здание:

При оформлении французского балкона оригинальные завитки придают ажурный вид всему изделию.

На лестничном пролете завитки выглядят весьма оригинально.

Используя одни завитки, изготавливают опоры для скамьи, а также в том же стиле создают решетку для камина.

На винтовой лестнице видна рука отличного мастера. Не всякий сумеет сделать подобное изделие.

В створке ворот присутствуют элементы, изготовленные на станке «Улитка». Тяжелое изделие прибрело особую легкость.

Легкая лестница в стиле Хай-тек. Она может украсить не только загородный дом. Современные дворцы при минимализме конструкции могут иметь отличный вид.

Простор для творчества не ограничен. Многие кузнецы являются настоящими художниками. Они украшают мир вокруг себя.

Видео: “Улитка” – холодная ковка своими руками.

Заключение

Метод холодной ковки, в котором используются станки «Улитка», позволяет изготавливать оригинальные завитки.
Своими руками можно изготовить простейший станок. На нем можно изготавливать профессиональные заготовки.
Сложный станок со съемными элементами позволит изготавливать большие пространственные детали.
Использование завитков при изготовлении кузнечных изделий открывает широкие возможности для творчества.

Изготовление станка для холодной ковки своими руками может понадобиться, если вы любите мастерить и не прочь изготовить что-нибудь красивое для домашнего интерьера, загородной усадьбы, для подарков родным и близким людям и просто для души.

Холодная ковка позволяет делать красивые и качественные изделия из металла своими руками.

Величественная красота изделий, выполненных способом ковки, завораживает взоры и манит изящными линиями. Во всех лучших домах непременно можно было встретить такие украшения, как ажурные металлические завитушки. Да и в наше время, когда разработано немалое количество разнообразных технологий и материалов, кованые изделия не утратили актуальности.

Изделия, полученные с использованием ковки, применяются в дизайне наряду с пластиковыми, стеклянными и другими элементами декора. Ковка металла производится горячим или холодным способом. Для выполнения работ горячим методом необходимо выполнить массу особенных условий, поэтому не так легко заниматься ей в условиях дома. Более доступным методом является холодный. Научиться ему легче, а оборудование и станки для ковки можно при желании изготовить самостоятельно.

Плюсы холодной ковки

При холодном способе ковки основные рабочие процессы – гнутье и пресс. Чтобы провести такие мероприятия, не понадобится сообщать металлу определенную температуру. Но некоторая термическая обработка все же должна проводиться между этапами выполнения операции.

Необязательно иметь в распоряжении полноценное оборудование для художественной ковки, многие любители самостоятельно изготавливают некоторые инструменты. С использованием самодельных приспособлений можно придавать изделиям разные причудливые формы. Необходимо лишь обзавестись некоторыми рабочими навыками. Будьте готовы к тому, что для того, чтобы согнуть нужную фигуру, потребуются усилия. Проведение работ возможно лишь с использованием сырья определенной толщины.

Изделия, полученные при помощи оборудования для холодной ковки, оказываются крепче тех, что отливаются или выполняются путем штамповки. Так происходит потому, что прутья из металла, проходящие через оснастку, прессуются одновременно с приданием им нужной формы. При таком методе ковки необходимо избегать ошибок, т.к. они почти не поддаются исправлению. С приобретением опыта вы сможете создавать в домашних условиях замечательные и привлекательные изделия.

Используя оборудование для холодной ковки металла, можно создавать такие изделия:

оконные решетки;
элементы наподобие поручней для лестницы, балконных козырьков;
домашнюю мебель – кровати, стулья, столы;
заборы и ограды;
элементы, использующиеся в дизайне квартир: треноги для цветов, обрешетки каминов.

При горячей ковке мастеру потребуется не только специальное помещение, но и кузнечное оборудование, а также некоторые особые условия. При холодном методе работы не понадобится предварительно нагревать заготовку, а сам процесс получается экономичнее. При обработке целой партии однотипных элементов в домашних условиях можно делать все с помощью трафаретов. Так удается заметно сократить время изготовления и уменьшить трудозатраты. Иногда изделия приходится прогреть, нагревание выполняют в местах стыков, чтобы не получалось неровностей. Начинающим мастерам рекомендуется перед началом работ хорошо продумать план выполнения, нелишним будет сделать эскиз желаемого изделия.

Вернуться к оглавлению

Оборудование и инструменты для ковки

Ручная оснастка для выполнения операций холодной ковки включает в себя несколько элементов. Основные приспособления, которые могут понадобиться для работы:

улитка;
твистер;
волна;
гнутик;
фонарик;
глобус.

Некоторые названия могут показаться забавными, но это вполне удобные для домашнего использования приспособления.

Основным инструментом для работы является гнутик, он предназначен для изменения формы металла. Его применяют для сгиба изделия под нужным углом или сгибания дуг с разным радиусом.

Улитка применяется чаще для свивания в спирали металлических прутов. Она представляет собой оснастки для сгибания полос, прутков, квадратов не больше 12 мм, трубок и профилей до спиралевидных форм, изделий с разным радиусом и формами. При использовании такого инструмента можно не ограничивать формируемую спираль в радиусе и делать ту величину, какая необходима.

Вилка – два кондуктора для сгибания валют, применяется для горячей и холодной ковки. Толщина сырья может быть при горячем способе максимум 16 мм, при холодном – 10 мм.

Инструмент под названием «фонарик» служит для сгибания металлических элементов. С его использованием обрабатывают металлические прутья, диаметр которых 30 мм или меньше, или квадратные профили с толщиной 16 мм и меньше.

С помощью такого приспособления, как волна, выполняют волнообразно изогнутые элементы. Используют его и для обработки трубок, имеющих круглое или шестигранное сечение, и для трубок из профилей.

Твистер несколько напоминает фонарик, с помощью и того, и другого инструмента можно закручивать прутья вокруг продольной оси.

Глобус помогает сделать большую дугу из квадратного профиля до 12 мм толщиной. При этом концы заготовки тоже плавно загибаются. Так создают различные выпуклые декорирующие элементы.

Такого рода инструмент для холодной ковки совсем несложный, поэтому часто можно встретить и самодельный. Покупному он практически ни в чем не уступает.

Вернуться к оглавлению

Оборудование для ковки своими руками

Часто при работе изготовить самодельные станки для холодной ковки представляется более целесообразным. Далеко не каждый элемент получается полноценно обработать, используя только ручной инструмент для ковки. Да и стоимость такого оборудования немаленькая, даже если речь идет о простом станке-улитке.

Если домашний мастер изготовит какое-либо изделие на самостоятельно сделанном кондукторе, вещь получится уникальной, хотя по некоторым характеристикам и будет уступать той, что изготовлена в условиях промышленности. Когда планируется выполнять немалое количество деталей с применением холодной ковки, целесообразнее изготовить кондуктор с электродвигателем. Так можно облегчить себе рабочие задачи.

Нелишним будет предусмотреть выполнение на станке основных типов работ – закручиваний, гибки, вытяжки. Данные приспособления можно объединить при создании кондуктора собственными руками.

При операции вытяжки заготовке придается определенная форма. Для этого ее надо пропустить через пресс или валики, при этом сечение исходного материала уменьшится.

Процесс гибки заключается в том, что заготовку изгибают под нужным углом. Выполнить данную операцию можно с применением шаблонов. Их надо делать следующим образом: подготавливается эскиз детали, по которому затем выполняется шаблон. На металлическую пластину приварите завитушку, затем такой лист закрепляется на станке в держателе. Конец заготовки вставляют в прорезь, второй фиксируется (в некоторых случаях можно просто придержать). При помощи рычага оказывается воздействие на один из концов заготовки, которую следует протащить по всем изгибам по пластине, применяемой в качестве шаблона.

Создавая шаблон, сварочный шов проводить надо с наружной стороны, в противном случае он будет мешать при дальнейшем использовании изделия.

Многие мастера самостоятельно собирают не очень сложные устройства, при помощи которых можно выполнять достаточно замысловатые изделия. Здесь все зависит от рабочих навыков мастера. Можно рассмотреть одну из подобных самодельных моделей, чтобы разобраться в самом принципе работы.

Вернуться к оглавлению

Станок для ковки «Улитка»

При помощи данного устройства домашние умельцы способны выполнять разнообразные спирали и кольца, волны, завитушки. Чтобы изготовить такого рода ручной станок для холодной ковки, надо действовать по определенной технологии, включающей в себя несколько этапов.

Перед тем как сооружать любые устройства, станки для художественной ковки или просто ручные инструменты, необходимо выполнение эскизов, шаблонов, графических изображений будущего изделия. Если не получится сделать полноценные чертежи, то создайте шаблон, он поможет вам при последующих действиях.

Чтобы точнее получилась разметка, удобнее использовать миллиметровую бумагу. Начертите на ней спираль, у которой должен постепенно увеличиваться радиус витков. Между ними должно соблюдаться одинаковое расстояние. Следует заметить, что такое условие надо выполнять лишь в случаях, когда требуется симметричность узоров, поскольку понятие художественной ценности для каждого человека индивидуально. Это касается и количества витков – их обычно не больше 4 шт.

Заранее учитывайте и то, каковы будут заготовки, с которым предстоит работать. Шаг между витками сделать надо так, чтобы он слегка превышал диаметр железных прутьев, в противном случае очень сложно будет вынимать из станка готовую деталь, не повредив ее форму.

Для рабочей поверхности понадобится листовое железо. Толщины в 4 мм будет достаточно. Определение линейных размеров осуществляется на основании габаритов будущих изделий. Чтобы изготовить форму, возьмите полосовой металл с толщиной 3 мм. С таким материалом работать можно с применением ручных инструментов. Его просто сгибают в спираль по шаблону, используя обычные плоскогубцы.

Чтобы обеспечить полноценный рабочий процесс, понадобится выполнить хорошую фиксацию для одного конца заготовки. Здесь пригодится кусок прута, равный ширине полос. Для укрепления рабочей площадки можно использовать верстак. Иногда в качестве стойки применяют отрезок толстостенной трубы, при этом надо следить, чтобы укрепленная так конструкция не помешала другому виду работ. Для этого можно выбрать вариант, при котором вся сборка закрепляется в тисках. Главное – обеспечить как можно большую надежность фиксации, поскольку при холодной ковке физические усилия будут прилагаться немалые.

Станки для ковки являются хорошим инструментом для художественных и творческих людей, у которых есть желание создать что-то красивое и индивидуальное в своем доме, чтобы подчеркнуть интерьер, а может сделать хороший подарок своими руками для важных людей. Существует два способа ковки металла. Чтобы сковать что-то способом горячей ковки необходимо произвести множество приготовлений и действий, поэтому дома проще всего ручная ковка дается, пользуясь способом холодной ковки . Период обучения такому процессу не занимает много времени, к тому же есть реальная возможность сконструировать станок своими руками.

Начало холодной ковки самодельными станками.

Холодная ковка своими руками требует два обязательных действия – пресс и гнутье. Для совершения всех этих действий придавать определенную температуру для металла нет необходимости, но все равно необходимо провести термообработку.

Чтобы сконструировать что-то своими руками, уже не обязательно иметь специальные станки для художественной ковки , теперь можно создать станки для ковки металла в домашних условиях. Но без опыта работы с такими инструментами все равно не справиться. Чтобы вся работа была успешной, нужно пользоваться металлами определенной толщины.

Самодельный станок для холодной ковки запросто можно использовать для создания конструкций, которые будут значительно прочнее, нежели те, которые были изготовлены штамповкой. Кованые изделия своими руками получаться высококачественными, когда будет все сделано верно и без ошибок, ведь исправить их очень сложно. После нескольких работ, благодаря полученному опыту, можно начать делать превосходные конструкции, используя самодельные станки и приспособления для холодной ковки.

При изготовлении большого количества одинаковых металлических конструкций лучшего всего воспользоваться чертежами, приготовленными заранее. Чертежи на станки для холодной ковки своими руками заготавливаются заблаговременно. В некоторых случаях деталь лучше будет прогревать, чтобы избавиться от дефектов в последующем. Тем, кто не так давно начал использовать самодельные станки для холодной ковки для начала стоило бы продумать план работ, а так же приобрести необходимые навыки. Не лишней тут будет помощь различных видео уроков в сети интернет, а так же специальных курсов.

Компоненты станка и необходимые инструменты.

Станок для ковки своими руками состоит из определенных устройств. Среди которых обязательно должны быть:

гнутик;
улитка;
волна;
глобус;
твистер;
фонарик;

Этими приспособлениями пользоваться лучше всего. Улитка для холодной ковки своими руками понадобиться для сплетения стальных прутьев. Можно ознакомиться с фото, чтобы лучше разглядеть конструкцию и пример деталей. Кузнечное оборудование для холодной ковки металла отыгрывает важную роль в работе. Основным инструментом во время работу будет гнутик. Это весьма простой элемент.

Чтобы обработать трубы с шестигранным и круглым сечением используют «волну». «Фонариком» сгибают металлические прутья, а твистер чем-то на него похож, весьма удобное преспособление. Глобусом делается большая дуга из профильных прутьев.

Станки холодной ковки в большей мере выгоднее всего сделать самому, ведь далеко не все можно обработать ручными инструментами, а цена за станок для художественной ковки очень высока. Когда мастер за счет своих навыков с помощью своего оборудование создаст конструкцию, она будет неповторимой и особенной, пускай в чем-то и будет не такой качественной, как заводская. При изготовлении большого количества деталей, правильно будет создать кодуктор на электромоторе. Это облегчает процесс работы.
Станок холодной ковки своими руками должен быть приспособлен для таких видов работ, как гибка, закручивание и вытяжка.

В процессе вытяжки конструкция приобретает определённую форму. Поэтому она должна пройти через пресс, после чего сечения первостепенного материала станет меньше. Под гибкой подразумевается создание гнута в нужном угле. Для этого понадобятся шаблоны. Фото чертежей кованных изделий своими руками приготавливается заранее из которого и будет сделан шаблон. К стальной пластине прикрепляется завитушка, а сам лист закрепляется в держателе станка. В конце заготовке размещается прорезь, другой же конец закрепляется на месте. Используя рычаг, происходит влияние на окончание конструкции, которое необходимо провести по каждому изгибу пластины, которая используется как шаблон.

Видео самодельного станка по загибанию балясин.

Многие опытные изготовители собственноручно собирают несложные механизмы, которые позволяют создавать уникальные конструкции. На это влияет стаж работы. Чертежи на станки для холодной ковки своими руками можно в достаточном количестве найти в интернете, как и фото изделий холодной ковки, которые можно получить в итоге. Фотография такого оборудования позволяет выполнить мастеру чертеж с нуля, если у него есть опыт.

Можно рассмотреть станок «Улитка». Используя его можно создавать различные спирали или волны. Для создания такого станка нужно иметь чертежи на станок для холодной ковки своими руками такого типа, а так же делать все в соответствии с технологией. Рабочая поверхность должна состоять из листового металла. 4 мм толщины будет достаточно. Размеры устанавливаются исходя из габарита детали. Для придания форму необходим листовой металл в толщину 3 мм и в виде полос. Он выгибается по шаблону плоскогубцами и получается спираль.

Для создания нормального процесса работы нужно хорошо зафиксировать один из концов детали. В этом поможет прут, равный ширине полос. Чтобы зафиксировать рабочую площадку нужно будет использовать верстак. Основная цель всего – придать максимальной неподвижности детали, потому что во время холодной ковки нужно приложить большие усилия.

Перед началом изготовления любого станка для холодной ковки, инструментами для ручной работы нужны шаблоны, эскизы и различные чертежи, в том числе и чертеж на оборудование для холодной ковки своими руками.

Придать более хорошую точность разметке можно за счет миллиметровой бумаги. Нужно нарисовать на ней спираль, где будут увеличиваться витки в радиусе. Между ними нужно должным образом соблюдать равную дистанцию. Такое условие будет обязательным только для создания симметричных узоров.

Конструирование станка.

Для создания любого станка можно использовать несколько вариантов на выбор – разборный, монолитный или сплошной. По все длине бедующего станка рекомендуется приварить маленькие прутки. На рабочей площадке для этого стоит просверлить специальные дырки. Требуется хорошо закрепить концы деталей, которые будут выгибаться.
Такой способ ковки очень популярен у новичков кузнечного дела.

Используя станок для холодной ковки металла, сделанного своими руками, неопытный мастер сможет изготовить кованые балконные козырьки, поручни для лестниц, различные решетки для окон, заборы, многочисленную мебель для дома, ограждения, различные кованые аксессуары и предметы декора, которые дополняют интерьер помещений, на подобии решеток под камины. Это хороший вариант для начинающих специалистов.

Коллекция чертежей станков для холодной ковки.

Чертеж для улитки с лемехом.

На чертеже представлено устройство гибочной улитки с лемехом и правила работы с ним.

Подробный чертеж станка улитки.

Чертеж устройство для гибки «Хомута».

Чертеж приспособления Гнутик.

Видео кузнечного оборудования холодной ковки для малого бизнеса.

Плюсы холодной ковки
Станок для ковки «Улитка»
Сборка устройства

Холодная ковка позволяет делать красивые и качественные изделия из металла своими руками.

Плюсы холодной ковки

Используя оборудование для холодной ковки металла, можно создавать такие изделия:

оконные решетки;
элементы наподобие поручней для лестницы, балконных козырьков;
домашнюю мебель – кровати, стулья, столы;
заборы и ограды;
элементы, использующиеся в дизайне квартир: треноги для цветов, обрешетки каминов.

Вернуться к оглавлению

Оборудование и инструменты для ковки

улитка;
твистер;
волна;
гнутик;
фонарик;
глобус.

Инструмент под названием «фонарик» служит для сгибания металлических элементов . С его использованием обрабатывают металлические прутья, диаметр которых 30 мм или меньше, или квадратные профили с толщиной 16 мм и меньше.

Вернуться к оглавлению

Оборудование для ковки своими руками

Создавая шаблон, сварочный шов проводить надо с наружной стороны, в противном случае он будет мешать при дальнейшем использовании изделия.

Самодельный станок для холодной ковки может пригодиться, если вам нравиться мастерить и вы не прочь сделать своими руками что-то красивое для загородной усадьбы, домашнего интерьера, для подарков близким и родным людям или просто для души.

Величественный внешний вид изделий, сделанных способом ковки, манит изящными линиями и завораживает взоры. Издревле, во всех лучших домах, можно было непременно увидеть такие украшения, как металлические ажурные завитушки. Да и сегодня, когда разработано огромное количество всевозможных материалов и технологий, кованые изделия не потеряли своей актуальности.

Изделия, изготовленные с помощью ковки, используются в дизайне наряду со стеклянными, пластиковыми и иными элементами декора. Ковка металла происходит холодным или горячим способом. Для выполнения процесса горячей ковки нужно выполнить множество особых условий , потому ей очень сложно заниматься в домашних условиях. Более доступным способом является художественная холодная ковка. Научиться ей намного проще, а при желании можно сделать самодельные станки для холодной ковки своими руками.

При холодном варианте ковки потребуется два основных процесса:

пресс;
гнутье.

Чтобы провести данные мероприятия, не нужно сообщать металлу какую-то температуру. Но определенная термообработка все-таки должна происходить между этапами работ.

Необязательно иметь в своем распоряжении полноценные станки для художественной ковки, часто любители изготавливают инструменты своими руками. С помощью самодельного оборудования можно придавать заготовкам всевозможные причудливые формы. Нужно только обзавестись определенными навыками работы. Поэтому готовьтесь к тому, что для того, чтобы согнуть требуемую фигуру, будут необходимы чертежи и немалые усилия. Выполнение работ возможно только с использованием сырья необходимой толщины.

Изделия, которые получаются с помощью самодельного станка для холодной ковки, намного крепче тех, которые выполняются или отливаются с помощью штамповки. Так происходит за счет того, что металлические прутья, которые проходят через оснастку, прессуются вместе с приданием им необходимой формы. При этом способе ковки нужно не допускать ошибок , так как они практически не исправляемы. С приобретением навыков вы сможете создавать своими руками привлекательные и замечательные изделия.

С помощью самодельного станка для холодной ковки, можно изготавливать такие изделия, как:

элементы вроде балконных козырьков, поручней для лестницы;
решетки на окна;
ограды и заборы;
мебель для дома – столы, стулья, кровати;
элементы, которые используются в дизайне дома: обрешетки каминов, треноги для цветов.

Во время горячей ковки мастеру необходимо не только отдельное помещение, но и оборудование для кузнечного дела, а также специальные условия. При холодном способе нет необходимости предварительно разогревать заготовку, а непосредственно процесс выходит намного экономичней.

При обработке большой партии однотипных изделий своими руками все можно сделать при помощи трафаретов и чертежа. Так удается значительно уменьшить трудозатраты и сократить время изготовления. Иногда детали необходимо нагреть, прогревание делают на участках стыков, чтобы не было кривизны. Новичкам рекомендуется перед выполнением работ тщательно продумать план изготовления , нелишним будет видео урок и выполнить чертеж будущего изделия.

Инструменты и оборудование

Ручной станок для выполнения холодной ковки включает ряд элементов. Необходимые приспособления, которые понадобятся для работы:

твистер;
улитка;
гнутик;
волна;
глобус;
фонарик.

Многие названия покажутся забавными, но это довольно удобные для самодельного использования приспособления.

Главным инструментом для работы будет гнутик, который используется для изменения формы металла. Его функция — изгиб детали под необходимым углом или изгиб дуг с различным радиусом.

Улитка используется, как правило, для свивания в спирали стальных прутов. Это оснастка для сгибания прутков, полос, трубок, квадратов и профилей до формы спирали, изделий с различными формами и радиусом. Во время использования этого инструмента можно не ограничивать в радиусе создаваемую спираль и сделать ту величину, которая требуется.

Инструмент «фонарик» необходим для сгибания металлических деталей. С помощью него обрабатывают металлические прутки, сечение которых менее 30 мм, или квадратные профили сечением менее 16 мм.

При помощи такого устройства, как волна, делают волнообразно выгнутые элементы. Применяют его и для обработки труб , которые имеют шестигранное или круглое сечение.

Твистер похож чем-то на фонарик. При помощи этих двух инструментов можно выкручивать прутья вокруг оси.

С помощью глобуса можно выполнить большую дугу из профильного прута толщиной до 12 мм. Причем концы заготовки также плавно сгибаются.

Этот инструмент для холодной ковки абсолютно не сложный, поэтому зачастую можно увидеть и самодельный. Заводскому он почти ни в чем не уступает.

Станки для ковки

Зачастую при работе, сделать станки для холодной ковки своими руками представляется гораздо целесообразней. Так как не каждый элемент можно полноценно обработать с помощью лишь ручного оборудования для ковки. Да и цена этого оборудования довольно большая , даже когда речь идет о простейшем станке улитке.

Если домашний умелец сделает какое-то изделие на самостоятельно изготовленном кондукторе, то вещь будет уникальной, хотя по некоторым параметрам и будет уступать той, которая сделана в заводских условиях. Если планируется делать большое количество деталей с помощью холодной ковки, то лучше всего сделать кондуктор с электромотором. Так вы облегчите себе рабочий процесс.

Полезным будет предусмотреть изготовление на станке основных видов работ – вытяжки, гибки и закручиваний. Эти устройства можно объединить во время создания кондуктора своими руками.

Во время вытяжки изделию придается определенная форма. Для чего ее нужно пропустить через валики или пресс, причем сечение исходного сырья уменьшится.

Процесс гибки состоит в том, что деталь гнут под требуемым углом. Выполнить эту операцию можно с помощью шаблонов. Они делаются таким образом: подготавливается чертеж изделия, по которому после делается шаблон. На стальную пластину приварите завитушку, после этот лист крепится на станке в держателе. Окончание заготовки устанавливают в прорезь, второй конец фиксируется. С помощью рычага происходит воздействие на один конец изделия, которое нужно протащить по всем изгибам пластины, используемой в роли шаблона.

Делая шаблон, сварочный шов нужно проводить с внешней стороны, иначе он будет мешать при дальнейшей эксплуатации изделия.

Часто мастера сами собирают простые устройства , с помощью которых можно изготавливать довольно оригинальные изделия. Тут все зависит от опыта мастера. Рассмотрим одну из таких самодельных моделей, чтобы понять сам принцип.

Станок «Улитка» для ковки своими руками

С помощью этого станка домашние мастера выполняют всевозможные кольца и спирали, завитушки, волны. Чтобы сделать этого рода станок, нужно действовать согласно чертежам и технологии , которая включает в себя ряд этапов.

Прежде чем делать любые приспособления, ручные инструменты или станки для художественной ковки, требуется выполнение графических изображений, шаблонов, эскизов, чертежей будущего приспособления.

Чтобы более точно получилась разметка, лучше всего пользоваться миллиметровой бумагой. Нарисуйте на ней спираль, у которой постепенно увеличивается радиус витков. Между витками нужно соблюдать одинаковый шаг. Нужно сказать, что это условие необходимо соблюдать только в случаях, если нужна симметричность узоров, как правило, делают не более 4 шт.

Также учитывайте и то, какие будут заготовки, с которым нужно работать. Дистанцию между витками нужно сделать так, чтобы она немного превышала диаметр металлических прутьев, иначе сложно будет доставать из станка готовое изделие.

Для рабочей поверхности будет необходимо листовое железо. Толщина в четыре миллиметра вполне хватит. Определение размеров происходит на основании габаритов необходимых деталей. Чтобы сделать форму, потребуется листовой металл в виде полос толщиной три миллиметра. С этим материалом можно работать с помощью ручных инструментов. Его просто выгибают по шаблону в спираль с помощью плоскогубцев.

Чтобы создать полноценный процесс работы, необходимо сделать надежную фиксацию одного конца изделия. Тут понадобится кусок прута, который равен ширине полос. Для фиксации рабочей площадки потребуется верстак. Часто в роли стойки используют кусок толстостенной трубы. Главное – обеспечить максимальную фиксацию , так как при холодной ковке усилия прилагаются довольно большие.

Сборка станка

Чтобы сделать любой станок для холодной ковки, существует множество вариантов. Можно его изготовить разборным, монолитным или сплошным. При монолитной конструкции устройство целиком или части «Улитки» привариваются к площадке.

По длине конструкции можно приварить небольшие кусочки прутков с расстоянием 5-6 см, в рабочей площадке для них нужно сделать специальные отверстия. Не забывайте тщательно крепить концы изделий, которые будете выгибать.

Холодная ковка является особенно популярной среди начинающих в кузнечном деле. Для изготовления изделий этим способом не нужно ни хорошо оборудованной мастерской (можно обойтись гаражом или сараем), ни обладания большим опытом, не нужны особые знания о поведении металлов. Что касается приспособлений, то все необходимые станки и инструменты можно изготавливать своими руками в домашних условиях.

Основные приспособления и станки

Основные виды станков и приспособлений для холодной ковки:

«Гнутик»
«Твистер»
«Улитка»
«Глобус»
«Волна»
«Фонарик»

Приспособление «Гнутик»

Приспособление может быть выполнено на горизонтальной или вертикальной платформе.

Аксонометрия приспособления «Гнутик» — вертикальное расположение

Чтобы смасштабировать размеры, приводим чертёж нижней планки этого «Гнутика».

Планка нижняя

Получение дуги на «Гнутике»

Получение угла на «Гнутике»

Так выглядит самодельный «Гнутик»:

Приспособление «Твистер»

Внешний вид покупного ручного «Твистера»

Видео 1. Как сделать заготовку под «Фонарик» на «Твистере»

Приспособление «Улитка»

В результате должно получиться такое приспособление:

Ещё одна лёгкая конструкция, чтобы гнуть прокат сечением до 12 мм:

Часто приспособление «Улитка» делают на опоре, особенно если гнуть нужно толстый прокат.

Несколько полезных видеоматериалов по самодельных станкам «Улиткам».

Вариант с массивным основанием на опоре:

Видео 2. Изготовление основания

Видео 3. Изготовление улитки

Видео 4. Работа станка

Вариант настольного приспособления:

Видео 5. Часть 1

Видео 5. Часть 2

Подробнее о таких конструкциях мы поговорим ниже.

Приспособление «Глобус»

Внешний вид приспособления

Видео 6. Работа на «Глобусе»

Приспособление «Волна»

Приспособление волна и полученные изделия

Видео 7. Приспособление в действии

Приспособление «Фонарик»

Видео 8. Работа приспособления для изготовления «Фонарик»

Приспособление для холодной ковки элемента «Хомут»

Элемент холодной ковки «Хомут» предназначен для фиксирования между собой других элементов конструкции.

Приспособление для гибки «Хомута» можно выполнить по прилагаемым чертежам.

Приспособления для выполнения «гусиной лапки»

Концы элементов оформлены «гусиной лапкой»

Видео 9. Станок для изготовления «гусиной лапки»

Видео 10. Приспособления для ковки «гусиных лапок»

Видео 11. Подробный процесс изготовления штампа

Ниже прокатный станок для выполнения той же операции.

Принцип действия

Изготовление «Улитки» с приводом

Ниже приведены чертежи сегментов улитки.

Элемент улитки 1

Элемент улитки 2

Элемент улитки 3

Центральный элемент улитки

Для холодной ковки ещё понадобятся наковальня и молот. Горн не нужен, он требуется только для горячей ковки.

Сделать станки для холодной ковки можно из подручных материалов.

На предложенных фото можно увидеть, какой необычный художественный вид создают металлоконструкции.

Какие детали можно выполнить на станке для холодной ковки

Также самодельный станок позволит решать самые разнообразные задачи, поэтому он будет просто универсальный.

В процессе холодной декоративной ковки, как правило, применяют мягкий металл — это могут быть никелевые и магниевые сплавы, сталь, медь или латунь.

По желанию, своими руками можно сделать ажурные элементы для лестниц, ворот и ограждений.

Виды оборудования для холодной ковки

Существующие виды станков могут эксплуатироваться с участием электрического двигателя или ручной силы.

Первый вариант приспособления дает возможность выполнять работу быстрее, чем ручные станки , но при этом требует от мастера определенных навыков.

Кузнечные станки для ковки разделяют на типы:

улитка – станок с отдельными снимающимися деталями или цельнолитой — он используется при выполнении спиралевидных отдельных частей;
универсальное приспособление – применяют для резки, клепки и приданий объема изделию;
гнутик – с его помощью можно сделать дуговую гибку металла или изгибание деталей под определенным углом;
приспособление для формирования колец;
твистер – позволяет выполнить загиб изделия вдоль оси;
пресс – для образования матричного отпечатка на изделии;
волна – для получения из металлических прутьев волнообразных элементов.

Изготовление станка «Улитка»

Для работы понадобятся:

металлические прутья;
листы и полосы из стали;
профильная стальная труба;
сварка, плоскогубцы, болгарка.

Чертежи и пошаговая схема , а также просмотр тематического видео, позволит получить качественное приспособление с нужными параметрами:

Используя лист бумаги, нанесите на него изображение спирали с тремя витками. Далее сверьте размеры так, чтобы в результате армированный прут с диаметром 10 мм помещался в резьбу;
С помощью болгарки вырежьте из стального листа две пластины. Первая должна иметь параметры 100х100 мм, вторая – 130х130 мм;
Возьмите 3-х см прут и три стальные полосы. Края срезов всех используемых деталей нужно зачистить наждаком, чтобы избавиться от заусениц;
Плоскогубцами выполните изгиб стальных полос по шаблону, в результате у вас появятся три спиральных детали с разной длиной;
С помощью сварки все элементы станка приваривают по схеме, сварочные работы рекомендуется проводить качественно, так как именно от них будет зависеть срок эксплуатации инструмента;
Стальная труба приваривается в последнюю очередь снизу в центре станка.

В результате проведенных работ должно получиться оборудование для холодной ковки металла, как на фото.

Качественно и быстро провести такую работу позволят специальный гибочные станки для труб, которые заранее можно сделать своими руками.

Собрать станок производственного типа для холодной ковки металла, как на фото, на первый взгляд сложно.

Например, это может быть массивный металлический стол, выполненный на основе труб или профиля.

От расстояния двух крайних цилиндров зависит, под каким углом будет осуществляться изгиб трубы.

После того как цилиндры зафиксированы, необходимо организовать для них систему передачи вращения.

С этой целью используют цепной механизм от старого автомобиля, который можно отыскать на рынке запчастей.

Лучше, если механизм будет укомплектован шестернями, если нет, тогда их придется покупать отдельно.

Как изготовить станок торсион

Вручную работать таким приспособлением тяжело, поэтому, чаще всего для изготовления торсиона применяют чертежи с электрическими вариантами станков.

Инструменты и материалы для сборки станка:

стальной лист;
двутавровая балка;
тиски и крепежные элементы;
редуктор, электромотор, цепь;
болгарка;
сварка.

Схема последовательности действий:

За основу будет служить двутавровая балка, к одной стороне которой необходимо приварить стальной лист;
Затем к стали крепят тиски, приваривают и фиксируют болтами с гайками;
Чтобы при натяжении металлическое изделие не выскакивало из станка, к тискам снизу и сверху крепят пластины;
Другую сторону двутавровой балки оснащают роликами, на которые, впоследствии, монтируется платформа;
На поверхность полученной конструкции крепятся другие тиски с подвижными основными элементами. При этом обе конструкции, расположенные по краям двутавра, должны будут располагаться на одном уровне;
Далее конструкция оснащается стальной ручкой, выполненной из прута, за счет ее вращения будет загибаться изделие;
Используя болты, соединяют понижающий редуктор и двигатель. Обод штурвала оснащается цепью;
Конструкция закрывается стальным кожухом.

В результате проведенных действий получается станок с двумя блоками — подвижным и неподвижным.

Создание кованых изделий производится при помощи горячей и холодной обработки. Последний метод не требует особых навыков, но для его осуществления нужны специальные приспособления. Существуют различные чертежи станков холодной ковки,многие из которых подходят для самостоятельного создания инструмента.

Особенности изготовления

Формируются кованные металлические элементы в результате деформации, при этом в процессе работ должны приниматься во внимание эксплуатационные характеристики материала.

Структура кристаллической решетки металла состоит из зерен, имеющих неправильную форму. Инструмент, используемый для ковки, воздействует на нее и приводит к изменению вида детали. Особое значение имеет подбор чертежей станков, так как заготовка должна сохранить свои прежние свойства.

Самодельный станок для холодной ковки: правила изготовления

Существуют определенные правила, соответствие которым обеспечивает получение необходимого результата:

Создание подходящей конфигурации возможно при помощи нескольких инструментов.
Перед началом изготовления производится расчет параметров формируемых изделий.
Прутки, используемые для заготовок, могут иметь различный диаметр, который подбирается с учетом степени сложности техники и последующей эксплуатации.
Обработке подлежит только так как другие виды не имеют необходимой пластичности.

«Гнутик»

Для холодной ковки можно изготовить самостоятельно, достаточно разобраться в тонкостях использования инструмента и подобрать подходящий чертеж. «Гнутик» необходим для создания углов различной конфигурации. Его основными конструктивными элементами являются движущий упор и два вала, размещенные на стальной пластине.

Самодельные холодной ковки подобного вида должны создаваться в соответствии с некоторыми особенностями. К примеру, изначально должен быть определен угол деформации. Также возможно добавление дополнительного гибочного элемента, в случае его использования монтируется третий вращающий вал.

Инструмент изготавливается из специальной стали, так как на него в процессе приходятся большие нагрузки. Стоит отметить возможность сбора различных деталей, в том числе и волнообразных.

«Твистер» и «Улитка»

Сегодня художественная ковка не обходится без деталей в форме шнека. Их создание обеспечивают ручные станки для холодной ковкипод названием “Твистер”. Они имеют характерную особенность, заключающуюся в прокручивании прута вдоль оси. Инструмент состоит из подвижной и фиксирующей части. Поворотной рукоятью производится деформация заготовки, которая фиксируется между основными деталями конструкции. Стоит отметить, что спираль формируется со стороны крепления изделия, а прилагаемые усилия можно уменьшить при грамотном расчете рычага, оказывающего давление. Данное приспособление позволяет изготавливать детали для металлических оград и оконных решеток.

«Улитка» представляет собой простейший самодельный станок для холодной ковки, который обеспечивает формирование спиралей с требуемым количеством витков. Он отличается наибольшей популярностью и может адаптироваться для изготовления желаемого изделия. Инструмент оснащается ручным или электрическим приводом, вид которого подбирается в соответствии с интенсивностью эксплуатации.

Самодельный станок для холодной ковки: подготовка материалов

Для начала необходимо вычертить спираль с идентичным шагом всех витков. При этом нужно отталкиваться от используемых заготовок, так как ширина хода, как правило, находится в пределах 15 мм, в то время как инструмент предназначается для прутков с сечением в 10 мм. Свободное пространство необходимо для маневра, так как при полном сжатии заготовки изгиб станет невозможным.

Далее необходимо вырезать пластину размером 20х20 см из стального листа. Несмотря на небольшие габариты, она обеспечит оптимальное проведение рабочего процесса. В соответствии с длиной предполагаемой «улитки» выполняется отрез из стали. Полосу необходимо согнуть с помощью плоскогубцев, поместить на пластину и очертить ярким маркером со всех сторон.

Далее отрезается часть прута с длиной, равной ширине полосы из стали. Главное, чтобы она не превышала данный параметр, так как это может привести к травмам в процессе гибки. Прут необходим для закрепления материала на первом этапе создания изделия, чтобы предотвратить свободный ход в одной точке.

От отрезается часть с длиной в 10 см. Она объединит лист и основание, на котором будет производиться фиксация. Из-за высокой степени нагрузки должны применяться только толстостенные материалы. После того как все основные элементы будут подготовлены, можно собирать самодельный станок для холодной ковки, чертеж которого представлен ниже.

Сборка конструкции

Стальная «улитка» разделяется на витки, первый из которых будет удерживать заготовку, а на других будут идти сами витки прута. Центральная часть приваривается к основанию, при этом на полученном шве должны отсутствовать даже малейшие недочеты. Куски прута привариваются к основной части полосы, расстояние между ними должно составлять 3 см. Необходимо проявить осторожность при формировании швов, после чего сбить их при помощи молотка.

Затем устанавливаются в необходимых местах отрезки полосы и обводятся маркером. Полученные круги нужны для формирования отверстий. Они должны полностью соответствовать диаметру ножек для обеспечения легкой установки и снятия.

Завершающим этапом становится приварка профильной трубы в нижней части, а также фиксирующего элемента рядом с «улиткой». Фото самодельных станков холодной ковки, изготовленных подобным образом, представлено выше.

Улучшение производства шестигранных гаек холодной штамповки с помощью компьютерного анализа и проверки экспериментов

Холодная штамповка играет решающую роль в крепежных изделиях и применяется в автомобильной, строительной, аэрокосмической промышленности и производстве живого товара, так что холодная штамповка открывает новые возможности. для производства большего количества продуктов. В этом исследовании с помощью компьютерного моделирования делается попытка проанализировать процесс создания деталей машин, таких как шестигранные гайки. Программное обеспечение для формования DEFORM-3D применяется для анализа процесса на различных этапах компьютерного моделирования, а испытание на сжатие также используется для уравнения напряжения течения, чтобы сравнить различия между экспериментальными результатами и уравнением, которое встроено в программное обеспечение для компьютерного моделирования.В то же время металлография и твердость экспериментов используются для понимания характеристик холодной ковки шестигранных гаек. Результаты исследования помогут машиностроительным предприятиям понять нагрузку ковки и условия формования на различных этапах перед формированием крепежа. В дополнение к правильному проектированию и производству штампов, качество выпускаемых шестигранных гаек будет более стабильным, что повысит конкурентоспособность промышленности.

1. Введение

Винты, также называемые крепежными элементами, широко применяются и являются важными деталями.В развитых странах с более высокой индустриализацией более высокий спрос на крепежные детали в больших количествах. Крепежные элементы необходимы в нашей повседневной жизни. В условиях глобального экономического спада промышленность крепежных изделий на Тайване пострадала от серьезных последствий со стороны развивающихся стран материкового Китая, Юго-Восточной Азии и Индии, а также от антидемпинговых мер. Ожидается больше проблем. Процесс ковки в производстве крепежных изделий — важная технология. Ковка — это технологическое ремесло, изменяющее форму металлических материалов под давлением, так что материалы становятся кованными с определенными механическими свойствами, формами и размерами.Другими словами, металлические материалы сжимаются или выдавливаются между штампами, чтобы увеличить частичную или полную высоту и ширину или принять требуемые формы. В этом случае качество штамповок повлияет на качество, стоимость и эффективность продукции. Поэтому становится критически важным быстро спроектировать штамп и проверить надежность штампа, чтобы повысить его промышленную ценность.

Большинство производителей, которым требуется массовое производство винтов, выберут холодную штамповку. Холодная ковка — это обычный, но важный процесс обработки металла, в котором в основном используется штамп для фиксации нижней части металлического стержня до требуемой формы с помощью пуансона.Готовые изделия в основном используются для соединения различных строительных деталей. Поскольку нагревание не требуется, точность и гладкость поверхности оптимальны. В то же время дорогая штамповка сохраняется для более длительного срока службы. Это может снизить стоимость ковки, а также повысить прочность металла. Falk et al. [1] применили программу конечных элементов, DEFORM, в 2001 году, чтобы предложить метод коррелированной объемной штамповки, который может просто и точно оценить срок службы штампа холодной штамповки, но также был подтвержден экспериментами.С помощью программного обеспечения конечных элементов ANSYS Ландре и др. [2] использовали программное обеспечение конечных элементов для моделирования процесса цилиндрического сжатия углеродистой стали 1040, обсудили влияние трех форм предварительного формования на предел формования и спрогнозировали место деформации разрушения заготовки на заготовке. Кроме того, коэффициент разрушения использовался для сравнения применимости процесса по различным критериям. Ли и др. [3] использовали DEFORM для анализа напряжения пресс-формы для холодной штамповки в 2002 году и разделили его на две процедуры.В процедуре 1 предполагалось, что форма является твердым телом, нагрузка была добавлена к форме после того, как заготовка была сформирована, а затем был проведен анализ напряжений. В процедуре 2 предполагалось, что пресс-форма представляет собой упругое тело в процессе формования заготовки для анализа напряжений пресс-формы. Напряжение пресс-формы при таких двух процедурах сравнивалось с ним в эксперименте. Результат показал, что деформация формы, считающейся упругим телом, была близка к экспериментальной. Следовательно, точность DEFORM убедительна в этом исследовании.Тамура и др. [4] исследовали точность размеров и однородность кованых круглых заготовок. В исследовании использовался трехмерный жесткопластический метод конечных элементов, а достоверность анализа проверялась лабораторными экспериментами с использованием свинцовых заготовок. В то же время было уточнено и уточнено независимое влияние каждого выбранного основного рабочего параметра, то есть угла поворота и подачи. В результате была предложена оптимальная комбинация угла поворота и подачи с учетом не только точности размеров, но и производительности.Joun et al. [5] представили ориентированный на приложения подход конечных элементов к структурному анализу штампов. В их работах условие нагружения было автоматически извлечено из имитатора ковки на основе метода жестко-вязкопластических конечных элементов, и таким же образом учитывалась предварительная нагрузка, вызванная силой зажима. Софуоглу и Гедикли [6] использовали физическое моделирование и программное обеспечение ANSYS для анализа изменений внутренней сетки заготовки и нагрузки при экструзии с определенным смещением пуансона, когда в процессе трехмерной экструзии использовались различные скорости экструзии и угол полуэкструзии головки.Маккормак и Монаган [7] приобрели коэффициент критерия Латама, проанализировали процесс формования шестигранных болтов и нагрузку на сдвиг форм и улучшили процесс формования для определения параметров процесса формования в 2001 году. Кроме того, Маккормак и Монаган использовали DEFORM для анализа влияние параметров формы для формования болтов с шестигранной головкой на напряжение формы. Результаты анализа показали, что напряжение формы будет уменьшено, а срок службы будет продлен, если геометрическая форма формы позволит материалу легко течь в процессе формования.Ким [8] применил многоступенчатую непрерывную холодную ковку для формирования контактного штифта в 2007 году, когда экструзия и осадка заменили традиционную сварку, использовал CAMPform-3D и холодную штамповку для проверки и успешно произвел продукцию, которая позволила избежать 10% дефекты, вызванные сваркой. Ван и Чен [9] решили проблемы обработки тонкостенных деталей и на примере типичных осевых тонкостенных деталей провели общий анализ метода обработки, чтобы найти возможный метод обработки для справки аналогичная обработка тонкостенных деталей.Чтобы устранить дефекты заготовок, потери сырья и энергии, длительную процедуру обработки и низкую эффективность производства при производстве концевых муфт, Ма и др. [10] использовали программное обеспечение DEFORM-3D и мелкосерийное производство на местах для доказательства преимуществ экструзионного формования, включая высокую точность размеров, снижение стоимости производства и хорошую формуемость, чтобы удовлетворить потребности массового производства.

Методы инкрементной ковки дают возможность изготавливать точные компоненты кольцевого типа с меньшими нагрузками, чем операции прессования.Guangchun и Guoqun [11] использовали метод конечных элементов при анализе процесса ротационной ковки. На языке FORTRAN была разработана программа трехмерного твердопластического анализа методом конечных элементов, которая использовалась для анализа процесса ротационной штамповки кольцевой заготовки. Результаты показали, что механическая модель, представленная в этой статье, хорошо согласуется с практическим процессом ротационной ковки. Микрофаковка — это область с большим потенциалом, особенно в области электронных и медицинских устройств; например, Hsia et al. [12, 13] использовали программу конечных элементов DERORM-3D для моделирования процесса прямой экструзии и ковки микроштифтов 3C в 2013 и 2014 годах.В ходе исследования моделировалась прямая микроэкструзия заготовок и обсуждались различия между смоделированным этапом процесса и экспериментальным процессом. В их исследованиях также оценивалась эффективная нагрузка-деформация и свойства текучести материала после экструзии и реакция головки пуансона при формировании прогнозируемого материала для стандарта оценки для проектирования головки пуансона и прочности конструкции матрицы.

Публикация гораздо более широкого спектра промышленных приложений для ковки в значительной степени способствовала бы использованию вычислительного моделирования.Нацеленное на процесс формирования шестигранных гаек, это исследование пытается предшествовать программному анализу и моделированию, чтобы обсудить распределение напряжения, деформации, поля скорости и нагрузки на каждом этапе, чтобы помочь предприятиям прогнозировать возможные проблемы в процессе формования, когда проектирование штампов. Кроме того, стоимость разработки штампов может быть снижена, чтобы сделать производство крепежных изделий более эффективным.

2. Методология исследования и экспериментальная база

В производстве крепежных изделий большой опыт работы с продуктом имеет решающее значение.Отсутствие мощной поддержки теорий и известной науки может привести к возникновению узких мест в развитии. Например, продукты, которые постоянно тестируются на платформе, могут задерживать доставку продукта. Рост затрат повлияет на производство крепежных изделий. Использование программного обеспечения для компьютерного анализа, FEM (DEFORM-3D), для ковки металла было важным в последние годы и стало тенденцией развития. Внедрение компьютерного проектирования и анализа в конструкцию и производство штампов для крепежных изделий могло бы эффективно сократить время разработки продуктов, дополнительно сократив время тестирования штампов и предотвратив образование отказов.Помимо обеспечения качества поковок и увеличения срока службы штампов, это может снизить затраты на использование материалов и модификацию штампов.

2.1. Теория холодной штамповки

Поскольку формовка металла представляет собой сложную деформацию, предположение о точности и разумности граничных условий и характеристик материала при анализе методом конечных элементов в значительной степени повлияет на результаты анализа. В этом случае подходящие допущения требовались для моделирования при анализе или моделировании обработки пластика, чтобы разумно упростить сложность обработки пластика и сократить время алгоритма.Допущения для моделирования перечислены ниже.

2.1.1. Критерий текучести

Обычно критерий текучести по Мизесу принимается как правило пластичности материала. Он обеспечивает связь между условием текучести материала и трехмерным напряженным состоянием. Все три главных осевых напряжения, и могут быть выражены как эффективное напряжение, указанное Мизесом, в то время как эффективное напряжение достигает значения предела текучести материала, тогда в этом материале начинается пластическая деформация.Уравнение (1) выражается как

2.1.2. Постоянный температурный режим

Температура формования поддерживалась при комнатной температуре, а температура, возникающая в результате пластической деформации металла кованой заготовки в процессе холодной ковки, была небольшой, так что влияние локальной температуры не принималось во внимание.

2.1.3. Friction Model

Обработка крепежных деталей методом холодной штамповки показала высокое контактное давление, поэтому для трения на границе раздела использовалась модель постоянного трения; постоянный коэффициент трения рассматривался как коэффициент трения на границе раздела фаз, и трение на границе раздела между формой и изделием оставалось постоянным в процессе.

2.2. Этапы эксперимента

Программное обеспечение для компьютерного моделирования SolidWorks применяется для создания трехмерной геометрической модели штампов и заготовок в данном исследовании. На рис. 1 показан 5-ступенчатый продукт исследуемой шестигранной гайки; На рис. 2 показана работа штампа, пуансона и штампованной заготовки с 1/6 исходной формы. Первый этап — это предварительное формирование шестигранной гайки, второй этап — изменение внешней формы шестигранной гайки, третий этап и четвертый этап — выявление больших изменений на штампованном штифте, которые, по-видимому, демонстрируют большие нагрузки из-за предварительного формирования отверстия шестиугольной гайки. гайка, а пятая стадия повторяет процессы двух предыдущих стадий и продолжает деформацию холодной штамповки до конечного размера продукта.Для анализа фигуры сначала преобразуются в файлы STL, а затем импортируются в программу формования DEFORM-3D для моделирования. Блок-схема анализа показана на рисунке 3, где сначала определяется направление исследования, а затем приобретаются истинные материалы для испытания на сжатие, чтобы получить напряжение течения для проверки. Анализ моделирования на различных этапах может предшествовать, если экспериментальный результат верен. Окончательные результаты сравниваются с полевой обработкой, чтобы проверить выполнимость компьютерного моделирования в целом.

2.3. Испытание на сжатие
Детали подвергались эксперименту по сжатию с помощью универсальной испытательной машины, чтобы получить данные о нагрузке холодной штамповки и этапах сжатия, с помощью которых вычисляются истинное напряжение и истинная деформация, график линии напряжения течения строится с Программное обеспечение Grapher, и уравнение получено с помощью статистической регрессии.
В ходе эксперимента материал AISI 1010 сначала нарезается так же, как и шестигранная гайка для испытательного цилиндрического образца, при этом соотношение внешнего диаметра и длины устанавливается равным 1: 1.5, а фактический внешний диаметр готового цилиндрического образца — 6 мм, высота — 9 мм. Для испытания на сжатие используется универсальная испытательная машина с давлением 100 тонн; цилиндрический образец покрывается смазкой (диоксид марганца) перед сжатием, чтобы материал можно было испытать, находясь ближе к реальной производственной линии. После сжатия до этого уменьшения от 30%, 60%, 75% и 90%, рис. 4, компьютер автоматически записывает нагрузку холодной штамповки, шаг сжатия и время деформации в экспериментальном процессе.Такие данные в дальнейшем рассчитываются и систематизируются с помощью Excel. Нагрузка холодной штамповки, процесс деформации сжатия и геометрическая форма цилиндрического образца преобразуются в инженерные напряжения и инженерные деформации с помощью (3) и (4), а затем преобразуются в истинное напряжение и деформацию с помощью (5) и (6).

Инженерное напряжение:
Инженерное напряжение:
Истинное напряжение:
Истинное напряжение: где — сжимающая нагрузка, и — начальная площадь и высота поперечного сечения, это высота при деформации и уменьшение.В испытании на сжатие инженерная деформация и уменьшение равны; это, .
Получив истинное напряжение и истинную деформацию с помощью приведенных выше уравнений, они добавляются в программное обеспечение Excel и рассчитывают кривую напряжения течения с помощью степенного закона, рисунок 5, и уравнения напряжения течения, где константа 633,63 — это коэффициент прочности, а 0,13 — индекс упрочнения. В этом испытании на сжатие начальная высота цилиндрического образца составляет 9 мм, а диаметр — 6 мм. Максимальное уменьшение 90%, показанное на рисунке 4, означает истинную деформацию 2.3 мм / мм, но только до 1,5 мм / мм, широко используется для получения данных о напряжении течения при обработке металлов давлением. Получив напряжение потока, уравнение далее подставляется в DEFORM-3D для моделирования, которое сравнивается с результатом анализа с уравнением, встроенным в базу данных программного обеспечения, чтобы понять разницу в результатах компьютерного моделирования между фактическими испытаниями на сжатие. и программное обеспечение на различных этапах для использования в будущем.

2.4. Выбор параметра моделирования
Матрица, материалы деформации и параметры моделирования для настроек в процессе анализа показаны в таблице 1. В операциях предварительной формовки коэффициент трения 0,12 применяется для моделирования условий холодной штамповки из-за смазанные условия между штампом и заготовкой. Ввод вышеуказанных параметров в программу компьютерного моделирования, DEFORM-3D, позволяет продолжить анализ на различных этапах. Поскольку нагрузка на материалы напрямую влияет на срок службы материала, сравнивается и обсуждается нагрузка, полученная в результате эксперимента, и моделирование кривой напряжения течения, построенное в программном обеспечении для анализа.
Заготовка AISI 1010
Напряжение течения
Фактор трения
Осесимметричная структура 1/6
Сетка номер 30000
Скорость пуансона (мм / сек) 420
Объем одного шага вперед (мм) 0,02
Заготовка / матрица Жесткость пластика / жесткости
3.Результат и обсуждение
3.1. Нагрузки на холодную штамповку из базы данных и испытания на сжатие
Пятиэтапный процесс изготовления шестигранных гаек с базой данных, созданной в компьютерном моделировании, и кривой напряжения течения, полученной с помощью фактического испытания на сжатие, продолжался с моделированием и анализом, Таблица 2. Основа справочной информации Нагрузка при холодной штамповке получается из базы данных в программном обеспечении компьютерного моделирования, а знаки плюс-минус используются для представления разницы между результатом моделирования и фактическим экспериментом по сжатию.Знак плюс означает результат, превышающий размер базы данных, а знак минус означает отрицательный результат. Нагрузка в Таблице 2 — это последняя стадия сжатия на каждой стадии; и 1/6 симметричных шестигранных гаек для анализа моделирования, что реальная нагрузка при холодной штамповке равна конечной нагрузке, умноженной на 6. При сравнении большая разница в 11% появляется на третьем этапе, тогда как ошибка на других этапах составляет выявлено, что оно составляет от 2% до 3%. В результате пятиэтапного моделирования, рис. 6, красная линия представляет собой результат моделирования на основе кривой напряжения течения в базе данных, черная линия — результат моделирования кривой напряжения течения в эксперименте по сжатию, а синяя линия — разница между ними.При сравнении наибольшая разница появляется в начале сжатия на каждой стадии, где самые большие 80% среди 5 стадий появляются на шаге сжатия 0,04 мм на третьей стадии. В этом случае наибольшая разница появится в интервале, когда материал начинает течь, то есть на первых нескольких шагах после начала сжатия, в отношении уравнений потока для анализа моделирования с помощью программного обеспечения для формования DEFORM-3D либо с помощью эксперимента по сжатию или базы данных, встроенной в программу.Затем анализ моделирования следует за соотношением истинного напряжения и истинной деформации в уравнении потока. На рисунке 6 также представлена нагрузка холодной ковки 80,16 кН (10%) на первом этапе, 178,08 кН (21%) на втором этапе, 218,04 кН (26%) на третьем этапе, 237,66 кН (около 29%) на втором этапе. четвертая ступень и 117,3 кН (14%) на пятой, общая нагрузка 831,24 кН.
1/6 Осесимметричный 1-й этап 2-й этап 3-й этап 4-й этап 5-й этап
Ход (мм) 1.24 3,24 5,3 7,16 9,46
Нагрузка (кН)
База данных 12.92 31.01 40.99 40.39 19,26
Эксперимент 13,36 29,68 36,34 39,61 19,55
Разница между базой данных и экспериментом +0.436 −1,333 −4,652 −0,778 +0,289
Процент разницы (%) + 3% −4% −11% −2% + 2%

3.2. Анализ моделирования процесса шестиугольных гаек
Результат моделирования на 5 этапах с помощью программного обеспечения компьютерного моделирования DEFORM-3D, эффективное напряжение, эффективная деформация и поле скорости на каждом этапе могут быть записаны.На рисунках 7–11 показаны результаты анализа с первого по пятый этапы. Поскольку напряжение может повлиять на срок службы материала, процесс формовки и результат, более высокое напряжение представляет собой более высокий индекс упрочнения, из-за чего материал может быть нелегко обработан. Кроме того, упор будет сосредоточен на углах при общей обработке, поэтому матрица должна иметь закругленную форму для плавного движения материалов. Деформация может помочь в понимании места деформации в пласте, а поле скорости помогает нам понять поток материалов в полости в процессе сжатия.
На рисунке 7 показана предварительная формация на первом этапе, где максимальное эффективное напряжение 686 МПа и максимальная эффективная деформация 1,84 мм / мм проявляются на внутреннем угле изгиба матрицы, а максимальная скорость поля скорости — 472 мм / с. на голове. На рис. 8 показаны максимальное напряжение 750 МПа и максимальная деформация 3,66 мм / мм на втором этапе на углах внешнего изгиба верхней и нижней частей и максимальная скорость 894 мм / с. Поскольку рисунок верхнего пуансонного штифта показывает очевидные изменения на третьем этапе, рис. 9, напряжение сосредоточено на поверхности выдавливания штифта на верхней и нижней поверхностях, а максимальное напряжение 761 Ма, максимальная деформация 4.10 мм / мм, а поле скорости 1750 мм / с появляется на периферии верхней поверхности материала. На рис. 10 показано максимальное напряжение 814 МПа и максимальная деформация 6,85 мм / мм на четвертой стадии, где нижний пласт имеет большие изменения, а также поле максимальной скорости 1920 мм / с на периферии верхней поверхности. На рисунке 11 показана пятая стадия формовки, где максимальное напряжение 922 МПа и максимальная деформация 17,9 мм / мм возникают в материале внутри отверстия, общее распределение напряжений и деформаций показывает даже больше, чем первые четыре стадии, поле максимальной скорости показывает 1190 мм / сек, и поток появляется на нижней и верхней поверхности.На фиг. 12 показаны результаты анализа на дополнительном этапе, где максимальное эффективное напряжение 839 МПа возникает на этапе 165, концентрируясь на области, где вырезается остаток; максимальная эффективная деформация 8,65 появляется в той же позиции, что и максимальное эффективное напряжение; и поле максимальной скорости 431 мм / сек появляется в нижней части после прорезания отверстия. Из приведенных выше результатов моделирования видно, что форма шестигранной гайки показывает наибольшее изменение на пятой стадии, когда максимальное эффективное напряжение и эффективная деформация возникают на стадии, а поле максимальной скорости появляется на четвертой стадии.
В таблице 3 показано сравнение моделируемых и экспериментальных размеров на разных этапах холодной штамповки шестигранной гайки. В данном исследовании обсуждаются только размеры диагонали и толщина. Поскольку симметричная сетка 1/6 установлена при моделировании, размеры оси-оси указывают на среднюю толщину по диагонали и -оси. Результаты моделирования получены на основе анализа DEFORM-3D, а экспериментальные размеры различных последовательностей ковки от металла заготовки до этапа чистовой обработки измерены, как показано на рисунке 1.Из таблицы 3 процент ошибок составляет не более 6,6%, например, максимум по диагонали первой ступени.
Этап Первая ступень Вторая ступень Третья ступень Четвертая ступень Пятая ступень
Размер Диагональ Толщина Диагональ Диагональ Толщина Диагональ Толщина Диагональ Толщина
Спецификация — — — — — — — — 14.38 мин. 6,14 / 6,50
Моделирование (мм) 12,89 6,69 13,90 6,42 14,33 6,41 14,33 6,41 14,79 6,67
мм ) 13,80 6,58 13,68 6,06 14,15 6,09 14,40 6,28 14,62 6,38
Ошибка (%) −6.6 1,7 1,6 5,9 1,3 5,3 −0,5 2,1 1,2 4,5
3,3. Характеристики холодной штамповки реальных деталей ковки
Чтобы понять правильность предыдущего моделирования холодной штамповки шестигранных гаек, результатам анализа предшествует конструкция штампа, а затем холоднокованные шестигранные гайки проверили твердость и металлографию, чтобы подтвердить эффекты. поля напряжений, деформаций и скоростей на сформированных шестигранных гайках для будущей модификации.В этом исследовании влияние на наиболее важное механическое свойство, твердость, на различных этапах процесса холодной штамповки может быть получено с помощью испытания на твердость по Виккерсу, при котором нагрузка прессования составляет 100 г. На рис. 13 показаны 9 точек измерения, взятых из сечения шестигранной гайки; На рисунке 14 представлена диаграмма кривой твердости, измеренной при испытании на твердость по Виккерсу. Порядок контрольных точек на рисунке 13 начинается с верхней внутренней стороны шестигранной гайки и затем перемещается по внешней стороне для измерения; последние 2 точки измерения расположены по центру.Из рисунка 14 видно, что внутренняя сторона шестигранной гайки, проходящая многопроходную обработку для образования сквозного отверстия, будет иметь более высокую твердость, чем внешняя сторона; например, точки 1, 7 и 8 представляют самую высокую твердость. Внешняя сторона шестигранной гайки деформируется просто из-за экструзии холодной штамповки верхнего пуансона на первом этапе, когда твердость ниже, чем твердость внутренней стороны; например, точки 3, 4, 5 и 6 показывают более низкую твердость. Вообще говоря, большая деформация требует большего времени обработки, чем относительно высокая твердость.На рисунке 15 показано распределение максимальных главных напряжений на третьей, четвертой и пятой стадиях процесса холодной штамповки. Из-за большой деформации, происходящей в заготовке, сетка FEM сильно вырождается во время моделирования. Следовательно, для завершения моделирования часто выполняется процедура замены сетки. На рисунке 15 также показано, что максимальные основные напряжения, показанные на внутренних сторонах, находятся в диапазоне 330–1 670 МПа. Они больше, чем внешние стороны трех ступеней.Отсюда ясно, что высокие напряжения, вызванные большой деформацией, сосредоточены во внутренних сторонах. Этот процесс холодной штамповки может вызвать явления упрочнения в этой области, показанной на Рисунке 14.

Одной из наиболее важных частей информации о кованых изделиях являются поточные линии металла. При проектировании процесса ковки иногда случаются сбои в конструкции из-за дефектов внутренних металлических трубопроводов, даже если внешний вид успешно сформирован.Это исследование также проверяет поведение потока шестигранных гаек с помощью экспериментального метода и численного моделирования. Анализируемые шестигранные гайки имеют небольшой размер, поэтому сначала выполняется установка для металлографии для требуемого испытательного чипа, а затем выполняется грубое и тонкое шлифование и полировка. Во время грубого и тонкого шлифования усилие и угол должны быть стабильными, и испытательная стружка продолжает шлифование после того, как каждый определенный раз поворачивается на 90 ° C. Такие действия повторяются до тех пор, пока не исчезнут царапины на поверхности.Оксид алюминия размером 0,3 мкм мкм и примерно 3-4 капли является шлифовальным материалом, используемым в процессе испытания, и его следует немедленно высушить и подвергнуть коррозии после полировки, чтобы избежать влияния окисления на поверхности испытательного чипа. качество металлографического наблюдения. В таблице 4 показано металлографическое расположение шестигранных гаек со сквозным отверстием и распределение выкидной линии. В Таблице 4 микроструктура левого правого угла примерно сформирована на предыдущих 3 этапах, так как небольшая деформация приводит к тому, что металлография не выглядит очевидным направлением; микроструктура правого верхнего угла представляет собой внутреннюю стенку сквозного отверстия с очевидной линией потока вниз; линию потока в нижнем левом углу можно назвать полями скорости на первой и второй ступенях, представляющих поток против часовой стрелки; и линия потока в правом нижнем углу может называться полем скоростей пятой ступени, показывая поток по часовой стрелке.Согласно Таблице 4 и Рисункам 7–11, поля скоростей шестигранных гаек, смоделированные на различных этапах, можно использовать для объяснения потока материала, возникающего в процессе формования. Такая информация может быть конкретным справочником при проектировании и модификации кристалла.
Масштабный коэффициент 50x 100x
В верхнем левом углу
В верхнем правом углу
В нижнем левом углу
В правом нижнем углу
4.Заключение
Анализ с помощью программного обеспечения компьютерного моделирования DEFORM-3D позволяет понять процесс формовки шестигранных гаек, который может быть ориентиром при разработке или усовершенствовании продукта в будущем. Результаты исследования кратко изложены ниже. (1) Максимальная нагрузка 237,66 кН возникает на четвертом этапе, примерно 29% всего процесса холодной штамповки, а затем 218,04 кН на третьем этапе, примерно 26%, на 5 этапах. обработка шестигранной гайки. Следовательно, замена верхнего пуансонного пальца и увеличение количества пласта приведет к быстрому увеличению нагрузки.(2) Основное напряжение при 5-ступенчатой формовке сосредоточено на контакте между углом изгиба матрицы и штифтом, и более равномерное распределение напряжения не появляется до пятой стадии. (3) Согласно результатам металлографических испытаний, Вытяжная линия, смоделированная с помощью программного обеспечения, согласуется с показанной в эксперименте. (4) Что касается распределения твердости шестигранных гаек, максимальная твердость связана с многопроходной обработкой холодной штамповки, которая в основном сосредоточена на внутренней стороне сформированной шестигранной гайки. .В этом случае при проектировании штампа следует учитывать прочность, требуемую для верхнего пуансона, и снижение срока службы, вызванное износом.
Конфликт интересов
Авторы заявляют об отсутствии конфликта интересов в отношении публикации данной статьи.
Существует два способа создания нестандартных объектов из металла с помощью 3D-принтера.
Есть два способа создавать собственные объекты из металла с помощью 3D-принтера. Первый вариант — напечатать объект непосредственно с помощью специальной 3D-нити, содержащей металлические порошки, такие как бронза или нержавеющая сталь, подвешенные в матрице из пластика.Этот вариант отлично подходит для пользователей, которые не возражают против времени печати или очистки постобработки, которые обычно требуются для таких частей. Объекты, напечатанные на 3D-принтере, часто имеют артефакты и зернистость, которые необходимо очистить после завершения печати. Это довольно легко сделать с пластиковыми нитями, где артефакты можно просто отколоть или грануляцию можно легко сгладить химическими или физическими процессами. Металлические нити, с другой стороны, требуют немного большего количества смазки для локтей для очистки, потому что ингредиенты в нити просто более эластичны.
Вот где приходит на помощь холодное литье. Холодное литье позволяет пользователю заливать смесь полимера и металлических порошков в форму для производства объекта, который практически не требует дополнительной обработки. Причина, по которой это называется холодным литьем, заключается в том, что, в отличие от традиционной обработки металлов, холодное литье не требует тепла для заливки жидкого металла в форму. В холодном литье используются реактивные полимеры для производства предметов с некоторыми металлическими свойствами, такими как вес и магнетизм. Но, в отличие от отливок из чистого металла, изделиям, полученным методом холодного литья, обычно не хватает прочности и термостойкости традиционных металлических отливок.Одним из преимуществ этого процесса является то, что он позволяет пользователю создавать основной продукт, который можно точно дублировать несколько раз, не занимая драгоценного времени на печать. Пользователю нужно только напечатать и усовершенствовать один идеальный объект, который затем можно использовать для создания силиконовой формы. Читайте дальше, если вы хотите научиться холодному литью на 3D-принтере.
Инструкции по холодному литью на 3D-принтере
Перед тем, как начать Холодное литье:
Часть, напечатанная на 3D-принтере
Чашки для смешивания
Полиэфирная смола
Катализатор на полиэфирной смоле
Металлический порошок (железо, бронза, медь и т.п.)
Разделитель формы
Силикон (Pinkysil показан на видео)
Палочки для смешивания
Клеевой пистолет
Контейнер для пресс-формы
Чистая плоская поверхность
Формовка:
Возьмите контейнер для пресс-формы и прикрепите к чистой плоской поверхности с помощью Приклейте пистолет к основанию, чтобы силикон не вытек из дна формы при заливке.
На основу 3D-печатной детали, которая будет прикреплена к чистой плоской поверхности, нанесите полоску клея из пистолета для горячего клея.Это позволит удерживать деталь на месте, когда позже на нее будет заливать силикон.
Смешайте вместе достаточно силикона, чтобы покрыть всю деталь, напечатанную на 3D-принтере. Пинкисил смешивается в соотношении 1: 1. Тщательно перемешайте силикон с помощью палочки для смешивания. Смешивание приведет к тому, что силикон начнет процесс отверждения / схватывания.
Медленно нанесите силикон на объект 3D-печати ровным слоем, чтобы минимизировать вероятность попадания пузырьков воздуха в силикон.
Выньте форму из контейнера, когда силикон полностью затвердеет.Большинству силиконовых продуктов для затвердевания требуется от 30 минут до 1 часа, в зависимости от марки.
Альт! Ваша новая силиконовая форма родилась!
Холодное литье:
Начните процесс литья с тщательного покрытия полости формы спреем для смазки формы. Это предотвратит повреждение литейного материала формы при снятии окончательного объекта.
Возьмите металлический порошок и осторожно посыпьте его тонким слоем, чтобы сформировать антипригарную оболочку, пока вы готовитесь к смешиванию суспензии порошка / смолы.
Смешайте металлический порошок с прозрачной полиэфирной смолой в соотношении 1: 1. Тщательно перемешайте смесь до однородности.
Следуя инструкциям производителя, добавьте катализатор в суспензию порошка / смолы, чтобы начать процесс отверждения.
Осторожно согните края формы вокруг объекта, чтобы разорвать связь и удалить отлитый объект.
Альт! У вас есть объект холодного литья!
Варианты отделки:
Осторожно отполируйте внешнюю поверхность вашего холодного литья стальной мочалкой до металлического блеска.
Для состарения вы можете нанести ускоритель ржавчины или замочить объект в соленой воде, чтобы образовалась окисленная патина.
Сочетание техник позволяет получить уникальную отделку.

ОБ AIRWOLF 3D
Airwolf 3D занимается разработкой и производством высокопроизводительных расходных материалов, аксессуаров и 3D-принтеров, которые являются быстрыми, доступными, прочными и простыми в использовании. Все 3D-принтеры Airwolf производятся в Америке; производятся на 12 000 кв.футов в Коста-Меса, Калифорния. 3D-принтеры Airwolf можно найти в компаниях из списка Fortune 500, инженерных фирмах, государственных учреждениях и школах по всему миру. Для получения дополнительной информации посетите веб-сайт www.airwolf3d.com, телефон (949) 478-2933, электронную почту [email protected] или посетите выставочный зал компании по адресу 130 McCormick, Suite 105, Costa Mesa, CA 92626 для бесплатной демонстрации.
Литье под действием силы тяжести и ковка 101
При выборе процесса производства металлической детали есть вероятность, что покупатель столкнется с огромным набором методов производства, которые следует учитывать. Литье и ковка являются наиболее распространенными процессами обработки стали и чугуна. Каждый метод производства металла имеет свои преимущества, недостатки, возможности и финансовые последствия. Ниже мы рассмотрим эти два общих процесса, а также преимущества каждого из них, чтобы определить, какой из них наиболее подходит для вашего будущего проекта.

ГРАВИТАЦИОННОЕ ЛИТЬЕ
Как это работает
Гравитационное литье, также называемое гравитационным литьем под давлением или GDC, представляет собой повторяемый процесс производства металла, в котором жидкий или расплавленный цветной металл заливается в постоянную форму или стальную форму.Что делает этот процесс уникальным, так это то, что гравитация, а не высокое давление, позволяет металлу заполнять форму. GDC делится на три основных этапа:
1. На матрицу наносится разделительный состав.
2. Расплавленный металл заливается в инструмент вручную из стального ковша или машинным способом.
3. После того, как деталь остынет, штамп открывается вручную или механически, и деталь выталкивается.
Когда это использовать
Гравитационное литье обычно используется для производства более крупных, толстых или тяжелых компонентов , включая ступени эскалаторов, колеса и автомобильные стойки.GDC может отливать более тонкие стены, чем отливка в песчаные формы, а также легко создавать сложные конструкции.
Изображение предоставлено Wahl Industries
Преимущества
Более низкие затраты на инструмент по сравнению с другими процессами
Более быстрое производство
Процесс с высокой повторяемостью
Возможны более тонкие стенки
Большой выбор сплавов
Простые в производстве сложные детали
Хорошая точность размеров
ПОВКА
Как это работает
Ковка — это производственный процесс, при котором металлические заготовки или слитки нагреваются и формуются с использованием локализованных сжимающих усилий от молотка или штампа.Комбинация тепловой и механической энергии заставляет материал изменять форму, находясь в твердом состоянии. Основное различие между этими двумя процессами — это исходное состояние материала (твердое или жидкое). Существует широкий диапазон вариаций, от холодной ковки до штамповки и валковой ковки.
Изображение предоставлено Трентоном
Когда это использовать
Ковка — идеальный процесс , когда вам нужно изготовить прочную металлическую деталь, которая может выдерживать высокие температуры или рабочие нагрузки в течение длительных периодов времени.Кованая сталь , как правило, прочнее и надежнее, чем отливки и листовая сталь, потому что поток зерен стали изменяется в соответствии с формой детали. Примеры кованых деталей включают маховики, крепежные детали, подшипники и компоненты силовой передачи.
Одним из основных преимуществ этого метода является однородность зернового состава. Нагревание и формование металла фактически перекристаллизовывают материал и измельчают его зерно. Эти изменения улучшают механические свойства металла, позволяя ему выдерживать большие нагрузки, выдерживать большее количество ударов и иметь большую общую прочность на сдвиг.

Схема через Scot Forge
Преимущества
Превосходная структурная целостность
Готовый продукт механически прочен и долговечен
Детали могут выдерживать более сильные удары, чем литые
Снижение потребности в отделке поверхности для достижения прочности материала
Снижение материальных затрат
Пониженные требования к контролю и контролю процесса
Независимо от того, требуются ли для вашего продукта кованые компоненты или компоненты, изготовленные методом гравитационного литья, если вы ищете лучшее качество, экономию средств или просто диверсифицируете цепочку поставок, Индия может быть ответом.
Дизайн пресс-форм и производство пресс-форм
Описание бизнеса
Чтобы оперативно реагировать на потребности клиентов, DIES & TOOLS ENG.CO., LTD. в полной мере использует наши передовые технологии и опыт в области пластичности, а также предлагает высокоточные и высококачественные штампованные изделия.
Как производитель штампов для холодной, горячей и горячей штамповки, а также штампов для прессования порошков и прецизионного прессования, а также инструментов из твердосплавных антиабразивных материалов, они предлагают уникальные конструкции и технологии производства.
Продукты и технологии
Интегрированная система от макета до проектирования пресс-форм, производства,
Плашки различных типов
■ Интегрированная система посредством разработки макета пресс-форм и производства пресс-форм Продвижение создания сети между отдельными заводами и реагирование на более короткие сроки поставки
■ Экологически чистый производитель штампов Обеспечение вторичной переработки штампов
■ Стремление стать глобальной сетевой компанией Создание фабрик штампов в Таиланде
Оставьте все вопросы по ковке Deis & Tools Eng.
Плашки различных типов
Разработка новых продуктов (в кузнечно-прессовом производстве) требует значительных затрат времени и средств. Часть процесса разработки, которая требует больше всего времени и затрат, — это процесс оптимизации, который состоит из повторения дизайна, тестового производства и обзора.
Как универсальный производитель штампов, предлагающий различные продукты, мы обладаем базой передовых технологий и ноу-хау в области пластичности, которые культивировались на протяжении многих лет.
На этой базе они в полной мере используют свои уникальные технологии проектирования и обработки и предлагают продукты через систему, которая согласована от разработки продукта до тестирования продукта и послепродажного обслуживания. Они также работают над дальнейшим улучшением послепродажного обслуживания посредством поддержки, которая включает настройку штампов, повторную проверку для увеличения срока службы штампов с целью их массового производства и т. Д.
Вы можете рассчитывать на Dies & Tools Eng.КОМПАНИЯ С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ. как компания, которая всегда предоставляет пользователям точные консультации.
Экологически чистые штампы
Как универсальная компания по производству штампов, они стремятся, разрабатывая, производя и послепродажное обслуживание штампов для изготовления деталей, производить экологически чистые штампы и работать вместе как компания для защиты окружающей среды за счет эффективного использования ресурсов.
На этом фоне они перерабатывают и обновляют детали штампов, которые выполнили свою миссию, создают и предлагают штампы, которые полезны в усилиях пользователей по снижению нагрузки на окружающую среду и созданию прибыльной бизнес-среды.
Плоскость разделения — обзор
5.4.3 Варианты литников и вентиляция
Литниковый канал представляет собой конический канал диаметром обычно около 6 мм с конусом 5 °, через который сырье входит в форму.Скорость подачи сырья снижается с увеличением диаметра. В конце литника есть небольшая выемка, в которую осаждается передняя часть потока сырья, которая уже остыла. Отсюда полозья разветвляются в стороны. Непрерывный поток достигается, если общее поперечное сечение литника соответствует максимальному поперечному сечению литника. Конструкция бегунка и положение полости пресс-формы или полостей должны быть такими, чтобы силы, прикладываемые к пресс-форме сырьем, были симметричными относительно центральной оси пресс-формы, чтобы минимизировать образование заусенцев.
Точка, где сырье входит в полость формы, называется шибером. Это точка с наименьшим поперечным сечением во всей инструментальной системе и с самой высокой скоростью потока и давлением. В каждой полости пресс-формы могут быть спроектированы один или несколько затворов.
Положение заслонки является наиболее важной мерой для контроля потока расплавленного сырья внутри полости формы. Поскольку направляющая обычно находится в плоскости разъема формы, самым простым вариантом является размещение ворот также в плоскости разъема.Это закрывающий элемент, см. Рис. 5.4. Поток материала должен быть направлен против противоположной стенки так, чтобы сырье заполняло полость непрерывно, без разбрызгивания. Кроме того, его следует проектировать на самом толстом участке детали, чтобы поперечное сечение потока сырья всегда оставалось постоянным или уменьшалось. Если поперечное сечение увеличивается, давление в форме и скорость потока резко упадут, так что становится трудно заполнить полость полностью без дефектов.
5.4. Защелкивающаяся заслонка (слева), вспомогательная заслонка (в центре) и инструмент с тремя пластинами (справа) (динамический).
Явление разбрызгивания происходит, когда жидкость покидает защитную оболочку с высокой скоростью под высоким давлением в свободное пространство; например, в повседневной жизни он известен как эффект садового шланга. Жидкость диспергируется на мелкие капли. Если это происходит в пресс-форме, отформованные детали, скорее всего, будут содержать пузырьки воздуха, которые приведут к внутренним дефектам после спекания, линиям сварки и дефектам поверхности. Этого нужно всеми силами избегать.
Шибер может быть смещен от плоскости разделения до нескольких миллиметров за счет создания короткого канала через пластину полости. Это вспомогательные ворота, также известные как ворота туннеля. Дополнительные каналы не могут быть длиннее нескольких миллиметров, потому что сырье очень быстро замерзает в таком маленьком поперечном сечении. Если ворота требуются на большом удалении от плоскости разъема, необходима трехпластинчатая оснастка. Затем бегунок и шибер направляются в полость формы через третью пластину.Инструмент с тремя пластинами имеет дополнительное преимущество, заключающееся в том, что литник и бегунок автоматически срезаются и отделяются от деталей при их выталкивании.
Когда на детали сконструировано несколько затворов, расплавленное сырье поступает в полость кристаллизатора одновременно со всех затворов. Это сокращает время, необходимое для заполнения полости формы, но также создает риски для качества детали. Когда два потока сырья объединяются, замороженные передние области могут не полностью свариться. В результате на поверхности детали образуется так называемая линия сварного шва.Линии сварного шва часто являются лишь оптическим недостатком, если исходное сырье идеально сваривается, но они также могут указывать на внутренние дефекты.
Множественные заслонки особенно рекомендуются, если существует риск того, что сырье может замерзнуть до того, как полость будет полностью заполнена, т.е. если путь потока длинный и / или толщина стенок мала. Положение затвора должно гарантировать, что различные потоки сырья полностью объединяются без сварных линий и без захвата воздуха.
Материал литника и бегунка можно легко отломать у ворот и отделить от прессовок.Тем не менее, детали будут иметь некоторые неровности на поверхности излома. Если возможно, поверхность детали у ворот должна быть немного ниже, чем прилегающая поверхность, чтобы она не мешала работе детали. Если это невозможно, после литья под давлением необходимо механически выровнять зону ворот на зеленой части.
Линия разъема пресс-формы — это след, оставленный на отформованной детали, где две пластины с полостями разделены. Разработчик пресс-формы постарается разместить линию разъема так, чтобы это не сказалось отрицательно на функции компонента.В некоторых случаях необходимо механически удалить разделительную линию по функциональным или эстетическим причинам.
Полость формы заполняется воздухом, когда сырье вдавливается в форму. Поэтому правильная вентиляция очень важна; то есть разработчик пресс-формы должен предусмотреть способы выхода воздуха из пресс-формы. Часто воздух может выходить через зазор между выталкивающими штифтами и пластиной полости или в плоскости разъема и в другом месте, но при необходимости вентиляционные каналы глубиной 0,005–0,01 мм зашлифованы в плоскости разъема.
Точное понимание потока сырья в полости кристаллизатора необходимо для правильной конструкции затворов и вентиляционных отверстий. Желательно, чтобы вентиляционные отверстия находились на концах полости, которые заполняются в последнюю очередь. Если внутри полости формы остается воздух, она не может быть полностью заполнена сырьем.
Зазоры и вентиляционные отверстия не только выполняют полезную функцию выпуска воздуха из формы, они также обеспечивают возможность выдавливания сырья. В результате на зеленых деталях образуется заусенец, что нежелательно и требует дополнительных работ, таких как последующее удаление заусенцев.По возможности, все необходимые вторичные операции обычно выполняются на сырой детали, а не на спеченной детали, потому что сырые детали намного мягче и их легче обрабатывать.
Разработка нового подхода к индивидуальному дизайну
Инновации в производстве медицинских устройств привели к появлению некоторых из самых захватывающих изобретений прошлого века. В то время как медицинские устройства претерпели значительные изменения, дух новаторства живет и извлекает выгоду из растущих темпов технологических изменений, что привело к некоторым захватывающим недавним разработкам.
Рентген позволил нам заглянуть глубоко внутрь тела без необходимости проведения интрузивных и зачастую рискованных хирургических процедур. За последние 50 лет мы начали замечать влияние компьютеров на здравоохранение, круглосуточное наблюдение за пациентами, например, или массовое производство лекарств, так что эффективное обезболивание доступно и доступно каждому.
Примером последних инноваций является инновационная система доставки лекарств, разработанная Доусоном Шанаханом, включающая разработку и производство специализированных комплектующих.Компания применила опыт точного машиностроения, приобретенный в более тяжелых отраслях промышленности, для достижения большого эффекта в области технологий медицинского оборудования.
Многие люди по-прежнему воспринимают инженерию как маслянистое, суровое и грязное занятие, совершенно не связанное с чистыми, стерильными условиями медицинской и фармацевтической науки. На самом деле почти все медицинское оборудование и устройства состоят из инженерных частей. Действительно, даже пластиковые детали должны быть спроектированы, причем некоторые из них производятся путем литья под давлением, давлением или вакуумным формованием, но многие из них формируются более традиционными методами, такими как фрезерование и токарная обработка.Все, от шприцев и хирургических инструментов до таких деталей, как сосудистые стенты, которые предназначены для имплантации пациентам, спроектировано для производства.
Доусон Шанахан является пионером в области использования холодной штамповки для производства высокоточных индивидуальных компонентов для фармацевтической промышленности. В отличие от традиционных методов производства компонентов, прецизионная холодная штамповка может использоваться для производства компонентов исключительно высокого качества с превосходными механическими характеристиками и улучшенной обработкой поверхности со значительно меньшим количеством брака.Во многих случаях стоимость компонентов может быть снижена до 70%, в то время как время выполнения заказа может быть сокращено на такую же сумму.
Холодная штамповка в действии
По сути, холодная штамповка — это процесс производства компонентов при низких, обычно температурах окружающей среды, без удаления какого-либо материала, когда заготовки из современных конструкционных металлов, таких как медь, латунь, алюминий или стальные сплавы, экструдируются под давлением в специально разработанной матрице. Простая заготовка, которая была распилена или обрезана из круглого прутка или проволоки, или заготовки с холодной головкой, помещается в матрицу, и на нее наносится пробойник.В результате силы — обычно до 2000 тонн — заготовка принимает форму пуансона и матрицы.
Поскольку холодное формование выполняется при температуре окружающей среды, это гораздо более быстрый процесс, чем более традиционные варианты, что позволяет производителям значительно сокращать производственные процессы. В свою очередь, это означает, что компоненты можно изготавливать на заказ очень быстро, сокращая время выполнения заказа и уменьшая необходимость хранения больших объемов запасных частей на месте. Продолжительность производственного цикла можно еще больше сократить на многопозиционном оборудовании, что может быть особенно полезно при больших производственных партиях.
Помимо ощутимой экономии затрат, холодное формование позволяет получать изделия высочайшего качества за счет пластификации металлов по границам зерен, а не разрезания их поперек, что позволяет производить детали с чрезвычайно низким уровнем деформации под напряжением и высоким уровнем механической целостности, что приводит к гораздо большей производительности и надежности. .
Кроме того, холодная штамповка обеспечивает превосходный уровень четкости даже для деталей со сложными контурами. Обычно допуски на размеры могут составлять плюс или минус два микрона, с дополнительным преимуществом чрезвычайно тонкой обработки поверхности, которая во многих случаях не требует дополнительной обработки или полировки.
Кроме того, детали подвергаются наклепу в процессе холодной штамповки, что еще больше улучшает их обрабатываемость и долговечность. Деформационное упрочнение смещает структуру металла таким образом, что предотвращает дальнейшее смещение, что приводит к более прочному компоненту. Поскольку это увеличение прочности сопоставимо с увеличением прочности при термообработке, холодная обработка менее дорогостоящего и более слабого металла может быть более рентабельной, чем горячая обработка более дорогого металла, особенно там, где требуется прецизионная обработка.
Процесс холодной штамповки также позволяет изготавливать детали с превосходной отделкой как внутри, так и на поверхности. Возможны точные внутренние профили и сложные внешние профили, что позволяет изготавливать прецизионные детали, которые могут существенно повлиять на производительность оборудования, в котором они используются. Кроме того, практически нет ограничений по форме, размеру или сложности металлических компонентов, которые могут быть изготовлены с использованием холодной штамповки.Простые детали с холодной головкой или очень сложные детали холодной штамповки и готовые механически обработанные детали могут изготавливаться для самых разных областей применения.
Ускорение развития
В последние годы ускорение темпов разработки медицинского оборудования привело к значительным улучшениям в таких областях, как сканирование тела и доставка лекарств. Только в прошлом году Доусон Шанахан поставил важнейшие компоненты для инновационной системы доставки лекарств без иглы, представленной партнером, Zogenix, специализированной фармацевтической компанией.
Используя прецизионную холодную штамповку и инженерные методы, Доусон Шанахан создал высокоэффективную систему, которая помогает снизить стресс пациента. Это тематическое исследование показывает, что ноу-хау опытной фирмы в области точного машиностроения и партнера по сотрудничеству могут быть объединены для получения инновационных, поистине революционных результатов.
Компания Zogenix была основана с целью улучшения и дифференциации лекарств с использованием новых технологий для облегчения страданий людей с расстройствами ЦНС и болями.Это основной продукт, система SUMAVEL DosePro (инъекция суматриптана), представляет собой комбинацию лекарственного средства и устройства, которая обеспечивает безыгольную доставку суматриптана подкожно для острого лечения мигрени и кластерных головных болей.
Компания работает с Доусоном Шанаханом над разработкой этого конкретного продукта с момента его создания. Компания Zogenix слышала о преимуществах холодной штамповки с точки зрения качества продукции и экономии производственных затрат и обратилась к Доусону Шанахану с просьбой произвести один компонент устройства DosePro методом холодной штамповки.Они были настолько впечатлены инновационным решением, что затем попросили второй компонент, опять же с жесткими допусками.
Используя свои передовые процессы холодного формования, Dawson Shanahan разработала специально разработанную деталь с очень точным давлением и обработкой, что позволяет вводить лекарство в систему без использования иглы. Зеркальная поверхность внутри поршня и углы в конструкции имеют решающее значение для обеспечения эффективной работы спускового механизма.
Разработчик работал в тесном сотрудничестве с Zogenix, чтобы улучшить дизайн системы DosePro, и предположил, что он может производить ряд неотъемлемых элементов системы собственными силами и в рамках бюджета. При содействии Саймона Уэста из E-Tech компания приступила к работе по созданию индивидуализированной обработки и инструментов, необходимых для производства одного из компонентов, и вместе разработала и протестировала детали, пока не было найдено оптимальное решение.
Компоненты, изготовленные с высокой точностью, произведенные Доусоном Шанаханом, включая алюминиевую камеру и стальной шток, были специально разработаны для введения лекарства в тело пользователя без использования иглы.В результате лекарства можно вводить быстро, просто и без беспокойства. Успех конструкции отчасти объясняется высоким качеством отделки и сложным производством холодногнутых деталей, которые обеспечивают работу административного механизма.
Билл Файнштейн, директор по операционному планированию и закупкам Zogenix, объяснил, что партнерство между двумя компаниями имело решающее значение для успешного развития DosePro.
«На протяжении всего производственного процесса Доусон Шанахан активно сотрудничал, вкладывая необходимые ресурсы в решение проблем, чтобы помочь нам найти наилучшие решения», — заявил Файнштейн.«DosePro — это продукт, основанный на физике и состоящий из множества частей, которые должны работать точно так, как они задуманы, и в гармонии друг с другом».
Он похвалил производителя за его жизненно важную роль в разработке продукта и указал, что Zogenix продолжит работать с Доусоном Шанаханом над будущими проектами. С такими успешными разработками неудивительно, что холодная штамповка будет более широко применяться в производстве медицинских устройств и в других отраслях промышленности.
Марк Дженнингс — технический директор Dawson Shanahan Ltd., специализированная компания по холодной штамповке и механической обработке, производящая высокоточные, индивидуальные конструкции из меди, алюминия и черных сплавов, а также компоненты в сборе. Посетите www.dawson-shanahan.co.uk или свяжитесь с [email protected] для получения дополнительной информации.
Будет ли «Оператор формования вставок» автоматизирован или заменен роботами?
93% Вероятность автоматизации
«Оператор формования вставок» почти наверняка будет заменен роботами.
Эта вакансия оценена № 587 из № 702. Более высокий рейтинг (т. Е. Меньшее число) означает, что менее вероятно, что должность будет заменена.
Хотите поделиться? Нажмите, чтобы Facebook, Twitter, LinkedIn или XING. 👍
Описание работы
Устанавливают, эксплуатируют или занимаются кузнечными станками для сужения, придания формы или формования металлических или пластиковых деталей.
Сведения о вакансии
Код SOC (Стандартная профессиональная классификация): 51-4022.00
Средняя годовая заработная плата в США составляет долларов США 38710,00
Средняя почасовая оплата составляет 18,00 долларов США
В настоящее время на этой должности работает 19 160 человек
☝️ Информация основана на справочном занятии «Установщики, операторы кузнечных машин и тендеры, металл и пластик».
Также известен как…
Задачи для «Оператора формования пластин»
Позиционируйте и перемещайте металлическую проволоку или заготовки через ряд штампов, которые сжимают и придают форму заготовке для формирования оттисков штампа.
Обрезка и сжатие готовых поковок с заданными допусками.
Обсуждайте с другими рабочими настройки машины и рабочие характеристики.
Прочтите рабочие задания или чертежи, чтобы определить заданные допуски и последовательность операций для настройки машины.
Ремонт, обслуживание и замена деталей штампов.
Выберите, выровняйте и прикрутите фиксирующие приспособления, упоры и указанные плашки болтами к плашкам и упорам, ковочным валкам или прессам и молотам.
Запустите станки, чтобы изготовить образцы заготовок, и понаблюдайте за операциями, чтобы обнаружить неисправности станка и убедиться, что настройки станка соответствуют спецификациям.
Снимите штампы с машин по окончании производственного цикла.
Заточите режущие инструменты и сверла с помощью настольных шлифовальных машин.
Поворачивайте ручки или ручки, чтобы установить давление и глубину хода поршня и синхронизировать работу машины.
Настроить, эксплуатировать или обслуживать прессы и кузнечные машины для выполнения горячей или холодной ковки путем правки, правки, гибки, резки, прошивки или других операций по сужению, приданию формы или формованию металла.
Установите, отрегулируйте и снимите штампы, синхронизирующие кулачки, ковочные молотки и упорные направляющие с помощью мостовых кранов или других подъемных устройств и ручных инструментов.
Измерьте и осмотрите обработанные детали, чтобы убедиться в их соответствии спецификациям продукта.
Сопутствующие технологии и инструменты
Планировка квадратов
Лупа
Заклепочники силовые
Микрометры цифровые
Станки ленточнопильные по металлу
Транспортиры
Ключи ковочные
Защитные беруши
Краны мостовые электрические EOT
Печи газовые
Шлифовальные машины
Настольные шлифовальные машины
Пуансоны револьверные
Станки сверлильные
Гидравлические обрезные прессы
Динамометрические ключи балочного типа
Гидравлические ковочные молотки
Маршрутизаторы с регулируемой скоростью
Листогибочные прессы
Автоматические конвейеры
Очки защитные
Пробивные прессы
Станки для резки листового металла
Ковочные молотковые машины
Молотки ручные
Рулоны листового металла
Вырубные прессы
Прецизионные линейки
Штангенциркуль с нониусом
Автоматические кузнечно-прессовые машины
Масляные печи
Переносные наковальни
Подъемные устройства
Ленточные резаки
Отвертка шлицевая
Ножницы
Маски
Калибры с коническим щупом
Защитная обувь
Пневматические дрели
Плашки ковочные
Отбортовочные станки
Калибры радиальные
Молотки строгальные
Шлифовальные машины дисковые
Гидравлические кузнечно-прессовые машины
Стационарные сверлильные станки
Ножницы для резки жести прямые
Прессы ковочные механические
Прессы ковочные гидравлические
Высечные ножницы
Защитные перчатки
Фрезерные станки по металлу
Программа электронной почты
Программное обеспечение для управления машиной
Программное обеспечение для инвентаризации
Программа для ввода данных
.
No related posts.

Оставить комментарий

Отменить ответ

Блог > Разное

Лекало для холодной ковки чертеж: Лекало для кованых завитков (чертеж) своими руками !!! Forging elements with their own h…

Лекало для кованых завитков чертеж. Ковка металла своими руками

Какие вообще устройства используются

Самодельные «Улитки»

Торсионный станок

Видео про самодельные приспособления и станки для холодной ковки

Приспособления для холодной ковки

Холодная ковка своими руками, пошаговая инструкция и советы специалистов

Ковка металла

Металл для ковки

Инструмент для ковки металла

Инструмент для горячей ковки

Инструмент для холодной ковки

Ковка металла своими руками

Холодная ковка металла своими руками

Холодная ковка своими руками: видео-урок

Горячая ковка металла своими руками

Горячая ковка металла: видео-урок

Основные приспособления и станки

Приспособление «Гнутик»

Приспособление «Твистер»

Приспособление «Улитка»

Приспособление «Глобус»

Приспособление «Волна»

Приспособление «Фонарик»

Приспособление для холодной ковки элемента «Хомут»

Приспособления для выполнения «гусиной лапки»

Изготовление «Улитки» с приводом

В чем заключается холодная ковка металла

Инструменты для холодной декоративной ковки

Изготовление кованой подставки для цветов своими руками

Как сделать самодельную «Улитку» для холодной ковки своими руками — видео и чертежи — Обзоры оборудования для бизнеса

Изготовление оснастки «улитка» проходит в несколько этапов.

Виды завитков и способы их получения методом холодной ковки

Современное кузнечное оборудование для получения завитков

Выбор оснастки

Виды формируемых завитков

Изготовление завитков с раскатанным окончанием

Изготовление завитка с обратным загибом окончания

Изготовление завитка с плотным окончанием

Станок для холодной ковки своими руками чертежи. Как сделать самодельную «Улитку» для холодной ковки своими руками — видео и чертежи

Как сделать самодельную «Улитку» для холодной ковки своими руками — видео и чертежи — Обзоры оборудования для бизнеса

Изготовление оснастки «улитка» проходит в несколько этапов.

Улитка для холодной ковки своими руками с фото и видео

Виды, устройство и принцип работы «Улитки»

Изготовление простой улитки своими руками

Монолитная неразборная улитка

Съемная конструкция

Разборные улитки с вращением

Чертежи улитки для ковки

Свой станок для холодной ковки и чертеж своими руками

Станок для холодной ковки своими руками, чертежи

Виды станков для холодной ковки

Как сделать станок для ковки своими руками?

чертежи и видео — Обзоры оборудования для бизнеса

Гнутик для холодной ковки своими руками: чертежи, схемы

Холодная ковка

Станок гнутик

Соединение и покраска деталей

Изделия, произведенные методом холодной ковки

Холодная ковка своими руками: чертежи, станок, изделия, инструкция

Виды холодной ковки

Приспособления для холодной ковки

Холодная ковка своими руками, пошаговая инструкция и советы специалистов

Станки для холодной ковки своими руками: чертежи, видео, инструкции

Какие детали можно выполнить на станке для холодной ковки

Виды оборудования для холодной ковки

Изготовление станка «Улитка»

Трубогибочный станок

Как изготовить станок торсион

Особенности создания элементов холодной ковки, сборка станка, чертежи

Типы ковки холодным методом

Вытяжка

Кручение

Гнутье

Особенности производства металлической ковки холодным методом

Приспособления и станки

Конструкция станков

Изготовление станка собственноручно
