Ленточный фундамент. Этапы создания

Железобетонный фундамент, возведенный с соблюдением всех строительных  правил и технологий, послужит залогом долголетия всего здания.

В этой статье содержится информация об основных этапах возведения ленточного монолитного фундамента, его особенностях, достоинствах и недостатках.

Самый распространенный тип фундамента в малоэтажном строительстве. Монолитная железобетонная конструкция повторяет контуры основания здания, обладает высокими прочностными характеристиками и при этом достаточно экономична по затратам на ее устройство. Ленточный фундамент бывает двух типов — заглубленный и мелкозаглубленный. Тип выбирается исходя из площади и этажности строения, материалов стен и перекрытий, типа грунта и условий эксплуатации.

Основное отличие мелкозаглубленного фундамента от заглубленного в глубине залегания и, как следствие, в расходе материалов. Траншеи редко выкапываются глубже 50 сантиметров и для проведения земляных работ применение строительной техники не обязательно. Но подходит мелкозаглубленная лента далеко не под все здания – это, как правило, малоэтажные легкие каркасные и деревянные конструкции. В остальном же технология возведения практически одинакова — подушка из щебня и и песка, опалубка по контурам стен. Прочность конструкции обеспечивает стальная арматура, связанная в решётку и залитая бетоном.

При возведении заглубленного ленточного фундамента объём земляных работ значительно возрастает, так как траншеи выкапываются ниже отметки промерзания грунта. Этот вид ленточного фундамента прочнее, надежнее и подходит для тяжелых каменных построек.

Этап первый. Инженерно-геологическое исследование участка.

Этот этап является важным условием при любом капитальном строительстве. Сотрудники специализированных организаций проводят отбор грунта. Для этого на участке, который отведен под возведение здания, бурятся скважины. В зависимости от геометрии будущего строения количество скважин может быть разным, но обычно их не менее пяти — по углам и в центре, дополнительно определяется несущая способность грунта, уровень грунтовых вод и пр. По  результатам полевых испытаний и анализу свойств грунта производятся расчеты, определяется наиболее подходящий тип фундамента, формируются рекомендации по используемым строительным материалам, схемам и вариантам устройства дренажной системы и пр.

.

ВАЖНО. Отказ от инженерно-геологических изысканий грозит проблемами в дальнейшей эксплуатации здания: трещины в стенах из-за неравномерной просадки, вода в подвальных помещениях в весенний и осенний период, потеря фундаментом несущей способности, частичное или полное разрушение постройки — вот лишь небольшой перечень возможных проблем при отказе от инженерных исследований.

Этап второй. Выемка грунта и закладка подушки-основания.

В зависимости от проекта здания, на участке роется котлован или траншеи по контуру, включая внутренние несущие стены.

ВАЖНО. С заливкой фундамента бетоном лучше не затягивать. Из-за осадков на дне траншей может скапливаться вода, а грунт по краям осыпаться.

После завершения земляных работ основание траншей утрамбовывается, после чего засыпается слой песка, 15-20 сантиметров, который также необходимо уплотнить. Затем слой гравия или мелкого щебня толщиной 10 сантиметров. Последний шаг — укладка поверх сформированной подушки полиэтиленовой пленки либо рубероида.

Этап третий. Сооружение опалубки.

Вдоль внешнего и внутреннего периметра траншей собирается опалубка. Самый распространённый материал - дерево. Обычно используются доски либо деревянные щиты. Строительные организации, занимающиеся возведением малоэтажный домов, всё чаще используют быстровозводимую типовую инвентарную опалубку, которая сохраняет свои геометрические размеры при бетонировании фундамента.

Зазор между элементами опалубки не должен превышать двух миллиметров, в противном случае могут возникнуть большие потери  «цементного молочка» из бетонной смеси.

ВАЖНО. Чем шире будет лента фундамента, тем более высокие нагрузки будут приходится на стенки опалубки. Необходимо использовать доски большей толщины и чаще устанавливать распорки. Несоблюдение этих простых правил грозит прорывом — вытекшая бетонная смесь, смешавшаяся с грунтом и строительным мусором более не пригодна для возведения фундамента.

При строительстве зданий в местности с холодным климатом целесообразно проводить утепление фундамента на этапе возведения опалубки. С внутренней стороны заграждений размещается утеплитель, например пенополистирол, либо используется несъемная опалубка с утеплителем.

Этап четвертый. Армирование.

Внутри опалубки производится армирование. Именно стальные скрепленные между собой прутья арматуры обеспечивают фундаменту прочность и целостность при сезонных колебаниях грунта. Из арматуры вяжется силовой каркас фундамента с одинаковыми размерами ячеек. Расстояние между стенкой опалубки и арматурой не должно быть меньше 5 сантиметров.

ВАЖНО. Ленточному фундаменту необходима вентиляция. В случае её отсутствия подпол станет рассадником плесени. Лучше всего сделать вентиляционные отверстия до заливки фундамента. Количество и размер отверстий рассчитывается  инженером-проектировщиком. При избыточной вентиляции из подпола будет выдуваться всё тепло, а при недостаточной — оставаться сырость.

Использование сварки при армировании крайне нежелательно — есть вероятность того, что место сварки может лопнуть. Лучше использовать для этих целей проволоку. Связанные прутья арматуры имеют некоторую подвижность, а сама проволока — эластичность.

Этап пятый. Бетонирование.

Бетонирование  рекомендуется проводить за один проход для исключения образования «холодных швов» . Правильным решением будет обеспечение подъезда бетонных миксеров к строительной площадке с нескольких сторон — это сохранит время и силы. Бетононасосы значительно упрощают заливку фундамента за счёт доставки бетонной смеси в нужную точку строительной площадки.

ВАЖНО. На этом этапе важно не допустить образования воздушных полостей в фундаменте и расслоение бетонной смеси. Наличие воздушных полостей выявить сложно, но они крайне негативно влияют на общую прочность конструкции. Для удаления воздушных полостей используют строительные погружные (глубинные) вибраторы.  При расслоении бетонной смеси на поверхности образуется слой воды, а под ним рыхлый слой цементного молочка с небольшим количеством песка.

Основными причинами расслоения бетонной смеси является неправильно подобранные рецептуры смеси на заводе-изготовителе; слишком высокая подвижность бетонной смеси; неправильный режим работы бетононасоса. Еще одной причиной возникновения расслоения является слишком интенсивное или продолжительное уплотнение бетонной смеси глубинным вибратором. Обратите внимание (!), что при работе с глубинными вибраторами крайне нежелательно задевать арматуру.

Прежде чем заключать договор, необходимо уточнить у застройщика или бригадира, как на объекте проводится приемка бетонной смеси и контролируется ее качество; имеются ли в наличии все необходимые инструменты для работы с бетонными смесями и материалы для ухода за свежеуложенным бетоном.

От результатов инженерно-геологических изысканий и климатических условий зависит выбор бетона. Три его основные характеристики — прочность (M), морозостойкость (F), водонепроницаемость (W). Чем выше последующая цифра, тем лучше соответствующий параметр. Подробнее о характеристиках строительных бетонов и растворов можно прочитать здесь.

Технология производства, как и сами свойства бетонов постоянно совершенствуются и улучшаются, ведь прогресс не стоит на месте. При замешивании бетонной смеси используются различные добавки, улучшающие те или иные характеристики смеси — пластификаторы, водоредуцирующие компоненты, гидрофобизаторы, стабилизаторы, волокна фибры и прочие добавки. Выдержать верные пропорции при замесе большого объема бетона возможно лишь в промышленных условиях.

Поэтому, если требуется большой объем бетонной смеси, то лучше всего обратиться на бетонный завод, находящийся поблизости от вашей строительной площадки, предварительно проверив его репутацию. Это позволит минимизировать риски, связанные с доставкой бетонной смеси.

Использование качественных материалов, проведение инженерно-геологических исследований участка не будет гарантией высокого качества фундамента, если к выбору исполнителей вы подошли спустя рукава. Во многом от их профессионализма и опыта зависит качество, долговечность и отсутствие скрытых дефектов в фундаменте. На рынке полно строительных организаций и вольнонаемных бригад, обещающих сделать всё быстро и качественно, но не у всех имеется портфолио, за которое не стыдно. Не поленитесь, узнайте, что строили выбранные вами исполнители, пообщайтесь с людьми, которые эти здания эксплуатируют, и лишь потом составляйте и подписывайте договор.

Помните — исправление ошибок, допущенных при возведении фундамента обходится дорого.

ФУНДАМЕНТ ЛЕНТОЧНЫЙ. Описание, технические характеристики – цены на блоки фбс от ГК РОСАТОМСНАБ

Задать вопрос

Основой дома является фундамент, который удерживает весь вес дома и передает нагрузку на плотные слои грунта, ведь от правильности выбора зависит долговечность постройки. Одним из часто используемых и надежных является ленточный фундамент. Ленточный фундамент возводится достаточно быстро и просто, но при этом расходуется большое количество метала. Ленточный фундамент – это железобетонная полоса, которая проходит по всему периметру сооружения, как под несущие стенки так и под перегородки.
Такой вид фундамента применяется:
— при строительстве бетонных, каменных, кирпичных сооружений плотность которых превышает 1300 кг/куб.м;
— при строительстве сооружений с монолитными, железобетонными или металлическими перекрытиями;
— при строительстве сооружений, на неоднородных почвах, где существует вероятность неравномерного осадка фундамента, ленточный фундамент перераспределит нагрузку, что позволит избежать деформации стен и трещин;
— при строительстве сооружений с подвальными помещениями, такой вид фундамента образует стену подвала.
Срок службы ленточного фундамента зависит от материала который был использован при постройке: монолитно-бетонные и сборно-бетонные около 150 лет, кирпичные в среднем 50 лет.
Ленточные фундаменты бывают такие:
1. монолитные, выполняемые непосредственно на месте строительства,
2. сборные, которые собираются с помощью крана на строительной площадке из железобетонных блоков, изготовленных на заводе и доставленных на место строительства машинами. Положительной стороной такого фундамента, являются сокращенные сроки строительства и после небольшой выдержки после монтажа, можно нагружать конструкцию, а слабой стороной — прочность , которая на 20-30% ниже, чем у монолитного.
А так же существует мелкозаглубленный ленточный фундамент, который используется при строительстве деревянных, пенобетонных, небольших кирпичных домов на слабопучинистых грунтах, а глубина его составляет около 50-70см. И заглубленный ленточный фундамент, используемый при строительстве домов монолитных, с подвалами и гаражами, тяжелыми стенными перегородками, глубина такого фундамента ниже промерзания грунта на 30-40 см. При строительстве такого фундамента увеличивается расход материалов и трудоемкость, но зато он более прочный и устойчивый, так как низ его находится ниже грунтовых вод. Такой фундамент закладывается весной-летом, с использование бетономешалки и небольшой механизации.
Сборной фундамент не такой жесткий как монолитный, из-за того, что собирается из отдельных блоков, выполненных по типовому проекту. Усилить такой фундамент возможно с помощью сеток, которые необходимо укладывать между рядами блоков.
Для строительства ленточных фундаментов используются часто:
— крупные камни, которые заливаются смесью песчано-цементного раствора, при этом получается достаточно крепкий фундамент, лучше использовать на легком грунте или скалистом, на глинистом лучше не использовать, так как возможны трещины в последствии.
— смесь щебня, песка и цемента с укладкой армированной металлической сеткой либо с использованием арматурных прутков. При использование таких материалов позволяет создать монолитные конструкции сложнейшей конфигурации. Часто эта смесь материалов используется на песчаных грунтах.
— при использовании кирпича, необходимо помнить, что он разрушается от влаги, значит его нужно защитить гидроизоляцией.
— так же используют фундаментные плиты типа ФЛ 12.12, ФЛ 14.12 и т.п.  и фундаментные блоки длиной 0.9, 1,2 или 2,4 м типа ФБС, изготавливаемые в заводских условиях, они подходят для всех типов зданий и грунтов.
Мелкозаглубленный фундамент состоит из следующих этапов:
1. Необходимо расчистить участок, завезти строительные материалы, нанести разметку осей дома с помощью кольев и проволоки. На участках с более сложным рельефом, необходимо быть достаточно внимательным и точным, при этом используются рейки и уровень. А так же необходимо проверять углы дома, которые должны быть 90 градусов. Подготовленная площадка, должна быть выровненная и на 2-5 м шире габаритов сооружения.
2. Вырывается траншея с помощью экскаватора либо в ручную, на низ траншеи укладывается в 120-210 мм гравий или песок, при этом трамбуется, затем укладывается гидроизоляция, либо заливается цемент, чтобы вода не уходила в грунт с бетона.
3. Затем устанавливают опалубку , струганной стороной досок во внутрь траншеи. Затем очищают от мусора и обильно мочат водой, чтобы плотно зафиксировать к стенкам траншеи. Опалубка должна быть на 30 см выше траншеи, это будет цоколь дома. При этом нужно сделать отверстия для водопроводно-канализационных коммуникаций. После заливки фундамент, укрывается гидроизоляцией, чтобы не попадала влага.
4.В месте с установкой опалубки монтируется и арматура по всему периметру фундамента. При этом используется шаг установки арматур 10,15,20,25 см. Затем заливается бетоном и получается железобетонный монолитный фундамент.
5. Заливка бетона осуществляется постепенно, слоями толщиной 15-20 см, чтобы не было пустот и бетон получился одинаковой консистенции, для этого используется вибратор.
6. По истечению 10 дней снимается опалубка и битумной мастикой промазываются наружные стенки и приклеивают рубероид, для изоляции.
7. Затем засыпаются пазухи фундамента песком, при этом трамбуют и проливают водой, все это необходимо делать аккуратно не повредив гидроизоляцию.


ФЛ 8-24-2
Габариты (Д х Ш х В в мм.): 2380x800x300
Масса (в кг.): 1400



ФЛ 8-12-2
Габариты (Д х Ш х В в мм.): 1180x800x300
Масса (в кг.): 690



ФЛ 10-8-2
Габариты (Д х Ш х В в мм.): 780x1000x300
Масса (в кг.): 500



ФЛ 10-12-2
Габариты (Д х Ш х В в мм.): 1180x1000x300
Масса (в кг.): 750



ФЛ 12-8-2
Габариты (Д х Ш х В в мм.): 780x1200x300
Масса (в кг.): 570



ФЛ 12-12-2
Габариты (Д х Ш х В в мм.): 1180x1200x300
Масса (в кг.): 870



ФЛ 14-8-2
Габариты (Д х Ш х В в мм.): 780x1400x300
Масса (в кг.): 690



ФЛ 14-12-2
Габариты (Д х Ш х В в мм.): 1180x1400x300
Масса (в кг.): 1000



ФЛ 16-8-2
Габариты (Д х Ш х В в мм.): 780x1600x300
Масса (в кг.): 800



ФЛ 16-12-2
Габариты (Д х Ш х В в мм.): 1180x1600x300
Масса (в кг.): 1200



ФЛ 10-24-2
Габариты (Д х Ш х В в мм.): 2380x1000x300
Масса (в кг.): 1500



ФЛ 12-24-2
Габариты (Д х Ш х В в мм.): 2380x1200x300
Масса (в кг.): 1800



ФЛ 14-24-2
Габариты (Д х Ш х В в мм.): 2380x1400x300
Масса (в кг.): 2100



ФЛ 16-24-2
Габариты (Д х Ш х В в мм.): 2380x1600x300
Масса (в кг.): 2500



ФЛ 20-12-2
Габариты (Д х Ш х В в мм.): 1180x2000x500
Масса (в кг.): 2400



ФЛ 20-8-2
Габариты (Д х Ш х В в мм.): 780x2000x500
Масса (в кг.): 1600



ФЛ 24-12-2
Габариты (Д х Ш х В в мм.): 1180x2400x500
Масса (в кг.): 2800



ФЛ 24-8-2
Габариты (Д х Ш х В в мм.): 780x2400x500
Масса (в кг.): 1900



ФЛ 28-12-2
Габариты (Д х Ш х В в мм.): 1180x2800x500
Масса (в кг.): 3400



ФЛ 28-8-2
Габариты (Д х Ш х В в мм.): 780x2800x500
Масса (в кг.): 2200



ФЛ 32-12-2
Габариты (Д х Ш х В в мм.): 1180x3200x500
Масса (в кг.): 4000



ФЛ 32-8-2
Габариты (Д х Ш х В в мм.): 780x3200x500
Масса (в кг.): 2600



Задать вопрос

Ленточный фундамент: монолитный, сборный (блочный), бутовый, кирпичный

Наиболее популярный фундамент в частном строительстве — ленточный. Это один из наиболее пластичных фундаментов, который можно спроектировать под любое здание и для любых грунтов. Закладывается он по периметру здания и под все несущие перегородки, из-за чего и имеет вид ленты. В поперечном сечении чаще всего имеет вид прямоугольного параллелепипеда, иногда с более широким основанием, иногда без. Ширина ленты в любом месте должна быть одинаковой. Глубина заложения определяется исходя и выбранного типа фундамента, климатических факторов, типа и массы здания, геологического строения на участке и уровня грунтовых вод. Вот все эти факторы в совокупности и определяют параметры ленточного фундамента фундамента.

Виды и типы ленточного фундамента для разных грунтов

Не стоит его делать на нестабильных и водонасыщенных, сильно пучнистых грунтах с большой глубиной промерзания (больше 2 метров). Его можно спроектировать, но стоить он будет очень много. Не подходят они и для торфяников или лессовых почв. Обычно в таких условиях оптимальны другие типы фундаментов. Также не всегда используют ленты  для легких построек — каркасных или деревянных: для них есть более дешевый, но не менее надежный тип — столбчатый или свайный (свайно-ростверковый). Во всех остальных случаях именно ленточный фундамент — чаще всего — оптимальный вариант.

Используется он не только при строительстве домов. Его делают при строительстве забора, гаража, капитальных хозпостроек.

Ленточный фундамент очень пластичен — его можно сделать под любое здание и постройку, придав любую форму

Проект: заказывать или нет

Строительство дома требует немалых средств. Закономерно возникает желание сэкономить. Но фундамент — не тот этап, на котором стоит экономить, ведь неправильное его построение приведет к возникновению проблем, на устранение которых потребуется намного больше денег. Потому желательно  заказать проект, как и геологическое исследование.

Обойтись без этого этапа можно разве что при строительстве небольших домов, бань, временных или хозяйственных построек. Если же строится будет капитальный дом, причем из тяжелых материалов, то риски слишком велики. Но решать вам.

Собственно, информации достаточно и для самостоятельного проектирования фундаментов, особенно ленточных. Но нехватка знаний и опыта часто приводит к двум противоположным результатам:

  • Фундамент сделан с чрезмерным запасом прочности для данных условий. Это хорошо с точки зрения эксплуатации, но ведет к повышенным расходам, часто превышающим стоимость проектирования.
  • Недостаточный запас прочности или неправильное проектирование, приведшее к неравномерной осадке грунта. В результате — трещины в стенах дома.

Как видите, оба варианта ведут к перерасходу средств: на этапе строительства или на восстановление и ремонт. И не факт, что проектные работы будут стоить дороже. Скорее, наоборот. Расчет фундамента стоить может примерно 100-250$, но для него необходимы данные по геологии на участке, а эти исследования стоят в районе 1000$. Под небольшое строение можно провести изыскания самостоятельно, а вот под солидное лучше, наверное, довериться профессионалам.

Виды ленточных фундаментов и их использование

При строительстве ленточного фундамента могут использоваться несколько видов материалов, соответственно меняется название, есть отличия и в технологии. Что остается неизменным: рытье котлована и подготовка основания. Остальные этапы могут меняться. Коротко типы можно описать так:

  • При использовании бетонного раствора и арматуры ленточный фундамент называют монолитным. Все работы происходят на строительной площадке. Сначала в вырытом котловане устанавливают опалубку — сборную конструкцию, которая придает форму бетонному раствору. Затем укладывают и связывают арматуру, после заливают бетонным раствором. При соблюдении технологии срок эксплуатации монолитного ленточного фундамента порядка 100-150 лет. Потому их имеет смысл использовать под сооружения из материалов, срок эксплуатации которых сопоставим с названным промежутком. Времени на все работы уходит много: на сборку опалубки, вязку арматуры, заливку и обработку раствора. Это все занимает недели.

    Если бетон заливается прямо на стройплощадке, получаем монолитный фундамент

  • Сборный бетонный ленточный фундамент. Он состоит из отливаемых на заводе железобетонных армированных блоков. Они есть двух типов. Трапециевидные (называют еще подушкой) укладываются вниз, на них в один или несколько рядов устанавливаются стеновые фундаментные блоки (ФБС). Между собой они связываются арматурой, промежутки заливаются раствором. Срок службы фундамента из ФБС — порядка 50-70 лет, что сопоставимо со сроком службы каркасных домов. Работы при таком варианте намного меньше (несколько дней), но в большинстве случаев требуется аренда подъемного оборудования — лебедки для небольших строений или крана для более серьезных проектов. При этом нужно помнить, что прочность сборного фундамента на 20-30% ниже, чем у монолитного, из-за чего их не применяют на пучнистых или просадочных грунтах.

    Чтобы быстрее шло строительство, при низком уровне подземных вод ленту собирают из готовых бетонных блоков

  • Бутовый ленточный фундамент. Его строят из природного бутового камня. Иногда с использованием бетона, иногда без. При использовании бетона говорят о буто-бетонном фундаменте. Возведение требует большого опыта и высокой квалификации рабочих: камни должны быть уложены правильно, ведь они связываются только раствором. Использоваться такие фундаменты могут на стабильных непучнистых основаниях, в противном случае велика вероятность образования трещин или полного разрушения. Срок службы — как у сборных 50-70 лет.

    Бутовые фундаменты требуют высокого мастерства: камень нужно укладывать так, чтобы дом потом не портескался

  • Кирпичный ленточный фундамент. Это частный вариант сборного фундамента. В этом случае чаще всего сначала заливают монолитную ленту с армопоясом по периметру фундамента, а сверху складывают стенку из кирпича. Иногда вместо кирпича используют строительные блоки. Стоит усесть, что и кирпич и строительные блоки гигрокоспичны и имеют не самый большой срок службы. По надежности — это самые проблемные и маложивущие фундаменты: срок их службы 30-50 лет, и это при правильном проектировании и исполнении.

    Кирпичный фундамент сегодня не очень популярен: высокая трудоемкость и малый срок службы — вот основные причины

Чаще всего встречается монолитный ленточный фундамент. Хоть имеет он наибольшую трудоемкость, является единой конструкцией, которая способна перераспределять нагрузки. Потому часто используется на пучнистых грунтах. Если почвы сухие и надежные, можно ставить железобетонный сборный фундамент. Он часто имеет большую стоимость, но на возведение требуется меньше времени, что иногда тоже важно.

Бутовые и бутобетонные фундаменты применяются в основном в регионах с достаточным количеством подходящего материала — в горных или близких к ним. Там, во-первых, основания для них идеальны, во-вторых, имеются и неплохие специалисты, способные грамотно выполнить работы. В равнинных районах доставка камня нерентабельна, да еще и мастера не найдешь.

Кирпичный фундамент в последнее время делают редко. Несмотря на общедоступность материала, он имеет далеко не самые лучшие характеристики и требует значительных затрат на организацию гидроизоляции, а также утепления. В результате стоимость его намного возрастает. При малом сроке эксплуатации это совершенно невыгодно даже на устойчивых грунтах.

Монолитный ленточный фундамент: устройство, конструкция, порядок строительства

Монолитный ленточный фундамент представляется собой неразъемную конструкцию из стальной арматуры и бетонной ленты. Располагается по периметру здания и под всеми несущими стенами и элементами. При соблюдении технологии конструкция становится единым целым — монолитом —  и имеет очень высокую надежность и прочностные характеристики. По этой причине пользуется популярностью, как при возведении многоэтажных домов, так и частных коттеджей.

Монолитный ленточный фундамент целесообразно применять при невысоком уровне грунтовых вод: когда они располагаются ниже требуемой глубины залегания фундамента. В противном случае необходимо организовывать дренаж, а это дополнительные (и немалые) средства.

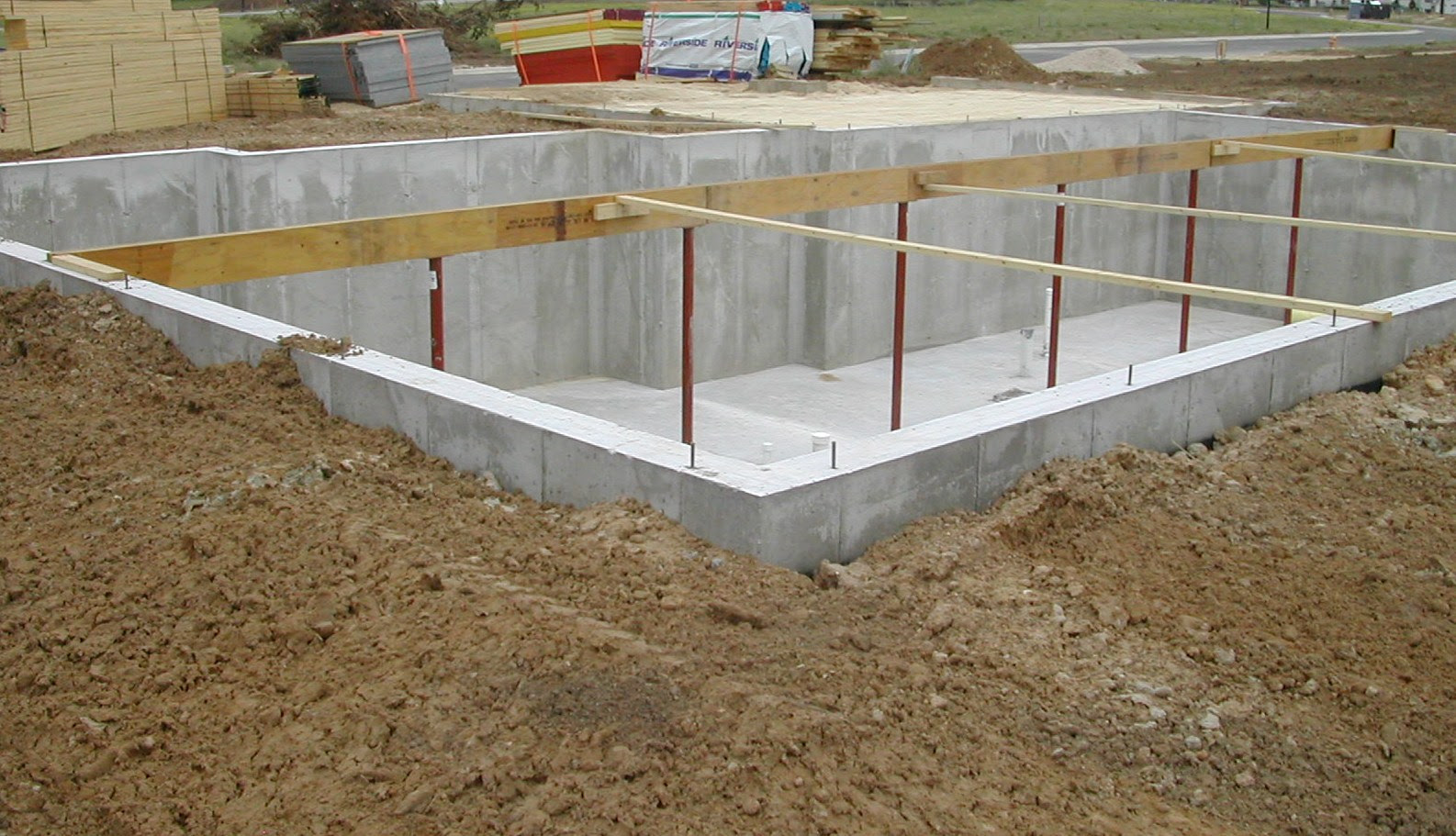

Так выглядит готовый монолитный ленточный фундамент

Содержание статьи

Устройство и типы

По глубине залегания ленточные фундаменты бывают мелкого и глубокого залегания. Мелкозаглубленные могут применяться на спокойных, непучнистых грунтах с хорошей несущей способностью под постройки небольшой массы — из древесины и возведенные по каркасной технологии.

В этом случае лента должна на 10-15 см уходить в твердый слой, который располагается под плодородным. В то же время по нормативам она не может быть менее 60 см.

Типы ленточных фундаментов по глубине заглубления

Монолитные ленточные фундаменты глубокого заложения делают под тяжелые, массивные дома. В общем случае опускают их на 10-15 см ниже уровня промерзания грунтов для данного региона. При этом подошва должна опираться на слой с хорошей несущей способностью. Если это не так, приходится углубляться ниже. Например, если уровень промерзания грунтов 1,2 м, а плодородный слой заканчивается на отметке 1,4 м, то приходится опускаться ниже 1,4 м.

С опалубкой или без

Вообще,  технология возведения монолитного ленточного фундамента предусматривает установку опалубки. Это конструкции из щитов, которая придает форму бетону и не дает ему растекаться. Понятное дело, что опалубка — это дополнительные расходы на материалы, а также дополнительное время на ее сборку и установку.

Опалубка — конструкция из досок или фанеры, которая придает фундаменту форму

Иногда в целях экономии, на хороших грунтах котлован под фундамент роют ровно по разметке — на нужную ширину и глубину. И в эти ямы  заливают бетон без опалубки. Такая технология не может гарантировать требуемую степень надежности,  результат спрогнозировать невозможно.  Дело в том, что для набора нормальной прочности бетону необходимо определенное количество воды. Без опалубки вода хоть и немного, но впитывается в грунт, что может сказаться на качестве самого бетонного камня.  В самом худшем случае он может крошится.

Из положения выходят, расстелив в траншее полиэтиленовую пленку. Но по ней потом ходят — армирование делать нужно. И прутья, и сапоги не один раз повреждают пленку. В результате влага все равно уходит.

Фундамент без опалубки — рискованная затея

В некоторых случаях такие фундаменты могут отстоять какое-то количество лет без проблем. Но рано или поздно, появляются трещины или бетон начинает крошиться. Вторая сложность работы с таким фундаментом — его далеко не идеальная геометрия. Для того чтобы снизить теплопотери, фундамент утепляют, причем чаще всего плитами пенопласта или экструдированного пенополистирола. Попробуйте наклеить их на неровную поверхность. Такая же ситуация с пароизоляцией: пленку очень сложно (практически невозможно) приклеить на неровный, пористый бетон с вкраплениями грунта. Оправдан или нет такой подход — решать вам,  но рекомендовать такой фундамент можно только под забор или сарай.

Подвал в доме с ленточным фундаментом

Подвал может быть такой же площади, как и дом, а может занимать только часть пространства. И определиться с его размерами нужно до момента проектирования.

Если подвал занимает только некоторую часть пространства, можно будет не вынимать весь грунт, а копать только траншеи под ленту. Копают подвал тоже по определенным правилам. Его размещение и обустройство также может быть разработано на стадии проектирования.

Ленточный монолитный фундамент с подвалом — сложная для проектирования задача (чтобы увеличить размеры картинки щелкните по ней правой клавишей мыши)

Если же решено было сделать подвал позже, то выбирать место и определять глубину нужно так, чтобы при проведении линий от основания дома под углом 45° они через пустоты не проходили (продемонстрировано на фото справа).

Если подвал находится под всей площадью дома, то и грунт вынимается весь до требуемой глубины. Вообще, подобный проект бюджетным не назовешь: работы и расходов намного больше. Во-первых, требуется усиленное армирование стен и их большая толщина. Так как внутри грунт не будет, то стенам подвала необходимо будет сопротивляться давлению грунтов извне.  Потому и толщина ленты будет намного больше и арматура нужна более мощная,  укладывается она с меньшим шагом, увеличится и количество поясов армирования. В результате только на фундамент расход арматуры увеличится. Во-вторых, потребуется бетонирование и, возможно, армирование пола подвала по всей площади. А это снова материалы — бетон и арматура. В-третьих, необходима будет эффективная вентиляция для удаления подземных газов. Такое строение самостоятельно уже не спроектировать. Работать должен профессионал, причем с большим опытом.

Один из вариантов устройства фундамента для дома с подвалом (чтобы увеличить размеры картинки щелкните по ней правой клавишей мыши)

Монолитный ленточный фундамент: этапы строительства

Даже если строить дом будет организация или бригада, застройщику знать технологию необходимо: только так можно проконтролировать процесс и быть уверенным в качестве работ.

В общем случае технология такая:

  • Разметка участка.
  • Земельные работы.
  • Уплотнение основания, базовая подсыпка и трамбовка.
  • Разметка ленты.
  • Гидроизоляция.
  • Сборка и установка опалубки.
  • Вязка арматуры.
  • Заливка бетона и его вибрирование.
  • Уход за бетоном.

Требуется некоторое пояснение. Двойная разметка — участка и ленты — нужна, если дом будет с подвалом под всей площадью дома. Первый раз вы размечаете  площадь дома с учетом припусков на установку опалубки. Тут уж без нее никак не обойтись. Затем, после того как котлован вырыт и дно подсыпано и утрамбовано, нужно будет разметить именно ленту. По этим отметкам потом будет устанавливаться опалубка, которая и сформирует «профиль» вашего дома.

Теперь немного подробнее о каждом из этапов.

Разметка участка

Так как для проектирования грунт исследовали на определенном участке, привязываться нужно жестко. Подземное строение часто бывает неоднородным и смещение на полметра может оказаться критичным: вдруг там просадочные породы или полость. С точностью до сантиметра позиционироваться вряд ли стоит, но желательно сильно не промахиваться.

Так можно сделать разметку под фундамент на участке

Земельные работы

Их объемы и используемая техника зависят от того, с подвалом будет у вас дом или без. Если без, то разметили вы ленту — так и нужно будет вынимать грунт. Только с запасом на установку опалубки — а это иногда 50*80 см с каждой стороны. Для щитов нужны распорки, которые не дадут им развалиться.

Если дом с подвалом — вынимать нужно будет весь грунт. Размеры котлована  — на 2-5 м больше размеров фундамента. Это все тот же запас под распорки для опалубки.

Если дом с подвалом — котлован получается болшой

Для больших объемов лучше использовать специальную технику. Аренда ее стоит немало, но работа бригады «копателей» в течение нескольких дней обойдется не дешевле. Скорости при этом несоразмерены.

Верхний плодородный слой укладывают отдельно, его можно сразу распределить по саду. Остальной грунт сваливают в кучу: частично он пойдет на обратную засыпку, частично его нужно будет вывезти.

Для дома без подвала копать меньше

Уплотнение дна котлована и подсыпка

После того как основную массу грунта вынули, дно необходимо выровнять и уплотнить. При работе экскаватора часто случается, что какие-то участки имеют на 20-30 см большую глубину, чем необходимо. Все эти неровности необходимо исправить: засыпать и утрамбовать.

Трамбовка и выравнивание нужны по всей площади котлована или траншеи. Причем, не при помощи колоды. Ее можно использовать, если строите забор. Даже уже при строительстве бани или дачи лучше использовать виброплиту.

Разберемся почему. На этот уровень приходится вся нагрузка здания. Даже небольшие пустоты и неровности могут вызвать неравномерную усадку и образование трещин. А дно после выемки земли неровное. И устранить это можно при помощи трамбовки. Еще лучше, если на дно насыпать слой песка со средним или мелким зерном. Он из-за меньших размеров лучше выравнивается. Но для лучшей и более быстрой трамбовки его нужно увлажнить (налить воды, чтобы промочить весь его объем). Виброплита создает усилие, уплотняющее песок на 15-20 см. Именно такой слой и требуется насыпать за один раз. Если по проекту, слой песка 30 см, значит насыпать сначала необходимо 15 см, пролить и утрамбовать его до высокой плотности. Затем насыпать второй и его тоже пролить и утрамбовать.

Есть даже узкие трамбовочные машины для уплотнения грунта в траншее

Часто в проект требует создание песчано-гравийной подсыпки. Тогда поверх уплотненного песка насыпается еще слой щебня фракции 30-60 мм. И он тоже утрамбовывается. Толщина этого слоя подсыпки 10-15 см. Его тоже нужно насыпать небольшими слоями примерно по 5 см и каждый утрамбовывать.

В этом случае грунт не только ровняется, он еще становится более плотным: щебень вбивается в расположенную ниже породу, повышая ее несущую способность. Так как плита бьет по камешку с большой силой, то уплотнение происходит на глубину до 40-50 см. А это — очень хорошо.

Опалубка для монолитного ленточного фундамента

Опалубку делают из досок толщиной не менее 40 мм, низкосортной фанеры или ОСП. Фанера есть недорогая, специальная — опалубочная. Она с одной стороны имеет ламинирование — есть защитная пленка. Потому использоваться может несколько раз.

Щиты из листовых материалов укрепляются поперечными и продольными брусками. Из досок скрепляются поперечинами. Выставляют собранные щиты по разметке ленты, закрепляют с наружной стороны укосами, а внутри устанавливают распорки. Все эти крепежные элементы должны придать опалубке заданные габариты. Они же не дадут щитам развалиться или выпятиться при заливке бетона: масса будет на стенки давить немалая, потому крепеж должен быть надежным.

Опалубка — неприменимый атрибут качественного фундамента

Армирование

Из-за особенностей строения — большой протяженности и малой ширины — на ленточный фундамент воздействуют в основном силы, которые пытаются сломать ленту поперек. Потому укреплять ее нужно по длинной стороне. Тут используют мощную ребристую арматуру от 10 мм в диаметре и больше. Вся поперечная арматура только стабилизирует продольные прутки в пространстве, потому ее можно брать гладкую и использовать небольшой толщины — 6-8 мм.

Схема армирования ленточного фундамента

Причем в большинстве случаев, независимо от глубины залегания, достаточно двух армирующих поясов: вверху и внизу ленты. Исключение устройство фундамента с подвалом под всем домом.

Схема армирования ленточного монолитного фундамента приведена на фото. В каждой точке соединения арматуру связывают специальной проволокой. Делают это вручную с использованием крючков или автоматических приспособлений — вязальных пистолетов.

Есть еще один способ: сварка. Но его использование не всегда оправдано. Работа идет быстрее, но при этом соединение получается жестким. При вязке проволокой у арматуры остается некоторая свобода. И это помогает компенсировать некоторые деформации без разрушения бетона. При сварке соединения жесткие, что с одной стороны неплохо, но с другой слишком жесткая конструкция может стать причиной появления трещин.

А так армирование выглядит вживую

Еще один момент: место сварки всегда начинает разрушаться первым. Хотя арматура находится в толще бетона, и потому не подвергается коррозии (кислород к ней не проникает), но при каких-либо нарушениях и поступлении кислорода разрушаются первыми сварные соединения.

На этом этапе происходит закладка вентиляционных продухов и коробов, через которые будут подводиться к дому инженерные коммуникации. Если об этом забыть, придется разрушать монолит а это очень нежелательно: чем меньше изъянов, тем крепче будет конструкция.

Заливка ленточного фундамента

При строительстве более-менее крупного дома проще и лучше заказывать доставку готового бетона на площадку в миксере. Тогда заливку можно сделать за один день.

Можно бетон делать самостоятельно. Но для этого потребуется бетономешалка. Вручную, перемешивая компоненты в корытах обеспечить должную степень однородности невозможно.

Для заливки большого фундамента проще заказать готовый раствор

Для заливки вручную понадобится как минимум, три человека: один замешивает бетон в бетономешалке, второй распределяет готовую порцию, а третий вибрирует только что залитый участок.

Вибрирование бетона производят при помощи ручных или переносных погружных вибраторов. Этот процесс позволяет удалить все пустоты, более равномерно распределить заполнитель. В результате прочностные характеристики бетона намного улучшаются, он приобретает морозостойкость из-за того что намного меньше впитывает воду. Потому не пропускайте этот этап: при тех же компонентах в растворе, получаем в результате бетон более высокой марки.

Чтобы бетон стал более однородным и приобрел дополнительно морозостойкость, обработайте его вибратором

Еще один момент: при заливке из машины нужно использовать специальные желоба. Во-первых, ими проще доставить бетон к нужной точке, а во-вторых, раствор не должен падать с большой высоты. Если высота падения превышает 150 см, он расслаивается. Результат — низкая прочность.

Уход за бетоном

Если работы велись в жаркую сухую погоду, ленту необходимо прикрыть полиэтиленовой пленкой или любым другим материалом, предотвращающим быстрое испарение влаги. Так как глубина бетона большая, смачивание поверхности ощутимых результатов не даст. Главное — не дать пересохнуть верхушке и пленка с этой задачей справляется отлично.

Если температура во время и после заливки держится в районе +20°C, через трое суток после заливки бетон наберет крепость порядка 50%. И на четвертые сутки опалубку можно снимать и приступать к дальнейшим работам.

При более низких температурах ждать нужно больше: при +10°C это уже 10-14 дней, а при +5°C процесс схватывания практически прекращается. В таких условиях нужно или утеплять опалубку, или подогревать бетон.

Монолитный ленточный фундамент готов, но предстоят еще работы по его утеплению и гидроизоляции. Только после этого его засыпают (обратная засыпка).

Самое главное о ленточном фундаменте

Наша компания профессионально занимается возведением монолитных конструкций и фундаментов, убедиться в этом можно, ознакомившись с фотографиями наших работ.

Мы готовы поделиться с вами нашими знаниями об устройстве ленточных фундаментов, чтобы и вы стали немного профессионалами!

Для выбора типа фундамента необходимо учесть различные факторы .

Ленточный фундамент – самый распространенный тип фундамента при строительстве коттеджей.

И это не случайно, так как такой фундамент является самым экономичным среди всех типов фундаментов.

Перед выполнение ленточного (да и любого фундамента) необходимо выполнить чертеж – разрез стены по фундаменту. Это необходимо для того, чтобы в дальнейшем избежать «сюрпризов» в виде слишком выступающего цоколя (завалинка), мостиков холода.

По исполнению подразделяются:
  • Монолитный
  • Сборный из блоков ФБС

По конструктиву ленточный фундамент бывает:
  • Простой ленточный. Он просто прямоугольный в сечении. Чаще всего высота больше ширины. Ширина чаще всего диктуется толщиной стены. Может выполнятся как монолитным, так и из боков ФБС. Разница в том, что монолитно исполненный фундамент лучше сопротивляется нагрузкам. В сборном – более высокая вероятность деформаций, сдвигов блоков относительно друг друга. Поэтому, с точки зрения сопротивления деформациям, монолитный всегда является лучшим решением. Особенно это касается устройства фундамента на глинистых грунтах – глинах и суглинках (которые дают медленную, но продолжительную деформацию под нагрузкой)
  • Ленточный со сваями. По другому такой фундамент называется – свайно-ростверковый. Сваи повышают несущую способность фундамента, но ведут к удорожанию возведения фундамента. Буронабивные сваи (сваи, изготавливаемые в грунте) можно использовать не во всех условиях. Так, если грунтовые воды находятся слишком высоко, бетон в скважину не залить. В этом случае придется сделать другой тип фундамента — на монолитной подушке, или монолитную плиту.
  • На монолитной подушке. Такой тип фундамента можно выполнять, если несущая способность грунта невысокая и высоко стоят грунтовые воды – и выполнить буронабивные сваи из-за этого невозможно. Такой фундамент в сечении напоминает перевернутую букву «Т». Так же, такой тип фундамента целесообразен, если вы хотите сделать высокий цоколь на плохом грунте.


Ленточный фундамент на монолитной подушке (п.Железный перебор, возводила компания House Concept)

Глубина заложения ленточного фундамента

Известно, что ленточный фундамент необходимо закладывать ниже глубины промерзания. Но внесем некоторую ясность. Ниже глубины промерзания надо закладывать подошву фундамента только в пучинистых — глинистых грунтах (глины и суглинки). В песчаном же грунте можно подошву фундамента закладывать и выше. Подготовка под фундамент тоже выполняется из непучинистых материалов – песка и щебня, и таким образом, при правильно выполненной подготовке, достаточной толщины, подошва может располагаться и выше линии промерзания грунта.

Этапы устройства:
  • Выравнивание основания
  • Устройство песчано-щебеночной подготовки с вибротрамбованием
  • Устройство бетонной подготовки (min 50мм). Бетонную подготовку можно заменить на укладку водонепроницаемой мембраны типа «Изостуд» – такая мембрана достаточно прочная на разрыв, и она не позволит просачиваться грунтовым водам снизу, а из фундамента не «убежит» цементное молочко
  • Изготовление арматурного каркаса и установка его в проектное положение
  • Прокладка необходимых инженерных коммуникаций, труб
  • Сборка и установка опалубки, установка закладных проходов, хомутов, деталей
  • Заливка бетона в опалубку с постоянным уплотнением глубинными вибраторами
  • Уход за бетоном
  • Снятие опалубки
  • Уборка строительного мусора


Подбетонку можно заменить мембранной гидроизоляцией. Главное — герметичное выполнение стыков (На фото — объект House Concept)

Но этим работы по устройству фундамента не заканчиваются. Необходимо будет выполнить его гидроизоляцию. А в дальнейшем – утепление и облицовку.


Обмазочная гидроизоляция фундамента (Комарова, House Concept)

Работа арматуры, устройство каркаса

Ленточный фундамент работает по типу балки. Все растягивающие напряжения в теле фундамента воспринимает арматура. Поэтому и расположение ее в ленточном фундаменте такое же, как и в балке – продольная арматура наибольшего сечения располагается в несколько рядов по нижней и верхней части фундамента. А арматура по средней линии фундамента и хомуты —  выполняют конструктивную функцию. При установке арматурного каркаса важно выдержать защитный слой – в фундаменте (из-за непосредственного контакта с грунтом) он больше, чем в наземных конструкциях. Защитный слой – это расстояние от наружной части фундамента до арматурного стержня.

Согласно нормам защитный слой арматуры равен:

Для рабочей арматуры (кроме нижней) – 30мм;

Для нижней (с бетонной подготовкой) – 35мм;

Для нижней (без бетонной подготовки) – 70мм;

Для поперечной и конструктивной – 15мм.


Защитный слой рабочей арматуры

Еще один момент – при создании каркаса арматуру обязательно связывают вязальной проволокой, предварительно выполнив нахлест арматуры. Соединение с помощью вязальной арматуры можно делать, если ее диаметр не превышает 40мм. Но мы думаем, что вы не будете настолько расточительны, чтобы приобретать такую мощную арматуру 🙂

Схема армирования ленточного фундамента (Т-образное примыкание и угол)

Нахлест рабочей арматуры

В ленточном фундаменте следует выполнять не менее:

Ар.D10мм – min нахлест 300мм
     D12мм – 380мм
     D16мм – 480мм
     D18мм – 580мм
     D22мм – 680мм
     D25мм – 760мм
     D28мм – 860мм
     D32мм – 960мм
     D36мм – 1090мм
     D40мм – 1580мм

Эти цифры приведены для растянутой арматуры. В балке растянутая арматура обычно – внизу. Но ленточный фундамент – это не совсем балка, так как работает в других от балки условиях. Здесь  растяжение может возникать как внизу, так и в верхней части. Поэтому этих величин следует придерживаться для всей рабочей арматуры. Есть нормы для сжатой зоны – нахлест  там меньше, чем для растянутой, поэтому здесь не приводим.

При прохождении арматуры углов, Т-образных стыков, рабочая арматура должна загибаться. Не допустимо выполнять в таких местах обрезать арматуру, необходимо ее загибать.

Стоимость ленточного фундамента

Складывается из следующих составляющих:

  • Геодезические работы
  • Материалы на опалубку (доски в дальнейшем можно использовать, например, для стропильной системы)
  • Щебень, песок (для подготовки)
  • «Тощий» бетон или мембрана – под подошву фундамента
  • Арматура, вязальная проволока
  • Бетон
  • Работа машин и механизмов (бетононасос, кран для разгрузки арматуры, и т.п.)
  • Гидроизоляция обмазочная и оклеечная – мастика, рулонная гидроизоляция
  • Транспортные услуги
  • Работа строителей
  • Мелкие расходы (гвозди, диски, макловица, ведра и т.д.)

ленточный фундамент, монолитная лента, типы фундаментов

Ленточные фундаменты используются практически для всех типов зданий и сооружений. Однако для каждого сооружения нужно подбирать наиболее оптимальный вариант, принимая во внимание такие факторы, как глубина промерзания грунта, плотность его, кислотность почвы, наличие грунтовых вод, предполагаемая нагрузка на фундамент от несущих стен. Обычно глубина заложения ленточных фундаментов колеблется от 40 до 150 см. в зависимости от расчетной глубины промерзания грунта в конкретном климатическом регионе страны.

Очень важным моментом при закладке фундамента является качество основания. Определить это лучше всего до начала строительства в весеннее время года, когда растаял снег и почва не промерзлая. Предварительно определить качество грунта можно и без земляных работ. Для этого достаточно осмотреть территорию участка и прилегающую к нему площадь. Если видны трещины, провалы, то это свидетельство того, что почва не однородна и промерзает неравномерно, что в конечном итоге может привести к деформации фундамента и вытекающим отсюда последствиям – трещинам в стенах, нарушению геометрических размеров (смещение осей, диагоналей здания).

Еще один хороший способ убедиться в качестве основания – это посмотреть на соседние постройки. Если это промышленные сооружения или жилые дома с подвалами, осмотреть подвал: нет ли там воды, трещин в стенах, плесени и других нежелательных явлений. При строительстве индивидуального дома в уже обжитой местности можно поинтересоваться у соседей состоянием погребов.

При не очень благоприятных результатах необходимы серьезные геологические изыскания, строгий инженерный расчет марки бетона, арматурного каркаса, транспортные расходы, трудоемкость, увеличение сроков строительства.

Но какие бы затраты не ожидали застройщика, экономить на устройстве фундаментов просто преступно: от качества фундамента зависит устойчивость, долговечность здания, при надежном фундаменте уменьшаются расходы на ремонты фасадов, внутренних помещений, кровли, коммуникаций.

Типы фундаментов

По типу выполнения:
  • монолитные фундаменты, которые делают из бетона а вернее из железобетона потому что практически в любой монолитной конструкции помимо бетона присутствует металлическая арматура. Основное их достоинство в том, что они подходят для сооружений практически любой формы, и для их укладки не нужна спецтехника, но требуется изготовление опалубки.
  • сборные фундаменты представляют собой выпущенные в заводских условиях готовые фундаментные блоки ФБС, которые монтируются с помощью строительного крана. Эти блоки укладывают в несколько рядов друг на друга, причем желательно, чтобы нижний ряд был трапециевидной формы. Если фундамент выполнен из блоков, то как правило, по верху его устраивается армированный монолитный пояс толщиной не менее 20 см. или же армированный шов, когда по всему периметру фундамента прокладывается сетка из 3-4 стержней арматуры диаметром 8-16 мм, разваренных между собой арматурой меньшего диаметра и залитая цементным раствором или бетоном.
По типу материала:
  • бетонные – выполненные из чистого бетона мелкозаглубленные фундаменты для легких зданий;
  • железобетонные – армированные сеткой или прутьями фундаменты, применяются для тяжелых зданий с массивными стенами;
  • бутобетонные – в них в качестве наполнителя используется камень, крупный гравий, бетонный лом или кирпичный бой. Эти типы фундаментов обходятся дешевле других типов, но не уступает им по прочности. Применяются для массивных тяжелых зданий и легких построек.
  • кирпичные – выполняются из полнотелого глиняного кирпича марки М100 – М200. Из-за дороговизны материала и трудоемкости работы применяются только в тех случаях, когда нет возможности сделать другие типы фундамента. На них можно возводить здания из керамического кирпича высотой не более 5 этажей.

Технология устройства монолитного ленточного фундамента

  • Подготовительные работы. Включают в себя разметку, очистку участка от растительности и мусора. К разметке нужно отнестись с особой тщательностью, особенно в тех случаях, когда строительство ведется на участке со сложным рельефом.
  • Земляные работы. Как правило, для ленточного фундамента котлован делается в виде траншеи, глубина которой соответствует глубине заложения. Если отрывка траншеи производится механизированным способом, до дна нужно не доходить 10-15 см., а эти недостающие сантиметры докапывать вручную, чтобы не нарушить целостность материкового грунта. Далее делается подготовка песком или щебнем мелкой фракции, или же слоями: 5-7 см щебня, на него – 5-7 см песка.
В последнее время для строительства мелкозаглубленных ленточных фундаментов все чаще применяют другой метод – вытрамбовывание с помощью трамбующих машин. Этот метод исключает земляные работы и дополнительно уплотняет основание
  • Устройство опалубки. Ее выполняют из досок толщиной не менее 40 -50 мм или из сборных металлических щитов. При этом особое внимание нужно уделять жесткости креплений, чтобы не произошло вспучивания. Деревянную опалубку нужно защитить пленкой или пергаментной бумагой, тем самым предотвращая впитывание влаги из бетона. Высота опалубки над землей зависит от проектной высоты цоколя.
  • Армирование. Одновременно с опалубкой делается арматурный каркас. Обычно он представляет собой два параллельно установленных ряда арматурной сетки. Диаметр, класс арматуры, шаг размещения прутьев должны точно соответствовать проекту и быть прочно скреплены между собой.
При устройстве опалубки и арматурного каркаса для монолитных фундаментов нужно предусмотреть отводы для инженерных коммуникаций (водопровода, канализации, телефонных кабелей и др). Для этого нужно установить железные или асбестоцементные трубы, прикрепив их проволокой к арматурной решётке. Чтобы в них не попал бетон, нужно заполнить трубы песком или установить специальные заглушки.
  • Заливка бетона. Работа производится постепенно, слоями по 20 – 30 см. Каждый слой трамбуется бетонным вибратором или деревянной трамбовкой, чтобы в фундаменте не образовались пустоты. Очень важно следить за качеством бетона: он должен быть достаточно жестким (т.е. его нужно именно укладывать, а не заливать!), одинаковой консистенции и не делиться на слои. Для заливки бетона используют бетононасосы специальные переносные желоба или другие приспособления. Нужно помнить также о том, что при заливке бетона с высоты более полутора метров, он подвержен расслоению.
Приготовление бетона в домашних условиях ведется по схеме: цемент (М400-500) – 1 часть, песок 2 части и щебень примерно 3 части, вода – до получения пластичной жесткой смеси. Как правило, количество воды равно половине веса цемента. Т.е. если в кубе бетона присутствует 350 кг цемента м500 д0 потребуется около 180 литров воды. При увеличении количества воды в составе бетона происходит снижение его марочной прочности.

По окончании работ в случае пасмурной, дождливой погоды нужно накрыть готовый фундамент пленкой, чтобы избежать его размытия. Если же фундамент стоит под прямыми солнечными лучами, следует обеспечить его периодическое смачивание, чтобы предотвратить появление трещин и сухой корки на поверхности.

  • Устройство гидроизоляции. Для ленточных фундаментов наиболее оптимальным является прокладка полиэтиленовой пленки по стенкам и дну, причем желательно, чтобы пленка была цельной, без склеивания. Если эта операция не была сделана сразу, гидроизоляция выполняется после снятия опалубки. Для этого наружные стены промазывают битумной мастикой, к которой приклеивают гидроизоляционный материал, например, рубероид. Также можно засыпать пазухи плотно утрамбованной глиной или пролить грунт вяжущими полимерными составами.
  • Обратная засыпка. Ее нужно производить вручную и очень аккуратно, чтобы не повредить гидроизоляцию. Для этого обычно применяют среднекрупный песок, который тщательно трамбуют и проливают водой.
Устройство сборных фундаментов из блоков ФБС производится по такой же схеме, за исключением устройства опалубки, армирования и бетонирования.

При постройке сооружений на болотистых и плывучих грунтах в основание кладутся железобетонные подушки трапециевидного сечения (ФЛ). Высота таких подушек 30-40 см. Таким способом чаще всего пользуются в Средней полосе России, в Московской, Тульской, Владимирской и рядом лежащих областях. Для увеличения срока службы фундаментов, стоящих в влагонасыщенных грунтах, целесообразно применять бетон товарный изготовленный из сульфатостойкого цемента.

И в заключение: по оценкам специалистов, стоимость фундамента составляет не менее 30% от стоимости строительства. Исправление же допущенных ошибок может вылиться в сумму, гораздо большую, чем постройка всего дома. Поэтому никакой экономии, никакой спешки и никаких нарушений технологии!

Все материалы для фундамента нужно покупать у надежных, авторитетных производителей, которые дают гарантию своей продукции и не допускают отклонений от установленных норм и правил производства железобетона и товарного бетона. При приготовлении бетонных смесей самостоятельно следует приобретать готовые сухие смеси, цемент или пластификаторы у известных, пользующихся доброй репутацией производителей, и строго соблюдать рекомендации и пропорции, указанные на упаковочной таре.

Группа BESTO осуществляет производство и доставку основных материалов для изготовления ленточных фундаментов любого типа. У нас вы всегда сможете приобрести товарный бетон, строительную арматуру, цемент, готовые сухие смеси, сухой пескобетон м300 и т.д.

У нас на сайте работает бесплатная служба онлайн консультаций по любым строительным вопросам. Для получения консультации по ленточным фундаментам, выбору марки и количества бетона и т.д. звоните по тел. 778-0173 Эдуард

Монолитный ленточный фундамент

Ленточный фундамент – один из излюбленных типов основания застройщиков. Он характерен своей долговечностью и возможностью устройства своими руками. Различают много вариаций этого основания. Ленточные фундаменты могут быть сборными и свайно-ленточным. Но самым распространенным считается монолитный ленточный фундамент. Это классика, которая проверена годами.

Какие особенности данного типа основания? Что он представляет собой? Как выглядит устройство ленточного монолитного фундамента? Все это вы сможете узнать из данной статьи.

Чем примечателен ленточный фундамент

Если вы взгляните на чертеж ленточного фундамента, то увидите характерную ленту, которая простилается под всеми стенами дома. Она повторяет контур коробки, делая основание достаточно надежным. Почему он назван монолитным? Дело в том, что эта лента делается из сплошного слоя бетона, укрепленного армированными прутьями. Эта лента неразрывная и прочная.

Если сравнивать ленточный монолитный фундамент со столбчатым, то с уверенностью можно сказать, что его несущая способность намного выше. Благодаря этому можно возводить габаритные дома с несколькими этажами. Это необязательно может быть дерево. В ход идет газобетон и кирпич. Еще одним преимуществом является возможность выполнить монтаж без вспомогательной тяжелой техники. Тот же сборный вариант никак не выполнить без крана. Фундаментные плиты тяжелые, самостоятельно их не поднимешь.

Для работы вам обязательно нужно иметь на стройплощадке бетономешалку. Она будет производить бетонный раствор, который в итоге заполнит ленту. Как вы поняли, бетона потребуется много.

Совет! Есть вариант проще: вы можете прибегнуть к услугам специализированной фирмы, которая доставит вам нужное количество смеси.

Также для работы вам нужно будет позаботиться о материалах для опалубки. Без нее вы не сможете сделать цоколь здания. Что касается ширины и глубины фундамента для дома, то она выбирается с учетом многих факторов: вес конструкции, тип грунта, глубина залегания грунтовых вод и точки промерзания грунта. А ширина ленты фундамента должна быть больше на 10–15 см чем толщина стен. Запас уйдет на отделку. Из всего вышеперечисленного вытекает, что работы по устройству монолитного ленточного фундамента довольно затратные. Это действительно так. Назвать его дешевым и быстрым нельзя. Потребуется много материалов, времени и сил, чтобы соорудить конструкцию. Зато есть один большой плюс – у вас появляется возможность сделать подвальное помещение. Стенами будут служить углубленные ленты, а потолок – это монолитное перекрытие в ленточном фундаменте.

Разновидности ленточных фундаментов

В зависимости от предполагаемой нагрузки на основание, типа грунта и глубине промерзания грунта, ленточные фундаменты для дома могут быть разных видов:

  1. Заглубленное основание.
  2. Мелкозаглубленное основание.
  3. Незаглубленное основание.

Заглубленный ленточный фундамент имеет наивысшую несущую мощь. Его использование рационально тогда, когда вы будете возводить тяжелый дом из кирпича в несколько этажей. Кроме того, край ленты должен располагаться ниже точки промерзания на 10–15 см, чтобы фундамент не разрушался. Подошва должна иметь плотное основание. Поэтому траншею углубляют до тех пор, пока слой не будет иметь хорошую несущую способность. К примеру, когда уровень промерзания почвы равен 1 м, а вместе с плодородным слоем этот показатель составляет 1,2 м, то траншея копается ниже 1,2 м.

Говоря о мелкозаглубленном основании, можно отметить простоту работы. Фундамент подходит для обычного грунта, непучини

Разница между ленточными и подкладными опорами

Фундамент конструкции, естественно, является центральным элементом любой строительной площадки, поэтому вы должны понимать различные варианты, имеющиеся в вашем распоряжении, чтобы сделать наиболее практичный выбор для конкретного проекта.

Ленточные и подкладные фундаменты на сегодняшний день являются наиболее распространенными решениями, а это означает, что они должны быть первыми в вашей повестке дня.

Вот все, что вам нужно знать как о ленточных, так и о подушечных фундаментах, в том числе о характеристики каждого типа фундамента, а также их отличия и большинство подходящее использование.

Ленточные опоры

Ленточные фундаменты, также известные как ленточные фундаменты, представляют собой фундамент неглубокого заложения, обычно с уровнем основания не более 3 м от поверхности земли.

Как следует из названия, формация представляет собой полосу линейной структуры, которая в конечном итоге служит для распределения веса по всей площади почвы.

Это вариант, который подходит для большинства типов почв, если они обладают подходящей несущей способностью.

Ленточные опоры, таким образом, могут обеспечивать непрерывную опору, которая чаще всего бывает ровной, но также может быть ступенчатой ​​для поддержки линейных конструкций, таких как несущие стены.

Источник изображения: DesigningBuildings.co.uk

Ленточные опоры — гораздо лучшее решение, чем подкладные опоры при работе с близко расположенными колоннами из-за способа их визуализации.

Ленточные фундаменты также считаются лучшим вариантом для легких нагрузок, например, в жилых домах с низкой и средней этажностью, поскольку ленточные фундаменты могут использоваться в качестве массивных бетонных оснований.

Размер и положение ленточных фундаментов обычно пропорциональны ширине конструкции стены.

Глубина полосы обычно равна ширине стены или превышает ее.

Ширина опорной полосы часто в три раза больше ширины опорной стены, что обеспечивает угол 45 градусов между основанием стены и почвой.

Ленточные опоры также должны быть достаточно глубокими, чтобы избежать замерзания, хотя при работе с более мягкими почвами может потребоваться увеличение ширины.

Тем не менее, когда необходимо поддержать линейную стену путем распределения точек напряжения, ленточный фундамент часто является лучшим решением.

Подкладки

Падовые фундаменты, также известные как подушечные фундаменты, также часто являются неглубокими фундаментами.

Однако, если почва и тип почвы будут сочтены подходящими, их можно сделать намного глубже.

Это сразу дает им контраст по сравнению с ленточным фундаментом, несмотря на то, что в конечном итоге они выполняют аналогичную функцию.

С точки зрения конструкции, одно из существенных отличий состоит в том, что опорные площадки не состоят из полос.

Вместо этого, как следует из названия, они образованы «подушечками».

Это куски бетона, которые могут иметь форму прямоугольников, кругов или квадратов, которые впоследствии выдерживают одноточечные нагрузки, включая несущие колонны или каркасные конструкции.

Намерение выдерживать сосредоточенные нагрузки от одноточечной нагрузки означает, что метод опоры отличается от аналогов с ленточным фундаментом.

Это также делает подкладочные опоры хорошим вариантом для опоры грунтовой балки.

Верхняя поверхность этих конструкций может быть наклонной, но большинство подушек будут иметь одинаковую толщину.

Хотя эта толщина должна быть достаточной, чтобы поддерживать форму в плане, которая сама определяется нагрузками и несущей способностью нижележащих слоев грунта.

«Ленточные и подкладные опоры являются наиболее распространенными решениями, то есть они должны быть первыми в вашей повестке дня.”

Подушечки, помимо самых маленьких, могут быть усилены, чтобы уменьшить потребность в выемке грунта.

Подушки-опоры за счет их образования могут использоваться в нескольких вариантах исполнения.

В то время как в одном проекте может использоваться серия хорошо разделенных пэдов, в других могут использоваться непрерывные пэды или сбалансированные базовые пэды.

Их самые большие падения часто связаны с ветром и / или подъемными силами.

Какие еще существуют типы фундаментов?

Существует несколько альтернативных типов фундамента, которые можно использовать во время вашего следующего проекта, и руководителям проектов и строителям рекомендуется провести необходимые исследования, проконсультировавшись с вашим инженером, чтобы узнать больше о каждом из применимых решений.

Плотный фундамент является наиболее вероятной альтернативой и характеризуется как большая бетонная плита, которая простирается над загруженной областью.

Целью этого является распределение веса груза на большей площади для уменьшения нагрузки на грунт основания.

Он также может предотвратить дифференциальную осадку, чего не может достичь ни блочный, ни ленточный фундамент.

Заключение

Хотя основные функции подушек и ленточных фундаментов сильно различаются, использование единой ленточной конструкции будет подходить в различных ситуациях для концепции подушек и конструкций с одинарной нагрузкой.

Если вы все еще не знаете, какие фундаменты можно использовать для поддержки стеновой конструкции, обратитесь к инженеру.

В конце концов, неправильное решение может обернуться катастрофой для всего проекта.

Ленточный фундамент — Designing Buildings Wiki

Фундаменты служат опорой для конструкций, передавая их нагрузку на слои почвы или породы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки.

В широком смысле фундаменты можно разделить на мелкие и глубокие.Фундаменты мелкого заложения обычно используются там, где нагрузки, создаваемые конструкцией, невелики по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для выдерживания нагрузок, создаваемых конструкцией, и поэтому их необходимо переносить на более глубокие слои с более высокой несущей способностью.

Ленточный фундамент (или ленточный фундамент) — это тип неглубокого фундамента, который используется для обеспечения непрерывной, ровной (или иногда ступенчатой) полосы поддержки линейной конструкции, такой как стена или близко расположенные ряды колонн. в центре над ними.

Ленточный фундамент можно использовать для большинства грунтов, но наиболее подходит для грунта с относительно хорошей несущей способностью. Они особенно подходят для легких структурных нагрузок, таких как многие малоэтажные и средние жилые дома, где можно использовать массивный бетонный фундамент из ленточных фундаментов . В других ситуациях может потребоваться железобетон.

Старые здания могут иметь ленточный фундамент из кирпича.

В широком смысле размер и положение ленточного фундамента обычно связаны с общей шириной стены.Глубина традиционного ленточного фундамента обычно равна или больше общей ширины стены, а ширина фундамента обычно в три раза превышает ширину поддерживаемой стены. Это приводит к тому, что нагрузка передается под углом 45º от основания стены к грунту.

Утвержденный документ A Строительных норм определяет минимальную ширину ленточных фундаментов в зависимости от типа грунта и несущей стены, хотя обычно рекомендуется проконсультироваться с инженером-строителем при проектировании фундаментов.

Нижняя сторона ленточного фундамента должна быть достаточно глубокой, чтобы избежать воздействия мороза; например, не менее 450 мм, если они не опираются на скалу, и не менее 1 м на глинах с высокой усадкой.

Глубокий ленточный фундамент может потребоваться, если грунт с подходящей несущей способностью более глубокий.

Широкий ленточный фундамент может потребоваться там, где почва мягкая или имеет низкую несущую способность, чтобы распределить нагрузку на большую площадь.Широкий ленточный фундамент обычно требует армирования.

Там, где есть более высокие локальные нагрузки, например, колонны, можно использовать опорные основания. Для получения дополнительной информации см. Основания колодок.

Там, где грунтовые условия плохие, вероятна оседание, или там, где может быть нецелесообразно создавать отдельные ленточные или подушечные фундаменты для большого количества отдельных нагрузок, могут использоваться плоты. См. Фундаменты на плотах для получения дополнительной информации.

Если несущая способность грунтов на поверхности недостаточна для выдерживания нагрузок, создаваемых конструкцией, могут использоваться глубокие фундаменты, такие как свайные фундаменты.См. Свайные фундаменты для получения дополнительной информации.

В больших или более сложных зданиях может использоваться несколько различных типов фундаментов.

Дополнительное руководство доступно в BRE’s Простые основы для малоэтажного жилья: «практическое правило» дизайна.

Ленточная опора

против опорной площадки | Новости строительства

Что такое фундамент

Центральным элементом строительной площадки является фундамент конструкции. Это часть структурной системы.Он фиксирует конструкции на почве и сопротивляется опрокидыванию. фундамент сохранит устойчивость конструкции. Фундамент обеспечивает точную поверхность для развития каркаса.

Назначение фундамента

1. Фундамент распределяет различные надстройки на очень большую площадь.
2. Фундамент поддерживает конструкцию здания.
3. Фундамент обеспечивает защиту от различных происшествий.
4. Фундамент обеспечивает поверхность надстройки.
5. Обеспечивает упругость конструкции.
6. Он также может передавать нагрузку через боковую фиксацию.
7. Фундамент препятствует разного рода трещинам.

Фундамент популярный

В строительстве доступны два популярных типа фундамента. Это два типа стрипов и подушек. В этой статье мы обсудим эти два типа фундамента и разницу между ними.

Ленточный фундамент

Этот тип фундамента представляет собой неглубокий фундамент, который используется для обеспечения непрерывной опоры линейной конструкции.Ленточный фундамент еще называют ленточным. Он имеет нижний уровень, который как минимум равен или ниже 3 метров. Ленточная опора помогает распределить весь вес по почве.

Ленточный фундамент подходит для большинства типов грунтов. Он также обеспечивает постоянную поддержку и помогает выдерживать нагрузку на стены.

Ленточный фундамент лучше подходит для использования с частыми колоннами, чем с подушечным фундаментом. Ширина ленточного фундамента зависит от ширины конструкции стены. Минимальная прочность этого фундамента — 150 мм.Ленточный фундамент должен быть достаточно глубоким, чтобы предотвратить обмерзание. Ленточный фундамент — лучшее решение для поддержки линейной стены за счет распределения нагрузки.

Подушка

Этот тип фундамента также известен как подушечный фундамент. Это тоже неглубокий фундамент. Хотя по желанию грунт и тип почвы можно сделать намного глубже. как подушечка, так и ленточный фундамент решают одни и те же проблемы. Подушки не ленточные. Подкладки изготавливаются из подкладок. Подушки могут быть прямоугольной, квадратной, круглой формы.Опорный способ подушечного фундамента отличается от ленточного.

Этот тип фундамента имеет большую толщину, а верхняя поверхность подушечного фундамента имеет наклон. Толщина подушечного фундамента достаточна для поддержания формы в плане. Подкладки — это самый популярный вариант, который нужно добавить в повестку дня клиентов. Часть опорной плиты может быть усилена для уменьшения добычи. Согласно проанализированной информации фундамент площадки используется в нескольких вариантах. слабость подушек связана с ветровой нагрузкой.

Разница между ленточным и подушечным фундаментом

1.Ленточный фундамент используется для поддержки нагрузок, особенно в частых колоннах. С другой стороны, опорный фундамент выдерживает сосредоточенную нагрузку от колонны конструкции. №
2. Ленточный фундамент применяется при уровне основания менее 3 мм. Если подкладной фундамент не используется, менее 3 мм.

Фундамент разный

В строительной сфере доступны различные типы фундаментов. Это:

1. Плотное основание : Этот тип фундамента также известен как матовый фундамент.Это плита, опирающаяся на почву.
2. Раздвижная опора : Этот тип опоры используется для поддержки колонны и стен. Он может передавать и распределять нагрузку на почву.
3. Свайное основание : Этот тип фундамента представляет собой ряд колонн, которые вставляются в почву для распределения нагрузки на нижний уровень.
4. Комбинированная опора : В этом типе опоры отдельная колонна должна объединять более двух колонн. Тогда это называется комбинированной опорой.
5. Основание колодца : Этот тип основания является глубоким фундаментом.Обеспечивает строительство мостов ниже уровня моря.
6. Опора ростверка : Этот тип фундамента образует более двух шин из балок. Распределяет нагрузку на большую площадь.

Заключение

Основное назначение подушечных и ленточных фундаментов сильно различается. Хотя эти опоры использовались по той же причине. Ленточный фундамент намного лучше подушечного. Ленточный фундамент можно использовать на большинстве типов грунтов. Для лучшего понимания клиенты могут связаться с инженером.

В этой компактной статье мы обсудим различные типы фундаментов и определение ленточного и подушечного фундаментов. Мы также обсудим разницу между ленточным фундаментом и подушечным фундаментом.


Изображение предоставлено neumannsteel.com.au

Ленточно-опорный фундамент — AMERICAN GEOSERVICES

КОЛОРАДО

Denver, CO
191 University Blvd # 375
Denver, CO 80206
(303) 325-3869
Наберите полный номер

Boulder, CO

2810 E.College Ave # 102
Boulder, CO 80303
(303) 325-3869
Наберите полный номер

Fort Collins, CO
1281 E Magnolia St D250, Fort Collins, CO 80524
(303) 325-3869
Набрать весь номер

КОЛОРАДО

Colorado Springs, CO
738 Synthes Ave, Monument, CO 80132
(719) 344-8177
Наберите полный номер

Pueblo, CO
140 W. 29th St # 311
Pueblo, CO 81008
(719) 344 -8177
Наберите весь номер

Glenwood Springs, CO
1338 Grand Avenue # 316
Glenwood Springs, CO
(970) 436-7050
Наберите весь номер

OREGON

Portland, OR
Salem, OR
Lincoln City, OR
Newport, OR
Eugene, OR
Bend, OR

6312 SW Capitol Hwy # 231
Portland, OR 97239
(503) 922-3432
Набрать весь номер

ВАШИНГТОН

Seattle, WA
24 Roy Street # 727
Seattle, WA 98109
(206) 418-6634
Набрать полный номер

Vancouver, WA
Longview, WA
41105 NE Cedar Ridge Rd
Amboy , WA 98601
(360) 437-6369
Набрать весь номер

ФЛОРИДА

Джексонвилл, Флорида
6001 Argyle Forest Blvd,
Suite 21
Jacksonville, FL 32244
(904) 512-0085
Наберите полный номер

Orlando, FL
10524 Moss Park Rd,
Suite 204 # 701
Orlando, FL 32832
(407) 362-1940
Набрать весь номер

ФЛОРИДА

Tampa, FL
701 S Howard Ave # 106, Tampa, FL 33606
(813) 569-7704
Наберите полный номер

Miami, FL
3725 W.Flaglen St,
Miami, FL 33134
(305) 677-9494
Набрать весь номер

Ленточный фундамент

Во второй половине XIX века это было обычным явлением (кроме более скромные жилища), чтобы найти кирпичную опору. Законодательство ближе к концу XIX века требовал бетонного фундамента под стенами.Современные учебников часто рекомендуются бетонные и кирпичные фундаменты, особенно для больших зданий.
Однако в некоторых областях законодательство было проигнорировано. Дома на слева вообще нет фундамента, стена лежит на глиняном грунте около 5 или 6 курсов ниже уровня земли.В других местах дома обычно имел бетонный фундамент примерно дважды ширина стены. Где известь была вяжущим веществом в бетоне, кирпичные опоры иногда все еще использовались, чтобы помочь распределить нагрузку.
К концу 1930-х годов контроль за строительством, хотя и на местном уровне администрируемый (через постановления) был более последовательным и более обременительным.Типичные основания для «новых» стенок полости показаны на дальнем конце. оставил. Тогда, как и сейчас, глубина фундамента зависела бы от местных условий. условия.
В настоящее время проектирование фундаментов контролируется национальным Строительные нормы и правила. Ленточный фундамент, наиболее распространенная форма, может либо быть «традиционными», либо заполнять траншею.Фонды должны соответствовать определенных стандартов, явных в Регламенте, или разработанных кто-то компетентный в расчетах конструкций. В любом случае дизайн требует утверждения перед началом работы.

Введение

Ленточный фундамент является наиболее распространенной формой фундамента дома в Соединенное Королевство. Ленточный фундамент, как следует из названия, представляет собой полосу или ленту из бетон под всеми несущими стенами.Ширина полосы зависит от от допустимого несущего давления грунта и нагрузки здания. Для более слабых грунтов и / или более тяжелых нагрузок потребуется более широкий фундамент для распределить нагрузку на необходимую площадь земли. Полоска должна быть достаточно глубоко, чтобы нести твердый слой. Глубина также будет зависеть от характеристики почвы. В глинистых грунтах, например, фундамент должны быть расположены достаточно глубоко, чтобы не повлиять на изменение объема, вызванное сезонным движением или деревьями (обычно около 1 метра и более).В песках, гравии и некоторых илах он должен быть достаточно глубоким, чтобы избежать движения, вызванного морозным пучком (обычно около 450 — 500 мм или около того). Впервые в 2004 г. требуются минимальные глубины для ленточных фундаментов. Это 0,45 м там, где есть опасность заморозков и 0,75 м в глинистых почвах. Это минимум глубины и, на практике, Регуляторы признают, что фонды могут иметь быть глубже из-за местных условий.
Фундамент, показанный слева, представляет собой ленточный фундамент с парой ступеней в Это. Это обычное явление, когда участок находится на склоне; они помогают уменьшить объем необходимых земляных работ. На картинке справа показан более поздний этап (тот же участок, другой дом). Блочная кладка подконструкции (плотная блоки) приближается к завершению.Следующим этапом будет добавление сборный цокольный этаж.

Типы фундаментов

Ленточный фундамент обычно бывает традиционным. засыпка полосы или траншеи. В некоторых сжимаемых грунтах фундамент может иметь быть довольно широким. Их часто называют широкополосными фундаментами — на самом деле это просто еще одна форма традиционной полоски.Ленточные фундаменты (из любой тип) также может быть ступенчатым — иногда это кажется довольно сложным но не влияет на то, как они работают. Пошаговое движение происходит только в пологая местность и является средством снижения затрат. Фундаменты всегда должны быть ровными и без ступенек. фундамент может быть довольно глубоким на наклонном участке.
PowerPoint Если вам нужно простое введение в ленточный фундамент перейдите по ссылке слева.Это приведет вас к Powerpoint последовательность с фотографиями, рисунками и т. д. Последовательность занимает пару минут и показана типовая конструкция фундамента для современного дома. В в любой момент вы можете ускорить последовательность, приостановить ее или просмотреть.
Не забудьте видеоклипы (ссылка на левая рамка экрана).

Традиционная насыпка полосой или траншей?

Как упоминалось выше, фундамент может быть традиционная планка или заполнение траншей.Они отличаются общей глубиной бетонные — но принципиально не отличаются. См. Следующую страницу увидеть их соответствующие преимущества и недостатки. Нажмите здесь увидеть традиционный ленточный фундамент после того, как блочная кладка подконструкции полный.

Для большинства домов на большинстве типов грунтов фундамент не требует специального дизайн. Взгляните на страницу, посвященную подбору размеров фундамента.

На плане дома справа показан типовой фундамент. макет.фундамент проходит под внешними стенами, а также под внутренние несущие стены. В наши дни в большинстве домов внутренние Несущие стены поддерживают балки верхнего этажа. В старых домах или современные дома с «резной» крышей, внутренние стены часто продолжаются вверх через дом и опорную часть конструкции крыши.

Правила и положения

Существует ряд требований Строительных норм. по ленточным фундаментам.Они, в основном, относятся к таким вопросам, как как ширина фундамента, глубина (новинка 2004 г.) изменения уровней, бетонная смесь, проблемы рядом стоки и тд. Для получения более подробной информации перейдите в раздел Bui8lding Regs. (Доступ через домашнюю страницу)

Фундамент широкополосный

Широкий ленточный фундамент — это фундамент шире примерно 750 мм. или так.Может использоваться там, где грунт представляет собой материал с низкой несущей способностью. вместимость. Распределение нагрузки на как можно большую площадь помогает ограничить опорное давление. Строительные нормы и правила требуют, чтобы фундамент толщина как минимум равна выступу. В широком фундаменте это было бы означают очень толстую бетонную полосу. Альтернативой является усиление фундамент со сталью. Нажмите на картинку справа, чтобы увидеть это объяснено с помощью некоторых графиков.Фундамент широкополосный не очень часто. Часто дешевле использовать сваи или даже плоты, если полоса скорее всего будет очень широкой.

Деревья

Деревья могут стать настоящей проблемой при проектировании или строительство фундаментов дома. Если деревья расположены очень близко к фундаменту, корни иногда могут повредить фундамент. Чаще встречается и, следовательно, Большую озабоченность вызывает ущерб, нанесенный деревьями в усадочных глинистых почвах.В В жаркую погоду дерево может удалять воду из корневой зоны. Это будет вызвать усадку в глинистой почве. Если деревья были удалены наоборот бывает, глинистая почва медленно набухает (вздымается) по мере того, как земля впитывает воду больше не используется деревом. Обе ситуации могут быть разрушительными. Для большего подробности и некоторые решения нажмите на картинку.

Некоторые практические вопросы для рассмотрения.

  • Глубокие траншеи необходимо сделать безопасными.
  • Фундаменты следует забетонировать как можно скорее после копания. Открыть траншеи опасны, собирают воду, могут обрушиться и вызвать вздутие и / или усадка глинистых грунтов.
  • Узкие траншеи требуют точной разметки.
  • Ниже 1,5 метра или около того могут быть более дешевый.
  • Выемка грунта ниже уровня грунтовых вод может вызвать ряд практических проблемы.
  • Заливка траншеи выполняется быстро, но необходимо соблюдать осторожность при вводе служебных каналов. позиционирование.
  • Если требуются ступеньки, держите их на высоте кирпича или блока — резка дорого.
Решение выбрать традиционный ленточный фундамент или насыпь траншеи (при условии, что они оба целесообразно, конечно) зависит от ряда факторов.Это включает, стоимость, скорость, конструктивная целостность, практичность и безопасность. Два блоки текста и графики ниже объясняют некоторые из этих факторов более подробно. деталь. Щелкните каждое изображение, чтобы найти один или два более подробных пункта. Примечание что хотя традиционный ленточный фундамент показан с двумя листами блочная кладка, широкие траншейные блоки (эквивалентные полной ширине пустотелая стенка) становятся все более распространенными.
Причины выбора….
  • Проверенный метод, большинство строителей знакомы с традиционной полосой фундамент
  • Ошибки (например, выезд) не так уж дороги, чтобы исправить один раз бетон заливается
  • Строителю может потребоваться работа, чтобы занять каменщика
  • Службы будут в основном проходить через стену над бетоном, так что неотложная проблема
  • Дешевле, чем заполнение траншей, для более широких фундаментов

А

  • Требуется рабочее место каменщикам
  • Стены легко повреждаются при засыпке
  • Глубокие траншеи требуют обшивки и подкоса И МОГУТ БЫТЬ ОПАСНЫМ
  • В глинистых почвах земля может набухать или сжиматься, вызывая оседание или вспучивание
Причины выбора….
  • Фундамент достроен довольно быстро
  • Глинистые почвы с меньшей вероятностью набухают или усаживаются, поскольку траншеи могут быть завершено быстро
  • Снижение потребности в обшивке и распорке — значительная экономия средств
  • Людям не нужно работать у основания траншеи — намного безопаснее, особенно в глубоких фундаментах
  • Отсутствие риска обрушения траншей (после укладки бетона) и блокировка повреждающая
  • Застроит небольшие слабые места в основании траншеи

А

  • Входные каналы для обслуживания необходимо аккуратно разместить
  • Требуется хороший подъезд для бетонного грузовика; (или бетононасос необходимо)
  • Дорого, если фундамент должен быть широким или становиться широким, потому что борта траншеи обрушиваются.
Ширина простой полосы основы зависят от
  • характер земли; в частности его допустимая опора давление
  • нагрузка на здание
  • потребность в рабочем пространстве (для каменщиков и т. Д.)
Фундамент, показанный справа, имеет ширину около 600 мм
Глубина опоры будет наибольшее из следующего:
  • глубина до выбранного слоя подшипника
  • глубина обычно не менее 1000 мм в глинах, подверженных сезонным колебаниям (см. Б.Regs — Раздел по фондам)
  • глубиной, возможно, более 1000 мм в местах, где есть деревья или срублено
  • в песках, мелах и других морозоустойчивых почвах глубиной ниже зона действия мороза. Это может быть 450 мм или около того, возможно, больше в горные районы или районы, подверженные длительным морозам
  • глубина, достаточная для минимизации нагрузки на смежные службы
Фундамент справа примерно 1200 мм в глубину (и 500 в ширину)
Ленточный фундамент можно разработан инженерами, но есть более простой подход: подходит для многих типов почв.Таблица в Строительных правилах (упрощенная версия таблицы в BS 8103) определяет подходящую ширину фундамента для заданных нагрузок и грунтовые условия. Процедура довольно проста; вы устанавливаете массу здания, преобразуйте это в килоньютон (единица силы), добавьте накладные грузы мебели, снега и т. д. (из опубликованных таблиц), а затем см. Таблицу. Слева показан простой пример.
Еще более простой подход: использовать BS 8103.Это похоже в принципе; основное отличие в том что нагрузки не нужно рассчитывать. Серия таблиц в Стандарт определяет различные условия нагрузки, например, высоту стены и характер нагрузки. После того, как нагрузки и количество этажей были определенную ширину фундамента можно определить по двум таблицы. Первая таблица содержит букву (A-J), что означает категорию нагрузки, вторая таблица (на следующая страница и такая же, как и на предыдущей пункт) определяет ширину фундамента.

BS 8103 применяется только к жилым зданиям не более трех этажей и в «традиционном» строительстве. Есть еще несколько ограничения по высоте этажа, ветровой нагрузке, пролетам пола и крыши и т.п.

Примечание: здания, не подпадающие под действие стандарта BS 8103 или «считается удовлетворяющим» положениям Строительных норм и правил. специальный дизайн.

Камень или грунт

Простое полевое испытание

Минимальная ширина фундамента в мм для нагрузки в кН на метр пробега (буквы относятся к таблицам нагрузок)

Тип

Состояние

20

30

40

50

60

70

80

90

100

А B C D E F грамм ЧАС J
Скала Жесткий Требуется как минимум пневматический или другой инструмент с механическим приводом для выемки грунта. Равный до ширины стены
Гравий, песок Компактный Требуется выбор для раскопки. Деревянный колышек, квадрат 50 мм, жесткость хода более 150 мм. 250 300 400 500 600 650 800 900 1000
Глина песчаная Жесткий Не может быть отлит в пальцы.для выемки грунта требуется кирка или лопата с пневматическим приводом. 250 300 400 500 600 650 800 900 1000
Глина песчаная Фирма Может быть отформован в пальцами со значительным давлением и может быть извлечен лопатой. 300 350 450 600 750 850 950
Песок, илистый песок, песок глинистый Свободный Сухие комочки могут иметь незначительные сплоченность, но легко распадается на пальцы.Легко копается лопатой. Колышек 50 мм можно легко забить. 400 600 Все, что показано темно-синим, выходит за рамки этого Таблица. Эти основы потребуют специальной разработки.
Ил, глина, глина песчанистая, глина илистая Мягкий Легко формуется в пальцами и легко раскапывается. 450 650
Ил, глина, глина песчанистая, глина илистая Очень мягкий Истекает между пальцами, когда выжал. 600 850
Торф
Заливка / грунт

важных функций спасут ваш дом

Что такое ленточный фундамент.Его виды, особенности конструкции, достоинства и недостатки применения. Этапы строительства ленточного фундамента.

Ленточный фундамент — это сплошная бетонная полоса, на которой по центру возводятся несущие стены. Он представляет собой ровное основание для стен, и его размеры должны быть достаточными для распределения нагрузки, передаваемой на фундамент, на участок грунта, способный выдержать вес здания без чрезмерного уплотнения. Сегодня для строительства фундаментов застройщики в основном используют бетон, так как его легко укладывать, насыпать и выравнивать в траншеи фундамента.Благодаря своей способности к затвердеванию бетон создает основу для стен и развивает надлежащую прочность на сжатие, чтобы выдерживать нагрузку на фундамент. Раньше ленточный фундамент строили из кирпича. Их устанавливали прямо на твердый грунт или возводили на ложе из натурального камня.

Какая ширина ленточного фундамента? Это предопределено несущей способностью грунта и предполагаемой нагрузкой. Чем больше несущая способность грунта, тем меньше ширина фундамента требуется для такой же конструкции.

Если ленточный фундамент должен быть построен на наклонной поверхности, вам, вероятно, потребуется создать ступенчатую конструкцию. Для правильной ступеньки фундамента общая толщина верхней части фундамента должна быть вдвое больше высоты ступеньки; или он должен быть равен 12 дюймам, если больше. Чтобы избежать возможной необходимости резать блоки или кирпичи, а также для обеспечения устойчивости будущей стены, кирпичную кладку или блочную кладку, выполненную в дальнейшем, вяжут прямо на ступеньке.

Глубокий ленточный фундамент известен как наиболее используемый тип и самый дешевый метод при подходящих почвенных условиях.Полоса железобетона поддерживает стены. Глубина траншеи может варьироваться, хотя она должна быть не менее 40 дюймов в глубину и 24 дюйма в ширину. Минимальная глубина бетона должна составлять 9 дюймов.

Ширина фундамента определяется особенностями грунта, но обычно составляет 18 дюймов. Однако ваш строитель, скорее всего, укажет 24 дюйма; это условная ширина, применяемая при строительстве двухэтажных домов.

Широкий ленточный фундамент. Конструкции фундамента, построенные на грунтах с плохой несущей способностью, например, из мягких песчаных глин, должны быть значительно шире традиционных ленточных фундаментов, поскольку для большей устойчивости необходимо распределять нагрузку на большую площадь грунта.Чрезмерное увеличение ширины и глубины конструкции во избежание сдвига стен экономически не оправдано. Разумный вариант — построить фундамент из железобетона. Арматурные стержни добавляют фундаменту свойства прочности на растяжение, делая всю конструкцию способной противостоять растяжению и сжатию.

Преимущества и недостатки ленточного фундамента

Ленточный фундамент имеет как положительные, так и отрицательные качества. К положительным моментам можно отнести простоту конструкции, возможность возведения фундамента без дорогостоящих инструментов, а также его длительную эксплуатацию.К отрицательным качествам можно отнести сравнительно невысокую долговечность, дороговизну на завершающих этапах строительства (необходимо выполнять дополнительные ручные работы, такие как засыпка грунта между полосами и ее выравнивание, пол здания и т. Д.), Невозможность выполнить монолитную обвязку из этаж до подвала.

Когда можно использовать ленточный фундамент?

Чтобы узнать, при каких условиях можно использовать ленточный фундамент, ознакомьтесь со строительными нормами.Подробно обратите внимание на следующее:

  1. При планировании строительства учитывайте требуемую ширину фундаментной ленты, указанную в строительных нормах.
  2. Бетонный раствор должен соответствовать требованиям совместимости с почвенными химикатами.
  3. Толщина бетонной полосы должна быть равной или превышать выступ внешней стороны стены, но не менее 6 дюймов.
  4. Высота ступеньки не должна превышать толщину фундамента.
  5. Фундамент выступает за край опор, дымоход образует сторону стены, а также выступает за внешнюю поверхность стены.

Разбиение на разделы

Уберите мусор с места и начните перегородку, положив на землю как внешние, так и внутренние границы будущего фундамента. Используйте колышки или арматурные стержни и веревки.

Когда разметка выполнена, вам следует изучить вариации на поверхности строительной площадки и выбрать самую низкую точку, на которую следует ссылаться при разметке глубины траншеи и для устранения разницы в высоте фундамента.

Подготовка к возведению ленточного фундамента

  1. Когда траншея будет готова, засыпьте песчаную основу, дно с гравием.
  2. Опалубка фундамента изготавливается из строганных досок толщиной примерно 40-50 мм. При возведении опалубки следует все время следить за ее вертикальностью. Рекомендуемый выступ рамы над землей — 12 дюймов. Необходимо построить небольшую базу.
  3. Следующий шаг — усиление фундамента.Арматурные стержни сечением 10-12 мм связываются вязальной проволокой специальной конструкции так, чтобы стороны квадратных ячеек составляли 12-16 дюймов. Для армирования можно использовать арматурные стержни из стали или стекловолокна. Укладывая арматуру в траншею, следите за выступами с краев. Оптимальная набивка — 50 мм. В этом случае наиболее эффективно в монолите будет расположена арматура.

Заливка бетонного ленточного фундамента

Заливку бетона производят сразу в случае товарного бетона или слоями, если бетон готовится самостоятельно.

  1. Приготовление бетона: цемент смешивают с просеянным речным песком в соотношении 1: 2 — 1: 2,5, разбавляют водой до жидкой кремообразной консистенции, после чего насыпают на подготовленный гравий. Количество щебня соответствует количеству песка. Перемешайте смесь, чтобы весь щебень смочился раствором.
  2. Залить бетон в подготовленную опалубку. Проколите бетон в нескольких местах металлическим бруском и утрамбуйте его деревянным бруском, чтобы удалить остатки воздуха из пустот.
  3. Залейте бетон до уровня, указанного на опалубке. Таким образом опалубку следует задвигать снаружи для лучшего оседания бетона.
  4. Верхний слой выравнивается правилом или шпателем.
  5. Присыпать бетон просеянным сухим цементом; можно через сито. Этот метод позволяет верхнему слою бетона немного затвердеть и предотвращает его эрозию и растрескивание.
  6. Покройте бетон мешковиной или укрывным материалом и оставьте на 3-4 недели. В сухую погоду нужно смочить верхний слой бетона, чтобы он не пересыхал.

Рекомендовать:

Типы фундаментов домов.

Лучшие практики для фундаментов в строительной отрасли

Техническая группа специалистов по гарантийному обслуживанию конструкций Advantage Insurance (AHCI) изучает, что является передовой практикой для фондов в 2020 году

В этом выпуске PBC Today, ориентированном на строительство, мы рассмотрели различные варианты фундаментов, которые сегодня наиболее часто используются в строительной отрасли, а также рассмотрели ключевые переменные, которые будут влиять на окончательный выбор фундаментов при проектировании. сцена.

Мы также предоставляем информацию о действующих строительных нормах и стандартах Великобритании, призванных гарантировать, что фундаменты спроектированы таким образом, чтобы оптимально выполнять свое предназначение. Само собой разумеется, что исправление ошибок на этой ранней стадии строительства может оказаться дорогостоящим и может нанести ущерб конструкции и долговечности здания.

Функция фундамента

По сути, функция фундамента заключается в обеспечении эффективной и сбалансированной передачи структурных нагрузок, действующих на землю, поддерживающую здание, при одновременном предотвращении перенапряжения этого грунта.Основание земли будет одним из важнейших факторов при выборе фундамента.

Рисунок 1: Таблица несущей способности.
Ленточный фундамент

Ленточный фундамент — один из наиболее часто используемых фундаментов. Обычно они используются для грунтов с хорошей несущей способностью. Ленточные фундаменты предназначены для конструкций, где нагрузка относительно невелика, например, для жилых домов низкой и средней этажности. Традиционная форма строительства большинства домов позволяет использовать ленточный фундамент.

Ленточный фундамент состоит из непрерывной бетонной полосы, сформированной по центру под несущими стенами. Непрерывная полоса действует как опора, для которой возводятся стены, и имеет ширину, чтобы равномерно распределять нагрузку здания на землю под ним, поддерживая его. Это известно как «равномерно распределенная нагрузка» (UDL) и относится к равномерной передаче нагрузки конструкции на уровне фундамента на грунт, способный выдерживать нагрузку без чрезмерного уплотнения (см. Таблицу ленточного фундамента).

Рисунок 2: Минимальная ширина ленточных фундаментов, таблица

Минимальные требования к глубине ленточных фундаментов продиктованы местными условиями грунта, но, как правило, глубина этих фундаментов должна быть не менее 450 мм ниже уровня готовой земли во избежание повреждений. от воздействия мороза на морозостойком грунте. (См. BS 8004 для правильного руководства по глубине и ширине фундамента).

Фундамент глубокий — Фундамент свайный

Сваи часто называют столбами в земле.Они могут быть непопулярным выбором фундамента из-за необходимости в тяжелом оборудовании, а также из-за затрат и дополнительного времени, связанных с этим.

Для участков с менее благоприятными грунтовыми условиями свайный фундамент часто является единственным возможным решением, если проект только начинается. Свайный фундамент устанавливается там, где качество грунта у поверхности плохое или непостоянное. Использование столь глубокого фундамента в этих условиях часто бывает обязательным. Как правило, свайные фундаменты делятся на 2 различных типа, и они различаются по типу в зависимости от способа установки.

Сваи забивные (забивные)

Вытесняющие сваи устанавливаются путем забивания сплошной сваи или полой обсадной трубы в более глубокие грунты, что приводит к смещению окружающего грунта. Этот метод забивания сваи в землю требует больших усилий и энергии. Для этого процесса обычно используется приводная установка. Этот метод может создавать трудности из-за уровней шума и вибрации, возникающих в результате движения. Эти нежелательные характеристики часто делают этот метод непригодным для перегруженных участков, где соседние здания могут быть структурно затронуты, или районов, где шум запрещен.(Стандарт BS 5228 касается шума и вибрации свай).

Сваи сменные (буронабивные)

Напротив, сменные сваи устанавливаются путем удаления некоторого объема грунта и «замены» его сваями, поддерживающими нагрузку. Почву удаляют с помощью полого грейфера с утяжелителями или роторно-бурового шнека. Обрушение выработки предотвращается за счет введения полой оболочки, обычно сделанной из стали, или вязкой жидкости, бентонита. Затем бентонит замещается бетоном, когда он заливается в котлован.Существует четыре основных формы сменной сваи, см. Ниже:

  • Буронабивные монолитные сваи (малый диаметр)
  • Буронабивные монолитные сваи (большой диаметр)
  • Сваи фрикционные и концевые сваи
  • Сваи для инъекций раствора
Присоединение к сваям

Во многих случаях сваи подвергаются точечным нагрузкам. Нередко нагрузка на здание превышает грузоподъемность одной свайной колонны. Поэтому сваи часто группируются, чтобы выдержать приложенную нагрузку.Присоединения к концам свай называются заглушками; они используются для соединения головок соседних свай и в качестве платформы для нагрузки здания. Балки грунта вводятся в соединения свай, чтобы равномерно распределять нагрузку (UDL) традиционных построенных жилых домов, таким образом, выступая в качестве подходящего интерфейса между стенами и сваями.

Фундаментная балка обычно монтируется на месте с использованием опалубки вокруг заглушек свай. Бетон заливается в опалубку и обычно армируется решеткой из стальной арматуры.Бетонные распорки устанавливаются на стальную арматуру, чтобы гарантировать, что, когда бетон схватится, будет обеспечено достаточное покрытие стали, чтобы избежать коррозии стали (см. BS 7937 для руководства по бетонным распоркам).

В заключение, свайный фундамент должен быть установлен соответствующим специалистом под наблюдением инженера-конструктора. Все сваи должны соответствовать расчетной нагрузке. После установки сваи должны быть проверены на целостность, чтобы убедиться, что сваи могут выдержать заданную нагрузку.

Плотный фундамент

Проекты фундаментов

могут быть предложены и представлены инженером с соответствующей квалификацией, если они соответствуют назначению и являются экономически эффективными. Важно, чтобы плотный фундамент имел адекватную несущую способность с учетом скрытых характеристик осадки, которые часто зависят от состава пластов. Возложенная нагрузка распределяется по более широкой площади, обычно по всей площади основания, и можно подумать, что она «плывет» по земле аналогично плоту, плывущему по воде.

Они построены из железобетонных плит одинаковой толщины, как правило, 150-300 мм с водонепроницаемой мембраной сверху. Чтобы свести к минимуму вероятность растрескивания, в бетонный фундамент можно встроить стальную арматуру; этот метод более экономичен по сравнению с регулировкой толщины плиты. Особенно там, где есть сложные грунтовые условия (загрязнение, грунтовые воды, деревья и т. Д.) Или где требуется дополнительная поддержка для определенных нагрузок.Типы плотного фундамента следующие:

  • Плот для перекрытий
  • Плот свайный
  • Плот перекрытия балки
  • Плот сотовый

Используемый тип будет соответственно зависеть от характера и характеристик предлагаемой схемы. Некоторые факторы, которые следует учитывать, включают:

  • Есть подвал?
  • Площадь пола, высота и нагрузки
  • Дифференциальный расчет
  • В тех случаях, когда строительство отдельных ленточных фундаментов для покрытия площади опорной поверхности невозможно
  • Где невозможно производить раскопки на значительную глубину.

В целом, фундаменты на плотах объединяют плиту перекрытия с фундаментом, что приводит к меньшему расходу материала и времени, что, в свою очередь, снижает стоимость. При этом они иногда могут быть подвержены эрозии по краям и, как правило, менее эффективны в местах сосредоточения структурных нагрузок.

AHCI

Тел. 0845 900 3969

www.ahci.co.uk

Twitter: @AdvantageLDI

Обратите внимание: это коммерческий профиль.

Рекомендуемые статьи по теме
.

Оставить комментарий
