Как выбрать солнечный коллектор, ТОП-5 производителей

Автор Людмила Алексеевна На чтение 3 мин. Просмотров 237 Опубликовано

Сэкономить на отоплении дома и горячем водоснабжении помогут специальные гелиоустановки. Лучший солнечный коллектор способен обеспечить потребность в горячей воде на 100%.

Виды солнечных накопителей

Солнечный коллектор – специальное устройство для накопления тепловой энергии, позволяющее уменьшить расходы на отопление и горячую воду. Разработано несколько видов устройства:

  • Плоские – самые распространенные. Имеют низкую стоимость, но хуже сохраняют энергию.

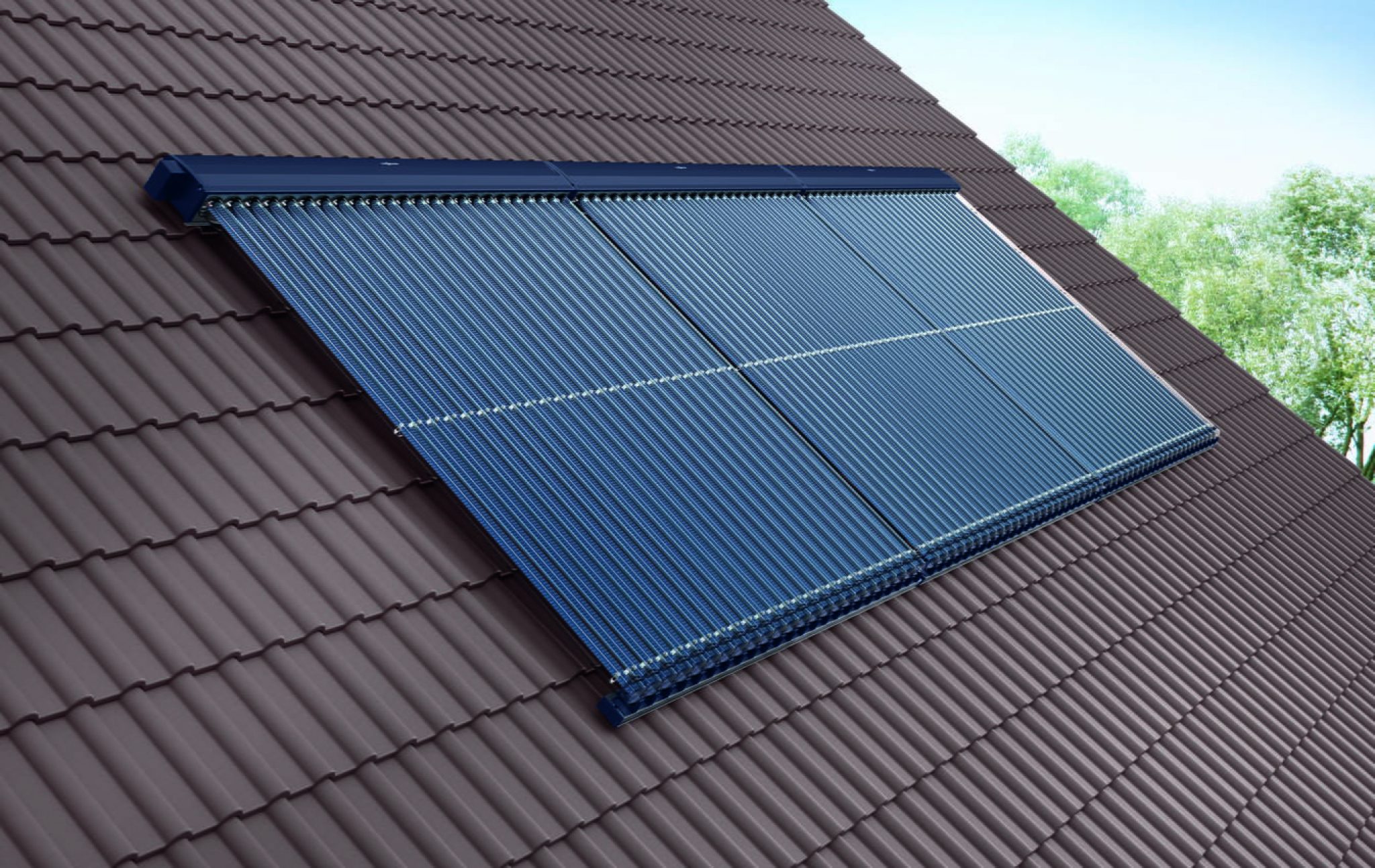

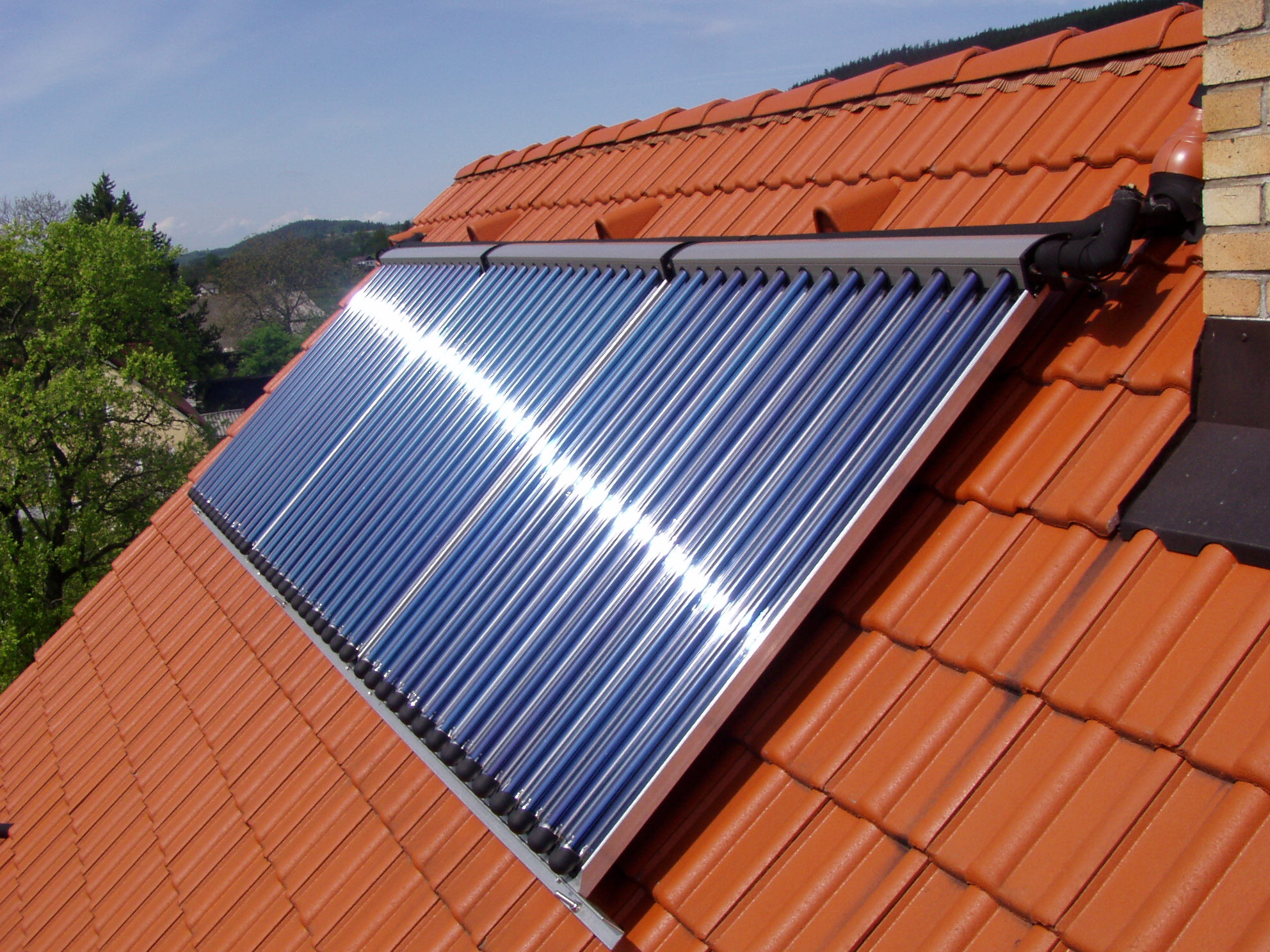

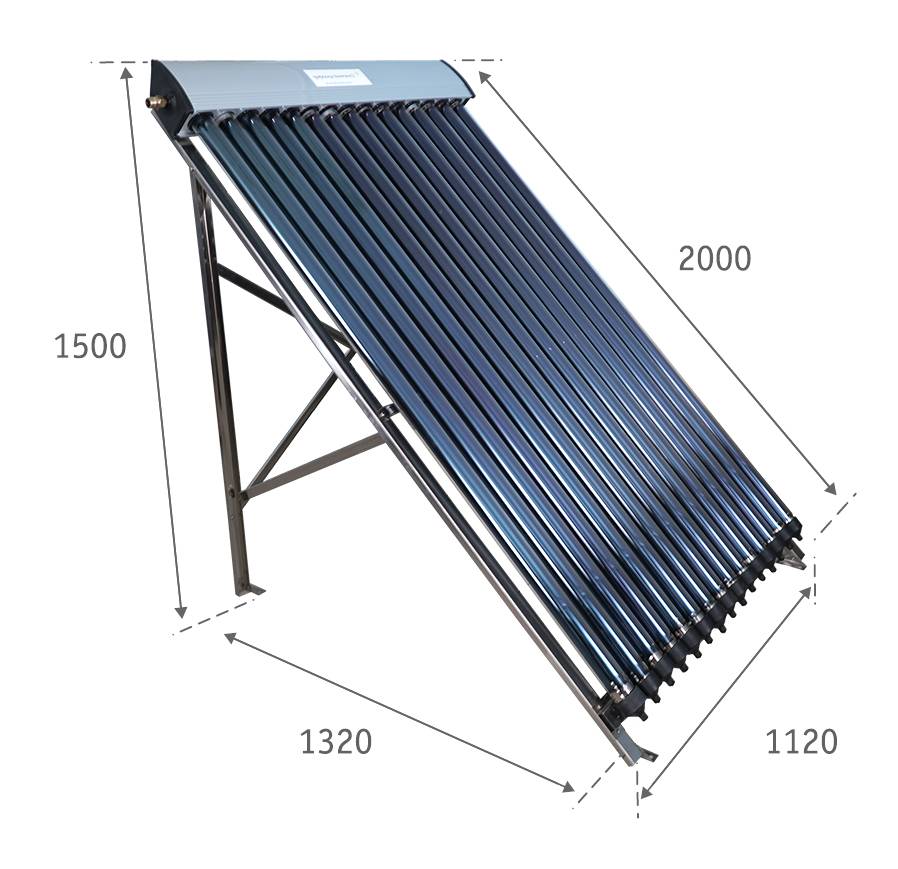

  • Вакуумные трубчатые. Бывают прямоточными и с косвенной передачей.
  • Концентрационные. Имеют накопительную пластину с поверхностью в форме параболы.
  • Воздушные – плоские системы, используемые для нагрева воздуха.

Имеет значение ориентация нагревателя и его расположение. Максимальное накопление производят системы, развернутые в южную сторону.

Принцип действия

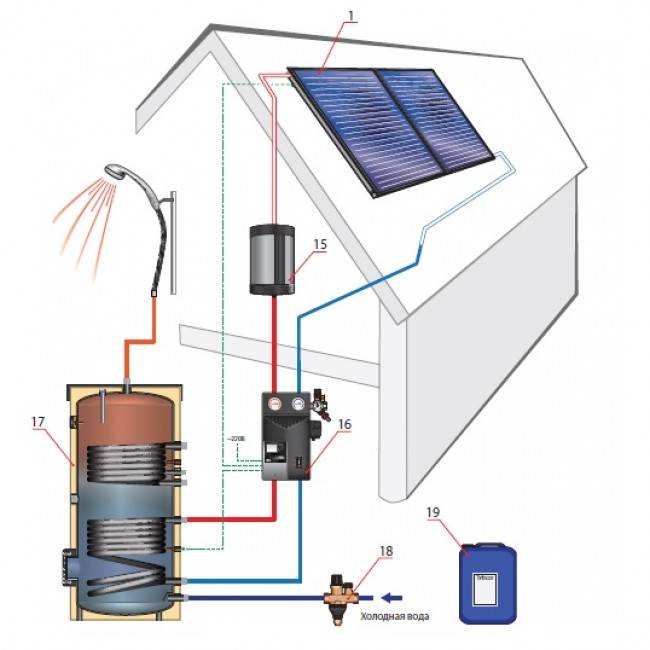

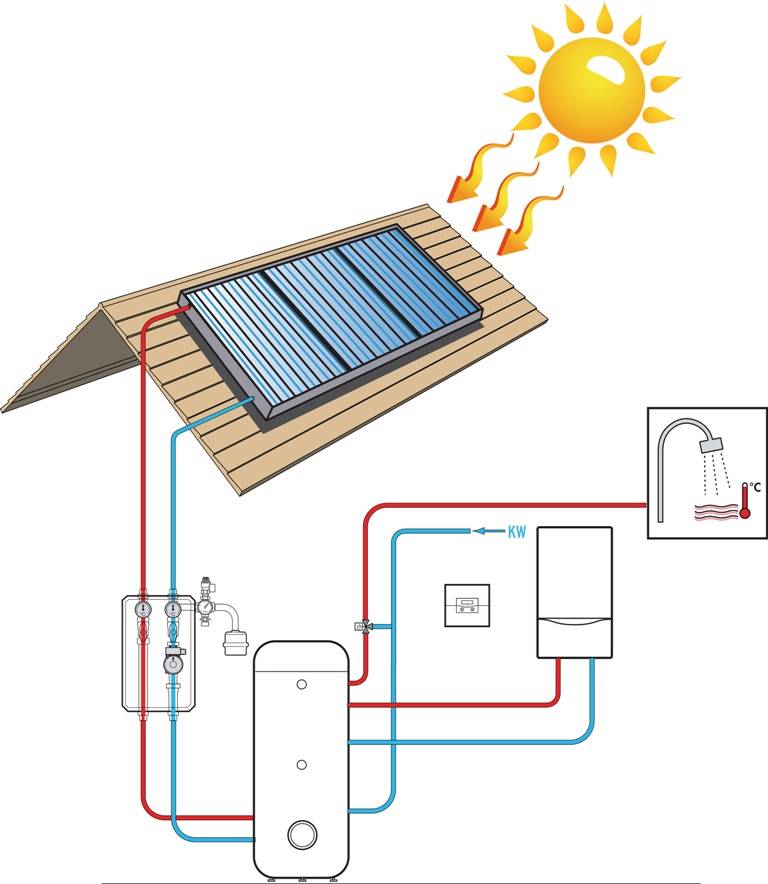

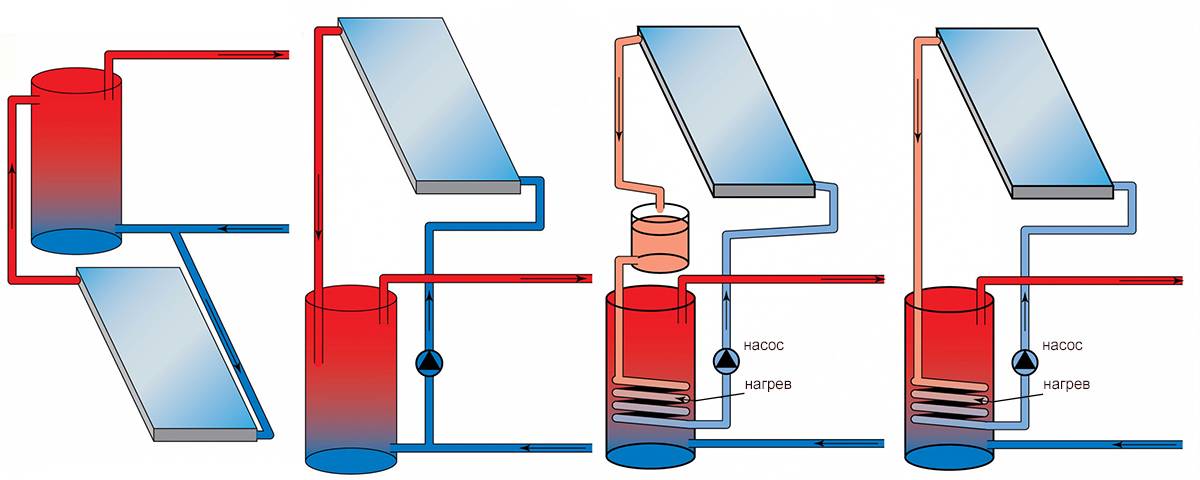

Простейшая схема гелиоколлектора включает металлические пластины или трубки, помещенные в стеклянный или пластиковый корпус. Их монтируют на крыше дома так, чтобы не падала тень от деревьев и близлежащих зданий.

Внутри вакуумных трубчатых систем нагревается вода, которая поступает в теплообменник. На ее место приходит холодная жидкость, которая нагревается и передает свою энергию для обогрева дома. Из теплообменника вода поступает в радиаторы системы отопления. Контроль обеспечивает автоматический блок управления.

Какие водонагреватели считаются лучшими

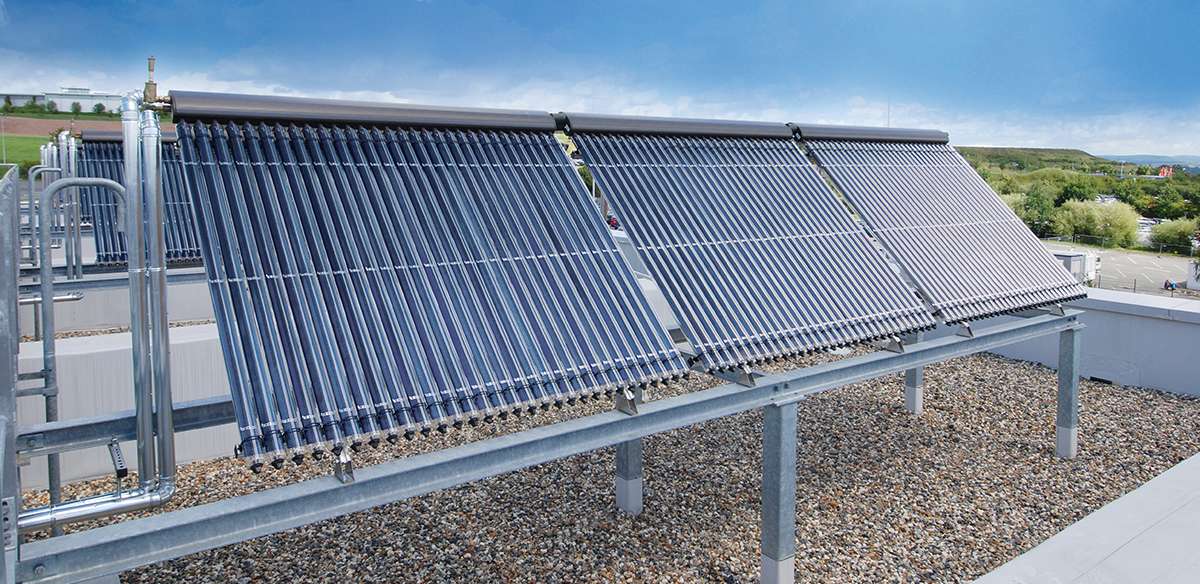

Самой большой способностью к накоплению энергии обладают вакуумные трубчатые системы. По оценке специалистов, лучший солнечный коллектор имеет несколько преимуществ:

  • Улавливает энергию рассеянных лучей, поэтому эффективно работает и при легкой облачности.
  • Накапливает тепло, даже если на нем есть хлопья снега, кристаллы льда или грязь.
  • В летнее время закрывает потребность в горячей воде на 100%.

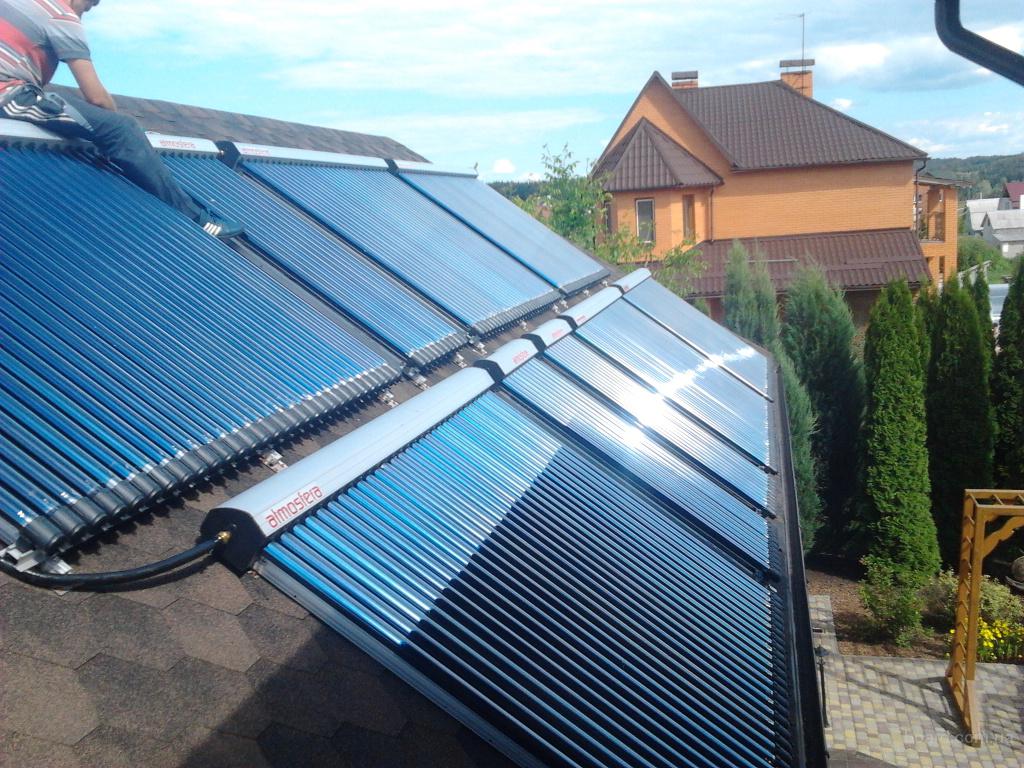

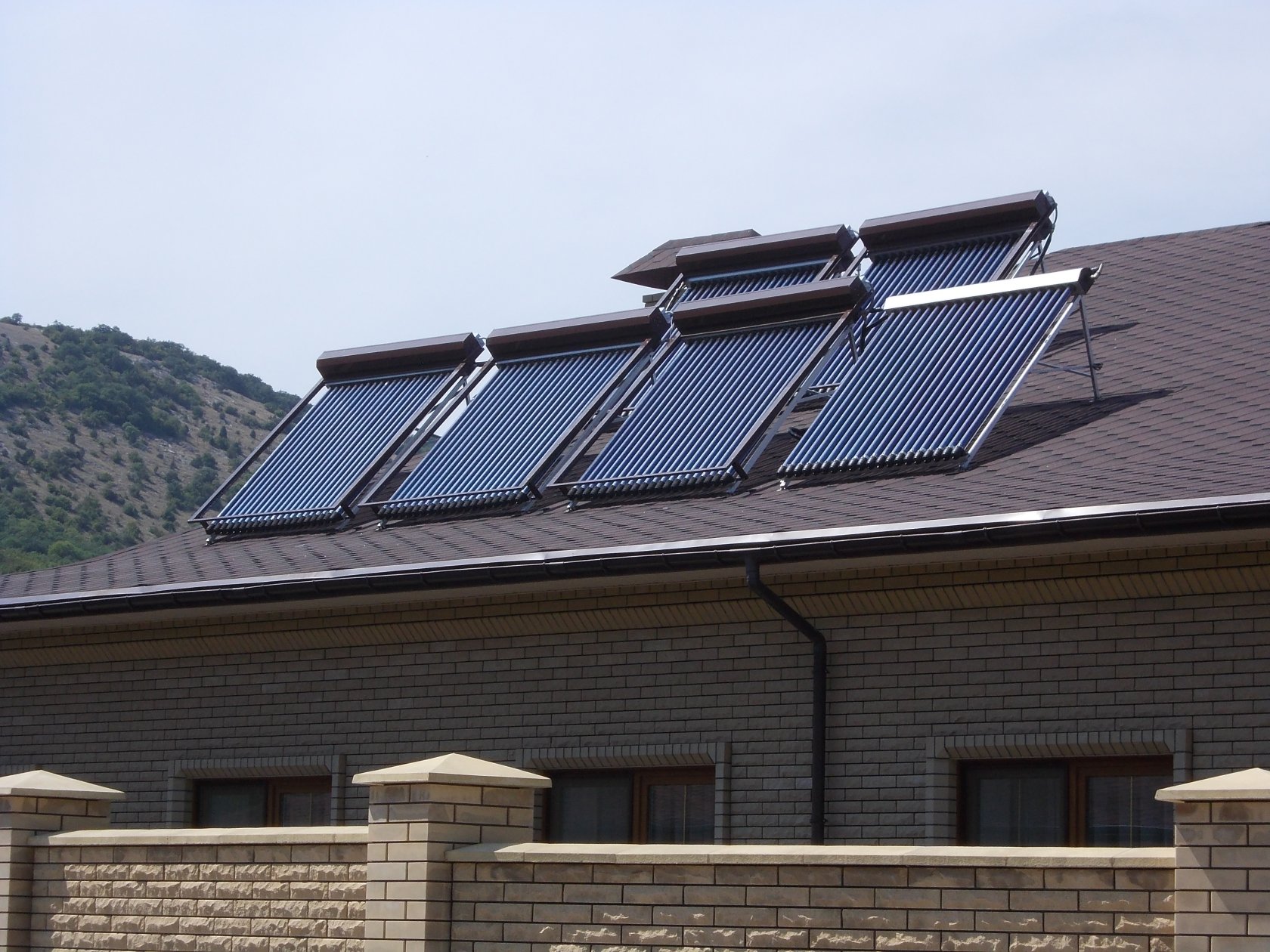

Чаще такие системы используют для отопления жилых частных домов и подогрева бассейнов. Для установки на террасе или балконе оптимальными считаются трубчатые модели небольшой площади.

ТОП 5 производителей солнечных коллекторов (лучшие модели)

Разработкой и производством систем занимаются ведущие европейские компании. Ниже приведен ТОП 5 производителей солнечных коллекторов (сами модели):

  • Atmosfera CBK-Twin Power-30. Состоит из 30 вакуумных трубок на алюминиевой раме. КПД – 95%.
  • Meibes FINO – плоский закрытый нагреватель с горизонтальным типом монтажа.
  • Vaillant auroTHERM VFK 145/2 V. КПД составляет 80%
  • Solar 4000 TF FCC 220-2V от производителя Плоский водонагреватель с наклонным типом монтажа. КПД – 76%.

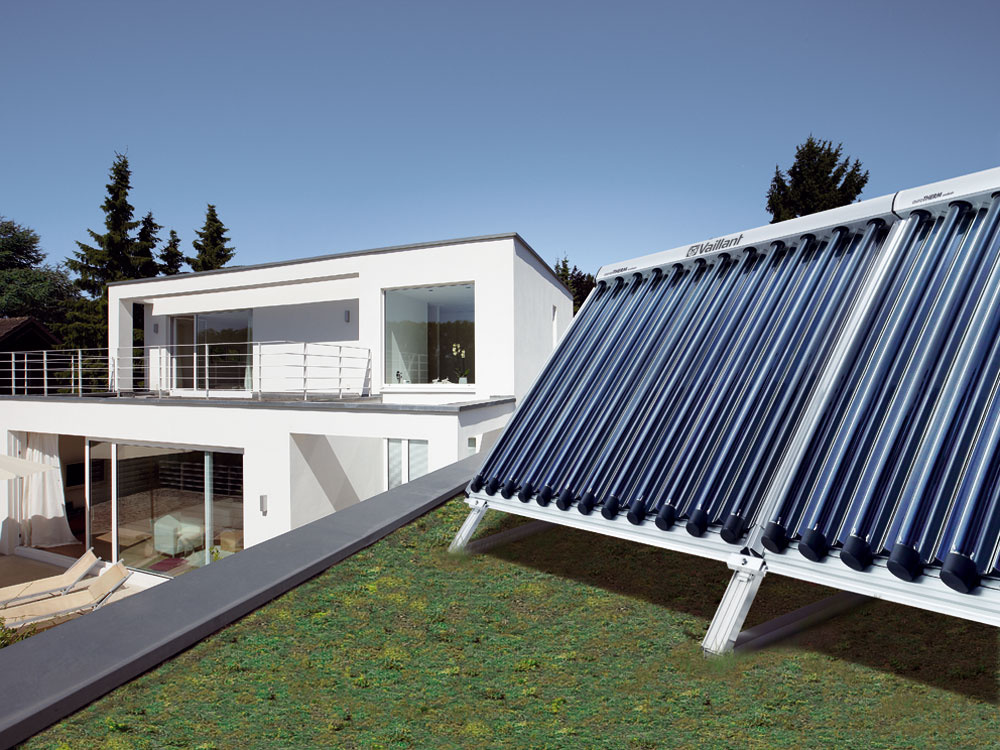

  • Vaillant auroTHERM exclusive VTK 570/2 – закрытый накопитель с 6 вакуумными трубками. КПД – 64%.

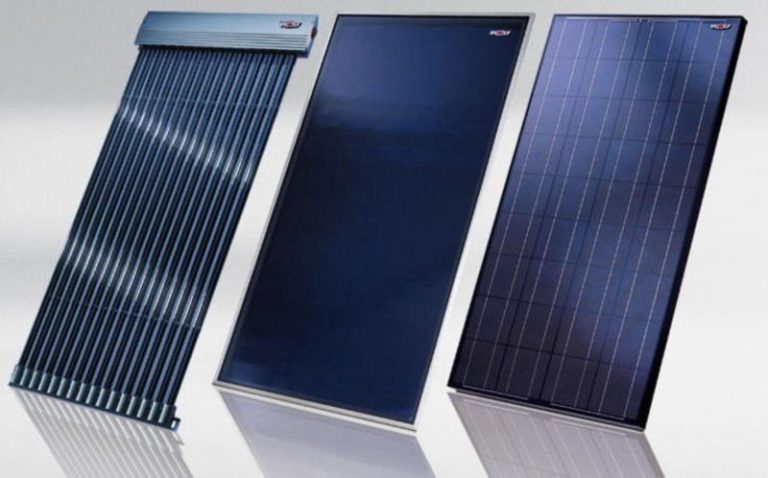

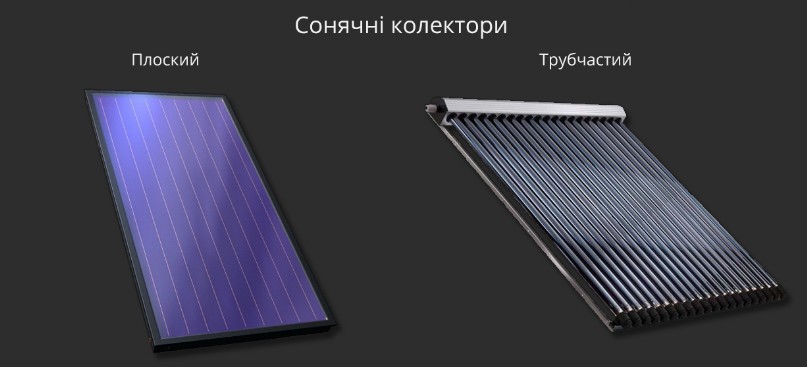

Какие солнечные коллекторы лучше — плоские или вакуумные

Что такое солнечный коллектор

Солнечные коллекторы – это одни из установок альтернативной энергетики. По предназначению они используются для нагревания бытовой воды и как поддержка отопления здания. Не стоит путать данные солнечные коллекторы с солнечными батареями, поскольку последние могут использоваться в других целях. Подробную информацию о фотоэлементах вы можете найти здесь.

Существуют различные виды коллекторов, но самыми популярными являются вакуумные и плоские коллекторы. В данной статье попробуем разобраться с преимуществами и недостатками того или иного вида.

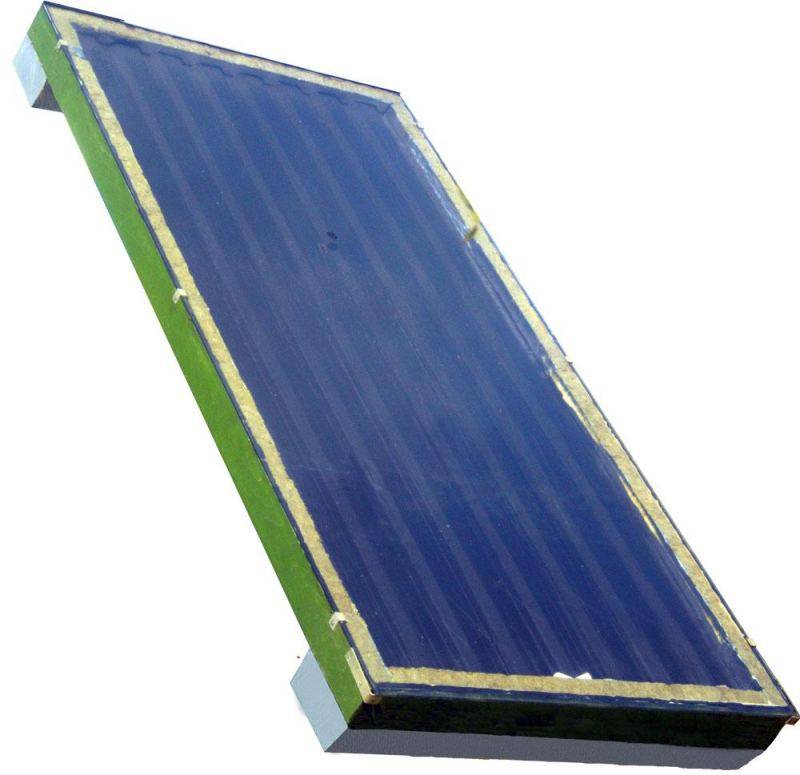

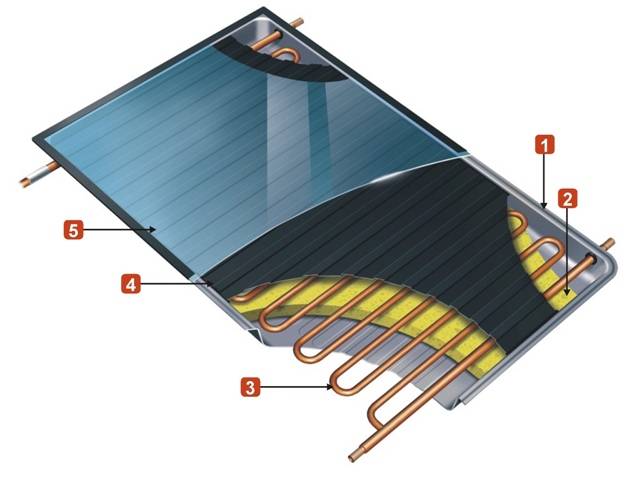

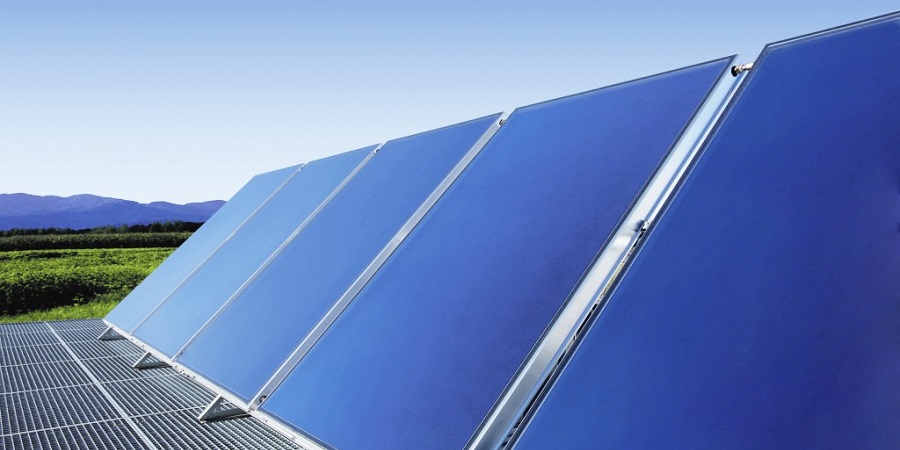

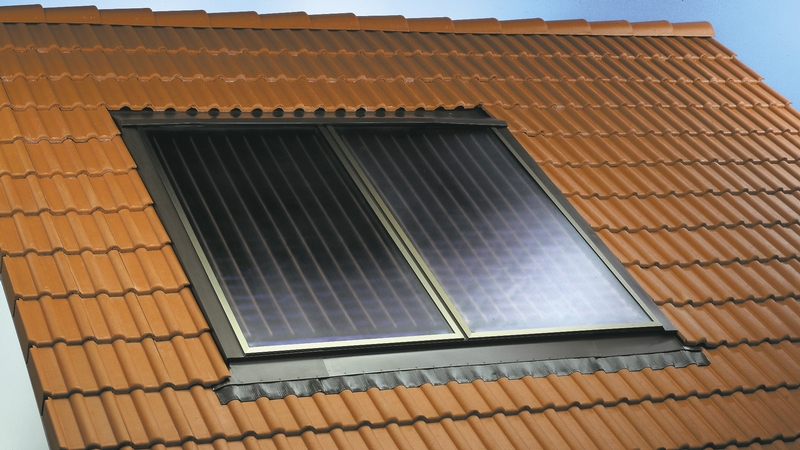

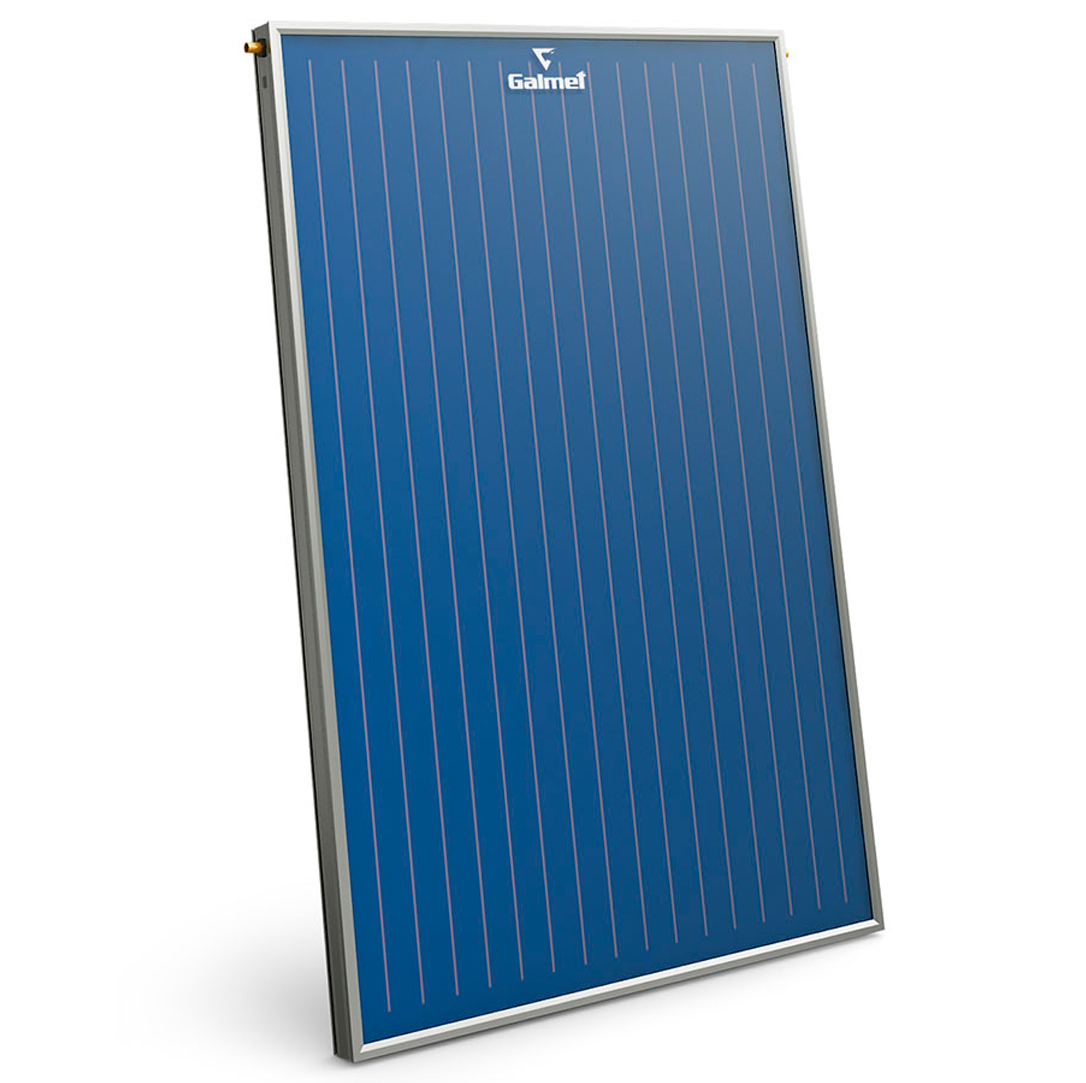

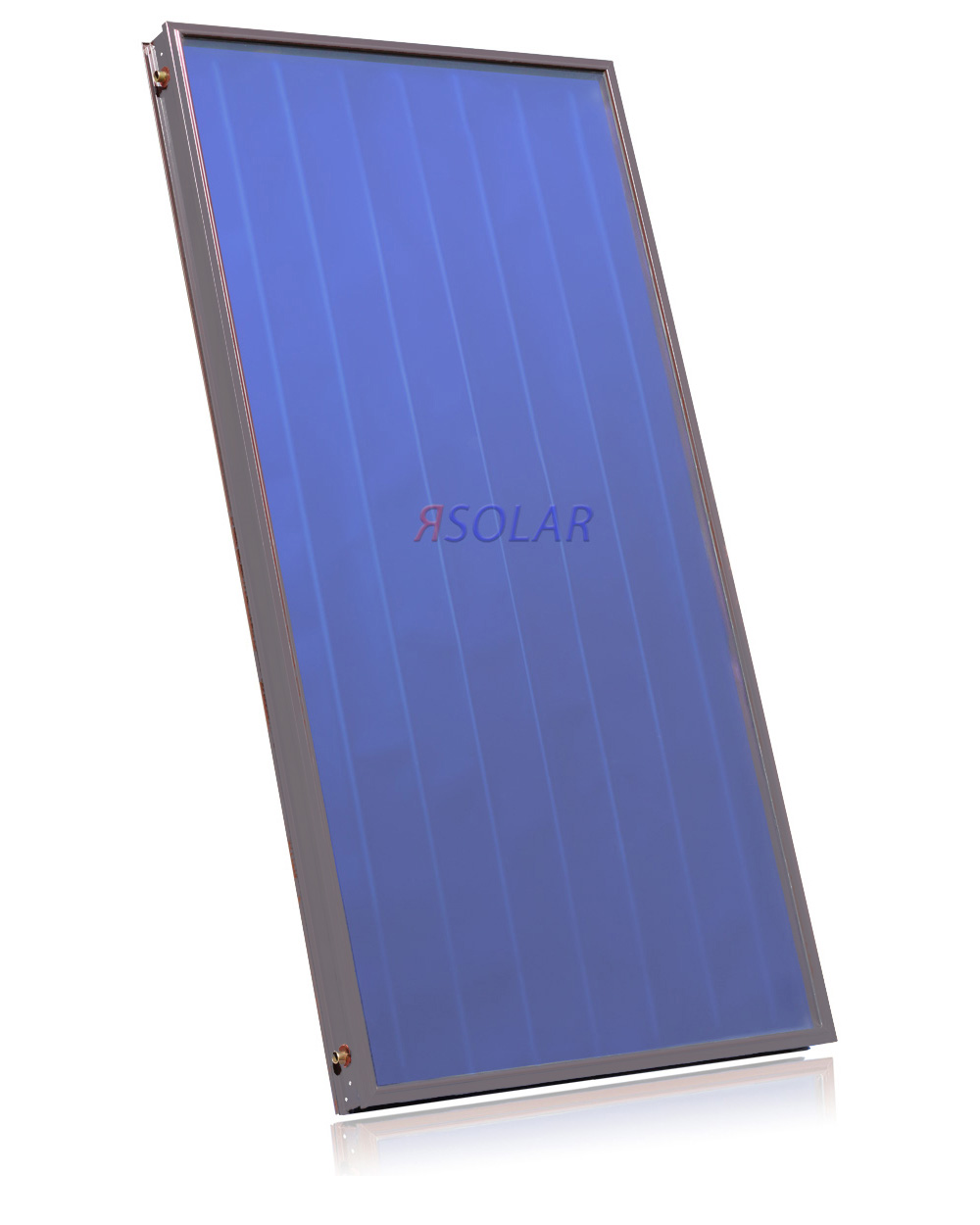

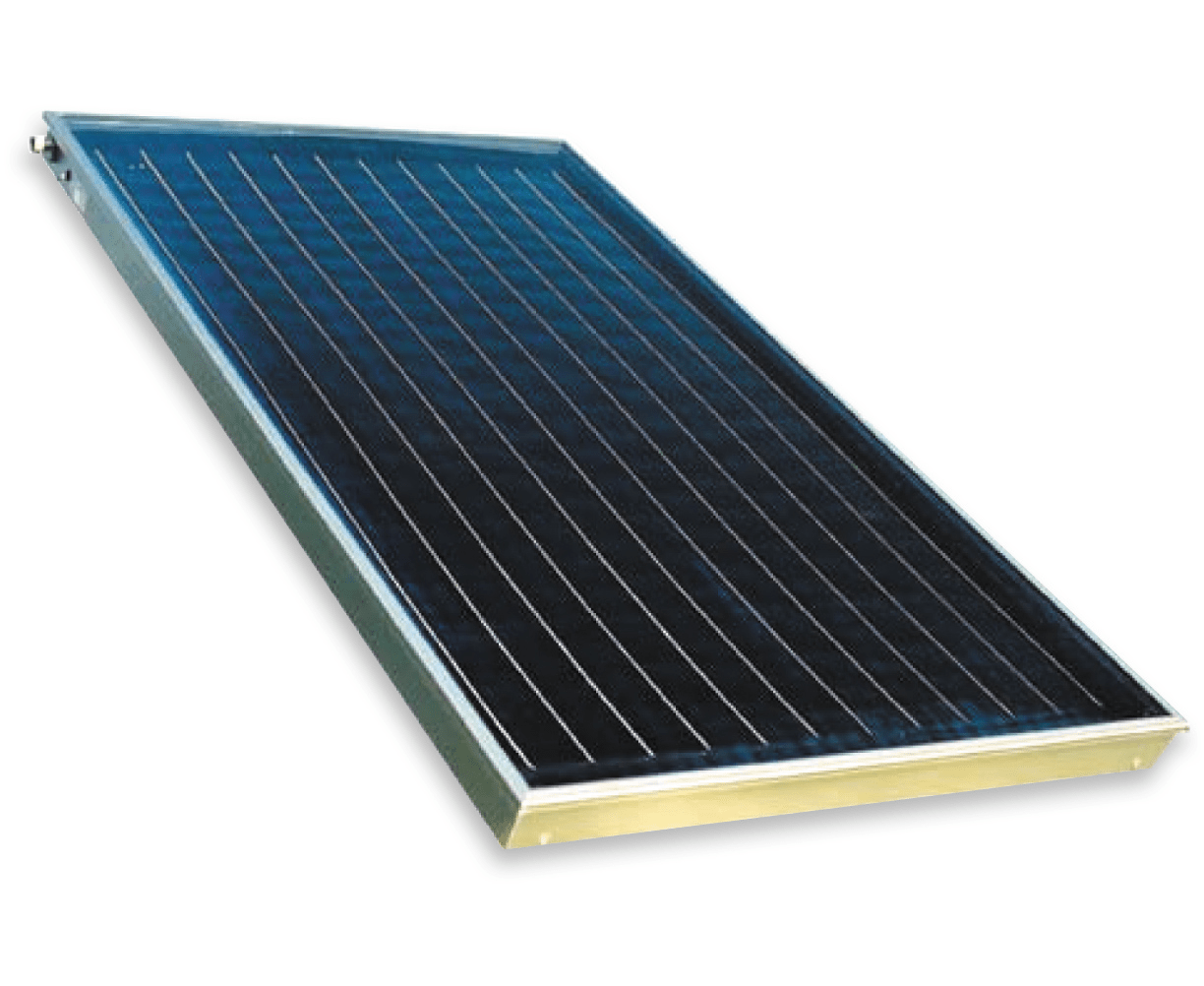

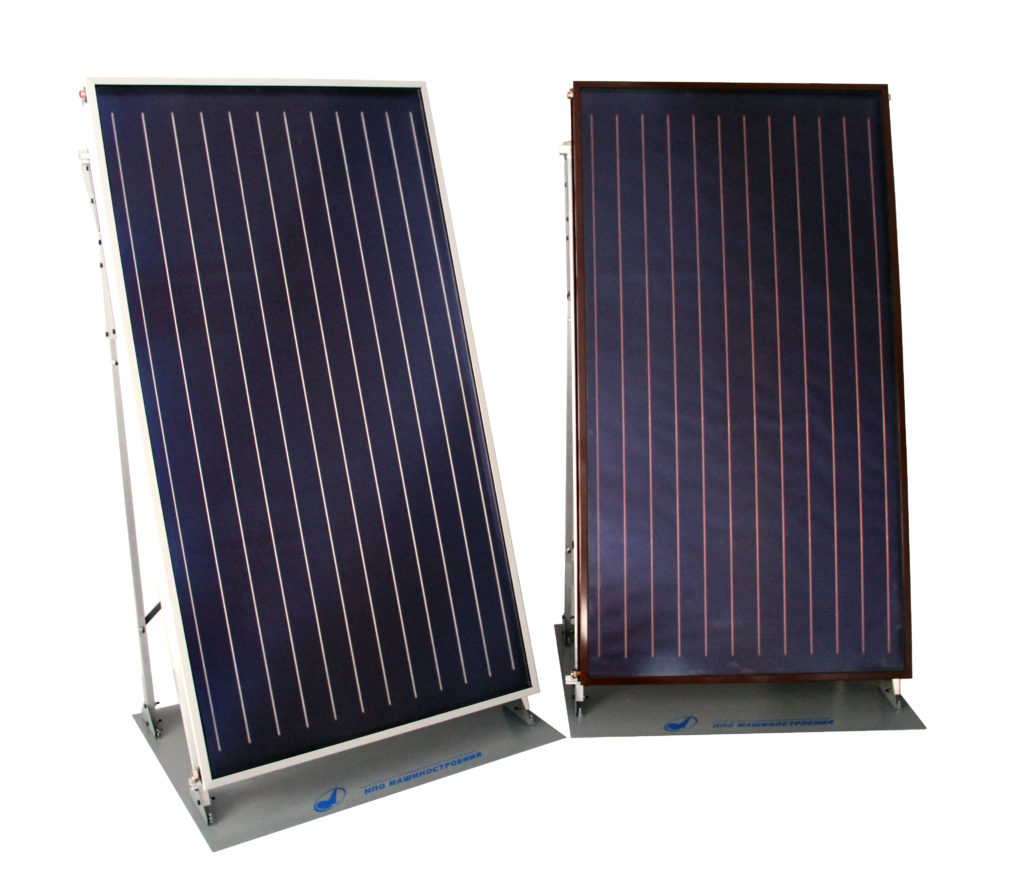

плоский солнечный коллектор

1. Прочностные характеристики

Есть мнение, что данный вид коллекторов отличается повышенными прочностными характеристиками в виду своей сплошной конструкции. Иногда и это не спасает коллектор от повреждений при особых погодных условиях. Однако такие случаи единичны. С другой точки зрения использование трубчатых (вакуумных) солнечных коллекторов является практичней. В случае повреждения одной из трубок, ее можно будет заменить, что без сомнений является преимуществом.

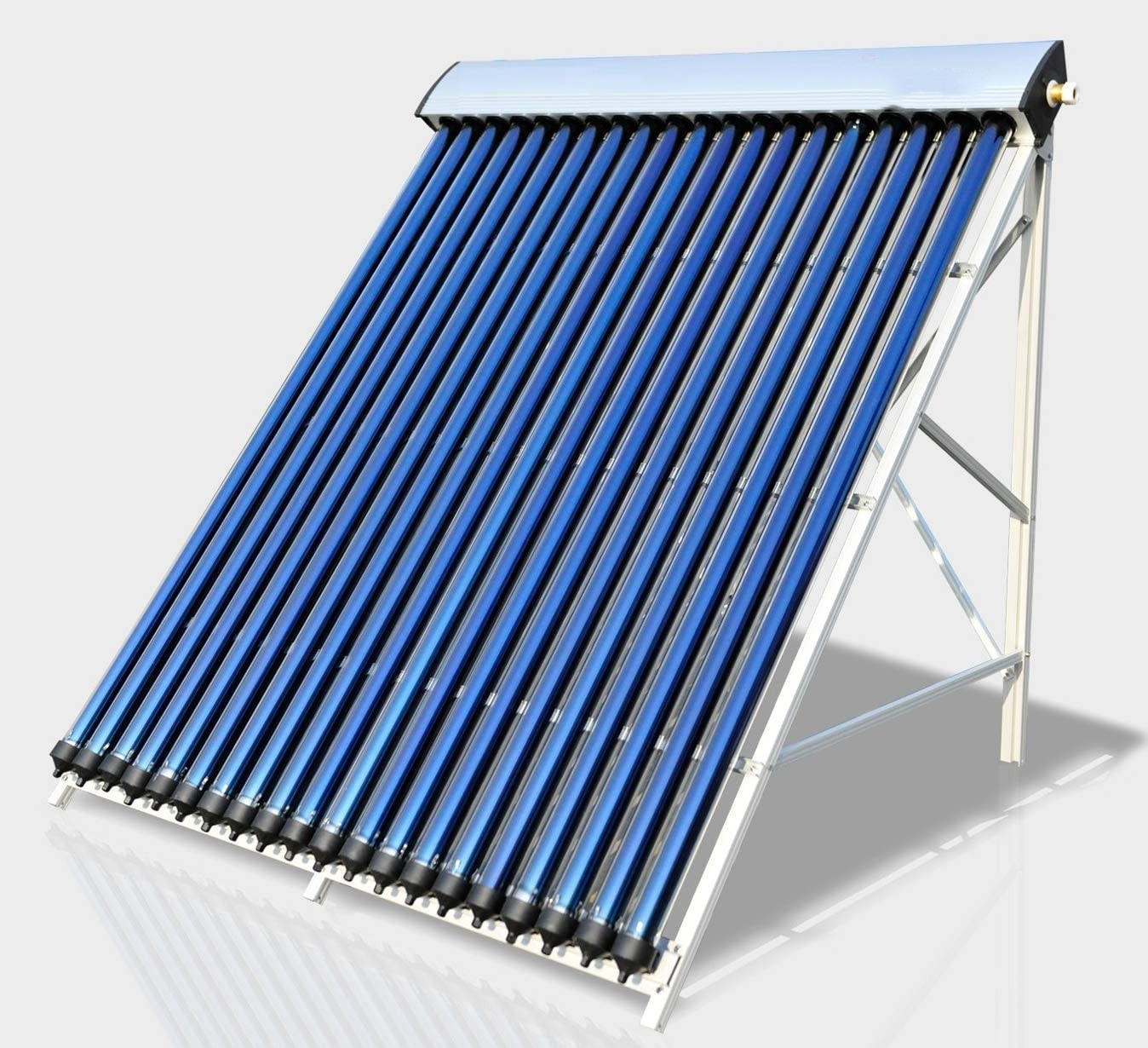

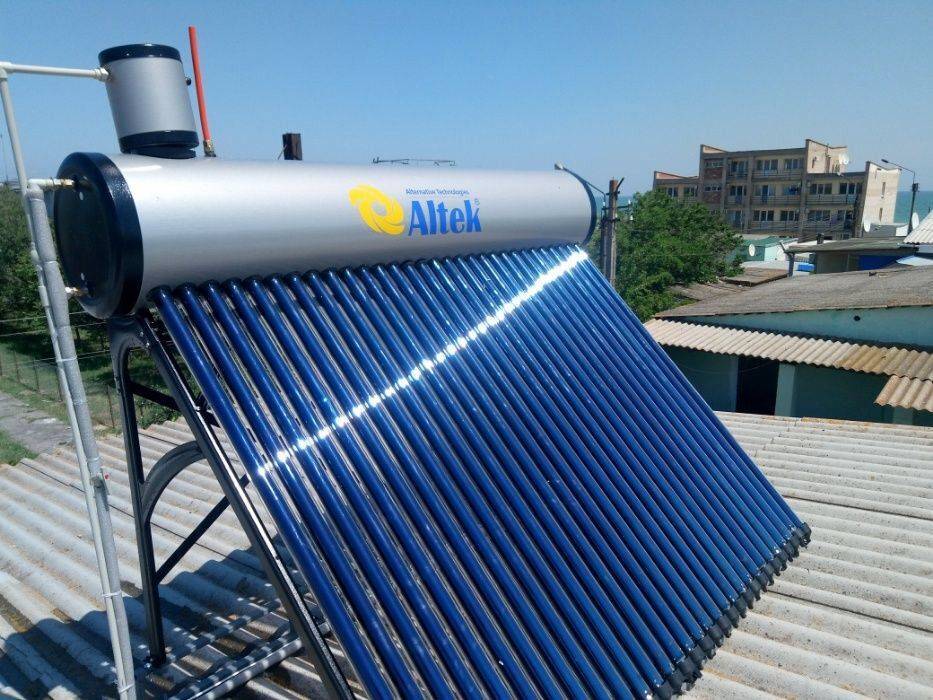

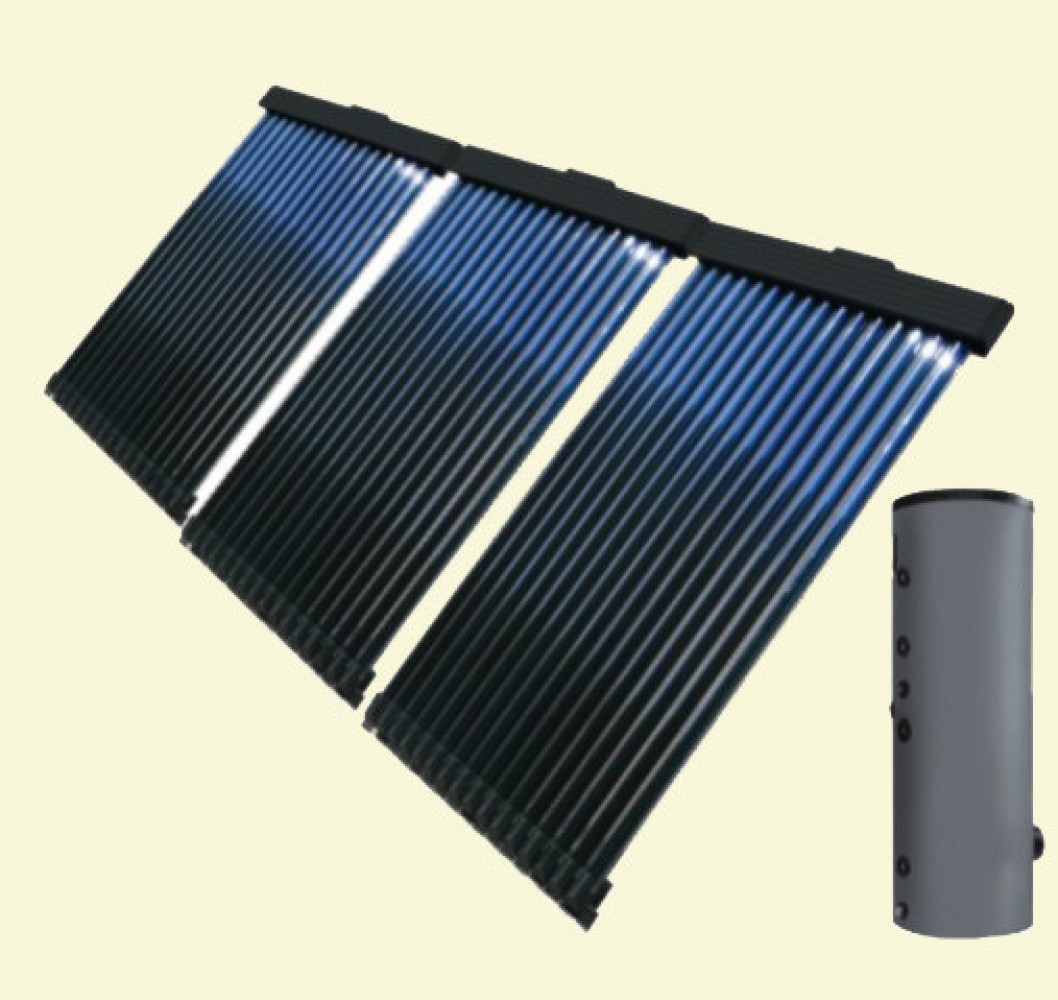

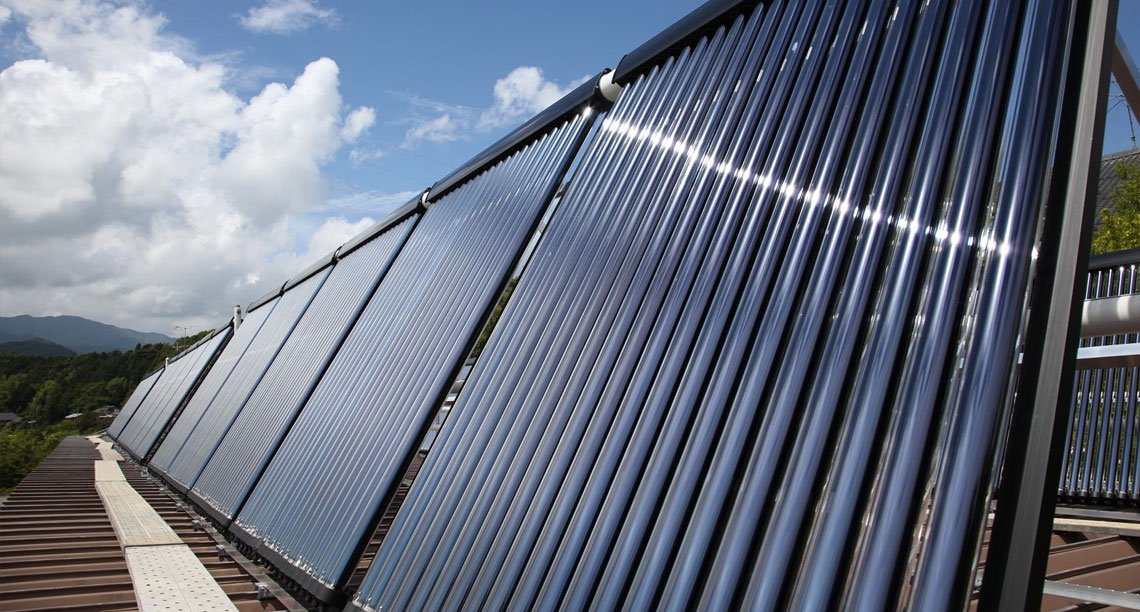

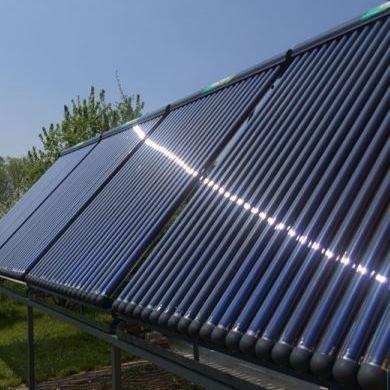

вакуумный солнечный коллектор

2. Поведения при минусовых температурах

На территории Украины данный вопрос актуален благодаря нашим климатическим условиям. Необходимо обеспечить работоспособность солнечной установки в условиях заснеженности. Вне зависимости от вида коллектора и его месторасположения (крыша дома или поверхность земли), при обильных снегопадах его необходимо будет чистить. При увеличении угла наклона расположения коллектора, уменьшается количество снега, который на нем будет скапливаться. В данном вопросе преимущество можно отдать трубчатым коллекторам. Благодаря своей конструкции снег с меньшей вероятностью будет препятствовать работе установки. Касательно обледенения, оно не является большим препятствием для коллекторов.

3. Для отопления

При использовании круглогодичных установок в зимнее время необходимо затратить больше времени на нагрев теплоносителя, нежели в летнюю пору. Благодаря хорошей теплоизоляции вакуумные коллекторы работают настолько хорошо, как и летом. Этого нельзя сказать про плоские, которые теряют эффективность.

4. Цена на солнечные коллекторы

Очевидно, что такой фактор, как цена играет не малую роль в выборе и зависит от производителя. Это могут быть как европейские или китайские представители, так и отечественный производитель. В целом показатель цена / качество у вакуумных солнечных коллекторов из Китая лучший, хоть это и субъективная оценка.

Подведя итог вышесказанному, следует отметить, что и плоские и вакуумные солнечные коллекторы имеют право на существование. Оба вида с легкостью справляются с нагревом воды, однако в холодное время года показатели лучше и вакуумных коллекторов. Так же плоские коллекторы могут быть применимы с целью подчеркивания архитектурной выразительности здания.

при содействии: http://aquaterms.com/

Поделиться ссылкой:

Похожее

Как правильно выбрать солнечный коллектор. Инфографика

Если вы решились на приобретение и установку у себя гелиосистемы, то перед вами неизбежно встанет дилемма как выбрать солнечный коллектор — самый главный элемент солнечной установки.

На сегодняшний день на рынке представлено огромное количество солнечных коллекторов различные по типу, конструкции, эффективности и стоимости. Выбрать самый оптимальный вариант —  не простая задача. В данной статье мы разберемся в особенностях подбора солнечных коллекторов для гелиосистем, что позволит сделать правильный выбор и ощутить все преимущества использования солнечной энергии.

Солнечный коллектор: сфера применения

Во-первых, следует определиться,  для каких целей вам нужен солнечный коллектор. Обычно, гелиосистема применяется в бытовом секторе для:

Каждый вариант может использоваться как самостоятельно, так и в сочетании друг с другом, а так же все вместе. Однако в комбинированных системах, есть одна приоритетная цель, на которую и следует ориентироваться выбирая солнечный коллектор.

Основные типы солнечных коллекторов

Уверен, что многие из вас слышали об извечном споре – вакуумный или плоский солнечный коллектор. На самом деле явного победителя в этом споре нет. Всё зависит от целей применения солнечной системы для каждого конкретного случая.

Существует несколько основных типов вакуумных солнечных коллекторов, которые так же значительно отличаются между собой, поэтому будет более корректно рассматривать каждый тип отдельно.

Для сравнения были выбраны четыре основных типа вакуумных трубчатых коллекторов и один плоский высокоэффективный:

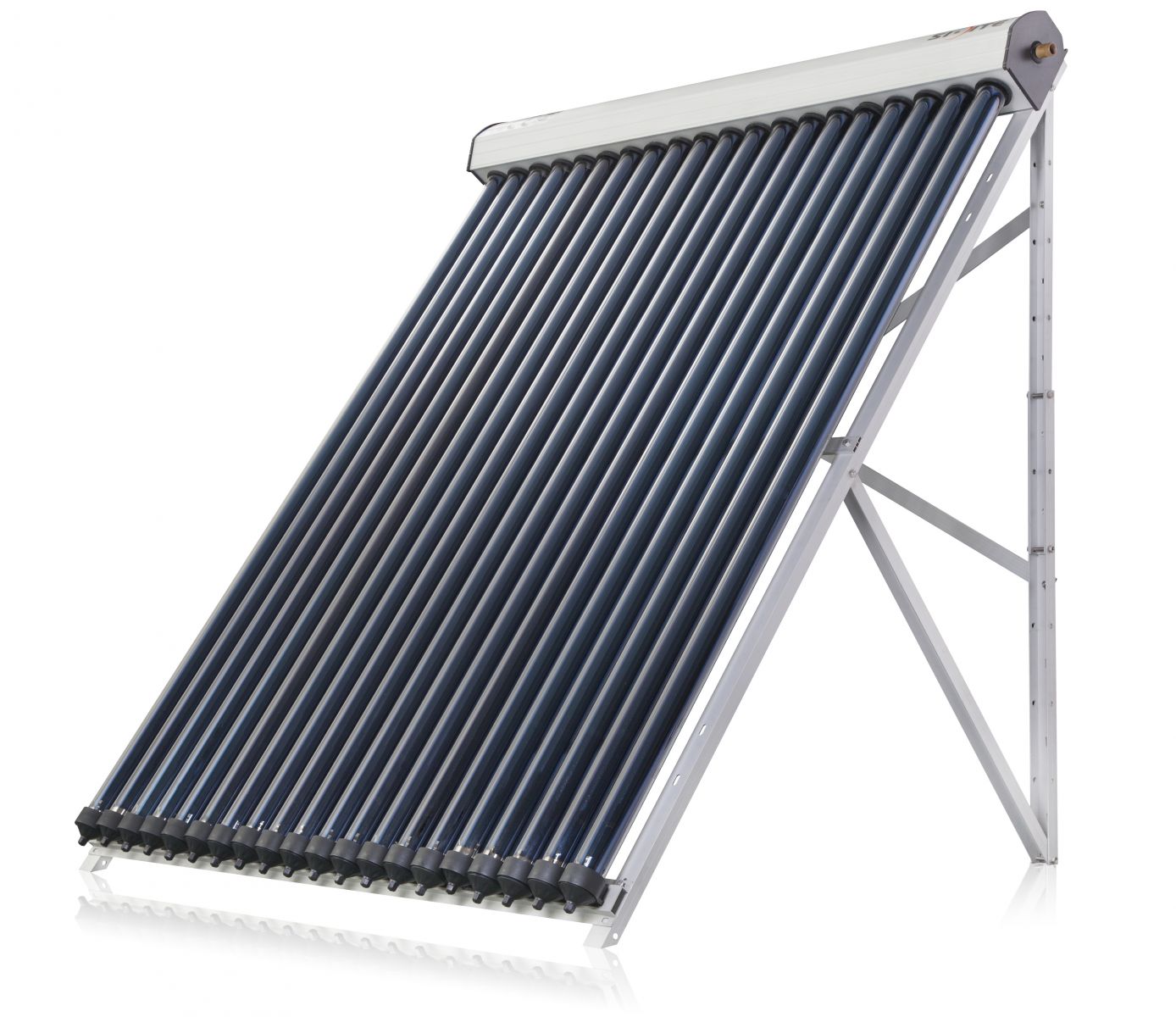

  • Вакуумный трубчатый коллектор с перьевым абсорбером и прямоточным тепловым каналом.

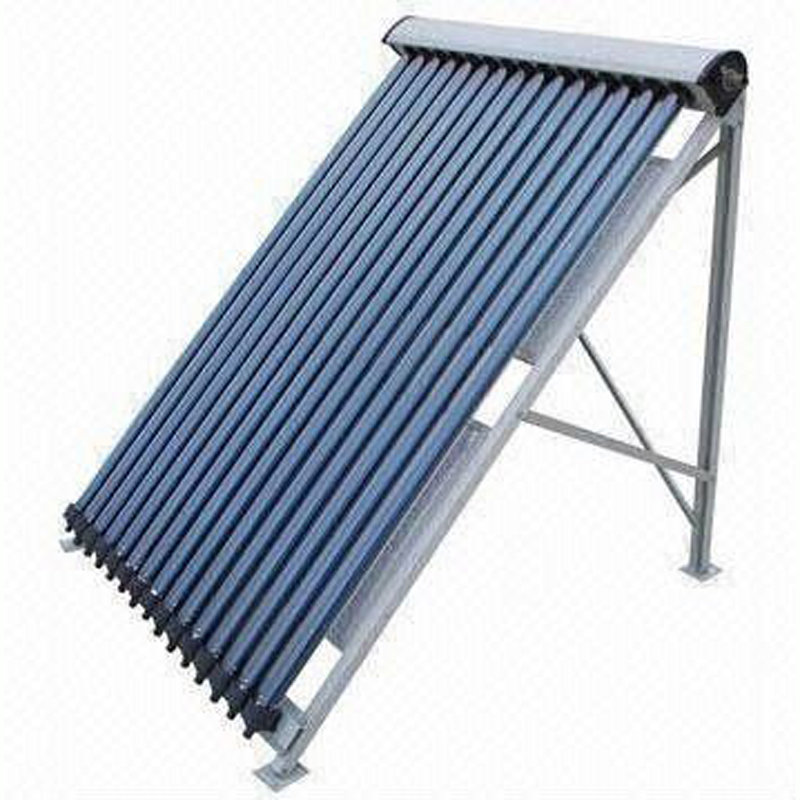

  • Вакуумный трубчатый солнечный коллектор с перьевым абсорбером с тепловой трубкой “heat pipe”.

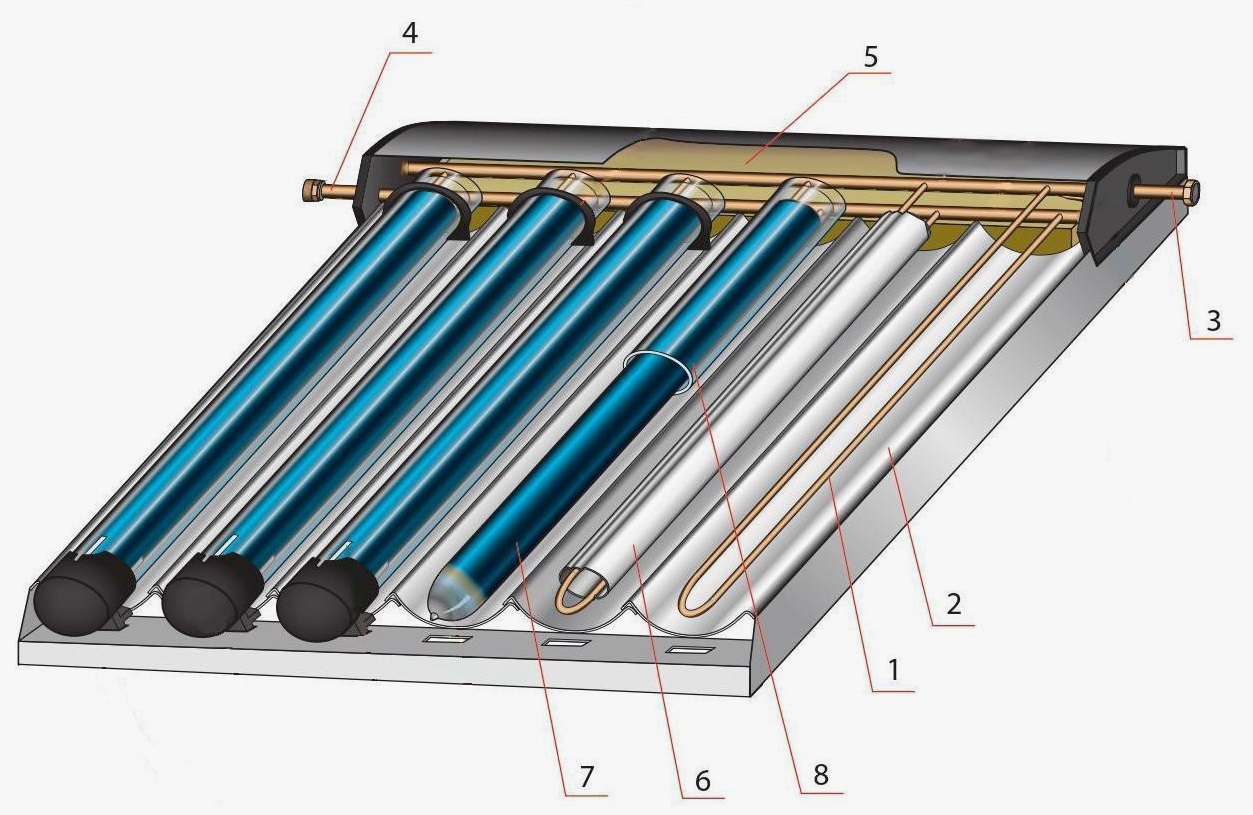

  • U-образный прямоточный вакуумный коллектор с коаксиальной колбой и отражателем.
  • Вакуумный трубчатый солнечный коллектор с коаксиальной колбой и тепловой трубкой “heat pipe”.
  • Плоский высокоэффективный солнечный коллектор.

Большинство аргументов сводятся к весьма абстрактным показателям, таким как: «лучшее восприятия солнечных лучей», «отсутствие теплопотерь», и т.д. Но поскольку у каждого солнечного коллектора есть абсолютно конкретные параметры эффективности, следует доверять именно этим данным для расчета производительности солнечного коллектора в каждом выбранном случае.

Подробнее об этих параметрах и принципе расчета: эффективность солнечного коллектора.

На графике показана зависимость коэффициента полезного действия гелиосистемы от разницы температуры между окружающим воздухом и теплоносителем в солнечном коллекторе при условии солнечного излучения равного 1000 Вт/м². Для анализа воспользуемся средними параметрами для каждого выбранного типа солнечного коллектора указанными на изображении.

Первая зона с минимальной разницей температуры характерна для режима работы солнечного коллектора для нагрева воды в бассейне. Режим работы гелиосистемы во второй зоне является оптимальным для горячего водоснабжения в круглогодичном режиме. Третья зона соответствует режиму работы солнечных коллекторов для нужд отопления, поскольку температура окружающего воздуха в отопительный период самая низкая. Четвертая зона используется для получения высоких температур используемых в технологических нуждах. В бытовом секторе такой температурный режим работы встречается крайне редко.

Из графика видно, что чем меньше ∆t (фактически это означает — чем ниже температура подачи теплоносителя) тем выше КПД солнечного коллектора.

Именно поэтому для гелиосистемы оптимальным является применение низкотемпературных систем отопления таких как «теплые полы».

Плоский коллектор и вакуумные трубчатые коллекторы с плоским перьевым абсорбером имеют более высокую производительность при работе на нагрев бассейна и ГВС за счет оптических свойств, способствующих лучшему поглощению солнечного света. В свою очередь вакуумный солнечный коллектор с коаксиальной колбой лучше работает в отопительный период благодаря лучшей теплоизоляции.

 Производительность солнечных коллекторов

Следующая диаграмма позволяет оценить среднюю производительность коллекторов за год и за отопительный период (нижняя часть столбца).



Данные о количестве выработанной энергии получены при помощи расчета, в программе симуляции работы солнечной системы за год. В расчетах используются усредненные данные по солнечному излучению и погоде для города Днепра. Расчеты приведены к 1 м² апертурной площади каждого типа выбранного солнечного коллектора.

Диаграмма позволяет оценить максимальную эффективность при непрерывной работе солнечной системы во время всего года. На практике такие условия практически невозможны и не всегда отображают реальную картину производительности солнечного коллектора.

Для расчета реальной производительности воспользуемся примером. Смоделируем предполагаемый случай применения гелиосистемы для нужд горячего водоснабжения в круглогодичном режиме и поддержки системы отопления теплыми полами со следующими параметрами:

  • площадь отопления – 200 м²;
  • теплопотери – современная постройка с высоким уровнем теплоизоляции 50 Вт/м² площади;
  • место расположения – Киев;
  • ГВС – 200 л в сутки;
  • апертурная площадь коллекторов – 30 м² ;

На графике видно, что при используя солнечный коллектор для отопления более важным является низкие тепловые потери. При этом хорошие оптические характеристики дают прирост выработки тепла в межсезонье, когда средняя температура воздуха выше, но всё еще необходимо отопление.

В итоге получаем реальную производительность гелиосистемы за год.

Стоимость солнечного коллектора и полученного тепла

Стоимость солнечных коллекторов варьируется и зависит от качества сборки, материала абсорбера и корпуса, толщины и способ укладки изоляции, толщины стекла и т.д. Чтобы оценить стоимость полученной тепловой энергии от солнечных коллекторов зададимся средней стоимостью одного метра квадратного каждого типа коллектора. Так же взяв за основу срок эксплуатации 25 лет и условия эксплуатации описанные в примере выше, получаем значение стоимости полученного 1 кВт*ч энергии.

Тепло полученное от прямоточного вакуумного коллектора с перьевым абсорбером является наиболее дорогим. А тепло полученное от плоского солнечного коллектора самое дешевое, соответственно плоские коллекторы имеют минимальный срок окупаемости.

Однако цена солнечного коллектора не всегда является основополагающим фактором. Более дорогие коллекторы имеют больший срок службы и низкие эксплуатационные расходы, связанные с возможными поломками. В связи с этим, целесообразно рассматривать установку как дорогой брендовой техники, так и бюджетных вариантов при соответствующем уровне начальных капиталовложений.

Выбирая солнечный коллектор, обратите внимание на техническую информацию

Важнейшим фактором для выбора солнечного коллектора является наличие полного технического описания. В первую очередь необходимо знать параметры оптического КПД (ŋ₀), коэффициенты тепловых потерь a₁ (k₁) и а₂ (k₂) и площадь солнечного коллектора (апертурная и общая). Именно эти параметры позволяют оценить эффективность и рассчитать прогнозируемую производительность солнечного коллектора.

Если производитель или продавец по каким-то причинам не предоставляет эти данные, то в итоге мы получаем “кота в мешке” и не сможем оценить энергетический вклад гелиосистемы, поэтому лучше воздержатся от покупки такого изделия. Наличие международного сертификата (например, от швейцарской лаборатории SPF или Solar Keymark) приветствуется, однако не всегда нам продают именно тот коллектор который проходит испытания.

Особенно этим грешат азиатские производители, тут уж мы ничего не сможем проверить, остаётся только надеяться на порядочность компании производителя или поставщика.

Best солнечный водонагреватель с вакуумными трубками для солнечных коллекторов

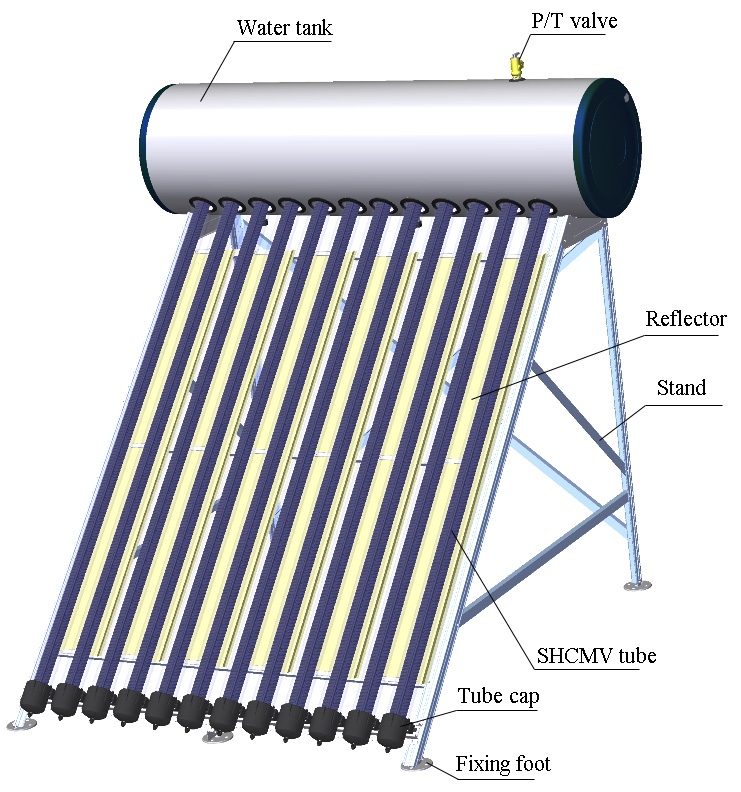

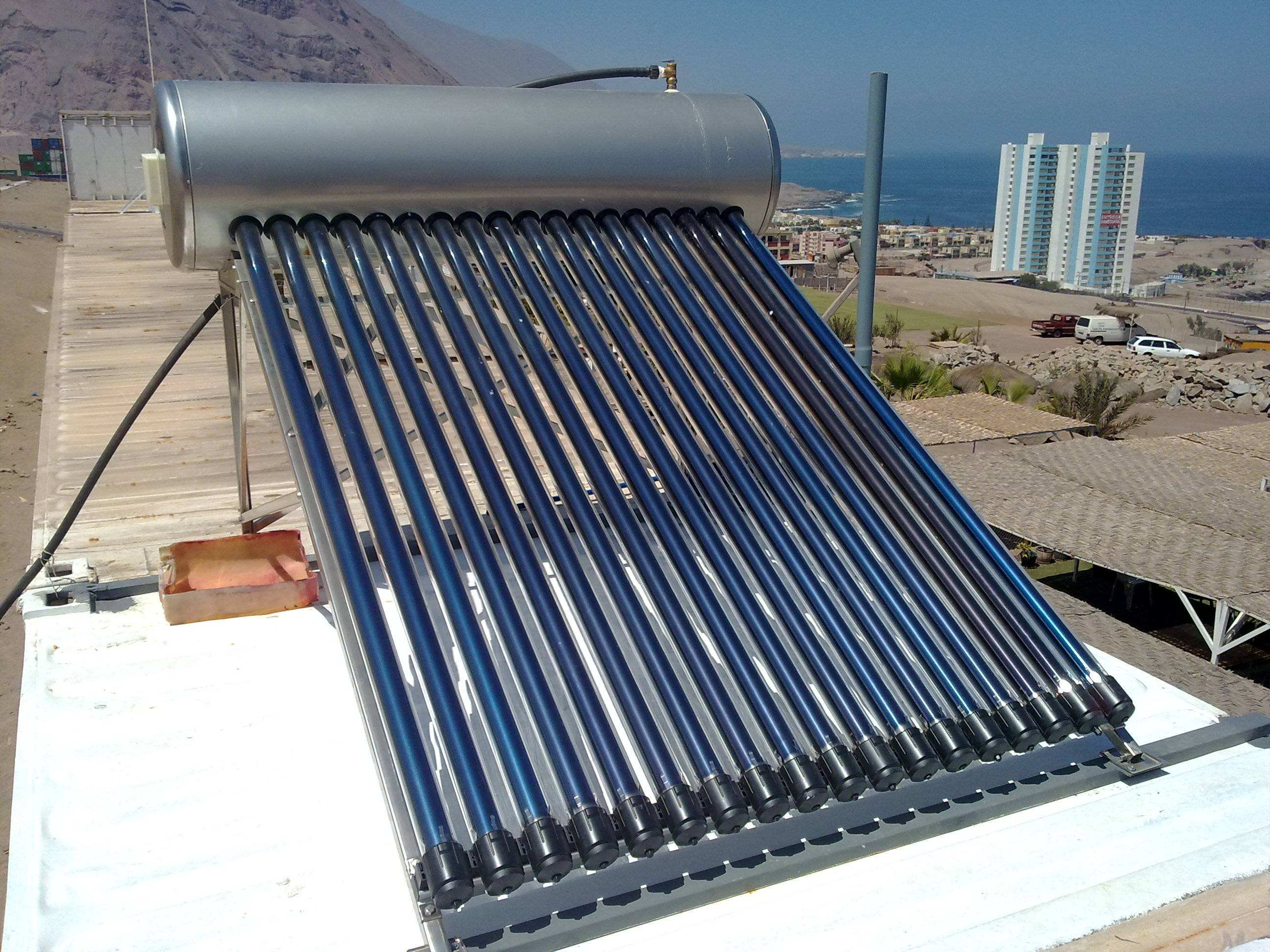

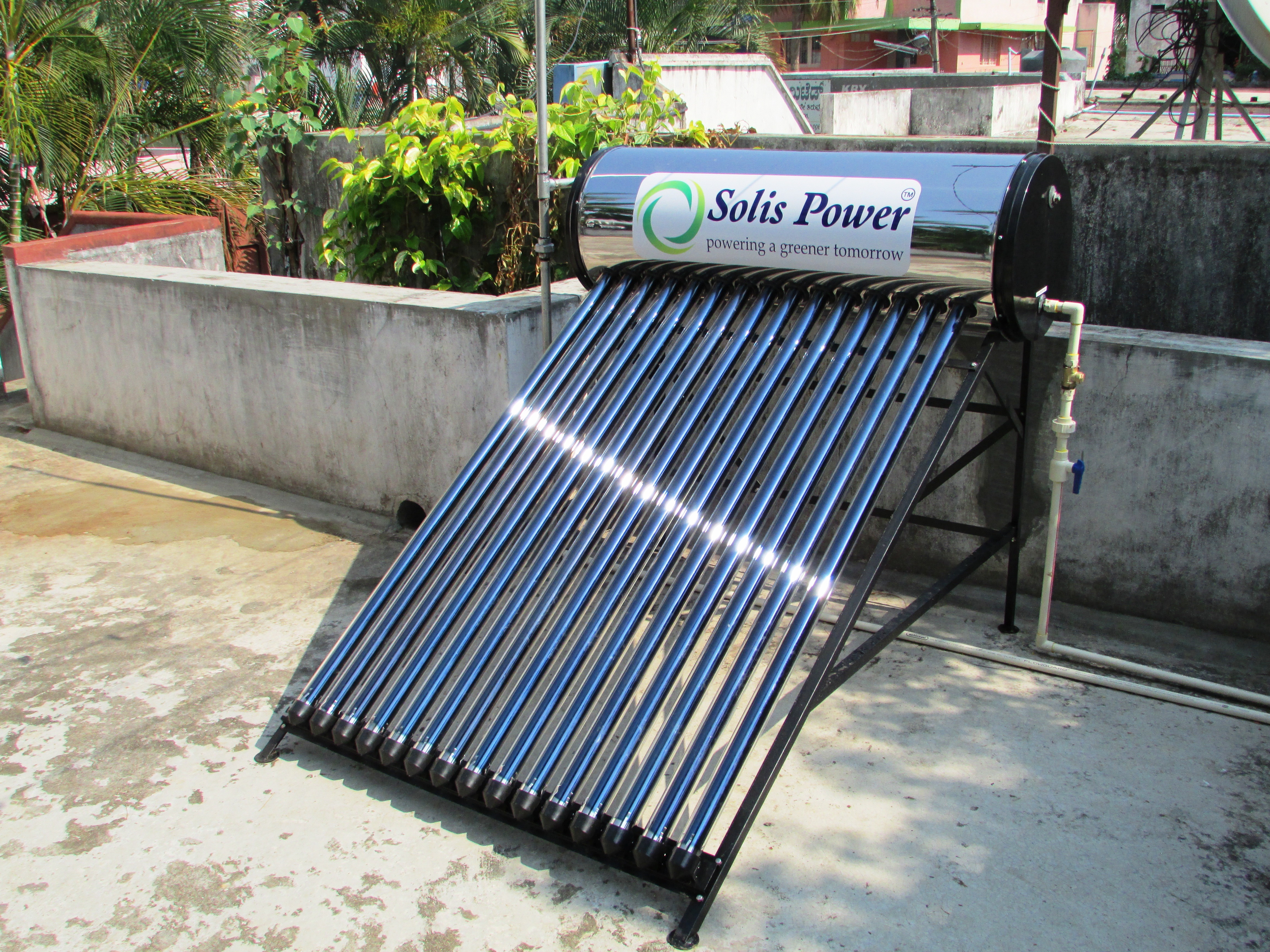

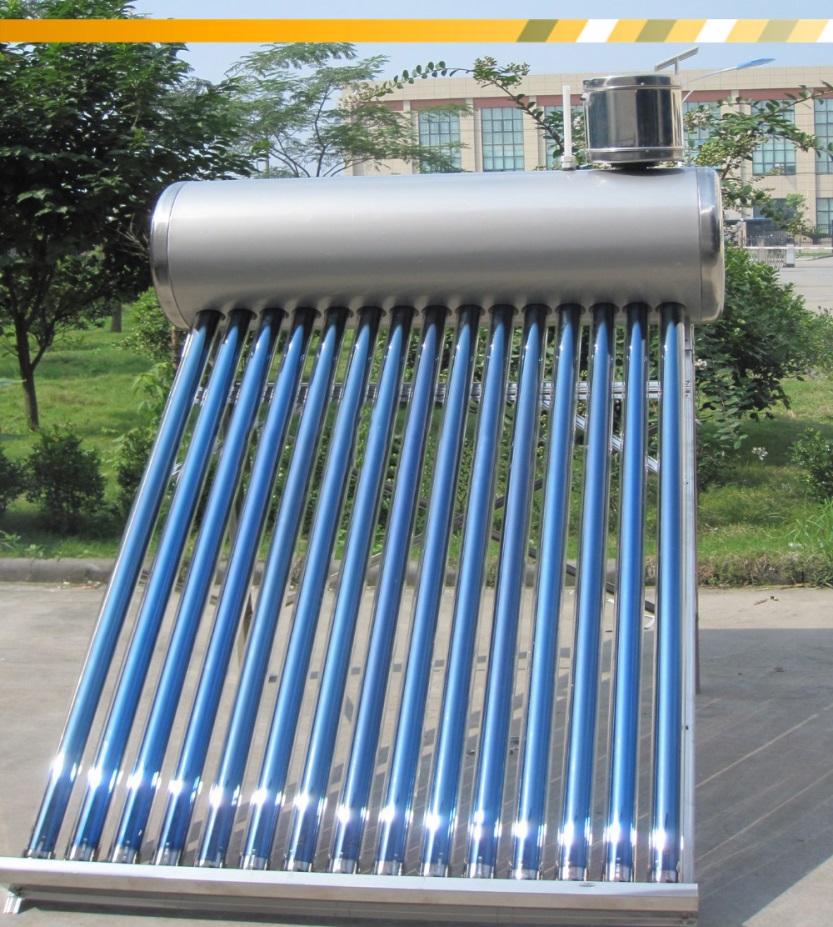

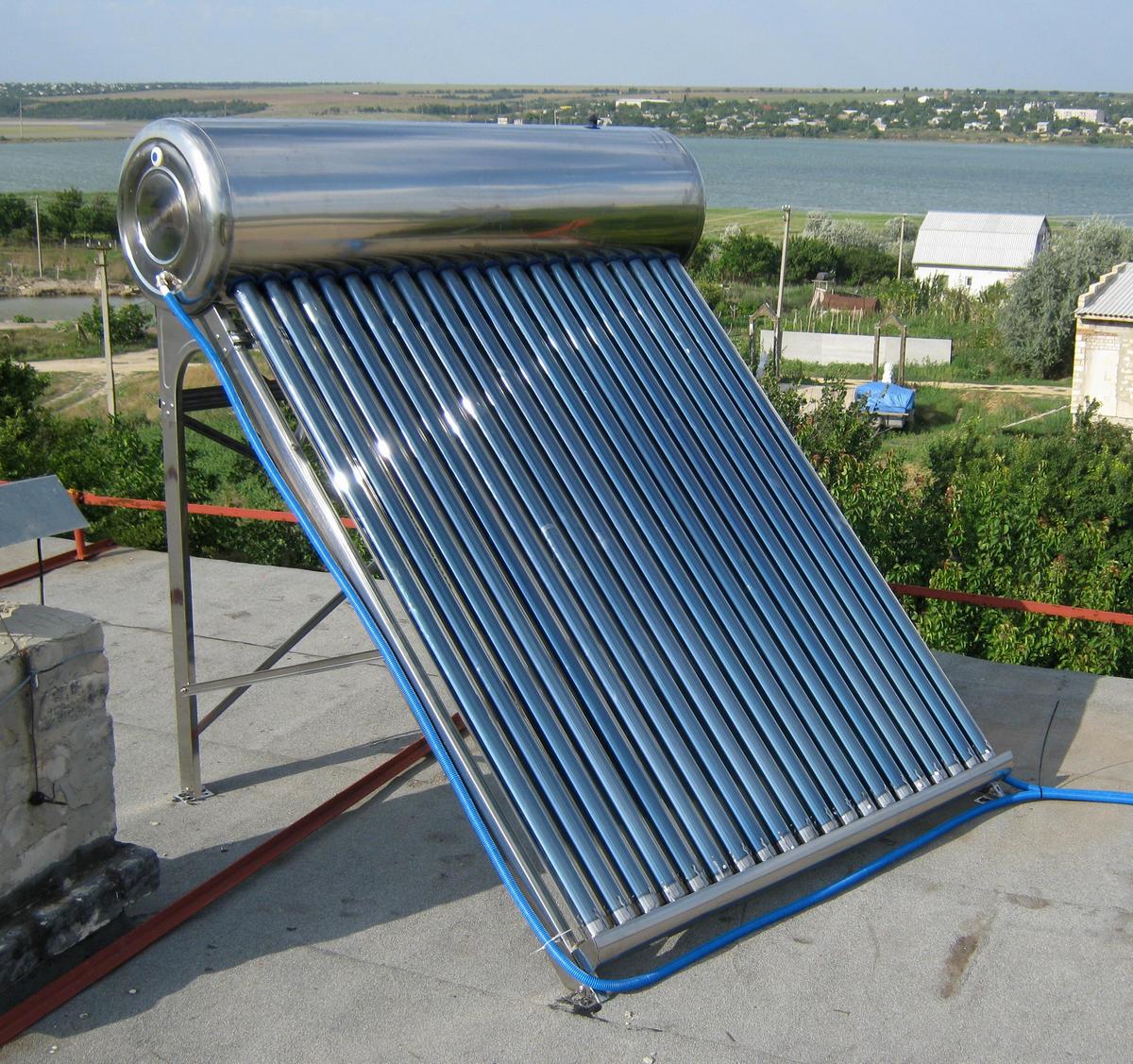

ВЫСОКОКАЧЕСТВЕННЫЙ СОЛНЕЧНЫЙ ВОДОНАГРЕВАТЕЛЬ С ВАКУУМНЫМИ ТРУБКАМИ

Мы поставляем вакуумную трубку серии 2 без давления солнечный водонагреватель,
ECO Series
и PLUS+ Series.
ECO вакуумная трубка без давления солнечный водонагреватель обеспечивает очень экономичное применение.
СЕРИЯ PLUS+ — это решение для очень высокого класса применения, с  увеличенной монтажной рамой резервуар для воды Volume+ alum и более толстым изоляционный слой.

Характеристики:
1.Super ANTI-внешний резервуар  внешний резервуар: нержавеющая сталь изготавливается SUS304 2B.  Подходит для приморских районов, таких как Восточная Южная Азия.
2. Strong внутренний резервуар с нержавеющая сталь до 0,41 мм.
3. Высокоэффективные вакуумные трубки, солнечный коллектор.
4. Оборудовать интеллектуальным автоматическим контроллером системы и электрическим обогревателем заднего хода.






СЕРИЯ СЕРИЯ PLUS+
МОДЕЛЬ PLUS-173L-20T PLUS-205L-24T PLUS-260L-30T PLUS-310L-36T
Громкость 173 Л. 205L 260 Л. 310 Л.
Количество вакуумных трубок 20 ШТ. 24 ШТ. 30 ШТ. 36 ШТ.
Вакуумная трубка от солнечной энергии  = 58 x 1800 мм/ высокоэффективный солнечный вакуумная трубка,
Материал внутренний резервуар SUS304 2B пищевой нержавеющая сталь / толщина стенки =0,41 мм
Материал внешний резервуар SUS304 2B пищевой нержавеющая сталь / толщина стенки =0,31 мм
Размер резервуар для воды EXT диаметр = 5000×1625 мм диаметр 500 x 1925 мм диаметр 500 x 2375 мм диаметр 500×2825 мм
Внутренний размер резервуар для воды диаметр 380×1525 мм диаметр 380×1825 мм диаметр 380×2225 мм диаметр 380×2725 мм
Изоляция / толщина Пенополиуретан высокой плотности/60 мм
Материал рамы  алюминиевый сплав / 100 СМ ширина / 38o степень установки
Интеллектуальный контроллер Полностью автоматический контроллер системы
Электрический обогреватель 1,5 КВТ 2 КВТ 2 КВТ 2 КВТ

——————————————————————————————————————————————————

ПРОФИЛЬ КОМПАНИИ:
Мы являемся профессиональным производителем и разработчиком энергосберегающей солнечной горячей воды, мы предлагаем надежное, превосходное проектирование и экономичное оборудование и решения для многих типов систем водяного отопления, наши основные продукты и услуги включают в себя следующее:

1. Плоские солнечные коллекторы и бытовые солнечные системы горячей воды на основе плоского пластинельного панельного.
2. Основные блоки теплового насоса и водонагреватель со встроенным тепловым насосом.
3. Солнечные тепловые + тепловой насос гибридные солнечные системы водяного отопления. (подходит как для домашнего, так и для центростремительного водяного отопления)
4. Вакуумная трубка солнечный водонагреватель
5. Вода под давлением резервуар для хранения

Мы имеем более 10 лет опыта производства в области производства систем водяного отопления с использованием возобновляемых источников энергии, наше производство основано на инновационном дизайне, передовых технологиях и высококачественных материалах, обеспечивающих максимальную эффективность и долгий срок службы каждый продукт изготавливается с очень тщательным качеством изготовления, строгим производственным стандартом и контролем качества.

Наряду с экологической деградацией и будущим возможным энергетическим кризисом в мире, у нашего человека есть только один ответ: Поиск и использование возобновляемых источников энергии. Отопление солнечной воды является одним из наиболее эффективных способов получения энергии от солнца, когда мы используем солнечную горячую воду, мы снижаем наши затраты на отопление и вножим свой вклад в охрану окружающей среды, мы считаем, Все больше и больше солнечных систем горячей воды будут установлены вокруг нашей жизни, сопровождать с этим прогрессом, SOLARSHINEбудет давать наши максимум усилий для развития индустрии солнечной горячей воды и обеспечивать продукты которые всегда разумный выбор наших клиентов. SOLARSHINEбудет всегда верным партнером клиента и пользователей.
СОЛАРШИНЕ приветствует сотрудничество и партнерство со всего мира.

Самый лучший концентратор солнца своими руками.

Настало время новых источников энергии! Чем хорош солнечный коллектор для отопления

Опубліковано 09.08.2013

Альтернативная энергетика интересует все большее количество великих умов. Я – не исключение. 🙂

Все началось с простого вопроса: “А можно ли бесколлекторный двигатель превратить в генератор?”
-Можно. А зачем?
-Сделать ветрогенератор.

Ветряк для выработки электроэнергии – не совсем удобное решение. Переменная сила ветра, зарядные устройства, аккумуляторы, инверторы, много не копеечного оборудования. В упрощенной схеме ветряк на «отлично» справляется с подогревом воды. Ибо нагрузка – тен, а он абсолютно не требователен к параметрам подаваемой на него электроэнергии. Можно избавиться от сложной дорогой электроники. Но расчеты показали значительные затраты на конструкцию, чтобы раскрутить генератор 500 Ватт.
Мощность, которую несет в себе ветер, рассчитывается по формуле P=0,6*S*V 3 , где:
P – мощность, Ватт
S – площадь, м 2
V – скорость ветра, м/с

Ветер, дующий на 1 м2 со скоростью 2 м/с «несет» в себе энергию 4,8 Ватт. Если скорость ветра увеличится до 10 м/с, то мощность возрастет до 600 Ватт. У самых лучших ветрогенераторов КПД 40-45%. С учетом этого для генератора мощностью 500 Ватт при ветре, скажем 5 м/с. Потребуется площадь, ометаемая винтом ветрогенератора, около 12 кв.м. Что соответствует винту диаметром почти 4 метра! Много денег – мало толку. Добавить сюда необходимость получения разрешения (ограничение по шумности). Кстати, в некоторых странах установку ветряка нужно согласовывать даже с орнитологами.

Но тут я вспомнили о Солнышке! Оно нам дарит очень много энергии. Об этом я впервые задумался после полета над замерзшим водохранилищем. Когда увидел массу льда толщиной более метра и размерами 15 на 50 километров, я подумал: “Это же сколько льда! Сколько его надо греть, чтобы расплавить!?” И все это сделает Солнце за полтора десятка дней. В справочниках можно найти плотность энергии, которая достигает поверхности земли. Цифра около 1 киловатт на метр квадратный звучит заманчиво. Но это на экваторе в ясный день. Насколько реально утилизировать солнечную энергию для хозяйственных нужд в наших широтах (центральная часть Украины), используя доступные материалы?

Какую реальную мощность, с учетом всех потерь, можно получить с оного квадратного метра?

Для выяснения этого вопроса я сделал первый параболический тепловой концентратор из картона (фокус в чаше параболы). Выкройку из секторов оклеил обычной пищевой фольгой. Понятно, что качество поверхности, да и отражающие способности фольги, очень далеки от идеала.

Но задача стояла именно “колхозными” методами нагреть определенный объем воды, чтобы выяснить какую мощность можно получить с учетом всех потерь. Выкройку можно рассчитать с помощью файла Exel который я нашел на просторах интернета у любителей самостоятельно строить параболические антенны.
Зная объем воды, её теплоемкость, начальную и конечную температуру можно рассчитать количество тепла, затраченного на ее нагрев. А, зная время нагрева, можно вычислить мощность. Зная габариты концентратора, можно определить какую практическую мощность можно получить с одного квадратного метра поверхности, на которую падает солнечный свет.

В качестве объема для воды была взята половинка алюминиевой банки, выкрашенная снаружи в черный цвет.

Емкость с водой помещается в фокус параболического солнечного концентратора. Солнечный концентратор ориентируется на Солнце.

Эксперимент №1

проводился около 7 часов утра в конце мая. Утро – далеко не идеальное время, но как раз утром в окно моей “лаборатории” светит Солнце.

При диаметре параболы 0.31 м расчеты показали, что была получена мощность порядка 13,3 Ватт . Т.е. как минимум 177 Ватт/м.кв. Тут следует отметить, что круглая открытая банка далеко не самый лучший вариант для получения хорошего результата. Часть энергии уходит на нагрев самой банки, часть излучается в окружающую среду, в том числе уносится потоками воздуха. В общем, даже в таких далеких от идеала условиях можно хоть что-то получить.

Эксперимент №2

Для второго эксперимента была сделана парабола диаметром 0.6 м . В качестве ее зеркала использовался металлизированный скотч, купленный в строительном магазине. Его отражающие качества незначительно лучше алюминиевой пищевой фольги.


Парабола имела большее фокусное расстояние (фокус за пределами чаши параболы).

Это дало возможность спроецировать лучи на одну поверхность нагревателя и получать в фокусе большую температуру. Парабола без труда прожигает лист бумаги за несколько секунд. Эксперимент проводился около 7 часов утра в начале июня. По результатам эксперимента с тем же объемом воды и той же тарой получил мощность 28 Ватт ., что соответствует примерно 102 Ватт/м.кв . Это меньше, чем в первом эксперименте. Это объясняется тем, что солнечные лучи от параболы ложилось на круглую поверхность банки не везде оптимально. Часть лучей проходили мимо, часть падали по касательной. Банка охлаждалась свежим утренним ветерком с одной стороны, в то время как подогревалась с другой. В первом эксперименте за счет того, что фокус был внутри чаши, банка прогревалась со всех сторон.

Эксперимент №3

Поняв, что достойный результат можно получить, сделав правильный теплоприемник, была изготовлена следующая конструкция: банка из жести внутри выкрашена в черный цвет имеет патрубки для подвода и отвода воды. Герметично закрыта прозрачным двойным стеклом. Термоизолирована.



Общая схема такова:

Нагрев происходит следующим образом: лучи от солнечного концентратора (1 ) через стекло проникают внутрь банки теплоприемника (2 ), где, попадая на черную поверхность, нагревают ее. Вода, соприкасаясь с поверхностью банки, поглощает тепло. Стекло плохо пропускает инфракрасное (тепловое) излучение, поэтому потери на излучение тепла минимизированы. Поскольку со временем стекло прогревается теплой водой, и начинает излучать тепло, было применено двойное остекление. Идеальный вариант, если между стеклами будет вакуум, но это труднодостижимая задача в домашних условиях. С обратной стороны банка теплоизолирована пенопластом, что также ограничивает излучение тепловой энергии в окружающую среду.

Теплоприемник (2 ) с помощью трубок (4,5 ) подключается к бачку (3 ) (в моем случае пластиковая бутылка). Дно бачка находится на 0.3м выше нагревателя. Такая конструкция обеспечивает конвекцию (самоциркуляцию) воды в системе.

В идеале расширительный бак и трубки должны быть тоже термоизолированы. Эксперимент проводился около 7 часов утра в середине июня. Результаты эксперимента таковы: Мощность 96.8 Ватт , что соответствует примерно 342 Ватт/м.кв.

Т.е. эффективность системы улучшилась более, чем в 3 раза только за счет оптимизации конструкции теплоприемника!

При проведении экспериментов 1,2,3 нацеливание параболы на солнце делалось вручную, «наглазок». Парабола и нагревательные элементы удерживались руками. Т.е. нагреватель не всегда был в фокусе параболы, поскольку руки человека устают и начинают искать более удобное положение, которое не всегда правильное с технической точки зрения.

Как вы могли заметить, с моей стороны были приложены усилия для обеспечения отвратительных условий для проведения эксперимента. Далеко не идеальные условия, а именно:
– не идеальная поверхность концентраторов
– не идеальные отражающие свойства поверхностей концентраторов
– не идеальное ориентирование на солнце
– не идеальное положение нагревателя
– не идеальное время для эксперимента (утро)

не смогли помешать получить вполне приемлемый результат для установки из подручных материалов.

Эксперимент №4

Далее нагревательный элемент был закреплен неподвижно относительно солнечного концентратора. Это позволило поднять мощность до 118 Ватт , что соответствует примерно 419 Ватт/м.кв . И это в утренние часы! С 7 до 8 утра!

Существуют и другие методы нагрева воды, с помощью Солнечных коллекторов. Коллекторы с вакуумными трубками дороги, а плоские имеют большие температурные потери в холодное время года. Применение солнечных концентраторов может решить эти проблемы, однако требует реализации механизма ориентирования на Солнце. В каждом способе есть как преимущества, так и недостатки.

Подробности Опубликовано: 12.10.2015 08:32

Бесплатное пошаговое руководство содержит всю необходимую информацию для создания своими руками солнечного концентратора мощностью 0,5 кВт. Отражающая поверхность устройства будет иметь площадь около 1 квадратного метра, а стоимость его производства обойдется от $79 до $145 в зависимости от региона проживания.

Sol1, такое название получила солнечная установка от GoSol, займет приблизительно 1,5 кубических метра пространства. Работы по его изготовлению займут около недели. Материалами для его конструкции послужат железные уголки, пластмассовые коробки, стальные прутья, а основной рабочий элемент – отражающую полусферу – предлагается выполнить из кусков обычного зеркала ванных комнат.

Солнечный концентратор может быть использован для выпечки, жарки, нагрева воды или консервации продуктов питания, посредством обезвоживания. Устройство также может служить демонстрационным примером эффективной работы солнечной энергии и поможет многим предпринимателям развивающихся стран начать собственное дело. В дополнение к содействию снижению вредных выбросов в атмосферу, солнечные концентраторы GoSol помогут сократить вырубку лесов, заменив сжигаемую древесину чистой энергией солнца.

Инструкция GoSol может быть использована не только для создания и практического применения, но и для продажи солнечных концентраторов, которые помогут значительно снизить порог доступа к солнечной энергии, которая, главным образом, сегодня генерируется посредством фотогальванических солнечных панелей . Их стоимость остается на крайне высоком уровне в регионах, где добыть энергию другими способами зачастую просто не возможно.

Бесплатная инструкция солнечного концентратора доступна на сайте GoSol , а чтобы получить ее потребуется оставить свой email адрес, на который будет отправляться обновленная информация. Если же вы желаете, чтобы «солнечная» инициатива продвигалась стремительней и в более крупных масштабах, то можно поддержать компанию финансово – стартап еще принимает денежные взносы, награда за которые будет зависеть от суммы пожертвования.

Солнечную энергию можно собирать и использовать разными способами. Один из самых простых и эффективных — зеркальный рефлектор и концентратор. Его не сложно изготовить своими руками.

Рефлектор отражает солнечные лучи и концентрирует их на ёмкости с водой. Та нагревается и вскипает, выдавая струю пара. Конструкция устройства довольно проста, главное — чтобы зеркала автоматически поворачивались на нужный угол и следили за Солнцем.

Полученный пар направляем, например, в духовой шкаф для приготовления пищи, по трубам на обогрева дома, в турбину для генерации электроэнергии, в двигатель, холодильник и т.д. На самом деле, если посмотреть на какой-нибудь производственный процесс, то почти любую его часть можно перевести на пар.

Самодельный парогенератор Solar-OSE на линейных зеркалах с управлением от платы Arduino на французской конференции мейкеров POC21 , посвящённой самодельным экологическим проектам.

Недавно авторы выложили в открытый доступ под лицензией Creative Commons инструкцию по сборке устройства. Такой компактный прибор на 1 кВт отлично подходит для малого бизнеса, особенно в сельской местности. Если объединить несколько модулей, то мощность повышается в несколько раз.

По оценке мейкеров, стоимость всех деталей парогенератора составит примерно $2000, но есть разные варианты экономии.

Примерное время сборки: 150 часов. Одна неделя, три человека.

В инструкции приводится полный список и размеры всех материалов, а также необходимые для работы инструменты.

Очень давно хотелось изготовить солнечный параболический концентратор. Прочитав массу литературы по изготовлению формы для параболического зеркала, я остановился на простейшем варианте — спутниковой тарелке. Спутниковая тарелка имеет параболическую форму, которая собирает отраженные лучи в одной точке.

За основу присмотрел Харьковские тарелки «Вариант». По приемлимой для меня цене мог приобрести только 90 сантиметровое изделие. Но цель моего опыта — высокая температура в фокусе. Для достижения хороших результатов необходима площадь зеркала — чем больше, тем лучше. Поэтому тарелка должна быть 1,5м, а лучше 2м. В ассортименте Харьковского производителя есть данные размеры, однако изготовлены они из алюминия, и соответственно цены заоблачные. Пришлось нырнуть в интернет, в поисках б/у изделия. И вот в Одессе, строители разбирая какой-то объект, предложили мне спутниковую тарелку размерами 1,36м х 1,2м., изготовленную из пластика. Немного не дотягивала до моих пожеланий, однако цена была хорошей, и я заказал одну тарелку.

Получив через пару дней тарелку, обнаружил, что изготовлена она в США, имеет мощные ребра жесткости (я переживал, достаточно ли крепкий корпус, и не поведет ли его после наклейки зеркал), и крепкий механизм ориентирования с множеством настроек.

Также приобрел зеркала, толщиной 3мм. Заказал 2 кв.м. — немного с запасом. Зеркала продаются в основном толщиной 4 мм., нашел троечку, чтобы легче было нарезать. Размер зеркал для концентратора решил сделать 2 х 2 см.

После сбора основных комплектующих приступил к изготовлению подставки для концентратора. Нашлось несколько уголков, кусочков труб и профильков. Нарезав по размерам, сварил, зачистил и покрасил. Вот что получилось:

Итак, изготовив подставку, принимаюсь за нарезку зеркал. Зеркала получил размерами 500 х 500 мм. Первым делом разрезал пополам, а потом сеткой 2 х 2 см. Перепробовал кучу стеклорезов, однако сейчас найти в магазинах, хоть что-то толковое, не представляется возможным. Новый стеклорез режет идеально 5-10 раз, и все…. После этого можно сразу выкидывать. Возможно есть какие-то профессиональные, но покупать их надо не в строительных магазинах. Поэтому, если кто-то соберется сделать концентратор из зеркал, вопрос о порезке зеркал самый трудный!

Зеркала нарезаны, тренога готова, приступаю к поклейке зеркал! Процесс долгий и нудный. У меня количество зеркал на готовом концентраторе получилось 2480 штук. Клей выбрал неправильный. Купил специальный клей для зеркал — держит хорошо, но он густой. При наклейке, выдавливая капельку на зеркало и прижимая потом к стенке тарелки, есть вероятность неравномерно прижать зеркало(где-то сильнее, где-то слабее). От этого зеркало может быть приклеено не плотно, т.е. будет направлять свой лучик солнца не в фокус, а около него. А если фокус будет размыт — высоких результатов ждать нечего. Забегая вперед, скажу, что у меня фокус получился размытым (из чего делаю вывод о том, что необходимо было применить другой клей). Хоть и результаты опыта порадовали, но фокус был размером приблизительно около 10 см, а вокруг еще размытое пятно еще по 3-5 см. Чем меньше фокус, тем точнее фокусировка лучей, тем соответственно будет выше температура. На поклейку зеркал у меня ушло почти 3 полных дня. Площадь нарезанных зеркал составила около 1,5кв.м. Был брак, вначале, пока не приспособился — много, позже существенно меньше. Бракованные зеркала составили, наверное, не более 5 %.

Солнечный параболический концентратор готов.

При замерах, максимальная температура в фокусе концентратора составила не менее 616,5 градусов. Солнечные лучи помогли поджечь деревянную доску, расплавить олово, свинцовый грузик и алюминиевую пивную банку. Эксперимент я проводил 25 августа 2015 года в Харьковской области, пгт.Новая Водолага.

В планах на следующий год (а может быть получится и в зимний период) приспособить концентратор для практических потребностей. Возможно для нагрева воды, возможно для выработки электроэнергии.

В любом случае, всем нам природа дала мощнейший источник энергии, надо только научиться им пользоваться. Энергия солнца в тысячи раз перекрывает все потребности человечества. И если человек сможет взять хотя-бы малую часть этой энергии, то это будет величайшим достижением нашей цивилизации, благодаря которому мы сохраним нашу планету.

Ниже представлен ролик, в котором вы увидите процесс изготовления солнечного концентратора на основе спутниковой тарелки, и опыты, которые с помощью концентратора получилось сделать.


написано после прочтения статьи в Photon International 12/2012. Все фото и данные из этого источника.


Вкратце :
1) Мощность CSP (Concentrated Solar Power) станций во всем мире увеличилась на 1 ГВт в 2012 году. Ежегодно этот рынок растет на величину > 100% (не опечатка!).
2) Установленные мощности: 2.8 ГВт, Строится 2.9, планируется 7 ГВт.
3) Наиболее популярная это технология параболических рефлекторов, но набирают силу концентроторы-башни и концентраторы на линзах Френеля.

Теперь подробнее. Рынок растет так:


(светло коричневым и коричневым: установленная и устанавливаемая в год мощность (ГВт) CSP. Источник: Photon International 12/2012)

Как будут развиваться CSP технологии? Смотрим на эту картинку:


(пояснение «легенды» слева -на-право: общий, параболические рефлекторы, башни, параболические тарелки, линейные отражатели Френеля. Диаграмма первая — на конец 2012 года, вторая: строится, посленяя: запланировано)

Очевидно, что параболические рефлекторы «сегодня», но башни-концентраторы будут популярны «завтра». Самый большой возводимый проект в этой области на сегодня это Ivanpah Solar Electric Generating Station 392 МВт в южной Калифорнии. 170000 зеркал будут фокусировать свет на башни.

CLFR постепенно отвоёвывают рынок: наблюдается рост с 1 до 7%. Самый большой проект в этой области это 100 МВт в Раджастане от Avera Solar.

Что такое параболические рефлекторы?

Это система, где параболические зеркала, поворачиваясь вдоль своей оси фокусируют солнечные лучи на теплопоглощающей трубке. Такая система позволяет концентрировать в 100 раз и нагревать носитель тепла (специальное масло) до 400 градусов. Через обменник тепла горячее масло отдает энергию пару который, в свою очередь, вращает турбину. Новые системы в этой области могут включать аккумулятор в виде бака с расплавленной солью (до 8 часов). Система уже хорошо известна (с 80х) .

Недостатки и достоинства :


  1. опробованная технология.

  2. Но, высокие затраты относительно других, «зеленых» источников (например ФВ).

  3. Но, низкая температура теплоносителя.

  4. Но, в некоторых случаях такие системы требуют обеспечение водой, что не просто в условиях пустыни.

  5. Но, место установки не должно иметь уклона больше 1%.

Что такое концентраторы — башни?
Это система, где зачастую тысячи поворачиваемых зеркал отслеживают солнце и фокусируют энергию на энергоприемник. Можно концентрировать энергию в 1000 раз. Высота башни от 5- до 165 м. Зеркала от 1.1 до 120 квм. Температура от 440 до 550 градусов цельсия. Для передачи тепла используется вода или расплавленная соль.

Недостатки и достоинства :


  1. Позволяют достичь более высоких температур, более высокая эффективность, ниже стоимость энергии чем у параболических рефлекторов.

  2. Не требуют ультра плоских ландшафтов (могут быть установлены при градиенте в 5%).

  3. Запас энергии в баке с расплавленной солью до 15 часов.

  4. Но, истоиря использования таких систем короче и следовательно риск кредитования выше.

  5. Но, цена остается все еще высокой.

Что такое системы концентраторов с линейными отражатели Френеля?
Это более простые системы по сравнению с параболическими каналами. Концентрируют свет в 30 раз, а вместо масла используют воду для теплопередачи.


Недостатки и достоинства :
Простой дизайн, низкая стоимость энергии.
Но, высокий технологический риск: технология еще не опробована как параболические рефлекторы.

на сегодняшний день концентраторы борются за свое существование: дешевеющие и ставшими уже привычными солнечные панели давят на этот рынок.


  • 1 установленный ватт от концентраторов на сегодня стоит около 5 $ (параболические концентраторы),

  • 1 установленный ватт для башней-концентраторов около 7 $ (цена остается такой же если энергия запасается в раслпаве песка на 6-7 часов, 10$ если запас на 12-15 часов).

  • 1 установленный ватт для обычных панелей около 1 $.

Генерация 1 квтч обойдется в 14-35 центов. Согласно цели US Department of Energy, в 2020 стоимость эл. энергии от концентраторов на юге Калифорнии должна быть 6 центов.

Тем не менее не стоит забывать, что это намного более молодая отрасль которая повторяет путь традиционной фотовольтаики сделанный 10 лет назад. Потенциал для снижения цен в этой области есть и я уверен, что «места под солнцем» хватит всем технологиям.

Но я помню и оптимизм с которым Сименс взялся за концентраторы (недавно Сименс сообщил о прекращении работ в этой области) и я помню энтузиазм в области тонкопленочной кремниевой фотовольтаики. В обоих случаях окно возможностей закрылось с треском для многих карманов.

Поговорим о недостатках. Зеркала надо чистить. Более того их поверхность должна быть идеальна и должна оставаться такой все время работы станции.


(чистка

Виды, устройство и назначение солнечных коллекторов

Энергия для тепловых насосов поступает из грунта, воды или воздуха, которые согревает солнцем. Тепло для котлов образуется вследствие сгорания, которое также представляет собой продукт преобразования солнечной энергии в ходе длительной эволюции Земли. А вот гелиоколлекторы можно назвать уникальными: они получают энергию прямо от солнца.
Чтобы получить возможность полностью бесплатно греть воду для ГВС или получать тепло для отапливания дома, можно приобрести солнечный коллектор. Учитывая немалую стоимость такого оборудования, очень важно правильно выбрать это устройство.

Особенности солнечных коллекторов

Основная особенность таких коллекторов, которая отличает их от теплогенераторов других видов, заключается в цикличности их работы. Отсутствует солнце – отсутствует и тепловая энергия. Следовательно, ночью подобные установки не активны.
Среднесуточное количество тепла непосредственно зависит от длительности светового дня, которая зависит от географической широты местности, а также от времени года. К примеру, летом на территории северного полушария приходится пик инсоляции, и коллектор будет работать с максимальной отдачей. Тогда как зимой уровень его продуктивности снижается. А самый минимум наблюдается в декабре-январе.
Стоит отметить, что зимой эффективность гелиоколлекторов падает еще и вследствие изменения угла падения солнечных лучей. Изменения производительности солнечного коллектора на протяжении года необходимо принимать во внимание в процессе расчетов его вклада в систему теплоснабжения.

Работа солнечных коллекторов

Главный элемент такого устройства — адсорбер, который представляет собой пластину из меди, с приваренной к ней трубой. Во время поглощения тепла попадающих на нее солнечных лучей, пластина вместе трубой быстро нагреваются. Далее тепло поступает в циркулирующий по трубе жидкий теплоноситель, который передает тепло далее по системе.
То, насколько сильно физическое тело может поглощать или отражать солнечные лучи зависит, главным образом, от структуры его поверхности. К примеру, зеркальная поверхность прекрасно отражает свет и тепло, тогда как черная, наоборот, поглощает. По этой причине медная пластина адсорбера должна быть покрыта черной краской.
Принцип работы:

  1. солнечный коллектор
  2. буферный бак
  3. горячая вода
  4. холодная вода
  5. котроллер
  6. теплообменник
  7. помпа
  8. горячий поток
  9. холодный поток.

Повысить объем получаемого солнечного тепла можно при помощи грамотного выбора стекла, которое будет прикрывать адсорбер. Простое стекло не имеет нужного уровня прозрачности. Помимо того, ему свойственно отражать определенную часть попадающего на него солнечного света. При создании гелиоколлекторов, чаще всего, применяется особый вид стекла, имеющий низкое процентное количество железа, вследствие чего увеличивается уровень его прозрачности. Чтобы снизить количество отраженного поверхностью света стекло покрывают антибликовым покрытием. А для предотвращения попадания внутрь коллектора пыли и влаги, снижающих пропускную возможность стекла, корпус должен быть полностью герметичным. В некоторых видах коллекторов корпус заполнен инертным газом.
Несмотря на все вышеперечисленное, солнечные тепловые коллекторы, все же не могут похвастаться КПД на уровне 100%. Некоторую часть полученного тепла нагретая пластина адсорбера отдает окружающей среде, вследствие чего нагревается воздух. Для минимизирования уровня теплопотерь, адсорбер должен быть изолирован. В поиске наиболее эффективного метода теплоизоляции адсорбера инженеры разработали несколько разных видов солнечных коллекторов.

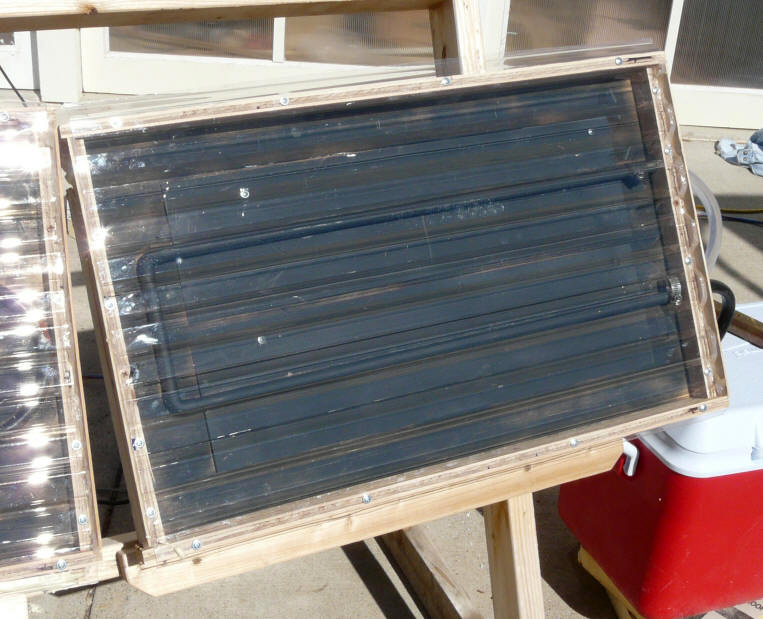

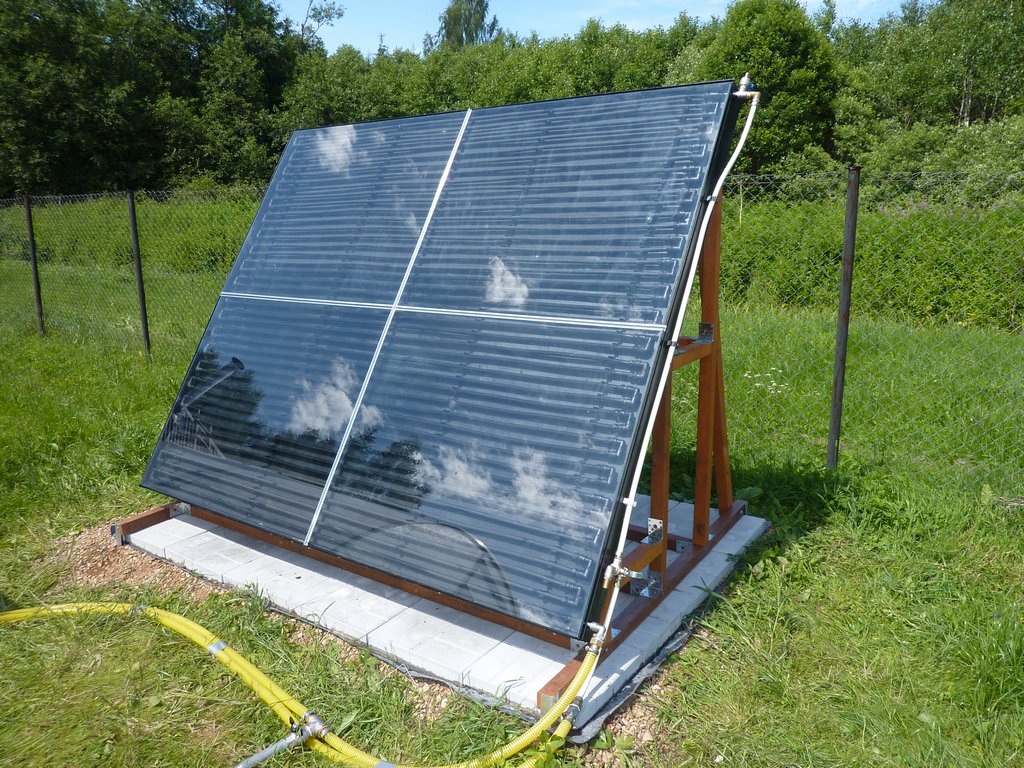

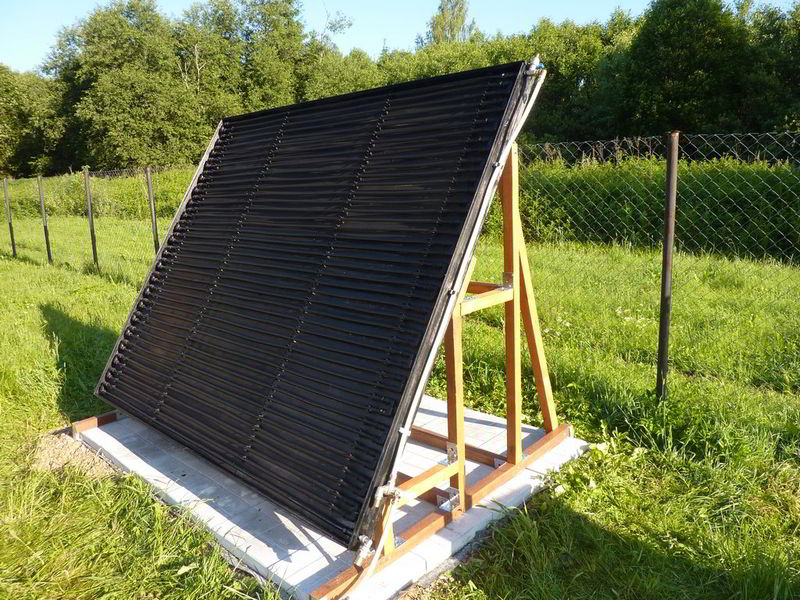

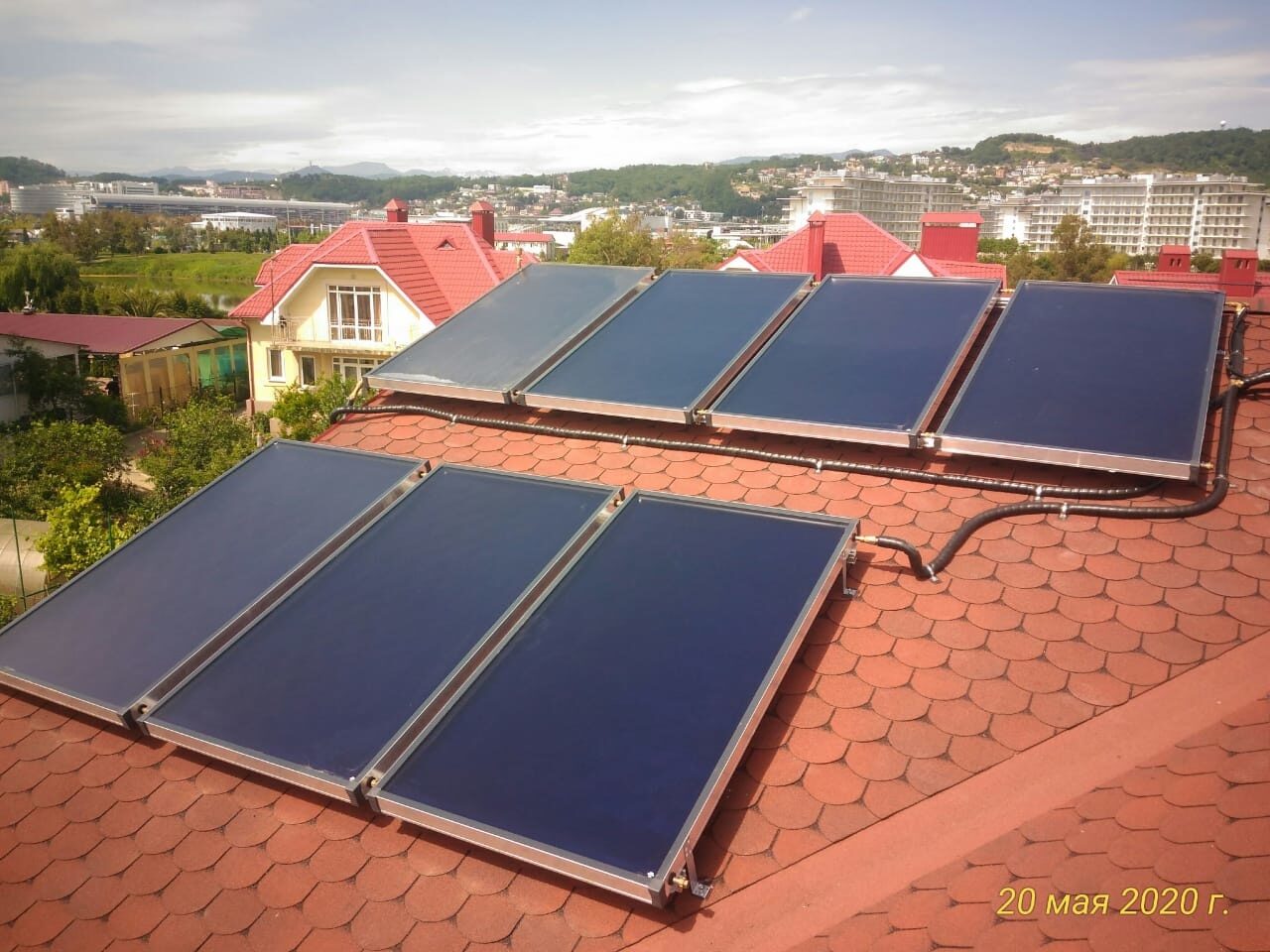

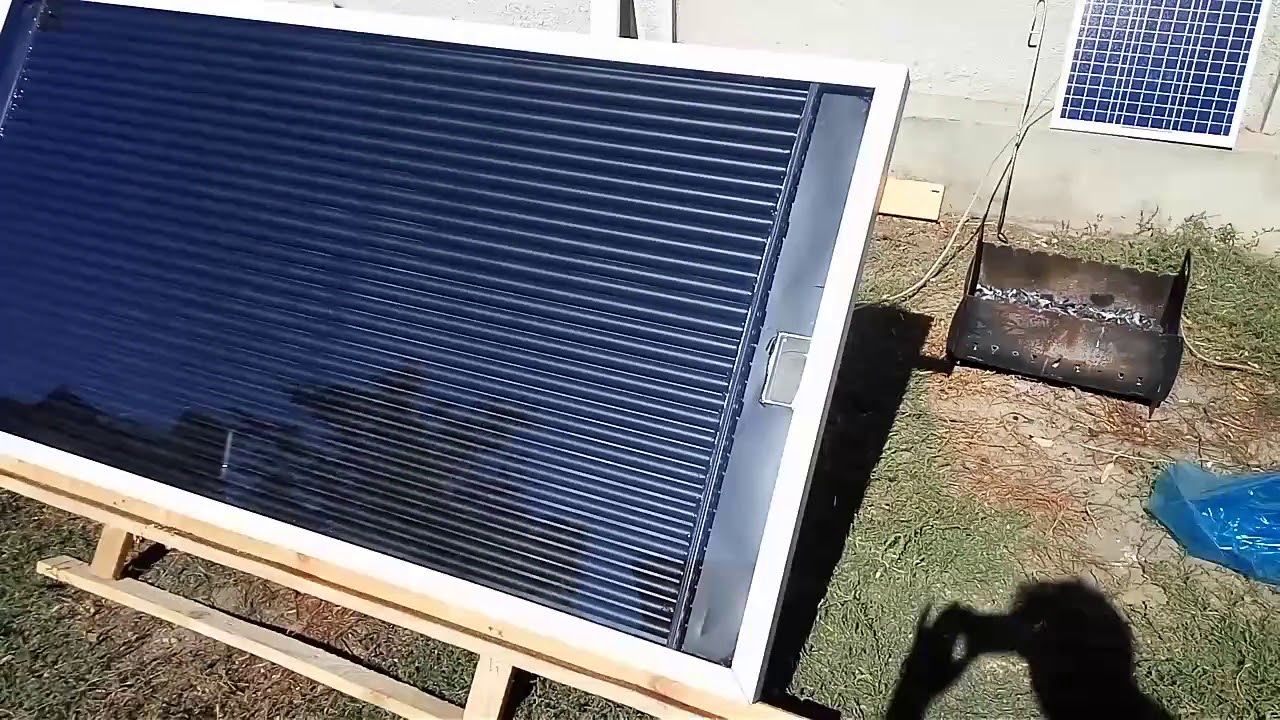

Плоские солнечные коллекторы

Плоский коллектор солнечной энергии имеет довольно простую конструкцию. Он состоит из металлического короба, покрытого сверху стеклом. В роли теплоизолирующего материала для дна и стенок корпуса, применяют минеральную вату. Этот вариант далек от идеального, потому что тепло переносится от адсорбера к стеклу через воздух, находящийся внутри короба. Если температура внутри коллектора и снаружи сильно отличаются, то наблюдаются серьезные потери тепла. Таким образом, плоский гелиоколлектор лучше использовать в летнее время. Плоский коллектор состоит из следующих компонентов:

  1. впускной патрубок
  2. защитное стекло
  3. абсорбционный слой
  4. алюминиевая рама
  5. медные трубки
  6. теплоизолятор
  7. выпускной патрубок.

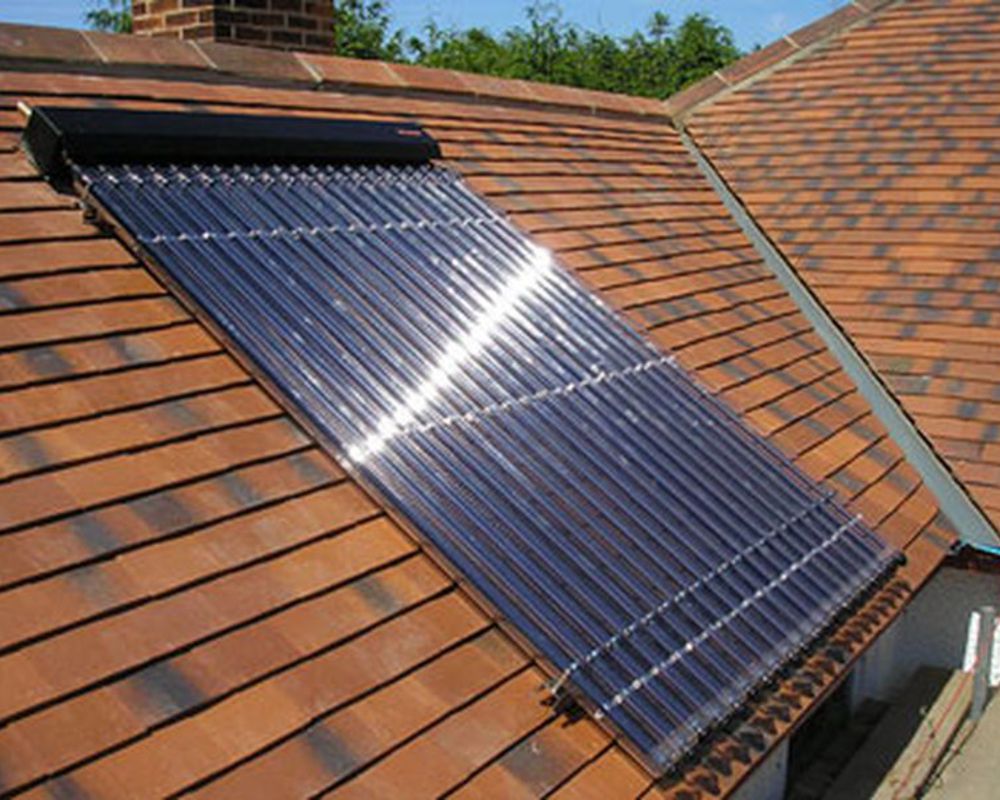

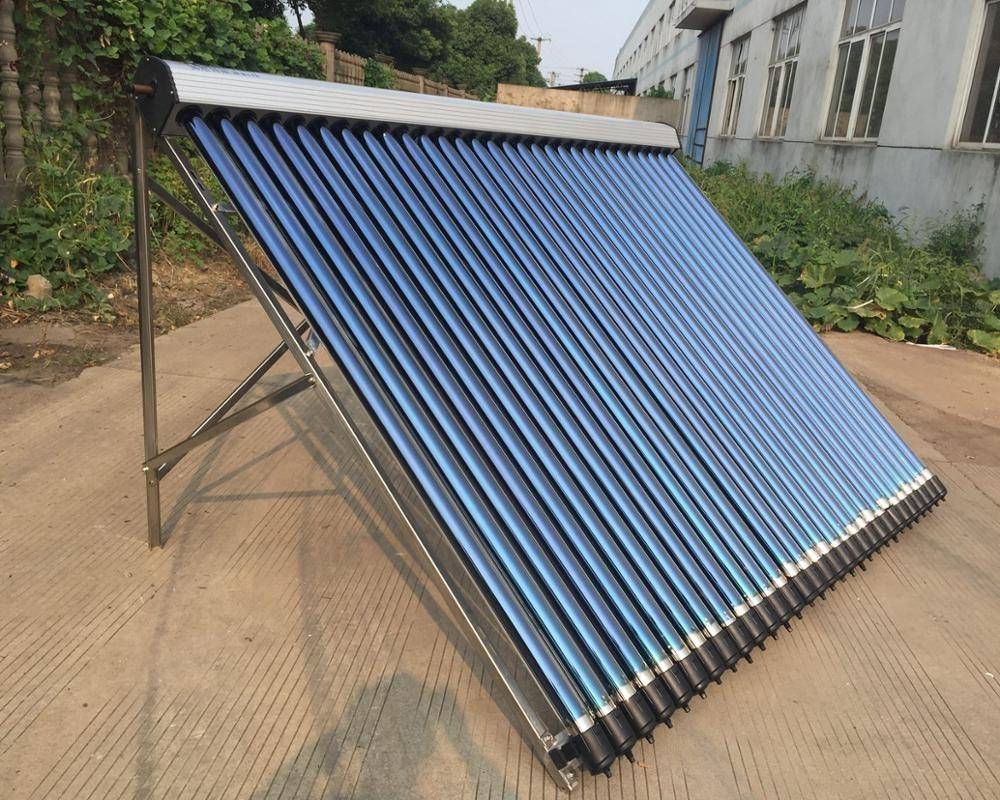

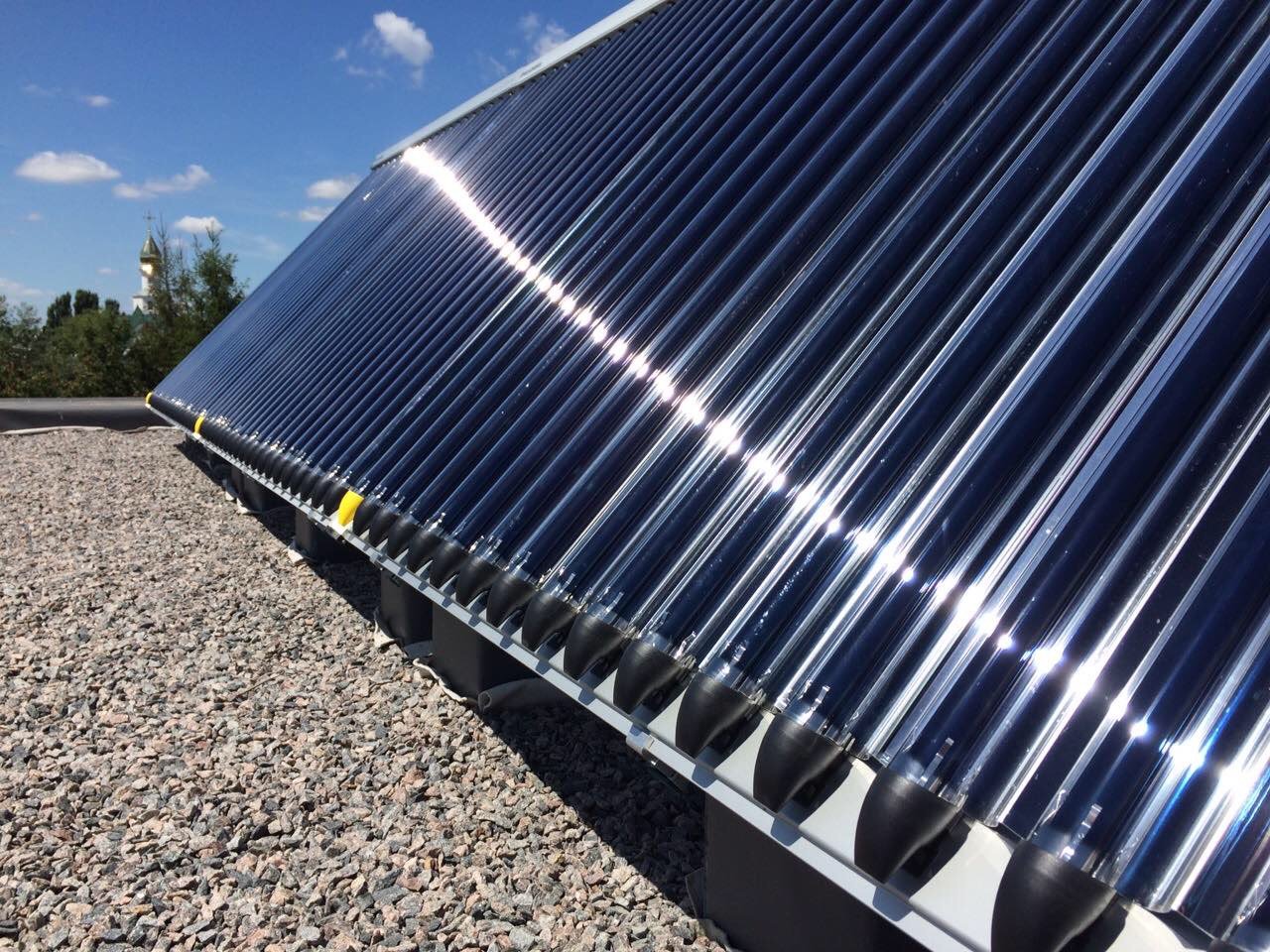

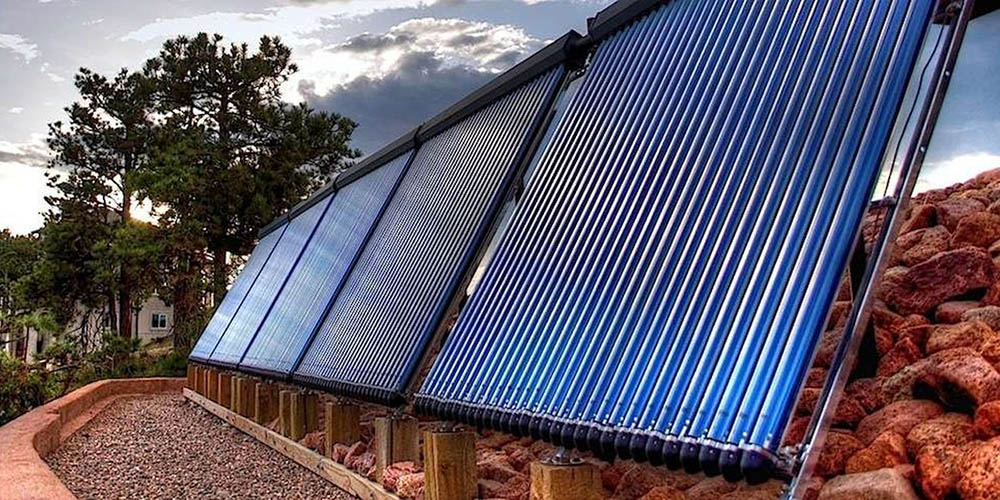

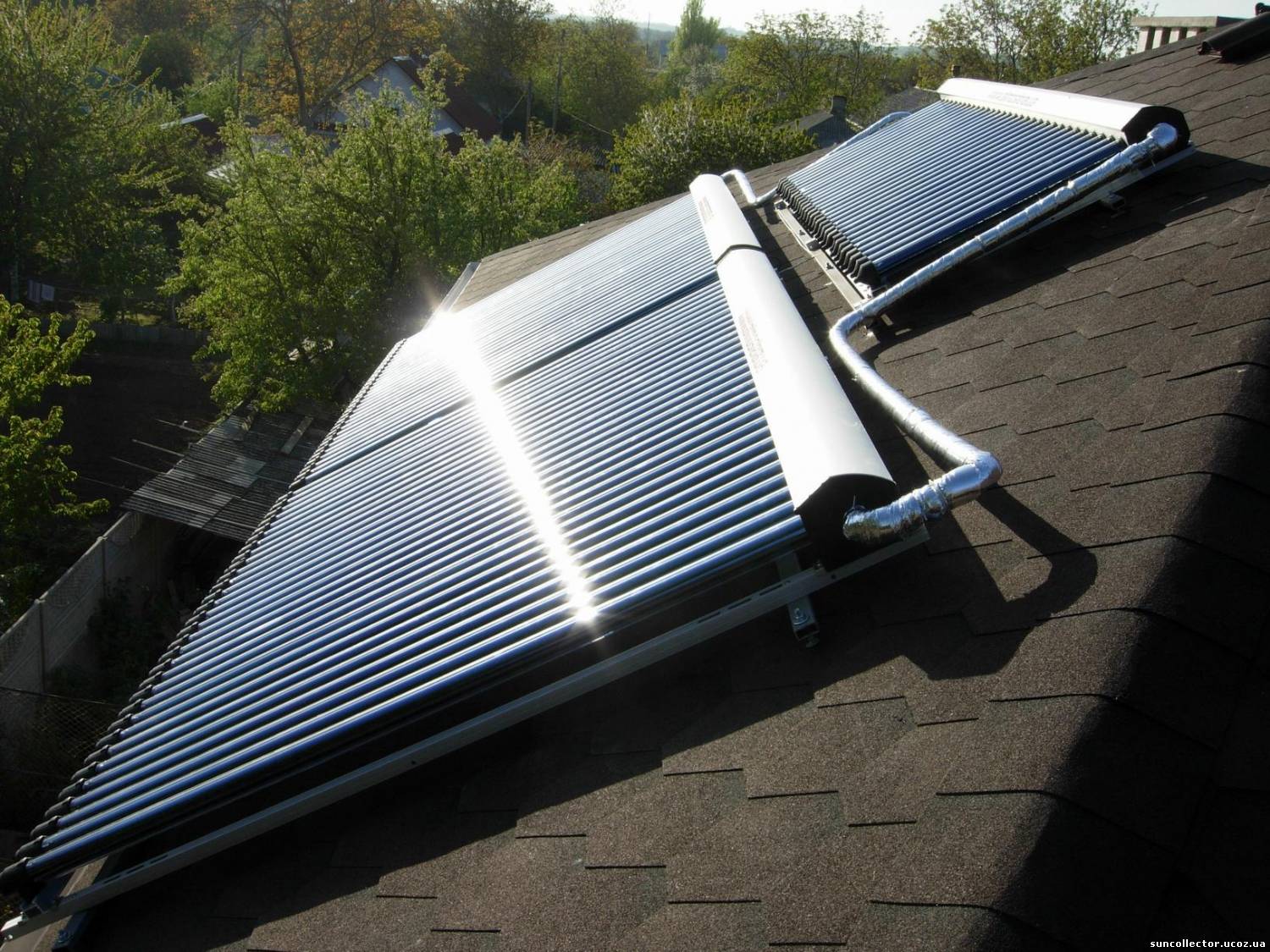

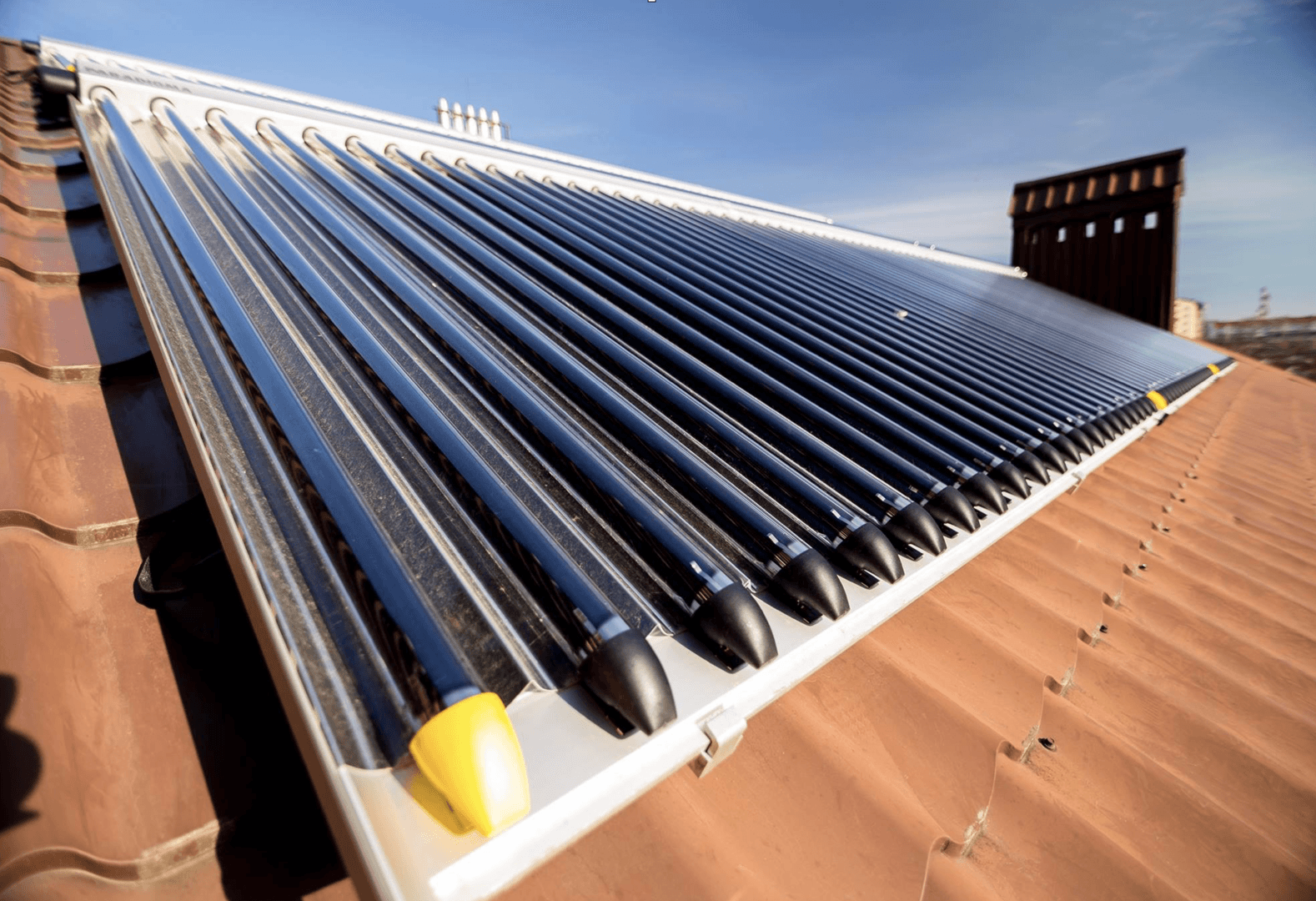

Вакуумный солнечный коллектор

Устройство солнечного коллектора такого типа представлено панелью, которая состоит из большого количества довольно тонких трубок из стекла. Каждая трубка заполнена адсорбером. Для предотвращения переноса тепла газом (воздухом), трубки вакуумируют. Таким образом, вследствие отсутствия газа около адсорберов, вакуумные коллекторы характеризуются незначительными теплопотерями даже при условии морозной погоды. Такая система солнечных коллекторов состоит из:

  1. теплоизоляции
  2. корпуса теплообменника
  3. теплообменника (коллектора)
  4. герметичной пробки
  5. вакуумной трубки
  6. конденсатора
  7. поглощающей пластины
  8. тепловой трубки с рабочей жидкостью.

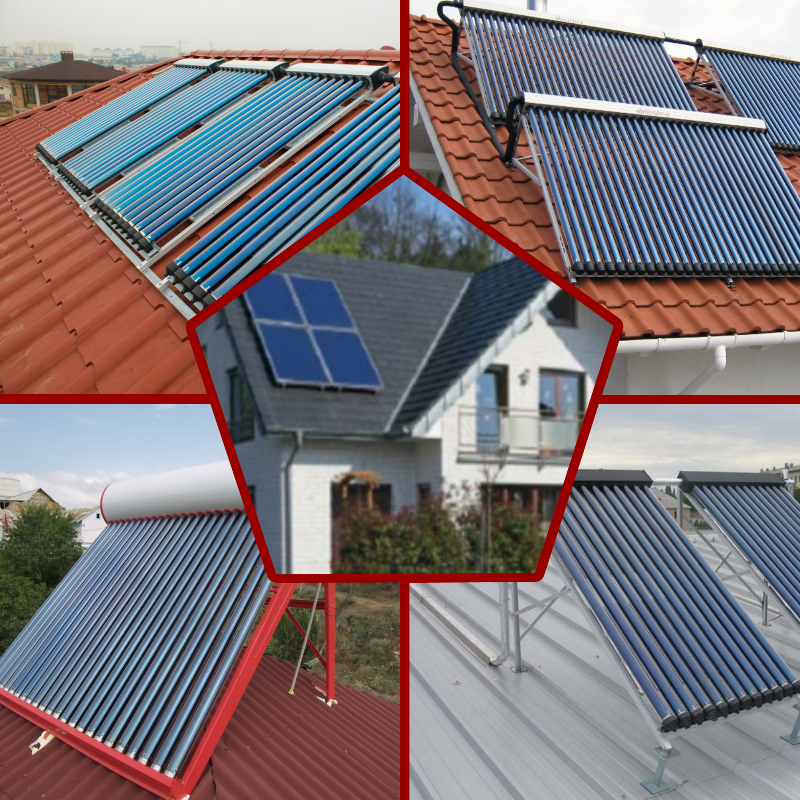

Использование солнечных коллекторов

Основным назначением солнечных коллекторов, как и любых других теплогенераторов, является отопление домой и подготовка воды для системы горячего водоснабжения. Нужно сделать правильный расчет солнечного коллектора.
Плоские модели демонстрируют высокую производительность только в весенне-летний период. Следовательно, подключение солнечных коллектором такого типа для отопления дома зимой, попросту нецелесообразно. Но, и ему найдется применение. Главное их достоинство – это доступная стоимость, ведь они намного дешевле вакуумных моделей. Таким образом, если вы планируете использовать солнечную энергию только летом, то стоит купить именно плоский коллектор. Они прекрасно подходят для подогрева до комфортной температуры воды в открытом бассейне.

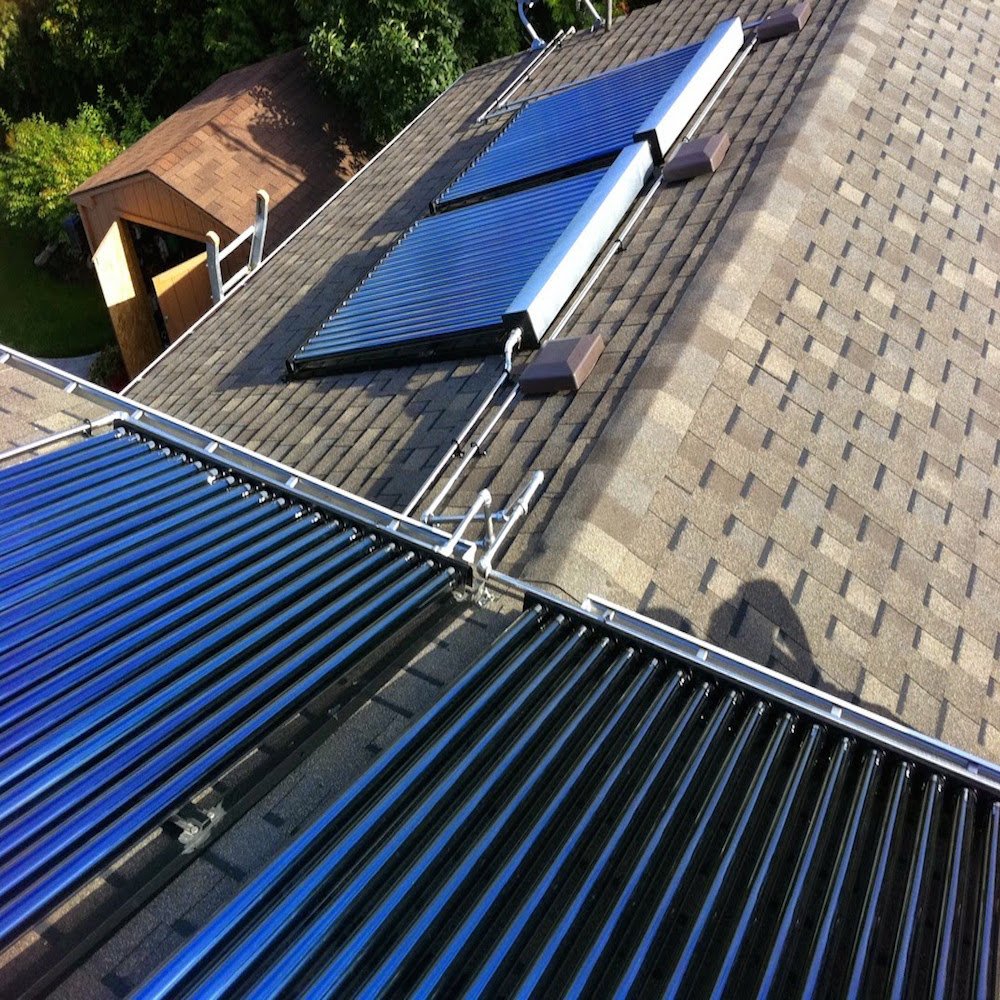

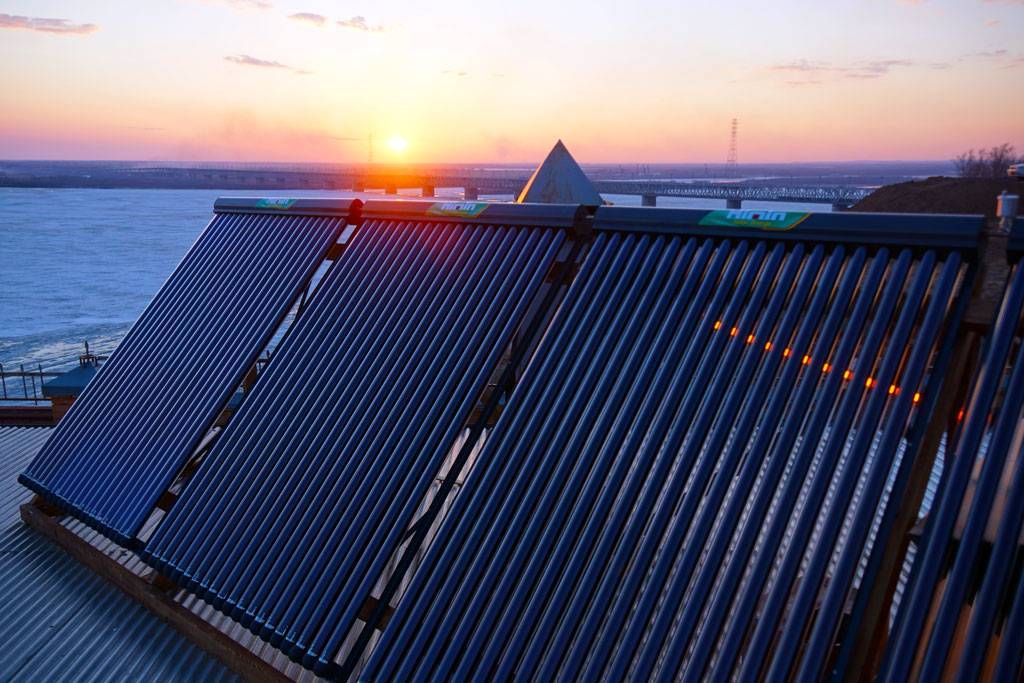

Трубчатые вакуумные коллекторы можно назвать более универсальными. Их можно активно использовать круглый год. Поэтому они подходят как для горячего водоснабжения, так и для системы отопления.

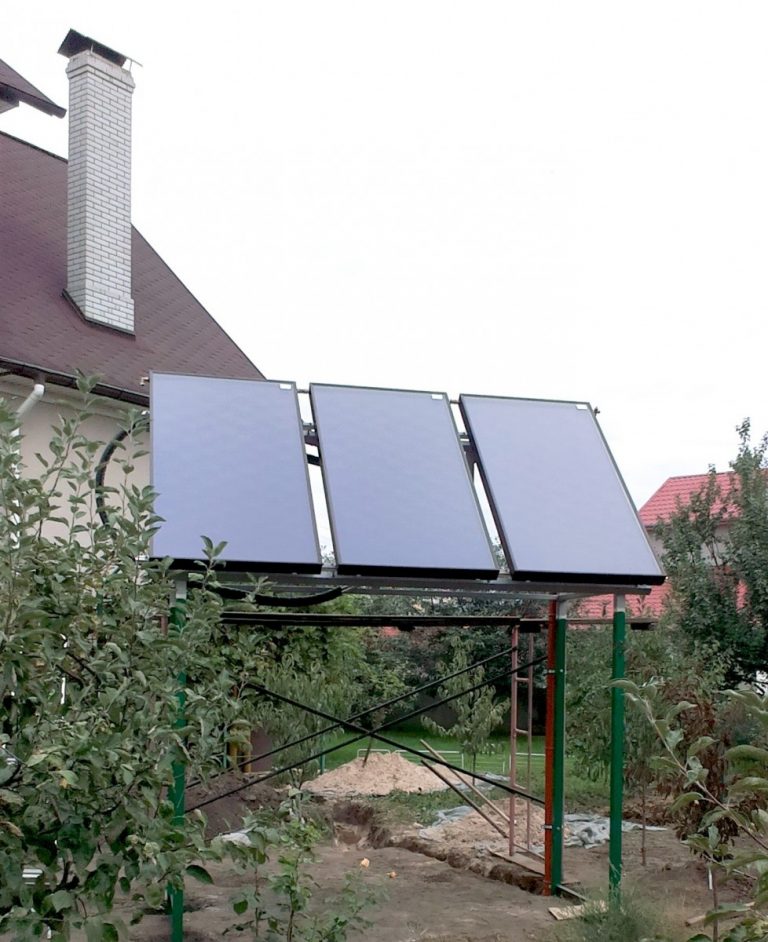

Стоит отметить, что коллектор необходимо располагать на открытом пространстве, куда не падает тень от соседних построек, деревьев, и прочих объектов. Наиболее солнечной стороной в нашем северном полушарии является южная, следовательно, «зеркала» коллектора нужно размещать строго на юг. Если же по техническим причинам это невозможно, нужно выбрать направление, которое максимально приближено к южному, – юго-западное или юго-восточное.
Также не забывайте про угол наклона гелиоколлектора. Величина угла находится в зависимости от отклонения положения Солнца от зенита, определяемого географической широтой той местности, где будет установлено оборудование. При неправильном выборе угла наклона, значительно возрастают оптические потери энергии, потому что большая часть солнечных лучей будет отражаться от стекла коллектора и, не попадет на абсорбер.

Как выбрать солнечный коллектор?

Чего мы ждем от солнечного коллектора? Чтобы отопительная система коттеджа справлялась с задачей поддержания в комнатах комфортной температуры, а из кранов текла горячая, а не чуть теплая вода. Для полноценного использования солнечного коллектора, необходимо до покупки рассчитать требуемую мощность оборудования. Стоит обязательно принять во внимание:

  • назначение коллектора (ГВС, отопление или их комбинация)
  • потребность здания в тепле (общий размер обогреваемых помещений или среднесуточные затраты горячей воды)
  • климатические особенности региона
  • особенности монтажа коллектора.

Производство солнечных коллекторов не обходится без маркировки на них конкретного уровня производительности. Компании, которые занимаются изготовлением солнечных коллекторов, предоставят вам более полную информацию об изменении мощности оборудования в зависимости от географической широты населенного пункта, угла наклона «зеркал», отклонения их ориентации от южного направления и другие.
В процессе выбора уровня мощности коллектора очень важно достичь баланса между недостатком и избытком накапливаемого тепла. Эксперты советуют отталкиваться от максимально возможной мощности коллектора, т. е. пользоваться во время расчетов самым продуктивным летним сезоном. Однако, этот вариант противоположен мнению среднестатистического пользователя о том, что нужно покупать оборудование с запасом (т. е. вести расчеты по мощности самого холодного месяца), чтобы тепла от коллектора хватило и в менее солнечные осенние и зимние дни.
Но, если идти таким путем, то на пике его производительности, т. е. в летом, у вас возникнет серьезная проблема: тепла будет генерироваться больше, чем использоваться. Все это может стать причиной перегрева контура и других неприятностей. Есть два варианта решения этакой проблемы:

  • установка маломощного солнечного коллектора с подключением в зимние месяцы резервных источников тепла
  • покупка модели с большим запасом по мощности и предусмотрением варианта сброса избыточного тепла в теплое время года.

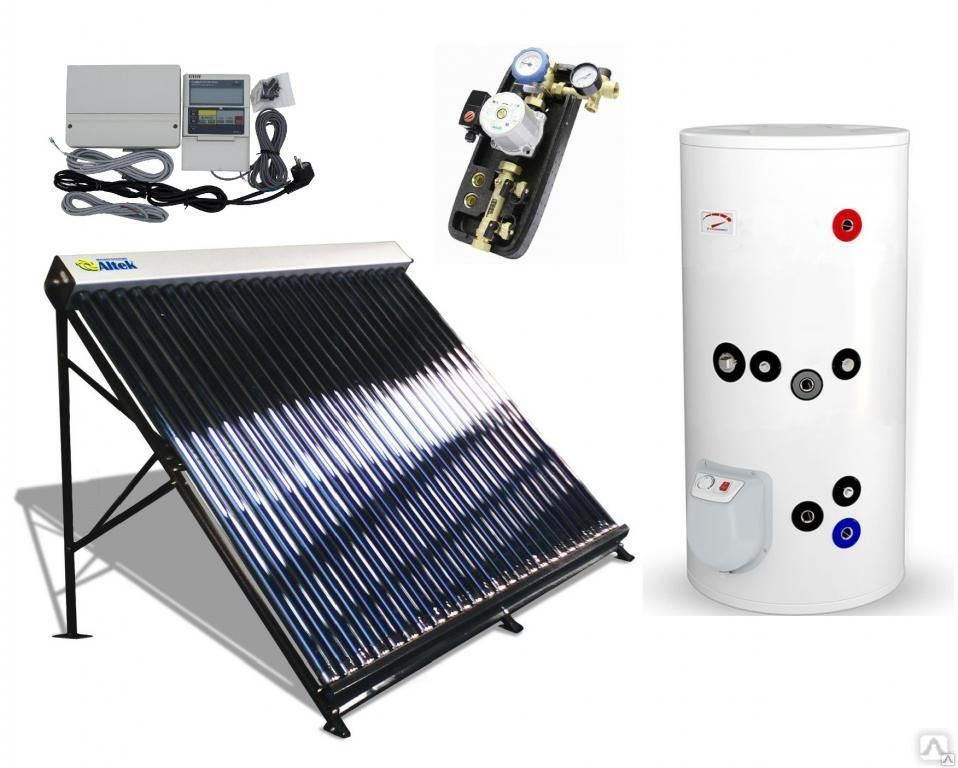

Другие компоненты системы

Мало просто собрать отдаваемое солнцем тепло. Необходимо его передать, накопить, доставить потребителям, необходим контроль за всеми этими процессами. Следовательно, кроме находящихся на крыше коллекторов в системе присутствует большое количество других компонентов, которые менее заметны, но не менее важны. Рассмотрим наиболее значимые из них:

  • теплоноситель. Роль теплоносителя в контуре коллектора выполняет или вода, или незамерзающая жидкость. При этом, предпочтительнее покупать модели именно с незамерзающей жидкостью. При отрицательных температурах она не застывает. Тогда как вода, застывшая в трубах, приведет к разрыву контура. Кроме этого, недостаточно высокая температура кипения воды поводом частых стагнаций в летнее время. «Незамерзайку» нужно только предохранять от чрезмерного перегрева
  • насос, адаптированный для гелиосистем. Чтобы гарантировать принудительную циркуляцию теплоносителя по контуру коллектора понадобится насос, адаптированный для гелиосистем
  • теплообменник для ГВС. Передача тепла от контура гелиоколлектора к воде, находящейся в ГВС, или к теплоносителю системы отопления происходит при помощи теплообменника. Чаще всего, чтобы накопить горячую воду устанавливают резервуар большого объема, в комплекте с которым идет теплообменник. Более рациональным является использование баков с двумя и более теплообменниками. Таким образом, вы сможете забирать тепло не только у солнечного коллектора, но и у других источников, к примеру, у газового или электрического котла, теплового насоса
  • автоматика. Такая сложная система не может существовать без автоматики, которая контролирует все стадии процесса. Контроллер дает возможность автоматически осуществлять анализ температуры в контуре и накопительном резервуаре, управлять насосом и клапанами, которые отвечают за движение теплоносителя по контуру. В случае перегрева теплоносителя в контуре и воды в баке контроллер подаст сигнал к сбросу тепла в дополнительный теплоприемник – еще один бак с водой или уличный воздушный теплообменник. Когда вечером температура воды в накопительной емкости превышает температуру теплоносителя в контуре коллектора, то автоматика останавливает циркуляцию теплоносителя по контуру, чтобы предотвратить выброс накопленного тепла в атмосферу через сам коллектор. Новейшие технологии позволяют удаленно контролировать работу системы и при необходимости вносить корректировки.

Конечно, можно самостоятельно подобрать все компоненты системы. Вполне реально создать полноценную систему из купленных по отдельности элементов. Но, существуют и готовые решения — комплекты, в составе которых есть коллектор, насосы, накопительные резервуары, управляющая автоматика и т. д. Покупка готового комплекта – это не только экономия вашего времени, но и гарантия правильной работы системы.

5 лучших солнечных водонагревателей на 2022 год

Солнечные водонагреватели — это отличный способ нагрева воды без использования электроэнергии из сети и без дополнительной нагрузки на солнечную энергетическую систему. Они также имеют преимущества, заключающиеся в простоте использования, относительно низких эксплуатационных расходах и простоте установки.

Солнечные водонагреватели также удивительно универсальны, позволяя вам нагревать воду для вашего дома, душа на открытом воздухе или бассейна.

Мы рекомендуем солнечный коллектор Misol как лучший вариант для большинства людей, которые хотят использовать безграничную экологически чистую энергию солнца для дополнительного нагрева воды

Мы также собрали вместе пять лучших моделей, которые нам удалось найти, и рассмотрели их, чтобы помочь вам принять решение.

5 Лучшие солнечные водонагреватели

В отличие от наших обычных обзоров, мы не разбили их по выдающимся факторам каждой модели. Мы также не выбрали ни одного из них в качестве нашего «лучшего выбора».

Учитывая нехватку хороших солнечных водонагревателей на рынке, мы вместо этого выбрали пять лучших и разобрали, почему вам стоит задуматься о их покупке.

1. Лучший результат – солнечный коллектор MISOL солнечного водонагревателя

Солнечный коллектор MISOL известен как «пассивный солнечный коллектор».’

Вместо того, чтобы получать энергию от солнечной панели и преобразовывать ее в электричество, которое используется для нагрева воды, пассивная система использует прямое солнечное тепло.

Он делает это с помощью ряда вакуумных трубок. Вакуумные трубки заполнены водой и выставлены на солнце. Отсутствие воздуха в трубке в сочетании с отражающим задним покрытием и слоем изоляции очень эффективно улавливает и усиливает солнечное тепло.

Вода удерживается в медных трубах внутри трубы и пассивно поглощает захваченное тепло.Каждая труба оснащена лентой теплопередачи из нитрида алюминия, чтобы сделать этот процесс максимально быстрым и эффективным.

Солнечный коллектор MISOL состоит из десяти вакуумных стеклянных трубок, помещенных в корпус из алюминиевого сплава и заполненных изолирующим слоем толщиной 1,8 мм. Единственное предостережение в отношении этой системы заключается в том, что она требует покупки насоса для подачи воды в нее и из нее.

Что нам нравится:
  • Пассивная генерация – Солнечный коллектор MISOL не требует электричества, что делает его простым и легким в использовании.
  • Экономичность – После установки солнечный коллектор производит горячую воду бесплатно.
  • Прочный и устойчивый к атмосферным воздействиям каркас – Внешняя оболочка солнечного коллектора изготовлена ​​из коррозионностойкого алюминия и пыленепроницаемой резиновой фурнитуры EPDM.
Что нам не нравится:
  • Хрупкий – Понятно, что стеклянные трубки солнечного коллектора не так прочны, как остальная часть рамы.
  • Самостоятельная сборка – Из-за хрупкости стеклянных труб солнечный коллектор поставляется в разобранном виде.

Простой и эффективный солнечный коллектор MISOL обеспечивает горячую воду без необходимости какого-либо надзора и представляет собой компактный и экономичный способ нагрева воды.

2. Солнечный водонагреватель Sunbank на 40 галлонов

Солнечный водонагреватель Sunbank емкостью 40 галлонов представляет собой доступный первый шаг на пути к энергетической независимости.

Система предназначена для обеспечения горячей водой семьи из одного-трех человек и представляет собой чрезвычайно эффективную систему сбора.

Вся система поставляется с десятилетней гарантией и является единственным в своем роде коллектором, сертифицированным и имеющим право на 30-процентную федеральную налоговую скидку, а также государственные и местные льготы.

Используя пассивный коллектор с вакуумными трубками, Sunbank способен поглощать около 92–96 % солнечного излучения, которому он подвергается. Для сравнения, солнечная фотоэлектрическая (PV) панель обычно преобразует только от 15% до 20% солнечной энергии в электричество.

В отличие от солнечного коллектора MISOL, Sunbank представляет собой систему под давлением.Как и в случае со стандартным электрическим или газовым водонагревателем, Sunbank использует муниципальное или скважинное давление для подачи воды в резервуар и из него.

Это означает, что когда вы открываете кран с горячей водой, холодная вода нагнетается в нагреватель, вытесняя горячую воду в ваши трубы. Поскольку в Sunbank используется муниципальное давление, в нем нет гликоля, насосов или каких-либо движущихся частей, что делает его очень простым в обслуживании.

Что нам нравится:
  • Теплоэффективный — Sunbank поглощает около 92%-96% солнечного излучения, которому он подвергается.
  • Отсутствие движущихся частей – Поскольку для него не нужен насос, Sunbank требует минимального обслуживания.
  • Напорная система – Поскольку в ней используется давление из городских источников или скважин, для работы Sunbank не требуется внешний насос.
Что нам не нравится:
  • Хрупкий – Как и в случае с MISOL, самым слабым местом Sunbank являются его стеклянные вакуумные трубки.
  • Проблемы совместимости – Поскольку это система под давлением, Sunbank может быть совместим не со всеми бытовыми системами водоснабжения.

Высокоэффективный и не требующий особого ухода солнечный водонагреватель Sunbank на 40 галлонов — это простой в использовании и эффективный способ превратить солнечный свет в горячую воду.

3. Солнечный водонагреватель Sunbank на 80 галлонов

Если солнечный водонагреватель Sunbank на 40 галлонов подходит для семьи из одного-трех человек, то система на 80 галлонов предназначена для домохозяйств с более высокой потребностью в нагреве воды.

По сути та же самая система, только увеличенная, солнечный водонагреватель Sunbank на 80 галлонов так же эффективен, так же прост в обслуживании, поставляется с той же 10-летней гарантией коллектора, а также сертифицирован Solar Rating and Certification Corporation.

4. Плоский солнечный коллектор солнечного водонагревателя Sunbank

В отличие от систем с вакуумными трубками, которые мы рассматривали до сих пор, в плоском солнечном коллекторе Sunbank используется большой плоский лист высокопрочного закаленного стекла для поглощения солнечного тепла. Стекло покрыто высокоэффективным селективным абсорбирующим покрытием для максимального поглощения тепла.

Как и другие солнечные коллекторы Sunbank, плоский солнечный коллектор Sunbank имеет право на получение 30% федерального налогового кредита, а также местных льгот и скидок на солнечные водонагреватели.

Система может быть установлена ​​непосредственно на солнечной направляющей на скатной крыше или может быть установлена ​​горизонтально или вертикально с помощью одного из монтажных кронштейнов Sunbanks.

Вода впрыскивается и удаляется из системы через четыре медных порта ¾ дюйма, выходящих из верхнего и нижнего колонтитулов. Порты совместимы с компрессионными или нажимными фитингами.

На всю систему распространяется 10-летняя гарантия Sunbank на дефекты производителя.

Что нам нравится:
  • Повышенная надежность – Использование высокопрочного закаленного стекла делает эту систему с плоскими панелями более долговечной, чем системы с вакуумными трубками.
  • Сертификат SRCC — Как и другие продукты Sunbank, плоский солнечный коллектор имеет право на получение 30% федерального налогового кредита, а также местных льгот и скидок на солнечные водонагреватели.
  • Несколько фитингов – Фитинги плоского солнечного коллектора совместимы с компрессионными или нажимными фитингами.
Что нам не нравится:
  • Крепления не включены – Крепления, которые подходят для плоского солнечного коллектора на крыше, продаются отдельно.
  • Только рельсовый фитинг – В отличие от систем с вакуумными трубками, плоский солнечный коллектор не является отдельно стоящим.

Если вы заинтересованы в солнечном водонагревателе, но вас отталкивает хрупкость системы с вакуумными трубками, плоский солнечный коллектор — отличная альтернатива.

5. Система подогрева бассейна SunHeater

До сих пор мы в основном рассматривали солнечные водонагреватели для горячего водоснабжения. Тем не менее, одним из основных применений солнечного водонагревателя является нагрев воды в бассейне, поэтому имеет смысл включить в наш обзор систему подогрева бассейна.

В системе обогрева бассейна SunHeater используется конструкция «труба-паутина-труба», изготовленная из прочного полипропилена, чтобы эффективно улавливать солнечное тепло и передавать его воде вашего бассейна. Система может поднять температуру воды в вашем бассейне на целых 6-10℉ и продлить ваш бассейн на месяц.

Сам нагреватель состоит из двух панелей размером 2 на 20 футов и предназначен для использования в бассейнах размером до 31 фута или 18 на 36 футов.

Нагреватель можно использовать с существующей системой фильтрации, и он поставляется со всеми необходимыми фитингами, включая четыре торцевые заглушки, два колена для соединения гибких шлангов, шесть хомутов из нержавеющей стали, рулон тефлоновой ленты и резиновые соединительные шланги.

Гибкая конструкция из полипропилена может расширяться и сжиматься в соответствии с различными температурами, скручиваться для хранения и изгибаться вокруг борта вашего бассейна.

Что нам нравится:
  • Гибкость и долговечность – Полипропиленовая конструкция делает SunHeater достаточно прочным для постоянного использования на открытом воздухе.
  • Простота хранения – Когда вы закончите с SunHeater, его можно просто убрать для хранения.
  • Простота установки – Солнечный нагреватель поставляется со всеми необходимыми фитингами и может использоваться с существующей системой фильтрации.
Что нам не нравится:
  • Только бассейн – Нагреватель SunHeater предназначен для обогрева бассейнов и не может использоваться для нагрева горячей воды для бытовых нужд.
  • Не для более холодного климата – Некоторые обозреватели отмечают, что SunHeater гораздо менее эффективен в более холодном климате из-за отсутствия изоляции.

Если вы живете в более теплом климате и хотите увеличить количество времени, которое вы можете проводить в бассейне, тогда система подогрева бассейна SunHeater является отличным и простым в использовании решением.

Руководство по покупке солнечного водонагревателя

Несмотря на то, что солнечные водонагреватели являются довольно простыми в использовании и установке системами, при выборе одного из них для дома необходимо учитывать некоторые факторы.

Какие существуют типы солнечных водонагревателей?

Существует три различных типа солнечных водонагревателей:

  • Вакуумные трубчатые нагреватели – В этих нагревателях используются изолированные вакуумные трубки для улавливания солнечного тепла и его использования для нагрева воды, находящейся в медных трубках внутри вакуумных трубок.
  • Нагреватели со стеклянными панелями – В этих системах используется плоская панель из закаленного стекла, которая улавливает солнечное тепло и использует его для нагрева воды в резервуаре за панелью.

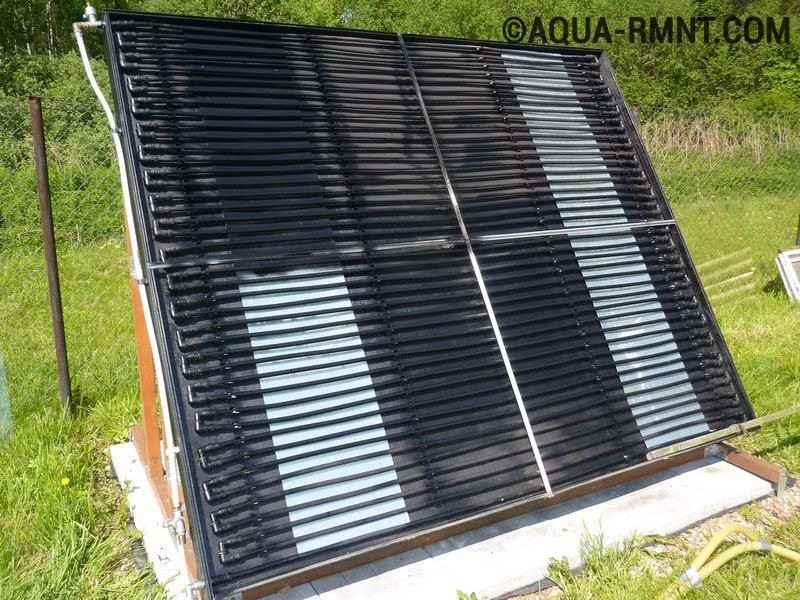

  • Нагреватели для бассейнов – Обычно изготавливаемые из пластика или резины, эти системы предназначены для повышения температуры воды в бассейне на несколько градусов, а не для производства горячей воды для бытовых нужд.

Для чего используются солнечные водонагреватели?

Как правило, вакуумные трубчатые нагреватели и нагреватели со стеклянными панелями используются для нагрева воды так же, как электрические или газовые водонагреватели в домашних условиях.

Нагреватели для бассейна используются для незначительного повышения температуры воды в бассейне, чтобы вы могли извлечь из нее больше пользы, когда температура окружающей среды падает.

Насколько важна мощность при покупке солнечного водонагревателя?

Мощность имеет решающее значение, когда речь заходит о выборе водонагревателя для дома. Если вы используете его для бытовых нужд, вам потребуется достаточное количество горячей воды, проходящей через систему, для удовлетворения ваших ежедневных потребностей.

Даже самые эффективные солнечные водонагреватели не будут нагревать воду так быстро, как газовые или электрические нагреватели, поэтому иметь большую мощность и, следовательно, большие запасы горячей воды всегда хорошая идея.

В случае с вакуумными трубчатыми нагревателями и нагревателями со стеклянными панелями важно помнить, что их можно устанавливать последовательно. Это означает, что вместо одного большого нагревателя можно использовать несколько небольших нагревателей.

В случае нагревателей для бассейнов вам необходимо убедиться, что рассматриваемый нагреватель рассчитан на работу с размером вашего бассейна.

Какие функции следует искать в солнечном водонагревателе?

Наиболее важными характеристиками солнечного водонагревателя являются то, как он подает воду в систему и из нее, а также способ ее установки.

Например, солнечный коллектор MISOL должен быть подключен к насосу для подачи воды в систему и из нее. С другой стороны, Sunbank использует муниципальное давление для перемещения воды.

Вам нужно будет выбрать систему, совместимую с вашей существующей установкой.

Следующим по важности соображением является то, как вы установите свой солнечный водонагреватель. Большинство вакуумных ламповых систем могут быть отдельно стоящими. Принимая во внимание, что системы стеклянных панелей часто должны быть установлены на крыше, чтобы работать эффективно.

Каковы преимущества и недостатки использования солнечного водонагревателя?

Основным преимуществом использования солнечного водонагревателя является то, что вы получаете технически неограниченное количество бесплатной горячей воды бесплатно.

Основным недостатком является то, что солнечные водонагреватели не нагревают воду так быстро, как газовые или электрические системы, и они гораздо больше зависят от погоды, чем другие нагреватели.

Часто задаваемые вопросы о солнечном водонагревателе

Чтобы предоставить вам всю информацию, необходимую для выбора правильного солнечного водонагревателя для вашего дома, мы собрали некоторые из наиболее часто задаваемых вопросов о солнечных водонагревателях и ответили на них для вас.

Как работают солнечные водонагреватели?

Солнечные водонагреватели улавливают и сохраняют тепло солнца, а затем передают его воде, находящейся в их системе.

Как использовать солнечный водонагреватель?

Солнечные водонагреватели

очень просты в использовании. После того, как вы настроили свой, вам просто нужно установить его в месте с хорошим доступом к солнечному свету и позволить ему делать свое дело.

Как лучше всего разместить солнечный водонагреватель?

Это зависит от типа вашего обогревателя.

  • Обогреватели со стеклянными панелями часто монтируются на крыше так же, как и солнечные панели.
  • Свободно стоящие модели вакуумных трубок можно размещать в любом месте с хорошим воздействием солнечного света.
  • Нагреватели для бассейна обычно предназначены для использования рядом с вашим бассейном.

Безопасны ли солнечные водонагреватели?

Да. Большинство солнечных обогревателей не имеют движущихся частей и не используют электричество. Единственная опасность — это тепло воды, которую они производят, что делает их такими же опасными, как горячий кран.

Являются ли солнечные водонагреватели экологически безопасными?

Да, поскольку они не используют электроэнергию, вырабатываемую сетью, для работы. Однако всегда важно учитывать экологические издержки их сокращения.

При этом они так же безвредны для окружающей среды, как солнечные панели или ветряные турбины и водонагреватели постоянного тока, только намного проще в использовании.

Стоит ли использовать солнечный водонагреватель?

Это действительно зависит от ваших личных обстоятельств.

Если вы живете в районе с хорошей солнечной экспозицией, предлагаете скидку на солнечную энергию, сертифицированную SRCC, и вы можете позволить себе первоначальные расходы на покупку достаточного количества нагревателей для удовлетворения вашего потребления горячей воды, тогда да, солнечные водонагреватели могут уменьшить как ваши счета, так и ваша зависимость от энергии сети.

Бесплатная экологически чистая горячая вода

Солнечные водонагреватели просты в использовании, просты в установке и преобразуют тепло солнца в бесплатную, экологически чистую горячую воду.

Они не лишены недостатков, но если вы живете в более жарком климате с хорошим воздействием солнечных лучей, они могут стать отличной альтернативой сетевому нагреву воды.

Ищете другие способы сделать использование воды экологически безопасным? Узнайте, как поливать свой сад или наполнять бассейн с помощью этих лучших водяных насосов на солнечной энергии.

6 Лучший солнечный водонагреватель

Снижая зависимость от электросети, лучшие в отрасли солнечные водонагреватели помогут вам сэкономить деньги и защитить окружающую среду. Эти инновационные системы используют тепловую энергию для нагрева воды и могут использоваться вместо традиционных газовых или электрических водонагревателей.

Они не требуют дорогостоящих солнечных панелей или чрезмерно сложной установки и могут стать отличной первой покупкой для домовладельцев, желающих попробовать альтернативную энергию. См. нашу другую страницу, где мы исследовали лучшие комплекты солнечных панелей — посмотрите, какой из них лучше всего подходит для автономных домов.

Солнечные водонагреватели бывают различных форм и размеров . Некоторые могут нагреть ваш душ до идеальной температуры, в то время как другие могут продлить купальный сезон, подогрев бассейн.Какими бы ни были ваши потребности и уровень инвестиций, для вас найдется система солнечного водонагревателя.

На этой странице:

6 Солнечные водонагреватели

Лучший результат: Активная сплит-система Duda Solar 200L

  • Галлоны: 53
  • Тип: Активный (непрямой)
  • Высшие баллы: Отлично подходит для холодного климата, так как устойчив к зимним условиям.
  • Не очень: Может не подойти тем, кто часто путешествует.

Duda известна в отрасли солнечного водонагрева как надежный и высококачественный бренд . Они сертифицированы SRCC и могут использоваться для федеральных или государственных налоговых льгот и освобождений, что является отличным стимулом для домовладельцев, находящихся на заборе, взять на себя солнечную систему нагрева воды.

Активная сплит-система объемом 200 л хороша тем, что позволяет домовладельцам нагревать воду на крыше или в другом месте, защищенном от солнечных лучей, и хранить воду в защищенном резервуаре рядом с местом, где она будет распределяться.

Это предотвращает большие потери тепла, сохраняя воду теплой даже при низкой температуре окружающего воздуха. В системе также используется один медный змеевик теплообменника, который расположен рядом с верхней частью резервуара для стратегического нагрева воды по мере ее использования, поэтому холодная вода на дне резервуара может быть нагрета позже.

Что говорят рецензенты?

Рецензенты в целом довольны эффективностью солнечной системы нагрева воды Duda.Домовладельцы сообщают, что, используя стеллаж для сбора солнечных батарей Duda 20, они могут быстро нагреть воду, всего за несколько часов прямого солнечного света и частичного затенения.

Других беспокоит повышение температуры, которое может произойти, когда домовладелец находится вдали от системы. Расширительный бак регулирует избыток горячей воды, но он не выдерживает более нескольких дней . Это может быть проблемой для тех, кто часто путешествует в летние месяцы.

Особенности и рекомендации

Популярный солнечный водонагреватель Duda Diesel выпускается в различных размерах, но система на 200 литров (53 галлона) лучше всего подходит для бытового использования .

Его резервуар для воды конкурирует со стандартными электрическими или газовыми системами, но устраняет необходимость в дорогостоящем потреблении энергии, поскольку он оснащен солнечным водонагревателем . Сам накопительный бак изготовлен из пищевой нержавеющей стали.

Он также включает в себя 8-литровый расширительный бак , помогающий предотвратить сбои в системе из-за застоя. Это означает, что ваши солнечные коллекторы не будут повреждены, если количество солнечной энергии превысит количество воды, которую вы нагреваете в любой момент времени.Также имеется термостатический смесительный клапан для предотвращения ожогов.

Солнечный коллектор оснащен двадцатью 14-миллиметровыми солнечными трубками на подставке под углом 45 градусов, которую можно легко заменить на подставку под углом 37 градусов или наклонную крышу, если вы планируете установить ее в другом месте.

Солнечный коллектор передает солнечное тепло водяному насосу через систему непрямой циркуляции. В комплект Duda входят необходимые два галлона ингибированного пропиленгликоля пищевого качества, используемые в процессе.

В комплект также входит рабочая станция солнечного водонагревателя , которая регулирует сплит-систему под давлением, подключая коллекторы, накопительные баки, реле и датчики. В нем используется циркуляционный насос, манометр, предохранительный клапан и обратный клапан.

Другие системы безопасности включают автоматический воздухоотводчик для продувки воздуха из верхней части системы и погружной водяной насос для начальной продувки воздуха и подачи жидкости в систему.

Посмотреть цену на Амазоне

Второе место: солнечный водонагреватель Sunbank на 40 галлонов

  • Галлоны: 40
  • Тип: Пассивный (термосифонный)
  • Высшие баллы: Практически не требует обслуживания.
  • Не так: Не так эффективно, как активная система.

Солнечный водонагреватель Sunbank объемом 40 галлонов представляет собой простую интегрированную систему, которую может легко установить и обслуживать любой домовладелец.

Пассивный водяной нагрев отлично подходит для небольших домохозяйств, живущих в мягком климате, где много солнечного света. Система Sunbank без движущихся частей или дополнительных элементов представляет собой отличный стартовый комплект для тех, кого пугают более сложные и продвинутые солнечные нагреватели.

Обладая сертификацией SRCC , Sunbank является экономичным способом сократить расходы . Доступная цена и 10-летняя гарантия гарантируют финансовую безопасность. Используя пассивную солнечную систему, домовладельцы могут сэкономить до 600 долларов в год на затратах на электроэнергию.

Что говорят рецензенты?

Большинство обозревателей довольны своими системами Sunbank, поскольку они эффективны и надежны. Один рецензент даже утверждал, что вода слишком горячая.В целом домовладельцы смогли легко собрать и установить системы самостоятельно.

Тем не менее, несколько домовладельцев приобрели двойные 40-галлонные системы , чтобы увеличить емкость своих резервуаров для горячей воды, поскольку одной системы недостаточно для обслуживания всей семьи.

Когда у покупателей возникали сомнения по поводу водозабора или конфигурации, сотрудники Sunbank стремились помочь и посоветовать наилучшую настройку. Для тех, у кого большая семья, двойная система Sunbank может быть лучшим вариантом.

Особенности и рекомендации

Система Sunbank включает бак, вакуумные трубчатые коллекторы и кронштейн. Бак на 40 литров изготовлен из нержавеющей стали.

Изоляция из полиуретана высокой плотности также сохраняет тепло, предотвращая дополнительные потери тепла при низких температурах окружающей среды. Объем бака достаточен для небольшой семьи из одного-трех человек. Те, у кого большие семьи, могут вместо этого рассмотреть 80-галлонный бак .

Система Sunbank скорее пассивная, чем активная, поэтому ей не нужны насосы, гликолевый нагреватель или какие-либо движущиеся части.Это делает установку намного более удобной для начинающих сантехников или домовладельцев.

Пассивные системы также дешевле, чем их активные аналоги, и являются отличной «отправной точкой» для тех, кто хочет выйти на рынок солнечной энергетики.

Поскольку в системе не используются насосы, она находится под давлением . Система полагается на давление городской или колодезной воды для подачи воды в резервуар и из него. После открытия крана холодная вода подается в бак с горячей водой, который затем подает горячую воду в ваш кран.

15 вакуумных трубчатых солнечных коллекторов монтируются на коррозионностойком алюминиевом кронштейне. Каждая трубка может собрать 92-96% солнечной энергии в идеальных условиях.

Трубки можно использовать в качестве предварительного нагревателя для существующей системы или как автономный блок. Они лучше всего подходят для крыш, которые получают достаточное количество солнечного света.

Посмотреть цену на Амазоне

Лучшее для кемпинга: сумка для душа Sportneer Solar

  • Галлоны: 5
  • Тип: Панели
  • Верхние точки: Позволяет контролировать температуру.
  • Не так: Горячей воды может хватить только на несколько коротких приемов душа.

Что касается портативного душа, сумка для душа Sportneer Solar Shower Bag отвечает всем требованиям. Благодаря прочной конструкции и множеству функций туристы теперь могут принимать горячий душ даже в дикой местности. Тем не менее, эта сумка не заменяет душ в помещении или передовые солнечные системы нагрева воды.

Конструкция Sportneer проста: небольшая встроенная солнечная панель нагревает воду, находящуюся в изолированном мешке из ПВХ. Сумка емкостью 5 галлонов может обеспечить достаточно душа для одиночного туриста или небольшой команды. Он также оснащен термобаром, насадкой для душа, карманами для хранения и сумкой для переноски.

Что говорят рецензенты?

Покупатели довольны удобством, которое обеспечивает сумка для душа Sportneer Solar. Они утверждают, что он отлично подходит для кемпинга или активного отдыха, поскольку он портативный и прочный. Одна жалоба, которая кажется распространенной среди покупателей, заключается в том, что насадка для душа слишком мала .

Некоторые безуспешно пытались использовать его в качестве домашнего продукта, но на самом деле это не подходящая альтернатива обычному душе. Тем не менее, некоторые используют его в качестве резервного на случай отключения электроэнергии или других аварийных ситуаций.

Особенности и рекомендации

Сумка для душа Sportneer Solar — идеальный аксессуар для заядлых туристов. Сумка изготовлена ​​из прочного ПВХ материала и снабжена крючком для временной установки на дерево, стену или автомобиль.

На передней части сумки два сетчатых кармана, которые можно использовать для хранения банных принадлежностей.Он весит всего 1,2 фунта , и его можно легко свернуть и убрать в сетчатый чехол для переноски во время экскурсий на свежем воздухе.

Благодаря встроенной солнечной панели сумка для душа может нагревать воду под прямыми солнечными лучами всего за 3 часа . Он включает в себя индикатор температуры на спине, поэтому туристы могут добавить прохладную воду, если уровень сумки превышает комфортный уровень. Сумка емкостью 5 галлонов может вместить достаточно горячей воды, чтобы выдержать несколько коротких душей.

К сумке прикреплен шланг для душа с насадкой, которая имитирует настоящий душ .Шланг подсоединяется к впускному отверстию для воды с герметичной крышкой для предотвращения утечки. Если шланг действительно протекает, в комплект входят кабельные стяжки, которые можно использовать для предотвращения дальнейших утечек, закрывая соединения.

Посмотреть цену на Амазоне

Лучший для плавательных бассейнов: Солнечный нагреватель для плавательных бассейнов SunQuest 3-2X20

  • Галлоны: Н/Д
  • Тип: Плоская (неглазурованная)
  • Высшие точки: Может повысить температуру в бассейне до 10 градусов.
  • Не так: Нельзя использовать в жилых целях.

Солнечный нагреватель для бассейна SunQuest — отличный вариант для тех, у кого дома есть бассейн. В межсезонье, например, весной или осенью, SunQuest может поддерживать комфортную температуру в бассейне и температуру окружающей среды . При максимальном повышении температуры на 10 градусов купаться можно в любое время года.

Система работает, перекачивая воду через неглазурованных трубок , которые нагревают воду перед ее возвратом в бассейн. Он требует минимальной установки или обслуживания и может использоваться для наземных или подземных бассейнов. Более того, гладкая черная грелка не будет бельмом на глазу в саду за домом.

Что говорят рецензенты?

Покупатели довольны эффективностью обогревателя. Стандартный насос для бассейна хорошо работает с системой. Однако бассейн не будет очень теплым в пасмурные дни или прохладными ночами.

Обратите внимание, что скиммер для бассейна не будет работать должным образом, если вы используете оба одновременно.Рекомендуется использовать отводной клапан для обхода нагревателя во время работы системы фильтрации. В целом, система имеет большое значение и может помочь продлить купальный сезон для всей семьи.

Особенности и рекомендации

Система SunQuest уникальна тем, что нагревает как подземные, так и наземные бассейны с помощью встроенного блока. Он работает с насосом бассейна, проталкивая воду через нагревательные змеевики обратно в бассейн, повышая температуру на до 10 градусов .

Это очень экономичный способ продлить купальный сезон, когда весенняя или осенняя температура опускается ниже комфортного уровня.

В комплект входят два 2 на 20 футов. панели , которые можно просто разместить на земле или на стойке возле бассейна. Система защищена от ультрафиолета и не будет повреждена солнцем. Он также поставляется с конструкцией «MAX-FLOW», которая улучшает циркуляцию воды.

Вам потребуется приобрести дополнительный трубопровод для завершения установки.Это соединит ваш бассейн с грелками. Система поставляется со стандартными соединителями для подключения к гибким или жестким трубам и шлангам.

Посмотреть цену на Амазоне

Лучшее решение для автономных кабин: тепловая сетка Clean Republic

  • Галлоны: 5
  • Тип: Пассивный (встроенный)
  • Основные моменты: Система очень дешевая и простая в использовании.
  • Неправда: Он будет нагревать только очень небольшие порции воды за раз.

Тепловой стример Чистой Республики не очень популярен, но, безусловно, эффективен . Для тех, кто хочет окунуться в нагрев воды с помощью солнечной энергии, эта система для вас.

Благодаря небольшому набору солнечных трубчатых коллекторов встроенная пассивная система солнечного отопления может нагревать до 5 галлонов за раз.

Малая производительность и простота установки теплового стримера идеально подходят для тех, у кого есть автономная кабина.Вы можете использовать систему для кипячения воды для приготовления пищи (или, возможно, загляните в солнечную печь), душа или общего отопления. Однако это не лучший вариант для тех, кто живет в семье среднего размера, состоящей из более чем одного человека.

Что говорят рецензенты?

В целом покупатели довольны тепловым стримером Clean Republic. Хотя это не фантастическая система с большой емкостью, вы получаете то, за что платите. Некоторые покупатели использовали его для термопроектов , а другие устанавливали их в охотничьих домиках или для обогрева бассейнов.

Одному покупателю не понравилось, как трубы подходят к раме. Рама не закрывает верхнюю часть трубок , что может привести к повреждению от дождя, если вы установите ее снаружи в ненастную погоду. Покупатель обошел эту проблему, купив уплотнитель.

Особенности и рекомендации

Несмотря на то, что 5 галлонов воды – это немного, вы можете расширить систему на , включив в нее больше единиц . Он отлично подходит для кают или бункеров, которые вы редко используете для легкого душа или кипячения чайника.Вы можете нагреть воду всего за 4 часа, если использовать насос солнечного водонагревателя.

Трубки нагревают воду мощностью 165 Вт . Если можно увеличить температуру воды на входе на 37 градусов, если вода циркулирует с расходом 5 галлонов в час. Каждый блок изготовлен из медных коллекторных труб с непрерывными U-образными изгибами, что позволяет минимизировать пространство и максимально повысить эффективность.

Система может обрабатывать до 100psi , что подходит для большинства городских водопроводов.Однако закрытые системы, например, используемые в удаленных местах, должны быть оснащены предохранительным клапаном. В целом, установка довольно безболезненна и требует небольшой сборки.

Посмотреть цену на Амазоне

Лучший комплексный комплект: Northern Lights Group SWH-1 Солнечный комплект для нагрева горячей воды

  • Галлоны: 50
  • Тип: Активный (косвенный)
  • Высшие баллы: Включает в себя все необходимое для самостоятельной установки передовой системы нагрева воды на солнечной энергии в жилых помещениях.
  • Не очень: Довольно дорого по сравнению с другими наборами.

Как самый полный набор на рынке, комплект Northern Lights Group SWH-1 действительно содержит все . Он предоставляет все необходимое для самостоятельной установки, что экономит деньги и ресурсы. Не только это, но и каждый продукт отличного качества и предлагает множество функций и функций.

Одним из основных моментов является контроллер, который позволяет нагревать две отдельные зоны .Это означает, что вы можете нагревать резервуар для воды для душа, а также нагревать бассейн. А если погода вас подведет, бак оснащен резервным электрическим нагревательным элементом мощностью 4,5 кВт, так что у вас всегда будет доступ к горячей воде.

Что говорят рецензенты?

К сожалению, прямых отзывов потребителей об этом наборе нет. В комплект также входит ряд различных брендов.

Несмотря на то, что каждый продукт имеет высокое качество, все же важно сначала проверить свои характеристики и проконсультироваться с местным экспертом, если у вас есть вопросы перед покупкой.

Особенности и рекомендации

Этот комплект для нагрева воды с использованием солнечной энергии включает в себя все, что вам нужно для создания передовой системы для жилых помещений без участия компании по установке солнечных батарей. В комплект входят различные продукты таких брендов, как SolarStor, SunRain, RESOL, Aurora, Spirotech и другие. Тем не менее, Northern Lights Group собирает и сертифицирует комплект — компания, которая предоставляет солнечные решения для домовладельцев, работающих своими руками.

Комплект солнечного нагревателя может обслуживать семью из четырех человек и не требует сложной установки, такой как пайка или электрическая проводка.Он также включает в себя контроллер RESOL DeltaSol Bs+, который позволяет дополнительно нагревать дополнительную зону, такую ​​как бассейн, гидромассажная ванна или печь. Это огромный бонус для домовладельцев.

Вакуумный трубчатый коллектор SunRain TZ-58 1900 30R нагревает 18 литров жидкости ProSol LH-T, которая поставляется вместе с ним, которая затем переливается в 50-галлонный бак SolarStor.

Бак имеет встроенный теплообменник с резервным нагревательным элементом мощностью 4,5 кВт , сертифицированным UL и CSA. В целях безопасности имеется 18-литровый расширительный бак Zilmet с высокотемпературным солнечным коллектором и солнечный вентиляционный клапан Spirotech AutoClose.

В комплект также входит солнечная насосная станция RESOL FlowSol, стальные трубы Aurora Solar Flex с предварительной изоляцией и защитой от атмосферных воздействий, а также полное руководство по установке. Компания предлагает бесплатную техническую поддержку, если у вас возникнут проблемы во время установки. В целом, это один из самых полных комплектов на рынке.

Посмотреть цену на Амазоне

Наверх

Что искать в системе солнечного водонагревателя

На рынке доступно множество различных типов систем солнечного водонагревателя, поэтому выбор правильной модели может быть сложной задачей.Однако каждая система специально предназначена для конкретной задачи , будь то обогрев бассейна или подача горячей воды для душа. Выяснив свои потребности, относительно легко найти подходящую модель, которая обеспечит вас горячей водой круглый год.

В каком климате вы живете?

Как и в случае с другими солнечными батареями, местный климат влияет на эффективность вашего устройства. Тем, кто живет в облачном, дождливом или холодном климате, будет труднее производить постоянное количество энергии.В особенно унылые периоды это может означать регулярный холодный душ — ситуацию, которую большинство домовладельцев стараются избегать.

Если вы не хотите, чтобы у вас закончилась горячая вода, вы должны установить резервную электрическую систему параллельно с вашей солнечной системой. Вы можете выключать эти электрические обогреватели «на месте использования», когда есть солнце, и использовать их только тогда, когда не хватает производства энергии. В некоторые комплекты входят эти резервные электрические блоки, но их необходимо приобретать отдельно.

Тип приобретаемого вами солнечного водонагревателя также зависит от вашего климата . Некоторые типы, такие как активные системы с прямой циркуляцией и пассивные встроенные коллекторно-накопительные системы, не будут работать должным образом в морозную погоду. Вы должны использовать их только в тропическом климате.

Если вы живете в районе с особенно холодным климатом и склонностью к замерзанию, наилучшим вариантом будет система активной непрямой циркуляции . Эта система прокачивает теплоноситель через солнечные коллекторы, что предотвращает замерзание. Это одни из самых популярных и самых дорогих вариантов на рынке.

Сколько воды вам нужно?

Как правило, количество воды, которое вам понадобится, определяется размером вашей семьи . Тем, у кого меньше домохозяйств, потребуется только система от 30 до 40 галлонов . Однако тем, у кого большие семьи, потребуется система на 80 галлонов или две установки на 40 галлонов.

Большинство систем солнечного нагрева воды поставляются с накопительным баком. Однако некоторые из них обеспечивают нагрев воды только по запросу, который зависит от погоды в данный момент.Эти системы имеют меньшую мощность, поскольку они могут нагревать столько воды, сколько может поместиться в трубах солнечного коллектора.

Для тех, кто живет в семье, состоящей из нескольких человек, накопительный бак необходим . Если вы планируете использовать свою систему в небольшой сезонной хижине или в кемпинге, то вариант без бака вполне подойдет. Эти системы обычно предлагают 5 галлонов воды, чего достаточно для быстрого душа или двух.

Вы хотите нагреть бассейн?

Системы подогрева воды для бассейнов работают совсем иначе, чем бытовые системы.На самом деле это совершенно разные продукты .

Тем не менее, некоторые солнечные водонагревательные системы представляют собой « гибрид » и предлагают как обогрев жилых помещений, так и обогрев бассейнов. Существуют также комплекты, включающие контроллеры, которые могут направлять горячую воду в две отдельные системы, например, в накопительный бак и гидромассажную ванну.

Как правило, солнечные водонагревательные системы специально для бассейнов включают плоские коллекторы. Существует два различных типа плоских коллекторов: глазурованные и неглазурованные.

Системы для бассейнов обычно неглазурованные, так как они дешевле в изготовлении. Однако у них нет ограждений, поэтому вы должны защитить их от ненастной погоды, так как они могут легко повредиться.

Вы можете установить солнечные нагреватели для бассейнов на землю, на стойку или на крышу . В общем случае площадь поверхности солнечного коллектора должна составлять 50-100% площади поверхности бассейна.

Вам также потребуется подключить его к стандартному бассейновому насосу , который будет проталкивать воду через нагреваемые трубки обратно в бассейн.Вам нужно будет оценить размер вашего бассейна и доступность солнечного света во дворе, прежде чем выбрать подходящую модель.

Должна ли система быть портативной?

Вам не нужно устанавливать все солнечные водонагреватели или подключать их к датчикам. На самом деле, существует ряд портативных солнечных водонагревателей, в которых используется простая солнечная панель для нагрева небольшого количества воды. Эти модели идеально подходят для отдыхающих, туристов или любителей активного отдыха, которым нужен горячий душ в дикой природе.

Портативные водонагреватели состоят из прочного мешка, шланга или насоса и солнечной батареи. Вы захотите найти вариант с датчиком температуры, чтобы предотвратить случайное возгорание. Насадки для душа и подходящие шланги также являются отличными функциями, поскольку они имитируют настоящий душ.

Большинство переносных душей маленькие и не могут вместить более нескольких галлонов воды. Тем не менее, 5-галлонная модель может обеспечить достаточно воды для нескольких горячих душей, если вы поторопитесь. Важно отметить, что они не подходят для использования внутри помещений, так как солнечные панели не могут получить доступ к солнцу и имеют ограниченный запас воды.

Наверх

Критерии выбора: как мы оценили лучшие системы солнечного водонагревателя

Основываясь на заданных нами критериях, мы сузили конкурентный список вариантов , включив в него 6 лучших систем солнечного водонагревателя .

В нашем рейтинге особое внимание уделяется емкости водонагревателя (в галлонах) и типу солнечного коллектора. Он также принимает во внимание качество и дополнительные функции всей системы.

галлонов

Требуемая мощность солнечной системы нагрева воды обычно определяется размером домохозяйства . Мощность системы водяного отопления измеряется в галлонах или литрах.

Средний размер семьи:

  • 1-2 человека: 30 галлонов
  • 2-3 человека: 40 галлонов
  • 3-4 человека: 50 галлонов
  • 5 или более человек: 80 галлонов

Тип

Существует несколько различных типов солнечных водонагревательных систем. Два основных типа для бытового использования: активный и пассивный .

Активные системы имеют циркуляционные насосы и элементы управления и обычно на дороже . Пассивные системы не так эффективны, как активные, но могут быть более надежными . Однако есть и другие варианты, такие как переносные панели и плоские панели.

  • Активные системы прямой циркуляции прокачивают воду через солнечные коллекторы, чтобы нагреть ее, а затем вернуть в дом.Они хороши для теплого климата и локального обогрева.
  • В системах с активной непрямой циркуляцией используется жидкость, такая как гликоль, для передачи тепла от солнечного коллектора к системе водоснабжения. Они хороши для очень холодного климата и хранения воды вдали от зоны сбора.
  • Пассивные интегральные коллекторно-накопительные системы используют металлические пластины для нагрева небольшого количества воды перед ее возвратом в накопительный бак. Они хороши для теплого климата и дневного использования воды.
  • Пассивные термосифонные системы устанавливаются под накопительным баком и позволяют теплой воде подниматься над холодной. Они хороши для длительного использования в жилых помещениях в различных климатических условиях.
  • Системы с плоским остеклением изготавливаются из медных трубок на металлической пластине со стеклянным покрытием и используют теплообменники и переносящую жидкость. Они хороши для обогрева бассейнов в холодном климате.
  • Плоские неглазурованные системы состоят из медных трубок на металлической пластине, закрепленной на прочной резине без корпуса.Они хороши для дешевого обогрева бассейнов в определенное время года.
  • Панельные системы используют солнечную панель небольшой мощности для нагрева воды в стоячем положении. Они хороши для горячего душа во время кемпинга.

Наверх

Как работают водонагреватели на солнечной энергии?

Солнечные водонагреватели состоят из двух основных частей: солнечного коллектора и накопительного бака . Солнечный коллектор обычно представляет собой изолированную коробку с кучей трубок, которые превращают солнечную энергию в тепло.Когда вода проходит по трубкам, бак нагревается и сохраняет ее.

В некоторых системах используется теплообменник , который нагревает воду или другую жидкость, которая затем проходит через медные змеевики в баке. Тепло переходит в бак, а остывшая вода возвращается в коллектор.

Каждая версия солнечного водонагревателя работает за счет тепловой энергии . Это отличается от стандартных солнечных панелей, потому что они не превращают солнечное излучение в электричество перед нагревом воды.Вместо этого солнце напрямую нагревает воду и устраняет необходимость преобразования энергии в электричество в тепло.

Нужно ли подключаться к сети солнечных батарей?

Поскольку солнечные водонагреватели используют тепловую энергию, а не электричество , они не подключаются к сети. На самом деле никаких солнечных батарей в процессе нет (если только это не портативная версия). Вы можете использовать свою солнечную систему нагрева воды без солнечных батарей или в сочетании с солнечной батареей.

Однако, если вы хотите использовать электрический водонагреватель, а не тепловую модель, вам необходимо подключиться к солнечной панели . Эти приборы относятся к типу тех, которые вы подключаете к стандартной муниципальной сети, и люди не считают их «солнечными водонагревателями».

Нужно ли будет покупать бак или дополнительное оборудование?

Большинство систем не являются комплексными и потребуют некоторых дополнительных ресурсов, таких как трубопроводы, соединители, резервуары или другие элементы.На рынке есть несколько комплексных комплектов, но большинство из них предлагают только основы.

Если вы хотите расширить свою систему, получить больше контроля над ней или подключить ее к определенному источнику (например, к пулу), вам потребуется приобрести дополнительное оборудование.

Могу ли я получить горячую воду в пасмурную погоду?

По большей части солнечные энергетические системы работают с максимальной эффективностью только в течение солнечных дней . В ненастную погоду, например, при большой облачности, может не хватить энергии для сбора урожая, и вы останетесь без горячей воды.В этом случае наличие системы с двумя баками выгодно , потому что она может хранить горячую воду в течение нескольких дней.

Другие экологические варианты включают покупку небольшого электрического водонагревателя . Вы можете подключить их к солнечной сети и использовать, когда не хватает горячей воды. Если у вас есть избыточная солнечная энергия в ваших батареях, вы можете использовать ее для временного питания электрического водонагревателя, когда он не производит тепловую энергию.

Наверх

Ecavo поддерживается считывателем.Когда вы покупаете по ссылке на нашем сайте, мы можем получать партнерскую комиссию. Как партнер Amazon, Ecavo зарабатывает на соответствующих покупках.

Сравнение лучших конструкций самодельных солнечных коллекторов горячего воздуха

Горячий Воздухосборники – выбор лучший


Есть есть много различных конструкций солнечных коллекторов с горячим воздухом на выбор от, но какой лучше?

Это кажется легким вопросом.Если температура на выходе моего коллектора горячее, чем у вас, должно быть лучше, верно? Не так быстро ! Есть куча народу, особенно на ютубе, рекламируя действительно высокие показатели производительности с их дизайном, но если вы дуть больше, чем глоток воздуха через их коллекторы, их выход температура может просто упасть, как камень!

Вдоль с повышением температуры есть еще одна, не менее важная переменная. Это количество воздуха, проходящего через коллектор, обычно измеряется в кубических футах в минуту (CFM).

В основные термины, Если мой коллектор такой же горячий, как ваш, но у вас в два раза больше воздух, проходящий через ваш коллектор, у вас работает вдвойне! Если я увеличу поток воздуха до твоего, моя температура повысится. будет только половина того, что у вас есть.

Оба Повышение температуры и расход воздуха являются неотъемлемой частью сравнения коллекторов горячего воздуха . Это действительно важная концепция, о которой следует помнить. Так как как только кто-то скажет вам, какой у него горячий коллекционер, первый вам должно быть интересно, сколько воздуха они проходят через Это. Если это не так много, то высокие температуры, которые они рекламируют не имеет большого значения. Тот же принцип применим и к водосборникам. слишком.

В В этот момент вы можете подумать, что пока мы измеряем нашу температуру подняться и отрегулировать воздушный поток, должно быть просто сравнить коллекционные выступления.Опять же, не так быстро! Мы учли для двух самых больших переменных, но ни в коем случае не для всех. Здесь еще несколько:

— Даже в дни, которые кажутся совершенно солнечными, высокие, тонкие облака которые практически невидимы, могут сильно варьировать интенсивность солнечного излучения. немного.
—  Внешняя температура может быть ниже, чем у меня. дом, чем ваш, что влияет на производительность некоторых.
 – коллекторы могут находиться по разным адресам. углы наклона или не совсем обращены в одном направлении, что также влияет на интенсивность попадания солнечных лучей на коллектор.
— Это в вашем доме может быть более ветрено, отводя больше тепла от остекления

единственный надежный способ определить производительность одного коллектора к другому — сравнить их бок о бок в одинаковых условиях.

Гэри Реза www.builditsolar.com в Монтане, и я, здесь, в Мэриленде, намеревались сделать именно это в совместные усилия.Вот фото моего тестового коллектора, состоящего из трех отсеков 4 х 8 футов. Каждый отсек имеет герметичное разделение от других и каждый питается индивидуально.


Мой трехсекционный испытательный коллектор (экран еще не установлен в отсеке 1)

Это совершенно удивительно! Вот мы и в 21 веке есть еще тонн благодатной почвы для экспериментов от любителя солнечной энергии / энтузиаст. Есть много дизайнов и материалов, чтобы попробовать и возможность учиться и вносить свой вклад к искусству и науке солнечной энергии своими руками!

Энтузиасты, работающие в других областях, таких как садовая астрономия или радиолюбительство, десятилетиями помогали продвигать эти дисциплины как на любительском, так и на профессиональном уровне. Между тем, солнечная энергия в равной степени интересна, интересна, очевидно необходима, дешевле в использовании и на самом деле многократно возвращает ваши инвестиции; тем не менее, везде есть возможности для любителей солнечной энергии на заднем дворе, которые еще предстоит изучить! Кроме того, есть налоговые льготы тоже доступны.В то время как налоговое законодательство обычно меняется каждый год, большинство пакетов программного обеспечения для индивидуальной налоговой подготовки автоматически оснащены для его обработки. Если у вас есть интерес к экспериментам с солнечными батареями, пожалуйста, присоединяйтесь к нам. Ваши идеи могут изменить ситуацию в большем масштабе, чем вы можете себе представить, и вам будет очень весело на этом пути!


До мои рекомендации — сначала несколько предисловий

Мы едва коснулись поверхности нашего процесса тестирования.Фактически, мы все еще выясняем, как лучше всего проводить тесты, а тем более попробовать различные варианты наших текущих типов поглотителей. Тогда у нас есть бесчисленное множество других типов материалов, чтобы попробовать. Подробнее люди, тестирующие различные проекты или подтверждающие наши тесты, быть чрезвычайно полезным в продвижении процесса вперед! Итак, вам может быть интересно почему я уже предлагаю некоторые выводы и рекомендации.Там несколько причин: 1.   Этот процесс тестирования может занять всю жизнь в течение нескольких из нас  Прямо сейчас только двое или трое из нас проводят эти тесты. Если люди будут ждать «окончательного» ответа, они никогда ничего не построят. Это как ждать, чтобы купить компьютер, пока процессоры не перестанут улучшаться — вы никогда не будете владеть одним! 2.   Пока у нас чертовски много предстоящих испытаний, мы почерпнули хоть какие-то разумные данные о прямых, сравнительных испытаниях с четырьмя различные, популярные конструкции коллекторов, — обратный эталонный коллектор, пустой короб, вентилируемый софит и коллектор экрана из стекловолокна.Кроме того, хотя у нас нет параллельных номеров для сравнения, у нас есть очень хорошие данные о 5-й конструкции — алюминиевый водосточный желоб, составленные в основном Скоттом С и в меньшей степени я. Кроме того, у нас есть некоторые из первых рук опыт постройки различных коллекторов и оценка их расходы. Это хорошие окончательные данные, которые помогают нам сделать выводы на данный момент. 3.  Я продолжаю получать много прямых электронных писем с просьбами предоставить данные о производительности. обновления и рекомендации по дизайну от людей, желающих начать работу их коллекционеры. Они задаются вопросом, что бы я порекомендовал сейчас, основываясь на том, что мы узнали до сих пор.

Текущий Рекомендации

Немного из вас могут быть весьма заинтересованы в деталях тестирования и Я включил их ниже, но для тех, кто заинтересован в выводы и рекомендации на данный момент, если кто-то спросит меня сегодня какой тип коллектора горячего воздуха я бы порекомендовал построить, я бы ответьте на них так:

Для традиционной конструкции 4 х 8 футов я бы построил коллектор с двумя или тремя слоями. алюминиевый оконный экран.

 –  Лучшая сравнительная производительность
— Наименее дорогой (25-футовый рулон шириной 4 фута, алюминиевый экран стоит всего около 29 долларов в Home Depot). Экран из стекловолокна даже дешевле и работает отлично, но мы не уверены в краске при действительно высоких температурах.
— Самая простая и быстрая сборка на сегодняшний день
— Самый низкий перепад давления (наименьшее сопротивление воздушному потоку, кроме черного коробка) Это означает, что вы можете получить более высокий поток воздуха для большей эффективности, чем вы бы испытали это с вентилятором того же размера и другими типами коллекторов.

Здесь Вот несколько примеров того, как построить сборщик экранов:

Мой сборщик двухслойных экранов: http://groups.yahoo.com/group/SimplySolar/photos/album/1082811597/pic/list?mode=tn&order=ordinal&start=1&dir=asc

Гэри Трехслойный коллектор Resa’s: http://www.builditsolar.com/Experimental/AirColTesting/ScreenCollector/Building.htm

.

Видео на YouTube Детализация конструкции экранного поглотителя:


Для длинного низкого коллектора я бы изготовил водосточную трубу из алюминия.

— Хороший исполнитель. У нас нет параллельных сравнительных тем не менее, Скотт С. сделал несколько очень подробных замеры и расчеты, показывающие проектные работы алюминиевого водосточного желоба Очень хорошо. Вы найдете полную информацию о конструкции и Данные Скотта, документирующие производительность, внизу страницы: http://www.n3fjp.com/solar/solarhotair.htm
. — Очень легко построить
— Материал водосточной трубы обеспечивает длинную низкую конструкцию.Это дает почти неограниченную гибкость в проектировании. опции.

Видео на YouTube с подробным описанием конструкция солнечного коллектора из алюминия:


Хотя он также обладает хорошими характеристиками, я бы посоветовал людям отказаться от конструкции обратного прохода из-за чрезвычайно высокого перепада давления.

Я определенно отпущу людей от черного ящика из-за плохой сравнительной производительности.

Вентилируемый софит показывает очень хорошие эксплуатационные характеристики, а также хороший выбор. Однако я бы выбрал экран, потому что экран работает немного лучше, это намного дешевле, проще и быстрее построить.

Итак, вот оно. Основываясь на том, что я знаю сегодня, это мои рекомендации.

Нам предстоит многому научиться. Кто знает, что может выйти на свет в будущем, но если вы планируете построить коллектор, не ждите.Экран и водосточные коллекторы легко построить, и они отлично работают. В это время, чем дольше вы ждете, тем больше солнечных дней проходит, прежде чем вы когда-либо есть коллектор для них, чтобы сиять. Любой коллектор будет работать бесконечно лучше, чем без коллектора!

Что об алюминиевых водосточных коллекторах по сравнению с экраном?

Вопросы все время придумывать, как сравнивать алюминиевые водосточные коллекторы сборщикам экранов. Алюминиевый водосточный коллектор это супер дизайн, который стал очень популярным. Там было много хороших отчетов о дизайне водосточной трубы, я думаю, в часть, потому что коллектор водосточной трубы имеет много ингредиентов удачный дизайн:

—  Нагретый воздух, содержащийся в водосточных желобах, удерживается на достаточном расстоянии от остекления. Не смешивается с воздухом снаружи водосточных труб внутри коллектор вообще

—  Возле остекления вообще нет движущегося воздуха

—  Водосточная труба полностью охватывает поток воздуха, поэтому воздуху приходится много площади теплопередачи, трущейся о

— Его очень легко герметизировать, чтобы не было проникновения наружного воздуха


я не проводил параллельных испытаний коллектора водосточной трубы по сравнению с экран в моем тестовом коллекторе.Я думал об этом, но потом понял, что конфигурация в тестовом коллекторе не будет репрезентативной как люди строят длинную низкую конструкцию с водосточными трубами. Оба дизайна работай отлично, поэтому я думаю, что выбор сводится к размерам коллектор, который вы планируете построить. Я бы выбрал водосточный коллектор для длинный коллектор и экран для высокого коллектора.


Тестирование Детали

Гэри Реза www.builditsolar.com и я работаю над этим проектом в совместных усилиях. мы будем рады, если присоединятся к нам! Вот ссылка на подробности и результаты теста Гэри:

http://www.builditsolar.com/Experimental/AirColTesting/Index.htm

Мои такие же следует:

Вот YouTube Видео, обобщающее характеристики высокопроизводительного, горячего воздушный коллектор и наши результаты на данный момент:

:

Заключение

Выбрали среди этих солнечных обогревателей? Выбрав подходящий для ваших нужд, вы и ваши близкие сможете насладиться горячим душем. Вы также экономите на стоимости коммунальных услуг, которые вам пришлось бы потратить на обогреватели, не работающие от солнечной энергии.Кроме того, вы можете помочь сохранить природу, потому что это устройство на солнечной энергии не вызывает выбросов в окружающую среду. Он также прост в установке и использовании и практически не требует обслуживания.

Чтобы выбрать правильный солнечный нагреватель, сравните свои варианты на основе функций, которые вы ищете в этом устройстве. Обратитесь к руководству по покупке солнечных обогревателей, представленному ранее, чтобы выбрать то, что подходит именно вам. Наконец, начните процесс выбора с лучшим выбором в категории.Купите лучший солнечный водонагреватель сегодня!

Лучшие солнечные тепловые панели | Солнечный проводник


Лучшие солнечные тепловые панели могут помочь снизить счета за электроэнергию с помощью емкостного водонагревателя. Компании Solar UK, Viessmann и Worcester Bosch производят солнечные тепловые панели, на которые стоит обратить внимание. В этой статье мы расскажем, почему они являются лучшими солнечными тепловыми панелями.

Как работают солнечные тепловые панели?

Солнечные тепловые панели преобразуют солнечную энергию в тепло, которое затем используется для нагрева воды в цилиндре.Это противоречит солнечным фотоэлектрическим панелям, которые преобразуют солнечную энергию в электричество. Существует два различных типа солнечных тепловых панелей: плоские коллекторы и вакуумные трубчатые коллекторы.

Плоские коллекторы: По внешнему виду плоские коллекторы больше всего напоминают солнечные фотоэлектрические панели. Металлическая трубка, содержащая нагретую солнцем жидкость, покрыта плоской поглощающей пластиной темного цвета. Преимущество наличия плоской пластины, покрывающей трубку, заключается в том, что она предотвращает утечку тепла.

Трубчатые вакуумные коллекторы: Наружная трубка отделяет вакуумные трубчатые коллекторы от плоских коллекторов. Несколько трубок идут бок о бок по параллельной линии. Они могут быть либо прямоточными, что означает, что жидкость в трубках циркулирует вниз к погружному нагревателю в баке с горячей водой. Или в виде тепловых трубок, где жидкость внутри трубок испаряется и передает тепло трубам в цилиндре.

Лучшие солнечные тепловые панели: плоская пластина или вакуумная трубка?

Если вас больше всего волнует, как солнечные панели будут смотреться на крыше, то плоские коллекторы, пожалуй, лучший вариант.Благодаря своему плоскому внешнему виду темного цвета плоские коллекторы более органично вписываются в крышу. Кроме того, поскольку они напоминают солнечные фотоэлектрические панели, они вызывают у них знакомое ощущение.

С точки зрения производительности вакуумные трубы способны обеспечивать более высокую круглогодичную эффективность. Летом, когда солнечная генерация находится на пике, оба типа солнечных тепловых панелей будут одинаково эффективны. Однако в зимние месяцы, когда солнечный свет в дефиците, вакуумные трубы способны обеспечить более высокий уровень горячей воды. Это стало возможным благодаря лучшей изоляции по периметру.

Таким образом, хотя плоские коллекторы могут быть более привлекательными для глаз, вакуумные трубчатые коллекторы, возможно, являются лучшими солнечными тепловыми панелями.

Лучшие модели солнечных тепловых панелей

Лучшие солнечные тепловые панели производятся компаниями Solar UK, Viessmann и Worcester Bosch. Вы обнаружите, что солнечных тепловых панелей не так много, как солнечных фотоэлектрических.

Солнечная Великобритания Lazer2

Solar UK — ведущее имя в солнечной промышленности, производящее системы, которые хорошо подходят для климата Великобритании.Надежность является ключевой характеристикой солнечных тепловых панелей Solar UK Lazer2, и они гарантируют отсутствие потери производительности в течение 25 лет.

  • Компактный дизайн панелей по сравнению с другими моделями
  • Без потери производительности в течение 25 лет
  • Покрывается 25-летней гарантией
Solar UK Lazer2
Тип коллектора Вакуумные трубчатые коллекторы
Установка Над крышей
Ориентация Вертикальное/Горизонтальное
Размеры (ВхШхГ) 615 х 2110 х 104 мм
Площадь апертуры 0. 932?

Viessmann Vitosol

В последние годы компания Viessmann добилась больших успехов в разработке технологий использования возобновляемых источников энергии. У них есть несколько солнечных тепловых моделей на выбор, включая плоские и трубчатые коллекторы.

Viessmann Vitosol 100-FM

  • Сокращение счетов за электроэнергию на 30%
  • Обеспечить резервное отопление
  • Поглотительный слой ThermProtect, предотвращающий перегрев коллектора
  • Модели для всех типов установки, включая установку над крышей, интеграцию в крышу, установку на плоской крыше и настенный монтаж
Viessmann Vitosol 100-FM SV1F
Тип коллектора Плоская пластина
Установка Над крышей
Ориентация Вертикальное/Горизонтальное
Размеры (ВхШхГ) 2 380 x 1 056 x 72 мм / 1 056 x 2 380 x 72 мм
Площадь апертуры 2. 33?
Эффективность 80,3%

Ассортимент Viessmann Vitosol также включает модели Sh2F, которые были разработаны для интеграции с крышей.

Viessmann Vitosol 200-FM

  • Панели могут быть установлены горизонтально или вертикально для гибкой установки
  • Они предотвращают перегрев
  • Имеет абсорбирующий слой ThermProtect для повышения эффективности
  • Можно установить на стену, если установка на крыше невозможна
Viessmann Vitosol 200-FM SV2F
Тип коллектора Плоская пластина
Установка Над крышей
Ориентация Вертикальное/Горизонтальное
Размеры (ВхШхГ) 2 380 x 1 056 x 90 мм / 1 056 x 2 380 x 90 мм
Площадь апертуры 2.33?
Эффективность 81,3%

Модели SV2G предназначены для установки внутри крыши, в отличие от панелей SV2F, которые устанавливаются на крыше.

Viessmann Vitosol 200-FM SV2G
Тип коллектора Плоская пластина
Установка Встроенная крыша
Ориентация Вертикальное/Горизонтальное
Размеры (ВхШхГ) 2 394 x 1 070 x 90 мм / 1 070 x 2 394 x 90 мм
Площадь апертуры 2.33?
Эффективность 81,3%

Viessmann Vitosol 300-TM

  • Рассчитан на долгий срок службы
  • Двухтрубный теплообменник Duotec обеспечивает максимальную теплопередачу
  • Теплоизоляция ограничивает потери тепла
  • Регулируемый угол тангажа +/-25°
Viessmann Vitosol 300-TM
Тип коллектора Плоская пластина
Установка Над крышей
Ориентация Вертикальный
Размеры (ВхШхГ) 2 241 х 1 053 х 150 мм
Площадь апертуры 2. 33?
Эффективность 81,4%

Вустер Бош Гринскис

Как и Viessmann, Worcester Bosch хорошо известна в Великобритании своими котлами, но также делает шаги в области возобновляемых источников энергии. В дополнение к своим солнечным тепловым панелям Greenskies они также производят воздушные и геотермальные тепловые насосы.

Worcester Плоские солнечные тепловые панели Bosch Greenskies предназначены для бытовой установки.

Вустер Бош Гринскис Лито

  • Легкие коллекторы всего 30 кг
  • Доступно с 10-летней гарантией на продукт
  • Сертификация MCS Solar Keymark
Вустер Бош Гринскис Лито
Тип коллектора Плоская пластина
Ориентация Вертикальный
Размеры (ВхШхГ) 2017 х 1175 х 87 мм
Площадь апертуры 2. 25?
Эффективность 76,6%

Worcester Bosch Greenskies Lifestyle

  • Наиболее эффективные солнечные панели с плоскими коллекторами
  • Универсальная линейка солнечных панелей, которые можно устанавливать на крыше, внутри крыши или на стене.
  • Опережающий коэффициент тепловых потерь a1
  • Вертикальное и горизонтальное исполнение для гибкой установки
  • 10 лет гарантии на изделие
Worcester Bosch Greenskies Lifestyle (пейзаж)
Тип коллектора Плоская пластина
Ориентация Горизонтальный
Размеры (ВхШхГ) 1175 х 2017 х 87 мм
Площадь апертуры 2.25?
Эффективность 76,6%

Характеристики вертикальных панелей Greenskies Lifestyle очень схожи с характеристиками горизонтальных панелей. Однако небольшие различия можно найти в размерах и эффективности.

Worcester Bosch Greenskies Lifestyle (вертикальный)
Тип коллектора Плоская пластина
Ориентация Вертикальный
Размеры (ВхШхГ) 2026 x 1032 x 67 мм
Площадь апертуры 2.25?
Эффективность 75,6%

Сколько стоят лучшие солнечные тепловые панели?

Гранты Green Homes

В соответствии с государственной программой грантов для экологически чистых домов в период с сентября 2020 г. по март 2021 г. вы можете подать заявку на получение гранта для покрытия двух третей стоимости установки солнечных тепловых панелей.

Многие домовладельцы в Великобритании хотят сократить свои счета за отопление и выбросы углекислого газа, установив солнечные тепловые панели, но у большинства из них нет денег для покрытия первоначальных затрат. Чтобы решить эту проблему, правительство вводит схему грантов Green Homes Grants, которая предоставит британским домовладельцам до 5000 фунтов стерлингов (10 000 фунтов стерлингов для домохозяйств с самым низким доходом) на установку системы солнечного теплового отопления.

Стоимость солнечной системы нагрева воды будет варьироваться в зависимости от размера системы, необходимой для удовлетворения потребностей в горячей воде в вашем доме. Широко рекомендуется, чтобы на каждого человека в доме требовался 1 м2 солнечной тепловой панели. Это означает, что семья из 4 человек должна иметь на крыше солнечную тепловую систему площадью 4 м2.И это, вероятно, будет стоить от 3700 до 4200 фунтов стерлингов.

Цены на установку солнечной тепловой установки будут варьироваться в зависимости от сложности установки и размера устанавливаемой системы. Все солнечные компании также имеют свои собственные тарифы, поэтому очень важно сравнивать котировки.

Зачем устанавливать солнечную систему нагрева воды

Установленная солнечная система нагрева воды дает много преимуществ. Основное преимущество заключается в том, что вместо того, чтобы полагаться на энергию от поставщика, вы производите ее самостоятельно.

Ежегодно на солнечные тепловые панели может приходиться до 70% потребности дома в горячей воде. Естественно, солнечные панели наиболее эффективны в летние месяцы. Это связано с более длинным световым днем. Таким образом, солнечная тепловая система будет удовлетворять больше потребности в горячей воде летом, чем зимой.

Процент горячей воды для бытовых нужд, поставляемой солнечной тепловой энергией за сезон
Лето 80 – 90%
Осень и весна 40 – 50%
Зима 20 – 30%

Источник: Worcester Bosch

Другие преимущества солнечной тепловой системы включают:

  • Меньше энергии будет доставляться в вашу собственность от поставщика энергии, что снизит ваши счета за электроэнергию
  • Получать государственные платежи по программе Renewable Heat Incentive (RHI)
  • Нагрев воды в цилиндре с использованием чистой возобновляемой энергии поможет снизить выбросы углекислого газа
  • После установки не нужно беспокоиться о текущих расходах, солнечные тепловые панели будут просто нагревать воду в вашем цилиндре
  • Требуется минимальное техническое обслуживание, достаточно профессионального обслуживания каждые 3-5 лет

Если вы не уверены, следует ли установить солнечную тепловую или солнечную фотоэлектрическую систему, наша сравнительная статья поможет вам принять решение: солнечная фотоэлектрическая или солнечная тепловая.

Поиск компании по установке солнечных батарей

Помимо установки лучших солнечных тепловых панелей, вы захотите нанять лучшую компанию по установке солнечных батарей. И лучший способ сделать это — сравнить несколько котировок.

В Solar Guide у нас есть сеть компаний по установке солнечных батарей по всей Великобритании. Чтобы связаться с теми, кто рядом с вами, все, что вам нужно сделать, это заполнить нашу простую онлайн-форму. Мы зададим вам несколько простых вопросов о работе, которую вам необходимо выполнить.Затем мы воспользуемся предоставленной вами информацией, чтобы подобрать для вас до 3 компаний, способных выполнить эту работу.

Каждая компания предоставит вам предложение по установке солнечной тепловой системы, чтобы вы могли сравнить его. Лучше всего то, что это совершенно бесплатно и ни к чему не обязывает.



Выберите лучший солнечный водонагреватель для своего дома — Новости Матери-Земли

1 / 4

Истинная мера эффективности солнечного водонагревателя заключается в том, как он работает.

Фото Кристиана Делберта/Фотолиа

2 / 4

Рисунок 3.9: Средний рейтинг эффективности солнечного коллектора.

График предоставлен издательством New Society Publishers.

3 / 4

Рисунок 3.10: Рейтинг эффективности солнечного коллектора при любых условиях.

График предоставлен издательством New Society Publishers.

4 / 4

«Солнечное водонагревание: подробное руководство по солнечным системам водоснабжения и обогрева помещений» Боба Рамлоу и Бенджамина Нуса представляет собой введение в современные системы солнечной энергии.

Обложка предоставлена ​​издательством New Society Publishers.

❮ ❯

Из всех доступных нам вариантов возобновляемой энергии солнечные водонагреватели существуют дольше всех. Существует несколько вариантов дизайна, и выбор лучшего солнечного коллектора может сбить с толку . Солнечное водонагревание: подробное руководство по солнечным водонагревательным системам и системам обогрева помещений , Боб Рамлоу и Бенджамин Нусз (издательство New Society Publishers, 2010 г. ), является исчерпывающим руководством по этой экологически чистой надежной технологии.В этом отрывке авторы объясняют эффективность, долговечность и климатические соображения для различных конструкций солнечных коллекторов, включая солнечные коллекторы с плоскими пластинами и солнечные коллекторы с вакуумными трубками.

Вы можете приобрести эту книгу в магазине НОВОСТИ МАТЕРИ-ЗЕМЛИ: Солнечное водонагревание.

Эффективность солнечного коллектора

Независимо от того, с какими производителями вы разговариваете, они, вероятно, будут хвастаться тем, что их солнечные коллекторы обладают наилучшей эффективностью.Правда в том, что все они неправы. Не существует такого понятия, как «самый эффективный» коллектор. Например, рассмотрим солнечные коллекторы с вакуумными трубками. С момента их создания много говорилось об их характеристиках, поскольку в солнечной промышленности они широко известны как более эффективные коллекторы. Если бы вы посмотрели только на дизайн коллектора, это легко было бы сделать. Обычно, если вы уменьшаете потери тепла, в данном случае за счет вакуума в трубках, вы увеличиваете эффективность.Поэтому может показаться нелогичным, если мы скажем вам, что коллекторы для бассейнов, которые представляют собой просто пластиковые трубы, выставленные на солнце, на самом деле более эффективны для некоторых применений, даже если они не так хорошо изолированы. Для производства горячей воды требуется нечто большее, чем продуманная конструкция. Нужна система, которая подходит для того, что вы от нее хотите.

Мерой эффективности солнечного коллектора должно быть то, как он работает при использовании. Лучший способ измерить это — обратиться в независимую испытательную организацию.Одним из положительных результатов солнечного бума конца 70-х стала Корпорация по оценке и сертификации солнечной энергии (SRCC). SRCC оценивает и сертифицирует многих коллекторов, представленных сегодня на рынке. Это самый распространенный и надежный источник независимой информации об эффективности солнечных коллекторов в Соединенных Штатах. SRCC не проводит требуемых испытаний коллекторов. Тест был разработан Американским обществом инженеров по отоплению, охлаждению и кондиционированию воздуха и проводится в аккредитованных испытательных центрах.SRCC использует результаты испытаний при оценке коллекторов. Мы настоятельно рекомендуем покупать сертифицированные коллекторы. Тест не только рассчитывает эффективность и производительность солнечного коллектора, но также проверяет его долговечность и надежность. Оба критичны для определения ценности коллекционера. Результаты являются бесплатными для общественности и могут быть легко доступны в Интернете. Использование SRCC дает нам хорошие надежные стандартизированные данные для сравнения производительности коллектора.

При оценке коллектора тест измеряет количество тепла в британских тепловых единицах, которое он будет производить, исходя из определенного количества излучения, попадающего на коллектор.Испытательный центр обычно делает это с большим освещением, чтобы обеспечить согласованность между тестами, но некоторые центры проводят тесты на открытом воздухе, используя настоящий солнечный свет. Поскольку солнечный ресурс непостоянен, учитываются три условия: ясный день (2000 БТЕ/фут2/день), умеренно облачный (1500 БТЕ/фут2/день), облачный день (1000 БТЕ/фут2/день). Условия имитируют то, как количество солнца будет варьироваться в зависимости от местоположения и климата. В качестве второй переменной тест изменяет температуру на месте. Фактически это разница температуры жидкости, поступающей в коллектор (температура на входе), и температуры снаружи (температура окружающей среды).Это дает вам представление о том, насколько горяча жидкость, которую вы пытаетесь нагреть, и насколько холодно снаружи. На рис. 3.9 показана способность каждого типа коллектора преобразовывать солнечный свет в пригодные для использования БТЕ для всех температурных переменных. Данные представляют собой среднее значение для всех трех условий солнечного освещения и были взяты из выборки десяти производителей коллекторов каждого типа, чтобы обеспечить меру общей производительности.

Как видите, при очень небольшой разнице между температурой на входе и температурой окружающей среды бассейновые коллекторы значительно более эффективны, чем плоские и вакуумные трубчатые коллекторы. Делает ли это их самыми эффективными сборщиками? Нет. Это просто означает, что они лучше в некоторых условиях. Точно так же плоский коллектор более эффективен, когда разница температур на входе и температуре окружающей среды составляет от 10 до 70 градусов по Фаренгейту. После этого более эффективным становится солнечный коллектор с вакуумной трубкой. Эффективность солнечного коллектора полностью зависит от того, где и как он используется.

Вопрос теперь должен заключаться в том, как моя ситуация вписывается в это? Для большинства бытовых систем водоснабжения и отопления помещений мы пытаемся довести нашу жидкость до 120–140 градусов по Фаренгейту.Давайте рассмотрим пример, в котором у вас есть проект системы для нагрева горячей воды для бытовых нужд. Допустим, на улице 50 градусов по Фаренгейту, а жидкость, возвращающаяся в ваш коллектор, имеет температуру 100 градусов по Фаренгейту. В этом состоянии вы бы смотрели на точку 50 градусов по Фаренгейту на графике. Плоский коллектор имеет КПД около 40 процентов, а солнечный коллектор с вакуумной трубкой — около 34 процентов. Это большая разница в производительности, даже в относительно холодный день. Если вы правильно отводите тепло, температура на входе в большинстве жилых помещений обычно составляет не более 100–110 градусов по Фаренгейту.Однако в этот момент вам не потребуется гораздо больше, чтобы достичь желаемой температуры.

Мы обнаружили, что для большинства бытовых условий водоснабжения и отопления плоские коллекторы превосходят солнечные коллекторы с вакуумными трубками. Теперь, если вам нужны действительно высокие температуры, скажем, выше 160 градусов по Фаренгейту, то вакуумная солнечная трубка может быть подходящим коллектором для этой работы. Как мы уже говорили, все зависит от того, где и как он используется. Выберите правильный инструмент для работы.

Вторая претензия к солнечным коллекторам с вакуумными трубками заключается в том, что они лучше работают в пасмурную погоду.На рис. 3.10 показаны рейтинги эффективности для всех трех условий SRCC, включая облачную погоду с низким уровнем солнца. Как видите, точка пересечения рейтингов эффективности коллекторов меньше среднего значения, что свидетельствует о повышении эффективности. Однако они по-прежнему не более эффективны, чем плоские коллекторы, при большинстве температур.

Кроме того, вам необходимо учитывать ценность системы, которая лучше собирает меньше ресурсов. Если в первую очередь не собирается много солнечной радиации, то немного лучше не означает большого количества БТЕ.Больше немного еще только немного.

Прочность

Несмотря на то, что большая часть отраслевых дебатов была сосредоточена вокруг эффективности, поскольку она является очевидным аргументом в пользу продажи, мы, как правило, больше сосредотачивались на долгосрочной работе коллекторов, чем на краткосрочной. Система, которую вы устанавливаете сегодня, должна быть рассчитана на срок службы не менее 40 лет. Нет замены качеству.

Легким показателем качества коллектора является гарантия. Большинство из них имеют 10-летнюю гарантию, хотя некоторые продлили ее до 15 лет. Вы также можете проверить производителя. Как давно компания работает? Несколько компаний производят с 70-х и 80-х годов и продолжают выпускать долговечные продукты. Вы также можете узнать, откуда производитель. У нас есть несколько компаний на Среднем Западе, с которыми нам нравится иметь дело, потому что они местные. Это не только сокращает расходы на доставку и транспортировку, но и дает нам некоторую гибкость, если нам нужно что-то срочное.

Климат и расположение

В некоторых климатических условиях, таких как наш, снег является важным фактором, влияющим на работу солнечного коллектора.Снег может скапливаться на солнечном коллекторе и уменьшать солнечный ресурс. Плоский коллектор будет иметь явное преимущество перед другими типами, так как он будет очень хорошо сбрасывать снег при установке в климате со значительными снегопадами. Большое переднее стекло будет терять тепло, в результате чего снег будет скатываться. Проблема с вакуумным трубчатым солнечным коллектором заключается в том, что он не пропускает снег. Поскольку вакуумированные трубы являются такими хорошими изоляторами, уходит мало тепла, а снег, скапливающийся на трубах, может прилипать к ним в течение длительного времени.Их поверхность также неровная, поэтому между трубками также скапливается снег. Мы видели случаи, когда установленные на крыше коллекторы с вакуумными трубками в начале зимы забивались снегом и оставались в таком состоянии до весны, что делало их совершенно бесполезными большую часть года. Урок здесь заключается в том, чтобы всегда монтировать солнечный коллектор с вакуумной трубкой под значительным углом, если он используется в климате со снегом. Кроме того, никогда не монтируйте заподлицо солнечный коллектор с вакуумной трубкой в ​​климате, где бывает снег.

Поглотительные покрытия будут влиять на характеристики солнечного теплового коллектора, и величина этого эффекта может быть более критической в ​​зависимости от климата, в котором будет находиться солнечный коллектор. Некоторые типы поглощающих покрытий имеют более высокие характеристики производительности, чем другие. В климате с большим количеством солнечных дней в году, а также с относительно постоянными высокими температурами солнечные коллекторы могут хорошо работать с менее эффективными поглощающими покрытиями, тогда как в климате с меньшим количеством солнечных дней в году и более низкими температурами лучше использовать покрытия солнечных коллекторов с более высокой эффективностью. работать лучше всего.

Вам также может понадобиться учитывать плотность площади поглотителя по сравнению с общей площадью основания солнечного коллектора. Производители и агентства по сертификации используют термины «общая площадь коллектора», «чистая площадь отверстия» и «площадь поглотителя». Валовой коллектор – это вся площадь, включая раму; площадь апертуры — размер стекла; а площадь поглотителя — это площадь поверхности, которая фактически поглощает солнечное излучение. В плоском пластинчатом коллекторе практически вся площадь коллектора равна площади поглотителя, и только около дюйма по краю приходится на раму, а не на поглотитель. В вакуумном трубчатом солнечном коллекторе между каждой трубкой есть пространство, которое не является зоной поглотителя. В большинстве случаев плоский коллектор занимает на 25 процентов меньше места, чем солнечный коллектор с вакуумной трубкой, который имеет эквивалентную площадь поглотителя. Это может быть важным фактором, поскольку общим ограничивающим фактором при размещении солнечных коллекторов является количество доступного монтажного пространства. Другими словами, вы хотите иметь достаточно места для желаемой площади солнечного коллектора; поэтому, чтобы получить как можно больше тепла, вам нужен такой тип солнечного коллектора, который имеет наилучшее соотношение общей и чистой мощности поглотителя.

Обратите внимание, что количество солнечной энергии, падающей на квадратный фут Земли, является постоянной величиной и не может быть изменено типом используемого солнечного коллектора. Основной способ увеличить количество собираемой энергии — увеличить площадь поглотителя.

К настоящему времени, наверное, стало ясно, что мы не совсем беспристрастны, когда дело доходит до выбора солнечного коллектора. Трудно оставаться беспристрастным, пытаясь поделиться знаниями, которые мы накопили за годы опыта установки, обслуживания и проектирования этих систем.Мы видели лучшую работу сборщиков плоских пластин, и мы хотим, чтобы вы имели такой же успех. Мы не сомневаемся, что солнечные коллекторы с вакуумными трубками занимают прочное место в солнечной тепловой промышленности, особенно в высокотемпературных приложениях. Например, новые системы кондиционирования воздуха с тепловым питанием от солнечной энергии, в которых солнечные коллекторы с вакуумными трубками используются для привода одно- или двухконтурных чиллеров, открывают большие перспективы. Тем не менее, для большинства применений в домашнем водоснабжении и отоплении плоские коллекторы хорошо зарекомендовали себя.

Узнайте больше о том, как получить максимальную отдачу от солнечной энергии, в  Как расположить вашу солнечную энергетическую систему для максимальной производительности.


Этот отрывок был перепечатан с разрешения из книги «Солнечное водонагревание: полное руководство по солнечным водонагревательным системам и системам обогрева помещений» , написанной Бобом Рэмлоу и Бенджамином Нусом, опубликованной издательством New Society Publishers, 2010. Купите эту книгу в нашем магазине: Солнечное отопление воды.

Опубликовано 26 мая 2016 г.

РОДСТВЕННЫЕ СТАТЬИ

Часть 1 В первой части этого двухсерийного выпуска программы «Новости Матери-Земли и друзья» Жанетт Беранже из The Livestock Conservancy рассказывает нам о четырех своих любимых исчезающих породах домашней птицы, которые сохраняются: малайская, красношапочная и креве-кер. , и чернокожий испанец с белым лицом.Часть 2 В части 2 этого […]

Важно показать миру, что мы можем спасти планету, высаживая местные виды, которые будут поддерживать насекомых, птиц и другие формы жизни.

Стремительный рост популярности электромобилей (EV) привел к взрывному росту числа литий-ионных аккумуляторов и, в свою очередь, отработанных аккумуляторов.

Лучший коллектор солнечной энергии — самый простой коллектор солнечной энергии

В поисках лучшего коллектора солнечной энергии для района Индианаполиса? Как легко улавливать солнечную тепловую энергию и, что не менее важно, сохранять ее для будущего использования? И хотя мы предъявляем высокие требования, есть ли такая вещь, как домашняя солнечная энергетическая система, которая стоит недорого и не портит внешний вид вашего дома? Ух ты! Похоже, мы просим экстремальных преимуществ при небольших инвестициях.Почему бы не добавить федеральный налоговый вычет в свой идеалистический список пожеланий?

Что ж, у меня есть ответ на ваш сложный приказ, но вряд ли это обычная Солнечная энергетическая система, которую вы себе представляли. Это не превратит вашу крышу в стеклянную или сантехнический кошмар. И вот самое худшее… после этой мудрой энергоэффективной инвестиции, достойной всяческих похвал и восхищения самого критичного соседа, соседи могут даже не заметить, что вы используете солнечную энергию. Где в этом веселье?!

Возможно, у вас уже есть решение, которое нужно просто немного изменить. Если на самом деле вы можете сидеть на ответ, как вы читаете это. У вас есть недвижимость, в которой вы живете? Здорово! У вас есть один из самых экономичных коллекторов солнечной энергии и систем хранения солнечной энергии.





Вот фотография моего коллектора солнечной энергии зимой.













Вот изображение системы накопления солнечной энергии Precision Comfort весной.

















Вот еще один пример Солнечной Энергетической Системы летом.









Получение изображения? Теперь единственный вопрос заключается в том, как скоро вы сможете воспользоваться сбережениями солнечной энергии, хранящимися в вашей земле. Я упоминал об огромной эффективности кондиционирования воздуха, когда вы используете землю для охлаждения своего дома? Позвоните в Precision Comfort Systems, чтобы рассчитать стоимость установки геотермальной системы отопления и охлаждения в вашем доме и геотермальной петли во дворе, где вы собирали и хранили солнечную энергию все эти годы.



Итак, давайте рассмотрим… Вы хотите солнечную энергию, но вам нужны низкая стоимость, долговечность и низкие эксплуатационные расходы, эстетический вид, значительное сокращение энергопотребления в вашем доме, налоговый кредит и большое внимание со стороны ваших соседей за энергоэффективность.

  • Геотермальные системы требуют гораздо меньших инвестиций, чем обычные солнечные панели и системы хранения солнечной энергии.
  • Геотермальные системы очень долговечны, требуют гораздо меньшего обслуживания и не покрывают крышу вашего дома, как системы с солнечными панелями.
  • Геотермальные системы экономят значительное количество энергии при отоплении домов, кондиционировании воздуха и даже помогают при нагреве воды.
  • Геотермальные системы в настоящее время имеют право на получение 30-процентной федеральной налоговой льготы.
  • Геотермальные системы от Precision Comfort Systems поставляются с очень яркой табличкой, чтобы вы могли похвастаться перед соседями.

Оставить комментарий
