Максимальный пролет для деревянных балок перекрытия: Балки перекрытия – разновидности, классификация и методика расчета

Расчет деревянных балок перекрытий. Полная или частичная маскировка

Деревянные балки перекрытий дома часто являются наиболее экономичным вариантом. Деревянные балки легки в изготовлении и монтаже, имеют низкую теплопроводность по сравнению со стальными или железобетонными балками. Недостатки деревянных конструкций — более низкая механическая прочность, требующая больших сечений, низкая пожаростойкость и устойчивость к поражению микроорганизмами и термитами (если они водятся в вашей местности). Поэтому, дерево перекрытий требуется тщательно обрабатывать антисептиками и антипиренами, например ХМ-11 или ХМББ производства фирмы Антисептик (С-Петербург). Современные варианты деревянных балок перекрытий — это балки из клееного бруса (как с вертикальным расположением ламелей, так и с горизонтальным), двутавровые деревянные клееные балки (как полностью деревянные,так и комбинация OSB и дерева), дерево-металлические балки перекрытий (комбинация дерева и пространственных силовых элементов из металла) и пространственные деревянные балки, элементы которых скреплены металлозубчатыми пластинами.

Балки межэтажных перекрытий могут служить опорными балками для выступающих деревянных балконов .

Оптимальный пролет для деревянных конструкций — 2,5- 4 метра. Лучшее сечение для дерева: прямоугольное с соотношением высоты к ширине 1,4:1. В стену балки заводят не менее чем на 12 см и гидроизолируют по кругу, кроме торца. Желательно закрепить балку анкером, заделанным в стену.

При выборе расчета сечения учитывают нагрузку собственного веса, которая для балок междуэтажных перекрытий, как правило, составляет 190-220 кг/м2, и нагрузку временную (эксплуатационную), её значение принимают равной 200 кг/м2. Балки перекрытия укладывают по короткому сечению пролёта. Шаг монтажа деревянных балок рекомендуется выбирать равным шагу установки стоек каркаса. Как пропускать коммунникации через балки: читайте о допустимых размерах и расположении :

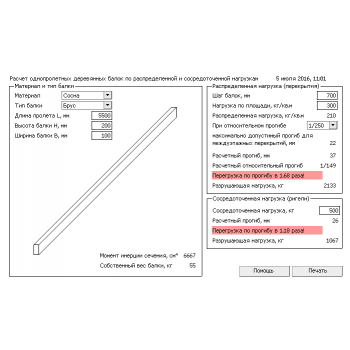

Для расчета минимального и оптимального сечения можно воспользоваться он лайн калькулятором Романова для деревянных балок перекрытий Для деревянно-металлических балок перекрытий можно воспользоваться онлайн калькулятором ХТС балок .

Таблица. Максимальные пролеты балок перекрытий. Общие случаи

	Сорт	Размер	Максимальный пролет, м
древе-сины		поперечного сечения балки, мм	при наличии горизонтальных связей у опор						при наличии горизонтальных связей у опор и перекрестных вертикальных связей
			шаг балок, мм
Примечание — Пролеты, указанные в настоящей таблице, применимы лишь в случаях, когда временная равномерно распределенная нагрузка на перекрытия не превышает 2,4 кПа

Таблица. Максимальные пролеты балок чердачного перекрытия. Неэксплуатируемый чердак.

		Размер поперечного	Максимальный пролет, м
Вид древесины	Сорт	сечения балки, мм	шаг балок, мм
Древесина хвойных

Таблица. Максимальные пролеты балок перекрытий. Особые случаи

			Максимальный пролет, м
		Размер попереч	Балки с потолками, прикрепленные к деревянной обрешетке						Балки с цементной
древе-сины	Сорт	ного сечения балки,	без перекрестных вертикальных связей			при наличии перекрестных вертикальных связей			стяжкой
			шаг балок, мм
1 Пролеты, указанные в настоящей таблице, применимы лишь в случаях, когда временная равномерно распределенная нагрузка на перекрытия не превышает 2,4 кПа. 2 При наличии цементных стяжек по перекрытиям перекрестные вертикальные связи в пролетах балок перекрытия не предусматриваются

Стальные (металлические) двутавровые балки перекрытий

Двутавровая металлическая балка перекрытий обладает рядом неоспоримых преимуществ, только при одном недостатке — высокой стоимости. Металлической двутавровой балкой можно перекрыть большие пролеты со значительной нагрузкой, металлическая стальная балка негорюча и устойчива к биологическим воздействиям. Однако, металлическая балка может корродировать при отсутствии защитного покрытия и наличия в помещении агрессивных сред. При пожаре металлические балки «текут» и прогибаются — поэтому их необходимо закрывать теплоизоляционными еегорючими базальтовыми плитами.

В большинстве случаев в самодеятельном строительстве при расчетах в вышеуказанной программе или других ей подобных, следует считать, что металлическая балка имеет шарнирные опоры (то есть концы не фиксированы жестко — например, так как в каркасной стальной конструкции). Нагрузку на перекрытие со стальными двутавровыми металлическими балками с учетом собственного веса следует расчитвать как 350(без стяжки) -500 (со стяжкой) кг/м 2

Шаг между двутавровыми металлическими балками рекомендуется делать равным 1 метру. В случае экономии возможно увеличение шага между металлическими балками до 1200 мм.

Таблица для выбора номера двутавровой металлической балки при различном шаге и длине прогонов

Пролет 6 м. № двутавра при шаге, мм			Пролет 4 м. № двутавра при шаге, мм			Пролет 3 м. № двутавра при шаге, мм

В Балок-дом для бродяг

Есть такое поверье: для каждого человека на земном шаре имеется место,
которое этому человеку неизвестно, но его можно видеть во сне. Если человек
тем или иным путем все-таки разыщет его и поселится,
он будет счастлив до конца своих дней.
Олег Куваев «Дом для бродяги»
Лучше плохой балок, чем хорошая палатка
Из личного опыта

Они бывают разные: неказистые, продуваемые со всех сторон и старенькой печуркой; добротные, хорошо утепленные, с сенями и чугунной буржуйкой; пафосные, с остекленными верандами, большими печами, банями и туалетами; спартанскими… Разными они бывают. Но всех их объединяет одно, они всегда желанны и притягательны для путешественников, охотников, туристов и прочего бродячего люда.

Они разбросаны на бескрайних просторах Севера, от Мурманска до Чукотки. Путнику, случайно забредшему в балок, остается не известно имя хозяина, этого не хитрого памятника цивилизации. Однако у каждого балка есть свой хозяин. Без хозяина балок живет очень не долго. Он начинает хиреть, плесневеть и как то быстро умирает. И это не просто метафора, мне доводилось видеть умершие балки — печальное зрелище.

Ставят балки чаще всего в местах промысла — охоты или рыбалки. Реже ставят как перевал базы, на зимниках или в местах кочевий оленеводов.

Редко какой балок ставит один человек. Чаще это группа единомышленников охотников/рыбаков, или как раньше их называли ватага промышленников.

Место для балка выбирают летом. Есть несколько критериев его выбора — оно должно находиться недалеко от пресной воды, место не должно подтапливаться и желательно быть живописным. С наступлением зимы и становлением зимника вездеходом или трактором балок на санях тащат на облюбованное место.

Балки бывают каркасными — обшитыми деревянными досками; срубами (реже всего), металлическими (контейнер, 5-ти тонная цистерна, рубки от барж или катеров). Однажды я видел балок сшитый из дверей.
В правильном чукотском балке обязательно должны быть сени, или как чаще всего их называют предбанник. В самом балке главная вещь — печка.

Размеры печи зависят от размера балка.

Но она обязательно будет стоять возле двери. В добротных балках печи зачастую обкладывают по бокам камнями, чтобы она дольше держала тепло. Сами печи бывают цельнометаллическими и с «дырами-комфорками», на которых можно быстрее приготовить еду. Чтобы не «топить улицу» в печных трубах делают задвижку, при помощи которой регулируется тяга, которая в свою очередь помогает экономно расходовать топливо.

Топливо также как и балок привозят вездеходами/тракторами/машинами или собирают на местности плавник (если балок стоит возле моря) или кустарником. Топят либо углем, либо дровами. Все в тундре подчинено строгой логике, на которой вырастают традиции. Каждый погостивший в балке, обязательно оставит охапку дров или веток, чтобы следующий гость мог легко развести огонь. Вокруг печки по стенам прибиты гвоздики и натянута проволока для просушки одежды или обуви.

Следующий элемент балка это нары.

В большинстве балков они двухярусные. Они могут быть деревянными, а могут быть и обыкновенными советскими «двухэтажными» кроватями (впрочем такие нары я встречал всего несколько раз).

Самая удобная подстилка — это оленья шкура. Но такую роскошь в последнее время увидишь не часто, чаще всего встретишь обычный ватный матрац, который прежде чем на него лечь, пару часов «томят» возле печки.
Стол, как правило, ставят посредине между нарами, которые в этом случае исполняют роль скамеек. Одна из торцевых сторон стола упирается в стену с окошком.
Окон в балке редко бывает больше двух, а чаще всего одно. И это будет даже не окно (в понимании городского жителя), а скорее большая форточка. Подобная планировка продиктована уменьшением теплоотдачи балка.
Кроме указанных выше основных предметов любого балка, могут попадаться «не обязательные», но очень полезные элементы интерьера, вроде полок, шкафчиков, рундуков, рукомойников и т.п.
С детства я запомнил правило — уезжая из балка, оставь часть продуктов. В советское время в любом балке можно было спокойно прожить от 2-3 дней до недели. В 90-е годы с отсутствием продуктов питания в самих поселках в балках мало, что оставляли. Но соль, спички и сухари, найти можно почти во всех балках. Кроме съестного оставляют одежду и старую обувь — обрезанные валенки, кирзачи, кроссовки. Пока твоя обувь сушиться возле печки влезаешь в «тапки-безразмерки» и чувствуешь себя почти как дома.
В редком балке не увидишь подшивки старых газет. Причем, чем дальше в тундру, тем пресса становиться эротичнее. Хит всех балков — «Speed-инфо». Кроме литературы, в балке можно встретить и более приземленные развлечения: карты, домино и т.п.
Главными врагами (кроме человека конечно же) любого балка являются медведь и росомаха. Насколько изобретательными бывают эти животные можно только удивляться. Медведь чаще всего прет через дверь или окно.

Росомаха действует хитрее, она может прогрызть дыру в полу или стене, а иногда даже и в потолке.

Следы пребывания росомахи видны, как говориться не вооруженным глазом. Все перевернуто вверх дном, в прямом смысле. Забравшись в балок, росомаха может жить в нем несколько дней. Прячась под нарами. Поэтому заходя в балок опытные тундровики заглядывают сначала именно туда. Рассказывали случай, когда после буйной вечерней посиделки, один из мужиков проснулся, чтобы выйти по нужде и увидел, как из под соседних нар спокойно вылезла росомаха и прошмыгнула в приоткрытую дверь. Способов борьбы с вредительством животных изобретено множество. В районах обитания белых медведей на двери и окна делают щиты-ежи, с гвоздями наружу. Но самое верное средство это не оставлять возле балков пищевые отходы и особенно не потрошить дичь и рыбу. Именно они и привлекают хищников.
Самый приятный момент пребывания в балке — это вечерний моцион. Вещи развешаны по гвоздикам и проволокам возле печки, которая весело гудит, вместе с «доходящим» чайником. Все сытые и довольные сидят или полулежат на нарах и ведут неспешные полуночные разговоры «за жизнь».

Иной раз мне кажется, что именно за такими разговорами и едут люди в тундру. Сколько разговоров переслушал каждый балок! От политики апартеида в ЮАР, до соседских сплетен. От квантовой механики до аддроидного колаидера, причем, каждый третий, будет точно знать почему он до сих пор не запустился. Это я уж не говорю про «мормышки у тебя дрянь, вот на мои посмотри», или «сижу я значит в скрадке…». И все эти «да ну?!» или «серьезно?» сдобрены десятками кружек чая и литрами водки. Потому как «а смысл без этого ехать?». И конечно же самые вкусные гастрономии, который ел человек, который хоть раз побывал в тундре, готовятся именно в балках.

Хотя, что там гастрономии. В тундре всё вкусно.
Особым шиком считается балок с банькой. Это вообще из разряда запредельных удовольствий. Такие места почитаются тундровыми святынями. Баня для русского человека и в городе, как праздник, а уж в тундре.. Сигануть в озеро, речку или снег, а потом зайти в натопленный, несколько продымленный балок и махнуть «за здоровье» — это в разы круче чем неделя в Турции.
Человечество придумало айфон и айпад, запустило в космос телескоп «Хаббл» и научилось клонировать животных, но какое это имеет значение, когда перебравшись через очередной перевал, обнаружишь вдали маленький балок со спичкой трубой. Ты из последних сил сделаешь финишный рывок к этому примитивному, но идеально совершенному творению человека, в котором найдешь кров, тепло и еду.

И уже засыпая, твой взгляд упрется в надпись на потолке, сделанную предшественниками бродягами: «Люди не срите в балке! Он еще кому-нибудь сгодится».

Есть такое поверье: для каждого человека на земном шаре имеется место,
которое этому человеку неизвестно, но его можно видеть во сне. Если человек
тем или иным путем все-таки разыщет его и поселится,
он будет счастлив до конца своих дней.
Олег Куваев «Дом для бродяги»
Лучше плохой балок, чем хорошая палатка
Из личного опыта

Они бывают разные: неказистые, продуваемые со всех сторон и старенькой печуркой; добротные, хорошо утепленные, с сенями и чугунной буржуйкой; пафосные, с остекленными верандами, большими печами, банями и туалетами; спартанскими… Разными они бывают. Но всех их объединяет одно, они всегда желанны и притягательны для путешественников, охотников, туристов и прочего бродячего люда.

Они разбросаны на бескрайних просторах Севера, от Мурманска до Чукотки. Путнику, случайно забредшему в балок, остается не известно имя хозяина, этого не хитрого памятника цивилизации. Однако у каждого балка есть свой хозяин. Без хозяина балок живет очень не долго. Он начинает хиреть, плесневеть и как то быстро умирает. И это не просто метафора, мне доводилось видеть умершие балки — печальное зрелище.

Ставят балки чаще всего в местах промысла — охоты или рыбалки. Реже ставят как перевал базы, на зимниках или в местах кочевий оленеводов.

Редко какой балок ставит один человек. Чаще это группа единомышленников охотников/рыбаков, или как раньше их называли ватага промышленников.

Место для балка выбирают летом. Есть несколько критериев его выбора — оно должно находиться недалеко от пресной воды, место не должно подтапливаться и желательно быть живописным. С наступлением зимы и становлением зимника вездеходом или трактором балок на санях тащат на облюбованное место.

Балки бывают каркасными — обшитыми деревянными досками; срубами (реже всего), металлическими (контейнер, 5-ти тонная цистерна, рубки от барж или катеров). Однажды я видел балок сшитый из дверей.
В правильном чукотском балке обязательно должны быть сени, или как чаще всего их называют предбанник. В самом балке главная вещь — печка.

Размеры печи зависят от размера балка.

Но она обязательно будет стоять возле двери. В добротных балках печи зачастую обкладывают по бокам камнями, чтобы она дольше держала тепло. Сами печи бывают цельнометаллическими и с «дырами-комфорками», на которых можно быстрее приготовить еду. Чтобы не «топить улицу» в печных трубах делают задвижку, при помощи которой регулируется тяга, которая в свою очередь помогает экономно расходовать топливо.

Топливо также как и балок привозят вездеходами/тракторами/машинами или собирают на местности плавник (если балок стоит возле моря) или кустарником. Топят либо углем, либо дровами. Все в тундре подчинено строгой логике, на которой вырастают традиции. Каждый погостивший в балке, обязательно оставит охапку дров или веток, чтобы следующий гость мог легко развести огонь. Вокруг печки по стенам прибиты гвоздики и натянута проволока для просушки одежды или обуви.

Следующий элемент балка это нары.

В большинстве балков они двухярусные. Они могут быть деревянными, а могут быть и обыкновенными советскими «двухэтажными» кроватями (впрочем такие нары я встречал всего несколько раз).

Самая удобная подстилка — это оленья шкура. Но такую роскошь в последнее время увидишь не часто, чаще всего встретишь обычный ватный матрац, который прежде чем на него лечь, пару часов «томят» возле печки.
Стол, как правило, ставят посредине между нарами, которые в этом случае исполняют роль скамеек. Одна из торцевых сторон стола упирается в стену с окошком.
Окон в балке редко бывает больше двух, а чаще всего одно. И это будет даже не окно (в понимании городского жителя), а скорее большая форточка. Подобная планировка продиктована уменьшением теплоотдачи балка.
Кроме указанных выше основных предметов любого балка, могут попадаться «не обязательные», но очень полезные элементы интерьера, вроде полок, шкафчиков, рундуков, рукомойников и т. п.
С детства я запомнил правило — уезжая из балка, оставь часть продуктов. В советское время в любом балке можно было спокойно прожить от 2-3 дней до недели. В 90-е годы с отсутствием продуктов питания в самих поселках в балках мало, что оставляли. Но соль, спички и сухари, найти можно почти во всех балках. Кроме съестного оставляют одежду и старую обувь — обрезанные валенки, кирзачи, кроссовки. Пока твоя обувь сушиться возле печки влезаешь в «тапки-безразмерки» и чувствуешь себя почти как дома.
В редком балке не увидишь подшивки старых газет. Причем, чем дальше в тундру, тем пресса становиться эротичнее. Хит всех балков — «Speed-инфо». Кроме литературы, в балке можно встретить и более приземленные развлечения: карты, домино и т.п.
Главными врагами (кроме человека конечно же) любого балка являются медведь и росомаха. Насколько изобретательными бывают эти животные можно только удивляться. Медведь чаще всего прет через дверь или окно.

Росомаха действует хитрее, она может прогрызть дыру в полу или стене, а иногда даже и в потолке.

Следы пребывания росомахи видны, как говориться не вооруженным глазом. Все перевернуто вверх дном, в прямом смысле. Забравшись в балок, росомаха может жить в нем несколько дней. Прячась под нарами. Поэтому заходя в балок опытные тундровики заглядывают сначала именно туда. Рассказывали случай, когда после буйной вечерней посиделки, один из мужиков проснулся, чтобы выйти по нужде и увидел, как из под соседних нар спокойно вылезла росомаха и прошмыгнула в приоткрытую дверь. Способов борьбы с вредительством животных изобретено множество. В районах обитания белых медведей на двери и окна делают щиты-ежи, с гвоздями наружу. Но самое верное средство это не оставлять возле балков пищевые отходы и особенно не потрошить дичь и рыбу. Именно они и привлекают хищников.
Самый приятный момент пребывания в балке — это вечерний моцион. Вещи развешаны по гвоздикам и проволокам возле печки, которая весело гудит, вместе с «доходящим» чайником. Все сытые и довольные сидят или полулежат на нарах и ведут неспешные полуночные разговоры «за жизнь».

Иной раз мне кажется, что именно за такими разговорами и едут люди в тундру. Сколько разговоров переслушал каждый балок! От политики апартеида в ЮАР, до соседских сплетен. От квантовой механики до аддроидного колаидера, причем, каждый третий, будет точно знать почему он до сих пор не запустился. Это я уж не говорю про «мормышки у тебя дрянь, вот на мои посмотри», или «сижу я значит в скрадке…». И все эти «да ну?!» или «серьезно?» сдобрены десятками кружек чая и литрами водки. Потому как «а смысл без этого ехать?». И конечно же самые вкусные гастрономии, который ел человек, который хоть раз побывал в тундре, готовятся именно в балках.

Хотя, что там гастрономии. В тундре всё вкусно.
Особым шиком считается балок с банькой. Это вообще из разряда запредельных удовольствий. Такие места почитаются тундровыми святынями. Баня для русского человека и в городе, как праздник, а уж в тундре.. Сигануть в озеро, речку или снег, а потом зайти в натопленный, несколько продымленный балок и махнуть «за здоровье» — это в разы круче чем неделя в Турции.
Человечество придумало айфон и айпад, запустило в космос телескоп «Хаббл» и научилось клонировать животных, но какое это имеет значение, когда перебравшись через очередной перевал, обнаружишь вдали маленький балок со спичкой трубой. Ты из последних сил сделаешь финишный рывок к этому примитивному, но идеально совершенному творению человека, в котором найдешь кров, тепло и еду.

И уже засыпая, твой взгляд упрется в надпись на потолке, сделанную предшественниками бродягами: «Люди не срите в балке! Он еще кому-нибудь сгодится».

Стены и перекрытия – основные элементы любого строительства.

Назначение перекрытия – разделять этажи в доме, а также нести и распределять нагрузку от расположенных вверху составляющих – стен, крыши, коммуникаций, мебели, деталей интерьера.

Можно выделить несколько видов перекрытия: металлическое, железобетонное и деревянное.

Более подробно остановимся на деревянных перекрытиях, поскольку именно они получили наибольшее распространение в частном строительстве.

Деревянное балочное перекрытие обладает преимуществами и недостатками

Плюсы:

• красивый внешний вид;
• малый вес дерева;
• ремонтопригодность;
• высокая скорость монтажа.

Минусы:

• без специальной защитной пропитки горючи;
• низкая прочность по сравнению с железобетонными или металлическими балками;
• подвержены воздействию влаги, грибка и живых организмов;
• могут деформироваться от перепадов температур.

Материал для деревянных балок перекрытия должен обладать определенными свойствами и соответствовать требованиям:

• прочность. Материал перекрытия должен выдерживать возможные нагрузки. Следует учитывать воздействие как постоянных нагрузок, так и переменных;

• жесткость. Означает способность материала сопротивляться изгибу;

• звуко- и теплоизоляция;

• пожарная безопасность.

Типы и виды деревянных перекрытий — классификация

1. По назначению

Основное требование к такому перекрытию – высокая прочность. Поскольку в данном случае, балки будут служить основой для перекрытия пола и соответственно, должны выдерживать значительную нагрузку.

Совет. Если под первым этажом будет располагаться гараж или большой подвал лучше делать деревянное перекрытие по металлическим балкам. Поскольку деревянные подвержены гниению и не всегда могут выдержать значительную нагрузку. Или же уменьшить расстояние между балками.

Принцип конструктивного устройства может быть независимым или являться продолжением крыши, т.е. частью стропильной системы. Первый вариант более рационален, т.к. является ремонтопригодным, плюс, обеспечивает лучшую звукоизоляцию.

Конструктивная особенность заключается в эффекте два в одном – балки перекрытия между этажами с одной стороны являются лагами для пола, а с другой, опорами для потолка. Пространство между ними заполняется тепло- и звукоизоляционными материалами, с обязательным использованием пароизоляции. Пирог снизу обшивается гипсокартоном, а сверху застилается половой доской.

2. По виду

Деревянные балки перекрытия также различаются между собой, и каждый вид имеет свои преимущества.

Цельные (цельномассивные) деревянные балки перекрытия

Для их изготовления применяется массив дерева твердых пород хвойных или лиственных деревьев.

Межэтажные перекрытия по деревянным балкам, могут быть выполнены цельными только при незначительной длине пролета (до 5 метров).

Клееные деревянные балки перекрытия

Снимают ограничение по длине, поскольку данная технология изготовления позволяет реализовать балки перекрытия большой длины.

За счет повышенной прочности деревянные клееные балки применяются в тех случаях, когда требуется выдержать повышенную нагрузку на перекрытие.

Преимущества клееных балок:

• высокая прочность;
• возможность перекрывать большие пролеты;
• легкость монтажа;
• незначительный вес;
• длительный срок службы;
• отсутствие деформации;
• пожарная безопасность.

Максимальная длина деревянной балки перекрытия такого вида достигает 20 метров погонных.

Поскольку клееные деревянные балки имеют гладкую поверхность, их часто не зашивают снизу, а оставляют открытыми, создавая в комнате стильный дизайн интерьера.

Сечение деревянных балок перекрытия

Как показывает практика, сечение балок деревянного перекрытия оказывает существенное влияние на способность балки выдерживать несущую нагрузку. Поэтому, необходимо предварительно выполнить расчет сечения деревянных балок перекрытия.

В деревянных домах в качестве межэтажных балок в декоративных целях может использоваться бревно.

Как правило используются для устройства чердачных перекрытий. Круглая балка отличаются высокой устойчивостью на изгиб (зависит от диаметра).

Максимальная длина деревянной балки перекрытия из оцилиндрованного бревна составляет 7, 5 м.п.

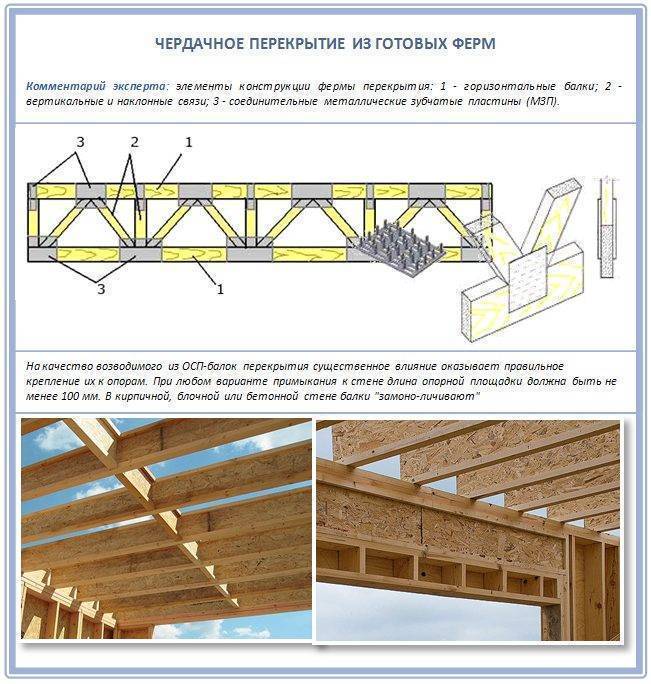

Могут быть изготовлены из массива дерева, или в сочетании ОСБ и фанеры. Активно используются в каркасном строительстве.

Преимущества деревянных двутавровых балок:

• точные размеры;
• возможность использования на длинных пролетах;
• исключена возможность деформирования;
• малый вес;
• уменьшение мостиков холода;
• возможность закрепить коммуникации;
• возможность монтажа своими руками без привлечения специальной техники;
• широкая сфера применения.

Недостатки:

• высокая стоимость;
• неудобны для утепления плитами.

Правильный подбор сечения деревянной балки должен быть включен в расчетный план, в противном случае, конструкция перекрытия окажется недостаточно или избыточно жесткой (лишняя статья расходов).

Материал подготовлен для сайта www.сайт

Расчет деревянного перекрытия

Расстояние между деревянными балками перекрытия определяется:

Во-первых, предполагаемыми нагрузками.

Нагрузка, в свою очередь может быть постоянной – вес перекрытия, вес перегородок между комнатами или вес стропильной системы.

А также переменной – она принимается равной 150 кг/м.кв. (Согласно СНиП 2.01.07-85 «Нагрузки и воздействия»). К переменным нагрузкам относят вес мебели, оборудования, находящихся в доме людей.

Совет. Поскольку учесть все возможные нагрузки затруднительно, следует проектировать перекрытие с запасом прочности. Профессионалы рекомендуют добавлять 30-40 %.

Во-вторых, жесткостью или нормативной величиной прогиба.

Для каждого вида материала ГОСТом устанавливаются свои пределы жесткости. Но формула для расчета одинакова – отношение абсолютной величины прогиба к длине балки. Значение жесткости для чердачных перекрытий не должно превышать 1/200, для междуэтажных 1/250.

На величину прогиба оказывает влияние и порода древесины, из которой изготовлена балка.

Расчет перекрытия по деревянным балкам

Предположим, что расстояние между деревянными балками составляет 1 м.п. Общая длина балки 4 м.п. А предполагаемая нагрузка составит 400 кг/м.кв.

Значит, наибольшая величина прогиба будет наблюдаться при нагрузке

Мmax = (q х l в кв. ) / 8 = 400х4 в кв./8 = 800 кг м.кв.

Рассчитаем момент сопротивления древесины на прогиб по формуле:

Wтреб = Мmax / R. Для сосны этот показатель составит 800 / 142,71 = 0,56057 куб. м

R — сопротивление древесины, приведенное в СНиП II-25-80 (СП 64.13330.2011) «Деревянные конструкции» введенные в эксплуатацию в 2011 г.

В таблице приведено сопротивление лиственницы.

Если используется не сосна, тогда значение следует скорректировать на переходящий коэффициент (приведен в СНиП II-25-80 (СП 64.13330.2011)).

Если учесть предполагаемый срок службы строения, то полученное значение нужно скорректировать и на него.

Пример расчета балки показал, что сопротивление балки на прогиб может уменьшиться вдвое. Следовательно, нужно изменить ее сечение.

Расчёт деревянных балок перекрытия можно выполнить с применением выше приведенной формулы. Но можно использовать специально разработанный калькулятор расчета деревянных балок перекрытия. Он позволит учесть все моменты, не утруждая себя поиском данных и расчетом.

В-третьих, параметрами балки.

Длина деревянных балок перекрытия цельных может составлять не более 5 метров для междуэтажных перекрытий. Для чердачных перекрытий длина пролета может составлять 6 м.п.

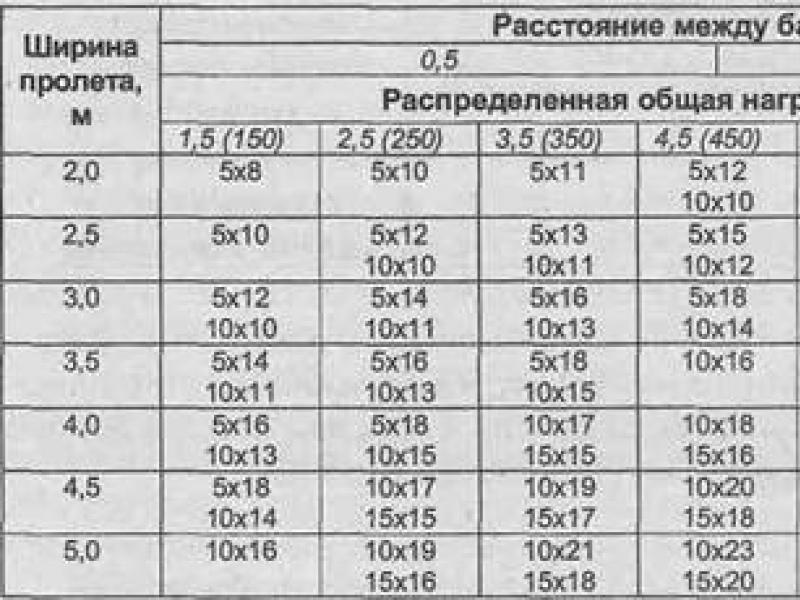

Таблица деревянных балок перекрытия содержит данные для расчета подходящей высоты балок.

Толщина деревянных балок перекрытия рассчитывается исходя из предпосылки, что толщина балки должно быть не меньше 1/25 ее длины.

Например, балка длиной 5 м.п. должна иметь ширину 20 см. Если выдержать такой размер сложно, можно достичь нужной ширины путем набора более узких балок.

Следует знать:
Если балки сложить рядом они выдержат нагрузку в два раза больше, а если сложить друг на друга — выдержат нагрузку в четыре раза больше.

Используя график, представленный на рисунке можно определить возможные параметры балки и нагрузку, которую она в силах вынести. Учтите, что данные графика пригодны для расчета однопролетной балки. Т.е. для того случая, когда балка лежит на двух опорах. Измеряя один из параметров можно получить желаемый результат. Обычно в качестве изменяемого параметра выступает шаг балок деревянного перекрытия.

Итогом наших расчетов станет составление чертежа, который будет служить наглядным пособием при работе.

Чтобы качественно и надежно осуществить своими руками перекрытие по деревянным балкам, чертеж должен содержать все расчетные данные.

Деревянные балки перекрытия – ГОСТы и СНиПы

Государственные стандарты регулируют все аспекты использования деревянных балок перекрытия вне зависимости от их вида или места использования.

Ниже представлена подборка наиболее важных документов по данной тематике.

Заключение

В данной статье вы ознакомились с факторами, оказывающими влияние на выбор материала для устройства деревянных балок перекрытия. А также научились определять сечение и выполнять расчёт деревянных балок перекрытия.

Расчет деревянных балок перекрытия.

Основные правила расчета деревянных балок перекрытия

Правильный подбор балок, точность их размеров является определяющим фактором для надежности всего перекрытия. Деревянные балки перекрытия изготавливаются после точного расчета их длины и сечения. Длина их зависит от ширины будущего перекрытия, а сечение рассчитывается исходя из шага установки, планируемой нагрузки и длины пролета. В этой статье будут описаны некоторые нюансы выбора балок, указана методика их расчета.

Расчет деревянных балок перекрытия

Деревянные балки являются конструкционными элементами с несущими функциями. При их расчете, выборе материала и монтаже соблюдают следующие правила.

1. Длина деревянных балок перекрытия, их количество и размеры определяются после проведения измерений пролета, который планируется перекрыть с их помощью. Важно учитывать глубину, на которую балки будут введены в стены, как они будут в них закреплены.
2. В стены, сложенные из блоков и кирпича, балки должны заходить на глубину не менее 150 мм (если они изготовлены из бруса) и на 100 мм – для досок. В деревянных домах балки врубаются в стены минимум на 70 мм.
3. Длина балок может быть равна пролету при использовании кронштейнов или уголков: в этом случае металлические поддерживающие конструкции принимают на себя вес перекрытия и остальной нагрузки.
4. Обычно ширина пролета, который может быть перекрыт с помощью деревянных балок – в пределах 2,5… 4,0 м. Максимальная длина балки из бруса или доски составляет 6 м. Если проект дома требует применения более длинных балок, необходимо использовать клееный брус или предусматривать возведение промежуточных опор (стен-перегородок).



Как определить нагрузку, которая будет действовать на перекрытие

Перекрытие передает балкам нагрузку, которая суммируется из собственного веса конструкции (включая вес межбалочного утеплителя и подшивных досок) и веса предметов, размещенных на перекрытии. Точный расчет выполнить можно только силами специальной проектной организации. Более простые способы расчета доступны для самостоятельного выполнения по следующей схеме.

1. Для чердачных перекрытий с подшивной доской (не несущих больших нагрузок, но утепленных минеральной ватой) справедливо утверждение о том, что на 1 м² в среднем действует нагрузка в 50 кг. В таком случае нагрузка на данное перекрытие будет равно: 1,3 × 70 = 90 кг/м² (согласно СНиП 2.01.07-85 цифра 70 (кг/м²)– нормированная нагрузка для данного перекрытия; 1,3 – коэффициент запаса прочности). Общая нагрузка равна 90 + 50 = 130 кг/м².
2. Если межбалочный утеплитель тяжелее, чем минеральная вата или использовалась подшивка из толстых досок, то нормативную нагрузку считают равной 150 кг/м². Тогда: 150 × 1,3 + 50 = 245 кг/м² — общая нагрузка.
3. Для мансарды к числу составляющих факторов нагрузки прибавляется масса напольного покрытия, мебели и других предметов интерьера. Расчетная нагрузка в этом случае увеличивается до 350 кг/м².
4. Если балки являются частью межэтажного перекрытия – расчетная нагрузка принимается равной 400 кг/м².



Шаг и сечение балок деревянного перекрытия

Определив длину балок и зная расчетную нагрузку, можно рассчитать шаг балок деревянного перекрытия и их сечение (в случае применения бревен – диаметр). Эти величины связаны между собой. Для этого пользуются следующими правилами.

1. Оптимальное соотношение высоты балки к ширине — 1,4:1. Деревянные балки перекрытия, размеры которых зависят от вышеуказанных параметров, могут быть шириной в пределах 40… 200 мм. Высота или толщина деревянных балок перекрытия подбирается соответствующей толщине утеплителя и обычно варьируется от 100 до 300 мм. Если используются бревна – их диаметр находится в пределах 110… 300 мм.
2. Шаг укладки балок выбирают в диапазоне 300… 1200 мм, причем также принимают во внимание размеры листов утеплителя и материала подшивки. В случае возведения каркасных строений шаг балок должен быть равен расстоянию между стойками каркаса.
3. Допустимый изгиб балок – 1/200 (для чердаков) и 1/350 – для межэтажных перекрытий. Приведено соотношение к длине перекрываемого пролета.
4. Расчет сечения деревянных балок перекрытия можно выполнить (кроме вышеуказанных способов), воспользовавшись таблицами специальной справочной литературы. Существуют также специальные компьютерные программы.

К примеру, для расчетной нагрузки 400 кг/м², соответствующей межэтажным перекрытиям, соотношение между шагом, шириной пролета и сечением следующее:

• для шага 0,6 м и ширине пролета в 2,0 м сечение должно быть не менее 75×100 мм;
• для шага 0,6 м и ширине пролета в 3,0 м сечение должно быть не менее 75×200 мм;
• для шага 0,6 м и ширине пролета в 6,0 м сечение должно быть не менее 150×225 мм;
• для шага 1,0 м и ширине пролета в 3,0 м сечение должно быть не менее 100×150 мм;
• для шага 1,0 м и ширине пролета в 6,0 м сечение должно быть не менее 175×250 мм.



Основные требования к балкам перекрытия

1. Балки изготавливают из древесины хвойных деревьев: она обладает достаточной прочностью. Влажность материала не должна превышать 14%: превышение этого параметра может стать причиной прогиба лаг под нагрузкой.
2. Не допускаются пороки древесины, такие как синюшность, поражение плесенью, насекомыми-вредителями и грызунами.
3. Перед укладкой балки обрабатывают антисептическим составом.
4. Балка будет устойчива к изгибу, если ее стороны имеют соотношение по размерам как 7:5 (для брусьев).
5. Прочность на изгиб определяется высотой лаг: чем больше значение этого параметра – тем большую нагрузку без прогиба выдержит балка.
6. Чтобы перекрытие оставалось ровным даже под воздействием нагрузки, следует вытесать строительный подъем. Потолок нижнего яруса в этом случае будет иметь небольшой подъем в центральной части, но с увеличением нагрузки на перекрытие, он выровняется.
7. При частой укладке лаг брусья и бревна допускается заменять досками, уложенными на ребро.
8. Расход древесины будет более экономичным при изготовлении балок толщиной 50 и высотой 150… 180 мм. Ширина шага укладки при этом должна быть 400… 600 мм (это удобно для укладки плит утеплителя).

В заключение – видеоурок с подробным изложением методики расчета балок перекрытия и других конструкционных элементов.

Расчет деревянных балок перекрытия

3 votes, 2.33 avg. rating (51% score)

клеенные балки, деревянные фермы. Особенности, типы и расчет деревянных балок перекрытия 6 метровые балки перекрытия

Монтаж деревянных балок в перекрытиях домов не является редкостью. Их главное предназначение – это равномерное распределение нагрузки на стены и фундамент здания. Чтобы балочная конструкция выполняла свои функции, необходимо правильно подобрать материал для нее, провести расчеты длины и сечения.

Все балочные перекрытия из дерева делятся между собой по назначению и виду материала, из которого они изготовлены. По назначению они могут быть: межэтажными, чердачными, подвальными и цокольными. По виду материала балки могут быть изготовлены из цельной древесины или клееной.

деревянные перекрытия в доме из газобетона

Межэтажный пролет должен быть прочным и надежным. Во внутренний объем между потолком и полом укладываются звуко- и пароизоляционные наполнители. Потолочная часть зашивается необходимым материалом, сверху укладывается пол.

Чердачное перекрытие может устанавливаться как элемент крыши, являясь частью ее стропильной конструкции. Может быть установлено, как отдельный независимый элемент. С целью сохранения тепла, обязательно оборудуется паро- и теплоизоляцией.

Перекрытие подвала и цокольного этажа должно быть большой прочности и выдерживать высокую нагрузку. Эти пролеты оборудуются тепло и пароизоляцией, чтобы не допустить проникновение холода из подвала.

Балки отличаются между собой по видам, которые имеют свои преимущества и недостатки. Для изготовления цельных балок применяется древесина твердых пород. Существенным недостатком цельномассивных деревянных балок является ограничение по длине, которое не может превышать 5 метров.

Балки из клееной древесины объединяют высокую прочность и эстетику. Их применение существенно увеличивает предельную длину, которая может составлять до 20 метров. Учитывая то, что клееные перекрытия выглядят красиво, их зачастую не закрывают потолком и они служат элементом дизайна.

Они имеют еще несколько существенных преимуществ, к которым относятся:

• способность перекрыть большие пролеты;
• простота их установки;
• небольшая масса;
• большой период эксплуатации;
• высокий уровень пожарной безопасности;
• не поддаются деформации.

Деревянные части балок перекрытия могут иметь прямоугольное сечение, что характерно для бруса или доски, или же круглое, изготовленное из бревна.

Требования к деревянным балкам перекрытий

Монтаж деревянных балочных перекрытий влечет за собой ряд требований, которые необходимо учесть. Они состоят в следующем:

1. Балочные изделия должны быть изготовлены их хвойных пород дерева, которые обладают высоким запасом прочности. При этом, влажность древесины должна быть не более 14 процентов, иначе лаги под нагрузкой будут иметь большой прогиб.
2. Запрещается для изготовления балок применять древесину, подверженную грибковым заболеваниям или испорченную насекомыми.
3. Перед монтажом балочные элементы необходимо обработать антисептиком.
4. Чтобы потолок или пол не прогибался даже при нагрузке, необходимо выполнить строительный подъем. Потолок нижнего этажа получит в центре незначительный подъем, который при нагрузке станет ровным.
5. Если брусья планируется укладывать с большой частотой, то вместо них можно применить доски, которые необходимо устанавливать на ребра.

Порядок расчета деревянных балок

Перед тем, как проводить монтаж деревянного перекрытия, необходимо провести расчеты, в которых определить количество и размеры балок. Для этого необходимо:

• определить длину пролета, на которые они будут устанавливаться;
• рассчитать возможную нагрузку, которую они будут нести после монтажа;
• имея указанные данные, провести расчет сечения балок и шага, с которым они будут устанавливаться. Для этого используются специальные таблицы и программы.

Длина балок складывается из длины пролета, который необходимо перекрыть, и запаса балки, который будет вмонтирован в стену. Пролет можно узнать при помощи любого измерительного приспособления. Запас балок, который будет монтироваться в стену, зависит от материала, из которого стена изготовлена.

Важно!

Если здание построено из кирпича, то запас для балок из доски должен составлять не меньше 10 см и не меньше 15 см для балок, изготовленных из бруса. В деревянных строениях выполняются специальные пазы, глубиной от 7 см и больше, для укладывания балок. Если балки служат основой для стропил крыши, то их изготавливают на 4-6 см длиннее пролета.

Наиболее используемый пролет, который перекрывается балками составляет от 2.5 до 4 метров. Наибольшая длина балок, изготовленных из бруса или доски, не может превышать 6 метров. Если длина пролета превышает этот размер, то рекомендуется монтаж балок из клееного бруса. Помимо этого, для перекрытия пролетов, который больше 6 метров, можно установить деревянную ферму.

Нагрузка, которую несет деревянная балка, состоит из массы деталей пролета (балок, внутреннего наполнения, обшивки потолка и пола) и массы временных элементов (мебель, бытовая техника, присутствующие в помещении люди).

Точные расчеты несущей способности балок обычно выполняются специализированными организациями. При самостоятельном выполнении расчета применяется следующая система:

• чердачное перекрытие с подшивкой, в котором утеплителем является минеральная вата, несет постоянную собственную нагрузку 50 кг на квадратный метр. При такой нагрузке, согласно стандартам СНиП, нормативная нагрузка будет составлять 70 кг на квадратный метр при коэффициенте запаса прочности 1,3. Узнать общую нагрузку не составляет труда: 1,3х70+50=130 килограмм на квадратный метр;
• если в качестве утеплителя используется более тяжелый материал, чем вата, или в качестве подшивки применялись толстые доски, то нормативная нагрузка будет составлять 150 кг на квадратный метр. И общая нагрузка будет иметь другое значение: 150х1,3+50=245 кг на квадратный метр;
• если расчет проводится для мансардного помещения, то учитывается вес материала, из которого положен пол, и предметов, находящихся в мансарде. Нагрузка в этом случае будет составлять 350 кг на квадратный метр;
• в случае, когда балки выполняют функцию межэтажных пролетов, величина расчетной нагрузки составляет 400 кг на квадратный метр.

Расчет деревянных балок перекрытий

Определение сечения и шага деревянных балок

Рассчитав нагрузку и длину балок, можно определить их шаг и размеры сечения или диаметр.

Эти показатели взаимосвязаны и рассчитываются по установленным правилам:

1. Ширина и высота балок должна быть в пропорции 1:1. ,4. При этом, ширина балок должна находиться в диапазоне от 4 до 20 см, а высота от 10 до 30 см, с учетом толщины утеплительного материала. Бревна для перекрытий должны иметь диаметр в диапазоне от 11 до 30 см.
2. Шаг установки должен находиться в пределах от 30 до 120 см, с учетом утеплительного и подшивочного материалов, которое будет в межбалочном пространстве. Если строение каркасное, то шаг должен соответствовать дистанции между каркасами.
3. Определение сечения балок из дерева проводится по разработанным таблицам или с применением определенных программ. Проводя расчет сечений необходимо учитывать, что максимальный изгиб чердачных балок не должен превышать 1/200, а межэтажных 1/350.

Применение деревянных ферм, достоинства и недостатки

Фермы перекрытий, выполненные из дерева, выглядят, как два параллельно находящиеся друг над другом бревна или бруска, которые соединены между собой опорами, находящимися по отношению к этим бревнам или брускам под углом или вертикально. Основная задача, которую решают фермы – это перекрытие длинных пролетов, если монтаж дополнительных опорных стоек невозможен.

Для изготовления ферм применяются разработанные таблицы и программы, где учитываются тип соединений, шаг монтажа, сечение деталей конструкции и ее общие габариты. Зачастую, фермы изготавливаются промышленным способом с применением высокоточного оборудования. Наряду с этим, можно изготовить ферму своими руками.

Сравнивая деревянные балки и фермы перекрытий можно определить достоинства и недостатки, которыми обладают фермы. К преимуществам можно отнести:

• способность накрыть пролет значительного размера без дополнительных опорных стоек;
• незначительную массу, что влечет за собой небольшую нагрузку на несущие элементы здания;
• высокая прочность и неподатливость к прогибам, что влечет за собой длительную эксплуатацию подшивочного и напольного материалов;
• простота монтажа на любые несущие элементы здания, независимо от материала, из которого они изготовлены;
• возможность изменять ширину шага укладки фермы;
• возможность монтажа внутренних коммуникационных линий;
• прекрасная звуковая изоляция;
• красиво выполненные фермы можно не зашивать и использовать как элемент декора.

Кроме достоинств, фермы обладают некоторыми недостатками, к которым можно отнести следующие:

• за счет конструктивных особенностей, значительно увеличивается толщина межэтажных перекрытий;
• значительные трудозатраты при изготовлении фермы своими руками, необходимость наличия специального оборудования;
• высокая цена на готовую конструкцию.

Проектирование деревянной ферм

Среди множества конструктивных элементов частного дома перекрытие является одним из самых ответственных и сложных для проектирования, монтажа узлов. Именно тут неопытные строители допускают, пожалуй, наиболее опасные ошибки, именно по обустройству этой системы задаётся больше всего вопросов.

1. Почему стоит выбрать дерево

В любом здании перекрытие представляет собой горизонтальную конструкцию, которая выступает основой для создания пола. Кроме того, будучи перевязанным с несущими стенами дома, оно обеспечивает строению поперечную стабильность, равномерно распределяя возможные нагрузки. Поэтому к надёжности этой конструкции предъявляются самые высокие требования.

Вне зависимости от того, какой материал используется при строительстве дома, в частном секторе наибольшее распространение получили как раз деревянные перекрытия. Их часто можно увидеть в различных каменных коттеджах, и вполне очевидно, что в деревянном строительстве (бревно, брус , каркасная и каркасно-щитовая технология) такому решению — альтернативы не существует. Тому есть множество объективных причин. Рассмотрим достоинства и недостатки перекрытий из древесины.

В частном малоэтажном строительстве перекрытия монтируются в нескольких вариантах:

• Готовая железобетонная плита,
• Монолитная железобетонная плита,
• Готовые железобетонные балки,
• Балки и фермы из металлопроката,
• Перекрытие из пиломатериалов.

Плюсы

Или почему деревянные перекрытия так популярны.

• Небольшая масса. Применяя доску или брус, мы не перегружаем несущие стены и фундамент. Вес перекрытия в разы меньше, чем у бетонных или металлических конструкций. Обычно не требуется привлечение техники.
• Минимальные сроки выполнения работ. Минимальная трудоёмкость среди всех вариантов.
• Универсальность. Подходит для любых зданий, в любых условиях.
• Возможность монтажа при минусовых и очень высоких температурах.
• Отсутствие «мокрых» и грязных процессов.
• Возможность получения любого уровня теплоизоляционных и звукоизоляционных характеристик.
• Возможность использования полостей для прокладки инженерных коммуникаций (электросеть, отопление, водоснабжение, канализация, слаботочка…).
• Сравнительно невысокая цена сборного каркасного перекрытия из пиломатериалов, как по стоимости деталей/комплектующих, так и по оплате труда подрядчика.

Минусы

Минусы у деревянной перекрывающей системы из дерева довольно условны.

• Сложность выбора сечения материалов и конструктивных решений для обеспечения расчётной несущей способности.
• Необходимость выполнения дополнительных противопожарных мероприятий, а также обеспечения защиты от влаги и вредителей (антисептирование).
• Необходимость покупки звукоизолирующих материалов.
• Строгое соблюдение технологий во избежание строительных ошибок.

2. Какой материал использовать для сборки

Деревянное перекрытие — всегда состоит из балок. Вот только сделанными они могут быть из самых разных пиломатериалов:

• Бревно оцилиндрованное до 30 см в диаметре.
• Брус четырёхкантный.
• Доска большого сечения (толщиной от 50 мм, шириной до 300 мм).
• Несколько досок относительно небольшой толщины, скрученных пластями друг к другу.
• Двутавровые балки, верхний и нижний пояс которых выполнен из обрезной строганной доски/бруска, а вертикальная стенка — из OSB-3, фанеры или профилированного металла (деревянно-металлическое изделие).
• Замкнутые короба из листовых материалов (фанера , ОСП).
• СИП-панель. По сути, это — отдельные секции, в которых балки уже обшиты и имеют внутри изолятор.
• Различной конструкции фермы, позволяющие перекрывать большие пролёты.

Наиболее простыми для монтажа, а также наиболее дешёвыми и удобными для выполнения последующих операций считаются варианты, когда балки перекрытия выполнены из обрезных пиломатериалов.

Ввиду очень высоких требований, предъявляемых к несущим способностям, долговечности и геометрическим отклонениям, в качестве заготовок необходимо рассматривать пиломатериал первого сорта. Возможно применение изделий, относящихся ко второму сорту по ГОСТ, которые не имеют критичных геометрических отклонений, пороков и дефектов обработки, способных снижать прочностные характеристики и срок службы готовых деталей (сквозные сучки, свилеватоть, косослои, глубокие протяжённые трещины…).

В данных конструкциях исключено применение мёртвой древесины (сухостой, валежник, горельник) из-за недостаточной прочности и множественных поражений разрушающими древесину болезнями и насекомыми. Также большой ошибкой будет купить брус или доску «с воздухом», «с армянским размером», «ТУ» — ввиду заниженных сечений.

Это должен быть исключительно здоровый материал из зелёной ели или сосны, так как хвоя ввиду своей смолистости и строения массива намного лучше переносит изгибающие нагрузки и сдавливание, нежели большинство лиственных пород, причём имея относительно невысокую удельную массу.

В любом случае обрезной пиломатериал должен быть освобождён от остатков коры и лубовых волокон, обработан антисептиком и антипиреном. Лучше всего тут покажет себя сухая строганная пилопродукция, но материал естественной влажности (до 20 процентов) при нормальной обработке тоже активно (а главное — результативно) используют, тем более что цена обрезного бруса или доски такого типа заметно ниже.

3. Как выбрать размер балок и с каким шагом их расставить

Длина балки рассчитывается таким образом, чтобы она перекрывала имеющийся пролёт и имела «запас» для обеспечения опоры на несущие стены (о конкретных цифрах допустимых пролётов и захода в стену читайте ниже).

Сечение доски/бруса определяется в зависимости от расчётных нагрузок, которые будут оказываться на перекрытие в процессе эксплуатации здания. Нагрузки эти разделяют на:

• Постоянные.
• Временные.

К временным нагрузкам в жилом доме относят вес людей и животных, которые могут передвигаться по перекрытию, перемещаемых объектов. К постоянным нагрузкам относят массу самих пиломатериалов конструкции (балки, лаги), заполнения перекрытия (утеплитель/шумозащита, изоляционные полотна), подшива (накат), черновых и чистовых настилов, финишного напольного покрытия, перегородок, а также встроенных коммуникаций, мебели, оборудования и предметов обихода…

Также не стоит упускать из виду возможность складирования предметов и материалов, например, при определении несущих способностей перекрытий нежилого холодного чердака, где могут храниться ненужные, редко используемые вещи.

В качестве отправной точки берётся сумма постоянных и временных нагрузок, и к ней обычно применяется коэффициент надёжности 1,3. Точные цифры (в том числе сечение пиломатериалов) должны определять специалисты согласно положениям СНиП 2. 01.07-85 «Нагрузки и воздействия», но практика показывает, что значения нагрузок в частных домах с деревянными балками получаются примерно идентичными:

• Для межэтажных (в том числе под жилой мансардой) и цокольных перекрытий суммарная нагрузка составляет порядка 350 — 400 кг/м2, где доля собственного веса конструкции составляет около 100 килограмм.
• Для перекрытия ненагружаемого чердака — около 130 — 150 кг/м2.
• Для перекрытия нагружаемого нежилого чердака до 250 кг/м2.

Очевидно, что безусловная безопасность ставится во главу угла. Тут учтён хороший запас и рассматривается вариант не столько распределённых нагрузок на всё перекрытие (в таких количествах они практически нереальны), сколько возможность локальной нагрузки, способной привести к прогибам, вызвавшим в свою очередь:

• физиологический дискомфорт жильцов,
• разрушения узлов и материалов,
• потерю конструкцией эстетических свойств.

К слову, определённые значения прогибов допускаются нормативными документами. Для жилых помещений они могут составлять не более 1/350 части от длины пролёта (то есть 10 мм на 3-х метрах или 20 мм на шести метрах), но при условии, что выше перечисленные ограничивающие требования не нарушены.

При выборе сечения пиломатериалов для создания балки обычно руководствуются соотношением ширины и толщины бруса или доски в пределах 1/1,5 — 1/4. Конкретные цифры будут зависеть, прежде всего, от: нагрузок и длины пролётов. При самостоятельном проектировании можно воспользоваться данными, полученными на основании расчётов при помощи онлайн-калькуляторов или общедоступных таблиц.

Оптимальное усреднённое сечение балок деревянного перекрытия, мм

Пролёт 3 мПролёт 3,5 мПролёт 4 мПролёт 4,5 мПролёт 5 мПролёт 5,5 мПролёт 6 м

Как видим, чтобы увеличить несущие способности перекрытия — достаточно выбирать пиломатериал с большей шириной или большей толщиной. В том числе можно собирать балку из двух досок, но так, чтобы полученное изделие имело сечение не меньше расчётного. Нужно также отметить, что несущие свойства и стабильность деревянного перекрытия возрастают, если применять поверх балок лаги или различного рода черновые полы (листовые настилы из фанеры/ОСП или из обрезной доски).

Ещё одним способом улучшить силовые качества перекрытия из дерева — это уменьшить шаг расстановки балок. Инженеры в своих проектах частных домов определяют в разных условиях дистанцию между балками от 300 мм до полутора метров. В каркасном строительстве шаг балок ставят в зависимость от шага расстановки стоек, чтобы под балкой находилась стойка, а не просто прогон горизонтальной обвязки. Практика показывает, что наиболее целесообразными с точки зрения практичности и стоимости конструкции является шаг в 600 или 1000 мм, так как он лучше всего подходит для последующего монтажа утеплителей и шумоизоляции враспор (изоляционные материалы как раз имеют такой форм-фактор плит и рулонов). Такая дистанция также создаёт оптимальное расстояние между точками опоры для монтажа лаг пола, устанавливаемых перпендикулярно балок. Зависимость сечения от шага хорошо видно по цифрам таблицы.

Возможное сечение балок перекрытия при изменении шага (суммарная нагрузка на квадратный метр порядка 400 кг)

4. Как правильно устанавливать и закреплять балки

С шагом мы определились — от 60 сантиметров до метра будет золотой серединой. Что касается пролётов, то лучше всего ограничиться 6-ю метрами, в идеале: четыре-пять метров. Поэтому проектировщик всегда старается «положить» балки вдоль меньшей стороны дома/помещения. Если пролёты слишком велики (более 6 метров), то прибегают к установке несущих стен или опорных колон с ригелями внутри дома. Такой подход позволяет применить пиломатериалы меньшего сечения и увеличить шаг расстановки, снижая тем самым массу перекрытия и его стоимость для заказчика при тех же (или лучших) несущих характеристиках. Как вариант, создаются фермы из более лёгкого пиломатериала с применением металлических перфорированных крепежей, например, гвоздевых пластин.

В любом случае балки выставляют строго горизонтально, параллельно друг другу, с выдержкой одинакового шага. На несущие стены и прогоны деревянная балка должна опираться не менее чем на 10 сантиметров. Как правило, используют 2/3 толщины наружной стены со стороны помещения (чтобы торец балки не выходил на улицу и оставался защищённым от промерзания). В деревянных стенах делают врубку, в каменных — оставляют проёмы во время кладки. В местах касания балок несущих конструкций необходимо уложить изолирующие материалы: демпферные упругие прокладки из резины/войлока, несколько слоёв рубероида в качестве гидроизоляции и т.п. Иногда применяют обжиг скрываемых впоследствии участков балки или их обмазку битумными мастиками/праймерами.

В последнее время всё активнее для создания перекрытия используются специальные перфорированные кронштейны «держатели/опоры бруса», которые позволяют монтировать балку встык со стеной. При помощи данного типа кронштейнов также собирают узлы с поперечными ригелями и усечёнными по длине балками (проём для лестничного марша, проход дымохода и прочее). Достоинства такого решения очевидны:

• Получаемое Т-образное соединение очень надёжное.
• Работа выполняется быстро (врубки делать не приходится, выставлять единую плоскость намного проще).
• Мостиков холода по телу балок не образуется, ведь торец удаляется от улицы.
• Есть возможность купить пиломатериал меньшей длины, так как не нужно заводить брус/доску внутрь стены.

В любом случае очень важно после подгонки пиломатериалов по размеру тщательно антисептировать торец балки.

5. Какие изоляционные прослойки нужно использовать внутри деревянных перекрытий

Чтобы ответить на этот вопрос, прежде всего, следует разделить перекрывающие конструкции (в круглогодично обитаемом доме) на три отдельных типа:

• Цокольное перекрытие,
• Межэтажное,
• Чердачное.

В каждом конкретном случае набор пирога будет отличаться.

Межэтажные перекрытия в подавляющем большинстве случаев разделяют помещения, в которых температурный режим схожий или близкий по значению (если есть покомнатная/поэтажная/зонная регулировка отопительной системы). К таковым также стоит отнести чердачное перекрытие, которое отделяет жилую мансарду, так как это помещение отапливается, а утеплитель располагается внутри кровельного пирога. По этим причинам теплоизоляция тут не нужна, но очень актуальным становится вопрос борьбы с шумами, воздушными (голоса, музыка…) и ударными (шаги, перестановка мебели…). В качестве звукоизоляции в полости перекрытия укладываются акустические волокнистые материалы, созданные на основе минеральной ваты, а также под обшивки устилаются полотна звукоизоляционных мембран.

Цокольная конструкция предполагает, что под перекрытием находится грунт или подвал, погреб, цокольный этаж. Даже если внизу будет оборудовано эксплуатируемое помещение, то этот вид перекрытия нуждается в полноценном утеплении, свойственном ограждающим конструкциям конкретной климатической зоны и конкретного здания с его неповторимым тепловым балансом. Согласно нормам, в среднем для Московской области толщина современного утеплителя с хорошими показателями теплопроводности будет составлять порядка 150-200 мм.

Аналогичные требования по теплоизоляции предъявляются к чердачному перекрытию, над которым нет отапливаемой мансарды, ведь именно он будет главным барьером на пути тепловых потерь через крышу здания. Кстати, ввиду большего перетока тепла через верхнюю часть дома, толщина утеплителя тут может потребоваться больше, чем в других местах, например, 200 мм вместо 150-ти или 250 мм вместо 200-от.

Применяют пенопласт, ЭППС, минеральную вату плотностью от 35 кг/м3 в плитах или нарезанную матами из рулона (подходит та, что допускается к использованию в ненагружаемых горизонтальных конструкциях). Укладывают теплоизоляцию между балками, как правило, несколькими слоями, с перевязкой стыков. Нагрузка от утеплителя передаётся на балку через черновой подшив (часто он крепится к балкам посредством черепных брусков).

Там, где в конструкциях работает ваттный утеплитель/звукоизолятор, его следует защитить от увлажнения. В цокольном перекрытии влага может в виде испарений подниматься от грунта или из подвала/погреба. В межэтажные перекрытия и чердачные может попадать водяной пар, который всегда насыщает воздух жилых помещений в процессе бытовой деятельности человека. В обоих случаях снизу под утеплителем нужно простелить строительную пароизоляционную плёнку, которой может выступать обычный или армированный полиэтилен. Но, если теплоизоляция выполняется с помощью экструзионного пенополистирола, не имеющего сколько-нибудь значимого уровня водопоглощения, то пароизоляция не понадобится.

Сверху утеплители и волокнистые звукоизолирующие материалы защищают водонепроницаемыми полотнами, в качестве которых могут выступать мембраны или неперфорированная гидроизоляция.

Надёжный гидробарьер особенно актуален в помещениях с повышенной влажностью: кухня, прачечная, ванная комната… В таких местах его расстилают поверх балок, обязательно с перехлёстом полос на 100-150 мм и проклейкой шва. Полотна по всему периметру помещений в обязательном порядке заводят на стену — на высоту не менее чем 50 мм над финишным покрытием.

Перекрытие, которое в дальнейшем будет облицовано кафельной плиткой, есть смысл дополнять черновым настилом пола из водостойких листовых материалов — различного типа цементосодержащих плит, желательно шпунтованных. По такому сплошному настилу можно провести дополнительную обмазочную гидроизоляцию, выполнить тонкослойное выравнивание плоскости нивелирмассой или сразу укладывать плитку.

Можно избрать другой вариант — собрать из обрезной доски сплошной настил, уложить гидробарьер, залить тонкослойную стяжку (до 30 мм), смонтировать лпитку.

Существуют также современные клеевые составы (и эластичные затирки), позволяющие производить облицовку плиткой деревянных оснований, в том числе подвижных и нагреваемых. Поэтому часто тут реализуются кафельные полы по влагостойкой фанере или ОСБ.

Важно! Учитывая возрастающие нагрузки (общие или локальные — крупная ванна, чаша джакузи, напольный котёл…), расчёт сечения и шага балок под такими помещениями нужно выполнять индивидуально.

При желании, полы в санузле или на кухне деревянного дома можно укомплектовать греющим кабелем или трубами водяного контура отопительной системы. Их монтируют как в стяжках и слое плиточного клея, так и между лагами в заведомо созданной воздушной прослойке. При любом выбранном варианте перекрытие должно быть хорошо утеплённым, чтобы не греть потолок комнаты снизу, желательно укомплектованным гидроизоляцией с отражающим фольгированным слоем.

Балки в доме относятся обычно к стропильной системе или перекрытию, и, чтобы получить надежную конструкцию, эксплуатация которой может осуществляться без каких-либо опасений, необходимо использовать калькулятор балок .

На чем строится калькулятор балок

Когда стены уже подведены под второй этаж или под крышу, необходимо сделать , во втором случае плавно переходящее в стропильные ноги. При этом материалы нужно подобрать так, чтобы и нагрузка на кирпичные либо бревенчатые стены не превышала допустимую, и прочность конструкции была на должном уровне. Следовательно, если вы собираетесь использовать древесину, нужно правильно подобрать балки из нее, сделать расчеты для выяснения нужной толщины и достаточной длины.

Проседанию или частичному разрушению перекрытия могут послужить разные причины, например, слишком большой шаг между лагами, прогиб поперечин, слишком малая площадь их сечения или дефекты в структуре. Чтобы исключить возможные эксцессы, следует выяснить предполагаемую нагрузку на перекрытие, будь оно цокольное или межэтажное, после чего используем калькулятор балок, учитывая их собственную массу. Последняя может меняться в бетонных перемычках, вес которых зависит от плотности армирования, для дерева и металла при определенной геометрии масса постоянна. Исключением бывает отсыревшая древесина, которую не используют в строительных работах без предварительной сушки.

На балочные системы в перекрытиях и стропильных конструкциях оказывают нагрузку силы, действующие на изгиб сечения, на кручение, на прогиб по длине . Для стропил также нужно предусмотреть снеговую и ветровую нагрузку, которые также создают определенные усилия, прилагаемые к балкам. Также нужно точно определить необходимый шаг между перемычками, поскольку слишком большое количество поперечин приведет к лишней массе перекрытия (или кровли), а слишком малое, как было сказано выше, ослабит конструкцию.

Вам также может быть интересна статья о расчёте количества необрезной и обрезной доски в кубе:

Как рассчитать нагрузку на балку перекрытия

Расстояние между стенами называется пролетом, и в помещении их насчитывается два, причем один пролет обязательно будет меньше другого, если форма комнаты не квадратная. Перемычки межэтажного или чердачного перекрытия следует укладывать по более короткому пролету, оптимальная длина которого – от 3 до 4 метров. При большем расстоянии могут потребоваться балки нестандартных размеров, что приведет к некоторой зыбкости настила. Оптимальным выходом в этом случае будет использование металлических поперечин.

Что касается сечения деревянного бруса, есть определенный стандарт, требующий, чтобы стороны балки соотносились как 7:5, то есть высота делится на 7 частей, и 5 из них должны составить ширину профиля. В этом случае деформация сечения исключается, если же отклониться от вышеуказанных показателей, то при ширине, превышающей высоту, получится прогиб, либо, при обратном несоответствии – загиб в сторону. Чтобы подобное не получилось из-за чрезмерной длины бруса, нужно знать, как рассчитать нагрузку на балку. В частности, допустимый прогиб вычисляется из соотношения к длине перемычки, как 1:200, то есть должен составлять 2 сантиметра на 4 метра.

Чтобы брус не провисал под тяжестью лагов и настила, а также предметов интерьера, можно выточить его снизу на несколько сантиметров, придав форму арки, в этом случае его высота должна иметь соответствующий запас.

Теперь обратимся к формулам. Тот же прогиб, о котором говорилось ранее, рассчитывается так: f нор = L/200, где L – длина пролета, а 200 – допустимое расстояние в сантиметрах на каждую единицу проседания бруса. Для железобетонной балки, распределенная нагрузка q на которую обычно приравнивается 400 кг/м 2 , расчет предельного изгибающего момента выполняется по формуле М max = (q · L 2)/8. При этом количество арматуры и ее вес определяется по следующей таблице:

Площади поперечных сечений и масса арматурных стержней

Нагрузка на любую балку из достаточно однородного материала рассчитывается по ряду формул. Для начала высчитывается момент сопротивления W ≥ М/R. Здесь М – это максимальный изгибающий момент прилагаемой нагрузки, а R – расчетное сопротивление, которое берется из справочников в зависимости от используемого материала. Поскольку чаще всего балки имеют прямоугольную форму, момент сопротивления можно рассчитать иначе: W z = b · h 2 /6, где b является шириной балки, а h – высотой.

Что еще следует знать про нагрузки на балку

Перекрытие, как правило, является заодно и полом следующего этажа и потолком предыдущего. А значит, нужно сделать его таким, чтобы не было риска объединить верхние и нижние помещения путем банального перегруза меблировкой. Особенно такая вероятность возникает при слишком большом шаге между балками и отказе от лагов (дощатые полы настилаются прямо на брус, уложенный в пролеты). В этом случае расстояние между поперечинами напрямую зависит от толщины досок, например, если она составляет 28 миллиметров, то длина доски не должна быть более 50 сантиметров. При наличии лагов минимальный промежуток между балками может достигать 1 метра.

Также обязательно следует учитывать массу , используемого для пола. Например, если укладываются маты из минеральной ваты, то квадратный метр цокольного перекрытия будет весить от 90 до 120 килограммов, в зависимости от толщины термоизоляции. Опилкобетон увеличит массу такого же участка в два раза. Использование же керамзита сделает перекрытие еще тяжелее, поскольку на квадратный метр будет приходиться нагрузка в 3 раза больше, чем при укладке минеральной ваты. Далее, не следует забывать про полезную нагрузку, которая для межэтажных перекрытий составляет 150 килограммов на квадратный метр минимум. На чердаке достаточно принять допустимую нагрузку в 75 килограммов на квадрат.

01.10.2010, 11:47

расчет:
1) брус 200*200*6000 через 0,5М =22 т. р (прогиб 20 мм)
2) двутавр 20Б ч/з 1,2м =27 т.р. (прогиб 20 мм)

По весу 1) -90 кг брус, 2)- 120 кг балка

В теории решения очень похожи. интересует практика что все таки лучше?

Зеленый Кот

01.10.2010, 11:55

Брус.
Железом вообще не стоит делать любые несущие конструкции ибо при пожаре дерево держится до последнего, а железо — хрясь и готово.

01.10.2010, 15:55

Температура при которой пойдет деформирования двутавр с жизнью несовместима. Тем более если снизу это все будет обшито гипсокартоном.

Если все же решите делать деревом, то советую 200х60х6000 с шагом 600 мм.

01.10.2010, 16:55

«хрясь и готово» — а не все ли равно уже будет)))

Оно может деформироваться в одном месте, и прилететь в другое, где еще остались условия для жизни… 🙂 но в целом вы правы.
+Дерево само по себе будет поддерживать горение, а железо нет…

Зеленый Кот

01.10.2010, 17:41

Температура при которой пойдет деформирования двутавр с жизнью несовместима.
Неправильно.
Одно дело когда он сам по себе, а другое, когда он под нагрузкой.

До недавнего времени вообще было запрщено использовать в качестве стропил мет. профиль, теперь же смотрю делают вовсю.

Советую 200х60х6000 с шагом 600 мм
Малавато будет, малавато — смотрим какулятор.

01.10.2010, 20:32

У меня в одном помещении пролет получился 5,7 метров, перекрытие между 1 и 2 этажом. Я выбрал двутавр 20Б через 1,3 метра, вроде по расчету двутавр был крепче, чем дерево. Стоит учесть что дерево можно найти 6,5 метров, а длина двутавра 11,7 метра или 12 метров (для перекрытия пролета 6 метров надо как минимум 15 см на сторону) . Правильнее было бы уложить плиты, но у меня не получилось. Разница между деревом и двутавром была гдето 10-12%. При кладке стен устанавливал между вырезом в газоблоке и двутавром пенопласт 3 см.
На счет пожара-надо предохроняться.

02.10.2010, 00:47

А я на 6 м пролет положил 5,8 метровую жб плиту и ни о чем больше не задумываюсь. Не горит, не плавится, не гнется…

02.10.2010, 09:00

Спасибо всем, я все таки склоняюсь к двутавру,поскольку он прочнее, я на перекрытие хочу стены внутренние из пеноблока 100 см поставить. (хотя наверное можно было по 2 бруса под стену положить)
то wawan001 пролет 6М это по осям стен, то есть по 15 см с каждой стороны опора будет.
то Кот, я предполагаю если засыпать негорючий утеплитель аля керамзит то гореть там вообще нечему будет (дом из пеноблока).

И еще вопрос если перекрывать двутавром можно ли вместо крайних балок использовать деревянную скажем 50-ку закрепленную к боковым стенам??

02.10.2010, 18:30

Есть другой вариант.

02.10.2010, 19:12

Есть другой вариант.
Делаете несущую балку (пускай из двутавра), на которую укладываете простые деревянные балки перекрытия. Это гораздо дешевле выйдет.
Двутавров понадобится один-два, но мощных. По цене все равно выйдет дешевле.

Я так себе сделал

02.10.2010, 20:01

dengt , у меня эта идея приходила в голову с точки зрения технологичности устройства в будущем полов, если деревянные перекрытия устанавливать внутрь двутавра, а по верх делать контробрешетку (балки по расчету). Расстояние от края балки до двутавра 40 см- надежно. Ведь по расчетам на крайнии балки нагрузка меньше раза в 2 чем на соседнию, можно положить балку 150х200 или взять 2 штуки доски 50х200 и между ними установить отрезки доски того же размера длиной 1,5 метра, а 50-ка думаю хлипковата, хотя если к стене притянуть может и нормально будет. Если уверен в крепеже то наверное да.

04.10.2010, 05:57

Я перекрывал пролет 5м брусом 150*150 сложенным вдвое и стянутым шпильками, т.е. получилась балка 150*300. Получилось довольно жестко, но я бы все равно сделал из бетона, если бы была возможность:(

05.10.2010, 09:32

[
я так себе сделал
пролет 11 на 6, разделил на три части двумя двутаврами и уложил деревянные балки, а что бы не увеличивать толщину перекрытия уложил их внутрь тавра. Предварительно приварил уголки к тавру и закрепил балки на болты.

Я так понимаю двутавры 6-ти метровые были?
тут уже 25Б2 минимум нужен, это на 5 см толще перекытие, вроде не смертельно.

По поводу закрепления боковых балок к стенам меня беспокоит то, что все остальные балки будут прогибаться а крайние нет, тогда перекытие прогнется «»пузырем»? к чему это приедет?

05.10.2010, 10:11

двутавр 6-ти меровый 20Б1 — две штуки поперек длины, получилось 3 зоны, две с опиранием балок одной стороны на стену, а второй на двутавр, и одна зона с балками зажатыми между двутаврами. Прогибания не заметил, двутавр на такой длине не ходит.

06.10.2010, 13:06

06.10.2010, 13:47

смотря как грузить, если по теории 400 кг/м то в вашем случае 20Б1 прогнется на 77 мм

Интересно как Вы это посчитали?

Толщина бетонного перекрытия между этажами

Общее описание

Величина полезной нагрузки на квадратный метр будет зависеть от назначения помещения и характера оборудования. Если речь идет о чердачном перекрытии, то данное значение не больше 105 килограммов на квадратный метр. Для межэтажного перекрытия цокольного этажа данное значение увеличивается до 210 килограмм на квадратный метр. Перекрытия между этажами в частном доме должны быть прочными, под воздействием нагрузок они не должны перегибаться, допустимая величина перегиба для чердачных перекрытий составляет 1/200, тогда как в случае с пролетами между этажами это значение должно быть равно 1/250.

Конструкция деревянных перекрытий домов

«Начинка» пирога (межбалочного пространства) деревянного перекрытия относится к устройству перекрытия, однако, от длины перекрытия и требований к нагрузкам на него, зависит самое важное — конструкция, шаг и расположение несущих элементов, ребер жесткости.

Конструкция перекрытия	Допустимый пролет перекрытия
Перекрытие на деревянных балках, бревнах	Норма – 6 м, максимальный — 15
Перекрытие на деревянных ребрах	Норма – 5 м, двутавровые, древесно-металлические ребра – до 12 м
Перекрытия на балочно-ребристых конструкциях	До 15 м

Применяются различные дощатые и щитовые настилы, с разным количеством слоев, специальные крепежные элементы, а также дополнительные ребра жесткости при необходимости. Производится дополнительная обработка пиломатериалов, их сращивание и укорачивание, и т. д. Рассмотрим же, какие бывают виды деревянных перекрытий по конструкции:

• балочные перекрытия;
• ребристые перекрытия;
• балочно-ребристые перекрытия.

Их отличают такие характеристики, как максимальная длина пролета и допустимая проектная нагрузка. Как не странно, но цокольное, чердачное и межэтажное перекрытие по деревянным балкам, технология которого существует много лет, считается до сих пор самым надежным и долговечным. Однако, и стоимость материалов для балочного перекрытия самая высокая.

Перекрытия по деревянным балкам или бревнам

Перекрытие по балкам или бревнам – это самый древний, традиционный вид деревянных перекрытий, в котором ранее в качестве несущих жесткость элементов применялись балки прямоугольной или квадратной формы из цельной древесины, уложенные с шагом в 60-150 см. Такие перекрытия по деревянным балкам или бревнам устраиваются на каменных или бревенчатых стенах.

Современные же деревянные перекрытия выполняются и по балкам, изготовленным из клееной дощатой и фанерной древесины. Прямоугольного сечения они бывают цельными и пустотелыми (коробчатыми), могут иметь также бревенчатое (круглое/овальное) сечение или сложное двутавровое сечение.

Сопряжение балки со стеной также выглядит по-разному, в зависимости от конструктива стены. Если в ней нет соответствующих технологических отверстий, то для опирание балки на деревянную стену пробиваются гнезда на глубину не меньше чем 150 мм, чаще всего – на 2/3 толщины стены. Каждую 3-ю балку фиксируют к стене анкерным крепежом.

Если же присутствует бетонный пояс обвязки, то к нему при помощи специальных скоб, кронштейнов, анкеров осуществляется крепление балки. Бревенчатые стены также сопрягают с балками при помощи скоб на мощных винтовых крепежах.

Самой балке обрезают торец под 60 градусов, обрабатывают гидроизоляционной мастикой и обворачивают гидроизолирующим рулонным материалом на глубину залегания в стене плюс 10 см. свободное пространство в гнезде заделывают минераловатным утеплителем.

Перекрытия по деревянным ребрам

В качестве ребер жесткости применяются доски толщиной 4-5 см и высотой 20-28 см. Современная конструкция деревянного перекрытия легко ребристого типа вмещает в себе настил, который укладывается на ребра, идущие с шагом до 60 см (30-60). Ребрами считаются прямоугольного сечения изделия из цельной или клееной древесины (двутаврового сечения – это уже балки), а также из комбинированных деревянно-металлических Т-образных конструкций.

Для дополнительной жесткости конструкции, ребра между собой имеют перевязку, которая выполняется стяжками-переплетами из стальной ленты, или деревянными досками-перемычками. Эти элементы идут с шагом, равным шагу самих ребер (30-60 см) с креплениями, выполненными из гвоздей, саморезов или крепежных угольных стальных элементов (при деревянных перевязках).

Ребристая конструкция рассчитана на пролет максимум в 5 м шириной. Наиболее целесообразно считается выполнять такие перекрытия в домах, возводимых по технологии древесно-каркасного строительства.

Сопряжение ребра со стеной, если это цокольные, чердачные и межэтажные перекрытия в деревянном доме, выполненном по древесно-каркасной технологии, происходит на верхнюю обвязку рамы каркаса стены. При этом ребра укладываются по оси вертикальных стоек, крепления к нижней обвязке производится стальными уголками.

В случае с бревенчатыми стенами, сопряжение выполняется аналогично балочным/бревенчатым конструкциям, т. е. на стальные монтажные скобы, прикрепленные к бревну мощными резьбовыми креплениями.

С каменными стенами сопряжение ребер производится аналогично как в случае с балками/бревнами. Однако в домах с капитальными (каменными, блочными и бревенчатыми) стенами более целесообразно выполнять балочно-ребристые конструкции, о которых пойдет речь дальше.

Перекрытия по балочно-ребристым конструкциям

Балочно-ребристая конструкция, на которой уложено деревянное межэтажное перекрытие, обеспечивает длину пролета в 15 м, как у перекрытия по балкам. При этом балки, расположенные в конструкции с большим шагом, а между ними перпендикулярно устанавливаются ребра. Сопряжение с балками производится металлическими хомутами, монтажными скобами с мощными крепежными резьбовыми элементами.

Сопряжение балки со стеной производится, как и в балочном перекрытии, с теми же разновидностями стен (каменными, блочными, бревенчатыми). Для древесно-каркасных несущих стен подходит конструкция ребристого перекрытия по причине более равномерного распределения нагрузки и легкости самой конструкции.

Благодаря такой системе расположения балок и ребер жесткости, деревянное перекрытие между этажами (да и цокольное, и чердачное) кажется привлекательным с точки зрения экономии материалов. Расход деревянных элементов несколько меньше, нежели в балочном перекрытии с практически той же несущей способностью.

Однако идет очень большой расход труда и материала монтажных элементов, которыми сопрягаются балки и ребра. Поэтому, вряд ли удастся сэкономить на материале, а на работе уж подавно.

Основные требования, предъявляемые к перекрытиям

В процессе строительства перекрытий следует обеспечить достаточную степень шумоизоляции, величина устанавливается нормами при проектировании. Для этого следует закрывать щели в местах стыковки материала, только в этом случае звуки из соседних помещений будут распространяться минимально. Перекрытия, которые разделяют помещения с определенной разницей температур, должны соответствовать требованиям теплозащиты. Это указывает на необходимость использования дополнительного слоя теплоизоляции. Какая бы то ни было конструкция, особенно выполненная из древесины, не способна противостоять длительному воздействию огня. Следует помнить о том, что каждый материал характеризуется определенным значением предела огнестойкости. Для железобетонных перекрытий оно составляет 60 минут, если же конструкция изготовлена из древесины с засыпкой, а снизу имеет оштукатуренную поверхность, то противостояние огню будет длится 45 минут. Деревянные перекрытия, которые защищены слоем штукатурки, способны противостоять пламени примерно 15 минут. При наличии деревянных перекрытий, которые в процессе обустройства не были защищены несгораемыми материалами, следует учитывать, что их предел огнестойкости еще меньше.

Особенности строительства перекрытий из деревянных балок

При строительстве частных домов в большинстве случаев используются балочные перекрытия из древесины. Для балок при этом есть ограничения по ширине пролета, их можно использовать для чердачных перекрытий или межэтажных конструкций, при которых ширина пролета должна составить 5 метров. Такие изделия выполняются из хвойных или лиственных пород древесины, а на верхней стороне выполняется настил, который является полом. Конструкция такого перекрытия предусматривает наличие балок, наката, пола и теплоизоляционного материала.

Если вы решили выстроить перекрытия между этажами в частном доме своими руками на основе деревянных балок, то должны знать, о том, что дом при этом может иметь прямоугольный план. Перекрывать пролеты при этом необходимо по направлению вдоль короткой стены. Для того чтобы под собственным весом перекрытие не прогибалось, его элементы укладывают на определенном расстоянии. При необходимости соорудить перекрытие размером в 3×4 метра следует использовать балки 6×20, которые укладываются по 3-метровой стене. Если перекрытие межэтажное, то балки должны быть удалены друг от друга на 1,25 метра, в случае с чердачным перекрытием расстояние увеличивается до 1,85 метра. Это указывает на то, что при увеличении ширины пролета расстояние между балками становится больше.

Какие требования к конструкции в целом?

Схема монтажа межэтажного перекрытия.

Пожалуй, для начала нам стоит разобраться в том, какие общие требования и правила существуют в отношении конструкции междуэтажных перекрытий, начиная с фундамента и заканчивая крышей. Давайте будем рассматривать их в таком порядке, в каком обычно ведется постройка здания. Конструкции домов бывают совершенно различными, поэтому мы для примера рассмотрим наиболее часто встречающуюся. Многие дома имеют в наличии подвальное помещение, поэтому первое межэтажное перекрытие будет подвальным. Оно отделяет подвал от самого первого этажа вашего частного дома.

Требования к подвальному перекрытию

Как вы уже наверняка догадались, именно на эту конструкцию приходится наибольший вес и нагрузка. В первую очередь это вес всех внутренних перегородок, а в том случае, если они являются несущими, то и вес всех предметов, которые опираются на эти несущие стены. Да и сам по себе первый этаж явно будет содержать очень тяжелые по весу элементы мебели (у многих людей именно на первом этаже находится камин и располагается кухня). Хотя при постройке нижнего перекрытия есть и положительные моменты, облегчающие работу: вес именно этой конструкции, каким бы он ни был тяжелым, помогает выдерживать сам фундамент, в отличие от межэтажных и чердачных перекрытий.

Схема межэтажного перекрытия с гидро- и звукоизоляцией.

Следует не забывать, что если подвал у вас не имеет отопления, то следует сделать качественную изоляцию тепла и пара. Пароизоляцию следует размещать на утеплитель, поверх него, так как диффузия водных испарений будет перемещаться из обогретого, теплого помещения первого этажа непосредственно в нижнюю, холодную подвальную комнату. При теплом подвале с отоплением инструкции по его постройке ничем не отличаются от обычного межэтажного перекрытия. Если рассматриваемое помещение имеет высокую влажность или предусматривает наличие протечек, следует оснастить эту комнату гидроизоляцией.

Междуэтажные перекрытия

Перекрытия, которые отделяют именно жилые комнаты друг от друга, называются межэтажными. Здесь очень важную роль играет то, какую именно конструкцию перекрытия вы выберете. Нужно установить точный баланс между собственным весом перекрытия и несущей выдержкой стен. Этому следует уделить особое внимание, так как часто бывают случаи, когда необходимо установить дополнительные несущие стены, для того чтобы существенно укоротить длину пролета. Также, возможно, потребуется отказаться от приобретения слишком тяжелой мебели.

Если вы любите спокойную, тихую обстановку, то в таких комнатах, как спальня, при желании вы можете установить звукоизоляцию. В ванной комнате не забудьте про гидроизоляцию, для того чтобы избежать накопления влажности в перекрытиях.

Чердачное перекрытие

Схема часторебристого межэтажного перекрытия.

Работа подобного перекрытия — отделять жилое помещение от чердака. Самое важное, что вы должны сделать при постройке этого перекрытия, позаботиться о наличии теплозащиты. Следует помнить, что утеплитель со временем может терять свои теплоизолирующие способности, поэтому он нуждается в защите от влаги. В этом поможет установка пароизоляции, которую следует расположить под утеплением. Если кровля у вас из металла, то слой утеплителя поможет избавиться от шумов.

Итак, с основными правилами и требованиями мы разобрались, теперь следует перейти к рассмотрению видов межэтажных перекрытий и инструктажу о том, как сделать перекрытие между этажами своими руками.

Итак, виды перекрытий:

• перекрытия, которые изготавливают из дерева;
• междуэтажные перекрытия из монолита;
• железобетонные, подлежащие сборке перекрытия.

Технология проведения работ

Если вами будут укладываться перекрытия между этажами в частном доме из дерева, то первоначально элементы обрабатываются антисептиком. При их опирании на бетонную или каменную стену концы оборачиваются двумя слоями рубероида, а балка заводится в подготовленное гнездо. При этом элемент не должен доходить до задней стенки на 3 сантиметра, конец балки следует сделать скошенным. Оставшееся свободное пространство заполняется теплоизоляцией, заменить которую можно монтажной пеной.

На боковые грани балок укрепляются бруски 4×4 или 5×5, которые носят название черепных. На бруски фиксируется накат из деревянных щитов. Пластины наката плотно прижимаются друг к другу, их крепят к черепному бруску с помощью саморезов. Когда выполняются перекрытия между этажами в частном доме, фото рекомендуется рассмотреть заранее. Это позволит вам понять, что конструкция предусматривает необходимость укладки изоляции. Она будет выполнять роль шумопоглотительного слоя, а в чердачном перекрытии – функцию теплоизоляции. В качестве материала можно использовать пенопласт, керамзит, опилки, минеральную вату, стружку, солому, а также древесную листву. После фиксации наката поверх укладывается теплоизоляция. Между балками сначала следует застелить слой толя, пароизоляционной пленки или пергамина, загибая материал на пять сантиметров на балки. После наступает черед укладки слоя теплоизоляции.

Деревянные балочные перекрытия этажей

В отличие от перекрытий этажей плитами деревянные балочные перекрытия требуют дополнительного утепления, должны иметь достаточную прочность, чтобы удерживать предметы верхнего этажа, устройство звукоизоляции. Однако, несмотря на это дерево является экологическим материалом, источает полезные для здоровья человека вещества, имеют сравнительно небольшой вес, а при соблюдении всех норм и правил эксплуатации может прослужить длительный срок. К этому еще нужно добавить отсутствие тяжелой строительной техники при монтаже перекрытий.

Деревянные балочные перекрытия этажей

Наиболее качественным перекрытие получается с использованием хорошо просушенной древесины хвойных пород цилиндрической формы. По мнению опытных строителей брус прямоугольного сечения со временем может прогибаться, нарушая целостность всего перекрытия. Почему так происходит? Все дело в том, что прямоугольный брус изготавливается из материала близкого к сердцевине дерева, которая по прочности уступает внешним краям.

Схема балочной конструкции

Укладываются деревянные балки на несущие стены с расстоянием между ними (балками) от 0,5 до 1,0 м, а вот размер самой балки должен быть по ширине не менее 1/3 ширины пролета и высотой 1/16 от того же параметра пролета. Наиболее проблемным местом при монтаже балок являются концы, которые заделываются в наружные стены где из-за разницы температур образовывается конденсат, пагубно влияющий на состояние древесины: дерево может прогнить и разрушить все перекрытие. Чтобы этого не происходило концы балок оборачивают в рубероид или обрабатывают специальным средством от гниения.

Перед перекрытием этажа балки обрабатывают антисептиком, чтобы материал не гнил и в нем не заводились насекомые-вредители

Укладку брусьев следует производить маячным методом, то есть сначала устанавливаются крайние брусья, а затем и промежуточные. Весь процесс монтажа контролируется уровнем, чтобы не допустить какую-либо погрешность, а для равномерного распределения брусьев (шага) применяют шаблон. Если возникает необходимость выравнивать балки используют отходы древесины, но обязательно просмоленные. Снаружи стены балки должны не доходить до края стены на 3–5 см: впоследствии это пространство заполняется монтажной пеной что позволяет избежать вредного воздействия атмосферных осадков на торцы брусьев.

Следует помнить, что балки, находящиеся вблизи дымовых труб, необходимо изолировать негорючими материалами, например, асбестовыми листами.

Строительство бетонного перекрытия

Бетонные перекрытия между этажами в частном доме могут обладать разными формами. Если речь идет о монолитных конструкциях, то они представляют собой сплошную плиту, толщина которой равна пределу от 8 до 12 сантиметров. При этом используется бетон марки М 200, сама плита опирается на несущие стены. Масса квадратного метра такого перекрытия может составлять 490 килограмм, если толщина равна 200 миллиметрам. Монтаж осуществляется в несколько этапов, первым выступает установка несущих балок на подготовленное место, далее обустраивается деревянная опалубка из необрезной доски, а на следующем этапе укладывается 6-миллиметровая арматура. На заключительном этапе осуществляется заливка бетона. Толщина перекрытий между этажами в частном доме может быть равна вышеупомянутому пределу, однако важно еще и правильно соорудить опалубку, которая иногда приобретается в готовом виде. Она состоит из телескопических стоек, балок, фанеры, а также треноги. Если использовать опалубку из алюминиевых или деревянных балок, то у мастера появится возможность соорудить перекрытие любой конфигурации.

Перекрытия из древесины

Деревянные брусья широко используют при строительстве частных объектов. Применяется хвойная древесина и лиственные пиломатериалы.

Прочностные характеристики деревянных брусьев позволяют использовать их с уменьшенным расстоянием между опорами:

• при формировании оснований между этажами – до 5 м;
• для технических помещений под крышей – максимум 6 м.

С одной стороны брусья зашиваются настилом, выполняющим функции пола, а с другой формируется потолочная поверхность. Свойства древесины позволяют размещать деревянные брусья с расстоянием 40–50 см.

Очень важное преимущество конструкции из дерева – малый вес

Положительные стороны деревянной конструкции:

• уменьшенный вес, не требующий усиленного фундамента и не оказывающего разрушительного влияния на коробку;
• ускоренный монтаж, позволяющий самому оперативно выполнить работы без использования грузоподъемных средств.

Недостатки деревянных балок:

• пожароопасность. Требуется специальная обработка древесины;
• чувствительность к влаге. Необходима обработка антисептиком.

Несмотря на уменьшенную нагрузочную способность, деревянные балки достаточно распространены в частном домостроении.

Пролет 6 метров как сделать крепкие балки. Деревянные балки на перекрытия для большого пролета

01. 10.2010, 11:47

расчет:
1) брус 200*200*6000 через 0,5М =22 т.р (прогиб 20 мм)
2) двутавр 20Б ч/з 1,2м =27 т.р. (прогиб 20 мм)

По весу 1) -90 кг брус, 2)- 120 кг балка

В теории решения очень похожи. интересует практика что все таки лучше?

Зеленый Кот

01.10.2010, 11:55

Брус.
Железом вообще не стоит делать любые несущие конструкции ибо при пожаре дерево держится до последнего, а железо — хрясь и готово.

01.10.2010, 15:55

Температура при которой пойдет деформирования двутавр с жизнью несовместима. Тем более если снизу это все будет обшито гипсокартоном.

Если все же решите делать деревом, то советую 200х60х6000 с шагом 600 мм.

01.10.2010, 16:55

«хрясь и готово» — а не все ли равно уже будет)))

Оно может деформироваться в одном месте, и прилететь в другое, где еще остались условия для жизни… 🙂 но в целом вы правы.
+Дерево само по себе будет поддерживать горение, а железо нет…

Зеленый Кот

01. 10.2010, 17:41

Температура при которой пойдет деформирования двутавр с жизнью несовместима.
Неправильно.
Одно дело когда он сам по себе, а другое, когда он под нагрузкой.

До недавнего времени вообще было запрщено использовать в качестве стропил мет. профиль, теперь же смотрю делают вовсю.

Советую 200х60х6000 с шагом 600 мм
Малавато будет, малавато — смотрим какулятор.

01.10.2010, 20:32

У меня в одном помещении пролет получился 5,7 метров, перекрытие между 1 и 2 этажом. Я выбрал двутавр 20Б через 1,3 метра, вроде по расчету двутавр был крепче, чем дерево. Стоит учесть что дерево можно найти 6,5 метров, а длина двутавра 11,7 метра или 12 метров (для перекрытия пролета 6 метров надо как минимум 15 см на сторону) . Правильнее было бы уложить плиты, но у меня не получилось. Разница между деревом и двутавром была гдето 10-12%. При кладке стен устанавливал между вырезом в газоблоке и двутавром пенопласт 3 см.
На счет пожара-надо предохроняться.

02. 10.2010, 00:47

А я на 6 м пролет положил 5,8 метровую жб плиту и ни о чем больше не задумываюсь. Не горит, не плавится, не гнется…

02.10.2010, 09:00

Спасибо всем, я все таки склоняюсь к двутавру,поскольку он прочнее, я на перекрытие хочу стены внутренние из пеноблока 100 см поставить. (хотя наверное можно было по 2 бруса под стену положить)
то wawan001 пролет 6М это по осям стен, то есть по 15 см с каждой стороны опора будет.
то Кот, я предполагаю если засыпать негорючий утеплитель аля керамзит то гореть там вообще нечему будет (дом из пеноблока).

И еще вопрос если перекрывать двутавром можно ли вместо крайних балок использовать деревянную скажем 50-ку закрепленную к боковым стенам??

02.10.2010, 18:30

Есть другой вариант.

02.10.2010, 19:12

Есть другой вариант.
Делаете несущую балку (пускай из двутавра), на которую укладываете простые деревянные балки перекрытия. Это гораздо дешевле выйдет.
Двутавров понадобится один-два, но мощных. По цене все равно выйдет дешевле.

Я так себе сделал

02.10.2010, 20:01

dengt , у меня эта идея приходила в голову с точки зрения технологичности устройства в будущем полов, если деревянные перекрытия устанавливать внутрь двутавра, а по верх делать контробрешетку (балки по расчету). Расстояние от края балки до двутавра 40 см- надежно. Ведь по расчетам на крайнии балки нагрузка меньше раза в 2 чем на соседнию, можно положить балку 150х200 или взять 2 штуки доски 50х200 и между ними установить отрезки доски того же размера длиной 1,5 метра, а 50-ка думаю хлипковата, хотя если к стене притянуть может и нормально будет. Если уверен в крепеже то наверное да.

04.10.2010, 05:57

Я перекрывал пролет 5м брусом 150*150 сложенным вдвое и стянутым шпильками, т.е. получилась балка 150*300. Получилось довольно жестко, но я бы все равно сделал из бетона, если бы была возможность:(

05.10.2010, 09:32

[
я так себе сделал
пролет 11 на 6, разделил на три части двумя двутаврами и уложил деревянные балки, а что бы не увеличивать толщину перекрытия уложил их внутрь тавра. Предварительно приварил уголки к тавру и закрепил балки на болты.

Я так понимаю двутавры 6-ти метровые были?
тут уже 25Б2 минимум нужен, это на 5 см толще перекытие, вроде не смертельно.

По поводу закрепления боковых балок к стенам меня беспокоит то, что все остальные балки будут прогибаться а крайние нет, тогда перекытие прогнется «»пузырем»? к чему это приедет?

05.10.2010, 10:11

двутавр 6-ти меровый 20Б1 — две штуки поперек длины, получилось 3 зоны, две с опиранием балок одной стороны на стену, а второй на двутавр, и одна зона с балками зажатыми между двутаврами. Прогибания не заметил, двутавр на такой длине не ходит.

06.10.2010, 13:06

06.10.2010, 13:47

смотря как грузить, если по теории 400 кг/м то в вашем случае 20Б1 прогнется на 77 мм

Интересно как Вы это посчитали?

назначается после выполнения ряда требований. Так удаление боковых элементов опалубки, не несущих нагрузки от веса конструкций, допускается только после достижения бетоном прочности, обеспечивающей сохранность поверхности и кромок углов.
Более строгие требования предъявляются к удалению несущей опалубки железобетонных конструкций, которую допускается снимать только после достижения бетоном значения прочности от проектной:

• несущих элементов конструкций пролетом до2 м– 50%;


• несущих конструкций балок, ригелей, прогонов, плит и сводов пролетом 2-6 м– не менее 70%;


• несущих конструкций пролетом более6 м– не менее 80%;


• несущих конструкций, армированных несущими сварными каркасами – не менее 25%.

Ориентировочно можно считать, что через 3 суток бетон на портландцементе наберет прочность около 30%, через 7 суток – около 60% и через 14 суток – около 80% по отношению к 28-суточной прочности. Однако твердение бетона продолжается и после наступления 28 суточного возраста. Так к 90 суткам твердения бетон может набрать дополнительно 30-35% прочности.
Стандартными условиями твердения бетонов считаются: температура 20±5ºC и влажность воздуха выше
90%. Следует иметь в виду, что на практике, как правило, реальные условия не соответствуют стандартным нормативам, и процесс твердения бетона либо замедляется, либо ускоряется. Например, при температуре 10ºC через 7 суток бетон наберет прочность 40-50%, а при 5ºC – только 30-35%. В случае твердения при температуре 30-35ºC бетон уже через 3 суток наберет 45% прочности. При отрицательных температурах бетоны без специальных добавок вообще не набирают прочность. Поэтому решение о распалубливании и нагружении конструкции следует применять после проведения испытаний бетона на прочность.
Сроки достижения бетоном заданной прочности устанавливает строительная лаборатория по результатам испытаний контрольных образцов или методами неразрушающего контроля. На объектах с общим объемом работ менее 50 м 3 , получающих товарную бетонную смесь с заводов или установок, расположенных на расстоянии не более20 км, допускается оценка прочности бетона по данным лаборатории предприятия-изготовителя бетонной смеси без изготовления контрольных образцов на месте укладки. Однако это указание не распространяется на ответственные парные и тонкостенные конструкции: балки, колонны, плиты перекрытий, а также на монолитные стыки сборных конструкций.
Конечно, при возведении загородных жилых домов обычно не производят замеры бетона на прочность, так как у большинства строительных фирм работающих в секторе частного домостроения просто нет строительных лабораторий. Поэтому в данном случае придется ориентироваться на данные лаборатории предприятия-изготовителя бетонной смеси. Дополнительно можно провести собственную проверку бетона на прочность. Для этого нужно взять металлический шарик диаметром не менее20 мми бросить с одинаковой высоты на бетонную поверхность: контрольную и испытуемую. По высоте отскока шарика можно будет, сразу оговорюсь – с большой натяжкой, определить, дошла ли прочность бетона до требуемой величины.
Полную расчетную нагрузку в распалубленной железобетонной конструкции можно допустить только после приобретения бетоном проектной прочности.
Металлическая балка перекрытий в виде двутаврового профиля – обладает рядом неоспоримых преимуществ. Так металлической двутавровой балкой можно перекрыть большие пролеты со значительной нагрузкой. К тому же металлическая стальная балка абсолютно негорючая и устойчивая к биологическим воздействиям. Однако металлическая балка при воздействии агрессивной окружающей среды может коррозировать, поэтому на нее требуется наносить защитное покрытие.
В большинстве случаев в частном домостроительстве металлическая балка имеет шарнирные опоры – ее концы жестко не зафиксированы, например, так как в каркасной стальной конструкции. Нагрузку на перекрытие со стальными двутавровыми металлическими балками с учетом собственного веса следует рассчитывать без стяжки величиной 350 кг/м 2 и 500 кг/м 2 со стяжкой.
Шаг между двутавровыми металлическими балками рекомендуется делать равным1000 мм, однако в целях экономии можно увеличить шаг между металлическими балками до1200 мм.
В нижеприведенной таблице приведен выбор номера двутавровой металлической балки при различном шаге и длине прогонов.

Пролет3 м			Пролет4 м			Пролет6 м
№ двутавра при шаге			№ двутавра при шаге			№ двутавра при шаге

Как видно из таблицы при общей нагрузке 500 кг/м 2 и длине пролета6 м, Вам следовало выбрать двутавр более высокого номера, а шаг установки балок выбрать меньше.

Добавлено: 26.05.2012 08:21

Обсуждение вопроса на форуме:

Мы залили перекрытие между первым и вторым этажом по двутавру №12 пролет 6 метров с выпуском на 1 метр от несущей стены первого этажа. Расстояние между двутаврами 2 метра, снизу между ними из арматуры №12 связана сетка ячейка 20 сверху сетка №5 ячейка 10см. Вопрос: через сколько дней можно снять опалубку и через сколько дней можно делать кладку стен, в том числе на выпуске?

Компания Sminex собирается построить премиальный жилой комплекс общей площадью около 45 тыс. кв. м. на Красноказарменной набережной рядом с Лефортовским парком. Начало строительства запланировано на IV квартал 2020 года. В проекте премиум-класса будут предусмотрены разные форматы жилья, апартаменты, квартиры, пентхаусы и таунхаусы, а также трехуровневый подземный паркинг. Особенностью и преиму…

Инвестиции «САФМАР» в новый деловой кластер составят 500 млн.долларов

«САФМАР» инвестирует около 500 миллионов долларов в проект развития нового делового кластера, который реализуется на территориях, сопряженных со Сколково. Об этом сообщила в ходе 22-й Международной выставки коммерческой недвижимости и инвестиций Expo Real 2019 заместитель генерального директора по строительству и девелопменту Группы «Сафмар» Александра Волченко. Новый деловой кластер реализу…

Минвостокразвития заинтересовано в приходе крупных строительных компаний на Дальний Восток

Министр РФ по развитию Дальнего Востока Александр Козлов и глава ПАО «Группа компаний ПИК» Сергей Гордеев обсудили строительство новостроек на Дальнем Востоке. Строительная компания уже предметно рассматривает Приморский край, Сахалинскую область и Камчатский край. «Ипотека под 2% даст спрос на жильё на первичном рынке. С учетом того, что возможность получить льготную ипотеку будет у всех молод…

В октябре начинает работу MosBuild Академия

Образовательный онлайн-проект 2018 года имел грандиозный успех. Новый сезон стартует с курсов по архитектуре и световому дизайну В «учебном году» 2018—2019 состоялось 16 вебинаров, на которых выступили основатели архитектурных бюро, ведущие российские дизайнеры, главные редакторы авторитетных медиа, посвященных архитектуре. Спикерами были и бренд-амбассадоры выставки MosBuild Диана Балашо…

Новый терминал внутренних авиалиний международного аэропорта Хабаровск начнет работу с октября

В ходе рабочей поездки в Хабаровск заместитель Председателя Правительства РФ — полномочный представитель Президента РФ в ДФО Юрий Трутнев осмотрел новый терминал внутренних авиалиний международного аэропорта Хабаровска им. Г.И. Невельского, построенного при участии Фонда развития Дальнего Востока, и проинспектировал подготовку к переводу обслуживания пассажиров в новый аэровокзал. Вице-пр…

Минстрой пересмотрел норматив по площади земельных участков для строительства и реконструкции школ

В свод правил «Градостроительство. Планировка и застройка городских и сельских поселений» внесены изменения. Соответствующий приказ подписал Министр строительства и жилищно-коммунального хозяйства Российской Федерации Владимир Якушев. Изменения №1 в СП 42.13330.2016 «СНиП 2.07.01-89* «Градостроительство. Планировка и застройка городских и сельских поселений» внесены в рамках реализации нацпроек. ..

Монтаж деревянных балок в перекрытиях домов не является редкостью. Их главное предназначение – это равномерное распределение нагрузки на стены и фундамент здания. Чтобы балочная конструкция выполняла свои функции, необходимо правильно подобрать материал для нее, провести расчеты длины и сечения.

Все балочные перекрытия из дерева делятся между собой по назначению и виду материала, из которого они изготовлены. По назначению они могут быть: межэтажными, чердачными, подвальными и цокольными. По виду материала балки могут быть изготовлены из цельной древесины или клееной.

деревянные перекрытия в доме из газобетона

Межэтажный пролет должен быть прочным и надежным. Во внутренний объем между потолком и полом укладываются звуко- и пароизоляционные наполнители. Потолочная часть зашивается необходимым материалом, сверху укладывается пол.

Чердачное перекрытие может устанавливаться как элемент крыши, являясь частью ее стропильной конструкции. Может быть установлено, как отдельный независимый элемент. С целью сохранения тепла, обязательно оборудуется паро- и теплоизоляцией.

Перекрытие подвала и цокольного этажа должно быть большой прочности и выдерживать высокую нагрузку. Эти пролеты оборудуются тепло и пароизоляцией, чтобы не допустить проникновение холода из подвала.

Балки отличаются между собой по видам, которые имеют свои преимущества и недостатки. Для изготовления цельных балок применяется древесина твердых пород. Существенным недостатком цельномассивных деревянных балок является ограничение по длине, которое не может превышать 5 метров.

Балки из клееной древесины объединяют высокую прочность и эстетику. Их применение существенно увеличивает предельную длину, которая может составлять до 20 метров. Учитывая то, что клееные перекрытия выглядят красиво, их зачастую не закрывают потолком и они служат элементом дизайна.

Они имеют еще несколько существенных преимуществ, к которым относятся:

• способность перекрыть большие пролеты;
• простота их установки;
• небольшая масса;
• большой период эксплуатации;
• высокий уровень пожарной безопасности;
• не поддаются деформации.

Деревянные части балок перекрытия могут иметь прямоугольное сечение, что характерно для бруса или доски, или же круглое, изготовленное из бревна.

Требования к деревянным балкам перекрытий

Монтаж деревянных балочных перекрытий влечет за собой ряд требований, которые необходимо учесть. Они состоят в следующем:

1. Балочные изделия должны быть изготовлены их хвойных пород дерева, которые обладают высоким запасом прочности. При этом, влажность древесины должна быть не более 14 процентов, иначе лаги под нагрузкой будут иметь большой прогиб.
2. Запрещается для изготовления балок применять древесину, подверженную грибковым заболеваниям или испорченную насекомыми.
3. Перед монтажом балочные элементы необходимо обработать антисептиком.
4. Чтобы потолок или пол не прогибался даже при нагрузке, необходимо выполнить строительный подъем. Потолок нижнего этажа получит в центре незначительный подъем, который при нагрузке станет ровным.
5. Если брусья планируется укладывать с большой частотой, то вместо них можно применить доски, которые необходимо устанавливать на ребра.

Порядок расчета деревянных балок

Перед тем, как проводить монтаж деревянного перекрытия, необходимо провести расчеты, в которых определить количество и размеры балок. Для этого необходимо:

• определить длину пролета, на которые они будут устанавливаться;
• рассчитать возможную нагрузку, которую они будут нести после монтажа;
• имея указанные данные, провести расчет сечения балок и шага, с которым они будут устанавливаться. Для этого используются специальные таблицы и программы.

Длина балок складывается из длины пролета, который необходимо перекрыть, и запаса балки, который будет вмонтирован в стену. Пролет можно узнать при помощи любого измерительного приспособления. Запас балок, который будет монтироваться в стену, зависит от материала, из которого стена изготовлена.

Важно!

Если здание построено из кирпича, то запас для балок из доски должен составлять не меньше 10 см и не меньше 15 см для балок, изготовленных из бруса. В деревянных строениях выполняются специальные пазы, глубиной от 7 см и больше, для укладывания балок. Если балки служат основой для стропил крыши, то их изготавливают на 4-6 см длиннее пролета.

Наиболее используемый пролет, который перекрывается балками составляет от 2.5 до 4 метров. Наибольшая длина балок, изготовленных из бруса или доски, не может превышать 6 метров. Если длина пролета превышает этот размер, то рекомендуется монтаж балок из клееного бруса. Помимо этого, для перекрытия пролетов, который больше 6 метров, можно установить деревянную ферму.

Нагрузка, которую несет деревянная балка, состоит из массы деталей пролета (балок, внутреннего наполнения, обшивки потолка и пола) и массы временных элементов (мебель, бытовая техника, присутствующие в помещении люди).

Точные расчеты несущей способности балок обычно выполняются специализированными организациями. При самостоятельном выполнении расчета применяется следующая система:

• чердачное перекрытие с подшивкой, в котором утеплителем является минеральная вата, несет постоянную собственную нагрузку 50 кг на квадратный метр. При такой нагрузке, согласно стандартам СНиП, нормативная нагрузка будет составлять 70 кг на квадратный метр при коэффициенте запаса прочности 1,3. Узнать общую нагрузку не составляет труда: 1,3х70+50=130 килограмм на квадратный метр;
• если в качестве утеплителя используется более тяжелый материал, чем вата, или в качестве подшивки применялись толстые доски, то нормативная нагрузка будет составлять 150 кг на квадратный метр. И общая нагрузка будет иметь другое значение: 150х1,3+50=245 кг на квадратный метр;
• если расчет проводится для мансардного помещения, то учитывается вес материала, из которого положен пол, и предметов, находящихся в мансарде. Нагрузка в этом случае будет составлять 350 кг на квадратный метр;
• в случае, когда балки выполняют функцию межэтажных пролетов, величина расчетной нагрузки составляет 400 кг на квадратный метр.

Расчет деревянных балок перекрытий

Определение сечения и шага деревянных балок

Рассчитав нагрузку и длину балок, можно определить их шаг и размеры сечения или диаметр.

Эти показатели взаимосвязаны и рассчитываются по установленным правилам:

1. Ширина и высота балок должна быть в пропорции 1:1.,4. При этом, ширина балок должна находиться в диапазоне от 4 до 20 см, а высота от 10 до 30 см, с учетом толщины утеплительного материала. Бревна для перекрытий должны иметь диаметр в диапазоне от 11 до 30 см.
2. Шаг установки должен находиться в пределах от 30 до 120 см, с учетом утеплительного и подшивочного материалов, которое будет в межбалочном пространстве. Если строение каркасное, то шаг должен соответствовать дистанции между каркасами.
3. Определение сечения балок из дерева проводится по разработанным таблицам или с применением определенных программ. Проводя расчет сечений необходимо учитывать, что максимальный изгиб чердачных балок не должен превышать 1/200, а межэтажных 1/350.

Применение деревянных ферм, достоинства и недостатки

Фермы перекрытий, выполненные из дерева, выглядят, как два параллельно находящиеся друг над другом бревна или бруска, которые соединены между собой опорами, находящимися по отношению к этим бревнам или брускам под углом или вертикально. Основная задача, которую решают фермы – это перекрытие длинных пролетов, если монтаж дополнительных опорных стоек невозможен.

Для изготовления ферм применяются разработанные таблицы и программы, где учитываются тип соединений, шаг монтажа, сечение деталей конструкции и ее общие габариты. Зачастую, фермы изготавливаются промышленным способом с применением высокоточного оборудования. Наряду с этим, можно изготовить ферму своими руками.

Сравнивая деревянные балки и фермы перекрытий можно определить достоинства и недостатки, которыми обладают фермы. К преимуществам можно отнести:

• способность накрыть пролет значительного размера без дополнительных опорных стоек;
• незначительную массу, что влечет за собой небольшую нагрузку на несущие элементы здания;
• высокая прочность и неподатливость к прогибам, что влечет за собой длительную эксплуатацию подшивочного и напольного материалов;
• простота монтажа на любые несущие элементы здания, независимо от материала, из которого они изготовлены;
• возможность изменять ширину шага укладки фермы;
• возможность монтажа внутренних коммуникационных линий;
• прекрасная звуковая изоляция;
• красиво выполненные фермы можно не зашивать и использовать как элемент декора.

Кроме достоинств, фермы обладают некоторыми недостатками, к которым можно отнести следующие:

• за счет конструктивных особенностей, значительно увеличивается толщина межэтажных перекрытий;
• значительные трудозатраты при изготовлении фермы своими руками, необходимость наличия специального оборудования;
• высокая цена на готовую конструкцию.

Проектирование деревянной ферм

Таблицы пролетов балок перекрытий | Калькулятор

Часть 3 Проекта жилого дома

На этой странице мы объясним, как читать и проектировать с помощью таблиц пролетов балок перекрытий. Вы найдете калькулятор пролета балки внизу этой страницы. На этом сайте также есть информация о том, как научиться читать таблицы балок и калькулятор балок.

Если вы только начинаете, вы можете перейти на страницу балок, так как мы расширим пример проекта дома, представленный там.Или даже вернитесь к странице проектирования жилых домов, которая объясняет базовую структуру дома.

Или посмотрите карту сайта с учебным пособием «Создай собственный дом».

Использование таблиц пролетов балок перекрытия

Продолжая часть 2: Таблицы пролетов деревянных балок для проектирования жилых домов, мы как раз собирались расширить наш примерный дом. Как только мы превысим допустимые пролеты для балок пола (как показано в таблицах пролетов балок пола), нам понадобится какая-то опора под этими балками пола.

Эта опора может иметь форму несущей стены. Стена может быть конструкционной бетонной или бетонной стеной подходящего размера или стеной с деревянным каркасом. Мы обсудим эти возможности позже. На данный момент мы рассмотрим поддержку балок перекрытия с помощью балки перекрытия.

Самый широкий пролет в таблице пролетов балок перекрытия в Части 2 этого учебного модуля показал, что балки перекрытия могут иметь пролет 17 футов 2 дюйма, если они имеют размер 2 X 12 с шагом 12 дюймов. (по центру). Давайте расширим наш дом с пролетом 17 футов 2 дюйма до ширины 24 фута. Таким образом, размеры дома теперь будут 24 х 13 футов.

Можно было бы по-прежнему обрамлять пол таким же образом, как описано выше, но просто спустить балки пола в противоположном направлении (нужно использовать пиломатериалы размером 13 футов), но в нашем примере мы сохраним балки пола. бегут в том же направлении. Теперь на высоте 24 фута мы находимся за пределами возможностей нашего стола в нашем предыдущем примере. Таким образом, нам придется разместить деревянные балки пола (или, аналогично, деревянные потолочные балки) по ширине дома, чтобы поддерживать балки пола.На фото ниже показан план того, как это будет выглядеть.

Балки перекрытия по-прежнему имеют длину 12 футов, но теперь вы можете видеть балку перекрытия, проходящую горизонтально через середину дома (поддерживаемую нижней бетонной стеной фундамента). На рисунке ниже показано, как будет выглядеть каркас этого пола в трехмерной перспективе.

Вопрос в том, насколько большой должна быть центральная балка пола? Опять же, нет необходимости выполнять сложные расчеты деревянных балок, достаточно просто найти ответ в таблице пролетов балок. Существует множество таблиц пролетов балок для всех видов пиломатериалов, а также для количества этажей, которые в конечном итоге поддерживаются этой балкой. В приведенной ниже таблице показана выдержка из таблицы максимального пролета сборных балок перекрытий из дугласовой пихты для поддержки не более одного этажа. Есть несколько таблиц пролетов балок для всех пород дерева.

Образец таблицы пролетов балок пола

Эта таблица является просто образцом и может быть недействительна для вашего региона.

В этой выдержке из таблицы пролетов показаны два возможных размера сборных балок перекрытий (2 X 10 и 2 X 12).Полная таблица показывает больше размеров пиломатериалов. Он также показывает максимальное расстояние, которое может охватывать балка для различного количества таких кусков пиломатериала, собранных вместе (это обозначается как 3-слойный, 4-слойный и 5-слойный). 3-слойная с 2 X 10 будет означать, что три 2 X 10 соединены вместе бок о бок, их широкие части идут параллельно друг другу.

Поддерживаемая длина, показанная вдоль самой левой стороны таблицы, представляет собой общую длину балок перекрытия, которые должны поддерживаться с обеих сторон балки перекрытия, деленную на два.В нашем примере дом имеет ширину 24 фута, поэтому для дома потребуется общая ширина балок 24 фута. Деление на два дает нам 12 футов поддерживаемой длины. Таким образом, мы прочитаем по строке таблицы 12 футов поддерживаемой длины.

Поскольку дом имеет длину 13 футов, мы ищем запись в таблице для составной балки перекрытия, длина которой может составлять 13 футов. Нам также, вероятно, понадобится наименьшая сборная балка, которая будет соответствовать этому требованию, поскольку она будет наименее дорогой. Посмотрите в таблице вдоль ряда 12 футов поддерживаемой длины.Вы увидите, что 4-слойная балка 2 X 12 может охватывать максимум 13 футов, поддерживая 12-футовые балки с обеих сторон.

Где найти столы

Лучшее место для подбора столов Span — это ваш местный склад пиломатериалов, так как там есть все столы, которые используются в вашем регионе.

Переход от расчетов балок к опорам балок

Итак, теперь у нас есть балки перекрытия подходящего размера и балка перекрытия подходящего размера для нашего дома размером 24 х 13 футов. Наша балка перекрытия может охватывать максимум 13 футов.В приведенной выше таблице самый широкий пролет балки перекрытия для 12 футов поддерживаемых балок перекрытия составляет 14 футов 7 дюймов (при использовании 5-слойного 2 X 12). Что, если нам нужно больше пролета?

Допустим, наш дом имеет размеры 24 х 26 футов. Теперь нам нужно будет поддержать эту центральную балку пола стойками. Как правило, в подвалах эти столбы представляют собой конструкционную сталь, бетон или сборные деревянные столбы, сделанные из кусков пиломатериалов стандартных размеров (2 «bys»), сбитых вместе гвоздями бок о бок.

Конструкционная сталь обычно используется в подвалах, поскольку они регулируются по высоте, чтобы компенсировать любое движение грунта или осадку здания после установки.

Каркас пола нашего дома размером 24 х 26 футов, балки и стойки теперь будут выглядеть так, как показано на рисунке ниже. На приведенном ниже изображении не видно, что балка перекрытия также поддерживается на своих концах внешними несущими стенами подвала.

Если используются сборные деревянные стойки, ширина стойки должна быть равна ширине балки, которую она поддерживает. В приведенном выше примере мы используем 4-слойный брус 2 X 12. 2 дюйма X 12 дюймов — это необработанный размер пиломатериала до того, как он будет пропущен через строгальный станок на лесопилке.После того, как он пройдет через рубанок, он будет 1-1/2″ X 11-1/4″ (так что да, 2 X 12 не измеряет 2″ X 12″). Это означает, что наш 4-слойный материал 2 X 12 будет иметь ширину 4 X 1-1/2 дюйма или 6 дюймов. Следовательно, столб для поддержки этой сборной балки пола должен иметь размеры 6 на 6 дюймов. Для создания таких столбов производители обычно скрепляют несколько кусков пиломатериала. Деревянная колонна прибита к балке перекрытия наверху и стоит на бетонной подушке у ее основания.

Как правило, деревянные колонны располагаются через каждые 8–10 футов в зависимости от прочности балки перекрытия над ней и нагрузки на эту балку. В ваших местных строительных нормах может быть указан размер, необходимый для таких столбов. Или вам может понадобиться, чтобы такие посты были рассчитаны инженером-строителем. Ваш строительный инспектор отметит любые столбы, балки или перекрытия на ваших строительных чертежах, которые должны иметь печать инженера. В общем, если вы остаетесь в пределах ваших таблиц пролетов балок и таблиц пролетов балок перекрытия, вам не нужно, чтобы расчеты балок выполнялись инженером-строителем.

Фотографии балок перекрытий, балок перекрытий и стоек смотрите в разделе каркаса дома в нашем блоге о домостроении.

Для получения дополнительной информации о сборных деревянных балках пола или деревянных потолочных балках см. статью Fine Home Building о сборных балках.

Следующий раздел руководства — Каркас крыши

Теперь пришло время перейти к:

Часть 4: Каркас стропил крыши учебного пособия по проектированию жилых домов.

Калькулятор пролета балки

Чтобы использовать приведенный ниже калькулятор пролета балки, сначала выберите количество этажей, которое будет поддерживать балка перекрытия, из раскрывающегося списка.

Затем с помощью кнопок выберите поддерживаемую длину балки. (Вспомните из нашего обсуждения выше, что поддерживаемая длина балки — это длина балок перекрытия, на которые она будет опираться по обе стороны от балки, разделенная на два. Например, для дома шириной 24 фута с центральной балкой перекрытия, общая поддерживаемая длина балки пола составляет 24 фута. Затем вы делите это на два, чтобы получить поддерживаемую длину 12 футов. Это число, которое вы будете использовать для поддерживаемой длины.)

Значения, отображаемые в результирующей таблице, будут показывать девять возможных максимальных пролетов балки для выбранной поддерживаемой длины. Эти девять пролетов балок предназначены для сборных балок, состоящих из пиломатериалов размерами 2X8, 2X10 или 2X12, сбитых гвоздями в виде 3-х, 4-х или 5-слойных балок. Например, трехслойная балка 2X8 будет состоять из трех балок 2X8, скрепленных гвоздями рядом друг с другом. Для получения помощи в понимании результатов в калькуляторе прочитайте раздел выше о том, как читать таблицы пролетов балок.

1. Выберите количество этажей, поддерживаемых балкой

2.Используйте кнопки ниже, чтобы выбрать поддерживаемую длину балок перекрытия в футах (или метрах в скобках) для балки

Если вы используете очень маленький экран или смартфон, поверните устройство в альбомную ориентацию, чтобы использовать калькулятор ниже.

Дугласова пихта или лиственница (сорта № 1 и № 2) Максимальный размах балки в футах-дюймах (метрах)
Размер балки в дюймах x дюймах (миллиметры x миллиметры)
2 х 8 (38 х 184)			2 х 10 (38 х 235)			2 х 12 (38 х 286)
3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный

Болиголов и пихта (No. 1 и № 2) Максимальный размах балки в футах-дюймах (метрах)
Размер балки в дюймах x дюймах (миллиметры x миллиметры)
2 х 8 (38 х 184)			2 х 10 (38 х 235)			2 х 12 (38 х 286)
3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный

Ель, сосна или пихта (№1 и № 2) Максимальный размах балки в футах-дюймах (метрах)
Размер балки в дюймах x дюймах (миллиметры x миллиметры)
2 х 8 (38 х 184)			2 х 10 (38 х 235)			2 х 12 (38 х 286)
3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный

Северные виды (№1 и № 2) Максимальный размах балки в футах-дюймах (метрах)
Размер балки в дюймах x дюймах (миллиметры x миллиметры)
2 х 8 (38 х 184)			2 х 10 (38 х 235)			2 х 12 (38 х 286)
3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный

Если у вас очень маленький экран или смартфон, поверните устройство в альбомную ориентацию, чтобы воспользоваться калькулятором ниже.

Дугласова пихта или лиственница (сорта № 1 и № 2) Максимальный размах балки в футах-дюймах (метрах)
Размер балки в дюймах x дюймах (миллиметры x миллиметры)
2 х 8 (38 х 184)			2 х 10 (38 х 235)			2 х 12 (38 х 286)
3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный

Болиголов и пихта (No.1 и № 2) Максимальный размах балки в футах-дюймах (метрах)
Размер балки в дюймах x дюймах (миллиметры x миллиметры)
2 х 8 (38 х 184)			2 х 10 (38 х 235)			2 х 12 (38 х 286)
3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный

Ель, сосна или пихта (№1 и № 2) Максимальный размах балки в футах-дюймах (метрах)
Размер балки в дюймах x дюймах (миллиметры x миллиметры)
2 х 8 (38 х 184)			2 х 10 (38 х 235)			2 х 12 (38 х 286)
3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный

Северные виды (№1 и № 2) Максимальный размах балки в футах-дюймах (метрах)
Размер балки в дюймах x дюймах (миллиметры x миллиметры)
2 х 8 (38 х 184)			2 х 10 (38 х 235)			2 х 12 (38 х 286)
3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный

Данные взяты из Таблиц строительства деревянных каркасных домов CMHC
Примечания:
1. Эта таблица предназначена только для жилищного строительства и предназначена только для целей первоначальной оценки. Вы должны свериться с местными таблицами пролетов балок, чтобы убедиться, что размер балки соответствует вашему региону.
2. Возможные поддерживаемые длины указаны с шагом в два фута (600 мм). Для получения более точных значений длины вам необходимо обратиться к таблицам пролетов.

Никакая часть этого веб-сайта не может быть воспроизведена или скопирована без письменного разрешения. Нелегальные интернет-копии будут обнаружены Copyscape.

Как определить размер балок перекрытия?

Похожие статьи для чтения:

Хотите научиться легко определять размеры балок перекрытия?

Глава 5 Международного жилищного кодекса (IRC) 2018 года регулирует проектирование и строительство систем полов.Элементы перекрытия должны быть правильно спроектированы, чтобы обеспечить достаточную поддержку в соответствии с возлагаемыми на них нагрузками.

Системы полов, рассматриваемые в этой главе, состоят из 4 различных типов систем полов.

• Каркас деревянного пола
• Деревянный пол на земле
• Каркас стального пола
• Бетонные плиты на земле

В этом посте мы рассмотрим элементы каркаса деревянного пола. Проектирование и конструкция балок деревянного пола описаны в разделе R502 Международного жилищного кодекса (IRC).

В разделе

R502 излагаются критерии каркаса деревянного пола, которые также включают нормативные таблицы пролетов.

В этом посте мы узнаем, как правильно подобрать размер балки перекрытия в зависимости от ее пролета, расстояния между ними и породы используемого дерева.

Забавный совет: Чтобы узнать разницу между Международным жилищным кодексом (IRC) и Международным строительным кодексом (IBC), обязательно ознакомьтесь с этим POST .

Нагрузки на балки перекрытия

Балки деревянного пола имеют размеры на основе одной из двух таблиц, приведенных в коде. В этих таблицах пролетов указаны допустимые пролеты балок перекрытия для обычных размеров пиломатериалов в зависимости от применяемого сценария расчетной нагрузки. Прежде чем мы рассмотрим эти таблицы, мы должны убедиться, что определены правильные расчетные нагрузки, прежде чем выбирать правильную таблицу.

Код распознает 2 типа нагрузок, которые применяются к балкам перекрытия: динамические нагрузки и постоянные нагрузки.

Временные нагрузки определяются кодом следующим образом:

Нагрузки, создаваемые использованием и пребыванием в здании или другой конструкции.Сюда не входят строительные и экологические нагрузки.

Постоянные нагрузки определяются кодом следующим образом:

Вес строительных материалов, встроенных в здание, включая, помимо прочего, стены, полы, крыши, потолки, лестницы, встроенные перегородки, отделку, облицовку и другие аналогичные архитектурные и конструкционные элементы, а также стационарные услуги оборудование.

Важно отметить, что системы перекрытий также могут служить диафрагмой для сопротивления боковым нагрузкам от землетрясений и ветра, однако глава 5 не основывает требования к системам перекрытий на этих нагрузках.В главе 6 рассматриваются эти нагрузки, но в этом посте мы рассмотрим только гравитационные нагрузки, упомянутые выше, на основе главы 5 кода.

Столы для перекрытий

Как упоминалось выше, в таблицах пролетов в коде перечислены допустимые пролеты балок перекрытия для обычных размеров пиломатериалов в зависимости от того, какой сценарий расчетной нагрузки применяется.

Теперь, чтобы выбрать правильную таблицу, мы должны понять, какую динамическую нагрузку следует использовать, поскольку две таблицы различаются в зависимости от типа используемой динамической нагрузки.

Для Жилые спальные зоны мы должны использовать Таблицу R502.3.1(1) , а для Жилые жилые зоны мы должны использовать Таблицу R502. 3.1(2) .

Нормы требуют, чтобы балки пола, установленные в жилых спальных зонах, были рассчитаны на динамическую нагрузку 30 фунтов на квадратный фут (psf), для чего предписывает Таблица R502.3.1(1), и в то же время нормы Требуемые балки перекрытия, установленные в жилых помещениях, должны быть рассчитаны на динамическую нагрузку 40 фунтов на квадратный фут (psf), как указано в Таблице R502.3.1(2) специально разработан для.

Поэтому, если вы устанавливаете балки пола, обслуживающие спальню, вы должны использовать Таблицу R502.3.1(1), а для всех других частей здания, кроме спальной комнаты, вы должны использовать Таблицу R502.3.1(2).

Однако важно отметить, что таблица R502.3.1(1) НЕ может использоваться для временных нагрузок, превышающих 30 фунтов на квадратный фут, и постоянных нагрузок, превышающих 20 фунтов на квадратный фут. Как и в таблице R502.3.1(2), НЕЛЬЗЯ использовать для временных нагрузок, превышающих 40 фунтов на квадратный фут, и постоянных нагрузок, превышающих 20 фунтов на квадратный фут.

Если эти нагрузки превышаются, расчет выходит за рамки предписывающих стандартов таблицы, и в этот момент балки перекрытия должны быть рассчитаны в соответствии с принятой инженерной практикой.

Теперь, когда все это позади, давайте взглянем на эти таблицы, чтобы узнать, как правильно определить размеры балок перекрытия, используя предписывающие стандарты:

Для простоты выше показаны только заголовки таблиц. Заголовок таблицы должен быть понят в первую очередь, прежде чем мы сможем правильно определить размер балки пола.Каждая таблица промаркирована. Как видите, первый стол предназначен для жилых спальных зон, а второй — для жилых жилых помещений.

Таблицы содержат следующую информацию о них:

1. Расстояние между балками перекрытия в дюймах (12, 16, 19,2, 24)
2. Породы и сорта пиломатериалов
3. Различные варианты размеров пиломатериалов (2×6, 2×8, 2×10, 2×12)
4. Максимум пролет балки перекрытия в зависимости от размера пиломатериала, вида/сорта и используемого расстояния.

Теперь, чтобы правильно определить размеры балок перекрытия, давайте рассмотрим несколько примеров.

Как определить размер балок перекрытия

Калибровка балок перекрытия – Пример размера балки перекрытия 1

Вопрос: Каков максимально допустимый пролет балки перекрытия 2×10 из пихты #2, расположенной на расстоянии 12 дюймов от центра и поддерживающей спальню со статической нагрузкой 10 фунтов на квадратный фут?

Первый шаг, давайте соберем всю предоставленную информацию в вопросе:

• Спальня: Используйте Таблицу R502.3.1(1)
• Расстояние между лагами пола: 12 дюймов
• Породы и сорта: Пихта #2
• Используемый размер пиломатериалов: 2×10

Теперь давайте найдем максимально допустимый диапазон для стержня 2×10 с учетом приведенного выше сценария:

Таким образом, в приведенном выше примере максимально допустимый пролет для элемента 2×10 составляет 18′-6″ .

Калибровка балок перекрытия – Пример размера балки перекрытия 2

Теперь давайте попробуем другой пример, но на этот раз будет указан пролет, и вы должны выбрать пиломатериал правильного размера для использования в следующем сценарии:

Вопрос: Если балки пола из лиственницы Дугласа №3 должны быть расположены на расстоянии 12 дюймов от центра, поддерживая жилую комнату с собственной нагрузкой 20 фунтов на квадратный фут, каков минимально допустимый размер балки, когда требуется, чтобы пролет составлял 10 футов-0 ″ в длину. ?

Первый шаг, давайте соберем всю предоставленную информацию в вопросе:

• Гостиная: используйте стол R502.3.1(2)
• Расстояние между балками перекрытия: 12 дюймов
• Породы и сорта: Пихта-лиственница #3
• Пролет балок перекрытия: 10′-0″

Теперь давайте найдем минимально допустимый размер балки в приведенном выше сценарии:

Таким образом, учитывая приведенный выше пример, минимально допустимый размер балки для пиломатериалов из пихты Дугласа и лиственницы № 3 с пролетом 10 футов-0 дюймов составляет 2×8 , поскольку он может пролетать 10 футов-3 дюйма. Элемент 2×6, например, нельзя использовать, так как он может охватывать только 8-1″.

Чтобы узнать больше о проектировании и изготовлении каркаса деревянного пола, обязательно ознакомьтесь с Разделом R502 Международного жилищного кодекса (IRC) 2018 года .

---

Надеемся, что с учетом приведенных выше примеров вам будет проще определить размеры деревянных балок пола в соответствии с таблицами Международного жилищного кодекса.

В заключение давайте ответим на несколько часто задаваемых вопросов, касающихся балок перекрытий.

Каков стандартный размер балки перекрытия?

Стандартный размер балки пола действительно может быть любого размера, если он не меньше минимального размера, требуемого в соответствии с нормами.Минимальный размер балки перекрытия определяется с помощью предписывающих таблиц, приведенных в главе 5 Международного жилищного кодекса (IRC).

На каком расстоянии друг от друга должны быть балки пола?

Расстояние между лагами пола — это лишь один из компонентов, используемых для определения минимального размера лаг пола. Согласно предписывающим таблицам, приведенным в главе 5 Международного жилищного кодекса (IRC), стандартное расстояние между балками пола составляет 12, 16, 19,2 и 24 дюйма по центру.

На какую длину может простираться балка пола?

Максимальный пролет балки перекрытия зависит от размера, интервала и породы используемой древесины, а также расчетных нагрузок, прикладываемых к балке перекрытия. Предписывающие таблицы, содержащиеся в главе 5 Международного жилищного кодекса (IRC), могут использоваться для определения максимального пролета балки перекрытия.

.

* Справочный источник — Международный жилой кодекс 2018 г. — [Купить на Amazon]

Как получить отскок от пола

В то время как Международный жилищный кодекс (IRC) определяет допустимые чистые пролеты для балок перекрытий разного размера и расстояния между центрами, строительство с соблюдением минимальных норм вряд ли обеспечит готовый пол, который будет ощущаться твердым под ногами и не будет дребезжать в китайском шкафу.

«То, что диаграмма пролетов показывает, что что-то будет работать, не означает, что это будет хорошо», — говорит Арт Льюис, инженер компании Weyerhaeuser Trus Joist Engineered Lumber в Шарлотте, Северная Каролина. расстояние для данной балки, она, вероятно, не будет работать должным образом, даже если пройдет код».

Это верно, будь то старомодная цельнопиленная рама размером 2 на пол или построенная с использованием деревянных двутавровых балок и других конструкционных материалов из пиломатериалов.«Прогиб пола является как объективным, так и субъективным», — говорит Алан Муни, президент Criterium Engineers, национальной строительной консалтинговой фирмы, базирующейся в Портленде, штат Мэн. «Вы можете следить за диаграммами размаха в IRC, но вы также должны выяснить ожидания владельца».

Выход за рамки кода. Хотя трудно дать количественную оценку, ожидания домовладельца в отношении жесткости пола, вероятно, предполагают выполнение большего, чем может обеспечить минимальный код. К счастью, IRC и поставщики пиломатериалов предоставляют таблицы пролетов, которые показывают строителям и строителям, как улучшить свои характеристики балок пола, чтобы получить более жесткий каркас пола.

Проще говоря, увеличение глубины балки, уменьшение межосевого расстояния между балками и/или сокращение пролета балки по допустимым опорам на обоих концах устранит большую часть, если не все, прогиб рамы пола при предполагаемом неподвижном состоянии (вес конструкция) и живые (мебель и пешеходное движение) нагрузки. «Добавив немного дополнительного материала для каркаса, вы можете на 50% улучшить коэффициент прогиба пола» или жесткость, — говорит Муни. «Разница в стоимости материалов и рабочей силы является номинальной, но разница в ощущениях значительна.

То же самое может сказаться и на отделке, а также на восприятии домовладельцем общего качества. Мягкие полы могут растрескаться на неумолимых поверхностях, таких как кафельный пол, в то время как пешеходы на втором этаже могут повредить оштукатуренные потолки. «Проблема в структуре, а не в отделке», — говорит Муни, что приводит к повторяющемуся циклу растрескивания поверхности и косметических ремонтов.

В поисках баланса. Минимальный код для фальшполов в жилых помещениях выражается как коэффициент прогиба L/360, по существу, прогиб равен 0.4 дюйма на 12-футовом чистом пролете, при условии надлежащего торцевого подшипника (12 футов равняется 144 дюймам. Разделите 144 на 360, и вы получите 0,4 дюйма). Кодекс также предписывает максимальную динамическую нагрузку 40 фунтов на квадратный фут (PSF) и стационарную нагрузку 10 или 20 PSF на эти пролеты.

Для еще меньшего прогиба ищите таблицы пролетов, в которых указан коэффициент прогиба пола L/480. Это обновление предписывает прогиб 0,3 дюйма на 12-футовом пролете.

Конечно, многие комнаты имеют ширину более 12 футов, поэтому таблицы производителей балок указывают максимальную длину пролета при определенных обстоятельствах.Чтобы взять в качестве примера столы Weyerhaeuser Trus Joist, 17 футов 2 дюйма — это максимальный пролет с коэффициентом прогиба L / 360, разрешенным нормами для пола, который обрамлен 9-дюймовыми глубиной (номинальное значение 2×10) серии 110 компании. Балки TJI, расположенные на расстоянии 16 дюймов от центра. При отклонении L/480 максимальный пролет падает до 15 футов 6 дюймов.

Эти максимальные расстояния варьируются в зависимости от прочности балки, глубины и расстояния между центрами. Согласно таблице пролетов TJI, переход на более глубокие балки 11-7/8 дюймов (номинальное значение 2×12), даже если расстояние между ними составляет 19.2 дюйма по центру позволяют вам пройти до 17 футов 4 дюйма и при этом достичь L / 480. В качестве альтернативы, используя балки глубиной 9,5 дюймов, расположенные на расстоянии 12 дюймов от центра, вы можете подняться на высоту до 17 футов 9 дюймов при L / 480. (Есть также таблицы для расстояния 24 дюйма по центру, передовой метод каркаса, который создает большие изоляционные полости, уменьшает количество пиломатериалов в конструкции и, вероятно, экономит деньги на рабочей силе, если не на материалах.) Конечно, правильная установка балок — а также другие компоненты системы пола — также имеет решающее значение для достижения желаемых характеристик пола.

Не пренебрегайте колодой. В дополнение к таблицам пролетов балок и их различным опциям, немного более толстый и правильно установленный черный пол также будет иметь положительное влияние на прогиб.

Таблица пролетов для балок Trus Joist TJI, спроектированных компанией Weyerhaeuser, иллюстрирует множество вариантов, доступных для достижения желаемых пролетов для минимальных кодов и улучшенных характеристик пола.

«Настил размером 7/8 дюйма или 1,1/8 дюйма имеет большое значение для уменьшения прогиба пола с минимальным кодом», — говорит Льюис из Weyerhaeuser.«Это более дорогая панель, но если вы сможете уменьшить количество балок с более широким интервалом [в соответствии с таблицами пролетов], вы можете сбалансировать стоимость установки этой системы».

В дополнение к толщине утвержденный строительный клей поможет лучше закрепить черновой пол к лагам и в шпунтовых соединениях примыкающих панелей. (Совет: используйте количество клея только для нескольких панелей за раз, чтобы обеспечить сцепление.)

Кроме того, строители могут повысить производительность, разместив стыки чернового пола так, чтобы они не проходили по одной и той же длине балки, и прикрепив панели к раме пола в соответствии с предписанным кодом шаблоном с помощью гвоздей с круглым стержнем или шурупов.«Это создает целостную систему, которая уменьшает количество слабых мест на полу», — говорит Льюис. А именно, простое прибивание чернового пола к балкам TJI уменьшает их допустимый пролет на 6 дюймов, что свидетельствует о влиянии интегральной системы на прогиб балки и общие характеристики пола.

Такое внимание к деталям также, вероятно, значительно снизит вероятность того, что гвозди и металлические соединители со временем ослабнут, что приведет к скрипу пола.

«Чем меньше у вас креплений и фурнитуры, тем меньше вероятность появления шума», — говорит Муни.И, если код требует блокировки для более длинных пролетов, чтобы выдерживать боковые нагрузки и, возможно, повысить жесткость, они должны быть прибиты к балкам.

«Будьте проще, но делайте это хорошо», — говорит Муни.

Он также отмечает, что молодым деревьям, которые сегодня используются для производства пиломатериалов, требуется больше времени, чтобы должным образом достичь равновесного содержания влаги перед укладкой, если кто-то надеется уменьшить усадку и скручивание, которые также могут привести к потере сцепления гвоздей.

Проверьте свои возможности. Большинство строителей и монтажников, говорит Муни, просто следуют таблицам минимального пролета кода из-за удобства и привычки — и, возможно, из-за отвращения к трате денег на дополнительную разработку своих планов каркаса.

Дилеры, однако, могут использовать программное обеспечение от производителей инженерных пиломатериалов для виртуального создания различных комбинаций балок и чернового пола, которые соответствуют требованиям или превосходят их. Еще лучше то, что каждый сценарий может быть «оценен» по производительности и представлен со стоимостью, основанной на структуре ценообразования дилера — вплоть до последней вешалки или тюбика клея — до выдачи заказа на покупку.

Возможно, даже в большей степени, чем знание того, как читать таблицу пролетов, такие электронные инструменты могут сделать дилера чем-то большим, чем поставщиком материалов, когда речь идет о том, чтобы помочь строителям и производителям рам сократить количество повторных вызовов и сохранить прибыль.

Максимальный пролет балки перекрытия

Фред, согласны ли вы с тем, что таблицы IRC не охватывают все породы или сорта древесины? Вот почему разумно ссылаться на другой ресурс. Поэтому я дал номера Fb и E.Выберите ель Structural Hem с минимальным значением Fb 1376 и значением E 1,5, которое охватит пролет 17 футов с динамической нагрузкой 40 фунтов на квадратный фут, статической нагрузкой 10 фунтов на квадратный фут и прогибом L/360 при 24 дюймах OC. был вопрос и на что был дан ответ. Это единственный вопрос, который он должен задать… нет. Это единственное условие, которое необходимо учитывать…. Нет. Каждый случай индивидуален по своей природе. решение его заявки … мы не знаем Мы не знаем, на какой фундамент опираются эти балки…..это 8-дюймовая фундаментная стена CMU или каркасная стена 2×4 или 2×6? С каким настилом он собирается, какая отделка пола, есть ли под ним потолок…..мы не знаем не знаю. Его вопрос был о том, будет ли 2×12 на 24 дюйма OC охватывают расстояние 17 футов ……. Я дал ему ответ, который соответствует этому условию на основе минимальных конкретных параметров (40 # LL, 10 # DL, L / 360) ….. поэтому я предложил в мое второе сообщение о том, что ему нужны услуги инженера-конструктора, по крайней мере, того, кто может рассчитать все проектные требования для его конкретных условий.И мы даже не начали рассматривать крепления, вешалки или какие-либо системы, свисающие с этих балок (дополнительные DL) … есть много других факторов, которые следует учитывать, и разумным курсом было бы получить услуги. квалифицированного профессионала, который бы направлял его…….. Я действительно не вижу, чтобы мой первый ответ был менее уместным, чем ваш первый ответ «вид и класс»……..

Несмотря ни на что, Вскоре вам нужно воспользоваться преимуществами инженера-строителя, чтобы спроектировать для вас каркас.Есть много факторов, которые необходимо учитывать, кроме минимальных требований к пролету, зазору и минимальной нагрузке и прогибу кода. рядом с необходимым пространством, чтобы обучить вас или кого-либо еще всем элементам, которые необходимо учитывать и которые входят в проектирование структурной поддержки для каждого конкретного проекта. Несмотря на то, что я сдал структурную часть экзамена по архитектуре, я по-прежнему пользуюсь услугами инженера-строителя почти во всем, кроме самого базового структурного каркаса….. это просто умный поступок. Деньги, которые вы сэкономите, не прибегая к услугам квалифицированного инженера-строителя, вполне возможно, будут потрачены несколько раз на попытки исправить надувной или провисший пол …….. и поверьте мне, система надувного пола будет непрерывной. заусенцев под седлом, пока вы не получите, если исправить.

Размеры и расстояние между палубными балками

Наслаждаться верандой прекрасным летним днем ​​— это идеальный способ развлечь гостей на свежем воздухе или просто расслабиться и отдохнуть. И хотя важно иметь эстетически приятную для вас колоду, наиболее важной частью вашей колоды является ее структурная надежность.Это включает в себя знание разницы между балкой и балкой, а также для какой цели они служат вашей палубе, а также ее функциональности и безопасности.

Что такое балка?

Балки — это повторяющиеся конструктивные элементы, которые используются для создания каркаса настила. Минимальный размер балки, используемой при строительстве настила, зависит от количества устанавливаемых опор и балок.

Что такое луч?

Балка является основным несущим элементом, обеспечивающим прочность конструкции крыши вашего настила.Он несет ответственность не только за поддержку веса балок, но и других строительных элементов.

На каком расстоянии друг от друга должны располагаться палубные балки?

Когда дело доходит до строительства террасы, вокруг балок возникает много вопросов. Каково правильное размещение? На каком расстоянии друг от друга располагаются лаги пола? Как я могу держать их даже?

Пролет ваших балок будет зависеть от размера деревянных балок. См. приведенную ниже таблицу диапазонов, а также местные нормы и правила для вашей юрисдикции.Чем больше настил, тем больше лаги.

В типичной конструкции настила с ригелем с одной стороны балки и балкой с другой размер балок зависит от размера настила и основан на общих максимальных пролетах, упомянутых выше. Для достижения наилучших результатов обратитесь к нашей таблице пролетов деревянных и композитных балок

.

Вы также можете использовать Калькулятор пролета и расстояния между балками на Decks.com, чтобы определить длину пролета вашей палубной балки.

Таблица пролетов палубных балок

Расстояние между балками (o.в.)		12 дюймов	16 дюймов	24 дюйма
Виды	Размер	Допустимый диапазон
Южная сосна	2×6	9 футов-11 дюймов	9′-0″	7′-7″
	2×8	13 футов-1 дюйм	11 футов-10 дюймов	9′-8″
	2×10	16 футов-2 дюйма	14′-0″	11 футов-5 дюймов
	2×12	18′-0″	16 футов-6 дюймов	13 футов-6 дюймов
Дуглас Фир-Лерч, Подол-Пихта, Ель-Сосна-Пихта	2×6	9′-6″	8 футов-4 дюйма	6 футов-10 дюймов
	2×8	12 футов-6 дюймов	11 футов-1 дюйм	9′-1″
	2×10	15 футов-8 дюймов	13 футов-7 дюймов	11′-1″
	2×12	18′-0″	15 футов-9 дюймов	12 футов-10 дюймов
Редвуд, Западные кедры, Сосна пондероза, красная сосна	2×6	8 футов-10 дюймов	8′-0″	6 футов-10 дюймов
	2×8	11′-8″	10 футов-7 дюймов	8′-8″
	2×10	14 футов-11 дюймов	13′-0″	10′-7″
	2×12	17 футов-5 дюймов	15 футов-1 дюйм	12 футов-4 дюйма



При установке обычных стоек ограждения, крепящихся болтами к боковой части рамы, более крупная рама обеспечивает большую прочность поручней.Для настилов верхнего уровня рекомендуется использовать 2×10 в качестве минимального размера для надежного соединения постов охраны. Балки 2×6 следует использовать только на палубах на уровне земли, которые не требуют и не предусматривают каких-либо ограждений. Подобно ограждениям, если лестница должна быть подвешена со стороны настила верхнего уровня, рекомендуется как минимум 2×10, так как это превысит глубину первой ступени.

Подвески для балок используются для крепления концов балок к поверхности балки или ригеля. Будьте особенно осторожны, чтобы следовать утвержденному методу подключения бухгалтерской книги к дому.Если вы обнаружите коронку в плате, вы всегда должны устанавливать ее вверх. Коронка, вероятно, в конечном итоге осядет после завершения строительства и должна занять правильное положение после высыхания.

Термин компоновки балок — «По центру», что означает расстояние между центрами от одной балки до другой. В большинстве настилов для балок используется расстояние 16 дюймов по центру. Большинство настилов недостаточно прочны, чтобы выдерживать пролеты длиннее 16 дюймов. Некоторые строители уменьшают расстояние между балками до 12 дюймов по центру, чтобы укрепить каркас настила или увеличить максимально допустимые пролеты балок.

Расстояние между лагами для композитного настила

Перед монтажом композитного настила всегда читайте инструкции по установке от производителя, обращая особое внимание на требуемое расстояние между лагами для композитного настила. Для большинства композитных материалов для настила, таких как композитный настил Trex, требуется максимальное расстояние между лагами для композитного настила: 16 дюймов по центру для прямого настила и 12 дюймов по центру для диагонального настила под углом 45 градусов.

Кроме того, многие композитные материалы для настила требуют 12-дюймового или даже 9-дюймового расстояния между стрингерами центральной лестницы для поддержки композитных ступеней лестницы.Если вы устанавливаете композитный настил поверх существующей рамы, вам может потребоваться установить новые промежуточные балки или косоуры лестницы, чтобы соответствовать требованиям к установке.

Поскольку большинство композитных изделий не такие жесткие, как их деревянные аналоги, они также не скрывают дефекты каркаса. Иногда это может привести к неровной поверхности. Вот почему натяжение струны через расстояние между лагами для композитных досок настила может помочь обнаружить места, которые могут быть выше других.Эти пятна можно устранить с помощью ручного рубанка, чтобы получить более гладкую поверхность для палубы вашей мечты.

Как разместить и уложить балки для настила

Поскольку они играют неотъемлемую роль в структурной целостности вашего настила, уделение времени изучению того, как размещать балки пола, имеет важное значение для безопасности конечного результата. Начните с проверки надежности существующих конструкций.

Вам также понадобится готовый план палубы, включая размеры и расположение перил, особенно если ваш способ установки перил в противном случае будет мешать блокировке вашей рамы.С планом игры и небольшой тяжелой работой выяснить, как класть балки для настила, может быть относительно просто.

Необходимые материалы и инструменты

Вам может понадобиться:

• Торцовочная пила
• Пневматический гвоздезабивной молоток
• Рулетка
• Электродрель
• Меловая линия
• Уровень
• Карандаш/маркет
• Балочная лента
• Шурупы для дерева
• Крепеж
• Запасной пиломатериал
• Защитные очки

Шаг 1: Разметьте положение первой балки под углом.

Начните разметку с одного конца краевой балки и двигайтесь к другому. Положение вашей первой балки поможет разместить остальные и упростит установку каждой последующей доски. Для углового угла вы можете использовать кусок дерева в качестве направляющей, чтобы установить первую балку на место.

Шаг 2: С помощью маркера или строительного карандаша отметьте балки.

Отметьте расстояние между лагами пола на расстоянии 16 дюймов от центрального расстояния на перемычке с помощью карандаша, маркера или линии мела.Нарисуйте X на стороне линии, где вы хотите установить свои доски. Это может помочь спланировать расположение подвесного оборудования.

Шаг 3: Прибейте гвоздями балку к краевой балке.

Убедитесь, что верхняя часть балки находится на одном уровне с перемычкой, затем соедините крайнюю балку и первую балку с помощью винтов или гвоздей. Использование опорной балки может удерживать балку на месте во время соединения. Имейте в виду, что доски с гвоздями для носка не подходят для ветра со скоростью 75+ миль в час. В районах с сильным ветром вам необходимо закрепить каждый с помощью ураганных зажимов.

Шаг 4: Используйте долото, чтобы сделать надрезы на балках, чтобы создать ровную раму.

Вырубка балки над балкой. Эта балка была на 1/4 дюйма выше, чем все остальные. Вы можете вырезать часть балки или добавить прокладки к узкой балке, чтобы выровнять верхнюю часть рамы настила. Будьте осторожны, чтобы не превысить максимально допустимый размер выемки в разное расположение пролетов балок

Шаг 5: Всегда забивайте все отверстия гвоздями для оборудования настила.

С помощью гвоздезабивателя или молотка прикрепите кронштейны к балкам с помощью 1-1/2-дюймовых гвоздей teco к ведомой доске.Не пропускайте ни одно из доступных отверстий для гвоздей, так как каждое из них необходимо для стабильности, долговечности и безопасности вашей колоды. Невыполнение этого требования также может повлиять на гарантию.

Шаг 6: Осмотрите плату и обрежьте более грубый край.

Измерение длины обработанной давлением балки 2×10 для подготовки к резке. Используйте скоростной угольник, чтобы выровнять балки. Обратите внимание на венчик платы для размещения.

Шаг 7: Установите балки венцом вверх по центру

Продолжая работу с первой балкой, последовательно установите дополнительные балки 2×10, обработанные давлением.Соедините балки на расстоянии 16 дюймов от центра (или требуемые пролеты, как определено выше). Обязательно установите балки венцом вверх, убедившись, что любой изгиб доски направлен вверх. Не забудьте поднять балки коленями!

Шаг 8. Установите стяжку Hurricane на каждое соединение балки

Используйте стяжку Simpson Strong Tie h3.5Z Hurricane Tie или аналогичную на каждом соединении балки с балкой. Для их крепления достаточно пневматического гвоздезабивателя, но имейте в виду, что ураганные стяжки не заменяют прочную блокировку.А если вы устанавливаете связи на фермы с гальваническим покрытием, не выполняйте крепление из-за пластины фермы, так как это может снизить производительность оборудования.

Создание каркаса безопасности может быть сложной задачей, потому что нужно исправлять даже самые мелкие ошибки. Найдя рядом с собой профессиональных строителей террас, вы можете гарантировать, что ваш проект будет завершен в соответствии со всеми местными нормами, построен в соответствии с графиком и в соответствии с самыми высокими стандартами. Вы также можете найти у розничных продавцов наиболее подходящие материалы или комплекты, облегчающие установку.



рекомендуемых пролетов балок и балок для каркаса настила | Главная Руководства

Чем больше вы делаете свою палубу, тем больше вы требуете от бревен, поддерживающих структуру палубы, а балки и балки, поддерживающие пол палубы, могут простираться только до тех пор, пока вся палуба не станет угрозой безопасности. Размеры каркаса, тип дерева, из которого изготовлен каркас, конструкция настила и весовая нагрузка на конструкцию определяют максимальные расстояния между пролетами для балок и балок, и понимание того, как эти факторы работают вместе, поможет вам построить безопасная и надежная палуба.

Нагрузки и прогиб

Соответствующие пролеты для палубных балок и балок частично определяются весовыми нагрузками, которые должен нести настил. Так называемая статическая нагрузка — это вес самой конструкции настила, включая материал настила настила и все остальное, что постоянно прикреплено к настилу. Временная нагрузка состоит из всего, что временно находится на палубе, например людей и мебели. В ваших местных строительных нормах будет указана минимальная нагрузка, которую должна нести конструкция настила, а также будет указан максимальный предел прогиба — показатель того, насколько деревянная конструкция изгибается под своей весовой нагрузкой.Как только вы узнаете эти пределы, вы можете обратиться к таблицам пролетов, чтобы узнать рекомендуемые расстояния пролетов для вашей конструкции настила.

Пролет балки

Рекомендуемый пролет данной балки также определяется размерами древесины, породой древесины, из которой изготовлена ​​древесина, и пролетом балок, на которые опирается балка. Все эти факторы в совокупности определяют, насколько далеко друг от друга могут быть опорные стойки балки. Например, балка Дугласовой пихты размером два на двенадцать, поддерживающая балки с размахом 8 футов, должна поддерживаться стойками, расстояние между которыми не превышает 13 футов и 9 дюймов, в то время как балка из южной желтой сосны тех же размеров, поддерживающая те же балки. , может иметь расстояние между стойками 17 футов 6 дюймов.

Пролет балки

Максимальное расстояние между опорами балки настила определяется размерами и породой балки, а также расстоянием между балками. Чем ближе балки друг к другу, тем большее расстояние они могут безопасно преодолевать. Например, балки Дугласовой пихты размером два на двенадцать, расположенные на расстоянии 12 дюймов друг от друга по центру, могут иметь ширину 20 футов 7 дюймов, но те же балки, расположенные на расстоянии 24 дюйма, могут иметь ширину только 14 футов 7 дюймов.

Консоль

Конец консольной балки выходит за пределы балки, поддерживающей балку, а консольная балка — это балка, выступающая за опорную стойку.Консольная часть бревна не поддерживается снизу, поэтому существует предел тому, насколько далеко она может выступать за свою опору и при этом оставаться устойчивой. Хотя максимальная безопасная длина консоли определяется размерами и породой дерева балки или балки, в большинстве строительных норм и правил указана консервативная максимальная длина консоли 2 или 3 фута.

Что такое напольные балки и как они работают?

Балки перекрытий — это горизонтальные элементы конструкции, перекрывающие открытое пространство, часто между балками, которые впоследствии передают нагрузку на вертикальные элементы конструкции.Эти балки, часть системы пола, несут вес всего внутри комнаты, включая стены, мебель, технику и даже людей.

Чаще всего расстояние между лагами пола составляет 16 дюймов по центру, но это может варьироваться в зависимости от строительных норм и требований конструкции в чертеже.

Балки перекрытий помогают распределить нагрузку на конструкцию. Когда вес прикладывается к полу и балке, древесные волокна в нижней части балки подвергаются так называемому натяжению.Верхние волокна идут на сжатие, и это способствует равномерному распределению нагрузки.

Анатомия напольной рамы

Прежде чем строить каркас, убедитесь, что земля уплотнена, а фундамент прочный. Вот основные компоненты каркаса пола (примечание: это не полный список всего, что входит в каркас пола):

• Блокировка – Перемычки состоят из небольших деревянных секций, скрепленных между балками.Это обеспечивает так называемую боковую устойчивость.
• Перемычки – Перемычки или краевые балки используются для обрамления проема в полу. Обеспечивает боковую устойчивость.
• Лаги перекрытия – Балки перекрытия представляют собой большие деревянные элементы каркаса, расположенные на своих узких концах. Они расположены равномерно и соединены с подоконником. К этим балкам крепится черновой пол, который несет вес нагрузок на стены.
• Пороговая плита – Пороговая плита крепится к верхней части фундамента, обычно сделанного из обработанной древесины.Лаги крепятся к подоконнику.
• Опорная балка — Опорная балка, также известная как центральная балка, несет балки первого этажа, если балки недостаточно длинны, чтобы пройти между стенами фундамента.

Типы балок перекрытия

Существует несколько различных размеров и типов напольных балок. Наиболее распространены размеры 2×8, 2×10 и 2×12.

Массивные деревянные балки

Массивные деревянные балки представляют собой смежные доски, обычно изготовленные из старовозрастных деревьев.Расстояние между ними зависит от таких факторов, как порода, размер доски, интервал и прогиб. Массивные деревянные балки на строительной площадке все еще распространены, но запасы деревьев истощаются, и использование более молодых деревьев для балок может привести к деформации древесины.

Плюсы

• Прослужит дольше во время пожара
• Дешевле инженерных решений

Минусы

• Не экологически чистый
• Ограниченное расстояние между пролетами

Двутавровые балки (TJI балки)

Двутавровые балки, также известные как балки TJI, получили свое название, потому что они похожи на заглавную букву I.Различные секции I сделаны из разных материалов. Верх и низ часто изготавливаются из дерева или ламинированного шпона. Центральная опора обычно изготавливается из фанеры или ориентированно-стружечной плиты (OSB).

Плюсы

• Пролеты длиннее, чем у массивной древесины
• Легче для маневра

Минусы

• Быстрее ошибиться при пожаре
• Стоимость дороже

Половые фермы с открытой стенкой

В фермах перекрытий с открытой стенкой используются консольные деревянные элементы, которые помогают выдерживать нагрузку на перекрытие.Многим строителям нравятся эти фермы, потому что им не нужно измерять и делать отверстия для таких вещей, как трубы и электрические провода.

Плюсы

• Более прочная конструкция, чем двутавровые балки
• Еще более длинные пролеты
• Подходит для систем отопления, вентиляции и кондиционирования, сантехники и электрики без резки

Минусы

• Имеют определенную длину — нельзя обрезать
• Более высокая стоимость

Рекомендации по пролету балки

Пролет балок – это расстояние между опорными конструкциями.Обычно инженеры-строители рассчитывают пролеты, чтобы обеспечить точность.

Как правило, чем больше конструкция, тем больше размеры используемых балок. Тем не менее, такие факторы, как тип балки перекрытия и размеры пиломатериалов, используемых для их изготовления, а также строительные нормы и правила, влияют на пролеты балок перекрытия.

Важно понимать, что стандартных размеров балок не существует. Это означает, что при определении правильного размера и пролета балки необходимо учитывать множество факторов.

Порода дерева

Наиболее распространенными видами древесины, используемой для изготовления балок пола, являются красное дерево, болиголов, дугласова пихта и южная желтая сосна.Однако не все виды изделий из древесины доступны по всей стране.

При выборе материала для перекрытий важно понимать разницу в прочности между породами дерева. Прочность древесины на изгиб показывает, какую нагрузку древесина может выдержать перпендикулярно волокнам. Обычно это измеряется низкой, средней или высокой прочностью на изгиб.

Более прочная древесина может прокладываться на большие расстояния без дополнительной поддержки. Например, красное дерево имеет среднюю прочность на изгиб, поэтому оно не может выдержать такой большой вес, как пихта.Таким образом, хотя один тип дерева может выглядеть лучше для вас, вы должны учитывать его прочность. Окрашивание всегда является вариантом, если вы хотите изменить внешний вид открытой балки.

Класс

Еще одним фактором прочности, который необходимо учитывать при выборе деревянных балок, является сорт пиломатериалов. Сорт определяется тем, сколько сучков и других дефектов обнаружено в древесине. Более высокие сорта пиломатериалов имеют меньше дефектов и прочнее, чем более низкие сорта. Однако чем выше класс, тем выше цена.

Самый распространенный пиломатериал для перекрытий – сорт №2. Этот пиломатериал имеет больше сучков и дефектов, чем более высокие сорта, но не сильно теряет в прочности.

Ширина пиломатериала

Ширина пиломатериала играет большую роль в определении того, насколько далеко может простираться балка — расстояние, которое кусок пиломатериала может преодолеть, прежде чем его нужно будет поддерживать фундаментом или опорной стойкой. На прочность доски лаг влияет ее ширина от верха до низа. Это гораздо важнее, чем толщина доски.

Грузоподъемность

Несущая способность имеет решающее значение при использовании балок перекрытия. Определение несущей способности балки перекрытия требует экспертных знаний о структурных свойствах древесины, а также понимания требований строительных норм и правил.

Существует два вида нагрузки, которую должен выдерживать пол: динамическая и статическая нагрузка.

Активные нагрузки

Временная нагрузка — это, по сути, вес всего, что не связано с конструкцией, например, мебели, техники и людей.Как правило, неспальные комнаты должны выдерживать минимальную живую нагрузку 40 фунтов на квадратный фут, а спальные комнаты — 30 фунтов на квадратный фут в соответствии с Международным жилищным кодексом.

Постоянные грузы

Вес конструкции пола и конструкций, постоянно прикрепленных к полу, известен как статическая нагрузка. Эта нагрузка определяется тем, из каких материалов состоит пол. Обычный пол с деревянным каркасом имеет постоянную нагрузку около 8 фунтов на квадратный фут. Материалы для пола, которые весят больше, увеличивают статическую нагрузку.

Пределы прогиба

Прогиб определяется как изгиб или «провисание» пола, вызванный нагрузкой. Максимально допустимый прогиб обычно указывается в виде доли длины пролета (L) в дюймах. Для балок перекрытий постоянные и временные нагрузки не должны превышать L/240, как указано в Разделе 1604.3 Международного строительного кодекса (IBC) 2012 года.

Расчет размеров балки

Глубину, необходимую для балки перекрытия, можно определить с помощью простого расчета: половина пролета плюс два.Например, если у вас есть пол в комнате шириной 16 футов, вы должны разделить это число пополам (восемь), а затем добавить два, чтобы получить 10. Следовательно, глубина балки должна быть 10 дюймов.

Заключение

Балки перекрытия выполняют тяжелую работу в комнате, поддерживая пол и все, что находится в комнате. Важно правильно выбрать лаги пола (материал, размер и т.
