Марка 200 класс бетона: Марки бетона купить в Ставрополе

Опубликовано в Разное
/
10 Июл 1984

Содержание

технические характеристики по ГОСТ, состав, цена за куб

Бетон марки М200 (класса В15) применяют для возведения фундамента, цоколя, стен, отмостки, садовых дорожек, тротуарной плитки и даже бассейнов. По соотношению цены и прочности эта марка подойдет для почти всех сфер частного строительства.

Оглавление:

  1. Особенности бетонной смеси
  2. Ингредиенты раствора В15
  3. Пропорции компонентов
  4. Прочность бетона
  5. Область применения
  6. Цена за куб

Технические характеристики В15

Средняя прочность на сжатие196 кгс/см2
Гарантированная прочность на сжатие15 мПа
ВодонепроницаемостьW2‒W6
МорозостойкостьF50 ‒F150
ПодвижностьП2‒П4
Плотность2300‒2400 кг/м3
Вес 1м32300‒2400 кг

1. Марка бетона определяет округленную среднюю прочность на сжатие, а класс — гарантированную в мегапаскалях. При желании можно перевести мПа в кгм/см2, для этого умножим 15 на 10,2. Получаем гарантированную прочность 153 кгс/см2. Раньше в строительстве бетон обозначали марками, теперь в нормативных документах используют класс, но продавцы еще не отошли от старой системы.

2. Водонепроницаемость зависит от специальных добавок, плотности, однородности и качества укладки. Эта характеристика показывает, какое давление воды может выдержать 1 см2 материала. У В15 она варьируется от W2 до W6.

3. Класс морозостойкости обозначает количество циклов заморозки и оттаивания. Чаще всего М200 способен пережить 100 циклов.

4. Материал с высокой подвижностью легче укладывать в тонкую или круглую опалубку, для этого в бетон добавляют пластификаторы. Согласно ГОСТу 10181.1-81 для определения этого параметра смесь заливают в специальный конус, вибрируют, а потом смотрят, на сколько сантиметров бетон осел.

5. Плотность зависит от объема воды, размеров заполнителей и грамотного уплотнения при заливке. Тяжелые бетоны имеют плотность от 1800 до 2500 кг/м3, все, что плотнее — особо тяжелые материалы, которые применяют в промышленном строительстве. Вес зависит от вида наполнителей и количества пустот.

Компоненты смеси

Чтобы приготовить М200 или В15 самостоятельно, необходимо соблюсти пропорции и подобрать подходящие ингредиенты.

Подойдет портландцемент М400 или М500, но выбор повлияет на пропорции. Покупайте свежий цемент, иначе прочность получится ниже.

Лучше использовать речной песок, так как его не надо промывать и отсеивать. Если вы все же выбрали карьерный, следите, чтобы в нем был минимум инородных частиц и глинистых примесей. Размер фракции: 1,3-3,5 мм.

При производстве класса В15 применяют гравийный или гранитный щебень с размером фракций 10-40 мм. Для увеличения плотности крупных частиц наполнителя их размешивают с щебенкой меньшего размера.

Необходимые пропорции

По ГОСТу в состав бетона на 1 м3 марки М200 входит 265 кг цемента, 860 кг песка, 1050 кг щебня, 180 л воды и пластификатор, вес которого равен 4,8 кг, при этом полученный материал имеет характеристики: W2, F50, П3. Но морозостойкость и водонепроницаемость В15 не подходит для фундамента или других строений, находящихся в агрессивной среде, поэтому в классическом рецепте для приготовления своими силами соотношение компонентов немного меняют.

В таблице даны пропорции заполнителей и воды в килограммах на 1 кг портландцемента популярных марок. Для увеличения водонепроницаемости и морозостойкости рекомендуем добавить меньше воды, так как именно излишняя влага образует пустоты в набирающей прочность смеси. Чтобы увеличить плотность, используйте виброуплотнитель.

Цемент М400Цемент М500
Песок2,83,5
Щебень4,85,6
Вода0,50,5

Набор прочности

В15 набирает марочную прочность только через 28 дней после заливки. Скорость твердения зависит от температуры окружающей среды. Рекомендуемая температура — +15-20. Если она выше, бетон придется постоянно смачивать, чтобы он не высох, а если столбик термометра опускается ниже 0 градусов, вода в смеси замерзает, и процесс твердения останавливается. Начав дальнейшее строительство раньше срока, вы получаете бетон с характеристиками ниже, даже если весь состав совпадает.

Температура\Сутки12571428
051228355065
+591938486277
+10122550587285
+202340657590100
+3035558090100

Сферы применения В15

Фундаменты, отмостки, дорожки, бассейны, стены цоколя и еще много других вещей каждый день отливают из тяжелого бетона класса В15. Однако его возможности ограничены из-за средней прочности, невысокой морозостойкости и водонепроницаемости. К каждой постройке необходимо подходить с умом, чтобы материал не дал трещин вскоре после заливки.

1. Фундамент.

Эту марку бетона используют для строительства основания домов, но далеко не всегда она будет идеальным вариантом. Двухэтажные дома из кирпича и железобетона сами по себе тяжелые, а если еще и площадь фундамента небольшая, то вряд ли М200 справится с такой нагрузкой. Ведь даже класс бетонной смеси обеспечивается только в 95% случаев.

Тип грунта играет большую роль при подборе фундамента, также важны параметры глубины промерзания, содержания агрессивных веществ и уровня грунтовых вод. Возведение на песчаных, скальных и полускальных поверхностях безопасно, а вот суглинки, супеси, глинистые, а тем более торфяные грунты требуют большой аккуратности в выборе типа и материала для фундамента.

Если вы строите небольшой дом, баню или гараж из легких изделий, а уровень УГВ в почве приемлемый, использование марки М200 вполне оправдано, в другом случае заранее выполните все требуемые подсчеты.

2. Отмостка, крыльцо, дорожки.

Эти конструкции не воспринимают больших нагрузок, поэтому для них смело используйте М200, только обратите внимание на классы водостойкости и морозостойкости или хорошо изолируйте бетон от лишней влаги.

3. Стяжки и полы.

В этой сфере можно работать и с маркой М150, но некоторые предпочитают М200, когда важна не только прочность и водонепроницаемость материала, например, для основы пола в ванной комнате или бане.

Стоимость

Цена зависит от вида наполнителя в составе, морозостойкости и водонепроницаемости, а также пластификатора для повышения подвижности. Некоторые фирмы предлагают широкий выбор, другие производят каждую марку со статичными параметрами. Цена за куб с доставкой изменяется в зависимости от расстояния, на которое надо везти материал.

В таблице представлены средние цены по России на М200, они актуальны на ноябрь 2015 года. Во многом стоимость зависит от региона, в Москве бетон продается на порядок дороже, чем в остальной России. Оптом покупать дешевле, у крупных фирм действуют большие скидки за заказ, начиная от 20-50 м3. Минимальный размер автобетоносмесителя — 6 кубов, даже если вы решили заказать меньше, оплатить работу машины придется полностью. Вес материала не имеет значения, важен только объем.

Заранее продумайте, как вы будете транспортировать бетон В15 к месту строительства. Не всегда удобно заказывать бетононасос, особенно если вам нужно купить небольшое количество бетона, можно просто нанять рабочих.

ХарактеристикиЦена, рубли
В15, F75, W4, П3, гранитный щебень.2 600
В15, F50, W2, П3, гравийный щебень.2 400
В15, F100,W4, П3, гранитный щебень.3 500
В15, F100,W4, П3, гравийный щебень.3 300
В15, F150, W6, П3, гранитный щебень.3 600

Профессионалы применяют марку бетона М200 в самых разных сферах, но когда появляются сомнения, выдержит или нет, они проверяют это с помощью расчетов, а не опытным путем.

Таблица классов и марок бетона

Класс

Марка

Для чего применяется

B0.5

 М5

Не выдерживает сильных нагрузок,поэтому применяется только для подготовительных работ и благоустройства территорий

 B0.75

 М10

Не выдерживает сильных нагрузок, поэтому применяется только для подготовительных работ и благоустройства территорий

 B1

 М15

Не выдерживает сильных нагрузок, поэтому применяется только для подготовительных работ и благоустройства территорий

 B1.5

 М25

Не выдерживает сильных нагрузок, поэтому применяется только для подготовительных работ и благоустройства территорий

 B2

 М25

Не выдерживает сильных нагрузок, поэтому применяется только для подготовительных работ и благоустройства территорий

 B2. 5

 М35

Не выдерживает сильных нагрузок, поэтому применяется только для подготовительных работ и благоустройства территорий

 B3.5

 М50

Из него можно изготовить ненагруженную конструкцию типа фундамента под забор или площадку под авто. Годится для заливки подушки под фундамент

 B5

 М75

Из него можно изготовить ненагруженную конструкцию типа фундамента под забор или площадку под авто. Годится для заливки подушки под фундамент

 B5

 М75

Из него можно изготовить ненагруженную конструкцию типа фундамента под забор или площадку под авто. Годится для заливки подушки под фундамент

 B7. 5

 М100

Из него можно изготовить ненагруженную конструкцию типа фундамента под забор или площадку под авто. Годится для заливки подушки под фундамент. Можно применять для внутренней отделки, фундаментов легких построек, заливки отмосток

 B10

 М150

Из него можно изготовить ненагруженную конструкцию типа фундамента под забор или площадку под авто. Годится для заливки подушки под фундамент. Можно применять для внутренней отделки, фундаментов легких построек, заливки отмосток

 B12.5

 М150

Из него можно изготовить ненагруженную конструкцию типа фундамента под забор или площадку под авто. Годится для заливки бетонной подушки под фундамент. Можно применять для внутренней отделки, фундаментов легких построек, заливки отмосток

 B15

 М200

Самый популярный бетон в частом строительстве, используется для фундаментов малоэтажных домов, для вспомогательных конструкций типа лестниц, подпорных стен, применяется и в дорожном строительстве

 B20

 М250

Самый популярный бетон в частом строительстве, используется для фундаментов малоэтажных домов, для вспомогательных конструкций типа лестниц, подпорных стен, применяется и в дорожном строительстве

 B22,5

 М300

Его используют уже для заливки фундаментов под многоэтажные здания, для изготовления монолитных построек, вспомогательных конструкций в гидротехнических сооружениях, конструкциях специального назначения

 B25

 М350

Его используют уже для заливки фундаментов под многоэтажные здания, для изготовления монолитных построек, вспомогательных конструкций в гидротехнических сооружениях, конструкциях специального назначения

 B30

 М400

 Строительство высоток, цокольных этажей, метро, плотин, дамб, хранилищ, бункеров, мостов и их основных конструкций, аэродромных плит

 B35

 М450

 Строительство высоток, цокольных этажей, метро, плотин, дамб, хранилищ, бункеров, мостов и их основных конструкций, аэродромных плит

 B40

 М550

Строительство высоток, цокольных этажей, метро, плотин, дамб, хранилищ, бункеров, мостов и их основных конструкций, аэродромных плит.

Может выдерживать любые экстремальные условия и сверхтяжелые нагрузки

 B45

 М600

Строительство высоток, цокольных этажей, метро, плотин, дамб, хранилищ, бункеров, мостов и их основных конструкций, аэродромных плит. Может выдерживать любые экстремальные условия и сверхтяжелые нагрузки

 B60

 M800

Чрезвычайно прочный и долговечный материал, буквально «неубиваемый», используется при строительстве стратегических и военных объектов, хранилищ боевых изделий, различных опасных веществ и строений, требующих особой прочности и надежности

М200 — характеристики, описание, сферы применения

Бетон маркировки М200 широко применяется в строительстве. Это связано с его высокими техническими характеристиками, которые позволяют использовать строительный материал для решения широкого перечня задач. Среди преимуществ смеси данной маркировки стоит отметить идеальное сочетание цены и качества.

Цена: 3 500 ₽

Поделиться ссылкой:

Полное описание

Бетон маркировки М200 широко применяется в строительстве. Это связано с его высокими техническими характеристиками, которые позволяют использовать строительный материал для решения широкого перечня задач. Среди преимуществ смеси данной маркировки стоит отметить идеальное сочетание цены и качества. Бетон М200 в Домодедово с доставкой по доступной стоимости вы можете заказать в компании «Семиксбетон».

Сфера применения

Для каких целей можно купить бетон М200? Сфера его применения очень широка, она включает в себя:
  • Устройство фундаментов для зданий различного назначения.
  • Дорожное строительство, начиная от возведения дорожного покрытия и заканчивая заливкой стяжек и устройстве тротуаров.

  • Малоэтажное строительство (несущие стены и перекрытия).
  • Частное строительство – возведение беседок, бань, гаражей и так далее.
  • Изготовление дорожных плит.
  • Устройство бетонных подушек и так далее.

Бетон М200 с доставкой с завода производителя в г. Домодедово предлагает компания «Семиксбетон». Являясь производителем данного строительного материала, мы гарантируем самые низкие цены и оперативную доставку.

Характеристики. М200

Класс бетона по ГОСТу
БСТ В15 П4 F100 W4
Прочность. Классификатор прочности для данного материала – В15. Это значит, средняя допустимая нагрузка составляет 150 кг\см2 площади.
Морозостойкость. Бетонный массив переносит 200 циклов замораживания\размораживания без появления трещин на поверхности.
Пластичность. Этот показатель влияет на комфортность укладки бетонной смеси. Соответствует показателю П2-П4.
Удельный вес. Здесь все зависит от типа используемого наполнителя. Это может быть щебень, песок, гравий и пр.

Входим в рейтинг лучших компаний России.

Обладатель звезды всероссийского рейтинга качества товаров и услуг.

Весь бетон строго по ГОСТу

Cтрогое соблюдение рецептур. Наша продукция соответствует всем требованиям ГОСТ и СНиП.

Мы — завод-производитель, не посредники!

Прямое сотрудничество без посредников.

Собственный парк техники — 18 ед.

Наличие современной техники для транспортировки.

Гибкая система скидок от объема (до 200 руб/м3)

В зависимости от объемов приобретаемой продукции для наших заказчиков действует система скидок.

Работаем круглосуточно без выходных дней.

Отгрузка производится круглосуточно, 24 часа, 7 дней в неделю.

Сертификаты и лицензии

Информация о бетоне, марка бетона, класс бетона, бетон в Троицке



М250 — Марка бетонной смеси

B20 — класс бетона по прочности на сжатие

БСТ — Бетонная Смесь Тяжелая,

БСМ — Бетонная Смесь Мелкозернистая
П4 — подвижность бетонных смесей
F150 — морозостойкость бетона
W4 — водонепроницаемость бетона

Ж4 — жесткость



Марки бетона и классы прочности:

Цифры марки бетона (М-100, М-200 и т.д) обозначают (усреднённо) предел прочности на сжатие в кгс/кв.см. Проверку соответствия необходимым параметрам осуществляют сжатием специальным прессом кубиков или цилиндров, отлитых из пробы смеси, и выдержанных в течение 28 суток нормального твердения.



Бетон М100 В7.5

Товарный бетон марки М100 (В 7.5) применяется, в основном, при проведении подготовительных работ перед заливкой монолитных плит и лент фундаментов. Речь идёт о так называемой — бетонной подготовке: на песчаную подушку укладывается тонкий слой бетона самой низкой марки, конкретно М100 B7.5, и уже потом, после застывания этого слоя, начинают производитьработы по гидроизоляции и армированию.



Бетон М150 В12,5

Товарный бетон марки М150 (В12.5) применяется в основном при проведении подготовительных работ перед заливкой монолитных плит фундаментов. Также бетон этой марки может применяться при изготовлении стяжек, полов, фундаментов под небольшие сооружения, бетонировании дорожек и т.д.

Жесткий бетон указанной марки М150 В12.5 применяют в дорожном строительстве, в качестве бетонной подушки и для установки бордюрного камня.



Бетон М200 В15

Товарный бетон марки М200 (В 15) применяется в основном при изготовлении бетонных стяжек полов, фундаментов, отмосток, дорожек и т.д. Одна из наиболее часто используемых марок бетона. В индивидуальном строительстве, прочность бетона марки М200 вполне достаточна для решения большинства строительных задач: ленточные, плитные и свайно-ростверковые фундаменты; изготовление бетонных лестниц, подпорных стен, площадок, дорожек, отмосток и т. д.

Жесткие бетоны указанной марки применяют в дорожном строительстве, в качестве бетонной подушки и для установки бордюрного камня.

Производство бетона  М200 (B15) возможно на известковом, гравийном и гранитном щебне.



Бетон М250 В20

Товарный бетон марки М250 (В20) применяется в основном для изготовления монолитных фундаментов, в т.ч ленточных, плитных, свайно-ростверковых; бетонных отмосток, дорожек, площадок, лент заборов, лестниц, подпорных стен, малонагруженных плит перекрытий и т.д.

Бетон БСТ М250 В20 может изготовляться на известковом, гравийном и гранитном щебне.



Бетон М300 В22,5

Товарный бетон марки М300 (В22.5) применяется в основном для изготовления монолитных фундаментов: ленточных, плитных, свайно-ростверковых; отмосток, дорожек, лент заборов, лестниц, подпорных стен, плит перекрытий, монолитных стен и т.д.

Производство бетона БСТ М300 В22.5 возможно на известковом, гравийном и гранитном щебне.



Бетон М350 В25

Товарный бетон марки М350 (В25) в основном применяется для изготовления монолитных фундаментов, свайно-ростверковых ЖБК, плит перекрытий, колонн, ригелей, балок, монолитных стен, чаш бассейнов и иных ответственных конструкций. Наиболее используемый бетон при производстве ЖБИ. В частности, из конструкционного бетона М350 делают аэродромные дорожные плиты ПАГ, предназначенные для эксплуатации в условиях экстремальных нагрузок. Многопустотные плиты перекрытия тоже производятся из этой марки бетона.

Бетон М350 В25 — наиболее популярная марка бетона в современном коммерческом строительстве.

Производство бетона БСТ М350 (В25) возможно на гравийном и гранитном щебне.



Бетон М400 В30

Товарный бетон марки М400 (В30) в основном применяется для изготовления мостовых конструкций, гидро-технических сооружений, банковских хранилищ, специальных ЖБК и ЖБИ: колонн, ригелей, балок, чаш бассейнов и иных конструкций со спецтребованиями.

Производство бетона БСТ м400 в30 допустимо только на гранитном щебне. Отличается высокой морозостойкостью и повышенным коэффициентом водонепроницаемости W.



Бетон М450 В35

Товарный бетон марки М450 В35 в основном применяется для изготовления мостовых конструкций, гидро-технических сооружений, специальных ЖБК, колонн, ригелей, балок, банковских хранилищ, метро, плотин, дамб и иных конструкций со спецтребованиями.

Производство бетона БСТ М450 (B35) допустимо только на гранитном щебне. Чаще с использованиме пластификаторов и иных специальных добавок в бетон.
Отличается высокой морозостойкостью и повышенным коэффициентом водонепроницаемости W.



Подвижность:

Для стандартных монолитных работ применяется бетон подвижности П-2 — П-3. При заливке густоармированных конструкций, узких опалубок, колонн и прочих подобных узких полостей, труднодоступных для заполнения бетоном, желательно использовать бетон с подвижностью П-4 и выше (осадка конуса 16-21 см). Подобные виды бетонной смеси хорошо переносят укладку в опалубку, без использования вибратора. Аналогичную подвижность бетона стоит выбрать, если для укладки бетонной смеси используется бетононасос


Жесткие бетоны (тощие бетоны) Ж1-Ж4 производят с минимальным содержанием воды с целью получения наиболее плотного бетона. Эти бетоны применяются в основном для безопалубочного устройства несущих слоёв дорожных покрытий.



Морозостойкость:

Обозначается буквой F с цифрой от 25 до 1000 и говорит о количестве циклов замораживания-размораживания, при котором бетон сохраняет свои изначальные прочностные характеристики (с допустимыми отклонениями).  Циклы замораживания оттаивания — это переходы влагонасыщенной бетонной конструкции из мокрого состояния, в состояние замерзшее и обратно.



Водонепроницаемость:

Водонепроницаемость бетона — способность не пропускать через себя воду под давлением. Для увеличения водонепроницаемости (сверх стандартной нормы для этой марки), в бетон, при его изготовлении вводят уплотняющие и гидрофобизирующие добавки, либо используют в затворении смеси гидрофобный или напрягающий цемент.




При производстве монолитных работ в зимнее время необходимо использовать бетон с противоморозной добавкой. Она используется при производстве товарного бетона и строительного раствора, с целью недопущения их замерзания при транспортировке до момента укладки и обеспечения нормативного набора прочности.

Эффективность добавки в прямую зависит от применяемых мероприятий по уходу за свежеуложенным бетоном, а именно прогрева монолитной конструкции.

Маркировки и обозначение класса бетона

Марка или класс – главный показатель прочности бетонной смеси. Именно на этот показатель нужно ориентироваться при покупке бетона.

Цены на бетон ЗДЕСЬ

Нужно отметить, что прочность бетона – довольно изменчивый параметр. Со временем бетон набирает прочность все больше.
Например: через трое суток – будет одна прочность, через неделю – другая (до 70% от проектной, при соответствующих погодных условиях). Через стандартный срок – 28 дней нормального твердения – набирается проектная (расчётная) прочность. Ну а через полгода она становится ещё выше. В принципе, твердение бетона и набор его прочности идёт долгие годы.

  • марки бетона в цифрах м 100, м 150, м 200, м 250, м 300, м 350, м 400, м 450, м 500 Полный диапазон марок от м 50 до м 1000. Основной диапазон применения 100-500. Марка бетона напрямую зависит от количества цемента в составе бетонной смеси.
  • класс бетона B 7.5, B 10, B 12.5, B 15, B 20, B 22.5, B 25, B 30, B 35, B 40 Полный диапазон классов от В 3.5 до B 80. Основной диапазон B7.5-B40.

Прочность, марка, класс бетона. Методы определения.

Выбор марки бетона зависит от проекта строительства. Но, в любом случае, считаю правильным самостоятельно разобраться с этим вопросом.

В современном строительстве чаще используется такой параметр как – класс бетона. В общем и целом, этот параметр сродни марке, но с небольшими нюансами: в марках используется среднее значение прочности, в классах – прочность с гарантированной обеспеченностью. Впрочем, для Вас это не имеет какого-либо значения. Не буду Вам морочить голову с коэффициентами вариации прочности, и прочими техническими нюансами. В проектной документации, если она у Вас конечно имеется, должно быть указано: какой класс бетона должен использоваться. В соответствии со СТ СЭВ 1406, все современные проектные требования к бетону указываются именно в классах. Уж не знаю – насколько это соблюдается, потому как 90% строительных организаций заказывают бетон в марках…

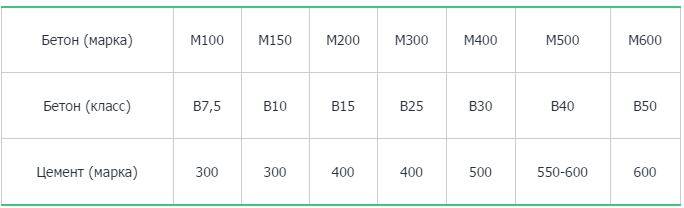

Соотношение между классом и марками бетона по прочности при нормативном коэффициенте вариации v = 13,5%
Класс бетонаСредняя прочность данного класса, кгс/кв.смБлижайшая марка бетона
В3,546М50
В565М75
В7,598М100
В10131М150
В12,5164М150
В15196М200
В20262М250
В25327М350
В30393М400
В35458М450
В40524М550
В45589М600
В50655М600
В55720М700
В60786М800

ТАКЖЕ МЫ ПРОИЗВОДИМ ЖЕЛЕЗОБЕТОННЫЕ СВАИ – САЙТ

Facebook

Twitter

Вконтакте

Google+

Марка бетона м200 соответствует классу


Таблица классов бетона

Основной характеристикой бетонной смеси при современном строительстве является его класс, хотя и сегодня ещё используется при заказе бетона марку. Всё отличие между маркой и классом бетона заключается в более жестких требованиях к классу бетона и соответственно более мягких к марке бетона.  Числовые значения марки бетона (М-100, М-200, …) обозначают средний предел прочности на сжатие (кгс/см2), а числовые значения класса бетона (В15, В25, …) – прочность на сжатие (в МПа) с гарантированной обеспеченностью не менее 0,95. Если в марках бетона может значение прочности оказаться по факту как выше требуемых, так и ниже,  то при использовании класса бетона его прочность в 95% случаев будет соответствовать требуемой по проекту. Таблица классов бетона может более подробно охарактеризовать имеющиеся классы бетона.

Класс бетона

Требуемая прочность бетона при подборе состава, МПа

По ГОСТ 26633

По СНБ 5.03.01-02 и СТБ 1544-2005

Обозна-чение

Характеристики прочности бетона, МПа

на сжатие при испытании кубов

Нормативное сопротивление Гарантированная прочность (класс)

В10

С8/10

8

10

12,9

В12,5

С10/12,5

10

12,5

16,1

В15

С12/15

12

15

19,3

В20

С16/20

16

20

25,7

В22,5

С18/22,5

18

22,5

28,9

В25

С20/25

20

25

32,2

В27,5

С22/27,5

22

27,5

35,4

В30

С25/30

25

30

38,6

В35

С28/35

28

35

45,0

С30/37

30

37

47,0

В40

С32/40

32

40

51,4

В45

С35/45

35

45

57,8

В50

С40/50

40

50

64,3

В55

С45/55

45

55

70,7

В60

С50/60

50

60

77,1

С55/67

55

67

83,8

В75

С60/75

60

75

90,0

С70/85

70

85

102,5

С80/95

80

95

115,5

С90/105

90

105

127,5

Кроме класса бетона также используют такие показатели как: морозостойкость, водонепроницаемость, подвижность о которых так же необходимо знать и учитывать при заказе бетонной смеси. Таблица классов бетона характеризует прочностные характеристики бетона и поможет быть информированным при устройстве фундамента, монолитных стен, перекрытий, лестниц или любых других конструкций, которые необходимо выполнить с применением бетона.

В проектах класс бетона указан, и заказывать нужно именно проектный класс бетона, а не пробовать экономить, выбирая более дешёвый и соответственно не удовлетворяющий требованиям проекта. Так как эта экономия ни к чему хорошему не приведет.

Запись опубликована в рубрике Строительство с метками бетон, строительство. Добавьте в закладки постоянную ссылку.

stroimvmestedom.com

Марки бетона: по прочности, морозостойкости и водонепроницаемости

Бетон многие годы продолжает удерживать ведущую позицию среди основных строительных материалов. По главным качественным характеристикам — прочности, морозостойкости и водонепроницаемости — бетоны подразделяют на марки, что позволяет выбирать составы, полностью соответствующие конкретным эксплуатационным условиям.

Марки бетона по прочности

Важнейшим качественным показателем бетонов является его прочность. Согласно показателям прочности при сжатии в соответствии с ГОСТ различают марки бетонов в диапазоне М50-М800. Наиболее распространенными являются марки М100-М500.

Условно бетоны можно разделить следующим образом:

  • тяжелые составы на цементах и традиционных плотных заполнителях относятся к маркам М50-М800;
  • легкие бетоны с пористыми заполнителями — М50-М450;
  • бетоны ячеистые, которые являются разновидностью легких и особо легких смесей, — имеют марки М50-М150.

При создании проектной документации на строительство объекта устанавливается проектная марка бетона. Эту характеристику определяют по сопротивлению осевому сжатию, измеренному на эталонных образцах-кубах.

Если главенствующим в строящейся конструкции будет осевое растяжение, то марка бетона назначается по сопротивлению на осевое растяжение.

Предел прочности бетона на растяжение возрастает с увеличением марки по прочности на сжатие, но в области высокопрочного бетона рост сопротивления растяжению существенно замедляется.

Определение марки бетона зависит от его применения и означает класс его прочности. Наименьшие числовые значения (М50, М75, М100) являются наименее прочными и, соответственно, применяются для наименее ответственных конструкций (например, для строительства отмостки).

Для требующих большей прочности конструкций, например, железнодорожных перекрытий или для стяжки полов, используется бетон марки М200. Бетон марки М550 и выше входит в классификацию как наиболее прочный.

Разница в прочности различных марок бетона обеспечивается различным составом, то есть пропорциями цемента, песка и щебня (большая прочность обеспечивается большей долей цемента). Таким образом, при расчёте объёма составляющих для бетона следует учитывать  марку бетона, а также требуемые качества: морозостойкость, водонепроницаемость, удобоукладываемость.

Существует универсальная формула перевода марки бетона в класс:

В=[М*0,787)]/10,

где М — марка бетона, а В — класс. Соответствие классов и марок бетона можно увидеть в следующей таблице:

Класс бетона Средняя прочность данного класса, кгс/кв Ближайшая марка бетон
В3,5 46 М50
В5 65 М75
В7,5 98 М100
В10 131 М150
В12,5 164 М150
В15 196 М200
В20 262 М250
В25 327 М400
В30 393 М450
В35 458 М550
В40 524 М550
В45 589 М600
В50 655 М600
В55 720 М700
В60 786 М800
Способы испытания бетонов на прочность

Проектная марка бетонов по прочности на сжатие определяется на стандартных образцах:

  • в возрасте 28 суток — для монолитов;
  • в возрасте, установленном стандартами или ТУ, — для сборных конструкций.

Твердение эталонных образцов происходит при нормальных условиях: температуре +18 — +22oС и относительной влажности 90-100%. Для испытаний отливают кубы с гранями 10, 15 или 30 мм.

Испытания прочности бетона при сжатии непосредственно в местах сооружения конструкций проводят с помощью методов неразрушающего контроля.

  • Метод упругого отскока. На этом принципе создан прибор «Склерометр ОМШ-1», которым можно исследовать бетоны марок 50-500. Устройство состоит из цилиндрического корпуса со шкалой, в котором расположены ударный механизм с пружинами и индикатор в виде стрелки. Приставленный к бетону склерометр нажимают, по величине отскока, зафиксированному индикатором, с помощью сопутствующих прибору градуировочных графиков определяют прочность бетона. Графики построены по результатам многочисленных испытаний на эталонных кубах.
  • Метод отрыва со скалыванием. По этому принципу сконструирован прибор «ПИБ».

Для исследований, проводимых способом отрыва со скалыванием, в конструкции выбирают участки, испытывающие наименьшие напряжения, спровоцированные эксплуатационными нагрузками или обжатием предварительно напряженной арматуры. Краткая суть метода: на ровном квадратном участке со стороной 200 мм шлямбуром с оправкой или электромеханическим инструментом пробивают отверстие глубиной 55 мм по нормали к испытуемой поверхности. В отверстие вставляется анкерное устройство, включающее конус и три сегмента. Накручивание гайки-тяги предотвращает проскальзывание анкерного устройства при разрушении образца. С помощью прибора производят вырывание анкерного устройства. В момент разрушения бетона визуально фиксируют на манометре максимальное давление. Результаты испытаний считаются не действительными при проскальзывании анкерного устройства более 5 мм.

Для повторных исследований отверстие использовать запрещено, поскольку это приведет к получению заниженных показаний. Глубина разрушения бетона измеряется с помощью двух линеек. Одна из них устанавливается ребром на исследуемую поверхность, а второй измеряют глубину вырывания бетонного элемента.

  • Ультразвуковой метод основан на зависимости скорости распространения высокочастотных ультразвуковых колебаний в бетоне от его прочности. Искомая характеристика определяется по экспериментально составленным графикам: «Скорость распространения волн — Прочность», «Время распространения волн — Прочность».

Классы бетона — отражение однородности его свойств

Одним из важнейших технических требований, предъявляемых к бетонам, является однородность их свойств. Для объективной оценки однородности прочности материала испытывают образцы, твердевшие в одинаковых условиях, в течение определенного времени. При этом показатели прочности будут колебаться и в положительную, и в отрицательную стороны.

Факторы, которые сказываются на показателях прочности бетона:

  • качество цемента и заполнителей;
  • точность дозировки компонентов смеси;
  • соблюдение технологии при приготовлении бетона и другие факторы.

Для гарантии наличия в бетоне заданной прочности с учетом возможности ее колебания была создана стандартная числовая характеристика — класс бетона.

Данная характеристика гарантирует 95% обеспеченности свойств. Это означает, что оговоренное данным классом свойство бетона будет выполняться в 95 случаях из 100. Обозначается класс прочности буквой В и находится в диапазоне В3,5 — В60. Соотношение между классами и марками бетонов — величина неоднозначная и зависит от однородности бетона, которая оценивается коэффициентом вариации. Чем ниже величина коэффициента вариации, тем выше однородность смеси.

Марки бетона по морозостойкости

В реальных условиях эксплуатации зданий в средних и северных широтах долговечность бетонных и железобетонных конструкций во многом определяется морозостойкостью бетона. Морозостойкость — это способность материала к сохранению физико-механических свойств при переменном, многократно повторяемом замораживании и оттаивании. Наиболее важна эта характеристика для бетонов, используемых для устройства дорожных и аэродромных покрытий, мостовых опор, гидротехнических сооружений. Стандартом определены базовые и ускоренные способы определения морозостойкости бетона.

При расхождении результатов испытаний, проведенными этими двумя способами, в качестве окончательных берутся результаты базового метода.

Марка по морозостойкости в последних редакциях ГОСТ обозначается буквой F, ранее применялась маркировка Мрз. Данную величину характеризует наибольшее количество переменного замораживания и оттаивания, которое выдерживают образцы 28-дневного (или иного проектного) возраста со снижением предела прочности и с потерей массы на величину, установленную нормативной документацией. Испытания осуществляют на контрольных и основных образцах. Образцы изготавливают и исследуют серийно. На контрольных образцах определяют прочность бетона при сжатии перед началом исследований основных образцов, предназначенных для замораживания и оттаивания. Установлены марки бетона по морозостойкости от F25 до F1000.

Выбор марки бетона по морозостойкости осуществляется в зависимости от климата местности, числа смен замораживания и оттаивания за холодный период года. Наиболее морозостойкими являются, как правило, более плотные бетоны.

Марки бетона по водонепроницаемости

Водонепроницаемость бетона — это его способность не пропускать воду, поступающую под давлением. Марки по водонепроницаемости — W2, W4, W6, W8, W12. Ранее для обозначения этой характеристики применялась русская буква В. Марка соответствует давлению водяного столба (кгс/см2), при котором цилиндрический образец стандартной высоты не пропускает воду в нормативных испытательных условиях. Например, для чаши бетона марка бетона по водонепроницаемости должна быть не меньше W4.

ГОСТ предусматривает испытание на водонепроницаемость методом «мокрого пятна» на образцах с открытой торцевой поверхностью диаметром не менее 130 мм. Давление воды на образцы увеличивается ступенчато. Временные интервалы между скачками давления нормируются по таблице, содержащейся в ГОСТ. Испытание осуществляется до появления на торце образца мокрого пятна или капель воды.

На практике проектировщики используют две нормативные характеристики водонепроницаемости:

  • Максимальное давление воды (МПа), которое выдерживает стандартный образец без появления на его торцевой поверхности признаков просачивания воды.
  • Коэффициент фильтрации бетона. Эта величина характеризует количество воды, которое проникает сквозь единицу сечения в единицу времени, при условии, что градиент — отношение напора в метрах водного столба к толщине конструкции в метрах — равен единице.

Марка бетона по водонепроницаемости является величиной весьма условной. Фактически сооружения имеют запас, в десятки раз превышающий определенную нормативами величину. Как правило, марка по водонепроницаемости устанавливается, опираясь на практический опыт эксплуатации подобного типа сооружений, и является косвенным показателем плотности бетонов.

Наряду с понижением водонепроницаемости в некоторых объектах актуальным является уменьшение проницаемости бетона по отношению к нефтепродуктам. С этой целью в качестве добавки применяют хлорное железо.

Отдельной разновидностью бетонов, обладающих повышенной водонепроницаемостью и водостойкостью, является бетон гидротехнический. Для приготовления такого бетона используют портландцемент, а также его модификации — пластифицированный, гидрофобный портландцемент и шлакопортландцемент. К природным заполнителям для бетонов этой группы предъявляют более высокие требования, чем к заполнителям обычных бетонов. В них нормируется содержание: ила, пылевидных фракций, органических примесей. Величина зерна песка должна быть не менее 5 мм. В качестве крупных заполнителей применяют гравий или щебень из гравия, либо их сочетание. Смесь для гидротехнического бетона должна укладываться с максимально возможным уплотнением при соблюдении нормативного влажностного и температурного режима.

Режим эксплуатации Марка по морозостойкости Марка по водонепроницаемости Подходящие марки товарного бетона, не ниже чем:
Попеременное замораживание и оттаивание в условиях водонасыщения (например, при сезонно оттаивающей вечной мерзлоте или при очень высоком уровне грунтовых вод) при температурах
Зимняя температура ниже -40 С F150 W2 БСГ В 20 П3 F150 W4 (M-250)
Зимняя температура от -20 до -40 С F100 не нормируется БСГ В 15 П3 F100 W4 (M-200)
Зимняя температура от -5 до -20 С F75 не нормируется БСГ В 15 П3 F100 W4 (M-200)
Зимняя температура -5 С и выше F50 не нормируется БСГ В 15 П3 F100 W4 (M-200)
Попеременное замораживание и оттаивание в условиях водонасыщения при воздействии атмосферных факторов
Зимняя температура ниже -40 С F100 не нормируется БСГ В 15 П3 F100 W4 (M-200)
Зимняя температура от -20 до -40 С F50 не нормируется БСГ В 15 П3 F100 W4 (M-200)
Зимняя температура от -5 до -20 С не нормируется не нормируется БСГ В 15 П3 F100 W4 (M-200)
Зимняя температура -5 С и выше не нормируется не нормируется БСГ В 15 П3 F100 W4 (M-200)
Попеременное замораживание и оттаивание в условиях отсутствия периодического водонасыщения (защищенный от осадков и грунтовых вод бетон)
Зимняя температура ниже -40 С F75 не нормируется БСГ В 15 П3 F100 W4 (M-200)
Зимняя температура от -20 до -40 С не нормируется не нормируется БСГ В 15 П3 F100 W4 (M-200)
Зимняя температура от -5 до -20 С не нормируется не нормируется БСГ В 15 П3 F100 W4 (M-200)
Зимняя температура -5 С и выше не нормируется не нормируется БСГ В 15 П3 F100 W4 (M-200)

Марки бетона, используемые для сооружения фундамента

Фундамент — основание любого сооружения и от правильного выбора материалов для его устройства во многом зависят эксплуатационные характеристики здания.

Главным параметром, от которого зависит выбор марки бетонной смеси для фундаментной плиты, является величина предполагаемой нагрузки.

  • Прочность и долговечность использования сборно-щитового строения может обеспечить бетон марки 200, деревянного дома или бани — М250.
  • Если планируется сооружение здания из керамзитобетонных или газосисликатных блоков, для его фундамента достаточно приобрести бетон марки М300.
  • Возведение кирпичных стен или железобетонных стеновых панелей требует уже бетонную смесь с более высоким показателем прочности — марки М350.

На выбор вида бетона для фундамента оказывает влияние не только прогнозируемая нагрузка стеновых конструкций и перекрытий, но и характер грунта.

  • Скальные и песчаные грунты создают идеальные условия для сооружения любого типа фундамента. При таких грунтах выбирается марка бетона, соответствующая проектной нагрузке.
  • Однако гораздо чаще можно встретить глинистые и суглинистые типы почвы. В этом случае бетонная смесь должна быть на марку выше той, которая подходит для проектной нагрузки на фундамент.

Дополнительным фактором, влияющим на марку выбираемого бетона, является отсутствие или наличие подвала в будущем строении. При планировании подвала необходимо обеспечить максимальную водонепроницаемость стен дома. Этого можно достичь несколькими способами:

  • увеличением марки бетона — М350 и выше;
  • использованием средних марок и двухкомпонентных кольматирующих бетонных пропиток;
  • устройством эффективной гидроизоляции фундамента.

При сооружении фундаментов, которым предстоит соприкасаться с агрессивными средами, например, подземными водами с высоким содержанием солей, необходимо выбирать сульфатостойкие виды бетонов. Однако наиболее доступным вариантом в этом случае является приобретение модифицирующих добавок и самостоятельное введение их в бетонную смесь.

Выбор марки бетона для перекрытий

Существует множество видов перекрытий дома: междуэтажные, цокольные, подвальные, мансардные. Если вы планируете сооружение мансардного или полноценного второго этажа, то выбирается, как правило, один из традиционных вариантов.

Если недалеко от места строительства есть завод железобетонных изделий, то целесообразно устроить сборное перекрытие, состоящее из круглопустотных плит. Достоинства этого вида перекрытия — высокая скорость монтажа, гарантированное качество, разумная стоимость. Если в доме есть места, где размещение плит невозможно из-за стесненности в размерах — изготавливают монолитные участки из бетона марки 200 с армированием стержнями.

Вариант с монолитным перекрытием более предпочтителен благодаря возможности создания любых конфигураций. Потребность в материалах в этом случае должна определяться специальными расчетами. Толщина перекрытия может колебаться от 140 мм до 200 мм, диаметр горячекатаных арматурных стержней периодического профиля — от 8 мм до 16 мм, класс прочности бетонной смеси, однозначно, должен быть не ниже класса В15. Бетонирование перекрытия и его твердение должно осуществляться исключительно при положительных температурах. Нагрузки на монолит в течение 28 дней необходимо полностью исключить.

Следует помнить, что бетонные конструкции после заливки нуждаются в уходе. В теплый период года застывающую бетонную поверхность поливают водой и укрывают полиэтиленовыми пленками, сохраняя в смеси влагу. Применяют нанесение на поверхность свежеуложенного бетона битумных эмульсий.

www.navigator-beton.ru

Основные характеристики бетона

Крепкие и предельно дешевые материалы из бетона применяют обычно во время строительных процессов. Главными составляющими изделия являются цемент, дополнительные добавки и вода. К дополнительным добавкам относятся песок, пемза, щебень, керамзит и многие другие. Порой, чтобы получить продукт лучшего качества, дополнительно добавляют особые компоненты. Важное отличие подобных материалов от других строительных изделий — их неоднородная структура. Характеристики в основном зависят от типа и количества компонентов, их качества и технологии изготовления.

Классом бетона называют числовой коэффициент любого его качества, принимаемый с обещанной обеспеченностью 0,95. Это значит, что из ста случаев несоответствие возможно лишь в пяти. Согласно принятым стандартам, класс бетона обозначают как букву В, а цифрой, что стоит после нее, показывают то давление, что изделие может выдержать после своего созревания (например В15 либо В25).

Маркой бетона принято называть границу крепости на сокращение. Ее обозначают буквой М, а за ней следует цифра (предел 50-1000). Марка бетона оказывает влияние примерно на 45% обеспеченности характеристик бетона. Но в тоже время во время изготовления бетона дозволяется получить изделие разного класса. На это оказывает влияние большое количество факторов – качество компонентов, правильность дозирования, способ изготовления. Так, если изготавливать бетон с маркой М400 в бетономешалке ручного типа, то на выходе получится изделие В25. Однако, если применить бетонный узел, то тогда классификация изменится на В15, а уж на современном промышленном оборудовании и вовсе получим В35.

Перевод марки в класс

  • Марка бетона М100 соответствует В7,5. Используется во время предварительных операций по монтажу фундамента.
  • Марка бетона М150 соответствует В12,5. Чаще всего его используют для монтажа стяжек, полов, дорожек либо фундаментов небольшого размера.
  • Марка бетона М200 соответствует В15. Используется чаще иных из всего перечня бетонных марок. Применяется при установке полов, отмосток, фундаментов, бетонных лестниц, площадок и другого.
  • Марка бетона М250 соответствует В20. Ее применяют в основном при создании разного типа фундаментов, отмосток, заборов, стен, площадок, лестниц.
  • Марка бетона М350 соответствует В25. Используют обычно для создания плит, колон, балок, бассейнов, монолитных фундаментов.
  • Марка бетона М400 соответствует В30. Используют в сложных ответственных строительствах, во время сооружения мостов, банков либо зданий с особыми требованиями к прочности.

Осадка конуса

Осадкой конуса принято называть данные, которые также называются эксплуатационными характеристиками бетонов. Это так называемая пластичность в бетоне, вымеряется она в сантиметрах. Если объяснить еще проще, то чем выше показатель осадки конуса, тем сильнее подвижно данное изделие.

Это значение указывают в технической документации к бетону, обозначают буквой П, после которой пишут цифру в диапазоне 1-5. Но не стоит пренебрегать знаниями об осадке конуса ячеистых изделий. Если предвидятся операции по монолитному строительству, то используют материал с данными П2 либо П3. Если заливается сооружение с плохой доступностью для заливки материалом, то рекомендуют применять изделие П4 и виды с более высокими показателями. Иначе такой раствор еще называют литым бетоном. Если необходимо выполнить укладку в опалубке без применения специальной вибраторной техники, то подобный выбор будет идеальным. Также такая смесь хорошо себя ведет в работе с бетононасосом.

Водонепроницаемость

Водонепроницаемость, это когда бетоны могут сопротивляться влиянию влаги и не крошиться, то есть, не напитываться влагой принудительно. Марки бетонных ячеистых изделий обозначаются буквой W, после которой ставят цифру 2, 4, 6, 8 и 12. Бетонами с высоким уровнем водонепроницаемости пользуются чаще, ведь они обладают такими достоинствами:

  • Пригодны для сооружения зданий в местах, где грунтовые воды расположены близко к поверхности земли.
  • Это вид бетона не страшится резких перепадов температур. Особенно это важно для построенных конструкций, которые не защищены от подобного влияния.

Уровень данного эксплуатационного свойства зависит от типа применяемого материала, а также от наличия внутри смеси различных дополнительных компонентов, обстановки, в которой происходило застывание изделия. Также на качество водонепроницаемости оказывает влияние внутренняя структура материала.

Морозостойкость

Прочностные характеристики бетона включают в себя уровень морозостойкости готового материала. Данный показатель демонстрирует число периодов размораживания и замораживания, которое не разрушает изделие и не оказывает влияния на его крепость. Если бетон достаточно хорошего качества, то при нормальных обстоятельствах он прослужит не один десяток лет. В случае, когда производитель выпускает строительный материал, не осуществляя контроль за технологией производства, уровнем морозостойкости, на рынке появляются изделия с недостаточной морозостойкостью.

Коэффициент морозостойкости подписывают буквой F, а после пишут число в диапазоне 50-1000. Число — это количество периодов размораживания и замораживания.

Подвижность

Это свойство ячеистого бетона принимать ту форму, которую ему задали. Подвижность — это лишь одно из технических свойств данного материала. Необходимо заметить, что подвижность ячеистого изделия — временное свойство, до момента, пока материал не застынет. После полного затвердевания проверить этот показатель уже нельзя. С момента заливки смеси в форму и до конца процесса уровень коэффициента постепенно снижается.

Удобоукладываемость

Это качество бетонного раствора, которое показывает, как просто он укладывается в необходимую форму, чтобы получить изделие максимальной плотности. Данный показатель весьма важен, ведь от этого зависят крепость и стойкость будущего строения. Но это свойство — больше условное обозначение, чем физическое.

По стандартам изделия могут быть таких видов:

  • сверхжесткие;
  • жесткие;
  • подвижные.

Жесткий вид и сверхжесткий применяют тогда, когда используется процедура вибропрессования. В строительствах частного порядка зачастую применяют подвижный вид изделия.

Плотность

Само изделие нельзя назвать плотным строительным веществом. Находящиеся в конструкции ячейки получаются из-за улетучивания излишков влаги, а также из-за того, что во время уплотнения раствора удаляется не весь воздух. Уровень плотности увеличивается в том случае, если были подобраны зернистые дополнительные компоненты, сделан правильный баланс между водой и цементом, после использования пластифицирующих веществ, а также при полном контроле за уплотнением бетонного раствора.

Если показатель плотности ячеистого изделия растет, то улучшаются и другие его параметры – крепость, противостояние влаге, перепадам и влиянию температур, сопротивляемость коррозии. Сырой материал после изготовления и кладки обязательно следует скорее уплотнить. По ходу уплотнительных операций нужно убрать воздушные пузырьки из массы, тщательно распределить раствор. Это поможет достигнуть повышенной плотности готового строительного материала. Однако вследствие подобных манипуляций изделие выходит достаточно тяжелым.

Если нужно получить легкий бетон типа В15, то в качестве дополнительного компонента стоит добавить керамзит. А для типа В25 лучше подойдет ракушечник.

kladembeton.ru

Марки бетона и их применение

Рекомендации по применению бетонных смесей, выпускаемых компанией «БетонСнаб», в зависимости от вида бетонных работ

М100 (В7,5)
Применяется на подготовительных этапах, перед заливкой фундамента или монолитных конструкций (подготовительный слой).
М150 (В10)
Основная область применения — заливка стяжек и полов. Так же можно использовать для устройства пешеходных дорожек и при установке дорожных бордюров. Возможно применение для фундаментов под небольшие сооружения.
М200 (В15)
Бетонные растворы этой марки очень активно используются при возведении индивидуальных жилых домов. Прочностные характеристики данного класса бетона позволяют применять его в качестве основного материала, но только в малоэтажном строительстве. Используется для устройства различных фундаментов, изготовления подпорных монолитных стен, устройства пешеходных дорожек.
М250 (В20)
Марка бетона М-250 (В-20) по характеристикам превосходит М-200, но область применения примерно та же, можно добавить к ней изготовление малонагруженных плит перекрытий.
М300 (В22,5)
Используют бетон М-300 при сооружении монолитных плит перекрытий, монолитных и подпорных стен, коллекторных канализационных систем, ступеней и лестниц, парковых дорожек. Активно применяется бетон М-300 при заливке ленточных, плитных и свайно-ростверковых фундаментов.
М350 (В25)
Марка бетона М-350 (В-25) — используется для изготовления плитных фундаментов. Из него изготавливаются фундаменты при многоэтажном строительстве. Высокая прочность позволяет использовать его для отливки пустотных плит перекрытия и балок. Широко используется в монолитном домостроении. Так же из него делают бассейны, несущие конструкции и многое другое.
М400 (В30)
Бетон марки 400 — это строительный материал, обладающий высокой степенью прочности. Этим обусловлено его применение в строительстве железобетонных конструкций, мостов, различных гидротехнических сооружений. Часто бетон М 400 используют при строительстве банковских хранилищ и других объектах с особыми требованиями.

примеров приготовления строительных смесей.

Примеры приготовления строительной смеси

Для цемента класса 42,5Н и марки 500:

Составы бетонных растворов (в пересчете на объем)

Класс бетона

В25

В22,5

В15

В7,5

Цемент/песок/щебень

1/1,9/2,4

1/2,3/2,7

1/2,5/3,5

1/3,9/4,8

Составы кладочных добавок (в пересчете на объем)

Строительный раствор

М200

М150

М100

М75

Цемент/песок

1/4,2

1/5,1

1/5,6

1/6,3

Составы гипсовые (в пересчете на объем)

Строительный раствор

М150

М100

М75

М50

Цемент/песок

1/4,6

1/5,5

1/6,1

1/6,8


Для цемента класса 32. 5 и 400 класс:

Составы бетонных растворов (в пересчете на объем)

Класс бетона

В25

В22,5

В15

В7,5

Цемент/песок/щебень

1/1,7/2,1

1/2,0/2,4

1/2,3/3,2

1/3,5/4,2

Составы кладочных добавок (в пересчете на объем)

Строительный раствор

М200

М150

М100

М75

Цемент/песок

1/3,7

1/4,5

1/5,1

1/5,8

Составы гипсовые (в пересчете на объем)

Строительный раствор

М150

М100

М75

М50

Цемент/песок

1/4,2

1/4,9

1/5,6

1/6,4

Количество добавляемой воды* определяется по объему в зависимости от влажности песка и щебня и требуемой подвижности смеси; приблизительные соотношения следующие:


  • Для цементных и песчаных растворов 0. 6 частей воды на 1 часть цемента
  • Для бетона В25 (М350) 0,4 части воды на 1 часть цемента
  • Для бетона В22,5 (М300) 0,5 части воды на 1 часть цемента
  • Для бетона В15 (М200) 0,6 части воды на 1 часть цемента
  • Для бетона В7,5 (М100) 0,7 части воды на 1 часть цемента

Обратите внимание: перед добавлением воды необходимо тщательно размешать сухую смесь.

Ультравысококачественный бетон

Ультравысококачественный бетон (UHPC) представляет собой вяжущий бетонный материал с минимальной указанной прочностью на сжатие 17 000 фунтов на квадратный дюйм (120 МПа) с заданными требованиями к долговечности, пластичности при растяжении и ударной вязкости; волокна обычно включаются в смесь для достижения определенных требований.

Бетон со сверхвысокими характеристиками (UHPC), также известный как реактивный порошковый бетон (RPC).Состав материала обычно состоит из комбинирования портландцемента, дополнительных вяжущих материалов, реактивных порошков, известняковой и/или кварцевой муки, мелкого песка, сильнодействующих понизителей воды и воды. Материал может быть составлен таким образом, чтобы обеспечить прочность на сжатие, превышающую 29 000 фунтов на квадратный дюйм (psi) (200 МПа). Использование тонких материалов для матрицы также обеспечивает плотную гладкую поверхность, которая ценится за ее эстетику и способность точно передавать детали формы на затвердевшую поверхность.В сочетании с металлическими, синтетическими или органическими волокнами он может достигать прочности на изгиб до 7000 фунтов на квадратный дюйм (48 МПа) или выше. Типы волокон

, часто используемые в UHPC, включают высокоуглеродистую сталь, поливинилацетат, стекло, углерод или комбинацию этих или других типов. Пластичное поведение этого материала является первым для бетона, поскольку он способен деформироваться и выдерживать изгибающие и растягивающие нагрузки даже после первоначального растрескивания. Высокие свойства UHPC на сжатие и растяжение также способствуют высокой прочности сцепления, что позволяет сократить длину заделки арматурных стержней в таких приложениях, как заливка закрытия между сборными элементами.

Конструкция UHPC упрощена за счет устранения необходимости в армирующей стали в некоторых применениях и материалов с высокими характеристиками текучести, которые делают его самоуплотняющимся. Матрица UHPC очень плотная и имеет минимальную несвязанную пористую структуру, что приводит к низкой проницаемости (диффузия ионов хлорида менее 0,02 x 10-12 м2/с. Низкая проницаемость материала предотвращает проникновение вредных материалов, таких как хлориды, что обеспечивает превосходные характеристики долговечности

Некоторые производители создали предварительно смешанные продукты UHPC, требующие простого добавления воды, что делает продукты UHPC более доступными.Американское общество по испытаниям и материалам установило Стандартную практику ASTM C1856/1856M для изготовления и испытаний образцов бетона со сверхвысокими характеристиками, которая основана на текущих методах испытаний ASTM с модификациями, позволяющими сделать ее пригодной для UHPC. Ниже приведен пример диапазона характеристик материала для UHPC:

Прочность

Сжатие: от 17 000 до 22 000 фунтов на кв. дюйм (от 120 до 150 МПа)

Изгиб: от 2200 до 3600 фунтов на кв. дюйм, (от 15 до 25 МПа)

Модуль упругости: от 6500 до 7300 тысяч фунтов на квадратный дюйм, (от 45 до 50 ГПа)



Долговечность

Замораживание/оттаивание (после 300 циклов): 100 %

Солеобразование (потеря остатков): < 0.013 фунтов/фут3, (< 60 г/м2)

Истирание (индекс относительной потери объема): 1,7

Кислородная проницаемость: < 10–19 футов2, (<10–20 м2)



Рисунок 1. Транзитная станция легкорельсового транспорта Шонесси,
Калгари, Канада

Первое использование сверхвысококачественного бетона для инновационного навеса железнодорожного вокзала

В. Х. Перри и Д. Закариасен, Lafarge Canada Inc.

Станция легкорельсового транспорта Шонесси, построенная осенью 2003 г. и зимой 2004 г., является частью южного расширения системы LRT Калгари и является первой в мире Система LRT будет построена из бетона со сверхвысокими характеристиками (UHPC). Инновационный проект, разработанный Энцо Вичензино из CPV Group Architects Ltd., принадлежит городу Калгари, управляется Управлением транспортных проектов (TPO) и строится генеральным подрядчиком Walter Construction.

Дизайн

24 тонкостенных навеса станции размером 16,7 на 19,7 фута и толщиной всего 0,79 дюйма, поддерживаемые отдельными колоннами, защищают пассажиров от непогоды. Бетон со сверхвысокими характеристиками обладает уникальным сочетанием превосходных технических характеристик, включая пластичность, прочность и долговечность, и в то же время обеспечивает легко формуемые изделия с высококачественным внешним видом поверхности.В контрактном документе указано минимальное требование 19 000 фунтов на квадратный дюйм. Помимо навесов, компоненты включают стойки, колонны, балки и водосточные желоба. Объем использованного материала составил 105 кубических метров.

Производство и установка

Компоненты сборного навеса были отлиты индивидуально и состоят из полуоболочек, колонн, анкерных балок, распорок и желобов. В таблице 1 приведены данные испытаний изготовления двадцати четырех навесов.

Рисунок 2. Полунавес в стальной форме

Колонны и полуоболочки были отлиты под давлением в закрытых стальных формах (рис. 2).Желоба были отлиты методом вытеснения, а стойки и поперечные балки были изготовлены с использованием обычного гравитационного двухстадийного литья.

Сначала были установлены колонны на бетонную платформу. Затем правая и левая полукорпуса вместе с анкерными балками были предварительно собраны на заводе и доставлены на площадку, где они были подняты (краном) над железнодорожными путями для установки на колонны (рис. 3). . По прибытии на место навесы устанавливались на временные леса, а к обечайкам и ранее установленным колоннам сварными соединениями крепились подкосы.

    Рис. 3. Навесы, готовые к транспортировке

Заключение

Уникальное сочетание превосходных свойств материала и гибкости дизайна позволило архитектору создать привлекательные криволинейные навесы не совсем белого цвета. В целом, этот материал предлагает решения с такими преимуществами, как скорость строительства, улучшенная эстетика, превосходная долговечность и непроницаемость для коррозии, истирания и ударов, что приводит к сокращению затрат на техническое обслуживание и увеличению срока службы конструкции.

В Айове построен первый сверхвысококачественный бетонный автодорожный мост в США

Округ Вапелло штата Айова может похвастаться первым автодорожным мостом из сверхвысококачественного бетона (UHPC) в Соединенных Штатах, завершенным в мае 2006 года. значительный шаг на пути к «Мосту будущего» — использование 110-футовых балок UHPC, которые не имеют арматуры для срезных хомутов. Этот проект был одним из 96, представленных на конференции по бетонным мостам 2006 года, проходившей в мае в Рино, штат Невада.



Ссылки

Lafarge North America Inc. Веб-сайт Ductal

Перри, В.Х. «Вопросы и ответы: что такое реактивный порошковый бетон?», HPC Bridge Views, № 16, июль/август 2001 г.

расшифровка обозначений по ГОСТ и СНБ

Известно, что основными показателями качества бетона являются расчетная марка по прочности на осевое сжатие (М, кгс/см2) и класс прочности бетона (V, МПа). У простого обывателя, хоть немного знакомого с физическими величинами, может возникнуть резонный вопрос, а какая разница, если значение расчетного знака разделить на 10 для перевода из одного значения в другое?

В случае с бетоном не все так просто.Необходимо отличать фактическую крепость смеси от ее номинальных значений. Чтобы узнать реальную прочность бетона, его необходимо залить в кубическую форму со сторонами 15 см и раздавить через 28 дней. При каком давлении куб раздавится, такая и будет фактическая прочность бетона.

На практике не всегда возможно провести эти манипуляции самостоятельно; поэтому вводятся такие понятия, как проектная марка и класс бетона. Если производитель сообщает вам, что вы отгрузили бетон марки М-200, это значит, что он замешивал раствор, исходя из пропорций, заложенных ГОСТом для марки М-200. Те. просто сохранила рецепт при приготовлении смеси (конечно, в случае честности производителя). Однако соблюдение пропорций компонентов не всегда означает, что реальная прочность будет М-200.

Дело в том, что в силу ряда факторов крепость готового раствора будет различаться не только у разных производителей, но и у одной и той же смеси из одной партии в партию. Это зависит как от качества, так и от стабильности ингредиентов (сухой песок, марка цемента и т.д.).) и качество используемого оборудования. Итак, если мы возьмем фактические значения прочности для большого количества партий и построим распределение, то получим следующую картину:

Большинство смесей будет соответствовать марке М-200, но и результатов, отличающихся от проекта, будет достаточно много. Для учета разброса фактической прочности и введено такое понятие, как класс прочности бетона. Он равен значению, которое будет соответствовать 95% партий.Те. с вероятностью 95% вы получите бетон с прочностью равной или выше заявленной по классу.

Именно из-за гарантий результата класс бетона используется в расчетах при проектировании особо ответственных железобетонных конструкций, а также при написании серий для производства отдельных железобетонных изделий, например плит перекрытий.

Понятно, что для каждого производителя величина разницы между маркой бетона и классом должна измеряться отдельно и периодически проверяться.Однако на практике этого, конечно, никто не делает. Даже в старых стандартах есть средний коэффициент вариации, равный 13,5%, что с учетом 95% вероятности даст нам таблицу соответствия показателей, которой пользуются все производители.

Б-3,5 В 5 Б-7,5 В 10 Б-15 В 20 Б-22.5 Б-25 Б-30
М-50 М-75 М-100 М-150 М-200 М-250 М-300 М-350 М-400

Следует понимать, что эта таблица справедлива далеко не для всех производителей. Понятно, что современный бетоносмесительный узел (БСУ) и разнорабочий на участке с ручной бетономешалкой не могут дать смесь с одинаково стабильным результатом. График распределения и, как следствие, класс бетона у них будут существенно различаться.

Именно поэтому очень важно покупать бетон надежного, проверенного производителя с современным оборудованием при строительстве, а не гнаться за низкими ценами на отдельные БСУ «самодельного производства».

Бетон – востребованный в современном строительстве материал.Его используют при строительстве фундаментов, стен, дорожек, мостов и т. д. При этом его состав следует применять в каждом конкретном случае. Конкретное назначение бетона определяется его классом или маркой. Последние обычно указываются на упаковке.

Виды бетона

В настоящее время в строительстве зданий и сооружений могут применяться следующие марки этого материала:

    сверхлегкий;

  • очень тяжелый.

Смесь для бетона изготавливается с использованием различных видов наполнителей. Тип конечного решения определяется типом последнего. В качестве наполнителя могут использоваться как легкие материалы (например, керамзит или опилки), так и более тяжелые (песок, гравий). В промышленном строительстве иногда применяют специальные специализированные бетоны. В качестве наполнителя используют металлическую стружку. Такой раствор считается очень тяжелым.

Марка бетона

Этот показатель определяют в специализированных лабораториях опытным путем.Для того чтобы узнать, какой марки бетон, изготовленный из него куб со стороной 15 см подвергают определенному давлению. Заодно посмотрите на показатели сжимаемости.

В настоящее время на рынке представлены наиболее часто используемые основные марки бетона. И их характеристики (в таблице ниже они представлены наглядно), и способы применения будут рассмотрены нами чуть позже. Таких разновидностей материала семь. Каждый из них обозначается буквой М и цифрой, указывающей, какое давление в кгс на см² может выдержать материал. Так, например, бетон М200 способен сохранять целостность при нагрузке 200 кгс/см².

Класс бетона

Марка бетона по прочности напрямую связана с классом этого материала. Однако последний в данном случае является более точным и конкретным. Ведь на качество готового бетона, помимо наполнителя и марки цемента, может влиять множество других факторов. Например, тип и чистота наполнителя, поглотителя и связующего, а также способы литья, условия твердения и т. д.

При определении класса бетона учитывается его марка, а также поправочные коэффициенты. Рассчитывается по формуле:

В = R * (0,0980655 * (1 — 1,64 * V)),

где R — средняя прочность материала (марка),

V — коэффициент вариации.

Выяснили, что есть такое понятие, как марка бетона. И характеристики их (таблица соответствий это наглядно показывает), и сферы использования в большинстве случаев совпадают с классами.Однако последний показатель указывается не в кгс/см², а в паскалях. Параметр 0,0980655 в приведенной выше формуле — это просто коэффициент перехода от одних единиц к другим.

Итак, определенная марка бетона по прочности обычно соответствует его определенному классу. Однако иногда показатели средней и фактической прочности этого материала различаются довольно существенно. При этом марка и класс могут не совпадать. Например, бетон марки М200 из-за не слишком качественного заполнителя или цемента может обозначаться как В10, а не В15.Цифра в классе материала показывает его способность выдерживать определенные нагрузки в МПа. Так, бетон В25 без вреда для себя переносит давление в 25 МПа.

Конечно, его стоимость зависит от класса материала. Раствор обычно продается по объему. То есть единицей, по которой определяется цена такого материала, является кубический метр. Так, 1 м³ раствора класса М100 стоит около 2000 руб., М200 обойдется примерно в 2200 руб., а М300 можно купить за 3500 руб.

Соответствие марки и класса

При проведении разного рода строительных работ часто бывает необходимо знать свойства того или иного вида раствора. Далее рассмотрим, какими качествами обладают конкретные марки бетона. И их характеристики (представленная ниже таблица наверняка будет полезна многим строителям), и сферы применения, как уже было сказано, в большинстве случаев соответствуют свойствам того или иного класса.

Прочность

Приложение

В виде гипса

Установка тумбы

Стяжки

Фундаменты

Монолитные стены, изделия из бетона

Мосты, банковские хранилища

Бетон М100

Итак, мы рассмотрели в общих чертах, какие бывают марки бетона и их характеристики. Из таблицы видно, что сфера применения этого материала зависит в основном от его прочности. Далее рассмотрим более подробно, как именно используется каждый класс. Материал марки М100, например, тоже большой прочностью не отличается. Поэтому его обычно используют для оштукатуривания стен, проведения подготовительных работ при заливке проезжей части или возведении фундамента. В последнем случае из этого материала изготавливается так называемый фундамент – плоская площадка, на которую устанавливается арматурный каркас.

Часто этот бетон используют и при устройстве бордюрного камня, не подвергающегося особым нагрузкам, заливке тротуарных дорожек низкогорья и т.п.

Область применения примерно такая же. Материал достаточно прочный для возведения конструкций, не подвергающихся нагрузкам, но недостаточно надежный для заполнения «серьезных» объектов.

Марка М200

Бетонные полы и стяжки обычно изготавливаются из бетона класса В15. Также эта марка хорошо подходит для заливки небольших лестниц, дорожек, площадок и т. д. Иногда владельцы загородных участков возводят с помощью такого раствора даже фундаменты под дома со стенами из легких материалов.Однако бетон марки М200 можно использовать для этой цели только на устойчивых грунтах. При этом грунтовые воды должны залегать достаточно глубоко.

Бетон М300

Раствор данного состава – отличный ответ на вопрос, какая марка бетона для фундамента лучше всего подходит. Также из материала этого класса часто отливают лестницы и ограждения. Неплохо этот вариант подходит и для возведения монолитных стен малоэтажных жилых и хозяйственных построек.Марка М300 на сегодняшний день является самым популярным видом бетона среди владельцев загородных участков.

М350

Заливка фундамента и монолитных стен — это то, что в основном используется для этой марки бетона (и класса бетона). Из таблицы видно, что материал такой прочности также используется для изготовления ЖБИ. Это могут быть балки, плиты перекрытия и т.д. Кроме того, бетон М300 часто используют для заливки стяжек и пола. Иногда из него делают самодельные монолитные плиты в опалубке.

Бетон М400

Это очень прочный вид материала, используемый в основном при строительстве зданий и сооружений специального назначения. Например, из него отливают стойки и полотна мостов, делают банковские сейфы и плотины гидроэлектростанций. Этим же бетоном заливают взлетно-посадочные полосы аэродромов.

Другие показатели

Итак, наиболее важными параметрами являются марка бетона и класс бетона. Таблица их соответствий показывает, насколько прочным может быть тот или иной вид.Безусловно, способность выдерживать определенные нагрузки – это первое, на что нужно обратить внимание при выборе бетона. Однако есть и другие параметры, не менее важные и определяющие пригодность материала в той или иной мере. Поэтому существуют марки бетона не только по прочности, но и по таким показателям, как морозостойкость, влагостойкость и пластичность.

Способность бетона выдерживать низкие температуры

В условиях средних и северных широт долговечность и надежность готовых бетонных конструкций во многом зависит от такого показателя, как морозостойкость. Ранее марка решений в этом плане обозначалась как MP3. Сейчас по морозостойкости бетон классифицируется буквой F. Цифра, следующая за ней, характеризует максимальное количество циклов замораживания и оттаивания, которое материал способен выдержать без потери качества.

Поскольку прочность композиции определяется опытным путем. Изучите образцы последовательно. В этом случае предварительно измеряется прочность бетона. Далее он подвергается нескольким циклам замораживания/оттаивания.На завершающем этапе снова определяется его прочность.

В настоящий момент бетон марки морозостойкости от F25 до F1000. В частном домостроении наибольшей стойкостью к низким температурам должен обладать, безусловно, бетон для наружных работ.

Однако на этот показатель следует обращать внимание не только при строительстве домов в регионах с холодным климатом, но и при возведении таких ответственных сооружений, как мосты, дамбы, аэродромные покрытия, дороги.

Влагомаркеры

Этот показатель важно учитывать при выборе бетона, предназначенного для строительства зданий и сооружений, эксплуатируемых в условиях повышенной влажности. Водонепроницаемость – это способность материала не пропускать поступающую влагу под давлением. В связи с этим существуют разные виды бетона. Его основных марок по водонепроницаемости пять: W2, W4, W6, W8, W12. Раньше буква Б использовалась для определения качества бетона по этому показателю.

Число после W в маркировке показывает давление, при котором водяной столб испытуемого образца не пропускает воду. Испытания бетона на влагостойкость проводятся методом «мокрого пятна».На практике обычно используются два показателя водонепроницаемости:


Современная промышленность выпускает не только обычный, но и специальный гидробетон. Этот материал обладает высокой водостойкостью. При его изготовлении используется высококачественный портландцемент или пластифицированный вариант. К качеству наполнителей предъявляются особые требования. Не должно быть органических остатков. Максимально допустимый размер зерна, используемый для изготовления, должен составлять 5 мм.

Пластичность штампов

Этот параметр влияет в первую очередь на обрабатываемость. В некоторых случаях этот показатель может быть очень важным. Например, для прокачки по трубопроводам или при строительстве конструкций с использованием техники следует использовать достаточно текучий бетон.

Пластичность раствора повышается, как известно, при добавлении воды. Однако если его будет слишком много, бетон потеряет прочность. Поэтому для повышения подвижности раствора в наше время применяют специальные добавки – пластификаторы.

Этот материал по пределу текучести помечен буквой P.В этом плане имеются следующие марки бетона:

Пластичность определяют следующим образом:

    Конус с диаметром стороны 200 мм и углом вершины 30 градусов изготовлен из жести.

    В три приема заливается бетонной смесью с трамбовкой.

    Выровняйте бетон и поверните конус на плоской поверхности.

  • Посмотрите, как будет сидеть бетон в течение определенного периода времени.

Итак, покупая готовый раствор, в первую очередь следует смотреть на его класс прочности. При необходимости также стоит убедиться, что марки его влагостойкости, морозостойкости и подвижности соответствуют определенным условиям. В этом случае готовая конструкция будет надежной и долговечной.

Бетон, как рукотворный камень, известен давно. История его использования насчитывает несколько тысячелетий. Бетон получил наибольшее применение в строительстве. Пожалуй, ни одно строение не обходится без использования этого материала. И, хотя бетон в строительстве применялся давно, современный строительный бетон с применением цемента – достаточно молодой материал.Забытая технология времен Древнего Рима возродилась вновь в конце восемнадцатого века, и насчитывает немногим более двухсот лет.

Бетон представляет собой композиционный материал. Так называются материалы, состоящие из нескольких компонентов. Бывают бетоны на основе глины, извести, гипса, цемента, известково-кремнеземной смеси, битума, полимеров.

Если говорить об обычном строительном бетоне, то в его состав входит вяжущее – чаще всего цемент, и наполнители – обычно щебень и песок. После перемешивания с добавлением воды эта смесь постепенно превращается в камень, схватывается.

Приведены указанные, требуемые свойства бетона:

  • количество и вид цемента
  • вид и качество заполнителей,
  • их пропорция
  • добавки,
  • водоцементное отношение
  • способ приготовления и доставки
  • способ укладки и уплотнения,
  • в процессе твердения и отверждения

Характеристики бетона

Классификация бетона довольно сложна для неспециалиста.Заглянув в ГОСТ 26633-2012, мы увидим характеристики бетона по классификационным признакам:

  • по основному назначению
  • по виду наполнителя
  • по условиям твердения
  • по прочности по классам: на сжатие, на растяжение при изгибе, на осевое растяжение
  • по средней плотности марки
  • по гидроизоляции по маркам
  • истирание по маркам

Прочность

Нас, конечно, интересует, прежде всего, прочность на сжатие, это основной показатель в строительстве. Классификация бетона по маркам в настоящее время используется редко, и в ГОСТе ее нет. Чем отличается марка (М) бетона от класса (Б)? Переход на классы обусловлен использованием единицы измерения давления, принятой в международной системе единиц (СИ) — Паскаль.

Цифра после буквы «В» обозначает давление в мегапаскалях, которое выдерживает бетонный куб со стороной 15 см в 95 случаях из 100. Для марки эта величина указывается как кгс/кв.см.Для справки, 1 МПа примерно равен 10,2 кгс/кв.см. При этом бетону класса В7,5 соответствует марка М100, классу В12,5 и марки М150, классу В15 — М200.

От чего зависит прочность бетона?

От марки цемента. Чем он выше, тем выше прочность конечного изделия или конструкции. Часто встречается в продаже цемент марки 400 меньше 500.

В качестве крупного заполнителя обычно используют известняковый или гранитный щебень. Он также отличается по марке и размеру.Мелкий заполнитель – песок. Лучше всего подойдет кварцевый речной песок или морской песок средней крупности с низким содержанием пыли.

Водоцементное отношение при прочих равных является определяющим фактором. Для образования цементного камня не требуется большого количества воды. Но недостаток воды сказывается на работоспособности. Поэтому для поддержания заданного водоцементного отношения применяют пластификаторы – добавки, повышающие пластичность бетонной смеси.

Уплотнение бетона является очень важным фактором.В процессе перемешивания в смесь втягиваются пузырьки воздуха. В незатвердевшей смеси они останутся в объеме бетона, что значительно снизит его прочность.

Для набора проектной прочности требуется уход за свежим бетоном. Особенно важно на ранних стадиях, когда скорость отверждения максимальна. Это долгий процесс. Заданную расчетную прочность он наберет в течение месяца, в нормальных условиях – при температуре близкой к 20 градусам и влажности выше 90%.

kakpravilino.com

Марка прочности – стандартизированное числовое значение, полученное в результате лабораторных испытаний на сжатие и растяжение. Другими словами, это величина, определяющая максимальную механическую нагрузку, которую может выдержать квадратный сантиметр поверхности. Поскольку бетоны имеют тенденцию к увеличению прочности со временем, испытаниям подвергают эталонные образцы (литые кубы со стороной 10 сантиметров) в возрасте созревания не менее 28 суток. Существующие марки бетона — в пределах от М50 до М800 (с увеличением плотности увеличение числового показателя).Для индивидуального строительства используется бетон марки не выше 400.

Однако заявленная маркой прочность является именно лабораторной величиной, так как на практике на нее влияет ряд дестабилизирующих факторов, таких как нарушения в технологии изготовления, несоответствие качества песка и воды, изменение укладки и условия настройки. Все это приводит к снижению прочностных характеристик. И эта погрешность, или коэффициент вариации, является основным отличием класса бетона от его марки.По сути, это просто фактическая прочность с небольшим (5%) отклонением. В практическом применении класс бетона является важной расчетной величиной, используемой (в отличие от марки) при проектировании будущих конструкций. Измеряется в МПа, регламентируется ГОСТ 26633-85. Всего существует шестнадцать классов прочности в диапазоне от В 3,5 до В 60.

fb.ru

характеристики материала и его назначение

Главная ›Материалы› Какие марки бетона бывают: характеристики материала и его назначение

Универсальный состав на основе на цементе, песке и гравии, называемом бетоном.Без него не могут быть качественно проведены ни фундаментальные, ни подготовительные работы по строительству частных и промышленных объектов. В зависимости от способности противостоять механическим воздействиям материал подразделяют на марки и обозначают буквой М, измеряемой в кг/см2. А по возможности выдерживать давление сжатия бетон делят на классы и обозначают буквой Б, измеряя значение в МПа.

Взаимосвязь класса, марки и прочности

Прочность состава зависит от соотношения компонентов в бетонном растворе. Это влияет на табличные характеристики марок бетона. Цемент, щебень, песок и вода взаимодействуют. За счет протекания физико-химических реакций между компонентами смесь правильно замораживается. Важную роль имеет марка цемента и температурные показатели. Например, пятисотый портландцемент требует для раствора менее марки 400, а его состав значительно прочнее.

Сушка смеси должна происходить медленным естественным путем в условиях хорошей влажности.В течение первых четырех недель бетон необходимо пролить водой. Раствор нельзя использовать при отрицательных температурах. Влага вынуждена выделяться, и бетон становится хрупким.

Основные популярные марки цемента М100-М450. Они соответствуют классу материалов В7,5-В35. Продукция представлена ​​в следующей таблице марок бетона и прочностных характеристик.

Назначение бетона разных марок

  • Бетон М100В7,5. Используется для подготовительных работ, в качестве воздушной подушки или поливки фундамента.Относится к тощим бетонам с низким порогом прочности. Такой материал можно использовать только в качестве ненагружаемого слоя.
  • Бетон М150В12,5. Материал имеет удовлетворительную прочность, применяется для окончательной заливки железобетонных конструкций перед гидроизоляционными работами. Бетон обладает хорошей морозостойкостью и влагостойкостью.
  • Бетон М200В15. Обладает хорошими прочностными характеристиками. С успехом применяется для заливки полов, устройства малонагруженных фундаментов, возведения оснований для заборов, заливки автостоянок, мощения дорожек.
  • Бетон М250В20. Обладает хорошей прочностью, потому широко применяется для производства железобетонных изделий, монолитных плит, возведения фундаментов разного типа. Подходит для заливки дорожек, площадок, ступеней.
  • Бетон М300В22,5. Продукт имеет отличные показатели качества, прочностные характеристики марок бетона приведены в таблице. Его можно использовать для возведения фундамента любого дома, для возведения монолитных плит. Он относится к тяжелым бетонам и имеет наибольшее распространение.
  • Бетон М350В25. Отличная прочность способствует широкому использованию бетона для возведения монолитных фундаментов крупных объектов. Из него выполняют тяжелые и прочные колонны и сложные железобетонные конструкции. Затвердевший состав выдерживает экстремальные нагрузки, используется для строительства аэродромов.
  • Бетон М400В30. используется для изготовления очень прочных элементов – чаш бассейнов, оснований фонтанов, колонн, опор, монолитных конструкций.В индивидуальном строительстве практически не используется из-за дороговизны и быстрого схватывания.
  • Бетон М450В35. Этот материал и продукция торговой марки редко используются выше. Они имеют строго промышленное назначение. Показатели прочности настолько высоки, что такие тяжелые бетоны используют для строительства метрополитена, опор мостов, железнодорожных платформ, плотин и гидротехнических сооружений.

Каждый состав представляет собой правильно подобранную пропорцию компонентов, благодаря чему можно производить бетон с разными техническими свойствами и применять этот универсальный материал для самых разных строительных работ.

Предыдущий пост Следующий пост

zfundament.ru

Класс бетона — свойства и отличия

Фундамент – это основа любого возводимого здания. Поэтому чем лучше она рассчитана и выполнена, тем она устойчивее и долговечнее. Материалы, из которых заливается фундамент, существенно влияют на его качество. Поэтому возникает необходимость поговорить о бетоне, определить класс бетона и его марку.

Фундамент бетонный.Это древний представитель строительных материалов. Бетон представляет собой своеобразную смесь следующих компонентов: вяжущее – цемент (портландцемент и шлакопортландцемент), вода, мелкий (песок) и крупный заполнитель (щебень и гравий).

Основными и главными показателями качества считается класс бетона и марка бетона. Марка характеризует количество цемента, входящего в состав бетонной смеси.

Класс бетона может быть следующих видов: В10, В15, В20, В25, В30, В40, В80, В12.5, В7,5, В22,5, В35… На сайте различают следующие виды В7,5 — В40.

Существует классификатор по прочности на сжатие, который зависит от плотности бетона:

  • М400 — М1000 — особо тяжелые;
  • М100 — М600 — тяжелые;
  • М50 — М400 — обычный;
  • М25 — М200 — легкие;
  • M4 — M100 — сверхлегкий.

Указанные здесь штампы используются очень часто. Цифра, которая находится после буквы М, — это прочность куба на сжатие, которой он достигает через 28 дней созревания.Также есть такие не менее важные качества бетона, как: морозостойкость, устойчивость к агрессивным средам.

Качество и марка бетона для фундамента полностью зависят от назначения, видов и дальнейшей эксплуатации. Местные погодные условия оказывают существенное влияние на использование различных видов смесей.

При возведении оснований необходимо обращать внимание на следующие параметры:

  1. Поперечная, продольная нагрузка, а также нагрузка от собственного веса конструкции.
  2. Провести комплексное исследование почвы и подземных вод.
  3. Планировка помещений, расположенных ниже этажа 1-го этажа, тип фундамента и тип подвала.

Все эти факторы существенно влияют на класс бетона, а также на его физико-механические свойства. При строительстве складского, производственного или жилого здания необходимо рассчитать значения всех нагрузок.

Чтобы фундамент, на котором будет построен дом, оставался прочным, необходим правильный выбор марки бетона для фундамента и наполнителя.Марка зависит от построенного здания, чем больше значение нагрузки, тем большую марку мы принимаем.

Из вышеизложенного видно, что долговечность любого здания зависит от заложенного под ним фундамента, а его качество зависит от пропорций составляющих бетон.

Самостоятельное приготовление качественной бетонной смеси очень дорого: из-за сложности получения бетона нужного качества и объема заливки в опалубку, которую необходимо выполнить за один день.

Ошибки в приготовлении бетонной смеси, пригодной для фундамента, могут значительно снизить ее качество, что может вызвать ряд неблагоприятных явлений в будущем. Даже для частного дома выполнение работ по фундаменту требует тщательного соблюдения норм, принятых в гражданском строительстве.

Важно помнить, что нужно выбрать подходящую марку бетона, некоторые из них подходят для строительства больших зданий, а другие смогут выдержать нагрузку только небольших объектов.

fb.ru

Класс и марка бетона в чем разница

Марки и классы бетона

Главная » Продажа бетона с доставкой » Марки и классы бетона

Марка бетона — ключевой критерий определения качества товара при покупке. Все остальные параметры качества – морозостойкость, подвижность и водонепроницаемость – напрямую зависят от марки. В большинстве случаев, чем выше марка, тем больше процент цемента в бетонной смеси.

Специалисты определяют марку бетона по прочности на сжатие — предельную нагрузку (кгс/см²), которую может выдержать образец бетона (15*15*15см) на 28 сутки после изготовления. Также существует понятие марки бетона по прочности на растяжение, оно указывается в том случае, если этот показатель имеет ключевое значение в данной конструкции.

Марки цемента по морозостойкости и водонепроницаемости указываются реже. Водонепроницаемость определяется односторонним гидростатическим давлением (кгссм²), при котором образец не пропускает жидкость.Марка по морозостойкости определяется при испытании образцов повторным замораживанием и оттаиванием.

Наряду с понятием марки бетона в современном строительстве широко используется термин класс бетона. Отличие этих понятий в том, что если марка является средним показателем, то класс предполагает гарантированное соответствие заданному уровню прочности. Класс бетона обозначается латинской буквой «В», а на рынке можно встретить бетон от В1 до В60.Сегодня понятия марки и класса бетона используются параллельно.

Соотношение между классом и марками бетона по прочности (нормативный коэффициент вариации v = 13,5%)

Средняя прочность данного класса, (кгс/см²) Ближайшая марка бетона
В3,5 46 М50
АТ 5 65 М75
В7,5 98 М100
АТ 10 131 М150
В12,5 164 М150
В15 196 М200
В 20 262 М250
В22,5 295 М300
В25 327 М350
В30 393 М400
В35 458 М450
В40 524 М550
В45 589 М600
В50 655 М600
В55 720 М700
В60 786 М800

Марка и класс бетона определяются не только компонентами, входящими в состав, но и соотношением этих компонентов. Например, в соответствии с рекомендациями по составу и пропорциям бетона для приготовления бетона М 100 В 7,5 можно использовать цемент марки 400, а можно использовать марки 500, в последнем случае расход цемента будет меньше. Для каждого строительного объекта состав бетона разрабатывается индивидуально. Чаще всего для изготовления товарного бетона на заводах применяют цемент марок 400 или 500.

Пропорции компонентов бетона при использовании цемента М 400 (цемент, песок, щебень)

Пропорции компонентов бетона при использовании цемента М 500 (цемент, песок, щебень)

Марка бетона или класс? Как классифицировать бетон при строительстве собственного дома?

Большинство застройщиков индивидуальных домов классифицируют бетон, используя такое понятие, как марка бетона.Однако у этого строительного материала есть еще одна характеристика – классность. В чем причина такой избирательности, и в чем разница между маркой и классом?

Бетон — самый распространенный, не имеющий аналогов строительный материал и второй по использованию после воды ресурс на Земле. Они представляют собой искусственно полученный камень, полученный в результате затвердевания однородной массы смешанных в определенных пропорциях компонентов, таких как цемент, вода, наполнители и/или модифицирующие добавки.

Существует довольно большое количество самых разных бетонов, различающихся как по назначению, так и по роду и виду основного вяжущего, а также наполнителей — по условиям созревания, и по своей структуре.Тем не менее, несмотря на все это разнообразие бетона, основных качественных характеристик, которые используются в расчетах при проектировании будущих объектов, всего три – прочность, водонепроницаемость и морозостойкость. Для определения числовых показателей этих важных свойств бетона были введены понятия марки и класса.

Например, бетон марки 200, широко применяемый в индивидуальном строительстве для возведения различных фундаментов, относится к классу В 15 и имеет морозостойкость — F75-F100 и водонепроницаемость — W2-W4.

Конечно, в первую очередь напрашивается вопрос, что представляет собой конкретная марка и чем она отличается от класса.

Начнем с того, что классы и марки бетона являются исключительно прочностными характеристиками, однако имеют некоторые нюансы в практическом применении.

Прочность представляет собой стандартизированное числовое значение, полученное в результате лабораторных испытаний на сжатие и растяжение. Другими словами, это величина, определяющая максимальную механическую нагрузку, которую может выдержать квадратный сантиметр поверхности.Поскольку бетоны имеют тенденцию к увеличению прочности со временем, испытаниям подвергают эталонные образцы (литые кубы со стороной 10 сантиметров) в возрасте созревания не менее 28 суток. Существующие марки бетона — в пределах от М50 до М800 (с увеличением плотности увеличение числового показателя). Для индивидуального строительства используется бетон марки не выше 400.

Однако заявленная маркой прочность является именно лабораторной величиной, так как на практике на нее влияет ряд дестабилизирующих факторов, таких как нарушения в технологии изготовления, несоответствие качества песка и воды, изменения в укладке и установка условий. Все это приводит к снижению прочностных характеристик. И эта погрешность, или коэффициент вариации, является основным отличием класса бетона от его марки. По сути, это просто фактическая прочность с небольшим (5%) отклонением. В практическом применении класс бетона является важной расчетной величиной, используемой (в отличие от марки) при проектировании будущих конструкций. Измеряется в МПа, регламентируется ГОСТ 26633-85. Всего насчитывается шестнадцать классов прочности в диапазоне от В 3.5 к В 60.

Следующие качественные характеристики — водонепроницаемость и морозостойкость — классифицируются только по маркам.

Марка бетона, характеризующая морозостойкость, также является лабораторной величиной. Он представляет собой максимальное численное значение числа испытаний, в ходе которых образец подвергался поочередному замораживанию и оттаиванию. Морозостойкость определяется восемью марками в диапазоне от F 50 до F 500.

Еще одной качественной характеристикой является марка бетона по водонепроницаемости. Для классификации водонепроницаемости используются шесть марок в диапазоне от W2 до W 12, которые представляют максимальное значение давления воды, при котором эталонные образцы способны пропускать воду (при соблюдении стандартных условий испытаний).

Различие марок бетона, область применения

Бетон играет основную роль в формировании не только фундамента, но и свай и стен дома. При выборе марки бетона нужно учитывать не только его стоимость, но и характеристики, и сферу использования.От марки бетона напрямую зависит срок службы здания, в том числе марка дает определенные возможности и экономические предпосылки.

Марки бетона и области их применения

М-100 применяется при возведении ненесущих строительных элементов. Например, во время дорожных работ. Тротуары, дорожки для пешеходов, автомобильные площадки и, в том числе, изготовление отмостки.

М-150 по запасу прочности не сильно отличается от М100, сфера применения та же.Разве что, получится несколько более прочный бетон, который будет стоить дороже и прослужит дольше.

М-200 применяется для изготовления плит для перекрытий на заводах. В том числе, железобетонные пояса, дорожные покрытия для малых нагрузок.

М-250 не имеет отличий от сильного М200, так как область его применения аналогична. Он имеет больший срок службы за счет того, что немного медленнее разрушается во время мороза. Отсюда подходит для фундаментов гаражей, бань, небольших построек.

М-300 применяется для заливки лестничных площадок жилых многоквартирных домов, тротуаров, дорог, которые рассчитаны на большие нагрузки (фургоны, самосвалы и другие тягачи). В том числе, для изготовления более прочных перекрытий из железобетона, труб, коммуникаций и других подобных конструкций. Обычно используется в большинстве ленточных фундаментов.

М-350 долговечнее предыдущего аналога, сфера применения аналогична, но из-за большей прочности активно используется для автомагистралей, скоростных дорог и всех дорожных элементов, включая заборы, стены, фундаменты.Обладает высокой морозостойкостью, благодаря чему отлично подходит для монолитных фундаментов. Но дорого.

М-400 применяется для фундаментов всех типов, в том числе высотных. Для несущих стен, высокопрочных полов, подвалов, для изготовления свай, строительства заводов и цехов. Также для складов, где требуется очень прочный пол.

М-450 считается одним из самых прочных и надежных бетонов для строительства зданий. Выдерживает огромные нагрузки.С его помощью делают высокопрочные несущие перекрытия, высокопрочные фундаменты и многие другие ответственные конструкции.

М-500 — самая прочная и надежная из всех марок. Особо прочный, поэтому его активно используют при строительстве небоскребов. Такой бетон прекрасно изолирует от различных воздействий природного и механического характера. Держится там, где другие не могут. В том числе, в экстремальных условиях.

Блок бетонный монолитный m350

Марка бетона зависит от его качества.Характеристики делятся по морозостойкости, подвижности и водонепроницаемости. Как правило, чем больше количество марок, тем больше цемента в составе, что в свою очередь влияет на его пористость и долговечность.

Пример применения М500

Ученые-специалисты больше внимания уделяют сжатию затвердевшего бетона, а именно уровню его предельной нагрузки. Определяется по формуле кгс/см2. Бетон ориентируют и сравнивают, заливая его в цилиндры 15х15х15, уже окончательно затвердевшие, что в нормальных условиях занимает месяц.

Кроме того, существует понятие растяжимого бетона. А именно, насколько она сохраняет свою прочность на растяжение. Эти данные указываются только тогда, когда бетон, например, предназначен для фундамента или свай, дорог с большими нагрузками. Морозо- и влагостойкость указывается еще реже. Потому что в строительстве эти характеристики не являются ключевыми. Это связано с тем, что на сегодняшний день существует огромное количество гидроизоляционных материалов, добавок, распылителей и других армирующих составов, а также составов, дополнительно придающих бетону определенные свойства.Сопротивление влаге указывается в виде кгс/см2 при одностороннем гидростатическом давлении, при котором поверхность бетона не впитывает жидкость.

Образцы для испытаний бетона

Морозостойкость определяется исследователями с помощью испытаний, заключающихся в многократном замораживании и оттаивании отобранного образца бетона. Слово «марка» сразу указывается в цементе одной буквой «М». На данный момент на рынке представлен бетон от М50 до М1000. Так же как и марка, в строительстве есть термин «класс бетона».Сроки отличаются тем, что марка представляет собой средний показатель. Класс, в свою очередь, сразу предлагает гарантированный уровень прочности, который также отображается в названии цифрами.

При проектировании в документации сразу указывается только класс бетона, который необходим для соответствующей конструкции. Строго по СТ СЭВ 1406. Класс обозначается буквой «В». Так, на строительном рынке вы найдете бетон классов от В1 до В60. Во всех торговых местах, прайсах и других документах бетон указывается как цифровым, так и буквенным индексом.

При конструировании ЖБИ товаров появляются другие характеристики: знакомы М, Б, есть еще П — подвижность, морозостойкость F, водонепроницаемость W. Сегодня марки и обозначения классов 0, которые используются параллельно. Те. могу написать сразу как класс, так и только бренд. Переводить марку в класс и наоборот позволяет специальная таблица сравнения.

Таблица марок и марок бетона

Классы и марки ЖБИ указываются не только в зависимости от компонентов, но и по их соотношению.Приведем пример: согласно рекомендациям составов и пропорций ЖБИ, для создания бетона М100 В7,5 можно использовать цементную основу как марки 450, так и 500. В случае марки 500 цемент расход будет меньше.

В каждой конструкции изготавливается индивидуальный состав бетона. Обычно для производства бетонных заводов заводы используют от 400 до 500 марок цемента.

Как указано выше, прочность на сжатие кгс/см2.Так же их делят по пропорциям песка, цемента, воды, щебня в бетонном растворе. В последнее время, в какой бы сфере не использовался бетон, его марка — слово употребляется все реже и реже. Чаще строители используют понятие «класс» бетона. Потому что он содержит сразу несколько характеристик.

Самый прочный бетонный — М50, прочный — М1000. Цены отличаются же в разы. Но дальше М600 не идет. В строительстве обычно используют М400-500.

М-100 или М150 применяется для ненесущих конструкций. Например, бетонные тротуары, дорожки для пешеходов. Они заделывают внутренние стены. Для любых нагрузок эти отметки вообще не предназначены, так как быстро разрушаются.

M-200 Для небольших нагрузок используйте именно этот бетон. Например, для индивидуального строительства лестниц, очень простых фундаментов под гаражи, подвалы, под лестницы, дорожные плиты малой нагрузки.

М-250. Более прочный, недостаточно надежный для больших нагрузок.Жалюзи, лестницы, ростверки, упоры, заборы, лестницы всех видов.

М-300. Отсюда монолитные фундаменты, стены, полы, лестницы, плиты.

М-350. Стоит отметить самый популярный бренд. Его выбирают из-за не только качества, но и морозостойкости. Это не значит, что гидроизоляция отсюда и для вышеперечисленных марок больше не нужна. Дело в том, что даже песок имеет процент влажности, бетон и подавно, но выдерживает этот процент при расширении в морозы.Но не намного больше того процента, который уже в ней есть, поэтому нужна гидроизоляция. М350, как правило, не особо капризен, а гидроизоляция самая дешевая, чтобы платить за нее с лихвой.

М-400. Используется для специальных сооружений, таких как банки и их хранилища, плотины, другие гидротехнические сооружения, мосты, опоры для малых мостов и несущие стены для больших зданий.

М-450. Качественный, надежный бетон. Бетон высокой прочности. Подходит для особо крупных мостов и их опор, подземных сооружений, таких как метро, ​​станции, платформы и т.д.

М-500. Применяется вместе с гранитным щебнем. Вода для него недоступна, потому что нет смысла в гидроизоляции. Морозы не берут, утепление не нужно. Особо крупные плотины, дамбы, подводные сооружения и т.д. Не для частного строительства загородных домов. Ибо это не окупается.

М-550. В строительстве используется нечасто, только в очень больших небоскребах. А также большие и длинные тоннели подземного типа, колонны, ригели, особо крупные памятники.

М-600. Полные аллеи. Особо прочный бетон. Для конструкций особой сложности в экстремальных условиях.

Пример использования бетона М450

www.xn —- 7sbbnce2cdcen9bgn.xn — p1ai

Отличие марки и класса бетона | Статьи о строительстве

Понятие «класс бетона» стало все более употребительным в строительной терминологии. Он почти ничем не выделяется от «марки бетона», но отличия у них все же есть.В марках бетона используется средний показатель прочности, а в классах этот показатель имеет гарантированную обеспеченность. Различия можно заметить и в самом начале строительства, когда проектируются железобетонные и бетонные конструкции.

При их строительстве определяется, какая марка бетона будет использована и класс его прочности, влаго- и морозостойкости. В современных нормативах указывается класс бетона, хотя строительные компании обычно покупают бетон в марках.

Марка бетона по прочности на сжатие соответствует прочности на сжатие испытанных образцов. А предел прочности образцов – это предел прочности марки бетона. Холодостойкость определяется наибольшим количеством попеременных оттаиваний и промерзаний. Эти циклы проверяют образцы во время испытаний. Такой бетон необходим там, где есть влияние отрицательных температур. Положение бетона, когда он не пропускает воду, называется гидростатическим давлением.Благодаря этому прочность бетона определяется водонепроницаемостью. Такой бетон используется там, где предъявляются высокие требования к водонепроницаемости и плотности. Для строительства путепроводов, путепроводов, гидротехнических сооружений, а также мостов применяют мостовой бетон.

Одним из важнейших критериев считается однородность бетона. Определить такой бетон можно только по результатам испытаний образцов бетона. При этом прочность колеблется и отклоняется в большую или меньшую сторону.На прочность бетона влияет множество факторов, к которым относятся качество бетона и заполнителей, точность дозирования составляющих бетона, способ его изготовления и многие другие факторы. Для повышения прочности бетона рекомендуется использовать качественный бетон, а также повышать уровень инженерии и автоматизации производства.

Характеристика, гарантирующая получение бетона требуемой прочности при незначительных колебаниях, называется классом бетона.Гарантированный класс прочности бетона 0,95. То есть класс — это числовой термин для конкретной характеристики бетона.

За счет взаимозависимости цемента с водой повышается прочность бетона. Это взаимодействие прекращается, когда бетон окончательно высыхает или застывает. При быстром высыхании или замерзании бетона сильно ухудшаются его свойства и структура. Следует отметить, что бетон требует ухода, чтобы создать хорошие условия твердения. Это особенно необходимо сразу после установки.

Приобретение требуемой марки или марки бетона во многом определяется проектом. Если такового нет, опытные строители порекомендуют нужную марку или марку бетона для прочного строительства.

vest-beton.ru

Какую марку бетона для фундамента выбрать?

Согласно СНиП бетон для изготовления фундаментов должен быть марки не ниже М250.

Основные марки товарных бетонов и области их применения:

  • М-100 — применяются при возведении различных неответственных и ненесущих конструкций, например, при заливке тротуаров, пешеходных дорожек и парковочных площадок , при изготовлении отмостки.
  • М-150 — по прочности немного отличается от вышеописанной марки бетона, поэтому область применения бетона М 150 практически такая же.
  • М-200 — применяется при изготовлении плит перекрытий, для изготовления различных железобетонных поясов, дорожного покрытия при малых нагрузках.
  • М-250 — по прочности имеет незначительные отличия от описанной выше марки бетона, поэтому область применения бетона М 250 практически аналогична.
  • М-300 применяется при литье лестниц, тротуарной плитки, дорог, подвергающихся большим нагрузкам, при производстве плит перекрытий, различных колодцев и труб, а также других ответственных конструкций.
  • М-350 — как и бетон марки М 300, применяется при возведении ответственных сооружений: при устройстве площадок, бордюров (бордюров), при строительстве дорог, выдерживающих большие нагрузки.
  • М-400 — применяется при устройстве фундаментов зданий, в качестве несущего слоя при устройстве высокопрочных полов в гаражах, подвалах, различных мастерских и производственных цехах, а также многих других служебных помещениях, где прочность пола важнее других качеств.
  • М-450 – считается одной из самых прочных марок строительного бетона. Используется при возведении ответственных конструкций, способных выдерживать большие нагрузки. Применяется при возведении высокопрочных несущих плит перекрытий, при возведении фундаментов зданий и других ответственных конструкций.
  • М-500 — будучи самым прочным и надежным среди популярных марок, нашел свое применение в строительстве ответственных конструкций, где требуется предельная надежность и долговечность.Бетон этой марки отлично защищен от всевозможных разрушений, и продолжает крепко стоять даже в самых тяжелых условиях эксплуатации, когда уже сдается другой менее прочный бетон.

Марка бетона является ключевым критерием для определения качества бетона. Все остальные параметры — морозостойкость, подвижность и водонепроницаемость — напрямую зависят от марки. В большинстве случаев, чем выше марка, тем больше процент цемента в бетонной смеси.

испытание образцов бетона

Специалисты определяют марку бетона по прочности на сжатие — предельную нагрузку (кгс/см2), которую может выдержать образец бетона, отлитый в виде цилиндра или куба размером 15х15х15 см, выдерживаемый в течение 28 суток твердения в оптимальных условиях. Также существует понятие марки бетона по прочности на растяжение, эта характеристика указывается, если этот показатель имеет ключевое значение в данной конструкции.

Марки цемента по морозостойкости и водонепроницаемости указывают значительно реже, так как эти свойства не являются ключевыми в обычном строительстве. Водонепроницаемость определяется односторонним гидростатическим давлением (кгс/см2), при котором образец не пропускает жидкость. Марка по морозостойкости определяется при испытании образцов повторным замораживанием и оттаиванием.

Марка обозначается латинской буквой «М». Сегодня на рынке представлены бетоны в диапазоне от М50 до М1000.

Наряду с понятием марки бетона в современном строительстве широко используется термин класс бетона. Отличие этих понятий в том, что если марка является средним показателем, то класс предполагает гарантированное соответствие заданному уровню прочности. В проектной документации в соответствии со СТ СЭВ 1406 указывается именно класс бетона, необходимый для использования. Класс бетона обозначается латинской буквой «В», а на рынке можно встретить бетон от В1 до В60.

Во всех информационных материалах, прайс-листах и ​​т.п. Бетон обозначается цифровым и буквенным индексом. При проектировании ЖБИ назначаются определенные характеристики бетона: марка М-, класс В-, подвижность П-, морозостойкость F- и водонепроницаемость W-.

Сегодня понятия марки и класса бетона используются параллельно. Преобразование марки в класс бетона можно выполнить с помощью таблицы ниже.

Соотношение между классом и марками бетона по прочности (нормативный коэффициент вариации v = 13.5%)

Средняя прочность данного класса, (кгс/см2) Ближайшая марка бетона
В3,5 46 М50
АТ 5 65 М75
В7,5 98 М100
АТ 10 131 М150
В12,5 164 М150
В15 196 М200
В 20 262 М250
В22,5 302 М300
В25 327 М350
В30 393 М400
В35 458 М450
В40 524 М550
В45 589 М600
В50 655 М600
В55 720 М700
В60 786 М800

Марка и класс бетона определяются не только компонентами, входящими в состав, но и соотношением этих компонентов.Например, в соответствии с рекомендациями по составу и пропорциям бетона для приготовления бетона М100 В7,5 можно использовать цемент 400, а можно использовать 500, в последнем случае расход цемента будет меньше. Для каждого строительного объекта состав бетона разрабатывается индивидуально. Чаще всего для изготовления товарного бетона на заводах применяют цемент марок 400 или 500.

Таблица пропорций компонентов бетона при использовании цемента марки М400 (цемент, песок, щебень)

Массовый состав , С: П: У (с) (кг)
М100 1:4,6:7,0 41: 61 78
М150 1:3,5:5,7 32: 50 64
М200 1:2,8:4,8 25:42 54
М250 1:2,1:3,9 19:34 43
М300 1:1,9:3,7 17:32 41
М400 1:1,2:2,7 11:24 31
М450 1:1,1:2,5 10:22 29

Таблица пропорций компонентов бетона с использованием цемента марки М500 (цемент, песок, щебень)

Массовый состав, Ц:П:У (т) (кг) Объемный состав 10 литров цемента, П: Щ (л) Количество бетона из 10 литров цемента (л)
М100 1:5,8:8,1 53:71 90
М150 1:4,5:6,6 40: 58 73
М200 1:3,5:5,6 32: 49 62
М250 1:2,6:4,5 24:39 50
М300 1:2,4:4,3 22:37 47
М400 1:1,6:3,2 14:28 36
М450 1:1,4:2,9 12:25 32

Калькулятор пропорций бетона марок М100-М300

Гарантируем получение скидок на закупку материалов при заключении договора с ТвойСтрой, чтобы материал был качественным, сертифицированным и экологически чистым.

См. также:

www.tvoystroy.ru

Что такое класс и марка бетона — соотношение и таблица

Бетон — искусственный строительный материал, камень, созданный из воды, цемента, крупных и мелких заполнителей. Бетон получают формованием и твердением, при этом важную роль играет рациональный подбор компонентов в составе бетонной смеси. От соотношения основных компонентов и используемых пластификаторов зависит прочность бетона, его морозостойкость и другие важные параметры.Важнейшими показателями являются класс и марка бетона – характеристики, которые в первую очередь учитываются при проектировании. Остановимся на том, чем отличается класс бетона от марки и каково их соотношение.

Что такое класс и марка бетона

Оба параметра отражают одну и ту же характеристику — предел прочности при сжатии. Отличие в том, что марка использует среднее значение, а ориентируясь на класс, вы узнаете гарантированную безопасность с коэффициентом вариации, принятой по ГОСТу ошибкой 13.5%.

Итак, какие бывают классы и марки бетона по прочности? Марка бетона дается по средней прочности на сжатие и измеряется в кгс/см2. Обозначается буквой М и цифровым обозначением значений показателя прочности на сжатие, определенных ГОСТом, которому соответствует данный материал. В современном строительстве чаще всего используются марки М100 – М500.

Класс прочности бетона более близок к реальным показателям, так как учитывает допустимую погрешность.Также имеется буквенно-цифровое обозначение – буква В и значение прочности на сжатие в МПа. Полный диапазон значений – от В3,5 до В80, но основной диапазон, классы, получившие наибольшее применение в современном строительстве, – от В7,5 до В40.

Соотношение класса и марки

Один из наиболее частых вопросов, интересующих непрофессионалов, занимающихся подбором материалов для строительства, — как соотносятся марка и класс бетона? Класс соответствия и марка определяется коэффициентом вариации, который может варьироваться в широких пределах и зависит от многих факторов.Одна и та же марка бетона с разными коэффициентами вариации может быть как выше, так и ниже определенного значения (например, В10 или В15). Поэтому для получения однородных значений применяется средний коэффициент 13,5%.

Для определения соотношения класса и марки нет необходимости производить расчеты, есть таблица марок и классов бетона:

Как видите, здесь представлены самые популярные марки, используемые в современном строительстве. На их основе можно узнать нормативные значения плотности, однородности, прочности на разрыв и других показателей.Если необходимо получить точные характеристики материала, то проводятся полевые и лабораторные испытания взятых образцов для получения точного ответа о пригодности бетона для решения конкретных задач.

Стоит отметить, что при всей важности показателей марки и класса важно качество исходных компонентов и технология производства, соответственно выбор производителя.

Оборудование и инструмент для строительных, ремонтных и отделочных работ на сайте компании Немецкие технологии.

kadarspb.ru


В строительстве широкий спектр работ. Практически на каждом этапе используется универсальный материал – бетон. По своему составу и качеству он делится на несколько видов. Это очень удобно. Каждый вид имеет свои особенности, что и определяет область его применения. Чтобы не запутаться в типе материала, разработана специальная классификация бетона.

Класс прочности материала

Основным параметром, по которому происходит деление на группы, является прочность материала.Величина этой характеристики указывается классом бетона и его маркой.

Общая концепция марки бетона

Для замеса разных видов бетона есть расчет всех компонентов готового раствора. Соблюдение пропорций не может гарантировать точного соответствия заявленным характеристикам устойчивости. Эта характеристика также зависит от качества используемых ингредиентов: песка, наполнителя, добавок и воды. Важным моментом, который необходимо учитывать, являются условия заливки цементного раствора и качество его схватывания.

Состав одной и той же марки может значительно различаться по своей силе, поэтому марка содержит информацию о среднем значении. Для более точного определения этого параметра было разработано подразделение на конкретные классы. Данная классификация позволяет получить значение гарантированной прочности материала.

При строительных расчетах класс даст более достоверную информацию, поэтому этот параметр указывается в нормативных документах.При совершении покупки в строительном магазине используется классификация бетона по маркам.

Соотношение классов с отметками

Каждый класс соответствует определенной марке. Таблица соответствий позволяет легко перевести одно имя в другое.

Класс Марка
В3,5 М50
В5 М75
В7,5 М100
В10 М150
В12,5 М150
В15 М200
В20 М250
В22,5 М300
В25 М350
В27,5 М350
В30 М400
В35 М450
В40 М550
В45 М600
В50 М700
В55 М750
В60 М800
В65 М900
В70 М900
В75 М1000
В80 М1000

Соответствие классов с маркировкой по морозостойкости, влагостойкости

Определение морозостойкости при выборе марки бетона может играть принципиальную роль.Существенным условием качества продукции считается устойчивость к резким перепадам температуры. Этот фактор особенно важен в условиях северного климата.

Диапазон морозостойкости — шкала от F50 до F1000. Цифра в маркировке имеет значение максимального количества циклов замораживания и оттаивания, которое может выдержать материал без изменения своей структуры и качества.

Влагостойкость – еще одно важное свойство, характеризующее цементно-песчаный состав.Маркировка обозначается от W2 до W20. Цифра в названии вида указывает на максимально допустимый напор воды. Этот показатель прямо пропорционален стоимости материала.

Сводная таблица позволяет определить соответствие класса бетона и марок по морозостойкости и водонепроницаемости. Чем выше класс прочности, тем более устойчив состав к холоду и влаге.

Морозостойкость Влагостойкость
Б-7.5 Ф50 W2
Б-12,5 Ф50 W2
Б-15 Ф100 W4
В 20 Ф100 W4
Б-22.5 Ф200 В6
Б-25 Ф200 В8
Б-30 Ф300 W10
Б-35 Ф200-Ф300 W8-W14
Б-40 Ф200-Ф300 W10-W16
Б-45 Ф100-Ф300 W12-W18

Область применения

Для каждого вида строительных работ используется класс бетона.Чем выше указанное значение материала, тем лучше его характеристики. Рассмотрим самые популярные виды.

В30

Бетон марки

имеет высокую плотность, поэтому его применение целесообразно в тех конструкциях, на которые приходится большая нагрузка. Готовый состав используется для строительства мостов, подземных и гидротехнических сооружений, хранилищ в банках и других элементов, к которым предъявляются особые требования по прочности и качеству.

В25 и В27.5

Класс В25 – цементно-песчаная смесь с высокими физико-техническими характеристиками.Его широко применяют для устройства свай, монолитных стен и фундаментов, перекрытий, различных колонн и балок. Этот бетон используют для заливки основания под чаши бассейнов, которые несут большую нагрузку. По этой же причине из класса В27,5 делают железобетонные кольца. Эти конструкции часто выбирают для строительства колодцев или канализации, находящихся под сильным напором.

В22,5

Бетонный раствор класса В22,5 идеален для заливки монолитных стен и перекрытий, лестничных конструкций, устройства ограждений, придомовых дорожек и площадок.Остановить свой выбор на таком составе стоит в том случае, если вам необходимо подготовить и уплотнить грунт под ленточный фундамент.

В12,5 и В15

Классы В12,5 и В15 применяются для работ по выравниванию поверхностей и устройства бетонных стен, полов, фундаментов, стяжек, бетонирования столбов, площадок и дорожек. Этот состав чаще всего используется для строительства и благоустройства частных домов.

В7,5

Раствор класса В 7,5 или иначе называемый «легкий бетон».Свое признание он получил в области подготовки к дальнейшей отделке помещения, устройства грунта для фундамента или для благоустройства территории рядом с домом. Материал часто используют в качестве кладки цементно-песчаных подушек под дорожное полотно или для имитации натурального камня

Классификация степени растяжения

Существует дополнительная классификация материала по прочности: по растяжению в направлении оси и по максимальному пределу прочности при изгибе материала.Этот показатель важен для строительных работ в тяжелых условиях, при которых недопустимы внешние повреждения поверхности.

Бетонные изделия обычно не рассчитаны на растяжение. Но, тем не менее, различие между классами по этому параметру имеет первостепенное значение. Необходимо учитывать степень растяжения материала на этапе проектирования, чтобы правильно оценить нагрузку на объект.

Это позволяет продлить срок службы бетонной конструкции и избежать существенных нарушений норм.Несоблюдение параметров создает большие риски возникновения сколов и трещин.

Осевое натяжение

Прочность материала на растяжение в осевой проекции очень важна при монтаже предметов и конструкций, устройство которых абсолютно не допускает появления трещин или других повреждений. Это могут быть бассейны, фонтаны и другие сооружения, находящиеся под воздействием воды. Для строительства плотин ГЭС этот показатель прочности является наиболее объективным параметром.

Бетонные составы обозначаются латинскими буквами Bt. Они подразделяются на классы сопротивления растяжению: Bt0,8; Бт1,2; Бт1,6; БТ2; Бт2,4; Бт2,8; Вt3,2. Чем выше индекс маркировки, тем выше прочностная характеристика.

Растяжка на изгиб

Данная классификация цементно-песчаных растворов используется при выборе материала для кладки, при устройстве взлетно-посадочных полос аэропортов. Такие строительные работы требуют высокого уровня прочности на растяжение.

Обозначение классов обозначается аббревиатурой Bbt.Классификация имеет 19 уровней: Bbt0,4; Ббт0,8; Ббт1,2; Ббт1,6; Ббт2,0; Тб2,4; Ббт2,8; Ббт3,2; Ббт3,6; Ббт4,0; Ббт4,4; Ббт4,8; Ббт5,2; Ббт5,6; Ббт6.0; Ббт6,4; Ббт6,8; Ббт7,2; ббт8

Подбор классов бетонного раствора по различным признакам (прочность, сопротивление растяжению в осевой проекции и изгибу) позволяет оценить изделие со всех сторон. Это дает возможность выбрать необходимый материал по качеству, который будет отвечать всем требованиям своей области применения.

Марка

или класс – это основной показатель качества бетонной смеси, на который обычно ориентируются при покупке бетона. Другие показатели, такие как: морозостойкость, подвижность, водонепроницаемость – в этой ситуации отходят на второй план. Однако изначально выбор делается по марке или классу. Вообще, прочность бетона — параметр довольно изменчивый, и в течение всего процесса твердения она увеличивается. Например: через три дня — будет одна крепость, через неделю — другая (до 70% от расчетной, при соответствующих погодных условиях).Через нормативный срок 28 суток нормального твердения набирается расчетная (расчетная) прочность. Ну а через полгода она становится еще выше. В принципе, твердение бетона и набор его прочности происходит в течение многих лет.

  • марки бетона цифрами м 100, м 150, м 200, м 250, м 300, м 350, м 400, м 450, м 500 Полный ассортимент марок от м 50 до м 1000. Основной диапазон применения 100 -500. Марка бетона зависит от количества цемента в бетонной смеси.
  • класс бетона В 7,5, В 10, В 12,5, В 15, В 20, В 22,5, В 25, В 30, В 35, В 40 Полный спектр классов от В 3,5 до В 80. Основной диапазон В7,5- В40.

Прочность, марка, марка бетона. Методы определения. Контрольные образцы.

Выбор и покупка конкретного вида и марки (класса) бетонной смеси определяется вашим проектом. Если проекта нет, то можно положиться на рекомендации ваших строителей. Если у вас есть сомнения в компетентности ваших строителей, вы можете попробовать разобраться в этом самостоятельно.

Цифры марки бетона (м-100, м-200 и др.) обозначают (усредненную) прочность на сжатие в кгс/кв.см. Соответствие требуемым параметрам проверяют выдавливанием (на специальном прессе) кубиков или цилиндров, отлитых из навески смеси и выдержанных в течение 28 суток нормального твердения.

В современном строительстве чаще используется такой параметр, как класс бетона. В целом этот параметр сродни марке, но с небольшими нюансами: в марках используется среднее значение прочности, в классах – прочность с гарантированной безопасностью.Впрочем, для вас это не имеет значения. Я не буду вас обманывать коэффициентами вариации прочности и прочими техническими нюансами. В проектной документации, если она у вас есть, конечно, должно быть указано: какой класс бетона следует использовать. В соответствии со СТ СЭВ 1406 все современные проектные требования к бетону указаны именно в классах. Не знаю, как это соблюдается, ведь 90% строительных организаций заказывают бетон в марках…

Главное для вас, чтобы марка бетона, которую вам привезли, соответствовала тому, что вы действительно заказывали.Проверить конечно можно, но не сразу. Что стоит делать.

При выгрузке бетона взять пробу и насыпать пару кубов размером 15х15х15 см. Для этого можно сделать из планок специальные формы нужного размера. Перед заливкой бетона в формы ящики желательно смочить, чтобы сухая древесина не забирала много влаги из бетона, тем самым неблагоприятно влияя на процесс гидратации цемента. Залитую смесь необходимо проткнуть куском арматуры или чем-то подобным: тыкать в смесь по мере продавливания картофельного пюре, чтобы в залитом образце не образовывались пустоты (раковины), выходил лишний воздух и смесь уплотнялась.Также можно запечатать смесь ударом молотка по бокам ящиков. Хранить отлитые кубики следует при средней температуре (около 20 градусов) и повышенной влажности (около 90%).

Через 28 дней можно с чистой совестью нести все это великолепие в любую независимую лабораторию; Там вы все это подавите и вынесете вердикт — соответствует ли бетон заявленной марке или не соответствует. Однако ждать 28 дней не обязательно, для этого существуют промежуточные этапы закаливания в возрасте 3, 7, 14 дней.За первые 7 суток бетон набирает около 70% расчетной прочности.

Какие нюансы могут возникнуть при сборе и хранении кубов проб:

  • Не разбавлять смесь водой в автобетоносмесителе.
  • Отбор проб непосредственно из лотка миксера.
  • Тщательно утрамбовать бетонную смесь в виде начинки (пюре)
  • Образцы хранить в надлежащих условиях: не на солнце и не на плите :-)) Лучше в прохладном подвале или просто в тени.

Это все о кубиках. Если вы вдруг забыли взять пробы, а хотели бы знать, что с вами все в порядке, обратитесь в независимую лабораторию, которая может измерить прочность на месте. Для этого существуют так называемые неразрушающие методы исследования прочности: методы испытаний ударно-импульсным прибором склерометром. В народе это называется — постучать по бетону. Применяются также ультразвуковые и другие методы определения прочности.

Соотношение между классом и марками бетона по прочности с нормативным коэффициентом вариации v = 13.5%

Упрочнение бетона.

Прочность бетона увеличивается в результате взаимодействия цемента с водой. По-научному этот процесс называется гидратацией цемента. Гидратация прекращается, если вода (влага) высыхает или замерзает в набирающем прочность молодом бетоне. Сушка и замораживание молодого бетона значительно ухудшают его свойства и прочностные характеристики. И он считается молодым как минимум пару недель. Если честно, минимум неделю простоит при нормальной влажности и температуре — это уже хорошо, уже около 70% прочности.

С потерей влаги, необходимой для нормального процесса гидратации, необходимо бороться. Ведь теряется не только влага, но и прочность. Точнее, не набирается. Молодой бетон, как ребенок, нуждается в уходе и питании 🙂 Только вместо каши — бетону нужна вода. И тогда он поблагодарит вас за долгие годы безупречной службы.

  • Свежеуложенный бетон, в жаркую погоду хорошо бы накрыть мокрой мешковиной или хотя бы пленкой ПВХ.
  • 1-5 день бетонные конструкции — не мешать поливу. Хуже не будет.

Что самое любопытное, это может продолжаться и весной, когда оттает. Если, конечно, вся структура к тому времени будет размыта. Естественно, что прочность и морозостойкость такого бетона могут быть значительно ниже, чем должны быть при нормальном твердении. Даже существуют специальные приемы, так называемая ранняя заморозка бетона. Бетон с небольшим количеством антифризных добавок укладывают при низких температурах (-15-30).Он замерзает и так живет до прихода более теплой погоды. Ближе к весне бетон просыпается и начинается процесс гидратации цемента.

Бетонные смеси и добавки

Соотношения и прочность бетонной смеси

Бетон является самым важным компонентом в строительстве и используется во всем мире для строительства всего, от зданий, дорог, гаваней, мостов и т.д.

Что такое бетон? Бетонная смесь очень важна , чтобы убедиться, что она достаточно прочная .

Здесь мы рассмотрим смесь бетона и как она влияет на прочность . Для проверки смеси мы используем испытание на осадку и испытание на твердость .


Что такое бетон?

Бетон является самым важным компонентом в строительстве и используется во всем мире для строительства всего, от зданий, дорог, гаваней, мостов и т.д.

Цемент — это, конечно же, вяжущее вещество, скрепляющее кирпичную кладку, полученное путем дробления обожженного известняка в электроэнергию.

При смешивании с песком и водой получается раствор, который используется для склеивания кирпичей, бетонных блоков или других компонентов каменной кладки.

Если смешать цемент с гравийным заполнителем (куски щебня), песком и водой, получится бетон, несомненно, самый распространенный строительный материал в современном мире. Бетон — очень полезный материал, потому что он заливается на место в виде густой суспензии или осадка, но схватывается, как камень. Он невероятно гибкий и может использоваться для создания сложных форм в качестве отдельных компонентов кладки.

Портландцемент — немного истории

Когда и кем впервые был открыт цемент, неизвестно, но известно, что древние македонцы делали бетон, используя вяжущее из обожженной извести за несколько сотен лет до Рождества Христова. Три века спустя римляне широко использовали бетон на основе извести для строительства акведуков, мостов и других зданий.

После падения Римской империи не было большого развития бетона в течение нечетного тысячелетия или около того, но затем, в 19 веке, когда пришла промышленная революция, резка камня для строительства была слишком дорогой, поэтому люди начали сжигать смеси глины и мела для изготовления новых видов цемента на основе извести.

Несколько неудачных стартов привели к появлению нескольких разных рецептов, но, в конце концов, парень по имени Исаак Джонсон разработал технологию производства портландцемента, получившего свое название из-за сходства с белым камнем из Портленда в Дорсете. Запатентованный в 1824 году портландцемент изготавливается путем нагревания известняка с некоторыми другими добавками, включая глину, в печи до температуры 1450 градусов. Известняк представляет собой карбонат кальция, и при нагревании он выделяет углекислый газ, оставляя оксид кальция, более известный как негашеная известь.Он охлаждается как «клинкер», который затем измельчается в порошок и смешивается с небольшим количеством гипса, чтобы получить то, что стало самым популярным цементом, который мы используем сегодня.

При смешивании цемента с водой происходит химическая реакция, известная как гидратация. Когда цемент схватывается, он медленно поглощает углекислый газ и снова образует карбонат кальция. Переплетение кристаллов в структуре цемента придает ему значительную прочность.

Теперь добавим песок и несколько мелких камней (заполнитель), и у нас получится бетон.

Типичный бетон схватывается примерно через 6 часов, он начинает набирать прочность к 24 часам и продолжает набирать прочность в последующие месяцы и годы, особенно если он остается влажным. Гипс замедляет реакцию, давая время для укладки бетона или раствора до того, как он начнет схватываться.

Если вы хотите построить прочное здание, бетонная смесь очень важна

Достаточно предыстории, давайте перейдем к главному. Смешивание бетона похоже на выпечку пирога.У вас должно быть правильное соотношение ингредиентов, иначе вместо фруктового пирога вы, скорее всего, получите подливку.

Очень важно при строительстве дома в промышленной среде, где будет использована любая возможность сэкономить немного денег, важно, чтобы в смеси было достаточно цемента, чтобы заполнить пустоты и связать песок и заполнитель вместе. К сожалению, поскольку цемент стоит значительно дороже песка, у строителей возникает тенденция использовать как можно меньше песка, чтобы сэкономить деньги.В результате многие здания в Индонезии оказались слабее, чем предполагалось.

Это нельзя лучше продемонстрировать, чем землетрясение в Йогье в 2006 году, когда 135 000 домов либо рухнули, либо были сильно повреждены. Раствор, скрепляющий кирпичи, из которых состоят стены многих из этих домов, содержал всего 1 часть цемента на 10 частей песка. Общеизвестно, что для приготовления эффективного раствора 1 часть цемента должна быть смешана только с 2 или 3 частями песка.

Смесь для бетона обычно считается состоящей из 3 частей заполнителя на 2 части песка и 1 часть цемента.

Очевидно, что смесь цемента, песка и заполнителя очень важна, но в бетоне есть еще один компонент, который так же важен, как и другие ¯ вода.

Слишком много воды ослабляет бетон

Количество используемой воды имеет решающее значение и определяет прочность бетона. В следующий раз, когда вы увидите, как строитель смешивает раствор или бетон, вы, вероятно, обнаружите, что они бессистемно смешивают какую-то смесь и заливают ее водой.Часто вы можете заметить, что они заканчиваются добавлением большого количества воды, чтобы смесь стала водянистой и ее было легче укладывать. Это катастрофа для бетона, если бы мама делала так, готовя йоркширский пудинг, у нее бы получился грибной суп.

Для бетона важен даже способ смешивания ингредиентов. Нужное количество сухих ингредиентов следует хорошо перемешать перед добавлением воды. После того, как вода добавлена, она не должна быть перемешана, а дополнительная вода не должна добавляться позже.

Чтобы показать, насколько важна смесь, в следующей таблице показана прочность бетона, который может быть получен из различных смесей.Цифры указаны в килограммах каждого ингредиента на кубический метр бетона.

Сравнение прочности бетонной смеси с небольшими отклонениями

Бетон марки К200 К250 К300 К400 К500
Прочность на сжатие 20 25 30 40 50
Цемент кг 360 380 400 420 460
Вода кг 234 190 192 181 184
Песок кг 705 705 705 705 705
Совокупный кг 1100 1100 1100 1100 1100

Интересно отметить, что при увеличении количества цемента на 28% и уменьшении количества воды всего на 22% прочность бетона увеличивается в два с половиной раза.

Интересно также отметить, что количество воды относительно невелико.

Видно, что большая часть так называемого бетона, который вы увидите при строительстве домов, является лишь подобием настоящего бетона.

Испытание бетона — испытание на осадку и испытание на сжатие

При выполнении серьезных строительных работ бетон постоянно проверяется по ходу строительства. Обычно используются два теста. Первый называется тестом на спад. Отливается конус влажного бетона, и, пока он еще влажный, форму удаляют, а количество бетона «оседает» (выпадает из исходной формы конуса) указывает, сколько в нем воды.Слишком влажная или слишком сухая партия бетона отбраковывается. Также проводится второй тест. По мере заливки бетона отливают цилиндрические блоки из бетона. Им дают затвердеть в течение 24 часов, а затем помещают в пресс и сжимают до тех пор, пока они не сломаются, чтобы увидеть, насколько прочен бетон. Через 24 часа бетон не полностью затвердевает, однако скорость затвердевания хорошо известна, и, проверив прочность всего через 24 часа, можно точно предсказать окончательную прочность.

При строительстве очень важно правильно перемешать бетон.Этого нетрудно добиться, если вы предпримете шаги по стандартизации процесса смешивания. Во-первых, настаивайте на том, чтобы строитель использовал бетономешалку, а не смешивал вручную. Это обеспечит правильное смешивание ингредиентов. Что еще более важно, вы можете настоять на том, чтобы строитель использовал ведра для измерения количества заполнителя, песка, цемента И ВОДЫ в бетономешалке. Это простой и эффективный способ убедиться в том, что получена точная смесь.

Однако у вас может быть битва на руках, средний строитель не оценит, когда ему говорят, как выполнять его работу.Как только вы повернетесь спиной, можете поспорить на свою жизнь, что измерение уйдет на второй план. Будьте настойчивы, потому что окончательный результат будет иметь огромное значение для способности вашего дома противостоять землетрясениям.

Избегайте загрязнения бетона

Еще две вещи, на которые стоит обратить внимание. Во-первых, если бетон загрязнен, например, при использовании соленой воды или использовании морского песка, который не был промыт и содержит соль, это может привести к ухудшению состояния бетона и коррозии арматуры в бетоне.

Во-вторых, если вы заливаете новый бетон на существующий бетон, даже если он только что был залит, в бетоне будет шов, который будет линией слабости. Вся прелесть бетона в том, что вся конструкция представляет собой единое целое, поэтому вам нужно отливать все сразу.

Phil Wilson
Copyright © Phil Wilson, август 2012 г.
Эту статью или любую ее часть нельзя копировать или воспроизводить без разрешения владельца авторских прав.

PolyKrete 200 — использование в качестве вяжущего для приклеивания к бетону, стали и дереву

Применение

  • Коммерческий пол
  • Склады
  • Пищевая и фармацевтическая промышленность
  • Перерабатывающие заводы
  • Аккумуляторные
  • Супермаркеты
  • Пожарные депо
  • Гальванические помещения
  • Гаражи
  • Рампы
  • Школы
  • Почтовые отделения и т.д.

Подготовка поверхности

Бетонная поверхность должна быть очищена от масла, жира, отслоившейся краски. Бетонная поверхность должна быть подвергнута пескоструйной очистке, струйной обработке и, если она новая, должна быть протравлена ​​кислотой с 25% разбавленной соляной кислотой, а затем трижды промыта пресной водой.

На стали не должно быть ржавчины, масла, жира и отслоившейся краски. Сталь следует подвергнуть пескоструйной очистке до белого металла.

приложений

Заполнители разного размера могут использоваться для получения различных типов нескользящих поверхностей, простых, средних и мелких.Доступны цветной камень кварц, кремневая дробь, песок №1 и песок №0. Накладки можно наносить размером 1/8″, 1/4″ и более. Используются три основных метода.

Суспензионный метод

К каждой замешанной части ПолиКрете-200 добавить 2 части песка по объему. Тщательно перемешайте и нанесите шпателем. Позвольте этому быть на своем уровне. Затем посыпьте песком, пока эпоксидная смола влажная. Дайте ему высохнуть, а затем подметите лишние заполнители. Нанесите верхнее или финишное покрытие Polykrete-200, Polycoat или Polythane в зависимости от требований.

Трансляция

Для получения пола толщиной 1/8 дюйма. Нанесите первый слой смешанного PolyKrete-200 из расчета 50 квадратных футов/галлон. Рассыпьте кремневую дробь из расчета 1 фунт/кв.фут. Дайте высохнуть, а затем подметите. удалите излишки песка и повторите вышеописанный процесс еще раз, затем нанесите финишный верхний слой по мере необходимости.

PolyKrete — 200S/Epoxy Liquid Binder/PolyKrete — 200S по существу тот же материал, что и PolyKrete — 200, но продается в виде предварительно упакованных комплектов, включающих специальную смесь песка, которая не прилипает к шпателю.

Размер комплекта Вес нетто Площадь покрытия в квадратных футах при 1/8″:

  • 15# 17,5 фунтов. 15
  • 30# 35 фунтов. 30
  • 75# 87,5 фунтов. 75

Химическая стойкость

PolyKrete-200, PolyKrete-200 HV и PolyKrete-200 Gel были испытаны на воздействие широкого спектра химикатов в соответствии с ASTMD-1380, полное погружение на 30 дней.

Эти системы устойчивы к:

  • Уксусная кислота 10%
  • Ацетон Аммиак 20%
  • Антифриз
  • Рассол
  • Бутамель
  • Бутилацетат
  • Четырёххлористый углерод
  • Целлозольв
  • Лимонная кислота 30%
  • Дистиллированная вода
  • Этилацетат
  • Спирт этиловый
  • Бензин
  • Гептон
  • Гексан
  • М.Э.К.
  • М.И.Б.К.
  • Уайт-спирит
  • Моторное масло
  • Нафта
  • Щавелевая кислота 10%
  • Скайдрол
  • Гидроксид натрия 50%
  • Сахар
  • Серная кислота
  • Толуин
  • Триэтаноламин
  • Урия 10%
  • Ксилен

Пропорции смеси и механические свойства бетона, содержащего очень большое количество летучей золы класса F

https://doi.org/10.1016/j.conbuildmat.2013.04.016Получить права и содержание

Основные моменты

Мы исследуем состав смеси и свойства бетона, содержащего очень большое количество летучей золы класса F (HVFA).

Предложен рациональный метод расчета состава смеси для самого бетона HVFA.

62 МПа Бетон с содержанием летучей золы 80 % можно получить, используя 136 кг портландцемента.

Соотношение было сформулировано для прочности на изгиб и сжатие для всех марок бетона HVFA.

Сам бетон HVFA оказался подходящим материалом как для строительных конструкций, так и для покрытия дорожных покрытий.

Abstract

Два типа летучей золы класса F с потерями при прокаливании 4,6% и 7,8% использовались для экспериментального исследования бетона, содержащего очень большие объемы летучей золы класса F (HVFA). Разработана рациональная методика расчета состава бетона с заменой цемента на 20–80 % золой-уносом. Были проведены испытания свойств свежего и затвердевшего бетона.Результаты испытаний показали, что время схватывания и содержание воздуха в бетоне с летучей золой увеличивались по мере увеличения уровня замены летучей золы. Прочность на сжатие и изгиб бетонных смесей HVFA продемонстрировала постоянное и значительное улучшение в позднем возрасте 91 и 365 дней. Соотношение было сформулировано для прочности на изгиб и сжатие для всех марок бетона HVFA. Бетонная смесь, содержащая летучую золу с низким LOI, показала превосходные механические свойства по сравнению с соответствующей смесью, содержащей летучую золу с высоким LOI.Эти результаты подтверждают возможность использования до 80% летучей золы класса F в качестве замены цемента в бетоне при использовании рациональных пропорций смеси.

Ключевые слова

Смесь Пропорция

Пропорция

Fly Ths

Усадка

Усадка

Рекомендуемая статьи со статьями (0)

Copyright © 2013 Elsevier Ltd.

Рекомендуемые статьи

цитируют Статьи

Что означает среднее значение C35 /20.Здесь имеется в виду C35 и 20?

Что такое Количество камня и песка, необходимое для одного кубометра каменных работ (UCR)

0 ответов


Я хочу сменить работу. Если у вас есть какие-либо вакансии, пожалуйста, свяжитесь со мной по этому адресу электронной почты id-partha [email protected] Я сам партха митра. Диплом инженера-строителя с 4+ лет. exp.Сейчас в Калькутте.Если вы подтвердите меня, я вышлю вам свое подробное резюме.Также отправьте мне свой почтовый идентификатор.Мой почтовый идентификатор [email protected] Буду очень вам благодарен.

0 ответов


1 + 1 + 1 + 1 + 1 + 1 + 1 + 1 + 1 + 1 — 1 + 1 + 1 + 1 + 1 + 1 + 1 х 0 = ответ??? пзл подскажите обряд ответ??

23 ответа


Как рассчитать сталь

9 ответов


Как рассчитать количество цемента и песка, необходимое для штукатурные работы с соотношением 1:4, пожалуйста, дайте мне ответ с подробный шаг.

6 ответов Управление DSR, Симплекс,



Если к 12-метровой прямой главной дороге примыкают с обеих сторон Дорога 7,5 м, как кривые даются на углу для автомобиля движение (размеры пожалуйста)?

1 Ответ Собха Разработчики,


Что такое режим объектной привязки?

0 ответов


Как выполнить изоляцию основания железобетонного каркаса с помощью ETABS программное обеспечение?

0 ответов


Как получить коэффициент всех гражданских действий? Например:- роспись-эмаль на деревянных дверях.

Оставить комментарий
