Мауэрлат крыша: Мауэрлат для двускатной крыши: схемы, инструкции, монтаж, установка

Мауэрлат для двускатной крыши: схемы, инструкции, монтаж, установка

Мауэрлатный пояс – основа для стропил. От того, насколько прочным вы его сделаете, чем закрепите и продумаете соединение со стропильной системой, зависит срок жизни всей крыши. Так что собой представляет мауэрлат для двускатной крыши, из чего его сделать, как смонтировать на кирпичной, каркасной стене и стене из гидрофобных газоблоков? Какие могут быть подводные камни и каких ошибок желательно избежать? Вот как раз с целью ответа на все эти вопросы мы и подготовили для вас эту полезную статью.

Кстати, если вы услышали от строителей или знакомого прораба такое слово, как мурлат – это тот же мауэрлат, только в простонародье. О нем как раз и пойдет речь.

Мауэрлат – это устойчивая конструкция, которая уложена по периметру стен и служит основой для крепления стропил. Главная задача мауэрлата состоит в том, чтобы максимально равномерно распределить нагрузки свесов крыши и прочно привязать саму крышу к общей конструкции дома.

Другими словами, это то самое связующее звено между стенами и крышей, а потому к его изготовлению приступать нужно особенно ответственно.

Второстепенная задача мауэрлата – снизить до минимума так называемую парусность крыши, т.е. ее способность быть сорванной лихим ветром.

Но почему тогда, если это так важно, встречаются крыши совсем без мауэрлата? Да, такая практика существует. Стропила попросту крепят к балкам перекрытия, если те достаточно прочные. Но в этом случае все сконцентрированные нагрузки крыши приходятся на места опор стропил, тогда как мауэрлат распределил бы их по всем стенам. Что лучше и безопаснее, как вы считаете?

Этот кровельный элемент делают из деревянного бруса, двутавровой балки, швеллера или металла.

Вариант #1 — прочный брус

Итак, в зависимости от будущего веса вашей кровли, в качестве материала для изготовления мауэрлата используйте брус с таким сечением: 10х10, 10х15, 8х18, 15х15 или 20х20 см.  Его просто нужно под

Что такое мауэрлат, зачем он нужен, и как его крепить

Снег, наледь, ветер, кровельное покрытие — все это сильно нагружает крышу дома. Даже в средней полосе России суммарная нагрузка на кровлю достигает внушительных 250 кг/м², не говоря уже о северных регионах. Зимой только снега на крыше наметает несколько тонн, а на кровлях больших частных домов может лежать снеговая шапка массой больше десяти тонн. И стропильная система должна не только выдержать эту нагрузку сама, но и равномерно распределить ее на стены дома. Главную роль в этом распределении играют два элемента: мауэрлат и стропильные ноги.

Если человека, который не слышал о стропилах — «ребрах» крыши — найти очень сложно, то мауэрлат — это неизвестный большинству элемент стропильной системы. Отсюда и ошибки при работе с ним, вплоть до крепления стропильных ног непосредственно к стене. Поэтому строите ли вы дом сами или просто хотите проконтролировать строительную бригаду, если вы дошли до этапа возведения стропильной системы, вам нужно понимать, что такое мауэрлат и какие функции он выполняет, а также разбираться в способах его крепления к стене.

Обо всем этом мы и расскажем в статье. А еще — об основных ошибках, которые допускают при монтаже мауэрлата, чтобы вы могли их избежать или вовремя исправить.

Но начнем с основ. Итак, мауэрлат: что это такое и для чего он нужен.

Мауэрлат — это опорный элемент стропильной системы, который принимает нагрузку от стропил и передает ее через стены на фундамент. В домах из дерева его называют маточным бревном или брусом, поскольку роль опорной конструкции часто выполняет верхний венец здания. Еще от строителей иногда можно услышать искаженное «мурлат» — это сленговое название, которое обычно используют жители южных регионов.

Монтаж стропильной системы начинается с укладки мауэрлата — он служит основанием для стропил. Жесткое крепление мауэрлата к стенам превращает точечную нагрузку от стропильных ног в распределенную. В результате немаленький вес крыши давит не на отдельные участки, а на всю верхнюю поверхность стены. На фото ниже наглядно показан мауэрлат: что это и как работает.

что это такое: описание, виды, инструкции по монтажу!

Кровельная система – очень важная часть структуры здания в целом. Оно не будет комфортно эксплуатироваться, если фундаментная часть и ограждающие конструкции возведены правильно, а крыша – с технологическими ошибками. В частности, в этой публикации мы поговорим про мауэрлат: что это такое и какова его функциональность, рассмотрим узлы сопряжения данного элемента с другими деталями стропильной системы.

Мауэрлат — что это такое?

Содержание статьи

Мауэрлатная балка и её особенности

Мауэрлатом в строительстве принято называть горизонтальный элемент деревянной кровли, роль которого сводится либо только к фиксации стропил наслонного типа, либо ещё и к приёму и распределению нагрузки от их веса. Это брус, который располагается на внутренней части обреза стены (а потому не может быть шире стены) и служит стропилам опорой.

Мауэрлат применяется в любой стропильной ферме и представляет брусок, крепящийся по периметру стен строения

В идеале мауэрлатная балка должна состоять из цельного бруса

Примечание! В нежилых постройках типа гаража или хозблока с целью экономии древесины вместо цельных балок могут использоваться отрезки брусков, монтируемых только в местах касания стропил.

Виды и размер мауэрлата

Сечение мауэрлатной балки, а также вариант её крепления зависит от конструктива стен – а вернее, от используемого для их возведения материала.

1. В металлических каркасных зданиях в качестве мауэрлата применяют либо швеллер, либо стальную двутавровую балку, к которой привариваются металлические же стропила.
   Монтаж металлической стропильной системы кровли

2. В деревянных домах функцию мауэрлата выполняет верхний венец сруба, обвязанный со стропилами анкерами и скобами.

   Верхний венец сруба в качестве мауэрлата

3. На каменных стенах (кирпичных, бутовых, блочных, монолитных) чаще всего выполняется поверху армопояс, в котором замоноличиваются анкера для крепления мауэрлата. Там, где армопояса нет, для этой цели в стену забуриваются и вклеиваются шпильки, притягиваемые к брусу с помощью гаек. Либо в кладку замоноличиваются деревянные пробки для крепления скобами.
   На таких стенах, как правило, выполняется армпояс

   Мауэрлат с металлической балкой

В качестве мауэрлата для деревянных стропильных систем лучше применять клееный брус из древесины хвойных пород.

Клееный брус

На заметку! Мауэрлатный брус должен быть в обязательном порядке обработан антисептиком и уложен на слой гидроизоляционного материала на битумной основе.

Мауэрлат укладывается только поверх гидроизоляционного материала

Антисептик для древесины

Цены на антисептики для древесины

Антисептик для древесины

Параметры бруса

На выбор сечения мауэрлатной балки оказывают влияние такие критерии:

• габариты здания и длина пролётов между стенами;
• конструктивные материалы стен и самой стропильной системы;
• вид используемого кровельного материала — ведь если это, к примеру, тяжёлый сланцевый шифер или керамическая черепица, нужно учитывать повышенные нагрузки;

Виды кровельных материалов

• наличие или отсутствие мансарды;
• особенности местного климата.

На размер балок влияет и конструкция крыши в целом, которая может быть не только скатной, но и шатровой, вальмовой, ломаной.

Устройство и виды крыш

От типа крыши во многом зависит размер балок

В любом случае, наибольшую устойчивость мауэрлатной балки обеспечивает прямоугольная или квадратная форма сечения. Если с этой целью используется бревно, то с той стороны, которая должна примыкать к стене, стёсывается сегмент так, чтобы получилась постелистая грань. Сделать это вне деревообрабатывающего цеха сложно, поэтому проще всего взять готовый брус, и остаётся только правильно выбрать сечение.

Схема устройства мауэрлата

1. В идеале его ширина должна составлять не меньше трети толщины наружной несущей стены, но не менее 100*100 мм.
2. На стены с небольшими пролётами толщиной в полтора кирпича (380 мм), обычно монтируют балку сечением 150*150 мм.
3. При необходимости монтажа мауэрлата большего размера нередко монтируют не один брус 200*200 мм, а два по 200*100 мм.

Рекомендуемые параметры для мауэрлата

В последнем случае упрощается процесс монтажа, так как длины анкера может не хватить и на высоту армопояса, и на высоту мауэрлата. А так, нижний брус крепят к замоноличенным анкерам, а верхний, как бутерброд – к нижнему брусу.

Мауэрлат поверх армопояса

Важно! Длина мауэрлата должна соответствовать протяжённости стены. Если же нет возможности положить целую балку, то составить её можно из двух равных или минимально отличающихся по длине отрезков. При этом бруски нужно не просто состыковать торцами друг к другу, а выполнить соединение одним из способов, предусматриваемых в  ГОСТ 30974-2002.

Варианты соединения соседних брусьев мауэрлата

Один из вариантов сращивания бруса показан на фото снизу.

Вариант сращивания бруса

Если вам понадобится узнать вес бруса, то сделать это можно, перемножив плотность древесины (таблицы есть в Интернете) на её объем (площадь сечения, умноженная на длину): m = r*(S*L).

О том, как мауэрлат монтируется по армопоясу и какими способами сопрягается со стропилами, вы узнаете из представленной далее инструкции.

Способы соединения мауэрлата со стропильной ногой



Цены на различные виды бруса

Брус

Типы мауэрлата и особенности его сопряжения со стропилами

По взаимодействию с вышележащими конструкциями существует два типа мауэрлата, что определяет разные по структуре узлы соединения с ним стропил. В чём их различия, плюсы и недостатки, рассмотрим далее.

Тип 1. Мауэрлат, не принимающий распорные нагрузки

Такой мауэрлат не требует жёсткого закрепления к стене. Он более прост в монтаже, но имеет один существенный недостаток: вся конструкция крыши получается не слишком устойчивой к ветровым нагрузкам. Однако для небольших домов, гаражей и различных хозпостроек вполне подходит.

Таблица. Технология его монтажа схематично.

Шаги, фото	Комментарий
Установка мауэрлатной балки	Для установки такого мауэрлата не требуется заливать армопояс. В кирпичной стене под эту балку делают выемку, задняя стенка которой закрывает бортиком обрез стены. К стене брус крепится с помощью забивных металлических скоб. В кладке для этой цели устанавливаются деревянные закладные детали.
1 вариант крепления стропила	Так как мауэрлат здесь не принимает распорные нагрузки, стропила должны быть соответствующим образом смонтированы. Вариант 1 — на стропиле делается запил под мауэрлат так, чтобы конец его был вынесен за периметр стены. Фиксация осуществляется с помощью крепёжных пластин.
2 вариант крепления стропила	Вариант 2 – стропило ставится на мауэрлат без выпуска за стену. Крепиться может теми же пластинами, а так же скобами, либо тремя гвоздями: один сверху, два по бокам под 45 градусов.
3 вариант крепления стропила	Вариант 3 —  стропило без запила ставится на брус, фиксируется стальными уголками, а снизу прихватывается опорным бруском.
Крепление конькового прогона	Коньковый прогон здесь соединяется так: два стропила стыкуются, а место их сопряжения закрепляется двумя трапециевидными деревянными прокладками. Как вариант, для соединения применяется металлическая зубчатая пластина. Можно так же выполнить соединение стропил внахлёст, путём врубки, с опорой в прогон или без него. При этом в качестве крепежа могут использоваться как гвозди, так и шпильки с гайками.

Калькулятор расчета высоты конька

Перейти к расчётам

Тип 2. Мауэрлат, который принимает и распределяет распорные нагрузки

Мауэрлат, принимающий нагрузки, более сложен в монтаже. Но он также более устойчив к нагрузкам, а потому при строительстве больших домов используется в основном этот вариант. И именно в этом случае для монтажа несущей балки кровли нужно заливать армопояс.

Таблица. Как осуществляются работы.

Шаги, фото	Комментарий
Установка опалубки и арматуры	На обрезе стены устанавливается опалубка, в которую устанавливается арматурный каркас и вертикально шпильки для крепления мауэрлата.
Установка утеплителя	Для предупреждения появления мостиков холода, между армопоясом и кладкой устанавливается утеплитель.
Заливка бетона	Заливка бетона выполняется на высоту 300-500 мм.
Укладка гидроизоляции	На следующий день после заливки, поверх неё уже можно смонтировать гидроизоляционный материал. А вот до монтажа бруса бетон должен набрать минимум 70% прочности. В зависимости от температуры окружающей среды это произойдёт через 7-14 дней.
Монтаж мауэрлата с наращиванием длины	В брусе насверливаются отверстия под замоноличенные в армопоясе шпильки. Он устанавливается с наращиванием длины методом косого прируба.
Угловое соединение	Под прямым углом брусья соединяются вполдерева.
Схема армопояса со смонтированным на нём мауэрлатом	После установки мауэрлата, на шпильки через шайбу навинчиваются гайки. Схематично получившаяся конструкция будет выглядеть так, как на приведённой схеме.
Монтаж стропил	Стропила к принимающему нагрузки мауэрлату могут крепиться четырьмя способами: без запила с применением опорного бруска, с креплением уголками или тремя гвоздями; с запилом на торцах, скрепляясь уголками или металлическими скобами. Обратите внимание! Выпуски стропил за периметр мауэрлата в этом случае не делаются.
Узел соединения верха стропил	Сверху стропила соединяются с одной степенью свободы, с помощью деревянных накладок, зубчатых пластин или врубки. В последнем случае крепления могут производиться не только с помощью гвоздей, но и шпильками.

И в заключение

Особого внимания заслуживает устройство мауэрлатного узла в домах из ячеистого бетона. Полноценный армопояс из тяжёлого бетона для них является слишком большой нагрузкой, а механические крепления в таких стенах держатся плохо. Поэтому здесь лучшим решением являются блоки с U-образной формой, специально предназначенные для устройства перемычек в проёмах и армопоясов.

Для устройства используются блоки с U-образной формой

Блоки залиты бетоном

На прочно установленные анкеры будет крепиться мауэрлат

U-блоки имеют малый вес и плотность, их монтируют на обрезе стен выемкой вверх, в которую закладывают арматуру. А заливают уже обычным бетоном класса В15 – В20. Таким образом, внутри получается достаточно прочный армированный камень, который будет отлично удерживать анкера – как установленные перед заливкой, так как забуриваемые в бетон — в случае монтажа мауэрлата первого типа (не принимающего нагрузки).

Цены на различные виды крепежа для стропил

Крепеж для стропил

Видео — Что такое мауэрлат кровли?

Видео — Установка мауэрлата своими силами

Мауэрлат для разных видов крыш: установка и крепление стропил

Автор Ольга Новикова На чтение 7 мин. Опубликовано 31.08.2017

Конструкции скатных крыш разнообразны, но одним из компонентов системы кровли является мауэрлат. Эта часть крыши важна и выполняет несколько функций. Для правильного обустройства кровли подбирается вид мауэрлата, технология его монтажа и материалы.

Что такое мауэрлат и его функции

Конструкция кровли включает в себя множество функциональных элементов, так как обеспечивает защиту несущих стен здания. Одним из таких компонентов стропильной системы является мауэрлат, представляющий собой ряд или венец из бруса, уложенного на верхнюю часть стен. Мауэрлат соприкасается с верхней областью стен по всему периметру здания, что обеспечивает выполнение функций, возложенных на этот ряд бруса.

Мауэрлат имеет простую конструкцию

Простое устройство мауэрлата обеспечивает его функциональность и максимальную эффективность. Система брусьев служит для равномерного распределения веса кровли по всем стенам здания, что необходимо для предотвращения перекоса, деформации крыши. Это является первой функцией мауэрлата, а вторая заключается в удерживании и фиксации кровли на стенах.

К мауэрлату присоединяется стропильная система крыши

Из чего делают мауэрлат

Стропильная система крыш наиболее часто выполняется из древесины. Из этого же материала делают и мауэрлат. В деревянных домах роль мауэрлата может выполнять последний венец стен, который надёжно закреплён. В зданиях из газобетона, кирпича и других подобных материалов мауэрлат сооружают с помощью деревянных брусьев с определёнными параметрами, зависящими от габаритов стен.

Древесина высокого качества оптимальна для сооружения мауэрлата

Крепление мауэрлата к стенам осуществляется с помощью металлических анкеров. Для этого в кирпичной кладке закрепляют болты, длина которых больше толщины балок. Затем на досках отмечают места для отверстий, укладывают балки, вставляя концы болтов в отверстия. Сверху закручивают специальные гайки, надёжно фиксируя мауэрлат. Таким образом, для создания основы для стропильной системы необходимы деревянные брусья с сечением 150 или 200 мм, анкерные болты длиной больше, чем толщина бруса.

Монтаж мауэрлата кровли

Установка мауэрлата может проводиться с армирующим поясом или без него. Первый вариант оптимален для недостаточно прочных стен, что случается редко. Поэтому наиболее распространён монтаж без армирующего пояса.

К стенам мауэрлат крепится анкерами, но возможны и другие крепления

Фиксация к кирпичной стене

Перед креплением мауэрлата на кирпичную стену укладывают гидроизоляционный материал, края которого после монтажа фиксируются скобами на брусьях. И также можно обработать края стен битумом, а затем проводить укладку досок. Это позволяет защитить основу от гниения и деформации. Дальнейшие действия заключаются в следующем:

1. Брусья связывают в единую жёсткую раму путём сращивания, которое проводится косым прирубом и фиксацией гвоздевым боем или болтами.

   Брусья мауэрлата сращивают вдоль стен и скрепляют на углах

2. По мере сращивания доски крепят на предварительно установленные анкерные болты. Возможна дополнительная фиксация на прочную металлическую проволоку, вмурованную в кирпичную кладку.

   Концы болтов должны быть достаточно длинными для накручивания гаек

3. После укладки и крепления мауэрлата по всему периметру нужно загнуть края гидроизоляционного материала, натянуть их и зафиксировать скобами.

   Мауэрлат также можно обработать защитной морилкой для предотвращения коррозии

Крепление основы для кровли может проводиться с армопоясом. Для этого по краю стен сооружают заливку бетоном армирующей конструкции из прутьев, уложенных по длине стен и скреплённых в прямоугольные конструкции. Опалубка для заливки состоит из досок, прикрученных с наружней и с внутренней стороны стен. Внутрь заливают бетон на арматуру и выжидают время фиксации, составляющее от 5 суток.

Ширина армопояса не должна превышать толщины стены

Видео: крепление мауэрлата на армопояс

Соединение брусьев между собой

Мауэрлат может состоять из толстых брусьев, скреплённых между собой методом проруба или запила в половину толщины элементов. Если же для основы используются доски размером 150х50 мм, то их укладывают по три штуки в ряду. Между собой элементы тщательно фиксируют прочными саморезами, дополнительно устанавливая на анкера.

Видео: сращивание брусьев

Внутренняя теплоизоляция мауэрлата

В результате сооружения основы для крыши образуются небольшие мостики холода, которые существенно влияют на атмосферу внутри помещения. Например, область соприкосновения пола чердака и мауэрлата часто является такой зоной. В подобных ситуациях необходимо тщательное утепление.

Для утепления важно определить зоны, через которые поступает холод

Перед укладкой утеплителя все деревянные элементы нужно обработать антисептическим составом для предотвращения развития грибка. В качестве утепляющего компонента наиболее часто используют минеральную вату, а также популярны плиты пенополистирола, стекловолокнистые материалы, пенополиуретан. Плиты материала просто укладывают и приклеивают на поверхности необходимых зон. Эффективным решением является напыляемый утеплитель, а именно — пенополиуретан.

Особенности гидроизоляции

Предотвращение попадания влаги на конструкцию основания кровли — важный момент строительства. Гидроизоляция защищает брус от гниения и сохраняет целостность стропильной системы. Для этой цели брус мауэрлата оборачивают несколькими слоями рубероида или одним слоем гидроизола. Дополнительную защиту обеспечит предварительная обработка досок морилкой или другими антисептическими и противопожарными средствами, предназначенными для древесины.

Рубероид и битум являются популярным вариантом гидроизоляции

Минимальное количество стыков, высокое качество древесины, отсутствие трещин являются важными условиями для длительного срока службы мауэрлата. В таком случае гидроизоляция хорошо защитит материал и сделает конструкцию прочной.

Мауэрлат для разных типов кровель

Конструкция основания кровли не предполагает существенных отличий при сооружении разных видов кровель. Для простых двускатных кровель мауэрлат всегда размещается на стенах, так как служит опорой и слоем соединения стропильной системы и несущих элементов.

В зависимости от варианта соединения кровли определяется тип крепления мауэрлата

Если в строящемся доме планируется обустройство жилой мансарды, то сооружение мауэрлата проводится по обычной технологии. При этом не используются сложные методы, а брус крепят к стенам анкерами. Особым моментом является тщательное утепление, а также гидроизоляция, поскольку мансарда должна быть комфортной.

Мауэрлат для мансардной крыши имеет стандартную конструкцию

Вальмовые кровли имеют довольно сложную конструкцию и поэтому система мауэрлата должна быть максимальной прочной. Основа для вальмовой кровли создаётся по общим принципам, но нагрузка на неё немного больше, чем при наличии простой двускатной кровли. Для этого лучше всего крепить основу на армопояс.

Вальмовая кровля имеет четыре ската

Для сооружения крыши, имеющей два ската, требуется мауэрлат, надёжно прикреплённый к стенам. Основная нагрузка осуществляется на две стены, на которые опираются скаты кровли. В этом случае подходит закрепление как с армопоясом, так и без него.

Для двускатной крыши мауэрлат можно крепить любым методом

Крепление стропил к мауэрлату

Стропильная система обязательно должна быть прочно зафиксирована на мауэрлате. Для этого можно использовать два варианта крепления: стальным уголком и гвоздями. В первом случае стальной уголок прибивается к стропилу тремя или одним гвоздём с каждой стороны в зависимости от необходимой степени подвижности. Второй метод более распространён и предполагает забивание двух гвоздей под прямым углом друг к другу, а третий гвоздь крепится вертикально.

Каждый метод обладает определенной степенью надёжности

Видео: крепление стропил к мауэрлату

https://youtube.com/watch?v=uP3hf7X5LHY

Система мауэрлата требует тщательного устройства для обеспечения надёжности кровли. Поэтому важно рассчитать параметры этого компонента стропильной системы и выполнить монтаж в соответствии с технологией.

что это такое в строительстве крыши, размеры

Стропильная система является довольно тяжелой конструкцией, которой нужна прочная основа, и мауэрлат – это единственное, что может выдержать подобную нагрузку, однако далеко не все знают, что это такое. Давайте рассмотрим разновидности и функции данного архитектурного элемента.

1

Что собой представляет мауэрлат и для чего он нужен?

Сколько весит кровля загородного дома? Довольно сложно ответить на этот вопрос, не зная площади скатов и материала покрытия, но одно можно сказать точно – немало. Любые конструкции, имеющие конек, будь то двускатная, вальмовая или многощипцовая крыша, имеют стропильный каркас, ноги которого опираются на стены дома. Причем здесь можно отметить сразу несколько прилагаемых векторов силы, в том числе вертикальное давление от массы конструкции и горизонтальные – давление на точку соединения стропил (конек) создает распирающие силы. В зимние месяцы снег увеличивает нагрузку, что может стать для стен испытанием на прочность.

Мауэрлат при строительстве крыши

Чтобы стропильная система не разрушила стены, используется обвязка их верхней кромки брусом большого сечения, который называется мауэрлат. Материалом может послужить как древесина, так и сталь, как правило, выбирают вариант, идентичный тому, из которого сделана стропильная система. Единственное условие при укладке – неразрывность обвязки, либо наличие прочных, надежных соединений в местах стыков. Что же такое мауэрлат в строительстве крыши? Именно он обеспечивает распределение нагрузки от каждой стропильной ноги на большой отрезок стены. Также он нужен для укрепления кровли при ее большой парусности. Необходимость в мауэрлате отсутствует только в бревенчатых срубах или каркасных домах, там эту роль выполняет верхний венец.

2

Как сделать основание для стропил – главные правила

По большей части основным показателем при подготовке мауэрлата для крыши являются его размеры. В идеале это должна быть непрерывная балка, как уже говорилось ранее, но если стык нескольких частей все же неизбежен, они должны быть одинаковой длины. То есть, когда стена 10 метров, недопустимо укладывать брус 7 метров и крепить к нему отрезок в 300 сантиметров. Нужно соединить в центре 2 части по 5 метров. Иными словами, в сборном мауэрлате каждая его деталь должна быть максимально длинной. Укладывать надо вдоль внутренней кромки стены или в середине, но ни в коем случае не вдоль внешнего края.

Установка мауэрлата

Далее внимание нужно уделить сечению балки, которая должна выдерживать очень большой вес стропил и кровельного пирога в течение весьма продолжительного времени. Как правило, достаточно взять деревянный брус, толщина которого соответствует третьей части от толщины кладки несущей стены. Соответственно, металлическая балка может быть несколько тоньше. Оптимальна для мауэрлата из древесины ширина стенки около 15-20 сантиметров. Если меньше, брус может не выдержать тяжесть стропильной системы, а больше – нежелательно, поскольку это будет лишняя нагрузка на несущую стену. Впрочем, в небольших домах допускается использовать балки 10х10 сантиметров.

В крайнем случае для легких построек можно использовать несколько уложенных друг на друга досок, соединенных жестко болтами, причем толщина пиломатериалов не должна быть менее 3 сантиметров, а ширина – 10.

Армопояс под мауэрлат

Главное, чтобы балка была абсолютно ровной и, по возможности, без сучков. Тем более не должно быть трещин и рассохшихся участков. Подобные дефекты могут повлиять на надежность крепления к стене мауэрлата, либо стропильных ног к этому брусу, поскольку соединение может совпасть с сучком или полостью. От сырости надо пропитать ее специальными составами, в крайнем случае, обить рубероидом и обмазать смолой либо дегтем. Если нет возможности выбрать качественные пиломатериалы, можно усилить их металлической трубой или уголком, расположив сверху с подложкой из деревянных вкладышей и закрепив хомутами. На такую опору стропила устанавливаются только на скользящих креплениях.

3

Использование армированного пояса – зачем он нужен?

Далеко не всегда кирпичная кладка способна выдержать нагрузку крыши, особенно, если вы хотите ее утеплить, а значит, сделать толще и тяжелее кровельный пирог. Чтобы под нагрузкой не появились трещины в стене, делают специальное армирование из бетона и металлической сетки. Для этого готовят строительный раствор, который обычно используется для заливки фундамента, обычно: 1 доля цемента к 1,5 частям песка и 3 частям щебня. Развести водой надо до густой, но достаточно текучей консистенции, обычно берут 1 часть воды в дополнение к указанной пропорции.

Монтаж мауэрлата

Далее нужно установить на кромку несущей стены опалубку, высота которой должна быть около 20–25 сантиметров, а ширина – соответствовать толщине кладки. Из узких полос нарезанной сетки заранее делается каркас для закладки внутрь, таким образом, чтобы каждый слой был закреплен на перемычках на расстоянии 2–3 сантиметра от другого. Шаг между перемычками должен составлять не менее 25 сантиметров, чтобы не было провисаний сетки. Также через такие же равные промежутки прямо к каркасу крепятся анкерные болты при помощи вязальной проволоки.

Теперь заливаем в опалубку раствор бетона таким образом, чтобы верхняя часть армирования была погружена не менее чем на 3 сантиметра. Внимательно следим, чтобы при заполнении короба не оставалось пустот, поскольку они в значительной степени ослабят армирующий пояс и могут в дальнейшем привести к возникновению на нем трещин. Очень важно подготовить достаточное количество бетона, чтобы залить сразу всю опалубку, не должно быть никаких отдельных слоев. Если стены из газобетона, можно просто вырубить перемычки у верхнего ряда блоков, чтобы получить достаточно удобный для заливки желоб.

Преимущества армирования несомненны. Во-первых, становится прочнее сама стена, что немаловажно при сейсмической активности и просто в случае неожиданной осадки грунта. Во-вторых, при помощи бетонной обвязки по верхней кромке можно, используя уровень, выровнять стены по горизонту, что положительно отразится на монтаже и дальнейшей эксплуатации стропильной системы. Такое основание для мауэрлата является наиболее надежным, обеспечивающим жесткую привязку к несущим стенам. И, наконец, наиболее равномерно при этом распределяется нагрузка от каждой стропильной ноги на кирпичную кладку.

4

Самые эффективные способы крепежа обвязки под стропила

Мауэрлат мало поднять на стену и правильно уложить, нужно еще и прочно закрепить, для чего существует несколько распространенных методов. Самый простой – вмонтировать заранее в кладку вязальную проволоку не менее чем на уровне 4 шва сверху, оптимально – сквозь 5 шов, закрепить можно к армирующей сетке, тонкая полоса которой погружается в цементный раствор. Два конца достаточной длины выводят наружу по обе стороны стены или прямо сквозь ряды вверх, их обязательно должно хватить, чтобы скрутить поверх мауэрлата и обрезать лишнее. В самой балке просверливаются отверстия под проволоку, с шагом около 30 сантиметров.

Жесткое крепление стропил к мауэрлату за счет нашивки упора

Еще один способ – анкерные болты, но для их использования обязательно нужен армирующий пояс. Собственно, выше мы уже упоминали, что подобные крепежи можно просто укрепить на арматуре или специальной сетке и затем залить бетоном, чтобы вверх торчали концы с резьбой, обязательно достаточной длины. После высыхания раствора прикладывается брус мауэрлата, и делается разметка под сверление отверстий. Очень важно, чтобы места крепежей не совпадали с расположением стропильных ног в конструкции крыши.

И, конечно, весьма популярен такой тип крепежей, как строительные шпильки. Собственно, это согнутые буквой Г металлические прутки, имеющие на конце длинной части резьбу. Бывают разновидности, у которых вместо короткой части просто наварена небольшая стальная пластина, приблизительно 5х5 сантиметров. Этой пластиной или загнутым отрезком шпилька закладывается в шов кладки на глубину нескольких рядов. Длинный конец прутка остается торчать ровно настолько, чтобы после укладки мауэрлата свободными оставались 2–3 сантиметра резьбы. Далее после укладки балки насаживается шайба и закручивается гайка. Шаг между шпильками, как и в случае с вязальной проволокой, должен составлять около 30 сантиметров.

Крепление строительными скобами

И еще один, наименее надежный способ – просто прибить строительными скобами к специально укрепленным в кладке отрезкам бруса. Собственно, в верхнем слое некоторые кирпичи замещаются по внутренней стороне отрезками бруса, равными целому строительному блоку или его половине (в комбинации с половинкой кирпича). Когда раствор застынет, древесина удерживается бетоном достаточно надежно. Далее выполняется разметка мауэрлата, в нем сверлятся отверстия под скобы, которые затем, после укладки балки, вставляются и несколькими ударами забиваются в деревянные закладки в стене. Однако такие пробки при некоторых обстоятельствах могут сдвинуться в кладке или даже полностью выпасть из нее.

5

Монтаж мауэрлата на стену – как это сделать?

В первую очередь следует правильно спланировать конструкцию основания для подстропильной балки. Как правило, это кладка из строительных блоков, поэтому она должна возвышаться, по меньшей мере, на 3 ряда над брусом чердачного или мансардного перекрытия. Также можно просто сделать армирующий пояс, как это описано выше, причем прежде, чем укладывать мауэрлат, должно пройти около 15 дней, чтобы бетон набрал прочность.

Монтаж мауэрлата на стену

Допускается и монтаж мауэрлата вровень с запланированной высотой чердачного перекрытия, но тогда кладку завершают, не закончив ее на 3 ряда, после чего кладут только наружный ряд кирпичей. По внутреннему чередуют через равные промежутки строительные камни с деревянными закладками, либо вставляют между блоками шпильки, закрепляя основания в растворе шва. Далее снова выкладывается только внешний ряд, кирпичи ставятся в шахматном порядке по отношению к нижнему. Внутри устанавливается мауэрлат и закрепляется на шпильках гайками, либо прибивается скобами к деревянным закладкам. Завершается монтаж укладкой последнего ряда.

Обязательно нужно позаботиться о гидроизоляции, для чего, независимо от способы укладки балки, на основание под нее, будь то кирпичная кладка или армирующий пояс, стелется специальная прослойка, не проводящая влагу. Дело в том, что, как строительные блоки, так и бетон очень хорошо вбирает в себя влагу, и затем она долго испаряется из толщи строительного материала. Чтобы древесина не контактировала с сыростью, и нужна гидроизоляция. По большей части для этого применяют специальные пленки, кроме того, деревянный брус обязательно нужно несколько раз пропитать грунтующим составом, который закроет все полости между волокнами.

Чтобы даже под изолирующей прослойкой не было щели, она плотно крепится на основании при помощи битумной мастики.

После укладки мауэрлата нужно закрепить на нем кровельную конструкцию. Стропильные ноги могут монтироваться как жестко, так и скользящим крепежом. Первый вариант подходит только в том случае, если коньковая балка в средней части чердачного или мансардного помещения имеет дополнительные стойки опор, либо там расположена перегородка. Закрепить стропила в данном случае можно просто уголками или же с дополнительным вырубанием пазов в основаниях ног, размеры которых не должны быть больше 1 трети длины стропильного опорного торца. Также пазы могут быть сделаны в мауэрлате, тогда жесткая фиксация осуществляется строительными скобами.

Что касается скользящего способа, он обязательно делается для висящей кровельной системы, что исключает возникновение напряжения в стропилах при усадке дома. Такое соединение представляет собой шарнирный крепеж из двух пластин, одна из которых крепится на стропила, а вторая – на мауэрлат. Чаще всего применяется в срубах.

Мауэрлат: понятие, особенности, как сделать

Крыша – неотъемлемая часть любого здания. Она выполнена в виде пространственной конструкции, включающей стропильную решетку с закрепленной кровлей. Кровли отличаются уклоном, а также количеством скатов. Крыши обеспечивают защиту строений от осадков, подвержены нагрузкам от порывов ветра и давлению снежного покрова. Обязательным элементом конструкции является мауэрлат, предназначенный для жесткой фиксации крыши и равномерного распределения нагрузок. К его конструкции, размерам и методу крепления к стенам предъявляется комплекс требований. Рассмотрим их подробно.

Мауэрлат – что это?

Профессиональные строители в своей терминологии часто употребляют слово «мауэрлат», говоря о силовой раме, расположенной по верхнему контуру несущих стен строения. Начинающих мастеров и домашних умельцев, которые не сталкивались с решением серьезных строительных задач, может поставить в тупик вопрос о ее назначении, размерах, а также способах установки. Разберемся детально.

Мауэрлат – это демпферный элемент в виде опорной рамы.

Она располагается по наружной стороне торцевой плоскости капитальных стен, и изготавливаются из следующих материалов:

• стального проката;
• деревянных брусьев.

Мауэрлат связывает в замкнутый силовой контур фермы кровли с коробкой здания, равномерно распределяет нагрузки по периметру стен, а также прочно соединяет фермы кровли со стенами.

Стропильная система является довольно тяжелой конструкцией, которой нужна прочная основа

Главное назначение опорной конструкции:

• прочная фиксация элементов кровельной фермы к капитальным стенам;
• уменьшение величины распорных нагрузок, передаваемых коробке строения;
• равномерное распределение усилий от стропил на верхнюю плоскость стен;
• компенсация локально действующих нагрузок в местах соединения элементов.

На верхний ярус кладки действуют различные нагрузки:

• направленные под углом распорные усилия стропил крыши, пытающиеся вызвать разрушение коробки строения;
• вертикально направленные нагрузки от веса кровли и массы находящегося на ней снежного покрова.

Силовая конструкция воспринимает нагрузки, обеспечивая целостность кладки и надежную фиксацию крыши. Особенно актуален мауэрлат для крыши, опирающейся на кирпичные, газобетонные и пеноблочные стены.

Профиль, размеры мауэрлата и факторы, на них влияющие

Большинство строителей для изготовления опорной рамы используют древесину вместо стального профиля. Это связано с доступностью материала, уменьшенным весом, легкостью обработки, простотой крепления и приемлемой ценой.

Чтобы стропильная система не разрушила стены, используется обвязка их верхней кромки брусом большого сечения, который называется мауэрлат

Используются балки различного профиля:

• квадратного;
• прямоугольного.

Конфигурация сечения обеспечивает повышенную устойчивость и облегчает монтаж.

Размер поперечного сечения элементов рамы определяется конструкцией и формой кровли, а также ее весом. Применяются определенные виды сортаментов:

• 10х10 см – для небольших строений;
• 10х15 см – для крыш двускатного типа;
• 15х15 см – для нагруженных стропильных ферм;
• 25х25 см – для массивных мансардных конструкций.

Габариты опорных балок определяются в зависимости от следующих факторов:

• размера коробки строения;
• конструктивных особенностей кровли;
• массы кровельной системы;
• материала стропил;
• климатических условий эксплуатации;
• наличия мансардного этажа.

При возрастании нагрузки от крыши сложной конструкции необходимо использовать балки прямоугольного сечения с увеличенной площадью опорной поверхности.

По большей части основным показателем при подготовке мауэрлата для крыши являются его размеры

Мауэрлат для крыши – как производится фиксация стропильных балок

Соединение стропил с опорными брусьями производится различными способами. Используются следующие материалы:

• уголки из металла. Они привинчиваются саморезами с противоположных сторон стропил, и обеспечивают надежное соединение с силовой рамой;
• отожженная проволока. С помощью мягкой стальной проволоки диаметром 6 мм легко скрутить соединяемые элементы стропильной конструкции;
• изогнутые скобы. Крепеж имеет п-образную конфигурацию. Фиксация выполняется молотком путем забивания скобы в опорный брус и стропило;
• стальные пластины. Обеспечивают надежное соединение металлических стропил. Привинчиваются с помощью резьбовых шпилек или саморезов;
• специальные кронштейны. Используются покупные и самодельные кронштейны из металла толщиной 2–2,5 мм. Крепятся анкерами или саморезами;
• лента для монтажа. Она позволяет обеспечить повышенную жесткость соединения. Не ослабляет силовую конструкцию в местах крепления.

Подходящий способ соединения выбирают индивидуально, с учетом конструктивных особенностей строения и используемых материалов.

Монтаж мауэрлата

Необходимые инструменты и применяемые материалы

Для выполнения работ потребуется инструмент, который обычно имеется в арсенале домашних умельцев:

• болгарка с кругами для работы по стали и древесине;
• шуруповерт или электрическая дрель с комплектом сверл;
• ножовка по древесине для выполнения соединительных пазов;
• молоток;
• строительный уровень и рулетка для контрольных замеров;
• плоскогубцы.

Перечень применяемых материалов:

• брусья из высушенной древесины;
• материал для гидроизоляции;
• крепежные элементы.

В зависимости от выбранного метода фиксации, крепеж может осуществляться:

• гвоздями;
• саморезами;
• шурупами;
• отожженной проволокой;
• анкерными болтами;
• резьбовыми шпильками;
• стальными пластинами.

Потребность в материалах определяется размерами строения, на котором сооружается мауэрлат для крыши.

Мауэрлат мало поднять на стену и правильно уложить, нужно еще и прочно закрепить

Как зафиксировать на стене мауэрлат для крыши

Используются различные способы крепления мауэрлата по контуру верхнего яруса коробки:

• стальной проволокой. Для повышения надежности крепления проволока сечением 5–6 мм многократно скручивается и крепится в глубине кладки. После застывания связующего раствора, применяемого для возведения стен, выступающие части проволочной петли запускаются в отверстия рамы и тщательно перекручиваются. В местах крепления связок брус прочно прижимается к верхней плоскости коробки. Важно правильно подобрать длину проволоки, достаточную для полного охвата бруса. Достоинства проволочного соединения – дешевизна и легкость фиксации;
• металлическими анкерами. Они крепятся к стальному каркасу до заливки армопояса бетонным раствором. После застывания бетона балка насаживается на резьбовые части анкеров через отверстия соответствующего диаметра. Важно правильно разметить координаты крепежных элементов для совпадений отверстий с анкерным креплением. Фиксация брусья осуществляется путем закручивания гаек. Преимущества анкерного способа соединения – повышенная надежность. Недостаток – увеличенный, по сравнению с проволочным креплением, уровень затрат;
• специальными шпильками. Они изогнуты под прямым углом и имеют на одной стороне резьбу. Загнутый конец с гладкой поверхностью длиной 40–45 см крепится в кладке при ее возведении. Верх резьбовой части шпильки находится на расстоянии 30–40 см от верхнего края капитальной стены. Длина тела шпильки позволяет закрепить брус благодаря выступанию резьбовой части над уровнем рамы на 30–40 мм. Способ фиксации похож на метод соединения с использованием анкеров. При бетонировании резьбовых шпилек в кладке следует защитить резьбовую часть от засорения.

До начала работ по креплению опорного бруса уложите на опорную поверхность несущих стен гидроизоляционное покрытие.

В первую очередь следует правильно спланировать конструкцию основания для подстропильной балки

Особенности жесткой фиксации

Метод жесткой фиксации стропил к брусьям опорной рамы применяют при установке крыши на капитальных строениях, возведенных из кирпича или бетонных блоков. Особенность жесткой фиксации – предотвращение любого смещения стропильной рамы.

Осуществляйте жесткую фиксацию следующим путем:

1. Подготовьте посадочную площадку в месте соединения балок.
2. Совместите балки кровельной фермы с опорным брусом по седлообразному пазу.
3. Зафиксируйте стропила гвоздями, забив их под углом с разных сторон.

При выполнении соединительного паза обратите внимание на отсутствие перекосов и ровную поверхность посадочного места. Стальные уголки, привинченные саморезами с противоположных сторон стропильных элементов, повысят надежность соединения.

Шарнирный метод крепления

В условиях переменной температуры и колебаний влажности стены деревянного здания всегда деформируются. Шарнирный способ крепления предотвращает перекос кровли при усадке стен дома. Скользящий метод фиксации используется на бревенчатых строениях или коробках домов, изготовленных из сборных щитов. При опускании стены положение крыши остается постоянным, благодаря возможности скольжения крепежного узла. Технология используется в районах с влажным климатом, а также на проблемных почвах.

Монтаж мауэрлата на стену

Используются следующие разновидности шарнирного крепежа:

• открытая конструкция. Включает направляющие пластины, прикрепленные к стропильным балкам, а также уголки, привинченные саморезами к мауэрлату. Узел открытого типа имеет степень свободы, позволяющую смещаться соединенным элементам в интервале от 6 до 16 см;
• закрытый узел. Соединительный блок закрытой конструкции не разбирается и устанавливается в собранном виде. Принцип его функционирования аналогичен работе открытого крепления. Величина хода соединяемых элементов обусловлена конструкцией закрытого крепления.

Для функционирования крепежа скользящей инструкции следует обратить внимание на ряд моментов:

• расположение стропил, крайняя часть которых должна выходить за контур коробки здания;
• равную длину стропильных балок, значительно сокращающую время на подгонку и монтаж;
• параллельность стропил, благодаря которой предотвращается заклинивание скользящего крепления.

Правильная геометрия фермы крыши обеспечивает безотказное функционирование скользящего механизма.

Как сделать мауэрлат своими силами

Для обеспечения надежности крепления важно правильно смонтировать балки и обеспечить прочное соединение элементов.

После укладки мауэрлата нужно закрепить на нем кровельную конструкцию

Рассмотрим последовательность операций по монтажу мауэрлата, изготовленного из деревянного бруса квадратного профиля:

1. Произведите тщательную очистку верхней плоскости несущих стен от мусора и наплывов раствора.
2. Уложите двойную гидроизоляционную прослойку из полиэтиленовой пленки или рубероида.
3. Разрежьте опорный брус на заготовки, общая длина которых соответствует периметру коробки.
4. Разделайте угловые участки стыковки, а также торцевую плоскость в местах наращивания бруса.
5. Нанесите на поверхность древесины антисептический состав и обработайте противопожарной пропиткой.
6. Выполните разметку точек крепления стропил, используя рулетку или шаблон в виде обычной доски.
7. Просверлите отверстия в брусе, обеспечив их перпендикулярное расположение относительно опорной поверхности.
8. Соедините брусья опорной рамы с помощью резьбовых соединений, косого прируба или саморезов.
9. Усильте перпендикулярно расположенные балки металлическими пластинами или специальными скобами.
10. Прикрепите мауэрлат для крыши к верхнему ярусу капитальных стен, используя выбранный способ фиксации.
11. Проверьте правильность расположения опорной конструкции и отсутствие перекосов с помощью уровня.

При необходимости можно использовать подкладки для устранения небольших перекосов. К надежно закрепленному мауэрлату несложно прикрепить стропильные балки любым из понравившихся методов.

Заключение

Руководствуясь рекомендациями профессиональных строителей, можно своими силами изготовить, надежно смонтировать, а также соединить со стропильными балками опорную раму. Это ответственная часть конструкции здания, обеспечивающая надежность фиксации крыши и равномерно распределяющая нагрузки по периметру несущих стен. Желательно использовать цельные куски древесины необходимой длины или стальной профиль, не сращивая балки рамы из отдельных частей. Правильно смонтированная конструкция сможет эксплуатироваться на протяжении длительного времени.

что это за элемент кровельной конструкции?

Дом построен, возведены стены, настала очередь монтажа кровли. Крыша — один из основных конструктивных элементов дома, он нагружен нагрузками и подвержен неблагоприятным погодным условиям. Чтобы крыша была прочной и долговечной, необходимо ее правильно установить. Это зависит от многих факторов. Например, в районах, где выпадает большое количество осадков, необходимо строить крыши с уклоном 45 ° и более, чтобы на них не задерживалась вода и снег.В местности, где преобладают сильные ветры, нежелательно проектировать пандусы. Крыши могут быть разными, но они должны соответствовать всем требованиям безопасности, быть прочными и красивыми.

Многие строители знают, что важной составляющей конструкции кровли является мауэрлат, то есть брус, на основе которого держатся стропила. Этапы возведения конструкции следующие: сначала устанавливается мауэрлат, затем стропила, затем установка конькового прогона, укладка подкосов и раскосов, затем поворот диагональных стяжек.К стропильной конструкции прибивают ограничитель, на него кладут обрешетку, далее паро- и гидроизоляцию, затем кровлю.

Как крепить мауэрлат?

По устройству кровли элемент типа мауэрлата. Что это такое, знают не все. Ответ прост: это конструктивный элемент, соединяющий конструкцию со стропильной конструкцией. Мауэрлатом также называют деревянный брус сечением 100 × 150 (150 × 150) мм или доску (50 × 150). От того, насколько прочен мауэрлат, будет зависеть прочность кровли: понять, что это такое, довольно просто.Это является элементом, который распределяет нагрузку вдоль опорной стенки от структуры стропила. Итак, для строения кровли используются различные породы древесины, и она достаточно тяжелая. Мауэрлат равномерно распределяет нагрузку, и это позволяет в будущем не беспокоиться о стенах дома. Они простоят долгие-долгие годы и не принесут проблем при эксплуатации.

Как крепятся стропила к мауэрлату?

Может происходить двумя способами — с помощью жесткого и раздвижного крепления.Выбор метода зависит от того, что такое стропильная конструкция. При жестком креплении происходит следующее: на стропильных ногах делают пропилы не более четверти ширины стропил, а ноги плотно укладывают в мауэрлат. Если кладка ведется в древесину лиственных пород, возможна укладка шпилькой. Во всех случаях соединение дополнительно усиливается уголками или скобами. Скользящее крепление применяется в случае возможной усадки конструкции, потому что тогда целостность конструкции будет нарушена.Стропила к мауэрлату соединяют металлическими деталями. Стропила укладываются на мауэрлат и могут свободно перемещаться в продольном направлении, а верхние концы стропильных ног связываются шпилькой.

И еще важный совет. Обязательно обработайте все деревянные конструкции антисептиком и противопожарным средством, а при необходимости сделайте это дважды. И тогда вы сможете избежать многих проблем в будущем. А дом порадует ваших близких и друзей. Теперь вы знаете, что при строительстве кровли не обойтись без такого элемента, как мауэрлат, который является очень важным компонентом, от которого зависит прочность кровли.

p >>

Cтропильная система двускатной кровли

Двускатная кровля — форма крыши, которая встречается чаще. Это связано с несколькими факторами. Во-первых, ее легко построить — с ней справятся даже непрофессионалы. Во-вторых, это высоконадежное устройство. В-третьих, он отлично «настраивается» под любые погодные условия.

Различают три разных типа двускатной крыши. Во-первых, симметричная крыша — она ​​наиболее проста в конструкции. Во-вторых: ломать — выгодно тем, кто хочет максимально использовать чердак или защитить от капризов природы.В-третьих: асимметричный, когда конек крыши выполняется не по центру дома — красиво и неповторимо, но ограничивает использование чердака.

элементов Двускатная крыша

Большое значение при строительстве фермы двускатной крыши имеет угол наклона, который может быть крутым (если дом построен в районе с сильными дождями) или пологим (если дом строится в ветреную погоду). Но чаще всего угол наклона колеблется от 35 до 45 градусов — в этом случае экономия строительных материалов, а домашняя нагрузка распределяется более равномерно.

Основой кровли

является мауэрлат — брус или брус, закрепленный по периметру верха внешней стены дома. Он отвечает за распределение нагрузки на конструкцию крыши.

Крепление мауэрлата — схема

К мауэрлату монтируется система стропил, состоящая из вертикальных стоек, стропил, балок, подкосов, угловых подкосов и коньковой балки, объединенных в одно целое.

Крепление стропил — «полозьями»

Все эти элементы могут быть как из дерева, так и из железа или бетона.

видов стропил

Вид крыши двускатной крыши системы зависит от того, какой поддержки основания, используемого для стропил.

Наслонные стропила

Наслонные стропила возможны при наличии в доме копейки несущей стены. Если нет, то столбы используются как промежуточная опора. По краям стропила упираются в наружные стены, в центре — на опоры.

Наслонные стропила — фото

Подвесные стропила

В случае установки ферм пролет между опорами составляет от шести до шести с половиной метров.Края стропил крепятся на наружных стенах.

Также возможен вариант

и возможность установки смешанной системы стропил, при ее использовании, и тех других стропил.

Подвесные стропила

Такой вариант установки стропил позволяет сэкономить на материалах и укрепить всю конструкцию крыши.

Кстати о материалах. Если в конструкции крыши используется дерево, все без исключения балки и доски не должны иметь сучков и трещин!

расчетов

Надежность стропильной системы зависит от правильной подготовки расчетов нагрузки от ее природных явлений и собственного веса.Лучше всего доверить эту работу профессионалам.

Но если вам нужна самая обычная двускатная крыша небольшого размера, вы можете попробовать рассчитать нагрузку самостоятельно. Только это нужно делать внимательно и проверять не раз.

1. Необходимо определиться, какой будет градус наклона крыши — чем он круче, тем большее количество материалов потребуется для возведения кровли.
2. необходимо для расчета силовой нагрузки от снега и ветра.Номер
3. необходим для расчета общего веса конструкции крыши, включая обшивку, кровлю и изоляцию.
4. необходимо для определения того, сколько материала потребуется для разработки правил и монтажа кровли.

Габаритные размеры

1. Стропильная ножка. У шестиметрового бруса высота должна быть 50 мм, а ширина — 150 мм. Если брус длиннее, то его необходимо увеличить в ширину до 180 мм. В противном случае брус может сломаться от собственного веса.
2. мауэрлат. Балка 150 на 100 или 150 на 150.
3. Балка коньковая. Балка 100 × 150 или 150 × 50 доска.

ход установки

1 ступень. Закрепительный мауэрлат.

Перед тем, как приступить к монтажу мауэрлата, необходимо обеспечить гидроизоляцию стен, особенно если дом деревянный. Это можно сделать с помощью специальных гидроизоляционных материалов, мастик или обычного кровельного покрытия. Отступив от внешнего и внутреннего края мауэрлата. стена, но ближе к внутренней стене из штабелированного бруса — будущий мауэрлат.С наружной стороны нужно сделать ограждение из мауэрлата — например, из кирпича. Если дом деревянный, бывает, что вместо мауэрлата используется самый верхний брус.

мауэрлат укладывают вдоль стен строго по уровню и соблюдая равные промежутки между брусьями. Крепление его к стене можно производить с помощью анкерных болтов, которые крепят даже во время монтажа армированного ремня. В брусках предварительно просверливаются отверстия. нужно делать на уровне, это очень сложная задача.

Чтобы не возиться с анкерными болтами, можно поступить иначе.Тщательно мауэрлат сверлом 12, уложить прямо в армированной зоне на глубину 2 см. Надеть задвижки диаметром 12 мм в получившееся отверстие глубиной не менее 2 см, а остальные концы загнуть. Можно сделать это кувалдой.

Если мауэрлат крепится к кладке, то отступают два-три ряда кирпичей, кладут их в деревянный брус, к которому скобами прикрепляют помомщю мауэрлат.

Шаг 2. Установка стропил.

Часть стропильной системы, которая будет соприкасаться с кирпичной кладкой или блоками, необходимо обработать специальными средствами для предотвращения гниения.

Стропила

прикрепляются к мауэрлату и закрепляются скручиванием проволоки 6 мм. Сначала устанавливают стропила, которые будут располагаться по краям кровли. Важно не забыть проверить их параллельно шнуром. нужно протянуть такую ​​же веревку в коньке и установить промежуточные стропила, убедившись, что они стоят ровно. Возле дымохода нужно сразу встречаться, ведь стропила деревянных балок должны располагаться не менее чем на 13 см с обеих сторон.

Шаг 3: Установите выступ.

Коньки коньков закрепляют на фронтонах дома в яме, горизонтальность которой тщательно проверяется спиртовым уровнем. Ее концы необходимы для обеспечения гидроизоляции. После укладки коньковой балки необходимо еще раз проверить ее горизонтальность — если есть отклонение, размещенное под торцами облицовки. Затем необходимо проверить наличие параллелей между коньком и прорезью стены.

Крепление конька

выполняется металлическими скобами, болтами или уголками.

Видео — двускатная крыша своими руками

Крыша бани своими руками: устройство, конструкция, утепление, фото

Устройство кровельной бани

Крыша бани своими руками

Прежде чем приступить к технологии строительства кровли для бани, своими руками разберемся с элементами каркаса крыши, а также с основными условиями, которые используют кровельщики.

Устройство кровельной бани

Основное назначение рамы — выдерживать собственный вес, вес кровельного материала, а также вес снега, дождя и аксессуаров (например, модульных солнечных панелей или спутниковой антенны). Именно поэтому важными показателями являются прочность и устойчивость рамы.

Каркас кровли любого здания состоит из мауэрлата, стропильных ферм, обшивки и рубероида.

Мауэрлат — это деревянная балка, предназначенная для соединения основания короба (кузова) с каркасом крыши.Именно с создания мауэрлата начинается монтаж каркаса кровельной ванны. Если помещение выполнено каркасным, верхним венцом может служить мауэрлат, если баня из бетонных блоков или кирпича, мауэрлат укладывается на наполнитель гидроизоляционного материала. Крепление мауэрлата к стенам осуществляется с помощью длинных анкеров. Перед тем как установить мауэрлат на стену, необходимо вырезать специальное отверстие для крепления конструкции стропил. Главное требование при установке мауэрлата заключается в его идеальном горизонтальном положении, т.к.это будет зависеть от качества крепления каркаса крыши к построенному кузову.

Мауэрлат

Следующий элемент каркасной конструкции кровли — ферма . Назначение фермы — равномерное распределение нагрузки по кровле. Существует несколько форм стропильных ферм, о них мы поговорим чуть позже. Ферма состоит из деревянных досок, родственных. Основной элемент фермы — стропила, к которым крепятся опорные элементы. Что касается последних, то к ним относятся перекладины, стяжки, распорки и перемычки, предназначенные для усиления конструкции стропильных ферм.

Ферма

Обрешетка каркаса Крыша бани в порядке, можно было бы провести качественное крепление рубероида к стропилам. Обрешетка представлена ​​в виде деревянных брусков и досок, приклеенных к сетке. Количество и размер ячеек этой сетки рассчитывается исходя из того, каким материалом покрыта крыша. Например, для перекрытия кровли рубероидом пустого места быть не должно (максимум 1-сантиметровая щель), а для того, чтобы закрыть крышу из профнастила Хамам, можно создать обрешетку с шириной ячеи в 0,5 метра.

Обшивка каркаса кровельной ванны

Рубероид Крыша бани выбирается по желанию собственника постройки. Самыми популярными материалами для кровли ванн являются профнастил, металл, шиферный рубероид. Каждый из этих материалов имеет свои особенности и требования к установке угла наклона кровли. Например, рубероид — это крыша с углом наклона 5 градусов, профнастил — 8, металл около 30, шифер — 20.

Баня металлическая

Двускатная крыша для бани

Двускатная крыша для бани

Двускатная крыша для проекта бани

Чаще всего установку двускатной крыши для бани проводят, если хозяин собирается делать бани на чердаке.

Существует два способа установки стропил при создании двускатной крыши:

• Стропила подвесные.Прикрепите стропила одним концом к конструкции кузова, второй конец закрепите между двумя противоположными стропилами (как показано на рисунке).
• Стропила наклонная. Конструкция наклонных стропил более устойчива, т.к. стропила дополнительно удерживаются на стойке, находящейся по центру. Пример установки наклонных стропил вы можете увидеть на проекте:

  Как установить стропила

Конструкция двускатной крыши популярнее, чем односкатная, т.к. В этом случае угол наклона кровли будет более острым, что предотвратит образование снежных наметов в кровельном материале.Двускатная крыша представляет собой серию идентичных по размеру и форме равнобедренных треугольников, установленных в одном месте по всей длине крыши. Вверху деревянного треугольника стропила называются конскими, а поперечная деревянная балка под вершиной треугольника — болтом. Ригель предназначен для усиления конструкции двускатной кровли. Чем меньше будет шаг при установке стропильных ферм, тем устойчивее будет конструкция крыши бани. Обратите внимание на то, что стропильные фермы проходят по поверхности земли, а затем обслуживаются на крыше.Крепление стропильных ферм к корпусу бани осуществляется после того, как будут потолочные балки (потолок бани можно сделать позже). Чтобы было проще создать одинаковые деревянные треугольники, мастера-кровельщики прибегают к специальной заготовке.

Устройство двускатных крыш выглядит следующим образом:

1. Мауэрлат крепится к стене
2. Созданная ферма
3. На противоположных концах крыши есть две стропильные фермы. Для крепления стропил к мауэрлату используйте шурупы типа «рябчик».
4. Для обеспечения устойчивости несъемных стропильных ферм конструкция дополнительно усилена специальными распорками.
5. Между крайними стропилами на уровне конька натянута веревка, которая покажет точное место установки оставшихся стропильных ферм (что бы шло гладко, в одну линию)
6. Трос закреплен на остальных фермах аналогично

Односкатная крыша для бани

Монтаж односкатной кровли для бани — мероприятие менее популярное, т.к.в этом случае угол наклона кровли будет более пологим, что приведет к образованию снежных неметов на крыше бани. Очень часто под тяжестью снега крыша начинает деформироваться и ломаться.

Дизайн односкатной кровли Вы можете увидеть в этом проекте:

Односкатная крыша для бани

Односкатная крыша для проекта бани

Как видите, опоры кровельной балки разной высоты опираются на стену ванны и удерживают весь каркас крыши. Чем больше разница в высоте между опорами, тем круче будет угол односкатной крыши для бани. Учтите, что установка скатной кровли обойдется намного дешевле, чем установка крутой крыши.

Рекомендуемый угол односкатной крыши должен составлять от 20 до 30 градусов.

Как и в случае с двускатной крышей, каркасная односкатная крыша для бани устанавливается на мауэрлат. Кронштейн должен быть выполнен с использованием металлических уголков и медной проволоки. Шаг установки ферм должен составлять около 0,6 метра.Для защиты наружных стен бань от дождя рекомендуется делать стропила вне бокса бани на расстоянии от 0,3 до 0,5 метра.

Подробнее о строительстве односкатной и двускатной крыши бани своими руками вы можете посмотреть в подробных видео-уроках:

Технология строительства односкатной кровли

http://youtu.be/kX7aFQz8aNI

Устройство двускатной крыши бани

Монтаж кровельной системы бани своими руками

После того, как будет смонтирован каркас кровельной ванны, необходимо провести гидро-, паро- и кровельную изоляцию.

Мероприятия по гидроизоляции, пароизоляции и теплоизоляции кровельных бань

Паро- и гидроизоляция кровель

Паро- и гидроизоляция кровли баней пленкой

Схема паро- и гидроизоляции крыши из пленки для ванны

Изначально следует обратить внимание на то, что каркас крыши должен быть сделан из хорошо высушенного бруса.Кроме того, деревянные балки и доски нужно вручную вскрывать антисептиками, которые предотвратят гниение древесины и увеличат срок ее службы.

Для паро- и гидроизоляции кровли бани рекомендуется использовать рубероид (для гидроизоляции), мембранную пленку. Кровельный материал крепится к стропилам в 2 слоя, это обеспечит достаточно высокую защиту каркаса крыши от проникновения.

Что касается мембранной пленки, то это хороший теплоизоляционный и гидроизоляционный материал.Для того, чтобы пленка эффективно эксплуатировалась, ее необходимо уложить на стропила и зафиксировать строительной лентой. Полосы мембранной пленки не должны быть шире 15 см. Каждую новую полосу следует укладывать внахлест предыдущей. Обращаем ваше внимание, что натягивать пленку к стропилам запрещено, это может привести к повреждению в результате деформации пиломатериала (расширение, сужение) при нагреве и охлаждении (жаркое лето).

Изоляция ванны кровли

Утеплитель для ванны пеной

Утепление кровли ванны минеральной ватой.

Говоря об утеплении кровли бани, нужно обратить внимание на некоторые важные нюансы этого мероприятия:

• Для утепления кровли бань рекомендуется минеральная вата.Он не горит, прочен и хорошо держит тепло.
• Не рекомендуется использовать пенопласт для утепления крыши бани своими руками, т. к. этот материал при нагревании выделяет вредные вещества.
• Слой изоляции должен быть не менее 10 см.
• Поверх утеплителя укладывается утеплитель, затем рубероид

Что бы вы нагляднее узнали, как утеплить крышу бани своими руками, предоставляем вам соответствующий видеоурок:

Вариант ванны с утеплителем крыши 1

http: // youtu.be / SNiTAWK1n3I

Вариант 2 утеплительной ванны крыши

http://youtu.be/xQONVF46Khk

Вариант 3 утеплительной ванны крыши

Вот и все, я хотел бы рассказать вам о постройке кровли бани своими руками! Надеюсь, эта статья принесла вам много новых знаний!

Элементы конструкции крыши, устройство

Составными элементами элементов кровли являются стропила, обрешетка и ограждение, т. Е. Крыша.

Желоба и ребра — наклонная поверхность. К горизонтальным компонентам относятся конь, долина и долина. К нижнему краю пандуса для организации водостока в некоторых случаях применяют водосточный желоб. Нижняя часть аппарели, расположенная между пазом и кромкой, называется спуском. Это можно назвать основным элементом крыши.

Деревянный каркас кровли представлен следующими конструктивными элементами: основными и обязательными — мауэрлат, стропила и прогоны, а также вспомогательными — стяжными, стойками и подкосами.

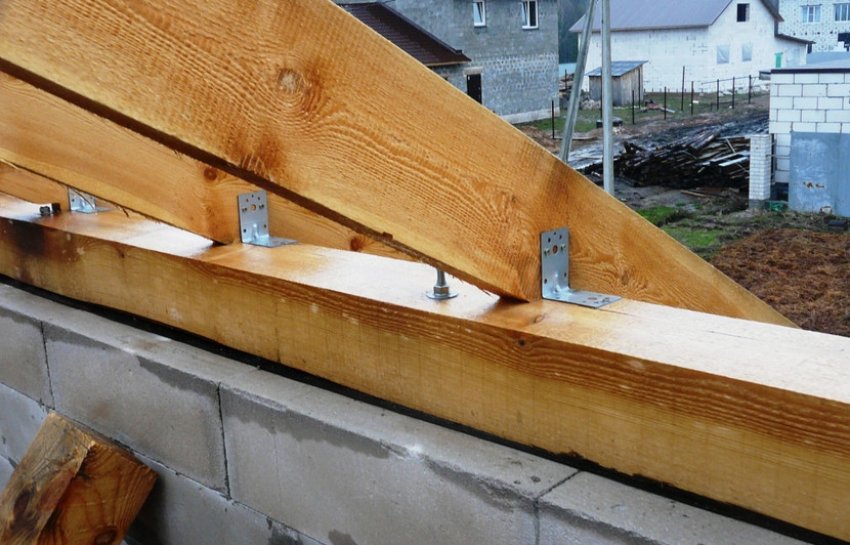

Mawérlat, в народе именуемый «королева», «королева», представляет собой брус с минимальным сечением 10 х 10 см или брус с нижней стороны.Мауэрлат должен быть опорой для стропил, а в его функции входит равномерное распределение нагрузки на внешние стены. на стене, выполненной из легкой кладки, легкого бетона, каркаса и панели, следует по всей их длине уложить сплошной мауэрлат.

Если стены массивные, из камня или кирпича, ферма под каждой опорой должна иметь длину, необходимую для ограждения 0,5 м древесины или распиленных бревен. В этом случае концы планок крепятся на металлический крючок, при кладке стены заделываются на 2-3 ряда кирпичей.

Стропила из деревянных балок, досок, брусьев в основном несут каркас крыши, ее основание.

Настенный монтаж

Кроме того, стропила — несущая конструкция, выдерживающая вес кровли, давление снега и ветра. Именно поэтому древесина, служащая для изготовления ферм, должна быть лишена каких-либо изъянов: червоточин, выпадных сучков, гнили, трещин в зонах соединения и их длина больше 0,25 прутка длины и глубины 0,25 его толщины .

При изготовлении ферм подходят доски хвойных пород, толщиной 40-60 мм, или бруски.Пиломатериал должен быть без дефектов, хорошо просушенным, с минимальным количеством сучков. Можно использовать и логи, но следует учитывать, что они намного сложнее.

Доски стропил отличаются простотой сборки, так как все соединения выполняются на гвоздях с вкладышами и без них. насечки, ослабляющие брус и бревенчатую конструкцию, в данном случае используются только для соединения стоек с прогонными шпалами и в наклонных стропилах.

Сечение стропил

В зависимости от нескольких факторов, таких как:

• нагрузка, вызванная весом кровли и снегом;
• ступенчатых стропил; размер пролета;
• скат кровли.

Размер сечения ферм следует выбирать с учетом их длины и расстояния между ними.

Может монтироваться прямо на мауэрлат стропил. Однако в том случае, когда нужно покрыть большой пролет, только основных элементов каркаса будет недостаточно.

В такой ситуации помогут подтянуть стойки и подкосы, как вместе, так и по отдельности.

Важно учитывать, что в любой конструкции кровли есть две основные составляющие: ограждающая, представленная кровля и опорная, или стропила, которые делятся на навесные и наслонные.

Характерной особенностью наслонных кровельных систем является их долговечность, обусловленная работой в условиях перекрестной вентиляции, что предотвращает возможное загнивание наслонных деревянных ферм и выход из строя. Также важна относительная простота устройства и реализации.

Система наслонных стропил состоит из следующих конструктивных элементов:

• стопа стропильная;
• подстропильные элементы;
• обрешетка (настил).

Наслонная стропильная система односкатной крыши включает отдельные стропила, опирающиеся на их кромки, противоположные конструкции стены.В случае двускатной крыши стропильная система состоит из пары наклонных стропил, примыкающих к нижним краям стен, и верхних краев на прогоне, который поддерживается подкосами.

Видео:

Berekening van het schilddak is met schilddak online Calculator + 3D

Hip dak is een eigentijds design, met een schilddak, gekenmerkt door een hoge mate van aerodynamica. Door de vorm van het dak ziet er esthetisch mooi en netjes, zonder verlies aan sterkte.

Om een ​​mooi en functioneel gebouw is het aanbevolen uit te voeren eenvoudige berekening schilddak online Calculator kalk. pro. De berekeningen zijn gemaakt voor gratis, u hoeft maar uw initiële gegevens in en klik op «Bereken». Дэн кунт у де берет результат в формате een handig, verzenden van e-mail, werken met tekeningen, интерактивная 3D-модель.

Bouwen van hoge kwaliteit structuren is het noodzakelijk om nauwkeurig te bepalen van de parameters van de spanten, het tekenen van de layout van een schilddak, voor het berekenen van de hoeveelheid van het bouwmateriaal.U kunt gebruik maken van de Pythagorese tabellen, complexe wiskundige formules en vergelijkingen of een beroep doen op de ervaring van een expert.

Kan worden berekend, onafhankelijk van elkaar, maar om te voorkomen, которая находится в нескольких лучших процессах, является het het beste om te gebruiken multifunctionele programma gepresenteerd на веб-сайте. Альтернативный вариант калькулятора калькулятора калькулятора kalk.pro-online.

De voordelen van kalk.профессиональный калькулятор schilddak online

Познакомился с программой, которая вам нужна, и обеспечивала бесперебойную работу с энергией, tijd, geld. Конструктор Voorgestelde schilddak is voorzien van:

• gemak, toegankelijkheid van het gebruik;
• бесплатно berekeningen, simulaties;
• de maximale nauwkeurigheid van berekeningen;
• berekeningen volgens de regels, eisen en normen;
• de vorming van een interactief 3D-модель (проект) van het afgewerkte dak;
• de creatie van de nodige gedetailleerde technische tekeningen van all elementen van de hip dak, bijvoorbeeld, het plan van de heup spanten van het dak, en het hele systeem;
• de keuze van de parameters, met inbegrip van het type dak en de maateenheid (мм, см, м, футы, дюймы).

Een belangrijk aspect van het werk programma wordt een gedetailleerde project als gevolg van berekeningen en simulaties. Schilddak, tekening, die zal word ingediend na het uitvoeren van de релевантные berekeningen, zal de exacte afmetingen van elk detail foror een betrouwbaar en надежная система dakbedekking фермы.

Hoe bereken hip dak?

Bereken Hip Dak Calculator помогает bij het bepalen van de benodigde hoeveelheid materiaal voor de constructie en de afmetingen van de belangrijkste elementen. Het gewenste resultaat te bereiken moet u de informatie over het gebouw en het dak blendte, de lengte, de overlap materiaal aan de boven-en zijkant:

• dak afmetingen: hoogte, grootte van de luifel;
• huis afmetingen: длина + брэстэ, дикте эн хогте ван де ванден, брэстэ + дикте мауэрлат;
• метинген ван де спантен: диепте веггеспоэльд ван де спантен, де брете ван де кепер, де дикте, де афстанд куриц де тунхогте туссен;
• de geschatte dikte kontrobreshetki en instellingen mantel;
• informatie op de dakbedekking.

Voor het uitvoeren van een taak, hoe bereken de oppervlakte van een schilddak из Elementen van de website, het programma duurt minder dan een minuut. De gebruiker hoeft alleen maar in te voeren juiste parameters van de structuur.

De resultaten van de berekeningen van de constructie van de Calculator met schilddak

Na de berekening van de Calculator genereert all gegevens die nodig zijn voor de inkoop van materialen, de start van de bouw van het dak:

• de maten van алле спантен (хип дак, зе зийн андерс — диагонаал, хеллинг, энз. )
• de lengte van de nok en de dakrand
• plein met schilddak
• het volume van hout voor de bouw, het bedrag van materiaal voor het dak;
• gedetailleerde tekeningen
• 3-d модель

Als een piramidale schilddak in natuurlijke vorm is een drie-Dimensale vorm (een piramide), het programma berekent niet alleen de omtrek van de base, de grootlie (van de grootlie) maar de totale oppervlakte van het gebouw.

Makkelijk te gebruiken software die beschikbaar is for gebruikers van het netwerk — de belangrijkste voordelen van online programma ‘s.Het vergemakkelijkt het process van de bouw van het dak, zodat het ontwerp en de bouw van het ontwerp hoeft u niet van de diensten van professional. Gebruik een functionele tool nu!

Schilddak dak schilddak, gebouwd op de exacte berekeningen van de Calculator — de sleutel tot een duurzaam dak en de esthetische uitstraling van uw huis.

Алюминиевая кровельная система со стоячим фальцем Euroseam® производства Euroclad®

КАКОЙ ВАРИАНТ ПОДХОДИТ ДЛЯ ВАШЕГО ПРОЕКТА?

Во всех случаях производства на месте нам требуется тщательная консультация на протяжении всего процесса составления предложения и советуем продолжать его на этапах планирования, когда это соответствует размеру проекта. Мы будем присутствовать на необходимых собраниях по планированию на объекте, чтобы обсудить наше Заявление о методе и требования к персоналу, а также сможем дать точные заявления о методах на участке. У нас есть обширные знания о ситуации на стройплощадке, и наша постоянная команда на месте посоветует лучшее и наиболее подходящее решение для получения наших листов для стоячих швов, будь то прямые, изогнутые, многоугольные или волновые формы на месте. Чтобы решить, какой способ доставки на объект является наилучшим, пожалуйста, свяжитесь с нашим офисом продаж по телефону 02922 010101

.

заводское производство

Профили

Euroseam® могут быть изготовлены на нашем производственном предприятии в Кардиффе и тщательно упакованы для доставки.Проверки качества ISO9002 на протяжении всего процесса заказа материалов, а затем производственного процесса, обеспечивают полную прослеживаемость материалов и продукции в процессе производства и после него.

доставка упаковка

Прямоупакованные профили позволяют эффективно использовать пространство прицепа, а средняя загрузка листов будет содержать около 2500 м2 листов. Предварительно изогнутые листы укладываются на грузовой прицеп другим способом, позволяя загружать только 800 м2. Максимальный вес упаковки доставляемых листов — 1 тонна.Длина листа до 8 метров можно смело поднимать с помощью лямки стропы более 8 метров потребует дополнительного использования траверсой (мы можем поставить по запросу). Распорные балки предназначены только для работы с краном. Пожалуйста, обсудите любые специфические требования сайта перед размещением заказа.

SITE roll — шлифованный

E Если длина листа превышает 18,5 метра, мы рекомендуем использовать наши мобильные производственные установки, где профили стоячих швов можно также производить на одной из наших 3 мобильных установок.Трехфазный генератор мощностью 85 кВА обеспечивает питание роллформера на срок до 2 недель без дозаправки, поэтому у нас нет дополнительных требований на месте, за исключением необходимого пространства и правильного количества персонала, предоставленного подрядчиком. Команда Euroclad On Site может прибыть на место и изготовить листы после простой 10-минутной настройки трейлера. Листы можно формовать, а затем поднимать с помощью балки Euroclad Spreader или, альтернативно, роллформера можно безопасно поднимать к карнизу, а листы производятся на уровне крыши.

ВАРИАНТ ДЛЯ ПЛОЩАДКИ — ВАРИАНТ К КАРНИСТИ

Роллформователь имеет собственный беспроводной пульт дистанционного управления, поэтому машину можно запускать с безопасной зоны крыши, не находясь внутри производственного цеха роллформера. При прокатке на уровне земли мы можем производить 6000 литров листов в день, на уровне крыши мы также можем производить 6000 литров в день.

ОПЦИЯ ИЗГИБА

Устройство для создания кривых также может быть расположено на месте, оно находится внутри 20-футового контейнера и может создавать на месте одно-, много- и волновые кривые с точностью до 1.Радиус 5 метров. (МИНИМАЛЬНОЕ РАДИУС — В ЗАВИСИМОСТИ ОТ СПЕЦИФИКАЦИИ МАТЕРИАЛА)

.
