Мелкозаглубленный фундамент глубина заложения: Мелкозаглубленный ленточный фундамент (мелкого заложения) МЗЛФ + расчет

Опубликовано в Разное
/
29 Июн 2018

Содержание

Мелкозаглубленный фундамент глубина заложения

Когда проектируется мелкозаглубленный фундамент, глубина заложения является важнейшим показателем, который во многом определяет надежность всего сооружения. Фундаменты мелкого залегания широко применяются для малоэтажных строений разного назначения. С учетом важности этого элемента, расчет должен проводиться тщательно с учетом норм СНиП. Перед принятием решения о самостоятельном строительстве следует решить главный вопрос: как рассчитать глубину фундамента и все его основные параметры. Само строительство — это стандартное мероприятие, которое вполне может быть произведено своими руками.

Фундамент изнутри

Особенности фундамента

Фундаменты мелкого заложения представляют собой основание строения, глубина закладки которого, обычно, лежит в пределах 30-50 см (не более 70 см). Принцип работы такой конструкции основан на создании жесткой рамы, которая способна компенсировать пучение грунта при замерзании. При сезонных подвижках нагрузки равномерно перераспределяются, что позволяет обеспечить общее вертикальное равномерное перемещение сооружения без риска разрушения.

Фундаменты мелкого заложения имеют следующие характеристики, отличающие их от других типов оснований:

  • глубина заложения фундамента — не более 70 см;
  • основа конструкции находится выше глубины промерзания грунта;
  • может обустраиваться на почвах с высоким уровнем грунтовых вод и на пучинистых (вспученных) почвах.

Работоспособность фундамента обеспечивают следующие принципы, заложенные в конструкцию:

  1. Губина залегания фундамента, чаще всего, выдерживается в пределах 0,4-0,5 м, что исключает действие касательных усилий при морозном пучении.
  2. Жесткая рама конструкции перераспределяет нагрузки, что обеспечивает надежность на пучинистых почвах.
  3. Фундаментная основа опирается на подушку с высоким коэффициентом водной фильтрации, что позволяет отвести воду при оттаивании грунта и распределяет нагрузку на грунт.
  4. Воздействие пучения при промерзании снижается использованием утеплительных покровов на грунт шириной не менее 1 м.
  5. Если имеется высокий уровень грунтовых вод, то закладывается система дренажа.

Мелкозаглубленный фундамент может закладываться во многих типах грунтов, в т.ч. можно возводить такой фундамент при высоком уровне грунтовых вод. Запрещается его строительств на биогенных органических грунтах (торф, сапропель, ил), а также нежелательно его обустройство на неоднородных слоях грунтов, на границе разных подлежащих грунтов, на чрезмерно пучинистых почвах (пластичный глинистый водонасыщенный грунт, водонасыщенные пылеватые пески), на затапливаемых участках.

Рассматриваемый тип фундамента используется при строительстве малоэтажных сооружений, чаще всего, дач, гаражей, хозяйственных построек, бань и т.д. Его можно использовать при возведении срубов из бревен или стен из ячеистых бетонов, легкого кирпича, при возведении каркасно-щитовых строений.

Особенности конструкции

Конструирование и строительство мелкозаглубленных фундаментов нормируется требованиями СНиП, которые необходимо неукоснительно выполнять. В зависимости от назначения сооружения такие фундаменты могут быть следующего типа: ленточный, столбчатый и блочный.

Устройство ленточного мелкозаглубленного фундамента предусматривает заливку непрерывной армированной бетонной полосы в хорошо утрамбованные траншеи с песчаной подушкой. Конструктивно такая система аналогична обычной ленточной опоре, но отличается глубиной заложения, наличием теплоизоляции и дренажа. В строениях разного назначения могут быть некоторые упрощения, но в целом, устройство ленточного мелкозаглубленного фундамента имеет основные элементы и параметры, показанные на рис.1. (Рис.1. Схема ленточного фундамента мелкого заложения)

Основной смысл конструкции заложен в том, что бетонная лента должна исполнить роль очень прочной рамы (ростверка), которая перераспределяет нагрузки и исключает просадки в грунт. Цель достигается тем, что лента имеет небольшую заглубленную часть и достаточно высокую (40-50 см) надземную цокольную часть, связанные единым армирующим каркасом. Важным и обязательным элементом является отмостка с уложенным под ней горизонтальным утеплителем. Такая система уменьшает воздействие морозного пучения.

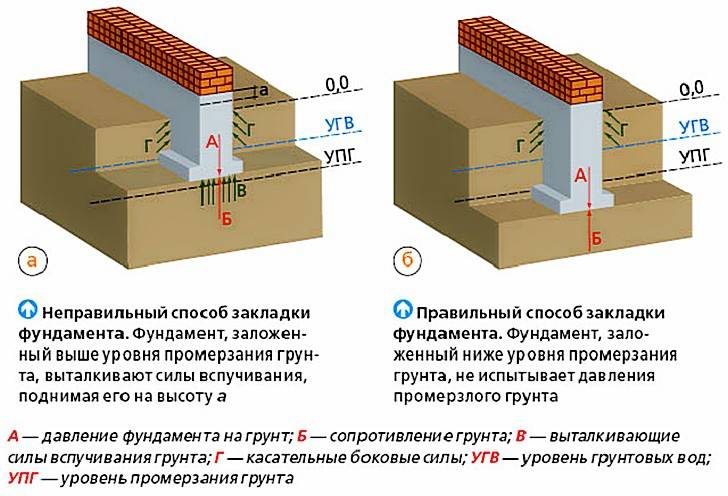

Схема закладки фундамента

При возведении достаточно легких строений (гараж, баня, сарай) используется столбчатый мелкозаглубленный фундамент из буронабивных или забивных свай, монолитных столбов и т.д. Обязательным элементом конструкции является ростверк, который связывает все сваи между собой, создавая пояс для распределения нагрузки. Столбчатый фундамент может иметь ростверк из стальных балок или монолитной армированной бетонной ленты, сооружаемой на поверхности земли.

Принцип расчета

Прежде чем начать возводить фундамент, необходимо провести расчет его основных параметров. При проектировании наиболее распространенного ленточного основания проводится определение следующих параметров: глубина залегания фундамента, ширина ленты и высота надземного ростверка. Кроме того, следует провести проверочный расчет на деформации в соответствии со СНиП 2.02.01-83. При проведении расчетов учитываются следующие факторы: тип грунта, уровень грунтовых вод, глубина промерзания почвы, нагрузка на опору, перепад высот на месте строительства.

На первом этапе проектирования обязательно проводится анализ почвенных характеристик, и, прежде всего, определяется тип почвы. Основные почвенные характеристики можно определить самостоятельно. Для этого выкапывается небольшая яма на глубину фундаментного заглубления, и извлекаются образцы грунта. Почва увлажняется и скатывается цилиндром длиной 14-16 см и диаметром 10 мм. Затем, делается попытка сворачивания из образца кольца — если цилиндр при закручивании разрывается, то грунт — суглинок; если сохраняет форму, то — глинистая почва. Супесь вообще не формируется таким образом, а разваливается.

Пористость почвы определяется следующим образом. Из грунта вырезается куб со стороной 10 см и взвешивается — определяется объемная масса (М1). Потом, куб раздавливается, уплотняется и снова взвешивается — масса сжатого грунта (М2). Коэффициент пористости рассчитывается из формулы Е = 1 — М1/М2, где М1, М2 выражаются в кг/см³.

Сечение мелкозаглубленного фундамента

Глубина фундамента для гаража или другого сооружения зависит от глубины промерзания грунта, которая отличается в разных климатических зонах и для разных типов почв.

Средние значения этого параметра сводятся в таблицы по регионам. Например, в районе Москвы суглинки промерзают на 1,35 м, средний и крупный песчаник — на 1,76 м; в Ростове — 0,8 м и 0,88 м, соответственно; а в Тюмени — 1,8 и 1,98 м.

Минимальная глубина

Как определить глубину заложения фундамента? Глубина фундамента под гараж, баню и т.д. определяется, исходя из минимально допустимых показателей. В свою очередь, минимальная глубина залегания фундамента зависит от глубины промерзания почвы, степени ее пучинистости (коэффициента пористости) и высоты залегания подземных вод. Увеличение глубины промерзания и более близкое расположение воды повышает нагрузку при сезонном пучении, что требует увеличения заглубления фундамента. В то же время, при хорошем утеплении конструкции и обеспечении надежного дренажа, значение этих воздействий существенно снижается и их можно не учитывать.

Глубина фундамента для гаража или др. сооружений производится исходя из таблицы, рекомендуемой СНиП.

Глубина промерзанияпочвы без пучинистости, м Глубина промерзания пучинистой почвы твердой и полутвердой консистенции, м Минимальная глубина заложения фундамента, см
Не более 2 Не более 1 50
Не более 3 Не более 1,5 75
Более 3 1,5 — 2,5 100
2,5 — 3,5 150

Расчет параметров

Определение глубины заложения фундамента для гаража или другого сооружения требует уточнения по действию нагрузок. Важнейшим параметром ленточного фундамента является ширина ленты (подошвы). Вместе с глубиной закладки ширина обеспечивает допустимые нагрузки на грунт, с целью недопущения проседания. Расчет фундамента мелкого заложения основан на учете этих основных характеристик.

Ширина подошвы определяется по формуле В = Q/R, где Q — расчетная нагрузка на фундамент, равная массе всех элементов сооружения; R — сопротивление грунта (является табличной величиной и различно для разных грунтов). При определении нагрузки складываются массы следующих элементов: стены с отделкой, фундамент с цоколем, потолочное перекрытие, дверные и оконные системы, гидро- и теплоизоляция, стропильная система и крыша, все внутреннее оборудование (мебель, сантехника и т.д.).

Проверочный расчет конструкции ведется по удельному давлению на грунт (Р). Значение показателя рассчитывается по формуле Р = Q/S, где S — площадь поверхности ленты фундамента. Полученная величина выражается в кг/м² и сравнивается с допустимым значением R для конкретного грунта. С учетом необходимого запаса прочности Р должно превышать R на 20-22%. При отсутствии запаса придется увеличивать ширину подошвы.

Мелкозаглубленный фундамент позволяет значительно снизить затраты на строительство некоторых строений без снижения их надежности. Важным показателем для обеспечения требуемой прочности является глубина его заложения (выше глубины промерзания), которую следует выбирать, исходя из требований СНиП.

Ленточный фундамент: глубина заложения, таблицы и расчет

Несмотря на то, что глубина устройства ленточного фундамента не является единственным показателем надежности и долговечности, она играет огромную роль в целостности всего дома в процессе его эксплуатации. Железобетонная лента любых размеров и марки бетона может со временем лопнуть, если она будет неправильно размещена в грунте, не учитывая его особенности.

Для того, чтобы не запутаться во всех типах фундаментов и грунтах, попробуем разобраться во всем по порядку. Сначала разберем типы монолитных лент, а затем конкретно для каждого типа ленточного фундамента определимся с глубиной заложения.

Наверное, стоит начать с того, что сами ленточные фундаменты делятся на три основных типа:

  1. Незаглубленные
  2. Мелкозаглубленные
  3. Заглубленные

Каждый из этих типов закладывается на определенную глубину, которая зависит от нескольких основных факторов:

  • Глубина промерзания грунта
  • Тип грунта
  • Уровень грунтовых вод

Стоит отметить, что глубина заложения ленточного фундамента — это расстояние от поверхности грунта до подошвы фундамента, а не та глубина, на которую копается траншея. В траншее, помимо фундамента может присутствовать подушка.

Теперь давайте разберемся, как эти факторы влияют на каждый тип ленточного фундамента в отдельности.

Незаглубленный ленточный фундамент применяется в строительстве частных домов крайне редко, потому что он является очень слабой опорой для будущего строения. Как правило, он весь располагается поверх грунта, а внутри находится только лишь песчаная, либо песчано-гравийная подушка.

Много писать о незаглубленном ленточном фундаменте я не буду, тем более ему уже была посвящена целая статья ранее. Да и вообще, само понятие глубины заложения у такого фундамента отсутствует.

Это самый капризный, в плане глубины заложения фундамент. Во-первых, он не так надежен, как заглубленный, ну а во-вторых – для того, чтобы такой ленточный фундамент выдержал нагрузку строения, а также сдерживал все силы пучения, передаваемые от грунта, к его расчету необходимо подойти с особой ответственностью.

Как залить мелкозаглубленный ленточный фундамент я уже подробно описывал в одной из предыдущих статей. Поэтому в подробности вникать не будем.

Такой ленточный фундамент закладывается на глубину, которая значительно выше глубины промерзания почвы, поэтому и называется мелкозаглубленный. На него, в отличие от заглубленного, могут в значительной степени действовать силы пучения грунта.

Так же, немаловажным отличием мелкозаглубленных фундаментов является то, что его необходимо делать монолитным не только ниже уровня грунта, но и сразу, выставив опалубку, залить надземную часть фундамента – цоколь. Это в значительной степени усилит весь ленточный фундамент.

Глубина заложения мелкозаглубленного фундамента напрямую зависит от всех трех факторов, описанных выше. Для того, чтобы не запутаться, давайте рассмотрим таблицу.

Таблица №1: Глубина заложения ленточного мелкозаглубленного фундамента (минимальная), в зависимости от типа и глубины промерзания грунта

Глубина промерзания грунта, м Глубина заложения
фундамента, м
Грунт слабопучинистый Грунт непучинистый,
твердые породы
более 2,5 1,5
1,5 — 2,5 3,0 и более 1,0
1,0 — 1,5 2,0 — 3,0 0,8
менее 1,0 менее 2,0 0,5

Примечание: Для того, чтобы узнать, какая глубина промерзания грунта в Вашем регионе, посмотрите ниже на таблицу №2, где даны значения для некоторых городов, с учетом типа грунта. Кликните по таблице, чтобы увеличить.

Таблица №2: Глубина промерзания грунта в некоторых регионах

Примечание: Помимо того, что на глубину заложения ленточного фундамента влияет глубина промерзания и тип грунта, так же не стоит отбрасывать еще один очень важный фактор – уровень грунтовых вод, о котором и поговорим далее.

Зависимость глубины заложения ленточного фундамента от уровня грунтовых вод (УГВ)

Существует два варианта расположения грунтовых вод – когда они расположены ниже глубины промерзания грунта, и когда – выше.

Уровень грунтовых вод ниже глубины промерзания грунта

Это можно считать хорошим показателем, и в этом случае, грунтовые воды в большинстве типов грунтов не оказывают особого влияния на глубину устройства монолитной железобетонной ленты.

Единственным ограничением, в данном случае, является то, что в таких грунтах, как суглинки, глины и им подобных, ленту необходимо закладывать минимум на половину глубины промерзания такого грунта. В других, «хороших» грунтах, этот фактор на заложение фундамента — не влияет.

Другими словами, если глубина промерзания в Вашем регионе, допустим – 1,5 метра, то ленточный мелкозаглубленный фундамент необходимо устраивать минимум на 0,75 метров.

Уровень грунтовых вод выше глубины промерзания грунта

Если грунтовые воды расположены высоко, то глубина копки траншеи для ленточного фундамента не зависит от их уровня только на скалистых грунтах, песчаных крупнозернистых, гравийных и им подобных.

На любых других типах грунтах, с высоким УГВ, монолитную ленту придется заглублять ниже глубины промерзания на 10-20см (). В этом случае она станет заглубленным фундаментом.

Заглубленный ленточный фундамент считается наиболее надежным из всех лент. Он закладывается ниже глубины промерзания грунта на 10-20 см. Еще одним условием его устройства является то, что грунт под его подошвой должен быть более или менее твердым.

В случае болотистых грунтов, торфяников и подобных им, ленточный фундамент закладывается на глубину, которая ниже этих слоев. В некоторых случаях, достаточно прокопать траншею до твердых пород грунта, а затем устроить песчаную или песчано-гравийную подушку до уровня, который чуть ниже глубины промерзания грунта в Вашем регионе.

Когда на строительном участке грунт совсем плох для заложения ленточного фундамента, или его устройство требует огромных затрат, можно попробовать рассчитать другой тип фундамента, например, плитный. Возможно, это будет как дешевле, так и надежнее.

После проведения всех расчетов по глубине заложения ленточного фундамента, частенько бывает так, что с учетом грунта и региона, его необходимо заложить очень глубоко. От сюда возникает вопрос о том, как сократить расходы и уменьшить глубину.

Существует несколько способов уменьшения глубины заложения ленточных фундаментов, все они основаны на том, чтобы уменьшить значение основных факторов, влияющих на фундамент.

Уменьшение глубины промерзания грунта

Изменить климат в регионе мы, конечно же, не сможем, но сможем изменить глубину промерзания, конкретно под подошвой фундамента, утеплив сам фундамент и грунт, прилегающий к нему с наружной стороны.

Таким образом мы сможем уменьшить глубину заложения фундамента, а также сократить расходы на него.

Отвод грунтовых вод от ленточного фундамента

Еще один действующий способ уменьшения глубины заложения ленточного фундамента – отвод воды от него.

Делается это с помощью устройства хорошей дренажной системы, которая отведет значительную часть воды от фундамента и не даст ей пагубно воздействовать на него.

Песчаная или песчано-гравийная подушка под фундаментом

В случае, когда на участке пучинистые слои грунта залегают достаточно глубоко, ленточный фундамент также придется закладывать на большую глубину. Уменьшить ее можно, заместив пучинистый грунт песчаной или песчано-гравийной подушкой.

Другими словами, необходимо выкопать глубокую траншею до твердых грунтовых пород, а после этого устроить там массивную песчано-гравийную подушку, которая распределит нагрузку от фундамента и дома на грунт равномерно и не даст силам пучения пагубно воздействовать на фундамент.

Подушку желательно делать не только под подошвой фундамента, но и рядом с ним, как показано на схеме.

Стоит отметить, что самым надежным методом уменьшения глубины заложения ленточного фундамента, является комбинированный способ, т.е. и устройство подушки, и утепление, а также устройство дренажа, если это понадобится.

на сколько заглублять траншеи мелкозаглубленного фундамента

1Популярность ленточного фундамента далеко опередила все остальные варианты конструкции основания.

Причиной этого является универсальность, способность выдерживать высокие нагрузки и работать на различных типах грунта.

Большим преимуществом считается совместимость с другими типами фундамента, возможность усиления ленты вспомогательными элементами — столбами, сваями и прочими дополнениями.

Важным достоинством ленты считается отсутствие необходимости слишком глубокого погружения в грунт.

В зависимости от условий и веса постройки можно обойтись малыми глубинами траншеи, что позволяет получить заметную экономию денег, времени и труда.

Содержание статьи

Что влияет на выбор глубины ленточного фундамента

К факторам, оказывающим основное воздействие на фундамент, относятся:

  • Уровень залегания грунтовых вод. Они создают механические нагрузки с различным направлением вектора усилия, проникают в толщу бетона, разрушая его изнутри. Водоносные горизонты создают особую гидрогеологическую обстановку на участке, определяют выбор типа основания и прочие вопросы строительства.
  • Глубина промерзания грунта в холодное время года. Обычный ленточный фундамент, согласно, технологическим требованиям, должен быть погружен на 0,5 м глубже точки замерзания. Это позволяет избежать морозного пучения, когда замерзшая вода, расширяясь, начинает выталкивать фундамент. Чем глубже находятся водоносные слои, тем меньше может быть погружена лента.
  • Тип грунта. Состав почвы определяет способность удерживать воду. Наличие большого количества влаги вызывает сильное морозное пучение, подвижки грунта из-за расширения линейных размеров замерзшей воды.

ОБРАТИТЕ ВНИМАНИЕ!

Идеальный вариант — строительство в плотных и сухих почвах, не имеющих высоко расположенных водоносных горизонтов и свободно пропускающих воду. На практике такое удачное сочетание встречается редко.

2

Зависимость глубины погружения ленты от типа и состава грунта

Тип грунта оказывает большое влияние на выбор глубины погружения ленты. Разные виды почв требуют собственного подхода к заглублению ленты, поскольку обладают различными сочетаниями качеств, показателей плотности, рыхлости, способности пропускать или задерживать воду и т.д.

Рассмотрим наиболее характерные типы грунтов:

  • Скалистые. Прочные, надежные слои, практически не требующие погружения ленты.
  • Крупнообломочные. В этот тип входят галечные, гравийные и хрящеватые типы почв, состоящих из обломков горных пород и гравия. Рекомендованный уровень заглубления — 0,5 м.
  • Песчаные. Существует три типа — крупные, средние и пылеватые пески. Первые и вторые нуждаются в заглублении на 0,4-0,7 м, третьи считаются непригодными для фундаментов из-за чрезмерно низкой несущей способности и требуют использования дополнительных опорных элементов (свай).
  • Глинистые почвы. Отличаются высоким уровнем морозного пучения, поэтому требуют погружения на всю глубину промерзания грунта.
  • Содержащие органические примеси. К ним относятся ил и торф. Эти грунты не подходят для устройства ленточного фундамента.

На практике состав грунта редко бывает однородным. Чаще всего встречаются слоистые структуры с наличием нескольких типов, поэтому выбор глубины погружения надо производить по сочетанию условий.

ВАЖНО!

Для условий вечной мерзлоты правила строительства ленточных оснований регламентируются СНиП 2.02.04-88, которые имеют существенное отличие от нормативов, действующих для других климатических зон.

Определение типа грунта можно произвести самостоятельно. Для этого надо скатать из щепотки почвы шарик между ладонями, немного сжать его и посмотреть на результат. Если шарик не получился совсем — это песок.

Шарик, рассыпавшийся на мелкие части при сдавливании, указывает на супесчаный грунт. Трещины при сдавливании образуются на суглинке, а ровный и пластичный шарик, легко изменяющий форму без разрушений может получиться только из глины.

3

Глубина закладки

Само название основания раскрывает его особенности. Лента сооружается целиком на дневной поверхности, без погружения в грунт. Вариант встречается довольно редко, так как требует специфических условий и применяется только для легких вспомогательных построек, в основном, из древесины.

Жилые дома, построенные на таком фундаменте, встречаются крайне редко, поскольку подходящие условия для этого отыскать непросто. Требуется плотное, в идеале — скальное основание с ровной площадкой. Под ленту делается песчаная подушка, служащая дренажным слоем.

После этого устанавливается опалубка и заливается лента, полностью размещенная над уровнем грунта. Такая лента не обладает достаточной степенью прочности, так как не имеет опоры по боковым поверхностям.

Для ленточных фундаментов существует ограничение по длине стен — не более 5-7 м. Отсутствие опоры боковых частей ленты имеет и полезную сторону — нет опасности возникновения нагрузок, вызванных морозным пучением.

4

Мелкозаглубленный ленточный фундамент

— распространенный способ реализации основания, позволяющий получить значительную экономию по всем позициям — денег, времени и трудовых вложений. Лента имеет меньшую несущую способность, чем вариант, поэтому используется для малоэтажных построек, в основном — для частного домостроения.

Рекомендуется использовать на непучинистых (или, как минимум, слабопучинистых) грунтах. Мелкозаглубленный ленточный фундамент не подходит для участков со сложным составом почв, на стыке разных типов грунта, на подтапливаемых или заболоченных участках с высоким уровнем залегания грунтовых вод.

Глубина погружения мелкозаглубленной ленты намного меньше глубины промерзания грунта. Она может находиться в пределах 0,5-1,5 м в зависимости от глубины промерзания и степени морозного пучения.

Более подробно эта зависимость отображена в таблице:

Глубина промерзания условно непучинистого грунта Глубина промерзания условно пучинистого грунта Рекомендуемая глубина заложения фундамента
До 2 м До 1 м 0,5 м
До 3 м До 1,5 м 0,75 м
Более 3 м От 1,5 до 2,5 м 1 м
От 2,5 до 3,5 м 1,5 м

Чаще всего используется глубина в пределах 0,5-0,7 м. Это обусловлено тем, что строители стараются не рисковать и отказываются от применения мелкозаглубленного типа ленты на сомнительных участках.

Определенные коррективы может внести уровень подъема грунтовых вод.

Для глинистых и суглинистых грунтов рекомендуется заглублять фундамент минимум на половину глубины промерзания.

Погружение заглубленной ленты

Заглубленный тип — основной, классический вариант конструкции ленточного основания, обладающий максимальной прочностью, надежностью и несущей способностью.

Он погружается на глубину, превышающую уровень замерзания почвы, причем, разница уровней определяется как произведение табличного значения глубины промерзания на коэффициенты теплоотдачи дома и условий работы. По данным некоторых специалистов, погружать ленту следует не менее, чем на 0,5 м от уровня промерзания.

Другие источники утверждают, что достаточно 10-20 см. Такие расхождения возникают из-за разницы в точке отсчета — одни считают полную глубину траншеи, другие отталкиваются от слоя подготовки (песчано-гравийной засыпки).

ОБРАТИТЕ ВНИМАНИЕ!

Под внутренние стены допускается создание менее глубоко погруженной ленты, так как тепловой фон от дома существенно меняет температурный режим участка грунта, находящегося под домом.

5

Глубина заложения в московской области

Нормативная глубина промерзания почвы в Московской области составляет 1,32 м на песчаных грунтах и 1,2 м на глинистых участках. Соответственно, в зависимости от геологического состава почв на участке, глубина погружения должна быть не менее 1,5-2 м, с учетом толщины песчано-гравийной подушки.

Однако, специалисты отмечают большую неоднородность грунтов, высокое разнообразие уровней водоносных горизонтов. Поэтому в каждом конкретном случае следует уточнить строение грунта и, в особенности, наличие и уровень залегания водоносных слоев.

Для мелкозаглубленных оснований оптимальным вариантом считается диапазон от 0,2 до 0,6 м, с учетом высоты цоколя не менее 30-40 см. Нередко используется способ, когда траншею выкапывают значительно глубже, чем надо, а затем поднимают ее дно с помощью песчано-гравийной подушки.

Так достигается возможность опереть на плотные слои и параллельно образовать мощный и качественный дренажный слой.

6

Как уменьшить глубину

Вопрос решается с помощью использования различных приемов:

  • Утепление фундамента. Траншея выкапывается выше уровня промерзания, но ее ширина заведомо больше, чем требуется. На поверхность бетонной ленты устанавливается герметичный слой теплоизолятора из экструдированного пенополистирола (пеноплекса) для фундаментов. Затем пазухи засыпаются песчано-гравийной смесью, образуя качественный дренажный слой, препятствующий проникновению воды к ленте и снижающий нагрузки пучения.
  • Отвод грунтовых вод с помощью дренажной системы. Этот способ подходит не всегда, поскольку надо иметь точку сброса или участок должен располагаться рядом с понижением рельефа или водоемом. Влага отводится в дренажную канавку, пройденную по периметру фундамента. Затем из канавки вода сбрасывается в трубопровод, откуда удаляется в дренажный колодец, водоем или иной удобный участок.

Кроме этих способов можно просто использовать мелкозаглубленный вариант ленты, если это позволяют размеры и вес постройки и состав грунта.

7

Влияние грунтовых вод

Грунтовые воды оказывают на фундамент резко отрицательное воздействие. Они способствуют разрушению при заморозках, коррозии металлических элементов, по капиллярам проникают в стеновые конструкции и понемногу разрушают постройку.

При создании проекта необходимо подробно выяснить о глубине, мощности водоносных пластов, уточнить, имеются ли сезонные колебания их уровня. При наличии опасных количеств или резких перепадов уровней, следует обеспечить отвод влаги, дренировать траншею или использовать другие средства для решения вопроса.

В крайнем случае, следует рассмотреть другой вариант конструкции фундамента.

8

Полезное видео

В данном видео вы узнаете, какова должна быть фундамента:

Заключение

Глубина погружения ленточного фундамента — величина изменяющаяся в зависимости от внешних условий и массы постройки. Большинство строителей сходятся во мнении, что погоня за большой глубиной установки ленты сама по себе никаких проблем не решает.

Важно грамотно использовать свойства грунта на участке, обеспечить и надежный основания. Это позволит применить меньшую глубину заложения, сократить расходы и время застывания бетона при отливке.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Глубина заложения малозаглубленного ленточного фундамента

Материал из книги «Мелкозаглубленный ленточный фундамент» (СПб, 2012).

В данной статье представлена информация по расчету заглубления ленточного фундамента в грунт исходя из пучинистости грунтов, уровня грунтовых вод и глубины промерзания грунта зимой. В продолжении статьи рассказывается о выборе ширины ленточного фундамента исходя из размеров и вида дома.

Мелкозаглубленный ленточный фундамент является одним из самых широко распространенных видов фундаментов для частного дачного строительства. Мелкозаглубленные монолитные ленточные фундаменты более экономичны и просты в исполнении, по сравнению с затратными глубокозаглубленными ленточными фундаментами – “подземными стенами”, которые для надежности зарывают в землю на глубины, превышающие нормативные глубины промерзания грунта зимой в каждой конкретной климатической зоне.



Мелкозаглубленный монолитный ленточный фундамент состоит из непрерывной полосы армированного бетона, которая распологается центрирванно под несущими стенами или конструкциями дома. Мелкозаглубленный ленточный фундамент воспринимает нагрузку от дома и перераспределяет ее на грунт, не вызывая его дополнительного уплотнения. Несущая способность грунта должна быть больше нагрузок на единицу площади, передваемых мелкозаглубленным ленточным фундаментом от постройки.

Мелкозаглубленный ленточный фундамент лучше всего устраивать на непучинистых и слабо пучинстых однородных грунтах, с низким уровнем грунтовых вод, на расстоянии от крупных деревьев равном их высоте, на неподтапливаемых территроиях в радонобезопасных районах.

Мелкозаглубленный ленточный фундамент запрещено строить на биогенных органических грунтах (торф, сапорпель, ил), и не рекомендуется строить на неоднородных слоях грунтов, на стыке разных подлежащих грунтов, на чрезывачнойно пучинстых грунтах (пластичный глинистый водонасыщенный грунт, водонасыщенные пылеватые пески), на подтапливаемых территроиях и на участках с очень высоким уровнем грунтовых вод.

Основные геометрические параметры и конфигурация мелкозаглубленного ленточного фундамента зависят от воспринимаемой нагрузки от здания, от свойств грунта (несущая способность, дренажные свойства, пучинстость), климатических условий (глубина промерзания грунта) и применяемых для стротельства фундамента материалов. Перед расчетом ленточного фундамента рекомендуется провести инженерно-геологическое исследование грунта.

Рассмотрим как рассчитать основные параметры ленточного мелкозаглубленного фундамента: глубину заложения фундамента, высоту над землей и ширину ленты.



Глубина заложения мелкозаглубленного ленточного фундамента

Минимальная глубина заложения мелкозаглубленного ленточного фундамента определяется глубиной промерзания грунта, степенью пучинстости грунта и высотой грунтовых вод. Чем больше в грунте воды ближе к поверхности (уровню планировки) и чем больше глубина промерзания грунта, тем сильнее будут силы пучения, воздействующие на мелкозаглубленный фундамент снизу, по касательной и сбоку. Эти силы будут выталкивать мелкозаглубленных фундамент к поверхности и будут сдавливать фундамент. Чтобы снизить степень воздействия этих сил ленточных фундамент придется заглублять. Кроме заглубления на силы морозного пучения можно влиять утеплением грунта, устройством несъемной утепленной опалубки фундамента, полной или частичной заменой грунта, его уплотнением, водоотведением и дренированием.

По строительным нормам Великобритании минимальная глубина заложения мелкозаглубленного ленточного фундамента на всех типах непучинистых и малопучинстых грунтов (кроме скального и глинистого) равняется 45 см (The Building Regulations 2010, A1/2, 2E4 — Британские строительные нормы, 2010 год, A1/2, 2E4). На скальном грунте, при физической невозможности заглубления, ленточный фундамент может быть устроен прямо на поверхности без заглубления.  Минимальная глубина закладки мелкозаглубленного ленточного фундамента на глинистых (и других пучинистых) грунтах по Британским нормам составляет 75 см (оптимальная глубина заложения 90-100 см).
В случае чрезмерной мягкости, возможной подвижности (пески, супеси, водонасыщенные грунты ) и малой несущей способности поверхностных слоев почвы, глубина заложения мелкозаглубленного ленточного фундамента может быть увеличена до глубин достижения грунтов с хорошими несущими способностями и стабильными характеристиками. Максимальная разумная и экономически оправданная глубина заложения ленточного фундамента – 2,5 метра.

Глубину заложения мелкозаглубленного ленточного фундамента допускается назначать независимо от расчетной глубины промерзания, если фундамент опираются на пески с подтвержденным отсутствием пучинистости. Другой возможностью отступить от привязки глубины заложения ленточного фундамента к глубине промерзания грунта являются » специальные теплотехнические мероприятия, исключающие промерзание грунтов». (Пункт 2.29 СНиП 2.02.01-83 «Основания зданий и сооружений»). То есть горизонтальное утепление грунта и вертикальное утепление мелкозаглубленного ленточного фундамента. Ориентиром из отечественных норм глубин заложения мелкозаглубленного фундамента может служить нижеследующая таблица:

Таблица №1. Рекомендуемые минимальные глубины заложения ленточных фундаментов СНиП II-Б.1-62


Расчетная глубина промерзания условно непучинистого грунта

Расчетная глубина промерзания слабо пучинстого грунта твердой и полутвердой консистенции

Глубина заложения фундамента

до 2 метров

до 1 метра

0,5 м

до 3 метров

до 1,5 метров

0,75 м

Более 3 метров

от 1,5 до 2,5 м

1 м



от 2,5 до 3,5 м

1,5 м

Наличие высоко стоящих грунтовых вод может внести свои коррективы в глубину заложения ленточного фундамента. При высоком уровне грунтовых вод вполне возможно, что мелкозаглубленный ленточный фундамент придется превращать в глубокозаглубленный ленточный фундамент. Для ориентира следует руководствоваться требованиями п. 2.30 СНиП 2.02.01-83 «Основания зданий и сооружений». Мы приводим ниже таблицу требованиями к глубине заложения фундамента:

Таблица №2. Глубина заложения фундаментов зданий  с холодными подвалами и техническими подпольями (имеющими отрицательную температуру в зимний период) в зависимости от глубины расположения уровня подземных вод и глубины сезонного промерзания. *


Грунты под подошвой фундамента, залегающие на глубину не менее нормативной глубины промерзания

Глубина заложения фундаментов в зависимости от глубины расположения уровня подземных вод и глубины сезонного промерзания

Уровень глубины подземных вод выше уровня глубины промерзания грунта + 2 метра

Уровень глубины подземных ниже уровня глубины промерзания + 2 метра

Скальные, крупнообломочные с песчаным заполнителем, пески гравелистые, крупные и средней крупности

не зависит от глубины промерзания грунта

не зависит от глубины промерзания грунта

Пески мелкие и пылеватые

 не менее глубины промерзания грунта

не зависит от глубины промерзания грунта

Супеси

не менее глубины промерзания грунта

не зависит от глубины промерзания грунта

Cуглинки, глины, а также крупно-обломочные грунты с пылевато-глинистым заполнителем

не менее глубины промерзания грунта

Не менее ½ глубины промерзания грунта

* Таблица адаптирована на основании таблицы №2  п. 2.30 СНиП 2.02.01-83 «Основания зданий и сооружений»

Если грунт на вашем участке пучинистый и грунтовые воды стоят высоко, то самое время подумать о применении другого типа фунадмента: свайно-ростверкового фундамента (свайный фундамент с несущими балками). Такой фундамент не боится ни морозного пучения, ни высокого грунтовых вод. Глубина промерзания грунта в России:

Таблица №3 Нормативная глубина сезонного промерзания грунтов (м)

Суглинки, глины

Мелкие пески

Средние и крупные пески

Каменистый грунт

Москва

1,35

1,64

1,76

2,00

Владимир

1,44

1,75

1,87

2,12

Тверь

1,37

1,67

1,79

2,03

Калуга, Тула

1,34

1,63

1,75

1,98

Рязань

1,41

1,72

1,84

2,09

Ярославль

1,48

1,80

1,93

2,19

Вологда

1,50

1,82

1,95

2,21

Нижний Новгород, Самара

1,49

1,81

1,94

2,20

Санкт Петербург. Псков

1,16

1,41

1,51

1,71

Новгород

1,22

1,49

1,60

1,82

Ижевск, Казань, Ульяновск

1,70



1,76



Тобольск, Петропавловск

2,10



2,20



Уфа, Оренбург

1,80



1,98



Ростов-на- Дону, Астрахань

0,8



0,88



Пенза

1,40



1,54



Брянск, Орел

1,00



1,10



Екатеринбург

1,80



1,98



Липецк

1,20



1,32



Новосибирск

2,20



2,42



Омск

2,00



2,20



Сургут

2,40



2,64



Тюмень

1,80



1,98



Высота ленточного фундамента

Максимальная высота надземной части монолитного мелкозаглубленного ленточного фундамента при внутреннем заполнении ограниченного лентой пространства грунтом (песком) для устройства полов (перекрытий) по грунту должна быть равна четырем размерам ширины ленточного фундамента.

Высота фундамента над землей = 4 x  Ширина фундамента

Надземная часть монолитного мелкозаглубленного ленточного фундамента не может быть больше его подземной части, но может быть сколь угодно меньше подземной части фундамента. Самым распространенным вариантом является глубина заложения монолитного мелкозаглубленного ленточного фундамента и его высота над землей по 45-50 см (если позволяют условия подлежащих грунтов).

Высота надземной части фундамента меньше либо равна его подземной части.
В большинстве случаев при наличии подпола, в ленточном фундаменте требуются продухи для вентиляции подпола.

Длина здания на ленточном фундаменте
Протяженные здания следует разрезать по всей высоте на отдельные отсеки, длина которых принимается: для слабопучинистых грунтов до 30 м, среднепучинистых — до 25 и, сильнопучинистых — до 20 м, чрезмерно пучинистых — до 15 м. (ВСН 29-85 «Проектирование мелкозаглубленных фундаментов малоэтажных сельских зданий на пучинистых грунтах» )

Читать дальше про расчет

ширины монолитного мелкозаглубленного ленточного фундамента

Подвал или погреб в доме с ленточным фундаментом

что это, применение, свод правил (сп) для заложения стобчатого, ленточного основания, конструкция для малоэтажных кирпичных домов

Для строительства малоэтажных строений человек ищет наиболее экономичный вариант основания. Такой, как мелкозаглубленный фундамент. Он позволяет снизить расходы на бетонировании до 50%, при этом не потерять процент своей прочности и надежности.

Статья расскажет, что такое мелкозаглубленный фундамент, какой вид лучше выбрать, какими особенностями обладает.

Даем определение: что это такое?

Это железобетонный замкнутый контур, который обустраивается под несущей конструкцией здания для равномерного распределения нагрузки по всему периметру. Бывает монолитным и сборным. Его глубина котлована составляет не более двух метров.

Основание такого типа имеет следующие преимущества:

Фото 2

  • сравнительно низкую стоимость;
  • простую технологию монтажа;
  • пригодность использования на большинстве видов почв;
  • долговечность;
  • экономичный расход материалов;
  • устойчивость к деформациям грунта.

Но имеет и недостатки. Основание разрушается при сильном пучении грунта, близком расположении подземных вод. Также он требует дополнительного армирования для увеличения прочности всей конструкции.

Применение для малоэтажных зданий

Мелкозаглубленный фундамент полезен в строительстве малоэтажных строений из камня или блоков. Следующие параметры помогут понять, можно ли использовать МФ в конкретном случае:

  1. Грунт. Он должен обладать минимальным пучением, иначе в скором времени конструкция разрушится. Если наблюдается средняя пучинистость, то бетон дополнительно усиливается арматурой. Монтаж МФ запрещен на сильно пучинистом грунте.
  2. Глубина промерзания почвы. Глубина закладки фундамента составляет до 2 м. Промерзающая зона должна быть выше основания на 30-35 см. Песчано-щебневая подушка в данном случае не учитывается.
  3. Особенности грунта. Он должен обладать достаточно несущей способностью и не относится к зонам подтопления. Фундамент нуждается в нижней и боковой опоре. Если почва регулярно подвергается воздействию грунтовых вод, то основание быстро деформируется. Определить особенности грунта помогут специалисты из соответствующей области.

Если участок соответствует вышеизложенным критериям, то в качестве основы можно выбрать мелкозаглубленный фундамент.

Классификация

Существует четыре типа МЗФ. Каждый из них подходит для определенных условий, обладает своими уникальными особенностями.

Ленточный

Первый вид — ленточный. МЗФЛ считается самым популярным. Область применения — от легких каркасных сооружений до тяжелых каменных домов. Обустройство фундамента на всех типах почв допустимо только в том случае, если предполагается создание дренажной и теплоизоляционной системы.

Внешний вид ленточного фундамента напоминает непрерывную бетонную полосу с внутренним армированным каркасом. Такие конструктивные особенности помогают ему равномерно распределить вес будущего строения, передавая его подошве.

Фото 3

Такое основание разделяется еще на несколько видов:

  • монолитная заливка с поясами из арматуры;
  • сборно-монолитная с армированием по всей длине;
  • блочная со сплошным двойным армированием.

Ленточный МЗФ имеет несколько преимуществ:

  • сокращение расходов на материалах — на 40-50 %;
  • низкая стоимость работ — нет необходимости рыть глубокий котлован, возводить высокую опалубку, привлекать опытных строителей.

Важно помнить, что при создании подвального помещения необходимо доводить глубину закладки фундамента до размеров этого строения.

Столбчатый

Второй вид — столбчатый. Его внешний вид напоминает вкопанные колонны по всему периметру будущих стен. Опоры располагаются по углам, пересечениям и в местах повышенной нагрузки.

Между опорами устанавливается неглубокий ростверк, который соединяет их между собой и позволяет равномерно распределить нагрузку.

Этот вид МЗФ применяется на сильнопучинистых почвах, но которые включают в себя большое количество торфа, супеси или глины. Главные преимущества — низкая цена и быстрота монтажа. Поэтому он очень часто используется в возведении частных домов и хозяйственных построек.

Фото 4

Цельная плита

Третий вид — цельная плита. Представляет собой заливку армированной бетонной плиты по всей площади сооружения. Толщина составляет до 30 см. Особенности данного МЗФ мало чем отличаются от ленточного.

Однако различие заключается в способности равномерно распределять нагрузку по всей площади основания. Иначе говоря, сооружение «плавает» на грунте, как на понтоне.

Основное преимущество — снижение затрат на бетоне до 30%. При этом расходы сокращаются и на подготовке котлована, опалубки более чем на половину, если сравнить со схемой обустройства аналогичных заглубленных вариантов.

Цельномонолитный

Четвертый вид — цельномонолитный. Он объединяет все части силового каркаса в единую армированную конструкцию. По внешнему виду ничем не отличается от цельной плиты, но обеспечивает возможность обустройства цокольного этажа.

При этом достигается равномерное распределение нагрузки здания по всей площади подошвы. Но такой МЗФ нельзя применять для строительства на участках с большими наклонами и с наличием скального грунта.

Такое основание имеет и некоторые сложности. Цельномонолитный фундамент требует правильного расчета его размеров. Его возведение подразумевает большие материальные, трудовые и временные затраты. Но они оправдываются получением высокопрочного и надежного сооружения.

33

Свод правил (СП)

При обустройстве мелкозаглубленного фундамента обязательно учитываются:

  • особенности грунта;
  • предполагаемая нагрузка на него;
  • перепад высоты;
  • глубина промерзания почвы.

Все требования указаны в специальной документации (регламентирование СНиП и ГОСТ). Поэтому опытные строители рекомендуют обратиться за помощью к специалистам, которые знаю все тонкости монтажа МЗФ.

Глубина заложения

Отдельно стоит рассмотреть требования к глубине заложения фундамента. Для всех типов оснований высота зависит от следующих факторов:

  1. Глубина промерзания грунта или климатические условия местности. Здесь подошва должна быть ниже слоя промерзающей почвы. Иногда предпринимаются специальные меры для исключения морозного пучения грунта.
  2. Наличие в доме подвала. Если решено обустроить подвальное помещение, то потребуется соорудить высокий цоколь. Он сможет обеспечить необходимую высоту МЗФ.
  3. Уровень грунтовых вод. Подземные воды располагаются на достаточно большой глубине. Основные проблемы могут возникнуть при проектировании системы. Важно, чтобы они находились на 50 см ниже подошвы основания.

Фото 7

Важно понимать, что невозможно расположить фундаменты неглубокого заложения с полным соблюдением требований по глубине опирания. Поэтому требуются дополнительные меры. Они указаны специалистами при проектировании основания.

В большинстве регионах допустима величина в 0.5 м. Но дополнительно требуется выполнить утепление, теплую отмостку и песчаную подушку.

Конструкция

Основание такого типа включает в себя следующие части:

  • обрез — верхний упор строительной конструкции;
  • подошва — нижняя поверхность, которая передает нагрузки на грунт;
  • ширина — наименьший размер подошвы;
  • длина — наибольший размер подошвы;
  • высота фундаментной основы — расстояние между краем подошвы и обрезом;
  • уровень закладки — промежуток между нижней частью подошвы и поверхностью грунта;
  • подколонник — верхняя часть в столбчатом МЗФ.

Устройство

Схема фундамента мелкого заложения следующая:

  • песчано-гравийная подушка;
  • армирование
  • бетонная лента, блоки или плита;
  • слой гидроизоляции;
  • вертикальная или обмазочная гидроизоляция;
  • утеплитель
  • декор, облицовка цоколя;
  • отмостка.

Фото 8

Мелкозаглубленное основание для кирпичного дома и есть ли отличия от других видов фундамента?

Фундаменты для кирпичного дома и жилых строений из других видов материала в принципе не отличаются по требованиям и устройству. Единственный нюанс — требуется укладка цокольного участка, поскольку практически в каждом частном доме обустраивается подвальное помещение.

У кирпичных домов есть два отрицательных качества:

  1. Усадка. Кирпич работает на сжатие, поэтому хорошо выдерживает вертикальные нагрузки. Но нагрузки на изгиб и растяжение он не выдерживает. Поэтому при неравномерной усадке фундамента или частичном выпучивании кирпичные стены начинают разрушаться. Рекомендуется в качестве основы выбрать цельную плиту. Она равномерно распределит нагрузку, предотвратит смещение грунта с последующим износом стен.
  2. Большой вес. Часто кирпичные постройки включают в расчет фундаментной конструкции. Специалисты производят расчет веса каждой отдельной стены, находят объем, а затем получают данные о плотности кирпичной кладки. Нагрузку кирпичного дома может выдержать только мощный фундамент. Им то и является основание из цельной плиты или цельномонолитный.

Фото 9

Если частные дома из легких строительных материалов могут спокойно существовать на ленточном и столбчато-свайном фундаменте, то для каменных лучше подбирать более серьезные основания.

Со всеми нагрузками и особенностями грунта может справиться цельномонолитное основание.

Полезное видео

Что такое мелкозаглубленный фундамент (ленточный), расскажет видео:

Заключение

Фундаменты мелкого заложения — это уникальные типы основания, имеющие свои особенности и преимущества. Они сокращают временные и финансовые расходы более чем на половину, если сравнить с затратами на обустройстве других видов фундаментов.

Но при выборе МЗФ следует учесть все советы и рекомендации, чтобы возводимое строение и подошва прослужили как можно дольше. Идеальный подход к таким работам — обращение к соответствующим специалистам.

Мелкозаглубленный фундамент — особенности заложения

Применение мелкозаглубленных фундаментов – новое решение в строительстве малоэтажных домов, получившее развитие совсем недавно. Толчком к созданию теории мелкозаглубленных фундаментов и применению ее на практике, явилось:

  • появление новых легких строительных и утепляющих материалов;
  • неудовлетворительный опыт эксплуатации обычных ленточных фундаментов с глубиной заложения ниже границы промерзания почвы с легкими домами.


Чем плох фундамент большого заглубления

Известно, что глубина промерзания на широте Москвы приближается к 1,5 метрам. Строительство заглубленного ленточного фундамента в таких условиях потребует очень серьезных затрат, как на рытье траншей, так и на армирование и бетонирование ленты фундамента.

Но по опыту эксплуатации оказалось, что такие фундаменты часто не надежны для легких зданий. Потому что на высокие боковые стенки действуют касательные силы морозного пучения грунтов.

Причем эти усилия при высоте стенки в 1,5 метра достигают очень внушительных значений – до 25 т на один метр длины фундамента. В тоже время нагрузка от веса дома на один метр ленточного фундамента редко когда превышает 15 тонн, а часто находится в пределах 2 – 10 т. В результате зимой высокие заглубленные фундаменты просто выпучивает из земли.

Также грунт на участках чаще не однородный, поэтому фундамент испытывает изгибающие усилия. Это постепенно приводит к его перекосу, и к разрушению несущих стен здания.

Что заставляет отказаться от глубокого фундамента

К отказу от примненения фундаментов глубокого заложения, в пользую коснтрукций с мелким способствовало следующее:

  • отсутствует абсолютная надежность от применения заглубленных фундаментов в пучинистых грунтах.
  • пучинистые грунты фактически находятся на 80 процентах площадей, которые могут быть застроены.
  • экономия от применения мелкозаглубленных ленточных фундаментов внушительная.

Опыт строительства

Уже полученный опыт эксплуатации мелких фундаментов (речь идет о тысячах домов частной постройки) говорит о высокой надежности этого метода. Причем стены домов были выполнены как из кирпича или железобетона, так и из легких материалов – пенобетона, дерева, деревянных щитов.

При этом на строительстве фундамента, по сравнению с обычным методом, достигалась денежная экономия как минимум в 2 раза, а чаще в 3 раза, с уменьшением количества бетона на 50 – 70%, и трудозатрат на 50%.

Принципы строительства мелкозаглубленных фундаментов

Основные положения теории мелкого заглубления фундаментов заключаются в следующем.

  1. Фундаменты закладываются на глубине 30 – 40 см от среднего уровня почвы. Но иногда делаются и без заглубления – непосредственно на грунте. Это лучше подходит для легких (деревянных) и не отапливаемых строений. При этом касательные силы морозного пучения равны нулю.
  2. Для пучинистых грунтов фундамент создается как жесткая монолитная рама, способная перераспределять неравномерные просадки или пучения грунта. Возводится в виде монолитной железобетонной рамы, конструкция которой определяется расчетом.
  3. Лента фундамента опирается на подушку, сделанную из фильтрующих воду грунтов. Обычно применяется чистый (без примесей глины) песок с высоким модулем крупности, возможно в смеси с мелким щебнем.
  4. Для уменьшения воздействия морозного пучения применяется утепление грунта на прилегающей к фундаменту площади на ширину не менее 1 метра. Для этого грунт здесь накрывается теплоизолятором, при этом получает тепло от нижележащих слоев грунта и от фундамента отапливаемого дома (теплопотери дома уходящие через фундамент в грунт).
  5. В случае высокого уровня стояния грунтовых вод выполняется их искусственный отвод. Также фундамент защищается от проникновения к нему воды с поверхности.

Зачем нужна подсыпка из песка и гравия

Подушка под подошвой фундамента из материалов, через которые вода быстро фильтруется, преследует несколько целей.

  • уменьшить воздействие пучений грунта, в том числе и просадки в период оттаивания;
  • равномерно передать нагрузки от фундамента на подстилающий грунт, и тем самым увеличить несущую способность фундамента;

Обратная засыпка песком также преследует цели:

  • Оградить фундамент от непосредствненого контакта с пучинистыми грунтами, которые могут двигаться.
  • Обеспечить совместно с вышележащей горизонтальной гидроизоляцией полосу сухого материала, прилегающего к фундаменту.
  • Обезопасить утеплитель фундамента от контакта с крупными включениями.

Разработка конструкции

Конкретная конструкция мелкозаглубленного фундамента разрабатывается проектной организацией. При этом учитываются множество факторов. А в основе расчетов находятся характеристики грунтов, вычисленные в лаборатории на основании испытаний и исследований образцов, которые были взяты на строительном участке.

Расчетами определяются размер и схема армировки ленты. Кроме того, — глубина заложения, толщина песчаной подушки под фундаментом, ширина траншеи и вид обратной засыпки.

Если грунты на участке строительства пучинистые, то конструкция фундамента должна выдерживать воздействующие на нее нагрузки пучений весь период эксплуатации.

Типичные параметры мелкозаглубленного фундамента

Известны типичные результаты таких расчетов.
Чем меньше глубина заложения, тем шире должна быть подошва фундамента. Причем в зависимости от условий строительства (вид грунта, вес дома) это значение может находиться в широких пределах – от 0,4 до 1,2 метра.

Рекомендуемая толщина песчаной подушки, также в зависимости от условий, может сильно меняться – от 0,2 до 0,8 метра.

Если же грунт непучинистый или среднепучинистый, а грунтовые воды находятся ниже подошвы, то могут применяться и более дешевые виды ленточного фундаментов –из бутового камня или из кирпича с обязательным обустройством поясов армирования.

На весьма пучинистых грунтах такие сборные мелкозаглубленные ленты могут также использоваться, но с условием полной и надежной термоизоляции прилегающего грунта.

Песчаная подсыпка не всегда обязательна. А расчетная ширина подошвы, в зависимости от нагруженности фундамента и сопротивляемости грунта, может колебаться в пределах 0,2 – 0,6 метра.

Что важно

Даже с монолитным армированным фундаментом, возможно разрушение стен при первых же проявлениях пучения. Это результат неправильного выбора конструкции (размеров, армировки…), или нарушения условий утепления, подсыпки…

В тоже время более дешевый и проще создаваемый фундамент из штучных материалов (чаще природный бутокамень или среднеформатный бетонный блок) с бетонированным армированием, может быть отличной основой для дома.

Не столь важен сам материал фундамента, сколько его конструкция, а также утепление и отсыпка.

Конструктивная схема

Типичное решение для не глубоко располагаемых фундаментов – совмещение их с цокольной частью, в одной высоконесущей балке. Причем высота цокольной части (выше уровня земли) может быть разной, — от 0,3 до 0,8 метра.

Пример готового конструктивного решения по обустройству фундаментно-цольной части для дома из легких кладочных материалов.

Для легкого строения, деревянного дома, щитовых стен – подходит и фундамент без заглубления, -опираемый на подушку из песка, которая в свою очередь должна находится на грунте без плодородного слоя земли.

Фундамент, устроенный на небольшой глубине без расчетов и учета характеристик грунта, не может называться мелкозаглубленным, — это просто частная конструкция, созданная для…

Мелкозаглубленный ленточный фундамент своими руками: пошаговая инструкция

Автор Сергей Федоров На чтение 13 мин. Просмотров 3.3k. Опубликовано

Мелкозаглубленный ленточный фундамент (МЗЛФ) — разновидность ленточного фундамента, который располагается ниже нулевого уровня на 0,3-0,7 м. Возведение такого типа основания требует минимум финансовых и трудовых затрат. МЗЛФ отлично подходит для легких построек, возводимых на различных грунтах. Фундамент имеет свои преимущества и недостатки, а также особую технологию строительства.

Мелкозаглубленный ленточный фундамент: сфера применения, плюсы и минусы

Несущая способность МЗЛФ, в сравнении с основаниями другого типа, оценивается как средняя и во многом зависит от типа грунта на участке. Мелкозаглубленный фундамент подходит для строительства дачных домиков, строений из бруса, каркасных домов, а также для хозпостроек, бани, сарая и пр. Для кирпичных домов, больших коттеджей из пенобетона и газоблоков мелкозаглубленное основание не подходит. Для таких строений отличным вариантом будет комбинированный фундамент на сваях, например свайно-ленточный мелкозаглубленного типа на буронабивных опорах.

Фундамент такого типа желательно возводить на слабопучинистых и непучинистых грунтах. Идеальный вариант — песчаные и супесчаные грунты с низким содержанием влаги. Уровень грунтовых вод должен быть ниже глубины заложения минимум на 0,5 м. На глинах строительство МЗЛФ сопровождается трудностями, т.к. большинство глинистых грунтов относятся к средне- и высокопучинистым грунтам. Особенности возведения основания с небольшой глубиной заложения на пучинистых грунтах рассмотрим ниже.

К достоинствам этого типа оснований относят

  • экономичность, расход бетона на 30% ниже, чем при возведении обычного заглубленного ленточного фундамента или основания с монолитной плитой перекрытия;
  • простота постройки, можно соорудить своими руками без привлечения рабочих и спецтехники;
  • небольшой объем земляных работ — роется узкая траншея глубиной не более 0,7 м;
  • маленькая площадь соприкосновения конструкции с грунтом.

Среди недостатков МЗЛФ отмечают

  • заливка ведется при устойчивых температурах выше +10 С;
  • ограниченность применения ввиду небольшой несущей способности
  • возведение возможно только на ровной поверхности с уклоном не более 5 градусов;
  • отсутствие подвального помещения в доме.

Если вы планируете возвести МЗЛФ-основание и «заморозить» стройку, то учтите что оставлять основание без нагрузки на зиму нельзя! При промерзании грунт вытолкнет монолитную ленту, что приведет к нарушению ее целостности.

Дом из газобетона

47.3%

Дом из бруса

17.02%

Дом по канадской технологии

10.16%

Кирпичный дом

12.53%

Дом из бревна

7.5%

Дом из сип панелей

5.49%

Показать результаты

Проголосовало: 1093

Особенности конструкции мелкозаглубленного фундамента

Мелкозаглубленный монолитно-ленточный фундамент возводится на ровной поверхности. При строительстве дома на склоне придется комбинировать МЗЛФ со свайным фундаментом, при помощи опор выравнивая перепад высот. По прочности и устойчивости к деформациям конструкция должна соответствовать СНиП 2.03.01-84.

В разрезе фундамент мелкого заложения выглядит следующим образом:

фундамент мелкого заложения

Особенности МЗЛФ, которые необходимо учитывать при расчете и строительстве:

  1. Глубина заложения подошвы основания зависит от глубины промерзания грунта.
  2. Обязательно устройство подушка из сухих сыпучих материалов: смеси песка крупной фракции и гравия.
  3. При высоком уровне подземных вод под фундаментом и вокруг него выполняется дренаж.
  4. Основание, на которое устанавливается монолитная лента, максимально уплотняется.
  5. Обязательно обустройство отмостки для отвода дождевой воды и снега.

Сергей Федоров

Задать вопрос

Учитывая эти особенности можно сделать вывод, что подушка-подсыпка и отмостка являются неотъемлемой частью мелкозаглубленного основания. Требования к отмостке указаны в СНиП 2.02.01–83.

Расчет мелкозаглубленного ленточного фундамента

Расчет МЗЛФ, который возводится на низко- и непучинистых грунтах не представляет сложности. В ходе расчета определяются три основных параметра:

Глубина заложения

Определяется на основании СН «Основания и фундаменты». В документе указаны следующие минимальные значения глубины заложения подошвы фундамента:

  • при промерзании грунта менее 2 м — 50 см;
  • при промерзании грунта на глубину до 3 м — 75 см;
  • при промерзании грунта более 3 м — 100 см.

Для большинства регионов средней полосы глубина заложения МЗЛФ будет составлять 50 см. Для легких строений, например каркасного сарая или маленького дачного домика этот параметр можно уменьшить до 30 см.

Ширина монолитной ленты

Чтобы не делать сложных расчетов, ширину подошвы рекомендуем брать, исходя из таблицы:

Материалы стен и перекрытий Число этажей Ширина подошвы МЗЛФ, м
Стены из облегченной кирпичной кладки или газобетона с железобетонными перекрытиями 1 0,6
2 0,8
3 1,2
Деревянные каркасные стены с деревянными перекрытиями 1 0,4
2 0,4
3 0,6
Бревенчатые стены с деревянными перекрытиями 1 0,3
2 0,4
3 0,6
Стены из бруса с деревянными перекрытиями 1 0,2
2 0,3
3 0,4

Высота над уровнем земли

Чем выше монолитная лента возвышается над уровнем земли, тем лучше полы дома будут защищены от сырости и холода. Однако высота фундамента для сохранения устойчивости и несущей способности должна коррелировать с его шириной. Оптимальный вариант: высота ленты над нулевой отметкой равна ее ширине.

Пример: Глубина заложения составляет 50 см. Ширина монолитной ленты по таблице — 30 см. Значит, высота над уровнем земли будет составлять 30 см, а высота всей монолитной ленты 80 см. Высота наземной части МЗЛФ не должна быть ниже уровня снега. Значение высоты снега зависит от региона (его можно узнать в Сети). Для регионов средней полосы это значение не превышает 8-10 см.

Расчет МЗЛФ на пучинистых грунтах

При строительстве дома на пучинистых грунтах производятся более сложные расчеты, цель которых — определение деформации пучения. Сделать такой расчет самостоятельно достаточно сложно, поэтому необходимо доверить его профессиональным проектировщикам или воспользоваться готовой таблицей:

Наименование и степень пучинистости грунтов Число этажей здания Ширина поошвы фундамента b, м Толщина подушки t, м Вариант конструкции фундамента Вариант армирования
глины, суглинки и супеси, пески мелкие и пылеваватые влажные — среднепусинистые 1 0,3 / 0,2 0,6/0,7 г. 3
2 0,3 / 0,2 0,5 / 0,6 г. 3
3 0,3 / 0,2 0,4 / 0,5 г. 3
глины, суглинки и супеси, пески мелкие и пылеваватые влажные — сильнопучинистые 1 0,3 / 0,2 0,7 / 0,8 г. 4
2 0,3 / 0,2 0,6 / 0,7 г. 4
3 0,3 / 0,2 0,5 / 0,6 г. 4

В графе 2 «Ширина подошвы» и графе 3 «Толщина подушки» через знак / указываются значения для отапливаемых и не отапливаемых помещений. В графе «Вариант армирования» указано минимальное количество арматурных стержней, которые должны быть использованы для армирования монолитной ленты.

Устройство мелкозаглубленного фундамента: технология строительства

Технология возведения МЗЛФ не сложная, заливку можно проводить по СНиПам 3.03.01-87, 2.02.01-83 или по нашей инструкции. Основание для каркасного дома 10 х 10 м можно залить за 1-2 дня. Перед началом заливки необходимо определиться с тем, где вы будете брать бетонный раствор. Существует два варианта:

  1. 1заказать бетон класса В22,5…В17,5 на ближайшем РБУ. В этом случае смесь будет доставлена вам в указанное время автобетоносмесителем. Если АБС не сможет подъехать к месту заливки, то используется специальный рукав, по которому бетонный раствор будет подаваться к опалубке. Заказ рукава немного увеличит стоимость услуг АБС. К тому же вам придется оплатить каждый час простоя спецмашины.
  2. 2приготовить бетон самостоятельно. При этом вы не будете зависеть от РБУ и потратите значительно меньше денег, однако и качество бетонной смеси будет немного ниже. При замесе бетона следует строго соблюдать рецептуру. Чтобы бетон не начал схватываться раньше времени можно использовать специальные добавки. Готовить бетон можно начинать сразу после монтажа опалубки.

Монтаж МЗЛФ: пошаговая инструкция от А до Я

Подготовительные работы и разметка

Устройство мелкозаглубленного основания начинается с подготовки участка, которая заключается в уборке мусора и корчевании пней. Верхний слой почвы с растительностью срезается. При необходимости производится выравнивание и подсыпка грунта с последующей утрамбовкой.

Разметка выполняется следующим образом: устанавливается периметр будущего фундамента, по углам забиваются колышки-маячки. Вдоль будущей монолитной ленты натягиваются веревки.

Диагональ между углами должна составлять строго 45 градусов. Проверить ровность разметки можно при помощи рулетки и строительного уровня.

Устройство траншеи и подушки

Глубина траншеи зависит от глубины заглубления фундамента и толщины подушки. По ширине траншея делается на 10 см шире, чем рассчитанная толщина монолитной ленты. Это необходимо для установки опалубки. При строительстве МЗЛФ на сыпучих грунтах можно укрепить откосы траншеи досками. Подсыпка подушки необходима для снижения воздействия на фундамент сил морозного пучения. Толщина подушки, как правило, составляет 20-30 см для слабопучинистых и непучинистых грунтов. Для пучинистых — определяется по таблице, которая приведена выше.

transheya-dlya-melkozaglublennogo-lentochnogo-osnovaniyaПравильно выполнить подсыпку — это значит сделать 2 слоя: первый — крупнофракционный песок, который засыпается, а затем увлажняется и трамбуется, второй — мелкий щебень или гравий. В качестве второго слоя можно также использовать доменный или котельный шлак. При высоком уровне грунтовых вод под подушку рекомендуется положить слой гидроизоляции: рубероид или геотекстиль, а сверху производить подсыпку.

Монтаж опалубки и армирование

Опалубка делается из струганных досок, толщина которых составляет не более 3 см. Опалубка монтируется в траншее, а ее высота на 5-10 см больше высоты монолитной ленты. В готовую опалубку устанавливается армокаркас. Армирование монолитной ленты выполняется в соответствии со СНиП 52-01-2003 и СП 52-101-2003. Армокаркас может содержать от 3 до 6 продольных прутков арматуры, соединенных между собой вертикальными перемычками.

Схема армирования определяется исходя из ширины фундаментной ленты. Армокаркас собирается из рифленой арматуры сечением 12 мм класса А3. Для небольшого сооружения можно применять арматуру класса А500С, стоимость которой значительно дешевле. Между собой каркасы соединяются внахлестку, образуя арматурный узел. Длина нахлестки не должна превышать 20 диаметров стержней (20 х 12 = 24 см). Соединения скрепляются при помощи сварки.

Соединения скрепляются при помощи сварки

Для углов, где стены будущего дома пересекаются, необходимо усиление арматурного каркаса путем монтажа дополнительных вертикальных стержней, которые привариваются к продольным стержням. Такое усиление позволяет ленточному фундаменту выдерживать критические нагрузки, действующие в местах пересечения стен.

Укладывать армокаркас можно на подготовленную подушку, но лучше это делать на стартовый слой бетона. Толщина стартовой заливке не должна превышать 20% от всей высоты ленты. Бетонная заливка помогает создать более ровную поверхность, на которую укладывается армокаркас. Если вы решили не заливать стартовый слой, то для поднятия армокаркаса над поверхностью подушки на 5-7 см следует использовать опорные грибки.

Армокаркас должен располагаться в пространстве, нигде не соприкасаясь с подсыпкой и опалубкой.

Заливка бетона

Заливка должна производится при температуре +10 С и выше. Перед заливкой опалубку необходимо увлажнить, тогда бетон будет ложиться ровнее. Заливать смесь необходимо послойно, толщина слоя не должна превышать 40 см, оптимально — 20-30 см. Каждый слой подвергается 5-10 минутному виброуплотнению. Такая технология не позволяет образовываться пустотам внутри бетона. Для подачи бетонной смеси к опалубке необходимо использовать эластичный рукав или желоб.

подача бетонной смеси к опалубке

Послойная заливка фундамента

После окончания заливки опалубка покрывается паронепроницаемой пленкой. Затвердение бетона длится 25-30 дней, после чего опалубка разбирается, а пазухи между фундаментом и траншей засыпаются грунтом.

Утепление мелкозаглубленного фундамента

Профессиональные строители рекомендуют обязательно утеплить МЗЛФ. Делать это рекомендуется сразу в момент возведения конструкции. Утепленный фундамент позволит защитить полы дома от сырости и холода, что особенно важно при обустройстве пола «по грунту». В этом случае при отсутствии термоизоляции все тепло от пола будет уходить в землю.

Различают наружную и внутреннюю теплоизоляцию МЗЛФ. Наружная — когда утеплитель крепится на внешней стороне монолитной ленты, внутренняя — изнутри. Обязательным считается наружное утепление, а внутреннее обычно делают, если дом будет с подвалом-погребом. Какой утеплитель использовать? Вариантов очень много. Самыми популярными являются:

  1. Пеноплекс. Плотный теплоизолятор, отлично сберегающий тепло. Срок его службы значительно больше, чем у обычного пенопласта. Пеноплекс устойчив к грызунам, плесени и практически не впитывает влагу. По соотношению цена/качество это лучший материал для теплоизоляции мелкозаглубленного основания.
  2. Пенополистирол. Экструдированный материал немного уступающий пеноплексу по физико-механическим свойствам. Однако по цене плиты пенополистирола на 20-30% дешевле. Его можно использовать в сухих и пылеватых грунтах с минимальной влажностью.
  3. Пенополиуретан. Жидкая напыляемая теплоизоляция — дорогостоящий вариант, но при этом имеющий множество преимуществ: отсутствие стыков между плитами, срок службы не менее 50 лет, минимальное водопоглощение и устойчивость к агрессивным средам.

Утепление фундаментной ленты и отмостки пеноплексомИспользовать утеплители на основе минеральной ваты для теплоизоляции фундамента категорически запрещается! Минвата хорошо впитывает влагу, поэтому утепление быстро отсыреет и потеряет свои теплоизолирующие свойства.

Технология утепления зависит от выбранного материала. Плиты теплоизолятора крепятся к монолитной ленте при помощи клея, а затем армируются специальной сеткой. Сверху наносится слой штукатурки. Отделка цоколя производится вместе с монтажом отмостки.

Особенности строительства МЗЛФ на пучинистых грунтах

Пучинистые грунты не пропускают влагу, не давая ей уйти вглубь, поэтому осадки скапливаются у поверхности земли. При возведении постройки из блоков или дерева на пучинистых грунтах нужно делать дренаж, а подсыпка должна быть не менее 30 см. При строительстве домов выполняется комплекс защитных мер для фундамента:

  1. Подсыпка выполняется из непучинистого грунта. Под песчано-гравийную подушку обязательно укладывается гидроизоляция. Лучше использовать геотекстиль, который хорошо препятствует заиливанию.
  2. Дренаж обустраивается на уровне подошвы монолитной ленты. Дренажные трубы закладываются на расстояние не менее 1 м вокруг фундамента. Уклон труб зависит от их диаметра: чем меньше трубы, тем больше должен быть уклон.
  3. Монтаж утепленной отмостки. Отмостка способствует отведению воды от МЗЛФ. Слой утеплителя под омосткой предотвращает промерзание пучинистых грунтов вокруг дома.
  4. Устройство ливневой канализации. Главное назначение ливневки — эффективный отвод атмосферных осадков с участка. Для мелкозаглубленного фундамента грамотно выполненная ливневка позволит избежать подтопления и последующего промерзания пучинистых грунтов.

Комплекс мер по защите МЗЛФ на пучинистых грунтахПри соблюдении этих условий мелкозаглубленный фундамент, построенный на пучинистых грунтах, может без проблем прослужить долгие годы. Чтобы избежать ошибок при строительстве рекомендуется ознакомиться с СП 45.13330.2012, где описаны все меры по защите МЗЛФ на сложных грунтах.

Сборный МЗЛФ на песчаных грунтах

Большинство песчаных грунтов относятся к слабо- или непучинистым. На участках с такими грунтами можно возводить мелкозаглубленные основания сборного типа из готовых ж/б блоков. Устанавливать готовые блоки намного проще, а их стоимость минимально отличается от стоимости бетонной смеси и опалубки. Для сборного МЗЛФ используют следующие виды блоков:

  • ФБС — прямоугольные сплошные конструкции;
  • ФЛ — блоки-подушки трапециевидной формы с увеличенной несущей способностью.

ФЛ-блоки отлично подходят для каркасных домов и хозпостроек из газобетонов, а ФБС считаются универсальными и имеют широкую сферу применения. Размеры готовых ж/б изделий используются небольшие, чтобы можно было установить их самому без привлечения строительного крана. Технология монтажа сборного мелкозаглубленного фундамента подробно описана в СНиП 3.03.01-87. Так же как и монолитная лента, блоки монтируются на подготовленную подушку. Заглублять ФБС необходимо в соответствии с проведенным расчетом. Для укрепления основания блоки соединяются между собой арматурными сетками на пересечении стен.

Сборный мелкозаглубленный ленточный фундамент

Делать сборный фундамент на пучинистых грунтах не рекомендуется. Силы морозного пучения будут выталкивать отдельные элементы, что приведет к разрушению фундамента.

При правильном выполнении всех работ по монтажу ФБС, сборный фундамент малого заложения прослужит 70-80 лет. Именно такой эксплуатационный ресурс имеют ж/б блоки.

Вы можете задать свой вопрос нашему автору:

Типы фундаментов неглубокого заложения и их применение

Фундаменты неглубокого заложения сооружаются там, где слой грунта на небольшой глубине (до 1,5 м) способен выдерживать структурные нагрузки. Глубина фундаментов мелкого заложения обычно меньше его ширины.

Различные типы фундаментов мелкого заложения

Различные типы фундаментов мелкого заложения:

  1. Ленточный фундамент
  2. Раздвижная или изолированная опора
  3. Комбинированная опора Стропа или консольная опора
  4. Мат или плот Фундамент

1.Ленточная опора

Под несущую стену предусматривается ленточный фундамент. Ленточная опора также предусмотрена для ряда колонн, которые расположены так близко друг к другу, что их расставленные опоры перекрывают друг друга или почти касаются друг друга. В таком случае более экономично использовать ленточный фундамент, чем несколько раздвинутых фундаментов в одной линии. Ленточный фундамент также известен как непрерывный фундамент.

2. Распространенное или изолированное основание или отдельное основание

Спред подбетонка также называют изолированной основе, колодки фундамента и индивидуальной основе обеспечивается для поддержки отдельного столбца.Фундамент представляет собой круглую, квадратную или прямоугольную плиту одинаковой толщины. Иногда его делают ступеньками или корнями, чтобы распределить нагрузку на большой площади.

3. Комбинированные опоры

Комбинированный фундамент поддерживает две колонны. Он используется, когда две колонны расположены так близко друг к другу, что их отдельные опоры перекрываются. Комбинированное основание также обеспечивается, когда линия земельного участка расположена так близко к одному столбцу, что раздельное основание будет загружено эксцентрически, если оно полностью находится в пределах черты земельного участка.Комбинируя его с внутренней колонной, нагрузка распределяется равномерно. Комбинированное основание может быть прямоугольным или трапециевидным в плане.

4. Ремень или консольная опора

Ленточная (или консольная) опора состоит из двух изолированных опор, соединенных конструкционной лентой или рычагом. Ремень соединяет две опоры таким образом, что они ведут себя как одно целое. Ремешок выполнен в виде жесткой балки. Индивидуальные опоры сконструированы таким образом, что их комбинированная линия действия проходит через общую нагрузку.ленточная опора более экономична, чем комбинированная опора, когда допустимое давление грунта относительно высокое и расстояние между колоннами велико.

5. Основание для матов или плотин

Мат или плотный фундамент — это большая плита, поддерживающая ряд колонн и стен под всей конструкцией или большой частью конструкции. Коврик требуется, когда допустимое давление грунта низкое или когда колонны и стены расположены так близко, что отдельные опоры перекрывают друг друга или почти касаются друг друга.

Матовое основание полезно для уменьшения дифференциальной осадки на неоднородных почвах или там, где существует большой разброс нагрузок на отдельные колонны.

.

Малая глубина фундамента

Неглубокими считаются фундаменты, в которых глубина ниже уровня готовой земли менее 3 м
и включают в себя ленточные, опорные, плотные и плиточные фундаменты. Модель
выбор 3 м произвольный.

Глубина, на которую следует переносить фундамент неглубокого заложения, зависит от трех основных факторов:
1) достигает адекватного несущего слоя;
2) в случае глинистых почв — проникновение с соответствующими мерами предосторожности ниже зоны, где усадка и набухание из-за сезонных изменений погоды, деревья, кустарники и другая растительность могут вызвать заметное движение.
3) проникновение ниже зоны, в которой можно ожидать неприятностей от мороза.

Другие факторы, такие как наземные движения, изменения в условиях подземных вод, долгосрочная стабильность и тепло, передаваемые от строительства и неглубокий фундамент с опорной землей может иметь важное значение. Фундаменты мелкого заложения особенно уязвимы для определенных почвенных условий, например чувствительные глины, рыхлые водовмещающие пески и почвы, меняющие структуру при нагрузке. Следует обращаться за консультацией к специалисту, если такие условия указаны в ходе наземного расследования.

Фундамент с мелкой ленточкой является подходящим выбором там, где нагрузки на колонны сравнительно невелики и расположены близко друг к другу, или где стены тяжелые или сильно нагружены. В тех случаях, когда использование обычных неглубоких ленточных фундаментов приведет к чрезмерной нагрузке на несущие пласты, можно использовать широкополосные мелкие фундаменты, предназначенные для передачи нагрузок на фундамент по всей ширине ленты. Глубина ниже готового уровня земли должна быть такой же, как и для обычных ленточных фундаментов мелкого заложения.

Выбор минимальной глубины ленточного фундамента:

Британские строительные нормы и правила 2010, A1 / 2, раздел 2E4:
Минимальная глубина ленточных фундаментов мелкого заложения, за исключением тех случаев, когда ленточные фундаменты основаны на скале, минимальная глубина ленточных фундаментов мелкого заложения должна составлять 0.45м к их нижней стороне, чтобы избежать воздействия мороза. Однако эту глубину обычно необходимо увеличивать в районах, подверженных длительным периодам заморозков или для того, чтобы перенести нагрузку на удовлетворительную почву. В глинистых почвах, объем которых изменяется при высыхании («усадочные глины», с индексом пластичности больше или равным 10%), мелкие ленточные фундаменты следует закладывать на такую ​​глубину, где ожидаемые движения грунта не повлияют на устойчивость какой-либо части почвы. здание с учетом влияния растительности и деревьев на землю.Глубина нижней части неглубоких фундаментов на глинистых грунтах должна быть не менее 0,75 м , хотя эту глубину обычно необходимо увеличить, чтобы перенести нагрузку на удовлетворительный грунт.

Международный Строительный кодекс IBC-2009, раздел 1809.4 Глубина и ширина опор (фундаменты с мелкими лентами) .
Минимальная глубина фундаментов мелкого заложения ниже ненарушенной поверхности земли должна составлять 12 дюймов (305 мм) .Там, где это применимо, также должны выполняться требования Раздела 1809.5. Минимальная ширина опор должна составлять 12 дюймов (305 мм).
IBC-2009 1809.5 Защита неглубокого фундамента от промерзания. Если иное не защищено от мороза, неглубокие фундаменты и другие постоянные опоры зданий и сооружений должны быть защищены от мороза одним или несколькими из следующих способов:
1. Прохождение ниже линии промерзания местности;
2. Строительство в соответствии с ASCE 32 (ASCE 32-01 Проектирование и строительство морозостойких фундаментов мелкого заложения); или
3. Монтаж на твердой скале.
Исключение: отдельно стоящие здания, отвечающие всем следующим условиям, не требуют защиты:
а). Отнесен к категории размещения I в соответствии с разделом 1604.5, а именно: здания и другие сооружения, представляющие невысокую опасность для жизни человека в случае отказа, включая, помимо прочего: сельскохозяйственные объекты, некоторые временные сооружения, небольшие складские помещения.
б). Площадь 600 квадратных футов (56 м2) или менее для конструкции с легким каркасом или 400 квадратных футов (37 м2) или менее для конструкции, отличной от легкой конструкции; и
c) Высота карниза 10 футов (3048 мм) или меньше.
Неглубокие фундаменты не должны выдерживать мерзлый грунт, если такое мерзлое состояние не носит постоянного характера.

Строительный кодекс РФ СНиП 2.02.01-83 «Фундаменты зданий»:
Таблица: Глубина мелкополосного фундамента для зданий с неотапливаемым вентилируемым пространством под навесом. *


Почвы

Фундамент мелкий ленточный глубиной

Глубина фундамента при уровне грунтовых вод выше линии промерзания +2 м

Глубина фундамента при уровне грунтовых вод ниже линии промерзания + 2 м

Грунты каменистые, с крупнозернистым песком, крупнозернистым и средним гравийным песком

не зависит от линии мороза

не зависит от линии мороза

Мелкий песок

равно глубине линии промерзания

не зависит от линии мороза

Суглинок

равно глубине линии промерзания

не зависит от линии мороза

Суглинки, глинистые и крупнообломочные почвы с пылевато-глинистым заполнителем

равно глубине линии промерзания

не менее ½ мороза

* Таблица №2 гл.2.30 СНиП 2.02.01-83 «Фундаменты зданий»

.

Как определить глубину фундамента?

На глубину фундамента влияет множество факторов. такие как тип почвы, уровень грунтовых вод, нагрузки от конструкции, несущая способность и плотность почвы и другие факторы. Минимальная глубина фундамента рассчитывается по формуле Ренкина, когда несущая способность грунта известна из отчета о грунте.

Как определить глубину фундамента?

Общие факторы, которые необходимо учитывать при определении глубины фундамента:

  1. Нагрузка, приложенная от конструкции к фундаменту
  2. Несущая способность грунта
  3. Глубина уровня воды ниже поверхности земли
  4. Типы грунта и глубина слоев в случае слоистого грунта
  5. Глубина прилегающего фундамента

Минимум следует учитывать глубину фундамента, чтобы гарантировать, что грунт имеет требуемую безопасную несущую способность, как это предусмотрено в проекте.Тем не менее, перед принятием решения о глубине фундамента рекомендуется провести исследование почвы.

В отчете о грунтовых исследованиях будет предложена глубина фундамента в зависимости от типа конструкции, свойств почвы, глубины зеркала грунтовых вод и всех других переменных, которые следует учитывать. Отчет по исследованию почвы показывает несущую способность почвы на разных уровнях и в разных местах.

Глубина основания

Если отчет об исследовании почвы недоступен, глубину фундамента следует выбирать так, чтобы на нее не влияли набухание и усыхание почвы из-за сезонных изменений.Глубина фундамента также должна учитывать глубину зеркала грунтовых вод, чтобы предотвратить промывку под землей.

Для фундамента рядом с существующим фундаментом необходимо убедиться, что опорные балки фундамента не совпадают, если глубина нового фундамента должна быть меньше глубины существующего фундамента.

Фундамент нельзя сжимать на небольшой глубине, учитывая воздействие мороза в холодных странах.

Формула

Ренкина дает рекомендации по минимальной глубине фундамента в зависимости от несущей способности почвы.

Формула Ренкина

Где, h = минимальная глубина фундамента

p = полная несущая способность

= плотность почвы

= угол естественного откоса или внутреннее трение почвы.

Приведенная выше формула не учитывает факторы, рассмотренные выше, и просто дает руководство по минимальной глубине фундамента, предполагая, что на фундамент не влияют такие факторы, как уровень грунтовых вод, воздействие мороза, типы и свойства почвы и т.д., как обсуждалось выше.Эта формула не учитывает нагрузки от конструкции на фундамент.

Из формулы Ранкина видно, что глубина фундамента зависит от несущей способности почвы, поэтому, если несущая способность почвы увеличивается, глубина фундамента также увеличивается.

Расчет глубины фундамента

Полная несущая способность грунта = 300 кН / м 2

Плотность грунта = 18 кН / м 3

Угол естественного откоса = 30 градусов

Тогда минимальная глубина фундамента

= 1.85м

.

Неглубокий фундамент

Неглубокий фундамент — это тип фундамента, который передает строительные нагрузки на землю очень близко к поверхности, а не на подповерхностный слой или диапазон глубин, как при глубоком фундаменте. Неглубокие фундаменты включают фундаментных фундаментов , матово-плитных фундаментов и плитных фундаментов

фундаментных фундаментов

[
Австралия]. бетон (или другие материалы), которые переносят нагрузки от стен и колонн на почву или коренные породы.Укладка расстилаемого основания регулируется несколькими факторами, включая развитие боковой способности, проникновение мягких приповерхностных слоев и проникновение через приповерхностные слои, которые могут изменить объем из-за морозного пучения или усадочного набухания.

Эти фундаменты распространены в жилом строительстве, включающем подвал, и во многих коммерческих зданиях.

Фундаменты из матовых плит

Фундаменты из матовых плит используются для распределения тяжелых нагрузок на колонны и стены по всей площади здания, чтобы снизить контактное давление по сравнению с обычными раздельными опорами.Фундаменты из матов и плит можно сооружать у поверхности земли или на дне подвалов. В многоэтажных зданиях фундаменты из матовых плит могут иметь толщину в несколько метров с большим армированием для обеспечения относительно равномерного распределения нагрузки.

фундамент на уровне лаборатории

[
Австралия.] Фундаменты на уровне перекрытия — это метод структурной инженерии, при котором бетонная плита, которая должна служить фундаментом для конструкции, формируется из формы, установленной в земля.Затем бетон помещается в форму, не оставляя места между землей и конструкцией. Этот тип конструкции чаще всего встречается в более теплом климате, где замерзание и оттаивание грунта не представляет особой проблемы и где нет необходимости в прокладке теплопровода под полом.

Преимущества плиточной техники заключаются в том, что она относительно дешевая и прочная, и считается менее уязвимой для заражения термитами, поскольку отсутствуют пустоты или деревянные каналы, ведущие от земли к конструкции (при условии деревянного сайдинга и т. Д., не доводится до земли на внешних стенах).

Недостатками являются отсутствие доступа снизу для инженерных коммуникаций, возможность больших тепловых потерь, когда температура грунта значительно ниже внутренней температуры, и очень низкая высота, которая может привести к повреждению здания от наводнения даже при умеренных дождях. Ремоделирование или расширение такой структуры также может оказаться более трудным. В долгосрочной перспективе оседание (или проседание) грунта может стать проблемой, поскольку фундамент из плит не может быть легко поднят для компенсации; правильное уплотнение почвы перед заливкой может свести к минимуму это.Плита может быть отделена от температуры земли с помощью теплоизоляции, при этом бетон заливается непосредственно поверх изоляции (например, пенополистирольные панели), или в плиту могут быть встроены средства обогрева (например, водяное отопление) (дорогостоящая установка с соответствующими эксплуатационными расходами. ).

Фундаменты типа «плита на уровне земли» обычно используются в районах с обширной глинистой почвой, особенно в Калифорнии и Техасе. Хотя высокие структурные плиты на самом деле лучше работают с экспансивными глинами, инженерное сообщество в целом признает, что монолитные фундаменты предлагают наилучшее соотношение цены и качества для домов, построенных по индивидуальному заказу.Поднятые структурные плиты, как правило, можно найти только в больших нестандартных домах или домах с подвалами.

Следует проявлять осторожность при оказании услуг через плиту. Медные трубы, обычно используемые для транспортировки природного газа и воды, вступают в реакцию с бетоном в течение длительного периода, медленно разрушаясь, пока труба не выходит из строя. Медные трубы должны иметь изоляцию, проходить через канал или прокладываться по водопроводу в здании над плитой. Электрические кабелепроводы, проходящие через плиту, должны быть водонепроницаемыми, поскольку они проходят ниже уровня земли и потенциально могут подвергнуть проводку воздействию грунтовых вод.

ee также

* Строительное строительство
* Строительное проектирование
* Фибробетон
* Сборный бетон
* Предварительно напряженный бетон
* Строительное проектирование
* Анкерный стержень
* Арматура
* Стальной фиксатор
* Опалубка

Фонд Викимедиа. 2010.

.

Отправить ответ

avatar
  Подписаться
Уведомление о
