Монолитная плита утепленная: УШП: развод на деньги или экономия средств

Опубликовано в Разное
/
25 Сен 2020

Содержание

стоит ли утеплять монолитное плитное основание, какой утеплитель выбрать для теплоизоляции фундаментной основы по периметру?

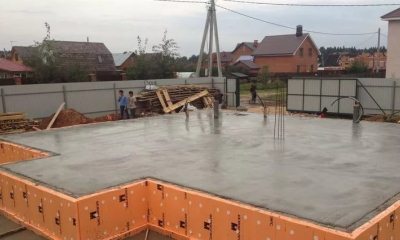

foto17480-2Как показывает практика, более 10% тепла в доме уходит через фундамент, поэтому на этапе проектирования необходимо предусмотреть качественную теплоизоляцию основания конструкции.

Нужно ли утеплять монолитный плитный фундамент, какие материалы могут быть использованы для утепления плиты, какие ошибки могут быть допущены в процессе работ и как их избежать? На эти и другие вопросы ответим в статье.

Стоит ли утеплять монолитное плитное основание?

Для достижения максимальной энергоэффективности сооружения необходимо реализовать теплоизоляцию плитного фундамента как снизу, так и по периметру конструкции.

В некоторых случаях можно ограничиться утепленным полом и цоколем, но при организации эксплуатируемого цокольного этажа теплоизоляция основания является обязательным условием, обеспечивающим снижение теплопотерь и комфорт проживания в доме.

Мнения за и против

Некоторые практикующие строители экономят и отказываются от теплоизоляции, обосновывая это применением бетона с низкой теплопроводностью или высоким цоколем. Однако улучшение изоляционных параметров конструкции упростит и сделает более дешевой его эксплуатацию.

foto17480-3Так, утепление монолитной плиты фундамента:

  • предотвращает разрушение бетона от перепада температур;
  • дает возможность сэкономить на обогреве здания;
  • уменьшает пучинистость грунта под зданием.

Только этих трех факторов достаточно, чтобы задуматься о проведении работ. Также нужно отметить, что при грамотном инженерном проектировании удается вынести точку росы за контур основной части здания.

В результате вода не будет скапливаться внутри конструкции, а значит не будут развиваться коррозийные процессы и создаваться условия для появления грибка и плесени.

Когда это необходимо?

Вопросу утепления плитного фундамента следует уделить особое внимание жителям регионов со сложными климатическими условиями и почвой глубокого промерзания. Такая зона занимает до 80% всей территории РФ.

Без качественного утеплителя в конструкции фундамента пучинистые грунты при минусовой температуре будут увеличиваться в объеме и подниматься, нарушая целостность железобетонной плиты и вызывая появление трещин в стенах самого сооружения.

Принципы теплоизоляции бетонной фундаментной конструкции

Чтобы предотвратить промерзание плитного фундамента, утеплитель укладывают как под монолитом, так и по периметру конструкции. Несмотря на водонепроницаемость используемых материалов, между плитами теплоизолятора остаются швы, поэтому их крепят на слой гидроизоляционного материала.

Использование механических крепежных элементов не допускается, чтобы не повредить структуру теплоизолятора. Поэтому плиты фиксируют на клею или цементно-песчаном растворе. Швы между сборными деталями заполняют монтажной пеной или другим составом, который подходит по назначению.

Если толщины плит теплоизолятора недостаточно, крепят материал в несколько слоев в шахматном порядке, чтобы избежать образования «мостиков холода». В результате должна получиться бесшовная поверхность, через которую не может проступить влага.

Какие материалы могут использоваться?

Несмотря на широкий выбор теплоизоляторов (пенопласт, минвата, пенополистирол и т.д.) не все предлагаемое отечественными и зарубежными производителями сырье подходит для фундаментов.

foto17480-4Выбирая материал по назначению,

необходимо учитывать следующие его характеристики:

  1. Низкая степень теплопроводности.
  2. Хорошая влагонепроницаемость.
  3. Высокая прочность на сжатие.
  4. Сохранение свойств в условиях резких температурных перепадов.
  5. Стойкость к агрессивной среде.

Выбранный материал должен удовлетворять всем перечисленным требованиям, поскольку теплоизолятор в процессе эксплуатации подвергается вертикальному давлению от сооружения, а также нагрузкам со стороны внешней среды.

Что лучше выбрать и почему?

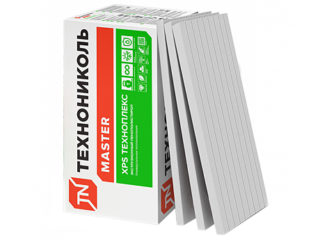

Среди существующих предложений на рынке, практикующие строители выбирают для теплоизоляции фундамента в большинстве случаев экструдированный пенополистирол (пеноплекс) или пенополиуретан.

Выгодные преимущества экструдированного пенополистирола:

  • морозостойкость;
  • высокая влагостойкость;
  • безопасность для человеческого здоровья и окружающей среды;
  • устойчивость к биологическим воздействиям.

Другой эффективный материал – пенополиуретан не только обладает теплоизоляционными качествами и не пропускает влагу, но также подавляет шумы, что особенно важно при строительстве вблизи автострад, железных дорог и промышленных объектов.

Пенополиуретан продается в аэрозольных баллонах, что обуславливает возможность его применения для наружного утепления вертикальных частей железобетонной плиты.

Как утеплить?

Перед проведением фундаментных работ индивидуальному застройщику нужно подготовить материал, монтажную пену для заделывания швов, а также инструмент для нарезания плит.

Листы теплоизолятора должны иметь одинаковую толщину. Когда есть возможность, используют плиты со ступенчатой кромкой, чтобы обеспечить максимальное соприкосновение материалов друг к другу. Если зазор между деталями утеплителя превышает 5 мм, его заделывают монтажной пеной.

Снизу

Для защиты основания дома от промерзания снизу, слой утеплителя можно класть двумя способами:

  • в тело фундамента;
  • сверху плиты.

В первом случае дно котлована тщательно выравнивают и застилают геосинтетический материалом. Сверху устраивают подушку из нерудного материала. Для этого послойно песок и щебень высыпают на геотекстиль, увлажняют и утрамбовывают с помощью специального оборудования.

На подушку выкладывают гидроизоляционный материал с перехлестом, надежно фиксируя швы паяльником. Сверху монтируют слой теплоизолятора, как правило, из пеноплекса. Удобно работать, стыкуя плиты системой соединений замков.

Швы прорабатывают монтажной пеной. На горизонтальную поверхность утеплителя одним из следующих технологических этапов будет уложен арматурный каркас и инженерные сети.

Проводить теплоизоляцию плитного фундамента можно поверх плиты:

  1. foto17480-5На монолите устраивают гидроизоляцию.
  2. Сверху монтируют лаги.
  3. Между лаг выкладывают слой теплоизолятора.
  4. Сверху к лагам крепят гидроизоляционную пленку.
  5. Монтируют дощатое основание в качестве чернового пола.

Поскольку пеноплекс обладает повышенной прочностью, то в данном случае можно обойтись без лаг. Плиты кладут на гидроизоляционный слой сплошной поверхностью, сверху настилают подложку и устраивают чистовое покрытие.

По периметру

Теплоизоляция плитного фундамента по периметру позволяет значительно сократить теплопотери в доме. Плиты утеплителя устраивают в вертикальном положении по внутреннему периметру дощатой опалубки.

Если для монолитной плиты используют вязаный арматурный каркас, то, чтобы защитить утеплитель от жидких компонентов бетонного раствора, прокладывают слой гидроизоляционной пленки. Когда армокаркас собирают методом сварки, то сверху гидроизолятора на утеплителе необходимо выполнить тонкую стяжку из низкомарочного бетона.

Утеплитель также можно разместить на готовой монолитной плите с уже реализованной гидроизоляцией. Теплоизолятор крепят к поверхности клеем или через подплавленный битум. Средство для фиксации материалов наносят точечно, а затем плотно прижимают полотно к стене.

Теплоизоляцию основания начинают проводить снизу, выкладывая детали сначала в горизонтальный ряд. Каждый следующий лист крепят встык к предыдущему.

Изменение положения теплоизолятора по истечение двух минут после нанесения фиксирующего раствора не допускается!

Основные ошибки и способы, как их избежать

Перед тем, как браться за проектирование плитного фундамента, на этапе проработки теплоизоляционных мероприятий индивидуальному застройщику полезно будет разобрать типичные ошибки.

Чаще всего начинающие строители выбирают сырье для теплоизоляции фундамента, исходя из их стоимости. Учитывая нагрузки, которым будет подвергаться основание в процессе эксплуатации, можно выделить ряд неподходящих утеплителей для железобетонных фундаментных плит:

  1. foto17480-6Минеральная вата – не обладает достаточной прочностью, жесткостью и влагостойкостью.
  2. Керамзит и другие гранулированные материалы – характеризуются высокой пористостью и хрупкостью, благодаря чему жидкость свободно проникает в структуру материала.
  3. Полимерное пенистое сырье, создаваемое непосредственно на стройплощадке. Для применения метода в строительстве фундамента работник должен обладать специальными навыками.
  4. Пенопласт – несмотря на низкую теплопроводность и хорошую влагостойкость, материал характеризуется слабой прочностью на сжатие, а также низкой стойкостью к механическим повреждениям.

Если грунт на участке не стабильный и пучинистый, то плиту не закладывают на уровне точки промерзания земли, как в случае с лентами или сваями. Такой подход приведет к нерациональному расходу стройматериалов, а эффективность теплоизолятора снизится в разы.

В такой ситуации выбирают технологию «плавающего» основания, когда плита поднимается и опускается вместе с грунтом, не создавая дополнительных нагрузок на стены дома.

Выбор толщины утеплителя ведут, исходя из проектных условий строительства

: чем больше нагрузки и ниже температура окружающей среды, тем плотнее и толще должен быть материал. Как правило, производитель теплоизоляторов на упаковке указывает рекомендованные параметры в зависимости от климатических условий в регионе.

Видео по теме статьи

Как правильно утеплить плиту фундамента, подскажет видео:

Заключение

Практикующие строители не советуют экономить на теплоизоляции фундамента, ведь от этого зависит не только комфорт жителей дома, но и срок службы всей конструкции. Плитное основание требует утепления как стороны подошвы, так и по периметру сооружения.

Подходящий для этого материал должен характеризоваться:

  • низкой теплопроводностью,
  • прочностью на сжатие,
  • влагостойкостью.

Таким требованиям полностью удовлетворяет экструдированный пенополистирол, поэтому его, как правило, и используют в частном домостроении в качестве основного утеплителя.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

Утепленная шведская плита толщина и технология

Утепленная шведская плита технология устройства по этапам

Посмотрим на этапы устройства утепленной шведской плиты.

Разметка фундамента

Разметка фундамента УШП делается согласно проекту с предварительной расчисткой участка от деревьев, кустарников, травы. Площадка под УШП должен быть открытым с оборудованным подъездом для строительной техники.

В разметку участка нужно включить не только разметку самой плиты, но и разметку дренажной системы вокруг дома (вокруг плиты) для сливной канализации из дома и слива ливневых вод. Вместе с разметкой канализации делается разметка для установки септика и трасс канализации от дома до септика.

Земляные работы

Технология фундамента УШП предполагает большой объем земляных работ. Утепленная шведская плита требует выравнивания, очистки и устройства котлована под всю площадь плиты. Поэтому заранее позаботьтесь об аренде строительной техники, например, тут.

Основание под фундамент УШП должно быть плоским и ровным. На дно котлована укладывается слой геотекстиля. На геотекстильный материал укладывается слой качественного песка.

Важно! Утепленная шведская плита требует провести трамбовку песчаной подушки с использованием трамбовочной машины. При трамбовке песка его нужно постоянно смачивать водой, для чего к машине крепят шланг и подачей воды

Слой песчаной подушки должен получиться от 15 см.

Инженерные работы

Утепленная шведская плита предполагает прокладку всех инженерных коммуникаций дома до устройства плиты. Поэтому, трубы канализации, трубы подачи водопровода в дом, трубы дренажной системы должны быть проложены после песчаной подушки.

Второй подстилающий слой

Поверх уложенных коммуникаций делается второй подстилающий слой из гравия или щебня, с уплотнением до толщины 100 мм.

Опалубка шведской плиты

Для опалубки шведской плиты используют специальные L-образные или прямоугольные плиты из твердого экструдированного пенополистирола. Эти плиты не будут демонтироваться, а войдут в конструкцию фундамента.

Утепление и изоляция УШП по площади

По всех поверхности УШП укладываются 10 см плиты пенополистирола. В результате должно получиться своеобразное «корыто, « в которое и нужно будет заливать бетонный раствор.

Армирование УШП

По сделанному слой пенополистирола производится стандартное армирование фундамента сеткой с ячейками 150 на 150 мм. Укладывается сетка с перехлестом в 25 см, и крепится к пенополистиролу специальными крепежными клипсами.

Устройство системы теплы пол

По уложенной сетке проводится монтаж системы теплый пол с установкой коллекторного шкафа (шкафов). Монтаж выполняется по проекту фундамента, в который должен входить проект теплого пола. Трубы водяного теплого пола крепятся к сетке армирования.

Заливка бетонной плиты

Для заливки бетонной плиты покупается готовый бетон марки от М250 с доставкой бетона специальными машинами. Заливается плита за один день без перерывов. Поверхность залитой плиты разравнивается и укрывается полиэтиленом от осадков и мусора.

Утепленная шведская плита сохнет (набирает прочность) в течении 28 дней. Это время используется для завершения работ по прокладке коммуникаций и устройство септика. Также проводятся работы по бетонированию отмостки вокруг дома с устройством ливневых сливов.

После высыхания УШП шлифуется и полностью готовится для последующего устройства полов в доме.

Популярные статьи сайта

  • Минусы полусухой стяжки пола

  • Приготовление полусухой стяжки пола: компоненты, пропорции

  • Устройство чернового пола в доме из дерева

  • Подготовка основания под наливные полы

  • Чем отличаются ровнитель, наливной пол и самовыравнивающаяся смесь

  • Фиброволокно: пропорции фиброволокна в стяжке

  • Резистивный греющий кабель: что такое, зачем нужен

Какой фундамент для дома обойдется дешевле

Рассматривая, как правильно построить фундамент для частного дома и не тратить больше необходимого, следует учесть вид почвы, вес строения и еще массу характеристик, тогда получится подобрать идеальный вариант.

Наименьшая стоимость и затраты времени присущи столбчатому фундаменту. Но у него есть два существенных ограничения: монтаж только на малоподвижных или неподвижных грунтах и небольшой вес строения. Как итог, для жилого дома или тяжелой постройки он категорически непригоден.

На втором месте сваи, но здесь все зависит от их разновидности. Винтовые самые недорогие из все но подходят для легких строений, буронабивные – для кирпича и бетона, а забивные обеспечивают высокий уровень устойчивости, но очень дорого стоят.

Ленточный фундамент. Незаглубленный и мелкозаглубленный вид обойдутся не намного дороже, чем столбчатый, а лента глубокого заложения отличается самой высокой ценой, благодаря увеличению объема работ и использованию большого количества материалов.

Монолитная плита это самый дорогой вид фундамента, но обеспечивает максимальную надежность на пучинистых грунтах. В некоторых случаях такой фундамент это единственный подходящий для почвы вариант.

Какие существуют типы фундамента? Как происходит строительство фундамента и сколько стоит? Все это и многое другое смотрите в данном выпуске:

Как итог, далеко не факт, что казалось бы, недорогой фундамент таковым и останется. Иногда бывает, например, что выгоднее сделать монолитный фундамент, чем закапывать ленточный на глубину промерзания. Выбор фундамента должен основываться на совокупности факторов, потому что цена может измениться в зависимости от ситуации.

Плитный фундамент с битумным покрытием под кирпичный дом

Фундамент для деревянных домов из бревен

Строения из оцилиндрованных бревен и бруса обладают меньшим весом, чем кирпичные или бетонные, но превышают каркасные дома, поэтому лучшим вариантом для них станет мелкозаглубленный ленточный или свайно-ростверковый фундамент.

Первый вариант позволяет оборудовать подвал, обладает достаточной устойчивостью к нагрузкам и относительно невысокой стоимостью. Для обеспечения его долговечности необходимо оборудовать качественную гидроизоляцию и насыпать толстую песчаную подушку.

Для свайно-ростверкового фундамента надо выкопать ямы, до уровня промерзания почвы и соединить их перешейками. Затем в ямы и канавы заливается бетон и получается бетонная лента, из которой выходят столбы, опирающиеся на почву ниже уровня промерзания.

Устройство свайно-ростверкового фундамента

Эти виды фундаментов предоставляют возможность оборудовать надежное и долговечное основание, которое с легкостью выдержит вес деревянного дома в один или два этажа и позволит избежать ненужной переплаты, обустраивая излишне дорогую, рассчитанную на внушительную массу опору.

Отличия от утепленной шведской плиты

Главная разница между финской и шведской конструкцией заключается в том, что финны предложили использовать ленточный фундамент в качестве дополнительной опоры по всему периметру.

УШП – это просто бетонная плита, отлитая в своеобразном поддоне из пенополистирола, чем и отличается от УФФ. В результате для устройства утепленной финской плиты не требуется подготовка строго выверенного горизонта поверхности, а значит можно вести строительство на площадках с небольшим уклоном. Мы уже писали про этот вид фундамента здесь.

Отсутствие жесткой связи между ленточным фундаментом и платформой пола делает конструкцию более устойчивой к излому и увеличивает сопротивление нагрузкам на проблемных нестабильных грунтах. Кроме этого, технология фундамента УФФ позволяет выполнять устройство и заливку плиты уже после возведения стен и монтажа кровли. Это значит, что данные работы можно будет проводить в холодное время года, не останавливая строительства на зиму.

Плюсы и минусы УФФ

Как и большинство строительных конструкций, утепленный финский фундамент имеет достоинства и недостатки. В числе основных преимуществ специалисты называют:

  • возможность монтажа основания на любых типах грунтов, кроме слабых торфяников с высоким уровнем грунтовых вод;
  • экономичный расход материалов в сравнении с другими типами оснований, кроме шведской плиты, где стоимость примерно одинакова;
  • стяжка пола не является несущей и вся весовая нагрузка от ограждающих конструкций передается на ленточную часть фундамента;
  • наличие встроенного теплого пола сокращает расходы на монтаж отопления;
  • выполнение заливки утепленного пола возможно в любое время года;
  • возможность устройства несущего основания на небольших склонах и при перепадах высот рельефа.

К недостаткам технологии фундамента финская плита относят:

  • необходимость проведения земляных работ с рытьем траншеи и котлована, для чего может потребоваться привлечение специальной техники;
  • выполнение обратной засыпки нерудными материалами после монтажа ленточной части с последующей механической трамбовкой;
  • невысокая несущая способность мелкозаглубленной ленты, ограничивающая этажность зданий.

Как видим, для легкого одноэтажного индивидуального строительства утепленный финский фундамент является технически и экономически обоснованным вариантом.

Монтаж

Глубина траншеи зависит от расстояния до грунтовых вод и типа грунта.

В связи со всем вышесказанным, необходимо сделать вывод о том, что теплый фундамент может быть сооружен еще в самом начале, а если геологический анализ почвы не позволяет сделать этого, то утеплять нужно будет уже после того, как дом будет полностью возведен. В случае с первой ситуацией необходимо сначала вырыть траншею по всему периметру будущего дома.

В зависимости от климатических условий и состава грунта, глубина ее должна составлять от 50 до 100 см. После этого можно будет приступать к замешиванию самого раствора. Чаще всего используется , состоящий из:

  • цемента;
  • песка;
  • щебня;
  • воды.

Сначала необходимо взять по одной части воды и цемента, все перемешать и добавить к ним 3 части песка и столько же щебня. Перемешанный раствор необходимо вылить в выкопанные траншеи. Заблаговременно можно прибегнуть к армированию. Это позволит вам усилить конструкцию, а соответственно, и всего дома. Для этих целей прекрасно подойдут такие материалы, как старые рамы от любого транспортного средства, старая проволока, трубы и любой другой металлолом, который, скорее всего, завалялся где-нибудь на даче или в гараже. Таким образом, если глубина соответствует всем вышеупомянутым требованиям, то эта закладка позволит вам утеплить фундамент дома по максимуму.

Что собой представляет УШП фундамент

При выборе такого типа фундамента для каркасного дома удается достичь максимально уютные и комфортные условия проживания. Такой тип основания предполагает наличие подушки из песка и щебня, с дренажем. Сверху этой подушки кладется утеплитель, а затее уже сама плита с трубами теплого пола и коммуникациями, усиленная арматурой.

Уникальная технология представленного материала предполагает использование специального теплоизоляционного слой под плитой и около фундамента. Этот слой отличает большой толщиной, благодаря чему можно снизить потери тепла до 65%.

Видео инструкция по строительству утепленной шведской плиты:

Способы теплоизоляции

Фундамент из бетонных блоков: песчаная подушка, блоки.

Помимо того варианта, который предполагает сооружение с помощью жидкой заливки котлована бетонным раствором, существует и другой способ утепления жилища. Он связан с тем, что вместо раствора в котлован помещаются отдельные бетонные блоки. Они представляют собой уже готовый материал для фундамента, которые уже армированы и спрессованы в прямоугольные плиты. Они могут быть столбчатыми (в сечении имеют правильный прямоугольник) и ленточными. Представляют они собой бетонные блоки в виде трапеций. Широкое основание таких плит позволяет выдерживать колоссальные нагрузки на фундамент и на почву.

Устройство утеплённой монолитной плиты с подогревом пола

Узнаем, насколько целесообразно строить дом на УШП или УФП и поговорим о самом строительстве монолитного плитного фундамента с утеплением.

Все больше качественных современных домов возводят на плитном фундаменте УШП или УФП. Сегодня рассмотрим, насколько целесообразно такое решение, в каких случаях имеет смысл ставить дом на плиту, а также приведём базовую инструкцию по строительству монолитного плитного фундамента с утеплением.

Плитный фундамент УШП или УФП

  • Выгода от плитного фундамента
  • Конструкция плитного фундамента
  • Подготовка основания
  • Конструктивные решения
  • Монтаж опалубки
  • Армирование и заливка бетона

Выгода от плитного фундамента

В индивидуальном строительстве закладка здания на плитном фундаменте практикуется в двух случаях:

  1. Когда тяжёлая постройка возводится на ослабленном грунте, при высоком УГВ или выраженном пучении. Плита помогает снизить давление на грунт и является наиболее стабильным типом основания.
  2. При строительстве дома с низким тепловым балансом. Такой фундамент способствует минимизации потерь тепла в грунт и позволяет использовать подогрев пола как единственный метод отопления.

Во втором случае однозначный плюс — избавление от отопительных приборов и трубопроводов. Кроме того, после правильной обработки плитный фундамент представляет отличную основу для чистовых напольных покрытий. Выдаваемая за преимущество возможность прокладки в плите коммуникаций таковой не является: при ленточном фундаменте с обратной засыпкой проложить трубы водоснабжения и канализации значительно проще.

Плитный фундамент хорошо справляется с перемещением грунта как в вертикальном, так и в горизонтальном направлении. Монолитная основа может устраиваться на участках, где производилось террасирование или планирование с насыпкой, время на усадку почвы при этом не требуется.

Опасность для монолитной плиты представляет только неравномерное сдавливание грунта при условии, что участок с мягкой или подвижной почвой занимает более 40% площади плиты. Ввиду этого проведение гидрогеологических изысканий для разработки строительного проекта строго обязательно.

Конструкция плитного фундамента

Плита повторяет контуры наружных стен здания с выступом от 50 до 80 мм. Такой допуск необходим, чтобы компенсировать кручение опалубки и кривизну стен так, чтобы ни в одном месте они не нависали над фундаментом.

Толщина плиты избирается в соответствии с требуемой способностью выдерживать нагрузку на изгиб. Серьезные расчёты следует вести только при строительстве зданий свыше двух этажей, включая бейсмент. Стандартной толщины плиты в 35 см вполне достаточно даже для кирпичных строений, особенно если фундамент выполняется по финской технологии и имеет ребра жёсткости по краям.


 Толщина в 35 см считается стандартной по простой причине. Защитные слои бетона для верхнего и нижнего пояса арматуры составляют соответственно 50 и 70 мм. Оставшиеся 230 мм — оптимальный отступ между арматурными сетками, необходимый для правильного восприятия растягивающих и изгибающих нагрузок.

В большинстве случаев прочность такой плиты является избыточной. Если есть желание сэкономить на бетоне и арматуре, либо ослабить давление на грунт из-за его высокой просадочности, можно провести тщательный расчёт. Единого норматива для утеплённых монолитных плит нет, но можно пользоваться следующими документами при разработке:

  • СНиП 2.02.01–83 «Основания зданий и сооружений» — базовая информация по расчёту фундаментов и разработке их конструкции;
  • СП 50–101–2004 «Проектирование и устройство оснований и фундаментов зданий и сооружений» — наиболее актуальный свод рекомендаций по строительству фундаментов;
  • СП 20.13330.2011 «Нагрузки и воздействия» — информация о том, как рассчитать несущую способность фундамента по предельным состояниям;
  • СП 52–101–2003 «Бетонные и железобетонные конструкции без предварительного напряжения арматуры» — поможет правильно разработать арматурный каркас и форму бетонного изделия.

При расчёте нагрузок нужно учитывать конфигурацию несущих стен. Если все они расположены по периметру, плита будет испытывать сочетанное скручивающее воздействие по линзообразной эпюре. Если же дом имеет внутренние несущие стены, нагрузка будет распределена более равномерно, и при достаточной толщине фундамента моментом скручивания можно пренебречь. Облегчить вес плиты без потери прочности можно путем устройства перекрёстной системы рёбер жёсткости. Их делают высотой до 40–50 см, ширина равна толщине плиты.

Подготовка основания

Плитный фундамент обязательно должен опираться на подушку из песка и гравия, защищающую от морозного пучения и эрозионного действия грунтовых вод. После геодезии и разметки с участка нужно снять дерновый слой или провести выемку грунта на глубину залегания достаточно плотных осадочных пород. Размеры котлована превышают проектные размеры плиты на 50–70 см с каждой стороны. Дно уплотняется вибрационным методом и планируется с допуском до 3–5 см.

Дренажная подсыпка выполняется на высоту 30–35 см. Это достаточно большой объём гравия, но он необходим для распределения нагрузок при неравномерном сжатии грунта. Без этого утеплитель будет испытывать сосредоточенные нагрузки, превышающие предел обратимой деформации. Верхний слой подсыпки на толщину 40–60 см выполняется чистым песком без глинистых включений и отделяется от гравия иглопробивным геотекстилем. Песчаная подушка обеспечит максимально равномерное распределение нагрузки и защитит от продавливания гидроизоляцию.

Гравийную подушку следует насыпать поэтапно, слоями по 8–10 см с промежуточным трамбованием. Оптимально для этого использовать щебень фракции 20–40, но подойдёт и смешанный дорожный гравий. Достаточно часто отсыпку песком заменяют подбетонкой. Такое решение особенно выгодно при неблагоприятной гидрогеологической обстановке и строительстве плиты на просадочных грунтах.

Конструктивные решения

Есть два варианта устройства фундаментной плиты, пригодной для организации пола с подогревом. Один тип принято именовать финским, другой — шведским, о чем RMNT  уже неоднократно писал. Главное отличие в том, что первый вариант подразумевает расположение теплоизоляции поверх несущей основы, в то время как шведская плита лежит на слое пенополистирола, обладающего достаточно высокой прочностью на сжатие.

Финская плита сложнее в устройстве: основа достаточно тонкая — до 15 см с одним поясом армирования. Для усиления плиту снабжают рёбрами жёсткости 20х15 см, расположенными с шагом 130–150 см. После возведения коробки здания на плите крепят плитный утеплитель и производят заливку армированной стяжки толщиной 80 мм, внутри которой располагаются каналы коммуникаций и нагревательные элементы пола. Один из главных плюсов такой системы фундамента в том, что практически полностью исключается тепловой мост по контуру примыкания стен к плите.

Последняя проблема в шведском варианте фундамента решается комплексным утеплением цокольной части здания. В качестве теплоизоляции используется пенополистирол промышленного класса, способный выдерживать повышенные нагрузки. Поскольку основной пояс теплозащиты размещается полностью под фундаментом, сама плита относится к тёплому контуру здания и обеспечивает повышенную тепловую инерционность.

Одна из особенностей шведской плиты — защитные отбортовки по контуру с нижней стороны фундамента. Они выполняют две функции: изолируют и защищают утеплитель от бокового давления грунта и укрепляют периметр плиты, куда приходится основная нагрузка от стен. Отбортовку рекомендуется делать вне зависимости от наличия у плиты рёбер жёсткости.

Ширина выступов составляет 30–35 см, глубина — до 50 см в зависимости от типа грунта и годового объёма осадков. В целом можно сказать, что именно шведский вариант плиты с отбортовкой наиболее пригоден для эксплуатации в условиях климата Сибири и восточной Европы.

Монтаж опалубки

Опалубка для заливки плиты состоит из двух частей: нижней и боковой.

Боковую опалубку выполняют щитами, сбитыми на основе каркаса из соснового бруса квадратного сечения со стороной 60–80 мм в зависимости от массивности плиты. Из бруса сбивают рамку длиной до 2 м и высотой, равной фактической высоте фундамента. Рамку необходимо усиливать перемычками из такого же бруса через каждые 40–50 см. С одной стороны каждую палубу обшивают ОСП или влагостойкой фанерой толщиной 10–12 мм.

Установка опалубки выполняется при сопровождении нивелированием. Верхние борта выставляют в общий горизонт, для регулировки палуб по высоте их прикручивают к деревянным кольям, вбитым в грунт на глубину 50 см. В оптимальном варианте колья устанавливаются напротив каждой перегородки каркаса опалубки. Между собой щиты скручивают напрямую сквозь брус, причём в обоих направлениях.

Укрепление опалубки для противодействия массе бетона выполняется её опиранием на прилегающий грунт. С шагом в 1 метр и отступом от щитов в 50–70 см в землю вбивают колья из бруса 100х100 мм на глубину 30–40 см. В эти брусья упирают отрезки досок 50х100 мм, поставленные вертикально на ребро.

С обратной стороны доски прикручивают к каркасу щитов. Все распорки должны быть связаны между собой общей поперечной жердью. Иногда для дополнительного укрепления ставят также и горизонтальные распорки, которыми колья связывают с низом опалубки, однако такой ход обязателен только при высоте плиты свыше 40 см.

Нижняя часть опалубки представляет собой правильно подготовленное дно котлована. Поскольку масса бетона высока, а сам он не обладает прочностью до застывания, даже малейшее продавливание грунта может стать серьезной проблемой. Именно поэтому требуется так много усилий на подготовку гравийной подушки.

Поверх подготовительного слоя или подбетонки укладывают плиты пенополистирола, при этом гидроизоляцию по периметру будущей плиты подворачивают внутрь бортов и прибивают к ним скобами. Желательно закупать утеплитель такой толщины, чтобы его можно было разместить в два слоя, смещая стыки для перевязки.

Существует два вида конфигурации нижней опалубки. В первом случае поверх плит укладывают квадратные короба со стороной 130–150 см, которые формируют опалубку рёбер жёсткости. После набора прочности в течение 3 суток короба снимают и засыпают промежутки между рёбрами гравием фракции 20 или керамзитом. После этого к выступающим из рёбер анкеровкам привязывают арматурную сетку и заливают верхнюю плиту толщиной 100–120 мм.

Во втором варианте рёбра жёсткости отсутствуют, но есть нижняя отбортовка. Западные строители формируют её путём использования изделий из пенополистирола специальной формы: в центральной части укладывают обычные плоские плиты, а по краям — пенопластовые лотки.

На отечественной стройке чаще поступают иным образом: снимают верхний слой гравийной подушки по периметру, а в центр укладывают утеплитель толщиной 150–200 мм. При этом по периметру образуется траншея, в которой монтируется армирование в виде квадратного каркаса 200х200 мм.

Армирование и заливка бетона

Основная проблема заливки плиты с утеплением заключается в высоком риске того, что пенополистирол может всплыть, либо из-за негерметичной опалубки произойдёт утечка массы и расчётного количества бетона окажется недостаточно. Заказывать бетон нужно с запасом: от 0,3 до 0,5 м3 на потери в миксере и насосе, плюс 3% от общего объёма.

Бетонные работы проводят в два этапа. На первом готовится бетон марки М100 по месту, которым с наружной стороны опалубки подливают все имеющиеся бреши. Смесь при этом готовят как можно более густой консистенции.

После герметизации опалубки собирают арматурный каркас. Первый ряд сетки укладывают на дистанционных пробках, обеспечивающих нижний защитный слой в 30 мм. Первый ряд армирования предназначен для восприятия второстепенных нагрузок, поэтому его выполняют из тонкой арматуры, но сетка при этом имеет более частый шаг. К нижнему армированию привязывают П-образные хомуты, регулирующие зазор между сетками.

Его выбирают таким образом, чтобы верхний защитный слой бетона не был меньше 40 мм. Арматуру используют толщиной от 14 мм, при этом шаг укладки может составлять от 160 до 300 мм. Содержание, толщина и расположение арматуры определяются в зависимости от массы здания и гидрогеологических условий, с этой задачей поможет справиться практически любой онлайн-калькулятор.

Чтобы упредить выдавливание пенополистирола бетоном, плиту заливают, начиная от центра. Заливка ведётся тем же способом, что и для монолитного перекрытия — подачей насосом через стрелу. Высота сброса должна составлять 60–80 см, разгонный участок стрелы — не более 5 метров. Если масса наберёт слишком большую скорость, она может нарушить арматурный каркас. В то же время слишком медленная подача послужит причиной образования пустот в нижнем слое.

Заливку плиты выполняют в один этап, но при этом перерыв между порциями бетона позволяет ему отверждаться до окончательного заполнения формы, что используется как основной способ предупредить всплытие утеплителя. Когда центральная часть плиты полностью заполнена, с краев массу начинают сбрасывать в отбортовку. После окончательного заполнения формы бетон уплотняют погружными вибраторами, при необходимости добавляя смесь в местах образования ям.

Выравнивание поверхности плиты производится в два этапа. Сразу после заливки и усадки смеси поверхность протягивают широкими скребками, убирая следы от ног и разравнивая крупные наплывы. После 21 дня выдержки бетон шлифуют мокрым методом, формируя практически идеальную горизонтальную плоскость, которая служит готовым черновым полом. опубликовано econet.ru

Подписывайтесь на наш канал Яндекс Дзен!

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

Как и чем утеплять монолитную плиту ⋆ Строю Дом

Утепление фундамента делается в первую очередь для того, чтобы защитить его от разрушения из-за перепадов температур и влаги в грунте. Особенно это актуально при строительстве на влажных глинистых почвах. Стараются утеплить прежде всего боковые стенки фундамента, а подошву в редких случаях и лишь при закладке мелкозаглубленного типа конструкции.

Технология утепления фундамента

Сейчас читают

Утепление подошвы монолита и наружных стенок с одновременной закладкой коммуникаций и подогрева пола называется утепленной шведской плитой (УШП). Такая технология сегодня применяется довольно часто. При закладке монолитной плиты еще могут прокладывать теплоизоляционный слой между фундаментом и напольным покрытием. Но эти меры не являются обязательными.

При правильном обустройстве основы пол и так не будет холодным, хотя это изменит немного микроклимат помещения. Для состояния фундамента такое мероприятие особой пользы не несет. В большей степени поможет утепление грунта возле конструкции — это можно считать как вспомогательные меры при теплоизоляционных работах.

Выбор утеплителя для фундамента

Основные требования для теплоизолятора — устойчивость к деформации под давлением грунта и влагонепроницаемость. Минеральная вата в данном случае не подходит. Зато есть более удобные для применения материалы — пенополиуретан и экструдированный пенополистирол. Зачастую используют последний вариант. Он продается в виде плит 5-10 см толщиной. Именно десятисантиметровый пенополистирол высокого качества нужен для технологии УШП, чтобы выдерживать еще и нагрузку малоэтажного дома.

Преимущества пенополистирола:

  • Более низкая цена по сравнению с пенополиуретаном.
  • Простота в монтаже.
  • Надежная влаго — и теплоизоляция.
  • Возможность обойтись при укладке без специального оборудования.
  • Но существуют небольшие недостатки у такого теплоизолятора. Во-первых, он пожароопасен и не пропускает воздух, что не сильно важно при утеплении фундамента. Во-вторых, что на самом деле должно волновать, это качество монтажа — если выполнить работу неаккуратно, то останутся зазоры и материал начнет разрушаться, что скажется на состоянии фундамента.

    Преимущества пенополиуретана:

  • Скорость монтажа.
  • Плотность теплоизоляционного шара.
  • Качественная теплоизоляция и высокая водостойкость.
  • Минусом такого теплоизолятора является потребность в специальном оборудовании для напыления и мерах предосторожности: необходимо работать в защитной маске и костюме. Хотя распылитель можно взять в аренду или пригласить профессиональных рабочих с оборудованием. Работать пенополиуретаном нужно быстро и при этом качественно, поскольку из-за скорости застывания любая ошибка потребует переделывать все заново.

    Последовательность утепления пенополистиролом

    Если утепление фундамента делается не при закладке, а уже построенного здания, то необходимо выкопать траншею на глубину заложения удобной ширины (примерно 40-50 см), а затем подготовить основание для укладки теплоизолятора, очистив, помыв и высушив его.

    На фундаментную стенку наносят слой гидроизоляции — либо рубероид, либо битумную мастику. Если используется первый тип гидроизолятора, то  для крепления пенополистирольных плит потребуется полимерный клей, а  мастика может выступать в качестве клеевого вещества. Использовать дополнительные крепежные элементы не требуется.

    Для наружного утепления монолита достаточно бывает плит толщиной 5 см, которая приравнивается теплоизоляционным свойствам 9,5 см минваты и метра кирпичной кладки.

    На гребнях замков и на угловых стыках рекомендуется применять монтажную пену для плотности теплоизоляционного слоя.

    Затем следует еще слой гидроизоляции — мастика или рубероид, для защиты уязвимой перед влагой монтажной пены.В идеале утеплитель должен закрывать не только фундамент, но и часть цоколя. Кстати, по цоколю можно применять пластиковые дюбеля для крепления.

    Когда основная работа окончена, пенополистирол можно засыпать землей. Если грунты глинистые, то рекомендуется возле фундамента, под будущей отмосткой засыпать еще в траншею керамзит или песок на глубину 30-40 см.

    Инструменты и материалы для работы с пенополистиролом:

  • Битумная мастика или полимерный клей.
  • Монтажная пена.
  • Рубероид.
  • Строительный нож.
  • Паяльная лампа или строительный фен.
  • Перфоратор.
  • Маховая кисть.
  • Уровень.
  • Веревка.
  • Утепление пенополиуретаном

    Наружную часть монолитного фундамента можно утеплить пенополиуретаном, тогда точно не будет никаких зазоров и щелей, которые испортят всю теплоизоляцию. Распылять материал следует равномерно и быстро, так как через 20 секунд нанесения он затвердевает. Наносят пенополиуретан слоями — либо 2 слоя по 1,5 см, либо 2 по 1 см и последний 1,5 см. Для утепления берут ППУ с плотностью не менее 0,6/1 м³. Поверх слоя пенополиуретана следует проложить гидроизоляцию и засыпать траншею почвой.

    Дополнительно производят утепление грунта. Цокольную часть, обработанную теплоизолятором, зачастую штукатурят, но сначала выравнивают ее строительным ножом и грунтуют. Для теплоизоляции пенополиуретаном потребуется:

  • Специальное снаряжение.
  • Пистолет-распылитель для ППУ.
  • Гироизолятор.
  • Строительный нож.
  • Грунтовка.
  • Штукатурка.
  • Технология шведская плита

    Толщина монолитной плиты в этой конструкции составляет всего 10 см. И в этот дециметр бетонируются вся система коммуникация, поэтому о ее монтаже необходимо подумать одновременно с укладкой фундамента.

    Порядок работы:

  • Вырывается котлован по площади будущего здания глубиной 40 см.
  • Закладывается гравийно-песчаная подушка с утрамбовкой и укладкой промежуточного геотекстиля.
  • Монтируется опалубка из пенополистирольных плит с бортами с помощью металлических крепежей. Вся площадь устилается обычными плитами ППУ толщиной 10 см. Боковые элементы имеют такую же толщину. Если по периметру используются обычные плиты, то дополнительно по внешнему краю монтируют опалубку из ламинированной фанеры.
  • Дно и стенки из пенополистирольных плит выстилают рубероидом.
  • Укладывают еще один слой пенополистирола (тоже 10 см).
  • Прокладывают коммуникации (водопровод, водоотвод, электричество и прочее) и подогрев пола.
  • Устанавливают арматурную сетку.
  • Заливают все бетоном с применением вибромашины.
  • Так, за короткий срок получают супер теплую конструкцию фундамента. Хотя есть мнение, что УШП выгодна в первую очередь для производителей пенополистирола.

    Недостатки данная технология все же имеет:

  • Монолитная плита склонна к неравномерной усадке из-за мелкого заглубления, а укладка пенополистирола под нее еще больше может усугубить данный процесс. Несмотря на то, что производитель гарантирует способность пенополистирольной плиты выдерживать максимальные нагрузки, для тяжелых и многоэтажных домов эта технология не подходит.
  • В случаях, когда допущена ошибка в укладке коммуникаций, чтобы исправить некачественно выполненную работу придется демонтировать весь фундамент. Ремонтировать водоснабжение и электрокоммуникации при такой закладке будет крайне сложно.
  • Технология шведской плиты подходит больше для ровных участков, ее нельзя делать ни в коем случае на торфяных грунтах.

    Существует немало способов утепления монолитной плиты. В каждом случае наиболее подходит тот или иой вариант. Каждый строитель должен выбирать вариант, исходя из типа грунта, типа сооружения и его будущей нагрузке.

    Источник

    схема устройства в разрезе, плюсы и минусы, технология строительства своими руками, а также что это такое?

    Выбор фундамента подразумевает учет основных параметров: надежность, долговечность, функциональность и стоимость конструкции. Ранее владельцы частных домов отдавали предпочтение столбчатому и свайному фундаменту.

    Но сегодня их смогла заменить утепленная шведская плита (УШП). Статья расскажет, что это за вид фундамента, какими преимуществами обладает, как выполнить монтаж плиты своими руками.

    Что это такое?

    УШП — это ЖБ фундаментная плита на утеплителе. Раньше такое основание применяли для сооружения частных домов на Скандинавском полуострове.

    Достаточно длительное время его использовали только на севере-западе Европы. Сегодня он завоевал популярность во всем мире.

    Применение

    Ключевая особенность УШП — жесткость. Именно поэтому конструкция отлично выдерживает смещение грунта. Стала хорошим вариантом для строительства малоэтажных зданий на участках, где наблюдается:

    • высокий уровень грунтовых вод;
    • песчаная и рыхлая почва;
    • вспученная и подвижная земля.

    Утеплитель под шведской плитой предотвращает промерзание почвы. Поэтому жителям северных регионов можно не беспокоиться о скорейшей деформации основания во время эксплуатации жилого дома.

    Фото 2

    Плюсы и минусы

    Шведская фундаментная плита отличается от других популярных фундаментов своими конструктивными и функциональными особенностями. Преимущества следующие:

    1. Экономия денег. УШП не требует обустройства глубокого котлована, поэтому можно обойтись без аренды тяжелой техники.
    2. Долговечность. За счет расположения утеплителя происходит постоянная поддержка оптимальной температуры, что увеличивает срок службы всего основания.
    3. Продуманная конструкция. Позволяет монтировать главные инженерные коммуникации еще до начала строительства. Работы ускоряются, исключается обустройство технического подполья с водопроводными и канализационными трубами.
    4. Пригодность для установки на любых типах почв. Плита располагается на поверхности земли, поэтому она не подвергается воздействию грунтовых вод. При этом возрастает несущая особенность основания.
    5. Герметичность, отсутствие мостиков холода. Исключено появление сырости, плесени, грибка на площади фундамента.
    6. Сокращение временных и финансовых затрат на отделочных работах. Благодаря идеально ровной поверхности, плита считается хорошим готовым черновым основанием для укладки напольных покрытий.
    7. Хорошие теплоизоляционные свойства. Уменьшаются расходы на отоплении и повышается уровень комфорта в доме, даже при внедрении системы «теплый пол».

    Фото 3

    Многие люди считают УШП не лучшим видом фундамента. В качестве аргументов они приводят следующие факторы:

    • высокая цена материала;
    • невозможность создания подвалов;
    • недостаточная жесткость теплоизолирующего слоя, провоцирующая последующую усадку сооружения;
    • высокий риск порчи пенополистирола грызунами;
    • неизвестен срок службы утеплителя;
    • сложность формирования конструкции на покатых участках;
    • ограничения к этажности возводимых построек.

    Схема устройства в разрезе

    Существует множество конструктивных особенностей, которые повышают устойчивость и энергетическую эффективность всей системы. Схема следующая:

    1. Подушки из песка и щебня, предотвращающие подход влаги к основе.
    2. Геотекстильный материал, исключающий засорение дренажа.
    3. Гидроизоляция, защищающая ЖБ конструкцию от воздействия влаги.
    4. Теплоизоляция. Ее укладка происходит по бокам и под плитами.
    5. Дренаж и водоотведение. Системы необходимы для защиты опоры от грунтовых, талых и дождевых вод.
    6. Металлический каркас или пояс. Придает фундаменту прочности и жесткости.
    7. Необходимые инженерные коммуникации.
    8. Система напольного обогрева. Здесь требуется обустроить водяной контур, чтобы в дальнейшем сократить расходы на строительстве отопления.
    9. Бетонная плита. Ее толщина зависит от особенностей грунта и веса будущего здания. Для придания прочности ЖБ основания следует сформировать ребра жесткости. Их лучше разместить в местах монтажа колонн и других подобных конструкций.

    Фото 4

    Технология строительства своими руками

    Представленная ниже инструкция пригодна для строительства УШП на любом типе грунта.

    Желательно исключить строительство фундамента на торфянистых, почвенно-растительных и илистых почвах. В противном случае рекомендуется удалить слой неподходящей почвы и заменить его плотным песком.

    При этом не забывать об учете несущей способности фундамента. Она должна начинаться с отметки 1 кг/кв.см.

    Материалы

    Все расчеты по количеству материала, на целесообразность возведения конструкции и плотность почвы лучше доверить специалистам. Существует риск допущения ошибок, что в итоге приведет к нежелательным последствиям. Только после получения всех необходимых данных можно приступать к строительству фундамента УШП.

    Начальный этап возведения фундамента подразумевает подготовку необходимых материалов. Ниже приведен стандартный список. Но он может изменится, согласно требованиям строителя.

    Материалы:

    Фото 5

    • вспененный полистирол в количестве 0.3 куб.м на 1 кв. м;
    • металлическая арматура;
    • проволока для соединения стальных деталей и труб;
    • хомуты из пластика для фиксации металлического пояса;
    • полиэтилен с толщиной от 15 см — расход до 1.2 кв. м на 1 кв. м фундамента;
    • геотекстиль — до 1.4 кв. м на 1 кв. м плиты;
    • прочная доска для сооружения опалубки — примерное количество: от 1 до 1.5 куб. м;
    • плотный песок, гравий со средней фракцией;
    • бетон — от 0.15 до 0.25 куб. м на 1 кв. м фундамента.

    Дополнительно потребуются полимерные трубы, фитинги и прочие изделия для обустройства систем водоснабжения, отопления, других инженерных коммуникаций.

    Пошаговая инструкция:

    Далее приступить к выполнению работ по строительству теплой шведской плиты:

    1. Площадь под строительство очистить от мусора, растительности, корневищ.
    2. Уровнем разметить будущее расположение фундамента. Контур как можно чаще отмечать колышками, затем натянуть шнур.
    3. Удалить из области с разметкой грунт на глубину 50 см.
    4. Дно засыпать песком, сформировав слой в 15 см. Хорошо пролить водой, тщательно утрамбовать виброплитой или «вручную».
    5. На подготовленной песчаной подушке разместить слой из геотекстиля. Края материала должны выступить за пределы на 30 см.
    6. Далее обустроить подушку из гравия или щебня (фракция должна быть не более 20-40 мм в диаметре). Толщина слоя — 10-15 см. Края подушки обернуть выступающим геотекстильным материалом.
    7. В щебневой подушке разместить необходимые трубы, проводы, кабели. Высота их отводов зависит от ранее составленного плана работ. Все трубы временно закрепить хомутами и стержнями из арматуры.
    8. По бокам монтировать утеплитель для последующего обустройства опалубки. Важно помнить, что теплоизоляционный материал должен быть достаточно плотным, влагопоглощающим. Укрепить конструкцию опалубкой из досок толщиной до 0.5 см. Ее в свою очередь укрепить брусовыми упорами с сечением не менее 50х50 мм.
    9. Далее создать гидроизолирующий слой. Это может быть современный рулонный материал или обычный рубероид. Полотна разместить внахлест, с перекрытием в 15 см. Газовой или бензиновой горелкой загерметизировать стыки. Обязательно оставить выступы для последующей гидроизоляции торцов.
    10. Выполнить укладку плит из вспененного полистирола с толщиной 10 см. Размещать их всплошную по всей поверхности. В местах расположения коммуникаций сделать вырезы. Создать второй слой, но листы размещать не всплошную, а согласно составленным документам. Главное соблюдать указанную толщину слоя.
    11. Выполнить армирование. Для этого следует изготовить металлические каркасы из четырех труб с диаметром 12 мм, ориентируя их в продольном направлении. Изготовить арматуру из прутка с диаметром в 10 мм, закрепить детали проволокой. После изготовления необходимого количества арматуры следует установить каркасы в форму, затем связать между собой.Фото 7
    12. Сделать армирование эксплуатационной нагрузки. Для этого следует взять арматуру с диаметром 10 мм, связать ее в сетку с ячейками 15х15 см. Установить подготовленные конструкции на пластиковые фиксаторы или стальные подпорки.
    13. Если решено в дальнейшем обустроить систему «теплый пол», то далее следует разместить пластиковые трубы ЭТП или ВТП. Закрепить их к армированной сетке пластиковыми хомутами. Все трубы защитить гильзами из ПНД-труб длиной 40-50 см.
    14. Подготовить форму к бетонированию. Перед этим убрать весь мусор, проверить предыдущие работы на правильность и соответствие составленного плана. Выводы труб защитить от попадания раствора с помощью заглушек, ветоши или полиэтилена.
    15. Заполнить площадь бетоном, распределяя его совковой лопатой. Смесь должна попасть под арматуру, в углы, прочие труднодоступные места. Далее форму уплотнить виброрейкой, выравнять правилом. Накрыть фундамент полиэтиленом.
    16. После окончательного высыхания лучше посыпать фундамент влажным песком или опилками. Материалы будут хорошо удерживать влагу, предотвращать появление различных насекомых, грибков.

    Полезное видео

    Как делается утепленная шведская плита, подскажет видео:

    Заключение

    При сооружении УШП следует действовать аккуратно и внимательно, иначе не обойтись без серьезных проблем. Составление схемы лучше доверить специалистам. При правильной подготовке скандинавская технология покажется легким процессом.

    Важно понимать, что покупка материалов серьезно ударит по карману. Но мастера утверждают, что расходы значительно ниже финансовых потерь на приобретении товаров для создания других видов фундамента.

    Фундамент утепленная шведская плита


    Площадка под фундамент утепленная шведская плита выравнивается и засыпается крупным песком. Можно использовать смесь песка и щебня (2 к 3) или щебень.   Песчаная подушка служит для выравнивания площадки, равномерного перераспределения нагрузки от здания на грунт, выполняет дренирующие функции и при необходимости пригружает сжимаемые грунты (торф).

    Песчаная подушка под фундамент утрамбовывается послойно (по 20 см) виброплощадкой и выравнивается по нивилиру.   После выноса размеров фундамента в натуру, устанавливается опалубка, грунт укрывается ПВХ пленкой (в отличии от полиэтилена ПВХ пленка служит барьером для радиоактивного газа радона) и укладываются листы ЭППС для утепления грунта.

    Для армирования фундамента плиты используется арматура А500С (свариваемый класс арматуры). Минимальный диаметр арматуры для фундамента плиты — 12 мм.   Приступаем к вязке нижнего уровня армирвания фундамента утепленной шведской плиты.

    Вязка арматуры производится при помощи крючка и вязальной проволоки. Также для вязки арматуры можно использовать пластиковые хомуты, но этот вариант обойдется дороже.   Соединение продольных стержней арматуры фундамента производится с помощью нахлеста на величину не менее 50 диаметров арматуры.

    Для вязки сетки используется шаблон «крест» 20 на 20 см.   Если фундамент плита будет изолирован от грунта при помощи листов ЭППС, то величина защитного слоя бетона может быть сокращена до 35 мм. Если под плитой не будет слоя утеплителя или бетонной подготовки, то защитный слой бетона должен составить не менее 70 мм.

    Защитный слой бетона для арматуры монолитных железобетонных фундаментов составляет не менее 35 мм.   Меньший защитный слой бетона может привести к коррозии арматурного каркаса фундамента плиты.

    Самая распростарненная ошибка при армировании фундамента плиты — отсутствие П-образных элементов по периметру, длина которых должна быть не менее 2-х толщин плиты. Пункт 10.4.9 СП 63.13330.2012: На концевых участках плоских плит следует устанавливать поперечную арматуру в виде П-образных хомутов, расположенных по краю плиты, обеспечивающих восприятие крутящих моментов у края плиты и необходимую анкеровку концевых участков продольной арматуры.   Для задания проектного положения верхнего слоя арматуры в толстых плитах обычно используются самодельные гнутые «лягушки» из арматуры диаметром 8 мм.

    Верхний слой армирования фундамента привязывается к «лягушкам» и по периметру обявзывается П-образными элементами. Армирование проемов в железобетонных плитах и внутренних углов в плитах имеют свои особенности: необходима установка косвенной арматуры, сдерживающей поперечные деформации и препятствующей образованию в углах проемов и во внутренних углах трещин.   Под проекциями будущих стен, опор, мест сосредоточенной нагрузки (ванны, камины, печи, лифты, лестницы) в верхнем слое армирования фундамента плиты укладываются дополнительные арматурные стержни которые в сумме с основными должны воспринимать опорные усилия в плите (пункт 9.10 СП 52-103-2007 «Железобетонные монолитные конструкции зданий»).

    Фундамент монолитная железобетонная плита должен бетонироваться одномоментно. Разница во времени укладки бетона должна быть не более 1-2 часов (в зависимости от темрературы). Без доставки готового товарного бетона и бетонасоса чаще всего не обойтись.   Класс бетона по прочноcти на сжатие для плоских фундаментных плит должен быть не менее B20 (М250) с водостойкостью не ниже W6 [пункт 7.10 СП 52-103-2007 «Железобетонные монолитные конструкции зданий»]. Таким требованиям соотвествует марка товарного бетона БСГ В 22,5 П3 F150 W6 и марки выше.

    Сразу просле укладки бетона поверхность бетонной плиты выравнивают вручную с помощью Т-образным правилом с длинной рукояткой или коротким ручным правилом. Читайте об уходе за бетоном во время набора прочности.   Работы на бетонной плите начинаются не ранее набора бетоном 50% марочной прочности. Срок безопасного начала работ — набор 70-80%% марочной прочности бетоном.

    Проход коммуникаций через плиту осуществляется через гильзы, либо через проемы. Поскольку ремонтные работы под фундаментом плитой производить невозможно, целесообразно сразу заложить дублирующие трубы и кабели.   Для связи фундамента плиты с другими фундаментами (пристройки, крыльцо) необходимо предусмотреть выпуски стержневой арматуры. На фото предствлен дом из блоков Дюрисол.

    Читайте про ленточные фундаменты   Закажите фундамент плиту в Санкт-Петербурге или Ленинградской области у Андрея Дачника.

    способы и критерии выбора материалов, технология работ

    Содержание статьи:

    Для фундамента особую опасность представляют пучинистые грунты. Эта структура во время зимнего промерзания может увеличиваться в размерах до 35 сантиметров. Сила пучения настолько велика, что способна с легкостью деформировать ленточный фундамент и привести к разрушению конструкции здания. В регионах с нестабильными грунтами иногда применяют монолитное основание из железобетона под весь дом. Утепление плиты фундамента позволяет уменьшить промерзание и пучение грунта под ним.

    Критерии выбора материала для утепления основания

    К утеплителю под фундаментную плиту предъявляются особые требования по прочности

    Утеплитель в применении к монолитной плите является частью ответственной конструкции, поэтому имеется определенный перечень требований к этому изделию:

    • Должны быть обеспечены высокие теплоизоляционные свойства при относительно небольшой толщине. Важно, чтобы точка росы в зимний период не находилась в середине железобетона и не выполняла разрушительную работу, а была смещена в изолятор.
    • Плотность теплобарьера должна быть достаточной, чтобы выдержать нагрузку не только многотонной стяжки, но и всего здания целиком. При этом однородность структуры здесь играет немаловажную роль – усадка должна происходить равномерно.
    • Не подходит для теплоизоляции под основание гигроскопичная структура, которая свободно пропускает влагу сквозь себя. В таком случае бетон будет сыреть, в нем начнут развиваться грибковые образования.

    Мировая практика строительства зданий по шведской технологии показала, что монолит снизу лучше всего утеплять полимерными структурами – изготовленными промышленным способом листами полистирола пенистого либо пенополиуретаном. Для аналогичных задач был разработан специальный вид этого продукта, получившего название пеноплекс.

    Для чего необходимо утепление плитного фундамента

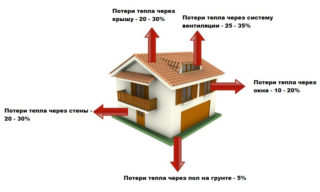

    Около 10% тепла теряется через пол, уложенный на грунт без утеплителя

    Можно выделить несколько аспектов положительного влияния утепления основания дома на его конструкцию и эксплуатацию. Первое и самое важное – защита от механического повреждения несущих частей здания. Заключается она в том, что под областью утепленной коробки промерзание грунта происходит не так интенсивно, поэтому его деформация минимальна, так как грунт более просушен и сама площадь здания не позволяет глубоко проникнуть морозу вглубь или распространиться под всей плоскостью.

    Второй вопрос касается промерзания и промокания фундамента. Если бетон промерзает, это ведет к пагубным последствиям: он начинает трескаться, лопаться и отслаиваться под действием сил расширения воды, ведь она все равно присутствует в его толще. При промокании добавляется еще негативное коррозионное действие, которое оказывает влага на каркас из арматуры, и образование плесени и грибков, прекрасно себя чувствующих во влажной среде. Теплоизолятор исключает это, смещая точку росы за пределы несущей конструкции и создавая дополнительный гидроизоляционный барьер.

    Еще один важный момент касается теплопотерь здания. Любая поверхность строения так или иначе проводит тепло, в том числе и пол. Чем лучше организовано утепление монолитной плиты, наружных стен, кровли, тем меньше энергоносителя требуется для обогрева пространства до нужной температуры. Бетонный пол одноэтажной постройки без дополнительных мероприятий по его утеплению будет брать на себя 15% общих теплопотерь.

    Экструдированный полистирол является структурой, обладающей некоторой упругостью, поэтому будет выполнять определенную роль буфера на случай возможного вспучивания земли под ним.

    Плюсы и минусы теплоизоляции

    Применение утеплителя предотвращает появление мостов холода

    Применение в качестве изолятора пенополиуретана дает домовладельцу следующие преимущества:

    • низкую теплопроводность слоя, толщина которого может не превышать 5 см;
    • исключительные адгезионные свойства к любому типу поверхности – нет необходимости применять клеевые составы, так как полимер сам хорошо прилипает в первоначальный момент;
    • сплошной слой утеплителя, так как происходит непрерывное напыление полимера – исключается возможность появления мостиков холода;
    • отпадает надобность в применении дополнительной гидроизоляции.

    Одним из важных недостатков такого метода утепления плиты фундамента является необходимость применять специализированное оборудование, которое нужно доставить на объект. Правильно, равномерно напылить полимер на поверхность может только квалифицированный специалист. В жидком состоянии материал является опасным для здоровья, поэтому повышаются требования к применению индивидуальных средств защиты при проведении операции.

    Пенополистирол экструдированный по характеристикам прочности подходит для утепления плиты фундамента

    При устройстве теплой подошвы из пенополистирола можно получить такие выгоды:

    • Укладка полимера не представляет особой сложности и привлечения специального оборудования. Это во много раз ускоряет процесс формирования изолятора.
    • Листы имеют малый вес, их легко доставлять на объект, разгружать и переносить.
    • Утеплитель под фундаментную плиту получается идеально равномерным по всей плоскости.
    • Сам материал имеет высокие показатели плотности и абсолютно не гигроскопичен.
    • По теплоизоляционным свойствам это один из лучших полимеров.

    Среди недостатков можно выделить необходимость устройства под пенополистиролом дополнительной гидроизоляции от подмывающих грунтовых вод, так как они все равно могут проникнуть в щели между стыками. Теплобарьер необходимо клеить к гидроизоляционному основанию и между собой во избежание расползания листов при заливке бетона или подвижках грунта. Полимер относится к категории дорогого покрытия.

    Технология проведения работ

    Пенополистирол укладывают на грунт перед арматурой и бетонной платформой

    При устройстве малозаглубленной шведской плиты ее основание утепляют теплобарьером по следующей технологии:

    1. На поверхность выровненного котлована, отсыпанного и утрамбованного слоем песка, укладывают нетканое полотно геотекстиля, чтобы при движении грунта уложенные прямоугольники не расходились, их не рвало и не образовывались мостики холода.
    2. Устраивают слой гидроизоляции из специальной полимерной мембраны.
    3. Листы пенополистирола толщиной в 10 см укладывают первым слоем под всю площадь фундамента. Обязательно места стыков проклеивают монтажным клеем-пеной.
    4. По периметру полученного слоя устраивают опалубку из того же утеплителя на высоту будущей стяжки. Ее усиливают внешней опалубкой из древесины.
    5. Отступив от опалубки на 40-50 см по всему периметру, прогоняют второй слой изолятора из пенополистирола. Важно, чтобы стыки первого и второго слоя никаким образом не пересекались. Здесь также нужно проклеивать каждый лист с предыдущим и нижележащим.

    Последним этапом идет укладка гидроизоляционной основы поверх теплоизолятора. Ее основная роль – предотвратить попадание влаги из бетона в щели между стыками, что значительно может ухудшить теплоизоляционные свойства обустроенного теплоизолятора.

    Можно использовать утеплитель со специальными замками по торцу каждого листа. Профрезерованные пазы значительно упрощают монтаж, а также способствуют лучшей стыковке и меньшим зазорам.

    При укладке листов полимера на битумные гидроизоляторы на последних могут присутствовать различные растворители, которые способны разъесть материал. Поэтому после монтажа такой гидроизоляции нужно выждать некоторое время, чтобы они улетучились.

    Известные бренды теплоизоляционной продукции

    Технониколь – известная отечественная марка утеплителя под бетон

    URSA – известная в Европе торговая марка. Производитель специализируется на выпуске пенопласта, пенополистирола и экструзионной разновидности изделия. Продукция отличается высоким качеством в плане однородности и теплоизоляционных характеристик.

    ТехноНиколь – промышленный гигант утеплителя на отечественном рынке. Завод выпускает пенополистиролы и широкий ассортимент другого изоляционного продукта. На производственных мощностях имеются свои лаборатории, где разрабатываются новые типы изоляторов.

    Элит Пласт – производитель украинского происхождения. Выпускает достойные полимерные утеплители, которые соответствуют всем экологическим мировым стандартам.

    Изоляция кромки перекрытий | Building America Solution Center

    Вкладка «Соответствие» содержит информацию о программе и коде. Текст кода взят из выдержки и кратко изложен ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать покупки у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.

    Дома, сертифицированные ENERGY STAR, версия 3 / 3.1 (Ред. 09)

    Контрольный список для полевых работ оценщика

    Система теплового ограждения.
    3. Пониженный тепловой мостик.
    3.2 Для плит на уклоне в CZ 4-8, 100% кромки плиты изолированы до ≥ R-5 на глубине, указанной в IECC 2009, и выровнены по тепловой границе стен 14, 15

    Сноска 14) В соответствии с IECC 2009 года изоляция краев плиты требуется только для перекрытий на уровне пола с поверхностью пола менее чем на 12 дюймов ниже уровня земли. Изоляция плиты должна доходить до верхней части плиты для обеспечения полного термического разрыва. Если верхний край изоляции установлен между внешней стеной и краем внутренней плиты, разрешается обрезать его под углом 45 градусов от внешней стены.В качестве альтернативы допускается создание термического разрыва с использованием жесткой изоляции ≥ R-3 поверх существующей плиты (например, в доме, где проводится реабилитация кишечника). В таких случаях допускается неутепление до 10% поверхности плиты (например, для шпал, для плит порога). Утеплитель, установленный поверх плиты, должен быть покрыт прочной поверхностью пола (например, твердой древесиной, плиткой, ковром).

    Сноска 15) Если изолированная стена отделяет гараж, патио, крыльцо или другое не кондиционируемое пространство от кондиционируемого пространства дома, на этом стыке также должна быть установлена ​​изоляция плиты, чтобы обеспечить тепловой разрыв между кондиционированной и некондиционированной плитой.Если конкретные детали не могут соответствовать этому требованию, партнеры должны предоставить информацию в EPA, чтобы запросить освобождение до сертификации дома. EPA соберет детали, освобожденные от контроля, и будет работать с промышленностью над разработкой возможных деталей для использования в будущих версиях программы. Список освобожденных в настоящее время подробностей доступен по адресу: energystar.gov/slabedge.

    Пожалуйста, ознакомьтесь с графиком внедрения сертифицированных домов ENERGY STAR для получения информации о версии программы, которая в настоящее время применима в вашем штате.

    Дом DOE с нулевым потреблением энергии (Версия 07)

    Приложение 1 Обязательные требования.
    Приложение 1, пункт 1) Сертифицировано в рамках программы сертифицированных домов ENERGY STAR или программы строительства новых многоквартирных домов ENERGY STAR.
    Приложение 2, пункт 2) Изоляция потолка, стен, пола и плит должна соответствовать или превышать уровни IECC 2015 года и соответствовать уровню монтажа 1 в соответствии со стандартами RESNET.

    2009-2018 IECC и IRC Минимальные требования к изоляции: Минимальные требования к изоляции потолков, стен, полов и фундаментов в новых домах, перечисленные в IECC и IRC 2009, 2012, 2015 и 2018 годов, можно найти в этот стол.

    Международный кодекс энергосбережения, 2009 г. (IECC)

    Раздел Р402.2.8, Монолитные перекрытия. Требования к изоляции плиты: CZ 1-3: R-0; CZ 4-5: R-10, 2 фута; CZ 6-8: R-10, 4 фута R-5 необходимо добавить к требованиям для обогреваемых плит. Глубина изоляции должна соответствовать глубине основания или 2 фута, в зависимости от того, что меньше в климатических зонах 1-3 (для обогреваемых плит). Изоляция должна проходить вниз от верхней части плиты внутри или снаружи фундаментной стены.Если изоляция расположена ниже уровня земли, изоляция должна увеличивать расстояние, необходимое для любой комбинации изоляции, установленной вертикально, под плитой или выступающей из здания. При удалении от здания изоляция должна быть защищена тротуаром или грунтом не менее 10 дюймов. IECC не требует теплоизоляции кромки плиты в местах, которые официальные представители кодекса считают очень сильно зараженными термитами.

    2012 , 2015 и 2018 IECC

    Раздел R402.2.9 (R402.2.10 в IECC 2015 и 2018), монолитные перекрытия. Требования к изоляции плиты: CZ 1-3: R-0; CZ 4-5: R-10, 2 фута; CZ 6-8: R-10, 4 фута R-5 необходимо добавить к требованиям для обогреваемых плит. Глубина изоляции должна соответствовать глубине основания или 2 фута, в зависимости от того, что меньше в климатических зонах 1-3 (для обогреваемых плит). Изоляция должна проходить вниз от верхней части плиты внутри или снаружи фундаментной стены. Если изоляция расположена ниже уровня земли, изоляция должна увеличивать расстояние, необходимое для любой комбинации изоляции, установленной вертикально, под плитой или выступающей из здания.При удалении от здания изоляция должна быть защищена тротуаром или грунтом не менее 10 дюймов. IECC не требует теплоизоляции кромки плиты в местах, которые официальные представители кодекса считают очень сильно зараженными термитами.

    Модернизация: 2009 , 2012 , 2015 и 2018 IECC

    Раздел R101.4.3 (Раздел R501.1.1 в IECC 2015 и 2018). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу.(См. Код для дополнительных требований и исключений.)

    Международный жилищный код, 2009 г. (IRC)

    Раздел N1102.2.8, Монолитные перекрытия. Требования к изоляции плиты: CZ 1-3: R-0; CZ 4-5: R-10, 2 фута; CZ 6-8: R-10, 4 фута R-5 необходимо добавить к требованиям для обогреваемых плит. Глубина изоляции должна соответствовать глубине основания или 2 фута, в зависимости от того, что меньше в климатических зонах 1-3 (для обогреваемых плит). Изоляция должна проходить вниз от верхней части плиты внутри или снаружи фундаментной стены.Если изоляция расположена ниже уровня земли, изоляция должна увеличивать расстояние, необходимое для любой комбинации изоляции, установленной вертикально, под плитой или выступающей из здания. При удалении от здания изоляция должна быть защищена тротуаром или грунтом не менее 10 дюймов. IECC не требует теплоизоляции кромки плиты в местах, которые официальные представители кодекса считают очень сильно зараженными термитами.

    2012 , 2015 и 2018 IRC

    Раздел N1102.2.9 (N1102.2.10 в IRC 2015 и 2018), Монолитные перекрытия. Требования к изоляции плиты: CZ 1-3: R-0; CZ 4-5: R-10, 2 фута; CZ 6-8: R-10, 4 фута R-5 необходимо добавить к требованиям для обогреваемых плит. Глубина изоляции должна соответствовать глубине основания или 2 фута, в зависимости от того, что меньше в климатических зонах 1-3 (для обогреваемых плит). Изоляция должна проходить вниз от верхней части плиты внутри или снаружи фундаментной стены. Если изоляция расположена ниже уровня земли, изоляция должна увеличивать расстояние, необходимое для любой комбинации изоляции, установленной вертикально, под плитой или выступающей из здания.При удалении от здания изоляция должна быть защищена тротуаром или грунтом не менее 10 дюймов. IECC не требует теплоизоляции кромки плиты в местах, которые официальные представители кодекса считают очень сильно зараженными термитами.

    Модернизация: 2009 , 2012 , 2015 и 2018 IRC

    Раздел N1101.3 (Раздел N1107.1.1 в IRC 2015 и 2018). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу.(См. Код для дополнительных требований и исключений.)

    Приложение J регулирует ремонт, реконструкцию, переделку и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.

    .

    Как построить плиту на уровне

    Строительство плит на грунте — Техническое руководство

    Решение построить свой дом с фундаментным фундаментом вместо обычного подвала или приподнятого фундамента может значительно снизить воздействие на окружающую среду во время строительства. , а также может обеспечить значительную экономию финансовых средств.

    Заменяя бетон на менее ударопрочные и более эффективные строительные материалы, такие как высокоэффективная изоляция, вы можете устранить многие тонны выбросов парниковых газов из ваших строительных материалов, а также во время будущей эксплуатации дома.

    Строительство перекрытия на уровне грунта — это несколько необычный метод жилищного строительства, который заменяет обычную фундаментную стену и подвал или пространство для подполья бетонной плитой, которая опирается непосредственно на грунт. Этот метод подходит для большинства типов местности, за исключением участков с большим уклоном, и повышение эффективности перекрытия на перекрытиях уровня пола просто достигается путем добавления теплоизоляции — да, у нас есть руководство, как изолировать перекрытия перекрытий при строительстве. , Вот.

    Зачем строить на плите вместо подвала?

    Для экономии денег и выбросов углекислого газа, а также для более здорового и долговечного дома. Подробное руководство по выбору плиты на уровне грунта или подвала для фундамента дома см. Здесь, но мы сделаем выводы ниже.

    Как правило, строительство дома для одной семьи в Канаде и Северной Америке начинается с бетонного фундамента, за которым следует фундаментная стена толщиной 8 дюймов, обычно от 8 до 10 футов в высоту.

    В зоне с холодным климатом фундамент подвала может быть заглублен на глубину от четырех до пяти футов, чтобы защитить основание и пол подвала от отрицательных температур.Поскольку это создает дополнительную площадь пола под землей, возникает естественное желание претендовать на это пространство, и так родилась комната отдыха в подвале или пещера для людей — и также важно понимать, как выбирать между подпольем или плиточным фундаментом.

    Независимо от того, начинаете ли вы строительство с плиты на грунте или с фундамента, при отсутствии коренной породы они оба будут опираться на землю. Таким образом, один из них не более «стабилен», чем другой, и не более подвержен морозному пучению, чем другой, если он должным образом изолирован по периметру.

    В случае «открытого подвала» у вас фактически есть плита, только с очень дорогой и плохо изолированной стеной. Представьте себе плиту на уровне пола как четырехсторонний подвал с гораздо более дешевыми и качественными стенами, хотя, если вам действительно нужно построить подвал для оптимизации площади в квадратных футах на вашем участке застройки, изучите передовой метод изоляции при строительстве новый подвал здесь, или если у вас есть подвал и вам нужно научиться отделывать подвал и правильно утеплять его, чтобы избежать плесени, см. здесь.

    В холодном климате плита на грунте может легко избежать морозного пучения с помощью простого добавления изоляции юбки, которая защищает периметр основания, так что она никогда не будет подвергаться циклу замораживания / оттаивания, а вместо этого остается близкой к относительно постоянные температуры земли 8-10 градусов по Цельсию. Вы можете найти пошаговое подробное руководство по строительству защищенной от мороза плиты на фундаментном фундаменте здесь.

    Изоляция юбки вокруг плит и фундамента предотвращает замерзание бетона © CMHC


    Изоляция юбки — очень простое и экономичное решение, которое может (и должно) применяться также и на фундаменте подвала, так как оно поможет снизить теплопотери, поддерживая в стенах подвала гораздо более высокую температуру.

    В дополнение к значительной экономии затрат во время строительства, плита на грунте снижает риск проблем, вызванных влажностью и проникновением воды, которые являются типичными проблемами, с которыми сталкиваются подвалы.

    Что не так с подвалами?

    Затраты — экологические и финансовые :

    Бетон очень дорого покупать и чрезвычайно энергоемко во время производства. Процесс строительства подвала требует 3 дорогостоящих визитов бригады автобетоносмесителей; один раз залить фундамент, снова залить стены, третий раз залить цокольный этаж.На каждую тонну произведенного бетона в атмосферу выбрасывается одна тонна парниковых газов.

    После завершения фундамента подвала необходимо надстроить черновой пол. Это еще одна стоимость, которая будет понесена для создания поверхности, на которой будет построено жилое пространство, по сравнению с плитой, готовой к строительству.

    * Дом, построенный на плите на уровне пола, имеет меньший риск ущерба от наводнения, что положительно оценивается страховыми компаниями и может быть отражено в ваших страховых взносах.Подвалы также могут быть восприимчивы к проникновению газа радона, поэтому, чтобы узнать, как предотвратить высокий уровень газа радона в домах, см. Здесь — или, в частности, узнать, как удалить газ радон из подвалов и помещений для подполья, см. Здесь.

    Здоровье, прочность и комфорт:

    Несмотря на то, насколько распространены законченные подвалы, в целом отсутствует понимание дополнительных проблем, связанных со строительством под землей. Это может означать, что во многих случаях не соблюдаются надлежащие строительные методы в соответствии с принципами строительной науки.

    Плохо построенные подвалы подвержены гниению и плесени.

    Показательный пример: стены должны высыхать хотя бы в одном направлении. В холодном климате стены над землей должны высыхать преимущественно снаружи. Но, поскольку почва фактически является «водой», стены подвала должны высохнуть изнутри.

    Обычная строительная практика не учитывает это, и тревожно большое количество домов повреждено влагой и плесенью, что частично является причиной увеличения респираторных заболеваний.

    Это происходит по ряду причин, первая из которых заключается в том, что мы слишком рано заканчиваем подвал. Бетон в значительной степени состоит из воды, а при наличии почвы снаружи фундаменту требуется минимум 2 года для полного высыхания изнутри.

    Во-вторых, поскольку Национальный строительный кодекс теперь требует, чтобы подвалы были изолированы, а покупатели новых домов обычно хотят, чтобы пространство было закончено, самый дешевый способ для разработчиков сделать это — относиться к ним так, как они делают над землей. Таким образом, подвалы обычно изолируются изнутри, задолго до того, как уходит нежелательная влага, и так же, как мы строим над землей, где стены могут высохнуть снаружи.

    Герметизируя влагочувствительные материалы (изоляция из дерева и стекловолокна) между мокрой бетонной стеной и полиэтиленовым пароизоляционным слоем, мы вызываем появление плесени. Фундамент «плита на грунте» позволяет избежать всего этого.

    Почему нам нравится монолитное строительство

    Качество жизни:

    Полированная бетонная плита на ровном полу © Bala Structures

    Надземное здание по сравнению с подвалом имеет то преимущество, что дает больше естественного света. Это также помогает поддерживать чистоту воздуха в салоне, поскольку снижает вероятность образования плесени.

    Более того, монолитная конструкция может сделать ваше жилое пространство более комфортным. Тепловая масса в кондиционируемом жилом помещении обладает способностью поглощать и накапливать тепло, что в значительной степени помогает регулировать внутреннюю температуру. В домах со значительной тепловой массой внутри оболочки летом также легче сохранять прохладу.

    Доступность:

    Доведение строительного проекта до состояния, когда оно готово к обрамлению основного этажа, можно сделать гораздо дешевле, используя монолитную плиту, чем подвал.При использовании плиты тот же рубеж достигается без необходимости возводить 8-футовую бетонную стену и не нужно строить деревянный черновой пол сверху.

    Комфорт и эффективность:

    При отсутствии 5 футов грязи плита на грунте в холодных климатических зонах требует дополнительных мер, чтобы избежать морозного пучения, поэтому она включает уровни изоляции, которые в противном случае, казалось бы, были исключены при строительстве подвала. За эту изоляцию можно заплатить тысячами долларов, которые пошли бы на покупку бетона для фундаментной стены.

    Полы из плит

    также легко приспособлены для лучистого теплого пола, который обеспечивает очень сбалансированную и комфортную среду, превращая бетонную массу в один большой радиатор.

    Одно из больших преимуществ лучистого теплого пола состоит в том, что чем дальше вы отойдете от всего, излучающего тепло (представьте дровяную печь), тем холоднее станет. Таким образом, тепло концентрируется на уровне земли, где мы находимся, а не в самых высоких точках нашего дома, где нас нет. Это способствует снижению общей температуры без ущерба для комфорта.Горячие ноги — счастливые ноги!

    Снижение воздействия на окружающую среду:

    Метод строительства плиты на уровне грунта снижает ваше воздействие на окружающую среду двумя способами: за счет значительного уменьшения количества CO2, образующегося при производстве и транспортировке материалов, и за счет предоставления — доллар за доллар — стены с гораздо лучшей изоляцией. .

    Строя монолитный дом, вы заменяете фундаментные стены надземными стенами. Другими словами, вы заменяете бетонные стены гораздо более доступными и энергоэффективными стеновыми конструкциями.

    Вот почему фундаменты типа «плита на уровне» часто выбираются для сертификации пассивного дома в Северной Америке. , дома с пассивной солнечной батареей и дома с сертификатом LEED.

    Плита на ровном основании © Янни Милон для Ecohome


    Жертвы, проблемы и решения:

    Для того, чтобы принять обоснованное решение относительно фундамента этого типа, необходимо предпринять несколько мер предосторожности и решить проблемы.

    В вашем штате или муниципалитете могут потребоваться планы, одобренные инженером, а некоторые могут быть не знакомы с домами из плит на уровне пола. Обязательно проконсультируйтесь с вашим муниципалитетом или штатом перед началом строительства и даже прежде, чем заходить слишком далеко в планах строительства.

    Хотя мы твердо поддерживаем концепцию строительства плит на грунте, мы рекомендуем тщательно рассмотреть ваши варианты, прежде чем приступать к каким-либо планам. Есть много законных причин для начала строительства с фундамента подвала:

    • Плита на уровне земли потребует больше надземного пространства, поэтому для того, чтобы иметь такой же размер дома, вам нужно будет строить либо отдельно, либо вверх.Вы можете столкнуться с ограничениями по высоте там, где вы решите строить, то есть вам, возможно, придется строить, а не наращивать. Это не всегда возможно, особенно если ваш участок представляет собой городскую застройку, поэтому у вас остается два варианта: дом меньшего размера или подвал.
    • Несмотря на свои недостатки, подвалы часто бывают очень практичными, так как в них есть много места для хранения вещей. Без подвала все, что могло бы быть там внизу, должно уместиться в остальной части дома, в гараже или сарае.
    • В подвалах обычно находятся механические помещения. Помните об этом на этапе проектирования, если вы выбираете перекрытие, так как теперь механические системы необходимо будет разместить на основном этаже. И не скупитесь на это пространство — подумайте обо всем, что потенциально может понадобиться там: печь, бойлер, водонагреватель, воздухообменник, смягчитель воды, септический насос, резервуар для серы, центральный пылесос и т. Д.

    Планка на грунте:

    Учитывая, что вы передаете определенную часть основного этажа механическим системам, сейчас самое подходящее время, чтобы спланировать хранение и максимизировать эффективность этого помещения.Помимо места для хранения вещей, вы можете рассмотреть возможность включения в это пространство прачечной или даже кладовой.

    Из-за большого количества действий, происходящих в механической комнате, будет немного шумно. Чтобы уменьшить это, эти стены должны включать звукоизоляционные меры.

    Сантехнические системы обычно доступны из подвала или из подвала, но не с плиты. По своей природе плита на уровне грунта означает, что водопроводные системы будут постоянно фиксироваться в бетоне и их нелегко модифицировать.

    Установить второй унитаз на имеющуюся сливную трубу в этой ситуации практически невозможно, поэтому планируйте заранее. Стоит исследовать концепцию «гибкого жилищного строительства», в которой ожидаются будущие изменения, так что необходимая инфраструктура может быть создана во время первоначального строительства.

    Изолированная плита на земле в ожидании установки пароизоляции © Ecohome

    Плавающая плита / Монолитная плита:

    Термин «плавающая плита» относится к двухступенчатой ​​конструкции плиты, в которой опоры индивидуальны.

    заливается, а центральный пол плиты заливается после отверждения опор.Формы монолитной плиты разработаны таким образом, чтобы одновременно заливать фундамент и перекрытие.

    Мы не обнаружили большого преимущества для поддержки любого метода — основной причиной заливки монолитной плиты было бы сокращение посещений бетонных грузовиков до одного.

    Чтобы узнать больше о фундаментных плитах на уровне грунта, воспользуйтесь видео-гидом EcoHome для фундамента на уровне грунта с солнечным лучистым обогревом ниже или прочтите множество других статей о проектировании, теплоизоляции, формовании, нагреве и заливке плиты на уровне грунта Нажав ЗДЕСЬ все из Руководства по экологическому строительству EcoHome

    Или вы можете посмотреть все видео EcoHome Slab On Grade в этом плейлисте

    .

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
