Технология сборки дома из сип панелей (поэтапное руководство с фото и видео)

Современные СИП панели — не только материал с очень высокими показателями сохранения тепла, долговечный, прочный, но и качественный, удобный строительный конструктив, позволяющий буквально в течение нескольких дней на подготовленном основании закончить создание сооружения. При этом сборка домов может проводиться без применения специальной техники, вручную, силами всего нескольких людей.

Содержание статьи:

Подготовка основания

Для строительства домов из СИП панелей должен быть оборудован фундамент. Поскольку конструкция достаточно легкая, чаще всего применяют:

  • столбчатый фундамент;
  • ленточную конструкцию из железобетона;
  • свайный винтовой фундамент.

Последний вариант наиболее выгоден, поскольку идеален для строительства домов на любых почвах, гарантирует отсутствие проблем со вспучиванием грунта при промерзании. Свайный фундамент создается очень быстро при применении специального оборудования, но может быть смонтирован и вручную.

Техника строительства дома


Будем предполагать, что сборка домов из панелей СИП производится согласно заранее разработанного проекта строительства, снабженного инструкцией. Конструктивы при этом поставляются в готовом виде, нужных размеров, с проемами дверей и окон. Это наиболее часто встречающийся вариант, который выбирают рачительные хозяева. В этом случае нет никаких задержек времени, гарантируется сопряжение SIP элементов стен между собой.

В случае если владелец будущего дома из панелей SIP предпочитает действовать полностью самостоятельно, согласно проектной документации производится подготовка необходимых элементов. Сборка «вживую», когда после установки одного элемента только начинается подготовка следующего — практически не встречается.

Начало строительства

Начало строительства домов из SIP конструктивов — сборка основания, расположенного на фундаменте. Обычно оно представляет собой конструкцию из бруса. Сборка производится в несколько этапов:

  • формируется обвязка периметра будущего дома;
  • устанавливаются и закрепляются промежуточные перекладины (в продольном направлении), которые опираются на стойки или столбы фундамента.

Будем считать, что по технологии строительства предполагается сборка пола первого этажа из СИП панелей. Это не только ускоряет производство работ, но и позволяет избежать перерасхода бруса. Такой подход имеет свои недостатки, однако применяется весьма часто.

Настил пола первого этажа

Инструкция по сборке пола первого этажа из СИП панелей выглядит следующим образом:

  • укладывается первая панель СИП в поперечном направлении, по короткой размерности фундамента. Размер элемента выбирается с таким расчетом, чтобы при размещении в торце обвязочной доски общий габарит соответствовал фундаменту;
  • можно соединять панели между собой по системе шип паз. На сегодня допускается сборка пола до 6 метров по длине панели, однако существуют и решения с повышенной прочностью, допускающие габарит 15 метров;
  • если сборка должна гарантировать максимальную прочность, стоит прокладывать промежуточный соединительный брус или доску между панелей СИП;
  • после укладки поверхности по периметру готового пола устанавливается обвязочная доска, повышающая прочность.

Все соединения при сборке запениваются. Панели соединяются между собой саморезами, нижняя поверхность пола домов из СИП конструктивов гидроизолируется с помощью битумной мастики. Если применялись промежуточные доски или брус, они также крепятся саморезами к обвязочной доске. Инструкция по сборке пола из СИП панелей весьма проста, на практике вся работа делается за несколько часов.

Сборка стен первого этажа

Главное, с чего начинается инструкция по монтажу панелей СИП первого этажа домов — установка направляющей, бруса 100 мм. Он прикручивается к фундаменту, анкерными болтами, прямо сквозь конструктивы пола там, где будут размещаться стены.

Эта работа должна проводиться с максимальной аккуратностью, чтобы гарантировать, что даже при погрешностях отрезки элементов стены, общее направление СИП панелей будет соблюдаться. Правильность установки бруса проверяется по инструкции к проекту и с помощью шаблонов.

Сборка производится в следующем порядке:

  • собирается угол первого этажа.
    Сначала устанавливается одна СИП панель. Надежно фиксируется к направляющему брусу. Точность установки постоянно проверяется;
  • монтируется вторая СИП панель под прямым углом. Соединение с первой тщательно запенивается. Точность угла должна быть идеальной — он будет задавать направление и отвечать за точность размещения остальных SIP конструктивов;
  • сборка стен домов — установка последующих СИП панелей — производится с помощью системы шип-паз. Элементы прикрепляются к направляющему брусу и соединяются друг с другом саморезами.

Технология сборки первого этажа из SIP панелей также проста. Потребуется больше контроля и внимательности, однако работы не представляют сложности. При соединении СИП элементов стены дома под непрямыми углами направление и реальные размерности каждого конструктива поможет определить либо инструкция к проекту, либо уложенный направляющий брус.

Сборка первого этажа завершается запениванием периметра по верху и установкой в технологический паз панелей обвязочной доски. Она придает дополнительную прочность всей конструкции из СИП элементов и будет работать как место для крепления верхних конструктивов.

Второй и последующий этажи

Технология сборки второго этажа ничем не отличается от первого. Настилается пол, при этом SIP конструктивы крепятся длинными саморезами к обвязочной доске, расположенной в торце стен первого этажа. Если следовать такой инструкции, перекрытие будет работать как средство обеспечения прочности всего строения, связывая все стены между собой.

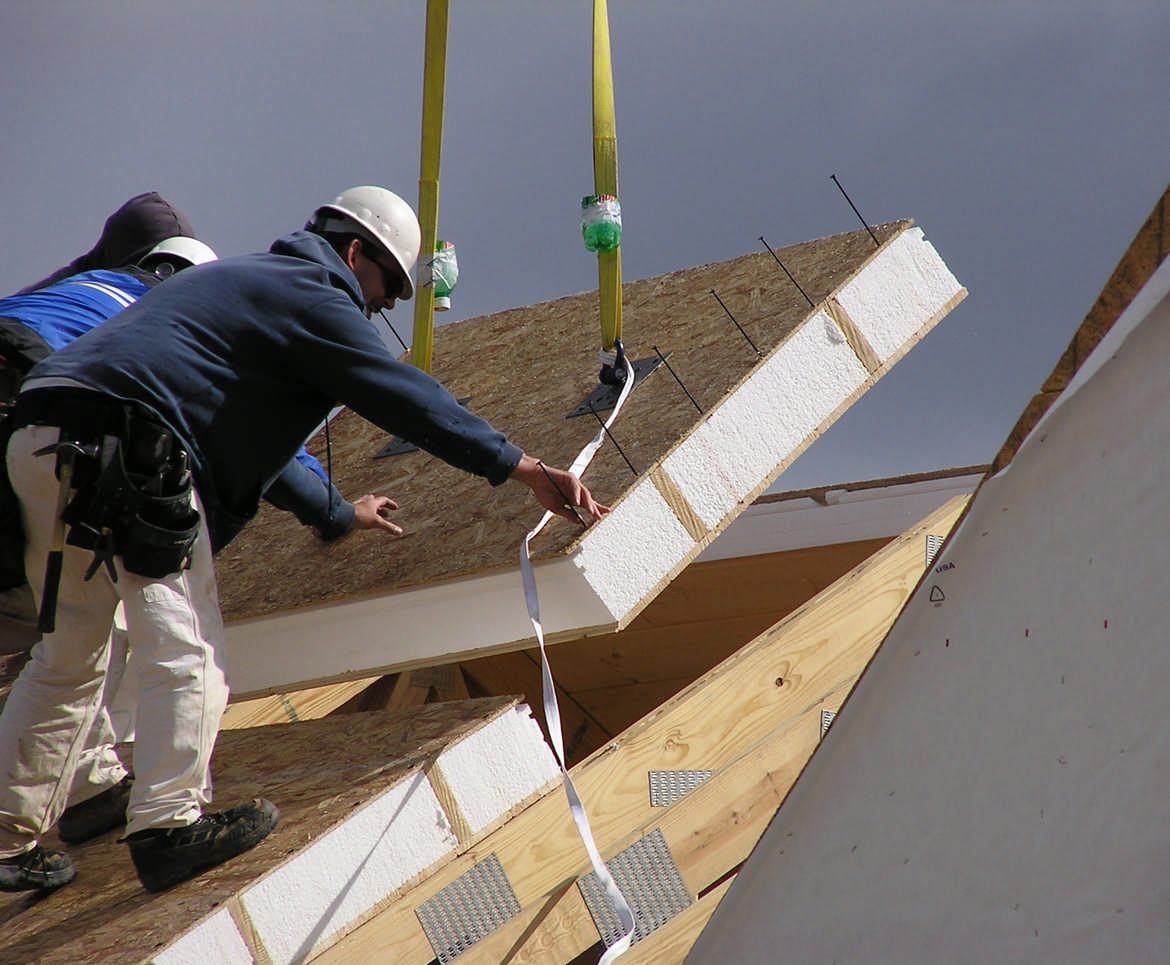

Крыша

Если крыша собирается из СИП панелей, она не будет нуждаться в стропилах и прочих конструкционных элементах, которые призваны обеспечивать прочность. На практике укладывают опорный брус — мауэрлат, располагаемый по периметру будущей кровли. Он прикручивается к обвязочной доске последнего этажа.

Технология укладки крыши из СИП панелей также не предусматривает особых сложностей:

  • производится сборка фронтонов. Процесс аналогичен установке первой СИП панели первого этажа — все нужно делать аккуратно, элемент крепится к мауэрлату;
  • между двух фронтонов по верху устанавливается опорный коньковый брус;
  • на мауэрлат и коньковый брус укладываются СИП панели и крепятся к ним болтами.

Технология сборки поверхности крыши аналогична созданию пола первого этажа. Хотя СИП панели обладают достаточной прочностью, при создании кровли рекомендуется использовать соединительную доску, чтобы гарантировать хорошую жесткость и высокое сопротивление при действии порывов ветра.

Заключение

Ничего сложного в технологии сборки дома из СИП конструктивов найти не удалось. Методика проста, требует только аккуратности и внимательности. Все соединения должны запениваться, после сборки все зазоры между СИП панелями больше 3 мм промазываются водостойким полимерным клеем, что гарантирует высокие эксплуатационные показатели строения.

Сборка внутренних перегородок из СИП панелей меньшей толщины также не представляет сложности и производится согласно инструкции для стен — применяя направляющий брус, контролируя установку под точным углом, а также — тщательно запенивая все соединения. Применять соединительную доску между отдельными СИП элементами при этом инструкция не предусматривает.

Прочности системы шип-паз с лихвой хватает для межкомнатных внутренних перегородок.

Facebook

Twitter

Вконтакте

Google+

Как построить дом из СИП панелей самому

В России ежегодно в геометрической прогрессии увеличивается количество семей, построивших собственные дома по панельно-каркасной технологии. Пожалуй, что уже нет даже самого малого населенного пункта, где не стояло бы несколько подобных зданий. Но, перед строительством появляется вопрос: а как же будет происходить монтаж?

В иллюстрированной инструкции мы постарались достаточно подробно показать все этапы строительства спроектированного жилища. Для быстрой и качественной сборки панелей SIP строго выполняйте положения данной инструкции.



1 Первоначальным шагом строительства — является устройство фундамента. Рекомендуемыми типами для системы панельно-каркасной, являются разновидности из винтовых свай. Выгодные плюсы данного предложения состоят в том, что все работы происходят в очень краткие сроки (приблизительно 1, 2 дня), есть возможность производить возведение и в зимнее время года, винтовым сваям не нужно отстаиваться, да и стоимость существеннее ниже традиционных вариантов!

2 После окончания работ по устройству основания, переходим к надежной гидроизоляции деревянных элементов от металлических и бетонных частей конструкции. Перед укладкой цокольного венцового (обвязочного) бруса на оголовки свайного фундамента или другой вид укладывают рубероид в два слоя по ГОСТ 10923-93.

3 Третий этап — соединение нижнего обвязочной балки, который служит основанием для устройства пола. Его устанавливают на оголовки железных или свай из бетона в соответствии с разработанными чертежами.



4 Дальнейшее строительство предусматривает установку пола. Для гидроизоляции с наружной стороны SIP плиты покрывают битумной мастикой по ГОСТ 25591-83 и ГОСТ30693-2000.

Сандвичи, согласно чертежу «перекрытие фундамента», раскладываются по периметру дома. Их сращивание по длине и ширине производится путём соединения с брусом «шип в паз» и фиксацией с двух сторон саморезами. Непосредственно перед сращиванием, на все пазы СИП наносится монтажная пена.



5 По окончании этапа с перекрытиями, торцы пропенивают специальным составом и зашивают доской по внешнему периметру.

6 Далее делаются перегородки первого этажа. В первую очередь, в соответствии с предварительно разработанной схемой действий, укладывается нижняя обвязка по чертежу «план расположения обвязочной доски». Ее устройство следует проводить очень внимательно, потому как при отклонениях от инструкции, возникнут сложности при дальнейшей работе со стенами.



После переходим непосредственно к соединению межкомнатных разделителей, состоящих из деталей ОСБ плит и утеплителя и деревянного каркаса между ними. Предварительно изучите по чертежам схему расположения и маркировки каждого компонента. Начинать следует с размещения двух угловых панелей.

Далее, продолжается последовательная распределение всех стеновых частей и стоек по периметру и во внутренних помещениях строения в обе стороны от первого угла. Перед установкой все выборки в пенополистироле устанавливаемых СИП пластин обрабатываются монтажной пеной.

Монтаж каждой СИП строго контролируется строительным уровнем.

Окончательное действие касательно нижнего яруса дома заканчивается на заранее выбранном последнем углу. В предварительно обработанную выборку SIP элементов, вкладывается последняя стойка, которая будет закрывать торец этой стены.

7 После завершения размещения всех перегородок комнат для 1-го этажа, верхние пропениваются монтажными смесями, затем в них закладывается верхняя обвязка.

8 На межэтажные перекрытия, которые кладутся на основу 1-го яруса по периметру, предварительно наносят пену соответствующего состава. Полностью процесс идет аналогично пунктам для этажа с прихожей.

9 Сборка стен второго этажа также производится по аналогии с первым.

10 При необходимости, в случае, если пролеты комнат достаточно большие, то согласно чертежам, межэтажные перекрытия усиливают брусом или высокопрочным брусом ЛВЛ.

В дальнейшем, во время отделки, его можно закрыть гипсокартоном, натяжным потолком или сделать декоративную отделку.



11Размещение крыши — завершающий пункт, осуществляется по одной из стандартных методик СИП технологии.

Особенность здесь заключается в том, что стропильная система здесь просто не нужна. СИП панели обладают достаточной жесткостью для того, чтобы выдерживать практически любую возможную нагрузку (например — снег). Между собой они соединяются также, как и перекрытия. Крыша не требует дополнительной пароизоляции и утепления, это уже предусмотрено конструкцией самих ОСБ листов. Под крышей зимой всегда теплая мансарда, поэтому на отопление помещения в целом потрачено будет меньше денежных средств.

12 После завершения каркаса здания начинается установка окон и укладка кровельного покрытия. Проемы можно выпилить различных размеров, поэтому окна заказывайте любой формы без ограничений. Это еще один большой плюс каркасно-панельной постройки.

В качестве кровельного покрытия используются различные кровельные материалы: гибкая черепица, металлопрофиль, металлочерепица — ограничений нет.

13 Последующие этапы работ ведутся одновременно и независимо друг от друга, что обеспечивает значительную экономию времени: прокладывают электропроводку, водопровод, канализацию.



14 Плита ОСБ представляет собой ровную вертикальную поверхность, здесь никаких нет ограничений по использованию отделочных материалов как для наружной, так и для внутренней отделки, что является еще одним огромным плюсом. Варианты внешней отделки могут быть самыми различными. Внешняя поверхность стен гладкая и в виде облицовки подойдет сайдинг, блок-хаус, натуральный камень или плитка под камень, оштукатурена и покрашена, обложена кирпичом.

В совершенно различных вариациях можно выполнить дизайн интерьера. В большинстве случаев — это оклейка обоев по гипсокартону.

Часто наши заказчики из-за отдаленности расположения или имея в семье мастера «золотые руки», своими силами собирают SIP дом из набора 1-ой комплектации. Наша технология сборки жилья подходит для людей без особых навыков, для этого потребуется всего лишь 2-3 человека. На сегодняшний день у нас разработаны очень грамотные чертежи для сборки, в которых может разобраться даже человек, не имеющий инженерного образования.

При заказе Вы получите пошаговую инструкцию, в которой подробно, с фотографиями, показан весь процесс поэтапно, куда, где и какие применять крепежные элементы.

Для экономии суммы доставки можно поступить таким образом: мы высылаем Вам домокомплект со всеми крепежными составляющими, без пиломатериала, но распишем, какое его количество вам нужно для строительства (вы сможете приобрести все на своих строительных базах). Если у вас есть свой транспорт, возможен самовывоз с производства.

Для сборки понадобиться плотницкий инструмент, список которого мы также предоставим.

Мы будем стараться уложиться в ваш бюджет. Так мы работаем со всеми заказчиками.

Внутренняя отделка СИП дома: несколько вариантов

Преимуществом домов из СИП-панелей является в том числе и простая внутренняя отделка дома. Оформить дом из СИП-панелей можно быстро не только внутри, но и снаружи. Все поверхности такого дома отличаются ровным покрытием. Как правило, они не требуют какой-либо дополнительной подготовки. Не понадобится даже грунтовка и шпатлёвка стен, а также другие штукатурные работы. В таком доме можно использовать различные варианты отделки и разные материалы. В некоторых случаях можно вообще обойтись без декорирования стен, ведь они выглядят достаточно эстетично.

Этапы внутренней отделки домов из СИП-панелей

Содержание статьи

Внутренняя отделка дома из СИП-панелей должна включать в себя следующие этапы:

  1. Внутренняя отделка стен. После выполнения этого этапа важно грамотно проложить проводку и наружное освещение;
  2. Отделка потолка;
  3. Малярные и штукатурные работы;
  4. Сборка и монтаж коммуникационных систем;
  5. Финишная отделка. Это поклейка обоев, укладка ламината и т.д.

Отделка стен

Для отделки стен можно использовать разнообразные материалы. Подойдут панели ПВХ, плитка, обои. Отделка стен гипсокартоном будет являться самым дешёвым вариантом. С помощью такого материала можно монтировать стены и поверхности перекрытий снизу.

Схема покраски стен методом стипплинга

Отделка гипсокартоном является прекрасным вариантом для последующей финишной отделки. В дальнейшем можно будет выполнить покраску стен, поклеить обои. Гипсокартон обеспечивает звукоизоляцию стен. Если вы выполняете отделочные работы в холле, то можете выполнить обшивку стен керамогранитом. Также неплохо будут выглядеть обои пробковые, выполненные “под дерево” обои, натуральные материалы из дерева.

Если в помещении большой уровень влажности, то идеально подойдет отделка с помощью пластика или керамической плитки. Такие варианты эстетичные и надежные. Впрочем, можно провести и штукатурные работы для покраски или наложения декоративной штукатурки в дальнейшем.

Схема поклейки обоев на стены доме из СИП-панелей

При большом уровне влажности в помещении для отделки лучше использовать пластиковые панели или керамическую плитку.

Отделка потолка

Потолкам дома из СИП-панелей не требуется выравнивание. Так что, штукатурные работы будут не нужны. Здесь тоже наиболее часто встречающейся и недорогой будет отделка гипсокартоном.

С помощью такого материала можно создать многоуровневый потолок со встроенным освещением внутри. Прекрасно будут смотреться в доме из СИП-панелей и натяжные потолки. Они могут быть тканевые, глянцевые с фотопечатью. Если вас интересует совсем экономный вариант, то можете использовать пенополистирольную плитку.

Схема отделки потолка при помощи гипсокартона

Всё же оптимальным вариантом будет отделка с помощью натяжного потолка. Такой потолок имеет долгий срок службы, высокую скорость монтажа, превосходную прочность, высокую экологичность, пожаробезопасность и другие преимущества.

Окраска

Если вы решили выполнить окраску стен, то огромное значение будет иметь правильный выбор краски. Важно учитывать специфические свойства компонентов, которые входят в её состав. В составе качественной краски присутствует такой компонент, как акрилат.

Стены, которые покрывают такой краской, очень легко мыть. Они не стираются, так что, они будут сохранять свой внешний вид в течение долгого времени и не потребуют перекрашивания. При покраске стен в прихожей и на кухне стоит соблюдать конкретные правила. Краска должна быть такая, чтобы её можно было мыть. При этом она не должна портиться от частого мытья.

Декоративную штукатурку на стену наносят так же, как и обычную

Латексная полуматовая краска, в основу которой входит акрилат, будет превосходным вариантом. В такой краске нет растворителей, а потому она будет гипоаллергенной. Для санузла стоит выбирать краску с повышенной стойкостью к влаге. Важно, чтобы она обладала влагоотталкивающими свойствами. Лучше, чтобы в её составе содержался противоплесневый компонент, а она была пригодной к частому мытью.

Латексная краска – идеальный вариант для кухни и ванной.

Монтаж напольного покрытия

Варианты оформления пола в доме из СИП-панелей могут быть самыми разными. Необязательно проводить работы по утеплению. Если помещение сухое, то можно укладывать ламинат, паркет и другие материалы прямо на СИП-панель. Если же в комнатах довольно высокий уровень влажности, то имеет смысл сделать наливные полы.

Предварительно нужно будет организовать цементную стяжку либо уложить на пол плитку. Линолеум является самым недорогим материалом в отделке. Он не подвержен возгоранию и является достаточно прочным. Ему не страшна влага. На современном рынке можно выбрать огромное количество различных вариантов линолеума с разным рисунком.

Ухаживать за линолеумом очень просто. Он бывает основный и безосновный. Последний стоит дешевле первого, но и прочность у него намного ниже. Основным его недостатком является то, что он слишком подвержен деформации. Линолеум с основой более дорогой, зато и служить он вам будет намного дольше.
Еще одним недорогим вариантом является ламинат. Важно, чтобы он был износостойким. Так что, стоит приобретать ламинат от проверенных производителей. Ламинат очень прост в укладке, а выглядит очень привлекательно, поэтому он столь популярен.
Натуральные покрытия имеют более высокую стоимость. Да и уход за ними требуется более тщательный. Процесс укладки напольного покрытия в доме из СИП-панелей несложный.

Схема правильной укладки ламината на пол

Но специалисты рекомендуют при укладке пола на втором этаже оборудовать звукоизоляцию. В качестве звукоизоляционного материала можно использовать пробковую подложку. Она прекрасно изолирует лишние шумы, кроме того, является экологически чистым материалом.

Монтаж лестниц и дверей

Лестница в доме из СИП-панелей будет являться не только инструментом для подъема наверх, но и вариантом для оформления помещения. Лестница должна организовывать соединение между этажами, а также прекрасно вписываться в интерьер всего дома.

Есть огромное количество разновидностей лестниц, которые можно будет установить в доме из СИП-панелей. Лестницы могут отличаться между собой по конфигурации, материалу, дизайну. Так что, вам может быть непросто сделать выбор. Если у вас просторный дом, в котором не нужно экономить пространство, то прекрасно подойдет маршевая лестница.

Как правило, она изготавливается из дерева, но может быть выполнена и из металла. Маршевые лестницы отличаются тем, что при помощи их можно реализовать различные дизайнерские задумки. Можно выбрать лестницу в классическом стиле или же в современном. Винтовая лестница в доме из СИП-панелей будет представлять собой ступеньки, расположенные вокруг стойки.

Такая лестница хороша тем, что она может сэкономить пространство. Винтовые, как и маршевые лестницы, могут быть выполнены как из дерева, так и из металла. Металлические конструкции более надёжные, они имеют более длительный срок службы. Деревянные же более привлекательные внешне, к тому же, как правило, они больше подходят к интерьеру.

Пример проекта забежной лестницы в доме из СИП-панелей

Лестницы модульные собирают из уже готовых модулей. Так что, вы сможете менять их длину, ширину, высоту ступеней и другие параметры. Преимущество этих лестниц заключается в возможности подстроиться под любой уникальный проект. Но для того чтобы такая лестница была комфортной в использовании, важно соблюдать конкретные правила её монтажа.

Она не должна быть очень крутой. Модульные лестницы изготавливают из прочных пород дерева. Они имеют долгий срок службы и очень надежные. Модули такой лестницы могут выдержать нагрузку до 200 килограмм. Г-образные и П-образные лестницы – это комбинации из нескольких маршевых пролетов.

Такие лестницы, как правило, устанавливают на дачах и в загородных домах. Они опираются на прочные балки. Такие лестницы очень привлекательные и прочные. Если пространства в доме слишком мало, стоит использовать чердачную лестницу.

Схема укладки керамической плитки на пол

Она выручит в том случае, если невозможно смонтировать стационарную лестницу. При монтаже дверей стоит использовать энергосберегающие технологии. Так что, если вы устанавливаете входную дверь, важно, чтобы она прекрасно сохраняла тепло.

В процессе монтажа очень важно герметизировать проем двери. Швы обрабатывают при помощи монтажной пены. Очень важную роль в монтаже дверей играет утепление. Если оно сделано неправильно, то все теплосберегающие достоинства двери будут аннулированы.

Советы по выбору отделочных материалов

Внутренняя отделка дома будет являться заключительной частью работ в строительстве дома по канадской технологии. Стоимость отделки может быть различной. Цены будут зависеть от вида и качества отделочных материалов. Штукатурные работы и отделка сайдингом обойдутся совсем недорого.

А вот отделка блок-хаусом будет стоить больших денег. Так что, делать выбор стоит, прежде всего, исходя из своих материальных возможностей. После этого нужно будет определиться со стилем и в зависимости от него подбирать отделочные материалы. Например, деревянная вагонка поможет вам отделать стены “под старину”.

Если у вас интерьер в классическом стиле, то нашейте вагонку, а её уже покрасьте, поклейте на нее обои или выполните любой другой вариант отделки. Отделка каркасному дому нужна не всегда. Во многих случаях достаточно лишь защитить стены от внешней среды.

Схема укладки пластиковых декоративных панелей на стену

Для этого можно отделать внешние стены сайдингом. Сайдинг прекрасно защищает стены от различных температурных воздействий и осадков. Что касается внутренней отделки такого дома, то здесь нет ограничений по выбору материала. Штукатурные работы декоративной штукатуркой сделают интерьер необычным и благородным.

Простая покраска создаст спокойный классический интерьер. Так что, здесь уже многое будет зависеть от вашей фантазии и предпочтений. Подводя итог всего вышесказанного, стоит отметить, что наиболее предпочтительным материалом для отделки стен является гипсокартон. Он и наиболее дешевый. Такой вариант пользуется спросом.

Декоративную штукатурку не рекомендуется использовать в помещениях с повышенной влажностью!

Декоративная штукатурка – один из лучших вариантов отделки стен

В дальнейшем на гипсокартон накладывают краску, обои. Могут быть выполнены штукатурные работы декоративной штукатуркой. Что касается потолка, то здесь чаще всего используется натяжной потолок. Он практичный, обеспечивает привлекательный внешний вид.

Но иногда можно встретить и подвесные варианты из гипсокартона. Кстати, на потолке тоже могут проводиться штукатурные работы при помощи декоративной штукатурки. Если говорить о полу, то на первом этаже можно использовать любой вариант. На втором и последующих этажах стоит использовать такие материалы, которые имеют небольшой вес.

Они не будут создавать давление на стены конструкции. Перед тем как приступать к внутренней отделке, рекомендуется создать дизайн-проект. Отталкиваясь от него, нужно будет уже подбирать материалы.

Видео

Можете посмотреть видео, где специалисты подробно расскажут о том, как правильно осуществляется внутренняя и внешняя отделка домов из СИП-панелей.

Дом из СИП-панелей своими руками

СИП-панель — материал, который произвел настоящую революцию в строительстве. Дома из теплоизоляционных панелей впервые появились в Канаде около пятидесяти лет назад. Северное расположение этой страны говорит о том, что такие постройки рассчитаны на эксплуатацию при низких температурах.

Технология возведения СИП-дома настолько проста, что требует совсем немного времени: около трех недель. В результате мы получаем частный дом, полностью готовый к эксплуатации. Фото СИП-домов часто можно встретить в интернете: сегодня этот вид строительства очень популярен. Если вы владеете базовыми навыками в строительстве и готовы следовать инструкции, такой дом вполне можно собрать самостоятельно.


Виды сборки

Существует две технологии сборки «канадских» домов: каркасная и бескаркасная.

  • Каркасная технология подразумевает использование деревянного бруса.
  • В бескаркасном строительстве панели соединяются с помощью термошпонок.

В нашей стране наиболее популярен первый вариант сборки.

Готовые домокомплекты

Возможность возвести дом из СИП-панелей самостоятельно — большой плюс. Для этого предусмотрены так называемые домокомплекты — наборы элементов, раскроенные точно по архитектурному проекту дома. Все составляющие комплекта идеально подходят друг к другу, так что сборка не займет много времени.


Что включает домокомплект из СИП — панелей:

  • Каркас дома.
  • Панели для стен.
  • Брус, к которому крепятся стеновые панели.
  • Межэтажные перекрытия.
  • Материал для пола.

В комплект также могут входить дополнительные перегородки, элементы звукоизоляции и проч.

Все составляющие домокомплекта изготовлены по размерам, соответствующим строительному проекту. Таким образом, при наличии инструкции собрать дом из СИП-панелей своими руками вполне реально.

Устройство фундамента

Поскольку СИП-дома — это конструкции небольшого веса, строительство массивного основания не требуется. Такие здания можно возводить на фундаментах нескольких типов:

  • ленточном;
  • свайно-винтовом;
  • плитном.

Этапы возведения фундамента

  • В первую очередь готовится площадка с небольшим углублением. Параметры углубления соответствуют проекту будущего дома.
  • Затем возводится опалубка. В зависимости от выбранного типа фундамента она строится из разных материалов — например, для ленточного основания устанавливаются шлакоблоки.
  • Опалубка заливается бетоном.

При желании доме из СИП-панелей можно построить и цокольный этаж. Для этого используется большее количество блоков: высокий цоколь оберегает дом от влаги и насекомых.

Соединение СИП-панелей

Панели для СИП-дома скрепляются по особому принципу. Он заключается в использовании деревянной шпонки (бруса).

Брус помещается в специальное гнездо (паз) и закрепляется в нем при помощи крепежных элементов. Для крепежа используются:

  • саморезы;
  • винтовые гвозди;
  • ершеные гвозди.

Чтобы соединение получилось герметичным, на боковую часть СИП-панели наносится монтажная пена. Такой материал заполняет щели, тем самым обеспечивая теплоизоляцию и защиту панели от влаги. Таким образом, СИП-панели образуют прочную конструкцию, не подверженную воздействию влажности.

Сборка домокомплекта из СИП-панелей

Решив собрать дом из СИП-панелей своими руками, нужно внимательно ознакомиться с инструкцией. Весь процесс сборки, независимо от особенностей проекта, имеет несколько основных этапов.

Перекрытие первого этажа

Первое перекрытие дома, возводимого по канадской технологии, обычно собирается из панелей толщиной 224 мм. Нижние плиты обрабатывают битумной мастикой — она защищает конструкцию от влажности.


Плиты соединяются с помощью монтажного бруса, после чего боковые срезы закрываются обрезной доской. Сбоку на панель наносится монтажная пена, затем саморезами крепится доска.


По периметру устанавливается «стартовая» доска — на нее будут опираться стены будущего дома.

Монтаж стеновых панелей

СИП-панели для стен лучше возводить вдвоем или втроем — так проект воплотится намного быстрее.

  • На стартовую доску «надевается» первая стеновая панель. Здесь тоже необходимо нанести слой монтажной пены. Установка начинается с любого из углов дома.
  • На боковую часть стеновой панели наносится пена, после чего под прямым углом устанавливается другая плита. Угол скрепляется с помощью саморезов.


Сборка дома из СИП-панелей продолжается по тому же принципу: между панелями устанавливается брус, к нему крепится следующая панель. Довольно скоро вырисовывается картина первого этажа будущего дома.

Межэтажное перекрытие

Перекрытие между этажами представляет собой плоскую горизонтальную конструкцию. На ее верхнюю часть монтируется пол следующего этажа, а на нижнюю — потолок предыдущего.


Межэтажные перекрытия в СИП-домах бывают двух видов — балочные и панельные.

  • Перекрытие, смонтированное из массивных деревянных балок, получается идеально ровным. Балочное перекрытие гарантирует хорошую звукоизоляцию, поэтому обычно используется для чердака. Чердачное и нулевое перекрытие, как правило, имеют утеплитель.
  • Перекрытие из СИП-панелей обрабатывается специальным составом, предотвращающим гниение. При включении отопления брус между панелями не усыхает, а пенополистирол сохраняет комфортную температуру. СИП-панели обычно используются для нулевого перекрытия.

Монтаж кровельных панелей

Когда строительство стен и перекрытий закончено, возводится крыша из СИП-панелей. Это один из самых ответственных моментов, и собирая дом из СИП-панелей своими руками следует придерживаться нескольких правил.

  • Самостоятельно можно возвести крышу двух типов: односкатную и двухскатную. Для более сложных конструкций лучше привлечь профессионалов.
  • В первую очередь нужно уложить обвязочный брус. Гребень бруса соответствует размеру паза СИП-панели.
  • Каркас крыши строится из конька и специальных торцевых балок.
  • Пазы СИП-панелей обязательно нужно обработать монтажной пеной или клеем, затем они вставляются в основу.
  • Если крыша большая, она требует установки каркаса с обрешеткой — к ней крепятся панели.


Крыши из СИП-панелей имеют большие преимущества перед другими типами кровли.

  • Материал имеет отличную шумо- и теплоизоляцию.
  • СИП-панели не подвергаются гниению и появлению плесени, поэтому крыша всегда остается сухой и теплой.
  • Благодаря низкой теплопроводности такой кровли дом надежно защищен от холода.
  • Не требуется монтаж дополнительных слоев ветрозащиты.
  • Размеры СИП-панелей подбираются индивидуально под каждый проект, так что установка крыши не занимает много времени.

Не допускайте ошибки!

При строительстве дома из СИП-панелей иногда совершаются ошибки, которые могут стоить долговечности и даже безопасности постройки. Разберем кратко наиболее распространенные из них.

  • Неправильный расчет нагрузки на фундамент. В этом случае возможно провисание полов, скрип и сокращение срока эксплуатации дома.
  • Отсутствие гидроизолирующих материалов приводит к пагубному воздействию влажности, появлению плесени и грибка.
  • Использование вместо бруса обычных досок. Такая ошибка неизбежно приведет к появлению щелей на стыках панелей. Установка досок в углах дома ставит под сомнение прочность каркаса.
  • Отсутствие вентиляции пространства под крышей приведет к слишком высокой влажности и сокращению срока службы кровли. Как и в любых других постройках, вентиляция в СИП-домах — обязательный элемент комфортной жизни.
  • Отсутствие внешней отделки дома. Без защиты, которую обеспечивают отделочные работы, СИП-панели будут разрушаться под воздействием внешних факторов.
  • Некачественный материал — очевидный, но, к сожалению, распространенный источник многих проблем при сборке СИП-дома. Нужно выбирать панели или домокомплекты известных производителей, имеющих хорошую репутацию.

Подробный разбор ошибок, допускаемых в процессе сборки дома из СИП-панелей, на видео ниже:

Строительство с компанией СитиСип

Несмотря на сравнительную простоту процесса строительство СИП-домов все же имеет свои особенности. Если вы не уверены, что справитесь с этим самостоятельно и сможете избежать ошибок, возведение дома лучше доверить профессионалам.

Компания СитиСип — это 10 бригад высокой квалификации и 10 лет опыта в строительстве СИП-домов. Несмотря на расположение офисов в Москве и Санкт-Петербурге, география наших работ не ограничена Московской и Ленинградской областью. Проекты, реализованные мастерами, можно встретить в Воронеже, Твери, Краснодаре и других городах. Наши клиенты живут в разных уголках России, и удаленность от столиц не мешает им получить дом своей мечты в самые короткие сроки.


Сотрудничество с СитиСип дает нашим клиентам важные преимущества.

  • В строительстве мы используем самые современные технологии и даем гарантию 5 лет на наши постройки.
  • Наша компания располагает собственным производством, позволяющим контролировать каждый этап строительства.
  • Отдел технического контроля обеспечивает надлежащее качество работ и материалов.
  • У нас можно заказать готовые домокомплекты с доставкой в любую точку России.

Как происходит строительство СИП-дома с компанией СитиСип?

  • Первое, что мы делаем после оформления заявки на строительство дома, — проводим необходимые расчеты. Составляется проект будущего здания с учетом размеров и всех особенностей.
  • Далее наши мастера доставляют на участок все нужные материалы.
  • Возведение дома начинается с установки фундамента.
  • Затем выстраивается каркас дома с использованием бруса камерной сушки.
  • Далее устанавливаются СИП-панели, при этом стыки обрабатываются монтажной пеной.
  • Возводятся перегородки между комнатами и этажами. Наличие каркасной основы обеспечивает надежность и хорошую звукоизоляцию.
  • Монтаж кровли завершает строительство СИП-дома. Дом готов к отделке и многолетней службе.

Доверив нам проектирование и строительство дома, вы можете быть уверены — вам не придется присутствовать на стройке и волноваться о сроках и ходе работ. Компания СитиСип берет на себя все заботы о возведении СИП-дома — вам остается только отделать его по своему вкусу.

Крыша дома из СИП-панелей – устройство, монтаж кровли из СИП-панелей

Когда любой владелец земельного участка выбирает материалом для строительства дома – СИП, то рано или поздно возникает вопрос: как делать крышу? Выбирать классический вариант со стропильной системой или все-таки делать ее из того же материала, что и весь дом. У каждого из способов есть свои недостатки, и свои достоинства. Например, крышу на стропильной системе необходимо дополнительно утеплять, если последний этаж задумывается, как мансардный. А в случае с СИП-панелями, крыша нуждается в оборудовании вентиляционной системы, но даже с этим нюансом подобный вариант в несколько раз лучше, чем традиционный.

В случае стропильной кровли есть вероятность некачественно монтажа или подбора плохих материалов. В случае с СИП-панелями такого быть не может, как и при возведении домов такой способ монтажа прост, но эффективен.

Дом из СИП-панелей со скатной крышей

Единственное условие, при котором нельзя делать крышу из СИП – это желание клиента иметь плоскую крышу. Кровля из панелей делается только с небольшим уклоном, хотя чаще всего строиться двухскатная крыша или возводится мансардных этаж. Так возможно без лишних затрат создать уютный, теплый чердак, в котором можно оборудовать дополнительную жилую комнату.

Устройство крыши из СИП-панелей

Главной отличительной особенностью можно назвать устройство мауэрата. В отличие от традиционных способов, в этом он является одновременно и стыковочным брусом, а его верхняя часть делается под углом, который соответствует наклону крыши.

До начала монтажа стоит правильно оценить дом и выбрать способ крепления панелей. Всего их может быть три:

Без прогонов

В этом случае частями стропильной системы будут являться коньковый и стыковочные брусья, мауэрлат. Такой вариант подходит для небольших домов, в которых расстояние между коньком и мауэрлатом не будет превышать четырех метров. В случае если длина больше – необходимо делать промежуточные прогоны.

С промежуточными прогонами

Это способ увеличить несущую мощность крыши, а также прочность кровли. Верхняя грань всех брусьев, в том числе и конькового, и в этом случае должна быть скошена под угол крыши. Такой вариант подойдет для больших домов, а также для мансардных этажей.

Со стропильной системой

Стропильная система чаще всего необходима, как некая страховка или в случае если зона чердака разделена на две зоны: холодную и теплую. Именно в этом случае проще всего их грамотно организовать. Но в случае с СИП все иначе. Используя этот материал нет необходимости строить стропила по всей длине и ширине крыши, а можно ограничится только жилой зоной или вообще использовать вариант с промежуточными прогонами. Так как большое количество брусьев, которые будут использованы при строительстве стропил только увеличат итоговую стоимость дома.

Монтаж крыши


Проблема монтажа крыши из СИП-панелей в том, что если, например, дом можно построить вдвоем, то для укладки плит потребуется уже 4 человека, а то и тяжелая техника для подъема плит на высоту. Что несколько усложняет строительство. Но если выбирать компании профессионалов, то никаких проблем вы не заметите. Все профессиональные бригады состоят из достаточного количества монтажников.

Также есть стандарты, которые применяются при строительстве крыш из СИП-панелей:

  • Шаг бруса должен равняться 625 мм;
  • Оптимальная толщина одной панели – 224 мм, допускается 174 мм.

При этом браком будут названы: плиты тоньше указанной ширины, толщина ОСП – меньше 12 мм.

Последствия нарушения стандартов различные. Возможны и легкие недостатки, вроде провисания потолка, так и полное разрушение конструкции.

Монтировать СИП-панели можно разными способами:

  1. перпендикулярно коньковому брусу;
  2. параллельно маэурату.

На рынке существуют панели, предназначенные специально для укладки крыши – с вмонтированными ребрами жесткости. Такой вариант позволяет делать монтаж разными способами без потери качества.

Выбор кровли крыши из СИП-панелей


Для крыш из СИП-панелей можно использовать разные варианты кровли. Но ее стоит выбрать до того, как начнутся работы. Ведь многие из материалов требуют определенного наклона крыши. Например, для мягкой кровли потребуется не менее 12 градусов. Для металлочерепицы необходим уже более крутой наклон, что вполне объясняется ее особенностями – снег и прочие осадки просто не задерживаются на ней.

В Европе распространена кровля, сделанная из солнечных панелей. Это способ не только защитить СИП-панели от осадков и, соответственно, порчи, но и сделать, и так экономичные дома, более автономными.

Наши рекомендации

Делать крышу из СИП-панелей стоит только в случае, есть необходим мансардный этаж или же он планируется в будущем. В том варианте, когда чердак планируется эксплуатироваться, как дополнительная кладовка, то смысла делать его теплым, конечно же, нет.

При выборе стропильной системы и кровли стоит проконсультироваться у профессионалов до начала монтажных работ. Ведь от этого зависит и то, какие материалы использовать, и насколько быстро будет возведена крыша. Обязательно доверяйте монтаж кровли крыши дома из СИП-панелей только проверенным компаниям. Неправильная укладка или несоответствие стандартам приведет к попаданию воды внутрь крыши и, соответственно, к ухудшению качеств панелей и возможному разрушению всей конструкции. Обезопасьте себя выбирая только проверенных строителей.

У нас вы можете купить дом из СИП-панелей и обговорить возможность сделать из того же материала и крышу. У нас работают профессиональные монтажные бригады, которые делают свою работу качественно и в срок. А для проверки соответствия дома проектной документации у нас работает отдел технического контроля, который пристально следит за ходом работ – от начала стройки и до передачи ключей.

Как производится монтаж СИП панелей

29.12.2018

975

Время чтения: 5 минут

В наше время дома из СИП панелей растут, как грибы после дождя. Это не удивительно, так как данный материал хорош во всём — он прочен, лёгок, удобен в монтаже, энергоэффективен. Имея превосходные показатели звукоизоляции и теплоизоляции, СИП панели практически незаменимы в городском строительстве. Хороши они и для возведения домов близ оживлённых трасс. Материал является не только удобным и практичным, но и экологически чистым, безопасным для человека.

По всем этим причинам многие либо заказывают монтаж СИП панелей, либо производят его самостоятельно для получения тёплого, уютного, долговечного жилья. В настоящее время существует очень много разных способов монтажа. Современные технологии позволяют делать дома из СИП панелей быстро, легко, без использования спецтехники и найма большой строительной бригады.

Монтаж СИП панелей поэтапно

Представим себе, что вы собрались самостоятельно построить дом из СИП панелей. Вы уже закончили все подготовительные работы и приступили к возведению фундамента. Так как СИП панели легки, скорее всего это будет свайный фундамент. Перед тем, как начать обвязку бруса, необходимо устроить гидроизоляцию: при всех своих плюсах СИП панели, как и подавляющее большинство других стройматериалов, боится влаги. Нижняя обвязка выполняется строго по схеме, расписанной в строительном плане. Панели крепятся на опоры при помощи саморезов по дереву. Крепим обвязку к цокольному перекрытию и двигаемся дальше — впереди монтаж стен.

Если вы выбрали СИП панели, скорее всего вы будете строить дом по каркасной технологии. По крайней мере это — самый практичный способ применения данного стройматериала. Стены в таком доме будут состоять из брусового каркаса и СИП панелей. Когда вы ставите угловые «сэндвичи» — пользуйтесь уровнем для того, чтобы проверить, стоят ли они строго вертикально. Крайняя стойка крепится к обвязке теми же самыми  саморезами по дереву. Важно то, что обрезать панели вам скорее всего не придётся. По крайней мере, если вы закажете их у нас, мы подготовим их заранее, чтобы у вас на стройплощадке не осталось отходов.

Вы должны заранее выбрать угол, на котором строительство закончится. Монтаж последний стойки в выборку плиты сопровождается закрытием последнего торца и стягивания угла посредством так называемых «глухих» саморезов. Затем верхние выборки обрабатываются монтажной пеной.

Альтернатива стандартному строительству: технология I-SIP

Стандартные технологии монтажа СИП панелей не всегда подходят для достижения желанного результата. Компания «ИнтерСити» разработала уникальный метод строительства домов из этого материала, который называется I-SIP. Данный метод подразумевает сочетание в одной конструкции «сэндвич панелей» и двутавровых балок. Такая комбинация даёт интересные результаты — получаются энергоэффективные и дешёвые жилища, которые дешевле и уютнее обычных домов из СИП панелей.

В целом многие этапы строительства по технологии I-SIP совпадают с таковыми при других способах монтажа. В частности, гидроизоляцию фундамента никто не отменял — это по прежнему необходимый процесс. В основном разница в том, что панели для такого метода строительства делаются без пазов, что позволяет эффективнее перевозить их. Пазы не нужны, так как двутавры имеют характерную форму, позволяющую вставлять панели прямо в них. Такое соединение получается более крепким и устойчивым, позволяет сэкономить некоторое количество крепёжных материалов. Для того, чтобы получить более подробную информацию, вы можете позвонить нам и мы расскажем вам всё в мельчайших деталях.


Упростить Вам задачу?

Мы хотим не просто рассказать подробнее о технологии строительства панельных домов, но и наглядно продемонстрировать практичность и надежность панельного дома. Пришлите нам чертежи вашего будущего дома и мы подготовим проект дома, сделаем спецификацию и посчитаем коммерческое предложение. И, конечно, пригласим обсудить Ваш проект в мельчайших деталях.

Денис Красуленков, Инженер-проектировщик

Позвоните нам

*бесплатная раскладка за 24 часа



Использование SIP (SIP) Сэндвич-панелей при строительстве дома

На сегодняшний день возможно проведение строительных работ в кратчайшие сроки, так как есть такой материал, как сэндвич-панель. Он отличается малым весом и огромной прочностью. Поэтому доставить такие панели на строительную площадку очень легко. Поскольку общая нагрузка на основу получившейся конструкции невелика, можно обойтись даже без возведения массивного фундамента. Таким образом, работа может быть выполнена быстро и недорого.

Строительство самонесущих утепленных домов

Стены с применением сэндвич-панелей СИП (СИП) отличаются максимально гладкой поверхностью. Поэтому при их отделке не нужно проводить никаких дополнительных работ. Если поврежден участок стены, провести ремонт можно за минимальный промежуток времени. материалы, из которых состоит панель, не способны впитывать влагу, им не страшны перепады температур. Поэтому очень популярен дом из СИП-панелей.

Уровень их теплоизоляции невероятно высок.Еще они отличаются экологической безопасностью. Сэндвич-панель из органических соединений, выдерживающая самые разные неблагоприятные воздействия извне.

Основа этого стройматериала — оцинкованный профиль или брус. Внутри панели залиты теплоизолятором. Как может выступать простая пена, так и технологическое базальтовое волокно. Поэтому нет необходимости дополнительно использовать какие-либо изоляционные материалы. Доступны сэндвич-панели всех размеров.

Толщина NIB обычно составляет около 15 см, ширина — 60 см, а длина может достигать 10 м.Все зависит от того, какие задачи стоят перед строителями. Монтаж этого материала довольно прост, но только с полным соблюдением технологических норм. Только так можно получить не только прочную, но и чрезвычайно прочную конструкцию.

Существуют точные схемы подключения, которых необходимо придерживаться. Основными элементами крепления для этого материала являются оцинкованные шурупы. Сэндвич-панели монтируются с помощью информационных элементов на металлический каркас. Соединения с сиденьями были герметичными, использовались разные герметики, заклепки и полиуретановые накладки.Плохая стыковка или недостаточный учет технологических требований может привести к тому, что произойдет выход из строя изоляции, поэтому в здании будет не только холодно, но и шумно.

Преимущества сэндвич-панелей

С каждым годом спрос в строительной отрасли на создание загородных домов на сэндвич-панели растет. Это связано с его преимуществами, долговечностью, теплофизическими свойствами и прочностью. Эти панели очень большие по размеру и с их помощью можно очень быстро построить дом.

SIP (SIP) Может быть установлен в вертикальной стене, горизонтально и даже по диагонали. Из них точно так же можно создать фундамент крыши. Заодно решает и вопрос утепления чердака. Внутренние перегородки тоже можно сделать из сэндвич-панелей, а также промежуточные перекрытия. Да, часто в этих случаях используются более миниатюрные элементы, но преимущества сэндвич-панелей в том, что они сохраняют тепло. Даже с их помощью можно сделать красивый фасад, что немного уступит его элегантности.

Панели данного типа хорошо переносят различные атмосферные воздействия, отлично изолируют помещение и отличаются высокой прочностью. Что касается цвета, вы можете выбрать то, что хотите, это не просто бетон или железо, которое всегда одного цвета.

С помощью сэндвич-панелей можно быстро и легко построить желаемое здание практически в любую погоду, что в настоящее время является очень большим плюсом. Что касается закупки, купить что-то сегодня, качественные сэндвич-панели, угловые или стеновые сэндвич-панели можно даже через Интернет — существует большой каталог сэндвич-панелей, поэтому выбор будет простым и быстрым.

Для строительства дома из СИП-панелей выгодно купить готовый

Перечень причин, по которым будущий собственник не покупает готовый дом, а предпочитает заказать строительство нового, основные из них следующие:

  • Каждый продавец, готовый продать дом, стремится к максимальной выгоде, поэтому стоимость приобретения земельного участка с оплатой строительства на нем дома всегда будет меньше, чем вам придется заплатить при покупке готового дома;
  • все риски потери денег исключены после принятия решения о строительстве дома и неприобретении готового;
  • заказывая строительство дома из СИП-панелей, застройщик может уточнить особенности дома из СИП-панелей и почему выгодно строить двухэтажный дом из СИП-панелей;
  • заказчику предоставляется право выбора одного из вариантов отопления — воздушное отопление дома СИП панелями, отопление дома электричеством от СИП панелей или установка системы «теплый пол»;
  • на этапе строительства заказчик может контролировать качество на каждом этапе строительства дома из SIP панелей, в том числе надежность соединения между панелями CIP.
Стоимость домов из сэндвич-панелей

Некоторые опасения и недостатки

Повышенная горючесть и плохая экология, на которые часто ссылаются скептики, запрещающие использование таких материалов для строительных работ. Но производители, применяя специальное оборудование для пропитки и органические компоненты для изготовления, предоставляют покупателям продукцию, соответствующую всем нормам и стандартам качества и безопасности.

Специалисты

считают, что СИП-панели для строительства дома — лучший вариант для людей, предпочитающих выгодное сочетание «цена-качество».Это будущее.

огнестойкость

Многие считают, что СИП-дом легко воспламеняется. Доказано, что такие сооружения даже безопаснее, чем из домика на дереве. И часто стены зданий, построенных из СИП-панелей, изнутри обшивают гипсокартоном, что увеличивает пожаробезопасность в разы. Если в домах по канадской технологии соблюдаются необходимые правила и требования противопожарной защиты (как и в других типах построек), то такая SIP-конструкция совершенно безопасна.

Грызуны

Преобладающий вид грызунов и SIP-домиков в преувеличении. материалы, используемые при изготовлении этих панелей, не представляют интереса для грызунов в качестве пищи. Они привлекают не больше и не меньше, чем деревянные постройки.

Существует множество предрассудков и мифов о недостатках SIP-панелей. Несмотря на это, именно эта технология строительства широко применяется при возведении домов во всех передовых странах.

Видео:

Видео:

Видео:

Что нужно и что нельзя делать при использовании структурных изоляционных панелей, SIP

Советы для успеха

Чтобы помочь вам получить максимальное удовольствие от работы с SIP, ассоциация Structural Insulated Panel Association составила этот список советов и предложений, чтобы вы могли добиться максимальной производительности от ваших SIP.

Сила простоты:

SIP просты в использовании. Вы можете заказать предварительно вырезанные панели, которые будут доставлены на место в готовом к установке месте. Выложите их, хорошенько закрепите, заделайте все стыки, и через несколько дней ваш новый дом будет готов к отделке.

Общие принципы

Воздушное движение
Все стыки должны быть герметизированы таким образом, чтобы исключить проникновение или утечку воздуха.
Пустоты
Все пустоты должны быть заполнены соответствующими герметиками / клеями для панелей, изготовленными для предотвращения движения воздуха и проникновения влаги в ограждающую конструкцию здания.
Передача пара
Паропроницаемость для всех стыков панелей SIP должна соответствовать местным строительным нормам и / или экологическим требованиям.
HVAC Design
Система HVAC должна быть разработана для:
  • Обеспечьте надлежащую вентиляцию за счет присущей конструкции герметичности.
  • Иметь подходящий размер с учетом присущей конструкции энергоэффективности.
Наружная облицовка и подложка
Наружная облицовка должна включать первичную и вторичную погодоустойчивую систему, e.г., дренажная плоскость. Требуется подкладка, например, обычная строительная бумага, неперфорированная пленка для дома.
Обращение и хранение
SIP
должны быть защищены от воздействия элементов и не должны храниться в непосредственном контакте с землей. SIP бывают громоздкими и тяжелыми. Для перемещения небольших панелей достаточно рабочей силы, но для больших панелей часто требуется кран или вилочный погрузчик. Вот как обращаться с материалами на сайте:

DO:

Отведите ровное место для хранения панелей.Постарайтесь организовать доставку панелей для эффективности — храните панели первого этажа отдельно от панелей второго этажа и так далее. Сложите панели так, чтобы вы могли прочитать опознавательные знаки или ярлыки и найти каждую деталь, когда она вам понадобится.

Укладка

DO:

Положите панели на стикеры, не ближе трех дюймов от земли. Обеспечьте панелям достаточную поддержку и не позволяйте им провисать — для 8-футовых панелей достаточно двух наклеек, а для 12–16-футовых панелей используйте три наклейки.Для более длинных панелей расстояние между наклейками не должно превышать 6 или 8 футов.

Защита от непогоды
Панели рассчитаны на внешнее воздействие во время строительства, но при хранении на стройплощадке они должны оставаться сухими. Накройте их неплотным брезентом или листом полиэтилена.

НЕЛЬЗЯ:

Оставьте панели незащищенными от непогоды в течение длительного периода времени.

Сборка
Для максимальной эффективности лучше всего придерживаться упорядоченной системы.Вот несколько советов, о которых следует помнить, начиная работать:

DO:

Изучите установочные чертежи перед установкой панелей.

DO:

Тщательно установите настенные панели. Обшивки панелей обеспечивают прочность стен, поэтому обшивки панелей должны иметь полную поддержку. Панель скользит по стеновой пластине, поэтому не забудьте установить пластины на полдюйма от края здания и оставить место, где пластины встречаются, чтобы кожа могла скользить мимо.

DO:

Привести панели в порядок.Разметьте настенные пластины, чтобы показать, где падают края панелей. Укладывая стены и крышу, неплохо начать с углов или впадин и потренироваться — так вы не загнётесь в угол. В углах стены одна панель «останавливается», а другая «пролетает мимо» — убедитесь, что вы знаете, что есть что, иначе одна стена будет слишком длинной, а другая слишком короткой.

НЕЛЬЗЯ:

Разрезать обшивку стеновых панелей по горизонтали для прокладки электропроводки.

НЕЛЬЗЯ:

Разрежьте обшивку панелей крыши или пола, не обращаясь к поставщику.

DO:

Всегда следуйте рекомендациям производителя по герметизации швов. Герметизируйте стыки во время работы. Стыки панелей должны быть тщательно загерметизированы, чтобы исключить проникновение воздуха снаружи или утечку изнутри. Обязательно следуйте рекомендациям производителя по правильной герметизации стыков.

НЕЛЬЗЯ:

Бойтесь обрезать панели для точной подгонки. Свяжитесь с нами, если сомневаетесь.

НЕЛЬЗЯ:

Установите облицовку панели в непосредственном контакте с бетоном.Обеспечьте капиллярный разрыв между обшивкой панели и бетоном.

НЕЛЬЗЯ:

Установить фары внутри панелей.

DO:

Установить сантехнику во внутренние стены. При необходимости отделать внутренние части трубопровода.

DO:

Установите стандартные отпугивающие средства, чтобы противостоять термитам и муравьям-плотникам, например зажимы от насекомых и мигание.

DO:

При необходимости установите надлежащий оклад и герметики вокруг всех грубых отверстий и проникновений.

Сведения о погоде
SIP
долговечны, но не предназначены для промокания. Вашему дому необходима внешняя отделка, защищающая конструкцию от воды.

DO:

Использовать качественную кровлю и сайдинг. Высококачественная битумная черепица подходит для использования на крыше SIP. Популярные сайдинговые материалы, такие как сталь или плитка, винил, дерево, кирпич или фиброцемент, также подходят для домов из SIP.

DO:

Используйте подходящие подкладки для кровли и сайдинга.Стены из SIP герметичны без обертки, но для них необходим дренажный материал (хорошо подойдет или обертка, или асфальтобумага).

DO:

Прошить все проникновения. Из большинства окон в конечном итоге будет протекать вода на подоконник; установить гидроизоляцию под окнами и дверями и вокруг них, чтобы вода отводила воду от конструкции стены. Также необходимо прошить шланги, вентиляционные отверстия сушилки, наружное освещение и т. Д., А также проемы в крыше, такие как водопроводные трубы, дымоходы и световые люки.

Интерьер Комфорт
Дома из SIP
герметичны, поэтому позволяют контролировать внутреннюю среду. Современная система вентиляции позволит вам получать свежий воздух, когда, как и где вам это нужно.

DO:

Обеспечьте соответствующую вентиляцию для поддержания качества воздуха в помещении.

DO:

Предусмотреть систему механической вентиляции. Пассивной инфильтрации воздуха будет недостаточно для обеспечения качества воздуха в помещении.В холодном климате используйте вентилятор с рекуперацией тепла; вы сэкономите электроэнергию, а входящий воздух станет более комфортным. В жарком и влажном климате лучше всего использовать «вентилятор с рекуперацией энергии»: эти системы удаляют влажность из поступающего воздуха и передают ее в поток выхлопных газов, снижая нагрузку на кондиционер и повышая комфорт.

DO:

Контроль влажности в помещении. Высокая влажность может быть вредна для здоровья и может повредить ваше здание. Настройте систему вентиляции на поддержание влажности в помещении около 40%.Установите вытяжные вентиляторы на кухнях, в ванных комнатах и ​​прачечных для удаления влажного воздуха по мере необходимости. Проникновение влаги через плиты, подвалы и подвалы может быть значительным, поэтому убедитесь, что ваш фундамент имеет хороший дренаж и обеспечивает контроль паров влаги.

НЕЛЬЗЯ:

Установите или используйте оборудование для сжигания без вентиляции. Газовые дрова, камины или обогреватели «без вентиляции» не подходят для герметичного дома из СИП.

Присоединяйтесь к нам на Facebook!

Структурные изолированные панели (СИП) | WBDG

Введение

Перед современными архитекторами стоит неотложная задача создания энергоэффективных и высокопроизводительных ограждающих конструкций.Структурные изолированные панели — это опция для части сборки корпуса, которая может помочь в достижении этих целей. SIP делают впечатляющую работу по замедлению передачи тепла, воздуха и пара через сборку. Они также значительно снижают сушку корпуса, уменьшая его способность восстанавливаться после случайного проникновения воды. Такая воздухонепроницаемая конструкция с большим тепловым сопротивлением может привести к высокопроизводительному и прочному корпусу, если она детализирована и правильно построена, или может привести к быстрому гниению и разрушению первичной конструкции здания, если она детализирована или построена неправильно.Справка Building Science Corporation’s Building Science Insight BSI-028: Поток энергии через корпуса.

История

Рисунок 1: Пример SIP, используемых в качестве заполнения с конструкционной стальной рамой, Silvis School, Иллинойс.
Фотография предоставлена ​​Стивеном Шефер Ассошиэйтс, Инк. Консультации инженеров-строителей

Лаборатория лесных продуктов в Мэдисоне, штат Висконсин, представила идею того, что сейчас известно как структурные изолированные панели (SIP) в 1935 году. Прототип панели лаборатории состоял из элементов каркаса, фанеры и обшивки из ДВП и изоляции.Эти первоначальные панели использовались для строительства тестовых домов, которые были разобраны и испытаны через тридцать лет, чтобы показать, что панели сохранили свои первоначальные значения прочности. Фрэнк Ллойд Райт использовал конструкционные изолированные панели в домах Usonian, построенных в 1930-х и 1940-х годах. В 1952 году Олден Б. Доу создал первые СИП с вспененной сердцевиной, массовое производство которых началось к 1960-м годам. (Морли)

Сегодня SIP — это сборные строительные компоненты, которые используются в качестве стен, полов, крыш и фундаментов.SIP обеспечивают непрерывный воздушный и пароизоляционный барьер, а также повышенную R-ценность по сравнению с традиционной конструкцией. Затраты на строительство, связанные с SIP, сопоставимы с более традиционными методами строительства, если принять во внимание экономию, связанную с затратами на рабочую силу, отходами материалов и энергоэффективностью. (Морли)

Описание

Структурные изолированные панели состоят из изоляционного пенопласта между двумя жесткими панелями обшивки. Пенопласт обычно представляет собой одно из следующих материалов: пенополистирол (EPS), экструдированный полистирол (XPS) и пенополиуретан (PUR).При использовании пенополистирола и пенополистирола сборка ламинируется вместе под давлением. При использовании PUR и PIR жидкая пена впрыскивается и отверждается под высоким давлением.

Наиболее распространенными плитами для обшивки являются ориентированно-стружечные плиты (OSB). Другие материалы для обшивки включают: листовой металл, фанеру, фиброцементный сайдинг, плиты из оксида магния, гипсовую обшивку из стекловолокна и композитные структурные сайдинговые панели.

Рисунок 2: Типичный SIP с OSB и EPS.
Источник: www. house.com

Рисунок 3: Листовой металл SIP.
Источник: www. steelsipconstruction.com

Каждый обшивочный материал и тип пенопласта имеют свои преимущества и недостатки. Выбор типа SIP зависит от типа здания и условий участка. В следующих таблицах описаны преимущества и недостатки наиболее распространенных типов оболочек и пенопласта.

Таблица 1: Таблица типов оболочки

Обшивка Тип Преимущества Недостатки
Ориентированно-стружечная плита (OSB) Подшипник нагрузки; легко доступны; проверено; большие панели размером до 8 x 24 футов Возможны плесень и снижение структурной прочности при воздействии влаги; не огнестойкий; необходимо лечить термитов; сложная основа для наиболее распространенных соединительных лент
Листовой металл Устойчив к плесени; может быть несущим; очень легкий; неограниченная длина при изготовлении из рулонов Должен быть из оцинкованной или нержавеющей стали; ненесущий
Фанера Поперечная прочность Наличие; цена; ограниченный размер панели; подвержены плесени и пониженной конструкционной способности при длительном воздействии влаги; не огнестойкий; необходимо лечить от термитов
Фиброцементный сайдинг Устойчивость к плесени, термитам и огню Наличие; вес; тестирование; ограниченный размер панели
Магниевый картон Устойчивость к плесени, термитам и огню Наличие; тестирование; ограниченный размер панели
Гипсокартон из стекловолокна Устойчив к термитам и огню Не конструкционный; ограниченный размер панели
Композитные структурные сайдинговые панели Устойчив к плесени и термитам; доступны предварительно грунтованные материалы Не огнестойкий

Таблица 2: Таблица типов сердечника

Пенопласт Преимущества Недостатки
Пенополистирол (EPS) Наименее дорогой; варианты толщины ограничены только производителем пенопласта; доступность; самый быстрый для модификации в поле; самый щадящий порообразователь Произведено с ГБЦД *
Экструдированный полистирол (XPS) Strength; водонепроницаемость Наличие; производится с ГБЦД *
Пенополиуретан (PUR) Наивысшее значение R / дюйм; прочность, водонепроницаемость Самый дорогой; сложнее изменить ограничения по толщине; ползать; доступность; произведено с хлорированными фосфатными антипиренами **

* ГБЦД: гексабромциклододекан — бромированный антипирен, классифицированный Европейским союзом (программа REACH) как стойкий, биоаккумулятивный и токсичный (PBT).
** Не так опасен, как большинство бромированных антипиренов, но проблемы для здоровья и окружающей среды все же существуют.
Источник: Отчет BuildingGreen Insulation

Таблица 3: Технические характеристики пены

Тип пены * Пена EPS Пена XPS Пенополиуретан
Плотность в панели (фунт / фут 3 ) 0,90 1,5 2,3 — 2,5
Прочность на сжатие при деформации 10% (psi) 10 20 35
R-значение / дюйм при 75 ° F 3.6 5,0 6,54
Проницаемость на дюйм 5 1,1 2,00
Обычный антипирен ГБЦД ГБЦД TCPP
Общий класс огнестойкости 1 1 1
Общий пенообразователь Пентан HFC — 134a HFC — 245fa

* Большинство производителей SIP используют 0.95 минимальная плотность.

Основы

Структурное проектирование и строительство
SIP

ведут себя аналогично стальной колонне с широким фланцем в том смысле, что сердцевина из пенопласта действует как стенка, а оболочка — как фланцы. Под осевыми нагрузками обшивка реагирует так же, как тонкая колонна, а вспененный сердечник действует как непрерывная связь, предотвращая коробление панелей. Так же, как широкие секции фланца увеличивают прочность с увеличением глубины, более толстые сердечники приводят к более прочным панелям при сжатии и изгибе.(Морли)

SIP

спроектированы таким образом, чтобы выдерживать не только осевые нагрузки, но также нагрузки сдвига и изгибные нагрузки вне плоскости. Способность панелей противостоять двухосному изгибу и боковому сдвигу позволяет использовать их в качестве крыш и полов. Панели SIPs приемлемы для использования в качестве стен со сдвигом во всех категориях сейсмических расчетов. Инженер-строитель должен определить, требуется ли вторичная структурная система, исходя из расчетных нагрузок.

На сегодняшний день самое высокое сооружение, построенное исключительно из СИП, четырехэтажное.Возможны более высокие конструкции; однако конструктивные ограничения связаны с тем, что SIP являются несущими стенами, и поэтому открытые пространства на нижних этажах труднее достичь. Часто большие конструкции SIP полагаются на систему вторичного каркаса из стали или дерева, чтобы удовлетворить требования к свободному пространству. Доступны уникальные винтовые соединения для крепления SIP к дереву, легкой стали и конструкционной стали толщиной до 1/4 дюйма.

Фундамент под SIP панели обязательно должен быть ровным.Допускается незначительное отклонение от дифференциальной осадки. Если есть сдвиг каркаса, это нарушит герметичность стыков панелей, что может вызвать проникновение влаги. При проектировании фундамента следует учитывать допустимые отклонения отклонения, установленные производителем панелей и герметиков. Незначительные дефекты могут быть устранены путем тщательной и квалифицированной установки.

Рис. 4. Уплотнение ленты / прокладки SIP по гребню и фронтону. Фото: SIPschool

Конструкция шарниров необходима для структурной и долговечной работы.Одним из слабых мест СИП-панелей является проникновение воздуха изнутри в местах стыков или проникновений. В холодном климате, если теплый влажный внутренний воздух достигает внутренней поверхности внешнего слоя оболочки, он может конденсироваться, вызывая гниение и порчу. Часто этот внешний слой представляет собой OSB, которая особенно подвержена повреждениям от влаги.

Правильному проектированию стыков следует уделить особое внимание, и если их правильно выполнить в полевых условиях, это устранит проблемы с проникновением воздуха. Конструкция первичного стыка обычно включает уплотнения в пределах толщины панели, обычно распыляемую пену или прокладки.Должен происходить перелив распыляемой пены в стыках, что указывает на герметичность стыков на всю глубину, как показано на рисунках ниже. Дополнительное воздушное уплотнение вторичного уплотнения из ленты или прокладки должно быть предусмотрено на внутренней стороне панели, особенно в холодном климате.

Рисунок 5: Пример SIP, используемых для панелей крыши, демонстрирующий просачивание герметика в стыке SIP, Брекенридж, Колорадо.
Фото предоставлено: CW Associates, PLLC, (CWA Architecture)

Рис. 6: Пример СИП, используемых для стеновых и кровельных панелей, демонстрирующий просачивание герметика в стыках СИП, Винтер Парк, Колорадо.
Фотография предоставлена: CW Associates, PLLC, (CWA Architecture)

Два наиболее широко используемых соединения панелей — это шлиц поверхности и шлиц блока. Поверхностное шлицевое соединение состоит из полос OSB или фанеры, вставленных в прорези в пенопласте внутри каждой обшивки SIP. Шлицевой блок представляет собой тонкий и узкий узел SIP, который вставляется в углубления в пенопласте по краям панели. Поверхностное шлицевое соединение и блочное шлицевое соединение приводят к образованию сплошного пенопласта поперек панелей, что исключает проникновение воздуха в стыки.Если это требуется конструктивно, стыки панелей могут быть усилены одной или более двумя деревянными стойками или клееной фанерой (LVL) по краям двух соединяемых панелей. Одним из недостатков этого типа соединения является то, что в месте соединения создается тепловой мост. Другое стыковое соединение, механические кулачковые замки, обеспечивает более плотное соединение между панелями, но составляет лишь небольшой процент рынка. Кроме того, кулачковые замки могут быть установлены только из полиуретана, поскольку замки требуют более высокой прочности на разрыв, чем другие пенопласты, а пена должна расширяться и оседать вокруг фланцев замка.При любом типе соединения шов вдоль обшивки должен быть покрыт сплошной линией пенопласта и / или панельной ленты.

Отверстия могут происходить в любом месте панели, в том числе по краям и углам. Панель из пенопласта может быть утоплена, чтобы принять 2 х пиломатериала. Однако панели могут быть усилены у коллекторов, так что дополнительная конструкция не требуется во время строительства. Внутреннюю панель и пенопласт можно вычесть, чтобы получить карманы для балок для перекрытий крыши и пола. Любое отверстие внутри SIP, которое принимает другой элемент корпуса, должно быть должным образом закрыто.

Сантехнические пазы обычно располагаются в отделанном мехом обрамлении, или для сантехнических стен следует использовать обычный каркас.

Электрические пазы диаметром от 1 до 1 1/2 дюйма могут быть встроены в SIP на этапе производства. Пена наносится во все щели, образовавшиеся после прокладки электропроводки.

Рис. 10: Пример SIP, используемых для стеновых и кровельных панелей, и стены с меховой изоляцией на внешней панели для вентиляционных отверстий и водопровода, Табернаш, Колорадо.
Фотография предоставлена: CW Associates, PLLC, (CWA Architecture)

Другие неожиданные отверстия, сделанные в панелях во время строительства, должны быть сделаны на 1 дюйм больше в диаметре, чем проникающая труба, чтобы можно было нанести пенопласт.

Типичная толщина стеновых панелей составляет 4-1 / 2 дюйма и 6-1 / 2 дюйма. Самый большой размер панели на сегодняшний день составляет 9 футов на 24 дюйма. Изогнутые панели возможны, хотя и не распространены, и часто более практично использовать каркасные стойки для неортогональных геометрических форм.

Кровельные панели обычно имеют толщину 10-1 / 4 дюйма и 12-1 / 4 дюйма. Толщина кровельной панели зависит от требуемого R-значения и пролета. Панели EPS и XPS могут быть толщиной до 12-1 / 4 дюйма. Панели PUR и PIR могут быть толщиной до 8-1 / 4 дюйма. Торцевые стеновые панели для различных профилей крыши можно получить с помощью SIP.

Проблемы с производительностью

Тепловые характеристики : Качество оболочки здания измеряется ее способностью предотвращать проникновение наружного воздуха.Последние стандарты энергетического кодекса требуют герметичной оболочки здания, а здание из SIP с должным образом герметизированными стыками панелей по своей сути является воздухонепроницаемым. Результаты испытаний дверей с вентилятором в комнате со стенами и потолками из SIP, одним окном, одной дверью и предварительно проложенными желобами для проводки и электрическими розетками по сравнению с идентичной комнатой с 2×6 стойками, обшивкой OSB, изоляцией из стекловолокна и гипсокартоном, показали SIP. утечка в конструкции на 90% меньше, чем в конструкции с шипами. (SIPA, ORNL)

R-Value всей стены для стеновой сборки в настоящее время является наиболее точным методом количественной оценки ее тепловых характеристик.Значение R для всей стены учитывает сопротивление тепловому потоку через непрозрачную площадь поперечного сечения изоляции и конструкции, а также потери энергии на стыках стены с крышей и полом, а также в углах и оконных проемах. R-значение всей стены 4-дюймовой стены SIP составляет 14. R-значение всей стены для стены 2×4 меньше 10. R-значение всей стены для стены 2×6 составляет от 11 до 13,7 в зависимости от качества. монтажа ватного утеплителя. Устранение тепловых мостов и более воздухонепроницаемая оболочка способствуют более высокому R-Value всей стены стен из SIP по сравнению с обычными стенами из металла и дерева.(SIPA, ORNL)

Таблица 4: Типичные значения R для всей стены SIP

Толщина EPS XPS PUR
Плотность в панели (фунт / фут 3 ) 0,90 1,5 2,3–2,5
4-1 / 2 « 13,1 17,7 22,7
6-1 / 2 « 19,9 27,2 35,1
8-1 / 4 « 26.0 35,5 46,0
10-1 / 4 « 32,9 45,0 NA
12-1 / 4 « 39,8 54,6 NA

Таблица 4 Примечания:

  1. На основе стены высотой 8 футов с одинарной нижней пластиной, двойной верхней пластиной и одинарной полосой 2X вокруг грубых отверстий.
  2. На основе соединений панелей шлицевым, блочно-шлицевым или кулачковым замком.
  3. Значения указаны только для панелей и не включают вклад отделочных материалов.
  4. Значения будут варьироваться в зависимости от высоты стены и количества черновых проемов.
  5. На крышах использование деревянных шлицев снижает эти значения.

Защита от влаги : Так как вспененная сердцевина СИП действует как пароизоляция, атмосферный барьер должен быть проницаемым, чтобы позволить панелям оболочки СИП высохнуть наружу. Рекомендуется постоянное воздушное пространство между плоскостью дренажа и внешней облицовкой, а также вентилируемые отверстия в верхней и нижней части стен для обеспечения конвективного воздушного потока, чтобы гарантировать адекватную сушку SIP.Это касается и СИП, используемых в качестве кровельной конструкции. Воздух должен иметь возможность проходить под рубероидом между карнизом и коньком. Кроме того, все стыки панелей, проемы вокруг окон и дверей, а также другие желоба должны быть должным образом герметизированы и / или зашиты, чтобы предотвратить проникновение влаги.

Особое внимание к деталям, которые гарантируют, что проникновение внутреннего воздуха никогда не достигнет внешнего слоя оболочки, является обязательным.

Для участков, подверженных затоплению, водонепроницаемые облицовочные материалы, такие как цементные покрытия или термопластичные покрытия, являются идеальной альтернативой OSB.(Уддин) Однако, если SIP с оболочкой OSB вступают в контакт с водой, структурная целостность панелей может быть сохранена, если OSB быстро обнажить для высыхания.

Пожарная безопасность : Поскольку большинство конструкций SIP предназначены для строительства типа V, где стены SIP являются несущими, соответствие NFPA 285 не применяется. В настоящее время, похоже, не проводились тесты NFPA 285 для конструкции стен из SIP. Обратитесь к консультанту по строительной конструкции, если вы планируете использовать конструкцию SIP, где может потребоваться тест NFPA 285.

Acoustics : SIP изолируют от высокочастотного шума лучше, чем низкочастотный шум. SIP не рекомендуется использовать в качестве перекрытий на открытом внутреннем пространстве без применения звукового барьера.

Материал / покрытие Долговечность : Требования к крепежным элементам для внешней облицовки и внутренней отделки специфичны для производителя панели; для получения этой информации обратитесь к спецификациям производителя. Рекомендуется создать вентиляционное пространство с помощью планок между внешней стороной панели и внешней облицовкой.Это позволяет панелям высыхать, когда на них попадает водяной пар.

Ремонтопригодность : Качество SIP устанавливается на этапе производства. Правильное ламинирование и гладкие поверхности и края гарантируют, что SIP могут выдерживать длительное использование, пока структурные покрытия должным образом защищены от разрушения. Важно отметить, что если влага вызывает ухудшение кожных покровов, это означает структурную проблему, которую необходимо устранить. Ремонт может потребовать замены гораздо большей площади, чем просто испорченная часть.

Пенопласт подвержен заражению насекомыми и грызунами. Инсектициды добавляются в панели во время производства или позже на месте.

Общие принципы детализации

  • Форма оболочки здания внешнего дизайна SIP ограничена только дизайнерской фантазией. (См. Рисунки 1, 12 и 13)

Рисунок 12: Пример SIP, используемых для стеновых и кровельных панелей в сложной архитектурной форме, Нидерланды, CO.
Фото предоставлено: CW Associates, PLLC (CWA Architecture)

Рисунок 13: Пример SIP, используемых для стеновых и кровельных панелей сложной архитектурной формы, Боулдер, Колорадо.
Фотография предоставлена: CW Associates, PLLC, (CWA Architecture)

  • SIP могут принять любой тип должным образом спроектированной внешней облицовки.
  • Стыки, пустоты и проходы панелей SIP должны быть герметично закрыты сплошным пенопластом, прокладками и лентами SIP. Целостность внутреннего воздушного уплотнения необходима для долгосрочной работы.
  • Проверить диапазон SIP и требования к ограничениям конструкции. (См. Рисунки 1, 14, 16 и 17)
  • Проверьте гвоздь, винт и кулачки SIP — схемы крепления, типы крепежа и требования к расстоянию.(См. Рисунки 14, 15, 16 и 17)

Рисунок 14: Пример SIP, используемых для стеновых и кровельных панелей с гипсокартоном на деревянной каркасной конструкции, Брекенридж, Колорадо.
Фото предоставлено: CW Associates, PLLC (CWA Architecture)

Рисунок 15: Пример SIP, используемых для стеновых панелей с гипсокартоном и кровельных панелей с настилом «шпунт и паз» (T&G), Lake Alcova, WY.
Фотография предоставлена: CW Associates, PLLC, (CWA Architecture)

Рис. 16: Пример SIP, используемых для стеновых и кровельных панелей в слуховом окне с балочным каркасом, Боулдер, Колорадо.
Фотография предоставлена: CW Associates, PLLC, (CWA Architecture)

Рисунок 17: Пример SIP, используемых для стеновых и крышных панелей, демонстрирующий соединения и обвязку балок из микролампа и фермы, а также обвязку, а также проводку, Glacier Park, CO.
Фото предоставлено CW Associates, PLLC, (CWA Architecture)

  • Предусмотреть системы наружной вентиляции / дренажа крыш и стен.
  • Не устанавливать водопровод в наружных стенах из СИП. (См. Рисунок 10)
  • Координата любая в СИП электрическая.
  • Правильно закрытые SIP-фильтры обеспечивают воздушный, паровой и тепловой барьеры.
  • Деталь для непрерывной внутренней линии избыточного воздушного уплотнения на всех стыках и проходах с использованием герметика, пены, лент и прокладок. (См. Рисунки 4, 5 и 6)
  • Предусмотреть водонепроницаемые барьеры для наружных стен и крыши (WRB). Обратите внимание, что WRB должен быть паропроницаемым, а все соединения должны быть водо- и воздухонепроницаемыми.
  • Обеспечьте соответствующие гидроизоляционные системы на всех наружных проемах и проходах в ограждающих конструкциях здания.
  • Правильно спроектированные системы отопления, вентиляции и кондиционирования воздуха необходимы для обеспечения герметичности и энергоэффективности, присущих зданиям, спроектированным SIP.

Принципы Генеральной Ассамблеи

  • Фундамент и / или настил пола должны быть квадратными и ровными с жесткими допусками для эффективной установки SIP.
  • Подробные рабочие чертежи должны быть предоставлены производителем для согласования и соответствия Общим принципам детализации, как указано выше.
  • Обшивки панели
  • SIP должны иметь прочную полную опору.Проверьте установку опорных пластин SIP для этой опоры.
  • Команда разработчиков проекта должна проверять любые обрезки SIP на местах.
  • Пенопластовая герметизация стыков SIP-панелей должна быть пересмотрена на предмет непрерывной полной глубокой герметизации. Обычно правильную укладку пенопласта можно наблюдать по просачиванию пены в стыках, которые необходимо удалить с внешней поверхности панели. (См. Рисунки 5, 6)
  • Внутреннее избыточное воздушное уплотнение обычно выполняется с помощью прокладок, размещаемых над точками опоры, распыляемой пены и лент на открытых стыках.Тщательно подбирайте ленты и грунтовки, подходящие для типа панели, для долговременной адгезии к панелям. Обратите внимание, что OSB особенно проблематична для большинства обычных строительных лент. (См. Рисунки 4, 5 и 6)

Полученные уроки

В опубликованных отчетах о крышах в Джуно, штат Аляска (см. Список публикаций ниже), приводятся доказательства того, что проникновение внутреннего воздуха через стыки в панелях крыши SIP указывает на преждевременное разрушение верхней части обшивки OSB стыков панелей крыши.Группа специалистов по строительной науке пришла к общему выводу, что повреждение от влаги произошло из-за отсутствия надлежащей герметизации стыков панелей.

Вопросы управления логистики и строительства

Срок службы : Ожидаемый срок службы компонентов, которые сопрягаются с узлом SIP, должен соответствовать ожидаемому сроку службы самой стены SIP. Компоненты включают в себя прочные гидроизоляционные материалы, конструктивные элементы в SIP-панели, герметики, пену, ленту, прокладки, крепеж и т. Д.

Полевой макет : Для всех стен из SIP должен требоваться макет проектной сборки. Лучше всего выполнить это как небольшую выбранную зону строительства до полного строительства, чтобы была возможность внести изменения в проект на основе наблюдения за полевым макетом.

Полевые наблюдения за стенами из SIP : Требуется наблюдение в полевых условиях для установки стен из SIP и их компонентов для обеспечения качества изготовления и установки стен из SIP.

Координация производственных чертежей : Требовать заводские чертежи монтажа стен из SIP, показывающие все смежные строительные и связанные с ними работы, включая оклады, прокладки, герметики, структурные компоненты в SIP, приставки и указывающие последовательность работ.

Стеновые системы

SIP требуют экспертных знаний со стороны проектировщика здания, производителя, производителя и установщика. Зарегистрированный архитектор и инженер могут рассмотреть возможность привлечения внешнего консультанта, если такой опыт не доступен в команде проекта.

Прочие соображения

Хотя общее время изготовления и сборки конструкции SIP меньше, чем у рамной конструкции, на планирование требуется больше времени. Отверстия в панелях, неортогональные конструкции, электрическая и AV-координация должны быть определены до производства SIP.

Установка окон аналогична конструкции деревянного каркаса. Для обеспечения правильной установки следует обращаться к спецификациям производителя.

SIP, производимые в США, больше не используют клеи с карбамидоформальдегидом в панелях OSB. Сердечники из пенопласта на 98% состоят из воздуха и изготовлены с использованием вспенивающих агентов, не содержащих CFC.

Правильно построенная конструкция СИП будет герметичной; поэтому механическая система требует вентиляции свежим воздухом, чтобы предотвратить проблемы с влажностью внутри и накопление загрязняющих веществ в воздухе.

Подрядчик и установщики должны иметь опыт работы с SIP, и рекомендуется, чтобы они прошли регистрацию в SIPA и / или SIPschool или прошли обучение в Братстве профсоюзов плотников, чтобы предотвратить неправильную установку SIP бригадой, не знакомой с товар.Зарегистрированный архитектор и инженер вместе с производителем SIP должны наблюдать за построением SIP на предмет соответствия утвержденным проектным документам.

Детали

Детали, связанные с этим разделом BEDG по WBDG, были разработаны комитетом и предназначены исключительно для иллюстрации общих концепций проектирования и строительства. Надлежащее использование и применение концепций, проиллюстрированных в этих деталях, будет варьироваться в зависимости от соображений производительности и условий окружающей среды, уникальных для каждого проекта, и, следовательно, не представляют окончательное мнение или рекомендацию автора каждого раздела или членов комитета, ответственных за разработку. ВБДГ.

Детали, графики и связанная информация, показанные в деталях, предназначены только для иллюстрации основных концепций и принципов проектирования и должны рассматриваться вместе с соответствующими описательными разделами Руководства по проектированию всего здания (WBDG). Информация, содержащаяся в нем, не предназначена для фактического строительства и может быть пересмотрена на основе изменений и / или уточнений в местных, государственных и национальных строительных нормах, новых технологиях ограждающих конструкций зданий, а также достижениях в исследованиях и понимании механизмов разрушения ограждающих конструкций здания.Фактический дизайн и конфигурация будут варьироваться в зависимости от применимых местных, государственных и национальных требований строительных норм, климатических условий и экономических ограничений, уникальных для каждого проекта. Рекомендуется полное соблюдение рекомендаций производителей и признанных отраслевых стандартов, что должно быть отражено в соответствующих разделах спецификаций проекта.

Следующие детали можно просмотреть в Интернете в Adobe Acrobat PDF, щелкнув значок PDF
