Подшивка свесов крыши профлистом — Всё о кровле

Подшивка крыши профнастилом

Как известно последний этап строительства – возведение кровли. После проведения этой работы большинство застройщиков не планирует заниматься обшивкой здания, а зря. Подшивка крыши профнастилом, это довольно простой процесс, который не только положительно сказывается на сроке эксплуатации всего строения, но и защищает чердачное помещение от нежелательных соседей в лице грызунов и птиц. Софиты отлично дополняют здание и придают ему более благородный вид.

Назначение свесов

Основная задача карнизного свеса заключается в ограждении внешней стены от пагубного воздействия атмосферных осадков и сильных порывов ветра. Поэтому перед возведением данных элементов нужно разобраться с нюансами вашей климатической зоны. Например, в некоторых регионах России толщина снежного покрова в зимнее время достигает пары метров, а в других его не наберется и десяти сантиметров.

Карнизный свес не должен быть больших размеров, иначе это приведет к его разрушению. Если данный элемент выйдет из строя, то следующей жертвой станет основная стена, а за ней и кровля.

Как вы видите, карниз является важной составляющей всего здания в целом, поэтому на их устройстве нельзя экономить. Кроме защитных свойств карнизы можно обшить специальными элементами, а именно: софитами. Они предназначены для подшивки нижней части карнизных и фронтонных свесов с целью защиты чердачного помещения от нежелательных гостей.

Устройство карнизов

Карнизный свес представляет собой участок кровельной поверхности, выходящий за внешнюю стену. В строительстве существует всего два способа создания данного элемента. Первый из них является самым простым. Он создается самостоятельно при креплении стропильных ног к мауэрлату. Для осуществления второго способа на стропила набиваются специальные элементы, которые удлиняют их, создавая карниз. Простой карниз существенно отличается своей прочностью и при сильном ветре не создает гула.

Как вы уже знаете фронтонные и карнизные свесы являются очень важной составляющей всего здания, но наибольшую важность представляет первый. Как правило, все свесы могут достигать метра в длину, но давать им такие параметры нет нужды, поэтому оптимальное значение находится в диапазоне от 50 до 60 сантиметров. Свес фронтона устраивается следующим образом:

  • Коньковый брус выпускается за пределы стены на необходимую длину
  • Параллельно ему осуществляется монтаж досок такой же длины
  • Для придания элементу большей эстетики между первым и последним элементом натягивается шнурок и края выравниваются по нему

Выравнивание необходимо если вы хотите не только ровный свес, но и планируете обшивать его софитами. На подготовительном этапе измерьте длину получившегося свеса и запаситесь необходимым количеством профнастила. Стоит отметить, что оптимальная длина карнизного и фронтового свеса зависит от назначений здания, его этажности и размещения. На сегодняшний день, существует специальная таблица, по которой можно подобрать параметры свеса.

Устройство элементов карниза может осуществляться как пиломатериалами в виде обрезной доски, так и металлическими профилями. Если вы никак не можете определиться с правильным выбором, то ответьте себе на вопрос, каким образом вы будете подшивать кровельный свес? Сейчас я расскажу вам о способах его устройства.

Карнизный свес кровли из профнастила. Варианты его устройства

Карниз из профилированного листа металла можно создать всего двумя техниками:

  1. Установка профнастила производится на стропильные ноги, выступающие за периметр стен. Данная техника считается самой популярной и эффективной, если кровельная плоскость не обладает большим уклоном
  2. При больших наклонах кровельных скатов создаются специальные горизонтальные коробы, устраиваемые одним краем на доску, а другим к стропильной ноге

Неважно каким способом обшивки вы воспользуетесь, помните, что располагать софиты нужно перпендикулярно стене здания. Теперь я хочу обобщить пару нюансов касательно каждого из свесов.

Карнизный свес

Карнизным свесом называется часть кровельной поверхности, выходящая за периметр стен, и защищающая фасад от негативного воздействия атмосферных осадков. Стоит отметить, что такой свес присутствует на всех типах крыш, кроме вальмовой.

Для создания карнизного выступа необходимо выпустить несущие элементы, прикрепляемые к низу стропильных ног. Очень часто такие элементы возникают сами собой, когда обрешеточные доски укладываются поверх пароизоляционного слоя. Для большей надежности на обрешетку крепится доска, которая и будет основанием для крепления на ней софитов, а в данном случае профнастила.

Фронтонный свес

Как вы поняли фронтонный свес находится в противоположной части здания и защищает фронтоны от тех же угроз в виде атмосферных осадков. Они создаются при помощи выступающих элементов обрешетки. Кстати, опытные кровельщики не советуют создавать свесы менее 0,5 метра, так как при косых дождях влага будет попадать на стены. Часть застройщиков прислушивается к этому совету, но еще большая часть игнорирует, ведь для решения данной проблемы был придуман элемент под названием кобылка.

При их помощи можно нарастить стропильные ноги до оптимальной длины.

Низ такого свеса ничем не отличается от предыдущего, следовательно, и его обшивку совершают по тем же принципам.

Создание вентиляции

Перед тем как подшить карниз крыши профнастилом необходимо создать все условия для естественной вентиляции. Как вы уже знаете софиты располагаются на карнизных и фронтонных свесах, но только под первыми находятся продухи. Это специальные отверстия, размеры которых высчитываются по простой формуле, где необходимо знать площадь ската и поделить ее на 300. Полученное значение будет являться высотой продуха. Размещаться такие отверстия должны по периметру карнизного свеса, дабы со всех сторон ветер смог проводить вентиляцию.

Вентиляция чердачного помещения очень важная часть монтажа металлических кровель, ведь именно они отличаются своей способностью собирать конденсат.

Если в помещении очень влажно, и воздушная масса никак не циркулирует, то можно с уверенностью сказать, что через пару лет, несмотря на все меры предосторожности, на деревянных элементах стропильной системы появится плесень, а металл начнет коррозировать.

Помимо чердачной вентиляции необходимо устроить вентиляцию внутри кровельного пирога. Поэтому после укладки теплоизоляционных плит на них кладут рейки, которые и создают воздушную прослойку. Кстати, если конденсат начнет скапливаться в утеплителе, то его просушка уже вам не поможет, поэтому проведите данную часть монтажа с максимальной ответственностью.

В некоторых случаях естественной вентиляции недостаточно и приходится докупать специальные устройства, называемые аэраторами и дефлекторами. Они предназначены для искусственного вентилирования помещения за счет разности давлений. Устраиваются такие элементы на самую верхнюю часть кровли. Количество берется из соображения 1 штука на 25 квадратных метров, но минимальное количество должно быть 2 штуки.

Обшивка карниза крыши профнастилом

На строительном рынке, материалов для подшивки крыши очень много, но иногда приходится обшивать тем, что есть под руками, ведь так гораздо экономнее. Отделка карниза крыши профнастилом как раз такой случай. Этот материал способен переносить большие нагрузки, имеет свою защиту и привлекательный внешний вид, впрочем, его можно улучшить при помощи окрашивания или других декоративных элементов.

К плюсам профилированного листа в качестве софита можно приписать следующие пункты:

  • Относительная дешевизна
  • Простой монтаж
  • Огромный выбор материала
  • Высокий срок эксплуатации
  • Хорошая прочность и устойчивость
  • Неприхотливость в обслуживании

Итак, давайте теперь рассмотрим, как осуществить монтаж данного материала на кровельный свес.

Если рассматривать перфорированные софиты, то их тела имеют небольшие отверстия, благодаря которым свежий воздух попадает в чердачное помещение, но как это происходит на монолитном профнастиле? Все очень просто. Вентиляционных ходы достигаются путем создания небольших зазоров. Конечно, такая подшивка не будет выделяться своей красотой, но ее функциональность будет на уровне хорошего софита.

Несмотря на то, что подшить крышу можно и менее дешевыми материалами, большинство застройщиков все же не отказываются от настоящих софитов

. Скорее всего это связано с тем, что люди привыкли видеть профнастил на своем месте (в качестве заборов, покрытия и т.д.), но никак не на месте обшивочного продукта, которым выступает софит. Если вы не можете представить, как выглядит данный материал, то его можно сравнить с известным сайдингом.

При самостоятельной подшивке карнизных свесов вам понадобятся следующие нюансы:

  • В качестве крепежных материалов лучше всего пользоваться шурупами
  • В местах соприкосновения профилированного листа и стены установите уголок и лобовую планку. Крепление первых происходит к листу профнастила, а кровельные планки к лобовой доске
  • Подшивка должна располагаться к стене ровно под 90 градусов

Подшивка кровельных свесов не только оградит доступ непрошенным гостям и снизит влажность воздуха в помещении, но и послужит отличным завершением строительства. Благодаря богатому выбору софитов вы можете подобрать интересующий вас материал и дополнить дизайн интересными цветами.


  • Подшивка свесов крыши профнастилом: все по шагам

    Подшивка карниза крыши профлистом

    Итак, вы построили дом, укрепили его стены, возвели крышу. Казалось бы, что на этом можно заканчивать строительную работу и начинать заниматься отделкой дома изнутри. Но нет, работа еще далеко не закончена. Ведь после возведения крыши, самое время позаботиться о подшивке ее свесов. Подшивка свесов крыши – является заключительным этапом, после которого у дома появиться завершенность и внешне он будет выглядеть вполне законченным.

    Назначение карнизов

    Вообще, у них очень много функций, но главная все же – защита верха стены от сильного ветра и его пагубного воздействия. Кроем того, предназначение карнизов в защите т осадкой – снега и дождя. Прежде, чем заняться обустройством свесов, обязательно учтите, в какой климатической зоне расположен дом. Так, зимой на свесах скапливается очень много снега и лед. Из-за этого свесы могут даже обрушаться, что ведет к из значительным полоскам.

    Внимание. Наши читатели считают, что утренняя рыбалка — миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее.

    При условии, что по размеру свес не очень большой, то со временем возможно разрушение стен из дерева или кирпича. А по мере того, как будет разрушаться верхняя кирпичная кладка, или венец стенки из дерева, будет меняться кровельная структура. Это нередко приводит к обрушениям. Именно поэтому так важно позаботиться о карнизных свесах и их обустройстве. Они способны защитить здание от разрушений, а также делают фасадный вид дома очень эстетичным и красивым.

    Перед тем, как заняться отделкой, нужно как следует все просчитать. Далее наступит время монтажных работ, к которому также нужно относиться очень и очень серьезно. Только при соблюдении данных условий вы будете уверены в надежности своего здания.

    Как устроены карнизы

    Свес на карнизах представляет собой стропильный выступ за пределы фасада здания. Его можно обустроить просто либо с применением выноса. Конечно, выполнить первый намного проще, кроме того, у такого свеса есть масса преимуществ, главное из которых – во время сильного ветра такой свес не будет гудеть.

    Особенное карнизное обустройство нужно на фронтонной стороне дома. Со стороны фасада ноги стропил могут иметь выступ до метра. Стандартно свесы выполняются на 50-60 сантиметров. Фронтальные устройства обустраиваются так:

    • сперва выпускается коньковый брус или его балки на ту длину, которая необходима
    • после этого набиваются доски, делается это параллельно коньку по всему скату
    • на последнем этапе происходит крепление досок к стропилам.

    До изготовления свеса профнастилом, мы должны ровненько по обрезать досочные концы. Которые выступают. С этой целью натяните шнур, прикрепите его с одной стороны к коньку, с другой – к нижней доске. Далее закрепите карнизную доску к коньковому торцу и к поперечным доскам, выступающим на свесах. Нужно укладывать материал для крыши на длину, которая задана карнизом в совокупности с укладкой. Их в принципе можно оставить в таком виде, не подшитыми. Однако в плане внешнего вида подшивка свесов крыши имеет очень большое значение. Как же рассчитать длину? Она находится в прямой зависимости и того, насколько широкие отмостки, а также высокое здание. Таким образом вы также можете устранит лишние стропильные ноги, выступающие за стеновую плоскость.

    Не забывайте! Карнизная ширина – очень важна при расчете будущих навесов. Дело в том, что именно этой шириной занята площадь, защищающая строение от ветров и осадков.

    При устройстве карниза обычно предполагается его установка обрезными досками или металлопрофилями. Прежде, чем остановить свой выбор на том или ином материале, следует учесть, как именно будет подшивка. Сегодня мы непосредственно рассмотрим, какой должна быть подшивка счесов крыши профилированным листом.

    Как устроить карниз

    Есть два варианта подшивки из профнастила:

    1. Подшивка свесов крыши профилированным листом делается на стропила, выступающие за стеновые вертикали. Этот метод особенно актуален и эффективен, если крыша имеет небольшие уклоны.
    2. Создаются горизонтальные коробы, которые закрепляются на доску одним из краев. Другой при этом прикрепляется к конечной точке стропильного низа.

    Подшивка свеса крыши должна иметь наклонный угол 90 градусов к стене постройки!

    Фронтальные карнизы

    Схематическое изображения свободной циркуляции воздуха

    Они необходимы для того, чтобы защитить фасадную часть здания свесом. Представлены боковыми краями наклонных скатов крыши. Кстати, если обустраивается вальмовая крыша, то фронтальные карнизы на ней не предусматриваются.

    Чтобы устроить фронтальный свес крыши с двумя скатами, следует выпустить несущие перекладины, закрепленные на стропилах. Часто фронтальные карнизы образовываются обрешеточными досками, уложенными на пароизоляцию под материал крыши. На них прикрепляется доска, и в будущем она обшивается профилированным листом. Такому свесу не страшны никакие погодные условия.

    Боковые карнизы

    Такие свесы устанавливают на любых наклонных крышах. Их образовывают стропила, выдающиеся за пределы стен постройки. Кстати, многие специалисты уверяют, что минимальный допустимый размер свесов не может быть менее полуметра. Но делают их, конечно, и более узкими. Однако в этом случае стену нужно хорошо защитить от ветра, иначе она будет слишком промокать при косых дождях. Кроме того, можно заняться установкой кобылок, что также спасет ситуацию. Такие кобылки способны до наращивать стропильную длину, однако их монтаж требует больших усилий. Посему важно как можно раньше определиться с необходимым размером свесов крыши. Стропила будут соединены досками, далее их закрывают облицовочными материалами.

    Обустраиваем вентиляцию

    Как уже отмечалось, одна из главнейших задач карнизов крыш – защищать крушу от воздействий извне (ветра, снега, дождя). Однако нельзя забывать о том, что он ни в коем случае не должен препятствовать естественной вентиляции пространства под крышей. При чем, это условие должно соблюдаться не только при возведении жилых домов, но и любых сооружений, в которых предусмотрена крыша. Воздух, который является более теплым и поднимается от земли, должен без всяких препятствий проходить через карниз, далее – двигаться между пароизоляцией и материалом крыши, и в последствии – при помощи конька выходить наружу. Поэтому, подшивая карниз, не стоит использовать герметики и монтажные пены. Иначе не избежать образования конденсата, из-за него намокнет кровельный утеплитель.

    Однако и здесь есть одно существенное «но»! Вентилироваться должны только под карнизы, фронтальные же обязательно должны быть закрытыми, при чем наглухо!

    Устанавливаем подшивку из профилированного листа

    Как уже отмечалось, материал, с помощью которого вы можете организовать подшивку, весьма разнообразен. У нас же речь идет именно о профилированных листах. Этот материал представлен оцинкованной сталью. Сегодня на рынке стройматериалов вы можете выбрать совершенно разный профнастил – по цвету, по техническим характеристикам. У профнастила очень много преимуществ, в первую очередь они заключаются в относительно невысокой стоимости, простом монтаже и огромно выборе материала. Конструкции из профнастила долговечны, прочны и устойчивы, при правильном монтаже они прослужат вам очень долго, и не будут подвергаться такому неприятному явлению, как коррозия.

    Как подшить карниз своими руками

    Оцинкованная сталь, из которой выполняется и производится профнастил, делает этот материал прочным, жестким, на него не воздействуют механические влияния (в том числе и ветер), он не чувствителен к экстремальным температурным перепадам.

    Проветривание подшивки из профлиста происходит благодаря зазору с размерами, равными волновой высоте материала. Сделать панели вы можете своими усилиями, зная из ширину. Это сэкономит не только время монтажа, но и цену подшивки.

    Скажем пару слов и о другом, не менее популярном материале для обшивки – софите. По большому счету, его используют в строительстве, и в частности обшивке, несколько чаще, чем профилированный лист. Софиты представлены пластиковыми панелями, который очень по своим внешним характеристикам напоминают сайдинг. Однако в софитах уже предусмотрены и имеются отверстия для вентиляции. Состав софитов оснащен УФ-стабилизаторами, которые снижают негативное воздействие лучей солнца. Софиты бывают медными, алюминиевыми, оцинкованными и виниловыми.

    Как же отделать профилированными листами кровельные свесы? Вот краткая инструкция:

    1. Прикручивать профилированный лист на каркас следует шурупами. Делается это по карнизу и обязательно параллельно стене.
    2. Там, где происходит состыковка профнастила и стены, устанавливаются внутренние уголки и лобовые планки. Уголки прикручиваются к профлисту, а планки на крыше – к лобовой доске. Закрепление наружного уголка происходит по внешним стыкам профилированного листа.
    3. На фронтоне профнастил устанавливается по наружной части кромки свеса, параллельно стене. Далее происходит закрепление уголков и торцевой планки. Для обеспечения вентиляции, и для того, чтобы монтаж был более удобным, лист профнастила должен быть по ширине на пару сантиметров менее, нежели ширина свеса.

    Технология подшивки карниза крыши профнастилом

    Крышу можно назвать одним из самых сложных конструктивных элементов здания. Она содержит в своем составе много различных взаимосвязанных деталей и частей. Помимо самого кровельного покрытия не менее важны такие элементы, как водосточная система, подшивка карниза, обустройство конька и отливов. В нашей статье мы подробно рассмотрим, как выполнить карнизный свес кровли из профнастила.

    Разновидности и назначение карниза

    Если вы хотите сделать качественную и долговечную крышу, то не стоит ограничиваться обустройством кровельного покрытия. Не менее важно правильно выполнить отделку карнизного свеса. Эта конструктивная часть кровли выполняет не только эстетические функции, но и нужна с функциональной точки зрения. Так, карнизные свесы требуются для решения следующих задач:

    • Защита стен дома от попадания талой и дождевой воды. Чем шире карнизный свес, тем лучше стены сооружения защищены от осадков, стекающих с крыши. Отделка стен дома, не защищенных карнизным свесом, быстро отсыревает, растрескивается и теряет привлекательность.
    • Отведение талой и дождевой воды за пределы отмостки и фундаментных конструкций сооружения. Именно поэтому ширина карнизного свеса должна быть чуть больше, чем ширина отмостки вокруг дома. В противном случае влага будет подтекать под дом, размывая фундамент.
    • Подшитый свес карниза защищает стропильную систему от намокания в нижней части. Если свес не подшить, то деревянная стропильная система подвергнется порче и загниванию.
    • Эстетические функции. Подшитый карнизный свес завершает облик дома, скрывая элементы стропильной конструкции.

    Внимание: ширина карниза зависит от уклона крыши и климатических особенностей региона. Чем меньше наклон скатов и чем больше среднегодовой объем осадков, тем больше должен быть карнизный свес.

    Устройство карниза

    Согласно строительным нормам устройство карниза выполняется по периметру дома. Свес кровли – это расстояние от стены постройки до края ската. Эта величина должна быть минимум 500 мм. Существует две разновидности свеса крыши:

    1. Карнизный свес – это то расстояние, которое образуется между стеной сооружения и краем ската крыши.
    2. Фронтонный свес – это вынос кровельного покрытия за пределы стен дома во фронтонной части. При этом основа под покрытие формируется либо за счет выноса обрешетки, либо за счет использования удлиненных прогонов.

    Обустройство карниза крыши выполняется посредством установки удлиненных стропильных ног, выступающих за пределы стен дома, или за счет крепления кобылок. В последнем случае используются специальные бруски меньшего, чем у стропил сечения, которые крепятся к нижней части стропильной ноги.

    Варианты подшивки

    Обшивка карниза в первую очередь нужна для защиты от косого дождя во время сильного ветра, который будет приводить к намоканию стропильной системы. Очень часто для подшивки карнизного и фронтонного свеса используют специальную систему софитов, но можно для этого применять и другие материалы, например, подшив металлопрофилем эту часть конструкции крыши. При этом можно выбрать одну из предложенных ниже методик:

    1. Диагональная подшивка. При таком способе монтажа металлопрофиль прикрепляется прямо к нижней части кобылки или стропильной ноги. Для этого вам понадобятся саморезы и стартовые планки. Данная методика считается самой простой, но требует большего количества материалов. Этот вариант подшивки подходит для крыш с большим уклоном скатов, но небольшим карнизным выносом.
    2. Горизонтальный способ подшивки заключается в обустройстве специального короба, который в нижней части подшивается профнастилом. Для фиксации горизонтальной подшивки к стенам дома необходимо прикрепить брус или использовать деревянный каркас, который крепится к кобылке или стропильной ноге. Данная методика более сложная в выполнении, но она позволяет намного эффективней защитить стены дома от намокания.

    При использовании подшивки из профнастила вы получаете много преимуществ:

    • во-первых, вы можете точно подобрать расцветку карнизного свеса под цвет кровельной части, что обеспечит гармоничность и единство архитектурного образа постройки;
    • во-вторых, металлопрофиль с полимерным покрытием надежно защищен от коррозии;
    • в-третьих, прочность и долговечность этого материала важна и для карнизных свесов дома.

    Технология монтажа

    Перед тем как подшить карниз крыши профнастилом, должны быть выполнены работы по настилке кровельного покрытия и установке водосточной системы. Для работы вам понадобятся:

    • крепежные планки;
    • остатки профилированного листа;
    • оцинкованные саморезы;
    • деревянные бруски.

    Подшивку выполняют в такой последовательности:

    1. Все стропильные ноги или кобылки нужно подравнять по длине, подрезав концы. При этом концы этих элементов должны быть срезаны так, чтобы они были параллельны уровню земли.

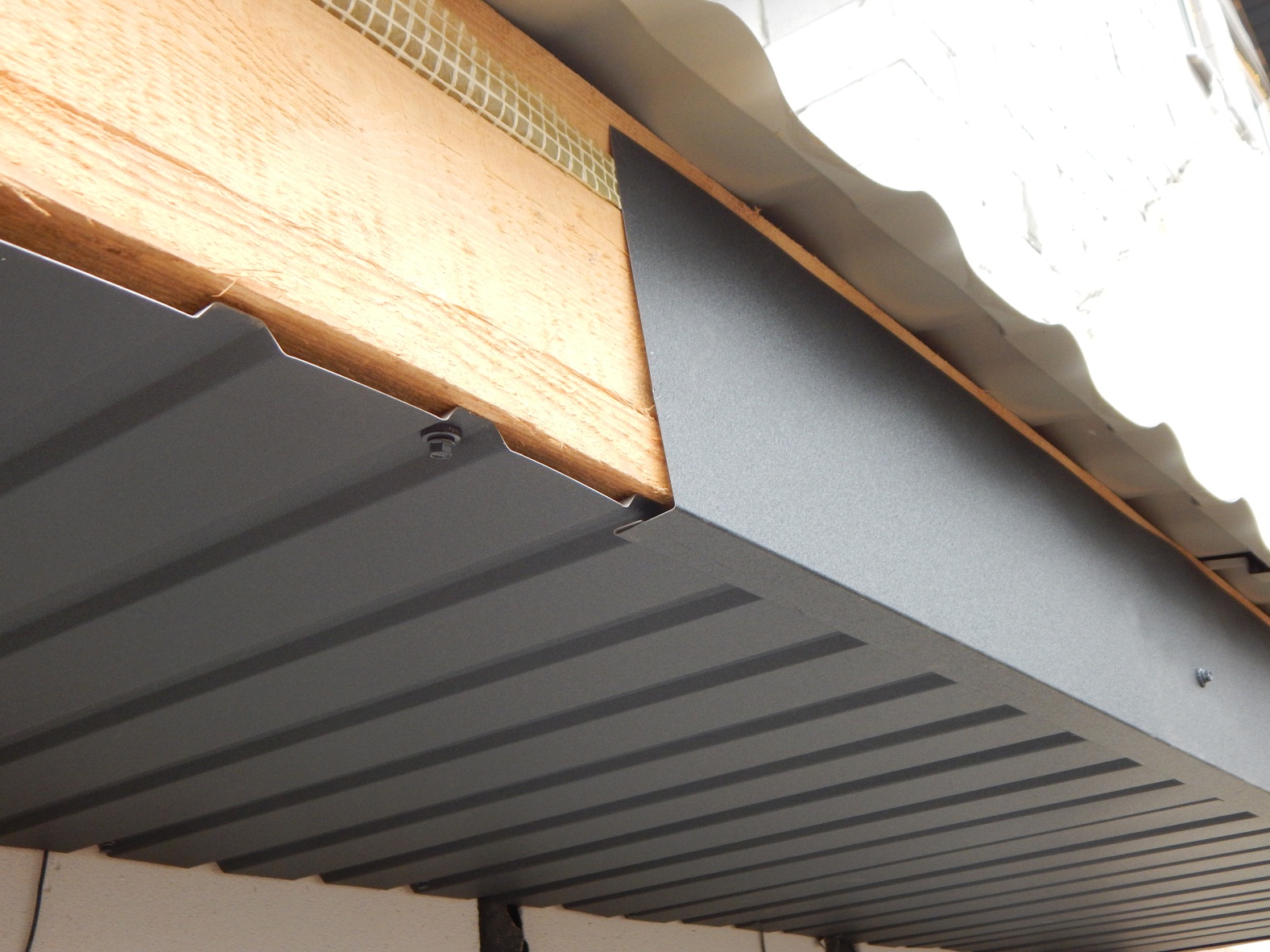

    2. К торцам нижней части стропил прикрепляем лобовую доску. Одновременно с этим выполняем монтаж кронштейнов для фиксации водосточного желоба.
    3. В одной горизонтальной плоскости с лобовой доской на поверхности дома закрепляем брус. Для его фиксации используем анкерные болты.
    4. Далее между брусом на стене дома и лобовой доской устанавливаем соединительные перемычки. Шаг установки этих элементов равен 400-600 мм.
    5. После того как каркас готов, приступаем к установке направляющих для профнастила.
    6. Далее при помощи саморезов крепим листы профилированного металла. При этом нужно стараться, чтобы между профлистом и стеной оставался зазор в 2 см для вентиляции подкровельного пространства.

    Если сравнивать подшивку карнизного свеса с помощью профнастила и софитов, то единственный недостаток первого материала связан с отсутствием специальных вентиляционных перфорированных планок, поэтому проветривание подкровельного пространства будет недостаточно эффективным. Если конструктивные особенности кровли требуют более эффективной вентиляции, то подшивку свеса лучше выполнить с использованием специальных софитов.

    Понравилась статья? Поделить с друзьями:

    Источники: http://goldkryshi.ru/198-podshivka-kryshi-profnastilom.html, http://legkoe-delo.ru/remont-doma/sovety-po-remontu/18796-podshivka-svesov-kryshi-profnastilom-vse-po-shagam, http://build-experts.ru/kak-podshit-karniz-kryshi-profnastilom/

  • Софиты для подшивки кровли — виды и правильный монтаж


    Подшивка свесов кровли пластиковыми софитами (фото №1)

    Для придания законченного вида кровле дома ее свесы обычно зашивают. Для этого можно использовать либо доску, либо специальные софиты для подшивки кровли.

    Практически в любом строительном магазине сейчас можно приобрести софиты — панели из современных материалов, предназначенные для подшивки свесов кровли. Они выигрывают у дерева как по эстетическим показателям, так и по долговечности, а также технологичности. Кстати, среди них есть панели, имитирующие вагонку — что будет актуально для некоторых вариантов дизайна дома.

    Поговорим о том, какие существуют виды софитов, и разберемся, как правильно и качественно выполнить их монтаж самостоятельно. Или же, если потребуется, грамотно проконтролировать работу стороннего подрядчика.

    Для чего производят подшивку свесов кровли софитами?

    Софиты — это важный элемент кровельной системы. Они выполняют две основные функции:

    • эстетическая — придать кровле завершенный вид,
    • практическая — обеспечить правильную вентиляцию кровли, одновременно защищая ее от снега, дождя, птиц и других негативных внешних факторов.

    Подшивка свесов доской


    Подшивка свесов доской (фото №2)

    Если вы посмотрите на дома старой постройки, то увидите, что свесы кровли большинства из них либо не зашиты вовсе, либо подшиты доской. Это обусловлено тем, что во времена их строительства альтернативы дереву не было. По сравнению с современными софитами, деревянная обшивка имеет целый ряд серьезных недостатков.

    • Дерево пожароопасно.
    • В сравнении с современными материалами доска самая тяжелая.
    • Деревянная обшивка боится сырости.
    • Уязвима для грибка, плесени и насекомых.
    • Со временем доски рассыхаются, трескаются.
    • С помощью деревянной обшивки сложно обеспечить требуемый уровень вентиляции подкровельного пространства.

    На фоне этих недостатков достоинства софитов из современных материалов проявляются еще более отчетливо.

    Софиты для подшивки кровли: материалы

    Существует несколько разновидностей софитов: с частичной и полной перфорацией или же глухие софиты для подшивки кровли. Размеры софитов, по конструкции схожи с обычным сайдингом, в ширину доходят до 0,8 метра, что повышает удобство и скорость их монтажа. Для их изготовления обычно применяется пластик, алюминий, оцинковка или медь.

    Рассмотрим виды материалов подробнее, оценив преимущества каждого.

    Металлические софиты для подшивки кровли

    Металлические изделия выполняются из формованной оцинкованной стали, на которую наносится защитное покрытие — пурал, грунт или полиэстер. Имея небольшой вес, они долговечны, легко монтируются и стоят разумных денег.


    Металлические софиты для подшивки кровли (фото №3)

    Медные софиты для подшивки кровли

    Самые дорогие, однако и самые долговечные — прослужат более ста лет. Под воздействием внешней среды со временем покрываются патиной, которая дополнительно защищает металл.


    Медные софиты для подшивки кровли (фото №4)

    Алюминиевые софиты для подшивки кровли

    В качестве преимуществ следует выделить их негорючесть, невосприимчивость к колебаниям температуры и стойкость цвета защитного покрытия. Алюминиевые панели также очень легкие.

    Перечисленные типы панелей в разной степени подвержены коррозии и негативному влиянию атмосферного воздуха; металлические софиты боятся даже небольшого повреждения защитного покрытия.

    Пластиковые софиты для подшивки кровли

    Пожалуй, самый оптимальный вариант по соотношению практичности, цены и качества. Софиты виниловые для подшивки кровли имеют очень малый вес, они технологичны, ведь пластик гораздо проще в обработке и позволяет легко создавать самые сложные формы и виды соединений.


    Пластиковые софиты для подшивки кровли (фото №5)

    Пластиковые панели легко режутся, что сильно снижает трудозатраты и значительно упростит работу, если вы выполняете ее самостоятельно, не имея опыта такого монтажа. Материал легко выдерживает температуры от -50 до +60 °С, не боится ржавчины, грибка и плесени, не горюч, долго сохраняет свой первоначальный цвет.

    Если цвета софитов для подшивки кровли для изделий из алюминия и оцинковки определяются защитным покрытием, то пластиковые софиты окрашены в массе. Это удобно, так как возникшие при транспортировке, монтаже или эксплуатации механические повреждения — потертости, царапины — не будут заметны. Для примера вы можете ознакомиться с продукцией компании «Альта-профиль»: представленные в ее ассортименте варианты цветовых решений подойдут под любой дизайн кровли.

    !

    Не пытайтесь соединять софитные панели разных производителей в одной конструкции — они не совпадут по замкам, поэтому не будет обеспечено качественное соединение панелей на одной плоскости.

    Устройство и виды софитов

    По сути, софит — сайдинг для подшива свеса кровли. Софиты — это формованные панели с замками для соединения элементов, как и в обычном сайдинге. Отличаются панели софитов перфорацией и дизайном.


    Устройство и виды софитов (фото №6)

    Полностью перфорированный софит не препятствует свободному прохождению воздуха, при этом не допуская попадания воды, насекомых, птиц. Такие элементы используются для подшивки свесов мансард и обеспечивают большой приток воздуха внутрь подкровельного пространства. Благодаря частой перфорации обеспечивается полноценная вентиляция — это способствует своевременному испарению конденсата и не позволяет развиваться в подкровельном пространстве плесени и грибку.

    Используя софиты с частичной перфорацией, можно регулировать интенсивность проветривания стропильной системы. Такие панели применяют, если чердак дома не отапливается и слишком сильная вентиляция не требуется — так же эффективно обеспечивая вентиляцию, эти панели избавляют от излишних теплопотерь.

    Панелями без перфорации подшивают те участки, где существует опасность наметания снега или попадания влаги во время дождя.

    Пластиковые софиты для подшивки кровли: монтаж

    В установке софитов нет ничего сверхсложного, с ней справится практически любой человек, умеющий держать в руках инструмент. Собственно, из инструмента нам понадобится:

    • Ножовка или нож
    • Шуруповерт
    • Линейка
    • Рулетка
    • Уровень
    • Маркер
    • Саморезы с пресс-шайбой
    • Лестница или козлы — так как работы проводятся на высоте.

    Помимо собственно софитов, вам понадобятся отделочные планки, которые можно приобрести там же, где и софиты.


    Пластиковые софиты для подшивки кровли: монтаж (фото №7)

    Варианты монтажа

    Распространены две методики подшивки кровельных свесов софитами: горизонтальная и диагональная.


    Варианты монтажа (фото №8,9)

    При диагональной софитные панели подшиваются параллельно плоскости кровли, а крепежный профиль устанавливается напрямую на стропильные ноги. Уклон кровли при таком методе монтажа не должен превышать 25 градусов.

    Данным способом пользуются достаточно редко, так как он более трудоемок и увеличивает расход материала — ведь площадь подшиваемого свеса в этом случае возрастает в разы. Да и смотрится такая кровля, за исключением редких дизайнерских находок, очень старомодно, и потому не пользуется популярностью.

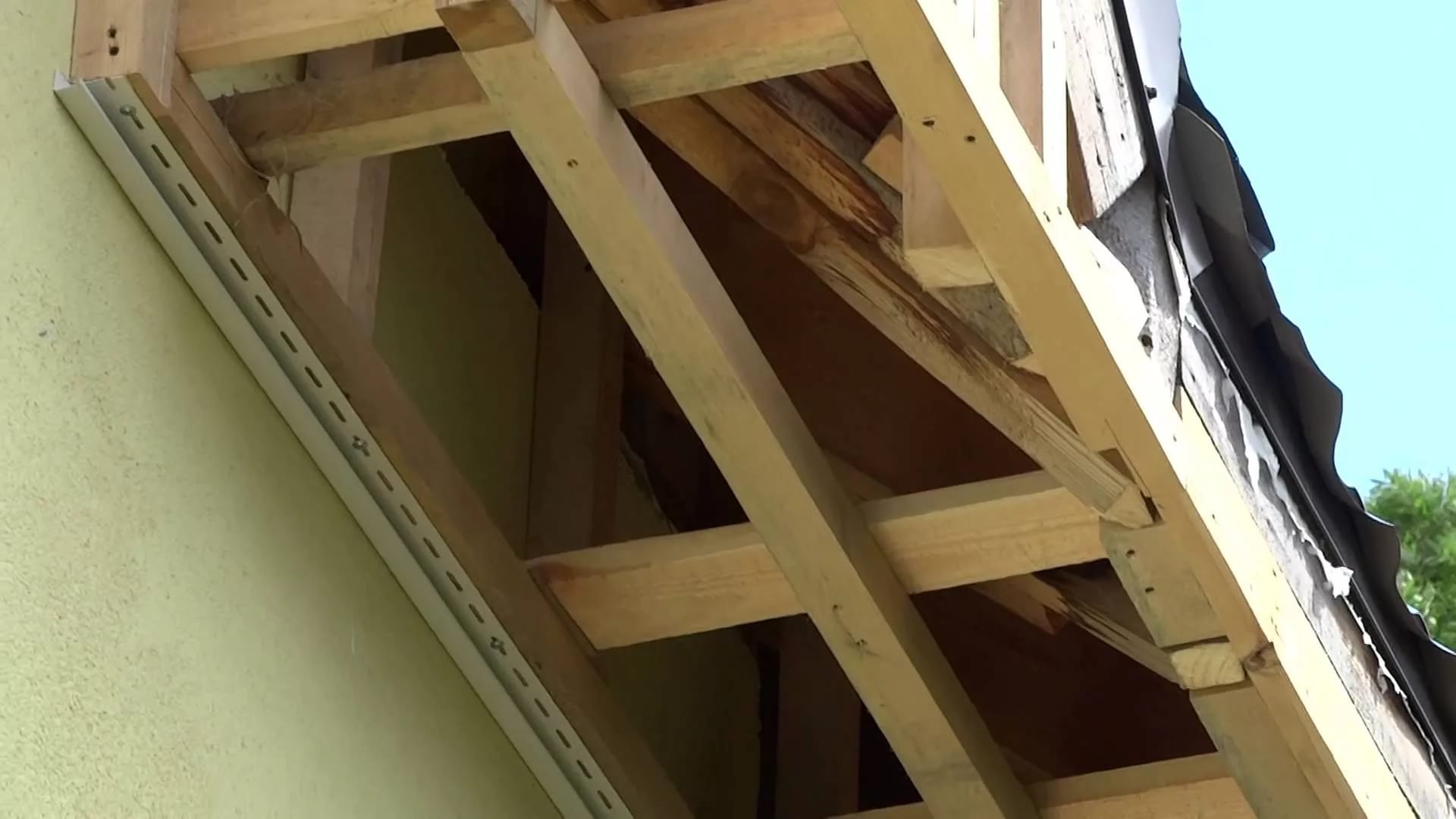

    При горизонтальном способе под свесом собирают каркасный короб, а уже на него монтируют софиты. Такой способ занимает меньше времени, сокращает расход софитов и исключает необходимость проведения крепежных работ в труднодоступных местах на примыкании кровли и стен.

    Технология монтажа

    Подшивка кровли софитами своими руками не сложна.


    Технология монтажа. (фото №10)

    Мы рассмотрим горизонтальный способ подшивки — как самый популярный и наименее трудоемкий. Процесс делится на несколько этапов.

    1.Подготовка.

    На этом этапе вам нужно вооружиться рулеткой и удостовериться, что все стропильные ноги имеют одинаковую длину. После этого крепится карнизная (так называемая «ветровая») доска, к которой впоследствии будут крепиться кронштейны водосточной системы.

    2.Разметка.

    Замеряем длину свеса и расстояние от стены до ветровой доски, после чего нарезаем в необходимый размер софиты и направляющие. При резке необходимо учесть, что между торцом софитной панели и направляющей планкой должен оставаться зазор на температурные деформации панели — обычно его делают по 5 мм с каждой стороны.

    !

    Если вы пользуетесь для нарезки пластиковых деталей электроинструментом, то производить рез необходимо на минимальных оборотах, не допуская плавления материала.

    3.Обрешетка.

    Сначала на стену дома крепится в уровень со свесом брусок 50х50 мм. Такой же брусок крепится с изнаночной стороны карнизной доски. На этом этапе важно следить за уровнем — бруски должны располагаться в горизонте, в противном случае вся конструкция окажется перекошена. Между двух брусков монтируются планки, к которым будут подшиваться софиты.

    4.Обшивка.

    У стены и у карнизной доски устанавливаются два J-профиля. Далее подходит очередь заранее нарезанных в размер софитов для подшивки кровли: установка начинается с закрепленной стартовой планки. Панели крепятся в замок и притягиваются к каркасу саморезами с пресс-шайбой.

    !

    Виниловые софиты при изменении внешней температуры испытывают температурные деформации. При монтаже следует избегать жесткого крепления и не доворачивать саморезы примерно на 1-2 мм, чтобы позволить панелям сдвигаться при изменении линейного размера.

    Выбор комплектующих — стартовых и финишных планок, крепежных планок, а также соединительных профилей, зависит от конструкции вашей кровли и метода ее подшивки. Повороты свесов выполняются при помощи Н-профиля или пары J-профилей.


    Выбор комплектующих (фото №11)

    Если вы затрудняетесь сами сделать выбор необходимого крепежа, то стоит проконсультироваться у специалиста компании-продавца софитов.

    Ошибки при монтаже софитов

    • Декоративное покрытие софитов склонно к выгоранию под прямыми солнечными лучами. Этот момент стоит учитывать при монтаже.
    • Часто встречается некачественное или недостаточное крепление направляющих планок, из-за чего со временем может повести ряд софитных панелей по всей длине свеса кровли.
    • Отсутствие теплового зазора между панелями и направляющей планкой.
    • Отсутствие замков на соединениях направляющих планок.

    Как видите, с процессом монтажа справится любой, умеющий держать в руках инструменты. Главное делать все аккуратно и точно — и вы легко сможете преобразить внешний вид кровли вашего дома, придав ей завершенный современный вид.

    Оцените статью

    Рейтинг 0/5 (0 голосов

    Читайте также

    Подшивка крыши — инструкция по монтажу своими руками (80 фото)

    После основного монтажа крыша нуждается в косметическом ремонте – аккуратной отделке свесов (выступающей за стены нижней части). Делать это вовсе не обязательно, многие не подшивают эту часть дома по многим соображениям, как финансовым, так и причинам технологического характера.

    Но есть серьезный аргумент в пользу проведения окончательных косметических мероприятий с кровлей — опасность, что сильные порывы ветра просто сорвут покрытие. Да и вся «начинка пирога» на виду – гидроизоляция, утеплитель, стропила — некрасиво смотрится, говорит о незавершенности кровельных работ.

    Обшивка свесов крыш выполняется для защиты стен, фундамента от атмосферных осадков. На заключительном этапе, когда все кровельные работы – завершены, наружные стены – утеплены.

    Краткое содержимое статьи:

    Разновидности подшивки кровли

    Финишная косметическая отделка крыш выполняются в двух вариантах:

    • Подшивка карниза;
    • Отделка фронтонного свеса.

    Карнизный свес осуществляет подачу свежего воздуха в полости кровли, пространство чердачного помещения. При плотной забивке, неправильном монтаже — не будет вентилироваться «кровельный пирог», начнет скопляться влага.

    Полное отсутствие обшивки вызывает проблемы серьезного характера:

    • Срыв крыши ветром;
    • Повреждение гидроизоляции, утеплителя птицами, мышами, насекомыми,
    • Гниение стропил, важных опорных элементов конструкции;
    • Подтекание потолка (при попадании воды в полости «кровельного пирога», разрушении гидроизоляции) с его последующим обрушением.

    Отделка свесов карниза всегда делается не сплошная, а вентилируемая!


    Процесс подшивки

    • Стена здания, и деревянная подшивка – имеют щели (зазоры), оставленные во время монтажных работ, прикрытые сеткой для защиты от насекомых, залетевшей листвы, сухих веток;
    • Использование вентиляционных решеток при отделке свесов металлическими листами, плитами, деревянной вагонкой;
    • Применение перфорированного материала в процессе отделки свесов софитами.

    Боковая часть ската кровли образует наклонный фронтонный свес. В процессе подшивки заботимся о герметичности, чтобы сильный порывистый ветер не загнал снег, капли дождя на доски, в пространство между ними, выступающей наружу обрешетки.

    Намокнувший утеплитель перестанет хорошо сохранять тепло. Поврежденная гидроизоляция не сможет полноценно выполнять свои функции.

    Отделка незакрытых элементов

    Видимые торцевые части конструкции называются «кромками». Часто комплектующие находятся в комплекте с кровельными материалами, их не нужно самостоятельно изготавливать.

    Свесы имеют открытые участки, нуждающиеся в защите, аккуратном оформлении:

    • Карнизный – стропила, их торцевая часть;
    • Фронтонный – обрешетка, ее выступающие концы.

    До подшивки карниза ровно, сохраняя расстояние, обрезаются все выступающие концы стропил, кобылок. Скрепляются доской для обвязки, поверх которой прибивается лобовая. Обычно последний элемент крепления – металлический, но может быть деревянным, обработанным специальным защитным составом.

    На лобовой доске монтируется водосточный желоб вдоль карниза.

    При оформлении фронтонного свеса выравниваем выступающие части обрешетки. К кромкам, брусу конька прибиваем торцевую доску, которая на финише прикрывается отделочным кровельным материалом.

    Технология

    На фото можно увидеть популярные виды обшивки крыш с применением разнообразного материала. Всё многочисленные существующие варианты отделки в конечном итоге сводится к двум способам оформления:

    • Прямая стропильная;
    • Отделка по горизонтали.

    Прямая подшивка свесов крыш – менее хлопотная, наиболее легкая. Важно, чтобы кромки стропил были общие, кровля имела малый уклон. Заделка — по торцам обрешетки.

    При крутом скате выполняется горизонтальное оформление кромок. Сооружается деревянный короб, который прикрепляется к торцам стропил, к поверхности стены. С помощью брусков этой конструкции, закрепленных на разной высоте, делают уклон для стекания воды.

    В процессе подшивки фронтонного свеса игнорируем оформление карниза. На торцы обрешетки прикрепляем брусы, по которым делаем отделку.

    Классификация материала

    Каждый мастер, работая с кровлей, имеет свое понятие о том, как это делать правильно. Какой вид работ выполнять на объекте. Что лучше всего использовать в той или иной ситуации.

    Современный строительный рынок предлагает следующий набор материала для обшивки крыш:

    • Оформление софитами;
    • Использование ОСП;
    • Обивка фанерой;
    • Использование листовой стали;
    • Подшивка крыши профнастилом;
    • Оформление ПВХ-панелями;
    • Использование деревянной вагонки;
    • Обшивка струганной, обрезной доской хвойных пород.

    В процессе подбора материала учитываем стиль оформления дома. Темное дерево, которым утеплялись внешние стены, не будет гармонировать с белоснежной вагонкой, используемой в отделке свесов! Важна разумная контрастность.

    Все материалы продаются по метражу – в расчет принимается 1 кв.м. В процессе принятия решения об отделке кровли отталкиваемся от финансовых возможностей.

    Самый дешевый простой вариант – обшивка свесов доской, обработанной специальным антисептическим составом. Чуть дороже – оформление деревянной вагонкой. Не менее популярна подшивка крыши водостойким сайдингом.

    Дорогой, элитный вариант – отделка свесов софитами. Отделка фанерой, профнастилом – чуть дешевле.

    Работа с софитами — наиболее легкий способ подшить крышу своими руками без привлечения специалистов. Этот материал специально предназначен для оформления свесов, сконструирован под этот вид работ.

    Софиты изготавливаются из меди, стали, алюминия, пластика (винила). Имеют различную расцветку. Бывают:

    • Тройными;
    • Двойными;
    • Одинарными;
    • Сплошными ;
    • Перфорированными.

    Софиты удобны тем, что их можно подобрать на любой вкус, оформить ими любой дом. Работа с ними не вызывает сложностей. Планки просто нарезаются, закрепляются, собираются как конструктор. В результате крыша смотрится красиво, элегантно, стильно.

    Ошибки во время подшивкикрыши.

    Работа с софитами доставляет истинное удовольствие мастерам своего дела. Простота сборки привлекает многих непрофессионалов к процессу активного их использования. На основе популярных ошибок, совершаемых ими дадим ряд полезных рекомендаций:

    • Соблюдаем процесс монтажа, добиваемся аккуратности в оформлении.
    • Надежно фиксируем софитные панели. Не экономим на крепежных деталях. Иначе – сильный ветер сорвет всю конструкцию;
    • Подшивку выполняем после установки водостоков, по окончанию оформления, утепления внешних стен;
    • Используем нержавеющие крепежные элементы, чтобы пятна ржавчины не испортили эстетический вид.
    • Соблюдаем технологический зазор – крепим панели с отступами.

    Таким образом, оформляя свой дом, делая косметический ремонт, нужно разумно подойти к выбору строительного материала. Не покупать, например, слишком тонкую вагонку или неподходящую по техническим параметрам струганую доску.

    При отсутствии опыта лучше не учиться на своих ошибках самому, привлекать к процессу оформления специалистов своего дела – строителей, архитекторов, дизайнеров. Только так можно сделать своё жилище модным, стильным, элегантным, а не испортить дорогой строительный материал.

    Фото подшивки крыши

    Сохраните статью себе на страницу:

    Пост опубликован: 05.12

    Присоединяйтесь к обсуждению: Copyright © 2020 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1 ***Сайт принадлежит Марии Козак

    Установка софитов под крышу: подробная инструкция

    Крыша здания относится к одной из наиболее сложных конструкций, оказывающих заметное влияние на долговечность эксплуатации строения. Современные технологии позволили существенно ускорять работы и улучшать внешний вид зданий. Новые материалы не боятся влаги и солнца, могут использоваться для всех типов обшивки, отличаются высокими эксплуатационными характеристиками.

    Установка софитов под крышу

    Содержание статьи

    Виды панелей софитов

    В зависимости от того, какие функции должно выполнять подкровельное пространство, для обшивки софитов нужно использовать специальные элементы.

    Вид софитовКраткое эксплуатационное описание и технические характеристики

    Перфорированные

    Вся поверхность панелей имеет небольшие отверстия, сквозь которые обеспечивается максимальная естественная вентиляция подкровельного пространства. Такие панели рекомендуются использовать для кровель, у которых есть большие риски работать в условиях повышенной влажности. Эффективная вентиляция позволит удалять влагу и создавать благоприятные условия для деревянных элементов стропильной системы. Еще одна сфера использования – размеры софитов небольшие, есть вероятность ухудшения естественной тяги. Для гарантии нужно увеличивать количество отверстий.

    Частично перфорированные

    Отверстия имеются через полосу панели. Место установки определяется с учетом особенностей и технических параметров кровельного пирога теплой крыши. Иногда перфорация служит обыкновенным декоративным элементом для улучшения внешнего вида софитов.

    Сплошные

    Применяются для подшивки глухих участков, для софитов используются редко. Часто можно встретить на закрытых архитектурных элементах зданий в качестве финишной отделки.

    По материалу изготовления панели могут быть:

    • виниловыми;

      Софиты виниловые

    • из оцинкованного и окрашенного полимерными красками листового железа;

      Софиты оцинкованные

    • алюминиевыми;

      Алюминиевые софиты

    • медными.

      Софиты из меди

    Первые самые дешевые, имеют широкое распространение. Могут быть различных цветовых решений и формы, размеры панелей колеблются в широких пределах. Медные очень дорогие, встречаются только на самых престижных зданиях, культовых или исторических сооружениях.

    Цены на различные виды софитов для крыши

    Софиты для крыши

    Типы подшивки

    Тип подшивки софитов желательно выбирать еще на стадии строительства стропильной системы. В настоящее время строительстве используется два варианта расположения планок.

    1. Диагональный. Самый простой метод, панели прибиваются параллельно плоскостям стропильных ног по диагонали к фронтонным стенам. Преимущества – нет надобности делать специальный каркас, достаточно зафиксировать по стропилинам обыкновенные продольные рейки или доски. Недостаток – внешний вид удовлетворяет далеко не всех застройщиков.

      Подшивка карнизов крыши

    2. Горизонтальный. Для фиксации панелей необходимо готовить специальный каркас. Это довольно сложное занятие, мастер должен иметь практический опыт выполнения строительных и плотницких работ.

      Кровельные софиты

    По технической сложности установка софитов относится к средней категории. Здесь главное очень внимательно работать, не допускать больших разбросов по линейным размерам. Связано это с небольшими размерами планок, на таких элементах отлично заметны все расхождения по размерам.

    Софиты для подшивки кровли: размеры

    Пошаговая инструкция монтажа софитов

    Конкретный алгоритм зависит от особенностей стропильной системы, размеров свеса, типов стропильных ног и прочих условий. Для производства работ следует подготовить измерительные инструменты, болгарку с диском по металлу, шуруповерт или отвертку, монтажный нож, уровень. Все работы разбиваются на несколько этапов.

    Подготовительный этап

    Подсчитайте необходимое количество планок, определитесь с перечнем и номенклатурой доборных элементов. Для работы понадобятся следующие элементы.

    1. Софитные панели. Ними обшиваются все площади под карнизами и боковыми участками скатов крыши. Количество подсчитывается после замеров длины и ширины свесов, на непредвиденные расходы полученную сумму следует увеличивать минимум на 5%. Если каркас имеет сложную форму, много различных многоугольников, треугольников и трапеций, то отходы возрастают, запас следует увеличивать. Рекомендуется покупать минимум два типа панелей с различным количеством перфорированных отверстий, это поможет регулировать размеры продухов по мере технической необходимости.

      Софитные панели

    2. Отделочные планки. Мастера их называют J-профилями. Они используются для герметизации стыков, в дальнейшем к профилям фиксируются софитные планки. Угол в профиле 95°, что позволяет скрывать нервности финишной отделки фасадных стен.

      J-профиль

    3. Соединительные планки. Называются H-профилями. Применяются в местах соединения планок под углами, повышают прочность и надежность конструкции.

      Профиль-H для софита

    Софит лучше монтировать на деревянные рейки 30×50 мм, поверхности пиломатериалов рекомендуется пропитать антисептиками.

    Деревянные рейки

    Изготовление каркаса под софит

    Довольно ответственный этап, от правильности его изготовления зависит конечный внешний вид подшивки.

    Шаг 1. Длинным водяным уровнем нанесите метки на стену на уровне нижней плоскости карнизной доски. Для этого приставьте инструмент к доске, а вторым концом уприте о фасадную стену.

    Порядок разметки

    Выровняйте его положение по горизонтали и сделайте метку на стене. Подготовьте такие метки по всем углам здания, где будет прибиваться софит.

    Подготовка меток по всем углам здания

    Шаг 2. Проведите на стенах горизонтальную линию. Сделать это можно при помощи длинного водяного уровня или специальной отбивочной веревкой. Если работаете с уровнем, то линия делается частями, постоянно проверяется горизонтальность положения верхней плоскости инструмента. Если на конце есть небольшой разброс по высоте – ничего страшного. Последний отрезок линии соединяйте с ранее нарисованной горизонтальной меткой.

    Обивочной веревкой работать намного быстрее, проще и точнее. Один конец прикладывается в одном месте, а второй с противоположной стороны стены. Веревка сильно натягивается, затем немного приподымается над стеной и отпускается. После удара на стене образуется идеально ровная линия из порошка синьки. Недостаток такого метода – на ровной светлой стене могут остаться следы от синьки. Удалить их невозможно, а после дождя появятся еще и грязные потеки.

    Отметка горизонтальной линии

    Вывод. Если фасадные стены не имеют финишной отделки, то лучше пользоваться отбивочной веревкой. Если они уже полностью отделаны, то профессионалы рекомендуют линию рисовать при помощи уровня и обыкновенного плотницкого карандаша.

    Шаг 3. Закрепите на стене рейки для каркаса софита.

    Фиксация рейки

    Если дом имеет утепления, а фасадные стены из пеноблоков или дерева, то для фиксации лучше брать длинные метизы быстрого монтажа.

    Используемые метизы

    Для них только высверливается соответствующее отверстие, метизы вбиваются в него без дополнительных элементов. Для кирпичных или бетонных стен придется использовать дюбели, работать с ними труднее. Необходимо вначале по отдельности высверливать отверстия в рейке и стене, постоянно контролировать, чтобы они совпадали. Потом вставлять в них пластиковые элементы дюбелей и только после этого фиксировать дюбель-гвоздями рейки.

    Шаг 4. Прикрепите рейки по всей длине поджелобного пояса. При этом обращайте внимание, чтобы их нижние грани располагались в одной плоскости с рейками, прикрепленными к фасаду. Перенос горизонтали нужно очень внимательно делать водяным уровнем. Во время разметки не забывайте учитывать высоту J-профиля, в противном случае каркас получится не горизонтальным, а немного под уклоном. К карнизной доске рейка прикручивается обыкновенными саморезами по дереву.

    Фиксация реек

    Еще одно фото процесса

    Важно. Ширина каркаса зависит от технических параметров планок софита. Узнайте из инструкции, какое максимальное расстояние они выдерживают без дополнительных точек упора. Есть планки, не провисающие по длине до 80 см, для них нет надобности усложнять каркас за счет установки дополнительных упорных реек. Но можно встретить дешевые софитные планки, которые начинают прогибаться при длине 40–50 см.

    Если у вас тонкие планки, то нужно увеличивать количество точек фиксации, соответственно, делать еще одну или несколько продольных линий для крепления. Они прикручиваются к рейкам, установленным на стену и поджелобному поясу. Затем к этим поперечинам фиксируется длинная рейка, она и будет служить дополнительной точкой упора для софитов.

    Каркас в процессе монтажа

    Угол каркаса

    Завершенная работа

    На этом изготовление каркаса закончено, можно приступать к установке элементов софита.

    Цены на различные виды строительных досок

    Доски строительные

    Монтаж софита

    Выше мы уже упоминали, что работы не относятся к сложной категории, но требуют повышенной внимательности во время разметки и отрезания элементов конструкции.

    Шаг 1. По периметру каркаса прикрутите отделочную планку. Если возникла необходимость соединить две короткие планки в одну длинную, то делать это надо в такой последовательности.

    1. Ножницами по металлу отрежьте часть ровной площадки планки с одного торца. Длина площадки примерно 2–3 см.
    2. Аккуратно уберите все заусеницы, проверьте правильность отрезания.
    3. Вставьте профиль подготовленной планки в профиль целой задвиньте его до упора. Длина участка соединения зависит от параметров вырезанной перфорированной площадки.

    Обрезка планки

    Стыковка планок

    Профессионалы настоятельно рекомендуют соединять элементы только таким способом, а не саморезами впритык. Дело в том, что пластики имеют довольно большие коэффициенты теплового расширения, во время нагревания/охлаждения в стыках могут появляться видимые щели или вспучивания.

    Шаг 2. Крепите планки при помощи специальных шурупов по древу с плоскими головками, не закручивайте их с большим усилием, рейки должны иметь возможность немного смещаться по длине и компенсировать изменения линейных размеров. В углах элементы подпиливайте под 45°.

    Шуруп

    Крепление планки

    По такому же алгоритму отделайте весь каркас, подготовленный под софит. Не спешите, аккуратно относитесь к каждой операции. Софиты располагаются на большой высоте, устранить обнаруженные во время эксплуатации дома недостатки довольно сложно.

    Каркас под софит

    Приступайте к монтажу панелей. Элементы системы можно резать ножовкой по металлу, электрическим лобзиком, ножницами или болгаркой с абразивным диском. Последним инструментом работать быстрее и легче, чем всеми остальными.

    Шаг 3. Снимите размеры ширины каркаса. Если по всей длине размер одинаков – отлично, это позволяет разу готовить все элементы, а не замерять каждый кусок по отдельности.

    Важно. Не забывайте оставлять зазор между планками и панелями шириной примерно один сантиметр для компенсации линейных расширений. Если работы делаются в жаркую погоду, то зазор можно немного уменьшить, если в холодную, то его следует увеличивать.

    Схема установки панелей

    Резка панелей

    Шаг 4. Всуньте панель в замок дальней отделочно планки, расположенный у фасадной стены. Затем немного согните элемент и вставьте его в замок ближней планки. Соедините замки. Если есть дополнительное место фиксации, то прикрутите к нему панель саморезом с широкой шляпкой. Признаком правильного соединения двух панелей между собой является щелчок, он свидетельствует о том, что замки плотно сомкнулись. Таким же методом устанавливайте панели до начала поворота софита.

    Установка панелей

    Шаг 5. Смонтируйте соединительную планку H-профиль. Если на фасаде есть различные углы, то процесс фиксации планки несколько усложняется. Делается это следующим образом.

    1. Прижмите планку струбциной к предполагаемому месту крепления. Следите, чтобы ее середина располагалась точно по вершинам углов.
    2. Уровнем или линейкой перенесите линии стен на планку. На ее поверхности должны быть две линии, точка пересечения точно по оси симметрии. Угол между линиями получится таким же, как и угол между стенами.
    3. Вырежьте элемент в форме треугольника, установите один конец планки на свое место, второй зажмите струбциной.
    4. Прикладывайте уровень к внутренним поверхностям J-профилей и перенесите их продолжение на планку.
    5. Отрежьте лишнюю часть. Готовую планку прикрепите в углу конструкции.

    Установка планки. Разметка

    Вставка H-планки

    Крепление планки в углу

    За счет таких действий у вас получится точная копия всех углов, стык будет ровным. Незначительные отклонения от 45° будут незаметными.

    Шаг 6. Устанавливайте панели в углу. Это несколько сложнее, чем установка на прямых участках.

    Монтаж следует выполнять в такой последовательности.

    1. Вставьте панель в замок уже смонтированной, аккуратно отметьте две точки соприкосновения с планкой.
    2. Снимите панель, между точками проведите линию и отрежьте излишек.
    3. Установите подготовленную панель на место.

    Установка панелей в углу

    Закрывайте угол до конца. Чтобы в угле было соединение «елочка» вторую часть панелей следует устанавливать под прямым углом к первому. Одна линия карниза готова, продолжайте устанавливать софиты по всему периметру здания.

    Соединение «елочка»

    Подшитые свесы

    Цены на популярные модели шуруповертов

    Шуруповерты

    Видео – Подшивка свесов кровли софитом

    обшивка деревом и другими материалами, способы

    Содержание статьи:

    Правильная подшивка свесов кровли поможет предотвратить разрушение стен жилища. Если карниз имеет слишком короткие свесы, на верхнюю область строения воздействуют осадки.

    Устройство карниза

    Перед началом работ необходимо определить габариты свесов и количество материала для подшивки

    Чтобы подшить крышу, нужно знать, из каких элементов состоит карниз дома. Его основу составляют стропила. Также в систему входят:

    • лобовая доска, вертикально закрепляемая на стропильных концах;
    • фартук из металла;
    • желоб для отвода воды;
    • подшивка крыши;
    • сама свесовая конструкция;
    • брейка.

    Перед тем как подшить навес на улице снизу, нужно определиться с габаритами. Чаще всего свесы имеют длину 50-60 см. Если регион отличается особенно ветреной погодой, возможен монтаж более выдающейся конструкции, достигающей 1 м.

    Разновидности свесов

    Подшивка кровли снаружи может выполняться с боков и с передней части. Оба варианта имеют свои особенности исполнения.

    Карнизные или боковые

    Карнизные свесы расположены по бокам строения

    Этот вариант подшива свесов кровли подразумевает, что защитные конструкции находятся по бокам строения. Балки в этом случае выступают за границы наружных стеновых плоскостей. Длина выдающихся частей определяется высотой дома и шириной отмостки у его основания.

    После выкладывания кровельного материала начинают укреплять торцы балок. Конструкция обвязывается досками, маскирующими подложку кровли. Открытую область полагается зашить специальным материалом, например, сайдингом из винила.

    Фронтонные

    Такая конструкция защищает фасад дома. Здесь задействуются скаты, выходящие за стеновые границы. Чаще всего производится наклонный монтаж. Длина в этом случае превышает таковую для боковых свесов и может достигать 1 м и более. Чтобы обустроить такую конфигурацию, коньковая доска должна быть выпущена на заранее определенное расстояние за рамки фасада. После этого аналогичным образом выносятся перекладины кровли, прикрепленные к стропилам. Чтобы свес был привлекателен, низовую часть рекомендуется подшивать софитными изделиями.

    Вентиляция кровли через карнизы

    При обшивке крыши нужно позаботиться об организации вентиляционных отверстий. Это особенно важно, если на чердаке будет обустраиваться терраса. Суммарная площадь отверстий должна быть равна 0,2% от самого помещения. Оставляемые в обшивке зазоры обеспечивают циркуляцию воздушных масс. Также специальный просвет делается в коньковой части.

    Все зазоры, которыми снабжен подшив крыши, нужно снабдить мелкой сеткой, преграждающей доступ мелким птицам.

    Материалы для подшивки свесов кровли

    Профнастил используется прочный, предназначенный для кровли

    Для обустройства поднебесников крыши важно правильно подобрать кровельные материалы. Практикуется несколько вариантов оформления этой части здания. Материалы, используемые для подшивки свесов крыши, хорошо защищают от излишней влажности и обеспечивают сохранение тепла. Для фронтальной конструкции стропила и укладываемые горизонтально бруски нужно подбирать так, чтобы их диаметры были одинаковыми.

    Профнастил

    Для подшива кровли большое значение имеет срок службы. По этому параметру наиболее привлекательным материалом является стальной профлист с цинковым покрытием, защищающим от воздействия погодных факторов. Между стеной и обшивочной конструкцией нужно создать вентиляционный просвет. Для отделки крыши подойдут листы толщиной 0,6-0,8 мм. Применяется для таких работ и алюминий. Габариты листа будут зависеть от размеров монтируемого свеса, но длина не должна быть слишком большой (6 м или более), в противном случае изделие будет провисать. Толщина идентична рекомендуемой для стали.

    Дерево

    В срубе свесы подшивают деревом, чтобы не отклоняться от дизайна

    Можно сделать подшивку на крыше из досок. Популярность материала обусловлена его легкостью и внешней привлекательностью. Так как он легко портится от действия влаги и иных средовых факторов, подходить к выбору сырья нужно внимательно. Оно должно быть сухим, но не чрезмерно, в противном случае возможно появление трещин. Обычно для работы используются хвойные породы.

    Хорошо подойдет планка толщиной 2 см. Материал тщательно обрабатывают противогрибковыми и антигнилостными составами. Между доской и стеной нужно оставить просвет в 15-20 мм для поступления воздуха. Маленькие изделия допускается укреплять только на концах. С длинными досками это проделывают на каждом метре протяженности.

    Софиты

    Софиты – панели с отверстиями для вентиляции

    Это специальные панели из металла или пластмассы, снабженные вентиляционными отверстиями и покрытые специальным составом, предохраняющим от действия ультрафиолета. Свесы часто подшиваются перфорированными изделиями. Для покрытия потолочного пространства веранды применяются сплошные софиты. Перфорация может быть равномерно распределена по площади изделия или сконцентрирована в его средней части.

    Самый экономичный вариант – софиты из винила. Они не повреждаются плесенью и грибком, хорошо переносят температурные колебания. Разнообразие вариантов дизайна позволяет подобрать изделия под любой интерьер.

    Наиболее легкие из металлических софитов – алюминиевые. Этот материал привлекателен отсутствием склонности к выцветанию и увеличению в размерах под действием температуры.

    Самые долговечные софиты производятся из оцинкованной стали и меди. Такие покрытия экологичны и имеют солидный внешний вид.

    Варианты подшивки кровли

    Горизонтальная подшивка свесов

    Существуют разные способы оформления свесов крыши. Чаще всего их подшивают горизонтальным методом либо напрямую по стропилам.

    По стропильным элементам

    Этот метод подойдет для крыши, имеющей слабовыраженный уклон (максимум 30 градусов) и короткий вынос свеса (менее полуметра). Для исполнения подшивки в данном случае важно, чтобы обнаженные концы ног стропил располагались в одной плоскости. Если это требование выполнить не получается, к ним прибивают добавочные доски внахлест до достижения нужного уровня ровности. Обшивка может быть продольной и поперечной. Начинают ее с закрепления краевых планок. Между ними протягивается строительная нитка и выставляются оставшиеся элементы. Если подшивается угол между скатами, покрытия прикрепляются к уголковому стропилу.

    Горизонтальная подшивка

    Такой способ отличается быстротой исполнения и применяется обычно на крутых скатах. Сначала подготавливается коробочная конструкция из брусков. Ее прикрепляют к основанию крыши и располагающейся рядом стенке. При этом настенные бруски должны находиться на 10 мм выше элементов, присоединенных к низовым частям ног стропил. Это нужно для создания уклона, помогающего отводить попадающие осадки.

    Для получения жесткой структуры нужно уделить внимание крепежным деталям. Помимо шурупов, соединяющих детали конструкции, понадобятся добавочные уголки и металлические пластинки.

    Подшить короб можно любым распространенным материалом. При больших размерах вылета свеса (45 см и более) к продольно расположенным брускам монтируют еще один такой же. Его размещают посередине на брусьях, прибитых параллельно стене.

    Процесс подшивки свесов кровли своими руками

    Схема зашивки карнизных свесов

    Планируя подшивку крыши своими руками, нужно заранее подготовить чертежи, на которых зафиксированы габариты выносов и других элементов, а также составить смету. Работы выполняются только по завершении монтажа системы стропил. Помимо этого, нужно утеплить помещение и саму кровлю, а также установить гидроизоляционную систему. Однако свес зашивается до начала мероприятий по утеплению внешних сторон. Это нужно для предотвращения повреждения стеновых покрытий.

    Часто для зашивки кровли используются софитные панели. К их установке предъявляются следующие требования:

    1. Изделия нужно монтировать поверх обрешетки. Если основа выполнена из металла, в качестве крепежных деталей чаще всего применяются саморезы.
    2. Листовые элементы располагаются между планками.
    3. Чтобы рассчитать длину одиночной панели, ориентируются на дистанцию между планками, из которой вычитают пазовое охранное расстояние и некоторый резерв для притирания (по 0,6 см с каждой стороны). При крупных свесах (0,9 м) вычитаемое значение удваивают.
    4. Лобовую доску перекрывают специально для этого предназначенной планкой.
    5. Перед монтажом первой полоски софитов для нее маркируют исходную точку. От этой метки делают отступ в 77 см и отбивают горизонтальную черту через всю протяженность крыши. Под ней и проводится размещение первой полоски.
    6. Окантовочная композиция создается уже после того, как будут смонтированы внутренние и наружные компоненты софитов. Нужно, чтобы нижний элемент в любом случае находился под отбитой полосой.
    7. Стыки всех компонентов конструкции должны быть сделаны под прямым углом.
    8. Уголковые компоненты конструкции закрепляются на саморезные гвозди. Проемы должны быть окружены окантовочными элементами.
    9. Перед тем как устанавливать финальную рейку, должна быть смонтирована конечная полоска. Стеновую панель при этом нужно обрезать, подогнав по длине. Подвергшаяся этой процедуре сторона зажимается в конечной полосе и устанавливается в стену.
    10. Затем производят подшивку карнизов и свесов. В качестве крепежных элементов применяют гвозди. Забивку их начинают со средней части и затем двигаются к бокам. В процессе операции нужно следить за тем, чтобы не возникало зазоров.

    Для обрезки панельных элементов лучше всего подойдет циркулярная пила. Мелкоразмерные детали обрезаются специальными ножницами для работы с металлом.

    Подшивка карниза крыши — материалы и порядок выполнения работ

    Карнизы (свесы) крыш бывают разными. Выбор их типа определяется особенностями климата и предназначением строения. По сути, это не более чем продолжение кровельного «пирога», та его часть, которая выступает за периметр внешних стен. Длина зависит от вида материала, использованного при возведении строения, этажности, архитектурных особенностей и специфики эксплуатации. Как правило, она лежит в пределах от полуметра (чаще всего) до 1,2 м.

    Работа по подшивке карниза крыши является промежуточным этапом обустройства кровли. Ее можно начинать только после того, как готова стропильная система и утеплены внешние стены. И это понятно – ноги стропил являются теми элементами, к которым крепится подшивочный материал, а если предварительно поверхность не отделать «теплоизолятором», то та ее часть, которая будет закрыта «подшивкой», так и останется холодной.

    Хотя есть и другое мнение – производить подшивку следует до наружного утепления. Наверное, все-таки нужно в первую очередь руководствоваться здравым смыслом и местными условиями. К примеру, что под кровлей – холодный чердак или мансардное помещение?

    Материалы для подшивки

    Доска

    Естественно, что используется категории «строганная обрезная». Как правило, достаточная для «подшивки» толщина заготовок 15 – 20, ширина – не более 250 (мм). Но есть нюанс. Следует обратить внимание на то, чтобы все они были одинаковыми. В противном случае такая «подшивка» вряд ли добавит привлекательности всему строению.

    Вагонка ПВХ

    Учитывая стоимость материала, это самый бюджетный вариант. Единственное, что нужно учесть – дополнительные элементы, которые следует приобретать вместе с изделиями (уголки, полосы и ряд других, в зависимости от конфигурации крыши). Целесообразно монтировать для строений, когда нежелательно создавать дополнительную нагрузку на стены или фундамент, так как общий вес такой «подшивки» – минимальный.

    Деревянная вагонка

    Рекомендуемая толщина – не менее 17 мм.

    Профнастил

    Это «оцинковка», покрытая полимерным защитным слоем. Такая подшивка, благодаря волнистому профилю, обеспечивает качественную естественную вентиляцию подкровельного пространства. Разнообразие оттенков листов позволяет подобрать материал практически для любого вида облицовки здания.

    Но учитывая, что это – металл, необходимо обратить внимание на более качественное утепление свеса.

    Софит

    Это разновидность распространенных пластиковых панелей, предназначенная именно для такого рода работы. От традиционных «досок» они отличаются несколькими характеристиками, которые приобретают особое значение при использовании их именно в качестве «подшивки».

    Во-первых, наличие перфорационных отверстий по всей длине (гарантия хорошей вентиляции).

    Во-вторых, данные изделия имеют большую толщину, а это и прочность, и некоторое снижение теплопотерь.

    В-третьих, применение специальных добавок на стадии изготовления, которые повышают устойчивость материала перед ультрафиолетом.

    В-четвертых, в отличие от традиционных панелей ПВХ, они не имеют сезонных ограничений в монтаже, тогда как обычный пластик при низких значениях температуры на улице становится хрупким, ломким – более подробно о софитах читайте здесь.

    Изделия ОСП

    Вариант довольно дешевый, но нужно учесть, что основа таких плит – древесная стружка, хоть и прессованная. Поэтому нужно учитывать особенности климата и недостаточную прочность материала. Продукцию тоньше 6 мм монтировать не стоит.

    Алгоритм работы

    Подготовка стропильных ног

    Их свисающие части должны быть выровнены по одной линии. Обрезать несложно, так как методика известна любому частному застройщику – выравнивание при помощи натянутого шнура. Главное, чтобы по всей его длине не было провисов. Поэтому лучше воспользоваться изделиями, которые хорошо натягиваются (к примеру, рыболовная леса, шнур капроновый).

    Если длина частей стропильных ног, выходящих за периметр здания, недостаточна для качественного обустройства «подшивки», то их искусственно удлиняют (наращивают). Такие элементы называются «кобылками».

    Обустройство основы для монтажа

    Многое зависит от конфигурации крыши, ее скатов. Поэтому для монтажа «подшивочного» материала применяется одна из двух методик.

    Первый вариант

    На торцы стропильных ног нашивается доска (вертикально), по всей длине строения. Предварительно производится соответствующая обрезка ног. На стене фиксируется опорный брус (рейка). Получается основа, на которую крепится несущий каркас для «подшивки». Он может быть как из досок, так и из толстых реек, в зависимости от вида «подшивочного» материала. В этом случае лобовая доска также подлежит отделке.

    Второй вариант

    Такая же доска, но крепится к низу стропильных ног, поэтому их концы «подрезаются» только в горизонтальной плоскости. Но это более подходит для небольших свесов, когда длина (и вес) «подшивочных» изделий маленькая. Соответственно, изделия для «подшивки» крепятся под наклоном, с обратной стороны стропил.

    Если ноги не лежат в одной плоскости (неодинаковая ширина), то этот недостаток устраняется «нашивкой» (с обратной стороны) досок разной толщины, которые и образуют несущий каркас – основу (обрешетку) для крепления материала «подшивки».

    На углах, если свес проходит по всему периметру здания, крайние доски соседних стен дополнительно скрепляются между собой уголками, пластинами.

    Общие особенности монтажа

    • Направление укладки «подшивочных» изделий: профнастил, доска – вдоль стены; вагонка, софиты, панели ПВХ – перпендикулярно ей. В первом случае фиксация к обрешетке производится через 1 м, во втором – на концах заготовок.
    • Некоторые изделия (например, вагонка) укладываются плотно, без зазоров. В этом случае в «подшивке», по всему периметру здания обустраиваются вентотверстия, закрываемые решетками. Расстояние между ними выбирается исходя из общей площади отделываемой поверхности. В среднем – около 1,5 м.

    Особенности укладки металлопрофиля

    • Крепление осуществляется саморезами из нержавеющих металлов.
    • В местах примыкания к стене и на «наружных» срезах листов монтируются уголки (внутренний, вместе с лобовой планкой и внешний).

    Особенности укладки изделий из древесины

    • Для их фиксации применяются шурупы. Это нужно для того, чтобы в случае необходимости легко демонтировать поврежденную доску и заменить.
    • Если применяется не вагонка, а доски (укладка вдоль кровли), то их обрезают так, чтобы длина была различной. Смысл – при монтаже не должен образоваться единый шов, идущий от стены к краю кровли.
    • Крайние изделия «запиливаются» под необходимым углом.

    Практические рекомендации

    1. Если подшивка карнизов производится изделиями из древесины, то их перед монтажом в течение нескольких недель «выдерживают» на улице. Это необходимо, чтобы заготовки приобрели ту же влажность, что и остальные деревянные элементы конструкции (к примеру, «ноги» стропильные). Монтаж как пересушенного, так и переувлажненного материала приведет к его деформации, и, как следствие, искривлению «покрытия», появлению щелей. Дело в том, что в первом случае древесина начнет впитывать влагу и разбухать, а во втором, наоборот, усыхать.
    2. Подшивочный материал из древесины требует такой же специальной подготовки, как и все остальные «деревянные» элементы конструкции (обработка антипиренами, антисептическими средствами). Целесообразно (учитывая влияние внешних факторов) выбирать заготовки из хвойных пород.
    3. При выборе материала для подшивки нужно ориентироваться на то, как он будет гармонировать с общей отделкой дома.
    4. Работая с листами металла, нужно учесть, что места всех разрезов обязательно обрабатываются средствами против коррозии.

    Глава 9: УСТАНОВКА КРЫШИ — Скачать PDF бесплатно

    1 9.1 ЗАЩИТА ОТ УТЕЧКИ (ЗАЩИТА ОТ ЛЬДА И ВОДЫ) 9.2 ПОДКЛАДКА КАМЕРЫ 9.3 УСТАНОВКА ФАРТУРА И ВЫСОКОГО D-КРАЯ 9.4 УСТАНОВКА ПАНЕЛИминимум) Фартук для гвоздей Рулетка (минимум 16) Выдвижной универсальный нож (с дополнительными лезвиями) Необходимые инструменты и оборудование: Воздушный компрессор и шланги Пневматический гвоздезабиватель Генератор (если электрическое обслуживание еще не доступно) Удлинительные шнуры Мелованная линия Квадрат (ы) Необходимые материалы: Битумная черепица Опоясывающий лишай колпачок Опоясывающий лишай Подложка Скобы / колпачки Подложка Фартук для водостока / кромка кровли Кровельные гвозди Карандаш Защитные очки Защита органов слуха (по желанию) Рабочие перчатки Пневматический степлер, колпачки и скобы Лестницы лесов Ножницы для жести Электрический разделитель шнура Аптечка для первой помощи Вентиляционное отверстие для метлы 3 Крышка черепицы Гвозди Изоляция из стекловолокна Вентиляционный стек Проблесковая кровельная смола Обследование льда и защиты от воды: 1.Просмотрите планы здания, чтобы определить места проемов в крыше. Убедитесь, что трубы водопровода проходят через крышу и закреплены на месте. 2. Изучите инструкции производителя черепицы и кровельных вентиляционных отверстий с координатором строительства. Инструкции производителя имеют приоритет. 3. При необходимости очистите обшивку крыши щеткой для удаления мусора. ПРИМЕЧАНИЕ. Соблюдайте особую осторожность при ходьбе по влажной кровельной обшивке или покрытой строительным мусором. Ch 9-1

    2 9.1 ЗАЩИТА ОТ УТЕЧЕК (ЛЬД И ВОДОЗАЩИТА) 1. Наносите подкладочный слой в хорошую погоду, когда температура воздуха, настила крыши и мембраны составляет 40 градусов и выше. 2. Подкладку следует установить поверх металлической отливной кромки у карниза; Убедитесь, что металлический отливной край правильно прибит. 3. Подложка должна быть установлена ​​под отливной кромкой на граблях. 4. Разверните подкладку и разрежьте на куски в зависимости от длины крыши. Перед установкой дайте отдохнуть в течение 3-5 минут. 5. Переверните каждую порцию. Снимите первые две ножки фиксирующей подложки и прижмите изделие на место.6. Удерживая рулон одной рукой, другой рукой снимите фиксирующую прокладку и надавите или скатайте на место. 7. Перехлест по крайней мере на 6 дюймов в конце нахлеста. 9.2 ПОДКЛАДКА ЧЕРЕПИ 1. Начиная с нижнего края крыши, раскатайте подкладку из черепицы от края до края, следя за тем, чтобы войлок оставался гладким и без складок. 2. Закрепите гвоздь подкладку на обшивке с помощью пневматических степлеров. 3. Закрепите подкладку пластиковыми скобами. Закрепите боковые (горизонтальные) и концевые (вертикальные) внахлестки на 12 дюймов по центру (6 дюймов для сильного ветра).Закрепите в области рулона двумя расположенными в шахматном порядке рядами застежек, расположенных на расстоянии 24 дюймов по центру (используйте 12 дюймов по центру для сильного ветра). 4. Перекрытие 3 на боковом нахлесте (горизонтальном нахлесте) над предыдущей трассой. Используйте напечатанную линию из 3 кромок, чтобы выровнять перекрытие. 5. Продолжайте укладывать подкладку на козырек крыши, перекрывая последний ряд козырька, чтобы обеспечить внутреннюю защиту от дождя. 9.3 УСТАНОВКА ФАРТУРА КАНАЛА И ДВУСТОРОННЕЙ КРАЙКИ 1. Установите фартук водосточного желоба вдоль нижнего (карниза) края крыши. Закрепить кровельными гвоздями на 8 по центру.Фартук водостока должен быть установлен под рубероидом, чтобы вода могла стекать с крыши. Ch 9-2

    3 2. Обрежьте фартук ножницами по металлу и наложите концы 3 внахлест, чтобы продолжить вдоль края крыши, следя за тем, чтобы фартук не выходил за края крыши. 3. Установите D-Edge вдоль двускатного конца крыши аналогично фартуку водосточного желоба. Установите гидроизоляцию поверх войлока. 9.4 УСТАНОВКА ПЛИТЫ 1. Мелованная линия должна быть нанесена по всей длине крыши на расстоянии одной ширины черепицы от края водосточного желоба минус 3/8, чтобы гибкая черепица выходила за край водосточного желоба крыши. 2. Установите начальный ряд черепицы с полосой смолы, расположенной у нижнего края крыши. 3. Начиная с левого конца двускатной крыши, вырежьте 6 из начальной черепицы и совместите край заподлицо с D-кромкой с верхним краем на меловой линии. Закрепите с помощью четырех (4) кровельных гвоздей, установленных прямо над полосой смолы.4. Установите последовательные начальные черепицы поперек крыши, обрезая последнюю черепицу заподлицо с D-кромкой. 5. Начиная с левого края, установите черепицу по всей длине на стартер и закрепите с помощью четырех (4) гвоздей, установленных над полосой смолы, как указано производителем. 6. Начните второй ряд с полной черепицей минус 6, сохраняя 6 секцию для использования на 5-м ряду. 7. Начните третий ряд с полной черепицей минус 11, сохраняя 11 секцию для использования на 4-м ряду. 8. На четвертом ряду начните с 11-ти плиток, отрезанных от третьего ряда.9. На пятом ряду начните с 6-ти плиток, отрезанных от второго ряда. 10. Шестой ряд начинается с полной черепицы, повторяя процесс до козырька крыши. 11. Меловые линии должны быть нанесены через каждый второй ряд, чтобы черепица оставалась ровной линией поперек крыши. Эта линия используется для размещения верхнего края черепицы и всегда отсчитывается от нижнего края крыши. 12. У конька крыши срежьте рубероид и черепицу до концов и краев проема. 13. Там, где черепица упирается в параллельную стену, необходимо устанавливать ступенчатый оклад при установке каждой черепицы.По мере того, как вы поднимаете крышу, чередуйте ступенчатую гидроизоляцию и черепицу, прибивая гвоздями только верхний край ступенчатой ​​гидроизоляции, чтобы избежать утечки воды. Если на стене установлен воздушный барьер, убедитесь, что за барьером установлен оклад. Ch 9-3

    4 Рисунок ВЕНТИЛЯТОР И КРЫШКА КОНЬКА 1. Перед запуском ознакомьтесь с инструкциями производителя по установке на коробке. 2. Установите защитную черепицу на первый и последний 14 козырька над стартовой черепицей, у которой удалено дно 5 5/8.3. Установите вентиляционное отверстие над вершиной крыши, начиная с 10 от края крыши. Закрепите 3 кровельными гвоздями в предусмотренных отверстиях. 4. Продолжайте устанавливать вентиляционные детали, стыкуя предыдущую деталь вдоль вентиляционного отверстия, и обрезайте последнюю деталь до конца 10 от края крыши. Ch 9-4

    5 5. Закройте вентиляционное отверстие крыши прилагаемой кровельной черепицей. Крышечная черепица устанавливается поверх вентиляционного отверстия и прибивается через полосу дегтя.Следующие слои перекрывают аналогично черепице. 6. Покройте последние два (2) гвоздя кровельной смолой, чтобы предотвратить утечку. Рисунок 9 2 Коньковая черепица имеет центрирующую выемку и две выемки для выравнивания по бокам, чтобы обеспечить выравнивание. Рисунок 9 3 Ch 9-5

    6 Оберните черепицу с полным колпачком поверх стартовой плитки, заподлицо с нижним и боковыми краями стартовой черепицы. Рисунок 9 4 Используйте насечки для укладки, чтобы центрировать черепицу на гребнях и определить правильное обнажение.Ch 9-6

    Зашивка проходов в существующих крышах

    Вкладка «Соответствие» содержит информацию о программе и коде. Текст кода взят из выдержки и кратко изложен ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать покупки у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации.Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.

    Сертифицированные дома ENERGY STAR, версия 3 / 3.1 (Ред. 09)

    Требования к строителю системы водного хозяйства

    3. Гидравлическая кровля в сборе.
    3.1 Ступенчатая и отбойная планка на всех пересечениях крыши и стены, выступающая ≥ 4 на поверхности стены над настилом крыши и объединенная с плоскостью дренажа выше. 12
    3.2 Для домов, у которых нет фундамента из плит на грунте и есть расширяющиеся или разрушающиеся грунты, желоба и водосточные трубы при условии, что от опорожнения до бокового трубопровода, отводящего воду на наклонном окончательном уровне ≥ 5 футов.от фундамента или в подземную водосборную систему, не подключенную к дренажной системе фундамента, отводящей воду на ≥ 10 футов от фундамента. Альтернативы и исключения в сноске. 3, 13, 14
    3.3 Самоклеящаяся битумная мембрана, модифицированная полимером, на всех впадинах и проходах в настиле крыши. 3, 15
    3.4 В климатических зонах IECC 5 и выше в 2009 г. самоклеящаяся битумная мембрана, модифицированная полимером, поверх обшивки карниза от края линии крыши до> 2 футов.вверх по настилу крыши от внутренней плоскости наружной стены. 3, 15

    Пожалуйста, ознакомьтесь с графиком внедрения сертифицированных домов ENERGY STAR для получения информации о версии и редакции программы, которая в настоящее время применима в вашем штате.

    2009 , 2012 , 2015 и 2018 Международный жилищный кодекс (IRC)

    2018 IRC G2427 Удаление воздуха из приборов:

    2018 IRC P2606 Проходки: P2606.1 требует, чтобы проем в крыше был загерметизирован.

    2018 IRC P2607 Гидроизоляция проемов: P2607.1 требует заделки прохода в крыше.

    2018 IRC M2301 Системы солнечной тепловой энергии: M2301.2.9 требует, чтобы проемы в крыше и стенах были заделаны и загерметизированы в соответствии с главой 9, чтобы предотвратить попадание воды, грызунов и насекомых.

    2018 IRC Раздел R903.2 Перепрошивка.

    Модернизация: 2009 , 2012 , 2015 и 2018 IRC

    Раздел N1101.3 (Раздел N1107.1.1 в IRC 2015 и 2018). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу. (См. Код для дополнительных требований и исключений.)

    Приложение J регулирует ремонт, реконструкцию, переделку и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.

    Подложка для деревянной кровли 4 Рекомендуемые методы укладки на массивную обшивку Кедровое покрытие и гонт 1.Используйте обработанные дрожжи или опоясывающий лишай.

    Презентация на тему: «Подложка для деревянной кровли. 4 Рекомендуемые методы укладки на твердую обшивку. Кедровая черепица и тряпка. Бюро 1. Используйте обработанную черепицу или черепицу». — Стенограмма презентации:

    1

    2 Подложка для деревянной кровли

    3 4 Рекомендуемые методы установки на твердую обшивку Cedar Shake & Shingle Bureau 1.Используйте обработанные тряпки или черепицу непосредственно 2. Нанесите горизонтальные полосы обрешетки, расположенные на расстоянии обнажения продукта 3. Нанесите вертикальные полосы, выровненные со стропилами под ними, затем используйте горизонтальные полосы поверх вертикальных досок 4. Cedar Breather® от Benjamin Obdyke Зарегистрировано

    4 Что такое Cedar Breather?  Трехмерная нейлоновая матрица  Коническая форма  Обеспечивает воздушное пространство ¼ ”

    5  Нейлон 6 — не подвержен воздействию тепла или холода — не подвержен воздействию ультрафиолетового излучения fire Класс огнестойкости «B» Что такое Cedar Breather?

    6  Обеспечивает пространство для непрерывного воздушного потока между сплошным настилом крыши и черепицей или вибрацией  Позволяет высыхать нижней стороне черепицы  Устраняет лишнюю влагу  Предотвращает термическое коробление и коробление  Уменьшает вероятность гниения и коробления  Помогает предотвратить повреждение войлока  50 лет Ограниченная гарантия Преимущества Cedar Breather


    9 Ноль фунтов.на кв. фут 27 дюймов 100 фунтов на кв. футов 26 дюймов 200 фунтов на кв. фут..25 дюймов Степень сжатия и толщина

    10 Испытательные палубы во Флориде. При установке Cedar Breather было обнаружено на 17,88% меньше влаги, чем на идентичной палубе, установленной без Cedar Breather. Независимое тестирование проведено: PRI Labs, Тампа, Флорида, 9/2000 Moisture Testing & Results.

    11  Легкий — легко переносить по лестнице  Никаких специальных инструментов — степлера или ручной закрепки  Устраняет необходимость в полосах для обшивки  Работы выполняются быстрее Простота установки

    12  Накладываем поверх рубероида  Прикрепляем каждые 3 кв.футов  Края стыкуются вместе  Лупами вниз  Плоской стороной вверх обеспечивает поверхность для крепления гвоздями Простое нанесение

    Обшивка — Buildipedia

    Обшивка перекрытий — это конструктивный элемент здания, который воспринимает динамические нагрузки сверху на перекрытия пола снизу. Это конструкционная панель шпунт-паз, которая крепится к конструкции пола с помощью гвоздей и клея. Чаще всего его устанавливают после возведения каркаса перекрытия и перед возведением стен. Структурные панели, обычно называемые черным полом, представляют собой изделия из дерева, известные как фанера и ориентированно-стружечная плита (OSB).Фанера изготавливается из тонких листов шпона, которые склеены между собой, а OSB — из склеенных между собой древесных стружек. Обе структурные панели обычно устанавливаются с использованием стандартных листов толщиной 3/4 дюйма и размером 4×8 футов, хотя они доступны большей длины и различной толщины. В некоторых случаях монтажа полов, в зависимости от того, какой материал готового пола указан, может потребоваться подкладка. Подложка устанавливается поверх чернового пола, чтобы создать гладкую ровную поверхность, на которую можно прикрепить отделочный материал пола.Деревянные изделия, используемые в качестве подложки, обычно имеют толщину 1/4 дюйма, 4×8 листов и могут быть ДВП, ДСП, OSB, фанерой или луаном. Некоторые продукты доступны в виде рулонов и помогают поглощать звукопередачи, например, пробка или пена, и эти продукты известны как акустическая подложка. Доступны другие типы подложки для конкретных установок, для которых требуется материал, отличный от дерева, например, плитка, в которой используется цементная подложка. Всегда важно уточнить у производителя, что рекомендуется использовать в качестве чернового пола или подложки для отделочного напольного покрытия.

    Обшивка наружных стен работает вместе с оболочкой здания для предотвращения проникновения ветра и воды. Это может быть как неструктурная, так и конструкционная обшивка. Неструктурная оболочка, также известная как изоляционная оболочка, устанавливается на внешнюю стену для обеспечения дополнительной изоляции, а в некоторых случаях она действует как излучающий барьер. Неструктурную обшивку можно наносить непосредственно на каркас наружной стены, где установлены диагональные связи. Он также может быть установлен на внутренней или внешней стороне структурной обшивки.Существует множество типов изоляционной оболочки с различными значениями R. Типы включают пластик, пенопласт, целлюлозное волокно, облицованные бумагой и фольгой. Изоляционная обшивка — это легкая панель, которую легко разрезать ножом. Панели крепятся оцинкованными гвоздями с большой головкой к обрамлению наружных стен. При рассмотрении вопроса об использовании изоляционной оболочки возникает проблема горючести, поэтому обязательно следуйте рекомендациям производителя по установке.

    Структурная обшивка крепится к обрамлению внешней стены, защищая стены от положительных и отрицательных сил.На выбор предлагается несколько различных типов структурной обшивки; они могут быть из дерева, гипса или цемента. Конструкционная обшивка из дерева включает фанеру, ориентированно-стружечную плиту и вафельный картон. Эти деревянные изделия доступны в толщине 1/2 дюйма и размерах листов 4×8, 4×9 и 4×10. Каждый вид деревянной обшивки представлен различными сортами материала, которые обладают различными эксплуатационными характеристиками; они не обладают огнестойкостью, если оболочка не обработана антипиреном.Обшивка из дерева предотвращает раскатывание стеллажей в деревянных каркасных конструкциях и обычно используется в жилых домах.

    Структурная оболочка на основе гипса может иметь облицовку из бумаги, стекломата или без облицовки, армированную сердечником. Эти гипсовые изделия доступны толщиной 1/2 дюйма и 5/8 дюйма и имеют размеры листов 4×8, 4×9 и 4×10. Каждый вид гипсовой обшивки имеет разные эксплуатационные характеристики. Гипс с бумажной облицовкой и оболочка из армированного сердцевиной гипса и целлюлозы без покрытия являются горючими материалами и не обладают влагостойкостью.Гипсовая облицовка стекломата негорючая и влагостойкая. Гипсовая оболочка обычно используется в коммерческих целях.

    Конструкционная оболочка на основе цемента может быть цементной или фиброцементной. Эти цементные изделия доступны в толщине 1/4 дюйма и 1/2 дюйма и размерах листов 3×5 и 4×8. Обшивка цементной плиты сделана портландцементом, армированным стекловолоконной сеткой. Эти плиты негорючие и устойчивы к повреждениям от влаги. Оболочка из фиброцемента также сделана из портландцемента, но армирована целлюлозой.Оболочка из фиброцемента горючая и не влагостойкая. Обшивка на цементной основе обычно используется для наружных стен под EIFS, керамической плиткой и тонким кирпичом.

    Обшивка кровли является конструктивной, обеспечивает поперечное крепление элементов каркаса крыши и несет как постоянные, так и постоянные нагрузки сверху на стропила и фермы снизу. Подобно деревянной обшивке наружных стен, обшивка крыши включает фанеру, ориентированно-стружечную плиту и вафельный картон.

    Преимущества вентиляции над обшивкой

    Мы знаем, что надлежащая вентиляция чердачного помещения является важной частью строительства.Но что такое «вентиляция над оболочкой»?

    Большинство кровельных материалов укладываются непосредственно на обшивку. Тепло от солнечного излучения и внутренние потери тепла из кондиционируемого помещения легко передаются через систему настила и крыши. Это может увеличить затраты на электроэнергию и вызвать заторы льда. Накапливание тепла и экстремальных температур на крыльях также может сократить срок службы подкладки и других компонентов системы.

    Черепичные крыши имеют воздушное пространство между установленной черепицей и кровельной обшивкой.Это пространство снижает теплопередачу и позволяет тепловыделению отводиться от обшивки и кровельных материалов. Эта вентиляция над обшивкой, или ASV, присущая установкам черепичной крыши, может быть усилена с помощью контр-реек, прокладок или промышленных систем для поднятия горизонтальных реек над настилом крыши. Дизайн системы будет зависеть от экологических задач и целей. Конкретные примеры описаны ниже.

    В системе с приподнятой обрешеткой от Boral Roofing используются обработанные 1 на 2 панели из высококачественного пластика, вентилируемый подступенок карниза и вентилируемая защита от непогоды на коньке.Благодаря этим компонентам теплопередача сводится к минимуму, а тепловыделение рассеивается, что снижает затраты на энергию.

    Энергосбережение в жарком климате

    В жарком и сухом климате естественная ASV и тепловая масса плитки обеспечивают слой изоляции, когда наружные дневные температуры выше, чем кондиционируемое пространство в доме. Вертикальные контр-рейки или прокладки, поднимающие горизонтальные рейки, увеличивают это пространство и соответствующее преимущество. Добавление вентилируемого карниза и коньковой вентиляции завершает энергосберегающую систему ASV.Система, показанная ниже, представляет собой систему с приподнятыми обрешетками от Boral Roofing, в которой используются обработанные 1 на 2 панели с высококачественными пластиковыми накладками, вентилируемый подступенок карниза и вентилируемая защита от непогоды на коньке. Благодаря этим компонентам теплопередача сводится к минимуму, а тепловыделение рассеивается, что снижает затраты на энергию. Усовершенствованный ASV снижает экстремальные температуры, которые сокращают срок службы подкладки и других компонентов кровли. Эти преимущества достигаются отсутствием механических или движущихся частей.

    Холодный и влажный климат

    Одна и та же установка может дать разные преимущества в прохладных и влажных регионах. В Руководстве по установке бетонных и глиняных плиток для регионов с умеренным климатом Института черепичной кровли и Ассоциации подрядчиков по кровельным работам западных штатов говорится, что в зонах, обозначенных как «холодные / влажные», «системы реек, обеспечивающие дренаж / воздушный поток (прокладки, контр-рейки или другие утвержденные системы). » Область, обозначенная в настоящем руководстве как «Холодная / Влажная», находится примерно в Эврике, Калифорния., на северо-запад Тихого океана, к западу от Каскадных гор. В этом климате влажный воздух может мигрировать под черепицу и конденсироваться в пространстве между черепицей и настилом крыши. Подложка предназначена для защиты обшивки, но если рейки подняты над настилом, конденсация уменьшится. Поднятые рейки также позволяют влаге, находящейся под плиткой, попадать на карниз. Когда черепица крепится к приподнятой обрешетке, проникновение под стяжку сводится к минимуму.

    Холодные и снежные регионы

    Ледяные плотины — одно из самых разрушительных явлений, с которыми сталкиваются кровельные подрядчики.Движение снега по поверхности крыши может нанести ущерб людям и имуществу. Цель в холодных и снежных условиях — предотвратить образование ледяных плотин за счет увеличения ASV под черепичной крышей. Как правило, более существенное воздушное пространство создается с помощью более крупных вертикальных реек. Хорошо продуманная система «холодной крыши», включающая в себя надлежащее удержание снега, — это решение.

    Руководство по установке бетонной и глиняной черепицы TRI / WSRCA для регионов с умеренным климатом отсылает монтажников к Руководству по проектированию критериев проектирования бетонной и глиняной черепицы TRI / WSRCA для холодной и снежной погоды .Районы «в местах, где средняя температура января 25 град. F или меньше, или там, где часто возникает ледяная дамба ».

    Для получения дополнительной информации и загрузки руководств по установке Института черепичной кровли посетите сайт Института черепичной кровли на сайте TileRoofing.org.

    ИЛЛЮСТРАЦИЯ: Boral Roofing

    Как это:

    Нравится Загрузка …

    Почему моя обшивка крыши черная?

    При многократной или постоянной конденсации влаги на фанерной обшивке крыши древесина становится черной.Это может быть вызвано ростом грибков и плесени, а также их влиянием на дубильные вещества в древесине.

    На следующем рисунке показана длительная влажность чердака, где большая часть обшивки крыши почернела. Были некоторые участки с явным ростом плесени или плесневого грибка, но многие участки были просто окрашены.


    Каждый раз, когда инспектор обнаруживает такое продолжающееся окрашивание, прогноз для крыши плохой, если не проводить ремонт.

    Конечно, в первую очередь нужно выяснить, почему на чердаке так много влаги.

    В этом случае все существующие вентиляционные отверстия на потолке — которых было слишком мало для начала — были закрашены и заблокированы изоляцией. Улучшение вентиляции потолка будет частью решения, но это отсутствие вентиляционных отверстий не полностью объясняет, почему было так много влаги, которая требовала вентиляции с самого начала. В идеале влага не должна попадать на чердак.Исторически сложилось так, что препятствовать попаданию всего влажного воздуха на чердак оказалось трудным — обычно из-за невежества и лени. Вот неполный список некоторых «распространенных» путей попадания влаги на чердак:

    Герметичные лампы для банок,

    Люки доступа без заглушек,

    Отсутствует пожар вокруг проводов и труб, ведущих в чердак,

    Отсутствует пожаротушение около вентиляционных отверстий оборудования HVAC,

    Вентиляция оборудования HVAC непосредственно на чердак,

    Стоячая вода в поддонах для конденсата,

    Отсутствует противопожарное устройство около дымовых труб,

    Осушители с вентиляцией на чердаках,

    Вытяжные вентиляторы для ванных комнат, прачечных и кухонь с выходом на чердаки,

    Отсутствуют ингибиторы парообразования потолка.

    В этом случае самой большой причиной, поскольку присутствовали некоторые из других факторов, был выход из строя вентиляционного отверстия из печи. При наличии соответствующей вентиляции большинство крыш будет довольно легко прощать некоторые из пунктов в списке — даже несколько пунктов в списке. Но если вентиляция оборудования HVAC выводится прямо на чердак, скорее всего, это приведет к плачевным результатам. Причина этого в том, что печь работает больше всего, когда кровля наиболее холодная, и наиболее вероятно, что побочные продукты выхлопа конденсируются на обшивке крыши.Добавьте к этому недостаточную вентиляцию, и у нас есть рецепт «черной крыши».

    Большое отверстие в боковой части наружного слоя трубы — это то место, где дымовые газы попадают на чердак вместо того, чтобы идти дальше по вентиляционной трубе наружу.

    Большой вопрос здесь: почему подрядчик по ОВК не проверил вентиляционную трубу при замене печи? По моему опыту, срок службы большинства труб b-vent примерно такой же, как и у печи. Ее состояние следует как минимум проверять при замене печи.

    Чарльз Бьюэлл, Инспекция недвижимости в Сиэтле

    Сообщение от

    * * * * * * * * * * * * * * * * * * * * * * * * *

    Домашний инспектор Сиэтла

    Штат Вашингтон, Консультативный совет по лицензированию домашних инспекторов

    .

    Оставить комментарий
