Сборка электрощита, монтаж, подключение, схема сборки, правила

Как известно, ремонт сродни стихийному бедствию небольших масштабов, и один из его неотъемлемых компонентов — электрификация жилого или служебного помещения. Насколько важную роль играет электричество в доме мы вспоминаем, когда оно внезапно исчезает по причине аварии. Обеспечение квартиры или частного дома электроснабжением, как правило, включает два базовых компонента, это  — монтаж электропроводки и сборка электрощита.

Каждый из этих компонентов предусматривает последовательное выполнение ряда шагов, на первый взгляд достаточно несложных, однако, как показывает практика, в подавляющем большинстве случаев, требующих участия профессионального электрика. Если же хозяин помещения намерен самостоятельно решить проблему подачи электроэнергии в дом или квартиру, необходимо, как минимум, тщательно изучить матчасть, то есть подготовиться теоретически, перед тем как собрать электрощиток своими руками.

Электрощит — сердце домашней системы электроснабжения

Мы не ошибёмся, если скажем, что главной функцией электрощита, установленного дома, в офисе, кафе или любом другом помещении, является распределение электроэнергии потребителям и обеспечение безопасности при использовании электроприборов.

Каждый владелец жилого или служебного помещения в какой-то момент вынужден разбираться с проблемой: как собрать электрический щиток. Длительная бесперебойная работа огромного количества бытовой техники, которой наполнен сегодня любой дом или офис, в большой степени зависит от того, насколько правильно собран электрощит.

Сам щиток представляет собой пластиковый или металлический ящик, в котором размещены компоненты (или модули), каждый из которых выполняет определённую функцию. Существуют так называемые внутренние электрощитки, то есть утопленные в стену, и наружные — размещённые на стене.

В частном доме электрощиток достаточно часто устанавливают под открытым небом, в этом случае потребуется влагозащищённая конструкция прибора (степень защиты IP65). Учитывая то обстоятельство, что вряд ли электрощит будет меняться ежегодно или даже раз в пять лет (как правило, прибор служит гораздо больше), будет целесообразным при выборе устройства отдать предпочтение пусть и более дорогому, но качественному щитку известной марки с запасом посадочных мест.

С чего начинать?

Каждый опытный электрик подтвердит, что гораздо проще приступать к работе по монтажу электрощита и проводки, имея перед глазами план помещения с указанием предполагаемого размещения бытовой техники, осветительных приборов, а также розеток и распределительных коробок. Определившись с количеством и мощностью потребителей, необходимо составить схему самого электрощитка. Однолинейная схема может выглядеть следующим образом:

На этой схеме все потребители разбиты на 20 групп, для каждой из которых указаны:

  • марка провода и сечение жилы, мм²;
  • мощность;
  • потребляемый ток;
  • тип автоматического выключателя с указанием номинального тока.

Для непосвящённого такая схема выглядит достаточно сложно, поэтому можно воспользоваться упрощённым схематическим изображением расположения компонентов электрощита.

Для большей наглядности схему электрощита можно изобразить так:

Или даже так:

где

  • 1 — вводной АВ;
  • 2 — счётчик;
  • 3 — нулевая шина;
  • 4 — шина заземления;
  • 5–10 — АВ потребителей.

Имея в руках такую схему, гораздо проще разобраться, как правильно собрать электрический щиток.

Как правильно сформировать группы потребителей

Распределяя потребители электроэнергии по группам, следует придерживаться определённых правил:

  • мощные потребители (2 кВт и более), к числу которых относятся, как правило, варочная поверхность, духовой шкаф, водонагреватель, стиральная машина и так далее, следует запитывать отдельным выключателем. Кабель при этом должен идти от щитка к потребителю, минуя распределительные коробки;
  • двухкиловаттные потребители подключаются медным кабелем сечением 2.5 мм² и автоматическим выключателем 16 А. Если руководствоваться табличными данными, то для прибора мощностью 2 кВт достаточно и провода 1.5 мм², а также автомата на 10 А, но для создания некоторого запаса монтируются, как правило, компоненты следующего уровня;
  • в ряде случаев (если мощность потребителя превышает 2 кВт) может потребоваться провод сечением 4 мм² с АВ 25А или же провод 6 мм² с АВ 32 А — такие компоненты иногда используются при подключении варочной поверхности, духового шкафа или проточного водонагревателя;
  • для каждой комнаты следует сделать отдельную розеточную линию, которая из распределительной коробки будет иметь разветвление на требуемое число розеток;
  • то же самое относится и к линии освещения — каждая из них подключается, как правило автоматом 10 А и проводом 1. 5 мм².

Именно такой подход к распределению групп потребителей может обеспечить бесперебойную и безопасную работу домашних и офисных электроприборов. Крайне нежелательно при этом использовать комплектующие и материалы сомнительного происхождения, даже если они на порядок дешевле «фирменных»: с большой степенью вероятности такие детали в ближайшее время придётся менять.

Розеточная линия, как правило, комплектуется автоматическим выключателем 16 А.

Компоненты электрического щита

Сборка электрощита предусматривает наличие обязательных компонентов, к которым можно отнести автоматические выключатели, устройства защитного отключения УЗО, счётчики электроэнергии, шины, а также дополнительные и вспомогательные комплектующие, которые добавляют удобства при эксплуатации щитка: реле контроля напряжения, световые индикаторы, цифровые вольтметры, контакторы и так далее.

Среди наиболее уважаемых специалистами производителей компонентов, используемых при монтаже электрощитка — ABB, Legrand, Shcneider Electric.

Цены на устройства этих брендов примерно одинаковы. Китайские приборы гораздо дешевле, однако практикующие электромонтажники утверждают, что воспользовавшись однажды китайской техникой при выполнении заказа, можно надолго потерять репутацию, поэтому используют такие компоненты только по просьбе заказчика, которому фирменные компоненты не по карману.

Всё готово к монтажу

Итак, схема составлена и осмыслена, комплектующие подготовлены — ничто не мешает начинать сборку электрощитка. В первую очередь выбирается место расположения щитка, на котором устройство крепится, как правило, саморезами или хомутами. Корпус электрощита размещается, как правило, недалеко от входа в дом или квартиру — в тамбуре или прихожей. Если хозяин изъявил желание скрыть щиток в стене, а стена окажется бетонной, можно использовать фальшстену или выступ из гипсокартона: площадь помещения при этом может несколько уменьшиться.

Выбирая место на стене для установки электрощитка, следует учитывать, что расстояние от прибора до ближайшего дверного проема должно быть не менее 15 см, расстояние до пола — 1. 5–1.7 м. В случае необходимости хозяин жилья или вызванный электрик должен иметь возможность беспрепятственно добраться до щитка: категорически недопустимо размещение прибора внутри шкафов или другой мебели. Прибор должен располагаться в отдалении от газовых труб и легковоспламеняющихся материалов.

Чтобы электрощит не оказался слишком большим или маленьким, можно предварительно определить его размер, зная габариты компонентов, которые будут в нём расположены. Например, ширина стандартного однополюсного автоматического выключателя равна 17.5 мм, двухполюсного — 35 мм, трёхполюсного — 52.5 мм. Остальные компоненты имеют следующие размеры:

Модули располагаются на так называемой DIN-рейке — специальной металлической пластине шириной 35 мм. Розетка не входит в число обязательных элементов, но может пригодиться при проведении ремонтных работ. Если при суммировании количества компонентов оказалось, что необходим щиток на 20 модулей, то будет разумным установить электрощит на 24 или даже 32 модуля — кто может знать, сколько бытовых электроприборов добавится в доме через год, два или пять?

Заводим кабели в электрощит

Избавить от проблем с подводкой кабелей в щиток может наличие специального кабельного ввода со съёмной крышкой. На качественных щитах такой ввод, как правило, предусмотрен, некачественные лучше не рассматривать вовсе. Если электрощит устанавливается снаружи, проблем с подводкой кабелей, как правило, не возникает. Если же щиток спрятан в нише, могут быть нюансы: добраться до вводного отверстия в этом случае бывает достаточно сложно, поэтому электрику необходимо запастись терпением и выдержкой.

Конструкция кабельного ввода электрощита предусматривает, как правило, перфорированные отверстия, которые доводятся до необходимого размера простым удалением лишних перемычек. Кабели подводятся в щиток через гофротрубу, стандартный размер которой 16 или 20 мм, соответственно и отверстия следует делать такого размера.

Часто электромонтажнику мешает работать подвижность проводов внутри гофрированной трубки. Чтобы зафиксировать провода и сделать их неподвижными, некоторые используют алебастр, который подаётся к вводному отверстию со стороны штроба. Сразу оговоримся, что такой способ фиксации недостаточно удобен и эстетичен.

Гораздо эффективнее можно закрепить провода с помощью специальных съёмных заглушек или сальниковых пластин.

Чтобы в дальнейшем не было путаницы с проводами, следует сразу их маркировать. Вводной кабель подводится, как правило, в верхнем левом углу — там, где обычно устанавливают автомат ввода.

Разделываем кабели и монтируем модули

Каждый электрик подтвердит, что работать с инструментом, специально предназначенным для той или иной операции, легче и приятнее. Разделывать кабели внутри щитка можно обычным строительным ножом, но если делать это с помощью специального ножа с пяткой, всё получается быстрее и качественнее.

После разделки кабелей следует повторно промаркировать провода, так как их будет достаточно много и если в них запутаться, то на наведение порядка уйдёт уйма времени. Подавая кабели в щиток, следует оставлять такую их длину, которая будет равна двойной высоте щитка, то есть провести кабель через весь щиток, а затем отмерять ещё столько же.

Такая мера не является расточительством: провода внутри щита идут не по прямой, а по замысловатой кривой линии, и пусть лучше останется немного лишнего провода, чем его не хватит.

Строгих правил расположения модулей в электрощитке не существует, однако, электрики используют, как правило, одну из двух схем монтажа — линейную или групповую. В первом случае все элементы располагаются один за другим в порядке, изображённом на однолинейной схеме: автомат ввода, УЗО, дифавтоматы, автоматические выключатели потребителей. Среди преимуществ такого варианта расположения — простота реализации, недостаток — сложно найти «виновника» аварийной ситуации.

Если в щитке реализована групповая схема компоновки модулей, компоненты чередуются по группам потребителей: АВ ввода, УЗО, группа выключателей, привязанных к этому УЗО. Далее устанавливается следующее УЗО и соответствующая группа автоматических выключателей. Такую схему несколько сложнее собрать, зато сразу видно проблемную линию по сработавшему УЗО.

Правила сборки

Существуют определённые правила, которых следует придерживаться при сборке электрощита:

  • все провода внутри щитка должны быть такого же сечения, как и вводной провод;
  • любой модуль должен иметь вход вверху, выход — внизу;
  • если монтаж выполняется с помощью многожильного провода ПВ3, обязательно применение наконечников НШВИ.

Последовательность шагов электромонтажника, выполняющего сборку, может выглядеть следующим образом:

  • предварительная компоновка модулей на дин-рейках в соответствии с имеющейся схемой;
  • фиксация модулей на дин-рейках с помощью специальных крепежей;
  • установка шин-гребёнок, с помощью которых напряжение от АВ ввода подаётся к остальным модулям;
  • раздача фазы по назначению от нижних клемм модулей с помощью проводов с наконечниками;
  • монтаж нулевого провода. Все провода монтируются за дин-рейкой;
  • подтяжка всех соединений с помощью отвёртки;
  • подача напряжения на автомат ввода и проверка работоспособности модулей;
  • проверка наличия напряжения на входах и выходах модулей с помощью мультиметра.

Заключительный этап

Установка щитка на своё место осуществляется по окончании всех грязных ремонтных работ. Корпус щита монтируется в нишу, дин-рейки с собранным модульным оборудованием крепится саморезами. Закрепляются шины рабочего (N) и защитного (PE) нуля. Фазные и нулевые провода компонуются в отдельные пучки и прокладываются на противоположных сторонах щитка. Усилие, с которым зажимаются присоединения — 0.8 Н·м.

Перед тем, как приступать к пусконаладочным работам, следует убедиться в том, что собраны все розетки, распределительные коробки, выключатели. Все группы потребителей следует подписать на внешней панели электрощитка. Примерно через месяц работы следует сделать подтяжку всех соединений щитка.

Видео по теме

схема, сборка, установка и подключение электрощитка

Процесс сбора распределительного щита требует специальных навыков и знаний. От правильности выбранной схемы, распределения потребителей зависит срок эксплуатации устройств и надежность системы электроснабжения дома. Если в старых домах с минимальным количеством электроприборов было достаточно двух-трех автоматов, то в современном жилье необходимо позаботиться о надежности сети. Ниже приведены основные рекомендации о том, как собирать распределительный щит для квартиры, какие схемы и приборы следует использовать, а также рекомендации для устранения ошибок.

Что такое электрический щит и для чего он нужен?

Электрический щит — конструкция, состоящая из сложных модульных приборов, предназначенных для управления сетью электропитания. Из основных предназначений следует выделить:

  • прием входящего напряжения от общей сети питания дома;
  • анализ параметров входящей энергии и отключение внутренней сети при критических значениях;
  • распределение потребителей на группы по зонам, мощности, предназначению;
  • прямое подключение мощных потребителей, таких как варочные панели, бойлер, стиральные машины, кондиционер и т. д.;
  • защита проводки и бытовой техники от короткого замыкания и других критических ситуаций;
  • обеспечение полной безопасности при эксплуатации сети электропитания.

Как правило, они монтируются совместно со счетчиком электричества для большего удобства. В новом жилом фонде, где устройства учета находятся в коридоре, щиты устанавливают у входной двери.

Важно! Необходимо обеспечить свободный доступ к щитку, чтобы при необходимости выключить автоматы.

Принципы распределения электричества по группам

Распределительные щиты, в которых на всю квартиру используется несколько автоматов, остались в прошлом. Потребность в большом количестве модульных приборов объясняется удобством и повышенной безопасностью. Если в одной из комнат сломалась розетка, можно отключить один автомат, а остальная сеть продолжит работать в штатном режиме. Основные правила для распределения групп описаны ниже.

  1. Мощные потребители. Все устройства с мощностью более 2 кВт подключают отдельно или объединяют в небольшие группы. Для каждой из них проводят отдельную линию с индивидуальным автоматом защиты. Как правило, сечение кабеля и номинал автомата выбирают с небольшим запасом. Для большинства случаев подходит медный кабель ВВГнг или NYM с сечением 2,5 мм2, а также автоматом на 16А.
  2. Сверхмощные приборы требуют обязательных отдельных линий. К таким устройствам могут относиться проточные водонагреватели от 5,5 кВт и варочные поверхности, мощность которых начинается от 6,5 до 9,5 кВт. Для их подключения используют кабель сечением 4 или 6 мм2, а также автоматы на 25А и 32А.
  3. Розеточные группы объединяют по комнатам, также создают несколько групп для одного большого помещения. Общая линия идет от щитка до распределительной коробки, где кабель разветвляется. Достаточно кабеля ВВГнг или NYM с сечением 2,5 мм2 и автомата на 16А.
  4. Освещение распределяют по комнатам. К примеру, разные группы для ванной комнаты, спальни, балкона. Линии с проводом 1,5 мм2 защищаются автоматами на 10А.

Справка! Номинал автомата напрямую зависит от сечения кабеля, а также мощности потребителей.

Требования к распределительным щиткам

К электрическому оборудованию выдвигаются особые требования, поскольку оно отвечает за безопасность эксплуатации бытовых приборов. В обязательном порядке должно быть следующее:

  1. Наличие технического паспорта с описанием потребителей и номинального тока.
  2. Разработанная схема подключения.
  3. Маркировка проводов с обозначением приборов линии.
  4. Заземление щитка и всех подключаемых устройств.
  5. Если щит металлический, конструкция и дверцы должны быть заземлены, а покрытие корпуса — диэлектрическое.
  6. Наличие свободных клемм на шинах нулевого и заземляющего провода.
  7. Щиток изготовлен из негорючего материала.

Справка! Все щитки должны соответствовать правилам ГОСТа 51778-2001 и ПУЭ.

Составление схемы

Современные системы электроснабжения предусматривают использование трехжильного кабеля, где один провод — фаза, а остальные — земля и ноль. Учитывая растущую мощность приборов, также необходимо разделение на группы, что позволяет увеличить срок эксплуатации проводки. Руководствуясь данными принципом, переходят к составлению схемы щитка.

Совет! Проектирование щитка и электропроводки квартиру лучше доверить профессионалу, чтобы не упустить важные детали. В противном случае, придется переделывать ремонт.

В обязательном порядке на входной кабель устанавливается устройство защиты, которое обезопасит внутреннюю сеть от перенапряжения. Затем устанавливают реле напряжения для контроля скачков в сети, после чего переходят к монтажу групп и отдельных линий. Стоит отметить, что для мощных приборов кроме выключателей используют дополнительные УЗО или диффавтоматы. Подобная организация домашней электросети не только безопасная, но и удобная. При надобности, можно выключить автомат и отключить стиральную машину. Также можно отключить УЗО и обесточить всех потребителей, входящих в глобальную группу.

Компоненты электрического щита

Распределительный щит состоит из множества устройств. Для надежной эксплуатации домашней электросети и защиты бытовых приборов, необходимо использовать автоматические выключатели, УЗО и диффавтоматы, реле контроля напряжения, шины и многое другое.

Автоматические выключатели

Приборы для автоматической защиты линии, которая к ним подключена. Они разрывают цель электропитания в том случае, если значение тока в линии значительно выше номинального параметра. Также предусмотрена защита от нагрева кабеля.

УЗО и диффавтоматы

Устройство защитного отключения (УЗО) отключает нагрузку, если появляются токи утечки. От них, в первую очередь, может пострадать человек. Также утечка негативно влияет на проводку, в результате чего провода могут нагреваться и возгорать.

Дифференциальный автомат — защищает от коротких замыканий, перегрузок, а также утечек тока. Его часто применяют вместо сочетания пары УЗО и обычного автомата. Главным преимуществом является защита от КЗ.

Реле контроля напряжения

Прибор используется для измерения входящего напряжения и поддержания заданного показателя. В случае резких скачков в сети, устройство отключает подачу электричества. Электрическая цепь замыкается только после восстановления показателя и выдержки времени. Основное назначение — защита электроприборов от скачков напряжения.

Шины заземления и зануления

Шины для заземления и нуля используют для удобства монтажа, а также соответствия щитка всем правилам ГОСТа и ПУЭ. Число DIN реек зависит от количества автоматов и других модулей, поэтому необходимо заранее составить схему монтажа.

Гребенчатая шина

Используется вместо перемычек из кабеля, которые раньше самостоятельно делались электриками. Гребенка выглядит как цельная пластина с торчащими зубьями и предназначена для подключения автоматов, стоящих в одном ряду.

Прочее оборудование

В качестве дополнительного оборудования в распределительном щитке используют модульные контакторы, выключатели нагрузки, розетки на DIN рейку, таймеры и многое другое. Остальные приборы увеличивают удобство управления сетью электропитания.

Как рассчитать количество мест в электрическом щите?

Все оборудование для щита стандартизировано и устанавливается на специальную DIN-рейку. Единицей измерения места считается «модуль» с шириной 17,5 мм. Все щитки продают в зависимости от количества пространства: на 8, 12, 24, 36 модулей.

Справка! Для расчета количества мест необходимо учесть все приборы, включая УЗО, автоматы, реле напряжения, диффавтоматы.

Автоматические выключатели имеют стандартную ширину 17,5 мм. Остальные приборы имеют следующие характеристики:

  • двухполюсный автомат — 2 модуля и 35 мм;
  • трехполюсный автомат — 3 модуля, 52,5 мм;
  • однофазное УЗО — 2 модуля и 35 мм;
  • трехфазное УЗО — 4 модуля и 70 мм;
  • диффавтомат — 2 модуля и 35 мм;
  • реле напряжения — 3 модуля, 52,5 мм;
  • розетка на DIN-рейку — 3 модуля, 52,5 мм;
  • клеммы на DIN-рейку — 1 модуль 17,5 мм.

Сборка электрического щита

Когда схема щитка создана, а электрические провода проложены по квартире, переходят к сборке щитка. При желании, можно заказать подготовленный щит, который останется только установить и подключить входной кабель.

Совет! Ремонт в помещении — грязный процесс, поэтому рекомендуется собирать щит в другом месте, после чего монтировать готовое оборудование на место.

Разметка и установка DIN-реек

Вначале производят разметку, где будут стоять модули, какой длинны необходимы рейки. В процессе примерки также учитывают расстояние между рядами, если их несколько, а также отдаленность шины нуля и заземления. Когда разметка готова, рейки устанавливают на необходимые места.

Справка! Большинство щитков стандартизировано, поэтому расположение реек ограничено производителями.

Монтаж и коммутация модульных устройств

На этапе монтажа модульных устройств выполняют установку автоматов и дополнительных приборов на DIN-рейку. Также производится их подключение между собой. В первую очередь, устанавливают вводной автомат, затем реле напряжения, УЗО и диффавтоматы, которые стоят перед обычными выключателями.

Совет! Устанавливайте модули ближе к центру, оставляя по бокам места для аккуратной укладки кабеля.

Организация ввода кабелей в электрический щиток

На этапе ввода кабелей необходимо проделать отверстия в щитке. Как правило, все места для ввода предусмотрены производителем, поэтому достаточно выдавить пластик. С одной стороны заводится кабель общей сети, который подключается к входному автомату, а с другой — провода внутренней сети.

Выбор места установки

В большинстве квартир щит устанавливают поближе к входной двери. Это не обязательное требование, главное соблюсти ряд рекомендация:

  • быстрый доступ для включения или отключения напряжения;
  • отдаленность от горючих и пожароопасных материалов;
  • естественное освещение помещения, где установлен щиток, является преимуществом при ремонтных работах.

Разделка кабелей

Для разделки кабеля используют специальный инструмент, предназначенный для снятия изоляции. Как правило, профессиональные электрики используют клешни или нож с пяткой. Оборудование увеличивает скорость работы с кабелем. При разделке снимают внешнюю оболочку, а затем нужное количество изоляции с каждой из жил.

Рекомендация! Лучше не использовать обычный или строительный нож, чтобы не повредить изоляцию кабеля.

Подключение групп потребителей

При монтаже модули группируют в зависимости от разных факторов. К примеру, по назначению или помещению. Автоматы для освещения квартиры устанавливают поочередно, после чего монтируют защитные устройства для кухни, ванной и других комнат.

Совет! Группировка потребителей облегчает процесс эксплуатации щитка.

Основные ошибки при монтаже

  • Гибкий многожильный кабель без гильз на концах — слабое место в электричестве. Со временем качество контакта ослабевает, соединение начинает греться и вызывать неполадки.
  • Изоляция кабеля попадает в клемму, а в моменты высоких нагрузок нагревается и плавится.
  • Жилы разного сечения на один автомат — это неизбежно приводит к плохому контакту, перегреванию провода и даже пожару.
  • Пайка концов — старый и не достаточно надежный способ соединения проводов. Для соединения используются только подходящие наконечники.

Обязательно выполняйте обжим многожильного провода или используйте жесткий одножильный кабель.

Эксплуатация электрического щита

Эксплуатация правильно собранного щитка не составит никакого труда. Следует понимать, что придется периодически обслуживать устройство, проверяя работоспособность автоматов и подтягивая клеммы.

Если в доме есть маленькие дети, необходимо продумать замок и закрывать дверцу на ключ.

Для большего удобства следует создать маркировку и подписи для каждого из автоматов. Также рекомендуется использовать одинаковые цвета для одной группы, чтобы облегчить процесс поиска нужного выключателя. Это упрощает эксплуатацию щитка. Все жители квартиры должны без лишних вопросов понимать, как работает щиток.

Монтаж распределительного щита. Установка щитка в квартире

Монтаж распределительного щита осуществляется профессионалами компании RSE-24 круглосуточно и без выходных. В щитке располагаются устройства защитного отключения (УЗО), автоматические выключатели и другие элементы, отвечающие за подачу, контроль, распределение и аварийное отключение.

сборка эл.щита 144 мод.

сборка эл.щита 24 мод.

сборка эл.щита 36 мод.

диагностика

Установка распределительного щитка – ответственная задача, которая должна решаться только квалифицированными мастерами, имеющими необходимый уровень подготовки и допуски к проведению данного вида работ.

Установка щитка в квартире

 Устаревшие щитки, которые не могут в полной мере справляться со своими функциями, заменяются новым оборудованием различных конфигураций и размеров, в которое можно устанавливать электросчетчики разных типов, а также защитные аварийные устройства. Устанавливаются такие щитки внутри квартир (в прихожей или холле), где монтируется отдельный бокс.

Установка щитка в квартире может производиться следующими способами:

✭ Скрытым (в нишах): щиток практически незаметен

✭ Накладным (открытым): корпус щитка заметен и выступает над поверхностью

Перед проведением работ производится ряд расчетов по различным вариантам нагрузки, типу разводки, суммарной мощности электроприборов и других показателей, а также разработка схем подключений.

Установка щитка – это многоэтапный процесс, включающий в себя несколько видов работ:

— Штробление стен (при скрытой установке)

— Монтаж корпуса

— Установка автоматов, рубильников, устройств защитного отключения

— Установка кросс-модулей и счетчиков

— Ввод и подключение кабеля

— Проверка работоспособности

Профессионально установленные распределительные щитки в квартирах, соблюдение при работе всех нормативов и регламентов работ – это обязательное условие для правильного распределения электропитания, экономичного расхода энергии и корректной работы электроприборов.

Цены на монтаж распределительного щита

Услуги Цена
Диагностика 500
Установка и подключение автоматического выключателя однополюсного 300
Установка и подключение автоматического выключателя двухполюсного 420
Установка и подключение автоматического выключателя трёхполюсного 520
Установка и подключение УЗО и диф.автомата двухполюсного 550
Установка и подключение УЗО и диф.автомата четырёхполюсного 690
Врезка+установка встраиваемого бокса в кирпичной стене 12ти модульного 2100
Врезка+установка встраиваемого бокса в кирпичной стене 24х модульного 3400
Врезка+установка встраиваемого бокса в кирпичной стене 36ти модульного 4600
Врезка+установка встраиваемого бокса в бетонной стене 12ти модульного 2900
Врезка+установка встраиваемого бокса в бетонной стене 24х модульного 4200
Врезка+установка встраиваемого бокса в гипсовой стене 36ти модульного 5900
Подключение счётчика однофазного 900
Подключение счётчика трёхфазного 1600


МОНТАЖ / ЗАМЕНА ЭЛЕКТРОПРОВОДКИ В 1-но КОМНАТНОЙ КВАРТИРЕ от 18 000
МОНТАЖ / ЗАМЕНА ЭЛЕКТРОПРОВОДКИ В 2-х КОМНАТНОЙ КВАРТИРЕ

от 24 000

МОНТАЖ / ЗАМЕНА ЭЛЕКТРОПРОВОДКИ В 3-х КОМНАТНОЙ КВАРТИРЕ от 32 000


Наши преимущества

Нарушения правил электромонтажа – электрические щиты

    Недопустимо объединять шины N и PE, если в питающем щит кабеле они разделены. В каждом щите должны быть шины (сборки зажимов)  для подключения нулевых проводников: рабочих — N, защитных – PE, либо PEN. Объединенный проводник PEN кабеля, питающего щит, подключают к шине PE щита (требования п.п. 1.7.135; 4.1.22 ПУЭ).

    Надежность и долговечность любого электрощита во многом определяется способом соединения входных клемм аппаратов защиты отходящих кабелей с выходными клеммами вводного аппарата защиты. Раньше для этих целей всегда использовали шины, которые были очень надежны, но занимали много места (см. Рис. 1). В настоящее время подобные  шины используют только в щитах с нагрузками большой мощности (ВРУ, ГРЩ). А в обычных распределительных щитах используют специально предназначенные для этих целей блоки сжимов и малогабаритные шины, устанавливаемые на модульные автоматические выключатели. Использование для ошиновки щита проводов, как показано на Рис. 2, зачастую менее надежно.

Важно:

     При монтаже любого электрощита должны применяться инструменты, соответствующие выполняемой задаче. При закручивании винтов необходимо следить, что бы  шлицы отверток соответствовали шлицам винтов. Особенно это касается крестообразных шлицев. В случае использования отверток со сточенными шлицами, передача момента вращения и давления на головку винта может оказаться недостаточной для получения качественного контакта. Новый хороший электроинструмент, также как и различный ручной  инструмент, можно всегда быстро приобрести в широкой сети интернет магазинов. Официальные сайты некоторых популярных магазинов приведены в статье сайта Магазины инструментов.

    Все аппараты защиты, а также другие комплектующие изделия должны быть надлежащим образом закреплены. Несмотря на наличие этого очевидного требования можно увидеть автоматические выключатели, подвешенные на проволочках (Рис. 3).

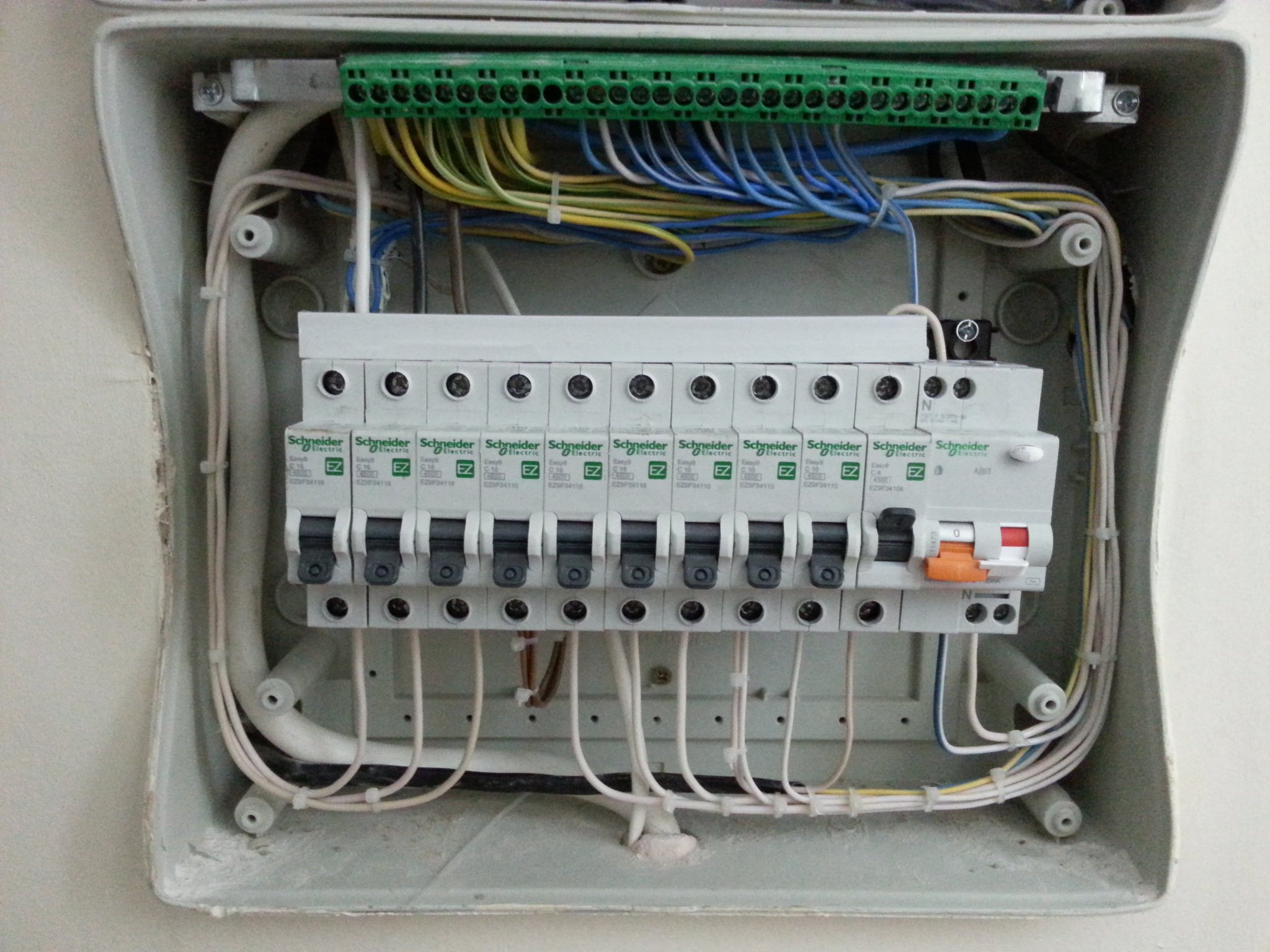

Электрический распределительный щит

Рис. 1 Распределительный щит



Ошиновка щита проводами

Рис. 2 Ошиновка щита проводами



 Недопустимые способы крепления

Рис.3 Недопустимые способы крепления



Отсутствует маркировка внутри щита

    Необходимо обеспечивать легкое распознавание всех устройств и проводников внутри любого электрощита. Раньше для маркировки проводников использовали ПВХ трубки белого цвета, на которые наносили соответствующие надписи. Сейчас выполнение данной задачи существенно упростилось – используют готовые маркировочные изделия. На Рис. 4 показан способ маркировки проводников внутри электрощита. Используют буквенно-цифровую маркировку в соответствие с электрической схемой щита. Шины для подключения нулевых рабочих и защитных проводников обозначают N и PE соответственно. Для нулевых рабочих проводников используют провода с изоляцией синего (голубого) цвета. Для нулевых защитных – с изоляцией, содержащей полосы желтого и зеленого цветов. Фазные шины обозначают L1, L2, L3. В отношении цветового обозначение фазных шин в настоящее время нет однозначного решения – имеется существенная нестыковка в нормативных документах, подробно описанная в аннотации к ГОСТ Р 50462-2009.

    В соответствие с требованиями некоторых нормативных документов маркировать необходимо и контактные зажимы шин N и PE. Порядковые  номера при этом должны соответствовать порядковым номерам аппаратов защиты (см. например п. 6.3.10 ГОСТ Р 51628-2000 и  п. 6.4.6 ГОСТ Р 51732-2001). Но выполнение данного требования, к сожалению, часто бывает труднореализуемо при использовании малогабаритных шин.



 Маркировка проводников в электрощите

Рис. 4 Маркировка проводников в электрощите



Отсутствует возможность установки резервных аппаратов защиты

    Как показывает практика, при эксплуатации электроустановок со временем возникает необходимость установить в корпус распределительного щита дополнительные аппараты защиты. Для этих целей всегда должно быть зарезервировано свободное место. Кроме того, следует предусматривать несколько резервных автоматических выключателей, к которым оперативно можно подключить отходящую линию в случае выхода из строя одного из аппаратов защиты.



Некачественное крепление отходящих кабелей

    Все кабели, отходящие от электрощита, должны быть надежно закреплены. В первую очередь это касается открытой электропроводки, когда к кабелю могут быть приложены механические воздействия. В соответствие с п. 4.1.22 ПУЭ ввод кабелей внутрь щита не должен нарушать степень защиты его оболочки.

Для предотвращения попадания в оболочку щита пыли и посторонних предметов в месте ввода кабелей в щит необходимо предусматривать уплотняющие устройства (п. 4.1.18 ПУЭ).



Не правильное подключение отходящих кабелей

    Это наиболее распространенная ошибка электромонтажа. И прежде всего это касается цепей рабочего N и защитного PE нулевых проводников. В квартирных щитках не допускается подключать более одного проводника под один зажим к шинам N и PE (требование п. 6.3.6 ГОСТ Р 51628-2000), но стремясь изготовить щиток минимально-возможных размеров многие идут на нарушение этого требования. В ВРУ такое подключение допускается: в п. 6.4.5 ГОСТ Р 51732-2001 записано «как правило» должен подключаться один проводник. При такой записи отклонение от этого правило должно быть обосновано (см. п. 1.1.17 ПУЭ).

    На Рис. 5 показано подключение нулевых проводников отходящих кабелей в распределительном щите пищеблока, где собраны воедино все возможные нарушения правил электромонтажа: отсутствуют отдельные шины для нулевых рабочих и защитных проводников, под один болт подключены проводники N и PE, не предусмотрены меры против выдавливания проводников, отсутствуют меры против ослабления контакта. Аналогичные замечания можно сделать к подключению нулевых рабочих и защитных проводников в щите, показанном на Рис. 2.



Недопустимые методы подключения жил

Рис. 5 Недопустимые методы подключения жил



Отсутствуют обозначения кабелей

    Все отходящие от распределительного щита кабели должны быть промаркированы (требования п.п. 3.103, 3.104 СНиП 3.05.06-85, п. 2.3.23 ПУЭ 6-го издания). Для этих целей могут быть применены бирки: квадратные для маркировки кабельных линий напряжением до 1000 В, круглые – свыше 1000 В и треугольные для маркировки контрольных кабелей. Требования к биркам установлены в ТУ 36-1440-82. На бирках указывают марку, сечения и наименования кабельных линий. Недопустимо использовать для маркировки самодельные бирки, изготовленные из недолговечных материалов, как показано на Рис. 3 (малярный скотч вокруг кабеля).

    О наиболее типичных ошибках электромонтажа, не касающихся напрямую электрощитов можно почитать в статье Типичные нарушения правил электромонтажа.



Отсутствует селективность защиты

     Если автоматические выключатели выбраны не правильно, то при коротком замыкании в одной из отходящих линий может отключиться вводной аппарат защиты электрощита. Для выбора типов выключателей пользуются таблицами селективности, предоставляемыми производителями оборудования. Подробнее о выборе автоматических выключателей, обеспечивающих требуемые уровни селективности см. статью Селективность защиты в схемах электроснабжения.

 Виктор Чернов

Виктор Чернов о нарушениях правил электромонтажа — электрощиты

 03.08.2014 г.

К ОГЛАВЛЕНИЮ (Все статьи сайта)

Монтаж и сборка электрического щита своими руками: полное руководство

В каждом жилом помещении или на предприятии есть электроприборы. Они используются для разных целей, питаются разным током по фазе и вольтажу, подключаются к сети от распределительного щита — приспособления, предназначенного для распределения между потребителями энергии и приема ее от внешнего источника.

На оборудование возложены и другие, не менее важные функции:

  • Защита от высоких нагрузок сети, короткого замыкания проводки.
  • В современных устройствах предусмотрена возможность подключения иных приборов или соответствующего реагирования на изменение качества тока.
  • Обеспечение безопасности от поражения электричеством животных и людей.

Рассмотрим как собрать электрощиток своими руками.

Виды и размеры электрощитков

Различают два типа распределительных щитов, в зависимости от места их установки:

  • Наружные.
  • Внутренние.

Электрический щит представляет собой металлическую или пластиковую коробку определенного размера (зависит от мощности, количества автоматических выключателей, предназначения оборудования), содержащую дин-рейки для крепежа автоматов, выход и место для укладки проводов. Чаще всего в продаже имеются готовые ящики из металла, покрытого полимерным порошком или пластмассы определенных размеров.

СОВЕТ: При первой самостоятельной сборке оборудования следует выбрать коробку большего, чем требуется, размера. Больше пространства существенно облегчит сборку и монтаж электрощитка.

При установке распределительного щита снаружи помещения, следует определиться с типом монтажа:

  • Навесной.
  • Вмонтированный в стену или нишу.

Особенность отдельного ящика навесной конструкции в том, что вид его, как правило, более презентабельный. Коробка сделана аккуратно, закрывается крышкой на замок. Это обеспечит защиту от несанкционированного проникновения к выключателям. Для имеющейся ниши можно подобрать оборудование определенной геометрии, размеров и толщины.

Наружные приборы выступают в среднем на 20 см при установке на стене из негорючих материалов. В противном случае стоит позаботиться о безопасности, поместить под основание щитка к поверхности прикрепленный изоляционный материал по всей площади коробки.

Особое внимание следует уделить высоте крепления. Коробки из металла обладают острыми углами, что существенно повышает вероятность получения травмы. Лучше всего крепить оборудование не ниже роста самого высокого в семье.

Также можно расположить ящик ближе к углу или сразу за дверью, чтобы оборудование не мешало свободному передвижению в помещении. При скрытом монтаже коробка замуровывается, оставляя только на уровне поверхности стены дверцу. Даже если она выступает на несколько миллиметров, это не портит внешнего вида при правильном размещении.

Распределительный щиток без «начинки» состоит из таких элементов:

  • Основания.
  • Защитной крышки.
  • Дин-реек.
  • Защелки для фиксации дин-реек с возможностью доукомплектации новыми автоматическими выключателями по мере необходимости.
  • Дверцы.

На основании предусмотрено место для:

  • Крепления самого прибора.
  • Крепления клеммных колодок.
  • Укладки проводов.
  • Крепежных отверстий.

Защитная крышка располагается под дверцей и позволяет защищать внутреннюю проводку от контакта, оставляя доступными только рубильники.

ВАЖНО: Приобретая распределительный щиток, необходимо предусмотреть наличие свободного места для дополнительных рубильников. Не исключено, что в будущем это может понадобиться. Примерно 1/5 места стоит оставить пустым.

Автоматы бывают одно- и двухполюсными. Их толщина 1,2 и 2,4 см соответственно. Количество розеток, осветительных приборов, электрического оборудования в квартире определяет необходимое число выключателей. С таких расчетов подбирается оптимальный размер ящика, учитывая квадратную, прямоугольную форму.

Составление схемы электрического щита

Чтобы составить принципиальную схему распределительного щита, стоит решить такие вопросы:

  1. Каким модульным оборудованием будет оснащен?
  2. Какого номинала, в каком количестве нужны автоматы?
  3. Будет в схеме присутствовать УЗО и дифф. автоматы?
  4. Какая стоимость оборудования допустима?

На примере электрощитка для квартиры с однофазным напряжением, схемы могут отличаться наличием или отсутствием УЗО, количестве рубильников, типе коробки под электрооборудование. В большинстве многоквартирных домов в этажном щите уже имеется вводной автомат и счетчик. Важно ознакомиться с нормами, установленными законодательством, которые указывают, каким правилам и документам оборудование не должно противоречить.

Среди них:

  • ПУЭ.
  • ГОСТ 32395-2013 с общими техническими условиями о характеристиках для жилых помещений распредщитков.
  • СП 31-110-2003 о монтаже и проектировании в жилых домах и зданиях общественного назначения электроустановок.

Главные правила, которые указаны в перечисленных документах, гласят:

  1. Дверцы для квартирного прибора при оснащении автоматическими рубильниками не обязательны.
  2. Материал стенок ящика должен переносить механические удары и давления силой до 0,7 Дж.
  3. Отдельными зажимами оборудуется каждый нулевой защитный и рабочий проводники.
  4. Соединительные провода должны хорошо изолироваться покрытием по всей длине в коробке, не касаться обнаженных частей корпуса, не иметь запаянных, перемотанных изолентой или другим изолятором частей, острых кромок ящика с радиусом изгиба, не превышающим в 6 раз диаметр сердечника.
  5. Минимальное пространство для путей утечки и воздушных зазоров – свыше 1,2 см. Это расстояние уменьшаться не должно для скрытых приборов после их монтажа.
  6. Минимальное значение электрического сопротивления изоляции корпуса — не ниже 10 Мом (в холодном состоянии).
  7. Для обслуживания или замены любой составляющей электрощитка должен обеспечиваться удобный доступ.
  8. Срок службы – до 25 лет, с возможной заменой отдельных частей комплектации оборудования.

Самой простой схемой для одно- или двухкомнатной квартиры распределительного щитка является комплектация из выключателя нагрузки, связанного с автоматическим рубильником на 25 А для варочной панели или духовки, 2 выключателей на 16 А для розеток, электрооборудования, 1 выключателя на 10 А для освещения и дифф. автомата на 16 А для санузла. Такую схему используют для помещений с общей длиной используемой проводки — не более 400 м.

На входе установка автоматического выключателя не обязательна при наличии его в этажном распределителе. Перед сборкой оборудования этот факт необходимо проверить. На вводной аппарат в рассмотренной схеме достаточно 40 А для номинального тока. В целом у электрощитков есть параметры, согласно которым подбирается конкретная схема.

Параметр Значение
Номинальное напряжение (вход), В 400/230; 690/400.
Номинальная частота тока, Гц 50; 60.
Номинальный ток зажимов или вводного аппарата, А 40; 63; 100; 125; 160; 250.
Номинальный отключающий дифференциальный ток на УЗО на вводе щитка, А 20; 100; 300.
Наибольшее количество защитных аппаратов, которые устанавливаются для линий групповых целей в щитке при однополюсном расчете:

а) УЗО и автоматических выключателей;

б) резьбовых предохранителей.

6; 12; 18; 24; 30.

6; 9; 12.

Номинальный ток УЗО и автоматического выключателя групповой цепи, А 10; 16; 20; 25; 32; 40; 50; 63.
Номинальный отключающий дифференциальный ток на УЗО на групповой цепи, мА 10; 30.
Номинальный ток предохранителя групповой цепи, А 6; 10; 16; 25.
Номинальный кратковременный выдерживаемый ток КЗ (в действующем значении) на вводе щитка, сборных шинах с номинальными токами аппаратов 160 и 250 А, кА 12.

Для оборудования освещения целесообразно подбирать кабели с площадью сечения сердечника 1,5 км. мм., для автоматических выключателей — на 10 А. Иные провода для более мощного оборудования оснащаются автоматами на 16 А, используя для этого проводку с площадью сердечника 2,5 кв. мм.

Для санузла лучше устанавливать дифференциальный рубильник на 10 А, что полностью покрывает энергетические потребности этого помещения. Главное, чтобы защитное устройства не превышало 30 мА, что оговорено в правилах.

При наличии только электрического потребления духовкой, а не варочной поверхностью, становится на 1 потребителя меньше. Автомат защиты и питающий кабель в этом случае меняются. Данная схема очень простая и редко защищает электрооборудование от частых перебоев.

Для такого маневра нужно немного «утяжелить» комплектации, что повысит и стоимость оборудования. Добавление реле на ввод обеспечивает отключение от сети при превышении токов или напряжений.

В таких схемах есть несколько преимуществ:

  • Подключать и монтировать просто.
  • Для небольших помещений — оптимальный вариант.
  • Стоимость невысокая.

Недостатки:
Защита утечки тока работает только на участке с дифференцированным автоматом, поэтому иные линии от этого не защищены. Установка УЗО на ввод существенно улучшает данную схему.

ВАЖНО: Установка УЗО без автоматического выключателя запрещена! Необходимо убедиться, что это оборудование уже установлено в этажном щите.

При наличии в этажном щите дифференцированного автомата или УЗО, нет необходимости защиту дублировать. При общей длине, используемой в жилом помещении проводки, свыше 400 м., могут наблюдаться повышенные утечки из-за суммирования по отдельным группам. УЗО здесь следует устанавливать на отдельные группы, устранив вводное из комплектации электрощитка.

Более совершенные схемы распределительного квартирного щитка считаются при наличии УЗО в отдельных группах. Для вводного аппарата подбирается номинальный ток 0,8 А. Это значение берется из расчета коэффициента спроса для жилья с повышенной комфортностью и 11 кВт однофазной нагрузкой для помещений.

Особенность такого прибора заключается в необходимости оборудования каждого УЗО своей шиной. В противном случае срабатывание каждого УЗО группы будет одновременным из-за утечки из любой группы кабелей. При поиске поврежденной проводки придется отсоединять с шинок нулевые жилы.

Необходимо ли УЗО в электрическом щите?

Устройство предотвращает возможность получения смертельно опасного разряда. Для летального исхода ток потребуется силой от 80 мА, что при значении его 50 мА не позволит оторваться от провода самостоятельно. При наличии небольшой нагрузки или короткого замыкания, срабатывает обычный автомат. Для низких показателей, например, 1-2 А, он срабатывать не должен. Если УЗО в распределительном щите отсутствует, то контакт с таким оборудованием может закончиться для человека печально.

Поражение переменным током происходит следующим образом. Человек прикасается к открытому участку цепи. Ток устремляется по телу к полу при отсутствии специальной изоляции, как правило, люди не носят в домашних условиях прорезиненную обувь на толстых подошвах.

Для предотвращения удара и направления тока по иному пути, чем тело человека, в электрощитке монтируется защитный проводник, который в простонародье называется заземлением. В западных странах это устройство называется выключателем дифференциального тока, а у нас УЗО расшифровывается как «Устройство защитного отключения».

В отечественном оборудовании для защиты от поражения током предусмотрен дифференциальный автоматический выключатель, который состоит из УЗО и обычного автоматического рубильника.

Различают:

  1. Автоматический выключатель – защищает линию от токов повышенного напряжения и силы.
  2. УЗО или дифференциальный выключатель – защищает человека от поражения, предотвращает токи утечки.
  3. Дифференциальный автоматический выключатель – комплексный прибор, который выполняет функции УЗО и автоматического выключателя, защищая от сверхтоков и поражения человека ими.

Срабатывание УЗО будет в случае разницы исходящего и входящего через прибор токов. При наличии иного пути, например, человеческого тела, автоматически отключается питание в линии.

Устройство не защищает от прямого контакта с проводкой в следующих случаях:

  • На корпусе техники происходит пробой.
  • Проводка была положена некачественно.
  • При контакте корпуса электрооборудования с заземлением соседей на водопроводные трубы и т.п.
  • В щитке проводка была некорректно смонтирована.

ВАЖНО: УЗО от сверхтоков не защищает, поэтому необходимо для защиты человека ставить в цепь автомат.

  • На контактах устройства номинальный ток не соответствует имеющемуся электрооборудованию жилья.
  • Превышение номинального тока утечки.
  • Категория утечки не соответствует классу оборудования (различают А и АС типы, где первый срабатывает не только на переменные токи утечки и более дорогой прибор).
  • Несоответствие внутренней схемы электронной или электромеханической.

Как рассчитать количество мест в электрическом щите?

Для электрооборудования, которое используется для монтажа распределительного щита, предусмотрены унифицированные стандартные размеры. Даже разных производителей рубильники и иные комплектующие будут обладать сходными габаритами.

Крепление основных элементов осуществляется на дин-рейке, ширина этого профиля составляет 3,5 см. Для одного автоматического выключателя предусмотрено «посадочное» место, шириной 1,75 см. В каждом боксе, которые предлагают производители, предусмотрено определенное число ячеек для модулей.

Чтобы рассчитать, сколько нужно мест для распределительного щитка определенной комплектации, необходимо знать точное количество нужных элементов, их тип и размер, а также предусмотреть примерно 20% для запаса на случай изменений в процессе сборки или будущих приобретений электрооборудования. Из приведенной таблицы выбираются размеры приборов.

Название Ширина/количество мест
Автоматический рубильник однополюсный 1,75 см/1 место
Автоматический рубильник двухполюсный однофазный 3,5 см/2 места
Автоматический рубильник трехполюсный 5,25 см/3 места
УЗО однофазное 3,5 см/2 места
УЗО трехфазное 7 см/4 места
Автомат дифференциальный однофазный 7 см/2 модуля на 4 места
Клеммник на дин-рейку 1,75 см/1 место
Модульный электросчетчик 10,5-14 см/6-8 мест
Модульная розетка на дин-рейку 5,25 см/3 места
Реле напряжения 5,25 см/3 места

Для самого простого распределительного щита потребуется наименьшее количество элементов — 20 шт. Для помещений с расходом проводки выше 400 м этот показатель существенно увеличивается. Из-за того, что в большинстве корпусов оборудования предусмотрено 24, 36 или кратное 12 количество «посадочных» мест, то в простом варианте кейса на 24 места должно хватить. Лучше приобрести вариант на 36, так как остается больше места для изменений в будущем.

Сборка и монтаж электрического щита

Электрощиток является тонким и сложным оборудованием, требующим точного расчета всех компонентов и их коммутации. Все монтажные работы по сборке оборудования должны производиться в чистом и сухом помещении. Желательно, чтобы в распределительном щите была дин-рейка, которая снимается для помещения на нее нужных модулей.

Работы по монтажу и сборке электрощитка состоят со следующих этапов:

  1. Монтаже корпуса.
  2. Организации ввода проводов и кабелей в бокс.
  3. Распределении внутри оболочки щитка кабелей.
  4. Защиты от ремонтных и отделочных работ внутренности прибора.
  5. Сборки на рамке предварительно.
  6. Окончательном монтаже, с подключением групп потребителей.
  7. Пусконаладочные работы.

Монтаж корпуса электрического щита

Работать с навесными приборами значительно проще, чем скрытого типа. Для второго варианта понадобится убедиться в том, что стена, в которой будет оборудован щиток, не несущая, и можно сделать соответствующего размера нишу. Без повреждения стены делается «фальшивая» поверхность, выступающая на толщину ящика или хотя бы на 10 см.

Для размещения электрощитка необходимо выполнение следующих правил:

  • Размещать боксы лучше всего в помещениях с хорошим освещением, циркуляцией воздуха, желательно близко к выходу.
  • Уровень влажности окружающей среды не должен превышать 60%.
  • К ближайшему откосу, двери или другому выступу должно быть не менее 15 см, доступ во время наладки или ремонта – свободный, в гардеробных или шкафах размещение электрощитка запрещено.
  • К ближайшему газопроводу или легковоспламеняющемуся веществу должно быть не менее 1-1,5 м;
  • Установка производится не ниже 1,4 м и не выше 1,8 м от пола.

Пошаговая инструкция монтажа корпуса электрощитка:

  1. Намечается место для монтажа корпуса, с помощью уровня прочерчиваются 1 горизонтальная и вертикальная линии края прибора.
  2. Очерчивается маркером по краю приложенный к месту разметки корпус.
  3. Болгаркой делаются разрезы до середины диска по начерченному периметру.
  4. Делается перфоратором или зубилом углубление на толщину бокса.
  5. Тестируется, как помещается короб, поправляется дно и стенки ниши.
  6. Ставится штатное крепление на корпус, отмечаются места входа дюбелей.
  7. Высверливаются дырки под крепежи перфоратором.
  8. Демонтируется дин-рамка, оборудуется нужными модулями.
  9. Заполняются перед окончательной отделкой полости монтажной пеной.

При отсутствии в комплекте поставки креплений при ровной стенке, бокс прибивается дюбелями к стене, монтируется на алебастр или иной строительный раствор.

Организация ввода кабелей в электрический щиток

Правильное размещение в корпусе кабелей позволит существенно облегчить монтажные работы по подключению модулей. В хороших электрощитках крышка для ввода проводки съемная. На нижней, верхней или реже задней части корпуса располагаются перфорированные отверстия, которые пр

Как правильно установить и собрать щиток электрический в квартире



Монтируем электрический щиток самостоятельно

Важность электрического щитка в квартире в системе электроснабжения дома чрезвычайно велика. Проводка не сможет качественно и полноценно функционировать без правильного распределения потребителей электрической энергии, а пожаро– и электробезопасность будет сведена к минимуму при отсутствии необходимых элементов защиты. Конечно же лучше будет, если прокладкой проводов и монтажом оборудования будут заниматься специалисты, но при некотором изучении этого вопроса (с этим вам поможет данная статья) вы сможете самостоятельно произвести монтаж электрического щитка своими руками без особых усилий и затрат, собрав несложную электрическую схему. Главное разобраться, какие бывают схемы электроснабжения, какое оборудование необходимо выбрать, как рассчитать электрические нагрузки, как их правильно и равномерно распределить.

Общие вопросы об электрических щитах

На данный момент существует два типа электрических щитов. Первый – старый и уходящий в небытие – щит с предохранителями (или пробками), которые были одноразовыми, и их необходимо было выкручивать для замены, и современные устройства, оснащенные системами пакетных выключателей (автоматами). Разумеется, использовать лучше современные технологии, так как они превосходят устаревшие системы в плане надежности, безопасности и долговечности, да и места занимают меньше, но не они не ремонтируются. В магазинах можно купить щитки как уже со встороенными автоматическими выключателями, так и пустые «боксы» и уже самому устанавливать необходимое оборудование.

Электрический  щиток в квартире, схема электропитания которой может быть разнообразной, а количество потребителей и их мощность со временем может вырасти, должен выбираться с дополнительными местами под автоматические выключатели.

Вводной автомат, обычно способный одновременно отключить и «фазу» и «ноль», должен выбираться исходя из общей нагрузки квартиры. Величина его токовых и защитных характеристик выше, чем у вспомогательных автоматов. Как правило, для двух– и трёхкомнатных квартир подойдет автомат на 32–40 ампер (порядка 7 кВт), если нагрузки меньше, автомат можно взять на 25 или 16 ампер.

Что касательно вспомогательных автоматов, устанавливаемых на «фазу», то они необходимы для защиты отдельного помещения или устройства. Специалисты советуют ставить такой автомат на каждого потребителя, чья мощность превышает 1,5 кВт (нагревательные баки, стиральные машины и так далее). Таблица примерных нагрузок электроприборов расположена ниже.

Таблица 1 — примерные мощности бытовых устройств.

Электроприбор

Мощность, Вт

Телевизор

140

Освещение

500

Компьютер

500

Микроволновка

800

Стиральная машина

2600

Электрочайник

1300

Бойлер

1900

Пылесос

650

Утюг

1600

Холодильник

300

УЗО (устройство защитного отключения) — чрезвычайно полезное устройство, если необходимо повысить уровень электрической защиты в разы. Реагируют на малейшие утечки токов и напряжений, мгновенно обесточивая цепь. При наличии в доме ванных и детских комнат, снабженных электроприборами, выбор УЗО будет играть особо важную роль.

Распределение мощности УЗО

Монтаж и устройство щита

Щиток электрический квартирный abb или legrand бывает двух видов:

  1. Закрытый (встраиваемый в стену).
  2. Открытый (щит крепиться непосредственно к вертикальной поверхности).

Выбор вида установки в основном зависит от типа электропроводки — если проводка открытого типа идеальным будет монтаж накладного щита — такой щит не требует специальной подготовки места, крепление к стене осуществляется при помощи обычных дюбель–гвоздей или шурупов «саморезов» (всё зависит от материала стены).

Если же проводка скрытого типа (т.е. встроена в стену), то лучшим вариантом будет установка встроенного щита. Тут все сложнее, так как придётся долбить стены. Главное не забыть удостовериться в том, что толщина стены позволяет установить щиток. После создания ниши, она промазывается крепящим раствором гипса или алебастра, и уже в такое ложе встраивается «бокс». Щиток удобнее использовать пластмассовый. Верхняя часть должна содержать вводные автоматы, под которыми располагается счётчик. Его крепят винтами. Монтаж счетчика выполняется после окончания работ, связанных с устройством электропроводки. Это связано с пломбировкой.

Монтаж электрического щитка должен осуществляться на жесткую поверхность — в том месте, где к нему легко добраться и обслуживать.

По нормам расположение щитка, он устанавливается вдали от трубопроводов воды и газа. Он должен быть расположен на ровной поверхности стены с углом наклона не более 1,5 градуса на высоте около 1,5 метра от пола. Если нет возможности расположить счетчик далеко от мест потенциального повреждения, то его можно поместить в шкаф, оснащенный смотровым окном. Крепление проводов допускается с использованием бандажной вязки.

Для проводки на чердаке необходимо оставить провод небольшой длины, потому что не допускается скручивание провода в бухту. Если вы делаете монтаж электрической проводки на чердачном помещении, кабель размещен в металлической трубе с заземлением.

Что касательно материалов, из которых изготавливаются щиты, то это может быть как металл, так и термоустойчивый пластик. Второй вариант более удобен в монтаже и эксплуатации, более безопасен, да и внешний вид его привлекателен.

Итак, с установкой самой коробки разобрали, теперь разберемся, как устроена схема электрического щита.

В принципе, все электрические схемы щитов однотипные, но существуют основные факторы, по которым они собираются, сюда входят:

  • количество потребителей электрической энергии;
  • суммарная мощность потребления электрической энергии;
  • мощность каждого потребителя;
  • место установки электрощита;
  • количество фаз;
  • наличие заземляющего проводника;
  • наличие узла учета электрической энергии.

Напряжение подаётся на вводной автомат (лучше, если двухполюсный) и идет на однофазный узел учета электроэнергии, откуда поступает на УЗО. Далее происходит расщепление фазы и непосредственное распределение нагрузок при помощи автоматических выключателей и дополнительных УЗО. Например, будут автоматы отдельно на освещение, на розетки и на мощных потребителей.

Устройство электрического щитка при трехфазной системе электроснабжения аналогично, только вводной автомат, УЗО и электросчетчик будут трехфазными, а вся система будет больше как в плане габаритов, так и в количестве автоматов и соединительных проводников.

Начинаем внутренний монтаж

Теперь разберемся, как правильно собрать щиток электрический. Перво–наперво в щите, при помощи саморезов, устанавливается дин–рейка. Из себя она представляет металлическую пластину, к которой впоследствии будут прикреплены все коммутационные аппараты. Для создания необходимой длины ее можно легко распилить ножовкой по металлу.

Помимо дин-реек на корпус щита крепятся клемники (по–другому распределительные шины). Их роль заключается в соединение нулевых проводников. Если квартира или дом старого образца и вся система выполнена только фазой (3 фазами) и рабочим нулем (выполняется проводом голубого цвета), достаточно одного клемника. Если же система выполнена по правилам и имеется дополнительный желто-зеленый проводник (защитный ноль или заземление), то необходимо ставить еще одну шину. На данный момент времени в продаже имеются шины, конструкция которых позволяет крепить их на дин-рейку, как и автоматы.

После монтажа дин–реек приступаем к креплению автоматических выключателей. Современная конструкция позволят сделать это очень быстро, достаточно на верхней стороне автомата плоской отверткой оттянуть защелкивающее устройство, посадить автомат на дин-рейку и убрать отвертку. Снятие осуществляется аналогично.

Инструкция по сборке

Далее идет пошаговое описание того, как собрать электрический щиток однофазный:

  1. Строго соблюдаем меры предосторожности!
  2. Производим крепление необходимого количества дин-реек к щиту.
  3. После их крепления, согласно выбранной схеме устанавливаем необходимое количество автоматов, УЗО, нулевых шин. Следует помнить, что по правилам, вводной автомат следует ставить слева вверху.
  4. Устанавливаем электрический счетчик (если позволяет место). Это специфическое оборудование, требующее специальных знаний, поэтому лучше просто подвести к нему провода и вызвать контролера из Энергосбыта, который произведет правильное подключение, а заодно составит акт и опломбирует счетчик.
  5. Подключаем вводной автомат. Лучше будет, если фазы  подвести к нему снизу. В будущем это упростит задачу при установке перемычек между автоматами.
  6. Объединяем все автоматы и УЗО специальными перемычками. В вопросе: «Как собрать электрический щиток?» на этот пункт стоит обратить внимание.

    Сборка распределение щитка

Соединение можно производить тремя способами:

  1. При помощи многопроволочных медных проводов с втулочными наконечниками типа НШВИ.
  2. Собственноручно изготовить перемычки П–образной формы из кусков медного провода.
  3. При помощи специальных изолированных шин, называемых гребенками. Такая шина удобна в плане монтажа и не занимает много места, плюс в несколько раз снижает количество соединительных проводов.

Последующие действия:

  1. После того как выполнены все необходимые шаги по сборке электрического щита, приступают к разделке и подключению проводников.
  2. С разделкой все просто — счищаем при помощи ножа лишнюю изоляцию.
  3. После снятия, желательно пропаять оголенные концы или оснастить специальными обжимами, которые тоже лучше пропаять.
  4. Производим подключение проводов к автоматам — клеммы необходимо хорошо затягивать отверткой, слабый контакт впоследствии приведет к нагреву и разрушению токоведущих частей.
  5. Заземляющий проводник всегда идет мимо автоматов напрямую с заземляющей шины.
  6. Нулевой проводник подключается к нулевой шине. Если в качестве защиты используется обычный автомат (кроме вводного) – ноль идет напрямую, если защита выполнена УЗО — ноль идет через него к подключаемой линии.

Что еще необходимо знать?

Установка электрического щитка и его сборка — это не только умение правильно собирать схемы. Также необходимо знать некоторые нюансы, чтобы впоследствии не пожалеть о потраченном времени и силах.

  1. На покупаемом щите ни в коем случае нельзя экономить! Дешевизна щита явно говорит о некачественных материалах, из которых он сделан. Дешевая пластмасса со временем желтее и становиться хрупкой. Огнеупорность тоже может быть низкой.
  2. Покупать щит лучше с запасом модулей. Должна быть возможность маневра в большую сторону.
  3. Необходимо подписывать установленные автоматы! Спустя время можно и не вспомнить, какой автомат для чего служит. Зачастую в комплекте с электрощитом идет клеящаяся бумага, служащая как раз для этих целей.
  4. Через полгода, после сборки, необходимо произвести протяжку контактов.
  5. Периодически производить тестирование УЗО путем нажатия соответствующей кнопки.
  6. Лучше покупать оборудование известных марок. В таких щитах все подготовлено для удобной, качественной и безопасной кабельной разводки и установки защитных устройств. Например, сборка электрического щитка legrand или abb, займет меньше времени за счет наличия необходимых комплектующих материалов.
  7. Для удобства располагаем распределительные шины по разные стороны. Заземляющую – внизу, нулевую – вверху.
  8. При наличии детей в доме, щит необходимо купить с замком или оснастить таковым.

Нужно напомнить, что производить сборку и монтаж электрического щитка Легранд, AББ или оборудования другой фирмы необходимо строго на отключенной электролинии, после проверки отсутствия напряжения.

Для присоединения собранного щитка к действующей системе, необходимо привлечь работников соответствующих организаций.  Для многоквартирных домов это представители ТСЖ или ЖЭК.

В итоге после окончания всего процесса сборки и подключения, необходимо закрыть или прикрутить крышку и проверить свою работу, путем подачи напряжения на токоведущие части вашего щита.

Схема монтажа с тремя фазами вводаОднофазная схема подключенияСхема электропроводки в квартире

Специально для сайта ремонт квартиры самостоятельно.

Главное распределительное устройство потребителей и главное НН. Коммутатор

Презентация на тему: «Главный распределительный щит потребителя и главный распределительный щит НН» — стенограмма презентации:

1 Главный распределительный щит потребителей и главный НН. Коммутатор
Изучив эту тему, учащийся сможет сформулировать функции и требования главного распределительного щита, указать функции и требования главного распределительного щита, набросать однолинейную схему подачи НН от главного распределительного щита к различным частям здания. описать различные испытания распределительного щита (типовые и типовые испытания)

2 Главный распределительный щит потребителя
Общие требования к главному распределительному помещению Достаточное пространство для работы и размещения главного распределительного щита и другого распределительного оборудования (600 мм для распределительного устройства ≤ 100 А, 900 мм для распределительного устройства> 100 А) Рядом с трансформаторным помещением Питание, получаемое от сети низкого напряжения, помещение должно быть у входа в здание. Свободный доступ Хорошая вентиляция. Минимальная освещенность: пол — 150 лк, стена: 120 лк. Внутри нет водопроводных и канализационных труб.

3 Главный распределительный щит потребителя
Электроснабжение главного распределительного щита передается из распределительного щита трансформатора в разные части здания и для различных целей отделяет сторону потребителя от энергокомпании.

4 Схема главного распределительного щита шкафного типа
Компоненты главного распределительного щита Корпус изготовлен из стали толщиной 2 мм и покрыт подходящей краской Отсек сборных шин из твердотянутой меди с высокой проводимостью в соответствии с BS1432 или BS1433 Отсек для входящих и отходящих кабелей Аккуратно внутренняя проводка и с достаточным зазором A отсек корпуса ACB, MCCB, предохранительный выключатель, пускатель двигателя, конденсаторная батарея, переключатель автоматического переключения Отсек счетчика для отображения потребления энергии или максимального потребления

5 Схема главного распределительного щита шкафного типа
Компоненты главного распределительного щита Измерение ТТ и защитных ТТ Измерители, показывающие ток, напряжение, коэффициент мощности (и макс.спрос) и т. д. Теперь для всех реле IDMT используется универсальное цифровое устройство для защиты от перегрузки по току и замыкания на землю (теперь цифровое реле). Зарядное устройство и аккумулятор для включения / отключения выключателей. Лампы индикации фазы. Противоконденсатные обогреватели. Запасные отсеки.


6 Схема главного распределительного щита шкафного типа
Главный выключатель в распределительном щите Для трехфазного 4-проводного питания используется трехполюсный и нейтральный (TP&N) главный выключатель (или автоматический выключатель) Выключатель TP&N должен отключать все фазные провода (R / Y / B) Перемычка (закрепленная болтами или винтами) должна быть вставлена ​​в нейтральный проводник. Для однофазных установок следует использовать двухполюсный главный выключатель (DP).

7 Схема главного распределительного щита шкафного типа
Если питание берется непосредственно из трансформаторной, главный входной автоматический выключатель должен быть выкатного типа, должен иметь отключающую способность не менее 40 кА, должен быть оборудован системой защиты от перегрузки по току и защиты от замыкания на землю защитные реле Для общей установки, обслуживающей более одного здания, установку в каждом здании следует рассматривать как отдельную установку.В каждом здании должен быть главный выключатель.

8 Распределение нагрузки в здании
См. Слайд 10 для иллюстрации Подключение платы питания арендатора к трансформатору Главный входной автоматический выключатель (ACB / MCCB) для защиты от перегрузки и короткого замыкания всей установки Токопроводы, ведущие к различным центрам нагрузки в здании Секция шин Переключатель соединяет смежную секцию сборных шин. Несущественный щит общественного питания. Шинный блок для подачи электроэнергии в общественные объекты. Сантехнические и дренажные насосы, пассажирские лифты, второстепенное освещение, кондиционер и запасные части и т. д. устройства защиты кабеля от перегрузки

9 Распределение нагрузки в здании
Подключение платы аварийного питания к аварийному генератору / ИБП ACB, MCCB, предохранительный выключатель для защиты от перегрузки и / или сбоев основных нагрузок Автоматический переключатель переключения Два взаимоисключающих переключателя Нормально разомкнутый (Н / Н) Нормально замкнутый ( N / C) Включение / выключение спринклерных насосов, насосов для гидрантов / шланговых катушек, пожарных лифтов, аварийного освещения и запасных частей и т. Д. Однолинейная схема низкого напряжения для распределения электроэнергии между различными нагрузками в здании показана на слайде 11

«Современные распределительные щиты обеспечивают полное дистанционное управление установками»

Интервью
Антонио Родриго

Начальник отдела электричества производственного отдела Inmesol

Специалисты говорят, что один эксперт в предмете, если проработал в той же сфере десять лет. Антонио Родриго 26 лет проработал в отделе электричества производственного отдела Inmesol . В настоящее время он директор , а также « мозг» , так сказать, бесперебойного функционирования этой части производственной системы компании, которая производит генераторов, осветительных мачт и гибридных систем .

Антонио Родриго

Вы работаете в Inmesol с 1987 года , почти со времени основания компании.Какие существенные изменения произошли в вашем районе за это время?

Я бы определенно выделил технологическую эволюцию электрических распределителей . Технологические достижения позволили нам спроектировать гораздо более простых установок с точки зрения их проводки и компонентов, что, в свою очередь, позволило нам разработать высоконадежных автоматизированных машин , то есть гораздо более эффективных машин.

Какова работа отдела электричества в производственном процессе?

Щиты электропитания и управления для генераторов, световых вышек, гибридных систем и моторизованного сварочного оборудования спроектированы и изготовлены в нашем отделе. Электрощит — неотъемлемая часть всех этих машин .

Почему электрические распределительные щиты так важны?

В случае генераторов, например, в распределительных щитах находится блок контроля и защиты генератора . Это , интеллектуальный блок , который регулирует источник питания , который он генерирует, а сообщает нам о любых возможных сбоях , которые могут возникнуть в электрических или механических переменных.В таком случае предназначен для «принятия решений» , включая отключение двигателя, если инцидент оценивается как потенциально опасный для генератора.

Антонио Родриго из отдела электричества производственного отдела Inmesol

Какие еще функции выполняет распределительный щит?

Также в распределительном щите установлены приборы , которые показывают нам при считывании переменных, , правильно ли работает машина (вольтметры, амперметры, частотомеры, счетчики часов и т. Д.).В распределительном щите также находятся устройства магнитотермической и дифференциальной защиты , а также другой важный элемент, а именно, часть, относящаяся к питанию, то есть — место в распределительном щите, где подключаются нагрузки .

Не могли бы вы описать производственный процесс с момента начала работы над новой идеей до презентации нового электрического распределительного щита на рынке?

Прежде всего, мы изучаем требования , приложения и жизнеспособность каждого случая с инженерным отделом .Затем мы работаем над design и, наконец, высокоспециализированная команда берет на себя ответственность за production , тщательно контролируя процесс, чтобы электрический распределительный щит был изготовлен в соответствии с исходными спецификациями.

Ю проектирует и производит распределительные щиты . Возвращаясь к началу этого интервью, каковы основные достижения, которые отметили их эволюцию?

Проще говоря, мы могли бы описать эту эволюцию, цитируя последовательно различных типов генераторов, которые мы произвели :

1.Ручные генераторы

2. Генераторы с дистанционным пускателем

3. Генераторы с автоматическими пусковыми устройствами в случае сбоя сетевого питания

4. Резервные генераторы, при этом один заменяет другой

5. Генераторы, работающие параллельно с другими

6 Генераторы, работающие параллельно с сетью питания

7. Гибридные системы

Что означает эта последовательность с технологической точки зрения?

Современные блоки управления способны не только запускать и останавливать генераторы, как предусмотрено, и действовать как механизм защиты для машины и установки, но они также могут управлять источником питания в установке с различными нагрузками в соответствии с спрос и приоритет, присвоенный любой конкретной нагрузке в установке путем включения и выключения питания этих нагрузок.

Различные виды программирования в коммутаторе и наличие множества входов и выходов означают, что это устройство становится настоящим ПЛК (и, действительно, в него встроен небольшой ПЛК), который может управлять — а также все детали, относящиеся к генератору — другие отдельные системы в той же установке , такие как системы наблюдения , системы вентиляции, топливные системы и т. Д.

Другим примером, который следует выделить как применение новых технологий, является система дистанционного управления .В настоящее время мы можем управлять оборудованием тысяч километров на расстоянии с помощью ПК, планшета или мобильного телефона через GPS и GSM 3G. Всего несколько лет назад это было немыслимо.

Антонио Родриго проверяет коммутатор

Что, по вашему мнению, отличает Inmesol как компанию?

Наше стремление к совершенству , ценность, которая пронизывает нашу корпоративную культуру и направлена ​​на то, чтобы отвечать на потребности наших клиентов , которые иногда очень специфичны.Мы устанавливаем тесные отношения с клиентами и поддерживаем их от начала до конца проекта.

Какие инновации мы можем ожидать в ближайшем будущем?

Блок управления генератора (распределительный щит) еще не используется как единственная система мониторинга и управления для установки , под этим я подразумеваю, что несколько внешних систем используются для проверки наблюдения, вентиляции и так далее. внутри любой одной установки.Вероятно, это происходит из-за того, что многие клиенты все еще не знают о возможности использования единой системы, поскольку это относительно недавно. Мы полагаем, что имеет тенденцию к устранению этих внешних систем и управлению всем с помощью блока управления генератором , что позволило бы управлять всей системой с компьютера за тысячи миль.

Члены отдела электроэнергетики

Связанные должности

.

ручной коммутатор — это… Что такое ручной коммутатор?

  • распределительный щит — распределительный щит № 1. электрическое устройство, состоящее преимущественно из панели, на которой находятся переключатели или другие средства замыкания электрических цепей; особенно используется для устройств, используемых в телефонных станциях. См. Смысл 2. [PJC] 2. (Телефон)…… Международный коллаборативный словарь английского языка

  • коммутатор — ► NOUN 1) установка для ручного управления телефонными соединениями.2) устройство для изменения соединений между электрическими цепями… Словарь английских терминов

  • Оператор коммутатора — В средних и крупных организациях часто работают операторы коммутаторов; специализированный персонал, который отвечает на общие телефонные звонки в организацию и обычно поддерживает внутреннюю связь через телефоны и пейджеры. В больницах, коммутатор…… Википедия

  • коммутатор — существительное 1》 установка для ручного управления телефонными соединениями.2》 устройство для изменения соединений между электрическими цепями… Словарь новых терминов английского языка

  • коммутатор — Термин, первоначально обозначавший оборудование, работающее с ручным управлением, которое выполняло функции переключения, а теперь обычно применяется к позиции оператора для УАТС… ИТ-глоссарий терминов, акронимов и сокращений

  • Телефонный коммутатор — Коммутатор PBX, 1975 Коммутатор (также называемый ручным коммутатором) представлял собой устройство, используемое для соединения группы телефонов вручную друг с другом или с внешним соединением внутри и между телефонными станциями или частными телефонными станциями ( АТС)… Википедия

  • многоканальный коммутатор — существительное: ручной телефонный коммутатор, в поле разъема которого некоторые или все абонентские линии появляются более одного раза, чтобы быть доступными для всех операторов… Полезный английский словарь

  • Телефонная станция — Оператор телефонной связи вручную соединяет вызовы с помощью пар проводов на телефонном коммутаторе.В области телекоммуникаций телефонная станция или телефонный коммутатор — это система электронных компонентов, которая соединяет телефонные разговоры. Центральная…… Википедия

  • Частная телефонная станция — Частная телефонная станция (PBX) — это телефонная станция, обслуживающая конкретный бизнес или офис, в отличие от телефонной станции, обслуживаемой обычным оператором связи или телефонной компанией для многих предприятий или для широкой публики. УАТС также называют… Wikipedia

  • Деловая телефонная система — Ранняя модель 464G ключевой телефонный аппарат Western Electric Деловая телефонная система — это любая из ряда многолинейных телефонных систем, обычно используемых в бизнес-средах, включая системы от небольших ключевых систем до крупных частных… Википедия

  • Независимая телефонная компания — Независимая телефонная компания в Соединенных Штатах была телефонной компанией, предоставляющей местные услуги, которая не входила в группу компаний Bell system, Ма Белл, до отделения Bell System в 1984 году или распада Bell System .Они…… Википедия

  • Установка коммутаторов Краткое справочное руководство

    Правильная установка электрических распределительных щитов имеет решающее значение для обеспечения эффективного функционирования электрической системы дома. Ознакомьтесь с этим кратким руководством для домовладельцев.

    Электрический распределительный щит — это устройство, через которое электричество направляется от одного или нескольких источников питания в различные более мелкие области использования. Другими словами, это сборка из одной или нескольких панелей, каждая из которых содержит переключатели, которые позволяют перенаправлять электричество.Для установки распределительных щитов необходимо нанять только лицензированного подрядчика по электрике Menlo Park.

    Коммутаторы

    Перед предоставлением разрешения на включение главных распределительных щитов они должны:

    • все отверстия должны быть заполнены для противопожарной защиты и предотвращения проникновения паразитов;
    • быть установлен в подходящем хорошо вентилируемом месте;
    • имеют все ярлыки на своих местах, как предписано Правилами электромонтажа для служб безопасности;
    • имеют все двери;
    • должен быть постоянно зафиксирован и установлен в соответствии со стандартами Правил электромонтажа;
    • Обозначить
    • и обозначить места основного заземления и соединения;
    • иметь свободный доступ без препятствий из-за содержимого здания или оборудования и приспособлений внутри здания;
    • быть защищенным от воздействия пыли и влаги; и
    • быть готовым на 100%.

    Дополнительные требования включают:

    • Все противопожарные двери и детекторы дыма должны быть установлены.
    • При необходимости остановить блокировку дверей коммутационной.
    • При необходимости установлена ​​механическая защита распределительного щита.
    • Запрещается протягивать кабели в шкафы после включения распределительного щита.
    • Все вспомогательные сети должны быть отключены, помечены знаком опасности и заблокированы.
    • Предусмотренный зазор вокруг распределительного щита со всех сторон, через который должны проходить люди, для обслуживания и ремонта.

    Среда коммутационной

    • Сообщите специалистам по строительной безопасности, что монтажные кабели, выходящие из главного распределительного щита, находятся под напряжением с момента получения разрешения.
    • Вывески для аварийного освещения и аварийного выхода должны быть исправны и проверены.
    • В случае, если распределительный щит установлен на автостоянке или ниже, чем парковочные места, должны быть установлены все барьеры, чтобы избежать попадания утечек в главное распределительное помещение.
    • Постоянное освещение главного распределительного щита должно быть завершено и поддерживаться от временного источника до подключения к сети.
    • Указатели должны быть установлены для расположения главного распределительного щита на панели пожарных индикаторов или у каждого входа в здание.

    Наймите лицензированного подрядчика по электрике в Менло-Парке, чтобы убедиться, что все работает правильно!

    Источник: Бесплатные статьи с сайта ArticlesFactory.com


    Как открыть файл SWITCHBOARD? .SWITCHBOARD Расширение файла

    Что такое файл SWITCHBOARD?

    SWITCHBOARD — это расширение файла, обычно связанное с файлами Adobe SwitchBoard Server.Формат Adobe SwitchBoard Server был разработан Adobe Systems Incorporated. Файлы SWITCHBOARD поддерживаются программными приложениями, доступными для устройств под управлением Windows. SWITCHBOARD file относится к категории «Разные файлы», как и 5544 другие расширения файлов, перечисленные в нашей базе данных. Adobe Creative Suite — безусловно, наиболее используемая программа для работы с файлами SWITCHBOARD. Программное обеспечение под названием Adobe Creative Suite было создано Adobe Systems Incorporated. Чтобы найти более подробную информацию о программном обеспечении и файлах SWITCHBOARD, посетите официальный сайт разработчика.

    Программы, поддерживающие расширение файла SWITCHBOARD

    Ниже приведена таблица со списком программ, поддерживающих файлы SWITCHBOARD. Файлы с суффиксом SWITCHBOARD можно скопировать на любое мобильное устройство или системную платформу, но может быть невозможно открыть их должным образом в целевой системе.

    Программы, обслуживающие файл SWITCHBOARD

    Windows

    Как открыть файл SWITCHBOARD?

    Проблемы с доступом к SWITCHBOARD могут быть вызваны разными причинами.К счастью, наиболее распространенные проблемы с файлами SWITCHBOARD могут быть решены без глубоких знаний в области ИТ, а главное, за считанные минуты. Список ниже проведет вас через процесс решения возникшей проблемы.

    Шаг 1. Загрузите Adobe Creative Suite

    Наиболее частой причиной таких проблем является отсутствие соответствующих приложений, поддерживающих файлы SWITCHBOARD, установленные в системе. Решение простое, просто скачайте и установите Adobe Creative Suite.Выше вы найдете полный список программ, поддерживающих файлы SWITCHBOARD, классифицированных в соответствии с системными платформами, для которых они доступны. Если вы хотите загрузить установщик Adobe Creative Suite наиболее безопасным способом, мы рекомендуем вам посетить веб-сайт Adobe Systems Incorporated и загрузить его из официальных репозиториев.

    Шаг 2. Обновите Adobe Creative Suite до последней версии

    Если в вашей системе уже установлен Adobe Creative Suite , а файлы SWITCHBOARD по-прежнему не открываются должным образом, проверьте, установлена ​​ли у вас последняя версия программного обеспечения.Разработчики программного обеспечения могут реализовать поддержку более современных форматов файлов в обновленных версиях своих продуктов. Причина, по которой Adobe Creative Suite не может обрабатывать файлы с помощью SWITCHBOARD, может заключаться в том, что программное обеспечение устарело. Самая последняя версия Adobe Creative Suite обратно совместима и может работать с форматами файлов, поддерживаемыми более старыми версиями программного обеспечения.

    Шаг 3. Установите приложение по умолчанию для открытия файлов SWITCHBOARD в Adobe Creative Suite

    Если у вас установлена ​​последняя версия Adobe Creative Suite, но проблема не устранена, выберите ее в качестве программы по умолчанию, которая будет использоваться для управления SWITCHBOARD на вашем устройстве.Метод довольно прост и мало отличается в разных операционных системах.

    Выбор приложения первого выбора в Windows

    • Выберите пункт «Открыть с помощью» из меню файла, доступ к которому можно получить, щелкнув правой кнопкой мыши файл SWITCHBOARD
    • Затем выберите вариант Выбрать другое приложение, а затем с помощью Дополнительные приложения откройте список доступных приложений
    • Чтобы завершить процесс, выберите «Искать другое приложение на этом ПК» и с помощью проводника файлов выберите папку установки Adobe Creative Suite.Подтвердите, отметив Всегда использовать это приложение, чтобы открыть поле SWITCHBOARD files и нажать кнопку ОК.

    Выбор приложения первого выбора в Mac OS

    • Щелкнув правой кнопкой мыши на выбранном файле SWITCHBOARD, откройте меню файла и выберите Информация
    • Перейти к разделу Открыть с помощью. Если он закрыт, щелкните заголовок, чтобы получить доступ к доступным параметрам

    IEEE 45.7-2012 — Рекомендуемая практика IEEE для электроустановок на судне —

    Рабочая группа

    45_WG — Рабочая группа по электроустановкам на судах

    Председатель рабочей группы

    Дуайт Александр

    Комитет по стандартам
    Общество
    Менеджер программы IEEE
    Существующие стандарты

    Предоставляется консенсус по рекомендуемым методам тестирования систем в морской электротехнике применительно к судам, судовым системам и оборудованию.

    Рекомендации по проектированию систем выработки, распределения, движения, нагрузок и оборудования на торговых, торговых и военно-морских судах рассматриваются в этом документе.

    В этом документе установлены рекомендации по средствам управления, приложениям управления, аппаратуре управления и автоматизации на судах.Эти рекомендации отражают современные технологии, инженерные методы и инженерные практики. Этот документ предназначен для использования вместе с IEEE Std 45 (TM).

    Эта рекомендуемая практика охватывает вопросы электробезопасности для судовых электрических систем и оборудования, включая обзор фундаментальных концепций, относящихся к электробезопасности, а также разработку программ электробезопасности и методов работы, связанных с эксплуатацией и обслуживанием судовых систем распределения электроэнергии.

    Рекомендации по выбору, применению и установке систем электроснабжения, сигналов, управления, данных и специальных морских кабельных систем на борту судна.

    В этом документе представлены рекомендации по системному проектированию, проектированию и интеграции электроэнергетических систем на уровне всего судна от концептуального проектирования до установления исходных условий проектирования до детального проектирования.В этом документе установлены рекомендации для систем переменного тока, систем питания постоянного тока, аварийных систем питания, берегового электроснабжения, качества обслуживания, качества электроэнергии и гармоник, электрических силовых установок и систем маневрирования, двигателей и приводов, подруливающих устройств и систем рулевого управления на борту судов. Эти рекомендации отражают современные технологии, инженерные методы и инженерные практики. Этот документ предназначен для использования вместе с серией документов IEEE 45 (TM).

    Оставить комментарий
