Мостики холода при утеплении лоджии: «Мостики» холода на балконе при его утеплении

Опубликовано в Разное

18 Мар 2021

Содержание

«Мостики» холода на балконе при его утеплении

Металлические профили примыкают к очень холодному бетону зимой, образуя мостики холода или даже мосты холода. К тому же металлические профили всегда покрыты смазкой, которая осталась на них с завода при прокатке и пена к ним не прилипает.

Самое стандартное утепление балкона делается по такой схеме, как на рисунке. Профили (металлические!) и между ними обычный пенопласт (чаще всего, а иногда и дорогой – экструдированный). Пропенивание стыков и дальше обшивка панелями или вагонкой. И утепление с отделкой готово. Но, будьте уверены, что мостики холода на балконе остались и в огромном количестве.

Заказчик ждет зимы в полной уверенности, что теперь у него зимой будет тепло на балконе: окна стоят пластиковые, стены утепленные.

Но приходит зима и наступает разочарование. Выясняется, что вынести цветочки или стол с компьютером поставить не получиться. Холодно.

Конечно, с профилем удобно работать – он ровный, но то, что остались мостики холода или даже можно сказать – мосты

, никого не заботит.

Ведь профиль прикручен к холодному парапету (чаще всего бетонному), который имеет температуру окружающей среды. – 30 градусов на улице, значит и парапет будет ненамного теплее. Охлаждается до минуса и шуруп, который крепит отделочные материалы к профилю. Ладно, если это вагонка или пластиковые панели, а если это гипсокартон? Вот гипсокартон по такой схеме крепить нельзя ни в коем случае. Все шурупы промокнут вокруг шляпок.

Утеплить так можно, только тепла не будет

К тому же металлические профили всегда покрыты смазкой, которая осталась на них с завода при прокатке и пена к ним не прилипает. Отстает со временем утеплитель от профилей или даже сразу. А это обязательно сквозняки на балконе.

К тому же профиль полый внутри и это отличная магистраль для сбора и распределения холодных потоков внутри стены. А место, где сквозняк себе найдет выход будет обязательно. Как известно из поговорки: он “всегда дырочку найдет”. Когда работает бригада, которая не специализируется, именно, на утеплении балконов в многоэтажных домах, то будьте уверены, что там будут не “дырочки”, а щели и дыры. И дело не в небрежности, а в отсутствии видения инженерной задачи в целом. Лишь бы внешний вид был, но это неправильный подход.

Ведь по такой схеме утепления даже проводят соединение балкона с комнатой. При поступление теплого воздуха из квартиры, который имеет повышенную влажность, начинает выпадать конденсат на участки, где нет утеплителя под обшивкой и тем более, где шурупы под отделкой. Панелям и вагонке ничего не будет, а обои на гипсе отстанут.

Конечно, на таком балконе будет несколько теплее, чем на улице, но разве есть разница будет на нем -20°С, как на улице или же -5°С. Только что курить будет комфортней.

Те, кто утеплил себе так могут сказать, что зимой он на балкон в рубашке выходит. И это правда. Днем от солнышка такой балкон разогреется и можно будет даже открыть дверь в комнату. Но ночью, он опять остывает и начинает охлаждать комнату. Приходится закрывать дверь. За ночь он окончательно остывает и уходит “в минус”. Днем он снова нагревается от солнца и можно снова выходить в рубашке.

Вот такой цикл всю зиму. Какие тут обои могут быть?

Отделка только вагонкой или панелями

Правда, обои не поклеить на таком балконе – только вагонка или панели. Отстанут из-за конденсата. И цветы с компьютером не поставить, конечно. Т.е. это самая стандартная холодная отделка балкона, только днем на нем более-менее тепло.

Большого ума не надо разместить профили (металлические!) на стене лоджии и разложить между ними изовер или пенопласт, прикрутить гипсокартон и потом ждать тепла зимой на таком “утепленном” балконе. Большинство людей считает это достаточным … до первой зимы. А потом, когда сквозняк и холод с балкона “достанут” – закрывают все примыкающие к балкону (лоджии) помещения, и вся семья переезжает в оставшиеся комнаты.

Такой способ утепления, показанный на рисунке, тоже имеет право на жизнь. Пенополистирол – хороший термо- и шумоизолятор. После такой обработки стен и парапета, на балконе будет тише и теплее. Для многих другого и не надо. Вот и хорошо. Но мы работаем для других, для тех кому нужна настоящая комнатная температура на балконе зимой.

Теплый Балкон, 2013 г.

Балкон утеплили, а мостик холода остался: как избежать досадной ошибки

Стандартный вариант утепления балкона – из металлических профилей собирается каркас, в секциях которого закрепляются плиты пенопласта. Стыки заполняются монтажной пеной, сверху набивается вагонка или другой отделочный материал. При таком методе утепления балконов остается огромное количество мостиков холода, которые негативно влияют на уровень комфорта. Как же правильно утеплить балкон, чтобы на нем можно было обустроить рабочее место или выращивать цветы зимой?

Что такое мостики холода?

Понятие “мостик холода” обозначает любой участок конструкции утепления, который отличается от других повышенным показателем теплопроводности, если сравнивать его с материалами, из которых изготовлена основная конструкция. Еще одна трактовка – это точки повышенного оттока тепловой энергии. При этом теплопотери в таких местах могут достигать 50%. Наиболее популярные температурные мосты:

Перекрытия из железобетона, несущие плиты.
Система крепежа для фасадного утеплителя.
Монолитный пояс из железобетона.
Система крепежа для фасадов.
Различные стыки.
Сквозной крепеж.
Стыки фундамента, цоколь.
Выходы на веранду или балкон.

Любой опытный строитель стремится к тому, чтобы избавиться от всех возможных точек потери тепловой энергии.

Как качественно утеплить балкон

Чтобы правильно утеплить балкон, нужно прислушаться к советам опытных строителей. Специалисты выделяют 6 этапов, каждый из которых по-своему важен для достижения желаемого результата.

Планировка

Первое что нужно сделать – продумать будущую планировку. Это может быть изолированная комната или объединение доступной площади со смежным помещением (частичный снос стены и оконного проема). Нельзя забывать о том, что система центрального отопления не может распространяться на эту комнату.

Выбор стеклопакетов

Одни из важных этапов по исключению мостиков холода – правильный выбор и установка стеклопакета. Наиболее популярный вариант – пластиковые рамы с двухкамерными стеклами. Работы по установке лучше доверить профессионалам.

Гидроизоляция

Балкон сильнее всего подвергается воздействию факторов окружающей среды. Проблему с повышенным уровнем влажности знают многие жильцы многоквартирных домов. Чтобы избавиться от нее, нужно сделать качественную гидроизоляцию. Трещины, щели, любые пустоты необходимо заделать с помощью полиуретанового герметика. Основные поверхности защищаются от проникновения влаги специальной мембраной.

Утеплитель

Для надежной защиты балконного помещения от холода нужно использовать качественный утеплитель. Наиболее эффективный вариант по мнению строителей – каменная вата. Данный материал обладает множеством преимуществ, которые делают его более актуальным перед аналогами.

Последовательность действий

Первыми этапами должны идти установка стеклопакетов, герметизация щелей, зазоров, основных поверхностей. После этого необходимо провести проводку, установить выключатели, розетки. На поверхностях с подготовленной гидроизоляцией закрепляется каркас из деревянных брусков. Секции каркаса заполняются панелями каменной ваты. После этого можно приступать к дальнейшим работам.

Пароизоляция

При постоянных температурных перепадах на поверхностях утеплителя будет скапливаться конденсат. Для того, чтобы избежать данной проблемы, нужно закрепить поверх каменной ваты слой пароизоляции. Поверх пароизоляции набивается контр-обр

Мостики холода, утечки тепла из дома

Нужно узнать, где тепло покидает дом? Далее приведены описания типичных мостиков холода для жилых домов, и методы предотвращения сверхнормативных энергопотерь. Ведь мостики холода — невидимые враги утепления дома, — приносят много ущерба.

Обнаружить места, из-за которых приходится сжигать больше топлива не столь просто. Обычно выручает визуальный осмотр, анализ конструкций, поиск струй воздуха, а также использование прибора под названием тепловизор.

Как проявляются мостики холода

Мостики холода в доме можно обнаружить по пониженной температуры, сухости воздуха, росы (увлажнения) на поверхностях, и возникновению очагов плесени. Также они влекут повышенные затраты на отопление, заподозрить существование больших утечек тепла в отдельных, в скрытых местах, можно по признакам большого расхода денежных средств на поддержание температуры.

Беспокоится нужно по поводу появления плесени. Мокрая стена влечет за собой угрозу здоровью.

Даже если нет особых признаков мостиков холода, рекомендуется проверить качество утепления в трудных местах визуально. Определить, хотя бы на ощупь увлажненность конструкций и слоя утепления. Наличие воды в конструкциях говорит о нарушении парообмена, неправильно выполненных работах по утеплению, и о возникновении масштабных повышенных утечек тепла.

Полезно посмотреть на дом зимой через тепловизор. При этом здание хорошенько разогревается изнутри, а съемка ведется при значительных отрицательных температурах. Обязательно делаются снимки, в разных местах, в разных ракурсах, которые потом анализируются.

Места утечек тепла нужно запротоколировать, очертить прямо на конструкциях, и устранить до следующей зимы.

Почему возникают утечки тепла

Мостики холода в доме — итог ошибочных действий, возможно, как проектировщиков, так и строителей.

В проектной документации может быть заложено что-то такое, что приведет к утечке тепла. Часто проекты не проработаны в отношении теплоизоляции, над этим, продающие проекты люди, особо головы не ломают.

Желательно проштудировать проект с архитектором на предмет утепления, уделив внимание теплоизоляции выступов, ограждений, трубопроводов, подвала, подполья…

Строительные бригады зачастую относятся к утеплению как к второстепенному вопросу: делают его спустя рукава, оставляя щели, недоукладывая, недонося… Ведь все может быть спрятано за отделкой, а недостатки проявятся только зимой.

За строителями необходим технический надзор, особенно когда вопрос касается утепления. Проектные решения должны выполняться точно, иначе могут быть проблемы, и возникнут большие суммы денег выброшенных.

Далее несколько наиболее типичных ситуаций по возникновению ущерба вследствие утечек тепла и обычные места мостиков холода.

Бегство тепла через вспомогательные конструкции

Могут быть самые разнообразные конструкции из металла, бетона, железобетона, и других плотных материалов, которые стыкуются с основными конструкциями дома.

Пример, — балкон на защемленных в стене металлических швелерах. Такие выступающие части создадут значительные утечки тепловой энергии, если их не теплоизолировать со всех сторон.

Также и другие мелкие металлические конструкции, пробивающие слой утепления, на которые что-либо навешивается, значительно вредят «делу теплоизоляции».

Но как подвесить, например, светильник над крыльцом, чтобы это не увеличивало затрат на отопление?

Имеются специальные крепления для навесных монтажей, под разную нагрузку, в которых тепловой поток прерывается (ослабляется) специальными изолятором. Такими изделиями нужно пользоваться.

Также, проектами часто предусматриваются приставные конструкции, которые не стыкуются с домом, а находятся рядом, всегда в холодном состоянии и опираются на свой фундамент. Между ними и домом остается шов, или пустой или заполненный теплоизолятором.

Все примыкания к дому должны быть теплоизолированы.

Фундамент охлаждает дом

Фундаментно-цокольная часть не редко остается не утепленной вовсе. Это охлаждение приводит к примеру к грибковым образованиям в увлажненных нижних углах. Цоколь выше уровня земли теплоизолировать наиболее просто. И это значительно повысить энергосбережение.

Утепление же фундаментной стенки вряд ли будет экономически целесообразными мероприятием в связи с большим объемом земельных работ. Но это является основным действием, сохраняющим целостность этой конструкции в контакте с водой и отрицательной температурой. Насколько это важно нужно решать по конкретным обстоятельствам.

Сопутствующее мероприятия (или главное при обеспечении устойчивости фундамента) – закрытие теплоизолятором от мороза полоски грунта по периметру дома, обычно под гидроизолированной отмосткой. Подробней об этих важных и масштабных строительных процессах можно узнать на страницах далее.

Примыкание крыши

Утечка тепла по контуру крыши — зеркальное отражение ситуации с фундаментом. Но если фундамент невозможно утеплить снизу (он утепляется только по бокам), то верхний торец стены утеплить нужно обязательно.

Самые труднодоступные щели и углы могут быть засыпаны, например, крошкой пенопласта или утеплены другим утеплителем в соответствии с нормами.

Как правило, тепловизор явно указывает на утечку тепла по углам потолка, если исследование вести изнутри комнаты.

Швы по контуру дверей и окон – места сквозняков

Строительные нормы и правила, указывают, что швы по контуру дверей и окон должны быть заделаны вспенивающимся теплоизоляционным, скрепляющим материалом. Вездел применяют монтажную пену.

Но, правилами также предусматривается и защита этой монтажной пены от влаги, — изнутри дома сплошным пароизолятором, а с наружи — паропроницаемой лентой-гидроизолятором.

Этого не делает практически ни одна организация, вставляющая окна-двери.

В результате шов напитывается водой от дождя снаружи, или от пара изнутри, материал теряет свойства, разрушается, возникают сквозняки.

Ремонтировать это можно разбирая облицовку, удаляя старые остатки пены, запеневая заново, и делая ограждающую изоляцию шва по правилам, или хотя бы штукатурными составами.

Нарушение строительных работ – насыщение водой

Утечка тепла может быть там, где заподозрить ее можно меньше всего, — распределенной по всей площади теплоизоляционного слоя. Т.е. здесь просто снижена эффективность утепления.

Возможно увеличение влажности, замачивание как несущего слоя, так и терморазрывного. Нарушение вентиляции над пластом, или применение запирающего воду ограждения, неправильное чередование слоев в зависимости от их способности пропускать через себя мельчайшие сборища молекул Н2О, — все это ведет к насыщению влагой.

Для устранения иногда достаточно просто открыть вентиляционные зазоры снизу и сверху, удалить лишний материал, закрывающий доступ воздуха.

Но иногда можно устранить только переделкой конструкции, например, если минеральная вата уложена под массивную стяжку, и там напитывается водой из подполья.

Плотную минеральную вату под сплошным ограждением, под штукатурным слоем, стяжкой нужно применять с осторожностью, учитывая гигроскопичность материала, если имеется риск насыщения паром, то лучше заблаговременно применить экструдированный пенополистирол или пенополиуретан.

Сквозняк уносит больше всего тепловой энергии

Бывает что утеплитель является единственным плотным разделителем между теплым и холодным воздухом. В этом случае слой утепления должен обязательно дополнятся сплошной ветрозащитой, чтобы уменьшить воздухопроницаемость. Продуваться насквозь могут как ватные материалы низкой плотности (менее 100 кг/м куб), так и плитные по швам, уложенные без клеевого соединения.

Сквозняк сопутствует неплотностям вокруг окон и дверей. Также он может быть в кровле, когда утеплитель вставляется между стропил, а над ним обязательно организовывается вент. зазор. Или на лоджии — утеплитель вставляется между обрешеткой, а перед ним лишь пластиковая облицовка.

Или же в вертикальных швах между крупными блоками с пазогребенной формой боковин. В этом случае, помимо обязательной внутренней пароупорной сплошной штукатурки, воздухопроницаемость может уменьшать сплошной наклеенный слой ватных или газобетонных утеплителей.

Найти сквозняк можно и без приборов, по ощущениям. Он подлежит немедленной тщательной заделке с двух сторон конструкии по возможности.

Обычная же ситуация – неплотное прилегание открываемых створок-рам-дверей, подлежит немедленному устранению. Вместо нерегулируемого сквозняка, нормальное воздухопоступление обеспечивается приточными клапанами – регулируемыми устройствами, подробнее об этом можно найти в других разделах далее.

Щели между листами утеплителя — большая проблема

Почему утеплитель
Возвращаясь к теме распределенного по всей площади мостика холода, — типичная ситуация, — не заделанные щели между листами утеплителя. Владельцы могут искать увлажненность, а на самом деле имеются вещи вообще не устранимые – теплоизолятор попросту отсутствует на месте щелей под штукатурной отделкой или под стяжкой.

Сделанная тяп-ляп теплоизоляция может на 30 — 50% потерять свою эффективность, из-за строительной халтуры.

Все щели подлежат плотной заделкой обрезками, крошками, стружкой того же материала. Возможно с фиксацией герметиком. Монтажная пена в ряду пароизоляционных не допускается, так как всасывает влажность, разрушается от воды.

Стропила, лаги – обычные мостики холода

Мостики холода могут быть заложены в конструкцию преднамеренно, «своими руками». Они состоят из деревянных балок, досок высотой 10 — 20 сантиметров, между которыми располагается я утеплитель с сопротивлением переносу теплоэнергии в 4 -7 раз больше чем у дерева.

В принципе это плохо. Лучше обустроить все таким образом, чтобы деревянные несущие обрешетки закрывались слоем утеплителя полностью. С деревом, для его сохранности, лучше применять паропропускные материалы.

Не в ладах с толщиной – деньги на ветер

Самый большой мостик холода по всему дому или в отдельном его месте создается тоже сознательно. Представляется, что утеплитель не дешев, и достаточно его применить слоем 5 см, вместо 20 см которые рассчитываются исходя из предложений нормативов по экономической целесообразности.

Получается выдуманная экономия, с большими затратами на работу и на отделку. В результате экономической отдачи от утепления просто не возникает, созданные конструкции подпадают под понятие мостик холода или утечка тепла. Дополнить толщину бывает невозможно, нужно переделывать заново.

Будущие потери энергии легче предупредить во время строительства, выполнения работ по теплоизоляции дома. Гонятся за ними затем самостоятельно с молотком, пилой и куском пенопласта – дело не совсем благодарное. Внимание к процессу утепления дома, избавляет от подобных проблем.

Как устранить мостики холода в каркасном доме при строительстве при утеплении: в окнах и лоджии- Обзор +Видео

Для сохранения энергии и тепла в доме идеальной была бы ситуация, при которой теплоизоляция будет устроена непрерывно по всему дому.

Но в доме есть такие места, где теплоизоляционную систему необходимо прерывать (например, вокруг окон и дверей). От качества исполнения данных узлов на прямую будет зависеть утечка через них тепла.

Если сравнивать с остальными стенами, то данные места можно охарактеризовать более низким сопротивлением к теплопередаче, и называют их мостиками холода. При их появлении возрастают и расходы на отопление. Принято считать, что мостики холода в домах могут быть причиной потери тепла до 1/3 части.

[contents]

Мостики холода – это причина возникновения на стенах сырости и плесени. Снижение температуры на внутренних поверхностях ограждающих конструкций вызовет смещение точки росы и в результате конденсацию водяного пара.

В местах появления сырости появляется и пыль, образуются черные и грязные пятна. А пыль — это идеальная питательная среда для большинства микроорганизмов и домовых грибов, поэтому пятна достаточно быстро покрываются плесенью.

Возможных мест, где могут появиться мостики холода в каркасном доме, очень много. Например, в каркасной конструкции дома мостиками холода являются стойки. Если стойки сделаны из дерева, то мостики будут выражены слабо ввиду сниженной теплопроводности древесины.

При теплоизоляции потолка так же балки перекрытия будут являться мостиками холода, а стропила являются мостиками при теплоизоляции крыши. Если стена имеет многослойную конструкцию — это может стать проблемным при установке коленчатых мансардных стен либо наружных железобетонных лестниц. Очень слабым местом появления мостиков холода является железобетонная плита перекрытия.

Причина появления данной проблемы заключается в следующем: наружная и внутренняя кладки стены усаживаются по-разному. Для того, чтобы не было смещения плоскостей, приходится выносить перекрытия между этажами за внешний предел дома, и на них уже опирать две стены.

Вставку устанавливают следующим образом: оставляют специальный разрыв в слое бетона, к арматуре прикрепляют теплоизоляционный материал и уже после заливают бетонной смесью. Такое решение является более экономически верным, хотя, стальной каркас отдает тепло, и могут заново образоваться мостики холода в стене. Существует более дорогой вариант, и более эффективный: сделать специальный разрыв и в бетоне и арматуре, установить в них теплоизоляционные строительные материалы и уже тогда все залить бетонной смесью.

Мостики холода можно разделить на такие, которых можно избежать, и на такие с которыми придется смириться.

Ниже рассмотрим места образования мостиков холода:

Как выявить мостики холода

Оконные и дверные проемы. Даже при самых теплых окнах и дверях они всегда будут более холодными, чем сплошная монолитная стена. И если в гостиной комнате установлены большие окна, именно эта стена будет иметь более сниженные показатели сопротивления тепловой отдачи. Расположенные на южном фасаде большие окна впускают в дом гораздо больше тепла, чем отдают.
Контуры дверных и оконных проемов являются уязвимыми местами для мостиков холода, и часто именно они упускают тепло. Для этого нужно обратить особое внимание на способ их установки, предусмотреть закладные элементы и применить теплоизоляционные строительные материалы для удержания тепла.
Балконы и лоджии. Чем сложнее форма дома и чем больше декоративных деталей украшают его внешний фасад, и тем труднее выполнять теплоизоляцию качественно. Огромное количество проблем для установки теплоизоляции создают балконы и лоджии. Требования конструкции к прочности балкона выполняются достаточно строго, но место примыкания балконной плиты к перекрытию становится основным путем для утечки тепла. В этих местах наиболее часто возникают плесень на штукатурке внутри дома.

Мостики холода и его разрыв

Достаточно простой способ ликвидировать образования мостиков холода на балконе — это применение теплоизоляционных балконных деталей и элементов. Состоят они, как правило, из арматуры и термовкладыша. Арматура балконных деталей и элементов выполняется из высокосортной стали, обладающей маленькой теплопроводностью.

Эти элементы и детали можно применять в разносложных стенах. Доступны разные типы балконных элементов и деталей, которые можно использовать для каждого вида балкона.

Точечные мостики холода

Наиболее часто приходится что-то крепить к фасаду дома: ограждение лоджии, навес над входом, и прочее. Данные элементы крепятся непосредственно к стене, а не к слою изоляции. Благодаря этому и возникают точечные мостики. У вас не получиться их избежать, но сейчас на строительном рынке появились специальные анкеры, при помощи которых можно сделать качественную теплоизоляцию мостиков холода.

Химические анкеры принято подразделять на два типа: ампульные и инъецирующие. Использование ампульных анкеров заключается в следующем.

Необходимо просверлить отверстие в стене, после очистить его при помощи нейлоновой щетки; далее вставить в это отверстие ампулу, содержащую в разных соотношениях смолу и отвердитель.

При вбивании в отверстие крепящего стержня, ампула разрушается, и ее содержимое перемешивается; через несколько часов анкер можно смело нагружать. Использование инъецирующих анкеров связано с применением монтажного пистолета, в картридже которого в различных секциях и соотношениях находятся смола и отвердитель.

Они будут смешиваться при сжатии картриджа и через специальное сопло поступать в отверстие, в которое затем вставят крепящий стержень. Использование химических анкеров исключает все контакты стены со стальными соединительными деталями и элементами, как следствие, предотвращаются мостики холода.

Образование щелей между плитами

Плиты пенополистирола или минеральной ваты должны соединяться очень плотно встык, иначе между ними могут остаться щели.

Как правило, строители стараются исправить плохое положение, заполняя все щели клеем, который имеет плохие теплоизоляционные свойства и параметры по сравнению с изоляционным строительным материалом.

И в результате данные щели становятся открытыми мостиками холода, а это значительно уменьшает эффективность утепления.
<noscript><img src='/800/600/https/image.isu.pub/131128094741-cea5c94b3ee7fe86c4085620153d5ecd/jpg/page_46.jpg' /></noscript> youtube.com/embed/3_h5bzS0Dg0″ frameborder=»0″ allowfullscreen=»allowfullscreen»/>

Цокольный этаж

Между слоями теплоизоляции цокольного этажа и стеной дома необходимо оставить дилатационную щель. В нее поместить уплотнительную специальную ленту.

Проблемы возникают когда при строительстве про эту ленту забывают: в таком случае образуется сильный линейный мостик холода. При воздействии высокой температуры пластические массы вытекают из щелей.

Помимо ленты, можно использовать и другие средства, такие как, забутовочный шнур – он хорошо удерживает массу и в значительной степени ограничивает ее чрезмерное расходование.

Растворные швы в кладке также будут являться мостиками холода. Стена из термоэффективных блоков может потерять свои теплосберегающие показатели и свойства, если она дополняется обыкновенным силикатным кирпичом, это неизбежно приведет к возникновению мостиков холода.

Мостики холода и их изоляция

Швы очень хорошо промерзают и гораздо быстрее блоков. Именно поэтому при утеплении мостиков холода используют раствор для кладки, который идет менее теплопроводным, например с применением перлитового песка, а швы выполняются как можно тоньше. Качественно выполненные блоки, у которых геометрические параметры строго стандартизированы, необходимо укладывать на специальный клей. Тогда и толщина их шва будет получаться всего 3 мм, и влияние мостиков холода сведется к минимуму. А при кладке из обычного силикатного кирпича это недостижимо.

Теплоизоляция мостиков холода

Согласно определениям строительных словарей «мостиками холода» являются элементы строительной конструкции или монтажного шва, который имеет высокую теплопроводность. В зимнее время года «мостик холода» усугубляет возможность образования конденсата и сырости на внутренней поверхности монтажного шва или откоса, и в качестве последствия появляется плесневый грибок.

В месте образования мостика холода температура поверхности стен понижается и в холодное время года становится ниже температуры точки росы, равной 9° C (в случае комнатной температуры около 20 °C и влажности воздуха около 50%). Точка росы — это температура, при которой воздух, имеющий определенную исходную температуру и относительную влажность, больше не в состоянии поглощать влагу и конденсирует ее на поверхности с минимальной температурой. Устранение «мостиков холода» обязательно по энергетическим и санитарно-гигиеническим нормам.

Виды мостиков холода

Мостики холода, обнаруженные с помощью тепловизора

Специалисты выделяют два вида мостиков — материальные и геометрические.
Материально обусловленные мостики холода появляются там, где не оборудована теплотехническая однородность конструкции. Такая неравномерность может быть вызвана использованием в узле материалов с разными прочностными и, как следствие, с различными теплопроводными характеристиками.

Примером тому могут стать строительные элементы сопряжения конструкций из бетона с кирпичной или блочной кладкой. В другом случае теплотехническая неоднородность может быть спровоцирована дефектами, возникшими в процессе эксплуатации. Например, разрушенные в процессе эксплуатации межпанельные швы. Выполненные из различных по теплопроводности материалов соединения, которые работают при разнящихся температурах, создают конструктивно обусловленные мостики холода.

К материально обусловленным мостикам холода можно отнести:

оконные и дверные примыкания и перемычки;
бетонные колоны и перекрытия, выходящие на фасад здания;
межпанельные швы;
ограждающие конструкции цокольных и подвальных этажей выше планировочной отметки;

Геометрически обусловленный мостик холода — это конструктивный элемент здания, который имеет различные по площади внешние и внутренние поверхности. Теплопередача в таких конструкциях характеризуются двух- или трехмерным тепловым потоком, в связи с чем через такой строительный элемент на единицу площади поверхности проходит больше теплоты, чем через другие ограждающие конструкции здания

К геометрически обусловленным мостикам холода можно отнести:

выступающие конструкции и опоры;
оконные и дверные примыкания;
внешние и внутренние угловые соединения ограждающих конструкций и стен.

Температурный профиль выступающих конструктивных элементов, определяется пониженной температурой на внешней поверхности и ярко выраженным перепадом значений температуры на внутренней поверхности ограждающих конструкций.

Предпосылки возникновения

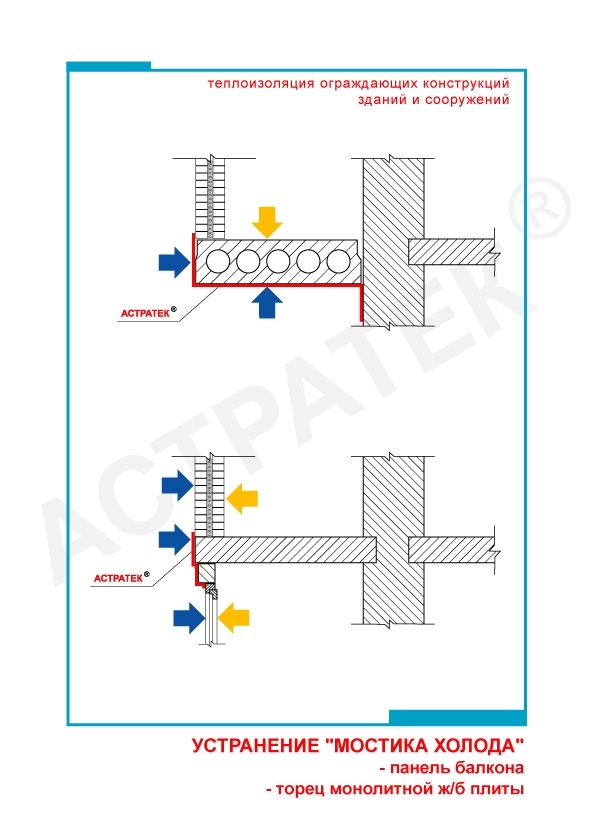

Мостики холода на балконе

Как было уже сказано выше, профессиональными строителями выделяются две разновидности мостиков холода – материальные и геометрические. Причиной возникновения геометрических мостиков холода является конструктивные и архитектурные особенности строений.

Как правило, такими мостиками являются швы зданий, места, где соединяются внутренние и внешние стены, стыки элементов – стен, полов, потолков, оконные и дверные проемы и множество других «опасных» мест. Материальные мостики холода возникают из-за сочетания в одном элементе здания материалов, имеющих различный показатель теплопроводности. Чаще всего геометрические и материальные мостики холода появляются в одних и тех же местах.

Именно поэтому на всех этапах возведения здания, начиная с разработки технической и проектной документации и заканчивая выполнением непосредственно строительных работ, важно учитывать возможность возникновения мостиков холода в тех или иных зонах для того, чтобы и уменьшить их общее число и минимизировать уровень теплопотерь.

Последствия мостиков холода

Повышенный расход энергии;
Повышенная вероятность образования плесени;
Трещины вследствие напряжения.

Как предотвратить появление «мостиков холода»?

Мостики холода

В основном проблема мостиков холода – это проблема однослойных конструкций стен, которые применялись в домах прошлых лет (сплошной кирпич, керамзитобетон и т.д.). В таком случае слабой зоной является сама стена вокруг оконной коробки в силу ее низкого сопротивления теплопередаче. На откосе появляется участок с температурой поверхности ниже точки росы. На этом участке, во-первых, происходят высокие теплопотери, во-вторых, на нем выпадает конденсат. Если конденсация влаги на откосе происходит часто, то впоследствии на этих местах может образоваться грибок (плесень).

В экстремальных случаях (низкокачественный силикатный кирпич, некоторые серии панельных домов) возле оконной коробки со стороны помещения на стене могут быть отрицательные температуры. При такой ситуации окно обречено на то, чтобы по нему низвергался «Ниагарский водопад» конденсата, также возможно образование льда на особо холодных участка.

Для того, чтобы избежать подобных неприятных ситуаций — необходимо заранее подумать о профилактике поверхностей от мостиков холода. Однако даже если вы не успели позаботиться об этом — есть возможность избавиться от такой проблемы. В таком случае на помощь приходит напыляемая теплоизоляция ППУ Экотермикс, которая за счет своей технологии позволяет заполнить любые зазоры и щели. Особенно это важно при сложных конструкциях, там где минераловатные утеплители не справляются с такими ситуациями, образуя стыки, за счет которых появляются большие потери тепла.

Если вы хотите узнать более подробную информацию о Экотермикс и о его борьбе с мостиками холода — звоните по телефонам в контактах! Будем ждать ваших звонков!

Мостик холода в металлическом каркасе

Утепление фундаментальных стен по старым нормативам — изнутри здания — обеспечивает наличие мостиков холода. Они негативно влияют на теплоизоляцию дома, микроклимат и степень влажности в помещении. Сейчас более рационально при строительстве дома утеплять все стены исключительно изнутри. Такой способ позволяет избежать разницы в сопротивлении теплопередачи разных участков стены, вследствие этого не будут образовываться мостики холода.

Что такое «мостик холода»

Мостик холода – участок стены, чаще всего в местах стыка с другой поверхностью, через который теряется около половины тепловой энергии дома. Такие потери ведут не только к отсутствию комфортабельности жилья, но и к значительному уменьшению срока эксплуатации здания.

Температурный мост способствует образованию на внутренней поверхности стен большого количества конденсата. Мостики холода, обеспечивая низкую теплопроводность, медленно разрушают строение. Поэтому при проектировании дома нужно учесть, что рациональней утеплять стены снаружи – так будет в меньшей степени теряться необходимая для отопления тепловая энергия, как следствие, будут сокращаться материальные затраты проживающих.

Где они находятся

Определить место, обеспечивающее потери тепла, достаточно просто. Мостики холода наиболее часто находятся в местах перехода поверхности, изготовленной из одного материала в поверхность с основой из другого материала.

Это могут быть бетонные колонны, фундаментные стены, швы между кирпичами и блоками, оконные или дверные проемы, место стыка крыши или пола со стеной. Мостиком большой протяженности также можно назвать лоджии и балконы – эти зоны обеспечивают наибольшие теплопотери, но при этом их сложнее всего полностью нейтрализовать.

Крепежные элементы теплоизолирующих материалов (дюбели) также являются мостиками холода, поэтому проводя утепление дома нужно соблюдать все правила, иначе в этой процедуре не будет смысла.

Последствия высокого теплообмена

Если помещение теряет достаточное количество тепла, на внутренней поверхности стен образуется конденсат. Как известно, к такому месту наиболее сильно притягивается пыль, поэтому мостик будет хорошо заметен даже невооруженным глазом.

Вслед за пылью на стене быстрыми темпами начинает развиваться плесень и грибковые микроорганизмы. Избавиться от нее почти невозможно, так как даже после покраски или проведения косметического ремонта на обновленной поверхности быстро проступает плесень и ухудшает микроклимат дома.

Предотвратить ее появление поможет лишь полное устранение мостика холода. Чтобы нейтрализовать их, следует также соблюдать некоторые правила, ведь некачественно проведенное утепление внешних стен или фундамента может повлечь за собой увеличение показателя теплопроводности, вследствие использования металлического каркаса.

Как избавиться от мостиков холода

Чтобы нейтрализовать высокие теплопотери, необходимо тщательно продумывать проект дома и способ его утепления. Если же исправить эту проблему необходимо уже в построенном доме, то поможет утепление стен снаружи. Подобное действие изменит точку росы, что снизит потери тепла через стены.

Можно для точности определения мостиков холода заказать тепловизионную съемку. Так, появится точное указание мест, обеспечивающих теплопотери, и их можно будет устранить.

При наружном утеплении стен важно учитывать расстояние, на которое выступает каркас, обустроенный для пенополистирольных плит. Так как он выполнен в большинстве случаев из металла, могут образоваться новые мостики холода, что значительно усугубит ситуацию с поддержанием тепла в доме.

Правильное утепление мостиков холода – это единственное решение для борьбы с ними.

Утепление стен

Независимо от материала, использованного для возведения стен, в них всегда остаются щели, швы, либо неплотно соединенные угловые элементы.

Дом, построенный из газосиликатных блоков, может иметь множество температурных мостов в местах цементных швов. Такую стену в обязательном порядке необходимо утеплять, иначе можно жертвовать своим здоровьем и затратами на отопление квартиры. Еще одним возможным вариантом может быть использование блоков с пазогребневой системой фиксации или клея вместо бетонного раствора.

Кирпичные стены являются наибольшими проводниками холода, поэтому утеплять их рекомендуется сразу. В качестве теплоизоляционного материала может использоваться пенополистирол. Он хорошо поддерживает здоровый микроклимат в квартире.

Мостики холода в каркасном доме находятся в месте расположения стоек. Чтобы их устранить, нужно дополнительно утеплять стены и выравнивать теплопроводность материалов.

Утепление фундамента

Так как наиболее часто для фундамента используется железобетонная стена, то пренебрежение утеплением его может провоцировать потерю большого количества тепла. Чтобы нейтрализовать эту проблему, необходимо проводить комплексное утепление, то есть теплоизоляция фундамента должна переходить на стены и быть беспрерывной.

Мостики холода значительно уменьшатся, если укладывать плитный фундамент и утеплять полы первых этажей здания. Особое внимание при утеплении стоит уделить углам и отмостке дома.

Утепление балкона

Самой протяженной областью теплопотерь является балкон. Мостик холода представляет собой железобетонную плиту, которая хорошо проводит как холод, так и тепло. Вследствие этого значительно увеличиваются затраты на кондиционирование и отопление квартиры.

Чтобы нейтрализовать такую обширную область мостика, необходимо создать непрерывное утепление. Теплоизолирующий материал должен быть прикреплен в стене под балконом, непосредственно к его нижней поверхности, торцу плиты и верхней ее поверхности, а также нужно не забыть утеплить стены балкона. В этом случае получится максимально снизить теплопотери.

Единственной проблемой при утеплении станет место перехода ограждения балкона на стену. Снизить в этой области теплопроводность вряд ли получится, однако это не повод полностью отказываться от использования балкона. Утепления по способу, описанному выше, будет вполне достаточно для достижения хорошей теплоизоляции.

Разобравшись в том, как избежать мостиков холода, можно смело приступать к возведению или утеплению зданий. При этом важно учесть, что даже самая затратная процедура в будущем максимально окупится, так как оплата услуг по отоплению дома значительно снизится, а микроклимат квартиры будет способствовать поддержанию здоровья проживающих и навсегда избавит от проблем с высокой влажностью, плесенью и регулярно портящимся ремонтом.

Каркасная технология очень эффективная, экономная и инновационная благодаря применению современных утеплителей, но к сожалению сам каркас дома, выполненный из любого материала (бетон, метал, дерево) является мостиком холода так как его теплопроводность в разы выше утеплителя. Постараюсь объяснить это на примере. Первая картинка — каркасный дом с пирогом стены: ГКЛ / вертикальный вентзазор 22мм / пароизоляция / стойки 100х50мм с утеплением 100мм минваты. Температура в доме +22 С, на улице -3 С, на окрашенном ОСП отчётливо видно, что там, где вата, ОСП имеет отрицательную температуру и покрыта инеем, а там, где стойки ОСП нагрелась от стойки до плюсовой температуры, инея нет, а влага испарилась так как стойка в данном случае явилась с одной стороны мостиком холода, а с другой — мостиком тепла.
Вторая картинка — каркасный дом с пирогом стены: ГКЛ / горизонтальный вентзазор 50мм, заполненный минватой поперёк стоек / пароизоляция / стойки 150х50мм с утеплением 150мм минваты. Температура в доме +22 С, на улице +3 С, на ОСП менее отчётливо видно, что ночной иней из-за потепления на улице растаял, там, где стойка влага испарилась быстрее, но так как стойка изолирована из дома трафарет стойки более широкий, расплывчатый, но только в том месте, где за стеной установлена отопительная батарея.

1. Утепление каркасного между стоек.

2. Утепление каркасного дома внутри, поперёк стоек, + утепление ППС.

Для противодействия этому применяют разные методы, но большинство из них трудоемкие и дорогие. К примеру, технология ДОК — двойной объемный каркас — это когда стойки 100х50мм ставятся на обвязку 200мм в шахматном порядке или собираются две стены из стоек 100х50мм на обвязке 100мм с половинным смещением друг к другу. Минусы технологии: двойная работа, увеличенный расход материала, средняя эффективность. Есть так называемая технология «Балка Ларсена»: две доски 100х50мм, закреплённые на расстоянии друг от друга с помощью обрезков листовых материалов (фанера, ОСП и т.д.). Получается довольно хорошая конструкция для применения в каркасных домах, где используются засыпные и «задувные» утеплители (эковата, опилки, стекловата и т.д.), это позволяет добиться хороших результатов утепления. Минусы технологии: очень проблематично утеплить материалом в плитах так как по толщине стены материал должен быть разного нестандартного размера, повышенный расход материала, трудоёмкость — собирать такие стойки надо на кондукторах. Есть ещё и другие, более экзотические способы, но они совсем сложные и дорогие.

Мы для своих проектов выбрали технологию поперечного утепления поверх вертикального каркаса. Чтобы уменьшить и исключить мостик холода, необходимо поперечное утепление минватой или ППС, не только внутри дома, но и с наружной стороны, что и делается сейчас по технологии, которую предлагает Кнауф и др. (картинка номер 2 выше).

Диаграмма промерзания стоек каркаса

На диаграмме, сделанной при помощи тепловизора и теплорасчёта, отчётливо видно, что небольшое, правильное, дополнительное утепление дома, поперёк существующего каркаса, значительно эффективнее, чем просто увеличение ширины стойки. Так как даже стойка каркаса шириной 300мм не даст такой эффективности, как стойка 150мм, утепленная с двух сторон, но поперёк. Дополнительное поперечное утепление под обшивку, для дома до 150м2, обойдется не дороже 15 т.р., что при постоянном проживании в доме окупится за первую же зиму и добавит радости и комфорта пребывания в таком энергоэффективном доме. На диаграмме видно, что, правильное увеличение толщины утеплителя всего на 60%, даёт уменьшение теплопотерь почти в два раза!

рис. 3

Утепление стоек и стропил каркасного дома

Данная технология очень хорошо подходит для теплоизоляции стен и крыши. Это самый простой, недорогой и удобный способ утеплить дом на этапе строительства или отделки, при небольших затратах эффективнее стандартного утепление между стоек процентов на 25-30.

Наружное утепление дома и стоек каркасного дома

KNAUF Therm®Façade специально разработан для теплоизоляции стен данного вида. Это первый появившийся в России фасадный пенополистирол, производимый по немецким технологиям KNAUF. Он протестирован на прочность, на отрыв слоев, успешно прошел пожарные испытания и признан более чем 30 производителями фасадных материалов в России и мире.

Наружное утепление дома и стоек каркасного дома с навесным фасадом и воздушным зазором

Подобная конструкция является типичной для европейской строительной практики. Утеплители из пенополистирола обеспечивают прекрасную звукоизоляцию, а также защиту от влаги и тепло.

Мостик холода является довольно распространенной проблемой. В результате его появления тепло быстро просачивается через эти участки, приводя к таким последствиям: увеличение оплаты за отопление, коррозии металлических элементов, образованию конденсата, а спустя непродолжительного времени – плесени. В связи с этим, долговечность и надежность конструкции падает с течением времени намного быстрее, чем если бы не было данной проблемы.

Мостик холода в строительстве: что это такое

Мостик холода (его еще называют температурный мост) образуется в местах стыков конструкций. К примеру, это могут быть:

бетонные плиты, колонны;
фундаментные стены;
швы между блоками и кирпичами;
проемы окон или дверей;
места стыков стен и пола/крыши.

Кстати, если провести предварительное утепление пола по грунту в частном доме, то это будет лучшим вариантом из-за большей эффективности.

Также вышеупомянутая проблема распространена на балконах или лоджиях. Эти площадки здания являются виновниками больших теплопотерь из-за выходящих бетонных плит. Могут образовывать мостик холода металлические дюбели, которые используются для крепежа теплоизоляционных материалов. Если применять пластиковые (грибы), то проблем не будет.

Как устранить мостик холода

Для устранения теплопотерь важно тщательно продумать как сам проект дома, так и его утепление. Если же попалось жилое здание или квартира с такой проблемой, то убрать мостик холода поможет выбор адекватной теплоизоляции. Если вы не знаете в каком участке образуются большие теплопотери, то лучше заказать съемку тепловизором. Тогда их легко можно будет устранить. Большими источн

Что такое «мостики холода». Как избежать мостиков холода при утеплении

Утепление капитальных стен по старым стандартам — изнутри здания — обеспечивает наличие мостиков холода. Они негативно влияют на теплоизоляцию дома, микроклимат и степень влажности в помещении. Теперь рациональнее при строительстве дома утеплять все стены исключительно изнутри. Этот метод позволяет избежать разницы в сопротивлении теплопередаче разных участков стены, в результате не будут образовываться мостики холода.

Что такое «мост холода»

Мост холода — участок стены, чаще всего в местах стыка с другой поверхностью, через который теряется около половины тепловой энергии дома. Такие потери приводят не только к некомфортности в жилье, но и к значительному сокращению срока эксплуатации дома.

Температурный мостик способствует образованию на внутренней поверхности стенок большого количества конденсата. Мосты холода, обеспечивая низкую теплопроводность, медленно разрушают конструкцию.Поэтому при проектировании дома необходимо учитывать, что утеплять стены рациональнее снаружи — так тепловая энергия, необходимая для отопления, будет потеряна в меньшей степени, как следствие, материальные затраты на жителей будет сокращено.

Где они расположены

Достаточно просто определить место, обеспечивающее потерю тепла. Мосты холода чаще всего располагаются в точках перехода поверхности из одного материала к поверхности с основой из другого материала.

Это могут быть бетонные колонны, фундаментные стены, швы между кирпичом и блоками, оконные или дверные проемы, места стыка кровли или пола со стеной. Мост большой длины можно также назвать лоджиями и балконами — эти зоны обеспечивают наибольшие потери тепла, но их сложнее всего нейтрализовать полностью.

Крепежи из теплоизоляционных материалов (дюбеля) также являются мостами холода, поэтому при проведении утепления дома необходимо соблюдать все правила, иначе в этой процедуре не будет смысла.

Последствия высокой теплоотдачи

Если помещение теряет достаточное количество тепла, на внутренней поверхности стен образуется конденсат. Как известно, такое место сильнее всего притягивает пыль, поэтому мост будет хорошо виден даже невооруженным глазом.

Вслед за пылью на стене быстро начинает развиваться плесень и грибковые микроорганизмы. Избавиться от нее практически невозможно, ведь даже после покраски или проведения косметического ремонта на обновленной поверхности быстро появляется плесень и ухудшает микроклимат дома.

Это только полное устранение мостика холода. Для их нейтрализации также следует соблюдать некоторые правила, ведь плохо проведенная изоляция внешних стен или фундамента может повлечь за собой увеличение значения теплопроводности из-за использования металлического каркаса.
