На какой высоте должна быть вытяжка над газовой плитой: Высота вытяжки над газовой плитой: необходимое расстояние, нормы, требования

Опубликовано в Разное
/
11 Июн 2021

Содержание

Высота вытяжки на кухне над плитой, расстояние от плиты до вытяжки

Достаточно сложно, в наше время, представить себе кухню, на которой отсутствует вытяжка. Она стала незаменимым инструментом удаления различных запахов, при приготовлении пищи.

Добиться максимальной функциональности при использовании любой модели вытяжки можно только правильной установкой. Главным параметром при установке – является высота вытяжки над плитой. Чтобы правильно определить высоту, необходимо узнать особенности каждого вида вытяжек.

Делятся все вытяжки по способу очищения воздуха:

  • Рециркуляционные;
  • Проточные.

Первый вид вытяжек работает по принципу рециркуляции воздуха. Они пропускают через свои фильтры воздух в пределах помещения. Они не подключаются к вентиляционной шахте. Такой вид вытяжек имеет ряд положительных и отрицательных сторон. К плюсам можно отнести то, что они имеют более доступную цену, легкость монтажа и низкую степень шума. Главный недостаток – это то, что у такого вида вытяжек более низкий коэффициент полезного действия.

Обычно при интенсивном приготовлении пищи, они не справляются с поглощением всех запахов.

Проточные вытяжки отличаются принципом действия. Они выводят воздух за пределы помещения, в котором находятся. К положительным чертам можно отнести то, что они имеют высокий коэффициент полезного действия, так как не возвращают воздух обратно. К недостаткам можно отнести их более высокую стоимость и не такую простую установку, а также большие габариты. Проточные кухонные вытяжки обязательно подключаются к вентиляционной шахте.

По типу монтажа:

  • Крепление к стене. Таким способом крепятся купольные вытяжки;
  • Крепление к потолку. Данный способ применим для островных вытяжек;
  • Угловое крепление. Предназначено для вытяжек, которые крепятся в угол кухни;
  • Крепление в подвесном шкафу.



Определение оптимальной высоты вытяжки над плитой

При установке вытяжки, монтажник, как правило, пользуется сопроводительной документацией. Производитель прописывает рекомендуемую высоту вытяжки над плитой там. Однако окончательный выбор оптимальной высоты вытяжки ложится на плечи установщика. Нельзя выбирать высоту установки наугад. Правильный выбор расстояния междуплитой и вытяжкой обеспечит правильную рециркуляцию или отвод запахов из помещения.

Для начала необходимо определить допустимый диапазон высот вытяжки. Выбирается он исходя из вида вытяжки и типа варочной поверхности. Также, необходимо учитывать физиологические особенности человека, который будет пользоваться вытяжкой.

Стандартами предусмотрены следующие оптимальные высоты:

Высота вытяжки над газовой плитой составляет 75-85 см, при использовании прямой вытяжки. И 55-65 см от нижнего края вытяжки, при использовании наклонного типа;

Высота вытяжки над электро плитой должна составлять 65-75 см, при использовании прямой конструкции. И 34-45 см при использовании наклонной кухонной вытяжки.

Данные расстояния можно изменять в пределах десяти сантиметров, в зависимости от мощности устройства и удобства использования.

Все параметры установки должны быть подобраны индивидуально.

Разность диапазонов высот между электрическими и газовыми плитами объясняется так. Расстояние от вытяжки до газовой варочной поверхности выше, так как она излучает больше тепловой энергии, в связи с тем, что используется открытый огонь. Следовательно, для уменьшения нагрева поверхности вытяжки и уменьшения риска возникновения пожароопасной ситуации её и размещают на десять сантиметров выше, нежели над электрической плитой.

Если требуется, вытяжка может быть смонтирована выше рекомендуемой высоты, но установка ниже показанной высоты не рекомендуется. Еще один фактор, влияющий на высоту установки вытяжки над плитой – это дизайн проект. Часто, дизайнер интерьера не учитывает такие параметры, как высота вытяжки и устанавливает её по своему вкусу. Так как установка вытяжки происходит в момент, когда кухня практически готова, часто уже невозможно внести изменения в дизайн интерьера. В таких случаях изменение высоты вытяжки над плитой приходится делать из соображений красоты и её органичности в дизайне кухни, при этом стараясь соблюсти нормы установки.

Все виды вытяжек для кухни работают от электричества. Поэтому еще одним фактором определения высоты может служить доступность электрического питания. Хотя, обычно, розетки устанавливаются уже после определения высоты вытяжки над плитой.

Особенности монтажа кухонных вытяжек

Измерение установочной высоты вытяжки следует проводить строго от самого нижнего её края до самой верхней точки плиты – конфорок. Устанавливается вытяжка по центру плиты с равными расстояниями от краев. Обязательно производить монтаж по уровню, так как в дальнейшем не будет возможности отрегулировать угол наклона или высоту.

Еще одним фактором, который необходимо учесть, является доступность вентиляции – для проточных вытяжек и электричества – для всех видов вытяжек.

После выбора определенной модели вытяжки для кухни и ее покупки, перед вами встает проблема правильной установки. После тщательного изучения сопроводительной документации, а также принимая во внимания все вышеперечисленные факторы и требования к установке вытяжек, вы сможете подобрать оптимальную высоту вытяжки и правильно ее установить.

КАК УСТАНОВИТЬ ВЫТЯЖКУ НАД ГАЗОВОЙ ПЛИТОЙ?

При обустройстве кухни важно не только эстетическое восприятие предметов интерьера и техники, но и знание технологического процесса. Достаточно редко возникает вопрос о том, для чего нужна вытяжка над плитой. Однако, чтобы окончательно развеять все сомнения и догадки, мы приведем несколько неоспоримых аргументов в пользу такого устройства:

  • газ выделяет вредные для человека вещества в процессе горения – вытяжка нивелирует это негативное воздействие;
  • запах, образующийся в момент приготовления пищи, надолго остается в помещении и буквально «въедается» в мебель и обои, если не установлена вытяжка;
  • продукты сгорания, жир и влага оседают на мебели, технике и облицовочных материалах, что снижает срок службы и затрудняет уборку.

Когда сомнений в целесообразности покупки не остается, наступает время активных действий. Ответ на вопрос о том, как повесить вытяжку над газовой плитой во многом зависит от типа устройства.

Некоторые системы пропускают воздух через фильтр, который очищает его от продуктов горения, другие – заменяют массы новыми за счет воздухоотвода. Есть и другая классификация. Так, по способу крепления различают:

  • подвесные системы – как правило, они плоские, фиксируются с нижней стороны навесного шкафа или полки над плитой;
  • настенные системы – само название говорит о том, что их крепят на стене над плитой, при этом важно грамотно выбрать расстояние от столешницы до вытяжки;
  • встраиваемые системы – наименее заметны в помещении, так как их корпус размещают внутри шкафа или купола, размещенного над плитой;
  • угловые системы – оптимальны для кухонь, в которых плита расположена на стыке двух стен;
  • островные системы – крепят к потолку, как правило, в центре просторной кухни, учитывая оптимальное расстояние между варочной поверхностью и вытяжкой.

РАСПОЛОЖЕНИЕ ГАЗОВОЙ ПЛИТЫ И ВЫТЯЖКИ

Обустройство кухни и установка вытяжной системы часто происходят не одновременно. В идеальном варианте газовая плита располагается под вентиляционной решеткой. Однако так бывает не всегда, ввиду чего возникает вопрос о том, как правильно повесить вытяжку над газовой плитой. При существенном отдалении от вентиляции возможны два варианта решения задачи:

  1. Переместить газовую трубу ближе к вентиляционной решетке. Для этого необходимо получить разрешение Горгаза и воспользоваться помощью специалистов. Этот вариант достаточно затратный по времени и финансам.
  2. Сконструировать воздуховод необходимой длины. Чтобы он не нарушал дизайнерский облик помещения, можно сделать короб из гипсокартона, ПВХ или других имеющихся материалов.

На следующем этапе важно грамотно продумать расстояние от плиты до вытяжки по ГОСТ. Для газового оборудования оно несколько больше, чем для электрического. Для безопасности и удобства стоит сохранять расстояние между плитой и вытяжкой на кухне большим либо равным 75 см. Это очень важно, так как, соблюдение минимально возможной дистанции обеспечивает защиту от самовозгорания при контакте открытого пламени с пластиком.

Если высота расположения вытяжки над газовой плитой слишком большая, система теряет в мощности и работает менее эффективно.

На расположение вытяжки также влияет рост человека. С одной стороны, доступ к системе должен быть достаточно простым, а с другой – необходимо сохранять свободное пространство над высокими кастрюлями. Как правило, производители дают рекомендации по предпочтительному размещению оборудования, указывая, какой должна быть высота вытяжки над газовой плитой по стандарту. Кроме того, можно воспользоваться специальными таблицами. Они показывают зависимость между площадью кухни, высотой потолка и мощностью устройства. Так легче определить наиболее эффективное расстояние между газовой плитой и вытяжкой (нормы актуальны для домов советской и современной постройки).

ПРОЦЕСС МОНТАЖА

Разобраться с тем, как вешать вытяжку над газовой плитой, можно самостоятельно либо с помощью специалистов. В любом случае процессу установки предшествует подготовительный этап. Для работы оборудования нужно подготовить розетку и выполнить заземление. После этого производят точные замеры и делают необходимые отметки на стене. Зная, как правильно установить вытяжку над газовой плитой, можно переходить к ее навешиванию на стену. Для этого понадобятся:

  • перфоратор;
  • шуруповерт;
  • уровень.

Установку оборудования можно проводить как в навесной шкаф, так и стандартно. В любом варианте необходимо соблюдать оптимальное расстояние от вытяжки до электрической плиты или газовой. Во втором случае понадобится сконструировать прямоугольную раму из уголков. Она будет поддерживать корпус. Роль фиксаторов выполняют саморезы-шпильки. По нанесенным точкам просверливают отверстия, устанавливают опоры и фиксируют на них вытяжку.

Нередко для запуска системы необходимо не только определить расстояние от розетки до газовой плиты, но и сделать воздуховод. Это может быть:

  • Гофрированная труба – бюджетный вариант. Она достаточно гибкая, но требует дополнительного ухода в процессе эксплуатации.
  • Жесткая конструкция из металла – наиболее дорогой вариант и вместе с тем долговечный. При таком виде воздуховода не возникнет сложностей с тем, как установить вытяжку над газовой плитой при различном расположении вентиляционного канала.
  • Гладкая ПВХ-труба – оптимальное решение в тех случаях, когда воздуховод размещают строго над вытяжкой. Ее легко монтировать, не требуется специальный уход.

Диаметр воздуховода должен совпадать с даметром вентиляционного отверстия. Задача состоит в минимизации его длины и количества изгибов. Это необходимо для полноценного функционирования системы, так как каждый из них снижает эффективность на 10% вне зависимости от того, на какой высоте устанавливают вытяжку на кухне.

Диаметр воздухоотвода должен быть одинаковым по всей длине, внутренние стенки – гладкими. Систему целесообразно оснастить возвратным клапаном. Он поможет предотвратить вдув воздуха при сильном ветре. Для изготовления клапана используют жесть или оцинкованное железо. Кроме того, можно приобрести готовую «хлопушку». Ее устанавливают непосредственно перед шахтой. Перед монтажом корпуса размечают место крепления, делают необходимые отверстия.

ПОЛЕЗНЫЕ РЕКОМЕНДАЦИИ

Чтобы создать на кухне благоприятный микроклимат, защитить мебель от жира и жильцов дома от неприятных запахов, стоит соблюдать все правила установки вытяжки над газовой плитой:

  • Так, важно обратить внимание на размер оборудования и сопоставить его с варочной поверхностью. Вытяжная система не должна быть шире газовой плиты.
  • Для обеспечения высокой эффективности важно выдержать правильное расстояние от плиты до вытяжки (норма – 75-90 см).
  • Устройство должно размещаться строго симметрично по отношению к поверхности для варки. При боковом смещении буквально на пару сантиметров часть испарений не будет попадать в систему, при этом теряется до 20% мощности.
  • От того, на каком расстоянии от плиты устанавливается вытяжка, зависит мощность всасывания, что также стоит учитывать при монтаже.
  • Для оборуования необходимо выделить отдельную розетку, которая должна располагаться максимально близко, но не непосредственно над плитой. Не рекомендуется использовать удлинитель.

Нередко (особенно в домах советской постройки) размещению вытяжки мешает газовая труба. Решить эту проблему можно двумя способами:

  1. Креплением бруска к стене и на него уже самой вытяжки. Столь непривлекательную на первый взгляд конструкцию закрывают пластиковым коробом.
  2. Систему подвешивают к потолку тросами и штангами, учитывая, какое расстояние между газовой плитой и вытяжкой оптимально. Крайне важно ровно зафиксировать систему, чтобы предотвратить раскачивание. В качестве фиксаторов используют длинные дюбели. Таким образом, труба остается за вытяжкой и не мешает.

На какой высоте от плиты лучше установить вытяжку

Когда выбор вытяжки сделан, и коробка с покупкой уютно расположилась у вас на кухне, возникает не менее ответственная задача. Монтировать агрегат, угадав с высотой. Иначе можно получить плачевные последствия.

  • Повесите низко — устройство будет нагреваться, а вы — биться о него головой и нервничать при снятии и чистке фильтров. Низкая высота вытяжки чревата и воспламенением копоти, частичек пыли, оседающих на ее фильтрах.
  • Повесите высоко — она не справится с неприятным запахом и мельчайшими капельками жира. Вы опять же будете нервничать, включать устройство на полную мощь, жаловаться от большого шума и огромных расходов электричества.

Читайте также: Как правильно выбрать вытяжку на кухню?

При расчете расстояния вытяжки над плитой надо учесть рост хозяйки (хозяина, а также старшего сына, который однажды захочет приготовить ужин), площадь и планировку пространства, дизайн кухни, мощность вытяжки. Но самые главные факторы расчета — конструктивные особенности устройств и конструкция плиты — это и есть 2 главный варианта, по которым рассчитывается высота установки. О них мы и поговорим.

Конструктивные особенности устройств




От типа зависит многое: разные вытяжки требуют своего подхода, который начинается с монтажа. Вспомним отличия вытяжек. Выберите свой вариант и продолжайте читать.

1. Купольные вытяжки (они же настенные). Главное отличие типа, по которому его узнаешь среди остальных — выступающие из рельефа стены зонт и труба (они схожи с дымоходом камина). Нередко такие вытяжки выбирают для дополнения уютного интерьера.

Большинство моделей элементарны в установке — оттого их часто встречаешь на современных кухнях. Популярности настенным вытяжкам придает их многорежимность: в вытяжном режиме устройства прогоняют воздух через фильтр, улавливающий жир, и выводят его за пределы помещения, а при рециркуляции очищают воздушное пространство, возвращая его в помещение. Такая особенность у бюджетной модели PYRAMIDA CASA 50K.

Читайте также: Как чистить вытяжку? Как чистить фильтр от вытяжки — 5 важных аспектов

2. Встраиваемые вытяжки — совсем другой случай. Учитывая неприметный внешний вид, устройство не дополняет интерьер, не бросается в глаза и не занимает пространства: каждый хозяин видит в этих особенностях достоинство и недостатки. Но в числе неоспоримых преимуществ агрегатов находится практичность — все до одного комплектующие закреплены в единую конструкцию мебели.

Читайте также: Установка вытяжки на кухне: 4 главных шага

С эстетизмом от невидимых глазу шнуров и свисающих проводов тоже не поспоришь — они спрятаны внутрь. Известна встраиваемая вытяжка и оптимальной работой: она оперативно и эффективно удаляет загрязнения. Хороший вариант — Eleyus BONA ІI LED с экономными лампами, работы которых хватит на 25 тыс. часов.

3. Островные вытяжки. Если в двух словах сказать об особенностях устройства — вспомним о креплении к потолку. В этом они отличаются от вышеуказанной техники, обладающей стеновым креплениям. Островную вытяжку легко узнать по внешнему виду: горизонтальная конструкция без изгибов и дополнений бывает стационарной, динамичной. Последний вариант особенно практичный: его возвращают в исходное положение после очистки воздуха в кухне, освобождая тем самым пространство.

Помимо свободного пространства на кухне этот тип бытового прибора имеет высокую производительность, мгновенно и с минимальными энергозатратами удаляя запахи готовящихся блюд. Элегантная внешность бросается в глаза, а продуманная эксплуатация с дистанционным управлением позволяет почувствовать себя на кухне, как на отдыхе. Хороший представитель техники — Siemens LF 457CA60 с электронным управлением.

4. Наклонные вытяжки — едва ли не самая популярная позиция товаров. Если ознакомиться с характеристиками техники, понимаем, почему. На кухне с таким устройством вы увидите не громоздкую вытяжку, а стильное приспособление, выполненное по чуть ли не дизайнерскому образцу. Плоская техника с рабочей наклонной плоскостью дополняет дизайн лучше многих декоров! Привлекательность сочетается с качественной работой: из-за того, что всасывание отходов, газа, копоти и дыма происходит без усиленной работы двигателя, техника не шумит и сокращает энергозатраты.

Хозяйки считают именно такую вариацию техники своей персональной «палочкой-выручалочкой». Конструкция наклонной вытяжки будто создана для девушек, которые привыкли делать одновременно несколько дел: переключать режимы дистанционно, «играться» с режимами работы, включая и выключая вытяжку и ее освещение на солидном расстоянии. Многие из них признали PYRAMIDA KZ 60 со стильным дизайном и низким расходом энергии достойным дополнения своего пространства.

Особенности варочной поверхности



Не уточнив типа кухонной плиты, вы не узнаете, на какой высоте от нее устанавливать вытяжку, ведь именно их горючие отходы задают темп и скорость работы вытяжного шкафа. Опять же, вспоминаем разновидности плит с особенностями и набором функций.

1. Индукционная поверхность — сочетание преимуществ для работы на кухне. Современные версии техники оснащены электронным таймером, датчиками и разнообразными настройками, контролирующими приготовления снеди. Она сама подбирает температуру для лучшей жарки, самого полезного тушения и варки. Экономит полезные вещества в продуктах, тем самым не нанося вреда здоровью человека.

Читайте подробнее: Индукционная плита — как работает, как выбрать, как пользоваться. 4 причины купить

Эстетика индукционных плит (например, ROTEX RIO220-G) заключается в том, что они всегда чисты: сбежавшее молоко не пригорит, а суп не оставит разводов. Такие плиты безопасны — нагревается только место приготовления, остальная площадь остается комнатной температуры. Пара и жара от работы такой плиты куда меньше, чем от обычной — а значит, она может стоять почти вплотную, не перегружая вытяжку работой, даже если повесите на минимальной высоте от электроплиты.

2. Газовая плита. Преимущества этого классического варианта кухонной техники не понаслышке знакомы многим. Тут и относительная доступность электричества (с этим утверждением можно поспорить в последнее время, но все же оно не настолько неверно), точная регулировка огня и простота обслуживания.



В некоторых моделях, как у GRETA 1470-00, детали изготовлены из жаропрочных и ударопрочных материалов. Еда в них готовится быстро и равномерно благодаря духовому шкафу с конструкцией из волокна теплоизоляции. Однако, как хороши бы ни были газовые плиты, для вытяжек у них есть дополнительное задание: очищение не только от запаха еды, но и от продуктов горения газа. Устанавливать устройство над ней нужно еще скрупулезнее, чем обычно.

Читайте также: ТОП-11 газовых кухонных плит с газовой духовкой

3. Галогенная плита — сокращенное название  поверхности с Hi-Light конфорками. Среди ее достоинств — вовсе не приметный дизайн и экономия пространства: такими преимуществами больше не удивишь. А вот то, что конфорки нагреваются за 1 секунду, обладая при этом высокой мощностью и сопутствующими «бонусами», стоит восхищения. Такое устройство обладает ультра скоростью приготовления, сохраняя микроэлементы, которые не успевают разрушаться от долгого томления, варения, тушения.



Конфорки остывают за секунду, с того момента, как вы убрали посуду. Это означает экономию электричества и минимум работы для вытяжки — целесообразно устанавливать ее на минимально допустимой высоте от плиты.

Интересно почитать: ТОП-10 варочных поверхностей в 2017 году: обзор

Рассчитываем высоту вытяжки



Итак, когда мы вспомнили, с какой техникой имеем дело, переходим к главному. Пора узнать, на какой высоте она будет стоять от нашей плиты. Но и тут возникает резонный вопрос: какое расстояние вымеривать? Запомните, что мы мерим:

  • с наклонной вытяжкой, как ELEYUS Titan A, поступаем так: отмеряем расстояние от нижней точки части до конфорок;
  • с купольными и встроенными — расстояние между фильтром и конфорками.

Не ограничивайтесь расстоянием между вытяжкой и плиткой, пока не удостоверитесь, что вам будет удобно работать. Чтобы точно было комфортно хозяйничать на кухне, визуализируйте, где лучше повесить вытяжку и встаньте у столешницы, прикинув ее высоту и то, насколько корпус выступит от стены (глубину). Это и будет правильное расстояние.

Общая рекомендация: допустимо уклониться в обе стороны на 5-10 сантиметров.

Расстояние от газовых поверхностей куда больше, чем от электроплит. Как мы уже выяснили, из-за открытого огня и продуктов переработки газа. Теперь подберем оптимальный показатель, учитывая разный тип вытяжек.

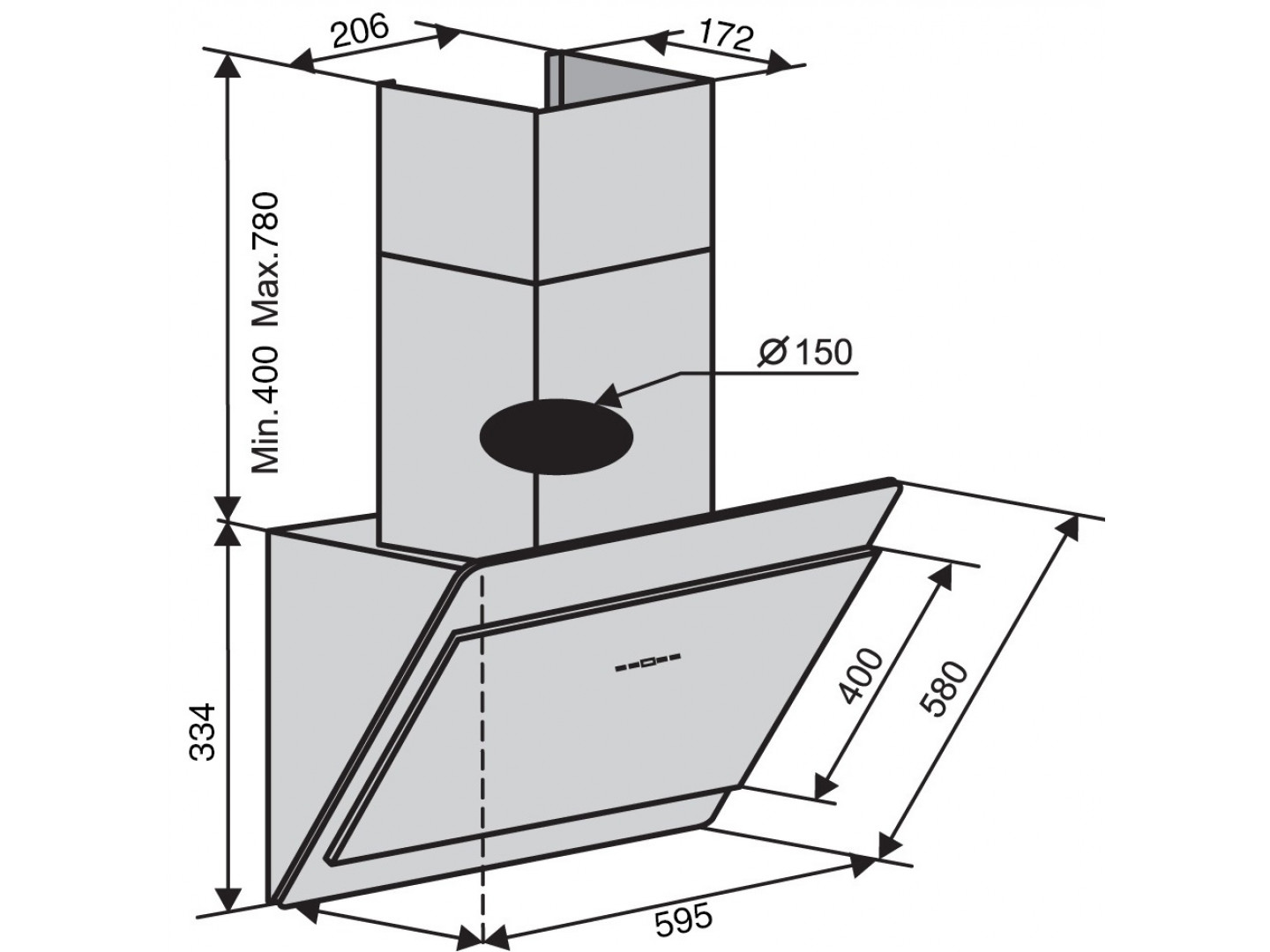

Наклонные вытяжки

Самое безопасное и удобное расстояние — вешать такие приборы:

  • на высоте до 65 сантиметров от плиты, работающей на газу;
  • и немного пониже от электроповерхности — расстояния в 45 сантиметров будет в самый раз!

Перейдем к прочим моделям вытяжек, описанных выше. К их установке над плитой все пожелания одинаковы — второй вариант.

Здесь показатели будут такими:

  • держите их от газовой плиты на расстоянии не менее 75 сантиметров;
  • от электроплиты достаточно отступить на 65 сантиметров.

Резюмируя сказанное, отметим, что вопрос расположения вытяжки над плитой оказался проще, чем казалось вначале. Электроплиты более «лояльны» к технике — они не обременяют вытяжки излишним жаром и риском воспламенения, расстояние к электро поверхностям может быть совсем небольшим. С газовыми аналогами дела обстоят чуть по-другому: но, хорошо запомнив параметры, где должна висеть техника, и в этой ситуации у вас не возникнет вопросов. Просто устанавливайте вытяжку повыше, и спокойно пользуйтесь радостям цивилизации!

Смотрите видео по теме: Как установить вытяжку на кухне

На какой высоте вешать вытяжку: расчет расстояния от плиты

Автор Ангелина На чтение 7 мин. Просмотров 5k. Опубликовано

Вентиляция и проветривание на кухне имеют большое значение, поэтому над плитой в хороших цивилизованных кухнях устанавливают вытяжки. Вместе с этим возникает задача — рассчитать, на какой высоте вешать вытяжку, чтобы она максимально полезно работала и не портила внешний вид помещения.

Стандарты

Существуют некоторые правила и рекомендации, связанные с безопасностью и эффективностью работы вытяжки. С одной стороны она должна максимально затягивать запахи, а с другой стороны расстояние между ней и плитой не должно препятствовать работе домохозяйки и создавать пожароопасную ситуацию. Предлагаем вам посмотреть в таблице стандарты установки вытяжек.

Тип печкиПриблизительная высота, см
Газовая (прямая вытяжка)75-85
Газовая (наклонная)55-65 (нижняя часть)
Электрическая (прямая)65-75
Электрическая (наклонная)35-45 (нижняя часть)

Диапазон высоты указан неслучайно. Выбирая точный уровень, вы будете отталкиваться от трех факторов:

  • мощность вытяжки;
  • дизайн, конфигурация помещения;
  • рост человека, который чаще всего стоит у плиты.

По собственному усмотрению вы можете несколько увеличить высоту установки, однако уменьшать ее нельзя.

Во-первых, это затруднит работу у плиты, повар постоянно будет ударяться головой, ему неудобно будет заглядывать в кастрюли. Во-вторых, вытяжка может сильно нагреваться, а в некоторых случаях возникает вероятность возгорания осевшей на фильтре копоти.

В инструкциях обычно указывается, каким должно быть расстояние от плиты до вытяжки, что значительно упрощает выбор. К тому же, если этим вопросом будет заниматься специалист, то он посоветует вам как лучше установить всю систему, включая расположение розетки и воздуховода.

При выборе вытяжки необходимо учитывать, что изготовители в большинстве случаев указывают в техническом паспорте идеальные параметры, при котором через лопасти проходит свободный воздушный поток. На деле же эффективность работы будет меньшей из-за сопротивления фильтров (для рециркуляционных агрегатов) или недостаточного сечения вентиляционных каналов (в случае установки систем вытяжного типа). В первом случае достаточно будет посчитать производительность по классической формуле P=Qx12, где Q – объем кухни в кубических метрах, а число 12 соответствует рекомендуемому воздухообмену за один час и увеличить полученное значение на 30-40%.

Если бытовой прибор будет работать в вытяжном режиме, то считать его производительность по объёму помещения будет не совсем правильно. Дело в том, что какой бы большой ни была кухня, вытяжка пропустит через себя только определённое количество воздуха – всё зависит от создаваемого давления, а также сечения и конфигурации вентиляционного канала. По существующему СНиП вытяжные магистрали имеют сечение не более 150х150 мм, а это значит, что если понадобится удалить 500 кубических метров воздуха, то вытяжной агрегат должен создавать давление не менее 8 Па. Если же учесть сложную конфигурацию вентиляционных шахт, а также препятствия в виде упавших во время строительства обломков кирпичей, выступающих наростов раствора и порожков в месте соединения железобетонных блоков, то пропускная способность каналов уменьшится более чем на 10-20%.

Посчитать параметры вытяжки можно по специальным формулам (методику легко можно найти на просторах сети), или же воспользоваться графиком зависимости производительности от давления агрегата и сечения вытяжного канала. Одна из таких диаграмм приводится ниже.

Выбирая вытяжку по производительности, следует опираться на показатели максимального давления и сечение вентиляционного канала

Особенности монтажа

Замерять расстояние между вытяжкой и варочной поверхностью надо от самого нижнего края вытяжки до конфорок. Крепить ее следует строго по уровню, так как возможности отрегулировать положение в будущем уже не будет.

Прежде чем повесить вытяжку, надо обратить внимание на еще два важных вопроса, связанных с выбором места. Необходимо позаботиться о выводе газов в вентиляционную шахту и о подключении устройства к электропитанию. В связи с этим на плане кухни должно быть точно указано расположение всех коммуникаций.

Если вы въезжаете в новую квартиру или делаете капитальный ремонт, то составлять план надо с учетом установки всех электроприборов в доме, в том числе и вытяжки. Если же речь идет просто о замене некоторого оборудования на кухне, то придется подстраиваться под сложившиеся обстоятельства.

Мнение эксперта

Суждение о том, что вытяжка должна обеспечивать 12-кратный воздухообмен в кухонном помещении, можно считать весьма спорным. Хочу напомнить, что этот агрегат является элементом местной вентиляции и для обслуживания всего кухонного помещения никак не предназначен – в этих целях жильё оборудуется системой общедомовой вентиляции. Подобное заблуждение нередко приводит к приобретению более шумной и дорогой системы повышенной мощности, тогда как с удалением дыма и пара от кухонной плиты может справиться и гораздо менее производительный агрегат.

Другой не менее распространённой ошибкой является встраивание вытяжного воздуховода в вентиляционную шахту. Во-первых, сечение и гидравлическое сопротивление общедомовых каналов приточно-вытяжной вентиляции позволит удалять не более 250-300 м3/час, поэтому львиная доля производительности может остаться невостребованной. Во-вторых, излишнее давление в стояке будет создавать неудобства в расположенных выше квартирах.

Третий факт, который вызывает немало споров, является влияние мощности вытяжки на высоту установки. Казалось бы, чем меньше производительность агрегата, тем ниже его необходимо установить (разумеется, строго соблюдая рекомендации по нижней границе размещения). Конечно же, эти суждения не лишены рационального зерна, однако эффективность бытового прибора в немалой степени зависит от правильного подбора его размеров, а также соответствия реальным условиям эксплуатации. Практика показывает, что высота установки должна быть такой, чтобы вертикальное отклонение внешнего габарита плиты и вытяжки находилось в пределах 5-10 градусов. Для минимально допустимой монтажной высоты это соответствует 10-15 см по горизонтали.

При выборе вытяжки необходимо учитывать как высоту, на которой она будет устанавливаться, так и габариты кухонной плиты

Конфигурация вытяжек

Выбирая вытяжку, обязательно обращайте внимание на ее размеры и мощность. Она должна полностью закрывать варочную панель, тогда работа будет эффективной. Для очень высоких людей можно остановиться на модели, сделанной под углом. В этом случае вам будет удобнее подходить к плите.

Вы, наверное, заметили, высота вытяжки над газовой плитой больше, чем над электрической. Это связано с тем, что на газовых конфорках горит живое пламя. Копоть, оседающая на фильтрах вытяжки, может воспламениться, если повесить устройство слишком низко. Над электроплитой расстояние можно сократить, поскольку она является менее пожароопасной.

Корректировать высоту установки можно в зависимости от того как производится монтаж. Существует особая классификация вытяжек по типу монтажа:

  • купольная и каминная вытяжки крепятся к стене;
  • островная закрепляется к потолку;
  • угловая монтируется в углу кухни;
  • плоская – верхней частью закреплена в подвесном шкафу, а задней стороной к стене;
  • встроенная – монтаж осуществляется полностью в подвесной шкаф.

Если размеры вашей кухни невелики, то можно порекомендовать установку плоской или встроенной модели. Они хорошо вписываются в любое помещение и обладают достаточной мощностью, чтобы устранять кухонные запахи. К тому же у многих плоских моделей вытягивается нижняя панель, что позволяет увеличить площадь действия устройства.

Когда вы решитесь на приобретение вытяжки, рекомендуем измерить ширину вашей плиты, уточнить площадь кухни и высоту потолков. Учитывать надо и то, сколько людей проживает в квартире, как часто вы готовите дома еду, курит ли кто-то в семье. Зная все эти параметры, вы сможете выбрать оптимальную модель, а после этого с легкостью определите высоту, на которой ее надо вешать.

Читайте также: установка вытяжки на кухне своими руками

Оцените статью: Поделитесь с друзьями!

на какой высоте над плитой вешать вытяжку? Минимальное расстояние и правила установки. Как ее выбрать?

Комфорт работы и приготовления пищи на кухне во многом зависит от возможности проветривания помещения. Очень часто приходится одновременно варить и жарить на газовой плите, что в сумме дает сильную задымленность и обилие запахов, которые не всегда желательны. Чтобы справиться с подобной ситуацией, рекомендуется устанавливать вытяжки над плитой. Именно это оборудование способно в кратчайшие сроки очистить воздух кухни, сделав его чистым и свежим. Чтобы подобрать вытяжку для газовой плиты, нужно знать особенности такой техники и способы ее монтажа.

Особенности

Вытяжка на кухне должна очищать воздух, убирать посторонние запахи и способствовать эффективному воздухообмену для комфорта пребывания в помещении. Поскольку габариты кухонь зачастую небольшие, то данный бытовой прибор приобретает весомую значимость. Благодаря наличию большого количества брендов и торговых марок ассортимент товаров на рынке сейчас достаточно велик, но именно это и затрудняет сделать правильный выбор в пользу качественного товара, способного длительное время работать на должном уровне.

Чтобы правильно подобрать вытяжку для газовой плиты, необходимо знать, на что в первую очередь обращать внимание.

  • Размер устройства. Он может быть небольшим (в пределах 45 см) и более громоздким. Выбор должен осуществляться на основе величины варочной поверхности – чем она больше, тем больше должна быть и вытяжка, чтобы максимально быстро справляться с поставленной задачей.
  • Режимы работы, представленные разработчиком. Стоит оценить их количество и возможность использовать несколько функций одновременно.
  • Оценка фильтров устройства. Очень важно, чтобы прибор имел сеточные и угольные фильтры для качественного очищения воздуха.
  • Особенности панели управления. Есть модификации, которые имеют сенсорную панель управления и те, в которых имеются кнопки. Выбор осуществляется в зависимости от предпочтений хозяев.
  • Наличие дополнительных функций. Наличие таймера, подсветки, интервального включения и не только является показателем более универсальной вытяжки.

Наиболее важную роль в работе устройства играют фильтры, потому выбирая вытяжку, на них нужно обратить особое внимание.

Фильтры, которые находятся внутри устройства, могут быть жировыми и акриловыми. Благодаря жировым фильтрам, которые есть во всех вытяжках, происходит защита двигателя аппарата. Примечательно то, что существует возможность установки одноразовых или многоразовых вариантов. Одноразовая разновидность создается из материала, похожего на синтепон и акрил, а многоразовая производится из алюминия или другого металла.

Кроме различий во внутренних составляющих, вытяжки могут отличаться по внешнему виду, имея различную форму, по типу установки и габаритам.

Выбор нужного прибора нужно делать на основе размера помещения, величины варочной поверхности и частоты ее использования. Чтобы не ошибиться при подборе данной техники, нужно более подробно остановиться на принципах ее работы.

Как работает?

Принцип работы вытяжки довольно прост и схож с вентиляцией. При включении прибора удается убрать из комнаты гарь, неприятные запахи и испарения. Чтобы вытяжка могла оперативно справляться с поставленной задачей, в ее строении предусмотрены специальные фильтры, которые и должны улавливать любые загрязнения. Еще одной особенностью строения является принудительная вентиляция, которая включается для эффективного воздухообмена, когда количество загрязнений превышает чистые воздушные массы.

Дополнительные функции будут хорошими помощницами для любой хозяйки, потому стоит подбирать такую модель, которая создаст оптимальные условия для работы в небольшом помещении. Занимаясь подбором вытяжки для кухни, стоит изучить ее внутреннее строение, обратив особое внимание на систему фильтров. По данному критерию существует две разновидности устройства:

  1. рециркуляционная – позволяет очистить воздух от грязи и жира посредством фильтров, после чего эта же воздушная масса возвращается в помещение;
  2. проточная – благодаря ей идет очистка воздуха, который втягивается с кухни и выпускается за пределы квартиры при помощи вентиляции.

Проточную вытяжку следует подключить к общей вентиляции дома. Благодаря наличию воздуховода этот процесс производится удобно и быстро. Доступ чистого воздуха происходит при помощи окон или воздушных масс, поступающих из других помещений. Рециркуляционная вытяжка не имеет связи с вентиляцией, поэтому один и тот же воздух циркулирует в кухне, очищаясь благодаря устройству. Чтобы забор и отток воздушных масс происходил эффективно, в вытяжке имеется мощный мотор.

Выбор в пользу того или другого типа поможет сделать вентиляционный канал, который имеется в любой кухне многоэтажного дома. Если он расположен рядом с местом готовки, то есть смысл устанавливать проточную вытяжку, если же далеко – тогда рециркуляционную. Если дом очень старый, вентиляция может быть забитой и воздух по ней пройдет с трудом, в таком случае стоит также воспользоваться рециркуляционным аппаратом или приобрести комбинированный, который может работать в обоих направлениях.

Этот вариант имеет в комплекте как воздуховод, так и фильтры, которыми можно пользоваться посезонно. Для зимнего периода лучше использовать принцип циркуляции, чтобы не охлаждать помещение, а летом пользоваться воздухоотводом.

Чтобы обеспечить правильную работу вытяжки, стоит размещать устройство точно над газовой плитой, чтобы продукты сгорания попадали сразу в нее и не загрязняли воздух.

В зависимости от внешнего вида вытяжки ее можно установить на потолке, стене или встроить в кухонный гарнитур. Потолочная и настенная вариации обычно имеют такой дизайн, который позволяет сделать данный прибор органичным, легко вписывающимся в помещение.

Виды и их характеристики

Ввиду огромного разнообразия конструкций и внешнего вида вытяжек стоит остановиться на этом вопросе более подробно. Конструкция устройства может быть нескольких видов.

  • Купольная – она ставится над плитой и имеет вид купола, который нависает над зоной приготовления пищи. Чаще всего у нее имеется система двойной фильтрации воздуха. Эти устройства имеют большие габариты, которые не ухудшают внешний вид помещения, так как обычно имеют очень стильный внешний вид, имитирующий камин. Существует несколько разновидностей купольных вытяжек: настенная, угловая, островная.
  • Скрытая, или встроенная – является наиболее незаметным бытовым прибором на кухне, потому как прячется в мебель. Удобство этого варианта в том, что есть возможность сэкономить пространство, которого в кухне и так немного. Для тех, кто ищет эффективный прибор, который не будет мозолить глаза каждый день, скрытая вытяжка будет идеальным вариантом.
  • Телескопическая – эта вытяжка также устанавливается в кухонный гарнитур, но панель с жировыми фильтрами может выдвигаться, чтобы обеспечить максимальную производительность.
  • Плоская – имеет прямоугольную форму и небольшую толщину. Зачастую это рециркуляционный прибор, который можно устанавливать в любом месте, удаленном от вентиляционной шахты. Плоские вытяжки обычно имеют самую низкую стоимость, их легко установить и процесс использования не вызовет трудностей у любого члена семьи. В ее составе имеются фильтры, которые хорошо улавливают любые загрязнения воздуха и активно борются с ними.

Такие вытяжки можно устанавливать параллельно печке или сверху над ней.

  • Т-образная – внешне напоминает букву «Т», так как короб имеет удлиненную прямоугольную форму, а основание – плоскую. Размещается обычно прямо над плитой.
  • Коробчатая отличается простотой дизайна – это может быть широкая труба или короб, который размещен над плитой. Чаще всего этот тип оборудования имеет островное размещение, то есть по центру кухни.
  • Наклонная – похожа внешне на Т-образную, только основание расположено под углом. Удобство такой конструкции – в небольших габаритах и стильном дизайне, который дополнит кухню. Крепится устройство только на стену и может быть как рециркуляционным, так и проточным.

Поскольку кухонная вытяжка является важным элементом в помещении для приготовления пищи, то нужно обратить внимание и на ее размер. Современные устройства могут иметь самые разнообразные габариты. Самая маленькая по ширине составляет всего 35 см, а наиболее большая – 120 см. Чаще всего размер вытяжки соответствует варочной поверхности газовой плиты, которая обычно имеет ширину 50 или 60 см. Вытяжки с такими габаритами являются наиболее популярными.

Как выбрать?

Чтобы в квартире всегда был чистый и свежий воздух, важно приобрести для кухни качественную и мощную вытяжку, которая справится с загрязнениями в этой комнате. Чтобы правильно подобрать бытовой прибор, нужно знать, на что обращать внимание.

Первый фактор, о котором стоит помнить, это тип монтажа, который может быть:

  • настенным;
  • потолочным;
  • островным;
  • угловым.

В зависимости от свободного места, наличия или отсутствия навесной мебели, а также места расположения плиты стоит выбирать и тип прибора.

Следующий момент – это режим работы:

  • отводящий воздух;
  • циркуляционный.

Первый тип более продуктивный и мощный, потому на кухни с большими габаритами и частой готовкой стоит выбирать именно такие вытяжки. Минус в этом случае – только шум, который создается в процессе очистки воздушных масс.

Второй вариант подойдет для тех кухонь, в которых очень мало места и существует необходимость встраивать вытяжку в мебель, что является несомненным удобством. Минус таких устройств в том, что придется время от времени вымывать жировые фильтры и заменять угольные.

Если условия кухни позволяют, стоит выбрать комбинированную вытяжку, которая будет справляться с очисткой воздуха, а у хозяйки будет возможность выбора того или иного режима использования прибора.

Немаловажно обратить внимание на производительность вытяжки. Чтобы выбрать наиболее мощное устройство, стоит сравнить показатели очистки воздуха и объем оттока загрязненных воздушных масс. Если вытяжка использует вентиляцию дома, то можно подбирать оборудование с небольшой производительностью в 200-250 кубометров в час. Если есть возможность сделать воздухоотвод, ведущий прямо на улицу, есть смысл купить более мощный прибор с показателями более 350 кубометров в час. В маленьком помещении гораздо быстрее накапливается загрязненный и вредный воздух, потому важно покупать вытяжку с самой высокой производительностью – не менее 400 кубометров в час.

Для правильного выбора вытяжки определенное значение имеет и тип управления, который может быть механическим и электронным. Первый вариант более простой, ведь благодаря использованию кнопок и переключателей можно задать необходимые задачи устройству. Электронный тип более разноплановый, так как имеет множество дополнительных функций и программ, которые отображаются на дисплее. Самым передовым считается сенсорный вариант управления, как на смартфонах.

Особого внимания заслуживает показатель шума, который имеет вытяжка во время работы. Лучше выбирать те устройства, которые имеют наименьшее значение, потому как они будут тише всего работать. Громкость будет зависеть от количества моторов, их мощности и конструкции прибора. Если вытяжка мощная и имеет два мотора, то и шуметь она будет сильнее.

Если длительное время не очищать воздухоотвод и фильтры, это также увеличит шум от работы. Чтобы минимизировать громкость, производители прячут мотор под специализированные изоляционные материалы или же дают особые рекомендации по установке бытовой техники.

Для тех, кому важно не переплачивать по счетчику за электричество, нужно посмотреть на энергозатраты того устройства, которое хочется приобрести. Мощное оборудование потребляет большое количество электричества, маломощные вытяжки (до 150 Вт) подойдут тем, кто будет пользоваться ими крайне редко и недолго. На мощность влияет количество моторов, которых может быть 1 или 2 в одном приборе. Один мотор подойдет для нечастого использования, вытяжка будет издавать минимум шума и потреблять немного электричества. Два мотора быстрее правятся с очисткой воздуха в достаточно большом помещении, но при этом будут сильно шуметь и потреблять много электроэнергии.

Для тех, кто готовит нерегулярно и количество блюд варьируется, важно иметь возможность подстраивать работу вытяжки под свои нужды. В этом может помочь наличие скоростей устройства. Для одной кастрюли или сковородки можно выставить минимальную скорость, а если используется 2-3, а то и 4 конфорки, тогда нужен максимальный скоростной режим. Чем выше будет скорость, тем громче будет работать прибор и больше потреблять электроэнергии.

Современные вытяжки дополнены освещением, которое эффектно выглядит и может использоваться в качестве дополнительной подсветки рабочей зоны. Существует несколько вариантов освещения:

  • лампы накаливания;
  • галогенные лампы;
  • светодиодные лампы;
  • неоновые лампы.

Лампы накаливания потребляют больше всего электричества и служат недолго, галогенные лампы используются устройствами средней ценовой категории, они маленькие и экономные. Светодиодные лампочки появились недавно, но отличаются компактными размерами и отличными показателями энергосбережения. Неоновые лампочки имеют оранжевый оттенок и служат очень долго – более 10 лет, что является их главным достоинством.

Фильтры у вытяжки бывают двух типов: угольные и жироулавливающие. Чтобы прибор работал эффективно, его необходимо вовремя чистить, наличие индикатора загрязнения будет хорошим помощником в этом деле.

Оценив все факторы, по которым выбирается вытяжка, можно подобрать наиболее оптимальный вариант, который устроит вас и по цене, и по качеству работы.

Правила установки

Чтобы правильно установить вытяжку в частном доме или квартире, нужно знать правила и нормы, по которым проводится эта процедура. Наиболее важным фактором, который в первую очередь нужно учесть, является высота крепления бытового прибора над газовой плитой. По нормам вытяжка не должна быть ниже, чем 80 см от варочной поверхности, иначе велик риск повреждения внешней оболочки прибора, а в худшем случае и возгорания. По ГОСТу существуют такие нормативы:

  • расстояние от прямой вытяжки до печки – не менее 75 см;
  • если вытяжка наклонная, ее нижний край должен быть не ниже 55 см от поверхности плиты;
  • в случае прямой вытяжки воздухозаборник размещается на высоте не менее 65 см над газовой плитой.

Чтобы повесить вытяжное оборудование правильно, можно пригласить профессионала или взяться за работу самостоятельно. Если был выбран второй вариант, тогда потребуется тщательно изучить рекомендации производителя как вытяжки, так и плиты, и советы по установке подобной техники.

Новая бытовая техника устанавливается только после того, как были сделаны замеры и намечено место ее будущего расположения.

Прибор должен висеть точно над плитой, чтобы максимально быстро вбирать загрязненный воздух, потому стоит проверить правильность выбора предварительного места для устройства и при необходимости скорректировать его. Следующим шагом будет работа над выходом в вентиляцию. Расположение шахты должно помочь в выборе наиболее удобного варианта для выведения воздуховода в нее.

Если вытяжка встраиваемая, то в мебели должно быть предусмотрено место под нее и проделаны соответствующие отверстия.

Как только все приготовления были окончены, можно начинать монтаж оборудования. Стоит работать аккуратно, не поднимая вытяжку за декоративные участки, которые могут сломаться. В зависимости от вида прибора его можно крепить на потолок, стену или внутри мебели, потому крепежи устанавливаются там, где будет прикручиваться устройство. После монтажа основной части нужно поставить трубы, ведущие в вентиляцию. Если воздухоотвод выводится в общедомовую вентиляцию, то для работы нужно приобрести гофру или воспользоваться пластиковым воздуховодом, также использовать переходник, хомут, герметик и металлизированный скотч.

Когда все будет собрано и проверено по стандарту высоты от печки, можно пробовать подключить прибор к сети и проверить его работу. Вытяжка может работать при включении в розетку или подсоединении напрямую к кабелю. Работать нужно при выключенном электричестве, в перчатках, соединяя фазу с фазой и ноль с нулем.

По окончании всех монтажных работ и включении вытяжки нужно проверить, не идет ли ток к корпусу оборудования. Если все в полном порядке, то прибор полностью готов к эксплуатации.

О том, как выбрать вытяжку на кухню, смотрите в следующем видео.

по-стандарту, по ГОСТу, нормы, размеры вытяжки, виды, типы, как измерить расстояние

Во время готовки воздух кухни насыщается паром и запахами, легко впитывающимися в мебель. Устранить это помогает вытяжка. При установке над газовой плитой обязательно учитывают стандарты и нормы по ГОСТу. Значение имеют размеры вытяжки, вид и тип. При самостоятельном проведении монтажных работ надо знать, как измерить расстояние до плиты.

Высота кухонной вытяжки над газовой плитой: стандарты по ГОСТу, нормы

Газ — источник открытого огня. Поэтому технику монтируют над варочной поверхностью на определенном расстоянии. Только в этом случае обеспечивается эффективная работа оборудования. По принятым стандартам расстояние до кухонной плиты зависит от типа вытяжки:

  1. Прямые вентиляционные конструкции — угловые, встроенные, купольные, плоские. Их особенность  — расположение фильтров параллельно варочной поверхности. В этом случае минимальная высота установки — 75 см, максимальная — 85.
  2. Наклонные — фильтр установлен под углом относительно варочной поверхности. Рекомендованное расстояние от 55 до 65 см.

Важно

Чтобы эксплуатировать плиту было удобнее, допускается изменение высоты с учетом мощности оборудования и технических характеристик. Учитывают и рост того, кто будет готовить.

Чтобы узнать, на какой высоте вешать вытяжку, необходимо установить начало рулетки на конфорку и отмерить расстояние согласно техническому паспорту. Обязательно учитывают удаленность розетки.

Виды кухонных вытяжек: какую выбрать

В плане расчета корректной высоты для монтажа важно учитывать два фактора.

Какую вытяжку выбрать: размеры

Для оборудования имеют значение два параметра. Первый — ширина. Она должна быть равна габаритам плиты. Но допускается и небольшое отклонение в сторону увеличения — в этом случае качество работы повышается.

По ширине конструкции могут быть узкими (30-60 см), стандартными (от 60 до 90 см) и широкими — до 120 см. Первый вариант оборудования рекомендован для двух- или трехконфорочной плиты.

Широкие качественнее очищают воздух на больших площадях и отличаются оригинальным дизайном. Ограничений по форме варочной поверхности нет.

Вытяжки стандартных размеров самые распространенные. Могут быть настенными, островными или встраиваемыми.

Второй важный параметр — высота. Низкие модели от 10 до 40 см чаще они монтируются на стене или встраиваются. Стандартная вытяжка над варочной панелью имеет габариты в пределах 40-90 см. И, наконец, высокие модели — выбор для больших помещений. Их высота — до 140 см.

Типы кухонных вытяжек по установке

Оборудование по способу монтажа можно разделить на четыре типа. Первый — настенное. Панели фиксируются на стене непосредственно над плитой с учетом расстояния от поверхности пола до нижнего уровня техники.

Второй вид — угловые вытяжки. Принцип их установки понятен из названия. Такие модели слабо распространены из-за низкого спроса. Это же относится и к оборудованию, которое монтируется в столешницу. Среди других недостатков встроенных вытяжек — высокая стоимость и ограниченная мощность.

Четвертый вариант — островные. Крепятся к потолку непосредственно над варочной поверхностью. Высота газовой плиты не имеет значения — расстояние регулируется за счет изменения размеров вентиляционной трубы. Такие модели часто становятся элементом дизайна.

Как правильно установить проточную вытяжку над газовой плитой?

Вытяжка — один из важнейших элементов кухонной бытовой техники. От ее выбора и размещения зависит комфортность нахождения в кухонном помещении, сохранность покрытия стен, потолков и мебели, эстетичный внешний вид кухни — современная вытяжка давно является важным элементом декора.

Вытяжная система особенно актуальна в кухне с газовыми плитами — в отличие от других видов варочных поверхностей газ на большую высоту прогревает воздух, выделяет при своем горении вредные продукты распада, выжигает кислород.

Решая, как установить вытяжку над газовой плитой, следует особенно внимательно относиться к виду вытяжной системы, не каждая конструкция обеспечивает оптимальную работу в помещениях с газом.

Основные требования

Функциональность

Все вытяжки делятся на две большие группы: циркулярные и проточные, в первых воздух пропускается через фильтры и возвращается обратно. При этом в помещении останется повышенная влажность, многие вредные продукты распада при горении газа, воздух с пониженным содержанием кислорода — нормы содержания вредных веществ могут быть превышены.

При использовании проточных видов загрязненный воздух выводится за пределы кухонного помещения и заменяется свежим — такой тип вытяжных систем для газовых варочных панелей предпочтительнее.

Вытяжная система должна оптимально вписываться в интерьер, не нарушая внешний вид кухни. Для этого вытяжки встраивают в мебель (шкафчики над плитой), подбирают цвет рабочей поверхности, корпуса, или конструкцию, соответствующие стилю кухни.

Очень многие об этом забывают, устанавливая особенно популярные в последнее время современные наклонные модели в стиле хай-тек из стекла и металла, с черными глянцевыми поверхностями, в любые кухни, часто напоминающие стиль классика или прованс со светлой мебелью под дерево.

Эффективность

Вытяжная система в кухне должна максимально устранять все негативные последствия при варке пищи: посторонние запахи, водяные пары с мельчайшими капельками жира, частицы сажи и копоти в воздухе, высокую влажность. Вытяжка для газовой плиты должна быть правильно установлена над варочной поверхностью, иметь соответствующую мощность и производительность.

Классификация

По конструктивному исполнению все существующие вытяжки можно разделить на несколько групп.

Очень распространенный вид, плоская рабочая панель располагается параллельно варочной поверхности. Занимают мало места, в основном конструкция используются в циркулярных видах.

Одна из наиболее распространенных конструкций, по внешнему виду напоминают купол, опущенный над варочной поверхностью по трубе квадратного сечения в верхней части. Практически во всех конструкциях эта труба является частью воздуховода, а купольные вытяжки встраиваются в проточную вытяжную систему — такие конструкции очень редко применяются в циркулярных видах.

Для увеличения зоны обслуживания рабочая поверхность вытяжек часто увеличивается за счет выдвижного модуля. Обычно такие модели встраиваются в нижнюю часть навесного кухонного шкафчика, в котором может скрываться воздуховод или случае циркулярных — остается пространство для размещения кухонных аксессуаров. Выдвижная — очень удобная конструкция при установке вытяжной системы в маленьких кухнях.

Размещаются в углу кухонного помещения, рассчитаны на газовую плиту, развернутую под углом 45 градусов к основной стене. Рабочая поверхность вытяжки имеет форму квадрата с усеченным углом.

Предназначены для размещения в больших кухнях, если варочная поверхность расположена в центре помещения. Обычно вытяжка опускается над варочной поверхностью на воздуховоде квадратного сечения.

Современное решение кухонных вытяжных систем, при котором рабочая панель располагается под углом к варочной поверхности. Это позволяет наклонной модели, при одинаковой площади с плоской горизонтальной, занимать в кухне меньше свободного пространства. Конструкция наиболее эстетично выглядит в современных кухнях стиля хай-тек.

Устройство монтируется в столе рядом с варочной поверхностью. При работе ее всасывающая рабочая панель выдвигается вертикально вверх и происходит откачка воздуха.

Вытяжки классифицируются по способу монтажа следующим образом:

  • Подвесные. Закрепляется непосредственно над плитой при помощи тросов или на воздуховоде.
  • Встраиваемые. Устанавливаются в кухонную мебель снизу подвесных шкафчиков.
  • Настенные. Прикрепляются к стене над варочной плитой.

Рекомендация по установке

Высота установки

Главный параметр при установке — расстояние между вытяжкой и газовой плитой, оно не должно быть менее 750 мм. и не более 900 мм.

Данное расстояние подбирается с учетом эргономических показателей хозяйки, зависит от мощности вытяжки — более мощные конструкции можно располагать выше. Также высота установки вытяжки над газовой плитой во многих случаях напрямую зависит от рекомендаций производителя, которые необходимо соблюдать в первую очередь(данные требования описываются в инструкции на устройство).

Второй основной параметр, ширина не должна быть больше ширины варочной поверхности. Если конструктивно она поднимается на высоту, больше рекомендованной, ее габаритные размеры или мощность всасывания должны быть увеличены.

Решая, как правильно установить вытяжку над газовой плитой в случае использования наклонной модели, обычно ориентируются на нижний край воздухозаборника — минимальное расстояние до плиты должно быть 550 мм.

Еще одним важным параметром вытяжки является ее глубина, обычно этот параметр соответствует размерам варочной поверхности и является типовым для ее ширины.

Установка вытяжных систем

Установить кухонную вытяжку своими руками довольно просто при соблюдении инструкции и порядка работы. Часто производитель выпускает кухонные вытяжки, совмещающие в себе два режима работы — циркулярный и проточный.

Монтаж циркулярной вытяжки

Использование циркулярного режима в кухонных помещениях с газовой варочной поверхностью является не слишком удачным решением. Автономная циркулярная вытяжка над газовой плитой не сможет обеспечить необходимый комфорт в кухонном помещении, ее угольные фильтры, в отличие от электроплит, будут быстрее забиваться продуктами горения газа, что приведет к дополнительным экономическим затратам.

Установка циркулярной кухонной вытяжки обычно не вызывает больших проблем: она может крепиться непосредственно к прямой стене или в углу, встраиваться в мебель, опускаться над варочной поверхностью по трубе или на тросах. Последовательность работ при ее установке на стене выглядит следующим образом:

Установка проточной вытяжки

Решая, как повесить вытяжку над плитой, следует знать, что проточная потребует монтажа системы воздуховодов для подключения ее к вентиляционному отверстию общедомовой шахты, или наружного вывода для воздуха в стене, окне или потолке.

Монтаж воздуховодов с установкой вытяжки несложно сделать своими руками, если следовать определенному порядку работы.

Необходимые инструменты и материалы

Выбор воздуховодов. Для монтажа проточных систем в быту наиболее часто используются два вида воздуховодов: алюминиевые гофрированные или пластиковые квадратного или круглого сечения.

Алюминиевые гофрированные трубы круглого сечения имеют невысокую стоимость, просты в установке, позволяют направлять воздушный поток к выходному отверстию вентиляционной шахты без дополнительных соединений. В силу гофрированной структуры оказывают большое сопротивление воздушному потоку и имеют неэстетичный вид – в большинстве случаев после монтажа алюминиевую гофру прячут под потолок или короб.

Пластиковые трубы с ПВХ также просты в монтаже, имеют небольшое сопротивление воздуху и более эстетичный внешний вид в случае прямоугольного сечения.

При монтаже воздуховода могут понадобиться переходники необходимого размера при переходе с круглого на прямоугольное сечение или наоборот.

Крепежная фурнитура. Для крепления пластикового воздуховода на стене разработаны специальные защелки, которые крепятся к ней на дюбеля винтами с шагом около 600 мм. — пластиковые трубы вставляются в крепеж с небольшим усилием.

При подвешивании к потолку можно использовать такие же крепления или гофрированный металлический крепеж для гипсокартона, если расстояние от потолка фиксировано

Инструмент. Основным инструментом для монтажа является перфоратор или дрель с режимом перфорации и соответствующим сверлом. Пластиковые трубы легко режутся обычной ножовкой с полотном по металлу, могут понадобиться рулетка, плоскогубцы, молоток и несколько отверток.

Порядок установки проточной вытяжки

Перед установкой необходимо определить, какое расстояние от места подключения электроэнергии до вытяжки и в случае необходимости вывести розетку в нужную точку.

При использовании в кухнях с газовой варочной поверхностью широкое применение находят проточные вытяжные системы, обеспечивающие наиболее комфортный микроклимат в помещении по сравнению с циркулярными. Чтобы повесить вытяжку над газовой плитой, потребуется монтаж воздуховодов, который несложно произвести самостоятельно при помощи простых строительных инструментов.

Быстрый ответ: как далеко должна быть вытяжка над плитой?

Можно ли готовить без вентиляции?

Быстрый ответ — нет, готовить без вытяжки небезопасно.

По мере того, как все больше исследователей изучают важность кухонной вентиляции в наших домах, мы обнаруживаем, что вытяжка является отличным средством профилактики многих проблем со здоровьем.

На что следует обращать внимание при покупке вытяжки?

Это некоторые особенности вытяжки, которые следует учитывать.Воздушный поток. Производители рекламируют количество отработанного воздуха в кубических футах в минуту (CFM). … Количество скоростей вентилятора. Большинство протестированных нами вытяжек предлагали от трех до шести скоростей вентилятора. … Управление термостатом. … Таймер выхлопа.

Какая стандартная глубина вытяжки?

В среднем вытяжные шкафы Proline имеют глубину от одного до двух футов, а наши настенные и островные модели — от двух до трех футов.

Может ли вытяжка быть меньше варочной панели?

Да, по возможности вытяжка должна быть как минимум на шесть дюймов шире, чем ваша варочная панель.Вытяжка должна выступать за кухонную плиту на три дюйма с обеих сторон. Дополнительное покрытие позволяет капюшону более эффективно задерживать жирный воздух и дым.

Как установить вытяжку?

Вытяжки

для настенного монтажа Шаг 1: Снимите старую вытяжку, если необходимо «Шаг 2: Найдите и отметьте вентиляционные отверстия» Шаг 3: Вырежьте внутреннее отверстие и просверлите отверстия локатора «Шаг 4: Отрежьте сайдинг« Шаг 5: Присоедините воздуховод » Шаг 6: Подайте питание на вытяжку «Шаг 7: Подключите провода» Шаг 8: Вентиляция через каменную стену

На какой высоте должна быть микроволновая печь над плитой?

66 ″ Микроволны сверх диапазона требуют минимальной монтажной высоты 66 ″ от пола до верха микроволны.На расстоянии 66 дюймов от пола будет расстояние примерно 13–16 дюймов между варочной панелью и нижней передней частью микроволновой печи.

Каков срок службы вытяжек?

около 14 лет Срок службы вытяжки, которая обычно устанавливается по всей зоне для улавливания частиц жира и запаха готовки, составляет около 14 лет.

Vent A Hood — хороший бренд?

Vent-A-Hood Professional. Если вы ищете вытяжку, которая защитит вашу кухню от кулинарных испарений, сделает внутреннее пространство аккуратным и эффектным и при необходимости будет настраиваемым, модель PRH-36 от Vent-A-Hood — вариант, который стоит рассмотреть.… Этого достаточно для большинства кухонных плит в домашних условиях.

Можно ли выпустить вытяжку на чердак?

Вентиляционные вытяжки Вентиляционные отверстия духовки не должны выходить на чердаки. Вытяжной колпак используется как система восходящего потока на верхних частях плиты. В этих системах есть вентиляторы, которые втягивают пар, дым и другие газы в воздуховоды и отводят их. Однако попытка направить выхлоп на чердак является ошибкой и может вызвать серьезные проблемы.

Кого вы нанимаете для установки вытяжки?

Предполагая, что электромонтажные работы выполнены, вам понадобится подрядчик по ОВКВ [у которого часто есть подрядчики по электрике, с которыми они работают].Подрядчик HVAC…. Большинство из них должно иметь возможность установить вытяжку и ВЕНТИЛИРОВАТЬ ее. Позвоните специалисту по HVAC — механическим системам.

Должна ли вытяжка быть больше, чем дальность?

Новая вытяжка должна быть как минимум такой же ширины, как плита или варочная панель, и желательно на 3 дюйма длиннее с каждой стороны. Чаще всего используется ширина 30 и 36 дюймов. Для оптимальной производительности установите вытяжку на расстоянии 20–24 дюймов от электрической варочной панели и от 24 до 30 дюймов от газовой плиты.

Нужен ли мне вытяжной колпак над плитой?

Кухонные вытяжки предназначены для улавливания запахов приготовления пищи, влаги и жира в воздухе.… Существуют правила жилищного строительства, которые не требуют наличия вытяжки над кухонной плитой. Однако вам следует подумать о функциональности своей кухни, прежде чем отказываться от вытяжки.

Как проветрить кухню без вытяжки?

10 вещей, которые нужно сделать, если у вас нет вытяжки или вентиляции Используйте оконный вентилятор. … Используйте переносной воздушный фильтр HEPA. … Используйте вентилятор в другой комнате, например в ванной. … Получите защиту от брызг жира. … Часто протирайте кухонные шкафы.… Если вы красите свою кухню, используйте сатиновую или полуглянцевую отделку или выберите моющуюся краску. Другие элементы… •

Вытяжка лучше микроволновой печи?

Вентилируемые микроволновые вытяжки намного эффективнее удаляют загрязнения из кухонного воздуха. … Хотя вентилируемая микроволновая печь более эффективна, чем рециркуляционная, вытяжка профессионального качества очищает ваш воздух еще более эффективно, а также более универсальная и мощная.

Какова средняя высота вытяжки?

от 28 до 36 дюймов Стандартная высота вытяжки составляет от 28 до 36 дюймов от варочной панели для газовой и электрической плиты.28 дюймов — минимальная высота. Если капюшон поднести поближе, он может повредиться. Если больше 36 дюймов, вытяжка не сможет эффективно отводить воздух от варочной панели.

Как повысить эффективность вытяжки?

Самый эффективный вариант для фильтров вытяжного шкафа — это перегородочные фильтры из нержавеющей стали. Они улавливают большое количество жира и грязи в перегородках, когда нежелательный воздух проходит через ваш капюшон и выходит за пределы вашего дома.

Какая вытяжка с рециркуляцией воздуха самая лучшая?

Вот наш выбор лучших бесканальных вытяжек. Броан 41000 Серия бесканальных вытяжек — лучше всего покупать в 2021 году.… Канальные / бесканальные вытяжки Cosmo серии 5MU — лучшие под шкафом. … Cosmo 63175 Вытяжка с воздуховодом / без воздуховода — Лучшее настенное крепление. … Алюминиевая вставка в колпак Broan PM390 — лучшая вставка для бесканального воздуховода. Другие элементы… •

Вытяжка какого размера мне нужна для серии 30?

36 дюймов Например, если у вас диапазон 30 дюймов, идеальным вариантом будет вытяжка с диапазоном 36 дюймов.30 дюймов — самый популярный размер печки на сегодняшних кухнях, поэтому наши вытяжки 36 дюймов так популярны!

Сколько кубических футов в минуту должна иметь вытяжка?

Вентилятор вытяжки должен перемещать минимум 100 кубических футов воздуха в минуту на каждые 12 дюймов ширины печи. Это означает, что если у вас плита шириной 30 дюймов, вам понадобится вытяжка с вентилятором, который вращает воздух со скоростью не менее 250 кубических футов в минуту.

Насколько важна вытяжка?

Несмотря на то, что вытяжка в значительной степени упускается из виду, на самом деле она является одним из самых важных приборов на кухне.… Возможно, самая важная задача вытяжки — улучшить качество воздуха на вашей кухне. Вытяжки предназначены для удаления запахов, дыма, жира и других загрязняющих веществ, которые выделяются в воздух во время приготовления пищи.

Какой тип воздуховода лучше всего подходит для вентиляции вытяжки?

Жесткий воздуховод — лучший тип воздуховода для вентиляции вытяжки. Он требует одноразовой установки и практически не требует обслуживания, пока вы очищаете фильтры вытяжки. Наиболее жесткие воздуховоды изготавливаются из прочной нержавеющей стали, в отличие от жестких воздуховодов из алюминия или непрочного пластика.

Где вы вентилируете вытяжку?

Вытяжки вентилируются через крышу или наружу через внешнюю стену. Ищите металлический воздуховод, проходящий через шкафы выше, или выхлопную крышку на внешней стене за вытяжкой. Вы должны почувствовать, как воздух выходит из выпускной крышки на крыше или стене, когда вентилятор работает.

Можно ли надеть 30-дюймовую вытяжку на 36-ю варочную панель?

Мы рекомендуем, когда вы покупаете вытяжку для использования в помещении, она должна быть на один размер больше, чем размер вашей варочной панели (перекрывать варочную панель на 3–6 дюймов с каждой стороны).Например, если размер вашей варочной панели составляет 30 дюймов, идеальный размер вытяжки — 36 дюймов или больше.

Нужна ли кухонная вытяжка?

Если на кухне вы не кипятите только воду, вам понадобится вытяжка, чтобы уменьшить запахи и жирные пары. … Не помогает то, что твердые поверхности на кухне усиливают шум ».

Должны ли вытяжки доходить до потолка?

Когда вытяжной колпак устанавливается под шкафом или на стене, воздуховод должен проходить через шкафы или позади них к внешней стене.Для потолочной или островной вытяжки воздуховод должен проходить выше потолка. … Вытяжку без воздуховодов можно установить где угодно, что позволяет сэкономить деньги.

Как работает вытяжка без воздуховода?

Вытяжка без воздуховодов засасывает жирный кухонный воздух через сетчатые или перегородочные фильтры. Как только воздух проходит через эти фильтры, он проходит через угольные фильтры, которые задерживают грязь и нейтрализуют сильные запахи от готовки.

Можно ли использовать вытяжку без воздуховода с газовой плитой?

Воздуховод вне дома Вытяжка без воздуховода или без воздуховода — не лучший вариант для газовых плит, потому что они работают, фильтруя воздух внутри вытяжки и возвращая его на кухню.Даже если у вас есть вытяжка с высоким рейтингом CFM, угольные фильтры не будут улавливать весь газ, производимый плитой.

Советы по успешной работе | ЛУЧШИЕ ресурсы

Советы для успешной работы

Сначала подумайте о вентиляции

При проектировании кухни в первую очередь учитывайте требования к вентиляции, чтобы упростить установку воздуховодов и вопросы применения. Помните, что вентиляция выводит взвешенные в воздухе частицы на улицу.Рециркуляционные фильтры улавливают некоторые частицы непосредственно в зоне приготовления пищи, но пары и влага остаются внутри помещения.

Наблюдение и устранение перекрестных токов

Перекрестные токи могут повлиять на способность захвата вытяжки. Окна, двери патио, потолочные вентиляторы, регистры принудительного отопления и входные двери гаража являются основными источниками перекрестных токов. В конструкции предусмотрены функции, предотвращающие перемещение перекрестных токов непосредственно по варочной поверхности, что повышает эффективность вытяжки.

Воздуховод вытяжного шкафа

Начните с выбора точки подключения на крыше или стене и создайте кратчайший путь воздуховода с наименьшим количеством поворотов назад к месту (местам) вытяжки.Имейте в виду, что воздуховод большего размера лучше. Затем определите, какой размер воздуховода самый большой без сужения. Теперь рассмотрим вытяжки с таким размером (или площадью) подсоединения к воздуховоду. Воздуховод меньшего размера принесет в жертву производительность и увеличит уровень шума. При планировании заделки на вытяжке обратите внимание, что некоторые вытяжки допускают присоединение воздуховода через верхнюю или заднюю часть вытяжки.

Для достижения максимальной мощности выхлопа при самых низких уровнях шума

  • Никогда не делайте размер или площадь воздуховода меньше, чем размер, исходящий от вытяжки.
  • Чем больше воздуховод, тем лучше.
  • Следите за тем, чтобы длина воздуховода не превышала 50 погонных футов.
  • Сведите к минимуму использование колен и переходов (4 или меньше).
  • Всегда разделяйте отводы 90 ° прямыми воздуховодами длиной не менее 2 футов.
  • При использовании выносного внешнего вентилятора, использование одного изгиба 90 ° уменьшит передачу шума в вытяжку.
  • Разместите переходы на расстоянии не менее 1 фута от выпускного отверстия вытяжного вентилятора или входа выносного вентилятора.

Размер вытяжки

Используйте следующие рекомендации, чтобы определить размер:

Определите, будет ли кухонное оборудование обычным (варочная панель менее 60000 БТЕ) или высокопроизводительным (более 60000 БТЕ)

Для достижения исходной точки используйте следующие формулы или рекомендации производителя варочной панели:

Менее 60000 БТЕ: 100 кубических футов в минуту на фут ширины варочной панели.Пример: 36-дюймовая широкая стена указывает на потребность в 300 куб. Футов в минуту

Более 60 000 БТЕ: 1 куб. Фут / мин на каждые 100 БТЕ на выходе варочной панели. Пример: 60 000 БТЕ означает потребность в 600 куб. Футов в минуту

При наличии гриля или сковороде на варочной панели добавьте к оценке 200 кубических футов в минуту. Пример: 60 000 БТЕ = 600 кубических футов в минуту + 200 кубических футов в минуту для гриля = всего 800 кубических футов в минуту

Для автономной установки требуется на кубических футов в минуту больше. варочной панели, а для высокопроизводительных варочных панелей добавьте к смете 100 кубических футов в минуту.

Для максимально тихой работы выберите модель с максимальным CFM, даже если его больше, чем необходимо. Это позволит вытяжке работать на более низких нормальных скоростях, когда звук может быть на 50% тише при соответствующем размере воздуховода.

Определение адекватных возможностей захвата

Зона захвата вытяжки обычно определяется самым внешним периметром нижней части вытяжки. «СУМПА» — это перевернутая область дна вытяжки, которая действует как контейнер, удерживая поток тепла и дыма до тех пор, пока вентилятор не сможет его слить, предотвращая просачивание дыма через край.Если это вообще возможно, выберите конструкции вытяжек с глубиной поддона не менее 1 дюйма. Для высокопроизводительных варочных панелей выберите модель с увеличенным размером поддона. Если это невозможно, увеличьте CFM.

Размеры устройства, используемые на этом веб-сайте и в каталогах производителя

При разработке эстетических дополнений к вашей ЛУЧШЕЙ вытяжке (нестандартные шкафы, плитка, стеллажи и т. Д.) Или выравнивании постоянно закрепленных элементов перед установкой вытяжки обязательно сначала держите продукт под рукой, чтобы перепроверить размеры и расположение .Размеры изделий на этом веб-сайте и в каталогах производителя имеют стандартные производственные допуски.

A. Высота: 24–30 дюймов над варочной поверхностью является стандартной.

B. Ширина: минимальная ширина вытяжки должна соответствовать ширине варочной панели.

C. Глубина: Минимальная глубина вытяжки должна покрывать

Высота установки

Все вытяжки имеют рекомендуемый диапазон высоты установки над варочной поверхностью. Самый низкий уровень — это расстояние, на которое вытяжка была проверена на безопасность UL.Верхний предел — это рекомендация, обеспечивающая удовлетворительный захват. Если вытяжка установлена ​​ниже нижнего предела, это может привести к повреждению вытяжки, и инспектор может вызвать переустановку. Превышение верхнего предела является выбором установщика и не повлияет на вытяжку, но может привести к уменьшению улавливания дыма. Если вытяжка превышает верхний предел, добавьте 100 кубических футов в минуту на каждые 3 дюйма выше рекомендованной высоты и увеличьте ширину вытяжки, чтобы она выступала на 6 дюймов за пределы варочной панели.

Определение зоны покрытия вытяжки

Как минимум, ширина вытяжки должна доходить до ширины варочной панели и охватывать 100% задних и 50% передних конфорок. Вытяжки могут быть шире и глубже, и в некоторых местах рекомендуется, чтобы ширина вытяжки была на 6 дюймов больше, чем поверхность для приготовления пищи. Для еще лучшего эффективного покрытия устанавливайте вытяжку на минимальной рекомендуемой высоте.

Вытяжка Фильтры

Фильтрация удерживает больше жирных побочных продуктов из вытяжки и системы воздуховодов, а также в фильтре, который можно снять и легко очистить в посудомоечной машине.Дефлекторные фильтры — хороший выбор для приготовления на гриле или жарки, но для получения наилучших результатов фильтрации их необходимо использовать на высокой скорости. Сетчатые фильтры хорошо работают независимо от скорости вытяжки, обеспечивая эффективную и бесшумную работу. Новые фильтры Evolution ™ с перегородкой сочетают в себе функции перегородки и сетки, что дает лучшее из обоих миров.

Использование продукта

Вытяжки

BEST предназначены для использования с продуктами для приготовления пищи в помещении, за исключением случаев, когда они предназначены для использования на открытом воздухе, но не предназначены для использования с угольными грилями любого типа.Типы нержавеющей стали

В вытяжках серии BEST® используются две марки нержавеющей стали: нержавеющая сталь морского класса рекомендуется для защищенных наружных применений и установки вдоль прибрежных зон с морской водой. Этот вид нержавеющей стали устойчив к воздействию агрессивных сред. Нержавеющая сталь Standard Grade подходит для любого внутреннего монтажа.

Тестирование производительности

Точность заявлений CFM на рынке, безусловно, вызывает сомнения.BEST® стремится предоставить точные рейтинги CFM на основе стандартизированных испытаний. Продукт BEST® протестирован Broan-NuTone® на характеристики воздушного потока с использованием стандарта ANSI / AMCA 210, который эквивалентен HVI 916 Института домашней вентиляции — Процедура испытания воздушного потока. Наши вытяжки также проходят испытания на звукоизоляцию в соответствии со стандартом ANSI S12.51, который эквивалентен HVI 915 Института домашней вентиляции — Процедура определения громкости бытовых вентиляторов.

BEST® является зарегистрированным товарным знаком Broan-NuTone®, гордого члена, имеющего хорошую репутацию, Института домашней вентиляции, повышающего ценность бытовой вентиляции для более здорового образа жизни.

Техническая документация / документация по установке

Техническая документация и документация по установке доступны в Интернете на сайте BESTrangehoods.com или через наш отдел обслуживания клиентов по телефону 800-558-1711.

«Зона захвата»

Range Hood | Реконструкция

«Зона захвата» вытяжек должна охватывать большую часть поверхности вытяжки. Дэвид Макналти предпочитает, чтобы вытяжка выступала на 3 дюйма за левый и правый края варочной панели. Например, если он выберет 36-дюймовую варочную панель, он выберет 42-дюймовую вытяжку.

Также важна глубина вытяжки. МакНалти говорит, что если верхняя часть диапазона или диапазон находится на расстоянии 30 дюймов от задней стенки, укажите вытяжку глубиной 21 дюйм или даже глубину 24 дюйма — или что-то большее, в зависимости от требований домовладельца к приготовлению пищи.

Кен Д’Андреа, дизайнер из Northbay Kitchen amp; Ваня, Петалума, Калифорния, особенно заботится о влиянии тепла на мебель. Он уменьшает глубину шкафов по обеим сторонам вытяжки, чтобы уберечь их от тепла и влаги.Например, если вытяжка имеет глубину 39 дюймов, соседние навесные шкафы имеют глубину 36 дюймов.

МакНалти говорит, что высота вытяжки должна учитывать рост поваров. «Клиент ростом 6 футов 8 дюймов не может видеть варочную панель, если вытяжка слишком низкая. Если рост клиентов превышает 6 футов, вместо стандартной 30-дюймовой высоты я поставлю ее на 33 дюйма», — Макналти. говорит. Когда он поднимает высоту выше стандартной, он выбирает более мощный вентилятор для обработки тепла и жира.

Broan-NuTone

Попался на глаза: Используйте колпак, достаточно глубокий, чтобы закрыть все задние конфорки и, по крайней мере, половину передних конфорок. Не выбирайте изделия для вентиляции над варочной панелью или нестандартные конструкции, которые покрывают менее трех четвертей зоны приготовления пищи.

Сверх стандарта: Увеличьте ширину или глубину вытяжки, чтобы уравновесить монтажную высоту, превышающую стандартную, или когда требования к приготовлению пищи превышают обычные.Не устанавливайте вытяжку, выступающую за линию шкафов под ней.

Правильная высота: Установите бленду на минимально допустимой высоте для максимального захвата, соблюдая рекомендации производителя по минимальным требованиям к высоте — обычно от 18 до 24 дюймов. Не устанавливайте вытяжку, которая будет препятствовать доступу пользователя к варочной панели.

Установить сверхвысокочастотную микроволновую печь

Майкла Чотинера
(Технические схемы любезно предоставлены Whirlpool Corporation)

Как и все прорывные технологии, приготовление пищи в микроволновой печи вызывает споры.Большинство людей на самом деле не понимают, как работают микроволновые печи или как использовать все их доступные функции. По оценкам, 90% семей в США используют микроволновые печи для приготовления и / или разогрева пищи, но это удобное устройство по-прежнему вызывает недовольство поваров и гурманов.

Я могу говорить о некоторых других спорных вопросах со знанием дела: многим нужны встроенные микроволновые печи, а не отдельно стоящие модели, чтобы сэкономить полезное пространство на прилавке, но установщики жалуются, что доступные размеры микроволновых печей на самом деле не соответствуют типичным размерам стандартные шкафы и другие предметы, которые должны быть согласованы в планировке кухни, поэтому часто бывает сложно выстроить вещи для бесшовного визуального эффекта без панелей-наполнителей и других приспособлений.

Размер имеет значение!

Микроволновые печи

, предназначенные для использования потребителями, доступны в трех классах размеров: компактные, средние и полноразмерные.

Хотя размер микроволновой печи, выраженный в кубических футах, дает вам представление о том, слишком ли она мала для большего, чем нагревание чашки кофе, или достаточно велика, чтобы обжарить индейку, он ничего не говорит вам об общей ширине, высоте и глубина устройства — важно знать, планируете ли вы встраивать. Установщики Pro жалуются, что многие спецификации, якобы указывающие общие размеры, делают это неточно.Я знаю одного подрядчика, который не начнет строить шкаф для микроволновой печи, пока не получит саму установку.

Если вы посмотрите на все доступные варианты микроволновых печей на рынке с точки зрения ширины, высоты и глубины, вы увидите, что на самом деле нет стандартных размеров, но микроволны, предназначенные для установки вне диапазона, все подходят для 30-дюйм. широкое пространство.

Микроволновая печь, выходящая за пределы допустимого диапазона

Специальные микроволновые печи доступны с удобными наборами для их установки в широком диапазоне, но установка OTR не всегда проста.Вот некоторые вопросы, которые следует учитывать:

Вентиляция: Все микроволновые печи имеют встроенный вентилятор для рециркуляционной системы вентиляции. Большинство микроволновых печей, предназначенных для установки за пределами диапазона, предлагают еще два варианта вывода воздуха на улицу: вентилятор может быть расположен так, чтобы направлять отработанный воздух вверх и наружу через крышу через воздуховоды над агрегатом или горизонтально через воздуховоды в стене за агрегатом. . Хотя сами микроволновые печи не нуждаются в выпуске на улицу, когда они устанавливаются над плитой или варочной панелью, по возможности должны быть предусмотрены вентиляционные отверстия для отвода запахов, влаги и жира от обычного приготовления пищи через крышу или внешнюю стену.

Установленная высота: в целях безопасности и удобства не рекомендуется устанавливать микроволновую печь OTR слишком высоко. Национальная ассоциация кухонь и ванных комнат утверждает, что дно микроволновой печи должно быть не выше 54 дюймов от пола. Если кто-то, который собирается использовать микроволновую печь, ниже, чем, скажем, 5 футов 4 дюйма, даже рекомендуемый стандарт может оказаться слишком высоким.

Зазор между плитой и нижней частью микроволновой печи: Строительные нормы и правила не соответствуют допустимому зазору между верхней частью плиты и всем, что над ней.По крайней мере, одно существующее правило допускает минимум 13 дюймов, но профессиональные установщики и другие, знающие свое дело кухонь, утверждают, что над плитой должно быть от 20 до 24 дюймов.

( Примечание от NH : я получил примечание по этой проблеме с высотой от читателя, поэтому необходимы некоторые пояснения. Оба местоположения по высоте являются общими рекомендациями.

Высота над полом предназначена для размещения людей разного роста, чтобы они могли с комфортом пользоваться микроволновой печью и читать на дисплее.Расстояние над верхней частью диапазона составляет: 1) для размещения самого широкого ассортимента кухонных кастрюль и сковородок, а также для обеспечения полной видимости верхней части ассортимента для всех, кроме самых высоких людей, и 2) для обеспечения нормального расстояния, рекомендованного производителем.

Есть некоторые вариации … более высокие люди могут захотеть установить микроволновую печь повыше! Конечно, верхний шкаф может нуждаться в модификации или замене при любой установке, если микроволновую печь нужно переместить выше. Я думаю, что автор, возможно, пытался охватить все основы, но в любой установке, которую я выполнял, первое, что я делаю, — это использовать рекомендации производителя относительно МИНИМАЛЬНОГО расстояния до варочной панели.Это защищает микроволновую печь от чрезмерного нагрева, что может быть проблемой для некоторых моделей, если они установлены слишком близко к диапазону.

Я не знаю наверняка, но рекомендации производителя по высоте могут также включать оптимальную высоту для вытяжного вентилятора, чтобы иметь наибольший эффект, хотя, по общему признанию, микроволновые вентиляторы, превышающие допустимый диапазон, в целом не так хороши, как сильная вытяжка!)

Подготовка к установке

Вкратце: чтобы установить сверхширокую микроволновую печь, у вас должно быть достаточно места между навесными шкафами по бокам кухонной плиты и между варочной панелью и потолком.Над местом, где будет установлена ​​микроволновая печь, должен быть шкаф или полка, чтобы можно было прикрепить к ней верхнюю часть микроволновой печи. Большинство микроволн OTR имеют ширину чуть менее 30 дюймов; высота варьируется от 10 до 18 дюймов, а глубина — от 12 до 18 дюймов. Вам необходимо выбрать модель, которая обеспечивает достаточный зазор над диапазоном, но может быть установлена ​​на удобной высоте.

  • Определите, что расстояние между навесными шкафами по бокам шкафа составляет не менее 30 дюймов.Если пространство шире, определите, как вы заполните пространство между сторонами установленной микроволновой печи и стоящими по бокам шкафами. Некоторые комплекты для микроволновой печи OTR включают в себя полоски-наполнители, или вы можете заказать панели-заглушки, подходящие к вашим шкафам, у производителя или в магазине шкафов.
  • Если настенный шкаф присутствует выше диапазона, измерьте расстояние между верхом диапазона и низом шкафа. Вычтите 20 дюймов (или любой другой минимум между микроволновой печью и варочной панелью) из этого расстояния, чтобы определить общую высоту микроволновой печи, которая подойдет вам.Вы можете обнаружить, что перед установкой микроволновой печи вам потребуется разрезать навесной шкаф или установить другой шкаф подходящей высоты.
  • Если имеется вентилируемая вытяжка, отключите питание цепи, щелкнув выключателем, и отсоедините проводку вентилятора. Снимите вытяжку и определите, есть ли поблизости подходящая розетка, в которую можно включить установленную микроволновую печь OTR. В противном случае обратитесь к профессиональному электрику для его установки.

Как установить сверхширокую микроволновую печь

Все комплекты для СВЧ OTR поставляются с подробными инструкциями.Прочтите их перед началом установки. Большинство производителей включают в комплект шаблоны. Они понадобятся вам, чтобы просверлить отверстия в стене за микроволновой печью и в навесном шкафу наверху для крепежа. В других случаях к задней части микроволновой печи прикреплена настенная пластина, которую необходимо отвинтить от машины и поднести к задней стене, чтобы вы могли отметить расположение креплений.

1. Найдите и отметьте положение хотя бы одной стойки в стене за местом, где будет установлена ​​микроволновая печь.
Вы можете попробовать использовать приспособление для поиска гвоздей (с ними мне никогда особо не везло) или поищите крепежные детали внутри навесных шкафов и измерьте с шагом 16 дюймов по направлению к стене, где будет установлена ​​микроволновая печь. Стеновые стойки обычно расположены на расстоянии 16 дюймов по центру, поэтому вы должны иметь возможность проецировать их позиции. Не бойтесь пробовать что-то своим сверлом, чтобы убедиться, что вы нашли что-то твердое.


Пример настенной опорной плиты для сверхвысокочастотной установки
.

2. Прижмите настенный шаблон для микроволновой печи к стене и отметьте положение необходимых креплений.
По крайней мере, один из этих креплений должен входить в шпильку; там, где нет шпильки, просверлите отверстия для болтов. Прикрепите заднюю пластину к стене и проверьте ее уровень и отвес.

layout = «отзывчивый»


Типовой шаблон для маркировки мест крепления
и вырезов на шкафу над микроволновой печью.

3. Поместите шаблон для креплений, которые будут соединять верхнюю часть микроволновой печи с нижней полкой шкафа над ней, и сделайте свои отметки.
Этот шаблон также должен помочь вам определить положение отверстия, которое нужно будет вырезать для вытяжной заслонки и для шнура питания микроволновой печи, который, скорее всего, будет подключаться к розетке внутри этого шкафа. Просверлите отверстия и при необходимости сделайте другие вырезы в соответствии с инструкциями производителя.

4. Следуя инструкциям производителя, при необходимости сориентируйте воздуходувку для вентиляции через крышу, через стену или рециркуляции.


Когда нижний задний край входит в настенную опорную пластину,
, микроволновая печь поворачивается вверх, чтобы поднять верх корпуса на
, чтобы он встретился с нижней частью настенного шкафа выше.


Шнур питания пропущен через нижнюю часть шкафа
, чтобы подвести его к заземленной розетке внутри. Болты, проходящие через нижнюю полку
, необходимо продеть через предварительно просверленные отверстия в монтажные отверстия
в верхней части микроволновой печи.

С помощником поднимите микроволновую печь примерно в положение. Проденьте шнур питания через отверстия в шкафах, если это необходимо, так, чтобы в конечном итоге его можно было вставить в розетку. Стараясь не натягивать шнур питания и не заедать за него, наклоните микроволновую печь так, чтобы нижний задний край мог зацепиться за фиксирующую планку на настенной пластине.Затем поверните переднюю часть вверх, чтобы верх микроволновой печи плотно прижался к нижней части верхнего шкафа. Используя вспомогательную опору, вкрутите болты, входящие в комплект, через отверстия, которые вы предварительно просверлили в нижней полке шкафа, и в монтажные отверстия в верхней части микроволновой печи. Используйте все крепления, рекомендованные производителем, и проверьте установленный блок на уровень и отвес.


Воздуховоды для внешней вентиляции могут быть подключены к
воздуходувке / заслонке микроволновой печи и спрятаны внутри шкафа.


Варианты для вывода сверхвысоких микроволн на улицу
включают в себя воздуховоды в сборе через крышу и стену.

5. Подсоедините узел нагнетателя / заслонки к воздуховоду с помощью соответствующего фитинга — обычно 3-1 / 4 дюйма. X 10 дюймов переход от прямоугольного к круглому.

Подключите ‘Er к розетке и разогрейте чашку кофе или размягчите пинту вашего любимого мороженого и съешьте все это. Вы это заслужили. Теперь наслаждайтесь микроволновой печью, которая не мешает, но при этом очень удобна.

Об авторе: Майкл Чотинер является экспертом по установке бытовой техники и пишет о своем опыте для Home Depot. Советы Майкла по установке бытовых приборов для микроволновых печей основаны на его годах работы в качестве генерального подрядчика. Ассортимент микроволновых печей Home Depot, включая модели, упомянутые Майклом, можно посмотреть на его веб-сайте.

Вытяжки

— несколько последних мыслей

При выборе вытяжки важно выбрать правильный размер.CFM … или кубические футы воздуха, перемещаемого в минуту … используются для измерения размера вытяжки. При выборе вытяжки / воздуходувки необходимо учитывать тип плиты, размер кухни и воздуховоды. Давайте посмотрим, как определить требования CFM

Электрическая плита / Диапазон — Один простой расчет требует 100 кубических футов в минуту на каждый погонный фут ширины печи. Например, для электрической плиты шириной 30 дюймов ваша вытяжка должна быть рассчитана на 250 кубических футов в минуту или выше. Это рассчитывается исходя из ширины печи (30 дюймов равняется 2.5 погонных футов) умножить на 100 кубических футов в минуту на погонный фут.

Газовая плита — По сравнению с электрической плитой, газовые варочные панели выделяют значительно больше тепла. Следовательно, требуется бленда большего размера. Первым шагом в определении необходимого CFM является подсчет БТЕ для всех горелок. Обычно мощность каждой газовой горелки составляет от 5 000 до 15 000 БТЕ. Мощность газовой варочной панели с четырьмя конфорками обычно составляет около 40 000 БТЕ. Разделите общее количество БТЕ на 100 кубометров в минуту.Для стандартной газовой варочной панели потребуется вытяжка / вентилятор на 400 кубических футов в минуту (40 000 ÷ 100).

Размер кухни — Вам также необходимо учитывать размер вашей кухни. Чем больше комната, тем больше вытяжка. Согласно отраслевым рекомендациям, воздух на кухне должен переворачиваться 15 раз в час. Это раз в четыре минуты. Чтобы определить CFM, возьмите объем комнаты (ширина x длина x высота), умножьте на 15 обменов в час, а затем разделите на 60 минут в час.Для комнаты размером 12 x 16 футов с потолками 9 футов необходимый CFM составляет 432 (12 x 16 x 9 x 15 ÷ 60 = 432).

Воздуховоды — Поскольку воздух проходит через воздуховоды и по углам, его продвижение затруднено. Это необходимо учитывать при выборе размера вентилятора вытяжки. Руководящие принципы призывают добавлять 1 кубический фут в минуту на каждую ногу воздуховода и 25 кубических футов в минуту за каждый поворот. Если капот вентилируется через крышу, необходимо добавить дополнительные 40 куб. Футов в минуту.

После расчета CFM с использованием этих различных методик определите размер вытяжки, исходя из наибольших требований CFM, а затем добавьте для воздуховодов.В результате вы получите вытяжку подходящего размера для вашей домашней вытяжки.

Если у вас есть дополнительные вопросы о модернизации или вытяжке, зайдите в наш выставочный зал в Кармеле, штат Индиана, и поговорите с одним из наших дизайнеров. Они будут рады помочь.

A Руководство по размерам вытяжек

A Руководство по размерам вытяжек | Водоворот

Вытяжки или вытяжные шкафы помогут сохранить ощущение домашнего уюта и запаха на кухне.Подобрать подходящую посуду не составит труда: размеры вытяжек достаточно стандартизированы и основаны на размере рабочей поверхности ниже. Просто подберите ширину вытяжки к ширине вашей плиты или варочной панели. Вне зависимости от того, модифицируете ли вы или просто модернизируете, используйте это руководство, чтобы определить тип и размер вытяжки, которые подходят для вашего помещения и привычек приготовления пищи.

Какие бывают типы кухонных вытяжек?

Настенный капюшон

Настенные вытяжки с навесом можно установить над кухонной плитой или варочной панелью у стены.Возможно, вам придется переделать шкафы, если ваша кухня не предназначена для этого. Вытяжки с навесом должны быть такой же ширины, как и рабочая поверхность внизу.

Капюшон Island Canopy
Вытяжки

Canopy можно также установить над кухонным островом. Они отличаются от настенных вытяжек, потому что они отделаны со всех сторон, а не только с трех сторон. Вытяжные навесы-островки также должны быть такой же ширины, как и рабочая поверхность внизу.

Капот под шкаф

Эти вытяжки можно установить под шкафом.Они намного меньше капюшона с навесом, но при этом обеспечивают хорошую вентиляцию. Вытяжки под шкафом должны плотно прилегать к шкафам и иметь такую ​​же ширину, что и вытяжки. Они выступают за пределы глубины шкафа, чтобы обеспечить достаточное покрытие для всех конфорок на плите или варочной панели ниже. Ищите простые системы установки, такие как система FIT от бренда Whirlpool, которая исключает измерение, обрезку и обрезку. 1

Комбинация сверхвысокочастотной вытяжки

Микроволновую печь также можно использовать для вентиляции кухни.Комбинации микроволновых вытяжек можно установить под шкафами, чтобы освободить больше места для хранения и, конечно же, для приготовления пищи. Размеры сверхвысоких диапазонов микроволн будут зависеть от имеющегося у вас места в шкафу. Узнайте больше о размерах в нашем руководстве по размерам микроволновых печей.

Вытяжные вытяжки с опусканием вниз

Вытяжки с нисходящим потоком устанавливаются непосредственно на столешницы и отводят воздух в воздуховоды под полом. Они должны быть заподлицо со столешницей, но подниматься вверх, когда пора готовить.Вытяжки часто соответствуют ширине варочной поверхности и составляют всего несколько дюймов в глубину. Однако они поднимутся на 14-18 дюймов позади плиты или варочной панели.

Как измерить размеры вытяжного кожуха

Шаг 1. Измерьте ширину варочной поверхности

Большинство бытовых плит и варочных панелей имеют ширину от 30 до 36 дюймов, хотя на некоторых кухнях меньшего размера может использоваться 24-дюймовая варочная поверхность.Если вы измеряете вытяжку с нисходящим потоком, она должна точно соответствовать ширине вашего диапазона и быть установлена ​​непосредственно за ней.

Шаг 2: Измерьте ширину пространства между шкафами

Измерьте ширину зоны над плитой или плитой. Вытяжки часто бывают шириной 24, 30 или 36 дюймов. Вытяжка должна быть точно такой же ширины, как и поверхность для приготовления пищи. Вытяжные шкафы и сверхвысокие микроволновые вытяжки должны плотно прилегать между шкафами, в то время как вытяжные навесы могут быть установлены либо плотно. или с парой дюймов места по обе стороны от вытяжки перед шкафами.

Шаг 3. Измерьте высоту пространства над варочной поверхностью

Убедитесь, что между варочной поверхностью и нижней частью вытяжки достаточно места. Обязательно ознакомьтесь с местными строительными нормативами и рекомендуемой производителем высоты установки для вашего кухонного прибора. Вот некоторые типичные зазоры для справки:

  • Минимум 24 дюйма для электрической плиты или варочной панели

  • Минимум 27 дюймов для газовой плиты или варочной панели

  • Не более 36 дюймов для газовых и электрических поверхностей

Если вы устанавливаете вытяжку под шкафом, ничего страшного, если она не будет заподлицо с дном шкафов, пока сохраняется правильное расстояние до варочной поверхности.Для выдвижных вытяжек с нисходящим потоком убедитесь, что над варочной поверхностью достаточно свободного пространства, чтобы вентиляционное отверстие могло полностью выдвинуться. Если у вас ограниченное пространство над плитой, но вам нужна комбинация с микроволновой печью, обратите внимание на комбинацию низкопрофильной микроволновой вытяжки от Whirlpool, более короткую микроволновую печь с большим диапазоном, которая может поместиться в том же пространстве, что и вытяжка под шкафом. 2

Шаг 4. Измерьте глубину варочной поверхности

Измерьте поверхность готовки по направлению спереди назад, за исключением панели управления или обрезки.Вытяжные колпаки должны быть достаточно глубокими, чтобы обеспечить достаточный охват передних и задних конфорок. Для коммерческих и негабаритных кухонь могут потребоваться индивидуальные или специализированные вытяжки. При установке нисходящего вентиляционного отверстия убедитесь, что нижний шкаф имеет глубину не менее 24 дюймов. Для некоторых установок может потребоваться глубина столешницы более 25 дюймов.

Что следует учитывать, кроме размеров вытяжки

Воздухопроницаемость (куб. Фут / мин)

Сила вентиляции или пропускная способность воздуха измеряется в кубических футах в минуту (CFM).Более высокое число указывает на более высокую способность заменять кухонный воздух с более высокой частотой. От 200 до 300 кубических футов в минуту — хорошее значение, к которому следует стремиться, если вы готовите нормально и у вас есть жилой диапазон. Негабаритные или коммерческие диапазоны могут потребовать более высоких возможностей вентиляции.

Чтобы убедиться, что вы получаете нужную вентиляционную мощность, ознакомьтесь с рекомендациями производителя для вашего кухонного прибора. Также учитывайте свои кулинарные привычки, общий размер кухни и местные строительные нормы и правила.

Стиль
Вытяжки

Canopy могут быть разных форм и стилей. Они часто имеют форму перевернутой воронки или заглавной буквы T, но иногда могут иметь форму купола. Некоторые модели включают в себя стеклянные навесы, светодиодные акценты и другие стилизованные элементы.

Рециркуляция и внешняя вентиляция

Большинство вытяжек вентилируются наружу, что означает, что они выводят воздух из кухни наружу и требуют наличия воздуховодов в стене, потолке или полу. Если воздуховод еще не существует, его необходимо установить профессионально.Бесканальная или рециркуляционная вентиляция фильтрует воздух, а затем выталкивает его обратно на кухню. Их можно установить где угодно, но фильтр необходимо чистить не реже двух раз в год или чаще, чтобы поддерживать оптимальную производительность в зависимости от ваших кулинарных привычек. Некоторые вытяжки являются трансформируемыми и могут вентилировать наружу или через рециркуляцию.

Большинство декоративных вытяжек, например капюшоны с навесом и нисходящим потоком, имеют выход наружу. Большинство комбинаций под шкафом и микроволновой печью поставляется с заводской настройкой для рециркуляции воздуха на кухне.Всегда проверяйте руководство пользователя или технические характеристики устройства, чтобы понять, как он вентилируется и может ли он трансформироваться.

Узнайте о вытяжках Whirlpool

® для вашей кухни

Модель: WVW51UC6FS

Цвет: Нержавеющая сталь

Продажа: 539 $.00

Рекоменд. Цена: 599,00 долл. США

Модель : WVI75UC6DS

Цвет: Нержавеющая сталь

Продажа: 989 $.00

Рекоменд. Цена: 1 099,00 долл. США

Модель : UXT5230BDS

Цвет: Нержавеющая сталь

Продажа: 350 $.00

Рекоменд. Цена: 389,00 $

Модель: WML55011HB

Цвет: Черный

Продажа: 404 $.00

Рекоменд. Цена: 449,00 $

Дополнительная помощь в поиске подходящего кухонного оборудования

Задайте эти вопросы, чтобы узнать, подходит ли вам вытяжка.

Думаете о новой варочной панели? Узнайте о размерах и размерах варочной панели, о том, как измерить, чтобы она идеально подошла и что нужно искать в газовой или электрической плите.

Имеет ли значение, работает ли ваша плита газом или электричеством? Узнайте о преимуществах каждого из них и приступайте к готовке.

Хотите больше ответов на вопросы о кухне и стирке?

Была ли эта статья полезной? Передай на

1.На основе типовой установки с существующими электрическими и вентиляционными соединениями. Проконсультируйтесь с профессиональным установщиком, чтобы убедиться, что ваша установка соответствует требованиям кода.
2. При минимальной установке 24-дюймовых вытяжек под шкаф и комбинации низкопрофильных вытяжек для микроволновых печей.

Верх

Товар добавлен в список сравнения, вы можете найти его в конце этой страницы

Модель:

Цвет:

Количество:

Итоговая цена:

Инструкции по установке — Справка по продукту Fisher & Paykel

Перед использованием вытяжки внимательно прочтите и соблюдайте разделы «Безопасность и предупреждения» и «Инструкции по установке».

Высота вытяжки

Минимальные зазоры мм
P. Высота верхней части варочной панели до основания продукта Электрическая варочная панель Газовая варочная панель мин. 600 — макс. 750
мин. 650 — макс. 750

Высота установки вытяжки над варочной панелью выбирается пользователем. Меньшая высота установки повысит эффективность улавливания запахов приготовления пищи, жира и дыма.Эта вытяжка должна быть установлена ​​между минимальным и максимальным размерами, указанными в таблице выше.

Опции вентиляции

Следует обратить внимание на соблюдение всех применимых правил, касающихся выпуска отработанного воздуха.
Вытяжку можно установить для работы с вытяжным воздухом, выводимым наружу из кухни, или для работы с вытяжным воздухом, рециркулирующим внутри кухни.

Канальный

Для установки в воздуховоде рекомендуется использовать жесткий или полужесткий воздуховод диаметром 150 мм.Для этого потребуется круглое отверстие 160 мм (мин.) В потолке или стене. Следует позаботиться о том, чтобы отверстие было правильно расположено.

Для оптимальной эффективности используйте самый короткий и самый прямой путь воздуховода, а также жесткие или полужесткие воздуховоды для снижения шума и увеличения воздушного потока. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Гибкие металлические воздуховоды следует использовать только в крайнем случае (т. Е. При сложных установках), и если они используются, убедитесь, что они прямые, гладкие и как можно более длинные.

Рециркуляция

Если вывод наружу воздуховодов не является практичным вариантом, эту вытяжку можно установить для работы с рециркуляцией воздуха.Угольные фильтры необходимы для удаления запахов из воздуха, прежде чем он попадет через воздуховоды обратно в комнату или к потолочной переборке (см. Раздел «Детали и аксессуары»). Убедитесь, что выпускное отверстие воздуховода ничем не заблокировано, даже частичное препятствие ограничит эффективность вытяжного шкафа. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

  • Этот прибор тяжелый, для распаковки и установки требуется два человека

  • Монтажные работы и электропроводка должны выполняться квалифицированным лицом (лицами) в соответствии со всеми применимыми нормами и стандартами.

  • Несоблюдение инструкций по установке винтов или фиксатора

    может привести к поражению электрическим током

Надевайте перчатки для защиты от острых краев.

Производитель не несет ответственности за любой ущерб, вызванный несоблюдением данных инструкций.

Установка
  1. Подготовьтесь к установке.
    Перед установкой вытяжки:

  • Внимательно прочтите инструкции.
  • Распакуйте вытяжку и убедитесь, что все функции работают.
  • Убедитесь, что напряжение (В) и частота (Гц), указанные на табличке с серийным номером, соответствуют напряжению и частоте на месте установки.
  • Поверхности вытяжки из нержавеющей стали и стекла очень легко повредить во время установки, если их поцарапать или ударить инструментами.Пожалуйста, позаботьтесь о защите поверхностей во время установки.
  • Защитите нижнюю поверхность варочной панели картоном или чем-то подобным, чтобы предотвратить повреждение во время установки вытяжки сверху.
  1. Установите переходник воздуховода 150 мм с обратным клапаном на вытяжку с помощью прилагаемых винтов.

  2. Обеспечьте отверстие на нижней стороне шкафа (см. Размеры выреза в изделии и шкафу).

4.Снимите фильтры и лицевую панель вытяжки.

5. Подсоедините воздуховод и заглушите вытяжку.

6. Поднимите вытяжку и вставьте ее в отверстие шкафа, пока подпружиненные кронштейны / зажимы не будут удерживать изделие на месте.

Оставить комментарий
