На сколько квадратных метров одна секция батареи: на сколько квадратов и кубов рассчитана

Опубликовано в Разное
/
21 Июн 2018

Содержание

на сколько квадратов и кубов рассчитана

Несмотря на появление инновационных разработок, привычная всем система отопления, использующая радиаторы, не забыта: она все так же популярна. Причины этой востребованности — ее эффективность и надежность. Однако в этом случае перед установкой необходим точный расчет. Недостаток выделяемого тепла приведет к холоду в доме зимой, его переизбыток потребует частого проветривания, больших расходов на отопление. Чтобы избежать подобных последствий, лучше заблаговременно узнать, на сколько квадратов рассчитана 1 секция радиатора. Есть несколько способов получить искомое значение — их нужное количество. Одни из них приблизительные, другие можно назвать довольно точными.

Какие типы радиаторов существуют?

Прежде чем узнавать, на сколько квадратов рассчитана 1 секция радиатора, необходимо познакомиться с видами этих изделий, так как именно от их свойств во многом зависит конечный результат. Теперь ассортимент включает алюминиевые, биметаллические, стальные и традиционные чугунные батареи.

Алюминиевые

Эти батареи появились недавно, однако «молодой возраст» не помешал им сразу завоевать популярность. Новые изделия сравнительно недороги, выглядят они современно, элегантно. Проблем с теплоотдачей у них тоже нет. Лучшие модели в состоянии с честью противостоять давлению в 15 атмосфер и выше, высокие температуры воды (до 100°) им тоже не страшны.

Теплоотдача одной секции может достигать 200 Вт. В список достоинств входит небольшой вес, так как 1 секция радиатора «затягивает» максимум на 2 кг, а емкость ее невелика — 500 мл, не более. В магазинах представлены два вариант — цельные изделия, которые рассчитаны на определенную мощность, и наборные батареи, позволяющие менять количество секций.

Недостатков «новички» не лишены. Некоторые модели очень требовательны к качеству теплоносителя, так как подвержены кислородной коррозии. Неразборные конструкции могут дать течь, а ремонту они не подлежат, поэтому потребуется замена. Самый лучший вариант — изделия, изготовленные с помощью анодирования. Оксидная пленка надежно защищает их от коррозии.

Биметаллические

Эти современные радиаторы можно считать универсальными: по надежности они соперничают с чугунными изделиями, по качеству теплоотдачи — с алюминиевыми «теплообменниками». Приставка «би» означает присутствие двух металлов — стали и алюминия. 1 секция радиатора состоит из 2 горизонтальных коллекторов, соединенных вертикальным каналом.

Трубы изготовлены из металла, имеющего полимерное покрытие. Внешняя оболочка — алюминий, который не контактирует с теплоносителем, поэтому коррозия ему не страшна. Благодаря такому сочетанию радиаторы не имеют слабых мест: они гарантируют высокую прочность, износостойкость и замечательные теплотехнические характеристики.

Батареи не боятся высокой температуры, гидроударов. Эти универсалы подходят как для многоквартирных, так и для частных домов. Идеальное условие для них — высокое давление центральной системы. Если говорить о недостатках, то единственный минус у любой высококачественной продукции всего один: это высокая цена, если сравнивать ее со стоимостью других конкурентов.

Стальные

Эти конструкции имеют невысокую цену, небольшую массу, устанавливать их достаточно просто. Несмотря на все достоинства, привлекательный вид, разнообразие дизайнерских решений, батареи из стали все же не смогли стать достойными соперниками приборам из других материалов. Причина в их характеристиках.

Тонкие стенки очень быстро нагреваются, но так же стремительно остывают. При гидроударах возможна более серьезная проблема — появление течи. Еще один минус — коррозия тех моделей, которые не защищены специальным покрытием. Срок службы таких изделий удручает: гарантию производители дают небольшую.

Стальные радиаторы, как правило, не разделены на секции, они представляют собой цельную конструкцию. В этом случае при выборе ориентируются на паспортную удельную тепловую мощность, принимая во внимание метраж комнаты, ее особенности. Есть исключения — трубчатые батареи, но и они не очень практичны: изменить количество секций можно только при изготовлении, под заказ.

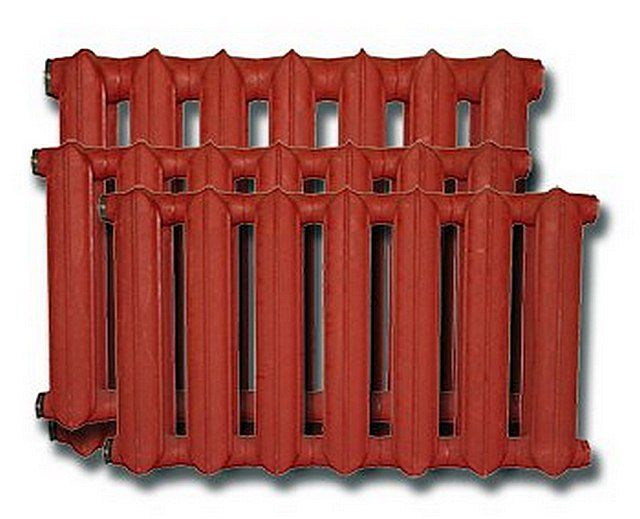

Чугунные

С этими батареями знакомы все с детства, потому что такие конструкции раньше устанавливали повсеместно. Если сравнивать те старые батареи с современными изделиями, то разница во внешнем виде огромна, но служили «громады» верой и правдой не одному поколению. 1 секция радиатора имела хорошую теплоотдачу — около 160 Вт.

Сейчас ассортимент чугунных батарей значительно расширился. Некоторые модели не только нисколько не уступают по красоте своим более легким и изящным конкурентам, а иногда даже их превосходят. Внешнее преображение никак не повлияло на характеристики моделей. Они так же долго сохраняют тепло, имеют высокую его отдачу.

Корректный монтаж позволяет не беспокоиться о гидроударах, перепадах температур. Толстый чугун отлично противостоит коррозии, атакам абразивных частиц теплоносителя, поэтому может использоваться в любой системе отопления. Минусы — относительная хрупкость металла, сложность установки из-за массивности изделий, большой вес, требующий прочных межкомнатных перегородок.

1 секция радиатора: легкие способы расчета

В зависимости от материала изготовления отопительных приборов производят расчет необходимого количества секций. Каждый металл или их комбинация имеет свои показатели теплоотдачи. Задача радиаторов — компенсировать потери тепла. Именно их учитывают при расчетах. Зависят цифры от климатической зоны, от площади окон, от материала наружных стен, а также от их утепления.

Еще один важный параметр — тепловая мощность, которой обладает 1 секция радиатора. Это понятие означает количество тепла, выдаваемое частью конструкции при максимальных (идеальных) параметрах системы — на входе 90°, на выходе 70°. Данные характеристики производители указывают в паспорте, нередко информация есть на упаковке.

Простой метод: расчет по площади

Этот вариант способен дать только приблизительный ответ. Для получения примерных цифр используют нормы средней мощности отопления, необходимые для обогрева одного квадрата площади. В СНиПе прописаны два норматива, которые предназначены для разных климатических условий:

  • от 60 до 100 Вт на 1 м2 — для средней полосы России;
  • от 150 до 200 Вт на 1 м2 — для районов, которые находятся выше 60-й параллели северной широты.

Это ответ на главный вопрос — на сколько квадратов рассчитана 1 секция радиатора. Именно в данных СНиПом промежутках находятся искомые значения для каждого конкретного строения (комнаты в нем). Роль играют материалы стен, наличие качественного утепления. Дома с бетонными стенами требуют максимальных цифр, здания из кирпича — средних значений. Утепленные здания позволяют обойтись минимальными. Еще одна важная сноска: нормы высчитаны для зданий, имеющих среднюю высоту потолка — 2700 мм, не выше.

Прежде всего надо высчитать площадь помещения, выбрать (определить) норму затрат тепла для региона и дома, а затем умножить эти цифры, получив общие теплопотери комнаты. Затем найти в паспорте тепловую мощность секции, и поделить на нее получившийся результат.

Такой метод элементарен, это его плюс. Но он имеет один существенный изъян: эти нормы совершенно не учитывают нестандартные значения высоты потолка, поэтому для других случаев выбирают более «продвинутый» способ.

Вариант чуть сложнее: расчет по объему

К счастью, в том же СНиПе есть и другие нормы, предназначенные не для квадратных, а для кубических метров. Они учитывают разные типы домов:

  • 34 Вт на 1 м3 для кирпичных зданий;
  • 41 Вт на 1м3 — для панельных конструкций.

Эта формула очень похожа на предыдущую: площадь помещения меняется на его объем, различны нормативы:

Расчеты тоже не вызовут никаких затруднений. Сначала получают объем комнаты, умножая площадь на высоту потолка, затем верхние цифры (объем и норму) перемножают, потом делят на показатель, имеющийся в паспорте радиатора.

Подробный расчет для реальных условий

Тепловая мощность, указанная в паспорте, — значение идеальное, установленное в «тепличных» условиях, с совершенной отопительной системой. Теплоотдача «документальная» рассчитана на точную температуру носителя на входе и выходе (90° и 70° соответственно), для помещения, в котором постоянно +20°.

Зачастую оба условия попросту недостижимы, поэтому 1 секция радиатора может в разных комнатах выполнять работу совсем не так безгрешно. В случае с другими показателями температуры в отопительной системе и комнате необходимо пересчитывать заявленную мощность радиатора. Иначе оптимальных условий в помещении можно не дождаться.

Чтобы самостоятельно вычислить мощность отопительного оборудования, необходимо заняться расчетами температурного напора — «дельты» — системы. Например, если температура на входе составляет 80°, на выходе — 60°, а для комнаты нужно +23°, то искомую дельту ищут по формуле:

Входное и выходное значение складывают, затем делят на 2, получая 70. Затем отнимают оптимальный (нужный) показатель для помещения — 70 – 23 = 47°. Это значение находят в таблице, где напротив температурных показателей указаны коэффициенты.

Заявленную производителем мощность умножают на него: например, 185 Вт х 0,6 = 111 Вт. Такой результат сможет гарантировать 1 секция радиатора для данных условий. Именно это значение подставляют в формулу для расчета количества секций радиатора.

1 секция радиатора: разные материалы

Сейчас разнообразие моделей настолько велико, что даже почти одинаковые на вид батареи могут сильно отличаться своими характеристиками. В первую очередь, многое зависит от материалов, однако роль играют размеры, формы, толщина стенок. Поэтому ориентироваться лучше на данные, которые указывает производитель.

Однако теперь есть возможность предварительно оценить количество радиаторных секций. Для этого вывели средние значения теплоотдачи для самых популярных отопительных приборов — для алюминиевых, биметаллических и чугунных моделей. Но с одним условием: межосевое расстояние должно быть 500 мм. 1 секция радиатора выделяет:

  • алюминиевая — 190 Вт;
  • биметаллическая — 185 Вт;
  • обычная чугунная «гармошка» — 120 Вт.

У последних массивных моделей может быть большое расхождение в показателях из-за различной толщины стенок. Например, разница между моделями «ретро» одного производителя может составлять от 10 до 70 Вт.

В СНиПе приводятся коэффициенты — средние площади, которые способна обогреть 1 секция радиатора, изготовленного из разных материалов:

  • алюминиевая — от 1,9 до 2 м2;
  • биметаллическая — 1,8 квадратов;
  • чугунная — от 1,4 до 1,5 м2.

Для расчета количества секций площадь помещения делят на этот коэффициент, а результат всегда округляют в большую сторону. Надо понимать, что эти значения все же довольно приблизительные. Они в большей степени предназначены для оценки будущих затрат на батареи. Поэтому лучше воспользоваться формулой расчета температурного напора, найти в таблице коэффициент, а потом умножить на него мощность, заявленную производителем. И уже потом находить количество секций.

«Расчет с учетом» особенностей комнаты

Это самый сложный метод, но он даст практически точные цифры благодаря большому количеству различных коэффициентов. Они относятся не к системе отопления, а только к особенностям помещения, к способам установки батарей. Формулу используют ту же:

Для получения требуемой теплоотдачи, которую потом придется делить на тепловую мощность одной секции, метраж (не объем!) комнаты сначала умножают на среднюю норму мощности для 1 м2. Она не зависит от региона и составляет 100 Вт. Затем результат по очереди перемножают с коэффициентами А, В, С, D, Е, F, G, H, I и J.

«А» — число внешних стен комнаты

В большей степени, именно от их количества сильно зависят теплопотери:

  • внешняя стена — лишь одна: 1,0;
  • две внешние стены — 1,2;
  • внешних стен — три: 1,3;
  • четыре стены — 1,4.
«B» — ориентация помещения

Минимум тепла сохраняется в комнатах, смотрящих окнами туда, где всегда мало солнечного света: на север или восток, где солнечные лучи «отмечаются» только по утрам:

  • окна выходят на восток либо на север — 1,1;
  • комната расположена на западной или на южной стороне — 1,0.
«С» — степень утепления

Качественная теплоизоляция дает шанс максимально сохранить тепло в помещении:

  • кладка в 2 кирпича или утепленные наружные стены — 1,0;
  • нет утепления снаружи — 1,27;
  • очень высокий уровень утепления (если были проведены теплотехнические расчеты) — 0,85.
«D» — климат в регионе

Эти условия учитывает и СНиП, без их учета невозможно ни одно капитальное строительство. Тут используют средние показатели температуры декабря, его самой холодной декады. Эти данные необходимо узнать в гидрометеорологической службе города (района):

  • до -10° — 0,7;
  • до -15° — 0,9;
  • не ниже -20° — 1,1;
  • от -25° до -35° — 1,3;
  • от -35° или ниже — 1,5.
«Е» — высота потолков

Как уже было отмечено, и нормы СНиП (от 60 до 200 Вт на 1 м2), и среднее значение (100 Вт), использующееся в этом случае, подразумевают стандартную высоту потолков — 2700 мм. Если они не «дотягивают» до этой цифры, то выбирают коэффициент 1,0. Когда высота ее превосходит, то для умножения берут другой:

  • 1,05, если высота находится в пределах 2800-3000 мм;
  • 1,1 для 3100-3500 мм;
  • 1,15 для 3600-4000 мм;
  • 1,2, если высота потолка более 4100 мм.
«F» — помещение, находящееся выше

Так как через потолок помещения с большей охотой уходит поднимающийся вверх теплый воздух, в этом случае большое значение имеет верхний этаж. Эти коэффициенты выглядят так:

  • сверху чердак или другое неотапливаемое помещение — 1,0;
  • утепленный чердак и кровля — 0,9;
  • отапливаемая комната — 0,8.
«G» — качество оконных конструкций

Разные пластиковые окна имеют неодинаковые характеристики. Особняком стоят обычные оконные конструкции, сильно повышающие коэффициент:

  • деревянные рамы старого образца с двойным остеклением — 1,27;
  • однокамерный стеклопакет с двумя стеклами — 1,0;
  • двойной стеклопакет либо однокамерный, но имеющий аргановое покрытие, — 0,85.
«H» — площадь остекления комнаты

Независимо от качества оконных конструкций большее количество теплопотерь происходит из-за впечатляющей площади окон. Этот коэффициент зависит от соотношения площади оконных проемов и общего метража помещения:

  • менее 0,1 — 0,8;
  • от 0,11 до 0,2 — 0,9;
  • 0,31-0,4 — 1,1;
  • от 0,41 до 0,5 — 1,2.
«I» — схема подключения радиаторов

Эффективность отопления зависит от того, каким образом батареи подключают к трубам — как к подающим, так и к обратным. Самый лучший вариант — диагональное подключение: первая сверху, вторая снизу. Он (на рисунке обозначен буквой А) соответствует коэффициенту 1,0.

  • Б — 1,03;
  • В — 1,13;
  • Г — 1,25;
  • Д, Е — 1,28.
«J» — степень открытости батарей

Любая искусственная (либо имеющаяся) преграда может немного повлиять на теплообмен. В этом случае коэффициента 1,0 «заслуживает» радиатор, расположенный под подоконником. Другие отопительные приборы с «препятствием»:

  • находящиеся на стене безо всяких «ограничителей» — 0,9;
  • прикрытые сверху выступом ниши — 1,07;
  • имеющие ограждения из подоконника и из декоративного кожуха, но только с фронтальной стороны — 1,12;
  • батареи, полностью закрытые декоративным элементом, — 1,2.

Все коэффициенты сначала записывают на бумагу, затем, умножив метраж на среднюю норму (100 Вт), начинают по порядку умножать на коэффициенты. Получившийся результат делят на теплоотдачу 1 секции (для понравившейся модели), получая необходимое количество секций. Если такие вычисления не вдохновляют на «подвиги», то можно воспользоваться онлайн-калькуляторами. Однако эта работа только кажется трудной, на деле ничего сложного нет.

Также, вы можете воспользоваться нашим онлайн калькулятором для расчета отопления.

Какой способ выбрать, зависит лишь от силы желания хозяев основательно разобраться в вопросе. Подробную информацию можно почерпнуть из этого видео:

Как рассчитать количество секций биметаллического радиатора?

Чтобы штатный режим отопления обеспечивал в комнатах квартиры температуру комфорта, под каждым подоконником должно быть достаточно радиаторных секций. Иногда, в угловых квартирах, они не помещаются под окном и располагаются вдоль стены.

Прежде чем заменить старые батареи, на стильные биметаллические приборы, рассчитайте их потребность, воспользовавшись известными методиками расчета.

Принцип и особенности работы биметаллического радиатора

Главное достоинство и причина популярности этих радиаторов в том, что они по прочности не уступают стальным трубам. Благодаря алюминиевому покрытию, они имеют:

  • Отличный коэффициент теплопередачи;
  • Долгий срок использования;
  • Стильный внешний вид;
  • Легкий вес;
  • Наличие ниппелей для соединения секций, позволяет легко нарастить — уменьшить длину батарей, соответственно теплотехническим расчетам.

Разбор биметаллической батареи по элементам

Методы расчета

Наиболее популярные способы расчета производятся с использованием фактической площади и объема отапливаемой комнаты.

По площади

Расчет по площади наиболее прост, но позволяет определить количество секций, только в квартирах с высотой около 2,5 м. СНиП предусматривает нагрузку на метр в 100 Вт. Это норматив для средней полосы. На севере за 60 широтой, она может быть значительно выше.

Умножая площадь на 100, мы получаем мощность нормативного потребления тепла. Разделив ее на паспортную теплоотдачу ребра, получим число ребер для обогрева.

По объему

Расчет по объему используется там, где потолки выше 2,6 м. Согласно нормативам, для отопления м.куб. в зависимости от типа здания требуется:

  • для панельного 41 Вт,
  • для кирпичного 34 Вт.

Умножая площадь на высоту комнаты получаем расчетный объем в кубах.

Умножая количество кубов на норматив теплопотребления вашего дома, получаем мощность нормативного потребления тепла, которую используем аналогично п. 2.1.

Сколько секций биметаллического радиатора нужно на 1 м2

Еще один метод расчета. Он хоть и приближенный, но его с успехом используют слесаря сантехники, в случаях, когда расчет касается приборов большой суммарной мощности.

Практики утверждают, что в квартире со стандартной высотой, одна биметаллическая секция средней мощности обеспечивает теплом 1,8 метров площади. В этом случае достаточно знать только площадь комнаты. Поделив ее на 1,8, получаем необходимое количества ребер.

Таблица расчета мощности радиатора по метражу

Параметры, которые нужно учитывать при подсчете

Приблизительные расчеты привлекают своей простотой, но не дают достоверной информации. В результате хозяин квартиры может замерзнуть, или переплатить за установку дорогостоящих радиаторов.

Точный расчет должен учитывать множество поправочных параметров:

  • Состояние остекление;
  • Количество наружных стен;
  • Их теплоизоляцию;
  • Тепловой режим верхнего помещения;
  • Климатические характеристики региона и другие параметры.

Схемы подключения

Поправочные коэффициенты

Окончательная формула теплопотребления выглядит как произведение нормативного значения тепла — 100 вт/м.кв, на поправочные коэффициенты, учитывающие особенности теплопотребления комнаты:

  • К1 учитывает конструкцию остекления. Принимается для спаренных деревянных переплетов 1,27. Окна с двойным стеклопакетом позволяют применять коэффициент 1,0. Значение для стеклопакета с тремя камерами — 0,85;
  • К2 учитывает качество утепления стен и принимается для стен в два кирпича за единицу. При худшей степени изоляции принимается коэффициент 1,27. Дополнительная изоляция позволяет применять понижающий коэффициент 0,85;
  • К3 отражает отношение площади окон к полу. Если процент остекления поставить в числителе, в знаменателе смотрите коэффициент теплопотребления 50/0,8, 40/0,9, 30/1,0, 20/1,1 и 10/1,2;
  • К4 учитывает среднюю температуру наиболее холодной недели года. При -35 градусах это 1,5, при — 25 градусах — 1,3, при — 20 градусах — 1,1, при — 15 градусах — 0,9, а при — 10 градусах — 0,7.
  • К5 дает поправку на количество наружных стен. При одной наружной стене в комнате он равен 1,1, а каждая следующая стена увеличивает его на 0,1;
  • К6 позволяет учесть влияние теплового режима верхнего помещения. За единицу принимается холодный чердак, отапливаемый — 0,9. Если сверху находится жилой этаж — 0,8;
  • К7 выражает зависимость от высоты комнаты. Стандартная — 2,5 м, принимается за единицу. Повышение высоты на пол-метра дает основание увеличить его на 0,05; при трех метрах — 1,05, три с половиной — 1,1, четыре метра — 1,15, четыре с половиной — 1,2.

Пример расчета — сколько секций нужно на комнату 18 м2

Вы живете в кирпичном доме, в средней полосе России, где самая холодная пятидневка имеет среднюю температуру минус 10 градусов. Живете на последнем этаже, где над вами неотапливаемый чердак, на окнах стоят двойные стеклопакеты, а отношение остекления к полу составляет 30 %. Причем квартира у вас угловая, а площадь комнаты — 18 м.кв.

Формула подсчета количества тепла будет выглядеть так:

100 Вт / на метр ×1,0 ×1,0 ×1,0 ×0,7 ×1,2 ×1,0 = 84 Вт/кв.м.

Умножаем что получилось на 18 метров и получаем 1512 Вт. Теперь разделим на тепловую мощность одного биметаллического ребра, которую мы принимает за 170 Вт (а вам следует уточнить ее у продавца). Вышло 8,89 ребер или 9 штук.

По аналогии с этим примером вы сможете рассчитать сколько секций необходимо для вашего помещения и не ошибиться при заказе.

4.7 / 5 ( 23 голоса )

На сколько квадратов рассчитана одна секция радиатора

Трехшаговая инструкция

Продавец в магазине «Сантехника и отопление» огорошил: «Вам для комнаты нужно 26 ребер». К этому времени у меня стояло 10 чугунных ребер, и, хоть и грели они недостаточно, я понимал, что 26 ребер алюминиевого радиатора для комнаты площадью 18 квадратных метров — это слишком. Продавец либо ошибся, либо хотел, чтобы мне было очень-очень тепло. Проверять расчеты продавца не стал, а перерыл справочную литературу и нашел простую и эффективную методику расчета количества радиаторов не зависимо от того, какого они типа: медные конвекторы, алюминиевые или же металлические панели.

Расчет проведем на примере:

Имеется помещение площадью 12 квадратных метров 4 (м) * 3 (м) и высотой 2,7 метра (стандартная комната в многоэтажке советской постройки):

Первое, что нужно узнать для расчета, — объем вашего помещения. Множим длину и ширину на высоту (в метрах) (4*3*2,7) — и получаем цифру 32,4. Это и есть объем помещения в кубических метрах.

Второе: для обогрева одного кубического метра в доме стандартной постройки (без металлопластиковых окон, утепления пенопластом и т. п. энергосберегающих мер) в климатических условиях Украины, Беларуси, Молдавии и европейской части России включительно с Москвой и Нижним Новгородом, необходим 41 Ватт тепловой мощности.

Узнаем, сколько тепла нам потребуется, для этого умножим наш (ваш) объем V на цифру 41:

V* 41=32,4 *41 Вт = 1328,4 Вт.

Полученная цифра — то количество тепла, которое должны отдать радиаторы, чтобы нагреть вашу комнату. Округлим ее до 1300.

Но как из этой цифры «выцарапать» количество радиатров?

Очень просто: у любого радиатора на упаковке либо в комплектном вкладыше есть информация о тепловой мощности. Тепловая мощность — это количество тепла, которое способен отдать радиатор при охлаждении с температуры нагрева до комнатной — 20 градусов по Цельсию. Мощность батарей и ребер обязан знать каждый продавец специализированного магазина, либо же ее можно легко найти в интернете для интересующей вас модели.

Производители обычно завышают тепловую мощность своих изделий, об уточненном расчете я расскажу в следующем посте. Пока же нас интересует ориентировочное количество радиаторов.

В нашем случае мы можем ограничиться стальным панельным радиатором мощностью 1300 Вт. Однако, что делать, если вдруг на улице станет ОЧЕНЬ ХОЛОДНО?



Для надежности стоит увеличить полученную цифру на 20 процентов. Для этого умножим 1300 на коэффициент 1,2 — получим 1560.

Расчет секций радиаторов отопления.

Радиаторов такой мощности не продают, поэтому округлим цифру в меньшую сторону — до 1500 Вт либо 1,5 киловатта.

Все, это та цифра, которая нам нужна. Радиатор любого типа: биметаллический, алюминиевый, чугунный, стальной, беленький в крапинку и черненький в полосочку обеспечит нам обогрев комнаты в любой возможный в наших широтах мороз, если он выдает 1500 ватт тепла.

К примеру, типичная мощность ребра алюминиевого или биметаллического радиатора высотой около 60 сантиметров — 150 Ватт. Таким образом, нам понадобится 10 ребер. Аналогично — для стандартных чугунных радиаторов типа МС-140

Чтобы узнать количество отопительных приборов для всей квартиры, расчет проводим для каждой комнаты отдельно.

Если квартира «холодная», с большим количеством окон, тонкими стенами, на первом либо последнем этаже и т. п., для обогрева необходимо будет 47 Ватт на метр кубический, следовательно, в расчетах подставляем эту цифру вместо 41.

Если «теплая», с металлопластиковыми окнами, утеплением полов, стен, в доме, построенном с использованием современных утепляющих материалов — берем 30 Вт.

И, наконец, самый простой способ расчета:

Если у вас в комнате перед заменой стояли стандартные чугунные радиаторы высотой около 60 сантиметров, и вам было с ними тепло, смело посчитайте их количество и умножьте на 150 Вт — узнаете необходимую мощность новых.

Если же планируете выбрать алюминиевые ребра или биметалл — можете покупать их в расчете — на одно ребро «чугунины» — одно ребро «галюминия».

Расчет радиаторов отопления на квадратный метр: варианты — Учебник сантехника

Эта статья о том, на какое количество квадратов вычислена одна секция радиатора. Мы узнаем, как вычислить количество секций при известной площади помещения, и определим, какие конкретно дополнительные факторы воздействуют на потребность дома либо квартиры в тепле.

Таблица зависимости мощности от площади.

Несложный расчет по площади

Вариант 1

В первом приближении количество радиаторов на квадратный метр возможно подсчитать по несложной схеме: одна секция отапливает 2 м2 жилого помещения. Значит, для помещения площадью 20 м2 достаточно батареи в десять секций.

Инструкция предельно несложная, доступная и дающая очень неточный итог. Обстоятельства?

Пожалуйста:

  • В соответствии с советским СНиП для умеренной климатической территории мощность радиатора на квадратный метр должна быть равна 100 ваттам. Разрешите задать вопрос, глубокоуважаемый читатель: для какой части России характерен умеренный климат? очевидно не для всей, не так ли?

Справка: расход тепла через ограждающие конструкции при однообразной структуре утепления пропорционален разнице температур с улицей. При +20 в помещении потребность в тепле для уличной температуры в 0 и в -40 будет различаться ровно в три раза.

  • Приведенная схема расчета подразумевает, что секция радиатора отдает 200 ватт тепла. В это же время такая теплоотдача характерна только для алюминиевых и биметаллических батарей отопления при температуре теплоносителя в 90 градусов. Согласитесь, что то, сколько квадратов отапливает одна секция алюминиевого радиатора в совершенных условиях, будет достаточно храбрым распространить на все виды отопительных устройств.

Секционный стальной радиатор проигрывает алюминиевому по теплоотдаче вдвое.

Вариант 2

Более надежный итог мы возьмём, в случае если разобьем вычисления на два этапа:

  1. Сначала вычислим потребность в тепле для помещения с учетом климатической территории,
  2. После этого отыщем нужное количество секций отопительных устройств с учетом их настоящей теплоотдачи.

Потребность в тепле на квадратный метр для различных климатических территорий такова:

Регион Потребность в тепле, ватты/м2
Краснодарский край 70
Столичная область 120
Новосибирская область 150
Хабаровский край 160
Чукотка, Якутия 200

А вот усредненные значения теплоотдачи различных отопительных устройств для комнатной температуры +90 и температуры теплоносителя +20:

Тип радиатора Тепловой поток, ватт/секция
Алюминиевый 200
Биметаллический 180
Чугунный 160
Металлический 120

Уточним: расчет металлических радиаторов отопления по квадратуре помещения с применением приведенной номинальной мощности даст сколь-нибудь правильный итог лишь для трубчатых секционных устройств. При панельных конвекторов и радиаторов отопления возможно ориентироваться только на их паспортные характеристики.

При оценке мощности панельного радиатора придется положиться на техническую документацию.

Давайте как пример своими руками выполним расчет металлических радиаторов отопления на квадратный метр и на всю площадь помещения для 20-метровой помещения в Якутске.

  • Одна секция трубчатой батареи способна отапливать 120/200=0,6 м2 помещения.
  • Неспециализированная потребность в тепле для помещения составит 20*200=4000 ватт, что соответствует 4000/120=33 (с округлением) секциям.

Расчет по объему

В некоторых случаях вопрос о том, какое количество секций радиатора на квадратный метр нужно для отопления, всецело лишен смысла.

В то время, когда как раз?

  1. При нестандартной высоте потолков. Отоплению предстоит прогреть целый количество жилого помещения, согласитесь, что данный количество будет заметно различаться при высоте потолков в 2,5 и в 4,5 метра.

    Чем выше потолок, тем больше затраты на отопление.

  2. При качестве утепления, заметно отличающемся от рекомендованного отечественными строительными нормами. Значение в 100 ватт/м2 было актуально для типовых проектов домов советской эры, современные энергоэффективные здания кроме того при стандартной высоте потолков требуют не более 60 Вт/м2.

Вариант 1

Первая схема расчетов подходит для помещений с нестандартной стандартным утеплением и высотой потолков.

  • На кубометр объема помещения берется 40 ватт тепловой мощности,
  • Для угловых и торцевых помещений в многоквартирном доме употребляется коэффициент 1,2, для крайних этажей — 1,3, для отдельностоящих частных домов — 1,5,
  • Окно додаёт к теплопотерям 100 ватт, ведущая на улицу дверь — 200,

Тепловизор позволяет оценить потери тепла через окна.

  • Вводится региональный коэффициент (0,7 — 2,0 в зависимости от климатической территории).

Давайте еще раз вычислим потребность в тепле нашей помещения в Якутске, уточнив, что высота потолка в ней образовывает 3,2 метра, помещение расположена на первом этаже и имеет два окна.

  1. Количество при площади 20 м2 составит 20*3,2=64 м3.
  2. Умножаем количество на базовые 40 ватт/м3: 64*40=2560.
  3. Первый этаж увеличивает теплопотери через перекрытие: 2560*1,3=3328.
  4. Два окна додают к этому значению 200 ватт. 3328+200=3528.
  5. Климат Якутска (средняя температура января -38С) заставляет применять большое значение регионального коэффициента: 3528*2=7056.

Пересчитав эту мощность в количество секций алюминиевых батарей, мы придем в состояние легкой паники: для отопления нужно 35 секций! И это в совершенных условиях.

Вариант 2

На практике, в случае если тепловую мощность вычислить по квадратуре — радиаторов отопления окажется через чур много для площади помещения. Дело в том, что большая цена источников энергии заставляет строителей улучшать уровень качества теплоизоляции зданий.

Утепление фасада способно сократить потери тепла вдвое.

Для помещений с произвольной нестандартным утеплением и высотой потолков употребляется следующая формула расчета тепловой мощности:

Q=V*Dt*k/860.

В ней:

  • Q — мощность в киловаттах,
  • V — количество в кубометрах,
  • Dt — расчетная отличие температур с улицей (дельта между санитарной нормой температуры в помещении и средним минимумом зимы),
  • k — коэффициент степени утепления.

Значения k берутся равными:

  • Для зданий с тройным энергосберегающим остеклением и наружной пенопластовой либо минераловатной шубой — 0,6-0,9,
  • Для кирпичных к себе с толщиной стен 500 мм и двойным остеклением — 1-1,9,
  • Для кирпичных строений с толщиной стен 250 мм и остеклением в одну нитку — 2-2,9,
  • Для неутепленных строений — 3-4.

Примером постройки из последней категории может послужить холодный склад на фото.

Для наших условий:

  1. Количество помещения нами уже вычислен и равен 64 м3,
  2. Dt = 22 — (-41,5) = 63,5 С,
  3. Коэффициент утепления для всех новых домов, строящихся в условиях Крайнего Севера, возможно смело брать равным 0,6 — 0,8.
  4. Расчет получает вид Q=64*63,5*0,6/860=2,84 КВт.

Заключение

Какая из схем расчетов покажется читателю наиболее подходящей для его условий — решать ему. Дополнительную тематическую данные возможно взять, просмотрев прикрепленное видео в данной статье. Удач!

Примером постройки из последней категории может послужить холодный склад на фото. Загрузка…

Калькулятор расчета количества секций чугунного радиатора МС

Несмотря на широкий ассортимент современных теплообменных приборов отопления, привычные всем чугунные радиаторы-«гармошки» вовсе не собираются уходить в небытие. Мало того, производители таких батарей не испытывают никаких проблем со сбытом. Это объясняется отменной надежностью изделий, которые могут служить по полувеку и больше, и высокими показателями теплоотдачи.

Калькулятор расчета количества секций чугунного радиатора МСКалькулятор расчета количества секций чугунного радиатора МС

Как правильно определиться с количеством секций подобных радиаторов, чтобы обеспечить в помещении комфортные условия проживания? Все зависит от особенностей комнаты, где их планируется установить, и от параметров самих батарей – они могут существенно различаться. Прийти к правильному решению поможет наш калькулятор расчета количества секций чугунного радиатора МС.

Цены на чугунные радиаторы

радиатор чугунный

Расчет требует некоторых пояснений – они будут приведены ниже калькулятора.

Калькулятор расчета количества секций чугунного радиатора МС

Перейти к расчётам



Расчет проводится для каждого помещения отдельно.
Последовательно введите запрашиваемые значения или отметьте нужные варианты в предлагаемых списках.
Нажмите кнопку «Рассчитать количество секций»

Площадь помещения, м²

Количество внешних стен

нетоднадветри

Внешние стены смотрят на:

Север, Северо-Восток, ВостокЮг, Юго-Запад, Запад

Положение внешней стены относительно зимней «розы ветров»

наветренная сторонаподветренная сторонапараллельная направлению ветра

Уровень отрицательных температур воздуха в регионе в самую холодную неделю года

— 35 °С и нижеот — 30 °С до — 34 °Сот — 25 °С до — 29 °Сот — 20 °С до — 24 °Сот — 15 °С до — 19 °Сот — 10 °С до — 14 °Сне холоднее — 10 °С

Какова степень утепленности внешних стен?

Внешние стены не утепленыСредняя степень утепленияВнешние стены имеют качественное утепление

Высота потолка в помещении

до 2,7 м2,8 ÷ 3,0 м3,1 ÷ 3,5 м3,6 ÷ 4,0 мболее 4,1 м

Что расположено снизу?

Холодный пол по грунту или над неотапливаемым помещениемУтепленный пол по грунту или над неотапливаемым помещениемСнизу расположено отапливаемое помещение

Что расположено сверху?

Холодный чердак или неотапливаемое и не утепленное помещениеУтепленный чердак или иное помещениеОтапливаемое помещение

Тип установленных окон

Обычные деревянные рамы с двойным остеклениемОкна с однокамерным (2 стекла) стеклопакетомОкна с двухкамерным (3 стекла) стеклопакетом или с аргоновым заполнением

Количество окон в помещении

Высота окна, м

Ширина окна, м

Предполагаемая схема врезки радиаторов отопления

Предполагаемые особенности расположения радиаторов

Радиатор на стене установлен открытоРадиатор сверху прикрыт подоконником или полкойРадиатор сверху прикрыт стеновой нишейРадиатор с лицевой части прикрыт декоративным экраномРадиатор полность прикрыт декоративным кожухом

Модель радиатора МС

Разъяснения по проведению вычислений

Алгоритм расчета построен на том, что для отопления 10 м² требуется 1 кВт тепловой энергии. Понятно, что это соотношение – весьма условно, поэтому оно будет корректироваться целым рядом коэффициентов, учитывающих специфику помещения.

  • Площадь помещения – вычислить несложно, особенно если комната имеет традиционную прямоугольную конфигурацию.

roomm11Помощь в расчете площадей помещений сложной формы

Если комната имеет более сложную форму, то можно применить несколько различных подходов. Подробнее об этом, с рассмотрением возможных примеров и с калькуляторами расчета – в статье про вычисление площадей помещений.

  • Количество внешних стен. Чем их больше, тем существеннее теплопотери, и это учтено программой расчета.
  • Немалое значение имеет расположение внешних стен комнаты относительно сторон света. Причину, наверное, пояснять не требуется.
  • Если стена расположена с наветренной стороны относительно традиционных зимних ветров, то она будет выхолаживаться быстрее – стало быть, необходим запас тепловой мощности для компенсации этого явления.
  • «Уровень мороза» характеризует климатические особенности региона. В этой графе указываются не аномальные температуры, а вполне обычные для самой холодной декады зимы.
  • Если стена утеплена в полной мере, на основании проведенных теплотехнических расчетов, то уровень термоизоляции может считаться качественным. Вообще неутепленные стены, в принципе, даже рассматриваться не должны, так как отопление станет переводом денег на энергоресурсы, и все равно в доме не достичь комфортного микроклимата.
  • Чем выше потолки, тем значительнее объем комнаты, и тем больше требуется тепловой энергии для ее прогрева.
  • Две следующие графы учитывают соседство комнаты по вертикали – сверху и снизу, то есть, по сути, теплопотери через потолок и пол.
  • Далее – несколько полей касающихся наличия и особенностей окон. Естественно, что от этих параметров напрямую зависит общая потребность помещения в тепловой энергии для компенсации возможных теплопотерь.
  • Если в помещении имеется постоянно используемая дверь, выходящая на улицу, в холодный подъезд или на неотапливаемый балкон, то любое ее открытие сопровождается притоком холодного воздуха. Это необходимо компенсировать определенной добавкой мощности.
  • Особенности конкретной системы отопления могут повлиять на схему врезки радиаторов в контур. А это, в свою очередь, отражается на теплообменных характеристиках батарей. Необходимо выбрать из представленных примеров предполагаемую схему врезки.
  • Радиатор, размещенный на стене открыто, спрятанный в нишу или прикрытый кожухом – все они будут серьезно различаться по своей теплоотдаче. Это учтено в специальном поле ввода — необходимо выбрать из списка особенности установки.
  • Наконец, сами по себе модели чугунных радиаторов МС различаются линейными параметрами и, соответственно, своей удельной тепловой мощностью в пересчете на одну секцию. В предлагаемом списке представлены самые распространение типы чугунных батарей МС, а их характеристики уже заложены в программу расчета.
  • Результат покажет рекомендуемое количество секций для установки в конкретном помещении.

2016-08-10_193334Подробнее о чугунных радиаторах типа МС

Если есть желание установить эти, хоть и не выдающейся красоты, но зато высоконадежные батареи, рекомендуется познакомиться с ними поближе. Подробнее о чугунных радиаторах МС-140 и их «собратьях» — в специальной публикации нашего портала.

Правильный расчет радиаторов отопления в доме

Как правильно рассчитать количество и мощность радиаторов отопления?В вопросе поддержания оптимальной температуры в доме главное место занимает радиатор.

Выбор просто поражает: биметаллические, алюминиевые, стальные самых разных размеров.

Важно правильно рассчитать мощность и выбрать радиатор, чтобы впоследствии не было ошибок, которые могут поставить под угрозу не только функционирование радиаторов, но и здоровье Вас и Ваших близких.

Нет ничего хуже, чем неправильно рассчитанная необходимая тепловая мощность в помещении. Зимой такая ошибка может стоить очень дорого.

Тепловой расчет радиаторов отопления подходит для биметаллических, алюминиевых, стальных и чугунных радиаторов. Специалисты выделяют три способа, каждый из которых основан на определенных показателях.

Готовимся к зиме – расчет количества секций радиаторов отопления.

Здесь существует три метода, которые базируются на общих принципах:

  • стандартная величина мощности одной секции может варьироваться от 120 до 220 Вт, поэтому берется средняя величина
  • для корректировки погрешностей в расчетах при покупке радиатора следует заложить 20% резерв

Теперь обратимся непосредственно к самим методам.

Метод первый – стандартный

Исходя из строительных правил, для качественного отопления одного квадратного метра требуется 100 ватт мощности радиатора. Займемся подсчетами.

Допустим, площадь помещения составляет 30 м², мощность одной секции возьмем равной 180 ватт, тогда 30*100/180 = 16,6. Округлим значение в большую сторону и получим, что для комнаты площадью в 30 квадратных метров необходимо 17 секций радиатора отопления.

Однако, если помещение является угловым, то полученное значение следует умножить на коэффициент 1,2. В таком случае, количество необходимых секций радиаторов будет равно 20

Метод второй – примерный

Данный метод отличается от предыдущего тем, что основан не только на площади помещения, но и на его высоте. Обратите внимание, что метод работает только для приборов средней и большой мощности.

При малой мощности (50 ватт и менее) подобные расчеты будут неэффективны ввиду слишком большой погрешности.

Итак, если принять во внимание, что средняя высота помещения равна 2,5 метра (стандартная высота потолков большинства квартир), то одна секция стандартного радиатора способна обогреть площадь в 1,8 м².

Расчет секций для комнаты в 30 «квадратов» будет следующим: 30/1,8=16. Снова округляем в большую сторону и получим, что для обогрева данной комнаты нужно 17 секций радиатора.

Метод третий – объемный

Как видно из названия, подсчеты в этом методе базируются на объеме комнаты.

Условно принимается, что для обогрева 5 кубических метров помещения нужна 1 секция мощностью 200 ватт. При длине в 6 м, ширине 5 и высоте 2,5 м формула для расчета будет следующей: (6*5*2,5)/5 =15. Следовательно, для комнаты с такими параметрами нужно 15 секций радиатора отопления мощностью 200 ватт каждая.

Если радиатор планируется расположить в глубокой открытой нише, то количество секций нужно увеличить на 5%.

В случае, если радиатор планируется полностью закрыть панелью, то увеличение следует сделать на 15%. В противном случае будет невозможно добиться оптимальной теплоотдачи.

Отопление 2-ух этажного домаПрочитайте статью и узнайте как построить схему водяного отопления частного дома.

Вот здесь – все про то как выбрать радиатор отопления

Альтернативный метод расчета мощности радиаторов отопления

Расчет мощности радиаторовРасчет количества секций радиаторов отопления далеко не единственный способ правильной организации обогрева помещения.

Можно рассчитать мощность, необходимую для обогрева помещения и сопоставить ее с предполагаемой мощностью радиаторов отопления.

Посчитаем объем предполагаемой комнаты площадью 30 кв. м и высотой в 2,5 м:

30 х 2,5 = 75 куб.м.

Теперь нужно определиться с климатом.

Для территории европейской части России, а так же Белоруссии и Украины стандартом является 41 ватт тепловой мощности на кубический метр помещения.

Для определения необходимой мощности умножаем объем помещения на норматив:

75 х 41 = 3075 Вт

Округлим полученное значение в большую сторону – 3100 вт. Для тех людей, кто проживает в условиях очень холодных зим, данную цифру можно увеличить на 20%:

3100 х 1,2 = 3720 Вт.

Придя в магазин и уточнив мощность радиатора отопления, можно посчитать, сколько секций радиатора потребуется для поддержания комфортной температуры даже в самую суровую зиму.

Способы подключения радиаотровКаждый специалист знает, что существует несколько способов подключения радиаторов отопления. Узнайте как выбрать оптимальный.

Как отопить дачу если нет магистрального газа? Есть очень простое решение – об этом можете прочитать по адресу: https://obogreem.net/otopitel-ny-e-pribory/obogrevateli/infrakrasny-e-obogrevateli-dlya-dachi.html.

Расчет количества радиаторов

Расчет секций

Метод расчета представляет собой выдержки из предыдущих пунктов статьи.

После того, как Вы подсчитаете необходимую мощность для обогрева помещения и количество секций радиатора, Вы приходите в магазин.

Если число секций вышло внушительное (такое бывает в помещениях с большой площадью), то резонно будет приобрести не один, а несколько радиаторов.

Данная схема применима и к тем условиям, когда мощность одного радиатора ниже необходимой.

Но существует еще один быстрый способ посчитать количество радиаторов. Если в Вашей комнате стояли старые чугунные радиаторы с высотой около 60 см, и зимой Вы чувствовали в этом помещении себя комфортно, то посчитайте количество секций.

Полученную цифру умножьте на 150 Вт – это и будет необходимой мощностью новых радиаторов.

В случае выбора биметаллических или алюминиевых радиаторов, можете покупать их из расчета 1 к 1- на одно ребро чугунного радиатора 1 ребро биметаллического.

Разделение на «теплая» и «холодная» квартира давно уже пришло в нашу жизнь.

Многие люди сознательно не хотят заниматься выбором и установкой новых радиаторов, объясняя это тем, что «в этой квартире всегда будет холодно». Но это не так.

Правильный выбор радиаторов вкупе с грамотным расчетом необходимой мощности способен сделать тепло и уют за Вашими окнами даже в самую холодную зиму.

Расчет секций алюминиевых радиаторов на квадратный метр

Здесь вы узнаете про расчет секций алюминиевых радиаторов на квадратный метр: сколько нужно батарей на комнату и частный дом, пример вычисления максимального количества обогревателей на необходимою площадь.

Мало знать, что алюминиевые батареи обладают высоким уровнем теплоотдачи.

Перед их установкой обязательно нужно произвести расчет, какое именно их количество должно быть в каждом отдельном помещении.

Только зная, сколько алюминиевых радиаторов нужно на 1 м2, можно с уверенностью покупать необходимое количество секций.

Расчет секций алюминиевых радиаторов на квадратный метр

Как правило, производителями заранее просчитаны нормы мощности батарей из алюминия, которые зависят от таких параметров, как высота потолков и площадь помещения. Так считается, что на то, чтобы нагреть 1 м2 комнаты с потолком до 3 м высоты потребует тепловая мощность в 100 Вт.

Эти цифры приблизительны, так как расчет алюминиевых радиаторов отопления по площади в данном случае не предусматривает возможных теплопотерь в помещении или более высокие или низкие потолки. Это общепринятые строительные нормы, которые указывают в техпаспорте своей продукции производители.

Кроме них:

  1. Немалую важность играет параметр тепловой мощности одного ребра радиатора. Для алюминиевого обогревателя она составляет 180-190 Вт.
  2. Температура носителя так же должна учитываться. Ее можно узнать в управляющем тепловом хозяйстве, если отопление централизованное, либо измерить самостоятельно в автономной системе. Для алюминиевых батарей показатель равен 100-130 градусам. Разделив температуру на тепловую мощность радиатора, получается, что для обогрева 1 м2 потребуется 0.55 секций.
  3. В том случае, если высота потолков «переросла» классические стандарты, то необходимо применять специальный коэффициент:
    • если потолок равен 3 м, то параметры умножаются на 1.05;
    • при высоте 3.5 м он составляет 1.1;
    • при показателе 4 м – это 1.15;
    • высота стены 4.5 м – коэффициент равен 1.2.
  4. Можно воспользоваться таблицей, которую предоставляют производители к своей продукции.


Сколько нужно секций алюминиевого радиатора?

Расчет количества секций алюминиевого радиатора производится по форме, подходящей для обогревателей любого типа:

Q = S х100 х k/P

В данном случае:

  • S – площадь помещения, где требуется установка батареи;
  • k – коэффициент корректировки показателя 100 Вт/м2 в зависимости от высоты потолка;
  • P – мощность одного элемента радиатора.

При расчете количества секций алюминиевых радиаторов отопления получается, что в помещении площадью 20 м2 при высоте потолка 2.7 м для алюминиевого радиатора с мощностью одной секции 0.138 кВт потребуется 14 секций.

Q = 20 х 100 / 0.138 = 14.49

В данном примере коэффициент не применяется, так как высота потолка менее 3 м. Но даже такой секций алюминиевых радиаторов отопления не будут верными, так как не взяты во внимание возможные теплопотери помещения. Следует учитывать, что в зависимости от того, сколько в комнате окон, является ли она угловой и есть ли в ней балкон: все это указывает на количество источников теплопотерь.

Делая расчет алюминиевых радиаторов по площади помещения, следует в формуле учитывать процент потери тепла в зависимости от того, где они будут установлены:

  • если они закреплены под подоконником, то потери составят до 4%;
  • установка в нише моментально увеличивает этот показатель до 7%;
  • если алюминиевый радиатор для красоты прикрыть с одной стороны экраном, то потери составят до 7-8%;
  • закрытый экраном полностью, он будет терять до 25%, что делает его в принципе малорентабельным.

Это далеко не все показатели, которые следует учесть при установке алюминиевых батарей.

Пример расчета

Если рассчитывать, сколько секций алюминиевого радиатора надо на комнату площадью 20 м2 при норме 100 Вт/м2, то так же следует вносить корректировочные коэффициенты потери тепла:

  • каждое окно добавляет к показателю 0.2 кВт;
  • дверь «обходится» в 0.1 кВт.

Если предполагается, что радиатор будет размещен под подоконником, то корректирующий коэффициент составит 1.04, а сама формула будет выглядеть следующим образом:

Q = (20 х 100 + 0,2 + 0,1) х 1,3 х 1,04 / 72 = 37,56

Где:

  • первый показатель – это площадь комнаты;
  • второй – стандартное количество Вт на м2;
  • третий и четвертый указывают на то, что в комнате по одному окну и двери;
  • следующий показатель – это уровень теплоотдачи алюминиевого радиатора в кВт;
  • шестой – корректирующий коэффициент касаемо расположения батареи.

Все следует разделить на теплоотдачу одного ребра обогревателя. Его можно определить из таблицы от производителя, где указаны коэффициенты нагрева носителя по отношению к мощности устройства. Средний показатель для одного ребра равен 180 Вт, а корректировка – 0.4. Таким образом, умножив эти цифры, получается, что 72 Вт дает одна секция при нагреве воды до +60 градусов.

Так как округление производится в большую сторону, то максимальное количество секций в алюминиевом радиаторе конкретно для этого помещения составит 38 ребер. Для улучшения работы конструкции, ее следует разделить на 2 части по 19 ребер каждая.

Вычисление по объему

Если производить подобные вычисления, то потребуются обратиться к нормативам, установленным в СНиП. В них учитываются не только показатели радиатора, но и то, из какого материала построено здание.

Например, для дома из кирпича нормой для 1 м2 будет 34 Вт, а для панельных строений – 41 Вт. Чтобы рассчитать количество секций батареи по объему помещения, следует: объем помещения умножить на нормы теплозатрат и разделить на теплоотдачу 1 секции.

Например:

  1. Чтобы высчитать объем комнаты площадью 16 м2, нужно умножить этот показатель на высоту потолков, например, 3 м (16х3 = 43 м3).
  2. Норма тепла для кирпичного здания = 34 Вт, чтобы узнать какое требуется количество для данной комнаты, 48 м3 х 34 Вт (для панельного дома на 41 Вт) = 1632 Вт.
  3. Определяем, сколько требуется секций при мощности радиатора, например, 140 Вт. Для этого 1632 Вт/ 140 Вт =11.66.

Округлив этот показатель, получаем результат, что для комнаты объемом 48 м3 требуется алюминиевый радиатор из 12 секций.

Тепловая мощность 1 секции

Как правило, производители указывают в технических характеристиках обогревателей средние показатели теплоотдачи. Так для обогревателей из алюминия он составляет 1.9-2.0 м2. Чтобы высчитать, какое количество секций потребуется, нужно площадь помещения разделить на этот коэффициент.

Например, для той же комнаты площадью 16 м2 потребуется 8 секций, так как 16/ 2 = 8.

Эти расчеты приблизительные и использовать их без учета теплопотерь и реальных условий размещения батареи нельзя, так как можно получить после монтажа конструкции холодную комнату.

Чтобы получить самые точные показатели, придется рассчитать количество тепла, которое необходимо для обогрева конкретной жилой площади. Для этого придется учитывать многие корректирующие коэффициенты. Особенно важен такой подход, когда требуется расчет алюминиевых радиаторов отопления для частного дома.

Формула, необходимая для этого выглядит следующим образом:

КТ = 100Вт/м2 х S х К1 х К2 х К3 х К4 х К5 х К6 х К7

  1. КТ – это то количество тепла, которое требуется данному помещению.
  2. S – площадь.
  3. К1 – обозначение коэффициента для остекленного окна. Для стандартного двойного остекления он равен 1.27, для двойного стеклопакета – 1.0, а для тройного – 0.85.
  4. К2 – это коэффициент уровня утепления стены. Для неутепленной панели он = 1.27, для кирпичной стены с кладкой в один слой = 1.0, а в два кирпича = 0.85.
  5. К3 – это соотношение площади, занимаемой окном и полом.Когда между ними:
    • 50% — коэффициент составляет 1.2;
    • 40% — 1.1;
    • 30% — 1.0;
    • 20% — 0.9;
    • 10% — 0.8.
  6. К4 – это коэффициент, учитывающий температуру воздуха по СНиП в самые холодные дни года:
    • +35 = 1.5;
    • +25 = 1.2;
    • +20 = 1.1;
    • +15 = 0.9;
    • +10 = 0.7.
  7. К5 указывает на корректировку при наличии наружных стен.Например:
    • когда она одна, показатель равен 1.1;
    • две наружные стены – 1.2;
    • 3 стены – 1.3;
    • все четыре стены – 1.4.
  8. К6 учитывает наличие помещения над комнатой, для которой производятся расчеты.При наличии:
    • неотапливаемого чердака – коэффициент 1.0;
    • чердак с обогревом – 0.9;
    • жилая комната – 0.8.
  9. К7 – это коэффициент, который указывает на высоту потолка в комнате:
    • 2.5 м = 1.0;
    • 3.0 м = 1.05;
    • 3.5 м = 1.1;
    • 4.0 м = 1.15;
    • 4.5 м = 1.2.

Если применить эту формулу, то можно предусмотреть и учесть практически все нюансы, которые могут повлиять на обогрев жилой площади. Сделав расчет по ней, можно быть точно уверенным, что полученный результат указывает на оптимальное количество секций алюминиевого радиатора для конкретного помещения.

Какой бы принцип расчетов ни был предпринят, важно сделать его в целом, так как правильно подобранные батареи позволяют не только наслаждаться теплом, но и значительно экономят на энергозатратах. Последнее особенно важно в условиях постоянно растущих тарифов.

Полезное видео

Как работают литий-ионные батареи | HowStuffWorks

Литий-ионные аккумуляторные батареи

бывают разных форм и размеров, но все они выглядят примерно одинаково внутри. Если бы вы разобрали аккумуляторную батарею ноутбука (то, что мы НЕ рекомендуем из-за возможности короткого замыкания аккумулятора и возникновения пожара), вы бы обнаружили следующее:

  • Литий-ионные элементы могут быть либо цилиндрическими батареями, которые почти идентичны элементам AA, либо они могут быть призматическими , что означает, что они квадратные или прямоугольные. датчики для контроля температуры аккумулятора
  • Схема преобразователя и регулятора напряжения для поддержания безопасных уровней напряжения и тока
  • Экранированный разъем для ноутбука , который позволяет питанию и информации поступать в аккумуляторную батарею и выводиться из нее отвод напряжения , который контролирует энергоемкость отдельных ячеек в аккумуляторном блоке
  • Монитор состояния заряда аккумулятора , который представляет собой небольшой компьютер, который обрабатывает весь процесс зарядки, чтобы обеспечить максимально быструю и полную зарядку аккумуляторов.

Если аккумулятор слишком нагревается во время зарядки или использования, компьютер отключит подачу питания, чтобы попытаться остыть. Если вы оставите свой ноутбук в очень горячей машине и попытаетесь использовать его, он может не дать вам включиться, пока все не остынет. Если элементы когда-либо полностью разряжаются, аккумуляторная батарея отключится из-за разрушения элементов. Он также может отслеживать количество циклов зарядки / разрядки и отправлять информацию, чтобы индикатор заряда батареи ноутбука мог сказать вам, сколько заряда осталось в аккумуляторе.

Объявление

Это довольно сложный маленький компьютер, питающийся от батарей. Такое энергопотребление является одной из причин, по которой литий-ионные батареи теряют 5 процентов своей мощности каждый месяц, когда они бездействуют.

Литий-ионные элементы

Как и у большинства батарей, у вас металлический корпус. Здесь особенно важно использование металла, потому что аккумулятор находится под давлением. Этот металлический корпус имеет какое-то чувствительное к давлению вентиляционное отверстие .Если аккумулятор когда-либо станет настолько горячим, что может взорваться от избыточного давления, это отверстие сбросит дополнительное давление. Батарея, вероятно, впоследствии станет бесполезной, так что этого следует избегать. Отверстие строго предусмотрено в качестве меры безопасности. Так же и переключатель с положительным температурным коэффициентом (PTC) , устройство, которое должно предохранять аккумулятор от перегрева.

Этот металлический футляр содержит длинную спираль, состоящую из трех спрессованных вместе тонких листов:

  • A Положительный электрод
  • A Отрицательный электрод
  • A сепаратор

Внутри корпуса эти листы погружены в органический растворитель, который действует как электролит.Эфир — один из распространенных растворителей.

Сепаратор представляет собой очень тонкий лист пластика с микроперфорацией. Как следует из названия, он разделяет положительный и отрицательный электроды, позволяя ионам проходить через них.

Положительный электрод изготовлен из оксида лития-кобальта или LiCoO 2 . Отрицательный электрод сделан из углерода. Когда батарея заряжается, ионы лития перемещаются через электролит от положительного электрода к отрицательному и присоединяются к углю.Во время разряда ионы лития возвращаются в LiCoO 2 из углерода.

Движение этих ионов лития происходит при довольно высоком напряжении, поэтому каждая ячейка производит 3,7 вольт. Это намного выше, чем 1,5 В, типичные для обычного щелочного элемента AA, который вы покупаете в супермаркете, и помогает сделать литий-ионные батареи более компактными в небольших устройствах, таких как сотовые телефоны. См. Раздел «Как работают батареи» для получения подробной информации о различном химическом составе батарей.

Мы рассмотрим, как продлить срок службы литий-ионной батареи, и выясним, почему они могут взорваться в следующий раз.

.

Перевести квадратные футы в квадратные метры

›› Перевести квадратный фут в квадратный метр

Пожалуйста, включите Javascript использовать конвертер величин



›› Дополнительная информация в конвертере величин

Сколько квадратных футов в 1 квадратном метре? Ответ: 10,76391041671.
Мы предполагаем, что вы конвертируете квадратных футов в квадратных метров .
Вы можете просмотреть более подробную информацию о каждой единице измерения:
кв. Футов или квадратный метр
Производная единица СИ для площади — квадратный метр.
1 квадратный фут равен 0,09290304 квадратному метру.
Обратите внимание, что могут возникнуть ошибки округления, поэтому всегда проверяйте результаты.
Используйте эту страницу, чтобы узнать, как переводить квадратные футы в квадратные метры.
Введите свои числа в форму для преобразования единиц!


›› Таблица преобразования квадратных футов в квадратный метр

1 квадратный метр в квадратный метр = 0,0929 квадратного метра

10 квадратных футов в квадратный метр = 0,92903 квадратных метра

20 квадратных футов в квадратный метр = 1.85806 квадратных метров

30 квадратных футов в квадратный метр = 2,78709 квадратных метров

40 квадратных футов в квадратный метр = 3,71612 квадратных метров

50 квадратных футов в квадратный метр = 4.64515 квадратных метров

100 квадратных футов в квадратный метр = 9.2903 квадратных метра

200 квадратных футов в квадратный метр = 18,58061 квадратный метр



›› Хотите другие единицы?

Вы можете выполнить обратное преобразование единиц измерения из квадратный метр в квадратный фут, или введите любые две единицы ниже:

›› Переоборудование помещений общего пользования

квадратных футов на квадратный мил
квадратных футов для покрытия
квадратных футов на квадратную цепочку
квадратных футов на квадратный мил
квадратных футов на квадратный йоттаметр
квадратных футов на квадратный тераметр
квадратных футов на квадратный нанометр
квадратных футов на квадратный декаметр
квадратных футов объединить
квадратных футов в квадратные Ангстрем


›› Определение: квадратный фут

Квадратный фут по определению — это площадь, ограниченная квадратом со сторонами в 1 фут длиной.Один квадратный фут равен 0,09290304 квадратных метра для международного английского фута.


›› Определение: Квадратный метр

Квадратный метр (американское правописание: квадратный метр) — это по определению площадь, ограниченная квадратом со сторонами длиной 1 метр. Это единица измерения площади в системе СИ. Это сокращенно m.


›› Метрические преобразования и др.

ConvertUnits.com предоставляет онлайн калькулятор преобразования для всех типов единиц измерения. Вы также можете найти метрические таблицы преобразования для единиц СИ. в виде английских единиц, валюты и других данных.Введите единицу символы, сокращения или полные названия единиц длины, площадь, масса, давление и другие типы. Примеры включают мм, дюйм, 100 кг, жидкая унция США, 6 футов 3 дюйма, 10 стоун 4, кубический см, метры в квадрате, граммы, моль, футы в секунду и многое другое!

.

Отправить ответ

avatar
  Подписаться
Уведомление о
