Бетонный насос LiuGong HBT6013132E (трейлерного типа)
Бетонный насос liugong hbt6013132e – это высокопроизводительное и автоматизированное оборудование с дистанционным управлением, предназначенное для перекачки бетонным смесей различных марок.
В наличии!
В стоимость уже входит ндс 20%
Оснащен:
— мощными и надежными аксиально-поршневыми гидравлическими насосами высокого давления, производимыми по лицензии германской фирмы rexroth
— управляющей электроникой известного японского бренда omron
— клапанами в гидросистеме, собранными на заводах компаний rexroth (германия) и eaton-vickers(сша), что значительно повышает надёжность управления бетонным насосом
— основные элементы электрооборудования, полностью собраны на заводе-изготовителе, что обеспечивает высокую надёжность электрической системы управления
— многоходовым клапаном aron (италия)
— уплотнениями parker (сша)
— гидравлическими шлангами manuli (италия)

— 3-мя люками доступа в защитном кожухе агрегата, что значительно облегчает эксплуатацию и обслуживание
— системой защиты гидравлической системы, в случае превышения пороговых параметров системы, обеспечивает автоматический безопасный сброс критического давления из гидравлической системы бетонного насоса
— модернизированной конструкцией приемного бункера и «s» образного клапана , что обеспечивает отсутствие «застойных зон» в приемном бункере
— выдвижным аутригером, оснащенным гидравлическим приводом, что значительно ускоряет и облегчает приведение бетонного насоса в рабочее положение
Тип/марка приводного двигателя — дизельный/cummins
Максимальный объем перекачиваемой бетонной смеси в час, м3/ч — 60/38
Рабочее давление в гидравлической системе бетонного насоса, мпа — 8,4/13,5
Объем бака гидравлической системы бетонного насоса, л. — 500
Теоретическая максимальная дистанция вертикальной подачи бетонной смеси, м — 220
Теоретическая максимальная дистанция горизонтальной подачи бетонной смеси, м — 1000
Высота загрузки бункера для бетонной смеси, мм — 1450
Максимальный диаметр, в поперечнике, фракции наполнителя в бетоне (щебень / галька), мм — 60
Характеристики бетонных цилиндров (внутренний диаметр / ход поршня), мм — 200/1500
Способ управления — радио управление
Тип клапана бетонных поршней — «s» клапан
Габаритные размеры агрегата, мм — 5280х1935х2530
Масса агрегата, кг — 5700
Бетононасосы liugong — это современный и эргономичный дизайн со сглаженным корпусом. А также сниженные масса-габаритные характеристики, что позволяет легко размещать насос на строительной площадке, где мало места.
Общество с ограниченной ответственностью «РОСА»
ИНН/КПП 2543110610/254301001
г. Владивосток, пр-кт Красного Знамени 59, офис 515/1
Насос для подачи бетона заказать, аренда в СПб
Наша компания предлагает самую разнообразную технику для качественной работы с бетоном, раствором и смесями.
Кроме того, в вашем распоряжении все самые качественные компоненты и готовые смеси.
Не только доставка строительной смеси обеспечивает успешную реализацию проекта строительства. Заказать насос для бетона, чтобы обеспечить его качественную заливку – это задача компаний соответствующей направленности. В случае целого ряда обстоятельств залить готовую смесь может оказаться не менее сложно, чем добраться вовремя до объекта через город, переполненный пробками.
Особенности выгрузки
Заливка готовой смеси без дополнительного оборудования возможна только в определенных случаях, когда подъезд к месту не затруднен и не нужно подавать смесь на большую глубину/высоту.
В ситуации, когда добраться на миксере к месту выгрузки не представляется возможным, ее предварительно перегружают в бадью, так же в подобной ситуации нужно заказать насос для бетона. Стоит подчеркнуть, что, когда блок бетонирования находится значительно ниже уровня земли, смесь подается по вибролотку из бадьи. На высоту состав поднимают с помощью бадьи, которая перемещается краном. В последнем случае речь идет об объемах в 0,3; 0,6; 0,8 и 1 кубометр.
Еще более эффективный метод – это использование бетоноукладчиков. Эти машины отличаются высокой мощностью и производительностью, однако, экономически затраты оправданы только в случае реализации крупномасштабного проекта.
Существует так же ряд требований, соблюдая которые, можно добиться наилучшего качества заливки. Так при сбросе смеси, не стоит осуществлять это с высоты большей 2-х метров. В противном случае высока вероятность ее расслоения. При подаче бетона на глубину до10-ти метров, используются звеньевые хоботы и виброхоботы, если заливка осуществляется на глубину более 10-ти метров. Если применяется бадья, то высота сброса смеси до поверхности не должна превышать метр.
Бетононасос – это хорошая возможность эффективно залить бетон. Такие системы позволяют транспортировать его до 200 метров по горизонтали и до 35-ти по вертикали. Производительность техники этого класса доходит до 10-20 кубометров в час.
Насос для бетона: виды, особенности применения
Для оперативной и скорой подачи строительной смеси к месту заливки используют насос для бетона. В современном процессе возведения сооружений редко обходятся без материала для создания прочного монолита. Такие работы очень трудоемки — они требуют применения значительных физических усилий. Научно-технический прогресс не стоит в стороне от этих проблем, поэтому созданы и внедрены специальные механизмы, которые упрощают перемещение рабочих растворов.
Зачем нужен такой агрегат?
Бетонный насос часто используется на стройплощадках с масштабным применением растворов. Это устройство необходимо в первую очередь на тех участках, куда не сможет добраться из-за своих габаритов автомиксер, а также для подачи смеси на большую высоту строящегося объекта. Применение бетононасоса не только ускоряет выполнение намеченного задания, но и повышает производительность труда при укладке рабочей смеси. Ведь за один час механизированной работы можно залить гораздо больший объем раствора, чем с использованием традиционных методов подачи в специальных емкостях. Насос для подачи бетона — дорогая машина. Его приобретать экономически целесообразно при крупномасштабном строительстве. В случаях, когда работа по заливке раствора выполняется в единичном случае, технику следует привлечь напрокат у специализированных организаций.
Для домашнего строительства такой агрегат можно сделать своими руками.
Как работает?
Специфика применения
Тяжесть бетонного раствора требует применения дополнительной техники для доставки смеси на стройплощадку.
Доставка бетона к месту укладке — сложный и кропотливый процесс. Материал имеет высокий удельный вес и его перемещение даже в горизонтальной, не говоря уже о вертикальной плоскости требует применения значительных усилий. Кроме того, раствор быстро схватывается и теряет свои свойства. Бетононасосная установка успешно преодолевает эти трудности. Использование этого агрегата возможно с учетом некоторых нюансов:
- Специальная квалификация операторов. Это устройство — высокотехнологично, работать с ним под силу специально обученному работнику.
- Соблюдение норм и технологии процесса. Неправильная эксплуатация техники быстро приводит к выходу ее из строя. Кроме того, будет сорван строительный процесс, приготовленный или приобретенный бетонный раствор испортится.
- Правильная организация труда и процесса укладки. При соблюдении этих условий не будет ни простоев, ни переработки спецтехники.
- Учет свойств подаваемой смеси. Для нормального прохождения механизированной укладки должны быть правильно подобраны параметры подающих патрубков, учитываться дистанция прокачки.
Принцип применения
Анализ использования техники для подачи бетона показывает, что наиболее эффективно его применение в местах, где затруднен подъезд крупногабаритных грузовиков к пункту укладки, при высокой плотности застройки, а также при необходимости заливки бетона на больших высотах. Хотя можно использовать агрегат в обычных условиях — это зависит от средств строительной организации.
Для подачи материала на большое расстояние или вверх применяется бетононасос имеющий специальную стрелу.На отечественных стройплощадках популярны бетононасосы на автомобильной платформе, которые имеют разные габариты. Из бетоносмесительной емкости раствор перегружается в приемный бункер качающего устройства, после чего смеси начинает принудительно перемещаться по заранее смонтированному трубопроводу. Наличие специальной стрелы при бетононасосе облегчает подачу раствора на большие расстояния и высоты.
Перед началом работы в насосный механизм заливают молочко из цемента.
Вещество выступает смазывающим материалом для рабочей системы, оно предотвращает перегрузку мотора устройства, а также воздушных пустот в трубопроводе.
Виды бетононасосов
Принцип действия насосной установки основан на вытеснении массы раствора. При этом образуется свободный объем пространства, который снова самозаполняется. Насосы классифицируются по типу главного рабочего органа машины:
- Поршневые. Эта разновидность нагнетающего механизма способна подать бетон на дистанцию 6—65 м в вертикальном направлении, его производительность составляет 180 м3/час. При взаимодействии раствора с поршнями на их стенках оседают остатки бетона, которые оказывают на механизм абразивное действие. Рабочая масса при этом подается прерывистыми рывками. Существуют модели с гидромеханизмом, они отличаются повышенной износостойкостью и плавной подачей, а также более высоким рабочим давлением, которое позволяет перемещать суспензию на более длинную дистанцию.
- Шнековые.
Героторный насос работает тихо, независимо от жесткости раствора. Если в подающем трубопроводе образовался затор, изменяется направление вращения мотора, который удаляет такую пробку. Главный минус машины — трубы бетонопровода быстро изнашиваются. Этот недостаток покрывает дешевизна ремонта, который выполняют неподготовленные работники.
Сравнение двух типов машин на основании практического использования техники показывает, что легкий и доступный ремонт героторных насосов для бетонного раствора не компенсирует высокую производительность и долговечность эксплуатации гидравлических поршневых устройств. Эти свойства определяют выбор необходимой модели бетононасоса.
Особенности применения
При использовании спецтехники следует всегда контролировать рабочее давление в насосной системе, которое прописано в инструкции пользователю. После окончания процесса подачи трубопровод очищается технической жидкостью под давлением, поэтому следует оснастить установку насосом для откачивания воды. При прокладке труб стараются минимизировать изгибы и не допускать перпендикулярного расположения. Приостанавливать работу системы на длительное время запрещается, в качестве вынужденной меры по профилактике поломки, нужно через 10 минут подавать небольшие порции бетона. Все неисправности в основной массе вызваны образованием бетонной пробки в трубах. В таких случаях машина выключается и ищется место закупорки, которое очищается. При использовании устройства в зимний период бетонную массу подогревают до +20—30 С, сам насос разогревают паром.
особенности применения шнековых, поршневых моделей. Транспортировка бетона
Она зависит от размеров площадки (дальность и высота транспортировки), от величины отдельных бетонируемых участков (производительность) и от свойств укладываемого бетона (содержание цемента, консистенция, размер зерна и пр. ). Бетононасос, который обязан подать определенное количество бетона за заданное время, должен иметь конструкцию, гарантирующую забор данного количества бетона и его транспортировку к месту укладки. Давление подачи тем больше, чем длиннее транспортный трубопровод и чем быстрее по нему течет бетон. Легко понять, что приводная мощность насоса, который развивает высокое давление для транспортировки бетона на большое расстояние, будет больше, чем у установки, транспортирующей бетон только на короткие расстояния. Сравниваться между собой могут только насосы с одинаковой приводной мощностью.
Бетон может быть выдавлен из насосного цилиндра только, если он предварительно был наполнен бетоном. Для этого наполнения также требуется давление. Давление атмосферы (1 бар = 760 torr) заставляет бетон поступать в резервуар, находящийся под низким давлением. Всасывающий поршень создает в цилиндре пониженное давление. Атмосферное давление «выдавливает» бетон из бункера в цилиндр.

Современные бетононасосы снабжаются мешалками, устанавливаемыми в бункерах. Мешалка предназначена для поддержания бетона в текучем состоянии во время простоя насоса, она препятствует оседанию бетона и разрушает структуры, образующиеся вблизи всасывающих отверстий. Однако эти мешалки не являются полноценными бетоносмесителями. При отключенном насосе и больших временах перемешивания приготовление бетона с помощью мешалки представляется весьма проблематичным.
НагнетаниеМаксимальное давление, обеспечиваемое бетононасосом, задается его конструкцией. Для различных условий эксплуатации разработаны разнообразные устройства. Автобетононасосы обычно работают с короткими бетоноводами, соответствующими длине мачты бетонораспределителя. Им требуется более низкое давление нагнетания по сравнению, например, со стационарными насосами на стройплощадках, которые тот же объем бетона должны подать на высоту 100 м. Для передвижных бетононасосов (автобетононасосов) , как правило, давления нагнетания до 70 бар оказываются достаточными, в том числе и при высокой производительности.
Модель бетононасоса | Производительность, м 3 /час | Давление подачи, бар | Дальность подачи вверх / по горизонту, м | Внешний вид | |
---|---|---|---|---|---|
Поршневые стационарные бетононасосы | |||||
18 | 70 | 60/200 | |||
71/47 | 71/106 | 100/250 | |||
65/42 | 56/101 | 100/250 | |||
95/57 | 91/152 | 130/350 | |||
Бетононасос стационарный Putzmeister BSA 2109 HP D — аренда | 95/57 | 91/152 | 150/400 | ||
Бетононасос стационарный Schwing SP 4800 D — аренда | 43-81 | 104-243 | 150/400 | ||
102/70 | 150/220 | 180/400 | |||
Бетононасос стационарный Schwing SP 8800 D — аренда | 63-116 | 104-243 | 300/800 | ||
Бетононасос стационарный Putzmeister 14000 HP D — аренда | 102/70 | 150/220 | 350/1000 | ||
Пневмоподающие стационарные бетононасосы | |||||

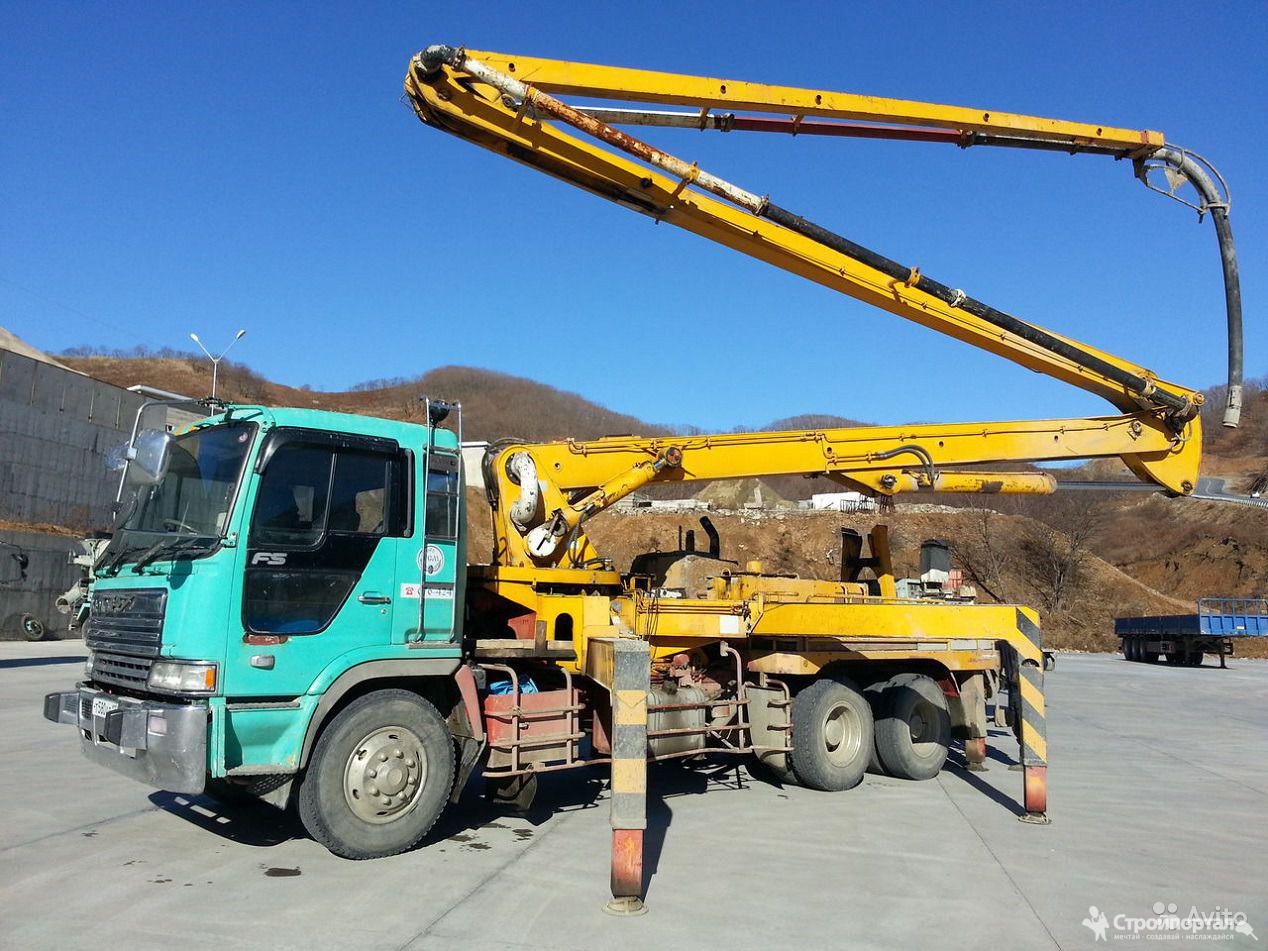

Автобетононасос Putzmeister M 42 — аренда шасси Mersedes | 120 | 85/95 | |||
Автобетононасос Schwing SX 52 — аренда шасси Mersedes | 160 | 85 | |||
Автобетононасос CIFA K52L XRZ | 150 | 80 |
Насосы для жидких растворов представляют собой специализированное строительное и промышленное оборудование, предназначенное для приготовления, замешивания и последующей подачи смесей различной консистенции. Чаще всего их можно встретить на строительных площадках, где они задействованы для смешивания штукатурных растворов, бетона или клея. Также необходимо помнить, что эта категория насосного оборудования имеет ряд определенных требований к выбору и условиям эксплуатации, несоблюдение которых приводит к сокращению ресурса службы и невозможности дальнейшей работы. Более подробную информацию о назначении и требованиях можно получить на сайте компании MSНT.
Применение насосов
На самом деле, конструкция насосов для подачи жидких растворов достаточно проста и неприхотлива, поэтому такое оборудование может без проблем эксплуатироваться в любых производственных и погодных условиях. Это обусловлено тем, что многие строительно-ремонтные работы проводятся либо в жаркий, либо в холодный период года. Кроме того, если учесть сжатые сроки на завершения постройки, то работы порой не прекращаются даже в непогоду.
Такие установки способны перекачивать как достаточно тягучие, так и густые смеси, получающиеся в результате смешивания жидких и сыпучих ингредиентов. Помимо этого, некоторые модели способны передавать растворы с незначительным количеством твердых частиц, например, мелкого гравия.
Специализированные требования
Тип и конструкция строительных насосов зависит от того, для каких задач они рассчитаны. Так, к примеру, для перекачивания различных штукатурных растворов подойдут перистальтические и мембранные насосы, а для перекачивания бетона или цемента – шламовые. Также существуют модели шестеренных насосов, предназначенных для подачи горячих битумных мастик. Однако, независимо от типа и назначения насосного оборудования, к нему предъявляются практические одинаковые требования, а именно:
- Для строительных нужд нужны достаточно мощные агрегаты, не требующие частого, специфического обслуживания. Конструкция и устройство такого насоса должно быть простым и надежным одновременно, обеспечивая возможность продолжительной эксплуатации в практически любых условиях, без риска для остановки или простоя производства.
- Оборудование должно работать в широком диапазоне температур, как окружающей среды, так и в помещениях, а также в условиях большой запыленности. Кроме того, все детали и важные узлы должны быть изготовлены из материалов, имеющих повышенную стойкость к воздействию химических, активных, агрессивных и коррозийных веществ.
- Такая техника не должна засоряться составными компонентами перекачиваемых растворов, а конструкция способствовать быстрой сборке/разборке для эффективной очистки проточной части.
Несоответствие вышеперечисленным требованиям нередко приводит к повреждению узлов оборудования, выходу из строя и, как следствие, приостановлению производственных работ.
Виды насосов для растворов
Современные производители насосного оборудования предлагают широкий ассортимент моделей, предназначенных для выполнения производственных задач различного назначения. Так, к примеру строительные насосы, оснащенные рабочим колесом ламинарного типа, могут использоваться в пищевой промышленности, а центробежные там, где возникает необходимость в откачке различных типов жидкостей из цистерн, резервуаров и других емкостей. Однако основным назначением таких моделей является все же строительство, где они решают сразу несколько проблем, а именно транспортировку вязких растворов для смешивания, перемешивание, а также откачку воздуха из трубопроводов.
Помимо этого, строительные модели могут находить применение в самых разнообразных дополнительных задачах. Так, их нередко используют для транспортировки цементирующих жидкостей, известковых и лакокрасочных растворов при высоких температурах, а также технической воды. Подойдет такие оборудование и для откачки посторонних жидкостей, попадающих в траншею, или используемых в качестве компонента для приготовления смесей.
Также существует разновидность насосов, назначением которых является перекачивание жидких, активных химических веществ, способных разъедать поверхности из металла и других материалов. Именно поэтому такие модели отличаются повышенной прочностью ключевых узлов и деталей, надежно защищенных от воздействия кислот и щелочей.
Одним из основных требований к эксплуатации устройств, работающих с агрессивными веществами, является герметичность и способность не засоряться осадками токсических химикатов. Выделяют модификации, предназначенные для солевых или кислотных растворов, а также максимально точной дозировки смеси.
Центробежные насосы для перекачивая жидких растворов средней вязкости функционируют за счет центробежной силы, создаваемой движением лопастей. Они способны транспортировать более плотные и вязкие соединения. Благодаря этому, такая разновидность насосов — незаменимый атрибут для перекачки больших объемов жидких смесей в процессе ремонтных и строительных работ.
www.stroysmi.ru
для воды, вязких жидкостей, погружные
СодержаниеШнековые насосы, их ещё называют винтовыми, – это агрегаты большой эффективности. Их функциональные характеристики не определяются местом установки и свойствами перекачиваемой жидкости. Шнековый насос способен справляться с потоком воды, в которой может находиться большое количество нерастворимых и растворимых частиц.
Монтаж оборудования может быть вертикальным или горизонтальным, положение агрегата меняется.
Устройство и принцип работы
Такой насос это вариант роторного агрегата. Это оборудование стало популярным благодаря использованию в качестве помпы для вязких жидкостей. Одна из сфер применения — удаление стоков, характеризующихся повышенной вязкостью, из канализационной системы.
Принцип действия шнекового насоса похож на действие шестеренчатого устройства. Винтовой насос устроен просто. Ротор, представляющий собой винт с лопастями, размещён внутри цилиндрического корпуса. Величину ротора подбирают так, чтобы он мог непринужденно двигаться, но одновременно зазор между стенкой в рабочем состоянии был минимальным. С обеих сторон на агрегате установлены патрубки.
Оборудование функционирует следующим образом:
- насос опускают в скважину (колодец или яму для канализационных стоков), прямо в жидкую среду и подключают к электропитанию;
- при помощи первого патрубка жидкость всасывается внутрь корпуса;
- при вращении ротора винтовые лопасти насоса выполняют нагнетание воды внутрь и направляют её вдоль корпуса к выпускному патрубку.
- через выпускной патрубок вода выходит наружу.
Таково устройство и принцип работы простейшего шнекового насоса для воды и прочих жидкостей. В усложнённых конструкциях увеличенное количество винтов и ступеней.к меню
Область применения и назначение
Назначение данного оборудования — перекачка любых сред: от разряженного пара до взвеси средней вязкости, при этом винтовая конструкция способна решить все задачи, которые перед ней поставлены. Чаще всего их используют в качестве генератора напора:
- в системах индивидуального водоснабжения, которые собраны профессионалами или самостоятельно. Насос можно использовать не только в совершенно чистых колодцах, скважинах, но и шахтах с песком. В колодцах с большим количеством песчаных осадков хороший результат показывает погружной агрегат, к примеру, насос спрут;
- в системах перекачивания и прокачивания жидких смесей. Они используются в строительстве, конструкциях для сушки, на трубопроводах, в промышленных агрегатах.
Это объясняется тем, что их используют для различных сред: от пара до жидкого цемента. Примером может служить использование шнекового насоса для цементных растворов aspro g700. Шнековый насос ксг используется для инъектирования цементов. В тяжёлой промышленности оборудование применяют для перекачивания взвесей, красок, средств против коррозии и пр. В пищевом производстве их применяют для перекачки жиров, соков, мёда пр. В производстве косметики их используют для перекачки кремов, растворов, шампуней и др;
- в системах для дозированной подачи жидкостей. Шнек в этом случае служит, как дозирующий, так и генерирующий механизм. Точность порций не меняется в любом положении насоса. Используются для дозированной подачи полимерных материалов, полиэлектролитов, флокулянтов и прочих сложных химических жидкостей, которые сложно перекачивать. Для таких целей чаще используют стационарное поверхностное оборудование.
Такие насосы можно с лёгкостью смонтировать самостоятельно, им не нужны постоянные осмотры и они могут прослужить длительное время.
ШНЕКОВЫЙ НАСОС ДЛЯ ЦЕМЕНТНЫХ РАСТВОРОВ, ШТУКАТУРНАЯ МАШИНА-СТАНЦИЯ (ВИДЕО)
к меню
Виды насосов
В настоящее время популярны следующие агрегаты:
- Водолей. Компактный насос диаметром до 0.1м производительностью 2000л/ч. Очень простой агрегат, применяется в колодцах и скважинах. Позволяет подавать воду в систему водоснабжения частного домостроения или применять ее для полива, разнообразных технических целей. Для откачивания воды из шахты насос подвешивают на синтетическом тросе, а в открытом водоёме помпу может использоваться в каком угодно положении. Этот практичный агрегат стоит недорого и его монтаж и демонтаж можно выполнить самостоятельно.
- Бочковой шнековый насос применяют для того, чтобы перекачивать воду из разных резервуаров. Для моделей различных производителей характерны общие черты: малая мощность и небольшие габариты, агрегаты производят только из очень прочных материалов, которые не подвергаются коррозии и стойко противостоят агрессивным средам.
Просты в эксплуатации, их легко разобрать и транспортировать. Это оборудование со специфическими качествами, позволяющими перекачивать, как воду, так и щелочные или кислотные среды.
- Беламос — глубинный насос, хорошей сборки и оснащён комплектующими высокого качества. Они очень надёжны и могут работать длительное время без перерыва. Он имеет защиту от перегрева, сухого хода и других поломок. Такое оборудование хорошо использовать для плывунов и шахт большой глубины. Устанавливаются они самостоятельно в течение нескольких минут, а их высокая мощность даёт возможность быстро выкачать грязные потоки и полностью обеспечить все бытовые потребности, в том числе полив участка и систему автономного снабжения водой. Агрегат монтируется на поверхности, и поэтому не может быть потоплен.
- Unipump ECOVINT используется для скважин и колодцев минимального дебета водоносного слоя. Небольшие габариты и большая пропускная способность делают такие насосы особо пригодными для дач. Его легко установить в обсадную трубу небольшого диаметра, он сможет обеспечить подачу воды для небольшой семьи.
Монтаж насоса может легко выполнить практически любой человек. Такие насосы практически не вибрируют при работе, поэтому на дне источника не будет появляться муть, и не будет разрушаться конус фильтрации.
к меню
Правила эксплуатации
Чтобы предотвратить поломки оборудования необходимо соблюдать следующие правила:
- для перекачивания вязких сред используют насосы, имеющие мощность 300 об/мин;
- транспортировка вязких сред требует использование сальниковых уплотнителей, требующих со временем подтягивания;
- рассчитывая сопротивление для перекачивания вязких сред, требуется учесть материал и длину трубопровода, перепады высоты;
- оборудование нужно применять под заливом, чтобы предотвратить сухой ход;
- твёрдые осадки лучше вымыть перед камерой до запуска. Устройство оснащается дробилками на входе в агрегат. Это сможет защитить от износа и предотвратить наматывание на ротор волокон.
Шнековые насосы дают возможность эффективно справляться с задачами по создания систем индивидуального водоснабжения дачных участков, коттеджей и загородного жилья. Они характеризуются надежностью, малым шумом, простотой обслуживания и ремонта, неприхотливостью и сравнительно невысокой стоимостью. Применение их в системе автономного водоснабжения – это целесообразное вложение сил и средств.
Главная страница » Насосы
byreniepro.ru
Портал о насосах. Шнековый насос (для воды, вязких жидкостей): погружной, глибунный
СодержаниеТакой аппарат, как шнековый насос, часто называют винтовым. Высокая эффективность агрегата обуславливается тем, что его функциональность не зависит ни от устройства корпуса, ни от качества среды, которую необходимо перекачать.
Данный аппарат может применяться в условиях, когда жидкость сильно загрязнена или имеет повышенную вязкость. Его можно ставить в вертикальное и горизонтальное положение.
Принципы работы оборудования
Шнековые насосы – это модификация роторно-зубчатых насосов. Принцип их действия основывается на перекачивании жидкости между корпусом и винтовыми углублениями по длине сердцевины винта. Оборудование имеет меньшее количество шестерен, а сами зубья расположены под большим углом наклона.
Винтовые насосы работают без замыкателей. Соединение происходит посредством статора. Благодаря такой конструкции выполняется другой принцип циркуляции. Ротор не просто вращается, а выполняет планетарное перемещение,соответственно, ось вертится по орбитальной линии. Действующие во включенном режиме части насоса состоят из статора и ротора. Все детали в совокупности представляют собой особый высокоэффективный механизм.
Главные действующие узлы являются винтовой парой циклоидного зацепления. Ротор – это движущаяся часть механизма действующей пары. Он выполняет планетарное вращение внутри статора. Сверху поверхности статора есть спиральная форма, которая движется в несколько раз интенсивнее, чем сам статор. Вследствие того, что они все время соприкасаются и совмещены, появляется несколько замкнутых участков.
Во время движения винта место, находящееся со стороны входа в насос, расширяется. Таким образом, происходит увеличение объема и, соответственно, разрежение. Полость заполняется перекачиваемым веществом. Винтовые зубцы внедряются в отверстия совмещенного винта, и транспортируемая среда не вытекает обратно.
Посредством движения шнека отсеченная жидкость перекачивается в сторону нагнетания. Число замкнутых участков на одну единицу протяженности действующей рабочей пары воздействует на полученное давление насосного аппарата. Объем каждого такого участка обуславливает его производительность.
Напор перекачиваемого вещества увеличивается вследствие движения винтовых металлических роторов внутри статора. Если установить определенную скорость движения винта, то перекачиваемое вещество и его объемы будут постоянными.
Шнековые насосы для вязких жидкостей имеют конструкцию, с помощью которой создается неизменное постоянное нагнетание. При этом регулировать процесс производительности можно без потери основного давления.к меню
Назначение и область применения агрегатов
Посредством такого аппарата, как глубинный насос, можно проводить перекачку различных транспортируемых веществ. Оборудование справляется с такой средой, как газ, разреженный пар, вода, вязкая смесь и т.д. В любом случае, техника решит все поставленные перед ней задачи.
Шнековые насосы широко применяются:
- В качестве основного генератора, создающего необходимый напор для системы автономного водоснабжения. Такие аппараты можно применять даже в очень загрязненной среде, а не только в сравнительно очищенных колодцах и скважинах. В случаях, когда необходимо перекачать вязкие вещества, обычно применяют погружной или глубинный тип. Они бесперебойно работают в глубоких отверстиях.
- В качестве агрегата, подающего напор для транспортировки жидких веществ. Такое оборудование используют на стройках, в местах откачки или осушения, а также на производстве основных трубопроводов. Такое широкое применение оборудования обусловлено тем, что винтовые насосы справляются с перекачкой даже жидкого бетона и сыпучих веществ.
- В качестве генераторов для создания напора в системах, где перекачка и подача жидкости должна поступать дозированно.
Шнек здесь работает и как основной генератор, и как дозатор, способный отмерить точное количество воды или другого вещества.
Среди современного напорного оборудования шнековые насосы занимают одну из первых ступеней по частоте востребованности и применения.к меню
Шнековый насос для цементных растворов, штукатурная машина станция (видео)
к меню
Преимущества и недостатки
Самое широкое применение среди винтовых электронасосов нашли именно шнековые, так как они обладают рядом преимуществ:
- качественная равномерная подача перекачиваемых веществ, без пульсации;
- возможность транспортировки твердой или сыпучей среды, а также газообразных веществ;
- перекачивание вязких жидкостей;
- можно применять в работе с токсичными и агрессивными продуктами;
- насосы работают по принципу самовсасывания;
- можно регулировать производительность в процессе работы без подавления скорости нагнетания;
- работает бесшумно;
- простота в эксплуатации;
- не требует частой замены деталей.
Несмотря на все плюсы, у данного оборудования все же есть несколько недостатков:
- высокая стоимость и сложность производства техники;
- исключена регуляция рабочего объема производительности;
- несовершенная функция охлаждения.
Самые популярные модели
Со времени появления первого аппарата прошло достаточно много времени, и он претерпел значительные изменения. Однако основной принцип работы остался неизменным. Шнековый вал создает разряжение с помощью перекачивания определенного объема вещества в сторону нагнетательного участка.
Список моделей оборудования, которые выбирают чаще остальных:
- Скважинные насосы SPRUT. Применяются для перекачки чистой воды из скважин и колодцев.
- Насос Водолей. Компактный и достаточно производительный аппарат.
- Глубинные насосы Беламос. Надежные, отличаются отменной сборкой и качественными комплектующими. Благодаря мощности способны решать даже сложные задачи.
- Насосы серии КСГ. Малогабаритное оборудование, имеет небольшой вес.
- Насосы для цементных растворов aspro g700. Многофункциональный инъекционный агрегат для подачи цементного раствора.
Принцип работы шнековых насосов и ряд преимуществ гарантируют надежную и высокую производительность агрегатов в работе с любой средой.
nasosovnet.ru
Насос для перекачки растворов| ТД Техмаш
Насосы для растворов — специализированное оборудование, которое предназначено для смешивания, приготовления и подачи растворов различной консистенции. Чаще всего такой инструмент можно встретить на строительных площадках при приготовлении различных специфический смесей: бетона, штукатурного раствора, клея для обоев и др. Такой вид насосов имеет ряд специализированных требований, несоответствие которым ведет к полному разрушению устройства и невозможности дальнейшей эксплуатации изделия.
На самом деле, насос для подачи раствора очень прост в своей конструкции, его легко использовать каждый день, легко перемещать, он может находиться под дождем или снегом и работать даже при низких температурах. Такая неприхотливость обусловлена тем, что многие строительные работы ведутся либо в особенно жаркие, либо в холодные периоды, а если время завершения постройки безостановочно приближается, то даже и в непогоду. Насосы способны передавать как тягучие смеси, так и густые, которые получаются в результате смешивания сыпучих и жидких ингредиентов. Также некоторые модели насосов могут передавать смеси с незначительным количеством твердых частиц.
Строительные насосы могут находить применение в самых разных его подзадачах. Так насосы для перекачки растворов нередко транспортируют цементирующие жидкости (в том числе жидкий цемент), лакокрасочные растворы при высокой температуре, известковые смеси и воду в строительных целях. Также можно использовать такой вид насосов для откачки грязных жидкостей, которые попадают в траншею и больше не используются в качестве материала для смесей.
Что касается более уплотненных моделей насосов, то их используются и в химической промышленности также. Такое устройство способно работать с агрессивными веществами, не растворяться под воздействием различных токсичных химикатов, не засоряться осадками. Среди них выделяют и те, которые предназначены для максимально точной дозировки, для солевых или кислотных растворов.
Виды насосов для перкачки растворов
- Строительные насосы с рабочим колесом ламинарного типа. Используются предпочтительно в пищевой отрасли. Насосы центробежные ламинарного типа часто встречаются там, где возникает потребность откачки вязких и других жидкостей из цистерн и различных емкостей. Свое применение насос нашел и в строительстве. Насос способен решать сразу две проблемы: передача вязких жидкостей в емкости для смешивания строительных материалов и откачивание воздуха из трубопроводов;
- Химические насосы для передачи строительных жидких растворов. Активные химические вещества, способные разъедать металлы и другие поверхности, используются в строительстве в различных целях. Так, для их передачи с напором лучше всего использовать специализированные химические насосы, соединения которого прочно защищены от воздействия кислот и щелочей;
- Центробежные насосы для передачи жидкостей средней вязкости.
Насосы, которые в основе своей работы используют центробежную силу, создаваемую движением лопастей, способны перекачивать более вязкие и плотные жидкости. В строительстве такие виды насосов — незаменимый атрибут для передачи больших объемов жидких материалов.
Если вы желаете облегчить процесс строительства, сделать его еще более качественным, то вам необходимо обратиться за новым насосом в «Торговый Дом ТЕХМАШ». Мы поставляет продукцию непосредственно с завода и гарантируем стабильность ее работы. Наши строительные насосы для растворов пользуются популярностью и у больших строительных компаний и у частных лиц, которые выбирают сотрудничество с нами для того, чтобы обустроить свое жилье.
Мы поможем вам разобраться в особенностях каждой модели, выбрать для себя ту, которая будет оптимальной и по цене, и по качеству, найти выход из любой затруднительной ситуации. «ТЕХМАШ» — гарант долговечности вашего строения.
tdtechmash.ru
rastvoronasos. ru
Насосы для растворов — Справочник химика 21
Вычисляют расчетную производительность насоса для раствораК— -колонна для выщелачивания сероводорода К-2-экстракционная колонна К-5—колонна для регенерации раствора едкого натра К-4 — колонна для регенерации метанола Т-1 — теплообменник для использования тепла регенерированного раствора едкого натра Т-2 -конденсатор паров меркаптанов и водного метанола Т-3 — кипятильник Т-4 -конденсатор паров метанола Т-5-кипятильник Т-б-холодильник раствора едкого натра) E-i -емкость-отстойник Е-2 — декантатор для отделения меркаптанов от водного раствора метанола -5 — промежуточная емкость регенерированного метанола насос для исходного бензина Я 2 -насос для очищенного бензина Н-5-насос для раствора едкого натра Н-4 -насос для воды Н-5 -насос для метанола 1 — ввод раствора едкого натра 2 -ввод исходного бензина 3 — вывод очищенного бензина в товарную емкость 4-вывод меркаптанов.
У-реактор 2-промежуточный сборник 5-сепаратор 4-насос для раствора катализатора 5-колонны вакуумной выпарки Линии /-окись этилена //-двуокись углерода ///-циркулирующая двуокись углерода IV-в атмосферу V-легкие компоненты VI-раствор катализатора VII-товарный этиленкарбонат
В абсорбционной машине роль компрессора выполняет совокупность кипятильника и абсорбера с регулирующим вентилем и насосом для раствора (фиг. 83). Этот своеобразный тепловой компрессор осуществляет циркуляцию раствора — слабого при выходе из кипятильника и крепкого при выходе его из абсорбера.
Е — насос для раствора б — рабочий цикл.
В абсорбционной машине диффузионного типа отсутствуют насос для раствора н вентили между аппаратами. Расход электроэнергии для выпаривания раствора почти в 2 раза выше по сравнению с компрессионной машиной той же производительности.
Рис. 1.16. Разрушение вала и колеса насоса для раствора >МЭА после 12 месяцев эксплуатации. | mylink» data-url=»http://chem21.info/info/639601/»>chem21.infoКакие насосные станции используются для приготовления, перекачки и подачи растворовКакие насосные станции используются для приготовления, перекачки и подачи растворов Насос для перекачки раствора относится к категории специализированного оборудования, которое используется в строительстве для перемешивания компонентов состава с целью приготовления однородной массы, а также для подачи готовой смеси определенной консистенции на необходимое расстояние в длину или по вертикали. Данная установка для раствора используется, как на крупный строительных площадках, так и для ремонтных работ в небольших помещениях. Такая станция способна взаимодействовать с различными бетонами, штукатурными составами, песчано-цементными растворами и прочими разнофракционными жидкими, полусухими, сухими, тягучими, вяжущими или густыми смесями. Каждая из моделей способна перемещать составы с каким-либо количеством твердых частиц. Неприхотливые в эксплуатации машины для раствора отлично подходят для работы при низких температурах, на труднодоступных участках без каких-либо коммуникаций, а также могут размещаться на открытой площадке и функционировать во время жары, мороза или выпадения осадков. Когда нет времени откладывать строительные работы из-за непогоды, подобная установка станет отличным решением. Конструкция такой машины для приготовления раствора отличается простотой и легкостью в применении. Установка может выполнять множество, как основных, так и побочных функций. Какие существуют насосы для перекачки растворов Все машины для подачи раствора делятся на несколько типов, в зависимости от способа приведения их в действие, а также конструктивных особенностей рабочих элементов. По типу использования, подобная техника делится на следующие виды:
Для того, чтобы обеспечить подачу различных смесей на большую высоту и расстояние до 200 метров по горизонтали, используются такие агрегаты:
Имея компактные габаритные размеры, любая подающая установка может работать, как на открытом строительном участке, так и в закрытом помещении (в жилом здании или производственному цеху). Кроме того, данные машины выполняют работу экономично, качественно и быстро. Особенности конструкции диафрагменно-плунжерных растворонасосов Диафрагменно-плунжерный насос для цементного раствора часто используется на объектах, где проводятся штукатурные работы и необходимо подавать большое количество состава. Станция для раствора диафрагменно-плунжерного типа способна подавать строительную смесь на расстояние около 40 метров в высоту. При этом, в ее бак могут быть загружены жидкие составы фракционностью 5 мм. Для того, чтобы густые растворы не расслаивались, нужно следить за показателями рабочего давления, которое не должно превышать 25 Атм. Стоит помнить, что при чрезмерно быстром исключении воды из состава, могут образовываться пробки в бетонопроводе. Данная машина является узкоспециализированной техникой и не подходит для перекачки некоторых бетонных составов, в том числе: пенобетонных и полистиролбетонных смесей, имеющих низкую или среднюю плотность. Принцип работы винтовых (героторных) растворонасосов Насосная станция для раствора винтового (героторного) типа имеет конструкцию, которая соединяет в подающей части винтовую пару c питающим стальным шнеком, вращающимся в статоре (резиновой обойме), благодаря чему и происходит перемещение жидкого состава. Винтовая станция приготовления раствора и его подачи, благодаря своему маленькому размеру и большой производительности, позволяет осуществлять работу максимально оперативно и на любых труднодоступных для другой техники участках стройплощадки. Растворы перемещаются достаточно аккуратно, поэтому такая машина легко справится с пенобетонным, полистиролбетонным или штукатурным составом. При помощи этой установки можно нагнетать необходимое количество раствора для заполнения пустот в стенах, наносить штукатурные массы, а также подавать составы для укладки наливных полов. Винтовой растворонасос является универсальной машиной, которая безопасна в работе, имеет низкую стоимость и легко ремонтируется, в случае выхода из строя. Такие установки считаются наиболее надежным вариантом, в сравнении со своими аналогами. Единственным ограничением в использовании подобных насосов, является невозможность применять машину при работе с растворами, фракционность которых составляет более 3 мм. Использование пневмоподавателей (пневмонагнетателей) Пневмоподаватель (или пневмонагнетатель) – самая универсальная и многофункциональная установка для приготовления растворов. Такая машина может выполнять огромное количество задач, включая, как самостоятельное изготовление любого раствора, так и его порционную подачу на расстояние до 80 метров по вертикали. Особенно незаменимой такая техника будет в случае, когда нужно работать с полусухими или сухими цементно-песчаными растворами, где крупность фракции составляет около 15 мм. Также, установка может работать с любыми жесткими бетонами Данная машина выполняет основные строительные задачи и успешно используется при каркасном домостроении, а также установке скользящей опалубки. Пневмоподаватель являет собой сосуд, оснащенный герметично закрывающимся люком для загрузки смесей, а также механизмами управления поступления воздушных масс, и патрубком для выгрузки готового состава. Установка пневмошасси позволяет перемещать машину по всему строительному участку. А благодаря своей функциональности (возможность производить смесь на участке и, при воздействии давления, подавать к месту выгрузки), машина получила название смеситель-пневмонагнетатель. Современное строительство нуждается в профессиональной технике, которая позволит ускорить рабочие процессы, максимально механизировав их. Насосные станции облегчат труд строительной бригады и позволят быстрее закончить работы. Кроме того, подобное оборудование значительно повышает качество конечного результата. Компания «Растворонасос.ру» предлагает своим клиентам разнообразные по комплектации, цене и возможностям модели строительной техники. Наши сотрудники помогут подобрать такой насос для раствора в аренду, который будет выполнять, как основные, так и вспомогательные задачи на вашей строительной площадке. По материалам сайта: http://rastvoronasos.ru fix-builder.ru |
С увеличением масштабов строительства жилых и промышленных объектов возникает необходимость появления новых технологий и оборудования. К одним из них относится шнековый насос для подачи цементного раствора. Его применение на больших стройплощадках увеличивает производительность труда и повышает качество выполненной работы.
При возведении огромных объектов задействованы большие объемы жидких цементных растворов. Надо быстро доставить бетон на стройплощадку, промедление в работе плохо влияет на его качество. Для этого используют конструкции в виде железной бочки, прикрепленные к автомобилю. Состав в таком устройстве получается однородным, без расслоения. Внутри смесь постоянно находится в движении, что обеспечивает сохранность её технических характеристик.
Подача на объект происходит с помощью специального погрузочного лотка. Но для этого надо обеспечить подъезд к месту стройки, что не всегда выполнимо. В этом случае на выручку приходит шнековый насос. Его преимущества заключаются в возможности вертикальной и горизонтальной транспортировки раствора и легкого доступа к труднодоступным местам.
Бетононасос устанавливают на шасси грузового автомобиля и оборудуют полноповоротной стрелой. С помощью такой техники легко бетонировать перекрытия при возведении многоэтажных высоток.
Преимущества бетононасосов
Применение имеет некоторые особенности. Главные из них:
- Привлечение к работе бетонщиков с высокой квалификацией.
- Необходимость придерживаться определенных технологических требований.
- Качественная организация производственного процесса.
Для правильной работы требуется специально подготовленная смесь с учетом диаметра рукава и дальности подачи.
Использование данного оборудования является целесообразным в случае, когда подача раствора на объект затруднена или вообще невозможна. Например, при расположении в стесненных условиях или для работы с густоармированными системами. Для труднодоступных конструкций подходят насосы различных видов. Для транспортировки жидкого бетона применяют стационарные, прицепные и передвижные типы.
Передвижной шнековый прибор крепится на шасси грузового автомобиля. Его преимущества в сравнении с другими видами в большей мощности, что позволяет поставлять на площадку до 150 м. куб готового бетона в час. Такая установка более маневренная и подвижная. Имеет хорошую производительность, что сокращает время возведения объектов. Недостатком считается цена, ее могут приобрести только большие строительные компании. Для частных застройщиков выходом может быть аренда, рассчитанная исходя из 1 часа работы или доставки 1 кубометра.
Насос для подачи бетона способен бесшумно и непрерывно подавать раствор любой жесткости. Образования затора в рукаве устраняется изменением направления вращения смесителя. Главным недостатком является износ трубопровода для подачи смеси. К этому может привести его неправильная эксплуатация. Вследствие отвердевания бетона образовывается закупорка. В этом случае прибор следует выключить и очистить место затора.
- Систему подачи нужно обязательно промывать водой. Для этого устанавливают водяной насос.
- Перед началом работы проверяют гидравлическое давление.
- Прокладывая маршрут трубопровода, следует избегать большого количества изгибов. Его части располагаются под наклоном. Нельзя допускать размещения под прямым углом.
- Для начала работы бетонопровод смачивается известковым раствором, образующим на стенках своеобразную смазку.
Недопустимо делать длительные перерывы в работе. Даже в период простоя необходимо прокачивать небольшое количество по трубопроводу.
Обзор популярных марок насосов
Компактный прибор для подачи жидких смесей. В строительстве используют при транспортировке бетонного раствора, шпаклевок, штукатурок. Работает от электрического питания и отличается простотой в уходе. Имеет регулировку производительности и оборотов двигателя и реверсный режим, что позволяет работать с составами, содержащими твердые частицы.
Из-за компактных габаритов (1х0,5х0,5 м) и небольшого веса (11 кг) возможно применение в сложных и стесненных условиях. Бункер имеет емкость 25 л, в комплект входит шланг на 5 м, соединительные насадки и трубки, манометр. Приобрести можно в большинстве существующих интернет магазинов промышленного оборудования.
2. Винтовой G10-G85.
Для перекачки растворов, содержащих твердые частицы. Установка обеспечивает постоянное рабочее давление без пульсации, что служит защитой для смеси. Способен перерабатывать от 0,2 до 20 м куб в час.
Горизонтальный насос предназначен для подачи на объект мелкофракционных цементных составов. КСГ-705 является компактным многофункциональным электрическим устройством с регулируемой скоростью. Применяется в строительстве для перекачки водных и бетонных смесей, жидких штукатурных растворов, шпаклевок, лаков и красок.
Используют для укрепления и усиления фундамента, каменной и кирпичной кладки, для нанесения штукатурки и шпатлевок, заполнения пустот в конструкциях. К преимуществам относят многофункциональность, мобильность, простоту и удобство работы. Вес – 15 кг, в комплект входит 5-метровый шланг с GEKA-соединением, манометр и насадки. Емкость бункера – 10 л, максимальная длина подачи – 10 м.
Шнековый прибор используется для перекачки вязких цементных растворов, шпаклевок, клеевых смесей. Этот тип применяют для подачи бетона на значительную высоту, при заливке трещин в кирпичной кладке и нанесении штукатурки на стены.
Преимуществами являются:
- съемный 30-литровый бункер;
- небольшой вес и компактные габариты;
- размер твердых перекачиваемых частиц до 3 мм;
- оснащение винтовым насосом высокого давления;
- регулируемая подача;
- питание от бытовой электрической сети.
Стоимость выше, чем других аналогов, из-за материалов, из которых он сделан. В производстве используют сталь, что делает его более надежным в эксплуатации и позволяет проводить капитальный ремонт. Статор выполнен из полиуретана – материала, который считается наиболее износостойким. Ротор – из стали с нержавеющими свойствами. Для удобства перемещения по стройплощадке в установке удобно скомпонованы опоры и колеса.
Масштабы строительства, которые с каждым годом набирают силу, стимулируют развитие технологий. На строительных площадках, для облегчения и ускорения работы, появляется разнообразное оборудование.
На крупных стройках особенно облегчает работу использование насоса для подачи бетона. Применение современной технологии поступления бетонного раствора значительно увеличивает производительность и качество выполнения работ.
1 Особенности использования бетонных насосов
Насос для бетона – сложная в применении техника. Использование устройства имеет следующие особенности:
- работа с агрегатом разрешена только специалистам высокого класса;
- необходимо соблюдать технологии и правила эксплуатации;
- ответственно относиться к организации и подготовке работы;
- использовать специальный бетонный раствор, учитывая при этом диаметр рукава для подачи, условия подвода смеси к определенному месту и расстояние.
Рассмотрев особенности применения такой техники, можно сделать вывод, что бетононасос преимущественно использовать в невозможных или затрудненных условиях для подачи смеси. К примеру, плотная застройка, затруднительно подъехать к стройплощадке или же нужно подать раствор на большую высоту – с такими трудностями бетононасосу легко справиться.
1.1 Виды насосов
Во время работы на агрегате действует принцип вытеснения, в системе создается объем, который может меняться. Такой принцип делит насосные аппараты на два типа: поршневой и героторный.
1.2 Бетононасос в работе (видео)
1.3 Поршневые устройства
В поршневых аппаратах бетон подается постоянно. На сегодняшний день техника может подать бетонную смесь на высоту 6-65 м, объем подачи раствора доходит до отметки 180 м³/ч. Между поверхностями поршней, которые трутся, иногда зацепляются мелкие частицы цемента, поэтому поршневое устройство имеет недолгий срок эксплуатации.
Бетонный раствор поступает рывками. Существуют аппараты с гидравлическим устройством, которые отличаются долговечностью эксплуатации и мягче поставляют бетон. При этом не меняется скорость подачи, а высокое давление дает возможность поставки на большие расстояния. Работа двухцилиндровых аппаратов настолько мягкая, что почти незаметная.
1.4 Героторные насосы
Это шнековые приборы с непрерывным подводом бетонного раствора. Характеристики героторной техники позволяют бесшумно работать с составом любой жесткости. При образовании затора в шланге, он убирается с помощью двигателя, который способен менять направление вращения. Основной недостаток героторной конструкции – довольно быстрый износ шланга для подвода смеси. А вот преимущество – дешевизна ремонта, который можно произвести без вмешательства специалистов.
1.5 Миксер бетон
Доставка бетонной смеси на строительную площадку — непростая задача. Неверные действия вполне могут испортить качество раствора. Использование автобетоносмесителя предотвращает такие нюансы. На автомобильное шасси закрепляется бетономешалка с насосом. Железная бочка внутри оборудуется лопастями. Движение бочки по часовой стрелке помогает двигаться смеси внутрь, а при включении обратного процесса выталкивает бетонную смесь по лопастям к выгрузному отверстию.
Преимущества пользования миксера:
- сохраняется однородность массы и предотвращается расслоение раствора;
- раствор постоянно находится в движении, даже при задержках, что способствует сохранению технических характеристик материала.
Вместимость бочки позволяет переместить или приготовить до 9 м³ бетонного раствора. Бетоносмеситель оснащен погрузочным лотком для перекачки готовой смеси к строительной площадке,. Используют такую транспортировку, когда можно без труда подъехать к стройплощадке. Если же нет доступа к месту застройки – применяют трубопровод, который является внутрипостроечной техникой. Использование такого устройства имеет следующие технологические преимущества:
- горизонтальное и вертикальное перемещение с помощью одного оборудования;
- легкость работы в труднодоступных местах.
Трубопроводное оборудование – устройства для подведения бетонной смеси или отдельный вид стройтехники. Отдельная техника подразумевает установку насоса на автомобиль, с применением поворотной стрелы. Такие устройства позволяют транспортировку раствора в вертикальном, горизонтальном положении для вспомогательных конструкций.
Доставленная смесь по лоткам перемещается в приемник насоса, а по трубе, что состоит из трех частей, раствор подается на высоту и в труднодоступные места.
1.6 Насос стационарный
По принципу работы устройства делятся на стандартные, прицепные, мобильные, либо автобетононасосы. Техника может быть оборудована механическим или гидравлическим приводом. Основные параметры строительных агрегатов: высота подачи, производительность и расстояние.
Стационарный бетононасос может быть выполнен в нескольких вариантах и установлен на бортовой грузовик или специальную платформу, которая отвечает за удобство перемещения. Стоит отметить, что конструкция выполнена в виде прицепа с шасси, и обеспечивает непрерывную подачу смеси. Перевезти такую технику очень просто, подцепив к грузовой машине.
Принцип работы основан на непрерывной перекачке большого количества бетонной массы. Конструкция устройства имеет два режима: подача смеси под высоким давлением (при этом производительность работы значительно уменьшается), и режим низкого давления (с большей производительностью).
1.7 Перекачка раствора героторным насосом Сосна
Машиностроительная фирма СтройМеханика предлагает покупателю героторный (винтовой) агрегат СО 78.300/500/1000 Сосна. Насосом героторным Сосна перекачивают вязкие и абразивные массы, материал, который отличается плотностью (пенобетон, полистиролбетон), ячеистобетонные растворы. Устройство используют для напорной подачи многокомпонентных и сложных масс, которые чувствительны к механическому воздействию. Также, аппаратом поставляют пастообразные и жидкие растворы с твердыми частицами или волокнами.
2 Конструкция
Растворонасос оснащен бункером для приема материала из смесительной установки. Наличие расходного бункера дает возможность непрерывно подавать материал при использовании смесительной техники циклического действия. Это является важным условием при работах, где перерыв недопустим (заполнение форм, механическое нанесение штукатурного материала и т.п.). Для облегчения перевозки устройства оборудованы колесными шасси.
Подающая часть винтовой техники состоит из героторного пара и питающего шнека. Однозаходный винт (подвижная часть пара) делает планетарное движение в статоре, который имеет внутреннюю двухзаходную поверхность с шагом в два раза больше, чем шаг винта. При постоянном контакте, винт и обойма создают несколько замкнутых полостей.
При движении винта увеличивается полость со стороны всасывания, в которой образуется разряжение. Под влиянием такого разряжения происходит заполнение полости перекачиваемым материалом. Эта конструкция помогает максимально осторожно перемещать пенобетонные, штукатурные и полистиролбетонные смеси.
Героторные бетононасосы при небольших габаритах имеют высокую производительность, позволяют нагнетать рабочий материал в пустоты, перекачивать смеси для наливных полов, подавать и наносить штукатурные растворы.
2.1 Насос для бетона своими руками
Перед сборкой главных узлов устройства, необходимо создать план или сделать чертеж. Это поможет собрать все оборудование в одно целое. Главными элементами механизма являются поршень и цилиндр.
Все узлы и детали бетононасоса выполняются при помощи токарного станка. При подгонке узловых деталей точность погрешности должна быть не менее ±0,1 мм. Основа для корпуса изготавливается из листовой нержавеющей стали, что поможет избежать коррозии и химических воздействий. Клапан подгоняют с помощью шуруповерта. Конструкцию собирают гаечным ключом необходимого диаметра. Приводную часть устройства выполняют гидравлическим или электромеханическим способом.
Выбор способа зависит от финансовых возможностей мастера. Ведь у гидравлического привода более сложная конструкция и высокий ценовой уровень. Поэтому следует сделать свой выбор в пользу электроприводной установки.
В основном, используют трехфазный асинхронный электрический двигатель, который присоединяют к штоку поршневой головки. Механический преобразователь и редуктор с понижающим крутящим моментом используют для снижения нагрузки.
2.2 Монтаж агрегата
Электродвигатель монтируют на осевую основу автоприцепа. Редуктор устанавливают на вал двигателя с помощью соединительной муфты. Преобразователь соединяют с поршнем насоса и выходным валом понижающего редуктора. Потом подключают двигатель к питающему кабелю.
При сборке бетононасоса потребуются следующие материалы:
- принадлежности для чертежа;
- лист железа до 6 мм;
- заготовки для поршня и клапанов;
- труба из металла диаметром 400 мм;
- трехфазный электродвигатель с пускателем;
- набор слесарных инструментов;
- редуктор с понижающим моментом;
- автомобильный прицеп или сварная основа.
Насос для бетонных и глинистых растворов | 8413400000 |
Оборудование строительное: бетонный насос для инъекционного цементирования буровых скважин | 8413400000 |
Оборудование насосное промышленное: насосы топливные, масляные для асфальто-бетонного завода, | 8413302008 |
Бетонный насос, модель HB25S, HB35S, HB60S, HB80S, FP30S, FP50S, SJB30S, SJB40S | 8413400000 |
Оборудование строительное: стационарные бетонные насосы, | 8413400000 |
Оборудование буровое геолого-разведочное: бетонные насосы для инъекционного цементирования буровых скважин, торговой марки «STA», модели: M4 T3, M4 T6, M4 T12, M4 T3S, M4 T6S, M4 T10, M4 T20, M4 T50,5M3+M4, 7M3+M4, 10M3+M4 | 8413400000 |
Оборудование для приготовления строительных смесей: насосы бетонные, марки «CIFA».![]() | 8413400000 |
Оборудование насосное: Насос бетонный, марка Hydac | 8413400000 |
Насос в сборе с электродвигателем, насос мазутный для асфальто-бетонного завода с маркировкой: «BOHAI», модель: KCB,2CY,2CG,KCG,RCB | 8413603100 |
Машины строительные: насос для перекачки бетона | 8413400000 |
Оборудование и машины строительные: насос для перекачки бетона | 8413400000 |
Оборудование для приготовления строительных смесей: насосы для подачи бетонных материалов, Штукатурный агрегат | 8424890009 |
Оборудование насосное: насос для подачи бетона | 8413400000 |
Оборудование для приготовления строительных смесей: насосы для подачи бетонных материалов, Растворонасос | 8413400000 |
Оборудование и машины строительные: бетонный насос | 8413400000 |
Система взаимосвязанного технологического оборудования (бетонно-растворный завод), в составе: Двухвальный смеситель JS750 (1шт), Редуктор (1шт), Двигатель 30кВт (1шт), Система смазки (1шт), Водяной насос 2.![]() | 8474310000 |
Оборудование строительное: насос бетонный | 8413400000 |
Оборудование насосное: бетонный насос, | 8413400000 |
Оборудование строительное: стационарные бетонные насосы марки «ATABEY», модели: CP 25 K, CP 25 Y, CP 25 P, CP 25 E, CP 25 C; CP 40 K, CP 40 Y, CP 40 P, CP 40 E, CP 40 C; CP 50 K, CP 50 Y, CP 50 P, CP 50 E, CP 50 C; CP 60 K | 8413400000 |
Оборудование для приготовления строительных смесей: Насос бетонный для подачи цемента в бетоносмеситель, | 8413506900 |
| |||||
| |||||
| |||||
| |||||
| |||||
Автобетононасосы – Основные средства
Поднять бетон на высоту задача непростая
Сборные железобетонные конструкции медленно, но неотвратимо уступают место в массовом строительстве более современным технологиям, в основе которых монолитный бетон и железобетон. Желание проектировщиков отойти от архитектурного однообразия повышает спрос на бетононасосы, потому что только этот вид оборудования с помощью распределительных стрел и шлангов может доставлять большие объемы бетона на значительную высоту в здания и помещения сложнейшей конфигурации.
Бетононасосы становятся сегодня неотъемлемым элементом стройплощадки. Это оборудование предназначено для приема свежеприготовленной бетонной смеси, которую доставляют с бетонозаводов специальными бетоносмесителями, и подачи этого бетона на значительную высоту с помощью специальных стрел к местам заливки. Автобетоносмеситель, доставляя бетон на объект, далеко не всегда имеет возможность выгрузить бетон непосредственно в то место, где производится заливка, например, если бетон нужен на одном из этажей многоэтажного здания. Насосы для горизонтальной и вертикальной подачи бетона необходимы также в случаях, когда требуется в максимально сжатые сроки залить жидким бетоном поверхность большой площади либо забетонировать несколько площадок на одном объекте и освободить доставивший бетон транспорт.
Приобретение бетононасоса сегодня все чаще начинает интересовать даже небольшие строительные компании, не говоря уже о крупных строительных фирмах. Но покупка бетононасоса между тем задача не совсем простая. Рынок бетононасосов практически целиком заполнен импортными моделями. Несмотря на острую конкуренцию между поставщиками бетонных насосов надежность многих предлагаемых изделий очень далека от рекламируемой в проспектах продавца. Нередки случаи, когда, ориентируясь при покупке бетононасоса того или иного типа только на цену, покупатель в скором времени начинал тратить до 30% рабочего времени на ремонт своего приобретения. Учитывая стоимость запчастей и другие затраты, возникающие при подобной эксплуатации, за 5–6 лет понесенные расходы могут вылиться в сумму, сопоставимую со стоимостью самого оборудования.
В то же время техника, связанная с бетоном, должна обладать высокой надежностью по определению. Ведь последствия непредвиденной поломки и последующего простоя могут быть катастрофическими как для самого оборудования, так и для обслуживающего установку персонала.
Бетононасосы бывают мобильные и стационарные. Последние монтируют на опорных стойках, которые прочно фиксируются в специальном фундаменте. Также бывают стационарные бетононасосы прицепного типа, когда насосная надстройка монтируется на одно- либо двухосную колесную базу.
Современные стационарные насосы нередко могут управляться дистанционно, с помощью беспроводного пульта ДУ. Однако чаще пульт управления расположен на корпусе насоса, а если и используется пульт ДУ, то он подключается к блоку управления насосом с помощью электрокабеля. Стационарные бетонные насосы могут подавать бетонные массы на высоту более 600 м либо в горизонтальной плоскости перекачивать бетон на расстояние более 2000 м.
Одним из основных элементов бетононасоса является распределительная стрела, которая упрощает технологический процесс заливки бетона, позволяет равномерно укладывать раствор, быстро заливать бетонные перекрытия зданий. Из-за специальной конструкции и большого радиуса охвата с помощью этого устройства заливку несложно выполнять даже в самых труднодоступных местах строительства, в экстремальных погодных условиях. Причем подача может производиться точечно, без прокладки специальных коммуникаций и при отсутствии электропитания на объекте.
Бетононасосы на гусеничном ходу близки по характеристикам к стационарным насосам, но характеризуются повышенной проходимостью, что делает их незаменимыми там, где к строящемуся объекту нужно добираться по пересеченной местности. Но наиболее широкое распространение все больше приобретают бетононасосы, помещенные на автомобильные колесные шасси. Блок гидронасосов, приводимый в действие от главного привода машины, создает в системе высокое давление, гарантирующее высокопроизводительную и стабильную работу автобетононасоса (в дальнейшем – АБН) в течение всего рабочего цикла. Используются АБН в диапазоне температур окружающего воздуха от –15 до +50 °С. В целях предотвращения аварийных ситуаций в АБН предусмотрена возможность практически моментальной остановки работы всех агрегатов.
Разновидностью АБН являются truck-mikser pump – комплексы, состоящие из бетоносмесителя, совмещенного с бетононасосной установкой. Такие «универсалы» способны доставлять бетон на высоту до 100 м.
При покупке или взятии в аренду бетононасоса следует обязательно учитывать параметры распределительной стрелы. Прежде всего длина стрелы должна соответствовать тем задачам, которые заказчик предполагает решать с помощью данного оборудования. Стрелы АБН в транспортном положении компактно складываются и размещаются на раме шасси.
Существует три общепринятые схемы складывания секций стрел. Наиболее компактно стрелы собираются при использовании R-образной схемы. Высокой скоростью складывания-раскладывания отличается Z-образная, также именуемая иногда M-образной, схема развертывания распределительной стрелы. А вот часто используемая в конструкциях стрел универсальная схема RZ объединяет в себе достоинства R- и Z- схем укладки. Стрела бетононасоса должна быть легкой и в то же время выдерживать значительные изгибающие нагрузки. От прочности стрелы во многом зависит безопасность многих работников, поэтому при изготовлении стрел используются легированные высокопрочные стали. Обычно стрелы состоят из 3–4 секций, но встречаются и 6-секционные стрелы. Управление стрелой в пространстве оператор осуществляет либо с панели управления, размещаемой у основания стрелы, либо с помощью дистанционного пульта.
Другим важнейшим аспектом, обязательно учитываемым при приобретении, является производительность. Этот параметр определяется давлением, создаваемым гидростанцией, и объемом бетона, который насос может прокачать по данной стреле в течение часа. Естественно, высота стрелы и производительность прямо связаны с ценой оборудования.
АБН Liebherr одни из лучших в своем классе
Компания Liebherr – один из наиболее известных производителей высококачественных АБН на отечественном рынке. Более полусотни лет эта семейная немецкая фирма занимается производством бетоносмесительной техники. Однако прочно войти в группу компаний-лидеров в области производства АБН концерну удалось лишь после включения в свои активы в 2012 г. немецкой компании Waitzinger Baumaschinen GmbH, которая с 1991 г. специализируется на разработке и выпуске самоходных бетононасосов. С присоединением завода фирмы Waitzinger подразделение концерна Liebherr Mischtechnik GmbH, ответственное за выпуск стационарных, мобильных бетонных заводов, бетоносмесителей, ленточных транспортеров и установок для утилизации бетонных отходов, смогло и качественно, и количественно увеличить выпускаемый модельный ряд АБН.
На заводе Waitzinger-Liebherr в г. Новый Ульм, занимающем площадь около 15 тыс. м2, трудится более 100 высококвалифицированных работников, выпускающих ежегодно свыше 250 автомобильных, стационарных и truck-mikser pump бетононасосов.
Cегодня компания Liebherr реализует в России 8 моделей бетононасосов, установленных на автошасси. Все они отличаются инновационной конструкцией насосных групп и гидросистем, передовой системой управления и широким спектром самых успешных технических решений. К таким решениям можно отнести возможность в результате несложных, физически легких действий производить за короткое время замену быстро изнашиваемых частей насосов для подачи бетона. Используемая в насосах Liebherr малая конструктивная ширина распределительной стрелы облегчает подачу бетона на этажи строящихся объектов через узкие окна и другие «миниатюрные» проемы в стенах.
Запатентованная система опор XXT, которая сегодня применяется исключительно в моделях Liebherr, обеспечивает безопасное выполнение работ даже на таких тесных площадках, где конкурентам Liebherr выполнить работы с помощью АБН не представляется возможным. Система опор XXT, не имеющая аналогов, позволяет нагрузку, создаваемую стрелой при прокачке бетона, направлять непосредственно на опоры, не нагружая раму шасси. Крепление рычагов передних и задних аутригеров в одной точке и малая собственная масса конструкции делают простым телескопирование передних опор, позволяют фиксировать бетононасос в устойчивом положении на стройплощадках со сложным рельефом, в местах, где установка бетононасосов аналогичного класса просто невозможна.
АБН Liebherr комплектуются стрелами, подающими бетон на высоту 24–50 м с производительностью от 110 до 170 м3/ч. Положительным фактором, влияющим на качество продукции, является то, что все АБН Liebherr собираются исключительно в Германии. Конструкторский центр компании проводит испытания машин в полевых условиях. Отдельные узлы машин, а также различные материалы, участвующие в функционировании насосов, тестируются в лабораториях предприятия.
Россия – традиционный рынок сбыта для бетононасосов из Азии и с Востока
Восточные соседи нашей страны известны своим умением выбирать в области спецтехники то самое лучшее, что могут дать европейские технологии, и с успехом затем использовать полученные разработки, доводя их уже силами собственных инженеров и конструкторов до совершенства.
В этом смысле компания Koluman, являясь дистрибьютором производителя автобетононасосов южнокорейской компании JUNJIN, может служить примером. Южнокорейская компания JUNJIN Heavy Industry Co., Ltd контролирует около 50% рынка бетононасосов своей страны, а также успешно продает свои АБН в странах Азии, Ю. Америки, Австралии. В Канаде и США оборудование JUNJIN реализуется под маркой Alliance. Производить бетононасосы компания JUNJIN начала в 1991 г., и за период с 2005 г. до настоящего времени в Европе и России уже реализовано несколько сотен АБН. Поэтому, выбирая надежного партнера, компания Koluman остановилась на сотрудничестве с компанией JUNJIN.
С 2006 г. специалисты Koluman совместно с заводом-изготовителем JUNJIN монтируют бетононасосы на шасси Mercedes-Benz, и сегодня компания ООО «КОЛУМАН РУС», являясь дочерним предприятием компании Koluman в России, предлагает на отечественном рынке пять моделей автобетононасосов на 2-,3- и 4-осных шасси с высотой подачи от 28 до 57 м. Самой «младшей» моделью в линейке является 2-осная модель на базе шасси MB Actros с насосом JXZ 25-4.11HP, полной массой 18 т, которая с помощью 125-миллиметрового бетоновода подает бетон на высоту в 24,3 м, совершая по 29 циклов в минуту и осуществляя подачу в объеме от 16 до 109 м3/ч.
Кроме этой модели компания Koluman предлагает автобетононасосы, подающие бетон на высоту до 37,1; 42,5; 50,1 м, и модификацию JXZ 57-5.18HP, обеспечивающую подачу бетона на высоту до 56,2 м, а также рассчитанную на перекачивание бетона в горизонтальной плоскости на расстояние до 51,2 м.
Учитывая текущую ситуацию по усложнившимся правилам проезда негабарита, компания Koluman готова предложить «габаритную» машину JXZ 38-4.16HP с высотой подачи до 38 м на 4-осном шасси Mercedes-Benz.
Вообще присутствие корейских производителей АБН на нашем рынке становится все заметнее. Среди прочих выделяются компании Elephant Heavy Industrial Group, широчайшую линейку АБН поставляет компания Dongyang Mechatronics, уже известная высокими показателями надежности и долговечности выпускаемой строительной спецтехники. На рынках США, Западной Европы, а также и России, успешно продаются АБН компании KCP Heavy Industries Co. Ltd. Обширный модельный ряд этой компании состоит из более чем 20 моделей, покупатель может выбрать насос, обеспечивающий производительность до 170 м3/ч и доставляющий бетон на высоту от 17,4 до 69,4 м. В качестве базовых шасси в KCP предлагают 2-,3- и 4-осные шасси, в том числе и с подъемной пятой осью. В основном компания использует шасси корейских компаний Hyundai, Daewoo, но также сотрудничает с такими брендами, как Scania, MB и др.
Нельзя не сказать и о поставках АБН из Китая. Предлагают свою продукцию в России уже широко известные компании Sany, XCMG, Hongda, Hold, и качество поставляемых АБН во многом приближается к европейскому.
А китайская компания Zoomlion даже попала в Книгу рекордов Гиннесса. «Рекордная» бетононасосная установка на 7-осном шасси V8, специально разработанном компанией Scania и собранном на заводе в шведском Сёдертелье, имеет 7-секционную стрелу, поднимающуюся вверх на 101 м. Интересно, что четыре последние секции стрелы изготовлены из углепластика.
Компания Zoomlion, являясь крупнейшим производителем строительного оборудования в Китае, выпускает несколько моделей АБН. В России Zoomlion реализует две модели. Подачу бетона на высоту в 38 м обеспечивает АБН ZLJ5296THB-38X-5RZ массой менее 28,8 т и расчетной производительностью до 120 м3/ч. Вторая, более массивная модель ZLJ5336THB-43X-5RZ весом 32,5 т доставляет бетон на высоту до 43 м в объеме до 180 м3/ч. Zoomlion монтирует свои бетононаcоcные надстройки на 3-осные шасси MB Actros 3341 6×4.
Надо сказать, что компания Cifa, еще недавно занимавшая лидирующие позиции в области поставок АБН из Европы, сегодня является частью компании Zoomlion. Последней разработкой инженеров Cifa стали АБН из серии Carbotech. Отличительной особенностью моделей, входящих в серию, является то, что последние секции распределительных стрел изготавливаются из композитного материала – углепластика, еще называемого карбоном. Секции из карбона не подвержены коррозии, чрезвычайно легки и в то же время выдерживают нагрузки, превышающие допустимые для секций из стали.
В серию Carbotech входит 14 моделей, которые смонтированы на шасси Man, Volvo, Mercedes-Benz, МАЗ, УРАЛ. Бетон по инновационным стрелам доставляется на высоту от 24 до 58 м. Производительность установок в зависимости от марки достигает 78–179 м3/ч.
Возвращаясь к АБН Cifa, надо отметить, что инженеры Cifa оснащают модели системой стабилизации K-tronic, а также поставляемыми немецкой фирмой Esser двустенными стальными трубами для бетоновода Cifa Long Life Pipes. Кроме того, имеется система расширенного мониторинга работы узлов машины с выведением результатов диагностики на экран монитора в кабине оператора.
Европейский сектор российского рынка невелик
На нашем рынке кроме бетононасосов Liebherr можно встретить и аналогичную продукцию других европейских машиностроительных брендов. К числу мировых лидеров в области производства АБН можно смело отнести итальянские компании Sermac Srl и Mecbo Srl.
За 45 лет существования компания Mecbo, основанная в Болонье, стала настоящим итальянским брендом. Сегодня Mecbo предлагает серию Aut из 12-ти очень надежных моделей АБН, оснащенных системой Pulsar – инновационной системой, разработанной специалистами компании и относящейся к исключительным преимуществам оборудования Mecbo. Бетонораспределительные стрелы доставляют бетон на высоту от 18 до 58 м, установки демонстрируют производительность от 90 до 180 м3/ч при давлении в гидросистеме в 70 бар. Эти стрелы изготавливаются из износостойкой стали HB200. Диаметр сечения стрелы – 100 мм, но в некоторых моделях со стрелами длиной 22, 26 и 29 м проходной диаметр увеличен до 125 мм.
Использование системы Pulsar со специальными S-шиберами при сравнительно одинаковом давлении гидропривода сокращает энергозатраты при эксплуатации АБН на треть! Кроме того, применение уникальной системы существенно увеличивает производительность работы насосной установки, предотвращается явление гидравлического удара в отличие от приводов конкурентов.
Невозможно не сказать о компании Putzmeister Concrete Pumps GmbH. На своих производственных мощностях Putzmeister производит полтора десятка моделей бетононасосов и устанавливает их на колесные шасси MB, Man и Volvo. Бетононасосы оснащаются 4-, 5- и 6-секционными стрелами, обеспечивающими подачу бетона на высоту от 20 до 70 м. Производительность насосов достигает 200 м3/ч, а подача бетонной смеси происходит с давлением до 130 бар, это обеспечивает выполнение задач, стоящих перед большей частью покупателей.
В АБН Putzmeister используются стрелы из 4, 5 и 6 секций. Например, стрела бетононасоса BSF 42-5 состоит из 5 секций и складывается по схеме RZ. В модели используются системы TRDI и ESC (Ergonic Setup Control), жестко контролирующие безопасность и оптимальное расположение опор, а также новейшая система OSS (One Side Support), позволяющая оптимально распределять нагрузку при односторонней расстановке опор, что бывает необходимо при работе бетононасоса в крайне стесненных условиях.
Устойчивости машины способствует облегченная конструкция стрелы, являющаяся следствием использования инновационных сталей. Постоянно ведущиеся разработки по модернизации системы управления облегчают работу оператора. Радиоуправляемый пульт ДУ оснащен мощным аккумулятором, обеспечивающим долгую работу пульта без подзарядки. Цветной монитор в кабине отражает подробную информацию о функционировании узлов автомобиля.
ПАО «ТЗА» в гордом одиночестве
Если говорить о производстве отечественных АБН, то «Туймазинский завод автобетоновозов» сегодня одно из немногих предприятий России, осуществляющих производство АБН. А вообще ПАО «ТЗА» – одно из крупнейших отечественных машиностроительных предприятий, специализирующееся на проектировании и производстве спецтехники для коммунальной, нефтегазовой, сельскохозяйственной и строительной отраслей. С 2004 г. предприятие входит в состав ГК ПАО «КАМАЗ».
ТЗА сегодня реализует на рынке страны две серии АБН. Это серия TZA, в которую вошли бетононасосы с распределительными стрелами длиной 21 и 32 м и серия TZA-Liebherr с моделями, укомплектованными стрелами 37, 43 и 47 м. В обеих сериях в качестве базового задействовано шасси КАМАЗ различных модификаций (65115). В моделях АБН широко используются комплектующие как изготовленные на отечественных предприятиях, так и поставляемые из-за рубежа. В частности, мод. TZA АБН 21(58152А) с 3-секционной стрелой высотой 21 м, собранная в основном из деталей и узлов российского и турецкого производства, обеспечивает закачку жидкого бетона на высоту до 21 м с производительностью в 90 м3/ч. А вот в модернизированной мод. АБН 32 (58153А), производство которой развернулось в 2016 г., используются комплектующие, поставляемые компанией Liebherr: цилиндро-поршневая группа, гидравлическая система, электронный блок управления и другие ответственные узлы. Установлена автоматическая система централизованной смазки Lincoln Quicklub, что, безусловно, увеличивает срок службы бетононасоса. Новый уровень надежности получили и металлоконструкции, изготавливаемые в модернизированной модели по европейским технологиям из высококачественных отечественных материалов.
Изменения конструкции отразились на производительности модели, которая выросла до 110 м3/ч.
В моделях серии TZA-Liebherr также используется система централизованной смазки LincolnQuicklub, в конструкциях моделей установлено много технологического оборудования, поставляемого из Германии. Одними из важнейших являются системы выдвижных опор ST-system и XXT, запатентованные Liebherr. Оригинальная конструкция опор увеличивает радиус рабочей зоны, обеспечивает повышенную устойчивость и безопасную работу АБН на любой, даже очень тесной, строительной площадке с неподготовленным грунтом. Производительность моделей серии TZA-Liebherr составляет 125–140 м3/ч.
К сожалению, тенденции на отечественном рынке бетононасосов на колесном ходу говорят об усилении зарубежного влияния. Безусловно, усилиями руководства ПАО «ТЗА» ситуацию не изменить, и объемы производства российских АБН пока не оказывают существенного влияния на рынке. Однако учитывая, что потребность в бетононасосах только нарастает, монолитное строительство набирает популярность, хочется надеяться, что отечественных насосов для бетона станет производиться больше.
Все, что вам нужно знать о бетононасосах
Бетононасос 101
Как перекачивать бетон в труднодоступные места с помощью надежного и эффективного автобетононасоса
Когда дело доходит до строительных проектов, важно делать упор на эффективность, чтобы не выходить за рамки бюджета и сроков. Специализированные машины, такие как бетононасосы, работают, чтобы помочь вам максимально использовать свое время.
Универсальные услуги по перекачиванию бетона экономят ваше драгоценное время и силы, позволяя заливать бетон даже в самых труднодоступных местах.
Вот все, что вам нужно знать о перекачке бетона и почему вам следует отказаться от тачки.
Что такое бетононасос?
Бетононасос — это экономящая время, деньги и деньги машина, которая перемещает влажный бетон в места, недоступные для бетоносмесителей. Существует два основных типа бетононасосов — стреловые насосы и линейные насосы.
Оба этих насоса могут работать над, под, высоко, глубоко внизу и далеко от автобетоносмесителей для быстрой и точной заливки бетона.
Как работают бетононасосы?
Бетононасосом управляет опытный оператор бетононасоса. Оператор насоса управляет работой, положением и производительностью насоса, направляя стрелу или шланг. Оператор также отвечает за доставку насоса на рабочую площадку, настройку насоса, очистку насоса после использования и выполнение необходимого ремонта.
Стреловые насосы
Стреловой насос использует дистанционно управляемую роботизированную руку (стрелу), прикрепленную к грузовику или полуприцепу, для точной подачи больших объемов бетона.Грузовик, как правило, остается на одном месте в течение всей заливки, поскольку грузовики с товарной смесью могут выгружать бетон прямо в бункер насоса.
В бункере есть шнек для взбивания бетона и поддержания его в жидком состоянии, а также сетчатая решетка для предотвращения забивания насоса крупными камнями и кусками.
Стационарное центральное расположение грузовика на рабочей площадке обеспечивает более эффективный транспортный поток.

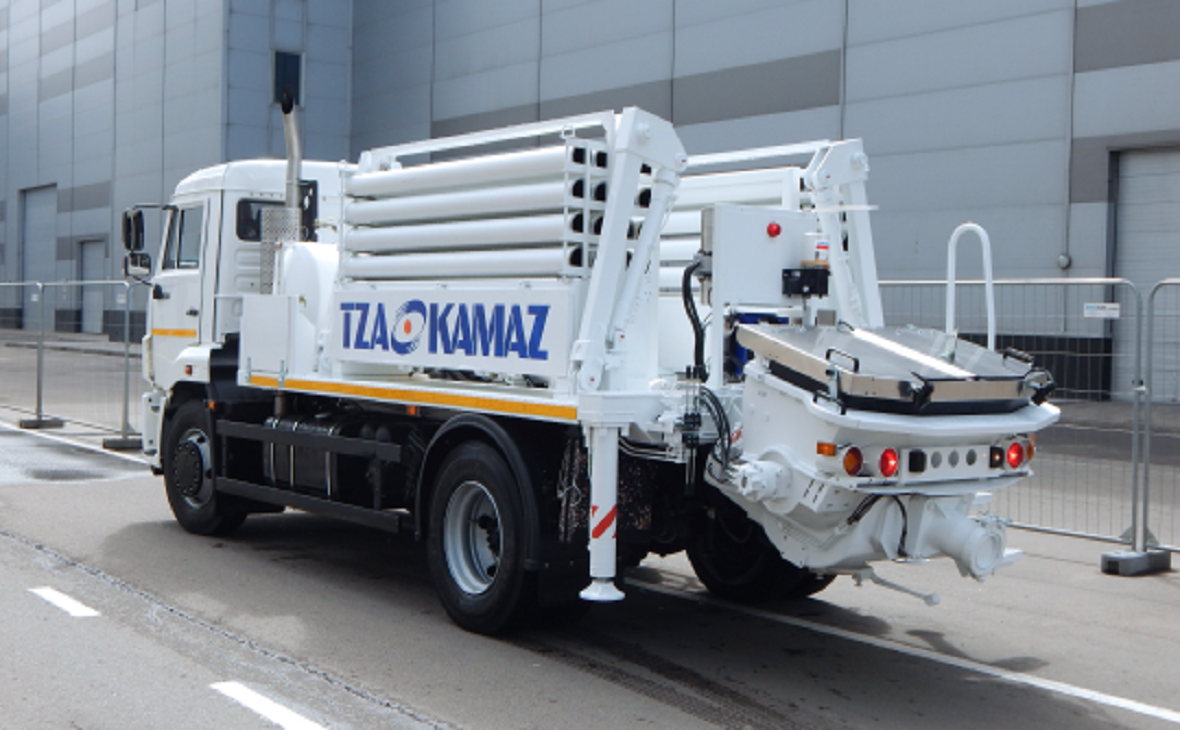

Линейные насосы
Линейный насос (также известный как наземный насос) представляет собой бетононасос, устанавливаемый на прицепе или на грузовике, в котором используется ряд стальных или резиновых шлангов для подачи и подачи бетона в нужное место.И бетоновоз также выгрузит бетон в бункер насоса.
В обоих типах насосов используются двухцилиндровые гидравлические насосы. Один поршень всасывает жидкий бетон из бункера в цилиндр, в то время как другой поршень выталкивает бетон в разгрузочные трубы.
Клапан определяет, какой поршень открыт для бункера бетона, а какой открыт для разгрузочных труб, переключаясь каждый раз, когда поршни достигают конца цилиндров. Этот клапанный механизм позволяет каждому цилиндру чередовать режим подачи бетона и подачи бетона, перекачивая большие объемы бетона и экономя время.
Однако для работы бетононасоса бетонная смесь должна быть пригодна для перекачивания. В бетоне должно быть достаточно воды, чтобы смесь могла легко проходить через насос и шланги. В противном случае существует риск засорения линий насоса.
Назначение и типы проектов Бетононасосы используются для
Основной целью бетононасосов является экономия времени, денег и энергии во время бетонных работ, больших или малых. Вместо того, чтобы доставлять бетон в нужное место, насос позволяет размещать бетон именно там, где он вам нужен, независимо от препятствий, мешающих добраться до места с помощью грузовика.
Из-за большого объема бетона, перекачиваемого стреловыми насосами, стреловые насосы лучше всего подходят для крупных строительных проектов, таких как крупные промышленные объекты и высотные здания.
Малые линейные насосы перекачивают меньшие объемы бетона, поэтому они идеально подходят для небольших бетонных строительных проектов, таких как бассейны, тротуары, земляные плиты, малоэтажное строительство и плиты для частных домов.
Линейные насосы также можно использовать для раствора, раствора, мокрых стяжек, торкретбетона, шлама и пенобетона. И они идеально подходят для ремонта подводного бетона, укладки бетона в сильно армированные секции, заполнения тканевых форм и создания связующих балок.
Тем не менее, линейные насосы большего размера могут использоваться для проходки туннелей и высотного строительства на расстоянии сотен метров или километров от грузовика.
Преимущества бетононасосов
Вот некоторые из многих преимуществ использования бетононасосов для вашего следующего строительного проекта.
Быстрая и качественная укладка бетона
Бетононасосы могут перекачивать большие объемы бетона так же быстро, как автобетоносмеситель выгружает бетон.Многие насосы могут перекачивать от 30 до 100 кубометров бетона в час. И этот быстрый и точный метод укладки также обеспечивает качественную заливку.
Время установки бетононасосов также очень быстрое — они прибывают на место и перекачивают бетон в течение часа.
Широкая досягаемость
Шланг или стрела бетононасоса могут точно подавать бетон в труднодоступных местах, таких как высокие высотные здания, закрытые здания, заборы и крутые склоны.
Как далеко может уехать автобетононасос? Вертикальный вылет типичного стрелового насоса составляет 41 градус.9 метров (137 футов). А горизонтальный вылет составляет 38 метров (124,7 фута). Однако более длинные стрелы могут достигать более 200 футов.
Снижение затрат на оплату труда
Укладка бетона с помощью насосов требует меньшего количества бетонных подрядчиков для распределения бетона. Оператор бетононасоса будет точно укладывать бетон с помощью стрелы или шланга, вместо того, чтобы полагаться на то, что несколько рабочих будут перемещаться вперед и назад для укладки бетона. А непрерывный поток бетона означает, что время не будет потрачено впустую.
С помощью ручных бетононасосов производительность повышается, а проекты могут быть завершены вовремя и в рамках бюджета, что делает бетононасосы экономически эффективным методом размещения больших и малых бетонных проектов.
Попрощайтесь с тачками и подумайте об аренде бетононасоса у местных поставщиков бетона, чтобы сэкономить время, деньги и энергию на своем следующем бетонном проекте.
Бетононасос
Доска объявлений ConcretePumping.com
Новый бетононасос в городе. Зацените.
Бетононасос Placer27 футов от башни, поэтому вам не нужно ездить по опорной арматуре, когда вы используете лазерную стяжку и заливаете полосы. Пропорциональный наконечник с дистанционным управлением делает 360 оборотов в течение всего дня4-дюймовая трубаПроходит через 60-дюймовый дверной проемВесит 4000 фунтов с бетономВстроенный MontanaRemont LLC406 781-8451Бетононасосным компаниям пора переходить на безбумажные документы
Топ-5 компаний по производству бетонных насосов, все 5 используют ROTG, что составляет 100 % Топ-10 компаний по производству бетонных насосов, 8 используют ROTG, что составляет 80 % Топ-25 компаний, производящих бетонные насосы, 21 используют ROTG, что составляет 84 % Топ-30 компаний, производящих бетононасосы, 26 используют ROTG, что составляет 87 % 50 компаний, производящих бетононасосы, 40 используют ROTG, которые…CMP Pumping назначает Скотта Уилсона менеджером по национальным счетам
ШАРЛОТ, Н.
Первый раз бетононасос был подарен WOC
Alliance Concrete Pumps, Norcal Kenworth и Kenworth Truck Company жертвуют установленный на грузовике бетононасос 38M на аукцион CIM в World of Concrete.CIM рада сообщить, что визитной карточкой нашего ежегодного аукциона в World of Concrete является автобетононасос 38M, подаренный Alliance Concrete Pumps, NORCAL Kenworth… Смотрите больше новостейЧто такое бетононасос
Что такое бетононасос? Бетононасос используется для транспортировки свежесмешанного бетона из контейнеров туда, где его необходимо заполнить на строительной площадке, и, таким образом, он является важной частью любого строительного проекта.
Бетононасосы в настоящее время являются наиболее популярным методом перекачки жидкого бетона и часто используются на строительных площадках. Изобретение бетононасоса повысило эффективность строительных проектов, особенно когда речь идет о высотных зданиях.
№- Бетононасосы потребляют меньше воды по сравнению с другими обычными методами заливки бетона. Таким образом, при заливке бетон совершенно не будет проявлять свойств усадки и растрескивания и сохранит свою прочность.
- Использование бетононасосов позволяет легко укладывать бетон в недоступных или загруженных местах. Так что, хотите ли вы разместить бетон на верхнем этаже высотного здания или в фундаментной плите, бетононасосы могут перекачивать бетонную смесь практически в любое место и на любую высоту, не оставляя на пути разливов и комков.
- Бетононасос также можно использовать в сложных местах, таких как высотные здания или изолированные бетонные стены. Бетононасосы используются для повышения точности заливки.
- Укладка бетона бетононасосом обеспечивает более высокую точность с минимальными или нулевыми потерями материала.
- Кроме того, на укладку бетона не влияют атмосферные воздействия или условия.
Подробнее: Вакуумный бетон – плюсы и минусы s
Типы бетононасосов s
Существуют в основном три типа бетононасосов , которые используются в строительстве зданий
- Насос, установленный на стреле или грузовике
- Прицепной, линейный или стационарный насос
- Насос специального назначения
Как работает бетононасос
Бетононасос — это инструмент, используемый в основном для транспортировки свежесмешанного бетона к месту на строительной площадке, где его необходимо разместить.Он работает с использованием системы клапанов и основных принципов гидравлики.
Шаг:1
- Перекачка начинается с выгрузки бетона, обычно из автобетоносмесителя, который смешивает бетонную смесь во вращающемся барабане.
Шаг:2
- Затем грузовик выливает свежий бетон в бункер, который постоянно вращается, поэтому бетон не затвердевает. В бункере насоса мешалка поддерживает плавный поток свежего бетона в насосные цилиндры.
Шаг:3
- Оттуда бетононасос всасывает жидкую бетонную смесь из бункера через систему клапанов в зону, где ее необходимо уложить. Иногда с использованием вспомогательных шлангов.
Шаг:4
- Поршни бетононасосов работают по тому же принципу, что и двухцилиндровые поршневые двигатели, в которых один цилиндр всасывает бетон из бункера при обратном ходе, а другой цилиндр проталкивает смесь при прямом ходе в трубопровод.
- Внутренняя работа двухцилиндрового гидравлического насоса обычно состоит из двух параллельных цилиндров.
Цилиндры имеют внутри себя приводные поршни, которые перемещают их назад и вперед в противоположных направлениях. Когда первый цилиндр движется вперед, второй движется назад.
Шаг:5
- Поршни в обоих цилиндрах работают в противоположных направлениях, поэтому на бетонную смесь в трубопроводе действует постоянное давление и непрерывный поток.Поршни в бетононасосе приводятся в действие гидравлическими цилиндрами, приводимыми в действие гидравлическим насосом.
- Синхронный клапан позволяет бетону из двух цилиндров поступать в один нагнетательный трубопровод насоса. Этот клапан часто используется, чтобы отличить один тип насоса от другого.
- Первый цилиндр, также известный как цилиндр материала, вытягивает бетон из бункера. Второй цилиндр, известный как нагнетательный цилиндр, выталкивает бетон из насоса в то место, где его необходимо разместить на площадке.
- Два рабочих поршня, попеременно втягивающие и выталкивающие своими объемами жидкий бетон.
Гидравлический поток, создаваемый непрерывным потоком бетона, важен для предотвращения затвердевания жидкого бетона.
Подробнее: 15+ типов добавок и их применение
Качество Требования к бетононасосу
На производительность бетононасоса влияют многие факторы, такие как длина, количество изгибов линии, тип трубы, размер линии, высота, на которую перекачивается бетон, и состав бетонной смеси.
1) Насосные линииТрубопроводы, используемые в бетононасосах, обычно представляют собой комбинацию жесткой трубы и гибкой трубы для тяжелых условий эксплуатации. Приемлемая жесткая труба может быть изготовлена из стали или пластика и доступна в размерах от 3 до 8 дюймов в диаметре.
Трубу из алюминиевого сплава нельзя использовать в качестве линии насоса. Гибкий шланг изготовлен из резины, гибкого металла спиральной намотки и пластика. Если возможно, трубопровод должен быть одного размера и иметь минимальное количество изгибов.
Пропорции бетонных компонентов перекачиваемых смесей в основном такие же, как и при укладке другими способами. Перекачиваемый бетон должен быть связным.
Жесткие смеси плохо перекачиваются. Давление, оказываемое насосом, может оттолкнуть раствор от крупного заполнителя, вызывая закупорку линии, если смесь не дозирована должным образом.
Содержание цемента в перекачиваемых смесях, как правило, несколько выше, чем в смесях, укладываемых обычными методами.
3) Крупный заполнительНоминальный максимальный размер крупного заполнителя ограничен одной третью внутреннего диаметра насоса для измельченных заполнителей или 40 процентами наименьшего внутреннего диаметра насоса для хорошо окатанных заполнителей.
Крупногабаритные частицы должны быть устранены. Чрезмерное содержание раствора будет необходимо для эффективного перекачивания бетона, содержащего измельченные заполнители, чем для бетона, содержащего округлые заполнители.
Свойства мелких заполнителей как ингредиента бетона более важны при дозировании перекачиваемых смесей, чем свойства крупных заполнителей.
В сочетании с цементом и водой мелкие заполнители составляют раствор, который переносит крупные заполнители во взвешенном состоянии по насосной линии.
В перекачиваемых смесях можно использовать оба типа заполнителей: мелкие заполнители и природные пески.
5) СпадПотребность в воде для оптимальной осадки и поддержания контроля над этой осадкой во время установки насоса являются чрезвычайно важными факторами.
Бетоны, имеющие осадку менее 2 дюймов при подаче к насосу, трудно перекачивать.Бетоны, имеющие осадку более 6 дюймов, могут расслаиваться, вызывая закупорку линии насоса, и может потребоваться вспомогательное насосное оборудование для повышения сцепления бетонной смеси.
6) Добавки Материалы, улучшающие удобоукладываемость, такие как водоредуцирующие присадки, сильнодействующие водоредукторы и воздухововлекающие добавки, а также пуццоланы, обычно улучшают прокачиваемость.
Во время откачки обычно наблюдается снижение содержания воздуха. Указанное содержание воздуха, необходимое для прочности бетона, должно быть получено в месте укладки на площадке.
Поэтому может возникнуть необходимость вовлечь большее количество воздуха в бетонную смесь перед закачкой.
7) ПланированиеНадлежащая организация всего процесса перекачки, включая расположение насоса, схему трубопровода, последовательность размещения и подачу бетона, приведет к экономии времени и средств.
Насос должен располагаться как можно ближе к месту установки. Системы подачи бетона должны иметь легкий доступ к насосу.
Трубопроводы от насоса до места размещения должны быть выполнены из жесткой трубы и иметь минимальное количество изгибов.
Преимущества использования бетононасосов в строительстве по сравнению с обычной укладкой бетона
факторы будут рассмотрены | бетона насособыкновенные бетонные размещения | |
более быстрые бетонные размещения | скорость размещения всегда является важным фактором, когда речь идет о строительстве большого размера проект.![]() | При укладке обычного бетона требуется больше времени для укладки бетона. Когда бетононасос не используется на строительной площадке, возможно, придется перемещать меньшее оборудование в разные места, чтобы закончить заливку. |
Меньше рабочей силы | Бетононасос обычно требует меньше труда, чем другие методы укладки бетона. Кроме того, площадка будет казаться менее перегруженной и использовать рабочие силы для других важных задач, когда бетон будет уложен непосредственно. | При необходимости укладки бетона вручную на месте требуется больше труда, а также от мастерства рабочих зависит качество заливки бетона. |
Качество бетона | При перекачивании бетона требуется меньше воды, чем при других методах.![]() | Качество укладки бетона нельзя поддерживать, укладывая бетон вручную, поскольку оно зависит от погодных условий.Кроме того, вызывают проблемы с кровотечением и усадкой, которые ухудшают прочность бетона. |
Точность заливки бетона | Для сложных объектов, таких как высотные здания и стены из изолированной бетонной опалубки, наиболее важна точность, которую можно поддерживать с помощью бетононасоса. | В сложных или перегруженных местах нормальная укладка бетона невозможна, поскольку укладка становится сложной, а также вызывает расслоение компонентов бетона. |
Удобство заливки бетона | Система подачи бетона просто более удобна, чем старые методы смешивания и заливки.![]() | Заливка бетона становится более сложной, если требуется укладка бетона на высотных зданиях, что требует больших трудозатрат и больших потерь материала при транспортировке от места смешивания к укладке. |
Более быстрое выполнение работ | При перекачивании бетона заливка бетона осуществляется с помощью насоса, поэтому расход или количество произведенного бетона больше, что может привести к более быстрому ходу строительных работ. | При обычном методе укладки бетон транспортируется рабочими с использованием поддонов или ведер, что приводит к задержкам или увеличению времени укладки бетона. |
Погодные условия | Бетон, укладываемый насосом, не подвержен влиянию атмосферных условий, так как он переносится транспортными средствами | В бетонной смеси во время ее укладки в условиях жаркой погоды могут происходить потери воды, что может привести к усадке бетона.![]() |
Смотреть видео: Бетононасос работает на строительной площадке
Вам также может понравиться:
Американская ассоциация бетононасосов (ACPA); Заявка на освобождение
Начало ПреамбулаФедеральное управление безопасности автомобильных перевозчиков (FMCSA), DOT.
Начать печать страницы 54976Уведомление об окончательном решении.
FMCSA объявляет о своем решении удовлетворить запрос Американской ассоциации бетононасосов (ACPA) об освобождении от требования о том, чтобы водители ближнемагистральных рейсов, использующие исключение для записей о рабочем статусе (RODS), возвращались в свое обычное рабочее место для отчетности в течение 12 часов после прибытия. долг. Исключение позволяет всем операторам бетононасосов, бетононасосным компаниям и водителям, которые управляют бетононасосами, использовать исключение для коротких перегонов, но возвращаться к месту своей работы в течение 14 часов вместо обычных 12 часов.FMCSA проанализировало заявление об освобождении и комментарии общественности и определило, что освобождение, с учетом наложенных условий, обеспечит уровень безопасности, эквивалентный или превышающий уровень, который был бы достигнут без такого исключения.
Это освобождение вступает в силу 1 ноября 2018 г. и действует до 31 октября 2023 г.
Начать дополнительную информацию Для получения информации об этом уведомлении, пожалуйста, свяжитесь с Ms.Перли Робинсон, FMCSA Driver and Carrier Operations Division; Телефон: (202) 366-4225; Электронная почта: [email protected]. Если у вас есть вопросы по просмотру или отправке материалов в реестр, обращайтесь в службу Docket Services по телефону (202) 366-9826.
I. Участие общественности
Просмотр комментариев и документов
Чтобы просмотреть комментарии, а также документы, упомянутые в этой преамбуле, как имеющиеся в списке, перейдите по адресу www.rules.gov , вставьте номер реестра FMCSA-2018-0175 в поле «Ключевое слово» и нажмите «Поиск». Затем нажмите кнопку «Открыть папку Docket» и выберите документ для просмотра. Если у вас нет доступа к Интернету, вы можете просмотреть досье в Интернете, посетив Службу управления досье в комнате W12-140 на первом этаже здания DOT West Building, 1200 New Jersey Avenue SE, Washington, DC 20590, между 9 утра и 5 вечера, et, с понедельника по пятницу, кроме федеральных праздников.
II.Правовая основа
FMCSA имеет полномочия согласно 49 U.S.C. 31136 (e) и 31315, чтобы предоставить исключения из определенных Федеральных правил безопасности автомобильных перевозчиков (FMCSR). FMCSA должно публиковать уведомление о каждом запросе на освобождение в Федеральном реестре (49 CFR 381.315(a)). Агентство должно предоставить общественности возможность ознакомиться с информацией, относящейся к заявке, включая любые проведенные анализы безопасности. Агентство также должно предоставить возможность общественного обсуждения запроса.
Агентство рассматривает представленные анализы безопасности и комментарии общественности и определяет, приведет ли предоставление исключения к достижению уровня безопасности, равного или превышающего уровень, который может быть достигнут в соответствии с действующими правилами (49 CFR 381.305). Решение Агентства должно быть опубликовано в Федеральном реестре (49 CFR 381.315(b)) с указанием причин отклонения или удовлетворения заявки и, если принимается, имя лица или категории лиц, получающих освобождение, и нормативное положение, от которого предоставляется освобождение. В уведомлении также должен быть указан срок действия (до 5 лет) и разъяснены условия освобождения. Освобождение может быть продлено (49 CFR 381.300(b)) освобождение может быть продлено (49 CFR 381.300(b)).
III. Запрос на освобождение
ACPA добивается освобождения от ограничения исключения RODS для водителей ближнемагистральных рейсов, которые возвращаются в свое обычное рабочее место и освобождаются от работы в течение 12 часов [49 CFR 395.1(e)(1)(ii)(A)] . В частности, ACPA требует, чтобы к операторам бетононасосов относились так же, как к водителям, управляющим транспортными средствами для доставки товарного бетона, как это предусмотрено в 49 CFR 395.1(е)(1)(ii)(Б). Раздел 395.1(e)(1)(ii)(B) позволяет водителям транспортных средств для доставки товарного бетона полагаться на исключение для ближнего следования при условии, что они возвращаются в свои рабочие места и освобождаются от работы в течение 14 часов подряд. Запрашиваемое исключение будет применяться в масштабах всей отрасли ко всем операторам бетононасосов, бетононасосным компаниям и водителям, которые доставляют, настраивают и эксплуатируют бетононасосы в Соединенных Штатах.
ACPA в настоящее время представляет более 600 компаний-членов, в которых работает более 7000 сотрудников по всей стране.Исключение будет применяться ко всем межштатным автобетононасосам и их операторам. Хотя многие из грузовиков работают внутри штата и, следовательно, не подпадают под действие исключения FMCSA, неизвестное количество насосных грузовиков эксплуатируется в городских районах и регулярно пересекает границы штата. []
ACPA пояснил, что, как и грузовики для доставки товарного бетона и грузовики для доставки асфальтового покрытия, бетононасосы работают со скоропортящимся продуктом, доставляемым точно в срок.Сроки и планирование имеют решающее значение для обеспечения высокого качества результата. Разрешение водителям бетононасосов использовать исключение для коротких перегонов, но возвращаться в место сообщения в течение 14 часов вместо 12 часов, приведет к гармонизации правил рабочего времени для водителей бетононасосов с правилами для водителей транспортных средств, поставляющих бетон. бетон.
ACPA пояснил, что лишь небольшой процент времени оператор бетононасоса тратит на вождение. В среднем операторы бетононасосов тратят от 25 до 32% своего рабочего времени за рулем в течение смены, а средний ежедневный пробег составляет 20-25 миль.У оператора насоса есть много времени для отдыха, при этом перерывы составляют от 33% до 55% от общего времени перекачивания. Большую часть времени оператор тратит на ожидание готовой бетонной смеси для закачки.
ACPA далее пояснил, что бетононасос не может работать без бетона, доставляемого автобетоносмесителем. Наличие противоречивых требований создает путаницу на сайтах вакансий. Четкие и последовательные требования к бетононасосам и автобетоносмесителям помогут обеспечить одинаковый уровень безопасности на стройплощадке.ACPA добавляет, что компании по перекачке и укладке бетона работают в сотрудничестве с компаниями по производству готовых смесей. Планирование местных деловых контрактов в соответствии с государственными и федеральными нормами затруднено, учитывая, что некоторые конкретные компании работают по другим правилам FMCSA.
ACPA утверждает, что бетононасосная промышленность имеет хорошие показатели безопасности. Перерывы, проведенные в ожидании доставки готовой смеси, дают возможность операторам бетононасосов отдохнуть и расслабиться.Программа сертификации операторов ACPA обеспечивает, поощряет и обучает операторов бетононасосов безопасным процедурам перекачки и укладки бетона. Эти методы обеспечения безопасности позволяют конкретным операторам поддерживать свои показатели безопасности благодаря тщательному обучению и хорошо разработанным правилам техники безопасности. В связи с обучением и подготовкой операторов бетононасосов, а также многочисленными перерывами на отдых предоставление операторам бетононасосов дополнительных 2 часов работы не повлияет на уровень безопасности, обеспечиваемый в рамках исключения для ближнемагистральных перевозок.Запрашиваемое освобождение предоставляется на 5 лет. Копия заявления ACPA Start Printed Page 54977 об освобождении доступна для ознакомления в приложении к настоящему уведомлению.
IV. Публичные комментарии
21 июня 2018 г. FMCSA опубликовало уведомление об этой заявке и запросило общественное мнение (83 FR 28898). Агентство получило четыре комментария. Один человек и Национальная ассоциация производителей товарного бетона (NRMCA) подали комментарии в поддержку предложенного исключения. Сторонники дорожной и автомобильной безопасности (Адвокаты) и Альянс за безопасность и безопасность водителей (Альянс грузоперевозок) подали совместные комментарии против предложенного исключения.
NRMCA пишет: «Как указано в запросе ACPA, из-за характера графиков операторов бетононасосов и присущих им методов работы, которые тесно связаны с отраслью товарного бетона, NRMCA соглашается увеличить пороговое значение возврата к местоположению для отчетности о работе с 12. до 14 часов не уменьшит безопасность на дорогах нашей страны и строительных площадках из товарного бетона».
Г-н Джейк Форд заявил: «Я считаю, что FMCSA следует рассмотреть вопрос о расширении 12-часового исключения для ближнемагистральных перевозок до 14 часов не только для бетононасосов. Я работаю в нефтяной промышленности в качестве менеджера DOT/Fleet/Compliance Manager. Как и операторы бетононасосов, мои водители очень мало ездят и 85% своего времени тратят на обслуживание оборудования на нефтепромыслах».
«Адвокаты и Trucking Alliance выступают против заявки ACPA на освобождение на том основании, что заявка не соответствует законодательным и нормативным требованиям к заявкам на освобождение. Приложение ошибочно в нескольких отношениях, поскольку оно не обосновывает необходимость исключения, не дает доступа к влиянию исключения на безопасность, а также не объясняет и не документирует, как будет достигнут эквивалентный уровень безопасности.Все это является установленными законом требованиями к действительной заявке на освобождение».
V. Решение FMCSA
FMCSA оценил заявление ACPA и комментарии общественности и решил предоставить исключение. Агентство считает, что освобожденные водители бетононасосов, скорее всего, достигнут уровня безопасности, равного или превышающего уровень безопасности, достигнутый без освобождения [49 CFR 381. 305(a)]. Агентство предоставило аналогичные исключения Национальной ассоциации асфальтоукладчиков [26 января 2018 г., (83 FR 3864)] и Американской ассоциации кинематографистов [19 января 2018 г., (83 FR 2869)].В каждой из этих ситуаций водитель проводит относительно мало времени за рулем и не работает в течение значительного времени в течение дня, что делает накопление усталости маловероятным. В любом случае с начала 2004 года большинству водителей разрешено 14-часовое окно вождения без каких-либо признаков побочных эффектов. Нет оснований полагать, что опыт водителей автобетононасосов будет другим.
VI. Условия исключения
(1) Водители должны вернуться в место сообщения о работе и быть освобождены от работы в течение 14 часов подряд после прихода на работу.
(2) Водители должны иметь при себе копию этого документа об освобождении, когда они действуют в соответствии с условиями освобождения. Документ об освобождении должен быть представлен сотрудникам правоохранительных органов по требованию.
(3) Все автоперевозчики, работающие в соответствии с этим исключением, должны иметь «удовлетворительный» рейтинг безопасности FMCSA или быть «без рейтинга». Автоперевозчикам с «условным» или «неудовлетворительным» рейтингом безопасности FMCSA запрещено использовать это исключение.
Объем освобождения
Это исключение ограничивается положениями 49 CFR 395.1(е)(1)(ii)(А). Эти водители должны соблюдать все другие применимые положения FMCSR.
Упреждение
В соответствии с 49 U.S.C. 31313(d), в соответствии с разделом 49 CFR 381.600, в течение периода действия этого исключения ни один штат не должен применять какие-либо законы или постановления, применимые к торговле между штатами, которые противоречат этому исключению или не согласуются с ним в отношении фирмы или лица, осуществляющего деятельность. по льготе. Штаты могут, но не обязаны, принимать такое же исключение в отношении операций внутригосударственной торговли.
Уведомление FMCSA
Любой автотранспортный перевозчик, использующий это освобождение, должен уведомить FMCSA в течение 5 рабочих дней о любом происшествии (как определено в 49 CFR 390.5) с участием любого CMV автотранспортного перевозчика, работающего в соответствии с условиями этого исключения. Уведомление должно содержать следующую информацию:
(a) Наименование исключения: «ACPA»
(b) Наименование действующего автотранспортного перевозчика и номер USDOT,
(c) Дата аварии,
(d) Город или населенный пункт и штат, в котором произошло происшествие, или ближайший к месту происшествия,
(e) Имя водителя, номер водительского удостоверения и страна выдачи
(f) Номер транспортного средства и госномер,
(g) Количество лиц, получивших телесные повреждения,
(h) Количество погибших,
(i) Сообщенная полицией причина аварии,
(j) Был ли водитель привлечен к ответственности за нарушение каких-либо правил дорожного движения или правил безопасности автотранспортных средств, и
(k) Общее время вождения водителя и общее время дежурства до аварии.
Отчеты, поданные в соответствии с этим положением, должны быть отправлены по электронной почте [email protected].
Прекращение
FMCSA не считает, что водители, на которых распространяется это исключение, столкнутся с ухудшением показателей безопасности. Однако, если это произойдет, FMCSA предпримет все необходимые шаги для защиты общественных интересов, включая отмену исключения. FMCSA немедленно отменит или ограничит освобождение за несоблюдение его условий.
Стартовая подписьДата выдачи: 25 октября 2018 г.
Рэймонд П. Мартинес,
Администратор.
Конечная подпись Конец дополнительной информации[FR Док. 2018-23881 Подано 31.10.18; 8:45]
КОД СЧЕТА 4910-EX-P
Бетононасос— выбор лучшего насоса от Aimix
Что такое бетононасос? Бетононасос – эффективный инструмент для перекачки различных бетонных материалов. Под действием высокого давления бетонный материал может непрерывно перекачиваться по трубопроводу. Это не только может сэкономить много труда, но и повысить эффективность работы. Вот почему многие клиенты хотели бы купить бетононасос для своих строительных проектов. Преимущество практичности завоевало фавориты клиентов.
Бетономешалка ABJZ40C, работающая на Филиппинах
ABJZ40C Дизельный бетоносмесительный насос Производительность: 40 (м3/ч)
- Макс.Тео. выход бетона(л./ч): 40
- Макс. Теоретическая вертикальная дальность транспортировки: 150 м
- Макс. Теоретическая дальность горизонтальной транспортировки: 600 м
- Макс. совокупный диаметр: гладкий/осыпь: 40 мм
Области применения:
Бетононасос может применяться для многих строительных проектов, таких как здания, дома, мосты, гавани, дороги, туннели, аэропорты……
Сколько видов бетононасосов для продажи? – Три типа бетононасосов AIMIX
Производитель бетононасосов AIMIX также производит несколько видов бетононасосов для клиентов по всему миру, в основном это прицепные бетононасосы, насосы для бетонных смесей и автобетононасосы. Это классификации, основанные на типах бетононасосов. В то время как, согласно другому стандарту, бетононасосы можно разделить следующим образом:
Что касается двигателя, бетононасосная машина делится на дизельный бетононасос и электрический бетононасос; дизельный питается от дизельного двигателя; электрический бетононасос приводится в действие электричеством. Оба они могут работать эффективно. Клиенты могут выбрать любой из них.
С точки зрения производительности есть бетононасосы малой, средней и большой производительности.Если вы хотите купить один для собственного использования, например, дома, малоэтажные здания, фундаменты, маленький может полностью удовлетворить ваши потребности. В противном случае вы можете выбрать большую емкость.
-Что такое прицепной бетононасос?
Прицепной бетононасос является одним из основных насосов, выставленных на продажу на AIMIX. Он хорошо принят среди пользователей, потому что может перемещаться по строительным площадкам. Насос смонтирован на шасси, которое легко буксируется прицепом или трактором. Широкий диапазон производительности делает его доступным для различных видов строительных проектов.Поэтому многие клиенты решили приобрести его для собственного использования или сдачи в аренду.
Кроме того, два двигателя можно выбрать бесплатно. Дизельный прицепной насос и электрический бетононасос доступны в AIMIX Group. Как один из надежных производителей, Aimix экспортирует бесчисленное количество комплектов насосов для прицепов на мировой рынок.
Дизельный бетононасос ABT40C Производительность: 40 (м3/ч)
- Макс. Теоретическая производительность по бетону: 40/26 м3/ч Модель дизельного двигателя
- : Weichai
- Мощность дизельной техники: 82 кВт
- Макс.Теоретическая вертикальная дальность транспортировки: 120 м
- Макс. Теоретическая горизонтальная дальность транспортировки: 500 м
- Макс.
диаметр заполнителя: Гладкость/осыпь: 40 мм
- Общий вес: 4500 кг
ABT60C Дизельный насос для прицепа Производительность: 60 (м3/ч)
- Макс. Теоретическая производительность по бетону: 67/45 м3/ч Модель дизельного двигателя
- : Weichai
- Мощность дизельной техники: 129 кВт
- Макс.Теоретическая вертикальная дальность транспортировки: 180 м
- Макс. Теоретическая горизонтальная дальность транспортировки: 1000 м
- Макс. диаметр заполнителя: Гладкость/осыпь: 40 мм
- Общий вес: 6500 кг
Дизельный бетононасос ABT80C Производительность: 80 (м3/ч)
- Макс. Теоретическая производительность по бетону: 84/45 м3/ч Модель дизельного двигателя
- : Weichai
- Мощность дизельной техники: 176 кВт
- Макс.
Теоретическая вертикальная дальность транспортировки: 260 м
- Макс. Теоретическая горизонтальная дальность транспортировки: 1200 м
- Макс. диаметр заполнителя: Гладкость/осыпь: 40 мм
- Общий вес: 6900 кг
-Что такое бетононасос со стрелой?
Бетононасос способен точно транспортировать бетон через систему стрелы в заданные места, обеспечивая качество и скорость.Поэтому он сочетает в себе функции быстрой езды, прокачки и размещения, что больше подходит для крупных строительных проектов. Применение в водном хозяйстве, мостах, высотных зданиях и других промышленных и гражданских строительных проектах является обычным явлением. Из-за работы с длинными стрелами требует открытого пространства. Оператор может в полной мере использовать его для повышения эффективности работы.
Каковы преимущества и особенности бетононасоса AIMIX?
1.Частота отказов очень низкая
2. Цилиндр поворота оборудования имеет буферную систему , что снижает нагрузку на гидравлическую систему и увеличивает срок службы оборудования.
3. Беспроводной пульт дистанционного управления .
4. Система смазки поставляется напрямую компанией AIMIX. Пока масленка не вытекает через сетку фильтра и не затекает в примеси, проблем со смазкой не будет.Работа нажимного механизма оборудования AIMIX очень стабильна, если клапанная коробка частично смазана, проблем почти нет
5. Наши бетононасосы имеют конкурентоспособные цены и хорошее обслуживание (предпродажное, послепродажное и послепродажное обслуживание)
Часто задаваемые вопросы о бетононасосе AIMIX
Вот некоторые вопросы, которые часто задают наши клиенты. Пожалуйста, проверьте их. Просто нажмите на название, вот что вы хотите знать о деталях бетононасоса!
Как называется бетононасос? – ABT и ABJ серии
AIMIX Group имеет свой собственный особый метод именования продуктов бетононасосов, который отличается от унифицированного названия HBT на рынке.Возьмем, к примеру, насосы для установки на прицепе серии ABT и насосы для перемешивания серии ABJ:
- А-АЙМИКС
- В-насос
- Т-образный прицеп типа
- J-со смесителем типа
- C-дизельный двигатель
- Двигатель D-Electric
Например:
ABT40C – прицепной бетононасос 40 м3/ч с дизельным двигателем
ABJZ40D – бетоносмесительный насос 40 м3/ч с электродвигателем
ABJZ40D-JS500 – бетоносмесительный насос производительностью 40 м3/ч с электродвигателем; оснащен двухвальным бетоносмесителем JS500
Какой мощности у бетононасоса? — Три вида насосов
Прицепной насос
Вообще говоря, прицепной бетононасос (буксир за бетононасосом) делится на два типа: дизельный бетононасос и электрический бетононасос. Наша компания может предоставить вам различные модели бетононасосов. Производительность бетононасоса 40, 60 и 80 м3/ч. Соответственно модели дизельные насосные ABT40C, ABT60C, ABT80C и электрические ABT40D, ABT60D, ABT80D. Ну а если вам нужна производительность насоса – 30, 50 и 90 м3/ч. Все они возможны. Потому что наш инженер может помочь настроить насос для вас.
Электрический бетононасос ABT40D
Электрический бетононасос ABT60D
Электрический бетононасос ABT80D
Смесительный насос
По сравнению с прицепным насосом имеет малую производительность от 30 до 40 м3/час.Поэтому иногда мы также называем его небольшим бетононасосом. В целом, он подходит для небольших строительных проектов, таких как сельское и городское строительство, небольшие мосты и гавани. В то время как, как и прицепной насос, бетономешалка с насосом для продажи бывает дизельного и электрического типа. В Aimix модели включают ABJZ30C, ABJC40C, ABJZ30D, ABJZ40D, оснащенные бетоносмесителем серии JZC; ABJS40D-JS500, ABJS40D-JS750D оснащены смесителем принудительного действия серии JS.
Насос-смеситель
Насос со стрелой
В отличие от прицепного насоса и насоса-смесителя, автобетононасос представляет собой большое бетононасосное оборудование.Производительность стрелового насоса мы называем длиной стрелы, а не количеством кубических метров бетона в час. Теперь в AIMIX возможны длинные стрелы от 14 до 57 м, включая 14 м, 30 м, 37 м, 44 м, 47 м, 50 м и 57 м.
Стреловые насосы, работающие на стройплощадке
Автонасос на строительной площадке
Бетононасос, работающий
Как далеко можно закачивать бетон? – Расстояние транспортировки прицепа и насоса миксера
Действительно, дальность перекачки определяется различными факторами, такими как мощность бетононасоса, двигателей и др.Другими словами, разные модели бетононасосов имеют разную дальность перекачки. Взяв в качестве примера прицепной бетононасос и смесительный насос, можно полностью представить, насколько далеко можно перекачивать бетонную смесь.
Прицепной бетононасос
Расстояние перекачки включает расстояние по горизонтали и расстояние по вертикали. Дизельный бетононасос и электрический бетононасос имеют разную дальность перекачки.
В зависимости от моделей дальность прокачки следующая:
- Дизельный насос для прицепа ABT40C: теоретическое расстояние вертикальной перекачки 120 м и расстояние горизонтальной транспортировки 500 м
- Дизельный насос для прицепа ABT60C: теоретическое расстояние вертикальной перекачки 180 м и расстояние горизонтальной транспортировки 1000 м
- Дизельный насос для прицепа ABT80C: теоретическое расстояние вертикальной перекачки 260 м и расстояние горизонтальной транспортировки 1200 м
- Электрический насос для прицепа ABT40D: теоретическое расстояние вертикальной перекачки 120 м и расстояние горизонтальной транспортировки 500 м
- Электрический насос для прицепа ABT60D: теоретическое расстояние вертикальной перекачки 160 м и расстояние горизонтальной транспортировки 800 м
- Электрический насос для прицепа ABT80D: теоретическое расстояние вертикальной перекачки 200 м и расстояние горизонтальной транспортировки 1000 м
Бетономешалка
Так же, как и прицепной насос, разные модели насосов для бетоносмесителей имеют разное расстояние перекачки. Вы можете проверить расстояния перекачки смесительного насоса ниже.
- Дизельный смесительный насос ABJZ30C: Макс. Теоретическая вертикальная дальность транспортировки: 120 м и макс. Теоретическое расстояние по вертикали и горизонтали составляет около 400 м
- ABJZ40C дизельный смесительный насос: Макс. Теоретическая вертикальная дальность транспортировки: 150 м и макс. Теоретическое расстояние по вертикали и горизонтали составляет около 600 м
- Электрический смесительный насос ABJZ30D: теоретическое расстояние вертикальной перекачки 120 м и расстояние горизонтальной подачи 300 м
- Электрический смесительный насос ABJZ40D: теоретическое расстояние вертикальной перекачки 120 м и расстояние горизонтальной подачи 500 м
- Миксер с электрическим насосом ABJS40D-JS500: Макс.Теоретическая вертикальная дальность транспортировки: 120 м и макс. Теоретическое расстояние по вертикали и горизонтали составляет около 500 м
- ABJS40D-JS750: макс.
Теоретическая вертикальная дальность транспортировки: 120 м и макс. Теоретическое расстояние по вертикали и горизонтали составляет около 500 м
Каковы характеристики бетононасосной машины?
1. Он использует двойной насос , двухконтурную открытую гидравлическую систему , масляный контур основного насоса и масляный контур поворотного клапана S независимы друг от друга, что делает систему простой, продлевает срок службы компонентов, повышает надежность и облегчает определение неисправности и устранение неполадок.
2. Благодаря функции защиты от насоса полезно вовремя устранять засорение трубы и может быть отключено на короткое время.
3. Используется усовершенствованный распределительный клапан S-образной трубы , который может автоматически компенсировать износный зазор и обладает хорошими уплотняющими характеристиками.
4. Использование пластины из износостойкого сплава и плавающего врезного кольца обеспечивает долгий срок службы. Максимальный срок службы стеклянной пластины может достигать более 30 000 квадратных метров.
6. Автоматическая централизованная система смазки может обеспечить эффективную смазку во время работы машины.
7. С функцией дистанционного управления работа безопаснее и удобнее.
8. Все детали и компоненты соответствуют национальным стандартам , взаимозаменяемость хорошая.
9. В системе охлаждения используется большое радиаторное устройство с принудительным воздушным охлаждением , чтобы гарантировать, что рабочая температура масла в гидравлической системе поддерживается ниже 70 °C, чтобы гарантировать, что гидравлическая система главного двигателя находится в рабочем состоянии. нормальное рабочее состояние.
Устройство дистанционного управления Клапан S Электрический блок управленияКакие конструкции насосной системы?
Эта система состоит из бункера, цилиндра подачи бетона, главного масляного цилиндра и т. д.
1. Бункер. Бункер, сваренный из стальных пластин, используется для хранения бетона, чтобы обеспечить нормальный процесс подачи. Используется для кормления. Кроме того, в нем есть клапан S.
2. Цилиндр подачи бетона. Клапан цилиндра подачи бетона соединяет бункер и резервуар для воды, в котором находятся два бетонных поршня.
3. Главный масляный цилиндр. Последняя часть — главный масляный цилиндр. Его поверхность покрыта твердым хромом, чтобы избежать ржавчины.
Для достижения максимальной эффективности насосов наша компания всегда использует высококачественные детали. Насосная система должна выдерживать большие нагрузки, когда бетононасос начинает работать. Поэтому детали должны быть износостойкими. Возьмите S-клапан в качестве примера. Клапан S находится в бункере, который может автоматически компенсировать зазор от износа и обеспечивать отличные характеристики уплотнения.Он состоит из изнашиваемой пластины и изнашиваемого кольца. Они изготовлены из твердого сплава, что увеличивает срок службы изнашиваемой пластины и компенсационного кольца.
Как работает бетононасос?
Когда машина начинает качать бетон, насосная система работает таким образом.
1. После того, как масло под давлением гидравлической системы поступает в главный цилиндр, один шток поршня выдвигается, а другой шток втягивается.
2. Затем поршень подачи бетона, который соединяет шток поршня главного цилиндра, начинает самопоглощаться в цилиндре подачи, когда он должен втянуться.
3. Бетон из бункера всасывается в транспортирующий цилиндр под действием атмосферного давления и мешалки.
4. Одновременно под действием давления масла другой главный цилиндр выдвигает шток поршня из цилиндра. Между тем бетонный поршень выталкивает бетон из этого транспортировочного цилиндра.
5. После завершения этого действия система автоматически меняет направление и заставляет масло под давлением поступать в другой главный цилиндр. Позже он совершит еще одно путешествие по сосанию и накачиванию.
Короче говоря, это повторяющийся процесс. Именно таким образом бетон в бункере непрерывно всасывается и выходит из транспортировочного цилиндра и перекачивается в рабочую точку.
Почему стоит выбрать бетононасосное оборудование AIMIX? – Три важные причины
На рынке есть много производителей бетононасосов.Итак, почему стоит выбрать AIMIX Group? Вот несколько причин.
1. Компания AIMIX может предоставить вам отличную машину. И всегда можно получить разумную и профессиональную консультацию. Кроме того, наши бетононасосы экспортируются в США, Россию, Новую Зеландию, Филиппины, Гвинею, Румынию, Пакистан, Украину, Ботсвану, Узбекистан, Кыргызстан, Оман, Внутреннюю Монголию, и т. д. И предпочтение отдается бетононасосам. разными людьми по всему миру.
2. Мы можем обещать вам своевременную доставку.Дата поставки очень важна для производственного плана. Сотрудничество с нами позволит выполнить ваш производственный план точно в срок.
3. Клиенты могут получить от нас отличное послепродажное обслуживание. Например, мы проводим бесплатное обучение, чтобы вы могли повысить свой профессиональный уровень. Более того, у нас также есть выездное обслуживание, если вам нужно.
Какие услуги бетононасоса может предоставить AIMIX? – Предпродажное, послепродажное и послепродажное обслуживание
AIMIX Group стремится предоставить комплексное обслуживание клиентов за один шаг.Услуга включает в себя предпродажное обслуживание, послепродажное обслуживание и послепродажное обслуживание.
Предпродажное обслуживание: Профессиональная команда по продажам терпеливо ответит на ваши вопросы и предложит подходящие решения для ваших проектов. Более того, в соответствии с масштабом вашего проекта, наш отдел продаж посоветует вам купить у нас наиболее выгодное и подходящее оборудование.
Служба продаж: После оформления заказа наш отдел продаж будет отслеживать статус заказа и своевременно предоставлять клиентам обратную связь, например, о ходе производства, доставке, доставке фотографий и видео, транспортировке груза и времени прибытия.
Послепродажное обслуживание: Прежде чем мобильный бетононасос будет использоваться на строительной площадке, мы советуем клиентам внимательно ознакомиться с инструкциями. Потому что им важно начать. Таким образом можно увеличить срок службы насоса. Если во время работы с машиной что-то не так, мы удаленно проинструктируем, как отремонтировать машину. По гарантии мы обещаем бесплатную замену быстроизнашивающихся деталей. При необходимости мы направим наших инженеров для проверки и обслуживания насоса на строительной площадке.Таким образом, вам не нужно беспокоиться об обслуживании AIMIX.
Обслуживание бетононасосов в Мьянме Послепродажное обслуживание в МьянмеНа что следует обратить внимание при эксплуатации бетононасоса?
1. Необходимо ежедневно следить за консистентной смазкой в коробке. Масштаб, который плавает вниз, является нормальным. Если смазки израсходовано меньше, значит, место смазки забито и нуждается в проверке и устранении.
2. Воду в резервуаре для воды необходимо заменять чистой водой каждый день перед работой.Шкала уровня воды находится ниже положения штока поршня, и вода, выплеснутая из-за высокого уровня воды, легко сожжет бесконтактный переключатель.
3. Для ручного смазывания некоторых точек поворотного рычага бетонного цилиндра лучше использовать смазочный шприц.
4. За бункером находится большая гайка. Вам нужно использовать инструменты из ящика для инструментов, которые носят на заводе, чтобы затягивать гайку каждый день. В противном случае стеклянная пластина в бункере и зазор в конструкции режущего кольца ослабнут и вскоре сломаются.Проявление ситуации в том, что воду при промывке трубы не накачивают, что делает невозможным нормальную очистку трубы.
5. Некоторые детали с винтами необходимо часто проверять и подтягивать, когда новое оборудование только используется.
6. В процессе удаления трубы, после снятия фартука хомута, лучше всего найти ведро с чистой водой, поместить хомут и только что снятый фартук в воду, чтобы очистить его, а когда вода высохнет, найти отработанное масло и завинтите хомут. Детали смачиваются в маслосливе, что увеличивает срок службы фартука хомута.
Работа бетононасоса на стройплощадке Работа бетононасоса Перекачка бетона на стройплощадкеКак обслуживать бетононасос?
Бетононасосы являются одной из важнейших сил на многих строительных площадках и строительных объектах. Регулярное плановое техническое обслуживание — лучший способ защитить инвестиции в бетононасос.
Техническое обслуживание бетононасоса может сэкономить время и деньги, потому что правильное обслуживание оборудования означает меньше проблем и отказов. Поэтому, пожалуйста, держите бетононасос полностью работающим и перекачивайте бетон как можно дольше, а также снизьте риск опасности при использовании такого оборудования. Как и все машины, бетононасосы нуждаются в надлежащем обслуживании и обслуживании.
Чтобы продлить срок службы бетононасосов и поддерживать их работу с максимальной эффективностью, AIMIX предоставляет несколько важных рекомендаций по техническому обслуживанию:
1. Смазка является наиболее важным аспектом ежедневного обслуживания бетононасосов.Оператор должен следить за тем, чтобы стрела смазывалась каждую неделю, а стрела и трубы подвергались визуальному осмотру. Большинство бетононасосов оснащены автоматической системой смазки, которая может автоматически смазывать все детали, требующие смазки. Однако очень важно каждый день проверять автоматическую систему смазки, чтобы убедиться, что она всегда заполнена. Если автоматическая система смазки выходит из строя, оператор может использовать смазочный пистолет бетононасоса, чтобы вручную смазать детали.
2. Операторы бетононасосов также должны ежедневно проверять уровень воды и масла в баке для очистки.
3. Не забудьте проверить общее состояние автомобиля, включая состояние шин и масла, поскольку промышленное использование бетононасосов для трансбетона приведет к ненормальному износу различных частей автомобиля.
4. В AIMIX мы можем проводить ежегодные проверки бетононасосов. Сначала мы тщательно осматриваем все конструкции и изнашиваемые детали на наличие повреждений.Сюда входят: поршень, врезное кольцо, табличка с техническими данными, стабилизатор, гидравлическое управление, электрическое управление, бункер, стрела и все трубы. Затем мы проверяем техническое обслуживание машины, такое как смазка машины, масло, вода и другие области, чтобы проверить состояние и проверить наличие признаков износа.
5. Чтобы завершить обслуживание, мы проверим технические данные машины и проверим паспортную табличку, включая проверку рамы, направляющих и опор, трубных опор, фиксированных крюков, скоростей открытия и закрытия и безопасной рабочей нагрузки перед проведение комплексного осмотра стрелы. Для получения дополнительной информации о ремонте бетононасоса, пожалуйста, свяжитесь с нами своевременно.
В AIMIX есть много вариантов бетононасоса для продажи, таких как насос-смеситель, стреловой насос, насос для прицепа, линейный насос, стационарный бетононасос, переносной бетононасос, небольшой бетононасос и насос для цементного раствора. Добро пожаловать, чтобы связаться с нами для получения дополнительной информации! Оставьте сообщение в следующей таблице! Или напишите нам по электронной почте: [email protected]. Тогда наша продажа ответит вам как можно скорее!
Бетононасосы и как они изменили конструкцию
Одна из самых важных частей строительства — поиск новых решений, которые делают процесс строительства максимально эффективным.Одним из важных нововведений в бетонном строительстве является изобретение бетононасоса. Бетононасос и его различные формы произвели революцию в заливке бетона во многих отношениях.
До появления бетононасосов заливка бетона на высотных зданиях была кропотливой задачей, когда к месту заливки приходилось поднимать ведра с бетоном кранами, что значительно увеличивало время строительного проекта. В настоящее время бетононасосы значительно упрощают и ускоряют заливку бетона на разных уровнях. Бетононасосы также распределяют бетон с большей скоростью, что ускоряет заливку любого бетона.
Что такое бетононасосы
и как они работаютСуществует несколько видов бетононасосов, но все они работают по одному принципу. В конструкции используются два цилиндра, оснащенные поршнями, которые движутся в чередующемся ритме при вытягивании бетона из бункера. В то время как одна труба втягивает бетон, создавая давление воздуха, другой цилиндр выбрасывает бетон на место заливки. Это простая система, которая упрощает заливку сложных бетонов.
Различные типы бетононасосов Мобильный бетононасос: этот тип насоса очень универсален и позволяет очень быстро выполнять заливку бетона на нескольких уровнях.Мобильный насос представляет собой бетононасос, прикрепленный к мобильной стреле. Стрела действует как большая «рука», которая позволяет бетононасосу достигать различных уровней и положений без необходимости много перемещаться по рабочему месту. Используя этот тип насоса и большую группу подготовленных рабочих, вы можете эффективно выбивать бетонные заливки на разных уровнях и в разных положениях.
Стационарный насос: этот тип бетононасоса прикрепляется к задней части грузовика в качестве прицепа и транспортируется на соответствующую близость к месту заливки, чтобы можно было присоединить трубопровод и соединить его со стрелой для точной заливки бетона.
Стационарный насос, устанавливаемый на грузовике: в ситуациях, когда требуется заливка бетона в ограниченном пространстве за пределами радиуса действия стрелы, стационарный насос можно установить на заднюю часть грузовика. Затем установленный на грузовике статический насос может добраться до точного места заливки бетона.
Автобетоносмеситель: стационарные и мобильные насосы чаще всего перекачивают жидкий бетон из бункеров, которые ранее были заполнены бетоном. Существуют также устройства, в которых бетононасос, будь он мобильным или стационарным, крепится непосредственно к автобетоносмесителю. Это комплексное решение, позволяющее сделать всю операцию по заливке бетона мобильной, что очень удобно. В компаниях Knight мы являемся вашими местными экспертами по бетону, предлагающими услуги в Южной Каролине и ее окрестностях. Мы предлагаем высококачественный товарный бетон, сборный железобетон, услуги грузоперевозок и многое другое. Свяжитесь с Knight’s сегодня, чтобы узнать, как мы можем помочь сделать ваш следующий проект успешным.
Лучшая смесь для бетононасоса
Q. Планы по проекту заполнения предусматривают залитый фундамент со стенками, но городской участок имеет ограниченный доступ для обычного бетоновоза.Автоцистерна была бы идеальной, но я обеспокоен тем, что перекачиваемая смесь не обеспечит требуемое давление бетона 4000 фунтов на квадратный дюйм. Это законное беспокойство?
A. Билл Палмер, президент Complete Construction Consultants в Лионе, штат Колорадо, отвечает : Если ваш подрядчик по насосным работам планирует увеличить количество воды в бетонной смеси, чтобы повысить ее «прокачиваемость», у вас есть повод для беспокойства, так как это снизит прочность затвердевшего бетона на сжатие. Но большинство спецификаций запрещают добавлять воду на рабочей площадке, и в любом случае это не лучший подход для приготовления перекачиваемой смеси. Фактически, влажная смесь с высокой осадкой часто не будет перекачиваться так же хорошо, как более жесткая, потому что крупный заполнитель отделится от смеси и забьет шланг насоса. Вообще говоря, максимальная осадка перекачиваемой смеси составляет около 6 дюймов.
Идеальная бетонная смесь для перекачивания, как правило, содержит воздухововлекающие добавки, небольшое количество песка (по сравнению со стандартной бетонной смесью), часто немного золы-уноса и хорошо отсортированную смесь заполнителей.Чтобы облегчить перекачку и укладку бетона по мере того, как он выходит из шланга, многие заводы по производству бетонных растворов также добавляют в свой бетон добавки, уменьшающие количество воды, известные как суперпластификаторы. Но вам не нужно указывать смесь поставщику готовой смеси, поскольку у большинства поставщиков есть опыт работы с бетоном для перекачки. Просто будьте готовы сообщить ему размер насоса вашего подрядчика по перекачке и диаметр его шланга, как далеко и как высоко будет перекачиваться бетон, общее количество необходимого бетона и скорость укладки.
Во избежание задержек, которые могут привести к затвердению бетона в шланге, обязательно согласуйте сроки между подрядчиком по перекачке и производителем готовой смеси, чтобы обеспечить стабильную поставку бетона. Кроме того, перед началом перекачки должно быть в наличии некоторое количество цементного раствора, чтобы его можно было пропустить через шланг, чтобы смазать линию. Имейте план действий с бетоном, оставшимся в шланге и бункере насоса, когда вы закончите. Лучшее решение — часто сбрасывать его обратно в грузовик для готовой смеси.
Наконец, убедитесь, что ваша бригада знает правила техники безопасности при перекачивании бетона, включая ручные сигналы, необходимые для связи между укладочной бригадой и оператором насоса.Вы можете найти сигналы на веб-сайте Американской ассоциации бетононасосов (concretepumpers.
