Бетононасос своими руками — как построить устройство

В частном домостроении одним из самых ответственных и трудозатраты процессов являются бетонные работы. Основная часть времени, затрачиваемая на данные работы, приходится на переноску бетона от места его приготовления к опалубке фундамента или чернового пола. Для того чтобы минимизировать эти затраты применяют бетононасосы – установки, которые могут быстро и под большим давлением подавать готовый раствор на большое расстояние как по горизонтали так и по вертикали. Несмотря на большое количество предложений по оказанию аренде подобной строительной техники цены на данный вид услуг далеки от бюджетных и общедоступных. Именно поэтому многие народные умельцы и мастера предпочитают изготовить бетононасос своими руками, а не заказывать в местной строительной фирме.

промышленный бетононасос Рисунок 1. Промышленный бетононасос

Какие конструкции бетононасосов существуют

Бетононасос представляет собой конструкцию, состоящую из следующих частей:

  1. Рама с одно или двухосным шасси – сварной каркасом предназначенный для компактного и устойчивого размещения основных частей установки.
  2. Силовой агрегат – дизельный или электрический асинхронный двигатель.
  3. Гидравлическая система – насосная станция, распределитель, гидроцилиндры и система охлаждения. Данная система, используемая в поршневых бетононасосах, предназначена для приведения в движение рабочих органов агрегата – поршней перемещающихся в бетоноподающих цилиндрах.
  4. Загрузочный бункер с мешалкой – емкость, в которой происходит дополнительное равномерное смешивание загружаемой из миксера бетонной смеси в однородную массу и подача ее в напорную камеру.
  5. Напорная камера – в качестве данного узла в различных видах бетононасосов выступают два цилиндра с перемещающимися в них поршнями, вращающийся ротор или шнек. В данном узле бетонная смесь сжимается под давлением от 200 Атмосфер. Такая высокая степень сжатия необходима для непрерывной и равномерной подачи смеси на расстояние до 1000-1500 м и высоту до 200-300 м.
  6. Рукава или трубы для подачи бетона – имеющие большой диаметр, гибкие бетонопроводы по которым смесь под давлением поступает к месту заливки
  7. Щит управления работой бетононасоса.

Также во многих современных моделях бетонных насосов присутствует

промывочная система, состоящая из компрессора и водяного бака (ресивера). При помощи этой системы по завершению бетонных работ производится промывка контактирующих с бетонной смесью узлов – бетонопроводов, напорной камеры.

В зависимости от размеров и возможности транспортировки данные устройства бывают следующих видов:

  • стационарные – прицепные бетононасосы, установленные на одноосное шасси с гидравлическим или электромеханическим приводом. Применяются в строительстве высотных домов и коттеджей.
  • передвижные (мобильные) – бетононасосы, устанавливаемые на раму грузового автомобиля. В таких установках в качестве силового агрегата выступает двигатель автомобиля. Используют такие мощные и высокопроизводительные бетононасосы на строительстве высотных домов, коттеджей.
  • малогабаритные – небольшие установки, используемые в частном домостроении.

Принцип работы

По принципу нагнетания готового раствора все бетононасосы подразделяются на три виды: поршневые, роторные, шнековые

Поршневые

Основными узлами поршневого бетононасоса являются:

  • два бетоноподающих цилиндра с поршнями, штоки которых соединены с гидроцилиндрами,
  • бункер для бетонной смеси;
  • подвижный S-образный шибер (клапан), приводимый в движения двумя плунжерными гидроцилиндрами.
устройство бетононасоса
Рисунок 2. Устройство бетононасоса

Подача бетонной смеси установкой поршневого типа состоит из следующих этапов

  1. Масло через насосную станцию и распределитель подается поочередно в каждый из гидроцилиндров.
  2. В процессе одного цикла один из поршней бетоноподающего цилиндра, перемещаясь от бункера, всасывает из него бетонную смесь, в то время как второй наоборот выталкивает набранную ранее.
  3. Подвижный шибер (клапан) соединяет цилиндр, в котором поршень выталкивает набранный бетон с патрубком, к которому присоединен рукав или труба для подачи смеси.

Синхронизирует работу гидроцилиндров и шибера щит управления.

Роторные

Роторные бетононасосы представляют собой агрегаты, состоящие из:

  • бетоноприемного бункера;
  • напорной камеры с вращающимся ротором;
  • бетоноподающей магистрали.
бетононасос своими рукамиРисунок 3. Роторный бетононасос

Подобные агрегаты в отличие от поршневых более равномерно подают бетонную смесь, но при этом сильно нагреваются и требуют более тщательного ухода.

Шнековые

Такие агрегаты с электромеханическим приводом осуществляют подачу бетонной смеси благодаря вращающемуся в напорной камере шнеку.

шнековый бетононасосРисунок 4. Шнековый бетононасос

Из-за небольшой мощности и ограниченного ресурса рабочего органа подобные устройства применяются при бетонных работах небольшого объема.

Как сделать простой насос для бетона

Материалы и инструменты — бетононасос своими руками

В процессе изготовления самодельной установки для закачки бетона используют следующие инструменты:

  • сварочный аппарат;
  • токарный станок;
  • болгарка;
  • дрель;
  • шуруповерт.

набор торцевых головок или гаечных ключей

Из материалов для сборки самодельного бетононасоса необходимы следующие:

  • труба диаметром 400-450 мм и длиной не менее 800-1000 мм;
  • труба диаметром 32-25 мм;
  • листовой металл толщиной 5 мм;
  • уголок или швеллер с толщиной стенки 3 мм;
  • асинхронный электрический двигатель мощностью 3кВт;
  • пускатель;
  • силовой кабель с вилкой;
  • гибкий армированный рукав диаметром 32-40 мм;
  • два лепестковых клапана диаметром 32 мм;
  • коленвал с одним шатуном.

Основные моменты сборки насоса

Процесс изготовления простейшего самодельного поршневого бетононасоса состоит из следующих этапов:

  1. Составление чертежа – на бумаге или в графическом редакторе.
  2. Сварка рамы – из прочного уголка сваривается прямоугольный каркас размером 1,5×1 м. В качестве рамы часто используют остовы от одноосных прицепов.
  3. Изготовление поршня – из листового металла вырезается круглая заготовка, к центру которой приваривается две проушины для шатуна.
  4. Изготовление цилиндра камеры бетононасос своими руками один из торцов трубы герметично закрывают круглой заглушкой из листового металла. С двух противоположных сторон с помощью биметаллических круглых коронок делают два отверстия, к которым приваривают 2-х дюймовые патрубки с резьбой. Для крепления цилиндра на раме к нему приваривают две пластины с отверстиями.
  5. Крепление клапанов — на резьбовую часть каждого патрубка накручивают обратный клапан. При этом один из них (впускной) устанавливают таким образом, чтобы при обратном ходе поршня он открывался, в то время как второй был закрытым. В каждый из клапанов вкручивают по небольшому отрезку трубы, к которым при помощи червячных хомутов крепят армированные рукава всасывающей и бетоноподающей магистралей.
  6. Крепление электродвигателя с пускателем на раме
  7. Соединение вала электродвигателя с понижающим редуктором
  8. Соединение выходного вала редуктора с коротким коленчатым валом
  9. Изготовление шарнирного шатуна — к обычному короткому шатуну, идущему вместе с коленвалом, при помощи помощью болта с гайкой крепят удлинитель — пруток диаметром 12-14 мм с двумя сплющенными концами, в которых просверлены отверстия.
  10. Крепление к поршню шатуна – свободный расплюснутый конец удлинителя вставляют между проушинами в центре поршня и закрепляют при помощи болта с гайкой.

На завершающем этапе сборки цилиндр с поршнем закрепляют на раме, проверяют работоспособность всего собранного агрегата и его основных механизмов.

Рекомендации

Чтобы сделать бетононасос своими руками, рекомендуется придерживаться следующих рекомендаций:

  • Для цилиндра и поршня агрегата используют трубы и листы из прочного легированного металла
  • Шнур и вилка подбирается с учетом мощности двигателя и наличия в питающей агрегат сети контура заземления
  • Внутреннюю поверхность цилиндра самодельного агрегата перед установкой самодельного поршня шлифуют до зеркального блеска
  • После завершения бетонных работ цилиндр, всасывающую и бетоноподающую магистраль тщательно промывают с помощью мини-мойки
  • Для уменьшения силы трения поршня о стенки цилиндра перед началом работы их смазывают машинным маслом
  • Лепестковые клапана на входе и выходе из цилиндра меняют раз в сезон – при работе с агрессивным бетоном они часто выходят из строя и перестают открываться

При тщательном подборе материалов и ответственном подходе к процессу изготовления основных узлов сделанная своими руками установка будет мало чем уступать магазинным малогабаритным аналогам. При этом себестоимость такого насоса будет в разы ниже, чем у заводской модели.

Насосы для бетона (бетонные): героторные, шнековые

Содержание

Масштабы строительства, которые с каждым годом набирают силу, стимулируют развитие технологий. На строительных площадках, для облегчения и ускорения работы, появляется разнообразное оборудование.

На крупных стройках особенно облегчает работу использование насоса для подачи бетона. Применение современной технологии поступления бетонного раствора значительно увеличивает производительность и качество выполнения работ.

Особенности использования бетонных насосов

Насос для бетона – сложная в применении техника. Использование устройства имеет следующие особенности:

  • работа с агрегатом разрешена только специалистам высокого класса;
  • необходимо соблюдать технологии и правила эксплуатации;
  • ответственно относиться к организации и подготовке работы;
  • использовать специальный бетонный раствор, учитывая при этом диаметр рукава для подачи, условия подвода смеси к определенному месту и расстояние.
АвтобетононасосАвтобетононасос

Автобетононасос

Рассмотрев особенности применения такой техники, можно сделать вывод, что бетононасос преимущественно использовать в невозможных или затрудненных условиях для подачи смеси. К примеру, плотная застройка, затруднительно подъехать к стройплощадке или же нужно подать раствор на большую высоту – с такими трудностями бетононасосу легко справиться.

к меню ↑

Виды насосов

Во время работы на агрегате действует принцип вытеснения, в системе создается объем, который может меняться. Такой принцип делит насосные аппараты на два типа: поршневой и героторный.
к меню ↑

Бетононасос в работе (видео)


к меню ↑

Поршневые устройства

В поршневых аппаратах бетон подается постоянно. На сегодняшний день техника может подать бетонную смесь на высоту 6-65 м, объем подачи раствора доходит до отметки 180 м³/ч. Между поверхностями поршней, которые трутся, иногда зацепляются мелкие частицы цемента, поэтому поршневое устройство имеет недолгий срок эксплуатации.

Бетонный раствор поступает рывками. Существуют аппараты с гидравлическим устройством, которые отличаются долговечностью эксплуатации и мягче поставляют бетон. При этом не меняется скорость подачи, а высокое давление дает возможность поставки на большие расстояния. Работа двухцилиндровых аппаратов настолько мягкая, что почти незаметная.
к меню ↑

Героторные насосы

Это шнековые приборы с непрерывным подводом бетонного раствора. Характеристики героторной техники позволяют бесшумно работать с составом любой жесткости. При образовании затора в шланге, он убирается с помощью двигателя, который способен менять направление вращения. Основной недостаток героторной конструкции – довольно быстрый износ шланга для подвода смеси. А вот преимущество – дешевизна ремонта, который можно произвести без вмешательства специалистов.

Стационарный бетононасос Tuna 40Стационарный бетононасос Tuna 40

Стационарный бетононасос Tuna 40

к меню ↑

Миксер бетон

Доставка бетонной смеси на строительную площадку — непростая задача. Неверные действия вполне могут испортить качество раствора. Использование автобетоносмесителя предотвращает такие нюансы. На автомобильное шасси закрепляется бетономешалка с насосом. Железная бочка внутри оборудуется лопастями. Движение бочки по часовой стрелке помогает двигаться смеси внутрь, а при включении обратного процесса выталкивает бетонную смесь по лопастям к выгрузному отверстию.

Преимущества пользования миксера:

  • сохраняется однородность массы и предотвращается расслоение раствора;
  • раствор постоянно находится в движении, даже при задержках, что способствует сохранению технических характеристик материала.

Вместимость бочки позволяет переместить или приготовить до 9 м³ бетонного раствора. Бетоносмеситель оснащен погрузочным лотком для перекачки готовой смеси к строительной площадке,. Используют такую транспортировку, когда можно без труда подъехать к стройплощадке. Если же нет доступа к месту застройки – применяют трубопровод, который является внутрипостроечной техникой. Использование такого устройства имеет следующие технологические преимущества:

  • горизонтальное и вертикальное перемещение с помощью одного оборудования;
  • легкость работы в труднодоступных местах.
Автобетоносмеситель Baryval 8m3Автобетоносмеситель Baryval 8m3

Автобетоносмеситель Baryval 8m3

Трубопроводное оборудование – устройства для подведения бетонной смеси или отдельный вид стройтехники. Отдельная техника подразумевает установку насоса на автомобиль, с применением поворотной стрелы. Такие устройства позволяют транспортировку раствора в вертикальном, горизонтальном положении для вспомогательных конструкций.

Доставленная смесь по лоткам перемещается в приемник насоса, а по трубе, что состоит из трех частей, раствор подается на высоту и в труднодоступные места.
к меню ↑

Насос стационарный

По принципу работы устройства делятся на стандартные, прицепные, мобильные, либо автобетононасосы. Техника может быть оборудована механическим или гидравлическим приводом. Основные параметры строительных агрегатов: высота подачи, производительность и расстояние.

Стационарный бетононасос может быть выполнен в нескольких вариантах и установлен на бортовой грузовик или специальную платформу, которая отвечает за удобство перемещения. Стоит отметить, что конструкция выполнена в виде прицепа с шасси, и обеспечивает непрерывную подачу смеси. Перевезти такую технику очень просто, подцепив к грузовой машине.

Принцип работы основан на непрерывной перекачке большого количества бетонной массы. Конструкция устройства имеет два режима: подача смеси под высоким давлением (при этом производительность работы значительно уменьшается), и режим низкого давления (с большей производительностью).

Бетононасос стационарныйБетононасос стационарный

Бетононасос стационарный

к меню ↑

Перекачка раствора героторным насосом Сосна

Машиностроительная фирма СтройМеханика предлагает покупателю героторный (винтовой) агрегат СО 78.300/500/1000 Сосна. Насосом героторным Сосна перекачивают вязкие и абразивные массы, материал, который отличается плотностью (пенобетон, полистиролбетон), ячеистобетонные растворы. Устройство используют для напорной подачи многокомпонентных и сложных масс, которые чувствительны к механическому воздействию. Также, аппаратом поставляют пастообразные и жидкие растворы с твердыми частицами или волокнами.
к меню ↑

Конструкция

Растворонасос оснащен бункером для приема материала из смесительной установки. Наличие расходного бункера дает возможность непрерывно подавать материал при использовании смесительной техники циклического действия. Это является важным условием при работах, где перерыв недопустим (заполнение форм, механическое нанесение штукатурного материала и т.п.). Для облегчения перевозки устройства оборудованы колесными шасси.

Подающая часть винтовой техники состоит из героторного пара и питающего шнека. Однозаходный винт (подвижная часть пара) делает планетарное движение в статоре, который имеет внутреннюю двухзаходную поверхность с шагом в два раза больше, чем шаг винта. При постоянном контакте, винт и обойма создают несколько замкнутых полостей.

Схема привода бетононасосаСхема привода бетононасоса

Схема привода бетононасоса

При движении винта увеличивается полость со стороны всасывания, в которой образуется разряжение. Под влиянием такого разряжения происходит заполнение полости перекачиваемым материалом. Эта конструкция помогает максимально осторожно перемещать пенобетонные, штукатурные и полистиролбетонные смеси.

Героторные бетононасосы при небольших габаритах имеют высокую производительность, позволяют нагнетать рабочий материал в пустоты, перекачивать смеси для наливных полов, подавать и наносить штукатурные растворы.
к меню ↑

Насос для бетона своими руками

Перед сборкой главных узлов устройства, необходимо создать план или сделать чертеж. Это поможет собрать все оборудование в одно целое. Главными элементами механизма являются поршень и цилиндр.

Все узлы и детали бетононасоса выполняются при помощи токарного станка. При подгонке узловых деталей точность погрешности должна быть не менее ±0,1 мм. Основа для корпуса изготавливается из листовой нержавеющей стали, что поможет избежать коррозии и химических воздействий. Клапан подгоняют с помощью шуруповерта. Конструкцию собирают гаечным ключом необходимого диаметра. Приводную часть устройства выполняют гидравлическим или электромеханическим способом.

Выбор способа зависит от финансовых возможностей мастера. Ведь у гидравлического привода более сложная конструкция и высокий ценовой уровень. Поэтому следует сделать свой выбор в пользу электроприводной установки.

Схема работы гидравлического бетононасосаСхема работы гидравлического бетононасоса

Схема работы гидравлического бетононасоса

В основном, используют трехфазный асинхронный электрический двигатель, который присоединяют к штоку поршневой головки. Механический преобразователь и редуктор с понижающим крутящим моментом используют для снижения нагрузки.
к меню ↑

Монтаж агрегата

Электродвигатель монтируют на осевую основу автоприцепа. Редуктор устанавливают на вал двигателя с помощью соединительной муфты. Преобразователь соединяют с поршнем насоса и выходным валом понижающего редуктора. Потом подключают двигатель к питающему кабелю.

При сборке бетононасоса потребуются следующие материалы:

  • принадлежности для чертежа;
  • лист железа до 6 мм;
  • заготовки для поршня и клапанов;
  • труба из металла диаметром 400 мм;
  • трехфазный электродвигатель с пускателем;
  • набор слесарных инструментов;
  • редуктор с понижающим моментом;
  • автомобильный прицеп или сварная основа.
Стоит помнить, что работы с электропроводящими установками должны проводиться квалифицированным специалистом.
 Главная страница » Насосы

Бетонный насос — машина для подачи (перекачки) бетона на высоту

Бетонный насос – специальное устройство для подачи раствора в процессе заливки сооружений и конструкций, которое очень часто используется на строительных площадках. Таким образом удается значительно повысить качество, производительность подачи бетона, автоматизировав часть процесса.

Благодаря бетононасосу строительная смесь подается до места заливки быстро и точно, раствор удается класть вовремя (до начала схватывания), существенно упростив процессы приготовления, транспортировки и подачи материала на строительную площадку. Главное преимущество бетононасоса – возможность быстрого забора из бетономешалки и перекачки свежей смеси без трудовых и временных затрат.

Кроме того, агрегат используется для подачи бетона на высоту, что вообще трудно реализовать ручным трудом. На рынке представлено большое число бетононасосов, которые отличаются по типу установки, особенностям работы, мощности и производительности, управлению. И прежде, чем остановить выбор на определенном варианте, желательно тщательно изучить все спецификации.

бетонный насос для чего нужен

бетонный насос для чего нужен

Особенности применения

Насос для бетона обычно используют при проведении масштабных строительных работ с применением внушительных объемов растворов. Особенно устройство актуально там, куда нельзя подогнать автомиксер и где смесь нужно подавать на высоту. Благодаря применению насоса удается ускорить выполнение работ, повысить производительность труда при заливке/укладке смеси.

За час механизированной работы можно залить в разы большие объемы бетона в сравнении с использованием привычных методов подачи в емкостях. Ввиду того, что бетононасос – машина дорогая, покупать агрегат ради частного строительства нерентабельно, а вот на крупных проектах и большом объеме работ без него не обойтись. Есть возможность взять насос в аренду, что существенно уменьшит затраты.

На отечественных строительных площадках чаще всего используют бетононасосы на автомобильных платформах разных габаритов. Если материал нужно подать на большое расстояние либо высоту, используют специальную стрелу.

Принцип работы автобетононасоса (и любого другого) прост: из емкости, в которой смешивается бетон, смесь грузят в приемный бункер выкачивающего устройства. Раствор начинает принудительно перемещаться, проходя по смонтированному заранее трубопроводу. Специальная стрела увеличивает высоту/расстояние, на которые можно подать бетон.

что такое автобетононасос

что такое автобетононасос

До начала работы в насосный механизм желательно залить цементное молочко. Оно смазывает всю рабочую систему, не позволяет перегружать мотор агрегата, не допускает наличия в трубопроводе воздушных пустот.

Насос для подачи бетона – достаточно сложный вид оборудования, который демонстрирует высокую продуктивность, но требует профессионального обслуживания.

Специфика применения бетононасоса:
  • К процессу необходимо привлекать специалистов высокой квалификации, которые умеют работать с оборудованием и бетоном в нужном ритме.
  • Максимально четкое соблюдение технологий и правил.
  • Правильная подготовка и организация процесса – бетон подается быстро и в большом объеме, все должно выполняться четко и слаженно.
  • Оптимальный выбор состава специальной бетонной смеси, с обязательным учетом диаметра рукава бетононасоса, расстояния подачи, условий подвода к строительной площадке и т.д.
Где целесообразно использовать насос для перекачки бетона:
  • Объекты с затрудненным подъездом техники.
  • Необходимость доставить раствор на высоту.
  • Большая плотность застройки.
  • При наличии бюджета для аренды/покупки агрегата – в любых условиях.

Виды оборудования

Существует множество разнообразных видов бетононасосов, отличающихся по характеристикам, габаритам, стоимости и т.д. Выбор осуществляют, исходя из условий, объемов работ, бюджета и основных требований к агрегату.

Стационарная

Стационарные поршневые машины предполагают наличие опоры с колесами. Актуальны для масштабных работ, строительства высоток. Монтируется оборудование на длительное время, запуск осуществляется двигателем на дизельном топливе, бензине. Стационарный бетононасос может подавать смесь на немалую высоту, обеспечивая производительность от 90 м3/час.

Бетон может передаваться на расстоянии до 300 метров. Стационарные модели хорошо показали себя в работе с тяжелыми бетонами. Основные преимущества стационарной установки: возможность монтажа в любой точке объекта, небольшой размер, сравнительно невысокая стоимость аренды.

подача бетона через бетононасос

подача бетона через бетононасос

Прицепная

Данный тип оборудования относится к категории стационарных, так как самостоятельно передвигаться не может и требует транспортировки с привлечением автомобиля. Располагается бетононасос отдельно от авто, работает обычно под управлением дистанционного пульта, питаясь от автономного генератора.

Такие установки хороши для любых типов строительных площадок, хорошо вписываются в любые условия, мощностью обладают средней.

Передвижная

Бетононасос крепят к опоре специально предусмотренного для этого грузового автомобиля. Основные преимущества мобильных установок: маневренность, подвижность, большая мощность (до 150 м3/час), сокращение времени создания разных конструкций.

Насос уже смонтирован на автомобильном шасси, обычно оснащается стрелой с вылетом до 64 метров, может менять направление подачи бетона, сокращая задержки в технологическом процессе. Обычно такой вариант выбирают для небольших объемов бетонирования с существенной площадью заполнения.

Основным минусом установки является ее высокая стоимость, что делает покупку ее оправданной не ради единичного использования, а для постоянной эксплуатации в условиях строительных объектов.

прицепной бетононасос Putzmeister P 718

прицепной бетононасос Putzmeister P 718

Типы насосов

Принцип действия бетононасоса простой и базируется на вытеснении массы смеси. При появлении свободного объема пространства он снова заполняется раствором.

По типу главного рабочего узла машины бывают:
  1. Поршневые – может подавать бетон на расстояние 6-65 метров вертикально, производительность равна 180 м3/час. В процессе взаимодействия поршней и раствора на стенках поршней оседают остатки смеси, оказывающие абразивное воздействие на механизм. Поэтому масса подается рывками. Есть модели с гидромеханизмом, которые более износостойкие и обеспечивают плавную подачу, а также высокое давление, позволяющее подавать смесь на гораздо большие расстояния.
  2. Шнековые – независимо от жесткости смеси, героторный насос работает тихо. При появлении затора в трубопроводе меняется направление вращения мотора, благодаря чему пробка удаляется. Основной недостаток данного типа машины – быстрый износ трубопровода. Зато ремонтируются они быстро и легко.

Как показывает практика, героторные насосы более просты в работе и обслуживании, но гидравлические дают большую производительность и долговечность.

Перемещение бетона

Использование автобетононасоса или стационарного варианта актуально ввиду того, что готовый бетон не может долго стоять и по прошествии времени теряет свои характеристики. Поэтому там, где нужно залить большие объемы вручную, просто невозможно приготовить нужный объем и быстро его использовать. Таким образом, подача через бетононасос становится единственным вариантом качественной и быстрой заливки.

На площадку бетон доставляют в бетоносмесительной конструкции, прикрепленной к автомобильному шасси. В железной емкости вращаются лопасти по часовой стрелке, двигая раствор внутрь. Обратный процесс подталкивает смесь по лопастям в сторону выгрузного отверстия.

Основные преимущества привлечения смесителя:
  • Возможность сохранить однородность раствора, избежать расслоения структуры.
  • Постоянное перемешивание смеси, что позволяет сохранить все технические характеристики раствора даже при небольших задержках.
  • Приготовление нужного объема раствора одной порцией и поддержание его в оптимальном состоянии (чего нельзя сделать вручную).

как работает бетононасос

как работает бетононасос

Объем бочки миксеров в среднем равен 5-9 кубическим метрам, в машине есть специальный погрузочный лоток для поступления смеси к объекту. Для подачи непосредственно в нужное место используют трубопровод, который дает возможность подавать раствор горизонтально/вертикально с применением одного механизма, выполнять работы в труднодоступных местах.

Трубопроводная техника включает в категорию машины для подвода бетона, отдельные виды строительной техники. Отдельные единицы спецтранспорта предполагают монтаж бетононасоса на базу автомобиля, а также применение полноповоротной стрелы.

Благодаря такой технике удается перевозить и подавать жидкий раствор в вертикальном, горизонтальном положении. Без таких агрегатов невозможно осуществить многоэтажное строительство, подать раствор к труднодоступным местам.

как выглядит прицепной бетононасос

как выглядит прицепной бетононасос

Рекомендации, советы

Чтобы работа со сложным оборудованием была качественной, производительной и эффективной, бетононасос нужно правильно эксплуатировать. Обычно все требования указывают в инструкции, но важно помнить и о некоторых правилах.

Как правильно использовать бетононасос:
  • До начала работы проверить агрегат на наличие гидравлического давления, значение которого обязательно указывается в техпаспорте.
  • В процессе применения бетононасоса важно постоянно осуществлять контроль за рабочим давлением в системе, придерживаясь указанного в инструкции значения.
  • После завершения процесса подачи бетона трубопровод обязательно чистят под давлением технической жидкостью, ввиду чего установку нужно оснастить насосом для откачки воды.
  • Подходящую для удобной работы и стабильной подачи насосом смесь желательно подбирать методом проб, готовя составы разной консистенции (или заказав на заводе раствор с точными характеристиками – в Москве, регионе многие производители реализуют уже готовые смеси).

схема монтажа бетононасоса

схема монтажа бетононасоса
  • Важно правильно создать маршрут для прохода смеси – таким образом, чтобы изгибов трубы было минимум. Все трубы должны идти под наклоном, но без прямых углов.
  • До транспортировки смеси бетоновод обязательно нужно смочить цементным молочком или известковым раствором, которые выступят в роли смазки стенок.
  • Длительные перерывы в поставке бетонной смеси запрещены – в случае же производственных застоев периодически прокачивают раствор по трубам каждые 10 минут на минимальной скорости.
  • Основная причина проблем в работе бетононасоса и трубопровода – закупорка насоса. Обычно происходит из-за длительных простоев, слишком высокой вязкости смеси, при отвердевании бетона, приготовленного с нарушением в технологии.
  • Если появился затор, агрегат нужно выключить, отыскать место пробки и очистить трубопровод.
  • Если бетононасос используется в зимнее время, его прогревают паром, а бетонную смесь нагревают до +20-30 градусов до погрузки в машину.

Бетонный насос используется очень часто в самых разных сферах строительства, так как позволяет выполнять поставленные задачи быстро, качественно и с максимальной производительностью. Чаще всего такие машины привлекают в промышленной сфере, так как в частном строительстве это обходится несоизмеримо дорого.

виды, типы и перемещение бетона

Постоянно увеличивающиеся масштабы строительства стимулируют развитие современных технологий, которые облегчают и ускоряют труд рабочих. На строительных площадках появляется разнообразное строительное оборудование. Одним из наиболее популярных оборудований, особенно на масштабных строительствах, является насос для подачи бетона. Использование современного метода поступления раствора существенно увеличивает производительность, качество выполнения работы.

Особенности применения

Бетонный насос — сложное в применении оборудование. Несмотря на продуктивность, использование бетононасоса обуславливает определенные особенности:

  • привлечение к процессу специалистов высокого класса;
  • четкое соблюдение правил и технологий;
  • ответственность в организации, подготовке процесса;
  • использование специальных бетонных растворов, учитывая диаметр рукава для подачи смеси; расстояние, условия подвода раствора к месту застройки.

Учитывая особенности применения оборудования, легко сделать вывод, что насос для бетона уместно использовать в условиях затрудненных или невозможных для подачи смеси:

  • затруднен подъезд техники к строительной площадке;
  • необходима доставка раствора на большую высоту;
  • плотность застройки.

Конечно, использование насоса в благоприятных условиях никто не запрещает. Все зависит от бюджета застройщика.

Вернуться к оглавлению

Виды оборудования

Бетонирование конструкций в разных условиях требует применения насосов разных видов. Существует огромный выбор оборудования, подходящего для транспортировки жидкого раствора. Чаще всего используется три типа установок.

Вернуться к оглавлению

Стационарная

Стационарный поршневой растворонасос.

Бетононасосная поршневая машина расположена на опоре с колесами. Используется при длительном строительстве, строительстве высоток. Устанавливается оборудование на продолжительный промежуток времени, запускается двигателем на бензине, дизеле. С помощью стационарного оборудования возможно:

У стационарной установки есть свои плюсы:

  • небольшие размеры;
  • возможность монтажа практически в любом месте;
  • стоимость аренды небольшая.
Вернуться к оглавлению

Прицепная

Передвижная установка небольшой мощности. Она очень удобна в транспортировке, вписывается в любую точку строительной площадки.

Вернуться к оглавлению

Передвижная

Оборудование закрепляется на опору специального грузового автомобиля. Неоспоримы преимущества:

  • значительная мощность позволяет произвести поставку 150 м³ раствора в час;
  • подвижность, маневренность;
  • отличная производительность, возможное сокращение время возведения конструкций.

Неудобство передвижной конструкции заключается в ее цене. Такую машину позволяют себе купить большие строительные компании. Частному застройщику такой вариант недоступен. Выходом может быть аренда, которая рассчитывается за 1 ч труда или доставку 1 м³ раствора.

Вернуться к оглавлению

Типы насосов

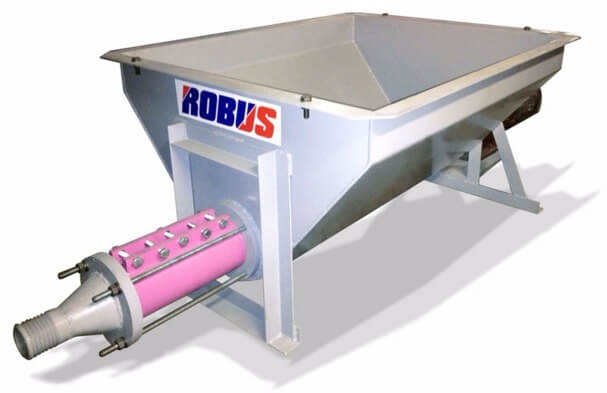

Героторный насос «Н 300».

При работе на бетононасосе срабатывает принцип вытеснения, в системе образуется объем, который способен меняться. Принцип процесса подразделяет насосы для бетона на:

  • Поршневой (бетон подается постоянно). Современная техника способна подать бетонный состав на высоту от 6 до 65 м, объем подачи раствора достигает до 180 м³ за час. Между трущимися поверхностями поршней могут застревать частицы цемента, поэтому поршневой тип подвержен скорому износу. Поступление раствора осуществляется рывками. Существует оборудование с гидравлическим устройством. Оно отличается мягкой поставкой бетона и высокой стойкостью к износу. Скорость подачи не изменяется, а высокое давление заметно увеличивает дальность расстояния. Работа двухцилиндровых агрегатов, в отличии от машины с одним, такая мягкая, что ее практически незаметно.
  • Героторный (шнековые с непрерывным подводом раствора). Технические возможности героторной конструкции позволяют бесшумно подавать бетонный состав любой жесткости. Возможное образование затора в шланге устраняется способностью двигателя изменять направление вращения. Быстрый износ шланга для подвода растворов — главный недостаток героторной конструкции, но это компенсируется небольшой стоимостью ремонта, без привлечения специализированных сотрудников.

Практический опыт сравнения двух типов бетононасосов показывает, что несмотря на легкость ремонта героторной конструкции, гидравлическое поршневое устройство долговечней и производительней.

Вернуться к оглавлению

Перемещение бетона

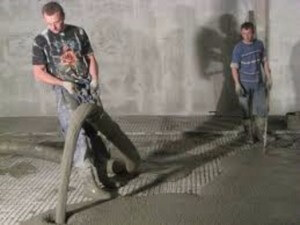

Насос в работе.

Доставить бетонный раствор к строительной площадке — задача не из простых. Неправильные действия могут существенно испортить качество смеси. Предотвратить проблемы можно при использовании автобетоносмесителя. На основе автомобильного шасси прикрепляется бетоносмесительная конструкция. Внутри железной бочки приварены лопасти. Вращение бочки по часовой стрелке способствует продвижению раствора внутрь, а включение обратного процесса подталкивает раствор по лопастям к выгрузному отверстию.

Преимущества использования смесителя:

  • сохранение однородности, отсутствие расслоения раствора;
  • постоянное движение раствора, даже при временных задержках, способно сохранить технические характеристики состава.

Объем бочки миксеров позволяет приготовить или перевезти от 5 до 9 м³ бетонной смеси. Для поступления готового продукта к строительному объекту, машина оборудована специальным погрузочным лотком. Использовать такой вид транспортировки возможно, когда машина без труда подъезжает к месту застройки.

Как быть когда спокойно добраться до застроенного места невозможно? В таком случае используют трубопровод, который относится к специальной внутрипостроечной технике. Его технологические преимущества неоспоримы:

  • вертикальная, горизонтальная транспортировка при помощи одного механизма;
  • легкое достижение труднодоступных мест.

Трубопроводная техника — машины для подвода бетона или отдельный вид строительной техники. Устройство отдельной техники подразумевает монтаж бетононасоса на основу автомобиля, с применением полноповоротной стрелы. Такой вид техники позволяет транспортировать жидкую смесь в горизонтальном, вертикальном положении для вспомогательных конструкций.

Бетонирование перекрытий в многоэтажном строительстве невозможно без использования специальной техники. Доставленный раствор по лоткам перегружается в приемник бетононасоса. По трубе, состоящей из трех соединенных частей, смесь поставляется на высоту, в труднодоступные места.

Вернуться к оглавлению

Рекомендации, советы

Использование сложного оборудования — дело ответственное, стоит прислушиваться к рекомендациям, советам, читать инструкции, чтобы правильно использовать технику и получить нужный результат.

  • Перед началом процесса стоит проверить устройство на наличие гидравлического давления. Величина давления прописана в техническом паспорте.
  • Обязательно промывайте водой систему, по которой передается раствор. Необходим монтаж водяного насоса для выкачивания остатков воды.
  • Подобрать подходящую смесь возможно методом проб различных по консистенции составов.
  • Маршрут, по которому располагаются трубы для транспортировки, выкладывается так, чтоб количество изгибов было минимальным. Трубы находятся под наклоном, прямой угол — неправильное расположение бетоноводов.
  • Обязательно перед транспортировкой смачивается бетоновод, для этого пропускается известковый раствор, который образует на стенках смазку.
  • Запрещены длительные перерывы в поставке бетона. Если произошел производственный застой, необходимо каждые десять минут прокачивать на небольшой скорости раствор по трубам.
  • Главная причина, которая указывает на неправильную эксплуатацию оборудование — закупорка в насосе. Она образуется при длительном застое бетонной смеси, отвердевании бетона, который сделан с нарушениями в технологии.
  • При появлении затора оборудование выключается во избежание поломок. Сразу нужно определить место затора и очистить его.
  • При использовании конструкции зимой, раствор подогревается до 25 -30 градусов, паром прогревается сам бетононасос.
Вернуться к оглавлению

Заключение

В процессе строительства постоянно возникает необходимость перемещения жидкого бетона. Чем воспользоваться: обычной бетономешалкой, компактным бетононасосом или большим агрегатом, подскажут индивидуальные потребности и требования производства.

Соблюдение инструкций и техники безопасности сделает процесс быстрым и легким.

Бетононасос своими руками: виды, сборка

Бетоносасос – агрегат, который обеспечивает подачу свежеприготовленного раствора от места его выгрузки из автобетоносмесителя до рабочей зоны. Современные мастера не представляют проведения ремонтно-строительных работ без бетононасоса, который значительно упрощает и ускоряет проведение всех этапов, где задействованы бетонные и другие смеси.

бетононасос

бетононасос

Чаще всего бетононасосы применяют в процессе монолитного строительства. Агрегаты промышленного производства стоят достаточно дорого, но при наличии чертежей и всех необходимых материалов, инструментов, а также должного терпения для четкого следования инструкциям и стандартам, сделать бетононасос можно своими руками.

Внешне он будет отличаться от заводских моделей, а вот качество работы и выполнение всех необходимых функций будут идентичными. При условии существенной экономии средств самодельный бетононасос для многих становится наиболее предпочтительным вариантом.

Какие конструкции бетононасосов существуют

По типу привода бетононасосы бывают гидравлическими и механическими. По конструкции разливают беспоршневые и поршневые. По способу передвижения бетононасосы бывают стационарными и мобильными. Несмотря на кажущееся разнообразие, сегодня в строительстве используют два типа бетононасоса: поршневой (с гидравлическим приводом) и роторный (с механическим приводом).

В роторном агрегате смесь подается за счет роликов, которыми оснащен корпус ротора: они в процессе вращения давят на подающий рукав и бетон выбрасывается оттуда. Но самостоятельно сделать такой бетононасос очень трудно, так как конструкция роторного типа сложная, поэтому обычно своими руками собирают поршневые агрегаты.

роторный

роторный

Поршневая установка включает три основных детали:

  • Поршень – приводит в действие цилиндр
  • Цилиндр – деталь, ответственная за забор смеси из бункера и ее перекачку
  • Привод – обычно выбирают гидравлический или электромеханический

Чаще всего используются однопоршневые агрегаты, так как двухпоршневые предполагают сложную конструкцию. Эксплуатация двухпоршневых агрегатов осуществляется благодаря электрическому или дизельному двигателю, который преобразовывает энергию гидравлическую в механическую.

поршневой

поршневой

Принцип работы

Большая часть основных узлов бетононасоса оснащена вспомогательными приспособлениями и механизмами.

Действие агрегата:

  • Цилиндрическая основа механизма оснащена двумя установочными клапанами, через них осуществляется всасывание и перекачка смеси в бетоновод.
  • Поршневая головка осуществляет возвратно-поступательное движение в цилиндре, тем самым создавая атмосферное разряжение. Благодаря этому бетон всасывается вовнутрь.
  • Когда головка поршня находится в крайнем положении, запускается рабочий (обратный) ход.
  • Поршень возвращается в исходное положение, создавая избыточное давление, из-за чего смесь сливается в бетоновод, а потом начинает осуществлять в зону подачу бетонной смеси.

схема насоса

схема насоса

Когда делают ручной бетононасос своими руками, обычно выбирают поршневой механизм. В гражданском и промышленном строительстве эксплуатируют оборудование с двумя головками поршня, что гарантирует бесперебойную работу устройства и существенно повышает работоспособность. Своими руками обычно делают однопоршневые бетононасосы.

Покупка или сделать самому?

Бетононасос своими руками сделать не так сложно, как кажется. Главное – все точно заранее просчитать и использовать чертежи. Многие выбирают именно этот вариант по причине того, что покупка заводской модели стоит дорого, а аренда в пересчете на количество часов и дней порой равна стоимости деталей и работы самостоятельного конструирования устройства.

Можно купить бывший в употреблении бетононасос, но никто не знает, сколько он проработает и сможет ли качественно выполнять возложенные на него функции. Намного выгоднее сделать мини-бетононасос своими руками, будучи точно уверенным в качестве выбранных механизмов и их работе, собрав агрегат в соответствии с требованиями и нужными показателями.

Самодельные установки не такие мощные, как заводские, но зато простые в исполнении, способны обеспечить плавный исправный ход. Изготовление насоса целесообразно в случае, если регулярно проводятся не очень масштабные ремонтно-строительные работы с использованием бетонного раствора или осуществляется строительство большого дома. В таком случае расходы полностью окупятся возможностью ускорить строительство, сэкономить на труде.

Как сделать простой насос для бетона

Для сборки бетононасоса своими руками необходимо запастить материалами, инструментами, которые указаны в чертежах. Что нужно: стальная труба для цилиндра, лист металла толщиной 5 миллиметров, токарный станок, круглые металлические листы (чтобы сделать поршень и клапан), шуруповерт, электрический двигатель, гаечные ключи и болты, сварная рама, редуктор с понижающим передаточным механизмом, пластиковые либо стальные трубы для бетоновода.

Обычно для самостоятельной сборки выбирают механизмы с одним поршнем.

насос с 1-м поршнем

насос с 1-м поршнем

Основные этапы производства мини-бетононасоса своими руками:

  • Поиск чертежа, составление плана с указанием всего необходимого, схемы конструкции.
  • Нужно выбрать цилиндр и поршень – это ключевые детали. Диаметр цилиндра должен быть максимум 400 миллиметров (но лучше меньше), поршневой ход должен составлять минимум 0.5 метра. Если параметры совпадать не будут, механизм быстро износится. Детали должны быть точно сделаны, без шероховатостей.
  • Выбор насоса – это может быть гидравлический привод или электромеханический.
  • Редуктор – должен включать передаточное число для понижения и преобразования вращательных движений в поступательные.
  • Шкворень – подсоединяется к механизму.
  • В качестве сварной рамы используют металлический уголок.
  • Создание обратных клапанов из стали.

Все детали проверяются, собираются в единый механизм с использованием чертежа (желательно, чтобы была и схема привода, всех конструкционных узлов). Далее нужно обязательно проверить работу. Нельзя запускать агрегат без бетона внутри либо специальной пусковой смеси. Ее готовят самостоятельно из обыкновенной бетонной смеси, разбавленной в воде, а потом добавляют машинное масло.

Основные моменты сборки насоса:

  • Токарный станок используется для создания некоторых элементов, обычно это небольшие круглые детали, которые после создания нужно зачистить и доработать до нужного размера.
  • Корпус делают из листового железа.
  • При выборе привода нужно учитывать особенности разных конструкций: он должен быть экономным и простым.
  • Запуск бетононасоса требует наличия таких основных деталей: снижающий передаточное число редуктор, асинхронный электродвигатель с подпиткой из 3 фаз, преобразователь возвратно-поступательной работы поршня. К качеству этих деталей предъявляются особые требования, так как именно от них напрямую будет зависеть корректность и эффективность работы бетононасоса.
  • Собирается все легко: из металлических профилей сваривают каркас, по схеме к нему крепят все элементы, соединяют электродвигатель с включателем. Болтами к двигателю крепят редуктор, монтируют преобразователь, подсоединяют кабель к двигателю.
  • После проверки бетононасос нужно разобрать, почистить – так же, как и после каждого раза, когда будет готовиться строительная смесь.
  • Если нужно сделать передвижной бетононасос своими руками, можно установить его на одноосный прицеп.

Применение в строительстве

Бетононасос нужен для подачи смеси к месту ее использования, и также для выполнения работ в труднодоступных местах. Агрегат существенно ускоряет процесс работы, поэтому эксплуатируется везде, где используется бетон: строительство жилых и промышленных зданий, частных и многоэтажных домов, мостов, тоннелей и т.д.

стационарный бетононасос

стационарный бетононасос

Производимость бетононасоса может составлять 20-150 м3/час. Работа с устройством простая: бетон из емкости поступает на место, автоматически перекачиваясь в нужном режиме. Оборудование можно эксплуатировать круглый год – для этого есть система подогрева солярки, может быть обеспечена теплоизоляция.

Обслуживание бетононасосов простое: достаточно после каждого приготовления смеси использовать промывочный насос с водяным пистолетом. Работать агрегат может круглосуточно.

Преимущества автоматических насосов для перекачки бетона:

  • Специальный электронный блок управления обеспечивает бесперебойность и корректность работы бетононасоса. Есть возможность выбора нужного режима, осуществление постоянного контроля.
  • Встроена автономная система промывки бетононасоса и бетоновода, что уменьшает временные затраты на обслуживание агрегата.
  • Есть освещение для работы в темноте (самого бетононасоса и рабочей зоны).
  • Установлена звуковая сигнализация – работает система оповещения.
  • Реализована возможность регулирования узла распределения бетона.
  • Обычный комплект бетононасоса включает: бетонопровод (длиной до 80 метров), программное обеспечение, систему промывки.
  • Есть возможность добавить бетонораздаточную стрелу для облегчения доставки смеси до места.
  • Двигатели соответствуют всем мировым стандартам (ЕВРО-4 включительно).
  • В создании бетононасосов используют комплектующие лучших мировых производителей, гарантируя высокое качество работы, снижение затрат на ремонт и обслуживание, увеличение срока эксплуатации.

Бетононасос – очень важный агрегат на строительной площадке, в разы облегчающий и ускоряющий выполнение массы трудоемких задач. Его можно приобрести уже готовым либо собрать самостоятельно из простых деталей и механизмов. Самостоятельная сборка мини-бетононасоса позволит получить в итоге простой и эффективный агрегат, который станет незаменимым помощником в строительстве.

Бетононасос своими руками: виды, этапы сборки

Для сокращения сроков и качества строительства используют дорогостоящее оборудование для ускоренной подачи растворов в опалубки. Изготовить бетононасос своими руками — более дешевый способ достичь желаемого результата. Существует несколько видов приспособлений, каждый со своими достоинствами и недостатками. Для дачного строительства простым и надежным будет роторный вид.

Виды устройств

Бетононасос — строительное оборудование, задача которого ускорить доставку цементных смесей по трубам от бетономешалки до места укладки. Непрерывный процесс заливки, подача бетона на высоту и сокращение сроков строительства — основные достоинства при использовании бетононасосов. Классифицируют их по следующим признакам:

Устройство такого оборудования достаточно сложное, но однородности заливки им раствора добиться непросто.
  • По типу подачи смеси:
    • Поршневый — выталкивание смеси благодаря движению поршней в цилиндрах. Используется при подаче на дальние расстояния или значительную высоту. Хороший напор. Высокая производительность. Сложная система. Неоднородная заливка.
    • Роторный — при вращении ротора ролики давят на гибкий бетонопровод и выталкивают смесь в нужном направлении. Простой механизм. Бесшумная работа. Небольшие габариты. Для подачи бетона с заполнителем более 10 мм не пригоден. Высокий износ гибких частей.
    • Шнековый — движение субстанции происходит с помощью вращения винтового шнека в камере (принцип мясорубки). Простой и компактный. Плавная заливка. Возможность работы с крупнозернистыми смесями. Плохой напор, не пригоден для подачи материала на дальние расстояния и высоты.
  • По степени мобильности:
    • Передвижной — монтируется на базе тяжелых строительных машин.
    • Стационарный — насос для бетона, установленный на платформе в виде прицепа.

Самостоятельное изготовление

Роторное изделие изготовить проще всего.

Самым долговечным и простым в сборке является роторный бетононасос, потому как не требует создания поршней и цилиндров или системы управления шибером. Но тем не менее, базовые технические знания и опыт в работе с механизмами необходимы. Самодельный бетононасос получается менее мощный, чем заводской, но не уступает ему в эффективности.

Материалы

Перед началом работы подготавливают инструменты и материалы:

  • Чертежные принадлежности: ватман, циркуль, линейка, карандаш.
  • Набор гаечных ключей, шуруповерт, отвертки, болты.
  • Лист железа толщиной 5 мм.
  • Труба для корпуса.
  • Пожарный рукав.
  • Электромотор.
  • Прочные металлические профили.
  • Медные провода, изолента.
  • Прорезиненые ролики, подшипники.
  • Сварочный аппарат.

Этапы сборки

Для начала необходимо найти рабочий чертеж данной конструкции.
  1. Создание чертежа. Лучше использовать готовые схемы, с учетом отзывов о недочетах и корректировкой под собственные нужды.
  2. Подбор редукторного или венцового привода.
  3. Выбор материала для крепления гибкой части бетонопровода, которая будет оставлять корпус ротора. Это может быть отрезок трубы со 100 см в диаметре. Чем мощнее мотор, тем более широкую трубу можно использовать.
  4. Изготовление ротора. Сварить из прочного профиля 4-роликовую конструкцию, Х-образную с приваренной осью посередине.
  5. Присоединение ротора к корпусу с помощью профиля с обеих сторон трубы. Крепеж на болты и уголки либо приваренный с одной стороны. Предусмотреть отверстие для оси ротора, в местах ее крепежа установить корпуса с крышками для подшипников.
  6. Изготовление гибкого бетонопровода из пожарного рукава. Соединить с конструкцией. Чтобы избежать смещения, наварить буртики.
  7. Крепеж роликов к ротору. Проверить, чтобы полностью сжимали шланг и свободно перемещались по кругу.
  8. Сваривание приемного бункера из листовой стали. Предусмотреть место для соединения с бетонопроводом.
  9. Создание с помощью сварки станины из металлического профиля. Учесть крепление для двигателя с ротором. Ручки и колеса на раме для удобства транспортировки.
  10. Конечная сборка. Соединение привода и вала ротора.
  11. Монтаж электропроводки.
  12. Тестирование агрегата.
После сборки прибор должен работать согласно классической схеме.

Запрещено запускать бетононасос в действие без бетона или пусковой смеси. Последняя изготавливается из цемента, воды и автомобильного масла.

Заключение

Бетононасос на строительстве необходим. Его можно купить, арендовать или, при наличии определенных навыков, изготовить самостоятельно. Поршневый вариант требует создание деталей на токарном станке, шнековый — наличие шнека, потому самый легкий — роторный. Работа с ним имеет положительные и отрицательные стороны.

( Пока оценок нет )

Понравилась статья? Поделиться с друзьями:

Быстрая Доставка Гидравлический Бетонный Насос Для Бетона

Краткая информация

Применимые индустрии:

Завод по производству, Строительных работ, Насос для бетона

После гарантийного обслуживания:

Видео техническую поддержку, Он-лайн Поддержка

Местный сервис местоположения:

Нет

Шоу-рум расположение:

Нет

Состояние:

Новый

Тип питания:

Электрический

Происхождение товара:

Henan, China

Наименование:

HUACHEN/

Вес:

650 кг, 650 кг

Размер (L*W*H):

1750*700*1100 мм

Сертификация:

ISO9001, ISO9001

Гарантированность:

1 год

Послепродажное обслуживание:

Видео техническую поддержку, Установка поля, ввод в эксплуатацию и обучение, Полевое техническое обслуживание и ремонт, Бесплатных запасных частей, Он-лайн Поддержка

Единственная торговая точка:

Полностью Гидравлическая система

Макс. Вертикальное расстояние передачи:

120 м

Максимальное горизонтальное расстояние передачи:

500 м

Производительность:

22 м³/ч

Оборудование для производства Test Report:

При условии

Видео ИСХОДЯЩИЙ-осмотр:

При условии

Маркетинг типа:

Новый продукт 2020

Гарантия основных компонентов:

1 год

Основные компоненты:

Насос

Тип:

Насос для бетона

Применение:

Строительная промышленность

Цвет:

Требованиями заказчика

Мощность двигателя:

11Kw

Емкость:

5-6m3/ч

Бетононасосы и информация по бетононасосам

Бетононасос
Время: 03:19
Советы по заливке бетона с помощью насосов

При обычной заливке бетона ваша цель — разместить бетон как можно ближе к его конечному месту назначения — не только для экономии времени на транспортировку и повышения производительности, но и во избежание перегрузки бетона. Но на многих бетонных работах автобетоносмеситель не может получить доступ к рабочей площадке. Когда вы размещаете патио из штампованного бетона на огороженном заднем дворе, декоративный пол внутри закрытого здания или работаете над высотным зданием, вы должны найти другой способ переместить бетон из грузовика к месту размещения.

Перекачка — это эффективный, надежный и экономичный способ укладки бетона, а иногда и единственный способ подачи бетона в определенные места. В других случаях простота и скорость перекачки бетона делают его наиболее экономичным методом укладки бетона. В конце концов, удобство легкого доступа для автобетоносмесителей необходимо сопоставить с желательностью размещения насоса ближе к месту установки.

КАК БЕТОН ПРОХОДИТ ПО НАСОСНОЙ ЛИНИИ

При перекачивании бетона он отделяется от стенок насосной линии смазывающим слоем из воды, цемента и песка.

Естественно, бетонная смесь должна подходить для конкретного применения, но она также должна содержать достаточно воды, чтобы смесь могла легко проходить через переходники, изгибы и шланги, встречающиеся в большинстве основных схем трубопроводов. Грунтовки для насосов могут значительно уменьшить проблемы, связанные с перекачкой бетона, и продлить срок службы насосных линий. (Грунтовка для насоса Slick-Pak от Fritz-Pk)

Важно, чтобы все бетонные смеси были определены как «перекачиваемые» перед любой заливкой бетона. Есть смеси, которые не перекачиваются или вызывают засорение насосных линий.Это может вызвать большие проблемы, если к вам прибывают 8 грузовиков, готовых выгрузить бетон. Подробнее об устранении засоров.

НАДЛЕЖАЩИЙ РАЗМЕР ЛИНИЙ И ОБОРУДОВАНИЯ

Для оптимизации работы бетононасоса необходимо определить наиболее эффективную конфигурацию системы. Необходимо определить правильное давление в трубопроводе для перемещения бетона с заданной скоростью потока по трубопроводу определенной длины и диаметра. Основными факторами, влияющими на давление в трубопроводе, являются:

  • Скорость откачки
  • Диаметр лески
  • Длина линии
  • Расстояния по горизонтали и вертикали
  • Конфигурация, включая редукционные секции

Кроме того, при определении давления в трубопроводе необходимо учитывать ряд других факторов, в том числе:

  • Вертикальный подъем
  • Количество и степень изгибов
  • Количество гибких шлангов, используемых в линии

Диаметр трубопровода:

Для трубопроводов большего диаметра требуется меньшее давление нагнетания, чем для трубопроводов меньшего диаметра.Однако у использования труб большего размера есть недостатки, такие как повышенная блокировка, жесткость и необходимость в рабочей силе. Что касается бетонной смеси относительно диаметра линии, максимальный размер заполнителя не должен превышать одной трети диаметра линии в соответствии со стандартами ACI.

Длина трубопровода:

Бетон, перекачиваемый по трубопроводу, испытывает трение о внутреннюю стенку трубопровода. Чем длиннее линия, тем больше трение. На больших расстояниях перекачивания использование стальных труб с гладкими стенками может снизить сопротивление.Длина шланга, используемого в конце трубопровода, также увеличивает общую длину линии.

Расстояние по горизонтали и вертикальный подъем:

Чем дальше или выше должен пройти бетон, тем большее давление потребуется для его достижения. Если необходимо преодолеть большое горизонтальное расстояние, можно использовать две линии и два насоса, при этом первый насос будет подавать в бункер второго насоса. Этот метод может быть более эффективным, чем одиночная междугородная линия.

Изгибы на линии:

Из-за сопротивления, возникающего при изменении направления, компоновка трубопровода должна быть спроектирована с наименьшим возможным количеством изгибов.

Редукционные секции:

Сопротивление также увеличится, если будет уменьшаться диаметр трубы по пути, по которому проходит бетон. По возможности следует использовать линию того же диаметра. Однако, если необходимы редукторы, более длинные редукторы вызовут меньшее сопротивление. Чтобы протолкнуть бетон через восьмифутовый редуктор, требуется меньше усилий, чем через четырехфутовый редуктор.

ВИДЫ БЕТОННЫХ НАСОСОВ

Насос со стрелой:

Тележки со стрелой — это автономные агрегаты, состоящие из тележки, рамы и самого насоса.Самосвалы со стрелой используются для заливки бетона в любых сооружениях, от плит и средних высотных зданий до крупных коммерческих и промышленных объектов. Существуют одноосные насосы, устанавливаемые на грузовике, благодаря их высокой маневренности, пригодности для работы в ограниченных пространствах и соотношению цена / производительность, вплоть до огромных шестиосных буровых установок, используемых для их мощных насосов и большого вылета на высотных зданиях. и другие масштабные проекты.

Стрела

для этих самосвалов может быть трех- и четырехсекционной, с небольшой высотой разворачивания около 16 футов, что делает их идеальными для укладки бетона в ограниченном пространстве.Более длинные, состоящие из пяти частей стрелы могут достигать высоты более 200 футов.

Из-за большой досягаемости самосвалы часто остаются на одном и том же месте в течение всей заливки. Это позволяет грузовикам с готовой смесью выгружать свои грузы непосредственно в бункер насоса в одном центральном месте, создавая более эффективный транспортный поток на рабочей площадке.

Большинство производителей предлагают различные варианты в зависимости от размера шасси и насоса, конфигураций стрелы, дистанционного управления и опций выносных опор.

Линейные насосы:

Эти универсальные переносные

.

Что такое перекачиваемый бетон? Типы бетонных насосов и выбор

Что такое перекачиваемый бетон?

Перекачиваемый бетон — бетон, который перекачивается на высоту с помощью бетононасосов. Этот метод используется там, где выполняется большое количество бетонных работ на большой высоте, когда другие способы транспортировки затруднены.

Бетононасосы известны более 50 лет. В наше время большие количества бетона можно транспортировать с помощью прокачки по трубопроводам на значительные расстояния, часто в места, которые могут быть труднодоступными с помощью других средств доставки.

Система для перекачивания бетона состоит из бункера, в который бетон выгружается из смесителя, который, в свою очередь, питает бетононасос и, наконец, трубопроводы подачи, по которым подается бетон.

Типы бетононасосов

В основном двух типов бетононасосов, используемых для транспортировки , это:

  1. Автобетононасос прямого действия
  2. Бетононасосы выжимного типа

1.Бетононасосы прямого действия

Большинство бетононасосов прямого действия, горизонтально-поршневого типа с поворотными клапанами (рис. 1). Работа насоса прямого действия проста.

Бетон подается в насос под действием силы тяжести и частично за счет всасывания, создаваемого возвратно-поступательным движением горизонтально действующего поршня, в то время как поворотные клапаны открываются и закрываются поочередно. При благоприятных условиях в насосном цилиндре создается давление всасывания порядка 0,08 Н / мм2.

Наилучшие условия всасывания достигаются, если диаметр всасывающей трубы такой же, как у насосного цилиндра, чтобы бетон мог беспрепятственно течь. Бетон должен иметь возможность свободно течь через все поперечное сечение всасывающей трубы, и следует избегать возможных засоров из-за слишком большого количества заполнителей.

В идеале диаметр всасывающей трубы должен быть как минимум в три раза больше максимального размера заполнителя в перекачиваемом бетоне. Таким образом, диаметр всасывающей трубы определяет максимальный размер заполнителя, который можно использовать в данной бетонной смеси, которую нужно перекачивать.

Во время «хода всасывания» впускной клапан открывается, и бетон поступает в насосный цилиндр, выпускной клапан остается закрытым. В «такте подачи» выпускной клапан открывается, а впускной клапан закрывается, бетон проталкивается в нагнетательный трубопровод.

Бетон движется серией импульсов, подающая труба всегда остается заполненной. В современных насосах производительность до 60 м3 / ч достигается при использовании напорных труб диаметром 220 мм.

2.Бетононасосы выжимного типа

Насосы

отжимного типа представляют собой портативные перистальтические насосы меньшего размера. Бетон из приемного бункера подается вращающимися лопастями в гибкую трубу, соединенную с насосной камерой, в которой создается вакуум около 0,08 Н / мм2.

Вакуум гарантирует, что, за исключением случая сжатия вращающимися роликами, форма трубы остается цилиндрической и, таким образом, обеспечивает непрерывный поток бетона.

Два вращающихся ролика, установленных на планетарных приводах, постепенно сжимают гибкую трубу и, таким образом, проталкивают бетон в подающую трубу.Подача до 20 м3 / ч может быть получена с помощью отжимных насосов при использовании трубопроводов диаметром 75 мм.

Выбор подходящего бетононасоса

Бетононасосы выбираются на основе двух основных параметров: максимальной желаемой объемной производительности бетона в час и пикового давления подачи, p. Номинальная производительность 30 м3 / ч считается достаточной для обычных операций по бетонированию, связанных с большинством приложений гражданского строительства.

Известно, что для специализированных работ, где требуется большая производительность, используются насосы с производительностью более 120 м3 / ч.Требуемая мощность привода (первичного двигателя) бетононасоса зависит от желаемой производительности подачи бетона Q и давления подачи p.

Производительность подачи и давление перекачки коррелируют с помощью выражения для гидравлической мощности H бетононасоса:

Подробнее:

Преимущества использования бетононасоса в строительстве

Рекомендуемые бетонные смеси для различных типов строительства

Свойства затвердевшего самоуплотняющегося бетона

Способы отверждения для различных типов бетонных конструкций

.Руководство по покупке бетонных насосов

— The Concrete Network

Бетононасос Rockmaster A30 от Reed Concrete Pumps в Чино, Калифорния

Автобетононасос серии

T от компании Reed Concrete Pumps в Чино, Калифорния

Для транспортировки бетона на ограниченные участки, такие как огороженные дворы или внутренние полы, часто идеальным решением является смонтированный на прицепе небольшой насос. Эти компактные насосы не только удобны для небольших жилых помещений, они также могут служить альтернативой насосам со штангой большого объема для крупных декоративных заливок, которые требуют более низкой производительности, например, для сложных бетонных работ.Большинство моделей могут достигать сотни футов и предлагать скорость укладки от 5 до более 100 кубических ярдов в час.

На сегодняшнем рынке строительного оборудования вы можете найти навесной насос для прицепа практически для любого применения, от цементации под давлением и торкретирования до укладки перекрытий на цементной основе и конструкционного бетона.

Собственное или арендуемое оборудование — что экономичнее? Если вы не планируете часто использовать насос, покупка собственной машины может не окупиться в долгосрочной перспективе, особенно если учесть затраты и время, необходимые для обслуживания, ремонта и очистки насоса.Вместо этого может иметь смысл арендовать насос (при условии, что в вашей бригаде есть обученный оператор) или нанять услуги подрядчика по перекачке. Выясните, сколько часов вы обычно используете помпу в год, а затем подсчитайте, сравнивая стоимость покупки помпы со средней почасовой арендной платой в вашем районе.

Бетонные смеси с более крупными заполнителями могут быть слишком крупными для некоторых насосов. Необходима правильная консистенция смеси. Multiquip в Карсоне, штат Калифорния.

Может ли насос работать с вашей бетонной смесью? Многие подрядчики по декоративному бетону предпочитают безупречные бетонные смеси, на которые они полагаются в большинстве своих проектов.Если у вас есть собственные смеси, соответствующие золотому стандарту, вам понадобится помпа, способная справиться с ними.

Некоторые насосы являются универсальными машинами, которые могут работать с различными смесями, в то время как другие разработаны для определенных типов смесей. Как правило, максимальный размер заполнителя, который может принять насос, определяет тип материала, который он может эффективно сбрасывать. Насосы для гороха, например, предназначены для перекачивания смесей на основе цемента, содержащих заполнитель размером 1/2 дюйма, таких как ремонтные растворы, торкретбетон и самовыравнивающиеся покрытия.Другие линейные насосы могут работать с бетоном с более высокой осадкой, содержащим более крупный заполнитель (от 3/4 до 1 1/2 дюйма породы). Эти модели лучше подходят для укладки бетонных плит и других элементов конструкции.

Multiquip — Карсон, Калифорния.

Скорость вывода: как далеко и как быстро? Посмотрите в спецификациях производителя насосов производительность машины (обычно указывается в кубических ярдах в час) и максимальные горизонтальные и вертикальные расстояния откачки. Некоторые модели способны подавать бетон со скоростью, превышающей 125 кубических ярдов в час, и на расстояния до 1500 футов по горизонтали и 400 футов по вертикали.

Тем не менее, не тратьте деньги на покупку насосов большей мощности, чем вам нужно, или которых вы реально можете выдержать. Для укладки тонких покрытий на цементной основе обычно не требуется высокопроизводительный насос. А чтобы воспользоваться насосом со сверхвысокой скоростью подачи, во время размещения у вас должно быть достаточно рабочих, чтобы не отставать от темпов. Это особенно важно для декоративных штампованных бетонных работ, потому что у вас есть ограниченное время для отделки и штамповки после того, как бетон упадет на землю.Для декоративных работ подумайте о том, чтобы использовать насос, оснащенный регулятором громкости, который позволяет регулировать производительность насоса в соответствии с темпом работы. Это позволит вам замедлить доставку бетона, если отделочная или штамповочная бригада отстает.

Также имейте в виду, что максимальные объемы производительности и расстояния транспортировки, рекламируемые производителями насосов, являются лишь теоретическими. Эти мощности будут варьироваться в зависимости от таких факторов, как конструкция смеси, условия работы, а также диаметр и длина используемого трубопровода.

Products
Putzmeister
, .

DY Бетонные насосы | Бетононасосы и насосное оборудование

Удобные и надежные бетононасосы

DY Concrete Pumps производит высококачественные насосы с бетонной стрелой более 25 лет, и мы стремимся производить качественную продукцию при поддержке лучшего обслуживания клиентов в отрасли. Как оригинальные производители бетононасосов, мы специализируемся на проектировании и разработке чрезвычайно надежных бетононасосов, которые просты в обслуживании и использовании.Все насосы стрелы, которые мы производим, устанавливаются на грузовиках, что обеспечивает максимальную эффективность работы на стройплощадке. В отличие от стационарных насосов, наши насосы, устанавливаемые на грузовике, легко преодолевают любые препятствия на площадке. Независимо от того, инвестируете ли вы в универсальный 33-метровый 5-секционный бетононасос с двойной Z-образной стрелой или 6-ти секционный 57-метровый бетононасос RZ для коммерческих высотных проектов, вы найдете его в нашем ассортименте.

Все наши бетононасосы в США и Канаде изготовлены из качественных деталей и компонентов для обеспечения максимальной производительности.Упрощенная конструкция каждого бетононасоса позволяет операторам с любым уровнем подготовки работать безопаснее, умнее и эффективнее. Техническое обслуживание наших бетононасосов очень простое, и мы предоставляем все запасные части и поддержку, необходимые для максимально эффективного использования вашего автопарка. Наши удобные местоположения в Калгари, Далласе и Тампе позволяют нам осуществлять доставку в тот же день или на следующий день любых насосов стрелы или запасных частей по всей территории США и Канады.

Дополнительные характеристики бетононасосов DY включают:

  • Панель управления PBC производства Honeywell North America
  • Их бункеры, которые легко чистить
  • Немецкая разработка Гидравлические насосы Rexroth немецкого производства
  • Удобный радиоуправляемый пульт HBC с поворотными ручками управления
  • Круглосуточная техническая поддержка и послепродажное обслуживание

Также доступны комплекты для холодного климата, которые позволяют использовать наши насосы для бетонной стрелы при температурах ниже нуля.

Широкий выбор бетонных насосов в США и Канаде

DY несет на себе непрерывно вращающиеся на 360 градусов роликовые и Z-образные стрелы различных размеров и конфигураций. Мы предлагаем модели стрелы 4R, ZZ, ZR и RZ длиной от 33 до 57 метров. Компактная конструкция наших бетононасосов, установленных на грузовике, улучшает маневренность в городских и жилых кварталах, а также обеспечивает улучшенный радиус действия и производительность перекачки в открытых и ограниченных пространствах. Вы можете установить наши стреловые насосы на шасси Mack, Western Star, Peterbilt, Kenworth и Freightliner по вашему выбору.

В дополнение к нашему полному ассортименту предлагаемых на продажу новых бетононасосов со штангой, мы также предлагаем ряд подержанных решений. У нас есть широкий выбор рентабельных подержанных машин — наши представители позаботятся о том, чтобы вы чувствовали себя так же комфортно при покупке подержанного оборудования, как и при покупке нового продукта. Независимо от того, покупаете ли вы новый или подержанный бетононасос для своего автопарка, наша круглосуточная служба поддержки и отдел запчастей готовы помочь вам со всем, что вам может понадобиться.

Полнофункциональные распределители насосов с бетонной стрелой

Мы стремимся быть универсальным поставщиком бетононасосов по всей Северной Америке, включая США.S. и Canada, предоставив все необходимое для успеха. Мы располагаем огромным ассортиментом бетонного оборудования и запасных частей в Далласе / Форт-Уэрте, Тампе и Калгари для каждого типа бетононасоса, обеспечивая надежную работу в самых сложных условиях и средах. Заказывая у нас, вы получаете доступ к запасным частям для доставки в тот же или на следующий день по всей Северной Америке.

От гибких вариантов финансирования до специализированного обслуживания клиентов и круглосуточной поддержки — компания DY Concrete Pumps делает все возможное, чтобы обеспечить ваше удовлетворение.Свяжитесь с нами, заполнив нашу онлайн-форму, чтобы запросить помощь у опытного живого представителя. Мы будем рады ответить на все ваши вопросы и предоставить конкурентоспособные цены.

свяжитесь с нами

.

Отправить ответ

avatar
  Подписаться
Уведомление о
